Разрез здания каркасного – Стены каркасного дома — технология и схема строения в разрезе, из чего делают внутренние перегородки: состав и слои

Стены каркасного дома — технология и схема строения в разрезе, из чего делают внутренние перегородки: состав и слои

Стены каркасного дома являются важным конструктивным элементом строения. Их многослойная структура предполагает применение различных типов материалов и четкого выполнения монтажных работ. Дабы дом прослужил долгую службу и лишь радовал хозяев, потребуется изучить теорию строительства.

Этапы строительных работ: сборка каркаса

Каркасом здания задается его геометрия, жесткость конструкции и ее надежность. Исходя из этого требуется правильно подобрать материал для его постройки и выполнить строительные работы.

Монтаж нижней обвязки

Обустройство нижней обвязки фундамента производится спустя неделю после его заливки. Она выступает в роли опоры для стен дома, соединяя их с основанием здания. Как правило для этого используется брус размером 150 на 200 миллиметров.

Использовать можно цельный либо клееный древесный материал. Различаются виды бруса своей ценой и прочностью. Цельный брус считается менее прочным, однако более дешевым, чем клееный.

Перед обустройством обвязки требуется проверить уровень фундамента. Если по горизонтали имеются отклонения более чем на 10 миллиметров, требуется выравнивание при помощи раствора. Если величина составляет менее 10 мм, то можно обойтись подкладкой дощечек.

Если с уровнем все в порядке, то можно заняться работами по гидроизоляции основания. Для выполнения работ вам понадобится битум либо рубероид.

Закрепление на фундаменте

Брус обвязки фиксируется на основание дома при помощи анкеров. Для этого требуется сделать отверстия в древесном материале на расстоянии в метр — метр двадцать сантиметров друг от друга. Диаметр анкерных болтов, которые можно использовать для работ, должен составлять 12-16 миллиметров, глубина крепления – как минимум 10 см.

Брус можно закрепить между отдельными элементами при помощи нескольких способов. Обращайте внимание на углы. Для них характерно крепление:

• Ласточкиным хвостом;
• Коренным шипом;
• В полдерева и в лапу.

Первые два способа являются весьма надежными, однако сложными. Поэтому чаще всего используется крепление в полдерева и в лапу.

Крепление в полдерева представляет собой выпиливание части бруса. Его высота составляет половину толщины, а глубина – полную толщину. Способ «в лапу» аналогичен, однако выпил делается под углом. В итоге выступающая часть бруса обладает трапециевидной формой.

Кроме того, элементы из бруса должны быть закреплены уголками для усиления, а также гвоздями 12-15 см. Кроме того, можно воспользоваться нагель-деревянными штырями для закрепления брусьев между собой. По размерам они должны быть меньше заготовленного для них отверстия, что связано с усадкой будущего дома.

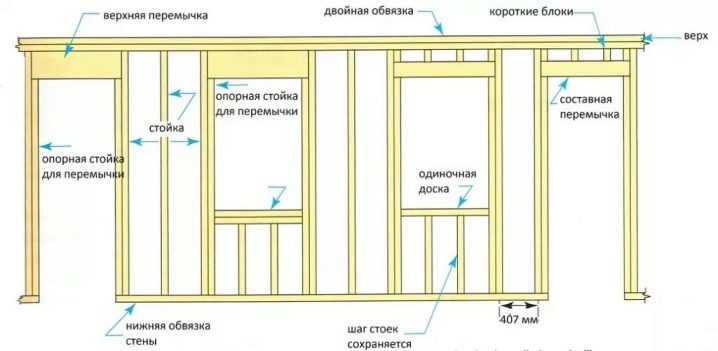

Монтаж вертикальных стоек

Вертикальные стойки стен каркасного дома монтируют от углов. Для закрепления используются уголки, фиксируемые на нижнюю обвязку.

По прямой линии устанавливаются стойки при помощи полной либо неполной вырубки. Также можно использовать уголки из стали. Вырубка подразумевает за собой выпиливание в брусе обвязки пазов. Ширина должна соответствовать аналогичному показателю у вертикальной стойки, высота же составляет 30-50 процентов толщины бруса обвязки. Если выполнять полную вырубку, то требуется утопить торец стойки на требуемую высоту, а если планируется неполная вырубка – то лишь частично. После выпила торец приобретет Г-образную форму.

Если вы остановили свой выбор на вырубке, то учитывайте, что длина стоек должна быть увеличена на два паза от высоты стен каркасного дома. Расстояние между стойками каркаса зависит от используемого облицовочного материала.

Верхняя обвязка

Верхняя обвязка обустраивается по аналогии с нижней. Стойки крепятся к горизонтально расположенному брусу методом вырубки либо при помощи уголков из металла. При том способ должен применяться аналогичный тому, что использовался на нижней обвязке. Верхние пазы стоек вырубаются перпендикулярно нижним. Делается это для того, чтобы не допустить перекашивания каркаса.

Вертикальные стойки должны не только вставляться в предназначенный для них паз, но и быть закрепленными при помощи гвоздей. Глубина заглубления – не менее 10 см.

Использование укосин

Укосины представляют собой доску, имеющую сечение 25*100 миллиметров. Они закрепляются на брусе нижней и верхней обвязки, а также на стойках. Это нужно для придания конструкции дополнительной жесткости.

Укосины монтируются под углом в 45-60 градусов путем вырезания пазов под них в каркасе. Также производится дополнительное крепление на гвозди. Если длина стен составляет величину до шести метров, то можно использовать всего две укосины, направление которых должно быть от центра обвязки снизу к верхним углам сверху. Если стены длиннее, то кол-во укосин увеличивается.

Структура стен у каркасного дома

Стены каркасного дома, если была строго соблюдена технология строительства, позволяют добиться в здании оптимального микроклимата и обустроить интерьер на любой вкус.

Стена каркасного дома, представленная в разрезе, выглядит следующим образом:

• К каркасу дома с наружной стороны закрепляется облицовочный материал;
• Поверх монтируется гидроизоляция;
• На нее монтируется обрешетка для отделки фасада;
• Между стоек крепится теплоизоляционный материал, покрываемый пароизоляцией;
• Крепится обшивка внутренних стен каркасного дома. Как правило по ним выполняется чистовая отделка.

В итоге получается своеобразный пирог стен, имеющие отличные показатели прочности и изоляции от неблагоприятных воздействий на стены здания. Конструкция может различаться исходя из выбранной технологии строительства дома.

Различия канадской и финской технологии строительства каркасных домов

Финская и канадская технологии возведения каркасных домов позволяют построить жилье в короткие сроки с использованием экологически чистых строительных материалов. Но необходимо отметить, что между двумя данными подходами существует существенное различие, заключающееся в способе монтажа стен.

По финской технологии слои стены будущего каркасного дома монтируются прямо на стройплощадке.

Благодаря канадской технологии можно еще больше сократить срок постройки дома. Происходит это благодаря готовым СИП панелям, изготавливаемым на заводе. Внутри (и снаружи) них уже размещаются все необходимые изоляционные и облицовочные материалы, так что остается только установить стены на фундамент здания.

Наружная обшивка стен

Каркасные дома принимают немалую нагрузку на основную силовую конструкцию, потому то, из чего делают их стены, немало влияет на надежность здания и срок службы. Грамотно подобранные облицовочные материалы позволят сохранить форму дома на протяжении многих лет, а также успешно противостоять негативным внешним воздействиям.

Плиты ОСБ

ОСБ-3 является влагостойкой ориентированно-стружечной плитой, имеющей повышенную жесткость. Материал производится путем прессования и склеивания 3-4 слоев древесной стружки. Каждый из них имеет свое направление, что задает дополнительную жесткость.

Среди достоинств материала:

• Хорошее соотношение цена/качество;
• С плитами легко работать: резать, сверлить, шлифовать;
• Для крепежа можно использовать гвозди, саморезы, дюбеля и т.п.;
• Кромка плит не крошится даже при близком расположении к краю крепежных элементов;
• Не происходит деформации под воздействием температур либо атмосферных осадков.

Среди недостатков можно выделить плохую паропроницаемость. Стены каркасного дома из ОБС «не дышат».

Кроме того, не стоит забывать, что в качестве клеевого материала для плит используются смолы на синтетической основе. А это означает, что в составе могут быть формальдегиды и фенол. Но стоит заметить, что произведенные по европейским стандартам плиты безопасны для здоровья. Наиболее экологичным считается материал с маркировкой Е0 и Е1.

Цементно-стружечные плиты

ЦСП изготавливается из цемента высоких марок и стружки древесины. Для улучшения характеристик также применяются особые добавки.

Материал обладает следующими достоинствами:

• Влагоустойчив, не боится плесени;
• Не привлекает грызунов;
• Не токсичен, не выделяет вредных веществ, безопасен для здоровья;
• Плохо горит;
• Сохраняет тепло;
• Обладает неплохой паропроницаемостью;
• При облицовке каркаса создает ровную поверхность.

Но нельзя забывать и про недостатки:

• Немалый вес;
• Сложно обрабатывать;
• Для сверления требуется прикладывать немалые усилия;
• В ходе работы много пыли;
• Высокая стоимость.

В каркасном строительстве рекомендуется применять плиты толщиной в 12-18 миллиметров.

ДВП

Спрессованные в плиты волокна древесины и являются так называемым ДВП. Как и в случае с ОСБ, материал имеет многослойную структуру, при том различное направление волокон. Клей в производстве не используется. В ходе прессования под воздействием высокой температуры, смолы, содержащиеся в древесине, скрепляют материал.

Преимущества материала:

• Экологическая чистота;
• Малый вес плит;
• Паропроницаемость.

Недостатком ДВП можно назвать слабую жесткость. При использовании этого материала для обустройства стен каркасного дома требуется монтировать укосины и использовать жесткую облицовку. Для использования в каркасном строительстве подходят плиты толщиной как минимум в 2.5 см.

Фанера

Листы фанеры представляют собой шпон, склеенный из нескольких слоев. Для каркасного дома подойдет фанера, имеющая толщину как минимум в 1.2 сантиметра.

Плюсы материала:

Устойчивость к низким температурам;
• С ним легко работать;
• Высокие показатели прочности на сжатие;
• Низкая цена.

При том фанера легко горит и содержит в своем составе смолы на синтетической основе, возможно появление сколов.

Обустройство обшивки снаружи

Крепление облицовочного материала к каркасу дома производится по определенным правилам. Они следующие:

• Требуется обустройство температурного зазора в 3-5 миллиметров между плитами;
• Стыки должны располагаться по середине каркасной стойки;
• В качестве крепежа используют саморезы, имеющие длину в 55-70 сантиметров. В элементы каркаса они должны входить как минимум на 4 см;
• Требуется отступ в 1 см от края плит;
• Крепление листов либо плит производится с отступом в 15 см по краям, в 30 см по центру.

Поскольку предстоит работа с колоссальным кол-вом крепежа, рекомендуется использовать надежный электроинструмент.

Защита от ветра и влаги

Схема стены для каркасного дома требует обязательной защиты утеплителя от влаги. Только так он сможет выполнять свою функцию без ухудшения характеристик.

С внешней стороны стен каркасного дома для этого используются супердиффузионные мембраны. Их строение позволяет уводить пар от теплоизоляционного материала и не давать попадать влаге снаружи здания. Низкие показатели воздухопроницаемости позволяют осуществлять материалу функцию защиты от ветра.

Стоит заметить, что подобные мембраны не являются пароизоляцией, а представляют собой паропроницаемый гидроизоляционный материал. Учитывайте, что пароизоляция полностью не дает проходить пару через себя.

Монтаж осуществляется при помощи строительного степлера на обшивку. Укладка производится внахлест 10-15 сантиметров. После чего швы проклеивают специальным скотчем.

Утеплитель

Состав стены для каркасного дома подразумевает обязательное использование утеплителя. Он позволяет не только создать в доме оптимальный микроклимат, а также снизить расход энергии на обогрев здания за счет низких показателей проводимости тепла.

Наиболее популярным утеплителем для каркасных домов является минвата. Материал позволяет сберегать тепло, обеспечивать изоляцию от шума, устойчив к воздействию влаги. Рекомендуется использовать минвату плотностью в 30-50 кг на кубический метр. Работая с минераловатными плитами следует использовать средства индивидуальной защиты.

Еще лучшие характеристики имеет эковата, представляющая собой материал на основе целлюлозы с особой пропиткой. Материал не боится влаги, экологичен и огнеустойчив. С его помощью заполняются любые пустоты, однако для проведения работ по монтажу требуется привлекать специалистов.

Пенопласт является влагоустойчивым и экономным материалом, не выделяющим вредных веществ и не имеющим усадки. Но существенными недостатками является его хрупкость и горение, что не позволяет его использовать в каркасном домостроении. Куда лучше использовать экструдированный пенополистирол, имеющий улучшенные характеристики по сравнению со своим «собратом».

Монтаж утеплителя любого вида между стойками каркаса должен осуществляться плотно и без зазоров.

Пароизоляция

Пароизоляция стен каркасного дома нужна для защиты утеплителя от проникновения пара из жилого помещения. Для этих целей чаще всего используется очень плотная (как минимум двести микрон) пленка из полиэтилена. Закрепление производится степлером на каркасе здания.

Пароизоляцию требуется укладывать герметично. Необходимо с особой тщательностью проклеить каждый стык и места проведения коммуникаций.

Внутренняя облицовка

Внутренние стены каркасного дома могут быть облицованы плитами ОСБ в 9 мм либо влагостойким гипсокартоном в 12.5 миллиметров. Работать с гипсокартоном удобнее, однако ОСБ плиты задают стенам большую жесткость. Их использование позволяет не ставить укосины.

ОСБ внутри строения монтируется так же, как и снаружи. А вот с гипсокартоном требуется работать в ином порядке. Он следующий:

• Закрепление листов осуществляется на стойки каркаса дома, предварительно требуется усиление конструкции при помощи горизонтального бруса 5 на 5 см;
• По каркасу монтируется обрешётка из металла на расстоянии в 40-50 см;
• Между листов не должно быть зазоров. Стыки между плитами шпаклюются. В качестве крепежа используются саморезы.

Стены каркасного дома, построенные с соблюдением всех требований, являются основной для выполнения внутренних и внешних отделочных работ. Имея уверенность в их надежности, вы можете заниматься декоративным оформлением с удовольствием.

karkasnik-stroy.ru

Каркасный дом в разрезе: схема монтажа

Если строительство по каркасной технологии планируется проводить своими руками, то сначала требуется детально изучить каркасные дома в разрезе, чтобы понять основные и важные части конструкции. В составе конструкции каркаса деревянного дома выделяют ряд узлов. Помимо основных элементов, в нем содержатся и вспомогательные системы. Вне зависимости от степени важности каждого из них в процессе строительства уделяется одинаково высокая степень внимания всем. Нарушение технологии, допущение ошибок в стыковке и монтаже отдельных элементов способно сделать здание опасным для нахождения в нем. Подобные дома могут в любой момент рассыпаться по частям.

Содержание статьи

 Основные элементы каркасных домов в разрезе

Основные каркасные узлы строения включают в себя стены, межэтажные перекрытия и кровлю. Далее идет более мелкое дробление каждого из них.

 Нижняя обвязка

Непосредственно место, в котором брусья обвязки крепятся к фундаментному основанию, составляет узел нижней обвязки. Для надежной стыковки используют болты для фундамента, хомуты и иные доступные крепежные элементы. Прежде чем соединять брусья, необходимо произвести гидроизоляцию по стыковке.

 Стыки брусьев обвязки на углах

Следующим конструктивным узлом на этом уровне является стык брусьев по углам будущего здания.

Соединение выполняется с применением способов “в полдерева” и “в лапу“.

Наиболее надежное сочленение обеспечивается за счет используемых металлических уголков, их могут заменять или дополнять и болты.

 Укладка потолочных и напольных балок

Балки, образующие будущее потолочное перекрытие каркасного дома, монтируются с соблюдением требуемой технологией оптимального шага, при этом соответствующий брус обвязки исполняет роль их опоры. Балки потолка укладываются точно таким же способом.

 Установка вертикальных стоек

Процесс возведения дома в соответствии с требованиями каркасной технологии предполагает осуществление монтажа вертикальных угловых стоек. После этого устанавливаются стойки в промежутках между ними. В этом случае выделяют следующие узлы: стыки вертикальных стоек по углам с нижней и верхней обвязками и соединение промежуточных стоек и обвязочных балок.

 Надежная фиксация вертикальных угловых стоек достигается за счет того, что подготавливают пазы, дополненные металлическими уголками.

Стойки в промежутках закрепляются таким же способом.

 Верхняя обвязка

 Крепление брусьев, входящих в состав верхней обвязки, полностью идентично фиксации брусьев на нижней. Начинают работу со стыковки по углам, далее брусья соединяются со стойками, угловыми и промежуточными.

 Добавление связующих элементов

Для усиления прочности каркаса дома используют различного рода подпорки с вертикальным или диагональным расположением. Впрочем, подобный вариант решения применяется в исключительных ситуациях, когда боковая и вертикальная нагрузка слишком большие. OSB-плиты, используемые для обшивки каркаса, исполняет роль усиления, и их для этого в большинстве случаев достаточно.

 Стропильная система

Стропилы образуют большую систему с входящими в нее многочисленными узлами.

К ним относятся:

• места состыковки ног стропил и распорок, включая ригель;
• опора стропил на верхнюю обвязку;
• места соединения контробрешетки с обрешеткой;
• опора стропил на прогоне конька;
• места состыковки ног стропил и брусьев контробрешетки.

 Для осуществления соединения ног стропил в области конька применяют метод внахлест или встык. Крепление стропил на мауэрлате наиболее надежно, если предварительно выполняются небольшие вырубки в них по местам соединения. Роль подпорок и ригелей могут выполнять бруски или доски. При монтаже контробрешетки соблюдается такой же шаг между брусьями, как и между стропильными ногами, прямо поверх них. Далее монтируют обрешетку, используя доску. От планируемого кровельного отделочного материала зависит, будет обрешетка сплошной либо ее можно разредить.

 Разрабатывая план дома, важно понимать, как устроен каркасное здание, разбираться в этапах его возведения для предотвращения возможных проблем и снижения риска возникновения неожиданностей в процессе постройки. Имея в распоряжении нужную информацию, можно обойтись своими силами при строительстве дома, не испытывая при этом больших сложностей.

 Наиболее распространенные ошибки

Если принято решение строить каркасный дом без посторонней помощи, важно предотвратить возможные ошибки. Рекомендуется изучить наиболее распространенные из них, чтобы быть подготовленным.

 Низкое качество используемой древесины

Наиболее частая ошибка заключается в том, что древесина, которую пускают на строительство дома, просушена не до конца. Полное просыхание дерева приводит к тому, что меняется его форма, а само строение может деформироваться, покоситься. Это повредит утеплитель и отделку.

Для предотвращения таких проблем не нужно спешить. На просушку рекомендуется отвести несколько суток. При нарушении этого условия брус выгибается, может лопнуть. Хорошо высушенная древесина обрабатывается специальными составами, которые защищают ее от возгорания и посягательства грызунов.

 Отсутствие усиления каркаса

Каркас является основой дома, поэтому от того, насколько качественно он выполнен, многое зависит. При этом важно уделить внимание вертикальным стойкам, которые не всегда способны справиться с боковыми нагрузками. Проблема решается добавлением в конструкцию диагональных связей различными методами.

 Непредусмотренная гидроизоляция и пароизоляция

Отсутствие гидроизоляции приводит к порче утеплителя, его деформации и утрате основных функций. По той же причине сама древесина начинает сыреть, в ней заводятся насекомые, плесень.

 Не менее важно предусмотреть гидроизоляцию фундамента, чтобы предотвратить гниение от грунтовых вод и необходимость замены через некоторое время.

 Ненадлежащее крепление вертикальных стоек

Использовать исключительно саморезы не рекомендуется. Желательно еще вбить гвозди, расположив их под углом. Всем стыкам следует уделить особое внимание.

Это далеко не все ошибки, которые можно допустить при возведении дома. При отсутствии полной уверенности в своих силах лучше обратиться к специалистам – мастерам своего дела.

После детального изучения каркасного дома в разрезе и проектной документации можно начинать к самостоятельному строительству.

https://www.youtube.com/watch?v=bdTN6mkCPQU

postroimdomsami.ru

Изучаем устройство стены каркасного дома

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Каркасный дом – один из самых доступных и бюджетных вариантов загородного строительства.

Но как только заложен фундамент, наступает не менее ответственный этап: устройство каркасной стены, которая в таких строениях имеет свои особенности.

Их обязательно следует изучить перед началом строительных работ, чтобы в ближайшем будущем избежать капитального ремонта всей конструкции.

Общая информация

Для каркасного дома конструкции каркасных стен имеют всего два вида:

1. Несущие, которые обладают повышенной прочностью к ударам и механическим нагрузкам: как вертикальным, так и горизонтальным. Обычно их изготавливают из цельной доски или гигантских двутавровых балок. Дверные проемы в несущих стенах собирают с помощью не менее 2 перемычек, скрепленных с помощью гвоздей в 2 ряда, что позволяет избежать их деформации.
2. Ненесущие (внутренние), которые служат перегородками для разделения строения на комнаты и не рассчитаны на то, чтобы выдерживать вес здания. Перемычки над дверными проемами в таких случаях должны иметь ширину, равную ширине вертикальных стоек, и быть изготовленными из материала толщиной более 40 мм.

Справка! Внутренние перегородки, предназначенные для зонирования жилого пространства, часто изготавливают из бруса размером 40х100, поскольку в них отсутствует необходимость в толстом слое утеплителя. Для несущих стен берут материалы с сечением минимум 50х150, а лучше 50х250, чтобы иметь возможность увеличить толщину теплоизоляционного слоя.

Материалы

Из какого материала собирают стены каркасных домов? Если вы выбрали для своего жилья каркасные дома: материал стен может быть совершенно различным.

Он определяется не только эстетическими свойствами, но и способностью выдерживать определенные нагрузки, климатическими и рельефными особенностями участка, весом и другими характеристиками.

Для устройства деревянных каркасных стен и перегородок преимущественно используют:

1. Деревянный брус, изготавливаемый из древесины хвойных пород или клена. Его сечение имеет квадратную форму, а стандартный размер составляет 150х150. Более толстый брус (150х200 и 200х200) идеально подходит для многоэтажных строений или домов с мансардой.
2. Обрезная доска из древесины хвойных пород. Сечение стоек обычно составляет 50х150.
3. Деревянный двутавр, представляющий собой два бруса из древесины, скрепленные перемычкой из OSB-плиты. Он позволяет свободно регулировать полки в зависимости от толщины утеплителя и размера фундамента. По оценкам специалистов, применение такого материала сводит к минимуму риск деформации каркаса при усадке строения и обеспечивает лучшую теплоизоляцию.
4. Материалы для наружной и внутренней обшивки каркаса. К ним относятся как стандартные деревянные доски, так и сборные конструкции щитового типа, изготовленные из OSB-плит, гидрофобной фанеры или досок. И также допускается использование магнезитовых листов. При этом важно, чтобы материалы были хорошо высушенными и в них отсутствовали трещины и дефекты, которые в дальнейшем способны вызвать усадку и разрушение дома. В качестве противогрибковой защиты их обязательно обрабатывают специальными антисептическими составами.
5. Утеплители. Они бывают мягкого — утеплители на базе стекловолокна, базальтовая вата — и жесткого — пенополистирол и его экструдированная модификация — типа.
6. Отделочные материалы. К ним относится виниловый и металлический сайдинг. Последний отличается повышенной прочностью, легко монтируется и обладает повышенной устойчивостью к коррозии. Виниловый сайдинг привлекает меньшим весом и большим выбором расцветок, однако боится температурных перепадов и прямых солнечных лучей. А также часто используется блок-хаус (калиброванные доски с овальным поперечным профилем и замковым соединением, которые внешне полностью напоминают оцилиндрованное бревно) и имитация бруса (панели с прямоугольным сечением и скошенными уголками). Очень элегантно выглядят каркасные дома с отделкой посредством искусственного камня, акриловых покрытий и декоративной штукатурки.
7. Ветрозащита, предназначенная для защиты дома от продувания и влаги. Она выглядит как рулонный материал, напоминающий пленку, но в то же время паропроницаемый для предотвращения замерзания утеплителя в стене в зимний сезон. Преимущественно в этих целях покупают диффузионную мембрану для гидроизоляции.
8. Пароизоляция, в качестве которой используется пароизоляционная мембрана.

Справка! По одной из инновационных технологий, несущий каркас строения полностью изготавливают из оцинкованного термопрофиля, а внутренним утеплителем служит торкрет бетон либо пенобетон. Это позволяет легко построить прочный и надежный дом с количеством этажей от 1 до 5.

Технологии

Каркасный дом может быть возведен различными способами, поскольку на сегодня известно несколько эффективных технологий создания его стен. Наиболее популярные среди них это: конструкция стены каркасного дома по финской технологии и по канадской. Их отличия заключаются в том, что в соответствии со скандинавским способом панели стен собирают прямо на месте строительства, а вот строительные технологии из Канады предполагают монтаж каркаса из готовых SIP-панелей (каркасно-щитовая технология).

Финская

Финская технология возведения каркаса стены выглядит следующим образом:

1. На ленточное основание монтируют каркас из бруса, после чего собирается нижнее перекрытие.
2. Собирают панели, для чего используют OSB-плиты, которыми пролеты стен обшивают как изнутри, так и «с улицы».
3. Устанавливают теплоизолирующий слой, после чего на перекрытие стелят черновой пол.
4. Основные узлы строения соединяют между собой металлическими кронштейнами и устанавливают балки межэтажных перекрытий.
5. На межэтажном перекрытии собирают и устанавливают вертикально панели стен второго этажа.
6. Монтируют стропила крыши, закрепляют на них гидроизоляционный слой и укладывают кровлю.
7. Производят внутренние и наружные отделочные работы.

Канадская

При проектировании строения по канадской технологии алгоритм работ выглядит следующим образом:

1. Заливается ленточный фундамент, на который монтируются панели и балки перекрытия.
2. В зазоры помещаются брусья, которые соединяют между собой, и производят изоляцию щелей с помощью монтажной пены.
3. После установки перекрытия осуществляется монтаж стен, начиная от углов. В двухэтажных домах производится монтаж межэтажных перекрытий и стен второго этажа. При этом панели крепятся к брусьям саморезами через каждые 10-15 см. Все стыки надежно герметизируют с помощью монтажной пены. Крепление производится по принципу шип-паз, а тепловой зазор между панелями стен составляет 3-5 мм. В это же время делают оконные и дверные проемы.
4. Заключительным этапом является монтаж кровли.

Устройство

Из чего состоит стена каркасного дома?

Каким бы изысканным ни был дизайн вашего каркасного дома, и какие дорогие материалы не использовались, конструкция каркасной стены с утеплителем, особенно несущей, будет практически идентичной.

Она является многослойной и на строительном жаргоне называется «сэндвичем» или «пирогом».

Итак, каркасная стена: конструкция состоит из слоев:

1. Непосредственно каркаса.
2. Внутреннего отделочного слоя.
3. Пароизоляционного слоя.
4. Утеплителя.
5. Гидрозащитного слоя.
6. OSB-плиты.
7. Наружной декоративной отделки.

Важно! Внутренние перегородки строения сделать намного проще: схема каркасной стены содержит лишь стойки каркаса, теплоизоляционный слой, пароизолирующую мембрану, установленную с обеих сторон, и гипсокартон либо OSB-плиту.

Правильный пирог каркасной стены может быть самым различным и зависит как от пожеланий и финансовых возможностей владельца, так и от внешних условий и внутренних нагрузок, которым будет подвергаться строение. Рассмотрим устройство стен каркасного дома в деталях. Наиболее распространенные варианты:

1. Пирог каркасной стены с минватой. Правильный пирог стены каркасного дома с минватой идеально подходит для строений, в которых должна быть хорошая звукоизоляция. Для этого каркас стены с внешней стороны обшивается древесно-стружечными плитами и выстилается снаружи гидроизоляционной пленкой. Поверх нее прикрепляют минвату, которую можно дополнить экструдированным пенополистиролом. Сверху на слой теплоизоляции (изнутри) устанавливается пароизоляционный мембранный слой: его закрепляют с помощью степлера. Затем монтируется обрешетка для лучшего удерживания теплоизоляционного слоя и производится окончательная отделка стены. Важно, чтобы влага не проникла вглубь стены, поскольку это приведет к утрате минватой, обладающей повышенной гигроскопичностью, своих утепляющих свойств.
2. Пирог стены каркасного дома с эковатой. Он считается наиболее безопасным для здоровья человека, поскольку эковата совершенно безопасна и обеспечивает воздухопроницаемость внутри стены, препятствуя образованию конденсата. Этот утеплитель отличается небольшим весом и отменными теплозащитными свойствами. Сам «пирог» состоит из следующих слоев: внутреннего отделочного слоя, пароизоляционной пленки, элементов каркаса, эковаты (она равномерно задувается по всей поверхности стены, что позволяет избежать стыков, как в случае других утеплителей, и проникновения холода в дом), ветрозащитной мембраны и внешнего отделочного слоя, который от предыдущего отделяет вентиляционный зазор.
3. Пирог стены каркасного дома с базальтовым утеплителем. Это недешевое решение, однако, базальтовая вата не только обладает хорошими тепло- и звукоизоляционными свойствами, но и устойчива к вибрациям, плесени и грибку. Состав каркасной стены в этом случае будет стандартным: внутренняя отделка, пароизоляция, конструкция каркаса, базальтовый наполнитель, ветрозащитная мембрана и внешняя отделка.
4. Пирог каркасной стены с ОСБ (или OSB). Такие плиты используют для придания стенам большей жесткости и устойчивости. Классическое расположение слоев, которое обеспечивает оптимальное выведение влаги и «дышащие» свойства выглядит так: внутренняя отделка, пароизоляционный слой, утеплитель (минвата либо другой), стойки каркаса, OSB-плита, ветрозащитный слой, вентиляционный зазор, наружная отделка.
5. «Пирог» с панелями Изоплат. Последнее время они очень популярны среди строителей, поскольку надежно защищают стену от проникновения влаги, являются дополнительной защитой от холода и полностью заменяют ветро- и гидрозащиту. В каркасном доме слои стен располагаются следующим образом: внутренняя отделка, пароизоляционная пленка, теплоизоляционный слой, стойки каркаса, панели Изоплат, обрешетка, внешняя отделка.
6. «Пирог» по системе EIFS. Структурные элементы каркаса строения часто становятся своеобразными «мостиками» холода, что требует дополнительного утепления стен – формирования пенополистирольного кокона с их внешней стороны. Состав стены каркасного дома в этом случае будет таким: внутренняя отделка, пароизоляция, каркасный слой с сеткой, жесткие пенополистирольные плиты ПСБ-С 25Ф, ветрозащита и слой наружной отделки.

Важно! В указанных выше вариантах «пирога» под ветрозащитным слоем понимается слой, состоящий из гидроизоляции и ветрозащиты. Так как снаружи стены обязательно должен присутствовать слой гидроизоляции, который защищает утеплитель от попадания внешней влаги.

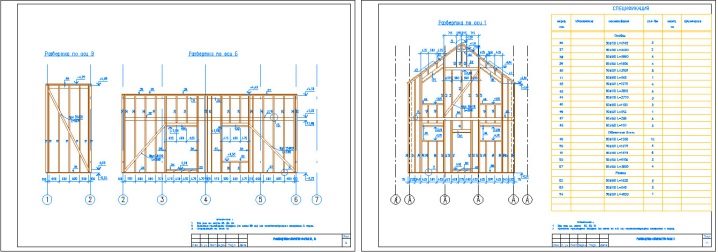

Чертежи, схемы и разрезы

Если вы собираетесь строить каркасное строение самостоятельно, без подробного чертежа, на котором будет указана и каркасная стена в разрезе, не обойтись.

Это позволит четко представить себе расположение и порядок установки всех несущих конструкций и внутренних перегородок и избежать наиболее распространенных ошибок.

Важно! На чертежах четко указываются не только варианты соединения конструктивных элементов между собой, но и схемы прокладки инженерных коммуникаций.

В большинстве своем современные чертежи стен каркасного дома делают в специализированных компьютерных программах, куда заносятся такие параметры, как вид и толщина материалов стен, расположение несущих стен и перегородок, количество комнат, внешние параметры типа влажности, вида почвы, средней температуры в данной местности и т. д.

Схема и структура стены каркасного дома обязательно содержит следующее:

1. Вид стены и ее габариты.
2. Нюансы конструктивного соединения стен между собой, а также с полом и кровлей.
3. Расположение оконных и дверных проемов.
4. Последовательность слоев (теплоизоляционного, парозащитного и т. д.), их толщина, особенности монтажа и вид материалов для каждого из них.

Узлы

Что представляет собой узел стены каркасного дома?

Стена каркасного строения состоит из следующих узлов, нюансы которых следует знать:

1. Примыкание стены к полу в каркасном доме. Каркасные стойки стены необходимо прибить 3 гвоздями размером 90 мм, причем это делается через стойку в лагу. Это касается несущих конструкций. Если стена располагается на обвязке лаг либо перемычке, то третий гвоздь забивается именно в них. В случае перегородок достаточно одного 90-миллиметрового гвоздя, забитого в каждую лагу.

2. Соединение стен каркасного дома. Чтобы обеспечить надежное соединение каркасных стен — соединить боковую и фасадную стены строения, в боковом каркасе необходимо сделать дополнительную стойку, развернутую перпендикулярно к угловой стойке каркасной конструкции, расположенной на краю. Это позволит правильно сформировать внутренний угол и упростить процесс отделки фанерой либо OSB-плитами.

3. Угол каркасной стены. Просто соединить брусья сечением 150х150 (или доски сечением 50х150) в углу чревато его промерзанием в зимнее время. Поэтому угол делают по схеме 2+1. К одной из крайних стоек каркасной конструкции прибивают третью, которую разворачивают под 90 градусов. Можно также усилить конструкцию, дополнив ее четвертой доской.

Две стойки соединяют параллельно друг другу или под небольшим углом посредством 5 90-миллиметровых гвоздей с расстоянием между ними 6 см. Перед отделкой угла обязательно необходимо положить утеплитель.

4. Укосина. Это один из самых важных элементов стены, который придает ей пространственную жесткость и позволяет избежать перекосов в строении. Их врезают и в нижнюю, и в верхнюю обвязку строго под углом, не выходящим за пределы 45-60 градусов. Их обязательно необходимо применять, если обшивка панелей дома фанерой либо OSB-плитами не планируется. Она может быть деревянной с сечением 25х100, 50х150 либо металлической.

5. Оконные и дверные проемы.

Важно! В канадской и финской технологии их усиливают немного по-разному, поэтому эти нюансы следует обязательно учесть.

В канадской технологии при их создании используют сдвоенные стойки. Под и над проемом монтируются укороченные стойки, расстояние между которыми остается таким же, как и между основными стойками. Над проемом размещается хидер, выполненный из удвоенной или утроенной доски высотой 10-25 см в зависимости от ширины проема и балочной нагрузки. Под проемом также монтируют горизонтальные доски, разрезающие дополнительную стойку пополам: они и будут выдерживать вес окна.

В случае дверных проемов либо использования финской технологии вместо хидера устанавливают ригель – поставленная на ребро доска, которая врезается перед нижней обвязкой в самой верхней части каркасных стоек как внутри, так и с внешней стороны. Ригель может быть как одинарным, так и строенным. Для него берут доски размером 50х200 мм.

6. Соединение стены и кровли. Стойки монтируются строго перпендикулярно к стене, но могут быть параллельны в перегородках или на фронтоне крыши. Балки должны быть монолитными, а во внешних углах стенового каркаса следует расположить не менее 2 стоек.

7. Соединение стены и перекрытия. Показано выше на рисунке к пункту 1.

Фото

Стена каркасного дома в разрезе: фото представлены ниже.

Полезное видео

О том, как сделать пирог каркасной стены дополнительно рассказано на видео ниже:

Выводы

Устройство стены каркасного дома – довольно важный и кропотливый процесс, но при желании и стремлении научиться и учесть любые нюансы с ним без проблем справится даже непрофессиональный строитель.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

ochag.online

Стены каркасного дома: этапы и технология возведения

Стены – один из основных конструктивных элементов каркасного дома. Они имеют сложную структуру, предполагают использование нескольких видов материалов и при установке требуют четкого соблюдения технологии работ. Чтобы результат строительства радовал в течение многих лет, вам не обойтись без некоторого багажа теоретических знаний.

Начальный этап возведения стен – сборка каркаса

Каркас определяет геометрию дома, обеспечивает его жесткость и безопасность. Именно поэтому так важно правильно выбрать для него стройматериал и соблюсти технологию возведения.

Нижняя обвязка – используемый материал и подготовка к укладке

Через неделю после заливки фундамента можно приступать к укладке нижней обвязки. Она представляет собой опору для будущих стен, соединяет их с фундаментом. Чаще всего выполняется из бруса с прямоугольным сечением 150х200 мм.

Вы можете выбирать между цельным и клееным брусом. Их основные отличия – показатель прочности и цена. Клееный брус способен выдержать большую нагрузку, но и цена у него выше, чем у цельного.

Непосредственно перед укладкой обвязки обязательно проверяют ровность фундамента. Если горизонталь выдержана, приступают к гидроизоляционным работам. Для этого используют битум или рубероид.

Обратите внимание! При отклонении горизонтали больше, чем на 10 мм используют строительный раствор. Если отклонение менее 10 мм, под обвязку подкладывают дощечки.

Соединение брусьев нижней обвязки и ее фиксация на фундаменте

К фундаменту обвязку крепят с помощью анкерных болтов. Отверстия для них делают в брусьях и фундаменте на расстоянии 1-1,2 м друг от друга. Анкеры должны иметь диаметр 12-16 мм и входить в бетон на глубину не менее 100 мм. Выбирайте анкерные болты с шестигранной гайкой и широкой шайбой.

Между собой брусья можно соединять несколькими способами. Особое внимание следует уделить углам. Для этих участков подходят следующие типы соединений:

• «в полдерева» и «в лапу»;
• «ласточкин хвост»;
• «коренной шип».

Последние два варианта надежные, но трудоемкие. Именно поэтому на практике широко используют соединения «в полдерева» и «в лапу».

Соединение «в полдерева» подразумевает выпиливание части бруса. Высота выпила равна ½ от толщины пиломатериала, а глубина – его полной толщине. Соединение «в лапу» выполняют аналогичным образом, но срез делают под углом. В результате выступающая часть бруса имеет трапециевидную форму.

При этом брусья дополнительно укрепляют металлическими уголками с усилением, гвоздями 120-150 мм. Можно также использовать нагель – деревянный штырь, соединяющий брусья между собой. Он должен быть чуть меньше по высоте и диаметру, чем заранее подготовленное для него отверстие. Связано это требование с последующей усадкой каркасного дома.

Установка вертикальных стоек

Вертикальные стойки каркаса начинают устанавливать с углов. Для фиксации угловых элементов на нижней обвязке используют металлические усиленные уголки.

Стойки на прямых участках можно закрепить путем полной или неполной вырубки или с помощью все тех же стальных уголков. В данном случае подойдут обычные изделия без дополнительного усиления.

Метод вырубки предполагает выпиливание в брусьях обвязки специальных пазов. Их ширина соответствует аналогичной величине вертикальной стойки, а высота равна 30-50% от толщины обвязочного бруса. При полной вырубке торец стойки полностью утапливается в ней на выбранную высоту, при неполной – лишь частично. В результате выпила он приобретает Г-образную форму.

Обратите внимание! Если вы выбираете метод вырубки, то длину стоек, соответствующую высоте будущих стен, нужно увеличить на высоту двух пазов.

Шаг стоек во многом зависит от заранее выбранного материала стен.

Выполнение верхней обвязки

Верхнюю обвязку выполняют аналогично нижней. Крепление стоек к ее горизонтальному брусу также может осуществляться с помощью металлических уголков или вырубки. При этом выбирают тот способ, который уже был использован при работе с нижней обвязкой.

Это важно! Верхние пазы для стоек следует вырубать строго перпендикулярно нижним. Это позволит избежать перекоса каркаса.

Каждую вертикальную стойку не только вставляют в вырубленный паз, но и дополнительно фиксируют двумя гвоздями. Они должны быть заглублены в элемент каркаса не менее чем на 100 мм.

Укосины – для чего они нужны

Укосины – это доски с сечением 25х100 мм. Зафиксированные на брусьях нижней, верхней обвязки и стойках, они придают конструкции пространственную жесткость.

Это важно! Не путайте с длинными укосинами, которые соединяют несколько стоек, короткие распорки в пределах одного вертикального элемента.

Устанавливают укосины под углом 45-60°, вырезая для них пазы в каркасе. В местах выпила их дополнительно фиксируют двумя гвоздями. Для стен длиной до 6 м достаточно две укосины, направленных от центра нижней обвязки к двум верхним углам. Для стен большей длины их количество также можно увеличить.

Стены каркасных домов – их устройство и технологии возведения

Возведенные с соблюдением технологии стены – это комфортный микроклимат в доме, широкие возможности по оформлению его интерьера и безопасность.

Послойная конструкция стены

Все наружные стены каркасных домов – это «пирог» из различных материалов. Образуют они его следующим образом:

1. Закрепленный на фундаменте каркас с наружной стороны покрывают материалом обшивки.
2. Его укрывают слоем гидроизоляции.
3. Поверх гидроизоляции крепят обрешетку для монтажа фасадного отделочного материала.
4. Изнутри между стойками каркаса укладывают утеплитель.
5. Укрывают его пароизоляционным материалом.
6. Монтируют внутреннюю обшивку стен. Обычно она служит основой для работы с чистовым отделочным материалом.

В результате получается многослойный «пирог» стены, который демонстрирует высокие прочностные и изоляционные характеристики. Однако не всегда имеет место весь комплекс работ. Его полнота зависит от выбранной технологии строительства.

Канадская и финская технологии поднятия стен каркасных домов

Канадская и финская технологии каркасного строительства позволяют возвести жилой дом из экологичных стройматериалов в короткие сроки. Однако у них есть одно принципиальное отличие. Заключается оно в способе поднятия несущих стен каркасного дома.

Финская технология предполагает выполнение всех работ по возведению стен – от монтажа каркаса до пароизоляции – непосредственно на строительной площадке.

Канадская технология позволяет еще больше сократить сроки строительства дома за счет использования готовых SIP-панелей. Обычно они представляют собой «пирог» из двух слоев обшивочного материала и уложенного между ними утеплителя. Толщина панелей и используемые для ее изготовления материалы могут варьироваться.

Обратите внимание! После установки каркаса, его утепления и обшивки чистовым материалом толщина стен для средней полосы России составляет 150-200 мм.

Наружная обшивка стен

Принимая на себя большую нагрузку, наружная обшивка стенового каркаса обеспечивает жесткость строения, его стабильность в процессе эксплуатации. Правильно подобранный стройматериал для обшивки позволит стенам в течении многих лет сохранять свою форму и противостоять негативным внешним факторам.

Применение в каркасном строительстве плит OSB-3

Плиты OSB-3 (ОСП-3) – это влагостойкие ориентированно-стружечные плиты повышенной жесткости. Их изготавливают путем прессования и склеивания трех-четырех слоев древесной стружки. В каждом слое она имеет различное направление, что придает материалу повышенную жесткость.

Достоинства плит OSB-3:

• Оптимальное соотношение цены и качества.
• Легко поддаются обработке – резке, сверлению, шлифовке.
• Подходят для использования различных крепежных элементов – гвоздей, саморезов, дюбелей и др.
• Устойчивы к расщеплению даже тогда, когда крепежи используют близко к кромке плиты.
• Не деформируются при температурных перепадах и различных атмосферных явлениях.

Основной недостаток – низкий показатель паропроницаемости. Стены из OSB-плит «не дышат».

Немаловажное значение имеет и тот факт, что для склеивания стружки используют синтетические смолы. Это значит, что материал обшивки может выделять в воздух формальдегиды и фенол. Однако плиты, изготовленные по европейским стандартам, безопасны для человека.

Обратите внимание! Самым экологичным является материал с маркировкой Е0 и Е1.

Цементно-стружечные плиты (ЦСП)

ЦСП – это материал, основой которого является смесь древесной стружки и цемента высокой марки. Для улучшения его эксплуатационных свойств в состав включают специальные добавки.

Цементно-стружечные плиты обладают следующими достоинствами:

• Устойчивы к воздействию влаги и, соответственно, к образованию плесени.
• Не боятся грызунов.
• Экологически безопасны. Не выделяют в воздух вредные вещества.
• Пожаробезопасны, относятся к категории слабогорючих материалов.
• Хорошо сохраняют тепло.
• Имеют хорошую паропроницаемость, являются «дышащими».
• При обшивке каркаса образуют ровную поверхность.

В противовес достоинствам ЦСП имеют и недостатки:

• Большой вес.
• Сложность в обработке материала. При сверлении и резке необходимо прикладывать немало физических усилий. При этом в процессе работы образуется много пыли.
• Высокая цена.

Рекомендуемая толщина цементно-стружечных плит для каркасного строительства – 12-18 мм.

ДВП для наружной обшивки

ДВП – это спрессованные в плиту древесные волокна. Как и при производстве OSB, их укладывают в несколько слоев, в каждом из которых волокна имеют свое направление. Клеевые составы не используют. Достаточно пресса, воздействия высоких температур и смол, содержащихся в древесине хвойных пород.

Что характеризует этот материал с положительной стороны?

• Он обеспечивает хорошую тепло- и звукоизоляцию помещений.
• Экологически безопасный.
• Плиты имеют малый вес.
• Хорошая паропроницаемость.

Основной недостаток ДВП – низкий показатель жесткости. При использовании этого материала необходимо устанавливать укосины и подбирать жесткую внутреннюю обшивку.

Обратите внимание! Рекомендуемая толщина древесноволокнистых плит для обшивки стен каркасного дома – не менее 25 мм.

Обшивка каркаса фанерой

Фанера – это листовой материал из нескольких слоев шпона, которые склеены между собой. В каркасных домах правильные стены из влагостойкой фанеры имеют толщину не менее 12 мм.

Плюсы фанеры:

• не боится низких температур;
• легко поддается обработке;
• высокая прочность на сжатие;
• доступная цена.

К числу недостатков фанеры относят ее горючесть, наличие в составе синтетических смол, склонность к образованию сколов.

Крепление наружной обшивки к каркасу

Крепление наружной обшивки к каркасу делают по общим правилам.

• Наличие температурного зазора в 3-5 мм между плитами (листами) обязательно.
• Их стыки должны приходиться на середину каркасного бруса.
• Для крепления обшивки используют саморезы длиной 55-70 см. При этом в стойку каркаса они должны входить на глубину не менее 40 мм.
• Саморезы вкручивают с отступом от края плиты не менее 10 мм.
• Фиксация листов или плит осуществляется с шагом в 15 см – по краю, в 30 см – по центру.

Так как предстоит использование огромного количества крепежных элементов, заранее запаситесь качественным электроинструментом.

Гидроветрозащита наружных стен дома

Утеплитель в «пироге» стены каркасного дома должен быть надежно защищен от воздействия влаги. Только при таком условии он сможет выполнять свою непосредственную функцию без ухудшения эксплуатационных свойств.

С внешней стороны стен для этих целей используют супердиффузионные мембраны. Их сложная структура позволяет отводить пар от утеплителя и одновременно препятствовать проникновению к нему влаги с улицы. Низкий показатель воздухопроницаемости делает такой материал ветрозащитным.

Обратите внимание! Супердиффузионные мембраны – не пароизоляционный материал, а паропроницаемая гидроизоляция. Это необходимо понимать, так как пароизоляция полностью исключает проникновение пара через себя.

Мембрану без зазоров укладывают на обшивку и фиксируют скобами с помощью строительного степлера. При укладке рулонного материала делают нахлест соседних полос в 10-15 см со всех сторон. Затем все швы проклеивают специальной лентой.

Теплоизоляция стен – выбор материала и его укладка

Правильно подобранный утеплитель для каркасного дома обеспечивает не только комфортный микроклимат в нем в любое время года. Низкий показатель теплопроводности и грамотная укладка материала существенно снижают расходы электроэнергии.

Один из основных теплоизоляционных материалов, используемых в каркасном строительстве, – это минеральная вата. Она хорошо сохраняет тепло, обеспечивает качественную шумоизоляцию, но боится намокания и в небольшом количестве выделяет в воздух вредные вещества. Оптимальная плотность минеральной ваты для каркасных стен – 30-50 кг/куб. м.

При работе с минватой использование средств индивидуальной защиты обязательно.

По эксплуатационным свойствам ее превосходит эковата – целлюлоза со специальной пропиткой. Она не боится намокания, экологичная и негорючая, прекрасно заполняет все пустоты. Однако для укладки эковаты придется привлекать опытных специалистов.

Пенопласт – устойчивый к влаге и экономичный материал, который не выделяет никаких веществ и не дает усадку. Однако хрупкость, усиливающаяся при низких температурах, и горючесть делают его невостребованным в каркасном строительстве. Гораздо практичнее и устойчивее к внешним воздействиям является «родственник» пенопласта – экструдированный пенополистирол.

Любой утеплитель укладывают между стойками каркаса так плотно, чтобы не оставалось никаких пустот и зазоров.

Пароизоляционный материал для стен

Пароизоляция предназначена для защиты утеплителя от пара, который может проникнуть в него из жилого помещения. Здесь уже речь идет об изоляции, как о надежном барьере для влаги. Сложная конструкция стены предполагает укладку пароизоляции только с «теплой» стороны.

Самым подходящим вариантом является плотная (не менее 200 микрон) полиэтиленовая пленка. Ее фиксация на каркасе выполняется с помощью строительного степлера.

Пароизоляционный материал необходимо монтировать максимально герметично. Для этого тщательно проклеивают все его стыки, места прокладки коммуникаций.

Внутренняя обшивка каркаса

Для внутренней обшивки каркаса могут быть использованы плиты OSB (9 мм) или влагостойкий гипсокартон (12,5 мм). При этом гипсокартон более податливый в работе, но плиты OSB придают стенам дополнительную жесткость. Их применение для внутренней и наружной обшивки избавляет от необходимости ставить укосины.

Ориентированно-древесные плиты для внутренней обшивки монтируют также, как и для наружной. Технология работы с гипсокартоном немного иная. Обшивку им можно делать несколькими способами:

1. Крепить листы непосредственно на стойки каркаса, предварительно усилив их горизонтальными брусьями с сечением 50х50 мм.
2. Монтировать по каркасу металлическую обрешетку с шагом 40-50 см.
3. Крепить гипсокартон на каркас – «американский» способ.

При этом между листами не должны оставаться зазоры. Места стыков впоследствии шпаклюют. Для фиксации обшивки используют саморезы.

Стены, возведенные в соответствии с технологией каркасного строительства, – это хорошая основа для долговечной чистовой отделки фасада и комнат. Будучи уверенными в надежности «скелета» дома, вы сможете с удовольствием окунуться в возможности его декоративного оформления.

Видео: технология возведения стен от А до Я

Закладка Постоянная ссылка.

pro-karkas.ru

толщина пирога, правильный вариант устройства, установка несущих конструкций

Кажущаяся со стороны монолитной стена любого дома на деле давно уже представляет собой «слоеный пирог». В полной мере это относится к популярным сейчас каркасным конструкциям. Важно понимать, как они устроены, и что влияет на технические характеристики домов.

Особенности

Стены каркасного дома могут быть очень разными по исполнению, это зависит от того, создается ли постройка для городской жизни в первую очередь или как дачное сооружение. Иначе обстоят дела при выборе бетонных блоков и других стандартизированных материалов, там можно варьировать лишь толщину, но не последовательность слоев. В случае постройки каркасного типа можно будет использовать стойки меньшей величины и применить доступные материалы при обшивке.

Во внимание стоит принять не только ответственность создаваемой конструкции, но и климатические свойства местности.

Устройство

Пирог стен, обшитых различными материалами снаружи, строится по универсальному правилу. А именно: проницаемость для пара должна планомерно увеличиваться от одного слоя к другому. Учитывая малую проницаемость ОСБ для водяных паров, использовать этот материал для обшивки не рекомендуется. За лицевым слоем обычно ставится мембрана, гасящая негативное воздействие ветра. Желательно, чтобы эта защита имела еще и функцию гидроизоляции.

Далее располагается паровой барьер. В результате решается главная задача: профилактика проникновения сквозняков и осадков, талой воды в толщу стены. А благодаря сдерживающему пар слою водяные испарения недостаточно интенсивно проникают из комнат в утепляющую часть.

В качестве утеплителя рекомендуется применять каменную вату, она точно проработает от 40 лет и больше. К тому моменту отделочные материалы или износятся, или выйдут из моды, и их точно надо будет поменять.

Внутренние деревянные перемычки, вопреки некоторым рекомендациям, оборудовать не нужно. Внешнее контрутепление требуется только для повышения энергетической эффективности дома, помогая заблокировать проникновение холода через:

• перекрытия;
• обвязки;
• ригели.

Необходимость в подобной теплоизоляции возникает только при небольшой толщине основного утеплителя. Ставить упомянутые выше перемычки для усиления жесткости каркасов нужно только при монтаже его на укосины. На внутренние стены их монтируют при обшивке дома твердыми плитами. При подсчете общей толщины конструкций следует помнить, что в СНиПе записаны строго минимальные параметры. Для ориентира они подойдут, но строители и опытные заказчики всегда проводят расчеты в индивидуальном порядке, чтобы учесть все нюансы.

Правильный выбор могут сделать только сами владельцы, ориентируясь прежде всего на собственные вкусы, материальные возможности и климатические требования. Но многолетняя практика позволила выяснить некоторые универсальные требования и моменты. В домах, предназначенных для постоянного обитания, стены делают толщиной от 15 см. Это позволяет использовать типовую обрезную доску наиболее массового формата и утеплять стену самыми разными способами. Аналогичные требования предъявляются и к тем постройкам, в которых планируют жить только зимой.

Летние загородные дома могут обойтись без значительного утепления. Отсутствие отопления зимой позволяет избежать возникновения точки росы и повреждения основных материалов. Можно ограничиться одним слоем утеплителя, и сделать стены примерно 5 см. Вроде бы все просто, но есть один момент, который может кардинально поменять дело. Чем тоньше наружная стена, тем меньше ее несущая способность.

Кровля, даже самая легкая и компактная, имеет массу в сотни килограммов. А снежные заносы будут давить сверху, независимо от того, находится ли в это время кто-то в доме или нет. В крупных постройках рекомендуется ставить стены из доски 50х150 мм, монтируя утеплитель в виде единого слоя. Это позволит обеспечить прочность и в то же время сохранить основные качества жилья. Дачи строят по своему усмотрению, поскольку в них живут лишь периодически; но лучше сразу перестраховаться и подготовить полноценный дом со стенами от 10 см.

Более скрупулезные оценки уже подразумевают сбор различной информации, применение формул и коэффициентов, найти все необходимые данные весьма тяжело. Для неспециалистов проще и быстрее воспользоваться различными онлайн-калькуляторами. Если несколько таких ресурсов дают одну цифру, а строители настаивают на другой, есть повод задуматься, такие ли они «профессионалы» на самом деле. Есть и другой способ расчета, отталкивающийся от типоразмеров обрезных досок. Смотрят, какие требуются доски для каркаса, формируют эскиз, определяют, как разместятся оконные и дверные проемы.

Рисуя схему или чертеж в деталях либо в самом общем виде, мало придумать «красивый ход», следует еще позаботиться и о максимальной надежности конструкции. Нужно думать о:

• точках использования крепежа и его типах;
• обустройстве продухов и вентиляции;
• соединении стены с кровлей и фундаментом;
• оптимальных размерах и форме окон, дверей.

В хорошем комплекте рабочих чертежей, прилагаемых к проекту, обязательно указывается, какие размеры стоек используются, насколько далеко они друг от друга, где монтируются укосины. Следует убедиться, что там показано, как будут соединяться стойки в углах, соответствуют ли они технологии теплого угла, каким будет примыкание внутренних стен. Вместо комплектовочной ведомости настоящие профессионалы используют указания точных размеров любого фрагмента конструкции там же, где он начерчен. Как известно, многие все же включает ОСП в состав жилого каркасного дома, потому что этот материал обладает рядом привлекательных свойств.

По существу это та же древесина, только более крепкая и гибкая одновременно. Облегчение обработки позволяет сформировать даже очень замысловатые архитектурные элементы. Сэндвич-панели, благодаря однородной структуре, не имеют пустот, которые неизбежно появляются в пиломатериалах с сучками. Высокая плотность (на 150% больше, чем у ДСП) тоже является значительным плюсом, как и влагостойкость ориентированной плиты. При сборке допустимо использовать все существующие сейчас разновидности крепежных изделий.

Но даже эти достоинства и комфортная стоимость ориентированных плит не означают, что нужно забывать об их пониженной проницаемости для водяных паров. Поэтому стоит поискать совсем иной материал для лицевой отделки каркасного дома.

При выборе конкретного решения и исполнении его могут быть допущены следующие ошибки:

• неучет возникновения точки росы;
• отсутствие клейкой ленты на стыках парового барьера;
• пароизоляция утеплителя строения сразу с двух сторон;
• отсутствие пароизоляции в принципе;
• отсутствие защиты от ветра, или монтаж ее под внутренние слои.

Такие моменты кажутся очевидными до предела, но в реальности именно подобные ошибки доставляют очень много проблем жильцам деревянных домов каркасного типа. Лучше не изобретать что-то с нуля, а пользоваться отработанными за долгое время разновидностями «пирогов». Нарушение технологии приводит к промоканию утеплителя, к возникновению гнезд плесени на стойках и их гниению.

По мнению специалистов, наиболее правильная последовательность материалов такова:

• базовая отделка внутренних стен при помощи ГКЛ;
• паровой барьер;
• утепляющий слой;
• жесткий плитный материал;
• ветровая защита;
• наружная отделка (к примеру, сайдинг, закрепленный на контробрешетке и отделенный от нее воздушным зазором).

Чтобы понять, почему именно такую последовательность считают оптимальной, нужно вникнуть в сущность физических процессов, происходящих в толще каркасной стены. Идущие через нее водяные пары при понижении температуры конденсируются (осаждаются) из воздуха. Кроме степени нагрева, на появление такого конденсата влияет и влажность воздуха как внутри, так и снаружи. Чем она больше, тем при более высокой температуре начинается образование конденсата.

Для пароизоляции нередко применяют полиэтилен повышенной плотности, его толщина составляет минимум 200 мкм.

Монтаж

Прикрепление парового барьера из полиэтилена производится с помощью строительного степлера. Скобы вгоняют в стойки через каждые 300 — 400 мм. Линии стыков нужно оклеить битумным клеем. Когда стыковка производится не внахлест, рекомендуется применять клейкую ленту специального вида. Вместо полиэтилена можно своими руками смонтировать фольгоизол.

Поверх этого материала каждый стык накрывается лентой из бутилкаучука. В качестве силовой обшивки, крепящейся внутри дома, некоторые специалисты предлагают использовать не только ОСП, но и фибролит, шпунтованную доску либо фанеру. Такое решение позволяет сформировать стены с интенсивной вентиляцией на микроуровне. Но полноценный воздухообмен удастся обеспечить только при помощи настоящей вентиляции.

Важно: если материалы жесткой обшивки монтируются с зазором, нужна дополнительная защита от пара.

Для установки в несущих стенах применяют деревянный брус и доски, устойчивую к влаге фанеру. Подавляющее большинство застройщиков и бригад делают выбор в пользу строганого бруса без профилирования, выполненного в виде квадрата либо прямоугольника. Изделия должны пройти активную камерную сушку, размер хотя бы одной стороны должен быть 10 см и крупнее. Связывать брусья можно как точно такими же изделиями, так и доской — технология позволяет то и другое. Профилированные изделия отличаются привлекательным внешним видом и помогают экономить, потому что не только образуют каркас, но и становятся внутренними стенами.

Использование клееного бруса имеет свои преимущества — высокую скорость монтажа, и отсутствие лишних сложностей. Кроме того, силовое воздействие и прогиб почти не отражаются на этом материале.

Важно: если в пошаговой инструкции встречается водостойкая фанера, нельзя перепутать ее с влагостойкой. Только первый тип материала приемлем для оформления стен снаружи. Альтернативой этим материалам и ориентированным плитам при наружной отделке каркасного дома оказываются СИП-панели.

Промышленное изготовление и широкий спектр типоразмеров облегчают монтаж. Кроме того, относительно малая масса дает существенную экономию при сооружении стен и крыш. Несущие и наружные стены монтируются одновременно. Отказаться от специальных несущих стен в доме размером 6х6 м никак не получится. Распознать необходимость в этом элементе несложно: если удается опереть на внешние стены концами половых лаг без прогиба, потребности в несущих конструкциях просто нет.

Как во внешних стенах, так и в межкомнатных перегородках может использоваться звукоизоляционный материал. Отличия состоят в том, что внутри дома – это менее актуально.

Кроме того, нужно думать о сочетании тепловых и акустических свойств в одном веществе, это позволит:

• уменьшить расходы и толщину конструкций;
• облегчить их;
• упростить монтаж.

Заполнение несущих стен утеплителем может быть частичным, но надо позаботиться о надежном соединении минеральной ваты с конструкцией. Это достигается увеличением числа скобок в верхней части и по периметру в сравнении с утеплением боковых сторон дома. Расстояние между скобками составляет ровно 100 мм. Мембрана либо другая ткань в качестве защиты от шума подходит для несущих стен сравнительно неплохо. Когда жилище отапливается по обе стороны от такой стены, допустимо применять толевую бумагу.

Вопреки популярному мнению, сильный неприятный запах уже через неделю перестанет волновать жильцов. А вот экономия средств будет их радовать еще очень долго. Крепить шумоизоляцию помогает строительный степлер. Сверху располагают дюймовые доски, промежутки между которыми определяются видом отделочного материала. Для ГКЛ, а также и для вагонки, оставляют промежуток 600 мм между серединами досок; нижнюю и верхнюю доски располагают вне зависимости от интервала.

Очень важно зафиксировать описание внешнего вида обрешетки на бумаге и сфотографировать ее в высоком разрешении. Когда потребуется вкручивать метизы в стену, не будет необходимости действовать методом проб и ошибок. В точках, где понадобится усиление, доски желательно набить сразу. Это относится к местам крепления любых подвесных шкафов, крупных полок и зеркал. Возвращаясь к межкомнатным перегородкам, нужно сказать о двух методах их создания.

В одном случае ставятся силовые элементы в промежутках половых лаг, и уже на них крепятся по вертикали доски, становящиеся каркасом. В другом подходе стойки упирают в полы или доски, прибиваемые к полу. Независимо от этого, самым надежным решением оказывается присоединение верхних концов стоек к половым лагам или заменяющим их специализированным конструкциям.

К сведению: стоит думать одновременно и о правильности линий комнат, и о дополнительном усилении каркасных элементов, перекрытий при размещении стоек.

Большинство строителей и архитекторов полагает, что для внутренних перегородок не стоит брать доски толще 10х5 см. Ведь все равно к этому показателю добавится еще декоративная отделка. Стойки межкомнатных конструкций разносят на 120 см, поскольку именно такова типовая ширина минераловатных изделий. Применение натуральной базальтовой ваты оправдано внутри только повышенной заботой об экологии.

Советы

Нежелательно экономить на досках, потому что пиломатериал естественной влажности, не обструганный, крайне плох. Серьезные строители даже считают, что он вовсе не подходит. И такое мнение вполне обосновано — были случаи, когда сырой материал приводил к появлению плесени. Это вынуждало снимать пароизоляцию, обрабатывать все подряд антисептиком и долго ждать полного высыхания. Что касается сечения, минимальным габаритом для каркасной стены является 15х4 см.

Внутренний паровой барьер нужно подстилать под черновой пол, чтобы утеплитель не был открыт внутри. Это приведет к тому, что при первом же сильном морозе возникнут конденсат и иней, постепенно они будут разрастаться. Так как большинство видов теплозащиты выпускаются шириной 0,6 м, желательно стойки для их крепления делать на сантиметр ближе. Тогда крепление будет идеально прочным и надежным. Под гипсокартоном внутри каркаса рекомендуется размещать жесткие плиты, хотя бы ДСП, а в идеале ориентированную или цементно-стружечную конструкцию.

Еще больше инфрмации о «пироге» стен каркасного дома смотрите далее.

stroy-podskazka.ru

Разрез стены каркасного дома

Разрез стены каркасного дома

Для загородного строительства каркасные дома являются оптимальным вариантом, благодаря качественным характеристикам, экономичности, скорости возведения и сдачи в эксплуатацию. Существует ошибочное мнение относительно того, что достаточно тонкие стены и незначительный вес конструкции является показателем хрупкости. Для того, чтобы убедиться в обратном следует детально изучить особенности строения стен, для создания которых разработана достаточно сложная структура, состоящая из нескольких слоев. Каждый слой обеспечивает определенную функцию, необходимую для комфортного проживания в каркасном доме: тепло-, звукоизоляцию, прочность, сохранение влажности в пределах нормы, пожаробезопасность.

Пирог каркасного дома

Многослойность в строительстве более известна как «пирог», при использовании этого термина возникают ассоциации, которые в полной мере соответствуют строению стены. Изучая разрез стены каркасного дома, можно сделать обоснованные выводы относительно свойств конструкции в целом.

1. Классические стены монтируются из вертикальных стоек, промежуток между которыми заполняется утеплителем, размещается гидроизоляционный слой, пароизоляционная пленка, для наружной отделки используются плиты ОСП или фанеры.
2. В качестве утеплителя используется минеральная вата высокого качества, 150-миллиметровый слой по функциональности приравнивается к теплоизоляционным качествам кирпичной кладки.
3. Пленка служит надежной защитой от продувания каркаса, проникновения влаги во внутреннюю часть стены, что позволяет сохранить теплоизоляционные свойства минеральной ваты, которая уязвима к воздействию сырости. Уникальность пленки заключается в том, что она способна пропускать влажный воздух из внутренней части дома наружу.
4. Плиты ОСП или фанеры обеспечивают прочность и надежность конструкции, защиту от влаги, ветра, перепада температур.

Многослойность стен обеспечивает уникальные теплосберегающие свойства, возможность монтажа в сжатые сроки. Помимо этого, многослойность конструкции позволяет скрыть различные коммуникации. Древесина каркаса обработана специальными средствами, защищающими от гниения и огня.

На странице представлен классический пирог стены каркасного дома, на котором понятно, в какой последовательности уложены материалы. Стоит отметить, что обшить стены самостоятельно очень сложно, поэтому лучше доверить эту работу специалистам компании ООО «ПРОЕКТСТРОЙ-П».



Перейти к:

Позвоните нам
+7(495)665-15-42
Мы расскажем Вам все о конструктивных особенностях каркасных стен

proectstroy-p.ru

Разрез каркасного здания — Строительный портал №1

Бескаркасная система здания с поперечным расположением несущих стен

2) каркасные – выполняются в виде многоярусной пространственной системы, состоящей из колонн, ригелей и плит перекрытия.

Колонны применяют прямоугольного сечения 300×300 мм² (в зданиях до пяти этажей) и 400×400 мм² с прямоугольными консолями высотой и вылетом по 150 мм для сопряжения с ригелем. Колонны разделяют на крайние (у наружных стен здания) — одноконсольные и средние (по внутренним осям здания) – двухконсольные.

Ригели выполняют таврового сечения, с одной или двумя полками для опирания плит перекрытий, лестничных маршей и аналогичных конструкций.

В таких системах настил перекрытий состоит из плит, укладываемых на полки ригелей. Многопустотные плиты высотой 220 мм подразделяют в этом случае на межколонные связевые – пристенные и средние шириной 1490 мм с пазами для колонн глубиной 100 мм и рядовые шириной 1190 и 1490 мм.

Этой системе присущи следующие конструктивные схемы:

а) с поперечным расположением ригелей;

б) с продольным расположением ригелей.

Алгоритм построения:

1. На пересечении осей устанавливаем колонны.

2. В поперечном направлении (оси 1, 2, 3) укладываем ригели.

3. Укладываем связевые плиты перекрытия (между колоннами).

4. Между связевыми плитами укладываем простые плиты перекрытия.

5. Наносим контур стен (вплотную к колоннам и ригелю).

Каркасная система здания с поперечным расположением ригелей

Каркасная система здания с продольным расположением ригелей

3) с неполным каркасом – такая система, когда по центральной продольной или поперечной оси располагаются колонны.

Для зданий с неполным каркасом характерны схемы:

а) с продольным расположением ригелей;

б) с поперечным расположением ригелей.

Система зданий с неполным каркасом с продольным расположением ригелей

Система зданий с неполным каркасом с поперечным расположением ригелей

1.1.3 Понятие о пространственной жесткости здания. Меры ее обеспечения

Здания и его элементы подвергаются воздействию вертикальных и горизонтальных нагрузок, поэтому должны иметь достаточную прочность, устойчивость, пространственную жесткость, т.е. способность отдельных элементов и всего здания не деформироваться при воздействии приложенных сил.

В бескаркасных зданиях пространственная жесткость обеспечивается:

1. устройством внутренних поперечных стен

2. устройством стен лестничных клеток

3. междуэтажными перекрытиями и их анкеровкой.

В каркасных зданиях пространственная жесткость обеспечивается:

1. устройством колонн и ригелей, жестко соединенных друг с другом

2. устройством диафрагм жесткости, которые устанавливаются между колоннами (в каком-то месте) на каждом этаже.

3. устройством плит-распорок (связевых плит), уложенных в междуэтажном перекрытии между колоннами;

4. стенами лестничных клеток;

5. надежным сопряжением элементов каркаса в узлах и стыках.

Source: StudFiles.net

stroyka.radiomoon.ru
