Разрез здания каркасного: Что необходимо знать при изучении чертежа с разрезами каркасного дома для ПМЖ: +Фото и Видео

Что необходимо знать при изучении чертежа с разрезами каркасного дома для ПМЖ: +Фото и Видео

Чертёж дома с разрезами каркасный для ПМЖ. Проект-это документ, описывающий процесс деятельности инженера при разработке архитектурного строения.

Для строительства каркасного дома, разрабатываются чертежи с разрезами, делается описание характеристик материалов, составляется смета.

Это является гарантией комфортного ПМЖ в будущем доме.

Общие сведения

Графически выполненное отображение фасадов каркасного дома, делается со всех сторон строения, для наглядной демонстрации внешнего вида здания. Фасад должен быть эстетически привлекательным. Долговечным и прочным.

  • Кроме того, он отвечает за устойчивость и даже за безопасность. К его функциям относится и выведении излишней влаги наружу, дом должен “дышать”. Правильная отделка стен помогает сохранить нужную температуру внутри. Делая помещение летом прохладным, а в холодную погоду тёплым.
  • Планировка каждого этажа проводиться в соответствии со строительными правилами, отражёнными в нормативных документах и ГОСТах. Ею занимаются на этапе проектирования, учитывая общую площадь помещения.
  • Зонируют комнаты на жилую и хозяйственную части. Обозначая места нахождения окон, дверей, санузлов и т.д. Делают специальный перечень с наименованием всех помещений дома. Разрабатывают спецификацию оконных и дверных проёмов.

Спецификация

Одним из основных документов, является спецификация. Она представляет таблицу с перечислением всех необходимых деталей. Описывает их особенности. Даёт полные характеристики изделиям, опираясь на существующие стандарты. Благодаря точным данным спецификации, можно просчитать бюджет строительства.

Чертежи разрезов

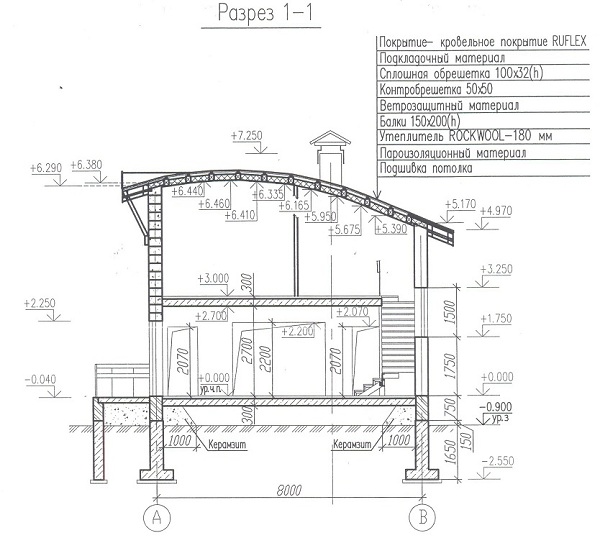

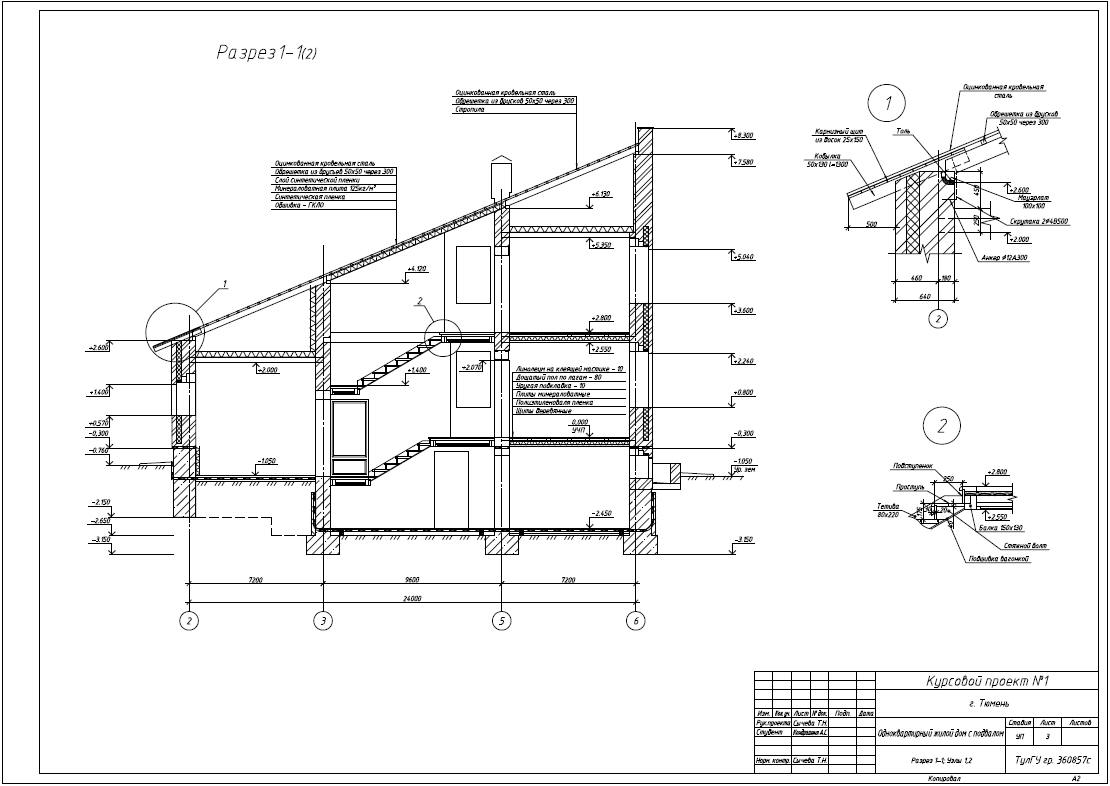

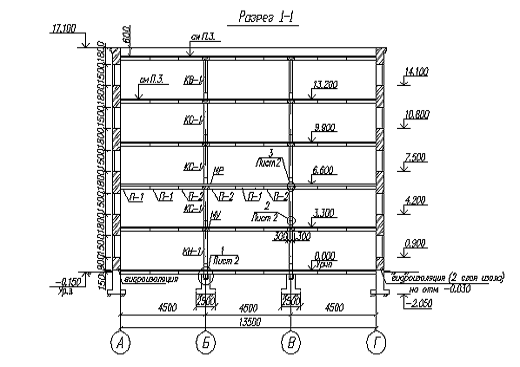

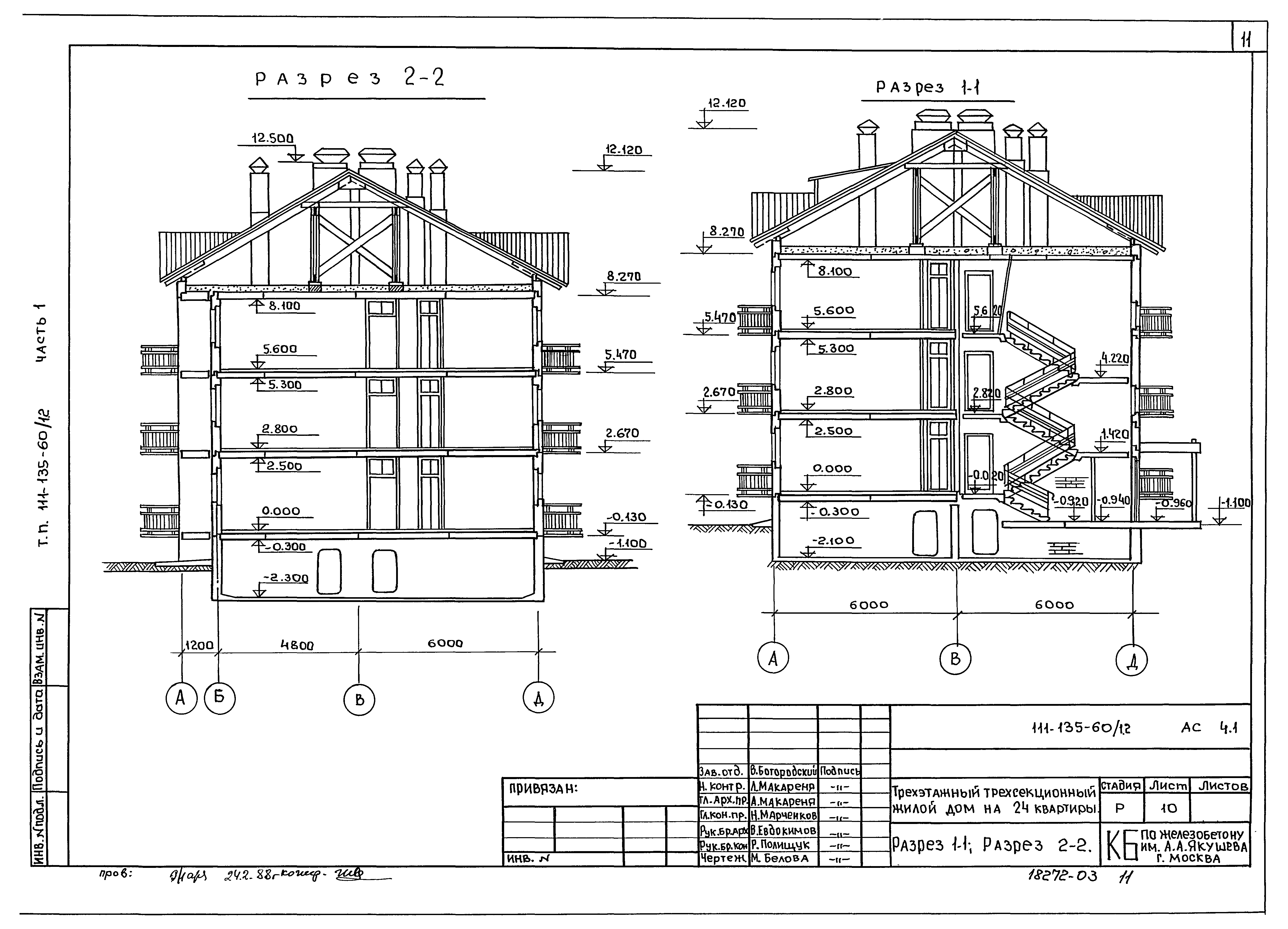

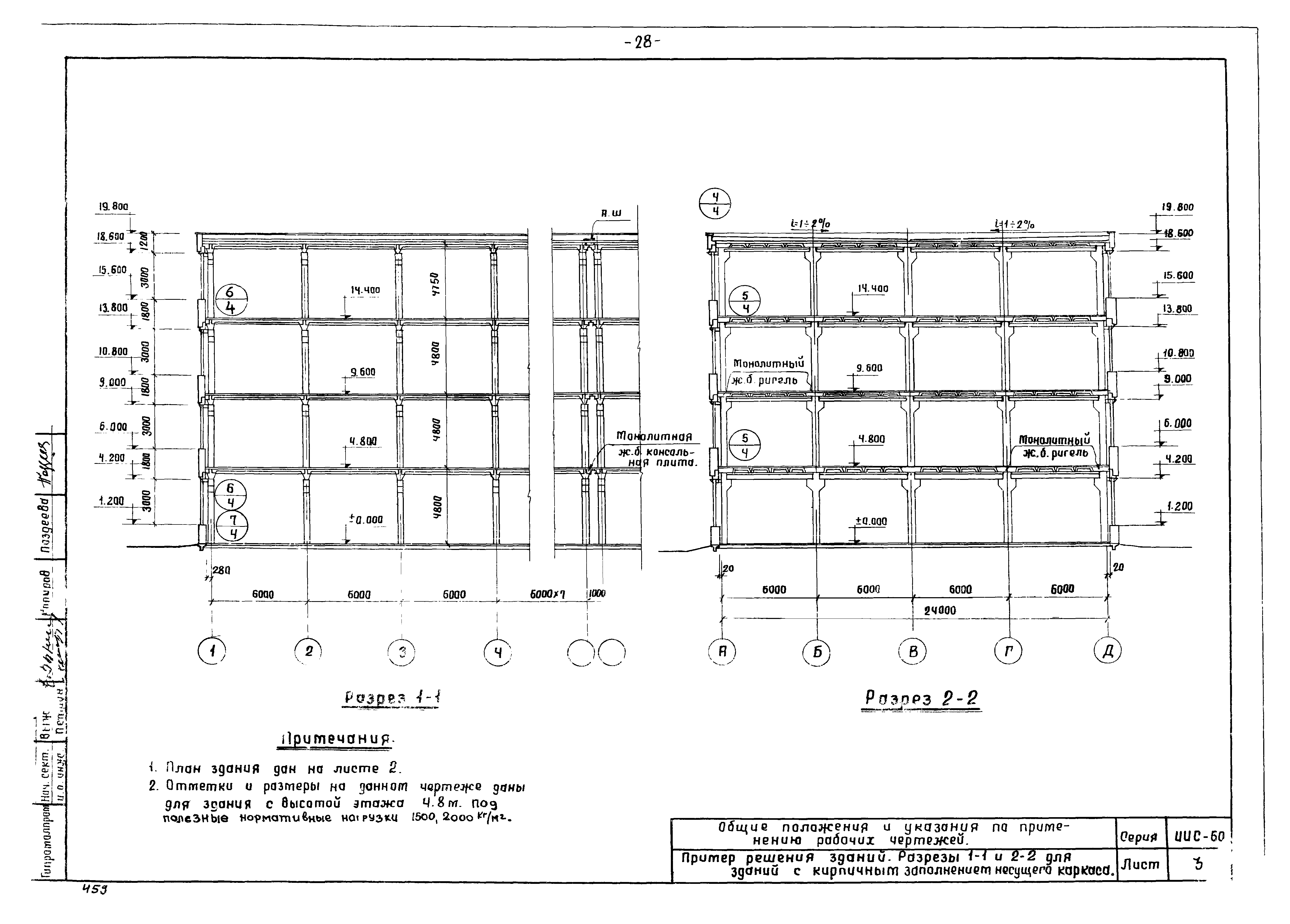

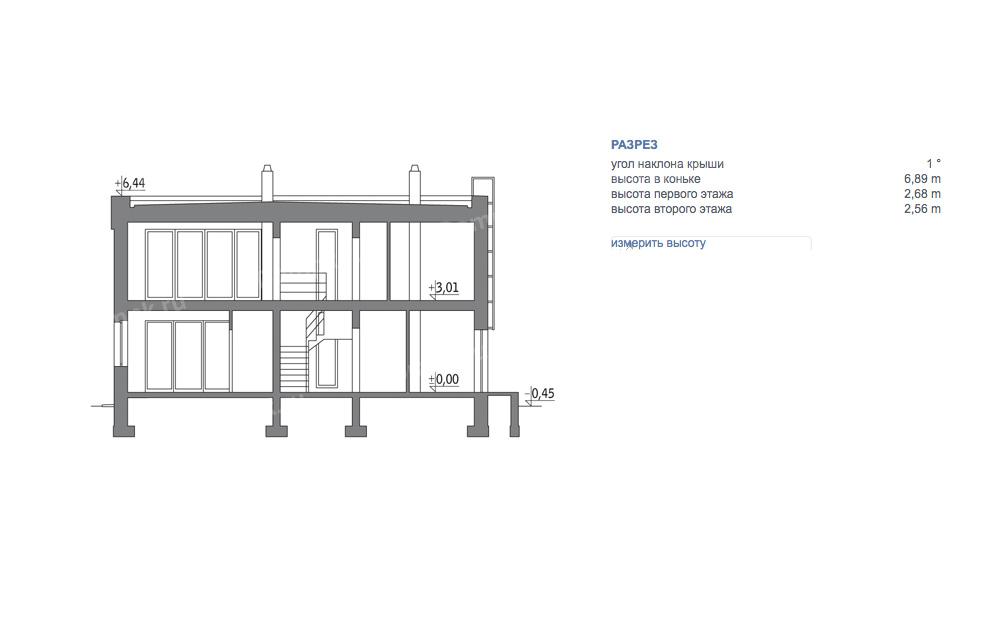

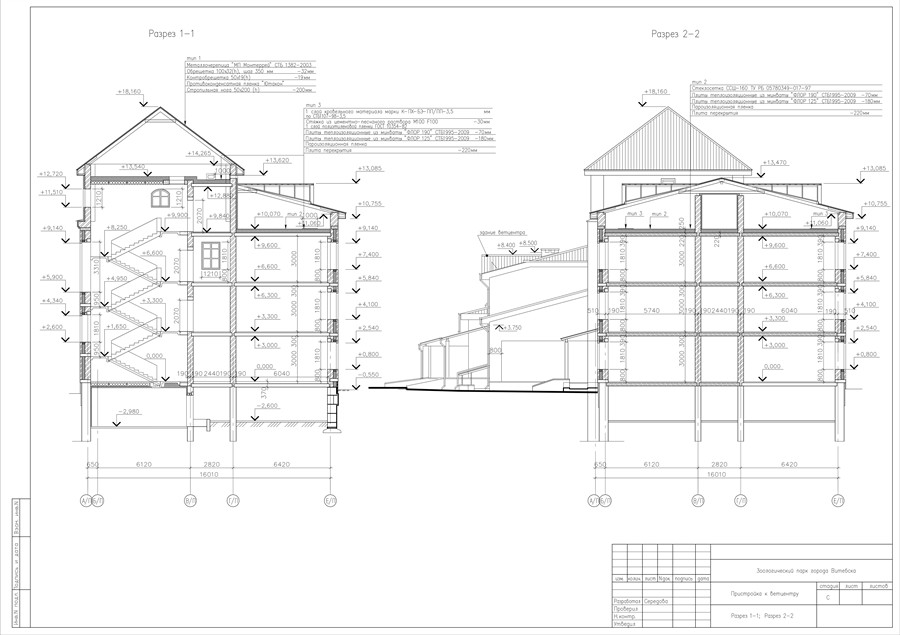

Далее идут чертежи разрезов каркасного дома. Они показывают внутренние комнаты. Виден функционал и назначение помещений. Разрезы в сумме с планом здания отображают позиции нахождения стен, межэтажных перекрытий, показывают высоту и размещение лестниц и потолков. Здесь сразу видна связь между деталями.

На плане чертежа в разрезе всегда указывается разрезная линия. Обозначается её место и направление. Правильно показывать два разреза помещения. В продольном по оси симметрии и поперечном, перпендикулярно оси, варианте. Обязательно проставляются все размеры. Высота помещения общая, отметки пола, нулевые отметки, перекрытия, высота окон и дверей.

Разрез выполняется так, чтобы наглядно показать объём, пространство и конструкции здания. Масштаб чертежа соответствует масштабу плана и фасада.

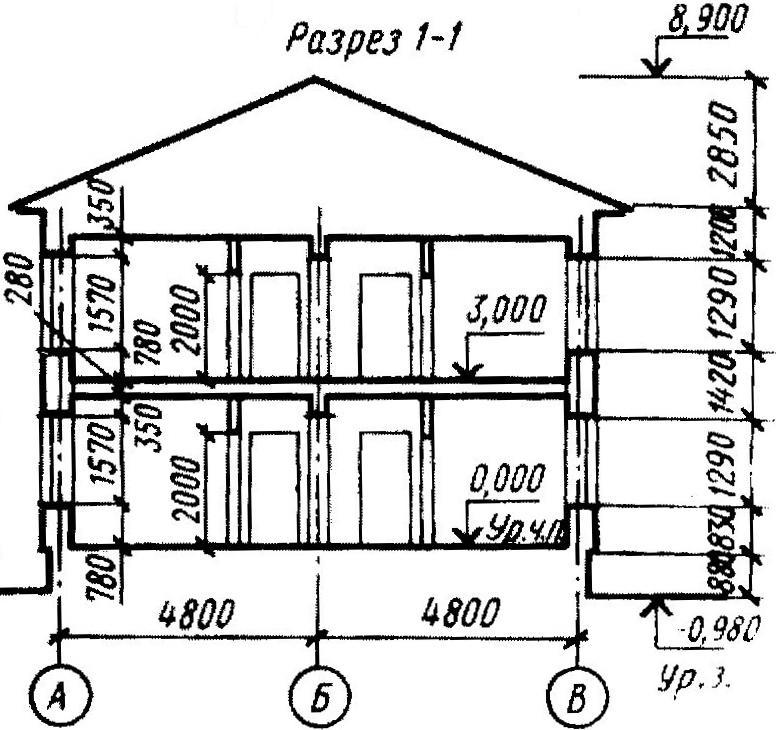

На разрезах чертежей указывают следующие величины:

  • координационные оси дома, крайние оси, оси деформационных швов;
  • отметки пола, этажа, нулевую отметку;
  • отметку основания несущей конструкции и опорной части;
  • отметки верхнего предела стен, карниза;
  • размер проёмов;
  • толщину стен, их привязку.

Анализ чертежей

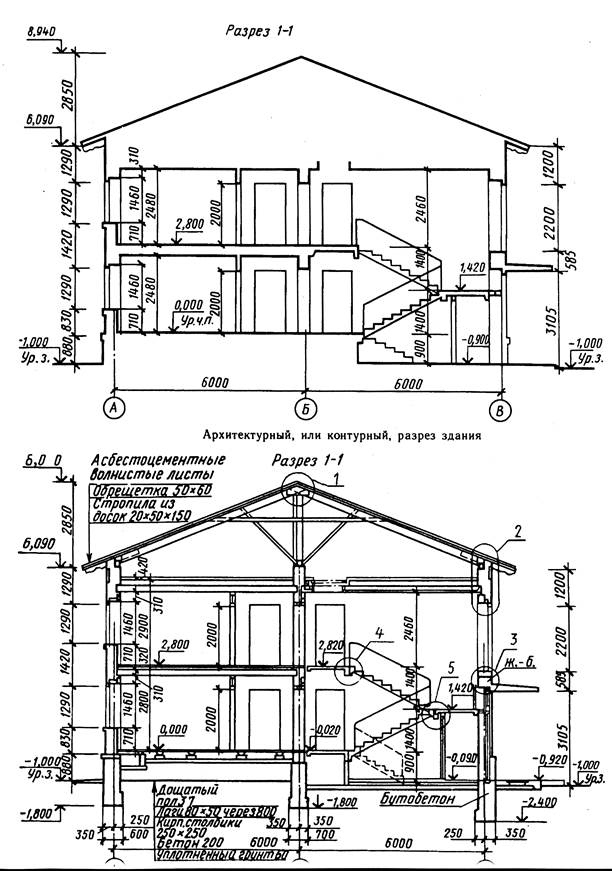

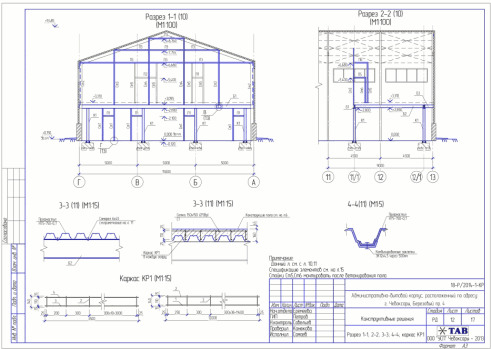

В чертежах разделяют архитектурные и конструктивные разрезы.

 Конструктив, является очень важным разделом проекта на стройплощадке каркасного дома для постоянного проживания. От правильных расчётов инженера зависит как долго прослужит здание. Здесь просчитываются объёмы и трудозатраты.

Справка! По КР ведётся составление сметной документации. При разработке чертежей фундамента, нужно учитывать его конструктивное назначение. Он должен быть прочным, устойчивым к нагрузкам основания и давлению грунта. И соответствовать желаемым экономическим показателям.

К расчётам относят армирование, разработку траншеи или скважин, монтаж подошвы фундамента. Чтобы определить глубину заложения, нужно знать прохождение уровня грунтовых вод и промерзания почвы. Далее делается план свайного поля и опалубочный чертёж ростверка. Рассчитывается схема армирования.

Все чертежи и разрезы выполняются в соответствии с ЕСКД и СПДС.

“Правила по выполнению архитектурно-строительных чертежей.
” О.В. Георгиевский

Пособие поможет детально разобраться даже непрофессионалу в любом виде чертежа для строительных работ.

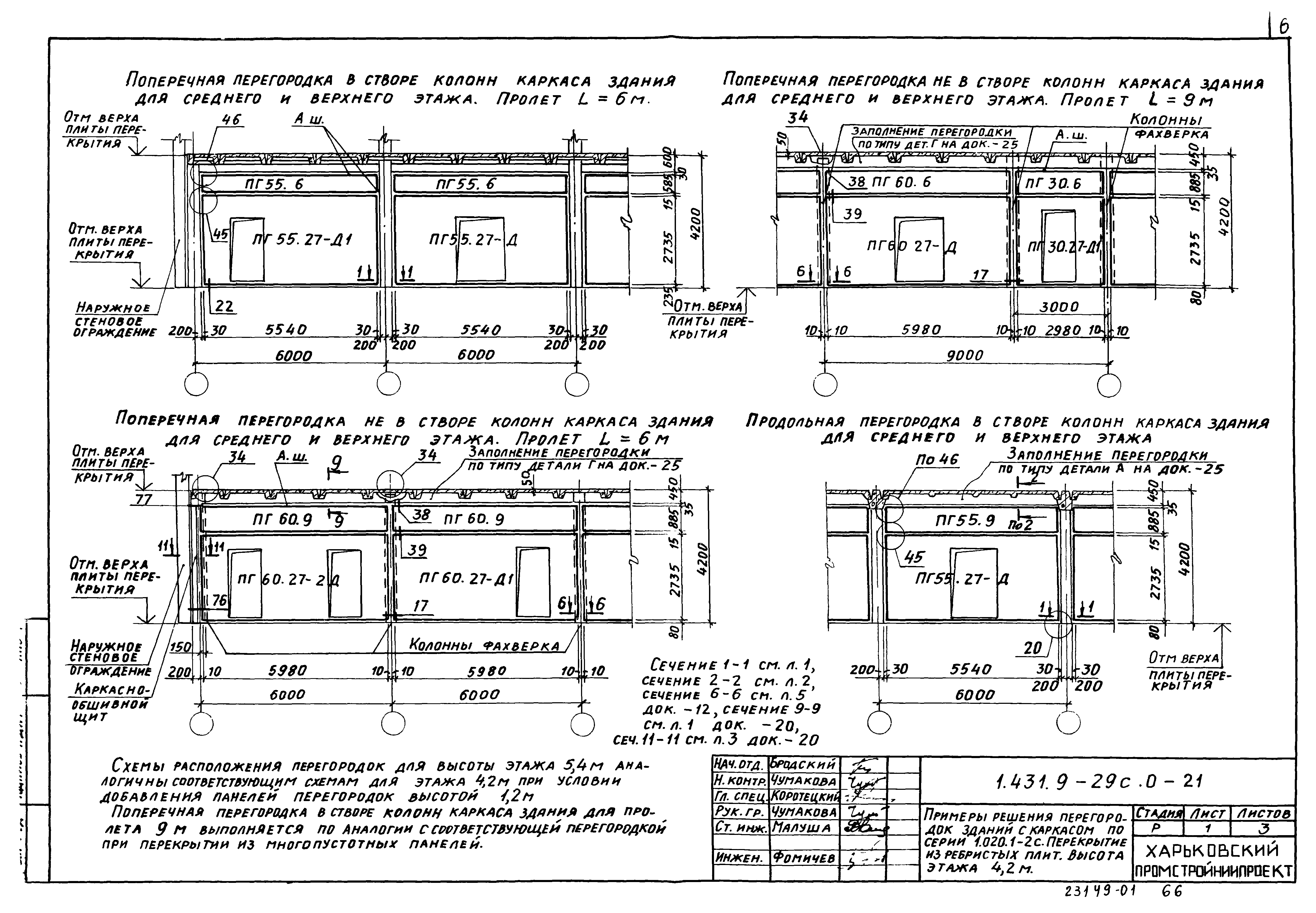

Для каждой из основных стен дома, а также перегородок, тоже выполняется чертёж в разрезе. На нём указывают элементы крепления, нумерация, наличие обшивки и её тип.

На балках показывают диагонали и разметку. Пол имеет утепление, делается нашивка бруса. Стандартный чертёж покажет все моменты исполнения.

Все материалы и работы, которые были заложены инженерами в проект каркасного дома, отражаются не только чертежами. В строительстве существуют два основных отдела. Производственно-технический, занимающийся чертежами, детализацией конструкций и многим другим. И сметный отдел, рассчитывающий полную стоимость объекта. В расчёты входит абсолютно всё. От цены на материалы и их транспортировку, хранение. До ввода в эксплуатацию уже готового дома для ПМЖ.

Держа в руках готовый проект, даже человек, не имеющий специального строительного образования, сможет разобраться в чертежах и другой документации.

Нужно просто вникнуть во все детали и настроиться на совместную работу с подрядчиком.

Каркасная стена в разрезе - Всё о строительстве

Конструкция стен и перекрытий каркасных домов

Для упрощения конструкторских решений будущего дома, желательно унифицировать некоторые модули. Ниже приведены конструкции стен, кровли, пола в стандартной конфигурации, применяемой при строительстве домов в Скандинавии.

Коэффициент термосопротивления стены — не менее 5,2 m2°С/W. крыши — не менее 7,8 m2°С/W. В таких стенах вам будет сухо и тепло даже в 45 градусный мороз.

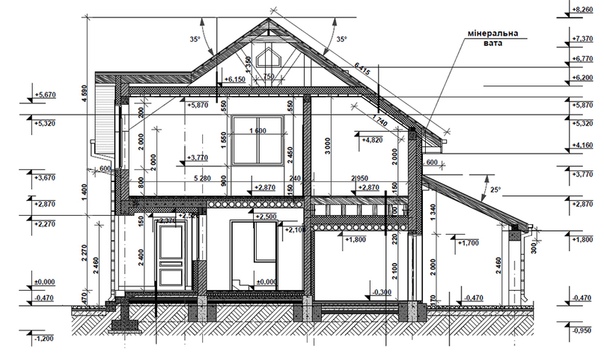

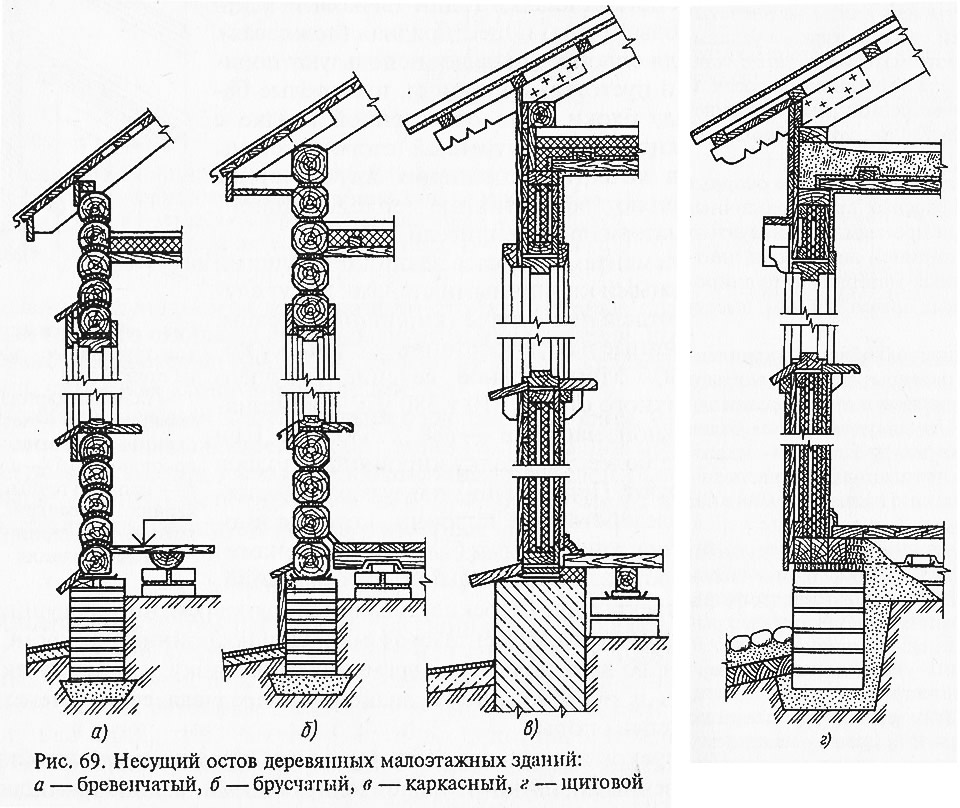

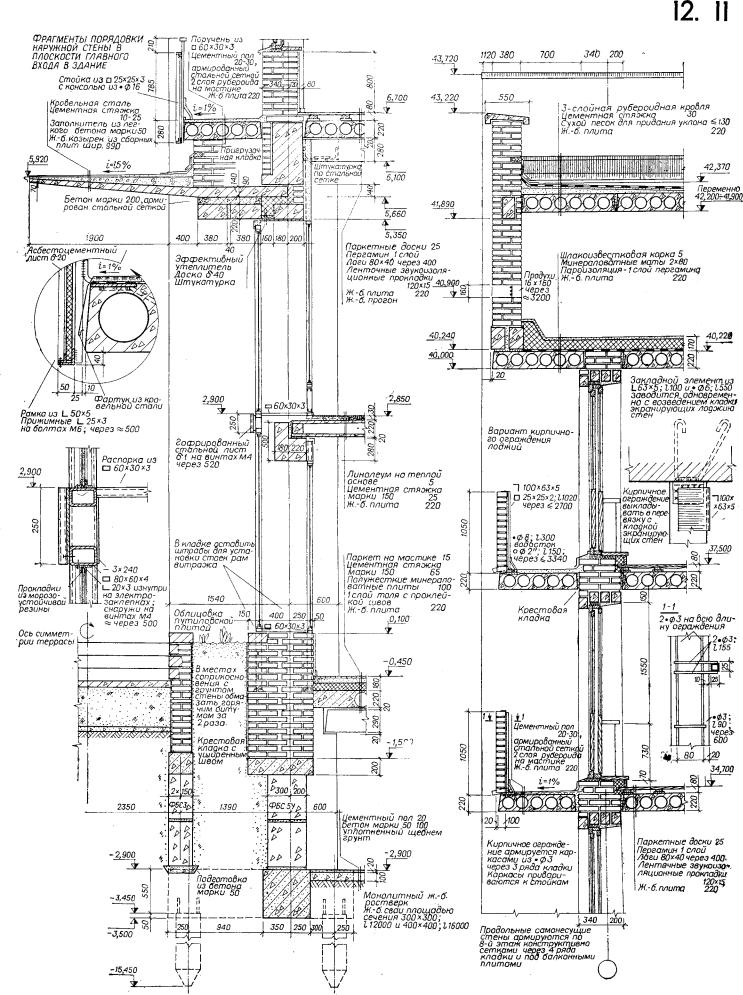

Разрез наружной стены каркасного дома

Разрез внутренней стены каркасного дома

Разрез межкомнатной перегородки каркасного дома

Разрез междуэтажного перекрытия каркасного дома

Разрез цокольного перекрытия каркасного дома

Разрез кровли каркасного дома

Поделитесь записью: «Конструкция стен и перекрытий каркасных домов» с другими читателями!

Материалы для стены каркасного дома

  • Выбор утеплителя для каркасного дома
  • Выбор листового материала
  • Виды внешней облицовки стен каркасного дома
  • Обшивка внутренних стен каркасного дома

Каркасный дом – очень популярный тип возведения малоэтажных зданий в странах Скандинавии, Германии, Франции, США, Канаде. А сейчас из-за скорости возведения, дешевизны конструкции, малого веса самого дома, экологичности (при правильном подборе компонентов) каркасные дома стали занимать все больший процент в индивидуальном строительстве в России и странах СНГ.

Начинать строить стену каркасного дома следует с правильной гидроизоляции фундамента, лучше в два слоя рубероида.

Стены каркасного дома представляет собой конструкцию, состоящую из деревянного или металлического каркаса, служащего основой для обшивки стен.

Металлический каркас изготавливают чаще всего из легких стальных тонкостенных конструкций (ЛСТК), проще говоря, из оцинкованного профиля, изготовленного из тонкой стали (до 3 мм).

Основные преимущества стены на основе каркаса из ЛСТК – не горит, не гниет, не подвергается воздействию насекомых, возможна полная утилизация металлического каркаса. Профиль доступнее и значительно дешевле деревянных конструкций. Но металлические корпуса чаще применяют при возведении производственных помещений, цехов и складов, чем при строительстве индивидуального каркасного дома.

Схема устройства каркасного дома.

Строительство стены с деревянным каркасом начинают с гидроизоляции фундамента двумя слоями рубероида. Затем крепят доски обвязки к фундаменту с помощью анкерных болтов и монтируют сам каркас. Его изготавливают из досок 50х150 мм. Шаг вертикальных стоек зависит от размеров мата утеплителя. Обычно это 50-60 см. Следует учитывать и ширину листа обшивки. На вертикальные стойки крепят балки перекрытия, короткие балки и лаги пола 2 этажа.

Крепить доски между собой можно методом вырубки (полной и неполной) и с помощью металлических уголков. Последний способ хоть и дороже, но надежней (не нарушается целостность досок).

После построения каркаса производят обшивку стены:

  1. Степлером с наружной стороны прикрепляют гидроизоляцию к вертикальным стойкам.
  2. Саморезами закрепляют листовой материал, прижимая пленку гидроизоляции.
  3. Помещают утеплитель.
  4. Степлером прикрепляют к внутренней стороне вертикальных стоек стены пароизоляцию.
  5. Пленку прижимают листовым материалом, крепя его к стойкам с помощью саморезов.

Выбор утеплителя для каркасного дома

В качестве утеплителя используют:

Схема утепления стены каркасного дома.

  1. Монолитный пенобетон – ячеистый бетон на основе портландцемента, воды, органического или синтетического пенообразователя, а при необходимости полимерных и минеральных добавок; перед его заливкой с помощью мобильных установок необходимо закрепить гидроизоляционную и пароизоляционную пленку и листовой материал с обеих сторон стены (в качестве несъемной опалубки).
  2. Минеральная вата, изготовленная из расплава вулканических пород (например, из базальта), доменного шлака или их смеси, – отличный тепло- и звукоизолирующий материал, широко применяемый при строительстве каркасных домов; сведения о ее токсичности преувеличены: формальдегид выделяется при температуре свыше 300-350 ° С, а содержание волокон ваты в воздухе даже при монтаже ниже принятых в Евросоюзе предельно допустимых концентраций; минеральную вату для предотвращения ее оседания следует использовать жестких сортов.
  3. При монтаже внутренних стен вместо минеральной ваты часто используют стекловату – она имеет лучшую шумоизоляцию, но при работе с ней следует соблюдать меры защиты – работать в респираторе, спецодежде, рукавицах.
  4. Пенопласт и пенополистирол – широко используются для утепления фасадов зданий, но горючи, обладают спорными экологическими свойствами, создают эффект термоса, что приводит к необходимости регулярного проветривания или оборудования дополнительной вентиляции каркасного дома. решение – применение паропроницаемого пенополистирола.
  5. Пенополиуретан обеспечивает высокую скорость нанесения, универсален, но дорог, поэтому используется для утепления труднодоступных мест (перекрытия).
  6. Экологические решения – маты из льна и конопляной пеньки – обеспечивают микроклимат каркасного дома, близкий к деревянному дому, обладают хорошими тепло- и звукоизолирующими свойствами, не поддерживают горение.
  7. Эковата состоит из 80% макулатуры/газетной бумаги, 10% борной кислоты и 10% буры; по теплоизолирующим свойствам не уступает минеральной вате, но где-то на треть дороже. Зато с помощью специального оборудования она задувается в каркас дома в течение 1 дня, при этом не образуются пустоты, а благодаря содержанию буры в ней не поселяются грызуны.

Вернуться к оглавлению

Выбор листового материала

С внешней стороны стена обшивается цементно-стружечными (ЦСП) или стружечно-цементными (СЦП) плитами, OSB, влагостойкой фанерой, досками.

Схема устройства стены каркасного дома.

  1. Цементно-стружечные и стружечно-цементные плиты изготавливают из мелкой древесной стружки, портландцемента и добавок, снижающих влияние древесины на цемент. Листы паропроницаемы, поэтому в паре с паропроницаемым утеплителем предотвращают эффект аквариума (повышенной влажности) в здании. Но ЦСП и СЦП тяжелые, при подъеме на верхние этажи необходимы строительные леса и лебедка. Кроме того, плиты имеют незначительную прочность при изгибе, может ломаться.
  2. Ориентированно-стружечная плита (ОСП, OSB) изготавливается из 3-4 и более слоев тонких щепок (древесной стружки), склеенных смолами с добавлением строительного воска и борной кислоты. Стружка во внешних слоях ориентирована продольно, во внутреннем – поперечно. Материал хорош во всех отношениях, но может выделять формальдегид, метанол и фенол. Использовать для внутренней обшивки не рекомендуется.
  3. Все большую популярность в качестве наружного листового материала используют ветрозащитные плиты ISOPLAAT 25 мм – древесноволокнистые плиты прибалтийского производства.

Внутри каркас обшивают влагостойким гипсокартоном, ДСП или ДВП, вагонкой, стекломагниевыми листами (СМЛ).

Вернуться к оглавлению

Виды внешней облицовки стен каркасного дома

Снаружи стены облицовывают деревянными досками, сайдингом, декоративной штукатуркой, кирпичем. Современные решения:

Внешняя облицовка – деревянные доски, двойное утепление:

Схема отделки стены каркасного дома сайдингом.

  1. Деревянные доски 20-40 мм или сайдинг.
  2. Вертикальная обрешетка с вентиляционным зазором 25 мм.
  3. Плита ветрозащитная ISOPLAAT 25 мм.
  4. Утеплитель 200 мм.
  5. Брус каркасный 100 мм.
  6. Плита теплоизоляционная ISOPLAAT 25 мм.
  7. Каркасный брус 50 мм.
  8. Пароизоляционная пленка.
  9. OSB плита 10 мм.
  10. Плита декоративная ISOTEX 12 мм.
  1. Штукатурка декоративная.
  2. Плита ветрозащитная ISOPLAAT 25 мм.
  3. Плита ветрозащитная ISOPLAAT 25 мм (установить можно одну плиту).
  4. Утеплитель 200 мм.
  5. Брус каркасный 70х195.
  6. Пароизоляционная пленка.
  7. OSB плита 9 мм.
  8. Обрешетка 22х50мм (можно не устанавливать), непосредственно на ОSB устанавливается декоративная отделка, обрешетка необходима для прокладки коммуникаций, при отсутствии коммуникаций ее можно не устанавливать.
  9. Плита декоративная ISOTEX 12 мм.

Схема внутренней отделки стены каркасного дома.

  1. Имитация бревна, бруса (дощатая облицовка) 25-40 мм.
  2. Обрешетка, вентилируемый зазор 25 мм.
  3. Плита ветрозащитная ISOPLAAT 25 мм.
  4. Утеплитель 200 мм.
  5. Брус каркасный 70х195 мм.
  6. Пароизоляционная пленка.
  7. OSB плита 10 мм.
  8. Обрешетка 22х50 мм (можно не устанавливать), непосредственно на ОSB устанавливается декоративная отделка.
  9. Плита декоративная ISOTEX 12 мм.

Вместо 7, 8, 9 может устанавливаться плита теплоизоляционная ISOPLAAT 25 мм.

  1. Облицовочная кирпичная кладка.
  2. Зазор воздушный 40 мм.
  3. Плита ветрозащитная ISOPLAAT 25 мм.
  4. Теплоизоляция 200 мм.
  5. Брус каркасный 70х195 мм.
  6. Пароизоляционная пленка.
  7. OSB плита 9 мм.
  8. Обрешетка 22х50мм (можно не устанавливать), непосредственно на ОSB устанавливается декоративная отделка.
  9. Плита декоративная ISOTEX 12 мм.

Вместо 7, 8, 9 может устанавливаться плита теплоизоляционная ISOPLAAT 25 мм.

Вернуться к оглавлению

Обшивка внутренних стен каркасного дома

Внутренние стены каркасного дома тоже многослойные, разрез стены:

  1. Вертикальная стойка деревянного каркаса.
  2. Утеплитель.
  3. Пароизоляция.
  4. Листовой материал для чистовой отделки.

Доски для внутренних стен используются 150х50 мм, допускается применять доски размером 100х50 мм.

При использовании дерева для строительства каркасного дома (вагонка, доски, брус) его надо пропитать составами против гниения и горения, затем окрасить.

Стена каркасного дома в разрезе — материалы и монтаж

Стена каркасного дома © 2014 Postroj-sam.ru

Каркасная технология постройки домов пришла к нам из Канады, поэтому ее еще называют канадская технология постройки домов. Там, да и во многих других странах, эта технология уже хорошо развита, однако мы ее начали активно использовать совсем недавно.

Хотя многие застройщики относятся к постройке каркасных домов с неодобрением, все же их популярность с каждым годом только увеличивается и этому способствуют следующие факторы:

Сейчас мы рассмотрим подробнее различные виды стен каркасных домов. Узнаем, какие обычно используются материалы для их постройки, и чем они отличаются.

Внешняя несущая стена каркасного дома в разрезе

Такая стена дома должна быть устойчивой к атмосферным явлениям и в тоже время теплой. Как добиться такого результата вы можете увидеть на схеме.

Подробный процесс утепления каркасного дома своими руками рассмотрен в другой статье, где пошагово разложена вся инструкция по теплоизоляции.

Теперь немного о применяемых материалах их свойствах и назначениях.

О внешней отделке дома говорить здесь не буду, приступим сразу к следующему элементу в разрезе.

Реечная обрешетка нужна для крепления внешних отделочных материалов. Ее толщина может быть 25 мм, к примеру, а ширина и расстояние между рейками зависит от материала, который будет на нее крепиться. Обрешетка так же создает необходимый зазор между элементами внешней отделки и основным «пирогом» стены для проветривания и естественного удаления влаги.

Мембранная пленка . в данном случае, служит для гидро- и ветрозащиты утеплителя и всех элементов конструкции в целом. Эту пленку заменять обычной нельзя, потому как такая мембрана не пропускает воду и ветер с наружной стороны каркасного дома, и в тоже время, позволяет «дышать» утеплителю, не давая скапливаться конденсату на нем.

При использовании мембранной пленки необходимо уточнять у производителя, как правильно ее раскатывать, какая сторона должна быть снаружи, а какая внутри. В некоторых случаях, неправильный монтаж мембранной пленки может привести к плачевным результатам.

OSB плита (9-15мм) . расположенная снаружи, состоит из нескольких слоев щепок хвойных пород деревьев. Она, в первую очередь, придает жесткость всему строению, ну и немного выполняет функцию защиты утеплителя. Вместо OSB плиты с наружной стороны можно использовать другие подходящие по свойствам материалы.

Брус 50 х 150 мм. Это основной материал для сооружения каркаса для дома. Как правило, расстояние между соседними стойками составляет около 60см (по ширине плиты утеплителя, для удобства).

Утеплитель обычно используется на ватной основе (минеральная вата, например). Необходим он в стене, для удержания тепла внутри каркасного дома. Основное требование к утеплителю, это то, чтобы он имел достаточную плотность, иначе со временем он просто сползет вниз. Толщина слоя теплоизоляции, как правило, равна ширине брусьев основного каркаса, ну а если утепляете минеральной ватой, то советую сделать слой утеплителя чуть толще, что бы «зажать» между внешней и внутренней обшивкой.

Следующим элементом в разрезе стены каркасного дома является пароизоляционная пленка . Она, так же как и другие элементы конструкции, выполняет не маловажную роль, защищая утеплитель от водяных паров изнутри. Такая пленка не пропускает пары с одной стороны, но позволяет «дышать» утеплителю с другой.

Даже если у вас в доме очень тепло и сухо, влажность всегда присутствует, а утеплитель, на ватной основе обладает свойством впитывать влагу в себя. При содержании влаги в утеплителе 5%, его теплоизолирующие свойства могут упасть до 50%.

Внутренняя OSB плита (6-9мм) служит так же для усиления каркасной стены и для удобства внутренней отделки. Иногда вместо внутренней OSB плиты используют обрешетку для экономии, с последующим креплением гипсокартонных листов на нее.

Внутренние стены каркасных домов в разрезе

В разрезе внутренней стены каркасного дома могут отсутствовать мембранные пленки, а утеплитель служит, в первую очередь звукоизоляцией, а уже потом отсекателем тепла.

Толщина внутренней стены зависит от ее назначения. Если эта стена играет роль несущей опоры, то ее необходимо сделать практически такой же, как и все наружные стены. Ну а если это всего лишь внутренняя перегородка, которая будет использоваться как разделение между комнатами, то тут нет ограничений, если нет повышенных требований к звукоизоляции.

Если стена будет слишком тонкой, то слой звукоизоляции так же будет небольшим, а это приведет к повышенной звукопроницаемости стены.

Комментарии

Добрый день!Заинтересо вали статьи о постройке каркасного дома.Прочитала. Полезны, поучительны для меня и,пожалуй,для тех,кто планирует строить дом,знать технологию нужно,так как нередко попадаются «горе-строители «,за которыми приходится переделывать,не ся новые материальные затраты.Мне не хватает информации-стат ей о количестве стройматериалов для каркасного дома 9х7 высота 1этажа 2.40,2ого-1.8о( стены) с утеплением 15см по периметру,пола, потолка, но без внешней и внутренней отделки.Сколько метров для обвязки,для лаг,стен.Скольк о упаковок гидро-пароизоля ции?Сколько рулонов утеплителя?Ск. кг гвоздей,металли ч.уголков? И т.д.В строймагазинах продавцы сильно ошибаются. приходится с дачного участка снова ехать на рынок и докупать,теряя время.Буду очень рада статье на эту тему.Есть же несложные формулы и приведите пример,пожалуйс та.Моя почта in.brindina2010 @yandex.[censor ed]

Инесса, добрый день.

Возможно, когда-нибудь такая статья и появится на моем сайте, но есть одно НО. Для каждого дома необходимо считать материал «по месту». Просто взять общую длину необходимой доски и купить — не получится, так как у доски есть свой размер, как правило — 6метров.

Допустим, вы из одной доски сделали 2 стойки по 2,5метров, 1м остался. Но возможно он Вам не пригодится, другими словами — это остатки. А сколько таких остатков может у Вас остаться — очень тяжело сказать.

Для того, чтобы более подробно подсчитать количество необходимой доски, необходимо на бумаге (или в какой-нибудь графической программе), начертить схему всех стен, пола, потолка и крыши. На схемах должны присутствовать все стойки, лаги, стропила и т.д. с размерами. А затем, с учетом длины доски, которую Вам привезут, необходимо рассчитать, сколько штук Вам нужно (естественно, с небольшим запасом).

А сказать, например, что на 1 кв.м дома необходимо энное количество доски — не получится.

Утеплитель, необходимый для утепления каркасной стены, пола и потолка, можно считать в квадратных метрах, с учетом количества слоев (у Вас получается 3 слоя по 50мм). Как правило, производители пишут на упаковках, сколько квадратных и кубических метров в пачке. А считать так: Подсчитать сначала площадь всех стен, пола и потолка (с учетом напуска утеплителя на стены и утепления углов), а затем вычесть площадь всех оконных и дверных проемов. Еще необходимо учесть толщину доски, но это лучше оставить «запасом».

Если уголки, при большом желании, еще как-то можно приблизительно подсчитать, опять же по схемам стен, пола, потолка и крыши, то количество гвоздей можно определить только опытным путем

Гидро- и пароизоляционны е материалы, так же можно подсчитать по схемам каркасных стен и т.д. только с учетом напуска.

У продавцов спрашивать бесполезно. Они, как правило, знают теорию о товаре, а о практике им ничего не известно.

Совет:
1. Если с доставкой есть какие-либо проблемы, накладно, долго, далеко и т.д. после подсчетов, всегда необходимо брать запас!Тем более если только начинаете строиться. Остатки, при бережном хранении — всегда пригодятся в будущем.

2. Когда материала много, за один рейс все не привезут, можно после расчетов привезти, сначала то, что понадобится в первую очередь, а когда материал немного выработаете, можно подкорректирова ть подсчеты.

Источники: http://saitprodom.ru/konstruktsiya-sten-i-perekrytij-karkasnyh-domov, http://moidomkarkas.ru/montazh/stena-karkasnogo-doma-v-razreze.html, http://postroj-sam.ru/karkasnye-doma/stena-karkasnogo-doma-v-razreze.html

чертежи двухэтажных, одноэтажных и многоэтажных домов, строительные рисунки, поперечные разрезы жилых строений и фасада

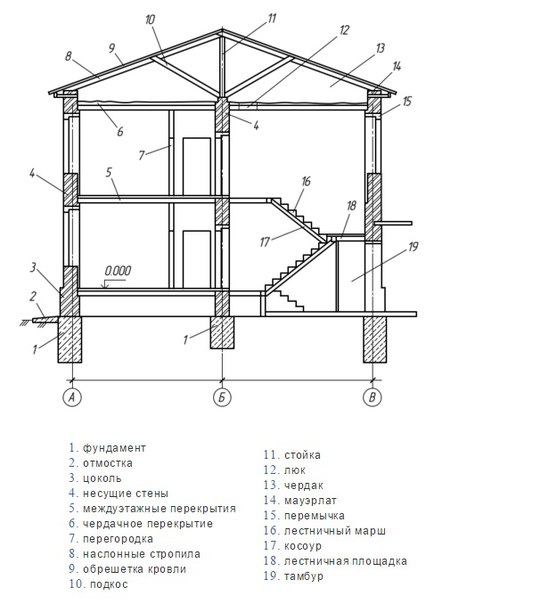

Разрез здания считается важной частью проектных документов. Чертеж обозначает направления и локализацию лестниц, пролетов, их размеры. Такие схемы обычно строят архитекторы, но можно изучить основные моменты самостоятельно.

Общие принципы построения

Для постройки панельного, деревянного дома и любых других зданий важна разработка проекта. В типовом проекте немало документов, но будущих хозяев обычно интересуют чертежи многоэтажных и одноэтажных жилых зданий в разрезах, где можно увидеть результат процесса постройки.

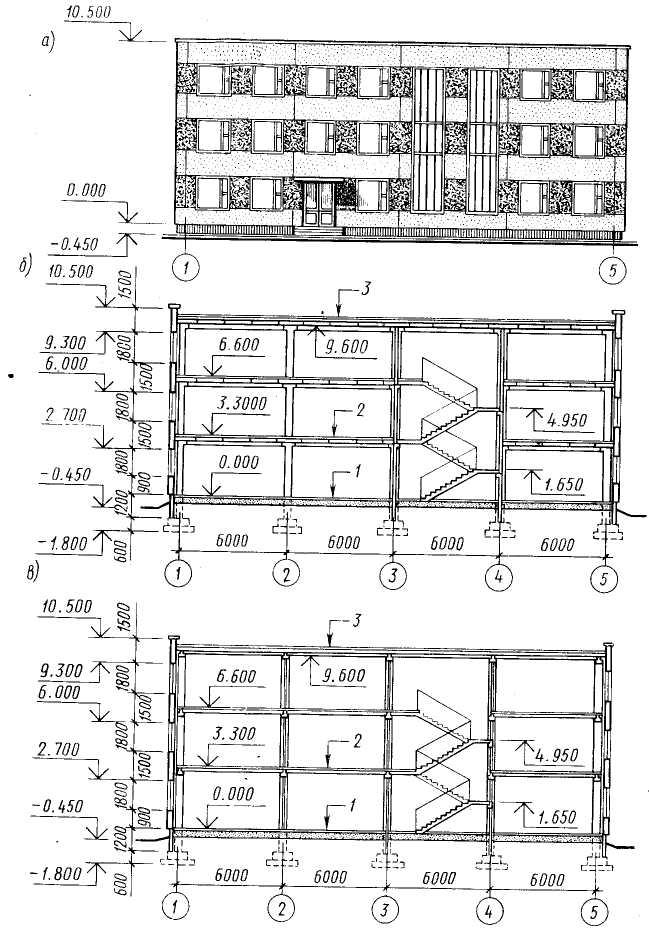

В чертежи обычно входят фасады и разрезы:

  • Фасад представляет собой изображение внешнего вида дома. В основном в таком чертеже присутствуют несущие элементы и детали отделки, воссоздающие точный вид здания;
  • Разрез здания – графическое изображение коттеджа с рассечением по плану секущими плоскостями. На нем зафиксированы объекты, сквозь которые проходит секущая площадь и располагающиеся за ней.

Чертеж фасада позволяет представить, как дом будет смотреться внешне, здание в разрезе показывает внутреннее устройство комнат.

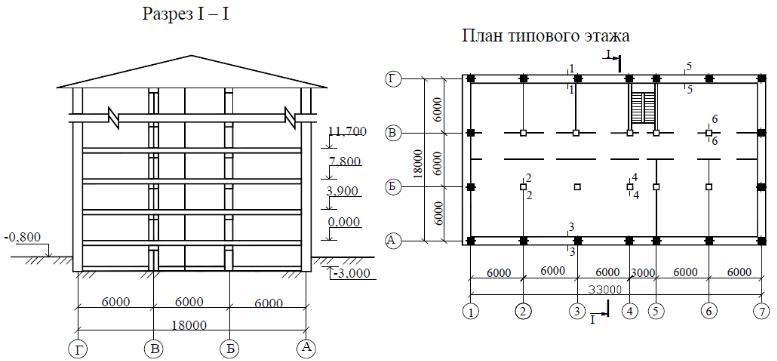

В проектных документах должно быть минимум два чертежа. В одном представлен поперечный разрез, в другом – продольный разрез. При сложной конфигурации постройки документов больше.

При создании чертежей высотных построек, частных домов, производственных и административных зданий требуется обозначить разрезы. Для этого применяются тонкие вертикальные и горизонтальные линии. Чаще всего их делают по стенам лестничной клетки. Алгоритм вычерчивания разреза:

  1. Вначале для главных несущих панелей и колонн (если они есть) нанести и указать вертикальные координационные оси;
  2. После сделать горизонтальные линии уровней, находящиеся перпендикулярно с координационными осями. Это линии тротуара или земли, примерного верха карниза, перекрытия чердака, полов на каждом этаже;
  3. Затем тонкими линями нанести контуры внутренних и наружных стен, перегородок. Зафиксировать высоту конька крыши, перекрытий между этажами и чердаком. Нужно нарисовать карниз стены, скат крыши, выносы цокольного этажа;
  4. Наметить дверные и оконные проемы в перегородках, наружных и внутренних стенах, остальные элементы постройки;
  5. Далее наносят необходимые размеры и отметки. Нужно начертить размерные и выносные линии и знаки, которые позволят сделать простановку высотных отметок, провести маркировку координационной оси;
  6. Сделать завершающее обведение сечей, поставить высотные отметки и разрезы, записать разъясняющие слова, названия, убрать ненужные линии.

Нормативные документы

Разрез дома, планы и чертежи фасадов создаются в общей система ЕКСД (Единой системы конструкторской документации), стандарты которой определены ГОСТом 1.0. 7.2. Регламент включает форматы листов, масштабный ряд изображений, шрифты, графические обозначения, способы изображения предметов, их названия, толщину линий. При выполнении разрезов здании важно обязательно их учитывать.

Требования к чертежам

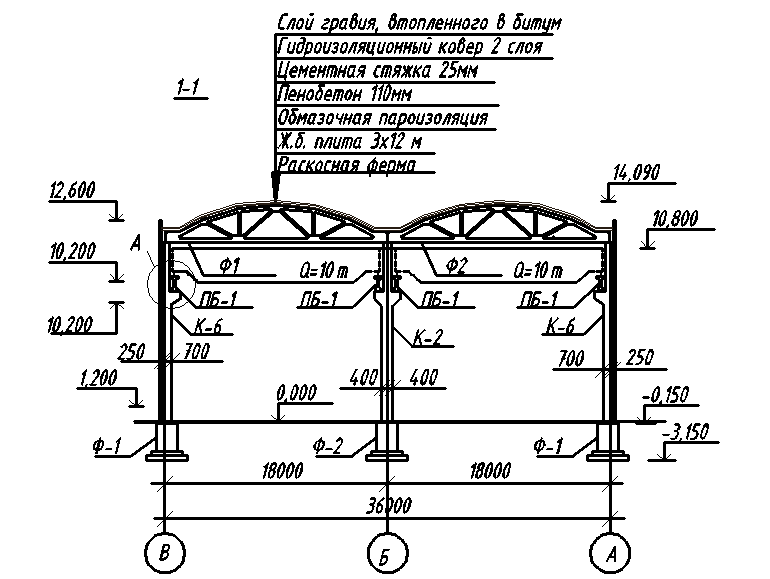

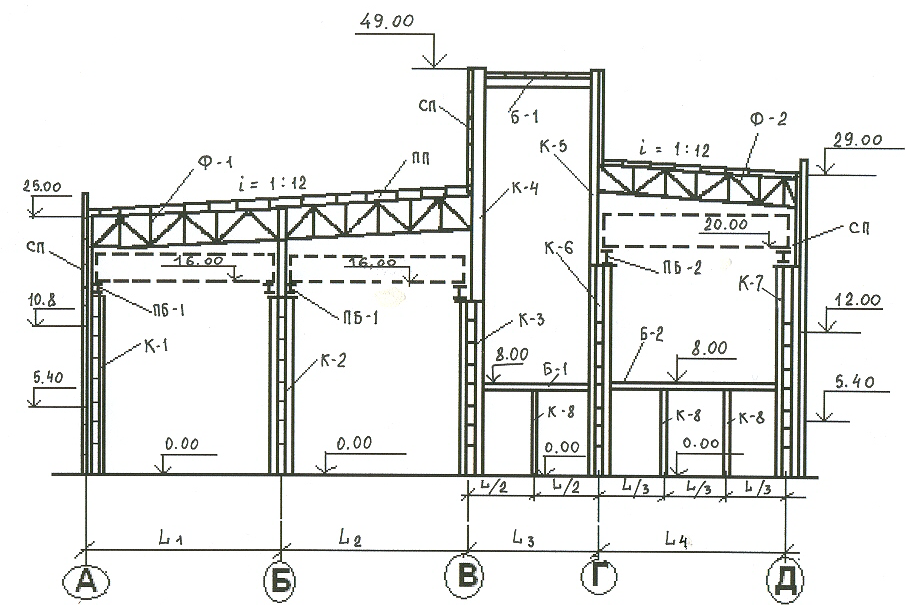

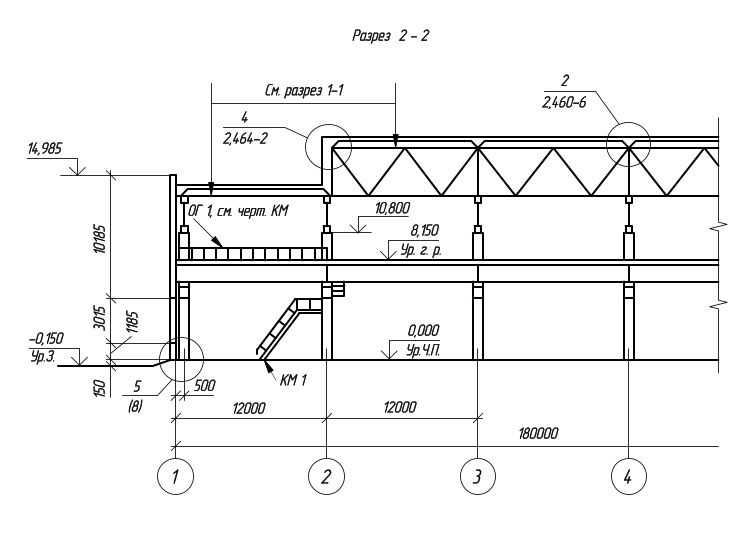

Вертикальная плоскость сечения передает точные сведения о размерах элемента. Важными отметками являются указания расстояния от потолка до пола.

  • Высота потолков стандартных жилых помещений – не больше 3 м;
  • Промышленного каркасного здания будет выше – от 3,3 м;
  • Помимо стен и их отверстий на чертеже есть перила, локализация лестниц, их высота;
  • Для окон в стене указывается высота подоконника. Для здания с мансардой она равна 80 см, от потолка до окна – не больше 30 см.

Эти сведения пригодятся специалистам и будущим хозяевам. Благодаря этой информации у владельцев будет возможность спланировать обустройство всех конструкций здания, опираясь на чертеж разреза здания.

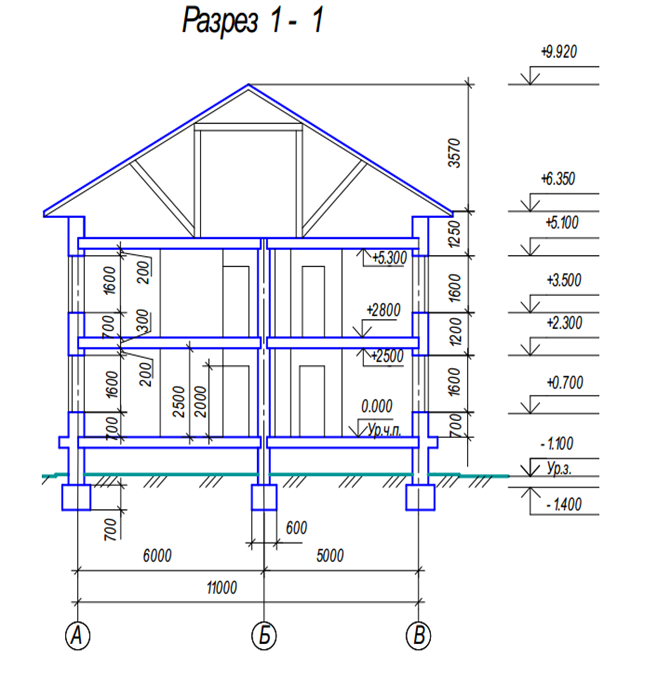

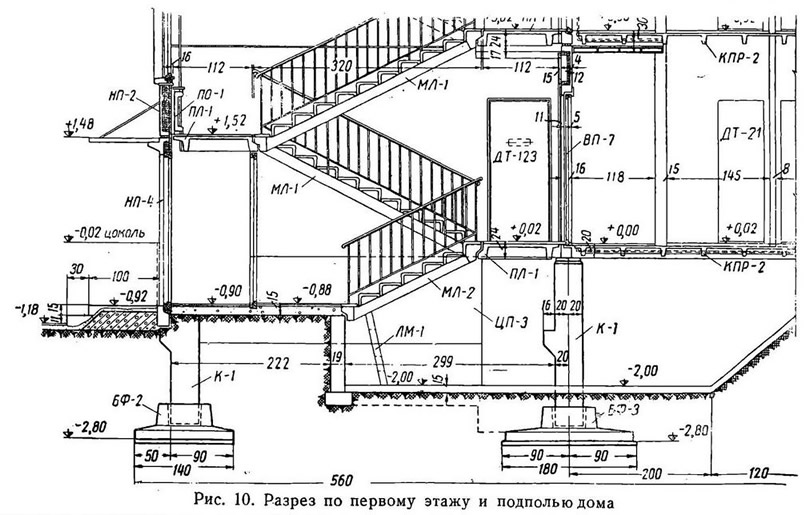

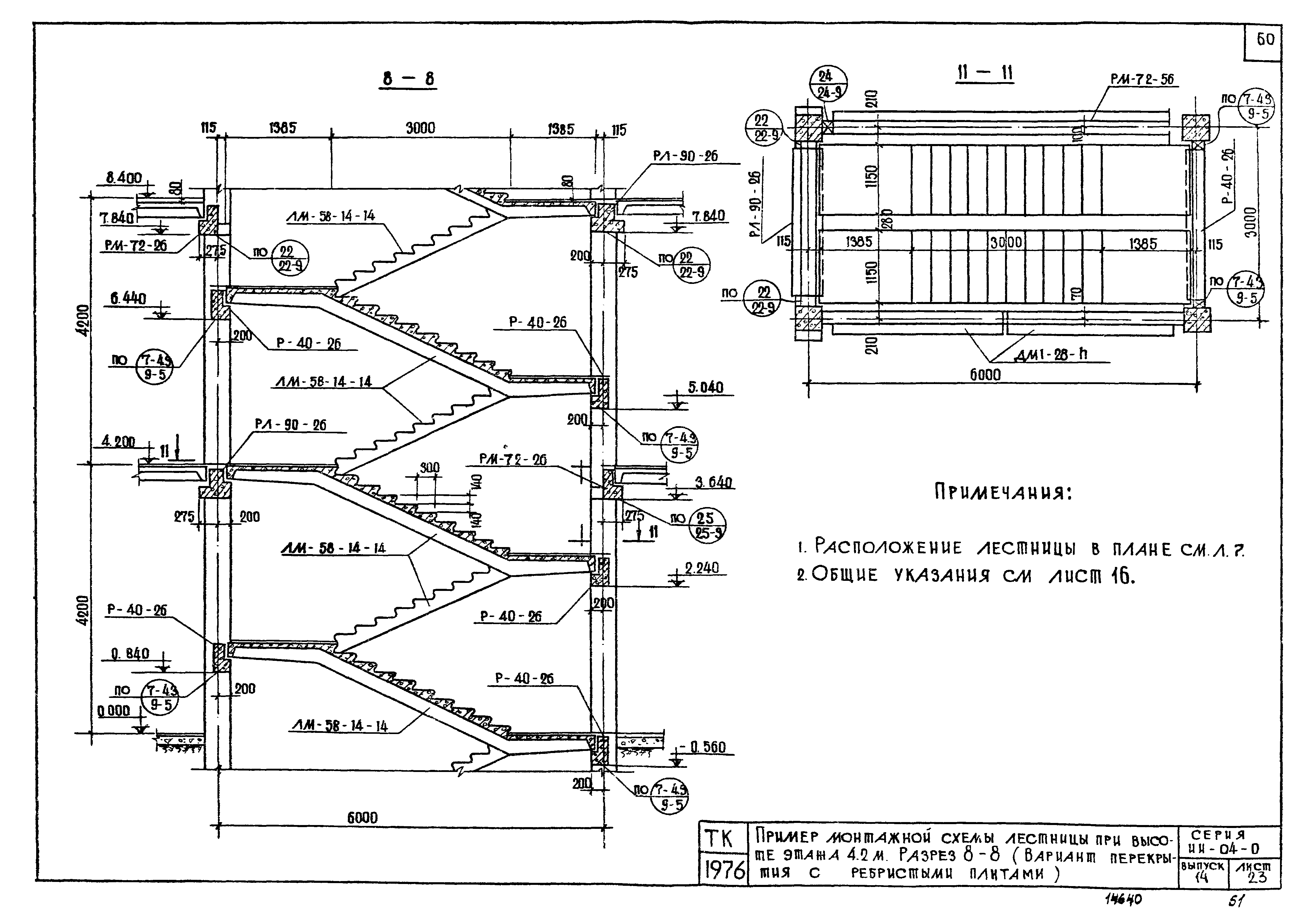

Дом в разрезе по лестнице чертится после осуществления всех расчетов при проектировании. Сначала при построении и вычерчивании разреза здания нужно проведение координационных осей, после вычерчивания стен, отметка уровней лестничных площадок горизонтальными линиями.

После этого следует от любой горизонтальной линии отложить размер ширины площадки (1410 мм), через каждые 300 мм отметить точки, провести сквозь них вертикальные линии для разбивки ступеней. Затем к площадке нижнего этажа отложить 300 мм (это ширина ступени), соединить точку с последней точкой уровня промежуточной площадки, находящейся выше. Линия нужно чертить наклонную прямую.

Прямая пересечется с вертикальными линиями несколько раз. Сквозь них чертятся горизонтальные (проступи) и вертикальные (подступенки) линии. Остальные ступени и марши разбиваются по такому же алгоритму.

После на разрезе чертят лестничные площадки, марши, контуры сечений ступеней, стен, площадок. Происходит их обводка основными линиями. Важно понимать, что по лестнице плоскость чертится по маршам, располагающимся к смотрящему чертеж человеку ближе других.

Проекты одноэтажных домов

Работы по строительству одноэтажных домов проводятся достаточно быстро. Монтажные работы стоят недорого. Следует позаботиться на этапе проектирования, чтобы проходных помещений было меньше. При создании чертежа важно определить количество жильцов.

Планировка жилых домов должна быть тщательной. Их теплоотдача гораздо выше, чем в многоквартирных зданиях. Причина в том, что все наружные стены сообщаются с улицей, к тому же нет подъезда. Локализации помещению в здании важно уделить особое внимание.

Планировку для одноэтажного дома можно сделать самостоятельно двумя способами:

  1. Нарисовать вручную. Тогда потребуется миллиметровая бумага. При ее отсутствии подойдет лист с клетчатой разлиновкой. Этот метод подходит для людей, опытных в черчении. Иначе в чертеже будет много неточностей;
  2. Применить проектировочную компьютерную программу. Таким образом, удастся создать не только главные наброски, а полный чертеж дома по всем нормам строительства. Чтобы не возникло ошибок, стоит покупать лицензионные программы;
  3. Воспользоваться 3D-редактором. Это выбор для творческих людей. Создается трехмерный проект, прекрасно передающий размеры и локализацию помещений, дизайнерские идеи. Таким образом, удастся создать разрез промышленного здания или жилого дома.

Даже если дом небольшой, распределение пространства можно сделать грамотно. При создании чертежа важно учесть следующие нюансы:

  • Количество комнат с учетом их назначения, их локализацию. Важно учесть не только главные помещения, созданные для каждого жильца и функциональные комнаты (санузел, обеденная зона), но и гостиную, кладовку, прихожую;
  • Спальни следует создавать маленькими, а гостиную – просторной;
  • Увлечения жильцов тоже следует учесть. Некоторым хозяевам важно предусмотреть баню, тренажерный или читальный зал;
  • Спальню детей стоит планировать возле комнаты родителей;
  • Чтобы водопровод и канализационная система не занимали много места, обеденную зону, санузел и бойлер лучше планировать в одной линии;
  • Сохранению тепла будет способствовать тамбур или утепленная веранда;
  • При расчете стоит принять во внимание, что на каждого взрослого выделяется 8 кв. м. пространства;
  • Можно построить цоколь, чтобы увеличить полезное пространство.

Молодым семьям стоит учесть возможность пополнения в семье при проектировании.

Проекты двухэтажных коттеджей

В двухэтажном доме будет достаточно пространства для реализации всех идей. При планировке дома с двумя этажами следует учесть, где будет находиться каждое помещение:

  • Спальни лучше спланировать таким образом, чтобы оконные проемы выходили на юго-восток или восток;
  • Обеденную зону, прихожую и санузел лучше располагать на западной стороне;
  • Окна в комнатах для гостей выходят на юг или юго-восток.

С помощью продуманного расположения жилых комнат можно получить много света там, где это необходимо и образовать воздухообмен. Чертеж в разрезе получится доступным, не усложненным лишними деталями. Простота будет гарантировать качество. Такой чертеж станет удобным для дальнейшей работы профессионалов. Внутреннее пространство помещений обустраивается по своему вкусу.

Заключение

Чертеж разреза здания – очень ответственный этап. Неподготовленным людям разобраться в нем будет достаточно сложно. При возникновении трудностей лучше обратиться к специалистам. В этом случае гарантированно не будет ошибок, которые особенно сложно исправлять, когда дом уже построен.

Каркас

Каркасный дом — это легковозводимая конструкция. Каркасное домостроение является основным типом малоэтажного строительства в Скандинавии, Европе, Германии, США и Канаде.

Каркасные технологии в деревянном домостроении в Европе и Скандинавии популярны более пяти веков. По этой технологии строились и продолжают возводиться не только частные дома, но и трёх- четырёхэтажные большие многофункциональные здания.

В России каркасная технология быстро набирает темп. Особенно пользуется популярностью строительство каркасных домов в Москве и Санкт-Петербурге. Рост количества населения в этих городах не поддается никакому анализу, люди в Мегаполисах устают повседневной суеты, пробок и загазованности.

В наше время быстрыми темпами растет интерес к загородному жилью, инфраструктура за Мегаполисом налаживается, улучшается транспортная доступность, люди все чаще и чаще стали задумываться о приобретении участка и строительстве собственного дома. Стимулирует и тот факт, что цены на квартиры и коммунальные услуги стали просто нереальными, гораздо дешевле сегодня построить свой дом.

Современные технологии производства и строительства каркасных домов позволяют не уступать домам из кирпича или бетона в надежности, прочности и долговечности.

Дерево является основным составляющим материалом строительства каркасных домов, что отличает их высокой экологичностью. К тому же, не используются материалы, вредные для здоровья человека.



Преимущества каркасной конструкции


Быстровозводимость и относительно низкая стоимость строительства
Каркасное строительство под ключ в разы дешевле классического каменного или брусового дома, да и сроки возведения такого дома значительно короче. Дом под внутреннюю отделку с учетом фундамента возводится всего за 3-4 месяца, «под ключ» с учетом инженерных систем за 5-6 месяцев.

Возможность использования различных вариантов фасадной отделки
Для внешней отделке фасадов используются как классические материалы: виниловый сайдинг, имитатор бруса, так и современные: фасадная штукатурка, фиброцементный сайдинг, различные виды декоративных панелей. Комбинированное использование различных материалов и цветовых решений придадут Вашему дому непревзойденную красоту и практичность.

Легкость конструкций

Не требует сооружения массивного фундамента. Как правило, каркасные дома монтируются на легких и недорогих фундаментах: железобетонная плита, буронабивные забивные железобетонные сваи или винтовые сваи. Современная защита винтовых свай от коррозии оцинковкой или полимерными покрытиями позволяет создавать свайные фундаменты не только очень недорогие, но и по долговечности сравнимые с каменными или бетонными. Следует также отметить ремонтопригодность фундамента под каркасным домом. Каркасные дома настолько легки (обычно менее 20 тонн), что могут быть подняты домкратом без разрушения с целью ремонта фундамента дома, который обычно состоит во вкручивании дополнительных винтовых свай.

Меньшая вероятность повреждения дома от конструктивных ошибок или свойств грунта. Тяжелые каменные дома могут давать неравномерные осадки и очень сильно зависимы от пучения грунта и конструктива, который ему сопротивляется. Высокий вес каменных стен может привести к их разрушению в случае конструктивных ошибок. Сравнительно низкий вес каркасных домов позволяет создавать конструкции менее подверженные разрушениям из-за особенностей грунта или собственного веса дома.

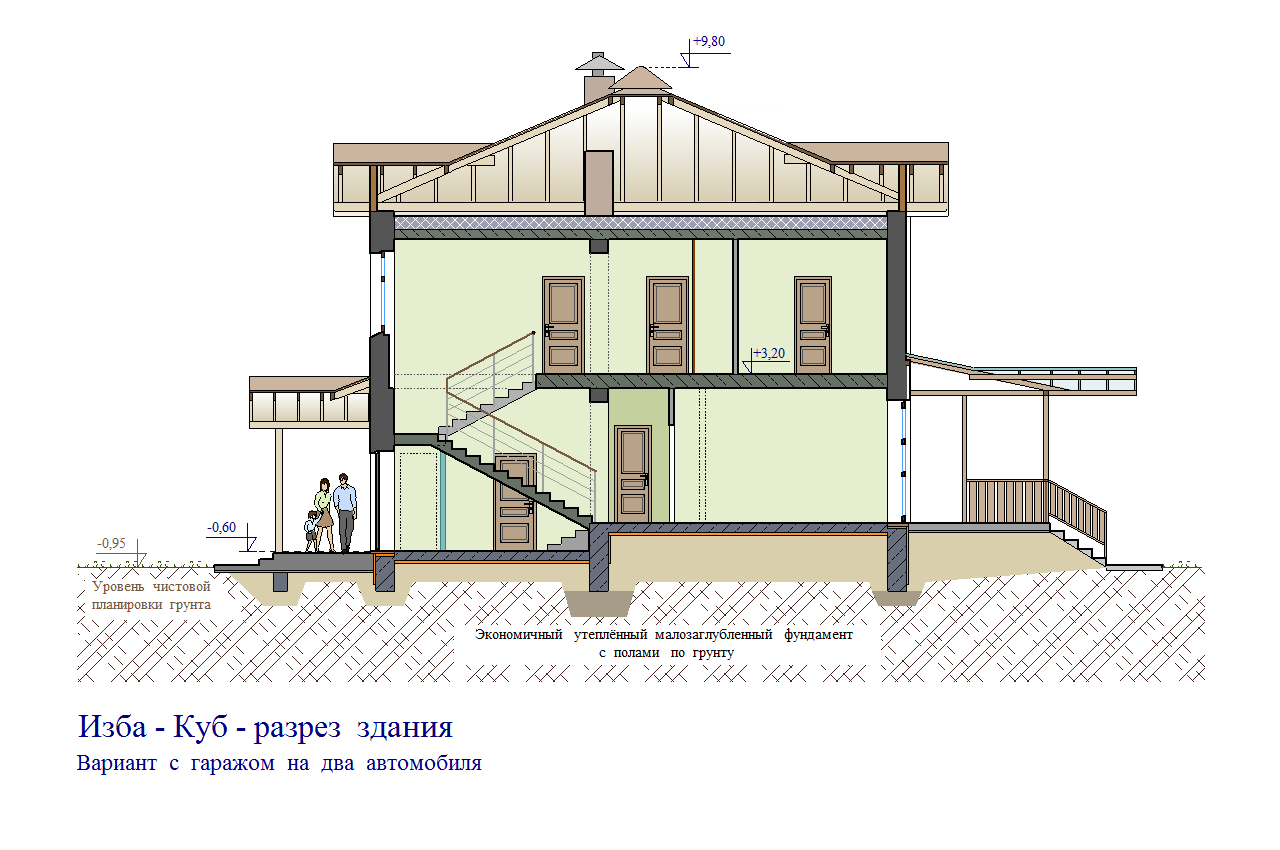

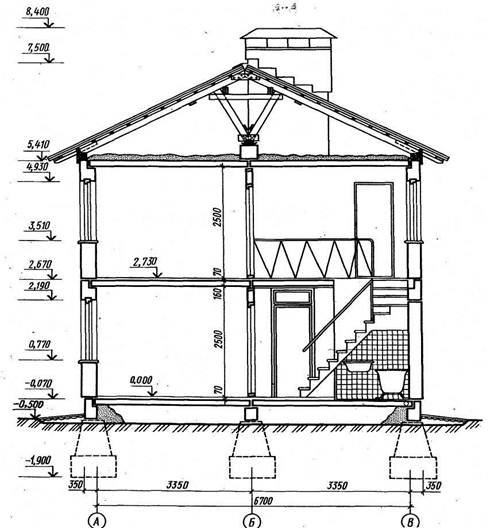

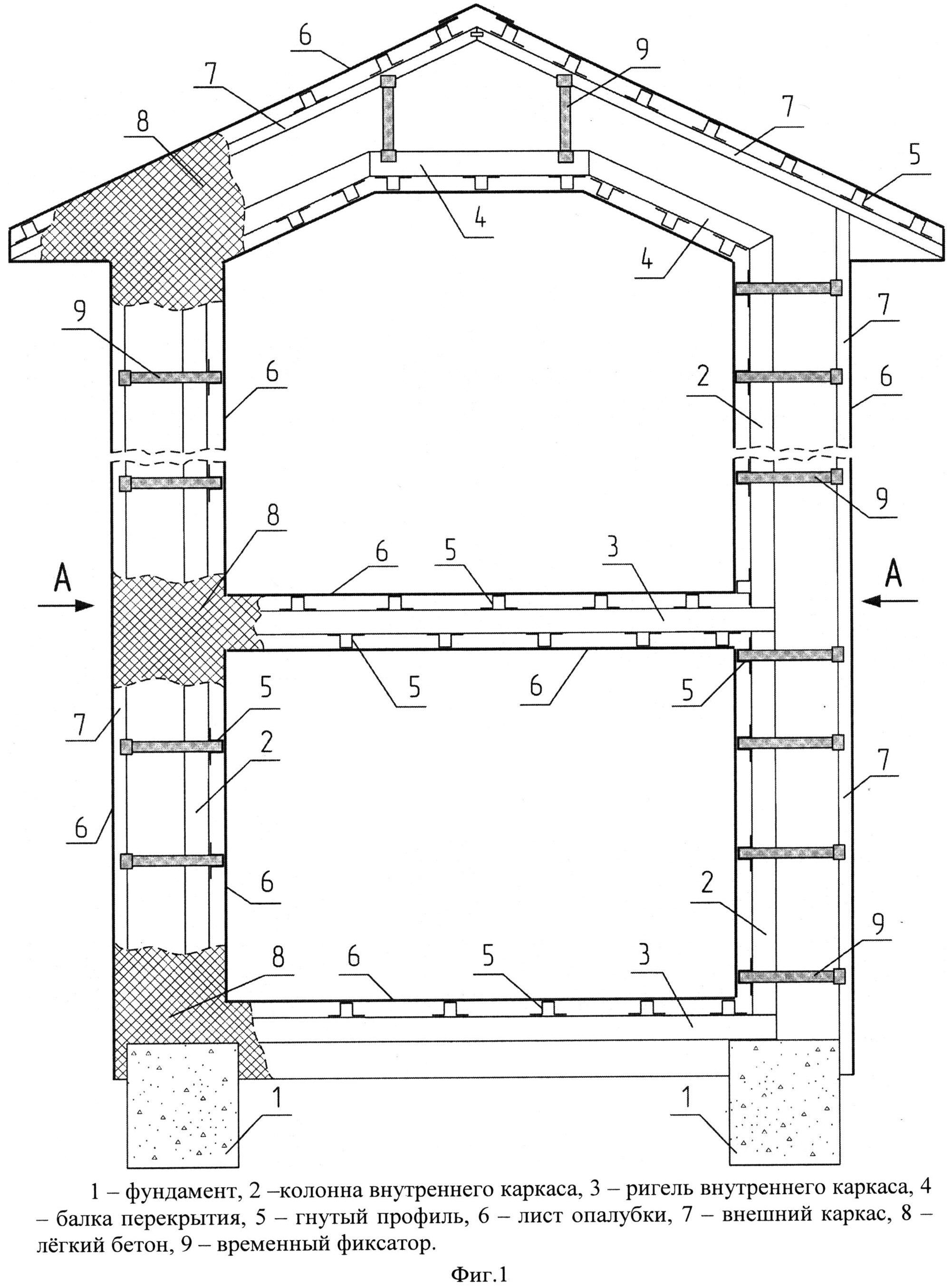

Разрез каркасного дома

 На железобетонной плите     На свайном фундаменте




Каркасные дома позволяют создавать самые разнообразные архитектурные формы

Перераспределение веса обычно не приводит к проблемам надежности конструкции из-за её низкого веса.



Пожаростойкость

При использовании несгораемых материалов каркасные дома имеют даже более высокую пожарную безопасность, чем дома с каменными стенами, так как эффективно препятствуют возгоранию отделки изнутри дома. Балки из клееного или пропитанного бруса в случае пожара надежнее железобетонных или металлических, так как последние в высокой температуре теряют прочностные характеристики, а используемый утеплитель – базальтовая вата, имеет высокую пожаростойкость.



«Дышащий дом»

При правильной конструкции каркасного дома с использованием паропроницаемых материалов внешней отделки - экоплиты (Белтермо-топ, Isoplaat) и соответствующего типа утеплителя (минеральная вата) возможно создание паропроницаемых стен, что создает эффект «дышащего дома» известного для классических деревянных домов. Паропроницаемые пленки, используемые внутри стен, удаляют избыточную влажность из дома без проветривания и теплопотерь, что создает комфортный микроклимат.



«Теплый дом»

В зимнее время года каркасные дома можно быстро прогреть до комфортной температуры, так как они имеют низкую теплоемкость стен и перекрытий и высокую теплозащиту, благодаря наполнению стен материалами, которые имеют коэффициент теплопроводности меньше, чем у древесины - это обеспечивает ощутимое сокращение расходов в период отопительного сезона. Здание очень быстро прогревается и достаточно долго удерживает тепло, не смотря на то, что стены имею достаточно малую толщину, по сравнению с каменными домами.


Сейчас еще многие сомневаются в этих фактах, люди только привыкают.

Каркасные дома – это как новое изобретение, к которому люди шли не одно столетие, постоянно усовершенствуя технологию строительства. Рынок стройматериалов не стоит на месте – сегодня различные современные строительные материалы дают возможность выполнить комбинированную отделку для Вашего дома и причем на любой кошелек. Важно при использовании новых материалов четко соблюдать основы каркасной технологии строительства. Именно экономическая доступность и надежность технологии способствует такому активному развитию.

Каркасные дома - минусы и плюсы строительства

Большую популярность каркасные дома приобрели в Финляндии, поэтому часто можно услышать о строительстве каркасных домов по финской технологии или, попросту, финских домов. Многие фирмы, расписывая достоинства и преимущества каркасных домов, умалчивают о недостатках. А ведь у любой медали присутствуют две стороны, тем более, что в случае с каркасными домами, недостатки не настолько фатальны, чтобы была необходимость что-либо умалчивать. А своевременное решение и вовсе сводит все минусы к нулю.

  К примеру, среди недостатков каркасных домов рассматривают их высокую герметичность. Отсутствие правильной и грамотно сделанной вентиляции может привести к появлению сырости, и, как следствие, плесени. А с ней уже придется бороться неэкологичными средствами, причем данная ситуация может возникнуть в любом доме, независимо от того из чего он построен. Решение данного вопроса более чем элементарно. На этапе строительства каркасного дома учитывается проект вентиляционной системы, если, к примеру, он не был учтен в самом проекте дома.


Еще одним недостатком принято считать невозможность возведения большого количества этажей. Но стоит ли стремиться сбежать из городских блоков и клетушек, чтобы приобрести тот же самый вариант?

Какие бы минусы не пытались найти противники строительства каркасных домов, это скорее не минусы, а вопросы, которые элементарно решаются. Но самым главным остается то, что никто не навязывает необходимость принятия того или иного решения. Благо вариантов строительства на рынке современных материалов действительно великое множество.

Любителям природы этот вариант наиболее симпатичен. Ведь каркасные дома не нарушают статичность пейзажа, оставляя окружающую природу в ее нетронутом виде. Ландшафтные изменения предполагаются исключительно по просьбе заказчика.

Дом, наполненный запахом дерева, успокаивает, дарит тепло даже в самые холодные зимние вечера.

Строительство каркасных домов под ключ – это возможность реализовать мечту о доме за разумные деньги не через годы, а сегодня.


СБОРНЫЕ ЖИЛЫЕ И ОБЩЕСТВЕННЫЕ ЗДАНИЯ

Конструктивные схемы. Жилые и общественные здания, у которых все несущие и ограждающие конструкции состоят из крупноразмерных деталей, изготовленных на заводах, называют полносборными. Полносборными (из бетонных и железобетонных деталей) строят почти половину зданий. Процесс возведения их в основном сводится к монтажу готовых конструкций (деталей).

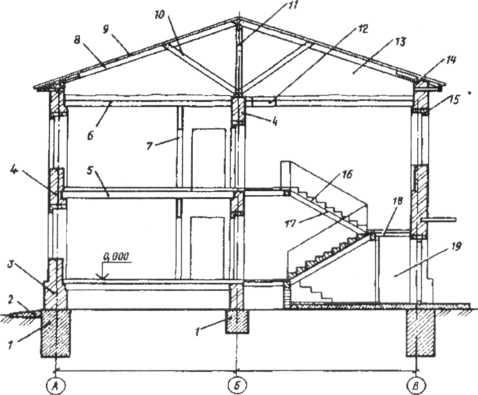

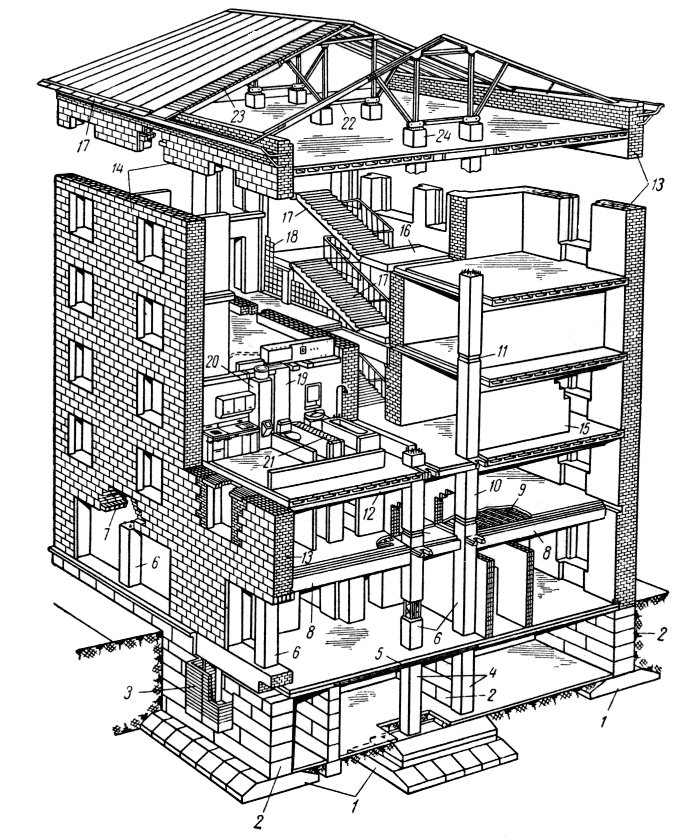

Рис. 1. Разрез здания: 1 – фундаменты, 2 – стены подвала, 3 – перекрытия, 4 – внутренние поперечные стены, 5 – наружные стены, 6 – лестничная площадка, 7– лестничный марш, 8 – внутренняя продольная стена, 9 – перегородка, 10 – отмостка

В зависимости от конструктивной системы несущего остова полносборные здания делятся на бескаркасные крупноблочные (см. рис. 1), бескаркасные крупнопанельные и каркасные (см. рис. 3).


Рис.2. Конструктивные схемы безкаркасных зданий.


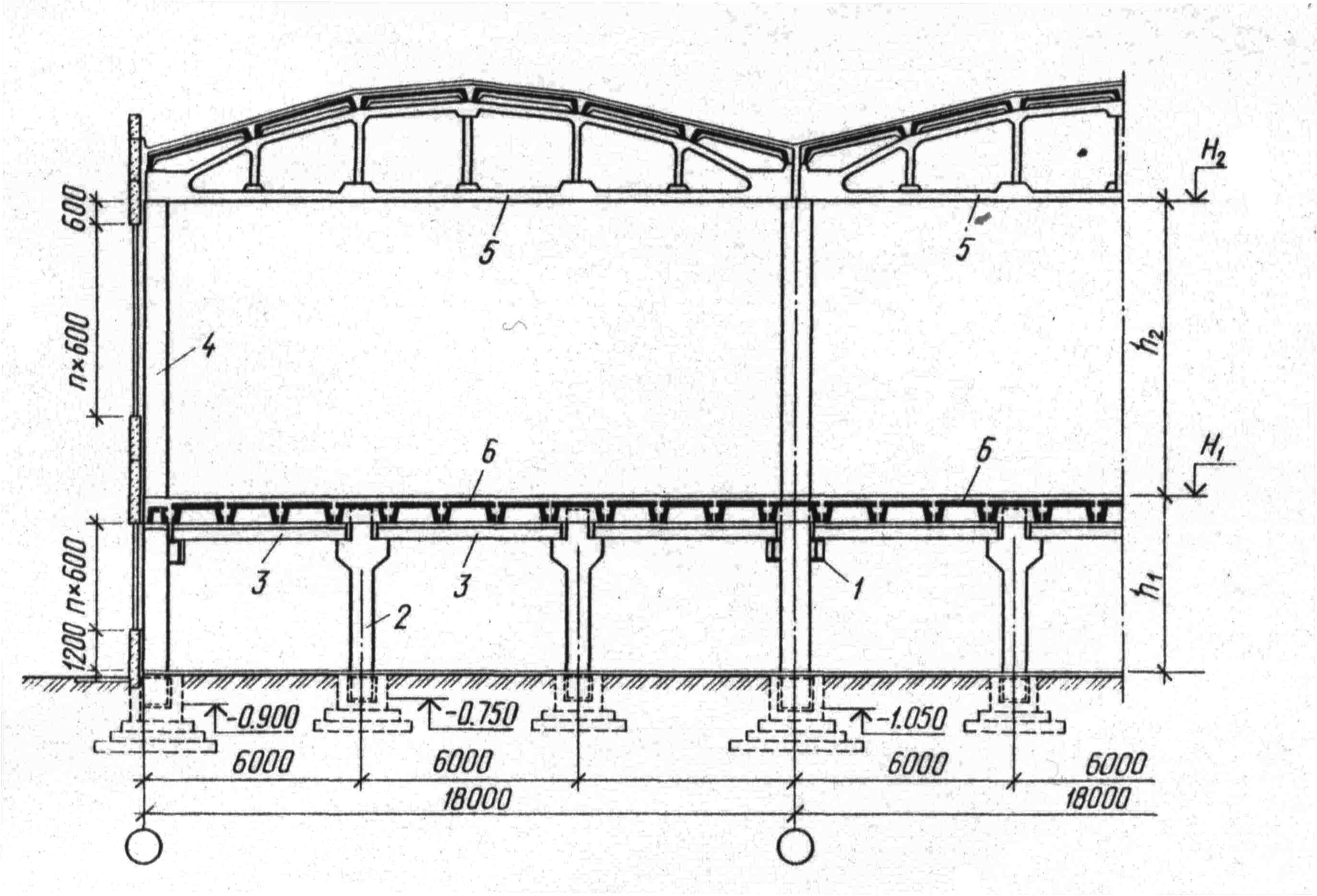

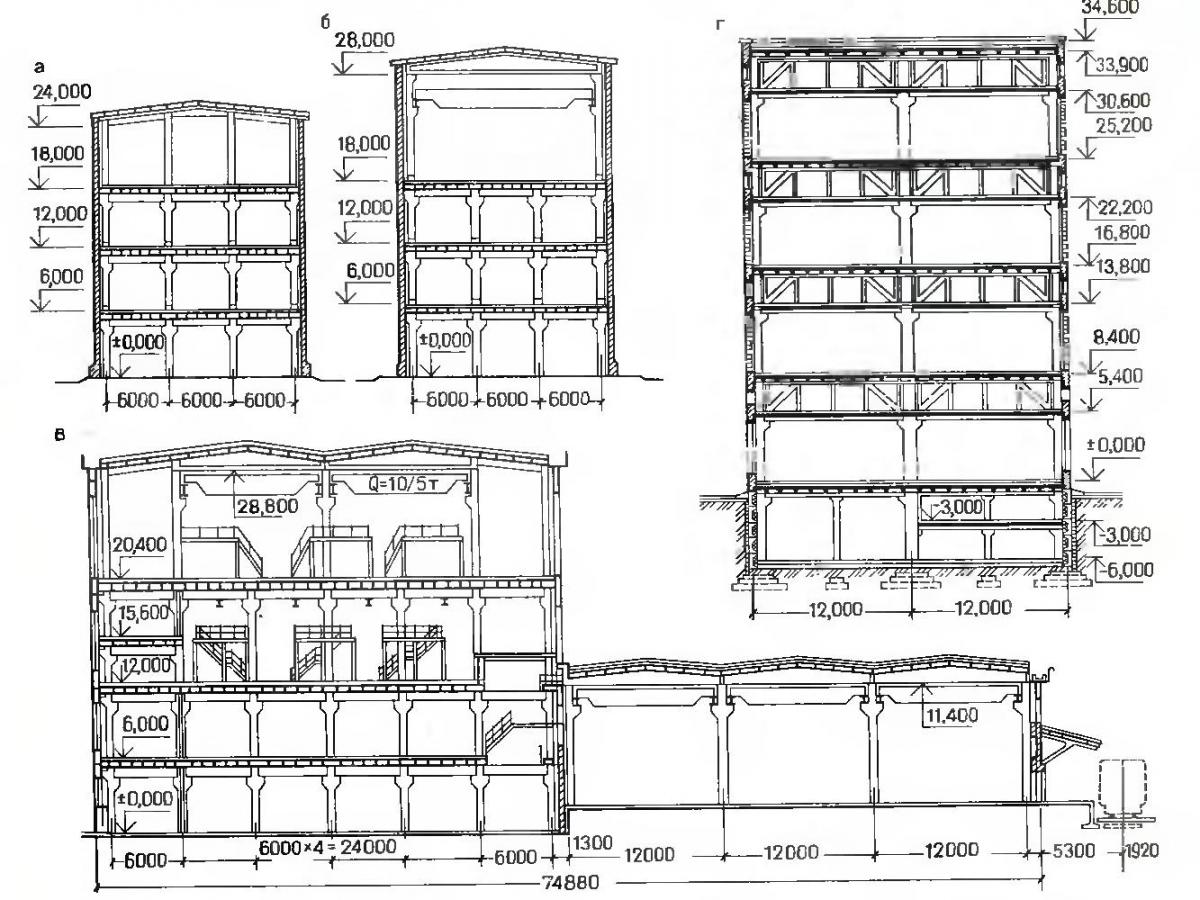

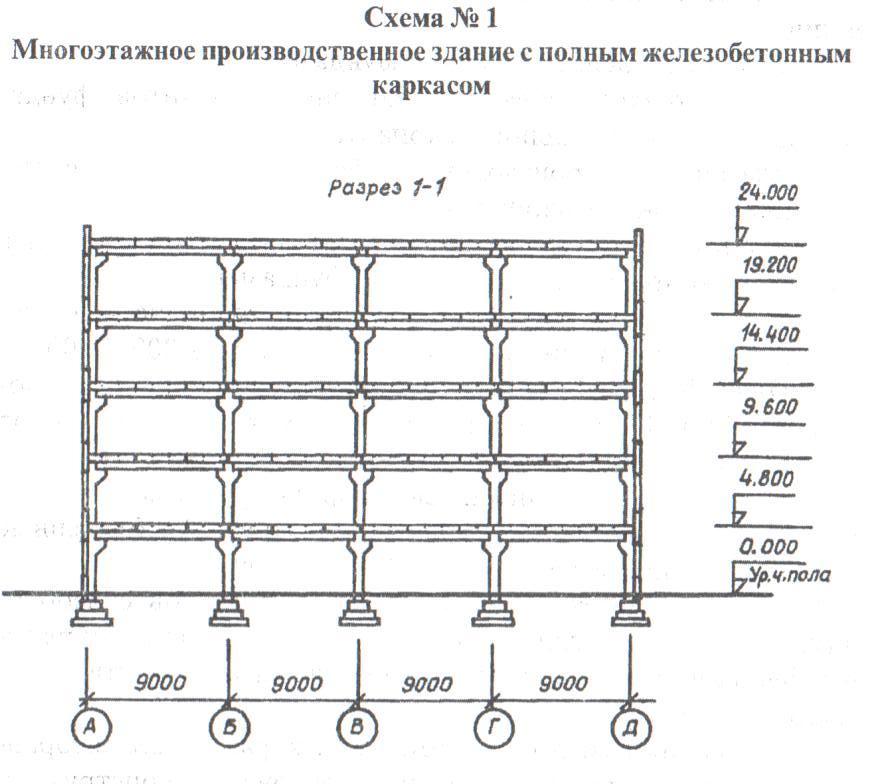

Рис. 3. Конструктивные схемы каркасных зданий: а – с самонесущими стенами, б – с навесными стенами; 1 – колонны, 2 – ригели, 3 – плиты перекрытий, 4 – стены самонесущие, 5 – навесные панели

 Бескаркасные крупноблочные здания со стенами из бетонных и других блоков возводят с продольными и поперечными несущими наружными и внутренними стенами.

В зданиях с поперечными несущими стенами продольные наружные стены самонесущие, а плиты (панели) перекрытия опираются на поперечные стены.

Здания, у которых несущими являются как поперечные, так и продольные стены (см. рис. 2, а), обычно имеют панели перекрытий размером на комнату, опирающиеся всеми четырьмя сторонами на поперечные и продольные стены.

Общественные многоэтажные здания чаще возводят с продольными несущими стенами (см. рис. 2, б). В зависимости от ширины здания может быть не одна, а две внутренние продольные стены. Поперечные стены в таких зданиях устраивают преимущественно в лестничных клетках, в местах, где должны проходить дымовые и вентиляционные каналы, а также в других местах, где по расчетам они нужны для обеспечения жесткости здания или отделения одной части здания от другой несгораемыми стенами. Такие стены выводят выше кровельного покрытия (крыши) здания и их называют брандмауэрными.

Наружные стены крупноблочных зданий – двухрядной разрезки по высоте этажа на блоки (см. рис. 1) – монтируют из следующих типовых основных блоков: простеночных, образующих простенки между окнами, толщиной 400…600 и шириной 990… 1390 мм и рядовых такой же конструкции, как и простеночные, но устанавливаемых на глухих участках стен; подоконных шириной 790… 1490 мм с нишами для приборов отопления, устанавливаемых между простеночными; перемычных с четвертью для опирания плит междуэтажного перекрытия, перекрывающих оконный проем; поясных, такой же формы, как перемычные, устанавливаемых на глухих участках стен по верху рядовых блоков.

Внутренние стены монтируют из блоков однорядной разрезки толщиной 300 мм. Их ширина зависит от возможностей производства конструкций и конструктивной схемы стен.

Кроме перечисленных при строительстве крупноблочных зданий применяют стеновые угловые, карнизные, цокольные, парапетные, санитарно-технические блоки. Их изготовляют высотой на этаж.

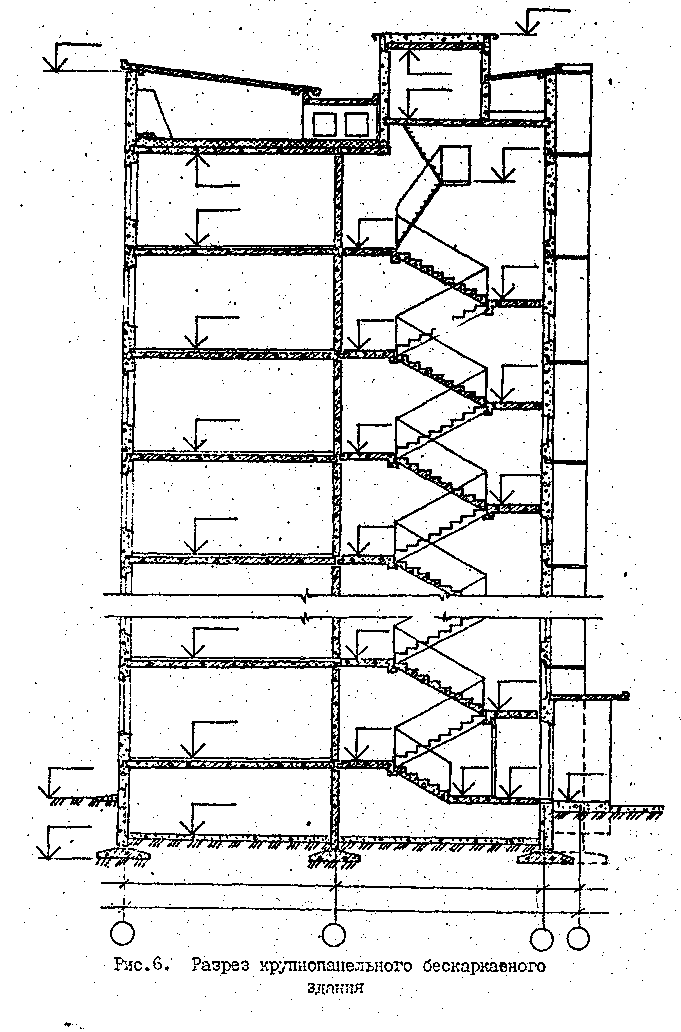

Бескаркасные крупнопанельные здания бывают с тремя продольными несущими стенами и с поперечными несущими стенами, устанавливаемыми с малым или большим шагом друг от друга.

В домах с тремя продольными несущими стенами (две наружные, одна внутренняя) наружные стеновые панели делают трехслойными из тяжелого бетона с утеплителем или однослойными из легкого или ячеистого бетона. Для внутренних стен в домах этого типа используют сплошные железобетонные панели высотой в этаж и толщиной 120… 160 мм. Междуэтажные перекрытия в этом случае, как правило, делают из многопустотных или сплошных плит-панелей шириной 1200…2400 мм; опираются они на наружные и внутренние несущие стены. Перегородки устанавливают на перекрытия. Панели перегородок – самонесущие из гипсобетона, гипсовых плит или других материалов.

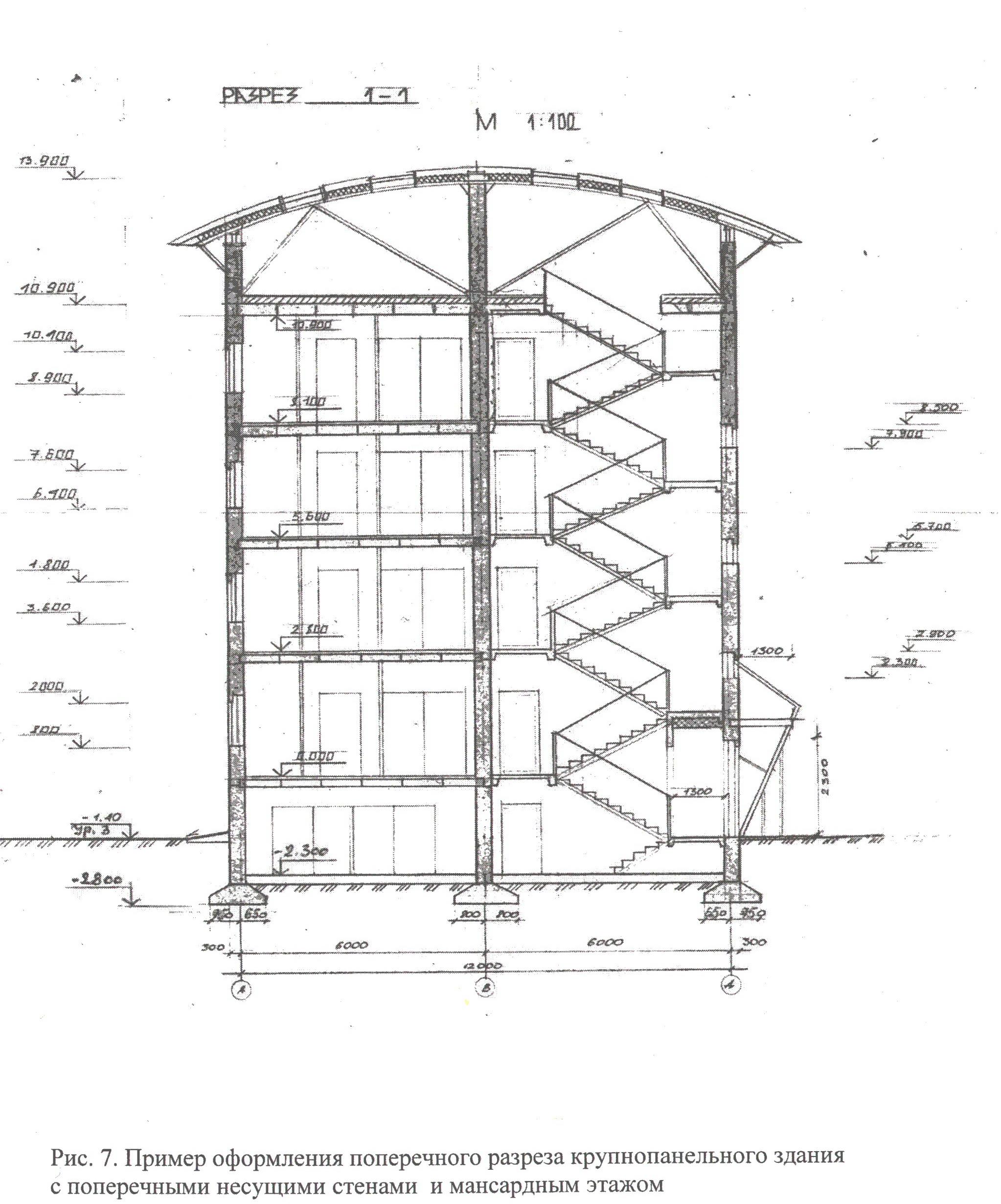

В крупнопанельных домах с поперечными несущими стенами (рис. 4) все основные элементы несущие: поперечные стены-перегородки 4, внутренняя продольная 6 и наружные стены. Панели перекрытий 5 имеют опоры со всех четырех сторон. При этом наружные стеновые панели , которые мало отличаются от наружных панелей в домах с продольными несущими стенами, считают также несущими. Перегородочные панели 4 и панели 6 для внутренней продольной стены изготовляют из тяжелого бетона; толщина панелей 140… 180 мм. Панели перекрытий 5 делают толщиной 120… 160 мм размером на комнату; изготовляют их сплошными из тяжелого бетона.


Рис. 4. Крупнопанельный дом с поперечными несущими стенами: 7 – наружные панели, 2 – санитарно-технические кабины, 3 – не несущие перегородки, 4 – несущие стены-перегородки, 5 – панели перекрытий, 6 – внутренняя продольная стена, 7 – цокольные панели, 8 – блоки фундаментов

 Санитарно-технические узлы монтируют, как правило, из готовых кабин 2, оборудованных приборами. Кровельные покрытия в жилых и общественных зданиях устраивают в виде чердачных крыш из железобетонных плит-панелей с вентилируемым чердаком.

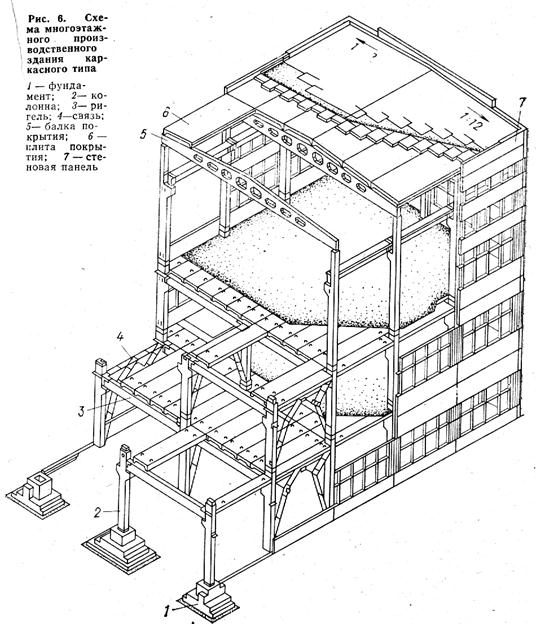

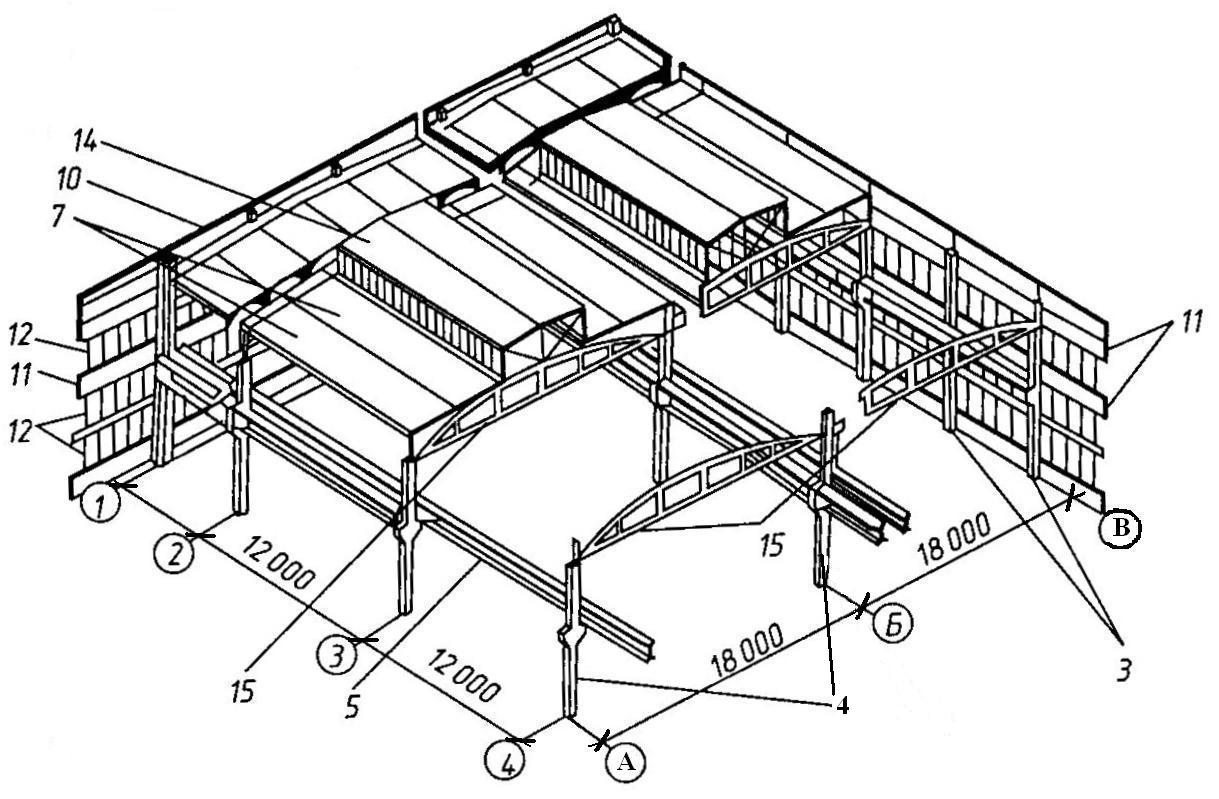

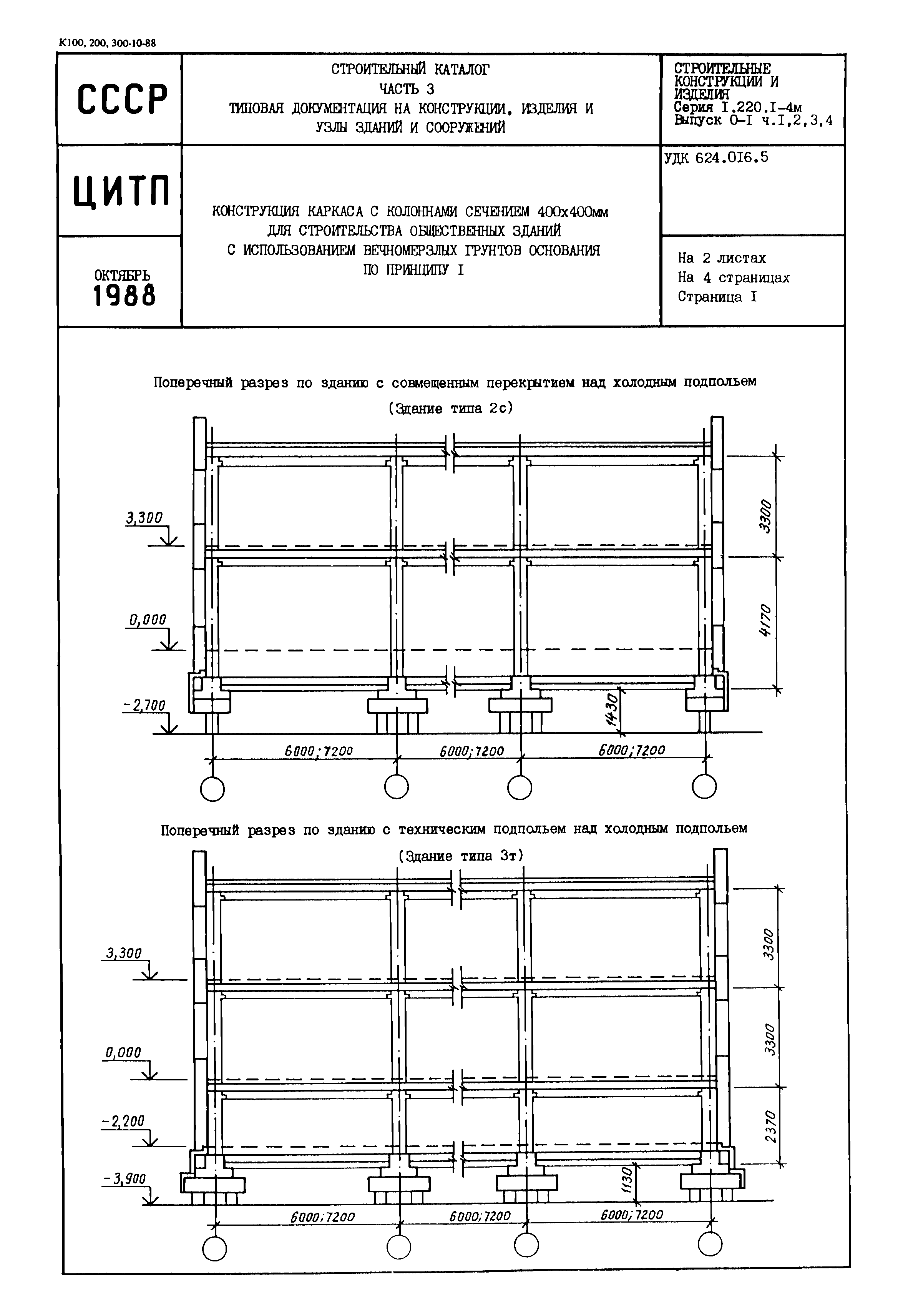

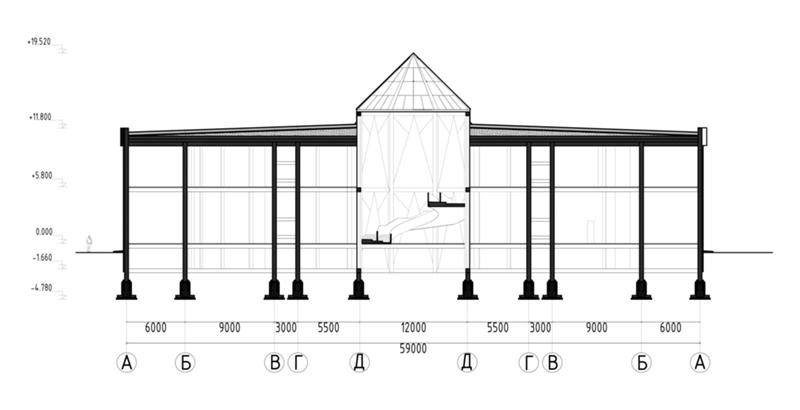

Каркасными сооружают многоэтажные общественные и административные здания. Каркасные здания бывают с полным каркасом (см. рис. 3, а, б), когда колонны в здании устанавливают во всех точках пересечения осей планировочной сетки, и с неполным каркасом, когда колонны располагаются лишь по внутренним осям, а наружные стены также несущие.

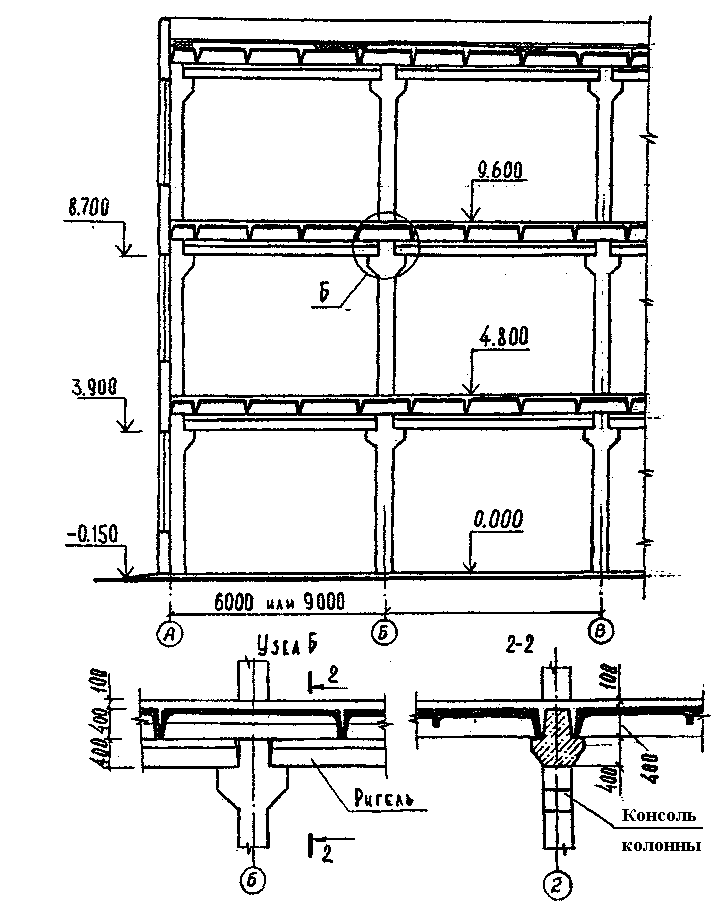

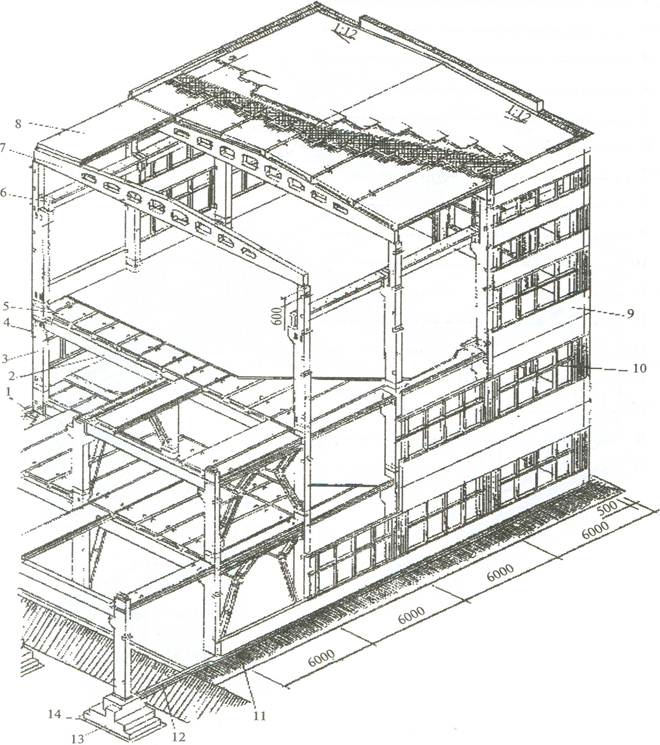

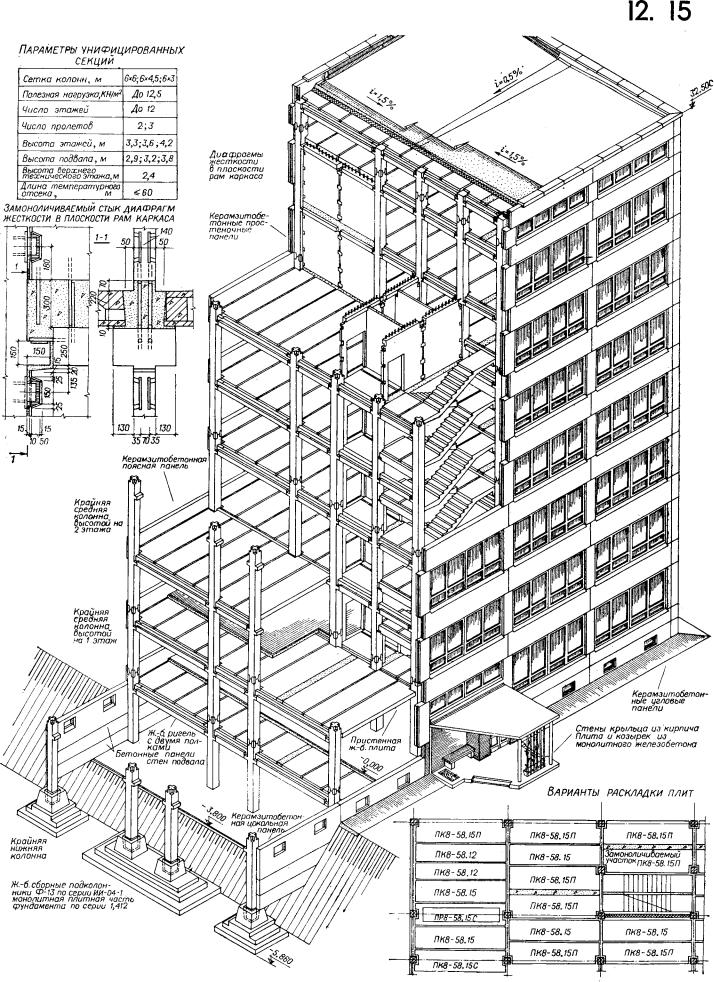

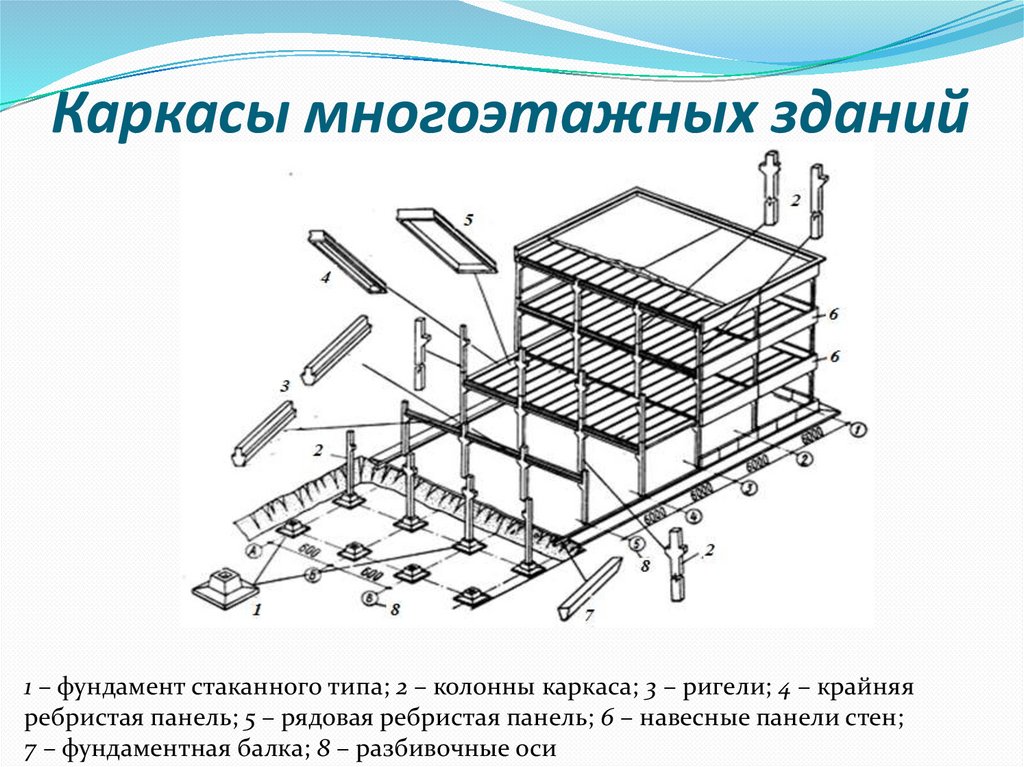

Каркас состоит из колонн и ригелей 2, выполненных в виде балок с четвертями или прямоугольных для опирания конструкций перекрытий. Колонны и ригели образуют несущие геометрически неизменяемые рамы, воспринимающие вертикальные и горизонтальные нагрузки здания.
Для обеспечения пространственной устойчивости применяют жесткие соединения ригелей с колоннами (рамное соединение) либо на каждом этаже в местах, определяемых расчетом, устанавливают между колоннами вертикальные связи или стенки жесткости. Кроме того, жесткость каркаса обеспечивается плитами-распорками, укладываемыми в междуэтажных перекрытиях между колоннами.

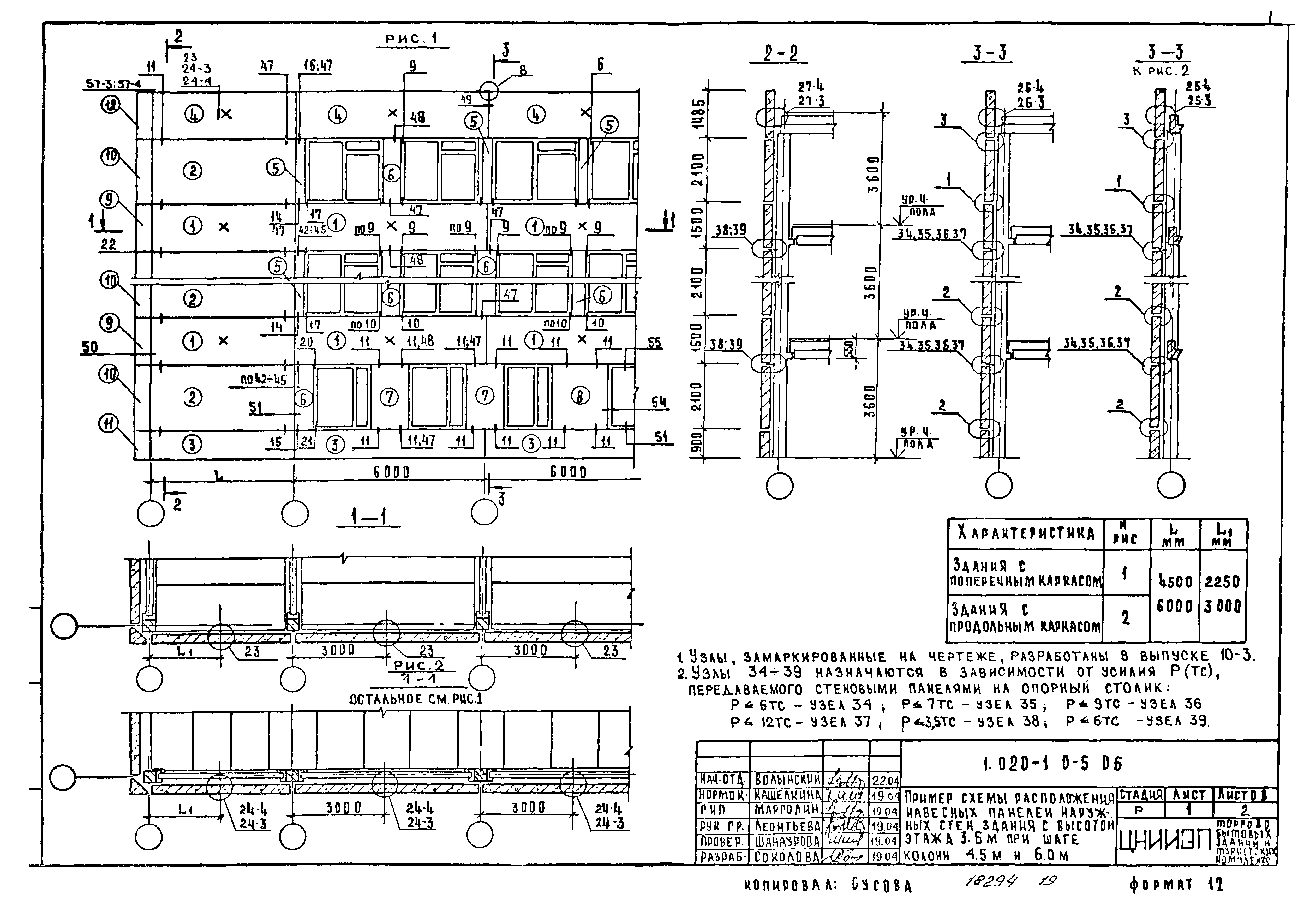

Наружные стены каркасных зданий могут быть самонесущими. В этом случае они опираются непосредственно на фундаменты или на фундаментные балки, устанавливаемые по столбчатым фундаментам. Несущие стены в виде навесных панелей 5 (см. рис. 3, 6) прикрепляют к наружным колоннам каркаса. В этом случае здание называют каркасно-панельным.

Объемно-блочные здания (рис. 5) возводят из крупноразмерных элементов – объемных блоков, которые представляют собой готовую часть здания, например комнату.

Единая модульная система. Полносборные жилые и общественные здания возводят из типовых деталей заводского изготовления. Это возможно благодаря унификации основных параметров зданий – шага колонн, пролетов (расстояние между колоннами в смежных рядах) и т. д., стандартизации элементов, обеспечивающей взаимозаменяемость и сокращение числа типоразмеров конструкций.

Унификация и стандартизация элементов сборных конструкций обеспечивается единой модульной системой ЕМС. Этой системой взаимно увязываются размеры элементов с размерами частей зданий. В основу ее положен условный единый размер – модуль М 100 мм. В соответствии с этой системой размеры пространственной планировочной схемы жилых и общественных зданий принимаются кратными укрупненному модулю 400 мм, а размеры по высоте здания – укрупненному модулю 300 мм (размер двух Ступеней лестничного марша).


Рис. 5. Схема дома из объемных блоков

 Высота этажей устанавливается в жилых зданиях 2,7…3,0 м, школах, больницах – 3,6…3,9 м; на первый этажах зданий, предназначенных для торговых помещений,–4,2…4,5 м. Расстояние между комнатными перегородками (шаг) в жилых домах –2,4; 2,8; 3,2; 3,6; 4,0 м, а расстояние (пролет) между продольными стенами –4,4; 4,8; 5,2; 5,6; 6,0 м. В школах и больницах расстояние между продольными стенами (ширина помещений) принимается равным 5,2; 5,6; 6,0; 6,4 м, а расстояние между поперечными стенами и перегородками – кратно укрупненному модулю и в зависимости от планировочного решения принимается до 7,2 м.

Строительство каркасного дома. | Иваново и Ивановская область

Строительство каркасного дома.

 Счастливые владельцы собственного земельного участка первым делом озадачены вопросом: “Какой построить дом для комфортного и надёжного проживания в нём?” В этой статье мы рассмотрим все преимущества и недостатки строительства каркасного дома, а также укажем на ряд нюансов необходимых знать при строительстве каркасного дома.

Способы строительства каркасного дома.

  В современном мире существуют 2 способа возведения каркасного строения:

  1. Каркасно-панельный способ сооружения строения. В этом случае дом сооружается из готовых сэндвич-панелей произведённых на заводе. Обычно каркас изготавливается из легких стальных оцинкованных профилей. Такие конструкции могут прослужить до ста лет. Данный способ строительства обычно применяется при возведении административных или производственных зданий.
  2. Каркасно-рамочный способ строительства получил широкое распространение в индивидуальном домостроении. Весь процесс строительства дома происходит на месте застройки, при этом на каждом этапе применяются материалы одобренные заказчиком.

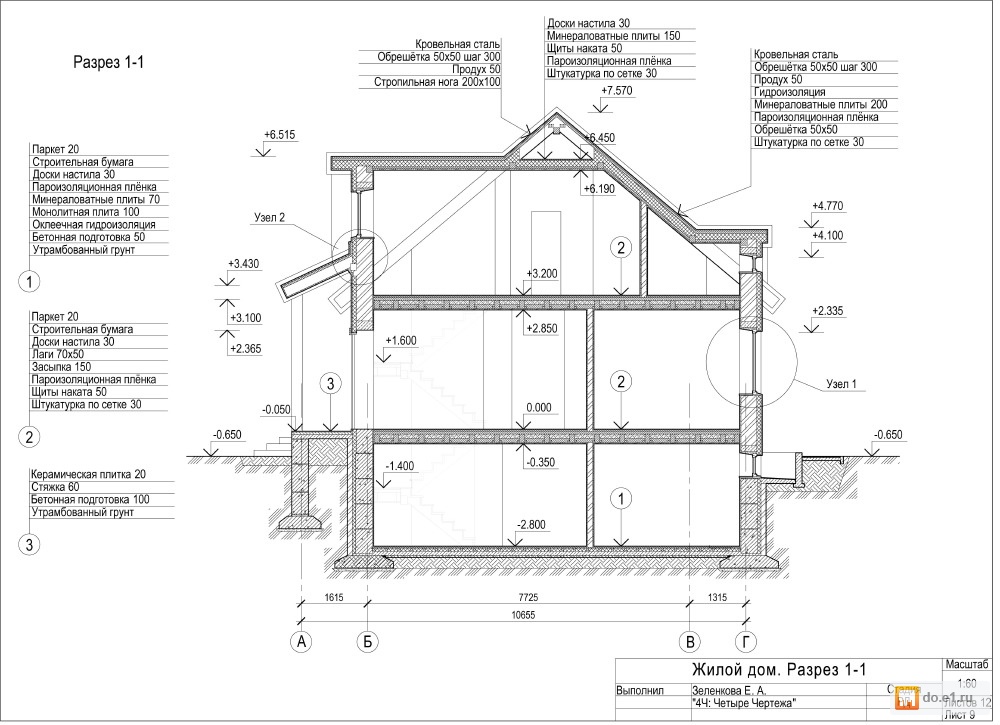

Разрез стены каркасного дома представляет собой многослойный пирог, состоящий из:

  • Фасадный отделочный материал.
  • Диффузионная мембрана.
  • Каркас, заполненный утеплителем.
  • Пароизоляционная плёнка.
  • Внутренняя обшивка стен.

Каркас дома.

 Материалом для сооружения каркаса является дерево. Такие его качества, как низкая теплопроводность, высокая прочность, небольшой вес и доступность делают его незаменимым в каркасном домостроении. Деревянный каркас необходимо защищать специальными огне-биозащитными составами от размножения грибков и различных вредителей. Технология сборки каркасного дома не прощает ошибок сделанных при строительстве. При возведении каркасного дома необходимо руководствоваться сводом правил СП 31-105-2002.

Утепление каркасного дома.

 К выбору утеплителя для стен и кровли каркасного дома необходимо отнестись очень серьёзно. От выбора утеплителя будет зависеть, то насколько Ваш дом будет энерго эффективным и безопасным. Все утеплители можно разделить на два типа: органические утеплители и синтетические. К органическим утеплителям относятся: деревянная стружка, опилки, мох, солома и другие. В настоящее время чаще применяют синтетические утеплители – пенопласт, пенополистирол, минеральная или каменная вата, эковата. Применение пенопласта имеет ряд преимуществ. Он имеет малый вес, не боится влаги и удобен в эксплуатации. Главным недостатком пенопласта является его высокая горючесть. При горении выделяются сильно токсичные пары. Вата на основе базальтовых пород лишена этого недостатка, но она теряет свои теплоизолирующие свойства при увлажнении, поэтому её необходимо тщательно защищать от влаги. Источником влаги является пар изнутри помещения и внешние осадки снаружи. Изнутри помещения каменную вату защищаю пароизоляцией, а снаружи диффузионной мембраной, которая позволяет случайной влаге выходить наружу. Пароизоляция также предназначена для предотвращения попадания мелких фракций утеплителя внутрь помещения. В среднем срок эксплуатации каменной ваты составляет 25-30 лет.

Преимущества каркасных домов.

  • Низкая стоимость строительства. Высокая энергоэффективность. Теплопроводность 200 мм базальтовой ваты соответствует 500 мм. стены из дерева или 1000 мм стены из камня.
  • Высокая экологичность (стены дома являются дышащими).
  • Малый срок строительства. Профессиональная бригада способна смонтировать каркасный дом на 150 м² за 3-4 недели. Построенный дом не требует усадки и можно приступать к отделочным работам сразу после монтажа стен и кровли.

Недостатки каркасных домов.

  • Недолговечность. Главным фактором, влияющим на срок службы каркасного дома, является утеплитель. Раз в 25-30 лет необходимо полностью менять утеплитель на новый.
  • Пожароопасность. Это относится ко всем строениям из дерева. Поэтому при строительстве деревянные части необходимо обрабатывать огне-биозащитными составами, для минимизации угрозы возгорания.
  • Гниение. При не соблюдении технологии строительства и не применяя защитные покрытия для деревянных частей, велика вероятность разрушения древесины паразитами и грибками.
  • Проникновение грызунов. В каркасном же дома, одним из способов борьбы с грызунами можно считать использование эковаты в половых перекрытиях первого этажа. Эковата состоит из 80% целлюлозы древесного происхождения и 20% буры, и помимо антисептирующего воздействия на дерево, создает среду, в которой мыши и прочие грызуны не заводятся.

Для заказа услуги необходимо заполнить форму ниже или позвонить по телефону:

+7(920)345-87-22

Полезные статьи по теме:

Выбираем проект каркасного дома

Приобретая проект будущего дома, домовладелец должен понимать, что существуют два типа проектов – типовой и индивидуальный. Эти типы проектов разделены рядом особенностей. Но в то же время какие-то элементы из типовых проектов переносятся разработчиками в индивидуальные и наоборот, заимствованные проектные решения из индивидуальных, начинают тиражировать в типовых.

Индивидуальное и типовое проектирование

Содержание статьи

Что такое типовой проект? Это готовый проект, в котором выполнена детальная проработка всех конструктивных элементов здания, проведены все необходимые расчеты и изготовлены рабочие чертежи, выполненные в строгом соответствии с ними. На основании конструкторской документации разрабатываются спецификации, с указанием количества материалов. Существуют типовые проекты, которые касаются только отдельных элементов здания, например, фасада или отдельных комнат.

Проект для коттеджа, созданный индивидуально, основывается только на реализованном замысле заказчика. При создании индивидуального проекта разработчик занимается обследованием местности, проводит инженерные изыскания и осуществляет моделирование размещения дома на отведенном участке земли. Надо сразу отметить, что вероятность встретить копию постройки, построенного по такому проекту чрезвычайно низка.

Моделирование участка

Можно ли скачать чертежи каркасных домов?

Одним из мотивов, который подвигает человека на строительство дома за городом – это высокая стоимость жилья в городе, между тем за те же деньги можно построить более комфортный свой дом. Один из способов возведения низкобюджетного жилья – это строительство деревянного или металлического каркасного дома или дачи.

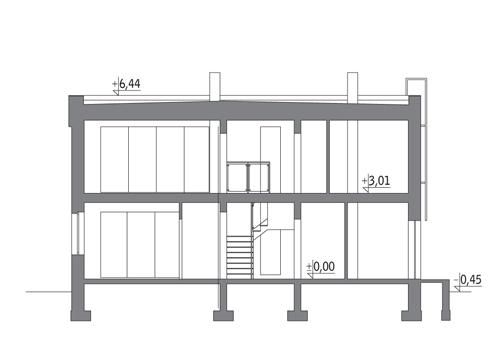

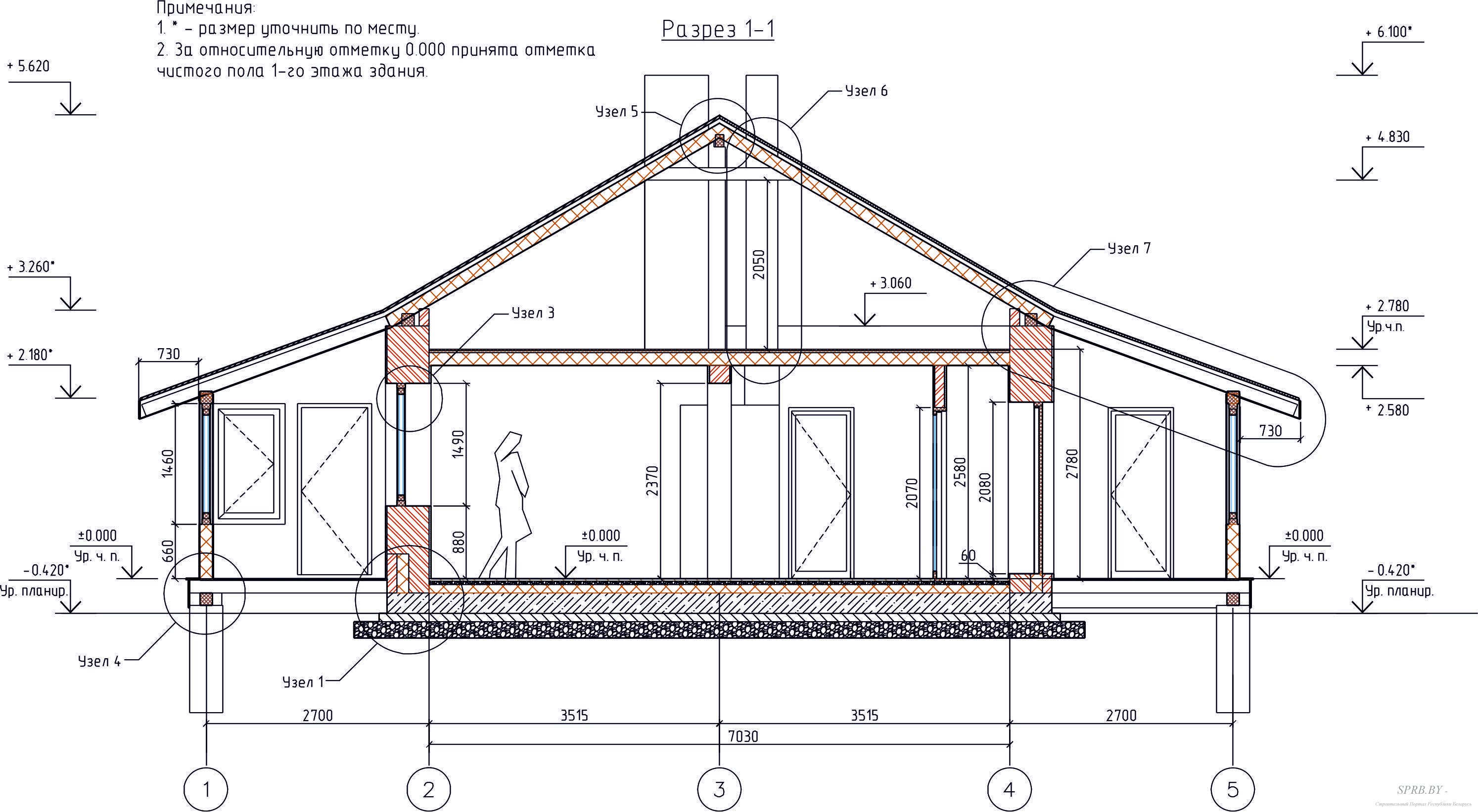

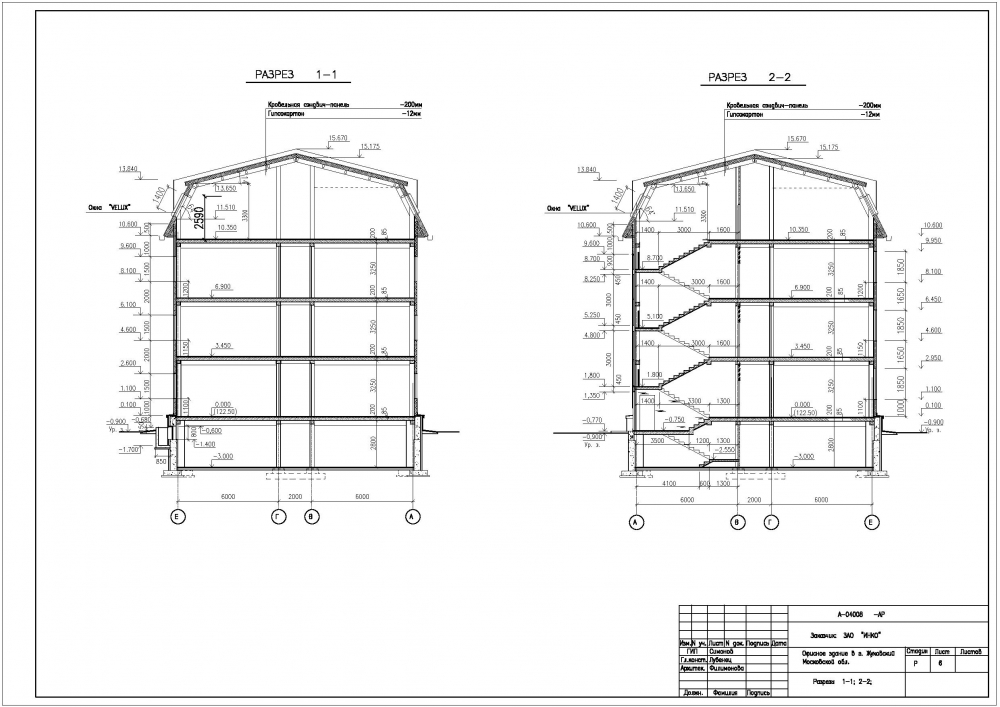

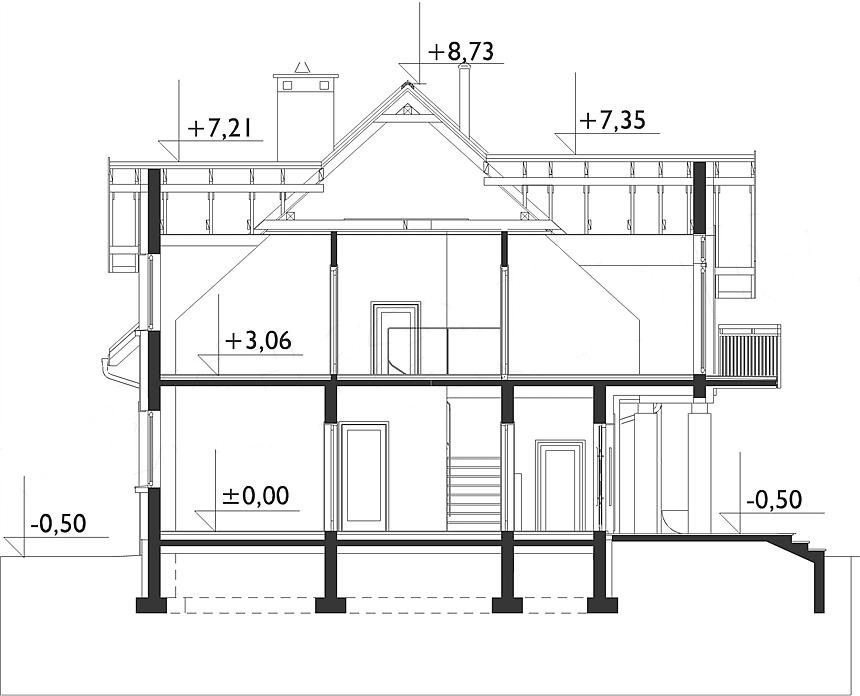

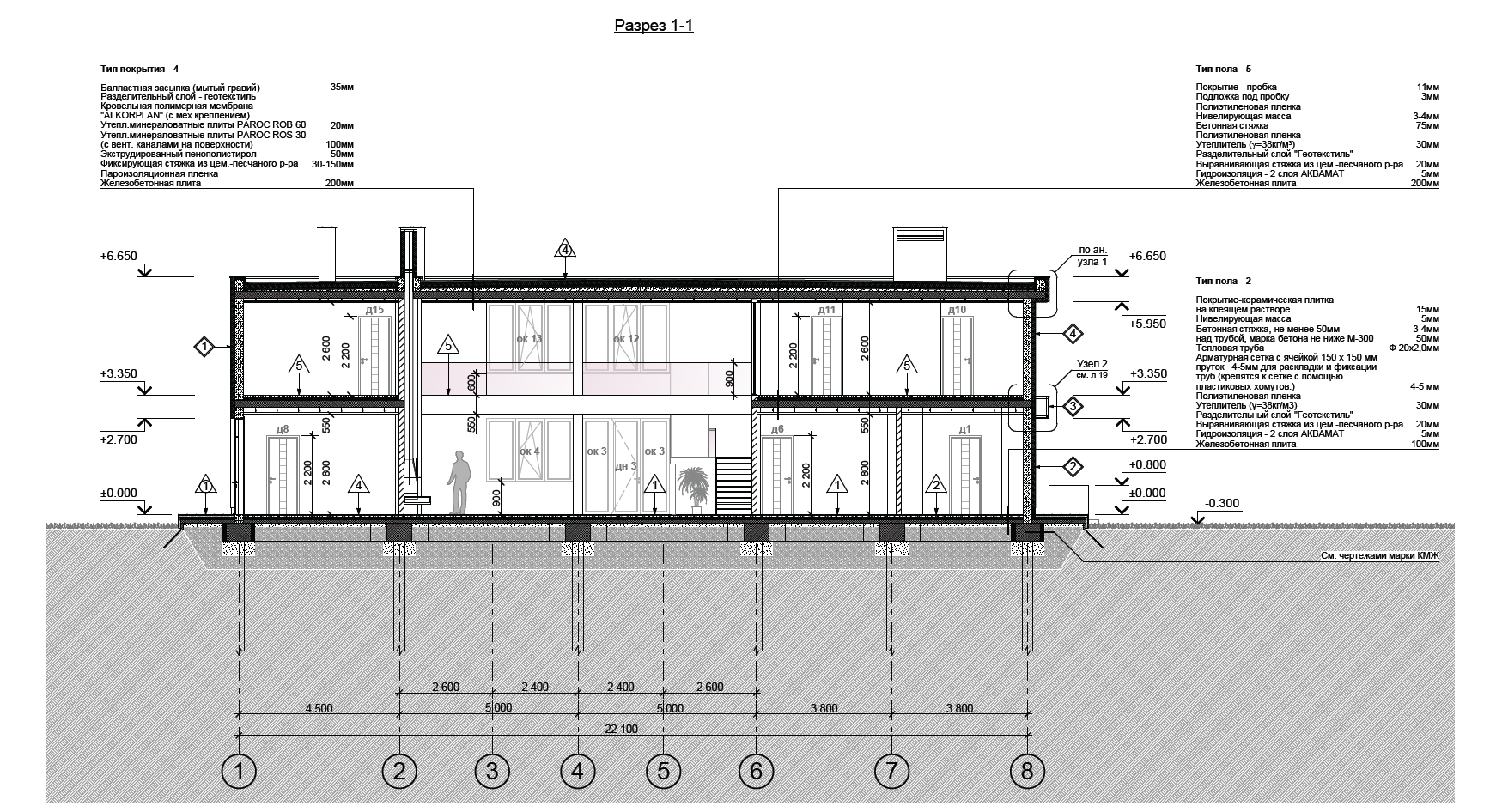

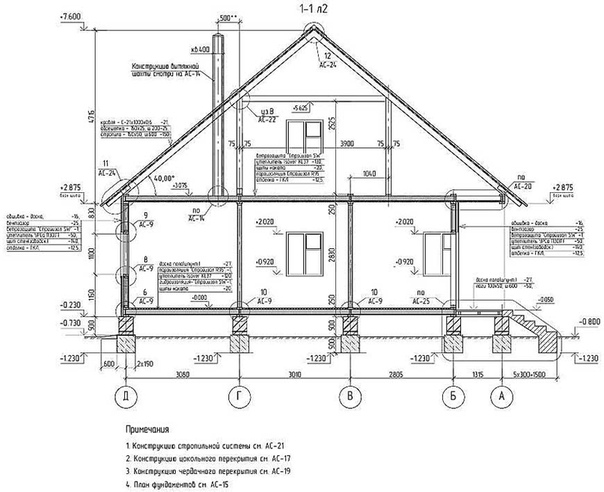

Разрез здания

Приняв такое решение, будущий домовладелец начинает активные поиски чертежей каркасных домов. Благо в интернете можно найти все. Особую радость домовладельца, вызывает набор видеоинструкций в которой, по утверждению авторов, показаны все тонкости строительства. Но на самом деле это не совсем верный подход. Дело в том, что строительные чертежи, а, равно как и другие могут полностью и правильно прочесть только специалисты. В этом случае это инженеры-строители. То есть очень высока вероятность неправильного истолкования элементов конструкции, а это шаг к неверному изготовлению узла.

Кроме того, надо понимать, что скачанный комплект чертежей может быть или неполным или это чья-то неоконченная разработка. Кстати, никаких гарантий на отсутствие в таких документах ошибок нет.

Что делать, если нашли хорошие чертежи?

Даже если вы нашли в интернете бесплатный готовый комплект документации, он является полным, а в нём находятся все инструкции по сборке дома, то всё равно к строительству приступать нельзя. Почему? Да потому что неизвестен разработчик документации, а это как минимум повод обратиться к специалистам для проверки и адаптации найденного комплекта документов к реальным условиям участка, на котором будет проводиться строительство. Необходимо проверить возможность изготовления фундамента по чертежам и его соответствия грунта.

То есть, даже если скачанные документы хороши на вид, без привлечения сторонних специалистов не обойтись. Ведь формально, приступать к строительству можно только после того, как все чертежи будут готовы и проверены несколькими специалистами.

Что должно быть отображено в чертежах?

Чертежи на каркасный дом, это не только воплощение замыслов домовладельца на бумаге или экране монитора. В результате чертежи будут частью плана выполнения строительных работ, который будет согласовываться с организациями, выдающими разрешение на проведение строительства.

Типовой масштаб выполнения чертежной документации лежит в диапазоне от 1 к 20 до 1 к 500. При использовании первого на чертежах будет видно все необходимое, второй масштаб применяют при проектировании больших зданий. При выполнении чертежей необходимо использовать стандартные обозначения элементов строительных конструкций, крепежных изделий и пр. Кстати, надо быть готовым к тому, что в процессе строительства придется выполнять некоторые дополнительные чертежи или рабочие эскизы. Это нормальное явление, на самом деле даже опытным проектировщикам сложно предусмотреть все тонкости, возникающие при строительных работах.

В документации на каркасный дом нет мелочей, но две конструкции требуют к себе особого внимания – это фундамент и каркас. На основании результатов, проведенных геодезистами исследований, необходимо провести тип и конструкцию фундамента. В этих документах, должно быть, разработаны меры по недопущению вспучивания фундамента, его гидроизоляции, а также изоляция цокольного или полуподвального помещения, расположенного под домом от холодного воздуха. Соответственно в чертежах должны быть отражены все тонкости монтажа конструкций фундамента, с непременным указанием размеров.

Чертежи столбчатого и ленточного фундамента

Особые требования предъявляются к документации на сам каркас. Дело в том, что это несущая конструкция, которая принимает на себя всю нагрузку, возникающую при эксплуатации здания. Чертежи разрабатываются только на основании проведенных прочностных расчетов узлов каркаса, эти расчеты являются неотъемлемой частью технической документации и в обязательном порядке проходят проверку специалистами.

Схема каркаса

Что нужно предусмотреть в чертеже для стен каркасного дома?

Строительство стен в каркасном и каркасно-щитовомдоме подразумевает то, что в комплекте чертежей в обязательном порядке должны содержаться чертежи планировки помещений как всего этажа, так и отдельных помещений. И совершенно не важно одноэтажный это дом, с мансардой или гараж.

На них указываются места установки перегородок, которые образуют комнаты и другие помещения.

Для строительства целесообразно применять унифицированные детали или сборочные узлы, например, дверные или оконные блоки, которые будут устанавливаться в стенах и перегородках внутри здания.

Действительно, будет проще изготовить несколько блоков с одинаковыми размерами, чем такое же количество оконных или дверных конструкций по разным.

Поэатжный план

В рабочих чертежах необходимо указывать размеры всех применяемых деталей. Но для ясности чертежа допускается указание линейных параметров простых деталей в спецификации. То есть на чертеже у этой детали будет указан ее порядковый номер по спецификации, а все ее параметры (размеры, количество) будут записаны в строках спецификации. Надо сразу отметить, что в отличие от машиностроительных чертежей строители более снисходительно относятся к размерам деталей и размерным цепочкам. При определении предельных размеров, а также допусков на них целесообразно руководствоваться ГОСТ 21779–821 и ГОСТ 25347–82.

На чертежах должны быть указаны места расположения всех дополнительных элементов конструкции каркаса – укосины, упоры. При этом должны быть указаны способы их крепления, как на фото.

Схема укосин

В отношении лицевой части здания чертеж должен содержать максимально допустимую информацию о размещении стоек, оконных блоков, присоединительных размеров поперечных балок.

Профессиональные проектировщики понимают, что на чертеже должно быть ровно столько размеров, сколько необходимо для выполнения работ и контроля уже сделанных. Излишнее количество нанесенных размеров может привести к путанице и ошибкам.

План помещений

Кроме того, существует правило, которому следуют инженеры все отраслей. Вся техническая документация должна толковаться однозначно и при ее применении не должно быть разночтений.

Что включает в себя полный рабочий проект дома

Рабочий проект дома

Начало строительства можно начинать только после того, как скомплектована и проверена вся документация, которая необходима для строительства. Рабочий проект состоит из следующих частей:

  • Архитектурно-строительной;
  • Конструкторской;
  • Схем монтажа инженерных коммуникаций;
  • Схем монтажа слаботочных проводок;
  • Схем размещения электрооборудования и силовой проводки.

Кроме перечисленных технических документов, в состав рабочего проекта входит и смета на выполнение строительных работ. Все разрабатываемые документы должны соответствовать требованиями СНиП и ГОСТ.

Все строительные работы выполненные профессионалами или своими руками должны выполняться в строгом соответствии с утвержденным проектом дома.

Основные разделы рабочего проекта

Перечень документации приведен выше, но надо понимать, что не все из них обязательны. Основными частями считают архитектурно-строительную и конструкторскую. Архитектурная часть определяет внешний вид строения, привязку его к местности, а также показывает, как будет обустроен земельный участок вокруг нового дома. Конструкторская часть содержит подробные чертежи всех элементов конструкции здания.

Генплан участка

При разработке проекта здания на эти части может приходиться до 70% от стоимости полного комплекта.

Для контроля над качеством выполнения работ имеет смысл привлекать инженеров по надзору.

Как правило – это специалисты высокой квалификации, которые могут и провести ревизию всей частей проектной документации, осуществить ее согласование во всех инстанциях и при необходимости указать проектировщикам на допущенные в процессе разработки ошибки и неточности. К основной части проекта можно отнести также и ту часть, в которой уделено внимание внутреннему дизайну помещения.

Эскиз интерьера

В точности по намеченному плану

Качество будущего дома целиком зависит от правильности выполнения работ, то есть все работы должны выполняться в строгом соответствии с чертежами и технологическими схемами. Все аргументы строителей, о том, что и так пойдет необходимо сразу отметать. Еще раз повторим, вся документация выполняется в соответствии с нормами и правилами строительства, и их нарушение может привести к неприятным последствиям. Это касается всех типов работ и порядка изготовления фундамента, в том числе и его утепления.

Схема пола в каркасном доме

На самом деле, самостоятельное проектирование дома можно проводить, только обладая прикладными знаниями в строительстве. Для тех, кто таких знаний не имеет проще купить готовый проект 4х6, 6х6, 6х8, 6х9, 8х8 в той компании, которая будет заниматься строительством и сдачей объекта под ключ. Наличие единого подрядчика сразу снимает множество вопросов.

Видео

Посмотрите видео о комплекте чертежей и документов необходимых для строительства каркасного дома.

Что необходимо знать при изучении чертежа с разрезами каркасного дома для ПМЖ: + Фото и Видео

Чертёж дома с разрезами каркасный для ПМЖ. Проект-это документ, описывающий процесс деятельности инженера при разработке архитектурного строения.

Для строительства каркасного дома разрабатываются чертежи с разрезами, делается описание материалов, составляется смета.

Это является гарантией комфортного ПМЖ в будущем доме.

Общие сведения

Графически выполненное отображение фасадов каркасного дома, делается со всех сторон стороннего строения, для наглядной демонстрации внешнего вида здания.Фасад должен быть эстетически привлекательным. Долговечным и прочным.

  • Кроме того, он отвечает за устойчивость и даже за безопасность. К его функцией относится и выведению излишней влаги наружу, дом должен «дышать». Правильная отделка стен помогает сохранить нужную температуру внутри. Делая помещение летом прохладным, а в холодную погоду тёплым.
  • Планировка каждого этажа проводиться в соответствии со строительными правилами, отражёнными в нормативных документах и ​​ГОСТах. Ею занимаются на этапе проектирования, Общая площадь помещения.
  • Зонируют комнаты на жилую и хозяйственную часть. Обозначая места нахождения окон, дверей, санузлов и т.д. Делают специальный перечень с наименованием всех помещений дома. Разрабатывают спецификацию оконных и дверных проёмов.

Спецификация

Одним из основных документов, является спецификация. Она представляет таблицу с перечислением всех необходимых деталей. Описывает их особенности.Даёт полные характеристики, опираясь на стандарты. Согласно точным данным, можно просчитать бюджет строительства.

Чертежи разрезов

Далее идут чертежи разрезов каркасного дома. Они показывают внутренние комнаты. Виден функционал и назначение помещений. Разрезы в сумме с планом здания отображают позиции нахождения стен, межэтажных перекрытий, показывают высоту и размещение лестниц и потолков. Здесь сразу видна связь между деталями.

На плане чертежа в разрезе всегда указывается разрезная линия. Обозначается её место и направление. Правильно показывать два разреза помещения. В продольном по оси симметрии и поперечного, перпендикулярно оси, вариант. Обязательно проставляются все размеры. Высота помещения общая, отметки пола, нулевые отметки, перекрытия, высота окон и дверей.

Разрез выполняется так, чтобы наглядно показать объём, пространство и конструкции здания. Масштаб чертежа соответствует масштабу плана и фасада.

На разрезах чертежей указывает следующую величину:

  • координационные оси дома, крайние оси, оси деформационных швов;
  • отметки пола, этажа, нулевую отметку;
  • отметка основание несущей конструкция и опорная часть;
  • отметки верхнего предела стен, карниза;
  • размер проёмов;
  • толщину стен, их привязку.

Анализ чертежа

В чертежах разделяют архитектурные и конструктивные разрезы. Конструктив, является очень важным разделом проекта на стройплощадке каркасного дома для постоянного проживания. От правильных расчётов инженера зависит как долго прослужит здание. Здесь просчитываются объёмы и трудозатраты.

Справка! По КР ведётся составление сметной документации. При разработке чертежа фундамента, нужно его конструктивное назначение.Он должен быть прочным, давым к нагрузкам основания и устойчивому грунта. И соответствует желаемым экономическим показателям.

К расчётам относят армирование, траншеи или скважин, монтаж подошвы фундамента. Чтобы определить глубину заложения, нужно знать прохождение уровня грунтовых вод и промерзания почвы. Далее делается план свайного поля и опалубочный чертёж ростверка. Рассчитывается схема армирования.

Все чертежи и разрезы выполняются в соответствии с ЕСКД и СПДС.

«Правила по выполнению архитектурно-строительных чертежей». О.В. Георгиевский

Пособие поможет детально разобраться даже непрофессионалу в любом виде чертежа для строительных работ.

Для каждой из основных стен дома, а также перегородок тоже выполняется чертёж в разрезе. На нём указывают элементы крепления, нумерация, наличие обшивки и её тип.

На балках показывают диагонали и разметку. Пол имеет утепление, делается нашивка бруса.Стандартный чертёж покажет все моменты исполнения.

Все материалы и работы, которые были заложены инженерами в проекте каркасного дома, отражаются не только чертежами. В строительстве существуют два основных отдела. Производственно-технический, занимающийся чертежами, детализацией конструкций и многим другим. И сметный отдел, рассчитывающий полную стоимость объекта. В расчёты входит абсолютно всё. От цены на материалы и их транспортировку, хранение. До ввода в эксплуатацию уже готового дома для ПМЖ.

Держа в руках готовый проект, даже человек, не имеющий специального строительного образования, способный разобраться в чертежах и другой документации. Нужно просто вникнуть во все детали и настроиться на совместную работу с подрядчиком.

СБОРНЫЕ ЖИЛЫЕ И ОБЩЕСТВЕННЫЕ ЗДАНИЯ

Конструктивные схемы . Жилые и общественные здания, у которых все несущие и ограждающие конструкции состоят из крупноразмерных деталей, изготовленных на заводах, называют полносборными.Полносборными (из бетонных и железобетонных деталей) строят почти половину зданий. Процесс возведения их в основном сводится к монтажу готовых конструкций (деталей).

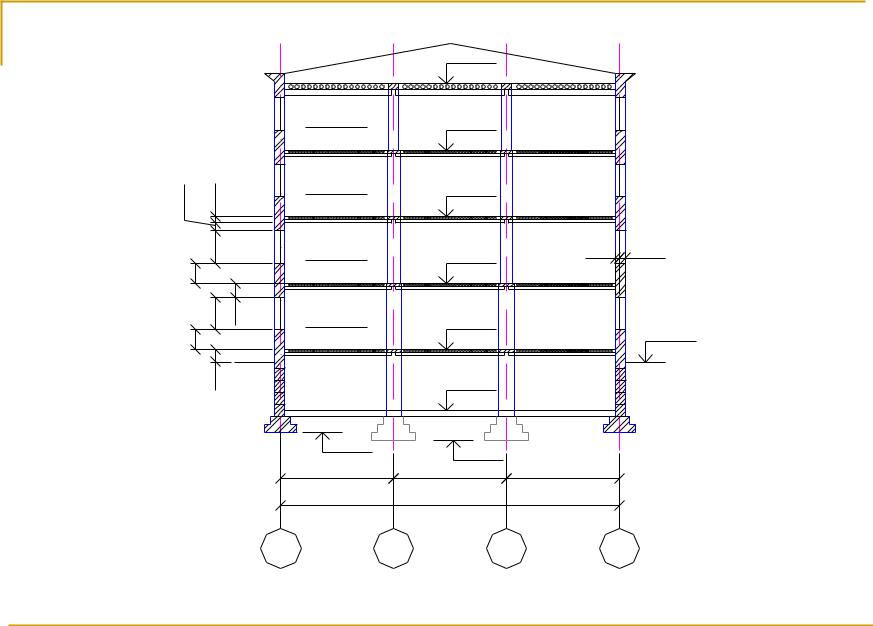

Рис. 1. Разрез здания: 1 - фундаменты, 2 - стены подвала, 3 - перекрытия, 4 - внутренние поперечные стены, 5 - наружные стены, 6 - лестничная площадка, 7 - лестничный марш, 8 - внутренняя продольная стена, 9 - перегородка, 10 - отмостка

В зависимости от конструктивной системы несущего остова полносборные здания делятся на бескаркасные крупноблочные (см. рис. 1), бескаркасные крупнопанельные и каркасные (см. Рис. 3).


Рис.2. Конструктивные схемы безкаркасных зданий .


Рис. 3. Конструктивные схемы каркасных зданий : а - с самонесущими стенами, б - с навесными стенами; 1 - колонны, 2 - ригели, 3 - плиты перекрытий, 4 - стены самонесущие, 5 - навесные панели

Бескаркасные крупноблочные здания со стенами из бетонных и других блоков возводят с продольными и поперечными несущими наружными и внутренними стенами.

В зданиях с поперечными несущими стенами продольные наружные стены самонесущие, а плиты (панели) перекрытия опираются на поперечные стены.

Здания, у которых есть поперечные, так и продольные стены (см. Рис. 2, а), обычно имеют панели перекрытий размером на комнату, опирающиеся всеми четырьмя сторонами на поперечные и продольные стены.

Общественные многоэтажные здания чаще возводят с продольными несущими стенами (см. Рис. 2, б). В зависимости от ширины здания может быть не одна, а две внутренние продольные стены.Поперечные стены в таких зданиях устраиваются в основном в лестничных клетках, в местах, где проходят дымовые и вентиляционные каналы, а также в других местах, где по расчетам нужны помещения для жесткости здания или отделения одной части от других несгораемых стенами. Такие стены выводят выше кровельного покрытия (крыши) и их называют брандмауэрными.

Наружные стены крупноблочных зданий - двухрядной разрезки по высоте этажа на блоки (см. Рис. 1) - монтируют из следующих типовых основных блоков: простеночных, образующих простенки между окнами толщиной 400… 600 и шириной 990… 1390 мм и рядовых такой же конструкции , как и простеночные, но установленные на глухих участках стен; подоконных шириной 790… 1490 мм с нишами для приборов отопления, устанавливаемых между простеночными; перемычных с четвертью для опирания плит междуэтажного перекрытия, перекрывающих оконный проем; поясных, таких же формы, как перемычные, установленные на глухих участках стен по верху рядовых блоков.

Внутренние стены монтируют из блоков однорядной разрезки толщиной 300 мм. Их ширина зависит от возможностей производства конструкций и конструктивной схемы стен.

Кроме перечисленных при строительстве крупноблочных зданий применяют стеновые угловые, карнизные, цокольные, парапетные, санитарно-технические блоки. Их изготовляют высотой на этаж.

Бескаркасные крупнопанельные здания бывают тремя продольными несущими стенами и поперечными несущими стенами, установленными с малым или большим шагом друг от друга.

В домах с тремя продольными несущими стенами (две наружные, одна внутренняя) наружные стеновые панели делают трехслойными из тяжелого бетона с утеплителем или однослойными из легкого или ячеистого бетона. Для внутренних стен в домах этого типа используют сплошные железобетонные панели высотой в этаж и толщиной 120… 160 мм. Междуэтажные перекрытия в этом случае, как правило, делают из многопустотных или сплошных плит-панелей шириной 1200… 2400 мм; опираются они на наружные и внутренние несущие стены. Перегородки устанавливают на перекрытия. Панели перегородок - самонесущие из гипсобетона, гипсовых плит или других материалов.

В крупнопанельных домах с поперечными несущими стенами (рис. 4) все основные элементы несущие: поперечные стены-переки 4, внутренняя продольная 6 и наружные стены. Панели перекрытий 5 имеют опоры со всех четырех сторон. При этом наружные стеновые панели, которые мало отличаются от наружных панелей в домах с продольными несущими стенами, считают также несущими.Перегородочные панели 4 и панели 6 для внутренней продольной стены изготовляют из тяжелого бетона; толщина панелей 140… 180 мм. Панели перекрытий 5 размером толщиной 120… 160 мм на комнату; изготовляют их сплошными из тяжелого бетона.


Рис. 4. Крупнопанельный дом с поперечными несущими стенами: 7 - наружные панели, 2 - санитарно-технические кабины, 3 - не несущие перегородки, 4 - несущие стены-перегородки, 5 - панели перекрытий, 6 - внутренняя продольная стена, 7 - цокольные стены панели, 8 - блоки фундаментов

Санитарно-технические узлы монтируют, как правило, из готовых кабин с 2 оборудованными приборами. Кровельные покрытия в жилых и общественных зданиях устраивают в виде чердачных крыш из железобетонных плит-панелей с вентилируемым чердаком.
Каркасными сооружают многоэтажные общественные и административные здания. Каркасные здания бывают с полным каркасом (см. Рис. 3, а, б), когда колонны в здании устанавливают во всех точках пересечения осей планировочной сетки, и с неполным каркасом, когда колонны располагаются лишь по внутренним осям, а наружные стены также несущие.
Каркас состоит из колонн и ригелей 2, выполненных в виде балок с четвертями или прямоугольных для опирания конструкций перекрытий.Колонны и ригели образуют несущие геометрически неизменяемые рамы, воспринимающие вертикальные и горизонтальные нагрузки здания.
Для обеспечения пространственной устойчивости применяют жесткие соединения ригелей с колоннами (рамное соединение) либо на каждом месте в местах, определяемых расчетом, устанавливают между колоннами вертикальные связи или стенки жесткости. Кроме того, жесткость каркаса обеспечивается плитами-распорками, укладываемыми в междуэтажных перекрытиях между колоннами.
Наружные стены каркасных зданий могут быть самонесущими.В этом случае они опираются на фундаменты или на фундаментные балки, устанавливаемые по столбчатым фундаментам. Несущие стены в виде навесных панелей 5 (см. Рис. 3, 6) прикрепляют к наружным колоннам каркаса. В этом случае здание называют каркасно-панельным.

Объемно-блочные здания (рис. 5) возводят из крупноразмерных элементов - объемных блоков, которые представляют собой готовую часть здания, например комнату.

Единая модульная система. Полносборные жилые и общественные здания возводят из типовых деталей заводского изготовления.Это возможно благодаря поддержке основных параметров зданий - шага колонн, пролетов (расстояние между колоннами в параллельных рядах) и т. д., стандартизации элементов, обеспечивающей взаимозаменяемость и сокращение числа типоразмеров конструкций.

Унификация и стандартизация элементов сборных конструкций обеспечивается единой модульной системой ЕМС. Этой системой взаимно увязываются размеры элементов с размерами частей зданий. В основу ее положен условный единый размер - модуль М 100 мм.В этой системе размеры пространственной планировочной схемы жилых помещений и общественных зданий в соответствии с кратными укрупненным модулю 400 мм, а размеры по высоте здания - укрупненному модулю 300 мм (размер двух Ступеней лестничного марша).


Рис. 5. Схема дома из объемных блоков

Высота этажей установки в жилом зданиих 2,7… 3,0 м, школах, больницах - 3,6… 3,9 м; на первый этажах зданий, предназначенных для торговых помещений, –4,2… 4,5 м. Расстояние между комнатными перегородками (шаг) в жилых домах –2,4; 2,8; 3,2; 3,6; 4,0 м, расстояние (пролет) между продольными стенами –4,4; 4,8; 5,2; 5,6; 6,0 м.В школах и больницах расстояние между продольными стенами (ширина помещений) принимается равным 5,2; 5,6; 6,0; 6,4 м, расстояние между поперечными стенами и перегородками - кратно укрупненному модулю и в зависимости от планировочного решения принимается до 7,2 м.

чертежей двухэтажных, одноэтажных и многоэтажных домов, строительные рисунки, поперечные разрезы жилых строений и фасада

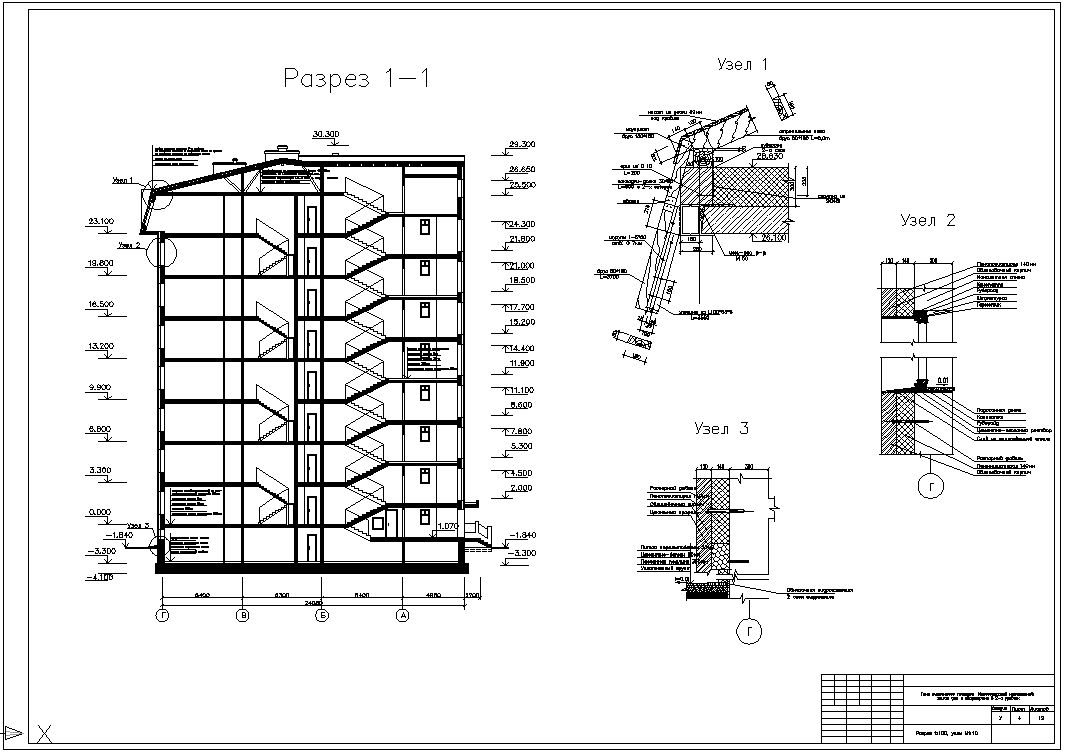

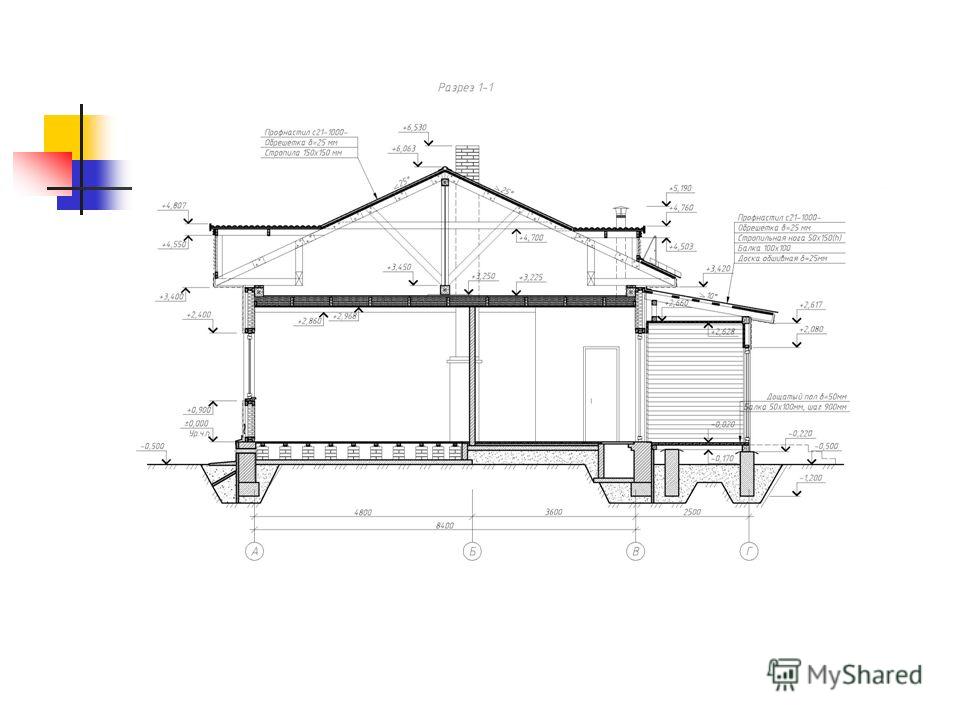

Разрез здания считается частью проектных документов. Чертеж обозначает направления и локализацию лестниц, пролетов, их размеры.Такие схемы обычно строят архитекторы, но можно изучить основные моменты самостоятельно.

Общие принципы построения

Для постройки панельного, деревянного дома и других зданий важна разработка проекта. В типах проекта немало документов, но будущих хозяев обычно интересуют чертежи многоэтажных и одноэтажных жилых зданий в разрезах, где можно увидеть результат постройки.

В чертежи обычно входят фасады и разрезы:

  • Фасад представляет собой изображение внешнего вида дома.В основном в таком чертеже присутствуют несущие элементы и детали отделки, воссоздающие точный вид здания;
  • Разрез здания - графическое изображение коттеджа с рассечением по плану секущими плоскостями. На нем зафиксированы объекты, сквозь которые проходит секущая площадь и располагающиеся ней.

Чертеж фасада позволяет представить, как дом будет смотреться внешне, здание в разрезе показывает внутреннее устройство комнат.

В проектных документах должно быть минимум два чертежа.В одном представлен поперечный разрез, в другом - продольный разрез. При сложной конфигурации постройки документов больше.

При создании чертежей высотных построек, частных домов, производственных и административных зданий требуется обозначить разрезы. Для этого применяются тонкие вертикальные и горизонтальные линии. Чаще всего их делают по стенам лестничной клетки. Алгоритм вычерчивания разреза:

  1. Вначале для главных несущих панелей и колонн (если они есть) нанести и указать вертикальные координационные оси;
  2. После сделать горизонтальные линии уровней, находящиеся перпендикулярно с координационными осями.Это линии тротуара или земли, примерного верха карниза, перекрытия чердака, полов на каждом этаже;
  3. Затем тонкими линями нанести контуры внутренних и наружных стен, перегородок. Зафиксировать высоту конька крыши, перекрытий между этажами и чердаком. Нужно нарисовать карниз стены, скат крыши, выносы цокольного этажа;
  4. Наметить дверные и оконные проемы в перегородках, наружных и внутренних стенах, остальные элементы постройки;
  5. Далее наносят необходимые размеры и отметки.Нужно начертить размерные и выносные линии и знаки, которые позволят сделать простановку высотных отметок, провести маркировку координационной оси;
  6. Сделать завершающее обведение сечей, поставить высотные отметки и разрезы, записать разъясняющие слова, названия, убрать ненужные линии.

Нормативные документы

Разрез дома, планы и чертежи фасадов в общей системе ЕКСД (Единой системы конструкторской документации), стандарты которой определены ГОСТом 1. 0. 7.2. Регламент включает форматы листов, масштабный ряд изображений, шрифты, графические обозначения, способы изображения предметы, их названия, толщину линий. При выполнении разрезов здания необходимо обязательно их учитывать.

Требования к чертежам

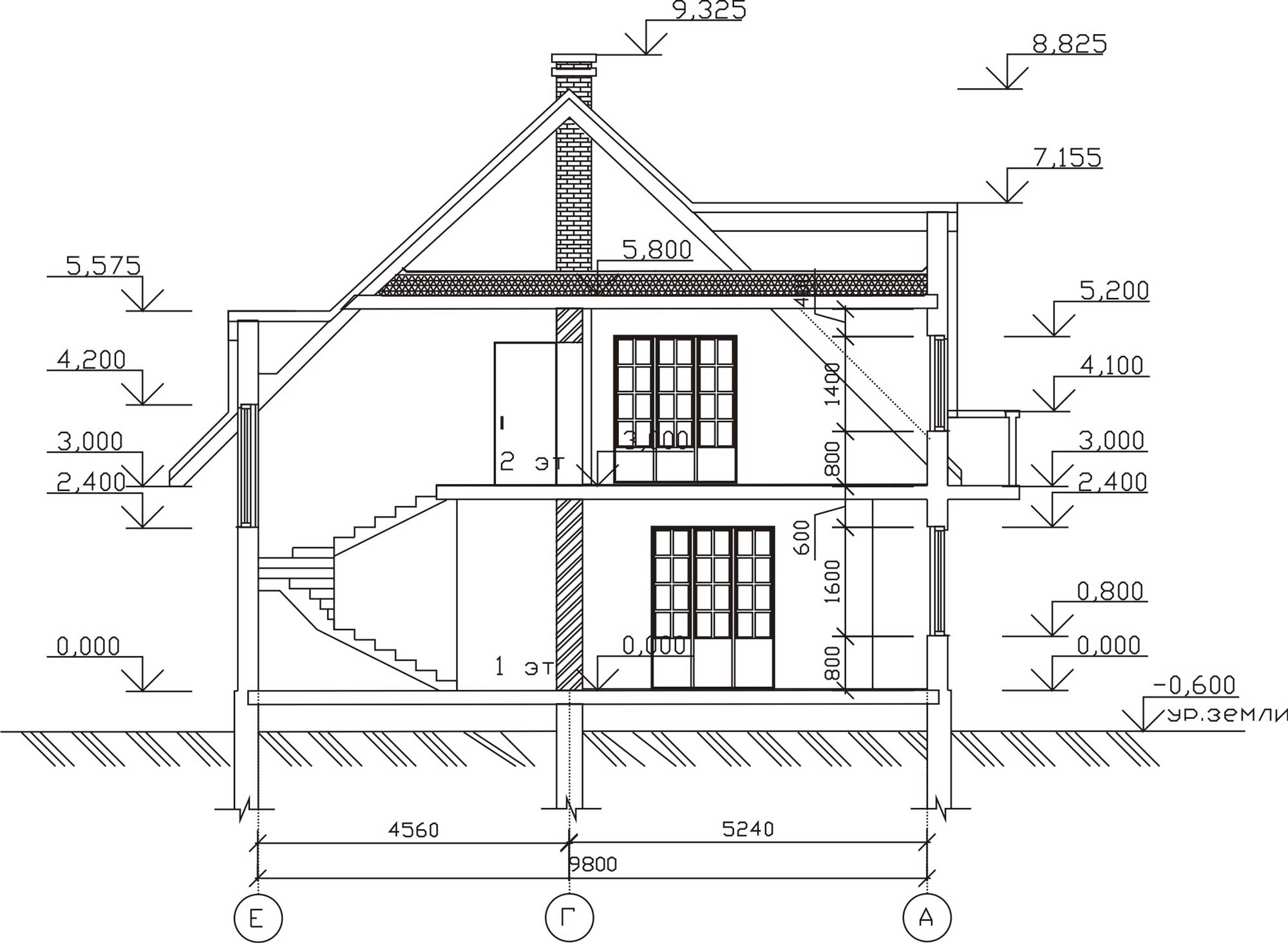

Вертикальная плоскость сечения передает точные сведения о размерах элемента. Важными отметками указания содержания от потолка до пола.

  • Высота потолков стандартных жилых помещений - не больше 3 м;
  • Промышленного каркасного здания будет выше - от 3,3 м;
  • Помимо стен и отверстий на чертеже есть перила, локализация лестниц, их высота;
  • Для окон в стене указывается высота подоконника.Для здания с мансардой она равна 80 см, от потолка до окна - не больше 30 см.

Эти сведения пригодятся специалистам и будущим хозяевам. Благодаря этой у владельцев будет возможность спланировать информацию по конструкции всех конструкций здания, опираясь на чертеж разреза здания.

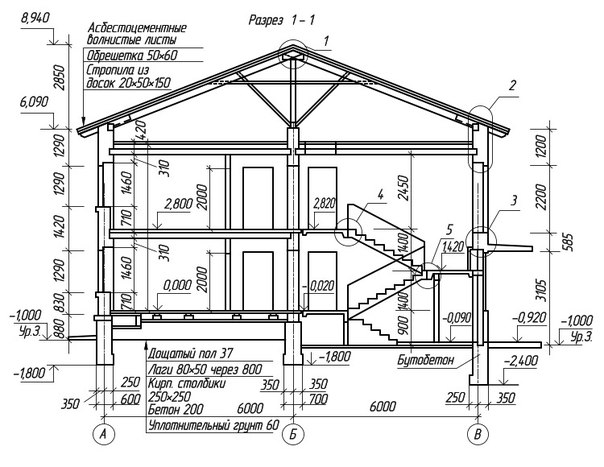

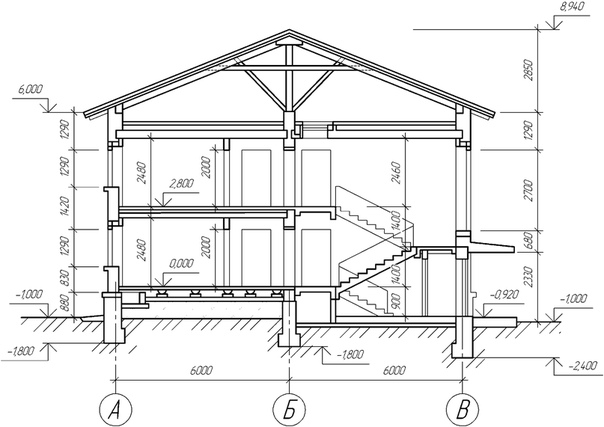

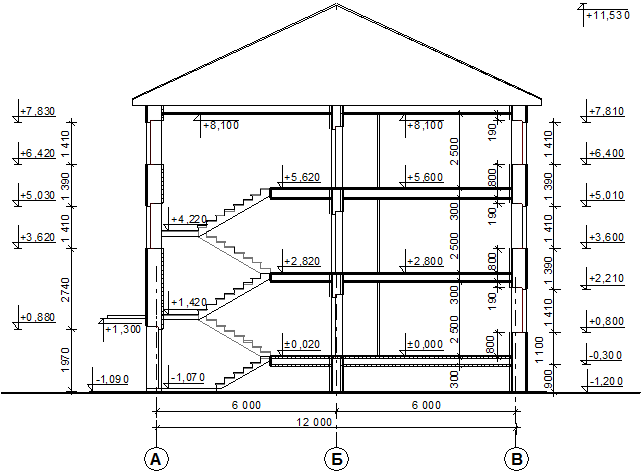

Дом в разрезе по лестнице чертится после всех расчетов при проектировании. Сначала при построении и вычерчивании здания необходимо проведение координационных осей, после вычерчивания стен, уровней лестничных площадок горизонтальными линиями.

После этого следует от любой горизонтальной линии отложить размер ширины площадки (1410 мм), через каждые 300 мм отметить точки, провести сквозь них вертикальные линии для разбивки ступеней. Затем к площадке отложить 300 мм (это ширина ступени), соединить точку с последней точкой промежуточной площадки, находящейся выше. Линия нужно чертить наклонную прямую.

Прямая пересечется с вертикальными линиями несколько раз. Сквозь них чертятся горизонтальные (проступи) и вертикальные (подступенки) линии. Остальные ступени и марши разбиваются по такому же алгоритму.

После на разрезе чертят лестничные площадки, марши, контуры сечений ступеней, стен, площадок. Происходит их обводка линейми. Важно понимать, что по лестнице плоскость чертится по маршам, располагающимся к смотрящему чертеж человеку ближе других.

Проекты одноэтажных домов

Работы по строительству одноэтажных домов достаточно быстро.Монтажные работы стоят недорого. Следует позаботиться на этапе проектирования, чтобы проходных помещений было меньше. При создании чертежа определить количество жильцов.

Планировка жилых домов должна быть тщательной. Их теплоотдача гораздо выше, чем в многоквартирных зданиях. Причина в том, что все наружные стены сообщаются с улицей, к тому же нет подъезда. Локализации в здании важно уделить особое внимание.

Планировка одноэтажного дома можно сделать двумя способами:

  1. Нарисовать вручную. Тогда потребуется миллиметровая бумага. При ее отсутствии подойдет лист с клетчатой ​​разлиновкой. Этот метод подходит для людей, опытных в черчении. Иначе в чертеже будет много неточностей;
  2. Применить проектировочную компьютерную программу. Таким образом, удастся создать не только главные наброски, полный чертеж дома по всем нормам строительства. Чтобы не возникло ошибок, стоит покупать лицензионные программы;
  3. Воспользоваться 3D-редактором. Это выбор для творческих людей.Создается трехмерный проект, прекрасно передающие размеры и локализацию помещений, дизайнерские идеи. Таким образом, удастся создать разрез промышленного здания или жилого дома.

Даже если дом небольшой, распределение пространства можно сделать грамотно. При создании чертежа важно учесть следующие нюансы:

  • Количество комнат с учетом их назначения, их локализацию. Важно учесть не только главные помещения, созданные для каждого жильца и функциональные комнаты (санузел, обеденная зона), но и гостиную, кладовку, прихожую;
  • Спальни следует создать маленькими, а гостиную - просторной;
  • Увлечения жильцов тоже следует учесть. Некоторымевам важно предусмотреть баню, тренажерный или читальный зал;
  • Спальню детей стоит планировать возле комнаты родителей;
  • водопровод и канализационная система не занимали много места, обеденная зона, санузел и бойлер лучше планировать в одной линии;
  • Сохранение тепла будет тела тамбур или утепленная веранда;
  • При расчете стоит во внимание, что на каждого взрослого выделяется 8 кв. м. пространства;
  • Можно построить цоколь, чтобы увеличить полезное пространство.

Молодым семьям стоит учесть возможность пополнения в семье при проектировании.

Проекты двухэтажных коттеджей

В двухэтажном доме будет достаточно пространства для реализации всех идей. При планировке дома с двумя этажами следует помещение учесть, где будет находиться каждое:

  • Спальни лучше спланировать таким образом, чтобы оконные проемы выходили на юго-восток или восток;
  • Обеденную зону, прихожую и санузел лучше располагать на западной стороне;
  • Окна в комнатах для гостей выходят на юг или юго-восток.

С помощью продуманного расположения жилых комнат можно получить много там, где это необходимо и образовать воздухообмен. Чертеж в разрезе получится доступным, не усложненным лишними деталями. Простота будет надежное качество. Такой проект будет открыт для дальнейшей работы профессионалов. Внутреннее пространство помещений обучается по своему вкусу.

Заключение

Чертеж разреза здания - очень ответственный этап. Неподготовленным людям разобраться в нем будет достаточно сложно.При возникновении трудностей лучше обратиться к специалистам. В этом случае гарантированно не будет ошибок, которые особенно сложно исправить, когда дом уже построен.

Каркас

Каркасный дом - это легковозводимая конструкция. Каркасное домостроение является основным типом малоэтажного строительства в Скандинавии, Европе, Германии, США и Канаде.

Каркасные технологии в деревянном домостроении в Европе и Скандинавии популярны более пяти веков. По этой технологии строятся и продолжают возводиться не только частные дома, но и трёх- четырёхэтажные большие многофункциональные здания.

В России каркасная технология быстро набирает темп. Особенно пользуется популярностью строительство каркасных домов в Москве и Санкт-Петербурге. Рост количества населения в этих городах не поддается никакому анализу, люди в Мегаполисах устают повседневной суеты, пробок и загазованности.

В наше время быстрыми темпами растет интерес к загородному жилью, инфраструктура участка Мегаполисом налаживается, улучшается транспортная доступность, люди все чаще и чаще стали задумываться о приобретении и строительстве собственного дома.Стимулирует и тот факт, что цены на квартиры и коммунальные услуги стали просто нереальными, намного дешевле сегодня построить свой дом.

Современные технологии производства и строительства каркасных домов позволяют не уступать домам из кирпича или бетона в надежности, прочности и долговечности.

Дерево является основным компонентом строительства каркасных домов, что отличает их высокой экологичностью. К тому же, не используются материалы, вредные для здоровья человека.

Преимущества каркасной конструкции

Быстровозводимость и относительно низкая стоимость строительства
Каркасное строительство под ключ в разы дешевле классического каменного или брусового дома, да и сроки возведения такого дома значительно короче. Дом под внутреннюю отделку с учетом фундамента возводится всего за 3-4 месяца, «под ключ» с учетом инженерных систем за 5-6 месяцев.
Возможность использования различных вариантов фасадной отделки
Для внешней отделке фасадов используются как классические материалы: виниловый сайдинг, имитатор бруса, так и современные: фасадная штукатурка, фиброцементный сайдинг, различные виды декоративных панелей. Комбинированное использование различных материалов и цветовых решений придадут Вашему дому непревзойденную красоту и практичность.
Легкость конструкций

Не требует сооружения массивного фундамента.Как правило, каркасные дома монтируются на легких и недорогих фундаментах: железобетонная плита, буронабивные забивные железобетонные сваи или винтовые сваи. Современная защита винтовых свай от коррозии оцинковкой или полимерными покрытиями позволяет создать свайные фундаменты не только очень недорогие, но и по долговечности сравнимые с каменными или бетонными материалами. Следует также отметить ремонтопригодность фундамента под каркасным домом. Каркасные дома настолько легки (обычно менее 20 тонн), что могут быть подняты домкратом без разрушения с целью ремонта фундамента дома, обычно во вкручивании дополнительных винтовых свай.

Меньшая вероятность повреждения дома от конструктивных ошибок или свойств грунта. Тяжелые каменные дома могут давать неравномерные осадки и очень сильно зависимы от пучения грунта и конструктива, который ему сопротивляется. Высокий вес каменных стен может привести к их разрушению в случае конструктивных ошибок. Сравнительно низкий вес каркасных домов позволяет создавать конструкции менее подверженные разрушениям из-за особенности грунта или веса дома.

Разрез каркасного дома

На железобетонной плите На свайном фундаменте

Каркасные дома позволяют создавать самые разнообразные архитектурные формы

Перераспределение обычно не приводит к надежности конструкции из-за ее низкого веса.

Пожаростойкость

При использовании несгораемых материалов каркасные дома даже более высокая пожарная безопасность, чем дома с каменными стенами, как препятствия возгорают отделки изнутри дома. Балки из клееного или пропитанного бруса в случае пожара надежнее железобетонных или металлических, так как последние в высокой температуре теряют прочностные характеристики, использование утеплитель - базальтовая вата, имеет высокую пожарность.

«Дышащий дом»

При правильной конструкции каркасного дома с использованием паропроницаемых материалов внешней отделки - экоплиты (Белтермо-топ, Isoplaat) и соответствующего типа утеплителя (минеральная вата) возможно создание паропроницаемых стен, что создает эффект «дышащего дома» известного для классических деревянных домов. Паропроницаемые пленки, вводят избыточную влажность из дома без проветривания и теплопотерь, что создают комфортный микроклимат.

«Теплый дом»

В зимнее время года каркасные дома можно быстро прогреть до комфортной температуры, так как они имеют низкую теплоемкость стенок и теплозащиту, наполнение стен материалами, которые имеют коэффициент теплопроводности меньше, чем у древесины - это обеспечивает ощутимое сокращение расходов за период отопительного сезона . Здание очень быстро прогревается и достаточно долго удерживает тепло, несмотря на то, что стены имеют малую толщину, по сравнению с каменными домами.


Сейчас еще многие сомневаются в этих фактах, люди только привыкают.

Каркасные дома - это новое изобретение, к которому люди шли не одно столетие постоянно, технология строительства. Рынок стройматериалов не стоит на месте - сегодня различные современные строительные материалы дают возможность выполнить комбинированную отделку для Вашего дома и причем на любой кошелек.Важно при использовании новых принципов соблюдения принципов каркасной технологии строительства. Именно экономическая доступность и надежность технологии обеспечения такому активному развитию.

Каркасные дома - минусы и плюсы строительства

Большую популярность каркасные дома приобрели в Финляндии, поэтому часто можно услышать о строительстве каркасных домов по финской технологии или попросту, финских домов. Многие фирмы, расписывая достоинства и преимущества каркасных домов, умалчивают о недостатках.А ведь у любого медали присутствуют две стороны, тем более, что в случае с каркасными домами, недостатки не настолько фатальны, что необходима что-либо умалчивать. А своевременное решение и вовсе сводит все минусы к нулю.

К примеру, среди недостатков каркасных домов рассматривают их высокую герметичность. Отсутствие правильной и грамотно сделанной вентиляции может привести к появлению сырости, и, как следствие, плесени.А с этим уже придется бороться неэкологичными средствами, причем ситуация может возникнуть в любом случае, независимо от того, что он построен. Решение данного вопроса более чем элементарно. На этапе строительства каркасного дома учитывается проект вентиляционной системы, если, например, он не был учтен в самом проекте дома.

Еще одним недостатком принято считать невозможность возведения большого количества этойжей. Но стоит ли стремиться сбежать из городских блоков и клетушек, чтобы приобрести тот же самый вариант?

Какие бы минусы не пытались найти противники строительства каркасных домов, это скорее не минусы, а вопросы, которые элементарно решаются. Самым главным остается то, что никто не навязывает необходимость принятия того или иного решения. Благо вариантов строительства на рынке современного материала действительно великое множество.

Любителям природы этот вариант наиболее симпатичен.Ведь каркасные дома не нарушают статичность пейзажа, оставляя природу в ее нетронутом виде. Ландшафтные изменения предполагаются исключительно по просьбе заказчика.

Дом, наполненный запахом дерева, успокаивает, дарит тепло даже в самые холодные зимние вечера.

Строительство каркасных домов под ключ - это возможность реализовать мечту о доме за разумные деньги не через годы, а сегодня.


Каркасные дома в Могилеве. Проектирование

Как заказать проект каркасного дома в Могилеве?

Советуем посмотреть:

Проекты каркасных домов

1. Вы выбираете в интернете либо рисуете сами эскиз (план) своего будущего каркасного дома.

2. Присылаете его к нам на электронную почту [email protected] , с краткими пожеланиями:

- тип фундамента каркасного дома.

- материал обшивки каркасного дома - ОСБ, Фанера, Фибролит, Изоплат, Белтермо, доска и т.д.

- толщина утепления стен, перекрытий и тип желаемого утеплителя (минеральная вата, эковата и т.д.)

- тип внешней и внутренней отделки каркасного дома - сайдинг, имитация бруса, гипсокартон и т.д.

- другие пожелания и ваши задумки по поводу «пирога» стены, высоты потолков, отделки, конструкции каркасного дома, или просто корректировка выбранного эскиза. Все то, что вы сочтете нужным нам пояснить.

3. Далее мы рассмотрим вашу заявку и сообщим стоимость и сроки подготовки проектной документации (чертежей) каркасного дома, также договоримся о порядке внесения предоплаты и начала работы по вашему проекту.

4. После получения предоплаты начинается работа по согласованию плана (корректировка комнат, пролетов, расположения окон и т.д), внесение изменений по частям каркасного дома, конструкции конструкции каркаса дома.

5. Когда все выше перечисленные моменты будут согласованы (план дома, фасады, тип фундамента, конструкции каркаса), начинается разработка и подготовка чертежей вашего каркасного дома. На этом этапе внесение изменений в согласованный проект НЕ ДОПУСКАЕТСЯ!

Из чего состоит проект карканого дома в Могилеве?

Готовый проект каркасного дома, представляет собой многостраничный файл PDF, включающий в себя 2 основных раздела:

1. Архитектурный:

- фасады здания

- план фундамента, этажей

- разрезы здания

- план кровли

2. Конструктивный:

- план обвязки фундамента

- планы перекрытий

- схемы расположения стеновых рамок на плане

- развертки стеновых рам

- план стропильной системы

- схемы обшивки стен и настила половым плитным материалом

- основные узлы каркаса

Сколько стоит проект каркасного дома в Могилеве?

Стоимость разработки проекта каркасного дома не всегда определяется размером самого дома.Она зависит от множества факторов, таких как: стиль дома, особенности отделки и конструкции, наличие эркеров, террас, балконов, тип крыши, пролеты перекрытий и стропил, конструктивные особенности утепления стен и перекрытий и т.д. и т.п.

Дополнительные услуги:

- подготовка 3D МОДЕЛИ силового каркаса по нашему проекту (формат SketchUp) + 25-30% к стоимости разработки.

Выбираем проект каркасного дома

Приобретая проект будущего дома, домовладелец должен понимать, что существуют два типа - типовой и индивидуальный.Эти типы проектов разделены рядом. Но в то же время какие-то элементы из типовых проектов переносятся разработчиками в индивидуальные и наоборот, заимствованные проектные решения из запускаются, начинают тиражировать в типовых.

Индивидуальное и типовое проектирование

Содержание статьи

Что такое типовой проект? Это готовый проект, в котором выполнена детальная проработка всех конструктивных элементов здания, выполнены все необходимые расчеты и изготовлены рабочие чертежи, выполненные в строгом соответствии с.На основании конструкторской документации разрабатываются спецификации, с указанием количества материалов. Существуют типовые проекты, которые касаются только отдельных элементов, например, фасада или отдельных помещений.

Проект для коттеджа, созданный индивидуально, основывается только на реализованном замысле заказчика. При создании индивидуального проекта разработчик занимается обследованием местности, проводит инженерные изыскания и моделирование размещения дома на отведенном участке земли.Надо сразу отметить, что вероятность встретить копию постройки, построенного по такому проекту низка.

Моделирование участка

Можно ли скачать чертежи каркасных домов?

Одним из мотивов, который подвигает человека на строительство дома за городом - это высокая стоимость жилья в городе, между тем за те же деньги можно построить более комфортный свой дом. Один из способов возведения низкобюджетного жилья - это строительство деревянного или металлического каркасного дома или дачи.

Разрез здания

Приняв такое решение, будущий домовладелец начинает активный поиски чертежей каркасных домов. Благо в интернете можно найти все. Особую радость домовладельца, вызывает набор видеоинструкций в которой, по утверждению авторов, показаны все тонкости строительства. Но на самом деле это не совсем верный подход. Дело в том, что строительные чертежи, а, равно как и другие могут быть полностью и правильно прочесть только специалисты. В этом случае это инженеры-строители. То есть очень высока вероятность неправильного истолкования элементов конструкции, а это шаг к неверному изготовлению узла.

Кроме того, надо понимать, что скачанный комплект чертежей может быть или неполным или это чья-то неонченная разработка. Кстати, никаких гарантий на отсутствие таких документовх ошибок нет.

Что делать, если нашли хорошие чертежи?

Даже если вы нашли в интернете бесплатный готовый комплект, он является полным, а в нём находятся все инструкции по сборке дома, то всё равно к строительству приступать нельзя. Почему? Да потому что неизвестен разработчик документации, как минимум повод обратиться к специалистам для проверки и адаптации комплекта документов к реальным условиям участка, на котором будет проводиться строительство.Необходимо возможность изготовления фундамента по чертежам и его соответствие грунта.

То есть, даже если скачанные документы хороши на вид, без привлечения сторонних не обойтись. Ведь формально, приступить к строительству можно только после того, как все чертежи будут готовы и проверены специалистами.

Что должно быть отображено в чертежах?

Чертежи на каркасный дом, это не только воплощение замыслов домовладельца на бумаге или экране монитора.В результате чертежей будут выполняться планы выполнения работ, который согласовывает выполнение строительных работ, выполнение разрешения на выполнение строительства.

Типовой масштаб выполнения чертежной документации в диапазоне от 1 к 20 до 1 к 500. При использовании первого на чертежах будет все необходимое, второй масштаб применяется при проектировании больших зданий. При выполнении чертежей необходимо использовать стандартные обозначения элементов строительных конструкций, крепежных изделий и пр.В процессе строительства придется выполнить некоторые дополнительные чертежи или рабочие эскизы. Это нормальное явление, на самом деле даже опытным проектировщикам сложно предусмотреть все тонкости, проектирующие при строительных работах.

В документации на каркасный дом нет мелочей, но две конструкции требуют к себе особого внимания - это фундамент и каркас. На основании результатов, проведенных геодезистами исследований, необходимо провести тип и конструкцию фундамента.В этих документах должны быть разработаны меры по недопущению вспучивания фундамента, его гидроизоляции, а также изоляция цокольного или полуподвального помещения, расположенного под домом от холодного воздуха. Соответственно в чертежах должны быть отражены все тонкости монтажа конструкций фундамента, с непременным указанием размеров.

Чертежи столбчатого и ленточного фундамента

Особые требования предъявляются к документации на сам каркас. Дело в том, что это несущая конструкция, которая принимает на себя всю нагрузку, принимающую при эксплуатации здания.Чертежи выполнены только на основании установленных прочностных расчетов узлов каркаса, эти расчеты выполнены посредствомъемлемой технической документации и в обязательном порядке проходят проверку специалистами.

Схема каркаса

Что нужно предусмотреть в чертеже для стен каркасного дома?

Строительство стен в каркасном и каркасно-щитовомдоме подразумевает, что в комплекте чертежей в обязательном порядке должны содержаться чертежи планировки помещений как всего этажа, так и отдельных помещений.И совершенно не важно одноэтажный это дом, с мансардой или гараж.

На них указываются места установки перегородок, которые образуют комнаты и другие помещения.

Для строительства целесообразно использовать унифицированные детали или сборочные узлы, например, дверные или оконные блоки, которые будут устанавливаться в стенах и перегородках внутри здания.

Действительно, будет проще изготовить несколько блоков одинаковыми размерами, чем такое же количество оконных или дверных конструкций по разным.

Поэатжный план

В рабочих чертежах необходимо указывать размеры всех применяемых деталей. Но для ясности чертежа разрешений указание линейных параметров простых в спецификации. То есть на чертеже у этой детали будет указан ее порядковый номер по спецификации, а все ее параметры (размеры, количество) будут записаны в спецификации. Надо сразу отметить, что в отличие от машиностроительных чертежей строителей более снисходительно относится к размерам деталей и размерным цепочкам.При определении предельных размеров, а также допусков на них целесообразно руководствоваться ГОСТ 21779–821 и ГОСТ 25347–82.

На чертежах должны быть указаны места расположения всех дополнительных элементов конструкции каркаса - укосины, упоры. При этом должны быть указаны способы их крепления, как на фото.

Схема укосин

В отношении лицевой части здания чертеж должен максимально допустимую информацию о размещении стоек, оконных блоков, присоединительных размеров поперечных балок.

Профессиональные проектировщики понимают, что на чертеже должно быть ровно столько размеров, сколько необходимо для выполнения работ и контроля уже сделанных. Излишнее количество нанесенных размеров может привести к путанице и ошибкам.

План

. Вся техническая документация должна толковаться однозначно и при ее применении не должно быть разночтений.

Что включает в себя полный рабочий проект дома

Рабочий проект дома

Начало строительства можно начинать только после того, как скомплектована и проверена вся документация, которая необходима для строительства.Рабочий проект состоит из следующих частей:

  • Архитектурно-строительной;
  • Конструкторской;
  • Схем монтажа инженерных коммуникаций;
  • Схем монтажа слаботочных проводок;
  • Схем размещения электрооборудования и силовой проводки.

Кроме перечисленных технических документов, в состав рабочего проекта входит и смета на выполнение строительных работ. Все разработаны документы соответствуют требованиям СНиП и ГОСТ.

Все строительные работы выполненные профессионалами или своими руками должны работать в строгом соответствии с утвержденным проектом дома.

Основные разделы рабочего проекта

Перечень документации приведен выше, но надо понимать, что не все из них обязательны. Основными частями считается архитектурно-строительную и конструкторскую. Архитектурная часть определяет внешний вид строения, привязку его к местности, а также показывает, как будет обустроен земельный участок вокруг нового дома.Конструкторская часть содержит подробные чертежи всех элементов конструкции здания.

Генплан участка

При разработке проекта здания на эти части может приходиться до 70% от стоимости полного комплекта.

Для контроля над качеством работ имеет смысл привлекать инженеров по надзору.

Как правило - это специалисты высокой квалификации, которые могут провести ревизию всех частей проектной документации, осуществить ее согласование во всех инстанциях и при необходимости указать проектировщикам на допущенные в процессе ошибки разработки и неточности.К части проекта можно отнести также и ту часть, в уделено внимание внутреннему дизайну помещения.

Эскиз интерьера

В точности по намеченному плану

Качество будущего дома целиком зависит от правильности выполнения работ, то есть все работы должны быть в строгом соответствии с чертежами и технологическими схемами. Все аргументы строителей, о том, что и так пойдет необходимо сразу отметать. Еще раз повторим, вся документация выполняется в соответствии с нормами и правилами строительства, и их нарушение может привести к неприятным последствиям.Это касается всех типов работ и порядка изготовления фундамента, в том числе и его утепления.

Схема пола в каркасном доме

Самостоятельное проектирование дома. Для тех, кто таких знаний не имеет, проще купить готовый проект 4х6, 6х6, 6х8, 6х9, 8х8 в той компании, которая будет заниматься строительством и сдачей объекта под ключ. Наличие единого подрядчика сразу снимает множество вопросов.

Видео

Посмотрите видео о комплекте чертежей и документов для строительства каркасного дома.

Строительство каркасного дома. | Иваново и Ивановская область

Строительство каркасного дома.

Счастливые владельцы собственного земельного участка делом озадачены вопрос: «Какой построить дом для комфортного и надёжного проживания в нём?» В этой статье мы рассмотрим все преимущества строительства каркасного дома, а также укажем на ряд нюансов необходимых сведений при строительстве каркасного дома.

Способы строительства каркасного дома.

В современном мире существуют 2 способа возведения каркасного строения:

  1. Каркасно-панельный способ сооружения строения. В этом случае дом сооружается из готовых сэндвич-панелей произведенных на заводе. Обычно каркас изготавливается из легких стальных оцинкованных профилей. Такие конструкции могут прослужить до ста лет. Данный способ обычно используется при возведении административных или производственных зданий.
  2. Каркасно-рамочный способ строительства получил широкое распространение в индивидуальном домостроении. Весь процесс строительства дома происходит на месте застройки, при этом на каждом этапе применяются материалы одобренные заказчиком.

Разрез стены каркасного дома представляет собой многослойный пирог, состоящий из:

  • Фасадный отделочный материал.
  • Диффузионная мембрана.
  • Каркас, заполненный утеплителем.
  • Пароизоляционная плёнка.
  • Внутренняя обшивка стен.

Каркас дома.

Материалом для сооружения каркаса является дерево. Такие его качества, как низкая теплопроводность, высокая прочность, небольшой вес и доступность делают его незаменимым в каркасном домостроении. Деревянный каркас необходимо защищать специальными огне-биозащитными составами от размножения грибков и различных вредителей. Технология сборки каркасного дома не прощает ошибок сделанных при строительстве.При возведении каркасного дома необходимо руководствоваться сводом правил СП 31-105-2002.

Утепление каркасного дома.

К выбору утеплителя для стен и кровли каркасного дома необходимо отнестись очень серьёзно. От выбора утеплителя будет зависеть, насколько Ваш дом будет эффективным и безопасным. Все утеплители можно разделить на два типа: органические утеплители и синтетические. К органическим утеплителям защиты: деревянная стружка, опилки, мох, солома и другие.В настоящее время чаще используют синтетические утеплители - пенопласт, пенополистирол, минеральная или каменная вата, эковата. Применение пенопласта имеет ряд преимуществ. Он имеет малый вес, не боится влаги и удобен в эксплуатации. Главным недостатком пенопласта является его высокая горючесть. При горении выделяются сильно токсичные пары. Вата на основе базальтовых пород лишена этого недостатка, но она теряет свои теплоизолирующие свойства при увлажнении, поэтому ее необходимо защищать от влаги.Источником влаги является пар из внутреннего помещения и внешние осадки снаружи. Изнутри помещения каменную вату защищаю пароизоляцией, а внешний диффузионный мембраной, которая позволяет случайной влаге выходить наружу. Пароизоляция также для предотвращения попадания мелких фракций утеплителя внутрь помещения. В среднем срок эксплуатации каменной ваты составляет 25-30 лет.

Преимущества каркасных домов.

  • Низкая стоимость строительства. Высокая энергоэффективность.Теплопроводность 200 мм базальтовой ваты соответствует 500 мм. стены из дерева или 1000 мм стены из камня.
  • Высокая экологичность (стены дома дышащими).
  • Малый срок строительства. Профессиональная бригада способна смонтировать каркасный дом на 150 м² за 3-4 недели. Построенный дом не требует усадки и можно приступать к отделочным работам сразу после монтажа стен и кровли.

Недостатки каркасных домов.

  • Недолговечность.Главным фактором, влияющим на срок службы каркасного дома, является утеплитель. Раз в 25-30 лет необходимо полностью менять утеплитель на новый.
  • Пожароопасность. Это относится ко всем строениям из дерева. Поэтому при строительстве деревянных частей необходимо обрабатывать огне-биозащитными составами, для минимизации угрозы возгорания.
  • Гниение. При не соблюдении технологии строительства и не применяется защитные покрытия для деревянных частей, велика вероятность разрушения древесины, паразитами и грибками.
  • Проникновение грызунов. В каркасном же дома, одним из способов борьбы с грызунами можно считать использование эковаты в половых перекрытиях первого этажа. Эковата состоит из 80% целлюлозного происхождения и 20% буры, и помимо антисептирующего воздействия на дерево создает среду, в которой создаются машины и прочие грызуны не заводятся.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
