Журнально-обеденный стол трансформер — «удобный» обед 2 в 1

В настоящее время опытные потребители ценят универсальность. Если приобрести журнально-обеденный стол трансформер, будет не сложно использовать один предмет мебели для решения разных задач. При расширенной функциональности не понадобится дополнительное пространство. Можно рассчитывать на экономию средств. Чтобы получить в свое распоряжение максимум преимуществ, изучите материалы данной статьи. Здесь есть информация о конструкциях и предложениях рынка, особенностях оценки разных моделей и гармоничном оснащении помещений.

Современный универсальный стол

Читайте в статье

Основные параметры и правила выбора

Некоторые преимущества отмечены выше. Но надо перечислить все положительные параметры, чтобы лучше понимать необходимость приобретения соответствующего изделия:

  • Типичный журнально-обеденный стол трансформер используют в двух вариантах площади рабочей поверхности. Компактный – занимает минимум места.
  • В раскрытом виде образуется стандартный стол для обедов. После применения, его можно опять преобразовать в исходное состояние. Такие возможности являются особенно полезными в небольших квартирах.
  • В некоторых моделях предусмотрена плавная регулировка по высоте. Это значит, что можно установить уровень, идеальный для пользователя.
«Легким движением руки» можно создать полноценное рабочее место
  • Такой стол заменяет два стандартных изделия. При правильном расчете, получится сэкономить деньги.

Существенным недостатком «трансформеров» является усложнение конструкции, что повышает вероятность поломок. Также надо отметить необходимость увеличения отдельных частей для установки внутри механизмов, элементов столешниц. Эти дополнения увеличивают вес изделия, повышают нагрузки на пользователей. В некоторых случаях приходится выполнять смазку, регулировку, иные регламентные операции обязательного технического обслуживания.

К сведению! Иногда небольшие размеры мебели попросту необходимы для гармоничного вида определенного интерьера.

Современный журнально-обеденный стол трансформер: конструкции, материалы, технические параметры

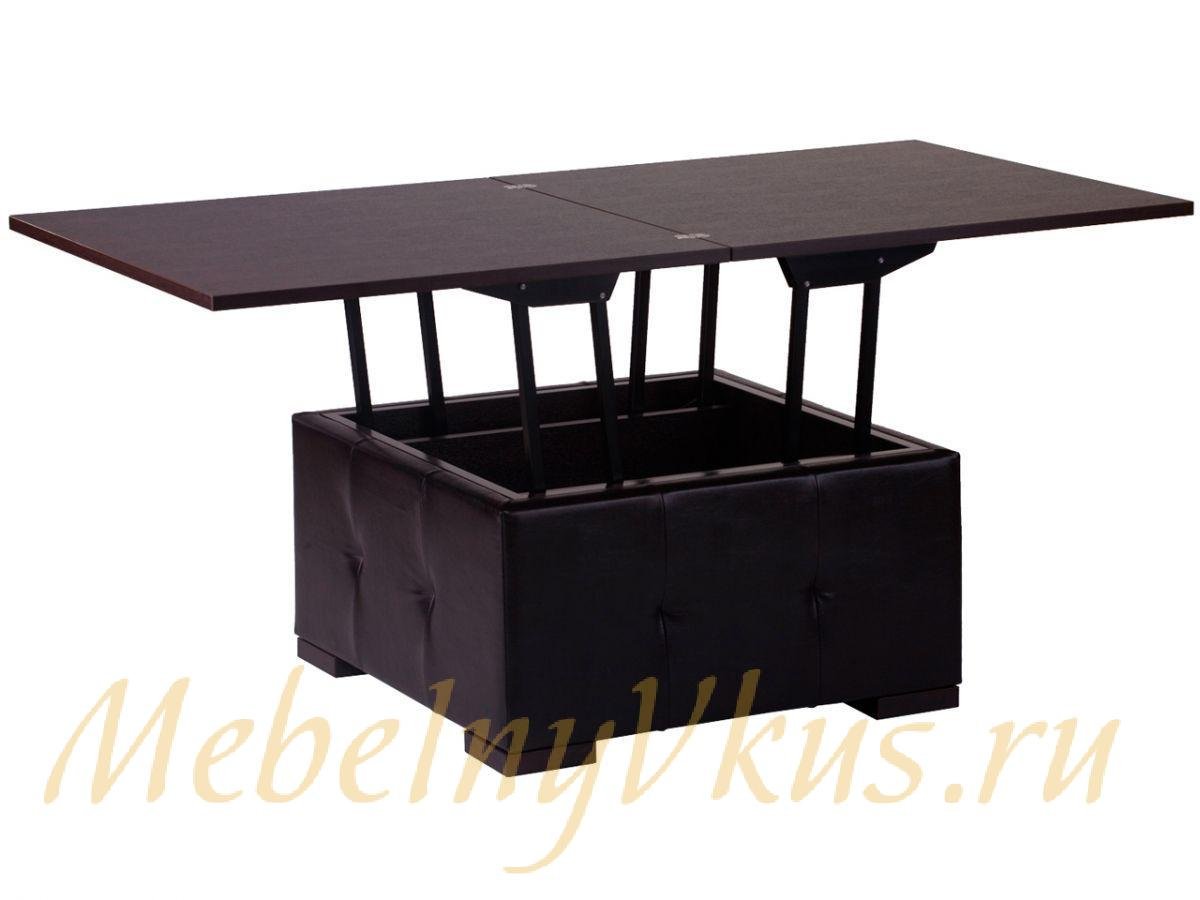

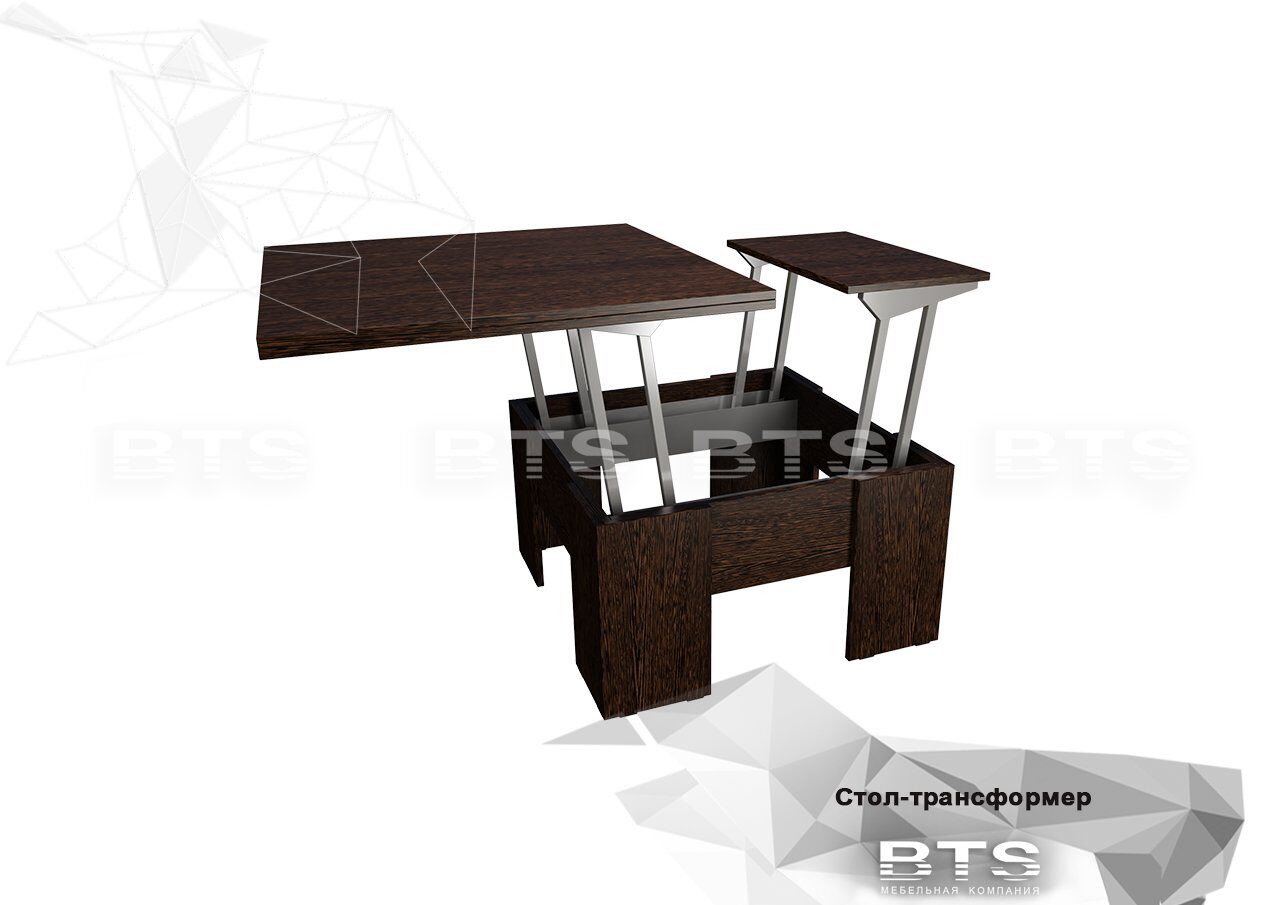

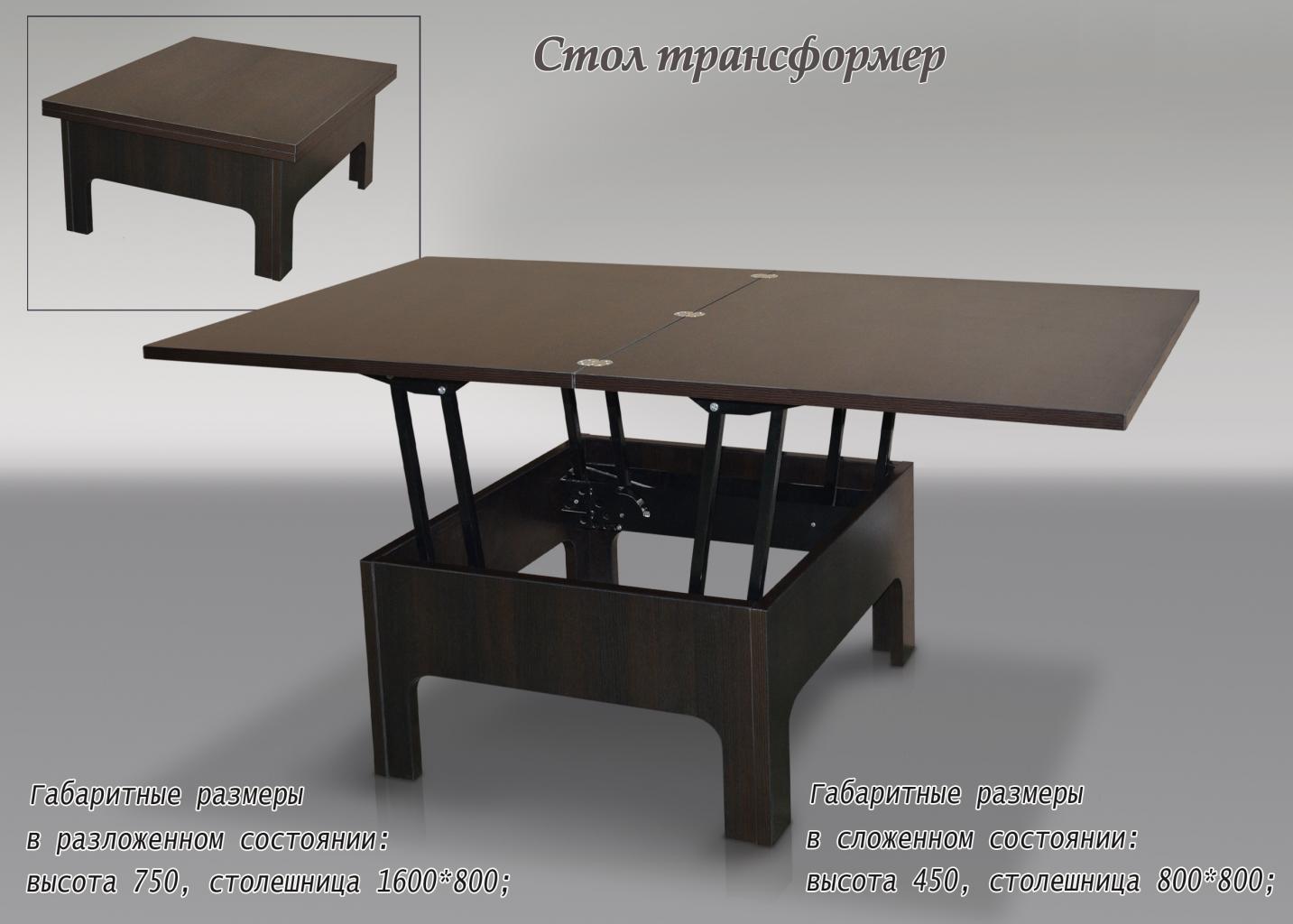

Принцип действия и конструкцию простой модели не сложно понять даже без детального изучения чертежей

При подъеме такой столешницы опоры сближаются. Внутри верхней части скрыты механизмы, плавно или ступенчато фиксирующие разные положения.

Для расширения поверхности устанавливают дополнительный центральный сегмент

Недостатком такого решения является уменьшение расстояния между точками опор при одновременном увеличении высоты и размеров столешницы. Также надо отметить, что для трансформации крупной мебели придется приложить значительные усилия.

Стационарное положение ножек этой мебели обеспечивает надежную опору в любом положенииЧтобы облегчить подъем массивной столешницы, здесь установлен специальный винтовой механизм с ручным приводомВ этом столике встроенные пружины облегчают перемещение вверх. Заметные усилия прикладывают только для возвращения столешницы в исходное положениеВ таком варианте внутри конструкции остается место для хранения мелочей

Тут не предусмотрено увеличение площади столешницы, отсутствует плавная регулировка высоты. Зато конструкция получилась надежной, устойчивой.

Подобный стол не слишком сложно изготовить своими рукамиДве столешницы на разных уровнях пригодятся для установки клавиатуры и монитора компьютера. Внутри есть отделения для мелких вещейДля перемещения мебели пригодятся встроенные колесикиЭтот стол подходит для решения дизайнерских задач в ультрасовременных интерьерах. Но возможности его преобразования ограничены

Из приведенных примеров понятно, что простые конструкции не обеспечивают высокий уровень комфорта, но отличаются надежностью, долговечностью. Модели со встроенными механизмами подъема удобнее.

В следующем перечне приведены особенности разных материалов, которые следует учитывать при выборе журнально-обеденного стола трансформера:

  • Деревянные части могут быть испорчены перепадами влажности, температуры. Они обладают ограниченной механической прочностью. Однако надо помнить, что роскошные рисунки срезов ценных пород выглядят очень эффектно.
  • Металл используют не только для укрепления конструкций. Блеск полированной стали, и литые украшения из бронзы не надо скрывать. Алюминиевые сплавы при высокой устойчивости к процессам коррозии помогают снизить вес изделий.
  • Стекло – отличный материал. Его технические характеристики сохраняются в течение десятков лет без изменений. Столешницы из стекла не впитывают загрязнения, очищаются без большого труда. Даже при крупных размерах изделия выглядят легкими.
Это изображение создано с применением технологии фотопечати. Поверхность защищена от повреждений слоем прозрачного лака

Для изготовления декоративных вставок и элементов конструкций применяют искусственный и натуральный камень, керамику, пластик. Параметры каждого материала надо изучать внимательно с учетом эстетики, функциональности, условий эксплуатации, особых требований будущих пользователей.

Статья по теме:

Кровать трансформер для малогабаритной квартиры. В статье мы рассмотрим не только самый простой механизм – трансформирующийся диван, но и о многочисленные решения, которые позволяют зонировать помещение.

Особенности выбора журнального стола трансформера для гостиной, других мест

Выше было отмечена необходимость изучения условий, в которых будет использоваться мебель. Если не исключено попадание прямых солнечных лучей, краски могут поблекнуть со временем. Изменение уровня влажности на кухне способствует образованию трещин в дереве.

Стеклянные поверхности успешно противостоят самым разным видам внешних воздействий

Однако подобный дизайн не подойдет для оформления любых интерьеров.

Эта отделка подобрана с учетом эстетических характеристик помещенияНатуральное дерево подходит для классических интерьеровУместная модель для стиля Хай-ТекУниверсальное решение для разных интерьеров

Обратите внимание, что этот столик – часть комплекта мебели, созданной в одном стиле.

Гармоничное сочетание практичности и красоты, деревянных и стеклянных поверхностейРазмеры обеденного трансформера стола-консоли достаточны для удобного размещения большого количества гостей

Мебель этого типа применяют для решения нетривиальных задач.

Здесь столешницы можно выдвигать к пользователям в трех направленияхЭтот стол при необходимости превращается в кресло

Обзор механизмов для столов трансформеров, изготовление мебели своими руками

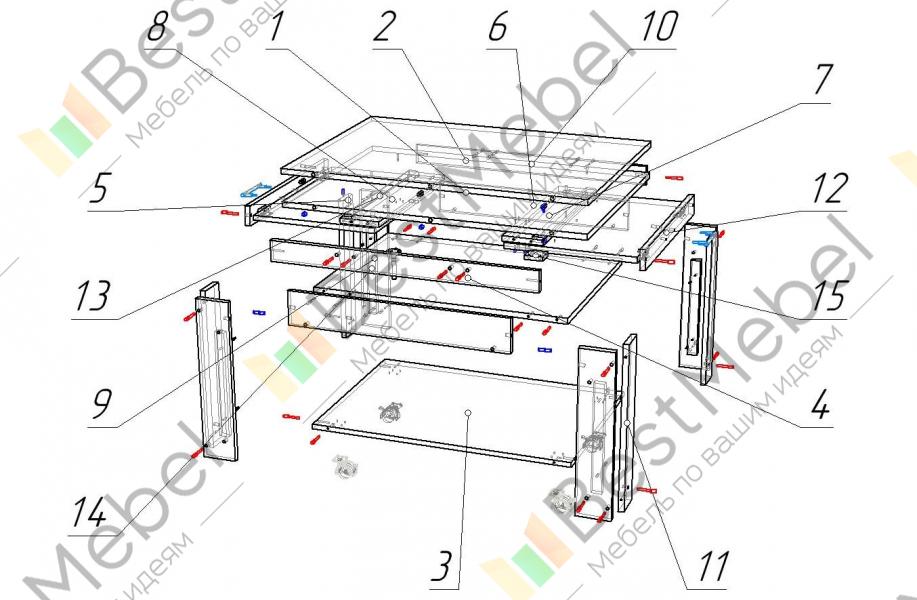

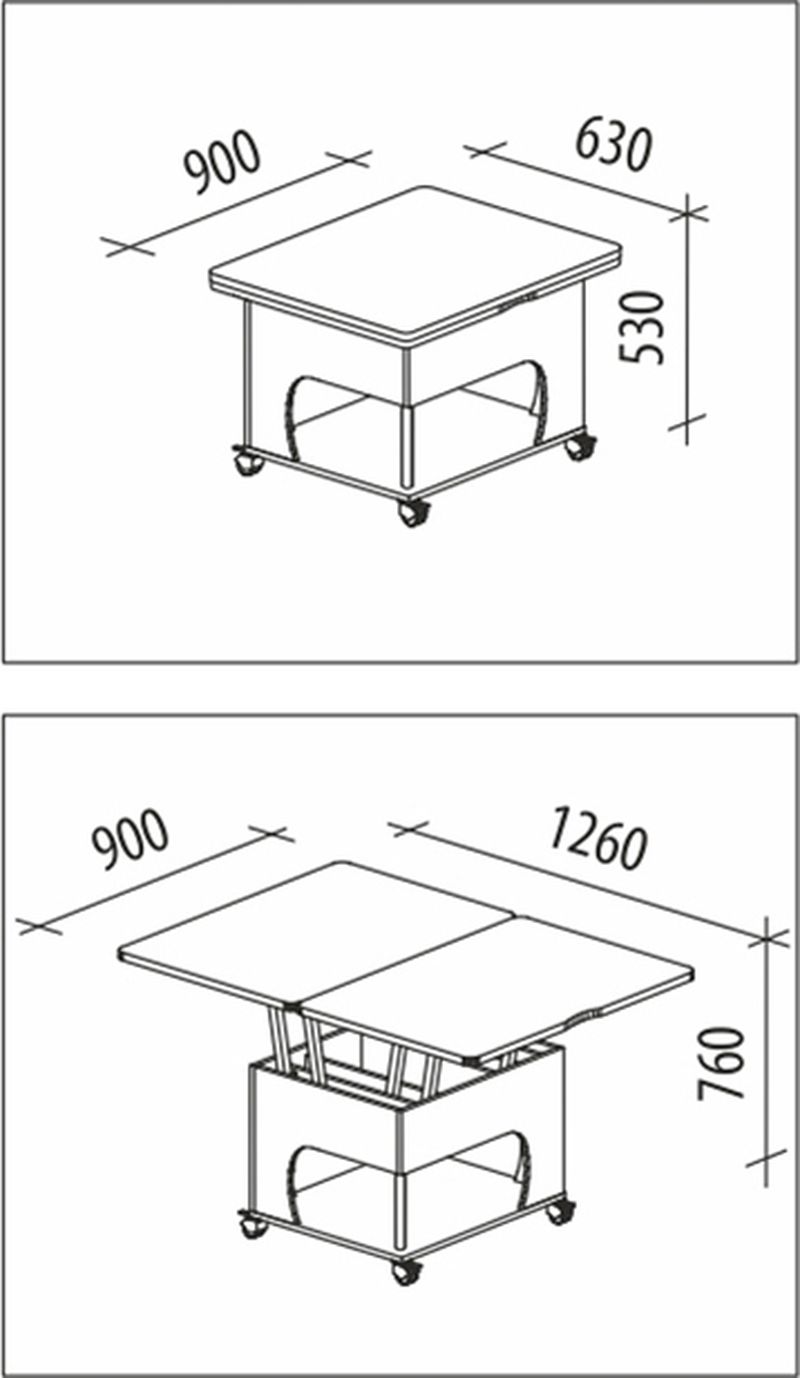

Схема журнально-обеденного раздвижного стола трансформера

Этот чертеж пригодится для подбора необходимых комплектующих деталей:

  • Чтобы упростить создание мебели, можно упростить некоторые элементы. Вместо изогнутых, подойдут простые прямые ножки.
  • Столешницу можно сделать из массива дерева, ДСП, толстой фанеры. Надо учитывать, что обеденный стол подвергается большим нагрузкам по сравнению с журнальным вариантом. В данном случае дополнительный вес создается металлическими частями механизма.
  • Верхнюю часть поверхности надо защитить от истирания. Для этого применяют многослойное лаковое покрытие, ламинацию, стеклянные накладки.
  • Перед сборкой проверяют последовательность операций, чтобы исключить ошибки при создании неразборных клеевых соединений.
  • Если предполагается частое перемещение, конструкцию надо усовершенствовать, добавив поворачивающиеся колесики.

Статья по теме:

Есть возможность подобрать кухонные стулья и столы для маленькой кухни таким образом, чтобы осталось пространство для маневра и при этом помещение не потеряло своего уютного очарования. Как это сделать – в нашем материале.

Правильное приобретение стола журнального раскладного трансформера

Чтобы правильно выбрать размеры мебели, необходимо проверить ее будущее место установки в комнате. Изучают удобство эксплуатации в разных положениях столешницы, обеспечивают достаточную ширину проходов. Экспериментов выполняют с использованием натурных испытаний. Для этого в конкретном помещении выкладывают из кусков картона контуры столов и стульев, других предметов. Удобно применять компьютерное моделирование в «плоском», или объемном формате.

Тщательная подготовка поможет создать высокий уровень комфорта



Изображение/МодельШирина (минимум/максимум)×Глубина×Высота в смПримечания, особенности

Рейн 6-0212

74/138×66×46Простая недорогая конструкция, колесные опоры, встроенные полки. Стол сделан из ламинированной ДСП с кромками из ПВХ.



Сокол/ СЖ-1

80/120×60×45Колесики журнального стола-трансформера прикрыты элементами конструкции, поэтому снаружи  незаметны. Эти столы создают из плит ДСП с разными вариантами ламинации для реалистичной имитации поверхности натурального дерева.



ТриЯ/ Тип 6

90×50×58/77Этот стол хорошо приспособлен для размещения компьютерной техники. Здесь регулируется высота под рост пользователя. При необходимости, столешницу можно повернуть на угол 20° к горизонтали.



Диалог 01

60/138×60×59,6Стол сделан из ламинированной плиты ДСП.



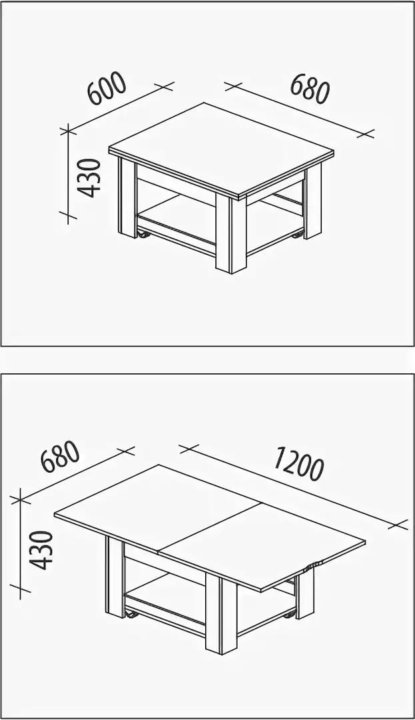

Витра/Агат 14.3

60/120×68×55Для хранения газет и журналов тут добавлена специальная конструкция из металлического прутка.



Васко/ Купертино

87×48/73×55Дизайн этого стола создан с использованием стилевых решений смартфонов Apple.  С помощью встроенного подъемного механизма тут можно изменить только высоту столешницы, но не ее размеры.



ТриЯ/ Тип 5

80/120×60×56В этой мебели можно изменять размеры столешницы и высоту ее фиксации.



Интерхоум/Оптимус — Люкс

78/120×75×49Столешницу можно разделять на две части и соединять в единую поверхность. Это позволяет трансформировать мебель с учетом конкретных потребностей: для обеда, установки компьютера, чтобы создать удобства для двух пользователей.



Сокол/ СЖ-2

40/160×75×45/72Этот стол с усиленными опорами способен выдержать значительные нагрузки. В разложенном состоянии площади поверхности достаточно для комфортного размещения до 8 человек.



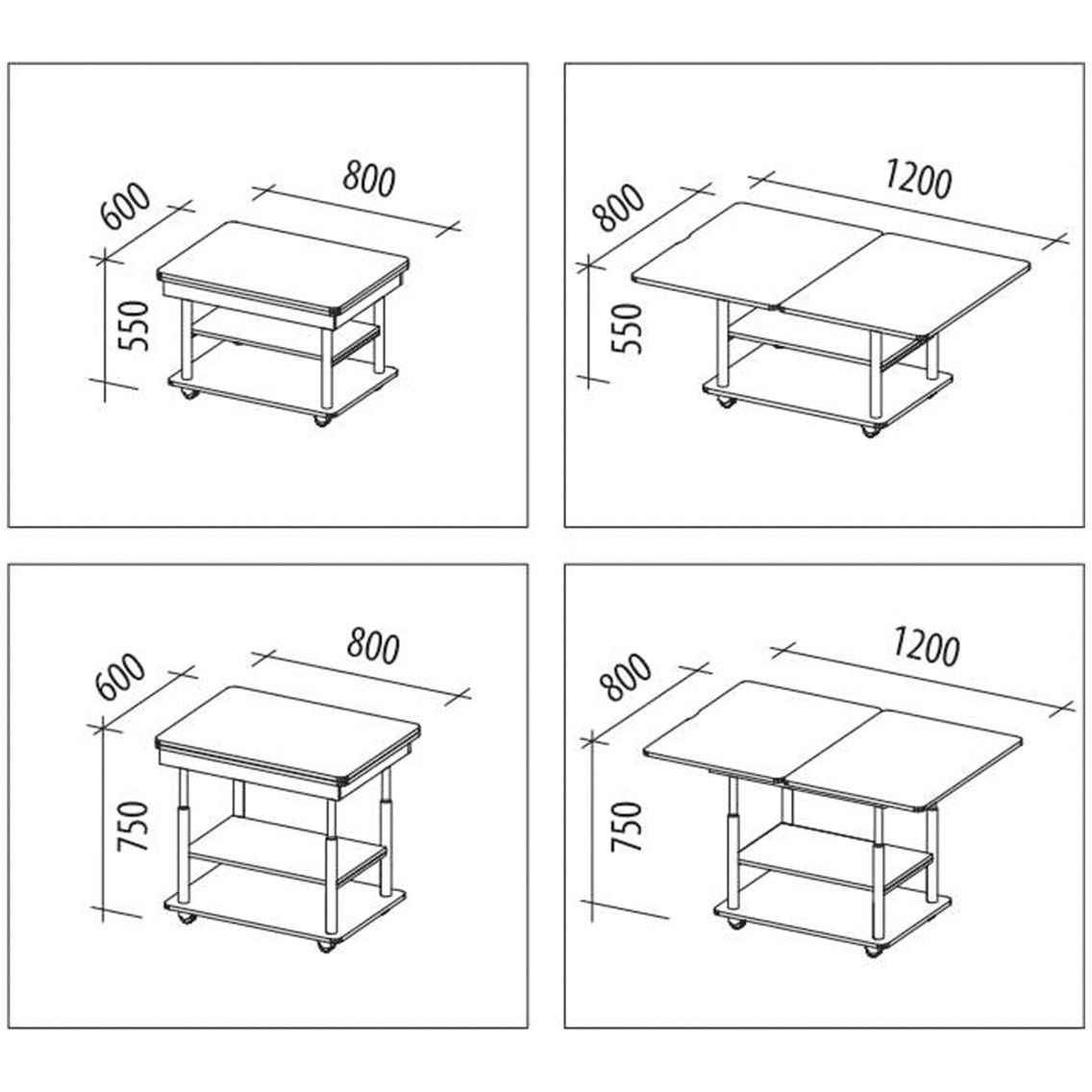

Витра/ Агат 22.2

60/120×80×53/73Телескопический подъемный механизм обеспечивает возможность плавной регулировки высоты столешницы.



Levmar/Cross WT

101/202×80×36/76Миниатюрные колесики почти не видны, но выполняют свои функции безупречно.



ESF В2242-1-C

110/150×75×33/81Столешница сделана из ударопрочного стекла. Для подъема есть встроенный механизм с ручным приводом. Фиксаторы колесиков обеспечивают неподвижность в стационарном положении.

Статья по теме:

Кресла небольших размеров для маленьких комнат. В этой статье мы рассмотрим достоинства и недостатки, обивку и наполнители, размеры, разновидности, средние цены, галерею лучших моделей, советы по правильному выбору.

Выводы и дополнительные рекомендации

Стол трансформер журнально-обеденный на колесиках недорого можно купить в магазине, поэтому самостоятельное изготовление в большинстве случаев нецелесообразно. Его применяют только для решения особенно сложных задач, когда стандартные изделия не подходят. Стоимость зависит от размеров, функциональности, использованных материалов, имени производителя. Для правильной оценки надо учитывать все эти факторы в комплексе.


ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Как устроены столы-трансформеры, Москва

Эксперты нашего интернет-магазина подготовили для вас обзор, как выбрать самый подходящий трансформируемый журнальный или обеденный стол для своего дома.

Стол-трансформер по ГОСТ

В обиходе под столами-трансформерами понимают все изделия, способные изменять свои размеры (площадь столешницы), форму и высоту. С этим мнением согласны и ГОСТ 20400-80 и ТР ТС 025/2012, которые гласят, что «Трансформируемая мебель — мебель, конструкция которой позволяет путем перемещения деталей (элементов), менять ее функциональное назначение и (или) размеры». Под функциональностью подразумевается назначение, т. е. обеденный, кофейный, туалетный стол и т.д.

Однако в профессиональной среде сложилось более узкое деление. Под столами-трансформерами понимают, как правило, столы, которые могут изменять и высоту, и размеры столешницы. А изделия, у которых изменяется исключительно площадь столешницы, относят к раскладным столам.

В этой статье мы рассмотрим оба вида столов-трансформеров.

Стол-трансформер в обиходном значении — меняет свою функциональность

Стол Д.Рентгена, XVIII век

Стол-трансформер в узкопрофессиональной среде — меняет размах столешницы и высоту

Стол B2109-3 фабрики Gomlden

Виды столов-трансформеров

Разнообразие столов-трансформеров обусловлено широким спектром их предназначения. Для выбора подходящего трансформера, в первую очередь, ответьте на вопрос «какие два стола нужно объединить в один»: журнальный с обеденным, кухонный с гостиным, пристенный с застольным? Все зависит от назначения будущего стола, от того, какую роль он будет играть постоянно, а какую — время от времени. Варианты могут быть такими:

  • журнально-обеденные столы-трансформеры,
  • обеденные столы-трансформеры,
  • столы-консоли,
  • столы-книжки.

Во вторую очередь, обозначьте требования по занимаемой площади: где будет стоять стол, сколько места ему будет выделено, нужно ли будет прятать в шкаф или он сможет быть полноправным предметом интерьера. Исходя из этих требований подберите подходящие варианты в каталоге магазина (см.следующую иллюстрацию):

В полученную выборку могут попасть как столы-консоли, так и раскладные кухонные столы — всё зависит от заданных размеров.

В третью очередь, чтобы отсеять столы, не подходящие по сложности трансформации, задайте допустимые параметры:

  • кто будет его «разворачивать» и «сворачивать», хватит ли физических сил и сноровки, ведь столы-трансформеры могут весить до 70 кг;
  • насколько высоки требования к эстетике — удовлетворит ли «простенький» вариант или крайне важен абсолютно безупречный внешний вид как в собранном, так и в разобранном состоянии.

О том, как механизмы трансформации влияют на удобство раскладки и совершенство внешнего вида столов, читайте ниже, а сейчас пробежимся по их разновидностям.

Журнальные и журнально-обеденные столы

Деление столов-трансформеров на журнальные и журнально-обеденные условно, поскольку все они выполняют одинаковую задачу. К ним условно можно «присоединить» чайные и кофейные столики (из-за их небольшого размера). Впрочем, пару различий можно найти:

  • чайные и кофейные столики выше журнальных;
  • в журнальных принято предусматривать под столешницей места хранения для периодики (журналов и газет).

В целом же все перечисленные типы столов-трансформеров составляют очень широкую и весьма разнообразную линейку. В зависимости от конструктивных особенностей, они способны изменять площадь столешницы, ее высоту, а в некоторых случаях — и конфигурацию, т.е. взаимное расположение элементов в объеме пространства.

Журнально-обеденный трансформер может быть обеденным

Стол B2442-3 от ESF

Журнальный трансформер остаётся журнальным

Столик Агат 24. 10 фабрики ДаВита

Обеденные столы-трансформеры

Именно в этой категории, пожалуй, стоит искать универсальный стол-трансформер, который годится для гостиной любого размера, включая малогабаритное жилье. Особенно интересны при добавочных требованиях варианты с «закрытыми» местами для хранения. Обеденные столы-трансформеры — это удивительно разнообразная по стилевым решениям и выбору материалов группа. В ней можно найти все, начиная от классики и заканчивая решениями в стиле хай-тек или модерн. То есть, в зависимости от необходимости, подобрать основу для столовой группы или вариант самостоятельного предмета интерьера.

Обеденный стол-трансформер может достигать 2 метров в длину

Стол Optimata 327 Florida

Стол-консоль

Стол-консоль — изумительно универсальный предмет мебели. Его можно органично вписать в абсолютно любое помещение, включая прихожую, и он везде будет к месту. Причем при изначально миниатюрных габаритах в разложенном состоянии консоль способна принять поистине внушительные размеры.

Стол-консоль раскладывается от 44 см до 229 см в длину

Стол В2307-1 от Gomlden

Столы-книжки

Стол-книжка (или стол-тумба) безусловно хороший вариант для малогабаритной квартиры. Не такой эффектный, как консоль, зато практичный. Особенно если в нем предусмотрены места для хранения, как в изделии на фото ниже. Согласитесь, почти у каждого из нас есть сервиз — вроде бы он нужен, но занимает так много места, которого и так вечно не хватает. Конечно, место такому столу — в кухне.

И именно среди столов-книжек можно найти потрясающе компактные изделия, которые в сложенном состоянии занимают места чуть ли не как гладильная доска, то есть их можно поставить даже в крохотную кладовую и вытаскивать лишь по мере необходимости.

Стол-книжка с ящиками для хранения

Ультратонкий стол-книжка

Как устроены столы-трансформеры?

Здесь мы рассмотрим, как устроены столы-трансформеры, чем отличаются друг от друга, и какой из них лучше выбрать по параметрам, обозначенным в начале статьи.

Оглавление раздела:

  • Механизмы трансформации столешницы — общий обзор.
  • Вкладки для столешниц и их различия.
  • Раздвижные механизмы.
  • Раскладные механизмы.
  • Механизмы подъёма столешницы.

Механизмы трансформации столешницы

Именно от механизмов трансформации зависит удобство и простота раскладывания/складывания стола. Их можно разделить на механизмы трансформации столешницы и механизмы ее подъема. Перечислим основные элементы столов, используемые в данной статье:

  • столешница — цельная или разрезная горизонтальная верхняя плита;
  • полустолешница — половинка столешницы;
  • вставка — «нестационарное» дополнительное полотно, используемое для увеличения площади столешницы;
  • царга — вертикальный «пояс», служащий для соединения и крепления опор в царговых столах;
  • подстолье — опоры и рама (или крестовины и пр. ), на которые укладывается столешница;
  • уголок, ролик или пандус для хранения вставок;
  • опоры — ножки или боковые вертикальные панели.

Вкладки для столешниц

Цельная вкладка — съемный элемент столешницы, выполненный из единого «листа». Чаще это центральная вкладка, также одним из вариантов можно считать раскладное «крыло» столов-тумб или столов-книжек, выдвижное торцевое крыло.

Цельная центральная вставка раздвижного стола

Стол Спейс-6СТ фабрики Comfortstol

Составная вкладка — дополнительную площадь формирует не один (как в случае с цельной вкладкой), а несколько элементов. Частные случаи составных вкладок — торцевые выдвижные или те же «двойные крылья» столов-книжек.

Заметим, что в ряде случаев для формирования столешницы с помощью цельных и составных вкладок придется действовать исключительно с применением грубой физической силы.

Такие элементы могут храниться как на пандусе под основной столешницей, так и отдельно. То есть «изымать» вкладку или вкладки из мест хранения и устанавливать на места использования, а затем повторять все операции в обратном порядке придется вручную. Но есть и более современные варианты, которые обеспечивают действительно комфортную трансформацию. Подробнее — в описании механизмов раздвижения.

Составная торцевая вкладка из двух элементов

Стол Ramos от Avanti

Разрезная вкладка-бабочка — состоит из двух частей, соединенных петлями. В сложенном виде представляет собой «книжку». Зачастую (но не всегда) одно из преимуществ такого элемента состоит в менее трудоемкой фиксации по месту и обратно. Это возможно, когда используется поворотно-рычажный механизм, поэтому на весу (на руках) вставку держать не приходится. А самое сложное в процессе совсем не сложно — раскрыть или сложить «крылья».

Центральная вставка-бабочка

Стол B2303 бренда Gomlden

Все «раздвижные» вкладки могут располагаться практически в любом месте столешницы: по центру, у торца или торцов. Раскладные вставки-крылья — сбоку или по бокам. Место вставки зависит от примененных в изделии механизмов раздвижения.

Раздвижные механизмы трансформации

Оглавление раздела:

  • Царговые столы.
  • Механизм фронтслайд.
  • Бесцарговые столы.

В царговых столах трансформация столешницы, как правило, выполняется только ее перемещением, в силу особенностей конструкции основание (подстолье) остается на месте.

В бесцарговых столах в трансформации участвуют опоры — при увеличении площади столешницы они сдвигаются относительно друг друга. Существуют промежуточные варианты трансформации типа «фронтслайд». Для сохранения прочности, надежности и устойчивости разложенного изделия могут применяться дополнительные опоры под столешницу.

Царговые столы

Несинхронные раздвижные механизмы с царговым креплением. Этот вариант в нынешнее время встречается редко, характерен для классических раздвижных столов с центральной вставкой. Трансформацию производят выдвижением полустолешниц поочередно — с одной, а затем с другой стороны.

Синхронные раздвижные механизмы трансформации царгового крепления более удобны — нужно потянуть лишь за одну часть столешницы, вторая выдвинется в противоположном направлении самостоятельно за счет тросового соединения.

Синхронный механизм можно опознать по наличию тросиков в механизме

Стол Бахус, Беларусь

Механизмы царгового крепления бывают внутренними и внешними. Внутренние совершенно не видны снаружи, их можно применять с материалом любой толщины. Но имеют жесткие ограничения по длине вставки. Механизмы внешнего крепления менее эстетичны, поэтому их чаще используют в моделях с декоративной фальш-царгой. Но зато такой механизм позволяет инсталлировать вставку чуть большего размера, чем для царговых столов. Как правило, в царговых столах используется одна цельная центральная вкладка шириной от 340 до 650 мм.

Фальш-царга закрывает механизм раздвижения

Стол-трансформер Версаль, пр-во Россия

Фронтслайд

Раздвижной механизм фронтслайд отличается от традиционного царгового и бесцаргового тем, что сдвигаются лишь две опоры с боковой царгой, а вкладка располагается не в середине, а у торца стола. Это решение позволяет увеличить длину столешницы до 640 мм.

Механизм «фронтслайд» — сдвигается не только столешница, но и опоры

Стол Lars от ItalGruppo

Бесцарговые столы

Многоколенные раздвижные механизмы бесцаргового крепления дают возможность изменять размер столешницы пошагово, укладывая нужное число вставок. Трансформацию выполняют с одной стороны, вытягивая опору (ножки) в горизонтальном направлении. Типичный пример применения — стол-консоль. Минус такого механизма — не всегда есть место для хранения вставок и необходимость использования дополнительной опоры. Плюс — возможность очень значительного увеличения длины столешницы — в несколько раз относительно стартового размера.

Многоколенный раздвижной механизм бесцаргового крепления

Стол-консоль Giant от Levmar, Россия

Чуть менее сложные синхронные раздвижные механизмы бесцаргового крепления используют не в консолях, а в больших обеденных столах. Они так же удобны, как синхронные царговые, но благодаря им можно использовать не одну, а несколько вставок, серьезно увеличивая площадь столешницы. С такими механизмами можно увеличить длину стола до 2000 мм. При этом составные вставки можно хранить под столешницей.

Синхронный раздвижной механизм бесцаргового крепления

Стол-трансформер Optimata 303S

Раздвижной несинхронный механизм торцевого подъёма столешницы с газлифтом. Трансформация выполняется вытягиванием и выталкиванием вверх вкладок с торцов стола. Не требует сколь-нибудь серьезных физических усилий, идеальный вариант для людей хрупкого телосложения. Одно из преимуществ — возможность увеличивать площадь как с двух, так и с одной стороны на 300 и 600 мм соответственно.

Вытяните дополнительную вкладку из-под столешницы и приподнимите — она займёт своё место

Широкий раздвижной стол Colombo от ItalGruppo

Раздвижной синхронный механизм с автоматическим подъемом вставки. Трансформацию выполняют вытягиванием полустолешницы с одной стороны до упора. Вторая половина изменяет положение синхронно, а центральная вставка самостоятельно поднимается вровень с основными. Все очень просто и под силу даже дамам субтильной конституции. Размер центральной вставки — порядка 300-320 мм.

Автоматический подъем вставки и синхронное раздвижение

Стол Anton от ItalGruppo

Раскладные механизмы трансформации

Классический раскладной механизм реализован в столах-книжках. В сложенном положении «крылья» столешницы висят по бокам стола. Для раскладывания стола их поднимают и устанавливают под них ножку-опору.

Сдвигово-раскладной механизм применяют со столешницами-книжками («двойная» разрезная столешница с соединением на петлях). В сложенном состоянии она лежит на раме. Трансформацию выполняют, сначала сдвигая сложенную столешницу в сторону, а затем «раскрывая» ее, как книгу.

Сдвигово-раскладной механизм трансформации столешницы

Стол ВМ50 фабрики Логарт

Поворотно-раскладной механизм тоже применяют для «сложенных» столешниц. В отличие от предыдущего варианта, здесь сложенную столешницу нужно сначала повернуть вокруг горизонтальной оси на опорной площадке, а затем разложить.

Поворотно-раскладной механизм трансформации столешницы

Столик Агат 19.2, Россия

Раскладные механизмы, конечно, требуют чуть меньше сил, чем раздвижные с устанавливаемыми вручную вставками. Но больше, чем раздвижные с автоматической фиксацией вставок. Если столешница достаточно велика, при раскладывании и складывании вес будет чувствоваться. Также есть риск прищемить пальцы, с детства знакомый всем обладателям классического советского раскладного стола.

Минусы раскладных столов — недостаточно высокая эстетика как в сложенном, так и в разложенном виде. Видно петли. Кроме того, в разложенном виде столешницы недостаточно прочны и при возникновении избыточной нагрузки на края «идут на излом» — садиться и облокачиваться на край разложенной столешницы будет нельзя.

Механизмы подъема столешницы

Механизмы подъема столешницы можно разделить на механические, пневматические и электрические.

Электрические применяются редко, и в бытовых условиях не особо востребованы. В этой статье мы их не рассматриваем. Механические и пневматические по долговечности и надежности аналогичны, разница лишь в удобстве и простоте использования.

Рычажные подъемные механизмы могут быть чисто механическими с шарнирами, пружинами, а могут иметь в своем составе пневмоцилиндры (тогда они пневматические). Серьезных усилий не требуют, трансформация достаточно комфортна и безопасна.

Подъем столешницы за счет раскладывания опор реализован в столах Александрия или Агат-24.10 (внизу на фото). Систему типа Александрии мы не рекомендуем раскладывать женщинам и детям — нужна определенная физическая сила.

Подъем за счет раскладывания опор. Недостатки: люфты, расшатывание

Столик-трансформер Александрия

Подъем за счет подъема стального механизма опор

Столик-трансформер Агат 24.10

Механизм подъема ножничного типа реализован во всех изделиях с перекрещивающимися ножками (Х-образная форма опор). Подъем может осуществляться механическим и пневматическим способом.

Механическая система, разумеется, требует больше физических сил, чем пневматическая, особенно при фиксации высоты с помощью винта (необходимо держа стол на весу, закрутить винт и зафиксировать высоту столешницы).

Для предупреждения повреждений напольных покрытий при подъеме и складывании столов с ножничными опорами в подавляющем большинстве случаев на ножках предусмотрены какие-либо защитные устройства. Это могут быть скрытые ролики, колесики, внешние ролики и пр. Один из весомых плюсов таких столов-трансформеров — очень малая высота в сложенном виде (у некоторых моделей всего порядка 30 см). Это дает возможность вообще убрать изделие с недостаточно высокой эстетикой с глаз долой после использования — спрятать стол в кладовке или шкафу.

Подъем ножничного типа (Х-форма опоры) плюс газлифт. Высота может составлять от 30 см

Стол В2293 бренда Gomlden

Подъемный механизм лифтового типа с газлифтом (пневмоцилиндром) не только удобен, но и эффектен. Например, стол с основанием-колонной, что вы видите на фото внизу, выглядит просто изумительно. Инженеры и дизайнеры предлагают чаще телескопические одноопорные и двухопорные варианты, причем опоры могут быть прямоугольного, круглого, овального сечения или даже выполнены в форме классических ножек. Газлифты, в зависимости от исполнения, могут обеспечивать шаговую или бесшаговую фиксацию столешницы по высоте. Такое решение не требует серьезных физических усилий.

Подъемный механизм с газлифтом: удобно и легко

Стол-трансформер Optimata 312

Материалы для столов-трансформеров

Для изготовления столов-трансформеров используют абсолютно все, что только предлагает промышленность. Выбор обусловливается только вкусовыми и стилистическими предпочтениями и требованиями к экологичности. Заметим, что все материалы допущены для использования в быту, в жилых и хозяйственных помещениях. Но если экологичность занимает верхние строки в списке критериев выбора, скажем следующее.

Металл и стекло. Им можно отдать лидерство по экологичности. Придраться здесь просто не к чему. Материалы долговечны и поддаются освежению полировкой. Ну а ронять тяжелые и острые предметы нельзя на любую столешницу.

Дерево и шпон. Вопреки расхожему мнению, даже в 16-19 вв. именно массив дерева ценных или более-менее ценных пород использовался крайне редко. В подавляющем большинстве случаев речь шла об основании из дешевой древесины, фанерованной (шпонированной) более дорогими породами. Да, МДФ или ДСП не использовали, но, скорее, потому, что подобной технологии попросту не существовало. Сейчас древесные плиты на порядки безопаснее тех, что производились полвека назад, поэтому опасаться их не стоит. Шпонированные столы столь же, а в ряде случаев и более, красивы, чем изделия из массива.

Пластик. Синтетические материалы используют как в качестве мелких элементов фурнитуры, так и для создания прочнейшего и текстурированного покрытия плит МДФ или ДСП. Повторим: при соблюдении условий эксплуатации они безопасны.

чертежи, размеры и схемы сборки, бабочка для маленькой кухни, как сделать раскладной журнальный столик

Многие владельцы маленьких кухонь предпочитают использовать их лишь по прямому назначению – для приготовления пищи и хранения продуктов. Место для семейных трапез приходится искать в гостиной. Не самый удобный и гигиеничный вариант. Выход лежит на поверхности. Вернее, на столешнице кухонного стола-трансформера. Его компактность и функциональность позволяет не бегать больше с тарелками по квартире, завтракать и обедать на кухне. Популярность и востребованность их растет. В ассортименте представлены модели премиум класса и бюджетные изделия, изготовленные из разных материалов.

Маленький стол большие возможности

В сравнении с громоздким обеденным столом с ограниченным набором функций, раскладной имеет массу преимуществ.

  • Компактность. Возможность менять размеры столешницы и высоту стола в зависимости от выбранной в данный момент функции и площади помещения;
  • Эргономичность и простота регулировки, которая под силу даже ребенку;
  • Безопасность в использовании;
  • Регулировка по высоте позволяет использовать его человеку любого роста;
  • Экономия пространства помещения;
  • Многофункциональность.

Трансформер журнально-обеденный

Журнально-обеденный стол сможет за несколько секунд превратить уютную гостиную в столовую

Приобретение раскладного стола и дивана позволит сэкономить на покупке как минимум одного предмета. В сложенном состоянии он занимает минимум места и выполняет функцию компактного журнального столика, а раскладной диван-кушетка в разложенном состоянии еще и спального места. Отрегулировав размер столешницы, можно получить полноценный обеденный стол для целой семьи или небольшой компании. Стол может быть оснащен полочками и колесиками, изготовлен из разных материалов: дерева, металла, стекла и других материалов.

Раскладная столешница

Раскладная столешница способна способна изменить в мгновение ока изменить свои пропорции и увеличиться в размере практически в два раза. Происходит это за счет выдвигающихся боковых панелей. Конструкция может состоять из подстолья (или быть бесцарговой), столешницы (крышки), опорных элементов, синхронизированных или несинхронизированных механизмов. Экономя место в сложенном состоянии, он позволяет без малейших усилий принимать за ним гостей, организовывать детские игры, праздники и другие замечательные мероприятия.

Размер такого стола можно скорректировать в зависимости от количества человек.

Надежная конструкция рассчитана на многократное раскладывание. Стоит обращать внимание на материал, из которого изготовлен каркас. Оптимальный вариант – металл или дерево. Слишком дешевым такой стол быть не должен. Чрезмерная дешевизна говорит о ненадежности механизмов.

Каркас, изготовленный из пластика, не очень крепок. Значит, и столик будет служить недолго.

Пристенные

Очень компактны и относятся к консольному сегменту. Надежность подобных моделей не в последнюю очередь зависит от качества фурнитуры, так как конструкция предусматривает крепление задней части столешницы к стене. Конструктивно напоминает барную стойку. Для крепления может использоваться подвижный кронштейн.

Бабочка

Интересное решение для малогабаритной кухни. В сложенном состоянии занимает не более 30-32 см в длину. Конструкция позволяет увеличить его размеры более чем в 5 раз.  Основные достоинства – компактность и многофункциональность. Это, пожалуй, одно из самых удачных решений для обустройства обеденной зоны в маленькой кухне.

Устойчивость модели в разложенном состоянии обеспечивают опоры с перетяжками, которые сдвигаются при складывании.

Ещё вариант раскладной стол с тумбой. В сложенном состоянии – это небольшая тумба, которую можно поставить в любое удобное место.

Другие варианты

  • Очень выгодны трансформируемые модели, предназначенные для детей. По мере взросления маленького человека меняет свои параметры и угол наклона стол. Его можно регулировать по длине и высоте в соответствии с размерами ребенка;
  • Надстраиваемые по краям столешницы, центральная часть которых вынимается из подстольного пространства;
  • Разборные столешницы. Ненужные в данный момент элементы вынимаются или задвигаются под полку.

Материалы раздвижного стола

Модельный ряд трансформируемых столов и материалов, используемых для их изготовления, довольно обширен.

  • Самые бюджетные – из пластика. Основные плюсы: невысокая цена, высокая мобильность, простота ухода.
  • Самые востребованные – из ЛДСП или МДФ. Основные плюсы: привлекательный внешний вид, демократичная стоимость, высокая степень надежности;
  • Модели из стекла. Легкость, презентабельность, прочность;
  • Натуральное дерево. Благородный внешний вид столешницы из дуба, – это статусность, безусловная прочность и достаточно высокая цена.

Наличие отверстий на плохо обработанных кромках могут привести через некоторое время к разбуханию столешницы.

Стекло (стеклянные трансформеры)

Со стеклянными столешницами, воспринятые поначалу с опаской, набирают все большую популярность. Каленое, особо прочное стекло способно выдержать ощутимые нагрузки и большой вес. Обладает противоударными свойствами.

Испытывать стекло на прочность, нанося удары нечеловеческой силы, все же не стоит. Подобных нагрузок не выдерживает даже дерево. Стол вам понадобится целым.

Форма столешниц может быть разной: овальной, круглой, квадратной, прямоугольной. При трансформации она может меняться. Детали опоры изготавливаются из металла или дерева. Подобные конструкции очень украшают кухню, придавая ей воздушность. Их можно декорировать пленкой приятного вам оттенка.

К основным плюсам можно отнести простоту ухода, экологичность, визуальную привлекательность, надежность.

Просмотрите видеоинструкцию как сделать стол трансформер своими руками

Фото журнальных столов трансформеров

На фото представлены различные модели журнальных столов трансформеров.

Стол трансформер ами мебель размеры

Закажи на Aliexpress с доставкой из России и скидкой до 30%

Итальянский раскладной стол — удобный и практичный элемент интереьера. Не занимая много места, он в любой момент готов превратиться в полноценный обеденный или кофейный стол.

Стол-трансформер из Италии — это сочетание оригинальной конструктивной идеи и высокого мастерства исполнения.

В нашем каталоге представлено 440 наименований столов-трансформеров. Большинство моделей доступны в нескольких вариациях размеров, материалов и цветов.

  • Круглый обеденный стол со стеклянной поверхностью
  • Ширина: 120 (165) см
  • Глубина: 120 см
  • Высота: 75 см
  • Добавить в избранное 337
  • Изящный стол-трансформер
  • Ширина: 130/180 см
  • Глубина: 90 см
  • Высота: 76 см
  • Добавить в избранное 202
  • Элегантный обеденный стол
  • Добавить в избранное 205
  • Круглый стол с деревянной столешницей
  • Ширина: 130/186 см
  • Глубина: 130 см
  • Высота: 74. 5 см
  • Добавить в избранное 89
  • Настенный стол с откидной столешницей
  • Ширина: 90 см
  • Глубина: 60 (14) см
  • Высота: 83.5 см
  • Добавить в избранное 65
  • Журнальный стол-трансформер в современном стиле
  • Ширина: 105 см
  • Глубина: 70/140 см
  • Высота: 74/32.5/64.5 см
  • Добавить в избранное 118
  • Стол-трансформер в современном стиле
  • Ширина: 115 см
  • Глубина: 75/150 см
  • Высота: 72/34/64 см
  • Добавить в избранное 83
  • Удобный стол-трансформер в современном стиле
  • Ширина: 110/155 см
  • Глубина: 70 см
  • Высота: 76 см
  • Добавить в избранное 117
  • Стол-трансформер в современном стиле
  • Ширина: 20 (73/126) см
  • Глубина: 80 см
  • Высота: 72.5 см
  • Добавить в избранное 134
  • Стол в современном стиле на фигурном основаии
  • Добавить в избранное 113
  • Удобный стол-трансформер в современном стиле
  • Ширина: 110 (150) см
  • Глубина: 70 см
  • Высота: 75 см
  • Добавить в избранное 75
  • Практичный стол-трансформер
  • Ширина: 130/180 см
  • Глубина: 90 см
  • Высота: 76 см
  • Добавить в избранное 71
  • Обеденный стол-трансформер со стеклянной столешницей
  • Добавить в избранное 114
  • Обеденный стол-трансформер с керамической лили стеклянной столешницей
  • Ширина: 180 (240) см
  • Глубина: 85 см
  • Высота: 75 см
  • Добавить в избранное 50
  • Обеденный стол с деревянной столешницей в современном стиле
  • Добавить в избранное 69
  • Стол со стеклянной или керамической столешницей в современном стиле
  • Добавить в избранное 117
  • Обеденный стол из натурального дерева. Раздвижной стол
  • Добавить в избранное 84
  • Стол с прямоугольной столешницей в современном стиле
  • Добавить в избранное 48
  • Стол-трансформер в современном стиле
  • Ширина: 110 см
  • Глубина: 75/150 см
  • Высота: 74/64/34 см
  • Добавить в избранное 81
  • Удобный обеденный стол в современном стиле
  • Ширина: 110/150 см
  • Глубина: 70 см
  • Высота: 75 см
  • Добавить в избранное 53
  • Современный стол на металлическом основании
  • Ширина: 135 см
  • Глубина: 45 см
  • Высота: 73 см
  • Добавить в избранное 58
  • Изящный стол-трансформер в современном стиле
  • Ширина: 130 (230) см
  • Глубина: 90 см
  • Высота: 76 см
  • Добавить в избранное 71
  • Обеденный стол-трансформер с двумя разрешениями.
  • Длина: 220/340 см
  • Ширина: 115 см
  • Высота: 79 см
  • Добавить в избранное 51
  • Стол-трансформер с деревянной столешницей
  • Добавить в избранное 34
  • Прямоугольный стол-трансформер
  • Ширина: 120 (180) см
  • Глубина: 80 см
  • Высота: 76 см
  • Добавить в избранное 42
  • Обеденный стол-трансформер с керамической или стеклянной столешницей
  • Ширина: 160 (220) см
  • Глубина: 85 см
  • Высота: 75 см
  • Добавить в избранное 49
  • Современный обеденный стол-трансформер
  • Ширина: 120 (200) см
  • Глубина: 80 см
  • Высота: 76 см
  • Добавить в избранное 54
  • Обеденный стеклянный стол в современном стиле
  • Добавить в избранное 86
  • Деревянный обеденный стол
  • Ширина: 170/226 см
  • Глубина: 100 см
  • Высота: 74. 5 см
  • Добавить в избранное 64
  • Изящный стол-трансформер из бука
  • Ширина: 120/165 см
  • Глубина: 120 см
  • Высота: 74 см
  • Добавить в избранное 76
  • Круглый деревянный стол в классическом стиле
  • Ширина: 120 (160) см
  • Глубина: 120 см
  • Высота: 79 см
  • Добавить в избранное 26
  • Ширина: 60 см
  • Длина: 60 см
  • Высота: 74.5 см
  • Добавить в избранное 12
  • Обеденный стол-трансформер в современном стиле
  • Ширина: 110 (155) см
  • Глубина: 70 см
  • Высота: 75 см
  • Добавить в избранное 53
  • Стол-трансформер в современном стиле
  • Добавить в избранное 50
  • Обеденный стол со столешницей из дерева, керамики или стекла
  • Добавить в избранное 34
  • Прямоугольный стол-трансформер в современном стиле
  • Ширина: 110 (160) см
  • Глубина: 70 см
  • Высота: 76 см
  • Добавить в избранное 25

Итальянские столы-трансформеры демонстрируют большое разнообразие форм и размеров: круглые, квадратные, откидные. Их изготавливают из дерева, стекла, пластика и металла.

Характерная особенность многих столов-трансформеров — возможность регулировать не только площадь столешницы, но и высоту с помощью плавного или ступенчатого механизма.

Стол-трансформер не обязательно должен быть изготовлен современном стиле. Selva, Tonin Casa, Silik, Patina предлагают изысканные трансформируемые столы в классическом стиле.

Cтатьи про Столы-трансформеры

Fiam — итальянская фабрика, которая выпускает предметы интерьера исключительно из закаленного стекла.

Представляем вам подборку стильных и практичных предметов мебели из Италии для обустройства уютной квартиры.

Сегодня функции гостиной значительно расширились по сравнению с прошлым, когда эта комната служила лишь для приемов гостей и совместного времяпрепровождения. Теперь эта комната призвана удовлетворять множество различных потребностей жильцов.

В скандинавском дизайне интерьера сочетаются простота и практичность, красота и функциональность, уют и легкость. Этот стиль уже много лет занимает прочные позиции в сердцах жителей Европы.

Гуру дизайна, профессор Массачусетского технологического института Джон Маэда сформулировал десять законов, которые помогают сбалансировать простоту и сложность в бизнесе, технологиях, дизайне и жизни. Эти законы — хорошее пособие по достижению максимальных результатов с наименьшими усилиями. В век высоких скоростей и сложных технологий особенно хочется ясности и простоты. А простота — это здравый смысл.

Другие публикации:

Шкафы-купе в спальню ;
Кровать Двухъярусная Массив с ящиками (трансформер-новый) ;
Столы обеденные ;
Мебель для детских комнат в Москве ;

Закажи на Aliexpress с доставкой из России и скидкой до 25%

Стол трансформер журнальный обеденный





Привет, уважаемый читатель! Расскажу историю об интересной конструкции журнально обеденного стола трансформера. На мой взгляд такой столик пригодится для каждой семьи. Он будет полезен взрослым и детям.



Повторяя мои действия Вы изготовите для своих нужд подобный стол трансформер. Стол можно выполнить из любого материала, слегка отредактировав габариты если нужно. Как это сделать, расскажу в конце статьи.



Стол трансформер журнальный обеденный своими руками

Путём проб и ошибок  подбирал соотношение  деталей к друг другу, чтобы журнальный стол трансформировался без проблем. Благодаря многочисленным обрезкам ЛДСП, мне удалось подогнать необходимые размеры.



700×535 — 1 столешница
330×535 — 2 дополнительные столешницы
800×125 — 4 опоры в черновом размере
500×100 — 2 царги
466×100 — 2 царги





Теперь давайте разберёмся каким образом подготовить детали трансформера к сборке. Для этих целей следует сделать небольшой шаблон. С помощью него мы получим необходимый градус спила для опор. Смотрите фото ниже.





Следующим шагом берём заготовки ног и на всех делаем необходимые спилы как показано на фото. Для того, чтобы усилить конструкцию, можно добавить такое же количество опор и сшить или склеить их попарно.





Собирать конструкцию трансформера легче простого. Достаточно иметь 4 карточные петли и 12 евровинтов. Важно соблюсти один момент, чтобы размер царги на левых опорах позволял сойтись с правыми.





На фотографиях Вы сможете увидеть каким образом собирается конструкция из ЛДСП. И я думаю Вы запросто справитесь с этой несложной задачей, если Ваши руки растут из плеч.Более того, это сделает даже девушка.





Принцип складывания прост до смешного. Нет нужды использовать разного рода фиксирующие элементы и сложные пружинные механизмы. Ноги как шасси у самолёта, прячутся в животе стола.





При создании сей конструкции я преследовал цель рассчитать верные параметры и поэтому на фотографиях запечатлён черновик стола трансформера журнально обеденного. Эти размеры теперь можно перенести на дорогой материал.





Прекрасно подойдёт для этих целей хорошо высушенная древесина твёрдых пород. И если умеючи обработать её и покрасить, получится изумительный стол трансформен журнальный обеденный.





Чтобы конструкция исправно функционировала, важно выполнить один простой момент. Необходимо,чтобы границы опор при наклоне, не нарушали границы крайних столешниц. И тогда можно редактировать размеры под Ваши цели.





Итог

Общая длина стола в разобранном состоянии 1360 мм, ширина 535. За таким  обеденным столом комфортно разместятся 4 человека. И если в нём не будет надобности, он легко превратится в журнальный. Действуйте, словно неудача не грозит Вам!







Если Вам понадобится деталировка корпусной и встроенной мебели , обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я подготовлю для Вас подробный проект, в назначенные сроки.





Что бы Вам хотелось добавить к этой статье?

Расскажите мне о своём опыте в комментариях.

Мне будет очень интересно послушать Ваши истории!








С хорошими мыслями о Вас, всегда в опилках 🙂

Ре́кун Дмитрий.





Твитнуть

Не забудьте поделиться этой статьёй в социальных сетях





Руководство по номиналам трансформаторов в кВА

Перейти к:

Во многих отраслях, включая здравоохранение, производство, электромонтажные работы, высшее образование и исправительные учреждения, надежные высококачественные трансформаторы необходимы для обеспечения эффективной работы. Крупные объекты и промышленные процессы требуют значительного количества энергии, и им нужны надежные трансформаторы для преобразования энергии, поступающей от электростанции, в форму, которую они могут использовать для своего оборудования и коммунальных услуг.

Как трансформаторы помогают коммерческим и промышленным объектам достичь этих целей?

Трансформаторы преобразуют энергию источника в мощность, требуемую нагрузкой. Чтобы эффективно использовать свои трансформаторы, предприятия должны знать, какую мощность могут дать их конкретные трансформаторы. Эту информацию предоставляет номинал трансформатора.

Трансформатор обычно состоит из двух обмоток: первичной и вторичной. Входная мощность проходит через первичную обмотку.Затем вторичная обмотка преобразует мощность и отправляет ее на нагрузку через свои входные провода. Номинальная мощность или размер трансформатора — это уровень его мощности в киловольт-амперах.

Когда часть электрооборудования выходит из строя, причиной часто является трансформатор. В этом случае вам, вероятно, потребуется заменить трансформатор, и когда вы это сделаете, вам нужно будет выбрать трансформатор с правильным кВА для ваших нужд. В противном случае вы рискуете поджарить свое ценное оборудование.

Как выбрать размер трансформатора? К счастью, определить размер вашего трансформатора относительно просто.Он включает в себя использование простой формулы для расчета требуемой мощности в кВА на основе тока и напряжения вашей электрической нагрузки. В приведенном ниже руководстве по номинальной мощности трансформатора в кВА мы более подробно объясним, как рассчитать требуемую номинальную мощность в кВА.

Позвоните в ELSCO для получения дополнительной информации

Как определить размер кВА

Когда вы вычисляете мощность в кВА, полезно заранее ознакомиться с терминологией и сокращениями. Иногда можно увидеть трансформаторы, особенно маленькие, с размерами в ВА.ВА обозначает вольт-ампер. Например, трансформатор мощностью 100 ВА может выдерживать 100 вольт при силе тока в один ампер (ампер).

Единица кВА представляет собой киловольт-ампер или 1000 вольт-ампер. Трансформатор мощностью 1,0 кВА аналогичен трансформатору мощностью 1000 ВА и может выдерживать 100 вольт при силе тока 10 ампер.

Расчет кВА Размер

 Чтобы определить мощность кВА, вам необходимо выполнить ряд расчетов на основе ваших электрических схем.

Электрическая нагрузка, которая подключается к вторичной обмотке, требует определенного входного напряжения или напряжения нагрузки. Назовем это напряжение V. Вам нужно знать, что это за напряжение — вы можете найти его, взглянув на электрическую схему. Можно сказать, что примерное напряжение нагрузки V должно быть 150 вольт.

Затем вам нужно будет определить конкретный ток, который требуется вашей электрической нагрузке. Вы также можете посмотреть на электрическую схему, чтобы определить это число. Если вы не можете найти требуемый ток, вы можете рассчитать его, разделив входное напряжение на входное сопротивление.Допустим, требуемый ток фазы нагрузки, который мы обозначим l, составляет 50 ампер.

После того, как вы нашли или вычислили эти две цифры, вы можете использовать их для определения потребляемой мощности нагрузки в киловаттах. Для этого вам нужно умножить требуемое входное напряжение (В) на требуемый ток нагрузки в амперах (л), а затем разделить это число на 1000:

В приведенном выше примере вы должны умножить 150 на 50, чтобы получить 7500, а затем разделить это число на 1000, чтобы получить 7,5 киловатт.

Последним шагом является преобразование числа в киловаттах в киловольт-ампер. Когда вы это сделаете, вам нужно будет разделить на 0,8, что представляет собой типичный коэффициент мощности нагрузки. В приведенном выше примере вы должны разделить 7,5 на 0,8, чтобы получить 9,375 кВА.

Однако при выборе трансформатора вы не найдете трансформатор с номинальной мощностью 9,375 кВА. Большинство значений кВА представляют собой целые числа, и многие, особенно в более высоких диапазонах, кратны пяти или 10 — 15 кВА, 150 кВА, 1000 кВА и так далее. В большинстве случаев вы захотите выбрать трансформатор с номиналом, немного превышающим расчетную мощность кВА — в данном случае, вероятно, 10 или 15 кВА.

Вы также можете работать в обратном направлении и использовать известные кВА трансформатора для расчета силы тока, которую вы можете использовать. Если ваш трансформатор рассчитан на 1,5 кВА, и вы хотите, чтобы он работал при напряжении 25 вольт, умножьте 1,5 на 1000, чтобы получить 1500, а затем разделите 1500 на 25, чтобы получить 60. Ваш трансформатор позволит вам использовать его с силой тока до 60 ампер. Текущий.

Если идея выполнения вычислений, когда вам нужно вычислить кВА, кажется сложной или непривлекательной, вы всегда можете обратиться к диаграммам. Многие производители предоставляют таблицы, чтобы упростить определение правильного значения кВА.Если вы используете диаграмму, вы найдете напряжение и силу тока вашей системы в строках и столбцах, а затем найдете кВА в месте пересечения выбранной вами строки и столбца.

Запросить цену трансформатора

Стартовый фактор и специальные соображения

В приведенном выше примере мы разделили на 0,8, чтобы немного увеличить кВА трансформатора. Почему мы это сделали?

Для запуска устройства обычно требуется больше тока, чем для его работы. Чтобы учесть это дополнительное текущее требование, часто бывает полезно ввести в ваши расчеты начальный коэффициент.Хорошее эмпирическое правило — умножить напряжение на силу тока, а затем умножить на дополнительный пусковой коэффициент 125%. Деление на 0,8, конечно же, то же самое, что и умножение на 1,25.

Однако, если вы запускаете свой трансформатор часто, скажем, чаще, чем раз в час, вам может понадобиться мощность в кВА даже больше, чем расчетная мощность. И если вы работаете со специализированными нагрузками, такими как двигатели или медицинское оборудование, ваши требования к ВА могут существенно отличаться. Для специализированных применений вы, вероятно, захотите проконсультироваться с профессиональной компанией по производству трансформаторов, чтобы узнать, какая кВА вам нужна.

Уравнение для трехфазных трансформаторов, которое мы более подробно обсудим ниже, также немного отличается. Когда вы выполняете расчеты с трехфазными трансформаторами, вам нужно будет включить константу, чтобы убедиться, что ваша работа работает правильно.

Стандартные размеры трансформатора

Легко рассуждать о расчетах размеров трансформатора абстрактно и придумать массив цифр. Но каковы стандартные размеры трансформаторов, которые вы можете приобрести?

В частности, для коммерческих зданий наиболее распространены следующие размеры трансформаторов:

  • 3 кВА
  • 6 кВА
  • 9 кВА
  • 15 кВА
  • 30 кВА
  • 37.5 кВА
  • 45 кВА
  • 75 кВА
  • 112,5 кВА
  • 150 кВА
  • 225 кВА
  • 300 кВА
  • 500 кВА
  • 750 кВА
  • 1000 кВА

Как определить напряжение нагрузки

Прежде чем вы сможете рассчитать мощность, необходимую для вашего трансформатора, вам необходимо определить напряжение нагрузки, то есть напряжение, необходимое для работы электрической нагрузки. Чтобы определить напряжение нагрузки, вы можете посмотреть электрическую схему.

В качестве альтернативы у вас может быть кВА вашего трансформатора и вы хотите рассчитать необходимое напряжение. В этом случае вы можете скорректировать уравнение, которое мы использовали выше. Поскольку вы знаете, что кВА = V * л / 1000, мы можем решить для V, чтобы получить V = кВА * 1000 / л.

Итак, вы умножаете номинал кВА на 1000, а затем делите на силу тока. Если мощность вашего трансформатора составляет 75 кВА, а сила тока — 312,5, вы подставите эти числа в уравнение — 75 * 1000 / 312,5 = 240 вольт.

Как определить вторичное напряжение

Первичная и вторичная цепи обмотаны вокруг магнитной части трансформатора.Пара различных факторов определяет вторичное напряжение — количество витков в катушках, а также напряжение и ток первичной цепи.

Вы можете рассчитать напряжение вторичной цепи, используя соотношение падений напряжения в первичной и вторичной цепях, а также количество катушек цепи вокруг магнитной части трансформатора. Будем использовать уравнение t 1 /t 2  = V 1 /V 2 , где t 1  – количество витков в обмотке первичной цепи, t  – количество витков в катушке вторичной цепи, V 1  – падение напряжения в катушке первичной цепи, а V 2  – падение напряжения в катушке вторичной цепи.

Допустим, у вас есть трансформатор с 300 витками в первичной обмотке и 150 витками во вторичной обмотке. Вы также знаете, что падение напряжения на первой катушке составляет 10 вольт. Подстановка этих чисел в приведенное выше уравнение дает 300/150 = 10/t 2 , так что вы знаете t 2 , падение напряжения на вторичной обмотке составляет 5 вольт.

Как определить первичное напряжение

Помните, что у каждого трансформатора есть первичная и вторичная стороны. Во многих случаях вам потребуется рассчитать первичное напряжение, то есть напряжение, которое трансформатор получает от источника питания.

 Вы можете определить это первичное напряжение, используя соотношения тока и напряжения в первичной и вторичной обмотках трансформатора. Возможно, вы знаете, что ток вашего трансформатора составляет 4 ампера, а падение напряжения на его вторичной обмотке составляет 10 вольт. Вы также знаете, что ваш трансформатор имеет ток 6 ампер через первичную катушку. Каким должно быть падение напряжения на первичной обмотке?

Пусть i 1  и i 2 равны токам через две катушки. Вы можете использовать формулу i 1 /i 2  = V 2 /V 1 .В этом случае i 1  равно 6, i 2  равно 4, а V 2  равно 10, и если вы подставите эти числа в формулу, вы получите 6/4 = 10/V 1 . Решение для V 1 дает вам V 1  = 10 * 4/6, поэтому падение напряжения в первичной цепи должно составлять 6,667 вольт.

Запросить цену трансформатора

Однофазная мощность кВА

Однофазный трансформатор использует однофазный переменный ток. Он имеет две линии питания переменного тока (AC).Ниже приведены несколько распространенных типов:

  • Герметичный:  Однофазный трансформатор в герметизированном корпусе используется для различных общих нагрузок, включая внутренние и наружные нагрузки. Эти трансформаторы широко используются в промышленных и коммерческих целях, в том числе во многих типах осветительных приборов. При желании предприятия могут сберегать эти агрегаты для создания трехфазных трансформаторов. Эти трансформаторы имеют относительно низкую мощность, часто от 50 ВА до 25 кВА.
  • Вентилируемый: Однофазный трансформатор с вентиляцией полезен для нескольких однофазных внутренних и наружных нагрузок.Эти трансформаторы широко используются в коммерческих и промышленных целях, в том числе в осветительных приборах. Часто они имеют мощность от 25 до 100 кВА.
  • Полностью закрытые невентилируемые трансформаторы : Полностью закрытые невентилируемые трансформаторы могут быть однофазными или трехфазными. Они идеально подходят для помещений с большим количеством грязи и мусора. Их номинальная мощность обычно колеблется от 25 до 500 кВА.

Трехфазная мощность кВА

Трехфазный трансформатор может иметь одну из нескольких различных форм.Обычно он имеет три линии питания, каждая из которых не совпадает по фазе с двумя другими на 120 градусов.

По сравнению с однофазными трансформаторами трехфазные трансформаторы бывают аналогичных типов:

  • Герметичный: Трехфазный трансформатор в герметизированном корпусе используется для различных общих нагрузок, как наружных, так и внутренних, коммерческих и промышленных, в том числе для освещения. Эти трансформаторы часто имеют мощность от 3 до 75 кВА.
  • Вентилируемый:  Трехфазный вентилируемый трансформатор полезен для многих типов общих внутренних и наружных нагрузок, как промышленных, так и коммерческих, включая системы освещения.Эти трансформаторы могут иметь огромные номиналы, до 1000 кВА.
  • Полностью закрытый, без вентиляции: как и однофазные устройства, эти трехфазные системы идеально подходят для сред с большим количеством грязи и мусора. Их номинальная мощность обычно колеблется от 25 до 500 кВА.

Расчет для трехфазного трансформатора кВА немного отличается от расчета для однофазного кВА. После того, как вы умножили напряжение и силу тока, вам также нужно умножить на константу — 1.732, то есть квадратный корень из 3, усеченный до трех знаков после запятой:

.

Таким образом, если вы работаете с трехфазным трансформатором, вместо умножения напряжения на силу тока и деления на 1000, чтобы получить кВА, вы умножаете напряжение на силу тока на 1,732 и все равно делите на 1000, чтобы получить кВА.

Обратитесь в ELSCO Transformers за помощью в решении ваших задач по трансформаторам

Чтобы убедиться в преимуществах качественных высокопроизводительных трансформаторов для вашего бизнеса, станьте партнером компании ELSCO Transformers. Мы предоставляем ряд услуг по трансформаторам, чтобы обеспечить бесперебойную работу вашего бизнеса, включая ремонт трансформаторов, восстановление, модернизацию, перемотку и аварийную замену.

Мы также предлагаем несколько различных типов совершенно новых трансформаторов среднего напряжения, в том числе трансформаторы сухого типа, накладные, блочные трансформаторы подстанции и трансформаторы станционного типа. Мы также рады разработать трансформаторы, изготовленные по индивидуальному заказу , чтобы удовлетворить уникальные потребности и спецификации вашего объекта. У нас есть многолетний опыт поставок трансформаторов для различных отраслей промышленности, в том числе для подрядчиков по электроснабжению, электроснабжающих предприятий, больниц и медицинских клиник, а также производственных предприятий и многих других.

Неисправный или вышедший из строя трансформатор может привести к дорогостоящим задержкам и снизить прибыльность вашего бизнеса. Обеспечьте эффективную работу своих операций, оставаясь в курсе ремонта трансформатора или заказывая новую систему от ELSCO Transformers. Наши основные сотрудники имеют более чем двадцатилетний опыт работы в отрасли, и мы используем этот обширный опыт, знания и опыт, чтобы предоставить вам надежные устройства, которые будут надежно работать и хорошо работать в течение многих лет.

Свяжитесь с нами сегодня, чтобы узнать больше.

Запросить цену трансформатора

%PDF-1.4 % 1879 0 объект > эндообъект внешняя ссылка 1879 183 0000000016 00000 н 0000009194 00000 н 0000009334 00000 н 0000009372 00000 н 0000010001 00000 н 0000010588 00000 н 0000010730 00000 н 0000010867 00000 н 0000011008 00000 н 0000011147 00000 н 0000011286 00000 н 0000011427 00000 н 0000011566 00000 н 0000011706 00000 н 0000011845 00000 н 0000011985 00000 н 0000012124 00000 н 0000012263 00000 н 0000012403 00000 н 0000012542 00000 н 0000012681 00000 н 0000012821 00000 н 0000012960 00000 н 0000013100 00000 н 0000013239 00000 н 0000013379 00000 н 0000013518 00000 н 0000013657 00000 н 0000013798 00000 н 0000013937 00000 н 0000014076 00000 н 0000014215 00000 н 0000014354 00000 н 0000014493 00000 н 0000014632 00000 н 0000014771 00000 н 0000014910 00000 н 0000015049 00000 н 0000015188 00000 н 0000015328 00000 н 0000015467 00000 н 0000015607 00000 н 0000015746 00000 н 0000015885 00000 н 0000016025 00000 н 0000016164 00000 н 0000016303 00000 н 0000016442 00000 н 0000016581 00000 н 0000016722 00000 н 0000016861 00000 н 0000017002 00000 н 0000017141 00000 н 0000017282 00000 н 0000017421 00000 н 0000017562 00000 н 0000017701 00000 н 0000017842 00000 н 0000017981 00000 н 0000018122 00000 н 0000018261 00000 н 0000018402 00000 н 0000018541 00000 н 0000018682 00000 н 0000018821 00000 н 0000018962 00000 н 0000019101 00000 н 0000019242 00000 н 0000019381 00000 н 0000020758 00000 н 0000022535 00000 н 0000034772 00000 н 0000035046 00000 н 0000036426 00000 н 0000038342 00000 н 0000038494 00000 н 0000038802 00000 н 0000039079 00000 н 0000039167 00000 н 0000040527 00000 н 0000042307 00000 н 0000042735 00000 н 0000044092 00000 н 0000045286 00000 н 0000046477 00000 н 0000046652 00000 н 0000047846 00000 н 0000049038 00000 н 0000049104 00000 н 0000050815 00000 н 0000051255 00000 н 0000051370 00000 н 0000051483 00000 н 0000052682 00000 н 0000053452 00000 н 0000054202 00000 н 0000055565 00000 н 0000057335 00000 н 0000057772 00000 н 0000058961 00000 н 0000060411 00000 н 0000061877 00000 н 0000062943 00000 н 0000063903 00000 н 0000064066 00000 н 0000064376 00000 н 0000064636 00000 н 0000082084 00000 н 00000 00000 н 0000107084 00000 н 0000108048 00000 н 0000118256 00000 н 0000128852 00000 н 0000129083 00000 н 0000129167 00000 н 0000139611 00000 н 0000140071 00000 н 0000150198 00000 н 0000150255 00000 н 0000161524 00000 н 0000161583 00000 н 0000161642 00000 н 0000161704 00000 н 0000161766 00000 н 0000161828 00000 н 0000161890 00000 н 0000161952 00000 н 0000162011 00000 н 0000162073 00000 н 0000162135 00000 н 0000162196 00000 н 0000162258 00000 н 0000162320 00000 н 0000162382 00000 н 0000162444 00000 н 0000162506 00000 н 0000162568 00000 н 0000162630 00000 н 0000162692 00000 н 0000162753 00000 н 0000162815 00000 н 0000162877 00000 н 0000162939 00000 н 0000163001 00000 н 0000163063 00000 н 0000163125 00000 н 0000163187 00000 н 0000163249 00000 н 0000163311 00000 н 0000163373 00000 н 0000163435 00000 н 0000163497 00000 н 0000163559 00000 н 0000163621 00000 н 0000163683 00000 н 0000163745 00000 н 0000163807 00000 н 0000163869 00000 н 0000163931 00000 н 0000163993 00000 н 0000164055 00000 н 0000164117 00000 н 0000164179 00000 н 0000164241 00000 н 0000164303 00000 н 0000164365 00000 н 0000164427 00000 н 0000164489 00000 н 0000164551 00000 н 0000164613 00000 н 0000164675 00000 н 0000164737 00000 н 0000164799 00000 н 0000164861 00000 н 0000164923 00000 н 0000164985 00000 н 0000165047 00000 н 0000165109 00000 н 0000165171 00000 н 0000165233 00000 н 0000165295 00000 н 0000165357 00000 н 0000003956 00000 н трейлер ]/предыдущая 3762537>> startxref 0 %%EOF 2061 0 объект >поток hZ{TSW’[email protected]$

Выбор трансформатора

Выбор трансформатора

Руководство по выбору размера однофазного или трехфазного трансформатора.


Однофазный

Однофазный трансформатор предназначен для преобразования однофазного или трехфазного входного (источника) напряжения в однофазное выходное (нагрузочное) напряжение, необходимое для вашего оборудования. Чтобы выбрать правильный однофазный трансформатор, необходимо сначала определить:

1) Устанавливаемое оборудование работает от однофазной сети (см. паспортную табличку оборудования или руководство по установке).
2) Первичное напряжение трансформатора.Это то же самое, что и линейное входное (или исходное) напряжение, обычно 480 или 600 вольт переменного тока.
3) Вторичное напряжение трансформатора. Устанавливаемое оборудование должно иметь указанное напряжение питания (см. паспортную табличку оборудования или руководство по установке). Выбранный трансформатор должен иметь вторичное напряжение, равное требуемому напряжению питания оборудования, обычно 120/240 В переменного тока.

4) Частота в герцах (циклах в секунду) входного (источника) напряжения должна быть равна рабочей частоте питаемого оборудования.Выбранный трансформатор должен работать на той же частоте. Типичная рабочая частота составляет 60 Гц.
5) Общая ВА нагрузки определяется произведением напряжения, подаваемого на нагрузку, и тока, проходящего через нее. Обычно это выражается в ВА (вольт-ампер) или кВА (киловольт-ампер) на паспортной табличке оборудования. Общая нагрузка часто представляет собой комбинацию различных нагрузок (т. е. освещения, обогревателей, двигателей). Вы должны рассчитать эти отдельные нагрузки и сложить их, чтобы получить общую нагрузку трансформатора.Выбранный трансформатор должен иметь номинальную мощность в кВА, равную или превышающую нагрузку трансформатора.

Как использовать график полной нагрузки, чтобы найти кВА

А) Определите вторичное напряжение вашего трансформатора.
B) Суммируйте общее количество ампер, требуемое нагрузкой.
C) Из приведенной ниже таблицы тока полной нагрузки выберите трансформатор с соответствующим вторичным напряжением, со стандартной мощностью кВА и силой тока, равными или превышающими сумму, требуемую нагрузкой.

Таблица токов полной нагрузки (1-фазный трансформатор)
кВА Сила тока в амперах
120 В 240 В 416 В 480 В 600 В 2400 В 4160 В
0,25 2.08 1,04 0,6 0,52 0,41
0,5 4,16 2,08 1,2 1,04 0,83
0,75 6,25 3,13 1,8 1,56 1,25
1 8. 33 4,17 2,4 2,08 1,67
1,5 12,5 6,25 3,6 3,13 2,5
2 16,7 8,33 4,81 4,17 3,33
3 25 12.5 7,21 6,25 5 1,25 0,72
5 41,6 20,8 12 10,4 8,33 2,08 1,2
7,5 62,5 31,2 18 15,6 12,5 3,12 1.8
10 83,3 41,6 24 20,8 16,6 4,16 2,4
15 125 62,5 36 31,2 25 6,25 3,6
25 208 104 60 52 41. 6 10,4 6
37,5 312 156 90,1 78,1 62,5 15,6 9.01
50 416 208 120 104 83,3 20,8 12
75 625 312 180 156 125 31.2 18
100 833 416 240 208 166 41,6 24
150 1250 625 360 312 250 62,5 36
167 1391 695 401 347 278 69.5 40,1
250 2083 1041 600 520 416 104 60
333 2775 1387 800 693 555 138 80
Рабочие токи при полной нагрузке однофазного двигателя переменного тока в амперах и рекомендуемые номиналы трансформатора
Мощность Ток полной нагрузки (А) Минимальный трансформатор кВА
110-120 В 208 В 220–240 В*
0. 5 9,8 5,4 4,9 1,5
0,75 13,8 7,6 6,9 2
1 16 8,8 8 3
1,5 20 11 10 3
2 24 13.2 12 5
3 34 18,7 17 5
5 56 30,8 28 7,5
7,5 80 44 40 15
10 100 55 50 15
15 135 74.8 68 25
20 88 25
25 110 37,5
30 136 37,5
40 176 50
50 216 75

номинальные кВА включают 10% избыточную мощность для частых пусков двигателя.

*Для двигателей на 200 В увеличьте номинальные значения 220–240 В на 15 %.


Трехфазный

Трехфазный трансформатор предназначен для преобразования трехфазного входного (источника) напряжения в однофазное и трехфазное выходное (нагрузочное) напряжения, необходимые для вашего оборудования.

Чтобы правильно выбрать трехфазный трансформатор, необходимо сначала определить:

1) Устанавливаемое оборудование работает от трехфазной сети .Примечание: Если однофазное и трехфазное оборудование составляет нагрузку, однофазное и трехфазное оборудование составляет нагрузку, однофазное оборудование подключается только к одной фазе трансформатора.
2) Первичное напряжение трансформатора. Это то же самое, что и линейное входное (или исходное) напряжение, обычно 480 или 600 вольт переменного тока.
3) Вторичное напряжение трансформатора. Это выходное напряжение трансформатора, и оно должно соответствовать напряжению, требуемому устанавливаемым оборудованием (см. заводскую табличку оборудования, обычно 208Y/120 вольт).
4) Частота в герцах (циклах в секунду) входного (источника) напряжения должна быть равна рабочей частоте питаемого оборудования. Выбранный трансформатор должен работать на той же частоте. Типичная рабочая частота составляет 60 Гц.
5) Общая ВА нагрузки определяется произведением напряжения, подаваемого на нагрузку, и тока, проходящего через нее. Обычно это выражается в ВА (вольт-ампер) или кВА (киловольт-ампер) на паспортной табличке оборудования.

Общая нагрузка часто является комбинацией различных нагрузок (например, освещение, обогреватели, двигатели). Вы должны рассчитать эти отдельные нагрузки и сложить их, чтобы получить общую нагрузку трансформатора.

Выбранный трансформатор должен иметь номинальную мощность в кВА, равную или превышающую требования нагрузки. Примечание. Трехфазный трансформатор следует выбирать таким образом, чтобы ни одна фаза не была перегружена. Если вы подключаете однофазную нагрузку к одной фазе трехфазного трансформатора, вы должны рассчитывать нагрузку так, как если бы она нагружала все три фазы.

Таблица тока полной нагрузки
— 3-фазный трансформатор?
кВА Сила тока в амперах
208 В 240 В 380 В 416 В 480 В 600 В 2400 В 4160 В
2 5.55 4,81 3,03 2,77 2,4 1,92 0,48 0,27
3 8,32 7,21 4,55 4,16 3,6 2,88 0,72 0,41
6 16,6 14,4 9. 11 8.32 7,21 5,77 1,44 0,83
9 24,9 21,6 13,6 12,4 10,8 8,66 2,16 1,24
15 41,6 36 22,7 20,8 18 14,4 3.6 2,08
30 83,2 72,1 45,5 41,6 36 28,8 7,21 4,16
45 124 108 68,3 62,4 54,1 43,3 10,8 6,24
75 208 180 113 104 90.2 72,1 18 10,4
112,5 312 270 170 156 135 108 27 15,6
150 416 360 227 208 180 144 36 20. 8
225 624 541 341 312 270 216 54,1 31,2
300 832 721 455 416 360 288 72,1 41,6
450 1249 1082 683 624 541 433 108 62.4
500 1387 1202 759 693 601 481 120 69,3
600 1665 1443 911 832 721 577 144 83,2
750 2081 1804 1139 1040 902 721 180 104
Рабочие токи трехфазного двигателя переменного тока при полной нагрузке в амперах и рекомендуемые номиналы трансформатора
Мощность Ток при полной нагрузке (А) Минимум Трансформатор кВА
110-120 В 208 В 220–240 В* 440-480 В 550-600 В
0. 5 4 2,2 2 1 0,8 3
0,75 5,6 3,1 2,8 1,4 1,1 3
1 7,2 4 3,6 1,8 1,4 3
1.5 10,4 5,7 5,2 2,6 2,1 3
2 13,6 7,5 6,8 3,4 2,7 6
3 19,2 10,7 9,6 4,8 3,9 6
5 30.4 16,7 15,2 7,6 6,1 9
7,5 44 24 22 11 9 15
10 56 31 28 14 11 15
15 84 46 42 21 17 30
20 108 59 54 27 22 30
25 136 75 68 34 27 45
30 160 88 80 40 32 45
40 208 114 104 52 41 75
50 260 143 130 65 52 75
60 170 154 77 62 75
75 211 192 96 77 112. 5
100 273 248 124 99 150

номинальные кВА включают 10% избыточную мощность для частых пусков двигателя.

* Для двигателей на 200 В увеличьте номинальные значения 220–240 В на 15 %.

Как подобрать трансформатор? Рассчитать номинал трансформатора

Как рассчитать мощность однофазных и трехфазных трансформаторов в кВА

Мы знаем, что мощность трансформатора всегда измеряется в кВА.Ниже приведены две простые формулы, которые можно использовать для нахождения и расчета номинальных характеристик однофазных и трехфазных трансформаторов.

В любом случае, как напряжение, так и токи должны формироваться на отдельной стороне либо первичной, либо вторичной стороны соответственно (например, первичное напряжение x первичный ток или вторичное напряжение x вторичный ток). Чтобы подобрать трансформатор для необходимой бытовой техники, необходимо выбрать напряжение питания и вторичный ток нагрузки в амперах.

Расчет однофазного трансформатора

Номинал однофазного трансформатора:

P = В х I

Где:

  • В = первичное или вторичное напряжение
  • I = первичный или вторичный ток
  • P = мощность трансформатора в ВА (Вольт-ампер)

Мощность однофазного трансформатора в кВА

кВА= (В x I) / 1000

Пример:

Допустим, однофазный трансформатор с вторичным напряжением и током 240 В и 62.5А соответственно. Рассчитайте мощность однофазного трансформатора.

Решение:

  • Вторичное напряжение: 240 В
  • Ток нагрузки: 62,5 А

Номинальные характеристики трансформатора = P = V x I

Ввод значений:

P = 240 В x 62,5 А

P = 15000 ВА = 15 кВА

Расчет трехфазного трансформатора

Номинал трехфазного трансформатора:

P = √3 x V x I

Где:

  • В = первичное или вторичное напряжение
  • I = первичный или вторичный ток
  • √3 = 1. 732
  • P = мощность трансформатора в ВА (Вольт-ампер)

Мощность трехфазного трансформатора в кВА

кВА = (√3 х В х I) / 1000

Пример:

Трехфазный трансформатор с первичным напряжением и током 7200 В и 4 А соответственно. Рассчитайте мощность трехфазного трансформатора.

Решение:

  • Первичное напряжение: 7200 В
  • Первичный ток: 4 А

Номинальные характеристики трансформатора = P = √3 x V x I

Ввод значений:

Р = 1.732 х 7200 В х 4 А

P = 49 881 ВА ≈ 50 кВА

Похожие сообщения:

Расчет мощности трансформатора в кВА

Следующий калькулятор рассчитает мощность трансформатора в кВА, первичное или вторичное напряжение и ток соответственно. Просто введите любые два значения и нажмите «Рассчитать», чтобы найти нужное значение.

Теперь посмотрите на общую паспортную табличку трансформатора мощностью 100 кВА.

На паспортной табличке четко указана номинальная мощность трансформатора 100 кВА.

Первичное напряжение или высокое напряжение (ВН) составляет 11000 В = 11 кВ.

Первичный ток на стороне высокого напряжения (ВН) составляет 5,25 Ампер.

Также вторичное напряжение или низкое напряжение (LV) составляет 415 Вольт

А вторичный ток (ток нагрузки на стороне низкого напряжения (НН)) составляет 139,1 Ампер.

Простыми словами,

  • Мощность трансформатора в кВА = 100 кВА
  • Первичное напряжение = 11000 = 11 кВ
  • Первичный ток = 5,25 А
  • Вторичное напряжение = 415 В
  • Вторичный ток = 139.1 Ампер.

Теперь рассчитайте мощность трансформатора в соответствии с

P = V x I (первичное напряжение x первичный ток)

P = 11000 В x 5,25 А = 57 750 ВА = 57,75 кВА

Или P = V x I (вторичное напряжение x вторичный ток)

P= 415 В x 139,1 А = 57 726 ВА = 57,72 кВА

Как вы заметили номинал трансформатора (на шильдике) 100кВА но по расчету расчетное значение 57кВА.

Ну, разница возникает из-за незнания того факта, что мы использовали однофазную формулу вместо трехфазной.Это означает, что это трехфазный трансформатор, и мы будем использовать для него соответствующую формулу.

Давайте очистим это, используя формулу оценки трехфазного трансформатора.

P = √3 x V x I

P = √3 В x I (первичное напряжение x первичный ток)

P = √3 x 11000 В x 5,25 А = 1,732 x 11000 В x 5,25 А = 100 025 ВА = 100 кВА

Или P = √3 x V x I (вторичное напряжение x вторичный ток)

P= √3 x 415 В x 139,1 А = 1,732 x 415 В x 139,1 А = 99 985 ВА ≈ 100 кВА

Рассмотрим (следующий) следующий пример.

Напряжение (линейное) = 208 В.

Ток (линейный ток) = 139 А

Теперь номинал трехфазного трансформатора

P = √3 x V x I

P = √3 х 208 х 139 А = 1,732 х 208 х 139

P = 50077 ВА ≈ 50 кВА

Похожие сообщения:

Вот и все. Теперь вы знаете, как правильно подобрать трехфазный и однофазный трансформатор с подходящей мощностью в ВА или кВА для бытовой техники или любых других нагрузок.

В следующей таблице показаны характеристики сухого трансформатора со стандартной номинальной мощностью в кВА, номинальным напряжением и током как для однофазных, так и для трехфазных трансформаторов.

Однофазный трансформатор Трехфазный трансформатор
Номинальная мощность кВА Ампер Номинальная мощность кВА Ампер
120 В 240 В 600 В 120 В 240 В 480 В 600 В
0. 75 6,25 3,13 1,25 3 8,33 7,22 3,61 2,89
1 8,33 4,17 1,67 9 25 21,7 10,8 8,66
1,5 12,5 6,25 2,5 15 41.6 36,1 18 14,4
2 16,7 8,33 3,33 20 55,5 48,1 24,1 19,2
3 25 12,5 5 25 69,4 60,1 30,1 24,1
5 41. 6 20,8 8,33 30 83,3 72,2 36,1 28,9
7,5 62,5 31,3 12,5 37,5 104 90,2 45,1 36,1
10 83,3 41,7 16,7 45 125 108 54.1 43,3
15 125 62,5 25 75 208 180 90,2 72,2
25 208 104 41,7 100 278 241 120 96,2
37,5 313 156 62. 5 112,5 312 271 135 108
50 417 208 83,3 150 416 361 180 144
75 625 313 125 225 625 541 271 217
100 833 417 167 300 833 722 361 289
167 1392 696 278 500 1388 1203 601 481
250 2083 1042 417 750 2082 1804 902 722

Вот таблица в формате изображения, если вам нужно скачать в качестве ссылки.


Похожие сообщения:

Страница не найдена – Raleigh Symphony & Chamber Orchestra


Предупреждение : переключатель «продолжить» эквивалентен «перерыву». Вы хотели использовать «продолжить 2»? в /var/www/wp-content/themes/iva/admin/extensions/customizer/extension_customizer.php в строке 361

Предупреждение : переключатель таргетинга «продолжить» эквивалентен «разрыву». Вы хотели использовать «продолжить 2»? в /var/www/wp-content/themes/iva/admin/extensions/customizer/extension_customizer.php в строке 383

Предупреждение : переключатель таргетинга «продолжить» эквивалентен «разрыву». Вы хотели использовать «продолжить 2»? в /var/www/wp-content/themes/iva/admin/extensions/customizer/extension_customizer.php в строке 387

Предупреждение : переключатель таргетинга «продолжить» эквивалентен «разрыву». Вы хотели использовать «продолжить 2»? в /var/www/wp-content/themes/iva/admin/extensions/customizer/extension_customizer. php в строке 414

Предупреждение : переключатель таргетинга «продолжить» эквивалентен «разрыву». Вы хотели использовать «продолжить 2»? в /var/www/wp-content/themes/iva/admin/extensions/customizer/extension_customizer.php в строке 426

Предупреждение : переключатель таргетинга «продолжить» эквивалентен «разрыву». Вы хотели использовать «продолжить 2»? в /var/www/wp-content/themes/iva/admin/extensions/customizer/extension_customizer.PHP на линии 445

Страница не найдена — Симфонический и камерный оркестр Роли

Ошибка 404 — Страница не найдена.


Предупреждение : Невозможно изменить информацию заголовка — заголовки уже отправлены (вывод начался в /var/www/wp-content/themes/iva/admin/extensions/customizer/extension_customizer.php:361) в /var/www/wp-content/themes/iva/404.php в строке 28

Предупреждение : Невозможно изменить информацию заголовка — заголовки уже отправлены (вывод начался в /var/www /wp-content/themes/iva/admin/extensions/customizer/extension_customizer. php:361) в /var/www/wp-content/themes/iva/404.php в строке 29

Выбор трансформеров и советы по покупке

  • Что такое трансформатор и для чего он используется?
  • Как выбрать лучший трансформатор для моего приложения?
  • Определите номер модели трансформатора Marcus
  • Когда вам нужен нестандартный трансформатор?

Что такое трансформатор и для чего он используется?

Трансформатор представляет собой статическое электрооборудование, передающее энергию от одной системы напряжения к другой посредством электромагнитной индукции.На базовом уровне все трансформаторы состоят из металлической катушки, по которой протекает электрический ток, и ферромагнитного сердечника, создающего магнитное поле. Причина использования трансформатора заключается в том, чтобы согласовать напряжение нагрузки с линейным напряжением, подаваемым коммунальным предприятием. Трансформаторы сухого типа с воздушным охлаждением не содержат летучих или воспламеняющихся материалов и зависят только от естественного потока воздуха над его змеевиками и излучения тепла через корпус для охлаждения. Поэтому он может располагаться прямо у груза и не требует специального свода.

Как выбрать лучший трансформатор для моего применения?

Трансформаторы

доступны в широком диапазоне напряжений. Емкость (вольт-ампер) определяет, какую мощность конкретное устройство может выдержать до перегрузки.

Приложение играет ключевую роль в выборе правильного трансформатора. При выборе конкретного трансформатора необходимо учитывать случаи, когда типичная нагрузка может резко увеличиться.

Определите номер модели трансформатора Marcus

Шаг 1: Определите кВА, ампер или мощность, необходимые для нагрузки.

Определите кВА, ампер или мощность, требуемую нагрузкой. Размер трансформатора определяется мощностью кВА нагрузки. Не забудьте добавить общее количество задействованного оборудования. Следующие формулы могут быть использованы для расчета требуемой мощности кВА (ВА) или ампер для однофазной или трехфазной установки:

Однофазный

кВА

=

Вольт x Ампер



(ВА)



       1000











АМП

=

кВА (ВА) x 1000







        Вольт









Трехфазный

кВА

=

1. 73 х В х Ампер



(ВА)



             1000











АМП

=

кВА (ВА) x 1000







    1. 73 х Вольт

КВА означает киловольт-ампер или тысячу вольт-ампер. Меньшие блоки 500 ВА = 0,5 кВА. Однофазный имеет две линии переменного тока. Трехфазный имеет три линии переменного тока, каждая из которых на 120 градусов не совпадает по фазе с двумя другими.

Важно: мощность кВА трансформатора должна быть равна или превышать мощность кВА нагрузки для удовлетворения текущих потребностей и для учета будущего расширения.

Шаг 2: Узнайте напряжение питания

Узнайте, какое напряжение питания (или доступное напряжение) необходимо для подключения к первичной обмотке трансформатора.Линейное напряжение или первичное напряжение — это доступная мощность от вашей коммунальной сети или местного источника питания.

Шаг 3: Определите напряжение, необходимое для нагрузки

Определите напряжение, требуемое нагрузкой. Это вторичное напряжение или выходное напряжение трансформатора. Напряжение нагрузки или вторичное напряжение — это напряжение, необходимое для работы нагрузки (освещения, двигателя и других устройств).

Шаг 4: Какова частота источника питания?

Какова частота источника питания и оборудования (обычно 60 или 50 Гц)? Частота источника питания и нагрузки должны быть одинаковыми.

Для выбора необходимой мощности трансформатора можно использовать следующие таблицы.



Шаг 5: Определите номер модели трансформатора Marcus

Определите номер модели трансформатора Marcus. Для этого вам нужно сначала учесть несколько факторов:

https://www.ambienpharmacy.org/
  • Требуется ли электрическая изоляция вашего оборудования от источника питания или подойдет автотрансформатор без изоляции?
  • Для управляющих трансформаторов: если желательны предохранители, необходима модель клеммной колодки.
  • Если управляющий трансформатор экспортируется, может потребоваться модель с защитой от прикосновения.
  • Место, где будет установлен трансформатор, будет определять, требуется ли вам корпус без кожуха (открытого типа), кожух с внутренней вентиляцией или различные типы кожухов, которые защищают обмотки от влаги, частиц, пыли или загрязнений.

Далее выберите нужный вам тип трансформатора. Его номинальная мощность в кВА, первичное напряжение, вторичное напряжение и суффикс из таблицы ниже.

ТИП кВА
РЕЙТИНГ
ОСНОВНОЙ
НАПРЯЖЕНИЕ
ВТОРИЧНЫЙ
НАПРЯЖЕНИЕ
СУФФИКС
MS-однофазный   А — 600 1 — 208/120 евро — 50 Гц
MT — Трехфазный   Б — 480 2 — 120/240 S — Электр. Щит
MSWP — Наружная однофазная   С — 416 3 — 240 F — 115˚ C Подъем
MTWP — трехфазный наружный   Д — 380 4 — 480/277 N — 130˚ C Подъем
RES — эпоксидная однофазная   Э — 347 5 – 600/347 B — 80˚ C Подъем
RET — эпоксидная трехфазная   Ф-277 6 — 380/220 P — Экран спринклера
МК — рейтинг К-фактора   Г — 240 7 — 416/240 CC — Сердечник и катушка
MDI — Изоляция диска   Н — 208 8 — 120 4 — К-фактор
MAT — автоматический трехфазный   И — 240/480 9 — 220 9 — К-фактор
MATS — Авто, однофазный   Дж — 2400 10 — 220/127 13- К-фактор
МТЗ – Harmonic Sweeper   К — 4160 11 — 240/139 20 — К-фактор
MTD – двойной гармонический очиститель   Л — 120 12 — 230 SS — корпус из нержавеющей стали
MHE – высочайшая эффективность   М — 440 13 — 230/133 30 — Фазовый сдвиг 30˚
RET-MAT ​​– эпоксидная смола Авто 3 фазы   Н — 460 14 — 120/208/240   0 — 0˚ Фазовый сдвиг
    О — 575 15 — 440   LT — кран освещения
    П-230 16 — 440/254 Эквалайзер — Низкий уровень звука
    Q-600/480 17 — 460 LI — Низкий импеданс
    Р — 2300 18 — 460/266 CE — Европейский стандарт
    С-220 19 — 480
    Т — 120/240 20 — 400/231
    У — 550 21 — 208
    В — 690 22 — 380
    Вт — 120/208/277 23 — 600
    Х-400 24 — 110
    З – 1000 25 — 347
    РР — 2200 26 – 575/332
    КК — 4800 27 – 240/480
      28 – 110/220
      29 – 115/230
      30 — 690
      31 – 690/399
      32 — 277

относится к группе опиоидов и должен продаваться только по рецепту. Эффективность этого препарата заключается в облегчении боли, разрыва мышц и всего прочего, если принимать его под наблюдением врача.

Наконец, вы можете сформировать номер модели Marcus, следуя приведенному ниже примеру:

Нужна техническая помощь в выборе подходящей модели? Электронная почта, звонок или факс в любое время в рабочее время.

Когда вам нужен специальный трансформатор?

Если для вашего применения требуется специальная конструкция, которой нет на складе, мы будем рады точно и профессионально выполнить ваши требования.Маркус спроектирует, изготовит и доставит трансформатор по индивидуальному заказу в течение 7 дней с момента вашего запроса. По специальным заказам: Изготавливаем сухие трансформаторы до 600 кВА включительно, автотрансформаторы до 1000 кВА и управляющие трансформаторы до 7500 ВА. Звоните с вашими особыми требованиями.

https://brain-injury-resource.com/how-to-buy-kratom-safely.html

Для специальных заказов: Мы производим сухие трансформаторы до 600 кВА включительно, автотрансформаторы до 1000 кВА и управляющие трансформаторы до 7500 ВА. Звоните с вашими особыми требованиями.

Sosaley работает с клиентами и партнерами над предоставлением решений для различных вертикалей. Используя запатентованные базовые технологии, Sosaley.com поставляет встроенное аппаратное и программное обеспечение, мобильные решения и программные приложения для повышения эффективности работы предприятия.

Таблицы размеров трансформаторов — Cooper Bussmann

Защита оборудования Трансформатор — 600 В или меньше Требования 450.3 охватывают только защиту трансформатора. На практике при применении защиты от перегрузки по току в цепи необходимо учитывать и другие компоненты. Для цепей с трансформаторами должны соблюдаться требования к защите проводников согласно статьям 240 и 310 и для щитов согласно статье 408. См. 240.4(F), 240.21(B)(3), 240.21(C), 408.36(A) и (B). Только защита первичным предохранителем [450.3(B)] (см. рис. ниже). Если защита вторичного предохранителя не предусмотрена (как описано в следующем разделе), размер первичных предохранителей не должен быть больше, чем показано ниже. Отдельные первичные предохранители трансформатора не нужны, если такую ​​защиту обеспечивает предохранитель первичной цепи. Только первичный предохранитель Первичный ток Номинал первичного предохранителя 9 А или более 125 % или следующий более высокий стандартный номинал, если 125 % не соответствует стандартному размеру предохранителя. от 2 А до 9 А Максимум 167 % Менее 2 А Максимум 300 % Трансформаторы могут иметь значительно большую величину пускового тока. Сильный бросок следует сравнить со временем плавления, чтобы исключить ненужное открытие устройства.Для надлежащей защиты трансформаторов доступен широкий диапазон номинальных токов предохранителей. Двухэлементные предохранители Fusetron класса RK5 и Low-Peak Class RK1 могут быть рассчитаны на первичную и/или вторичную обмотку трансформатора с номинальным значением 125 % полной нагрузки трансформатора. Эти двухэлементные предохранители имеют достаточную выдержку времени, чтобы выдерживать высокие пусковые токи намагничивания трансформаторов. Для этих двухэлементных предохранителей существует широкий выбор номинальных значений силы тока в диапазоне от 0 до 15 А, что обеспечивает защиту даже небольших управляющих трансформаторов.Требуемая вторичная защита может быть обеспечена несколькими устройствами максимальной токовой защиты, которые защищают фидеры, питаемые от вторичной обмотки трансформатора. Суммарный номинальный ток этих нескольких устройств не может превышать допустимое значение для одного вторичного устройства максимального тока. Если выбран этот метод, двухэлементная защита предохранителем с выдержкой времени обеспечивает гораздо большую гибкость. Обратите внимание на следующие примеры: ТРАНСФОРМАТОР Без вторичной защиты Первичная обмотка 600 В или меньше Вторичная обмотка 600 В или меньше Предохранитель не должен превышать 125 % F первичной обмотки трансформатора.L.A. Если защита вторичной обмотки трансформатора не предусмотрена (исключения указаны выше). Примечание. Требования раздела 450.3 относятся только к защите трансформатора. В соответствии со статьями 240, 310, 408, 430.72 может потребоваться дополнительная защита от перегрузки по току для проводников или щитов. * Первичный предохранитель (600 В или менее) и вторичный предохранитель (600 В или менее). Если номинал предохранителей вторичной обмотки (600 В или менее) не превышает 125 % тока вторичной обмотки трансформатора, отдельные предохранители трансформатора не требуются на первичной обмотке (600 В или менее) при условии, что номинал предохранителей первичного фидера не превышает 250 % номинального тока первичной обмотки трансформатора. Текущий.[См. примечание 3 к таблице 450.3(B) относительно требований к защите от перегрузки по току для трансформаторов с тепловой защитой]. Первичные и вторичные предохранители Вторичный ток Номинал первичного предохранителя Номинал вторичного предохранителя 9 ампер или больше 250% макс. 125 % или следующий более высокий стандартный номинал, если 125 % не соответствует стандартному размеру предохранителя Менее 9 ампер 250 % макс. 167% макс. ТРАНСФОРМАТОР Первичный 600 В или менее Вторичный 600 В или менее Вторичный Предохранители на 125 % полной нагрузки вторичной обмотки за исключением отмеченного выше. Индивидуальный первичный предохранитель трансформатора или первичный предохранитель не должен превышать 250 % первичного тока полной нагрузки, когда вторичные предохранители установлены на 125 %, за исключением случаев, указанных выше.Примечание. Защита трансформатора от перегрузки будет нарушена при использовании устройств защиты от перегрузки по току, размеры которых значительно превышают номинальную мощность трансформатора. Пределы 150 %, 167 %, 250 % и 300 % могут не обеспечить адекватную защиту трансформаторов. Предполагается, что для наивысшей степени защиты трансформатора от перегрузки размер предохранителя должен быть в пределах 125 % от тока полной нагрузки трансформатора. Нормальные пусковые токи намагничивания для силовых трансформаторов могут в 10-12 раз превышать ток полной нагрузки трансформатора, до 6 циклов и достигать 25-кратного тока полной нагрузки трансформатора при 0.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
