Расстояние между обрешеткой под профнастил для крыши – ?

расчет + инструктаж как сделать правильно

Сегодня многие отдают предпочтение профнастилу как легкому, ровному и простому в монтаже кровельному материалу. Работать с ним не сложно, и под силу любому человеку, достаточно лишь выбрать качественное крепление и подготовить правильное основание.

И в этой статье мы расскажем вам, какой должна быть обрешетка под профнастил разных видов и форм, с каким шагом ее следует монтировать и от чего этот шаг зависит. А наши видео-уроки и детальные иллюстрации помогут разобраться со всеми тонкостями такого проектирования!

Представьте, что случится, если обрешетка под профнастил будет недостаточно частой: листы легко прогнутся не только под вашим весом, но и под шапкой снега, и уже по весне крыша будет выглядеть удручающе.

Давайте для начала разберемся с понятиями. Так, обрешетка – это сплошной настил или решетчатая конструкция, которая монтируется поверх стропил и служит основанием для крепления кровельного материала. Сама по себе обрешетка усиливает пространственную структуру крыши за счет своей жесткости, а изготавливается она либо из древесины, либо из металла.

То, насколько обрешетка под профнастил будет разреженной или сплошной, зависит от самой кровли. Сплошной называют настил с зазором до 1 см (т.е. не 100% монолитная), и такая обрешетка подходит для рулонных материалов, плоского шифера и мягкой черепицы. Сплошной настил также делают частично в местах пересечения или стыка скатов, по карнизным свесам.

Самой сложной считается обрешетка вальмовой крыши:

Учет климатических условий: снег и ветер

Угол уклона кровли играет большую роль. Когда скат крутой, более 45°, с него легко удаляется снег и вода, но чем скат круче, тем дороже обходится строительство самой крыши, и тем больше пиломатериала пойдет на обрешетку.

Давайте сравним: для крыши с уклоном в 45° уходит в полтора раза больше стройматериалов, чем на плоскую, а при уклоне в 60° уже в два раза больше. Но свою роль играет и климат.

Так, для районов, где сильные ветра, необходимо делать максимально пологие кровли, ведь профнастил – самый парусный материал из всех существующих кровель. В ураганах именно такие покрытия срывает «с корнем», поэтому лучше не дать веру шанс. А вот в заснеженных районах, где ветра не сильные, делаю крутые скаты.

Так уменьшают снеговую нагрузку, ведь с таких скатов снег спадает сам. И это особенно актуально для профнастила, который выпускается достаточно тонким и действительно может прогнуться под снегом (особенно, если шаг обрешетки установили «на глаз».

Учитывайте также, что чем более плотной сделана обрешетка, тем больше она весит. А это все важно учитывать при расчете нагрузки на фундамент. Конкретно для строительства крыши из профнастила чаще всего в ход идут бруски хвойных пород, а вес их одного кубического метра равен от 500 до 550 кг. Для сравнения: OSB и фанера при таком же объеме будут весить 600-650 кг/м

3.

Давайте в первую очередь определимся, а стоит ли вообще рассчитывать обрешетку под профнастил. Ведь достаточно часто встречается мнение, что подобрать шаг легко, буквально «на глаз» или так, как у соседа, ведь материал-то неприхотливый. Но в таком случае вы рискуете столкнуться с такими последствиями:

• Превышение стоимости крыши, если шаг обрешетки вам посоветовал перестраховщик.
• Прогиб профнастила под первым же снегом, если все делалось на авось.
• Неудобное крепление листов, когда края профнастила попадают между решетинами.
• Невозможность выполнения ремонтных работ из-за того, что по крыше опасно ходить.

Поэтому, чтобы не получилось ни «недо», ни «пере», и вы были спокойны за свой дом, все-таки сделайте необходимые расчеты.

У вас есть несколько путей:

1. Использовать специальный онлайн-калькулятор прямо на сайте производителя профнастила, который рассчитает все довольно точно.
2. Изучить готовый проект, который был разработан для вашей местности и такого же кровельного покрытия. Наверняка такие дома в округе есть, только не берите в пример объекты самозастройщиков, у которых единственные консультанты – форумчане.
3. Посоветуйтесь с прорабами, которые уже строят недалеко от вас. Дело в том, что нагрузка на обрешетку рассчитывается на 1 м², поэтому, в принципе, не важно, какая у вас длина крыши, главное, чтобы совпадал угол. Такому мнению стоит доверять, ведь в профессиональном проектировании придерживаются определенных строительных норм и правил.

Если вы не пожалеете на расчет времени, то выиграете в качестве кровли и существенной экономии материала на нее. Снег и ветер способны создавать нагрузку более 300-500 кг на каждый квадратный метр кровли!

Скажем так: стропильная система – это сложная инженерная конструкция, которая не создается «на коленке». Ведь в кровле нет несущественных мелочей, и даже незначительная экономия на той же обрешетке в будущем обязательно обернется более значительными расходами на ремонт. А переделать крышу очень сложно.

Если, конечно, вы будете укладывать профлист на небольшую кровлю над гаражом, беседкой или навесом, тогда вам достаточно визуально понять, насколько крепкой должна быть обрешетка и сравнить свои данные с таблицами. Так многие и делают, и зачастую их примерные расчеты правильные:

Если мы говорим о крыше жилого дома, подходить к вопросу расчета обрешетки под профнастил нужно очень ответственно. Итак, для разных задач и типов профнастила применяются такие виды обрешетки:

• Сплошная обрешетка, из плит OSB или фанеры. Необходима при минимальныхуклонах крыши.
• Сплошная обрешетка из брусков или досок, которые настилаю параллельно друг другу с небольшим зазором. Этот вариант подходит для негофрированного профнастила.
• Разреженная обрешетка со сплошной контробрешеткой. Так, если обрешетка была уложена с большим шагом, тогда для дополнительной жесткости укладывают контррейки по диагонали крыши.
• Разреженная обрешетка для гофрированного профнастила, с шагом, в несколько раз меньшим, чем сам лист.

А вот разреженная обрешетка под крупногабаритную кровлю не подходит, т.к. ее рассчитывают так, чтобы лист ложился всего не два бруска. К сожалению, профнастил не настолько прочный материал.

Для устройства сплошной обрешетки берут доски толщиной 30-40 мм. Брать более широкие доски, чем 140 мм, не рекомендуется, ведь тем могут покоробиться.

К слову, сплошную обрешетку из досок под профнастил уже почти никто не делает, и ее заменяют на более практичную обшивку скатов плитами OSB или влагостойкой фанерой.

Разреженная обрешетка: для крутых крыш

Традиционно под современный профнастил обустраивают разреженную обрешетку. Ее разрешено делать под жесткие кровельные материал, которые достаточно хорошо выдерживают ветровую и снеговую нагрузку, не разрушаясь и не прогибаясь при этом.

Для разреженной обрешетки подходят пиленные деревянные бруски и деревянные жерди. Главное требование к ним – иметь минимальную внутреннюю влажность, в пределах 18-20%, не иметь деформаций, изгибов и сучков. Такую обрешетку обязательно обрабатывают антисептиком и, по желанию, антипиреном. Также разреженную обрешетку под профнастил делают из П-образных оцинкованных решетин.

Стандартный шаг обрешетки под профнастил для центральной полосы России – 35-40 см, при использовании брусков с сечением 50х50 мм или досок 50х120 (140) мм.

Также обрешетку обустраивают однослойной или двухслойной, но конкретно под профнастил достаточно одного слоя.

Шаг обрешетки и высота гофры

Шаг обрешетки установки под профнастил также зависит от вида профилей самих листов. У каждого профиля – своя собственная несущая способность, которую определяет высота гофры и толщина стального проката. Например, для марок с несущей способностью укладывают сплошную обрешетку, а с высокой – разреженную.

Для скатных крыш профнастил берут с гофрой не менее 20 мм. Это НС-35, МП-20, С-44. А профили Н-60 и Н-75 используются для самонесущих и плоских крыш промышленных объектов:

В любом случае минимальное сечение должно быть 30х100 мм, если расстояние между стропилами до 1000 мм:

Обрешетка под отдельные виды профнастила

Давайте обозначим также некоторые особенности устройства обрешетки для самых популярных видов профнастила, которые используются при строительстве частного дома.

Так, если вы используете профлист С-8 на кровле от 15°, тогда либо берите го с толщиной 0,55 мм (обязательно проверьте микрометром), или же укладывайте сплошную обрешетку.

В работе с профлистом МП-20, П-18 листы берите от 0,7 до 0,55 мм, и делайте сплошной настил, если уклон до 15° и разреженную обрешетку, если больше, сохраняя расстояние между досками до 5 см. А вот профнастил Н-35 такой же толщины уже до 15° разрешается укладывать на обрешетку с шагом 50 см и от 15° с шагом в 1 метр, здесь прочности как раз достаточно. При этом те же условия для профнастила С-44, если толщина его листа в пределах 0.55-0,7 мм.

Для профлиста Н-60 уклон кровли не делают меньше 8°, а толщина листа должна составлять 0,7-0,9 мм. Шаг укладки обрешетки уже делают не более 3 метров.

Эта таблица поможет вам во всем разобраться:

К слову, если вы все-таки переживаете, что с основной крыши дома будет падать тяжелая шапка снега, тогда для пристройки не жаль будет и сплошной настил устроить:

Что касается материала изготовления обрешетки, здесь есть два варианта: металл и дерево. Так, металлические прочные стропильные системы сегодня чаще выбирают для промышленных высотных зданий, где важная высокая прочность, пожаробезопасность и относительно небольшой вес.

А для частного домостроения рекомендуют пиломатериалы, удобные в работе и доступные по цене. Но на самом деле вы можете остановить свой выбор на первом варианте, тем более, что для профнастила лучшего основания и не придумать.

Деревянная обрешетка: строительная классика

Если вы остановили свой выбор на деревянной обрешетке, то при покупке вооружитесь линейкой и проверьте все заявленные параметры. В качестве материала возьмите бруски сечением 50х50 мм или 23х50, либо доски 32х100 и 50х100 мм. Главное, чтобы они были обработаны антисептиком.

Также подсчитайте количество дополнительных брусков для обхода дымохода, пожарных люков и других подобных мест. В тех местах расход древесину будет в два раза больше. Кроме того, на краях крыши укладывают не одну, а две доски для дополнительной прочности. Как альтернативу брускам применяют также доску, толщиной от 50 мм:

В качестве древесины для обрешетки под профнастил подходит ольха, бук, ель и сосна. Вам нужно будит их обработать антисептиком и антипиреном, или же приобрести уже подготовленные к строительству. Главное – защитить обрешетку от гниения и грибка, ведь влага в подкровельном пространстве не такая уж и редкость.

Давайте рассмотрим, какой толщины должна быть деревянная обрешетка. Так, самая популярная – доска с сечением 22х100 и 25х100 мм. Она доступна по цене, но подходит только для простых легких кровель ввиду недостаточности прочности. Более подходящей считается доска 32х100 мм. Такой можно устанавливать разреженную обрешетку на стропила с шагом 90 см.

Подходят для сплошной обрешетки также шпунтованные доски, 25 и 32 мм, с соединением «шип-паз».

Калиброванные доски берут для создания разреженной обрешетки под профнастил. Они прочные, хорошо обработанные, имеют точные геометрические формы, но дорогие.

Обрешетку из бруса 50х50 мм делают уже при шаге стропил от 90 см, и без такого материала не обойтись в работе со сложными конструкциями, у которых много дополнительных элементов. Сами бруски крепкие и толстые, а потому хорошо защищают металлическую кровлю от прогиба. Вот почему брус в качестве обрешетки чаще всего встречается с профнастилом высокой гофры, которая изначально укладывается с целью выдерживать значительную нагрузку. Доски здесь, конечно, не помогут.

Но для обустройства деревянной обрешетки под профнастил не рекомендуется использовать полуобрезные и необрезанные пиломатериалы. Вот хорошие советы от профессионального кровельщика, демонстрирующие работу с деревянной обрешеткой:

Металлическая обрешетка: идеальное решение

Сегодня использование металлической обрешетки для частного строительства становится особенно актуальным, особенно в условиях города. Причем есть смысл изначально строить цельнометаллическую кровлю: и со стальными стропилами, и со стальной обрешеткой, и со стальным профнастилом. В итоге такая крыша получается:

• относительно легкой (легче деревянной стропильной системы), абсолютно не подвержена насекомым, гниению и возгоранию;
• идеально ровной, без сучка и задоринки, чего не скажешь о древесине;
• не искривляется и не деформируется со временем;
• полностью совместима с профилированными стальными листами.

Монтируют металлическую обрешетку на стропила при помощи болтов или сварки. Если для изготовления стропил и обрешетки бралось одно и тоже сырье, то крепление получается надежным. Т.е. здесь вы будете избавлены от нежелательных химических реакций из-за стыка разнородных материалов, как металл и дерево.

Здесь нет проблемного контакта «дерево-металл», удобное крепление, высокая пожаробезопасность и надежность самой кровли. Причем крышу с металлическими стропилами и обрешеткой еще и утепляют! Поэтому такой стальной каркас никак не препятствует обустройства уютной и теплой мансарды.

А толщину металлической обрешетки под профнастил подобрать уже не сложно. Это зависит от высоты используемого стального профиля.

Вот основные требования к металлической обрешетки для профнастила:

1. Крепление листов должно быть надежным и выдерживать местные климатические условия.
2. Толщину листов нужно подбирать соответственное шагу металлической обрешетки.
3. Шаг обрешетки следует вычислять по той же схеме, что и деревянную.

Для изготовления металлической обрешетки подходит как гальванизированная сталь, так и покрытая алюмоцинком.

Самое важное – смонтировать каркас так, чтобы в итоге все его элементы оказались в одной плоскости. Если обрешетка деревянная, выровняйте ее деревянными клиньями. Если металлический – скорее всего, он изначально будет более точно смонтирован, чем деревянный.

И все благодаря точным по геометрическим параметрам всех деталей. Плюс металлический каркас более упругий. И для обустройства крыши под профнастил бывает достаточно одних металлических стропил, но чаще нужно для увеличения жесткости делать дополнительную обрешетку.

Теперь покажем вам на практике, как сделать обрешетку под профнастил самостоятельно. Существует определенная разница в технологии, если вы строите холодную крышу с чердаком или теплую для мансарды. Так, для холодной крыши достаточно будет уложить плотную ветро- гидроизоляцию, и зафиксировать поверх обрешеткой. А для обустройства крыши обычной беседки подходит и вариант попроще:

Для мастерской или небольшой бани обрешетку уже необходимо делать уже по всем правилам:

Если же речь идет об утеплении скатов, такая гидроизоляция должна быть «дышащей». Для этой цели советуют использовать современные супердиффузные подкровельные мембраны, обладающие высокой паропроницаемостью.

Даже если сейчас вы строите именно холодный чердак, поступите именно так. Со временем, когда вы поймете, насколько ценны и нелишние жилые метры, вы захотите сделать чердак жилым, и в таком случае вам остается только утеплить наклонные стены изнутри – и все готово. А вот если на скаты под обрешетку была уложена не дышащая гидроизоляция, работы будет много.

Кроме того, супердиффузионная подкровельная мембрана не требует устройства специального вентиляционного зазора между утеплителем и пленкой, как это необходимо с пленками низкой паропроницаемости. Только будьте внимательны: у мембран с высокой паропроницаемостью есть лицевая и изнаночная стороны, и желательно их не перепутать.

Внешнюю сторону часто делают цветной, с фирменной разметкой. Кроме того, обычно мембрану скручивают в рулоны так, чтобы ее было удобно раскатывать на стропилах. Поэтому первым делом вдоль карнизного свеса прибейте две доски 50х50 (50х100) и 32х50 (32х100) мм, одну на другую, и поверх этих досок уложите гидроизоляцию.

Первый слой мембраны нужно раскатать вдоль свеса крыши так, чтобы край спускался как раз в водосточный желоб. Нахлест полос – 10-15 см, ориентируйтесь на линии, которая отмечена пунктиром на рулоне:

Далее поверх гидроизоляции прибейте спадающие бруски контробрешетки 50х50 мм. Это нужно обязательно сделать! Ведь крыша из профнастила должна быть вентилируемой (помните о конденсате и коррозии), вот как раз эти бруски и создадут вентиляционный зазор.

Закрепите контробрешетку саморезами по дереву или оцинкованным гвоздями. Неоцинкованные метизы не используйте, т.к. из-за коррозии деревянные бруски начнут гнить.

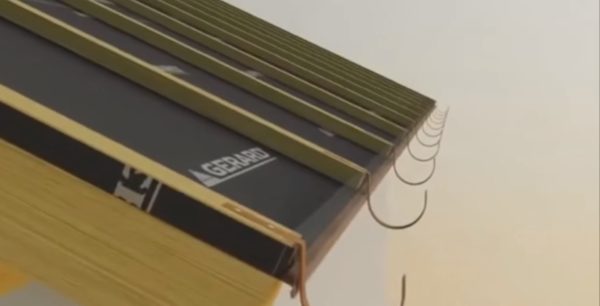

А карнизный свес чаще всего закрывают вентиляционной сеткой. На этом этапе установите водосточную систему (подробно уже останавливаться на этом не будем).

Теперь уложите бруски обрешетки под конек, и также накройте гидроизоляцией. Переходим к строительству обрешетки. Для этой цели прикладывают металлическую планку, под нее вбивают гвозди и растягивают разметочную шнурку. Это – самый проверенный способ ровного монтажа.

Доски или бруски обрешетки нужно располагать строго параллельно карнизу, и крепить к основанию гвоздями, скобами или даже дюбелей в некоторых случаях. Двигайтесь по направлению снизу вверх, крепя каждый брусок к каждому стропилу на один гвоздь или скобу.

Если обрешетка у вас из досок, тогда ее нужно крепить в два гвоздя по нижнему и верхнему краю, чтобы со временем, при высоких нагрузках доски не выворачивало, и кровельное покрытие не повреждалось.

Но принцип один: стыкуйте элементы обрешетке только на стропилах, и не оставляйте незакрепленными их концы. При этом также нельзя стыковать обрешетку соседних ярусов только на одной стропильной ноге.

В завершение на конек крышу уложите два ряда брусков под будущий коньковый элемент, а на торцы ската – ветровые доски. При этом они должны быть на высоту профиля листов, и точно выше, чем остальные элементы деревянной обрешетки.

Кроме «веревочного» метода, практикуются еще такие самодельные инструменты, которые значительно упрощают и ускоряют установку обрешетки:

Для чего столько забот, спросите вы? Когда обрешетка будет готова, она должна представлять собой идеально ровную поверхность. В противном случае возникнут проблемы с креплением профнастила и общем качестве монтажа.

Обратите внимание также на такой момент: если стропила недостаточно глубокие, чтобы потом между ними можно было уложить утеплитель на его толщину, тогда к стропилам вам нужно будет приделать дополнительный каркас.

В жизни все это выглядит так:

Как вы видите, при должном подходе и соблюдении точности геометрии обрешетки, из профнастила получается аккуратная и долговечная кровля!

krovgid.com

как правильно сделать, какое расстояние между обрешеткой под профлист, доска или металлическая обрешетка

Содержание:

Выбирая кровельные материалы, большинство потребителей отдает предпочтение профлисту. С помощью этого практичного и функционального материала можно обновить крышу за небольшой промежуток времени. Благодаря высокой механической прочности, а также устойчивости к коррозии профлисты занимают лидирующие позиции в строительстве малоэтажных жилых и производственных зданий.

Преимущества материала

Простой монтаж материала позволяет использовать его при самостоятельном сооружении крыши дома. При правильном обустройстве основания под покрытие процесс его монтажа не вызовет никаких трудностей. Главное — правильно сделать обрешетку, рассчитать промежуток между элементами и подобрать качественный материал.

Виды материалов для обрешетки под профнастил

Под обрешеткой принято понимать основание под кровельный материал, выполненное из металлического профиля или деревянных реек, укладка которых выполнена в перпендикулярном направлении относительно стропил.

Обрешетка крыши под профнастил принимает на себя нагрузку от кровельного покрытия, распределяя ее между стропилами, что помогает избежать преждевременной деформации крыши. Монтаж профлистов может выполняться на сплошную обрешетку или выполненную с определенным шагом в зависимости от технических характеристик материала.

В качестве материала для изготовления обрешетки может использоваться следующее:

• Древесина. Это самый распространенный вариант для изготовления обрешетки под профнастил. Легкость и прочность натурального дерева способствуют созданию прочных и надежных конструкций. Такое основание изготовляют из досок с обрезанной или необрезанной кромкой. Доска на обрешетку под профнастил может иметь ширину 15 см, а толщину  4-5 см. Недостатком деревянных изделий считается легкая возгораемость и плохая устойчивость к воздействию воды, что является причиной быстрой потери прочности. Решить проблему помогает обработка материала гидроизоляционными средствами и антипиренами.
• Металл. При строительстве производственных помещений чаще всего используют металлический профиль. Такие элементы не имеют ограничений по длине и отличаются повышенной прочностью при незначительном весе. Металлическая обрешетка под профнастил может устанавливаться с шагом до 1,5 метров. Несмотря на то, что воздействие воды может вызвать появление коррозии на металлических изделиях, эксплуатационный период у них все-таки больше по сравнению с деревянными конструкциями.

Расчет расстояния между обрешеткой под профлист

Прочность профлиста и его устойчивость к механическим повреждениям обеспечивается за счет дополнительных вертикальных ребер жесткости. Несущая способность материала возрастает с увеличением высоты волны изделия. Обрешетка под профлист монтируется в зависимости от вида и массы кровельного материала. Также необходимо учитывать площадь ската и угол его наклона. Промежуток обрешетки определяется строительными нормами.

Выполнение расчетов проводится  в зависимости от уклона:

• На крыше с уклоном менее 15 градусов под профнастил рекомендуется наколачивать сплошную конструкцию. Кровельные материалы несущего типа могут укладываться на решетку в шагом до 40 см.
• При наклоне ската от 15 до 30 градусов расстояние между обрешеткой под профнастил может составлять от 30 до 65 см. Такие параметры используются при монтаже обрешетки на большинстве крыш, так как являются наиболее подходящими для профнастила.
• Крыша, имеющая наклон в 30 градусов, может иметь обрешетку с шагом до 1 метра.

Профнастил несущего типа имеет высоту волны более 8 см, поэтому характеризуется повышенной жесткостью. Следовательно, укладку можно выполнять на обрешетку, у которой расстояние обрешетки для профнастила составляет 3-4 метра, а наклон крыши превышает 8 градусов.

Особенности монтажа на крыше

Чтобы разобраться с вопросом, как правильно сделать обрешетку крыши под профнастил, нужно изучить характеристики кровельного материала.

Универсальный и несущий профнастил имеет высоту волны более 3,5 см, для его изготовления используют оцинкованную сталь с толщиной листа 0,6-0,7 мм. Настилать такой материал можно на обрешетку с шагом между элементами до 1,5 метров. Несущие способности такой крыши составляют до 600 кг, что во многом упрощает ее обслуживание.

Профнастил стеновых марок имеет высоту волны не более 2,1 см, что делает материал менее прочным. Следовательно, его укладка  должна выполняться на сплошную обрешетку. Это предотвратит деформацию кровельного материала под воздействием снежного покрова.

Как правильно сделать обрешетку

При монтаже конструкции, включая обрешетку на гараж под профнастил, следует придерживаться следующих рекомендаций:

• Крепить элементы обрешетки нужно на рейки контробрешетки. Их устанавливают параллельно стропильным ногам для фиксации гидроизоляционного материала.
• Деревянные элементы обрешетки крепятся гвоздями, а металлический профиль — саморезами.
• Выполнять монтажные работы нужно снизу вверх. Крепление первой основной доски, которая представляет собой более толстый брусок, проводится вдоль карниза.
• При укладке элементов обрешетки необходимо контролировать горизонтальность.
• Каждую рейку обрешетки следует крепить двумя крепежными элементами. Это предотвратит выворачивание бруска при интенсивной нагрузке.
• При недостаточной длине элементов обрешетки можно выполнить их соединение. Однако не рекомендуется соединять на одной стропильной ноге элементы соседних рядов.

kryshadoma.com

Обрешетка под профнастил: шаг, расчет, расстояние, монтаж

Профилированные металлические листы – это популярный материал для финишного покрытия крыш строений различного назначения. Производятся они с профилем в форме трапециевидной волны. Высоты гребня настила, применяемого для кровли, не должно быть ниже 3,5 см и данный параметр четко регламентирован ГОСТами и СНиПами. Достоинств у материала довольно много, например, можно отметить, такие качества, как легкость, высокая прочность и долговечность. Листы имеют двойное защитное покрытие, то есть оцинкованное и полимерное, что позволяет защитить поверхность кровли от негативных факторов внешней среды. Также можно отметить и тот факт, что изделия не выгорает на солнце, а значит, свой внешний вид крыша будет сохранять на протяжении всего срока эксплуатации.

Еще один важный момент для многих пользователей – это экономическая выгода подобного приобретения. Ведь стоимость материала ниже, как аналогичной продукции, так и многих других вариантов кровельных покрытий. Кроме того, произвести самостоятельный монтаж не составит труда даже для пользователей, впервые сталкивающихся с этим изделием. Разумеется, прежде чем приступить к установке металлических листов, стоит внимательно изучить все особенности процедуры, уделив особое внимание такому вопросу, как обрешетка под профнастил. Так как во многом от данного элемента будет зависеть долголетие и прочность крыши строения. Именно поэтому стоит подробно рассмотреть этот элемент кровельного пирога, но прежде всего, стоит уделить внимание особенностям профилированного настила.

Особенности профнастила

Профилированное металлическое кровельное покрытие выпускается с различными вариантами профиля. Кроме того, изделие может отличаться не только геометрией волны, то есть формой и высотой гофры, расстоянием между волнами, но и такими параметрами, как монтажная ширина, материал изготовления, толщина листа, качество антикоррозийного покрытия и наличие различных декоративных полимерных слоев. Чтобы точно знать, какими свойствами обладает приобретаемый профнастил, достаточно взглянуть на его маркировку. Пользователям следует знать, что изделие выпускается в трех основных модификациях:

1. Несущий (маркируется литерой Н).
2. Стеновой (С).
3. Комбинированный или универсальный (НС).

Материал может отличаться своим предназначением, например, изделие может использоваться:

• для монтажа кровельной системы;
• для устройства межэтажных перекрытий;
• для отделки фасадов;
• для изготовления стеновых перегородок;
• для установки в качестве ограждающих конструкций и так далее.

Потребители, планирующие сделать кровлю самостоятельно, должны разбираться в назначении выбираемой продукции. Маркируется материал буквенно-цифровым обозначением. Цифры в маркировке означают высоту профиля, толщину листа, монтажную ширину и длину материала в мм.

Популярные виды профнастила

Востребованность профнастила не зависит от высоты гофры, размеров или толщины листа, ведь каждый вид продукции имеет свое особое назначение. Наиболее популярными считаются 3 марки профилированных листов из металла.

1. Профнастил Н75 – это лист для несущих конструкций с высотой гофры в 75 мм. Как правило, он имеет трапециевидную волну и способен обеспечить отменную несущую способность. Часто используется для обустройства кровель. Обрешетка крыши под профнастил может быть из досок либо металла и монтироваться с шагом до 4 м, а использовать изделие можно на кровлях с углом наклона от 8 градусов.

2. Профнастил НС35 – универсальное изделие, широко используемое для монтажа кровель и стеновых конструкций. Имеет волну трапециевидной формы с высотой гофры в 35 мм. Особенность продукции в том, что на каждой волне имеются дополнительные канавки, глубина которых равна 7 мм. Такие бороздки выступают в роли ребер жесткости, что придает конструкциям из данного материла дополнительную прочность.  Такой материал можно монтировать на кровли с углом наклона как до 15 градусов, так и более 15 градусов. При этом в первом случае при монтаже требуется устройство обрешетки под профнастил с шагом в 50 см, а во втором допускается обрешетка с шагом до 1 м.

3. Профнастил С8 – это изделие, применяемое в качестве материала для отделки фасадов и устройства стеновых перегородок. Высота волны составляет всего 8 мм, но при этом ширина трапециевидной гофры равна 5 см. Благодаря таким параметрам листы имеют декоративный внешний облик, что делает их востребованными при монтаже ненагруженных кровельных систем. При этом обрешетка под профнастил из досок делается сплошной, а угол наклона кровли должен быть более 15 градусов.

Разумеется, это далеко не все возможные варианты, которые допускается применять для покрытия кровельных систем. Также популярные виды профлиста и его основные характеристики отражены в таблице.

Маркировка	Угол наклона кровли	Максимальный шаг обрешетки	Особенности изделия
С-8	от 15 градусов	Сплошная	Толщина 0,55 мм; стеновой профнастил из оцинкованной стали; применяется для облицовки стен, потолочных подвесных конструкций, для крыш мансард и павильонов, для ограждающих конструкций и стеновых перегородок.
С-10	до 15 градусов	Сплошная
	более 15 градусов	30 см
С-20	до 15 градусов	Сплошная	Толщина 0,5-0,7 мм; стеновой профнастил, который также может использоваться в качестве кровельного покрытия; изделия имеют небольшую высоту волны, но при этом отличаются достаточной прочностью и жесткостью.
	более 15 градусов	50 см
С-21	до 15 градусов	30 см
	более 15 градусов	65 см
С-44	до 15 градусов	50 см
	более 15 градусов	100 см
Н-60	от 8 градусов	3 м	Толщина 0,7-0,9 мм; несущий профнастил с высокими прочностными характеристиками; профиль позволяет создавать влагостойкие кровли без дополнительной системы герметизации; гофра снабжена ребрами жесткости; используется для кровель жилых и промышленных объектов, односкатных крыш, обладает отменной устойчивостью к снеговым и ветровым нагрузкам, также применяется для возведения каркасных конструкций, для перекрытий, ограждений или для несъемной опалубки.
Н-75	от 8 градусов	4 м
НС-35	до 15 градусов	50 см	Толщина 0,55 мм; универсальный профнастил из оцинкованной стали, с полимерным декоративным покрытием, широко применяется для обустройства кровельных систем, для монтажа арочных конструкций, отделки фасадов, при возведении временных каркасных построек, обустройстве ограждений, для несъемной опалубки и так далее.

Таким образом можно видеть, что конкретный шаг обрешетки под профнастил будет зависеть от нескольких факторов, в частности, от характеристик применяемого материала, от угла наклона кровли и особенностей возводимой конструкции. В каждом случае требуется верно произвести расчет обрешетки под профнастил и, конечно же, правильно установить профлист.

Расчет и монтаж обрешетки под профнастил

Обрешетка может выполняться из дерева, железобетонных плит либо из металла. При этом металлическая обрешетка под профнастил применяется в случае использования листов толщиной более 0,7 мм на кровлях с минимальным уклоном скатов. Прежде чем приступить к составлению расчетов, стоит определиться с маркой используемого материала, а также распланировать уклон кровли для профнастила. Кроме того, во внимание необходимо брать ветровые и снеговые нагрузки, которые наблюдаются в конкретном регионе. Посмотреть коэффициент можно в специальных таблицах, которые имеются в свободном доступе на интернет-ресурсах. Правило будет действовать следующее: чем сильнее, чаще ветер и больше осадков, тем меньше шаг обрешетки под профнастил.

Каждый пользователь, планирующий самостоятельный монтаж профилированных листов, должен понимать, что обрешетка – это лишь верхний элемент кровельного пирога, к которому и производится непосредственное крепление декоративно-защитного покрытия крыши. Для фиксации самой обрешетки необходимо произвести монтаж конробрешетки, которая выполняется из доски толщиной 3-4 см. Последовательность монтажа следующая:

• на стропильную систему стелется пароизоляционный материал;
• вдоль стропильных ног набивается брус контробрешетки;
• поперек контробрешетки монтируется обрешетка из бруса с квадратным сечением в 5 на 5 см или доски с толщиной от 30 на 100 с выбранным заранее шагом.

Чтобы основание для профилированного настила получилось максимально прочным и долговечным, стоит внимательно изучить технические требования из ГОСТов предъявляемые к обрешетке, а также другие регламентирующие документы. Важное правило, которого следует придерживаться в обязательном порядке – это применение антисептической, антипиренной и гидрофобизирующей обработок. Стоит иметь в виду, что обрешетка под профлист в местах соединения стропильных ног, в районе конька, в местах прохода вентиляционных труб, дымохода и мансардных окон должна быть двойной, именно такой подход обеспечит дополнительную герметичность кровли. Для расчета требуемого пиломатериала следует брать во внимание такие размеры, как ширина и длина скатов, а также планируемый шаг монтажа досок. Кроме того, к конечному результату стоит добавить 10% запас, который обязательно образуется при подрезе материала.

Чаще всего, выполняется обрешетка под профнастил своими руками из деревянных брусьев, а крепление производится при помощи гвоздей. При этом длина крепежных элементов должна быть как минимум в 3 раза больше толщины используемых досок обрешетки. Профлист фиксируется на досках обрешетки при помощи специальных саморезов для профнастила, снабженных резиновым уплотнителем под шляпкой. Крепление производится в углубление профиля на скатах кровли и в вершину волны на коньковом брусе. Монтаж начинается от торца крыши, каждый последующий лист укладывается с поперечным нахлестом не менее 5 см, а продольным от 20 см, читайте также: как покрыть крышу профнастилом своими руками.

Видео по теме:

Кровля из профнастила, смонтированная по всем правилам, прослужит много десятилетий и при этом на протяжении всего эксплуатационного периода сохранит свои прочностные и эстетические характеристики.

Посмотрите еще статьи:

kryshagid.ru

Обрешетка крыши под профнастил — варианты, расчет, монтаж своими руками

Warning: Use of undefined constant WPLANG — assumed ‘WPLANG’ (this will throw an Error in a future version of PHP) in /var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 2580

Warning: count(): Parameter must be an array or an object that implements Countable in /var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 1802

Профнастил – материал поистине универсальный. Он может применяться для создания различных строений, ограждений и, конечно, в качестве покрытия крыши. В этом плане он особенно хорош – дает возможность довольно быстро покрыть любое строение, а служит долго. Но чтобы такая кровля была действительно долговечной и надежной, важно озаботиться и тем, чтобы обрешетка крыши под профнастил была сделана по всем правилам.

Обрешетка крыши под профнастил

Содержание статьи

Что такое профнастил?

Этот гофрированный материал изготавливается из тонкой листовой стали, хромированной или оцинкованной с целью защиты листа от появления ржавчины. Его плотность и жесткость напрямую зависят от того, какой толщины заготовка использовалась, а также от параметров гофры. Материал отличается определенными достоинствами и недостатками.

Профнастил

Плюсы использования профнастила как кровельного материала:

• легкость, благодаря чему стропильная система крыши и фундамент строения в целом будут испытывать минимум нагрузки;
• простота монтажа;
• дешевизна;
• возможность использования на кровлях с небольшим уклоном;
• долговечность и возможность сопротивляться воздействию некоторых негативных факторов внешней среды;
• безопасность с точки зрения экологии.

Крыша из профнастила

Чем отличается профлист от профнастила

На заметку! Профнастил может быть применен при строительстве коттеджей, жилых домов, гаражей, навесов, боксов и т. д. Притом кровли можно делать как односкатные, так и двухскатные, с углом наклона сторон до 60 градусов.

Но материал не лишен и недостатков:

• необходимость обустройства обрешетки кровли для крепления профнастила;
• материал шумит во время дождя, а значит, потребуется обустройство звукоизоляции. В противном случае не будет возможности жить даже на обустроенном по всем правилам мансардном этаже;
• материал с нарушенным защитным слоем быстро проржавеет.

Профнастил С44 для крыши

Профнастил НС35 для крыши

Профнастил НС44 для крыши — характеристики, схема

Профнастил Н57 для крыши — характеристики, схема

Крепить гофрированные листы к обрешетке нужно специальными саморезами с резиновыми уплотнителями. За счет этих элементов переживать о том, что материал начнет ржаветь, не придется.

Для крепления листов необходимо использовать устойчивые к коррозии саморезы

Цены на профнастил

Профнастил

Функции и виды обрешетки

Обрешетка, о которой уже говорилось выше – это деревянные доски, рейки размером около 30х100 мм, уложенные перпендикулярно стропилам и закрепленные на них при помощи саморезов либо гвоздей. Также обрешетка может быть выполнена из металла, но для частного строительства этот вариант используется крайне редко.

Элементы обрешетки под профнастил: 1 — стропило, 2 — контррейка, 3 — гидроизоляционная пленка, 4 — вертикальная обрешетка, 5 — начальная горизонтальная обрешетина, 6 — горизонтальная обрешетка, 16 — пароизоляционная пленка, 23 — лента

Главная функция – обеспечение надежности и прочности кровельной конструкции и возможность крепления кровельного материала. Если обрешетка не будет изготовлена, то вся крыша не будет достаточно прочной, а кровельное покрытие со временем испортится или вовсе не может быть смонтировано (в зависимости от того, какой вид покрытия используется).

Обрешетка необходима для обеспечения надежности и прочности кровельной конструкции

Если рассматривать в качестве кровельного материала профнастил, то он как раз и крепится на эту самую обрешетку. Также конструкция может быть использована для проведения различных коммуникаций, под ней монтируется необходимой ширины вентиляционный зазор, может быть уложен утеплитель.

На заметку! Обрешетка может быть сплошной или же выполняться с определенным шагом, то есть между досками обрешетки будет свободное пространство. Сплошная обрешетка обычно используется, когда крыша покрывается мягким материалом типа битумной черепицы. Также такой вариант обустраивается рядом с дымоходами и подобными конструкциями.

Схема устройства крыши

Таблица. Виды обрешетки.

Тип	Описание
Обычный шаг	Наиболее часто использующийся вариант под профнастил. Расстояние между отдельными элементами составляет 20-40 см.
Сплошная	У такой обрешетки ширина щели между ее частями составляет всего 10 мм. Свободное пространство необходимо для того, чтобы избежать деформации деревянных элементов, которые могут менять свои физические параметры из-за колебаний влажности и температуры. В данном случае при строительстве кровли для конструирования обрешетки используются фанера, ДСП, ОСБ и подобные материалы. Для профлиста практически не применяется.
Разряженная	У такой обрешетки самый широкий шаг – 50-75 см, но может быть и больше.

Сплошная и разреженная обрешетка

Монтаж обрешетки производится после укладки гидроизоляционного и пароизоляционного материалов, которые будут защищать и кровлю от воды и собирать излишки влаги с поверхности утеплителя.

Эта деталь крыши может быть и двухслойной, когда поверх первой обрешетки снова монтируются рейки или доски, которые будут называться контробрешеткой. В этом случае нижняя обрешетка обычно делается разряженной, а верхняя – сплошной или с обычным шагом. Детали контробрешетки монтируются перпендикулярно элементам ранее выполненной обрешетки. Двухслойная обрешетка может быть использована, если есть необходимость положить толстый слой утепляющего материала.

Из разнообразия обрешёток под профнастил в индивидуальном строительстве чаще всего используют однослойную разреженную конструкцию

Как выбрать шаг?

На ширину зазоров между элементами обрешетки влияют:

• тип кровельного материала;
• толщина профлиста;
• форма кровли и угол ее наклона;
• климатические условия;
• роза ветров;
• прочие характеристики здания.

Выбор шага обрешетки

Самое главное – смотреть на толщину используемого профнастила, а также на угол наклона кровли. Согласно СНиП, если угол наклона ската не превышает 15 градусов, то крышу лучше «зашить» сплошной обрешеткой. В этом случае исключения могут быть допущены только для металлических конструкций, отличающихся большей прочностью, нежели деревянные. И то – даже в этом случае шаг не может превышать 40 см. Если уклон ската составляет 15-20 градусов, то обрешетка часто делается из деревянных элементов и имеет шаг около 30-65 см. При уклоне более 20 градусов шаг может составлять даже 1 м, но этот вариант подойдет только в случае, если профнастил сам по себе отличается высокой прочностью и отличным качеством. Ориентироваться при выборе варианта можно по таблице, приведенной на рисунке ниже.

Рекомендации по монтажу профнастила

На заметку! Как правило, при покупке профнастила можно почитать информацию непосредственно о каждом типе материала – производители предоставляют полную информацию о продукте, и рекомендуемые требования к укладке материала также будут присутствовать.

Требования к материалу

В частном строительстве обрешетка изготавливается обычно из дерева. Следует остановить свой выбор на ели, дубе, ольхе – главное, чтобы материал был прочным. Дерево должно быть просушенным, не иметь трещин, быть максимально ровным и аккуратным. Перед монтажом оно покрывается составами-антисептиками и препаратами против гниения.

Как правило, обрешетку делают из дерева

Для расчета необходимого количества дерева нужно знать такие показатели как ширина и длина ската кровли и непосредственно определить сам шаг. Далее используются самые элементарные математические подсчеты. Важно помнить, что вдоль карниза и конька обязательно прибиваются доски, а уже от них начинается отсчет шага. А в области труб, вентиляционных окон и прочих дополнительных элементов обрешетка должна быть усиленной.

На заметку! При подсчете количества дерева требуется учитывать, что часть материала может быть выброшена в виде обрезков. Поэтому к подсчитанному количеству требуется прибавить около 8-15% запаса.

Требования к обрешетке под профнастил

Что касается профнастила, то лучше купить материал с высотой гофры 35 мм и толщиной около 0,6-0,7 мм. Это оптимальный вариант с хорошим соотношением «цена-качество-прочность-надежность». Он обойдется дороже, чем профлист из более тонкой стали, но зато без проблем выдержит среднестатистические нагрузки, приходящиеся на крышу. При использовании профнастила с меньшей высотой профиля обрешетку придется делать с минимальным шагом или сплошную, иначе материал не прослужит долго и деформируется.

Цены на доски строительные

Доски строительные

Калькулятор. Материалы для обрешетки

Перейти к расчётам

Монтаж обрешетки

Шаг 1. Первым делом необходимо произвести все предварительные расчеты и закупить необходимый материал. Расчеты требуется делать максимально точными, чтобы избежать покупки излишнего количества материала. Но и меньше покупать не стоит – необходимо брать с запасом. Измеряются длина и ширина ската, после чего каждое из значений нужно разделить на выбранный шаг обрешетки. К этому количеству также нужно прибавить материал, который будет использоваться для создания обязательной сплошной обрешетки в области дымоходов и других подобных элементов. Весь материал должен быть обработан антисептиком и влагоотталкивающими веществами перед использованием – это убережет дерево от гниения, поражения плесенью и рядом паразитов.

Обработка древесины

Шаг 2. Требуется собрать все основные элементы каркаса кровли. То есть конек, стропила уже должны быть на месте, так как обрешетка и другие элементы монтируются непосредственно на них.

Далее собираются элементы каркаса

Шаг 3. После этого нужно уложить гидроизоляционный материал. Фиксация этого материала производится при помощи строительного степлера и скоб.

Укладка гидроизоляции

Шаг 4. Далее также нужно закрепить небольшие бруски 50х50 мм, которые прибиваются к стропилам. Кстати, за счет этих брусков и будет обеспечен тот самый вентиляционный зазор, который необходим для профлиста.

Крепление брусков

Шаг 5. В области конька необходимо проложить дополнительную полосу гидроизоляционного материала, которая будет закрывать коньковую часть и защищать ее от воды.

Гидроизоляция коньковой части

Шаг 6. Вдоль карниза необходимо закрепить крюки для монтажа водоотводящего желоба.

Крюки для монтажа водоотводящего желоба

Шаг 7. Далее можно приступать к монтажу самой обрешетки (контробрешетки). Доски крепятся к ранее прибитым брускам при помощи саморезов. Первыми устанавливаются элементы возле карниза, далее с определенным шагом – остальные части обрешетки.

Монтируется обрешетка

Шаг 8. Для удобства на бруски можно нанести разметку, обозначающую шаг обрешетки. Или же можно воспользоваться бечевкой.

Использование бечевки

Шаг 9. Крепление досок нужно производить гвоздями или саморезами длиной в три раза больше, чем толщина используемой для обрешетки доски. В противном случае конструкция не выдержит ветровой нагрузки. Если обрешетку нужно сращивать по длине, то стыки должны быть расположены на опоре, в роли которой выступает брусок, закрепленный ранее на стропилах, к которому крепится непосредственно обрешетка. Не рекомендуется соединять параллельно два рядом расположенных ряда, то есть стыки требуется располагать, например, в шахматном порядке. Так кровля будет надежнее.

Стыки между брусками должны с каждым рядом смещаться

Шаг 10. Вдоль конька также нужно закрепить бруски обрешетки.

Бруски крепятся вдоль конька

Внимание! Доска, которая крепится вдоль карниза, должна быть толще, чем остальные, используемые для создания обрешетки.

Крепление профнастила

После того как обрешетка была смонтирована, можно приступать к креплению непосредственно самого профлиста к ней. Листы требуется обязательно закреплять специальными саморезами, имеющими резиновую прокладку. Подсчитать количество крепежных элементов не сложно – достаточно помнить, что на 1 м² должно приходиться не менее 5 единиц саморезов.

Монтаж профнастила на металлическую обрешетку

Укладывать листы нужно снизу вверх так, чтобы верхний лист прикрывал краем нижний. Тогда излишки влаги не будут задерживаться на стыках, а будут стекать с кровли. Ширина нахлеста зависит от угла наклона кровли. Стыки листов промазываются битумной мастикой, которая обеспечит необходимый уровень гидроизоляции.

Таблица. Ширина нахлеста между листами профнастила.

Угол ската	Параметры нахлеста
Менее 15 градусов	В этом случае нахлест требуется сделать не менее 20 см по длине материала, а по ширине – не менее двух волн.
15-30 градусов	При таком угле наклона нахлест делается в 15-20 см, в этом случае нужно ориентироваться на ширину гофрированной части листа.
Более 30 градусов	Оптимальная ширина нахлеста – 10-15 см.

Требования к кровельным саморезам для профнастила

По краям ската кровли устанавливается торцевая планка, от свеса к коньку. При необходимости наращивания планки ее отрезки нужно укладывать с нахлестом друг на друга не менее 5-10 см. Притом она должна закрывать хотя бы одну волну профлиста.

Также не стоит забывать, что необходимо установить и коньковую планку, которая закроет стык двух скатов крыши. Нахлест при необходимости наращивания длины в этом случае должен составлять не менее 10 см, а стыки промазываются битумной мастикой. Между коньковой планкой и профнастилом в этой части кровли дополнительно прокладывается утепляющий материал.

Цены на различные виды кровельных коньков

Конек кровельный

Видео – Обрешетка крыши под профнастил

Обрешетка – один из важных элементов кровельной системы. Отказываться от нее в пользу экономии материала и удешевления строительства ни в коем случае нельзя – это грубейшее нарушение всех норм и впоследствии может привести к необходимости капитального ремонта кровли в ближайшее время. Сделать ее не так уж дорого и сложно, как кажется на первый взгляд.

krysha-expert.ru

Обрешетка под профнастил самостоятельно — Узнайте подробнее, как сделать лучше!

Правильно выполненная обрешётка под профнастил — гарантия прочности и надёжности крыши

Обрешетка под профнастил

В последнее время большинство строителей и застройщиков в качестве кровельного материала выбирают профнастил. Это качественный материал, способный защитить от действия осадков, бактерий и грибков и надолго сохранить здание.

Монтаж профнастила достаточно простой, но очень важно обязательно соблюдать все строительные нормы и технологии. При укладке профнастила основой основ будет правильная установка балок, стропильной системы и обрешётки.

По основанию крыши прокладывают деревянные или металлические балки. Они должны примерно на полметра выступать из стены. Основой для крыши служит сторпильная система, состоящая из:

• Стоек вертикальных;
• Подкосов наклонных;
• Ног наклонных стропильных.

На рисунке можно увидеть схему монтажа обрешетки

Стропила устанавливают на расстоянии от 60 до 80 см друг от друга с учётом общей нагрузки здания под определённым углом наклона. Стропила изготавливаются из сухой древесины хвойных пород, чтобы исключить возможную деформацию конструкции. Угол наклона стропил в местах с повышенным снегопадом составляет 35-45 град. В местностях с более умеренными погодными условиями можно делать угол наклона от 20 градусов.

Особое внимание при монтаже профнастила следует уделить обрешётке. Она представляет собой специальную конструкцию, выполненную с учётом параметров крыши, которая и будет служить каркасом для профнастила. В качестве обрешётки применяют металлические элементы и деревянные брусья. Только правильно смонтированный каркас позволит кровле выдерживать повышенные ветровые и снеговые нагрузки.

Виды обрешетки для крыши

Для промышленных зданий чаще всего применяют металлические каркасы или обрешётку из металлических элементов. Кровля на промышленных зданиях, как правило, не имеет большого наклона, но довольно велики пролёты, поэтому обрешётка под профнастил должна быть прочной и надёжной, чтобы выдержать большие нагрузки.

При строительстве частных домов применяется деревянная обрешётка, выполненная из доски или бруса, обработанных антисептиком. Чаще всего используют доски размером 25-30х100 мм. Обрешётка монтируется только после укладки гидроизоляционного материала. Он поглощает влагу со стороны теплоизоляции и предотвращает попадание конденсата, который образуется на нижней поверхности кровельного листа вследствие атмосферных колебаний.

Обрешётка может быть:

1. С обычным шагом. Для этого между досками или брусками выдерживают расстояние от 20 до 40 см. Такой тип обрешётки наиболее часто применяется под профнастил.
2. Сплошная обрешётка. Зазор между досками составляет 10 мм во избежание повреждений вследствие усыхания или разбухания досок. Иногда в качестве сплошной обрешётки используют листовые материалы: ОСБ, фанеру или влагозащищённую ДСП. Этот тип обрешётки наиболее часто применяется для мелкоштучных материалов, например, черепицы или рулонных битумных покрытий.
3. Разреженная обрешётка. В этом случае шаг обрешётки составляет от 50 до 75 см, а иногда и больше.

Тип обрешетки зависит от двух параметров: какой марки используется профнастил, и какой угол наклона крыши. Например, если угол наклона крыши 15 градусов, тогда для профнастила С10 нужно выполнять сплошную обрешётку, для профнастила С21 – обычную обрешётку с шагом 300 мм, а для профнастила С 44 – разреженную обрешётку с шагом от 500 до 1000мм.

Пример обрешетки

Для обеспечения максимальной прочности крыши при больших нагрузках можно устанавливать двухслойную обрешётку. В нижнем ряду можно выполнить разреженную обрешётку, а в верхнем – обрешётку с обычным шагом или сплошную. Нижний ряд выполняется параллельно коньку крыши, а верхний располагается перпендикулярно ему. Двухслойная обрешётка также устанавливается при укладке толстого слоя утеплителя толщиной до 100 мм. В таком случае поперёк стропил последовательно прикрепляются два бруска размером 50х50 мм.

Обычная обрешётка выполняется из деревянного бруса размером 50х50мм, 60х60мм или 75х75мм. Можно выполнять обычную обрешётку из доски шириной не более 150 мм, а толщиной от 20 до 50 мм. Очень важно, чтобы ширина доски не превышала 15 см, иначе дерево склонно к повышенной деформации от действия различных температур и сырости.

В качестве крепления обрешётки используются гвозди или саморезы. При этом их длина должна быть равна двойной толщине обрешётки. К примеру, если используется брус 50х50мм, то следует брать крепёжные элементы длиной 100 мм. Обрешётка крепится в каждое стропило крыши. Брус и доски не должны иметь никаких дефектов и выступающих сучков.

Установка обрешетки под профнастил

Сначала нужно разметить расположение брусьев или досок обрешётки на крайних стропилах. Затем по всему скату промеряют места крепления доски ли бруса. Если на месте крепления бруса или доски обнаружено углубление или выпуклость, то её убирают стёсыванием или набиванием реек или рубероида необходимой толщины.

Укладку обрешётки начинают от конька. Расстояние между досками или брусками обрешётки под профнастил должно быть не менее 20 см и не более 40 см. Деревянную обрешётку чаще всего приходится сращивать по длине, потому что стандартная длина пиломатериалов обычно меньше, чем длина ската. Для этого края сращиваемых кусков сначала крепятся гвоздями, а потом устанавливаются на кровлю так, чтобы стык бруса приходился на стропила. В различных горизонтальных рядах стыки должны быть смещены. Для этого доски подрезают на определённую длину.

В торцах крыши устанавливаются ветровые доски. Их высота должна быть больше обрешетки на величину, равную высоте профиля профнастила.

Схема укладки материала

Профнастил крепится к обрешётке при помощи саморезов с покрытием из цинка. В качестве прокладки между ними используется резиновая шайба. На каждый квадратный метр покрытия необходимо не менее 5 штук саморезов. Между собой листы соединяются при помощи заклёпок.

Для того чтобы кровля служила долго, нужно заранее определить её назначение, тщательно выполнить все необходимые расчёты и правильно подобрать кровельный материал. При использовании профнастила нужно помнить, что чем больше высота профиля, тем большие нагрузки он сможет выдержать. При строительстве частных домов используется профнастил высотой 35 мм и толщиной 0,6-0,7 мм. Профнастил с меньшей высотой профиля устанавливается с меньшим шагом обрешётки для того чтобы обеспечить требуемую жёсткость и прочность крыши. Если обрешётка установлена правильно, то вес кровли распределится равномерно, она будет прочной и выдержит все капризы погоды.

Если через кровлю проходят дымовые трубы или различные парапеты, то под них устанавливается отдельная обрешётка. Для дымовой трубы она должна располагаться на расстоянии не менее 15 см.

Рекомендуется устанавливать обрешётку в сухую погоду, перед укладкой кровельного материала, так как намокшие доски или брусья могут деформироваться от избытка влаги.

Видео — крыша из профнастила своими руками



stroyvopros.net

Какая обрешетка под металлопрофиль — The-master.ru

Правильно выполненная обрешётка под профнастил — гарантия прочности и надёжности крыши. Монтаж профнастила достаточно простой, но очень важно обязательно соблюдать все строительные нормы и технологии. При укладке профнастила основой основ будет правильная установка балок, стропильной системы и обрешётки.

Расчет и проектирование обрешетки

Давайте для начала разберемся с понятиями. Так, обрешетка – это сплошной настил или решетчатая конструкция, которая монтируется поверх стропил и служит основанием для крепления кровельного материала. Сама по себе обрешетка усиливает пространственную структуру крыши за счет своей жесткости, а изготавливается она либо из древесины, либо из металла.

То, насколько обрешетка под профнастил будет разреженной или сплошной, зависит от самой кровли. Сплошной называют настил с зазором до 1 см (т.е. не 100% монолитная), и такая обрешетка подходит для рулонных материалов, плоского шифера и мягкой черепицы. Сплошной настил также делают частично в местах пересечения или стыка скатов, по карнизным свесам.

Учет климатических условий: снег и ветер

Угол уклона кровли играет большую роль. Когда скат крутой, более 45°, с него легко удаляется снег и вода, но чем скат круче, тем дороже обходится строительство самой крыши, и тем больше пиломатериала пойдет на обрешетку.

Давайте сравним: для крыши с уклоном в 45° уходит в полтора раза больше стройматериалов, чем на плоскую, а при уклоне в 60° уже в два раза больше. Но свою роль играет и климат.

Так, для районов, где сильные ветра, необходимо делать максимально пологие кровли, ведь профнастил – самый парусный материал из всех существующих кровель. В ураганах именно такие покрытия срывает «с корнем», поэтому лучше не дать веру шанс. А вот в заснеженных районах, где ветра не сильные, делаю крутые скаты.

Так уменьшают снеговую нагрузку, ведь с таких скатов снег спадает сам. И это особенно актуально для профнастила, который выпускается достаточно тонким и действительно может прогнуться под снегом (особенно, если шаг обрешетки установили «на глаз».

Учитывайте также, что чем более плотной сделана обрешетка, тем больше она весит. А это все важно учитывать при расчете нагрузки на фундамент. Конкретно для строительства крыши из профнастила чаще всего в ход идут бруски хвойных пород, а вес их одного кубического метра равен от 500 до 550 кг. Для сравнения: OSB и фанера при таком же объеме будут весить 600-650 кг/м³.

Давайте в первую очередь определимся, а стоит ли вообще рассчитывать обрешетку под профнастил. Ведь достаточно часто встречается мнение, что подобрать шаг легко, буквально «на глаз» или так, как у соседа, ведь материал-то неприхотливый. Но в таком случае вы рискуете столкнуться с такими последствиями:

• Превышение стоимости крыши, если шаг обрешетки вам посоветовал перестраховщик.
• Прогиб профнастила под первым же снегом, если все делалось на авось.
• Неудобное крепление листов, когда края профнастила попадают между решетинами.
• Невозможность выполнения ремонтных работ из-за того, что по крыше опасно ходить.

Поэтому, чтобы не получилось ни «недо», ни «пере», и вы были спокойны за свой дом, все-таки сделайте необходимые расчеты.

У вас есть несколько путей:

1. Использовать специальный онлайн-калькулятор прямо на сайте производителя профнастила, который рассчитает все довольно точно.
2. Изучить готовый проект, который был разработан для вашей местности и такого же кровельного покрытия. Наверняка такие дома в округе есть, только не берите в пример объекты самозастройщиков, у которых единственные консультанты – форумчане.
3. Посоветуйтесь с прорабами, которые уже строят недалеко от вас. Дело в том, что нагрузка на обрешетку рассчитывается на 1 м², поэтому, в принципе, не важно, какая у вас длина крыши, главное, чтобы совпадал угол. Такому мнению стоит доверять, ведь в профессиональном проектировании придерживаются определенных строительных норм и правил.

Если мы говорим о крыше жилого дома, подходить к вопросу расчета обрешетки под профнастил нужно очень ответственно. Итак, для разных задач и типов профнастила применяются такие виды обрешетки:

• Сплошная обрешетка, из плит OSB или фанеры. Необходима при минимальных уклонах крыши.
• Сплошная обрешетка из брусков или досок, которые настилаю параллельно друг другу с небольшим зазором. Этот вариант подходит для негофрированного профнастила.
• Разреженная обрешетка со сплошной контробрешеткой. Так, если обрешетка была уложена с большим шагом, тогда для дополнительной жесткости укладывают контррейки по диагонали крыши.
• Разреженная обрешетка для гофрированного профнастила, с шагом, в несколько раз меньшим, чем сам лист.

А вот разреженная обрешетка под крупногабаритную кровлю не подходит, т.к. ее рассчитывают так, чтобы лист ложился всего не два бруска. К сожалению, профнастил не настолько прочный материал.

Для устройства сплошной обрешетки берут доски толщиной 30-40 мм. Брать более широкие доски, чем 140 мм, не рекомендуется, ведь тем могут покоробиться.

К слову, сплошную обрешетку из досок под профнастил уже почти никто не делает, и ее заменяют на более практичную обшивку скатов плитами OSB или влагостойкой фанерой.

Разреженная обрешетка: для крутых крыш

Традиционно под современный профнастил обустраивают разреженную обрешетку. Ее разрешено делать под жесткие кровельные материал, которые достаточно хорошо выдерживают ветровую и снеговую нагрузку, не разрушаясь и не прогибаясь при этом.

Для разреженной обрешетки подходят пиленные деревянные бруски и деревянные жерди. Главное требование к ним – иметь минимальную внутреннюю влажность, в пределах 18-20%, не иметь деформаций, изгибов и сучков. Такую обрешетку обязательно обрабатывают антисептиком и, по желанию, антипиреном. Также разреженную обрешетку под профнастил делают из П-образных оцинкованных решетин.

Стандартный шаг обрешетки под профнастил для центральной полосы России – 35-40 см, при использовании брусков с сечением 50х50 мм или досок 50х120 (140) мм.

Также обрешетку обустраивают однослойной или двухслойной, но конкретно под профнастил достаточно одного слоя.

Шаг обрешетки и высота гофры

Шаг обрешетки установки под профнастил также зависит от вида профилей самих листов. У каждого профиля – своя собственная несущая способность, которую определяет высота гофры и толщина стального проката. Например, для марок с несущей способностью укладывают сплошную обрешетку, а с высокой – разреженную.

Для скатных крыш профнастил берут с гофрой не менее 20 мм. Это НС-35, МП-20, С-44. А профили Н-60 и Н-75 используются для самонесущих и плоских крыш промышленных объектов:

В любом случае минимальное сечение должно быть 30х100 мм, если расстояние между стропилами до 1000 мм:

Обрешетка под отдельные виды профнастила

Давайте обозначим также некоторые особенности устройства обрешетки для самых популярных видов профнастила, которые используются при строительстве частного дома.

Так, если вы используете профлист С-8 на кровле от 15°, тогда либо берите го с толщиной 0,55 мм (обязательно проверьте микрометром), или же укладывайте сплошную обрешетку.

В работе с профлистом МП-20, П-18 листы берите от 0,7 до 0,55 мм, и делайте сплошной настил, если уклон до 15° и разреженную обрешетку, если больше, сохраняя расстояние между досками до 5 см. А вот профнастил Н-35 такой же толщины уже до 15° разрешается укладывать на обрешетку с шагом 50 см и от 15° с шагом в 1 метр, здесь прочности как раз достаточно. При этом те же условия для профнастила С-44, если толщина его листа в пределах 0.55-0,7 мм.

Для профлиста Н-60 уклон кровли не делают меньше 8°, а толщина листа должна составлять 0,7-0,9 мм. Шаг укладки обрешетки уже делают не более 3 метров.

Что касается материала изготовления обрешетки, здесь есть два варианта: металл и дерево. Так, металлические прочные стропильные системы сегодня чаще выбирают для промышленных высотных зданий, где важная высокая прочность, пожаробезопасность и относительно небольшой вес.

А для частного домостроения рекомендуют пиломатериалы, удобные в работе и доступные по цене. Но на самом деле вы можете остановить свой выбор на первом варианте, тем более, что для профнастила лучшего основания и не придумать.

Деревянная обрешетка: строительная классика

Если вы остановили свой выбор на деревянной обрешетке, то при покупке вооружитесь линейкой и проверьте все заявленные параметры. В качестве материала возьмите бруски сечением 50х50 мм или 23х50, либо доски 32х100 и 50х100 мм. Главное, чтобы они были обработаны антисептиком.

Также подсчитайте количество дополнительных брусков для обхода дымохода, пожарных люков и других подобных мест. В тех местах расход древесину будет в два раза больше. Кроме того, на краях крыши укладывают не одну, а две доски для дополнительной прочности. Как альтернативу брускам применяют также доску, толщиной от 50 мм:

В качестве древесины для обрешетки под профнастил подходит ольха, бук, ель и сосна. Вам нужно будит их обработать антисептиком и антипиреном, или же приобрести уже подготовленные к строительству. Главное – защитить обрешетку от гниения и грибка, ведь влага в подкровельном пространстве не такая уж и редкость.

Давайте рассмотрим, какой толщины должна быть деревянная обрешетка. Так, самая популярная – доска с сечением 22х100 и 25х100 мм. Она доступна по цене, но подходит только для простых легких кровель ввиду недостаточности прочности. Более подходящей считается доска 32х100 мм. Такой можно устанавливать разреженную обрешетку на стропила с шагом 90 см.

Подходят для сплошной обрешетки также шпунтованные доски, 25 и 32 мм, с соединением «шип-паз».

Калиброванные доски берут для создания разреженной обрешетки под профнастил. Они прочные, хорошо обработанные, имеют точные геометрические формы, но дорогие.

Обрешетку из бруса 50х50 мм делают уже при шаге стропил от 90 см, и без такого материала не обойтись в работе со сложными конструкциями, у которых много дополнительных элементов. Сами бруски крепкие и толстые, а потому хорошо защищают металлическую кровлю от прогиба. Вот почему брус в качестве обрешетки чаще всего встречается с профнастилом высокой гофры, которая изначально укладывается с целью выдерживать значительную нагрузку. Доски здесь, конечно, не помогут.

Но для обустройства деревянной обрешетки под профнастил не рекомендуется использовать полуобрезные и необрезанные пиломатериалы.

Металлическая обрешетка: идеальное решение

Сегодня использование металлической обрешетки для частного строительства становится особенно актуальным, особенно в условиях города. Причем есть смысл изначально строить цельнометаллическую кровлю: и со стальными стропилами, и со стальной обрешеткой, и со стальным профнастилом. В итоге такая крыша получается:

• относительно легкой (легче деревянной стропильной системы), абсолютно не подвержена насекомым, гниению и возгоранию;
• идеально ровной, без сучка и задоринки, чего не скажешь о древесине;
• не искривляется и не деформируется со временем;
• полностью совместима с профилированными стальными листами.

Монтируют металлическую обрешетку на стропила при помощи болтов или сварки. Если для изготовления стропил и обрешетки бралось одно и тоже сырье, то крепление получается надежным. Т.е. здесь вы будете избавлены от нежелательных химических реакций из-за стыка разнородных материалов, как металл и дерево.

Здесь нет проблемного контакта «дерево-металл», удобное крепление, высокая пожаробезопасность и надежность самой кровли. Причем крышу с металлическими стропилами и обрешеткой еще и утепляют! Поэтому такой стальной каркас никак не препятствует обустройства уютной и теплой мансарды.

А толщину металлической обрешетки под профнастил подобрать уже не сложно. Это зависит от высоты используемого стального профиля.

Вот основные требования к металлической обрешетки для профнастила:

1. Крепление листов должно быть надежным и выдерживать местные климатические условия.
2. Толщину листов нужно подбирать соответственное шагу металлической обрешетки.
3. Шаг обрешетки следует вычислять по той же схеме, что и деревянную.

Для изготовления металлической обрешетки подходит как гальванизированная сталь, так и покрытая алюмоцинком.

Самое важное – смонтировать каркас так, чтобы в итоге все его элементы оказались в одной плоскости. Если обрешетка деревянная, выровняйте ее деревянными клиньями. Если металлический – скорее всего, он изначально будет более точно смонтирован, чем деревянный.

И все благодаря точным по геометрическим параметрам всех деталей. Плюс металлический каркас более упругий. И для обустройства крыши под профнастил бывает достаточно одних металлических стропил, но чаще нужно для увеличения жесткости делать дополнительную обрешетку.

 Источник повреждалось.

the-master.ru

Обрешетка на крыше под профнастил: материалы и технология

При кажущейся простоте монтажа профнастила на крышу этот процесс требует особого подхода к решению такой задачи, как подбор обрешетки и правильная ее установка. Обрешетка под профнастил подбирается с учетом кровельного материала, точнее, параметров его профиля, который собой представляет трапецию разной высоты и ширины. Сюда добавляют толщину металлического листа, из которого профлист изготовлен.

Так как кровля подвергается достаточно серьезным нагрузкам со стороны атмосферных осадков, то в качестве кровельного материала применяются профилированные листы с большими размерными параметрами. Хотя многое будет зависеть от угла наклона кровли. Чем он больше, тем меньше давление, соответственно, можно использовать материал с меньшими размерами профиля.

К выбору обрешетки под профнастил можно добавить и такой критерий, как назначение крыши. Если сооружается конструкция основного дома, то не стоит экономить. Если возводится крыша беседки, террасы, то можно использовать для покрытия листы с меньшими размерными параметрами, учитывая угол ската конструкции.

Разряженная обрешетка под профлисты

Материал для обрешетки

Обрешетка – основа, на которую настилается кровельный материал. Укладывается она поперек стропильной системы. Основное назначение – равномерно распределить нагрузки от кровельного покрытия и атмосферных осадков на стропильные ноги. Есть два типа обрешетки: сплошная (без зазоров) и разряженная. Для профнастила используется второй вариант, потому что материал достаточно жесткий, он под собственным весом не прогибается.

Касаемо материала для обрешетки, чаще используют пиломатериал: доски или реек, металлические профили (чаще стальной уголок).

• Древесина. Положительной характеристикой материала является небольшой вес, высокая прочность. Под профнастил обычно укладывается обрешетка из обрезной или необрезной доски толщиною 30-50 мм, шириною 100-150 мм. Использовать доски шириною более 150 мм не рекомендуется. В течение длительного срока эксплуатации под действием внешних факторов (изменяющихся влажности, температуры) они начинают коробиться в поперечнике.
• Металл. Вариант дорогой, более надежный, с большим сроком эксплуатации.

Металлическая обрешетка на крыше под профилированные листы

Расчет обрешетки под профилированные листы

Монтаж обрешетки под профнастил можно выполнять только после точного расчета шага укладки элементов каркасной системы. От размеров профиля кровельного материала и толщины исходного сырья зависит вес профлиста. Чем больше размеры, тем выше вес. К примеру:

• С21 – высота профиля составляет 21 мм. При толщине материала 0,5 мм вес 1 м² составляет 5,4 кг. Толщина 0,7 мм вес увеличивается до 7,4 кг.
• НС114 – высота волны 114 мм. Толщина 0,8 м – вес 14 кг.

Сравнивая даже две марки, можно увидеть, что при практически одинаковой толщине используемого листа, вес 1 м² у последнего в два раза больше. То есть, нагрузка от профнастила на обрешетку увеличивается в зависимости от параметров профиля. Но тут есть другой момент. Чем больше профиль, тем мощнее сам кровельный материал в плане несущей способности. У марки С21 этот показатель равен 100-200 кг/м² в зависимости от расстояния между опорами, у Н114 600-750 кг/м².

Напрашивается вывод, что, используя профнастил с большим профилем, можно увеличить шаг обрешетки, тем самым, сэкономив на приобретении пиломатериала. Но это мнимая экономия, потому что профнастил с большим профилем стоит дороже. Поэтому расчет обрешетки под профнастил производится с учетом угла наклона кровли.

Уклон ската крыши

Почему шаг обрешетки под профнастил зависит от угла наклона крыши. Дело в снеговой нагрузке, которой зимой подвергается кровельный материал. Чем меньше угол, тем больше снега налипает к крыше, тем плотнее он становиться. Значит, увеличивается его вес, который в плоской кровле давит практически перпендикулярно настилу. Это максимальные нагрузки. Увеличивая уклон ската, уменьшается угол действия нагрузки, что приводит к снижению ее самой. На фото ниже хорошо видно, что давление на кровлю меньше, чем вес снежной массы, давящей вертикально. Чем больше угол, тем давление на кровельный материал будет уменьшаться.

Как действует нагрузка от снега на кровлю дома

Поэтому в СНиПах обрешетка под профнастил, а точнее ее шаг, оговаривается с учетом именно угла ската крыши.

Марка профнастила	Угол ската крыши, градус	Шаг обрешетки (максимальный), м
С21	до 15	0,3
	больше 15	0,65
С44	до15	0,5
	больше 15	1
НС35	до 15	0,5
	больше 15	1
Н60	больше 8	3
Н75	больше 8	4

Из таблицы хорошо видно, что несущая способность материала при выборе шага обрешетки играет важную роль. Чем больше профиль, тем больше расстояния между элементами каркаса.

Расчет количества элементов обрешетки

Требуемое количество обрешетки под профнастил рассчитывается по скатам отдельно. К примеру, двускатная крыша, длина карниза которой равна 10 м, длина ската 5 м. Кроме размеров в  основу расчета берется расстояние между элементами обрешетки (шаг монтажа). Если это 1 м, то на таком скате должно разместиться 6 рядов, длина каждого 10 м. Получается 60 м – общая длина досок, используемых в сооружении обрешеточного каркаса. К данному значению прибавляется 10% на подгонку и отходы. На крышу уйдет 120 м.

Правила монтажа

Устройство обрешетки под профнастил – это сооружение каркаса, элементы которого располагаются перпендикулярно стропильным ногам. Необходимо добиться, чтобы обрешетка создавала единую ровную плоскость, поэтому ее элементы обязательно выставляются в одной плоскости между собой.

Оптимально, если стропила, точнее плоскости их верхних торцов, будут располагаться в одной плоскости. Поэтому опытные мастера собирают стропильную конструкцию так, чтобы они создавали в плане ската одну ровную поверхность. А уже внутри нее устанавливаются доски обрешетки.

Монтаж обрешетки на контробрешетку

Если стропила не были выставлены, значит, придется выставлять доски.

1. Первые доски набиваются по карнизу свеса кровли. Концы соседних элементов обязательно стыкуют на одной стропильной ноге. Строго выдерживается уровень по горизонтали, с подкладыванием тонких дощечек при пониженном расположении досок, если элемент выступает за пределы требуемого уровня, то стропила, на которые он упирается, стесывают до необходимой толщины.
2. Точно также набиваются элементы обрешетки у конькового бруса.
3. Затем между двумя уложенными рядами через каждые 2-3 м натягиваются прочные нити, создающие плоскость монтажа обрешетки под профнастил.
4. Укладываются и крепятся к стропилам промежуточные элементы. Расстояние между ними рассчитывается заранее с учетом выбранной марки кровельного материала.

Если кровля сооружается в виде утепленной конструкции. То есть, для сооружения используются теплоизоляционные и защитные материалы, элементы обрешетки укладываются на контробрешетку. Последняя – рейки сечением 50х50 мм, устанавливаемые на стропильные ноги, к ним производится крепление саморезами.

Контробрешетка предназначается для создания вентиляционного зазора между профлистами и кровельным пирогом. Элементы обрешетки укладываются на нее точно так же, как на стропильную систему.

Внимание! Крепежные изделия для обрешетки из дерева под профнастил выбираются с учетом толщины пиломатериала. Гвозди или саморезы должны быть длиннее толщины досок вдвое. Такое крепление считается оптимальным.

Длина гвоздя должна быть в два раза больше толщины доски или рейки

Требования к пиломатериалам

На что необходимо обратить внимание, выбирая доски для обрешетки под профилированные листы.

1. Влажность пиломатериалов не должна превышать 18%. Влажная древесина в процессе естественного усыхания начнет деформироваться. Это негативно скажется на кровельном покрытии.
2. Предпочтение лучше отдать доскам с минимальным количеством сучков и других дефектов. Такие изъяны снижают несущую способность пиломатериала.
3. Деревянные изделия покрываются антисептиками, антипиренами. Первые защитят от плесени, грибков, вторые повышают противопожарные свойства.
4. Старайтесь выбирать доски и рейки ровные, без коробления. Это упростит монтаж без дополнительных операций, связанных с подгонкой.

Рекомендуем к просмотру видео:



viascio.ru
