Расключение проходного выключателя двухклавишного – Схема подключения двухклавишного проходного выключателя – особенности, а также последовательность осуществления работ

Схема подключения двухклавишного проходного выключателя

Приветствуем всех начинающих электриков! В этой статье мы с вами попробуем разобраться в хитрой схеме подключения проходного двухклавишного выключателя. Слово «проходной» означает, что он управляет освещением с двух или более мест. Мол, включил свет в коридоре, ПРОШЕЛ и выключил на другом конце. Слово же «двухклавишный» означает, что у него ровно две клавиши. Когда обычно применяют такие выключатели? На самом деле почти в 100 процентах современных ремонтов.

Проходные выключатели очень удобны в быту

Примеры использования

Вот конкретный пример – супружеское ложе и две настенных светильника (бра) над ним. Согласитесь, удобное и распространенное решение. С каждой стороны кровати размещается по двухклавишнику. Вот вы лежите и рассказываете жене безумно интересную и захватывающую историю про рыбалку, как вы сегодня тянули из воды здоровенного леща, и тут, как гром среди ясного неба, понимаете, что ей было так «интересно», что она давно уснула. А свет горит, вам нужно его выключить. Берете и выключаете весь свет со своей стороны кровати, не нужно никуда вставать. И вы думаете, какой же вы красавчик, что предусмотрели проходные двухклавишные выключатели.

Для уже упомянутых длинных коридоров, опять же, такое решение напрашивается. В ситуациях, когда светильников много, но не все они должны гореть одновременно. В общем, вещь удобная и нужная.Схема проходного двухклавишного выключателя с двух мест

Как подключить двухклавишный проходной выключатель с двух мест

И так как теперь по любому все резко стало ясно, переходим к порядку монтажа нашей схемы с двухклавишными проходными выключателями.

1)      Монтируем распределительную коробку. Туда должно прийти ровно 7 кабелей. 4 от выключателей (по 2 от каждого, ведь там по 6 контактов, а провода трехжильные), 2 от групп освещения и питающий кабель. 7 кабелей – это 21 провод, они разведутся на 9 контактов, их легко можно увидеть на полной схеме цепи: Здесь важно понимать, что не на всех участках цепи можно учесть цветовое соответствие. На отрезках от коробки до выключателей это сделать невозможно и на цвета следует забить болт.

2)      Устанавливаем подрозетники в стены в те места, где запланированы выключатели, и заводим в них по 2 соответствующих кабеля из распределительной коробки.

3)      Чтобы не напутать в проводниках, вы должны запастить мультиметром. В режиме прозвона вы без труда определите все провода, рекомендую их сразу подписать. Подсоедините входы и выходы согласно схеме, и будет вам счастье. Фаза приходит на оба входных контакта первого выключателя, на входы второго вешаются провода от светильников. Выходы выключателей соединяются друг с другом. Понятное дело, можно и вовсе обойтись без распайки, тогда легче использовать для соединения выходов четырехжильный кабель.

Схема управления освещением с двух мест

И так как теперь по любому все резко стало ясно, переходим к порядку монтажа нашей схемы — как подключить двухклавишный проходной выключатель.

1)      Монтируем распределительную коробку. Туда должно прийти ровно 7 кабелей. 4 от выключателей (по 2 от каждого, ведь там по 6 контактов, а провода трехжильные), 2 от групп освещения и питающий кабель. 7 кабелей – это 21 провод, они разведутся на 9 контактов, их легко можно увидеть на полной схеме цепи: Здесь важно понимать, что не на всех участках цепи можно учесть цветовое соответствие. На отрезках от коробки до выключателей это сделать невозможно и на цвета следует забить болт.

2)      Устанавливаем подрозетники в стены в те места, где запланированы выключатели, и заводим в них по 2 соответствующих кабеля из распределительной коробки.

3)      Чтобы не напутать в проводниках, вы должны запастить мультиметром. В режиме прозвона вы без труда определите все провода, рекомендую их сразу подписать. Подсоедините входы и выходы согласно схеме, и будет вам счастье. Фаза приходит на оба входных контакта первого выключателя, на входы второго вешаются провода от светильников. Выходы выключателей соединяются друг с другом. Понятное дело, можно и вовсе обойтись без распайки, тогда легче использовать для соединения выходов четырехжильный кабель.

Схема выключателя с трех мест

Однако, что делать, если нам нужно управлять светом с трех или даже более мест? В этой непростой жизненной ситуации к нам на помощь приходит так называемый перекрестный двухклавишный выключатель. В этом случае у нас получится два крайних проходных двухклавишных выключателей, и один или более перекрестных. Таким образом, если у нас управление из пяти мест, нам нужно 2 проходных и 3 перекрестных выключателя. Правда такая схема становится просто чудовищной по своей сложности.

У этих монстров аж по 8 контактов – 4 входа (для предыдущего выключателя) и 4 выхода (для следующего). По принципу работы такое устройство эквивалентно двум проходным двухклавишникам в одном корпусе, на схеме ниже это наглядно видно. Но здесь есть другая проблема – вам едва ли удастся найти в магазинах такие вундервафли в наличии, в распайке придется делать гораздо соединений и применять 4-жильные провода; так что хорошо подумайте, стоит ли оно того.

Схема управления с трех мест с перекрестным выключателем

Мы видим, что в данном случае у нас будут гореть оба светильника, но стоит поменять положение любого из трех выключателей, как цепь оборвется. Точно также можно и снова включить свет с любого места. Следует добавить, что из проходного выключателя всегда можно сделать обычный, если он, например, остался лишним. Кроме этого проходной двухклавишный выключатель может быть использован в качестве одноклавишного перекрестного, для этого нужно замкнуть между собой 2 контакта и нажимать обе клавиши одновременно, либо, если конструкция позволяет, заменить 2 клавиши на одну большую.

Как вы могли убедиться, работа с проходными выключателями не так уж и сложна, если хорошо представлять в голове схему из подключения. Что касается того, какой марки продукцию лучше покупать, то профессиональные электрики чаще всего советую всем известные Legrand, Scheider Electric, ABB и Makel. Их продукция по праву пользуется большой популярностью из-за своей надежности и дизайна.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

назначение, схема и видео подключения двухклавишного устройства

Для создания максимального комфорта прибор для выключения или включения светильников в доме должен обладать не только функциональностью, но и практичностью. В сравнении с проходными устройствами с одной клавишей, двухклавишные выключатели благодаря своей универсальности более удобны.

Проходная конструкция двухклавишной модели выключателя — это не что иное, как два одинарных устройства объединённых в одном корпусе, которые функционируют по принципу переключателя контактных групп. Обычно такие приборы имеют 2 входных и 4 выходных контакта. При этом на корпусе изделия существует указатель, помогающий разобраться, в каком положении находится устройство — включённом или выключенном.

Основное предназначение проходного выключателя

Проходное устройство для управления освещением в доме по своему принципу полностью повторяет обычный стационарный аналог и поэтому выпускается с одной, двумя или тремя независимыми клавишами. Трудно не согласиться, что обычная конструкция выключателя установленного в начале лестничного пролёта или длинного коридора и пульт управления, размещённый в другом конце помещения очень удобны для решения вопроса освещения конкретно взятого участка дома.

Выбор проходной конструкции выключателя в первую очередь основывается на количестве клавиш прибора, так как это позволяет управлять сразу несколькими источниками света, подключёнными к такому устройству. В свою очередь, возможность дистанционной системы управления или сенсорный датчик — это дополнительные элементы, улучшающие комфортность в управлении светом в доме.

Многоклавишные выключатели проходного типа лучше устанавливать в больших помещениях, в которых присутствует несколько входов и разных источников света, которые нужно включать одновременно. В других ситуациях целесообразно устанавливать проходные приборы с одной клавишей, которые более удобны в использовании и имеют простейшую схему подключения.

Разновидности выключателей проходного типа

На рынке электротехники и сопутствующей ей аксессуаров существует множество моделей проходных выключателей и переключателей от зарубежных и отечественных производителей как простейших одноклавишных, так и многофункциональных моделей. Самыми популярными считаются двухклавишные устройства, которые могут управлять сразу несколькими осветительными приборами, находящимися в разных помещениях или в одном светильнике. Не такие популярные, но не менее эффективные выключатели с тремя клавишами, хотя схема их подключения намного сложнее.

Благодаря проходному принципу работы выключателя появляется возможность организовать управление одним светильником с разных точек дома или квартиры. Но для её воплощения потребуется несколько одноклавишных приборов и перекрёстный переключатель. А при использовании нескольких перекрёстных приборов можно добиться управления светильником сразу из четырёх точек в квартире.

Хочется отметить, что каждая дополнительная точка управления источником света значительно усложняет схему подключения выключателей проходного типа, что может привести к затруднению обслуживания и ремонта осветительных приборов в доме. Хитросплетение проводов может ввести в заблуждение даже опытного электрика.

Особенности схемы подключения проходных выключателей с двух мест

При правильной сборке схемы подключения двойных выключателей появляется возможность управления несколькими осветительными группами из двух мест независимо друг относительно друга. При этом оба выключателя с двумя клавишами проходного типа будут функционировать по двум направлениям, но для этого нужно выполнить следующие работы.

1. Двухклавишные выключатели в количестве двух штук устанавливаются на заранее выбранных местах в подрозетниках.
2. Монтируются светильники или многоламповые источники света, такие как люстра. К осветительным приборам подключают трёхжильный кабель с фазой, рабочим нулём и заземлением.
3. Учитывая то, что на каждом переключателе по 3 контакта, то понадобится два трёхжильных кабеля соответствующей длины.
4. Соединение проводов происходит в распределительном коробе согласно схеме.

Воплощение такой схемы, возможно, и с четырьмя одноклавишными проходными выключателями, но это не рационально в плане расхода дополнительных кабелей и коробок распределения.

При необходимости двойной проходной выключатель можно использовать в качестве перекрёстного аналога с одной клавишей. Для этого перемыкают соответствующие контакты, а клавиши соединяют друг с другом для одновременного срабатывания.

Особенности управления светильником с трёх мест

Двухклавишные переключатели проходного типа, как и аналоги с одной клавишей могут работать как перекрёстные приборы. Принцип переключения контактных групп имеет аналогичную схему с управлением светильником с двух мест. То есть, как и в предыдущем случае подключать нужно два двойных прибора и перекрёстный аналог в соответствии с определёнными этапами.

1. Первым шагом будет установка выключателей в подрозетниках, закреплённых в стене. Эта схема подразумевает подключение 12 проводов в распределительной коробке.
2. На следующем этапе выполняется установка двух отдельных источников света и прокладки к ним кабеля с задействованным нулём.
3. Кабель обрезается по необходимой длине, при этом используют трёхжильный провод. К концевым выключателям подводится 6 жил, а двухклавишный проходной перекрёстный переключатель имеет 8 контактов.
4. Фаза подводится к первому выключателю с двумя клавишами проходного типа, а дальше следуя схеме к остальным приборам.
5. Подключение второго конечного выключателя проходного типа будет происходить непосредственно от осветительного прибора.
6. Очень важно при прокладке схем повышенной сложности правильно промаркировать все кабеля и отдельные жилы. Чтобы не ошибиться в хитросплетении проводов, нужно выполнять пошаговую маркировку начиная с первого провода и продолжая от контакта к контакту. Нужно маркировать даже на первый взгляд простые в подключении кабели.
7. Как стало известно из практики, монтаж такой схемы требует использования увеличенной коробки или спаренного её аналога. Это в первую очередь обусловлено тем, что в стандартном распределительном коробе попросту не хватит места для качественного соединения проводов или же из-за большого количества соединительных колодок не удастся закрыть крышку.

Также любые двухклавишные выключатели проходного типа можно использовать как обычные аналоги. С этой целью одну контактную группу либо, вообще, не используют, либо через неё подключают ещё один отдельно взятый осветительный прибор. Ознакомившись с вышеприведёнными способами управления светильниками с разных мест можно разобраться, что такое схема подключения или как говорят электрики, схема расключения проходного выключателя.

Как подключить проходной выключатель на две группы светильников

Прежде чем переходить к монтажным работам, нужно разобраться с особенностями конструкции двухклавишного проходного выключателя. Как упоминалось ранее конструктивно это два прибора с одной клавишей собранные в одном корпусе. Разобравшись с этой особенностью, каждый желающий сможет понять принцип его работы и способы подключения, которое выполняются по аналогии с обычным выключателем с одной клавишей, за исключением пары нюансов:

• На первую часть выключателя, а, точнее, на обе одинаковые его половинки подаётся электрическая энергия по одному проводу. На втором приборе, с которого будет осуществляться подсоединение источника света каждая из выходящих фаз будет питать свой светильник.
• В случае с конструкцией одинарного проходного прибора выполняется прокладка трёхжильного кабеля к каждому устройству. Если же это двухклавишный аналог, то протягивают пять проводников к первому и на один больше ко второму прибору. Разница в количестве проводников обусловлена в общем фазном проводе.

Исходя из, выше рассмотренных вариантов подключения проходных выключателей с разным количеством клавиш и возможности использования их комбинаций, можно прокладывать самые разные схемы, которые позволяют управлять осветительными приборами из различных мест дома. Хотя исходя из практики, в быту редко встречается необходимость управления светильниками более чем из трёх разных точек в квартире.

Как подключить двухклавишный выключатель Легранд: схема, проходной, перекрестный

Содержание статьи:

Для современных жилых построек характерно наличие длинных лестничных пролетов и таких же коридоров внутри квартиры, не очень удобных в плане управления освещением. С целью решения этой проблемы производителями установочных изделий были разработаны современные образцы переключателей, называемые проходными. Они позволяют включать и выключать освещение в общем коридоре или в квартире сразу из двух мест. Под эту категорию подпадают и распространенные модели от фирмы Легранд (Cariva, Etika и им подобные), ценящиеся большинством отечественных пользователей за их надежность и привлекательный дизайн.

Сферы применения двухклавишных выключателей

Двухклавишный выключатель Legrand с подсветкой

Для решения проблемы длинных коридоров фирмой разработаны не только проходные, но и так называемые «перекрестные» двухклавишные модели, входящие в состав системы управления светом из трех точек. Перед тем как подключать выключатели от Legrand этого типа потребуется разобраться с их устройством и схемой включения. Как проходные, так и перекрестные модели из ряда Cariva, Life и др. имеют несколько групп коммутируемых контактов, посредством которых удается реализовать нужную функцию.

При нажатии клавиши каждый из двух механизмов, входящих в комплект выключателей, замыкает одну из соединительных линий, размыкая одновременно другую. Указанный порядок работы позволяет реализовать раздельное управление осветительным прибором с помощью двух различных переключателей, разнесенных на значительное расстояние.

Самым наглядным примером их применения является установка одного из выключателей во входном тамбуре в подъезде, а второго – на каждой лестничной площадке.

При входе в здание пользователь одной клавишей включает освещение на всех площадках, а при подходе к своей квартире – выключает его.

Двухклавишный выключатель с подсветкой

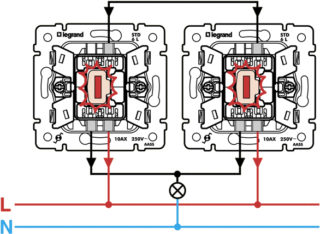

Управление из 2-х мест (переключатель на 2 направления с подсветкой)

Подключение двухклавишного выключателя Легранд в простейшем случае производится по классической схеме. В нижней части его корпуса имеется входной рабочий контакт, к которому подводится фазный провод. В то же время сверху от него «отходят» два проводника – каждый к своему осветителю или группе лампочек.

Нередко эти провода прокладываются до распределительной коробки, откуда их разводят по нужным нагрузкам. В ряде случаев в качестве таких нагрузок используются заранее сформированные группы осветителей.

Особенности подключения подсветки

Подсветку, имеющуюся в некоторых моделях от Легранд, принято подключать параллельно разомкнутому контакту, что вызывает ее свечение после выключения осветительного прибора. Единственным недостатком такого включения является не очень приятное мигание энергосберегающих ламп, возникающее из-за попадания на них небольшой части напряжения. С лампами накаливания и их галогенными аналогами такого эффекта не наблюдается.

В качестве подсветки в изделиях от Легранд используются полупроводниковый светодиод или неоновая лампочка. Внешне они практически не отличаются, но пропускают через себя токи различной величины. Для светодиодов они составляют порядка 2 мА, а для неоновых лампочек – около 0,1 мА.

Порядок демонтажа лампочки подсветки

Демонтаж светодиода выключателя

Для отключения мешающей пользователям встроенной в клавишный прибор подсветки потребуется:

1. Выключить вводный автомат на квартирном щитке.
2. Снять корпус и декоративную крышку выключателя и обеспечить доступ к светодиоду (неонке).
3. Взять отвертку и ослабить винтовое крепление проводов, соединяющих лампочку с двумя контактами выключателя.
4. Удалить ее вместе с ограничивающим резистором.

После всех этих операций светодиодный осветительный прибор, управляемый выключателем, перестанет мигать в выключенном положении.

Порядок монтажа обычных моделей Легранд

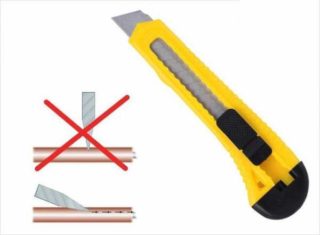

Техника удаления изоляции с проводки

Перед тем как установить выключатель Легранд в обычном исполнении, следует подготовить простейший инструмент: отвертку, бокорезы и острый нож.

Порядок монтажа двухклавишных моделей:

1. Отключается вводный автомат.
2. Подводимые к изделию проводники подготавливаются к подключению – изоляция на их концах зачищается.
3. С прибора демонтируются клавиши и декоративная крышка.
4. Далее можно подсоединить к его клеммам зачищенные концы проводников, а затем вернуть на место декоративное обрамление и клавиши.

При монтаже двойных выключателей от Легранд особое внимание обращается на разводку отходящих проводов. Каждый из них предназначен для подсоединения отдельной нагрузки, размещенной в пределах обслуживаемого помещения. При монтаже изделия нужно учитывать нанесенную на его корпусе маркировку, указывающую места подключения подводящих и отводящих одиночных жил кабеля.

Нюансы подключения выключателей от Легранд

Управление из 2-х мест двумя группами светильников (двойной переключатель на 2 направления)

При рассмотрении особенностей монтажа двухклавишных выключателей от Легранд особое внимание уделяется следующим важным деталям:

• согласно инструкции для проходных моделей типа Quteo, Etika и других при их установке применяются распределительные коробки открытого или закрытого типа;
• для соединения проводов в них используются специальные зажимы типа «орех» либо они крепятся посредством винтов, входящих в комплект каждого изделия;
• перед монтажом выключателя в открытом исполнении для него подготавливается пластиковая или деревянная подложка, на которой удобно крепить корпус.

При необходимости убрать подсветку с выключателя сделать это лучше до его установки.

Перед монтажом проходных выключателей из серии «Этика» и им подобных необходимо основательно подготовиться к рабочим операциям. Для этого потребуется:

• снять с корпуса декоративную рамку и клавиши – в них предусмотрены специальные пазы;
• в паз вставить отвертку с тонким жалом, а затем с усилием нажать в нужную сторону;
• таким же образом удалить рамку изделия.

По завершении всех подготовительных операций выключатель полностью готов к монтажу.

Непосредственная установка

Отключение общего водного автомата перед установкой выключателя

Установку проходных изделий рекомендуется проводить в следующем порядке:

1. Перед тем как устанавливать каждый из выключателей, с линии снимается электропитание – отключается вводный автомат.
2. Корпус первого выключателя размещается в монтажной коробке и надежно фиксируется в ней.
3. К его контактам с двух сторон подводятся уже проложенные проводники, которые соединяются согласно прилагаемой инструкции.
4. Те же операции проделываются со вторым выключателем.

У большинства моделей выключателей от Легранд в сопроводительной документации обязательно имеется электрическая схема.

На завершающем этапе монтажных работ на уже установленные приборы возвращаются декоративная рамка и двойная клавиша.

Выключатель Легранд двухклавишный ничем не отличается от обычного клавишного устройства. Известные модели этого прибора Life, Quteo или Valenon интегрируются с бытовой электропроводкой точно таким же образом, как и отечественные изделия. Проблемы, связанные с особенностями их монтажа, легко решаются после ознакомления с инструкцией по применению.

Схема подключения проходного выключателя с 2х мест: инструкция

Наличие одного выключателя в большом помещении может доставить серьезные трудности при включении и выключении света. Придется преодолевать большое расстояние, чтобы нажать на заветную кнопку. В такой ситуации лучше отдать предпочтение проходному выключателю, устройство которого допускает включение и выключение освещения сразу из нескольких мест. Предлагаем ознакомиться с отличительными особенностями данного устройства, а также с тем, как выглядит схема подключения проходного выключателя с 2х мест. После этого выполнить необходимые работы собственными силами не составит особого труда.

Внешний вид проходного выключателя

Содержание статьи

Что такое проходной выключатель и его отличительные особенности

Для начала стоит определиться с тем, что это такое проходной выключатель. Так называют коммутационные аппараты, используемые для управления из двух или более мест одним осветительным прибором. Именно поэтому такие устройства пользуются популярностью при монтаже системы освещения в помещении большой площади.

Достаточно часто установку выключателей производят в длинных коридорах, концертных, спортивных залах или лестничных маршах. Установив два выключателя на значительном расстоянии друг от друга, можно будет воспользоваться любым из них, чтобы отключить или наоборот включить освещение.

Подобные выключатели находят применение при монтаже системы освещения в загородных домах. Особенно если площадь гостиной достаточно большая, есть лестничный марш или большое количество садовых дорожек. В этом случае включать свет можно, находясь снизу лестницы, а выключать – на верхней площадке. Это не только позволит обезопасить поднимающегося или спускающегося по лестнице человека, но оптимизирует затраты на электричество.

Для помещений большой площади лучше предусмотреть два переключателя

В типовых квартирах такие аппараты тоже находят применение. Особенно в спальне. Очень часто один выключатель располагают непосредственно у входа в комнату, а второй у изголовья кровати. В этом случае можно будет отключить освещение в помещении, не вставая с кровати.

Многих интересует, чем выключатель отличается от переключателя? В первом случае при нажатии на клавишу происходит простое прерывание цепи. Нажатие клавиши на переключателе приводит к коммутации с одного на другой контакт за счет перекидывания контактов, и создания новой цепи. Благодаря этому и появляется возможность управления источником света из нескольких точек. Система, включающая несколько переключателей, называется проходным выключателем.

Устройство и принцип работы проходного выключателя

Прежде чем разбираться с порядком подключения, стоит узнать принцип работы проходного выключателя. В этом случае монтаж можно будет выполнить собственными силами без особых трудностей.

Внешне проходной выключатель практически не отличим от обыкновенного. При этом их функциональные возможности сильно отличаются. Конструктивное исполнение обычного прерывателя предполагает наличие двух мест для присоединения проводов. Первое используется для подключения контакта на входе, второе – на выходе. Внутри устройства находится подвижный элемент, который используется для размыкания либо замыкания контактов в момент нажатия клавиши.

Обычный выключатель может работать только в двух положениях:

• «Включено», при котором электрическая цепь замыкает, и напряжение подается на осветительные приборы, подключенные к устройству. Лампы начинают светить;
• «Отключено», при котором происходит размыкание электрической цепи. Лампы гаснут.

Обычный выключатель только замыкает и размыкает цепь

Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест. В этом и заключается основная проблема.

Внимание! Проходной выключатель отличается от обычного контактной системой.

Отличительной особенностью устройства проходного выключателя является наличие трех контактов, из которых два располагаются на выходе, а один на входе. Находящийся внутри устройства элемент перекидного типа замыкает одну из двух цепочек. Промежуточного положения в данном случае не предусматривается. В результате всегда есть замкнутая цепь между входом и одним из двух выходов.

Проходной выключатель позволяет замкнуть одну из двух цепей

Как сделать проходной выключатель из обычного: порядок выполнения работ

Не всегда удается быстро найти подходящую модель устройства, позволяющего управлять освещением сразу из двух точек. В таком случае возникает вопрос о том, как сделать проходной выключатель из обычного, чтобы он по своим возможностям и характеристикам не уступал покупному. Сделать это можно в следующей последовательности:

Фото	Описание работ
	Берем обычный двухклавишный выключатель. Желательно, выпущенный под товарными знакам Анам, Легранд, Панасонник, а также других производителей, чьи устройства имеют модульную конструкцию. От использования других изделий стоит отказаться.
	Снимаем один из модулей, переворачиваем его, предварительно освободив защелку, и устанавливаем на прежнее место. Учитывая, что элемент находится в перевернутом состоянии, закрепить его на прежнем месте будет невозможно. Для фиксации модуля используем термоклей или жидкие гвозди.
	Собираем переключатель. Получаем два выключателя, работающих в противофазе.
	Устанавливаем перемычку между контактами с одной стороны, которая будет выступать в роли общего контакта переключателей. Клавиши склеиваем между собой, чтобы они включались и выключались одновременно.

Если решено приобрести уже готовый, следует помнить, что производители предлагают проходные выключатели различного типа, допускающие управление одним или несколькими источниками света. Чтобы при эксплуатации электрической сети не возникало трудностей, стоит заранее узнать, как установить проходной выключатель, исходя из его конструктивных особенностей. Здесь возможно несколько вариантов, каждый из которых заслуживает особого внимания.

Как подключаются разные проходные выключатели различного типа

В каталогах производителей можно найти проходной выключатель:

• Одноклавишный, у которого есть два входа и один выход;
• Двухклавишный, с четырьмя выходами и двумя входами;
• Трехклавишный, у которого есть шесть выходов и три входа;
• Перекрестный. У таких устройств есть два или три входа и выхода. Они позволяют управлять светом сразу из трех и более мест.

Приступая к выполнению монтажных работ, следует узнать, как правильно подключить проходной выключатель выбранного типа. Это позволит избежать типовых ошибок и гарантирует безопасную эксплуатацию электрической сети.

Особенности и схема подключения проходного одноклавишного выключателя

Схема подключения одноклавишного перекрестного переключателя имеет свои особенности. Такое устройство имеет одну клавишу, с помощью которой происходит включение и отключение освещения в доме. Особого внимания заслуживает последовательность соединения клемм. Алгоритм выполнения работ обычно выполняется в следующей последовательности:

Как правило, установка проходного одноклавишного переключателя не вызывает особых трудностей. Весь объем работ может быть выполнен собственными силами. Из инструмента потребуется:

• Обычная и индикаторная отвертка. С помощью первой можно будет закреплять клеммы, а с помощью второй – контролировать напряжение;
• Пассатижи. При их отсутствии можно воспользоваться бокорезами;
• Инструмент, с помощью которого можно будет удалить изоляцию;
• Уровень, который позволит обеспечить требуемое пространственное положение переключателей;
• Рулетка, чтобы можно было отмерить провод необходимой длины;
• Перфоратор для крепления элементов системы к стене.

Особенности схемы подключения двухклавишного проходного выключателя

В отличие от одноклавишных двухклавишные устройства имеют более широкие функциональные возможности. С их помощью может осуществляться управление сразу двумя источниками освещения. Благодаря этому возможно последовательное включение и отключение ламп в двух соседних комнатах. Пройдя, например, длинный коридор, можно будет отключить в нем свет, а затем включить свет в спальне. Перед сном можно будет погасить свет уже около кровати.

Если требуется подключение проходного двойного выключателя, монтажные работы стоит выполнить собственными силами в следующей последовательности:

Фото	Описание работ
	Знакомимся со схемой проходного двухклавишного выключателя, которая находится на самом устройстве. По ней можно проконтролировать в будущем правильность выполнения работ.
	Подключаем провода. 2-ая клемма и 5-ая являются запитывающими. Третья, шестая, первая и четвертая идут на второй выключатель и подключаются к клеммам, обозначенным такими же цифрами. Белый провод – это фаза. Аналогичным образом соединяем провода на втором переключателе.
	В распределительной коробке соединяем соответствующие провода обоих выключателей. Сначала ноль соединяется с обоими источниками света, затем приходящую фазу соединяем с обеими подачами одного из переключателей. Соединяем переключатели между собой, ориентируясь на цветовую маркировку.
	После соединения всех проводов сверху устанавливаем защитную крышку. Проверяем работоспособность системы.

Зная, как подключить двойной проходной выключатель, можно смело брать за работу, предварительно подготовив все необходимые инструменты. Их перечень был перечислен ранее.

Внимание! Чтобы работоспособность системы освещения не вызывала нареканий, следует при выполнении работ соблюдать предельную осторожность. Неправильное соблюдение проводов может стать причиной короткого замыкания.

Статья по теме:

Схема подключения двухклавишного выключателя довольно проста, но, тем не менее, может вызвать некоторые затруднения у новичков. В данной статье мы подробно рассмотрим нюансы монтажа выключателей своими руками.

Порядок подключения трехклавишных проходных выключателей

Схема подключения проходного тройного выключателя имеет ряд особенностей, так как предполагается использование достаточно большого количества проводов. К такой системе прибегают при монтаже системы освещения в двухэтажном частном доме. При установке тройного выключателя можно включать/выключать свет на втором этаже, находясь на первом. К системе могут подключаться три источника освещения.

Внешний вид трехклавишного переключателя

Соединение и распределение проводов осуществляется в распределительной коробке. К первому выключателю подводится семижильный провод. Одна из жил используется для подвода фазы, которую подключают к трем входным клеммам. К выходу подключают три пары проводов, которые соединяются со вторым проходным выключателем. В итоге получаются три независимых контура, в состав которых входят светильники.

Как подключить проходной выключатель: видео схемы подключения поможет сделать все работы своими силами

Бывает достаточно сложно, даже при наличии схемы, произвести установку проходного выключателя при отсутствии профильного образования. В таком случае на помощь могут прийти мастер-классы, записанные на видео. В них подробно рассказывается, как подключить проходной выключатель, и в какой последовательности следует выполнять работу.

Прежде чем приступить к просмотру, следует определиться с типом выбранного устройства. Порядок подключения перекрестного выключателя будет иметь ряд существенных отличий, с которыми стоит ознакомиться заранее.

Наглядная схема подключения проходного выключателя с 2х мест: видео-инструкция выполнения работ

Если речь идет о проходном выключателе, схема подключения на 2 точки является наиболее простым вариантом. Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. В противном случае речь будет идти об обычном выключателе.

При установке двухклавишного проходного выключателя схема подключения с двух мест может быть реализована для двух нагрузок. Это достаточно удобно, если комната имеет большую длину, и надо предусмотреть установку нескольких светильников для более равномерного освещения окружающего пространства. В этом случае можно будет регулировать интенсивность освещения помещения, решая, сколько светильников будет включено в определенный момент времени.

Схема с двумя проходными выключателями, допускающее управление двумя нагрузками

Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео:

Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей. Следуя рекомендациям специалиста, можно качественно и с минимальными затратами выполнить необходимый объем работ.

Схема подключения проходного выключателя с 3х мест: подробное видео выполнения работ

Схему подключения проходного выключателя на 3 точки можно назвать условным. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. Как правило, монтажные работы не вызывают особых трудностей. Перекрестное устройство подсоединяется между проходными.

Более подробно со схемой подключения проходных выключателей из 3 мест можно ознакомиться, просмотрев следующее видео:

Подробная инструкция позволит разобраться с порядком выполнения работ, а также позволит узнать, какой инструмент понадобиться для монтажа.

Схема подключения проходного выключателя с 4х мест: актуальная информация

Если площадь помещения достаточно большая, двух – трех выключателей может оказаться недостаточно. Придется каждый раз преодолевать большое расстояние, чтобы включить или отключить освещение. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. В этом случае в систему дополнительно вводятся два перекрестных устройства.

Схема подключения лампы к четырем выключателям

Внимание! Выбирая подходящий вариант, следует покупать модель на одинаковое количество клавиш для каждой точки.

Схема подключение на четыре точки будет актуальна для многоэтажного строения. В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.

Обзор производителей проходных выключателей: популярные модели

Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. В таком случае будет намного проще ориентироваться в ассортименте, предлагаемом профильными магазинами. К числу наиболее популярных брендов следует отнести:

• Legrand;
• Schneider Electric;
• ABB;
• Viko;
• Lezard.

Изделия, выпускаемые под перечисленными товарными знаками, отличаются высоким качеством сборки и длительным сроком службы. При сопоставимых технических характеристиках цена проходных выключателей может меняться в широком диапазоне. Предлагаем познакомиться со средними расценками, чтобы можно было намного проще делать выбор в процессе покупки.

Legrand: стоимость наиболее популярных моделей

При выборе проходного выключателя Legrand стоит четко представлять, для каких целей приобретается конкретной изделие, и какая схема подключения должна быть реализована. В каталоге производителя можно найти одно- и многоклавишные модели разного цвета и размера. Предлагаем познакомиться со средними ценами на проходные выключатели Легранд:

Schneider Electric: стоимость наиболее популярных моделей

Под известным брендом Schneider Electric выпускаются качественные изделия, имеющие стильный современный дизайн. Такие устройства способны гармонично вписаться в любой интерьер. Доступность изделий с различным цветовым оформлением позволит подобрать модель с подходящим дизайном для любого помещения. Ознакомитесь со средними ценами на наиболее популярные модели:​

​

ABB: стоимость наиболее популярных моделей

Для изготовления переключателей АВВ используются высококачественные материалы. Такие изделия отличаются высоким качеством сборки и стильным дизайном. Независимо от выбранного стилистического оформления помещения всегда можно подобрать наиболее подходящий вариант для конкретного интерьера. В коллекции производителя можно найти подходящий вариант для классического интерьера и оформленного в стиле хай-тек. Предлагаем познакомиться со средними расценками на наиболее популярные модели:

Viko: стоимость наиболее популярных моделей

Электротехнические изделия, выпускаемые под товарным знаком Viko, представлены в достаточно широком ассортименте. Благодаря этому можно подобрать подходящий вариант для помещения любого назначения и площади. Среди предлагаемых моделей можно найти подходящий вариант по стоимости и дизайну. Средние расценки представлены в таблице:

Lezard: стоимость наиболее популярных моделей

Производитель предлагает широкий модельный ряд изделий, среди которых всегда можно подобрать переключатель с подходящим стилистическим оформлением и подходящего цвета. Благодаря этому можно приобрести проходной выключатель, который сможет гармонично вписаться в интерьер квартиры, оформленной в определенной цветовой гамме. Стоимость изделия зависит от цветового оформления. Предлагаем сравнить стоимость изделий, имеющих одинаковый дизайн, но различное цветовое оформление:

Заключение

Таким образом, проходные выключатели актуальны для любого здания и помещения. Их можно устанавливать не только в длинных коридорах или помещения большой площади, но и в небольших спальнях. Расположив один выключатель у входа в комнату, а второй около кровати, можно не беспокоиться о вовремя не выключенном свете. Отключить или наоборот включить свет можно, находясь в постели. Широкий модельный ряд позволит подобрать подходящий вариант для конкретного помещения. Схема подключения выбирается индивидуально в зависимости от имеющихся потребностей и площади помещения.

Предыдущая

ОсвещениеСам себе электрик: схема подключения двухклавишного выключателя

Следующая

ОсвещениеВыбор, применение и характеристики светодиодов: полезные сведения и профессиональные рекомендации

Понравилась статья? Сохраните, чтобы не потерять!

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:
