Расключение переключателя: Подключение проходного выключателя — 2 ошибки и недостатки. Схема подключения с двух и 3-х мест. – схема подключения устройства из разных мест – Советы по ремонту

расположение приборов, установка своими руками

План включения и выключения света с одним устройством не подходит для больших и протяженных помещений. Когда человек находится в различных точках комнаты, для подачи электричества к осветительным приборам ему приходится перемещаться к единственному прерывателю электрического напряжения. Схема подключения проходного выключателя позволяет сделать это из промежуточных точек помещения.

Проходной выключатель

Устройство применяется для обслуживания светильников разного вида. Схема выключателя разработана так, что при необходимости осветить помещение длинного коридора, лестничного пролета или протяженной дорожки во дворе дома не нужно возвращаться к основному прибору для остановки подачи электричества. Выключатели выпускаются в следующих вариантах исполнения:

• с одной клавишей;
• с двумя кнопками;
• трехклавишные устройства.

Коммутатор размыкает фазные кабели и прекращает питание электрических приборов. Переходный выключатель имеет особенность разрывать подачу энергии при подсоединении контактов спаренного переключателя. Напряжение идет по направлению от одного зажима к другому, поэтому присутствует необходимость подключаться к третьему проводу.

Освещение работает при постановке клавиш двух приборов в одинаковое положение и прекращается при его изменении. Управление лампочками осуществляется не только из двух точек комнаты, светильники приводятся в действие из нескольких выключателей, расположенных в промежуточных зонах. В схему встраивается двухпозиционное устройство перекрестного типа. В лестничных пролетах делается монтаж нескольких приборов на всех маршевых площадках.

Конструкция проходного выключателя содержит два стационарных (неподвижных) контакта и одну двигающуюся перемычку. Подвижная деталь всегда сомкнута с одним из монолитных выводов. При нажатии клавиши перемычка разрывает цепь с одним проводом и соединяется с другим контуром. У прибора положение, когда он не работает, отсутствует.

В одноклавишном коммутаторе встроено 3 клеммы. В приборе с двумя кнопками их 5. В коммутаторе с тремя клавишами схема клемм отличается сложностью для разных комбинаций соединения. В зависимости от типа управления выключатели бывают:

• сенсорного реагирования;
• клавишные;
• с ПДУ и т. д.

Материалы клемм и корпуса

Контакты должны надежно функционировать длительное время при воздействии малой и значительной силы тока. Правильно подобранные приборы в квартире имеют выводы, которые не окисляются и обладают хорошей проводимостью.

Клеммы в перекидной выключатель изготавливают из следующих материалов:

1. Медь. Соответствует всем требованиям, но не обладает стойкостью к коррозиям. Распространенный вид материала применяется для коммутирующих и разборных устройств. В последнем виде переключателя контакты покрываются антикоррозионной пленкой.
2. Серебро. Отличается высокой проводимостью электричества, но при большой силе тока проявляет свойство дугостойкости. Малый ток повышает износостойкость клемм. Серебряные контакты можно установить в качестве главных выводов в выключателях с продолжительным временем работы. Слой металла выполняется в виде накладок на рабочей поверхности клеммы из недорогого материала.
3. Алюминий. В работе переходного выключателя показывает меньшую проводимость и прочность, чем медь. Образовывает твердую пленку окисла в процессе эксплуатации. Для повышения функциональности клеммы серебрят или армируют медными вставками. Контакт может нарушиться при длительных сильных нажатиях на кнопку из-за малой механической прочности металла.
4. Вольфрам и его сплавы. Твердый металл расплавляется при высоких температурах, отличается износостойкостью при действии электричества. Используется в цепи с малыми токами для изготовления контактов, которые подлежат частому размыканию. В линиях с большими и средними показателями вольфрам применяется в виде дугогасительных соединений для прерывания тока до 100 кА.
5. Металлокерамика. Материал для контактов получают спеканием порошков двух несплавляющихся металлов. Цель симбиоза состоит во взаимном повышении качества клеммы. Один металл отличается повышенной проводимостью, другой характеризуется прочностью. Наиболее распространено сочетание серебра с вольфрамом, вольфрама с медью и никеля с серебром.

Материал для корпуса должен быть износостойким и не терять твердости в случае нагревания поверхности. В среднем проходной выключатель служит 9—12 лет, что составляет 30—50 тыс. циклов включения-выключения. Для корпуса применяется пластик, поликарбонат и другие материалы, которые соответствуют требуемым параметрам.

Выбор выключателя для параллельного замыкания из разных точек помещения происходит по количеству клавиш, которое должно соответствовать назначению прибора в сети. Тип управления устройством не имеет значения и зависит от бюджета пользователя и его предпочтений.

Роль в цепи

По принципу действия приоры правильнее было бы определить как переключатели. Внешне они выглядят как обычные одинарные выключатели, но проходные приборы требуется подключить по-другому из-за различной внутренней системы контактов. Дополнительный третий вывод в двухклавишном устройстве нужен для того, чтобы после размыкания одной линии соединить другую цепь. Второй контур питается от контактов парного переключателя, поодиночке устройства не применяются.

Ток меняет направление и движется в другую сторону на проходной выключатель. Схема подключения на 2 точки основывается на перекидных выводах, работающих по правилу коромысла, когда один из возможных путей подачи электроэнергии остается замкнутым. В некоторых видах прибора есть возможность установки нулевых пдключенний, когда отсоединяются два контура, но такие выключатели почти не устанавливаются на практике.

Свет в лампе загорается, когда оба переключателя остаются в равнозначных положениях. Если обычные выключатели разрывают фазу между двумя кабелями, то проходные нужно подсоединить еще к одному проводу. Два работают в качестве перемычки на переключателях, третий служит для подачи фазы от второго прибора на осветительное устройство.

Подвижный контакт перемещается от нажатия кнопки рукой и вступает во взаимодействие с неподвижным выводом. Цепь замыкается, и напряжение поступает на светильник. Выпускают тройные выключатели, у которых ноль, проходящий к лампе, аналогично прерывается фазой. Такая конструкция способствует безопасному использованию.

Установка прерывателя

Принцип подключения проходных выключателей походит на подсоединение обычных приборов. Отличие состоит в количестве подводящих кабелей. Первые два соединяют при необходимости контакты расположенных в помещении светильников, а третий подает напряжение. Распайка проводов осуществляется в коммутационной коробке, которая предварительно устанавливается при разводке контуров в помещении.

Провода от последних выводов первого устройства нужно собрать в скрутку с клеммами второго выключателя, откуда электричество поступает на провод лампы. Нулевой кабель светильника соединяется со сквозным контуром, который проходит от общего распределительного щита в квартире. Все соединения проводов герметично изолируются лентой.

Этот тип устройств работает с электросхемой, где предусмотрены отдельные светильники или в работу включается целая группа. Различие в подключении определяется количеством клавиш на приборе. При установке проходных переключателей экономится расход электрической энергии.

Чтобы правильно установить реверсный выключатель сразу на 2 светильника, нужно использовать многожильные провода. К каждому прибору подводится по 6 жил, если нет общей клеммы. При этом два параллельных устройства работают под общим корпусом.

Устройство двухклавишного коммутатора

Отличие в схеме подключения проходного переключателя с двумя клавишами от подсоединения аналогичного прибора с одной кнопкой состоит в том, что в корпусе есть два комплекта клемм. В устройстве два подвижных контакта и один стационарный повторяются дважды. Внешний вид переходного коммутатора не отличается от стандартного электрического прибора с двумя клавишами.

Двухклавишные проходные прерыватели делят большое количество светильников на 2 группы. Их функцию можно сравнить с работой обычного двойного выключателя, подключающего по отдельности несколько ламп в большой люстре. Чтобы расключить проходной переключатель с двумя кнопками, нужно:

1. В стену монтируют коробки под розетки, отверстия под которые делают электрическим перфоратором с насаженной коронкой по бетону, гипсокартону или кирпичу. К выполненным проемам подводятся 2 трехжильных кабеля или один шестижильный провод, идущий от распределительного щита.
2. К каждому светильнику подходит трехжильный провод, в котором один провод нулевой.
3. Внутренняя фаза коробки присоединяется к двум клеммам первого прибора. Два оставшихся переключателя нужно распаять с помощью перемычек, число которых составляет 4.
4. На втором выключателе сосредотачиваются выводы от светильников. Нуль от распределительной коробки присоединяется ко второму кабелю лампы. Смыкание или размыкание контактов во время переключения соединяет и разъединяет цепи, что изменяет освещение в комнате.

Используются коммутационные распаечные коробки в случае монтажа сложных схем проходного переключателя с распределением большого числа кабелей. Маркировку и цветовое обозначение в этом случае проводят обязательно.

Подсоединение одноклавишного прибора

У однополюсного устройства в конструкции предусмотрено две стационарные клеммы и одна перекидная. На подвижный контакт подается питающее напряжение, которое после замыкания с одним из выводов передается на него. Ток поступает на лампу, которая соединяется с нулем. Стационарные клеммы первого прибора соединяются проводниками с неподвижными выводами второго устройства.

На электросхемах расположение перемычек обоих приборов одинаково, например, их работа происходит параллельно при опушенных клавишах. В таком положении электрический контур размыкается, и лампа не горит. При нажатии кнопки одного выключателя срабатывает перемычка, в цепи проходит ток, светильник работает. Последовательное нажатие клавиши другого устройства ведет к размыканию контура, в результате чего освещение прекращается.

Управление светом из нескольких мест

Иногда возникает необходимость руководить освещением не только при входе и выходе, но и из нескольких дополнительных точек помещения. Для этого используют промежуточные переключатели. Такой прибор содержит в конструкции 2 изменяющиеся клеммы и 4 стационарные. С приведением кнопки в действие подвижные выводы переключаются с первой пары неподвижных модулей на другую двойку.

Чтобы обеспечить включение света из многих мест в комнате, монтируется промежуточный переключатель. Он ставится между промежуточным и уже имеющимся проходным устройством. Число управляющих мест можно довести до любого значения. Внутренняя конструкция содержит 5 контактов для подключения, первая двойка которых соединяется с одним выключателем, вторая замыкает выходы другого, а пятый контакт создает управление из нескольких мест и является сквозным.

Чтобы включать лампы из пяти точек, нужно установить два перекрестных прибора. Для руководства группами светильников используют перекрестные устройства двухклавишного типа. Приборы работают в транзитном режиме и являются самостоятельными выключателями.

Износ контактов

Частое использование клавиш ведет к износу контактирующих выводов, из-за чего работа аппарата нарушается. Износ выражается в разрушении поверхности клемм, изменении размера, формы, уменьшении подвижности. Различают следующие виды износа:

1. Механическая деформация, когда на контакты выключателя действует давление или удар. Действие передается разъединяющим элементам в электрической сети без нагрузки. При этом торцы пластин расплющиваются, истираются и сминаются. Для уменьшения вредного воздействия контакты оснащаются амортизационными пружинами, которые исключают дополнительную вибрацию.
2. Электрический износ представляет собой разрушение контакта под действием электрической силы. Постоянная токовая нагрузка ведет к электрической эрозии клемм. Под такой нагрузкой проводники теряют вес и уменьшаются в объеме.
3. Двойная форма является следствием одновременного влияния механических и электрических сил. Износ выводов приводит к образованию на контактной площади вредных химических веществ и пленок. Измененные контакты при включении цепи иногда могут показать разряд, который перерастает в электрическую дугу большой мощности, что опасно для человека.

Износ клемм зависит от силы нажатия для соприкосновения пластин, жесткости и размера поддерживающей пружины и физических свойств материалов. Увеличение показателей плавления металла и жесткости пружины ведет к уменьшению износа.

Разрушение при замыкании и разрыве

Касание контактов при замыкании провоцирует отброс подпружиненной клеммы. При одном включении наблюдается несколько мелких откатов, которые в комплексе создают вибрацию с постепенно уменьшающимся размахом амплитуды. Последующие контакты проходят с укорочением времени и амплитуды.

Отброс контакта опасен появлением короткой электрической дуги, которая провоцирует плавление и испарение молекул. Нарушение рабочего ритма ведет к увеличению давления металлических паров, зависанию контакта, увеличению времени замыкания.

Во время размыкания контактное воздействие считается нулевым. Одновременно повышается плотность тока в последнем месте соединения и возрастает сопротивление перехода. Контактная точка расплавляется, между удаляющимися деталями возникает перешеек, что также способствует появлению мощной электрической дуги. Явление вызывает эрозию контактов, происходящую из-за вымывания металла или его излишнего налипания.

Постоянный ток в цепи увеличивает интенсивность переноса материала с одной клеммы на другую, это связано с направлением тока в одну сторону, которое не меняется, как при переменном напряжении. При малом токе разрыв контактного перешейка происходит у положительного вывода, а на отрицательной клемме затвердевает нанесенный металл в виде неровных бугорков. Эрозия разрастается с увеличением времени существования дуги и увеличением силы тока.

Монтаж аппарата наружного типа

Установить выключатель на стену можно своими руками. Для открытого (накладного) прибора используется наружная проводка. Кабели обязательно прячутся в специальные защитные короба декоративного типа или изолируются с помощью гибких кожухов из гофрированного пластика. Поэтапный процесс установки накладного прибора:

1. Перед работой обесточивается питающий провод.
2. Выключатель разбирается, для этого клавиша вытягивается за края по направлению к себе.
3. С прибора снимается защитная крышка, чтобы освободить внутренний механизм устройства. Затем отжимаются фиксаторы, поддерживающие лицевую панель.
4. Корпус выключателя прикладывают к стене по уровню и размечают место установки (обозначают точки крепления).
5. Механизм извлекают из корпуса.
6. Наружный кожух фиксируют на стене выбранными метизами.
7. В выключатель заводят кабели и подключают их в соответствии со схемой проходного выключателя, при этом провода в корпус заводятся вместе с гофрированным кожухом.
8. Прокладывается провод, который подает напряжение к светильнику.
9. Собирают выключатель, устанавливают лицевую крышку и ставят нажимную клавишу на место.

Вариант тумблера со скрытым механизмом

Реверсивные выключатели используются в общественных помещениях значительной площади и тех, что имеют противоположные выходы (в проходных галереях, тоннелях, коридорах). В большинстве случаев проходные переключатели устанавливаются на привычное место у входа и выхода. В квартире выключатели ставят в удобном месте, например, один стоит у входа в спальню, а второй размещается недалеко от кровати.

Внутренний выключатель монтируется, если проведена скрытая проводка в стенах по предварительно выполненным бороздам. На провода надевается гофрированный шланг. Под выключатель в толще стены сверлится посадочное отверстие с помощью коронки. Корпус коробки крепится с помощью гипса или саморезов.

Коробка для установки выключателя проходного типа берется просторная, поскольку в ней располагаются пучки проводов и проходят кабели к другим приборам и светильникам. После прокладывания провода от распределительного щита делается подсоединение жил к контактам выключателя по разработанной схеме.

Для удобства скрутки концы кабелей зачищаются от изоляции на длину до 3 см. Если расключение осуществляется с помощью колодок, то концы освобождаются от изоляции на 1 см. Питающий провод нужно поставить так, чтобы он соединял второй выключатель со входным контактом.

Контакты ламп подсоединяются к нулевому проводу. Фаза подключается к одному из ПВ. Контакты последовательно подсоединяются через распределительную коробку в комнате, после этого направляются ко всем осветительным приборам. Для удобства работы кабели маркируются или сразу используются изделия разного цвета.

Как подключить проходной выключатель как обычный и наоборот: можно ли это сделать

Содержание статьи:

Установка проходного выключателя является оптимальной, когда необходимо управлять световым устройством из нескольких разных мест. Зная схему подключения, для подобной системы можно использовать традиционный прибор. Чтобы обеспечить комфортное управление источником света, нужно знать, как подключить проходной выключатель как обычный.

Особенности конструкции

Применение проходного выключателя

Исходя из количества коммутируемых электрических цепей, устройства могут быть одно-, двух- и трехклавишными. Клеммы с винтовыми или пружинными зажимами. Также конструкция зависит от функционального назначения. Виды устройств отличаются при использовании для внешней или внутренней проводки.

Подобное электрооборудование предназначено для включения и выключения из разных мест одного или группы светильников. Нет потребности возвращаться в другой конец помещения, чтобы нажать клавишу. Электроприборы применяют в квартирах большой площади, в коридорах и на лестницах, при освещении садовых дорожек, в спальне. Кроме удобства, это дает экономию электроэнергии.

Проходные выключатели также используются в концертных залах, на стадионах, в подземных переходах и туннелях, в подъездах высотных домов.

Различия между проходным и традиционным выключателем

Разница между проходным и обычным выключателем (вид сзади)

По внешнему виду выключатели ничем не разнятся. Внутренняя конструкция обычного снабжена одним входом и выходом. Может иметь до трех клавиш, что позволяет управлять несколькими источниками освещения. Чаще устанавливают возле входа в помещение. Подключение осуществляется с помощью двух клемм.

Классический проходной имеет пару выходов и один вход. В этом случае электрический ток не разрывается, а перенаправляется на любой другой выход. Под корпусом изделия нанесена схема. Проходной одноклавишный снабжен трехжильной коммутацией и тремя клеммами с медными контактами. Это переключатель, который перенаправляет ток на другие участки.

По конструкции, способу установки и типу управления выключатели могут быть:

• клавишные;
• кнопочные;
• ползунковые;
• тяговые;
• тумблерные.

Также их классифицируют в зависимости от напряжения и силы тока, степени защиты, климатических условий, в которых их устанавливают.

Важно не спутать электроприбор с перекидным или перекрестным. На клавише проходного обозначен вертикальный треугольник, в остальных он расположен в горизонтальном направлении.

Как подсоединить проходное устройство

Подвод тока осуществляют через распределительную коробку. Выбирают подходящее место, устанавливают ее и выводят трехжильный кабель. Кроме фазы и нуля он снабжен заземляющим проводом, что делает систему безопасной. Заводская цветовая маркировка жил упрощает монтаж. Чаще это медный гибкий кабель, сечение отдельных проводов от 1 до 1,5 мм.

Предварительно делают разметку, где будут располагаться выключатели и светильники. Затем штробят стены и выполняют разводку линий проводников. Сверлят ниши для монтажа механизма выключателя. После подготовительных работ можно подсоединять всю систему.

Провода в распределительной коробке

Для правильного и безопасного подключения следует соблюдать следующую последовательность:

1. Прежде всего необходимо удостовериться, какой провод в коробке является фазой, обычно он красного цвета.
2. Отключить напряжение.
3. К близлежащему выключателю подводят фазу и подключают ее на клемму «1».
4. По маркировке на клеммнике подсоединяют остальные жилы, запомнив соответствующие цвета.
5. Аналогично выполняют работу на другом выключателе.
6. Жилу от второго выключателя с фазой светильника соединяют с ярким проводом в распределительной коробке.

7. Два других провода от первого выключателя подводят к соответствующим клеммам второго.
8. Ноль и заземление от коробки подводят к таким же по цвету жилам светильника.
9. Все скрутки необходимо выполнить правильно, заизолировать соединения.

Затем можно подать ток на несколько часов и проверить работу системы. Каждый из выключателей должен отключать и включать осветительный прибор независимо от другого. Если этого не происходит, следует проверить правильность схемы. Обнаруженные очаги тепла – признак слабого контакта. Необходимо обесточить систему и пересмотреть соединение.

Нельзя скручивать медную и алюминиевую жилу.

Как из простого выключателя сделать проходной

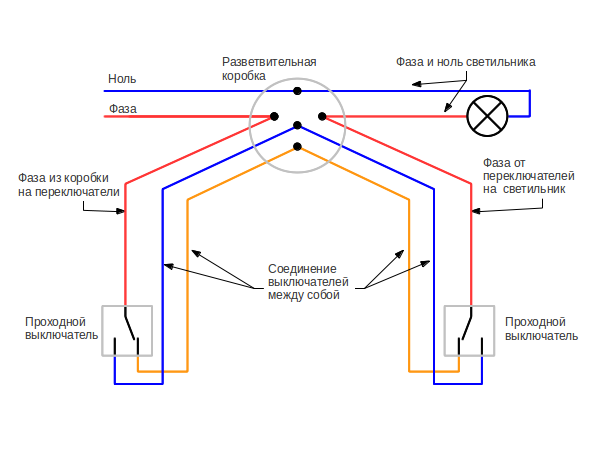

Схема управления освещением с двух мест с помощью проходных выключателей

Для преобразования понадобится два выключателя – одно- и двухклавишный. Лучше, если они будут от одного производителя и одинаковые по размеру. Суть переделки – добавление еще одного контакта в двухклавишный обычный выключатель. Предварительно нужно убедиться, что конструкция позволяет поменять местами клеммы.

На керамическом основании есть группа общих, частных и контакты «коромысла». Электрическую часть снимают, один из подвижных контактов разворачивают на 180°. Одну площадку из общей группы срезают. Получившийся механизм собирают, проверяя его работу.

Устройство закрывают одинарной крышкой. Можно оставить двойные клавиши, склеив их между собой. Таким образом, в одном положении активируется одна цепь. Переключив клавишу, будет подключаться другая.

Перекидной выключатель

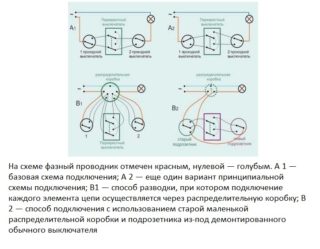

Варианты схем

Снабжен двумя входами и выходами, имеет четыре клеммы, сразу переключает пару контактов. Используется не так часто, но в некоторых случаях незаменим. Облегчает передвижение в темное время суток:

• в большом коридоре или холле с множеством дверей;
• в квартире с тремя уровнями;
• спальне с выключателем у входа и двумя рядом с кроватью;
• находясь в доме, возможно управлять светильниками в гараже, на террасе, в беседке.

Чтобы обустроить освещение лестницы в трехэтажном здании, необходимо создать три точки контроля. Перекидной переключатель перекрестного типа не используется сам по себе. Подключать его нужно в разрыве между проходными выключателями. Зная порядок подключения проходного, несложно разобраться, как сделать переключатель перекидной.

Их количество может доходить до 10, но они всегда должны быть расположены между проходными.

Есть несколько схем для управления освещением из 3 и более мест. Собрать цепь можно через распределительный щиток, или минуя его. Возможно подключение сразу нескольких типов светильников.

Можно ли использовать проходной выключатель как обычный

Иногда необходимо из проходного выключателя сделать обычный двухклавишный. Устанавливают проходное устройство таким образом, чтобы оно работало как простое. Для этого нужно подключить его без пары.

Однако тогда теряется смысл элементов его конструкции. А ведь сложность механизма и количество деталей сказывается на цене. Нет смысла покупать дорогой проходной выключатель и использовать его как обычный.

Недостатки проходных устройств

Перед подключением нужно всегда проверять схему. Входные и выходные контакты перекидного выключателя могут располагаться по-разному

Положение клавиш не позволяет определить, выключена или включена система. Например, сразу не удастся понять, отключен свет или перегорела лампочка. Невозможно одновременно из разных мест управлять световым прибором. Большое количество подключенных приборов подразумевает массу скруток в распределительной коробке. Ошибки в подключении вынуждают собирать всю схему заново.

Проходной выключатель обладает многими функциональными возможностями. Но чтобы его подсоединить, нужно приобрести еще один прибор. Также возрастает количество соединительных проводов, что увеличивает общую стоимость системы. Обыкновенный выключатель имеет сравнительно низкий ценовой показатель, но проигрывает в функциональности.

://

Схема подключения проходного выключателя (переключателя)

Проходной выключатель или переключатель света является несложным механическим устройством, основная функция которого – управление освещением, принцип действия: при взаимодействии с другим/другими переключателями, замыкание и размыкание электрической цепи на пути к светильнику. Переключатель разрывая одну электрическую цепь, замыкает другую, тем самым работая вместе с другим/другими переключателями, позволяет управлять освещением из разных мест. С каждым днем, схемы электропроводки освещения с использованием проходных выключателей получают все большее распространение. Самая простая схема переключения – это управление из двух мест, т.е. с использованием двух проходных выключателей, схема с принципом работы переключателя на два направления представлена ниже.

Так же, вашему вниманию, схема электропроводки с вариантом коммутации проводов в распределительной коробке. По схеме видно, что для правильной разводки, необходимо из распределительной коробки, прокинуть по трехжильному кабелю до каждого механизма, а так же в нее должны заходить питающий провод с фазой, землей и рабочим нулем и провод идущий непосредственно к светильнику. В общей сложности в распределительной коробке коммутируются четыре трехжильных кабеля.





Для возможности управления освещением больше чем из двух мест, в схему добавляется перекрестный переключатель. Принципиальная схема работы системы с тремя органами управления светом, представлена ниже.





При этом схема электропроводки коммутации проводов в распределительной коробке дополняется. В распределительную коробку добавляется четырехжильный провод, который прокинут к перекрестному выключателю.



Добавляя к схеме перекрестные переключатели, можно увеличивать количество мест управления освещением, до любого количества. Подробная пошаговая фото инструкция подключения системы переключателей с управлением из трех мест — здесь.

Схема переключателя света с двух мест

Чтобы включать свет из двух мест, недостаточно просто установить переключатели, вместо обычных выключателей, нужно также подготовить соответствующую схему электропроводки.

В этой статье я подробно расскажу об устройстве системы переключателей света с двух мест, простым, понятным языком, с наглядными примерами, схемами.

Обычно управление освещением с двух мест выглядит следующим образом:

Два удаленных друг от друга выхода из помещения, рядом с ними, на стене, 2 проходных переключателя, с каждого из которых можно включать и выключать люстру в центре комнаты. Оба органа управления полноценные, их можно задействовать в любом порядке: зажигать лампу одним, выключая вторым или менять очередность произвольно – работают любые комбинации.

Такая схема переключения состоит из трех компонентов и достигается использованием:

— Переключателей света, вместо выключателей

— Электропроводки, с использованием кабелей с большим количеством жил, чем при монтаже стандартного освещения

— Правильного порядка соединения проводов в распределительной (распаячной) коробке

Чтобы понять, как это работает, рассмотрим отдельно каждый элемент.

Проходной переключатель света

Чтобы управлять светильниками с двух мест, устанавливают не простые выключатели, используются проходные ПЕРЕКЛЮЧАТЕЛИ, названые так по принципу работы. Ниже показано наглядное сравнение их схем.

Выключатель просто разрывает или замыкает фазный проводник, проходящий через него, обесточивая или зажигая светильники.

Переключатель устроен иначе, внутри него, при каждом нажатии клавиши, фазный проводник соединяется то с одним, то с другим внутренним контактом. Фаза при этом не обрывается, а лишь перекидывается на соседний контакт – из-за этого устройство еще называют перекидной выключатель. О том для чего это нужно и как используется читайте далее.

Электропроводка для выключения света с двух мест

Из логики работы видно, что к местам включения света подводится кабели с большеим количеством жил, чем для выключателя. На изображении ниже схематически показана стандартная электрическая проводка для включения света с 2х мест, с использованием распределительной коробки.

Так как всё коммутируется в электротехнической распаячной коробке, поэтому от устройств до неё проложены трехжильные кабели (в квартире или частном доме это ВВГнг-LS 3х1.5мм.кв.):

— До каждого механизма переключателя

— До светильника

— До электрического щита или ближайшей распредкоробки

Всего используется 4 кабеля. Будьте внимательны, если органов управления большем чем два, это правило не работает.

Схема соединения проводов в распределительной коробке



— Голубой НУЛЕВОЙ и желто-зеленый ЗАЗЕМЛЯЮЩИЙ проводники, соединяются с аналогичными проводами, идущими напрямую к светильнику – каждый с каждым.

— Таким же образом связываются (узнай, правила соединения в распредкоробках) голубой и желто-зеленые жилы идущие от проходного выключателя, так же каждый с каждым.

— Оставшийся коричневый (или белый в зависимости от производителя кабеля) провод: от одного выключателя соединяется с фазным от электрического щита, а от другого с аналогичным оставшимся проводом, идущим на люстру.

Общая схема переключателя света с двух мест

Правильное соединение в распред коробке этап, где любая ошибка не позволит схеме переключателей света работать правильно.

Нейтраль и заземление питающего кабеля, согласно принципа работы системы, идут сразу к потребителю (светильник).

Фаза поступает на переключатели, где с помощью перекидного механизма подаётся на один из двух контактов, соединяющих его со вторым устройством управления. А то, в свою очередь, уже связано с люстрой.

Таким образом, если на пути сигнала контакты замкнуты – электрический ток попадает на люстру и свет включается, если же при этом нажать клавишу одного из двух механизмов, цепь разрывается и он гаснет, до следующего нажатия любого из них.

Как видите схема, казавшаяся на первый взгляд запутанной проста и реализовать её может каждый. О том, как подключаются сами механизмы, подробно описано ЗДЕСЬ.

Схема подключения проходного выключателя | Заметки электрика

Здравствуйте, дорогие гости сайта «Заметки электрика».

Сегодня Вашему вниманию я представляю статью про схемы подключения проходных выключателей (переключателей).

Проходные выключатели предназначены для комфорта и удобства управления освещением с разных мест Вашей квартиры, коттеджа или дачи.

Предположим, Вы вечером вернулись домой, при входе в коридор включили свет, спокойно, не торопясь разделись и прошли в свою уютную спальню. И что же? Необходимо возвращаться в коридор и отключать свет.

Так вот я Вам скажу, что нет. Для этого и существует проходные переключатели, чтобы Вам было комфортно и удобно управлять освещением, т.е. освещение, которое Вы включили в коридоре, можно с легкостью отключить из спальни.

Мест для использование проходных выключателей может быть множество. Я привел Вам лишь один пример. В статье про установку розеток и выключателей читайте в каких местах и на какой высоте нужно устанавливать розетки и выключатели.

Кстати, альтернативой переходным выключателям могут быть импульсные бистабильные реле или датчики движения для управлением света.

А теперь рассмотрим, как правильно подключить проходной выключатель.

Для этого нам потребуется приобрести в магазине проходные выключатели и провода для электромонтажа. Также нам не обойтись без инструмента электрика.

О том, как выбрать сечение проводов и их цвета Вы можете узнать из следующих статей:

А также не забываем читать про то,  как правильно соединять провода в распределительных коробках.

Схема подключения № 1

Данная схема предназначена для управления освещением из двух мест. В ней используются 2 проходных выключателя одинарного типа. Вот так он выглядит:

Каждый одинарный проходной выключатель имеет 3 контакта (1 вход и 2 выхода).

Нулевой провод от источника питания проходит через распределительную коробку на светильник. Фазный провод приходит в распределительную коробку, с нее уходит на общий контакт проходного выключателя № 1. Два выходных контакта проходного выключателя № 1 соединяются через распределительную коробку с двумя выходными контактами проходного выключателя № 2. А далее с общего контакта проходного выключателя № 2 уходит опять же через распределительную коробку на светильник.

Схема подключения № 2

Иногда необходимо управлять освещением в помещении с двух мест, как в предыдущем примере, но только разными группами светильников или лампочек. Например, мы хотим управлять освещением в комнате с двух мест: с прихожей и из самой комнаты, но в люстре находится 5 лампочек. Т.е. нам необходимо управлять разными группами лампочек в люстре. Как это осуществить, смотрите на схеме ниже:

На приведенной выше схеме в 1 группе подключены 3 лампочки, а во 2 группе — 2 лампочки. Количество лампочек в каждой группе можно менять как Вам удобно.

Для этого нам потребуются два проходных выключателя, но уже не одинарных, как в предыдущей схеме, а двойных. Их еще называют двухклавишными проходными выключателями. Вот так он выглядит:

У двойного (двухклавишного) проходного выключателя имеется 6 контактов (2 входа и 4 выхода).

По сути это два одинарных выключателя в одном корпусе.



 Схема подключения № 3

Данная схема предназначена для управления освещением из трех мест. Она мало чем отличается от предыдущих схем. Разница заключается в том, что в нее включен еще один проходной выключатель двойного спаренного типа, или его еще называют перекрестным, который отличается от одинарных и двойных. Он имеет 4 контакта (2 входа и 2 выхода).

При нажатии на двойной спаренный выключатель, сразу же переключаются 2 независимых контакта.

P.S. Количество мест управления освещением не ограничивается двумя или тремя, а может достигать до шести и более. Это осуществляется аналогичным способом, т.е. первый и последний проходной выключатель используется одинарный (3 контакта), а между ними — двойные спаренные (4 контакта).

Если статья была Вам полезна, то поделитесь ей со своими друзьями:
