Расчет винтовой лестницы: Расчет винтовой лестницы

Как правильно сделать расчет размеров винтовой лестницы.

В ходе стройки или ремонта вам придётся задуматься об организации подъёма на второй этаж. Винтовая лестница – это функциональное и элегантное решение. Компания Русская лестница предлагает широкий выбор готовых моделей. Но при должном умении и желании винтовую лестницу можно спроектировать и установить. Для  этого нужны верные расчёты и чертежи. Мы расскажем, как самому рассчитать спиральную лестницу.

Выбор конструкции лестниц

Если вы только задумываетесь над тем, какую же лестницу выбрать, и поглядываете в сторону винтовой конструкции, ознакомьтесь с её достоинствами и недостатками.

Преимущества:

  • компактность и экономия полезной площади;
  • на лестницу уходит мало материалов, поэтому цена доступная;
  • спиральные лестницы очень красивы, они станут необычной деталью интерьера.

Но у таких конструкций есть и минусы:

  • по ним неудобно переносить крупногабаритные предметы;
  • детям или пожилым людям может быть неудобно передвигаться.

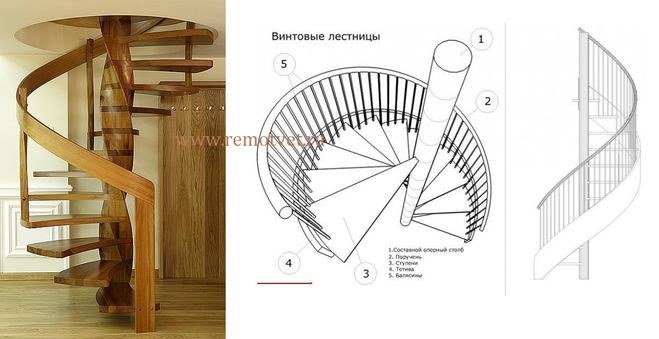

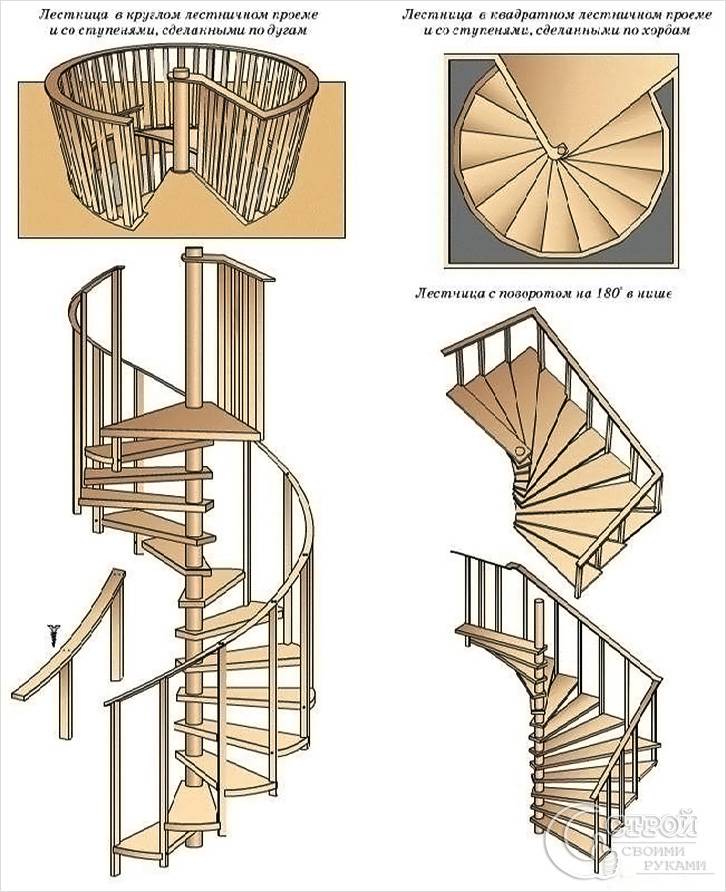

Виды винтовых лестниц

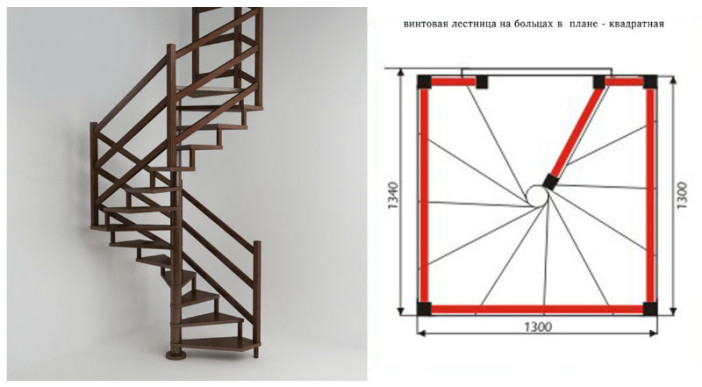

Спиральные конструкции можно классифицировать по виду опорной конструкции, углу поворота и материалу.

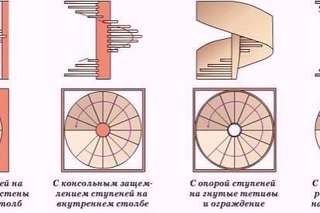

Опорной конструкцией спинальной лестницы может быть:

  • косоур;
  • тетива;
  • больцы;
  • центральная стойка.

Чаще всего несущей конструкцией становится опорная стойка. Но изготовить такую лестницу самостоятельно довольно сложно. Своими руками  делают лестницы на тетивах или косоурах.

Лестничный марш может поворачиваться под такими углами:

  • на 3600 (полный оборот),
  • 5400  (полтора оборота),
  • 2400  (две трети).

В современных интерьерах устанавливают спиральные лестницы из разных материалов:

  • Металла;
  • Бетона;
  • Разных пород дерева;
  • Стекла.

Самое оптимальное решение – это использовать комбинацию материала. Лестница на металлическом каркасе с деревянными ступенями будет очень прочной и надёжной, но при этом красивой.

Правильное расположение лестницы

Следующий этап в планировании спиральной конструкции – выбор места для неё. Винтовую лестницу можно расположить как в центре комнаты, так и у стены.

Нежелательно устанавливать лестницу в местах с перепадами температур и влажности – вблизи входа, возле отопительных приборов, в комнатах с тёплыми полами. Особенно это важно для изделий из благородных пород дерева.

Требования к параметрам лестницы

Проектируя лестницу самостоятельно, вы свободны в выборе деталей и дизайна. Но при расчёте  винтовой лестницы на второй этаж нужно опираться на определённые требования к размерам. Эти требования учитывают правила эргономики и делают конструкцию удобной и безопасной. Перед тем, как рассчитать винтовую лестницу, ознакомьтесь с ними.

Размер ступенек:

  • длина ступенек начинается от 80 см и больше, если по ней нужно разойтись двум людям;
  • ширина ступени в центре не меньше 20–25 см, в самой широкой части, на которую ставится стопа,  – от 40 см и меньше;
  • нормальная высота ступенек – 18 см;
  • толщина самой ступеньки – 5–6 см;
Размер ступенек

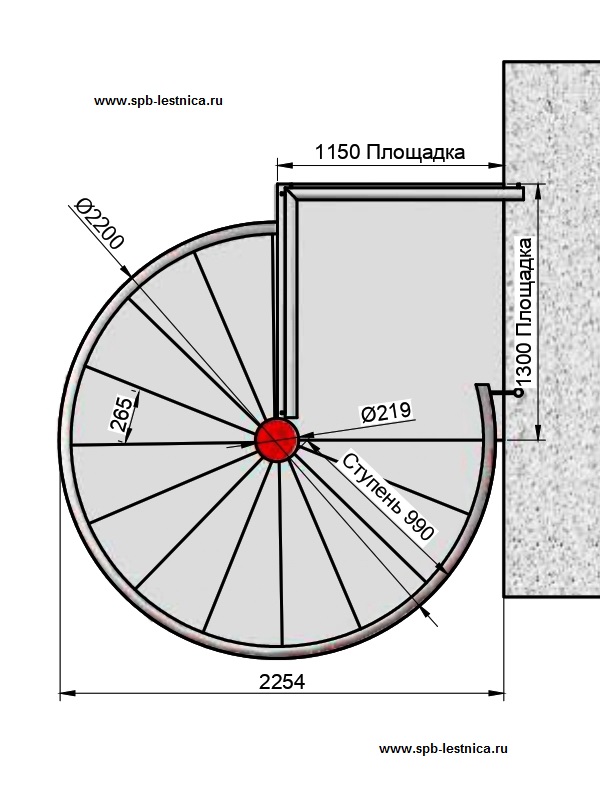

Проём в перекрытии:

  • минимальный диаметр проёма – 140 см; максимальный – 220 см;
  • если планируете переносить вещи по лестнице, диаметр приёма рекомендуется делать 200 см.

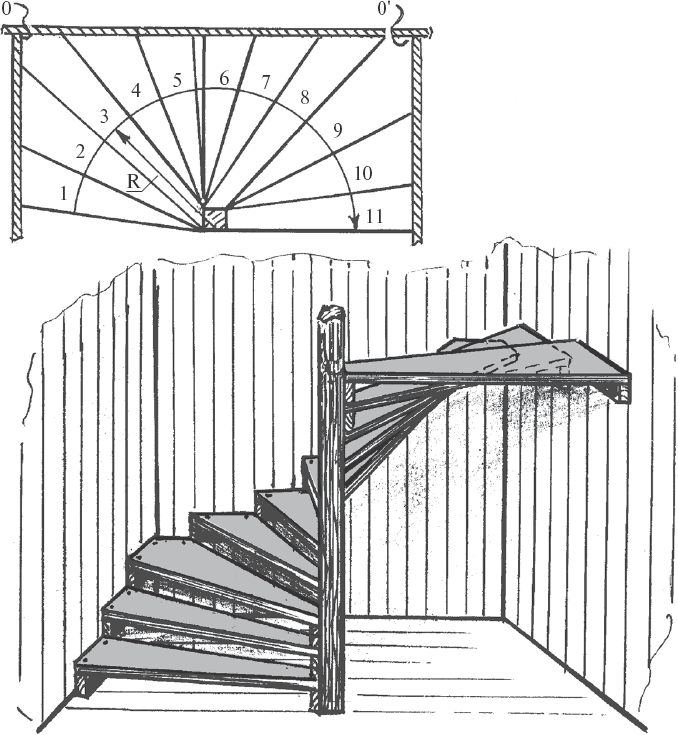

Расчет проема
Высота конструкции

Высотой является расстояние от пола до перекрытия. Расстояние между витками спирали должно превышать рост самого высокого человека в доме, рекомендуется 2 метра.

Форма и число ступеней

Чтобы определить количество, высоту лестницы делят на высоту ступени.

Помните о том, что на винтовой лестнице должно быть нечётное число ступеней. Если при расчётах оно получается чётным, нужно изменить высоту ступеньки.

Форма ступенек у спиральных лестниц – трапециевидная, с закруглённым краем.

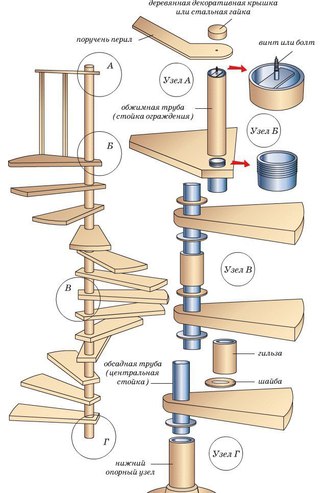

Опорная конструкция

Опорные стойки для лестниц делают из древесины или металла.

  • Металлический столб рекомендуется делать не менее 6 см в диаметре. Деревянный – 15 см.
  • Толщина тетивы – 4–6 см.
Перила

Высота ограждения находится в пределах 90–120 см.

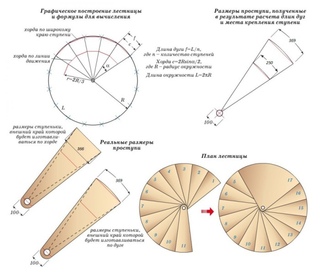

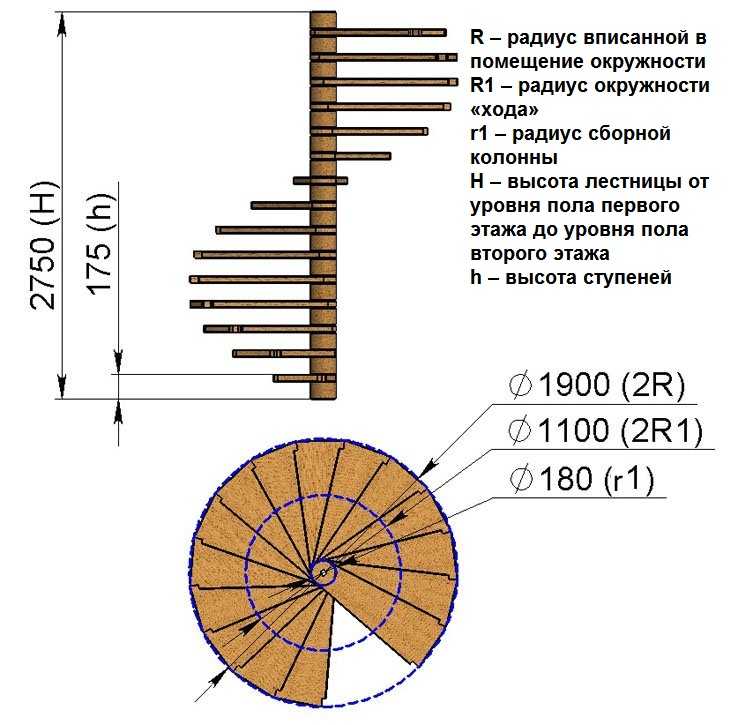

Делаем расчёты

Когда вы определились с моделью, расположением и материалами, можно приступать к расчётам и чертежам. Необходимо выбрать и рассчитать такие параметры.

  1. Н – высота лестницы.
  2. Н1 – высота витка лестницы, не менее 2 м;
  3. h – высота шага.
  4. d1 – самая широкая внешняя сторона ступеньки. d1=L/x, где х – количество ступенек.
  5. d2 – ширина ступени в средней линии, d2=I/x.
  6. d3 – размер ступени у опорной трубы.
  7. d – длина ступени, d=R-r.
  8. R – наружный радиус конструкции.

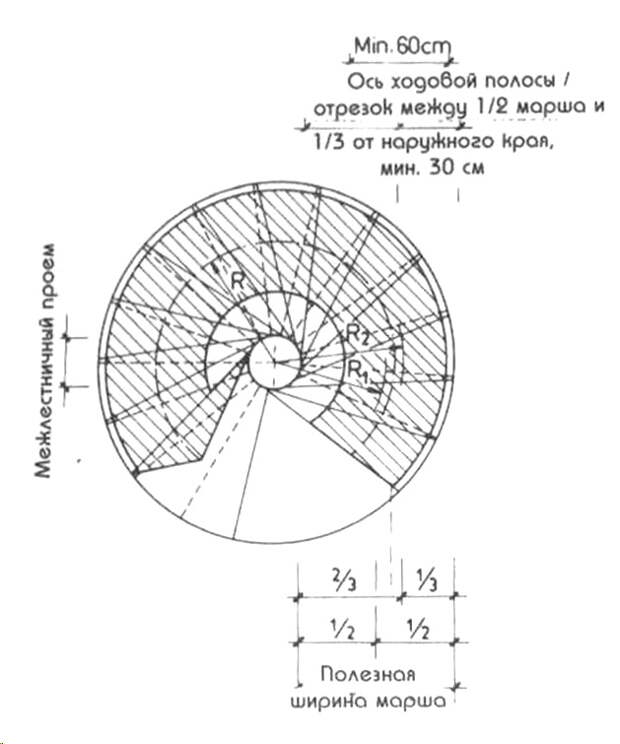

  9. R1 – величина радиуса подъема. Линия от края располагается  на 1/3 от размера основного радиуса. По этой линии ширина ступенек должна быть самой удобной, чтобы ставить на неё стопу.
  10. r – внутренней радиус опоры.
  11. w – угол подъема.
  12. n – число оборотов.
  13. L – длина внешней окружности, определяется по формуле L=2×3,14×R×n.
  14. l – длина окружности траектории движения человека. Её считают по формуле I=2×3,14×(2×R/3)×n.

Чертежи можно сделать в специальных строительных программах, например, в AutoCAD.

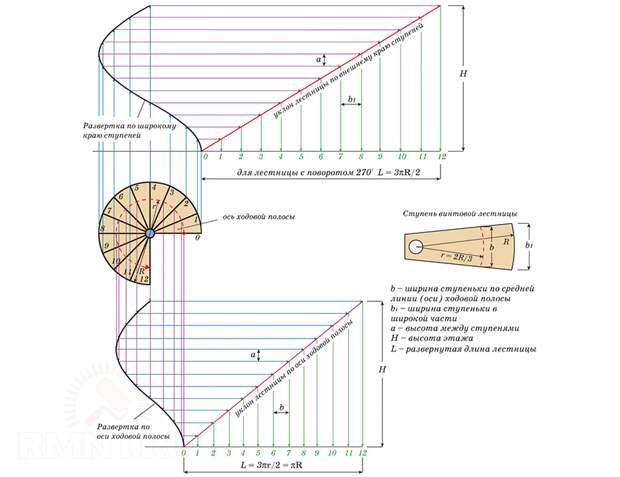

Расчет винтовых лестниц

Расчёт лестничной площадки

Чтобы узнать ширину верхней площадки, необходимо учитывать потерю высоты при подъёме. Высота уменьшается на высоту ступеньки. Например, после четырёх ступеней высотой 20 см она уменьшится на 80 см. Учитывая высоту перекрытия, смотрим на запас высоты. Нужно, чтобы он был не менее двух метров. Если это так, что ширина площадки может равняться ширине четырёх ступеней.

Онлайн-калькулятор винтовой лестницы

Расчёт винтовой лестницы по заданным параметрам можно провести онлайн. Это делается с помощью онлайн-калькуляторов винтовой лестницы. Специальные программы сами делают расчёты или проверяют сделанные вами вычисления. Наиболее продвинутые программы позволяют не только сделать расчёты, но и нарисовать чертёж. Онлайн-калькуляторы помогут вам понять, сколько материала потребуется.

Рассчитать винтовую лестницу в онлайн-калькуляторе можно на разных сайтах.

Если вы затрудняетесь с расчётом винтовой конструкции, вы всегда можете обратиться в компанию Русская лестница. Мы продаём готовые винтовые лестницы разных моделей и изготавливаем по индивидуальным проектам. У нас можно заказать замеры, расчёты и монтаж.

Читайте так же:

Популярные лестницы

Facebook

Twitter

Вконтакте

Google+

Расчет винтовой лестницы самому и с помощью онлайн сервисов

Винтовая лестница на второй этаж — стильный, удобный вариант для любой современной квартиры или дома. Особенно это касается помещений с маленькой площадью, где такая конструкция будет экономить пространство. Но перед тем, как сделать такую конструкцию, необходимо узнать, как правильно рассчитать винтовую лестницу. Что для этого нужно уточнить, какие преимущества имеет винтовая лестница. Давайте попробуем разобраться.

В данной статье вы узнаете, как рассчитать винтовую лестницу

Особенности и плюсы винтовой лестницы

Винтовые лестницы пользуются большим спросом и имеют ряд преимуществ перед другими вариантами. Как минимум, эстетичный внешний вид изделия – оно может стать настоящей изюминкой интерьера. Также к преимуществам винтовых изделий можно отнести:

  1. Экономия пространства. Для ее установки потребуется всего 1,5-2 м². В квартирах с маленькой площадью такой вариант считается идеальным. Кроме того, визуально она не нагружает пространство.
  2. Большое разнообразие дизайнерских решений, широкий выбор разнообразных конструкций, который поможет подобрать идеальный вариант для любого интерьера.
  3. Финансовая экономия. Для винтовой конструкций потребуется меньше материалов, чем для стандартной маршевой. Соответственно, финансовые затраты будут меньше.
  4. Также можно сэкономить на работе. Монтаж конструкции достаточно прост, поэтому справиться с ним можно самостоятельно, без помощи профессиональных работников.

Но недостатки у нее тоже есть. К ним можно отнести безопасность спуска и подъема. Их не рекомендуется устанавливать в доме с маленькими детьми или пожилыми жильцами. Подниматься по ним нужно медленно и аккуратно.

В данном видео вы узнаете, как рассчитать винтовую лестницу:

Особенности винтовой конструкции:

  1. В центре ширина проступи должна составлять не менее 20 см, что обеспечит безопасность во время ходьбы.
  2. Возле стойки ширина проступи должна быть не менее 10 см.
  3. Когда винтовая конструкция — это основная и единственная лестница на второй этаж, необходимо, чтобы диаметр перекрытия был 2 м, а длина марша — 80 см.
  4. Для подобных изделий, которые служат дополнительным подъемом, диаметр перекрытия может быть меньше — до 1,4 м. В то же время ступень должна быть не менее 60 см в длину.
  5. Для изготовления такой конструкции можно использовать разные материалы: бетон, стекло, камень, металл и дерево. Самые востребованные — дерево и металл.

Важно! Если подъем ведет на мансарду или чердак, параметры конструкции могут быть минимальными. Допустимые параметры: 120 см — диаметр изделия, 60 см — длина проступи.

Параметры изделия также могут зависеть от диаметра самого проема в перекрытии. При этом диаметр самой лестницы обязательно меньше этого показателя.

Как рассчитать основные параметры винтовой лестницы

Самое главное для винтовой конструкции – она должна быть надежной, безопасной и удобной. Для этого необходимо правильно просчитать три основных параметра: диаметр, высоту изделия, определиться с формой ступеней. Как это сделать? Давайте попробуем разобраться.

Важно! Также необходимо определить количество оборотов. Всего существует три варианта поворота марша: на 360 градусов (один полный оборот), 540 градусов (полтора оборота), 240 градусов (две трети).

Диаметр лестницы

Диаметр, или окружность, изделия высчитывается по формуле, знакомой многим еще со школьной скамьи: L = 1пR (формула используется для конструкций с полным оборотом — 360 градусов). Также стоит учитывать, что диаметр лестницы всегда меньше диаметра проема в перекрытии на 2 толщины используемого материала.

При этом r = 2R/3 (либо L = 4пR/3). Также необходимо узнать внутренний диаметр изделия, то есть диаметр опорного столба окружности.

Длина лестницы

Для этой характеристики не нужно много объяснений, она определяется по расстоянию от пола до потолка. Также этот параметр многие называют «высотой лестницы». Еще в этот показатель входит толщина перекрытия и напольного покрытия второго этажа. Это гарантирует, что верхняя ступень будет находиться на нужном уровне.

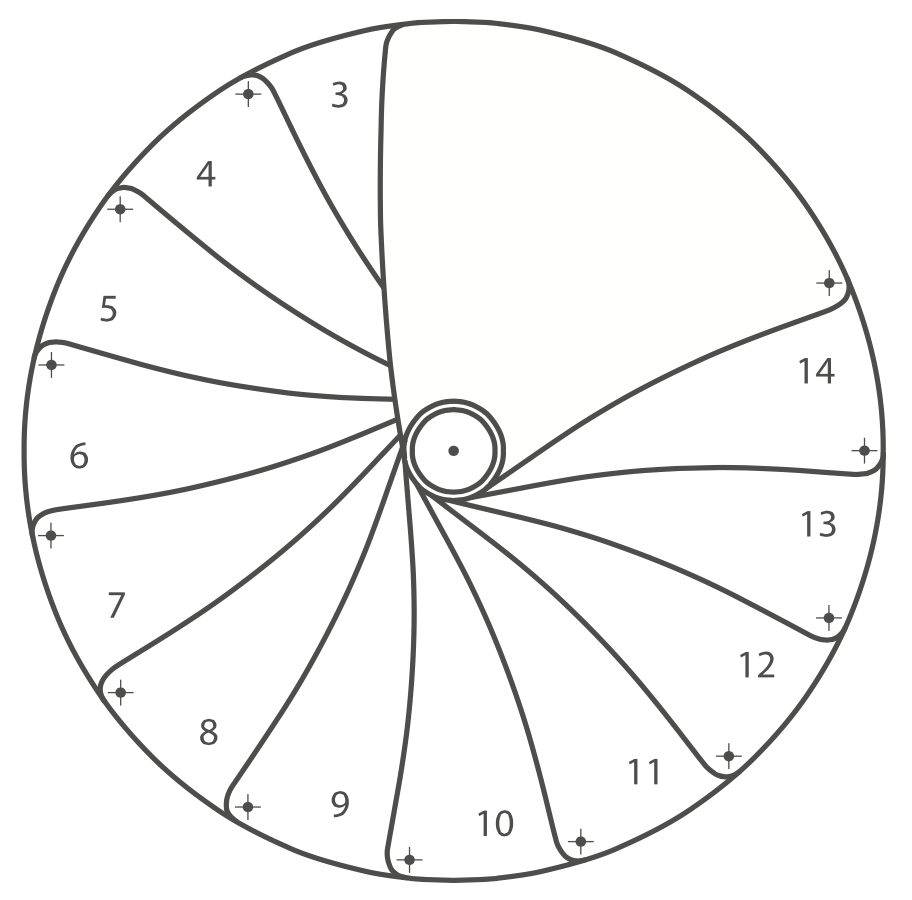

Определение формы ступеней

Ступени — основа любой лестницы, но для винтовых конструкций их форма и размер имеют самое большое значение. Из-за определенных особенностей именно надежность, правильные параметры этого элемента обеспечивают комфорт и безопасность использования подъема.

Форма ступеней для такой конструкции напоминает развернутый лепесток. Также для нее, если она установлена у стены, используются трапециевидные ступени. Все проступи должны быть одного размера, с закругленными с внешней и внутренней стороны краями.

Для начала нужно определиться с формой ступень

Количество ступеней определяется в зависимости от высоты подъема в целом. Определяем высоту подъема ступени, делим ее на этот показатель. Важно учесть, что количество ступеней обязательно должно быть нечетным. В случае с винтовыми конструкциями, если после расчета получилось четное количество, их проводят снова, только высота подъема немного уменьшается. Необходимо добиться того, чтобы количество ступеней получилось нечетным.

Какие данные потребуются для расчета

Чтобы правильно просчитать все параметры, нужно использовать специальные формулы и знать необходимые параметры. К этим параметрам относятся:

  • высота изделия — H;
  • расстояние между витками — h2;
  • высота ступеней — h;
  • проступь — h2;
  • наружный радиус — R;
  • внутренний радиус — R1.

Важно! Также необходимо продумать ориентацию выхода. Для подъема, расположенного в центре комнаты, это не имеет большого значения, а вот для постройки, находящейся возле стены, необходимо выбрать самый удобный вариант.

Онлайн-расчет винтовой лестницы с помощью калькулятора и программ-конструкторов

Для расчета винтовой лестницы можно использовать онлайн-калькуляторы, которые самостоятельно проводят все расчеты по введенным параметрам. Такое решение также можно использовать для проверки собственных расчетов.

Для этого необходимо ввести все параметры в специальную форму и начать вычисления. Некоторые онлайн-калькуляторы также позволяют автоматически нарисовать чертежи.

Составление чертежей винтовой лестницы своими руками

Конечно, правильный монтаж изделия играет большую роль, но, прежде всего, необходимо сделать точные чертежи. Даже маленькая погрешность может привести к снижению прочности и надежности подъема. Для создания правильных чертежей необходимо придерживаться следующих рекомендаций:

Важно! Также можно воспользоваться специальными программами, которые по введенным параметрам создают чертежи с учетом всех деталей, тонкостей. Готовый чертеж можно распечатать, а некоторые ПО позволяют создавать 3D проекты.

  1. Заранее необходимо продумать, как будет использоваться пространство рядом с лестницей на первом, а также на втором этаже, какие функции оно будет выполнять, как часто станет использоваться.
  2. Еще стоит учитывать комфорт использования этой конструкции, например, для подъема крупных вещей и мебели. Если устанавливать высокие перила, они будут этому препятствовать.
  3. Если в доме проживают маленькие дети, необходимо предусмотреть дополнительную защиту или ограничить доступ ребенка к лестнице.
  4. После составления чертежей необходимо тщательно все проверить. Внимательно продумывайте каждую деталь строения: крепления, вид, размеры, форма ступеней и т.д.
  5. Винтовую лестницу можно устанавливать в любой части комнаты: на отдельной стойке в центре помещения либо у стены (внутренний край ступени находится возле стойки, а внешний – крепится к стене).
  6. Также следует учесть все особенности помещения, выбрать подходящие материалы и продумать дизайн лестницы. Наиболее востребованный вариант: изделие на металлическом каркасе с деревянными ступенями.

Самостоятельное создание чертежей — трудоемкий и сложный процесс, но немного терпения и усидчивости поможет хорошо справиться с этой работой. Можно даже найти уже готовые чертежи на нашем портале, но их придется подгонять под ваш случай. Также можно пользоваться онлайн-конструкторами лестниц.

В заключение

Сделать винтовую лестницу своими руками достаточно просто, для этого нужно правильно произвести все расчеты и создать чертежи. После этого монтаж конструкции не составит никакого труда.

Неважно, сделаны чертежи самостоятельно или взят уже готовый вариант, главное – учесть индивидуальные особенности помещения и покупать только качественные материалы. Тогда изделие прослужит долго и станет красивым элементом любого интерьера.

Расчет винтовой лестницы. Онлайн-калькулятор, чертежи, расчеты

В настоящее время все больше людей придерживаются минимализма в интерьере и стиле. При строительстве такой подход не исключение.

При желании создать удобную и функциональную лестницу при минимальных затратах советуем вам рассмотреть эконом-вариант спиральной конструкции. Для того чтобы исключить лишние затраты на материалы и трудозатраты, важно правильно произвести расчет винтовой лестницы.

Типы спиральных лестниц эконом-класса

При выборе эконом-варианта мы сталкиваемся с двумя критериями, определяющими стоимость.

Первый критерием является материал изготовления, это может быть дерево, металл, бетон. Исходя из стоимости материала, оптимальным решением будет использовать дерево.

Вторым критерием является вариант конструкции, их также несколько:

В результате рассмотрения представленных вариантов можно смело сделать вывод, что оптимальное решение винтовой лестницы на второй этаж эконом-класса — это деревянная, на больцах.

Расчет спиральных лестниц

Расчет винтовой лестницы необходим для создания проекта и точного понимания объемов предстоящих работ.

Расчет винтовой лестницы рассмотрим на примере конструкции с полным кругом вращения 360° и высотой этажа 300 см. Ширину марша возьмем 100 см, с центральной опорой 20 см, общий диаметр всей конструкции составляет 220см.

  • Начнем с определения длины окружности по внешнему краю и по траектории движения. Воспользуемся формулой L=πd, для внешней длины получаем Lв=3,14*220=690,8 см. Траектория движения определена из расчета 2/3 от радиуса строения, в результате получаем Lд=3,14*220*2/3=460,5 см.
  • Опираясь на оптимальные значения размеров ступеней, определим их количество и размер. Рассмотрим вариант использования 17 шт., в таком случае высота каждой составит 300/17=18 см. Если высота получается дробной, допускается увеличить первую ступень с целью обеспечить одинаковый размер на все остальные. Ширина проступи по траектории движения составит 460,5/16=29 см (17-я ступень — это уже площадка второго этажа).
  • Исходя из полученных данных, проверяем по формуле 2*а+с=60-65 см соответствие размеров стандарту ширины шага 2*18+29=65.
  • Аналогично определим ширину проступи по внешнему краю 690,8/16=43 см.
  • В точке крепления к опорному столбу ширина проступи определяется из расчета утроенного диаметра несущего столба, на который они нанизываются. Возьмем для примера диаметр столба 50 мм, в таком случае ширина в точке крепления составляет 150 мм.
  • Промежуточные бочонки, которыми чередуются проступи, соответственно будут иметь размеры: внутренний диаметр — равный диаметру столба, внешний – ширине ступени в точке крепления, а высота будет равняться высоте ступени.

Расчет винтовой лестницы онлайн

Рассчитать винтовую лестницу онлайн можно, воспользовавшись онлайн-калькулятором.

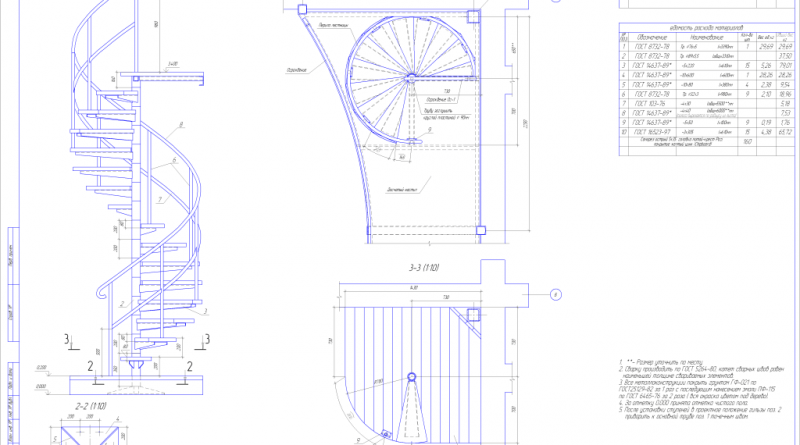

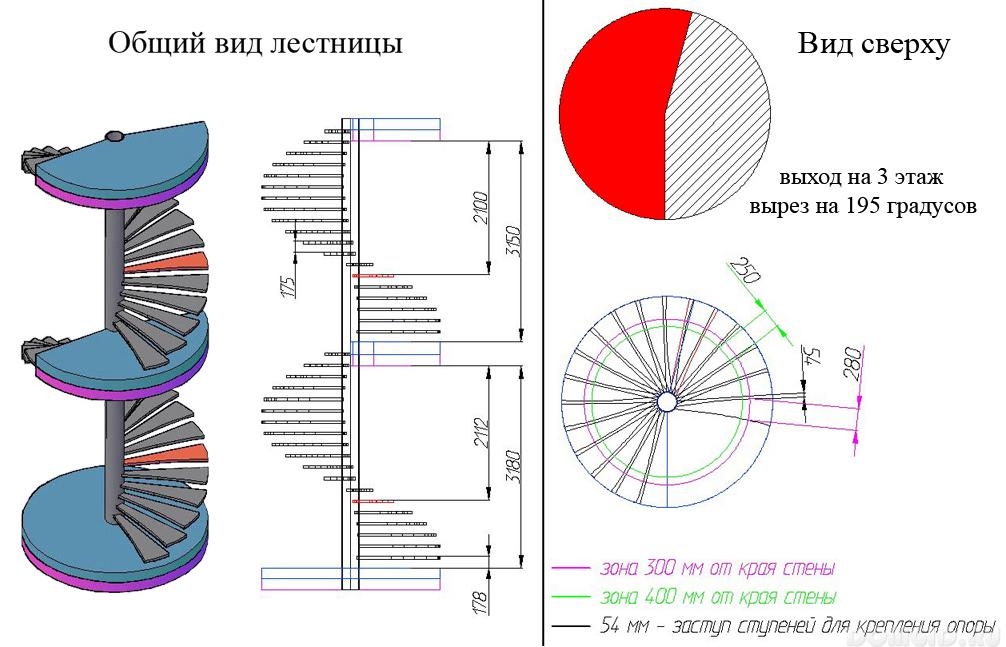

Винтовая лестница: чертеж

Перед тем как приступить к закупке материалов и монтажу, рекомендуем сделать чертеж будущего строения.

Выполнив чертеж, вы убедитесь в том, что расчет винтовой лестницы выполнен правильно. Если на этапе создания чертежа вы заметите какие-либо не стыковки в параметрах, вы сможете их исправить без лишних затрат.

Создать чертеж мы рекомендуем при помощи специальных программ (AutoCad или Solidworks), это позволит вам без лишних проблем вносить изменения на этапе проектирования.

Расчет винтовой лестницы: выполняем сами или поручаем профессионалам

  • Квалифицированные сотрудники с большим опытом работы
  • Применение современных технологий и материалов
  • Учет всех пожеланий и требований заказчика

Рассчитайте стоимость бетонной лестницы в 3 шага

Параметры

Вы не указали ни одного параметра

Тип лестницы:

Отделка:

Высота: мм

Длина ступени: мм

Несмотря на то, что сегодня можно выполнить предварительный расчет винтовой лестницы онлайн на многих специализированных сайтах, он может быть далек от идеального. Причиной является то, что спиралевидные конструкции являются достаточно сложными для проектирования, рассчитывая их трудно следовать строгим правилам. Поэтому, если вами подыскивается лестница на второй этаж, купить ее лучше всего у компании «MONOLITHICSTAIRS», специалисты которой имеют огромный опыт расчетов, проектирования и изготовления бетонных сооружений любой конфигурации.

Расчет ступеней винтовой лестницы и прочих ее параметров

Чтобы высота ступеней и другие лестничные параметры максимально соответствовали принятым нормам, зачастую просчитывается несколько вариантов (вот тут-то и нужны усидчивость и профессионализм), а потом выбирается оптимальный. Выполняя расчет винтовой лестницы на второй этаж, наши мастера учитывают не только габариты отведенного пространства, но и
  • Требования удобства и безопасности.
  • Планировку помещения.
  • Эстетические предпочтения заказчика.
  • Свойства материалов конструкции и ее облицовки.
Главным в определении размеров будущего изделия является расчет ступеней винтовой лестницы. Для этого обычно используются следующие данные:
  • Высота конструкции.
  • Угол ее поворота.
  • Количество и толщина ступеней.
  • Диаметр сооружения.
  • Внутренний диаметр.
В результате вычислений (существуют соответствующие формулы) получают такие параметры ступеней, как высота, угол, длина и ширина. Эргономика утверждает, что лестничная конструкция только тогда будет удобной и безопасной, когда ее параметры рассчитываются с учетом среднестатистической ширины человеческого шага и длины стопы. Исходя из этих и других требований, заложенных в СНиПах и ГОСТах, расчет винтовой лестницы должен привести к получению таких размеров:
  • Ширина пролета не менее 80 см.
  • Ширина проступи – 25-30 см (оптимально – 28 см).
  • Высота подступенков – 15-20 см.
  • Угол наклона 30-40º (крутую конструкцию неудобно эксплуатировать, а пологая занимает много места).
  • Количество ступеней – нечетное (это необязательное требование, но связано оно с удобством использования).
  • Перила (90-100 см) являются обязательными, если лестничный диаметр менее 3 м.
Программа для расчета винтовых лестниц онлайн хороша тем, что позволяет многократно корректировать введенные данные, чтобы добиться получения размеров, максимально приближенных к оптимальным. Для проверки соответствия конструкции требованиям удобства и безопасности есть разные способы. Например, можно воспользоваться формулами, связывающими ширину проступи (а) и высоту подступенков (в):
  1. a-b= от 12 до14 см.
  2. a+b= от 45 до 47 см.
Конечно, возможно доскональное изучение всех предписаний нормативных документов, изучение разных способов расчетов и самостоятельное проектирование лестницы. Это даже может принести определенное удовольствие от осознания неограниченности собственных возможностей. Но преимуществ опыта отменить еще никому не удалось, поэтому лучше доверьте расчет и изготовление бетонных лестниц профессионалам – мастерам компании «MONOLITHICSTAIRS». Звоните нам по т. 8(495)998-95-64, чтобы получить консультацию и сделать заказ.

Расчет для сооружения винтовой лестницы на второй этаж своими руками

Сегодня мы подготовили статью на тему: "расчет для сооружения винтовой лестницы на второй этаж своими руками", а Анатолий Беляков подскажет вам нюансы и прокомментирует основные ошибки.

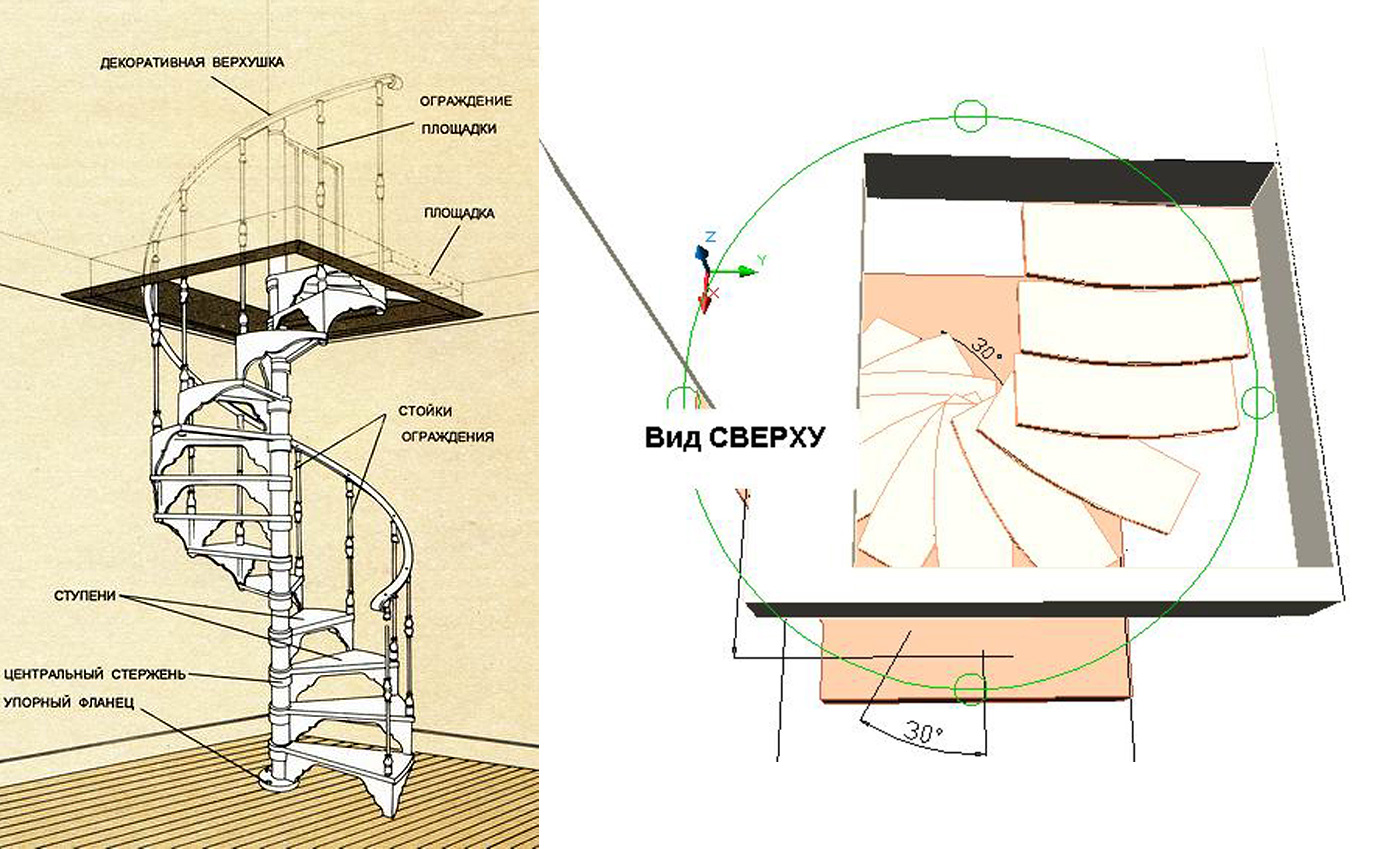

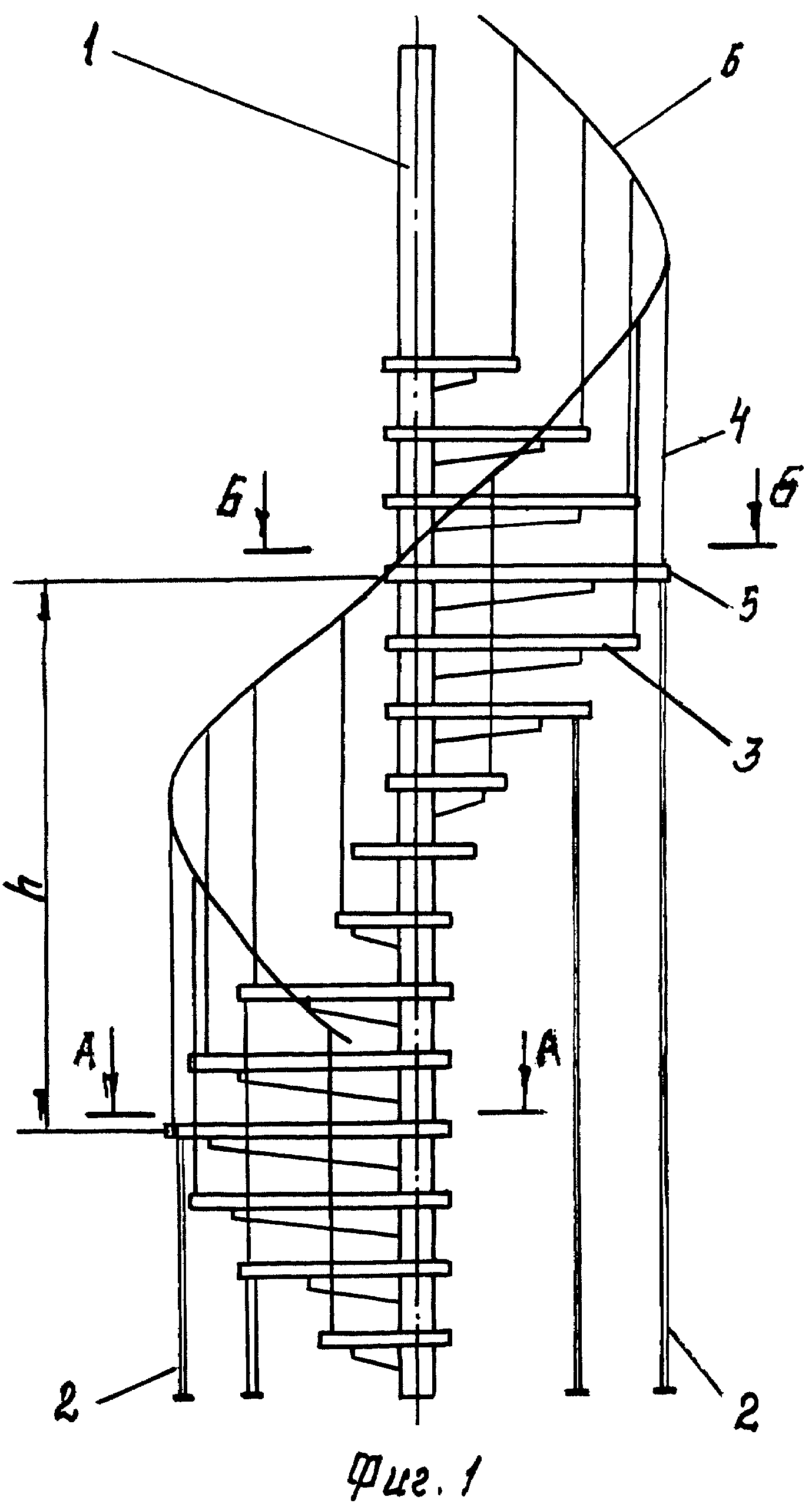

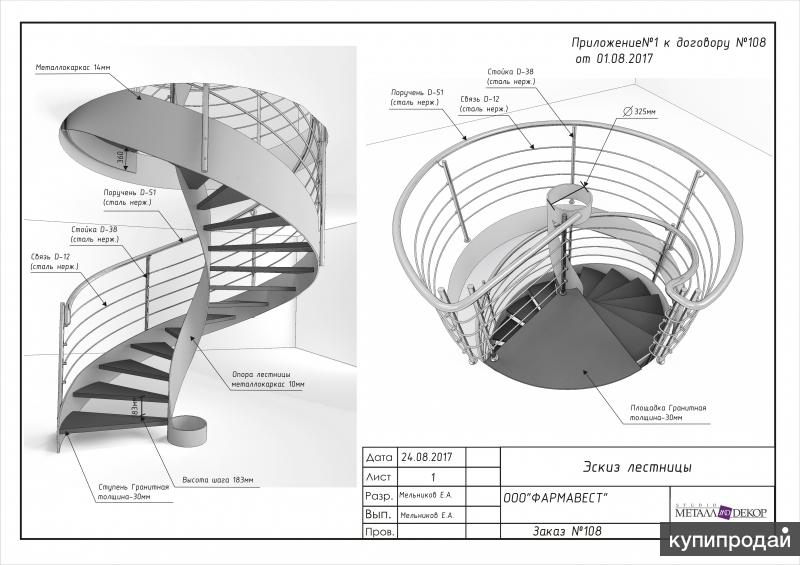

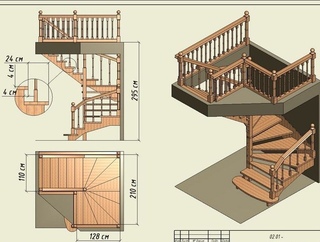

Рис. 1 Общий чертеж лестницы

  • H — высота лестницы — как правило определяется высотой этажей Вашего дома
  • D1 — диаметр лестницы — габарит лестницы, зависит от того, сколько места Вы можете выделить в своём доме для лестницы
  • D1 — внутренний диаметр — габарит стержня, к которому монтируются ступени
  • A — угол поворота — зависит от взаиморазмещения начала лестницы и «принимающей» площадки верхнего этажа
  • Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
  • C — количество ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж

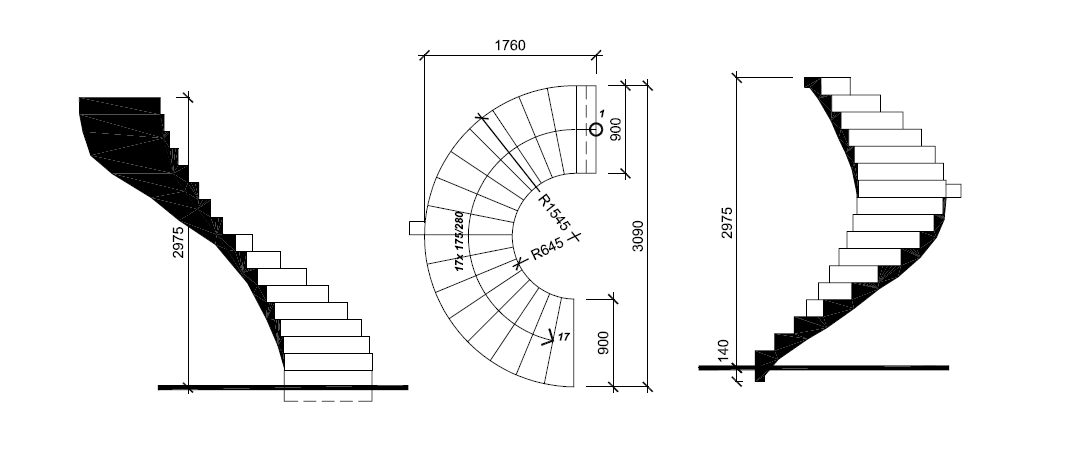

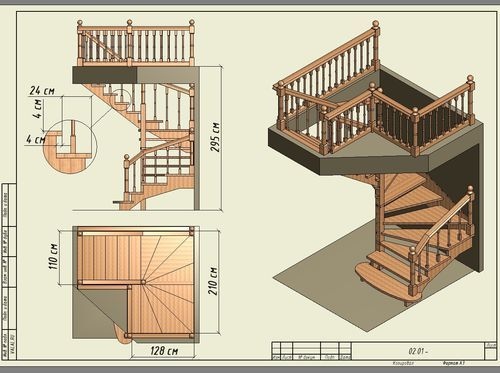

Рис. 2 Черно-белый чертеж лестницы

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Использовать данную функцию целесообразно в двух случаях:

  1. Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
  2. Если Вы собираетесь распечатать результаты расчёта винтовой лестницы онлайн. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

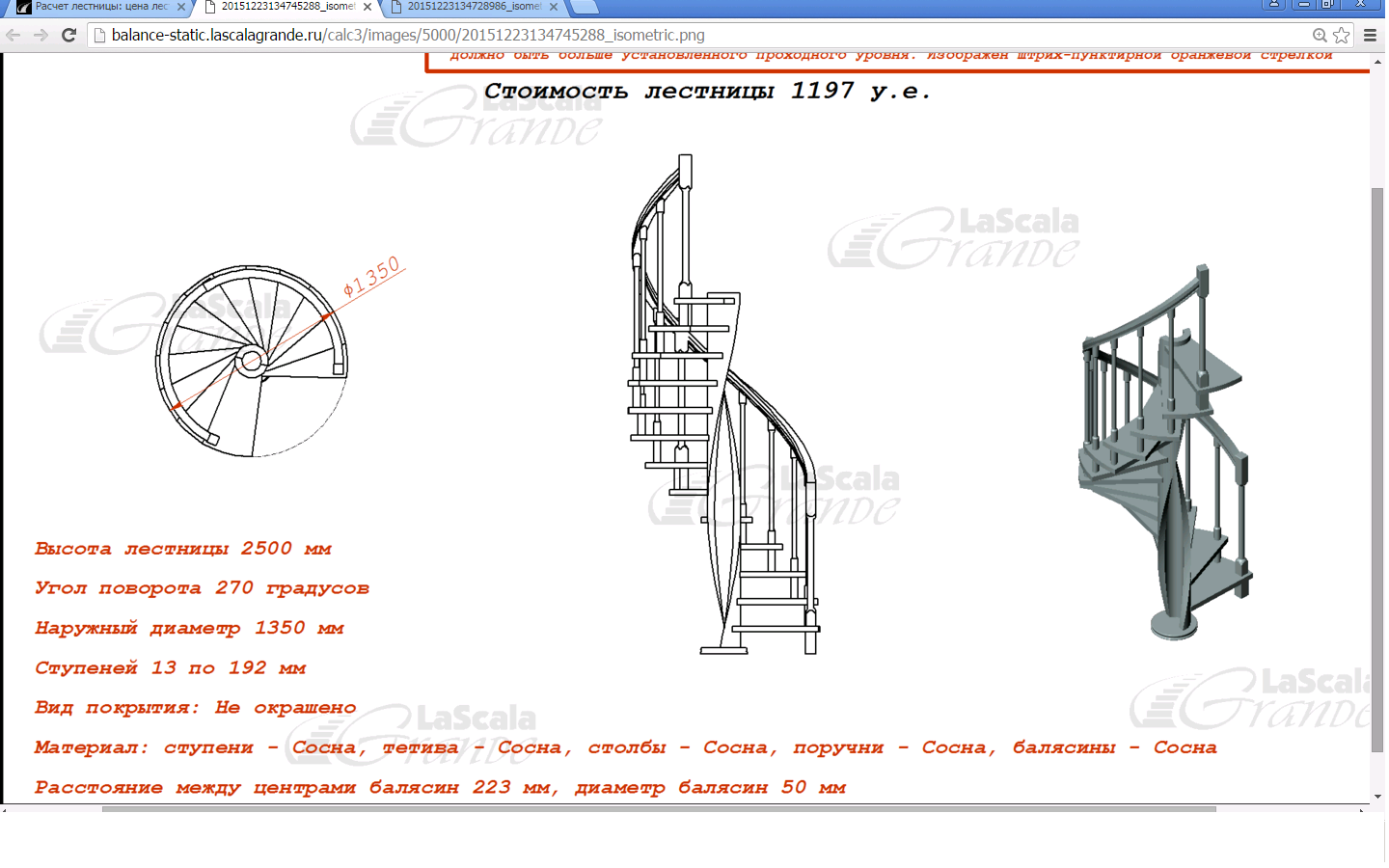

Главный результат работы данного калькулятора — чертёж и расчёт винтовых ступеней.

По этому чертежу изготавливаются детали, из которых собирается конструкция.

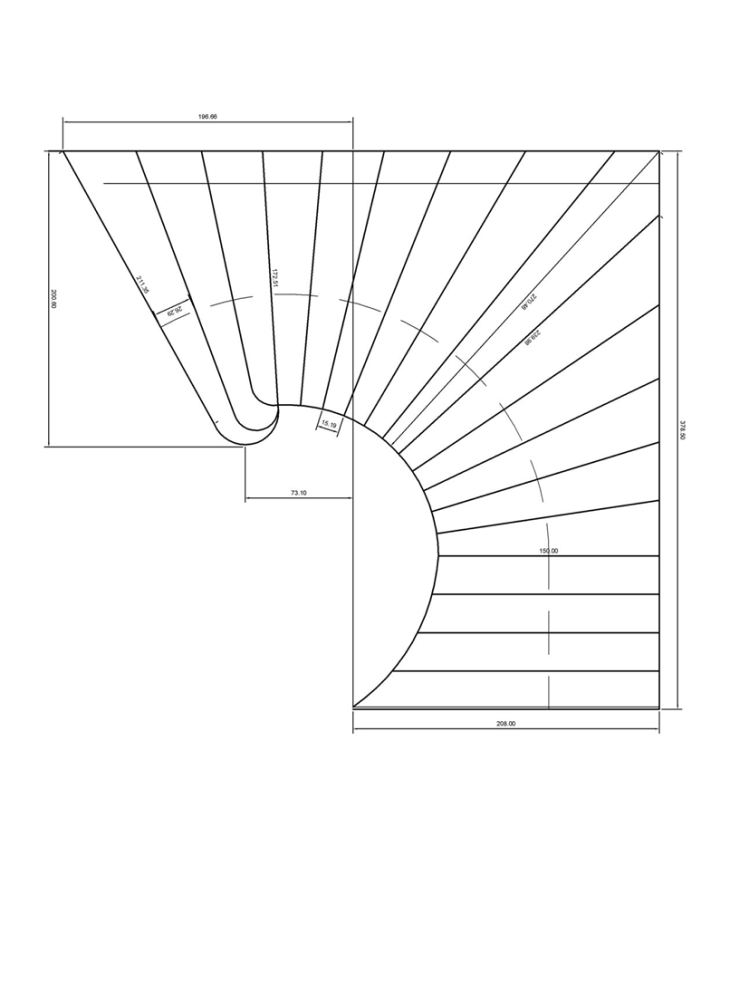

Рис. 3 Пример чертежа ступени

Все остальные чертежи показывают конечный вид конструкции после состыковки ступеней со стержнем.

Как сделать эффектным переход на второй и третий этаж? Какой из вариантов дизайна выбрать, чтобы Ваш дом получил свою изюминку? Обратите внимание на винтовые лестницы разных размеров и форм, которые можно собрать своими руками или доверить их изготовление профессионалам своего дела. Расчет винтовой лестниц на второй этаж с помощью нашего сервиса позволит не только уточнить стоимость будущего изделия, но и определиться с выбором параметров.

В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий. Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных или металлических ступеней, но в общей стилистике с дизайном интерьера.

Решение сделать самостоятельно лестницу должно начинаться с просчёта особенностей будущего изделия, маршей, размера и формы ступенек и других нюансов, которые в итоге нарисуют общую картину. Удобный калькулятор винтовой лестницы в онлайне поможет рассчитать абсолютно все важные параметры и определиться с количеством материала, который понадобится в процессе реализации данного проекта, а также увидеть параметры в чертежах.

Рассчитать винтовую лестницу с помощью нашего сервиса легко: интерфейс калькулятора достаточно прост в применении и интуитивно понятен для проводимых расчётов.

Такая стильная винтовая лестница прекрасно впишется в современный дизайн.

Стесненные условия внутри дома вынуждают владельцев установить винтовую лестницу для подъема на второй этаж, мансарду или чердак. Винтовые конструкции позволяют сэкономить пространство в помещении, однако они весьма трудоемки и сложны в изготовлении. Спиральную лестницу можно построить самостоятельно, но перед изготовлением необходимо сделать проект, точный расчет винтовой лестницы и ее элементов, чтобы перемещение по ней было удобным, а сама лестница на второй этаж была прочной и прослужила много лет.

Непростая конструкция винтовой лестницы.

Внутридомовые лестницы имеют различные конструкции. Винтовые обладают рядом неоспоримых преимуществ перед другими видами лестниц:

    Подобная лестничная конструкция не отнимает много пространства в доме, так как крепится к центральной опоре и создается впечатление, что конструкция «парит» в пространстве. Когда дом малогабаритный это важный аргумент. Для сооружения такой лестницы хватит полутора квадратных метра.

Такая лестница займет минимум места в Вашем доме.

  • Экономичность. Стоимость сооружения винтовой лестницы ниже, чем на строительство стандартных маршевых конструкций.
  • Двигаться по подобным лестницам необходимо осторожно и не торопясь. Надежности придаст устройство крепких ограждающих конструкций.

    Перед началом разработки проекта и составления расчетов винтовой конструкции, необходимо определиться с размерами проема, ведущего на второй этаж. Также исходными данными для расчетов служит межэтажное расстояние. Все эти параметры будут влиять на длину проступей и общее количество ступеней. Прежде чем приступить к проектированию, очень важно определить угол закручивания конструкции.

    Проект винтовой лестницы.

    Если спланируете лестницу с полным кругом – 360 градусов, то выход с лестницы на верхний этаж будет находиться в проекции точки начала движения. Если лестницу разместить в середине помещения, точки входа и выхода можно спланировать в любом месте. Но, при проектировании винтовой лестницы у стен, следует учесть направление вращения, и точно рассчитать место начала и окончания, поскольку может случиться, что вам не подойдет конструкция с углом вращения в 360 градусов.

    Разметка проема проводится параллельно к полу.

    Важно понимать, что удобство и безопасность перемещения по винтовой лестнице обеспечивается правильной конструкцией и оптимальными размерами ступенек. При этом за основу берутся эргономические показатели, такие как длина шага человека и длина стопы. Так, оптимальным считается длина шага в пределах 59-65 см. А длина стопы взрослого человека приблизительно равна 30 см.

    Нет тематического видео для этой статьи.
    Видео (кликните для воспроизведения).

    Проектирование винтовой лестницы в компьютерной программе.

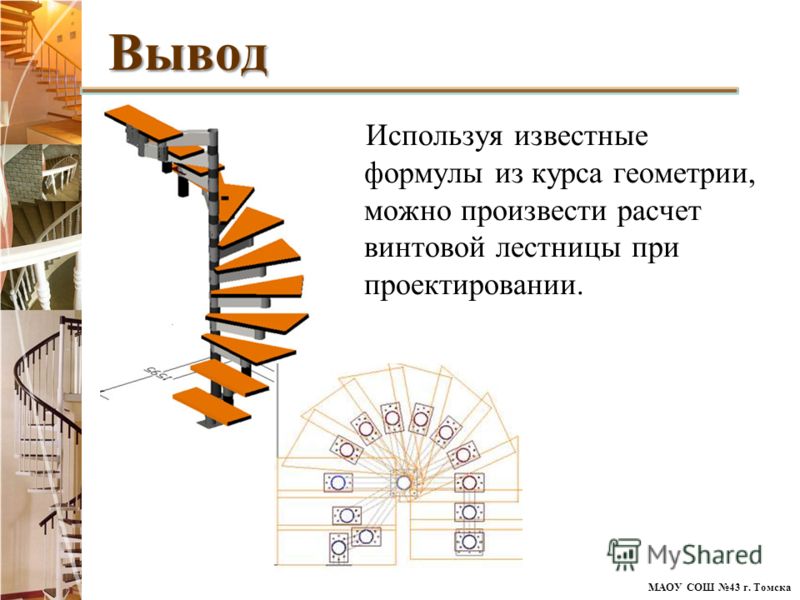

    Расчет винтовой лестницы производится по формулам. Как рассчитать винтовую лестницу рассмотрим на примере конструкции с вращением на 360 градусов, диаметр которой 2.2 м, при высоте 3 метра.

      Проект начинаем с вычисления длины окружности (L), которая, как помним из школьного курса, рассчитывается как L = 2πR. Протяженность линии движения считаем в соответствии с формулой L = 2πr, здесь r = 2R/3, поскольку проекция перемещения по спирали лежит на расстоянии 2/3 радиуса конструкции. В результате получаем искомую, протяженность по развертке L = 4πR/3 = 4×3,14×1100/3 = 4605 мм (4,6 м).

    Окружность винтовой лестницы.

    На первом этапе в результате вычислений у нас получились параметры развертки нашей конструкции в виде лестницы из одного марша. Теперь можно заняться подсчетом количества ступенек. При заданной высоте в три метра и оптимальной рекомендованной высоте ступеней в 17 (± 3) см, в нашем случае, получится 20 ступенек. То есть, для кратности мы приняли за высоту значение 15 см, и получили 300:15 = 20. Последний 15-й шаг приходится уже на лестничную площадку.

    Расчет ступеней винтовой лестницы.

    Поскольку ступени винтовой конструкции имеют трапециевидную форму, то и рассчитывать их будем в три этапа. Сначала просчитаем глубину проступей в середине лестничной конструкции по пути движения. Для этого нам и пригодится рассчитанная в п.1 протяженность окружности по развертке конструкции. Разделим 4605 на 14 (пятнадцатая ступень считается площадкой) и получим 329 мм. Это немного превышает принятые стандарты для внутридомовых лестниц, поэтому следует увеличить количество ступеней до 17, таким образом, чтобы количество подъемов составило 18. В этом случае получим проступь глубиной 4605_17=271 мм и высотой 3000_18=167 мм. Такие параметры попадают в эргономические рекомендации, основанные на ширине человеческого шага.

    Учет человеческого шага при расчете ступеней.

  • Если при делении образуется остаток, его можно учесть, скорректировав высоту первой ступени. Прочие проступи обязаны быть одинаковыми, как по высоте, так и по ширине.
  • Далее необходимо высчитать глубину проступей в точке крепления на центральной опоре. Как правило, такой опорой служит металлический столб, диаметром 50 мм, на котором нанизаны ступени. Для крепления ступеней необходимо отверстие того же диаметра, что и труба и по 50 мм кромки. Поэтому глубина трапециевидных ступеней в узкой своей части будут равняться 50х3=150 мм.

    Расчет глубины проступи винтовой лестницы.

  • Расчет размеров проступей в самой широкой части (наружной). Длина окружности нашей лестницы составляет L = 2πR = 2×3,14×1100 = 6908 мм, число подъемов — 17. Рассчитываем глубину в широком секторе ступени — 6908/17 = 406 мм.
  • Теперь следует определить расположение и параметры площадки наверху лестницы, которая одновременно является последней ступенью. Здесь нужно отталкиваться от плана 2-го этажа, выход должен быть удобным и безопасным.

    Верхняя площадка винтовой лестницы.

    Далее просчитываем и проектируем проем в межэтажных перекрытиях, который необходимо предусмотреть при строительстве дома или изготовить его заранее перед проектированием лестничной конструкции с учетом, что его размеры должны превышать лестничный диаметр примерно на 20-22 см. Форма проема на верхний этаж может быть круглой или прямоугольной.

    Размеры проема винтовой лестницы.

  • В домах мансардного типа необходимо учитывать расстояние до верхнего перекрытия.
  • Помимо правильных расчетов, не менее важно корректно провести сам процесс монтажа. Для этого рекомендуем ознакомиться еще и с данной статьей. В ней детально рассмотрены важные моменты установки винтовой лестницы.

    Компактная винтовая лестница становится привычным интерьерным решением для загородных домов. Эта изящная конструкция украсит любое помещение и поможет сохранить полезную площадь в строениях с ограниченными габаритами.

    Сделать стандартную винтообразную лестницу на второй этаж своими руками вполне по силам любому. Главным условием успешного встраивания данной конструкции в межэтажное пространство является правильный расчет всех параметров изделия.

    Расчет винтовой лестницы на второй этаж рекомендуется начинать с выполнения наброска или чертежа, который станет затем пошаговым планом производства этого изделия.

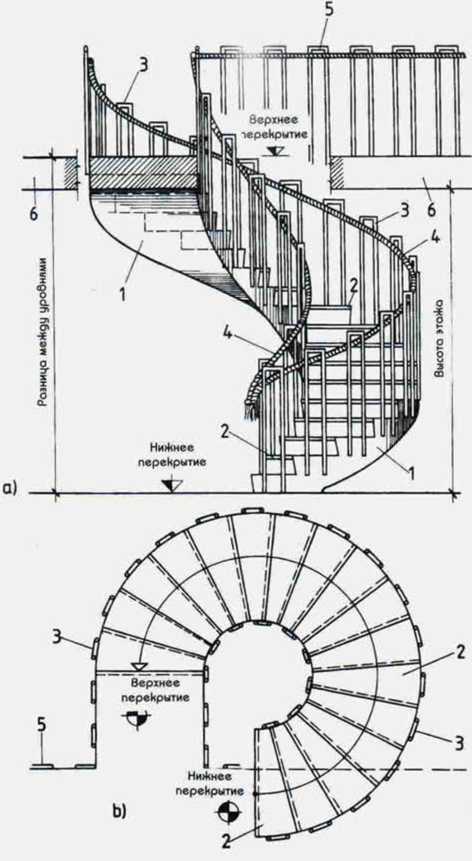

    Существует три основных типа винтовых лестничных маршей, который используют для загородных домов:

    1. С центральным опорным столбом, к которому различными способами крепят ступени.

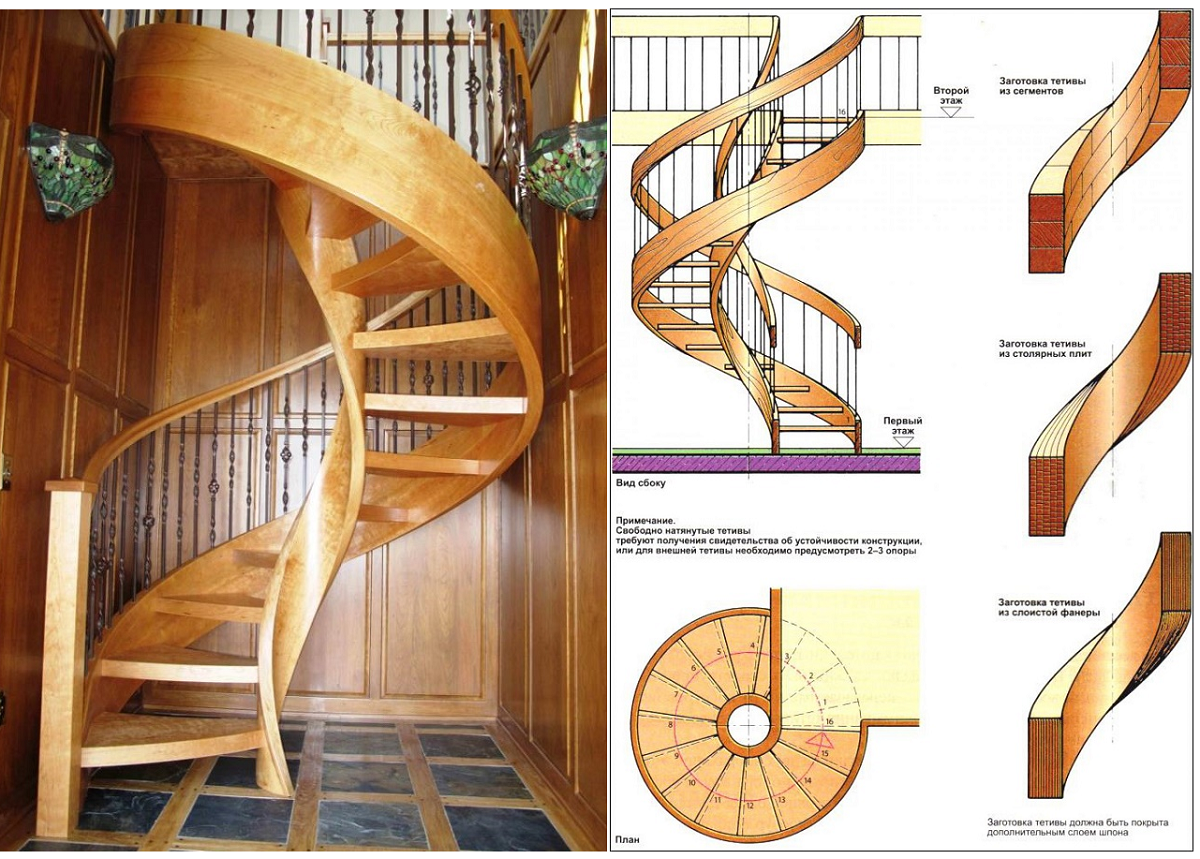

    2. С креплением ступеней на тетиве без центральной опоры.
    3. Комбинированное крепление ступеней на тетивах и опорном столбе.

    В зданиях, предназначенных для индивидуального жилья, чаще всего используется первый способ. Дальнейшие примеры расчета винтового лестничного марша будут основываться именно на такой конструкции.

    Чертеж винтовой лестницы с нанесенными на него размерами позволит избежать ошибок при монтаже.

    Начинают рассчитывать лестничный марш с определения радиуса и длины окружности.

    План лестницы сверху выглядит как правильная окружность с диаметром, соответствующим размеру проема в междуэтажном перекрытии. Радиус этого проема принято обозначать буквой R.

    Радиус опорной трубы обозначают как R1. Этот размер включает в себя и толщину стенки трубы. Для организации винтовой конструкции рекомендуется использовать стальную трубу диаметром не менее 60 мм и толщиной стенки от 5 мм.

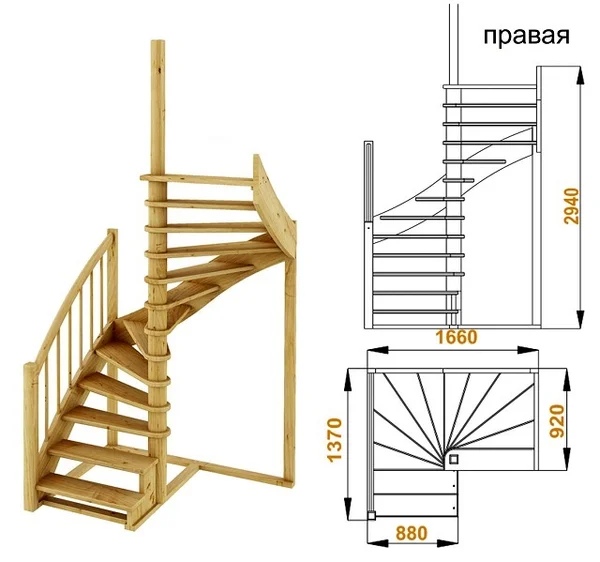

    Чертеж лестницы с размерами.

    В качестве межступенчатых разделителей, а также для обеспечения крепежа узкого конца ступени, используют отрезки труб с большим диаметром, чем диаметр опорного столба и высотой равной высоте ступеней.

    На следующем этапе необходимо посчитать число оборотов лестницы. Если марш делает два полных оборота (n=2), это соответствует 720 градусам, которые обозначают у.

    Выполняя расчет числа оборотов, необходимо учитывать оптимальную высоту для свободного прохода человека. Она должна составлять 185-190 см, что позволит не ударяться головой о верхние ступеньки.

    Например, при высоте от пола первого этажа до пола второго этажа 5 метров и числе оборотов n=2, высота между оборотами лестничного марша будет 2,5 метра. Что вполне достаточно.

    Если высота этажа не позволяет выполнить полный оборот, для дальнейших расчетов в формулах используется значение в долях от целого оборота. Например: 2/3n, 3/4n.

    Для вычисления длины внешней окружности необходимо использовать формулу: L=2*3,14*R*n. Если R=1 м, то L=2*3,14*1*2=12,56 м.

    Необходимо понимать, что передвигаться по лестнице человек будет не по внешнему краю, а примерно посередине ширины ступеньки. Для того, чтобы понять, как рассчитать среднюю линию ступенек винтовой лестницы, следует помнить, что для спиральных лестниц нужно брать расчетное расстояние 2*R/3.

    Таким образом, получаем еще одну величину – длину окружности пути движения человека (I). Ее можно рассчитать по формуле: I=2*3,14*(2*R/3)*n, что в нашем случае составляет: I=2*3, 14*(2*1/3)*2=8,37 м.

    Расчет высоты ступеней и их необходимого количества

    Как рассчитать ступени винтовой лестницы? Следует замерить высоту от поверхности пола первого этажа до потолка (h2) и добавить толщину междуэтажного перекрытия из бетона или дерева (h3). Допустим, что высота h2=5 м, а Н2=0,25 м, получается, что общая высота Н=5+0,25=5,25 м.

    Нормальными габаритами ступени считаются: высота – не более 20 см, ширина – не менее 27 см, свес – не более 4 см.

    Возьмем высоту ступени s=20 см.

    Чтобы определить количество ступеней, необходимо высоту этажа разделить на желаемую высоту ступени: х=Н/s=5,25/0,2=26,25 ступеней. Если первую ступеньку сделать на высоте 25 см, оставшиеся ступени будут иметь высоту 20 см, причем последняя, 26 ступенька, будет соответствовать уровню пола второго этажа, т.е. являться площадкой лестницы.

    Важным параметром размеров винтовой лестницы в частном доме является длина и ширина ступеней. Так как винтовая конструкция обычно имеет небольшие размеры, необходимо учесть, чтобы человеку было удобно подниматься по ней на второй этаж.

    В силу поворотного устройства пролета, сама ступенька для винтовой лестницы имеет неправильную, клинообразную форму с широким внешним концом и узким концом, который предназначен для крепления на опорном столбе.

    Расчет размеров ступенек производится поэтапно:

    1. Изначально определяется размер самой широкой, внешней части ступеньки (d1), ее выполняют слегка закругленной. Чтобы рассчитать показатель d1, следует разделить внешнюю длину лестницы на количество ступенек: d1=L/x=12,56/26=0,48 м;
    2. Чтобы определить ширину проступи в средней линии (d2), в том месте, где будет проходить человек, необходимо использовать длину окружности пути I. Схема расчета остается прежней: d2=I/x=8,37/26=0,32 м. Данная величина вписывается в стандартные размеры ступеней и будет комфортна для перемещения по лестнице;
    3. Следующим шагом определяется значение ширины ступени около опорной трубы (d3). Этот показатель зависит от диаметра трубы, но обычно он составляет не менее 10 см;
    4. Если ступенька изготавливается с прямым внешним обрезом, для определения максимальной ширины ступени требуется найти угол (а) по формуле: а=y/x=720/26=27,69 градуса. Далее вычисляется максимальная ширина (с) ступеньки: с=2*R*sin a/2=2*1*0,55/2=0,55 м.

    Расчетный размер длины ступени (h) определяется от несущей опоры лестницы до внешнего края. Данная величина находится следующим образом: из радиуса проема следует вычесть радиус опоры. R-R1=1-0,065=0,939 м.

    Вычисленная длина ступени не превышает одного метра, поэтому для изготовления ступенек можно использовать дерево твердых пород. Если по расчетам выходит, что длина ступени более 1 м, необходимо предусмотреть дополнительные точки опоры для деревянных ступеней, или применять стандартные сварные конструкции из металла. При необходимости перекрытия большого проема, металлические ступени являются оптимальным решением.

    После выполнения всех поэтапных расчетов размеров ступеней, можно приступать к их изготовлению, но для точного соблюдения всех параметров, следует сделать чертеж этой детали, особенно в том случае, когда выполнением заказа будет заниматься стороннее лицо или организация.

    Радиус площадки обычно чуть меньше радиуса проема, исключение составляет способ возведения винтовой лестницы с балясинами, которые опираются на наружный край ступеней, в этом варианте радиусы совпадут.

    Если взять диаметр проема равный 200 см и сократить его на 20 см (часть проступи используемой при ходьбе), то длина ступеньки составит: (200-20)/2=90 см.

    Чтобы определить ширину верхней площадки, следует учитывать потери высоты при передвижении по маршу. Каждая ступенька в нашем случае уменьшает расстояние до площадки на 20 см. Соответственно, необходимо рассчитать минимально возможную высоту для начала организации площадки. Если взять средний рост человека в 180 см, то от уровня пола второго этажа, где организуется площадка, до нижней ступеньки будет девять ступеней (180/20=9).

    В нашем случае на два полных оборота приходится 26 ступенек, соответственно на один (конечный) – 13 ступеней. Ширина площадки высчитывается по количеству ступеней: 13-9=4. Значит, ширина площадки будет равна ширине 4 ступеней, за минусом отверстия в середине под опорный столб.

    Ширина ступени d1 составляет 0,48 м, а значит, ширина площадки составит: 0,48*4=1,92 м, что вполне достаточно для комфортного подъема. Больший размер площадки не позволит в повороте свободно проходить под ней.

    Изучив вышеперечисленные методы вычислений, каждый домашний мастер без проблем разберется с тем, как рассчитать винтовую лестницу на второй этаж и самому изготовить все необходимые элементы конструкции. Для более быстрого подсчета можно воспользоваться специальными программами, которые позволяют точно и быстро рассчитать параметры винтового лестничного марша.

    Как сделать винтовую лестницу на второй этаж, чердак

    Любая лестничная конструкция выполняет не только эстетическую функцию, она должна быть удобной и многофункциональной. Сложно представить себе, что в двухэтажном доме не будет установлена винтовая лестница либо иной вариант подъемной системы.

    Существует множество вариантов оформления лестничных проемов, декорирования ступеней. Да и самих лестничных конструкций с необычными дизайнерскими решениями довольно много.

    Деревянная винтовая лестница своими руками должна гармонично подходить к общему интерьеру дома, к тому же в полной мере удовлетворять всем правилам безопасности, особенно если в доме есть маленькие дети и люди пожилого возраста.

    Для того чтобы правильно выбрать лестничную систему, необходимо знать об их разновидностях.

    Существует подразделение лестничных конструкций по следующим параметрам:

    • материалу, используемому для строительства системы;
    • эстетическим характеристикам;
    • форме;
    • месту установки;
    • конструкции перил;
    • размерам;
    • стилевому оформлению.

    По своему непосредственному предназначению существуют лестничные системы:

    Среди распространенных вариантов лестничных систем, используемых в частных домах, выделим:

    • поворотные либо прямые маршевые системы, например, спиральная винтовая лестница на фото. Материал в основном – дерево либо металл.
    • модульные либо сборные конструкции;
    • системы на кронштейнах, больцах, косоурах;
    • трансформеры и переносные конструкции;
    • внутренние либо наружные системы;
    • прикрученные к стене лестничные марши либо отдельно расположенные;
    • со ступенями открытого или закрытого типа;
    • с перилами либо без таковых.

    Сделать винтовые лестницы на второй этаж экономкласса можно и самостоятельно, имея чертежи, инструменты, и желание.

    Маршевая система является самой простой и популярной, подобные винтовые лестницы своими руками с чертежами, можно найти на многих сайтах строительных компаний или заказать в дизайнерской студии.

    Подобная конструкция предполагает изготовление двух и более маршей, разделенных поворотными площадками либо ступенями.

    Сначала необходимо выбрать вариант лестничной конструкции, чтобы проводить расчеты. Для варианта с боковой опорой, потребуется «колодец», в его стены встраивают ступени. Сделать своими силами «колодец» теоретические возможно, но лучше винтовые лестницы на второй этаж фото выбрать с главной балкой на обсадную опору.

    Проведем расчет винтовой лестницы, в которой опорой будет стальная трубка толщиной 5 мм, диаметром 6-8 см. Стальной уголок используем для сварки консолей, а для обустройства ступеней воспользуемся деревянным массивом.

    Вы должны понимать, что винтовая лестница на второй этаж является правильной окружностью, ее диаметр соответствует размеру проема.

    R –внешний радиус консоли (окружности).

    R1-внутренний радиус проема (диаметр толщина опорной трубы).

    γ – оборот конструкции, угловая величина, демонстрирующая разницу в высоте между ступенями.

    L –длина окружности.

    Формула для расчета окружности:

    L=2πR*n или L=2πR* (γ/360).

    На практике этого недостаточно для нормального передвижения по ступеням, а потому за радиус движения берется 2R/3. В итоге формула принимает следующий вид:

    Основным отличием является то, что винтовые лестницы в Леруа Мерлен имеют специфическую форму ступеней. Консоль подобной системы является лепестком, у которого закруглен край. Для консоли характерны следующие параметры:

    • h – длина ступеньки. Она составляет разницу между радиусом проема и внешнего радиуса опорной трубы. При выборе длины ступени до метра, консоль вполне можно делать из твердой древесины, каркас не требуется;
    • W1- ширина проступи;
    • W2-ширина заготовки;
    • α-угол ступеньки.

    Для определения числа ступеней высоту проема делим на подъем ступеньки. Удобной для передвижения будут винтовые лестницы размеры подъема ступеней, у которых 15-20 см.

    Рассчитываем угол ступеньки по формуле:

    α= γ: число ступеней.

    Зная ширину и угол ступени, рассчитываем наибольшую ширину проступи:

    Ширину проступи рассчитываем по формуле:

    w= r* sinα= (2R*sinα)/3

    Удобными являются деревянные винтовые лестницы, у которых ширина проступни находится в диапазоне 20-30 см.

    При недостаточной площади для размещения маршей, выполняется монтаж спиральных конструкций. Кованая винтовая лестница впишется в любой интерьер, если отделка выполнена натуральными материалами. Спиралевидные системы используют для подъема на чердак, то есть в виде вспомогательных конструкций.

    О минусах винтовых систем.

    1. По спиралевидной конструкции неудобно подниматься, высок риск получения травмы детьми, пожилыми людьми.
    2. Неудобство подъема мебели.
    3. Трапециевидная форма ступеней мешает нормально двигаться, ступени для правой и левой ноги разные по размеру.

    Эстетически винтовая лестница из дерева сделанная своими руками выглядит очень красиво, кажется «воздушной», вносит дополнительный шарм в дизайн дома.

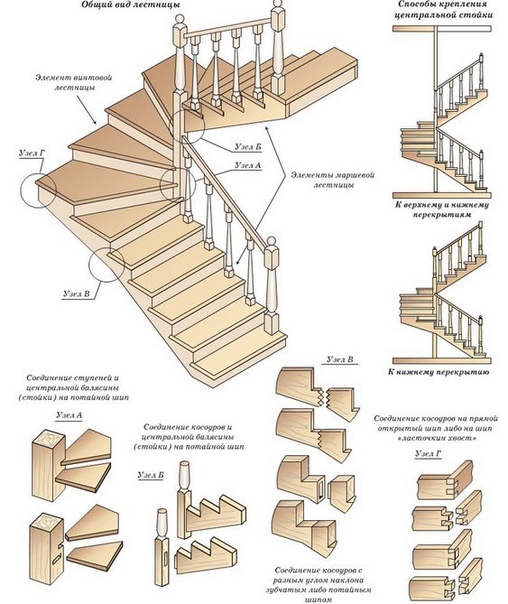

    Подобные системы – разновидность лестничных винтовых конструкций. Они частично либо полностью состоят из забежных ступенек. Выделяют следующие модификации:

    • криволинейные;
    • полуоборотные;
    • четверть оборотные;
    • изогнутые.

    Монтаж поворотных деревянных конструкций часто выполняют вдоль несущей стены, поручень ставят с внешней стороны. В некоторых домах можно увидеть стоящие отдельно (без крепления к стене) лестничные конструкции. Недостаток изготовления винтовых лестниц подобного вида – неудобство передвижения по ступенькам, сама же система выглядит вполне оригинально и эстетично.

    Существует определенная последовательность сборки лестничной спиралевидной конструкции:

    • сначала нужно рассчитать винтовую лестницу, убедиться в ее «жизнеспособности» в данных условиях;
    • выбирается место размещения основного стержня, крепится нижний опорный фланец;
    • первая ступень крепится к полу, она входит во фланец;
    • строительным уровнем выполняется проверка вертикальности крепления опорного стержня;
    • на центральную стойку сверху накладываются втулки, ступени, крепятся согласно инструкции, представленной производителем;
    • комфортная винтовая деревянная лестница своими руками на втором этаже крепится к стенкам проема либо с помощью верхней ступени;
    • вверху закрепляют опорный стержень;
    • подбирают и устанавливают поручни и защитные ограждения.

    Помните, что для получения желаемого результата, важно полностью соблюдать ту инструкцию, которая предложена изготовителем.

    1. Для определения места нахождения главного стержня, на втором этаже нужно натянуть перпендикулярно друг другу по диагонали два шнура. В точке их пересечения закрепите отвес, чтобы на полу первого этажа поставить точку. Именно в полученном месте и нужно ставить стержень, тогда кованые винтовые лестницы будут не только красивыми, но и прочными, и безопасными.
    2. Для изготовления центральной опоры подойдет труба, диаметр которой больше 50 мм.
    3. Чтобы новая винтовая лестница на чердак была безопасной, опорный стержень ставят на бетонную отдельную подушку. Крепежом для такой системы могут стать анкерные болты.
    4. Крепление на основном стержне ступеней выполняется с узкой стороны. Высота гильзы аналогична параметрам подступенки, уступает ему на размер той шайбы, что вставляется между проступями и втулками. Самодельные кованые винтовые лестницы на фото имеют элегантный и неповторимый вид.

    Шайбы делают из прочных материалов, чтобы защитить конструкцию от механических деформаций, например, можно изготовить чугунные винтовые лестницы по индивидуальным размерам:

    Часто деревянные конструкции комбинируют с иными материалами, поэтому сборная лестница винтовая может состоять из камня, дерева, металла. На протяжении многих веков именно древесина считалась основным материалом для сооружения лестничных маршей, не потеряли своей актуальности они и в настоящее время. Постепенно вытесняют классические деревянные системы оригинальные готовые винтовые лестницы из чугуна и стали. Задумались об установке винтовой конструкции? Посоветуйтесь с профессионалами, изучите особенности сборки, не забудьте о расчетах. Только соблюдение всех нюансов позволит вам создать настоящий шедевр в своем доме.

    Укажите необходимые размеры

    H – высота лестницы
    D1 – наружный диаметр
    D2 – внутренний диаметр
    C – количество ступеней
    Z – толщина ступеней
    A – угол поворота лестницы

    Длина ступеней в винтовых лестницах не должна быть менее 80 см.
    Ширина ступени в центральной части должна быть не меньше 20-25 см, в самой широкой части – не больше 40 см. Высота ступеней винтовой лестницы может быть больше чем высота, рекомендуемая для маршевых лестниц. Нормальной высотой ступеней для маршевых лестниц считается 16 см, для винтовых – 18 см.

    В том месте, где наступает нога, ступень винтовой лестницы должна быть около 25-30 см, по краю – не меньше 30-35 см. Такая глубина ступени будет достаточно удобна. Тогда ступня человека встанет на ступень полностью, не свисая за край.

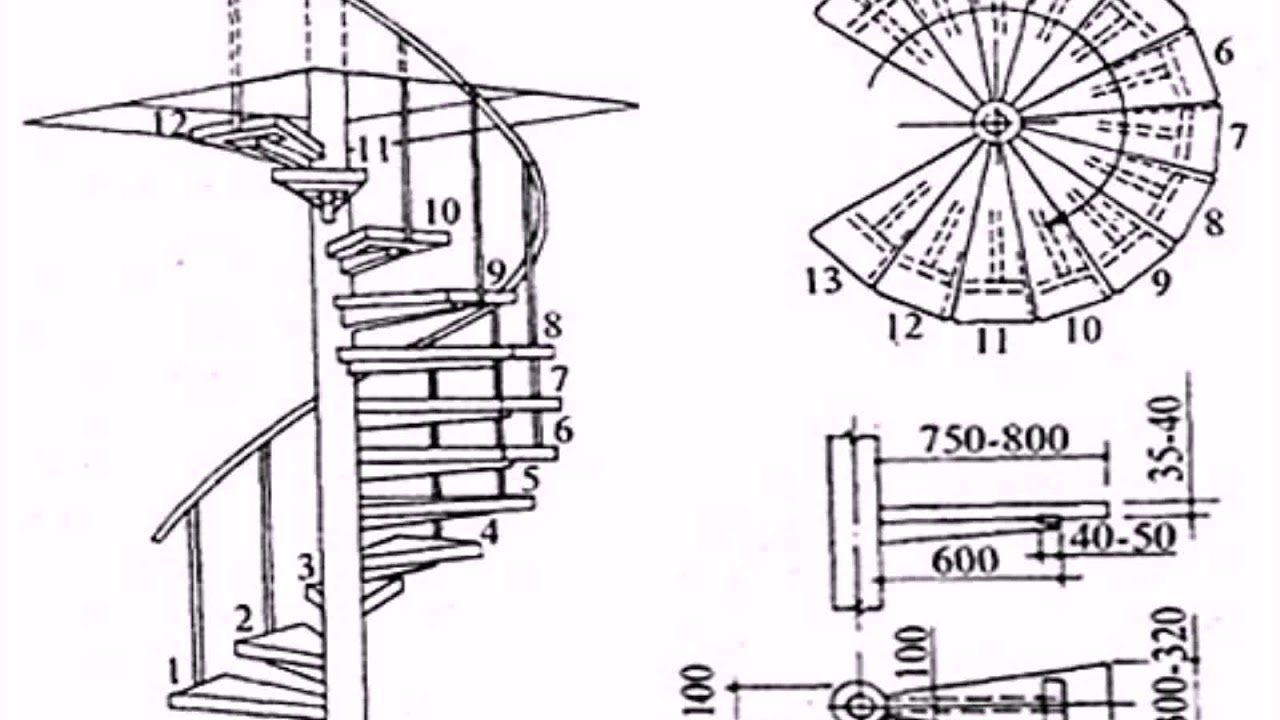

    Размеры ступени винтовых лестниц.

    h – длина ступени
    W1 – ширина ступени в широкой части
    W2 – ширина заготовки ступени
    α – расчетный угол ступени

    Как построить винтовую лестницу – устройство спиральной конструкции между этажами дома

    Компактная конструкция винтовой лестницы идеально сочетает в себе легкость и прочность, вносит в интерьер элемент оригинальности и необычности, вместе с тем имеет ряд других, практичных и прикладных преимуществ.

    Рассмотрим технологию устройства винтовой лестницы, какой материал использовать, как рассчитать и как изготовить элементы конструкции.

    Винтовая лестница своими руками
    • Во-первых, винтовая лестница не занимает много места, поскольку она располагается вокруг специальной опоры и как бы «висит» в воздухе. В случае ограниченной площади, это весомый аргумент. Достаточно 1,5 кв. м для устройства такой конструкции.
    • Во-вторых, стоимость винтовой лестницы несколько меньше цены на сооружение привычных маршевых лестниц.
    • В-третьих, довольно несложный принцип изготовления, конечно, нужно обладать определенными навыками и инструментом, но вполне можно сделать своими силами.
    • В-четвертых, эффективность использования в собственных домах или квартирах, где нет интенсивного движения людей и можно спокойно подняться на второй этаж.

    Важно при этом помнить, что ступени винтовой конструкции не очень широкие и при достаточно крутом подъеме, это становится источником повышенной опасности. Следовательно, по такому сооружению рекомендуется ходить не очень быстро и соблюдать правила осторожности. Компенсировать этот недостаток можно, устроив надежные поручни. Еще важнее точный расчет размеров лестницы и в частности, забежных ступеней и ширины проступи (горизонтальной поверхности).

    По сути, сделать винтовую лестницу для дома, которая станет изысканным компонентом помещения, можно и самостоятельно, помня о нюансах, имеющих принципиальное значение:

    1. Профессионалы советуют для комфортного движения делать ширину пролета не меньше 100 см, тогда ширина конструкции получается чуть более двух метров, при условии, что несущая опора будет иметь диаметр 20-50 мм.
    2. Недорогим и в то же время надежным вариантом, который является одним из самых распространенных, считается конструкция, когда ступени закреплены на несущей опоре и винтовых поручнях с балясинами.
    3. Другая конструкция, с гнуто-клееными поручнями, с закрепленными на них ступенями и подступнями без сооружения опоры в центре, значительно дороже и требует больше трудозатрат.

    Взятый в горизонтальной плоскости лестничный винт может иметь форму круга или многоугольника (когда конструкция находится около стен). Чтобы установить ступеньки, делаются углубления в стене, где готовят закладки для последующего монтажа.

    Деревянная винтовая лестница своими руками
    Какие материалы использовать для изготовления винтовых лестниц?

    От выбранного материала зависит прочность и долговечность лестницы. В качестве главного несущего элемента конструкции подойдет асбоцементная или металлическая труба, на которую способом сварки, болтового или муфтового соединения крепятся ступени. Иногда при изготовлении опоры применяют кирпич, бетон, камень или дерево.

    Перила делают из дерева твердых пород, металла, возможно их комбинированное применение. Помимо традиционных буковых, дубовых, ясеневых и металлических ступеней сегодня нередко встречаются стеклянные или пластмассовые ступени.

    В целях достижения долговечности, надежности и повышения безопасности следует придерживаться следующих рекомендаций:

    Как сделать винтовую лестницу своими руками

    Сборка винтовой лестницы ведется в следующей последовательности: установка несущей стойки, установка в нужном порядке проступей и втулок. Далее следует монтаж ступеней, учитывая их точное начальное и конечное положение, в конце выполняется закрепление кронштейнов. Завершается монтаж крепежом верхней ступени к перекрытию. Остается только поставить перила и сделать поручни.

    Типы винтовой лестницы – схема Расчет винтовой лестницы – чертеж и схема Конструкция (узлы) винтовой лестницы на обсадной трубе Устройство винтовой лестницы в круглом и квадратном лестничном проеме Конструкция винтовой лестницы – чертеж и схема Монтаж деревянной винтовой лестницы – чертеж и схема Многоугольная винтовая лестница – чертеж и схема

    Винтовая лестница своими руками – видео инструкция по сборке

    Как сделать винтовую лестницу своими руками Деревянная винтовая лестница со сплошным ограждением Металлическая винтовая лестница со сплошным ограждением Деревянная винтовая лестница с подступенком Оригинальная спиральная лестница из дерева Площадка с ограждением для винтовой лестницы Пролет винтовой лестницы квадратной формы Деревянная винтовая лестница в доме Винтовая лестница с площадкой в гостиной Винтовая лестница с металлическим ограждением Винтовая лестница с горкой

    Автор статьи: Анатолий Беляков

    Добрый день. Меня зовут Анатолий. Я уже более 7 лет работаю прорабом в крупной строительной компании. Считая себя профессионалом, хочу научить всех посетителей сайта решать разнообразные вопросы. Все данные для сайта собраны и тщательно переработаны для того чтобы донести в удобном виде всю требуемую информацию. Однако чтобы применить все, описанное на сайте желательно проконсультироваться с профессионалами.

    ✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 5 проголосовавших: 6

    Расчет винтовой лестницы – 3D-калькулятор онлайн

    Навигация по странице

    Специфика винтовых лестничных конструкцийПреимущества и недостатки винтовых лестничных конструкцийЧто нужно знать, чтобы расчет был правильнымПараметры лестничных ограждений и опорКрепления ступенек к опорному столбуРасчет размера и количества ступенекИзготовление и установка винтовой конструкции своими руками


    Столкнувшись с необходимостью строительства, капитального ремонта или модернизации дома своими руками, владельцам приходится собирать большое количество информации о проектировании и установке лестничных сооружений. Основное назначение внутренних лестниц в обеспечении доступа к комнатам жилых, офисных или производственных помещений, расположенных на верхних этажах. Кроме того, как внутренние, так и внешние лестницы монтируют при наличии мансард, террас, чердаков, балконов и эксплуатируемых кровель. Существует несколько вариантов лестничных конструкций, каждая из которых имеет свои преимущества и особенности. С учетом многих факторов, характерных для строительства частных домов и многоэтажных квартир, дизайнеры все чаще предлагают установку винтовых лестниц из металла или других материалов.

    Специфика винтовых лестничных конструкций

    Как следует из названия, винтовая лестница имеет вид спирали, начинающейся на первом этаже и идущей наверх. В качестве опоры для ступеней служит центральный столб, изготовленный из металла, или прочные тетивы. В некоторых конструкциях опорный столб полностью заменен тетивами, а функцию вспомогательных креплений выполняют стены и балясины.


    Разработка и расчет проекта лестничной конструкции требует соблюдения требований, стандартов, норм и ограничений, изложенных в нормативных документах: ГОСТ и СНиП. Параметры, указанные в их статьях и пунктах, рассчитаны с учетом пропорций и особенностей человеческого тела. Именно эти стандарты позволяют разработать правильные чертежи, а также установить максимально функциональную и безопасную винтовую лестницу. В них четко урегулированы такие параметры как:

    • Диапазон размеров ступеней (толщина, высота, глубина, ширина).
    • Минимальная глубина ступеней возле опорного столба.
    • Габариты лестницы, при которых необходима установка дополнительных крепежных элементов (центральных косоуров, ограждений и перил).
    • Размеры лестничного проема.


    Требования ГОСТ и СНиП должны быть соблюдены независимо от желания владельца недвижимости и замыслов дизайнера. Указанные нормы регулируют деятельность строительных фирм, а также мастеров, предпочитающих провести самостоятельный расчет и выполнение работ своими руками.

    Как построить винтовую лестницу из металла на второй этаж?

    Приступая к разработке проекта и поиску чертежей, первым делом важно определиться, каким способом будет изготавливаться металлоконструкция. Ковка смотрится очень красиво, но реализовать проект сможет далеко не каждый. Гораздо проще использовать сварочную технику. Литые лестницы из металла предполагают наличие дорогого оборудования, и выполнить работу своими руками будет очень сложно.

    Гораздо дешевле при изготовлении конструкции использовать обычный металл. Хотя чугунные или медные лестницы выглядят более благородно, цена готового варианта высока. Сталь стоит недорого, проста в использовании, относительно легко поддается формированию и прочна. Алюминий более мягкий и дорогостоящий материал, поэтому винтовая лестница из алюминия имеет ограничения по силе нагрузок.

    Разрабатывая чертеж, нужно снять следующие размеры:

    • расстояние от пола до потолка;
    • расстояние до проема;
    • диаметр проема;
    • ширину ступеней;
    • высоту шага.

    Диаметр проема зависит от того, каким образом будет использоваться лестница. Если по ней будут только подниматься люди, то достаточно 100-105 см, а если по лестнице будут переносить габаритные предметы, мебель – не менее 300-310 см.

    Как построить винтовую лестницу на второй этаж: этапы проведения работ

    После разработки проекта, покупается необходимое количество материала. Рекомендуется отдать предпочтение металлу толщиной около 5 мм. Далее по чертежу нарезаются ступени нужного размера клинообразной формы. В качестве опоры используют металлическую трубу. Монтаж винтовой лестницы включает проведение следующих видов работ:

    1. Монтаж опоры. Верхняя и нижняя часть трубы крепится к полу и потолку с помощью дюбелей 150 мм. Нижний край можно забетонировать на глубину около 40-50 см.
    2. Установка ступеней осуществляется с помощью брусков-фиксаторов из дерева. Фиксаторы нарезаются нужного размера и используются в качестве опоры для удаленного края, когда узкая часть ступени приваривается к опорному столбу.
    3. Крепление поручней. Устанавливать поручни или нет зависит от желания заказчика. Это необязательный элемент, но все же ради безопасности многие владельцы домов производят их монтаж. Поручни могут быть деревянными, металлическими и кованными. Однако лестницы без перил смотрятся более изящно.
    4. Проведение декоративных работ – важный и один из самых трудоемких этапов. Особенно сложно приходится тем, кто решил украсить металлическую лестницу кованными элементами.

    После сбора конструкции стоит удалить все окалины, заусенцы и отшлифовать стыки и наплывы металла.

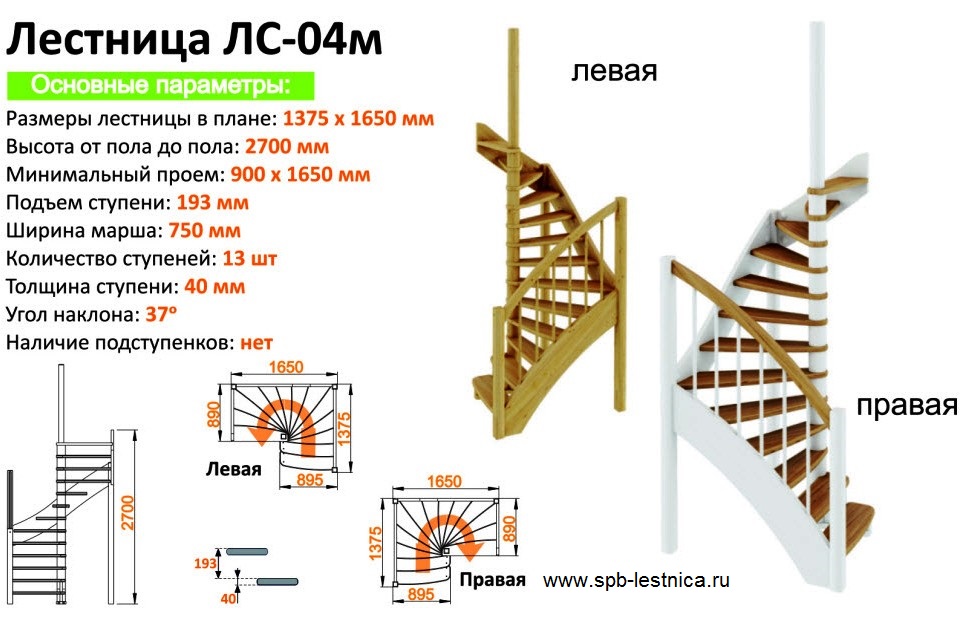

    Чертеж винтовой лестницы

    Как построить винтовую лестницу из металла: основные правила

    Каждый владелец загородного дома желает, чтобы лестница была не только красивой, но и максимально удобной, практичной. При изготовлении винтовой лестницы своими руками рекомендуем учитывать следующие правила, а именно:

    • при изготовлении деталей конструкции не стоит делать подступенки. Они дают возможность ноге полностью опираться на плоскость ступеньки, что удобно и более безопасно. Без подступенки нога никогда не соскользнет с лестницы;
    • оптимальная ширина прохода составляет 2 м, обычно этого достаточно для любых передвижений по лестнице;
    • прочность конструкции нужно рассчитывать так, чтобы она могла выдержать нагрузку минимум 2 взрослых.

    Чтобы ступени были более практичными, металл обшивают древесиной. В этом случае передвижение человека по лестнице будет бесшумным, а конструкция станет более прочной.

    Преимущества и недостатки винтовых лестничных конструкций

    Среди достоинств винтовых (спиральных) лестниц можно выделить следующие:

    • Существенная экономия используемого пространства. По сравнению с традиционными маршевыми конструкциями, винтовые занимают гораздо меньше места.

    • Экономичность и финансовая выгода: расходы на материалы и монтаж таких элементов ниже затрат на аналогичные маршевые конструкции.

    • Зрительное расширение пространства, что особенно актуально для помещений с низкими потолками.

    • Эстетическая привлекательность и оригинальность.

    Ради объективности стоит отметить также и минусы, которые присущи спиральным конструкциям. Ввиду того, что их ширина и строение не позволяет транспортировать по ним габаритные предметы (мебель, технику, стройматериалы), они скорее выступают в качестве дополнительной лестничной конструкции. Многие специалисты рекомендуют оборудовать дом классической маршевой лестницей, проходящей снаружи.Кроме того, ежедневное кружение по винтовой лестнице проблематично для людей с ограниченными возможностями.

    Как построить винтовую лестницу на второй этаж своими руками, чертежи

    Винтовые лестницы столетия использовались в особняках, дворцах и домах богатых людей. Они очень удобны, выглядят красиво и в значительной степени облагораживают интерьер. Разработанные по индивидуальному проекту конструкции выглядят оригинально, а в их изготовлении можно использовать практически любой материал. В нашей стране наибольшее распространение получили винтовые лестницы из металла с элементами ковки. Причина в том, что преимущества металлического изделия очевидны, и к основным стоит отнести следующее:

    1. Комплектующие стоят недорого и собрать изделие заблаговременно не составит труда.
    2. Сборка винтовой лестницы из металла своими руками довольно проста и от мастера не требуется наличие специальных навыков и инструмента.
    3. Металлические изделия долговечны, надежны, устойчивы к повреждениям.
    4. Простота работы с материалом позволяет реализовать практически любую идею, создать оригинальные конфигурации.
    5. Металл прекрасно сочетается с другими материалами и от этого лестница будет выглядеть только богаче.

    Самыми популярными в нашей стране стали винтовые лестницы маршевой и винтовой конструкции. Простые маршевые лестницы имеют свои преимущества. Они просторны, ими удобно передвигаться и переносить по ним грузы. Лестничный марш из металла легко спроектировать, а в дальнейшем ремонтировать при необходимости. В то же время, винтовые лестницы более оригинальны, необычны, поэтому многие владельцы загородных особняков желают установить между этажами именно винтовой вариант. Расположить винтовую лестницу можно на ограниченном пространстве.


    В нашей стране наибольшее распространение получили винтовые лестницы из металла с элементами ковки

    Что нужно знать, чтобы расчет был правильным

    Большим плюсом винтовых лестниц, который весьма радует любителей мастерить все для дома своими руками, можно назвать именно возможность их самостоятельного изготовления. Предварительным этапом подобных работ является создание проекта и чертежа. Прежде, чем начать расчет, стоит принять во внимание следующие аспекты:

    • Проектируемые ступени не должны иметь подступенка, так как это может привести к соскальзыванию во время подъема.
    • По объективным причинам, глубина ступеней по центру должна составлять не менее 20 см, а на расстоянии 15 см от внутренней вертикальной опоры — не менее 10 см.
    • Планирование ширины ступеней обусловлено назначением конструкции и частотой ее использования. Наиболее удобными считаются лестницы диаметром 2 м, с шириной ступеней 80 см. Однако допустимо сокращение этих размеров до 1,5 м и 60 см соответственно, при условии малой эксплуатации лестницы и ограниченности пространства.
    • Чтобы выполнить расчет количества ступеней, нужно поделить общую высоту лестницы на стандартную высоту шага. Он составляет от 20 см до 22 см, включая высоту ступеньки.
    • Передвижение по винтовой лестнице должно быть комфортным, поэтому расстояние между двумя витками не может быть менее 190 см.

    Параметры лестничных ограждений и опор

    В качестве центральной опоры для винтовой лестницы необходимо выбрать максимально прочный материал, ведь он будет принимать на себя практически всю нагрузку. Оптимальным следует считать применение круглой толстостенной трубы из металла диаметром от 5 см.


    Для наиболее прочного крепления опоры к полу подойдут анкерные болты. Такой выбор оправдан их надежностью и отсутствием сложностей при монтаже.

    Важно! Крепление опоры к полу должно быть максимально надежным. Для массивных конструкций не лишним будет создание дополнительного фундамента.


    Лестничные ограждения для винтовых конструкций обязательны. В соответствии с ГОСТом, их высота не может быть менее 90 см. Если по лестнице предполагается передвижение детей, то 110-120 см. Как правило, перила устанавливают только с одной стороны лестницы, так как с противоположной находится опора. В тех случаях, когда опорный столб отсутствует или конструкция лестницы нестандартна, безопасность можно обеспечить установкой двусторонних перил (частично или по всей длине лестницы).


    Чтобы исключить вероятность травмирования рук при использовании поручня винтовой лестницы, размеры проема должны превышать диаметр лестницы на 10 см с каждой стороны.

    Особенности винтовой лестницы

    Основной особенностью винтовых конструкций является их необычная форма. Внешне консоль строения внешне напоминает лепесток с закруглёнными краями. Основным преимуществом устройства является значительная экономия пространства в доме.

    Чаще всего она размещается в вертикальном положении, не имея наклонных прямых ступеней. Несмотря на то что переходить по такой лестнице не совсем комфортно, вся конструкция может занимать всего 1 кв. м.

    Крепления ступенек к опорному столбу

    Лестничный винт спиральных лестничных конструкций образован ступенями, радиально закрепленными на центральной опоре. Кроме фиксации на столбе, ступени могут также крепиться к стенам, косоурам или тетивам. К стенам крепят ступени только лестниц, расположенных в углу помещения. По способу фиксации ступеней, винтовые лестницы можно классифицировать следующим образом:

    • С опорой на столбе и на стенах.

    • Защемление ступеней между элементами опорной стойки.

    • Использование в качестве опоры ограждения или тетивы.

    • Консольное опирание ступеней только на опорный столб.

    Расчет размера и количества ступенек

    При намерении изготовить винтовую лестницу своими руками, следует уделить внимание построению чертежа конструкции, а также выполнить расчет.Материалом для ступеней могут служить различные породы древесины и детали из металла. Ограждения должны соответствовать общей стилистике лестницы и интерьера комнат. Наиболее популярны металлические, кованные, деревянные или стеклянные перила. Прежде, чем приниматься за изготовление деревянных ступеней, следует рассчитать их размер. Расчет лестницы — это вычисление ширины лестничного проема, общей высота конструкции, диапазона стандартных размеров ступеней и диаметра опорной стойки. Изначально следует рассчитать диаметр будущей лестницы и количество ступеней в одном витке, затем высоту каждой из них.

    Совет! Специалисты рекомендуют использовать для расчета специализированное ПО, вродеAutoCAD. Это позволит вам быстро и точно создать трехмерную модель будущей лестницы и избежать погрешностей.

    Винтовые лестницы на второй этаж в частном доме: фото, цены

    ПОДЕЛИТЕСЬ
    В СОЦСЕТЯХ

    Винтовая лестница по праву считается королевой среди лестничных систем. Всегда роскошная, с непревзойденным дизайном — такая конструкция служит центральным декоративным элементом, вокруг которого формируется весь интерьер. Винтовые системы лестниц предельно функциональны, но при этом не занимают много полезного пространства. Обзор «Винтовые лестницы на второй этаж в частном доме: фото, цены на конструкции» поможет изучить существующие варианты лестниц и отдать предпочтение функциональной, безопасной и компактной конструкции.

    Стильная винтовая лестница из дерева украсит любой интерьер

    Винтовая лестница: виды конструкций

    Винтовые лестницы являются наиболее привлекательными и необычными конструкциями. Они могут различаться по материалам, применяемым для их изготовления и по стилю конструкции. Классифицируются винтовые лестницы в зависимости от способа опоры проступей (ступеней):

    • опора ступеней на стены и столб — в такой конструкции ступени винтовой лестницы клинообразной формы опираются своей широкой частью на периметральные стены, в то время как узкая часть ступеней имеет опору в виде среднего столба. Опорный столб выполняется из камня или может быть набран из утолщений ступеней;
    • консольное крепление ступеней вокруг опорного столба — ступени такой винтовой системы консольно крепятся к центральной стойке в виде столба. Крепление ступеней получается довольно жестким, поэтому такая лестница может устанавливаться необязательно рядом со стеной;

    Деревянная винтовая лестница с опорой на изогнутую тетиву

    • опора ступеней на изогнутую тетиву и ограждение — такая конструкция лестницы не предусматривает центральной опоры. Ступени монтируются в изогнутые спирально тетивы, служащие в то же время и заграждениями. Изготовление такой винтовой конструкции сопряжено с определенными сложностями, однако, она имеет очень привлекательный и оригинальный вид;
    • ступени нанизаны узкой частью на обсадную опорную трубу — наиболее распространенный способ крепления ступеней: металлические проступи консольно опираются на внутреннюю опорную стойку в виде трубы. В этой конструкции важно, чтобы труба была не меньше 50 мм в диаметре, так как она выполняет роль несущего элемента в лестничной системе.

    Варианты конструкции винтовой лестницы

    Для изготовления винтовых лестниц применяются различные материалы, среди которых:

    • металл — нержавеющая сталь, легированная сталь, латунь, шлифованный алюминий, чугун;
    • дерево — дуб, клен, бук, лиственница, сосна и другие;
    • камень, кирпич, керамика, стекло, мрамор.

    Для создания винтовых систем применяют разнообразные сочетания материалов, благодаря чему получаются оригинальные и необычные конструкции. Главным их достоинством является высокая прочность и устойчивость к весомым нагрузкам.

    Современные винтовые лестницы могут быть самых разнообразных форм и цветов

    Расчет винтовых лестниц

    Расчет размеров винтовой лестницы во многом зависит от назначения конструкции: будет ли она основная или вспомогательная. Если лестница выполняет роль основной, рекомендуется размер ее ступеней принимать не меньше, чем 90 см в длину, а диаметр проема, в который она будет устанавливаться — 200 см. Получается, что диаметр проема должен быть приблизительно на 20 см больше двух величин длины ступеней. Такая величина проема объясняется необходимостью обустройства винтовой лестничной конструкции ограждением и перилами. Тогда между перилами и поверхностью проема остается зазор в 10 см, что будет способствовать удобному опиранию на поручень. В случае со вспомогательной винтовой лестницей достаточно проема с диаметром 140 см и длиной ступеней 60 см. Обычно такие лестницы используют для подъема на чердак или спуска в подвальное помещение.

    Компактная металлическая лестница на чердак

    Конструкция винтовых лестниц такова, что при передвижении по ним используется не вся длина ступеней, а только широкая ее часть. Если, к примеру, проектируемая лестница имеет ширину ступени 90 см, то часть от этой ступени будет крепиться к опорному столбу, с другой стороны будет крепиться ограждение. Таким образом, для ходьбы останется около 80 см. Но учитывая, что ступени винтовой конструкции имеют забежное расположение, та их часть, которая крепится у столба, будет нависать над частью последующей ступени. Следовательно, ширина ступени, пригодная для передвижения, сократится еще на 25%. В результате получится, что из всей ступени шириной 90 см использоваться для перемещения будет около 50 см.

    Изящная металлическая винтовая лестница

    Для достижения более комфортного перемещения, диаметр проема и размеры винтовой лестницы увеличивают. Однако, не следует величину проема принимать более 300 см, в этом случае пространство под занимаемую лестницу позволит установить маршевую конструкцию.

    Винтовая лестница своими руками. Чертежи и схемы конструкций

    Многочисленные фото винтовых лестниц на второй этаж своими руками свидетельствуют о том, что самостоятельное изготовление таких конструкций вполне возможно. Приступая к изготовлению лестниц, необходимо определить место установки, рассчитать все параметры, разобраться в чертежах винтовых лестниц.

    Винтовая лестница с опорой на стены и столб

    Для примера рассмотрим винтовую конструкцию лестницы с деревянными клинообразными ступенями и несущей опорой в виде металлического столба. Такую лестницу можно устанавливать как рядом со стеной, так и посредине комнаты.

    Схема конструкции лестницы

    Основанием конструкции винтовой лестницы служит несущая опора в виде стержня, к которому прикреплены ступени. Как правило, для несущего столба используют массивную металлическую трубу. Опорой ступеней служат прикрепленные к стойке втулки. Их можно изготовить самостоятельно, разрезав стальную трубу на цилиндры определенных размеров. С двух сторон к цилиндрам-втулкам приваривают накладки, имеющие отверстия для насаживания их на опорную стойку.

    Обратную сторону ступеней винтовой лестницы можно оборудовать удобными полочками

    Для придания втулкам эстетического вида их оклеивают декоративной пленкой соответствующей фактуры. Это может быть имитация дерева или мрамора, в зависимости от сочетания с материалом для ступеней. Иногда в качестве втулок используют деревянные элементы цилиндрической формы. Здесь главное, чтобы торцы всех втулок были параллельны друг другу.

    Как сделана винтовая лестница: порядок установки

    Монтаж лестницы начинают с установки несущей опоры. Ее длина должна быть больше суммы высоты помещения и толщины верхнего перекрытия на 7 см. На верхнем конце опоры нарезается резьба длиной около 20 см, нижний край опоры бетонируется.

    Металл и дерево — популярное сочетание для обустройства винтовых лестниц

    Предварительно должны быть заготовлены все необходимые детали лестницы: ступени, втулки распора, манжеты, муфты. Все детали последовательно монтируют на несущей опоре. Как только самая последняя ступень будет установлена, всю систему фиксируют с помощью диска и прикручивания на резьбу крепежной гайки.

    Полезный совет! Чтобы со временем лестница при ходьбе не скрипела, необходимо подтягивать верхнюю гайку крепежа по мере усадки проступей.

    Далее крепятся все элементы ограждения, проверяется фиксация ступеней и стержней заграждений и окончательно фиксируется верхняя крепежная гайка.

    Схема монтажа лестницы

    Пояснения к Схеме монтажа лестницы:

    1 — ступени лестницы; 12,13 — верхняя и нижняя стойки ограждения;
    2 — втулка для распора ступеней; 14 — угловая стойка ограждения;
    3 — несущая опора; 15 — перила;
    4 — резьба для закрепления стойки; 16 — короткая стойка ограждения;
    5 — диск под гайку; 17 — длинная стойка ограждения;
    6 — гайка крепежа; 18 — добавочная стойка ограждения;
    7 — крепление опоры путем бетонирования; 19 — балюстрада;
    8 — фундамент дома; 20 — соединительный палец;
    9 — выступ; 21 — накладки втулки;
    10 — отверстие под ограждение; 22 — поверхность пола;
    11 — крепление ограждения; 23 — перекрытие.



    Установка винтовой лестницы своими руками из металла: чертежи конструкции

    Винтовые лестницы из металла могут быть наружного и внутреннего использования. Если металлическая лестница устанавливается снаружи, она должна гармонировать с оконными решетками и входной дверью. В этом случае довольно уместными будут конструкции винтовых кованых лестниц. Если лестница устанавливается внутри помещения, желательно, чтобы ее дизайн поддерживал стиль интерьера. Винтовые лестницы из металла могут быть сборными, литыми, сварными.

    При самостоятельном изготовлении винтовых металлических лестниц рекомендуется ознакомиться и воспользоваться готовыми схемами и чертежами конструкций, которые адаптируют под индивидуальные размеры.

    Ступени винтовой лестницы нанизаны узкой частью на обсадную опорную трубу

    Расчет металлической конструкции

    Расчет всех параметров лестничной системы осуществляется с учетом следующих моментов:

    • чтобы передвижение по лестнице было безопасным, расстояние между соседними витками винтовой конструкции должно быть не менее 2 м;
    • если конструкция является основной и устанавливается в помещении, диаметр проема должен соответствовать размеру 200 см, а длина ступени 80 см;
    • несущая металлическая опора должна быть выбрана в виде трубы с диаметром не меньше 5 см;

    Современная винтовая лестница из металла и стекла

    • ширина проступи (ступени) по средней линии составляет не меньше 20 см;
    • если винтовая лестница окружена периметральными стенами, расстояние от поручня до поверхности стены должно быть около 10 см, чтобы при передвижении по лестнице было удобно держаться за поручень;
    • не стоит увеличивать угол подъема лестницы выше 45 градусов;
    • винтовая металлическая лестница должна иметь качественное и устойчивое ограждение;
    • для безопасного передвижения по ступеням наружной лестницы рекомендуется использовать антискользящие покрытия.

    Для безопасного передвижения винтовую лестницу лучше оборудовать надежными перилами и антискользящим покрытием ступеней

    Решив изготовить металлическую лестницу самостоятельно, необходимо знать, что такая конструкция потребует знаний и опыта работы со сварочным аппаратом. Самостоятельному изготовлению подлежат металлические конструкции винтовых лестниц на второй этаж эконом-класса. Устройство таких лестниц предусматривает крепление ступеней к опорной металлической стойке. Все элементы лестницы готовятся отдельно в комфортных условиях, а в помещении производится сама сборка лестницы.

    Металлическая винтовая лестница — вид сверху

    Подготовка элементов и деталей лестницы

    Все элементы лестничной конструкции предварительно заготавливаются согласно чертежам и схемам:

    • трубу несущей стойки обрезают по размеру высоты помещения;
    • трубу большего диаметра такого же размера;
    • металлический стержень для изготовления больцевых креплений;
    • уголок металлический для изготовления ступеней.

    Винтовые металлические лестницы, окрашенные в яркие цвета

    Из трубы большего диаметра нарезают цилиндры для втулок-гильз, которые будут фиксировать ступени на определенной высоте. Длина втулки должна соответствовать высоте ступени. Втулки-гильзы должны плотно нанизываться на опорную трубу. Если между трубой и гильзой остается небольшой зазор, дополнительно приваривают кольца для уплотнения. После выполнения работ все сварочные швы зачищают.

    Металлический уголок нарезают по шаблону ступеней и сваривают из этих элементов каркас для ступеней. К каждой ступени приваривают гильзу-втулку и также зачищают швы. Подготавливают больцы.

    Сборная металлическая винтовая лестница заводского изготовления

    Винтовые лестницы имеют очень узкую ширину ступени по линии перемещения. Во время движения по такой лестнице нога, которая ступает ближе к центральной опоре, опирается на часть ступени с меньшей шириной. Это может привести к соскальзыванию ноги, особенно при перемещении вниз.

    Полезный совет! Для удобства перемещения по винтовой лестнице, ступени конструкции не следует оснащать подступенками. Это позволит разместить ступню ноги за линией ступени в узком месте.

    Винтовые лестницы из стекла и нержавеющей стали выглядят легкими и воздушными

    Далее производят сборку всех деталей и элементов винтовой лестницы. Одну за другой на опорную трубу нанизывают втулки со ступенями. Когда все ступени будут собраны, их положение выравнивают согласно чертежам, и все части сваривают между собой. Все сварочные швы шлифуют. Металлическую поверхность лестницы обрабатывают грунтовкой и покрывают краской. Каркас ступеней заполняют облицовочным материалом.

    Когда лестница со ступенями смонтирована, приступают к установке ограждений и перил.

    Для наглядности процесса монтажа можно использовать фото винтовых лестниц на второй этаж в частном доме.

    Окрас лестницы гармонирует с цветовым решением интерьера

    Конструкции винтовых лестниц на второй этаж в частном доме: фото в интерьере

    Винтовая лестница на второй этаж дома, помимо своей функциональной нагрузки, несет и главную декоративную составляющую. В связи с этим продумывается не только надежность и удобство конструкции, но и ее соответствующий дизайн.

    Если вы отдаете предпочтение минимализму или стилю хай-тек, уместным будет выбрать металлическую конструкцию. Такие лестницы выглядят легкими и всегда будут привлекать внимание. Не стоит забывать и о роли цвета лестницы. К примеру, если лестница черного цвета, ее хорошо поддержит темная мебель, черно-белые картины или ковровые покрытия с сочетанием черно-белых полос.

    Винтовая лестница — функциональна и компактна

    Если в планируемом вами интерьере лестнице отводится место второстепенного декора, следует выбирать варианты конструкций, окрашенных в светлые оттенки. Матовая, не отражающая других предметов лестница, смотрится гораздо легче, чем темная, и будет почти незаметна. Многие выбирают модели, окрашенные в яркие цвета, а иногда и с разноцветными ступенями.

    Полезный совет! Чтобы избежать травматизма при передвижении по лестнице, необходимо оснастить конструкцию качественным ограждением, можно сплошным. Особенно это актуально для семей с маленькими детьми.

    Винтовые лестницы эконом-класса

    К классическому стилю подойдут винтовые лестницы, выполненные из ценных пород дерева. Такие конструкции также следует поддерживать соответствующей мебелью, желательно почти в тон. Особый шарм деревянным лестницам придают ограждения, выполненные из резных балясин. Не менее элегантно выглядят кованые ограждения в сочетании с деревянной конструкцией лестницы.

    Используя для соединения уровней деревянную винтовую лестницу, можно наполнить дом теплом и уютом. Ведь дерево — материал, который впитывает энергию солнца, ветра, дождя и передает ее всему помещению.

    Деревянные винтовые лестницы на гнутых тетивах

    Если вы хотите придать лестнице легкость и прозрачность, можно использовать конструкции со стеклянными ступенями. Ограждения в данных конструкциях можно подбирать самые различные: деревянные перила в сочетании с балясинами из алюминия, горизонтальное алюминиевое ограждение или ограждение из прозрачного пластика.

    Винтовые лестницы на второй этаж в частном доме: фото, цены, изготовители

    Применение винтовых лестниц не ограничивается только частными и дачными домами, их с удовольствием используют в офисах, гостиницах, спортивных центрах, клубах и других помещениях общественного назначения. Благодаря своей необычной конструкции и оснащению различными декоративными элементами, винтовые лестницы отлично вписываются в интерьер помещения практически любого дизайна.

    Кованая винтовая лестница

    Соединяя между собой различные уровни, винтовая конструкция существенно экономит пространство, отводящееся на движение по ней. Это позволяет разместить конструкцию даже в небольших по площади двухэтажных домах. Этот факт и повлиял на невероятную популярность винтовых лестниц на второй этаж в частных домах. Фото, цены на реализуемые под заказ изделия можно увидеть на сайтах фирм-производителей. Как правило, компании предлагают свои готовые винтовые лестницы (цены уточняйте у изготовителя). Но многие из них могут воплощать и дизайнерские проекты самих заказчиков, учитывая индивидуальные размеры и личные пожелания.

    Статья по теме:

    Чердачная лестница с люком: простота, практичность и доступность. Виды, преимущества и недостатки. Как сделать складную лестницу с люком своими руками. Грамотное использование пространства.

    Винтовые лестницы на второй этаж в частном доме (фото, цены указаны на соответствующих сайтах), предлагаемые изготовителями, могут быть выполнены в любом стиле: квадратные или овальные ступени, кованые или резные ограждения, деревянные или стеклянные декоративные элементы. Все зависит от ваших индивидуальных предпочтений и выбранного стиля помещения.

    Ступени винтовой лестницы можно оформить яркими красками

    Полезный совет! Найти профессионального лестничного мастера сегодня не так легко. Придерживайтесь рекомендаций знакомых, назначайте личные беседы, выясняйте все интересующие моменты и ознакомьтесь с портфолио специалиста.

    Где купить винтовые лестницы на второй этаж недорого? В интернете можно найти каталоги продукции самых разных производителей. Модели, представленные в них, выполнены из самых различных материалов: металлические, деревянные, комбинированные, с элементами вставок из стекла, мрамора, керамики, витражей и кованых изделий.

    Сварная цельнометаллическая винтовая лестница

    Многие компании, стремясь сделать доступными цены на изделия для любого покупателя, предлагают системы скидок на наиболее популярные системы лестниц. Ознакомьтесь с ценами на некоторые модели винтовых конструкций, выполненных из различных материалов от компании «Мистер Степ»:

    Модель винтовой лестницы Материал Цена за 1 п/м, евро
    Ступени Поручень Балясины
    GENIUS 010 T, диаметр 110-160 см, высота 210-380 см, шаг 21 -24 см Ясень, бук Ясень, бук Металлические с тросиками из нержавеющей стали от 1250
    SCENIK ONE T Ясень Ясень Ясень от 2290
    GENIUS 030 T, диаметр 110-160 см, высота 210-380 см, шаг 21 -24 см Ясень, бук Ясень, бук Металлические с тросиками из нержавеющей стали от 1200
    GENIUS 050 T, диаметр 110-160 см, высота 210-380 см, шаг 21 -24 см Ясень, бук Ясень, бук Полированная нержавеющая сталь с прутками из нержавеющей стали от 1750
    SCENIK Sport Массив ясеня Ясень Обработанный алюминий с нержавеющими тросиками от 2450
    SCENIK CHIC-LINE Q Массив ясеня Ясень Анодированный алюминий с тросиками из нержавеющей стали 2345



    Чтобы заказать конструкцию винтовой лестницы по приемлемой цене, необходимо предоставить фирме-изготовителю следующие данные:

    • схему-план комнаты, в которой планируется установка винтовой лестницы;
    • место расположения конструкции относительно комнаты;
    • размеры помещения с указанием высоты и диаметра отверстия под винтовую лестницу;
    • тип модели лестницы на второй этаж, предпочтительные материалы для ее изготовления, особенности общего стиля помещения.

    Учитывая все данные, специалистами в течение короткого времени будут созданы изделия, которые должны строго соответствовать эксплуатационным требованиям и нормам, вне зависимости от выбранного дизайна. Кроме того, в целях безопасности эксплуатации, рекомендовано заказывать лестничные конструкции с оснащением их ограждениями и перилами.

    Винтовая лестница впишется в любой стиль интерьера

    Реализация лестниц — относительно новый вид услуг в строительной отрасли. Помимо импортных конструкций на рынке представлено много изделий отечественных производителей.

    Фирмы, занимающиеся продажей лестниц, обычно принимают заказы на конструкции по индивидуальным проектам. Кроме того, они оказывают услуги по доставке и сборке лестничных систем. Но следует учитывать, что стоимость изготовленной по индивидуальным чертежам лестницы будет на 20% дороже стандартной модели. Выбирать вам.

    ОЦЕНИТЕ
    МАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬ
    В СОЦСЕТЯХ

    СМОТРИТЕ ТАКЖЕ

    REMOO В ВАШЕЙ ПОЧТЕ Калькулятор винтовой лестницы

    - геометрия круглой, изогнутой, спиральной и баковой лестницы



    Геометрия винтовой лестницы - дюймы

    Вращение Внутренний радиус Масштаб

    Расчетная схема винтовой лестницы с полными размерами

    Схема ступеней винтовой лестницы с натуральными размерами Imperial



    Пояснение к измерениям ходовой части Без уширения протектора
    Внутренний стрингер = точки проступи, вьющиеся вверх и вокруг лестницы ВНУТРИ лестницы от вершины первого подъема до верхнего этажа.
    Внешний стрингер = точки проступи, вьющиеся вверх и вокруг лестницы от вершины первого подъема до верхнего этажа.
    Внутренний отвес = точки протектора по вертикали (отвес).
    Внутренний уровень = точки проступи вокруг ВНУТРЕННЕГО УРОВНЯ (или плоского, как отмечено ВОКРУГ на круге на полу).

    Рабочие измерения:

    Внутри Стрингера

    Разметка
    Внешний стрингер

    Разметка
    Внутри отвеса

    Разметка
    Внутренний уровень

    Разметка

    Щелкните левой кнопкой мыши, отпустите и перетащите, чтобы измерить масштаб внутри диаграммы.

    Схема профиля винтовой лестницы с полными размерами

    Поручень винтовой лестницы Калькулятор истинного радиуса Введите фактический подъем поручня для введенного угла поворота.

    Обязательно соблюдайте местные строительные нормы и правила в отношении всех размеров лестницы.

    Что-то построили с помощью наших калькуляторов? Пожалуйста, пришлите фотографии! Посмотреть примеры

    Как рассчитать размеры и конструкцию винтовой лестницы

    Как рассчитать размеры и конструкцию винтовой лестницы

    © Matheus Pereira ShareShare
    • Facebook

    • Twitter

    • Pinterest

    • Whatsapp
    • Почта

    Или

    https: // www. archdaily.com/896537/how-to-calculate-spiral-staircase-dimensions-and-designs

    Винтовые лестницы экономят ценные квадратные метры, поскольку они занимают гораздо меньшую площадь, чем обычная лестница. Благодаря смелым формам и разнообразным конфигурациям они также могут быть знаковыми объектами в проектах. Однако конструкция таких лестниц требует особого внимания, чтобы можно было предотвратить неприятный или опасный исход. Хотя программное обеспечение BIM упрощает этот процесс, всегда важно понимать ограничения и лежащие в основе концепции.

    Винтовые лестницы могут иметь различную конструкцию. Наиболее распространены круглые формы с центральной мачтой, к которой крепятся ступеньки.

    © Нельсон Кон

    Для этого проекта необходимо учитывать три основных фактора:

    • Насколько высоко должна подниматься лестница по вертикали? (Расстояние между этажами)
    • Какой у него угол поворота?
    • Каков его диаметр?

    Важно четко понимать, где будет начинаться лестница и где она закончится на верхнем уровне, в соответствии с потоками, которые были разрешены в плане. Вам также нужно будет найти угол поворота, который определяется диаметром лестницы. Есть несколько бесплатных онлайн-калькуляторов, которые помогают упростить этот процесс. Чтобы измерить количество ступенек, важно знать диаметр и длину лестницы. Для расчета общей длины используйте следующую формулу:

    длина винтовой лестницы = (π (Pi) x радиус x угол поворота) / 180)

    © Matheus Pereira © Matheus Pereira © Matheus Pereira

    Однако , учитывая, что ступени имеют неправильную форму по мере приближения к центральной мачте, важно определить точку, в которой вы будете применять расчет ступеней лестницы.Считается, что эта «полезная линия», по которой ходит пользователь, расположена на 2/3 от центра.

    Определив это, вы можете использовать тот же метод, что и обычная лестница, как мы указывали в этом посте. Единственное отличие состоит в том, что, поскольку адаптация к формуле Блонделя является более сложной, следует использовать немного более высокую толерантность.

    Например, если расстояние между плитами и пространством для лестницы радиусом 100 см составляет 3,00 м, в соответствии с ее расположением в пространстве, лестница начнется в той же точке, где она закончится, то есть будет иметь угол поворота 360 °.Если подставить значения в предыдущую формулу, его общая окружность будет 6,28 м.

    Используя полезную линию, вы увидите, что расчетная длина составляет 4,18 метра, где люди будут наступать. Если мы попробуем 15 ступеней, у нас будет проступь 27 см и подступенок 20 см. Применяя закон Блонделя, мы получаем 67, что немного превышает обычную лестницу. Для винтовой лестницы с некоторыми ограничениями это значение может быть принято.

    © Mark Cocksedge

    Хотя минимальный радиус винтовой лестницы, который следует учитывать, составляет 70 сантиметров, вы всегда должны отдавать предпочтение лестницам с радиусом не менее 80 сантиметров.Также необходимо учитывать минимальную высоту 2,15 метра между ступеньками и крышей или верхними ступенями.

    Следуя этим рекомендациям, вы можете получить большую автономию при предложении винтовой лестницы. Не бойтесь, дайте волю своему творчеству и спроектируйте интересную и функциональную лестницу!

    © Agnese Sanvito

    Рассчитайте размеры винтовой лестницы

    Миллиметры Сантиметры Дюймы Единицы

    Рост help_outline

    Диаметр лестницы help_outline

    Диаметр колонны help_outline

    Толщина ступени help_outline

    Кол-во ступеней help_outline

    Желаемый help_outline

    Желаемый угол шага help_outline

    Желаемый угол посадки help_outline

    Желаемый угол вылета / прибытия help_outline

    Желаемый запас по высоте help_outline

    Расширенные параметры keyboard_arrow_down

    Закон Блонделя help_outline

    Идеальная высота ступеньки help_outline

    Метод 1 (по умолчанию) Метод 2 Метод 3 Метод 4 Метод обхода

    Метод 1: пешеходная дорожка располагается в 50 см (20 дюймов) от внутреннего поручня или в центре, если ширина лестницы менее 1 м (40 дюймов).

    Метод 2: пешеходная дорожка расположена на полпути по ширине лестницы

    Метод 3: проход проходит на 2/3 ширины лестницы, измеряемой по направлению к внутреннему поручню

    Метод 4. Тропа расположена на расстоянии 50 см (20 дюймов) от внешнего поручня

    Начать расчет keyboard_arrow_right

    Как спроектировать винтовую лестницу?

    Расчет размеров винтовой лестницы очень важен и выполняется с особой тщательностью.По сравнению с обычной лестницей, она принимает смелые формы и конфигурации.

    Рисунок 1. Винтовая лестница

    Есть BIM и другое программное обеспечение для определения размеров винтовой лестницы. Но как инженер-строитель важно знать ограничения и основные концепции при проектировании винтовой лестницы.

    Среди различных конфигураций винтовых лестниц наиболее распространен круговой формат. Здесь объясняется определение размеров винтовой винтовой лестницы.

    Также читайте: Что такое винтовая лестница?

    Конструкция винтовой лестницы

    При проектировании винтовой лестницы учитываются три основных фактора:

    1. Высота подъема по вертикали лестницы
    2. Угол поворота лестницы
    3. Диаметр лестницы

    Основываясь на плане, разработайте правильное представление о том, где лестница начинается от нижнего этажа до того места, где ступенька заканчивается на верхнем уровне.Он дает высоту вертикального подъема лестницы. Диаметр лестницы используется для определения угла поворота.

    Шаги для проектирования винтовой лестницы

    1. Сначала определите размеры проема лестничной клетки. Винтовая лестница имеет диаметр на 100 мм меньше, чем данный проем. (Согласно BS5395-2 1984). Это положение обеспечивает удобство лестницы в данном пространстве.

    Рис 2. Схема проема лестничной клетки

    Например, проем в подъезде квадратной формы 2000 x 2000 мм может вместить лестницу диаметром 1900 x 1900 мм. Определите количество шагов для одного поворота, т. Е. На 360 градусов. В таблице ниже указаны значения ступеней для разного проема лестничной клетки.

    Таблица 1. Рекомендуемые ступени стояка в соответствии со стандартами BS

    2. Определите высоту пола до пола. Возьмите рекомендуемое значение стояков из стандартной таблицы 2, приведенной в BS5395-2 1984. Например, если,

    • Высота этажа «h» = 2700 мм
    • Подступенок ‘r’ = 225
    • Количество стояков = 2700/225 = 12
    • №: ступеней = 11 + 1 посадочная площадка

    Проверьте полученные значения согласно строительным нормам данной области или страны.

    Таблица 2. Выписка из БС по винтовой лестнице в строительстве; Изображение предоставлено: лестница Grand Design

    3. Посадочная площадка - следующий элемент дизайна. Посадочная площадка может быть квадратной, круглой или трапециевидной. Не рекомендуется использовать квадратную площадку для приземления, поскольку она уменьшает зазор над головой.

    Рис 3. План винтовой лестницы с деталями лестничной площадки
    Изображение предоставлено: лестница Grand Design

    Найдите посадочную плиту в соответствии с пространством, имеющимся у выхода с лестницы.Выберите лучшее положение для посадочной плиты.

    4. Разработать план винтовой лестницы с полученными деталями. Нарисуйте грубый набросок того места, где начинается шаг входа. Рисование вручную лучше начинать с посадочной площадки движением вниз. Или выберите любой калькулятор лестницы, доступный в Интернете. Ниже показана конструкция винтовой лестницы.

    Рис.4. Эскиз винтовой лестницы; Изображение предоставлено: лестница Grand Design

    5. Всегда проверяйте зазор головки. Расстояние до головы винтовой лестницы - это высота под площадкой при спуске по лестнице.Зазор для головы должен составлять не менее 2 м, чтобы голова не ударилась о края посадочной площадки.

    Рис.5. Зазор для головы

    Перед тем, как приступить к строительству, обязательно ознакомьтесь с правилами строительства лестниц.

    Материал винтовой лестницы может быть разным в зависимости от выбора клиента. Лестницы в классическом стиле и современный стиль можно выбрать исходя из предпочтений.

    Также читайте: Требования к конструкции лестницы

    Также читайте: Компоненты лестницы

    Расчет винтовой лестницы по 6 основным параметрам |

    Расчет винтовой лестницы можно произвести самостоятельно Конструкции в виде винтовой лестницы можно встретить довольно часто, так как они могут быть в частном доме, офисе и даже в общественных местах.Стоит отметить, что популярность этих построек растет буквально каждую минуту, все благодаря их компактности, практичности, доступности и стилю.

    Основные размеры винтовой лестницы

    Для изготовления винтовой лестницы на второй этаж своими руками необходимо подготовить чертеж, рассчитать размеры и нарисовать проект. Стоит отметить, что есть стандартные параметры, по которым можно сделать винтовую конструкцию, и при этом она отлично впишется в интерьер.

    Основные размеры:

    • Ширина подъезда 530-1430 мм;
    • Диаметр отверстий в перекрытии между этажами 1400-3400 мм;
    • Диаметр лестницы по контуру внешнего края 1300-3300 мм;
    • Диаметр прохода по контуру внутренней кромки 1200-3200 мм;
    • Расстояние между поворотами или высота прохода 1900-2300 мм;
    • Угол поворота лестницы 270-360ᵒ.

    Для того чтобы сделать винтовую лестницу своими руками, в первую очередь необходимо подготовить чертеж

    Ширина проступи в месте движения принята 200 мм, по удалению от места расположения стойки - 150 мм, оптимальная ширина - 280 мм. Высота каждой ступени 150-200 мм, количество ступеней 12-13 штук, высота планки 900-1200 мм.

    Чертежи винтовой лестницы своими руками

    Проектированием будущей винтовой лестницы и расчетом ее параметров можно полностью заняться.Стоит отметить, что необходимые данные вы можете рассчитать как с помощью онлайн-калькулятора, так и по стандартным формулам.

    С помощью стандартных формул можно рассчитать необходимые данные для лестницы

    Вне зависимости от модели и ее конфигурации винтовая лестница должна быть:

    • Конюшня;
    • Strong;
    • Сейф;
    • Соответствовать нормам и стандартам ГОСТ.

    Кроме того, перед составлением схемы конструкции нужно определить ряд моментов - расположение проема в полу, его размер, материал, из которого будет изготовлена ​​лестница, направление вращения структура.Следует отметить место начала конструкции и ее окончания, угол поворота поворотов и тип перил, выбран способ их установки.

    Как рассчитать винтовую лестницу методом подбора

    Самостоятельно создавая проект винтовой лестницы, а также исходя из индивидуальных параметров дома, возводимого объекта и, главное, личных предпочтений, сложно уложиться в стандартные параметры.Что делать в такой ситуации и как отметить на плане такие параметры, как высота и ширина?

    Для того, чтобы рассчитать габариты винтовой лестницы и сколько места она займет в пространстве, можно использовать такие приспособления как:

    • Программа;
    • Образцы готовой продукции;
    • Метод выбора.

    Рассчитать габариты винтовой лестницы методом выбора

    Очень жесткие требования предъявляются именно к выбору ступеней и того, какими должны быть прорези между ними.У каждого человека свой путь спуска и подъема, так как одни предпочитают спуск по краю сооружения, а другие - по центральной части, а потому выбрать идеальный вариант сооружения просто невозможно.

    Специалисты рекомендуют создавать несколько вариаций одного дизайна, а затем выбирать наиболее подходящие и подходящие стандарты.

    Только так вы сможете вписаться в рамки, стандарты безопасности и личные предпочтения относительно размера и простоты использования.Кроме того, важно учитывать, что лестница, независимо от ее типа и размера, является частью интерьера, а потому необходимо учитывать стиль оформления, оформление конструкции и насколько грамотно она выполнена. впишется в общий вид комнаты, так что станет отличным дополнением, а не акцентом, вызывающим раздражение и недовольство.

    Нюансы в чертежах винтовой лестницы

    Чертеж или чертеж конструкции шнека должен быть четким, правильно продуманным, без изъянов.Минимальный% погрешности может привести к тому, что конструкция никак не будет соответствовать проекту, иметь неправильный уровень наклона, слишком крутой поворот или даже неровную установку.

    В среднем винтовые лестницы можно поворачивать на 360ᵒ, а диаметр как проема, так и конструкции составляет 2,2 м при высоте 3 м.

    Чертежи таких конструкций, как круглая лестница, выполняются в формате 3D в AutoCAD (формат dwg) или в разрезе так, чтобы было хорошо видно, но на бумаге отмечать каждый необходимый параметр, например, ступеньки и стойки, балясины, основные опоры. да и не только.

    Расчет проекта начинается с того, какой будет длина окружности, которая по правилам геометрии рассчитывается по формуле L = 2πR. Для расчета параметра длины линии, которую необходимо пересечь, мы используем формулу L = 2πr, в которой r = 2R / 3, поскольку проекция движения расположена на расстоянии 2/3 радиуса окружности. Следуя этим расчетам, можно получить длину лестницы.

    После того, как выяснится длина одного лестничного марша, вы можете рассчитать, сколько ступенек вам нужно.Если конструкция имеет высоту 3 м, то оптимальный вариант - установить ступеньки на расстоянии 17 см + -3. В этом случае на высоте 3 м удобнее взять за основу 20 ступеней, и тогда вы легко сможете рассчитать количество необходимых элементов. В связи с тем, что ступеньки такой лестницы имеют трапециевидную форму, расчет их параметров проводится в несколько этапов. Сначала вычислите их глубину по пути движения. Для этого за основу берется параметр окружности круга, описание которого выше.Для этого нужно полученное значение разделить на количество шагов, но меньше на 1, так как последнее задается на сайте. Так как полученная глубина больше стандартной, можно увеличить их количество до 17, и 18-я будет на площадке. Если при делении чисел образуется остаток, его можно устранить, отрегулировав размер и высоту первой ступени.

    Чертеж винтовой конструкции должен быть четким и правильно продуманным

    Далее рассчитывается глубина проступи в том месте, где ступенька будет крепиться к центральной опоре лестницы.Точка опоры представляет собой металлическую колонну диаметром 50 мм. На него накручиваются ступеньки, а для их крепления необходимо сделать отверстия под размер трубы и 50 мм кромки. Поэтому глубина трапециевидных ступеней в той части, где они сужаются, составляет 50x3. Расчет ведется в мм. Расчет параметров проступи в той части, где ступени широкие, производится по формуле, в которой длина окружности конструкции делится на количество подъемов, в данном случае 17.Расчет ведется в мм.

    Далее нужно обратить внимание на расположение конструкции вверху, то есть там, где будут установлены разгонный блок и площадка. В этом случае необходимо взять за основу план второго этажа и посмотреть на наиболее подходящее место для монтажа проема, который, как уже отмечалось, в среднем составляет 2,2 м. Следует учесть, что проем в полу должен превышать параметры лестничной клетки не менее чем на 22 см и быть огорожен со всех сторон и иметь своеобразную калитку.Это поможет избежать травм детей, если они находятся в доме.

    Онлайн расчет винтовой лестницы (видео)

    Помимо того, что необходимо производить правильные расчеты, крайне необходимо, чтобы процесс установки был максимально качественным и без упущений. Тем, кто предпочитает самостоятельно спроектировать лестницу, а затем построить ее своими руками, специалисты рекомендуют обратиться к опытному мастеру, чтобы он просчитал правильность проекта и параметры изделия.Лестница - это не только стильный предмет интерьера, но и изделие, которое при минимальном оплошности может быть крайне небезопасным, а потому к его конструкции нужно подходить с правильной стороны.

    Примеры винтовых лестниц (фото)

    Как вы измеряете винтовую лестницу? - British Spirals & Castings

    Компания British Spirals & Castings производит винтовые лестницы на заказ для клиентов по всему миру. Поэтому вы можете удивиться, узнав, что в 95% наших построек мы фактически никогда не посещаем собственность, но можем создать идеальную лестницу миллиметра.Секрет в том, чтобы помочь нашему клиенту (будь то домовладелец, архитектор или строитель) самостоятельно провести точные измерения.

    Если вы хотите опередить игру, мы создали руководство, охватывающее ключевые измерения, которые вам необходимо выполнить, но вам не нужно беспокоиться, если они изначально неточны, поскольку мы будем работать с вами, чтобы убедиться, что размеры нам нужны, но следующее поможет понять это и как лестница вписывается в ваше пространство.

    Как измерить высоту винтовой лестницы

    Это наиболее фундаментальное измерение для любой лестницы (последнее, что кто-то хочет, - это получить слишком короткую лестницу!).Одна ошибка, которую могут совершить люди, - это просто измерить расстояние от пола до потолка в пространстве, где будет установлена ​​лестница. Хотя это может показаться логичным, на самом деле в конечном итоге лестница останется на несколько дюймов короче, так как вам нужно учитывать толщину верхнего этажа и любую отделку на нем.

    Чтобы получить точный размер, вам нужно измерить расстояние от готового пола нижнего этажа до готового пола пространства выше. Если колодец на этаже выше уже создан, вы можете просто использовать рулетку.В качестве альтернативы, если вы измеряете новое здание или пристройку, ваш архитектор или строитель должен иметь возможность предоставить измерения на основе своих планов.

    Если один или оба этажа не закончены, неплохо было бы попытаться включить это в измерения (вы сможете получить информацию о типичной толщине подложки и напольного покрытия на веб-сайте производителя). Точно так же, если вы устанавливаете внешнюю лестницу, вам нужно подумать об ожидаемой высоте поверхности земли (например,г. высота террасы или патио).

    Как измерить диаметр винтовой лестницы

    Диаметр - это ширина лестницы от края ступеней с одной стороны до другой, как показано ниже:

    При выборе необходимо учитывать несколько вопросов. диаметр лестницы:

    Сколько места на этаже доступно для винтовой лестницы?

    Если вы когда-либо покупали телевизор или мебель, вы могли обнаружить, что они внезапно кажутся намного больше, когда вы приносите их домой! Чтобы не столкнуться с теми же проблемами с лестницами, неплохо попробовать заклеить скотчем квадратную форму с теми же размерами, что и диаметр лестницы, которую вы собираетесь разместить (см. Схему ниже).Это даст вам более четкое представление о том, насколько он будет большим. Вы можете сделать это на любом этаже, но, если возможно, лучше всего сделать это в том месте, где вы собираетесь установить лестницу, чтобы вы могли видеть, насколько большой она будет ощущаться в пространстве.

    Также стоит создать чертеж плана этажа, чтобы вы могли получить более точное представление о том, сколько места он займет. Это особенно важно, если вы устанавливаете устройство в таком помещении, как холл, где людям, возможно, придется легко проходить через лестницу.Это также может помочь вам увидеть, как мебель может поместиться на лестнице. В нашей литой лестнице ступени имеют заданные углы ступени, но если вы работаете на начальных этапах с углом 26 градусов, это наиболее распространенный угол ступени. По мере увеличения лестницы появляется больше возможностей для регулировки угла ступени до 22,5 градусов, если это необходимо.

    Если у вас есть архитектор или строитель, наблюдающий за работой, они должны быть в состоянии подготовить точный план этажа, включая лестницу. Кроме того, вы можете создать свой собственный с помощью программного обеспечения, такого как Sketch-Up (которое бесплатно для личного использования), или с помощью надежного карандаша, бумаги и рулетки - просто не забудьте проверить свои измерения дважды!

    Насколько большим должен быть проем в потолке для винтовой лестницы?

    Для внутренних лестниц также необходимо учитывать размер проема в верхнем этаже, чтобы освободить место для лестницы.Как показывает практика, желательно сделать готовый колодец как минимум на 100 мм шире, чем диаметр лестницы, чтобы было достаточно места для его удобной установки. В зависимости от того, где в ориентации винтовой лестницы падают верхние ступени, может быть возможно иметь меньший проем, который закрывает только часть лестницы.

    Какой бы подход вы ни выбрали, важно помнить, что для лестниц в Великобритании высота над всеми ступенями должна составлять не менее 2000 мм (это может быть уменьшено до 1900 мм с разрешения инспектора строительства)

    Какова ширина винтовой лестницы ступени должны быть?

    Если вы устанавливаете винтовую лестницу в Великобритании, она должна соответствовать требованиям BS 5395 - Часть 2 (обратите внимание - хотя этот стандарт используется в Шотландии, их Строительные стандарты также устанавливают дополнительные требования, как показано на таблицу ниже).

    Основное измерение ширины протектора называется «ширина в свету». В жилых помещениях это будет измерение от внутренней части поручня до внутренней стороны центральной стойки или самой узкой точки на ступеньке. В коммерческих условиях вам может потребоваться установить внутренний поручень, и поэтому ширина в свету - это расстояние от внутренней стороны внешнего поручня до внутренней части внутреннего поручня. Распространенная ошибка, которую допускают люди, - это думать, что ширина в свету составляет половину диаметра лестницы.

    Если у вас голая стойка, то это измерение от лицевой стороны стойки до внутренней поверхности внешнего поручня или стрингера (в зависимости от того, что ближе).

    Предлагаемая минимальная ширина в свету для лестницы будет зависеть от того, в каком типе здания она устанавливается и каково ее предназначение. Требования кратко изложены ниже:

    Категория лестницы Ширина в свету (мм) Минимальный диаметр лестницы (мм)
    Маленькая частная винтовая лестница - используется ограниченное количество людей e.г. лестница в доме, которая не ведет в общую комнату, такую ​​как кухня, или лестница, ведущая в небольшую комнату, не используемую населением под коммерческую недвижимость. 600 1448
    Частная винтовая лестница - главная лестница в доме 800 (900 в Шотландии) 1830 (2083 в Шотландии)
    Малая полуобщественная * винтовая лестница - используется ограниченным количеством людей, например, общая лестница, ведущая в более чем одну квартиру. 800 (900 в Шотландии) 2100 (2300 в Шотландии)
    Полуобщественная * винтовая лестница - используется большим количеством людей, например, лестница, обслуживающая большую площадь на фабрике, в офисе или магазин. 900 2300
    Общественная винтовая лестница - предназначена для одновременного использования большим количеством людей (имеется в виду, что для прохода требуется место). 1000 2500

    * определяется как пространство, обслуживающее до 50 человек и обслуживающее ограниченную площадь

    Утвержденный документ K в Англии и Уэльсе на самом деле предлагает небольшое пространство для маневра, говоря, что где пространство ограничен, диаметр остается на усмотрение строительного инспектора.Таким образом, если у вас ограниченное пространство, стоит узнать мнение руководства здания, чтобы узнать, можно ли установить винтовую лестницу меньшего диаметра. Предлагаем винтовые лестницы диаметром до 970 мм.

    Если вы живете за пределами Великобритании, могут применяться местные законы, но эта ширина может служить полезной отправной точкой для принятия решения о том, какой ширины вы хотите, чтобы ваши ступени были.

    Правильная лестница для вас

    Если вы совсем не уверены в своих размерах, просто отправьте предложение на понравившийся вам дизайн и выберите «У меня нет размеров, и мне просто нужна бюджетная стоимость» вариант из формы предложения по запросу.Затем мы поможем вам все измерить, а также создать точные чертежи в САПР, чтобы дать вам четкое представление о том, как будет выглядеть финальная лестница.

    Чтобы получить представление о дизайне, который вам нравится, взгляните на фотографии в нашей галерее и отправьте нам предложение! Мы с нетерпением ждем вашего ответа.

    Расчет размеров и конструкции вашей круговой лестницы - enzie

    Размер имеет значение

    Отправной точкой при проектировании любой винтовой лестницы является определение идеального размера для конкретного применения.Иногда этот размер продиктован фиксированными размерами существующего проема. Например, у вас может быть существующее отверстие размером 1300 мм x 1500 мм. В этом случае, как правило, меньший из двух размеров будет тем, который определяет размер лестницы, которую вы можете установить. В этом примере винтовая лестница Enzie 1300 будет открытым вариантом

    .

    В других случаях планирование позволяет учесть размер лестницы до того, как будет построено что-либо, что может ограничить возможности выбора.Как и в большинстве случаев, лучше всего поговорить с экспертом, наша телефонная линия для консультаций по обязательствам по телефону 1800 035 078 доступна для обсуждения ваших конкретных требований. Однако общие правила, касающиеся выбора лестницы размера для установки, обратите внимание, что эти правила применяются к винтовой лестнице, а не к винтовой лестнице большего размера

    . Винтовые лестницы

    Enzie доступны в 5 стандартных диаметрах: 1300 мм, 1500 мм, 1750 мм, 1880 мм и 2000 мм. Доступны нестандартные размеры от 1070мм до 2600м.Лестница 1600 мм или меньше считается «малой винтовой лестницей», и у нее выше, чем обычно, высота подступенка, что позволяет ступеням более глубокие, что в противном случае было бы разрешено. Лестницы размером более 1600 мм имеют подъемный подступенок выше и по ним легче перемещаться при перемещении вещей вверх и вниз.

    Малая винтовая лестница

    Маленькие винтовые лестницы - это просто фантастика при правильном использовании. Они обеспечивают безопасный удобный доступ, занимая при этом невероятно малую площадь. Подумайте о лестнице, для которой нужна только 1.Проем размером 3 х 1,3 метра, это почти размер лестницы, но с комфортом лестницы. Тем не менее, если бы у вас была лестница диаметром 1300 мм в качестве единственного прохода между вашими жилыми комнатами внизу и 5 спальнями наверху, вы бы начали находить это ограничивающим.

    Примеры, когда небольшие винтовые лестницы являются хорошим вариантом

    1. Лофты
    2. Доступ в одну или две спальни
    3. Доступ в кабинет или гостевую спальню
    4. Доступ с балкона
    5. Лестница вторичного доступа
    6. Области применения, где пространство является абсолютным преимуществом, подумайте о Terrace House

    Большие винтовые лестницы

    Когда позволяет пространство, большая винтовая лестница - это роскошь.Стандартный диаметр кладовой Enzie составляет 1750, 1880 и 2000 мм. Как правило, при переходе с 1750 на 1880 вы не получаете такого преимущества в комфорте, как с 1500 на 1750. Лестница большего диаметра выигрывает от того преимущества, что имеет меньшую высоту подступенка, чем меньшая лестница без нее. жертвуя высотой потолка или глубиной протектора.

    Винтовые лестницы большего диаметра можно использовать как альтернативу традиционным более широким лестницам, не жертвуя эргономикой, но при этом значительно экономя место.Лестница диаметром 2400 мм дает ширину ступени более 1 метра и глубину ступени до 400 мм

    Большие изогнутые лестницы

    Если вам нужна лестница больше 2600 мм, мы предлагаем вам перейти по винтовой лестнице, которая имеет преимущество встроенных внутренних перил

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
