Расчет теплицы из поликорбоната и профильной трубы: калькулятор

Строительство теплицы своими руками – вполне посильная задача, с которой смогут справиться даже люди с минимальными навыками в строительстве. Однако, чтобы сооружение получилось технологически правильным и симметричным, еще до начала его возведения необходимо провести некоторые расчеты.

Подсчет количества нужного материала и расчет размеров будущей постройки – достаточно сложный процесс, требующий предельной внимательности. От этого будет зависеть надежность постройки и ее удобство для использования. В этой статье мы рассмотрим основные расчеты, которые необходимо провести перед строительством арочных и купольных теплиц из различных материалов.

Расчет теплицы

У некоторых дачников возникает вопрос, зачем вообще нужно проводить расчет теплицы, ведь достаточно просто построить основание необходимой формы и размера, установить опоры и покрыть сооружение пленкой или поликарбонатом.

На самом деле, правильно проведенный расчет – залог успешного строительства. От этого будет зависеть не только надежность готовой конструкции, но и финансовая сторона вопроса. При правильно проведенном расчете вы сможете точно узнать, какой материал для возведения вам понадобится, и сколько его следует купить.

В интернете есть множество сервисов, предоставляющих онлайн-подсчет всех необходимых материалов. Такие онлайн-калькуляторы действительно очень удобны и экономят много сил и энергии тем, кто не уверен в собственных математических знаниях. Однако, для полной уверенности в правильности подсчета, полученные данные лучше проверить, проведя расчет вручную. Далее мы расскажем, как это правильно делать.

Расчет материала для теплиц

В первую очередь расчет понадобится для того, чтобы точно подсчитать необходимое количество материала для строительства. Этот процесс включает подсчет материалов для возведения фундамента, установки опор и монтажа покрытия.

Подсчет напрямую зависит от того, какие материалы вы планируете использовать для строительства. К примеру, для возведения опор часто используют деревянные брусья, но более практичным и финансово выгодным материалом считается профильная труба. Она недорогая, но достаточно прочная и долговечная. Кроме того, материал самой трубы практически не поддается воздействию грибков и плесени, поэтому каркасу постройки понадобится минимум ухода.

Также расчет должен включать кровельный материал: пленку, стекло или поликарбонат. Мы рассмотрим расчет последнего вида кровельного материала, так как именно поликарбонат считается самым надежным и современным вариантом тепличного покрытия.

Теплица из профильной трубы

Профильная труба – это изделие из металла квадратного, прямоугольного или овального сечения. Самыми недорогими считаются трубы из необработанного металла, но для влажной среды больше подходит оцинкованная или окрашенная труба. Однако, если вы планируете соединять элементы конструкции методом сварки, лучше покупать трубы без покрытия, так как под воздействие тепла сварки защитный слой в любом случае разрушится, и трубу придется заново окрашивать.

Примечание: Как правило, для строительства конструкций закрытого грунта используются трубы квадратного или прямоугольного сечения, размером 20 х 20 или 20 х 40 мм.

Если вы будете соединять опоры болтами или другой крепежной фурнитурой, можете смело покупать оцинкованную трубу. Однако преимущество следует отдавать максимально качественным изделиям, оцинковка у которых не потрескается со временем. При повреждении защитного слоя все свойства таких оцинкованных труб теряются, и каркас начнет покрываться ржавчиной во влажной тепличной среде.

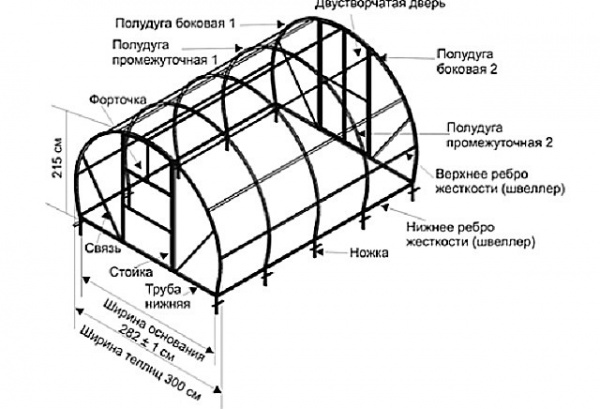

Теплица из профильной трубыРисунок 1. Чертежи каркаса двухскатной и арочной теплицы из профильной трубы

Перед началом расчета теплицы из профильной трубы следует определиться с типом конструкции. Традиционным вариантом считается «домик» — постройка с двухскатной крышей, но более современными считаются арочные и купольные конструкции. Их преимущество в том, что на крыше не скапливается снег, который может повредить покрытие, а внутри остается достаточно пространства для ухода за растениями (рисунок 1).

Примечание: Вне зависимости от выбранного типа конструкции, высоту здания лучше делать сразу немного больше высоты человеческого роста. Более низкая конструкция, конечно, сэкономит вам немного денег, но работать в полусогнутом состоянии в ней будет не слишком удобно.

Приведем примеры расчета для самых популярных типов теплиц – двухскатной и арочной:

  1. Арочная: обычно имеет в высоту порядка 1900-2400 мм. Исходя из этого можно сделать вывод, что арка – это половина полного круга. Соответственно, нам нужно рассчитать длину окружности по формуле L=п*D. Число п (Пи) – это постоянная величина, которая равняется 3,14, а D (диаметр) равен двум радиусам. В нашем случае высота конструкции и является радиусом. Предположим, что высота здания будет составлять два метра. Соответственно, длина окружности L будет равна 3,14*4, или 12,56 м. Этот показатель нужно поделить пополам. Получится показатель 6,28 м, который и будет соответствовать длине изогнутой арки. В данном случае есть только одна проблема: стандартная длина профильной трубы составляет 6 метров, соответственно к ней придется каким-то образом прикрепить небольшой кусочек. Чтобы упростить себе задачу, лучше делать высоту порядка 1850-1900 мм. В таком случае длина одной изогнутой арки будет составлять как раз 6 метров.

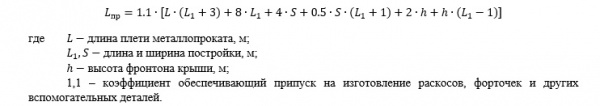

  2. Двухскатная: более сложная в расчетах. В первую очередь необходимо учесть угол наклона крыши, который колеблется в зависимости от снеговой и ветровой нагрузки. Стандартным считается показатель 30-45 градусов, а оптимальная высота постройки с двухскатной крышей – 170-200 см. Чтобы узнать высоту крыши, нужно воспользоваться теоремой Пифагора, согласно которой квадрат гипотенузы равен сумме квадратов катетов. Предположим, что ширина нашей теплицы будет 2 метра, а угол наклона крыши – 30 градусов. В данном случае гипотенузой будет считаться длина ската, а катеты – это показатель ширины постройки. Пользуясь все той же теоремой Пифагора, узнаем, что катет, лежащий напротив угла в 30 градусов, должен равняться половине гипотенузы. Составив квадратное уравнение, получится, что длина гипотенузы равна 1,154 м, соответственно длина катета – 0,58 м. Приняв в расчет, что высота стенки равна двум метрам, можно сделать вывод, что высота этой же конструкции по коньку равняется 2,58 метра.

Пользуясь этими расчетами, вы сможете рассчитать необходимое количество опор и арок. При этом нужно обязательно делать запас, так как дополнительно в каждой теплице есть двери и форточки, которые также делают из профильной трубы.

Теплица из поликарбоната

Поликарбонат – это кровельный материал, который пропускает внутрь достаточно света для нормального развития растения, но при этом обладает повышенной прочностью. Именно поэтому его чаще всего используют вместо хрупкого стекла или недолговечной пленки.

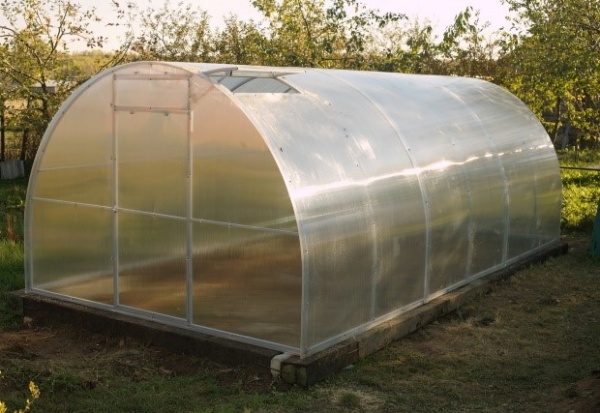

Арочная теплица из поликарбонатаРисунок 2. Чертежи построек из поликарбоната

Как и в случае с профильной трубой для строительства каркаса, необходимо провести расчет количества листов поликарбоната, необходимых для покрытия каркаса (рисунок 2). В первую очередь следует принимать во внимание толщину листов. Этот показатель зависит от сезона использования постройки. Если вы планируете проводить в ней работы в теплое время года, то есть с весны по осень, будет достаточно листов, толщиной 5-10 мм. Если же вы планируете построить круглогодичную отапливаемую теплицу, лучше отдавать предпочтение листам, толщиной минимум 15 мм.

Есть ряд факторов, которые обязательно следует учитывать при проведении расчетов:

  1. Размер листов: нужно заранее составить чертеж будущей постройки и спланировать раскрой кровельного материала, чтобы количество отходов было минимальным.
  2. Свойства поликарбоната: под действием тепла этот материал имеет свойство расширяться. Эту особенность нужно обязательно учитывать при расчете количества листов и их раскрое.
  3. Возможность изгиба: несмотря на то, что поликарбонат легко гнется, некоторым моделям материала достаточно сложно придать необходимую форму. Поэтому при покупке обязательно интересуйте, можно ли согнуть лист. Это требования играет ключевую роль при покрытии арочных и купольных моделей.

Также следует учитывать, что для крепления поликарбоната понадобится специальная фурнитура: торцевые профили, перфирированные ленты и специальные саморезы.

Расчет необходимого количества поликарбоната для покрытия достаточно простой. Стандартная ширина листа составляет 2,1 метра. При этом ребра жесткости располагаются вдоль листа, а при монтаже его край должен фиксироваться на опорах из металлического профиля. Кроме того, нужно помнить, что стандартное расстояние между опорными стойками составляет 0,7 или 1,05 метра, а листы крепятся встык с помощью специальных соединительных планок и саморезов с термошайбами. Зная ширину листа и количество стоек в вашей постройке, вы сможете с легкостью рассчитать необходимое количество кровельного материала.

Расчет дуги

Данный тип расчета понадобится вам в том случае, если вы планируете возвести теплицу арочного типа (рисунок 3).

Примечание: Ключевую роль при проведении расчетов играет общая высота постройки и стандартный размер листов поликарбоната.

Стандартный лист поликарбоната имеет ширину 2,1 метра и длину 6 метров. Соответственно, именно длина будет выступать решающим фактором при определении высоты постройки.

Расчет дуги теплицыРисунок 3. Пример расчета дуги

Для того, чтобы придать листу дугообразную форму, его укладывают поперек каркаса. В данном случае ширина всей конструкции будет составлять порядка 3,80 метра, а радиус полукруга – 1,90 метра. Если ориентироваться на геометрические формулы и расчеты, приведенные в предыдущих разделах, можно сделать вывод, что высота постройки будет равняться радиусу, то есть будет составлять 1,90 метра. К сожалению, такая высота теплицы подходит далеко не всем, поэтому для увеличения высоты рекомендуется обустраивать для постройки цоколь.

Расчет размеров теплицы разных типов

Существует несколько типов теплиц, которые пользуются особенно высоким спросом. Первой считается арочная конструкция, которую легко возвести своими руками. Кроме того, в такой конструкции легко работать, а благодаря конструктивным особенностям постройки внутри оптимально распределяются свет и тепло и растения развиваются более равномерно.

Вторым популярным типом теплицы считается купольная. Это сравнительно новый вид постройки, но благодаря своему необычному виду она пользуется широкой популярностью у тех, кто не только хочет своими руками выращивать овощи, ягоды и зелень, но и сделать такую постройку оригинальным украшением участка.

Купольная

Купольную теплицу также называют геокуполом. Это постройка, которая внешне напоминает большую полусферу. Для ее постройки понадобится много треугольных и шестиугольных элементов каркаса, которые соединяются между собой (рисунок 4).

Примечание: Для покрытия купольной постройки можно использовать практически любой материал. Недорогой вариант конструкции – из дерева и пленки, а более современным, прочным и надежным считается вариант из профильной трубы и поликарбоната.

Поскольку купольная теплица существенно отличается от других конструкций закрытого грунта, ее расчет также следует проводить с учетом подобных особенностей.

В первую очередь вам понадобятся определенные материалы для строительства. Каркас можно сделать из профильной трубы или деревянных брусьев, а в качестве покрытия использовать любой доступный материал (стекло, пленку или поликарбонат). Также вам понадобятся специальные лепестковые коннекторы, которые соединяют треугольные элементы каркаса между собой, и фурнитура (саморезы, гайки, болты, навесы и ручки), которая пондобится для крепления кровельного материала и изготовления дверей и форточек.

Купольная теплица чертежРисунок 4. Чертежи и расчеты, необходимые для строительства купольной теплицы

Основной расчет, который понадобится при строительстве купольной модели – это определение площади сферического купола. К счастью, в интернете есть специальные геодезические онлайн-калькуляторы, которые помогут не только рассчитать объем купола, но и количество необходимых элементов каркаса для его строительства. Вам достаточно просто ввести желаемый диаметр и высоту постройки, и система автоматически подсчитает все нужные данные. К примеру, если диаметр теплицы составляет 4 метра, а высота 2 метра, вам понадобится 35 и 30 треугольников с длиной ребра 1,23 и 1,09 метра соответственно.

Расчет можно провести и вручную, воспользовавшись формулой S=2П*r2, причем идеальной считается теплица, в которой высота составляет половину диаметра.

Арочная

Арочная конструкция считается самой простой и удобной, а построить ее смогут даже новички с минимальными знаниями в строительном деле. Главное – правильно рассчитать длину дуги, высоту и ширину постройки (рисунок 5).

Для определения ширины в первую очередь определитесь, какое количество грядок будет в ней находиться. Оптимальной считается ширина в 1 метр, а проходы между грядками должны составлять порядка 50 см.

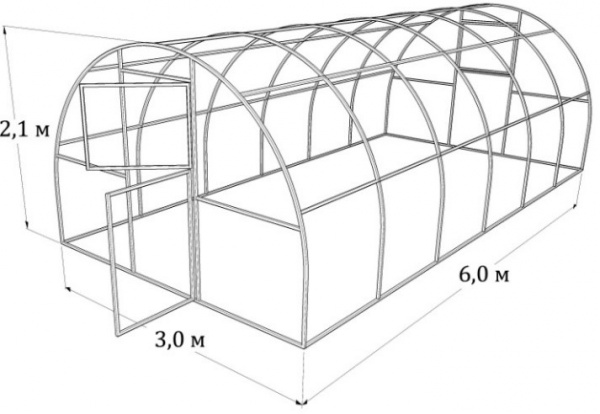

Арочная теплица чертежРисунок 5. Пример расчета материалов для арочной теплицы

Чтобы упростить процесс расчетов, предположим, что мы будем возводить небольшую теплицу, шириной всего в 1 метр. В данном случае ширина конструкции равняется диаметру половины дуги, а высота постройки будет равняться радиусу. В формульном виде это будет выглядеть так: R=D/2=1м/2=0,5 м. Далее нужно высчитать длину дуги, которая составляет половину полной окружности с диаметром в 1 метр. Подобный расчет проводится по формуле: L=0.5x*пD=1,57 м.

Расчет освещения теплицы

Кроме непосредственного строительства теплицы, определенные расчеты требуются и при ее внутреннем обустройстве. Поскольку ключевую роль в выращивании растений в открытом грунте играет свет и тепло, мы рассмотрим, как правильно рассчитать освещение и отопление конструкций закрытого грунта.

Важность расчета освещения объясняется тем, что растениям требуется определенное количество света для полноценного развития. Если свет будет слишком тусклым, культуры просто не будут расти, а если слишком ярким – могут сгореть.

При проведении расчета освещения ориентируются на площадь помещения и мощность ламп, которые используются для подсветки. К примеру, лампа с мощностью 150 Вт способна осветить площадь 60*60 см, что отлично подходит для небольших домашних теплиц. В промышленных конструкциях, как правило, используют лампы мощностью 1000 Вт, так как они способны освещать участок 250*250 см. Расчеты, необходимые для монтажа освещения теплицы, приведены в таблице 1.

Освещение теплицыТаблица 1. Расчет мощности осветительных приборов для подсветки конструкций закрытого грунта

Зная площадь теплицы, вы сможете рассчитать необходимое количество ламп определенной мощности. При этом в небольших постройках не рекомендуют использовать слишком мощные осветительные приборы, так как от них растения могут сгореть. Кроме того, следует учитывать, что лампы должны находиться на определенном расстоянии от растений, и чем выше мощность лампы, тем большим должно быть расстояние. Поэтому в домашних теплицах не рекомендуется использовать мощные лампы, от которых растения могут просто сгореть, а определять оптимальное расстояние от лампы до грядок нужно постепенно: сначала подвесить осветительные приборы на максимальную высоту, а при обнаружении признаков недостатков света расстояние можно сократить.

Расчет отопления теплицы

Расчет теплицы из поликорбоната и профильной трубы: калькулятор

Строительство теплицы своими руками – вполне посильная задача, с которой смогут справиться даже люди с минимальными навыками в строительстве. Однако, чтобы сооружение получилось технологически правильным и симметричным, еще до начала его возведения необходимо провести некоторые расчеты.

Подсчет количества нужного материала и расчет размеров будущей постройки – достаточно сложный процесс, требующий предельной внимательности. От этого будет зависеть надежность постройки и ее удобство для использования. В этой статье мы рассмотрим основные расчеты, которые необходимо провести перед строительством арочных и купольных теплиц из различных материалов.

Зачем нужен расчет теплицы

У некоторых дачников возникает вопрос, зачем вообще нужно проводить расчет теплицы, ведь достаточно просто построить основание необходимой формы и размера, установить опоры и покрыть сооружение пленкой или поликарбонатом.

На самом деле, правильно проведенный расчет – залог успешного строительства. От этого будет зависеть не только надежность готовой конструкции, но и финансовая сторона вопроса. При правильно проведенном расчете вы сможете точно узнать, какой материал для возведения вам понадобится, и сколько его следует купить.

В интернете есть множество сервисов, предоставляющих онлайн-подсчет всех необходимых материалов. Такие онлайн-калькуляторы действительно очень удобны и экономят много сил и энергии тем, кто не уверен в собственных математических знаниях. Однако, для полной уверенности в правильности подсчета, полученные данные лучше проверить, проведя расчет вручную. Далее мы расскажем, как это правильно делать.

Расчет материала для теплиц

В первую очередь расчет понадобится для того, чтобы точно подсчитать необходимое количество материала для строительства. Этот процесс включает подсчет материалов для возведения фундамента, установки опор и монтажа покрытия.

Подсчет напрямую зависит от того, какие материалы вы планируете использовать для строительства. К примеру, для возведения опор часто используют деревянные брусья, но более практичным и финансово выгодным материалом считается профильная труба. Она недорогая, но достаточно прочная и долговечная. Кроме того, материал самой трубы практически не поддается воздействию грибков и плесени, поэтому каркасу постройки понадобится минимум ухода.

Также расчет должен включать кровельный материал: пленку, стекло или поликарбонат. Мы рассмотрим расчет последнего вида кровельного материала, так как именно поликарбонат считается самым надежным и современным вариантом тепличного покрытия.

Теплица из профильной трубы

Профильная труба – это изделие из металла квадратного, прямоугольного или овального сечения. Самыми недорогими считаются трубы из необработанного металла, но для влажной среды больше подходит оцинкованная или окрашенная труба. Однако, если вы планируете соединять элементы конструкции методом сварки, лучше покупать трубы без покрытия, так как под воздействие тепла сварки защитный слой в любом случае разрушится, и трубу придется заново окрашивать.

Примечание: Как правило, для строительства конструкций закрытого грунта используются трубы квадратного или прямоугольного сечения, размером 20 х 20 или 20 х 40 мм.

Если вы будете соединять опоры болтами или другой крепежной фурнитурой, можете смело покупать оцинкованную трубу. Однако преимущество следует отдавать максимально качественным изделиям, оцинковка у которых не потрескается со временем. При повреждении защитного слоя все свойства таких оцинкованных труб теряются, и каркас начнет покрываться ржавчиной во влажной тепличной среде.


Рисунок 1. Чертежи каркаса двухскатной и арочной теплицы из профильной трубы

Перед началом расчета теплицы из профильной трубы следует определиться с типом конструкции. Традиционным вариантом считается «домик» — постройка с двухскатной крышей, но более современными считаются арочные и купольные конструкции. Их преимущество в том, что на крыше не скапливается снег, который может повредить покрытие, а внутри остается достаточно пространства для ухода за растениями (рисунок 1).

Примечание: Вне зависимости от выбранного типа конструкции, высоту здания лучше делать сразу немного больше высоты человеческого роста. Более низкая конструкция, конечно, сэкономит вам немного денег, но работать в полусогнутом состоянии в ней будет не слишком удобно.

Приведем примеры расчета для самых популярных типов теплиц – двухскатной и арочной:

  1. Арочная: обычно имеет в высоту порядка 1900-2400 мм. Исходя из этого можно сделать вывод, что арка – это половина полного круга. Соответственно, нам нужно рассчитать длину окружности по формуле L=п*D. Число п (Пи) – это постоянная величина, которая равняется 3,14, а D (диаметр) равен двум радиусам. В нашем случае высота конструкции и является радиусом. Предположим, что высота здания будет составлять два метра. Соответственно, длина окружности L будет равна 3,14*4, или 12,56 м. Этот показатель нужно поделить пополам. Получится показатель 6,28 м, который и будет соответствовать длине изогнутой арки. В данном случае есть только одна проблема: стандартная длина профильной трубы составляет 6 метров, соответственно к ней придется каким-то образом прикрепить небольшой кусочек. Чтобы упростить себе задачу, лучше делать высоту порядка 1850-1900 мм. В таком случае длина одной изогнутой арки будет составлять как раз 6 метров.
  2. Двухскатная: более сложная в расчетах. В первую очередь необходимо учесть угол наклона крыши, который колеблется в зависимости от снеговой и ветровой нагрузки. Стандартным считается показатель 30-45 градусов, а оптимальная высота постройки с двухскатной крышей – 170-200 см. Чтобы узнать высоту крыши, нужно воспользоваться теоремой Пифагора, согласно которой квадрат гипотенузы равен сумме квадратов катетов. Предположим, что ширина нашей теплицы будет 2 метра, а угол наклона крыши – 30 градусов. В данном случае гипотенузой будет считаться длина ската, а катеты – это показатель ширины постройки. Пользуясь все той же теоремой Пифагора, узнаем, что катет, лежащий напротив угла в 30 градусов, должен равняться половине гипотенузы. Составив квадратное уравнение, получится, что длина гипотенузы равна 1,154 м, соответственно длина катета – 0,58 м. Приняв в расчет, что высота стенки равна двум метрам, можно сделать вывод, что высота этой же конструкции по коньку равняется 2,58 метра.

Пользуясь этими расчетами, вы сможете рассчитать необходимое количество опор и арок. При этом нужно обязательно делать запас, так как дополнительно в каждой теплице есть двери и форточки, которые также делают из профильной трубы.

Теплица из поликарбоната

Поликарбонат – это кровельный материал, который пропускает внутрь достаточно света для нормального развития растения, но при этом обладает повышенной прочностью. Именно поэтому его чаще всего используют вместо хрупкого стекла или недолговечной пленки.


Рисунок 2. Чертежи построек из поликарбоната

Как и в случае с профильной трубой для строительства каркаса, необходимо провести расчет количества листов поликарбоната, необходимых для покрытия каркаса (рисунок 2). В первую очередь следует принимать во внимание толщину листов. Этот показатель зависит от сезона использования постройки. Если вы планируете проводить в ней работы в теплое время года, то есть с весны по осень, будет достаточно листов, толщиной 5-10 мм. Если же вы планируете построить круглогодичную отапливаемую теплицу, лучше отдавать предпочтение листам, толщиной минимум 15 мм.

Есть ряд факторов, которые обязательно следует учитывать при проведении расчетов:

  1. Размер листов: нужно заранее составить чертеж будущей постройки и спланировать раскрой кровельного материала, чтобы количество отходов было минимальным.
  2. Свойства поликарбоната: под действием тепла этот материал имеет свойство расширяться. Эту особенность нужно обязательно учитывать при расчете количества листов и их раскрое.
  3. Возможность изгиба: несмотря на то, что поликарбонат легко гнется, некоторым моделям материала достаточно сложно придать необходимую форму. Поэтому при покупке обязательно интересуйте, можно ли согнуть лист. Это требования играет ключевую роль при покрытии арочных и купольных моделей.

Также следует учитывать, что для крепления поликарбоната понадобится специальная фурнитура: торцевые профили, перфирированные ленты и специальные саморезы.

Расчет необходимого количества поликарбоната для покрытия достаточно простой. Стандартная ширина листа составляет 2,1 метра. При этом ребра жесткости располагаются вдоль листа, а при монтаже его край должен фиксироваться на опорах из металлического профиля. Кроме того, нужно помнить, что стандартное расстояние между опорными стойками составляет 0,7 или 1,05 метра, а листы крепятся встык с помощью специальных соединительных планок и саморезов с термошайбами. Зная ширину листа и количество стоек в вашей постройке, вы сможете с легкостью рассчитать необходимое количество кровельного материала.

Расчет дуги

Данный тип расчета понадобится вам в том случае, если вы планируете возвести теплицу арочного типа (рисунок 3).

Примечание: Ключевую роль при проведении расчетов играет общая высота постройки и стандартный размер листов поликарбоната.

Стандартный лист поликарбоната имеет ширину 2,1 метра и длину 6 метров. Соответственно, именно длина будет выступать решающим фактором при определении высоты постройки.


Рисунок 3. Пример расчета дуги

Для того, чтобы придать листу дугообразную форму, его укладывают поперек каркаса. В данном случае ширина всей конструкции будет составлять порядка 3,80 метра, а радиус полукруга – 1,90 метра. Если ориентироваться на геометрические формулы и расчеты, приведенные в предыдущих разделах, можно сделать вывод, что высота постройки будет равняться радиусу, то есть будет составлять 1,90 метра. К сожалению, такая высота теплицы подходит далеко не всем, поэтому для увеличения высоты рекомендуется обустраивать для постройки цоколь.

Расчет размеров теплицы разных типов

Существует несколько типов теплиц, которые пользуются особенно высоким спросом. Первой считается арочная конструкция, которую легко возвести своими руками. Кроме того, в такой конструкции легко работать, а благодаря конструктивным особенностям постройки внутри оптимально распределяются свет и тепло и растения развиваются более равномерно.

Вторым популярным типом теплицы считается купольная. Это сравнительно новый вид постройки, но благодаря своему необычному виду она пользуется широкой популярностью у тех, кто не только хочет своими руками выращивать овощи, ягоды и зелень, но и сделать такую постройку оригинальным украшением участка.

Купольная

Купольную теплицу также называют геокуполом. Это постройка, которая внешне напоминает большую полусферу. Для ее постройки понадобится много треугольных и шестиугольных элементов каркаса, которые соединяются между собой (рисунок 4).

Примечание: Для покрытия купольной постройки можно использовать практически любой материал. Недорогой вариант конструкции – из дерева и пленки, а более современным, прочным и надежным считается вариант из профильной трубы и поликарбоната.

Поскольку купольная теплица существенно отличается от других конструкций закрытого грунта, ее расчет также следует проводить с учетом подобных особенностей.

В первую очередь вам понадобятся определенные материалы для строительства. Каркас можно сделать из профильной трубы или деревянных брусьев, а в качестве покрытия использовать любой доступный материал (стекло, пленку или поликарбонат). Также вам понадобятся специальные лепестковые коннекторы, которые соединяют треугольные элементы каркаса между собой, и фурнитура (саморезы, гайки, болты, навесы и ручки), которая пондобится для крепления кровельного материала и изготовления дверей и форточек.


Рисунок 4. Чертежи и расчеты, необходимые для строительства купольной теплицы

Основной расчет, который понадобится при строительстве купольной модели – это определение площади сферического купола. К счастью, в интернете есть специальные геодезические онлайн-калькуляторы, которые помогут не только рассчитать объем купола, но и количество необходимых элементов каркаса для его строительства. Вам достаточно просто ввести желаемый диаметр и высоту постройки, и система автоматически подсчитает все нужные данные. К примеру, если диаметр теплицы составляет 4 метра, а высота 2 метра, вам понадобится 35 и 30 треугольников с длиной ребра 1,23 и 1,09 метра соответственно.

Читайте также: Теплица из пластиковых труб

Расчет можно провести и вручную, воспользовавшись формулой S=2П*r2, причем идеальной считается теплица, в которой высота составляет половину диаметра.

Арочная

Арочная конструкция считается самой простой и удобной, а построить ее смогут даже новички с минимальными знаниями в строительном деле. Главное – правильно рассчитать длину дуги, высоту и ширину постройки (рисунок 5).

Для определения ширины в первую очередь определитесь, какое количество грядок будет в ней находиться. Оптимальной считается ширина в 1 метр, а проходы между грядками должны составлять порядка 50 см.


Рисунок 5. Пример расчета материалов для арочной теплицы

Чтобы упростить процесс расчетов, предположим, что мы будем возводить небольшую теплицу, шириной всего в 1 метр. В данном случае ширина конструкции равняется диаметру половины дуги, а высота постройки будет равняться радиусу. В формульном виде это будет выглядеть так: R=D/2=1м/2=0,5 м. Далее нужно высчитать длину дуги, которая составляет половину полной окружности с диаметром в 1 метр. Подобный расчет проводится по формуле: L=0.5x*пD=1,57 м.

Расчет освещения теплицы

Кроме непосредственного строительства теплицы, определенные расчеты требуются и при ее внутреннем обустройстве. Поскольку ключевую роль в выращивании растений в открытом грунте играет свет и тепло, мы рассмотрим, как правильно рассчитать освещение и отопление конструкций закрытого грунта.

Важность расчета освещения объясняется тем, что растениям требуется определенное количество света для полноценного развития. Если свет будет слишком тусклым, культуры просто не будут расти, а если слишком ярким – могут сгореть.

При проведении расчета освещения ориентируются на площадь помещения и мощность ламп, которые используются для подсветки. К примеру, лампа с мощностью 150 Вт способна осветить площадь 60*60 см, что отлично подходит для небольших домашних теплиц. В промышленных конструкциях, как правило, используют лампы мощностью 1000 Вт, так как они способны освещать участок 250*250 см. Расчеты, необходимые для монтажа освещения теплицы, приведены в таблице 1.


Таблица 1. Расчет мощности осветительных приборов для подсветки конструкций закрытого грунта

Зная площадь теплицы, вы сможете рассчитать необходимое количество ламп определенной мощности. При этом в небольших постройках не рекомендуют использовать слишком мощные осветительные приборы, так как от них растения могут сгореть. Кроме того, следует учитывать, что лампы должны находиться на определенном расстоянии от растений, и чем выше мощность лампы, тем большим должно быть расстояние. Поэтому в домашних теплицах не рекомендуется использовать мощные лампы, от которых растения могут просто сгореть, а определять оптимальное расстояние от лампы до грядок нужно постепенно: сначала подвесить осветительные приборы на максимальную высоту, а при обнаружении признаков недостатков света расстояние можно сократить.

Расчет отопления теплицы

Правильное отопление теплицы играет важную роль при круглогодичном выращивании растений. Способов обогрева теплицы существует достаточно много: паровое, водное, электрическое и инфракрасное. В большинстве случаев обогрев подразумевает установку определенного количества радиаторов. Именно для определения их количества и понадобятся расчеты.

В целом, можно сказать, что система обогрева должна обладать определенной мощностью, которая будет не только обеспечивать растения необходимым количеством тепла, но и компенсировать теплопотери.

Примечание: Общий уровень тепловой мощности состоит из суммированной мощности отдельных радиаторов.

Для подсчета необходимого количества отопительных приборов следует учитывать такие факторы:

  1. Площадь остекления постройки: чем меньше этот показатель, тем меньшее количество тепла будет теряться при обогреве.
  2. Соотношение температур внутри и снаружи: чем больше разница температур, тем выше потери тепла. Этот показатель особенно важен при зимнем обогреве.
  3. Уровень теплопроводности: этот показатель зависит от материала покрытия. Чем ниже его теплопроводность, тем медленнее тепло будет выходить наружу.
  4. Герметичность конструкции: если в постройке есть щели, через которые холодный воздух может проникать внутрь, будет теряться больше тепла.

Приняв в расчет все эти показатели, и умножив их, можно получить требуемую мощность одного радиатора, а в зависимости от общей площади теплицы – рассчитать необходимое количество отопительных приборов.

Более детально необходимые расчеты и их применение на практике показаны в видео.

Расчёт прямоугольной теплицы — онлайн калькулятор

Инструкция для калькулятора расчета прямоугольной теплицы

Укажите необходимый масштаб чертежей.

Заполните параметры теплицы в миллиметрах:

X – Ширина теплицы, выбирается с учетом Ваших пожеланий и целей (хотите побаловать домочадцев свежими продуктами или возвести теплицу для мини бизнеса) и зависит от бюджета на постройку и наличия места для размещения на участке. Заводские теплицы производят шириной от 1800 до 6000 мм. Для комфортной работы в теплице значение X следует выбирать не меньше 2400 мм. Такая ширина оптимальна, поскольку позволяет оборудовать проход (600 мм) и расположить стеллажи с рассадой или грядки по обе стороны до 900 мм (сложно дотянуться дальше указанного расстояния для ухода за растениями).

Z – Теплица в длину, может быть любой, если позволяют размеры участка и бюджет постройки.  При выборе значения Z следует учитывать стандартные размеры материала, который будет применяться для остекления. Например, если используется поликарбонат значение длины Z должно быть кратным 2100 мм. Для парника покрытого полиэтиленовой пленкой целесообразно выбирать длину кратную 1000 мм.

При выборе размеров теплицы и ее размещения на участке следует принимать во внимание характер ландшафта (уклон участка, наличие водоемов, уровень промерзание почвы, высоту грунтовых вод), ориентацию относительно сторон света (сильно влияет на освещенность и как следствие урожайность), качество земли в месте, где планируется установка теплицы. При этом следует избегать расположения теплицы вблизи построек и высоких деревьев.

Y – Полная высота теплицы (от пола до конька крыши). Высота теплицы выбирается исходя из удобства работы в ней (определяющим фактором является рост работника плюс свободное пространство) и должна быть выше боковых стен. Оптимальная высота над проходом не меньше 2200 мм, поскольку работать в низком помещении неудобно и утомительно.

H – Высота стен теплицы выбирается не меньше 1500 мм для удобства эксплуатации и ухода за растениями.

A – Количество вертикальных секций на фасаде теплицы. Значение A следует выбирать с учетом размеров материала для остекления и необходимой несущей способности каркаса. Чем больше ширина теплицы, тем большее кол-во вертикальных секций нужно для стабильности конструкции.

B – Количество ячеек ската крыши теплицы от карниза до конька. Следует выбирать исходя из вида материала остекления и исключения возможности его провисания. Минимальное значение B для небольшого парника равно 2.

C – Количество секций ската крыши, зависит от применяемого материала для накрытия. Чем больше значение C, тем выше несущая способность крыши теплицы. Также следует учитывать стандартные размеры материалов для остекления (поликарбоната, стекла).

D – Количество вертикальных ячеек стен подбирают с учетом длины теплицы и размеров материала остекления. Чем выше значение D, тем выше несущая способность каркаса теплицы.

E – Количество горизонтальных ячеек стен теплицы устанавливают, учитывая ее длину теплицы и размеры материала, который планируется применить для остекления.

Возможности онлайн калькулятора расчета прямоугольной теплицы позволяют выбрать оптимальные размеры секций и ячеек, меняя их количество, при этом их размеры будут отображаться на чертежах теплицы.

Нажмите «Рассчитать».

Калькулятор поможет посчитать площадь, объем и периметр прямоугольной теплицы. А также площади крыши, боковых и фасадных стен и полную площадь остекления, что необходимо для закупки материала обшивки в нужном количестве. Кроме того вы узнаете длину материалов необходимых для изготовления каркаса парника. Эти данные помогут определить стоимость возведения теплицы и решить, стоит ли ее возводить самому, или купить готовую теплицу от производителя.

как сделать своими руками (каркас, чертежи, расчет + видео) » eТеплица

Строительство теплицы с каркасом из профильной трубыВыбирая материал для каркаса теплицы, основываясь на расчетах и чертежах, стоит остановиться на профильной трубе. Видео об ее характеристиках свидетельствуют, что для изготовления парников это отличное решение. Тем более, что он легко исполним своими руками.

Преимущества использования профильной трубы

Сравнивая профильную трубу с другими возможными материалами для изготовления каркаса, можно выделить такие ее особенности и преимущества:

  • долговечность. Как известно, деревянный брус от влажности, присущей теплице, достаточно быстро сгниет. Даже если его обработать антисептиком, это не продлит его службу. Не стоит забывать и об усушке, естественной деформации дерева, из-за чего каркас «перекосит». Алюминиевую же трубу можно дополнительно обработать антикоррозийным составом или попросту покрасить.
  • больше вариантов выбора покрытия. Допустимо использовать поликарбонат, пленку, стекло. При этом первый будет наилучшим сочетанием, так как оба обладают надежностью и длительным сроком службы.
  • простота крепления. Детали легко приварить, причем под любым углом. А подобные трудности возможны, если остановиться на металлопластиковой трубе. Если для покрытия выбран поликарбонат, использовать дополнительные подкладки не нужно.
  • легко выполнить сборку самостоятельно. Профильную трубу можно изгибать, разрезать на нужного размера детали и крепить под любым углом.
  • возможность выполнить парник любой формы.
Виды профильных труб

Виды профильных труб

Решив использовать профиль, необходимо определить на участке место под парник, чтобы понимать, какого он должен быть размера. После этого следует работать согласно алгоритму:

  1. Выбрать форму и тип парника.
  2. Прорисовать схему или чертеж.
  3. Произвести расчет количества и типа нужных материалов.
  4. Приступить к сборке.

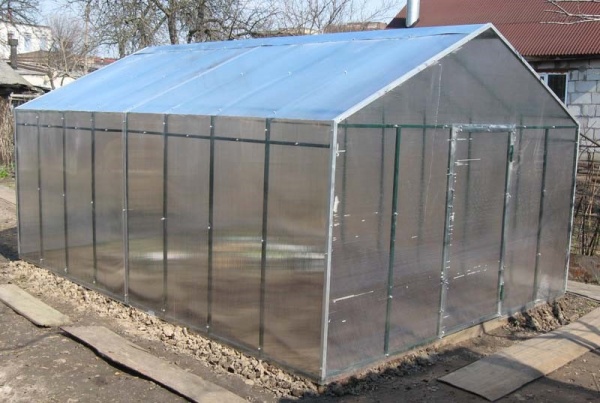

Теплица из поликарбоната и профильной трубы

Теплица из поликарбоната и профильной трубы

Чертеж – что нужно учесть

Рисуя чертеж необходимо учитывать, что профильная труба обычно реализуется стандартных размеров: 3, 4, 6, 12 м. Уточнив у продавца данный момент, необходимо отталкиваться от него. Это позволит сэкономить на материале. Точнее, сократить количество обрезков и излишков. Например, можно сделать теплицу длиной в 6 м, а шириной – в 4 м. Выбрав высоту 2 м, трубу получится нарезать без излишков и для вертикальных стоек.

Внимание! Толщина металла и внутренний диаметр играют значительную роль. Для стоек и основных деталей лучше выбрать 20*40 мм, а для соединительных – 20*20 мм.

Чертеж будет формироваться из таких составляющих каркаса:

  • основание;
  • вертикальные стойки;
  • верхняя обвязка;
  • крыша;
  • дверь, окна;
  • дополнительные укрепления (распорки).

В чертеже необходимо учесть, на каком расстоянии потребуется проставить вертикальные стойки. Согласно стандартам, рекомендуется выбрать параметр 1 м. Если же планируется накрывать его пленкой, допустимо сократить до 60 см. Это позволит понизить нагрузку на материал и продлить период его службы.

Если возникла необходимость оставить большее расстояние, например, при прорисовке лицевой части, потребуется дополнительно укрепить трубы. Это можно сделать при помощи диагонально вставленной трубы между вертикальными распорками.

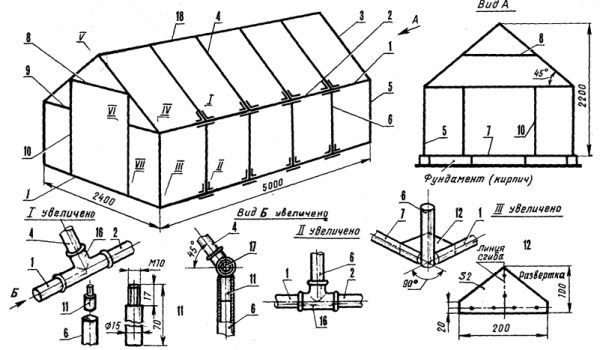

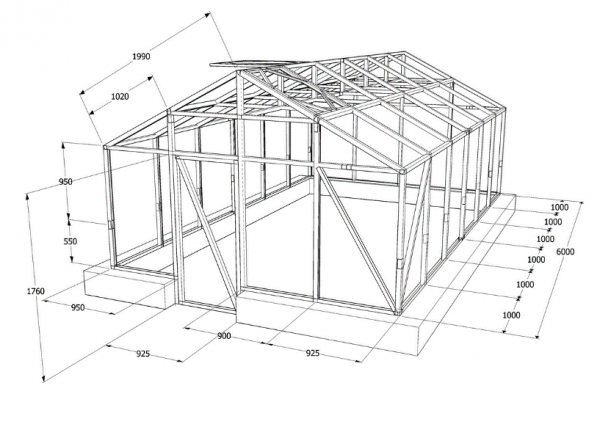

Чертеж теплицы с двускатной крышей

Чертеж теплицы с двускатной крышей

Каркас крыши формируется по стандартной строительной технологии, потому в чертеже потребуется отразить:

  • две равные балки от каждой стенки на расстоянии, равном промежутку между стойками;
  • балки на каждом скате потребуется соединить между собой в плоскости ската;
  • противоположные балки соединить. Получается своеобразная «ферма».

При составлении чертежа необходимо учесть будущие места стыков поликарбоната.

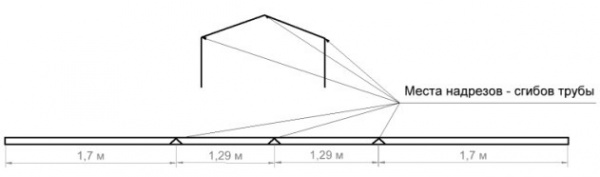

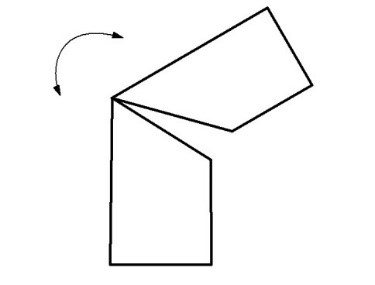

Несколько отличным будет подход, если теплица арочная. В виду необходимости согнуть трубу под нужным углом, нужно четко понимать, какая высота получится в наивысшем месте, чтобы зря не расходовать пространство или чтобы оно было достаточным для осуществления ухода за растениями. Например, чтобы получить в центре теплицы высоту порядка 2 м, потребуется профиль в 12 м (или два по 6 м, соединенных в центре). Установить их нужно на расстоянии порядка 4 м (ширина теплицы). Количество дуг стоит прорисовывать исходя из варианта для обшивки и ожидаемой нагрузки. В среднем, расстояния в 0,6 – 1 м будет достаточно.

Чертеж арочной теплицы из профильной трубы

Чертеж арочной теплицы из профильной трубы

Между собой каждая пара дуг будет соединена, а также потребуются профиля на каждую сторону для закрепления конструкции. На фронтонах с учетом двери и окон, нужно также прорисовать дополнительные распорки.

Не стоит забывать, что профильную трубу можно нарезать любыми деталями и сложить требующуюся конструкцию. При желании, например, можно сделать треугольную, односкатную, даже шарообразную теплицу.

Инструкция по проведению работ

Прежде чем собирать теплицу, нужно подготовить основание – фундамент. На свое усмотрение, его можно залить бетоном, выложить из кирпича, использовать рельсу или иной вариант. Поскольку конструкция не будет тяжелой, заливной фундамент достаточно выполнить на 20-30 см. В бетон можно сразу заложить в нескольких местах анкера или закладные детали, к которым впоследствии приварить каркас. Это создаст прочное основание.

Двускатная теплица из профильной трубы

Двускатная теплица из профильной трубы

Далее сборку следует совершать поэтапно:

  1. Нарезать профиль нужной длины на вертикальные стойки.
  2. Приварить все вертикальные столбы согласно размерам на чертеже, выставляя их по уровню вертикально.
  3. Установить и закрепить верхнюю обводку (трубу по верху всех стоек).
  4. Замерить и нарезать соединительные детали между стояками.
  5. Соединить стойки в обозначенных местах поперечными перекладинами.
  6. Наварить «балки» на крышу, соединить их перекладинами.
  7. Отдельно собрать дверь, укрепить в нужное место.

Это не единственно возможный вариант выполнения. Иногда проще собирать детали по частям на ровной горизонтальной поверхности и устанавливать на постоянное место большими деталями. Например, каждую из сторон можно сварить на земле. Для этого потребуется выполнить большой четырехугольник, внутри которого наварить перекладины и поперечно их зафиксировать. Чтобы упростить работу, лучше варить детали небольшими «порциями», по секциям в 2-3 м.

Дуги теплицы из профильной трубы

Дуги теплицы из профильной трубы

Внимание! Осуществляя сборку на земле, нужно выбрать ровную поверхность, чтобы в деталях не произошел перекос. Периодически стоит примерять конструкцию к будущему парнику, чтобы не ошибиться в размерах.

Аналогично и с крышей. «Скаты» можно выполнить в виде прямоугольников и закрепить их только в момент установки между собой. Выбор способа в данной ситуации зависит от количества человек, выполняющих монтаж. Двери и форточки можно наваривать сразу на необходимые детали.

Крепления для профильной трубы

Крепления для профильной трубы

Совет. Если длинную трубу надрезать в нескольких местах с одной стороны, можно согнуть профиль таким образом, чтобы из него сразу получилась конструкция стоек с крышей (пятиугольная деталь). Это позволит несколько сэкономить материал и время.

Арочная теплица – особенности

Чтобы из профиля сделать арочный парник, потребуется иметь трубогиб. Это специальный инструмент, при помощи которого металл можно согнуть под любым углом, получая плавный переход. Если его нет в наличии, нужно немного потрудиться:

  1. Трубу нарезать необходимой длины.
  2. На одной стороне сделать небольшие напилы.
  3. Согнуть профиль до нужного радиуса.

Совет. Чем чаще выполнить напилы, тем легче согнется труба и тем плавне будет изгиб.

Арочная теплица из профильной трубы

Арочная теплица из профильной трубы

Кроме этого существуют народные методы для сгибания. Один подразумевает прокаливание трубы песком. Прокаленный песок нужно засыпать вовнутрь, плотно утрамбовать, заткнув оба выхода чопами. Как подтверждают специалисты, с таким наполнением согнуть трубу можно руками, без дополнительных приспособлений.

Дуги из профильной трубы

Дуги из профильной трубы можно сделать трубогибом

Готовые дуги потребуется закрепить согласно инструкции:

  1. Фронтальную дугу установить на основание, выставить по уровню вертикально, приварить.
  2. Установить и прикрепить две вертикальные стойки на фронтоне, которые будут коробом для установки двери.
  3. Аналогично смонтировать следующую арку.
  4. Между собой арки закрепить с боковых сторон деталью нужного размера.
  5. Подобным образом установить все дуги.
  6. По верхней части проложить трубу, приварить к каждой дуге.
  7. Если конструкция не достаточно надежна, выполнить дополнительные крепежные детали по бокам.

Внимание! Сборку лучше начинать с двух противоположных сторон, чтобы конструкция была крепче.

Готовая арочная теплица из профильной трубы

Готовая арочная теплица из профильной трубы

Двери и форточки собрать согласно прорисованной схеме и приварить к фронтону.

Советы по монтажу поликарбоната

Последним этапом сборки будет крепеж поликарбоната. Если изначально учесть его размеры при прорисовке схемы, количество излишков можно значительно сократить. При монтаже нужно опираться на основные советы:

  • укладывать листы вверх стороной, на которую нанесена пленка. Только эта сторона имеет повышенную защиту от воздействия ультрафиолета;
  • крепление производить саморезами с прорезиненной шляпкой, чтобы не допустить попадания вовнутрь влаги;
  • соединять листы необходимо при помощи тонких металлических пластин;
  • все стыки листов нужно загерметизировать. Для этого допускается использовать специальный скотч или герметик;
  • после окончания работ, снять пленку.
Термошайба

Термошайба с прорезиненной прокладкой для крепления поликарбоната

Каркас теплицы из профильной трубы — видео

Правила и нюансы изготовления теплицы из профильной трубы

Теплицы на приусадебном участке всегда были их неотъемлемой частью. Собирали конструкции из деревянных реек, стальной арматуры, труб круглого сечения и прочих материалов, которые можно было достать по дешевке. Сегодня к сооружению относятся более ответственно, потому что внешний вид постройки ставится не на последнее место. Теплицы отделывают листами поликарбоната, который не только лучше полиэтиленовой пленки по прочности, светопроницаемости и тепловым характеристикам, но и смотрится презентабельнее. А под поликарбонат сегодня в качестве каркаса используют профильную трубу. Итак, тема статьи – теплица из профильной трубы и поликарбонатных листов: как сделать, какие размеры, какая форма лучше.

Парник арочного типа из поликарбоната и профильных труб

Формы теплицы

Чисто конструктивно тепличные строения не отличаются большим разнообразием форм. В основном используют три разновидности:

  • арочные;
  • в виде домика с односкатной крышей;
  • с двускатной крышей.

Если стоит задача сделать теплицу из профильной трубы своими руками, то оптимальный вариант – первый, в виде арки. Для этого используется небольшое количество материалов, меньше стыков и соединений элементов. Такая модель позволяет интенсивно сбрасывать атмосферные осадки, что для легкого строения немаловажный фактор. Если размеры теплицы значительные, то потребуется провести расчет нагрузки на профильную трубу.

Теплица в виде домика с двускатной крышей

Определяемся с материалом

Так как каркас теплицы решено собирать из профильной трубы, то в первую очередь надо понимать, что сооружение должно быть прочным. Поэтому в качестве основных несущих элементов используют профиль сечением 40х20 или 40х40 мм с толщиною стенки 2 мм. Крепежные элементы – продольные профили, основная работа которых удерживать несущие конструкции в одном положении, можно изготавливать из профильной трубы меньшего сечения или такого же, с толщиною стенки 1,0-1,5 мм.

Варьируя параметрами трубы, можно неплохо сэкономить, особенно, если конструкция теплицы большая. Но учитывается фактор снеговой нагрузки. Если данный параметр в регионе строительства теплицы значительный, то не стоит экономить на материале.

О длине трубы, равной 6,05 м. Если точно провести расчеты строения, для этого нужны чертежи, набросанные своими руками, то можно снизить объем отходов профильного металла. Особенно это важно, когда сооружается теплица арочной формы. Можно рассчитать конструкцию таким образом, чтобы из одной трубы сделать цельную ферму без подрезов и добавлений. Важный момент, потому что от него зависят размеры теплицы, именно ширина и высота. Здесь соответствие обратно пропорциональное: увеличивается высота – уменьшается ширина, и наоборот.

Соответствие ширины и высоты теплицы арочного типа



Следующий момент, касающийся листов поликарбоната, точнее, их длины, равной 6 или 12 м. Арка каркаса – полукруг, соответственно длина должна равняться длине поликарбонатных листов или быть чуть меньше. Увеличивать не стоит, потому что из цельного листа вырезать кусок – значит, испортить лист.

К примеру, теплица высотою 2 м. Длина арки – половина длины окружности, у которой радиус равен 2 м. Рассчитываем длину окружности: L=2πR=2х3,14х2=12,56 м. Делим полученный размер пополам, получаем – 6,28 м. Одного листа длиною 6 м не хватит, чтобы закрыть собой проем. Остается зазор, равный 28 см. Его придется закрывать дополнительным куском, что плохо в плане уменьшения отходов, плюс – появляется стык, которого лучше в тепличной конструкции избегать.

Поэтому ведем расчеты дальше, к примеру, высота – 1,9 м. Проводим те же выкладки: 1,9х3,14=5,966 м, почти 6 м с небольшим подрезом и минимумом отходов. Ширина такой теплицы – 3,8 м, поместиться 4 полноценные грядки.

Касаемо длины теплицы, то здесь ограничений нет. Все зависит от участка под постройку. Количество ферм, именно данный показатель определяет длину, выбирается из расчета 1 м между арками. Размер определяется шириною поликарбонатного листа, равного 2,1 м. Под него надо установить три фермы: две по краям, одну посередине. Соседние листы должны стыковаться внахлест на арке из профильной трубы. Размер нахлеста – по 5-10 см с каждого листа. То есть, ширина листа – 1 м между арками (между тремя – 2 м), плюс нахлест.

Оптимальное расстояние между фермами – 1 м

Обязательно посмотрите видео:

Этапы возведения теплицы

Чертеж теплицы, набросанный своими руками, должен стать основной строительства. На нем должны быть точно отображены размеры конструкции и количество элементов. Сам процесс сооружения делится на две части: подготовка и сборка.

Подготовительный этап

Что необходимо учесть до начала строительных работ.

  1. Тип грунта. Предпочтение надо отдать сухим почвам с примесью песка. Глинистые грунты – большая вероятность их заболачивания. От них в парнике будет повышенная влажность, что нежелательно.
  2. Продольная сторона теплицы должна быть направлена к югу. Таким образом решается задача увеличения солнечных лучей, соответственно и освещения с теплом.
  3. Вход должен располагаться в торце строения. Высота определяется высотою теплицы, ширины достаточно в пределах 70-80 см.

Внимание! Если теплицы из профильной трубы сооружаются как долгосрочные строения, то рекомендуется перед входной дверью сделать тамбур. В нем хранят садовый инвентарь, плюс пространство защищает основное помещение от проникновения холодного воздуха, когда открывается входная дверь.

Схема парника с тамбуром

Сооружение фундамента

К подготовительному этапу относится и возведение фундамента под каркас теплицы из профильной трубы. Тип фундамента может быть ленточным или столбчатым, здесь решает хозяин. Чаще выбирают второй вариант на основе труб (пластиковых, асбоцементных или стальных).

  1. Садовым буром под трубы своими руками делаются скважины строго по предварительно нанесенной разметке. В этом случае как раз поможет чертеж теплицы. Глубина скважины – 0,5 м.
  2. В них устанавливаются куски труб, которые с внешней стороны обсыпаются грунтом с трамбовкой.
  3. Внутрь заливается бетонный раствор в пропорции цемент-песок-щебень – 1:2:3.
  4. В жидкий бетон (в фундамент) вставляется закладная деталь, чаще металлическая пластина с приваренной к ней арматурой (2-3 штуки). Именно к закладной впоследствии будут крепиться фермы теплицы из профильной трубы.

Виды закладных деталей

Гибка труб

Операция, входящая в подготовительный этап, когда сооружается теплица арочной формы. Существует несколько вариантов, как согнуть трубы в арку:

  • воспользоваться услугами цеха, где изготавливают металлоконструкции;
  • приобрести трубогиб, и на нем согнуть профили;
  • использовать другие технологии: по-холодному, по-горячему.

Простой вариант – шаблонный. На ровной площадке точно по чертежам теплицы, точнее арки, устанавливается два ряда штырей, между которыми надо уложить профильную трубу. Расстояние между рядами чуть больше ширины профиля. К примеру, высота арочной конструкции 1,9 м, то первый ряд штырей устанавливается по радиусу 1,85, второй по 1,9 м.

Внимание! Обычно любые полые изделия сгибаются с наполнением полости (водой, песком и прочим). В случае с профильными трубными изделиями с толщиною стенки до 10 мм этого делать нет надобности.
Данный вариант холодной гибки считается простым. Есть один минус – качество конечного результата зависит от физических усилий, приложенных в процессе данной операции.

Гибка трубы на трубогибе

Горячая гибка трубного прямоугольного профиля не так проста, как по-холодному. Потому что проводится с наполнением, для чего используется просеянный песок. Здесь применяется шаблонный вариант, только труба в местах изгиба предварительно нагревается газовой горелкой. Последняя операция не только усложняет процесс, но увеличивает стоимость постройки. Не каждый хозяин дачи или загородного коттеджа умеет пользоваться газосварочным оборудованием, которое редкость сегодня в арсенале домашних мастеров. Хотя надо отдать должное – качество гибки горячим способом выше.

Первый опыт сгибания профильной трубы обычно приводит к небольшим огрехам. Это в основном касается неточностей элементов между собой. Если перекосы, перепады небольшие, то беспокоиться нет причин. Все закроет поликарбонат.

Подготовка дополнительных элементов

Теплицы из профильной трубы – это не только арки. Это продольные профили, которые между собой скрепляют арочные элементы. Это торцевые стенки в виде нескольких труб, вставленных в первую и последнюю арку, чтобы на них было устанавливать и закреплять поликарбонатные листы.

Количество продольных элементов каркаса определяется радиусом скругления арки. Чаще их пять штук: две по нижним концам арок, одна в самой верхней части парника и две промежуточные.

Пять продольных элементов парниковой конструкции

Касаемо торцовых стенок, то здесь нет стандартного количества элементов. В основе конструкции лежит требование – прочность. К примеру, теплица небольших размеров, то задняя стенка – арка с одним вертикальным элементом посередине. Если сооружение больших размеров, то придется усиливать стенки дополнительными стойками и поперечинами. На фото выше это хорошо видно.

С входной дверью проблем возникнуть не должно. Ее надо изготавливать из трубного профиля отдельно от арочной конструкции, после установки всех деталей и узлов присоединить к первой арке на петли. Необходимо учесть место установки. Обычно это середина проема, поэтому на стадии сборки стенки необходимо установить две вертикальные трубы, оставив между ними расстояние, равное дверному проему. Уже после на одну из них привариваются две петли.

Размеры дверного проема

Сборка каркаса

Сборка теплицы из профильной стальной трубы – процесс, который производится по-разному в зависимости от выбранной технологии крепления. Оптимально и надежно – электросварка профильных труб. Есть вариант сборки, в основе которого лежат специальные соединительные детали в виде тройников и уголков. В них трубы вставляются концами и закрепляются болтами. На фото ниже крепежи этого типа показаны.

Крепление труб профильного типа специальными соединительными элементами

Есть другие крепежные конструкции, в которых соединение производится не болтами по принципу зажима, а кровельными саморезами. Упрощенный вариант, не менее надежный.

Соединение профильных труб между собой специальными приспособлениями и кровельными саморезами

Соединение профильных труб между собой специальными приспособлениями и кровельными саморезами
Специалисты уверяют, электросварка – лучший вариант в плане прочности стыкуемых элементов и в плане надежности конструкции теплицы из профильной трубы. Но сборка парника соединительными приспособлениями делает сооружение разборным.

Итак, сборка каркаса начинается с установки арок и крепления их к закладным деталям, установленным в фундамент. Арки выставляются точно по вертикали с помощью отвесов. Производится сварка их концов к закладным. Обычно устанавливают две крайние фермы. Между ними по верхнему краю натягивают нить, выставляя ее по горизонту уровнем. Одну из ферм придется или приподнимать, или опускать. Поэтому ее приваривают к закладным фундамента точечно, чтобы было легче демонтировать.

По натянутой нити выставляются промежуточные арки, после чего фермы скрепляются продольными элементами. Последние укладываются внутри пространства между фермами. Соединение производится по боковым плоскостям арок.

Продольные элементы соединяются с фермами по боковым плоскостям последних

Установка поликарбоната

Металлическая основа теплицы из профильной трубы готова. Она прочно прикреплена к фундаменту. Остается лишь закрыть ее поликарбонатными листами. Как правильно провести покрытие:

  1. Обязательно верхние поверхности ферм закрывают самоклеящейся уплотнительной лентой. Она дает возможность поликарбонату легко двигаться по каркасу в процессе температурного расширения. Плюс – лента защищает пластик от повреждений о металл.
  2. Начинают укладку с любого края теплицы из профильной трубы. Лист закрывает три фермы. К крайней и соседней его крепят саморезами по металлу с пресс-шайбой длиною 19 мм. Расстояние между крепежами – 40-50 см.
  3. Далее укладывают соседний лист с перехлестом на уложенный. В местах перехлеста используют саморезы длиною 25 мм.
  4. После покрытия конструкции закрываются боковые стенки и дверь. Для чего из поликарбонатных листов вырезаются куски под форму и размеры участков. Для крепления применяют саморезы длиною 19 мм.

Внимание! Для лучшего крепления поликарбоната к каркасу рекомендуется использовать с саморезами специальные шайбы, увеличенного диаметра с уплотнительными кольцами.

Обязательно посмотрите видео:

Заключение

Сегодня трубный прямоугольный профиль и поликарбонат – востребованные материалы для сооружения теплиц на загородных участках. Оба материала в своем сегменте являются изделиями недорогими, работать с ними не сложно. Если учесть нюансы, описанные в статье, точно соблюдать последовательность проводимых операций, можно гарантировать высокое качество конечного результата.

Фотогалерея теплиц из профильной трубы:

Изготовление каркаса теплицы из профильной трубы: размеры, чертежи + видео

Геометрическая форма сечения полого профиля четырёхугольной формы обеспечивает высокую жесткость конструкции и относительную простоту изготовления.

Схема теплицы из профильной трубы своими руками, приведенная на рисунке ниже, позволяет оценить материалоемкость и потенциальные трудозатраты на возведение конструкции. Виды и сечения, отраженные на рисунке, представляют собой чертеж крепежных элементов для соединения деталей, используемый при сборке тепличной постройки.

Распространены конструкции теплиц из профильной трубы двух типов – с двухскатной и арочной формой крыши. Стандартным размером теплицы из профильной трубы является конструкция с шириной 3 метра и длиной 6 метров.

Изготовление теплицы из профильной трубы своими руками проще выполнить при скатной конструкции, представленной на схеме выше, ввиду отсутствия необходимости изменения геометрии металлопроката для придания ему дугообразного профиля.

Теплица из профильной трубы с дугообразной формой каркаса при той же длине конструктивных элементов, что и скатная постройка, позволяют получить постройку с большими размерами по высоте и ширине. Чертеж теплицы из профильной трубы 20х20 с дуговым профилем, представленный ниже, это наглядно демонстрирует.

Арочные теплицы из профильной трубы имеют более эргономичный внешний вид и существенно упрощают укладку укрывного материала, будь то поликарбонат или полиэтилен. В то же время для возможности остекления и более длительного срока службы больше подходит теплица домиком из профильной трубы.

Важно! Металлический профиль должен быть защищен от коррозии, в противном случае срок службы ограничен.

Чем покрасить теплицу из металлических профильных труб определяется по состоянию поверхности. При нержавеющем металле – покраска не потребуется, при поверхности без следов ржавчины – достаточным будет трехслойное нанесение нитрокраски, если же поверхность ржавая – потребуется кислотная обработка и многослойное покрытие грунтом.

Двухскатная конструкция

Двухскатная теплица из профильной трубы своими руками является наиболее распространённым вариантом изготовления сооружения с жестким корпусом, предназначенного для продолжительной эксплуатации и пригодного для остекления или применения полимерного укрывного материала.

Основной составляющей любой тепличной постройки является профилированный металлический скелет, представляющий собой опорную конструкцию для закрепления покрытия, защищающего посевы от атмосферных воздействий. Каркас тепличной постройки при двухскатной крыше может быть изготовлен двумя способами:

  1. Выполнение надрезов в трех точках по длине профиля, выполнение сгиба под нужным углом и закрепление при помощи сварки.
  2. Сборка сегментов соединением отдельных стоек при помощи тройников и их взаимное скрепление при помощи болтовых соединений.

Чертеж тепличной постройки с размерами, приведенный ниже, наглядно демонстрирует конструктивные элементы, входящие в её состав и придающие необходимую жесткость законченному сооружению.

Представленная теплица из профильных квадратных труб имеет размер 6х4 метра и двухскатную форму крыши, вход смещен относительно центра, что подразумевает грядки разной ширины. В скате крыши оборудована форточка для проветривания и поддержания требуемого микроклимата.

Каркас тепличной постройки является основным несущим элементом и требует тщательного скрепления деталей конструкции между собой при помощи разъемных болтовых соединений или посредством сварки. Для рационального использования материала и минимизации отходов (обрезков), проектирование тепличной постройки должно предусматривать использование цельной плети металлопроката при условии соблюдения ширины и высоты сооружения.

Расчет теплицы из профильной трубы в этом случае сводится к определению высоты фронтона крыши [h], представляющего собой равнобедренный треугольник с основанием равным ширине сооружения [S]. Длина бедра треугольника при таком расчете определится как половина разницы длины металлопроката [L] и удвоенной высоты боковой стенки сооружения [H], с учетом высоты фундамента [h1]. Возвышение фундамента над уровнем земли уменьшает расчетную высоту боковой поверхности на величину равную своему удвоенному значению.

Калькулятор расчета тепличного сооружения в этом случае можно представить формулой:

Расчет каркаса проектируемого сооружения заключается в определении общей длины металлопроката, получаемой суммированием длины всех деталей.

Рассчитать профильную трубу на теплицу 3х4 приняв, что один сегмент изготавливается из цельной плети металлопроката, можно применив следующее соотношение:



Важно! Запас длины в 10% принят при восьми раскосах, по четыре на каждый торец. При большем количестве элементов жесткости потребуется увеличение коэффициента запаса.

Сварка каркаса

Сварка каркаса тепличного сооружения необходима для соединения деталей между собой и придания конструкции жесткости.

Схема надрезов по длине плети металлопроката и ее сгиба, представленные ниже, наглядно демонстрируют содержание операций по сборке основной детали, составляющей каркас тепличной постройки. Сварка производится по местам сгибов позволяя получить жесткий элемент каркаса.




Арочная конструкция

Изготовление тепличного сооружения при арочном своде включает в себя следующие мероприятия:

  1. Подготавливаются и крепятся к фундаменту продольные основания с направляющими для вертикальных дуг.
  2. Готовятся дуги арочного свода, для чего потребуется оцинкованная профильная труба для теплиц сечением 20х20. Прокат загибается на 90О вокруг бетонного кольца диаметром 3 м – данный способ является практическим решением получения дугового профиля, без специальных приспособлений.
  3. Производится крепление вертикальных дуг, для чего она вставляется и крепится в направляющей продольного основания.
  4. Соединение вертикальных дуг между собой производится при помощи продольных планок с направляющими, размер которых определяется тем, какой длины будет самодельная теплица из профильной трубы.

Ниже представлена схема тепличной постройки арочной формы с обозначением элементов конструкции при изготовлении полудуг, а не цельной сборочной единицы в виде арки. Такая схема изготовления требует большего числа продольных планок, что увеличивает металлоемкость и вес конструкции.

При больших габаритах арочного сооружения потребуется соединение деталей между собой при помощи сварки. Видеосюжет процесса монтажа подобной конструкции представлен ниже:

Как самому загнуть профильную трубу для теплицы

Ниже представлено видео, демонстрирующее как загнуть профильную трубу для теплицы при помощи самодельного трубогиба и отвечающее на вопрос — Как правильно согнуть профильную трубу для теплицы? Именно применение станочного оборудования позволяет добиться постепенного изменения формы цельного металлопроката и получить полноценный арочный свод без применения дополнительных стыков между элементами.

При отсутствии трубогибного станка или приспособления, алгоритм получения гнутой формы металлопроката, можно сформулировать следующим образом:

  1. Гнутье следует выполнять вокруг предмета цилиндрической формы с поперечным размером, соответствующим диаметру арочного свода, например, вокруг железобетонного кольца.
  2. Во избежание резкого сгиба следует заполнить внутреннюю полость песком и запечатать ее с обеих концов при помощи деревянной пробки.
  3. Во избежание смещения, металлопрокат следует закрепить в бетонном кольце посредине, а для получения равномерного профиля производить одновременное сгибание в обе стороны.
  4. Для лучшего сгибания поверхность материала может быть нагрета при помощи паяльной лампы.

Видеоматериал, демонстрирующий работу трубогибного станка, для получения гнутой формы металлопроката в условиях гаража можно увидеть ниже:

Оборудование для изготовления теплиц из профильной трубы, помимо рассмотренных выше трубогибных станков, может включать ручные приспособления для получения гнутья небольшой длины. Также для обработки металла в процессе изготовления потребуется следующий электроинструмент: болгарка или турбинка, сварочный трансформатор, дрель с регулируемой частотой вращения и шуроповерт, при отсутствии такой возможности.

Готовая теплица из профильной трубы

Теплицы из профильной трубы представленные на фото ниже наглядно демонстрируют чего можно добиться, если захотеть возвести тепличную постройку на приусадебном участке собственными руками.




Рассчитать материал на теплицу из поликарбоната

Как выбрать теплицу из поликарбоната ...

Перебегаем к подготовке фундамента, для этого выкапываем подходящей глубины и ширины ров, который будет точно соответствовать очертаниям грядущего парника. По установленным колышкам, мы замеряем границы расположения нашего каркаса. Начинаем заливку фундамента веществом бетона: цемент смешиваем с песком в пропорции 3:1 (М300) либо 4:1 (М400) и добавляем воды. Заливаем весь цельный фундамент по уровню, который можно отметить шнуром либо нитью. Даем раствору настояться и застыть.


теплицы из поликарбоната


Отзывы:

John Smith пишет: Ура …

John Smith пишет: Ура …


Сборку парниковой конструкции начинаем с фиксации торцевых частей, как показано в аннотации. Центральный верхний элемент соединяется с 2-мя боковыми длинноватыми элементами. Для крепления применяем шурупы и фиксаторы, идущие в комплекте. Чтоб сборка шла стремительно и отлично можно использовать шуруповерт. На готовую цельную базу ставим арку торцевую, и прикрепляем ее с помощью хомутов.


Арочная домашняя теплица из арматуры,Чертеж.Поликарбонат.Парник своими руками



Теплица из поликарбоната своими ...

Если же у вас нет в наличие трубогиба, рекомендуется остановить выбор на прямоугольном каркасе с двускатной или односкатной крышей. Выполняется такой каркас теплицы из профильной трубы 20*20 своими руками (чертежи, фото готовых конструкций можно найти на тематических сайтах). Расчеты, чертежи и схемы каркасов помогут рассчитать необходимое количество профилей и избежать приобретения лишнего материала.

Разрабатывая своими руками чертежи каркаса для теплицы из профильной трубы, рекомендуется брать в расчет стандартную длину реализуемых профилей. Размеры теплицы подбираются так, чтобы при нарезке необходимых отрезков оставалось как можно меньше отходов.


Ворота и навес своими руками. Делаем фермы для подвесных ворот и навеса.


Отзывы:

Александр Афонин пишет: недолго забор будит стоять,имею виду покрытие

H. Kamilovich пишет: Крепление ферм и вообще задумка дурацкая до не возможности. Кто так крепит фермы и вообще туфта!

Саша Ерачин пишет: доброго времени суток ферму 10 метровую из какой трубы изготовить пролет по 3 метра

Сергей Вайда пишет: В целом молодцы, смутило крепление к стене. изнутри дома не как не крепилась ферма?

Алексей Мордиянов пишет: сральщики(((


#video_insert_place

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
