Подбор радиатора отопления, расчет тепловой мощности радиатора. Калькулятор.


Окна:   Тройной стеклопакетДвойной стеклопакетОбычное (двойное) остекление
Стены:   Хорошая теплоизоляцияДва кирпича или 150 мм утеплителяПлохая теплоизоляция
Соотношение площадей окон и пола:   10%20%30%40%50%
Средняя температура самой холодной недели в году:   -10C-15C-20C-25C-30C-35C
Число стен выходящих наружу:   ОднаДвеТриЧетыре
Тип помещения над рассчитываемым:   Обогреваемое помещениеТеплый чердакХолодный чердак
Высота помещения:   2,5 метра3 метра3,5 метра4 метра4,5 метра
Длина, м
Ширина, м
Результаты расчетов:
Требуется на помещение, Вт:
Необходимое количество секций "200 Вт/0,2кВт":
Необходимое количество секций "180Вт/0,18кВт":
Необходимое количество секций "160Вт/0,16кВт":
Необходимое количество секций "140Вт/0,14кВт":
Необходимое количество секций "120Вт/0,12кВт":

Расчет радиаторов отопления, количества секций, теплоотдачи, мощность

Для каждого хозяина дома очень важно осуществить правильный расчет радиаторов отопления. Недостаточное количество секций будет способствовать тому, что радиаторы не смогут обогреть помещение наиболее эффективным и оптимальным образом. Если же приобрести радиаторы, обладающие слишком большим количеством секций, то отопительная система будет весьма неэкономичной, используя лишнюю мощность радиаторов отопления.

расчет радиаторов отопления

Расчет радиаторов отопления

Если вам необходимо сменить отопительную систему или установить новую, то расчет количества секций радиаторов отопления будет играть очень важную роль. Если помещения в вашем доме или квартире стандартного типа, то подойдут и более простые расчеты. Однако иногда для получения наиболее высокого результата необходимо соблюдать кое-какие особенности и нюансы, касающиеся таких параметров, как мощность радиатора отопления на помещение и давление в батареях отопления.

Расчет исходя из площади помещения

Разберемся, как рассчитать батареи отопления. Ориентируясь на такие параметры, как общая площадь помещения, можно осуществить предварительный расчет батарей отопления на площадь. Данное вычисление довольно простое. Однако если у вас в помещении высокие потолки, то его за основу брать нельзя. На каждый квадратный метр площади потребуется около 100 ватт мощности в час. Таким образом, расчет секций батарей отопления позволит вычислить, какое количество тепла понадобится для обогрева всего помещения.

расчет количества секций радиаторов отопления

Подбор количества секций радиатора отопления в зависимости от площади отопления

Как рассчитать количество радиаторов отопления? К примеру, площадь нашего помещения составляет 25 кв. метров. Умножаем общую площадь помещения на 100 ватт и получаем мощность батареи отопления в 2500 ватт. То есть 2,5 кВатт в час необходимо для обогрева помещения с площадью в 25 кв. метров. Полученный результат делим на значение тепла, которое способна выделить одна секция отопительного радиатора. К примеру, в документации отопительного прибора указано, что одна секция выделяет в час 180 Ватт тепла.

Таким образом, расчет мощности радиаторов отопления будет выглядеть так: 2500 Вт / 180 Вт = 13,88. Полученный результат округляем и получаем цифру 14. Значит, для обогрева помещения в 25 кв. метров потребуется радиатор с 14 секциями.

Также потребуется учесть различные тепловые потери. Комната, которая находится в углу дома, или комната с балконом будет нагреваться медленнее, а также быстрее отдавать тепло. В таком случае, расчет теплоотдачи радиатора батарей отопления должен производиться с некоторым запасом. Желательно, чтобы такой запас составлял около 20%.

как рассчитать количество радиаторов отопления

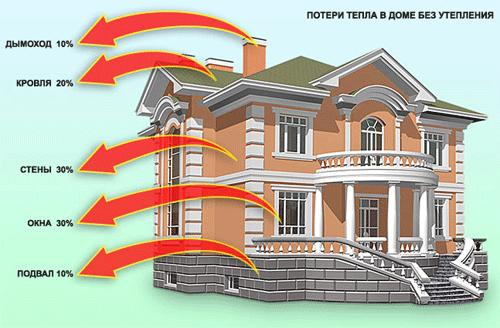

Теплопотери частного дама

Расчет батарей отопления может быть произведен и с учетом объема помещения. В таком случае, не только общая площадь помещения играет роль, но также и высота потолков. Как рассчитать радиаторы отопления? Расчет производится примерно по такому же принципу, как и в предыдущей ситуации. Для начала необходимо выявить, какое количество тепла понадобится, а также — как рассчитать количество батарей отопления и их секций.

расчет мощности радиаторов отопления

СНиП 41-01-2003

Например, необходимо вычислить нужно количество тепла для комнаты, которая обладает площадью в 20 кв. метров, а высота потолков в ней составляет 3 метра. Умножаем 20 кв. метров на 3 метра высоты и получим 60 кубических метров общего объема помещения. На каждый кубометр необходимо около 41 Вт тепла – так говорят данные и рекомендации СНИП.

Производим расчет мощности батарей отопления дальше. Умножаем 60 кв. метров на 41 Вт и получаем 2460 Вт. Также делим эту цифру на ту тепловую мощность, которую излучает одна секция радиатора отопления. Например, в документации отопительного прибора указано, что одна секция выделяет в час около 170 Вт тепла.

2460 Вт делим на 170 Вт и получим цифру 14,47. Ее мы тоже округляем, таким образом, для обогрева помещения с объемом в 60 кубометров, понадобится 15-секционный радиатор отопления.

Можно сделать наиболее точный расчет количества радиаторов отопления. Такое может понадобиться для частных домов с нестандартными помещениями и комнатами.

Подобный способ, как рассчитать мощность радиатора отопления, требует соблюдения многих факторов, а также содержит ряд различных коэффициентов, которые учитывают все нюансы и особенности помещения.

Как рассчитать батарею отопления? Вот таким образом выглядит формула для наиболее точного расчета:

КТ = 100Вт/кв.м. х П х К1 х К2 х К3 х К4 х К5 х К6 х К7

Где:

Кт – это количество тепла, которое необходимо для определенного помещения;

П – общая площадь помещения;

К1 – это коэффициент, который учитывает, насколько остеклены проемы для окон.

Если окно с простым остеклением двойного типа, то кф. составляет 1.27.

Рекомендуем к прочтению:

Для окна со стеклопакетом двойного типа – 1.00.

Для тройного стеклопакета кф. составляет 0.87.

К2 – это кф. стеновой теплоизоляции.

Если теплоизоляция довольно низкая, то берется кф. в 1.27.

Для хорошей теплоизоляции – кф. = 1.0.

Для отличной теплоизоляции кф. равен 0.85.

К3 – это соотношение площади пола и площади окон в комнате.

Для 50% он будет равен 1,2.

Для 40% — 1,1.

Для 30% — 1.0.

Для 20% — 0.9.

Для 10% — 0.8.

К4 – это кф., учитывающий среднюю температуру в помещении во время самой холодной недели в году.

Для температуры в -35 градусов он будет равен значению 1,5.

Для -25 – кф. = 1.3.

Для -20 – 1.1.

Для -15 – 0.9.

Рекомендуем к прочтению:

Для -10 – 0.7.

К5 – это коэффициент, который поможет выявить потребность тепла с учетом того, сколько наружных стен есть у помещения.

Для помещения с одной стеной кф. составляет 1.1.

Две стены – 1.2.

Три стены 1.3.

К6 – учитывает тип помещений, которые расположены над нашим помещением.

Если чердак не отапливается, то он составляет 1.0.

Если чердак отапливается, то кф. равен 0.9.

Если выше расположено жилое помещение, которое отапливается, то за основу берется кф. в 0.7.

К7 – это учет высоты потолков в помещении.

Для высоты потолков в 2,5м, кф. будет равен 1,0.

При высоте потолков в 3 метра кф. равен 1,05.

Если высота потолков составляет 3,5 метра, то берется за основу кф. в 1,1.

При 4 метрах – 1,15.

Результат, вычисленный по данной формуле, необходимо разделить на тепло, которое выдает одна секция радиатора отопления, и округлить результат, который мы получили.

Теперь мы знаем, как посчитать количество радиаторов отопления, как рассчитать мощность батареи отопления и площадь радиатора отопления. Такие расчеты позволят вам правильно и эффективно обустроить свою систему отопления.

Расчет радиаторов, батарей отопления по площади: онлайн калькулятор

Грамотный расчет отопления частного дома (калькулятор использовать предпочтительнее) задача исключительно сложная. Ведь слишком много факторов следует при этом учесть. Малейшая ошибка или неправильная трактовка исходных данных могут привести к ошибке, из-за которой смонтированная система отопления не будет выполнять поставленные задачи. Либо, что тоже вероятно, режим ее работы будет весьма далек от оптимального, что приведет к значительным и неоправданным тратам. Специалисты компании «Новое место» готовы рассчитать отопление любой специфики оперативно и недорого. Не хотите иметь проблем с теплом в доме – просто позвоните нашему менеджеру.

Точность исходных данных крайне важна

Существует довольно много методик, которые позволяют обычному человеку, не связанному со строительным делом, провести расчет радиаторов отопления частного дома – калькулятор для этих нужд также используется сейчас широко. Однако, на правильные данные можно рассчитывать только в том случае, если входящая информация предоставлена грамотно.

Так, самостоятельно измерить кубатуру помещения (длина, ширина и высота каждой комнаты), подсчитать количество окон и примерно определить тип подключаемого радиатора достаточно просто. Но, далеко не все владельцы жилья смогут разобраться с типом подачи горячей воды, толщиной стен, материалом, из которого они сделаны, а также учесть все нюансы предполагаемого к монтажу отопительного контура.

С другой стороны, для предварительного планирования даже такие методы, неточные, но простые в реализации, подойдут очень хорошо. Они помогут выполнить приблизительный расчет радиатора отопления в частном доме (калькулятор вам понадобится, но вычисления будут очень простыми) и примерно понять, какой отопительный контур будет наиболее оптимальным.

Расчет на основании площади помещения

Самый быстрый и весьма неточный метод, лучше всего подходящий для помещений со стандартной высотой потолков, равной примерно 2,4-2,5 метров. Согласно действующим строительным правилам, на обогрев одного квадратного метра площади понадобится 0,1 кВт тепловой мощности. Следовательно, для типовой комнаты площадью 19 квадратных метров необходимо 1,9 кВт.

Чтобы завершить расчет количества радиаторов отопления в частном доме, осталось разделить полученное значение на показатель теплоотдачи одной секции батареи (этот параметр должен быть указан в сопроводительной инструкции или на упаковке, но для примера возьмем стандартное значение 170 Вт) и при необходимости округлить полученную цифру в большую сторону. Окончательный результат будет равен 12 (1900 / 170 = 11,1764).

Предложенная методика является очень приблизительной, так как не учитывает множество факторов, напрямую влияющих на расчеты. Поэтому для корректировки стоит использовать несколько уточняющих коэффициентов.

  • помещение с балконом или комната в торце здания: +20%;
  • проект предполагает установку радиаторной батареи в нишу или за декоративный экран: +15%.

Расчет по кубатуре помещения

Предлагаемая методика также не претендует на высокую точность, но по сравнению с расчетом на основе площади помещения она дает результаты, более соответствующие реальному положению дел. Самая большая проблема в данном случае – правильная трактовка норм СНиП, по которым для обогрева одного кубического метра жилой площади необходимо затратить 41 кВт мощности. Так как этот параметр описывает систему организации отопления в стандартном панельном здании, расчет количества радиаторов отопления в частном доме будет не совсем точным. Но примерное представление о том, как ее следует проектировать, он дает.

В первую очередь, нужно перемножить площадь помещения на его высоту. Например, для комнаты в 30 квадратных метров и потолками в 3,5 метра итоговая цифра будет 105 м3(30 * 3,5). После этого ее нужно умножить на 41 (нормы требуемой тепловой мощности для одного «куба»): 105 * 41 = 4305 Вт (примерно 4,3 кВт).

Вычисление оптимального количества радиаторов выполняется очень просто. Прежде всего, выясните теплоотдачу одной сегмента, после чего разделите на это значение полученную ранее цифру. В нашем примере имеем 26 секций (4305 / 170 = 25,3235). Для получения более достоверного результата есть смысл использовать несколько корректирующих коэффициентов:

  • угловая комната: +20%;
  • батарея задекорирована решеткой или экраном: +20%;
  • дом плохо утеплен, основной материал, из которого сделаны стены, – крупногабаритная панель: +10%;
  • помещение находится на последнем или первом этаже: +10%;
  • в комнате большего одного окна или оно одно, но очень большое: +10%;
  • рядом расположены неотапливаемые помещения (особенно, если в них отсутствует часть стен): +10%.

Профессиональный подход

Как рассчитать батареи отопления для частного дома, если нужна очень высокая точность с минимально возможными допусками. В этом случае есть смысл воспользоваться методикой, которая предполагает наличие нескольких уточняющих коэффициентов. Она имеет определенные допуски, но итоговый результат позволит смонтировать такую отопительную систему, которая будет учитывать все особенности помещения.

Формула расчета имеет следующий вид: Q = 100 * S * X1 * X2 * X3 * X4 * X5 * X6 * X7. Q – количество тепла (в ваттах на квадратный метр), которое необходимо обеспечить для конкретного помещения), S – его площадь, а X1-X7 – несколько уточняющих коэффициентов.

X1: класс остекления оконных проемов (особо уточним, он не учитывает количество самих проемов)

  • Двойное остекление: 1,27.
  • 2-слойный стеклопакет: без коррекции.
  • 3-слойный стеклопакет: 0,85.

X2: уровень теплоизоляции стен (может быть скорректирован установкой внешних утепляющих конструкций)

  • Недостаточная (одинарная кладка, нет дополнительных навесных блоков): 1,27.
  • Хорошая (слой утеплителя или двойная кирпичная кладка): без коррекции.
  • Высокая: 0,85.

X3: отношение площади окон и пола

  • 50%: 1,2.
  • 40%: 1,1.
  • 30%: без коррекции.
  • 20%: 0,9.
  • 10%: 0,8 (часто встречающийся случай в складских помещениях, но в частных домах встречается очень редко).

X4: средневзвешенная температура воздуха для наиболее холодной недели в году (в градусах Цельсия)

  • -35 и менее: 1,5.
  • От -35 до -25: 1,3.
  • От -25 до -20: 1,1.
  • От -20 до -15: 0,9.
  • От -15 до -10: 0,7.

X5: внешние стены

  • Одна: 1,1;
  • Две: 1,2;
  • Три: 1,3;
  • Четыре: 1,4.

X6: тип находящегося над комнатой, для которой производится расчет, помещения

  • Чердак, лишенный принудительного отопления: без коррекции.
  • Отапливаемый чердак: 0,9.
  • Жилое помещение с собственным отоплением: 0,8.

X7: высота потолков (метров)

  • Менее 2,5: без коррекции.
  • От 2,5 до 3: 1,05.
  • От 3 до 3,5: 1,1.
  • От 3,5 до 4: 1,15.
  • От 4 до 4,5: 1,2.

Как рассчитать количество радиаторов в доме, исходя из предложенной методики? Представим себе, что у нас есть дом из двух комнат – 20 и 25 м2. В одной из них – двойное остекление, в другой – тройной стеклопакет. Уровень теплоизоляции высокий. Соотношение окон и пола – 1:1. Самая низкая температура -17 градусов. В доме 2 внешних стены, над комнатами находится неотапливаемый чердак, а высота стен – 3,1 м.

  • 1 комната (S=20 м2). 100 * 20 (S) * 1,27 (X1) * 0,85 (X2) * 1,2 (X3) * 0,9 (X4) * 1,2 (X5) * 1 (X6) * 1,1 (X7) = 3077,87.
  • 2 комната (S=15 м2). 100 * 15 (S) * 0,85 (X1) * 0,85 (X2) * 1,2 (X3) * 0,9 (X4) * 1,2 (X5) * 1 (X6) * 1,1 (X7) = 1544,99.

После этого нужно разделить полученные значения на теплоотдачу одной секции радиатора, (например, 170 Вт / м2):

  • 1 комната: 3077,87 / 170 = 19 (18,1051).
  • 2 комната: 1544,99 / 170 = 10 (9,0881).

Именно такое количество секций будет оптимальным и достаточным.

Виды радиаторов

Приведенное значение теплоотдачи – 170 Вт / м2 является усредненным, а значит реальное положение дел отражает далеко не всегда. Потому его также можно скорректировать для более точного расчета.

Биметаллические радиаторы

Являются в наше время самыми распространенными. Показатели теплоотдачи у разных производителей могут несколько разниться, но общее представление о том, какую они обеспечивают теплоотдачу, получить можно. Основной критерий в данном случае – межосное расстояние:

  • 500 мм: 165 Вт.
  • 400 мм: 143 Вт.
  • 300 мм: 120 Вт.
  • 250 мм: 102 Вт.

Алюминиевые радиаторы

Основной показатель здесь тот же – межосное расстояние, а приведенные нами данные верны для продукции итальянских брендов Calidor и Solar.

  • 500 мм: от 178 до 182 Вт.
  • 350 мм: от 145 до 150 Вт.

Стальные пластинчатые радиаторы

Здесь ситуация несколько сложнее, так как приходится дополнительно учитывать способ врезки в контур отопления, потому нужные параметры теплоотдачи следует выяснить у производителя вашей модели батареи.

Чугунные радиаторы

Классика, доставшаяся нам по наследству со старых советских времен, но не теряющая своей актуальности и в наши дни. Однако здесь следует учитывать, что в реальной жизни показатели могут быть ниже на 10-20 градусов, особенно если коммуникации сильно изношены.

Как рассчитать количество радиаторов в доме, используя предложенную методику? Вы должны четко выяснить необходимые для этого параметры помещения и технико-технические характеристики предполагаемых к использованию радиаторов. Но, так как это не так просто, как может показаться на первый взгляд, это обратитесь за помощью в компанию «Новое место».

Расчет количества радиаторов: способы, формулы, пример расчета

Радиаторы

РадиаторыСуществуют разные методы расчёта количества радиаторов отопления. На это влияют и материал, из которого построено здание, и климатическая зона, где расположен дом, и температура носителя, и особенности теплоотдачи самого радиатора, а так же много других факторов. Рассмотрим подробнее технологию правильного расчета количества радиаторов отопления для частных домов, ведь от этого зависит эффективность работы, а так же экономичность отопительной системы дома.

Расчет радиаторов

Расчет радиаторовСамым демократичным способом является расчёт радиатора исходя из мощности на квадратный метр. В средней полосе России зимний показатель составляет 50−100 ватт, в регионах Сибири и Урала 100−200 ватт. Стандартные 8-секционные чугунные батареи с межосевым расстояние 50 см имеют теплоотдачу 120−150 ватт на одну секцию. Биметаллические радиации имеют мощность около 200 ватт, что немного повыше. Если мы имеем ввиду стандартный водный теплоноситель, то для комнаты в 18−20 м2 со стандартной высотой потолков в 2,5−2,7 м понадобится два чугунных радиатора по 8-м секций.

От чего зависит количество радиаторов

Есть ещё ряд факторов, которые должны учитываться при расчёте количества радиаторов:

  • паровой теплоноситель имеет большую теплоотдачу, чем водный;
  • угловая комната холоднее, так как у неё две стены выходят на улицу;
  • чем больше окон в помещении, тем там холоднее;
  • если высота потолков выше 3 метров, то мощность теплоносителя надо высчитывать, исходя из объёма помещения, а не её площади;
  • материал, из которого изготовлен радиатор, имеет свою теплопроводность;
  • теплоизолированные стены увеличивают теплоизоляцию комнаты;
  • чем ниже зимние температуры на улице, тем большее количество батарей необходимо установить;
  • современные стеклопакеты увеличивают теплоизоляцию помещения;
  • при одностороннем подключении труб к радиатору не имеет смысла устанавливать более 10 секций;
  • если теплоноситель движется сверху вниз, его мощность увеличивается на 20%;
  • наличие вентиляции предполагает большую мощность.

Обзор основных видов радиаторов отопления представлен здесь: https://teplo.guru/radiatory/vybor/kak-vybrat-luchshiradiatory-otopleniya.html

Формула и пример расчета

Сравнение мощности радиаторов

Сравнение мощности радиаторовУчитывая вышеперечисленные факторы, можно сделать расчёт. На 1 м2 понадобится 100 Вт, соответственно, на отопление комнаты в 18м2 нужно затратить 1800 Вт. Одна батарея из 8-ми чугунных секций выделяет 120 Вт. Делим 1800 на 120 и получаем 15 секций. Это весьма средний показатель.

В частном доме с собственным водонагревателем мощность теплоносителя высчитывается по максимуму. Тогда 1800 делим на 150 и получаем 12 секций. Столько нам понадобится для обогрева комнаты в 18м2. Существует весьма сложная формула, по которой можно рассчитать точное количество секций в радиаторе.

Схемы подключения радиаторов подробно изучены здесь: https://teplo.guru/radiatory/ustanovka/shemy-podklyucheniya-radiatorov.html

Формула выглядит так:

Формула рассчета мощности радиаторов

Формула рассчета мощности радиаторов
  • q 1 — это вид остекления: тройной стеклопакет 0,85; двойной стеклопакет 1; обычное стекло 1,27;
  • q 2 — теплоизоляция стен: современная теплоизоляция 0,85; стена в 2 кирпича 1; плохая изоляция 1,27;
  • q 3 — отношение площади окон к площади пола: 10% 0,8; 20% 0,9; 30% 1,1; 40% 1,2;
  • q 4 — минимальная температура снаружи: -100С 0,7; -150С 0,9; -200С 1,1; -250С 1,3; -350С 1,5;
  • q 5 — количество наружных стен: одна 1,1; две (угловая) 1,2; три 1,3; четыре 1,4;
  • q 6 — тип помещения над расчётным: обогреваемое помещение 0,8; отапливаемый чердак 0,9; холодный чердак 1;
  • q 7 — высота потолков: 2,5 м — 1; 3 м — 1,05; 3,5м — 1,1; 4м — 1,15; 4,5м — 1,2;

Проведём расчёт для угловой комнаты 20 м2 с высотой потолка 3 м, двумя 2-х створчатыми окнами с тройным стеклопакетом, стенками в 2 кирпича, расположенной под холодным чердаком в доме в подмосковном посёлке, где зимой температура опускается до 200С.

Угловая комната - расчет

Угловая комната - расчет

Получится 1844,9 Вт. Разделим на 150 Вт и получим 12,3 или 12 секций.

Расчёт мощности чугунных батарей детально изучен в данной статье: https://teplo.guru/radiatory/chugunnye/kak-rasschitat-moshhnost.html

Радиаторы делаются из трёх видов металла: чугунные, алюминиевые и биметаллические. Чугунные и алюминиевые радиаторы имеют одинаковую теплоотдачу, но нагретый чугун остывает медленнее алюминия. Биметаллические батареи имеют большую теплоотдачу, чем чугунные, но они быстрее остывают. Стальные радиаторы имеют высокую теплоотдачу, но они подвержены коррозии.

Мощность радиаторовМощность радиаторовСамой комфортной для человеческого организма температурой в помещении принято считать 210С. Однако для хорошего крепкого сна больше подходит температура не выше 180С, поэтому немалую роль играет и назначение отапливаемого помещения. И если в зале площадью 20 м2 нужно установить 12 секций батареи, то в аналогичном спальном помещении предпочтительнее установить 10 батарей, и человеку в такой комнате будет комфортно спать. В угловом помещении такой же площади смело размещайте 16 батарей, и Вам не будет жарко. Т. е. расчёт радиаторов в помещении весьма индивидуален, и можно давать только приблизительные рекомендации, сколько секций необходимо установить в той или иной комнате. Главное, произвести установку грамотно, и тепло всегда будет в вашем доме.

Расчет радиаторов в двухтрубной системе (видео)

Точный расчет количества радиаторов (секций) отопления

Можно провести расчет радиаторов отопления по площади, с помощью калькулятора, размещенного на каком-либо сайте. Но данные не будут точными. Калькуляторов (программ) расчета секций радиаторов отопления много, но точную информацию можно получить только в том случае, если провести расчет вручную индивидуально для каждого помещения.

Упрощенные варианты расчета радиаторов отопления в доме

Первый способ: Расчет по объему комнат

Он прописан в положениях СНиП и применим для панельных домов, Правила предлагают в качестве нормы взять 41 Вт мощности отопления на один кубический метр отапливаемого помещения. Чтобы рассчитать количество необходимых секций достаточно объем комнаты разделить на мощность одной секции устанавливаемых радиаторов (этот параметр указывается производителем в сопроводительной технической документации).

Второй способ: Расчет по площади помещений

Данный способ расчета ориентирован на помещения с потолками до 2500 мм, и за норму берется 100 Вт мощности на один квадрат площади. Для расчёта количества секций необходимо разделить площадь помещения на мощность одной секции (указывается в технической документации радиаторов).

Примерный расчет количества секций радиатора для типового помещения

N=S/P*100, где:

  • N — Количество секций (дробная часть округляется по правилам математического округления))
  • S — Площадь комнаты в м2
  • P — Теплоотдача 1 секции, Ватт

Для этих вариантов расчета применим ряд поправок. Например, если в помещении имеется балкон, или более двух окон, или оно находится на углу здания, то к полученному количеству секций рекомендуется приплюсовать еще 20%. Если при расчете получается конечный результат (количество секций) дробное число, то его следует округлять до целого в большую сторону.

Обратите внимание: полученное значение рассчитано для идеальных условий. То есть, в доме нет дополнительных теплопотерь, сама система отопления работает эффективно, окна и двери герметично закрываются, а соседние помещения также отапливаются. В реальных условиях секций может потребоваться больше.

Точный расчет необходимого количества секций радиаторов

Выше приведены упрощенные способы расчета радиаторов, которые актуальны для типовых квартир со стандартными параметрами. С их помощью получить адекватный результат для частных жилых домов и квартир в современных новостройках нереально. Для этого следует использовать специальную формулу:
КТ = 100Вт/м2 * S * К1 * К2 * К3 * К4 * К5 * К6 * К7,

Где за основу также берется норма в 100 Вт на квадратный метр, общая площадь помещения и дополняется коэффициентами, значения которых приведены ниже:

K1 — коэффициент, учитывающий остекление оконных проемов:

  • для окон с обычным двойным остеклением: 1.27;
  • для окон с двойным стеклопакетом: 1.0;
  • для окон с тройным стеклопакетом: 0.85;

K2 — коэффициент теплоизоляции стен:

  • низкая степень теплоизоляции: 1.27;
  • хорошая теплоизоляция (кладка в два крипича или слой утеплителя): 1.0;
  • высокая степень теплоизоляции: 0.85;

K3 — соотношение площади окон и пола в помещении:

  • 50%: 1.2;
  • 40%: 1.1;
  • 30%: 1.0;
  • 20%: 0.9;
  • 10%: 0.8;

K4 — коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:

  • для -35°C: 1.5;
  • для -25°C: 1.3;
  • для -20°C: 1.1;
  • для -15°C: 0.9;
  • для -10°C: 0.7;

K5 — корректирует потребность в тепле с учетом количества наружных стен:

  • одна стена: 1.1;
  • две стены: 1.2;
  • три стены: 1.3;
  • четыре стены: 1.4;

K6 — учет типа помещения, которое расположено выше:

  • холодный чердак: 1.0;
  • отапливаемый чердак: 1.0;
  • отапливаемое жилое помещение: 1.0;

K7 — коэффициент, учитывающий высоту потолков:

  • при 2.5 м: 1.0;
  • при 3.0 м: 1.05;
  • при 3.5 м: 1.1;
  • при 4.0 м: 1.15;
  • при 4.5 м: 1.2;

По этой формуле вы сможете рассчитать общее количества тепла, необходимого для того или иного помещения. Для определения количества секций радиаторов, вам необходимо полученный результат разделить на мощность одной секции.


Отправить ответ

avatar
  Подписаться
Уведомление о
