Простые ворота из профнастила – как сделать конструкцию забора из профлиста своими руками, модели с калиткой из металлопрофиля

Как сделать ворота из профнастила своими руками 50 фото пошагово

Придомовой участок невозможно представить без расположенного по периметру ограждения. Хотя бы временный забор устанавливают еще до начала строительства частного дома или коттеджа. Он позволяет зафиксировать границы, выполняет защитную и эстетическую функции. Не менее важной частью общей конструкцию является проезд, проем в ограде. Он служит не только для прохода, пропуска автотранспорта, но и выступает в качестве украшения территории. Для его изготовления можно использовать разные материалы, но в последнее время наиболее распространены ворота из профнастила.

Особенности материала

Профлист – композитный стройматериал с неоднородной структурой. Представляет собой оцинкованный стальной лист, защищенный полимерным покрытием. В наличии защитных слоев заключается главная особенность изделия. Их количество может быть разным. Самые простые – трехслойные модели, они состоят из листа металла, оцинкованного с двух сторон. Наиболее качественные варианты могут иметь до 10 слоев.

Срок службы листа напрямую зависит от вида покрытия. По этому параметру выделяют: оцинкованный, алюмооцинкованный, профнастил с полимерным покрытием. Гарантийный срок первого вида составляет 5 лет, второго — 10, третьего – от 10 до 20. В основном материал применяется в строительстве. Его используют для разных целей, например, для возведения ангаров, установки ограждений, изготовления ворот, обшивки гаражей, киосков. В зависимости от сферы применения, выделяют три основных типа профлиста:

• Стеновой (фасадный). Маркируется буквой «С». Отличается мелким профилированием. Волна может иметь высоту в 8,10,15,20,21 мм.
• Кровельный (несуще-стеновой) или НС. По сравнению с первым вариантом характеризуется более высокими волнами (20,21,35,45,57,60,75,80,90,100 мм). Используется для облицовки кровли, стен, монтажа перекрытий.
• Несущий (маркировка «Н»). Используется в основном для возведения несущих конструкций. Высота волны составляет 75,80,90,100 мм.

В теории для производства ворот можно применить любой тип, но на практике используется в основном стеновой вариант.

Преимущества и недостатки

Согласно ГОСТ 24045-2010 п. 3.2 металлопрофили – это листовой прокат с гофрами, расположенными по всей ширине. Их высота варьируется в пределах 20-160 мм. Толщина металлического листа, взятого за основу, составляет от 0,3 до 1 мм. Благодаря профилированию достаточно тонкий материал становится очень прочным. Среди остальных достоинств изделия, пользующегося большой популярностью в строительстве, можно выделить:

• невысокую стоимость по сравнению с другими стройматериалами;
• незначительный вес;
• длительный срок службы, у некоторых видов он может превышать 50 лет;
• привлекательный внешний вид;
• широкий выбор цветовой гаммы;
• позволяет делать конструкции любых размеров;
• дает возможность сэкономить на отделочных материалах;
• устойчивость к солнечным лучам, перепадам температуры, атмосферным осадкам;
• защиту от коррозии;
• простой монтаж, однако для установки ворот своими руками потребуются навыки в области строительства, умение обращаться с разными электроинструментами, в том числе сваркой;
• простой уход.

К основным недостаткам профлиста можно отнести:

• отсутствие звукоизоляции;
• слабую устойчивость к механическим воздействиям;
• даже небольшое повреждение защитного покрытия приводит к тому, что металл начинает ржаветь.

Конструкции ворот и их особенности

Оборудуя заезд на дачу, многие владельцы часто задаются вопросом о том, какие ворота им лучше поставить. Если раньше выбор был невелик, все довольствовались распашными моделями, то сейчас все изменилось, разновидностей стало намного больше. Выбирая наиболее подходящий вариант, следует помнить, что конструкция должна быть удобной в эксплуатации, надежно запирать двор, обеспечивать проезд не только легковым, но и грузовым автомобилям. Среди основных видов можно выделить два основных:

Распашные. В свою очередь, они разделяются по следующим признакам:

1. По количеству створок – одностворчатые, двухстворчатые.
2. По внешнему оформлению – односторонние, двухсторонние. В первом случае конструкция украшается только с лицевой стороны, во втором — с обеих сторон.
3. По наличию калитки – глухие, с входной дверью, расположенной на одной из створок, или отдельно с одной из сторон.
4. По способу открытия – ручные (механические), управляемые автоматикой.

Отдельно можно выделить складные распашные ворота, у которых створки могут складываться пополам. Такой вариант используется при оборудовании широкого заезда.

Откатные. Существует несколько разновидностей этих сооружений:

1. подвесные;
2. рельсовые;
3. консольные;
4. телескопические.

Ворота распашного типа

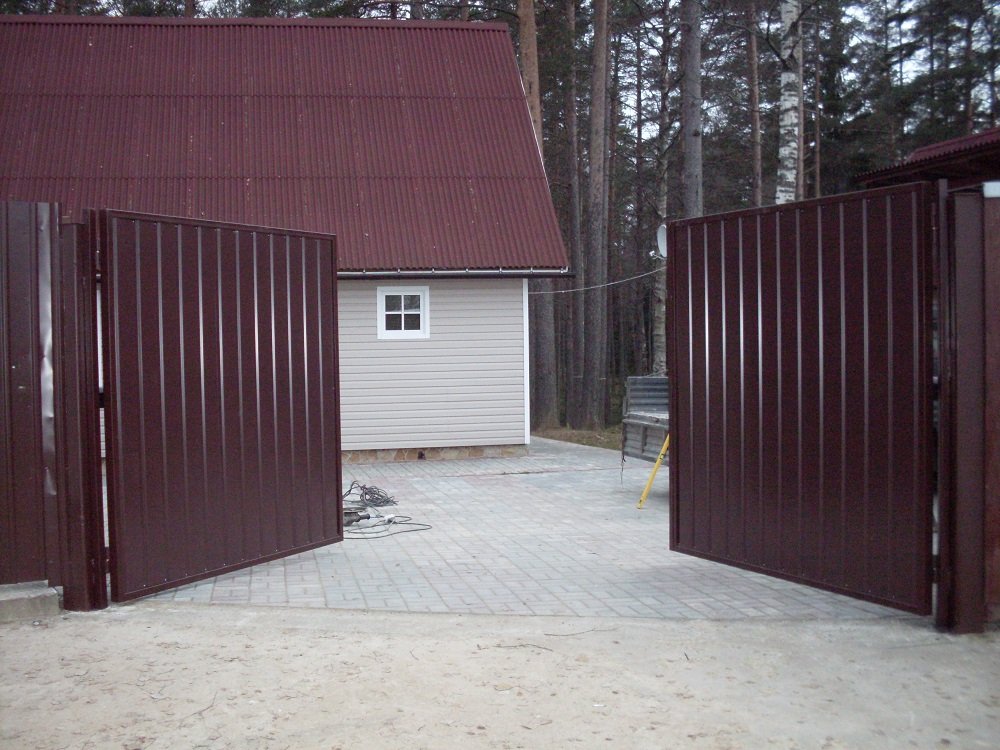

Этот классический вариант наиболее распространен. Распашные модели состоят из одной или двух створок, зафиксированных на стойках. Они могут открываться как внутрь, так и наружу в зависимости от способа приварки петель. Надежность и практичность конструкции проверена не годами, а тысячелетиями. Она пользуется большой популярностью.

Створки состоят из металлического каркаса, зашитого профнастилом. Благодаря легкому весу, они оказывают минимальную нагрузку на опоры. Для их фиксации в закрытом состоянии используется засов, в открытом положении – пружинные фиксаторы, крючки с петлями, упоры. Чтобы предотвратить провисание подвижных частей, столбы необходимо устанавливать на хорошо заглубленный, массивный фундамент.

Эта самая простая и удобная система имеет ряд существенных преимуществ:

• невысокая стоимость, что делает устройство доступным для всех;
• универсальность, ее можно установить на любую ограду, помещение;
• долговечность;
• большое разнообразие конструкций;
• простой монтаж, выполнить который под силу большинству владельцев собственного участка.

Недостатки:

• при неправильном бетонировании основания для столба, недостаточной глубине фундамента, опора со временем может перекоситься;
• легкие элементы, обшитые профлистом, сложно открывать при сильном ветре;
• для открытия подвижных частей потребуется свободное пространство перед ними;
• в зимнее время придется регулярно чистить снег.

roomester.ru

Ворота из профнастила своими руками чертежи, схемы, инструкция

Содержание статьи:

Ворота из профнастила различаются по виду открывания створок и делятся на распашные, откатные и подъемные. Мы рассмотрим самый простой вариант, не требующий для изготовления большого опыта. Ворота из профлиста, сделанные своими руками можно изготовить с небольшими материальными и трудовыми затратами, однако, выглядеть они будут стильно и красиво, если правильно подобрать цвет и дизайн.

Установка ворот из профнастила своими руками

Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.

Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

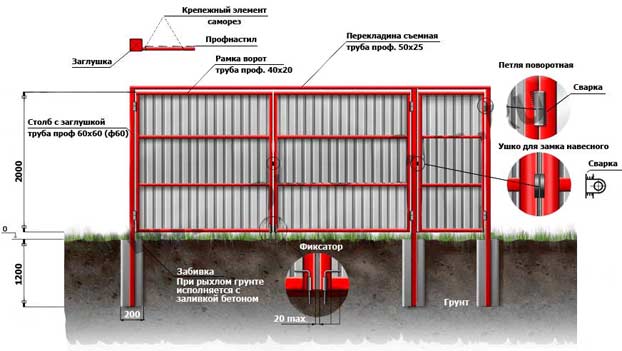

ворота из профнастила. Чертежи

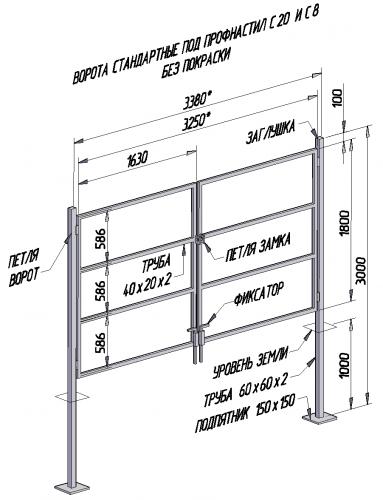

Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.

Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.

Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.

После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.

В последнюю очередь устанавливается запорное устройство. При необходимости наносится краска на поврежденные при монтаже места ворот.

ворота из профнастила своими руками. Видео

Реальный пример изготовления ворот из профлиста

Распашные ворота из профнастила – одно из наименее затратных и надежных решений, к тому же легко воплощаемых за короткий срок своими руками. Изготовление ворот – несложный процесс, который требует лишь внимательного изучения инструкции и нужных инструментов. Обычно, чтобы не занимать лишнего места на участке при открывании ворот, створки делают распахивающимися в сторону улицы.

Чтобы изготовить распашные ворота из профлиста своими руками необходимо:

Определиться с размерами конструкции и начертить схему установки ворот из профлиста. Стандартные проемы для проезда автомобилей обычно делаются 4 или 6 метров. В любом случае нельзя делать ворота уже 4-х метров, так как необходимо как минимум место для маневра, а во-вторых в будущем, возможно придется пропустить через ворота машину намного шире, чем вы имеете сейчас.

ворота из профлиста своими руками. Чертеж

На чертеж нужно нанести все размеры, чтобы не запутаться в процессе изготовления и правильно выбрать количество материалов. Чем тяжелее и объемнее конструкция, тем большего диаметра нужно будет подобрать трубы для каркаса ворот. Внутренние перемычки можно делать из профиля меньшего диаметра, так как нагрузка на него существенно ниже, чем на внешние элементы.

postroiv.ru

Ворота из профнастила. Чертежи и схемы. Пошаговые фото своими руками

Ворота из профнастила

При строительстве дома, коттеджа или дачи всегда возникает вопрос с ограждением.

Профнастил — это самый широкодоступный и вполне бюджетный вариант. Будь ограждение временным или постоянным всегда можно сделать из профнастила очень надежную и вполне симпатичную конструкцию.

В данной статье речь пойдет об изготовлении ворот из профнастила своими руками, будут рассмотрены нюансы строительства, разберем виды профнастила и определимся с вариантами изготовления ворот своими руками.

Распашные ворота из профнастила с НУЛЯ!!!

(фотографии, инструкция, видео мастер-класс)

Несомненно, самым распространённым типом ворот являются распашные ворота. Так как же сделать распашные ворота из профнастила своими руками? Если вас интересует ответ на этот вопрос, то вы попали по адресу.

Рассмотрим процесс создания распашных ворот своими руками из профнастила и профильной трубы на конкретном примере.

В данном случае, автор видео мастер-класса начинает создание ограждения вместе с воротами полностью с нуля, но мы с вами, пока что, будем считать, что забор у нас создан, и столбы уже стоят, готовые к установке ворот. Про создание же самого забора я расскажу вам в данной статье позже, наберитесь терпения.

Самый популярный вопрос: «А с чего начать?». Конечно же, с выбора материала. В нашем случае, подходящий материал уже известен: стандартный профнастил и профильная труба с площадью поперечного сечения 20х40 миллиметров.

После того, как материал определён, необходимо снять мерки (длину и ширину) с проёма для ворот. Затем, для наглядности, я советую изобразить простенькую схему будущих ворот с намеченными на ней размерами.

По данной схеме будет гораздо проще создавать ворота своими руками.

Профнастил и профильная труба нарезается по нужным размерам. После чего, из профтрубы создаётся металлический каркас ворот, который с лицевой стороны обшивается заготовленным профнастилом.

Этапы создания таких ворот вы можете увидеть на следующих пошаговых фотографиях:

novamett.ru

Ворота с калиткой из профнастила своими руками: фото и видео

Всем домовладельцам приходится решать вопрос об ограждении участка и оформлении удобного входа-въезда на участок для домочадцев и гостей. Требования к калитке и воротам – долговечность, красота, удобство в эксплуатации, надежная защита от непрошеных посетителей и посторонних взглядов.Один из самых популярных и простых в исполнении вариантов – ворота с калиткой из профнастила.

Профилированный металлический лист имеет много достоинств:

• эстетичность – большой выбор цветов и рисунков позволяет подобрать материал, подходящий к общему стилю оформления дома и участка; даже однотонное покрытие металла выглядит очень стильно; имитация под натуральный камень или кирпич придаст калиткеочень престижный вид; встречаются и более эксклюзивные рисунки –цветы, растения, пейзажи, картины;
• устойчивость к коррозии – современное пластиковое покрытие на долгие годы защитит металл от ржавления;
• прочность;
• невысокая стоимость;
• простота монтажа конструкций из гофрированного металла.

Типы конструкций из профлиста

Калитка из профнастила может быть расположена рядом или находиться отдельно от ворот. Калитки, встроенные в створку ворот, уже не встречаются из-за невысокой эстетичности.

Конструкция калиток и ворот может быть разной:

• простой прямоугольный каркас с горизонтальными, косыми, перекрещенными перемычками; может быть украшен сверху или снизу сварной декоративной решеткой;
• каркас сложной оригинальной конструкции из кованого металла на фоне профнастила.

При высоком заборе над калиткой высотой более двух метров может быть установлена поперечная перекладина, также обшитая профлистом; может быть установлен небольшой навес, защищающий входящего от снега и дождя в момент открывания замка. Опорные стойки могут быть металлическими или выложены из кирпича в зависимости от общего дизайна ограждения.

По способу открывания калитки традиционно делают распашными, иногда встречаются и откатные с автоматическим открыванием.

Варианты ворот из профнастила дают еще больший простор для дизайнерского творчества: откатные и распашные, с коваными элементами, со вставками из поликарбоната и древесины.

Самая простая распашная калитка для забора своими руками, доступная даже начинающему домашнему мастеру, имеет простую конструкцию прямоугольной формы с металлическими опорами. Ниже описаны ее изготовление и монтаж.

Подготовительные этапы

Перед тем, как сделать калитку из профнастила своими руками, следует продумать последовательность действий и подготовиться.

Первый этап подготовки – определение размеров калитки. Высота дверцы зависит от высоты забора, но обычно не превышает два метра (два метра десять сантиметров, если в семье есть высокорослые мужчины). Если забор очень высокий, то калитку не делают на всю высоту забора, а над дверцей делают перемычки из стального профиля и зашивают профлистом. Ширину проема обычно делают метр-метр десять сантиметров – такая ширина позволяет пройти на участок с крупными сумками в руках или занести мебель. Большая ширина калитки требует более тяжелой и прочной рамы с дополнительными перемычками; не очень удобна для открывания; есть вероятность перекоса дверцы в процессе эксплуатации.

zonazabora.ru

Ворота из профлиста своими руками: фотоотчет + видео

Ворота и калитка из профнастила относятся к категории бюджетных: не так много времени и материалов занимает их изготовление. Правда, если выбрать модель обычных распашных ворот без художественных дополнений. Есть еще варианты с элементами ковки, тут уже сложность работ больше, затраты намного выше. Простые распашные ворота из профнастила своими руками изготовить может даже сварщик-любитель: швов мало, они простые.

Конструкции створок

Даже в такую незамысловатую конструкцию, как створка ворот или калитка можно сделать по-разному, причем вариантов немало. В первую очередь различается расположение перемычек:

• наискосок;
• горизонтально;
• крестообразно.

Каждый способ проверен и работает, обеспечивая достаточную степень жесткости. Тут выбираете то, что кажется вам более правильным или надежным.

Конструкция ворот из металлопрофиля с укосинами

Есть разница в конструкции самих ворот — со стационарной рамой (верхней перекладиной) или без. С рамой ворота более стабильны, но тогда есть ограничения по высоте: не смогут заехать во двор высокие машины — грузовые или спецтехника. При грамотном усилении стоек (столбов) и нормально сделанных створках (с усилением по углам) ворота без рамы будут тоже надежны.

Конструкция ворот в верхней перекладиной и поперечными перемычками

При установке ворот с рамой расход металла больше — на длину перемычки, но при этом можно дополнительно столбы не усиливать: нагрузка на них меньше.

Крестообразные перемычки на воротинах из металлопрофиля

Чтобы удобнее было крепить профлист, по наружному (иногда, внутреннему, как на рисунке выше) периметру створок приваривают тонкостенный металлический профиль шириной 1 см. Это нужно учитывать при определении размеров заготовок под створки.

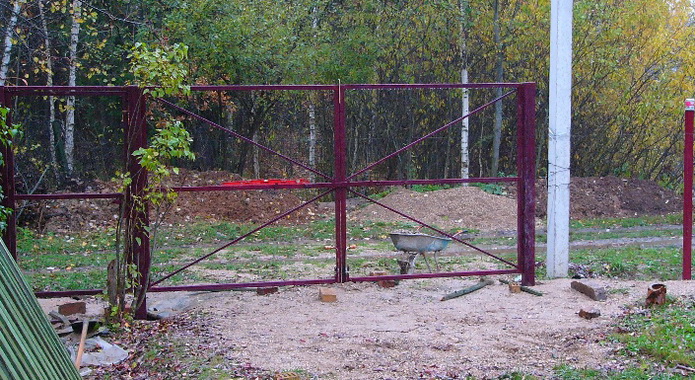

Чтобы сделать конструкцию как можно более жесткой, чтобы она не «гуляла» и не шумела при ветре, в углах делают усиление. И снова способов два. Первый — приварить вырезанные из листового металла уголки.

Усиление створок пластинами из металла

Второй — поставить короткие угловые укосины из той же трубы, что варили каркас створок.

Второй способ усиления створок ворот

Есть разница и во врем сборки: с местах стыков трубы соединяют под углом 45° или просто встык. Профессиональнее — под 45°, проще — встык. Некоторые способы сборки вообще не предусматривают возможности соединения под углом (если собирается цельными обе створки, и только навешенные на столбы они распиливаются на две части).

Разные способы стыковки труб

Еще одна тонкость, которая зависит от количества снега зимой. Как видите на фото, нижнюю планку створок поднимают на разную высоту от земли — где-то на несколько сантиметров, где-то на 20 см и выше. Зависит от высоты снежного покрова зимой: если навалит снега, а ворота от самой земли, вы их не откроете. Чтобы летом в этот зазор не лазила всякая живность, после схода снега на саморезы прикручивают планку, поздней осенью ее снова снимают.

На распашные ворота можно поставить автоматику. Тогда управлять ими можно с пульта и выходить под снег и дождь не нужно.

Материалы

Для столбов берут обычно профильную сварную трубу 80*80 мм, с толщиной стенки 3 мм. Их вкапывают ниже глубины промерзания грунта, выставляют строго вертикально и заливают бетонным раствором. Работы по монтаже ворот начинают после того, как бетон набрал около 50% прочности. Если температура на улице не ниже +20°C, на это понадобится 5-6 дней, если холоднее — до двух недель.

Для створок используют профильную трубу разного сечения: в зависимости от силы ветров и пролета ворот: есть вариант 60*40 мм, есть 40*20 мм. Выбираете исходя из собственных условий. На перемычки берут или такую-же трубу или немного меньшего сечения, вплоть до 20*20 мм. Все эти трубы можно брать 2 мм толщиной стенки, можно 3 мм.  Более толстые стоят дороже (продают на килограммы) — тяжелее они, но 3 мм металл варить проще, что для новичков в сварке важно.

Подготовленный металл

О сварке тонкого металла читайте тут.

Материал для ворот берут тот же, что и для забора из профлиста, крепят его на такие же саморезы. Перед началом работ металл нужно подготовить: снять всю ржавчину (болгаркой с металлической щеткой), загрунтовать «Антиржавчиной» и покрасить. После высыхания можно приступать к работе.

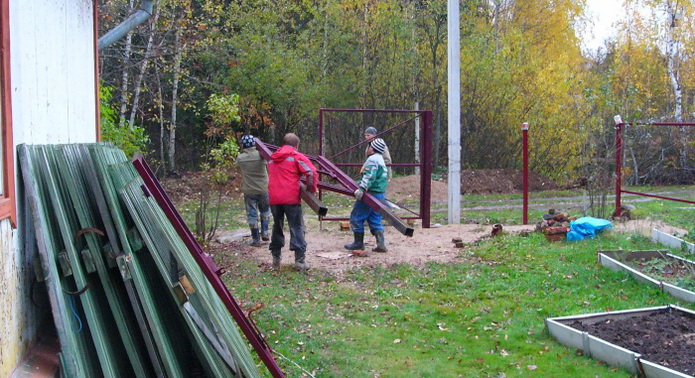

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм. Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы. Главное чтобы все

dekormyhome.ru

Как сделать ворота из профнастила своими руками – личный опыт

Здравствуйте наши уважаемые и горячее любимые читатели. Во дворе самый разгар дачного сезона, время закруток и ремонтных работ. Пройдёшься сейчас по улицам родного поселка, и везде за закрытыми воротами кипит жизнь. Но что именно там творится не разглядеть, можно лишь полюбоваться на ту красоту и выдумку, что мастера вложили в сами створки ворот.

Одним полюбились конструкции с калиткой внутри, другие переплели дерево с художественной ковкой, третьи вообще выбрали современные откатные изделия, которые, кстати, редко отличаются излишней замысловатостью. Словом, есть на что посмотреть и о чем задуматься, в особенности когда у вас самих на участке стоит лишь забор.

Именно для тех, кото любит работать своими руками и не желает кормить наемных мастеров сегодня мы и решили показать, как сделать ворота из профнастила своими руками. Согласитесь, ведь надо с чего то начинать? Ну а теперь поехали.

Почему профнастил

Вы когда-нибудь видели участок с забором, но без ворот? Редкое зрелище, да? Ну а теперь представьте усадьбу с воротами, но без забора…

А между тем по планам моего хорошего друга, застройка приобретенных им соток должна была начаться именно с ворот! О логике подобного решения меня прошу не спрашивать. Николай – парень неординарный и какое-нибудь адекватное объяснение некоторых его поступков искать бессмысленно.

Я просто был поставлен перед фактом, и от меня не желали слышать рассуждения о рациональности подобного решения, а лишь попросили о дружеской помощи, на что я собственно и подписался.

И первым с чем предстояло помочь, так это с выбором исходных материалов.

Я посоветовал изготовить распашные ворота из профлиста по металлическому каркасу (могут быть ворота и с деревянным каркасом).

Аргументация была донельзя проста и убедительна.

• Во-первых, это самый простой в изготовлении вид ворот, который можно собрать даже не обладая солидным строительным опытом.
• Во-вторых, такие конструкции сравнительно недороги. И если не использовать при их изготовлении художественную ковку – обойдутся не дороже деревянных.
• В-третьих, обсуждаемые металлические изделия относятся к разряду легких и не требуют для установки тяжелого фундамента. Иные умельцы и вовсе пытаются без такового обойтись, что, однако, недопустимо.
• Ну, и наконец, в-четвертых, ворота из профнастила послужат не один и не два года, сохраняя свой первозданный вид и не требуя при этом тщательного ухода.

К недостаткам же можно отнести ну разве что показную бюджетность и небольшую сопротивляемость механическим повреждениям. И в правду, волны профнастла легко примять или поцарапать, но с другой стороны, их же нетрудно и заменить.

Выбор материала

Не знаю, то ли я хороший оратор, то ли мои аргументы действительно показались Николаю весомыми, но уже через полтора часа после разговора мы вдвоем стояли на металлобазе и выбирали для ворот нужный материал.

Начали с профнастила. Может показаться, что можно легко запутаться в многообразии этого листового материала, но это только на первый взгляд. На самом же деле все объяснения даны уже в самой маркировке.

Например, вам может встретиться вот такая абра-кадабра:

С21–0,7–1000–15 000

Первая буква в ней означает, что материал стеновой (С), тогда как буквой «Н» маркируют кровельное железо, а сочетанием «НС» листы универсальные, которые в равной степени подойдут и для обшивки кровли и для изготовления калитки.

Следующие следом цифры указывают на высоту волны в миллиметрах. Чем выше этот показатель – тем жёстче предоставленный товар. Но ненужно быть максималистами и выбирать для ворот листы с подъёмом гофра в 75 мм. Все равно никакой нагрузки они нести не будут, а выглядят слишком уж рельефные листы не слишком красиво.

Последующее, как правило, дробное значение отвечает за толщину металла. В нашем случае это 0,7мм, хотя могло быть и на две десятых меньше.

Потом идет полезная ширина листа (1000 мм) и его длинна (1500 мм).

Сами мы приобрели металл с маркировкой

С18-0,5-1092-16 000

Этот довольно качественный листовой материал способный выдерживать значительные ветровые нагрузки. Но самое главное для меня была высота волны. По задумке она должны была находиться в пределах двух сантиметров.

Кроме этого был закуплен профиль сечениями 40×40, 40×20 и 20×20 мм. А также, две пары гаражных петель размером 26×128 мм, кровельные саморезы, прут непериодической арматуры, полтора метровый отрезок трубы с ровно таким же как у прута внутренним диаметром и шесть метров профильной трубы сечением 80×80 мм.

«Расходники», по типу абразивных кругов или электродов я не считаю, все-таки кое-какие запасы такого добра имелись и дома.

От разметки до опор

И вот наконец-то мы на участке. Пятнадцать не ограждённых соток травы, без какого либо намека на цивилизацию. Одни только забитые в землю колышки, показывающие границу частной собственности, да еще проходящая мимо грунтовая дорога. Словом, с Декабристами в свое время более гуманно поступали.

И кто же ему впарил этот пустырь? По самой скромной оценке, до ближайших строящихся домиков было метров 500, сколько же до линии электроснабжения. (А я думал, зачем мы взяли с собой дизельный генератор).

Единственная радость заключалась в том, что место под ворота было уже расчищено и даже на точках будущих опор установлены метки. Натянули от углов участка шворку – все верно.

Дальше пришлось поработать буром. В местах проделали два отверстия сантиметров тридцать в диаметре и глубиной около метра. В виду того, что отметка промерзания почвы в наших краях находится лишь на глубине 0,7 м, этого было более чем достаточно.

А потом все пошло не совсем так, как мне бы хотелось. Я предложил Николаю затрамбовать столбы под ворота влажной смесью песка, гранпыли, щебенки и цемента. В этом бы случае ворота можно было бы попытаться поставить еще сегодня.

Но, товарищ настоял на бетонировке. Включили дизель. Заколотили мешалкой бетон. Выставив профильные трубы(80×80 мм) строго в вертикальном положении и забетонировали их в подготовленных «гнездах».

При этом все получилось таким «живым», что работать сегодня дальше не представлялось никакой возможности. Пришлось грузить материалы и переводить на изготовление ворот еще и следующие выходные.

Каркас

И снова суббота. За неделю бетонировка хотя и не набрала полную прочность, но с опорами вполне можно было работать. И первое что предстояло сделать так это металлическую рамку.

Для этого я отрезал два куска сорокового профиля длинною ровно по 1,68 метра и запилил их торцы под 45°.

Потом, выставил луч лазерного построителя плоскостей на 5 см выше земли и, ориентируясь на его, приварил к опорам только что подготовленные отрезки металла, но только с небольшим зазором. По науке он должен составлять 4-5 мм. Это как раз толщина двухсотого гвоздя. Именно через него, если признаться по правде, я и варил. Так проще.

Дальше были поставлены на место гаражные петли. Их, чтобы не скрипели также принято варить на полтора два миллиметра выше металла. Я в качестве шаблона использовал кусок толстого картона, хотя можно кругом бочек и несколько витков алюминиевой проволоки намотать. Её также извлечь потом было бы не сложно.

Кстати, выставляются навесы строго по уровню. Притом, как относительно  опор, так и между собой. Смещение оси вращения быть недолжно иначе ворота их оторвут. Сказать по правде, монтаж петель – это довольно муторный процесс, который всегда отнимал у меня уйму времени. Вот и сегодня я извел на него часа полтора,  и лиш потом позволив себе отпраздновать эту маленькую победу бутылочкой холодного пива. Лето выдалось жарким, как никогда.

После небольшого перерыва работа вновь началась с рулетки. Было замерено расстояние между вертикально закреплённым профилем и по нему отрезано еще два куска сороковой профильной трубы.

Потом уже привычно запилил их торцы под 45° и приварил к уже установленным профилям, таким образом, формируя рамку.

Если вы хотите повторить мой опыт, то должны знать, что первой монтируется нижняя балка, так как ее проще поддомкратить посредине, устраняя, таким образом, провисание. И только потом верхняя. И вновь-таки с использованием какой-нибудь распорки. Профиль должен лежать строго в горизонтальной плоскости, без прогибов.

Вот только по условиям «задачи» нам нужна была не одна, а две рамки, ведь ворота предполагались двустворчатыми. Поэтому отступив от средины конструкции по 0,5 см противоположные стороны, мы вварили еще две вертикальные стойки. Кстати, без этой получившейся сантиметровой щели не обойтись.

Металл на солнышке имеет свойство расширяться, и если сойки поставить друг к другу вплотную, летом ворота могут заклинить.

Каждый из полученных прямоугольников был поделен пополам профилем 40×20 мм. Подробности на рисунке.

sait-pro-dachu.ru

Ворота из профнастила своими руками чертежи, схемы, инструкция

Содержание статьи:

Ворота из профнастила различаются по виду открывания створок и делятся на распашные, откатные и подъемные. Мы рассмотрим самый простой вариант, не требующий для изготовления большого опыта. Ворота из профлиста, сделанные своими руками можно изготовить с небольшими материальными и трудовыми затратами, однако, выглядеть они будут стильно и красиво, если правильно подобрать цвет и дизайн.

Установка ворот из профнастила своими руками

Распашные ворота – самая простая и распространенная конструкция ворот, используемая на частных земельных участках. Ворота из профлиста легко сварить и установить своими руками, имея даже минимум инструментов и навыков, нужно лишь четко следовать инструкции.

Стандартные распашные ворота состоят из двух опор и двух створок, которые соединяются между собой и закрываются на замок, задвижку или при помощи другого фиксатора.

ворота из профнастила. Чертежи

Чтобы приступить к изготовлению ворот, нужно составить чертежи ворот из профлиста, рассчитать количество необходимых материалов, крепежа и правильно подобрать инструменты. Мы рассмотрим как устанавливаются ворота на стандартный 4-хметровый проездной проем.

Чтобы сварить опорные столбы для ворот потребуется толстостенная труба 60х60х3х3000 мм. Сечение трубы можно выбрать любое, оно не влияет на качество опор и подбирается только исходя из их доступности.

Для каркаса ворот потребуется труба прямоугольного сечения 40х25х2х6000 мм. Из нее варим прямоугольные рамы, к которым в будущем будет крепиться профнастил. После того, как рамки готовы, их прикрепляют на воротные петли к установленным столбам. В месте смыкания створок предусматривается запорное устройство.

После установки конструкции можно приступить к покраске каркаса ворот. Для этого зачищаем поверхности при помощи болгарки, покрываем грунтовкой в 2 слоя и краской такого же цвета, как выбранный профнастил для обшивки. Ту часть столбов, что будет находиться под землей, необходимо покрыть гидроизоляционной краской, чтобы защитить от коррозии при соприкосновении с влажной землей.

Столбы устанавливаются в подготовленные, пробуренные отверстия в грунте и бетонируются бетоном М200 или М250. Глубина фундамента для ворот из профлиста должна быть не менее 1,5 метров и диаметром от 25 см. Чтобы избежать перекоса ворот по прошествии некоторого времени, можно дополнительно соединить столбы монолитным бетонным ригелем.

После того как бетон высохнет, рама каркаса ворот с лицевой стороны зашивается профнастилом с нахлестом равным ширине одной волны. Об этом нужно помнить при расчете количества необходимых материалов. В качестве крепежа используются кровельные саморезы или заклепки из стали, чтобы избежать коррозии в месте соприкосновения разных металлов.

В последнюю очередь устанавливается запорное устройство. При необходимости наносится краска на поврежденные при монтаже места ворот.

ворота из профнастила своими руками. Видео

Реальный пример изготовления ворот из профлиста

Распашные ворота из профнастила – одно из наименее затратных и надежных решений, к тому же легко воплощаемых за короткий срок своими руками. Изготовление ворот – несложный процесс, который требует лишь внимательного изучения инструкции и нужных инструментов. Обычно, чтобы не занимать лишнего места на участке при открывании ворот, створки делают распахивающимися в сторону улицы.

Чтобы изготовить распашные ворота из профлиста своими руками необходимо:

Определиться с размерами конструкции и начертить схему установки ворот из профлиста. Стандартные проемы для проезда автомобилей обычно делаются 4 или 6 метров. В любом случае нельзя делать ворота уже 4-х метров, так как необходимо как минимум место для маневра, а во-вторых в будущем, возможно придется пропустить через ворота машину намного шире, чем вы имеете сейчас.

ворота из профлиста своими руками. Чертеж

На чертеж нужно нанести все размеры, чтобы не запутаться в процессе изготовления и правильно выбрать количество материалов. Чем тяжелее и объемнее конструкция, тем большего диаметра нужно будет подобрать трубы для каркаса ворот. Внутренние перемычки можно делать из профиля меньшего диаметра, так как нагрузка на него существенно ниже, чем на внешние элементы.

Пробурить в грунте ямы, диаметром чуть больше диаметра опорных столбов. Чтобы столбы надежно были закреплены в грунте, яму нужно засыпать щебенкой на 10 см. Она будет выполнять роль подушки фундамента для ворот из профлиста, выставить по уровню столбы ворот и забетонировать. Чтобы цемент как следует схватился, нужно оставить конструкцию в покое дней на 6-7.

После застывания бетона к столбам привариваются каркасные трубы забора. После окончания работ с каркасом ворот они закроются профлистами.





Ворота из профнастила своими руками пошагово. Фото





Далее согласно чертежу изготавливается прямоугольная рама для ворот. На этом этапе важно четко разметить и аккуратно сварить каждый угол, чтобы ворота не имели перекосов и неровностей в местах сварки. Перед окончательной сваркой нужно проверить насколько хорошо подходят створки ворот друг к другу, после чего швы завариваются и зачищаются.



Дополнительно укрепить каркас и придать ему еще большую жесткость можно при помощи металлических уголков. Они привариваются по внутреннему периметру рамы. После этого к каркасу привариваются внутренние перемычки, разделяющие раму на равные прямоугольники. Перемычки так же укрепляют ворота, кроме того к ним крепятся листы профнастила.

Аналогично изготавливается каркас для калитки. Если она расположена рядом с воротами, то ширина створки обычно равна 80 см, а высота соответствует высоте самих ворот. Другой вариант, когда калитка делается внутри одной из створок ворот, по типу гаражной. Такая калитка имеет намного меньший размер.

Монтаж ворот начинается с установки перекладины между опорными столбами. Перекладина выставляется по уровню, на нее ставятся ворота и проверяется уровень. Для начала ворота нужно зафиксировать веревкой, чуть приподняв середину ворот в месте смыкания створок. Середина ворот должна быть приподнята на расстояние около 3-5 см.чтобы зафиксировать ворота в этом положении можно использовать небольшую доску соответствующей высоты или другой подходящий предмет. После завершения работ на створки в этом месте будет действовать сила тяжести и они сами опустятся на эту величину.

После того, как уровень проверен, прихватываем с помощью сварки петли к столбам, обращая внимание на то, что часть петель со штырем крепится на створки, а без него к столбам ворот. Петли обязательно привариваются на одном уровне с профилем, не выступая за него и не проваливаясь. На этом этапе нужно осторожно проверить как открываются и закрываются ворота. После проверки можно будет приварить петли окончательно, а чтобы зафиксировать ворота от съема над верхней частью петли приваривается обрезок уголка.

как сделать ворота из профнастила своими руками. Фото

Когда сварочные работы закончены, швы окончательно зачищаются, каркас покрывается краской для защиты от коррозии и ржавчины. Краской так же покрываются и опорные столбы. Особенное внимание нужно уделить той части, что будт находиться под землей, чтобы защитить металл от разрушения под воздействием внешней среды.

Для крепления профнастила лучше всего использовать кровельные саморезы. Шляпки саморезов легко можно подобрать под цвет профлиста.



Листы профнастила вырезаются по форме ворот с учетом нахлеста в одну волну. Со стороны внешних краев делаем прорези для петель, делаем предварительную разметку и закрепляем листы, следя за аккуратностью работ.

Устанавливаем замки и запоры.

На этом изготовление и установка ворот из профлиста своими руками закончена. Если при монтаже возникли повреждения каких-то частей ворот, то необходимо еще раз подкрасить ворота, чтобы избежать коррозии металла при эксплуатации. После того, как вы попробовали изготовить свои ворота сами, вы могли убедиться, что большая часть расходов при изготовлении ворот приходится на трудовые затраты, а несколько часов, потраченных на изготовление ворот с лихвой окупаются как в денежном эквиваленте, так и возможностью создать и сделать своими руками индивидуальный дизайн для своих ворот.

Проекты ворот из профлиста

Еще на стадии проекта можно придумать особый дизайн створок или колонн и внести небольшие изменения в чертежи ворот из профлиста. Главное, что процесс изготовления при этом практически не усложняется, зато в итоге получается гораздо более интересное оформление проездного проема.

Распашные ворота из красного профнастила выполнены с элементами художественной ковки. Благодаря столбам с декоративными наконечниками и неровному верхнему краю ворота выглядят стильно и естественно. Подойдут к дому практически в любом стиле, кроме хай-тек.

Двухстворчатые распашные ворота из коричневого профнастила с черной рамой украшены декоративными элементами в центре створок и острыми наконечниками по верхнему краю. Ворота устанавливаются в стандартный проем, калитка прорезана в одной из створок.

Откатные ворота из зеленого профнастила гармонируют с кирпичными столбами и выполнены из того же материала, что забор. Простое и стильное решение в этом случае обеспечивает надежную защиту дома от взлома и посторонних глаз.

Двухстворчатые распашные ворота изготовлены в том же стиле, что забор. Ворота украшает элемент декоративной ковки. Коричневый профнастил в сочетании с кирпичными опорами – классическое решение, делающее забор не только надежным, но и красивым.

Откатные ворота из профнастила – простое и надежное решение для защиты участка. С уличной стороны ворота обшиты профнастилом, цвет которого легко подобрать под цвет забора или опор. При желании на створку устанавливается автоматика, которая сделает открывание и закрывание ворот еще более удобным.

openfile.ru
