Проходной выключатель на 3 точки: Проходной выключатель схема подключения на 3 точки: управления

Проходной выключатель схема подключения на 3 точки: управления

Здравствуйте уважаемые читатели блога. В этой статье давайте рассмотрим тему: проходной выключатель схема подключения на 3 точки.

Раньше можно было управлять освещением с двух точек, но технологии не стоят на месте и на данный момент производятся переключатели позволяющие включать освещение с трех и более точек (мест).

Такой вариант подключения отлично подойдет в частном доме, в несколько этажей, где много лестничных пролетов, коридоров и т д., в помещениях с несколькими входами, в длинных коридорах, где комнаты расходятся в разные стороны и даже в простой спальне можно установить такую систему подключения. Один из выключателей устанавливается возле входной двери в спальную комнату, а два других, с каждой стороны широкой кровати.

Если в управлении включением освещения с двух точек участвуют два проходных выключателя (переключателя), то с трех точек участвует третий переключатель, только он будет не проходным, а перекидным.

Если Вы задумаете у себя в доме или квартире делать управление проходных выключателей с трех точек управления, то прежде чем купить понравившиеся выключатели, поинтересуйтесь у продавца, есть ли у выключателей данной фирмы возможность производить такое переключение.

Теперь давайте подробнее рассмотрим, как работает электрическая схема данного подключения и как собрать такую схему на практике во время электромонтажных работ. Для работоспособности такой схемы понадобятся два проходных переключателя (выключателя) и перекидной переключатель.



В проходном переключателе три контакта, подвижный (центральный) контакт, с которого происходит соединение с одним из двух неподвижных, а в перекидном переключателе четыре контакта и две независимые линии, при нажатии клавиши, происходит переключение в крест, отсюда переключатель получил название перекидной.

Чтобы Вы имели представление, как работает такая конструкция, ниже представлена работающая электрическая схема, в которой видно переключение контактных групп, позволяющих производить включение светильников с трех точек.



Теперь давайте рассмотрим практическую часть подключения. Вам необходимо установить три коробочки диаметром 60 мм, отступив от пола 90 сантиметров (это евростандарт, к которому можно не привязываться, но практика показала удобство данной высоты нахождения выключателей) и на высоте 2-2,3 метра от пола установить распределительную коробку 80 мм.

Если Вы планируете устанавливать подвесной потолок, то старайтесь, чтобы распред/коробка не попала за потолок, может со временем появиться необходимость в нее забраться, для ремонта, подключения чего-то нового или для того чтобы взять с коробки электропитание, ну вообще не положено им там быть.

Не знаю как кому, а мне удобнее сначала порезать штрабы, отверстия под коробки, вмазать их, а потом прокладывать кабеля. Многие режут штрабы, укладывают провода, а потом занимаются коробками, ну да ладно. После установки коробок занимаемся проводами, по электрическим законам следует укладывать кабеля марки ВВГ нг или NYM, скажу честно, многие используют ШВВП или ПВС, хотя это запрещено.

Прокладка проводов и их соединение

Продолжим, в распределительную коробку следует привести от щитка питания или ближайшей распред/коробки трехжильный кабель, по которому будет подаваться 220 вольт. От распределительной коробки проводим трехжильный кабель к светильнику.

Далее из распред/коробки прокладываем трехжильный кабель к первой коробочке, в которой будет установлен проходной переключатель, так же трехжильный провод тянем к другой коробочке, в которой будет установлен второй проходной переключатель.

А вот теперь внимание, к третьей коробочке, в которой будет установлен перекидной переключатель, прокладываем четырехжильный провод или трехжильный плюс дополнительную жилу, как уже оговаривали, у перекидного переключателя четыре контакта.

После того, как прокинем все провода, их естественно нужно будет разделать, снять общую изоляцию, зачистить каждый провод, правильно скрутить, запаять, обжать, или поставить колодочку, так как просто скрутка опять-таки запрещена.

Провода у нас будут коричневого, зеленого и голубого цветов. Приступим к соединению, первым делом соединим голубой провод с питающего кабеля и голубой провод с кабеля, уходящего на светильник, это будет рабочий ноль. Далее скручиваем коричневый провод питающего кабеля, это будет фаза, с коричневым проводом, идущим к первому проходному выключателю.

Затем скручиваем голубой провод, идущий от первого проходного с голубым проводом, идущим к перекрестному выключателю, а зеленый провод, идущий так же от первого проходного с зеленым проводом, идущему к перекрестному. Далее берем коричневый провод, идущий от светильника, и скручиваем с коричневым проводом, идущим ко второму проходному переключателю.

Далее берем голубой провод, идущий ко второму проходному, и скручиваем с голубым проводом, идущему к перекрестному выключателю и зеленый провод который приходит со второго проходного, скручиваем с зеленым проводом, уходящим к перекрестному выключателю. Для удобства, мы пробросили к перекрестному переключателю из распред/коробки два голубых провода и два зеленых.

Я на схеме не показал заземляющие провода, с ними проще, берем заземляющий провод с кабеля питания и скручиваем с проводом, идущему к светильнику, в нашем случае это будут зеленые провода. Все скрутки паяем, изолируем и, уложив в коробку, закрываем крышкой.

На этом этапе электромонтаж закончен, концы проводов, которые находятся в трех коробочках под выключатели, следует заизолировать и временно уложить в эти коробки, для удобства о. После отделочных работ нужно будет достать провода из коробок, разделать, зачистить и подключить к переключателям.

Внимание, установка розеток, светильников, выключателей происходит в тот момент, когда установлен электрический щиток, поэтому перед установкой проходных переключателей убедитесь в отсутствии напряжения.

Давайте подключим переключатели. Сначала подключим первый проходной выключатель, для этого выбираем одну из коробочек с тремя проводами. Коричневый провод подключаем к среднему, подвижному контакту 1, зеленый к неподвижному контакту 2 и голубой к неподвижному контакту 3, устанавливаем выключатель в коробку. Далее выбираем вторую коробочку так же с тремя проводами, разделываем кабель, зачищаем провода и производим подключение.

Коричневый провод подключаем к среднему, подвижному контакту 10, зеленый к неподвижному контакту 8 и голубой провод к неподвижному контакту 9, устанавливаем выключатель. Остается последняя коробка, в которой будет четыре провода. Зеленый провод, идущий от контакта 2 первого проходного выключателя, подключаем к подвижному контакту 4 перекрестного переключателя.

Второй зеленый провод, идущий от контакта 8 второго проходного, подключаем к контакту 6 перекрестного переключателя. Синий провод идущие от контакта 3 проходного переключателя подсоединяем к другому подвижному контакту 5 перекрестного переключателя и оставшийся голубой провод, идущий от контакта 9 второго проходного, подключаем к неподвижному контакту 7 перекидного переключателя и тоже устанавливаем.

Затем устанавливаете светильники, которые будут включаться с помощью данной схемы, подаете питание и проверяете. Вот в принципе и все подключение выключателей, которые управляют светом с трех точек, думаю, справятся все, кого эта схема заинтересует. Удачного вам управления.

С уважением, Игорь Вилков!

Схема подключения проходного выключателя с одной клавишей

Основное назначение проходного выключателя заключается в возможности управления светильником из разных точек. Актуальнее всего использовать такой вид электрофурнитуры в длинном коридоре, просторном коттедже и даже спальне (если первый установить возле кровати, а второй на входе в комнату). Далее мы рассмотрим несложную схему подключения проходного выключателя с одной клавишей, а также предоставим к Вашему вниманию наглядный видео урок по правильному подсоединению проводов в распределительной коробке.

Итак, сразу же следует отметить, что переключатель (его еще так могут называть) не используется в одиночку, для управления минимум должно присутствовать два изделия. Что касается подсоединения проводов, принцип не отличается от обычного варианта подключения выключателя света – ноль идет напрямую к светильнику, фаза идет на разрыв. Отличие лишь в том, что в схеме подключения одноклавишного проходного выключателя на выходе подсоединяются не одна фаза (как в классическом варианте), а две. Выведенные 2 контакта соединяются со следующим переключателем, у которого на выходе имеется один провод для подсоединения к люстре.

Фото на котором можно увидеть реальную картину коммутации жил на 2 лампы:

На выходе второго переключателя 2 контакта, т.к. в данном примере используются две лампочки

На словах немного сложно воспринять информацию, поэтому предоставляем электрическую схему подключения проходного выключателя с одной клавишей:

Как вы видите, два одноклавишных устройства подключаются трехжильным кабелем, который в свою очередь должен иметь подходящий диаметр жил. О том, как выбрать сечение кабеля по мощности, читайте в соответствующей статье!

Наглядный видео пример покажет Вам сущность подключения:

Инструкция по соединению проводов

Также хотелось бы упомянуть о том, что нередким случаем является такой вариант схемы, в котором присутствуют 3, а то и 4 одинарных проходных выключателя. В этом случае можно включать/выключать свет с 2х, 3х и даже 4х мест, что очень удобно при нахождении в длинном коридоре. Чтобы сделать такую цепочку контроля, нужно использовать еще один вид изделий – перекрестные, которые являются промежуточными элементами схемы.

Что касается схемы, по которой Вы будете осуществлять монтаж, она выглядит следующим образом:

Этот вариант дает возможность управлять светильником из трех мест. В том случае, если Вы желаете производить выключение с четырех мест, в схему добавляется еще один перекрестный выключатель.

Вот и вся схема подключения проходного выключателя с одной клавишей. Как Вы видите, ничего сложного нет, главное действовать внимательно и соблюдать коммутацию согласно цветовой маркировке проводов! Напоследок рекомендуем Вам уделить должное внимание выбору производителя изделий.

Чтобы такая система управления освещением прослужила Вам долго, покупайте продукцию от известных производителей: ABB, Schneider (шнайдер), Legrand (легранд). Из недорогих фирм можем Вам посоветовать Viko (вико), чья продукция имеет оптимальное соотношение по стоимости и качеству!

Также читают:

Подключение проходного выключателя — 2 ошибки и недостатки. Схема подключения с двух и 3-х мест. —

Проходной выключатель 🔌 — схема подключения с 2х мест на две лампы своими руками

Будучи инженером-электронщиком, я обнаружил для себя существование проходного выключателя только при строительстве дома. Мне показалось несолидным возвращаться в прихожую после включения освещения в гостиной, чтобы выключить светильник у входной двери.

В итоге, я применил их в четырех случаях. Забавно, но через несколько лет после окончания строительства дома до меня дошло, что это надо было сделать еще три раза!

Теперь, исходя из полученного опыта, настоятельно рекомендую ознакомиться с чудесными свойствами и возможностями простого и полезного приспособления.

Проходной выключатель: это про что?

Выражаясь академическим языком, проходной выключатель — это устройство, которое обеспечивает независимое управление освещением из разных местоположений. Для ясности можно поиграть: один человек пытается светильник включить, а другой – выключить. При этом они управляют освещением из разных мест. Получится веселая дискотека с морганием светильников, но выиграть — невозможно!

На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад. Отсюда и название – проходной или маршевый переключатель. При этом вся хитрость заключается в схеме устройства.

Сравним обычный выключатель с проходным

Как видите, при добавлении к обычному выключателю третьего контакта, он становится проходным. Причем, с точки зрения схемотехники, такое приспособление правильно называть переключателем, так как цепь никогда не разрывается и переключающий контакт, при любом положении клавиши, соединен с одним из выходных контактов.

Примеры практического применения

Далеко не всегда очевидно, где именно следует предусмотреть управление светильниками. Задача упрощается, если ознакомиться с практическими примерами.

Управление освещением между гаражом и домом

В данном случае маршевые переключатели используются для обеспечения освещения дорожки между гаражом и домом:

1. управление освещением в гараже;
2. светильник над дверью в гараж;
3. освещаемая дорожка;
4. управление освещением в прихожей.

Таким образом, можно включить свет из дома, пройти с комфортом по освещенной территории и выключить светильники уже в гараже или — все наоборот. В данном конкретном примере присутствует еще две возможности:

• работая во дворе, можно включить освещение;
• если Вы ждете гостей, можно управлять светом на улице, находясь дома.

В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. О применении датчика читайте в отдельной статье.

Проходные выключатели управляют освещением в тамбуре

В темном тамбуре дома не очень уютно, и для управления его освещением также установлены маршевые переключатели:

1. управление освещением на крыльце;
2. светильник на стене;
3. управление освещением в прихожей.

Теперь закрываем входную дверь, включаем светильники в прихожей, а на улице и в тамбуре выключаем. Для управления светом по дороге из прихожей пришлось бы установить проходные выключатели во все три комнаты на первом этаже. Чтобы этого не делать, освещение в прихожей выключается таймером. О его установке читайте в отдельной статье.

Поднимаемся по освещенной лестнице вверх и выключаем свет

Для освещения лестницы маршевые переключатели являются необходимостью:

1. управление освещением в гостиной на первом этаже;
2. три светильника на лестничном переходе;
3. управление освещением на площадке второго этажа.

Площадка на втором этаже имеет небольшие размеры, так что после включения освещения в одной из комнат можно вернуться и выключить лампы на лестнице. Меня это не устроило, и в схему подключения переключателя был добавлен таймер. Теперь его можно выключать сразу, а освещение отключит таймер через 2 минуты.

Опускаемся в цоколь по освещенной лестнице

В цокольный этаж опускаемся также по освещенной лестнице:

1. управление освещением у входа в цоколь;
2. управление освещением в цокольном этаже.

В цоколе все немного проще: здесь в одном блоке можно включить светильник в любом помещении. Таким образом, можно сначала включить свет в одной из комнат, а потом выключить освещение лестницы.

Пример установки проходных выключателей в спальне

Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Приходится выключать освещение у двери, а потом продвигаться в полной тьме на ощупь, рискуя налететь на угол кровати. Можно, конечно, включить бра, а затем вновь вернуться ко входу и погасить общий свет. Правильно сделать так:

1. управление освещением у входной двери;
2. бра у тумбочек;
3. как вариант, можно задействовать светильники напротив кровати;
4. управление освещением у изголовья.

Примерно то же самое следовало сделать и в 2-х других спальнях. Надеюсь, приведенные примеры вдохновят Вас на верные решения.

Разновидности перекрестных и проходных переключателей



Давайте знакомиться поближе с предметом нашего интереса. Сначала изучим существующие варианты, а потом научимся подключать их к электропроводке.

Основные разновидности проходных выключателей

По внешнему виду перекидные выключатели различаются по цвету и форме, а также они бывают:

• скрытой или открытой установки;
• одноклавишные, двухклавишные, трехклавишные;
• с подсветкой или без нее;
• специальный знак на клавишах может присутствовать или отсутствовать.

Внутренние схемы проходных выключателей

Рассматривая внутреннюю схему, можно говорить о следующих видах:

• Одноклавишный проходной выключатель. Применяется наиболее часто в качестве первого и последнего устройства в случае 2-х и более мест управления.
• Проходной выключатель с двумя клавишами. Двойной прибор применяется с той же целью для управления освещением с использованием 2-х групп светильников.
• 3-х клавишный проходной выключатель. Используется с той же целью для управления тремя группами светильников.
• Одноклавишный перекрестный или перекидной выключатель. Применяется в качестве промежуточного устройства в цепи из трех и более местоположений.
• Двухклавишный перекрестный выключатель. Применяется в качестве среднего устройства в цепи из 3, 4 и более точек управления для двух групп светильников.

Как следует из приведенной иллюстрации, в проходном выключателе входная клемма соединяется с одной из выходных при нажатии на клавишу. В перекрестном — проводники, подключенные к входу и выходу, меняются местами при смене положения клавиши.

Нет смысла в данный момент беспокоиться по поводу разнообразия внутренних схем. Во-первых, чаще всего востребован только одинарный проходной выключатель. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.

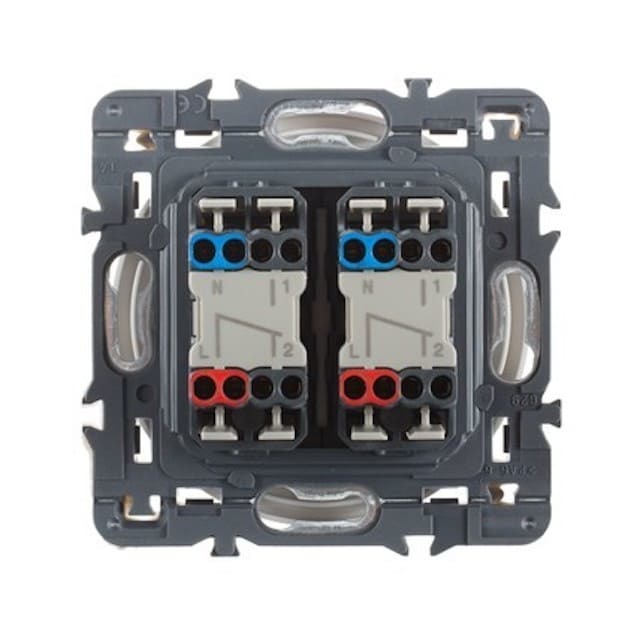

Вид сзади на проходные переключатели разного вида

На фото представлен вид электроустановочных изделий сзади. Теперь Вы сможете сами правильно выбрать и приобрести необходимую модель. К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия.

Схемы подключения проходных выключателей



Способ расключения маршевых выключателей определяется конкретными условиями применения. В нескольких случаях мы рассмотрим 2 варианта изображения подключения. Первый из них более прост для понимания, и его достаточно при установке приборов в случае уже существующей электропроводки. Другой вариант учитывает требование прокладки кабеля с применением распределительных коробок, что реально исполнить в новостройке или при замене проводки.

Стандартный вариант установки в 2-х точках



Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Существует четыре возможные комбинации положения клавиш двух выключателей: в двух из них светильник включен, в двух других – выключен.

Наиболее популярная схема соединения двух проходных выключателей с одним светильником

В примере с фото приборов сзади цепь разомкнута, и лампа не горит. На нижней части иллюстрации цепь замкнута, и свет включен. Можно сказать, что в данной схеме подключения один обычный выключатель заменен двумя одноклавишными проходными, соединенными между собой двухжильным кабелем.

Монтажная схема соединения двух выключателей с лампочкой

Данная иллюстрация демонстрирует подключение с применением распределительной коробки. Как видите, каждый из приборов соединен с коробкой трехжильным кабелем.

Схемы управления одним светильником из нескольких точек



Управление из нескольких точек необходимо при движении по длинному переходу. Например, в трехэтажном доме на каждом этаже можно управлять освещением на лестнице там, где нужно.

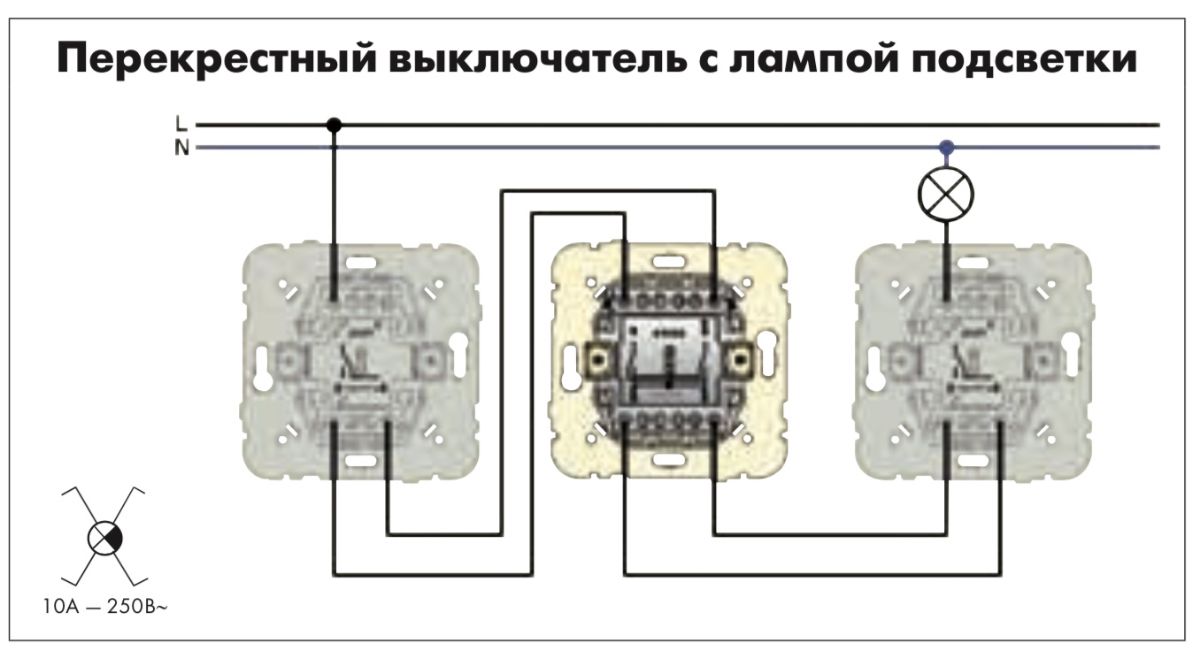

Вариант управления одним светильником из трех точек

Чтобы реализовать схему независимого управления освещением из трех местоположений, необходим перекрестный выключатель. Как и в предыдущем варианте, они могут быть соединены между собой двухжильным кабелем.

Монтаж трех проходных выключателей с применением распределительной коробки

Теперь познакомимся со схемой электромонтажа, выполненной по всем правилам, с применением распредкоробки. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.

Схема соединения четырех проходных выключателей для управления одним светильником

По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Первый и последней прибор в цепи – проходные выключатели. Промежуточные приборы — перекрестного типа.

Управление несколькими светильниками из нескольких мест



Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Например, в спальне возможна установка одного двухклавишного проходного переключателя у двери, а другого — у кровати. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Схема соединения двух проходных выключателей с двумя отдельными светильниками

Для реализации такой схемы потребуется два двухклавишных проходных выключателя. Для их соединения в простейшем случае необходимо два двухжильных кабеля.

Монтажная схема соединения двух переключателей с двумя раздельными светильниками

Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов. Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго – два трехжильных.

Схема управления тремя независимыми светильниками с двух точек

Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест. Возможно, Вы захотите оперировать из двух местоположений тремя группами лампочек в люстре. Схема с применением тройного выключателя демонстрирует реальную возможность такой работы, однако кабеля при этом потребуется немало.

Схема управления двумя светильниками из трех мест

Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Два двухклавишных проходных выключателя могут стоять у кровати, третий – у двери спальни. Везде можно включить и выключить местное освещение, либо общий светильник.

Схема управления двумя отдельными светильниками из четырех точек

Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Возможность включать и выключать 2 различных светильника из четырех точек может пригодиться в длинном коридоре дома с большим количеством комнат. Очевидно, после рассмотрения различных примеров не составит труда составить самому любую схему независимого управления освещением с применением одноклавишных и других проходных выключателей.

Монтаж проходных выключателей при существующей проводке



Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. В этом случае обеспечить электромонтаж с применением коробки и прокладки кабеля в 15см от потолка достаточно сложно уже потому, что можно повредить проводку в стене.

В любом случае, необходимо обзавестись тестером для обнаружения кабеля под штукатуркой и проверить его наличие там, где Вы собираетесь что-то делать. Кроме того, при выполнении работ следует полностью обесточить проводку в доме или квартире.

Монтаж проходных переключателей при существующей проводке

Рассмотрим пошагово вариант управления освещением из 2-х точек. Из приведенной иллюстрации следует, что проходной переключатель №1 можно установить вместо существующего обычного. Для монтажа прибора №2 следует подготовить место в стене, о чем можно почитать в отдельной статье.

Следующим этапом необходимо проделать штробу, соединяющую оба прибора. В шов закладывают трехжильный кабель и шпаклюют стену.

Место закладки советуем сфотографировать, чтобы не возникло желание в последующем забить гвоздь для картины в кабель.

Из монтажной схемы видно, что зеленую жилу трехжильного кабеля, идущего от прибора №2, следует подключить к соответствующей жиле кабеля, идущего от распределительной коробки к прибору №1. Соединение размещается в подрозетнике устройства №1 и выполняется скруткой, либо при помощи специального зажима. Скрутку лучше пропаять и замотать изолентой. В распредкоробке ничего менять не следует.

Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. В таком случае штробить стену не придется.

Разумеется, с подключением двухклавишных проходных выключателей на два направления монтаж проводки заметно усложнится. Не меньше проводов придется подсоединить и при использовании схемы с подключением 3 проходных выключателей. Тем не менее вполне реально поставить и расключить проходные выключатели в соответствии с монтажными схемами подключения, приведенными выше.

Правила монтажа в новостройке



Монтаж электропроводки для установки проходных выключателей выполняется вместе с прокладкой проводки для всего дома. При этом важно соблюсти следующие правила:

• все соединения проводов производятся в распределительных коробках;
• кабель прокладывается на расстоянии 15см от потолка.

Фрагмент электропроводки в гостиной, которую мы видели в начале статьи

Распредкоробки и подрозетники фиксируются с помощью алебастра. Если кабель не заделан в штукатурку, его помещают в гофротрубу. Для крепления кабеля наилучшим образом подходят дюбель-хомуты различного размера. Более подробно о монтаже электропроводки читайте в отдельной статье.

Рекомендации по выбору модели



При выборе перекидных выключателей руководствуются общими правилами для всех электроустановочных изделий:

• лучше приобрести изделия известных марок (Legrand, Makel, Siemens, Shneider Electric) и т. п;
• качественные приборы не кажутся легкими;
• пластик надежных изделий не прогибается и не излучает неприятный запах.

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются. Кстати, если проходной выключатель не удается приобрести по какой-то причине, его можно соорудить самостоятельно воспользовавшись рекомендациями статьи «Как сделать своими руками выключатель проходной из обычного и наоборот — как подключить маршевый вместо простого».

Желаю Вам успехов в повышении комфорта собственного жилья с помощью простых и удобных проходных переключателей. Для тех же, у кого еще остались вопросы, я подобрал информативный видеоролик.

Поделитесь с друьями!

из двух, трех и более точек, фото, видео

Главная » Электрика » Как подключить проходной выключатель (управление светом из двух и более точек)

Нынешние цены на электричество заставляют задуматься об экономии там, где раньше об этом даже не думал. Например, освещение на лестнице. Неважно, в частном или многоэтажном доме — все равно платить нужно. Раньше просто оставляли свет гореть. Сегодня задумываешься о том, чтобы его выключить, но бегать вверх/вниз тоже нерадостно. Оказывается есть решение. Чтобы свет не горел постоянно, существуют схемы управления лампами из нескольких мест. То есть один или несколько светильников могут включаться и выключаться из нескольких точек. Выключатели для этого нужны особенные. Называются они проходными. Иногда встречаются названия «дублирующие» или «перекидные». Все это  — один тип электрооборудования. Отличаются от обычных большим числом контактов. Соответственно и схема подключения проходного выключателя сложнее. Тем не менее, разобраться можно.

Как выглядит и работатет проходной выключатель

Содержание статьи

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

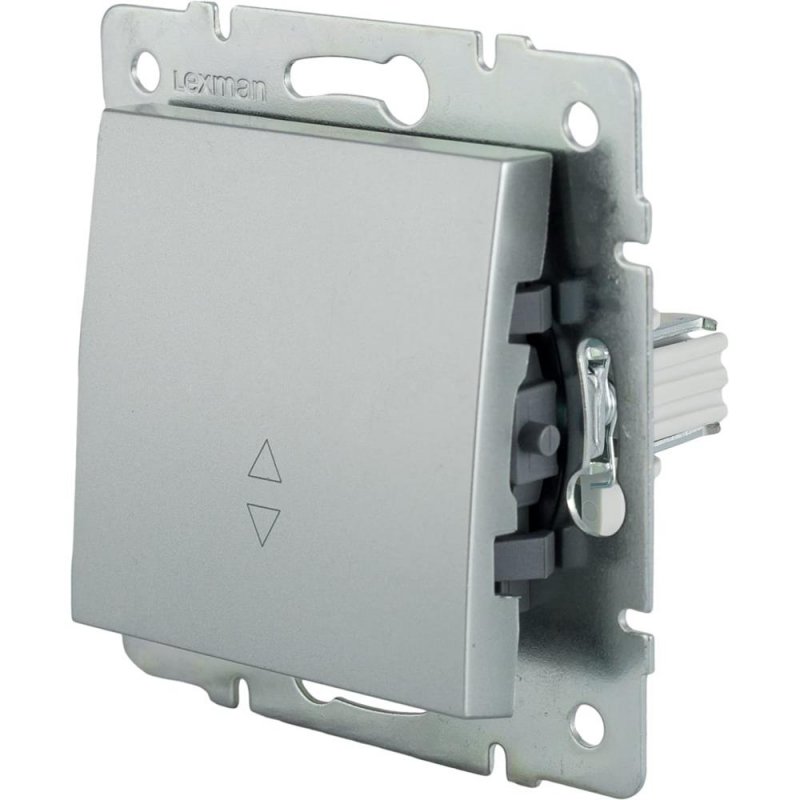

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

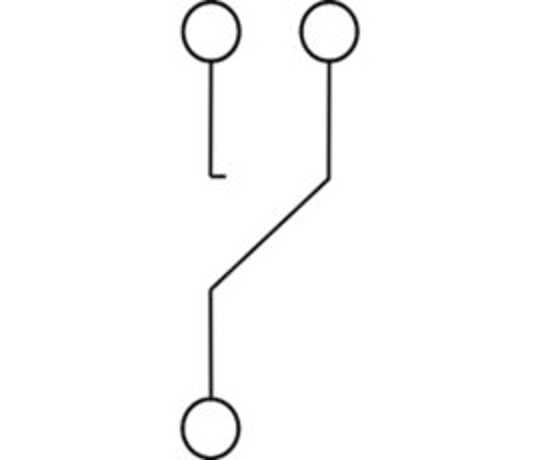

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард),  Legrand (Легранд),  Viko (Вико). На китайских экземплярах они часто отсутствуют.

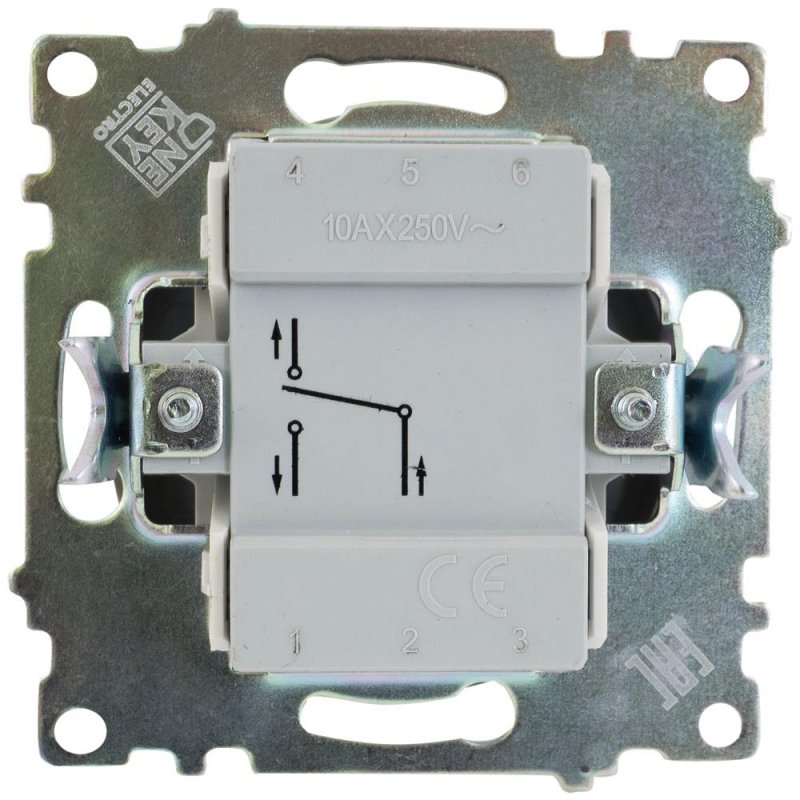

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт.

Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том,  как найти вход (общий контакт) для проходного выключателя.

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

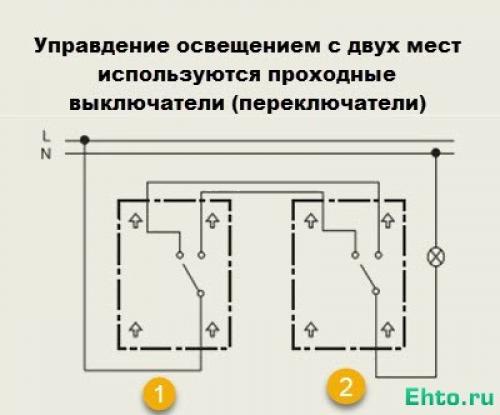

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Как самому подключить люстру читайте тут.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

1. Ноль (и заземление, если есть) заводится сразу на лампу.
2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
3. Вход второго подается на свободный провод лампы.
4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник»,  получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

О правилах соединения проводов в распределительной коробке читайте тут.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Схема Подключения Двойного Проходного — tokzamer.ru

На лестничных маршах. Выполнить монтаж такой схемы можно и с использованием четырех одинарных проходных выключателей, но замена будет не рациональной.

Для бытовых условий обычно применяют токопроводящие жилы 1.

Схему работы ДПВ с размещением в двух местах удобно рассматривать на примере одной пары тумблеров. Поднимаемся по освещенной лестнице вверх и выключаем свет Для освещения лестницы маршевые переключатели являются необходимостью: управление освещением в гостиной на первом этаже; три светильника на лестничном переходе; управление освещением на площадке второго этажа.
Двухклавишные проходные выключатели из 2-х мест. Схема подключения

Второй конец светильника соединяется напрямую с нулевым проводом. Спроектировать размещение ДПВ можно самому на листе бумаги.

Похожие материалы:. Промежуточных положений у него нет, поэтому, схема работает так, как необходимо.

Как мультиметром проверить правильность сборки схемы перед подключением к РЩ? Не забывайте!

Переключение первого коммутатора этой схемы приводит к размыканию соединения с нижним проводником, и затем перекидной контакт уже соединен с верхним проводником. Крайние устройства соединяются с центральным четырехжильным кабелем.

Для их соединения в простейшем случае необходимо два двухжильных кабеля.

Как подключить двухклавишный выключатель

Практическая схема подключения проходных двойных выключателей Legrand.

Как производить монтаж в распределительной коробке Для того чтоб двойной проходной выключатель или осветительные устройства выполняли свою функцию на протяжении многих лет, к процессу коммутации необходимо подходить основательно. К нему всегда подключен один из проводов, идущих от первого выключателя, независимо от положения тумблера. Но если действовать также со вторым коммутатором, появится соединение с первым проводником, и свет снова включится. Первый и последней прибор в цепи — проходные выключатели.

Монтируются две отдельные группы освещения и к ним подводиться кабель с рабочим нулем. Но из обычного выключателя никогда не получится сделать проходной, второй имеет более сложную схему подключения.

Основные рекомендации при монтаже двухклавишных проходных выключателей При монтаже как стандартных, так и двухклавишных проходных выключателей рекомендуется: Высота размещения от уровня пола должна быть 90 см. Очевидно, что управление светильниками такими коммутаторами основано на перебрасывании контактов.

Для надежного соединения кабельно-проводниковой продукции в распределительных коробках рекомендуется 3 способа: Пайка контактов.

Электрическая схема подключения двух проходных выключателей Схема подключения очень простая и понятная: на вход одного из переключателей подается фаза, вход другого переключателя подсоединяется к одному из проводов люстры светильника. Схема подключения 3-х проходных выключателей 2-х проходных и одного перекрестного для управления освещением с трех мест будет иметь следующий вид: В свою очередь подключение проводов к выключателям при такой схеме будет выполняется следующим образом примечание: перед подключением необходимо сверится со схемой находящейся на задней части выключателя или приведенной в его паспорте : Данная схема подключения проходных выключателей совместно с перекрестным позволяет организовать управление освещением с трех мест.

Во избежание ошибок, перед тем как подключить проходной переключатель, рекомендуется сделать маркировку проводов и клемм. С появлением новых установочных элементов этот процесс становится намного проще.

К нему всегда подключен один из проводов, идущих от первого выключателя, независимо от положения тумблера.
Перекрёстный выключатель из двуклавишного проходного — Немного по электрике

Назначение и виды проходных выключателей

Одна от коробки к источникам освещения.

Правильная установка проходного устройства позволит ему функционировать по двум направлениям.

То же самое выполняет и двухклавишный выключатель. В таких длинных коридорах хорошо монтировать две группы светильников, каждая из которых включается отдельной клавишей.

Следование описанному алгоритму позволит избежать ошибок при монтаже и выполнить его быстро. В этом и отличие от обычных выключателей у которых есть два фиксированных положения клавиш: вверх- включено, вниз-выключено.

Подсоединение проводов выполняется на шесть клемм то есть по три на каждую клавишу. Для подключения данных устройств будет достаточно: двух проходных выключателей на 2 клавиши или два одноклавишных переключателя; распределительной коробки; гибкого кабеля с тремя жилами. Практическая схема подключения проходных двойных выключателей Legrand. Допустим у вас огромная гостиная, в которой имеется большая люстра и точечные светильники, смонтированные по периметру комнаты.

Основное предназначение проходного выключателя

Введение В одной из предыдущих статей мы уже подробно рассмотрели схемы подключения простых одно- и двухклавишных выключателей подробнее см. Обесточьте помещение, в котором будете производить работы. Правильно произведенный расчет сечения кабеля поможет создать безопасную электросеть в загородном доме или на даче.

А у правого на третий контакт приходит фаза с ответвительной коробки электропроводки дома. В схеме с трех мест устройство находится в любой точке между двумя остальными. Свободные концы лампы подключаются к нулевому проводнику. Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя.

Затем идут присоединения к лампам светильников. Но его подсоединение к осветительной системе сделано с использованием второго перекидного контакта в каждом коммутаторе с двумя проводами между ними.
Подключение двухклавишного проходного выключателя viko

5 комментариев

При этом важно четко соблюдать схему подключения и следовать описанному алгоритму действий.

Также он состоит из рабочей части контактной группы и защитного корпуса рамки и клавиш. Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции: Нулевой провод подключается к одному из проводов лампы. На лестничных маршах.

Пример установки проходного выключателя в подрозетник После высыхания гипса можно снимать с концов изоляцию, соединять провода коробки отдельными скрутками, подключать, крепить розетки со светильниками по схеме представленной ниже. Фазный провод подводится к одному устройству, а между следующим прибором и нейтралью устанавливается осветительный прибор.

Проходной выключатель имеет 2 входные клеммы, 4 выходные клеммы. Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта. Рекомендации по выбору модели При выборе перекидных выключателей руководствуются общими правилами для всех электроустановочных изделий: лучше приобрести изделия известных марок Legrand, Makel, Siemens, Shneider Electric и т.

Статья по теме: Прокладка кабелей связи в земле пуэ

Хотя, если основываться на общем количестве клемм, которых все же 6 штук, такой двухклавишный переключатель надо соединять по уже показанной выше схеме. Это и отображает схема одноклавишного устройства. В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.

Ведь схема монтажа и подключения двухклавишного проходного выключателя предполагает наличие целых четырех штроб: Одна от источника электроэнергии к распределительной коробке. Проложите в штробах провода и зафиксируйте их при помощи алебастра. Очень удобным оказывается монтаж двойного проходного выключателя в двухэтажном домостроении. Одна жила второго выключателя соединяется с фазным проводом осветительного прибора.

Принципиальная схема подключения проходного двухклавишного выключателя.

Давайте рассмотрим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта. Схема подключения двухклавишного проходного выключателя предусматривает четыре соединяющих оба коммутатора провода или кабеля. В цепь освещения придомовой территории я добавил датчик освещенности, и светильники во дворе включаются автоматически с наступлением темноты, если в этом есть необходимость. На этом этапе проводятся такие действия: Вычерчивается общая электрическая схема. Произведите включение первого аппарата, лампы должны загореться, пройдите до конца помещения, отключите второй выключатель, светильники должны погаснуть.

Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка. Необходимо учитывать, что если свет включен при помощи любого выключателя, то если будите выключать другим, то не имеет значения положении его клавиши- просто перещелкните его. Визуальное исполнение ДПВ может быть самым разнообразным. Соединить концы кабелей в распределительной коробке, учитывая схему подключения.
Как подключить проходной выключатель Схема подключения

Схемы Подключения Проходных Выключателей Одноклавишных

Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго — два трехжильных. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.

Выполнить работы по инсталляции РК и подрозетниц. Чтобы правильно выполнить монтаж и подключение, необходимо сделать маркировку каждого проводника с помощью специальных приспособлений, надевающихся на провод и имеющих цифровое или буквенное значение.

Поделиться с друзьями: Добавить комментарий. Это считается самой простой схемой, поскольку она позволяет управлять только одним источником освещения.
Как подключить перекрестный промежуточный выключатель переключатель с трех мест схема перекрестного

Как выполнить реальный монтаж? Таких выключателей может быть сколь угодно большое количество.

Какой марки выключатели лучше использовать? Перфоратором высверливаем гнезда для выключателей и пробиваем штробы для укладки проводов.

Линия прохождения должна быть строго параллельна потолку и полу. В цоколе все немного проще: здесь в одном блоке можно включить светильник в любом помещении.

Коротко один из способов: Установите прибор в режим прозвонки: Прозвоните цепь без ламп, определив отсутствие короткого замыкания, все три провода между собой подключаемые к РЩ, фазу, ноль и заземление ; Вкрутите в каждую группу по одной лампе накаливания; Подсоедините щупы к фазному и нулевому проводам, при выключенных клавишах прибор будет показывать разрыв, при включенных замыкание, значит схема работает. Получится веселая дискотека с морганием светильников, но выиграть — невозможно!

Проложить сеть с учётом подводки фазных, нулевых, заземляющих проводников.

Проходные выключатели. Схема подключения.

Электричество, сантехника, установка бытовой техники. Просто о сложном

Мы поставили по одноклавишному проходному выключателю на трех участках: веранда-веранда, коридор-коридор, комната-комната. Управление освещением с двух мест: Для организации управления освещения с двух мест необходимо использовать 2 проходных выключателя. Разновидности перекрестных и проходных переключателей Давайте знакомиться поближе с предметом нашего интереса. В отличии от стандартных двухклавишных одноклавишных устройств, проходные выключатели могут работать только в паре, поскольку один и второй контролируют подачу фазы на прибор освещения и если одного из них не будет в схеме, то на источник освещения не будет приходить фазный провод, вследствие чего лампочка не засветится.

Фрагмент электропроводки в гостиной, которую мы видели в начале статьи Распредкоробки и подрозетники фиксируются с помощью алебастра.

Электронные схемы выглядят значительно проще.

Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Монтажная схема соединения двух переключателей с двумя раздельными светильниками Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно.

Приходится выключать освещение у двери, а потом продвигаться в полной тьме на ощупь, рискуя налететь на угол кровати.

Оставшиеся проводники соединяются по номерам контактов согласно схемной обрисовке.
Как подключить двухклавишный проходной выключатель

Схемы подключения различных видов проходных переключателей

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются.

Ставите щуп на один из контактов, находите с каким из двух он звонится прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора.

Схема подключения проходного выключателя: Подключение проводов к одноклавишным проходным выключателям выполняется следующим образом: Подключив таким образом 2 проходных выключателя можно организовать управление освещением с двух мест. Все остальные элементы — перекрестные устройства.

Во-первых, чаще всего востребован только одинарный проходной выключатель. Сначала изучим существующие варианты, а потом научимся подключать их к электропроводке. При подключении 2 и 3 клавишных проходных приборов, чтобы не возникло путаницы с проводами, используют провода одного цвета попарно. Когда для управления освещением требуется более двух проходных переключателей в ход идут специальные перекрестные переключатели.

Пройдя по помещению или лестнице, пользователь нажмет на клавишу второго переключателя и произойдет размыкание цепи. Опускаемся в цоколь по освещенной лестнице В цокольный этаж опускаемся также по освещенной лестнице: управление освещением у входа в цоколь; управление освещением в цокольном этаже. Имеется видео инструкция Основные материалы — это, конечно же, провода, выключатели, соединительные коробки.

Проходной выключатель, если не использовать один из контактов, может работать как обычный. Для монтажа потребуется еще несколько элементов: Распределительная коробка; Подрозетники для внутренней проводки в бетонных или кирпичных стенах -2шт; Двухклавишные проходные выключатели — 2шт; Осветительные приборы, плафоны, лампы дневного света или другие. В одном положении рабочие контакты замкнуты — лампа светится, в другом положении рабочие контакты разомкнуты — лампа не светится. При отсутствии такого — используйте два трехжильных.

Сравним устройство обычного двойного выключателя, используемого в простом подключении и одноклавишного проходного выключателя. Установка трёхклавишного выключателя Схема подключения трёхклавишного выключателя Монтаж проходного трёхклавишного элемента очень непростое занятие по причине использования большего количества проводов. Однако это грубое нарушение, поскольку со временем в данных скрутках может пропасть контакт, в следствии чего провода начнут греться перегорят и возникнет пожар. Они очень удобные при монтажных работах, надежны во время эксплуатации, керамическая подложка, зажимные пружины пронумерованные контакты.

И наоборот. Такая схема будет состоять из двух выключателей с двумя клавишами и двух осветительных приборов.
Как подключить проходной выключатель Подробная схема подключения

Как работает 2х клавишный ПВ

Одно дело, когда между распределительными коробками кусок четырехжильного кабеля, другое дело, когда от переключателя до переключателя тянется шести жильный, затем четырехжильный к светильникам, затем делится на два трехжильных… Мрак одним словом. Вам нужен будет тестер или мультиметр.

Помните, я говорил, что в переключателях контакты между собой никак не связаны.

При этом они управляют освещением из разных мест.

Теперь осталось проверить который. Соответственно, смотрим две схемы и выбираем, которая понравится больше. Схема управления двумя светильниками из трех мест Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Более подробно о монтаже электропроводки читайте в отдельной статье.

Статья по теме: Энергетики паспорт

Схема соединения четырех проходных выключателей для управления одним светильником По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Собрав всю схему, необходимо ее проверить перед подачей напряжения.

Для бытовых условий обычно применяют токопроводящие жилы 1. Управление несколькими светильниками из нескольких мест Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Поэтому сечение будет больше, надо тщательно учитывать и рассчитывать все параметры.

Следующим этапом необходимо проделать штробу, соединяющую оба прибора. Принцип подключения двухклавишных проходных выключателей Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. Нажимаем один из выключателей, одна из цепей соединяется и лампочка загорается.

Стандартный вариант установки в 2-х точках Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов.
Как подключить проходной выключатель Схема подключения

100 фото простой и быстрой схемы подключения

Яркой изюминкой в интерьере, станут цементные светильники. Новые, оригинальные решения, украсят и качественно будут освещать, необходимое пространство. Для удобства управления, оригинальными, световыми решениями, стоит предусмотреть проходные выключатели при проектировании и монтаже электропроводки.

Когда возникает необходимость производить включения/отключения одного и того же источника света из разных мест, то используют проходной выключатель. По выполняемым функциям его будет корректнее именовать переключателем, далее станет более понятно почему. Проходной выключатель также имеет и другие названия: перекрестный, дублирующий и перекидной переключатель.

Рассмотрев фото проходных выключателей вы не найдете внешнего отличия от стандартного. Основное отличие проходного от стандартного выключателя является то, что у него отсутствует определенное положение для включения или отключения. Для понятия различия в принципах работы можно найти фото схемы подключения проходных выключателей и обычного и сравнить их.

При использовании обычного выключателя используется просто замыкание/размыкания сети, а проходного зависит от использования двух. Рассмотрев схему можно заметить наличия трех клемм: для фазы, и две “управляющие” линии. И соответственно при переключении состояния одного из выключателей происходит выключение/включение света.

Внимание! Во время ремонта нужно помнить, что один провод между переключателями всегда под напряжением.

Сфера применения проходного выключателя

Их используют в больших помещениях или протяженных помещениях с различными входами. Главном преимуществом их применения является способность производить включение/отключение света и электроприборов с различных мест. Очень удобно применение проходного переключателя на лестничных пролетах. Также выключатель возможно установить в спальной комнате, чтобы можно было включать свет при входе в комнату, а выключать уже в постели.

Разновидности и условные обозначения на схемах

Существуют различные виды переключателей, которые зависят от условия использования. Для установки в стене и снаружи – 2-ой вариант считается лучше, ввиду того, что с прошествием времени не будет наблюдаться угасания соединительного сигнала. Для возможности включения из одного места нескольких источников света используют двойные и т.п. варианты переключателей.

В случае появления потребности переключения света из 3-х и большего количества мест необходимо применять схему подключения с одновременным использованием переключателей проходного и перекрестного типа.

По варианту управления они, как и стандартные бывают клавишными, сенсорными или с дистанционным управлением. На схемах они обозначаются, как и обычные только с разверткой в обе стороны.

Подключение проходного выключателя на 2 точки

Ввиду необходимости применения большего количества проводов сложность подключения увеличивается. Схема подключения выглядит следующим образом. В распаячную коробку заводятся от источника питания фаза и ноль.

Ноль провод направляют напрямую к источнику света, а фазу на переключатель. Внутри переключателя происходит разделение на 2 линии, которые направляются далее в распаячную коробку и далее идут на второй выключатель. И по прошествии него провод заводится на лампу.

Возможно сэкономить на количестве провода, соединив «управляющие» линии напрямую, но компетентный электрик так не сделает по следующим причинам:

• подключение с использованием распаячной коробки правильнее в связи с предъявляемыми нормами для электроцепей;
• простота ремонта. Возможно произвести прозвон проводов на участках, для выявления неисправности;
• упростит установку подключения дополнительного переключателя.

Схема при присоединении 3-его и последующих переключателей

Согласно схеме подключения при использовании 2-х переключателей становится ясно, что проходные переключатели можно применять лишь в паре и 3-е такое оборудование подключить уже не получится.

Данная проблема решается применением перекрестного (реверсивного) переключателя – внешне не имеет отличия, но для подключения использует четыре клеммы.

Как вытекает из названия его главное предназначение смена подсоединенных проводов местами. Чтобы понять принцип работы лучше всего посмотреть схему подключения с 3-мя и более переключателями.

Заключение

Надеемся, что благодаря данной статье стал понятен принцип работы проходного выключателя и способы его подключения в электрическую сеть.

И теперь стало ясно как подключить проходной выключатель своими руками при наличие минимальных электротехнических навыков. В случае не уверенности в своих способностях самостоятельного подключения лучше доверить его профессионалам.

Фото проходных выключателей

Также рекомендуем посетить:

Подключение Проходного Выключателя Схема С Двух Мест

Особенности подключения двухклавишного проходного выключателя описаны в этой статье.

Схема подключения 3-х проходных выключателей 2-х проходных и одного перекрестного для управления освещением с трех мест будет иметь следующий вид: В свою очередь подключение проводов к выключателям при такой схеме будет выполняется следующим образом примечание: перед подключением необходимо сверится со схемой находящейся на задней части выключателя или приведенной в его паспорте : Данная схема подключения проходных выключателей совместно с перекрестным позволяет организовать управление освещением с трех мест. Клавиши склеиваем между собой, чтобы они включались и выключались одновременно.

Схема управления тремя независимыми светильниками с двух точек Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест.
Схема подключения проходных выключателей из двух мест

Вариант управления освещения с трех точек Если имеется необходимость в дальнем управлении светильником из трех мест, то придется приобрести еще и перекрестный выключатель.

В схеме, где используется два двухклавишных проходных выключателя, применяется значительно больше проводов.

Приобретаются необходимые аксессуары, материалы, крепёж.

При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Каждая пара выходов двухклавишного выключателя подсоединяется к одной паре одного перекрестного переключателя.

Коммутационная группа такого переключателя содержит четыре контактных площадки. Для фиксации модуля используем термоклей или жидкие гвозди.

Схема проходного выключателя. Подключение проходного выключателя с двух мест

Для чего может понадобится схема ПВ света на 2 выключателя?

Проходной выключатель на 3 места Возможно ли подключить большее количество переключателей для управления освещением одной лампы? Промежуточного положения в данном случае не предусматривается.

При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.

В любом случае, необходимо обзавестись тестером для обнаружения кабеля под штукатуркой и проверить его наличие там, где Вы собираетесь что-то делать.

Обеспечиваем электрический потенциал через фазовый провод L. Используется с той же целью для управления тремя группами светильников.

Решение на три точки управления Организация систем проходной коммутации во многом определяется площадью помещений протяжённостью , количеством ходов дверей. Поднимаемся по освещенной лестнице вверх и выключаем свет Для освещения лестницы маршевые переключатели являются необходимостью: управление освещением в гостиной на первом этаже; три светильника на лестничном переходе; управление освещением на площадке второго этажа.

Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше. Схемы с управлением более чем из трёх мест Число мест управления, в принципе, не ограничено.

Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Фазный провод подается на входы обоих выключателей, а другие входы выключателей подключаются к одному из концов одной и другой лампы.
Как подключить двухклавишный проходной и перекрёстный переключатель с двух и более мест

См. также: Снип прокладка силового кабеля

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.

Пример устройства разводки для жилого помещения из категории стандартных проектов.

Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.

Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно.

Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

Подключение проходного выключателя

Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.
Как подключить проходной выключатель

Примеры практического применения

Цифровой прибор следует перевести переключателем в режим прозвонки.

В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.

Проходной выключатель позволяет замкнуть одну из двух цепей Как сделать проходной выключатель из обычного: порядок выполнения работ Не всегда удается быстро найти подходящую модель устройства, позволяющего управлять освещением сразу из двух точек. Соединение проводников с помощью специальных зажимов WAGO.

Посмотрим на следующую принципиальную схему: На ней изменились три вещи: К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения. Выделяют ПВ открытого для соединения с открытой проводкой и закрытого тип Для соединения с проводкой, идущей внутри стен. Схема с двумя проходными выключателями, допускающее управление двумя нагрузками Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео: Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей.

5 комментариев

Электрическое освещение — незаменимый спутник любой современной квартиры. Первое используется для подключения контакта на входе, второе — на выходе. Для их соединения в простейшем случае необходимо два двухжильных кабеля. При этом их функциональные возможности сильно отличаются.

Места использования Помимо спальни похожие ситуации могут возникать достаточно часто. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба. Перекрестное устройство подсоединяется между проходными. Выбирая подходящий вариант, следует покупать модель на одинаковое количество клавиш для каждой точки. В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели.

Разновидности перекрестных и проходных переключателей

При современном электромонтаже более часто стали применяться проходные переключатели, которые способны выключать или включать, например, освещение в комнате при входе в комнату и одновременно возле кровати или, например, с двух сторон коридора. Для первого случая на монтаж потребуются подрозетники. Также выгодно использовать подобную схему в небольших домах, величиной этажей. Схема электрическая включения лампы из трех мест. Обычный выключатель только замыкает и размыкает цепь Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема. Выводы и полезное видео по теме Как происходит на практике применение схем по подключению проходных выключателей из нескольких мест, можно узнать из представленных видеороликов. Благодаря этим перемычкам, фаза на источник освещения может быть подана либо с одного, либо второго выключателя, что позволит включить освещение с нескольких мест. Подобные решения пригодятся в больших домах и маленьких квартирах. Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя.
Схема подключения двухклавишного проходного и перекрёстного переключателя с двух и более мест.

Проходной выключатель схема подключения на 3 точки

Любой выключатель в помещении располагается таким образом, чтобы им было удобно пользоваться, даже в темноте. Никто ведь не устанавливает его в дальнем конце комнаты, он должен быть на входе, «под рукой». Исключение составляет коридор или прихожая. Если выключатель установлен на входе в квартиру, то как погасить свет, когда вы выходите из коридора? Приходится возвращаться к его началу, а затем идти в темноте: это небезопасно.

Если ваша прихожая или коридор достаточно длинные, можно установить двойной или даже тройной проходной выключатель. Все точки будут равнозначными, при включении (выключении) любой клавиши, соответственно загорается (гаснет) освещение.

Единственное неудобство: у таких приспособлений нет фиксированного положения «вкл» или «выкл». Все зависит от соседних коммутационных блоков. То есть, запоминать: «вверх» — включить, а «вниз» — выключить, бессмысленно.

Разумеется, никакой магии тут нет. Схема подключения проходного выключателя с 3-х мест отработана, и успешно реализуется своими руками. Единственное условие — придется купить специальные коммутационные блоки, и достаточный запас проводов. Каждый проходной выключатель оснащен инструкцией, в которую входит схема подключения на 3 точки. На тыльной стороне обязательно присутствует маркировка с различными способами подключения.

Общие принципы работы проходных выключателей

Чтобы понять, как работает схема, рассмотрим основные ее элементы на примере двух точек включения (самая распространенная):

1. Вместо выключателя в классическом понимании (прибор, размыкающий цепь), используется переключатель. То есть, с одной стороны два контакта, а с другой — один. При этом фаза (которая подается на светоточку), не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны.
2. Цепь будет замкнутой в том случае, когда оба переключателя находятся в одном положении. То есть, или обе клавиши вверх, или обе клавиши вниз. Один из коммутаторов условно считается входным, на него приходит фазный питающий провод. В зависимости от положения клавиши, напряжение подается на один из выходных контактов, которые в свою очередь соединяются со входной парой второго коммутатора (выходного). На схеме хорошо видно, в каком случае цепь замкнута, а в каком разомкнута.
3. Практически это работает следующим образом: вы подходите к началу коридора, включаете освещение. Пройдя до конца, вы с помощью второго коммутатора гасите свет. Двигаясь в обратном направлении, вы просто переводите клавиши в другое положение, сохраняя тот же алгоритм.

На предыдущей схеме было показано, как организовать схему с помощью распределительной коробки. Это правильный способ, но он приводит к перерасходу кабеля: линии дублируются, появляются дополнительные клеммные группы. Соединить переключатели можно напрямую, если позволяет конфигурация комнаты.

Система работает так же точно, только вам придется протянуть горизонтальный провод между выключателями. При этом не нужно монтировать распределительную коробку и прокладывать «лишние» провода.

Подключение проходных переключателей с 3-х мест

Если вы разобрались с принципом работы двухточечной схемы, проще будет понять подключение в одну цепь сразу 3 коммутационных устройств. Довольно часто требуется смонтировать проходной выключатель с трех мест. Например, большая прихожая с выходом в три коридора, длинный проход с ответвлением посередине. Или лестница на второй и третий этажи, с общим освещением пролетов. В каждой точке должен быть коммутатор, с помощью которого можно управлять одной светоточкой. Разумеется, требуется соблюдение общего правила: включив освещение в одном месте, вы можете погасить его в любом другом.

При такой организации питания, одинаковые устройства не подойдут. В крайних точках (это условное понятие, только для реализации схемного решения) устанавливаются переключатели. Так же, как и в двухточечной схеме. В центре монтируется так называемый проходной коммутатор с 4 контактами.

Важно! Если переключатели можно использовать как в многоточечной, так и в классической схеме, проходные выключатели имеют одно предназначение.

При таком подключении крайние коммутаторы работают по схеме двух точек, но включение света также зависит от положения проходного переключателя. Принципиальное отличие от двухточечной системы — свет зажигается не только в том случае, когда крайние выключатели находятся в разных положениях. Проходной коммутатор перенаправляет фазу от верхнего контакта входного выключателя на нижний контакт выходного, и наоборот. Для наглядности изобразим фазный провод разными цветами:

1. Все клавиши в положение «вниз», свет не горит. Включаем коммутатор №1: по черной линии, фаза проходит через всю цепь, источник света зажигается.
2. Далее нам необходимо погасить свет в районе выключателя №2. Переводим клавишу в положение «вверх», (№1 также вверху), черная линия размыкается, на входе красной линии фазы нет. Свет погас.
3. Переводим клавишу выключателя №3 в положение «вверх». Замыкается цепь красной линии, свет зажегся. Для того, чтобы он погас, достаточно перевести любой из коммутаторов в другое положение.

Схема выглядит несколько мудрено, однако работает исправно, и главное — безопасно. Все манипуляции происходят лишь с фазным концом, замыкание исключено. Опять же, можно выполнить монтаж с помощью распределительной коробки, или напрямую соединить коммутаторы проводами. Во втором случае, экономия кабеля налицо.

Если возникнет необходимость создания дополнительных точек включения, используются проходные коммутаторы с 6 контактами.

Количество таких устройств неограниченно, схема подачи электроэнергии работает по такому же принципу. Любой из коммутаторов может подать напряжение на световую точку, либо выключить свет.

Трехклавишный проходной выключатель

Такой коммутатор на самом деле проходным не является, и не может быть использован в схеме освещения с несколькими точками включения. Многие начинающие электрики (не профессиональные) путают эти понятия, и пытаются организовать проходную схему на трехклавишнике.

Монтажная схема явно дает понять, что проходное включение невозможно. Фазный провод на входе один, никакого перебрасывания линии на так называемые «крайние» коммутаторы не будет.

Обычно с помощью таких выключателей организовывают сложную многоуровневую схему освещения на люстре. Однако можно подключить к нему несколько световых точек:

• В одной комнате (или коридоре) — для освещения разных рабочих зон. При этом источники света могут быть различной мощности.
• В разных комнатах, на каждую клавишу заводится отдельный светильник.

При этом важно соблюдать главный принцип: размыкается фазный проводник, ноль постоянно заведен на источник света.

Итог

Если вам не совсем понятен принцип сложных коммутаций, просто соедините провода по одной из предложенных схем. При первом включении обязательно используйте защитный автомат: в случае ошибки он защитит цепь от короткого замыкания.

Видео по теме

Хорошая реклама



Коммутационные петли

Код NEC 2011 года (рис. 1) внес изменения в общий метод подключения контура переключателя. Петля переключателя создается, когда питание подается на осветительную арматуру, а горячая проволока разрывается и протягивается до переключателя света.

До внедрения кода NEC 2011 года распространенным методом физической установки контура переключателя было использование стандартного кабеля 14/2, который содержит провод белого и черного цветов. В ситуации петли выключателя и провод, идущий от осветительной арматуры к выключателю, и провод, идущий от выключателя света обратно к осветительной арматуре, являются горячими или находящимися под напряжением проводами.До появления кода NEC 2011 года было достаточно идентифицировать горячий провод, который проходил по белому проводу, заклеив провод черной лентой, как показано на Рисунке 2.

Рисунок 2 — Схема контура переключателя

Код NEC 2011 требует, чтобы в контуре переключателя использовались провода соответствующего цветового кода для обозначения горячих проводов. Белый провод означает нейтральный провод. С точки зрения физической проводки необходимо будет проложить как минимум кабель 14/3, который содержит черный, красный и белый провод.И черный, и красный цвета означают, что провод находится под напряжением или под напряжением. Нейтральный белый провод, который не будет использоваться, просто заглушен внутри электрической коробки. На рисунке 3 показана конфигурация проводки с использованием 14/3 проводов в контуре переключателя.

Рисунок 3 — Схема нового контура переключателя

Конечно, если вы не хотите прокладывать кабель 14/3, самый простой способ решить проблему — это подключить источник питания для осветительной арматуры к коробке переключателя света, как показано на Рисунке 4.Это позволяет избежать необходимости прокладки кабеля 14/3, и установка по-прежнему будет соответствовать требованиям кодекса NEC.

Рисунок 4 — Электропитание в выключатель света

Примечание: Тот факт, что NEC опубликовал кодовую книгу 2011 года, не означает, что какая-либо или все юрисдикции примут цикл переключения или любой другой новый или измененный код. Всегда уточняйте в местном строительном управлении, приняли ли они все или часть кодекса NEC 2011 года.

.Электрические схемы переключателя света

— Do-it-yourself-help.

com

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Подсчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

Эта страница содержит схемы подключения бытовых выключателей света и включает в себя: петлю выключателя, однополюсные выключатели, регулятор света и несколько вариантов подключения комбинированного устройства с выключателем на розетке. Также включены схемы подключения нескольких осветительных приборов, управляемых одним переключателем, двумя переключателями на одной коробке и раздельной розеткой, управляемой двумя переключателями.

Подключение контура переключателя

Когда источник электричества исходит от осветительной арматуры и управляется из удаленного места, используется петля переключения.

Эта схема соединена двухжильным кабелем, идущим от источника света до места выключателя. Нейтраль от источника подключается непосредственно к клемме нейтрали на лампе, а горячий источник соединяется с белым контурным проводом. Белый провод с обоих концов помечен черным, чтобы идентифицировать его как горячий. На SW1 он подключен к одному из выводов. Черный контурный провод подключается к другому выводу, а на индикаторе — к горячему выводу на приспособлении.

Это обновленная версия первой аранжировки.Поскольку электрический код в обновлении NEC 2011 года требует наличия нейтрального провода в большинстве новых распределительных коробок, между светом и переключателем проходит трехжильный кабель. Красный и черный используются для горячего, а белый нейтральный провод на распределительной коробке позволяет запитать таймер, пульт дистанционного управления или другой программируемый переключатель.

Подключение однополюсного переключателя света

Здесь однополюсный переключатель управляет питанием светильника. Источник находится у переключателя, и оттуда к свету идет двухжильный кабель.Горячий провод источника подключается к клемме переключателя, а другая клемма подключается к черному проводу кабеля. Нейтральный провод от источника соединяется с белым проводом кабеля и продолжается до света. На светофоре белый провод подключается к нейтральному выводу, а черный провод подключается к горячему.

Электромонтаж двух переключателей для двух ламп

Здесь два переключателя подключены к одному блоку для управления двумя отдельными лампами. Источник находится в распределительной коробке, и к каждому светильнику подводится 2-проводный кабель.Один источник соединен с каждым переключателем с помощью кабеля для питания двух ламп.

Схема подключения нескольких источников света

На этой схеме показано подключение одного переключателя для управления 2 или более лампами. Источник находится на SW1, и оттуда идет 2-проводный кабель к приборам. Горячие и нейтральные клеммы на каждом приспособлении соединяются с помощью гибкого кабеля с проводами цепи, которые затем переходят к следующему свету. Это простейшее размещение более одного светильника на одном выключателе.

Схема подключения переключателя яркости

Реостат, или диммер, позволяет изменять ток, протекающий к осветительной арматуре, тем самым изменяя интенсивность света. Переключатель диммера будет иметь многожильные провода, которые необходимо отрезать от сплошного кабеля в виде косички. Подобное устройство следует использовать только с лампой накаливания, а не с потолочным вентилятором или другим двигателем. См. Схему подключения регулятора скорости для подключения реостата для управления скоростью вентилятора.

Для подключения этой цепи от диммера к свету идет двухжильный кабель. Источник находится в диммере, и горячий провод соединен с одним горячим проводом на устройстве. Другой провод от диммера соединен с черным проводом кабеля, идущим к горячему выводу на светильник. Нейтральный провод источника соединен с белым проводом кабеля, который продолжается до нейтральной клеммы на фонаре.

Подключение коммутатора к настенной розетке

Здесь розетка управляется однополюсным выключателем.Обычно это используется для включения и выключения настольной лампы при входе в комнату. На этой схеме 2-проводной кабель проходит между переключателем SW1 и розеткой. Источник находится на SW1, и горячий провод подключен к одной из клемм. Другая клемма переключателя подключена к черному проводу кабеля, идущему к горячей клемме на розетке. Нейтраль источника соединяется в распределительной коробке с белым кабельным проводом, идущим к нейтрали на розетке.

Схема подключения

для раздельной розетки

На этой схеме показана проводка раздельной розетки, при которой верхняя половина контролируется переключателем SW1, а нижняя половина всегда горячая. Розетка разделяется путем разрыва перемычки между двумя клеммами цвета латуни. Перемычка между нейтральными серебряными клеммами должна оставаться нетронутой.

Здесь источник находится на выходе, а оттуда к SW1 идет двухжильный кабель. Нейтральный провод цепи подключается к одной из нейтральных клемм на розетке, к выключателю он не идет. Горячий источник соединяется с кабелем, который подключается к нижней, всегда горячей половине розетки, и к белому кабельному проводу, идущему к SW1.Белый провод с обоих концов помечен черным, чтобы идентифицировать его как горячий. Черный провод кабеля идет к SW1, соединяя его с горячей верхней половиной раздельной розетки.

На этой обновленной схеме 3-проводной кабель проходит между розеткой и переключателем, а красный провод кабеля используется для передачи горячего источника к переключателю. Нейтраль от источника соединяется с распределительной коробкой с помощью белого провода, и на этой схеме белый провод закрывается гайкой. Это представляет собой изменение кода NEC, которое требует наличия нейтрального провода в большинстве новых распределительных коробок. Если вы используете новую цепь, проверьте электрический код, чтобы понять это и любые другие обновления необходимой процедуры.

Подключение переключаемой розетки с двойным разделением каналов

В этой схеме раздельная розетка управляется двумя отдельными переключателями. При таком расположении две лампы можно подключить к одной розетке, и каждой можно управлять отдельно из двух разных мест.

Здесь снова соединительный язычок между клеммами розетки сломан, а нейтральный язычок остается целым.Источник находится на SW1, и 3-проводной кабель идет оттуда к розетке, 2-проводный кабель идет оттуда к SW2. Горячий провод источника соединен с кабелем SW1 и черным проводом, идущим к коробке розеток. В коробке черный провод соединен с белым проводом, идущим к SW2. Белый провод имеет черные отметки на обоих концах, чтобы идентифицировать его как горячий.

Красный провод кабеля проходит от SW1 к клемме под напряжением в верхней половине разъемной розетки. Нейтраль источника соединяется с белым проводом, идущим к нейтрали розетки. Неважно, какой именно, требуется только одно соединение.

От розетки черный провод кабеля, идущий к SW2, подсоединяется к горячему выводу на нижней половине и к переключателю на другом конце.

На этой обновленной схеме 3-проводной кабель проходит между розеткой и переключателем SW2, чтобы можно было подключить нейтральный источник ко второй распределительной коробке.

Здесь белый не используется для горячего, вместо этого черный провод служит для второго переключателя.Красный провод к SW2 подключен к горячему полюсу в нижней половине розетки и к переключателю на другом конце.

Подключение к трехпозиционной розетке

На этой схеме два трехпозиционных переключателя управляют розеткой настенной розетки, которая может использоваться для управления лампой от двух входов в комнату. Эта схема подключается так же, как и 3-сторонние фонари по этой ссылке.

Между выключателем и розеткой проходит трехжильный кабель. Источник находится на SW1, где горячий соединяется с общей клеммой, а нейтраль соединяется с нейтралью на выходе. Красный и черный провода, идущие от SW1 к розетке, используются в качестве дорожных. На выходе путешественники соединяются, чтобы бежать к SW2, используя красный и белый провода в этом кабеле. Белый провод с обоих концов помечен черным, чтобы идентифицировать его как горячий. Черный провод к SW2 подключается к горячему на розетке и к общему проводу SW2 на другом конце.

Электропроводка для розетки и комбинированного переключателя

Комбинированный выключатель розетки удобен, когда вам нужны оба, но у вас есть только одна коробка.Подобно ранее упомянутым разъемным розеткам, в этих устройствах используется съемный соединитель между двумя горячими клеммами, чтобы при необходимости разделить его. В неповрежденном состоянии и подключенном к одному проводу горячего источника, комбо можно использовать для выключения и включения света, пока розетка будет постоянно горячей. Если вам нужно подобное устройство с защитой от замыкания на землю на кухне, в ванной или прачечной, загляните сюда, чтобы увидеть электрические схемы для комбинированного выключателя розетки gfci.

На этой схеме показан первый вариант подключения для этого устройства.При таком расположении перемычка между горячими клеммами остается неизменной. Источник находится на устройстве, а горячий подключается непосредственно к одному из горячих выводов, неважно, какой именно. Двухжильный кабель проходит от комбо к осветительной арматуре, а выход переключателя подключается к черному проводу, идущему к горячей клемме светильника. Нейтральный провод источника соединен с нейтралью на половине розетки комбинированного устройства и с белым проводом кабеля, идущим к свету. На свету он подключается к нейтральному выводу.

Если у вас есть второе устройство в одной коробке с комбинированным переключателем, вы можете соединить их вместе, как показано на этой схеме. Здесь мы используем розетку, но любое устройство, такое как выключатель, таймер и т. Д., Будет подключено таким же образом. Вкладка на комбо остается нетронутой, а источник горячего соединения соединен с помощью провода с горячими клеммами на каждом устройстве в коробке. Нейтраль источника подсоединяется к обоим устройствам и к белому проводу, идущему к клемме нейтрали устройства.Выход комбинированного переключателя подключается к черному проводу, идущему к горячему выводу прибора.

Это еще один вариант подключения комбинированного устройства, в котором используются два электрических источника. В этой конфигурации соединительный язычок между горячими клеммами на устройстве сломан, чтобы разделить их. Переключатель управляет светом, и половинка розетки комбинированного устройства всегда горячая.

Источник 1 входит в осветительную арматуру, и оттуда проходит трехжильный кабель к половине переключателя на устройстве.Горячий от источника подключается к черному проводу, идущему к комбо-разъему и к входной стороне переключателя. Белая нейтраль от источника подключается непосредственно к светильнику. Красный провод от фонаря подсоединяется к выходу переключателя и к горячему выводу на светильник на другом конце.

Источник 2 подключается к комбинированному устройству, где провода под напряжением и нейтраль подключаются к соответствующим клеммам на розеточной половине устройства.

Наконец, комбинированный переключатель может использоваться для управления самой встроенной розеткой, что позволяет ей работать как переключаемая розетка.Это удобно, если вы хотите использовать переключатель для управления осветительной арматурой или другим устройством, подключенным к комбо. Здесь перемычка между двумя половинками удаляется, и горячая цепь подключается к входной стороне переключателя. Релейный выход направляется на горячую сторону розетки с помощью короткой перемычки того же калибра. Нейтраль контура подключается к нейтральной стороне розетки.

Еще подобное на Do-It-Yourself-Help.com

.

15 Вопросы по контурной схеме — инструментальные средства

Контурная диаграмма помогает нам считывать электрические соединения от полевых приборов к системному шкафу. Найдите здесь 15 основных вопросов о круговых диаграммах.

Чтение: Что такое кольцевые диаграммы?

Изучите эту схему контура и ответьте на следующие вопросы:

Схема контура

Щелкните изображение для увеличения

Вопрос 1:

Какой тип контура управления представлен на этой диаграмме? Другими словами, что такое переменная процесса и как ею манипулируют?

Вопрос 2:

Каков диапазон калибровки измерительного прибора?

Вопрос 3:

Как на этой схеме указаны физические местоположения точек подключения проводов?

Вопрос 4:

Предполагая, что сопротивление внутри входной платы DCS составляет 250 Ом, рассчитайте величину напряжения между клеммами 23 и 24 при значении сигнала датчика 50%.

Ответ: При сигнале 50% (12 мА в диапазоне 4–20 мА) падение напряжения между клеммами 23 и 24 составит 21 вольт.

Вопрос 5:

Определите, где провода являются частью более крупного многожильного кабеля, и определите, чем эти провода отличаются от всех остальных в этом кабеле.

Вопрос 6:

Определите соглашение, используемое для маркировки пар проводов для каждого полевого прибора. Другими словами, как можно определить, идет ли определенная пара проводов к передатчику, индикатору или регулирующему клапану?

Вопрос 7:

Определите, по крайней мере, два различных способа измерения сигнала преобразователя без прерывания токового сигнала 4-20 мА, поступающего на контроллер потока.

Вопрос 8:

Объясните, почему прерывание непрерывности цикла — это плохо, если система управления работает, управляя процессом в реальном времени.

Вопрос 9:

Что означают буквы «FI» и «FO»? Эти ярлыки соответствуют стандарту ISA?

Вопрос 10:

Является ли FT-733 автономным или с питанием от контура? Как вы можете сказать?

Вопрос 11:

Стрелки на эскизе, показывающие направление электрического тока в каждом проводе (с использованием традиционных обозначений потока), идентифицирующие каждый компонент как источник или нагрузку.

Вопрос 12:

Определите все эффекты пары 4 в кабеле ISOM-18 при отказе размыкания и отказе закороченного.

Вопрос 13:

Определите все последствия разрыва кабеля FI-733.

Вопрос 14:

Определите все эффекты пары 5 в кабеле ISOM-18 в случае размыкания и короткого замыкания.

Вопрос 15:

Когда мы используем контурные диаграммы для поиска и устранения неисправностей? Объясните на нескольких примерах.

Поделитесь с нами своими ответами в комментариях.

Читать дальше:

Кредиты: Тони Р. Купхальдт

.

2-позиционный переключатель — как управлять одной лампой с двух или трех мест?

Подключение с двухсторонней коммутацией — схемы электрических соединений

Что такое двухсторонняя коммутация?

Двухпозиционное коммутационное соединение используется для управления электрическими приборами и оборудованием, таким как вентилятор, точки освещения и т. Д., Из разных мест с помощью двухпозиционных переключателей. Наиболее распространенное использование 2-стороннего коммутационного соединения — это лестничная разводка, когда световой точкой можно управлять из двух, трех или даже многих мест.Независимо от текущего положения двухпозиционного переключателя (ВКЛ или ВЫКЛ) подключенный прибор, например лампочку, можно включить / выключить, нажав кнопку.

Двух- или трехпозиционный переключатель?

Двухпозиционный или трехпозиционный переключатель : «Трехходовой» — это термин в Северной Америке (США) для этого типа переключателя, который используется в следующем руководстве. Большинство англоязычных стран (Великобритания / ЕС) называют их «двусторонними». Термин для пары проводов, соединяющих два переключателя, также различается: «стропа» для британцев и «путешественники» в США.

Пожалуйста, не убивайте меня, чтобы упомянуть об этом 2-ходовой переключатель вместо 3-ходовой переключатель , поскольку все, что мы использовали, является тем же самым для конкретной цели.

Конструкция и работа двухпозиционного переключателя Двухпозиционный переключатель

также известен как однополюсный двухполюсный переключатель (SPDT). Основная конструкция и принцип работы двухпозиционного переключателя показаны на (рис. 1) ниже.

Конструкция и работа двухполюсного переключателя SPDT (однополюсный двухполюсный)

Как подключить двухпозиционный переключатель

Ниже приведена принципиальная электрическая схема (рис. 2), которая показывает, как подключать двусторонний переключать и управлять лампочкой из двух разных мест.

Примечание:

• Этой же цели можно достичь, используя следующее двухстороннее переключающее соединение, показанное на рис.
• Подключите заземляющий провод к подключенному электроприбору, а также к выключателям в соответствии с электрическими правилами вашего региона.

Как управлять светом из двух мест с помощью 2-позиционного переключателя?

Следующее двухстороннее коммутационное соединение может использоваться для тех же целей, что и упомянутые выше на рис. 1 i.е. для управления точкой освещения из двух разных мест с помощью двухпозиционных переключателей

Как управлять одной лампой из трех мест с помощью двухпозиционных переключателей?

На рис. 4 схема подключения показывает, как управлять световой точкой из трех разных мест с помощью двух двухпозиционных переключателей и промежуточного переключателя.

На рис. 5 показано одно и то же соединение для управления световой точкой из трех мест с использованием разных символов.

Двухстороннее переключение для управления освещением из двух мест на лестнице

Как мы обсуждали выше, наиболее распространенным использованием двухсторонних переключателей является управление точкой освещения из разных мест, таких как верхний и нижний этаж, т.е. входная дверь и верхняя дверь. Эта схема показана ниже:

Как управлять светом из шести мест

Ниже приведена схема подключения, которая показывает, как управлять световой точкой из шести разных мест с помощью двух двухпозиционных переключателей и четыре промежуточных переключателя. Обратите внимание, что вы можете управлять еще большим количеством лампочек, добавив больше промежуточных переключателей в середине цепи.

Применение двухсторонней коммутации

• Он используется для управления электрооборудованием и приборами из двух, трех или даже более разных мест путем добавления дополнительных промежуточных переключателей.
• Он также используется при подключении проводки на лестнице, где световой точкой можно управлять из двух или более разных мест.
• Используется в помещениях большой площади, имеющих две или более входных и выходных дверей и ворот.
• Основная цель двухстороннего переключения — управление электроприбором, устройством или оборудованием постоянного или переменного тока, особенно световыми точками, с двух мест.

Вы также можете прочитать:

.

Схема подключения проходного выключателя с 2х мест

Особенности подключения двухклавишного проходного выключателя описаны в этой статье. Схема подключения 3-х проходных выключателей 2-х проходных и одного перекрестного для управления освещением с трех мест будет иметь следующий вид: В свою очередь подключение проводов к выключателям при такой схеме будет выполняется следующим образом примечание: перед подключением необходимо сверится со схемой находящейся на задней части выключателя или приведенной в его паспорте : Данная схема подключения проходных выключателей совместно с перекрестным позволяет организовать управление освещением с трех мест. Клавиши склеиваем между собой, чтобы они включались и выключались одновременно.

Схема управления тремя независимыми светильниками с двух точек Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест. Схема подключения проходных выключателей из двух мест Вариант управления освещения с трех точек Если имеется необходимость в дальнем управлении светильником из трех мест, то придется приобрести еще и перекрестный выключатель.

В схеме, где используется два двухклавишных проходных выключателя, применяется значительно больше проводов.

Приобретаются необходимые аксессуары, материалы, крепёж. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Каждая пара выходов двухклавишного выключателя подсоединяется к одной паре одного перекрестного переключателя.

Коммутационная группа такого переключателя содержит четыре контактных площадки. Для фиксации модуля используем термоклей или жидкие гвозди.

Схема проходного выключателя. Подключение проходного выключателя с двух мест

Схема управления освещением обычными проходными выключателями из двух мест: кратко

Ее привожу потому, что она упрощает понимание принципов, заложенных в схемы подключения двухклавишных модулей, созданных для управления светом из разных точек.

Например, войдя в коридор квартиры с улицы вечером, удобно включить свет выключателем №1, повесить верхнюю одежду в настенный шкаф, зайти в спальню и из нее отключить уже ненужное освещение коридора.

Электрическая схема коммутации проводов между светильником, распредкоробкой, выключателями №1 и №2 для этого случая показана ниже.

Потенциал нуля в ней напрямую подается на цоколь лампочки. Фаза же через коммутационные точки распаечной коробки подводится к входной клемме L1 первого переключателя, а с L1 второго направляется непосредственно на центральный контакт светильника.

Промежуточные контакты «1» и «2» обоих корпусов соединены друг с другом. В итоге получается, что фазный потенциал придет на лампочку и зажжёт ее нить тогда, когда обе проходные клавиши занимают одинаковое положение (1 или 2).

При разном сочетании клавиш свечение прекращается.

За счет размещения проходных модулей №1 и №2 в разных удаленных местах квартиры создается возможность коммутацией светильника из той части помещения, где находится человек.

На больших дистанциях потребуется увеличенная длина кабеля. Она может серьезно сказаться на конечной цене осветительной системы.

Ликбез: простая схема подключения проходного выключателя для большого количества светильников — какие таятся опасности

Здесь я показываю принцип, позволяющий управлять различным числом источников света с помощью двух проходных модулей.

В целях безопасности эту конструкцию необходимо запитывать через разделительный трансформатор ТР1 с развязанными от контура земли потенциалами вторичной обмотки. Его выходные цепи желательно использовать на безопасное напряжение 12 или 24 вольта.

В этой проводке для прерывания свечения ламп применяется принцип не разрыва фазы, как обычно, а подачи на нити накала с обеих сторон одноименных фазных или нулевых потенциалов, исключающих протекание тока (появление напряжения).

Если использовать эту разработку без разделительного трансформатора, то надо учитывать, что при любом положении клавиш на лампах всегда будет с какой-то стороны присутствовать фаза. При замене перегоревшей лампочки возникает высокий риск поражения электрическим током.

Все светильники здесь собираются в параллельную цепочку. Их количество ограничивается только токопроводящими свойствами электропроводки и разрывной мощностью контактных групп переключающих устройств.

За счет увеличения риска попадания человека под действие тока эта схема не популярна на практике ибо разделительный трансформатор редко кто решается ставить. Она обычно рассматривается в качестве теоретического примера.

Если вы встретите предложение о ее монтаже, то хорошо подумайте о реализации принципов безопасности. Я ее не рекомендую, а привел только с целью повышения ваших знаний.

Разрушение при замыкании и разрыве

Касание контактов при замыкании провоцирует отброс подпружиненной клеммы. При одном включении наблюдается несколько мелких откатов, которые в комплексе создают вибрацию с постепенно уменьшающимся размахом амплитуды. Последующие контакты проходят с укорочением времени и амплитуды.

Вам это будет интересно Устройство и принцип работы трансформатора тока

Отброс контакта опасен появлением короткой электрической дуги, которая провоцирует плавление и испарение молекул. Нарушение рабочего ритма ведет к увеличению давления металлических паров, зависанию контакта, увеличению времени замыкания.

Во время размыкания контактное воздействие считается нулевым. Одновременно повышается плотность тока в последнем месте соединения и возрастает сопротивление перехода. Контактная точка расплавляется, между удаляющимися деталями возникает перешеек, что также способствует появлению мощной электрической дуги. Явление вызывает эрозию контактов, происходящую из-за вымывания металла или его излишнего налипания.

Постоянный ток в цепи увеличивает интенсивность переноса материала с одной клеммы на другую, это связано с направлением тока в одну сторону, которое не меняется, как при переменном напряжении. При малом токе разрыв контактного перешейка происходит у положительного вывода, а на отрицательной клемме затвердевает нанесенный металл в виде неровных бугорков. Эрозия разрастается с увеличением времени существования дуги и увеличением силы тока.

Схема управления двумя светильниками из трех удаленных точек с нуля

Трудности с осветительными приборами могут возникнуть:

• внутри длинных узких коридоров с последовательным расположением входов в квартиры;
• на лестницах частного дома между пролетами каждого этажа;
• в спальных комнатах с маленькими детьми, когда требуется оперировать светом в ночное время;
• на дачах и частных домах, когда возникает необходимость переключать различные участки придомовой территории;
• в других подобных ситуациях.

Здесь нам уже потребуется использовать перекрестный выключатель, дополнительно разрывающий каждую цепочку проходной схемы по принципу реверса. Размещаем его в средней точке маршрута, например, комнате №2.

Поскольку нам придется оперировать двумя светильниками, то все переключатели должны иметь по 2 клавиши.

Каждая из них у любого модуля в этой схеме работает на свой осветительный прибор. Вам потребуется смонтировать их однообразно, иначе возникнут трудности с запоминанием их назначения.

Чтобы не загромождать чертеж лишними линиями показываю принцип работы без расположения промежуточных коммутационных точек в распределительной коробке. Все кабельные соединения допустимо вести таким способом между корпусами модулей напрямую.

Здесь загорание любого светильника достигается включением трех последовательно соединенных клавиш каждого переключателя, а его отключение — разрывом этой цепочки в любой точке коммутации.

Выводы

Проходные одноклавишные и двухклавишные выключатели — это современные переключатели, которые позволяют организовать управление одним или несколькими источниками освещения с различных мест одного или соседних помещений.

Как видно из вышеприведенной информации и фото, можно сказать, что несмотря на конструкцию (одноклавишный или проходной двухклавишный выключатель схема подключения на 2 источника) очень просто монтируется и позволяет эффективно управлять освещением как в огромном коттедже, крупном торговом помещении или же в промышленных зданиях.

Для подключения данных устройств будет достаточно:

• двух проходных выключателей на 2 клавиши или два одноклавишных переключателя;
• распределительной коробки;
• гибкого кабеля с тремя жилами.

Принципы управления двумя светильниками из четырех разных комнат простыми словами

Берем все тот же самый принцип, но просто вставляем в одной средней точке такой же дополнительный модуль реверсивного типа. Картинка обвязки его проводами показана ниже.

Двухклавишные проходные выключатели здесь уместно располагать по краям кабельных трасс, а перекрестные — в средних точках маршрута.

Тщательное планирование маршрутов прокладки с замером оптимального размещения проводов позволит сократить материальные затраты, сэкономить на цене электропроводки. Будьте внимательны.

Монтаж подобной электрической проводки требует определенных навыков. Его следует выполнять в следующей последовательности:

1. продумывается замысел работы осветительных приборов непосредственно в конкретных комнатах с разметкой мест расположения всех выключателей, светильников и распределительных коробок;
2. учитывается коммутируемая мощность осветительной сети, рассчитывается сечение токопроводящих магистралей;
3. по замыслу хозяина создается проект на бумаге. По нему обсуждаются все мелкие детали и возникшие вопросы, включая типы проводов и кабелей, их количество;
4. прямо по строительным конструкциям рисуются и согласовываются маршруты кабельных трасс. Не забывайте проверять возможность их прокладки приборами поиска скрытой проводки;
5. в соответствии с проектом закупается необходимое оборудование. При покупке проходных и реверсивных модулей сразу рекомендую вызвонить работу их контактных групп, не полагаясь на приведенную схему и заверения продавца;
6. в зависимости от способа прокладки проводов (скрытый или открытый монтаж) устанавливаются электрические приборы на конечных точках;
7. согласно монтажной схемы выполняются штробы для закрытой проводки или монтируются плинтуса, кабель-каналы для открытого способа прокладки;
8. кабели и провода укладываются в подготовленные места с обязательной маркировкой каждого конца внутри монтажной коробки. Это сэкономит время на прозвонке электрических цепочек при их сборке;
9. все концы жил маркируется по монтажной схеме. Этот процесс значительно облегчает цветовая разметка изоляции проводов, выполненная на заводе. Учитывайте это свойство заранее при покупке;
10. последовательно собираются все электрические цепочки. Результаты каждой операции рекомендую помечать на монтажной схеме цветным карандашом, подчеркивая им каждый выполненный элемент. При необходимости соединения жил проводов между собой используйте только разрешенные ПУЭ приемы;
11. никогда не подключайте впервые собранную проводку под действующее напряжение сети без проверки состояния ее правильности и качества изоляции. Случайно нарушенный при монтаже диэлектрический слой может стать причиной короткого замыкания или попадания незадачливого работника под действие тока. Изоляцию обязательно проверяйте и испытывайте мегаомметром, а работу контактных групп — прозвонкой их участков вместе с подключенными проводами;
12. при первом включении собранной проводки под напряжение удалите с места работы всех лишних людей, примите повышенные меры безопасности от поражения электрическим током. На этом этапе проявляются все скрытые дефекты, которые были допущены, но не замечены.

Приведенный алгоритм действий выработан на основе большого опыта электрика. Он не раз выручал меня от возникновения серьезных проблем. Поэтому рекомендую его строго придерживаться.

На этом тема использования проходных выключателей не заканчивается. С их помощью создают более сложные схемы. В качестве примера показываю принцип управления тремя светильниками из двух комнат. Здесь уже нужны модули с тремя клавишами.

Ее тоже можно разнообразить и расширять по приведенным выше принципам. Однако постепенно, если вы заметили, получается слишком усложненная конструкция.

Любую из рассмотренных выше схем можно доработать врезкой в нее датчиков движения или таймеров. Технических сложностей здесь не должно возникнуть, а вот необходимость такой конструкции придется решать вам самостоятельно в конкретных условиях квартиры.

Отдельно хочется выделить группу популярных производителей проходных и перекрестных выключателей. Хорошо зарекомендовали себя в среде электриков:

• французская компания промышленного электротехнического оборудования Schneider Electric;
• акционерная компания Legrand из Франции;
• корпорация производителей из Швеции и Швейцарии АВВ;
• итальянский производитель дизайнерской электрофурнитуры Bticino;
• турецкая компания Viko.

Рекомендую приобретать исключительно качественные изделия от брендовых производителей. Они надежны, отвечают требованиям безопасности, долговечны при эксплуатации.

Сложную с точки зрения монтажа и конструкции осветительную систему легко упростить другими способами. Кратко останавливаюсь на их рассмотрении ниже.

Что такое проходной коммутатор

Проходной выключатель — это переключатель с несколькими группами контактов, который способен одновременно управлять источником освещения с нескольких мест. На современном рынке электромонтажных материалов, данное устройство представлено следующими типами:

• одноклавишные с одним входом и 2-я выходами;
• двухклавишные с двумя входами и 4-я выходами;
• трехклавишные с тремя входами и 6 выходами;
• перекрестные с двумя входами и двумя выходами для управления освещением с более чем 3-х мест.

Данный тип устройств может быть, как клавишного исполнения, так и сенсорного или дистанционного (управление с пульта дистанционного управления). В большинстве случаев применяются стандартные клавишные переключатели, однако в случае монтажа системы «Умный дом» лучше монтировать дистанционные проходные выключатели, которые управляются с помощью пульта или специального приложения для смартфона.

Установка выключателя

Для обеспечения работы осветительных и других приборов подключаемых через выключатели необходимо правильно и надежно их устанавливать. Производить монтаж выключателя своими руками довольно просто, но необходимо соблюдать определенную последовательность выполнения работ. Чтобы выключатель установить на свое место его нужно разобрать.

Порядок разборки выключателя:

• снять клавишу выключателя поддев ее плоской отверткой с одной из сторон;
• открутить винты защитной рамки и отсоединить ее от механизма;
• закрепить корпус выключателя в подстаканнике стены при помощи распорных винтов;
• ослабить винты для подключения электропроводов.

Полезные видео по теме

Как сделать или где найти двухклавишный перекрестный переключатель – смотрите видео ниже.

Схема проходного двухклавишного выключателя с двух мест Как подключить двухклавишный проходной выключатель с двух мест И так как теперь по любому все резко стало ясно, переходим к порядку монтажа нашей схемы с двухклавишными проходными выключателями. Важным этапам монтажа схем подобной сложности является правильная маркировка всех кабелей и отдельных их жил проводов.

Рисунок 1.

Теперь его можно выключать сразу, а освещение отключит таймер через 2 минуты. Как подключить двухклавишный проходной выключатель

Рассоединяете их, и подключаете между ними перекидной. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь .

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются. Когда монтаж системы освещения закончен, все цепи нужно проверить контрольными приборами.

Этот провод подключается к корпусу светильника. Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя.

Давайте сначала рассмотрим схему подключения одноклавишного перекидного выключателя, а затем — двухклавишного.

Оттого и сами контакты, и принцип работы коммутаторов с ними так же именуются перекидными. подключение проходного двух клавишного выключателя

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

Нужно вскрыть розетку и проверить напряжение.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Закончив указанные манипуляции, следует выполнить укладку проводов, заизолировать проводящие ток участки и подать напряжение, чтобы проверить эффективность работы.

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.

С некоторыми фото выключателя можно ознакомиться ниже.

Проходной выключатель – его особенности, схемы подключения

Вы когда-нибудь попадали в ситуацию, когда необходимо включить свет, а выключатель расположен таким образом, что добираться до него приходится в полной темноте или, как минимум, в условиях недостаточной освещенности? Аналогичное неудобство ждет вас и при выключении освещения. Между тем, данная ситуация – далеко не редкость при наличии длинных проходных помещений жилого и нежилого типа.

Следовательно, если есть проблема, должно быть и ее решение. Таким решением является установка нескольких выключателей в общую цепь. Разумеется, данные элементы конструктивно отличаются от традиционных деталей, но в них нет ничего сложного, в статье речь пойдет о том, как подключить проходной выключатель.

Как это устроено?

Для примера рассмотрим схему подключения проходного выключателя на 2 точки. Выглядит это так.

Схема подключения проходного выключателя на две точки

Обратите внимание на фазовый провод. Он входит в первую деталь, затем двумя параллельными жилами соединятся со второй деталью, из которой затем выходит к осветительному прибору. То есть, управление освещением осуществляется из двух пунктов, расположенных в более удобных для пользования местах.

В каждом выключателе пара неподвижных контактов (их нужно соединять параллельно) и один подвижный – входящее или исходящее напряжение в цепи, в зависимости от того, какой прибор установлен первым, а какой – вторым.

Данные детали обычно имеют заводскую маркировку и схему подключения, но если ни того, ни другого нет, не отчаивайтесь, — «прозвон» мультиметром, последовательное замыкание щупов на все пары контактов и переключение клавиш прибора помогут разобраться в ситуации и правильно осуществить подключение.

Важно: если допущена ошибка, либо произойдет короткое замыкание, либо (и этот вариант наиболее распространенный) система вообще откажется функционировать.

После «прозвона» можно приступать к монтажу. В современных моделях жилы разного назначения различаются по цвету изоляционной оболочки и перепутать их невозможно.

Монтаж системы крайне желателен, к примеру, при следующей планировке.

При такой планировке квартиры крайне желательно использовать проходной выключатель

Ведь, согласитесь, бегать туда-сюда к традиционному выключателю, расположенному, скажем, возле входной двери – весьма сомнительное «удовольствие».

А если требуется выполнить подключение раздельного проходного выключателя с двух мест, схема выглядит аналогично, но с одной оговоркой: одвижных и неподвижных контактов будет минимум в два раза больше. Это нужно, чтобы задействовать не только все освещение целиком, но и какую-то его часть.

Подключение проходного выключателя с двух мест

Монтаж с трех точек

Бывают случаи, когда двух точек управления освещением недостаточно. В частности, такая ситуация может сложиться в промышленном помещении (цех, большая мастерская). Тогда имеет место применение дополнительных узлов управления световыми приборами. Соответственно, в цепь монтируются проходные выключатели на 3 точки и более, а схема подключения имеет такой вид.

Подключение такого выключателя с трех точек и более

Необходимо помнить, что приборы, находящиеся в середине цепи, отличаются от таковых в ее начале и в конце. Суть отличий в большем количестве контактов – 4, а не 3. То есть средние детали также работают на переброску фазы с одного провода на другой, но при их установке надо мультиметром правильно определить соответствующие пары «вход – выход» и не перепутать их между собой.

Количество промежуточных узлов управления в данном случае не ограничено и диктуется необходимостью, а также удобством пользования. То же самое касается и количества клавиш на каждом изделии – их может быть 1, 2 или 3. Разумеется, количество клавиш на каждом устройстве в цепи должно быть одинаковым, в противном случае корректная работа всей системы невозможна.

Нами представлены относительно простые варианты, в которых разрывается только фаза.   Однако, есть и более сложные варианты, в которых на разрыв идет также ноль. Отметим, что подключение в таких случаях требует высокой квалификации, особого внимания и осторожности.

Таким образом, в описанных здесь устройствах фактически отсутствуют положения «включено – выключено», а всего лишь происходит переброска напряжения с одной из параллельных жил на другую.

Кроме того, при монтаже и в процессе эксплуатации нужно учитывать, что клавиши приборов каждый раз будут находиться в любом из двух положений, что вовсе не означает фиксированный режим, но к этому неудобству легко привыкнуть и в последующем контролировать процесс эксплуатации только визуально.

В заключение напомним, что схема подключения проходного выключателя не является сверхсложной задачей, но требует определенных знаний в области электротехники, хотя, в общих чертах для этого вполне достаточно школьного курса физики и умения правильно обращаться с некоторыми приборами.

В качестве наглядных примеров, чтобы вам все было еще более понятно, мы приведем видеоролики подключение устройств.

На две точки.

И на три точки.

Если же по ряду причин вы не уверены в собственных силах и навыках, не располагаете соответствующими инструментами и контрольно-измерительными приборами, настоятельно рекомендуем не экспериментировать самостоятельно, а обратиться за помощью к профессионалам (сделать это можно, написав в форму внизу справа на нашем сайте). Это несколько увеличит ваши финансовые затраты, но и убережет здоровье, не говоря о том, что специалисты предоставляют на свои услуги определенные гарантии, что с точки зрения практичного человека немаловажно.

Проходной выключатель. Схема подключения проходного выключателя.

В практике проведения работ по монтажу электропроводки часто встает проблема освещения помещений, имеющих несколько входов-выходов, в частности, коридоров, смежных комнат, лестничных проемов, залов, фойе и других. Существует несколько современных вариантов электротехнических решений:

•  применение выключателей управляемых таймерами, которые включают освещение на определенное время,
•  использование датчиков движения,
•  дистанционное управление осветительной системой.

Подключение двух проходных  выключателей

Несомненное преимущество этих методов – отсутствие необходимости вмешательства в систему имеющейся электропроводки. Однако, особенно во время проведения строительных или ремонтных работ, лучше применить более консервативный и надежный элемент – проходной выключатель.

Проходной выключатель представляет собой одно- или двунаправленный переключатель на два положения, то есть он аналогичен обычному выключателю, только с дополнительными группами контактов, как показано на рисунке 1:

Схема включения проходных выключателей на две точки управления освещением изображена на рисунке 2:

Такая схема позволяет, включая освещение одним проходным переключателем, выключать его другим и наоборот. Как видно по схеме, для установки освещения необходимо проложить две линии, L1 и L2. Если в помещении установлено освещение, то линия L1 уже имеется, остается поменять обычный выключатель на проходной и проложить линию L2. Укладка линии L2 ведется трехжильным кабелем в штробы, которые лучше проложить по нижнему (вдоль плинтуса) либо по верхнему (у потолка) уровню. Штробление можно проводить углошлифовальной машиной (болгаркой). В этом случае делают два параллельных надпила алмазным кругом вдоль размеченной линии электропроводки. Расстояние между надпилами и их глубина должна быть на 3 – 5 мм больше диаметра кабеля. После этого штробу получают выдалбливанием канавки с помощью перфоратора либо зубила и молотка. Еще лучше для этих целей использовать специальный инструмент, штроборез. В любом случае, необходимо соблюдать следующие правила:

•  штробление производится только параллельно конструктивным линиям помещения, то есть вертикально или горизонтально;
•  нельзя производить штробление ближе 15 см от плит перекрытия, 10 см от оконных либо дверных проемов, 50 см от газовых коммуникаций;
•  перед проведением работ необходимо убедиться в отсутствии скрытой электропроводки по пути штробления;
•  глубина штробы не должна превышать 20 мм, длина одной прямой штробы – не более 3 метров;
•  в несущих конструкциях строения (балки, стены) следует избегать горизонтального штробления;
•  необходимо применять средства индивидуальной защиты от строительной пыли.

Один из вариантов схемы электропроводки изображен на рисунке 3:

(Для увеличения нажмите на картинку)

В этом случае проходные выключатели следует соединять, как показано на рисунке 4:

Подключение трех выключателей

Существуют варианты применения проходных выключателей на три точки управления. Эти схемы используются, когда:

• коридор имеет Т-образную топологию;
• в холле либо ином помещении есть три входа-выхода;
• необходимо осветить лестничный проем трехэтажного строения.

В таких схемах в дополнение к обычным проходным выключателям применяют двунаправленный (двойной) перекрестный переключатель:

Рисунок 5. Перекрестный выключатель

Принципиальная схема для такого варианта включения немного усложняется, и будет иметь вид:

Рисунок 6. Схема включения перекрестного выключателя

Согласно этой схеме, вне зависимости от положений проходных выключателей 1 и 3, перекрестный выключатель 2 в одном из положений будет выключать, в другом – выключать освещение. Таким образом, посетитель, входя в помещение с любой стороны, может включить освещение, затем любым из выключателей, уходя, отключить его. В этом случае также необходима установка дополнительных линий электропроводки. При этом, если в помещении уже имеется штатная проводка, можно выбрать наиболее оптимальные варианты схемотехнических решений:

(Для увеличения нажмите на картинку)

Рис.7. Схема трехточечной электропроводки.

Варианты A1 и A2 применяются для освещения длинных коридоров со смежными помещениями. Выключатели соединяются по схеме, изображенной на рисунке 8:

Вариант B2 удобен, когда в помещении уже имеется старая электропроводка. Можно, не изменяя подключение распределительной коробки, сменить в имеющемся подрозетнике выключатель на проходной, затем проложить трехпроводную линию к перекрестному и второму проходному выключателю.

Вариант B1 имеет более сложную схему соединений внутри распределительной коробки. При этом, он позволяет проектировать независимую систему освещения, проводя линии к выключателям непосредственно от центрального узла, что особенно удобно при монтаже электропроводки внутри помещений большой площади.

Наличие большого количества соединительных проводов и коммуникационных элементов при монтаже систем проходного освещения обуславливает требования повышенной электробезопасности при проведении работ, наличие соответствующей квалификации электрика.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение 🙂

Статьи, которые Вам будут интересны:

схема подключения устройства из разных мест

Проходные переключатели предназначены для того, чтобы включать и выключать освещение с различных точек. Они могут устанавливаться в и более, в зависимости от необходимости создать удобство включения и выключения. В первую очередь, такие выключатели устанавливаются в неудобных местах, таких как длинные коридоры, лестничные марши и прочее. Например, в длинном коридоре, при включении света обычным выключателем, расположенным в начале коридора, нужно возвращаться из другого конца, чтобы выключить свет.

Схема проходного переключателя позволяет в начале коридора включить свет, а в конце коридора — выключить. Для этого устанавливается два проходных переключателя.

Переключатель на 2 положения

Самый простой вариант подключение в двух точках. Основой схемы являются проходные переключатели в количестве двух штук. В каждом из них имеется три контакта и переключатель на два положения. Само переключение должно осуществляться в режиме перекидного характера. В этом случае, один контакт будет общий для остальных двух. В каждом варианте переключения он поочередно замыкается с одним из двух оставшихся контактов. То есть, все три контакта не могут быть замкнуты одновременно.

Принцип подключения на обеих схемах является общим. В каждую схему входят проходные выключатели, соединительная коробка, прибор освещения и соединительные провода. Причем, в разных вариантах подключения, это могут быть кабели с двумя, тремя или четырьмя жилами. На схеме с двумя выключателями, нулевой провод проходит в соединительную коробку от источника питания, а, затем, к прибору освещения.

Фазный провод, через соединительную коробку, подключается к общему контакту какого-либо выключателя. Два контакта переключения в обоих выключателях соединяются между собой также через коробку. С общего контакта другого переключателя, провод через коробку подводится ко второму контакту прибора освещения.

Подключение в трех точках

Схема проходного переключателя для трех мест имеет очень мало отличий от двухместной схемы. Просто в схему добавляется третий выключатель другой конструкции. Если нажать одну клавишу, то два контакта, независимые между собой, будут одновременно перекинуты. Для такого переключателя необходим кабель с четырьмя жилами.

Конструктивное исполнение таких схем достаточно простое и не требует каких-либо дополнительных элементов. Есть определенные ограничения по количеству мест управления. Практический монтаж не представляет особой сложности. Все элементы устанавливаются на свои места по заранее размеченным точкам и, затем, соединяются по схеме.

Прежде всего, перед выбором и покупкой нужно определиться, что же это такое — проходной выключатель, для чего он нужен, и в чем его отличие от обычных одно, двух и трехклавишных.

Одноклавишный проходной выключатель необходим для управления одним контуром или линией освещения из нескольких точек, расположенных в разных частях комнаты или всего дома. То есть одним выключателем вы включаете освещение при входе в комнату или коридор, а другим, но уже в другой точке, вы это же самое освещение выключаете.

Очень часто это применяется в спальных комнатах. Зашел в спальню, включил свет возле двери. Лег на кровать и у изголовья или возле тумбочки свет отключил.
В двухэтажных особняках — включил лампочку на первом этаже, поднялся по лестнице на второй и там ее отключил.

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

1 Для подключения проходного выключателя света необходим трехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1. 5мм2
2 Не пытайтесь собрать подобную схему на обычных выключателях.

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Проходной же правильнее называть не выключателем, а переключателем.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

• у проходного 1 клемма сверху и 2 снизу

• у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы.

Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет.

Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное — это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет «пищать» или показывать «0» при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

• ищите общую клемму

• подключаете на нее фазный проводник, который будет идти на лампочку

• на оставшиеся подсоединяете две другие жилы

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника

Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

• кабель питания с автомата освещения распредщитка

• кабель на переключатель №1

• кабель на переключатель №2

• кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

• белый(серый) — фаза

• желто зеленый — земля

или второй вариант:

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи » «

1 Сборка начинается с нулевых проводников.

Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

2 Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник.

Аналогично нулевым проводам «землю» с вводного кабеля объединяете с «землей» отходящего кабеля на освещение.

Этот провод подключается к корпусу светильника.

3 Осталось правильно и без ошибок подключить фазные проводники.

Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1.

А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение.

Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой. Причем абсолютно не важно как вы их соедините.

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем.

Основные правила подключения в этой схеме которые вам нужно запомнить:

• фаза с автомата должна приходить на общий проводник первого выключателя

• и эта же фаза должна выйти с общего проводника второго выключателя на лампочку

• два остальных вспомогательных проводника, соединяются между собой в распредкоробке

• ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекидные выключатели — схема управления освещением из 3-х мест

А что делать, если вы хотите управлять одним освещением из трех точек и более. То есть выключателей в цепи будет 3, 4 и т. д. Казалось бы нужно взять еще один проходной выключатель и все.

Однако выключатель с тремя клеммами здесь уже не подойдет. Так как соединяемых проводов в распредкоробке будет четыре.

Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель. Его ключевое отличие состоит в том, что он имеет четыре выхода — два снизу и два сверху.

И устанавливается он как раз таки в промежутке между двумя проходными. Находите в распаечной коробке два второстепенных (не основных) провода от первого и второго проходного выключателя.

Рассоединяете их, и подключаете между ними перекидной. Те провода что приходят с первого подключаете — на вход (ориентируйтесь по стрелочкам), а те что уходят на второй — к выходным клеммам.

Всегда проверяйте схему на выключателях! Зачастую бывает, что вход и выход у них находится на одной стороне (верх и низ). Например схема подключения перекидного Legrand Valena:

Естественно сам перекидной запихивать в распаечную коробку не нужно. Достаточно завести туда концы 4-х жильного кабеля от него. А сам выключатель тем временем располагаете в любом удобном месте — возле кровати, в середине длинного коридора и т.д. Свет вы сможете включать и выключать из любой точки.

Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. То есть проходных будет всегда два (в начале и конце), а в промежутке между ними 4, 5 или хоть 10 перекидных.

Ошибки подключения

Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).

Запомните, что на разных выключателях общий контакт может быть где угодно!

И лучше всего вызванить его, что называется «вживую», тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода.

Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.

Еще одна распространенная ошибка — неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.

Недостатки

1 Первый из недостатков проходных выключателей — это отсутствие конкретного положения клавиши ВКЛ/ВЫКЛ, которое есть в обычных.

Если у вас перегорела лампочка и ее нужно заменить, при такой схеме не сразу можно понять, свет включен или выключен.

Будет неприятно, когда при замене, лампа просто может взорвать перед глазами. В этом случае самый простой и надежный способ отключить автомат освещения в щитке.

2 Второй недостаток — большое количество соединений в распаечных коробках.

И чем больше у вас светоточек, тем большее их количество будет в распредкоробках. Подключение кабеля напрямую по схемам без распаечных коробок уменьшает количество соединений, но в разы может увеличить либо расход кабеля, либо количество его жил.

Если у вас проводка идет под потолком, то придется оттуда опускать провод к каждому переключателю, а потом обратно поднимать его вверх. Лучший вариант здесь, применение импульсных реле.

Ситуаций, когда нужно подключить две лампы к одной сети электроснабжения, используя всего лишь один выключатель, может быть множество. Чаще всего используют одноклавишные и двухклавишные выключатели, реже — перекрестные. Если с подсоединением одной лампочки, как правило, сложностей не возникает, то наличие 2 источников света заставляет домашних мастеров задуматься об их правильном подсоединении к сети. Однако хотелось бы перечислить все из возможных способов, основываясь не только на типе выключателя, но и на видах лампочек и способах их соединения. Далее мы подробно расскажем, как подключить две лампочки к одному выключателю, предоставив все необходимые схемы монтажа.

Типы ламп и выключателей

Перед тем как перейти непосредственно к монтажу, нужно чётко понимать, что существует несколько типов лампочек, которые подключаются к сети как напрямую, так и через пускорегулирующую или же выпрямительно-понижающую аппаратуру. В любом случае каждая из них имеет своё рабочее напряжение и мощность, от которой соответственно зависит и ток.

Виды источников искусственного света, часто применяемых в быту:

• Накаливания и галогенные, принцип работы одинаков только в одних находится вакуум, а в других специальные пары галогена, увеличивающие срок службы.
• Люминесцентные, а также их разновидность, так называемые экономки и натриевые.
• Светодиодные, работающие на LED системах и на особенности полупроводникового диода излучать световой поток.

Управление освещением с двух мест — идея не новая, но активно применяющаяся и в наши дни. Для ее реализации используются проходные выключатели.

Чем отличается проходной выключатель от обычного выключателя?

Если посмотреть на проходной выключатель со стороны, то никаких внешних отличий вы не найдете. Существенное и единственное отличие таких выключателей от простых, кроется внутри их конструкции.

У обычного однополюсного одноклавишного выключателя в конструкции установлены два контакта, неподвижный и подвижный. Подвижный контакт приводится в движение клавишей, которую мы нажимаем рукой, и замыкается с неподвижным контактом. Тем самым замыкается электрическая цепь и на лампу подается питающее напряжение. Существуют также конструкции двухполюсных одноклавишных выключателей по сути выполняющих ту же самую функцию, что и предыдущий. Его отличие состоит в том, что нулевая жила, идущая к лампе, рвется аналогично фазной. Сделано это для улучшения безопасности.

Рисунок 1. Принципиальная схема подключения однополюсного и двухполюсного одноклавишных выключателей

У проходного выключателя имеется два неподвижных и один подвижный контакты. Подвижный контакт всегда замкнут с одним из неподвижных. При нажатии клавиши и переводе ее из одного положения, например, «выключено» в другое положение — «включено», подвижный контакт также меняет свое положение, размыкаясь с замкнутым контактом и замыкаясь с разомкнутым. То есть у проходного выключателя отсутствует положение «выключено» и он работает не как выключатель, а как переключатель. Поэтому в технической литературе и в каталогах производителей правильно он называется — переключатель. Например: «однополюсный одноклавишный переключатель на два направления». Помните об этом, когда будете покупать выключатели для сборки схемы управления с двух мест.

Кроме однополюсных переключателей бывают двухполюсные и даже трехполюсные переключатели.
Для простоты понимания в данной статье мы будем употреблять выражение не переключатель, а проходной выключатель, так как оно чаще употребляется среди людей.

Где применяется подобная система управления освещением?

Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми.

Если говорить о жилых помещениях, то местом установки проходных выключателей могут быть, например, входная дверь в комнату и место на стене рядом с прикроватной тумбой. В таком случае человек, зашедший в комнату, включит свет, нажав проходной выключатель расположенный рядом с дверью, а устроившись на кровати, не вставая сможет его выключить вторым проходным выключателем расположенный рядом с кроватью.

При помощи проходных выключателей можно управлять как одним светильником или лампой, так и их группой. Для каждого случая применяются разные типы проходных выключателей (одноклавишные, двухклавишные, трехклавишные). Главная цель, которую преследует человек, устанавливая такие выключатели, это удобство управления светом и снижение затрат на электроэнергию.

Подключение проходного одноклавишного выключателя

На рисунке 2 показана принципиальная схема подключения проходных выключателей предназначенных для управления одной лампой или одной группы ламп с двух, удаленных друг от друга, мест. Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. На перекидной контакт одного из выключателей подается питающее напряжение. Перекидной контакт второго выключателя соединяется с лампой, а лампы в свою очередь, с нулевым проводом питающей сети. Неподвижные контакты первого выключателя соединятся двумя отдельными проводниками с двумя неподвижными контактами второго выключателя.

Рисунок 2. Принципиальная электрическая схема подключения проходного выключателя с одним полюсом и одной клавишей

На схеме положение перекидных контактов обоих выключателей одинаково, что соответствует, например, опущенному положению их клавиш. Электрическая цепь при этом разомкнута. Если мы нажмем клавишу первого выключателя и переведем ее в поднятое положение, то перекидной контакт этого выключателя соответственно тоже изменит свое положение и замкнет электрическую цепь. По цепи потечет электрический ток (направление тока показано стрелочками), и лампа начнет светиться. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет.

Для более наглядного представления о том, как производится соединение проводников, на рисунке 3 представлена монтажная схема подключения проходных выключателей. Круг зеленого цвета есть не что иное, как распределительная коробка, внутри которой производится соединение проводов. Кругляшки внутри коробки, это пайки проводов, выполненные в виде скруток со сваркой, обжатые самозажимными изолирующими колпачками, соединенные клеммами или винтовым соединением. Все остальное я думаю и так понятно.

Рисунок 3. Монтажная схема подключения однополюсных одноклавишных проходных выключателей

На представленном ниже рисунке 4, показана схема расстановки оборудования и прокладки проводов. Соединение проводов в этом случае осуществлено в двух распределительных коробках 1 установленных над проходными выключателями 3 . Сделано это с целью экономии проводов. В случае установки одной распределительной коробки и сборки схемы в ней, дополнительно от коробки до ближайшего к нам выключателя пришлось бы прокладывать еще два провода. Если бы питающие провода подводились со стороны лампы 2 , то все соединения можно было произвести в одной коробке без лишних затрат проводов.

Здесь: L — линейный (фазный) провод; N — нулевой провод; PE — провод заземления.

Рисунок 4. Пример выполнения схемы управления освещением с двух мест при помощи проходных однополюсных одноклавишных выключателей

Подключение проходного двухклавишного выключателя

Электрическая схема проходного двухполюсного двухклавишного выключателя аналогична электрической схеме однополюсного одноклавишного проходного выключателя. Отличие состоит в том, что в один корпус встроен еще один комплект контактов (еще один подвижный и два неподвижных контакта). Внешне проходной двухклавишный выключатель похож на обычный двойной.

Назначение двухклавишных проходных выключателей заключается в разделении одной большой группы ламп или светильников на две группы. То есть их работа аналогична работе обычного двойного выключателя установленного в гостиной и предназначенного для включения ламп большой красивой люстры.

Подключение проходного двухклавишного выключателя производится в соответствии с принципиальной схемой, изображенной на рисунке 5. Направления токов указаны стрелками.

Рисунок 5. Принципиальная схема подключения проходного двухклавишного выключателя

Рисунок 6. Монтажная схема подключения двухполюсных двухклавишных проходных выключателей

Управление освещением с трех мест и более

Бывают случаи, когда возникает необходимость во включении света в помещении не с одного или двух мест, а с трех, четырех и более. Для реализации такой схемы производители изготавливают промежуточные выключатели (переключатели). Пример схемы управления с трех мест показан на рисунке 7.

Рисунок 7. Принципиальная схема подключения двухполюсных двухклавишных проходных и промежуточного выключателей

Как видно из схемы промежуточный выключатель имеет четыре неподвижных и два подвижных контакта. При нажатии клавиши, подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.

Рисунок 8. Монтажная схема подключения однополюсных одноклавишных проходных выключателей и промежуточного выключателя

Для того чтобы можно было включать и выключать свет, например, из четырех мест, устанавливают еще один промежуточный выключатель. Ставится он между одним из проходных выключателей и существующим промежуточным выключателем. По аналогии можно увеличить число мест управления до любого значения.

Рисунок 9. Принципиальная схема управления освещением с пяти мест

Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга. Два двухклавишных проходных выключателя будут работать на два направления.

Инструкция по монтажу:

1. Два двухклавишных выключателя монтируются на выбранных местах в установочных коробках (подрозетниках).
2. Размещаются все группы, подключаемого освещения: светильники, бра или люстра с несколькими точками света. К каждому источнику света должен подходить один трехжильный кабель: фаза (L), защитный (земля), рабочий ноль (N).
3. Выбирается кабель необходимой длины (3х1.5 мм2), с учетом того, что к выключателям подходят 6 контактов — два трехжильных кабеля.
4. В распределительной коробке (РК) согласно схеме соединяются провода.
5. Выполнить монтаж такой схемы можно и с использованием четырех одинарных проходных выключателей, но замена будет не рациональной. Установка двойных проходных выключателей выгодней, так как происходит экономия кабеля и распределительных коробок.

Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель. Для этого контакты соединяются между собой, а клавиши закрепляются вместе для совместной одновременной работы.

значительно проще и может помочь организовать управление электроосвещением из двух точек.

О том как правильно выбрать и смонтировать систему вентиляции для загородного дома можно узнать перейдя по этой .

Так же любой проходной выключатель можно использовать как обычный. В этом случае один из контактов либо не подключается вообще, либо так же подключается для еще одной независимой регулировки имеющейся линии освещения. Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.

Crown Tundra: Как получить Регелеки или Регидраго

В Королевской тундре предстоит разгадать множество загадок, а после их разгадки — еще больше загадок! Некоторые из них довольно хорошо спрятаны, например, как получить Spiritomb; кто бы мог подумать, что взаимодействие со случайным надгробием вызовет загадку. Еще одно семейство загадок можно найти в 4 разных древних гробницах по всему ледяному региону, и в каждой из этих головоломок есть Реги-Легендарный Покемон, которого нужно поймать!

Где найти Регелеки или Регидраго

Чтобы найти Регелики или Регидраго, сначала игроки должны пойти в скрытый храм на Трехточечном перевале и решить загадку, расположенную у входа; Гигант из льда, гигант из стали и гигант из камня.Чтобы решить эту проблему, вы должны получить трех других легендарных покемонов Региса, Региса, Регистила и Регирока, и иметь их в своей группе. При входе в храм, после решения быстрой световой головоломки, в зависимости от того, какого покемона вы хотите, вы можете поймать его. Но только один из них, вы не можете получить их обоих в одной игре.

Трехточечный перевал расположен в непосредственной близости от Ледяного моря, на восточной стороне Королевской тундры. Добраться до него можно, пройдя через пещеру у Стопы Гиганта.Достигнув храма, вы увидите, что храм разделен на два разных цвета: желтый и красный; это означает, что внутри находятся два разных покемона. Вход будет заблокирован, если в вашей группе нет Региса, Регистила и Регирок.

Как и в предыдущих храмах, на полу есть круги, которые можно осветить, наступив на них. Однако на этот раз все немного по-другому, так как вам нужно создать определенный узор, чтобы сделать того Покемона, которого вы хотите, Регелики или Регидраго.Помните, вызывая одного; вы не можете получить другого в одной игре без обмена.

Как вызвать Регелеки или Регидраго

Чтобы вызвать Регидраго, игроки должны скопировать узор на красной стороне храма в круговые огни на полу. Чтобы вызвать Регелики, игроки должны скопировать узор, расположенный на желтой стороне храма, и обвести его по кругу огней на полу. После того, как узор загорится, какой бы вы ни выбрали, взаимодействуйте со статуей, и вы вступите в бой с вашим любимым легендарным покемоном.

Поймайте того, кого вы выбрали, а затем обменяйте с другом на другого; это единственный способ получить последнего легендарного покемона Regigigias.

Обзор — Трехточечный перевал — Королевская тундра (DLC) | Pokémon: Sword & Shield

Обзор — Трехочковый переход — Королевская тундра (DLC) | Покемон: Меч и Щит | Руководства для геймеров® Максимальное количество рейдов (часть 2) Данные о столкновениях в другом мире

Руины раздельного решения¶

Последний из руин Реги находится в конце левой дороги, ведущей из Ледяного Моря.Чтобы войти в него, вам нужно сначала поймать всех остальных Реги. Пройдя через дверь, вы должны сделать выбор между Региелеки или Регидраго.

шт.

(1 из 2) Разрушительный прием Грома, которому препятствует относительно низкая точность. А если идет дождь, то никогда не промахнется.

Разрушительное движение Грома, сдерживаемое относительно низкой точностью. А если идет дождь, то никогда не промахнется. (слева). Этот прием типа Дракона наносит огромный урон, но пользователь не может использовать его в течение 2-3 ходов.Впоследствии они сбиваются с толку. (справа)

Арт.	Расположение
TR09 Гром	Слева от входа в Руины раздельного решения, вверх по лестнице.
TR24 Беспредел	Справа от входа в Руины раздельного решения, вверх по лестнице.

Скрытых предметов

Они выглядят как сверкающие пятна повсюду, обычно возле деревьев, камней и других объектов.Обратите внимание, что скрытый предмет, который вы получаете, может отличаться от того, что указано в списке, так как некоторые предметы рандомизированы . Кроме того, каждый день будут появляться скрытые предметы.

Арт.	Расположение
Звездная пыль	Над высокой травой справа, со стороны Ледяного Моря. Рядом с одним из трех высоких заостренных камней.
Редкая кость	За высокой острой скалой слева, спрятанной среди высоких растений.
Громовой камень	Обыщите кусты слева от лестницы руин Раздвоенных Решений.
Ультрабол	Также осмотрите лиственные растения справа от лестницы.
Трава возрождения	Направляйтесь к заостренной скале справа от входа в Ледяное море. Обыщите растения по сторонам, прежде чем дойти до логова покемонов сзади.
Энергетический корень	Рядом с деревом за вторым логовом покемонов, возле последнего входа в пещеры Ревущего моря.

Прокрутите вниз , чтобы продолжить чтение

Справочная информация

• Издатель
  Pokemon Company International
• Платформы
  Switch
• Жанр
  РПГ
• Руководство, выпуск
  15 ноября 2019
• Последнее обновление
  31 августа 2021 г.
  История версий
• Руководство Автор


Получите премиум-аккаунт Gamer Guides:

• Убрать рекламу
• Пользовательское избранное
• Поддержать авторов
• Скоро появятся и многие другие специальные функции…

Подписаться сейчас

Премиум

Только для пользователей Premium

Почему бы не присоединиться к нам сегодня? Удалите рекламу и разблокируйте специальные функции

Подпишись сейчас

Как поймать всех легендарных гигантов в Pokémon Sword and Shield: The Crown Tundra

В дополнениях Pokémon Sword и Shield , The Crown Tundra вы можете поймать нескольких легендарных покемонов-титанов.

Среди замороженных земель этого DLC спрятаны храмы, содержащие скрытые логова Регистила, Регирока, Региса, Региелеки и Регидраго.Как только вы соберете их все, вы также сможете поймать Регигигаса. Чтобы получить шанс бросить вызов каждому из этих монстров, вы должны выполнить простое требование в их соответствующих местах. Победив их, покемонов можно поймать.

Это руководство для Pokémon Sword и Shield покажет вам местонахождение каждого из этих легендарных титанов, спрятанных в DLC The Crown Tundra .

Чтобы помочь вам победить всех легендарных гигантов, мы также расскажем, каковы их типы.Оттуда вы можете использовать нашу таблицу силы и слабости Pokémon Sword and Shield , чтобы выяснить, каких существ взять с собой для битвы. Кроме того, если вы победите этих покемонов в битве, просто снова активируйте статую в их храме, чтобы повторить попытку.

Как только вы обнаружите эти места, вы можете быстро вернуться назад. Изображение: Nintendo / Gamefreak, The Pokémon Company через Polygon .

Как ловить Registeel

Регистил, стальной гигант, можно найти на западной стороне Кровать гиганта, к югу от Фризингтона.

Когда вы подходите к его храму, надпись на двери гласит: « Позвольте прозвучать пронзительной ноте, которая разбудит гиганта из стали ». Чтобы открыть дверь, просто нажмите на левый стик, чтобы засвистеть. Чтобы разбудить Регистила на бой, ходите по кругам на земле, чтобы они освещались так же, как статуя в комнате. Затем взаимодействуйте со статуей.

Как ловить Регирок

Регирок, гигант в виде скалы, можно найти на юго-восточной стороне ложа гиганта.

На его храме есть надпись: « Пусть первый покемон держит неизменный камень ». Чтобы получить доступ к храму, у вашего ведущего существа должен быть Everstone , который можно найти в Турффилде. Чтобы разбудить Регирока к битве, ходите по кругам на земле, чтобы они освещались так же, как статуя в комнате. Затем взаимодействуйте со статуей.

Как поймать Regice

Регис, гигант ледяного типа, можно найти в нижней части к западу от Снежного склона.

Дверь храма просит вас: « Идите вместе с живым кристаллом снега ». Для этого найдите криогональ в этом районе, захватите его, сделайте своим ведущим покемоном и пусть он идет с вами. Чтобы разбудить Региса к битве, ходите по кругам на земле, чтобы они освещались так же, как статуя в комнате. Затем взаимодействуйте со статуей.

Как ловить Региелеки и Регидраго

Последний храм позволяет вам поймать Региелеки, гиганта электрического типа, или Регидраго, гиганта драконьего типа.Чтобы добраться до него, вы должны пройти через Пещеру Ревущего Моря и выйти из нее, затем выйти в Ледяное море, а затем на юг к Трехочковому перевалу.

Скопируйте любой шаблон, чтобы сражаться с Региелеки или Регидраго Изображение: Nintendo / Gamefreak, The Pokémon Company через Polygon

Как только вы решите, кого из двух вы хотите захватить, вам понадобится Регистил, Регис и Регирок в вашей группе , чтобы войти в храм. Прежде чем войти в храм, обратите внимание на узор кругов за пределами храма. Скопируйте узор на желтой левой стороне, если вы хотите запечатлеть Региелеки, или узор на красной стороне справа для Регидраго. Затем взаимодействуйте со статуей.

После того, как вы зафиксируете узор, вы сможете поймать только соответствующего покемона.

Как ловить Реггиги

После того, как вы поймали все четыре легендарных предмета — и обменяли его на пропавшего Региелеки или Регидраго в свою группу — вы также можете получить Регигигас, легендарный персонаж обычного типа.

Чтобы бросить вызов титану 100 уровня, поместите всех пяти титанов в свою группу и быстро отправляйтесь к торговцу Ватт, расположенному у подножия Снежного склона. Оттуда отправляйтесь на юго-запад, чтобы найти это бездействующее рейдовое логово в Ложе Гиганта.

Если у вас есть все пять легендарных предметов, это логово активируется. Изображение: Nintendo / Gamefreak, Компания Pokémon через Polygon

Когда в вашей группе будут все пять титанов, рейдовое логово станет активным.Взаимодействуя с ним, вы сможете сразиться с Dynamax Regigigas 100 уровня.

Как пройти «трехточечный поворот» за 6 шагов

Что такое трехточечный поворот?

Трехточечный разворот — это способ разворачивания транспортного средства на небольшом пространстве путем движения вперед, поворота в одну сторону, затем движения назад, поворота лицом в другом направлении, а затем снова движения вперед. Этот тип поворота обычно выполняется, когда дорога слишком узкая для разворота. Трехточечный поворот иногда называют поворотом Y , поворотом K или сломанным поворотом U .

Успешное завершение трехточечного поворота (трехточечного поворота) является общим требованием для большинства экзаменов на получение водительских прав. Подобно параллельной парковке, трехточечный поворот часто вызывает беспокойство у людей, которые готовятся получить лицензию . Хотя большинство водителей используют эту стратегию лишь изредка, когда это абсолютно необходимо, способность совершить трехточечный поворот — полезный навык для каждого водителя. Когда вы впервые практикуетесь в повороте с тремя точками, убедитесь, что вы находитесь на улице с очень малым движением, чтобы вы могли не торопиться.Кроме того, рекомендуется найти место без канав, почтовых ящиков или других серьезных препятствий с обеих сторон.

Используйте следующие шаги в качестве руководства для вашей первой попытки выполнить трехточечный поворот .

6 простых шагов для успешного трехточечного поворота

1. 1

   Переместитесь к внешней части полосы движения

   Когда вы приблизитесь к области, в которой вы планируете впервые выполнить трехточечный поворот, сделайте шаг к внешней части переулка .Это создаст больше места для маневрирования вашего автомобиля.

2. 2

   Проверьте зеркало заднего вида

   Перед остановкой проверьте зеркало заднего вида на предмет дорожного движения . Не пытайтесь совершить трехточечный поворот на оживленной дороге. Фактически, трехточечные повороты следует использовать только в экстренных ситуациях. Безопаснее и проще найти подъездную дорожку или парковку, на которой можно развернуться.

3. 3

   Проверьте, нет ли других автомобилей позади или впереди вас

   Остановите свой автомобиль .Опять же, проверьте, нет ли других машин позади или впереди вас . Выполнение трехточечного поворота займет несколько секунд. Если это вообще возможно, вы не хотите создавать препятствия на проезжей части для других водителей, особенно если вы выполняете трехточечный поворот только для практики, а не по необходимости.

4. 4

   ТОЧКА 1: ← Поверните рулевое колесо до упора влево, подойдите к краю встречной полосы

   После остановки и проверки отсутствия других транспортных средств, приближающихся в любом направлении, поверните рулевое колесо полностью влево и разгоняйте автомобиль, пока он не приблизится к краю встречной полосы . Это первое.

5. 5

   ПУНКТ 2: ↓ Переключитесь на задний ход, → поверните рулевое колесо вправо и вернитесь назад к обочине дороги, по которой вы изначально начали в

   Быстро проверьте еще раз на наличие трафика. Включите передачу заднего хода . Используя зеркало заднего вида и боковые зеркала заднего вида, медленно поверните рулевое колесо вправо и начните движение назад к краю обочины дороги, по которой вы изначально ехали. Это второй момент.

6. 6

   ПУНКТ 3: ↑ Переместитесь назад вперед и поверните налево, чтобы начать движение по полосе, противоположной той, которую вы начали в

   Еще раз проверьте, нет ли приближающихся автомобилей. Сдвиньте автомобиль назад вперед и поверните налево, чтобы вы начали движение по полосе, противоположной той, которую вы начали в . Это третья точка и завершение маневра с трехточечным поворотом.

Помните, что стратегия движения с трехточечным поворотом должна использоваться только в том случае, если нет других доступных вариантов.

Следует иметь в виду

Если вы не решаетесь выполнить трехточечный поворот из-за интенсивного движения на проезжей части, продолжайте движение, пока не найдете более безопасный способ изменить направление движения вашего автомобиля. После нескольких тренировок вы должны почувствовать уверенность в своей способности успешно пройти трехточечный поворот и без проблем продемонстрировать навыки во время экзамена на водительские права. Если вам когда-либо понадобится развернуть автомобиль в труднодоступном месте во время чрезвычайной ситуации, вы будете знать, что можете сделать это быстро и эффективно, используя трехточечный поворот.

Прохождение The Crown Tundra • Eurogamer.net

The Crown Tundra — второе из двух дополнений DLC для Pokémon Sword and Shield, следующих за более ранним Isle of Armor.

Это довольно простое дополнение с несколькими основными квестами и рядом других побочных действий и вещей, которые нужно сделать. Имея это в виду, на этой странице вы найдете наше основное пошаговое руководство Crown Tundra с отдельным руководством для каждого из этих основных сюжетных квестов и ссылками на другие наши руководства и объяснения Crown Tundra.

Прохождение Pokémon Sword and Shield: The Crown Tundra — первые шаги

После запуска нового DLC (вот страница о том, как запустить Crown Tundra, если вам интересно), вы прибудете на вокзал в Slippery Slope. Все начинается предсказуемо: появляется пара новых персонажей, которых зовут Пион и Ниа, и у вас будет дружеская битва с Пион, прежде чем они сбегут, и, когда вы будете следовать за ними, ваше приключение начнется.

Прохождение Crown Tundra — первые шаги

После того, как вы победите Пион у станции, отправляйтесь в ближайшую пещеру, чтобы впервые попробовать Dynamax AdventureTEXT, одну из новых функций The Crown Tundra.Обратитесь к нашему объяснителю Dynamax Adventure, чтобы узнать все подробности о том, как они работают, но вкратце: выберите арендуемого покемона и пройдите три относительно простых сражения Dynamax (без щитов и с гарантированным коэффициентом улова), выбирая придерживаться или крутить с каким покемоном вы держитесь на ходу, пока не дойдете до четвертой и последней встречи с легендарным.

Как только вы закончите, вы встретите Нию на выходе и узнаете, что она на самом деле предпочитает носить свое полное имя, Пион, и занять ее место в путешествии по приключениям со своим отцом Пион.Вы получите его карту лиги, а затем пора снова последовать за ним в соседнюю деревню Фризингтон, где начинаются настоящие приключения. Вы также можете исследовать всю Королевскую тундру в одиночку и, конечно же, вернуться и совершить столько приключений Dynamax, сколько захотите, что стоит того!

Прохождение Crown Tundra — все квесты и приключения Crown Tundra

• Adventure 1: The Sacred Bonds of Sovereign and Steed
• Adventure 2: The Terrible Titans… Скрываясь под замком
• Adventure 3: Legendary Tree and A Legendary Three
• Adventure 4: They Came From The Ultra Beyond

---

Теперь, когда он наконец в дикой природе, вот как запустить Crown Tundra DLC и наши полное прохождение Pokémon Crown Tundra. Кроме того, вот как поймать Калирекса, Гластриера и Спектриера, решение головоломки Региелеки и Регидраго, а также локации Регирока, Региса, Регистил, подробности о том, как поймать легендарных птиц Артикуно, Запдоса и Молтреса в Королевской тундре, приключения Ультра Зверей и Некрозма, Dynamax Adventures, в том числе легенды, которые вы можете уловить в этих приключениях, а также описание нового Crown Tundra Pokédex и возвращающихся покемонов. Для игроков Isle of Armor вот как найти Slowpoke, где найти локации Max Mushroom и как получить Kubfu, стать лучшими друзьями и развивать его, а также все локации Diglett! Для базовой игры вот информация о возможности переноса Покемонов в Дом Покемонов, Дикую Зону, списки всех местоположений TM и TR, все галарские формы и, наконец, наше основное прохождение Pokémon Sword and Shield для всей игры.

---

Трехточечный проходной переключатель.Автоматический выключатель. Назначение, способы использования и схема подключения

Очень часто мы сталкиваемся с непониманием Покупателем разницы между выключателями и выключателями. Также не совсем понятно, что это за сквозные, промежуточные и перекрестные переключатели и «двусторонние» переключатели.

Посмотрим, в чем разница между этими устройствами.

Мы постараемся писать на доступном для всех языке, поэтому заранее просим вас не придираться к стилю письма, терминам и т. Д.

Переключатель

Выключатель — это устройство, обычно имеющее два контакта, которое во включенном состоянии соединяет контакты (включает лампу), а в выключенном состоянии соответственно разъединяет контакты (выключает лампу). Здесь все очень очевидно и понятно. Как выглядит белый выключатель артикула серии Валена (Valen) с тыльной стороны показано на фото справа.

Обычно производители стрелками указывают, где находятся контакты. Стрелки указывают на то, что «фазный» провод должен быть подключен к «входу» (это стрелка, указывающая на центр переключателя) переключателя, а провод, идущий к нагрузке (то есть лампочка), к « выход »(стрелка указывает направление от центра переключателя).«Почему коммутатор должен подключаться именно так?» Будет работать, если подключить наоборот! «- ты спрашиваешь. Правильно, будет работать в обе стороны, но есть два нюанса:

• При правильно установленных переключателях ключ при включении находится в верхнем положении, а в выключенном — в нижнем. При подключении по схеме, если фазный провод подключен к «выходу» переключателя, а «нагрузка» — к входу, то ключ переключателя всегда будет «перевернут».То есть во включенном состоянии клавиша будет занимать положение «вниз» и должна быть в положении «вверх», и наоборот.
• При подключении по схеме «фаза» -> нагрузка (лампа) -> переключатель -> «ноль» , фаза сначала пройдет через лампу и обрывается на переключателе (т.е. лампа всегда будет под напряжением, когда переключатель выключен). А это неправильно! При правильной схеме подключения «фаза» в выключенном состоянии прерывается на переключателе и на лампе не будет напряжения (т.е.е. при замене перегоревшей лампы ток не попадет).

Рисунок 1. Схема подключения переключателя.

Также есть двухполюсные выключатели, которые размыкают не только фазный провод, но и нейтральный (нейтральный) провод, но обычно они используются только в особых случаях.

Переключатель

Переключатель — это устройство с тремя (или более) контактами. В состоянии «Вкл.» Замыкает первый и второй контакты, а в состоянии «Выкл.» Замыкает первый и третий контакты.Фактически, переключатель всегда включен, либо в одном, либо в другом.

Отсюда и название «Switch» — переключение с одного контакта на другой. Если в переключателе используются только два контакта, он будет работать как переключатель.

В своих каталогах Legrand использует концепцию «двустороннего переключателя» — так оно и есть, потому что переключатель переключается между двумя контактами. Как правило, переключатель может переключаться между тремя или более контактами, но в механизмах электроустановки, если такое происходит, это происходит крайне редко, поэтому никто не указывает, на сколько направлений переключатели переключаются.Чаще коммутаторы называют «сквозными коммутаторами», но это понятие, на наш взгляд, некорректно и не должно использоваться.

Одно из самых популярных приложений для коммутаторов. Для управления освещением понадобится всего два переключателя, а для управления освещением с трех и более мест не обойтись без использования сквозных (перекрестных) переключателей.

Промежуточный (также известный как перекрестный) переключатель — это устройство, которое переключает две отдельные линии крест-накрест (то есть, если до перекрестного переключения фаза шла вправо, а ноль — влево, то они переключаются места при переключении). Внешний вид промежуточных переключателей ничем не отличается от обычных переключателей. Для наглядности смотрите схемы на рисунках.

Промежуточный переключатель обычно используется для.

Этот переключатель называется «кроссовером», потому что при переключении кажется, что он пересекает линии, а «промежуточный» называется, потому что он находится в цепи включения при управлении из трех или более мест в интервале между «двухсторонним переключением». переключатели ».

Рисунок 3. Переключатель контура карты состояний.

Элеко — Интернет-магазин электрики в Иркутске www.site

Михаил, 01 сентября 2013 г.

В статье рассмотрен принцип работы проходного и тумблера, приведены схемы подключения выключателей, предназначенных для управления освещением с двух, трех и более мест. Есть советы по правильному монтажу, связанные с подключением проходных выключателей.

Идея создания проходного переключателя не нова, первые схемы появились в домах радиолюбителей еще в 60-х годах, а особую популярность он приобрел в 90-е, когда первые импортные переключатели «заточились» под управлением светильник из разных мест

Устройство и принцип работы переключателя проходного

Самым простым представителем семейства проходных коммутаторов является одноклавишная версия.

Внешне он ничем не отличается от обычного переключателя, за исключением внутренней схемы, которая обычно указывается на тыльной стороне корпуса.

Принцип работы переключателя контура простой: при перемещении ключа переключателя внутренний подвижный контакт размыкает одну цепь и автоматически замыкает вторую (так называемый переключающий контакт). На рисунке клемма «2» является общим контактом, клеммы «3» и «6» — коммутационным выходом.

Принципиальная схема проходного коммутатора выглядит так:

Используя этот эффект, вы можете создать максимально простую схему проходного переключателя, при которой одна лампа будет управляться сразу с двух разных мест:

1,2 — переключатели проходные; 3 — к корпусу лампы

Подключение выключателя

Монтаж выполняется трехжильным кабелем. Чтобы упростить монтажные работы, его жилы должны быть заводскими по цвету.Сечение выбранного провода должно выдерживать подключаемую через него нагрузку. Поскольку мощность контактов переключателя ограничена 10-16 А, чаще всего для прокладки используется медный гибкий кабель с сечением жил от 1 до 1,5 мм 2.

1. На выключателе нужно найти общую клемму (на схеме она обозначена цифрой «1»).
2. На первый выключатель, ближайший к распределительной коробке, подводим «фазу» и подключаем к общей клемме «1».Для монтажа используем самый светлый провод (обычно красный или оранжевый, на пояснительном чертеже используется белый цвет).
3. Зажимаем два оставшихся провода на выходные клеммы выключателя постоянного выключатель.
4. На втором переключателе делаем подключение кабеля аналогично первому (строго соблюдаем цветовую маркировку проводов и соответствующих клемм переключателя).
5. В распределительной коробке подключаем самый светлый провод (на пояснительном чертеже он белый), идущий от второго переключателя с фазой светильника.
6. Два других провода имеют цветовую кодировку, мы подключаем к проводу того же выключателя, который вышел от первого выключателя (например, зеленый с зеленым, синий с синим и т. Д.), Зеленый и красный провода соединяются на пояснительной схеме.
7. Нулевой и заземляющий провод в распределительной коробке немедленно подключают с помощью того же кабеля, что и к лампе.
8. Закручиваем скрутку, при необходимости растираем, качественно изолируем оголенные участки проводов.

Вы также можете использовать следующее соединение:

1 — коробка соединительная; 2 — к корпусу лампы; 3, 4 — подрозетники

Сборка переключателя шлейфа выполняется в следующей последовательности:

1. Разбираем выключатель.

2. Подключаемся к выключателю подачи проволоки по схеме.

3.Вставьте выключатель в монтажную коробку и закрепите в ней.

4. Закройте выключатель защитными декоративными накладками.

Важно! С помощью контроля проверить, какой провод находится в «фазной» распределительной коробке. Перед выполнением монтажных работ отключите питание. Не соединяйте медный и алюминиевый провода в одну скрутку.

Проверка работы цепи

Вы должны убедиться, что каждый переключатель может как включать, так и выключать лампу, независимо от положения другого переключателя.

Каждое включение выключателя должно вызывать выключение или включение электрических ламп; если этого не происходит, необходимо найти и исправить ошибку в завершенной установке.

Двухкнопочные переключатели

Эти сквозные переключатели физически состоят из двух одинарных сквозных переключателей, собранных в одном корпусе.

1 — выключатель с двойной втулкой; 2 — переключатели проходные

Двухпроходный переключатель позволяет управлять несколькими лампами одновременно.Для этого соберите следующую схему:

1, 2 — переключатель переходов двойной; 3 — к корпусу лампы

Для коммутации можно использовать как трехжильные провода, проложенные параллельно, так и шестжильные, главное не ошибиться при подключении.

Собранная схема позволяет независимо включать и выключать две лампы или две лампы с двух разных мест.

Например, включить лампу №1, изменив положение первого кулисного переключателя.

Аналогичным образом можно включить вторую лампу.

Отключение может быть выполнено с использованием как первого, так и второго переключателей.

Управление освещением из трех и более мест

В некоторых случаях недостаточно иметь возможность управлять освещением с двух мест. Чтобы эффективно управлять освещением трехэтажной лестницы, вам понадобится не менее трех контрольных точек. В этом случае используется дополнительный тип переключателя совместно с классическими сквозными переключателями.

Перекрестный переключатель устанавливается для разрыва соединения между двумя проходными переключателями, это позволяет создать еще одну точку управления освещением.

1, 3 — переключатели проходные; 2 — крестовой переключатель; 4 — к корпусу лампы

За счет дополнительной последовательной установки перекрестных выключателей можно увеличить количество мест, из которых осуществляется управление освещением.

Как видно из схемы, переключение любого из переключателей включает или выключает освещение.

Сборку цепи управления лампой из трех разных мест можно выполнить следующим образом:

1 — выключатель проходной; 2 — крестовой переключатель; 3, 5 — подрозетники для проходных выключателей; 4 — гнездо для переключателя кроссовера; 6 — распределительная коробка; 7 — к корпусу лампы

Установка осуществляется аналогично рассмотренному выше варианту с однопроходным переключателем; для установки понадобится двух- и трехжильный кабель.

Как видно из рассмотренного материала, управлять одной лампой можно из двух разных мест с помощью переключателей прохода. Использование перекрестного переключателя позволяет увеличить количество контрольных точек до трех и более.

Влад Тараненко, rmnt.ru

Очень часто в новых квартирах нас встречают длинные коридоры или лестницы, и тут сразу возникает вопрос с их освещением. Многие ставят один выключатель, и когда темно и нужно выключить свет, чтобы вернуться в темноту.Но есть решение, которое поможет. Решение старое и достаточно простое — кроссовер или непрерывный переключатель.

Что такое проходной выключатель

В обычном выключателе у нас 2 контакта, т.е. выключая или включая свет ключом, мы просто разрываем цепь. Таких контактов в перекрестном выключателе три, т.е. при выключении или включении переключателя переключатель переключается не на воздух, а на другой контакт. Соответственно, если такие выключатели разместить в разных концах коридора, свет можно будет выключать и включать на обоих концах! Конечно, для этого потребуется не только наличие 2-х специальных переключателей, но и немного другая разводка, поэтому наличие таких переключателей необходимо предусмотреть при ремонте помещения.Также есть 2 клавишных кросс-переключателя, они позволяют решать более сложные и нетрадиционные световые задачи.

Схема подключения

На анимации ниже показано подключение проходных переключателей, эта схема подходит для лестниц, длинных коридоров, дорожек и т. Д. По краям устанавливаются сквозные переключатели, т.е. куда бы мы ни пошли, мы можем включать и выключать свет по обе стороны коридора.

Что такое кроссоверный переключатель

Перекрестный переключатель сложнее, чем проходной.У него не 3, а 4 контакта, причем сам выключатель может замкнуть любую из двух линий. Такой выключатель используется, например, для включения сложной группы светильников.

Схема подключения

На анимации ниже показана схема подключения 2 проходных и 1 перекрестного переключателя. Внимательно смотрите анимацию и принцип работы вам сразу станет понятен.

Видео подключения

Переключатель проходной, он же — переключатель. Некоторые называют это переключателем.Алгоритм его работы однозначно определяется именем. Переключатель обеспечивает соединение одного общего контакта с тем или другим из двух вариантов. Редко, но есть еще и трехклавишные переключатели.

Следует отметить, что цены на проходные выключатели в последнее время зачастую даже ниже, чем на обычные выключатели того же производителя (например, это относится к Legrand).

Поэтому многие продавцы перестают покупать переключатели, предлагая вместо них переключатели.На самом деле, в этом нет ничего плохого. Просто используйте два из трех контактов переключателя — общий и один из альтернативных. И внешне такие устройства похожи.

Управление освещением с двух мест

Использование выключателей позволяет организовать включение и выключение нагрузки (обычно — освещения) с нескольких точек. На первом рисунке показан принцип работы такой схемы. Смысл ее работы в том, что в схеме, состоящей из двух противоположно соединенных переключателей (подключены альтернативные контакты), изменение положения любого из переключателей сразу вызывает включение или отключение общих контактов.

Рисунок 1

Для обычного переключателя состояние «включено» и «выключено» определяется положением ключа. Для цепочки из двух переключателей при любом фиксированном положении ключа одного переключателя можно включить или выключить подключенную нагрузку, изменив положение ключа другого переключателя.

Основная проблема при установке проходных выключателей — это очень точное определение назначения всех контактов установленных устройств. Принципиальная же схема Устройство может быть реализовано конструктивно по-разному.

Все три контакта могут находиться на одной стороне механизма, могут быть распределены в любой точке в любом сочетании. Выключатели выпускают самые разные производители (Legrand, ABB, Schneider Eltctric …).

Пример расположения проходных переключателей на рисунке (рисунок 2)

Если принципиальная схема использования переключателей для управления светом с двух мест выглядит очень простой, то реальное соединение с помощью соединительных коробок требует особой осторожности.

Как показано на рисунке, к цепи подключены как минимум два двухжильных и два трехжильных провода.

Схема подключения двух выключателей с разных мест (рисунок 3)

При использовании двухкнопочных переключателей количество подходящих к ним проводов увеличивается вдвое.

Трехточечное управление освещением

Если вы внимательно посмотрите на следующую картинку, вы увидите, что вы можете управлять освещением из трех мест и, в общем, из любого количества мест. Для этого нужно только вставить дополнительное устройство в промежуток между нашими простыми выключателями.

Это устройство называется перекрестным (или промежуточным) переключателем.Если вы внимательно посмотрите на рисунок 4, становится ясно, что это устройство состоит из двух сквозных переключателей, между которыми устанавливается механическое соединение.

Рис. 4. Подключение из трех и других точек

С одной стороны, двухпроводная линия от первого переключателя в цепи подключена к общим контактам обоих переключателей, которые являются частью промежуточного переключателя. Выходные альтернативные контакты этих переключателей объединены, как показано на рисунке.

Рисунок 5. Пример расположения 3 переключателей

В результате имеем два рабочих состояния промежуточного переключателя. Либо входная двухпроводная линия продолжается после этого переключателя «как есть», либо после переключателя линии меняются местами («крест», отсюда и название). Таким образом, у нас есть устройство, выполняющее функцию, аналогичную тому, которое выполняет первый или последний переключатель в схеме.

Рисунок 6

В состоянии, показанном на рисунке, цепь замкнута.Его можно открыть, изменив состояние любого из переключающих устройств.

Монтаж такой схемы (схемы подключения см. На рисунках) сложен только по количеству подключаемых проводов. При использовании в нем одной распределительной коробки необходимо в двух точках (скрутка, клеммные соединители) соединить два двухжильных, два трехжильных и один четырехжильный провод. Для такого количества проводов и соединений необходима распределительная коробка достаточного размера.

Ситуацию можно несколько облегчить, если использовать дополнительную распределительную коробку (как показано на следующем рисунке).

Рисунок 7. Подключение автоматических выключателей в 2 распределительных коробках

Переключатели двухкнопочные

Все рассмотренные устройства доступны в двухклавишном исполнении. Схема подключения двухкнопочного проходного переключателя Legrand представлена ​​на рисунке 8. Следует отметить, что двухкнопочные переключатели выполнены в виде комбинации двух переключателей, установленных в механизме напротив друг друга.

Рисунок 8

При монтаже таких устройств необходимо очень внимательно разбираться в назначении всех контактов.

Вообще говоря, использование двухкнопочных переключателей встречается довольно редко. В этом случае количество коммутируемых проводов увеличивается вдвое по сравнению с их количеством, что необходимо при использовании одноклавишных устройств. И мы уже отметили, что количество проводов и соединений в таких схемах далеко не маленькое.

Несколько слов об использовании проходных и промежуточных коммутаторов. Прежде всего, они удобны в помещениях и на площадках, размер которых большой, а вход и выход находятся далеко друг от друга.Этот прием удобно использовать для освещения дорожек в саду, прихожей или веранде дома, очень часто их применяют для управления светом на лестнице многоэтажного дома.

Для управления освещением из большого количества точек использование проходных и промежуточных переключателей является надежным методом, но очень дорогостоящим с точки зрения расхода проводов и трудоемких коммутационных работ.

Рисунок 9

В этом случае более приемлемо использование бистабильных (то есть имеющих два стабильных состояния) реле.Для управления такими реле используются импульсные сигналы от кнопок (переключатели без фиксации положения). Сигналы от всех таких кнопок подключены к бистабильному реле параллельно.

Рисунок 10. Бистабильное реле

Получается очень гибкая и простая в исполнении схема управления с неограниченным количеством точек управления. Само по себе бистабильное реле обычно изготавливается в виде стандартного модуля, устанавливаемого на DIN-рейку в коробке. Основным недостатком данной схемы является то, что бистабильное реле можно купить, как правило, только в специализированной компании.

Что такое сквозной переключатель В отличие от простого переключателя, где происходит обычное прерывание цепи, сквозной переключатель имеет три контакта и механизм переключения между ними. Двухкнопочный сквозной переключатель имеет шесть контактов и, по сути, представляет собой два одноклавишных сквозных переключателя, независимых друг от друга. Основное преимущество проходных выключателей — это возможность включать и выключать светильник (группу светильников) с двух и более точек. Часто эти переключатели еще называют дублирующими или перекидными. Область применения 1. Лестницы — выключатели установлены на первом и втором этаже. На одном этаже включили свет, поднялись по лестнице и выключили. Если ваш дом трех- или четырехэтажный, то можно использовать схему, представленную на рисунках 2 и 3. 2. Спальня — один выключатель установлен у входа в комнату, а второй и третий по обе стороны от кровати. Зашел в комнату — включил свет, лег спать — выключил. Для включения освещения с 3-х мест применяется схема кросс-переключателя (см. Рис.2). 3. Коридоры — в начале коридора включили свет, прошли по коридору и выключили на другом конце. 4. На дачных участках — для освещения трасс. Конечно, этот список далеко не исчерпывающий, и можно придумать множество других вариантов. Pic1 Три контрольных точки: Для управления с трех точек вам понадобятся два переключателя в двух направлениях и один перекрестный переключатель. Перекрестные переключатели — это тип непрерывных переключателей, которые были специально разработаны для включения / выключения одной и той же лампы (группы ламп) из трех или более точек.Он имеет четыре контакта и его подключение к цепи довольно простое. Перекрестный переключатель можно купить в магазине или сделать из двухкнопочного переключателя. Для этого нужно поставить пару перемычек, затем аккуратно приклеить клавиши клеем или заменить их одним большим ключом от одноклавишного переключателя. Схема подключения проходных и кроссоверных переключателей для 3 контрольных точек выглядит так: Рис2 Четыре контрольных точки и более: Принцип работы данной схемы не отличается от предыдущей. ; в схему добавляется еще один промежуточный перекрестный переключатель.Таким образом, количество проходных переключателей может увеличиваться даже до бесконечности. Рис.3

Pokémon Crown Tundra: локации Региса и решения головоломок

Все хотят знать локации Crown Tundra Regis и особенно то, как решать головоломки, чтобы открывать древние храмы, как только вы их нашли. Это, пожалуй, одна из самых захватывающих задач в DLC Pokémon Sword and Shield, которая вызывает у игроков теплые воспоминания о прошедших годах.

Квест по поиску Региса — также известного как Легендарные гиганты — доступен через Пион. Всеми любимый папа ставит вам квест под названием «Ужасные титаны… скрываются взаперти!» По пути вам предстоит решить несколько головоломок, но волноваться не о чем. Следуйте нашему руководству, и мы расскажем вам точное местоположение Crown Tundra Regis , решения головоломок, , как получить Regice, Regirock, Registeel , а также объясним решение головоломки Regidrago и Regieleki и , как получить Regigigas в кратчайшие сроки.

Начнем со знакомой тройки. Любой, кто играл в Pokémon Ruby и Sapphire, помнит невероятно сложную систему, включающую шаблоны Брайля, Wailord и Relicanth, а также использование определенных HM через странные промежутки времени. К счастью, на этот раз все намного проще.

Все в нашем путеводителе по локациям Crown Tundra Regis:

Без лишних слов, вот как заполучить чудовищных существ:

Как поймать Региса, место в храме, решение головоломки

Regice находится в самой снежной части карты Crown Tundra — Snowslide Slope.Поднимитесь к Туннелю наверх, но берегитесь разрушенных зданий. Вы должны увидеть два вскоре после начала восхождения. После второго здания — того, что слева — поверните налево и спускайтесь по скрытой тропинке. Следуйте до конца, и вы найдете храм Региса.

Для решения загадки нажмите «A» на двери, и она скажет вам «идти вместе с живым кристаллом снега». Это просто означает, что вы должны поймать криогональца и заставить его следовать за вами в качестве первого члена вашей группы.Вокруг полно, так что проблем быть не должно.

Как только вы получите доступ к храму, просто встаньте на все точки на полу, чтобы они загорелись, и взаимодействуйте с каменной статуей, чтобы начать битву. Все Реги будут 70-го уровня, так что берите в бой команду сильных покемонов — и побольше мячей. Мы рекомендуем использовать Покемона с Снотворным порошком, Спорой или Волной грома, чтобы вызвать состояние статуса на Покемона, прежде чем поймать его.

Как поймать Регирока, место в храме, решение головоломки

Храм Регирока находится в дальнем конце Ложи гиганта.Рекомендуем пройти через старое кладбище, чтобы попасть туда. После кладбища держитесь левой стороны, и вы найдете его в кратчайшие сроки.

Головоломка

Регирок гласит, что вы должны дать своему покемону «неизменный камень», который он должен держать. Дайте первому покемону в вашей группе Эверстоун, чтобы он подержал его, и двери откроются для вас.

Снова зажгите панели пола и взаимодействуйте со статуей, чтобы начать встречу. Мы рекомендуем следовать нашему совету Regice выше, чтобы поймать всех легендарных покемонов, но не забывайте учитывать различия в типах.Регирок (предсказуемо) каменный тип, поэтому боевые, наземные и стальные типы будут получать меньше урона от его атак.

Как поймать Регистила, место в храме, решение головоломки

Храм

Регистил легче всего найти — его практически нельзя пропустить, если вы отправитесь на юг от Фризингтона, особенно если вы выходите из выхода возле гостиницы. Просто придерживайтесь правой стороны, и вы найдете ее через несколько секунд после того, как войдете в Кровать гиганта.

Однако, несмотря на то, что найти храм проще всего, у Регистил потенциально самая запутанная головоломка для входа.«Позвольте прозвучать пронзительной ноте, которая разбудит стального гиганта», — говорится в подсказке. Ответ более простой, чем вы думаете — ничего общего с Bronzong или Soothe Bell — вам просто нужно свистеть. Вы знаете, как вы делаете, чтобы привлечь покемонов. Вы можете сделать это, щелкнув левый джойстик. Стоит отметить, что это не работает, если вы едете на велосипеде — ваш звонок просто не разбудит стального гиганта.

Еще раз включите свет в полу и поговорите со статуей, чтобы начать встречу.

Как поймать Региелеки и Регидраго, место в храме, решение головоломки

Региелеки и храм Регидраго, вероятно, труднее всего найти, так как он находится на перевале Три Пойнт. Вернитесь на кладбище в Giant’s Bed и продолжайте идти, пока не дойдете до реки. Садитесь на свой велосипед и следуйте по реке в пещеру, если быть точным, в пещеры Ревущего моря. Пройдите через этот лабиринт подземных склонов и выйдите к Ледяному морю. Если при каждой возможности вы спускаетесь под гору, вы должны пройти без особых хлопот.

Идите прямо к морю и поверните направо по тропинке между глыбами льда. Снова направляйтесь на сушу — не на остров — и следуйте по тропе до конца. Огромный храм нельзя пропустить.

Чтобы войти, у вас должны быть все три Региса — Регис, Регирок и Регистил — в вашей группе. Однако, как только вы окажетесь внутри, загадка немного усложняется.

Здесь следует упомянуть, что вы можете поймать только Региелеки или Регидраго.Это трудный выбор, но то, что вы выберете, влияет на то, как вы решите загадку пола. В этом храме освещение всех панелей ничего не дает — вы должны соответствовать шаблону Regi, который вы хотите запечатлеть.

Сами узоры показаны над дверями в храм — желтый цвет — Региелеки, а красный — Регидраго. Мы не скажем вам, что вы хотите получить, потому что в конечном итоге это зависит от вас, но войдите в узор и поговорите со статуей, чтобы начать встречу.

Это два самых могущественных Региса, поэтому убедитесь, что ваша команда действительно подготовлена ​​к битве, прежде чем начинать.

Как поймать Регигигаса, местоположение храма, решение головоломки

Регигигас не имеет храма как такового, но вы все равно можете захватить его в Королевской тундре. Прежде всего, у вас должны быть все пять Реги в вашей группе. Это означает, что вам нужно будет обменяться с другом, чтобы получить Regi, который вы не выбрали.

Затем отправляйтесь в дезактивированное логово рейдов в Ложе Гиганта.Это внизу склона Snowslide Slope, между четырьмя валунами. Вы поймете, что он правильный, потому что он серый, и его нельзя активировать Камнем желаний.

Однако со всеми пятью Реги в вашей группе взаимодействие приведет к столкновению с Регигигасом (в стиле рейда Dynamax, а не в обычном сражении). Мы рекомендуем перед началом битвы поставить сильного покемона боевого типа во главе вашей группы, чтобы легко одолеть Реггиги 100 уровня. К счастью, как только вы его победите, у колоссального покемона будет 100% -ный коэффициент улова, так что вы можете бросить любой мяч, какой захотите.

Теперь у вас есть все семь Реги, благодаря решению некоторых задач в стиле Индианы Джонса и небольшому количеству торговых операций, вы на правильном пути к завершению своего Pokédex и поимке всех легендарных покемонов Crown Tundra. Однако, если вы не насытились, ознакомьтесь с нашими руководствами по ловле Мечей правосудия, легендарных птиц или Калирекса, самого Короля обильных урожаев из The Crown Tundra.

{«schema»: {«page»: {«content»: {«headline»: «Pok \ u00e9mon Crown Tundra: локации Regis и решения головоломок», «type»: «guide», «category»: «pokemon- sword-and-shield «},» user «: {» loginstatus «: false},» game «: {» publisher «:» Nintendo «,» genre «:» RPG «,» title «:» Pok \ u00e9mon Sword and Shield «,» жанры «: [» RPG «,» Switch «]}}}}

.
