Профиль для гипсокартона. Размеры и виды. Советы по выбору

Какими могут быть гипсокартонные профили.

В 1980 году, у одного владельца бумажной фабрики по имени Остюг Сэккетт, родилась идея создания нового строительного материала из гипса. Сначала гипсокартонными листами заменяли фанеру и ДСП в небольших домах. Тогда-то и открылись интересные свойства этого материала. Стыки гладкого и ровного картона очень легко заделать так, что при покраске или иных видах отделки, они будут совершенно незаметны. Ломать размеченный лист, вместо распиливания — гораздо легче. Неизменность размеров исключает трещины в соединениях… Гипсокартон зарекомендовал себя на строительном рынке давно и остался неотъемлемой частью ремонта до сегодняшнего дня.

Та, или иная конструкция из гипсокартона, обязательно держится на каркасе из крепких и стабильных деталей. Это направляющие и профили разнообразные по форме, которые соединяются между собой при помощи специальных крепежей. Они различаются по назначению и применению, а ещё по размерам и качеству. Очень важно сделать правильный выбор при покупке, от этого будет зависеть результат работы. Ведь, если взять плохой или просто не подходящий для определённого вида работ профиль – конструкцию в итоге придется переделывать. Например, искривится или «пойдет» в сторону лист на перегородке, станут видны зазоры в местах соединения, или на самой стене появится заметная «волна». Чтобы не допускать ошибок при ремонте и строительстве, нужно хорошо изучить виды и размеры профилей для гипсокартона. Узнать, какой именно материал нужен, для сооружения определённой конструкции.

Потолочный профиль для гипсокартона. Размеры и виды.

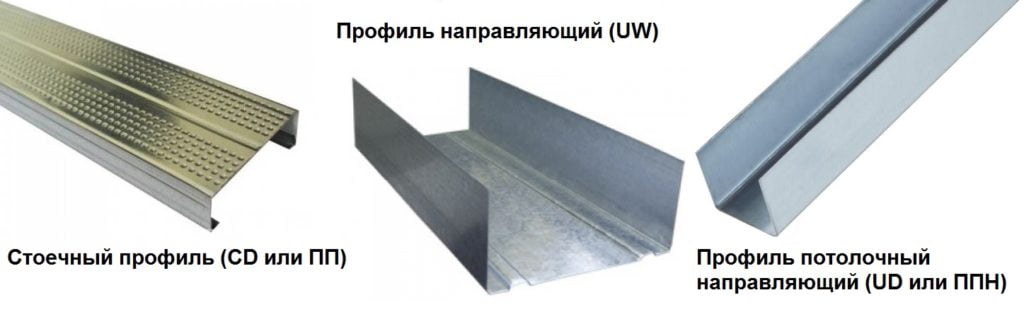

Стоечный профиль (обозначается как: CD или ПП).

Пожалуй, один из самых востребованных профилей для монтажа гипсокартона на потолок. Этот вид обеспечивает надежное крепление листов. А если подобрать размеры верно, то пространство работы будет использоваться максимально экономно, почти не оставляя никаких отходов.

Размеры CD или ПП:

• Длина профиля — от 2,5 до 4 метров
• Ширина – 60 миллиметров
• Высота полки – 27-28 миллиметров

Направляющий (UD или ППН).

Профили применяют для возведения подвесного потолка. Монтируют эти элементы по всей площади работы, потому что закрепляя листы картона, бур проходит непосредственно через них. Желательно приобрести направляющие, которые уже имеют нарезанные отверстия (профили с перфорацией). Тогда будет намного проще осуществить монтаж.

Размеры:

• Толщина – 0,55 миллиметров
• Длина – 3 метра
• Ширина – 27 миллиметров
• Высота – 28 миллиметров

Профиль (UW).

Этот вид очень схож с вышеописанным UD. Применяется аналогично, но имеет другие размеры:

• Длина – от 3 до 4 метров
• Ширина от 5 до 10 сантиметров
• Высота полки – 40 миллиметров
• Толщина металла – от 0,4 до 0,6 миллиметров

Профиль перегородочный для гипсокартона. Размеры и виды.

Направляющие профили (UD).

Данный вид годится не только для потолков, а ещё и для гипсокартонных перегородок и обшивки стен. Рассмотрим подробнее: в спинке этих изделий имеются отверстия для дюбилей (8 миллиметров). Профили имеют форму в виде русской буквы «П», а также различаются по размерам.

Размеры: (первая цифра – ширина спинки, вторая – ширина полки)

• 50 х 40 миллиметров
• 65 х 40 миллиметров
• 75 х 45 миллиметров
• 100 х 40 миллиметров

Стоечный профиль (CD).

Для перегородок, у этого вида вдоль полки сделаны специальные канавки. Два крайние предназначаются для вкручивания саморезов, а та что посередине, указывает на место стыков гипсокартонных листов. Ширина спинки у стоечных идентична направляющим. Потому что ПС вставляется в ПН.

Выпускаются размеры:

• 50 х 50 миллиметров
• 65 х 50 миллиметров
• 75 х 50 миллиметров
• 100 х 50 миллиметров

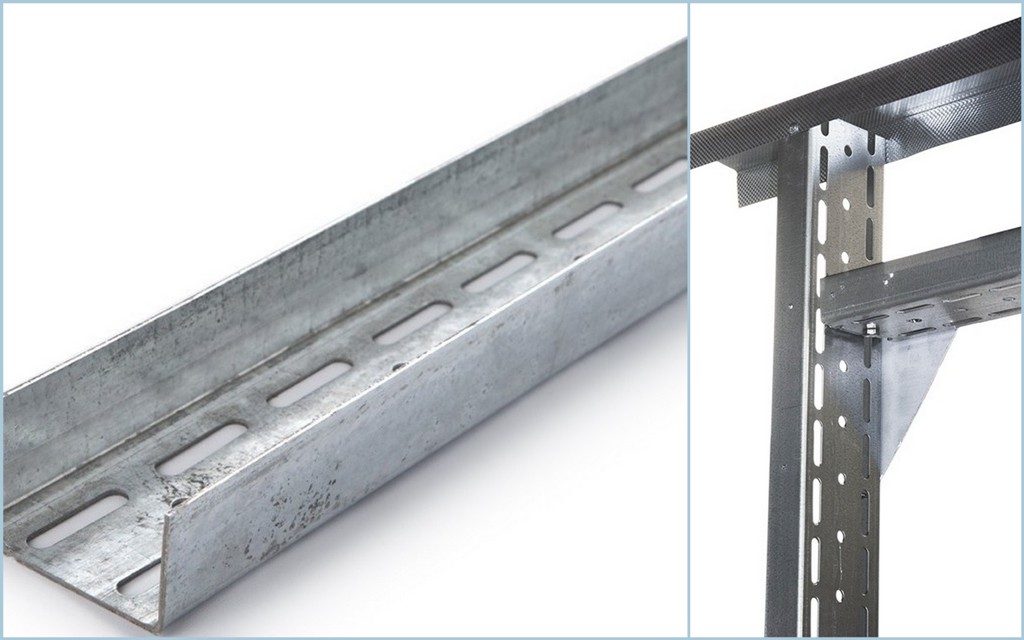

Усиленный (UA).

Профиль используется для дверных проёмов в перегородках. Главное качество – прочность и стойкость к коррозии.

Размеры профиля:

• длина – от 3 до 6 метров
• высота боковых частей – 40 миллиметров
• ширина основания – 50 – 100 миллиметров
• толщина заготовки – 2 миллиметра

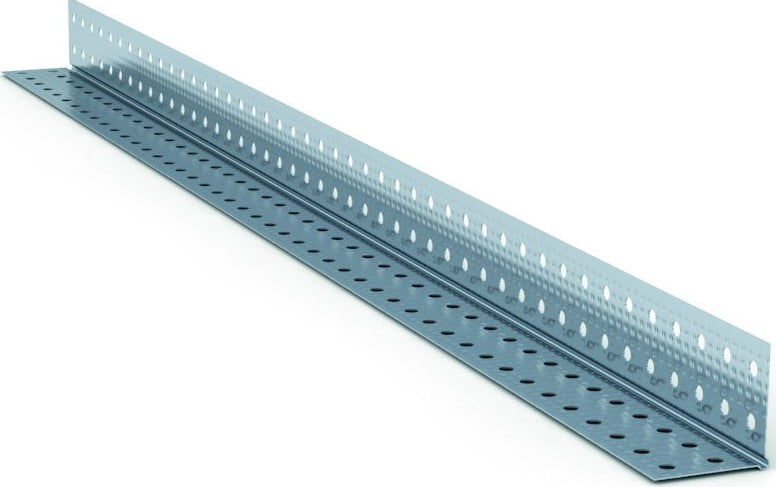

Угловой – (ПУ защитный).

Предназначен для защиты углов и торцов гипсокартонных перегородок от механических повреждений. На поверхности профиля есть отверстия, чтобы в них проникал раствор для отделки.

• Длина – 3 метра
• Сечение – 25х25х0,4 миллиметра, 31х31х0,4 миллиметра, 31х31х0,5 миллиметра

Маячковый профиль (ПМ).

Используется при отделочных работах. Крепится при помощи строительных растворов, на необходимый уровень. Помогает зашпаклевать (или оштукатурить) стену ровно.

Размеры:

• Длина – от 2,5 до 3 метров
• Ширина – от 22 до 60 миллиметров
• Толщина металла – от 0,33 до 55 миллиметров
• Выступ маячка – от 6 до 10 миллиметров

Арочный профиль (ПА) для гипсокартона. Размеры и виды.

У этого профиля по краям имеются разрезы, благодаря которым, металлическое изделие можно ровно согнуть и приспособить к сооружению практически любой сложной конструкции. Например, сделать арку или полку в стене, необычной формы. Бывают как вогнутые, так и выгнутые виды арочного профиля.

Размеры вогнутых арочных профилей:

• Радиус от 500 до 5000 миллиметров
• Длина от 2600 до 4000 миллиметров

Выпуклые профили могут быть:

• Радиус от 1000 до 5000 миллиметров
• Длина от 400 до 2600 миллиметров

Алюминиевый и оцинкованный профиль для гипсокартона. Размеры и виды.

Профиль для гипсокартона, изготавливается из разных металлов, рассмотрим самые распространённые виды: алюминиевый и оцинкованный, а также их характеристики.

Алюминиевый профиль и его особенности.

Стоит такой профиль не дёшево, но у него отличная характеристика, поэтому высокая цена оправдана. Такие профили хороши для сооружения оконных рам или отделки бытовой техники. Например, если нужно сделать нишу для стиральной машинки в ванной. Отличается это изделие долгим сроком службы, прочностью и легкостью. Не утяжеляет всю конструкцию и очень просто монтируется. Пластичен и устойчив даже к низким температурам. Строители рекомендуют покупать именно алюминиевый профиль для обшивки стен и потолка.

Профили этого типа бывают как из холодного алюминия, так и из тёплого. Холодногнутый изготовлен из металла толщиной 4 миллиметра, при этом гнётся без нагрева. Различается по форме (П, Ш, Т, Н — образные). Выдерживает нагрузку до 1,5 кН на 1 метр стены.

Оцинкованный профиль.

Оцинкованный профиль не уступает в цене алюминиевому. Применяется для сооружения основы каркаса, в помещениях повышенной влажности — на кухне или в ванной. Всё потому что, он устойчив к ржавчине и не требует дополнительной обработки антикоррозийными средствами. Как и алюминиевый, профиль лёгкий и мягкий, вкрутить в него саморезы не составит большого труда. Оцинковку используют также для создания дополнительных ребер жёсткости, если листы гипсокартона толще 12,5 миллиметров.

Существует ещё пластиковый профиль. Его назначение – это закрывать стыки гипсокартонных листов на внешних углах, придавая красивый вид отделке. А также, им прикрывают переход гипсокартона и другого материала, например, дерева.

Дополнительные аксессуары для крепления гипсокартона.

Для того чтобы собрать обрешётку, понадобятся вспомогательные детали:

• Двухуровневый соединитель для CD-профиля. Продаётся такая деталь в развернутом, плоском виде и перед началом работы её нужно согнуть в форме буквы П. Применяется для соединения стоечных деталей, перпендикулярных друг другу.

• Одноуровневый соединитель для CD-профиля или «Краб». Ими точно также, соединяются перпендикулярные профили CD. Если нагрузка больше 20 килограммов, то понадобятся два самореза для крепления. В противном случае, просто загибаются заделки.

• Прямой подвес для стоечного (несущего) профиля. Это кронштейн, стандартная длинна которого 12,5 см. Выглядит как полоска из алюминия или оцинкованной стали, с отверстиями. Выдерживает нагрузку до 40 килограммов. Крепится к стене двумя дюбель-гвоздями, потом края загибаются и к ним уже крепятся детали каркаса.

• Анкерный подвес для потолочных несущих. Часто называют – подвес с тягой. Заменяет выше описанную деталь, если не хватает её длинны. Используется на горизонтальных поверхностях, для потолка, например.


• Удлинитель. Нужен чтобы соединить две несущие друг с другом. По бокам имеет бугорки, это обозначение места стыковки профиля. Также есть два отверстия, для вкручивания саморезов.

• Угловой соединитель. Им соединяются элементы, которые не образуют крестовину. Можно обойтись и без соединителя. Обрезать полки профиля, который нужно соединить, так чтобы образовался язычок, и прикрутить саморезами.


Фурнитура для крепежа гипсокартона.

Саморезы нужны для соединения всех деталей каркаса и для монтажа гипсокартона. Они тоже бывают разных видов.

• Саморезы LB9 (11, 16) и LN9 (11, 16). Цифры после названия обозначают длину самореза. Тип LB – сверлящий, а LN – прокалывающий. Строители называют этот вид изделия «клопами». Эти «клопы» имеют выпуклую шляпку, и это мешает плотному прилеганию гипсокартона к каркасу.

• Саморезы TN25. Этими саморезами крепят листы к профилям. У них плоская шляпка, чтобы при грунтовке стены, её легко можно было спрятать. Есть также длинные саморезы такого типа, они нужны если для повышения прочности требуется прикрутить сразу два листа.

• Саморезы с пресс-шайбой. Подходят для работы с любыми материалами. Могут быть как сверлящего, так и прокалывающего типа. Длинна от 9 миллиметров до 10 сантиметров.

• Саморезы с дюбелями. Крепят направляющие к ограждающим сооружениям. Ассортимент этих элементов большой, какой выбрать, зависит от материала потолка или стены и размера профиля.

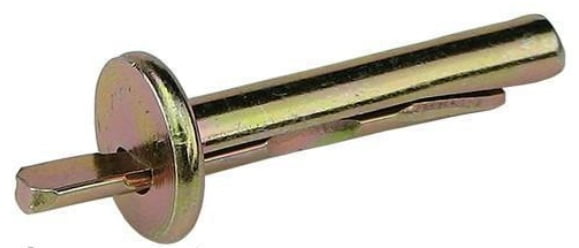

• Потолочный анкер-клин. Этой фурнитурой крепят анкерные подвесы к потолку.

• Дюбель-гвоздь. Длинна изделий от 40 миллиметров до 60. Применяется для закрепления каркаса к кирпичной или бетонной стене. Чтобы было проще это сделать, можно забивать шурупы молотком, а не вкручивать.


Советы, как выбрать профиль и комплектующие для гипсокартона.

1. Внимательно осмотрите профиль перед покупкой. Если вы заметите ржавчину, то следует отказаться покупать такой материал. Если коррозия уже началась, остановить её невозможно!
2. Проверяйте толщину с помощью штангенциркуля. Если она окажется недостаточной, то при работе, саморезы будут прокручиваться.
3. Не берите профиль с заусенцами. В процессе работы израните свои руки.
4. Посмотрите внимательней на изделие с торца. Если его неправильно хранили в магазине, то оно может быть изогнуто. С таким профилем вы уже не сможете создать идеально ровную поверхность конструкции.
5. Имейте в виду, что в профиль, где слабая насечка, с трудом будут вкручиваться саморезы.
6. Опытные строители советуют перепроверить, соответствуют ли размеры, заявленным в инструкции и в реальности. Некоторые производители обманывают покупателей, особенно по поводу длинны, она может быть меньше чем положено, сантиметра на 2.
7. Следует проверять и качество крепежной фурнитуры. Очень часто попадаются саморезы со сломанным кончиком или с забитыми металлом насечками для отвертки.
8. Хорошо осматривайте пластмассовые пробки дюбилей, чтобы не было никаких наплывов, иначе их будет трудно вогнать в отверстие, а порой и вообще невозможно.
9. Отдавайте предпочтение, все-таки, профилю с точечной перфорацией вдоль планки – он более жесткий и устойчивый к нагрузкам. Такая структура препятствует скольжению саморезов, и даёт возможность вкручивать их под любым углом.
10. Доверьтесь уже проверенным, изготавливающим фирмам, таким как Knauf и Gyprok. Но есть и наши, отечественные производители, которые выпускают профиль для гипсокартона не хуже.
11. Некоторые хитрые продавцы, пытаются скрыть дефекты, окрашивая профиль и добавляя ему блеска. Присматривайтесь внимательнее к таким вариантам, может быть и вовсе нельзя их покупать.
12. Изделие не должно быть хлипким и гнуться при слабом нажатии.

И последний совет в заключение статьи. Не экономьте на качественных профилях и комплектующих к ним. Как гласит известная поговорка: «Скупой платит дважды». Если вы приобретёте некачественный или повреждённый профиль, то в итоге, рано или поздно, придётся переделывать всю работу. Где-то лист встанет «бугром», где-то станут видны стыки, а где-то конструкция прогнётся во внутрь. Поэтому выбирайте материал внимательно, придирчивость тут не будет лишней. Удачи и легких работ!

Виды профилей для гипсокартона. Видео обзор.

Какие профили использовать для монтажа перегородок из гипсокартона

Инструкция по выбору профиля под гипсокартонные конструкции

Если вы хотите своими руками заниматься монтированием различных конструкций из гипсокартона (подвесных потолков, арок, перегородки, ниш и т.д.), вам необходимо прежде всего научиться разбираться в профилях, которые используются для создания каркаса под гипсокартон.

Выбор данного материала следуют делать правильно и обоснованно, чтобы возведенная конструкция точно соответствовала возлагаемым на нее нагрузкам.

Величайший ассортимент

На современном строительном рынке профиль для гипсокартона может быть самым разнообразным. Здесь выбор необходимо делать на основании требований монтируемой конструкции. Так как для перегородки, потолка или арки нужны совсем разные профиля.
Профиля для гипсокартона отличаются по следующим параметрам:

• предназначению;
• внешнему виду;
• размеры (толщина).

Выбор нужного профиля требует учитывать все эти параметры. Только тогда вы все сделаете правильно и купите только необходимые каркасные элементы.
Также профиля для формирования каркаса под конструкцию из гипсокартона бывают следующих видов:

• направляющий для применения на потолке ПНП/UD;
• потолочный профиль ПП/CD;
• стоечный профиль ПС/CW;
• направляющий профиль ПН/UW.
• угловой профиль. Используется при создании арки или фигурной перегородки.
• маячковый профиль. Применяется для выставления по уровню поверхности с целью создания ровной стены.

Разные профиля

Первые четыре вида являются основными, а остальные – вспомогательными.
Как видим, выбор достаточно велик. Поэтому перед тем как идти в магазин за покупной, необходимо четко знать, какой профиль вам будет нужен в каждой конкретной ситуации.
Выбирать нужно только те виды каркасных элементов, которые вам точно понадобятся. Так вы сэкономите деньги и значительно упростите себе задачу по монтажу перегородки, арки или любой другой конструкции.

Для человека, который решил сделать всего лишь перегородки или другие конструкции из гипсокартона, аббревиатуры профилей не говорят ничего, в отличие от специалистов строительного дела. Правильно выбрать нужный профиль без помощи продавцов возможно только при понимании значений этих символов. Рассмотрим самые встречаемые из них:

CB-50

• ПП60 или CD-60 – это профиль для потолка. Наиболее популярный вид каркасного элемента. Представляет собой основу любой потолочной обрешетки. Также используется при конструировании разнообразных встроенных конструкций и перегородки. Из него можно сформировать изгибы и фигуры, поэтому он считается отличной заменой арочному профилю, который стоит гораздо дороже. Считается универсальным;
• ПН27 или UD-27 – потолочный направляющий профиль. Также широко используется в строительстве. Обладает прекрасными гнущимися свойствами;
• CW-50 – стоечный основной элемент. Используется для монтажа легких конструкций. Также с его помощью можно собирать перегородки. На практике используется редко, так как требует частого шага при креплении;
• CW-75 и CW-100 – по сути напоминают CW-50. Более качественный CW-100. Используются гораздо чаще, чем предыдущий вариант. Как правило, из него строят перегородки;
• UW-50 – представляет собой направляющий элемент, применяемый для CW-75 и CW-100. Используется для выставления стоечных профилей в одной плоскости. Является основой для каркаса при обшивке стен гипсокартонными листами.

Профиля

Зная расшифровку этих аббревиатур, вы будете точно знать, какой тип профиля необходим в каждой конкретной ситуации при работе с гипсокартоном.

Параметры каркасных элементов

Вышеприведенная информация является очень существенной. Но здесь имеется еще один не менее важный “подводный камень”, на котором можно не только споткнуться, но и потонуть. И этим “камнем является толщина каркасного элемента.
Обратите внимание! Покупайте металлопрофиль только необходимой толщины. Данный параметр определяется тем, какая необходима прочность и жесткость конструкции. Для чисто декоративных конструкций можно использовать не очень толстые элементы. А вот массивные конструкции, такие как шкаф, перегородки с множеством ниш требуют применения элементов с большей толщиной.
Современные металлопрофиля по толщине бывают трех основных видов:

• толщина 0,4 мм. Считается наиболее “слабым”, поэтому он не используется при сборке масштабных и крупногабаритных конструкций из гипсокартона. При креплении таких элементов саморезы в них очень часто просто прокручиваются;
• толщина 0.45 мм. Считается “золотой серединой”. Он уже вполне может использоваться для обрешетки стен, потолка и дальнейшей установки на него гипсокартона;
• толщина от 0.55 мм. Самый дорогой и “серьезный профиль. Применяется для установки сложных стеновых устройств, а также для сборки конструкции, на которую предполагается большая нагрузка.

Толщину металлопрофиля следует выбирать исходя из того, что вы планируете делать из гипсокартона: арку, перегородки, ниши, потолочные конструкции или просто обшить стены.

Монтаж каркасных элементов

Прямой подвес

Мало просто выбрать материал. Нужно его еще правильно установить. Для установки металлопрофилей существует несколько вариантов крепежных систем.
В перечень крепежных систем в данном случае входят:

• прямой универсальный подвес – 120 мм. В народе получил название “пэшка или жаба. Применяется при необходимости соединить стационарную стену или потолок с металлической обрешеткой. Его основание устанавливаем на стене, а на профиле фиксируем его гибкие лапки. Лишние части лапок затем просто пригибаем вовнутрь конструкции;
• удлинитель для профилей CD-60. Предназначение крепления видно из его названия.
  Удлинители и соединители

Установка осуществляется саморезами для металла;

Обратите внимание! Вместо данного удлинителя можно использовать UD-27. Для состыковки деталей используют размеры 20 см и больше.

• соединитель-краб одноуровневый. Соединяет элементы каркаса под углом в 90 градусов. Считается крепежной системой для потолочных конструкций. Элементы закрепляют с помощью саморезов. Также может был заменен на UD-27;
• двухуровневый соединитель. С его помощью образуют Т-образные сочленения в месте подхода к стене;
• подвес с зажимом и тягой. Применяется при формировании растровых потолков. Его использование приводит к значительному занижению уровня потолка. При этом занижение может забрать целый метр! Но на один такой подвес может приходиться до 25 кг веса.

Разбираясь в том, где и какой тип крепления нужно использовать, вы легко сможете выбрать не только крепежную систему, но и металлопрофиля для создания любых по сложности конструкций из гипсокартона.

Конструирование устройств

Из гипсокартона, при использовании различных типов каркасных элементов и крепежных систем, можно без проблем собрать любое устройство. Чаще всего из гипсокартона выравнивают стены, делают монтаж потолочной конструкции, а также собирают перегородки.
Рассмотрим, что нам понадобиться при формировании каркаса для перегородки.
Подобную конструкцию можно сконструировать с помощью следующих элементов:

• направляющие профиля. Они будут выступать в роли несущих элементов;
• стоечные профиля. Применяются с целью усиления прочности и жесткости возводимой конструкции. Кроме этого из них формируют ниши или полки.

Такие элементы нужны, если конструкция простая и не содержит в себе сложных фигурных компонентов. Очень часто с помощью перегородок разграничивают пространство на определенные зоны. Они часто выполняются как декоративные элементы интерьера. Для их создания необходимо применение арочных гибких металопрофилей, который смогут сформировать нужную фигуру.
Как видим, большое разнообразие рынка строительных материалов может привнести сумятицу при покупке каркасных элементов для дальнейшей обшивки гипсокартонными листами. Поэтому перед походом в магазин обязательно определитесь с тем, что вам нужно. Это значительно сэкономит вам время, деньги и облегчит ваши работы по монтажу.

Дачные дела

Строительство и Дача на понятном языке

Профиль гипсокартонных перегородок

Сейчас наиболее легким удобным для мелкого ремонта в доме является гипсокартон. Его используют и когда нужно выровнять стены и как верхнее покрытие при использовании утеплителей и даже, если вы хотите сделать цельную или частичную межкомнатную перегородку – без листов гипсокартона не обойтись.

Но не стоит волноваться, весь процесс весьма прост в реализации и не требует каких-либо специальных инструментов.

Теперь стоит рассмотреть данный материал с точки зрения его достоинств и недостатков.

Достоинства:

• Листы хорошо пропускают воздух, что способствует поддержанию в помещении оптимального климата и влажности.
• Экологически-чистый материал, который не выделяет никаких вредных веществ.
• Не имеет резкого запаха.
• Огнестойкие.
• Его теплопроводные и шумопоглащающие свойства можно сравнить с кирпичом и бетоном.
• Легко разрезать на части, это можно сделать даже канцелярским ножом.
• Из гипсокартона можно составить почти любую форму.
• Относительно легкий материал.

Недостатки:

• Достаточно хрупкий материал.
• Нуждается в аккуратной перевозке.
• Способны выдерживать небольшой вес.
• Малая упругость.
• Нельзя использовать в помещениях, где уровень влажности 80%, так как он впитывает влагу.
• Нельзя использовать в помещениях, где температура опускается ниже +10 и где возможны резкие перепады температуры.

Профиль для гипсокартона

При большинстве случаев использования гипсокартона, его закрепляют на специальную каркасную конструкцию. В свою очередь каркасная конструкция состоит из профилей, которые подходят к гипсокартону.

Профили изготовляют из узкого стального листа, которые прокатывают (холодный прокат) через формы и оцинковывают.

Оцинковывание – это придание дополнительной защиты, увеличивается защита от коррозии и негативным воздействиям внешней среды, хотя и обычная не цинкованная лента обладает хорошим уровнем прочности, имеет малый вес и легкую установку.

Изготовляют профили разные по длине: 300 см, 350 см и 400 см.

Виды профиля для гипсокартона

Конечно, существует великая масса моделей, подходящих под определенное назначение или систему каркаса. Но стоит их систематизировать.

Прежде всего, профили разделяются на 2 многочисленные группы:

Основные профили – они рассчитаны на большой вес и это своего рода основа для листов гипсокартона.

Для них характерно:

• С — образные края с загибом.
• Иметь ребра жесткости.
• Иметь продольные гофры.

Направляющие профили применяют как горизонтальные направляющие, в которые будут вставляться вертикальные профили. Деталь этого вида применяют как рамку для закрепления гипсокартонных листов.

Помимо этого профили разделяются по своему применению:

Виды металлических профилей для гипсокартона

Профиль для гипсокартона размеры

Размеры профилей напрямую зависят от группы:

1. Потолочные направляющие – размер 28 на 27 мм.
2. Потолочные основные – 60 на 27 мм.
3. Стоечные для стен – 50 на 50 мм, 65 на 50 мм, 75 на 50 мм,100 на 50 мм.
4. Направляющие для стен – 50 на 40 мм, 65 на 40 мм, 75 на 40 мм, 100 на 40 мм.

Монтаж гипсокартонных перегородок

Материалы, которые понадобятся:

1. Обшивка;
2. Металлический профили СW и UW (ширина может быть от 50 до 100 мм)
3. Минеральная вата в качестве изолятора.

Порядок работ:

1. Разметка помещения.

Используя трассирующий шнур, делают линию нашей будущей перегородки по полу, делают отметки на месте дверного проема. После этого, используя отвес и тот же шнурок, постепенно намечают линию на стенах и потолке.

1. Установка направляющих

На нижнюю часть направляющих UW прикрепляют шумоизоляционную ленту. Потом прикрепляют их по центру нашей линии (к потолку и полу). На нижней части сделайте разрыв направляющей там, где будет проход.

Установка выполняется дюбелями из пластмассы с шурупами 6 на 40 (или можно использовать 8 на 60 миллиметров). Расстояние между ними должно составлять 1 метр (не больше), но на отрезке профиля нужно закрутить минимум 3 шурупа.

1. Установка вертикальных профилей

Берется профиль СW и сначала вставляется в напольную, затем в потолочную направляющую. Верхняя часть металла должна влезать в горизонтальную планку не меньше чем на 2 см (на потолке).

Но учтите, что расстояние между вертикальными профилями должно равняться 60 см. Открытая часть профиля при этом находится по направлению установки.

1. Обшивка гипсокартоном первой стороны

Возьмите лист шириной 1.2 метра, крепить его нужно с помощью саморезов по металлу (длина 2.5 см) и расстоянием между саморезами – 25 сантиметров.

Если хотите обшивать гипсокартоном в два слоя, то расстояние между ними должно составлять 75 см (на внутреннем слое). Закреплять второй слой нужно по центру первого (боковая часть второго находится по центру первого) саморезами 3.5 см длиной и расстоянием между ними – 25 см.

1. Укладка изолирующего материала.

После того как мы полностью обшили гипсокартоном 1 сторону (кроме дверного проема) внутрь сначала устанавливают проводку, после этого устанавливают минеральную вату нужно вам толщины (например, можно взять 5 см) Но учтите что б изоляция “болталась внутри, а нужно чтоб она полностью заполнила всю пустоту.

1. Обшивка гипсокартоном второй стороны

Вертикальные стыки смещаются вбок на 60 см от первой стороны. Значит, у нас первый лист будет вполовину меньше (60 см), а затем уже идет полный лист. Если у вас двухслойная обшивка – то второй слой должен быть стандартной ширины (1.2 метра).

Со стороны это очень напоминает кирпичи, когда мы вначале ложем половину кирпича, а затем идет целый кирпич.

Вот так за относительно недолгое время можно разделить одну большую комнату на две поменьше, но не стоит оставлять белые стены у себя в комнате, вы можете их украсить добавить красок и ярких цветов.

При этом при установке межкомнатной перегородки нет никаких сложных моментов, и каждый может справиться и добавить уюта в свой дом.

Чтобы не столкнуться со сложностями при работе с каркасом, следует четко понять, какой из профилей для гипсокартона следует использовать в процессе, зачем каждый из них предназначен. Обдуманно сооруженный каркас из профилей выбранного типа поможет возвести долго служащую и устойчивую структуру из гипсокартонных листов. Выбирая размер, который нужен профилям, являющимся направляющими для хорошей и долговечной конструкции, надо отталкиваться от размера, которого будут ГКЛ, насколько сложные архитектурные формы будут в перегородке.

Какие профиля нужны для перегородки из гипсокартона

Нам нужно прочертить на полу, потолке и смежных стенах линию оси каркаса, а затем разметить положение стоек. Для этого потребуются:Задача несколько усложнится, если в стене предполагается наличие дверного проема, полок или световых окон. Любой проем обвязывается стоечным профилем по вертикали и стоечным или направляющим по горизонтали.

• Прочерчиваю линию на полу;
• С помощью отвеса по точкам переношу ее на потолок;
• Замыкаю контур линиями на стенах, соединяющими разметку вверху и внизу;
• Размечаю на полу положение стоек;
• Переношу их отвесом на потолок.

Выпускается в панелях длиной по 3000 мм, в большинстве случаев снабжается особыми крепежными отверстиями через каждые 200 — 4000 мм. И стоечные, и направляющие элементы могут быть сделаны из металла разной толщины (от 0,38 до 0, 45 мм). Чем больше габариты профиля, тем толще металл употребляется, и тем выше механические свойства изделия.

Выбираем профиль для перегородок из гипсокартона и сооружаем каркас

Начнем с того, что возвести несложную конструкцию из гипсокартона может каждый желающий, вне зависимости от того имеет он строительное образование или же нет. Что для этого потребуется?Вдоль полки, стоечные профили для перегородок из гипсокартона имеют 3 специальные канавки: средняя канавка служит местом стыка гипсокартонных листов, а две крайние нужны для центрирования вкручиваемых саморезов.

Итак, с тем, какие профиля нужны для сооружения гипсокартонной перегородки, мы разобрались. Теперь можно смело переходить к практической стороне вопроса. Затем, при помощи отвеса и того же шнура, ось переносится на стены и потолок, с которыми будет соединена перегородка. После разметки переходим к монтажу каркаса.

В спинке любого направляющего профиля имеются отверстия под дюбеля, диаметр которых составляет 8 мм. Длина у всех профилей одна — 3 метра.

Сборка перегородки из гипсокартона

В очередной раз повторяем, что использовать можно только профиль с толщиной металла 0,55-0,6 мм, например, Кнауф. Они хороши не только из-за жесткости, но и потому, что их конструкция позволяет вставлять их друг в друга, тем самым добиваясь их удлинения и усиления по бокам дверного проема. Профили других производителей могут быть такой возможности лишены. В стенках ПН уже имеются готовые отверстия диаметром 8 мм для дюбелей.

Чтобы надежно сформировать проем, боковые ПС делаются двойными, то есть один ПС вставляется в другой. Разумеется, это делается таким образом, что бы отверстия в стенках этих профилей совпадали по высоте. Вставить ПС друг в друга — задача не из легких, иногда приходится ходить по ним ногами, чтобы они защелкнулись по всей длине.

Получается, что на слайде вы видите 3 профиля, а на самом деле их 4.ПС выставляются в одном направлении – стенкой к углу, с которого начнется обшивка гипсокартоном. Максимальный вес дверного полотна, который может выдержать пара ПС-100 — 40 кг. Стоечные профили устанавливаются строго вертикально.

Их длина должны быть на 1 см меньше высоты потолков. А отверстия во всех профилях должны быть на одной высоте. Профили можно закрепить к направляющим с помощью просекателя или саморезов с прессшайбой (на время). Перед нашивкой ГКЛ все саморезы должны быть выкручены.

Один из стоечных профилей повернут стенкой наружу, а второй стоит к нам полкой. Между ними оставлено расстояние, равное толщине ГКЛ, его мы заложили на этапе крепления ПН. Таким образом, лист ГК с внутренней стороны перегородки будет заводиться, как бы, в ее глубь. В завершении статьи внешний угол полностью готовой перегородки будет показан в разрезе. Не откручиваем кусочки ГКЛ от профилей до тех пор, пока не закрепим ПН во всех нужных точках.

Часто бывают ситуации, когда имеющихся в ПН отверстий не хватает. В этих случаях их следует пробурить самостоятельно, причем можно сделать это в один прием — сквозь профиль в основание. Главное — тщательно следить, что бы границы кусочков ГКЛ четко совпадали с линиями разметки.

После закрепления направляющих по бокам от дверного проема советую проверить их правИлом и убедиться, что они лежат строго на одной линии.

Необходимый профиль для перегородок из гипсокартона: основные виды

При монтаже каркасов используют профили с оцинковкой, их размеры отличаются. Для ГКЛ листов идеально подойдут следующие показатели:Дополнительные элементы, особенно подвесы и соединители, некоторые мастера делают из остатков металла или других средств. Но только при использовании фирменных комплектующих, купленных там же, где и направляющие для ГКЛ, можно добиться стабильности и надежности конструкции.Оцинкованный металлический профиль для гипсокартонных перегородок хорошо подходит для помещений с любыми показателями влажности, если ГКЛ подбираются такого же формата.

Оба вида изготавливаются из металла, толщина которого находится в диапазоне от 0,38 до 0,45 мм (увеличение достигается при использовании оцинковки). Выбирать нужно так, чтобы профили наименьшей ширины были тоньше, чем детали, ширина которых составляет 100 мм. Шуруповерт — незаменимая вещь при сборе любых металлических конструкций.

С его помощью легко вгоняют шурупы в металл, уменьшая риск повреждений.

Необходимый профиль для перегородки из гипсокартона: 3 вида

Для разных каркасов используют различные по размеру профили. Важно знать, для чего предназначен тот или иной профиль, чтобы максимально качественно выполнить перегородку.

• Направляющий перегородочный профиль (UW) используется для задания направления перегородки;
• Стоечный несущий профиль для перегородок (CW) используется для создания каркаса перегородки и крепится к направляющим профилям;
• Для жесткости конструкции между несущими профилями устанавливаются поперечные перемычные профиля связывающие весь каркас.

Перед началом монтажа перегородки, необходимо произвести разметку поверхности пола и потолка, отмерив нужное расстояние от перпендикулярной стены в двух точках затем соединить с помощью шнура.Профили также бывают усиленные и не усиленные, каркас для гипсокартона лучше выполнять из усиленных профилей. Стоит обращать внимание на качество материала.

• Для достижения толщины перегородки 7,5 см используется профиль шириной 50 мм;
• Перегородка толщиной 10 см выходит из профиля с шириной 75 мм;
• Толщина перегородки 12,5 см выходит при использовании профиля шириной 100 мм.

Для увеличения прочности каркаса нужно соединить стойки поперечинами. Это отрезки из ПС длиною 80 см, которые сгибаются так, чтобы получился П-образный элемент с длиною спинки 60 см и полками по 10 см: Независимо от того, над возведением какой гипсокартонной конструкции вы работаете, понадобится выполнить каркасное основание. Для раскроя лучше применять не ножницы, а болгарку. Каждый профиль, используемый для строительства перегородки из гипсокартона, обладает своими особенностями. Гипсокартонные перегородки устанавливают и на каркасную основу, выполненную из дерева.

Но металлические детали более просты в обращении. Они прочнее и долговечнее, не так уязвимы перед воздействием влажности и температуры. Такой большой выбор длин продиктован особенностями технологии, которая не допускает наращивания стоек, если в помещении высокие потолки. Вторую сторону поперечного профиля нужно предварительно подготовить. На фото вы видите, какую конструкцию при помощи ножниц по металлу нужно вырезать.

Это не сложно. Сначала делаются разрезы вдоль профиля. Получившейся “ЯЗЫК загибается и именно его прикручивают к ровной стороне вертикальной стойки. Потом бортики обрезаются. Две стойки закрепляются по границе дверного проема.

Эти стойки вставляются внизу и вверху в профили направляющие. Стойки нужно выставить строго по вертикали и прикрепить к направляющим профилям саморезами металл-металл длинной 9 мм или просекателем. (Просекатель — специальный инструмент для скрепления металлических профилей друг с другом).

---

Дополнительная информация по теме:

Размеры всех видов профилей для гипсокартона

• Основные виды профилей для гипсокартона
• Крепеж и дополнительные элементы

Любой специалист, ознакомившись с проектом конструкции из гипсокартона, задается вопросом – какие материалы потребуются при изготовлении ее каркаса. Естественно, для «знающего» человека решение этой задачи не составит абсолютно никакого труда, но как быть начинающему домашнему мастеру? Мы решили помочь умельцам, которые будут собирать каркас впервые, рассмотрев в нашей статье разновидности профиля для гипсокартона и его размеры.

1 — UD; 2 — CD; 3 — CW; 4 — UW

Отметим, что рассказ только о видах металлопрофилей для гипсокартона, как об одном элементе конструкции, на наш взгляд, не принесет особой практической пользы. Поэтому мы решили добавить сюда описание крепежа и сопутствующих материалов, применяемых при различных способах монтажа каркаса.

Основные виды профилей для гипсокартона

Этот, без сомнения, основной элемент конструкции, имеет несколько разновидностей, четыре из которых предназначены для сборки каркаса и выполнены из тонкой стали методом холодного проката.

Направляющий – ПН (англ. UW)

Используется при создании перегородок и отделки стен, являясь направляющей, к которой крепятся стойки. Этот стеновой профиль для гипсокартона имеет следующие размеры (мм):

• длина – 3000;
• высота полки (боковой части) – 40;
• ширина спинки (основания) – 50; 65; 75; или 100.

В спинке проделаны 8 мм отверстия под дюбели.

Стоечный – ПС (CW)

Является основным элементом обрешетки стен и перегородок. Крепится в направляющей, расположенной по периметру рабочей зоны. Отличается тем, что верхние края его боковых частей имеют С-образную форму. Наиболее распространенные следующие размеры стоечного металлического профиля для гипсокартона (мм):

• длина – 3000; 3500; 4000 и 6000;
• высота полки – 50;
• ширина спинки (аналогична этому показателю у ПН) – 50; 65; 75 или 100.

Потолочный – ПП (CD)

Используется при работах по монтажу потолочных конструкций. Отличается от стоечного тем, что крепится к потолку с помощью специального крепежа. Боковины и основание («канавки») — ребра жесткости, которые придают ему дополнительную прочность. Стандартные размеры потолочного профиля (мм) такие:

• длина – 3000;
• высота полки – 27;
• ширина спинки – 60.

Направляющий потолочный – ПН (UD)

Разработан специально для создания потолочных каркасов, служит направляющим «основанием» всей конструкции. Его боковые части имеют продольные гофры, которые придают ему необходимую жесткость, а основание оборудовано отверстиями под крепежные дюбели. Направляющий потолочный профиль под гипсокартон имеет размеры (мм):

• длина – 3000;
• полка – 27;
• спинка – 28 мм.

Помимо этих разновидностей существуют особые элементы каркасной конструкции, которые могут ее усилить, обеспечить защиту, облегчить отделку или придать ей «изогнутую» форму.

Усиленный – UA

Используется в качестве стоек при монтаже дверных проемов в перегородках, изготавливается из качественной стали, обладающей повышенной стойкостью к коррозии. Стандартные размеры усиленного стоечного профиля для гипсокартона (мм):

• длина – 3000, 4000, 6000;
• высота боковых частей – 40;
• ширина основания – 50, 75, 100;
• толщина заготовки – 2.

Угловой – ПУ (защитный)

Деталь монтируется на внешних углах конструкции, являясь их защитой от возможных повреждений во время эксплуатации. Полки элемента оборудованы отверстиями, в которые проникает отделочный раствор (шпаклевка или штукатурка), обеспечивая более прочный контакт с поверхностью. Размеры угловых металлических профилей для гипсокартона (мм):

• длина – 3000;
• сечение – 25х25х0,4;
• 31х31х0,4;
• 31х31х0,5.

Угловой – ПУ (штукатурный)

Крепится на углах проемов, торцах перегородок и других поверхностей, которые будут оштукатуриваться. Так же, как и защитный, он имеет отверстия для проникновения отделочных растворов (предварительно нанесенных на угол конструкции) и выполняется из оцинкованной стали, стойкой к коррозии. Стандартные размеры штукатурного профиля для гипсокартона (мм):

• длина – 3000;
• сечение – 35х35.

Маячковый – ПМ

Используется как опорная направляющая база в целях получения более ровной поверхности при отделочных работах по оштукатуриванию. Материал изготовления – оцинкованная сталь высокого качества, имеющая отличные антикоррозийные свойства. Среди современных специалистов по ремонту жилых и производственных помещений наиболее распространен маячковый профиль для ГКЛ следующих размеров (мм):

• длина – 3000;
• сечение – 22х6, 23х10 и 62х6,6.

Арочный – ПА

Чаще всего этот элемент изготавливают из ПП 60/27, описанного нами в одном из предыдущих разделов статьи. Он бывает двух видов и используется при монтаже каркаса для нестандартных «криволинейных» потолочных конструкций на основе ГКЛ, а также арок, колонн и куполов из этого материала. Основное отличие изделия: при необходимости его можно легко согнуть плавной дугой. Арочный профиль под гипсокартон имеет размеры (мм):

• длина «вогнутого» – 3000;
• «выпуклого» — 6000;
• радиус изгиба (мин.) «вогнутого» — 500;
• «выпуклого» — 1000.

Следует отметить, что профессиональные и опытные мастера, занимающиеся отделкой помещений с применением ГКЛ, используют в своей работе только проверенные и хорошо зарекомендовавшие себя материалы.

Одним из стандартов качества является продукция немецкой компании KNAUF, по классификации которой и был подготовлен этот обзор. Все вышеперечисленные виды и размеры металлопрофилей для гипсокартона вы без труда сможете найти под фирменным логотипом этой известной марки.

К содержанию↑

Крепеж и дополнительные элементы

Помимо описанных элементов, при монтаже каркаса и закреплении его основы к перекрытиям используются некоторые стандартные детали, которые необходимо подготовить перед выполнением работы:

• Подвес прямой – крепит потолочный (ПП) и стоечный (ПС) профиля для гипсокартона к стене и потолку (рисунок 1).
• Подвес анкерный – крепят ПП к потолку, имеют зажим и тягу, которые позволяют регулировать положение конструкции по высоте (рисунок 2).
• Удлинитель – используется при стыковке (соединении) полос металлопрофиля в различных комбинациях (рисунок 3).
• Одноуровневый соединитель «краб» — может соединять все виды металлических профилей для гипсокартона в крестообразных (строго 900) элементах конструкции. Чаще всего применяется для скрепления ПП в одном уровне при монтаже обрешетки на потолке (рисунок 4).
• Двухуровневые соединители – крепят полосы ПП перпендикулярно друг другу в разных уровнях (рисунок 5).
• Анкерные дюбеля и самонарезающие шурупы – с их помощью все элементы каркаса из металлопрофиля скрепляются между собой и надежно фиксируются к основным перекрытиям помещения (рисунок 6).

Заключение

Как видно из нашего исследования, в таком, непростом на первый взгляд, деле, как обустройство конструкции из ГКЛ, все продумано и рассчитано до мелочей. Стоит только иметь желание и запастись терпением – результат превзойдет все ожидания. Дерзайте, а если возникнут вопросы по способу монтажа каркаса, виду или размеру профилей под гипсокартон – смело обращайтесь к нам, здесь вы получите квалифицированную и грамотную помощь.

Автор статьи

47 лет

стаж внутренних отделочных работ 21 год.

Поделись статьей с друзьями:

стандарты, требования и дополнительные элементы

Профиль под гипсокартон для стен имеет свои размеры и сделан так, чтобы не было отходов. Виды ГКЛ, их маркировка, длина и ширина. Как разрезать, удлинить металлическое изделие — далее в статье.

Какой нужен профиль для гипсокартона для стен

Если есть желание самостоятельно монтировать конструкцию на вертикальные поверхности, тогда надо разобраться, какой нужен профиль для гипсокартона для стен. Есть много видов металлических изделий с различными размерами и назначением. Для стеновой обрешетки нужно 2 основных типа профиля и дополнительные материалы.

Как подобрать размеры

Современный рынок переполнен различными типами металлических планок, предназначенных для монтажа ГКЛ. В зависимости от того, какую конструкцию возводят – применяют определённый вид.

Метал-планки бывают:

1. Направляющая для потолочной конструкции ПНП (UD).
2. Потолочная – ПП (CD).
3. Стоечная – ПС (CW).
4. Направляющая – ПН (UW).
5. Угловая ПУ.
6. Маячковый вид.
7. Арочная – ПА.

Первые 4 вида – основные материалы в создании гипсокартонной конструкции. Остальные идут дополнительными элементами, создающими жёсткость.

Каждый вид имеет размеры. Основные из них:

№ п/п	Наименование изделия	Его маркировка	Размеры
1	Потолочный направляющий	ПНП — UD	27х28
2	Потолочный	ПП — CD	27х60
3	Направляющий	ПН — UW	50.65.75.100х40
4	Стоечный	ПС — CW	50.65.77.100х50

Для создания обрешетки в выравнивании стен нужны материалы: направляющий ПН, стоечный ПС.

Не применяют направляющий потолочный и стоечный в одной конструкции. Они предназначены для создания разных обрешеток.

Какие есть размеры стенового профиля для гипсокартона

Для выравнивания стен применяют изделия:

1. Несущий CW – 50х50, 75х50,100х50, 125х50 и 150х50 мм.
2. Направляющий UW – 50х40, 75х40, 100х40,125х40 и 150х40 мм.
3. Длина стоечного профиля от 2.6 м до 4 метров. Направляющий производят 3 – 4 метра. Есть различия во внешнем виде: на одних откатка 2-х полосок под крепление, а на других Н-образный вырез под кабели.

Виды

В стеновой конструкции применяют стоечный вид ПС, он же стеновой – распространенный в создании гипсокартонных поверхностей.

Имеет немного загнутые внутрь боковинки, а по «спинке» идут 2 продольных канала.

Производители изготавливают планки такой длины, что позволительно сделать расчет и работать без отходов. Размеры таковы:

• длина 2.5-4 метра;
• ширина 6 см – это удобно при монтаже 2-х листов ГКЛ. На 1 лист 3 см и столько же на другой. Стык получается прочным;
• высота боковых частей 27 мм.

Направляющая планка, применимая в создании каркаса на стене под гипсокартон. Это основа всей конструкции. Изделие крепят на пол и потолок, в него вставляют стоечный направляющий, фиксируют дюбель-гвоздями, стоечные крепят в направляющие саморезами, а от стены к профилю идет прямой подвес.

Маркировка направляющего ПН, европейская UW. Он имеет прямую форму без загиба. Длина изделия – 3 метра, ширина 2.7 см, высота боковинок 2.8 см. толщина изделия 0.5 мм.

В продаже есть направляющие с отверстиями для крепежей.

Вспомогательные профили, применяемые для жесткого основания под ГКЛ.

1. Угловой – применяют при отделке конструкции. Это защита углов от ударов.
2. Маячковые изделия – используют при штукатурке поверхности.

Кроме метал-планок, для создания каркасной основы под гипсокартон, используют элементы:

• Прямой подвес – это перфорированная полоска. Её загибают по бокам, а центр крепят к стене. К этому подвесу фиксируют стоечный профиль, также он применим в металлическом каркасе на потолке.
• Соединители. Эти металлические изделия монтируют, когда надо соединить 2 профиля. Предназначены для стоечного, а также потолочного профиля.
• Крабы – монтируют в потолочной конструкции, однако если же создают сложный вертикальный каркас под фигурную гипсокартонную конструкцию, или идет усиление обрешетки для навешивания на стену тяжелых предметов, тогда применяют краб (соединитель).

Для крепления метал-планок и прямых подвесов к черновому основанию применяют дюбель-гвозди.

Саморез как крепеж к черновому основанию не рекомендуют мастера. Он со временем ослабляет всю обрешетку, она расшатывается. Это отрицательно сказывается на готовой ГК-конструкции.

Выбирая металлические изделия для создания каркасной основы под ГКЛ, надо обращать внимание на производителя, его качество, какая толщина металла, есть ли следы коррозии, ровность изделия.

Какой нужен профиль для гипсокартона для стен

Направляющую планку из оцинкованного металла ПН (UW) используют как основу всего стенового каркаса. Её крепят к стене и потолку так, чтобы фиксация была зеркальной, без сдвига. Также их надо закрепить к противоположным стенам. Получится ровный четырехугольник, создающий плоскость. Крепление производят дюбель-гвоздями, расстояние 20-25 см друг от друга. От края профиля надо отступить 5 см и закрепить первым дюбель-гвоздем.

После к стене по разметке фиксируют прямые подвесы, служащие держателем стоечного элемента. Для фиксации также применимы дюбель-гвозди.

В направляющие ПН (UW) вставляют стоечные ПС (CW). Их фиксируют саморезами-клопами. Ровность плоскости регулируют уровнем и стоечные крепят к подвесам саморезами.

Для жесткости конструкции через каждых 40 см делают поперечные. Их нарезают из стоечного ПС (CW) и фиксируют к вертикальным стоечным крабами.

Можно ли регулировать размеры

Заводы производят стандартную длину изделия 3-4 метра. Однако в создании ровной перегородки, стены с фигурными элементами нужна различная длина изделия. Для этого металлические элементы либо удлиняют, либо подрезают на ту длину, которая нужна для конструкции.

Способы разрезания профиля:

1. Ножницы для разрезания металла. Разрезать изделие ровно можно только по намеченным линиям. Недостатком считают немного загнутые края после разрезания. Отрезанную планку кладут на ровную поверхность и выравнивают постукиванием молотка.
2. Ножовка по металлу — не очень удобный способ. От разрезания изделия есть мелкая стружка. Однако разрез получится ровный.
3. Болгарка. При работе с электроприбором во все стороны летят искры.

Мастера не рекомендуют резать профиль болгаркой – нарушается защитный слой на краях разрезаемой металлической планки. В итоге края могут покрыться ржой.

4. Отрезной станок. Большой электроприбор, используемый в больших помещениях при больших объемах работы.

Разрезать профиль можно беспроблемно ножницами советского производства.

Удлинение метал-элемента. Для того чтобы нарастить изделие используют 2 способа:

1. Применение удлинителя – металлическая прочная деталь, покрытая защитным слоем о коррозии. Её прикладывают к краям двух планок и фиксируют саморезами.
2. Самодельный удлинитель из направляющего ПН. Надо отрезать от изделия 10 см и приложить к краям профилей. Фиксация идет саморезами-клопиками.

Регулировать длину металлического элемента каркаса легко. Надо только делать точные замеры и отметки. Не стоит выпускать из внимания миллиметры, поскольку они могут сыграть важную роль в ровности конструкции.

Профили для создания каркасной конструкции на стене имеют определённые размеры и толщину материала. Они покрыты антикоррозийным средством (оцинкованные) – влажность не действует на металлические изделия. Перед тем, как приобретать профили, надо знать их количество из снятых размеров помещения.

Полезное видео

какой использовать, перегородочный профиль размеры, каркас конструкции, инструкция, видео

Ширина – 60 мм.   Обладая опытом сборки гипсокартонных конструкций, можно сделать арочный профиль своим руками

Стоечный профиль

Имеет маркировку cw, используется для усиления и упрочнения каркаса возводимой конструкции. Крепится с шагом 400 мм.

В отличие от профилей, предназначенных для обшивки потолка, стен и других плоскостей, профили для создания перегородок своими руками имеют немного большие размеры и, соответственно, другое назначение. Их производят в разном диапазоне габаритных размеров, которые были указаны выше, а их выбор обуславливается требованиями к будущей конструкции (защита от посторонних шумов, теплоизоляция, возможность прокладки коммуникаций и т.д.).

 Как правило, для сборки большинства простейших гипсокартонных конструкций (перегородок, стен и потолка), достаточно двух видов профиля – cd и ud. Но, как показывает практика, также необходим и профиль арочный. Стоечный профиль используется для усиления и упрочнения каркаса возводимой конструкции

Как выбрать

Здесь задача немного сложнее, так как на рынке сейчас очень много различных профилей и маркировок. Еще более сложной задачей становится выбор качества. Мы постараемся помочь вам определить именно прочный и надежный профиль, от хорошего производителя и выполненный из соответствующих материалов.

 Для возведения гипсокартонной перегородки своими руками важно правильно выбрать несущие элементы будущей конструкции.

Покрытие профиля

Итак, начнем мы с покрытия профиля, которое производится из цинка. Оно непосредственно влияет на все показатели профиля. В качественном продукте содержание цинка выше 99%, но сейчас можно нередко встретить профиль с содержанием цинка даже не более 30%. Это означает, что такой материал для строительства не подходит, так как он некачественно защищен. Кроме того, что профиль легко поддастся коррозии и ржавчине, так он еще может и обрушиться через некоторое время, и вся конструкция, основанная на нем, просто завалится. Использовать такой профиль во влажных помещениях еще более опасно. Мы же рекомендуем вообще воздержаться от его покупки.

Читайте также:Фальш-стена из гипсокартона своими руками

Далее, о следующей уловке производителей и продавцов, которую желательно обходить стороной — окрашенный профиль. Не нужно покупать такой профиль, как бы вас не уверяли, что краска нанесена на основание материала для дополнительной защиты. В большинстве случаев это сделано только ради того, чтобы скрыть заводской брак. Поверьте, данная покраска профиля ничего более не значит, тем более, большинство краски легко осыпается во время монтажа.

Для возведения гипсокартонной перегородки обычно используют оцинкованный металлический профиль

Толщина материала

Обратите внимание и на толщину профиля, которая должна быть не менее 0,5 мм. Такая толщина обеспечит неплохую прочность, но только для простой конструкции. Если же необходим каркас более сложный, стоит задуматься над данным показателем.

Оптимальная толщина профиля для создания качественной конструкции должна быть не менее 0,55 мм

Перфорация металлопрофиля

Перфорированная накатка — еще один шаг к понижению качества. Именно таким методом многие производители пытаются скрыть реальную толщину профиля и хорошо экономят на материале. Мы же, приобретая подобный профиль, даже не задумываемся об этом, и покупаем вообще не то, что нам необходимо.

Перфорированный профиль для гипсокартона чаще используется в качестве вспомогательного элемента

Критерии выбора

Вокруг столько недостатков, что это очень настораживает, поэтому и возникает вопрос: так как же определить качественный профиль для перегородки из гипсокартона?

Сожмите профиль рукой, крепко, не жалея. Хорошему профилю от такого давления ничего не случится. Некачественный же профиль сразу почувствуется в руке своей хлипкостью. Кстати, чем жестче профиль при сжатии его рукой, тем он качественнее, и тем более долго прослужит конструкция из гипсокартона на его основе.

Прочность и, соответственно, долговечность обеспечивают профилю и ребра. Если они достаточно ярко выражены и располагаются по всей длине изделия, то такой профиль отличается высокой прочностью и легко выдержит на себе большой вес даже массивной перегородки.

  Можно также выяснить и насколько качественное покрытие у профиля. Хорошее изделие на солнце будет блестеть, менее же качественное — отдавать мутью и неоднородностью. Советуем воздержаться от покупки такого профиля.Читайте также:Качественно и недорого – гипсокартон в деревянном доме

Установка профиля для гипсокартона своими руками (видео)

какой нужно использовать, размеры каркаса, конструкция своими руками

Перепланировка помещения в современное время не требует особых навыков строительства. Самым простым способом возведения перегородки является конструкция из гипсокартона. Она проста в монтаже, ей можно перегораживать комнаты в жилых помещениях. Перегородки могут быть различные как глухие, так и частичные. Каркас делается из оцинкованных профилей различных размеров.

Металлический профиль для перегородки из гипсокартона

Любая перегородка из гипсокартона имеет основу «скелет» для крепления листов ГКЛ. Сами листы достаточно увесистые и каркас для их крепления должен быть надёжным. Профиль для перегородки из гипсокартона хорошо справляется с такой нагрузкой. Конструкции получаются достаточно крепкие и идеально ровные.

Профили различаются по видам и размерам, для них необходимы соединительные элементы, которые дополнят конструкцию большей надёжностью и соединяют каркас:

• Направляющий профиль используется для крепления каркаса к потолку и полу;
• Стоечный составляет основу каркаса;
• Профиль перемычный соединяет стоечные профиля;
• Потолочный;
• Угловой элемент накладной;
• Подвесы;
• Соединитель одноуровневый;
• Соединитель двухуровневый;
• Гибкий арочный профиль используется для создания арок;
• Отрез для удлинения.

Профили также бывают усиленные и не усиленные, каркас для гипсокартона лучше выполнять из усиленных профилей. Стоит обращать внимание на качество материала. Подробнее разновидности металлического профиля представлены в статье: https://homeli.ru/remont-i-otdelka/profili-dlya-gipsokartona.

Оцинкованный профиль не должен иметь повреждений и следов ржавчины, лучшим будет профиль с содержанием цинка более 99%, он меньше всего подвержен коррозии. Заводской брак часто маскируют покраской профилей, стоит понимать, что скрытый заводской брак опасен, перегородка попросту может разрушится.

Какие профили нужны для перегородки из гипсокартона

Каждый вид профиля имеет своё предназначение в монтаже. Для каждой конструкции используется определённый набор металлических профилей и соединительных элементов к ним. Для подшивания стен и потолков используют плоскостные – они не имеют рёбер жёсткости и поэтому плохо выдерживают сильную нагрузку. Для конструкции различных арок применяют арочные гибкие профили. С их помощью легко сделать арку любой формы, а для межкомнатных перегородок – стеновые или перегородочные профиля, они имеют специальные рёбра жёсткости в виде двух выпуклых желобков по всей длине.

Для того чтобы сделать перегородку, важно знать какие профили нужны для перегородки из гипсокартона:

• Направляющий перегородочный профиль (UW) используется для задания направления перегородки;
• Стоечный несущий профиль для перегородок (CW) используется для создания каркаса перегородки и крепится к направляющим профилям;
• Для жёсткости конструкции между несущими профилями устанавливаются поперечные перемычные профиля связывающие весь каркас.

Строительный рынок имеет огромный ассортимент профилей по различным ценам, однако важно помнить о надлежащем качестве, каркасные профили должны выдерживать положенную нагрузку.

Профили необходимо брать одного размера, для объемных перегородок используются более широкие, для частичных или фигурных возможно использование стандартного профиля 50 мм шириной.

Оцинкованный профиль для перегородки из гипсокартона: размеры

Для разных каркасов используют различные по размеру профили. Важно знать, для чего предназначен тот или иной профиль, чтобы максимально качественно выполнить перегородку.

Смонтировать перегородку из гипсокартона своими руками поможет следующий материал: https://homeli.ru/remont-i-otdelka/steny/montazh-peregorodok-iz-gipsokartona.

Профиль для перегородки из гипсокартона – размеры:

• Направляющий профиль имеет ширину 28 мм, высоту 27 мм, длина 3 или 4 метра, толщина стенок 0,5 – 0,6 мм;
• Несущий профиль имеет ширину от 42 мм до 150 мм, высоту полок 27 мм – 40 мм, 3 или 4 метра длинной.

Более устойчивые к толчкам и ударам перегородочные профили с большей шириной. Важно не забывать сделать технические отверстия для прокладывания внутренних коммуникаций.

Некоторые виды профилей имеют готовые отверстия с прорезиненными краями, чтобы не повредить острыми краями целостность проводки, проложенной внутри перегородки из гипсокартона.

Рекомендации, какой профиль использовать для межкомнатных перегородок

Межкомнатные перегородки из гипсокартона должны выполнять помимо разделения ещё и шумоизоляцию. Добиться этого можно с помощью укладки во внутрь стены изолирующего шум материала.

Для различных помещений требуется разная толщина перегородки и зависит она от того, какой профиль использовать для перегородок:

• Для достижения толщины перегородки 7,5 см используется профиль шириной 50 мм;
• Перегородка толщиной 10 см выходит из профиля с шириной 75 мм;
• Толщина перегородки 12,5 см выходит при использовании профиля шириной 100 мм.

Необходимо отметить, что самая шаткая и слабенькая перегородка будет при использовании профилей 50 мм шириной, такую перегородку лучше выполнять как частичную или декоративную часть интерьера.

Оптимальной шириной для стены, перегораживающей пространство помещения, является профиль 75 мм. Самой прочной перегородкой соответственно будет конструкция с использованием профиля 100 мм шириной. Увеличить жёсткость более тонких перегородок можно путём сложения одного профиля в другой или двойным слоем гипсокартона.

Каркас перегородки из гипсокартона своими руками

Перегородка из гипсокартона довольно проста для монтажа и не требует специальных навыков. Главной задачей является выбор подходящих профилей и комплектующих, подготовка их к монтажу.

Каркас перегородки из гипсокартона своими руками выполняется поэтапно:

• Закрепить направляющие по полу и потолку по всей длине перегородки;
• Вставить и закрепить стоечные профили к направляющим;
• Закрепить продольные перемычки в каждом шаге стоечных профилей;
• Закрыть каркас листами ГКЛ и выполнить отделку.

Перед началом монтажа перегородки, необходимо произвести разметку поверхности пола и потолка, отмерив нужное расстояние от перпендикулярной стены в двух точках затем соединить с помощью шнура.

То же самое проделать на потолке. Далее на направляющие профиля прикрепить шумоизоляционную ленту. Устанавливать направляющие необходимо с помощью шурупов или дюбелей. Стоечные профили вставляются сначала в напольные направляющие, а затем в потолочные и выравниваются с помощью уровня, закрепляются шурупами сверху и снизу.

Иногда каркас выполняется без поперечных перемычек, но всё-таки желательно их сделать для того, чтобы у листов ГКЛ было как больше места крепления с каркасом. Это придаст дополнительной прочности конструкции. После обшивки одной стороны каркаса гипсокартоном, необходимо заложить во внутрь коммуникации и только потом изолирующий материал. Прикручивать листы гипсокартона необходимо по краю непосредственно к стоечным профилям шурупами и без фанатизма, утапливая шляпки немного под лицо листа.

Этапы работы по креплению листов гипсокартона на каркас смотрите тут: https://homeli.ru/remont-i-otdelka/kak-krepit-gipsokarton.

Виды профиля для перегородки из гипсокартона (видео)

Каркас для перегородки из профилей надёжно крепится к полу и потолку, поверхность получается идеально ровной. Дверной проём имеет одинаковую ширину по всему периметру что облегчает монтаж дверей. Вариантов дальнейшей отделки перегородки из гипсокартона великое множество поэтому такая стена ничем не уступает стенам из кирпича.

Каким бывает профиль перегородочный для гипсокартона: рассмотрим основные виды

На сегодняшний день ГКЛ (гипсокартонный лист), получил практически повсеместное применение при выполнении отделочных работ. Это связано в первую очередь с теми качествами, которыми обладает указанный материал. К ним можно отнести ценовую доступность, легкость монтажа и всегда отличный результат. Для возведения конструкций или выравнивания стен, как правило, используют перегородочный профиль для гипсокартона, он имеет несколько видов, каждый из которых используется для своих конкретных целей.

При выборе профиля для гипсокартона необходимо учитывать размеры и предназначение каждого.

Для того чтобы правильно подобрать профиль для перегородок из гипсокартона, важно учитывать не только его размеры, но и назначение каждого конкретного элемента конструкции. Ведь собранный не по правилам каркас, кроме того, что будет крайне ненадежным, может даже принести вред здоровью, если при обрушении неправильной конструкции кто-то окажется рядом с ней.

Сам по себе, помимо разделения на две основные группы – несущий и направляющий, он имеет некоторые особенности. Необходимо знать, где и каким из них пользоваться. Давайте подробно рассмотрим, какие разновидности существуют.

Отличают два вида этих элементов – несущий и направляющий. Как отличить один от другого? Высота боковых стенок у несущего всегда равна пяти сантиметрам. У направляющего она составляет четыре. Кроме того, у несущего бортики армированы продольными складками, в то время как у направляющего они гладкие.

Направляющий, или базовый

Правильным ответом на вопрос, какой профиль нужен для перегородки из гипсокартона, будет следующий: он должен быть двух видов – направляющий и несущий, или стоечный.

Направляющий монтируют к базовым поверхностям, выстраивая опору, на которую в дальнейшем будут крепить весь остальной каркас. Он бывает следующих видов:

• Шириной пять сантиметров и с высотой бортов четыре сантиметра. Это самый маленький из всех представленных на рынке несущих профилей. Меньше только несущий профиль с размерами 28 на 27 миллиметров, используемый крайне редко. Строго говоря, узкие направляющие используют в первую очередь в местах, где необходимо максимально сэкономить место, например при необходимости выровнять стену без большой потери площади.

Для того чтобы конструкция из ГКЛ занимала минимальное место в помещении, используют следующий способ: берут минимально широкий направляющий элемент, устанавливают его как можно ближе к черновым стенам, проверяя уровнем и отвесом. После этого через каждые шестьдесят сантиметров ставят несущий, крепя его к стене монтажной стальной лентой и выравнивая по уровню. Такая система позволяет, не отступая десять сантиметров от стены, получить хорошие ровные стены из ГКЛ.

• Если нужно построить стену или перегородку, используют направляющие шириной 7,5 и 10 сантиметров в зависимости от того, какую толщину готовой конструкции планируют получить. Высота бортов у них составляет четыре сантиметра.

Это все возможные варианты направляющего профиля. Он выпускается длиной три, четыре и четыре с половиной метра.

При установки перегородки из гипсокартона заранее позаботьтесь о шумоизоляции.

Если вы решили установить дома каркас для перегородки из гипсокартона с последующей его обшивкой – позаботьтесь о шумоизоляции. Для этого, кроме специальных наполнителей для простеночного пространства, нужно использовать ленту-уплотнитель, укладываемую между несущим профилем и базовой поверхностью. Такой прием избавит от лишнего «гула» и «звона» готовой перегородки.

Несущий, или стоечный

Строго говоря, перегородка из профиля для гипсокартона состоит из несущих профилей. Направляющие прикрепляют только к базовым поверхностям. При возведении каркаса для ГКЛ перегородки используют следующие виды несущего профиля:

• Самый небольшой несущий профиль имеет ширину пять сантиметров и такую же высоту боковых стенок.
• Далее идут размеры 7,5 и 10 сантиметров. При этом высота бортов остается равна пяти сантиметрам.

Именно из такого материала делаются опорные стойки и поперечные перемычки, из которых состоит каркас конструкции для обшивки ГКЛ. Стоечный, или несущий, профиль делают по ширине равным направляющему. Однако если брать профили от одного производителя, то можно увидеть, что на деле размер несущих частей на пару миллиметров меньше. Это делается для облегчения сборочных работ.

Обратите внимание. Бывают несущие, или стоечные, изделия, в которых выполнены технические отверстия для протяжки коммуникаций внутри перегородок и конструкций из гипсокартона. Выбор таких вариантов исполнения существенно облегчит работу по прокладке электро- и других сетей, когда возникнет такая необходимость.

Стоит отдельно отметить металлический перфорированный уголок, который также относят к профилям для работы с ГКЛ. Его используют для того, чтобы укрепить угловые стыки уже готовой и обшитой листами конструкции.

Инструментарий

Теперь, когда вы знаете, какой профиль для перегородок из гипсокартона бывает и для чего используется каждый вид профиля, стоит уделить внимание инструменту для работы непосредственно с профилем. Для того чтобы работа проходила максимально быстро, качественно и эффективно, необходимо иметь следующий инструмент:

• Рулетку, уровень и маркер иметь просто необходимо. Именно с ними будет связан весь первичный этап работ. С их помощью вы нанесете на базовую поверхность линию, по которой будет уложен каркас из профилей, а также будете постоянно использовать указанные инструменты при проведении работы по построению каркаса.
• Строительные перчатки. Не стоит удивляться. Предстоит работа с металлом, это потребует физической силы и ее применения. Если хотите избавить себя от травм и от мозолей, необходимо приобрести этот аксессуар. Причем он должен быть из достаточно плотной ткани. Китайские дешевые перчатки практически не защитят ваши руки, а работать в них крайне неудобно.
• Ножницы по металлу. Нарезать профиль для гипсокартонных перегородок можно только специальными ножницами или болгаркой. Но опыт показывает, что ножницы удобнее в работе. Главное – брать варианты, которые имеет механизм усиления ручной тяги. С такими ножницами уставать вы будете меньше, а результат работы будет более аккуратным.
• Высекатель. Нужен для соединения частей конструкции друг с другом. Многие не знают про такой инструмент и пользуются саморезами, но у них есть большой недостаток – они нарушают ровность лицевой поверхности конструкции. И все эти неровности выступят потом на готовой стене. В то время как высекатель сшивает части каркаса, не нарушая лицевой геометрии.
• Киянка с резиновой головкой и пассатижи. Помогут подровнять нужные места и подогнать части конструкции друг к другу.

Перегородка из гипсокартона состоит из несущих профилей, а направляющие прикрепляют только к базовым поверхностям.

Вот и все, что потребуется для работы непосредственно при построении каркаса. Для крепежа каркаса к базовой поверхности используют монтажную стальную ленту, а все остальные работы уже связаны с обшивкой каркаса ГКЛ.

Подводя итог

Работать с гипсокартоном довольно просто и по силам каждому. Технологическая сторона вопроса не так сложна, как можно видеть из сказанного выше, и по силам каждому. Все, что нужно, – это приобрести качественные инструменты и материалы, ну а дальше все довольно просто. Не бойтесь открывать для себя новое. Гипсокартон по силам каждому, в том числе и вам.
