Принцип работы электрического водонагревателя – виды, классификация, советы по выбору оборудования и обзор лучших брендов

принцип работы, устройство, как выбрать электрический водонагреватель

Основной параметр современной бытовой техники – экономичность. Выбирая микроволновую печь, холодильник, или водонагреватель, следует обратить внимание не только на его цену, но и минимальное потребление электроэнергии с максимальной отдачей в полезную работу. Поэтому расчёт качественного электродного водонагревателя должен начинаться с такого пункта как коэффициент полезного действия бытового прибора.

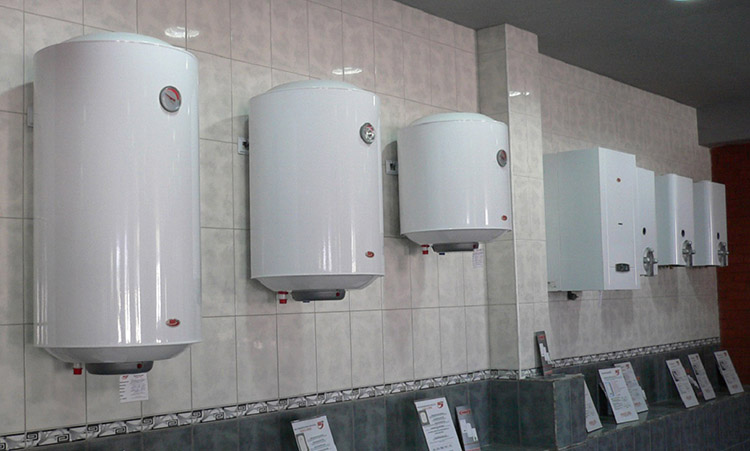

Электрический водонагреватель

Расчёт электродного водонагревателя

Перед тем, как приступить к выбору и покупке электрического водонагревателя, следует правильно произвести его расчёт. Расчёт не займёт много времени, следует только точно разобраться в процессе.

Как правильно рассчитать параметры электрического водонагревателя:

1. Определение оптимальной мощности. Основным нагревательным элементом данного бытового прибора является ТЭН, который состоит из спирали или трубки, пропускающей через себя электрический ток, и нагревающейся при этом. Всё тепло ТЭН передаёт в жидкость, которая находится в накопительном резервуаре.

От мощности ТЭНа зависит скорость, с которой нагревается воды до требуемой температуры. Но также данный параметр влияет и на расход электроэнергии: чем больше мощность, тем больше расход. Для примера: ТЭН, мощностью 2-2.5 кВт нагреет 100 литров воды за 3 часа. Но следует знать, что недостаточно мощный нагревательный элемент просто не справится с большими объёмами. ТЭН на 1 кВт просто не сможет нагреть 100 литров воды.

Оптимальным вариантом является водонагреватель с ТЭНом, мощность которого не превышает 2.5 кВт.

1. Определение объёма накопительного резервуара и его соотношения с мощностью ТЭНа. В водонагревателях объёмом до 60 литров допускается использование нагревательного элемента мощностью в 1.5 кВт. От 80 до 120 литров – не менее чем 2.5 кВт. Бойлеры на 200 литров требует одного мощного ТЭНа (5-7 кВт), или нескольких поменьше (3-4 кВт), а также прокладки отдельной электрической линии.

Вышеуказанные рабочие параметры являются основными, но также важно знать примерное потребление воды в доме или квартире которое вычисляется исходя из количества жильцов. Для средней семьи (3 человека) потребуется бойлер объёмом не менее 100 литров. На принятие душа уходит в среднем 4 литра в минуту, на мытьё посуды – 2-2.5 литра в минуту. Также следует учесть такие мелочи как мытьё рук и другие потребности. Поэтому лучшими водонагревательными объёмами приняты 80 и 100 литров.

Принцип работы электрического водонагревателя

Как работает данное устройство? В накопительный резервуар поступает холодная вода из центрального водопровода. Следует напомнить, что процесс нагрева начнётся только тогда, когда прибор будет подключён к электрической сети.

Холодна вода поступает в прибор по одному контуру, второй контур отвечает за транспортировку уже нагретой жидкости. В каждом водонагревателя установлен специальный элемент – рассекатель струи, который равномерно распределяет водяной поток по внутреннему объёму прибора. Равномерное распределение воды позволяет осуществить её постепенный нагрев. Жидкость нагревается снизу и постепенно поднимается наверх.

Установленный в каждом бойлере термостат, контролирует нагрев жидкости до заданной температуры. Некоторые производители бытовой техники устанавливают сразу 2 термостата в водонагреватель: один для регулировки нагрева жидкости, второй в качестве защитного (если первый придёт в негодность). В современных моделях бойлеров монтируются регулируемые термостаты, с помощью которого пользователь может установить требуемую температуру жидкости на выходе.

Устройство электрического водонагревателя

Принцип работы устройства, описанный выше, достаточно прост, именно поэтому любой водонагреватель обладает длительным эксплуатационным сроком – чем меньше элементов в системе, тем она больше работает. Теперь необходимо разобраться с общим устройством водонагревателя, это поможет своевременно определить неисправный элемент и, при необходимости, заменить его.

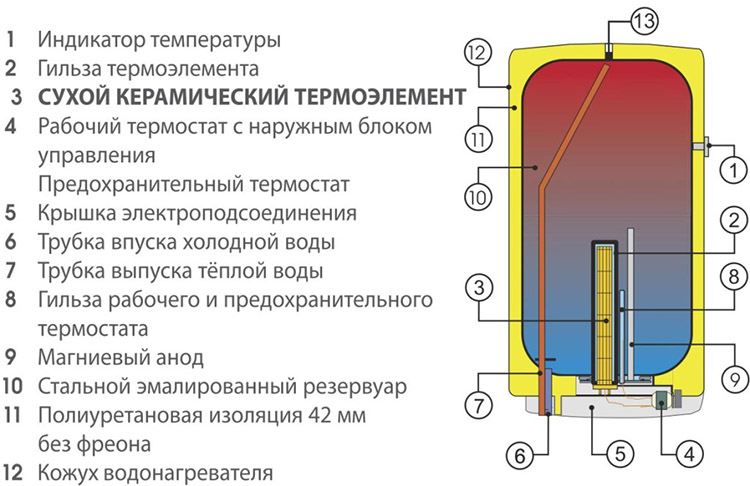

Как устроен электрический водонагреватель:

• Наружная часть устройства. В зависимости от стоимости устройство изготавливается из тонколистовой стали или твёрдого пластика повышенной прочности. Наружная часть устройства несёт больше дизайнерский характер, чем практический.
• Слой утеплителя. В зависимости от качества утеплителя определяется количество времени, за которое остынет нагретая жидкость. Чаще всего применяют пенополиуретан в жидком виде, который после заправки быстро превращается затвердевает. Утеплитель позволяет создать эффект термоса, а соответственно – необходимость частого включения нагревательного элемента.
• Внутренняя часть устройства. Сейчас для изготовления внутренних баков электрических водонагревателей использую нержавеющую сталь, стеклофарфор или дорогостоящее титановое напыление. В зависимости от качества используемого материала, повышаются не только теплоизоляционные качества, но и срок эксплуатации устройства.
• Электронагреватели. Наиболее распространённый нагревательный элемент – ТЭН. Основной принцип работы такого устройства – преобразование электрической энергии в тепло, соответственно – нагрев жидкости.

Пример качественного ТЭНа

• Трубки холодной и горячей воды. Расположены практически по всей внутренней поверхности бойлера.
• Электрическая часть прибора, в которую входит термостат, электронный термометр, лампы индикации, а также схема, обеспечивающая автоматический режим работы водонагревателя.
• Элементы крепежа. Две металлические пластины и набором дюбелей устанавливаются на стену, а на них крепится сам водонагреватель.

Основными врагами любого бытового прибора для нагрева воды являются коррозия и образование накипи на внутренних поверхностях бака. И если накипь можно устранить посредством «сухого нагрева» (ТЭН устанавливают в закрытую колбу), то для предотвращения коррозии используют магниевый анод. Магниевый анод – это элемент, который берёт на себя практически весь кислород из воды, что позволяет сохранить материал внутреннего бака.

Магниевый анод

Как правильно выбрать водонагреватель для частного дома

Жизнь в частном доме подразумевает большое количество забот, одной из которых является постоянное обеспечение горячей воды, так как горячей воды в центральном водопроводе практически никогда не бывает. Перед тем как выбирать водонагреватель для частного дома, необходимо обратить внимание на некоторые важные вещи.

Бытовое помещение для бойлера

Если водонагреватель не будет использоваться исключительно для бытовых нужд, например, для мытья посуды, то такой прибор должен обладать большой мощностью – не менее 5-7 кВт. Только такая мощность обеспечит нагрев воды объёмом до 200 литров за 2.5-3 часа, при условии, что в доме проживает семья из 4-5 человек.

Очень редко в частном доме живут 2-3 человек. Но если семья небольшая, то достаточно будет смонтировать бойлер объёмом до 100 литров, которых вполне хватит не только для членов семьи, но также и для решения бытовых проблем.

Перед тем, как обзавестись бойлером с большим объёмом, обязательно следует уточнить о его рабочем напряжении, ведь для работы мощного нагревательного элемента может потребоваться подвод рабочего напряжения в 380 В. Для 380 В, в домашней электрической сети должно быть минимум 2 рабочих фазы, что не всегда предусматривают хозяева домов.

Выбираем электрический водонагреватель для дачи

Наличие дачи или небольшого загородного дома также требует установки минимального количества необходимых бытовых приборов. Хозяевам вряд ли потребуется посудомоечная машина, но водонагреватель просто незаменим.

Обыкновенно дача представляет из себя небольшой одноэтажный домик, внутренняя площадь которого не превышает 25 м². Многие хозяева предпочитают даже сделать душ на улице, вода в котором нагревается на протяжении всего дня. Поэтому количество горячей воды может быть минимальным.

Небольшой бойлер для дачи

Хорошим вариантом для дачи станет бойлер, объёмом до 35 литров, нагрев которого до высокой температуры происходит максимум за 40-50 минут. Нагрев большего количества воды приведёт только к перерасходу электроэнергии и лишним тратам, а 35 литров вполне хватит, чтобы принять душ и помыть посуду.

Схема обвязки электрического водонагревателя

Одним из важных факторов, влияющих на срок эксплуатации водонагревателя, является колебание давления воды в накопительном резервуаре прибора. Для правильной эксплуатации устройства, необходимо правильно и точно выполнить его обвязку.

Правильная схема обвязки с подробным указанием рабочих элементов

И если со схемой обвязки проблем возникнуть не должно, то не все пользователи знают значение элементов, расположенных на ней.

Описание основных элементов обвязки:

• Обратный клапан. Монтируется на водонагреватели объёмом до 80 литров. Основная работа обратного клапана заключается в пропускании воды только в одну сторону. При снижении давления в системе, обратный клапан закрывается и не пропускает сквозь себя водяной поток.

Обратный клапан

• Предохранительный клапан. Принцип работы немного отличается от обратного клапана. Заключается в том, что при превышении установленного давления, клапан открывается и сбрасывает теплоноситель. Для этого в системе водонагревателя должен быть предусмотрен отдельный патрубок.
• Регулятор давления. Регулятор давления является одним из основных элементов системы водонагревателя, который не только продлевает его срок эксплуатации, но также позволяет сократить расход воды. Принцип работы регулятора давления заключается в контроле потока воды на вводе в устройство.

Регулятор давления для бойлера

• Расширительный бак. Устанавливается на системах, объём которых превышает 80 литров, когда обратный клапан уже не справляется. Состоит из двух камер (воздушной и водяной), а также пропускной мембраны.

Пример расширительного бака для бойлера

• Термостатический смеситель. Обеспечивает более быстрое смешение горячего и холодного потоков. После установки такого элемента не только увеличивается производительность водонагревателя, но и снижается расход электроэнергии.

Термостатический смеситель

Также очень важно установить в системе и вовремя производить замену фильтра тонкой очистки, который позволяет продлить эксплуатационный срок водонагревателя.

Плюсы и минусы электрического водонагревателя

Основные плюсы электрических водонагревателей:

• Разнообразие продукции. Сейчас практически все производители бытовой техники выпускают электрические водонагреватели. Поэтому пользователь может выбрать как недорогие устройства объёмом до 30 литров, так и большие ёмкости до 200 и более литров. Функционал у приборов разный, что также влияет на цену.
• Доступная ценовая политика. Электрические водонагреватели со стандартным функционалом вполне доступны по своей цене. Многие производители бытовой техники предоставляют пользователям кредит или хорошие условия рассрочки на определённый период.
• Длительный срок эксплуатации. Из-за своей простоты и минимального количества элементов в системе, электрические водонагреватели достаточно долговечны. Чаще всего в негодность приходит нагревательный элемент, который можно быстро заменить.
• Удобство и быстрота монтажа. Водонагреватель можно установить и подключить к электрической сети самостоятельно, для этого следует только ознакомиться с инструкцией. Может понадобиться второй человек только когда бак необходимо будет повесить на стену.

Помимо преимуществ, у электрических водонагревателей есть и свои недостатки. Например, при больших объёмах внутреннего бака существенно усложняется процесс монтажа, также может потребоваться отдельное помещение, так как ёмкость объёмом в 200 литров достаточно проблематично повесить в ванной комнате.

виды, классификация, советы по выбору оборудования и обзор лучших брендов

Кто из нас не сталкивался с перебоями в горячем водоснабжении? Еще хуже обстоят дела в дачной либо деревенской местности, где в кране часто течет лишь холодная вода. Решить проблему помогут электрические водонагреватели, которые представлены в широком ассортименте и в различных ценовых категориях.

Об основных видах подобных приборов, их конструктивных особенностях и лучших производителях пойдет речь в нашей статье.

Содержание статьи:

Основные типы электрических водонагревателей

По принципу работы приборы, использующие для нагрева воды электрический ток, можно поделить на две категории.

Проточные нагреватели воды

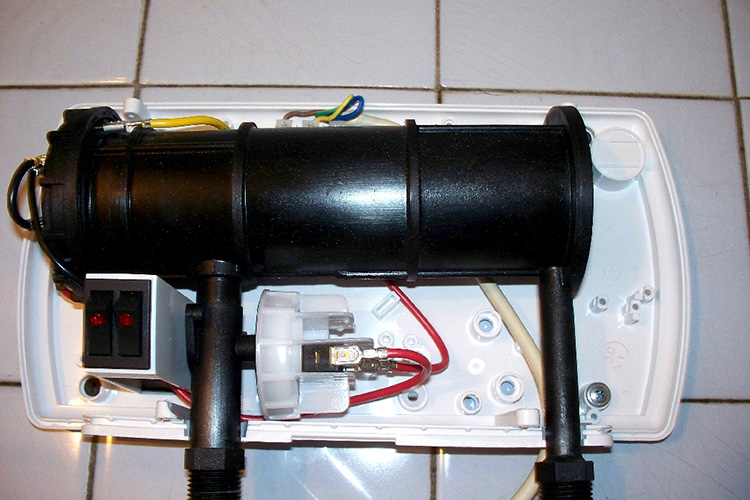

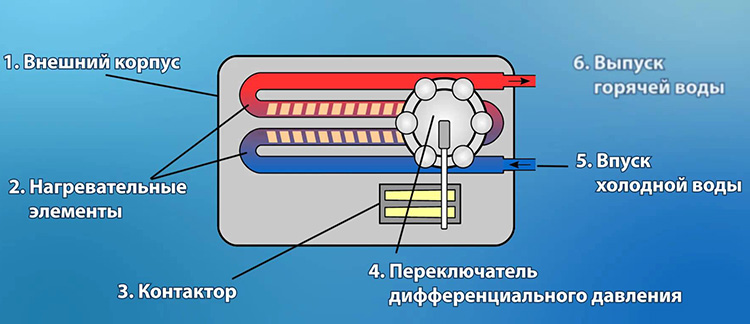

В подобных агрегатах повышение температуры воды производится путем ее прохождения через нагревательный элемент – ТЭН или спираль. Благодаря этому нагрев осуществляется практически сразу же после включения, а количество горячей жидкости ничем не лимитировано.

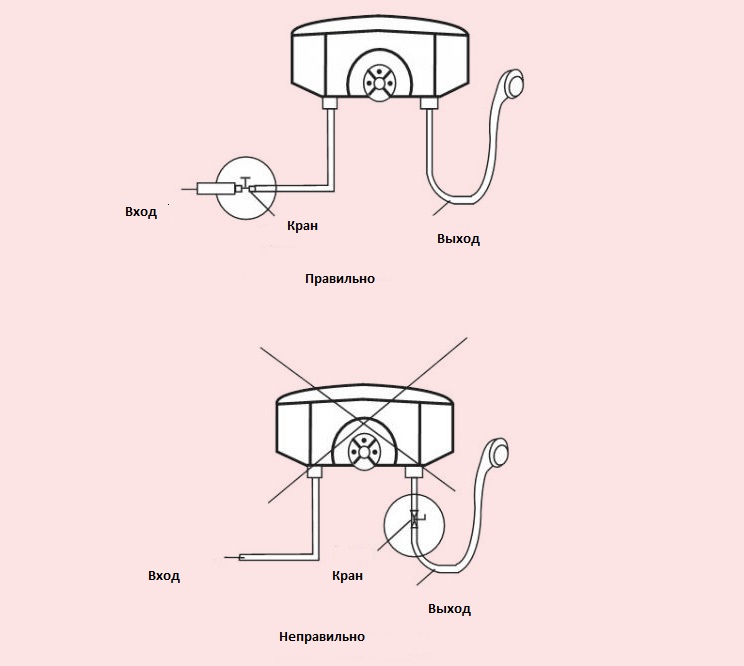

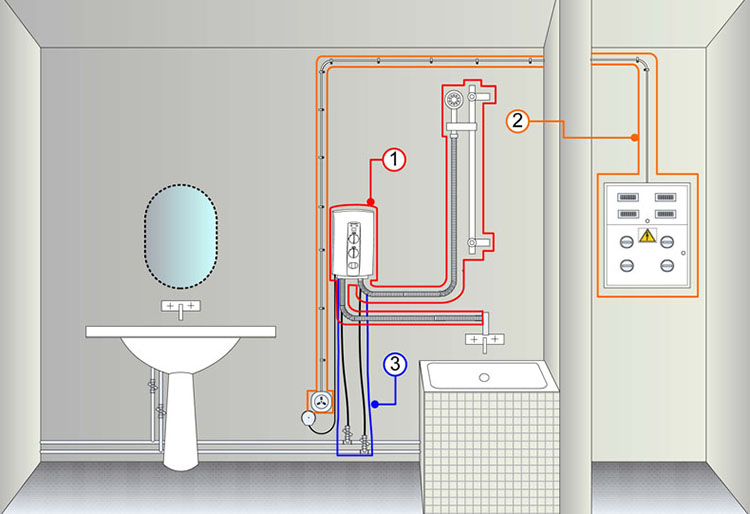

Установить такой тип водогрея можно и своими силами, если руководствоваться инструкцией производителя. Если вы никогда не занимались монтажом водонагревателя, переходите, пожалуйста,  и смотрите пошаговую инструкцию по установке проточной модели.

Основной недостаток подобных приборов – высокая норма единовременного потребления электроэнергии. Для обеспечения их работы часто требуется прокладка отдельного силового кабеля, сечение жил которого должно соответствовать нагрузке.

Минусом подобного электронагревателя воды можно считать также недостаточно высокий КПД.

Лучшие модели электрических проточных водогреев мы рассмотрели в .

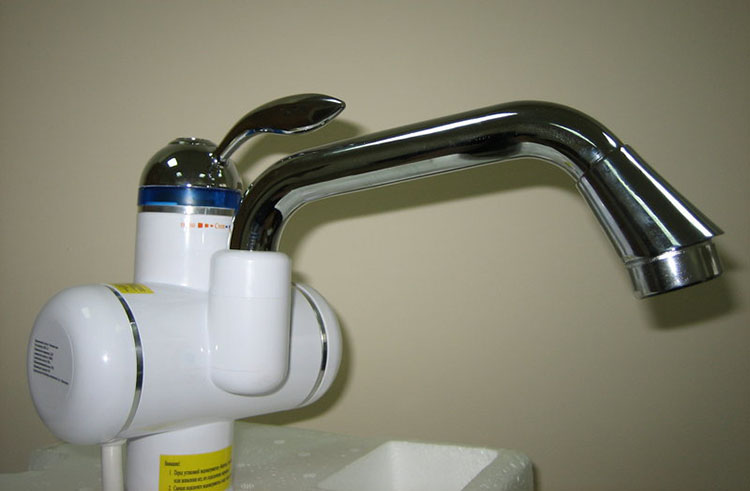

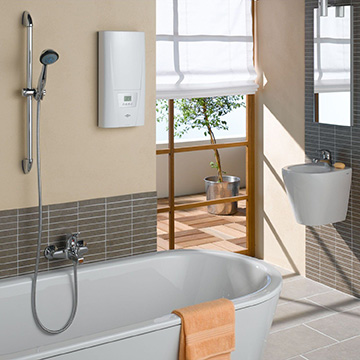

Устройства проточного типа выглядят компактно и эстетично. На пластиковом или металлическом корпусе, который может иметь различный цвет и форму находятся клавиши, управляющие режимом работы

Накопительные агрегаты для подогрева воды

Устройства этого типа, называемые также бойлерами, представляют собой емкости для жидкости с установленным ТЭНом, благодаря которому происходит повышение температуры содержимого резервуара. Такие агрегаты имеют больший коэффициент полезного действия и требуют меньших энергозатрат.

К числу недостатков накопительных моделей относятся:

• лимитированное количество нагреваемой воды;
• относительно большое время, требуемое для того чтобы поднять температуру жидкости;
• громоздкость прибора.

Несмотря на перечисленные недостатки в настоящее время для бытовых целей значительно чаще используются бойлеры, нежели проточные агрегаты. В другой нашей статье мы привели электрического накопительного бойлера для нагрева воды.



Холодная вода входит в рабочий бак емкостного прибора через штуцер, а после нагрева поднимается к поверхности благодаря действию естественных конвективных потоков

Классификация накопительных приборов

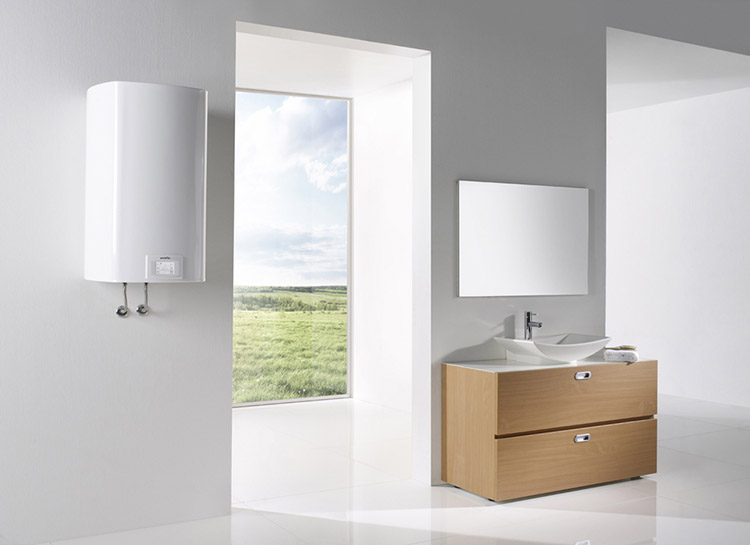

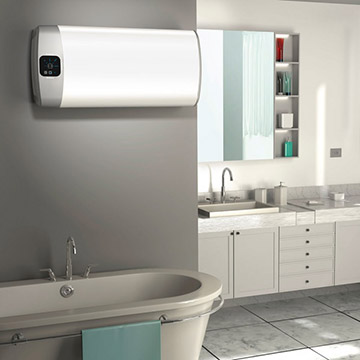

По способу установки емкостных резервуаров можно выделить вертикальные и горизонтальные приборы, которые монтируются на стену соответствующим образом. В последнее время в ассортименте стали также появляться универсальные нагреватели, которые можно размещать как вертикально, так и горизонтально. Накопительные приборы, емкость которых превышает 200 литров, как правило, устанавливаются на полу.

У нас на сайте есть по установке накопительной модели водонагревателя своими руками.

Кроме того, выделяют еще целый ряд признаков, по которым можно классифицировать накопительные приборы для нагрева жидкости.

По принципу функционирования

По способу работы можно выделить изделия открытого и закрытого типа. К первому варианту относятся модели, которые можно применять в водоснабжении со слабым напором или даже для автономного использования без водосети.

Такие приспособления, незаменимые на дачах или в частных домах где нет подключения к центральной линии водоснабжения. Обслуживать они могут только одну точку водозабора, например, кран на кухне.

Более сложный вариант – изделия закрытого типа, которые монтируются в общей системе с выделенной линией холодного водоснабжения. После подсоединения они нагревают жидкость до нужной температуры – как правило до 60-85 °С.

Среди основных достоинств водогреев открытого типа можно считать быстрый нагрев воды, простота установки и небольшой расход энергоресурса

По объему рабочего резервуара

Различные виды электрических бойлеров, предназначенных для нагрева воды, различаются по емкости, которая варьируется от 10 до 500 литров.

Условно, все модели можно поделить на три категории:

• объемом до 30 литров;
• емкостью 30-100 литров;
• с баком, превышающим 100 литров.

Приборы с мини-резервуарами, для заполнения которых не требуется давление в водосети, обычно ставятся для обеспечения водой одной точки, например, умывальника. Как правило, подобные модели оснащены медными ТЭНами. Сборка подобных конструкций не составляет труда и может быть выполнена владельцем с точным соблюдением приложенной инструкции.

Средние по объему водогреи могут обслуживать одну либо несколько точек, находящихся поблизости друг от друга. Бойлеры этого типа могут иметь более сложную конструкцию с дополнительными функциями. При их сборке лучше задействовать специалистов.

Агрегаты максимального объема могут вмещать до 400-500 литров воды. Подобные приспособления, которые, как правило, используются в общественных зданиях или на производстве, снабжают горячей водой сразу несколько отдаленных друг от друга точек. Они также могут подключаться к котлам и централизованному отоплению. Монтаж подобных устройств должен осуществляться профессионалами.

Водонагреватели емкостью 10-30 литров, которые используются для бытовых целей, обычно устанавливаются на кухне – под мойкой или над ней

По конструктивным особенностям

Различные виды электрических накопительных нагревателей воды, могут также отличаться по внутреннему устройству, а именно:

• по расположению и мощности ТЭНа;
• по способу регулировки температуры нагрева;
• по предусмотренным возможностями.

Нагревательный элемент может быть обычным или «сухим», то есть расположенным в изолированном пространстве. Последний вариант обеспечивает более продолжительный срок службы, однако подобные модели стоят несколько дороже.

Следует обращать внимание и на мощность ТЭНов, которая варьируется от 1,2 до 3 и более киловатт.

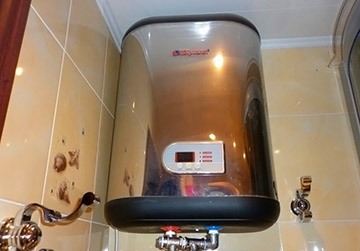

Установка необходимой температуры может производиться непосредственно на термореле агрегата, что менее удобно, так как требует разборки электронагревателя. В современных моделях обычно осуществляется более удобное устройство регулировки температуры – на выносной панели.

Во многих современных агрегатах могут быть предусмотрены дополнительные функции, как, например, возможность самодиагностики прибора, отслеживание уровня заполнения бака, повышенная степень защиты от перегрева.

Управление может производиться механическим или электронным способом, последний вариант предполагает расширенные функциональные возможности

По материалу и форме бака

Наиболее важной частью емкостного устройства является внутренний бак, поскольку именно ему приходится переносить перепады температуры, давления, воздействие химических веществ и примесей, содержащихся в воде. При выборе водогрея следует обратить особое внимание на этот элемент конструкции.

Резервуары, как правило, выполняются из нержавеющей стали, которая часто покрывается дополнительным слоем защитного материала. В наиболее дешевых моделях для этого используется стеклофарфор. Он хорошо противостоит коррозии, однако достаточно хрупок при воздействии высоких температур.

С течением времени на поверхности могут появляться постоянно углубляющиеся трещины, что приводит к выходу бака из строя.

Более надежным вариантом служат эмалевые покрытия. Они отличаются эластичностью и менее подвержены растрескиванию, благодаря чему резервуары с такой поверхностью имеют больший срок эксплуатации.

Если в емкостном нагревательном аппарате выйдет из строя внутренний резервуар, починить его уже невозможно, потребуется замена этой важной детали

Особо следует выделить титановую эмаль, обладающую высокой коррозийной стойкостью, небольшой массой и хорошей пластичностью. Кроме того, титан образует очень гладкую поверхность емкости, что увеличивает гигиеничность прибора, поскольку микропоры часто служат прибежищем для микроорганизмов.

Вместимость и форма баков во многом также определяет конфигурацию нагревателя. Стандартный накопительный прибор имеет вид продолговатого цилиндра диаметром около 45 сантиметров. Встречаются также модели меньшего диаметра, так называемые «слимы», которые можно установить в укромном уголке или в недоступном месте.

В последнее время производители начали выпуск приборов, обладающих эффектным дизайном, например, бойлеры квадратной или другой оригинальной формы. Такие функциональные изделия могут служить настоящим украшением кухни или ванной комнаты

Советы по выбору оборудования

Проточные нагреватели целесообразно устанавливать для нужд больших семейств, где требуется большое количество горячей воды. При этом следует обратить внимание на и состояние проводки, которая должна выдерживать большие нагрузки.

Специалисты рекомендуют ставить такие приборы в домах, оборудованных электрическими плитами, в противном случае понадобится прокладка дополнительного кабеля.

Агрегаты проточного типа часто укомплектовываются согласно предполагаемому применению: приборы для кухни снабжены сливом, через который вода подаются в мойку, а душевой комплект оснащен шлангом с насадкой. Больше рекомендаций по выбору проточной модели водогрея на душ рекомендуем .

При покупке накопительного электрического водогрея следует правильно рассчитать нужды семьи в горячей воде. Стоит иметь в виду, что для принятия душа требуется 30 литров, а ванны – 150 литров жидкости.

К этому нужно добавить расход воды для кухонной мойки, в среднем составляющий 20 литров. Таким образом, для семьи из трех человек требуется агрегат емкостью не менее 80 л воды.

Если же реальные нужды семьи небольшие, вряд ли стоит покупать мощный прибор, потребляющий большое количество электроэнергии. Если же такой агрегат был все же куплен по ошибке, возможно частично компенсировать затраты, теплоизолировав бачок, что поможет сохранять тепло на протяжении некоторого времени.

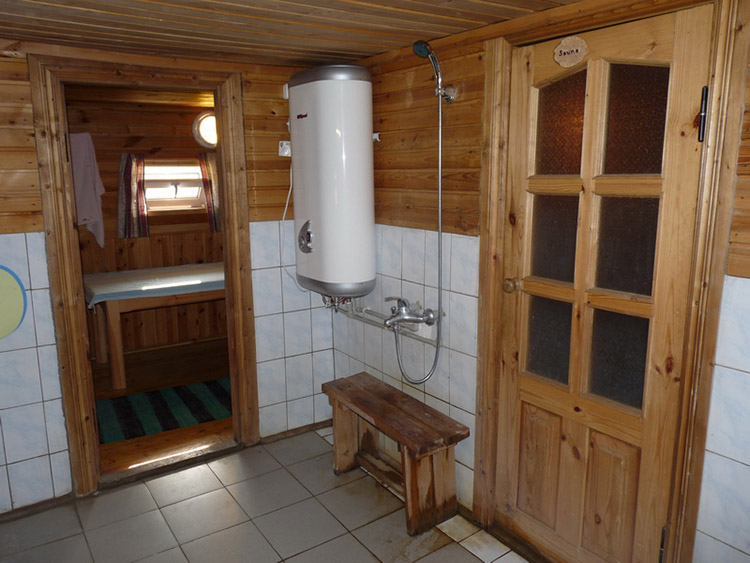

Для дачи, где водонагреватели обычно используются лишь для душа или умывания, возможно ограничиться небольшим агрегатом, предусматривающим нагрев 15-30 литров воды

Важно также учитывать существующие в электросети лимиты на электрическую мощность. Как правило, для раздельного водопотребления на кухне и в ванной достаточно аппарата мощностью 12 кВт. Для однофазных электросетей предназначены водогреи мощностью 1-4,5 кВт, а для трехфазной – 6 и более киловатт.

При жесткой воде лучше использовать «сухой» ТЭН, который лучше защищен он выпадения накипи. Уменьшению выпадения осадков способствует использование в системе фильтрованной воды, для чего устанавливается дополнительный фильтр.

Обзор лучших брендов

Назовем несколько топовых производителей, водонагреватели которых неизменно получают высокие отзывы пользователей и специалистов.

Место #1 — итальянская компания Ariston

Известная итальянская марка, занимающаяся выпуском бытовой техники, изготовляет также водонагреватели различных ценовых категорий. Хотя в каталогах представлены различные варианты этих устройств, большую часть ассортимента занимают электрические накопительные агрегаты.

Модели от Аристон считаются одним из лучших вариантов по соотношению технических характеристик, качества и цены. Они отличаются удобным управлением, изящным дизайном, высокой степенью защиты. К минусам можно отнести отсутствие аппаратов с «сухими» нагревательными элементами.

Одна из накопительных моделей Ariston. Она выполнена в форме кубика, смотрится стильно и оригинально на стене ванной комнаты. Кроме того, все устройства этого бренда славятся оптимальным соотношением цены и качества

Место #2 — шведский бренд Timberk

Шведский бренд занимается выпуском исключительно климатической, тепловой техники и водонагревательных приборов. В ассортименте представлены модели проточных и накопительных приборов, имеющих различный объем, мощность и комплектацию.

Среди плюсов можно назвать хорошо продуманную систему безопасности, простоту установки, неплохую теплоизоляцию и быстрый нагрев. К минусам относят не слишком продолжительную стандартную гарантию от производителя, равную одному году.

Все модели от Timberk имеют отличный набор полезных функций, демократичную стоимость, а некоторыми можно управлять при помощи пульта ДУ

Место #3 — шведская компания Electrolux

Известный шведский бренд занимается выпуском бытовой техники, в том числе и водонагревателей. Компания не останавливается на достигнутом, внедряя новые технологии и совершенствуя выпускаемые изделия. В ассортименте огромный выбор газовых и электрических моделей, рассчитанных на разные сегменты рынка.

Вся продукция отличается фирменным дизайном, технической оснащенностью, простым и удобным управлением, которое может быть как механическим, так и электронным. Среди недостатков можно отметить лишь повышенную стоимость моделей.

Отличительной чертой некоторых моделей от Electrolux является то, что их монтаж можно производить как вертикально, так и горизонтально. Единственным недостатком техники этого производителя является ее довольно высокая стоимость

Место #4 — итальянский бренд Thermex

Итальянская торговая марка, специализирующаяся на агрегатов разного типа и назначения: проточных, комбинированных, накопительных. Приоритет отдается бюджетным приборам компактных размеров, легким в установке и эксплуатации.

Электрические водонагреватели накопительного типа от Thermex пользуются популярностью среди потребителей. Их отличительными особенностями являются качественная сборка и доступная стоимость

В каталогах представлено большое число аппаратов «слим» и приборов с плоским баком, что позволяет устанавливать их в труднодоступные места. Несмотря на доступную цену и простой дизайн, электронагреватели обладают достаточно широким функционалом и повышенной степенью безопасности.

Место #5 — южнокорейская компания Hyundai

Одно из подразделений известного южнокорейского концерна занимается выпуском климатической техники, а также производством приспособлений для нагрева воды. В ассортименте, преимущественно, представлены накопительные электрические модели.

Некоторые модели от Hyundai имеют внушительную вместимость, что позволяет использовать их в больших семьях. Все устройства этого производителя оснащены многоступенчатой системой безопасности

Для бойлеров этой фирмы характерен лаконичный, но вместе с тем запоминающийся дизайн, благодаря чему они легко вписываются в современные кухни и ванные комнаты.

Все устройства отличаются продуманной системой управления, безопасностью и эффективностью. На некоторых моделях имеется режим ECO, позволяющий минимизировать затраты электроэнергии.

Вы все еще сомневаетесь какой водогрей лучше – накопительный или проточный? В таком случае рекомендуем посмотреть этих двух видов водонагревателей.

Выводы и полезное видео по теме

На представленном видео подробно излагаются конструктивные особенности различных видов проточных нагревателей:

Следующий ролик рассказывает об основных критериях агрегатов накопительного типа.

Советы специалиста по выбору электронагревателей можно услышать на приведенном ниже видеоролике:

Как мы видим, существует множество вариантов электрических нагревателей. Чтобы сделать нужный выбор, важно четко сформулировать требования к модели с учетом принципа работы, емкости, объема и других параметров.

Помимо технических характеристик важно обратить внимание на такие факторы как надежность бренда, длительность гарантийного срока от производителя, наличие сервисных центров.

Какой тип водонагревателя установлен у вас? Довольны ли вы его качеством, скоростью нагрева воды и потреблением электроэнергии? Пишите свои комментарии под этой статьей.

А может вы только подбираете водогрей и никак не можете определиться какой вам нужен – проточный или накопительный? Спрашивайте совет у других посетителей сайта и наших экспертов в блоке комментариев.

Бойлеры электрические — принцип работы, виды, видео

Жить без горячей воды плохо. Поэтому если дом не обеспечивается централизованно горячим водоснабжением, приходится устанавливать водонагреватель. Если жилье не оборудовано отоплением от котельной, ТЭЦ или подключение к сетям аппарата для подогрева воды невозможно по различным причинам используют бойлеры электрические (хотя такое название не вполне корректно оно уже прижилось, по правилам это просто водонагреватели). Рассмотрим подробнее принципы работы бойлеров, и их разновидности.

Как работает электрический бойлер для нагрева воды?

При прохождении тока через проводник обладающий сопротивлением, согласно закону Джоуля – Ленца он нагревается (вот формула определяющая соотношение параметров значений тепловой энергии и электрического тока согласно ему — Q=R*I², здесь Q — тепловая энергия, R – сопротивление, I – ток). Располагая проводник в воде, выделяющееся тепло передается ей.

Хотя, надо отметить, на сегодня анонсированы водонагреватели, которые работают по принципу прямой передачи энергии (через микроволновое излучение) молекулам воды, но пройдет время пока они широко распространяться.

Следует отметить, все электрические бойлеры оборудуются системами контроля над температурой, они могут быть собраны как по простейшей схеме с помощью биметаллических выключателей, или быть более сложными вплоть до применения микропроцессоров.

Также почти все нагреватели, а особенно накопительные имеют системы защиты от чрезмерного давления, чаще всего это предохранительные клапана.

Классификация

Различают две разновидности электрических бойлеров для нагрева воды:

1. Прямоточный бойлер, вода нагревается, проходя через теплообменники, обладающие большой площадью. Такие аппараты более компактны и подают тепло сразу после включения в сеть. Однако они имеют большую удельную электрическую мощность и во многих случаях требовательны к подходящей к ним проводке и защитным устройствам.
2. Накопительный — здесь используются нагреватели меньшей мощности (следовательно, потребляющие меньший ток). Нагрев воды происходит не в проходящем потоке, а в емкости (которая обязательно снабжается теплоизоляцией). Преимущество такого устройства не только в меньшем токе который проходит через электронагреватели, но и в том что они легко справляются с пиковыми (например утром когда вся семья принимает душ и умывается) расходами воды. Также при широко внедряющейся дифференцированной оплате за электроэнергию (в ночные часы киловатт стоит меньше), использование их оправдано по экономическим причинам — вода может нагреваться, когда электросчетчик считает по минимальному тарифу (в ночное время). К минусам накопительных электрических бойлеров можно отнести их значительные габариты. Если вам нужен такой нагреватель, обязательно разберитесь с логикой работы его систем управления. От этого, а также от качества тепловой изоляции его корпуса зависит — сколько потребляет электроэнергии бойлер.

Что такое ТЭНы

Для того чтобы окончательно понять, принцип работы электрического бойлера нужно понять, как устроен ТЭН (это более правильная аббревиатура, хотя часто используется более подходящая для произношения в славянских языках ТЕН).

Расшифровка сокращения ТЭН — трубчатый электрический нагреватель. Он представляет собой трубу (металлическую, фарфоровую, стеклянную и т.п.) в которой расположен нагревательный элемент окруженный слоем термостойкого диэлектрика.

Их геометрические размеры и форма могут быть самой разнообразной — прямые, «U» — образные, согнутые в спираль. Разъемы или резьба для подключения электрического тока могут располагаться тоже по-разному либо на одном конце трубы либо на обоих. Стоит отметить, что этот прибор был изобретен и запатентован еще в середине позапрошлого века.

Принцип работы

Кроме того, что мы рассмотрели общий принцип работы электрических бойлеров, рассмотрим их отдельные разновидности. Причем оговоримся, различие это относится не столько к типу электронагревателей, классификацию которых мы уже разобрали, а больше к особенностям конструкции. Поэтому рассмотрим, отдельные особые виды электрических бойлеров, и то, как они работают, уделим каждому небольшой абзац. Хотя эти нагреватели от стандартных типов отличаются и не сильно, для того чтобы владеть ситуацией, с ними обязательно нужно ознакомиться.

Бойлеры электрические с сухим ТЭНом

Обычно ТЕН находится непосредственно в воде, а его соединение с корпусом отделяется герметизирующими прокладками. Однако есть разновидность называемая бойлеры электрические с сухим ТЕНом, в них нагревательные элементы находятся в полостях и изолированы от контакта с водой. Эти нагреватели более безопасны (есть двойная защита от проникновения потенциала, опасного для жизни в воду, которая все-таки является проводником) и в них могут применяться более дешевые тепловыделяющие элементы.

Еще один плюс таких аппаратов — простая замена самих греющих элементов, не требуются дополнительные прокладки можно просто снять вышедший из строя ТЭН и установить новый. Причем, нет разности какая это разновидность, такие водонагреватели гораздо проще в обслуживании.

Бойлер двухконтурный электрический

Этот аппарат предназначен для нагревания воды, как с помощью электрического тока, так и с помощью систем теплоснабжения. Главная особенность которую имеет, бойлер двухконтурный электрический — это то, что в нем кроме ТЭНов располагаются еще и теплообменники для горячего водоснабжения, работающие от отопления. Такой подход позволяет обеспечить жилье горячей водой, даже в период, когда не работают котельные или теплоэлектроцентрали.

Преимущество данной системы еще и в том, что нагрев воды электричеством всегда более дорог, чем использование тепловых сетей.
Чаще всего эти устройства снабжаются системой автоматики, которая позволяет не только переключать нагревательные элементы, но и при необходимости. Причем это может быть как бойлер проточный электрический, так и аппарат, работающий по накопительному принципу. Даже  из-за того, что требуются для размещения двух типов водонагревателей большие размеры устройства, двухконтурные бойлеры чаще бывают накопительными.

Вкратце это все что можно рассказать о бойлерах греющих воду с помощью электроэнергии в небольшой статье. Хотя чтобы иметь исчерпывающую информацию об этой теме нужно постоянно следить за новинками, как в теплотехнике, так и в последних разработках электротехнических компаний. Но это уже тема для книги, а не статьи.

Видео: как правильно выбрать бойлер

Как выбрать водонагреватель — подробная инструкция

Потребность в горячей воде есть всегда: купание, мытье посуды, уборка. При централизованной подаче неизбежны отключения на пару недель в году для профилактических работ. В случае частного дома обустройство горячего водоснабжения полностью возложено на плечи владельцев.

Чтобы разобраться в том, как выбрать водонагреватель, необходимо знать их виды, принцип работы, преимущества и недостатки. Это поможет правильно определиться с типом, мощностью и производительностью, и не жалеть о покупке.

Разновидности водонагревателей, их устройство, принцип работы и критерии выбора

Агрегаты для подогрева воды делятся на две большие категории: электрические и газовые. Каждый вид подразделяется еще на два типа: проточные и накопительные. Чтобы понять какой водонагреватель лучше выбрать, рассмотрим подробно устройство и принцип работы каждого, а также их преимущества и недостатки.

Электрические проточные водонагреватели

Оборудование этого типа имеет небольшие размеры и вешается на стену. Это может быть кухня или ванная комната. Проточный водонагреватель подключается к центральному водоснабжению и рассчитан на нагрев воды только в реальном времени, т. е. только той, которая протекает через него в момент открытия крана пользователем.

Это разрешает иметь горячую воду каждый раз, когда она необходима, и не платить за ее дежурный подогрев, если семья сейчас отдыхает, находится вне дома или занимается другими делами.

Устройство проточного водонагревателя электрического типа.

Устройство электрического проточного водонагревателя включает в себя следующие элементы:

1. Защитный термический выключатель.
2. Медный нагревательный узел.
3. Электронный узел управления.
4. Температурный датчик.

5. Клемник для подвода проводки.
6. Датчик потока.
7. Выход горячей воды.
8.

Вход холодной воды.

ТЭНы проточных моделей бывают трубчатые или спиралевидные. В некоторых бытовых приборах устанавливают сразу два ТЭНа, что позволяет ступенчато регулировать температуру нагрева в зависимости от необходимости срочно получить очень горячую воду. В более дорогих водонагревателях есть дисплей для отображения температуры на выходе и возможности визуально видеть параметры вводимых настроек.

Принцип работы электрического проточного водонагревателя.

Принцип работы проточного электрического водонагревателя заключается в устройстве его ТЭНа. Это медная трубка, подключенная к питающим проводам. Когда открывается подача холодной воды прибор автоматически включается и пропускает ток через ТЭН. Протекающая через него вода тут же забирает полученное тепло и на выходе подогревается до 45-50 ⁰С.

Чтобы обеспечить быстрый нагрев протока нужна высокая мощность. Поэтому самые простейшие водонагреватели проточного типа имеют показатель от 2 кВт. Средние модели работают с потреблением 5-7 кВт, а для организации нагрева воды со множеством точек отбора предназначены агрегаты на 10-30 кВт.

Во время работы горит красный индикатор, свидетельствующий, что прибор функционирует исправно. Если ТЭН и жидкость в нем перегреваются от длительной работы, то датчик подает сигнал на реле и отключает питание. Когда ключевые узлы остынут, аппарат запускается вновь.

На какие особенности обратить внимание при выборе.

1. Важнейшим параметром выбора является производительность, измеряемая литрами в минуту. Самые простые модели способны нагреть до 1-2 л./мин, а более мощные до 4-6 л./мин.

2. Вторым показателем будет энергопотребление, которое должно соответствовать параметрам сети в здании.

3. Электрические проточные водонагреватели делятся на безнапорные и напорные. Конструкция первых не рассчитана на постоянное удержание давления от системы водоснабжения, поэтому перед корпусом прибора размещается перекрывающий кран. Подачу открывают непосредственно перед использованием прибора, а после этого перекрывают.

Такие модели снабжены собственным краном для мойки и душевой лейкой. Но точка отбора может быть только одна. Ввиду ограниченного функционала безнапорные устройства оптимальны для временного использования в дни отключения централизованной подачи или для организации душа в загородном дачном домике.

Безнапорный проточный водонагреватель.

Напорные модели можно интегрировать в систему водопровода и распределять от них нагретую воду по нескольким точкам отбора (на кухню, в ванную, в баню). ТЭНы этих устройств более прочные и способны постоянно выдерживать внутреннее давление. Такие водонагреватели служат основным генератором горячей воды в течение года.

Напорный проточный водонагреватель.

4. Делятся проточные водонагреватели и по способу регулирования температуры.

Самый простой — это гидравлический. Его работу обеспечивает датчик потока, реагирующий на наличие воды в ТЭНе и запускающий работу прибора. Когда давление падает, то аппарат отключается. Чтобы установить температуру предусмотрен механический переключатель мощности, позволяющий зимой делать жидкость более теплой, а летом прохладной.

Но такое исполнение способно преподносить сюрпризы, когда давление в системе резко падает (кто-то открыл еще один кран на кухне) или возрастает. Тогда струя становится неожиданного горячей или холодной.

При электронном регулировании происходит автоматический анализ давления и регулирование мощности нагрева. На таких водонагревателях есть дисплей для установки комфортной температуры, а поддержание заданного уровня осуществляется путем ограничения проходимого объема или повышения мощности. Это более удобные бытовые приборы, но стоят они дороже.

Проточный водонагреватель с электронной регулировкой температуры и многофункциональным дисплеем.

Самые современные проточные водонагреватели снабжаются функцией самодиагностики и способны находить поломки. Об этом прибор сообщает на дисплее кодом ошибки. Последним отличием категории служит максимальная температура, до которой аппарат способен нагреть воду.

Показатель варьирует от 45 до 65 градусов. При одной точке отбора достаточно значения 45 градусов, а в случае двух и более поток не будет успевать прогреваться, поэтому нужны показатели 55 градусов и выше.

Преимущества и недостатки электрических проточных водонагревателей.



+ Плюсы электрических проточных водонагревателей.

1. низкая стартовая стоимость простейших моделей;
2. плата только за нагрев используемой воды;
3. компактные размеры и легкий монтаж;
4. долгий срок службы;
5. мобильность (можно легко отсоединить и перевезти в другое место).



— Минусы электрических проточных водонагревателей.

1. нужна хорошая проводка и стабильное напряжение в доме;
2. количество точек отбора напрямую зависит от мощности;
3. с гидравлической регулировкой сложнее контролировать температуру;
4. потребляют больше электроэнергии, чем накопительные приборы;
5. при отключении напряжения в доме пользователи остаются без тепловой воды.

Электрические накопительные водонагреватели

Накопительные водонагреватели или бойлеры кардинально отличаются от проточных моделей. Они имеют большой корпус, внутри которого расположен вместительный резервуар. В его конструкцию внедрен ТЭН, осуществляющий подогрев жидкости. Доведя ее до температуры 60-70 градусов, прибор переходит в экономный режим и лишь поддерживает заданную температуру.

Устройство накопительного электрического водонагревателя.

Накопительный водонагреватель состоит из следующих элементов:

1. Внешний кожух.
2. Теплоизоляция.
3. Индикатор температуры.

4. Настенные крепления.
5. Трубка отбора горячей воды.
6. Внутренний бак.

7. ТЭН.
8. Магниевый анод.
9. Ручка регулировки температуры.
10. Подвод холодной воды.

Принцип работы накопительного электрического водонагревателя.

Принцип работы накопительного водонагревателя заключается в подогреве большого объема воды в собственном резервуаре. Для этого ТЭН такого водонагревателя погружен в емкость или контактирует с ней через теплообменную трубку. На источник нагрева подается напряжение 220 В, которое преобразуется в тепло и отдается жидкости.

Такая техника врезается в систему центрального водоснабжения. Отдельная магистраль с уже нагретой водой подводится в смеситель, где перемешивается с холодной для выставления комфортной температуры. По мере расхода нагретого запаса емкость пополняется, а датчик температуры следит за поддержанием нужного уровня. Если произошло отключение света, то емкость еще долго продержит температуру высокой.

Поскольку бойлер греет набранный объем постепенно, нет необходимости в высокой мощности. Установка на 1,5-2 кВт вполне справится с большим резервуаром, но придется немного подождать. Это позволяет применять накопительные водонагреватели в домах со старой проводкой или дачах, где часто напряжение занижено, и не создавать перегрузок на сеть.

Если давление в резервуаре превышает установленное производителем (чаще всего 8 атм), то срабатывает предохранительный клапан и часть жидкости выходит в систему.

На какие особенности обратить внимание при выборе.

Этот тип оборудования широко применяется в частных домах и квартирах, а также в душевых небольших предприятий.

1. Главными отличиями бойлеров являются их мощность и объем резервуара. Чем выше мощность, тем быстрее нагреется вода. Например, модель с ТЭНом 1.5 кВт доведет жидкость объемом 50 л до температуры 60 градусов за 120 минут. Следовательно, бытовая техника с показателем 3-5 кВт сделает это 2-3 раза быстрее. Число ТЭНов бывает 1 или 2, что тоже воздействует на время нагрева.

2. Размер резервуара зависит от водопотребления. Самыми маленьким являются баки на 30 л, а лидерами среди крупных бойлеров будут модели на 250 л. Какой водонагреватель выбрать в этом случае зависит от численности семьи. Обычно, на одного человека берут расчетное значение 30-50 л. Поэтому для семьи из трех человек нужна модель от 100 л.

3. Делятся накопительные водонагреватели и по материалу изготовления стенок внутреннего бака. Из-за постоянного контакта с водой это наиболее уязвимое место, с возникающей коррозией.

Среди вариантов покрытия стенок имеются следующие:

• Эмалированная сталь — самый дешевый вид, похожий на покрытие стенок кухонных кастрюль. Служит долго, но эмаль может отколоться из-за резкого перепада температуры.
• Нержавеющая сталь — средний по цене вариант, большей частью не подвержена коррозии, но сварочные швы могут ржаветь ввиду высокой температуры от сварки. Если модель имеет дополнительную обработку швов и анод, то можно смело брать.
• Стеклокерамика — самый дорогой и выносливый вид стенок емкости. Нет коррозии и не нуждается в дополнительной обработке. Единственное, важно соблюдать осторожность во время доставки и монтажа, чтобы резервуар не треснул.
• Медь — не ржавеет, но ввиду мягкости нельзя изготавливать баки большой вместимости. Максимум 30-50 л, что подойдет только для одного пользователя.

4. Следующим идет тип ТЭНа. Он бывает мокрый и сухой. Первый непосредственно погружен в жидкость, поэтому со временем обрастает налетом и его эффективность передачи тепла снижается. Второй функционирует через специальную капсулу и полностью защищен от контакта с водой. Аппараты сухого типа служат дольше, но стоят в три раза дороже.

Сухой ТЭН.

Мокрый ТЭН.

5. Накопительные водонагреватели различаются типом используемого анода. Анод — это стержень, вызывающий реакцию кислорода на себя за счет своей повышенной активности. Самый простой материал для этого — магний. Со временем он разрушается и нуждается в замене.

Более дорогой вид — активный анод из титана. Он постоянно подключен к напряжению, которое регулируется электроникой в зависимости от разности потенциалов. Титан не разрушается, поэтому менять ничего не придется, но когда свет отключается, бак остается без защиты от коррозии.

6. Кроме этого накопительные водонагреватели делятся по габаритам, горизонтальному или вертикальному размещению и весу. Все это влияет на место установки. Большинство моделей 30-100 л разрешается подвесить на стену (в кухне, в ванной, в санузле над унитазом). Агрегаты на 150-250 л рекомендуется устанавливать на пол.

Накопительный обогреватель горизонтального исполнения.

Накопительный водонагреватель вертикального исполнения.

Важным показателем служит и максимальная температура, варьирующая от 60 до 75 градусов. От этого зависит сколько точек отбора можно обустроить с таким бойлером.

7. Полезной функцией является таймер, который позволяет программировать включение аппарата на время, когда пользователи приходят с работы или просыпаются. Тогда техника сможет экономить электроэнергию и не работать на поддержание тепла всю ночь или день, пока владельцам вода не нужна. Но для этого бытовой прибор должен обладать дисплеем и программатором, что повышает его стоимость.

Преимущества и недостатки накопительных водонагревателей электрического типа



+ Плюсы электрического накопительного водонагревателя.

1. экономное потребление электроэнергии благодаря маломощным ТЭНам;
2. длительное сохранение тепла при отключении света;
3. нет перегрузок на сеть;
4. можно обустроить несколько точек отбора (выводы на кухню, ванную).



— Минусы электрического накопительного водонагревателя.

1. длительный нагрев емкости;
2. сложная установка;
3. занимают много места;
4. более высокая стоимость;
5. нуждаются в обслуживании по замене анода;
6. со временем образуется налет, снижающий теплообмен;
7. коррозия бака или швов, приводящая к негодности весь аппарат.

Газовые проточные водонагреватели

Проточные газовые водонагреватели целесообразны в местах, куда подведен газопровод. Но есть модели функционирующие от сжиженного газа. Экономность их использования определяется тарифами на электроэнергию и газ в конкретном регионе.

Поскольку одним кубометром газа можно нагреть гораздо больший объем, чем 1 кВт электроэнергии, то даже если цена электричества в несколько раз меньше голубого топлива, применение газа все равно более оправдано. Но монтаж газового оборудования затруднен из-за необходимости не только врезаться в водопровод и газовую линию, но еще и организовать дымоудаление.

Устройство газового проточного водонагревателя

Газовый водонагреватель проточного типа в народе называют газовой колонкой.

Устройство проточного газового водонагревателя

1. Детектор наличия тяги;
2. Детектор перегрева;
3. Газовая горелка;
4. Регулятор поступления газа;

5. Выходной патрубок горячей воды;
6. Выход для дымовой трубы;
7. Коллектор для продуктов сгорания;
8. Теплообменник;

9. Газовый патрубок;
10. Регулятор поступления воды;
11. Выходной патрубок для холодной воды.

Принцип работы газового проточного водонагревателя.

Колонка нагревает воду за счет тепла газового пламени. Для этого теплообменник подключается к центральному водопроводу. Все современные газовые колонки оборудуются автоматическим розжигом. Розжиг может быть организован при помощи энергонезависимой системы на батарейках или при помощи гидрогенератора. В системе с гидрогенератором в систему интегрировано устройство, которое вырабатывает ток от потока воды. Активируется система после открытия крана.

Угарный газ выходит через дымоход на улицу. Датчики контролируют наличие давления воды и пламени, температуру жидкости. Если кран закрывается, то система затухает. При случайном исчезновении пламени подача газа прекращается.

Теплообменники проточных газовых водонагревателей изготавливаются из меди, поэтому надежно защищены от коррозии. Температура открытого пламени достигает 200 градусов, поэтому у таких приборов высокая производительность до 16 литров горячей воды в минуту.

Регулировка мощности осуществляется изменением силы пламени или пропускаемым объемом жидкости. Кроме механического управления есть электронные версии с платой, получающей сигналы от датчиков температуры и давления. В зависимости от их показаний аппарат модулирует пламя и поддерживает заданную температуру на выходе.

На какие особенности обратить внимание при выборе.

Газовые колонки устанавливаются обычно на кухне или в котельной путем подвешивания на стену. Они не требуют много места благодаря компактным размерам корпуса. Вес техники от 6 до 12 кг не составляет проблем для монтажа.

Различают газовые колонки с открытой камерой сгорания и закрытой. Первые простые и берут воздух из помещения. Работают они от естественной тяги, поэтому требуют меньше обслуживания и стоят дешевле. Нагреватели с закрытой камерой нуждаются в коаксиальном дымоходе, обеспечивающем подачу воздуха с улицы и удаление дыма одновременно. Ввиду этого их монтаж более сложный, но работа такой колонки не влияет на климат в помещении и они более безопасны, поэтому и стоят дороже.

Газовая колонка с коаксиальным дымоходом.

Газовые колонки могут работать не только от магистрали, но есть модели и подключаемые к баллонам, что особенно практично на даче для временного использования.

При выборе проточного нагревателя газового типа важно обращать внимание на наличие защитных функций: датчика контроля газа, контроля тяги, датчика воды в системе. Это максимально обезопасит пользователей. Модели с электронным или гидравлическим розжигом более экономны, потому что не тратят газ во время простоя колонки.

Плюсы и минусы газового проточного водонагревателя.



+ Плюсы газовых проточных водонагревателей

1. высокая производительность;
2. нагрев только той воды, которую используют здесь и сейчас;
3. экономней по затратам на ресурсы чем электрические модели;
4. стоят дешевле бойлеров;
5. большинство способно работать без электричества;
6. можно организовать до 3 точек отбора.



— Минусы газовых проточных водонагревателей

1. требуют сложного монтажа с дымоходом и врезкой в газопровод;
2. нуждаются в обслуживании специалистами;
3. представляют повышенную опасность ввиду работы с газом.

Газовые накопительные водонагреватели

Газовые накопительные водонагреватели относятся не к самой популярной категории оборудования, поскольку стоят дорого и могут работать только от постоянно действующей газовой магистрали. А в таком случае целесообразно установить двухконтурный котел с бойлером косвенного нагрева, который стоит столько же, но сможет работать и на отопление дома и на подогрев воды.

Но выбор водонагревателя такого типа может быть оправдан в доме или квартире, расположенном в поселке, где часто напор воды очень слабый. В таком случае этого недостаточно для колонки. А если напряжение тоже часто падает, то единственным выходом будет накопительный газовый водонагреватель небольшого объема на 50-95 л.

Еще такой выбор оптимален для бассейнов и душевых производственных предприятий, где присутствует массовый забор горячей воды в пиковые часы и есть много точек отбора. Тогда никакая другая модель не справится с имеющимися потребностями. А накопительные аппараты газового типа могут иметь резервуар до 350 л, который полностью нагревается за 12 минут.

Устройство газовых накопительных водонагревателей.

Газовый накопительный водонагреватель состоит из:

1. Газовый пропускной клапан;
2. Ручка регулировки подачи газа;
3. Регулировка температуры воды;
4. Газовая горелка;
5. Запальной газовый фитилек;
6. Термопара;
7. Форсунка основной газовой горелки;

8. Внутреннее защитное покрытие;
9. Термоизоляция емкости для воды;
10. Внешний защитный кожух;
11. Заслонка;
12. Анод для предотвращения накипи и коррозии;
13. Сливной кран;
14. Кабель от детектора тяги;

15. Основание дымохода;
16. Рассекатель;
17. Патрубок подачи холодной воды;
18. Завихритесь потоков воды для интенсификации смешивания;
19. Гнездо аварийного сбросного клапана;
20. Патрубок выходя для горячей воды;
21. Стабилизатор тяги.

Принцип работы накопительных приборов.

В отличие от электрических моделей высокая производительность обеспечивается благодаря длинным горелкам и широкому газоходу, диаметр которого достигает 90 мм. Внутри расположен рассекатель, что содействует небольшой задержке горячего дыма.

Газоход тянется через всю длину емкости, поэтому теплообмен осуществляется очень быстро. 12-17 минут работы горелки обеспечивают нагрев большого объема до температуры 45 градусов. Оборудование нуждается в дымоотведении для чего монтируют канал с выходом на улицу. Датчики следят за пламенем, давлением газа, температурой воды и регулируют силу горения благодаря сигналам электроники. В более простых водонагревателях это делает пользователь вручную, уменьшая или увеличивая высоту пламени.

На какие особенности обратить внимание при выборе.

Накопительные газовые водонагреватели могут быть настенными или напольными, что зависит от их габаритов. Самые компактные 700х500х500 мм, а более крупные достигают 2300х700х800 мм. Поэтому размеры техники важно учесть заранее, чтобы было куда установить немаленький корпус.

Напольный накопительный газовый водонагреватель.

От габаритов зависит и вместительность водонагревателей, которые могут иметь показатель 50-350 л. Но здесь не обязательно придерживаться расчетного значения 1 человек = 30-50 л, поскольку нагрев происходит за 10-25 минут. Поэтому основным фактором остаются все же размеры по высоте и ширине.

При выборе не придется и долго думать о материале стенок емкости — почти все модели изготавливаются из стали и покрываются эмалью. Камеры сгорания бывают открытые и закрытые, что влияет на сложность монтажа (у последних более трудная система дымоудаления).

Преимущества и недостатки газовых накопительных водонагревателей.



+ Плюсы накопительных газовых водонагревателей.

1. возможность работать при слабом давлении воды в системе;
   самая высокая производительность среди всех типов бытовых устройств по нагреву жидкости;
2. есть модели, не зависящие от электроэнергии (поджиг и работа датчиков), поэтому можно иметь теплую воду даже при отключении света.



— Минусы накопительных газовых водонагревателей.

1. высокую стоимость;
2. сложность монтажа;
3. необходимость обслуживания газового оборудования;
   крупные габариты и большой вес.

Как определиться с типом водонагревателя

Рассмотрев устройство, принцип работы и разновидности водонагревателей можно перейти к советам по выбору типа, в зависимости от условий эксплуатации. Прежде всего стоит понять как часто будет использоваться прибор: круглый год или пару недель в период отключения центрального горячего водоснабжения?

1. Если бытовая техника покупается как вспомогательное средство, то тратить большую сумму и занимать много места в ванной нет смысла. Здесь будет достаточно электрического проточного водонагревателя, который легко справится с обеспечением тепловой водой кухни и душа. Когда мытье посуды происходит в посудомойке, то и вовсе можно обойтись безнапорной моделью с одной точкой отбора для душа.

2. Но если греть воду требуется каждый день, то нужно учесть различные факторы. В домах и квартирах с газом целесообразно установить газовый проточный водонагреватель. Такое оборудование не занимает много места, не создает нагрузок на сеть и имеет высокую производительность (можно одновременно мыть посуду и купаться). Но если подача воды слабая, то проточный тип не сможет работать полноценно и тут нужно переключить внимание на другие два вида.

3. Электрический бойлер подойдет для дачи, загородных домов, квартиры. Оптимален этот вариант и ввиду малой мощности ТЭНа, что не создаст перегрузки на проводку. Но максимальное число пользователей будет ограниченно 5-7 людьми даже у самой производительной версии. Еще такая техника окажется не эффективной, если линия электропередач часто испытывает просадки.

Тогда нагревательный элемент будет работать не на полную мощность, что еще больше увеличит время нагрева. В таком случае потребуется докупать стабилизатор напряжения.

4. Для организации душа на производстве стоит обратить внимание на модели с питанием 380 В, которые более производительны. При еще больших потребностях в объемах горячей воды и слабом напоре холодной следует отдать предпочтение газовому накопительному обогревателю.

Как определиться с мощностью и производительностью устройства

Понятия мощности и производительности водонагревателей неразрывно связаны, но рассчитываются по разному, в зависимости от типа оборудования.

Мощность и производительность накопительного электрического водонагревателя

В случае выбора накопительного электрического водонагревателя его мощность может варьировать от 1.5 до 5 кВт, что определяет время нагрева емкости. Какой бы мощность ни была придется включать аппарат заранее и ждать нагрева воды.

Поэтому при выборе нужно учесть только литраж резервуара, чтобы его хватало на мытье всех членов семьи без повторного ожидания нагрева. Это рассчитывается по формуле 1 человек =30-50 л. Следовательно, на семью из четырех человек нужен бойлер 120-200 л.

Мощность и производительность газового накопительного водонагревателя

У газовых накопительных моделей за счет высокой производительности время нагрева резервуара 50-300 л может занимать 12-24 минуты, поэтому покупатели почти не обращают внимание на этот показатель. Для семьи из трех человек можно приобрести технику с небольшим баком 50 л и жидкость все равно будет успевать нагреваться между сменой пользователей.

Мощность и производительность газовой колонки

Газовые проточные водонагреватели имеют производительность от 5 до 16 литров в минуту:

• Для двух точек отбора (кто-то моет посуду, а кто-то в это время купается) достаточно минимального показателя в 5 л/мин.
• Для дома с несколькими ванными практично выбирать водонагреватель производительностью от 10 л/мин.
• Если в доме есть еще и две кухни, то целесообразны модели со значением производительности 16 л/мин.

Мощность и производительность проточного электрического водонагревателя

Самым важным является подбор мощности и производительности проточных электрических водонагревателей, поскольку при ошибках в параметрах зимой можно купаться в прохладной воде. Это обусловлено разницей температур жидкости в центральном водопроводе в летнее (+15-+20 градусов) и зимнее (+5 градусов) время года.

Чтобы было комфортно на выходе температура должна достигать 45-50 градусов. Узнать справится ли аппарат с этим в разное время года или нет можно при помощи расчетного стандарта: 1л/мин =2 кВт=30 градусов.

Это означает, что устройство мощностью 2 кВт сможет греть поток со скоростью 1 литр в минуту на 30 градусов выше входящего значения. Если летом в него войдет жидкость температурой +15 градусов, то на выходе получится +45, что весьма комфортно. Но зимой, при входящих +5, на выходе будет +35 градусов, поэтому для зимнего использования нужно выбирать модели от 4 кВт.

При подсчете производительности проточного электрического водонагревателя важно и количество точек отбора. Если модель мощностью 4 кВт будет греть воду для двух кранов, то струйка окажется очень тоненькой (ведь в минуту через один кран вытекает около 5-10 литров), поэтому в таком случае нужна мощность от 6 кВт, что автоматически повысит и производительность.

Изучив все нюансы выбора водонагревателя гораздо легче определиться с типом и его параметрами и перейти к рассмотрению конкретных моделей. Это поможет не стать жертвой рекламы или навязчивых продавцов, и купить именно тот товар, который будет полностью соответствовать конкретным условиям эксплуатации.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Проточный водонагреватель электрический — устройство и типы подключения

Если нет возможности выделить достаточное количество свободного места под установку накопительного водогрейного оборудования, то оптимальным вариантом станет проточный водонагреватель электрический.

Такие модели не только очень удобны в использовании, но и гарантируют мгновенный нагрев воды.

Достоинства и недостатки

Наряду с другими видами водогрейного оборудования электрические водонагревательные приборы проточного типа характеризуются как внушительными преимуществами в процессе эксплуатации, так и определенными недостатками. Основные неоспоримые достоинства проточного прибора следующие:

• не накладываются ограничения на общий объем нагреваемой воды, поэтому нет необходимости экономить и рассчитывать количество затрачиваемых литров;
• приборы проточного типа вполне компактны, поэтому для их установки достаточно небольшого количества свободного места;
• проточное водогрейное оборудование, как правило, обладает эстетичным внешним видом, поэтому способно удачно дополнить практически любой интерьер;
• нет необходимости долгое время ждать нагрева водопроводной воды до комфортных показателей;
• наличие современных датчиков напора способствует уменьшению затрат на оплату электрической энергии, что обусловлено сниженным количеством подключаемых нагревателей в условиях меньшего потока воды.

К великому сожалению большинства потребителей, количество недостатков у проточных электрических моделей водонагревателей не намного меньше, чем количество плюсов:

• значительные показатели электрической мощности прибора накладывают определенные ограничения на возможность эксплуатации;
• необходимость подведения к водогрейному оборудованию отдельного электрического кабеля от щитка.

Так выглядит проточник внутри

Кроме всего прочего, к минусам проточных водонагревателей также могут быть отнесены достаточно низкий температурный режим нагреваемой воды и обязательное наличие водопроводной системы в домовладении.

Водогрейные модели, оснащенные специальной спиралью, заменяющей традиционные ТЭНы, характеризуются более быстрым нагревом воды, но расход электроэнергии в процессе эксплуатации такого оборудования заметно возрастает.

Устройство

Проточные водонагреватели отличаются от моделей накопительного типа не только гораздо меньшими размерам и приемлемой стоимостью, но также принципом работы, обусловленным конструктивными особенностями.

Внутреннее устройство проточного водогрейного оборудования представлено:

• ТЭНом;
• выключателем, часто со ступенчатой регулировкой мощности нагрева воды;
• клеммами для подсоединения к системе электрического питания;
• роторным компрессором, но не во всех моделях;
• краном на подачу холодного водоснабжения;
• выходным отверстием для подачи нагретой воды;
• крепежными отверстиями для фиксации водогрейного прибора на стене.

Электрическое водонагревательное оборудование проточного типа пользуется заслуженной популярностью, что обусловлено простотой и удобством эксплуатации.

Устройство электрического проточного обогревателя

Конструкция такого оборудования представлена:

• напорным устройством закрытого типа;
• безнапорным устройством открытого типа.

Особенностью устройств напорного типа является возможность горячего водоснабжения сразу для нескольких точек в условиях наличия достаточно высокого уровня давления внутри водопроводной магистрали.

Для любых безнапорных моделей характерно нормальное функционирование вне зависимости от давления воды, а также прямое непосредственное подключение оборудования к точке водозабора.

В конструкционном плане устройство проточных водонагревателей включает в себя:

• пару патрубков — на подачу воды внутрь нагревателя и на выход из водогрейного прибора;
• проводку с вилкой для выполнения подключения к электрической сети;
• блок управления, регулирующий режим работы и расположенный на внешней части корпуса;
• внутренние патрубки, проходящие через колбу с ТЭНами или спиралями.

Кроме всего прочего, водогрейная конструкция обязательно имеет элементы, представленные предохранителями, стабилизатором температурного режима, регулятором уровня мощности, термоциклическим прерывателем и регулятором потока.

Устройством проточных моделей предполагается нагрев воды непосредственно в процессе её расхода, а установка такого водогрейного прибора выполняется в разрыве водопроводной сети или непосредственно после крана водоразбора.

Виды и подключение к водопроводу и электричеству

Наиболее часто установка водогрейного оборудования проточного типа используется в условиях загородного домовладения для сезонного проживания, где требования к возможностям горячего водоснабжения не настолько высокие, как в современных городских квартирах.

Подключение напорного водонагревателя к водопроводу

Напорный тип электрических водогрейных приборов также известен под названием системный бойлер. При подключении такой модели к водоснабжению выполняется установка оборудования в разрыв трубопровода. Для врезки в систему применяется тройник, монтируемый до участка первого ответвления.

Электрическое водонагревательное оборудование проточного типа пользуется заслуженной популярностью, что обусловлено простотой и удобством эксплуатации.

Монтаж напорного прибора в условиях частного домовладения предполагает установку насосной станции или гидроаккумулятора. С выходного патрубка водогрейного оборудования осуществляется разводка на всех потребителей.

Качественные характеристики холодной водопроводной воды не всегда соответствуют всем требованиям, поэтому перед установленным напорным водогрейным прибором целесообразно монтировать фильтр.

Подключение безнапорного водонагревателя к воде

Безнапорные электрические водонагреватели известны под названием индивидуальный бойлер и монтируются автономно, в обязательном порядке на достаточном возвышении. Подача холодной воды к водогрейному прибору организовывается при помощи насоса или ручным способом.

Схема электрического проточного водонагревателя и принцип работы

Абсолютно все безнапорные модели подключаются аналогично обычным бытовым приборам, а отвод от водопроводной системы оснащается традиционным краном и резьбой. С целью подсоединения к водяной подаче используется гибкий шланг в оплетке. Специальная насадка может накручиваться на резьбовое соединение излива водопроводного крана.

Достоинствами установки такого оборудования являются возможность эксплуатации при отсутствии электроснабжения и центральной водопроводной магистрали, простота установки и демонтажа, а также возможность самостоятельной замены вышедшего из строя ТЭНа.

Электрическое подключение

Любое электрическое водогрейное оборудование проточного типа является достаточно мощным устройством, требующим наличия выделенной линии электрического питания. Допускается выполнить подключение бойлера к линии, идущей на электрическую плиту, но с попеременной эксплуатацией этих мощных приборов.

Стандартное подключение водонагревательного прибора предполагает завод проводов «фаза» и «ноль» от электрического щитка в двухконтактное УЗО-устройство, а затем производится вывод «фазы» на автомат с последующей подачей к потребителю.

Подключение проточника к электричеству

Для подключения прибора чаще всего применяется трехконтактная вилка. Кроме всего прочего, обязательно используется грамотное заземление. Допустимой является также установка контактной пластины или прямое подключение кабеля на входную группу проточного электрического водонагревателя.

Сечение медной моножилы для обустройства линии электрического питания:

• до 7,0 кВт — 3,5 мм;
• в пределах 7,0-12 кВт — 4,0 мм.

Автоматическое устройство нужно подбирать в соответствии с максимальными показателями потребляемого тока. Как правило, электрическая проводка в квартире или частном домовладении рассчитана на 5-6 кВт, а приобретение и установка маломощного проточного водогрейного оборудования сможет обеспечить только струйку теплой, но не горячей воды.

Важно помнить, что максимальная номинальная мощность позволит предотвратить частое срабатывание устройства защитного отключения, если ток утечки составляет 10 мА.

Тип управления

В зависимости от типа управления всё проточное водогрейное оборудование может быть представлено:

• гидравлическим, менее точным видом, имеющим шесть ступеней мощности. Изменение уровня мощности осуществляется в ручном режиме, посредством специального переключателя;
• электронным, более точным видом, отличающимся наличием контроля уровня нагрева воды при помощи терморегулятора, что делает эксплуатацию прибора максимально удобной.

Механический способ управления предполагает наличие гидравлического мембранного блока, осуществляющего включение или отключение прибора в зависимости от параметров водяного давления. К минусам ручного управления относится невозможность включения элемента нагрева при недостаточном уровне давления внутри водопроводной системы.

В электронных устройствах процесс управления обеспечивается микропроцессором, который позволяет, вне зависимости от уровня напора, получить оптимально прогретую воду с существенным сокращением расхода электрической энергии.

Принцип работы

Поток воды, проходя через внутреннюю часть прибора, нагревается до нужных температурных показателей посредством ТЭНа или раскаленной спирали. Объемные модели чаще всего оснащаются ТЭНами, а в миниатюрные приборы, как правило, устанавливаются спирали.

После того, как будет открыт кран водоснабжения, происходит включение нагревательного элемента, а при закрытии крана система нагрева отключается.

Водонагреватель после установки

Вне зависимости от модельных особенностей во всех проточных водонагревателях используются схожие способы нагрева. Модели такого оборудования, как правило, различаются дизайном и применяемыми в компоновке исходными материалами.

Для тех, кто с трепетом относится к личной гигиене, унитаз с функцией биде покажется отнюдь не бесполезным изобретением.

Из каких материалов можно выполнить зеркальные потолки в ванной и какие варианты отделок можно рассматривать, читайте в этом материале.

Невысокий уровень мощности безнапорных устройств делает невозможным получение воды теплее 60 ^оС, но такие водонагреватели способны обслуживать только единственную точку разбора.

Тем не менее именно безнапорные проточные модели водогрейного оборудования пользуются повышенным спросом у владельцев загородной недвижимости при отсутствии системы централизованного водоснабжения, что обусловлено простой эксплуатацией, неограниченным количеством горячей воды, отсутствием необходимости привлекать к обслуживанию специалистов, а также компактными размерами и вполне доступной стоимостью.

Видео на тему

Бойлеры для воды электрические — характеристики и критерии выбора

В последнее время очень популярны бойлеры для нагрева воды электрические.

Такое оборудование особенно востребовано при полном отсутствии в доме централизованной системы горячего водоснабжения или при частых перебоях с подачей горячей воды.

Конструкция накопительного водонагревателя

У водонагревательного оборудования накопительного типа основным нагревательным элементом является ТЭН. Мощность, потребляемая такими приборами, как правило, варьирует в пределах 1-3 кВт, что позволяет запитывать устройство от стандартной электрической сети.

Модели, которые рассчитаны на потребление 6 кВт, нуждаются в подключении к специальной силовой линии. Некоторые современные модели обладают не одним, а двумя ТЭНами. Они позволяют регулировать уровень нагрузки на сеть и показатели прогрева воды.

Вне зависимости от количества нагревательных элементов, конструкция электрического бойлера представлена:

• внутренним резервуаром;
• ТЭНом или ТЭНами;
• магниевым или титановым «жертвенным» анодом;
• наружным или внешним корпусом;
• патрубком на подвод холодной воды;
• трубой на отбор горячей воды;
• термометром;
• теплоизолирующим слоем;
• термостатом с регулирующим устройством;
• декоративной защитной крышкой;
• диодом или лампой индикатора;
• кронштейнами для фиксации при настенном исполнении прибора.

Показатели сохранения тепла напрямую зависят от теплоизолирующих качеств. Как правило, самые популярные и востребованные у потребителей модели водогрейного оборудования, характеризуются остыванием воды в пределах 5-7°С за сутки. Следует отметить, что слишком объёмная теплоизоляция может негативно сказаться на габаритах прибора.

Устройство накопительного водонагревателя для вертикального монтажа

Важным элементом конструкции является термостат, позволяющий эффективно контролировать температурный режим нагреваемой воды. Повышенный уровень безопасности обеспечивается наличием дополнительного термостата, а экономичность водогрейного прибора зависит от параметров нагрева воды.

Защита внутренней части накопительного резервуара от коррозийных изменений достигается применением магниевого анода, замена которого в обязательном порядке осуществляется, как правило, раз в полтора года.

Оптимальный объем бака

Чтобы самостоятельно определиться с объемом накопительного резервуара водогрейного оборудования, необходимо произвести несложные расчёты в соответствии со следующей формулой: V бака = Р воды х (t° — t¹) : (t² — t¹), где:

• Р воды — показатели запланированного расхода воды;
• t° — температурные показатели воды, которые должны быть получены в месте водяного разбора;
• t¹ — температурные показатели холодной воды в трубопроводной системе, из которой предполагается выполнять разбавление горячей воды, поступающей из водогрейного прибора;
• t² — температурные показатели воды, нагретой ТЭНом водонагревательного устройства.

Электрический бойлер в бане

Следует отметить, что максимально точное вычисление объема накопительного резервуара, может быть осуществлено с учетом способа расхода нагретой воды.

Оптимальный объём накопительного бака определяется с учетом количества потребителей в домовладении и источников водяной раздачи, включая душевую кабину, ванну, биде и краны с раковиной.

Технические характеристики

Основные технические характеристики, которые обязательно должны учитываться при выборе водогрейного оборудования, помимо габаритов и объёма накопительного бака, должны быть представлены мощностью прибора, а также его функционалом и внутренним оснащением.

Мощность прибора

Показатели мощности водогрейного прибора обуславливаются основными характеристиками нагревательного элемента или ТЭНа, а также их количеством. Накопительные водонагреватели накопительного типа функционируют аналогично электрическому чайнику. Максимально мощные нагревательные элементы очень быстро осуществляют нагрев воды до заданных показателей.

Водогрейное оборудование

При выборе параметров мощности водогрейной модели следует ориентироваться на следующие рекомендации:

• нагрев 15 л холодной воды до комфортных температурных показателей 60°С водогрейным прибором с уровнем мощности в пределах 1,0—1,5 кВт занимает около полутора часов;
• нагрев 100 л холодной воды до комфортных температурных показателей 60°С водогрейным прибором с уровнем мощности в пределах 2,0—3,0 кВт занимает около четырёх часов.

Производители сопровождают выпускаемое оборудование интуитивно понятной инструкцией, в которой обязательно указываются точные данные по времени нагрева стандартного количества воды.

Необходимо учитывать тот факт, что установка водонагревательного оборудования с очень высокими показателями мощности предполагает организацию дополнительной выделенной линии электрического питания с монтажом автомата защиты и заземления.

Управление прибором

Современное водогрейное оборудование может иметь механический или электронный тип управления. Оптимально эффективными являются модели с электронным блоком управления в виде ЖК-дисплея. Благодаря такому варианту управления, уровень точности регулирования температуры нагрева воды составляет один градус.

Электрические бойлеры

Кроме всего прочего, у потребителя появляется прекрасная возможность осуществлять регулировку силы потока и уровня воды внутри накопительного резервуара. Электрические накопительные водонагреватели с электронным управлением способны самостоятельно выполнять регулировку уровня мощности, используя с этой целью режим экономии.

Менее экономичными являются модели с механическим типом управления, позволяющим только приблизительно выставлять режим температурных показателей нагрева воды.

Внутреннее оснащение

Основные составные части внутреннего оснащения любых электрических водонагревателей накопительного типа представлены термостатом, термо-ограничительным датчиком перегрева, а также группой безопасности и панелью управления.

В простых моделях на панели находятся кнопка включения и регулятор температуры. Особое внимание уделяется внутреннему покрытию накопительного резервуара:

• Пластиковое покрытие, являющееся самым бюджетным вариантом исполнения. Несмотря на то, что современные пластики способны достаточно хорошо справляться со своими задачами, под высокотемпературным воздействием продолжительность эксплуатации таких водогрейных приборов становится короткой.
• Эмалевое или стеклокерамическое покрытие относится к категории очень популярных видов. Такой вариант используется фирмами-производителями, водогрейные приборы которых представлены разной ценовой категорией. Основные недостатки эмалей представлены образованием микроскопических трещин и течи в результате продолжительной эксплуатации, и под воздействием высокотемпературных режимов.
• Нержавеющее или титановое покрытие является в настоящее время самым долговечным, а также высокопрочным и дорогостоящим, что сказывается на цене такого водогрейного оборудования. Накопительные баки с титановым и нержавеющим покрытием не подвергаются разрушительному коррозийному разрушению, поэтому при соблюдении правил эксплуатации способны прослужить максимально продолжительное время.

Безусловно, при необходимости приобрести водогрейный прибор для периодического использования, можно остановить свой выбор на бюджетных моделях, но для регулярной эксплуатации оптимальным станет долговечный и дорогостоящий вариант.

На сегодняшний день принципиально новые и конкурентоспособные технические решения в области водогрейного оборудования механического типа отсутствуют, поэтому все разработки направлены на модернизацию перспективных электронных моделей.

Как выбрать электрический водонагреватель

При выборе водогрейного оборудования желательно придерживаться следующих рекомендаций специалистов:

• в городских квартирах для сезонной эксплуатации лучше всего монтировать приборы, которые подключаются к однофазной сети 220 В, а в частных домовладениях, для постоянного использования чаще всего устанавливается водогрейное оборудование, требующее подключения к трехфазной электрической сети 380 В;
• более высокие показатели мощности позволяют быстро нагреть воду, но в этом случае отмечается очень высокая нагрузка на электрическую сеть;
• для регулярной эксплуатации желательно приобретать современное накопительное водогрейное оборудование, предназначенное для напольного монтажа;
• водогрейные модели с двумя ТЭНами удобны в эксплуатации и позволяют обеспечивать бесперебойную подачу воды даже при выходе из строя одного нагревательного элемента.

Накопительный бойлер косвенного нагрева можно изготовить самостоятельно. В статье описана инструкция по изготовлению оборудования.

Схему подключения водонагревателя к водопроводу в квартире вы найдете в этом материале.

Следует отметить, что в небольших по площади помещениях целесообразно устанавливать горизонтальные модели накопительных электрических водогрейных приборов, которые отлично смотрятся вблизи самого потолка. А в достаточно объёмных помещениях можно смело отдавать предпочтение габаритным вертикальным моделям.

Видео на тему
