Полумансарда – это изначально жилой этаж, который совмещен с крышей. Полумансарда архитектурно выразительна, имеет свои особенности, а также она может быть использована как полноценное помещение. Наружные торцовые стены имеют высоту не менее полутора метра, также они являются несущими. По сути, боковые стены данного помещения образованы вертикально расположенной строительной конструктивной системой, а также скатом крыши.

Преимущества и недостатки полумансарды

Возведение мансардного или полумансардного этажа значительно сэкономит денежные затраты, в отличие от возведения полноценного этажа.

К преимуществам полумансардного этажа можно отнести несколько факторов. Существует возможность применения вертикального, то есть торцового полноценного остекления, без применения мансардных окон, которые являются довольно дорогим удовольствием. Также получается использовать пространство данного этажа более рационально, чем в мансардном этаже.

Типичный дом с полумансардой вместо второго этажа

Главным недостатком мансардных и полумансардных этажей является большая теплопотеря через кровельное покрытие

. Но этот изъян легко устранить, проведя тщательную работу по устройству теплоизоляции, соблюдая все этапы и используя качественные и проверенные материалы.

Полумансардный этаж также будет стоить дороже, чем устройство мансардного этажа, но дешевле, чем устройство полноценного этажа.

Стропильная система полумансардной кровли

При проектировании каркасной конструкции необходимо учесть будущий наклон кровли. Архитектурные особенности данного строения позволяют сделать высокую крышу, чтобы гармонировать с общим видом всего задания. Также проектируя крышу важно учесть все нагрузки. Она должна выдержать снег, дождь, ветер. При проектировании крыши очень тщательно разрабатывают будущую стропильную систему.

Данная система будет безраспорной, важно, чтобы стропильная нога производила работу на изгиб, не передавая нагрузку на стены. Одна из опор будет закрепленной, но с возможностью вращения, а вторая опора будет подвижной и свободно вращающейся. Важно помнить об устройстве мауэрлата и монтировке конькового прогона, опирающегося на стойки.

Общий вид стропильной системы полумансарды с изгибом кровли

Монтировать безраспорную конструкцию можно по-разному. Опорным брусом подшивается нижняя часть стропила, в этом брусе делается специальный паз для упора в мауэрлат. А в горизонтальной части стропильной ноги делают запил со скосом для опирания на брус.

Этот скос позволит избежать распора, что даст возможность работать стропилу на изгиб. Закрепление происходит при помощи гвоздей, уголков или скоб. На коньковый прогон укладывают верхние концы стропильных ног, и крепят по принципу скользящей опоры. Этот принцип позволяет конструкции при деформациях и изменениях двигаться в определенных, заданных границах.

Также можно использовать более распространенный вариант. Стропила укладывают друг в друга либо в прогон, связывая их между собой зубчатыми пластинами из металла. Верхние части стропил закрепляют болтом. В боковую часть вбивают по гвоздю под определенным углом.

Более подробная схема полумансардной стропильной системы

Также укрепление делают при помощи металлических пластин или уголков из стали, которые фиксируют стропильную ногу с двух сторон. Не стоит жестко крепить всю конструкцию, иначе вы лишите ее необходимого движения, и из-за этого распорная нагрузка перестанет передаваться на мауэрлат.

Особенности конструкции, и ее прочность

Стропильная конструкция требует скольжения и определенной свободы, иначе вся ее работа будет неверной. Обычно стропильные ноги крепят одним концом принципом скользящей опоры, а вторым на шарнирное соединение. Данный крепеж является самым правильным и эффективным, так как полностью поддерживает всю конструкцию в правильном состоянии, позволяет ей работать верно.

Коньковый прогон необходимо жестко упирать во фронтоны, чтобы предотвратить смещение конструкции из-за неравномерного распределения сил, одних вертикальных стоек для этого будет недостаточно.

Для придания устойчивости всей системе, низ стоек, которые поддерживают прогон, жестко защемляют путем врубки в лежень, а также крепят к перекрытиям. Монтируют также горизонтальную схватку, закрепляя ее гвоздями к стойкам. Данная схватка является предаварийным элементом для всей конструктивной системы и может спасти ситуацию, если нагрузка на кровлю окажется слишком большой и произойдет деформация.

Что представляет собой полумансардная кровля - СамСтрой

Мансардные крыши давно получили огромную популярность в нашей стране, а вот о существовании полумансардных знают далеко не все. С одной стороны, они имеют еще более простую конструкцию, чем мансардные, но с другой — их стропильная система имеет много нюансов, не зная которые, можно испортить строение. Поэтому хочу поделиться с вами технологией устройства полумансардных крыш.

Полумансарда является компромиссом между полноценным этажом и мансардой

Что представляет собой полумансардная кровля

В отличие от обычной мансарды, полумансардный этаж образован не только скатами крыши, но и стенами здания. Т.е. стены возводятся выше перекрытия между мансардным и нижним этажом, но ниже потолка мансардного этажа. Это позволяет отказаться от ломаных стропил.

Другими словами, конструкция представляет собой обычную двускатную кровлю. Однако здесь имеется один нюанс — стены, которые возведены выше перекрытия, не стянуты балками или плитой. Поэтому они не терпят распорной нагрузки, которая возникает при укладке висячих стропил.

Наслонные стропильные системы не позволяют использовать полумансарду в качестве жилого этажа

В то же время использование наслонных стропил, позволяющих избежать таких нагрузок, не допускается, так как в этом случае пострадает пространство полумансардного этажа.

Устранить распор на стены позволяет прогиб стропил, однако в таком случае стропильные ноги должны смещаться относительно мауэрлата или конькового прогона.

Существует несколько способов устройства стропильной системы, отвечающей всем этим требованиям. Далее я хочу ознакомить вас с наиболее современной системой, позволяющей свести распорные нагрузки к минимуму.

Технология устройства кровли

Процесс устройства стропильной системы разделим на три этапа:

Далее пошагово рассмотрим устройство от начала и до конца.

Подготовка материалов

Чтобы обеспечить большой изгибающий момент стропильной системы, для ее устройства понадобятся следующие материалы:

После подготовки материалов можно приступать к работе.

Подготовка конструкции к установке стропил

Подготовка конструкции своими руками к установке стропил осуществляется следующим образом:

Гидроизоляция. На стены обязательно нужно постелить слой рубероида. Для этого вначале обработайте поверхность стен битумной мастикой, после чего, не дожидаясь ее застывания, уложите полоску рубероида.

Такая мера предотвратит проникновение влаги из стен в деревянную конструкцию

 Монтаж мауэралата:

  • Уложите на две стены, на которые будут опираться стропила, брус 100х100 мм. Если Фронтон будет каркасным, брус укладывается по периметру, т.е. на все четыре стены ;
  • Чтобы закрепить мауэрлат на стенах, просверлите отверстия с шагом 40-50 сантиметров по диаметру анкеров;
  • Вставьте в отверстия анкера и затяните их, чтобы зафиксировать мауэрлат.

 Установка конькового прогона. Процесс монтажа балки зависит от типа фронтона:

  • Если фронтон каркасный, по центру торцовых стен на мауэрлат устанавливаются стойки и фиксируются стальными уголками и шурупами. Далее между стойками крепится коньковый прогон при помощи шурупов или гвоздей;
  • Если фронтон кирпичный, в нем обычно делается специальный выступ, на которую ложится балка, как показано на схеме. Для фиксации балки используются стальные уголки и анкера.
  • Место примыкания бруска к фронтону обязательно гидроизолируйте. Для этого брус можно обмотать рубероидом.
  • Обратите внимание! Сечение конькового прогона подбирается индивидуально, в зависимости от длины пролета. Эту информацию вы можете получить из справочной литературы или онлайн-калькулятора.

Теперь конструкция готова к укладке стропильных ног.

На схеме — устройство безраспорной стропильной системы

Монтаж стропильных ног

Теперь можно приступать к самой ответственной части работы — монтажу стропильных ног. Эта операция осуществляется так:

 Монтаж верхнего узла. Устройство конькового узла осуществляется в такой последовательности:

  • Крепление стропильных ног друг к другу осуществляется металлическими пластинами, поэтому начните работу с крепления пластин к верхнему краю стропил;
  • Чтобы предотвратить смещение стропильной фермы вдоль оси конькового прогона, сделайте в последнем пазы под стропильные ноги;
  • Соедините две ответные стропильные ноги одним болтом. В результате стропила смогут свободно вращаться вокруг оси болта.Учтите, что все болты должны располагаться на одной линии, параллельной коньковому прогону, для формирования ровного конька.Обратите внимание!Перед монтажом стропильной системы не забудьте обработать все детали антисептиком.

Монтаж нижнего узла: Нижняя часть стропильной ноги крепится к мауэрлату следующим образом:

  • Закрепите возле стропила пластину ползуна;
  • К самой стропильной ноге прикрепите петлю так, чтобы пластина ползуна оказалась внутри нее;
  • Чтобы стропильная нога не сместилась вдоль оси мауэрлата с двух ее сторон закрепите стальной уголок, зафиксировав его на мауэрлате.По такому принципу закрепите все стропильные ногиОбратите внимание!Чтобы сделать кровлю боле устойчивой к опрокидыванию, стропила желательно привязать стропильные ноги к мауэрлату или анкерам проволокой.

Надо сказать, что верхнюю часть стропил иногда крепят жестко. Для этого между стропильными ногами над коньковым прогоном и под ним устанавливают затяжки, обеспечивающие жесткое защемление балки.

На схеме — жесткое крепление стропил в верхнем узле

Подобный монтаж рекомендуется выполнять в регионах с повышенным уровнем выпадения осадков, т.е. когда снеговая нагрузка на кровлю высокая.

Существует также вариант системы, при которой нижняя часть стропил фиксируется жестко, а верхняя свободно перемещается поперек оси конькового прогона. Но, в этом случае коньковый узел получается нестабильным, что имеет свои минусы. Поэтому выше мы рассмотрели самый оптимальный вариант безраспорной конструкции стропильной системы.

После монтажа конструкции нужно выполнить гидроизоляцию, набить обрешетку и уложить кровельное покрытие. Эта работа осуществляется так же, как и при монтаже любой кровли.

Мансарда — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 11 октября 2019; проверки требует 1 правка. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 11 октября 2019; проверки требует 1 правка.

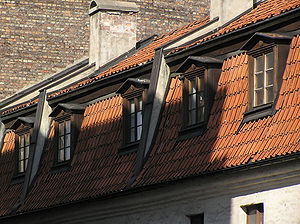

Манса́рда (от фр. mansarde), Мансардный этаж — эксплуатируемое чердачное пространство (как жилое, так и нежилое помещение), образуемое на последнем этаже дома (здания), либо последнем этаже части дома, с мансардной крышей.

Популярность домам (зданиям) с подобной архитектурой принёс француз Франсуа Мансар своей работой в Париже в середине XVII века. В 1630 году он впервые использовал подкровельное чердачное пространство для жилых и хозяйственных целей. С тех пор чердачный этаж под скатной крутой изломанной крышей носит название «мансарда» (по имени архитектора). С начала XIX века, в связи с индустриализацией и урбанизацией, в мансардах жили преимущественно бедные люди. Мансарды находят всё большее применение в современном строительстве. Сегодня СП 54.13330.2011 «Здания жилые многоквартирные» трактует данную конструктивную часть здания следующим образом: «Этаж в чердачном пространстве, фасад которого полностью или частично образован поверхностью (поверхностями) наклонной, ломаной или криволинейной крыши»[1][2].

Большое разнообразие конструктивных решений мансард позволило оживить облик домов и предложить самый разнообразный функциональный набор жилых и хозяйственных помещений. К устройству мансард прибегали при строительстве дворцовых и замковых комплексов, а также рядовых домов — жилых, торговых, мастерских и тому подобное.

Геометрические формы мансард могут быть различными: иметь треугольный или ломаный силуэт, быть симметричными и несимметричными, располагаться по всей ширине здания или только по одну сторону от его продольной оси. При ломаной форме крыши нижней части мансарды придают крутой уклон (60° — 70°), а верхней — пологий (15° — 30°).

Мансардный этаж может занимать всю площадь здания, либо его часть, но, как правило, в пределах лежащих ниже стен базового здания. По отношению к наружным стенам мансарды могут располагаться в створе или выходить за их границы. При ограниченном выносе мансардного этажа его опирают на консольный вынос нижележащего перекрытия, при большом выносе — на дополнительные опоры — колонны, стенки, подвески.

Планировочные особенности связаны со структурой здания и с ниже расположенными помещениями. Выбор той или иной архитектурно-строительной системы мансардного этажа включает определение несущей конструкции и ограждения. При возведении мансардных этажей на реконструируемых зданиях рекомендуется выбирать лёгкие конструкции и материалы с учетом той нагрузки, которая будет перенесена на уже существующее здание.

Несущие конструкции мансард могут быть деревянными, металлическими и железобетонными. Применение деревянных конструкций мансард должно согласовываться со степенью огнестойкости здания. Наружные ограждения мансард могут быть полностью утеплёнными либо только в границах отапливаемых помещений с устройством в последних наклонных, ломанных или плоских потолков.

Преимущества[править | править код]

  • Использование инфраструктуры старого здания;
  • Увеличение жилой площади за счёт использования чердачного помещения;
  • Экономическая выгода — стоимость квадратного метра складывается из утепления и отделки, так как расходы на возведение кровли неизбежны;
  • Решение проблемы уплотнительной застройки;
  • Придание зданию завершенного вида, улучшение внешнего облика здания;
  • Возможность установки мансарды в один или два уровня;
  • Сокращение теплопотери через крышу, снижение энергопотребления всего дома в зимний период;
  • Возможность надстройки без использования тяжёлой грузоподъёмной техники и без отселения жильцов;
  • Более теплый этаж по сравнению с фасадными;
  • Скошенные потолки дают свободу дизайнерской мысли;
  • Возможность создания лофта.

Недостатки[править | править код]

  • Потеря полезной площади помещения;
  • Скошенные потолки, которые уменьшают высоту пристенка;
  • Сложная и требовательная технология тепло- и гидроизоляции;
  • Влияние квалификации строителей и проектировщиков на конечный результат.

История мансарды началась в XVII веке. Связана она с именем знаменитого французского архитектора Франсуа Мансара. Несмотря на то, что до Мансара французские архитекторы (в частности, Пьер Леско) использовали высокие французские крыши для устройства в них жилых помещений, именно он наиболее часто стал использовать их для достижения декоративных эффектов[3]. Одним из первых он снабдил крышу красивыми окнами и превратил чердак в апартаменты для не очень знатных гостей. Идея получила широкое распространение в Париже. Стало модно иметь жилую мансарду, а главное очень выгодно. Городские власти Парижа собирали налоги с домовладельца в зависимости от этажности. Но чердак этажом не считался, поэтому денег за него не брали.

В Россию мода на мансарды пришла в XVIII веке. В проевропейском Санкт-Петербурге многие здания стали проектировать и строить именно с мансардами[4]. Но в это время они больше напоминали тёмные и душные «скворечники». Ведь тогда в практике строительства применялись громоздкие люкарны и дормеры[5] — своеобразные домики со слуховыми окнами. Много света они дать не могли, полноценно освещая только прилегающее к ним пространство. В патриархальной Москве мансарды были единичны.

В XX веке, в эпоху индустриального домостроения, когда в архитектуре доминировали плоские кровли, про мансарды практически забыли. С первой половины 1990-х годов, с появлением новых строительных материалов и технологий, мансарды в России стали приобретать большую популярность.

  • Мансарда — статья из Большой советской энциклопедии.
  • Мансарда // Краткая энциклопедия домашнего хозяйства / под ред. А. И. Ревина. — М.: Советская энциклопедия, 1960. — Т. 1. — С. 335. — 770 с.

Мансарда в доме - что это такое, мансарда это этаж или нет, квартиры с мансардой: плюсы и минусы

Помогают сэкономить стройматериалы. За счет мансарды нагрузка на фундамент практически не увеличивается, поэтому не нужно дополнительно вкладывать в основание. При строительстве здания со скатной крышей дополнительное пространство под кровлей образуется в любом случае, поэтому рациональнее его использовать под жилье.

Улучшают внешний вид здания. За счет мансарды индивидуальные коттеджи выглядят более объемно, а многоквартирные дома напоминают застройку европейских городов. Разные размеры и расположение скатов кровли позволяет спроектировать здание, которое не будет похожим на другие. Благодаря разнообразию форм и конструкции мансардные этажи можно увидеть в городской, загородной и дворцовой архитектуре.

Снижают расходы при эксплуатации здания. Например, снижают теплопотери в холодное время, потому что крыша дополнительно утеплена.

Позволяют сделать нестандартный дизайн интерьера. За счет наклонных стен, потолка-крыши, мансардных окон и балконов помещение можно оформить нестандартно. Если опорные балки и кровля металлические, дизайнеры обустраивают интерьер в стиле лофт, если стропила деревянные — выбирают классические решения.

Особенности мансард

🔸 Меньшая полезная площадь по сравнению с полноценным этажом равной длины и ширины.

🔸 Из-за наклона кровли пространство возле стен сложнее использовать: шкафы нужно изготавливать под заказ или ставить их не вплотную к стене.

🔸 Неодинаковая высота потоков. Могут возникать неудобства при передвижении жильцов.

🔸 Повышенные требования к внутренней отделке. Стены и потолок в мансардном помещении — эта крыша, через которую проходят значительные теплопотери из жилья и может просачиваться атмосферная влага. Чтобы микроклимат в комнатах под кровлей был благоприятным, стены и потолки утепляют, прокладывают дополнительный гидроизоляционный слой и проводят шумоизоляцию, чтобы жильцам не мешал стук дождя или птицы.

🔸 Возможен недостаток природного освещения, проблемы с отоплением и вентиляцией. Такие проблемы в большинстве случаев связаны с недочетами при проектировании или недостаточным бюджетом строительства, потому что, например, обустройство окон в крыше стоит дорого.

🔸 Психологические аспекты. По мнению психологов, если долго находиться в комнате с наклоненными внутрь стенами, может возникнуть ощущение тревожности.

Почему в некоторых случаях лучше оставить чердак нежилым

На чердаке без перегородок и внутренней отделки лучше циркулирует воздух, опорные элементы меньше гниют и ржавеют. При обустройстве мансарды срок службы стропильной системы сокращается, а для ее замены и реконструкции нужно больше усилий — из-за демонтажа обшивки. В целом, мансардный этаж увеличивает расходы на эксплуатацию и плановый ремонт дома, поэтому иногда лучше использовать чердак как техэтаж.

В каких случаях можно использовать чердачное помещение под жилье

Несмотря на то, что при строительстве скатной крыши под ней всегда образуется дополнительное пространство, его не всегда можно использовать под жилье. Так, комнаты или квартиру в мансарде можно обустроить при нескольких условиях:

✅ высота кровли в самой высокой ее точке больше 2,4 м;

✅ стропильные балки не мешают передвижению — расположены высоко, не пересекают помещение по диагонали или по середине его высоты;

✅ перекрытие выдержит жильцов, мебель, технику и предметы интерьера, а кровельные балки — нагрузку от дополнительных стройматериалов при утеплении и отделке.

Эти особенности конструкции лучше предусмотреть на этапе проектирования. Если желание или необходимость сделать жилую мансарду появилось уже после постройки дома, методы реконструкции будут зависеть от параметров и особенностей здания. При этом стоит выбрать легкие материалы и конструктивные решения, чтобы не увеличивать нагрузку на стены и фундамент дома.

Особенности проектирования

🔹 Планировка мансарды во многом зависит от планировки и технических характеристик здания, потому что основывается на несущей способности стен, фундамента, расположении перегородок и инженерных систем на нижнем этаже.

🔹 По правилам, боковые стены делают выше 1,6 м. Если жилой этаж обустраивают при реконструкции старой кровли, за низкими боковыми стенками чаще всего размещают небольшие кладовые. При проектировании нового коттеджа высота стен, обычно, больше 1,8 м.

🔹 Согласно СНиП, в каждом жилом помещении мансарды потолки ниже 2,5 метра должны занимать не больше половины площади помещения.

🔹 При разработке проекта и выборе материалов учитывают множество факторов: климат в регионе, назначение помещения, способ обогрева.

🔹 Для хорошего природного освещения площадь окон должна составлять ⅛ площади пола.

🔹 Делать полноценный санузел в мансарде дорого — это требует дополнительного укрепления чердачного перекрытия, что невыгодно при строительстве частного дома. Обычно обустраивают только дополнительный туалет или не делают санузел вовсе. Если мансардный этаж находится в многоквартирном доме с бетонными перекрытиями, таких проблем не возникает.

Особенности конструкции

Опорные элементы. Опорная часть конструкции включает несущие стропила кровли и чердачное перекрытие. Опорные элементы могут быть металлическими, деревянными или железобетонными. В каждом случае при проектировании рассчитывают максимально допустимые нагрузки, с учетом которых устанавливают размеры опорных элементов. Использование деревянных стропил учитывают при расчете огнестойкости и пожарной безопасности здания.

Границы. Мансарда может занимать всю крышу, или только ее часть. В большинстве случаев границы мансардного этажа проходят по периметру здания, но иногда чердак может нависать.

устройство, стропильная система и др.

Существует разные варианты для решения внешнего вида крыши. Достаточно выразительно и эстетично смотрится полумансардная крыша. Правда, для выполнения стропильной системы такой конструкции необходим особый подход при проектировании. Тем не менее, сделать полумансардную крышу можно своими руками.

Преимущества и недостатки полумансарды перед мансардой

Потребность в увеличении жилой площади — вопрос довольно актуальный в строительстве. Это можно сделать, пристроив дополнительные помещения к первому этажу, но более рациональным решением станет устройство второго этажа. При этом каждый понимает, что возведение полноценного этажа потребует больших дополнительных затрат на материал и строительные работы. А такое решение, как мансардный этаж, станет золотой серединой в решении этого вопроса, потому как стены и крыша для неё — это скаты кровли. Отличие полумансарды в том, что дополнительный этаж обустраивается как помещение, которое образуется с помощью вертикальной строительной конструкции и скатов кровли. Несущими выступают боковые стены.

Преимущество полумансарды связано с рациональным использованием пространства внутри. При такой конструкции можно осуществить вертикальное остекление.

Для комфортной эксплуатации мансардного этажа, нельзя забывать про утепление крыши, потому как кровельная конструкция дома способна иметь высокие теплопотери. Утепление полумансарды произвести проще, так как её стены возводят из основного материала, применяемого для дома.

Надо учитывать, что по стоимости полумансарда обойдётся дороже. К тому же, могут возникнуть сложности при устройстве системы стропил. Важно знать особенности возведения такой крыши.

Проектирование полумансардной крыши

Чтобы правильно создать каркас крыши для полумансарды, лучше начать с разработки проекта. На этом этапе определяются с углом наклона кровли и высотой. Для того чтобы сохранить эстетически правильные пропорции здания, нужно делать кровлю не слишком высокой. По количеству скатов полумансардные кровли делают одно- или двухскатными. Необходимо рассчитать нагрузки, которые будут воздействовать на крышу. Это позволит обеспечить комфортную эксплуатацию и исключит образование повреждений.

Чтобы предотвратить передачу распорной нагрузки на стены полумансарды, систему стропил для неё делают безраспорной. Применяют её при монтаже на стены из блочных материалов.

В разработанном проекте должна содержаться схема стропильной системы. На ней располагаются конструктивные элементы и обозначают способы их крепления. Стропила не должны передавать распор на стены, поэтому каркас имеет наслонные стропила. А крепление стропильных ног осуществляется интересным методом, обеспечивая определённую степень свободы.

При организации наслонных стропил, укладывается мауэрлат и монтируется коньковый прогон, опираемый на фронтоны. Можно использовать вертикальные стойки.

Для обеспечения работы стропила на изгиб (а именно этот метод не позволяет давать распор на стены), одну его опору закрепляют таким образом, чтобы она могла свободно вращаться. А вторую опору делают подвижной. Она тоже должна свободно вращаться.

Монтаж стропил для полумансардной крыши можно осуществить тремя способами.

Способ первый

Нижнюю часть стропила подшивают с помощью опорного бруска. Можно также сделать врубку зубом, опирая на мауэрлат. Верхнюю же её часть  делают с горизонтальным запилом со скосом, глубиной, определяемой по формуле: a=025h, где h — параметр высоты сечения стропильной ноги.

Площадка, предназначенная для упора в длину, не должна превышать параметра h. Распорную нагрузку, образующуюся при работе стропильной ноги на изгиб, можно избежать с помощью скоса подрезки. Не имеющий скоса запил опирается на прогон боковой щекой. При этом параметр длины скошенного запила должен быть не менее двух a.

Первый способ монтажаПервый способ монтажа

В случае, если верхняя подрезка стропила не представляется возможной, необходимо произвести его подшивку с помощью обрезка доски с сечением, аналогичным сечению стропила. Следующий этап — закрепление с двух сторон с помощью прибоин из дерева или монтажных пластин из металла. Эту подшивку или запил выполняют горизонтально. Далее верхние концы стропильных ног свободно укладывают на коньковый брус. Если крыша двухскатная, то крепление к прогону осуществляют, используя принцип скользящей опоры. Скреплять стропила между собой в этом случае не нужно. Этот вариант крыши, имеющей два ската, можно представить как комплекс, состоящий из двух односкатных конструкций, которые примыкают друг к другу.

При установке стропильных ног нельзя изменять схему их упора на прогон. Иначе это приведёт к образованию распорных нагрузок.

Способ второй

При устройстве крыши, имеющей два ската, чаще всего используют этот способ. Он подразумевает выполнение нижней части стропила на ползуне. Верх стропильной ноги при этом закрепляют с помощью болтов или гвоздей. Стропильные ноги упирают в прогон или между собой. Связывание их проводят деревянными прибоинами или зубчатыми металлическими пластинами.

Второй способ монтажаВторой способ монтажа

Важно правильно закрепить нижнюю часть стропильной ноги к мауэрлату. Чтобы обеспечить их проектное положение, при креплении по обе стороны боковых поверхностей вбивают под углом гвозди. Можно использовать вариант, где сверху вбивается один длинный гвоздь или устанавливается гибкая пластина из стали. Можно заменить их на уголки из стали, но для этого варианта необходимо зафиксировать стропильную ногу уголками с обеих сторон. Гвозди при этом не вбивают. Чтобы обеспечить защиту от ветрового опрокидывания крыши, используют дополнительное крепление элементов стропильной конструкции с помощью гибких проволочных скруток. Такое крепление не будет препятствовать основной работе в качестве ползуна.

Нужно исключить применение жёсткого крепления, в котором используется много гвоздей и саморезов, чтобы предотвратить образование распорной нагрузки на мауэрлат, которую будет передавать нижняя часть стропильной ноги.

Способ третий

Его отличие от предыдущих в том, что происходит жёсткое крепление конькового узла. Но он схож со вторым тем, что при креплении нижней части стропильной ноги используют ползунок.

Это конструкция плоха тем, что  может спровоцировать разрушение узла конька, вызывая в нем сильный изгибающий момент. Но за пределами конька прогиб стропил минимальный. Здесь необходимо рассчитывать максимальный изгибающий момент конькового узла. Но так как самостоятельный такой расчёт может вызвать сложности, рекомендуют использовать формулы, предназначенные для расчёта балок, имеющих две опоры (однопролётные). Можно добиться определённого запаса прочности при устройстве узлового соединения, имеющего жёсткое защемление стропил в верхней части.

Скользящие стропилаСкользящие стропила

Особенности безраспорной стропильной системы

При креплении стропил по трём вышеописанным способам предусматривают подобные принципы. Необходимо обеспечить скользящую опору для одного конца стропильной ноги, которая может дать возможность совершения поворота. При этом для другого конца выбирают крепление на шарнирах, которое способно делать этот поворот.

Можно заменить современные способы крепления на традиционные. То есть вместо пластин, используемых для фиксирования стропил на ползунах и шарнирах, применяют скобы, гвоздевые бои, образки досок и брусков. Основное правило при выборе любого крепежа — обеспечить скольжение стропила в месте упора.

При разработке проекта используют расчётную схему. Она основывается на том, чтобы обеспечить равномерный допуск распределённой нагрузки на крышу. Условие правильного расчёта — это когда обеспечивается воздействие одинаковой силы на все точки плоскостей ската. Но это только теория. На практике обеспечить выполнение этого условия не представляется возможным, потому что на крышу действуют ветровые и снеговые нагрузки, которые не могут быть распределены равномерно по всем скатам крыши.

Чтобы обеспечить грамотную работу стропильной системы по всем трём способам, необходимо создать условие жёсткого крепления конькового прогона.

Возведение полумансардной крышиВозведение полумансардной крыши

Для обеспечения жёсткой фиксации концы конькового прогона вводят во фронтоны полумансарды. Это предупреждает образование горизонтального смещения. При опоре прогона лишь на стойки может образоваться смещение крыши из-за неравномерной нагрузки на скаты. Это произойдет при условии снижения нагрузки на одном скате относительно расчётной.

Для того чтобы повысить жёсткость системы стропил, используют горизонтальную схватку. Она осуществляется с помощью гвоздевого крепления к стойкам, которые будет поддерживать коньковый прогон. Схватки, как правило, монтируют на высоте 2 метров (отсчёт идет от пола полумансарды). Это позволит исключить возможность образования помехи при движении жильцов. Для второго и третьего способа используют ползун, предполагающий вынос стропила за край стены.

Для повышения устойчивости безраспорной системы, имеющей наслонные стропила, рекомендуется осуществлять жёсткое крепление низа стоек, которые поддерживают прогон. Это можно сделать за счёт врубки в лежень, закрепив их к перекрытиям. Это предотвратит образование шарнирного узла при упоре нижнего конца стойки в конструкцию, имеющую жёсткое защемление.

Мансардный этаж - виды и типы, габариты и размеры мансарды. Устройство мансардного этажа.

Впервые мансарды начали возводить во Франции в 18 веке. Первый проект мансардного этажа появился в Санкт-Петербурге на столетие позже. После революции 1917 года о них забыли. И только на рубеже 90-х мода на строительство мансардных домов вернулась.

Содержимое обзора:

Преимущества

Почти все они сводятся к дизайнерской и архитектурной привлекательности. Нестандартный внешний вид формируется за счёт сложной вертикальной конструкции.

Благодаря наклонным окнам и стенам, а в некоторых случаях открытым балкам, планирование внутреннего интерьера становится безграничным.

Неограниченный простор дизайнерской мысли используется в полной мере воплощая в жизнь идеи швейцарского шале или французского прованса.

Правильно расположенные мансардные окна более чем на треть пропускают больше света в сравнении с их традиционным расположением.

Ещё одним преимуществом дома с мансардным этажом можно считать, когда он строится на пустующем чердаке жилого строения. Мысли о более рациональном его использовании обретают форму и воплощаются в реальность.

Какая высота мансардного этажа является оптимальной?

Доброго времени суток администрация сайта, задаю свой вопрос, а звучит он так: какая высота мансардного этажа является оптимальной? Проштудировал много информации и данные везде разняться. На мансарде хотел разместить спальную комнату, а так же шкаф купе. Какая должна быть высота стен, и самой кровли. Крышу планирую ломаную мансардную, стены из кирпича!

Ответ:

Перед тем, как приступить к определению высоты мансарды, следует узнать, какое же именно помещение может стать мансардой.

Классификация происходит следующим образом:

  • полноценный этаж – высота стен выше 1,5 метра;
  • мансарда – высота стен от 0,8 до 1,5 метра;
  • полумансарда – высота стен не более 0,8 метра.

В том случае, если мансарда планируется как жилое помещение, в котором будет размещаться различная мебель, в частности как у вас кровать и шкаф-купе, высота от пола до полка должна быть 2,3 метра. Именно такая высота мансарды полностью соответствует нормам противопожарной безопасности и способствует свободному передвижению по помещению. В случае если высота будет меньшей, данное помещение будет считаться чердаком.

Также существует ряд моментов, которые стоит обязательно учитывать при расчете высоты мансарды. Одним из них является то, что к факторам, определяющим высоту мансарды, относятся высота вертикальных стен, уклон крыши, а также ширина дома.

Высота мансарды (схематично)

Если, как в вашем случае, на мансарде планируется обустройство спальной комнаты, то углы помещения обязательно должны быть сделаны в пределах нормы, чтобы их высота была достаточной, а геометрия помещения исключала риск удара о наклонную плоскость при вставании с кровати или передвижении по помещению. Но при этом не следует забывать, что мансарда по своей высоте должна быть соразмерной основной части всего дома и не выглядеть посторонней конструкцией.

Вы правильно сделали, что запланировали ломаную крышу, так как именно этот вариант позволяет создать наиболее просторное помещение, несмотря на то, что в исполнении этот вариант кровли является одним из самых сложных. Учитывая сложность конструкции, советуем доверить создание чертежа специалистам, которые подготовят проект будущего строения, предусмотрев все нюансы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
