Пол по деревянным балкам: Черновой пол в деревянном доме своими руками на лагах и балках

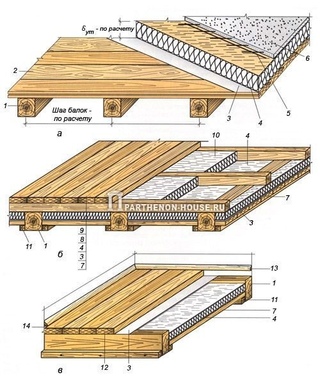

Пирог пола по деревянным балкам и конструкция пола второго этажа

Решив построить деревянный дом, хозяин заранее начинает предвкушать ту гордость, которую он будет испытывать, показывая строение знакомым, единение с природой, уют и умиротворение, которые наполнят новый дом и сердца домочадцев. Однако деревянная коробка — это еще не весь дом. Необходимо уделить самое пристальное внимание устройству и обслуживанию полов и перекрытий. В статье пойдет речь о правильном устройстве деревянных полов, а также о том, что представляет собой так называемый пирог плавающего пола.

Оптимальный пол в доме

Благодаря многослойной конструкции, пирог пола может быть применен практически во всех перекрытиях

Сделать правильный пол в доме — не значит просто залить слой бетона и прибить к нему доски, по которым можно будет ходить и не часто спотыкаться. Настоящий пол представляет собой сложную конструкцию, состоящую из нескольких слоев различных материалов. Эти слой позволяют не только выровнять поверхность, но и обеспечивают гидро-шумо и теплоизоляцию, повышают прочность всей конструкции и образуют функциональное и прочное покрытие. По аналогии со слоенным кулинарным изделием, такое устройство называют пирогом. Благодаря многослойной конструкции, пирог пола может быть применен практически во всех перекрытиях: первого, второго этажа дома, в мансардах.

Усиленная гидроизоляция позволяет использовать его в ванных комнатах и других помещениях с повышенной влажностью. Однако, перед тем как решиться сделать пирог пола необходимо ознакомиться с его строением и устройством полов в доме вообще.

Разновидности полов для дома

Схема устройства бетонного пола на грунте

Полы могут быть изготовлены из различных материалов:

  • Бетонные с металлическими элементами — обладают такими достоинствами, как простота устройства и экономичность. К недостаткам можно отнести повышенные требования к неизменной геометрии дома и усиленная нагрузка на фундамент;
  • Деревянные — экологически чистые, удобные функциональные, но достаточно дорогие.

В зависимости от конструкции и материалов изготовления самого дома, должны выбираться и соответствующие полы.

Требования к полам

Схема устройства деревянного пола на бетонном перекрытии

Главное требование к полам в деревянном частном доме — их материал. Они также должны быть деревянными. Глупо будут выглядеть бетонные полы под стенами из благородной древесины. Кроме того полы должны быть:

  • ровными — это относится к любым полам, но с деревянными добиться того не очень легко, так как со временем дерево доски могут менять свою геометрию;
  • теплыми — в доме на всех этажах должно быть одинаково тепло, что обеспечивается, в том числе, и конструкцией полов;
  • долговечными — также зависит от их конструкции;
  • эстетичными — цвет и структура должны соответствовать стенам;дерево само по себе — красивый материал, а разнообразные оттенки ему можно придать при помощи различных пропиток, лаков или красок.

Основные элементы пола

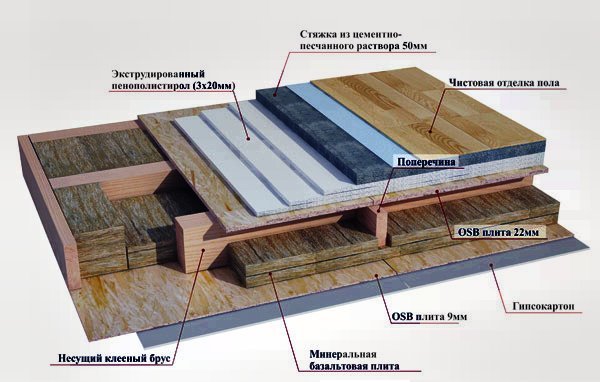

Схема утеплённого пола для междуэтажного перекрытия в доме

Для соответствия всем требованиям деревянные полы должны представлять собой многослойную конструкцию. Такое устройство позволит обеспечить прочность, долговечность и теплоизоляцию. Основными элементами пирога пола в доме являются:

Рекомендуем к прочтению:

  • черновое покрытие — самый нижний слой;
  • гидроизоляция – второй слой, обеспечивающий сухость и тепло в комнате;
  • чистовое покрытие — верхнее покрытие, предназначенное для укладки покрытия;
  • напольное покрытие — видимая часть пола.

К сведению! Такое устройство и называют пирогом пола. Основным элементом, для устройства всех слоев являются деревянные балки, несущие на себе всю основную нагрузку и служащие основой для установки всей конструкции.

Перекрытия в доме можно разбить на насколько видов:

  • цокольные — выполняет функцию пола в нижнем помещении первого этажа;
  • межэтажные — находящиеся между помещениями, расположенными на разных этажах, например — первого и второго;
  • мансардные — отделяющие друг от друга помещение верхнего (обычно второго) этажа и мансарду или чердак.

Устройство чернового пола

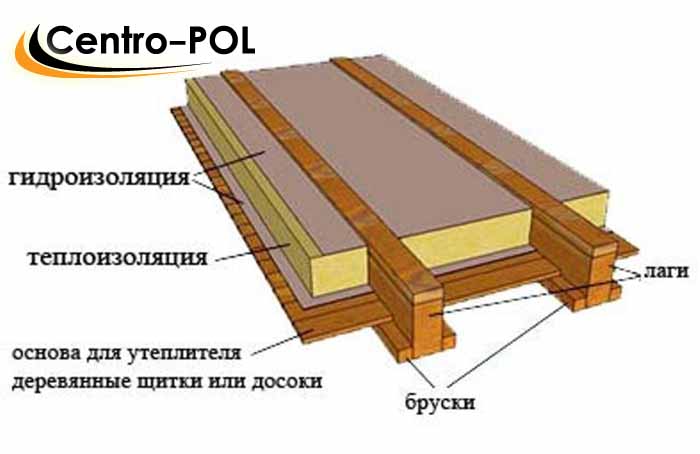

Пример чернового пола с установленными лагами

Основными элементами являются:

  • Металлические или деревянные балки — укладываются таким образом, чтобы их концы находились на фундаменте. Если расстояние между точками опоры превышает три метра, то необходимо установить дополнительные опорные столбики. В противном случае возможен прогиб балки. Опорные столбы обычно выкладываются из кирпича. Рекомендованное расстояние между балками — 60 см;
  • Черепные брусья — крепятся к нижней части балок;
  • Настил — в качестве настила чернового пола обычно используются плиты дсп. Они укладываются на черепные бруски без дополнительного крепления;
  • Слои изоляции — состоят из гидроизоляции и утеплителя. В качестве утеплителя можно применить минеральную вату или маты из стекловолокна. Для гидроизоляции можно использовать полиэтиленовую пленку. Часто, особенно при устройстве пирога пола в ванной комнате и на первом этаже применяют вспененный полиэтилен. На перекрытиях между этажами и в ванных комнатах обычно используют более легкое стекловолокно.

Устраивая пол первого этажа дома, необходимо уложить на грунт металлическую армирующую сетку и слой рубероида для лучшей гидроизоляции.

Чистовой пол

В качестве чистового настила применяют деревянные доски, по краям которых есть приспособления для соединения досок между собой по принципу «паз — шип». Для лучшего крепления можно воспользоваться металлическими саморезами или гвоздями. Расстояние от краев досок до стен должно составлять около двух сантиметров, чтобы компенсировать возможное расширение досок. Доски укладывают в направлении, перпендикулярному окну.

Многие слышали о «плавающих полах». Что же это такое? Для лучшей звукоизоляции, а также для улучшения вентиляции под настилом, можно доски уложить по лагам, не прикрепляя их к стенам. Такая конструкция называется «плавающий пол». Плавающая конструкция пола позволяет также дереву настила расширяться при воздействии высоких температур без риска деформации досок. Такое «плавающее» устройство чаще применяют на перекрытиях верхних этажей, в мансардах и на чердаках, особенно, если крыша дома изготовлена из металлопроката, профлиста и других металлических материалов.

Особенности и нюансы

Устройство деревянного пола на столбчатом фундаменте

Сделать пол в помещениях деревянного дома, можно применяя различные технологии его укладки и выбирать различные материалы, в том числе, и для утепления, звуко- и гидроизоляции.

Рекомендуем к прочтению:

В частности, в качестве утеплителя, кроме минеральной и стекловаты, можно применять керамзит, засыпанный в углубления между балками, опилки или шлак. Подойдут также листы пенопласта. Однако такие материалы, как керамзит, шлак или опилки лучше подходят ля устройства полов первого этажа особенно под ванными комнатами.

При этом, укладывая пол перекрытий второго и более этажей, лучше воспользоваться именно минеральной ватой для лучшей звукоизоляции. Она же лучше подходит и для перекрытий мансардного этажа.

Важно! В ванной комнате и других помещениях с повышенной влажностью лучше в качестве изоляционного материала использовать стекловолокно, так как оно обладает большими гидроизоляционными свойствами.

Достоинства и недостатки деревянных полов

Пример простого устройства пола на бетонной плите

Правильно устроенные деревянные полы обладают следующими преимуществами:

  1. Экологичность — применение натуральных материалов практически никогда не вредит здоровью домочадцев. В случае необходимости поменять некоторые элементы пола, не будет проблем с их утилизацией;
  2. Эстетичность — очень красиво и благородно;
  3. Долговечность — при надлежащем уходе, такие полы прослужат долго даже в таких «сложных» помещениях, как, например, ванная. Во многих домах дореволюционной постройки до сих пор стоят полы, установленные более ста лет назад.

Однако во всех этих бочках меда есть немало ложек дегтя:

  • Сложность устройства — в отличие от бетонного пола, залить который не представляет особого труда для среднестатистического строителя, деревянные полы, устроенные по науке устанавливаются долго и трудно;
  • Необходимость ухода — дерево подвержено воздействию влаги, различных микроорганизмов, грибков (это наиболее критично в кухне или ванной). Это вынуждает строителей во время укладки применять различные антисептические и другие химикаты. Кроме того, доски должны периодически обрабатываться такими препаратами и в процессе их эксплуатации. Их необходимо содержать практически в идеальной чистоте, что не всегда возможно, например, на даче. Кроме того, они нуждаются в регулярном покрытии краской и лаком;
  • Высокая стоимость — строительство таких полов требуют больших средств, чем бетонные полы, кроме того регулярный тщательный уход за ними также требуют финансовых затрат;
  • Обслуживание — при любом, даже самом качественном строительстве, любой пол, после его установки требует постоянного обслуживания во избежание появления трещин, сколов и поломок в его элементах. Такие повреждения могут привести к разрушению всей конструкции, а в случае повреждения полов перекрытий могут привести к повреждению стен. Повреждение перекрытий в ванной может вызвать нарушение гидроизоляции и труб водоснабжения.

Строительство дома вообще и установка полов, в частности — процесс длительный, трудоемкий и ответственный. Заниматься этим самому — дело неблагодарное. Даже если у хозяина дома и есть необходимые инструменты и материалы, чтобы все сделать самому, лучше не совершать подвиги самостоятельно. Существует множество строительных организаций, профессиональные сотрудники которых обладают необходимыми знаниями и умениями в строительстве таких домов, владеть необходимыми инструментами и техникой для укладки полов в доме и ванной.

Кроме того, для ведения официальных строительных работ иногда необходимо получить различные разрешения — лицензии, сертификаты. В этом случае всегда легче обратиться к ним. Помимо умения и опыта в строительном деле, профессионалы также хорошо владеют информацией о разнообразных строительных материалах, их качестве и происхождении. В конечном итоге привлечение специалистов, несмотря на изначальную большую стоимость, обернется экономией, так как профессионально построенные полы будут требовать меньшего обслуживания и, следовательно, меньших затрат, независимо от того, где этот пол уложен, в комнате или в ванной.

Пол по деревянным балкам, инструкция и видео

Дерево это традиционный строительный материал, преимущества применения которого в определенных сферах строительства перед всеми остальными бесспорны. Это абсолютное утверждение, если дело касается устройства пола.  Главное знать особенности материала и способы работы с ним. На прочное деревянное основание можно монтировать как систему «теплый пол», так и кафельную плитку.


Каким может быть основание?

Вид основания может быть разным, все зависит от того, из какого материала построен дом. А именно:

  • Пол в деревянном доме, опирающийся на деревянные балки, жестко врубленные в сруб дома;
  • Установка «подвешенных» деревянных балок;
  • Покрытие в каменном доме с деревянными перекрытиями;
  • Половая конструкция в доме из сборного железобетона или кирпича с бетонными перекрытиями.

Давайте начнем с классического варианта – пол настелен по деревянным балках, жестко закрепленных в стенах здания.


Опора на капитальные деревянные балки

В этом случае балки перекрытия, независимо от этажа, представляют собой единый деревянный массив, жестко закрепленный в стене здания. В деревянном доме практикуется как сквозное закрепление, когда концы балок проходят через капитальные стены, так и скрытое. В каменных домах балки всегда скрытые. Концы балок обязательно обрабатываются антисептическими материалами на водной или битумной основе, что предотвращает их загнивание. Деревянный дом строится сразу с балками, которые сохнут одновременно со срубом, а для каменного дома используют предварительно просушенный материал, обычно это естественная сушка в разреженных штабелях.


Монтаж фанеры

Естественным путем деревянные балки должны сохнуть не менее полугода. Закладка балок и их выравнивание с образованием идеального горизонтальной плоскости происходит во время строительства. Поэтому настил первого чернового основания по деревянным балкам не представляет никаких трудностей. Доски пола просто раскладываются по балкам до полного перекрытия пола. Лучше всего для этой работы применить уже обрезные доски, однако возможен вариант грубой подтески кромок необрезной доски топором. Если доска чернового пола недостаточно сухая, то ее сразу не крепят к балкам, а прижимают поперечными досками и в оставшуюся посредине помещения щель загоняют несколько клиньев, которые подбивают по мере высыхания досок.

Если в помещении планируется устроить систему теплый пол, а в случае настила чернового пола по капитальным деревянным балкам это возможно, а так же при желании устроить финишное покрытие из керамической плитки, то черновой настил в обязательном порядке пропитывается антисептиками, любыми, битумными или на водной основе. Нельзя только применять отработанное машинное масло, оно имеет щелочную реакцию и разрушает дерево не хуже грибка. При монтаже системы «теплый пол» на черновое покрытие так же необходимо постелить теплоизолирующий материал «пенофол», который одновременно играет роль гидроизоляции.

Каркас деревянного пола

Если никаких инженерных коммуникаций под финишным покрытием не планируется, но есть желание сделать пол теплым, то на балки перекрытия перед настилом чернового основания приколачиваются бруски, и промежутки между балками перекрываются досками. Здесь плотность прилегания кромок не играет роли. На досчатое основание между балками укладывается слой теплоизолирующего материала, любого – минеральные плиты, рулонный теплоизолирующий материал, керамзит или строительный пенопласт. Все эти теплоизоляторы должны быть защищены гидроизолирующими материалами с обеих сторон. Такой способ утепления касается перекрытия первого этажа, нижний край которого выходит в подвал. Для вторых и последующих этажей основой для укладки утеплителя может служить доски потолка нижнего этажа.


Каркас деревянного пола

Если никаких инженерных коммуникаций под финишным покрытием не планируется, но есть желание сделать пол теплым, то на балки перекрытия перед настилом чернового основания приколачиваются бруски, и промежутки между балками перекрываются досками. Здесь плотность прилегания кромок не играет роли. На досчатое основание между балками укладывается слой теплоизолирующего материала, любого – минеральные плиты, рулонный теплоизолирующий материал, керамзит или строительный пенопласт. Все эти теплоизоляторы должны быть защищены гидроизолирующими материалами с обеих сторон. Такой способ утепления касается перекрытия первого этажа, нижний край которого выходит в подвал. Для вторых и последующих этажей основой для укладки утеплителя может служить доски потолка нижнего этажа.




Опора на подвешенные балки

Если небольшой частный дом построен из кирпича, газобетонных блоков или природного камня, то основанием лучше всего сделать подвешенные деревянные балки, опирающиеся на кирпичные или бетонные столбы в подвальном помещении. Это продиктовано тем, что при любой, даже самой тщательной обработке, деревянные балки внутри каменного массива стен могут загнить. Для устройства такого основания надо по всей площади подвала установить столбики, на которые опираются лаги. Исполнение столбиков может быть разным – от дерева, пропитанного битумом, до кирпичного, бетонного и природного камня. Единственно из чего нельзя делать эти столбы – силикатный кирпич и газобетонные блоки.

Под каждый столб выкапывается небольшое углубление, которое заполняется мелким гравием и утрамбовывается. Использовать речную гальку не рекомендуется, так как она, в основном, известнякового происхождения, и не может выдержать больших нагрузок. Столбики из кирпича можно сложить как обычным прямым способом, так и в виде усеченной пирамиды. Это сложнее, но столбы буду устойчивее.

Расстояние между столбами при сечении балки 150 на 150 миллиметров можно сделать 1 метр. Идеальным вариантом могут быть небольшие квадратные бетонные плиты для устройства тротуарных дорожек. Подойдут даже обломки бетонных свай. Под каждым опорным столбом устраивается слой гидроизоляции, не для защиты столба, а чтобы грунтовая вода не пропитала балку через них. Наверх столба так же необходимо уложить два-три слоя пропитанного битумом рубероида.



Наливной пол



После устройства столбов, которое надо постараться провести так, чтобы все верхние края примерно совпадали по горизонтальной плоскости друг с другом, на них можно укладывать деревянные балки. Подгонка деревянных балок для образования горизонтальной плоскости ведется исключительно подкладкой на столбы деревянных деталей, но никак не подпиливанием балок, во избежание их ослабления. Установленные на столбы балки не должны касаться стен и расстояние между ними и стеной должно быть достаточным, чтобы сезонное колебание фундамента не приводило к деформации настила.

Концы деревянных балок, на который будет опираться черновой пол, так же надо обработать антисептиками. Устройство такого «подвешенного» пола оправдано в домах, где проживают постоянно, с отоплением дома в зимние месяцы, тогда сезонные колебания грунта при его замерзании не разрушат всю конструкцию. Устройство системы «теплый пол» на таком основании неоправданно, потому что невозможно предугадать величину сезонных колебаний конструкции.

Для утепления пола стоит применить тот же метод, что и при утеплении перекрытия первого этажа в доме с деревянными балками, являющимися частью конструкции дома. А теперь перейдем к обычным городским домам и постараемся разрушить сложившуюся порочную практику возведения бетонных стяжек под деревянными полами.


Опора на бетонное основание

Повсеместно сложилась порочная практика, когда для выравнивания пола в домах с бетонными перекрытиями дополнительно устраивают цементную стяжку. Во-первых, это утяжеляет перекрытие и, если мы согласуем всякую переделку капитальных стен в строительных инспекциях, то непонятно почему они до сих пор не обратили внимания на перегруз плит перекрытия этими бетонными стяжками.

Во-вторых, это долгая, грязная и часто бесполезная работа, поскольку бетонные работы, проведенные неквалифицированными рабочими, чаще всего имеют очень низкое качество. Прочность таких бетонных стяжек очень невысокая. Гораздо проще применить деревянные балки, но уже гораздо меньшего сечения, потому что они не являются, в этом случае, несущей конструкцией. Такими балками могут служить обрезные доски толщиной не менее 40 миллиметров или деревянные бруски сечением 60 на 60 миллиметров. Деревянные балки образуют каркас, на который очень просто крепить черновое покрытие пола. К тому же для устройства системы «теплый пол» достаточно провести гидроизоляцию капитального перекрытия, а трубы отопления пустить «змейкой», чтобы они огибали каждую балку.

С деревом умеет работать каждый уважающий себя мужчина, поэтому выровнять пол, подкладывая под балки подтесанные кусочки дерева под силу всякому. Так же интересен вариант, когда под каждой балкой устраивается несколько болтовых опор с резьбой. В этом случае пол можно выровнять до точности «хоть ракеты запускай». Если под полом не будет предусмотрено никаких инженерных коммуникаций, то пространство каркаса может быть заполнено утеплителем.


Общие правила для устройства покрытия по деревянным балкам

Независимо от типа перекрытия дома существует несколько общих правил, которые надо соблюдать, чтобы пол по деревянным балкам получился действительно прочным и служил долго.

  • Расстояние между балками не должно быть слишком большим, чтобы исключить прогиб материала основного чернового пола. При толщине досок чернового пола 40 миллиметров оно должно составлять не более одного метра;
  • В качестве материала основания пола, которое настилается по балкам, может быть применен материал, имеющий длинноволокнистую структуру – доски, как цельные, так и склеенные на специальных станках или строительная фанера, неважно – водостойкая или обычная.
  • Плитные строительные материалы типа цементно-стружечных плит и гипсоволоконных плит имеют дискретную структуру, и, несмотря на кажущуюся прочность, могут быть применены только, как дополнительное покрытие под финишное покрытие пола;
  • Доски чернового пола перед укладкой на балки должны быть хорошо просушены, неважно каким способом – естественной сушкой в разреженных штабелях или на специальных установках. Если укладываются недостаточно хорошо просушенные доски, то перед тем как на них будет смонтировано окончательное покрытие пола, они должны пролежать на балках перекрытия минимум 3 месяца, все это время надо постоянно их сплачивать, убирая образовывающиеся щели;
  • Если в помещении предполагается повышенная влажность или внутри пола прокладываются коммуникации, например, система отопления пола, то обязательно предусматривается обработка деревянных конструкций антисептическими материалами;
  • Все утеплительные материалы, находящиеся в пространстве между балками и основным полом, должны быть защищены гидроизолирующими материалами. Идеально будет, если предусмотреть вентиляционные отверстия, закрытые решетками, по углам помещения.


Шпунтованная доска для пола

Работа с экологически чистым и легко поддающимся обработке материалом – деревом, доступна любому домашнему мастеру. А устройство основания пола по деревянным балкам — это наиболее логичное и простое по технике исполнения решение, именно оно позволит сделать теплый и надежный пол с минимальными затратами.

Пол по деревянным балкам видео

Читаем дальше - узнаём больше!


Оценка: 2.6 из 5
Голосов: 213

Устройство пола по деревянным лагам. Устройство электрического ТП в конструкции пола на лагах

Устройство пола по деревянным лагам. Устройство электрического ТП в конструкции пола на лагах

Пол в деревянном доме чаще всего устраивается виде конструкции по деревянным балкам – лагам. Это накладывает свой отпечаток и на устройство покрытия, и на нюансы применения теплого пола. На деревянных полах по лагам возможно устройство электрического теплого пола, он устраивается в пространстве между лагами при соблюдении техники безопасности.

Требования

Теплый электрический пол в конструкции с лагами устраивают и из нагревательного кабеля или мата, и из инфракрасной пленки.

Важно! При расчете принимать общую мощность системы не выше 80 Вт/м². Если используется кабель, то его мощность не должна превышать 10 Вт/м (погонный метр)

Лучше в такой конструкции будет работать система обогрева пола, которая устраивается в воздушной прослойке между верхним покрытием и теплоизоляцией. Сам нагревательный элемент должен находиться не ближе 3–5 сантиметров от нижнего края деревянного покрытия.

Кабельный теплый пол в конструкции с лагами.

Основные требования, которых необходимо придерживаться, такие:

  • Если используется нагревательный кабель, он должен располагаться на расстоянии минимум 3 см от лаг и любых других деревянных элементов.
  • Нагревательный кабель монтируется на металлическую сетку с мелкими ячейками, которая прикрепляется к лагам.
  • Обязательно применяется слой тепло и звукоизоляции. Рекомендуется применение минеральной ваты 5-10 см.

Кроме этого, рекомендуется применять системы теплого пола, оснащенные двумя датчиками температуры – в конструкции пола и в помещении. Это позволяет точнее контролировать нагрев и не допускать перегрева.

Этапы монтажа

При применении теплого пола в виде нагревательного кабеля, работы нужно проводить приблизительно в таком порядке:

Далее конструкция закрывается деревянными досками, на которые, при необходимости выстилается декоративное покрытие.

При применении инфракрасной пленки процесс схож, отличается только некоторыми нюансами

Также важно устроить гидро- и пароизоляцию, на которую высылается термоизолирующий материал. Далее можно использовать отражающую пленку, которая позволит эффективнее работать всей системе

Между самой инфракрасной пленкой и теплоизоляцией необходимо устроить воздушную прослойку толщиной 1–2 см. Для этого на боковую поверхность лаг прибиваются рейки таким образом, чтобы к ним удобно было строительными скобами прикрепить края нагревательной пленки.

Крепление пленки между лагами.

Далее также монтируется деревянное покрытие с расчетом воздушной прослойки 3–5 см над пленкой.

Устройство деревянного пола в частном доме. Устройство деревянного пола на лагах по деревянным основаниям

Такие полы могут делаться как в деревянных, так и в кирпичных строениях, могут иметь несколько разновидностей. Продумать особенности половых покрытий нужно еще на стадии проектирования здания. Учитывается не только назначение каждого помещения и его размеры, но и климатическая зона проживания, требования к микроклимату и финансовые возможности застройщика. Ниже даны пошаговые рекомендации строительства такого вида полов.

Укладка деревянного пола на лаги в деревянном доме

Деревянный пол - фото

В зависимости от конкретных условий алгоритм можно несколько изменять, но все главные строительные операции обязательны к выполнению. Основанием могут служить влагостойкие плиты ОСП или листы клееной фанеры. Конструкция половых покрытий предусматривает возможность укладки утеплителей, допускается использование рулонной и прессованной стекловаты или пенопласта. Если есть утеплители, то обязательно следует положить гидро- и пароизоляцию.

Шаг 1. Снимите размеры помещения и рассчитайте количество лаг с учетом вышеизложенных рекомендаций. Подготовьте материалы и инструменты, сделайте разметку. Работы выполняйте не спеша, ошибки, допущенные на этой стадии, имеют крайне негативные последствия. Их устранение отнимет много времени.

Шаг 2 . Начинайте устанавливать лаги с крайних пристенных. Если в помещении есть черные полы, то лаги можно фиксировать прямо к ним. Для облегчения работ лучше использовать металлические угольники с перфорацией, такие элементы значительно ускоряют работы и повышают устойчивость лаг. По метке на стене с учетом толщины половых досок выставьте один конец лаги, зафиксируйте его положение.

Установка лаг пола

Практический совет. Во время установки крайних лаг не фиксируйте их сразу, вначале саморезы следует только наживлять. Это даст возможность выполнять окончательные точные регулировки.

Такие же действия сделайте и у второго конца лаги, постоянно контролируйте его положение по уровню. Кода лага легла нормально, можно концы прочно закрепить и приступить к установке промежуточных креплений. Расстояние между ними зависит от толщины досок, которые используются под лаги, оно примерно 70 сантиметров.

Шаг 3. Между крайними лагами нужно натянуть веревки, по этой линии выставляйте все оставшиеся лаги. Постоянно проверяйте уровнем, точность установки должна быть ±1–2 мм. Больше нет смысла, это отнимает очень много лишнего времени. Небольшой перепад по высоте уберется во время чистовой обработки лицевой поверхности половых досок.

Шаг 4. Если полы будут теплыми, то нужно между лагами уложить теплоизоляцию, для предупреждения попадания влаги используется гидроизоляция и пароизоляция. Расстояния между лагами нужно корректировать с учетом длины и ширины утеплителей. Это может быть как минеральная вата или пенопласт, так и насыпные виды утеплителей. Если все подготовительные работы выполнены, то можно начинать укладку половых досок.

Закладка теплоизоляции между лагами

Теплоизоляция пола минватой

Есть варианты монтажа лаг по балкам перекрытия. Это так называемые вентилируемые полы, используются чаще всего для нежилых помещений. Особой точности соблюдать не нужно, выравнивание размеров делается лагами. Лаги к балкам крепятся гвоздями или саморезами с боковой стороны. Алгоритм работ такой же. Вначале ставятся крайние, между ними натягивается веревка и по ней фиксируются все остальные.

Укладка лаг на балки нижней обвязки

Вентиляция выполняется через специальные продухи в фундаментах, расстояние между землей и полом должно быть не менее пятидесяти сантиметров. В противном случае кратность воздухообмена не отвечает требуемым показателям, а это становится причиной порчи деревянных конструкций.

Плавающий пол по деревянным балкам. Доступные разновидности плавающих полов: на лагах и не только актуальность метода

Деревянные полы устраивают по-разному: по балкам или лагам. При выборе подходящего варианта учитываются и личные предпочтения, и особенности конкретного помещения. Пол, смонтированный по деревянным балкам, прочная и доступная. Вариант по лагам имеет свои преимущества. «Плавающая» конструкция может быть смонтирована собственными силами.

Вариант плавающей конструкции

Когда актуальна «плавающая» конструкция?

Выбор в ее пользу делается тогда, когда необходимо противостоять нагрузкам, появляющимся в момент температурного расширения стяжки. Такого результата удается достичь за счет устройства специального деформационного шва вдоль стен и в месте прилегания стен к перекрытию. Такой шов хорошо гасит возникающую нагрузку, предотвращая разрушение основания под напольным покрытием.

При повышении температуры материал напольного покрытия увеличивается в размерах. Это становится причиной разрушения. Однако вместо жестких стен он упирается в деформационный шов, сдавливая его. Как итог, напольное покрытие остается целым и невредимым даже при серьезном изменении линейных размеров.

К монтажу плавающей конструкции прибегают, если:

  • Монтируются теплые водяные полы. В процессе эксплуатации напольное покрытие прогревается изнутри, что становится причиной деформации из-за температурных напряжений.
  • Работы выполняются в новостройке. Такой вариант напольного покрытия будет сопротивляться деформациям, появляющимся в процессе усадки дома.
  • Надо обеспечить высокий уровень шумоизоляции. Конструкция допускает укладку под стяжку полистирола, который гасит все виды шума.

Внимание! При монтаже электрического подогрева ламината к устройству «плавающей» конструкции можно не прибегать.

Основные преимущества

Для плавающей конструкции характерен ряд достоинств, благодаря которым выбор делается в их пользу. Они:

  • Имеют высокий уровень звукоизоляции. Благодаря независимости стен и уложенного напольного покрытия удается предотвратить распространение звука.
  • Легко монтируются. Не имея опыта выполнения строительных работ, монтаж плавающей конструкции можно выполнить самостоятельно.
  • Прочные за счет устройства многослойной стяжки.
  • Обладают хорошими теплоизоляционными свойствами. Использование материалов с подходящими эксплуатационными характеристиками гарантирует низкий теплоотвод.

Существующие разновидности

Плавающие полы бывают:

  • Бетонными.
  • С сухой стяжкой.
  • Сборными.

Внимание! Каждый вид конструкции имеет особенности. Однако сначала формируется жесткое основание и подкладочный слой, на которые сверху монтируется настил.

Сборная конструкция – это ламинат, паркет или шпунтованная доска. При монтаже важно выровнять основание с помощью специальных средств или прокладочного материала.

Бетонные

Такие полы актуальны при повышенных требованиях к прочностным характеристикам напольного покрытия. Монтируют в гаражах и на складах. Иногда в жилом помещении. В этом случае монтаж изолирующего материала осуществляется на бетонное основание. Конструкция включает:

  • Бетонное основание.
  • Засыпку.
  • Стяжку.
  • Изоляционную ленту.

Внимание! Если на поверхности неровности, засыпку лучше выбрать с наибольшей прочностью. Это исключит проседание после некоторого периода эксплуатации.

Такой тип актуален для первых этажей, когда монтируется пол с подогревом. При отсутствии хорошей теплопроводности эффективность конструкции сравнительно низкая. Изоляционный слой в этом случае должен иметь достаточно низкую теплопроводность. Это может быть минеральная вата или пенопласт.

Устройство бетонной стяжки

Сухая стяжка

В этом случае под финишное покрытие укладывается прочное основание. Работы начинаются с засыпки изолирующего материала на бетонное основание. Предварительно желательно уложить паровой барьер. По краю выровненной засыпки прокладывается кромочная лента. После этого производится укладка двух слоев плит ГВЛВ. Плиты можно также уложить на лаги.

Вариант сухой стяжки

Внимание! Между плитами и стенами — зазор в 1 см.

К сухой стяжке прибегают в помещении со сравнительно невысокими потолками. Толщина пирога может быть любой, что позволяет отрегулировать высоту потолка и нагрузку на несущие конструкции.

Таким образом, плавающий пол, уложенный на лагах, имеет неоспоримые преимущества. Надо лишь выбрать подходящий вариант конструкции для конкретного помещения. При желании монтажные работы можно выполнить собственными силами.

Монтаж деревянных полов. Деревянный пол в частном доме. Технология монтажа деревянного пола по лагам

Строительство жилого дома или проведение ремонтных работ в нем сложно себе представить без настилания полов.

Правильно уложенные полы прослужат «верой и правдой» большое количество лет, а ошибки при проведении данной работы смогут смазать все впечатление от результата.

Какими бы ровными ни были стены и идеальным потолок, проваливающийся, с выбоинами и горбами пол сведет «на нет» весь ремонт. Именно поэтому к этой работе стоит подойти очень ответственно.

Способов укладки напольного покрытия, как и материалов для него большое количество. Одним из самых популярных видов считается деревянный пол. Дерево, как природный материал имеет очень красивый внешний вид, сохраняет тепло, при правильном уходе служит очень долго. О том, как уложить деревянный пол своими руками — расскажем далее.

Преимущества деревянного пола и его недостатки

Как и любое напольное покрытие, дерево имеет свои преимущества и недостатки. Среди первых стоит отметить:

  1. Долговечность. При правильной укладке и уходе за полом он может прослужить довольно долго. К условиям долговечности можно смело прибавить качество половой доски.
  2. Приятное покрытие. В сравнении с керамической плиткой или бетонной стяжкой, пол из доски обладает естественной теплотой дерева, приятный на ощупь.
  3. Ровность поверхности. Правильно уложенные доски создают идеально ровную поверхность.
  4. Ремонтопригодность. В отличие от других видов напольных покрытий, деревянный пол просто ремонтируется заменой лишь нескольких элементов.
  5. Чистая укладка. Во время укладки деревянного пола в помещении не будет много пыли, как в случае заливки бетоном.
  6. Простота укладки. Для создания деревянного пола не нужны специальные инструменты и навыки.

Из недостатков следует отметить:

  1. Боязнь избыточной влаги. Хорошо подтопленные доски могут разбухнуть и сломать замки. К тому же постоянный влажный воздух в помещении может стать причиной гниения досок и лаг.
  2. Необходимость периодического ремонта. Со временем верхний слой краски или лака на деревянной доске стирается, что приводит к необходимости его ремонта.
  3. Под полом остается достаточно пространства. В нем могут завестись мыши или насекомые. Это особенно доставляет неудобства владельцам частных домов. Если мышь умрет под полом, то придется перебирать его полностью.

Варианты деревянного пола в частном доме

Для укладки деревянного пола используются различные технологии:

  1. Укладка доски на лаги. Этот вариант наиболее простой и дешевый. Однако, требует более точной установки лаг.
  2. Укладка фанеры на лаги с последующим монтажом чистовой доски. Вариант, требующий больших материальных затрат, но позволяющий при необходимости сменить покрытие на другое, оставив основание из фанеры.
  3. Укладка черновой доски с последующим монтажом чистовой доски. Черновая доска позволяет использовать покрытие меньшей толщины, что снижает затраты на установку пола.

Технология установки деревянного пола

Конструкция деревянного пола состоит из двух основных частей:

  • Обрешетка. Деревянный пол укладывается на специальные балки – лаги. Они служат основанием, к которому крепятся доски перекрытия. Так как лаги несут основную нагрузку, к выбору материала для них и к их установке необходимо подойти ответственно. Для установки лаг используется брус сечением не менее 100х50 мм. Чтобы они служили долго, необходимо выбрать качественную древесину, без сучков и трещин.
  • Доска. Для укладки деревянного пола на лагах в частном доме используется специальная половая доска. С одного бокового торца на ней вырезан паз, а с другой шпонка. Благодаря такому замку доска входит одна в одну, формируя однородное и ровное покрытие. Для настила пола лучше использовать хвойные, чем лиственные породы дерева.
  • Столбы. Они являются опорами для лаг. Делают их из деревянных брусков или выкладывают из кирпича. Столбы из брусков предпочтительней, так как их при необходимости можно убрать. Чтобы пол был крепким и не качался, столбы должны быть установлены ровно.
  • Гидроизоляция. Для того чтобы дерево не впитывало влагу, между бетоном и лагами устанавливается слой гидроизоляции. Если монтируются опоры для лаг из деревянных брусков, гидроизоляция укладывается между грунтом и столбом. В случае установки лаг на кирпичные опоры, гидроизоляция укладывается и между ними. В качестве гидроизоляции чаще всего используют гидроизол или рубероид. Если его нет, можно применять плотный полиэтилен.

Экспликация полов по деревянным балкам. Форма 4 Экспликация полов

Форма 4

___________________
* Тип пола по рабочим чертежам.
** При применении типовой конструкции пола приводят только дополнительные данные.

2.5.4. На план кровли (крыши) наносят:

1) координационные оси: крайние, у деформационных швов, по краям участков кровли (крыши) с различными конструктивными и другими особенностями с размерными привязками таких участков;

2) обозначения уклонов кровли;

3) отметки или схематический поперечный профиль кровли;

4) позиции (марки) элементов и устройств кровли (крыши).
На плане кровли (крыши) указывают деформационные швы двумя тонкими линиями, парапетные плиты и другие элементы ограждения кровли (крыши), воронки, дефлекторы, вентшахты, пожарные лестницы, прочие элементы и устройства, которые указывать и маркировать на других чертежах нецелесообразно.
Пример выполнения плана кровли приведен в приложении 7.

2.6. Схемы расположения элементов сборных перегородок, заполнения оконных и других проемов

2.6.1. Схемы расположения элементов сборных перегородок (кроме панельных железобетонных), заполнения оконных и других проемов выполняют с учетом требований п. 3.3.

2.6.2. Допускается схему расположения элементов сборных перегородок совмещать с планами этажей.
Пример выполнения схемы расположения элементов сборных перегородок приведен в приложении 8.

2.6.3. Схему расположения элементов заполнения оконных проемов составляют на заполнение каждого типа. Сплошное заполнение между двумя смежными координационными осями учитывают как заполнение одного типа.
При комплектной поставке панелей с заполненными проемами схему расположения элементов заполнения не выполняют.
Пример выполнения схемы расположения элементов заполнения оконных проемов приведен в приложении 9.

Видео монтаж тихого чернового пола по деревянным балкам [№36]

Как сделать звукоизоляцию деревянного пола в доме

Монтаж перекрытий

После того, как все необходимые материалы закуплены, а вся подготовка завершена, можно приступать непосредственно к строительным работам. Строительство межэтажных перекрытий можно разбить на несколько основных этапов.

Монтаж балок

Часть балки, вставляемая в стену, обматывается тремя слоями гидроизолирующего материала

Установка несущих балок чаще всего производится на этапе возведения стен здания. Перед укладкой несущих брусьев их поверхность обрабатывается всеми необходимыми пропитками.

Затем их концы обрезаются под углом в 60° и та их часть, что будет замурована в стене, оборачивается в 2-3 слоя рулонной гидроизоляции.

Торцы брусьев обычно также обмазываются гидроизолирующими составами, но некоторые специалисты советуют оставлять их открытыми, чтобы дать свободный выход содержащейся в древесине влаге.

Глубина заводки брусьев вглубь стены должна составлять не менее 15 см. Шаг укладки брусьев обычно принимают в 0,6 м, но в зависимости от предполагаемой нагрузки на полы, а также от толщины сечения бруса этот показатель может быть уменьшен или увеличен.

На выбор интервала между балками влияет и технические показатели материала, применяемого для чистового пола.

Если верхний настил предполагается сделать из доски-дюймовки, фанеры или ДСП, то расстояние между балками не должно превышать полуметра, иначе полы будут прогибаться при ходьбе. Подробнее о монтаже балок смотрите в этом видео:

Лаги перекрытий должны лежать в одной плоскости

Монтаж несущих брусьев начинают от двух крайних стен, при этом балки должны располагаться на расстоянии 5 – 10 см. После установки двух крайних брусьев монтируем остальные, соблюдая необходимый интервал.

Особое внимание при укладке балок следует уделять горизонтальному уклону: все брусья перекрытий должны лежать в одной плоскости. Для этого между двумя крайними брусьями ставят на ребро обрезную доску, либо туго натягивают шпагат

Если же основание, на которое укладываются брусья, неровное, то для выравнивания горизонтального уровня под концы балок следует устанавливать закладные. Для закладных используется материал, устойчивый к гниению и физическим нагрузкам – металлические пластинки, кусочки кафеля и т.д.

Применять для регулировки уровня балок деревянные клинышки не рекомендуется, так как они могут достаточно быстро сгнить, что вызовет опускание отдельных балок перекрытий и искривление линии полов.

К стене несущие брусья крепятся при помощи анкерных болтов и стальных уголков.

Крепление опорных брусков

После того, как выставлены все балки перекрытий, к ним крепятся бруски сечением 5 х 6 см (так называемые «черепные» бруски). Они служат опорой для укладки чернового пола и крепятся по всей длине несущего бруса, с обеих его сторон.

Прибивать их следует таким образом, чтобы их нижняя часть находилась заподлицо с нижней частью балок.

Монтаж чернового пола

Чаще всего черновой пол делают из доски-дюймовки

Для устройства чернового пола берутся обрезные доски и укладываются поперёк балок на опорные бруски. Поскольку расстояние между балками обычно не превышает 0,6 – 0,8 м, то для черновых полов вполне подойдёт доска-дюймовка или тридцатка: давление на них будет ограничиваться лишь весом утеплителя.

Также для этих целей можно использовать обрезной горбыль. Можно также совместить черновые полы второго этажа с чистовыми потолками первого этажа или цоколя. В этом случае обрезные доски подшиваются снизу, со стороны первого этажа к балкам. Подробнее о черновом поле смотрите в этом видео:

Настил теплоизоляции

После устройства черновых полов между балками образуются отсеки, которые при необходимости можно заполнить теплоизоляционными материалами.

Для этого поверх досок чернового пола настилается гидро- или пароизоляция (рубероид, изоспан ит.д.), а затем укладывается минвата, пенопласт, шлак с опилками и т.д..

При этом всё пространство между брусьями должно быть плотно заполнено. Щели между балками и листами пенопласта заполняем герметиком.

Поверх утеплителя также желательно застелить гидроизоляцию, которая будет защищать его от протечек влаги сверху.

Настил чистовых полов

Заключительным этапом будет настил чистовых полов, который крепится поверх несущих балок при помощи саморезов или гвоздей.

Для этого материал (доски, ОСБ, фанера) раскраиваются таким образом, чтобы их стык приходился на середину бруса. Чистовой пол является основой для финишного покрытия – ламината, линолеума, паркета.

Устройство лаг для пола в деревянном доме

Как сделать пол из спилов дерева

Крепление балясин к полу

Заделка балки в кирпичную стену

В том случае, если дом строится из кирпича, или же верхняя часть фундамента надстраивается из этого материала, балка заделывается в такие стены наглухо. Поэтому, в процессе кирпичной кладки в обязательном порядке предусматриваются гнезда (проемы), в которые будут впоследствии укладываться концы балок. Необходимо соблюсти меры безопасности, которые предотвратят загнивание концов балок, которые будут уложены в гнезда. Для этой цеди полость проема в кирпичной кладке выстилается двойным слоем рубероида, а сама балка, на расстоянии, не менее 3/4 метра обрабатывается в обоих концов огнебиозащитным составом. Им крайне желательно покрывать все деревянные детали каркаса дома. Важный момент: для того, чтобы дерево имело возможность «дышать», что препятствует скапливанию конденсата, сами торцы балок нельзя обрабатывать составом, препятствующим этому процессу. Например, смолой. Вполне возможно, что гнездо балки будет значительно больше ее сечения.

В этом случае, образовавшуюся полость утепляют с помощью минеральной ваты или пенопласта, или заделывают цементным раствором.

Плавающий пол способ сделать звукоизоляцию деревянного перекрытия

Еще один способ, как сделать звукоизоляцию деревянного перекрытия в доме с помощью звукоизолирующих материалов. Самый эффективный способ звукоизоляции межэтажного перекрытия. Кроме того перекрытие получится более легким, нежели при засыпке перекрытия
песком или керамзитом (здесь стоит учесть, что меньший вес будет не только за счет разницы веса звукоизоляторов, но и за счет возможности сделать накат меньшей толщины, т.к. ему не нужно выдерживать вес сухой засыпки). Расскажем, как сделать «плавающий»
пол в загородном доме.

Конструкцию пола называют плавающей, когда пол опирается на толстый слой звукоизолятора, а не на жесткие элементы конструкции дома. В качестве звукоизолятора используют мягкие материалы: минеральную вату, стекловатин, вспененный полистирол и др. Звукоизолятор
стелют сплошным ковром на деревянные балки. Пусть звукоизолятор немного провисает между балок, не касаясь потолка нижнего этажа. Если одного рулона звукоизолятора не хватает на все помещение, края соседних рулонов укладывают внахлест на 100-150 мм. Края
звукоизолятора доходят до стены и даже немного высовываются в пространстве между стеной и дощатым настилом. При этом толщину звукоизолятора и размер зазора между стеной и крайней половой доской настила рассчитывают таким образом, чтобы крайняя половая
доска плотно прижимала звукоизолятор к стене. В итоге высовывающийся звукоизолятор не будет виден, его закроет плинтус. Для лучшей звукоизоляции рекомендуем плинтус крепить к полу. Около печной трубы край звукоизоляции не должен касаться трубы. Здесь
роль звукоизолятора выполняют асбестовый картон или войлок, смоченный в глиняном растворе, которые отделяют деревянные элементы перекрытия от горячей трубы.

Вернемся к конструкции «плавающего» пола. Лаги укладывают на балки (между ними уложен звукоизолятор), причем лаги кладут вдоль балок, сверху. Иногда советуют для удобства укладки временно прибить лаги к балкам, но лучше этого не делать, чтобы не делать
дырок в звукоизоляторе и лагах, ведь лаги достаточно толстые и маленьким гвоздем не отделаешься, а заколачивая и вынимая гвоздь, легко сделать трещину в лаге и балке, что совсем нехорошо, а их замена слишком трудоемка. На лаги укладывают дощатый настил.

Особенности конструкции черновых полов

Особенности изготовления черновых полов учитывают способы крепления балок или половых лаг. Балки могут устанавливаться на разные конструкции.

Таблица. Конструкции, на которые могут устанавливаться балки.

Наименование конструкции Краткие характеристики

Такой вариант применяется во время строительства деревянных срубов или щитовых домов. На столбчатых фундаментах монтируются несущие элементы пола первого этажа. В связи с тем, что нижняя поверхность балок опирается на фундамент, крепление черновых полов может быть только на черепном брусе. Они фиксируются к боковой поверхности лаг или балок. Кроме тех случаев, когда балки изготовлены из кругляка и не имеют плоских боковых поверхностей. Второй вариант – монтаж черновых полов поверх балок для несущего основания финишных половых покрытий.

Черновые полы делаются на лагах, фиксируются к боковым черепным брускам или верхним поверхностям. Между плитами и балками используется гидроизоляционный барьер.

Торцы балок лежат на фундаментной ленте или нижних венцах сруба. Черновой пол может устанавливаться как на боковых поверхностях, так и сверху или снизу балок.

Балки – опорные элементы для строительства пола или потолка, должны выдерживать максимальные расчетные нагрузки, иметь запас по прочности. В зависимости от назначения и условий эксплуатации помещений, подбирается толщина балок и расстояние между ними. В качестве материалов могут использоваться брусья размерами 50×50 мм и более или доски с параметрами от 50×150 мм. На пиломатериалах с ровными поверхностями черновой пол может крепиться снизу, сбоку или сверху, на круглых балках — только снизу или сверху.

Таблица. Из каких элементов состоит классический черновой пол.

Наименование элемента Назначение и описание

Главный несущий элемент, воспринимает все статические и динамические усилия. В каждом отдельном случае производятся индивидуальные расчеты по линейным параметрам и шагу расстояния. Могут опираться на столбики, ленту фундамента, плиту перекрытия, фасадные стены или несущие межкомнатные перегородки.

Размер — примерно 20×30 мм, фиксируются к боковым поверхностям балок, служат для укладки досок чернового пола.

Гидроизоляция укладывается на черновой пол, служащий основанием чистового. Пароизоляция используется для защиты утеплителей от повышения относительной влажности, применяется на первых этажах или потолочных перекрытиях.

В зависимости от конкретного размещения и назначения черновых полов, перечисленные элементы могут добавляться или исключаться. Мы рассмотрим несколько наиболее часто используемых видов черновых полов.

Требования к полам

Схема устройства деревянного пола на бетонном перекрытии

Главное требование к полам в деревянном частном доме — их материал. Они также должны быть деревянными. Глупо будут выглядеть бетонные полы под стенами из благородной древесины. Кроме того полы должны быть:

  • ровными — это относится к любым полам, но с деревянными добиться того не очень легко, так как со временем дерево доски могут менять свою геометрию;
  • теплыми — в доме на всех этажах должно быть одинаково тепло, что обеспечивается, в том числе, и конструкцией полов;
  • долговечными — также зависит от их конструкции;
  • эстетичными — цвет и структура должны соответствовать стенам;дерево само по себе — красивый материал, а разнообразные оттенки ему можно придать при помощи различных пропиток, лаков или красок.

Выбор материалов по виду древесины и размерам

При возведении частного дома, когда сооружается межэтажное перекрытие по деревянным балкам своими руками, успех дела во многом зависит от правильности выбора строительного материала. Брусы, являющиеся опорой всей конструкции, не только воспринимают собственный вес – на них давит масса настила, воздействуют эксплуатационные нагрузки.

Перекрытие в доме

Для таких целей рекомендуется выбирать древесину хвойных пород или лиственницы, так как такой материал обладает лучшей прочностью относительно древесины лиственных пород. Бруски, доски либо бревна должны быть сухими – допускается влажность, не превышающая 14%. Обычно такую влажность пиломатериал приобретает за год при создании правильных условий хранения.

Замер влажности древесины

У балок не должно быть большое количество сучков, желательно отбраковывать лес, имеющий ярко выраженные косослой либо свилеватость – волокна должны располагаться вдоль бруса или доски. Хорошо, если была проведена обработка пиломатериала антисептиком и составом, повышающим огнестойкость древесины.

Косослой

Свилеватость

В зависимости от того, где используются деревянные перекрытия, необходимо делать выбор брусков или досок по размерам сечения, от которого зависит надежность конструкции. Если строится межэтажная площадка, то к сечению предъявляются одни требования, а когда выполняется постройка чердака, толщина балок может быть меньше. Подбирая материал, можно руководствоваться таблицами, дающими возможность рассчитать сечение используемых досок, бревен или бруса.

Расчет сечения бруса в зависимости от длины пролета при ориентировочной нагрузке 350-400 кг/м²

Расчет диаметра бревна в зависимости от длины пролета при нагрузке в 400 кг/м²

Хотя можно не брать повышенное значение нагрузки на полы, если в помещении не планируется размещать большое количество мебели или других предметов интерьера. В этом случае поможет другая таблица, помогающая подбирать сечение балок, учитывая загруженность напольного покрытия в помещении.

Выбор сечения бруса в зависимости от нагрузки и ширины пролета

Грамотно выбрав материал, приступают к монтажу межэтажного настила. Правильно сделанное деревянное перекрытие в доме обеспечивает крепость всего каркаса строения, а для этого необходимо точно отмерить длину балок и выверено их расположить.

Из подобранного по сечению материала подготавливаются брусы с точным размером, включающим расстояние «запаса», который будет играть роль опоры конструкции на несущие стены. Для опоры необходимо использовать не менее 10 см бруска, а в качестве опорной площадки обычно используют не менее 2/3 толщины стены.

Длина пролета, в котором укладывается перекрытие, для безопасности не должна составлять более 6 м. Идеальное перекрываемое расстояние должно соответствовать 4-5 м. Когда готовится проект дома, проектировщик старается расположить несущие конструкции из древесины таким образом, чтобы брусы располагались параллельно меньшей стороне помещения либо строения.

Рассчитывая шаг, с которым укладываются подготовленные бруски или доски, необходимо использовать данные, отраженные в СНиП 2.01.07-85. Согласно этому документу, нужно руководствоваться следующими значениями допустимой суммарной нагрузки:

  • для межэтажных перекрытий, включая цокольные 350-400 кг/м²;
  • для не нагружаемого чердачного помещения 130-150 кг/м²;
  • для используемого чердачного помещения до 250 кг/м².

Расчет шага распределения брусков или досок

Чтобы правильно распределить слеги, можно использовать таблицу расчета шага, позволяющего сделать перекрытие второго этажа по деревянным балкам достаточно прочным.

Распределение балок под перекрытие

Устройство балок

Чтобы пол оказался качественным и прослужил долго, следует определиться с количеством балок.

Для этого можно воспользоваться специальными программами, но застройщики идут по другому пути, опираясь на стандартные подходы:

  • Выбирается брус с сечением 150х150 мм или 200х200 мм.
  • Балки располагаются на расстоянии 0,6 м друг от друга.

Как правило, выбирается сосна, как самая недорогая и доступная строительная древесина. В зависимости от того, кирпичное здание или деревянное, выполняется крепление балок перекрытия. В кирпичном доме они заделываются в кирпичную кладку. В деревянной конструкции они укладываются на деревянное основание, и крепятся металлическими скобами.

Этот процесс требует особого подхода, который может опираться на определенные правила:

  • Все деревянные конструкции, в том числе и балки, следует обрабатывать антисептиками и огнеупорными материалами.
  • Не следует покрывать смолой любые деревянные конструкции, так как это может привести к появлению конденсата.
  • Первый брус должен быть установлен на расстоянии 5 см от стены и не более.

Как уже было сказано выше, монтаж балок перекрытия производится в зависимости от конструкционных особенностей строения.

Устроены полы на втором этаже частного дома следующим образом. Для начала нужно прикрепить бруски со всех сторон балок. Бруски крепятся таким образом, чтобы при укладке досок они находились на одном уровне с балками. Крепление должно быть надежным, так как по полу придется ходить.

Перекрытие полностью зашивается с нижней части, которая впоследствии будет служить потолком первого этажа. Доски подгоняются очень плотно, чтобы не было щелей. После этого, верхняя сторона зашивки покрывается слоем гидроизоляции или обычным глино-песчаным раствором.

Достоинство его в том, что эта смесь не горит, поэтому идеально подходит для таких целей. Раствор наносится тонким слоем, после чего нужно дать время для его высыхания. Как вариант, можно уложить рубероид. Подобные технологические операции увеличивают срок службы утеплителя.

Пол второго этажа в деревянном доме должен быть теплым, а для этого следует уложить между балками теплоизоляцию.

В качестве утеплителя можно использовать:

  • обычный шлак, который засыпается в промежутки между балками;
  • минеральную вату;
  • пенопласт;
  • керамзит или опилки.

В большинстве случаев применяется минеральная вата из-за не высокой стоимости, легкости и простоты укладки. Этот материал укладывается между балками, причем очень плотно, чтобы не было щелей, тем более что работа с минватой позволяет ее уплотнять. Это позволит получить качественное теплоизоляционное покрытие, без всевозможных мостиков холода.

В заключение поверхность можно накрыть пароизоляцией, хотя и не обязательно, если имеются затруднения в плане финансов.

Как вариант, можно применить пенопласт, но при этом следует помнить, что он имеет положительную горючесть, несмотря на его уникальные теплоизоляционные характеристики.

Если говорить о таких материалах, как опилки, керамзит или шлак, то это сыпучие материалы и их не так просто занести на второй этаж в достаточном количестве.

После того, как утеплитель уложен, можно приступать к производству окончательного настила пола на втором этаже. Это делается по той же технологии, что и предыдущая зашивка пространства между балками. Но тогда доски крепились снизу, а теперь это нужно сделать сверху. Главное, чтобы черновой пол оказался заподлицо с балками.

Существует еще один вариант финишного покрытия пола по балкам. Для этого, поверх балок и в направлении перпендикулярном направлению расположения балок, крепятся лаги. В таком случае получается вентилируемое пространство, которое положительно влияет на долговечность конструкции.

Кроме этого, такой подход позволяет смонтировать плавающий пол, который в несколько раз может снизить уровень шумов.

Поверх лаг крепится обычная доска или листы ДСП. При этом следует предусмотреть промежутки между полом и стенами. В любом случае, монтаж пола можно закончить финишной отделкой, в качестве которой подойдет линолеум, паркет или ламинат.

Вывод напрашивается сам собой: вариант теплого пола на втором этаже своего дома является наилучшим выбором. Как правило – это дополнительный комфорт и уют.

Достоинства и недостатки деревянных полов

Пример простого устройства пола на бетонной плите

Правильно устроенные деревянные полы обладают следующими преимуществами:

  1. Экологичность — применение натуральных материалов практически никогда не вредит здоровью домочадцев. В случае необходимости поменять некоторые элементы пола, не будет проблем с их утилизацией;
  2. Эстетичность — очень красиво и благородно;
  3. Долговечность — при надлежащем уходе, такие полы прослужат долго даже в таких «сложных» помещениях, как, например, ванная. Во многих домах дореволюционной постройки до сих пор стоят полы, установленные более ста лет назад.

Однако во всех этих бочках меда есть немало ложек дегтя:

  • Сложность устройства — в отличие от бетонного пола, залить который не представляет особого труда для среднестатистического строителя, деревянные полы, устроенные по науке устанавливаются долго и трудно;
  • Необходимость ухода — дерево подвержено воздействию влаги, различных микроорганизмов, грибков (это наиболее критично в кухне или ванной). Это вынуждает строителей во время укладки применять различные антисептические и другие химикаты. Кроме того, доски должны периодически обрабатываться такими препаратами и в процессе их эксплуатации. Их необходимо содержать практически в идеальной чистоте, что не всегда возможно, например, на даче. Кроме того, они нуждаются в регулярном покрытии краской и лаком;
  • Высокая стоимость — строительство таких полов требуют больших средств, чем бетонные полы, кроме того регулярный тщательный уход за ними также требуют финансовых затрат;
  • Обслуживание — при любом, даже самом качественном строительстве, любой пол, после его установки требует постоянного обслуживания во избежание появления трещин, сколов и поломок в его элементах. Такие повреждения могут привести к разрушению всей конструкции, а в случае повреждения полов перекрытий могут привести к повреждению стен. Повреждение перекрытий в ванной может вызвать нарушение гидроизоляции и труб водоснабжения.

Строительство дома вообще и установка полов, в частности — процесс длительный, трудоемкий и ответственный. Заниматься этим самому — дело неблагодарное. Даже если у хозяина дома и есть необходимые инструменты и материалы, чтобы все сделать самому, лучше не совершать подвиги самостоятельно. Существует множество строительных организаций, профессиональные сотрудники которых обладают необходимыми знаниями и умениями в строительстве таких домов, владеть необходимыми инструментами и техникой для укладки полов в доме и ванной.

Кроме того, для ведения официальных строительных работ иногда необходимо получить различные разрешения — лицензии, сертификаты. В этом случае всегда легче обратиться к ним. Помимо умения и опыта в строительном деле, профессионалы также хорошо владеют информацией о разнообразных строительных материалах, их качестве и происхождении. В конечном итоге привлечение специалистов, несмотря на изначальную большую стоимость, обернется экономией, так как профессионально построенные полы будут требовать меньшего обслуживания и, следовательно, меньших затрат, независимо от того, где этот пол уложен, в комнате или в ванной.

Заключение

Устройство перекрытия второго этажа по деревянным балкам, как видите – процедура несложная. Собрать такую конструкцию можно в том числе и самостоятельно. Но, конечно же, выполняя монтаж перекрытия, следует в точности придерживаться положенных технологий. В этом случае конструкция получится надежной и долговечной.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

12 вещей, которые не стоит покупать в секонд-хенде Ознакомьтесь со списком вещей, которые всегда должны быть новыми, и никогда не покупайте их в секонд-хендах.

Звукоизоляция пола в доме с деревянными перекрытиями: инструкция


Вы, наверное, сталкивались с ситуациями, когда в помещении от стен и потолка исходит такой резонанс, что слышны даже малейшие звуки, раздающиеся как извне, так и внутри строения. Чтобы устроить звукоизоляцию полов в домах с деревянным перекрытием, можно воспользоваться двумя технологиями. В первом случае необходимо монтировать конструкцию пола таким образом, чтобы в процессе функционирования создавалось как можно меньше шума, а это значит, что балкам и всему настилу нужно придать свойства погашение звуков. Второй метод основан на укладке в самой конструкции пола или потолка звукоизоляционных материалов.

Мы расскажем вам, как осуществить звукоизоляцию в деревянном или кирпичном частном жилище, хотя многие советы можно применить и при проведении соответствующих работ в многоквартирном доме, где обустроен пол из древесины на лагах.

Тихая конструкция

Сейчас речь пойдет о том, как своими руками сделать конструкцию пола тихой и не скрипучей. Лучше всего отличаются шумопоглощением полы из дерева на лагах, не касающихся стен дома. Для этого нужно укоротить лаги так, чтобы от них до каждой из стен оставался зазор около 10 мм, который также необходим при усадке постройки. Крайняя напольная доска прибивается на расстоянии до 15 мм от стен, а образовавшуюся щель запенивают и закрывают плинтусами.

Если доски крепить непосредственно к балкам, очень плохо поглощаются звуки из-за того, что в связке со стенами дома они создают жесткую конструкцию. Звук от шагов при ходьбе по такому покрытию передается к балкам и далее резонирует по поверхности стен и потолка.

Шумоизоляция здесь проводится при помощи специальной войлочной или резиновой прокладки, которую крепят к деревянным балкам. Перед укладкой прокладочный материал необходимо пропитать антисептиком, который предотвратит поражение деревянных элементов вредоносными насекомыми.

Если вы планируете своими руками строить перекрытия первого этажа, под которым будет оборудован подвал, или будете обустраивать перемычки между этажами или чердаком, которые одновременно послужат в качестве пола и потолка, то пол придется монтировать по балкам. Чтобы шумоизоляция была более эффективной, специалисты советуют поперек балок укладывать лаги таким образом, чтобы они не доставали до стен дома. В местах опор этих двух элементов помещают пропитанные антисептиком резиновые или войлочные прокладки для улучшения звукоизоляции. В качестве прокладок можно применять толь, уложенный в несколько слоев. Если настил из деревянных досок монтируют по балкам, то звукоизоляционный материал выстилают по всей их площади.

В доме, который не оборудован подвалом, пол на первом этаже можно сделать своими руками более тихим, если лаги не фиксировать к стенам, а также не укладывать на балки, а устанавливать их на опоры в виде столбиков, не касающиеся основы постройки. В таком случае шум шагов от пола не будет передаваться по поверхности стен и потолка.

Соединением досок служит шпунт или четверть. Именно при таких соединениях обеспечивается лучшая шумоизоляция за счет того, что здесь отсутствуют щели между элементами настила. Для укладки настила применяется хорошо высушенный материал. Сырая древесина после высыхания прогибается и образует щели, поэтому о качественной звукоизоляции здесь речь идти не может.

Что делать, если пол скрипит?

Чаще всего напольное покрытие из дерева скрипит из-за неровных досок и таких же кривых лаг и балок, а чтобы устранить такую проблему в доме, необходимо проделать следующие манипуляции:

  • строго выдержать горизонталь и уровень при укладке лаг и балок;
  • дощатый настил укладывать на одном уровне;
  • в работе использовать исключительно сухой материал, иначе доски от сырости могут выкручиваться и от этого издавать скрип.

Если вы своими руками укладываете ламинат или паркетную доску, контролируйте уровень настила из досок. Он должен быть уложен строго горизонтально, без малейших проседаний, также здесь не лишней будет пароизоляция.

Подробное руководство о том, как убрать скрип деревянного пола.

Прибегаем к помощи звукоизоляционных материалов

Чтобы усилить эффект шумоизоляции в доме, устраивают двойной пол или перекрытие с полым пространством, предназначенным для укладки изоляционного материала. Технология звукоизоляционного процесса двойного пола начинается с того, что на черновую основу укладывают раствор из глины или извести и дают ему высохнуть. Далее присыпают сухим песком или керамзитовым наполнителем до чистового настила. Сухую засыпку нужно залить раствором извести, а после его полного высыхания принимаются за чистовую отделку. В данном случае половину пространства между черновой основой и чистовым настилом занимают сухие компоненты, вторую половину заполняет воздух. Благодаря такому нехитрому способу шумоизоляция двойного пола и одновременно потолка на нижнем этаже существенно улучшится. Не забывайте перед монтажом паркета или ламината уложить пароизоляционный слой, что также положительно скажется на звукоизоляции перекрытий.

Звукоизоляция пола при помощи сыпучих материалов

Как говорилось ранее, в процессе строительства деревянного перекрытия, обычно в качестве звукоизоляции используют сухую засыпку, которую укладывают между черновым и чистовым полом. Обратите внимание, что накат необходимо сооружать прочным и ни в коем случае не тонким, чтобы он мог без проблем выдержать нагрузку от керамзита или песка. Доски настила закрепляют своими руками плотно друг к другу, но лучше использовать для этой цели щиты. Засыпка здесь может использоваться такая же, как и при укладке двойного пола. Если накат строили не из щитов, а из досок, необходимо его обрабатывать известковым раствором. Затем на высохшую поверхность или на щиты насыпают слой песка или керамзита. Как и в предыдущем случае, сухие компоненты пола должны наполовину заполнять пространство между накатом и настилом из досок. Засыпку также заливают разведенной известью. Чтобы одновременно шумоизоляция выполняла функцию утеплителя, то в качестве засыпки используют сыпучий утеплительный материал, который укладывается на рубероид.

Устройство «плавающего» пола

Это еще один эффективный вариант звукоизоляции в доме с деревянными перекрытиями, который осуществляется при помощи звукоизоляционных материалов и отлично справляется с поставленной задачей. К тому же перекрытие будет не таким тяжелым, как в случае с песчаной или керамзитовой засыпкой, и здесь дело не только в том, что сыпучие компоненты весят немало. Меньший вес будет обеспечен накатом меньшей толщины, ведь ему не нужно удерживать сухую засыпку.

Плавающей называют конструкцию пола потому, что точкой опоры для нее служит слой звукоизоляционного материала, а не жесткие элементы. В качестве изолятора можно использовать:

  • минеральную вату;
  • стекловату;
  • экструдированный пенополистирол и др.

Плавающий звукоизоляционный пол – простая схема

Рулонный мягкий материал выстилают сплошным укрытием на деревянные балки так, чтобы он слегка провисал между ними, и при этом не касался потолка нижнего уровня. Если один рулон изоляции не покрывает необходимое пространство, края смежных листов размещаются внахлест на 10 – 15 см, а ее края должны доставать до стен и немного выходить в пространство, образовавшееся между настилом из досок и стенами. Рассчитывая толщину звукоизоляции и зазор между крайней доской наката и стеной, следят за тем, чтобы крайний элемент настила плотно притиснул материал к стене, а закроется вата после монтажа плинтусов.

Плавающий звукоизоляционный пол – лучшая схема

Чтобы улучшить звукоизоляцию в доме, профессионалы советуют плинтус фиксировать к поверхности пола. Если у вас предусмотрена печь, то следите за тем, чтобы минеральная вата не касалась ее трубы. В этом районе шумоизоляция будет выполнена при помощи асбестового картона или войлока, обработанного глиняным раствором. Такой прием обеспечит защиту древесины от трубы, выдающей высокую температуру.

Этапы работ
  1. На первом этапе нужно избавиться от щелей и зазоров, которые передают звук. Если «плавающая» конструкция будет монтироваться своими руками на плотное основание, швы промазывают герметиком. Если настил совсем ветхий, можно этот этап пропустить.
  2. Все инженерные коммуникации, если они есть, обязательно оборачивают строительной пленкой и фиксируют скотчем.
  3. Следующим слоем должна быть пароизоляция, которая воспрепятствует проникновению влаги в структуру звукоизоляционного материала. Исключением будет только пенопласт – он не нуждается в защите. Правда пенопласт – далеко не самый лучший звукоизолятор.
  4. Рулонную изоляцию укладывают внахлест, чтобы она касалась стен. Если укладывается минвата или войлок, то на стенах предварительно закрепляют полосу звукоизоляции, которая по ширине будет не меньше, нежели толщина будущего пола. Таким образом мы получим своеобразную чашу, не позволяющую прикасаться жестким элементам к балкам и поверхности стен.
  5. После укладки лаг должна образоваться сетчатая конструкция, благодаря которой достигается необходимая жесткость, и полы во время эксплуатации не будут прогибаться. Здесь без жесткости не обойтись, так как «плавающий» пол подразумевает свободное положение, когда лаги не фиксируются к поверхности балок, и благодаря этому нет мостика передачи шума.
  6. На лаги укладывается слой звукоизоляционного материала.
  7. На лаги крепятся доски или фанера. Чтобы улучшить черновое покрытие в доме, сверху можно постелить листы OSB. Следите за тем, чтобы звукоизоляция была плотно прижата к стене.
  8. Монтируется финишное покрытие, под которое расстилается подложка.
  9. Устанавливается плинтус, но перед этим срезается полоса звукоизоляции, которая торчит из зазора между стеной и полом. Ее остатки закроются плинтусом, фиксирующимся на выбор к полу или стене.

Правильно выполненный «плавающий» пол своими руками отличается легкостью, отлично справляется с поглощением шумов, а также удерживает тепло. Благодаря равномерно распределенной нагрузке, отсутствию жестких соединений, а также наличию качественных материалов, такая конструкция пола прослужит долго и создаст в доме отличную атмосферу.

Черновой пол по деревянным балкам: как смонтировать самому

Пол на лагах

Сделать надежный и долговечный черный пол в деревянном доме своими руками сможет любой домашний мастер. Это не очень сложное дело, но, чтобы добиться желаемого результата, придется потрудиться. Саму работу можно условно разделить на два крупных этапа. Первый – подготовка и крепление лаг, второй – раскрой и укладка листового материала.

Крепление

Первое, что нужно сделать еще до начала работы, – набросать план помещения и рассчитать количество материала. Надо подсчитать количество балок и умножить на длину

При этом важно правильно выбрать шаг укладки. Он рассчитывается индивидуально и зависит от площади комнаты, материала, который будет использован на втором этапе, его толщины и механической прочности

Прежде чем начинать монтаж, необходимо пропитать балки антисептиком. Профессионалы рекомендуют обрабатывать дерево в два этапа, что обеспечит максимум защиты древесине, следовательно, долговечность строения в целом. Если торцы лаг будут лежать на фундаменте, обязательно между деревом и бетоном укладывать два слоя рубероида или современного аналога.

Чтобы крепить балки к стене, понадобятся металлические держатели. В продажу поступает несколько их модификаций, подобрать оптимальный вариант для каждого конкретного случая не составит труда. Крепеж просто устанавливать, он гарантирует высокую надежность пола и его долговечность.

Монтируя лаги, важно добиться того, чтобы их верхние грани лежали в одной плоскости. Для контроля можно воспользоваться длинной ровной рейкой, чтобы убедиться в горизонтальности поверхности, потребуется строительный уровень

Исправить небольшой перекос несложно, под провисшую балку нужно подложить регулировочную подкладку. Она должна быть из металла или пластика (дерево скоро просядет, отчего полы начнут скрипеть).

Монтаж

С помощью шуруповерта или электродрели с насадкой по нижней кромке лаг прикручивают черепные бруски. Их задача – поддерживать фанеру или древесную плиту, которая послужит опорой для минеральной ваты. Листовой материал нарезают, ориентируясь на шаг балок. Вместо плит можно использовать обрезки досок.

Собранный каркас накрывают пароизоляцией. Можно купить дорогой рулонный материал мембранного типа или ограничиться дешевой полиэтиленовой пленкой. В любом случае изоляция должна быть надежной. Пленку крепят строительным степлером, стыки проклеивают скотчем.

Укладывают первый слой ваты. Если при монтаже лаг выбран стандартный шаг, проблем не возникнет. При необходимости вату слегка утрамбовывают по краям, чтобы она заполнила все внутреннее пространство. Далее укладывают второй слой

Важно делать смещение наполовину или треть листа

Толщину утеплителя выбирают исходя из местных климатических условий. Для средней полосы достаточно 10 см, для севера страны – не меньше 15 см. Поверх верхнего слоя укладывают гидроизоляцию. На балках она дополнительно фиксируется степлером, стыки обязательно заклеивать скотчем.

Поверх лаг набивают рейку толщиной 20–30 мм, она обеспечит хорошую вентиляцию чистового пола, обезопасит его от плесени. Теплый черновой пол практически готов. Останется только уложить доски чистового пола или листовой материал, который послужит основой под ковролин, линолеум, ламинат.

Как сделать черновой пол на бетоне

Если вы владелец бетонного основания, то на него также можно уложить деревянный черновой пол, однако, вы должны выровнять это бетонное основание до идеальной ровности, ведь перепады высоты в данном случае недопустимы.

Устройство чернового пола в деревянном доме с бетонным основанием начинается с подготовительных работ.

Первым делом, вы должны выровнять поверхность основания:

  1. Очистите основание от грязи.
  2. Замесите раствор.
  3. Залейте раствор, соблюдая горизонталь.
  4. Дождитесь конца просушки бетона (примерно месяц). Проверить сухость бетона можно, уложив на него полиэтилен: если через сутки вы обнаружите конденсат, то стоит подождать ещё некоторое время.

Следующий этап – это гидроизоляция. Укладывайте внахлёст специальный материал, о котором говорилось выше, и проклеивайте места соединения строительным скотчем.

Завершает процесс укладка шумоизолирующих материалов, например, пробки или вспененного полиэтилена на места под лаги.

Укладка лаг на основание

Приступая к укладке, стоит сказать о том, чем обработать черновой пол в деревянном доме, ведь перед укладкой вам следует обработать все его составляющие: лаги, балки и доски. Для этого используйте специальные антисептики, которые продаются в строительных магазинах. Антисептик должен предотвращать образование плесени и грибка, мешать развитию микроорганизмов и прочих вредителей.

Лаги укладываются двумя способами: либо на закладной венец, опорные столбики или фундамент, либо на опорные балки, установленные на опору. Использовать опорные балки стоит только в том случае, если расстояние между лагами не превышает 60 см, иначе конструкция получится менее прочной.

Сечение лаг подбирается в зависимости от толщины будущего утеплителя. Между досками чернового пола и утеплителя всегда должен оставаться зазор в 30 мм, что обеспечит хорошую вентиляцию. Шаг между лагами определяется толщиной досок чернового пола: чем толще доски, тем шире может быть шаг.

Подробная инструкция укладки лаг:

  1. Укладывая лаги на опору (венец, балки и т.д.), следите за ровностью их расположения, а также за горизонталью. Гидроизоляция, уложенная на опорные столбики, избавит вас от различных звуков в местах соединения лаг и основы, однако вы можете дополнительно уложить шумопоглощающий материал.
  2. Если вы заметили провисание лаги, то подложите на опору деревянные брусочки и прочно закрепите их. Выступающую лагу легко исправить: снимите её выпирающую часть рубанком. Заметьте, что черновой пол по деревянным балкам не утратит своей прочности только в том случае, если перепад высот на лагах будет не больше 1 мм на 1 м.
  3. Лаги крепятся с помощью саморезов, однако к бетонным конструкциям (столбикам или фундаменту) они крепятся иначе. Чтобы закрепить лагу на бетонный столбик, возьмите крепёжный уголок, прикрепите его к лаге саморезами, а для крепления к бетону используйте анкер.
  4. Порядок укладки лаг довольно прост: сначала крепятся «маячные» лаги, ориентируясь по которым, вы будете укладывать остальные. Эти лаги крепятся на расстоянии в 2 м шириной. Далее укладывайте оставшиеся лаги, не забывая контролировать высоту и горизонталь каждой.

Укладка чернового пола

Доски/плиты размещаются на выступающих частях двух лаг и закрепляются саморезами.

В качестве материала для чернового пола могут использоваться:

  1. ОСП (ориентировочно-стружечная плита) – производится из прессованных стружек с добавлением смол. Обладает легкостью, прочностью, низкой паропроницаемостью.
  2. ДСП (древесно-стружечная плита) – производится способом горячего прессования с добавлением неминеральных связующих веществ. Легкий, прочный материал, легко поддается механической обработке.
  3. Фанера – экологически чистый материал, представляет собой слои склеенного шпона. В отличие от ОСП и ДСП, не содержит вредных летучих веществ и не принесет вреда здоровью.

Рекомендуемая толщина чернового пола – 20мм, этого хватит для того, чтобы выдержать вес утеплителя.

Материалы и инструменты

Для устройства пола по лагам, в зависимости от вида основания, могут потребоваться следующие материалы и инструменты:

  • Брус с прямоугольным или квадратным сечением, размеры которого зависят от количества мест опоры, размера пролета и расстояния между лагами.
  • Бетонные блоки или кирпичи, гидроизоляционный материал (смола или рубероид) для устройства столбиков при устройстве полов с подпольем.
  • Антисептические составы и антипирены для обработки деревянных изделий.
  • Щебень, песок, глина при устройстве пола по грунту.

  • Керамзит, цемент (бетон), ГВЛ или ДВП при устройстве пола по грунту с утеплением.
  • Утеплитель, вид которого определяется видом основания пола.
  • Пароизоляционная мембрана, гидроизоляционная пленка.
  • Черепной брусок и необрезная доска для устройства чернового пола.
  • Кисти для нанесения антисептиков и антипиренов.

  • Приспособления для стягивания и крепления лаг.
  • Массивная шпунтованная обрезная доска или фанера.
  • Уровень и рулетка.
  • Электролобзик, шуруповерт, ножовка по дереву, молоток.
  • Гвозди, шурупы.
  • Шпаклевка для выравнивания пола перед укладкой напольного покрытия.

Опора на подвешенные балки

Если небольшой частный дом построен из кирпича, газобетонных блоков или природного камня, то основанием лучше всего сделать подвешенные деревянные балки, опирающиеся на кирпичные или бетонные столбы в подвальном помещении. Это продиктовано тем, что при любой, даже самой тщательной обработке, деревянные балки внутри каменного массива стен могут загнить. Для устройства такого основания надо по всей площади подвала установить столбики, на которые опираются лаги. Исполнение столбиков может быть разным – от дерева, пропитанного битумом, до кирпичного, бетонного и природного камня. Единственно из чего нельзя делать эти столбы – силикатный кирпич и газобетонные блоки.

Под каждый столб выкапывается небольшое углубление, которое заполняется мелким гравием и утрамбовывается. Использовать речную гальку не рекомендуется, так как она, в основном, известнякового происхождения, и не может выдержать больших нагрузок. Столбики из кирпича можно сложить как обычным прямым способом, так и в виде усеченной пирамиды. Это сложнее, но столбы буду устойчивее.

Расстояние между столбами при сечении балки 150 на 150 миллиметров можно сделать 1 метр. Идеальным вариантом могут быть небольшие квадратные бетонные плиты для устройства тротуарных дорожек. Подойдут даже обломки бетонных свай. Под каждым опорным столбом устраивается слой гидроизоляции, не для защиты столба, а чтобы грунтовая вода не пропитала балку через них. Наверх столба так же необходимо уложить два-три слоя пропитанного битумом рубероида.

После устройства столбов, которое надо постараться провести так, чтобы все верхние края примерно совпадали по горизонтальной плоскости друг с другом, на них можно укладывать деревянные балки. Подгонка деревянных балок для образования горизонтальной плоскости ведется исключительно подкладкой на столбы деревянных деталей, но никак не подпиливанием балок, во избежание их ослабления. Установленные на столбы балки не должны касаться стен и расстояние между ними и стеной должно быть достаточным, чтобы сезонное колебание фундамента не приводило к деформации настила.

Концы деревянных балок, на который будет опираться черновой пол, так же надо обработать антисептиками. Устройство такого «подвешенного» пола оправдано в домах, где проживают постоянно, с отоплением дома в зимние месяцы, тогда сезонные колебания грунта при его замерзании не разрушат всю конструкцию. Устройство системы «теплый пол» на таком основании неоправданно, потому что невозможно предугадать величину сезонных колебаний конструкции.

Для утепления пола стоит применить тот же метод, что и при утеплении перекрытия первого этажа в доме с деревянными балками, являющимися частью конструкции дома. А теперь перейдем к обычным городским домам и постараемся разрушить сложившуюся порочную практику возведения бетонных стяжек под деревянными полами.

Общие правила для устройства покрытия по деревянным балкам

Независимо от типа перекрытия дома существует несколько общих правил, которые надо соблюдать, чтобы пол по деревянным балкам получился действительно прочным и служил долго.

Расстояние между балками не должно быть слишком большим, чтобы исключить прогиб материала основного чернового пола

При толщине досок чернового пола 40 миллиметров оно должно составлять не более одного метра;
В качестве материала основания пола, которое настилается по балкам, может быть применен материал, имеющий длинноволокнистую структуру – доски, как цельные, так и склеенные на специальных станках или строительная фанера, неважно – водостойкая или обычная.
Плитные строительные материалы типа цементно-стружечных плит и гипсоволоконных плит имеют дискретную структуру, и, несмотря на кажущуюся прочность, могут быть применены только, как дополнительное покрытие под финишное покрытие пола;
Доски чернового пола перед укладкой на балки должны быть хорошо просушены, неважно каким способом – естественной сушкой в разреженных штабелях или на специальных установках. Если укладываются недостаточно хорошо просушенные доски, то перед тем как на них будет смонтировано окончательное покрытие пола, они должны пролежать на балках перекрытия минимум 3 месяца, все это время надо постоянно их сплачивать, убирая образовывающиеся щели;
Если в помещении предполагается повышенная влажность или внутри пола прокладываются коммуникации, например, система отопления пола, то обязательно предусматривается обработка деревянных конструкций антисептическими материалами;
Все утеплительные материалы, находящиеся в пространстве между балками и основным полом, должны быть защищены гидроизолирующими материалами

Идеально будет, если предусмотреть вентиляционные отверстия, закрытые решетками, по углам помещения.

Шпунтованная доска для пола

Работа с экологически чистым и легко поддающимся обработке материалом – деревом, доступна любому домашнему мастеру. А устройство основания пола по деревянным балкам — это наиболее логичное и простое по технике исполнения решение, именно оно позволит сделать теплый и надежный пол с минимальными затратами.

Как сделать черновой пол в деревянном доме

В частных домах просто пол без утепления, при нынешней цене на топливо и отопление, уже не делают. Даже старые дома стараются утеплить. Поэтому черновой пол можно рассматривать как средство для поддержания утеплителя. В большинстве конструкций так и есть. Вернее, в таких конструкциях обычно два черновых покрытия. Одно для поддержания утеплителя, второе как основа для укладки финишного отделочного материала.

Что делать дальше?

Черновой пол поверх лаг

Вообще, сделать черновой пол можно по-разному. Есть несколько рабочих конструкций. Надо только понимать, как и что работает, грамотно подобрать материалы. Первый вариант — это когда черновой пол настилают на несущие лаги. И если утепление не требуется, можно стелить напольное покрытие.

Черновой пол поверх лаг. Вариант для случая когда надо поднять общий уровень пола

Для укладки утеплителя, на черновой настил прибивают дополнительные лаги, между ними кладут утеплитель. Его высота должна быть сантиметра на 3 ниже высоты дополнительных лаг. А уже на дополнительные лаги кладут основу под финишное напольное покрытие (фанера, ОСБ, ГВЛ) или дощатый настил.

Как видите, высота всего пирога получается немалая. Так делают, если есть необходимость поднять уровень пола. Но в большинстве случаев, приходится экономить высоту. Поэтому чаще черновой пол подбивают снизу.

Как сделать черновой пол в деревянном доме: прибить к лагам снизу

Если есть доступ к полу снизу, к лагам снизу прибивают доски (можно не сплошным настилом), между лагами укладывают утеплитель. Если утеплитель боится влажности (минеральная базальтовая или каменная вата), его накрывают пароизоляционной пленкой, затем укладывают настил чернового или чистового пола (чистовой — это доски). Это основа, но в зависимости от используемого теплоизоляционного материала могут добавляться слои.

Вариант чернового пола из доски вразрядку. Сверху можно укладывать утеплитель или основу под финишное покрытие, или доску

В последние годы все чаще в качестве утеплителя применяется базальтовая (каменная) вата. Она имеет хорошие характеристики, относительно недорогая, с ней проще работать чем со стекловатой. Хоть минеральная вата и не слишком тяжелая, подбитое снизу перекрытие может оторваться. Вероятность невелика, но все-таки есть. Поэтому такие конструкции чаще применяют на перекрытиях второго этажа. Тут нагрузка на подшивку снизу совсем небольшая, так как утеплитель не должен быть очень толстым (тяжелым). Или используют надежный крепеж и ставят его часто.

Вариант устройства деревянного пола с черновым настилом снизу

На первом этаже подшивку снизу, при необходимости, можно сделать дешевле. Например, вместо того чтобы подшивать снизу доски, можно натянуть металлическую сетку. Или пластиковую. Но из толстой, крепкой и прочной нити. Или «змейкой» прибить проволоку. Свою задачу — удерживать утеплитель и не мешать выветриванию влаги — такая подшивка выполняет даже лучше, чем доска. Этот эконом-вариант более чем практичный. Его можно использовать как в домах временного, так и постоянного проживания.

Черепной брусок

Перечисленные выше конструкции не единственные. Есть еще черновой пол с черепными брусками. Это брусок небольшого сечения, прибитый в нижней части лаг. Он служит опорой для досок чернового пола или для жесткого утеплителя.

Как сделать черновой пол: вариант с черепным бруском

В чем выгода такого устройства чернового настила? Экономия на пиломатериале. На черепной идет брусок малого сечения — 20*10 или около того. Его можно купить, а можно распустить доску. При наличии соответствующего инструмента, будет намного дешевле. Но это не все. Расстояние между лагами небольшое (от 40 до 90 см), но становится еще меньше из-за черепных брусков, набитых по сторонам. Между этими брусками укладывают короткие доски или щитки. Обычно сюда идут обрезки, которых на стройке масса.

Еще один нюанс. Если утеплитель жесткий (пенопласт, пенополистирол, плиты вспененного стекла), он может опираться прямо на черепной брус. Это еще один вариант с символическим черновым полом в виде черепных брусков.

Обустройство полов в деревянном срубе

Пример утеплённого деревянного пола на лагах

Как правило, пол в срубе делают деревянным, чтобы не нарушать «экологическую» гармонию. Лаги и балки не являются проводниками тепла, поэтому препятствуют теплопотерям в срубе. При этом ремонт основы можно совершить двумя способами:

  1. С однослойным покрытием. В деревянном срубе полы можно положить на лаги или же просто толстые доски. В процессе укладки балок, расстояние между соседними бревнами должно составлять максимум 60 см;
  2. С двухслойным покрытием. В данном случае при отделке основания в срубе совершают укладку еще и чернового слоя, выполняющего роль утеплителя.

Совершая монтаж черновой основы в срубе, нужно учитывать следующие моменты:

  • Черновой слой должен быть достаточно жестким, чтобы служить надежной опорой для чистового покрытия;
  • При утеплении основания в срубе в качестве теплоизолятора лучше использовать листы фанеры, минвату, пенопласт и т.д.;
  • Если в процессе обустройства пола используется стяжка, между чистовым и черновым покрытием должен сохраняться вентиляционный зазор в 15-20 мм.

Посмотреть, как положить черновые полы в срубе можно в предложенном ниже видео.

Рекомендуем к прочтению:Отделка чернового потолка из ОСБ плит по деревянным балкам

Как выбрать сечение лаг

Деревянные полы на лагах своими руками обустраиваются после выбора сечения брусьев по длине и ширине. Сечение — этой прямоугольник высотой, кратной двум и шириной — кратной — 1,5 соответственно.

Если вы делаете настил на деревянное основание в виде балок перекрытия, то параметры сечения зависят от шага их расположения. Чем больше расстояние, тем более мощными они должны быть.

При выборе брусьев нужно принимать во внимание вентиляционный зазор от 2 см и больше. Поэтому когда вы будете укладывать материал теплоизоляции, то нужно оставлять свободное пространство между ним и тыльной стороной чистового поля

Так, конденсат будет испаряться, а утеплитель не будет им пропитываться. При укладке лаг на грунт нужно учитывать параметры наката, прикреплённого на черепной брус. Рекомендуется покупать лаги для пола размером чуть больше, чем требуется. Для экономии при грунтовых работах пролёт нужно уменьшить, установив столбики из кирпича, на них будут опираться конструкции с меньшим сечением.

Столбики нужно делать на основе обожжённого красного кирпича, расстояние между ними должно составлять порядка 120 см. А также их можно изготавливать из силикатных блоков, но только тогда, когда грунтовые воды на участках расположены в 2 метрах и более от поверхности.

Требуемый шаг установки

Расход материалов зависит от того, насколько близко лаги расположены друг к другу. Шаг установки рекомендуется просчитать уже на этапе проектирования пола. Этот параметр зависит от прочности финишного покрытия и его массы.

Если материал финального покрытия предназначен для высоких нагрузок, то их следует уложить на большом расстоянии друг от друга, а когда он слабый, то как можно ближе.

Например, если чистовое покрытие представляет собой доску от 20 до 24 мм, то лаги ставят через каждые 30−40 сантиметров, чтобы покрытие не прогнулось.

А если деревянные доски прочные и толстые (на 50 мм), то лаги располагают в метре друг от друга. Преимущественно строители ставят доски по 40 мм в толщину, а шаг установки лагов составляет 70 см.

Утепление пола из доски

Схема утепления чернового пола.

Простейший способ — монтаж на черепные брусочки. Обязательно монтируется гидроизоляционный материал, подходящий утеплитель и пароизоляция. В качестве утеплителя обычно берут минеральную вату

Если брать во внимание нормы, то температура в помещении не должна существенно отличаться от температурных показателей на поверхности пола. Если разница больше 2-3°C, придется утеплять пол тщательно и грамотно

По холодным доскам вряд ли кому-то будет приятно ходить.

Какой же утеплитель выбрать? Во внимание надо брать критерии веса, теплоизоляционные характеристики, экологичность утеплителя, а также его прочность и долговечность. По всем перечисленным критериям подходит минеральная вата, она не горит, не поглощает воду, цена у нее тоже приемлемая

Гораздо хуже пенопласт, так как он горюч. В качестве гидроизоляции подойдут полиэтилен, всем известный рубероид, изопласт.

После подбора утеплителя можно приступать к монтажным работам. Первый этап — черновой пол, затем на него укладывается гидроизоляционный слой, сверху монтируется пароизоляция. Завершающий этап — чистовой пол. Для его укладки берется фрезерованная доска с продухами с тыльной стороны. Небольшой продух в 2 см требуется для обеспечения постоянной циркуляции воздуха.

Если фрезерованных нет, то можно брать фальцованные шпунтованные с рейками в шпунт

Но в таких изделиях нет продухов, поэтому придется уделить внимание на их прилегание к лагам. Не стоит забывать, что доски укладывают по годичным кольцам древесины, их надо направлять в разные стороны

Если работы завершены, то приступают к укладке напольного покрытия. Можно выбрать линолеум, популярный среди покупателей ламинат, надежную керамическую плитку, паркетную доску. Строительный рынок предлагает широчайший ассортимент, поэтому будет возможность выбрать подходящий вариант.

Черновой пол — это прочное основание, которое полностью готово к настилу финишного покрытия. Делается черновой пол из лаг, поверх которых настилается пол из досок. Работа эта не слишком сложная, но необходимо тщательно выверить уровень будущего основания, подготовить доски.

Строительные требования к деревянным перекрытиям

Чтобы смонтировать своими руками долговечное и безопасное деревянное перекрытие между 1 и 2 этажом, следует строго соблюдать предъявляемые к ним технические требования.

Теплоизоляционный слой

Теплоизоляция пола улучшит температурные показатели в комнате на втором этаже

Если деревянный пол будет разделять собой верхнее и нижнее помещение с разницей температур между ними свыше 10°С, нужно будет сооружение теплоизоляционного слоя.

Это необходимо, например, при обустройстве перекрытий между первым этажом и подполом, цоколем или между первым/вторым этажом и неутеплённой мансардой.

Прочность балок

Балки и перекрытия должны выдержать до 180 кг/кв.м нагрузки

При сооружении пола второго этажа по деревянным балкам следует уделять особое внимание прочности несущих конструкций. От того, насколько прочны деревянные балки перекрытий, зависит безопасность эксплуатации здания

Согласно строительным нормативам для деревянных малоэтажных построек предельная нагрузка на перекрытия первого этажа не должна превышать 210 кг на кв.м., давление на деревянный пол второго этажа – не более 180 кг/кв.м., а для чердаков и мансард этот показатель должен составлять менее 105 кг/кв.м.

Максимальный прогиб

Кроме того, строительные нормативы предъявляют требования и к значениям прогиба деревянных балок перекрытий. Согласно СНиП этот коэффициент не должно превышать 1 к 250. То есть, максимальный прогиб деревянных несущих конструкций при эксплуатации должен быть менее 4 мм на метр длины балки.

Согласно этому нормативу прогиб балочной конструкции длиной 4 м в центре не должен быть более 1,6 см (4 м : 250 = 0,016 м). Если же в комнате планируется размещение массивной мебели и бытовой техники, настил в качестве напольного покрытия кафельной плитки и т.п., то требования к жёсткости конструкции увеличивается до 1 к 400.

Звукоизоляция

Пятидесятимиллиметровая минвата не только утеплит пол, но и станет хорошим звукоизолятором

Согласно строительным нормативам порог звукоизоляции для межэтажных перекрытий жилых зданий должен составлять 50 дБ.

Для обеспечения этого требования вполне достаточно будет застелить пол второго этажа под финишным покрытием минватой толщиной 50 мм.

Длина несущих балок

Длина балки должна быть не более 5 м

Максимально допустимая длина свободного провиса деревянных балок не должна превышать 5 м для межэтажных и 6 м – для чердачных перекрытий. Если проектная длина комнаты больше 5 м, необходимо будет установка под несущим брусом дополнительной опоры. Дело в том, что оптимальная длина несущей деревянной конструкции составляет 4 м.

При дальнейшем увеличении её длины резко снижается жёсткость и прочность несущей конструкции и непропорционально возрастают требования к толщине сечения балки. Так, чтобы показатели прогиба для 8 м бруса «вписывались» в нормативы СНиП, толщина его должна быть порядка 40 см. Для примера: такой же показатель прогиба показывает 4 м брус сечением всего 15 х 15 см.

Плавающий пол

Плавающий пол представляет собой основание, уложенное на конструкцию, в которой отсутствуют несущие балки, вмонтированные в стены. Иными словами, плавающий пол никак не соединяется с опорными стенами. Подобная конструкция используется при отделке основы в домах с ленточным фундаментом.

Как сделать плавающий пол?

  1. Первым делом из подполья вынимают грунт;
  2. Затем осуществляют засыпку щебенки или гравия;
  3. После утрамбовки гравийной подушки по периметру помещения устанавливают опорные кирпичные столбы;
  4. Размеры кирпичных столбиков не должны быть меньше 40 на 40 мм;
  5. На основание настилают слой рубероида для гидроизоляции;
  6. Перед монтажом балок, требуется предварительная обработка древесины антисептиком;
  7. На следующем этапе ремонт предполагает крепление брусьев, расстояние между которыми может составлять максимум 60-70 см;
  8. На завершающем этапе предполагается обшивка теплоизолированного пола листами ДСП, ОСБ или фанеры.

Как сделать плавающий пол, можно посмотреть в видео.

Из чего сделать черновой настил

Как уже говорили, задача чернового пола — поддерживать утеплитель или служить основой для укладки чистового покрытия. Зависит от конструкции. В зависимости от задач и выбирают материалы.

Для подшивки снизу

Так для чернового настила, который снизу поддерживает утеплитель можно брать:

  • Доску. Сухую (влажность не выше 12-15%), но можно некондиционную, можно — б/у, но без гнили и признаков поражения грибками. Толщина доски на черновой настил небольшая — дюймовки достаточно. В любом случае ее обязательно нужно обработать антисептиками. Это лучше для непосредственного контакта с грунтом. Больше шансов, что она дольше проживет. Черновой настил из доски может быть сплошным, но это необоснованные расходы. Вполне достаточно уложить с зазором между досками, примерно равными ее ширине.

  • Полоски фанеры или ОСП. Материалы достаточно жесткие и упругие, чтобы удерживать утеплитель. Но сплошную подшивку лучше не делать — фанеру берут влагостойкую, а ОСП сам по себе влагу не пропускает, так как щепа склеена и клей содержит водоотталкивающие добавки. Так что сплошной настил будет мешать выводить влагу, что приведет к намоканию утеплителя.
  • Сплошной настил из ОСП можно сделать под пенопласт. Под ЭППС можно его вообще не делать — он может сам себя держать, опираясь на черепные бруски.
  • Для поддержания теплоизоляции можно использовать сетку (металлическую или пластиковую), которую прибивают к лагам снизу. Еще один возможный вариант — проволока или шпагат, прибитые «змейкой». Это эконом вариант, который отлично работает.

Как видите, материал для чернового пола, поддерживающего утеплитель может быть различным

При подборе материала важно не упускать из виду, что влага из пола должна удаляться. Только при таких условиях будет он служить долго

Для основы под финишное покрытие

Если черновой настил — это основа под укладку финишного напольного покрытия, подход к выбору материалов другой. Он должен быть достаточно жестким, не должен пропускать влагу внутрь конструкции. Влагостойкость — необязательное, но желательное требование. Ее можно уменьшить при помощи пароизоляционной пленки, которую кладут поверх лаг под черновой пол. А жесткость — это то, что необходимо. А еще настил должен быть ровным. Этим требованиям в разной степени отвечают практически все листовые материалы:

В общем-то это все материалы для этого типа чернового настила. При подборе материала, учитывайте конструкцию пола и тип утеплителя. И все будет хорошо.

Некоторые нюансы укладки

Черновой настил оптимально делать в два слоя. Эти два слоя не обязательно должны быть из одного и того же материала. Располагать фрагменты так, чтобы второй слой перекрывал швы первого (вразбежку, как при каменной кладке). Это уменьшит проникновение влаги, снизит потери тепла. Скрепляют слои саморезами, иногда добавляют клей.

Особенности укладки чернового настила под финишное покрытие

Также не забывайте, что листы надо крепить не встык, а оставив несколько миллиметров. Это компенсационные зазоры. Их ширина для каждого материала отличается. Швы затем  замазываются эластичным составом (герметиком или шпаклевкой). Вкратце — это все.

Черновой пол по деревянным балкам

В этой статье я хочу рассмотреть ситуацию, которая встречается довольно часто. В первую очередь это касается домов старого фонда. Некоторым домам из этой категории уже больше ста лет, и нередко встаёт вопрос о капитальном ремонте полов, особенно во влажных помещениях. К этим помещениям относятся ванные комнаты, туалеты и кухни.

Перекрытия в этих домах деревянные. Эти перекрытия в качестве несущей конструкции предусматривают металлические двутавровые или деревянные балки.

В нашем же случае это четырёхкомнатная квартира с довольно просторной кухней. Судя по тому, что балки перекрытия деревянные, год постройки дома до 1905 года. В квартире уже был демонтирован старый пол и удалена засыпка перекрытия. Оставалось только решить, какой пол делать.

Ремонт пола в старом фонде — это не такая уж простая задача! Была рассмотрена армированная цементно-песчаная стяжка с засыпкой керамзитом. Нагрузка в этом случае получается высокая. А глядя на подгнившие и отремонтированные в нескольких местах балки, этот вариант отпал сразу.

Рассматривался также вариант и с сухой стяжкой. При сухой стяжке делается засыпка керамзитовым песком, а сверху монтируются гипсоволокнистые листы. В некоторых случаях перед засыпкой в качестве лаг устанавливают металлический профиль. Для этого способа нужно было загерметизировать все щели в перекрытии. И даже после этого не было гарантии, что спустя некоторое время стяжка сохранит первоначальный вид. Так что этот вариант тоже не подошёл.

В результате было решено сделать черновой пол по деревянным балкам перекрытия используя лаги из бруса и водостойкую фанеру.

Перед началом работ, с помощью лазерного нивелира, был отбит уровень нового пола. Выяснилось, что перепад высот перекрытия был равен приблизительно 20 сантиметров. Расстояние между балками было слишком большое. Поэтому было решено, сначала с помощью бруса вывести уровень балок на нулевую отметку, а затем поперёк них настелить лаги с шагом 30 сантиметров. В результате должно было получиться два уровня лаг.

В качестве лаг пола используем калиброванный брус 45×90 мм. Перед началом работ его необходимо обработать антисептиком. В качестве антисептика прекрасно подойдёт ХМ-11. На стены, в местах примыканий балок крепим отрезки бруса. Ориентируясь на линию отбитого горизонта, отмечаем верх лаг, которые пойдут вдоль балок перекрытия. К стенам рядом с балками прикручиваем отрезки бруса. Согласно сделанным отметкам, вбиваем в отрезки гвозди и натягиваем шнур. Это и будет верхней точкой нижнего уровня лаг. В помещении кухни этот уровень делаем на 40 мм ниже. В кухне, в качестве напольного покрытия, будет керамическая плитка. Поэтому, после настила фанеры и нанесения гидроизоляции, под плитку было решено сделать тонкую армированную цементно-песчаную стяжку.

Итак, ориентируясь на натянутые шнуры, выставляем первый уровень лаг. В качестве подкладок под лаги используем обрезки бруса. Лаги крепим с помощью саморезов по дереву. Подкладки желательно делать плоскими, а не в форме клина. Каждую подкладку промазываем клеем.


После того, как выставлен первый уровень лаг, переходим к укладке пароизоляции. В зависимости от производителя, она не сильно отличается по качеству. Например, для этих целей прекрасно подойдёт Изоспан В. Укладываем пароизоляцию внахлёст с перекрытием 15-20 сантиметров гладкой стороной на перекрытие, а шероховатой к утеплителю. После чего между лагами, в качестве шумоизоляции, укладываем негорючую минеральную вату. Сверху минеральную вату накрываем той же пароизоляцией, шероховатой стороной к утеплителю, и крепим её к лагам скобами с помощью степлера.

Начинаем крепить верхний уровень лаг. Сначала крепим лаги в местах стыковки листов фанеры. В моём случае этот шаг равен 1520 миллиметрам. Затем крепим оставшиеся лаги с шагом примерно 305 миллиметров.


После изготовления каркаса пола я обнаружил, что в местах, где балки расположены далеко друг от друга, лаги немного прогибаются. А для укладки штучного паркета это очень плохо. Чтобы увеличить жёсткость конструкции, я под лаги поставил дополнительные перемычки из обрезков бруса.Фанеру я использовал водостойкую, размером 1520×152 мм. Крепим фанеру к лагам с помощью саморезов, предварительно просверлив в ней отверстия. Есть очень хорошие саморезы по дереву. Внешне они похожи на саморезы для ГВЛ, только латунированные. С помощью этих саморезов можно крепить фанеру, предварительно не делая в ней отверстия, что очень экономит время. Для большей прочности фанеру лучше укладывать в разбежку.

В завершении, зазоры между полом и стенами заполняем монтажной пеной.

В результате получился очень прочный и сравнительно недорогой пол.
Теперь можно приступать к штукатурным работам :).

Каркас и конструкция пола

В этом иллюстрированном руководстве представлены схемы, показывающие, как устроен типичный пол с деревянным каркасом, от балок перекрытия до чернового пола и подоконника.

Хотя некоторые этажи построены на плоской бетонной плите на земле, большинство этажей возвышаются над землей. Фальшполы более эластичны под ногами и обеспечивают доступ к отопительному оборудованию, изоляции, водопроводу, проводке и другому механическому оборудованию.

Фальшпол состоит из деревянного каркаса, соединяющего одну внешнюю стену с другой.Этот каркас может поддерживаться, а может и не поддерживаться промежуточными балками, балками или стенами.

На верхних этажах дома нижняя сторона каркаса пола обычно служит для подкладки материалов потолка. Потолки обычно строят так же, как полы, только они могут быть выполнены из более легких материалов, потому что они не предназначены для того, чтобы нести те же нагрузки. Схема каркаса фальшпола

© Дон Вандерворт, HomeTips

Что такое балки перекрытия?

Каркас пола состоит в основном из деревянных балок, которые проходят параллельно друг другу через равные промежутки времени.Балки пола обычно имеют размер 2 на 8, 2 на 10 или 2 на 12; потолочные балки обычно 2 на 6 или иногда 2 на 4, если это более старый дом. В некоторых новых домах изготавливаются балки с двутавровыми балками. Полы и черновой пол © Дон Вандерворт, HomeTips

Балки пола, расположенные через равные промежутки времени, охватывают области между опорами, такими как стены, фундамент, балки и балки. Нормальный интервал составляет 16 дюймов «по центру» (от центра к центру), хотя некоторые полы могут иметь балки с центрами 12 или 24 дюйма.Размеры и расстояние между балками определяются строительными нормами, основанными на технических требованиях. Коллекторы балок проходят перпендикулярно балкам, закрывая их концы.

Балки соединяются с балками или другими опорами. Они могут стыковаться встык и соединяться фанерными косынками или внахлест. Прочная блокировка или металлическая перемычка предотвращают скручивание балок и помогают равномерно распределять нагрузки.

Где бы ни происходил проем, например, на лестнице, балки по периметру складываются вдвое и закрываются перпендикулярными коллектором.

Каркас пола для лестницы Дон Вандерворт, HomeTips © 1997-2020 | HomeTips

Что такое черновой пол?

Черновой пол служит основанием для отделки пола, а также служит платформой во время строительства. Он может быть сделан из досок, уложенных под прямым углом или по диагонали поперек балок. Или черный пол может быть сделан из фанеры или других панельных изделий, которые укладываются перпендикулярно балкам.

Черновой пол из фанеры состоит из панелей, уложенных в шахматном порядке со стыкованными концами и краями; панели прибиваются (а иногда также приклеиваются строительным клеем) к балкам перекрытия.Схема типовой конструкции пола © HomeTips

Толщина и жесткость чернового пола определяют типы отделочных материалов, которые можно укладывать поверх него. Если ваш дом построен на бетонной плите, плита может служить основанием практически для любого типа пола. Но если в вашем доме черновой пол из фанеры или досок, важно проверить тип и толщину материала, который вы собираетесь использовать, чтобы определить свои ограничения. Например, пол, который немного гибкий или упругий, не подходит для жестких материалов, таких как керамическая плитка и камень, потому что раствор или материалы будут трескаться при движении.

Что такое подоконник?

На уровне фундамента балки перекрытия опираются непосредственно на подоконник, обработанный консервантом, чтобы контакт с фундаментом не приводил к появлению термитов или гниению. Их точная конструкция и соединение со стеновыми стойками зависят от используемого метода обрамления.

Анкерные болты прикрепляют подоконник к верхней части фундаментной стены. © Дон Вандерворт, HomeTips

Рекомендуемый ресурс: Найдите предварительно отобранного местного подрядчика по каркасу дома

О Доне Вандерворте

Дон Вандерворт накопил свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine , автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Don Vandervort

Понимание пролетов перекрытий

Здравый смысл подсказывает вам, что большие балки перекрытия могут нести большую нагрузку, а расстояние между балками, расположенное ближе друг к другу, также увеличивает несущую способность пола. Но больше не всегда лучше, когда строители строят дом или добавляют дополнительную комнату. Например, дополнительные два дюйма вертикального расстояния, когда пол обрамлен балками 2 x 10, а не 2 x 12, могут быть весьма важны.Таким образом, перед строителями стоит задача выбрать балки, соответствующие нагрузке, которую они несут, и при этом максимально увеличить пространство.

Расчет грузоподъемности и выбор правильных размеров и расстояния между балками перекрытия - задача более сложная, чем вы можете себе представить, поскольку здесь играет роль множество переменных:

  • Порода древесины
  • Сорт пиломатериала
  • Ширина и толщина досок
  • Расстояние между балками
  • Груз помещен на пол
  • Длина перекрытия балок

Также доступны деревянные балки перекрытий, которые имеют свои собственные требования к размерам и интервалам.

Породы древесины

Различные породы древесины имеют разные прочностные характеристики, причем некоторые из них имеют гораздо более высокую прочность на изгиб, чем другие. В целом, у медленнорастущих видов больше годичных колец на дюйм и поэтому они значительно сильнее, чем у быстрорастущих деревьев. Это также верно для деревьев одного и того же вида - когда условия вызывают медленный рост, древесина дерева будет прочнее.

Распространенные виды, используемые в строительстве, включают:

  • Сосна южная желтая и пихта Дугласа обладают высокой прочностью на изгиб.
  • Болиголов, ель и красное дерево имеют среднюю прочность на изгиб.
  • Кедр красный, сосна восточная и сосна пондероза имеют низкую прочность на изгиб.

Пиломатериал сорт

Чем меньше дефектов содержится в куске пиломатериала, тем он будет прочнее. Пиломатериалы более высоких сортов (чистые, отборные или 1) имеют меньше дефектов и, следовательно, будут прочнее. Распространенный выбор для строительства каркаса - пиломатериалы двух сортов. Несмотря на то, что они не такие сильные, как у более высоких сортов, дефектов в пиломатериалах двух сортов обычно недостаточно, чтобы серьезно ослабить доски.Избегайте использования пиломатериалов трех или четырех сортов для каркасных конструкций. Если вы собираете доски вручную, проверьте их на наличие сучков и других недостатков.

Размер пиломатериала

На прочность данной доски балки наиболее сильно влияет ширина доски от верха до низа. Ширина гораздо важнее, чем толщина доски. Например, балка, сделанная из сдвоенных балок 2 x 6, может охватывать расстояние примерно на 25 процентов больше, чем балка 2 x 6, но балка 2 x 12 может охватывать примерно на 80 процентов больше, чем балка 2 x 6, даже если она имеет такое же расстояние. из дерева в виде удвоения 2 х 6.

Нагрузка

Пролет балки также зависит от веса пола. Нагрузки на перекрытие описываются двумя измерениями: статическая нагрузка и временная нагрузка.

Собственная нагрузка для жилищного строительства обычно составляет около 10 фунтов на квадратный фут. Статическая нагрузка рассчитывается путем сложения веса строительных материалов и деления на квадратные метры.

Термин «временная нагрузка» относится к общей нагрузке, которую несет пол, включая мебель, людей и другие хранимые предметы.Для жилых полов живая нагрузка обычно составляет от 30 до 40 фунтов на квадратный фут (psf), хотя это зависит от местоположения в доме. Временные нагрузки первого этажа предъявляют более высокие требования, чем временные нагрузки второго этажа (40 фунтов на квадратный фут против 30 фунтов на квадратный фут). В комнате, используемой исключительно для сна, может потребоваться всего 30 фунтов на квадратный фут, тогда как для пола гаража над подвалом потребуется 50 фунтов на квадратный фут или выше. С другой стороны, на недоступном чердаке временная нагрузка может составлять всего 20 фунтов на квадратный фут.

Таблицы пролетов балок

Пролет балки относится к измерению, покрытому балкой между несущими конструкциями, такими как балки или фундаментные стены. Строители обычно используют предварительно рассчитанные таблицы, чтобы указать им подходящие пролеты балок для каждой породы пиломатериалов, размера и расстояния. Но всегда следует консультироваться с местными строительными нормами, поскольку необычные ситуации могут потребовать рекомендаций по разным пролетам. Истинные расчеты пролета балок перекрытия может производить только инженер-строитель или подрядчик.

В этой таблице с образцами приведены минимальные размеры балок перекрытия для балок с шагом 16 дюймов и 24 дюйма по центру (oc) для пиломатериалов 2-го сорта с 10 фунтов на квадратный фут статической нагрузки и 40 фунтов временной нагрузки, что типично для обычных жилых помещений. строительство:

Сосна желтая,
Дуглас Пихта
Редвуд
Болиголов, ель
Кедр красный западный,
Сосна белая восточная
Размер балки 16 ″ o.c. 24 ″ o.c. 16 ″ o.c. 24 ″ o.c. 16 ″ o.c. 24 ″ o.c.
2 × 6 9 ′ 9 ″ 8 ′ 3 ″ 8 ′ 8 ″ 7 ′ 6 ″ 7 ′ 6 ″ 6 ′ 3 ″
2 × 8 12 ′ 8 ″ 10 ′ 8 ″ 11 ′ 0 ″ 10 ′ 2 ″ 10 ′ 5 ″ 8 ′ 6 ″
2 × 10 16 ′ 0 ″ 13 ′ 0 ″ 14 ′ 6 ″ 12 ′ 4 ″ 12 ′ 9 ″ 10 ′ 5 ″
2 × 12 18 ′ 6 ″ 15 ′ 0 ″ 17 ′ 6 ″ 14 ′ 4 ″ 14 ′ 9 ″ 13 ′ 0 ″

Строители могут регулировать свой выбор размера пиломатериалов и расстояния между ними в зависимости от обстоятельств.Например, если возникает проблема с высотой помещения, они могут выбрать балки меньшего размера и расположить их ближе друг к другу с более коротким пролетом. Или, если требуется большой пролет, например, при обрамлении потолка над комнатой с открытой планировкой, можно выбрать балки большего размера, сделанные из более прочных пород древесины.

Пролетные перекрытия перекрытий для проектов жилищного строительства

При проектировании пола в жилом доме необходимо учитывать ряд факторов, в том числе:

  • Тип используемой древесины.
  • Сорт пиломатериала.
  • Ширина и толщина досок.
  • Расстояние между балками.
  • Груз размещен на полу.
  • Длина пролета балок.

Породы древесины

Различные породы древесины различаются по жесткости и сопротивлению изгибу, причем некоторые породы намного прочнее других. Даже в пределах одного и того же вида сила сильно различается в зависимости от условий роста дерева.

Пиломатериалы из медленно растущих деревьев, у которых больше колец роста концевых волокон на дюйм, намного прочнее и плотнее, чем быстрорастущие деревья того же вида.

Прочность обычных пород дерева, используемых для обрамления, включает:

  • Высокая прочность на изгиб: Южно-желтая сосна и пихта Дугласа.
  • Средняя прочность на изгиб: Болиголов, ель и красное дерево.
  • Низкая прочность на изгиб: Красный кедр западный, сосна восточная белая и сосна пондероза.

Пиломатериалы Сорт

Сорт пиломатериалов, используемых для изготовления балок, также является фактором, определяющим прочность древесины.Поскольку сучки и другие дефекты ослабляют древесину, пиломатериалы более высоких сортов (обозначенные как чистые, избранные или №1) считаются более прочными, чем пиломатериалы более низких сортов. Однако пиломатериалы более высоких сортов также намного дороже.

Пиломатериалы, обозначенные как №2, являются наиболее распространенным выбором для перекрытий перекрытий и других пиломатериалов для обрамления. У него больше узлов и дефектов, чем у более высоких марок, но обычно недостаточно, чтобы вызвать значительную потерю прочности на изгиб.

Пиломатериалы более низкого сорта (обозначенные как № 3, полезные и № 4) часто имеют слишком много крупных сучков или других дефектов, чтобы их можно было использовать для балок перекрытия.

Независимо от сорта пиломатериалов старайтесь выбирать доски с небольшим количеством сучков или дефектов, прямые, с небольшим изгибом по длине края.

По возможности располагайте балки перекрытия так, чтобы любой изгиб доски был обращен вверх, чтобы вес на балке мог их распрямить. Любые крупные сучки, обнаруженные у края доски, также должны быть обращены вверх, чтобы слабая древесина сучка была сжата, а не напряжена.

Размер пиломатериалов

Ширина доски является важным фактором при определении расстояния, на которое может простираться балка перекрытия, она играет гораздо большую роль, чем толщина.

Например, если вы удвоите толщину или количество балок в полу, расстояние между досками увеличится примерно на 25%. Но если вы увеличите ширину досок вдвое, расстояние, которое могут перекрыть балки, увеличится от 80% до 100%, даже если вы используете те же опоры для досок из пиломатериалов.

Нагрузка на пол

Вес пола также является важным фактором при определении размера балки и длины пролета.

Вес строительных материалов (балки, черновой пол, пол и потолок) известен как статическая нагрузка и обычно оценивается в 10 фунтов на квадратный фут.

Вы можете рассчитать собственный вес самостоятельно, сложив вес строительных материалов, а затем разделив их на количество квадратных футов, которые будут покрывать материалы.

Вес, который будет помещен на пол, является действующей нагрузкой и включает в себя мебель, людей и все остальное, что вы планируете хранить на полу. Динамические нагрузки колеблются от 30 фунтов на квадратный фут и выше, при этом 40 фунтов являются нормой для большинства жилых комнат и настилов.

Очевидно, что если вы коллекционер пианино или планируете собрать как можно больше людей на свою палубу, вам следует проявить осторожность и увеличить размер балок пола или уменьшить пролет.

Пролет балки

Объединение всех этих факторов дает минимальный размер балок, необходимый для различных типов древесины, сортов пиломатериалов, размеров досок, расстояния между балками и нагрузки, которая будет возложена на пол.

Вы также должны проверить свои местные строительные нормы и правила перед началом строительства и проконсультироваться с инженером-строителем в необычных или экстремальных ситуациях.

Ниже приведена таблица, в которой указаны балки перекрытия минимального размера , необходимые для 16 ″ и 24 ″ по центру (o.c.) расстояние при использовании пиломатериалов № 2 с 10 фунтами на квадратный фут статической нагрузки и 40 фунтами живой нагрузки.

Сосна желтая
Пихта Дугласа
Редвуд
Тсуга, ель
Кедр западный
Сосна восточная белая
Размер балки 16 ″ o.c. 24 ″ o.c. 16 ″ o.c. 24 ″ o.c. 16 ″ o.c. 24 ″ o.c.
2 × 6 9 ′ 9 ″ 8 ′ 3 ″ 8 ′ 8 ″ 7 ′ 6 ″ 7 ′ 6 ″ 6 ′ 3 ″
2 × 8 12 ′ 8 ″ 10 ′ 8 ″ 11 ′ 0 ″ 10 ′ 2 ″ 10 ′ 5 ″ 8 ′ 6 ″
2 × 10 16 ′ 0 ″ 13 ′ 0 ″ 14 ′ 6 ″ 12 ′ 4 ″ 12 ′ 9 ″ 10 ′ 5 ″
2 × 12 18 ′ 6 ″ 15 ′ 0 ″ 17 ′ 6 ″ 14 ′ 4 ″ 14 ′ 9 ″ 13 ′ 0 ″

Вы всегда можете использовать пиломатериалы большего размера, меньшее расстояние или меньший пролет; просто не делайте меньше, дальше друг от друга или на больший промежуток.Другими словами, лучше проявите осторожность, чем раздвигайте границы.

Дополнительная информация

Деревянный пол с обрамлением пола - Bolster

Покрытие только 1-й год. Качество изготовления и материалы.

3-1-1

Наблюдение: В системе пола присутствует упругость, подпрыгивание, тряска или видимое провисание.

Нормы производительности: Все балки, балки, коллекторы и другие элементы конструкции должны иметь размеры и крепежные детали, расположенные на расстоянии друг от друга, в соответствии с таблицами пролетов Национальной ассоциации лесных товаров или местными строительными нормами.

Корректирующая мера: Подрядчик по надстройке укрепит или модифицирует, при необходимости, любой пол, стену, потолок или крышу, не отвечающие требованиям к характеристикам.

Обсуждение: Прогиб может указывать на недостаточную жесткость пиломатериала или может отражать эстетические соображения, не зависящие от требований прочности и безопасности пиломатериалов. Балки и стропила должны соответствовать стандартам жесткости и прочности. Таблицы пролетов допускают при полной расчетной нагрузке максимальный прогиб, равный 1/360 пролета для перекрытий пола и потолка (3/8 дюйма на 12 футов), 1/240 для стропил с шагом до 3/12 дюйма (1 / 2 дюйма на 12 футов) и 1/180 для стропил более 3/12 дюйма (3/4 дюйма на 12 футов).Конструкционные элементы должны соответствовать стандартам как по жесткости, так и по прочности. Когда предпочтения владельца становятся известны до начала строительства, Подрядчик по надстройке и владелец могут договориться о более высоких стандартах.

3-2-1

Наблюдение: Открытая деревянная колонна или столб раскололся.

Показатели эффективности: Столбы или стойки из пиломатериалов должны соответствовать стандарту классификации для используемых пород. Расколы шириной более 3/8 дюйма и длиной более 4 дюймов во время установки или трещины, образовавшиеся в течение гарантийного периода, считаются неприемлемыми.

Корректирующая мера: Подрядчик по установке надрессорных балок отремонтирует или заменит любую балку или столб, не соответствующие требованиям. Допускается заполнение трещин, если конструктивные элементы соответствуют требованиям.

Обсуждение: Некоторые характеристики сушки древесины находятся вне контроля Подрядчика по поддержке и не могут быть предотвращены. В таблицах пролетов производится компенсация вероятного снижения прочности в результате раскалывания, вызванного высыханием.

Следовательно, расщепление - это прежде всего эстетическая проблема, а не структурная проблема.Просеивания и раскалывания, возникающие при сушке пиломатериалов, уменьшают площадь сопротивления сдвигу в плоскости. Следовательно, лабораторные данные, полученные для сдвига параллельно волокну, существенно сокращены для целей проектирования, чтобы учесть вероятность появления трещин и трещин после сушки.

3-2-2

Наблюдение: Открытая деревянная балка расколота.

Показатели эффективности: Пиленая древесина должна соответствовать стандарту классификации для используемых пород.Расколы шириной более 3/8 дюйма и длиной 4 дюйма во время установки или трещины, образовавшиеся в течение гарантийного срока, считаются неприемлемыми.

Корректирующая мера: Подрядчик по установке надрессорных балок отремонтирует или заменит любую пиленую деревянную балку, которая не соответствует требованиям. Допускается заполнение трещин, если конструктивные элементы соответствуют требованиям.

Обсуждение: Некоторые характеристики сушки древесины находятся вне контроля Подрядчика по поддержке и не могут быть предотвращены.В таблицах пролетов производится компенсация вероятного снижения прочности в результате раскалывания, вызванного высыханием. Следовательно, расщепление - это прежде всего эстетическая проблема, а не структурная проблема. Просечки и раскалывания, возникающие при сушке пиломатериалов, уменьшают площадь в плоскости сопротивления сдвигу. Следовательно, лабораторные данные, полученные для сдвига параллельно волокну, существенно сокращены для целей проектирования, чтобы учесть вероятность появления трещин и трещин после сушки.

3-2-3

Наблюдение: Открытая деревянная балка или столб перекручена или изогнута.

Показатели эффективности: Открытые деревянные столбы и балки должны соответствовать стандарту классификации для используемых пород. Столбы и балки с изгибами и скручиванием, превышающими 3/4 дюйма в 8-футовой секции, не должны устанавливаться, а те, которые развивают изгибы и скручивания, превышающие 3/4 дюйма в 8-футовой секции, считаются неприемлемыми.

Корректирующая мера: Подрядчик по установке надрессорных балок отремонтирует, объединит или заменит любую балку или опору с дефектом, превышающим норму.

Обсуждение: Балки и стойки, особенно те, что толщиной 3 1/2 дюйма или больше (которые обычно не сушатся в печи), иногда изгибаются или искривляются при высыхании после фрезерования или установки. Скручивание или изгиб обычно не является проблемой конструкции, если размеры стоек и балок были выбраны в соответствии со спецификациями производителей или местными строительными нормами.

3-2-4

Наблюдение: Открытая деревянная балка или столб в форме чаши.

Нормы производительности: Чашки, превышающие 1/4 дюйма на 5-1 / 2 дюйма, считаются неприемлемыми.

Корректирующая мера: Подрядчик по установке надрессорных балок отремонтирует, объединит или заменит любую балку или опору с дефектом, не отвечающим требованиям.

Обсуждение: Пиломатериалы с чашечками - это пиломатериалы, которые имеют вогнутую или выпуклую форму поперек волокон. Балки и стойки, особенно те, которые имеют толщину 3-1 / 2 дюйма или больше (которые обычно не сушатся в печи), иногда становятся чашеобразными по мере высыхания после фрезерования или установки.

3-3-1

Наблюдение: Пол скрипит или черный пол кажется неплотным.

Нормы производительности: Скрипы, вызванные неплотным основанием пола, недопустимы, но полностью защищенные от скрипа полы не могут быть гарантированы.

Корректирующая мера: Подрядчик по укреплению укрепит любой неплотный черновой пол или предпримет другие корректирующие действия для устранения скрипа в максимально возможной степени в пределах разумных возможностей ремонта без удаления отделки пола и потолка.

Обсуждение: Скрипы пола могут возникать, когда черный пол, отделившийся от балок, отклоняется весом человека и трется о гвозди, удерживающие его на месте. Черновой пол или балки могут быть изогнутыми, а гвозди также могут выпадать из дерева во время сушки. Перемещение может происходить между балкой и мостом или другими элементами перекрытия, когда одна балка отклоняется, а другие элементы остаются неподвижными. Приклеивание чернового пола является приемлемым методом соответствия нормам в определенных юрисдикциях.Ремонт перекрытий пола с помощью гвоздей с кольцом также существенно снизит серьезный скрип пола. Поскольку руководство по эксплуатации требует, чтобы Подрядчик по надрессорению предпринял разумные попытки устранить скрипы, не требуя удаления отделки пола и потолка, прибивание незакрепленного основания пола с помощью гвоздей в корпусе к поверхности ковра и зенковка головы является приемлемой практикой.

3-3-2

Наблюдение: Черновой пол неровный.

Нормы производительности: Полы не должны иметь выступ или углубление более more дюйма в пределах любого 32-дюймового измерения. Допустимые отклонения балок пола и потолка регулируются местными утвержденными строительными нормами. Измерения не следует проводить на дефектах, характерных для используемого материала, утвержденного кодексом. Это руководство не распространяется на точки перехода между разными материалами.

Корректирующая мера: Подрядчик по надрессорению исправит или отремонтирует в соответствии с рекомендациями по производительности.

3-3-3

Наблюдение: Нижний этаж не квадратный.

Показатели: Диагональ треугольника со сторонами 12 футов и 16 футов по краям пола не должна превышать ½ дюйма плюс-минус 20 футов.

Особенности реконструкции: Владелец и Подрядчик по надстройке могут договориться о строительстве деревянного пола квадратной формы, чтобы соответствовать или иным образом компенсировать существующие условия.

Корректирующая мера: Подрядчик по установке надрессорной балки внесет необходимые изменения в любой пол, не соответствующий требованиям по прямоугольности. Модификация будет иметь удовлетворительный внешний вид и может быть структурной или косметической.

Обсуждение: Прямоугольность - это прежде всего эстетический аспект. Регулярно повторяющиеся геометрические узоры на напольных и потолочных покрытиях показывают постепенно увеличивающийся или убывающий узор вдоль неквадратной стены.Ориентировочный допуск плюс или минус ½ дюйма по диагонали позволяет максимально увеличить или уменьшить часть примерно на 3/8 дюйма в 12-футовой стене комнаты размером 12 x 16 футов. Тем не менее, Подрядчик и заказчик могут договориться о строительстве пристройки не квадратной формы, чтобы новая внешняя стена соответствовала существующей стене дома нестандартной формы. Корректирующая мера подчеркивает прежде всего эстетический характер прямоугольности и делает критерий коррекции «удовлетворительным внешним видом».Этот критерий позволяет Подрядчику по укреплению кузова внести либо структурные изменения, если дефект обнаружен вовремя, либо некоторые косметические изменения, чтобы скрыть дефект, если конструкция находится на стадии отделки, когда дефект обнаружен.

3-3-4

Наблюдение: Пол неровный.

Нормы производительности: Пол не должен иметь уклон более 1/2 дюйма на 20 футов. Короны и другие характеристики пиломатериалов, которые соответствуют стандартам применяемой сортировочной организации для используемых сортов и пород, не являются дефектами.Допустимые прогибы балок перекрытия регулируются применимыми строительными нормами. Подрядчик не несет ответственности за прогиб из-за перегрузки владельцем.

Конкретные особенности реконструкции: Подрядчик по надстройке и владелец могут договориться о строительстве надстройки неровно, чтобы пол надстройки оставался на той же плоскости, а конек крыши - на той же линии, что и надстройка. существующей внеуровневой структуры или для компенсации какого-либо другого ранее существовавшего состояния.

Корректирующая мера: Подрядчик по установке надрессорных балок приложит разумные и рентабельные усилия для модификации пола, которая не соответствует требованиям к характеристикам. Следует делать поправки на усадку, консольные и сосредоточенные нагрузки.

Обсуждение: Наклонные полы имеют эстетическое и функциональное значение. Измерения уклона следует производить по всей комнате, а не на небольшой площади.

3-3-5

Наблюдение: Наблюдается прогиб в системе перекрытий, построенной из деревянных балок, балок перекрытий или аналогичных изделий.

Руководство по эксплуатации: Все деревянные двутавровые балки и другие производимые структурные компоненты в системе пола и ее компонентах должны иметь размеры и устанавливаться в соответствии с инструкциями производителей и требованиями норм.

Корректирующая мера: Подрядчик по монтажу надрессорной балки при необходимости укрепит или модифицирует любой компонент пола, не отвечающий требованиям к характеристикам.

Обсуждение: Прогиб может указывать на эстетические соображения, не зависящие от требований к прочности и безопасности продукта.Когда предпочтения владельца становятся известны до начала строительства, более высокий стандарт может быть согласован в письменной форме между Подрядчиком поддержки и владельцем.

3-3-6

Наблюдение: Особенности реконструкции: деревянный пол не ровный на переходе от существующего этажа к этажу пристройки помещения.

Рекомендации по рабочим характеристикам: Напольное покрытие в переходной зоне не должно иметь уклон более 1/8 дюйма на 6 дюймов, если не добавлен порог.Общий шаг вниз, если он предварительно не согласован с владельцем, не должен превышать 1-1 / 8 дюйма. Колебания, вызванные сезонными или температурными изменениями, не являются дефектом.

Корректирующая мера: Переход пола должен быть откорректирован в соответствии с рекомендациями по эксплуатационным характеристикам. Подрядчик по монтажу балки может добавить пороговый или переходной материал, или подтянуть пол и уменьшить высоту, или, если возможно, установить прокладку под новый каркас, чтобы привести пол в норму.

Обсуждение: Все деревянные элементы сжимаются и расширяются в зависимости от сезона, при колебаниях температуры и влажности, а также при старении.После установки пиломатериал двукратного размера может дать усадку до 1/2 дюйма. Если пол, черновой пол или подложка не были намеренно наложены на существующий пол, возникшая в результате неровность является не дефектом, а естественным результатом и характеристикой процесса старения древесины. Чем суше становится дом, тем сильнее может возникнуть усадка. Как старые, так и новые этажи могут иметь уклон по пролету балок перекрытия. Балки в старых домах могли прогнуться под нагрузкой. Это и другие условия могут вызвать горб на стыке старого с новым.

3-3-7

Наблюдение: Особенности реконструкции: пол наклоняется в одну сторону в дверном проеме между существующей конструкцией и пристройкой.

Рекомендации по эффективности: Если наклон является результатом неровности пола в существующем жилом помещении, то в большинстве ситуаций переходный порог может быть наиболее подходящим и приемлемым средством решения этой проблемы.

Корректирующая мера: Подрядчик по надстройке приложит разумные и рентабельные усилия для выполнения рекомендаций по производительности.

Красивых интерьеров с открытыми деревянными балками

Люди использовали дерево для строительства и украшения своих домов с тех пор, как поняли, как работает весь процесс. Несмотря на то, что с тех пор мы сильно изменились, мы все еще любим деревянные балки в наших домах и множество других элементов, сделанных из этого материала. Дерево - самый популярный материал в этом смысле и не зря. Ничто другое не может сделать пространство более теплым, уютным и комфортным.

Посмотреть в галерее

Хотя деревянные балки сразу заставляют задуматься о традиционных или деревенских домах, это не всегда так.

Посмотреть в галерее

Многие современные резиденции используют преимущества очарования и красоты деревянных балок, которые добавляют пространству и включают их в свой интерьер.

Посмотреть в галерее

Есть много разных возможностей для деревянных балок. Например, их можно либо оставить открытыми, либо покрасить, либо скрыть каким-либо другим способом.

Посмотреть в галерее

Открытые потолочные балки часто используются, чтобы подчеркнуть архитектуру помещения или сделать скатную крышу более интересной.

Посмотреть в галерее

Иногда балки сочетаются с другими элементами дизайна, такими как деревянные полы, мебель или лестница. Это помогает создать целостный декор.

Посмотреть в галерее

Различные породы дерева по-разному визуально влияют на пространство. Некоторые породы дерева минимизируют контраст благодаря своим более светлым цветам, в то время как другие выделяются независимо от фона и окружения.

Посмотреть в галерее

Чтобы потолочные балки меньше выделялись и чтобы пространство выглядело более открытым и простым, балки можно покрасить в тон потолка.

Посмотреть в галерее

В этом нет никаких сомнений: открытые потолочные балки превосходно делают спальню более уютной, теплой и гостеприимной.

Посмотреть в галерее

В некоторых случаях балки добавляют интерес к потолку и придают ему геометрический вид, одновременно обеспечивая поддержку всей конструкции.

Посмотреть в галерее

Совместите потолочные балки с оконными рамами, дверями и полом для создания единого вида и гармоничного дизайна комнаты.

Посмотреть в галерее

Деревянные балки особенно очаровательно смотрятся на чердаках.Они делают пространство еще более уютным, комфортным и гостеприимным.

Посмотреть в галерее

Иногда потолочные балки используются для поддержки, а иногда их можно использовать просто как декоративные элементы, призванные придать пространству определенный стиль или атмосферу.

Посмотреть в галерее

Добавление или обнажение деревянных балок в комнате - очень эффективный способ придать ей деревенский вид, особенно если балки имеют органические формы и неправильные формы.

Посмотреть в галерее

Сочетайте деревянные балки с кирпичными стенами, чтобы получить текстурированный и очаровательный вид.Комбинация подходит для традиционных, деревенских, промышленных и даже современных или современных интерьеров.

Посмотреть в галерее

Балки не только становятся сильной стороной дизайна комнаты, но и могут быть декорированы разными способами в зависимости от случая, их расположения и желаемой атмосферы.

Посмотреть в галерее

Открытые деревянные балки также имеют функциональную сторону. Вместо того, чтобы рассматривать их как препятствия, извлеките из них максимум пользы и воспользуйтесь их присутствием.

Посмотреть в галерее

В сочетании с деревянным потолком балки не так сильно выделяются. Тем не менее, они всегда бросаются в глаза вне зависимости от стиля, выбранного для комнаты.

Посмотреть в галерее

Вы можете сохранить свежий, воздушный и яркий декор помещения даже с использованием деревянных балок. Если балки особенно большие или потолок высокий, все становится проще.

Посмотреть в галерее

Расположите и сориентируйте балки таким образом, чтобы вы могли превратить потолок в фокус пространства.Например, он может иметь интересный геометрический узор.

Посмотреть в галерее

Если вы решите использовать деревянные балки и максимально использовать их, у вас есть множество прекрасных возможностей для дизайна. Вы даже можете придать комнате красивую структуру фэн-шуй и использовать опорные колонны для разделения и организации открытого плана этажа.

Балка - APA - The Engineered Wood Association

Преимущество высокой производительности

Основы двутавровой балки

Двутавровые балки - это прочные, легкие I-образные конструкционные элементы из дерева, отвечающие строгим стандартам качества.Двутавровые балки состоят из верхнего и нижнего фланцев, устойчивых к изгибу, соединенных перемычками, обеспечивающими исключительное сопротивление сдвигу. Материал фланца обычно представляет собой клееный брус (LVL) или массивный пиломатериал, а полотно изготавливается из фанеры или OSB. Благодаря прочному сочетанию конструктивных характеристик получается универсальный и экономичный элемент каркаса, который легко устанавливать в жилых и легких коммерческих проектах.


Стандартные области применения двутавровой балки

Двутавровые балки широко используются при строительстве перекрытий и крыш жилых домов.Они идеально подходят для длинных пролетов, в том числе для непрерывных пролетов над промежуточными опорами. Поскольку двутавровые балки прямые и правильные, строителям легче избежать венцов и поддерживать ровную поверхность каркаса. Кроме того, деревянные двутавровые балки обычно хранятся на складе и доступны на глубине, соответствующей потребностям каркаса жилых домов.


Общая глубина

9-1 / 2 дюйма, 11-7 / 8 дюйма, 14 дюймов, 16 дюймов. Ширина фланца варьируется от 1-1 / 2 дюйма до 3-1 / 2 дюйма; большие длины легко доступны.


Обычное использование

Двутавровые балки популярны для обрамления полов и крыш.Многие производители-члены APA имеют инструменты для разработки программного обеспечения; свяжитесь с производителем (слева) для получения дополнительной информации.


APA PRI-400

Двутавровые балки с номинальными характеристиками APA (PRI) производятся в соответствии с PRI-400, Стандартом рабочих характеристик двутавровых балок APA EWS , форма X720. Этот стандарт производительности предоставляет простую в использовании таблицу допустимых пролетов для применений в строительстве жилых этажей, позволяя проектировщикам и строителям выбирать и использовать двутавровые балки от различных производителей элементов, используя только один набор таблиц пролетов.APA PRI распознаются через ICC-ES ESR-1405.


Знак качества APA

Товарные знаки APA появляются только на продукции, производимой заводами-членами APA. Знак означает, что качество продукции подлежит проверке посредством аудита APA - процедуры, предназначенной для обеспечения соответствия производства стандартам производительности APA или стандарту, указанному в знаке.


Публикации I-Joist

Двутавровые балки с рейтингом производительности APA

Включает информацию о номинальных пролетах, деталях установки, конструкции консолей, архитектурных спецификациях и технических характеристиках двутавровых балок APA с номинальными характеристиками.

Загрузить>


Библиотека ресурсов

Получите доступ к полному списку публикаций APA о двутавровых балках в библиотеке ресурсов APA.


Противопожарные конструкции для перекрытий с деревянными двутавровыми балками

Узнайте о нескольких вариантах, которые повышают огнестойкость систем перекрытий с двутавровыми балками и соответствуют требованиям Международного жилищного кодекса (IRC) 2012 и 2015 годов, посетив страницу противопожарных сборок с двутавровыми балками.

Перейти>


Белая книга: Основы положений IRC по защите мембран

APA, AWC и WIJMA совместно разработали этот документ, который описывает историю, предысторию и цель положений IRC по противопожарной защите полов, а также методы, используемые для установления эквивалентности и соответствия этим требованиям противопожарной защиты.

Загрузить>


Белая книга: Требования кодов для сборных деревянных двутавровых балок

APA, AWC и WIJMA совместно разработали этот документ, в котором описывается базовое распознавание кодов для сборных деревянных двутавровых балок и необходимость сертификации продукции в соответствии с этими правилами.

Загрузить>


Информационный документ: Противопожарная защита перекрытий с двутавровыми балками с помощью заводских решений

APA разработала этот документ, в котором описаны основные требования к противопожарной защите для сборных деревянных двутавровых балок с применяемыми на заводе решениями противопожарной защиты в соответствии с нормами.

Загрузить>

Каркас пола кабины - Конструкция деревянного каркаса самодельного пола

Деревянная конструкция перекрытия

Узнайте больше о этажах в нашем путеводителе ЗДЕСЬ!

Когда вы строите свой крошечный деревянный домик, конструкция каркаса пола является важной частью. Мы уже затрагивали тему пола в статье о различных слоях и элементах каркаса пола или различных типах полов, а сегодня мы рассмотрим каркас пола кабины и способы его сборки.

Конструкция деревянного перекрытия

Стандартная конструкция деревянного перекрытия состоит в основном из балок перекрытий.Помещенные в повторяющийся узор с перпендикулярными элементами распорки между ними, балки могут быть соединены металлическими соединителями, посредством столярных соединений или различными способами крепления. Они могут поддерживаться либо непосредственно фундаментом, либо опорами (балками) перекрытия, лежащими на фундаменте и проходящими в направлении, перпендикулярном балкам.

Типы деревянного каркаса пола кабины
  • A. Каркас пола с опорами и балками
  • г. Винт в увеличенное отверстие
  • г.Застежка металлическая
  • г. Гвозди боковой
  • E. Каркас одноуровневого перекрытия
  • ф. Гвозди или шурупы

В первом случае, когда несущие компоненты находятся на одном уровне, общая высота пола меньше, что также означает уменьшение количества необходимого материала и затрат. С другой стороны, последний вариант с опорами, поддерживающими балки пола, обеспечивает лучшую несущую способность, а также распределение нагрузки, а также имеет более простой метод сборки.Во всех случаях важно убедиться, что вы правильно понимаете чертежи своего небольшого дома и имеете правильные размеры элементов.

Каркас перекрытия деревянный на разных основаниях
  • А. Каркас перекрытия многоугольный беседки на шурупах
  • г. Доска стыковая
  • C. Каркас перекрытия простой на столбчатом фундаменте
  • г. Застежка металлическая
  • г. Соединение половинок столярных изделий
  • E. Простая рама перекрытия на ручных блоках

Что касается «более простого» подхода к обрамлению пола крошечного дома и одноуровневой раме, он используется, например, в таких конструкциях, как сараи для инструментов, детские игровые домики, садовые декоративные мини-конструкции и другие крошечные конструкции, которые не требуют большой нагрузки. - несущая способность и теплоизоляция.Каркасы пола могут иметь различные размеры и конструкции, и их довольно легко построить. Что касается фундамента, достаточно простых болтов для заземления, фундамента для плит или столбов или ручных блоков, прикрепленных непосредственно к балкам перекрытия.

Хотите узнать больше о конструкции деревянного каркаса пола? Или другая часть дома своими руками и небольшая деревянная конструкция? У нас есть для вас отличная книга - Как построить крошечный дом! Множество полезной информации, иллюстраций, руководств и фотографий проведут вас на каждом этапе процесса строительства.

Распорка пола крошечного дома

Важнейшим моментом в конструкции деревянного каркаса пола является так называемая блокировка - распорка, состоящая из деревянных балок, размещенных перпендикулярно между балками, предотвращающих их наклон, скручивание или перемещение. Есть больше возможностей, как разместить эти распорные элементы. Вокруг лестницы или в других случаях, когда требуется больший проем, его «границы» - балки и опоры на краях проема необходимо удвоить из соображений статики.

Деревянный каркас перекрытия перекрытия

Установка балок и балок для деревянного перекрытия также предлагает несколько вариантов.Две регулировочные балки можно просто скрепить вместе, чтобы получить одну несущую деталь, так называемую балку с перекрытием . В сращенной балке достаточно длинная струпа (кусок дерева) прикрепляется к двум балкам с помощью достаточного количества гвоздей, чтобы удерживать их вместе. Металлические соединители, называемые подвески балок , могут скреплять балки и балки в тех случаях, когда высота доски должна быть уменьшена на высоту балок. Точно так же деревянные доски, идущие вдоль балок, называемые ригелями , могут поддерживать и удерживать балки пола.

Балки перекрытия и их соединения
  • A. Притертая балка
  • Б. Строчная балка
  • C. Подвески для балок
  • D. Балки лестницы
  1. Блокировка между балками
  2. Балки
  3. Ширина
  4. Струп, прибитый к стороне балки
  5. Подвески для балок
  6. Сборная балка
  7. Главная книга

Балки каркаса пола кабины

Так же, как и с другими частями каркаса пола крошечного дома, существует больше типов перекрытий или балок на выбор.Как и почти в любой части самодельного строительства, вы также можете улучшить экологичность своего небольшого коттеджа или крошечного дома и обратить внимание на переработанные балки, полученные при сносе старых зданий и т. Д. Начиная с материала, помимо Среди деревянных балок перекрытия также бывают различные композитные материалы, сочетающие в себе такие материалы, как дерево, фанера, ДСП, ламинат, сталь и другие.

Различные типы балок каркаса перекрытия крошечного дома
  • A. Пиломатериал
  • Б.Короб балка
  • C. Балка клееная
  • D. Брус клееный
  • E. Строительная балка
  • F. Брус клееный
  • г. Балка стальная
  • H. Фланцевый луч

Балки перекрытия различаются не только по материалам, но и по способу сборки самой балки. Самым распространенным, вероятно, является брус простой распиловки . Если две части деревянных досок скреплены винтами или прибитыми гвоздями, это называется монтажной балкой , ширина которой обычно кратна 1 ½ ”/ 90 мм. Коробчатая балка состоит из профилей 2 x 4 дюйма / 50 x 100 мм, склеенных и прибитых между двумя фанерными плитами, в то время как клееный брус - это балка заводского изготовления, состоящая из нескольких деревянных досок, соединенных вместе. Склеенные между собой деревянные профили с большим количеством вариантов отделки образуют клееный брус . Для больших пролетов или требований высокой несущей способности лучшим выбором будет стальная балка . Сталь также используется в балке flitch , где между двумя деревянными профилями закреплена стальная лента, что также увеличивает их прочность и несущую способность.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
