Каждый человек хочет, чтобы на кухне была смонтирована наиболее передовая и удобная техника, которая в значительной степени упростит процесс готовки пищи и позволит делать это как можно быстрее. С каждым днем на рынке появляются все более совершенные модели варочных поверхностей и духовых шкафов, которые отличаются уникальными функциональными возможностями. Однако подключение подобной техники требует наличия специальных навыков и знаний, поэтому в процессе установки нужно быть крайне внимательным.

Основные правила

Для того чтобы не сомневаться в прочности и долговечности проводимого подключения, необходимо знать, как грамотно осуществлять установку электрической плиты или духовки.

Среди моментов, на которые стоит обращать внимание, можно выделить несколько первоочередных.

Установка варочной поверхности должна проводиться исключительно при присутствии защитного заземления. Определить его наличие можно с помощью обычного подсчета контактов на вилке, которых должно быть нечетное количество. К примеру, если подключение подобных кухонных приборов осуществляется к сети в 220В, то число контактов составит 3, а для трехфазной сети в 380В – 5. Если установка проходит в старых квартирах, то там не всегда предусмотрено заземление, поэтому перед монтажом придется дополнительно прокладывать отдельный кабель и подключать его к общей сети.
Если мощность расхода электроэнергии используемой техники составляет не более 3,5 кВт, то нужно будет отдельно прокладывать кабель для питания. Дело в том, что в современных квартирах обычно используется стандартная проводка, которая не способна выдерживать подобное напряжение.
Это может привести к перегреву и стать причиной возгорания.
Если прокладывается отдельный кабель, то его не рекомендуется перегружать при помощи других электрических приборов. Идеальным решением считается установка автоматической защиты цепи.

Выбор кабеля и автомата

Для того чтобы выбранный духовой шкаф смог в полной мере функционировать, нужно выбирать правильный кабель, который справиться с обеспечением устройства электроэнергией. Если используется прибор, мощность которого не более 3,5 кВт, то можно выбрать обычный 3-жильный кабель.

Если квартира находится на стадии ремонта, то можно штробить стены и провести отдельный кабель.

А если ремонт уже завершен, то кабель может укладываться в пластиковый канал, чтобы не испортить внешний вид интерьера.

После того как выбран кабель, можно подбирать наиболее оптимальные розетки. По способу установки они делятся на 2 вида.

Внешние, установка которых осуществляется на плоскость стены. Отличительное преимущество таких моделей состоит в удобстве их применения, так как прокладка производится открытым методом. Кроме того, такие розетки являются единственным решением для комнат с высоким уровнем влажности, так как обеспечивают отличный уровень безопасности.
На рынке представлены специальные модели, которые отличаются высокой степенью защиты от влаги и пыли.
Внутренние, монтаж которых проходит в особые подрозетники. Такие розетки крайне популярных в кирпичных домах, а также являются единственным решением для стен, отделанных гипсокартоном.

Подключение кабеля к вилке и розетке можно проводиться следующими способами.

Жилу необходимо освободить от изоляции на 0,5 см и зажать винтом.
Очистка проводника от изоляции на 1,5 см и его дальнейшее прижимание. Данный способ считается наиболее подходящим, так как обеспечивает более широкую площадь соприкосновения.

Если жила кабеля включает в себя большое число тонких проволок, то нужно будет провести обработку при помощи паяльника или латунной трубки. Что касается розетки, то ее нужно смонтировать на небольшом расстоянии от плиты, однако при этом стоит позаботиться о том, чтобы на нее не попадала жидкость в процессе готовки.

Не стоит устанавливать данный элемент в труднодоступных местах, так как при поломке это затруднит доступ к ней.

Способы прокладки проводки

Если духовой шкаф и варочная панель потребляют слишком много электроэнергии, то каждый элемент нужно будет подключить к отдельному проводу. Рекомендуется использовать одинаковые кабели и розетки, что в значительной степени упростит процесс подключения. При необходимости провести кабель вдоль стен, их можно скрыть при помощи специального короба.

Схема

Правильное подключение встраиваемой духовки и варочной панели должно осуществляться исключительно на основе строительных норм и правил. Согласно им, подключение можно производить только радиальным способом. Это означает, что питание варочной плиты должно обеспечиваться отдельным кабелем, который будет напрямую подключен к распределительному щитку.

Ни в коем случае нельзя подключать к этому кабелю другие бытовые приборы и технику.

Что касается схемы подключения данных приборов в современных квартирах, то она обычно включает в себя применение одной фазы в 220В. Если же речь идет о частном доме, то здесь более рациональным решением будет монтаж трехфазной системы, благодаря чему при работе конфорок нагрузка будет равномерно распределяться сразу на три фазы.

Некоторые специалисты советуют для более безопасного и равномерного распределения нагрузки монтировать смеху на две фазы, ноль и заземление.

Технология подключения

Монтаж электродуховки и варочной поверхности является крайне ответственным процессом, который требует наличия специальных умений и знаний.

Технология подключения выглядит следующим образом. Прежде всего необходимо проверить, под каким напряжением будет работать бытовое устройство и изучить инструкцию от производителя – они обычно рекомендуют, как лучше всего производить подключение.

Руководство пользователя любой современной электроплиты включает в себя информацию о том, как именно стоит подключать прибор. В зависимости от своего вида, варочные панели могут устанавливаться к сетям в 220В и 380В, а вот духовка – только на 220В. Клеммник еще на заводе монтируется с перемычками, что в значительной степени упрощает процесс подключения.

Теперь можно осуществить монтаж автомата в электрощиток, от которого в будущем будет прокладываться отдельный кабель. Сила тока обычно рассчитывается в зависимости от нагрузки. Сложнее всего произвести инсталляцию варочной панели, для чего понадобятся такие инструменты, как дрель, лобзик, отвертка, нож и расчетные инструменты.

Грамотный монтаж электрической плиты включает следующие этапы.

Разметка отверстия под прибор. При помощи линейки нужно будет измерить длину и ширину варочной поверхности, чтобы правильно установить ее на место. Наиболее оптимальным способом измерения считается использование специального шаблона, который можно сделать из обычного картона. Некоторые модели плит в своей комплектации содержат подобный шаблон.

Создание ниши. Для этой цели можно использовать сверла, диаметр которых составляет не меньше 10 мм. Что касается типа сверла, то все зависит от материала основания мебели. Лучше всего выбирать сверла, предназначенные для работы с деревом.

При самостоятельном монтаже варочной панели нужны будут самые простые знания в области электрики. Прежде всего нужно разобраться с конструктивными особенностями прибора и в процессе установки принимать во внимание все рекомендации производителя. Подключение варочной панели, вне зависимости от ее разновидности, должно осуществляться при помощи четырехжильного кабеля. Наиболее аккуратным нужно быть с индукционной варочной поверхностью, которая имеет свои отличительные особенности.

Заранее следует подготовить инструменты и материалы, которые понадобятся для монтажа прибора.
Сам процесс подключения нужно начинать с проведения электрической линии от коробки распределения, после чего перейти к установке подрозетника. Для того чтобы все прошло на высшем уровне, нужно грамотно подобрать высоту.
На следующем этапе нужно будет подвести кабель к щитку, для чего обязательно стоит использовать автоматический выключатель. Также нельзя забывать о контурах заземления, который представляют собой один из наиболее важных элементов.

Если установка варочной поверхности производится в однофазную сеть на 220В, то рекомендуется применять медные перемычки или же выбрать варианты, сделанные из латуни. Перед тем как присоединить прибор, лучше всего начертить схему, которая будет соответствовать определенным условиям. Независимые встроенные модели подсоединить к электричеству гораздо легче, чем цельные.

Важно! В процессе подключения индукционной варочной панели обязательно соблюдать парность проводов – несоблюдение этого правила может стать причиной возгорания.

Таким образом, процесс подключения духового шкафа и варочной панели включает в себя множество нюансов и правил, следование которым гарантирует исправную работу прибора и безопасность при его использовании. Самое главное при подсоединении к электросети – правильно выбрать кабели с нужным сечением, грамотно их уложить и ставить только качественный автомат.

О том, как правильно подключить духовой шкаф и варочную панель к электросети, смотрите в следующем видео.

как правильно подключить к электросети встроенный духовой шкаф и варочную панель на один кабель? Схема подключения к электричеству

Основные правила

Для того чтобы не сомневаться в прочности и долговечности проводимого подключения, необходимо знать, как грамотно осуществлять установку электрической плиты или духовки. Среди моментов, на которые стоит обращать внимание, можно выделить несколько первоочередных.

Установка варочной поверхности должна проводиться исключительно при присутствии защитного заземления. Определить его наличие можно с помощью обычного подсчета контактов на вилке, которых должно быть нечетное количество. К примеру, если подключение подобных кухонных приборов осуществляется к сети в 220В, то число контактов составит 3, а для трехфазной сети в 380В – 5. Если установка проходит в старых квартирах, то там не всегда предусмотрено заземление, поэтому перед монтажом придется дополнительно прокладывать отдельный кабель и подключать его к общей сети.
Если мощность расхода электроэнергии используемой техники составляет не более 3,5 кВт, то нужно будет отдельно прокладывать кабель для питания. Дело в том, что в современных квартирах обычно используется стандартная проводка, которая не способна выдерживать подобное напряжение. Это может привести к перегреву и стать причиной возгорания.
Если прокладывается отдельный кабель, то его не рекомендуется перегружать при помощи других электрических приборов. Идеальным решением считается установка автоматической защиты цепи.

Выбор кабеля и автомата

Духовой шкаф следует подключать исключительно через отдельную автоматическую коробку, которая может располагаться на распределительном щитке или же должна находиться в прямой близости от электрического прибора. Если квартира находится на стадии ремонта, то можно штробить стены и провести отдельный кабель.

А если ремонт уже завершен, то кабель может укладываться в пластиковый канал, чтобы не испортить внешний вид интерьера.

Внешние, установка которых осуществляется на плоскость стены. Отличительное преимущество таких моделей состоит в удобстве их применения, так как прокладка производится открытым методом. Кроме того, такие розетки являются единственным решением для комнат с высоким уровнем влажности, так как обеспечивают отличный уровень безопасности. На рынке представлены специальные модели, которые отличаются высокой степенью защиты от влаги и пыли.
Внутренние, монтаж которых проходит в особые подрозетники. Такие розетки крайне популярных в кирпичных домах, а также являются единственным решением для стен, отделанных гипсокартоном.

Подключение кабеля к вилке и розетке можно проводиться следующими способами.

Жилу необходимо освободить от изоляции на 0,5 см и зажать винтом.
Очистка проводника от изоляции на 1,5 см и его дальнейшее прижимание. Данный способ считается наиболее подходящим, так как обеспечивает более широкую площадь соприкосновения.

Не стоит устанавливать данный элемент в труднодоступных местах, так как при поломке это затруднит доступ к ней.

Способы прокладки проводки

Провода для электрической духовки или варочной панели можно прокладывать раздельно. Если вы планируете провести все работы своими руками, то лучше позаботиться о правилах безопасности и четко следовать установленным нормам. Если духовой шкаф и варочная панель потребляют слишком много электроэнергии, то каждый элемент нужно будет подключить к отдельному проводу. Рекомендуется использовать одинаковые кабели и розетки, что в значительной степени упростит процесс подключения. При необходимости провести кабель вдоль стен, их можно скрыть при помощи специального короба.

Схема

Некоторые специалисты советуют для более безопасного и равномерного распределения нагрузки монтировать смеху на две фазы, ноль и заземление.

Технология подключения

Монтаж электродуховки и варочной поверхности является крайне ответственным процессом, который требует наличия специальных умений и знаний. Технология подключения выглядит следующим образом. Прежде всего необходимо проверить, под каким напряжением будет работать бытовое устройство и изучить инструкцию от производителя – они обычно рекомендуют, как лучше всего производить подключение.

Теперь можно осуществить монтаж автомата в электрощиток, от которого в будущем будет прокладываться отдельный кабель. Сила тока обычно рассчитывается в зависимости от нагрузки. Сложнее всего произвести инсталляцию варочной панели, для чего понадобятся такие инструменты, как дрель, лобзик, отвертка, нож и расчетные инструменты.

Грамотный монтаж электрической плиты включает следующие этапы.

Разметка отверстия под прибор. При помощи линейки нужно будет измерить длину и ширину варочной поверхности, чтобы правильно установить ее на место. Наиболее оптимальным способом измерения считается использование специального шаблона, который можно сделать из обычного картона. Некоторые модели плит в своей комплектации содержат подобный шаблон.
Создание ниши. Для этой цели можно использовать сверла, диаметр которых составляет не меньше 10 мм. Что касается типа сверла, то все зависит от материала основания мебели. Лучше всего выбирать сверла, предназначенные для работы с деревом.

Заранее следует подготовить инструменты и материалы, которые понадобятся для монтажа прибора.
Сам процесс подключения нужно начинать с проведения электрической линии от коробки распределения, после чего перейти к установке подрозетника. Для того чтобы все прошло на высшем уровне, нужно грамотно подобрать высоту.
На следующем этапе нужно будет подвести кабель к щитку, для чего обязательно стоит использовать автоматический выключатель. Также нельзя забывать о контурах заземления, который представляют собой один из наиболее важных элементов.

Важно! В процессе подключения индукционной варочной панели обязательно соблюдать парность проводов – несоблюдение этого правила может стать причиной возгорания.

О том, как правильно подключить духовой шкаф и варочную панель к электросети, смотрите в следующем видео.

как правильно подключить к электросети встроенный духовой шкаф и варочную панель на один кабель? Схема подключения к электричеству

Основные правила

Установка варочной поверхности должна проводиться исключительно при присутствии защитного заземления. Определить его наличие можно с помощью обычного подсчета контактов на вилке, которых должно быть нечетное количество. К примеру, если подключение подобных кухонных приборов осуществляется к сети в 220В, то число контактов составит 3, а для трехфазной сети в 380В – 5. Если установка проходит в старых квартирах, то там не всегда предусмотрено заземление, поэтому перед монтажом придется дополнительно прокладывать отдельный кабель и подключать его к общей сети.
Если мощность расхода электроэнергии используемой техники составляет не более 3,5 кВт, то нужно будет отдельно прокладывать кабель для питания. Дело в том, что в современных квартирах обычно используется стандартная проводка, которая не способна выдерживать подобное напряжение. Это может привести к перегреву и стать причиной возгорания.
Если прокладывается отдельный кабель, то его не рекомендуется перегружать при помощи других электрических приборов. Идеальным решением считается установка автоматической защиты цепи.

Выбор кабеля и автомата

А если ремонт уже завершен, то кабель может укладываться в пластиковый канал, чтобы не испортить внешний вид интерьера.

Внешние, установка которых осуществляется на плоскость стены. Отличительное преимущество таких моделей состоит в удобстве их применения, так как прокладка производится открытым методом. Кроме того, такие розетки являются единственным решением для комнат с высоким уровнем влажности, так как обеспечивают отличный уровень безопасности. На рынке представлены специальные модели, которые отличаются высокой степенью защиты от влаги и пыли.
Внутренние, монтаж которых проходит в особые подрозетники. Такие розетки крайне популярных в кирпичных домах, а также являются единственным решением для стен, отделанных гипсокартоном.

Подключение кабеля к вилке и розетке можно проводиться следующими способами.

Жилу необходимо освободить от изоляции на 0,5 см и зажать винтом.
Очистка проводника от изоляции на 1,5 см и его дальнейшее прижимание. Данный способ считается наиболее подходящим, так как обеспечивает более широкую площадь соприкосновения.

Не стоит устанавливать данный элемент в труднодоступных местах, так как при поломке это затруднит доступ к ней.

Способы прокладки проводки

Схема

Некоторые специалисты советуют для более безопасного и равномерного распределения нагрузки монтировать смеху на две фазы, ноль и заземление.

Технология подключения

Теперь можно осуществить монтаж автомата в электрощиток, от которого в будущем будет прокладываться отдельный кабель. Сила тока обычно рассчитывается в зависимости от нагрузки. Сложнее всего произвести инсталляцию варочной панели, для чего понадобятся такие инструменты, как дрель, лобзик, отвертка, нож и расчетные инструменты.

Грамотный монтаж электрической плиты включает следующие этапы.

Разметка отверстия под прибор. При помощи линейки нужно будет измерить длину и ширину варочной поверхности, чтобы правильно установить ее на место. Наиболее оптимальным способом измерения считается использование специального шаблона, который можно сделать из обычного картона. Некоторые модели плит в своей комплектации содержат подобный шаблон.
Создание ниши. Для этой цели можно использовать сверла, диаметр которых составляет не меньше 10 мм. Что касается типа сверла, то все зависит от материала основания мебели. Лучше всего выбирать сверла, предназначенные для работы с деревом.

Заранее следует подготовить инструменты и материалы, которые понадобятся для монтажа прибора.
Сам процесс подключения нужно начинать с проведения электрической линии от коробки распределения, после чего перейти к установке подрозетника. Для того чтобы все прошло на высшем уровне, нужно грамотно подобрать высоту.
На следующем этапе нужно будет подвести кабель к щитку, для чего обязательно стоит использовать автоматический выключатель. Также нельзя забывать о контурах заземления, который представляют собой один из наиболее важных элементов.

Важно! В процессе подключения индукционной варочной панели обязательно соблюдать парность проводов – несоблюдение этого правила может стать причиной возгорания.

О том, как правильно подключить духовой шкаф и варочную панель к электросети, смотрите в следующем видео.

Подключение встраиваемой электроплиты и духовки при помощи соединительного клеммника.

Современно и красиво смотрится встраиваемая бытовая техника на новой, после ремонта кухне, особенно, если это варочная панель со стеклокерамической поверхностью, да еще и с сенсорным включением. Но установить такую технику часто бывает не так просто, ведь многие производители не комплектуют встраиваемые электроплиты кабелем и розеткой. Разобраться с их инструкцией иногда так же сложно, поэтому работы по установке и подсоединению техники к электросети квартиры или дома приходится выполнять самостоятельно или приглашать специалиста-электрика.

Эта статья о том, как правильно подключить варочную поверхность электроплиты и встраиваемую духовку к электропитанию, используя соединительный клеммник — самый надежный и простой способ подключения данной бытовой техники.

Перед тем как подключить электроплиту и духовой шкаф следует выполнить ряд подготовительных работ.

Во-первых, для подключения варочной поверхности и духовки к электросети на кухню необходимо завести электрический силовой кабель. Он должен быть марки ВВГ, НЮМ или ПВС, иметь три медные жилы, сечение каждой от 4 до 6 мм2. Выбор сечения кабеля должен соответствовать суммарной мощности подключаемой варочной поверхности и духовки. При этом кабель желательно провести во время ремонтных работ и лучше перед сборкой мебельного гарнитура.

Во-вторых, в кухонной столешнице нужно выпилить отверстие по форме и размерам соответствующее габаритам варочной панели. Выпил лучше сделать до сборки мебели.

В-третьих, данное электрическое оборудование должно быть в наличии и подготовлено.

Варочную панель и духовку, конечно же, можно подсоединить к сети через розетку. Но если розетка не помещается за мебельным шкафом, то провода от варочной поверхности и духовки соединяются при помощи соединительной колодки с клеммами.

Для этого потребуется соединительный кабель марки ПВС 3х4 нужной длины и сама клеммная колодка с необходимым количеством клемм.

Концы проводов зачищаются и опрессовываются специальным наконечником.

На каждой варочной панели имеется схема подключения, согласно которой кабель ПВС подключается к клеммнику варочной панели. После подключения клеммник обязательно закрывается крышкой. Это делается с целью обеспечения собственной безопасности.

Подробная инструкция подключения электрооборудования при помощи соединительного клеммника.

• Обесточить линию, которая будет питать электроплиту и духовку (для этого в сети электропитания устанавливается отдельный автомат допустимой мощности).

• Подготовить питающий кабель для подсоединения варочной панели и духовки.

• Концы проводов загнуть в кольцо для обеспечения более качественного и надежного соединения.

• Установить соединительную клеммную колодку.

• К клеммнику подключить силовой кабель, кабель от электроплиты и духовки.

• Клеммную коробку обязательно заизолировать.

• Варочную поверхность установить на мебельную столешницу

• Духовку поставить в нишу под столешницей, можно и в другое подготовленное место, даже под подоконником, главное в этом случае – соблюдение техники безопасности.

• Включить автоматический выключатель.

• Проверить работоспособность и безопасность электроплиты и духового шкафа.

Подключение варочной панели самостоятельно: схема, видео — Asutpp

При покупке кухонной отдельно стоящей электроплиты в большинстве случаев для её подключения достаточно просто включить вилку в розетку. Но многие приобретают не полный комплект, а только верхнюю ее часть – варочную панель.

Предлагаем рассмотреть, как своими руками произвести подключение варочной панели Electrolux (Электролюкс), Zanussi, Bosch (Бош), Gorenje, Hansa, Samsung (Самсунг), Siemens, Аристон и прочих, а также стоимость такого подключения в специализированных компаниях.

Теория подключения панели

Варочная панель, встраиваемого типа подключается к отдельной линии с розеткой, способной выдержать ток от 32 до 40 А и обеспечить надежное заземление. Подводящий кабель содержит три медных провода, сечением не менее 4 мм². Современная электропроводка в квартире также позволяет произвести подключение к четырехпроводному кабелю питания.

Розетки для подключения панелей бывают двух типов:

с тремя контактами;
Подключение варочной панели к одной фазе
с четырьмя контактами.

Розетки и кабеля панелей

Если самостоятельно производить подключение варочной панели с имеющейся вилкой на конце кабеля, то это не составит труда. Но для подключения к питающей сети кабеля от плиты, где нет на конце вилки, уже нужны определенные знания.

К примеру, от панели отходит кабель, у которого четыре жилы, а со стены выходят только три провода питания. Это означает, что панели нужно подключение из двух фаз, а в квартире только одна.

В данном случае технология такая: коричневый и черный провод из кабеля от варочной панели скручивают вместе, и подключают к фазному проводу, линии питания, который выходит из стены. Синий провод кабеля ( нейтраль) соединяют с нулевым проводом питания. Остается защитный провод заземления желто-зеленого цвета, его подключают к такому же проводу заземления в линии питания.

В том случае, если из стены отходят провода одного цвета, при помощи мультиметра нужно выяснить, какой из них ноль, а какой фаза, и определить целостность заземляющего проводника. Получившееся соединение проводов необходимо заизолировать.

Перед подключением варочной панели, на кабеле которого уже есть вилка, необходимо обязательно проверить соответствие проводов питания и контактов внутри розетки. Иногда они могут отличаться. Для этого розетка разбирается, и с помощью мультиметра определяется соответствие подключения, при необходимости провода меняются местами.

Советы электриков

Подключение электрической варочной панели подразумевает установку отдельного защитного автомата и УЗО, данные устройства подбираются с таким расчетом: для розетки на 16 А необходим автоматический выключатель на ток 25 А, а УЗО от 40 А. Недопустимо одновременное использование линии питания панели для подключения несколько силовых приборов.
Корпус варочной панели должен быть обязательно заземлен, причем не к корпусу или проводу от другого прибора, а к клемме розетки, отдельным проводом от панели.
Уже большинство производителей продает технику, которая оснащена защитной шиной заземления, её просто нужно соединить с проводом заземления в квартире.

Индукционная панель: подключение по шагам

Подключение варочной индукционной панели к сети принципиально не отличается от установки обычной варочной панели, чтобы в этом убедиться, ниже представлена пошаговая инструкция. Рассмотрим, как производится подключение индукционной панели к питающей сети.

Фото: монтаж индукционной панели

Шаг 1. Шнуры питания бывают 2-х видов: трехжильные, ранний вариант, и четырех- жильные, более новый вариант. Для подключения встраиваемой панели, необходимо приобрести шнур питания, который будет соответствовать вашей силовой розетке на кухне.

Шаг 2. Откройте крышку для подключения. Ищите на обратной стороне панели прямоугольник, закрытый металлической пластиной. Отвинтите его при помощи отвертки.

Схема подключения варочной панели

Шаг 3. Соединяем шнур и клеммы.

После удаления задней крышки, нужно найти клеммы прибора. Сначала вставьте кабельный зажим в отверстие. Шнур удерживаем при помощи пластины. Это нужно, чтобы избежать выпадения провода. Затем запустите шнур через кабельный зажим. Пока что винты не затягиваем.

Соединение с клеммами

Шаг 4. Удалить медную пластинку.

Прямо над отверстием нужно найти провода. Если производится подключение индукционной плиты старого образца, то там должно быть три провода, если новую модель, то будет четыре провода: два фазных, один нейтральный и один заземления.

Нейтральная клемма расположена в центре, фазные провода по обе стороны от него, и клемма заземления находится снизу. Перед началом подключения проводов, нужно проверить, есть ли медная перемычка, соединяющая нейтральные и заземляющие провода. Если обнаружили её – просто отсоедините.

Шаг 5. Подключите провода.

Совместите провода с клеммами. Подключение кабеля к панели осуществляют коричневый провод фазы, нейтральным провод синего цвета и желто-зеленый заземляющий провод.

Чтобы подключить провода, нужно будет открутить винты клеммного соединения и установить провод на их место.

Первым производим подключение заземления, это желто-зеленый провод. Затем нейтрали (синий провод). После этого подключаем фазный провод коричневого цвета к одной из двух фазных клемм. Между двумя фазными клеммами устанавливаем медную перемычку, которую мы сняли с нейтрального провода. Данное подключение подходит для квартир, где используется питающее напряжение 220 В. Затяните винты крепление подводящего кабеля.

Проверьте прочность всех соединений, в противном случае не выдержит автомат и понадобится ремонт не только клеммника индукционной панели, но и всей проводки.

Провода для варочной панели

Шаг 6. Затянуть кабель питания.

После подключения проверьте, натянут ли кабель питания, он не должен висеть, но и нельзя его перетягивать.

Шаг 7. Включение индукционной панели.

После подключения кабеля питания и подведения к нему напряжения, включают панель и проверяют ее работоспособность, в соответствии с паспортными данными.

Для правильной работы и удобного управления индукционной панелью используется электронная система управления, в отличие от газовой варочной панели, где регулировка осуществляется механическим поворотом запорного крана. Такое решение довольно удобно и функционально. Можно в реальном времени отслеживать режим каждого варочного сектора панели.

Часто задаваемые вопросы

Можно ли подключить варочную панель в обычную евророзетку на 230 В?
Нет, для варочной поверхности следует использовать специальные силовые розетки, способные выдержать большой ток нагрузки. Объясним более детально. Мощность типовой варочной поверхности около 7кВт, значит, согласно закону Ома, ток нагрузки будет равен 32 А (I = P/U = 7000 Вт/ 230 В ≈ 32 А).
Учитывая, что обычные розетки рассчитаны на ток 10 или 16 ампер, то подключать варочную панель через такое штепсельное соединение нельзя, поскольку это приведет к нагреву контактных соединений, что в свою очередь, может стать причиной пожара. Ограничив ток автоматическим выключателем, например на 16 А, Вы не сможете использовать полную мощность варочной поверхности.
Как к одной электрической цепи, защищенной АВДТ на 32А, подключить одновременно варочную поверхность и духовой шкаф?
В идеале для духового шкафа и варочной панели нужно использовать отдельные электрические цепи. Если проложить отдельные электрические цепи не представляется возможным, то духовой шкаф можно подключить к проводам варочной панели. Как это сделать показано иллюстративно на рисунке:
https://www.asutpp.ru/wp-content/uploads/2018/08/shema-podklyucheniya.jpg
На АВДТ (так в народе называют диффавтомат) 16 А с двойными клеммами подключаем провода варочной поверхности и входную силовую электрическую цепь. К выходу АВДТ подсоединяем обычную евророзетку (тип F) на 16 А.
Защита силовой электрической цепи организуется в зависимости от мощности варочной поверхности. Для типовых устройств на 7кВт достаточно установить АВДТ на 32 А.
Можно ли подключить электрический духовой шкаф в обычную штепсельную розетку, если электропроводка алюминиевая?
Все зависит от двух основных факторов – какую мощность расходует приобретенный вами духовой шкаф, и какое сечение алюминиевой электропроводки подведено к этой штепсельной розетке? Установка выделенной линии и штепсельной розетки от распределительного щитка рекомендуется для всего электрооборудования мощностью более 2кВт, но такая позиция носит исключительно рекомендательный характер. Вы можете самостоятельно определить загруженность участка электрической цепи для всей кухни или группы комнат, в состав которых входит и штепсельная розетка с духовым шкафом.
Вам необходимо узнать – будут ли жилы электропроводки в стене перегреваться при включении столь мощного электрооборудования. Для этого в паспорте нагревательного электроприбора узнайте его мощность, как правило, она указана в кВт или Вт. Затем, определите сечение жил, проложенных к штепсельной розетке. Если сечение вам неизвестно, вы можете воспользоваться одним из нескольких способов, предложенных в данной статье на нашем ресурсе: https://www.asutpp.ru/kak-opredelit-sechenie-provoda-ili-zhil-kabelya.html.
По величине сечения можно узнать пропускную способность вашей электрической цепи, к примеру, в соответствии с таблицей В.52.2 ГОСТ Р 50571.5.52-2011 допустимая нагрузка для алюминиевого двухжильного кабеля в стене составит:
2,5 мм²– 14,5 А или 3,3кВт;
4 мм² – 19,5 А или 4,4кВт;
6 мм² – 25 А или 5,7кВт.
Зная мощность духового шкафа и сечение жил электропроводки, сравните пропускную способность электрической цепи и подключаемую нагрузку. К примеру, если у вас духовой шкаф будет потреблять, допустим, 3кВт а электропроводка из алюминия 2,5 мм², то ее пропускная способность позволяет длительно пропускать 3,3 кВт. Однако заметьте, имеющаяся электропроводка сможет нормально выдерживать работу духового шкафа, но остальные мощные электроприборы включать в это время нельзя.
Как подключить варочную панель к двум фазам и возможно ли это (на примере Gorenje ECT 650 CP)?
Варочная панель, действительно, может быть запитана как от однофазной электрической цепи, так и трехфазной (в последнем случае задействовано два фазных проводника из трех). Варианты подключения должны быть подробно описаны в руководстве пользователя, а также изображены на шильдике возле клеммной колодки.
Пример шильдика варочной поверхности приведен ниже.
https://www.asutpp.ru/wp-content/uploads/2018/08/shildik.jpg
Как видите в Вашем случае достаточно подключить нейтральный проводник к клемме «N», защитный проводник к «РЕ», а любые два из трех фазных проводников к «L1» и «L2».

Подключение варочной панели к электросети самостоятельно

Автор aquatic На чтение 7 мин. Просмотров 8.8k. Обновлено 16.06.2020

Вы знаете, что есть особые требования по электропитанию, которые нужно соблюдать при покупке любой новой техники. Например, чтобы выполнить правильное подключение варочной панели к электросети, нужно продумать оптимальный вариант розетки и запланировать выделенную линию.

Такая конструкция является эргономичным и стильным решением для любого интерьера

Как проводится установка варочной панели в столешницу своими руками: видео обзор

Чтобы провести монтаж и подсоединение, воспользуйтесь следующими советами:

для панели требуется свое УЗО и защитный автомат. Нельзя использовать одну линию для подсоединения нескольких силовых приборов;
корпус устройства должен быть заземлен к клемме от розетки. Многие приборы уже продаются с заземляющими устройствами, их просто соединяют с приводом заземления.

Схема подключения варочной плиты и духовки

Установка варочной электропанели для кухни способствует экономии полезного пространства. Кроме того, монтаж подобной конструкции не сложен и легко производится при заготовке подходящих инструментов. Есть некоторые нюансы монтирования панели в столешницу:

выполняются замеры, для этого прибор замеряется с помощью рулетки;
делается разметка на поверхности столешницы;
просверливаются отверстия, а затем производится вырез. Для данного действия лучше подобрать пилку с миниатюрными зубцами. Подойдет и ручной фрезер;
когда нужное отверстие сделано, необходимо произвести предварительную примерку варочной поверхности.

На рисунке показан вариант монтажа конструкции в столешницу

Все срезы обрабатываются герметичным составом. Это послужит защитой от загрязнения и переувлажнения предмета мебели. Для уплотнения кромок может использоваться лента из алюминия.

При использовании электролобзика следите, чтобы поверхность стола не была задета. Также нельзя допускать перегрева кухонных предметов мебели. Для этого варочную панель нужно располагать на некотором удалении от данных элементов.

Для правильного подсоединения плиты применяется схема

Обратите внимание! Если неправильно подсоединить провода, то регулировка конфорок будет выполняться с проблемами. В связи с большой мощностью подобного оборудования специалисты рекомендуют завести отдельно пару.

Это вариант изделия, установленного в столешницу

Статья по теме:
Индукционная варочная панель: плюсы, минусы. В нашем обзоре мы хотим рассказать вам что из себя представляет индукционная варочная панель. Также предлагаем вам разобраться в технологии устройства этого оборудования.

Подключение варочной панели к электросети: схемы

Как подключить электроплиту самостоятельно определяется числом фаз в определенном помещении. Традиционно применяется стандартные решения. Это сеть 220 В с одной фазой и трехфазный вариант 380 В. Востребованы такие схемы:

пара проводников присутствуют в строениях устаревшего образца. Фаза отыскивается при помощи пробника. Если светодиод загорится – то это фаза, а нет, то нейтраль или 0;
три провода различаются по цветам. Фазу определяет коричневая или красная цветовая палитра, зелено-желтый – земля, а нейтраль – голубой или синий;
в новых здания используется сеть 220 В с парой фаз, которая при этом обозначается черным или коричневым;
380 в с тремя фазами, которые могут быть различного цвета.

При монтаже важно использовать специальную схему, которая защитит от ошибок

Варочные устройства подсоединяются по различным схемам, которые предполагают применение от 3 до 6 проводов. Также понадобится сетевой кабель.

Обратите внимание! Даже если видны все расцветки, лучше еще раз удостоверьтесь в их правильности и подпишите. Так вы избавитесь от возможных неприятностей.

Вариант с однофазной сетью

Часто возникают проблемы с подключением варочной панели к электросети 220 В. Панель оборудуется шестью выводами. Это 3 фазных, 2 нейтрали и заземление. Если присутствует во всем доме только два провода, то устанавливаются перемычки.

На обороте прибора располагается крышка, под которой размещается разъем с шестью контактами. Если в помещении тройка проводов, то контакты в панели объединяются: два нуля вместе, фазные кабеля и земляные. В покупной конструкции предусмотрены специальные перемычки, которые нужны для соединения нужных магистралей.

Вариант подключения с одной фазой

Нельзя ошибаться с разведением проводов. Земляной элемент подсоединяется к верхнему контакту розетки. Если кабелей от счетчика только два, то можно соорудить дополнительный контур с заземлением, либо не задействовать подобный вариант.

Обратите внимание! Гарантия на оборудование действительна при применении способа с заземлением.

Как подключить варочную панель самостоятельно: видео, 4 провода

В отдельных устройствах присутствует шнур, имеющий четыре провода. При этом подключение варочной панели к электросети с тремя кабелями имеет свои тонкости.

Разъемы располагаются на обратной стороне конструкции. Выход зеленой или желтой цветовой гаммы – это земля, рядом располагается перемычка на входы, с ее помощью соединяются фазные выходы. Контакты следует затянуть.

Вариант подсоединения четырех проводов

Схема подключения к трехфазной сети

Чтобы подсоединить устройства к сети с тремя фазами, понадобятся проводки из меди. При этом востребована перемычка, которая задействуется на элементах нуля. К фазам ведутся кабели. Магистраль может иметь разную окраску. Нужно четко подсоединить провода к вилке и розетке. Нельзя ничего перепутать. Ноль подсоединяется вверху, фазные провода посередине, а земля снизу. Если в механизме 4 проводника, то одну из фаз на вилке применять не стоит.

Наглядная демонстрация трехфазного подключения

Что делать с двумя фазами

Если от приборов тянется четыре провода, то следует соединить соответствующие цвета. Если проводка оснащена пятью выводами или имеет шесть выходов, то случаются трудности. При этом соединяются две фазы, а также нули. Расположение выполняется по аналогии с предыдущей схемой.

Устройство для двухфазного подсоединения

Как выбрать автоматы и кабели

От панели к щитку протягивается отдельная линия. Это же нужно сделать и при подключении индукционной варочной панели. Чтобы замаскировать провода используется короб или гофротрубу.

Схема подсоединения на примере плиты Hansa

При выборе медной магистрали, стоит учитывать, что для однофазного варианта подойдет кабель 6 мм, а для трехфазного 5 мм. На выходах из счетчика монтируется автомат. Для создания требуемой безопасности применяется УЗО. Для сети с одной фазой подойдет автомат на 40 А, а для трех фаз 16 А.

Качественные кабели влияют на функционирование всего устройства

Нюансы подбора вилки и розетки

Используются специальные силовые розетки для варочной панели. Они выполняются из качественного пластика. Показатель номинального тока не должен иметь меньший показатель, чем ток автомата.

Вариант розетки для способа с тремя фазами

Конфигурация подобных механизмов может быть разнообразной, но нужно, чтобы показатели электросети и контакты соответствовали изделию. Можно подвести провод от устройства к коробке с клеммами.

Для схемы с тремя фазами применяется коробка Schneider Electric. Она дорого стоит, но прочная. Ее применяют и для сети в 220 в. Для подсоединения фаз применяется три пары контактов. С одного края подводится провода для питания, а с другого для устройства.

Для экономии можно приобрести колодку с контактами повышенного качества и еще специальную коробку. Магистрали в клеммниках подсоединяются так: из медного кабеля выполняются колечки, в которые устанавливаются винтики с пластинками. Контакт нужно подтянуть с помощью отвертки.

Правильный монтаж розеток

Совет! Если кабель многожильный и сложно сделать кольцо, то применяются наконечники. Их обжимают при помощи специальных обжимных клещей.

С каждым варочным устройством идет специальная инструкция для проведения монтажных работ

Зная основные правила и нюансы, вы сможете самостоятельно подключить варочную панель.

Видео: как подключить варочную поверхность

Подключение варочной панели и духового шкафа к электросети

Современная бытовая техника постоянно совершенствуется. На смену обычным газовым и электрическим плитам приходят сложные и мощные бытовые приборы. В связи с этим у многих хозяев появляется такая проблема, как правильное подключение варочной панели и духового шкафа в одну розетку.

Блок: 1/6 | Кол-во символов: 292
Источник: https://electric-220.ru/news/podkljuchenie_varochnoj_paneli_i_dukhovogo_shkafa_v_odnu_rozetku/2016-09-16-1061

Расположение розетки

Такая вот спаренная розетка. К ней можно одновременно подключить и варочную панель, и духовой шкаф. К большой розетке подключается варочная панель, а к маленькой — духовой шкаф. Я снабжу вас самой полной информацией о том, как это сделать. Вам останется лишь следовать прочитанному.

Для начала, решите где будет находится розетка. На мой взгляд, если за мебелью справа или слева от духового шкафа и варочной плитой есть место, то разместить розетку удобнее всего именно там. Здесь нет строгих правил. Нужно думать лишь о том, как будет удобнее втыкать и вынимать вилки из розеток при необходимости.

Не лишним будет упомянуть, что розетка эта накладная, то есть накладывается на стену, а не утапливается в нее. Не знаю почему, но до сих пор все розетки для электроплит делают именно накладными. Но пусть вас это не тревожит. Сколько я видел мебели, розетка отлично входит в расстояние между стеной и шкафом. А если вы делаете мебель на заказ, то обговорите расположение этой розетки заранее.

Сбоку в розетке есть отверстие для кабеля, поэтому вам не придется выламывать его пассатижами, что само по себе уже приятно. Поэтому кабель от щитка можно пустить прямо по стене, закрепив его дюбель-хомутами. Или если хотите, утопите его в штробу как на фото.

Блок: 2/5 | Кол-во символов: 1267
Источник: https://blogremont.ru/podklyuchenie-duxovogo-shkafa-i-varochnoj-paneli-k-rozetke/

Подключение оборудования

Этапы подключения техники

Алгоритм подключения варочной панели и духового шкафа в одну розетку:

Подбор необходимых материалов (электророзетки, кабели, профессиональные инструменты).
Выбор оптимальной схемы подключения.
Установка в распределительный щиток отдельного автомата защиты для плиты и прокладывание от него отдельного кабеля.
Установка розетки и присоединение вилки с кабелем.

Для монтажа варочной панели понадобятся следующие инструменты:

дрель;
электрический лобзик;
нож;
отвертки;
линейка;
карандаш;
угольник;
картон.

Установка осуществляется в 3 этапа:

Измерение размеров плиты. По замеренным данным нужно создать шаблон на картоне, который потом переводится на поверхность тумбы.
Размеченную часть нужно вырезать для установки плиты. Это делается с помощью лобзика по намеченному контуру.
Финальный этап – установка и крепление плиты. В проделанное отверстие ставится варочная панель. Места соединения следует заделать герметиком.

По действующим требованиям СНиП подсоединять плиту можно только через отдельный силовой кабель. На него запрещено устанавливать розетки и другие точки потребления электроэнергии.

В квартирах схема подключения предусматривает только однофазное подключение к 220 В. В коттеджах и частных загородных домах встречаются трехфазные электросети на 380 В. Это нужно учитывать при присоединении.

Чтобы равномерно распределить нагрузку на сеть, можно реализовать схему с двумя фазами, нулем и заземлением. Во время подключения важно не перепутать жилы. На счетчиках, автоматах и других приборах делается буквенно-цифровая маркировка. Буквами 1L, 2L, 3L обозначаются фазы, N – ноль. Земля обозначается соответствующим значком или буквами PE. Жилы обычно маркируются цветами. Желто-зеленый провод всегда обозначает землю (желтый с зеленой полосой). Голубым или синим отмечают ноль. Фаза может окрашиваться в любой другой цвет.

Панель должна подключаться к кабелю через специальную коробку клеммных колодок или через элеткророзетку. Первый способ часто используют профессиональные электрики. Он надежный, но неудобный в эксплуатации. При необходимости демонтажа панели придется отключать провода в клеммной коробке, а затем заново их подключать. Использование вилки и розетки упростит процедуру.

Кабель можно присоединить к вилке и розетке несколькими методами. Первый способ — жила зачищается от изоляционного покрытия на 5 мм и фиксируется винтом. Второй метод является более безопасным и устойчивым. Подключаемый проводник очищается от защитного слоя примерно на 1,5 см, складывается в виде кольца вокруг фиксирующих винтов и зажимается. Безопасность достигается за счет увеличения площади соприкосновения.

Провод может состоять из множества тонких жил. Они легко разрушаются в процессе эксплуатации, поэтому рекомендуется их обработать паяльником.

Клеммная колодка или розетка должна устанавливаться рядом с плитой. Место установки должно быть доступным, чтобы при необходимости пользователь мог до нее добраться.

Блок: 4/4 | Кол-во символов: 2981
Источник: https://StrojDvor.ru/elektrosnabzhenie/kak-podklucit-varocnuu-panel-i-duhovoj-skaf-k-odnoj-rozetke/

Алгоритм подключения варочной панели и духового шкафа

Долгая и исправная работа домашней техники начинается с корректной установки и введения в работу. В основном это относится к такой технике повышенной мощности, как кухонная плита и бытовая печь. При установке и подключении варочной панели и духового шкафа к электроснабжению необходимо придерживаться таких условий:

Защитное заземление.
Питающий кабель.

Защитное заземление — главный фактор при монтаже и введении в работу прибора. Для этого применяют штекеры и розетки с несколькими контактами. Классический заземлённый контакт крупнее остальных. В домах старой постройки нет заземления, чтобы его сделать, от щитка распределения ведут шнур со встроенным заземляющим соединением. При высокой мощности бытовой техники кладут вспомогательный фидер, чтобы привычная электролиния 220 В выдержала нагрузку. Этот фидер нежелательно подвергать дополнительным нагрузкам, подключая другую технику.

На многих кухнях нет розеток для питания техники. Поэтому важно выяснить требуемую напряжённость работы оборудования. Также важно изучить этапы подключения, заявленные в руководстве по пользованию, и размещение подсоединения на технике. Варочные панели работают при любом напряжении. Бытовые печи работают только при 220 В. Производитель устанавливает в зажимы перемычки, способные работать с одной фазой.

Для подключения кухонной плиты и бытовой печи в одну розетку в электрощите предусматривается вспомогательный защитный выключатель, от него идёт питающий провод. Их возможности зависят от предполагаемой нагрузки. После этого шнур подсоединяют к розетке и запускают устройство. Иногда вместо розетки устанавливают каменные колодки, прикреплённые к стене.

Не всегда выбор падает на электрические приборы, многие продолжают быть приверженцами готовки на газу. Для этого надо присоединяться к трубе газа. Такое лучше не реализовывать самому, а нанять опытных специалистов. Для подсоединения газовой варочной поверхности и духового шкафа берут пару труб подачи газа, на каждой из них есть индивидуальный кран, останавливающий поступление газа, когда это необходимо. Подключить газовый духовой шкаф и варочную поверхность – задача не из сложных.

Для присоединения устройств к газу применяют два вида соединений:

плотная стальная или медная трубка;
эластичная труба.

Присоединяют через выход возле газового духового шкафа. После установки надо проверить, чтобы трубка не перегибалась и ничего не препятствовало поступлению газа. Для питания газовой духовки длина трубки не может превышать полутора метров. Присоединений допускается по минимуму. Это позволит установить технику быстро и беспроблемно.

Блок: 6/8 | Кол-во символов: 2647
Источник: https://kitchen-smart.ru/prigotovlenie-edy/duxovka/kak-podklyuchit-varochnuyu-poverxnost-k-odnoj-rozetke.html

Чем отличается независимый духовой шкаф от зависимого

Каждая современная кухня оборудована духовкой, без которой не может обойтись ни одна хозяйка. Все конструкции духовых шкафов разделяются на две категории и могут быть зависимыми и независимыми. Они различаются не только конструктивно, но и способами питания. При выборе какой-либо модели, нужно обязательно учитывать эти особенности.

Зависимые духовые шкафы как правило размещаются в нишах кухонной мебели, специально обустроенных для этих целей. Духовку и варочную панель возможно разместить только одно над другим, так как их объединяет единая система питания и управления. В целом, оба прибора составляют единый комплект.

У варочной панели отсутствуют собственные кнопки и возможность регулирования показателей мощности. Конфорки не будут функционировать без панели управления, располагающейся на духовке. Для соединения духового шкафа используются общие электрические провода, подключаемые к домашней сети. Зависимые духовые шкафы представлены на рынке бытовых приборов в широком ассортименте. Зная критерии выбора, комплектацию, основные и дополнительные функции, можно без труда подобрать для себя наиболее подходящий вариант.

Постепенно зависимые плиты стали заменяться более совершенными приборами независимого типа, еще более удобными в эксплуатации. Конструкция независимых плит позволяет устанавливать духовку без привязки к варочной панели в наиболее подходящем месте. Отличительной особенностью каждой составляющей части является собственная панель управления. Переключатели могут быть механическими, кнопочными или сенсорными. Оба устройства не связаны общими проводами, что делает монтаж значительно легче.

Духовой шкаф и варочная панель могут устанавливаться в разных местах, а не только в стационарном положении, как зависимые системы. Каждая составная часть при необходимости выбирается от разных производителей, в соответствии с имеющимися функциями. При желании можно вообще отказаться от варочной панели, если хозяйка регулярно использует мультиварку, а основные блюда готовит в духовке. В крайнем случае приобретается модель с двумя конфорками, стоимость которой значительно ниже, чем у обычных панелей.

Блок: 4/6 | Кол-во символов: 2193
Источник: https://electric-220.ru/news/podkljuchenie_varochnoj_paneli_i_dukhovogo_shkafa_v_odnu_rozetku/2016-09-16-1061

Схемы подключения

Подсоединяют варочную панель к розетке в соответствии с одной из трех схем.

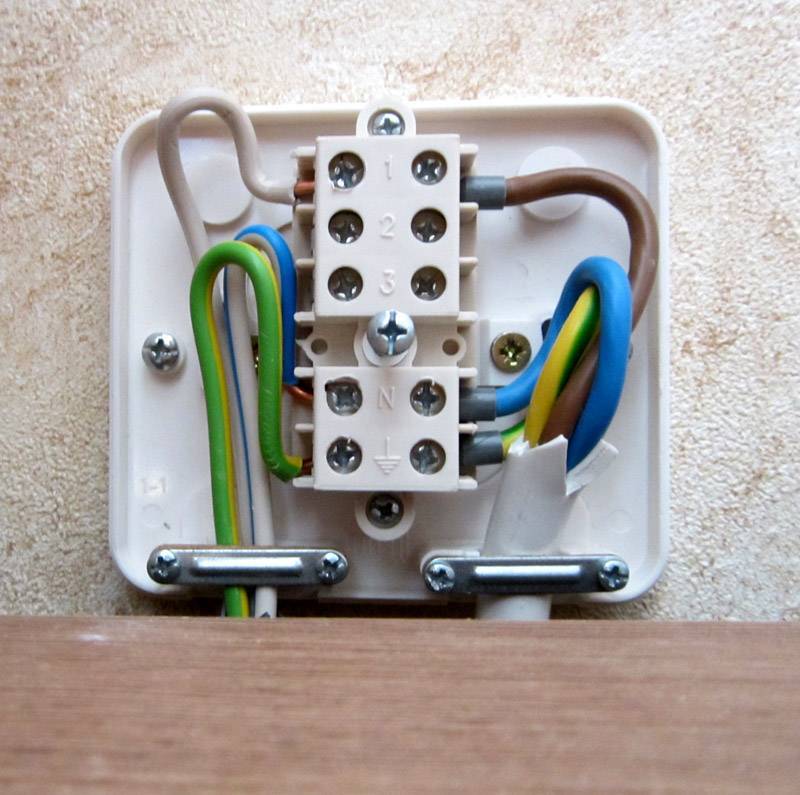

Однофазная схема на 220 Вольт

Этот вариант распространен в условиях квартир. Схема реализуется следующим образом:

Фазовый провод (L) присоединяем к клеммам L-1, L-2, L-3. Между клеммами ставим пару медных перемычек.
Нулевой провод (N) соединяем с клеммами N-1 и N-2.
Защитный проводник PE направляем на соответствующую клемму.

Доступ к клеммам получаем через заднюю панель. Для этого откручиваем винты.

Трехфазная схема 380 В

Это вторая по распространенности схема. Чаще всего применяется в частном доме.

Подключение выполняем так:

Фазы A, B, C присоединяем к клеммам L-1, L-2, L-3.
Клеммы N-1 и N-2, PE присоединяем так же, как в однофазовой схеме.

Перемычки в трехфазной схеме не нужны.

Двухфазная схема на 380 Вольт

Двухфазные схемы редко, но встречаются. В таких случаях могут присутствовать, к примеру, A и C, но B отсутствовать.

Варочная поверхность соединяется с сетью 380 Вольт следующим образом:

На L-1 и L-2 устанавливаем перемычку и подключаем фазу A.
На L-3 ставим фазу C.
Все прочие действия осуществляются так же, как в остальных вариантах схем.

Блок: 8/10 | Кол-во символов: 1160
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/rozetka-dlya-varochnoj-paneli-i-duxovogo-shkafa.html

Видео подключения варочной панели к сети

Блок: 5/6 | Кол-во символов: 49
Источник: https://postroiv.ru/2015/11/podklyuchenie-varochnoj-paneli-i-duxovki-sxema-podklyucheniya-rozetki/

Место установки

Важный фактор — расположение розетки. По европейским стандартам розетки устанавливают в 15 сантиметрах от пола.

Однако нет нужды соблюдать это правило буквально: расстояние от пола может разниться в пределах 15 – 30 сантиметров. Нужно исходить из имеющихся условий и поставленных задач.

Блок: 7/10 | Кол-во символов: 304
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/rozetka-dlya-varochnoj-paneli-i-duxovogo-shkafa.html

Подведём итоги

Метод присоединения основывается на мощности варочной панели и духового шкафа. Вам выбирать, какую технику приобретать, основываясь на условиях и качестве электролинии. Какие-то модели можно установить самостоятельно, но для установки газовой варочной поверхности или духового шкафа на газу желательно вызвать мастера. Исходя из требований по мощности, думайте, какой автомат устанавливать для работы техники, при надобности посоветуйтесь с профессионалами.

Подключение духового шкафа и варочной поверхности к одной розетке – это хороший выход, когда дополнительная розетка не продумана заранее. Важно определиться с типом оборудования. Тогда вы сможете установить комплекс или духовой шкаф отдельно от варочной поверхности, но тут тоже важно продумать все детали подключения и подходящий выход из ситуации.

Блок: 8/8 | Кол-во символов: 822
Источник: https://kitchen-smart.ru/prigotovlenie-edy/duxovka/kak-podklyuchit-varochnuyu-poverxnost-k-odnoj-rozetke.html

Частые ошибки

Распространенная проблема: панель подключена, но самопроизвольно включается и отключается. Причина такой работы необязательно в неправильной установке.

Проблема вызывается разнообразными факторами: включенная защита от детей, попадание воды на сенсорные части оборудования или случайное нажатие не на те кнопки. Некоторые модели оснащены функцией распознавания посуды, и пока на панели не окажется кастрюля или сковородка, печка нагреваться не будет.

Еще одна частая проблема: функционируют только две конфорки из четырех имеющихся. Неработающие конфорки показывают остаточное тепло (на что указывает буква H). Ситуация вызвана блокированием, возникающим при однофазном подключении трехфазных моделей. Блокировка производится программным способом.

Поэтому прежде чем вмешиваться в клеммник подключения, рекомендуется заранее изучить документацию к оборудованию.

Блок: 10/10 | Кол-во символов: 876
Источник: https://220.guru/electroprovodka/rozetki-vyklyuchateli/rozetka-dlya-varochnoj-paneli-i-duxovogo-shkafa.html

Кол-во блоков: 11 | Общее кол-во символов: 12591
Количество использованных доноров: 6
Информация по каждому донору:

https://kitchen-smart.ru/prigotovlenie-edy/duxovka/kak-podklyuchit-varochnuyu-poverxnost-k-odnoj-rozetke.html: использовано 2 блоков из 8, кол-во символов 3469 (28%)
https://StrojDvor.ru/elektrosnabzhenie/kak-podklucit-varocnuu-panel-i-duhovoj-skaf-k-odnoj-rozetke/: использовано 1 блоков из 4, кол-во символов 2981 (24%)
https://220.guru/electroprovodka/rozetki-vyklyuchateli/rozetka-dlya-varochnoj-paneli-i-duxovogo-shkafa.html: использовано 3 блоков из 10, кол-во символов 2340 (19%)
https://postroiv.ru/2015/11/podklyuchenie-varochnoj-paneli-i-duxovki-sxema-podklyucheniya-rozetki/: использовано 1 блоков из 6, кол-во символов 49 (0%)
https://blogremont.ru/podklyuchenie-duxovogo-shkafa-i-varochnoj-paneli-k-rozetke/: использовано 1 блоков из 5, кол-во символов 1267 (10%)
https://electric-220.ru/news/podkljuchenie_varochnoj_paneli_i_dukhovogo_shkafa_v_odnu_rozetku/2016-09-16-1061: использовано 2 блоков из 6, кол-во символов 2485 (20%)

Электропроводка для новой духовки и варочной поверхности

Здравствуйте,

В настоящее время у меня есть встроенная духовка и электрическая плита старого образца. Они подключаются через двойную розетку к одному выключателю, чтобы выключить оба. Затем он подключается к 32-амперному прерывателю.

Я планирую заменить варочную панель новой хорошей индукционной плитой. Я заказал духовку у Джона Льюиса, самоочистку мощностью 3,5 кВт.

Монтажник сообщил мне, что он не может этого сделать, так как для этого нужен источник питания на 16 ампер, а не на 32 ампер.Он сказал, что если бы это был выключатель на 20 ампер, все было бы нормально. Он также упомянул кое-что о его замене, чтобы каждое устройство находилось в отдельной коробке с переключателем для каждого, тогда подойдет текущий выключатель.

Излишне говорить, что я немного запутался, но хотел бы понять это, чтобы я мог заставить их повторно отправить духовку, если это простое решение. Правильно ли я подумал …

Я эффективно установил два новых разъединителя, предположительно с соответствующими индивидуальными предохранителями внутри них.Затем замените пластину двойной розетки на пластину с одной розеткой и подключите две новые вилки к существующему разъединителю. Это избавило бы от необходимости копать ямы в стене, поскольку новые заглушки можно было добавить в ту сторону шкафа, в которой находится духовка. Таким образом, два устройства по-прежнему будут подключены к одному выключателю, но будут иметь предохранители соответствующего номинала (или все, что используется для этих вещей сейчас) для каждого из них.

Предложение о замене выключателя, как я полагаю, было бы приемлемым, если бы у меня была газовая плита, но поскольку к ней будет подключена и электрическая, я отключу выключатель, если попытаюсь включить оба.Конечно?

О, и если я прав насчет простого добавления двух розеток с отдельными предохранителями, тогда кто-нибудь знает примерно, сколько это может стоить, так же очевидно, что мне нужен кто-то, обученный этому, поскольку я полагаю, мне нужен сертификат, чтобы показать, что профессионально подогнан. Я нахожусь в центре Лондона (E2), поэтому могу только предположить, но, похоже, это не должно быть долгой работой.

Заранее благодарим за любую помощь.

Маркус.

Руководство по установке и электромонтажу

электрической плиты на 2021 год

Последнее обновление: 20 января 2021 г.

Хотя только квалифицированному электрику разрешается устанавливать новую схему для электрической плиты, любой компетентный энтузиаст-самоделок может заменить или модернизировать свою газовую духовку на электрическую альтернативу.Это руководство расскажет вам, как установить и подключить электрическую плиту.

Какая подготовка необходима для установки электрической плиты?

Во-первых, вам нужно знать свои требования. Электрические плиты потребляют много энергии — больше, чем газовая духовка, потому что они генерируют большее, более равномерно распределенное количество интенсивного тепла.

Имея это в виду, вы должны быть уверены, что у вас есть большой предохранитель (в инструкции по эксплуатации вашей духовки это будет указано — вам может сойти с рук 13 ампер, но обычно вам понадобится что-то большее), толстый , термостойкий кабель (проконсультируйтесь с профессиональным электриком, если вы не уверены в требованиях к размеру кабеля электрической плиты) и доступный двухполюсный изолирующий выключатель.

Почему мне нужен двухполюсный изолирующий выключатель, а не однополюсный?

Все дело в безопасности. В то время как один переключатель перекрывает проводку под напряжением к вашей плите, если это необходимо, духовка потребляет столько энергии во время электрической цепи, что нейтральный провод может по-прежнему пропускать некоторый ток. Двухполюсный изолирующий выключатель также отключит нейтральный провод и, таким образом, устранит риск остаточного поражения электрическим током, если вы дотронетесь до плиты после ее отключения.

Какие цепи и кабели необходимы для установки электрической плиты?

Все электрические плиты требуют собственного радиального контура — не рекомендуется, чтобы духовка делила контур с другим основным кухонным прибором.

Установите блок управления плитой на расстоянии не более двух метров от плиты, но никогда непосредственно над ней, и проложите с одной стороны толстый кабель, способный выдерживать необходимое количество электроэнергии, необходимой вашей духовке.

Очевидно, вы захотите разместить его как можно ближе к прибору, чтобы предотвратить любую потенциальную опасность спотыкания на кухне, но не так близко, чтобы это могло создать опасность пожара.Теперь вы готовы подключить электрическую духовку.

Подключение электрической плиты

Процесс подключения духовки во многом аналогичен подключению штепсельной вилки. Отключите любой источник питания духовки от сети (помните, сколько электричества проходит через эти приборы) и подключите сетевой кабель к блоку управления духовки. Зачистите конец сетевого кабеля перед тем, как поставить прибор на место и все подсоединить, и вы почти готовы.

Установка электрической плиты

Во-первых, помните, что электрические духовки не легкие — попросите кого-нибудь помочь вам с подъемом и переключением, иначе вы рискуете серьезно повредить спину. После этого найдите на приборе клеммную розетку; Обычно он находится на середине задней части плиты и накрывается отвинчиваемой пластиной.

Снимите пластину и подключите провода под напряжением, нейтраль и заземление в соответствующие положения (помните, что синий нейтраль всегда находится слева, коричневый провод — справа, а зеленый и желтый провод заземления — в центре).Как только эти провода будут надежно затянуты, закройте розетку и завершите все оставшиеся соединения с вашим блоком управления.

После этого установите духовку в нужное положение (при необходимости снова обратившись за помощью) и включите сетевое питание. Если все сделано правильно, вы будете готовы устроить бурю.

Сравнение котировок может сэкономить вам до 40%:

Нажмите, чтобы получить расценки

Часто задаваемые вопросы

Могу ли я установить собственную электрическую плиту?
Если у вас есть соответствующая квалификация и статус компетентного лица для работы с электричеством, да.

Кто еще может установить электрическую плиту?
Любой уважаемый магазин бытовой техники предложит услугу по установке вашей духовки за определенную плату, но если вы уверены, что сможете выполнить работу самостоятельно, вы можете сэкономить на этих расходах — это не так сложно, как вы думаете. Тем не менее, вы не хотите рисковать с таким важным прибором, поэтому проконсультируйтесь с профессионалом, если у вас есть какие-либо сомнения!

Я устанавливаю электрическую духовку с нуля — куда она может деться?
Вам необходимо установить плиту на расстоянии не менее 300 мм от всего остального на кухне, кроме столешниц, поэтому держите духовку как можно дальше от раковины и холодильника с морозильной камерой.

Моя духовка не нагревается — это проблема с проводкой?
Это может быть проводка, что-то вроде перегоревшего предохранителя или проблема с одним из элементов внутри плиты. В большинстве электрических духовок должны быть цифровые часы — если они работают, значит, проблема связана с нехваткой электроэнергии. В противном случае вам понадобится помощь электрика.

Могу ли я выполнить эти инструкции, чтобы заменить газовую духовку на электрическую?
Да, но, конечно, вам придется отключить подачу газа поблизости и, возможно, заняться удалением газовой трубы.Проконсультируйтесь со специалистом для получения дополнительных рекомендаций.

Дорогие ли электрические плиты в эксплуатации?
Они, как правило, приводят к более высоким счетам за коммунальные услуги, чем газовая плита, да. Однако компромисс в том, что электрическая духовка нагревается быстрее, чем газовый эквивалент, и распределяет тепло гораздо более равномерно.

Сравнение котировок может сэкономить вам до 40%:

Нажмите, чтобы получить расценки

Могу ли я установить свою электрическую плиту?

Если ваша существующая электрическая плита сломана или вы просто хотите более современную модель, довольно легко найти замену, которая может быть установлена на ее место.А если у вас мало денег и вы уверены в своих навыках самостоятельного изготовления, вам может быть интересно, сможете ли вы установить свою собственную электрическую плиту без помощи электрика.

Но хотя замена существующей плиты на новую может показаться простой, есть несколько вещей, о которых вам нужно знать, прежде чем пытаться самостоятельно установить новый прибор.

Вы можете подумать, что можете просто подключить новую электрическую плиту к существующей розетке на 13 А, что сделает установку простой и легкой.Если ваша новая плита рассчитана на менее 3 кВт, она будет работать от розетки на 13 А, и это часто бывает с небольшими духовками, которые предназначены для использования в оборудованной кухне.

Однако вполне вероятно, что ваша новая модель плиты более мощная, чем предыдущая, а для отдельно стоящих электрических плит часто требуется более 3 кВт.

Так как же установить отдельно стоящую электрическую плиту или плиту, потребляющую более 3 кВт?

Плиты, требующие более 3 кВт, в том числе многие отдельно стоящие электрические плиты, необходимо будет подключить к выделенной цепи более высокого номинала с отдельным выключателем для плиты.

Если вы чувствуете себя достаточно компетентным в самостоятельной работе, вы можете самостоятельно подключить свою плиту к существующей цепи, но если подходящей цепи не существует, вам нужно будет установить новую. Монтаж контура плиты может быть выполнен только электриком, сертифицированным по части P.

Если вы можете использовать существующую цепь тока и блок управления плитой, вы можете подключить новую плиту самостоятельно.

Тем не менее, вам все равно нужно будет нанять квалифицированного электрика для проверки вашей работы после ее завершения и выдачи вам Сертификата на выполнение малых электромонтажных работ.Невыполнение этого требования может быть опасным и может привести к аннулированию вашего имущественного страхования.

Если у вас есть какие-либо сомнения по поводу установки новой плиты, обратитесь к квалифицированному электрику для выполнения работ.

Подключение духовки аналогично подключению к вилке, и первое, что вы должны сделать, это отключить любой источник питания в сети.

Если вы приобрели новую электрическую плиту, в комплект поставки должен входить подходящий кабель, но если вам нужно поставить свою, вам нужно будет найти кабель достаточной толщины — 2.Обычно подходит 5 мм. Для подключения кабеля к задней панели плиты:

Найдите клеммную розетку, расположенную на задней стороне плиты. Откручиваем пластину.
Подключите провода под напряжением (коричневый), нейтраль (синий) и заземления (желто-зеленый) в их правильные положения.
Затяните все винты, чтобы провода полностью закрепились, затем снова прикрепите заднюю панель к прибору.

Затем необходимо подключить прибор с помощью кабеля к блоку управления плитой.Ваша плита должна быть расположена в пределах двух метров от блока управления плитой, но не непосредственно под ним, так как это может создать опасность возгорания.

Зачистите конец сетевого кабеля перед тем, как поставить прибор на место, затем переместите прибор, чтобы подать сетевой кабель к блоку управления плитой.

Для подключения вашей новой электрической плиты к блоку управления плитой:

Убедитесь, что кабель надежно прикреплен к прибору.
Если есть двухполюсный изолирующий выключатель, включите его, чтобы обесточить плиту.
Проверьте, что блок управления плитой полностью отключен, с помощью тестера напряжения, затем выверните винты внутри соединений, если это безопасно.
Осторожно подключите провода под напряжением, нейтраль и заземление в правильных положениях: синяя нейтраль слева, коричневый провод — справа, а зеленый и желтый провод заземления — через центр.
Когда провода будут достаточно натянуты, закройте розетку и завершите все оставшиеся соединения с блоком управления плитой.

Если вы используете существующий блок управления плитой и токовую цепь, и у вас есть все инструменты, необходимые для безопасной установки устройства, следуя приведенным выше инструкциям, вы можете бесплатно установить электрическую духовку самостоятельно.Если в новом приборе нет подходящего кабеля, возможно, вам придется его приобрести, но его стоимость будет минимальной.

Однако, если вы выполнили какие-либо электромонтажные работы, кроме простого подключения вашей новой плиты, вам понадобится квалифицированный электрик для проверки вашей работы и выдачи сертификата на выполнение незначительных электромонтажных работ, и вам, возможно, придется оплатить время электрика, чтобы сделай это.

Если у вас есть какие-либо сомнения по поводу самостоятельной установки электрической духовки, может быть проще и безопаснее обратиться за помощью к квалифицированному электрику.Но сколько стоит нанять электрика для установки электрической духовки? Большинство интернет-магазинов и магазинов отправят квалифицированного электрика для установки вашего устройства за менее чем 100 фунтов стерлингов, если установка проста.

Как подключить варочную панель к 2-3 фазам |

Для подключения варочной панели к 3-х фазной сети используется кабель из пяти медных жил сечением 2,5 мм2 Обычно на кухне используется плита. Включается он довольно просто — вилка вставляется в розетку.Но сама плита занимает слишком много места, это актуально, если кухня маленькая, и поэтому многие покупают только самую важную часть плиты — варочную поверхность. Встроенной варочной панелью сегодня сложно удивить, но своими руками подключить ее вполне реально.

Нюансы подключения варочной панели

Суть индукционных панелей заключается в следующем: нагревательный элемент передает тепло непосредственно на дно подаваемой посуды, не нагревая стеклокерамическую панель. Варочные панели различаются по типу источников тепла (обогрева).

Планировка

— важнейший этап работ, связанных с установкой варочной поверхности

Итак, есть 3 типа панелей:

Электрический;
Газ;
Индукция.

Дно специальной посуды является необходимым элементом работы панели, с его помощью формируется индукционный ток. Этот ток возникает в результате действия магнитного поля высокочастотного электрического тока, движущегося по медной катушке, расположенной под стеклом варочной панели.Ток, двигаясь по дну посуды, соприкасаясь с ней, нагревает поверхность, соответственно нагретая поверхность дна нагревает пищу внутри посуды.

Тепло практически не теряется, КПД высокий.

Электричество за счет этого экономится, так как время разогрева посуды быстрый, соответственно, и еда готовится быстро. Соответственно, такие панели безопасны в эксплуатации и просты в уходе, но существенным недостатком является обязательная необходимость в специальной посуде.Кроме того, людям с кардиостимуляторами рекомендуется не подходить на полметра ближе к панели, из-за наличия магнитных волн может пострадать такой важный для жизнедеятельности прибор.

Варочная панель устанавливается без наклона, то есть фиксируется крепежом, может крепиться шурупами или шурупами. Перед установкой следует позаботиться о вентиляции, для нее должно быть достаточно места, иначе варочная панель перегреется. Если дома есть посудомоечная машина, то над ней не рекомендуется устанавливать конструкцию.Также запрещен монтаж в стене к стене — необходимо расстояние в пару сантиметров. Под панелью тоже есть место.

Инструмент для подключения газовой плиты

Работа с газом всегда опасна, поэтому панель лучше подключить к специалисту, но все же, соблюдая правила техники безопасности, вы можете подключить ее самостоятельно.

Перед началом работ по подключению варочной панели необходимо осмотреть сам прибор

Для работы потребуется:

Измерительный прибор;
Карандаш;
Герметик;
Разводной ключ;
увидел дерево;
Обмотка газовая;
Шланг стальной.

Очень важно выбрать шланг перед работой. При осмотре шланга важна осторожность. Не должно быть перегибов или каких-либо других дефектов. С таким шлангом обязательно наличие сертификата. Следующим этапом является обрезка столешницы по размеру панели. И здесь все нужно тщательно измерять. Стоит обратить внимание на выбор места — оно должно быть вентилируемым, защищенным от попадания воды и располагаться на безопасном расстоянии от предметов интерьера.

Обрезанные края столешницы обработаны герметиком для влагостойкости.

Сама газовая плита проверяется перед установкой. Не должно быть видимых дефектов в виде повреждений или каких-либо других недостатков. Если ничего не найдено, можно продолжить установку. Панель устанавливается в подготовленную столешницу. Газовый шланг подключается к крану газопровода, необходимо использовать обмотку, чтобы избежать протечек. Другой конец шланга необходимо подсоединить к панели. Панель может иметь 2 входа. Второй вход предназначен для баллончика или баллонного устройства.

Чтобы проверить правильность установки шланга, необходимо запустить газ. Запаха быть не должно, но предварительно смажьте шланг по всей длине и месту фиксации мыльным раствором. Если запаха и мыльных пузырей нет, значит, все в порядке. Саму панель подключить несложно. Поочередно включите горелки (подождите около минуты, чтобы выйдет весь воздух), а затем проверьте горелки.

Шланг желательно использовать длиной до 3 м, ни в коем случае соединение нескольких шлангов не допускается.Перенос пластин необходимо согласовывать с газовыми службами. При подключении к газу проверить наличие утечки ни при каких условиях с помощью ближайшего костра невозможно — это может быть смертельно опасным.

Подключение жгута электропроводки

Варочная панель, работающая от электричества, подключается к линии, выдерживающей силу тока до 40 А и имеющей надежное заземление. При подключении можно встретить 2 типа розеток — трехконтактные и четырехконтактные. Если на конце кабеля уже есть вилка для розетки на 3 или 4 контакта, то ее несложно подключить самостоятельно.Но чтобы подключиться к сетевому кабелю при отсутствии вилки, нужно обладать рядом знаний. Например, если из панели выходит четырехжильный кабель и в комнате всего 3 провода для питания, соответственно, панель нуждается в подключении 2 фаз, а в квартире только одна.

При подключении проводки варочной панели концы проводов заканчиваются зажимами, их можно залудить и свернуть в кольцо

Технология в этом случае будет следующая:

Необходимо от варочной панели скрутить 2 провода — один черный, другой коричневый.
Затем их следует подключить к фазе, то есть к фазовому проводу, выходящему из стены.
Синий провод нейтральный, подключается к нулю, то есть нулевому проводу питания.
Должно быть 2 одинаковых провода по цвету. Эти провода заземлены, имеют желто-зеленый цвет. Эти желто-зеленые кабели необходимо соединить друг с другом.

Может ситуация, тогда все 3 провода одинакового цвета. В этом случае вам понадобится мультиметр.С его помощью определяется ноль, фаза и заземление проводника. Провода должны быть изолированы. Из этого также следует, что когда у вас есть вилка, убедитесь, что провода питания и контакты, содержащиеся в розетке, совпадают друг с другом. В этом также поможет мультиметр.

Если есть необходимость, то провода надо поменять местами — это не должно вызвать затруднений.

Также необходимо обратить внимание на то, что при подключении к электросети следует позаботиться о том, чтобы корпус панели был заземлен.В комплекте к панели обычно прилагается шина заземления, которую следует подключить к заземленному проводу квартиры.

Схема самостоятельного подключения варочной панели

Одна фаза подключения — это стандартный блок питания 220 В. В варочной панели 6 — 3 фазы, 2 нейтрали и 1 заземление соответственно. Поэтому, если в доме всего 2 провода, то перемычки понадобятся.

Встраиваемая варочная панель подключается к отдельной линии с розеткой, способной выдерживать ток от 32 до 40 А и обеспечивать надежное заземление

Есть 3 типа схем:

с однофазным подключением;
С двумя фазами подключения;
С тремя фазами подключения.

Для 3х бытовых проводов контакты панели должны быть совмещены, как уже было описано: нули в натуре, фазы соединены между собой и провода заземления. Для подключения к трехфазной сети требуются медные провода и перемычка, которая срабатывает на нуле. Провода присоединяются к вилке с розеткой без права запутывания. Сверху ноль, посередине провода фаз, снизу заземление. В случае 4-х фазной разводки одна из них не применяется к вилке.

Как самому подключить варочную панель (видео)

Варочная панель в домашних условиях — это определенные преимущества, которых можно добиться, правильно все подключив. Работа панели порадует хозяина, соблазненного уроком бытовой физики.

Преобразование духовки с проводным подключением в сменную духовку |

Многие приборы продаются в магазине со шнуром, который предназначен для подключения к дому, а не для подключения к розетке. Эта ситуация, когда шнур электроприбора не соответствует домашней электросети, особенно характерна для духовок.Если в вашем доме есть электрическая розетка, к которой можно подключить духовку, но духовка спроектирована так, чтобы ее можно было подключить к электросети, может быть полезно знать , как преобразовать духовку с проводным подключением в подключаемую духовку . В Expert Electric наша команда бытовых электриков имеет опыт адаптации всех видов бытовых электрических установок для бытовых приборов, и мы знаем, как сделать любую печь совместимой с домашней схемой.

Советы по замене духовки с электропроводкой на сменную духовку

Для безопасности вашего дома и всех, кто в нем находится, всегда консультируйтесь с лицензированным электриком, прежде чем вносить какие-либо изменения в какие-либо электрические системы.Изменения в электропроводке бытовых приборов при неправильном выполнении могут привести к поражению электрическим током или возгоранию, поэтому электромонтажные работы должны выполняться только опытными и знающими людьми.

Если вам необходимо преобразовать духовку с электропроводкой в подключаемую духовку, выполните следующие действия:

1. Оцените установку разъемов и проводки

Перед началом любых работ проверьте металлическую идентификационную бирку на духовке и сравните данные на бирке с номером на вашем автоматическом выключателе 240 В. Если номера не совпадают, прекратите все работы и вызовите электрика.Если числа совпадают, посмотрите на розетку, к которой будет подключаться духовка. Оцените тип розетки: четырехконтактную или трехконтактную, и убедитесь, что у вас есть оборудование, позволяющее соответствующим образом адаптировать шнур питания.

2. Отделите и зачистите провода печи

Обрежьте шнур духовки и отделите все внутренние провода друг от друга. Зачистите каждый провод и убедитесь, что вы отметили, какой из проводов должен быть горячим, заземленным и нейтральным.У 4-контактной вилки будет 2 провода под напряжением, 1 заземление и одна нейтраль. Трехконтактная вилка не имеет нулевого провода.

3. Подключите новую вилку к шнуру

Откройте новую вилку, чтобы открыть гнезда для проводов. Вставьте каждый из отдельных проводов жесткого шнура духового шкафа в соответствующие гнезда для проводов. Убедитесь, что ни на одном из проводов нет меди, показывающей, где они подключаются к своим гнездам. Если они это сделают, вытащите провода, обрежьте их и снова подключите.

4. Закройте и заверните заглушку

Изолентой оберните провода вместе у основания вилки, чтобы они больше не были оголены. Закройте корпус вилки на шнур и при необходимости оберните место соединения вилки и шнура изолентой. Перед тем, как подключить преобразованный шнур духовки в розетку, используйте тестовый набор, чтобы убедиться, что новая установка работает правильно.

Чтобы узнать больше о том, как преобразовать духовку с проводным подключением в съемную духовку, или обсудить любые другие наши услуги в быту, свяжитесь с Expert Electric по телефону 604-681-8338.Мы предлагаем разнообразные услуги по всей Британской Колумбии.

Почему моя духовка отключает мою электрика?

Сегодня воскресенье, и вы запланировали приготовить идеальное жаркое для всей семьи, но как только вы включаете электрическую духовку, все электричество в доме отключается. Вы ругаетесь и переустанавливаете блок предохранителей перед тем, как снова включить духовку; только для того, чтобы произошло то же самое. Теперь ты беспокоишься. В конце концов, жаркое по воскресеньям бывает только раз в неделю.

Если электрическая система продолжает отключаться, это может быть связано с одной из многочисленных проблем.Как правило, если отключение происходит всякий раз, когда включается электрическая духовка, то это обычно проблема в цепи или проводке. Однако, если это происходит при использовании определенной функции духовки, это может быть связано с неисправностью компонента, связанного с этой функцией.

Требуется страхование бытовой техники? — Крышка для духовки и другой бытовой техники Нажмите здесь, чтобы узнать цену в один шаг!

Ваш технический специалист может выполнить ряд проверок, чтобы сузить потенциальную причину отключения.Вот несколько примеров:

1) Проблема со схемой

Техник проверит перегрузку цепи. В качестве первого шага они посмотрят, есть ли несколько приборов, подключенных к той же цепи, что и электрическая духовка. В этом случае отключите другие приборы и снова включите духовку. Он больше не должен отключаться. Затем вам, возможно, придется модернизировать избыточную цепь, чтобы увеличить мощность, или добавить приборы в другую цепь — обычно для «Вилок» есть отдельная цепь.

Если к той же цепи не подключены другие устройства, они, вероятно, выполнят следующие проверки:

Используя токоизмерительные клещи, они будут измерять текущую силовую нагрузку в цепи при включенной духовке. Если нагрузка слишком велика для схемы, вам придется обновить ее.
Электричество также может отключаться, если есть неисправный автоматический выключатель или проблема с проводкой в цепи. Обратитесь к квалифицированному электрику для проверки изоляции проводов цепи на предмет повреждений.Чтобы электрик проверил выключатель, он мог заменить его выключателем того же номинала из другой работающей цепи.

2) Проблема с сетевой вилкой / проводкой духовки

Техник может измерить ток, когда духовка выключена. Обычно это значение должно быть нулевым. Если сила тока> 0,3 А, это может привести к повреждению проволоки духовки. После отключения прибора технический специалист может осмотреть вилку сетевого шнура на предмет сажи или повреждений проводки.

Некоторые производители оборудуют духовки клеммными колодками, предназначенными для использования в Европе.Чтобы они были совместимы со схемами Великобритании, необходимо правильно расположить ссылки. Поэтому, если вы недавно приобрели духовку, ознакомьтесь с инструкциями по правильному размещению ссылок в руководстве пользователя.

Если это более старый продукт, убедитесь, что клеммная колодка по-прежнему находится в рабочем состоянии. Клеммные колодки со временем изнашиваются, и в этом случае их необходимо заменить; обязательно посоветуйтесь с техническим специалистом, какая модель будет правильной для покупки.

3) Проблема с компонентами духового шкафа

Чтобы проверить, есть ли проблема с самой электрической духовкой, убедитесь, что никакие другие приборы не подключены к той же цепи. Включите духовку на низкую температуру. Если электричество не отключается сразу, это подтверждает отсутствие короткого замыкания в предохранителе, в который он вставлен.

Теперь увеличьте температуру духовки. Если электричество отключается при достижении более высокой температуры, скорее всего, проблема с одним из нагревательных элементов.Вам нужен новый элемент, чтобы устранить неисправность. Вызовите специалиста по обслуживанию прибора, чтобы он заменил его для вас.

Другие компоненты, которые потенциально могут вызвать отключение электричества, включают:

Селекторный переключатель (используется для изменения функций духового шкафа)
Вентиляторы
Термостаты
Внутренняя лампа

В процессе устранения вы можете определить общую область, в которой возникает неисправность, выбрав определенные функции, чтобы увидеть, отключается ли духовка только тогда, когда эти функции используются.

Существуют также определенные инструменты, предназначенные для измерения компонентов в духовках, чтобы убедиться, что они работают правильно. Вы можете найти подробную информацию о том, как проверить термостат, например, на UK Whitegoods. Однако рекомендуется обратиться за помощью к техническому специалисту, если вы не обучены работе с электроникой.

Отключение электричества может произойти из-за короткого замыкания в любом месте вашего дома. Если бытовой прибор сработал более одного или двух раз, необходимо обратиться к квалифицированному электрику, чтобы выяснить причину.

Помните:

Приборы

следует регулярно обслуживать в соответствии с инструкциями производителя, которые подробно описаны в руководстве по продукту. Если у вас возникла проблема с прибором, позвоните инженеру, зарегистрированному в NICEIC или Gas-Safe, для ремонта вашего прибора. Не забывайте, что если ваш прибор не работает оптимально, вам также следует отдать его в сервисный центр, чтобы предотвратить его серьезное повреждение.

Как установить индукционную плиту?

Индукционная плита требует специального источника питания и соответствующего подключения к сети.Вы можете сделать это самостоятельно, но если вы не знаете, как это сделать правильно, мы рекомендуем вам обратиться к квалифицированному электрику для установки плиты.

Для вашего здоровья и безопасности мы рекомендуем поручить установку индукции опытному электрику. В большинстве случаев это устройство подключается к однофазному источнику питания 230 В или к трехфазному источнику питания 400 В. Здесь очень важно подключение к отдельной токовой цепи, чтобы избежать перегрузки системы электропроводки в вашем доме или квартире.

Какие кабели подходят для установки индукционной плиты?

Кабели должны быть отрегулированы в соответствии с требованиями производителей оборудования. Сечение кабеля должно соответствовать типу установки. Если мы подключаем индукционную плиту к трехфазному источнику питания, размер кабеля должен составлять минимум 5 x 2,5 мм2, тогда как для подключения к однофазной сети требуются кабели 3 x 4 мм2.

В случае однофазной установки рекомендуется кабель 4 мм2, но довольно часто кабели 2,5 мм2 уже проложены в наших домах или квартирах.Также можно использовать этот тип кабеля. Не каждый готов менять систему электропроводки в своем доме только для того, чтобы установить новую плиту.

Однофазная установка

Практически большинство варочных панелей, продаваемых в Польше, можно подключить к однофазному источнику питания. Это не что иное, как традиционная розетка на 230 В. Установка индукционной плиты осуществляется путем соединения трех кабелей от системы электропроводки с кабелями от прибора.Кабели должны быть подключены в соответствии с цветовым кодом.

Некоторые индукционные варочные панели предназначены для однофазного подключения и оснащены заводской вилкой. Следует помнить, что нельзя допускать перегрузки системы электропроводки. Для решения этой проблемы рекомендуем создать отдельную цепь тока для индукционной варочной панели.

К каждому прибору прилагается руководство, в котором вы можете найти полезную информацию о скачках напряжения, которым вы должны следовать во время установки.В руководстве вы также можете найти всю информацию о типах кабелей, которые необходимо использовать для обеспечения правильного подключения. Поэтому, если вы хотите установить индукционную плиту самостоятельно, вам необходимо внимательно прочитать руководство и инструкции.

Трехфазная установка

Не каждую индукционную плиту можно подключить к трехфазному источнику питания. Если это возможно, убедитесь, что кабели питания имеют подходящее поперечное сечение.Также можно подключить индукционную плиту к обоим типам системы электропроводки. Если мы не совсем уверены, какой тип электропроводки у нас дома, мы должны попросить помощи у квалифицированного электрика.

Если мы решим подключить индукционную плиту самостоятельно, мы должны строго следовать инструкциям, приведенным в руководстве, где вы можете найти подробную информацию о том, как правильно подключить кабели. Если нам необходимо подключить наше устройство к источнику питания 400 В, мы чаще всего используем двухфазные кабели и кабель третьей фазы, а также замыкаем нейтральный провод.Для выполнения этого процесса нам понадобится заземление.

Монтаж электриком

Если у вас возникли сомнения при установке индукционной плиты, обратитесь за помощью к опытному электрику. Он обладает всей необходимой квалификацией и правильно установит вашу индукционную плиту. Неправильная установка индукционной плиты может привести к ее повреждению, а также представляет угрозу для здоровья человека, устанавливающего индукционную плиту.

Вам также следует иметь в виду, что многие производители индукционных плит требуют, чтобы установка этих приборов производилась квалифицированными специалистами. Если нет штампа электрика, установившего вашу индукционную плиту, ваши жалобы могут быть не приняты во внимание.

Процесс установки индукционной варочной панели своими руками несложный.

как правильно подключить к электросети встроенный духовой шкаф и варочную панель на один кабель? Схема подключения к электричеству

Основные правила

Выбор кабеля и автомата

Способы прокладки проводки

Схема

Технология подключения

как правильно подключить к электросети встроенный духовой шкаф и варочную панель на один кабель? Схема подключения к электричеству

Основные правила

Выбор кабеля и автомата

Способы прокладки проводки

Схема

Технология подключения

как правильно подключить к электросети встроенный духовой шкаф и варочную панель на один кабель? Схема подключения к электричеству

Основные правила

Выбор кабеля и автомата

Способы прокладки проводки

Схема

Технология подключения

Подключение встраиваемой электроплиты и духовки при помощи соединительного клеммника.

Подключение варочной панели самостоятельно: схема, видео — Asutpp

Теория подключения панели

Советы электриков

Индукционная панель: подключение по шагам

Часто задаваемые вопросы

Подключение варочной панели к электросети самостоятельно

Подключение варочной панели и духового шкафа к электросети

Расположение розетки

Подключение оборудования

Чем отличается независимый духовой шкаф от зависимого

Схемы подключения

Однофазная схема на 220 Вольт

Трехфазная схема 380 В

Двухфазная схема на 380 Вольт

Видео подключения варочной панели к сети

Место установки

Частые ошибки

Электропроводка для новой духовки и варочной поверхности

электрической плиты на 2021 год

Какая подготовка необходима для установки электрической плиты?

Почему мне нужен двухполюсный изолирующий выключатель, а не однополюсный?

Какие цепи и кабели необходимы для установки электрической плиты?

Подключение электрической плиты

Установка электрической плиты

Часто задаваемые вопросы

Могу ли я установить свою электрическую плиту?

Как подключить варочную панель к 2-3 фазам |

Нюансы подключения варочной панели

Инструмент для подключения газовой плиты

Подключение жгута электропроводки

Схема самостоятельного подключения варочной панели

Как самому подключить варочную панель (видео)

Преобразование духовки с проводным подключением в сменную духовку |

Советы по замене духовки с электропроводкой на сменную духовку

1. Оцените установку разъемов и проводки

2. Отделите и зачистите провода печи

3. Подключите новую вилку к шнуру

4. Закройте и заверните заглушку

Почему моя духовка отключает мою электрика?

1) Проблема со схемой

2) Проблема с сетевой вилкой / проводкой духовки

3) Проблема с компонентами духового шкафа

Помните:

Как установить индукционную плиту?

Добавить комментарий Отменить ответ
