Защита от сухого хода: выбор, подключение, настройка, принцип работы | 5domov.ru

«Сухим» ходом насоса называют его работу вхолостую, когда вода по той или иной причине перестала на него поступать. То, что в таком случае происходит напрасная трата энергии – не самая главная проблема: намного более опасен перегрев и быстрый износ оборудования, ведь вода играет роль смазки и охладителя.

Оглавление:

Причины резкого снижения давления воды в контуре могут быть разными:

• Неправильно подобранное оборудование. Часто бывает так, что для оснащения скважины была выбрана слишком мощная модель насоса. Другой возможный вариант проблемы – аппарат был смонтирован выше, чем динамический уровень скважины.

• Линия откачивания засорилась.

• Трубопровод потерял герметичность.

• Снижение напора воды. Если работающий насос не защищен от сухого хода, он может быстро выйти из строя из-за перегрева.

• Вода перекачивается из бака. Когда вода в емкости иссякает, оборудование переходит на холостой ход.

Принцип работы реле защиты от сухого хода

Речь идет о контролирующем приборе, следящим за уровнем давление внутри водопровода. При его слишком низком падении происходит мгновенная остановка насоса путем размыкания питающей цепи.

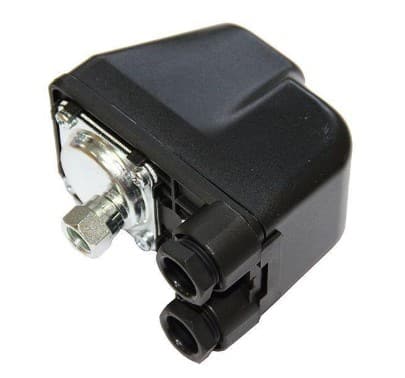

Устройство реле сухого хода

В конструкцию защитного прибора входит:

• Мембрана. Эту роль выполняет стенка внутренней камеры реле.

• Контакты. Они замыкают или размыкают сеть питания насосного двигателя.

• Пружина. Уровень ее сжатия указывает границу срабатывания предохранителя (фабричные настройки находятся в пределах 0,1-0,6 атм.).

Чаще всего местом подключения реле является поверхность земли (место должно быть сухим). Однако в продаже встречаются также приборы в герметичном корпусе, которые устанавливаются вместе с насосом в скважину.

Реле защиты от сухого хода функционирует на следующих принципах:

1. При нормальном давлении в системе происходит выгибание мембраны, и она замыкает контакты. Это позволяет электричеству беспрепятственно двигаться по цепи, обеспечивая нормальный режим работы насоса.

2. В случае ослабления напора воды, или полного прекращения ее подачи, мембрана выпрямляется, размыкая при этом электрическую цепь. Как результат, насосная установка мгновенно останавливается: возобновление работы возможно только в ручном режиме, прежде заполнив аппарат водой.

Датчики давления характеризуются более широким диапазоном работы. Они способны реагировать на понижение давления от 1-го бара. Обычно таким образом комплектуются бытовые насосные установки центральных трубопроводов (конкретнее – системы тушения пожаров и подачи воды).

Датчик давления воды: манометр и реле давления

Чтобы защититься от холостой работы насоса, были разработаны также некоторые другие устройства:

• «Поплавок». Хороший вариант предохранения от холостого хода, когда вода перекачивается с другой емкости или колодца. Здесь отслеживается не давление, а уровень воды внутри контура. Одна из разновидностей поплавков реагирует только на уровень заполнения: размыкание контактов и остановка насоса происходит только после достижения назначенной границы заполнения. Откровенно говоря, такое приспособление скорее защищает от перелива, а не от сухого хода. Более подходящим вариантом являются поплавки, фиксирующие уровень опорожнения. В этом случае размыкание контакта происходит после опускания воды в емкости или колодце ниже определенного уровня, который ориентируется по месту монтажа поплавка. Недостатком такого решения является то, что скважина или трубопровод не всегда умещает такой датчик.

Поплавковый датчик уровня воды

• Реле уровня. Более современной модификацией устройств, реагирующих на изменение уровня воды, являются электронные датчики. Ими оснащают ствол скважины или колодца в нескольких точках: когда вода опускается ниже контрольного устройства, находящегося сразу над точкой монтажа насоса, посылается команда на его остановку. После восстановления уровня воды происходит автоматический запуск оборудования. Такие приборы контроля сухого хода отличаются высокой надежностью: их нередко используют при откачивании воды из емкости. При этом установка самого реле уровня осуществляется внутри помещения.

Реле контроля уровня воды размещают на нескольких точках глубины колодца

• Датчик протока. Основной работы этого устройства является измерение потока воды через насос. В состав прибора входит клапан и переключатель. Клапан оснащен пружиной и магнитом на одной стороне. Водный напор приводит в движение лепестки клапана, что провоцирует сокращение спирали и активизацию магнита. Соединенные контакты обеспечивают приток электроэнергии, и насос запускается. Когда водный поток иссякает, происходит разжимание спирали и перемещение магнита в исходное положение. Как результат, контакты реле разъединяются, и двигатель останавливается.

Датчик протока воды

При этом обычно наблюдается некоторая задержка в реагировании после прекращения потока, однако работоспособность насоса от этого особо не страдает. Как правило, датчики протока используются для защиты от сухого хода повышающего оборудования небольшой мощности. Основным их преимуществом являются компактные размеры и небольшой вес. Диапазон фиксируемого давление здесь – от 1,5 до 2,5 бар.

• Мини АКН. Ими оснащаются однофазные аппараты для обеспечения защиты от холостого хода и управления: на это влияют параметры тока и мощность устройства. Популярность мини АКН объясняется их эффективностью, простотой установки, малым потреблением электроэнергии и надежностью.

Мини АКН

Как выбрать реле защиты от сухого хода

Подбор оптимального вида защиты от сухого хода зависит от особенностей аппаратуры и характеристик колодца или скважины. В продаже представлены системы, разработанные под конкретное место установки насоса – колодец, централизованная магистраль, скважины с разной глубиной. Также многое зависит от производительности источника и мощности насоса. Заметное влияние на выбор защиты имеет специфика условий эксплуатации – диаметр шахты, место установки и технические параметры используемого насоса.

Для контроля работы насоса различные модели реле сухого хода могут ориентироваться на разные параметры – силу движения воды в трубы, ее уровень или давление. Если подходящий напор присутствует, аппарат включается. После его исчезновения или понижения ниже граничной черты происходит отключение станции. Важно понимать, что если привязка осуществлена к давлению, то могут возникать ситуации ложной тревоги: это когда вода после закачивания сразу же расходуется потребителем, из-за чего давление не сможет набирать нужные показатели. В таком случае реле будет отключать оборудование, хотя проблем с водозабором нет. Поэтому при покупке датчика важно учитывать максимально развиваемое насосом давление.

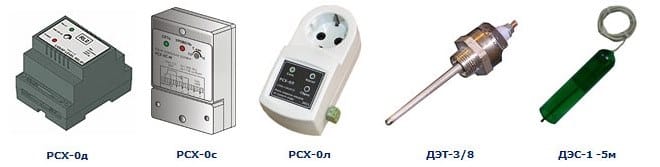

Реле защиты от сухого хода насоса типа РСХ и датчики уровня воды

Выбор подходящей варианта защиты облегчит знание недостатков некоторых вышеперечисленных моделей:

• По давлению. Бывают ситуации, когда давление в контуре создается не водой, а сжатым воздухом. В таких условиях насос продолжает работать вхолостую до достижения давлением настроенного порога.

• Контакт с водой. Данные модели разработаны на определение, есть ли вода в системе. Однако если задвижку на линии насоса закрыть, он будет работать вхолостую, несмотря на заполненность водой. Поэтому лучше, если кранов на линии насоса вообще будет: если же они необходимы для проведения технического обслуживания насоса, рекомендуется использовать реле протока.

• По току потребления. Здесь принцип реагирования построен на большем потреблении энергии насосом, кода он работает вхолостую. Однако эти разновидности приборов имеют высокую стоимость, а разобраться в их настройках иногда не могут даже профессиональные сантехники.

• Реле протока. Является не эффективным при создании давления в системе самим насосом.

Чтобы реле сухого хода работало нормально, в сеть водопровода рекомендуется включить гидроаккумулятор (объем не важен). Если насос устанавливается в глубокой скважине, имеющей хороший дебит с неизменяющимся уровнем воды, или его эксплуатация проводится опытным пользователем, то реле сухого хода можно не применять.

Подключение реле защиты от сухого хода

Процесс установки реле сухого хода состоит из следующих этапов:

1. Устанавливать датчик разрешается только на сети с реле давления, благодаря которому электрический насос сможет работать в автоматическом режиме. Устанавливается реле давления в строгом соответствии с сопроводительной инструкцией.

Датчик сухого хода необходимо устанавливать в одной сети с датчиком давления воды

2. Далее нужно определиться, где именно устанавливать реле сухого хода. Обычно его монтируют на напорную трубу, возле насосного выхода, сразу после реле давления.

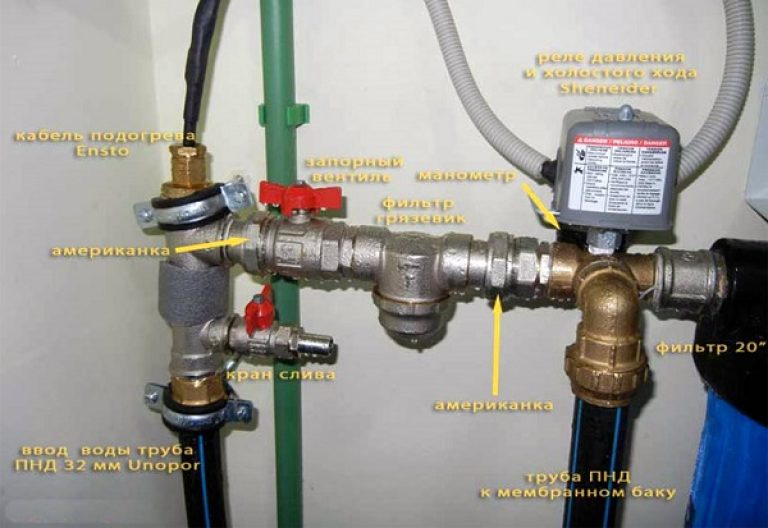

Подключение реле защиты от сухого хода

3. Участок водопровода, где будет проходить монтаж, освобождается от воды. Перед присоединением с прибора снимают крышку и выкручивают пластмассовый вкладыш. Далее, при помощи открывшегося патрубка, производят его соединение с нужным фитингом. Уплотнение резьбы проводится сантехническими лентами из фторопласта или льном, пропитанным специальными пастами.

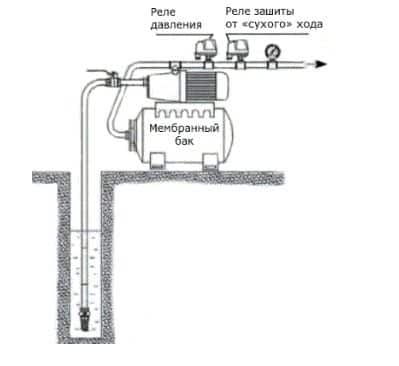

Пример схемы монтажа реле защиты от сухого хода

4. Коммутация приспособления производится последовательно в месте разрыва цепи питания (оно может подключаться в любом месте по отношению к датчику давления (до или после). Для ввода сетевого провода и провода управления имеются специальные клеммы. Перед началом монтажных работ сетевой кабель нужно вытащить из розетки.

Электрическая схема подключения реле защиты от сухого хода

Также Вы можете посмотреть видео о том, как подключить реле защиты от сухого хода к насосу:

Настройка реле защиты от сухого хода

Прибор устроен таким образом, что его настройка предусматривает изменения уровня связи между поверхностью, реагирующей на рабочее давление, и контактной группой, которая должна срабатывать. Для этих целей в реле имеются винты, которые либо сжимают, либо расслабляют пружины. Почти на всех моделях заводские настройки устанавливают нижнюю границу срабатывания 1,4 атм., верхнюю – 2,8 атм. Пользователь имеет возможность выбирать свои показатели. Для повышения нижней границы срабатывания регулировочный винт вращают справа налево, для понижения — наоборот.

Важно понимать, что при повышении нижнего предела происходит естественное увеличение верхнего (разница в 1,4 атм. сохраняется). Обязательным условием при настройке является установка предела отключения реле ниже, чем давление насоса. Если этот момент не учесть, насос вообще не будет реагировать на сухой ход, что послужит причиной его быстрого выхода из строя.

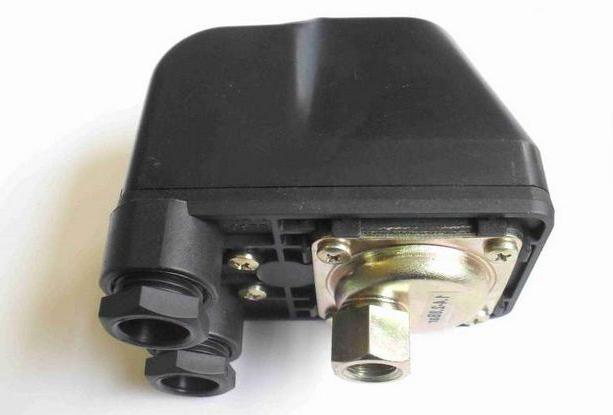

Настройка реле защиты от сухого хода

Другая регулировочная гайка позволяет изменять разницу между крайними границами реагирования прибора. Как уже говорилось, обычно фабричная настройка соответствует 1,4 атм. Путем закручивания гайки разницу можно увеличить вплоть до 2 атм. При этом происходит также изменение верхней границы отключения, что также следует участь при настройке. Очень важно, чтобы уровень наибольшего давления отключения не превысил значение, который может выдавать сам насос. Уменьшение нижнего уровня и разницы границ происходят в прямой противоположности – путем отвинчивания регулировочных гаек.

Также Вы можете посмотреть видео о том, как настроить реле защиты от сухого хода:

Предостережения:

• При заниженном пределе минимальной настройки может случиться так, что погрешность в 0,3 бар не позволит реле вовремя отключить напряжение.

• При завышенном пределе та же погрешность может спровоцировать активизацию защиты от сухого хода, и насос будет отключен без причины.

• При минимальном давлении сухого хода на запуск насоса придется уходит больше времени (придется сливать воду из гидроаккумулятора).

• Погрешность 0,2-0,3 бар может спровоцировать т.н. «откат» давления. В итоге при большом объеме потребления может наблюдаться резкое падение давления до 0,4 бар. Во избежание холостых отключений нужно понизить уровень давления холостого хода.

Массовый переход на автономное водоснабжение предусматривает обязательное использование насосных установок. Для полноценного и бесперебойного функционирования они должны быть максимально защищены от перегревания. Один их эффективных способов этого достичь — использовать датчики сухого хода, которые позволяют мгновенно отключать оборудования после пропадания воды. Чтобы установить реле самостоятельно нужно понимать принципы его работы и знать схему подключения.

Защита от сухого хода: выбор, подключение, настройка, принцип работы

4.71 (94.29%) 14 votes

5domov.ru

Зачем нужно реле защиты от сухого хода для скважинного насоса, принцип работы, схема подключения.

Для начала давайте пробежимся по теории, ответим на вопрос: “зачем нужно реле защиты от сухого хода для скважинного насоса?”, а потом уже рассмотрим, принцип работы и как подключается данное реле.

Сухой ход насоса

Сухой ход насоса — это такое состояние, при котором насос работает вхолостую, без воды. В таком состоянии насос быстро перегревается и в считанные минуты может выйти из строя. Для обеспечения безопасной работы насоса было придумано реле защиты от сухого хода.

Давайте вкратце рассмотрим, чем может быть вызван, сухой ход насоса:

1. Когда неправильно выбрана мощность насоса — например, выбран насос с большой производительностью, который выкачивает всю воду из скважины.
2. Когда в скважине естественным образом понизился уровень воды.
3. Негерметичность водонапорной трубы.

Принцип работы реле сухого хода

Сейчас давайте рассмотрим как работает реле сухого хода. Если разобрать реле, то под крышкой мы увидим: предохранительная кнопка,  группа нормально разомкнутых контактов для отключения насоса и две пружины для регулирующую давления отключения.

Когда в водонапорной трубе исчезает вода, то в системе водоснабжения резко падает давление. В этот момент реле, под действием пружины, размыкает контактную группу, которая в свою очередь отключает подачу электрического тока на насос.

Повторное включение реле в работу осуществляется путем нажатия на предохранительную кнопку. Контакты замыкаются, тем самым собирается цепь включения насоса, который создает в системе необходимое давление, находится в пределах 1 — 1,5 атмосфер. При таком давлении в системе контакты реле сухого хода будут постоянно замкнуты.

Регулировка работы реле

В заводских условиях реле сухого хода настраивается на давление 0,5 — 0,8 атм. При этом давлении контакты разомкнуться и отключат насос.

Рассмотрим процесс регулировка давления отключения на примере реле LP/3. Для этого необходимо проделать ряд операций:

1. Отключить питание насоса от электросети.
2. Откройте защитную крышку реле.
3. На маленькое пружине заверните гайку по часовой стрелке, тем самым будет увеличиваться давление первоначального включения.
4. На большой пружине, Зажимая гайку по часовой стрелке, мы поднимем давление выключения насоса.
5. После регулировки реле нам надо определить давление отключения: для этого необходимо произвести разбор воды системе, например открыть кран в раковине, по мере опустошения системы водоснабжение, давление воды  будет уменьшаться. По манометру отследить при каком давлении разомкнуться контакты реле. Должен произойти щелчок и предохранительная кнопка выйдет из корпуса.

Путем таких нехитрых манипуляций мы можем установить нужно нам давление отключения.

Как подключить реле сухого хода

Реле защиты от сухого хода монтируется в систему водоснабжения через, так называемый пяти вывод, это такой штуцер, который иметь пять выводов подключения:

1. Подвод воды  в систему
2. Выход на гидроаккумулятор
3. Выход для манометра
4. Выход для подключения реле сухого хода
5. Выход воды в систему.

Наглядно это можно увидеть на следующем рисунке:

Так как реле сухого хода работает в паре с реле давление то электрическая схема подключения этих реле выглядит следующим образом.

Реле защиты от сухого хода обязательно к установке, так как оно гарантирует длительный срок службы насоса. В случает выхода из строя насоса из за работы на сухую считается не гарантийным!

internethome.info

Подключение реле сухого хода и реле давления. Реле давления Реле сухого хода и др

Для продолжительной и безаварийной работы насоса (насосной станции) обязательным условием эксплуатации является наличие достаточного количества воды. Не зависимо от того, откуда происходит забор (скважина, колодец, открытый водоем, централизованные или дренажные системы), насосное оборудование должно оснащаться защитой от холостого хода. Это обусловлено тем, что вода, при прохождении через насос, обеспечивает его смазку и охлаждение. При отсутствии воды или недостаточном ее количестве работающий насос перегревается и выходит из строя.

Для того чтобы исключить поломку, которая не попадает под гарантийные обязательства производителя, следует установить реле защиты от сухого хода насоса.

1 Причины возникновения сухого хода

Подключать реле сухого хода для защиты насосного оборудования необходимо в следующих случаях:

• когда производительность (мощность) скважинного насоса значительно превышает ресурсные возможности самовосстановления достаточного объема воды в скважине;
• естественный уровень воды в источнике находится значительно ниже монтажного уровня насоса;
• присутствует постоянное засорение песком, илом, посторонними предметами заборного патрубка или фильтрационной сетки;
• нарушается герметичность труб и их соединений от физических воздействий почвы или из-за неправильного монтажа;
• циркуляционный насос работает при низком давлении воды или недостаточном ее количестве в обогревательных (охлаждающих) системах;
• забор воды происходит из наполняемого источника — медленно восстанавливающей водный уровень скважины (колодца), накопительного резервуара, нестабильно работающего водопровода.

Подсоединение реле холостого к насосной станции — обязательное условие, так как она работает в автоматическом режиме без стороннего контроля.

2 Устройства защиты от сухого хода

К основным устройствам, которые исключают возможность работы насосного оборудования без воды в автоматическом режиме, относятся:

• датчик сухого хода для насоса;
• реле сухого хода для насоса;
• реле давления;
• выключатель поплавкового типа.

При определенных условиях датчики и реле прерывают подачу электропитания к двигателю насоса, что приводит к его остановке. Срабатывание защиты определяется по следующим параметрам:

• уровню воды;
• давлению на выпускном патрубке;
• по силе потока воды.

Возможен комбинированный контроль по нескольким параметрам одновременно.

2.1 Поплавковый датчик

Датчики сухого хода поплавкового типа эффективно работают при их установке в колодцах, дренажных системах и накопительных емкостях. Процесс срабатывания (отключения электропитания) происходит при падении уровня воды в источнике до минимального значения. Когда вместе с убывающей водой поплавок опускается до нижнего рабочего уровня, размыкаются контакты на фазе электропитания насоса, что приводит к его остановке.

Поплавковый датчик может подключаться к погружным или поверхностным насосам. В это

icaev.ru

Как правильно обустроить защиту от сухого хода для насосной станции

Самая распространенная аварийная ситуация, связанная с выходом из строя насоса бытового или насосной станции для домашнего водопровода, это работа агрегата вхолостую, то есть, без перекачки воды или с перекачкой со слабым давлением. Такая ситуация называется «сухим ходом». Необходимо отметить, что данный вид аварийной ситуации не является гарантийным. Потому что вины производителя в этом нет, и он не отвечает за это. Во всем виновата неправильная эксплуатация насосной станции.

Чем опасен сухой ход

При холостом режиме работы возникают так называемые зону устойчивой кавитации. То есть под действием возникающих повышенных температур происходит изменения конструкции некоторых узлов и деталей именно насоса. Вот почему все чаще звучит такой термин, как защита от сухого хода для насосной станции.

Деформированное рабочее колесо насоса

Все дело в том, что перекачиваемая вода является охлаждающей средой для таких деталей насосного оборудования, как рабочее колесо (крыльчатка), уплотнительные манжеты и направляющие аппараты (сопло, входной патрубок). Кстати, необходимо отметить, что рабочее колесо – это достаточно дорогая деталь, и заменить ее не так просто. Очень важно понимать, что само рабочее колесо располагается в отдельном отсеке. И зазор между его краями и корпусом отсека не очень большой. При термической нагрузке крыльчатка расширяется и начинает соприкасаться с корпусом. Это и есть аварийная ситуация. Кстати, именно она может вывести из строя электродвигатель, что гораздо хуже и дороже.

Поэтому вне зависимости от устройства локального водопровода, приобретенной целиком или собранной своими руками насосной станции, рекомендуется установка реле сухого хода. Исключение может быть в некоторых случаях: при непостоянной работе насоса, например на даче, при осуществлении постоянного контроля за устройством, забор воды производится из неиссякаемого источника, потребитель имеет большой опыт эксплуатации устройства. Но даже в этих случаях многие специалисты все же рекомендуют установить предохранительное реле, чтобы полностью исключить вероятность поломки.

Причины

Если говорить о внешних причинах появления сухого хода, то можно сказать, что их достаточно много. Но все они сконцентрированы на одном – это полное или частичное отсутствие воды в рабочем отсеке насоса. Что касается частичного отсутствия, то вследствие этого внутри рабочей камеры появляются воздушные пузыри. Именно в них и образуются зоны повышенной температуры. Специалисты отмечают, что критическая производительность насосной станции, при которой можно говорить о сухом ходе, это 5 л/мин. Что на это может повлиять.

• Отсутствие воды в гидротехническом сооружении.
• Разгерметизация подающего шланга или трубопровода, за счет чего внутри системы насос начинает подсасывать воздух.
• Забился обратный клапан.
• Упало напряжение в питающей сети электроэнергии.

Детали насоса после работы в режиме сухого хода

Кстати, необходимо отметить, что трение вращающихся деталей приводит к повышению температуры. Это из курса школьной программы по физике. Недостаточное количество воды, которая протекает внутри рабочей камеры насоса, становится причиной ее закипания. Хорошо, если крыльчатка изготовлена из металла, но сегодня многие производители перешли на пластик, который уменьшает стоимость изделия. Но именно полимерный материал негативно реагирует на насыщенный пар, который деформирует пластиковую крыльчатку.

Назначение реле сухого хода

Как видите, аварийная ситуация может привести к невосполнимым потерям. Насосная станция не только перестает работать, но после длительной эксплуатации ее в режиме сухого хода она просто выходит из строя. После чего придется делать или дорогостоящий ремонт, или производить полную замену агрегата. Чтобы этого не случилось, производители стали устанавливать в конструкцию прибора реле сухого хода для насосной станции. Его основная задача – отключать питание электродвигателя насоса, если в подающем трубопроводе водопровода давление воды упало ниже критического. Именно поэтому устройство монтируют на трубопроводе после насосной станции.

Внимание! Отдельно реле сухого хода от реле давления не устанавливается. Оба устройства дополняют друг друга, работая в паре.

Место установки реле сухого хода

Правда, необходимо отметить, что реле сухого хода – это всего лишь прибор, который реагирует на определенный сигнал, поступающий от какого-либо датчика, реагирующего на изменение параметров воды внутри локальной водопроводной сети. К примеру, защита от сухого хода скважинного насоса состоит из реле и поплавкового выключателя. Последний отслеживает уровень воды в гидротехническом сооружении, подает сигнал на реле сухого хода, который прерывает подачу электроэнергии на электродвигатель насоса. Вместо поплавкового выключателя можно использовать датчик потока жидкости, который будет контролировать скорость воды в трубопроводе. То есть, всегда можно найти определенный вариант, который бы отслеживал определенный параметр воды и реагировал ни его изменение.

Принцип работы реле

В настоящее время производители предлагают различные модели реле сухого хода. Но все они работают по одному и тому же принципу. В принципе, этот прибор работает, как обычное двухконтактное реле. То есть, оно является промежуточным устройством между питающей сетью и прибором, потребляющим электричество. Последним в данном случае выступает насос насосной станции. Поэтому само реле устанавливается в сеть последовательно.

Устройство LP-3

Вот так работает итальянская модель Italtecnica LP3.

• В первоначальном состоянии контакты реле всегда разомкнуты.
• Чтобы включить насос, необходимо нажать на красную кнопку на корпусе реле и немного удерживать ее в этом состоянии.
• То есть, происходит замыкание контактов, через которые начинает подаваться на электродвигатель электрический ток.
• Как только давление в водопроводной сети падает до 0,5 бар, контакты просто размыкаются.

Внимание! Присутствие воды в системе водопровода создает условия ее разбрызгивания. Поэтому все реле сухого хода в независимости от марки производителя изготавливаются с требованиями электробезопасности. Поэтому их класс электрической защиты – IP44.

Чтобы реагировать на давление в водопроводе, внутри реле установлена пружина, которая настраивается на определенные низкие и высокие критические значения данного параметра воды. Именно с ее помощью производится размыкание и замыкание контактов внутри прибора.

Способ установки

Как правильно провести установку

Как уже было сказано выше, датчик сухого хода для насосной станции устанавливается в купе с реле давления и монтируется на подающем трубопроводе.

• В первую очередь необходимо отметить, что весь монтажный процесс производится при пустом трубопроводе и насосной станции.
• Само реле сухого хода надо включить в водопроводную трассу через фитинг, обычно это тройник. Монтаж необходимо провести по всем канонам сантехники, то есть, с полной герметизацией стыков.
• Очень важно правильно провести электрическое соединение приборов. Как уже говорилось, в данной системе подключение должно быть последовательным. Кстати, на фото ниже это хорошо видно.
• Остается только соединить через клеммную коробку (контактную группу) провода, которые обязательно проводятся через гермовводы. Понятно, что работать с электрической разводкой надо только при выключенном питании агрегата.

Схема электрического подключения реле сухого хода

Необходимо отметить, что показанная сверху схема не является стандартной. То есть, необязательно реле сухого хода устанавливать до реле давления. Эти приборы можно поменять местами. Главное условие – это последовательная установка обоих в электрической питающей цепи. Тем более, многие модели насосных станций уже на заводе комплектуются реле давления, которое устанавливают прямо на выходном подающем патрубке насосной установки.

Реле нового поколения

В настоящее время производители стали предлагать новые устройства, в комплектацию которых входит обратный клапан и электронное плато. Но управление прибором зациклено на микро выключателе и магнитном реле. Последний – это контакты, запаянные в стеклянную трубку, о они хорошо реагируют на изменяющееся магнитное поле.

На обратном клапане, который подпружинен, установлен постоянный магнит. При увеличении давления, клапан смещается в сторону стеклянной колбы, где под действием магнитного поля происходит замыкание контактов. То есть, цепь замыкается, и ток подается на электродвигатель насоса. Как только давление в трубе падает, под действием пружины клапан смещается обратно, таща за собой магнит. То есть, внутри колбы происходит размыкание контактов. Так происходит размыкание питания мотора, который тут же останавливается, прерывая сухой ход насосной станции.

Реле нового поколения серии Brio

Есть в этой модели реле сухого хода несколько полезных опций.

• Чтобы обратный клапан с магнитом мог подключить само реле, необходимо внутри трубопровода создать давление. Поэтому пуск электродвигателя происходит без реле, время действия 7-8 секунд. Именно за это время он может закачать воду в водопроводную сеть, чтобы создать давление.
• После прекращения подачи воды, то есть, образования сухого хода, реле отключается. Но через определенное время оно включится автоматически. И если давления нет, то оно отключится снова. И так может повторяться несколько раз. Если после всех попыток давление воды в водопроводной системе не повысилось, реле отключиться совсем. Перезапустить его можно будет только вручную.

Вот так работает реле сухого хода, которое является защитой насосных станций от аварийных ситуаций, связанных с отсутствием воды в водопроводной системе. Небольшой прибор, который увеличивает продолжительность беспроблемной эксплуатации насосных установок.

otepleivode.ru

схема подключения, принцип работы, регулировка

При падении давления в насосе устройство нуждается в защите. С этой целью применяются специальные реле. Стандартная модель состоит из штифта, набора контактов и специального кабеля для замыкания. В верхней части устройства располагается винт для регулировки. На штифте имеется небольшая пружина. Контактор в устройстве устанавливается с механизмом запуска. Корпуса чаще всего делаются из сплава алюминия. В нижней части модификаций устанавливаются патрубки разного диаметра.

Принцип работы модификации

Как работает реле сухого хода для насоса? При понижении давления внутри системы задействуется контактор. Через контакты проходит напряжение, которое подается на обмотку. Винт играет роль удерживателя. Сжимание пружины осуществляется за счет штифта. При понижении давления контакты размыкаются. Для выключения напряжения используется контактор.

Реле сухого хода для насоса: схема подключения

Подключать устройство необходимо через переходник. При этом выходной патрубок соединяется с трубкой. Кабель замыкается на клемме. Непосредственно крышка фиксируется на корпусе насоса. Чтобы затянуть выход, нужна гайка. Патрубок часто фиксируется при помощи зажима. Некоторые виды реле подключаются через проходной переходник на два выхода. Если рассматривать цепь с несколькими насосами, то используется контакторный расширитель.

Регулировка реле

С целью регулировки устройства применяется винт, который находится в верхней части корпуса. Для настройки модели снимаются показания с датчика. Чтобы поднять уровень допустимого давления, винт проворачивается по часовой стрелке. При пониженном напряжении замедляется скорость замыкания контактов. Также проблема может заключаться в контакторе с системой запуска. Чтобы понизить уровень давления винт проворачивается против часовой стрелки. Многое в данном случае зависит от параметров реле и предельной мощности насосов.

Типы устройств

Существуют потоковые и поплавковые устройства. Модели могут делаться с одной или несколькими камерами. Модификации низкого давления подходят для насосов малой мощности. Потоковые устройства выпускаются разных размеров. Для мощных насосов есть реле высокого давления.

Потоковые устройства

На гидростанциях часто встречаются потоковые реле сухого хода для насоса. Принцип работы модификаций построен на изменении предельного давления. Происходит данный процесс за счет смены положения пластины. Она находится в нижней части корпуса. Также надо отметить, что реле указанного типа оснащаются проводными контакторами. Всего имеется одна кнопка запуска. У многих моделей применяются силовые контакты. Замыкание цепи осуществляется за счет прижима пластин. Подключение реле сухого хода для насоса происходит через переходник.

Поплавковые модели

Наиболее габаритными принято считать поплавковые реле сухого хода для насоса. Регулировка устройства происходит при помощи подкручивания винта. Принцип работы модификаций построен на смене давления. У всех моделей в корпусе находится один штифт. При этом патрубок располагается с кольцом в нижней части конструкции. У большинства реле используется ручная система настройки. Работают устройства данного типа от сети 220 В. Каркас, как правило, делается из пластика. Контактные пластины могут находиться в вертикальном положении. Большинство реле работают при низкой частоте. Модели подходят для насосов мощностью от 4 кВт. Рабочая частота в среднем составляет 55 Гц. В верхней части модификации располагается гайка. При этом зажимной винт находится на штифте.

Устройства с датчиком уровня

Реле сухого хода для насоса с датчиком уровня считается довольно распространенным. Однако важно отметить, что у моделей имеется ряд недостатков. В первую очередь специалисты говорят о том, что модели сложно настраиваются. Если говорит про реле на контакторах, то у них используется один ввод. Таки образом, часто происходят сбои. Также важно отметить, что модели не способны работать с насосами погружного типа. Подключение устройств осуществляется через кабель. Камера у реле выполнена с прочным основанием.

Модели низкого давления

Реле сухого хода для насоса низкого давления производятся только с одной камерой. Контакторы у модификаций могут отличаться по конструкции. Большинство устройств работает от сети 220 В. При этом рабочая частота у них минимум равняется 45 Гц. Сразу стоит отметить, что модели подходят для насосов мощностью не более 3 кВт. Контакты на пластине находятся в горизонтальном положении. Штифты при этом устанавливаются рядом с пластиной. Всего у модификаций имеется две гайки. Для регулировки давления применяется зажимной винт. Штифты довольно часто используются малого диаметра. Модели указанного типа хорошо подходят для работы с погружными насосами. Каркасы в устройствах применяются разной степени защищенности, и в данном случае многое зависит от производителя.

Устройства высокого давления

Реле сухого хода для насоса высокого давления являются очень востребованными. В первую очередь модели применяются на гидростанциях. Они хорошо подходят для насосов, которые используются в системе водопровода. Контакторы у них применяются на два выхода. Рабочие гайки находятся в верхней части корпуса. Также надо отметить, что существуют модификации на две камеры. Выходной патрубок у них располагается по центру основания. Большинство моделей складывается на базе дипольного контактора. У модификаций используется несколько штифтов. Устройства хорошо подходят для погружных насосов. Патрубки имеются диаметром от 2.3 см. Работают реле минимум при частоте 40 Гц. Выходной кабель обязан подключаться к клеммной коробке. Для регулировки пластины имеется зажимной винт. Чтобы выравнивать давление внутри системы, гайка проворачивается по часовой стрелке. Датчики очень редко встречаются у модификаций данного типа. Непосредственно кнопки запуска располагаются на контакторах. В обслуживании модели очень просты.

Однокамерные модели

Однокамерные реле сухого хода для насоса производятся с одним или несколькими штифтами. Большинство модификаций работает при низком давлении. Если рассматривать простое реле, то у него используется проводной контактор от сети 220 В. Минимальная рабочая частота находится на уровне 45 Гц. Первая гайка располагается на штифте. Для увеличения давления в системе винт поворачивается по часовой стрелке. Если рассматривать реле сухого хода для насоса «Грундфос» (с двойным контактором), то у него используется два выхода под кабель. Минимальная частота у модификации указанного типа равняется 55 Гц.

Двухкамерные устройства

Двухкамерные устройства производятся с контакторами низкой проводимости. Большинство моделей оснащено несколькими штифтами. Гайки, как правило, находятся в верхней части корпуса. Выходной патрубок используется диаметром от 4.4 см. Устройства подходят для насосов высокой мощности. Работают модификации от сети 220 В. Если рассматривать модели с приводными контактами, то у них используется механизм запуска от модуля. Минимальная рабочая частота составляет 30 Гц. Каркас довольно часто изготавливается из стали. Повышение давления происходит за счет регулировки винта. Зажимная пластина в устройствах находится под контактором. Основание у реле имеется с уплотнителем. Большинство устройств оснащаются крышкой для смазки штифта.

Модели на три камеры

Устройства на три камеры позволяют очень точно регулировать давление внутри системы. Большинство модификаций запускается от модуля. Для подключения устройства применяются переходники с кольцом. Модели подходят для насосов мощностью от 4 кВт. Рабочая частота у них минимум равняется 4 Гц. Некоторые реле делаются на приводах. Крышки, как правило, устанавливаются над штифтом. Некоторые устройства производятся с двумя зажимными пластинами. Кабель вывода отходит от контактора. Работает реле данного типа стандартно от сети 220 В.

Устройства для насосов на 2 кВт

Реле для насосов делаются, как правило, с одним штифтом. Большинство модификаций оснащаются накладками. Если рассматривать устройства с проводными контакторами, то у них имеется два выхода. Также стоит отметить, что существуют модели с опорными стойками. Корпуса чаще всего делаются из нержавейки. Кабель у реле отходит от контактора. Работают устройства от сети 220 В. Подключение к насосам происходит через патрубок.

fb.ru

Подключение реле сухого хода — Отопление

Система водоснабжения частного дома невозможна без насоса. Но его надо каким-то образом включать и выключать, следить за тем, чтобы он не работал при отсутствии воды. За включение-отключение насоса отвечает реле давления воды, а следить за наличием воды должна защита от сухого хода насоса. Как реализовать эту защиту в разных ситуация и рассмотртим дальше.

Что такое сухой ход насоса

Откуда бы не качал насос воду, временами создается ситуация, что вода закончилась — при небольшом дебите колодца или скважины воду можно просто всю выкачать. В случае если вода качается из централизованного водопровода, ее подачу могут просто прекратить. Работа насоса при отсутствии воды и называется сухим ходом. Иногда используется термин «холостой ход», хоть это и не совсем правильно.

Что плохого в сухом ходе, кроме того, что электричество тратиться впустую? Если при отсутствии воды насос будет работать, он перегреется и сгорит — перекачиваемая вода используется для его охлаждения. Нет воды — нет охлаждения. Двигатель перегреется и сгорит. Потому, защита от сухого хода насоса —  одна из составляющих автоматики, которую придется докупать. Есть, правда, модели со встроенной защитой, но они стоят дорого. Дешевле докупить автоматику.

Как можно защитить насос от сухого хода

Есть несколько разных устройств, которые отключат насос при отсутствии воды:

• реле защиты от сухого хода;
• устройства контроля потока воды;
• датчики уровня воды (поплавковый выключатель и реле контроля урвня).

Все эти устройства предназначена для одного — отключить насос при отсутствии воды. Только работают они по-разному, имеют разную область применения. Дальше разберемся в особенностях их работы и том, когда они наиболее эффективны.

Реле защиты от сухого хода

Несложное электромеханическое устройство контролирует наличие давления в системе. Как только давление опускается ниже порога, цепь питания разрывается, помпа перестает работать.

Состоит реле из мембраны, которая реагирует на давление и контактной группы, которая в нормальном состоянии разомкнута. При понижении давления мембрана давит на контакты, они замыкаются, отключая питание.

Давление, на которое реагирует устройство — от 0,1 атм до 0,6 атм (в зависимости от заводских настроек). Такая ситуация возможна когда воды мало или ее нет совсем, засорился фильтр, самовсасывающая часть оказалась слишком высоко. В любом случае, это — состояние сухого хода и насос надо отключать, что и происходит.

Устанавливается реле защиты от холостого хода на поверхности, хотя есть модели и в герметичном корпусе. Нормально оно работает в схеме полива или любой системе без гидроаккумулятора. Более эффективно работает с поверхностными насосами, когда обратный клапан установлен после насоса.

В системе с ГА его поставить можно, но 100% защиту от сухого хода насоса вы не получите. Все дело в особенности строения и работы такой системы. Ставят защитное реле перед реле давления воды и гидроаккумялятором. При этом между насосом и защитой стоит обычно обратный клапан, то есть мембрана находится под давлением, создаваемым гидроаккумулятором. Это обычная схема, но при таком способе включения возможна ситуация, когда работающая помпа при отсутствии воды не отключится и перегорит.

Например, создана ситуация сухого хода: насос включился, воды в колодце/скважине/емкости нет, в гидроаккумуляторе некоторое количество есть. Так как нижний порог давления выставляется обычно порядка 1,4-1,6 атм, мембрана защитного реле не сработает — давление в системе есть. В таком положении мембрана отжата, насос всухую будет работать. Остановится он или тогда когда перегорит или тогда, когда из гидроаккумулятора израсходуют большую часть запаса воды.
лько тогда давление упадет до критического и реле сможет сработать. Если такая ситуация возникла во время активного использования воды, ничего страшного в принципе не случится — несколько десятков литров иссякнут быстро и все будет в норме. Но если это произошло ночью — спустили воду в бачке, помыли руки и ушли спать. Насос включился, сигнала на отключение нет. К утру, когда начнется разбор воды, он будет в нерабочем состоянии. Вот потому в системах с гидроаккумулчторами или насосными станциями лучше использовать другие устройства защиты от сухого хода водяного насоса.

Устройства контроля протока воды

В любой ситуации, которая приводит к сухому ходу насоса, поток воды недостаточен или отсутствует совсем. Есть устройства, которые отслеживают такую ситуацию — реле и контроллеры протока воды. Реле или датчики протока — электромеханические устройства, контроллеры — электронные.

Реле (датчики) протока

Реле протока бывает двух типов — лепестковые и турбинные. Лепестковые имеет гибкую пластину, которая находится в трубопроводе. При отсутствии тока воды пластина отклоняется от нормального состояния, срабатывают контакты, отключающие питание насоса.

Турбинные датчики потока устроены несколько сложнее. Основа устройства — небольшая турбина с электромагнитом в роторе. При наличии потока воды или газа турбина вращается, создается электромагнитное поле, которое преобразуется в электромагнитные импульсы, считываемые датчиком. Этот датчик, в зависимости от количества импульсов, включает/отключает питание насоса.

Контролеры протока

В основном это устройства, которые совмещают две функции: защиту от сухого хода и реле давления воды. Некоторые модели плюс к этим функциям могут иметь встроенный манометр и обратный клапан. Эти устройства еще называют электронными реле давления. Устройства эти дешевыми не назовешь, но они обеспечивают качественную защиту, отслуживая сразу несколько параметров, обеспечивая требуемое в системе давление, отключая оборудование при недостаточном потоке воды.

Название	Функции	Параметры срабатывания защиты от сухого хода	Подсоединительные размеры	Страна/производитель	Цена
BRIO 2000M Italtecnica	Реле давления + датчик протока	7-15 сек	1″ (25 мм)	Италия	45$
АКВАРОБОТ ТУРБИПРЕСС	Реле давления + реле протока	0,5 л/мин	1″ (25 мм)		75$
AL-KO	Реле давления + обратный клапан + защита от сухого хода	45 сек	1″ (25 мм)	Германия	68$
блок автоматики Джилекс	Реле давления + защита от холостого хода + манометр		1″ (25 мм)	Россия	38$
блок автоматики Aquario	Реле давления + защита от холостого хода + манометр + обратный клапан		1″ (25 мм)	Италия	50$

В случае использования блока автоматики гидроаккумулятор — лишнее устройство. Система отлично работает по появлению расхода — открытию крана, срабатыванию бытовой техники и т.п. Но это если запас по напору небольшой. Если же разрыв большой, необходим и ГА, и еще реле давления. Дело в том, что предел отключения насоса в блоке автоматики не регулируется. Насос отключится только тогда, когда создаст максимальное давление. Если он взят с большим запасом по напору, то может создать избыточное давление (оптимальное — не больше 3-4 атм, все что выше ведет к преждевременному износу системы). Потому после блока автоматики ставят реле давления  и гидроаккумулятор. Такая схема дает возможность регулировать давление, при котором отключается насос.

Датчики уровня воды

Эти датчики устанавливаются в колодце, скважине, емкости. Целесообразно их использовать с насосами погружного типа, хотя и с поверхностными они совместимы. Есть датчики двух типов — поплавковые и электронные.

Поплавковые

Есть два типа датчиков уровня воды — на заполнение емкости (защита от переливов) и на опорожнение — как раз защита от сухого хода. Второй вариант — наш, первый нужен при заполнении бассейна. Есть еще модели, которые могут работать и так, и так, а принцип работы зависит от схемы подключения (идет в инструкции).

Принцип работы при использовании для защиты от сухого хода прост: пока есть вода, датчик-поплавок задран вверх, насос может работать, как только уровень воды упал настолько, что датчик опустился, контактор размыкает цепь питания насоса, он не может включиться до тех пор, пока уровень воды не поднимется. Для защиты насоса от холостого хода кабель поплавка подключается в разрыв фазного провода.

Реле контроля уровня

Эти устройства могут использоваться не только для контроля минимального уровня воды и сухого хода в скважине, колодце или накопительной емкости. Они также могут контролировать перелив (переполнение), что часто необходимо  при наличии в системе накопительной емкости, из которой затем вода перекачивается в дом или при организации водоснабжения бассейна.

В воду опускаются электроды. Их количество зависит от тех параметров, которые они отслеживают. Если надо следить только за наличием достаточного количества воды, датчиков достаточно два. Один — опускается на уровень минимально возможного уровня, второй — базовый — располагается чуть ниже. В работе используется электропроводность воды: пока оба датчика погружены в воду, между ними протекают небольшие токи. Это значит, что воды в колодце/скважине/емкости достаточно. Если тока нет, это значит, что вода опустилась ниже датчика минимального уровня. По этой команде размыкается цепь питания насоса и он прекращает работу.

Это основные способы, которыми организуется защита от сухого хода насоса в системах водоснабжения частного дома. Есть еще частотные преобразователи, но они стоят дорого, потому их целесообразно применять в больших системах с мощными насосами. Там они быстро окупаются за счет экономии электроэнергии.

stroychik.ru

1 Реле «сухого хода»: о назначении и устройстве

Существует несколько видов устройств, которые отключат технику без подачи воды:

• реле сухого хода для насоса;
• датчик контроля потока жидкости;
• датчик уровня воды.

Каждый из этих приборов имеет разную область применения и принцип работы.

Реле защиты от сухого хода представляет собой простое электромеханическое устройство, контролирующее наличие давления в водопроводе: стоит давлению снизиться ниже допустимого уровня, электрическая цепь разомкнется и насос выключится.

В устройстве реле присутствует чувствительная мембрана, реагирующая на давление и контактная группа, разомкнутая в нормальном состоянии. Как только давление падает, мембрана давит на контакты, они замыкаются, и подача электроэнергии отключается.

Падение давления возможно в том случае, когда прекращается подача воды в трубопроводе, забивается мусором фильтр или же всасывающий патрубок оказывается выше уровня жидкости. В каждом из этих случаев возникает «сухой ход» насоса, который необходимо остановить, что и делает защитный элемент.

Рабочее давление среды, на которое реагирует реле сухого хода, установлено заводом-изготовителем, и находится в диапазоне от 0,1 атмосферы до 0,6 атмосфер. Реле холостого хода устанавливают на поверхности, но есть и модели для внутреннего размещения в герметичном корпусе.
к меню ↑

1.1 Установка

Устройство работает нормально в любой конструкции трубопровода, не предусматривающей наличие гидроаккумулятора. Можно устанавливать и в комплексе с гидроаккумулятором, но такая схема не будет полноценной защитой от сухого хода насоса.

Причина в особенности строения и принципа работы: защитный элемент устанавливают перед реле давления жидкости и гидравлическим аккумулятором, а между перекачивающим агрегатом и защитным прибором монтируется обратный клапан.

При этом мембрана устройства находится постоянно под давлением, которое создает гидроаккумулятор. Это стандартная схема, но иногда возникают ситуации, когда работающий насос не отключается при прекращении потока воды и выходит из строя.

К примеру, возникла ситуация сухого хода: помпа включена, емкость или скважина почти пуста, но в аккумуляторе в малом количестве есть жидкость. Поскольку нижний порог давления выставлен на работу в 1,4-1,6 атмосфер – оно есть, но мембрана будет отжата, а насос будет продолжать работу в холостом ходу.

Прекратит он свою работу тогда, когда большая часть воды из гидроаккумулятора будет откачана или когда двигатель его перегорит. Это значит, что давление в трубопроводе упало до критически низкого уровня и сработало защитное реле. Исходя из этого, в системах с гидроаккумуляторами целесообразно устанавливать другие устройства защиты от сухого хода насоса.

Наиболее эффективно подключение реле сухого хода в паре с поверхностным перекачивающим агрегатом, когда обратный клапан устанавливают после насосного оборудования.
к меню ↑

2 Поплавковый выключатель

Поплавковый выключатель – это наиболее простой и дешевый способ защитить циркуляционный насос от перегрева и поломки при работе «всухую». Преимущество устройства заключается в том, что его можно использовать в качестве датчика уровня рабочей среды и как исполнительный элемент.

Устанавливают выключатели в емкости, скважины, резервуары и используют в управлении бытовых и промышленных насосов в водопроводных, канализационных магистралях. Нужный уровень срабатывания выключателя устанавливается длиной троса.

В одну емкость можно поместить несколько поплавковых выключателей, каждый из которых будет выполнять отдельную функцию по управлению основным или резервным помповым оборудованием.

Поплавковые датчики сухого хода бывают легкими и тяжелыми. Первые используются для подачи и отвода воды, вторые – в канализации и дренажных трубопроводах.

Для корректной работы устройства необходим минимальный диаметр колодца – 40 см. Эта особенность не позволяет считать поплавковые выключатели универсальным средством защиты помпы от работы «всухую».
к меню ↑

2.1 Защитное реле давления

Устройство представляет собой обычное реле давления, оснащенное дополнительной защитой от холостого хода при снижении давления ниже заводских установок.

Это реле давления управляет включением и отключением поверхностного или скважинного насоса, если схема трубопровода включает гидроаккумулятор или предусмотрено подключение к насосной станции автоматической. Реле срабатывает при 0,4-0,6 атмосфер. Этот параметр выставляется на заводе-изготовителе, и изменить его нельзя.

Если колебания давления внутри трубопроводной магистрали находятся в заданных пределах, то реле давления не срабатывает и помпа работает в штатном режиме. При падении давления до установленных величин, что случается при отсутствии воды, срабатывает датчик сухого хода, размыкаются контакты, питающие цепь, и устройство для напорного перемещения жидкости выключается.

Процесс запуска помпы осуществляется только вручную посредством нажатия рычага. Перед этим определяют и устраняют причину остановки двигателя. Обязательное условие во время запуска – наполнение насоса водой.
к меню ↑

2.2 Какое защитное устройство выбрать?

Выбор прибора по защите насоса от сухого хода обусловлен моделью самой помпы и задачами, с которыми ему нужно справиться. Оптимальным считается вариант, когда используют датчик сухого хода для насоса в виде поплавка и реле давления. Подсоединение к трубопроводу этих устройств позволит в полной мере сократить риски по поломке помпового оборудования.

Использование защитных элементов необязательно, если:

• глубина скважины или емкости достаточно велика;
• обслуживание перекачивающего агрегата осуществляется опытным мастером;
• уровень воды в системе не меняется – подключаться с приборами защиты нет смысла.

Работа насоса требует повышенного внимания: как только пропадает вода или же срабатывает теплореле и отключается двигатель, следует немедленно выяснить причину и устранить ее, и только после этого возобновлять работу помпового агрегата.
к меню ↑

nasosovnet.ru

Почему насосное оборудование надо защищать от сухого хода

Из какого бы источника ни перекачивал воду электронасос, это оборудование может оказаться в ситуации, когда жидкость перестанет в него поступать. Именно такие ситуации приводят к тому, что насосная станция начинает работать на холостом (или, как чаще говорят, на сухом) ходу. Негативным последствием работы насоса в таком режиме является даже не бесполезная трата электроэнергии, а интенсивный нагрев оборудования, что в итоге приводит к деформации элементов его конструкции и быстрому выходу из строя. Вода одновременно выступает в роли смазывающей и охлаждающей жидкости, поэтому ее наличие внутри насоса просто необходимо.

По указанной причине наличие реле, обеспечивающего защиту от сухого хода скважинного насоса (или циркуляционного), является практически обязательным. Большинство современных моделей насосного оборудования имеет встроенные реле. Однако стоят подобные насосы очень дорого. По этой причине пользователи часто приобретают реле, защищающие от сухого хода, отдельно.

Основные средства защиты

Чтобы обеспечить защиту насоса от сухого или холостого хода, используют устройства различного типа, основная задача которых состоит в том, чтобы прекратить функционирование оборудования в тот момент, когда в него перестает поступать вода. Сюда, в частности, относятся:

• реле защиты насоса от сухого хода;
• датчик потока воды;
• реле давления с опцией защиты по сухому ходу;
• датчики, контролирующие уровень жидкости в источнике водоснабжения, в качестве которых могут применяться поплавковые выключатели или реле контроля уровня.

Различия между собой всех вышеперечисленных устройств заключаются как в их конструктивном исполнении и принципе действия, так и в сферах их применения. Чтобы понять, в каких ситуациях применение того или иного типа реле, защищающего насосное оборудование от сухого хода, наиболее целесообразно, следует познакомиться с каждым из них более подробно.

Характеристики реле защиты насоса от сухого хода

Датчик сухого хода для насоса относится к устройствам электромеханического типа, контролирующим, есть ли в системе, по которой транспортируется вода, давление. Если уровень давления оказывается ниже нормативного порога, такое реле автоматически останавливает работу насосного оборудования, размыкая цепь его электрического питания.

Реле сухого хода для насоса состоит из:

• мембраны, являющейся одной из стенок внутренней камеры датчика;
• контактной группы, обеспечивающей смыкание и размыкание цепи, по которой электрический ток поступает к двигателю насоса;
• пружины (степенью ее сжатия регулируется давление, при котором реле будет срабатывать).

Принцип, по которому работает такое реле защиты от сухого хода, заключается в следующем.

• Под давлением потока воды в системе, если его уровень соответствует нормативному значению, мембрана устройства выгибается, воздействует на контакты и замыкает их. Электрический ток в таком случае поступает на двигатель насоса, и последний работает в штатном режиме.
• Если напора воды недостаточно или она вообще не поступает в систему, мембрана возвращается в свое исходное состояние, размыкая цепь электрического питания насосной установки и, соответственно, отключая ее.

Ситуации, когда давление жидкости в системах водоснабжения резко снижается (а значит, насосу требуется защита от сухого хода), вызываются разными причинами. Среди таких причин можно назвать истощение естественного источника воды, засорение фильтров, слишком высокое расположение самовсасывающей части системы и др.

Реле защиты от сухого хода насоса обычно устанавливают на поверхности земли, в сухом месте, хотя есть модели, выполненные во влагозащитном корпусе, которые можно монтировать вместе с насосным оборудованием в скважине.

Более эффективно реле, предотвращающие сухой ход насоса, работают в тех случаях, когда их устанавливают в не оснащенных гидроаккумулятором системах, которые обслуживает поверхностный циркуляционный насос. Установить такое реле в системе с гидроаккумулятором, конечно, можно, но в этом случае оно не сможет обеспечить стопроцентную защиту насосной установки от сухого хода. Схема подключения реле при этом выглядит следующим образом: располагают его перед датчиком давления воды и гидроаккумулятором, а сразу после насосной станции устанавливают обратный клапан, не дающий воде двигаться в обратном направлении. При таком подключении мембрана реле сухого хода постоянно находится под давлением воды, создаваемым гидроаккумулятором. Это может привести к тому, что насос, в который не будет поступать вода из источника, просто не отключится.

Эффективная защита насоса от сухого хода в тех случаях, когда он обслуживает системы, в которых установлен гидроаккумулятор, также возможна, но для решения этой задачи применяются устройства других типов.

Датчики, обеспечивающие контроль потока воды

В ситуациях, когда возникает такое нежелательное явление, как сухой ход, поток жидкости, который поступает в насос, либо обладает недостаточным давлением, либо отсутствует вовсе. Для того чтобы контролировать наличие потока и его рабочие параметры, применяют специальные устройства, которые называются датчиками протока воды. По конструктивному исполнению и принципу работы они могут быть электромеханическими (датчики) либо электронными (контроллеры).

Реле или датчики протока воды

Выделяют две разновидности электромеханических датчиков потока воды:

• лепестковые;
• турбинные.

Основным рабочим элементом датчиков первого типа является гибкая пластина, установленная в их внутренней полости, имеющей цилиндрическое поперечное сечение. В том случае, если поток жидкости в системе присутствует и обладает достаточным давлением, такая пластина, оснащенная магнитным элементом, максимально приближена к переключателю герконового типа, а его контакты находятся в сомкнутом состоянии. Если же давление потока жидкости снижается или он исчезает вообще, гибкая пластина отходит от переключателя, его контакты размыкаются, что приводит к выключению насосной установки.

Датчики протока турбинного типа отличаются более сложной конструкцией. Ее основой является небольшая турбина, в роторной части которой установлен электромагнит. Принцип работы такого датчика, который также способен обеспечить защиту насоса от холостого хода, заключается в следующем. Поток жидкости вращает турбину, в роторе которой создается электромагнитное поле, преобразуемое затем в электромагнитные импульсы, считываемые специальным датчиком. Решение о том, включить или выключить насосное оборудование, обслуживающее систему, датчик принимает в зависимости от того, какое количество импульсов в единицу времени ему посылает турбина.

Электронные контроллеры потока воды

Еще более сложной конструкцией отличаются электронные контроллеры протока воды, которые совмещают в себе функции и реле давления, и устройства, обеспечивающего защиту насосного оборудования от сухого хода. Такие контроллеры, называемые также электронными реле давления, хотя и стоят недешево, заменяют сразу несколько контрольных и управляющих устройств. Установленные в системах водоснабжения, электронные реле давления не только обеспечивают защиту насосной системы от сухого хода, но и позволяют контролировать давление и параметры потока жидкости. Когда такие параметры работы системы не соответствуют нормативным значениям, электронный датчик автоматически отключает насосное оборудование.

Если для обслуживания водопроводных систем применяется насос с небольшим запасом напора, то их можно оснащать только электронным реле. Когда же в системе используется насос с большим запасом по создаваемому им напору, необходимы гидроаккумулятор и отдельный датчик давления, так как электронное реле не регулируется по предельному давлению отключения насосной установки. Использование только электронного реле в таких случаях может привести к тому, что при создании избыточного давления в системе насосная станция просто не отключится.

Датчики, контролирующие уровень воды в системе

Не допустить возникновения ситуаций, когда насос водопроводной системы работает на холостом ходу, способны и датчики контроля уровня воды, которые устанавливаются преимущественно в источнике водоснабжения – скважине, колодце или емкости. Таким образом, посредством подобных устройств обеспечивается защита скважинного насоса от сухого хода (или насосной установки, перекачивающей воду из колодца). По конструкции датчики контроля уровня могут быть поплавковыми и электронными.

Поплавковые датчики

Среди поплавковых датчиков выделяют два основных вида. Одни из них контролируют заполнение емкостей водой, не допуская случаев ее перелива, а вторые, которые обеспечивают защиту помпы от сухого хода, регулируют опорожнение емкостей с водой, скважин и колодцев. Кроме того, есть комбинированные модели, которые в зависимости от схемы подключения к системе могут выполнять обе функции.

Принцип работы поплавкового реле контроля уровня воды достаточно прост. Пока в источнике водоснабжения есть жидкость, поплавок, соединенный с контактной группой, задран вверх. Процесс работы не будет прерываться, пока уровень воды в источнике не уменьшится до такой степени, что поплавок опустится и тем самым разомкнет контакты, через которые в фазный провод электродвигателя насоса поступает электрический ток.

Следует отметить, что защита насоса-помпы от сухого хода при помощи поплавкового датчика контроля уровня воды является наиболее доступным по стоимости и самым распространенным способом.

Электронные реле

Электронные датчики контроля уровня воды способны одновременно решать две задачи: защищать насосное оборудование от сухого (холостого) хода при уменьшении уровня воды в источнике водоснабжения и не допускать случаи перелива жидкости при наполнении емкостей.

При использовании датчиков данного типа в воду опускается не само устройство, а только электроды, соединенные с реле проводами, по которым к ним подается электрический ток небольшой величины. Электроды размещаются в источнике с водой на уровнях, ниже которых вода не должна опускаться. Пока электроды находятся в воде, они формируют замкнутую электрическую цепь, что объясняется электропроводностью воды, а если хотя бы один из электродов окажется вне жидкости, что происходит при снижении ее уровня, цепь разомкнется, что сразу приведет к отключению насосной станции.

Таким образом, существует множество способов использовать для оснащения водопроводных систем насосы с защитой от сухого хода. Между тем применение только реле не всегда позволяет нейтрализовать влияние негативных факторов. В связи с этим, проектируя и создавая такие системы, следует использовать для их оснащения и другие контролирующие, управляющие и защитные устройства, к числу которых относятся обратный клапан, датчик давления и гидроаккумулятор.

met-all.org

Специфика эксплуатации

Перекачиваемая вода в домашних системах подразумевает несколько параллельных процессов:

• транспортировка жидкости к потребителю;
• охлаждение перекачивающего оборудования;
• смазка эластичных элементов насоса

Особенно заметны негативные последствия неправильной эксплуатации у вибрационного оборудования, которое является наиболее популярным в бытовых схемах водоснабжения. Также недопустимым считается явление для погружных, поверхностных и дренажных аппаратов.

Для того, чтобы сгорел погружной насос, достаточно 5 минут работы без воды

Если не предусмотрена защита от сухого хода скважинного насоса, то в результате происходят следующее:

• подвижные элементы разогреваются и повышают температуру смежных узлов;
• большинство деталей подвергается деформации;
• в определенной ситуации случается заклинивание, что приводит к выходу из строя электрической части.

В конструкции насосной станции нужно своевременно провести монтаж защиты, так как последствия «сухого хода» не ремонтируются по гарантии, работы придется проводить за свой счет.

При проверке состояния вышедшего из строя оборудования специалисту не составит труда определить причину данного состояния. О ней свидетельствуют характерные деформационные признаки элементов конструкции. В инструкциях к оборудованию производитель четко обозначает недопустимость эксплуатации насосов в отсутствии залитой в рабочие полости жидкости.

Один из примеров сгоревшей обмотки — первый явный признак для мастера

Предположительные «виновники» поломки

Существует несколько наиболее часто встречающихся причин, которые приводят к экстремальному режиму работы помп:

• Несбалансированная мощность насоса. В такой ситуации происходит быстрая откачка жидкости по причине недостаточного дебета скважины или для насосов, у которых заборная часть располагается выше динамического уровня.
• Схема подключения имеет участок заборной трубы, в которой имеется разгерметизация. Через отверстие станет внутрь проходить воздух.
• Засорилась труба откачивания, что нередко бывает у поверхностных моделей насосов.
• Работа гидравлики ведется при пониженном давлении.
• Во время откачки жидкости из любой емкости необходимо не допускать захвата воздуха.

Без установленных автоматических систем справится с недопущением «сухого хода» достаточно проблематично.

ВИДЕО: Разборка, ревизия и чистка глубинного насоса «Водолей»

Какая бывает защита от сухого хода для насосной станции

Одним из главных факторов получения надежной схемы является монтаж автоматики. К подобному оборудованию относят следующие компоненты:

• датчик сухого хода для насоса;
• реле сухого хода для станций или насосов;
• реле давления;
• поплавковый выключатель.

Выключение поплавком

Одним из универсальных блокираторов является поплавковый датчик сухого хода для погружного насоса. Этот элемент цепи – относительно недорогой помощник для защиты гидравлического оборудования. Благодаря простате установки данный датчик сухого хода для насоса используется во многих схемах, например, когда проводится откачка из классических колодцев либо каких-то емкостей.

Поплавок — защита от перегрева и сухого хода

Подключается  датчик сухого хода для погружного насоса в электроцепь для одной из фаз питания. Спецконтакт внутри аппарата разорвет соединение при определенном положении корпуса поплавка. Таким образом откачка своевременно остановится. Высота срабатывания задается при настройке местом установки поплавка. Кабель, которым соединен датчик сухого хода для насоса, устанавливается на определенном уровне, чтобы во время понижения поплавка не происходил абсолютно полный отбор жидкости. Должно оставаться определенное количество жидкости в момент размыкания контактов.

Во время отбора воды поверхностным либо погружным агрегатов крепление датчика осуществляется так, чтобы даже после разрыва контакта уровень жидкости был все же выше заборной решетки или клапана.

Недостатком поплавка является нулевая универсальность – в узкой шахте его не установишь.

В подобной ситуации приходится искать иные методы, которыми будет осуществлена защита от сухого хода скважинного насоса.

Реле давления воды

Используемое реле защиты от сухого хода конструктивно является электрическим, который дает возможность разорвать контакт в цепи при критическом понижении давления и, соответственно, уровня воды в источнике. Исходное минимальное значение задает производитель. Обычно оно варьируется в интервале 0,5-0,7 атмосферы.

Реле давления от работы «всухую»

Подавляющее большинство моделей реле сухого хода для бытовых нужд самостоятельную регулировку порогового значения не предусматривает.

В нормальных условиях работы насосной станции давление в системе всегда превышает одной атмосферы. Занижение показателя свидетельствует лишь об одном – в заборный патрубок проник воздух. Автоматика сразу разрывает контакт, запитывающий насос, не давая току идти по кабелю. Старт после разрыва осуществляется исключительно в ручном режиме, что является дополнительной защитой.

Применение подобного реле имеет смысл при соблюдении определенных условий:

• наличие замкнутой водопроводной схемы;
• смонтированный гидробак;
• использование насосной станции с поверхностным или погружным насосом.

Принцип работы данного реле актуальный для систем с глубинными помпами.

Датчик потока воды

В схемах задействуют специальные датчики сухого хода, которые фиксируют скорость воды, пропускаемой насосом. В конструкции датчика предусмотрен клапан (лепесток), расположенный на участке протока, и герконовый микропереключатель. На одной из сторон подпружиненного клапана имеется магнит.

Схема подключения датчика потока воды

Алгоритм, по которому работает данный датчик, следующий:

• вода проталкивает клапан;
• за счет толчка пружина сжимается;
• контакты замыкаются и оборудование начинает работать.

Как только поток ослабевает или полностью заканчивается, давление на клапан прекращается, соответственно, пружина ослабевает, магнит отходит от переключателя и контакт разрывается. Работа помпы останавливается. При появлении воды весь цикл повторяется в автоматическом режиме.

Данный датчик встраивается в гидравлическое оборудование небольшой мощности. Его работа заключается в балансе между двумя величинами: потоке и уровне давления. Позитивными качествами являются такие характеристики:

• компактные габариты;
• простота монтажа;
• быстрота реакции на отключение.

Благодаря высокой скорости срабатывания удается своевременно отключить питание, что уменьшает риск безводной работы.

ВИДЕО: Какой тип автоматики выбрать для насоса?

Мини АКН

При необходимости установки универсальной защиты специалисты рекомендуют воспользоваться прибором для аварийных режимов мини АКН. В основе его лежит электронная защита самовсасывающего оборудования, которая реагирует на заданные параметры.

Мини АКН

Преимуществами прибора являются:

• минимальное энергопотребление;
• небольшие параметры;
• комплексная защита от экстремальных режимов;
• высокая степень надежности;
• простота установки.

Работа без установленной защиты

В определенных случаях можно обойтись без монтажа дополнительных защитных узлов. Это возможно в следующих ситуациях:

• отбор жидкости осуществляется из источника, в котором постоянно есть вода;
• проводится непосредственный визуальный контроль за уровнем жидкости;
• высокий показатель дебета в скважине.

Если слышно, что агрегат начинает останавливаться, точнее «захлебывать», его необходимо самостоятельно отключить от сети. Запускать гидравлику повторно без проверки не рекомендуется.

ВИДЕО: Электрическая схема подключения автоматики глубинного насоса

www.portalteplic.ru

otoplenie.site

Реле (датчик) сухого хода — устройство, принцип работы

Сухой ход насоса – это работа агрегата при отсутствии требуемого количества перекачиваемой жидкости. Если вода или другая жидкость заканчивается, то срабатывает защита насоса от сухого хода. Она может быть представлена в виде нескольких разных устройств, самым распространенным из которых считается реле сухого хода для насоса.

Датчик сухого хода для насоса – принцип работы и устройство

Существует несколько наиболее распространенных устройств, главная задача которых заключается в защите насосов от работы на сухом ходу. К ним относится:

• Реле защиты сухого хода;
• Датчик контроля объема перекачиваемой жидкости;
• Датчик количества воды – поплавок.

Каждый из перечисленных приборов применяется в различных насосах с разными задачами и функциями. Наиболее часто используемым при производстве насосов является реле защиты сухого хода. Оно обладает достаточно простой конструкцией, однако показывает высокую эффективность при работе центробежных, вихревых и других типов оборудования.

Реле представляет собой простой электромеханический прибор, призванный контролировать давление внутри трубопровода. Как только давление становится меньше минимально допустимых пределов, электрическая цепь мгновенно разомкнется и агрегат выключиться.

В устройство реле входит реагирующая на колебания давления чувствительная мембрана и группа контактов, которая в нормальном состоянии находится в разомкнутом положении. С палением давления мембрана начинает давить на контакты, что приводит к их замыканию и прекращению подачи электроэнергии к мотору насоса.

Каждый датчик сухого хода для насоса рассчитан на работу в среде с определенным давлением. В зависимости от установок завода-изготовителя, оборудование может работать в границах от 0,1 до 0,6 атмосфер. Как правило, реле устанавливается на поверхности вне корпуса насоса, однако есть устройства, вмонтированные внутрь прибора.

Установка защитного реле в систему с гидроаккумулятором – стоит ли рисковать?

Защитное реле будет нормально функционировать с любым трубопроводом, в конструкции которого отсутствует гидроаккумулятор. С другой стороны можно ставить реле и в паре с гидроаккумулятором, однако такой монтаж не даст полноценной защиты от работы на сухом ходу.

Причина этому кроется в принципе работы и особенностях строения датчика: защитное реле следует монтировать перед гидравлическим аккумулятором и реле давления жидкости. При этом между защитным устройством и перекачивающим агрегатом устанавливается клапан сухого хода.

В таком случае мембрана реле будет находиться под воздействием постоянного давления, создаваемого гидроаккумулятором. Это довольно типичная схема, но в большинстве случаев она не способна помочь в защите насоса. Например, рассмотрим такой случай: при включенном насосе, который выкачивает жидкость из практически пустой емкости, остатки жидкости остались в гидроаккумуляторе. Так как нижний порог давления выставлен производителем в границах 0,1 атмосфер, то фактически давление есть, но насос будет работать вхолостую.

В результате этого мотор насоса прекратит свою работу лишь в тех случаях, когда гидроаккумулятор станет полностью пустым, или когда сам двигатель перегорит. Как вывод, можно сказать, что системы с гидроаккумуляторами лучше снабжать другими защитными устройствами.

Как подключить датчик сухого хода – правильный порядок действий

Подключение реле сможет выполнить каждый, кто имеет малейшее понятие в работе электрических приборов. В первую очередь потребуется снять защитную крышку устройства. Под ней находятся 4 контакта – два на вход и два на выход. Схема подключения на вход «L1» и «L2» и на выход «M» непосредственно насоса представлена на изображении ниже:

Следует помнить, что сечение проводов, питающих насос, должно соответствовать мощности агрегата. Розетка обязательно должна иметь заземление.

Настройка подключенного защитного реле

Реле сухого хода для насосной станции или бытового насоса нужно не только подключить, но и правильно настроить. Под этим следует понимать регулировку зависимости и жесткости между включенными контактами и площадкой, которая поддается воздействию рабочего давления. Отрегулировать эти характеристики можно за счет изменения жесткости пружины, которую нужно ослабить или сжать путем поворачивания гаек. Ниже в качестве примера представлено расположение этих гаек в реле РДМ-5. Большинство других современных защитных устройств обладают схожей конструкцией, и регулировочные гайки на них расположены таким же образом.

По заводским настройкам минимальное давление для срабатывания реле составляет 1,4 атм. Максимальное давление, при этом, равно 2,8 атмосферы. Если требуется изменить порог минимального давления, то для этого гайку «2» нужно закрутить по часовой стрелке. При этом будет увеличиваться и верхний порог давления. Разница между ними всегда будет составлять 1,4 атмосфер.

Если требуется настроить разницу между нижним и верхним порогом давления, то для этого необходимо покрутить гайку «1». При вращении ее по часовой стрелке это значение будет увеличиваться, а против часовой стрелки – уменьшаться.

Защитные реле LP 3 – описание и характеристики

Устройство этой модели типа hydrostop используются в системах водоснабжения, и предназначается для отключения скважинных и поверхностных насосов в автоматическом режиме. Отключение приборов осуществляется открыто сразу же после падения уровня жидкости ниже допустимых пределов. К основным техническим характеристикам реле относится:

• Максимальный уровень коммутируемого тока – 16 А;
• Диапазон температур перекачиваемой воды – от 1 до 40 °C;
• Диапазон давлений при работе – от 0,5 до 2,8 атмосфер;
• Электрическая защита класса IP44.

На эту модель реле типа производитель предоставляет гарантию сроком на 1 год. Устройство показывает надежность и эффективную защиту насосов при эксплуатации.

sadovij-pomoshnik.ru
