Как подключить алюминиевые радиаторы отопления?

Алюминиевые радиаторы пользуются наибольшей популярностью у владельцев малоэтажных загородных или частных домов. В принципе, в этом и заключается их предназначение. Если сравнивать алюминиевые радиаторы с чугунными, то первые обладают более высоким уровнем отдачи тепла. Есть, правда, и один существенный недостаток у таких радиаторов. Состоит он в том, что для них должен быть использован теплоноситель более высокого качества.

Алюминиевый радиатор отопления

Также многие алюминиевые радиаторы отопления не способны выдержать высокое давление. Правда, более высокое давление встречается в многоэтажных домах, поэтому для зданий с одним или двумя этажами алюминиевые радиаторы подойдут лучше всего. Владельцев таких радиаторов будет рано или поздно волновать вопрос, как подключить алюминиевые радиаторы отопления?

Для того чтобы подключить радиаторы из алюминия, необходимо действовать таким же образом, как в случае с подключением других радиаторов, относящихся к категории секционных приборов.

Размеры радиаторов из алюминия и методы их подсоединения к трубам, сборка алюминиевых радиаторов отопления и разборка алюминиевых радиаторов отопления – все это соответствуют одним и тем же нормам и правилам подключения большинства батарей колончатого типа. Алюминиевые радиаторы можно купить в качестве замены радиатором из чугуна или биметаллическим батареям.

Технические характеристики алюминиевых радиаторов

Перед тем, как приобрести радиатор из алюминия, необходимо удостовериться в том, что его технические параметры подойдут для той отопительной системы, к которой планируется подключение алюминиевых радиаторов отопления. Если сравнить алюминиевые радиаторы с изготовленными из чугуна или биметаллическими, то последние считаются более универсальными. Их можно использовать в различных отопительных системах. Однако они входят в более дорогую ценовую категорию.

Отопление частного дома алюминиевыми радиаторами

В основном, ограничения для радиаторов из алюминия обусловлены тем, что для них нужен более качественный теплоноситель и не такое высокое рабочее давление. Трубы, используемые в отопительной системе, также играют немаловажную роль. Алюминиевые радиаторы отопления, расчет не идет на такое высокое давление, как, например, на радиаторы из чугуна или биметаллические батареи.

Рекомендуем к прочтению:

В домах частного плана с одним, двумя или тремя этажами рабочее давление редко превышает 4 атмосферы, поэтому для малоэтажек алюминиевые радиаторы подойдут наиболее удачно.

Во многих европейских странах алюминиевые радиаторы пользуются большей популярностью, чем другие типы, так как довольно большое количество живет в зданиях с небольшим количеством этажей. К тому же, такие радиаторы считаются наиболее экономичными.

Схемы и методы подключения радиаторов отопления из алюминия

Самым популярным типом подключения подобных радиаторов считается метод диагонального подключения. Алюминиевые радиаторы отопления, схема подключения предполагает, что подключив радиаторы таким образом, можно добиться наиболее высокой отдачи тепла. Подключение бокового типа или нижнего не так эффективно, что касается теплоотдачи.

Варианты подключения радиатора отопления

Для подключения радиаторов из алюминия потребуются некоторые определенные детали. Во время покупки радиаторов отопления вам должны предложить и один из наборов деталей. Такой комплект должен включать следующие элементы:

• Левые проходные гайки в количестве 2 штуки;
• Кран Маевского необходимого диаметра;
• Правые проходные гайки в количестве 2 штуки, диметр этих гаек должен совпадать с диаметром патрубков радиатора;
• Заглушку, которая подойдет к размеру диаметра внутренней проходной гайки.

Помимо вышеперечисленных деталей, потребуются несколько кронштейнов, без которых не произойдет установка алюминиевого радиатора отопления. Они могут не входить в комплект, и тогда их придется приобрести самостоятельным образом. Для каждой модели отопительного радиатора потребуется подобрать свой тип крепления. Как разобрать алюминиевый радиатор отопления, как производить монтаж алюминиевых радиаторов отопления – можно посмотреть на видео.

Рекомендуем к прочтению:

Дополнительные работы, которые могут возникнуть при подключении отопительных радиаторов

Подключая радиатор из алюминия, можно использовать не только американки для обвязки, но и дополнительные краны. С помощью таких кранов можно будет полностью отключить отопительный радиатор в случае выполнения различных работ по отделке или замены некоторых компонентов отопительной системы. Один кран добавляется на байпасе, а второй устанавливается на самом радиаторе. Таким образом, обеспечивается, хоть и простая, схема регулировки температурного режима отопительных радиаторов. На отопительной батарее также должен присутствовать байпас.

Если необходим комплексный и более полноценный вариант, то потребуется использовать такое устройство, как термостат. Такое устройство будет поддерживать необходимый температурный режим автоматическим образом.

Термостат на батарее отопления

Нужно учесть тот факт, что такие дополнительные компоненты не входят в общую стоимость замены или установки радиаторов отопления.

 Хороший термостат по цене может быть дороже самого радиатора отопления.

Именно поэтому простая схема регулировки температуры пользуется большей популярностью, чем термостаты или другие похожие приборы.

Конечно, очень важным моментом является расчет алюминиевых радиаторов отопления. От этого будет зависеть эффективность будущей отопительной системы. Поэтому перед приобретением следует позаботиться о том, как рассчитать алюминиевые радиаторы отопления. Когда вы тщательно просчитаете и приобретете алюминиевые батареи отопления, установка их будет целесообразной.

otoplenie-doma.org

подключение и обвязка отопления, установка и монтаж

После возведения частного дома владельцы обязательно должны решить вопрос его обогрева в холодный сезон. При устройстве отопительного контура частного дома чаще всего устанавливают алюминиевые радиаторы. Они стоят недорого, мало весят и внешне довольно привлекательные. Эти приборы эксплуатируют при небольшом давлении в сети, поэтому они подходят для установки в частном доме с автономным отоплением. Если вы решили установить алюминиевые радиаторы, подключение несложно выполнить собственноручно.

Особенности алюминиевых радиаторов

Как правило, схема алюминиевого радиатора отопления схожа с устройством приборов, выполненных из чугуна или биметалла. Внутри агрегата есть верхний и нижний коллекторы, которые соединены между собой перемычками. Снаружи трубы закрыты алюминиевым корпусом, имеющим хорошую теплоотдачу.

В продаже можно найти алюминиевые радиаторы следующих видов:

1. Секционные батареи изготавливаются методом литья. Сплав кремния и алюминия заливают в формы под высоким давлением. Самые хорошие европейские радиаторы, изготовленные из первичного сплава. Они достаточно прочные, не так сильно подвержены коррозии. Радиаторы из Китая производят из вторичного сплава или его первичной разновидности, но низкого качества. Из-за этого китайские приборы имеют низкую теплоотдачу и невысокую прочность.
2. Радиаторы, изготовленные методом экструзии, тоже состоят из отдельных секций, каждую из которых делают на экструдере, а потом запрессовывают с коллекторами литого типа. В некоторых случаях секции соединяют на композитный клей или сварку, но из-за этого увеличивается вероятность протечки. Экструзионные батареи отличаются от литых наличием швов на внутренней стороне ребер.
3. Самые дорогие анодированные приборы. Они производятся из очищенного алюминия. После этого поверхность подвергается анодному оксидированию. Благодаря этому агрегат защищен от коррозии. Анодированные приборы могут работать в системах с более высоким давлением. Их теплоотдача намного выше.

Важно! С внутренней стороны все радиаторы защищены от деформаций из-за повышенного давления посредством полимерного покрытия.

Устройство прибора отопления из алюминия

Чтобы установка алюминиевых радиаторов прошла по всем правилам, нужно разбираться в устройстве прибора. Секционные алюминиевые агрегаты имеют несколько секций, поэтому до начала монтажа их нужно собрать. Сборка радиатора отопления алюминиевого выполняется посредством резьбовых соединений. Силиконовые прокладки отвечают за герметичность всех соединений.

Технические характеристики отопительных приборов из алюминия:

• вес одной секции составляет 1-6 кг;
• габариты находятся в следующих пределах – ширина 80 см, высота от 38 до 59 см, глубина от 8 до 10 см;
• максимальное рабочее давление – 6-24 атм., но обычно не более 16 атм.;
• тепловая мощность – от 80 до 210 Ватт;
• количество циркулирующего теплоносителя – 0,25-0,46 л;
• допустимая температура теплового носителя – не выше 110°С;
• срок службы – до 20 лет.

Последовательность подключения

При выборе способа подключения учитывается тип прибора, а также обвязка радиатора отопления. Поскольку существует множество вариантов установки, описать их все в одной статье не получится. Именно поэтому мы опишем, как правильно установить секционный алюминиевый радиатор отопления.

Необходимые комплектующие

Рекомендуем к прочтению:

Для работы подготовьте различные комплектующие детали:

1. В заводских условиях на коллекторах выполнена левая или правая резьба с каждой стороны. Если нужно добавить секции, то понадобятся переходники для перехода на правостороннюю резьбу.
2. Заглушки с внешней резьбовой нарезкой нужны для закрывания двух неиспользованных при подключении входов. Резьба заглушки должна соответствовать переходнику.
3. Для спуска воздуха из радиатора на верхнем коллекторе вместо заглушки устанавливают кран Маевского.

Все комплектующие продаются как по отдельности, так и в комплекте. Чтобы в будущем было проще заменять и ремонтировать радиатор, при его подключении устанавливают шаровые краны, но намного выгоднее использовать американку, которая имеет накидную гайку. В некоторых случаях вместо шаровых кранов монтируют терморегулятор прямого или углового типа.

В процессе работы вам понадобится уплотнительная паста, разводной ключ, пакля, рожковый ключ, перфоратор, а также строительный уровень. Кроме этого, подготовьте карандаш, рулетку и угольник.

Процесс монтажа

Отопительный прибор устанавливают в следующем порядке:

• Разметьте стену в месте установки агрегата. Высверлите в стене отверстия и зафиксируйте на ней кронштейны. Все крепежные конструкции устанавливаются с использованием уровня.
• Теперь начинают собирать батарею. Для этого ее укладывают на верстак. К агрегату крепят купленные ранее комплектующие детали.
• Отопительный прибор навешивается на кронштейны в стене. После этого проверяют правильность установки прибора в вертикальной и горизонтальной плоскости, а также расположение элементов обвязки.
• На резьбу крана с противоположной стороны от накидной гайки фиксируем детали для соединения агрегата с отопительным контуром дома. Если используются полипропиленовые трубы, то для этого понадобятся фитинги. При фиксации к стальному трубопроводу используют резьбовой сгон.
• Отопительный прибор стыкую с магистралью.
• После выполнения врезки укладывают герметизирующие прокладки в накидные гайки на кранах-американках. Прибор подключают к подающему и обратному трубопроводу.
• На завершающем этапе система опрессовывается для проверки герметичности.

Добавление секций к радиатору из алюминия

Если нужно добавить несколько секций к прибору, возникает вопрос, как соединить алюминиевые радиаторы. Для этого ранее установленную батарею нужно демонтировать и уложить на застеленный пленкой пол внешней стороной к себе.

Добавить секции радиатора отопления можно следующим образом:

Рекомендуем к прочтению:

1. С торцов выпусков коллекторов удаляем заглушки.
2. На одну сторону ниппеля без резьбы надеваем резиновую прокладку.
3. После этого ниппель вставляем в коллектор и закручиваем.
4. Теперь секцию, которую планируем добавить, соединяем с другой стороной ниппеля. Ключом затягиваем соединитель. Во время этого процесса будут одновременно подтягиваться обе стороны, потому что с каждой из них выполнена противоположная резьба. Место соединения закручиваем как можно туже.
5. Проверяем, насколько герметично соединены секции. С этой целью в прибор нужно налить слегка подкрашенную воду и подождать несколько часов.

Совет! Чтобы избежать перекосов прибора, ниппели на нижнем и верхнем коллекторе закручиваем на одинаковое число оборотов. Для этого их нужно считать в процессе вращения.

Ремонт алюминиевых батарей

В процессе эксплуатации отопительного прибора он может дать течь. Также может ухудшиться его теплоотдача. В любом случае понадобится ремонт алюминиевых радиаторов отопления. Как правило, ухудшение теплоотдачи наблюдается при отложении накипи на внутренних стенках. Для проведения ремонтных работ батарею нужно демонтировать.

Для этого делают следующее:

• Прекращают циркуляцию теплоносителя в отопительном контуре, сбрасывают давление.
• При проведении ремонта в отопительный период нужно дождаться полного остывания поверхности батареи.
• Затем снимают муфты на подающем и обратном трубопроводе. После этого батарею можно отсоединить от контура.
• Радиатор наклоняют над тазом и сливают из него остатки теплоносителя.
• После этого батарею укладывают на ровную горизонтальную поверхность, развернув лицевой стороной к себе. Теперь можно проводить ремонт агрегата.

Очистка радиатора

У мастеров, занимающихся отопительными системами, есть специальные приборы для прочистки радиатора, но достать их очень сложно, поэтому самостоятельно в домашних условиях батарею прочищают следующим образом:

1. Переносят агрегат в ванную. На ее дно укладывают ветошь или деревянный поддон, чтобы не поцарапать сантехнику. В коллекторы с одной стороны заливают воду из шланга. Затем прибор встряхивают и сливают грязную воду с другой стороны, предварительно сняв заглушки.
2. Намного эффективней происходит чистка с использованием специального химического средства. Для этого в прибор со стоящими заглушками наливают жидкость для устранения загрязнений и ржавчины либо лимонную кислоту. Батарею оставляют на несколько часов.
3. По истечении этого времени по корпусу агрегата стучат резиновым молотком. В этот момент от стенок хорошо отделяются большие отложения. После этого трубы внутри промывают водой.

Внимание! Для прочистки алюминиевого радиатора запрещено использовать щелочные составы. Лучше всего для этих целей подходят различные кислотные средства.

Устранение протечек

Если в вашем доме потек алюминиевый радиатор отопления, что делать, вы узнаете из нашей статьи. Чаще всего причина протечек кроется в износе герметизирующих прокладок, появлении свищей на участках, поврежденных коррозией. Заменить прокладку в принципе очень просто, а дыры устраняют при помощи эпоксидного клея. Перед заклеиванием дырки этот участок хорошо очищают от налета и краски.

Затем очищенное и подготовленное место смазывают эпоксидным клеем. Сверху прикладывают кусок стеклоткани. Потом этот участок заклеивают еще одним куском стеклоткани большего размера. Для дополнительной герметизации на проблемное место крепят металлический хомут.

Если повреждение значительное, то клей тут не поможет, нужно использовать более радикальные методы устранения течи. Для этого применяют холодную или аргонную сварку, также подойдет алюминиевый припой. Но стоит помнить, что любой метод устранения течи позволяет решить проблему лишь на некоторое время. После этого в ближайшем будущем прибор нужно полностью заменить.

dizain-vannoy.ru

Как подключить алюминиевый радиатор к тэну

Встречаются ситуации, когда батареи уже установлены, а разводка системы отопления еще не сделана, котел не подключен. Что делать, ели на улице холодно, а в помещениях надо поддерживать плюсовую температуру, в противном случае испортится финишная отделка стен? Есть выход – подключить к радиаторам тэн.

Что надо подготовить

Самый важный элемент – тэн, на каждый радиатор надо по одному мощностью до 1 кВт.

Тэны присоединяются гибкими кабелями, концы залуживаются. Для монтажных работ надо иметь комплект слесарных инструментов. Давление контролируется манометром.

Технология подключения тэна

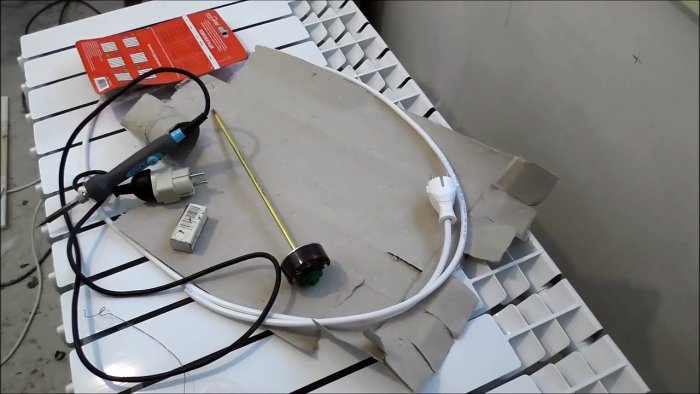

Подготовьте тэны с терморегуляторами и провода с вилкой, сечение жил должно быть не менее 2 кв. мм. В нашем случае мощность тэна 700 Вт, шкала регулирования терморегулятора 40–80 градусов Цельсия.


Открутите два болтика и снимите терморегулятор, это надо для облегчения его подключения.

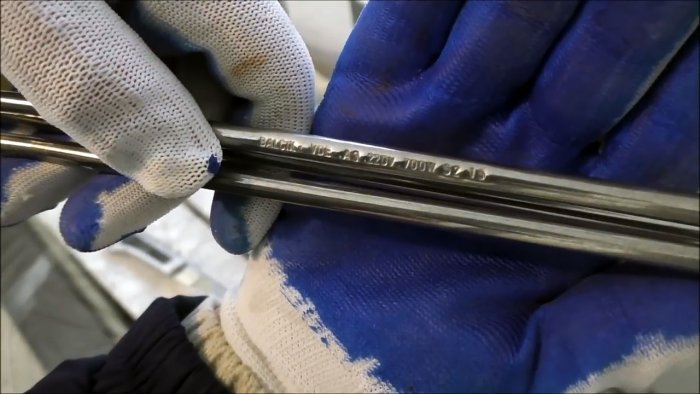

Обратите внимание на выбитые на металлическом основании параметры прибора. Если они не совпадают с надписями на лицевой стороне пластикового корпуса – перед вами подделка. У нас именно такой случай, указаны значения температуры 30–70 градусов Цельсия, а на корпусе 40–80 градусов Цельсия.

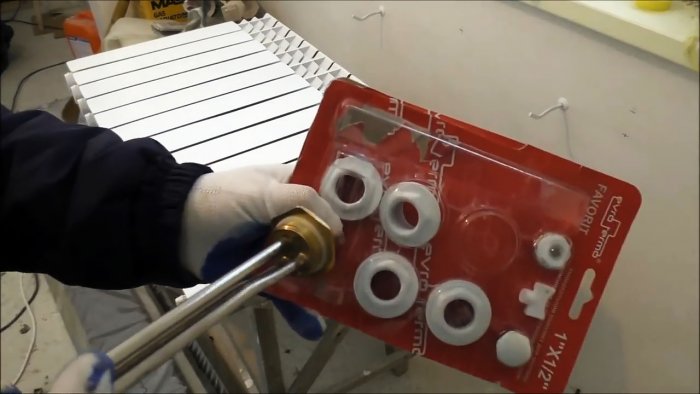

Снимите со стены радиатор, удалите защитную пленку. Примерьте нагреватель, вставьте его в нижнее отверстие, он должен входить полностью, без усилий и заеданий.
Установите на металлический корпус тэна прокладку, она имеется в комплекте к батарее. Газовым ключом плотно затяните нагреватель.



Проверьте правильность положения тэна. Для этого выньте заглушку и осмотрите внутреннюю часть радиатора, в нашем случае в нем был кусок листового алюминия. Новость неприятная – батарея изготовлена нелицензированной компанией. Если пластина бы осталась в радиаторе, то никакие продувки и спуски воздуха не улучшили бы циркуляцию воды.

Залудите концы провода и прикрутите его к клеммам терморегулятора.

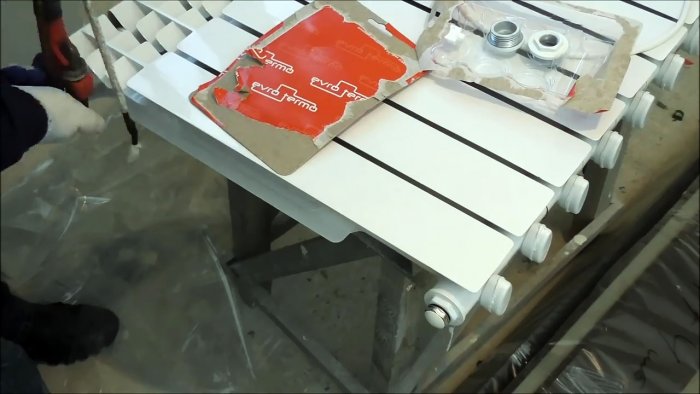

Установите заглушки и кран Маевского.

Залейте воду, объем зависит от количества секций.

Навесьте батарею на стену и включите тэн. Немного подождите и проверьте эффективность. Минут через 20–30 батарея начнет хорошо прогреваться.

Радиатор может выдержать давление 16 Бар, чтобы исключить разрыв из-за расширения воды надо этот параметр контролировать.

Прикрутите к манометру переходник, герметизацию делайте специальной лентой. Установите прибор на радиатор. Если мало опыта и не удалось закрутить манометр в нужном положении, то уберите колено и зафиксируйте датчик непосредственно на батарее.

Проверьте давление на максимально разогретом радиаторе. Фактически оно не превышает одного Бара, что вполне безопасно, монтировать расширительный бачок не требуется.

Внимание:

Это лишь временный вариант для работы под присмотром. Пользоваться такой батареей без ее заземления запрещено. Также нужно использовать УЗО для ее включения.

Смотрите видео

sdelaysam-svoimirukami.ru

Монтаж алюминиевых радиаторов отопления: схемы подключения

Автор Михаил Стахов На чтение 5 мин. Просмотров 45.8k. Опубликовано 14.10.2014

Безотказная работа отопительной системы из алюминия во многом зависит от того, как произведен монтаж алюминиевых радиаторов. Вы можете провести подключение своими руками либо пригласить специалистов, в любом случае все этапы работы — выбор комплектующих, расчет радиаторов, соединение секций и т.п. — должны пройти максимально правильно. Только тогда вы получите надежную систему отопления на долгие годы.

Установка секций радиаторов под оконными проемами

Где можно устанавливать радиаторы из алюминия?

Алюминиевые радиаторы отопления обладают высокими теплоотдающими свойствами и небольшим разрешенным давлением теплоносителя, поэтому обычно устанавливаются в частных малоэтажных строениях либо при устройстве автономной системы. В этом случае они будут защищены от гидроударов, возможных для центрального отопления, и смогут максимально обогреть ваше жилье.

Стандартно радиаторы устанавливают под подоконниками. Также возможна установка алюминиевых батарей на стойках около стены либо в других свободных частях комнаты. При этом трубопроводы подключаются с одной или разных сторон, а сами радиаторы могут декорироваться экранами. При каждом способе установки необходимо учитывать потери тепла на близлежащие предметы.

Запомните! Наилучшая теплоотдача будет достигнута в том случае, когда монтаж приборов проходит в стандартных условиях, без наличия загораживающих его предметов.

Уменьшение теплоотдачи в зависимости от места и способа установки

Выбор радиаторов и комплектующих

Радиаторы

При подключении радиаторов наиболее важными будут такие его характеристики, как мощность и величина рабочего давления. Мощность зависит от разных причин (конструкция, размеры и т.д.) и входит в расчет нужного количества секций. А по величине допустимого давления радиаторы бывают двух видов:

• Стандартные, в которых разрешается использовать теплоноситель с давлением воды до 6-ти — 10-ти атм. Они предназначены для систем отопления с автономной подачей воды, как в частных домах и коттеджах. Для этого вида не рекомендуется соединение секций в слишком широкую батарею.
• Усиленные, которые могут выдержать давление  до 16-ти — 20-ти атм. Такие аппараты возможно установить и в центральную систему отопления высокоэтажного дома. В этом случае можно соединить до 12-ти секций, а при устройстве искусственной циркуляции до 24-х.

Внимание! Перед покупкой радиаторов необходимо произвести расчет их количества. Рассчитать нужное число можно, разделив необходимую для помещения мощность на энергоотдачу одной секции (мощность радиатора есть в его паспорте, а для помещения нужно рассчитать по 1 кВт на 10 м²).

Трубы

Для того, чтобы монтаж радиатора и последующее его использование было удобным и надежным, нужно правильно подобрать трубы и другие комплектующие. Так, схема отопления должна предусматривать, что:

• Алюминиевый сплав не должен соприкасаться с чугуном и сталью, не имеющими соответствующей антикоррозийной обработки.
• Использование медных труб и аксессуаров для алюминиевых радиаторов вообще недопустимо. Это соединение может давать вялотекущую реакцию с образованием газа, который, накапливаясь, может разорвать батарею.
• Теплоноситель с высоким центральным давлением лучше подводить по металлическим трубам. Полипропиленовыми и металлопластиковыми трубами лучше пользоваться в щадящих условиях индивидуальных систем отопления.

Внимание! Правильно подключение алюминиевых радиаторов должно проходить с обязательной установкой автоматических клапанов для спуска лишнего воздуха, независимо от материала труб и комплектующих.

Аксессуары

В комплекте с алюминиевыми радиаторами поставляются:

• Кронштейн стеновой или напольный, с помощью которого вы будете крепить прибор,
• Уплотнительные прокладки, монтаж которых в соединение секций исключит образование течи,
• Воздухоспусковые клапаны, установка которых поможет убрать лишний воздух из батареи,
• Заглушки для крайних секций.

Кроме этого, с алюминиевой батареей обычно продается арматура запорная и для терморегуляции, которую рекомендуется устанавливать на входе и выходе из радиатора. С ее помощью можно не только регулировать температуру в комнате, но также изолировать радиатор от остальной системы для замены, обслуживающих и ремонтных работ.

Монтажные аксессуары, входящие в комплект поставки радиатора

Монтаж

Монтаж алюминиевых радиаторов можно заказать у специальной организации либо выполнить своими руками. При этом нужно знать последовательность действий, как проводить их наиболее правильно.

Подготовительные работы

Прежде чем начинать монтаж радиаторов своими руками, нужно рассчитать места их крепления и установить кронштейн. Для этого делают расчет, основываясь на строительных правилах установки радиатора:

• Не менее 10-ти см от подоконников,
• Около 12-ти см от пола,
• От 3-х до 5-и см от стены.

К стене кронштейн нужно крепить с помощью дюбелей, заделывая просверленные для них отверстия цементным раствором. Радиатор может быть напольный, то есть иметь в комплекте напольный держатель — подставку. При этом к стене его нужно крепить несильно, лишь для поддержки равновесия.

Сборка радиатора

Сам радиатор перед подключением нужно собрать, то есть установить необходимые элементы:

• Ввернуть радиаторные пробки и заглушки,
• Подсоединить запорную арматуру,
• Собрать терморегуляторы,
• Проверить надежность ниппелей,
• Крепить воздушные клапаны

Схема того, как разобрать алюминиевый радиатор и провести его сборку, должна прилагаться к новому прибору.

Внимание! Чтобы клапаны выполняли свою работу правильно, нужно сразу рассчитать, чтобы выпускные головки их смотрели вверх.

Затем радиатор можно укрепить на кронштейн. При этом крюки должны быть расположены между секциями. Также кронштейн участвует в процессе регулировки уровня установки радиатора.

Схема подключения

Схема подключения алюминиевого радиатора может быть:

• диагональная,
• боковая,
• нижняя.

Алюминиевые радиаторы с нижним подключением установлены на напольный кронштейн

Интересно! Схема подключения влияет на качество теплоотдачи, так как в некоторых вариантах теряется часть тепловой энергии. Так, боковая схема однотрубной системы отнимает до 15-ти % тепла батареи.

Подключение

Теперь можно подсоединить радиатор к системе. Для этого:

• Убедитесь, что в системе нет воды или она перекрыта в точках установки,
• Соедините секции с помощью затяжки на ФУМ-ленту,
• Закрепите радиатор к трубам посредством сгонов,
• Обязательно проведите опрессовку системы.

plusteplo.ru

как подключить батареи из алюминия к системе отопления

Содержание статьи:

Срок годности чугунных «гармошек» советского производства давно на исходе. Сегодня потребители все чаще останавливают свой выбор на алюминиевых батареях. Возникает вопрос: доверить монтаж алюминиевых радиаторовспециалистам или установить их самостоятельно? Проблема в том, что неправильная врезка приборов может привести к поломке всей системы.

Общие рекомендации по монтажу

Установку алюминиевых радиаторов обычно проводят в теплое время года. Перед приобретением батарей надо рассчитать, сколько их всего потребуется. Для этого умножают площадь помещения на 100 Вт и делят на энергоотдачу отдельной секции (указано в паспорте изделия). Полученное число обозначает количество секций, необходимое для взятой площади.

Виды и комплектация алюминиевых радиаторов

Стандартные алюминиевые батареи обычно устанавливают в теплосеть с малым разрешенным давлением теплоносителя (до 18 атмосфер). Такими показателями отличаются автономные системы в малоэтажных домах, где исключены гидроудары и опрессовка с критическим давлением воды.

Внимание! В процессе эксплуатации в алюминиевых радиаторах накапливается водород. Его периодически стравливают через воздухоотводчик, иначе рано или поздно батарею разорвет. Нельзя проверять наличие водорода зажженной спичкой.

Усиленные отопительные приборы из алюминия выдерживают давление до 25 атмосфер. Такие изделия можно использовать в системе централизованного отопления. Допускается наращивание усиленной батареи до 12 секций, при условии искусственной циркуляции – до 24 секций.

Усиленный алюминиевый радиатор

Комплектующие (заглушки, прокладки, клапаны, кронштейны, шаровые краны) поставляются в упаковке с радиатором. Отдельно продается запорная арматура и для терморегулирования. С ее помощью не только корректируют температуру в помещении, но и перекрывают радиатор для ремонта или замены.

Основные комплектующие поставляются вместе с прибором

Трубы для радиаторов из алюминия

Трубы, к которым подключаюталюминиевые батареи, должны иметь специальный антикоррозионный слой. Если это локальная система, то батареи подсоединяют к ней металлопластиковыми трубами. К централизованной теплосети лучше подключаться через стальные трубы.

Прибор должен быть размещен на стене в соответствии с нормативами СНИП:

• Расстояние от подоконника до верхней плоскости радиатора, а также от пола до нижней плоскости – 10 см.
• Зазор между стеной и батареей – 5 см.

Следование этим указаниям обеспечит правильную циркуляцию теплого воздуха.

Теплопотери при различной установке отопительных приборов

Монтаж алюминиевых радиаторов отопления

Сборка и наладка системы отопления – дело ответственное, лучше всего с ним справятся профессионалы. Но при желании можно произвести установку алюминиевых радиаторов своими руками.

Сначала следует собрать прибор:

• Ввернуть прилагающиеся заглушки и пробки.
• Собрать терморегуляторы и присоединить запорную арматуру на входе и выходе из прибора.
• Проверить ниппели и закрепить воздушные клапаны.

Схема сборки-разборки прибора прилагается к комплекту. Лучше, если сборку проведет специалист, тогда будет гарантия, что все краны установлены правильно. Не допускается зачистка алюминия абразивами при монтаже переходников или наращивании секций – может начаться утечка теплоносителя.

Внимание! Прикручивать воздушные клапаны нужно так, чтобы по окончании процесса их выпускные головки смотрели вверх.

Разметив место установки батареи под окном в соответствии с указанными отступами, к стене крепят кронштейны. Для этого нужно просверлить отверстия перфоратором и вставить пластиковые дюбели, а в них ввернуть кронштейны. Вкручивая крепежи, время от времени на них надо навешивать радиатор, чтобы выдержать расстояние от стены в 5 см.

Схемы подключения батареи

Прибор можно подключить несколькими способами:

• Диагональный. Специалисты считают его самым энергоэффективным. Подающую трубу подключают к верхнему патрубку, а отводящую – к нижнему патрубку, но с противоположной стороны радиатора. При такой схеме батарея отдает в пространство максимум тепловой энергии, полученной от горячей воды. Недостаток метода в том, что идущие поверху трубы плохо вписываются в дизайн помещения.

• Боковой. Труба, подающая теплоноситель, подключается к боковому штуцеру (правому или левому), обратка – к параллельному нижнему. Если трубы будут подведены в обратном порядке, теплоотдача прибора упадет на 50%. Такая схема подключения алюминиевых радиаторов отопления работает неэффективно, если секции имеют нестандартный размер, либо их число превышает 15.

• С точки зрения дизайна, выигрывают алюминиевые радиаторы с нижним подключением. При подобной разводке труб не видно, они спрятаны в полу или в стене. Батареи подсоединены к системе через патрубки, расположенные в нижней части приборов. Обычно радиаторы с нижним подключением устанавливаются на напольные кронштейны. К стене батарея крепится на один крюк, лишь для поддержания равновесия.

Схемы подключения радиаторов отопления из алюминия

Важно! Алюминиевые батареи имеют стандартные параметры патрубков, поэтому каких-то дополнительных переходников от радиатора к трубам покупать не надо. К прибору также прилагается кран Маевского, предназначенный для стравливания воздуха.

Подключение и введение в эксплуатацию

Перед установкой приборов из алюминия автономную систему промывают водой. Щелочные растворы использовать нельзя.

Важно! Алюминий легко помять и поцарапать инструментами, поэтому монтировать батарею лучше в заводской пластиковой упаковке. После подключения полиэтилен можно снять.

Стремясь подключить алюминиевые радиаторы отопления без больших затрат, некоторые домовладельцы используют глухие неразборные сопряжения труб и радиаторов. Но отопление дома в северном полушарии – не тот момент, на котором экономят. Разумней будет установить «американки» – быстроразъемные резьбовые узлы, когда стыковка и разъединение труб происходит посредством одной накидной гайки.

Порядок подключения радиаторов к системе отопления:

• Убедиться, что в системе нет воды или она перекрыта в точках монтажа.
• Навесить радиатор и присоединить к трубопроводу с помощью сгонов.
• Загерметизировать все резьбовые соединения, используя сантехнический лен. Достаточно 4-5 витков по направлению резьбы.
• Провести опрессовку системы.

Батарея из алюминия, подключенная к отопительной системе

Установку алюминиевого радиатора отопления можно произвести самостоятельно, но разумнее будет доверить дело специалистам, у которых есть все необходимые разрешения на выполнение таких работ. Малейшая неточность в монтаже может привести к протечкам и неэффективному функционированию отопительной системы.

Видео: сборка и монтаж алюминиевого радиатора отопления

Понравилась статья? Поделитесь с друзьями:

teploguru.ru

подключение, как подключить батареи своими руками, соединение

Содержание:

Существует несколько видов отопительных приборов, и одним из них являются алюминиевые отопительные радиаторы. Данные устройства имеют ряд положительных качеств, за счет которых алюминиевым радиаторам удалось добиться немалой популярности. В данной статье речь пойдет о том, как подключить алюминиевый радиатор.

Особенности алюминиевых радиаторов

Основные характеристики алюминиевых радиаторов – малый вес, сравнительно небольшая стоимость и возможность работать при высокой температуре теплоносителя. Кроме того, радиаторы из алюминия выглядят гораздо лучше чугунных аналогов. Срок службы рассматриваемых изделий может превышать 10 лет, причем все это время металл не будет подвергаться воздействию коррозии.

Существует два варианта алюминиевых радиаторов:

1. Стандартные (европейские). Такие устройства рассчитаны на давление не более 6 атмосфер. Как правило, батареи европейского типа используются для обустройства отопительных систем частных домов.
2. Усиленные. Данная категория батарей может работать при давлении до 16 атмосфер, что позволяет использовать их в многоквартирных домах.

Рассматриваемые приборы имеют секционную конструкцию, поэтому сборка алюминиевых радиаторов отопления и их монтаж осуществляются точно так же, как и данные операции с другими секционными радиаторами. Батареи устанавливаются под окнами или же крепятся к стенам. В зависимости от схемы подключения трубы могут подводиться к батареям как с одной стороны, так и с обеих.

Количество секций радиатора подбирается в зависимости от тепловых потерь и требуемой теплоотдачи. При выборе самих батарей нужно учесть рабочее давление, при котором они могут работать, температурный режим отопительной системы и давление опрессовки системы.

Зачастую алюминиевые радиаторы комплектуются дополнительными деталями, среди которых:

• Стойки и кронштейны;
• Заглушки;
• Кран Маевского или автоматический воздухоотводчик;
• Набор уплотнительных прокладок;
• Запорная арматура или терморегуляторы.

Правила сборки

Перед тем, как выполнить подключение алюминиевых радиаторов отопления, их нужно собрать. Сразу стоит сказать, что при отсутствии уверенности в собственных навыках лучше будет обратиться к профессионалам. Впрочем, особой сложности в сборке радиатора нет – достаточно лишь внимательно изучить технологию и тщательно провести все необходимые операции.

Сборка алюминиевого радиатора должна выполняться прямо перед тем, как он будет устанавливаться. В прибор вкручиваются необходимые заглушки, а также крепится арматура. Зачищать радиатор на данном этапе работы нельзя – подобные манипуляции с большой вероятностью могут стать причиной повреждений и протечек.

Технология сборки очень похожа на сборку чугунных батарей, но алюминиевые радиаторы более удобны – их всегда можно расширить или уменьшить за счет секций. Изделия из чугуна такой особенностью похвастать не могут – любые вариации с ними возможны только при полной замене изделия.

Когда предварительная сборка алюминиевых батарей завершена, в радиатор встраивается воздушный клапан, позволяющий стравливать воздух. Головка клапана должна быть направлена вверх. Затягивать клапан слишком сильно не стоит. При правильной установке клапана будет закрываться сразу после спуска воздуха и заполнения радиатора теплоносителем.

Чтобы клапан мог выполнять свои функции, нужно немного отпустить его крышку. Если при работе отопительной системы батарея часто завоздушивается, то это верный признак наличия неполадок в системе. При обнаружении подобных проблем стоит обратиться за помощью к профессионалам.

Монтаж и подключение алюминиевых батарей

Подключение алюминиевых радиаторов начинается с разметки участков для крепления кронштейнов. При выборе места для монтажа радиаторов нужно учесть следующие моменты: расстояние прибора от подоконника должно составлять 10 см, от пола – около 12 см, а от стены – 3-5 см. Соблюдение этих расстояний позволит добиться максимально эффективной теплоотдачи.

Чтобы дополнительно снизить уровень теплопотерь, стоит заранее продумать ряд моментов: радиатор может устанавливаться в специальной нише или закрываться декоративным экраном. Кроме того, на теплоотдачу влияет то, как выполнено соединение алюминиевых радиаторов с трубопроводом отопительной системы.

Продумав все нюансы установки радиаторов, нужно зафиксировать на стенах кронштейны, к которым подвешивается радиатор. Кронштейны должны располагаться таким образом, чтобы их крюки находились точно между секциями радиаторов. Установленный радиатор нужно проверить на выравнивание и при необходимости скорректировать его расположение кронштейнами.

Последний этап работы – подключение алюминиевых батарей к отопительной системе. Для этого нужно взять трубный ключ и соединить радиаторам с подводками. Запорная арматура устанавливается только на нижних подводящих трубах. При каждом заполнении радиаторов теплоносителем нужно очень плавно открывать запорную арматуру, чтобы в системе не возникали гидроудары.

Правила монтажа и эксплуатации алюминиевых радиаторов

Трубы могут подводиться к радиатору как с одной, так и с двух сторон. Если трубопровод подводится только с одной стороны, то от использования длинных радиаторов лучше воздержаться. При разносторонней подводке можно использовать радиаторы из 24 секций, а в системах с естественной циркуляцией теплоносителя – не более 12 секций.

На каждой подводке радиатора должна устанавливаться запорно-регулирующая арматура, которая дает возможность:

• Настраивать температурный режим в каждом отдельном помещении;
• Отключать один радиатор для профилактики или ремонта без остановки всей отопительной системы.

В процессе эксплуатации алюминиевых радиаторов нужно соблюдать ряд правил:

• Радиатор нельзя полностью отключать от системы, кроме случаев, требующих проведения ремонта или профилактических работ;
• Обрабатывать алюминиевые радиаторы «металлическими» красками запрещено;
• Для чистки радиатора нельзя использовать абразивы и агрессивные химические средства;
• Спускать воду из системы с алюминиевыми радиаторами более чем на 15 дней в году запрещается.

Рекомендуется очищать батареи перед началом каждого отопительного сезона.

Заключение

Алюминиевые радиаторы – это универсальные отопительные приборы, отличающиеся хорошими эксплуатационными характеристиками и простотой эксплуатации. Грамотная сборка радиаторов отопления своими руками и правильное выполненное подключение позволят создать качественную отопительную систему, способную постоянно поддерживать комфортный температурный режим в помещении.

teplospec.com

способы соединения и можно ли это делать?

Даже выполнив правильно все расчеты по определению количества секций батареи отопления, может случиться так, что они дают недостаточно тепла.

Так происходит, если производитель завысил параметры изделия в техпаспорте или потребитель не учел всех теплопотерь в помещении.

Добавление секций на алюминиевые радиаторы позволяет решить эту проблему.

Типы подключения батареи к отопительной системе

Когда возникает необходимость нарастить радиатор, очень важно соблюсти все правила демонтажа старой секции в случае ее поломки или установки новой для увеличения его теплоотдачи. Если новый элемент будет подсоединен неправильно, то эффективность всей конструкции может уменьшиться на 40-50%. Это проявится в виде неравномерного прогрева всех секций или даже прорыва в местах их соединения.

Важным фактором является то, каким способом подключена батарея к отопительной системе, потому что нарушение схемы всегда приводит к теплопотерям. Как правило, алюминиевые радиаторы отопления подключаются:

• Последовательным подсоединением, которое применяется в однотрубных системах отопления. Считается самым финансово выгодным типом подключения, так как при нем задействовано меньше стройматериалов, но менее эффективным в качестве обогрева жилья. Как правило, в этом случае те обогреватели, что находятся ближе к котлу, будут горячими, а по мере удаления от него все холоднее.
• При параллельном типе используются две трубы, которые подсоединяются к радиатору через верхний и нижний отделы. Обеспечивает самый лучший нагрев, так как теплоноситель равномерно распределяется по всем элементам системы. Этот тип подключения позволяет устанавливать терморегуляторы, что дает пользователю возможность самому решать, какое количество тепла ему нужно.
• Сквозное подсоединение обеспечивает теплоносителю беспрепятственный проход через всю систему без «остановок» в батареях отопления.

Соединение секций алюминиевых радиаторов и последующее подключение к теплосети должны проводиться строго по схеме в определенной последовательности, чтобы они были не только эффективными, но и экономичными.

Необходимые для работы инструменты

Если наращивание производить своими руками, то предварительно следует позаботиться о наличии необходимых инструментов. В набор входят:

• Радиаторный ключ, стандартный для всех типов батарей.
• Специальные ниппеля, с помощью которых производится соединение алюминиевых радиаторов отопления между собой.
• Трубный ключ.
• Заглушки для боковых отделов с левой и правой нарезкой.
• Паронитовые или другие межсекционные сальники для батарей отопления.
• Наждачная шкурка.

Приобрести эти инструменты можно в любом магазине стройматериалов.

Подготовка к работе

Чтобы присоединить секции алюминиевого радиатора, владельцам квартир с централизованной системой обогрева придется подать заявление в управляющее хозяйство с просьбой на проведение работ. Обладателям автономного обогрева подобная процедура не нужна.

Перед тем, как соединять секции, следует провести подготовительные работы.

• Во-первых, слить весь теплоноситель из батареи.
• Во-вторых, демонтировать ее.
• В-третьих, проверить на наличие мусора или накипи, и в случае обнаружения удалить их.
• В-четвертых, проверить места соединения радиатора с трубой отопительной системы. Если есть какая-либо накипь или наросты, их следует удалить при помощи наждачной бумаги.

Только после проведения подготовительных работ можно приступать к наращиванию радиатора с полной уверенностью, что все его элементы будут соединены герметично.

Соединение секций

Чтобы все элементы были подсоединены правильно, радиатор нужно положить на ровную поверхность внешней стороной к себе. Последовательность действий наращивания следующая:

• Заглушки откручиваются от торцевых соединительных отделений.
• На ту часть ниппеля, где нет резьбы, нужно надеть прокладку.
• Вставить ниппель в коллектор алюминиевого радиатора и слегка провернуть несколько раз.
• Подготовленную для подсоединения секцию соединить с другой стороной ниппеля.
• Взять ключ и не спеша затянуть ниппель. Благодаря тому, что у него на разных концах находится противоположная резьба, его стороны будут закручиваться одновременно.
• Довести закручивание до предела, пока он не упрется в прокладку.

Следует ниппеля верхнего и нижнего коллектора закрутить одинаковое количество раз, чтобы не получился перекос в одну из сторон. Для этого подсчитывается, сколько было сделано витков.

Перед тем как монтировать увеличенный радиатор к трубе отопления, нужно проверить, насколько герметично проведено наращивание. Для этого необходимо наполнить батарею подкрашенной водой и пару часов проследить, нет ли утечки.

Повесив конструкцию на стену, можно приступать к последнему этапу работ.

Испытательные работы

Как правило, при каждом ремонте или демонтаже (установке) радиаторов, они должны пройти тестирование на качество проделанной работы и целостность системы. Для этого места соединения батареи с трубопроводом плотно закручиваются трубным ключом, и система тщательно проверяется на наличие дефектов, после чего можно пускать теплоноситель.

Первичная проверка проводится под небольшим напором, чтобы проследить, не проявится ли где-то течь. Если будет обнаружен дефект, то теплоноситель отключается, и проводятся работы по его устранению.

При следующей попытке вода в систему подается под обычным напором и остается в ней на пару-тройку часов. Когда они пройдут, нужно проверить все места соединений на герметичность.

Без специальных навыков иногда демонтаж и наращивание новых секций трудно правильно произвести с первого раза, поэтому этап проверки качества сделанной работы игнорировать нельзя. В целом, при наличии всех инструментов и выполнении последовательности работ, можно даже соединить два алюминиевых радиатора между собой своими руками.

Полезное видео

netholodu.com
