Как подключить теплый пол к электричеству

Ответ на вопрос, как правильно подключить электрический теплый пол, не настолько сложен, как в случае с водяным отоплением. Придерживаясь инструкции производителя, произвести подобный монтаж способен практически каждый. В этой статье мы остановимся на нескольких ключевых моментах процесса. Подключить теплый пол к электричеству не так сложно, как может показаться

Начало

Любая схема подключения теплого пола электрического требует правильного расположения элементов нагрева и подсоединения их к источнику питания через термостат (регулятор). Детали определяются типом оборудования и параметрами помещения. В качестве нагревающего элемента могут использоваться:

  • инфракрасная пленка;
  • одножильный/двухжильный кабель;
  • карбоновые стержни или тонкие провода, вплетенные в маты.

Как правильно подключить теплый пол зависит и от того, каким именно будет финишное покрытие. Сразу составляется план раскладки, исключающий участки, на которых будут стоять тяжелые предметы, и зоны, прилегающие к отопительному оборудованию. Рассчитывается необходимая мощность системы и нужное количество материала. Обычно подключение электрического теплого пола начинается с установки термостата и подсоединения его к сети.

Термостат

Задачей этого устройства является отслеживание температуры с помощью датчика и регулирование ее путем включения/выключения системы. Выбор термостатов очень велик, начиная от классических механических приборов до электронных программируемых моделей. Если вы подумываете о том, как подключить теплый пол без терморегулятора к электричеству, то это возможно. Просто в этом случае вам придется каждый раз самостоятельно включать и выключать устройство, не имея возможности поддерживать правильную температуру в доме во время длительного отсутствия. Решать вам, но это очень неудобно и невыгодно экономически.Современные термостаты могут работать по заданной программе

Термостат устанавливают на стене, на уровне 0,5-1,5 м. Если интересует, как подключить теплый пол к электричеству через дорогостоящий программируемый регулятор, минимальная высота должна составить 1,5 м. Также необходимо сделать штробу для пластиковых трубок, в которых будут спрятаны провода от системы и датчика температуры. Подсоединиться к сети можно через розетку или щиток. Когда вы осуществляете подключение теплого пола к электричеству, схема терморегулятора прилагается. Достаточно четко придерживаться указаний и соблюдать элементарные требования безопасности при работе с током. По завершении операции можно приступать к укладке и монтажу.

Пленка

Схема подключения пленочного теплого пола к электричеству достаточно проста. Основой материала являются углеродные (реже встречаются биметаллические) элементы, защищенные несколькими слоями тончайшего пластика. По краям пленочных полос располагаются медные проводники, через которые и осуществляется подключение эл теплого пола. Последовательность действий следующая:

  1. Подготавливаем основание путем заливки стяжки или выравнивания старой поверхности. Основа обязательно должна быть чистой.
  2. Укладываем утепляющую подложку с фольгированной пленкой, отражающей инфракрасные лучи вверх.
  3. Расстилаем пленочные полосы.
  4. Подключаем теплый пол своими руками к регулятору.
  5. Тестируем систему, отключаем от сети и кладем финишное покрытие.Напольное покрытие можно класть на пленку без стяжки

Пленку можно разрезать по длине, что очень удобно при монтаже. Для этого на материале указаны линии. Внахлест класть нельзя. Подключая кабель к одному краю полосы, вторую следует изолировать. Комплект проводов и соединителей должен быть представлен производителем. Схема подключения теплого пола к электричеству подразумевает соединение листа и с близлежащим «коллегой», и с регулятором. Термодатчик фиксируется на поверхности пленки или в специальной нише и прячется в гофре. Это дает возможность защитить его и легко извлечь в случае поломки.

Соединив теплый пол между собой и с термостатом, проверяют его работоспособность и, в случае удовлетворительного результата, отключают от сети. Финишное покрытие на пленку кладут без стяжки, на клей. Иногда, для защиты поверхность покрывают листами фанеры или другого твердого материала, но это может сказаться на качестве обогрева. А вот тонкий влагоизоляционный слой вполне приемлем.

Маты

Отличием матов от пленки является то, что их основой является кабель или карбоновые стержни. По сути, речь идет о том, как подключить электрический теплый пол кабельный. Только здесь шаг укладки уже зафиксирован, что значительно упрощает и ускоряет процесс монтажа. Основа должна быть практически безупречно ровной, изоляционный материал не потребуется. Его наличие приведет к перегреванию системы. Толщина матов невелика, поэтому датчик обычно крепят в специальной выемке.Удобнее всего работать с матами

После того как соединили теплый пол электрический с регулятором, его тестируют. Если все в порядке, приступают к заливке стяжки или укладке финишного покрытия на клеевую основу. Слой стяжки должен быть достаточно тонким. Подобные системы рекомендуются под плитку, но подойдут и для любого другого покрытия. Главным минусом данного оборудования является цена. В остальном, это самый удобный и практичный вариант.

Кабель

Наконец, переходим к тому, как подключается теплый пол кабельный. Здесь, самое сложное – правильно рассчитать мощность и шаг. Многие производители предлагают уже готовые таблицы, которыми можно воспользоваться. Если вы не нашли нужной информации, просто обратитесь к специалисту. Стоит такая услуга недорого. Начинается все стандартно – с обустройства стяжки или выравнивания пола. Затем, укладывают гидроизоляцию и отражающая теплоизоляцию. Листы крепят скотчем.

Классические электрические схемы теплого пола требуют обязательно проверить кабель перед укладкой. Его параметры должны соответствовать паспортным (допустимое расхождение не больше 10%). Укладывать провод можно «змейкой» или «улиткой», главное, чтобы не было пересечений. Фиксируется он с помощью специальной монтажной ленты.

Перед тем как соединить теплый пол с термостатом, следует закрепить датчик температуры, не забыв спрятать его в гофре. Перед заливкой стяжки следует удостовериться, что показатели кабеля в норме. Дождавшись, когда поверхностный слой высохнет и схватится окончательно, все провода крепят к регулятору. Еще раз протестировав систему, можно приступать к завершающему этапу. Если финишным покрытием является не плитка, рекомендуется укладывать еще и звукоизоляцию.Кабельный пол – по-прежнему востребованная классика

Как видим, в теории, подсоединить теплый пол не так сложно. Правильно разложить нагревательные элементы, подсоединить провода к пленке и прикрутить их к термостату под силу каждому. Достаточно быть аккуратным и придерживаться указаний производителя. Однако если вы человек, не слишком хорошо разбирающийся в электричестве, присоединение регулятора к сети оставьте профессионалам. То же самое, когда система устанавливается в ванной или другом влажном помещении. Это сложные задачи, требующие опыта. Если вы хотите больше узнать о том, как подключить теплый пол, какие провода куда вставлять и другие нюансы процесса, посетите наш сайт в Москве. На интересующие вас вопросы оперативно и подробно ответят наши специалисты.

подключить и подсоединить теплый пол

Производители электрических полов настолько упростили свою продукцию, что их монтаж может осуществить простой человек, без профессиональных знаний электрика. Однако стоит понимать, что подключение теплого пола должно осуществляться строго по инструкции. Иначе допущенные ошибки, смогут привести к не поправимым последствиям, вплоть до выхода системы из рабочего строя.

Особенности системы

Прежде чем приступить к рассмотрению, такого вопроса, как произвести подключение электрического пола, сначала нужно определиться какая модель будет установлена.

На сегодняшний день потребительский рынок предлагает следующие варианты греющей основы:

  • одножильный или двужильный резистивный нагревательный провод;
  • инфракрасная токопроводящая пленка;
  • карбоновые маты.

подключение теплого пола к электричеству

подключение теплого пола к электричеству

Каждый вид электрических полов обладает индивидуальной конфигурацией и мощностью. Поэтому, при выборе модели стоит учитывать особенности конструкции дома, жилой площади и климатические условия региона. При правильных расчетах, можно будет добиться при минимальных затратах на электроэнергии достаточного количества тепла, для комфортного проживания.

работа по монтажу

работа по монтажу

Важно: Схема подключения теплого пола к электричеству напрямую зависит от выбранной модели. Но в независимости от конструкции, каждый вариант имеет один источник питания, а также единый терморегулятор и датчик регулировки температуры.

Установка и подключение терморегулятора

Не так давно, подключение электрических теплых полов осуществлялось напрямую, без участия терморегулятора. Но как показала практика, без использования термостата были неоправданные переплаты на электроэнергии, а также снижался срок эксплуатации обогревающей системы. В связи с этим, опытные специалисты пришли к единому мнению, что более рационально теплый пол электрический устанавливать вместе с терморегулятором. К тому же это изделие послужит удобным связующим звеном между обогревающими моделями и источником питания.

схема подключения терморегулятора

схема подключения терморегулятора

Установка термостата

Итак, общее подключение обогревающего пола начинается с установки терморегулятора. Место его расположения в основном выбирается на стене, на уровне 1,2-1,5 метров от пола. Если термостат оснащен сверхчувствительным датчиком температуры, его устанавливают в пределах 30 сантиметров над поверхностью финишного покрытия. При этом место его расположения должно быть защищено от прямых солнечных лучей и находиться на дальнем расстоянии от нагревательных приборов.

расстояние до штробы и датчика

расстояние до штробы и датчика

Существует два способа установки термостата, это:

  • накладной монтаж;
  • внутренний монтаж.

схема подключения термостата

схема подключения термостата

В первом варианте терморегулятор крепится на поверхности вертикальной части здания, поэтому в стене достаточно будет сделать штробу для соединения проводов.

Во втором случае, помимо отверстия для проведения кабелей, на стене понадобится соорудить нишу, в которой будет спрятан термостат.

Подключается данное устройство к сети через щиток или стационарную розетку. Рассмотрим каждый вид более подробно.

Подключение к щитку

Подключение термостата к щитку осуществляется в тех случаях, если здание имеет — 20 кв.м. площади и более. Для этого изначально в щитке устанавливается устройство защитного отключения, при утечке тока. Затем к регулирующему устройству, согласно указанной схеме производится соединение проводов теплого пола, через штробу.

щиток сети

щиток сети

Подключение к розетке

Подключение распределительной коробки к розетке рационально использовать в небольших комнатах. При этом, если дом состоит из большого количества комнат, в каждом помещении потребуется установить отдельный термостат. Соединение терморегулятора к электросети осуществляется по следующей схеме:

  1. От розетки к распределительной коробке проводятся фаза, провод для преднамеренного заземления и ноль.
  2. По штробе к термостату прокладывается электрический кабель обогревающего пола и провод температурного датчика.
  3. Каждый провод подключается к указанному месту на распределительной коробке.

схема к розетки

схема к розетки

Осуществив, таким образом, установку термостата, можно будет приступить к непосредственному монтажу и подключению теплого пола.

Монтаж и подключение электрической системы

Как уже говорилось выше, существует несколько видов электрической системы, для обогрева помещения. Поэтому, монтаж теплого пола и подключение теплого пола будет напрямую зависеть от выбранной модели. Но как показали отзывы потребителей, не каждый начинающий новичок знает, как правильно осуществить эти работы своими руками.


Рассмотрим самые частые задаваемые вопросы, по монтажу и постараемся ответить на них более подробно.

Как подключить кабельный пол

Чтобы ответить на такой вопрос, как подсоединить теплый пол, состоящий из кабеля, сначала нужно понять, как располагается данная система под напольным покрытием.

Кабельный пол представляет собой скрытую электропроводку, которая заливается тонкой бетонной стяжкой. Для проведения монтажа, изначально выравнивается поверхность помещения. Затем выполняется основная укладка и соединение электропроводки.

Кабельная схема подключения электрического теплого пола:

  1. На подготовленный червонный пол укладывается специальная металлическая лента.
  2. С определенным шагом на металлической поверхности укладывается и крепится электрический кабель.
  3. Между витками электропровода устанавливается температурный датчик, провод которого укладывается в гофре.
  4. К терморегулятору подключается кабель теплого пола, провод датчика и электрические провода сети.


Проверив тестером сопротивляемость электроэнергии в цепи, электрические теплые полы заливаются бетонной стяжкой.

Как правильно подключить матовый пол

Схема соединения матового теплого пола идентична кабельной системы. Существуют лишь некоторые небольшие отличия.

Итак, рассмотрим, как правильно произвести подключение теплого пола на матовой основе:

  1. По специально намеченной сетке маты кроятся на определенные полотна так, чтобы они покрывали всю площадь комнаты.
  2. На подготовленную поверхность пола укладывается теплоотражающий материал.
  3. На теплоизоляцию параллельно друг другу раскладываются полотна теплого пола.
  4. Каждый мат закрепляется между собой и полом скотчем.
  5. От первого мата осуществляется подключение электрического теплого пола к терморегулятору.
  6. Посередине, между кабельными полотнами устанавливается термодатчик.
  7. От температурного датчика и электрической сети проводятся и закрепляются провода на терморегуляторе.


Проверив подключение теплого пола, электрическая система заливается либо бетонной стяжкой, либо строительным клеем под керамическую плитку.

Как подключить ИК теплый пол

Подключить электрический теплый пол на основе инфракрасной пленки задача не из легких. Это обосновывается тем, что конструкция этой инновационной системы более сложна, чем у аналогичных обогревающих моделей.

Данная система состоит из специальных электрических проводов, которые запаяны в слои термостойкой пленки. Вдоль материала расположены контакты из меди, за счет которых и происходит подключение теплого пола к источнику питания электросети.

укладка ик пола

укладка ик пола

Стоит обратить внимание: Уникальность ИК теплого пола заключается в том, что он может располагаться как под напольным покрытием, так и на его поверхности.

Итак, приступим к рассмотрению такого вопроса, как подключить теплый пол на ИК основе, без услуг специалиста:

  1. ИК пленка кроится на отрезки необходимой величины.
  2. Выкройка раскатывается на поверхности пола, в сторону стены, где расположен терморегулятор.
  3. Разложив все полотна, их стыки проклеиваются скотчем.
  4. Между слоями материала устанавливается конец одной клеммы, другие концы всех зажимов должны располагаться на поверхности медной шины.
  5. При помощи плоскогубцев, все клеммы сдавливаются.
  6. К одному зажиму подсоединяется одножильный кабель, остальные клеммы и края медных шин изолируются специальным скотчем.


Выполнив данные работы, необходимо в инструкции подробно рассмотреть, как подключить теплый пол к сети. Если ее не оказалось под рукою, стоит обратить внимание на следующий совет специалиста: сначала к термостату нужно подключить электропровода фазы и ноль, а лишь затем заземление.

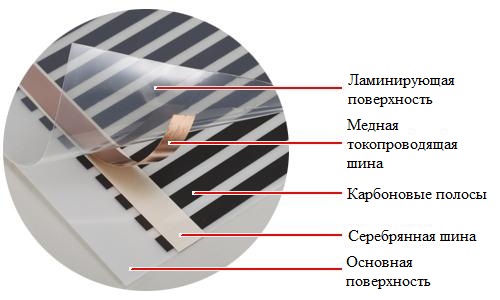

из чего состоит ИК пол

из чего состоит ИК пол

Рассмотрев все варианты как теплый пол подключать сети электропитания можно самостоятельно убедиться, что монтаж нельзя отнести к легким работам. Но если учесть все рекомендации специалистов, каждый начинающий мастер сможет выполнить укладку и подключение каждой модели своими руками. С более точным монтажом можно ознакомиться в инструкции, которая идет в одном комплекте с системой отопления.

из чего состоит ИК полАдминАвтор статьи Понравилась статья? Поделитесь с друзьями:

подключение конструкции к электросети (видео)

Отзывы пользователей
0 (0 votes)

Теплые полы электрические и как подключить к электроснабжению такой пол: вопрос об это волнует домовладельцев, у которых нет возможности монтажа систем отопления, использующих другие источники энергии.

Электрический пол осуществляет обогрев посредством прохождения электротока по двухжильному экранированному нагревательному кабелю.

Дополнительно многие владельцы жилья монтируют теплые электрические полы в качестве дополнительного источника тепла в доме. Невзирая на простоту конструкции электрического теплого пола, этот вид отопительной системы является оптимальным в качестве дополнительного источника тепла для поддержания постоянной температуры в помещении в холодный период года.

Принцип функционирования теплых электрических полов является очень простым. В процессе работы нагревательные компоненты конструкции осуществляют преобразование поступающей к ним электрической энергии в тепловую. Преобразование осуществляется за счет наличия у нагревательных компонентов системы высокого удельного сопротивления. При выделении тепловой энергии происходит прогрев бетонной стяжки и полового покрытия. Бетонная стяжка и половое покрытие способствуют равномерному распределению тепла по всей площади пола с одновременной его отдачей прилегающему к полу воздуху.

Компоненты теплого пола работающего от электрической энергии

Схема электрического теплого пола.

Теплые полы, работающие по принципу преобразования электрической энергии в тепловую, имеют очень простую конструкцию. В их состав входят следующие конструктивные компоненты:

  • нагревательный компонент, который в зависимости от конструкции и вида системы может быть представлен кабелем или матом;
  • датчик температуры;
  • терморегулятор, осуществляющий включение и отключение подачи электрического тока на нагревательные элементы конструкции.

Большое количество домовладельцев, не зная технологии подключения системы к линии энергоснабжения, при приобретении компонентов системы интересуются тем, как подключить электрический теплый пол, непосредственно в момент покупки у продавцов — консультантов. Технология подключения системы к электропитанию является очень простой. В некоторых случаях для полноценной работы системы достаточно наличия обыкновенной сетевой розетки с напряжением 220 В. Чаще всего схемы осуществления подключения не вызывает абсолютно никаких проблем и не требует от человека, осуществляющего подключение, наличия особых знаний и умений.

В процессе работы требуется помнить о мерах безопасности с током, так как поражение последним может вызвать в организме серьезные повреждения вплоть до летального исхода. Во избежание возникновения неприятных ситуаций в процессе проведения монтажа требуется строго соблюдать правила работы с электротоком. Дополнительно нужно особое внимание уделить выбору системы теплого пола.

Критерии выбора теплого пола, виды электрических теплых полов

Схема подключения кабельного теплого пола.

Основным показателем, на который следует обратить внимание при выборе системы, является мощность нагревательных компонентов. Этот параметр зависит от нескольких факторов и критериев, основными из которых являются следующие:

  • площадь поверхности пола, который планируется оснастить нагревателями;
  • вида обогрева, который может быть основным и дополнительным;
  • типа помещения, в котором планируется монтаж отопления.

От мощности нагревательных элементов, используемых для отопления, полностью зависит тип подключения к электрической сети, дополнительно тип подключения зависит от наличия вспомогательных элементов, которые применяются в отоплении.

В процессе проведения расчета теплых полов нужно использовать только полезную площадь, ту, где чаще всего находится человек. Так, например, при проведении расчета для кухни нужно использовать ту площадь, которая является свободной от мебели. При проведении расчетов заранее требуется определиться с количеством мебели в помещении и местом ее расположения.

При использовании системы в качестве основного источника обогрева помещения требуется задействовать не менее 70% общей площади пола, в случае применения системы как дополнительного источника тепла занимаемая ею площадь может быть различной.

На сегодня промышленный производитель предлагает потребителям два типа систем обогрева:

Последовательность выполнения работ при укладке электрического теплого пола.

  • кабельный;
  • системы, использующие маты или инфракрасную пленку.

Каждая из этих видов систем имеет свои достоинства и недостатки и используется при определенных технических условиях, которые отвечают требованиям эксплуатации. При монтаже на бетонную стяжку больше всего подходит кабельный тип, а под плитку, ламинат или линолеум применяются пленочные полы.

Подключение элементов к системе питания полностью зависит от типа нагревательного элемента, используемого при обустройстве теплого пола.

Подключение конструкции к электросети

Одним из основных элементов конструкции является терморегулятор. Этот компонент позволяет регулировать температуру нагрева нагревательных элементов и программировать режимы работы отопительной конструкции. Эти устройства могут быть механическими и электронными. Дополнительно существуют модели, имеющие ручное и автоматическое регулирование температуры. Для нормальной работы устройства требуется наличие в его конструкции термодатчика, который определяет температуру пола, и по сигналу от которого осуществляется включение и отключение нагревателей уложенных в основание полового покрытия.

Подключение электрического теплого пола к электросети начинается с монтажа терморегулятора с термодатчиком.

Перед подключением смонтированных нагревательных элементов в сеть требуется определиться с местом размещения терморегулятора. Лучше всего этот элемент конструкции монтировать на высоте 1,5 метра от уровня пола, в местах, которые защищены от теплового воздействия посторонних источников тепла. Выбор этой высоты для подключения оптимален при определении степени нагрева полового покрытия в процессе работы нагревателей. Терморегулятор нужно подсоединять к сети при помощи использования автоматов.

Выводы нагревательных элементов требуется соединить в определенном порядке к специальным клеммам терморегулятора.

Установка в цепи автоматов требуется для того, чтобы обеспечить автоматическое отключение конструкции от питания при возникновении поломки или короткого замыкания. Мощность устанавливаемых автоматов выключения должна соответствовать мощности используемых нагревательных элементов. При установке отдельного термодатчика на блоке регулирования предусмотрены специальные клеммы для его установки.

Для безопасного функционирования в конструкции терморегулятора предусмотрена клемма заземления. Заземление требуется устанавливать для того, чтобы обезопасить живые организмы от поражения электрическим током в результате возникновения пробоя нагревательных элементов или проводки, или предупреждения поражения электрическим током при возникновении короткого замыкания в конструкции системы обогрева помещения.

При проведении подключения всей конструкции к электросети от человека, осуществляющего эту операцию, требуется знание основ электротехники.

.

подготовка основания, подключение к сети кабельной системы

Подключение электрического теплого пола сводится практически к подсоединению его к электричеству и терморегулятору.

Надо сказать, что эти операции настолько просты, что их можно смело выполнять самому, хотя, как и в любом другом деле, здесь есть свои секреты.

Чтобы теплый пол был действительно эффективным, его вначале нужно правильно «собрать», а потом подключить.

Как подключить электрический теплый пол правильно?

В понятие сборки входит подготовка пола под электрический теплый пол.

Для этого нужно:

  1. Выровнять черновое покрытие и устранить дефекты в виде трещин.
  2. Постелить теплоизоляцию фольгированной поверхностью к потолку.
  3. Уложить саму систему теплого пола – кабель, нагревательные маты или инфракрасную пленку.
  4. Кабель зафиксировать стяжкой, тепловые маты – клеевой основой, а на пленку можно сразу класть финишное покрытие.

На этапе, когда теплый пол уже уложен, его нужно подключить к терморегулятору и проверить на исправность.

Установка терморегулятора

Место для термостата нужно выбрать еще до начала монтажа пола, так как именно от него начинается вся система. Терморегулятор необходим для отслеживания температуры в помещении и поддержки ее на необходимом уровне, а так же для подключения всего контура к сети.

Для терморегулятора со встроенным фиксатором температуры воздуха оптимальным расстоянием от теплого пола будет 1.5 м. Выбирая для него место, нужно проследить, чтобы на него не попадали лучи солнца, иначе его настройки будут показывать неверные данные.

Терморегуляторы бывают:

  1. Механического типа.
  2. Программного типа.

Последние самостоятельно отслеживают как температуру пола, так и воздуха, и если она становится ниже заданной, то в нужный момент система включается и идет обогрев.

Каждый терморегулятор имеет схему подключения, а в некоторых моделях она изображена прямо на корпусе:

  1. В выбранном для прибора месте на стене нужно сделать отверстие и провести от него углубление вниз к полу.
  2. Затем подвести к нему кабели теплого пола, провода сети и самого терморегулятора.
  3. Для укладки всех проводов рекомендуется использовать гофрированную трубку с заглушкой.
  4. После того, как прибор установлен, к нему нужно подвести заземление, фазу и ноль.

Если датчик не идет в комплекте с теплым полом, то нужно выбирать такой, чтобы его максимальный ток, совпадал с тем, который потребляет пол.

Подключение кабельной системы

Как правило, подобные работы лучше доверить профессионалам, но при желании, можно сделать подключение электрического теплого пола самостоятельно:

  1. Термодатчик обогревательной системы нужно «упаковать» в гофрированную трубку и уложить в подготовленную в стене штробу.
  2. Подключить провод от датчика к терморегулятору, а его самого зафиксировать между витками нагревательного элемента пола.
  3. Последний этап – это проверка всей системы при помощи тестера и сверка показателей с данными, заявленными производителем в инструкции.

После того, как теплый кабельный пол доказал свою работоспособность, на него кладется стяжка, а после ее полного высыхания напольное отопление можно включать.

Присоединение тепловых матов

Схема подключения нагревательных матов достаточно проста:

  1. Определяется место, где будет установлен терморегулятор.
  2. Маты укладываются, согласно заранее составленной схеме. Удобство этого вида теплого пола в том, что маты можно разрезать и укладывать так, как требует форма и площадь комнаты.
  3. Датчик температуры нужно уложить в гофрированную трубку и закрепить на полу между витками системы, а кабель от него подсоединить к терморегулятору согласно схеме.

Удобство монтажа нагревательных матов в том, что, рассчитав заранее мощность и полезную площадь комнаты, можно приобрести набор с соответствующей мощностью и длиной шага.

В этой системе штробу для гофрированной трубки придется делать не только в стене, как в случае с кабельным полом, но и в полу. Это связано с тем, что нагревательные маты имеет толщину всего 15 мм. Чтобы трубка не торчала, ее «замуровывают» в пол.

Подсоединение пленочного пола

Инфракрасная пленка, это пример того, что подключение электрических теплых полов к сети может стать проверкой на терпение.

Она устроена так, что из каждой ее секции выходит 2 провода, а если таких секций много, то и их, соответственно тоже, и все их нужно подвести к терморегулятору:

  1. Чтобы облегчить работу, рекомендуется установить распаечную коробку, а каждый провод пометить, если это не сделал производитель.
  2. В коробе провода соединяются в соответствии фаза к фазе, ноль к нолю с помощью спайки так, чтобы их получилось два. Вот эти 2 провода и подключаются к терморегулятору.
  3. Каждую теплопроводящую полосу с одной стороны пленки нужно изолировать, а к другой подключить силовой провод. Чтобы все соединить правильно, листы укладываются параллельно друг к другу.
  4. Терморегулятор и штроба от него делаются так же, как описано в предыдущих системах, а термодатчик укладывается в гофрированную трубку, фиксируется на полу и подключается к термостату.

С пленочными полами нужно быть особенно внимательным, так как правильно подсоединить их можно только один раз. Если что-то было сделано не так, придется менять весь лист.

Теплый пол электрический как подключить

Как теплый пол подключить к электричеству

На сегодняшний день многообразие теплых полов может запутать любого. Для начала существует необходимость разобраться во всевозможных видах и типах таких полов.

Схема последовательности работ при подключении теплых полов.

Виды и типы теплых полов
Существуют следующие типы теплых полов: водные и электрические. В водяных полах теплопроводником служит горячая вода (из котла или центрального отопления). И следовательно, в электрических полах используется электричество вместо воды. Электрические полы на данный момент делятся на такие виды: кабельные системы или нагревательные секции, нагревательные маты и пленочные или инфракрасные полы. У каждого из типов и видов полов имеются свои плюсы и минусы. Перед покупкой полов следует обязательно проконсультироваться с продавцом, который поможет выбрать оптимальный вариант для конкретного помещения.

Схема подключения терморегулятора.

Конечно же, основная составляющая теплого пола — нагревательный элемент, но сердце его заключено в терморегуляторе.

Подключение пола к электричеству осуществляется через терморегулятор.

Они делятся на несколько видов: начиная с механических и заканчивая интеллектуальными устройствами, которые контролируют температуру воздуха и непосредственно самого пола.

Монтаж и установка электрического теплого пола
Смонтировать электрический пол достаточно просто, это не вызовет особых сложностей у человека, который может своими руками забить гвоздь.

Такие полы укладываются либо под стяжку, либо прямо на нее (это зависит от технических характеристик теплого пола). Особую сложность составляет подключение такого пола к электричеству.

Как подключить электрический теплый пол к сети

Схема укладки и подключения теплых полов.

Подключение такого пола к сети происходит через терморегулятор. Конечно, это лучше доверить электрику, но, если присутствует уверенность в собственных силах, можно сделать и самому. В некоторых моделях схематическое изображение подключения пола к терморегулятору указана на корпусе этого же прибора. Подключение регулятора температуры к электрической сети может быть как непосредственным, от электрощита, так и через обычную розетку.

Следует отметить то, что необходимо предусмотреть отдельный автоматический выключатель для прямого подключения через электрощит. Он позволит отключить или подключить регулятор температуры, а также служит защитой при скачках напряжения в сети. Если же планируется подключить регулятор к обычной розетке, следует учесть и все электроприборы, которые будут подключаться к этой розетке.

Самыми популярными регуляторами температуры считаются механические и электронные терморегуляторы. Однако принцип их подключения схож с более сложными моделями. Как правило, в комплект входят датчик температуры, клеммы, монтажная коробка и инструкция монтажа и эксплуатации.

Ко всем видам электрического теплого пола подходит любой вид терморегулятора. Есть единственное условие, максимальный ток, который потребляет пол, должен соответствовать максимальному току, который пропускает через себя терморегулятор. Установка терморегулятора не займет большого количества времени. Следует в выбранном месте сделать углубление и подвести к нему провода сети, термодатчика и непосредственно самого теплого пола.

Провода нагревательного элемента имеют цветовую маркировку. Так, белый (коричневый или черный) провод — это фаза, на схемах обозначается L; синий провод — ноль, на схеме N; желтый или зеленый — земля. А вот провода, идущие из сети, не всегда промаркированы. Для того чтобы определить фазу и ноль в сетевых проводах, достаточно воспользоваться индикаторной отверткой.

При касании ее металлического наконечника к фазе на отвертке загорается лампочка. Чтобы подключить пол к электричеству, следует выполнить такие шаги в следующем порядке.

  1. Подключить провода сети (220 Вт) к контактам регулятора температуры 1 и 2. Маркировка «гнезд» обычно указана на боковой крышке терморегулятора. Очень важно соблюсти правильную полярность: к «гнезду» 1 подключается фаза (L), а к контакту 2 следует подключить ноль (N).
  2. Подсоедините провода нагревательного элемента к «гнездам» 3 и 4, где к контакту 3 подключается ноль (N), а к контакту 4 — фаза (L).
  3. Подключение термодатчика. Обычно он подключается к «гнездам» 5 и 6 и соблюдение полярности здесь не обязательно.
  4. Проверка исправности подключения регулятора температуры. Для этого следует включить прибор и выставить минимальную температуру нагрева, после чего увеличить температурные показатели до максимума. О правильности подключения сообщит щелчок замкнувшейся цепи.

В зависимости от вида терморегулятора схема его подключения может быть иной. Чтобы не допустить ошибки, следует подключать терморегулятор согласно схеме, указанной на его корпусе. Незначительные изменения вносит в процесс подключения и вид электрического пола.

Подключение кабельных систем (нагревательные секции и нагревательные маты)

Нагревательные секции и маты могут состоять из двужильного или одножильного кабелей, что диктует свои особенности в подключении теплого пола .

Двужильный кабель имеет три провода: землю (желто-зеленый), фазу (белый или коричневый) и ноль (синий). Он подключается к терморегулятору по основной схеме подключения с тем отличием, что «землю» следует подключить к «гнезду» 2, к которому подключается ноль из сети питания.

Читать  Гибкий порог для ламината и плитки

Одножильный кабель включает в себя один токоведущий провод (как правило, имеет белый цвет изоляции), второй провод — это заземление. Токоведущие провода обоих концов одножильного кабеля подключаются к «гнездам» 3 и 4, а оба конца провода заземления следует подключить к «гнезду» 2 (ноль (N) сети питания).

Подключение инфракрасного, или пленочного, электрического теплого пола

Схема подключения инфракрасного пола.

Пленочные системы теплых полов имеют несколько секций или полос пленки и от каждой секции выходит по два провода. Чем больше таких секций, тем больше проводов придется вести к терморегулятору.

Чтобы избежать этого, рекомендовано использовать распаечную коробку, которая позволит вывести к терморегулятору всего два провода и без затруднений проверить работоспособность теплого пола, не демонтируя напольное покрытие.

Специалисты рекомендуют нумеровать провода, что позволит сократить время проверки работоспособности всей установки и отдельных ее элементов. В распаечной коробке следует параллельно (фазы с фазами, а ноли с нолями) соединить провода, идущие от пола, методом спайки или скрутки.

А из распаечной коробки выводится только два провода, которые и подключаются к терморегулятору по основной схеме.

Итак, какие инструменты и материалы понадобятся для подключения систем полов к электричеству:

  1. Перфоратор с победитовой коронкой (для высверливания отверстия под терморегулятор).
  2. Штроба (для высверливания отверстий в стене под провода).
  3. Терморегулятор (в комплекте с ним идут датчик температуры, клеммы, монтажная коробка, а так же инструкция монтажа и эксплуатации).
  4. Индикаторная отвертка или другое приспособление для определения полярности сетевых проводов.
  5. Шурупы для крепления терморегулятора к стене (если их нет в комплекте).
  6. Отделочные материалы или кабельные короба для маскировки проводов.

Техника безопасности
Ни одна работа не должна начинаться без изучения техники безопасности. При подключении пола к электросети необходимо выполнить всего одно правило: обязательно обесточить квартиру или дом, где производится установка во избежание поражений электрическим током.

Подготовка, установка и подключение электрического теплого пола

Подключение электрического теплого пола сводится практически к подсоединению его к электричеству и терморегулятору.

Надо сказать, что эти операции настолько просты, что их можно смело выполнять самому, хотя, как и в любом другом деле, здесь есть свои секреты.

Чтобы теплый пол был действительно эффективным, его вначале нужно правильно «собрать», а потом подключить.

Как подключить электрический теплый пол правильно?

  1. Выровнять черновое покрытие и устранить дефекты в виде трещин.
  2. Постелить теплоизоляцию фольгированной поверхностью к потолку.
  3. Уложить саму систему теплого пола – кабель, нагревательные маты или инфракрасную пленку .
  4. Кабель зафиксировать стяжкой, тепловые маты – клеевой основой. а на пленку можно сразу класть финишное покрытие.

На этапе, когда теплый пол уже уложен, его нужно подключить к терморегулятору и проверить на исправность.

Установка терморегулятора

Место для термостата нужно выбрать еще до начала монтажа пола. так как именно от него начинается вся система. Терморегулятор необходим для отслеживания температуры в помещении и поддержки ее на необходимом уровне, а так же для подключения всего контура к сети.

Для терморегулятора со встроенным фиксатором температуры воздуха оптимальным расстоянием от теплого пола будет 1.5 м. Выбирая для него место, нужно проследить, чтобы на него не попадали лучи солнца, иначе его настройки будут показывать неверные данные.

  1. Механического типа.
  2. Программного типа.

Последние самостоятельно отслеживают как температуру пола, так и воздуха, и если она становится ниже заданной, то в нужный момент система включается и идет обогрев.

Каждый терморегулятор имеет схему подключения, а в некоторых моделях она изображена прямо на корпусе:

  1. В выбранном для прибора месте на стене нужно сделать отверстие и провести от него углубление вниз к полу.
  2. Затем подвести к нему кабели теплого пола, провода сети и самого терморегулятора.
  3. Для укладки всех проводов рекомендуется использовать гофрированную трубку с заглушкой.
  4. После того, как прибор установлен, к нему нужно подвести заземление, фазу и ноль.

Если датчик не идет в комплекте с теплым полом, то нужно выбирать такой, чтобы его максимальный ток, совпадал с тем, который потребляет пол.

Подключение кабельной системы

Как правило, подобные работы лучше доверить профессионалам, но при желании, можно сделать подключение электрического теплого пола самостоятельно:

  1. Термодатчик обогревательной системы нужно «упаковать» в гофрированную трубку и уложить в подготовленную в стене штробу.
  2. Подключить провод от датчика к терморегулятору. а его самого зафиксировать между витками нагревательного элемента пола.
  3. Последний этап – это проверка всей системы при помощи тестера и сверка показателей с данными. заявленными производителем в инструкции.

Читать  Можно ли стелить ламинат на линолеум

После того, как теплый кабельный пол доказал свою работоспособность, на него кладется стяжка, а после ее полного высыхания напольное отопление можно включать.

Читайте у нас на сайте о технологии и последовательности укладки теплого электрического пола под:

А также узнайте в этой статье о том, как сделать электрический теплый пол своими руками.

Присоединение тепловых матов

Схема подключения нагревательных матов достаточно проста:

  1. Определяется место, где будет установлен терморегулятор.
  2. Маты укладываются, согласно заранее составленной схеме. Удобство этого вида теплого пола в том, что маты можно разрезать и укладывать так, как требует форма и площадь комнаты.
  3. Датчик температуры нужно уложить в гофрированную трубку и закрепить на полу между витками системы, а кабель от него подсоединить к терморегулятору согласно схеме.

Удобство монтажа нагревательных матов в том, что, рассчитав заранее мощность и полезную площадь комнаты, можно приобрести набор с соответствующей мощностью и длиной шага.

В этой системе штробу для гофрированной трубки придется делать не только в стене, как в случае с кабельным полом, но и в полу. Это связано с тем, что нагревательные маты имеет толщину всего 15 мм. Чтобы трубка не торчала, ее «замуровывают» в пол.

Подсоединение пленочного пола

Инфракрасная пленка, это пример того, что подключение электрических теплых полов к сети может стать проверкой на терпение.

Она устроена так, что из каждой ее секции выходит 2 провода, а если таких секций много, то и их, соответственно тоже, и все их нужно подвести к терморегулятору:

  1. Чтобы облегчить работу, рекомендуется установить распаечную коробку. а каждый провод пометить, если это не сделал производитель.
  2. В коробе провода соединяются в соответствии фаза к фазе. ноль к нолю с помощью спайки так, чтобы их получилось два. Вот эти 2 провода и подключаются к терморегулятору.
  3. Каждую теплопроводящую полосу с одной стороны пленки нужно изолировать, а к другой подключить силовой провод. Чтобы все соединить правильно, листы укладываются параллельно друг к другу.
  4. Терморегулятор и штроба от него делаются так же, как описано в предыдущих системах. а термодатчик укладывается в гофрированную трубку, фиксируется на полу и подключается к термостату.

С пленочными полами нужно быть особенно внимательным, так как правильно подсоединить их можно только один раз. Если что-то было сделано не так, придется менять весь лист.

Как подключить теплый пол к электросети

В процессе монтажа электрического теплого пола, самым трудоемким считается подключение к электропитанию. Непосредственно устройство полов своими руками не представляет сложности даже для новичков, но, если подключение инфракрасного теплого пола, либо кабельного или стержневого, произведено неправильно, система не будет выполнять свои функции или выйдет из строя. Следует обратить внимание на устройство заземления, иначе система будет «биться» током.

Электрические теплые полы требуют установки термостата. Этот прибор нужен для поддержания стабильной заданной температуры в помещении. Термостат отключает и включает полы в соответствии с показаниями термодатчика.

Установка терморегулятора

Подключение теплого пола возможно без использования термостата. Однако в таком случае придется вручную организовывать режим работы системы. Во-первых, это неудобно; во-вторых, владельцы жилья лишаются следующих преимуществ:

  • Поддержание заданной температуры в автоматическом режиме;
  • Нагрев пола в определенные временные промежутки;
  • Экономия электроэнергии;
  • Поддержание комфортной температуры круглосуточно.

При выборе термостата нужно учитывать потребляемую мощность системы теплого пола. Обычно используют приборы мощностью 3 кВ. Подключать устройство можно напрямую к щитку или через розетку. К прибору всегда прилагается инструкция, в какой последовательности подсоединять силовые провода, а также заземления, фазы и нуля.

Термостат располагают на расстоянии 1,2-1,5 м от пола. Некоторые виды регуляторов можно устанавливать ниже – около 30 см от поверхности, обычно они оснащены сверхчувствительными термодатчиками.

Подключение через розетку

  1. 1 Установить термостат. Существует 2 варианта монтажа: накладной и скрытый. Соответственно, для скрытой установки в стене необходимо сделать отверстие и штробу для кабеля. Для накладной установки – только штробу.
  2. 2 К распределительной коробке подводится провод заземления, фаза, ноль из розетки.
  3. 3 В штробе располагают нагревательный кабель от теплого пола и одножильный провод термодатчика.
  4. 4 Подсоединить провода по схеме (инструкция со схемой прилагается к терморегулятору).
  5. 5 Осуществить подключение системы пола к термостату.

Подключение через щиток

Если терморегулятор предназначен для эксплуатации в большом помещении (20 кв. м. и более), то мастера рекомендуют устанавливать прибор на отдельной электролинии. В случае подсоединения напрямую через щиток, схема действия аналогична с вышеописанной (провода заземления, фазы и нуля) с той разницей, что необходим монтаж УЗО (устройство защитного отключения). УЗО устанавливается в щитке. После закрепления термостата следует процедура подключения теплого пола.

Читать  Потолочные плинтуса какие бывают

Подключение теплого пола без использования терморегулятора

Существует возможность монтажа теплого пола без использования термостата. В этом случае, обычно, нагревательный провод подключается к выделенной линии и при помощи УЗО полы работают в режиме вкл/выкл. Проще говоря, своими руками придется постоянно контролировать систему. В ходе «ручной» эксплуатации расход электроэнергии значительно возрастает. Кроме того, придется решить проблему заземления.

Подключение пленочного инфракрасного теплого пола к термостату своими руками

Пленочный ИК пол представляет собой нагревательный мат, на который нанесены полоски углеродного полимера. До монтажа системы необходимо выровнять поверхность и уложить теплоизоляцию.

Схема подключения электрического теплого пола:

  1. 1 Каждый инфракрасный пленочный мат разрезать по требуемой длине и раскатать по направлению к стене, на которой установлен терморегулятор.
  2. 2 Стыки ИК полотен проклеить скотчем не доходя до краев 10-20 см. Термоподложка также должна быть единым полотном с заклеенными стыками.
  3. 3 Поместить один конец клеммы между слоями ИК-пленки. Второй конец каждой клеммы должен находиться сверху, со стороны медной шины.
  4. 4 Зажать клеммы плоскогубцами.
  5. 5 Взять одножильный провод и подсоединить к клемме, зажать пассатижами.
  6. 6 Каждый нагревательный ИК-мат соединить последовательно таким образом, чтобы «фаза» и «ноль» двумя проводами подключались к терморегулятору. Затем подключается заземление.
  7. 7 Изолировать клеммы битумным скотчем.
  8. 8 Также изолировать концы медных шин с другой стороны полосы ИК-пленки.
  9. 9 Чтобы поверхность финишного покрытия легла максимально ровно, нужно проделать в изоляционном слое отверстия и «утопить» в них соединения клемм с проводами.
  10. 10 Подключить провод термодатчика к термостату.
  11. 11 Закрепить датчик к обратной стороне ИК-пленки при помощи скотча.
  12. 12 Проверить работу системы.
  13. 13 Процедуру монтажа инфракрасного пленочного пола можно считать завершенной. Далее выполняется укладка линолеума, ламината и т.д.

Совет! Настоятельно рекомендуется использовать плотную вспененную термоподложку перед укладкой ИК-пола. В таком материале удобно проделывать отверстия и канавки, чтобы можно было спрятать провода и места соединения. Нагревательный пленочный мат получится «гладким» и финишное покрытие ляжет идеально.

Подключение стрежневого теплого пола своими руками

Стержневой пол – разновидность ИК-системы отопления. Представляет собой маты, на которых закреплены параллельные стержни из карбона, меди и серебра. В отличие от пленочных полов, одножильный провод соединяет стержни между собой наподобие веревочной лестницы. Инструкция по подключению своими руками:

  1. 1 Разложить каждый мат параллельно друг другу.
  2. 2 Соединить провода последовательно при помощи термогильзы, изолировать термоусаживаемой трубкой и «запечь» соединение строительным феном.
  3. 3 Закрепить каждый нагревательный мат скотчем на полу, предварительно покрытом теплоотражающим материалом.
  4. 4 Подключить провод первого мата к терморегулятору.
  5. 5 Установить датчик температуры между двумя карбоновыми стержнями срединного мата.
  6. 6 Подключить датчик к терморегулятору.
  7. 7 Проверить работоспособность системы.
  8. 8 Залить стержневой пол стяжкой либо можно уложить сверху керамическую плитку.

Совет! Для качественной адгезии чистовой стяжки и черновой поверхности, в теплоотражающем материале необходимо сделать прямоугольные отверстия. На каждый квадратный метр – 3-4 выреза.

В терморегулятор также подключается провод заземления. Обычно производители прикладывают подробную инструкцию к устройству, где все четко расписано.

Подключение кабельного пола своими руками

Монтаж кабельного пола должен начинаться с укладки теплоизоляции. Материал можно расстилать непосредственно на стяжку либо спрятать в слой наливного самовыравнивающегося пола. Существует 2 варианта кабельного теплого пола: в виде отдельного провода либо это мат, с закрепленным на нем кабелем. В качестве рулонного материала используется армированная сетка.

Монтаж пола в виде отдельного кабеля:

  1. 1 Проложить специальную металлическую ленту поперек помещения с шагом 50 см, закрепить шурупами (можно гвоздями).
  2. 2 Уложить кабель по заранее продуманной схеме, избегая участков под мебелью. Витки не должны пересекаться друг с другом, шаг – 25 см.
  3. 3 Зафиксировать кабель на монтажной ленте (в ней предусмотрены специальные зажимы-скобы).
  4. 4 Между линиями кабеля устанавливается термодатчик, провод которого укладывается в гофру.
  5. 5 Один конец кабеля изолируется. К терморегулятору подключается входящий конец, провод термодатчика, ноль, фаза и провод заземления.
  6. 6 Контрольная проверка системы.
  7. 7 Сверху системы заливается бетон или выравнивающаяся смесь либо клеится плитка.

Нагревательный мат подключается по такой же схеме, но есть один важный нюанс. Кабель резать нельзя! Можно разрезать только сетку, на которой он закреплен. Поэтому придется просчитать заранее, где будут разрезы мата и в какую сторону разворачивать его части. Далее все по вышеописанной схеме: подключение к термостату непосредственно кабеля, проводов фазы, ноля, датчика и заземления.

Источники: http://1poteply.ru/montazh/pol/tyoplyj-podklyuchenie-k-elektrichestvu.html, http://netholodu.com/teplyj-pol/elektricheskij/podklyuchenie.html, http://domotopim.ru/teplyj-pol/elektricheskij/kak-podklyuchit-elektricheskiy-tepliy-pol.html

на основе водяной, электрической схемы

Подключение теплых полов – самый популярный метод дополнительного отопления комнаты. Для экономии средств часть работ допустимо выполнить собственноручно. В представленном материале будем рассмотрено как подключить теплый пол при существующих системах прогрева и какие тонкости при этом важно учесть.

Разновидности систем тепловых полов

Реализованы два основополагающих типа тепловых полов – это водные теплые полы и электрические. В нагреве водяного исполнения теплоносителем является прогретая вода, подающаяся из котла либо общего стояка.

А в электрических полах передача тепла реализована следующим образом: протекающий ток нагревает медные греющиеся элементы, а они в свою очередь передают тепло окружающим предметам. По этому принципу функционируют, электрические маты, греющий кабель. А принцип работы инфракрасной пленки заключен в испускании специализированными элементами длинных инфракрасных волн, оные и прогревают все предметы в помещении.

Любой из типов имеет тонкости при подсоединении, далее рассмотрим подключение теплых полов более развернуто.

Существующие подвиды теплых половВиды теплых полов

Подготовка основания и подключение теплых полов

Перед тем как подключить теплый пол, необходимо произвести подготовку. Какую бы схему теплого пола вы не избрали для реализации, всегда важно производить подготовку основания:

  • Первым делом производится демонтаж старого напольного покрытия.
  • Если будет исполняться новая стяжка, то так же необходимо удаление старой стяжки.
  • Затем осматривается основание и при обнаружении трещин и глубоких сколов осуществляется их заделка. Для этого трещину расчищают до твердого основания, грунтуют поверхность и заполняется изготовленным раствором, либо специально приобретенной ремонтной смесью.
  • Следующим этапом осуществляется укладка гидроизоляционного слоя в виде полиэтиленовой пленки, минимальной толщиной в 200 микрометров.
  • Затем выполняется укладка теплоизоляционного слоя, а по периметру комнаты на стенах крепится демпферная пленка, которая будет нивелировать температурные расширения будущей стяжки.

Алгоритм подготовки основания одинаков практически для всех типов теплового пола, исключением являются инфракрасные тепловые полы.

Подключение водяного пола

Наиболее грамотным ответом, как подключить теплый пол на основе водного исполнения, является их подсоединение к котлу с применением водяного насоса. Из-за того что температура теплоносителя не может быть больше 35 градусов, нужно задействовать коллектора и смесительные узлы.

Для обеспечения подобного присоединения выполняется монтаж трехходового и двухходового клапанов. Затем труба подачи подключается к распределительному щиту, в котором должны быть выходы по числу контуров, а так же регуляторы расхода и клапаны. С помощью них можно отрегулировать подачу воды и настроить температуру всего пола.

Для необходимости отключения отдельно взятого контура на подачу и обратку производится установка кранов.

Далее рассмотрим более легкий способ, как подключить теплый пол электрического исполнения.

Схема подключения водяного полаПримерная схема присоединения водяного пола

Подключение терморегулятора к теплому полу

Прежде чем ответить на вопрос, как подключить теплый пол к терморегулятору, нужно изучить, что такое регулятор и как он подсоединяется к схеме.

Основная задача данного прибора это регулирование температурного режима в помещении. Так же через термостат происходит подсоединение прогревающих элементов к сети питания.

Термостат, следящий за температурой воздуха в комнате, монтируется на стену на расстоянии не менее одного метра от уровня пола.

Существует два главных способа подключения терморегулятора. Это подсоединение к отдельной питающей линии от распределительного щитка либо подключение к уже существующей розетке.

Как подключить теплый пол

В комплект поставки всегда включается схема подключения теплых полов, а это значит, данную процедуру можно исполнить без посторонней подсказки.

После монтажа термостата выполняем штробление двух каналов. В один будет произведена укладка питающих проводов, а во второй будут уложены контрольные провода датчика, который будет размещен непосредственно в толще стяжки. По окончанию основных вышеописанных операций можно исполнять укладку и подключение теплых полов в комнате к настроенному и установленному датчику.

Рынок предлагает широкий выбор регуляторов, начиная от самых примитивных механических систем и заканчивая регулятором с интеллектуальным управлением (один раз настраивай и пользуйся потом постоянно без вмешательства). Как подключить теплый пол к терморегулятору задача не сложная.

Подключение кабельного пола

Как подключить теплый пол кабельный. На старте начала монтажа кабеля нужно составить главную схему распределения провода. При этом просчитываются такие моменты:

  1. Размещать греющий кабель под мебелью нецелесообразно, поэтому под ней провод не кладется.Обязательный буфер от стен равен тридцати сантиметрам.
  2. Шаг между витками провода выбирается произвольно по принципу: чем плотнее расположение, тем сильнее прогрев, но плотнее 10 см укладывать нецелесообразно. Так как возрастает расход материалов, а эффективность остается на прежнем уровне.

Нельзя допускать пересечения провода при монтаже, так как это может привести к короткому замыканию и выхода из строя всей системы теплового пола. Так же предпочтительно применять двужильный кабель, так как он во время работы производит гораздо меньшую генерацию электромагнитного излучения.

Крепить кабель к полу можно любым способом, например, довольно просто и удобно производить укладку на монтажную ленту.

Выполнив монтаж кабеля нужно уложить контролирующий датчик. После этого нужно выполнить правильность смонтированной системы в целом. Для этого берется мультиметр и проверяется сопротивление на концах кабеля. Оно обязано соответствовать данным указанным в документации.

После проверки пол готов к заливке стяжки.

Выждав нужное время до полного высыхания стяжки, можно приступить к непосредственному подключению всей электрики к термостату и питающей сети. Выполнить эту процедуру довольно легко, достаточно строго следовать схеме.

Тщательно затягивайте все выполняемые соединения. От качества затяжки зависит эффективность и долговечность эксплуатирования тепловых полов. Если при выполнении работ, как подключить теплый пол, выполнить некачественное соединение проводов, то в этом месте будет происходить нагрев, что может привести к возгоранию.

Схема подключения кабельного полаМакет кабельного пола

Подключение электрических матов

Как подключить электрические маты. Нагревательные маты по своей сути являются более совершенным видом кабельного теплового пола, так что подключение теплых полов данного типа будет проще. Разница заключена в том, что в конструкции мата применен более тонкий провод, уже задан нужный интервал и провод закреплен на специальном материале.

Таким образом монтаж подобной конструкции значительно упрощается и требует меньше усилий. Так же не требуется заливка толстой стяжки для сокрытия провода, достаточно выполнить тонкую стяжку или можно применить плиточный клей, если финальным покрытием является керамогранит.

Так как готовая конструкция имеет небольшую толщину, то для укладки термодатчика нужно предварительно проштробить нишу в основании.

Еще одним немаловажным плюсом применения именно матов, является экономия высоты потолков.
Принцип подключения к датчикам и питанию полностью совпадает с тепловым кабельным полом.

Схема укладки греющих матовУложенные теплые маты

Подключение пола инфракрасного типа

Как подключить теплый пол инфракрасного типа. У инфракрасного теплого пола подключение отлично от вышеописанных, так как сам пол функционирует по другому алгоритму. Вся конструкция реализована из карбоновых либо биметаллических нагревательных элементов впаянных в тонкий слой материала с термостойкими характеристиками.

По краям данной пленки выполнены медные проводники, которые непосредственно подсоединяются к сети.
Перед монтажом инфракрасной пленки важно положить специализированную теплоотражающую фольгированную изоляцию.

Пленку можно резать по специально предназначенным местам, которые размещены по всей пленке с интервалом в 30 сантиметров.

В остальном принцип монтажа не отличается от нагревательных матов и греющего кабеля.

В вышеописанной статье были рассмотрены главные виды тепловых полов, а так же методы их подсоединения. Ознакомившись с описанным материалом, вы сможете выполнить это действие собственноручно, так что подключение теплых полов по силу каждому.

Отправить ответ

avatar
  Подписаться
Уведомление о
