Подключение джакузи: Как установить джакузи. Требования к установке и устройство джакузи

Подключение джакузи к электросети

Подключение гидромассажной ванны, так же нередко называемой просто джакузи, к электросети, очень серьезное и ответственное мероприятие.

Чтобы обеспечить максимальную безопасность в повседневной эксплуатации джакузи, а кроме того продлить срок её службы, необходимо, при монтаже, соблюдать ряд простых, но очень важных правил, которые описаны в различных нормативных документах.

В данной статье, для вашего удобства, собраны все основные правила, соблюдая которые, вы сможете без труда подключить гидромассажную ванну к сети самостоятельно, своими руками. Кроме того, описаны некоторые правила, следуя которым делается электропроводка, выбирается кабель и защитная автоматика.

1.  В первую очередь, еще на этапе покупки гидромассажной ванны, обязательно запросите сертификат соответствия Госстандарта России на ванну.

Так как чаще всего, продаваемые в нашей стране гидромассажные ванны, в частности и знаменитой фирмы Джакузи (чьё имя стало нарицательным и теперь так называют все гидромассажные ванны), произведены за рубежом и в определенных случаях, такое оборудование может не соответствовать требованиям электробезопасности принятым в России.

Наличие сертификата соответствия гарантирует, что производство выбранной вами модели гидромассажной ванны велось с соблюдением всех необходимых стандартов и полностью подходят для использования в наших электросетях.

В частности, в сертификате должно быть указано, что изделие соответствует ГОСТ Р МЭК 60335-2-60-2000, это стандарт регламентирует как раз требования к гидромассажным ваннам, называется – «Безопасность бытовых и аналогичных электрических приборов. Дополнительные требования к гидромассажным ваннам и методы испытаний».

2. Перед подключением джакузи прочитайте инструкцию, идущую в комплекте, и следуйте ей.

Чаще всего, непосредственное подключение гидромассажной ванны к электросети сводится к подсоединению питающего кабеля, который вы заранее протянули к месту монтажа, к клеммам ванны.

Контакты для подключения, находятся обычно рядом с компрессором, в отдельной распределительной коробке с гермовводами (сальниковыми) вводами.

В соединительной коробке, обычно, расположены три клеммы, так как бытовые гидромассажные ванны подключаются к однофазной сети:

L – фаза

N – Ноль

PE –Заземление

Что в электрике значит L и N, а также PE – Читайте в одной из наших предудыщих статей ЗДЕСЬ.

СХЕМА ПОДКЛЮЧЕНИЯ ГИДРОМАССАЖНОЙ ВАННЫ (ДЖАКУЗИ) К ЭЛЕКТРИЧЕСТВУ


Подключение проводов к клеммам джакузи, если электропроводка выполнена по всем правилам, выполняется в следующем порядке и только после полного обесточивания монтируемой линии:

К клемме L подключается фаза – белый, черный или коричневый провод

К клемме N подключается ноль – голубой провод

К клемме PE подключается заземление – Желто-зеленый провод

3. После подключения к сети необходимо надежно затянуть гермовводы, закрыть коробку для подключения – убедитюся в герметичности всех соединений и примыканий.

Только после этого можно продолжать установку ванны.

На этом этапе необходимо проверить, чтобы провода были надежны закреплены, не были натянуты. Кроме того, всеми способами нужно исключить попадание воды как в места подключения, так и просто в места где уложен или проходит кабель.

4. Проводка для джакузи должна быть выполнена с соблюдением всех норм и правил, действующих в России.

В частности:

     А. Кабель должен быть с медными жилами в ПВХ оболочке, марка ВВГнг-LS, список надежных, качественных производителей вы можете найти ЗДЕСЬ.

Сечение кабеля выбирается как по мощности джакузи, с учетом пускового тока двигателя, так и по длине линии.

Чаще всего мощность двигателя Джакузи не превышает 1,5 кВт, соответственно для подключения ванны, достаточно протянуть кабель 3х2,5мм.кв (с учетом пускового тока двигателя, который может превышать в 3-5 раз рабочую мощность).

     Б. Идеальным вариантом будет прокладка отдельной линии от электрощита до гидромассажной ванны. Обязательно необходимо установить, кроме автоматического защитного выключателя – автомата на 16А, дифференциальную защиту – УЗО с дифференциальным током срабатывания 30 мА, номиналом 25А. Либо использовать совмещающий эти два устройство автоматический выключатель дифференциального тока номиналом 16А рассчитанного на ток утечки 30 мА.

     В. Крайне не рекомендуется подсоединять к гидромассажной ванне шнур с вилкой, для подключения к стандартной розетке – это, в условиях валажных помещений, может быть небезопасно.

Лучше всего максимально исключить лишние места соединений, идеальный вариант, когда питающий кабель с одной стороны подключается к защитному автоматическому выключателю с УЗО в электрощите, а с другой к клеммам ванны.

Стоит отметить, что довольно много производителей, для удобства, сами включают в комплект поставки своих гидромассажных ванн сетевой шнур с УЗО.

Пользоваться такими ваннами, лучше лишь тогда, когда возможности сделать более надежное прямое соединение нет. Контакты розетки могут в условиях влажного помещения – окисляться, при этом ослабевает электрический контакт, что вызывает нагрев и нередко является причиной пожара.

     Г. Если линия питания джакузи будет совмещена с другим электрооборудованием ванной комнаты, тогда, кроме правильно рассчитанного сечения кабеля, необходимо чтобы распределительные коробки находились вне пределов ванной комнаты, чтобы исключить попадания влаги внутрь. Степень зажиты распаячной коробки должна быть не менее, чем IP44.

5. Необходимо обязательно смонтировать систему дополнительного уравнивания потенциалов – ДСУП, которая соединяет все защитные проводники, открытые токопроводящие части корпусов, рам приборов и т.д. и подключить к ней вашу гирдомассажную ванну. (как, впрочем, и любую другую)

Обычно в ванных комнатах для этого делается распределительная коробка, называемаю коробкой уравнивания потенциалов – КУП, в которой сводятся все заземляющие проводники, идущие к приборам и вводной заземляющий кабель, идущий в щит на шину заземления.

Вот и к раме гидромассажной ванны, также, под болт или винт, подсоединяется медный проводник сечением 4мм.кв, который подключается к клеммам КУП.

Использовать незаземленную гидромассажную ванну нельзя, как и подключать её к трубам водоснабжения, арматуре стен или пола и т.д.

Соблюдая эти простые правила подключения джакузи, вы сможете безбоязненно пользоваться ей и будете уверены, что она прослужит без проблем долгое время.

Кстати, обязательно помните, так как ключевым элементом, качающим воду или воздух в гидромассаной ванне, является электродвигатель, он требует, чтобы напряжение в сети было максимально приближено к стандарту – 220-230В, без проседаний или скачков. Если у вас в доме или квартире, где установлена джакузи, наблюдаются проблемы с напряжением – используйте стабилизатор, который в большинстве случаев решит их. Вам подойдёт релейный или электромеханический, какой из них лучше – читайте здесь.

На этом пока всё, если же у вас остались вопросы по тому, как подключить джакузи к электросети – пишите их в комментариях, кроме того буду рад если вы опишите ваш опыт подключения, с какими трудностями вы столкнулись, что вам помогло – это будет интересно многим.

Подключение джакузи

4. В квартирном электрощитке для питания джакузи необходимо предусмотреть УЗО с дифференциальным током срабатывания не более 30 мА.

5. Должна быть выполнена система дополнительного уравнивания потенциалов, соединяющая между собой все защитные проводники, открытые проводящие части (корпуса электроприборов и ванна, если она металлическая) и сторонние проводящие части (проводящие предметы, которые не являются частью электроустановки, но на которых может появиться электрический потенциал, например металлические трубы водоснабжения). Так же в обязательном порядке к системе уравнивания потенциалов подключают металлические сетки, укладываемые поверх замоноличенных в стяжку нагревательных элементов теплого пола, либо металлические оболочки, внутри которых проложены нагревательные кабели.

    В домах, построенных в соответствие с 7-м изданием ПУЭ, дополнительная система уравнивания потенциалов подключается к шине PE квартирного электрощитка. Для этого в доступном для обслуживания месте устанавливают коробку уравнивания потенциалов (КУП). К КУП подводят провод сечением 6 мм2 от шины PE щитка. От коробки КУП отдельными проводниками сечением 4 мм2 подключают все уравниваемые по потенциалу проводящие части. Сечения проводников приведены для обычной ванной комнаты. В ряде случаев сечения защитных проводников могут отличаться от указанных. Их следует рассчитывать согласно требованиям ГОСТ Р 50571.5.54-2013.

    В домах более ранней постройки систему уравнивания потенциалов подключают к металлическим трубам стояков водоснабжения, которые проложены в сантехнических коробах. Здесь может возникнуть опасность того, что при ремонте стояка на отдельном этаже часть трубы заменена на пластиковую вставку, которая нарушила непрерывность электрической цепи. Выполнять подобные вставки в стояках недопустимо, так как этим нарушается электробезопасность людей, проживающих на верхних этажах.

    Если водоснабжение выполнено металлопластиковыми или неармированными пластмассовыми трубами, то по рекомендациям Технического циркуляра 23/2009 (п. 2 и 3) на ответвлениях от стояков холодной и горячей воды перед входными вентилями со стороны стояков устанавливают токопроводящие вставки. Эти вставки подключают к системе дополнительного уравнивания потенциалов. В этом случае отдельно подключать к системе уравнивания потенциалов краны, смесители, полотенцесушители не требуется.

    Установка проводящих вставок в случае использования металлопластиковых труб является обязательной. При использовании неармированных пластмассовых труб установка проводящих вставок носит рекомендательный характер, но в случае низкого качества водоподготовки существенно повышает электробезопасность.



Основные нормативные документы, которые следует изучить до монтажа оборудования

ПУЭ издание 7. (Глава 1.7; Глава 7.1 (п.7.1.47, п.7.1.48)

Технический циркуляр 23/2009 Об обеспечении электробезопасности и выполнении системы дополнительного уравнивания потенциалов в ванных комнатах, душевых и сантехкабинах



Стандарты копплекса «Электроустановки низковольтные»:

 ГОСТ Р 50571. 7.701-2013 Раздел 701. Помещения для ванных и душевых комнат (до января 2015 года действовал ГОСТ Р 50571.11-96).

ГОСТ Р 50571.3-2009 Часть 4-41. Защита от поражения электрическим током

ГОСТ Р 50571.5.54-2013 Часть 5-54. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов (до января 2015 года действовал ГОСТ Р 50571.5.54-2011).

Джакузи



Рис. 1 Джакузи

К ОГЛАВЛЕНИЮ (Все статьи сайта)

  Нормативные документы по электроустановкам

12.04.2015

Установка и подключение джакузи своими руками

Раньше наличие собственного джакузи считалось признаком роскоши, но теперь все изменилось – позволить себе гидромассажную ванну может даже семья со средним достатком. И если вы на текущий момент ремонтируете квартиру или строите собственный загородный коттедж, то обязательно задумайтесь о приобретении подобной сантехники. Джакузи – хороший способ расслабиться, сбросить напряжение и отдохнуть с пользой для здоровья.

Но купить гидромассажную ванну — это только половина дела, ведь потом ее необходимо установить. Безусловно, можно доверить это дело профессионалам, но почему бы не сделать все самостоятельно – установка и подключение джакузи своими руками не настолько сложны, как это может показаться на первый взгляд. Главное – подойти к работе с умом.

Установка и подключение джакузи своими руками

Джакузи – принцип действия

Содержание статьи

Гидромассажная ванна была изобретена в Америке в середине прошлого столетия. Создали её иммигранты итальянского происхождения братья Якуцци (от неправильного произношения этой фамилии и произошло слово «джакузи»), занимавшиеся до этого изготовлением гидравлических насосов. В 1956 году, в силу некоторых обстоятельств, одному из детей в семье потребовался регулярный массаж, и один из братьев, Кандидо Якуцци, решил совместить этот процесс с купанием в ванне. Далее изобретение прошло через множество лет доработок и улучшений – серийное производство джакузи началось в конце 60-х годов прошлого столетия.

Установка гидромассажной ванны

Возможно, Вас заинтересует информация-подключение душевой кабины

Гидромассажная ванна состоит из следующих элементов:

  • чаша, также известная как купель;
  • водозаборное отверстие;
  • форсунки для вывода струй воды и пузырьков воздуха;
  • трубопроводы гидро- и аэромассажной систем;
  • насос для перекачки воды по гидромассажной системе;
  • компрессор для перекачки воздуха по аэромассажной системе;
  • отверстие для слива воды из джакузи в канализацию;
  • электронный или пневматический блок управления работой;
  • комплекс датчиков для контроля над параметрами работы гидромассажной ванны;
  • регулируемые опоры для установки джакузи на полу;
  • смеситель для наполнения ванны водой;
  • пульт управления.

Схема комплектации джакузи

Устройство гидромассажной ванны

Принцип работы джакузи такой: чаша наполняется водой через смеситель, затем часть жидкости поступает в трубопроводы гидромассажной системы через заборное отверстие. После эта вода выводится обратно в ванну, но уже под давлением, которое создается насосом, работающим от электричества. Таким образом, осуществляется гидромассаж человека, сидящего в джакузи. В дополнение к этому в ванне может происходить аэромассаж – воздух забирается компрессором и выдается через форсунки либо отдельно, либо смешанный с водой. Управляются все эти процессы при помощи электроники или пневматической системы. Современные модели джакузи оснащаются множеством самых разных дополнительных функций, призванных повысить комфорт или оздоровительный эффект от приема гидромассажной ванны. К таким функциям относятся радио и музыкальный проигрыватель, телевизор, цветное освещение, ароматизация воды, хромо- и озонотерапия и многое другое.

Ванна с джакузи — это уже не предмет роскоши, а вещь, которая может улучшить здоровье и подарить хорошее настроение

Важно! Следует понимать, что джакузи и гидромассажная ванна являются одним и тем же изделием с одним принципом действия.

Джакузи с декоративными бортиками – картинка показывает внутреннее устройство изделия

Как уже было упомянуто выше, использование джакузи имеет множество положительных сторон, среди которых:

  • улучшение кровообращения;
  • повышение тонуса мышц;
  • оздоровление опорно-двигательного аппарата человека;
  • улучшение состояния кожи;
  • профилактика и лечение остеохондроза;
  • борьба с лишними килограммами.

Кроме того, джакузи оказывает успокаивающий и расслабляющий эффект, улучшает общее самочувствие человека, который в ней побывал.

Джакузи — это еще и спокойствие, расслабленность, отрешенность от ежедневной рутины и тягостных забот

Джакузи — разновидности

На сегодняшний день производители сантехники готовы предложить вам огромное количество моделей джакузи, различающихся по своей форме, материалу изготовления и комплектации. Чтобы облегчить процесс выбора гидромассажной ванны, приведем несколько классификаций подобных изделий по тем или иным характеристикам. Начнем с формы джакузи – ознакомиться с наиболее распространенными вариантами вы можете в таблице, приведенной ниже.

Виды джакузи

Таблица. Классификация джакузи по форме чаши.

Attention: The internal data of table “124” is corrupted!

Разновидности джакузи

Следующий признак, по которому различают гидромассажные ванны – материал, из которого они изготавливаются.

  1. Чугунные – сравнительно редкие изделия, отличаются очень высокой массой, прочностью и долговечностью. Выбирая гидромассажные ванны из подобного материала, следите, чтобы эмалированное покрытие не имело сколов, царапин и трещин.
  2. Акриловые – самый распространенный вид джакузи. Гибкость и технологичность полимера позволяют придавать изделиям самые разнообразные, необычные и замысловатые формы. Акриловые джакузи обладают меньшей массой, чем чугунные, но их покрытие требует большей осторожности при использовании.
  3. Стальные джакузи – самый дешевый вариант. Обладает удовлетворительными показателями прочности, долговечности и массы. Но при этом подобные гидромассажные ванны быстро остывают, а их заполнение сопровождается неприятным шумом.
  4. Камень, дерево и прочие экзотические материалы – такие джакузи, как правило, изготавливаются на заказ и обладают соответствующей стоимостью. Отличаются высоким качеством сборки и, при должном уходе, долговечностью.

Угловое джакузи из акрила

Джакузи из камня

Помимо материала и формы, джакузи различаются по размерам, объему, типу блока управления и наличию тех или иных дополнительных опций. Перед тем как приобретать гидромассажную ванну, обязательно сопоставьте все указанные выше характеристики с бюджетом, отведенным на покупку сантехники, и со своими личными предпочтениями.

Возможно, Вас заинтересует информация о том, какую ванну выбрать акриловую или чугунную

Цены на джакузи

ванна с джакузи

Требования к месту установки джакузи

Следует понимать, что гидромассажную ванну можно устанавливать далеко не везде и не всегда – из-за своих размеров, массы и особенностей устройства монтаж сопряжен с некоторыми трудностями и ограничениями. И желательно ознакомиться с ними до того, как джакузи будет куплена.

Выбор места для джакузи

Во-первых, установку подобной сантехники желательно согласовать с организацией, отвечающей за состояние многоквартирного дома, в котором вы проживаете. В противном случае велика вероятность конфликта с представителями управляющей компании или с соседями, которые могут в судебном порядке потребовать от вас демонтировать джакузи, если её установка нарушает строительные нормы. К тому же монтаж джакузи нужно обязательно согласовывать в том случае, когда она сопряжена с переделкой помещения санузла. Перед тем как установить джакузи нужно обратить на трубы, возможно понадобится замена пластиковых труб в ванной.

Во-вторых, перекрытия в комнате, где будет устанавливаться джакузи, должны быть достаточно прочными, чтобы выдерживать тяжелую сантехнику. В среднем, на каждый квадратный метр гидромассажной ванны, в которую набрана вода, приходится 200-250 кг.

Важно! Также пол под джакузи и стены рядом должны иметь надежную паро- и гидроизоляцию – чтобы влага при использовании изделия не попадала к соседям и не затапливала этаж ниже.

Установка чаши джакузи

В-третьих, помещение под установку джакузи должно иметь подходящие размеры. От внешнего края (или краев) гидромассажной ванны должно отстоять до полуметра свободного пространства, которое в будущем может понадобиться для отодвигания сантехники, ее ремонта и технического обслуживания коммуникаций, к которым она подключается.

В-четвертых, дверной проем в ванную комнату должен быть достаточно большим, чтобы туда можно было без проблем занести джакузи. Если он слишком узкий – придется либо отказаться от идеи установить гидромассажную ванну, либо разбирать часть стены.

Ванная с джакузи

И последнее, но не по значению, требование, которому должно соответствовать жилье, где планируется установка джакузи – стабильная электросеть, способная выдержать подключение подобного изделия и обеспечить его работу без каких-либо инцидентов и проблем. Суммарная мощность насоса и компрессора гидромассажной ванны достигает огромных величин, и проводка должна быть соответствующей.

Важно! Джакузи следует подключать к электричеству отдельно от остальной проводки – через свою розетку (защищенную от попадания влаги) и собственный УЗО напрямую к щитку.

Схема подключения джакузи к электросети

Прочие требования к гидромассажной ванне можно узнать из инструкции, приложенной к конкретной модели. Посещая магазин сантехники, обязательно ознакомьтесь с этим документом, причем до непосредственного совершения покупки.

Установка джакузи – необходимые инструменты и подготовка

Для того чтобы смонтировать гидромассажную ванну, вам понадобится некоторое количество инструментов:

  • рулетка и угол для измерений;
  • уровень для контроля положения ванны при установке;
  • маркер или карандаш для разметки;
  • строительный нож с выдвижным лезвием;
  • отвертка с индикатором или тестер для электромонтажных работ;
  • плоскогубцы;
  • шуруповерт;
  • пистолет для нанесения клея или герметика;
  • разводной сантехнический ключ.

Инструменты и расходники для самостоятельной установки джакузи

Как можно заметить, большинство инструментов, необходимых для установки джакузи, можно найти у себя дома, у соседей или в ближайшем строительном магазине. Но перед тем как приступать к монтажным работам, необходимо подготовить помещение, где будет ставиться сантехника.

Шаг 1. Ознакомьтесь с требованиями к установке джакузи. Для этого обратитесь к предыдущему разделу статьи и к инструкции к той конкретной модели гидромассажной ванны, которую вы планируете приобретать.

Шаг 2. Сделайте замеры помещения, определите место, где будет ставиться джакузи.

Перед приобретением и установкой джакузи обязательно ознакомьтесь с его размерами и сопоставьте их с площадью помещения, где будет производиться монтаж ванны

Шаг 3. На входе в ванную комнате установите высокий порог – он не даст проникнуть воде из помещения в остальную часть квартиры в случае потопа, устроенного из-за дефекта джакузи или ошибок при установке.

Высокий порог в ванную комнату

Шаг 4. Перенесите полотенцесушитель подальше от того места, где будет устанавливаться джакузи.

Шаг 5. Отведите от места монтажа гидромассажной ванны все электроприборы и розетки. От джакузи до подобных приборов должно быть не меньше 50-60 см. Эта рекомендация продиктована соображениями электробезопасности.

На примере этой схемы можно увидеть ограничения на установку розеток и электроприборов около ванной или джакузи. В зонах 0 и 1 их монтаж недопустим ни при каких условиях. В области 2 он нежелателен. Зона 3 допускает установку розеток, но только с защитой от попадания влаги

Шаг 6. Если джакузи будет устанавливаться на подиум, то подготовьте его заранее.

Шаг 7. Проведите водопровод ближе к тому месту, где будет монтироваться джакузи. Также не забудьте смонтировать запорную арматуру, чтобы не было необходимости полностью отключать горячее/холодное водоснабжение в квартире при ремонте или техническом обслуживании гидромассажной ванны.

Шаг 8. Установите на трубах, идущих к месту установки джакузи, фильтры тонкой и грубой очистки. Форсунки гидромассажной ванны очень быстро выходят из строя при работе с некачественной  водой, а их ремонт будет стоить намного дороже, чем регулярная замена очищающих элементов в фильтрах.

Фильтр грубой очистки в разрезе

Шаг 9. Если давление в водопроводе непостоянно и может превышать допустимые для джакузи значения – установите на подводящих линиях ГВС и ХВС редукторы давления.

Шаг 10. Закончите отделку стен, пола и потолка в ванной комнате до того, как начнете устанавливать джакузи.

Отделку стен, пола и потолка в ванной нужно закончить заранее

Монтаж джакузи

Рассмотрим все этапы процесса на примере установки гидромассажной ванны, произведенной фирмой KOHLER. Монтаж джакузи разделен на ряд последовательно выполняемых операций, изложенных в виде пошаговой инструкции.

Шаг 1. Доставьте джакузи из магазина или со склада домой и перенесите в то помещение, где планируется установка. В ходе перемещения изделия поднимайте его не за трубы или насос, а за сам корпус.

Изделие доставлено в ванную

Шаг 2. Изучите инструкцию, приложенную к сантехнике. Проверьте комплектность устройства – все ли элементы джакузи на месте, нет ли среди них поломанных деталей или брака.

Шаг 3. Установите подголовник гидромассажной ванны, если он входит в комплект изделия. В данном случае он в наличии и крепится при помощи резиновой прокладки и пластиковых гаек. Закручивая их, будьте осторожны – чрезмерные усилия могут привести к срыву резьбы.

Крепежи подголовника

Процесс установки подголовника

Закручивание гаек

Подключение подголовника джакузи к системе гидромассажа

Шаг 4. Заранее отрегулируйте ножки джакузи для того, чтобы сантехника стояла на полу идеально ровно. Для контроля используйте уровень.

Регулировка ножек

Использование строительного уровня

Шаг 5. Подготовьте стену и пол к монтажу ванны – очистите их от пыли или грязи. Затем установите деревянные планки с пластиковыми накладками – они будут гасить возможные вибрации, возникающие при работе джакузи. Затем на полу и стене в месте монтажа ванны закрепите звукоизоляционные панели.

Разметка мест установки планок

Установка деревянной планки

Деревянная планка с пластиковыми накладками

Крепление звукоизоляционных панелей

Все готово

Шаг 6. Края джакузи, которые будут касаться стен, проклейте изоляционной лентой – чтобы вода при принятии ванны не попадала на стены и пол под сантехникой.

Изоляционная лента

Края джакузи, которые будут касаться стен, проклеиваются изоляционной лентой

Шаг 7. Придвиньте джакузи к месту установки, проверьте еще раз с помощью уровня, насколько ровно стоит сантехника. При необходимости отрегулируйте ножки ванны.

Теперь джакузи нужно придвинуть к месту установки

Джакузи на месте

Шаг 8. Окончательно зафиксируйте ванну у стены при помощи металлических скоб и шурупов.

Окончательная фиксация

Шаг 9. Удалите ту часть гидроизоляционной ленты, которая покрывает край джакузи – это нисколько не уменьшит защиту стен и пола от влаги, но при этом улучшит внешний вид ванны.

Удаление части гидроизоляционной ленты

Важно! Вместо подобной ленты допустимо использовать обычный силиконовый герметик.

Шаг 10. Подключите насос джакузи к блоку управления и общей системе питания ванны. Затем подведите шланг от трубопроводов гидромассажа. При их подключении друг к другу особое внимание обратите на герметичность соединений.

Место подключения

Насос джакузи

Подключение насоса к блоку управления

Подключение шланга от трубопроводов гидромассажа

Шаг 11. Смонтируйте электропроводку, к которой впоследствии будет подключаться джакузи. Она должна быть отдельной от остальной сети в квартире и напрямую подключаться к щитку с учетом УЗО.

Шаг 12. Установите в помещении, где монтируется гидромассажная ванна, розетку европейского образца (с контактом для земли) с защитой от попадания влаги.

Важно! Все работы, связанные с электричеством, следует выполнять только при отключенной сети. Не поленитесь и проверяйте каждый провод при помощи тестера или отвертки с индикатором – от этого не только зависит правильность монтажа, но и ваша личная безопасность!

Шаг 13. Подключите джакузи к кабелю, который потом будет идти к розетке, при помощи герметичного коннектора, защищенного от пыли и влаги. При этом будьте предельно осторожны и не перепутайте контакты фазы, нуля и земли – в случае ошибки электроника гидромассажной ванны может прийти в негодность.

Маркировка проводов по цвету

Герметичный коннектор

Провода подключаются к коннектору

Готово

Подключение к коннектору кабеля, который потом будет идти к розетке

Шаг 14. Подключите слив джакузи к канализации при помощи гибкой гофрированной трубы. При необходимости обработайте соединение герметиком – протечки в будущем недопустимы.

Шаг 15. Если в вашей модели джакузи смеситель встроен в ванну – подключите его к водопроводу при помощи гибких шлангов. Учтите, что последние должны быть достаточно длинными, с расчетом на отодвигание сантехники от стены на 40-50 см для ремонта изделия или технического обслуживания коммуникаций.

Шаг 16. Еще раз проверьте все подключения джакузи к коммуникациям – правильно ли они выполнены, нет ли каких-либо недоделок или ошибок. При их обнаружении немедленно примите соответствующие меры.

Шаг 17. Проведите пробный пуск гидромассажной ванны. Проверьте, нет ли протечек в соединениях с канализацией и водопроводом, все ли функции джакузи работают так, как следует.

Шаг 18. Если все в полном порядке – установите крепежи для декоративных панелей, которые скроют «внутренности» гидромассажной ванны от глаз. Затем произведите монтаж и самих панелей.

Установка крепежей для декоративных панелей

Установка декоративных панелей

Декоративные панели установлены

Видео — Джакузи. Как это устроено

После этого установку джакузи своими руками можно считать полностью завершенной. При грамотном пользовании, своевременном уходе и техническом обслуживании, подобная сантехника прослужит вам много лет!

Установка и подключение джакузи своими руками

Установка гидромассажной ванны

Схема комплектации джакузи

Устройство гидромассажной ванны

Джакузи с декоративными бортиками – картинка показывает внутреннее устройство изделия

Прямоугольные

Угловые симметричные

Угловые асимметричные

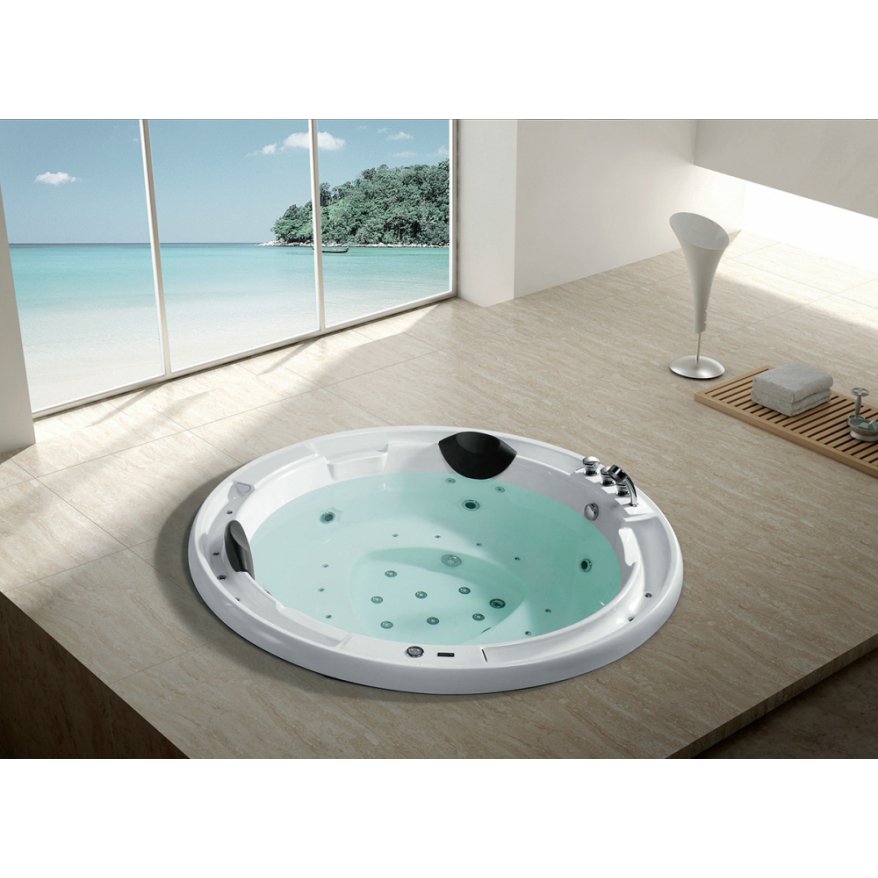

Круглые и овальные

Угловое джакузи из акрила

Схема подключения джакузи к электросети

Перед приобретением и установкой джакузи обязательно ознакомьтесь с ее размерами и сопоставьте их с площадью помещения, где будет производиться монтаж ванны

Высокий порог в ванную комнату

На примере этой схемы можно увидеть ограничения на установку розеток и электроприборов около ванной или джакузи. В зонах 0 и 1 их монтаж недопустим ни при каких условиях. В области 2 он нежелателен. Зона 3 допускает установку розеток, но только с защитой от попадания влаги

Изделие доставлено в ванную

Крепежи подголовника

Процесс установки подголовника

Закручивание гаек

Подключение подголовника джакузи к системе гидромассажа

Регулировка ножек

Использование строительного уровня

Разметка мест установки планок

Установка деревянной планки

Деревянная планка с пластиковыми накладками

Крепление звукоизоляционных панелей

Все готово

Гидроизоляционная лента

Края джакузи, которые будут касаться стен, проклеиваются изоляционной лентой

Теперь джакузи нужно придвинуть к месту установки

Джакузи на месте

Окончательная фиксация

Удаление части гидроизоляционной ленты

Место подключения

Насос джакузи

Подключение насоса к блоку управления

Подключение шланга от трубопроводов гидромассажа

Маркировка проводов по цвету

Герметичный коннектор

Провода подключаются к коннектору

Готово

Подключение к коннектору кабеля, который потом будет идти к розетке

Установка крепежей для декоративных панелей

Установка декоративных панелей

Декоративные панели установлены

Ванна с джакузи — это уже не предмет роскоши, а вещь, которая может улучшить здоровье и подарить хорошее настроение

Джакузи — это еще и спокойствие, расслабленность, отрешенность от ежедневной рутины и тягостных забот

Виды джакузи

Джакузи из камня

Выбор места для джакузи

Установка чаши джакузи

Разновидности джакузи

Ванная с джакузи

Инструменты и расходники для самостоятельной установки джакузи

Отделку стен, пола и потолка в ванной нужно закончить заранее

Фильтр грубой очистки в разрезе

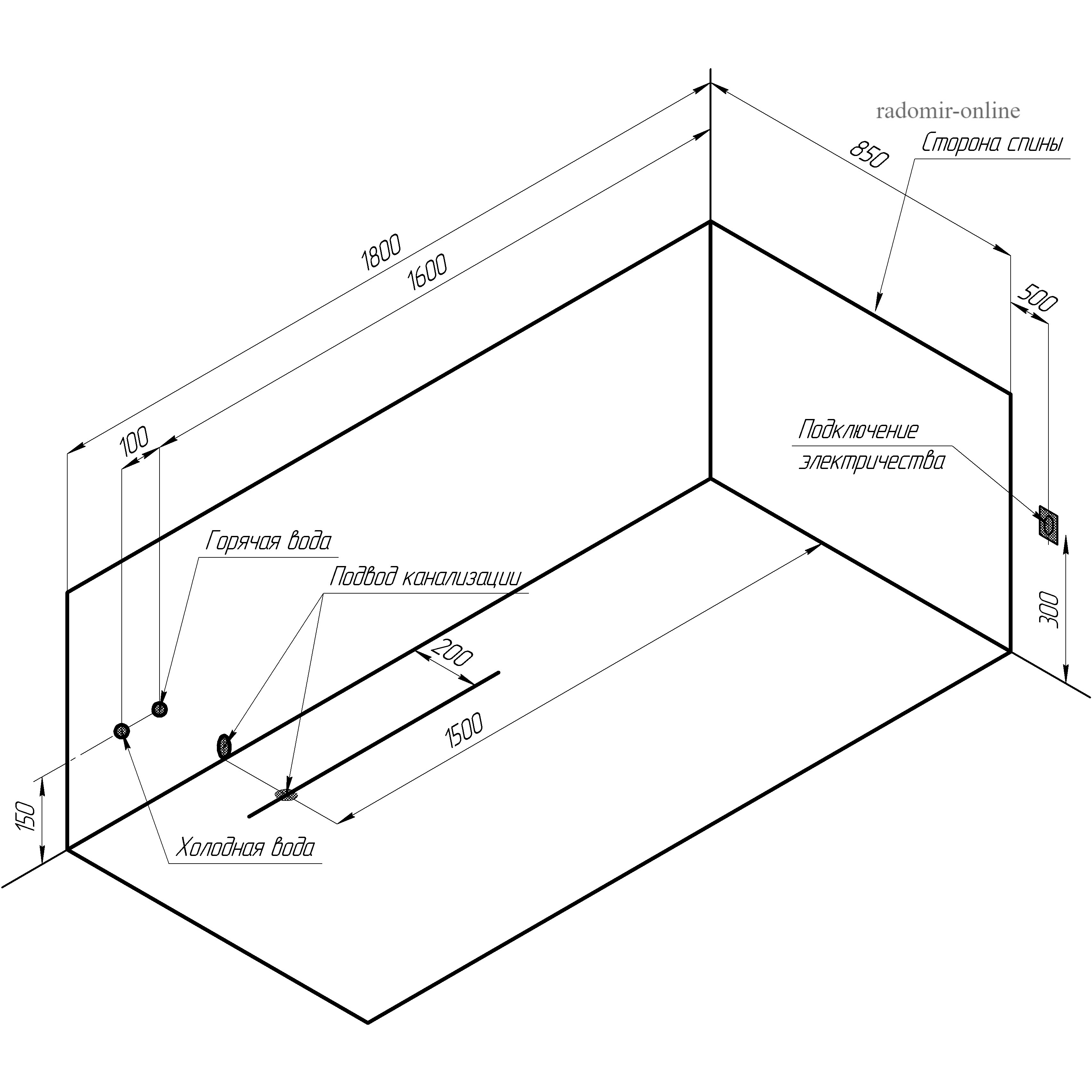

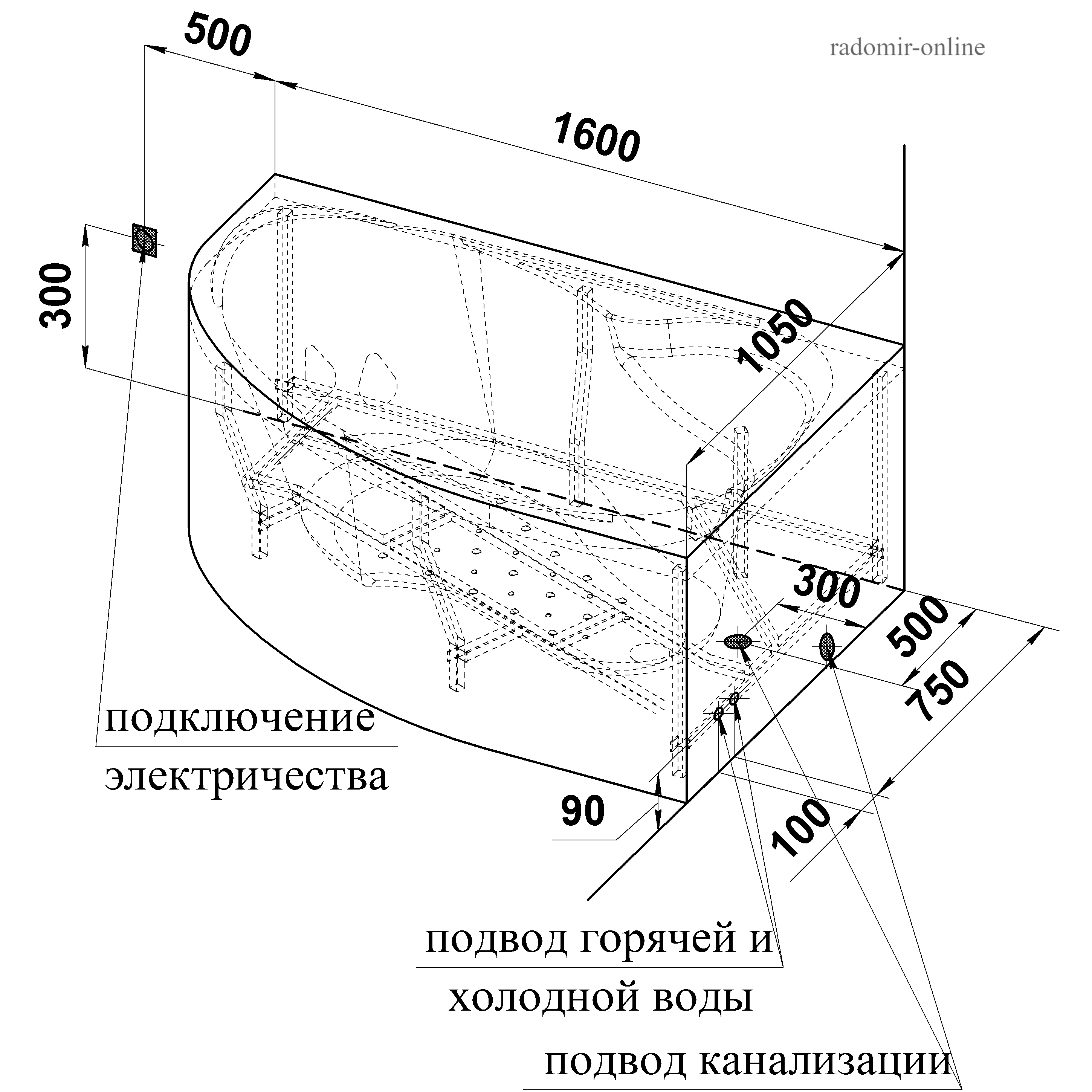

схема подключения к водоснабжению, канализации, к электросети

Установка и подключение джакузи своими руками.  Джакузи представляет собой гидромассажную ванну, которую использовали китайские и японские императоры с начала двадцатого века. Современные ванны появились немного позже и сразу стали набирать популярность. Ванны с гидромассажем имеют отличия по размерам, комплектации, виду массажа.

Современные конструкции сложные в инженерном плане, но установка джакузи своими руками не вызовет сложности, если при работе придерживаться инструкции по монтажу.

Во время установки ванны опираются на параметры, которые указывает производитель. Нужно учитывать объем расхода воды, вес в наполненном виде, сечение слива, присоединения, габариты устройства, частота обслуживающих мероприятий и т.д.

Содержание статьи:

Общие сведения

До того, как приступить к работе, следует на бумаге нарисовать схематично комнату в масштабе, сохраняя размеры. На схеме указать место, где установят джакузи. На плане следует указать прохождение коммуникаций: воды, электричества, канализации. По плану подбирают модель гидрованны, материалы для подключения.

Как подготовить место под джакузи в ванной

Перед установкой гидрованны подготавливают комнату. Помещение должно подходить по размерам. Джакузи должно поместиться в комнате, и позволить осуществлять ремонт конструкции при необходимости. К джакузи нужно вывести водопроводные и канализационные трубы. Сечение водопровода можно оставить без изменения, который имеется в квартире, а канализационный трубопровод должен соответствовать размеру, указанному в паспорте к джакузи.

Важно! Трубы канализации нужно выдержать по направлению к стояку.

Электросети должны подходить по параметрам для джакузи. Она должна выдерживать три киловатта. Для гидрованны рекомендуется осуществить прокладку отдельной линии в распределительном устройстве квартиры. Линию оснащают устройством защитного отключения (УЗО). Кабель электропитания в ванной комнате укладывают в водонепроницаемую гофротрубу, все участке с соединениями хорошо изолируют. Розетку с выключателем устанавливают в местах, удаленных от джакузи, и их следует заземлить.

Третьим этапом подготавливают стенки с полом, где устанавливают джакузи. Стены на высоту до 1.2 метра гидроизолируют, выравнивают с помощью уровня. На плитке не должно быть трещинок, швы нужно тщательно затереть, чтобы вода не проникала внутрь. У ванной комнаты следует сделать пяти сантиметровый порог для защиты от попадания в другую комнату воды при затоплении. На стенках, которые касаются с гидрованной, нельзя располагать батареи, чтобы сушить полотенца.

Поверхность пола должна быть крепкой, потому что джакузи имеет большой вес (на 1 м2 джакузи приходится нагрузка, равная 220 килограмм). Рекомендуют обратиться в строительную компанию за экспертизой помещения. После проведения расчетов они сделают выводы о готовности комнаты к установке джакузи.

Устанавливать ванну следует согласно инструкции. Идеальным считается, если джакузи не касается стенок комнаты, все трубы для подключения к коммуникациям проходят под поверхностью пола. В обычных квартирах мало места для такого типа ванны. Угловой формы джакузи следует располагать в углу комнаты, овальной формы посередине стенки.

Особенности установки джакузи

Перед монтажом ванны следует собрать внутренние системы джакузи. Снимают кожухи для защиты, чтобы установить фильтрующее устройство, входящее в комплект к ванне. В некоторых случаях конструкция включает фильтры грубого типа, и для финальной прочистки.

Внимание! Вода из городских сетей отличается высокой жесткостью, не подходит для джакузи, поэтому нужны фильтры очистки. Устройства фильтрации время от времени подлежат замене.

Фильтры периодически следует менять. Сроки эксплуатации устройств указывают в инструкции. При отсутствии фильтров в комплекте к джакузи следует самостоятельно приобрести устройства, которые ставят на трубопровод с холодной водой. От качества фильтров зависит срок службы форсунок джакузи. Далее прикрепляют гибкий шланг, чтобы подавать воду из холодного водопровода. Подводка тоже должна быть в комплекте, при отсутствии шланга его покупают отдельно. Шланг должен иметь нужную длину, качество, чтобы служил долго.

Затем проверяют шланги, установленные внутри системы, которые предназначены для перелива, осуществления гидромассажа. Шланги нужно хорошо закрепить на месте, затянуть при необходимости (нужно ориентироваться на инструкцию). Переливной клапан проверяют, касаясь его пальцем, он должен работать легко и свободно. Со всех деталей удаляют пленку для защиты и транспортировки конструкции. С помощью мягкой ветоши следует удалить смазку с компрессоров (водного и воздушного).

Внимание! Возле конструкции не должно оставаться посторонних деталей в виде мусора, незакрепленных проводков, пленки и т. д.

Подробности. Монтаж канализации для джакузи

Далее нужно обеспечить подключение джакузи к канализации. Трубы для системы слива должны соответствовать по диаметру. Рекомендуют применять трубы гофрированного типа, их можно изгибать под необходимым углом. Гофротрубы легко удлиняются, укорачиваются, если необходимо. При креплении труб применяют хомуты, чтобы их не сорвало при сливе, так как вода стекает при высоком давлении. Канализационный патрубок прикрепляют к выходу из джакузи, без крепления к общей канализации в доме. Данная манипуляция производится в последнюю очередь.

К основному правилу при подключении относят то, что решетку слива располагают до десяти сантиметров выше уровнем расположения точки подключения к канализационной сети. Канализационный шланг не должен иметь изгибы, заломы при прохождении по вертикали, при прохождении по горизонтали относительно пола изгибы возможны. Шланг крепко фиксируют на корпусе ванны к специальным элементам, предназначенных для этого.

Затем подключают электричество. Рекомендуют для этого приглашать специалистов, потому что в данной случае следует строго придерживаться схемы, указанной в инструкции. Специалисты смогут проверить монтаж всех электрических деталей. Розетка должна располагаться вдали от джакузи. Все работы по подключению проводятся, когда УЗО линия для джакузи отключена.

Поэтапное подключение всех элементов, которые ранее подготовили, считается самым важным. Подсоединяют шланг холодной воды, который отходит от ванны, к холодному водоснабжению в комнате. Для проверки нужно повернуть вентиль для затвора, при отсутствии протечки, шипения в шланге работа проведена правильно. Далее подводят канализацию. К домашней канализации шланг проводят с исключением изгибов, соединение делают плотно. Шланг канализации крепят к стене с помощью специальных приспособлений. Проводят испытание системы, не ставя джакузи на свое место. Набирают воду в ванну высотой в 10 сантиметров. Наблюдают за наличием или отсутствием протечек в сливе при набранной чаше. Далее сливают жидкость и снова набирают высотой более переливной системы. При сливе воды проверяют образование протечки. При необходимости затягивают элементы.

Далее нужно ввернуть лампочки, предназначенные для подсветки, если они есть в комплекте. Затем прикрепляют кожух для защиты сбоку. Медленно двигая ванну, ставят джакузи к стене. Следует выровнять все шланги, чтобы не образовались изгибы. Регулируя винты на ножках ванны, устанавливают джакузи на нужном уровне.

Внимание! Во время регулировки уровня ванны оставляют наклон чаши по направлению к сливному отверстию. Угол наклона проверяют периодическим включением воды, на дне чаши не должна скапливаться лужа после слива.

После установки джакузи следует проверить, не качается ли ванна. Это проверяют нажатием на каждый угол джакузи по очереди. Затем нужно осуществить полную проверку работы конструкции. При работе не должно быть протечек, вода должна набираться и сливаться бесшумно. Нужно снять этикетки с поверхности джакузи, на этом монтаж ванны можно считать завершенным.



Как установить джакузи - монтаж и подключение джакузи

Автор v-admin На чтение 7 мин. Просмотров 519 Опубликовано

Свою ванную комнату можно превратить в настоящий салон красоты, для этого достаточно установить гидромассажную ванну или джакузи. Такое устройство позволит получать удовольствие от купания в сочетании с массажем и расслаблением. Но стоит помнить, что монтаж такой конструкции – это довольно трудное дело. Если нет достаточного опыта, то лучше пригласить специалистов. Но если вы решили все сделать своими руками, то информацию о том, как установить джакузи можно получить из этой статьи.

Что такое джакузи и ее разновидности

Прежде чем понять, как производится установка гидромассажной ванны, стоит познакомиться с особенностями, а также понять принцип ее работы. Итак, джакузи, несмотря на большое количество моделей, состоит из следующих основных элементов:

  • водозаборники;
  • форсунки;
  • насос.

Конечно, основной частью конструкции является сама ванна. Но без вышеперечисленных элементов это устройство не будет считаться гидромассажной ванной. В некоторых моделях можно встретить и другие дополнительные элементы. Например, в некоторых разновидностях устанавливают аэрокомпрессор. Такое дополнительное устройство позволяет увеличивать давление с помощью регулировки подачи пузырьков воздуха.

Принцип работы джакузи довольно прост. Вы набираете полную ванну и включаете насос. В результате через водозаборники вода попадает в шланги и выдается обратно через форсунки. Последние имеют особое строение, которое позволяет струе жидкости смешиваться с воздухом. В результате вы получаете расслабляющий тело гидромассаж.

Исходя из принципа действия, можно предварительно понять, к каким коммуникациям необходимо подключать джакузи. В первую очередь необходимо подвести к устройству водопровод и систему канализации. А чтобы начал свою работу насос, джакузи дополнительно подключают к электрической сети.

Если говорить о разновидностях гидромассажных ванн, то в первую очередь они различаются по своей форме. В продаже можно найти джакузи со стандартной прямоугольной геометрией, круглой (или овальной) и треугольной форм. Последняя будет больше подходить для небольших ванных комнат.

Кроме своих геометрических форм и размеров джакузи подразделяют по используемым в производстве материалам. Здесь могут встречаться три варианта:

  • чугун;
  • сталь;
  • акрил.

Но в последнее время первые два материала применяются крайне редко. Во-первых, чугун и сталь сильно утяжеляют саму конструкцию гидромассажных ванн. Во-вторых, с помощью акрила можно сделать джакузи практически любой формы, а вот использование металла сильно осложняет такую возможность.

А на что стоит обращать внимание при выборе гидромассажных ванн? Конечно, в первую очередь обратите внимание на ее габариты. Нежиться в большой ванне хочется всем, но не у всех есть столько свободного пространства для ее установки.

В остальном практически все джакузи схожи по своим основным функциям. Различие можно заметить только по местам установки форсунок. Единственное, что следует учесть – это спросить у продавца можно ли в выбранной модели просто купаться (с использованием мыла и шампуня). Если вы планируете так поступать, то стоит выбирать джакузи с возможность закрытия форсунок, так как эти детали довольно чувствительны к загрязнениям.

Если места в ванной достаточно, и есть свободные средства, то можно купить модель с различными дополнительными функциями. Среди наиболее часто встречающихся можно отметить следующие:

  • очистка и дезинфекция. Джакузи, особенно больших размеров, довольно вместительны. Каждый раз спускать такой объем воды будет накладно. Чтобы немного сэкономить и устанавливают системы очистки и дезинфекции. В таких моделях одной и той же водой могут пользоваться несколько членов семьи;
  • подсветка – эта опция предназначена исключительно для создания приятной и романтичной атмосферы. Миниатюрные светильники могут быть вмонтированы в стенки или дно конструкции;
  • возможность получать сеансы хромотерапии и ароматерапии. В первом случае на тело воздействует свет разной длины, а во втором – приятные запахи.

Но стоит помнить, что все эти дополнительные функции существенно удорожат и без того недешевое приобретение.

Подготовительный этап

Первое, что необходимо сделать, прежде чем начать монтаж и подключение джакузи – это определится с местом установки. Стоит помнить, что подобные конструкции обладают приличными габаритами. Кроме этого, джакузи много весит. Все это накладывает определенные требования на ванную комнату.

Во-первых, установить джакузи в малогабаритных квартирах практически невозможно. В домах типа «хрущевка» слишком маленькие ванные комнаты, гидромассажное устройство там просто не поместиться. Во-вторых, если вы будете проводить монтаж в частном доме, то стоит заранее проанализировать выдержит ли пол вес ванны.

Лучше всего предварительно сделать чертеж. Так, вам будет легче понять, где лучше всего установить джакузи. Кроме этого, вы сможете точно рассчитать количество дополнительных труб и шлангов, которые вам понадобятся для подключения устройства ко всем требуемым коммуникациям.

Стоит узнать, выдержит ли проводка в вашем доме. Джакузи потребляет много энергии, если электропроводка старая, то повышается опасность возникновения пожара. Чтобы перестраховаться, лучше пригласить электрика, который и проведет все необходимые проверки, а в случае необходимости и проложит новые провода.

После проведения всех расчетов и проверок можно приступать к заготовке нужных инструментов и материалов. В монтажных работах вам могут пригодиться:

  • различные металлические и пластиковые трубы, а также гибкие шланги;
  • цемент и песок;
  • жидкие гвозди;
  • кафель или плитка для облицовки;
  • силиконовый герметик;
  • молоток;
  • болгарка.

Также перед монтажом стоит подготовить саму ванную комнату. Во-первых, к месту установки необходимо подвести все необходимые коммуникации. Во-вторых, установить в водопроводные трубы фильтры. Дело в том, что форсунки джакузи очень чувствительны к загрязнениям. А так как вода в водопроводе не отличается кристальной чистотой, то фильтры будут нелишними. Также не забудьте установить поблизости электророзетку, и лучше эту работу поручить профессионалам.

Так как гидромассажная ванна будет установлена стационарно (сдвинуть ее с места будет довольно затруднительно), то доступ к полу под конструкцией будет ограничен. Чтобы не возникли проблемы с возникновением плесени (а там где влажно и тепло всегда появляются плесневые грибы) лучше обработать стенки и пол, скрытые джакузи, антисептиком.

Монтажные работы

Чтобы установить гидромассажную ванну в квартире самостоятельно, следует выполнять рекомендации специалистов. Сам ход работ будет выглядеть следующим образом:

  • Монтаж начинается после выбора и подготовки места. Основание должно быть прочным и выдерживать большой вес гидромассажной ванны. Кроме этого, необходимо подвести все коммуникации как можно ближе к месту установки.
  • Первым делом крепим к джакузи ножки. Как правило, подобные конструкции продаются уже в собранном виде, поэтому, кроме ножек, крепить ничего не надо. Далее на уже подготовленное заранее место устанавливаем джакузи. При помощи строительного уровня выставляем конструкцию по горизонтали, при этом можно делать небольшой уклон в сторону слива. Сами ножки оснащены болтами регулировки, поэтому выровнять ванну не составит большого труда.
  • Затем проводится подключение к канализационной системе. Здесь работы не сильно отличаются от установки раковины. Шланг от джакузи вставляется в канализационный патрубок. Особое внимание стоит уделить герметизации соединения. В дальнейшем доступ к коммуникациям будет ограничен, поэтому надо все сделать качественно. Для большей уверенности лучше обработать место соединения силиконовым герметиком.
  • Затем проводим подключение к водопроводной сети. Тут тоже больших отличий от установки обычного смесителя нет. Единственный нюанс – это установка запорной арматуры так, чтобы ею можно было легко воспользоваться.
  • Следующим этапом будет обеспечение герметичности стыка джакузи со стенкой. Для этого можно воспользоваться силиконовым герметиком. Если расстояние большое, можно смонтировать керамическую плитку на стену или закрыть ей щель. Также проводится герметизация стыка гидромассажной ванны с полом.
  • Особое внимание стоит уделить подключению джакузи к электричеству. Всем известно, что ток и вода – это плохое сочетание. Поэтому специалисты рекомендуют устанавливать электрическую розетку как можно дальше от ванны (в пределах 0,7–1,0 метра). При этом стоит помнить, что к розетке должен идти трехжильный провод с качественным заземлением. Сделать такую проводку дома самостоятельно получится не у всех, но и не стоит рисковать. Лучше всего вызвать электрика из обслуживающей компании, так вы застрахуете себя от несчастных случаев.

На всех этапах проведения монтажных работ необходимо проверять их качество. Провели соединение джакузи с водопроводом и системой канализации – сразу проверьте герметичность соединения. Также не забывайте контролировать целостность изоляции электропроводки, устойчивость установки самой конструкции и наличие свободного доступа ко всем системам управления (запорной арматуре, механизмам управления самой гидромассажной ванной).

Если все соединения и элементы на своих местах, можно попробовать набрать воду и проинспектировать работу самой джакузи. После того как вы убедились, что все работает нормально, можно приступать к эксплуатации.

Видео

Смотрите обзор джакузи Apollo AT-941:

Установка и подключение джакузи во Владивостоке

Установка и подключение джакузи

Как установить джакузи монтаж и подключение джакузи

Все, установка джакузи завершена. Допустимо держать ванну исключительно за металлический корпус. Набираем воду и последовательно тестируем все режимы работы джакузи. Данная ванна помещается в небольшие комнаты и отличается своей вместительностью Джакузи могут поддерживать следующие виды массажа: водный; воздушный; водно-воздушный; ультразвуковой; пульсационный и синусоидальный. Но пока трубу крепим только к системе канализации джакузи, не закрепляя к домовой канализации, это необходимо сделать на последнем этапе.

Для большого объема ванны потребуется мощный насос. Современные модели джакузи оснащаются множеством самых разных дополнительных функций, призванных повысить комфорт или оздоровительный эффект от приема гидромассажной ванны. Самые простые модели джакузи имеют 4 - 6 рабочих форсунок, расположенных в местах проведения точечного массажа. Суммарная мощность насоса и компрессора гидромассажной ванны достигает огромных величин, и проводка должна быть соответствующей. Изобразите в плане все необходимые коммуникации воду, канализацию, электричество. Они позволяют расположить их под нужным углом, а также удлинить или укоротить при необходимости.

Установка и подключение гидромассажной ванны своими руками и схема монтажа

Лучше всего в этом вопросе обратиться к специалистам. Материал дополнен фотоинструкцией по монтажу и видеороликами по обслуживанию и установке смесителя. Данные средства приводят к забиванию отверстий. После запуска обычно настраивают интенсивность подачи струи, регулируют сопла форсунок. В комплектах джакузи можно встретить несколько дополнительных форсунок, которые, при желании легко установить.

Высокий порог в ванную комнату Шаг. Затем на полу и стене в месте монтажа ванны закрепите звукоизоляционные панели. Важно, чтобы все форсунки располагались в воде, иначе насос может перегреться, что приведет к его протеканию или выходу из строя. Не рекомендуется устанавливать джакузи в жилых квартирах многоэтажных домов и заменять таким образом обычную ванну, поскольку монтаж сопровождается рядом сложностей, а процесс эксплуатации имеет ряд нюансов. Круглые и овальные Джакузи такой формы отличаются большими размерами и способны вместить в себя несколько человек.

Принципиальный момент здесь регулировку нужно произвести так, что бы наклон дна был в сторону слива. Основные критерии и полезные советы для потенциального покупателя детально рассмотрены в другой нашей статье. Если все требования соблюдены, начинаем установку. Начнем с формы джакузи ознакомиться с наиболее распространенными вариантами вы можете в таблице, приведенной ниже. Ванна с джакузи это уже не предмет роскоши, а вещь, которая может улучшить здоровье и подарить хорошее настроение. Стандартное и увеличенное количество форсунок, гидромассажные ванны с дополнительными функциями, устройства для обеспечения безопасности.

Установка и подключение джакузи своими руками инструкция для новичков!

Также не забудьте смонтировать запорную арматуру, чтобы не было необходимости полностью отключать горячее/холодное водоснабжение в квартире при ремонте или техническом обслуживании гидромассажной ванны. При сливе на трубу действует достаточно большое давление и ее может сорвать с крепления. Гидромассажная ванна состоит из следующих элементов: чаша, также известная как купель; водозаборное отверстие; форсунки для вывода струй воды и пузырьков воздуха; трубопроводы гидро- и аэромассажной систем; насос для перекачки воды по гидромассажной системе; компрессор для перекачки воздуха по аэромассажной. Стальные джакузи самый дешевый вариант. Для установки гидромассажной ванны потребуется разрешение органов жилищного хозяйства. Если проявить фантазию можно получить впечатляющий результат Установка джакузи в помещении При монтаже гидромассажной ванны в закрытом помещении важно позаботиться о следующих моментах.

По форме чаши джакузи разделяют на: овальные; круглые; прямоугольные; квадратные; угловые; нестандартные. Запускают насос на 10-20 секунд, чтоб вода смешалась с составом. В процессе эксплуатации на корпусе могут возникать царапины, которые возможно устранить путем полировки. Круглые и овальные ванны хорошо смотрятся в центре помещения, поэтому для их установки потребуется значительно пространство. Также при транспортировке конструкции запрещено браться за торчащие патрубки, форсунки и прочие элементы.

Во-первых, она должна отвечать необходимым габаритам. Перед началом установки нарисуйте на чистом листе бумаги план комнаты со всеми размерами. К системе патрубков подсоединяют канализационные трубы. Важно выдержать габариты не только самой джакузи, но и необходимые расстояния для последующего обслуживания. Подключите насос джакузи к блоку управления и общей системе питания ванны.

Определить его поможет строительный уровень с лазерным устройством или обычной масляной колбой. Проведите водопровод ближе к тому месту, где будет монтироваться джакузи. Место подключения Насос джакузи Подключение насоса к блоку управления Подключение шланга от трубопроводов гидромассажа Шаг. На эффективность джакузи влияют количество и конфигурации форсунок, а также особенности расположения гидромассажных элементов в ванне. Его укладывают равномерным слоем от 7,62 до 10,16.

Установка джакузи : подключение ванны с гидромассажом к электросети

Если фильтры в конструкции не предусмотрены, купите их отдельно и установите на холодный водопровод в комнате. Придвиньте джакузи к месту установки, проверьте еще раз с помощью уровня, насколько ровно стоит сантехника. А как это сделать мы подробно рассмотрели. Американцам настолько понравилось это изобретение, что они его стали называть фамилией изобретателя «джакузи». Если все в полном порядке установите крепежи для декоративных панелей, которые скроют «внутренности» гидромассажной ванны от глаз.

Этап #1 установка корпуса джакузи До окончания процесса установки в целях защиты покрытия ванны пленку снимать не рекомендуется. Чугунные и каменные модификации монтируются исключительно на прочном фундаменте, способном выдержать вес около тонны. Как правило, для этого есть специальные элементы на корпусе. Дело в том, что городская вода мало подходит для купания в джакузи она жесткая и с большим количеством примесей, поэтому в комплектацию всегда входят фильтрующие элементы. Места соединений нужно тщательно изолировать. Проведите пробный пуск гидромассажной ванны.

Шланг должен быть в итоге жестко закреплен к корпусу джакузи. В данном случае он в наличии и крепится при помощи резиновой прокладки и пластиковых гаек. Для этих целей подбирают специальные модели джакузи, а сами конструкции устанавливают на бетонный фундамент или сборные плиты. Ванная с джакузи И последнее, но не по значению, требование, которому должно соответствовать жилье, где планируется установка джакузи стабильная электросеть, способная выдержать подключение подобного изделия и обеспечить его работу без каких-либо инцидентов и проблем. При необходимости обработайте соединение герметиком протечки в будущем недопустимы. Использовать необходимо гелеобразную чистящую химию, мягкие ткани и губки.

Угловое джакузи из акрила Джакузи из камня Помимо материала и формы, джакузи различаются по размерам, объему, типу блока управления и наличию тех или иных дополнительных опций. На дне не должны оставаться лужи. Также для подключения важно выделить один контур. Очевидно, что требуемое напряжение для джакузи больше, чем стандартные 220В, поэтому в блок электроуправления целесообразно установить разъединитель.

Установка и подключение джакузи своими руками - подробная пошаговая

Выполнив требования, можно смело приступать к монтажу гидромассажной ванны. Минимальные габариты джакузи составляют.2х1.2. Эти элементы поддерживают чашу, без них она будет прогибаться. Рекомендуем вам также просмотреть подробные инструкции.

Особенности эксплуатации джакузи Вначале в чашу набирают воду, и только потом запускают. Но при этом подобные гидромассажные ванны быстро остывают, а их заполнение сопровождается неприятным шумом. Вы желаете установить джакузи своими руками, но никогда этим не занимались? Для контроля используйте уровень. После эта вода выводится обратно в ванну, но уже под давлением, которое создается насосом, работающим от электричества.

Создали её иммигранты итальянского происхождения братья Якуцци (от неправильного произношения этой фамилии и произошло слово «джакузи занимавшиеся до этого изготовлением гидравлических насосов. Но купить гидромассажную ванну это только половина дела, ведь потом ее необходимо установить. Монтаж джакузи разделен на ряд последовательно выполняемых операций, изложенных в виде пошаговой инструкции. Изоляционная лента Края джакузи, которые будут касаться стен, проклеиваются изоляционной лентой Шаг.

Установка крепежей для декоративных панелей Установка декоративных панелей Декоративные панели установлены Видео Джакузи. Установите подголовник гидромассажной ванны, если он входит в комплект изделия. На схеме показано расположение элементов джакузи на примере угловой модификации. Подключение смесителей и водопровода ничем не отличается от процедуры подключения к обычной ванне. Кроме того, специалист проверит крепление и других электрических элементов.

«Лидер Услуг» - Услуги для Вас и Вашего дома!

Услуги в Москве и Московской области

Специалисты сервиса выезжают по любому адресу в Москве и Подмосковье. Даже если вы проживаете в отдаленном районе или вдали от магистралей, мастер всегда приедет к вам вовремя, несмотря на плохие дороги, гололедицу или проливной дождь. Точно в назначенный час он будет у вас и сможет приступить к выполнению работы.

Мастера по мелкому бытовому ремонту от «Лидер Услуг»:

  • работают по городу и области в квартирах, частных домах, дачах, гостиницах, хостелах, кафе, ресторанах;
  • выполняют все виды услуг, от ремонта плитки до электромонтажных работ;
  • приезжают точно в назначенное время или, если требуется срочно, в течение 30 минут после вызова.

Наше значительное преимущество как сервисной компании – мобильность. На нашем сайте зарегистрированы сотни специалистов, проживающих в разных районах Москвы и области. При необходимости мастер может выехать по заявке сразу же после звонка.

Чтобы не терять время, исполнителя можно попросить по пути закупить необходимые для работы материалы и комплектующие. Это особенно важно, если мастер выезжает в отдаленные поселки, где поблизости нет строительных супермаркетов.

Заказывайте услуги профессиональных мастеров!

Мы придерживаемся строгого правила, что каждую работу должен выполнять профессионал в своем деле. Розетки должен устанавливать электрик, а межкомнатные двери – плотник. На вызов приедет специалист, знающий свою работу до мельчайших нюансов.

Мы сотрудничаем только с опытными исполнителями. Каждый из них подтверждает свое образование и опыт, если необходимо – предоставляет допуски на определенные виды работ, что особенно важно при выполнении услуг по электрике и сантехнике.

Преимущества вызова профессионального мастера:

  • Услуга будет оказана в соответствии со СНиПом и нормами безопасности. После ухода специалиста вы будете уверены в том, что работы выполнены безупречно.
  • Перед тем, как приступить к исполнению, мастер обязательно оценит фронт работ и проверит, не требуется ли подготовка или дополнительные работы.
  • Профессиональный мастер называет цену и не меняет ее к концу работ. При этом он объясняет, что входит в стоимость услуги.

Исполнители, работающие с нашей компанией, – ответственные и надежные. При оказании услуги они не отвлекаются на посторонние разговоры и перекуры, убирают за собой мусор. На вызов приезжают со своим инструментом, что дает возможность выполнить услугу максимально качественно и красиво.

«Лидер Услуг» – это ваш шанс получить безупречно оказанную услугу. Вам остается только позвонить нам.

Что нужно знать, чтобы подготовиться к подключению вашей гидромассажной ванны 220 В, 230 В или 240 В

Если вы думаете о покупке домашнего спа, у вас, вероятно, возникнут некоторые вопросы о разнице между 110 В, 220 В, 230 В и Гидромассажные ванны на 240 В и как подготовиться к прямому подключению СПА. Этот FAQ дает ответы.

Какие существуют типы соединений для гидромассажных ванн?

Есть только два способа подключить джакузи к электросети. Первый - через низкое соединение 110 В, которое просто подключается к розетке, а второй - через соединение 220, 230 или 240 В непосредственно к центральной коробке автоматического выключателя в вашем доме.

В Северной Америке питание поступает в дом с напряжением 240 В и делится на две цепи по 120 В, которые идут к вашим розеткам. Важно знать, что эти числа представляют потенциал напряжения; истинная сила тока может варьироваться на 5 процентов ниже или выше. Это означает, что 220v, 230v и 240v - взаимозаменяемые термины, и что большинство спа-салонов plug-and-play могут подключаться к розеткам на 110, 115 и 120 В.

Каковы преимущества проводной гидромассажной ванны и горячей ванны с подключением и подключением 110 В?

Вы можете подумать, что преимуществом подключения гидромассажной ванны непосредственно к коробке автоматического выключателя в вашем доме является увеличение силы воды, протекающей через гидромассажные форсунки, но это не так.Насосы для спа работают через подключение 110 В так же, как и через проводное подключение. Настоящее преимущество проводного подключения - увеличение тепловой мощности. Многие гидромассажные ванны Hot Spring ® с прямым подключением нагреваются быстрее, чем подключенные к розетке, поскольку прямое подключение увеличивает мощность нагрева с 1 киловатта до 4 или 6 киловатт.

Преимуществом спа-салона, работающего по принципу «включай и работай», является удобство: его можно разместить в любом месте, где есть розетка, и его можно просто отключить от сети при перемещении гидромассажной ванны на новое место.Спа Hot Spring TX из коллекции Hot Spot ® представляет собой гидромассажную ванну, работающую по принципу «включай и работай».

Стоит ли того дополнительная мощность нагрева гидромассажной ванны с прямым подключением?

Есть несколько очень веских причин, по которым вы выбрали бы дополнительную мощность нагрева непосредственно подключенной гидромассажной ванны:

  • Вы живете в среде с холодными зимами или резкими перепадами температур. Один из самых приятных аспектов владения гидромассажной ванной - это наслаждаться ее теплом в снежный день или, для тех, кто живет в пустыне, где температура может быстро падать после наступления темноты, в очень холодные вечера.Прямое подключение гидромассажной ванны к источнику питания поможет нагревателю выдерживать низкие внешние температуры.

  • Вы хотите охладить гидромассажную ванну и часто нагреть ее. Проводная гидромассажная ванна нагревается быстрее, избавляя от необходимости долго ждать, прежде чем снова насладиться спа. С системой охлаждения горячей ванны CoolZone ™ от Hot Spring вы можете охладить воду в спа и снова нагреть ее всего за несколько часов.

Что мне нужно знать, чтобы превратить мой домашний спа в гидромассажную ванну 220 В, 230 В или 240 В?

Преобразование подключаемого домашнего спа-салона к проводному спа-центру 220, 230 или 240 В - это многоступенчатый процесс, который начинается с планирования маршрута от главной распределительной коробки вашего дома до места, где находится гидромассажная ванна.Существует множество вариантов выбора идеального места для спа-салона и множество идей по ландшафтному дизайну, позволяющих легко интегрировать спа-салон в свой задний двор. Также следует учитывать особые требования к установке.

Преобразование требует прокладки кабелепровода и проводки от монтажной коробки до прерывателя цепи защиты от замыкания на землю (GFCI) между гидромассажной ванной и источником питания. GFCI должен быть размещен в водонепроницаемом боксе, расположенном на расстоянии не менее пяти футов от гидромассажной ванны и хорошо видном с нее.Возможные места для установки коробки GFCI - на внешней стене вашего дома, на палубной стойке или на стойке, которую вы закрепляете в земле. Ваш местный продавец гидромассажных ванн может переоборудовать вашу гидромассажную ванну во время установки или помочь вам спланировать переоборудование, если вы решите сделать это позже.

ВАЖНАЯ ИНФОРМАЦИЯ: Все электрические соединения с блоком управления должны выполняться квалифицированным электриком в соответствии с Национальными электротехническими правилами и любыми местными электротехническими нормами, действующими во время и в месте установки.

Основное различие между 110-вольтовым и проводным подключением к гидромассажной ванне действительно сводится к тому, как вы будете использовать спа. Те, кто использует гидромассажную ванну в основном для расслабляющих ванн, гидротерапии и оздоровительных процедур, будут довольны гидромассажной ванной с функцией plug-and-play. Те, кто пользуется гидромассажной ванной часто и в любых температурных условиях, по достоинству оценят быстрый нагрев, который обеспечивает прямая проводка. Независимо от того, что вы выберете, вы можете рассчитывать на новый спа-салон, который сделает вашу жизнь лучше.

На протяжении более 40 лет мы производим гидромассажные ванны, ориентируясь на клиентов.Вот почему мы предлагаем джакузи и спа, готовые к проводному преобразованию. Чтобы найти спа-центр Hot Spring, который наилучшим образом соответствует вашему бюджету, запросите предложение сегодня.

ЧИТАТЬ СЛЕДУЮЩИЙ

Что нового появилось в спа-салоне Hot Spring ® в 2018 году?
Как отремонтировать сработавшую гидромассажную ванну Автоматический выключатель GFCI
Насколько увеличится мой счет за электроэнергию с новой гидромассажной ванной

7 простых шагов по подключению горячей ванны

Знаете ли вы, какие варианты подключения к гидромассажной ванне доступны, чтобы сделать более образованным решение о типе СПА купить? Может быть, у вас уже есть гидромассажная ванна, и все, что вам нужно, - это объяснение проблем с электричеством, мешающих вашим мечтам о прекрасном времяпрепровождении в гидромассажной ванне.

Мы понимаем ваше любопытство или разочарование в зависимости от обстоятельств. Мы дадим ответы на ваши вопросы в статье о , как подключить гидромассажную ванну . С помощью этого руководства вы будете хорошо подготовлены для подключения горячей ванны без профессиональных знаний в области электромонтажных работ.

Что нужно знать о проводке в гидромассажной ванне

Вам необходимо знать потенциал напряжения, который подается в ваш дом. Потенциал напряжения даст вам представление о правильном количестве подаваемого вами тока.Это точное значение тока немного выше или ниже потенциального напряжения, подаваемого в ваш дом.

Эта информация необходима, особенно если вы хотите купить гидромассажную ванну. Это поможет вам решить, стоит ли покупать гидромассажную ванну, которую можно подключить к розетке электросети на 120 В, или выбрать спа с прямым подключением 240 В к центральному автоматическому выключателю в вашем доме. Эта информация необходима для оптимального функционирования даже самых лучших гидромассажных ванн.

Что касается проводки гидромассажной ванны, вы можете заметить, что есть два основных способа подключить спа к домашней электросети.Эти два способа подключения, следовательно, определяют два типа гидромассажных ванн. Это две модели:

1. Горячая ванна с функцией Plug-and-Play

Эта модель гидромассажной ванны подключается непосредственно к сетевой розетке на 120 В. По этой причине он называется plug and play. Надувные гидромассажные ванны - это спа-салоны, работающие по принципу "включай и работай".

2. Проводная гидромассажная ванна

Этот тип гидромассажной ванны имеет прямое подключение 220, 230 или 240 В к автоматическому выключателю в вашем доме.

Гидромассажные ванны, работающие по принципу «включай и работай», имеют преимущество в выборе местоположения.Их можно разместить в любом удобном месте, если для их подключения есть розетка.

Такая мобильность не характерна для проводных гидромассажных ванн, где согласно Национальному электротехническому кодексу строительный кодекс не должен располагаться на расстоянии менее шести футов от автоматического выключателя.

Они также обладают преимуществом более высокой мобильности, чем проводные гидромассажные ванны, поскольку для их перемещения необходимо отключить их от розетки. Перемещение подключенных к электросети джакузи включает в себя тщательно продуманный план отключения перед любым движением.

Преимущество этого прямого подключения к коробке автоматического выключателя состоит в том, что тепловая мощность подключенной гидромассажной ванны всегда выше, чем у модели Plug and Play.

Прямая связь с коробкой автоматического выключателя увеличивает скорость нагрева более чем на 300% по сравнению с тем, что можно получить с помощью горячих ванн plug-and-play. Это преимущество этой дополнительной мощности нагрева гарантирует, что проводная гидромассажная ванна нагревается намного быстрее, чем горячие ванны с подключением и подключением.

Дополнительная мощность нагрева проводных гидромассажных ванн является значительным преимуществом.Это поможет вам сэкономить много времени, затрачиваемого на подогрев воды при подключении и подключении, особенно если вы только что слили воду из гидромассажной ванны. Терпение - это добродетель, но оно не предназначено для ожидания горячей ванны.

Кроме того, большинство людей, живущих в местах с суровой зимой, предпочитают джакузи с проводом вместо подключенных к сети. Гидромассажные ванны с проводным подключением обычно предпочитают подключать и работать везде, где температура быстро падает до холода.

Обратите внимание, однако, что если то, что у вас сейчас есть, является гидромассажной ванной, работающей по принципу plug-and-play, ее можно преобразовать в проводную гидромассажную ванну 220 В, 230 В или 240 В с соответствующим подключением.

Как подключить джакузи

Электромонтаж гидромассажной ванны - это профессиональная работа, для выполнения которой требуется квалифицированный электрик. Это требование является признанием опасности, связанной с сочетанием воды и электричества.

Кроме того, это электрик, который лучше разбирается в строительных нормах и требованиях к установке гидромассажной ванны. Существуют различия в требованиях к процессу установки гидромассажной ванны между различными регулирующими органами в разных юрисдикциях.

Мы рекомендуем вам проконсультироваться с местным правоохранительным органом, чтобы сообщить вам конкретные коды, действующие в вашем районе, прежде чем приступить к процессу установки.

Прежде чем мы углубимся в подробности шагов по подключению гидромассажной ванны, вы найдете ниже список различных расходных материалов, необходимых для подключения спа. Вы также найдете краткое описание их функций в системе. В комплект поставки входят:

1. Автоматический выключатель

Прямое подключение к автоматическому выключателю является основным фактором, который отличает проводную гидромассажную ванну от гидромассажной ванны, работающей по принципу «включай и работай».

При подключении гидромассажной ванны должен быть отдельный автоматический выключатель, предназначенный только для подачи питания на гидромассажную ванну. Только для этой цели установите автоматический выключатель подходящего размера на сервисную панель.

Для обеспечения безопасного подключения вам следует проконсультироваться с лицензированным электриком, чтобы определить автоматический выключатель, подходящий для вашей гидромассажной ванны.

2. Панель обслуживания

Необходимо место для установки выключателя 220 В на главной панели обслуживания вашего дома.Этот прерыватель должен поддерживать повышенный спрос на ток от гидромассажной ванны.

В ситуациях, когда подаваемого тока недостаточно для поддержки гидромассажной ванны, проконсультируйтесь с лицензированным электриком для установки вашей гидромассажной ванны.

3. Дополнительная электрическая розетка

Национальный электротехнический кодекс также требует наличия дополнительной розетки, расположенной на расстоянии от десяти до двадцати футов от гидромассажной ванны.

4. Запорная коробка GFCI

Прерывание цепи при замыкании на землю (GFCI) является обязательным требованием Национального электрического кодекса при подключении и установке гидромассажной ванны.GFCI - это точка аварийного отключения, которая быстро отключает гидромассажную ванну от источника питания.

Вам также необходимо установить ручное отключение питания в качестве меры безопасности при сбоях GFCI. Национальный электротехнический кодекс требует, чтобы запорная коробка GFCI была установлена ​​на расстоянии от пяти до шести футов от гидромассажной ванны.

5. Провод

Определите подходящий размер провода, который будет использоваться, исходя из общего тока, необходимого для вашей гидромассажной ванны. Установка проводов меньшего диаметра не только увеличивает вероятность возникновения электрического пожара, но также подвергает нагревательные элементы и насос вашей гидромассажной ванне высокому риску повреждения.

6. Кабелепровод

Для наружной установки в большинстве мест требуется, чтобы подземная проводка проходила через кабелепровод. Во многих регионах также разрешено использование пластиковых и металлических трубопроводов.

Местное агентство по обеспечению соблюдения норм предъявляет различные требования к фактической глубине, на которой следует закапывать под землю определенные типы трубопроводов. Конкретные условия, касающиеся использования кабелепровода, варьируются от одного местного агентства по обеспечению соблюдения законов к другому.

Всегда обращайтесь в агентство, когда и где вам нужны разъяснения.

Как подключить GFCI

Шаг 1. Выключите источник питания

Отключите источник питания перед началом любых действий по установке. Установите автоматический выключатель в сервисную панель.

Шаг 2: Установите панель

Перед тем, как перейти к этому шагу, вам необходимо проверить, есть ли в вашей домашней электросети место для дополнительной нагрузки.

Панель поможет вам предотвратить ложное срабатывание, связанное с прямым подключением гидромассажной ванны к двухполюсному выключателю GFCI как устройству, которое можно отключить вручную.

Проверьте панель вручную и следуйте инструкциям по ее установке на стене. В идеале панель должна находиться на расстоянии не более 5 футов от места спа.

Шаг 3. Выкопайте траншею для прокладки кабелепровода

Электропроводку гидромассажной ванны лучше всего провести через кабелепровод. Используйте лопату, чтобы выкопать землю, где вы проложите проводку для панели электрического выключателя и панели спа.

Возможно, вам придется проконсультироваться с местными строительными нормами, чтобы узнать правильную глубину кабелепровода, и будьте осторожны, чтобы не задеть нижний сетевой кабель во время копания.

Шаг 4. Проложите кабелепровод и протяните провод.

Пропустите кабелепровод, просверлив отверстие в стене. Он должен быть близко к панели выключателя и обеспечивать его вывод из дома. Установите необходимый кабелепровод, закрывающий различные области, такие как панель выключателя, панель спа и траншея.

Для работы на глубине менее 6 футов можно использовать неметаллический кабелепровод или непроницаемый для жидкости гибкий металл. Если длина участка превышает 6 футов, для непосредственного захоронения в основном используются такие материалы, как жесткий и промежуточный металлический трубопровод, а также неметаллические системы.

Соедините внутренний и наружный кабелепровод с помощью фитинга LB на отверстии в стене. Для пологих изгибов, которые не совпадают с углом 90 °, используйте фитинги. После этого протяните проволоку с помощью медной проволоки с термопластичным нейлоном.

Шаг 5: Подключите провода

Это довольно сложный шаг, но мы разбили его, чтобы обеспечить беспрепятственное проводное соединение. Выполните следующие подэтапы для получения наилучшего результата:

  • Подключите красный и черный провода нагрузки к автоматическому выключателю.
  • Подключите белый нейтральный и зеленый провод заземления к нулевой шине на сервисной панели. (Не подключайте какие-либо другие устройства к цепи гидромассажной ванны.)
  • Пропустите четыре провода через кабелепровод к коробке выключателя GFCI.
  • Подключите черный провод нагрузки к линейному входу 1 GFCI, а красный провод нагрузки к линейному входу 2.
  • Подключите белый нейтральный кабель к нейтральной шине в коробке выключателя GFCI. Подключите зеленый провод заземления к шине заземления GFCI.
  • Подключите белый жгут также к нейтральной полосе GFCI.Для гидромассажных ванн, оборудованных системой управления 240 В, пропустите черный провод от GFCI Load-out 1 и красный кабель от GFCI Load-out 2 вместе с зеленым проводом заземления, подключенным к шине заземления, через кабелепровод к гидромассажной ванне. система контроля.

Если вместо этого гидромассажная ванна оборудована системой управления на 120 В, необходимо подключить дополнительный белый нейтральный провод к нейтрали нагрузки, выходящей из коробки выключателя GFCI.

Вы должны пропустить этот дополнительный нейтральный провод вместе с красным и черным проводами нагрузки к системе управления.При неправильном подключении этот дополнительный нейтральный провод может вызывать отключение GFCI каждый раз, когда активируется устройство на 120 В.

Шаг 6: Осмотрите провода

Проверьте еще раз, чтобы убедиться, что вы использовали медные провода соответствующего калибра для соединений. Всегда уточняйте в местных правоохранительных органах, какой размер провода использовать.

В некоторых гидромассажных ваннах допускается прокладка проводов внутри спа-шкафа, поскольку прокладка подземной проводки под гидромассажной ванной не допускается.Также не допускается размещение гидромассажной ванны непосредственно под воздушными проводами электропитания или связи.

Шаг 7: Включите питание

Включите источник питания и только что установленный автоматический выключатель гидромассажной ванны.

Узнайте больше о том, как подключить гидромассажную ванну.

Заключение

Мы предоставили вам подробную информацию о том, как подключить джакузи. Мы также рассмотрели два типа гидромассажных ванн, основанные на методах подключения, которые каждый использует для работы.

Однако мы также заявили, что электромонтаж гидромассажной ванны - это высокопрофессиональный процесс, требующий наличия лицензированного электрика. Мы предлагаем вам воспользоваться услугами одного из них, чтобы избежать возможных несчастных случаев с электрическим током при выполнении DIY.

Пожалуйста, заинтересуйте нас своими мыслями и вопросами по этой статье.

Инструкции по Jacuzzi® SmartTub ™ (подключение приложения, установка оборудования и сброс) - Справочный центр Spa World

Преимущества системы SmartTub ™:

  • Более стабильное подключение к Интернету на открытом воздухе.

  • Устройство SmartTub ™ использует гораздо меньше данных, чем обычное голосовое соединение через сотовые сети.

  • Мы заключаем контракты с крупнейшими операторами беспроводной связи, чтобы обеспечить максимальное время безотказной работы.

  • Система позволяет обновлять микропрограммное обеспечение через сотовое соединение, поэтому производительность вашей системы будет постоянно оптимизироваться удаленно.

  • Техническое обслуживание упрощается благодаря отправке предупреждений на ваш телефон.

  • Диагностические предупреждения отправляются вам и вашему дилеру, когда требуется внимание .

Как настроить приложение Jacuzzi® SmartTub ™


  1. Загрузите приложение SmartTub ™ из магазина Google Play или Apple App store.

  2. Откройте приложение и создайте учетную запись.

  3. Найдите наклейку SmartTub ™ рядом с панелью управления гидромассажной ванной.Вы можете сканировать QR-код с помощью приложения SmartTub ™ или вручную ввести серийный номер, расположенный под QR-кодом на наклейке.

  4. После того, как вы установите соединение серийного номера гидромассажной ванны с приложением SmartTub ™, приложение загрузится и подключит гидромассажную ванну к Интернету.

  5. Следуйте инструкциям в приложении, чтобы начать пользоваться преимуществами вашей гидромассажной ванны с подключением к Интернету.

Примечание: Первый год обслуживания данных включен.Вам нужно будет продлить подписку через первый год. Для получения дополнительной информации см. Ссылки на условия обслуживания и политику конфиденциальности в приложении SmartTub ™.

B. Световые индикаторы

На контроллере SmartTub ™ есть световые индикаторы, которые передают состояние системы. Ниже приведены значения огней.

    1. Облако:

      • Горит синий свет - подключено к облаку.

      • Синий индикатор не горит - не подключен к облаку.

    2. Спа:

      • Горит синий свет - подключен к контроллеру спа.

      • Синий свет не горит - не подключен к контроллеру спа.

    3. Статус:

      • Голубой свет - дыхание (медленная пульсация) указывает на хорошее состояние.

      • Голубой свет - мигание означает, что система завершает подключение к облаку.

      • Зеленый свет - мигание означает ожидание подключения к вышке сотовой связи.

      • Темно-синий свет - мигание указывает на ошибку SIM-карты.

    4. Уровень сотового сигнала:

      • Синий светодиодный индикатор показывает уровень сигнала сотовой связи.

Сброс контроллера SmartTub ™:

Если необходимо выполнить сброс контроллера SmartTub ™, поднесите магнит (расположенный на шнуре) к этикетке сброса на боковой стороне устройства SmartTub.

Поместите магнит на верхний край, куда указывает стрелка сброса.Вы увидите, что все индикаторы на устройстве погаснут, а затем снова включатся. На этом магнитный сброс завершен.

Инструкции по установке аппаратного обеспечения SmartTub ™

Если вы приобрели гидромассажную ванну Jacuzzi® без системы SmartTub ™ и хотите добавить ее позже, вам необходимо выполнить следующие инструкции по установке:

Подключение к электрооборудованию гидромассажной ванны GFCI

Чтобы установить электрическое соединение для гидромассажной ванны на 230 В, обратитесь к местному электрику.
Ниже приводится информация для понимания процесса, но ни при каких обстоятельствах она не предназначена для использования в качестве практических рекомендаций для неэлектриков, поскольку работа с любым электроприбором, включая гидромассажные ванны, может быть чрезвычайно опасной, если не будут приняты надлежащие процедуры и меры предосторожности.

Требования к электрическому подключению гидромассажных ванн

Большинство курортов будут работать с 50 или 60 амперными напряжениями 220-240 вольт.

Для подключения гидромассажной ванны на 230 вольт электрик соединяет главную панель дома с автоматическим выключателем на 50 или 60 ампер, внешний блок GFCI / разъединителя и блок контроллера спа / гидромассажной ванны. Убедитесь, что GFCI должен соответствовать домашнему выключателю, поэтому, например, GFCI 60A должен быть соединен с домашним выключателем 60A. Требуется ли 50 А или 60 А, зависит от количества насосов и размера нагревателя в спа.

Для большинства внешних спа-салонов электрик проложит 4-жильный провод № 6 или № 8 к месту расположения спа. Размер используемого провода определяется максимальным потреблением тока в гидромассажной ванне, длиной участка провода и правилами NEC или местными нормативами.Используйте медный провод с изоляцией из термопластичного нейлона (THHN), а не алюминиевый.

Узнайте больше о джакузи GFCI.

См. Нашу текущую коллекцию центров нагрузки GFCI, шнуров питания GFCI и GFCI.

GFCI - прерыватель цепи замыкания на землю

В пределах 10 футов от СПА, но не ближе 5 футов, будет установлен прерыватель цепи GFCI или замыкания на землю и ручное отключение / отключение в зависимости от требований местных норм.

GFCI, установленный в этой внешней панели спа (центр нагрузки), которая используется для гидромассажных ванн, относится к 4-проводному типу.Он содержит заземление и нейтраль, так как многие СПА имеют встроенные компоненты на 110 В, для которых требуется нейтральный провод.

Обратите внимание, что кнопки тестирования на GFCI также могут функционировать как требуемое отключение.

GFI сравнивает исходящую мощность с возвращаемой мощностью на другой ветви. Существуют 4-проводные системы гидромассажных ванн, поскольку в спа могут быть компоненты как на 120 В, так и на 230 В. Четыре провода - это линия 1, линия 2 (обычно черный и красный), белый нейтральный провод и зеленый провод заземления.

Таким образом, разность потенциалов между двумя линиями электропередачи составляет 240 вольт для работы мощного нагревателя на 240 вольт в спа, а разница между линией 1 и нейтралью составляет всего 120 вольт для питания оборудования на 120 в, такого как озонатор или даже стереосистема.

Не все курорты работают с 4-проводным подключением, а многие старые курорты имеют только 3-проводное соединение. Никогда не подключайте 4-проводную гидромассажную ванну к 3-проводной сети. Другим спа-брендам, таким как Hot Springs, могут потребоваться 2 независимые линии, для которых затем потребуется 2 отдельных GFCI в соответствии с их собственными инструкциями.

Разъемная распределительная коробка с GFCI обеспечивает безопасное отключение возле спа. Эта панель отключения / спа с GFCI находится в пределах линии участка с гидромассажной ванной, но обычно не ближе 5 футов и не дальше 10 футов. У некоторых возникает соблазн установить GFCI в блоке прерывателя, но лучше всего иметь GFCI и выключатель рядом со спа и на код. В случае срабатывания GFCI, также легче устранить неполадки при установке рядом с гидромассажной ванной.

Обратите внимание, что все спа-салоны с подключением и подключением на 120 В, которые работают от 110-120 В, имеют 15-футовый шнур GFCI, включенный в комплект спа, поэтому внешний GFCI не требуется.

GFCI - это устройство безопасности, которое может полностью отключить питание в случае обнаружения неисправности. Схема подключения печатной платы и соединений может быть представлена ​​на внутренней крышке спа-пакета или в руководстве пользователя гидромассажной ванны.

Получите всепогодный блок GFCI / Disconnect здесь: https://www.hottuboutpost.com/ground-fault-circuit-interrupter-60-amp/

Электропроводка и кабелепровод горячей ванны

Детали и проводка, необходимые для электрического монтажа, могут включать гибкий кабелепровод, жесткий кабелепровод из ПВХ и фитинги, а также многожильный медный провод THHN №6 или №8 (никогда не используйте алюминий), в зависимости от вашей гидромассажной ванны, длины проводки и местных норм. .Вашему электрику также может понадобиться ПВХ-клей и изолента.

Что касается кабелепровода для гидромассажных ванн, можно использовать гибкий, если длина участка составляет менее 6 футов. Используемые типы включают непроницаемый для жидкости гибкий металлический канал (Liquid tite flex или SealTite) или непроницаемый для жидкости гибкий неметаллический трубопровод длиной не более 6 футов.

Гибкий кабелепровод обычно используется внутри гидромассажной ванны для прокладки провода от кабелепровода на внешней стене до спа-блока / контроллера.

Для более длительных подземных работ прокладывайте подземную проводку в жестком металлическом кабелепроводе, промежуточном металлическом трубопроводе или в неметаллической системе, которая указана для прямого захоронения, например, в жестком ПВХ-кабелепроводе Schedule 40 диаметром 1 дюйм.

Кабелепровод этого типа должен быть заглублен на глубину не менее 6 дюймов для металла и 18 дюймов для неметаллического канала. Комбинация жесткого ПВХ-трубопровода в сочетании с коротким гибким кабелем используется в соответствии с нормами.

Обратите внимание, что компенсатор замерзания (компенсатор из ПВХ) может потребоваться в точке, где кабелепровод выходит из земли и входит в стену или стеновую панель.

Понимание процесса установки и кода

Процесс установки электрика включает в себя отключение питания на главном выключателе и установку панели гидромассажной ванны на расстоянии 5-10 футов от гидромассажной ванны в пределах прямой видимости. Выкапывается траншея для кабелепровода (обязательно проконсультируйтесь с местной коммунальной компанией, чтобы убедиться, что там нет закопанного кабеля или трубы) от основания блока отключения до гидромассажной ванны. Некоторые СПА позволяют прокладывать кабель внутри, как только вы доберетесь до спа-кабинета. Обратите внимание, что никогда не разрешается прокладывать подземную проводку под гидромассажной ванной.

Другая проблема заключается в том, чтобы не размещать СПА под любыми воздушными силовыми или коммуникационными кабелями, поскольку код не допускает каких-либо воздушных / коммуникационных кабелей.кабели в пределах 22 1/2 футов от верхнего уровня воды в заполненной гидромассажной ванне.

Рыбная лента часто используется для протягивания проволоки №6 или №8.

Подключение GFCI - Электрики обратите внимание и просмотрите схему выше или схему в руководстве пользователя относительно правильной проводки GFCI для гидромассажных ванн.

Сложная часть - это подключение 4-проводного GFCI, правильно используемого для большинства гидромассажных ванн. Путаница заключается в том, как обращаются с нейтральным проводом в дополнение к проводам Line 1, Line 2 и заземления.Смотрите видео Hot Tub Outpost с дополнительными советами по подключению горячей ванны GFCI. Белый нейтральный провод с задней стороны GFCI должен быть подключен к входящему рабочему нейтральному проводу, а не к шине заземления. GFCI не будет работать без этого подключения входящей службы, нейтральной к задней части GFCI. Провод входа нагрузки 1 идет к клемме нагрузки 1, провод входа нагрузки 2 идет к проводу нагрузки 2. Для выходной секции прерывателя GFCI выходной провод нагрузки 1 идет к линии 1 спа, а выходной провод нагрузки 2 идет к линии 2 спа.Выход нейтрали нагрузки обеспечивает разность 120 В между линейными проводами и подключается к клемме нейтрального белого цвета на печатной плате спа-блока в соответствии с инструкциями производителя. Глядя на нижнюю часть GFCI, входящий нейтральный провод присоединяется к белой клемме под черным соединением, поэтому исходящий нейтральный провод присоединяется к другой белой клемме под красной нагрузкой, которая идет к нейтральной клемме на печатной плате / спа-пакете. . Заземляющие провода необходимо правильно подключить к шине заземления.Эта информация предназначена только для ознакомления с лицензированным электриком.

Подключение провода к гидромассажной ванне включает в себя добавление двух проводов питания, нейтрали и провода заземления, проложенных через круглое отверстие диаметром 1 3/8 дюйма на левой стороне блока управления / контроллера спа (имеется во многих системах Balboa) к соответствующему выступы на печатной плате или проложены к спа-пакету или контроллеру в соответствии с инструкциями производителя.Отрезки провода, которые соединяют блок GFCI / разъединителя с спа-салоном, должны идти не только к гидромассажной ванне, но и к расположенному спа-пакету под кабинетом СПА.Оставьте провисание на пару футов, чтобы избежать короткого или растянутого провода.

Автоматический выключатель на 50 А или 60 А устанавливается в главную панель (при выключенном питании - соблюдайте осторожность, поскольку фактические питающие провода от энергокомпании все еще находятся под напряжением, даже если панель отключена).

Электрический осмотр позволит убедиться в безопасности вашего спа перед его использованием.

Это еще одна удобная схема, которую электрики должны просмотреть перед подключением 240 В GFCI и отключением.


Пример подключения GFCI 240 В

Как и при любых электротехнических работах, лучше всего воспользоваться услугами лицензированного электрика, чтобы избежать повреждения оборудования, травм или смерти.Многие муниципалитеты и города могут потребовать разрешение на строительство для установки гидромассажной ванны на открытом воздухе, поэтому узнайте в своем городе, так ли это.

Стоимость установки электропроводки гидромассажной ванны может варьироваться от региона к региону и от электрика к электрику, поэтому лучше получить некоторую оценку. Электропроводка может стоить несколько сотен долларов по частям, плюс кабелепровод и арматура. Стоимость труда также может составлять от 300 до 600 долларов США. Панель GFCI доступна по лучшей цене в Hot Tub Outpost.

Некоторые справочные коды для гидромассажных ванн:

Гидромассажные ванны - Выдержки из электрических кодов NEC:

680.12 и 680.42 Выключатель должен быть установлен в пределах видимости гидромассажной ванны.

680,42 Установка вне помещений

(A) Гибкие соединения Включенным в список комплектным агрегатам оборудования для спа или гидромассажных ванн или автономным спа или гидромассажным ваннам, в которых используется установленная на заводе или собранная панель управления или щитовой щиток, должно быть разрешено использовать гибкие соединения, как указано в 680.42 (A) (1) и (А) (2).(1) Гибкий трубопровод Длина не более 1,8 м (6 футов) разрешается для непроницаемого для жидкости гибкого металлического канала или для непроницаемого для жидкости гибкого неметаллического трубопровода.

680.44 Защита GFCI требуется для всех гидромассажных ванн и спа.

680,44 (A) Для сборочного узла сборной гидромассажной ванны с GFCI требуется защищенная цепь GFCI.

Дополнительные коды приведены в статье 680 Национального электротехнического кодекса (NEC).

Использование вышеуказанного содержания исключительно в информационных целях и освобождает автора или сотрудников компании от любой ответственности.Нет никаких гарантий относительно точности этого материала, и лучше всего нанять лицензированного электрика для установки проводки. Также ознакомьтесь с нашими условиями в отношении технической информации, представленной на этом сайте, только в информационных целях. Работа с любым электроприбором, включая гидромассажные ванны, может быть очень опасной и должна выполняться обученными техниками по обслуживанию или лицензированными электриками.

Получите 60A GFCI здесь.

Свяжитесь с нами по [email protected] с любыми вопросами о правильной установке вашего спа.

Horse Sense
Предупреждение: W Работа с собственными приборами, автомобилями, крытыми вагонами и гидромассажными ваннами, а также с любыми другими электрическими или механическими устройствами несет в себе серьезный риск травм или повреждения имущества. Эти советы и предлагаемые процедуры бесплатны и предназначены только для информационных целей. Действуйте на свой страх и риск. Лучше всего воспользоваться услугами электрика или техника. Hot Tub Outpost не несет ответственности за любой ущерб или травмы, которые могут возникнуть.

После установки

После того, как ваш спа-центр подключен и готов к работе, его необходимо наполнить водой и вам понадобится химический набор для спа.В качестве основного дезинфицирующего средства выберите бром или хлор. См. Дополнительную информацию об обслуживании гидромассажной ванны.

Прочистить сантехнику

Заливаете СПА после ремонта электрооборудования? См. Ahh-Some как средство для избавления от скрытых биопленок и других загрязняющих веществ в трубопроводах водопровода. Это нужно делать ежегодно на спа любой марки. Также используйте AhhSome на любом недавно приобретенном спа или использованном спа. Даже новые спа-салоны, изготовленные на заводе, проходят тщательную очистку с помощью Ahh-Some, поскольку вода, прошедшая заводские испытания, также не всегда самая чистая.

Когда вам понадобятся какие-либо детали для гидромассажных ванн, вы найдете один из самых больших выборов деталей и аксессуаров для спа в Соединенных Штатах прямо здесь, в Hot Tub Outpost.

Управление приложениями Wi-Fi для спа и джакузи

Управляйте своей гидромассажной ванной из любой точки мира!

Вот как гласит слоган нового поколения интеллектуальных контроллеров гидромассажных ванн, которые могут обмениваться данными с вашим мобильным устройством по беспроводной сети. Очень удобно, теперь, когда вам не нужно тащиться на морозе и поднимать крышку, чтобы увеличить температуру.Просто откройте приложение, в котором вы можете просматривать текущую температуру и статус, и управлять всеми функциями спа, такими как насосы, обогреватель, свет, музыка - как верхняя панель управления, в вашем кармане!

Все основные производители спа-салонов и производители средств управления спа теперь предлагают спа-пакеты с поддержкой Wi-Fi с программным обеспечением для подключения к контроллеру спа-центра через Bluetooth и Wi-Fi. И у большинства спа-специалистов теперь есть полдюжины или более приложений производителей спа на своих смартфонах, полезных для обхода панелей управления и для определенной диагностики.

Arctic имеет OnSpa, Jacuzzi - ProLink, а Sundance - SunSmart, собственные модули Wi-Fi, программное обеспечение для управления и приложения для смартфонов, которые работают с их блоками управления. А для производителей спа, использующих спа-пакеты Balboa или Gecko, Balboa предлагает модуль и приложение BWA, а Gecko предлагает систему in.Touch.

КАК РАБОТАЕТ WIFI ГОРЯЧАЯ ВАННА?

В системе управления спа с поддержкой Wi-Fi есть небольшая версия программного обеспечения для связи с модулем Wi-Fi и вашим телефоном или планшетом через приложение.Модуль позволяет напрямую подключаться к ближайшему телефону или планшету, а также подключается к вашей домашней сети Wi-Fi для подключения к Интернету. Balboa использует один модуль Wi-Fi, рассчитанный примерно на 65 футов, а Gecko включает в себя два передатчика, один для установки в спа, а другой для установки рядом с вашим домашним маршрутизатором Wi-Fi.

ДОБАВЛЕНИЕ WIFI В ГОРЯЧЕЙ ВАННЕ?

Что ж, может быть небольшая проблема ... Видите ли, модули Wi-Fi для джакузи работают только с элементами управления спа с поддержкой Wi-Fi, и они по-прежнему являются стандартной функцией только для роскошных линий спа и для спа, произведенных в последних пяти лет или около того.Если у вас есть спа-салон позднего бренда со всеми наворотами, включая Wi-Fi, обратитесь к своему дилеру, чтобы приобрести комплект модуля Wi-Fi, и затем вы сможете подключиться к своему спа с помощью приложения.

Для контроллеров Balboa только линейка контроллеров СПА BP поддерживает Wi-Fi. Модуль Wi-Fi 50350 подключается к печатной плате BP500 / BP600 и выдает сигнал для подключения к домашнему Wi-Fi и напрямую к ближайшим устройствам.

Для контроллеров Gecko система дистанционного управления in.touch использует два РЧ-передатчика для подключения к вашей домашней сети Wi-Fi и к ближайшим устройствам.Gecko in. touch работает с контроллерами in.xe, in.xm и in.ye, in.yt с новой версией программного обеспечения для Wi-Fi.

Другие послепродажные контроллеры спа, например, ACC, Acura и Waterway, предлагают дополнительный модуль Wi-Fi, который подходит для некоторых элементов управления спа, для дистанционного управления изнутри дома или для мониторинга спа вдали от дома.

HOT TUB WIFI - НЕ НАСТОЛЬКО ПРОСТО?

Если вы еще не оборудовали его, вам в основном понадобится новое цифровое управление спа, если вы хотите управлять своим спа с помощью смартфона.:-( И это должен быть контроллер спа с поддержкой Wi-Fi, и вы также должны приобрести дополнительный модуль или передатчик для подключения из спа к домашнему Wi-Fi и соседним устройствам.

Если ваш пульт управления спа или спа-пакет довольно новый, он может иметь Wi-Fi, обратитесь к руководству пользователя или свяжитесь с производителем для получения информации.

Или, может быть, вам придется продолжать пробираться сквозь холод, проверять, или включать спа или джакузи - по старинке!

Ваш следующий спа-центр (или ваш следующий спа-центр), скорее всего, будет частью Интернета вещей и более доступным 🙂 Я должен признать, что это хорошая функция, в моем новом Sundance есть Wi-Fi, и мне это нравится! Я использую его для воспроизведения музыки со своего телефона через динамики спа и использую его внутри дома, чтобы повысить температуру (и уменьшить ее тоже), или для запуска дополнительных циклов фильтрации, или для проверки, покинул ли я свет спа снова?

Подготовка электрооборудования к новой гидромассажной ванне

Похоже, вы успешно определили, что можете получить джакузи без крана. Поскольку вы не были на 100% уверены в своем решении, позвонить нам было хорошей идеей, и мы были более чем счастливы приехать и посмотреть. Итак, теперь, когда вы начали работу над своим проектом, пора подготовить свое место.

Для справки: вот как должна выглядеть ваша электрическая система в собранном виде

Первое, что нужно сделать, это подготовить электрическую систему. В зависимости от модели, к которой вы настроены, вам потребуется проложить выделенную электрическую линию до места вашего спа.В то время как большинство спа работают от 240 В (некоторые люди называют это 220), есть еще несколько небольших блоков, которые отлично работают на 120 В (110 для некоторых). Особенно здесь, в Сан-Диего. Независимо от напряжения, хороший электрик сможет определить калибр или толщину провода, который потребуется для правильной работы гидромассажной ванны. Если вам нужна помощь в поиске квалифицированного электрика, свяжитесь с нами.

Загрузите электрическую информацию о предварительном заказе для джакузи

Когда вы знаете, какое напряжение вам нужно, и какой калибр проводов вы будете использовать, вам нужно определить место для этого электрического. Хотя каждая гидромассажная ванна немного отличается, в наши дни для большинства спа-салонов требуется, чтобы электричество было подключено к земле сразу за пределами следа гидромассажной ванны. Джакузи не исключение. Вы хотите поднять ПВХ для проводов в одном из передних углов спа. Отсюда электрик подключит к ПВХ гибкую трубку длиной 8 дюймов длиной 1/4 дюйма. Наконец, ваш электрик протянет все необходимые провода через ПВХ.

Теперь, где-то между главной электрической панелью вашего дома и гидромассажной ванной, ваш электрик установит дополнительную панель GFCI.Это служит не только целям безопасности, но и упрощает обслуживание. Ах да, это также требование для соответствия кодексу вашего города. Обычно эта вспомогательная панель должна находиться на расстоянии не менее 5 футов от водоема, но физически видна из гидромассажной ванны. Тем не менее, если ваш электрик не знаком с кодами для вашего города, лучше всего проконсультироваться с вашим местным отделением по обеспечению соблюдения кодов.

Требования к электрооборудованию гидромассажной ванны - Hot Tub Insider

Гидромассажные ванны работают с двумя типами электрических соединений.Они могут работать от 110 В / 15 Ампер , которые называются горячими ваннами «включай и работай», или от 220 В / 50 АМПС , которые называются горячими ваннами с жесткой проводкой.

Вообще говоря, гидромассажные ванны спроектированы для оптимальной работы и наиболее эффективно работают в проводной сети 220 В / 50 А, защищенной GFCI. Это связано с тем, что все оборудование может работать одновременно (без ограничений) и потому, что блоки на 220 В имеют больший нагреватель (5,5 кВт), который может нагревать воду намного быстрее (чем 110 В).Хотя цепи 220 В / 50 А являются наиболее распространенными, есть некоторые модели, предназначенные для работы в цепях 60-100 А. Могут потребоваться цепи с более высокой силой тока, если в гидромассажной ванне или спа есть несколько струйных насосов или несколько нагревателей, например, в случае с двухзонными спа-центрами для плавания / упражнений, которые требуют 100 А. Двухзонные бассейны для купания - это фактически два отдельных блока с отдельными обогревателями, оборудованием и элементами управления, но они объединены в одну оболочку.

Владелец гидромассажной ванны обязан убедиться, что электрические соединения выполнены квалифицированным домовладельцем или лицензированным электриком в соответствии с Национальным электрическим кодексом (NEC).Есть несколько разделов кодекса NEC, которые требуют соответствия (например, раздел 422-20 и раздел 680-42). Также важно убедиться, что вы соблюдаете все местные и государственные электрические нормы во время установки.

Гидромассажная ванна, блок электрического отключения 220 В

Ниже приведены некоторые общие требования и меры предосторожности, касающиеся электрического монтажа 220-240 В, однако важно обратиться к руководству пользователя вашей гидромассажной ванны для получения конкретных требований для вашего производителя и модели гидромассажной ванны

  1. Электрическое подключение к гидромассажной ванне должно быть однофазным, 4-проводным напряжением 220-240 Вольт. Четыре провода состоят из двух проводов, одного заземления и одной нейтрали, и они должны быть жестко подключены к клеммам внутри блока управления гидромассажной ванной. Рекомендуемый размер провода - медный 6 AWG, хотя в зависимости от расстояния и длины может быть больше.
  2. Металлический ящик размером с обувную коробку, называемый блоком отключения, должен быть установлен не ближе 5 футов от гидромассажной ванны и не дальше 15 футов и должен быть легко доступен для пользователей гидромассажной ванны.
  3. Необходимо использовать «GFCI» (прерыватель цепи замыкания на землю).GFCI также должен быть 50 ампер. Это предохранительный механизм, предназначенный для автоматического отключения питания гидромассажной ванны при обнаружении неисправности или утечки из одного из проводов питания на землю.
  4. Электрическая цепь для гидромассажной ванны должна быть выделена и не использоваться совместно с другими электрическими устройствами, такими как электроприборы, электрические садовые инструменты, электроинструменты и т. Д., Важно отметить, что если контур гидромассажной ванны используется совместно с любыми другими электрическими устройствами. нагрузки, то это приведет к ложному срабатыванию выключателя и представляет угрозу безопасности.
  5. Важно отметить, что использование проводов неправильного сечения или неправильные электрические соединения могут вызвать неприятное срабатывание, повреждение предохранителей, повреждение компонентов гидромассажной ванны, повреждение электрической коробки, аннулирование гарантии на гидромассажную ванну и создание угрозы безопасности.

Другой тип электрического подключения гидромассажной ванны - 110 В / 15 А. Эти типы джакузи работают от обычной бытовой сети на 15-20 ампер. Они чрезвычайно удобны, поскольку обычно не требуют присутствия электрика или каких-либо вышеупомянутых проводных электрических ступеней, упомянутых выше.Большинство производителей моделей 110v поставляют шнур со встроенным GFCI для безопасности. Устройства на 110 В действительно требуют специальной розетки, поэтому важно выбрать подходящую розетку, которая не используется совместно с другими розетками в доме.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
