Подключение варочной панели и духовки на один кабель

Главная » Статьи » Подключение варочной панели и духовки на один кабель

Подключение варочной и духовки на один кабель / Тупее НЕКУДА! =)

Внимание! Часть комментариев из этого поста уехала в архивный пост, потому что их стало очень много и страница долго грузится. Если вы что-то не нашли — пройдите в этот архивный пост пожалуйста! Там было много интересных обсуждений!

Пост навеян несколькими темами на MasterCity.ru и кучей злых дебатов, за которые на форуме могли вполне себе забанить. Потому что уже чуть ли не на мат пришлось переходить. Все эти темы объединяет один вопрос: как подключить варочную и духовку на кухне?

Этот пост предназначен ТОЛЬКО для того случая, когда вы (или тупые мастера) уже проложили проводку и её не переложить. В других случаях ВСЕГДА закладывайте отдельный кабель на варочную и отдельный — на духовку.

«Йопт!», — скажет неискушённый читатель, — «О чём там писать-то?! Кабель в варочную закрутил, вилку в розетку ткнул и забыл нахрен!» Да вот, как всегда, теория у нас с практикой резко отличаются. Это особенность такая: сначала сделать, а потом трахать половине жителей форума мозг о том, как выкрутиться из неправильно сделанного.

На форумах часто возникают ситуации, когда человек, мысля инерционно из-за того, что раньше у него была одна электроплита, закладывает один кабель для новой кухни при ремонте. А потом оказывается, что встариваемая техника состоит из отдельной духовки и отдельной варочной, которые надо как-то запитать. И вот тут мозг начинает ИЗОБРЕТАТЬ. Самое первое решение, которое приходит в голову — это резануть вилку у духовки и прифигачить её кабель к кабелю варочной. Это решение в корне неправильное!

Поэтому сначала пишем, как правильно. Правильно следующее. Во-первых, постараться заранее нацелиться на определённые модели варочной с духовкой. Вам всё равно придётся решать этот вопрос при заказе кухни. Вообще кухня и электрика — это местами неделимые вещи: перед началом работ по электрике необходимо знать, где будет встраиваемая техника (духовка, посудомойка, микроволновка), сколько её будет, чем она питается. И только потом уже проектировать и закладывать кабели.

Во-вторых, изучить то, как эти модели варочной и духовки подключаются. Обычно есть следующие варианты:

• Штатный провод с вилкой. Это в первую очередь характерно для духовок мощностью аж до 3,5..3,6 кВт. У них обычный провод и вилка на 16А. Такая вилка должна включаться в обычную розетку на 16А. Отрезание вилки обычно влечёт полную потерю гарантии на технику. Ещё провод с вилкой имеют обычные электроплиты старого образца. Отдельностоящие. Тамошние вилки обычно хилые и еле-еле держатся (помните такие круглые чёрные в СССР?), и их полезно заменить. Или на цельный кабель (будет сказано ниже) или на промышленный разъём =)
• Кусок кабеля. Это характерно для некоторых варочных панелей. Кажется, это BOSCH — у них кабель заделан напрямую в панель, и его не получится открутить или переставить. На такой кабель можно поставить или промышленный разъём, или через клеммник соединить его с кабелем питания варочной напрямую (рекомендуется). Некоторые духовки идут без вилки. Если мощность духовки не превышает 3,5..3,6 кВт — на этот кабель ставится обычная вилка и снова используется розетка на 16А для духовки. Исключение — мощные духовки со встроенной микроволновкой. Они имеют мощность от 4 кВт, и им необходимо выделять отдельный кабель, как для варочной.
  Ну и ещё кусками кабелей без вилок комплектуются газовые варочные и духовки. Так как их мощности малые — понятно, ставим вилки и не паримся.

• Клеммы или клеммная колодка. Это больше всего характерно для варочных. Это самый удобный вариант. Кабель питания заводится напрямую под клеммы, и так и оставляется.

Итак. Правильные кабели для варочной и духовки должны быть такими:

• Для однофазной варочной: кабель 3х6, автомат C32 максимум. Его следует выпустить около места установки варочной так, чтобы остался хвост где-то в 1,5 метра. И так и оставить. Позже он или заведётся напрямую на клеммы варочной, или через клеммник соединится с её хвостом кабеля.
• Для трёхфазной варочной: кабель 5х4 автомат C16..20 3P (минимум — 5х2,5, автомат C16 3P). Требования — аналогичные: выпустить хвост и оставить.
• Для духовки обычной мощности (до 3,5..3.6 кВт) — кабель 3х2,5, автомат C16А и обычная розетка на 16А около установки духовки.
• Для духовки повышенной мощности — кусок кабеля 3х4. Однако, тут не будет общего варианта, и потребуется уточнять мощность духовки по месту.

Важно не забыть следющее. ВСЕ выводы электрики, канализации, воды для встроенной техники (духовка, посудомойка, стиралка) НЕ должны находиться прямо за техникой! Иначе техника просто не встанет на своё место, а упрётся в коммуникации. Выводы следует делать левее или правее техники. Силовые розетки обычно делаются в зоне цоколя кухни — это пространство под столами, обычно высотой не более 100 мм.

А теперь… представим, что мы (или наши мастера) — олени тупые и заложили только один кабель 3х6 для варочной. Шо теперь делать?

Не правильное решение я уже писал: резануть вилку, и посадить духовку на мощный клеммник прям параллельно варочной. А чо? Кабель жжж толстый, чо ему будет? И вот тут начинаются дебаты. Пример можно посмотреть вот в этом файлике: Varocnh.pdf (~500 кб). Я на память сохранил, а тема на форуме уже разрослась: http://www.mastercity.ru/showthread.php?t=176414.

Моя проблема в том, что я даже не могу придумать наглядный пример, почему ЭТО — не правильно. Ну блин! Это как вместо презерватива член стрейч-плёнкой оборачивать и говорить «а чо? принцип ж тот же — облочка есть ж!». Если попробовать подобрать слова так, чтобы не запутаться, то мы на кабель, рассчитанный на вилку в 16А и автомат 16А, лепим хрен знает что под автоматом в 32А. Как будет вести себя внутренность духовки? Сам кабель? Может — сгорит, а может — нет. Потому что короткий. Да и гарантию такое решение нарушает.

Пусть это будет аксиомой! ТАК ДЕЛАТЬ НЕЛЬЗЯ! КАЖДОЕ, КАЖДОЕ ответвление от основной проводки, как только его сечение уменьшилось, должно иметь защиту!

Ну и как это реализовать? Да просто! Поставить автомат на 16А. И рядом розетку для подключения духовки. Всего делов-то! Однако мы же — специалисты. И делаем всё технично и аккуратно. Поэтому нам надо решить несколько вопросов:

• Как от кабеля 3х6 сделать отвод на варочную
• Как от этого же кабеля сделать отвод пониженным сечением на автомат духовки
• Как это всё закрыть от лишних рук-глаз
• Как это всё упихать в цоколь кухни

Решение предложил один из участников форума andrewkhv в теме http://www.mastercity.ru/showthread.php?t=160262&p=3019415&viewfull=1#post3019415 (ссылка на вложение), но на него никто не обратил (или же не захотел обратить) внимание. Добавление от 2016 года. Рисунок выдернул и вставил в пост, потому что МастерСити совсем сгавнился и много информации там похерили.

Поэтому внимание этому решению придётся уделить мне. Для того, чтобы аккуратно разместить всё в цоколе кухни — мы берём небольшой бокс на 2-4 модуля от ABB. Эта серия боксов очень удобна для разных мелких дел. Они аккуратные, и для них есть штатные шинки N и PE. причём в один бокс можно поставить как раз сразу две шинки, даже если он всего на два модуля. Поэтому я на всякий случай приведу артикулы:

1SL2402A00 ABB LUC 12 402 Бокс настенный IP40 2 мод. белый без двери 1SL2404A00 ABB LUC 12 404 Бокс настенный IP40 4 мод. белый без двери

1SL2406A00 ABB LUC 12 406 Бокс настенный IP40 6 мод. белый без двери

12502 ABB 12502 Шинка нулевая для боксов ABB на 4-6 модулей (12404-12406, 12424-12426)

UPDATE. ВНИМАНИЕ! Такие боксы на 2015 год уже не факт что доступны для заказа. И второе ВНИМАНИЕ: В бокс «LUC 12 402» (на два модуля) нулевая шинка штатно не крепится! Крепление под шинку идёт, начиная с бокса на четыре модуля. Так что если вы взяли бокс на два модуля — то шинку PE можно просто кинуть валяться в нём.

Суть решения — простая, и тупая до ужаса! Мы используем в качестве клеммника двойные зажимы автоматов ABB серии S200! Эти зажимы с каждой стороны могут принимать по два провода. А значит если взять двухполюсный автомат и зажать на его клеммах фазу и ноль от приходящего кабеля, и сразу же фазу и ноль от кабеля, уходящего на варочную — то нам останется только посадить все PE на шинку (помните: PE коммутировать нельзя, поэтому про трёхполюсный автомат забудьте!) — то нам останется снять фазу и ноль меньшим сечением на духовку с автомата (ABB S202 16A) и PE с шинки. И рядом где-нить влепить накладную розетку для духовки.

Как подключить варочную панель и духовой шкаф к одной розетке?

Каждый хочет иметь в кухне удобную и современную технику. Но розеток может не хватать. Как подключить варочную панель и духовой шкаф к одной розетке? Да и можно ли делать это, учитывая то, что проводка часто бывает неустойчивой к перегрузке?

Действительно, на кухню редко выводят несколько розеток, поэтому столкнуться с проблемой подключения двух мощных устройств к одной может столкнуться любой человек. Попробуем детально рассмотреть процесс подключения обоих устройств к одному источнику электричества и разберемся, можно ли так вообще делать.

Необходимые условия для подключения плиты и духовки

Итак, если вы обратились к этой статье, значит, задача ваша состоит в подключении духовки и плиты к единому кабелю. Обычно электрики не советуют так делать, но бывают безвыходные ситуации, когда, к примеру, нет возможности протянуть новую линию электропитания. Как же действовать? Можно ли вообще подключать устройства к электросети вместе? Да, можно. Тем не менее для того, чтобы устройства удачно работали по очереди или в одно и то же время, нужно учитывать особенности кабелей, электрического напряжения. А для безопасных монтажных работ нужно предусмотреть заземление: неотключенное электричество может нанести травмы монтеру. Рассмотрим особенности каждого из условий подключения.

• Обязательно предусмотрите заземление, оно является залогом безопасной работы для установщика или электрика. Чтобы удостовериться, что оно есть в вашем щитке, нужно просто сосчитать число контактных площадок на вилке кухонного устройства или внутри розетки. Получившееся число контактов не должно делиться на два.

• Не менее ответственным этапом является контроль мощности имеющейся в доме электросети, “запас” должен превышать 20% от всей мощности (о подробных тонкостях мы расскажем чуть позже). Духовой шкаф в отдельности не потребует большого электрического напряжения, но при совместной работе с варочной панелью возникает риск замыкания.

• Приборы, которые требуют более 3,5 киловатт для успешной работы, нуждаются в дополнительном питающем кабеле: стандартная проводка на 220 вольт будет сильно перегреваться (снова возникает риск образования пожароопасной ситуации). Нужны провода как минимум на 380 вольт для успешной работы электрических устройств.

• Для подключения нужно подобрать подходящий кабель. Может быть, подойдет и тот, что приложили производители. К сожалению, бывают модели с несъемными шнурами (такие встречаются в линейках Bosch). Тогда вам придется заняться его удлинением: разрезать и соединить с новыми вставками с помощью гильз или клеммников.

Можно ли подводить два кухонных прибора к одному разъему питания?

Подключить устройства в одну розетку, как мы говорили ранее, можно. Но для этого она должна обладать определенными характеристиками (помимо ее мощности и запаса на случай скачков электрического напряжения в вашей сети).

1. Разъем для варочной панели и духового шкафа должен располагаться над плинтусом (расстояние от пола должно превышать 10 сантиметров, чтобы защитить розетку от влияния грязи, воды). Такое правило обеспечит пользователям удобный доступ к ним.
2. Опасно размещать разъем над раковиной или газовыми, электрическими плитами. Причины таких ограничений уже были озвучены ранее. Монтаж под мойкой разрешен, но разъем надо расположить выше сифона.
3. Другое ограничение по розеткам обусловлено тем, живут ли в вашем доме маленькие дети. С целью безопасности стоит устанавливать розетки выше их роста (да, сейчас можно приобрести специальную защиту, но и ее ребенок способен обойти).
4. Розетка должна располагаться не более чем в метре от используемого прибора. Поэтому, если вы будете устанавливать отдельную розетку под варочную поверхность и духовой шкаф, учитывайте их будущее размещение. Важно, чтобы разъемом электропитания было удобно пользоваться (для этого не стоит загораживать его мебелью, кухонным гарнитуром): следуйте нормативам СНиП и ГОСТ, и тогда сеть не будет мешать прочим инженерным коммуникациям.

Как подключить варочную панель и духовой шкаф к одной розетке?

Стоит обратиться к процессу подключения варочной панели и духовки к общей розетке, ведь он, как вы уже поняли, имеет некоторые характерные особенности. Совместить духовой шкаф и панель в одной розетке получится только радиальным методом. Это значит, что подачей энергии для работы обоих приборов должен заниматься отдельно проведенный провод, оттянутый от главного распределителя электроэнергии в вашем доме. Ни в коем случае не подключайте к этому кабелю другие устройства: его ждет перегрузка. Схема подключения духовки и плиты будет реализована только в том случае, если фаза сети будет составлять не менее чем 380 вольт (220 можно использовать, но вы подвергаете домочадцев риску пострадать).

Лучше всего перемонтировать сеть. Для этого нужно выполнить цепочку несложных действий. Возьмите отвертку и ослабьте зажимы и крепежи клемм. Вытащите все перемычки и оставьте пять точек подключения. Или же попробуйте воспользоваться двухфазной схемой с нулевым потенциалом и заземлением. Следите за безопасностью и точностью ваших действий! Иная проблема заключается в том, что не все производители электроники и бытовых приборов снабжают свои творения клеммными колодками. Обычно из устройства просто выводят разноцветные провода, которые можно соединять друг с другом. Важно знать обозначение цветов: желтый символизирует землю, голубой — ноль. Фазы красят произвольно.

Если соединение панели и радиального провода вызывает у вас затруднения, можно воспользоваться специальной коробкой с клеммными колодками или классическую розетку. Серьезных различий в технологиях подключения не будет. Плита должна соединиться с коробкой благодаря питающим шнурам достаточной длины. Если он не входит в комплект, который вы приобрели в магазине, нужно искать его отдельно. К счастью, кабели стоят не так уж дорого. Но не забывайте обо всех правилах выбора правильной проводки: учитываются количество жил и площадь сечения. После в выбранный кабель необходимо вмонтировать литую вилку (сборные быстро портятся).

Но что делать, если один из этих пунктов противоречит тому, что можно сделать с вашими устройствами? В таком случае советуем ознакомиться с инструкциями, приложенными к вашей технике. Следуйте вышеуказанным советам и учитывайте тонкости вашей модели. Так устройства будут готовы к подключению и продуктивной работе уже в течение нескольких часов.

Видео: как подключить варочную панель и духовой шкаф к одной розетке?

Полезные советы

• Нужно контролировать особенности розетки. Так, для подключения устройств нужна проводка толще 1,5 миллиметров в сечении, важно, чтобы номинал розетки составлял не менее чем 16 ампер. В ином случае ваша электроника или проводка не только не будет работать, но и сгорит.
• Монтаж варочной панели и духовки происходит в четком порядке. Сначала устанавливается панель, встраиваемая в свободный пенал кухонной тумбы (наносится разметка, корректируется форма углубления, происходит закрепление). Затем устанавливается духовой шкаф (технологии монтажа встраиваемого и независимого сильно разнятся).
• Правила устройства электроустановок, утвержденные российским законодательством, требуют установку медного кабеля. Если в вашем доме (обычно это свойственно старой советской застройке) проведены алюминиевые или латунные провода, нужно обязательно поменять их на более современные аналоги.
• Есть и другие особенности по выбору кабеля. Он должен быть выполнен из несгораемого материала, обладать влагоустойчивостью. Если вам нужно провести подключение к одной фазе, нужен четырехжильный кабель, к трехфазному же подберите проводку с пятью жилами. Наиболее подходящим у ремонтников считаются провода ВВГнг.
• Обратите внимание на модели духового шкафа и варочную плитку, а также компании-производители. Если вы приобретали устройства одной фирмы, есть вероятность, что они связаны между собой. Внимательно прочитайте инструкции. Может быть, получится подключить их совместно.
• Важно знать некоторые символы из инструкций по установке электрического оборудования и прокладке кабелей. Фазы обозначаются символами 1l, 2l, 3l. Ноль символизирует буква n, а земля изображается с помощью англоязычного термина groud.
• Ни в коем случае не перегружайте отдельный кабель, установленный для варочной панели и духового шкафа. Даже мощные электролинии могут доставить вам неприятности при долгой единовременной работе обоих устройств. На всякий случае рекомендуем вам установить специальный автомат защиты.

В заключении стоит предупредить, что любая работа с электрическими приборами (а тем более монтаж новых проводов или замена имеющихся) связана с рисками для здоровья. Внимательно читайте инструкции ко всем устанавливаемым устройства, и установка не потребует много сил и времени.

Как подключить одновременно духовой шкаф и варочную панель?

Задача

Для начала, давайте поймем задачу, которую будем решать в этой статье. Так получилось, что на кухне для питания электроплиты есть один электрический кабель. И получилось это не обязательно по ошибке строителей, которые вывели один кабель для электрической плиты.

Все кухни в стандартных многоквартирных домах, проектируются на установку стационарной электроплиты для которой нет необходимости разделять питание варочной панели и духовки.

Отсюда вполне распространенная проблема, как подключить раздельную духовку и варочную панель к одному кабелю электропитания.

Планируйте свои покупки

Давайте подумаем, как разумный человек будет покупать духовку и панель.

Вариант 1. Есть проводка нет бытовых приборов

На кухне сделана электропроводка, новая или старая, не важно. Есть один вывод для электроплиты, кабель которого имеет вполне определенные сечения жил и материал.

Если вы не знаете сечение кабеля, то отключи электропитание кабеля и, сняв, 10 мм изоляции с одной из жил, нужно штангель циркулем замерить диаметр жилы и по формуле:  S=π×d²÷4 (пи D квадрат разделить на 4) посчитать сечение жилы кабеля.

• Если у вас всё не совсем плохо, то сечение жил будет 4 или 6 мм2.
• Если дом не старше 2001 года, то жилы будут медные;
• Если дом старой постройки, то жилы будут алюминиевые.

Этих данных вполне достаточно, чтобы рассчитать суммарную максимальную мощность панели и духового шкафа, который нужно покупать.

Расчет мощности

Расчет мощности проводится по рекомендациям  проектирования электропроводки на основе базовых таблиц из ПУЭ 7 (правила устройства электроустановок, изд.7). Вот эта таблица в красивом виде.

Как видим по таблице сечений и мощности:

Электрический кабель с медными жилами 4 мм, нормально работает (не перегревается) если максимальная мощность работающих приборов не превышает:

• Медный кабель 6 мм² держит мощность: 7,4 кВт при скрытой проводке и 11 кВт проложенный в коробе или открыто.
• Медный кабель 4 мм² держит мощность: 5,9 кВт при скрытой проводке и 9 кВт проложенный открыто.
• Алюминиевый кабель 4 мм² держит мощность: 4,6 кВт и 7 кВт соответственно.
• Алюминиевый кабель 6 мм² держит мощность: 8,5 кВт и 5,7 кВт.

Важно! Именно эти расчеты должны быть условием выбора мощностей варочной панели и духового шкафа.

Если выбора приборов по мощности не было, и вам, предположим их подарили, то для правильного подключения варочной панели и духового шкафа нужно проложить два отдельных электрических кабеля от щита до места установки приборов, выбрав сечения кабелей по той же таблице, только, наоборот, по мощности смотрим сечение.

Практическое подключение варочной панели и духовки к одному кабелю

Предположим, у вас, для питания электрической плиты уже проложен кабель с медными жилами сечением 4 кв. мм. Питание 220 Вольт, кабель имеет три жилы (фаза, ноль рабочий, ноль защитный). По той же таблице, видим, что такой кабель держит суммарную мощность 5,9 кВт (таблица выше).

При этом не будем отвлекаться на коэффициенты спроса, то есть на вероятность того, что плита и духовка всегда будут работать вместе и на максимуме. Будем считать, что будут и коэффициент спроса равен 1.

Вопрос. Реально найти варочную панель и духовой шкаф суммарной мощностью 5,9 кВт?

Если у вас не профессиональная кухня, речь о которой не идет, априори, мощность духового шкафа будет меньше мощности панели.

• Средняя мощность панелей в пределах: 3,5-7 кВт.
• Средняя мощность духовых шкафов в пределах: 2,5-4 кВт.

Очевидно, что если очень постараться, можно найти пару панель+духовка, суммарной мощностью до 5,9 кВт.

Примечание: На самом деле всё не так печально. Вряд ли вы будете включать все контура панели и духовку постоянно вместе. Поэтому коэффициент спроса для этой пары берут 0,7. Это значит что для нашего расчетного кабеля 3×4 мм, суммарная мощность нашей «парочки» может быть, 5,9÷0,7=8,4 кВт, что ближе к реальности выбора.

Вариант 2. Есть бытовые приборы нет проводки

У вас есть кухня и есть купленные или подаренные или выигранные варочная панель и духовой шкаф. В этом случае

• Открываете технические паспорта к приборам и смотрите их максимальную мощность;
• Суммируйте их и по таблице выше смотрите необходимое сечение кабеля;
• Сверяете полученный результат с кабелем, имеющимся на кухне;

Если имеющийся кабель подходит, замечательно, можно проводить подключение варочной панели и духовки к одному кабелю.

Если имеющийся кабель НЕ подходит, его оставляете для варочной панели, а для духового шкафа, прокладываете новую электрическую цепь кабелем по мощности духовки (обычно хватает 3×2,5 мм) от щита или делает шлейф от другой розеточной группы, предварительно сделав аналогичный расчет.

Автомат защиты

Не забываем про автомат защиты для группы электроплита. Для нашего расчета (5,9 кВт) электрический кабель для плиты (панель+духовка) нужен автоматический выключатель на 32 Ампера (по таблице 27 А).

Завышать номинал автомата, не нужно. Его задача вовремя отключить электропитание, чтобы избежать перегрева при превышении мощности. Поэтому если расчеты дают ток 27 А, то выбираем автомат большего номенклатурного значения, а это 32 Ампера, а не 40 Ампер.

Практика подключения

Важно! Если у панели и у духовки есть электрические вилки на кабелях питания, их срезать нельзя. Этим вы нарушите правила гарантии и потеряете её. Поэтому два варианта подключения.

Вариант 1. Электрических вилок нет

Имеем два бытовых прибора, с кабельными выводами для подключения питания. Очень правильно сделать так:

Подготовить кабели бытовых приборов к подключению. Для подключения панелей и духовых шкафов используют электрические шнуры, типа, ПВС. Жилы шнуров  многопроволочные. Для лучшего контакта на концы жил, нужно установить обжимные гильзы или контактные клеммы.

Установка гильз требует специального инструмента, но он стоит того, чтобы обеспечить надежное подключение.

Качественное подключение панелиБезобразное подключение панели

Для подключения мощных бытовых приборов, забудем о скрутках и пайках. Используем специальные клеммники, под названием, барьерные клеммные колодки.

Барьерная колодка

Если нужна красота, прячем колодку в распределительную коробку, которую подбираем по внешнему виду.

Можно ли подключать кабель духового шкафа к колодке варочной панель?

У варочной панели довольно мощная колодка для подключения. В теории можно подключать кабель духового шкафа к этой колодке. Но только в теории. На практике, лучше этого не делать. Варочная панель стоит гораздо дороже барьерной колодки и не нужно её использовать для расключения проводов.

Итог подключения приборов без вилок и розеток

Получаем такое подключение. Питающий кабель подключается к барьерной колодке. Шнуры питания от варочной панели и духового шкафа, подключаются к той же барьерной колодке с соблюдением цветности жил. Соответствие цветов жил их назначению, смотрим в документации.

подключение варочной панели и духовки

Примечание. Некоторые модели встроенной техники не комплектуются кабелями питания. Для них нужно купить гибкий питающий шнур, нужного сечения, например, ПВС.

Вариант 2. Электрические вилки (вилка) есть

Важно! Подключение по типу вилка-розетка допустимо, если сила тока при работе прибора не более 32 Ампер. Если прибор более мощный, контакты розетки будут греться и возможно возгорание.

В этом случае используем шлейфование розеток. От розетки для варочной панели, прокладываем шлейф, кабелем того же сечения, ставим розетку и подключаем духовой шкаф.

Повторюсь, суммарная мощность панели и шкафа не должны превышать возможности кабеля. Сначала расчет (выше), потом шлейф.

Купите специальную спаренную розетку

Очень простое подключение варочной панели и духовки к общему кабелю питания, купить такую спаренную розетку. Она идет в комплекте со стальной пластиной, которая крепиться к стене.

розетка для подключение варочной панели и духовки

Итог подключения с вилками

Если у варочной панели и духовки есть электрические вилки, то для подключения к общему электрическому кабелю, делаем электрический шлейф от розетки с панелью к розетке для духовки. При этом, суммарная мощность панели и шкафа не должны превышать возможности кабеля.

Вывод

В завершении должен предупредить, что работы с подключением бытовых приборов, особенно мощных, требуют некоторых навыков и обязательного соблюдения техники безопасности. Следите за отключенным питанием на кабелях подключения, не путайте фазность подключения, читайте внимательно документацию к бытовой технике, приборы могут иметь свои не характерные особенности.

©remont-kuxni.ru

Статьи по теме

  Каждая домашняя хозяйка предпочитает, чтобы на кухне была установлена современная и удобная техника, позволяющая сэкономить время приготовления пищи. Инженерная мысль крупнейших производителей бытовых устройств (Samsung, Zanussi, Bosch, Elektrolux, Hansa) не стоит на месте и с каждым годом появляются все более совершенные приборы.

подключение варочной панели к электросети

   Чтобы быть уверенным в надежности и безопасности, необходимо знать, как правильно подключить электроплиту или духовку, какие существуют особенности и основные ключевые моменты:

• во-первых, подключение варочной панели к электросети обязательно должно предусматривать наличие защитного заземления. Узнать, есть оно или нет, можно, посчитав количество контактов на вилке или в розетке для электроплиты. Их число должно быть нечетным.

   Например, для сети 220В число контактов — 3, для трехфазной сети 380В — 5.

   Заземляющий контакт на вилке может выглядеть в виде штыря, немного длиннее остальных, или металлических пластин с двух сторон корпуса вилки.

   В электропроводках старых построек или квартир не всегда было предусмотрено наличие заземления, поэтому придется прокладывать новый электрокабель от распределительного щита. Этот провод должен быть включен в общую сеть с использованием устройства защитного отключения (УЗО) или автомата защиты;

• во-вторых, если максимум мощности электроустановки более 3,5 кВт, то обязательна прокладка отдельного питающего кабеля, так как стандартная проводка 220 В в квартирах может сильно нагреваться и выйти из строя. А подключить духовой шкаф небольшой мощности можно без прокладки отдельного кабеля;
• в-третьих, этот кабель не следует нагружать другими электроприборами и в его цепь необходимо установить автомат защиты (для подключения духовки мощностью от 3,5 до 5 кВт — автомат на 25А, а на более мощные плиты — 32А).

​Алгоритм подключения варочной панели и духового шкафа

   Как подключить духовой шкаф или плиту к электричеству самостоятельно? В большинстве новых или недавно отремонтированных квартир отдельные кабели и розетка для варочной панели уже установлены и остается приобрести подходящую вилку. Однако, до сих пор встречаются кухни без этих устройств.

   Общий порядок действий в такой ситуации следующий:

• Проверить, на какое напряжение рассчитано бытовое устройство и какая схема подключения рекомендована производителем. Такие сведения можно почерпнуть из руководства пользователя (инструкции по эксплуатации), а также, осмотрев место подключения на самом устройстве.

варочная панель и духовой шкаф подключение

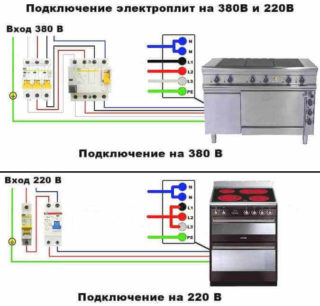

   Варочные панели могут быть рассчитаны на подключение в сеть 220В и 380 В, а бытовые духовые шкафы — на напряжение 220В. Клеммы для подключения кабеля питания с завода уже смонтированы с перемычками, которые реализуют схему для включения в розетку на 220В.

   Обычные кухни в многоквартирных домах не имеют выходов сети 380В (это противоречит действующим СНиП), но могут быть оборудованы розетками на 220В.

•    Выполнить установку в электрощит отдельного автомата защиты сети (АЗС) и проложить от него отдельный кабель. Номинал силы тока АЗС и способ подключения зависят от предполагаемой нагрузки.

как подключить электроплиту самостоятельно

   Для подключения электроустановок, мощность которых не превышает 5 кВт, эта величина составит 25А, а сечение жилы кабеля — не менее 2,5 мм2. В случае использования более мощных устройств — 36А или 40А, сечение — 6 мм2 соответственно.

Подробнее про подбор сечения кабеля читайте здесь

   Марку кабеля следует выбирать негорючую, в двойной изоляции, влагоустойчивую, например, ВВГнг. Для подключения к одной фазе кабель должен содержать 3 жилы, для реализации схемы с двумя фазами необходим кабель на 4 жилы, а для трехфазного подключения — 5-жильный кабель.

• Установить розетку и присоединить вилку с кабелем. Как правильно подобрать вилку и розетку, будет рассказано ниже.

   Некоторые электромонтажники предпочитают выполнять подключение варочных панелей и духовых шкафов через клеммные колодки, закрепленные на стене, не применяя вилку и розетку. Этот способ не совсем удобен в эксплуатации. Например, при необходимости демонтировать варочную поверхность придется лезть в клеммную коробку, а при установке все коммутировать снова. С соединителями типа вилка-розетка такая процедура выполняется существенно проще.

Как установить варочную панель. Методика монтажа

   Варочные панели — разновидность встраиваемой бытовой техники, соответственно,   перед тем, как подключить электроплиту, необходимо разобраться в технологии этого самого «встраивания», иначе — монтажа изделия в кухонную тумбу.

   Для выполнения задачи своими руками потребуется небольшой набор ручного инструмента:

• электродрель;
• электролобзик;
• отвертка;
• нож;
• линейка, угольник, карандаши и картон.

   Монтаж производится в три этапа:

   Разметка будущего выреза под панель. Необходимо с помощью линейки точно измерить ширину и длину габарита под установку.

   Внимание! Измеряйте не саму рабочую поверхность варки, а корпус под ней. Проверить правильность измерений иногда можно по сведениям из инструкции.

   Наиболее удобно производить разметку по шаблону, который нетрудно изготовить из картона. У некоторых моделей такие шаблоны могут входить в комплект поставки.

   Начертите на столешнице тумбы линии будущего разреза с помощью линейки и  угольника. Можно сделать напуск, не более 1 мм, для обеспечения легкого входа панели.

Установка варочной панели в тумбу

   Вырезание ниши для установки панели. Начинать надо с сверления отверстий по углам размеченного прямоугольника. Диаметр сверла должен быть не меньше 9-10 мм. Тип сверла — по дереву или металлу.

   Следующий шаг — выпиливание лобзиком. Пилка лобзика должна иметь мелкий зуб и предназначаться для чистового реза. Для предотвращения образования мелких сколов, места будущего пропила можно заклеить малярным скотчем.

   Пилку лобзика вставьте в просверленное отверстие, подошву плотно прижмите к столешнице и затем начинайте рез, аккуратно проводя электролобзик по линиям разметки с небольшой скоростью.

   Установка и крепление панели. В проделанное окно вставьте варочную плиту, а место сопряжения рабочей поверхности со столешницей загерметизируйте специальным уплотнителем или герметиком на силиконовой основе. В случае необходимости, посадочное окно можно расширить напильником или повторным пропилом лобзика.

   Снизу панель надежно закрепите к столешнице зажимами из комплекта. После крепления, тряпкой удалите излишки герметика или ножом отрежьте выступающие части уплотнителя.

Как реализовать схему подключения варочной панели и духовки

   Согласно действующих строительных норм и правил (СНиП), подключение электроплит должно производиться только радиальным методом. Другими словами, на питание варочной поверхности должен выделяться отдельный кабель, протянутый от главного распределительного электрощита. Категорически запрещено на такой кабель устанавливать иные розетки и электропотребители.

   Схемы подключения духовки и варочных поверхностей в квартирах предусматривают использование только одной фазы сети 220В.

схема подключения варочной панели

   В частных домах нередко имеется ввод трех фаз от линии электроснабжения и целесообразнее смонтировать трехфазную схему, так как при таком подключении, во время работы нескольких конфорок одновременно, нагрузка распределяется не на одну, а на три фазы.

   Если вход питания на клеммной колодке электроплиты изначально собран для применения в сети 220В, то следует перемонтировать его для работы с трехфазной сетью 380В. Для этого необходимо отверткой ослабить болты зажимов клемм и вытащить перемычки. В итоге должно остаться 5 мест подключения.

   Также, для более равномерного распределения нагрузки, можно смонтировать схему с использованием 2 фаз, нуля и заземления.

   В схемах подключения, приводимых в инструкциях по эксплуатации, фазы обозначаются как 1L, 2L, 3L, нулевой проводник — N, а заземление — знаком «земля».

   Бывает, что некоторые производители не устанавливают клеммные колодки, а выводят из электроприбора разноцветные провода, которые могут быть соединены между собой.

   Чтобы определить назначение проводов, необходимо запомнить, что провод заземления — желтого цвета, с продольной зеленой полосой, цвет «ноля» — синий или голубой, «фазы» окрашены в любой другой цвет.

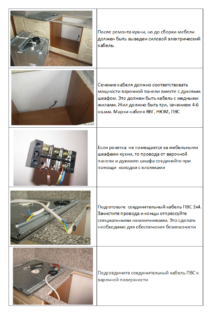

   Панель к радиальному кабелю можно подключить через коробку клеммных колодок или розетку.
Никакого различия в схемах и способах подключения стационарных плит и встраиваемых поверхностей нет.

   Плита к розетке или настенной коробке подключается через кабель питания. Если таковой не входит в комплект изделия, то его приобретают отдельно, руководствуясь правилами выбора сечения и количества жил, указанными выше. На этот же кабель монтируют вилку.

Видео подключения варочной панели к сети

Какую установить розетку для варочной панели и духового шкафа? Советы по выбору

   Все розетки, рассчитанные на силу тока более 25А считаются силовыми. По способу установки они подразделяются на:

• внешние, накладные. Монтаж розеток этого типа производится прямо на плоскость стены. Они удобны в использовании при прокладке кабелей открытым способом. Кроме того, такие розетки наиболее безопасны для установки в деревянных домах и в помещениях с повышенной влажностью. Именно этот тип розеток имеет наилучшую влаго- и пылезащиту;
•  внутренние, устанавливаются в специальные подрозетники, вмонтированные в толщу стены. Находят наибольшее распространение в кирпичных и панельных домах, при отделке стен листовыми материалами, типа ГВЛ.

   По назначению и особенностям конструкции розетки делятся на:

• предназначенные для работы в однофазных сетях 220В;
• предназначенные для работы в сетях с тремя фазами, 380В;
• имеющими отдельный контакт для заземления или без него;
• с фиксаторами, надежно удерживающими соединение с вилкой. Фиксация бывает кнопочная или резьбовая, с помощью накидной гайки;
• с интегрированными устройствами, например УЗО, реле времени отключения;
• с шторками, закрывающими входные отверстия розетки. Очень удобно применение этого типа в семьях, где есть маленькие дети. В такую розетку невозможно вставить какой-нибудь иной предмет, кроме вилки.

   Перед тем, как купить розетку для электроплиты, необходимо сделать выбор, который должен основываться на следующих критериях:

• расчетной максимальной силы тока. Для духовок (мощность до 3-3,5 кВт) достаточно величины в 16 — 25А, для плиты с мощностью до 7 кВт — не менее 32А, а для более мощных установок — 63А. В таких розетках и соответствующих вилках к ним штыри контактов более толстые, материал изолятора более тугоплавкий;
• количество рабочих фаз. Для подключения на 220 В используется розетка и вилка с тремя контактными группами, а в сетях 380В — с пятью;
• степень защиты. Защищенность электроприборов от воздействий обозначается кодом IPXX, где ХХ — цифры.

  Первая кодирует степень защищенности от проникновения внутрь корпуса твердых объектов.

  Вторая — код защиты от проникновения жидкостей. Чем больше цифры тем выше класс защиты.

   Например, 00 — защита отсутствует полностью, т. е. контакты открытые. А IP68 — максимальная степень защиты, при которой абсолютно исключена возможность попадания внутрь розетки и вилки пыли и воды (даже при полном затоплении).

   Для бытовых приборов, работающих на кухне, минимальной степенью должна быть IP24 (невозможно попадание внутрь предметов, размером более 12 мм (например, пальцев) и брызг воды, независимо от их направления).

   Кабель подключается к вилке и розетке несколькими способами.

   Первый способ —  жила кабеля освобождается от изоляции на 0,5 см, вводится под прижим и зажимается винтом. Второй способ более надежен: проводник очищается от изоляции на 1,5 см, оборачивается кольцом вокруг винта и прижимается. Площадь соприкосновения будет больше, контакт надежнее.

   Если жила кабеля состоит из множества тонких проволочек, то их необходимо обработать паяльником и оловянным припоем или обжать латунными трубками.

   Розетку или клеммную коробку следует крепить к стене недалеко от плиты, надежно, с помощью шурупов или саморезов, таким образом, чтобы выполнить следующие условия:

• на розетку или коробку не должна попадать жидкость с плиты или мойки;
• розетка (коробка) должна быть доступна для электрика, но находиться скрыто, не не виду.

Можно ли от одного кабеля под электроплиту подключить две розетки, под варочную панель и духовой шкаф?

Должно выдержать.

проверить на всякий случай, если сечение провода позволяет, то можно

в принципе можно, но не желательно, т. к. варочная панель имеет мощную розетку на 32А, а вот духовой шкаф использует обычную розетку 16А. (месяц назад тянул новую проводку именно для панели — впрочем если у Вас она не 80т. р стоит, то решать Вам, или переживать, либо спать спокойно )

У меня панель Electrolux и духовка Bosch два года так работают, а до этого как ни странно тоже плита Hanza стояла, хотя это не имеет значения.

Нет, так не делают. Варочная панель вообще на отдельном автомате должна быть, и на отдельной розетке, естессно, а духовку, можно и с чемнить ещё на автомат посадить. Не слушайте тех, кто говорит обратное, т к это ваша безопасность. У вас ведь и заземления в доме нет..

Вот здесь очень подробно и граматно описано как это нужно делать. <a rel=»nofollow» href=»http://cs-cs.net/podklyuchenie-varochnoj-i-duxovki» target=»_blank»>http://cs-cs.net/podklyuchenie-varochnoj-i-duxovki</a> <img src=»//otvet.imgsmail.ru/download/u_d0b411f70cb08bdb41ff2cccbfe5f914_800.jpg» alt=»» data-lsrc=»//otvet.imgsmail.ru/download/u_d0b411f70cb08bdb41ff2cccbfe5f914_120x120.jpg» data-big=»1″>

варочная панель — 7,5кВт.. духовка в среднем 2,5кВт.. Итого — 10кВт и ток — 45А в максимуме, при всех включенных нагревателях.. У вас однофазная сеть.. Если дом старый и проводка не переделывалась, то там может быть алюминий… Для такого тока алюминиевый провод должен быть сечением 10 квадратов.. для меди — 6 квадратов… Если какой-то из вышеописанных параметров у вас меньше, то эксплуатация будет происходить на ваш страх и риск и не будет безопасной..

Если проводка не менее 6 кв медь то можно а так могут возникнуть проблемы

только что делал тоже самое. была одна розетка. сечение 6мм. автомат на нее отдельный 32А. либо через клеммник кинуть 6мм и на шкаф и на панель без доп автоматов. либо через доп. автомат на 16А 2,5мм на шкаф и 6мм без доп. автомата на панель. НО. у шкафа уже был провод с вилкой, сечение меньше. Никаких пломб не было — снял заднюю крышку шкафа, открутил провод с вилкой на клеммнике шкафа и подключил на эти клеммы свой кабель 6мм. Все работает, ничего не ломается, не греется, автомат не выбивает. Надо только понимать, что не стоит включать на полную мощность и шкаф и панель одновременно — сработает автомат на 32А.

Подключение духового шкафа к электросети — 3 условия. Выбор провода, автомата, розетки и вилки.

Но как правило, в последних моделях с духовым шкафом, не идет установочной вилки, поэтому подключать ее нужно также самостоятельно. Объясняется это тем, что в разных странах, духовку можно подключить как минимум к нескольким видам абсолютно разных розеток.

И угадывать производителю какая вилка где понадобится, попросту не выгодно.

Провод от духовки зачищаете, опрессовываете наконечниками НШВ и пропускаете через корпус вилки. Фазу и ноль (обычно это проводники серого=коричневого и синего цветов) сажаете на крайние контакты вилки.

Опять же без разницы куда какой, фазировка здесь не имеете значение. Желто-зеленую заземляющую жилу – на средний контакт. Чтобы провод не болтался внутри, фиксируете его поджимающим хомутиком и закручиваете корпус вилки.

Важное замечание: при подключении к вилке проводов, никогда не ориентируйтесь только по цветам изоляции жил. Обязательно открутите крышку клеммной колодки на эл.духовке и проверьте куда какой проводок заведен (о правильном подключении к клеммам сказано ниже).

Когда по какой-то причине нет доступа к клеммам, или там стоит гарантийная пломба, используйте обычный китайский тестер-мультиметр. Заземляющая жила должна быть соединена с корпусом духовки.

И поэтому при подключении щупов в режиме замера изоляции к жиле и к корпусу, должен раздаться звуковой сигнал или на дисплее высветиться ноль. То есть сопротивление R=0 Ом. Таким образом вы найдете «землю», оставшиеся два провода будут фаза и ноль.

Подключение к электросети мощной духовки

При подключении духовых шкафов мощностью более 3,5кВт (как правило в них еще встроена микроволновка), нужны несколько другие материалы:

• медный трехжильный кабель ВВГнГ-Ls 3*6мм2

• розетка и вилка для плит на ток 32А (заказать подобный разъем можно здесь)

• диффавтомат 32А

• провод ПВС 3*6, если в заводской комплектации не идет никакого соединительного провода

Здесь уже однозначно необходимо прокладывать отдельную линию от электрощита до места установки духовки.

Подключение в электросеть производится через мощную розетку 32А.

Фактически весь монтаж аналогичен подключению варочной панели. Как это делается, подробно с пошаговыми рисунками и фото можно прочесть в статье ””.

Рассмотрим подробнее подключение соединительного провода непосредственно к духовому шкафу.

Откручиваете сзади защитную панель и подводите к контактам провод ПВС 3*6. Для этого снизу обычно имеется отверстие.

С жил снимается изоляция и опрессовываются наконечники НШВ. Далее выполняется само подключение:

• фазную жилу (серого или коричневого цвета) заводите под клемму с буквой ”L”

• нулевую жилу (синего цвета) затягиваете на клемме с буквой ”N”

• жилу заземления (желто-зеленую) – под винт клеммы со значком “заземления”

Если маркировки на клеммах нет, или она плохо различима, изучайте инструкцию и технический паспорт духового шкафа. Там обязательно должен присутствовать рисунок с наглядным обозначением, куда какие провода подключать.

Далее провод нужно зафиксировать хомутом и поставить на место защитную крышку контактов.

После этого, необходимо проверить работоспособность электрической духовки, подключив ее в розетку. Только убедившись в работоспособности, можно спокойно ее вставлять в заранее подготовленную нишу.

Если при первом подключении сразу перегорела лампочка подсветки, а остальное все исправно работает (вентилятор, тэны), не паникуйте. Вполне возможно, что из-за разности температур, после перемещения покупки с улицы в дом (зимой), внутри образовался конденсат. И это послужило причиной перегорания лампочки.

А может ее просто стрясли при перевозке. Сразу же грешить на неправильное подключение не стоит.

Кстати, в духовках используются термостойкие лампы, и применять для их замены простые, как в холодильниках, нельзя.

Они попросту лопнут при нагреве. Проверяйте температуру эксплуатации на цоколе и на упаковке.

Подключение от одного кабеля варочной поверхности и духового шкафа

А что делать, если нет ни возможности, ни желания подключать духовой шкаф отдельным кабелем от щитовой, при этом у вас на кухне осталась проводка от старой электроплиты или уже есть ранее проложенный провод для подключения варочной панели. Можно ли запитать духовку от него?

Можно, но здесь опять же необходимо соблюсти определенные правила:

• духовой электрический шкаф должен иметь отдельный автомат защиты

• кабель питания с щитка должен быть рассчитан под нагрузку на одновременное подключение и духовки, и варочной панели

Если второй пункт не соблюдается, необходимо в щитке ставить автомат такой величины, который будет автоматически отключаться при перегрузке, защищая тем самым от выхода из строя кабель питания.

Грубо говоря, автомат в распредщитке нужно выбирать не по нагрузке приборов, а по фактическому сечению существующего кабеля!

Вот какой кабель и диф.автомат защиты должны стоять у вас в щитовой для одновременного подключения духовки и варочной панели (в таблице указанна их суммарная мощность):

Запомните, что нельзя напрямую или через клеммную колодку подсоединять одновременно оба кухонных прибора, если они защищены одним единственным автоматом в щите.

Также не спасает вариант установки отдельной розетки на духовой шкаф, путем отпайки от клемм в распределительной коробке или непосредственно от мощной розетки, через которую уже подключена варочная панель.

Монтаж сдвоенной розетки, даже в заводском исполнении, тоже не поможет в аварийной ситуации.

Почему нельзя так делать, спросите вы? Потому что если вилка и кабель духовки изначально рассчитаны на ток до 16А, то неизвестно что будет при перегрузке с ними или с внутренностями духового шкафа, когда вы их посадите на автомат 25А или тем более на 32А-40А.

Самый лучший и оптимальный вариант в этом случае – разместить за кухней небольшую бокс коробочку, в которую монтируется автомат на 16А и розетка.

Таким образом, вилку соединительного провода духовки, можно будет безопасно подключить в розетку, так как она в свою очередь защищена отдельным автоматом, номиналом меньшим, чем автомат в щитке. Вот схема такого соединения:

Кабель питания коробочки подсоединяете либо опрессовкой, либо пайкой напрямую к мощному кабелю выходящему из стены. Можно это сделать и через отдельную клеммную колодку.

Розетка должна быть модульной, она изначально подходит под такие боксы.

Всю эту сборку (розетка+автомат) уже спокойно можно подключать к общему кабелю идущему на варочную панель. Как собрать и запитать такой бокс смотрите в видео:

Как подключить варочную панель к духовому шкафу: подключение на видео

Современный, актуальный выбор любой хозяйки – варочная поверхность и духовой шкаф, функционирующие от электричества. Сегодня практически каждый производитель бытовой техники предлагает свою версию электроплит. Это оборудование оснащается множеством функциональных дополнений, позволяющих готовить кулинарные шедевры, даже тем хозяйкам, которые чувствуют себя на этом поприще неуверенно. Кроме того, варочные панели и духовые шкафы от ведущих производителей, идеально вписываются в современный дизайн оформления кухонь. Допустим, вы сделали удачный выбор и приобрели подходящую модель электропечи. Возникает вполне логичный вопрос: как осуществить подключение варочной панели и духового шкафа?

Подключаем к электричеству

Подключаем духовой шкаф

Выбрав подходящее место для размещения духовки на вашей кухне, следует установить розетку, а также учесть такие моменты:

• Для обеспечения безопасного использования электрооборудования, необходимо, чтобы от распределительного щитка к розетке шел отдельный провод с заземляющим элементом.
• Если в квартире проведена старая проводка, рекомендуется специально для новой электропечи провести новый трехжильный провод и установить автомат, на случай экстренного отключения устройства.
• Для выбора автомата, подходящей мощности нужно знать объем потребляемой энергии духовым шкафом. Если этот показатель от 3,5 до 5 кВт, автомат может быть рассчитан на 25 Ампер.
• Для стабильной работы духовки не стоит на один автомат подключать другие приборы. Перегрузка линии приведет к отключению электроэнергии по всей квартире.

Подключаем варочную панель

Если процесс подключения духовки предельно прост, то с варочной поверхностью придется повозиться. В тех квартирах, где изначально была предусмотрена установка электроплиты, проблем не возникнет. Ведь на кухне уже вмонтирована розетка, предназначающаяся для мощной плиты. Если же электрическая варочная панель устанавливается впервые, необходимо от щитка провести медный кабель к месту подключения оборудования. Сечение данного кабеля должно быть не менее 6 мм². На щитке дополнительно нужно установить автомат, рассчитанный на 32 А.

Те, кто уже использовал варочную электропанель знают, что нагревание конфорок происходит быстро. Это обусловлено объемом потребляемой мощи. Как правило, стандартная модель варочной поверхности работает при 7 кВт. Учитывая такую высокую нагрузку на обычные бытовые электросети, производители электропечей предусмотрели возможность подключения техники к трехфазной сети в 380В. Перед тем, как осуществить подключение ознакомьтесь с инструкцией от производителя.

При стандартной 220-вольтной сети, фазный проводник подсоединяется к первым трем контактам, соединенных перемычками. Два последующих контакта необходимы для подсоединения нулевого провода. Не забываем, что заземление нужно подключить под индивидуальный болтик в самом верху клеммной коробки.

Подключение к одному проводу и розетке

Некоторые задаются вопросом, можно ли подключить варочную панель к духовому шкафу к одному проводу? Ведь такой вариант значительно облегчает процесс монтажа. Опытные электрики не рекомендуют делать этого, поскольку мощность потребляемой энергии духовкой и варочной панелью разная. Духовой шкаф используется реже варочной панели, и электроэнергии он потребляет в разы меньше. В тоже время варочная поверхность используется ежедневно и требует больше мощности. Чтобы не перегружать сеть, идеально для каждой единицы бытовой техники подвести от распределительного щитка индивидуальный провод. Установив дополнительные автоматы, вы без труда сможете обесточить тот или иной прибор, не затрагивая при этом остальные.

А вот подключить варочную панель и духовой шкаф к одной розетке, можно. При условии, что будет использована розетка с несколькими гнездами, и к ней будут подсоединяться отдельные медные провода от распределительного щитка. Не нужно экспериментировать, и на один автомат большей мощности подключать два сильных бытовых прибора. Подробнее о том, как подключить варочную панель и духовой шкаф, на видео, в одну розетку. Данные рекомендации от специалистов помогут подсоединить приборы правильно.

Несколько советов

Опытные электрики, чаще не используют розетки для подключения варочной панели. По мнению специалистов, лучшим вариантом, является прямое подсоединение проводника к клеммнику устройства. Уменьшение ненужных контактов значительно увеличит надежность и срок эксплуатации печи. При таком варианте, запуск агрегата осуществляется непосредственно с панели управления, расположенной на варочной поверхности.

Перед тем, как приступить к монтажным работам, удостоверьтесь, что проводка в доме позволяет осуществить подключение и дальнейшее использование мощного духового кафа и варочной панели. Если проводка старая, ее нужно заменить на новые, надежные проводники.

Таким образом, для того чтобы подсоединить электроплиту и духовку, необходимо знать некоторые нюансы. Для опытных электриков, разумеется, эта работа не составит особого труда. Для тех же, кто впервые сталкивается с подобной задачей, необходимо изучить инструкцию от производителя и подробные рекомендации профессионалов. Следуя советам, которые нужно в точности применять на практике, вы сможете своими руками установить электроприборы.



Как подключить варочную панель и духовой шкаф к одной розетке: схема

Содержание статьи:

В многоквартирных домах, особенно старой постройки, в кухне имеется один электрический кабель. Он предназначен для подключения электроплиты. Но современное оборудование развивается, и на смену обычной плите пришла более развитая и мощная техника, требующая большей нагрузки. Большой популярностью пользуются зависимые и независимые духовки и варочные панели. В таком случае требуется подключить варочную панель и духовой шкаф к одной розетке. Осуществлять присоединение нужно с учетом всех нюансов и при соблюдении техники безопасности.

Параметры плит и выбор розетки

Схема розеток духового шкафа и плиты

Современные духовки и варочные панели относятся к категории мощной бытовой техники. Для работы они требуют мощности от до 10 кВт. Чтобы подсоединить такую технику, нужно выбрать правильную розетку и кабель подходящего сечения. Бытовая техника мощностью до 3,5 кВт оснащена собственным разъемом розетки на 16 А и рассчитана на сеть 220 В.

Для варочной панели требуется самостоятельно выбрать весь комплект для подключения к электросети. Мощные устройства с нагрузкой от 3,6 кВт до 7 кВт нужно подключать через силовую розетку на 32 А.

Силовые электророзетки бывают накладные и внутренние. Накладные изделия используются при прокладке электропроводки открытым способом. Обычно такие модели устанавливаются в деревянных домах и помещениях с повышенным уровнем влажности благодаря их защищенности от пыли и воды. Внутренние розетки монтируются в саму стену и используются в панельных и кирпичных зданиях.

По назначению и особенностям конструкции розетки бывают:

• для однофазных сетей 220В;
• для трехфазных сетей 380В;
• имеющие отдельный контакт для заземления или без него;
• с фиксацией,кнопочной или резьбовой, с помощью накидной гайки;
• с интегрированными устройствами – УЗО, реле отключения, таймер;
• со шторками, закрывающими входные отверстия розетки.

Основные критерии выбора розеток для духовых шкафов:

• Сила тока. Нужно заранее узнать максимальную нагрузку от бытовой техники, которая будет подключаться к точке питания. С учетом этого значения выбирается электророзетка.
• Фаза – 220 В или 380 В. В квартирах однофазные сети, в загородных домах – трехфазные.
• Степень защищенности от влаги и пыли. Записывается как IPxx, где первая цифра – уровень защиты от пыли, вторая – защита от влаги. Кухня является помещением с повышенным уровнем влажности, для нее минимальный показатель составляет IP24.

В квартире проложена проводка со своими параметрами, выполненная из определенного материала. Эти данные потребуются для дальнейшего подключения бытовой техники.

В домах, построенных до 2001 года использовалась алюминиевая проводка. Новые дома или здания, в которых проводился капитальный ремонт с заменой электропроводки, оснащены более безопасными и устойчивыми медными проводами.

Сечение кабеля варочной панели и духового шкафа

Сечение кабеля выбирается с учетом нагрузки. Узнать его можно по специальным таблицам, в которых представлена зависимость диаметра провода от подключаемой нагрузки. Расчет производится на основе ПУЭ 7. Например, для медного кабеля сечением 6 кв. мм максимальная мощность не должна превышать 7,4 кВт для скрытой проводки и 11 кВт для открытой. Для алюминиевого провода аналогичного сечения эти значения будут равны 5,7 кВт для скрытой и 8,5 для открытой проводки. На медный кабель сечением 4 кв.мм можно подавать максимальную мощность до 5,9 кВт при скрытой проводке и до 9 кВт при открытой. Аналогичный алюминиевый кабель выдерживает 4,6 кВт и 7кВт соответственно.

Кабель должен иметь двойную изоляцию, выполняться из негорючего и водостойкого материала. Рекомендуется брать провода марки ВВГ с тремя или пятью жилами (в зависимости от количества фаз).

Выбор средств защиты

На мощные бытовые приборы обязательно должны устанавливаться средства защиты. К ним относятся автоматические выключатели и УЗО. На духовой шкаф и варочную панель мощностью до 5,9 кВт нужен автоматический выключатель на 32 А. Ток автомата аналогичным образом выбирается по таблице с учетом суммарной нагрузки.

При выборе автомата нужно брать ближайшее значение, которое чуть выше рассчитанного тока. Сильно завышать значения нельзя. В этом случае повышается риск пропуска превышения нагрузки, что может привести к выводу из строя техники или возгоранию.

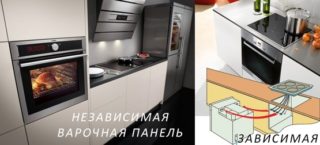

Чем отличается независимый духовой шкаф от зависимого

Духовки можно разделить на 2 группы – зависимые и независимые. Они различаются конструкцией и способом подключения к электричеству.

Зависимые модели устанавливаются в нишах специально разработанной мебели. Духовка и варочная панель ставятся друг над другом. Они имеют единую систему подключения к электроэнергии и общий способ управления. Использовать их отдельно друг от друга нельзя. Такие приборы широко представлены на рынке бытовой техники.

Независимые устройства постепенно вытесняют зависимые. Они отличаются удобством, простотой монтажа и использования. Духовка и варочная панель не связаны друг с другом, ими можно управлять по отдельности. Общих проводов у них нет, что облегчает процесс подсоединения. Способ управления каждым прибором может быть разный – сенсорный, клавишный, дистанционный.

Подключение оборудования

Этапы подключения техники

Алгоритм подключения варочной панели и духового шкафа в одну розетку:

1. Подбор необходимых материалов (электророзетки, кабели, профессиональные инструменты).
2. Выбор оптимальной схемы подключения.
3. Установка в распределительный щиток отдельного автомата защиты для плиты и прокладывание от него отдельного кабеля.
4. Установка розетки и присоединение вилки с кабелем.

Для монтажа варочной панели понадобятся следующие инструменты:

• дрель;
• электрический лобзик;
• нож;
• отвертки;
• линейка;
• карандаш;
• угольник;
• картон.

Установка осуществляется в 3 этапа:

1. Измерение размеров плиты. По замеренным данным нужно создать шаблон на картоне, который потом переводится на поверхность тумбы.
2. Размеченную часть нужно вырезать для установки плиты. Это делается с помощью лобзика по намеченному контуру.
3. Финальный этап – установка и крепление плиты. В проделанное отверстие ставится варочная панель. Места соединения следует заделать герметиком.

По действующим требованиям СНиП подсоединять плиту можно только через отдельный силовой кабель. На него запрещено устанавливать розетки и другие точки потребления электроэнергии.

В квартирах схема подключения предусматривает только однофазное подключение к 220 В. В коттеджах и частных загородных домах встречаются трехфазные электросети на 380 В. Это нужно учитывать при присоединении.

Чтобы равномерно распределить нагрузку на сеть, можно реализовать схему с двумя фазами, нулем и заземлением. Во время подключения важно не перепутать жилы. На счетчиках, автоматах и других приборах делается буквенно-цифровая маркировка. Буквами 1L, 2L, 3L обозначаются фазы, N – ноль. Земля обозначается соответствующим значком или буквами PE. Жилы обычно маркируются цветами. Желто-зеленый провод всегда обозначает землю (желтый с зеленой полосой). Голубым или синим отмечают ноль. Фаза может окрашиваться в любой другой цвет.

Панель должна подключаться к кабелю через специальную коробку клеммных колодок или через элеткророзетку. Первый способ часто используют профессиональные электрики. Он надежный, но неудобный в эксплуатации. При необходимости демонтажа панели придется отключать провода в клеммной коробке, а затем заново их подключать. Использование вилки и розетки упростит процедуру.

Кабель можно присоединить к вилке и розетке несколькими методами. Первый способ — жила зачищается от изоляционного покрытия на 5 мм и фиксируется винтом. Второй метод является более безопасным и устойчивым. Подключаемый проводник очищается от защитного слоя примерно на 1,5 см, складывается в виде кольца вокруг фиксирующих винтов и зажимается. Безопасность достигается за счет увеличения площади соприкосновения.

Провод может состоять из множества тонких жил. Они легко разрушаются в процессе эксплуатации, поэтому рекомендуется их обработать паяльником.

Клеммная колодка или розетка должна устанавливаться рядом с плитой. Место установки должно быть доступным, чтобы при необходимости пользователь мог до нее добраться.
