При устройстве кровли промышленных зданий укладывают несущий профиль на прогоны (швеллер, короб,) который расставлен с определенным шагом, затем укладывают пароизоляцию, утеплитель, гидробарьер и накрывают кровельным профнастилом. В промежутке между профилями укладывают утеплитель, а между собой несущий и кровельный профнастил соединяются при помощи Z-планки, как показано на рисунке.
Конструкция кровли при использовании профнастила Расстояние между Z-профилями определяется в зависимости от действующей нагрузки и геометрических характеристик Z-профиля, а также габаритами используемого утеплителя. Эти расстояния можно принимать исходя из таблиц: А. Максимальный шаг прогонов холодной кровли L (м) Примечание: Следующие таблицы можно применять также для определения шага прогонов верхнего слоя профилированного настила утепленной кровли А1. Однопролетный кровельный профиль, ширина опоры >=»25мм.
А2. Двухпролетный кровельный профиль, ширина опоры 25мм.
А3. Двухпролетный кровельный профиль, ширина опоры 25мм.
А4. Многопролетный кровельный профиль, ширина опоры 25мм.
А5. Многопролетный кровельный профиль, ширина опоры 50мм.
Для ПК — 45
В9. Многопролетный профилированный настил, ширина опоры 100мм.
Деревянная обрешетка Кровельная плита ПК-20 Толщина материала 0,5 мм Полезная ширина 1100мм Крепление Обрешетка
Нагрузка от снега 1,8кН/м2 Для ПК-45 Крепление Обрешетка
Нагрузка от снега 1,8кН/м2
В качестве крепежных элементов для профилированных и кровельных плит, само сверлящие шурупы в последнее время полностью вытеснили гвозди. Преимуществом само сверлящих шурупов с прокладкой при их правильном применении является полная водонепроницаемость при высокой прочности соединения. Облегчается и упрощается также процесс крепления плит, не говоря уже о ремонте и демонтаже. При покупке шурупов следует обратить внимание на их качество. Высококачественный шуруп должен обеспечить в первую очередь: — полную водонепроницаемость в течение всего срока службы — коррозионную стойкость не меньшую, чем у закрепляемого материала. Особое внимание необходимо уделять уплотнительной шайбе (см. рис.). С точки зрения коррозионной стойкости предпочтительнее шурупы из нержавеющей стали или из углеродистой стали с достаточно толстым цинковым покрытием. Целесообразно приобрести шурупы у поставщика плит, который в этом случае отвечает и за их качество. Ввинчивать самонарезающие шурупы удобнее всего при помощи аккумуляторной дрели с ограничителем крутящего момента. Ввернутый шуруп затянут правильно, если резиновая прокладка выступает около 1 мм из-под металлической шайбы. Размеры само сверлящих шурупов: Шуруп для кровельного покрытия — SW 4,8×28 или 4,8×38. Шуруп для металлического листа (нахлеста) — SL 4,8×20 Покрытие шурупов Головка шурупа Шестигранная головка с буртиком, высота головки должна быть достаточной для удержания шурупа в гильзе дрели. Уплотнительная шайба Алюминиевая шайба диаметром 14 мм, прокладка изготовлена из качественной вулканизированной резины EPDM. Толщина прокладки шурупов для кровельного покрытия ок. 3 мм, шурупов для нахлеста около 4 мм. Резьба Резьба шурупа, ввернутого в древесину решетины, обеспечивает достаточную прочность соединения. У шурупов для нахлеста под головкой не нарезанная часть, которая исключает возможность чрезмерного натяжения. Наконечник Само сверлящие шурупы снабжены сверлящим наконечником, который проникает через металлический лист и сверлит в решетину отверстие, обеспечивающее достаточную прочность соединения. Головка шурупа и шайба должны быть окрашены в один из цветовых тонов металлочерепицы, толщина слоя краски около 40 мкм. Шуруп должен быть изготовлен из нержавеющей стали или из углеродистой стали с цинковым покрытием толщиной не менее 15 — 20 мкм. |  | |||||
шурупов в среднем 6 шт. на кв.м. На гребне и карнизе шурупы ввинчивают в прогиб каждой второй волны профиля, в середине плиты — в каждую доску обрешетки.
Несущий профнастил — профили, цены
Несущий профлист — несколько видов профиля, актуальные цены на несущий профнастил. Любые размеры и толщина металла, доставка.

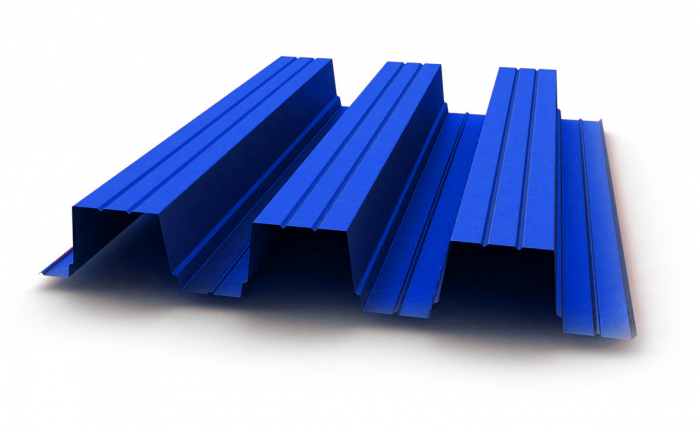

Несущий профнастил – это профилированный лист с высоким профилем – от 35 мм и больше. Его используют на производственных и складских объектах для возведения перекрытий, несъемной опалубки и для кровель большой площади.
Его можно использовать также в коттеджном строительстве, для межэтажных перекрытий. Это защитит от скрипа при ходьбе.
Несущий профлист может иметь защитное покрытие, но часто используется просто оцинкованная сталь. Толщина металла — от 0,5 мм до 1,2 мм.
Скачать прайс-лист:
Высокий профиль образует мощные ребра жесткости – так обеспечивается прочность листа. Для еще большей прочности в несущем профиле выполняют мелкие канавки. Они являются дополнительными ребрами жесткости и служат верным признаком несущего профнастила.
Преимущества
Раньше существовал лишь один способ построить многоэтажный объект – возводить капитальное строение с бетонными перекрытиями и прочными стенами, способными выдержать значительную нагрузку. Теперь можно за считанные недели соорудить здание из легких металлических конструкций с перекрытиями из несущего стального профлиста. Это выгоднее в разы – и по стоимости, и по срокам.
Еще преимущество – по крыше из несущего профнастила можно свободно ходить (в отличие от кровли из металлочерепицы, где надо перемещаться аккуратно).
Материал
Листы несущего профнастила получают из того же стального листа, что и обычный стеновой профнастил. Толщина несущего профлиста – от 0,5 до 1мм, масса – 5-10кг на квадратный метр.
Профиль или просто оцинкованный, или защищен полимерным покрытием с одной стороны и грунтовкой с другой. В этом случае стойкость поверхности к атмосферным воздействиям и к царапинам такая же, как у российской металлочерепицы монтеррей с покрытием полиэстер. Покрытие толщиной 0,25мм выдерживает перепады температуры от -60 до +90°.
Высокий профиль образует мощные ребра жесткости – так обеспечивается прочность листа. Для еще большей прочности в несущем профиле выполняют мелкие канавки. Они являются дополнительными ребрами жесткости и служат верным признаком несущего профнастила.
Преимущества
Раньше существовал лишь один способ построить многоэтажный объект – возводить капитальное строение с бетонными перекрытиями и прочными стенами, способными выдержать значительную нагрузку. Теперь можно за считанные недели соорудить здание из легких металлических конструкций с перекрытиями из несущего стального профлиста. Это выгоднее в разы – и по стоимости, и по срокам.
Еще преимущество – по крыше из несущего профнастила можно свободно ходить (в отличие от кровли из металлочерепицы, где надо перемещаться аккуратно).
Материал
Листы несущего профнастила получают из того же стального листа, что и обычный стеновой профнастил. Толщина несущего профлиста – от 0,5 до 1мм, масса – 5-10кг на квадратный метр.
Профиль или просто оцинкованный, или защищен полимерным покрытием с одной стороны и грунтовкой с другой. В этом случае стойкость поверхности к атмосферным воздействиям и к царапинам такая же, как у российской металлочерепицы монтеррей с покрытием полиэстер. Покрытие толщиной 0,25мм выдерживает перепады температуры от -60 до +90°.
Монтаж
Нужно помнить, что ширина листов несущего профнастила меньше, чем у стенового – из-за более высокого профиля. Например, полезная ширина профиля Н60 – 845мм, а у Н75 – 750мм. Длина листов определяется заказчиком. Крепление к каркасным конструкциям осуществляется с помощью специальных шурупов-саморезов с окрашенными широкими шляпками (или оцинкованными – для оцинкованных листов).
Как ходить по профнастилу на крыше чтобы не помять — Про стройку и не только
1 Май by adminСодержание статьи:
Среди множества видов современных кровельных материалов все большую популярность завоевывает профнастил и недорогая фальцевая кровля, особенно при возведении коттеджей и частных строений. Вследствие хороших технических характеристик такие профилированные листы обладают повышенной несущей способностью, а из-за отсутствия стыков по всей длине при монтаже — отлично защищают от осадков. Большим плюсом является небольшая цена этого материала. Более того, кровля из профнастила не подвержена коррозии, так как защищена специальным полимерным покрытием.
Содержание статьи:
Начинаем монтаж — готовим инструменты и материал
Выполнить монтаж профнастила на крышу своими руками довольно просто. Материал сравнительно легок, очень практичный и несложный в обработке, поэтому стоимость монтажа профнастила вполне доступна. Чтобы не повредить листы при транспортировке и разгрузке, их необходимо переносить вертикально, не допуская перегибов. На крышу листы профнастила лучше всего поднимать по одному по лагам, установленным от кровли до земли. Для монтажа кровли из профнастила понадобятся:
- ножовка по металлу (с мелкими зубьями) либо электроножницы;
- шурупы-саморезы;
- шуруповерт.
Типы профнастила
Прежде всего, необходимо выбрать нужный для вашего случая тип профнастила. Рассмотрим основные типы профлистов, предлагаемые сегодня на рынке. Тип профлиста имеет маркировку С, Н или НС:
- Профнастил марки С (имеющий высоту волны 8, например профнастил с8, 10, 13, 20, 21, 35 и 44 мм) синусоидальной или трапециевидной формы профиля, чаще всего используют при обустройстве защитных конструкций, при монтаже на стену с декоративной целью, а также для обустройства легкой кровли.
- Профнастил марки НС (с высотой волны 35 и 44 мм) используется для монтажа как на кровли, так и на стены (для обустройства кровли наиболее популярны листы НС35).
- Профнастил марки Н (с высотой волны 57, 60, 75 и 114 мм), в отличие от предыдущих, снабжен дополнительными ребрами жесткости. Его применяют для межэтажных перекрытий или капитальной кровли.
Угол наклона крыши
Чтобы выполнить правильную укладку листов профнастила при монтаже крыши, необходимо учесть наклон кровли – этот показатель влияет на необходимый нахлест соседних листов:
- если наклон составляет менее 15-ти градусов (но более 12-ти), необходимо предусмотреть нахлест листов минимум 20 см;
- в случае наклона от 15 до 30 градусов – 15-20 см;
- для уклона крыши, превышающего 30 градусов, допускается уменьшение нахлеста до 10-15 см;
- в случае же уклона менее 12 градусов, инструкция по монтажу профнастила гласит: необходимо предусмотреть герметизацию нахлестов крыши как горизонтальных, так и вертикальных с применением силиконового герметика.
Приступаем к укладке листов
Монтаж начинают с укладки слоя гидроизоляции, который не даст влаге проникнуть в утеплитель, на обрешетку и стропила. Пленку гидробарьера (прокладку) укладывают на стропила горизонтально, начиная от свеса крыши. Прокладка крепится между стропилами небольшими скобами, с нахлестом 15 см, без перетягивания (предпочтительно оставлять провис прокладки около 2 см). Следует предусмотреть достаточный зазор (2-3 см) между гидробарьером и утеплительным материалом для проветривания. Для фиксации подкладки необходимо прибить контр-рейку шириной от 2,5 до 5 см (см. фото).
С внутренней стороны дома под гидроизоляцией укладываются теплоизоляционные листы, а затем и пароизоляция. Поверх гидроизоляции крепят вентиляционные рейки, препятствующие застаиванию влажного воздуха, а, соответственно, и гниению деревянной конструкции. Сечение утепленной кровли приведено на фото:
Профнастил укладывается на обрешетку, которая должна обеспечить необходимую прочность, только в этом случае кровля не будет прогибаться и не сломается под тяжестью снега. Инструкция по монтажу кровельного профнастила, обычно предоставляемая производителем материала — это как раз тот документ, который позволит выполнить все работы по обустройству кровли качественно, только тогда вы обезопасите себя от появления конденсата, нарушения вентиляции, теплопотерь. После укладки гидроизоляции приступают к устройству обрешетки. При использовании трапециевидного профиля для обрешетки подходит брусок 3 х 7 см, 3 х 10 см либо 5 х 5 см при шаге стропил 90-120 см. Более точные значения толщины обрешетки для каждого типа профиля содержит инструкция производителя.
Над обрешеткой на высоту профиля кровли устанавливается верхняя торцевая доска, к которой крепятся торцевые планки. Под планку разжелобка на уровне обрешетки предусматривают плотный дощатый настил по его обеим сторонам, отстоящий на 60 см. Установка разжелобка, сделанного из оцинкованной стали, производится с нахлестом минимум 20 см.
Опять же не следует забывать, что для пологих крыш на стыках разжелобка необходимо использовать уплотнительную мастику. Донная планка разжелобка крепится сначала по краям при помощи нескольких саморезов, а окончательная фиксация выполняется уже одновременно с креплением кровельного настила. Теперь можно приступать к монтажу листов профнастила. Монтаж кровли из профнастила начинают с нижнего края крыши. Профильные листы укладывают внахлест и закрепляют на деревянных брусках саморезами с резиновыми уплотнителями. Технология монтажа профнастила предусматривает для двухскатной крыши начало монтажа с правого торца, а для шатровой крыши — с обеих сторон, начиная от высшей точки ската. Монтаж начинают с установки карнизной планки и крепления ее несколькими саморезами. Между карнизной планкой и кровельным листом вставляют профилеобразный уплотнитель, предусматривается выступ карнизной планки за края свеса на 3,5-4 см.
Один край профильного листа снабжен водосточной канавкой, которая при монтаже должна оставаться снизу. При небольшом уклоне крыши в продольном шве следует предусмотреть уплотнитель, либо выполнять установку листов нахлестом в две волны. Кровельные листы при укладке следует выравнивать не по стыку, а по свесу. Чтобы соблюсти правильную очередность монтажа листов, необходимо выполнять простые правила монтажа профнастила:
- Установленный кровельный лист временно крепится у свеса и конька крыши саморезом, при этом лист необходимо опустить на 3,5-4 см за свес крыши.
- Далее, укладывается следующий кровельный лист, его край выравнивается с предыдущим листом у свеса и крепится аналогично первому.
- После этого кровельные листы соединяют на гребне волны между собой саморезами по направлению от свеса крыши до конька с шагом 50 см.
Установив подобным способом 3-4 листа, их выравнивают по линии у свеса крыши и крепят окончательно. Крепление к обрешетке выполняют на дне волны, минуя каждую вторую волну (схема монтажа профнастила приведена на рисунке ниже).
Дальнейшее наращивание профлистов должно предусматривать нахлест минимум 20 см и крепеж листов к решетинам на дне волны.
Правильное крепление листов профнастила
Отдельно стоит остановиться на выполнении креплений кровельных листов. Следует обеспечить крепление профнастила с учетом:
- влияния ветра на свес крыши;
- теплового расширения в центре листа;
- необходимой плотности стыка в точках стыковки кровельных листов.
Для надежного крепления листов профнастила к деревянным конструкциям крыши рекомендуется использовать специальные кровельные саморезы размером 4,8 х 35 мм, а для крепления конька на верхней части — саморезы длиной 80 мм.
Отдельно необходимо обратить внимание на то, что во время монтажа профнастила рекомендуется передвигаться исключительно по уже закрепленным листам, ноги ставить в места в канавках, где листы поддерживаются балками, при этом лучше опираться на носок. Чтобы не поцарапать покрытие кровельного листа, монтажнику лучше использовать строительную обувь с мягкой подошвой. В заключение хотелось бы отметить, что технические характеристики и умеренные расценки на такой материал, как профнастил, делают его все более и более востребованным. При обшивке стен фасадов, а также различных внутренних поверхностей помещений применяется стеновой профнастил. Такие профильные листы не имеют капиллярной канавки, чем обеспечивается взаимозаменяемость различных частей профиля, следовательно, монтаж стенового профнастила еще проще, чем кровельного.
Source: ukroem.ru
Какой профнастил лучше для крыши
Профилированный лист металлический, по-простому профнастил – известный с давних пор кровельный материал. Но сегмент возведения крыши лишь небольшая часть, в которой используется этот листовой материал. В настоящее время производители предлагают несколько типов профнастила, которые отличаются друг от друга назначением. Соответственно и маркировка у них разная. Что предлагает современный строительный рынок?
Сегодня на рынке можно встретить три типа профилированных листов:
- «Н» — несущий;
- «С» — стеновой;
- «НС» — универсальный.
Первый тип может быть использован для покрытия крышных конструкций, для сооружения перекрытий. Второй применяется для возведения ограждений, правда, нередко его можно увидеть в качестве кровли пристроек, навесов и козырьков. Третий, как можно понять из названия, может устанавливаться везде без ограничений.
Если перед строителями встает вопрос, какой выбрать профнастил для покрытия крыши, то становиться понятным, что модели «Н» и «НС» — приемлемые варианты. Но есть и другие критерии выбора, на которые необходимо обязательно обращать внимание.

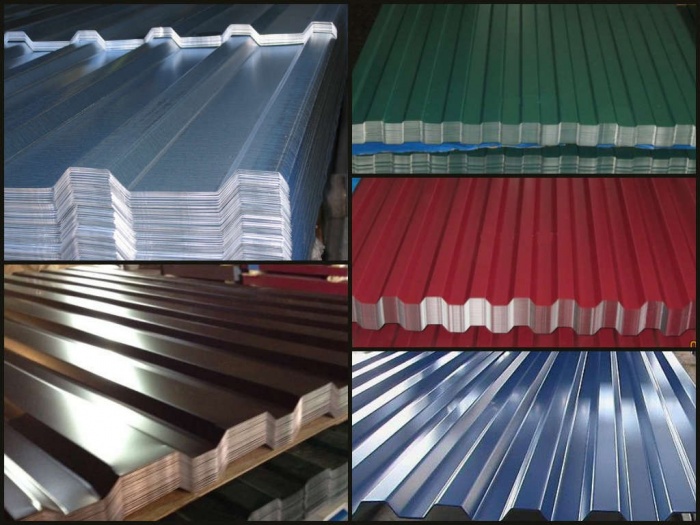

Типы кровельного профнастила
Выбрать профнастил по размерам – самый правильный подход. Но начнем с того, что этот профилированный материал изготавливается из оцинкованного листа методом холодного проката. Сам оцинкованный слой уже является защитным. И еще совсем недавно именно этот серый блестящий цвет красовался на крышах многих зданий, в основном, промышленного назначения. Частные застройщики в основном использовали профнастил в качестве оградительного материала.
Сегодня в производство внесены изменения. Производители стали задумываться над тем, как можно увеличить срок эксплуатации профнастильной крыши. Вариантов предложено немало, вот только некоторые из них:
- Профнастил с алюминиевым покрытием, обозначается маркировкой «А».
- С алюмокремниевым покрытием – «АК». Очень прочный материал, который может долгое время противостоять серьезным негативным условиям эксплуатации.
- С алюмоцинковым покрытием – «АЦ». Не самый лучший материал, потому что в нем алюминия всего лишь 4%.
- Еще раз напомним про цинковый слой, который наносится на металлический лист путем электролитического процесса.

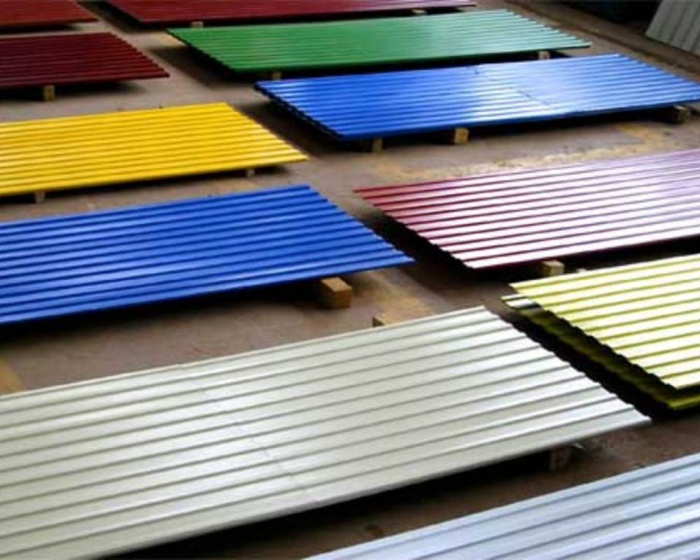

- Профнастил окрашенный. Краска наносится методом порошкового напыления. Отличный вариант на крышу, долго служит, не создает проблем при эксплуатации.
Единственное условие при транспортировке, разгрузо-погрузочных работах и при эксплуатации окрашенного типа – это внимательное отношение к поверхности профнастила. Нельзя чтобы краска была содрана, нельзя допускать, чтобы металл корябался или протирался. Это снижает эксплуатационные характеристики листов, а значит, и крыши.
Профнастил с полимерным покрытием. Этот вид самый лучший в плане долгосрочности службы. Правда, он и самый дорогой. Но если стоит вопрос, какой профилированный лист лучше, то стоит отдать именно ему предпочтение.
Хотелось бы более основательно остановиться на цинковой защите, потому что именно листы такого типа чаще всего применяются частными застройщиками. И все дело, как оказывается, в цене. К тому же именно они являются основой большого количества видов профнастила.
Итак, оцинкованный лист представлен на рынке тремя позициями, в различиях которых лежит процентное содержание цинка на один квадратный метр профилированной плоскости.
- Бизнес-класс, в котором цинка 126-220 г/м².
- Стандарт – 275 г/м².
- Премиум – выше 275 г/м².
Понятно, что чем выше содержание цинка, тем лучше, но и цена выше.
Кстати, ГОСТ, по которому выпускается профнастил, имеет определенное название: «Профили строительные стальные листовые гнутые с трапециевидными гофрами». Это название четко определяет форму и сырьевой материал профлиста.

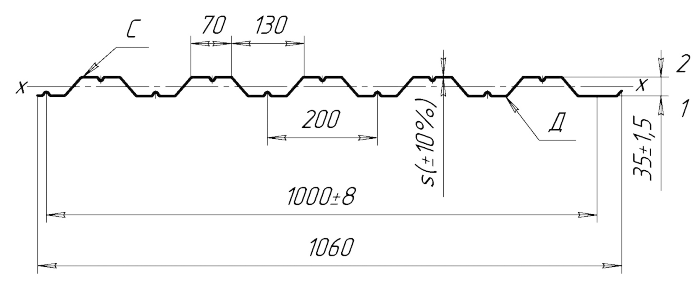

Размерные критерии профнастила
Теперь переходим к размерным показателям, по которым надо будет выбрать листы на крышу. Первое, на что необходимо обратить внимание, это толщина листа и его ширина. Кстати, что касается ширины, то здесь два показателя: общая и рабочая. Все дело в том, что профнастил укладывается внахлест относительно соседних листов на одну гофру, поэтому собой он будет покрывать площадь крыши немного меньше, а точнее, на ширину одной гофры. Поэтому в маркировке указывается именно рабочая ширина. К примеру, С21-1000, где «1000» ширина в миллиметрах.
Что касается толщины, то на прочностные характеристики будет влиять толщина металлического листа. Защитные покрытия не в счет. Стандартный диапазон этого показателя: от 0,4 до 1,0 мм. понятно, что тем толще профнастил, тем лучше его прочностные показатели. Конечно, толщина влияет и на цену. С увеличением данного значения, увеличивается и стоимость стройматериала. Здесь есть еще один момент, который снижает трудовые затраты и облегчает процесс сооружения крыши. Под профнастил с большой толщиной нет необходимости устанавливать частую обрешетку. Хотя специалисты считают, что лучше провести монтаж обрешетки, чем покупать дорогой профнастил.
Есть еще два размерных показателя, которые отвечают на вопрос, какой выбрать профнастил. Это размеры гофры, а точнее, ее высота и ширина. Кстати, в маркировке кровельного материала высота гофры обязательно присутствует. К примеру, Н60-1000, где «60» и есть высота в миллиметрах. Диапазон показателя варьируется в пределах 15-130 мм.
Данный показатель является, наверное, основным из всех размеров. Именно он отвечает за прочность всего листа. И чем высота гофры больше, тем большей несущей способностью обладает профнастил. Как дополнение к созданию высоких прочностных характеристик, некоторые модели материала, а именно, Н60 и Н75, НС35, снабжаются ребрами жесткости. Они могут быть установлены или на гранях волны, или в основании, как показано на фото выше.
Ширина волны, как и ее высота также влияет на прочность. Но данный размерный показатель чаще всего влияет на выбор ската кровли. Если скат крыши пологий меньше 40°, то лучше на него устанавливать профнастил с высокой волной. И наоборот. То есть, на крутых крышах есть возможность сэкономить, ведь чем больше высота профиля, тем дороже лист. Добавим, что оптимальный вариант для пологих крыш – это профнастил с шириною 20-60 мм.
Защитные качества
Вернемся к защитным свойствам профнастила, а конкретнее, к его окрашенным и полимерным вариантам. Начнем с краски. На сегодняшний день окрашенный профнастил самый востребованный. И все дело в огромной палитре, из которой можно выбрать окрас, точно подходящий под дизайн дома и ландшафта. И если есть возможность у дизайнеров и архитекторов вписать в проект дома профнастил, то это они делают обязательно.
Выше уже упоминалось, что краска наносится порошковым способом, что гарантирует эксплуатацию крыши из профнастила в течение 15-25 лет. Хотя практика уже доказала, что данный вид крыши служит куда дольше.
Но полимерное покрытие лучше краски – это однозначно. Необходимо отметить, что в современном производстве профнастила с полимерным защитным слоем используются разные материалы. Их четыре вида (какой лучше):
- Полиэстер. Он относится к недорогим вариантам полимерного покрытия. Его толщина на металлическом листе составляет 25-35 микрон. Такая защита прекрасно выдерживает природные нагрузки, цвет в течение службы практически не меняется. Такой профнастил может иметь как глянцевую, так и матовую поверхность.
- Пластизол. В основе этого полимера лежит поливинилхлорид (ПВХ). Прекрасный защитный слой, который не только справляется с атмосферными нагрузками, но и противостоит механическому воздействию. Его стандартная толщина 200 микрон.
- Пурал – это производная от полиуретана. Толщина наносимого слоя – 50 микрон, но при этом он может выдерживать большие температурные условия эксплуатации. К примеру, 150° — это не самый высокий предел для материала. По крыше, на которой установлен профнастил с пураловым покрытием можно спокойно ходить в обуви, и при этом материал не рвется, не прогибается, на нем не остается вмятин, трещин и других изъянов.
- ПВДФ. Это совершенно уникальное и новое полимерное соединение, состоящее из поливинилхлорида (80%) и акрила (20%). Толщина нанесения – 27 микрон. При такой малой толщине полимерный симбиоз даст форму всем остальным материалам. Профнастил с таким покрытием рекомендуется использовать в регионах с агрессивной средой. Например, в городах с высокой степенью загазованности и задымления, на побережье морей и океанов, где соленный ветер приводит за пару лет в негодность практически все строительные материалы. Так что специалисты считают, что такой профнастил будет служить вечно.
Заключение по теме
Конечно, все, что написано выше, читается легко. На практике же многое может быть недоступным, и вот так просто чисто визуально все не определить. Поэтому для облегчения ситуации рекомендуется требовать от поставщиков профнастила (строительный магазин, компания по устройству крыши) сертификат качества на получаемый товар.
В нем обычно указываются марка материала, по которой можно прочитать размерные величины листа. В документе обязательно будет прописано о защитных слоях, из чего сделаны, какого цвета и так далее. Если даже это будет для вас сложно, то основным показателем может выступить цена изделия. В этом плане, чем дороже, тем качественнее, скорее всего, будет правдой. Ведь жесткая конкуренция на строительном рынке не дает возможности поставщикам продавать дорогой товар.
Хотя необходимо отметить, что во всем многообразии типов и видов профнастила всегда есть возможность найти на рынке стройматериалов профилированные листы высокого качества по приемлемым ценам. Поэтому перед тем как выбрать профнастил для кровли, необходимо разобраться во всех его характеристиках, где размеры и маркировка могут сразу подсказать, какой подходит именно для вас и вашего дома.
Как ходить по кровле во время настила и не испортить ее
Соорудить крышу можно из множества материалов, но особой популярностью пользуется профнастил. Связано это с его прочностью, простотой монтажа и относительной дешевизной. Считается, что прослужить такая кровля сможет около 30 лет, чего вполне достаточно для проживания в доме без проведения капитальных ремонтных работ. Но чтобы добиться такого срока службы, нужно осуществить правильный монтаж.
Секреты грамотного монтажа кровли
Качество крышного покрытия следует проверять как при покупке, так и после доставки. Листы профнастила могут быть повреждены во время транспортировки или выгрузки. Важно проверить, нет ли перегибов, сколов и повреждений перед тем, как загружать материал на крышу.
Дальнейшие работы должны включать в себя такие этапы:
- На стропила укладывается гидроизоляционный материал. Он предотвратит попадание влаги внутрь обрешетки. Начинается монтаж от свеса крыши, каждый лист гидробарьера крепят с нахлестом скобами. Важно оставить небольшой зазор, чтобы намокший утеплитель мог проветриваться;
- Внутри обрешетки, со стороны дома, укладывается теплоизоляционный материал. Всю конструкцию скрепляют пароизоляционными рейками;
- Далее можно начинать укладывать профнастил на обрешетку. От качества этой конструкции будет зависеть прочность настила, чтобы под весом снега листы не прогибались.
В момент монтажа профнастила возникает серьезная проблема – чтобы качественно закрепить листы, по ним придется ходить. А в этом случае возможны повреждения материала.
Как уберечь листы профнастила при ходьбе по ним
Проявлять осторожность нужно еще в момент поднятия материала на крышу. Правильнее закреплять веревкой лист по всему периметру, чтобы исключить перегибы. При работах на крыше нужно следовать таким рекомендациям:
- Работать лучше в нескользкой обуви с резиновой подошвой;
- Если во время монтажа листа на нем появились мусор, опилки – наступать на него нельзя, потому что повредится защитный полимерный слой. Сначала мусор нужно смести;
- Наступать можно только на те участки, где видны шляпки крепежных элементов. Именно там лист имеет повышенную прочность и скреплен с балкой обрешетки;
- Другим хорошим способом ходить по крыше, не повреждая ее покрытие, является укладка на лист мягкой подстилки – старого матраса или дорожки — а сверху подстилки надо положить деревянную балку и наступать на нее. Тогда покрытию точно не будут грозить повреждения.
Используя вариант с матрасом нужно только в тех местах, где под крышей есть рейка обрешетки.
( Пока оценок нет )
Почему не стоит наступать на профнастил и ходить по нему
Профнастил применяется в современном строительстве. С каждым годом позиции материала всё более улучшаются. Применяется он для промышленного и загородного строительства.
Достоинства
Профнастил характеризуется целым рядом преимуществ. Материал прочен, надёжен. Прослужит длительное время, сохраняя качества. Монтировать и ухаживать за подобным изделием довольно просто. Также продукция обладает следующими достоинствами:
- надёжностью;
- широким спектром цветового решения;
- небольшим весом;
- удобно транспортировать и хранить;
- установить сможет любой человек;
- высокоустойчиво к негативному воздействию ультрафиолетовых лучей, перепадов температур. Материал сложно повредить.
Несмотря на достоинства, по профнастилу нельзя ходить, так как в результате можно повредить конструкцию, нарушить целостность, что приведёт к необходимости проведения ремонтных работ.
Как не ошибиться с выбором?
Чтобы кровля прослужила длительный срок, рекомендуется:
- Не выбирайте слишком дешёвый материал. Качественное изделие прослужит дольше, чем дешёвая подделка. Стоит продукт в зависимости от количества нанесённого цинка, толщины металла и полимерного слоя.
- Нельзя думать, что кровля состоит из железа, поэтому нельзя её повредить. Тонкий материал под воздействием неблагоприятных факторов способен загнуться. Погнавшись за дешевизной, люди покупают такой профнастил, что спустя некоторое время приводит к полной замене конструкции. Недобросовестные производители продают некачественную продукцию, используя вместо железа дешёвый алюминий.
- Покупайте спецматериал в зависимости от размеров крыши, что позволит сократить денежные затраты. Каждый человек сможет найти наиболее экономически выгодный вариант.
В магазинной сети представлен большой выбор изделий. Каждый сможет выбрать наиболее понравившийся вариант. Цветовая гамма позволит подчеркнуть достоинства дома, сделать его привлекательным. Если сложно сделать выбор, необходимо проконсультироваться с продавцом.
При установке кровли проявляйте осторожность, стараясь не повредить поверхность. Если столкнулись с неприятностью, следует заменять полностью участок крыши. Не пытайтесь замаскировать неисправность. При сильных морозах и обильных осадках в виде снега и дождя ситуация часто усугубляется.
( Пока оценок нет )
Монтаж крыши из профнастила своими руками пошаговая инструкция
Если основой дома считается фундамент, то крыша – это его защита. Поэтому выбор материала для устройства кровли должен производиться со всей ответственностью. Необходимо учесть климатические условия, технологию монтажа и стоимость самого покрытия.
Одним из популярных видов кровельного покрытия является профнастил. Он имеет необходимую прочность, износостойкость и вполне доступен по цене для большинства застройщиков.
Кроем крышу профнастилом
Профилированный лист делится на три вида, каждый из которых имеет собственную маркировку:
- С – используют для ограждения стен и изготовления заборов;
- НС – комбинированный вариант для устройства настилов и стеновых ограждений;
- Н – для использования в качестве несъемной опалубки, устройства перекрытий и покрытий.
Под маркой Н выпускается кровельный профиль, которому характерны высокая прочность и надежность, обеспечиваемые его толщиной, высотой гофры и дополнительными ребрами жесткости. Листы марки НС тоже используются для кровель, но в гораздо меньших масштабах (обычно при достаточно высоких углах ската). Для пологих кровель годится только марка Н, поскольку снеговые нагрузки на ней гораздо выше.
Поверхность профнастила может быть просто оцинкованной или дополнительно иметь полимерное покрытие, призванное увеличить коррозионную стойкость материала. Листы с полимерным покрытием выпускаются в различных цветовых вариантах, что дает широкие возможности для внешнего дизайна дома.
Преимущества профнастила
- Цена профилированного листа значительно ниже, чем у аналогичных кровельных материалов.
- Универсальность – возможность устройства кровель самых различных зданий, в том числе с очень большой площадью кровли.
- Быстрый и несложный монтаж.
- Благодаря полимерному покрытию, материал имеет высокую стойкость к коррозии.
- Большой диапазон размеров – есть возможность перекрыть кровлю без горизонтальных стыков, что значительно снижает возможность протечек.
- Эстетичный внешний вид покрытия.
Монтаж кровли из профнастила
Обрешетка. Необходимо помнить, что обрешетку всегда монтируют поверх сделанной гидроизоляции. Для этого сначала поверх гидроизоляционной пленки к стропилам в направлении от конька к карнизу крепится контробрешетка – бруски сечением 50*50 мм. А уже по ним пришивают обрешетку из обрезной доски сечением 32*100 мм. Весь пиломатериал должен быть предварительно обработан антисептиком.
- Какие виды ворот из профнастила существуют, Вы узнаете здесь.
- В этом материале мы подготовили фотографии и советы по дизайну забора из профнастила.
- О том, почему необходимо устраивать кровельные водостоки и из каких элементов состоит водосточная система, расскажет наша статья.
Шаг обрешетки зависит от уклона кровли и марки самого профлиста (его толщины и высоты гофры).
| Марка профнастила | Угол уклона кровли, градусы | Толщина металла, мм | Шаг обрешетки, мм | Нахлест листов вертикальный |
С-8 | ≥ 15 | 0,5 | сплошная | 2 гофры |
С-10 | ≤15 | 0,5 | сплошная | 2 гофры |
>15 | 0,5 | до 300 | 1 гофра | |
С-20 | ≤15 | 0,5…0,7 | сплошная | 1 гофра |
>15 | 0,5…0,7 | до 500 | 1 гофра | |
С-21 | ≤15 | 0,5…0,7 | до 300 | 1 гофра |
>15 | 0,5…0,7 | до 650 | 1 гофра | |
НС-35 | ≤15 | 0,5…0,7 | до 500 | 1 гофра |
>15 | 0,5…0,7 | до 1000 | 1 гофра | |
Н-60 | ≥ 8 | 0,7…0,9 | до 3000 | 1 гофра |
Н-75 | ≥ 8 | 0,7…0,9 | до 4000 | 1 гофра |
В тех местах, где на кровле планируется устройство ограждения или есть стыки скатов с ендовами, дымоходы – делают сплошную обрешетку.
Карнизный свес. Укладка кровельного покрытия начинается с любого нижнего угла ската. При этом нужно сразу учесть карнизный свес. Его величина приводится в следующей таблице:
Марка профнастила | Карнизный свес, мм |
| С-21, НС-8, НС -10, НС-20 | 50 — 100 |
| НС-35, С-44, Н-60, Н-75 | 200 — 300 |
Горизонтальный нахлест листов составляет:
- при уклоне менее 150 нахлест должен быть не менее 200 мм;
- при уклоне 15 -300 – 150 — 200 мм;
- при уклоне более 300 — 100 – 150 мм.
Если угол уклона кровли менее 120, следует все нахлесты профлиста – как горизонтальный, так и вертикальный – герметизировать. Для этого можно использовать тиоколовый или силиконовый герметик.
Общепринятые правила монтажа
- Профилированный лист всегда крепится в точке прилегания гофры к обрешетке.
- К нижней и верхней обрешетине листы крепятся в каждой волне, так как именно на эти края приходится наибольшая ветровая нагрузка. К промежуточным доскам обрешетки можно крепить настил через волну.
- В продольных стыках листов крепление настила производится с шагом не более 500 мм.
- Крайние полки прилегающих друг к другу профлистов желательно соединить между собой при помощи комбинированных заклепок. Для этого используется ручной пистолет односторонней клепки.
- Для крепления профнастила необходимо использовать специальные кровельные саморезы 4,8 *28-40 мм. На 1 м2 кровли достаточно 5 – 8 штук. Такие саморезы имеют бур и обязательно комплектуются неопреновой прокладкой. Для завинчивания саморезов можно использовать дрель и шуруповерт с низкой скоростью вращения патрона.
- В местах примыкания настила к трубам или стенам необходимо установить специальные планки примыканий.
- Коньковой элемент крепят к обрешетке также саморезами.
- После окончания работ по монтажу нужно удалить с поверхности кровли мусор и металлическую стружку и подкрасить места отрезов листа и царапины для предохранения металла от коррозии.
- Через 3 месяца нужно протяжку саморезов повторяют, поскольку они могут несколько ослабнуть.
Покрытие крыши профнастилом – противопоказания
Ни в коем случае нельзя совершать следующие действия:
- крепить профлисты при помощи гвоздей – они могут быть оторваны ветром;
- запрещено резать, сваривать листы или делать в них отверстия с помощью газовой сварки;
- никогда не использовать для резки профнастила болгарку – под действием высокой температуры выгорает не только полимер, но и цинк, что приводит к быстрому развитию коррозии;
- обычные ножницы по металлу можно использовать только для продольной резки листов, поскольку они сминают профиль.
При необходимости сделать в профнастиле вырезы нужно использовать вырубные электроножницы или электролобзик. Подойдет также циркулярная пила с крупными победитовыми зубьями.
При производстве монтажа желательно не ходить по профнастилу, особенно если его толщина невелика. Если же есть такая необходимость, то нужно использовать обувь с мягкой подошвой и стараться наступать только в прогибы листа и там, где проходит обрешетка.
Профнастил имеет острые кромки, поэтому работать с ним нужно в перчатках или рукавицах.
