Паз фрезером приспособление: Как сделать шип-паз ручным фрезером: приспособления, фрезы, видео

Теперь давайте более подробно рассмотрим двойное соединение шип паз.

1. Для создания проема для выдвигающихся ящичков, нужно установить две перемычки, хотя на шипах уменьшиться поверхность склейки.
2. Чтобы увеличить площадь склейки, и, следовательно, ее прочность, будем использовать двойные шипы и пазы.
3. Для определения длины пазов, на каждой детали отметим верхние и нижние концы. Поле этого, для определения ширины пазов, разметим их боковые стороны.
4. Зажмем прямую фрезу в станке и установим линейку. Отверстиями высверлим паз и зачистим его стамеской.
5. На циркулярке делаем все запилы для двойных шипов.
6. Расстояние между продольной линейкой и внешней стороной диска определяет длину шипа. Ненужная древесина выбрасывается.
7. Выходим плавно на отметки карандаша. Зачищаем оставшиеся гребешки от циркулярки для точной подгонки.
8. Ставим деталь на торец для выпиливания внутренних линий. Блок – ограничитель помогает поддерживать деталь.
9. Поднимаем диск почти до заплечника, для того чтобы выпилить внутренние стороны. После этого прижимаем блок-ограничитель и выпиливаем оставшуюся внутреннюю часть.
10.  Противоположную грань детали прижимаем к блоку-ограничителю, не меняя установки диска.
11.  Проверяем подгонку шипов к пазам. Заплечники подрезаем стамеской.
12.  Если потребуется — удаляем неровности.
13.  Подрезаем заплечники, чтоб шипы полностью сели в пазы.

Таким образом, мы рассмотрели некоторые виды шипов и пазов, которые можно сделать, как самому, так и заказав на заводе.

Хотя в последнее время и входят в моду металлические направляющие и всякого рода новые крепления, однако соединение шип паз до сих пор заслуживает уважения и является одним из самых прочных соединений.

Используя его не только в деревообрабатывающей продукции, различные предприятия стали выпускать более качественные товары.

А также вы можете посмотреть видео изготовление шипов на настольной циркулярке

Как сделать шиповое соединение в проушину. Приспособление для фрезерования ящичных шипов Шиповое соединение деталей

Существует множество видов различных соединений, которые широко используются на сегодняшний день в ремонтах. Они нужны для сборки и ремонта мебели, для соединения отдельных частей каких-то функциональных элементов. Но наибольшую популярность среди всех видов заслужило именно шиповое соединение.

Шиповое соединение — это соединение деревянных деталей путём плотного прилегания в отверстия (пазы) шипов.

Соединение на основе пазов и шипов применяется большей частью для деревянных материалов. Оно обеспечивает довольно прочное стыкование, при этом препятствуя деформированию деталей. Особенно это хорошо для мебели, когда необходимо обеспечить максимальную надежность крепежа.

Шиповое соединение может сделать каждый, только вот перед серьезной сборкой необходимо как следует потренироваться, если у вас нет никаких столярных навыков. В итоге можно получить довольно качественную фиксацию. А если ее еще дополнительно скрепить металлическими уголками, то прочность вашей мебели на высоком уровне.

Производство шипа и паза типа «ласточкин хвост».

Есть много способов того, как можно сделать соединение на основе шипов. Но прежде чем рассмотреть основные самые распространенные из них, целесообразно учесть некоторые правила и тонкости, которыми обязательно нужно будет руководствоваться во время выполнения работы:

1. Если у вас есть возможность, то делайте шип на специальном точном оборудовании. Это обеспечит максимальное соответствие размеров шипов и пазов друг другу. Такое оборудование есть в каждом столярном цехе или же кабинете по производственному трудовому обучению.
2. Бывает так, что вы собираетесь делать мебель, которая не требует особой точности. Вот тогда можно сделать соединения и своими руками. Для этого шипы необходимо нарезать исключительно вдоль волокон древесины. При этом ширина должна составлять примерно 17-20 толщин основной детали. Так вам удастся избежать сколов и появления трещинок.
3. Немного проще обстоят дела с нарезанием шипов на фанере. В данном случае толщина шиповой пазухи может быть абсолютно любой. Ширина основных частей на это не влияет. Но принцип соответствия по направлению волокна остается таким же.
4. После того как произведено вырезание шипов и проверен их размер, дерево необходимо слегка подсушить. Здесь имеется в виду обычное держание материала в помещении на протяжении суток. Так древесина сможет принять постоянную форму, что в будущем поможет избежать искривления соединения.

Подготовка инструмента и первая часть замеров

Замер прямых шиповых соединений.

А теперь рассмотрим основной и самый распространенный вариант того, как можно своими руками сделать качественное шиповое соединение. Оно основывается на применении обычного напильника или большой пилы (в зависимости от требуемых размеров).

Итак, первым делом необходимо подобрать инструмент. Важно иметь в виду то, что каждый напильник имеет свою ширину реза. Поэтому в итоге часть шипа станет немного больше. А насколько — это зависит непосредственно от этой ширины. Именно поэтому при замерах параметров соединения учитывайте ширину реза.

Теперь приступайте к разметке. Для этого вам понадобится карандаш и линейка. Сначала замеряйте детали, которые нужно между собой соединить. После этого ширина деталей наносится на месте будущего пропила. При этом глубина самого пропила как раз и будет равна толщине основной детали.

Как правило, во многих вариантах мебели на одной части может потребоваться несколько шипов или пазов. В этом случае необходимо ориентироваться на то, насколько они будут одинаковы. Если они будут идентичными, то достаточно сделать один замер. При разных размерах производится необходимое количество замеров. Еще помните правило: в толстых деталях пропилы целесообразно делать немного меньше, а в тонких — глубже.

Разметка второй части

Элементы шипового соединения.

После этого переходим к разметке второй части соединения. Для этого необходимо взять две детали, которые предполагается соединять, и приложить их плотно друг к другу. При этом нужно следить за соответствием совпадения с линиями пропилов. Когда детали будут идеально друг к другу приложены рекомендуется зажать их в тиски, чтобы они не сдвигались.

Теперь, когда детали как следует скреплены, нужно на второй еще не размеченной части нанести карандашом метки, а после этого напильником сделать начальные пропилы. Это будут не основательные линии, а просто тоненькие пометки, похожие на царапины. Но делать их все равно необходимо, так как работать потом будет проще. Только при нанесении пометок старайтесь делать так, чтобы достигнуть идеальной ровности и не допускать изгибов.

После этого необходимо освободить детали и сдвинуть их еще относительно друг друга. При этом важно учесть вот что. Если сдвигать детали совсем чуть-чуть на ширину напильника, то соединение получится довольно жестким. А если сделать сдвиги немного больше, оно будет более свободным.

При этом нельзя сказать, что какой-то из вариантов является плохим. Здесь все зависит от характера и размеров соединяемых деталей. А еще от конкретного типа используемой древесины. Если вы используете фанеру, то делать сдвиги можно только по ширине пропила, так как она в любом случае не будет подвергаться сильной деформации.

Окончательное формирование шиповых соединений

Способы шиповых соединений деревянных деталей.

Когда все это будет произведено, переходим к основательному формированию шипов и пазов. Чтобы все прошло правильно, нужно во время работы постоянно производить замеры, чтобы исключить по возможности риск ошибки. Особо тщательно следите за ровностью линий. Для больших деталей используйте для контроля строительный уровень.

Итак, основная часть работы окончена: шиповые соединения сформированы. Теперь вам нужно окончательно все измерить, чтобы убедиться в правильности, после чего можно переходить к окончательному оформлению. Для этого можно использовать наждачную бумагу или ручной лобзик. Это зависит от того, насколько поверхность шероховатая.

Далее последует соединение. Здесь важно учитывать вид соединения. Они бывают разъемные и неразъемные. Неразъемные соединения должны быть более крепкими и основательными, а разъемные такими, чтобы при возникновении необходимости их можно было разобрать. Для неразъемных соединений используется клей, а для разъемных необходимо слегка скруглять уголки.

Вариант того, как можно своими руками сделать шиповые соединения, рассмотрен.

Есть еще несколько способов, но они уже более сложные, и больше подходят для профессионалов. Но если никуда не спешить, то постепенно можно приобрести навыки и выполнять в последующем работу просто.

Очередной мастер класс, надо сказать, что достаточно подробный и не менее полезный от Александра . Сегодня мы поговорим о шиповом соединении. Прямой шип- это основа столярного дела. Как его выполнить в кустарных условиях (а заодно и в оборудованной столярной мастерской) и расскажет наш сегодняшний урок.

Рассмотрим основные принципы изготовления соединения на шип на примере двух заготовок на широкой и узкой, толщина всех деталей будет 30 мм. Для начала отмечаем ширину заготовок.Затем необходимо отложить плечики, обычно это 1/3 материала — отступаем по 1 см вовнутрь, делаем заметку
Удобнее всего разметку проводить с помощью столярного угольника
Если с узкой заготовкой все просто, то для широкой заготовки необходимо сделать сегментированный шип (для лучшего сцепления). Сегментированный, то естьсорстоящий из нескольких небольших шипов. Для этого находим центр
отступаем в каждую сторону по 1 см, т.е. по заплечику, отмечаем.
Вот что у нас получается. Заштрихованные части будут выпазовываться.
Глубина паза должна составлять половину стоевой, в данном случае это 30 мм, но должна быть на 2-3 мм глубже, для того чтобы клей имел место для выхода. Отмечаем глубину на сверле изолентой. Сверло выставляется по центру заготовки.

С помощью сверлильно-присадочного станка — егомы уже рассматривали . (кстати, можно пользоваться обычным сверлильным станком). Сначала сверлим несколько рядом расположенных отверстий.

Затем поводя заготовкой из стороны в строну с заглубленным сверлом, срезаем оставшиеся перемычки.
Вот такой получается паз — с помощью примитивного сверлильно-пазовального устройства. Конечно, он не идеально красив, да и края закруглены, но онимеет точно заданные размеры и располагается точно по центру заготовки.
В профессиональной мастерской применяется пот такой долбежный станок.

Вот такой получается паз — с помощью профессионального сверлильно-пазовального устройства, после которого не нужно круглить шипы
Переходим к ихготовлению самих шипов. Начнем с любительской методики -выпиливание шипа на циркулярке с кареткой.

Сначала делаем рез по разметочной линии, затем сдвигая заготовку постепенно убираем излишки материала.

Переворачиваем заготовку и повторяем манипуляции со всех сторон.

В результате получается вот такой аккурытнй шип. Но его надо немного доработать
ля того, чтобы шип вошел в паз есть два способа. Первый — взять долото и выдолбить закругления паза
либо второй вариант — взять рашпиль и закруглить края шипа под паз
Широкую заготовку делаем на профессиональном устройстве — фрезер с широкой фрезой.

точно так же обходим шип со всех сторон. Все получается в один проход — значительно быстрее, чем кареткой.

Сегментируем шип той же циркуляркой.

Убираем промежуток, подстроив вылет диска.

Что ж, шип с пазом изготовлены,перейдем к их соединению. Оно должно быть клеевым.

При поклейке надо смазывать паз изнутри или проушину, так же необходимо промазывать поверхность шипа.

“Торец заготовки я вам не рекомендую смазывать, т.к. он все равно не приклеится к пласти — держать будут только шип и внутренняя поверхность проушка. Сильно много смазывать не надо, потому, что шип и проушко под воздействием воды, содержащейся в клее будут разбухать, таким образом создадутся условия для крепкого шва.”

Промазывать следует и шип и проушину.

затем посредством пресса (ваймы).За неимением такового можно весь процесс осуществить киянкой.
Вытираем излишки клея

Такие же манипуляции проводим с широкой заготовкой: наносим клей, соединяем

наживляем

Запрессовываем.

Подведем итог:

• При изготовлении шиповых соединений и рамочных конструкций необходимо стоевую делать длиннее, т.е. оставлять хвосты. Хвост стоевой должен быть длиннее вашего фасада с каждой стороны на одну толщину материала, это делается для того, чтобы заготовка не разошлась по волокнам при запрессовке.
• Для широких заготовок необходимо применять сегментарный шип. Толщина шипа всегда делается по стандартам — 1/3 толщины материала, допускается не менее 1/4 толщины материала. Заплечики — 1/3 толщины материала, промежуток между шипами 2/3 толщины материала.
• Шип в любом случае должен быть толще. Для хвойных (мягких) пород на 0,2 мм толще, для твердых пород на 0,1 мм толще, все это связано с усадкой древесины.

В этой статье мы познакомим вас с процессом работы по вырезке различных соединений ручным фрезером, рассмотрим процесс изготовления таких дополнительных приспособлений для повышения производительности труда, как шипорезные шаблоны и фреза по дереву «ласточкин хвост».

Как сделать шип-паз ручным фрезером

Чтобы изготовить данное шиповое соединение, нам понадобится непосредственно сам фрезер и рабочий стол. Для облегчения процесса можно сделать такое дополнительное приспособление, как кондуктор.

Порядок действий следующий:

• • Устанавливаем на фанерный лист два реечных ограничителя, выпиливаем отверстия под размер паза для царги и проножки. Реечные ограничители должны быть закреплены по ширине фрезера. Они фиксируют его поперек рабочей плоскости. Для фиксирования продольного смещения два других ограничителя выставляются по торцам предполагаемого расположения места установки столярного станка.
  • Для перемещения заготовки по длине монтируем к столешнице пару брусков, которые соответствуют размерам обрабатываемой детали.
  • Размечаем ось и габариты пазов. Устанавливаем дополнительное приспособление так, чтобы на заготовке и кондукторе полностью совпала разметка.
  • Необходимо выставить и закрепить упор.
  • Закрепить кондуктор с помощью саморезов к брускам.
  • Необходимо взять прямую фрезу и выставить глубину фрезеровки, учитывая толщину изготовленного кондуктора. После этого необходимо зафиксировать заготовку с помощью струбцины и выполнить обработку паза.

Приступаем к вырезке шипов.

• При небольших объемах производства лучше всего делать это на циркулярке.
• Сначала необходимо измерить глубину паза, которая будет соответствовать длине шипа.
• Полученную величину отмеряем на своей заготовке. Длина шипа будет определяться разностью величин – ширины заготовки и длины паза, высоты заготовки и ширины паза, разделенные пополам. Полученные остатки материала следует убрать для получения шипа.
• После этого следует выставить на станке размер, равный длине паза, учитывая при этом его ширину. Дисковая пила должна быть зафиксирована на уровне, равном ½ от разницы ширины заготовки и длины паза от линии столешницы. Сделать пару пропилов по длине шипа.
• Фиксируем пильный диск на высоте, равной ½ от разницы величин высот заготовки и ширины паза от линии столешницы. Производится два распила с торца заготовки.
• Начинаем распиловку. Для этого необходимо зафиксировать дисковую пилу на величину длины шипа, при этом расстояние от диска до упора должно соответствовать величине, равной ½ от разниц величин ширины заготовки и длины паза. Производим два пропила по ширине изделия с двух сторон.
• Корректируем расстояние от режущего диска до упора. Оно должно быть равным величине, составляющей ½ от разницы величин высот заготовки и ширины паза. Делаем две прорези. Закругляем столярным ножом края получившегося шипа и зачищаем наждачкой.

Шипорезка для фрезера

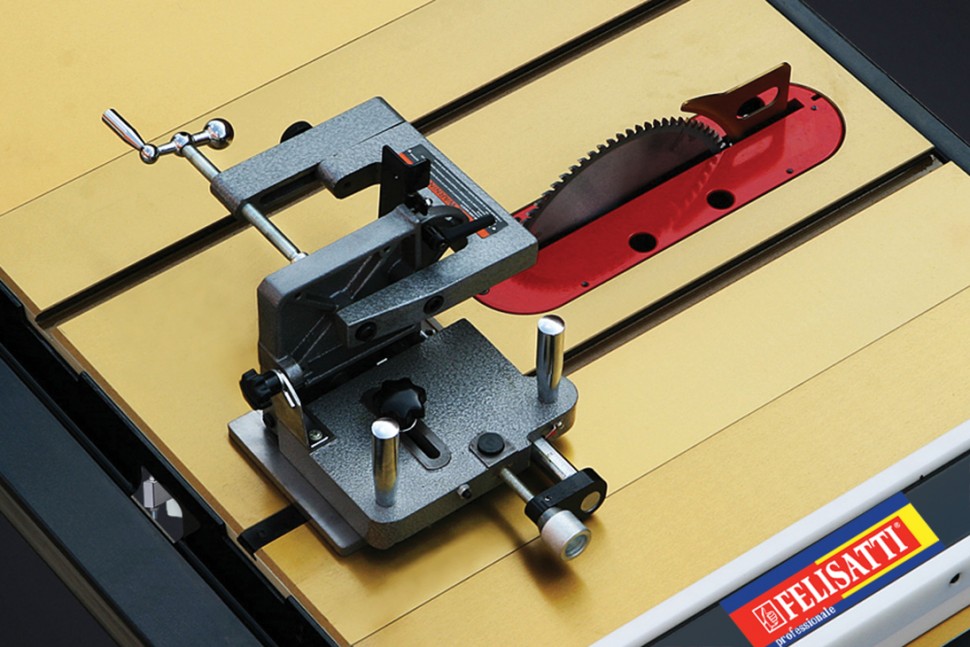

Шипорезные шаблоны бывают самых различных конфигураций. Они служат для облегчения работы по вырезке таких соединений, как «шип-паз», а также для ускорения работы. С их помощью вы сможете делать рамки, ящичные соединения, вырезку различных соединений для мебели. От того, какая форма у зубца шаблона, будет зависеть размер паза, а также ровность его кромок. Для изготовления шипорезки своими руками вам понадобятся направляющие, с помощью которых и будет производиться фрезерование шипов. Монтировать их следует на двух противоположных сторонах корпуса в шахматном порядке, расположить равноудаленно. При соблюдении этих условий они идеально подойдут друг к другу.

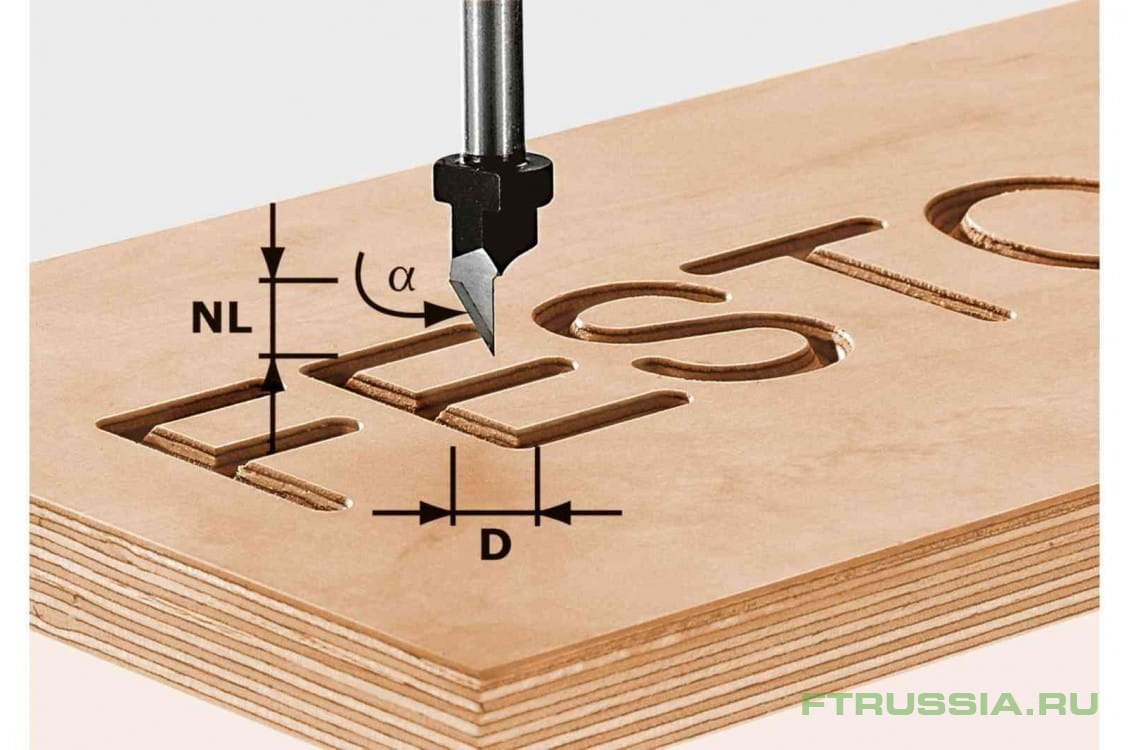

Фреза по дереву «ласточкин хвост»

Они чаще всего применяются в совокупности с фрезерными машинами и станками для изготовления пазов в изделиях из твердого и мягкого дерева. Изготавливаются из монолитных твердых сплавов.

Предназначены для работы в паре с цилиндрическими фрезами.

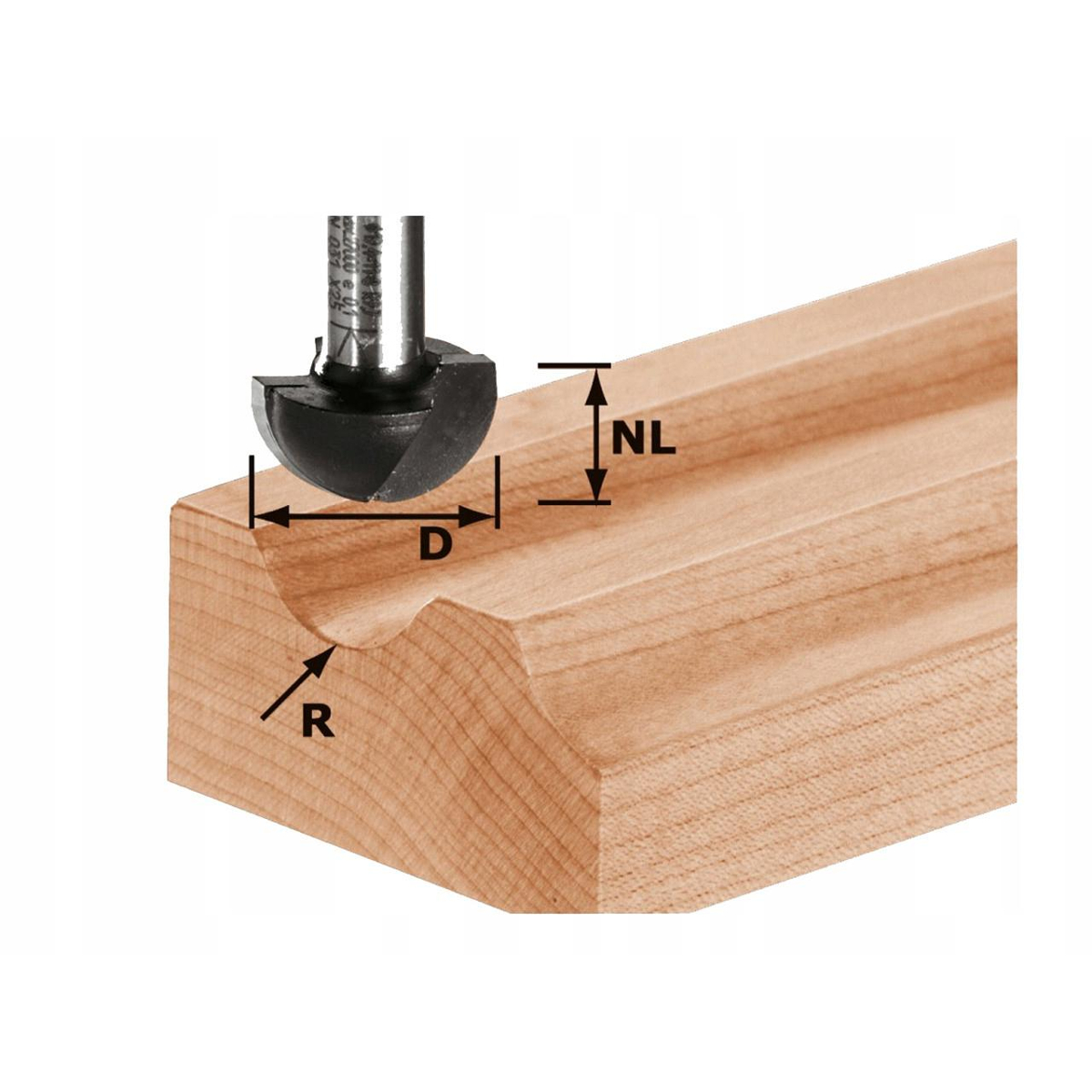

Как выбрать паз фрезером

Выполняя эту работу, вам необходимо знать, что техника ее будет напрямую зависеть от расположения и размеров паза. Если он открытый, то ваш инструмент крепится к столешнице, заготовка ведется вдоль фрезы. Точность будет зависеть от положения планки и высоты фрезы. Чтобы у вас не было огрехов в процессе выборки, всегда делайте пробный проход на отходах из древесины. Выборка должна производиться поэтапно, делать нужно при этом несколько проходов. После каждого прохода режущей части фрезера для недопущения ее перегрева необходимо убрать отходы с рабочей поверхности столешницы. Это можно производить с помощью вырезанного из фанеры шаблона, по которому следует пройтись фрезой с верхним подшипником.

Надеемся, что информация, полученная при чтении этой статьи, будет вам полезной и пригодится для использования в домашнем хозяйстве.

Добрый день, друзья!

Сегодня давайте разберем один из способов изготовления классического столярного соединения шип — паз . Соединение будем делать не просто само по себе, а сделаем полноценное изделие — небольшой декоративный столик. У нас будет возможность попрактиковаться, ведь для такого изделия необходимо сразу 8 примыканий царг к ножкам. Попутно рассмотрим некоторые другие приемы работы с ручным фрезером.

Изготовления соединение шип — паз начнем с вырезки паза ручным фрезером. Для этого нам понадобится фрезер с параллельным упором и прямая пазовая фреза. В данном примере пазы выбираются на ножках стола в местах соединения с царгами. На фотографиях вы видете пример изготовления ножек стола из покупных балясин — так стол выглядит очень эффектно. Однако, при желании можно использовать и обычный деревянный брусок.

Размечаем место будущего паза следующим образом: находим центр заготовки, ведь мы хотим, чтобы паз находился ровно посередине (в данном случае толщина бруска 50мм, соответственно центр 25мм). Отмечаем границы будущего паза. В качестве царг будет использована доска шириной 100мм, соответственно паз будем делать 90мм. После разметки, устанавливаем фрезер с параллельным упором таким образом, чтобы центр фрезы располагался точно по осевой линии и приступаем к выборке паза.

Для уменьшения нагрузки на фрезу, выборку лучше производить постепенно — за несколько проходов, с каждым разом опуская фрезу все ниже. В данном случае, глубина паза 20мм, выборка производилась за 4 прохода с шагом 5мм. Как видно на фото, на первой заготовке, мне не удалось точно соблюсти границы фрезерования и паз получился чуть больше чем надо. В данном случае это не проблема — все равно паз будет полностью закрыт царгой, но стоит быть внимательным и стараться соблюдать разметку. Не меняя настройки фрезера, делаем одинаковые пазы на всех заготовках.

Для избежания такого дефекта, часто к заготовке прижимают накладки, которые физически не позволяют фрезеру пройти дальше нужного места, но в данном случае, так как выбирается паз слишком близко к краю заготовки — нет возможности применить этот способ и приходится рассчитывать только на свои силы. Если вы часто планируете изготавливать соединение шип — паз, стоит задуматься об изготовлении шаблона, который позволит точно делать пазы близко к краям заготовок. Также стоит быть внимательным с возможным смещением фрезы в боковом направлении — всегда плотно прижимайте параллельный упор к заготовке.

Далее приступаем к изготовлению шипа. В моем распоряжении была циркулярная пила, при помощи которой в этом нет ничего сложного. Берем заготовки под царги, выставляем на пиле 20мм — высоту будущего шипа, а пильный диск поднимаем над столом на расстояние, равное половине толщины паза. В данном случае использовалась фреза толщиной 15мм, соответственно пильный диск выдвигаем на 7-8мм.

Таким образом, не меняя настройки пилы, обрабатываем все 4 заготовки под царги с обоих сторон. Затем, при необходимости изменяем высоту пильного диска, и таким же образом обрабатываем их с торцов для получения полноценного шипа.

Осталось лишь немного скруглить углы шипа ножом, для точного совпадения с пазом и соединение готово!

После отпила ножек в размер, можно переходить к склейке ножек и царг.

Нам осталось сделать столешницу. В данном случае она была вырезана фрезером из клеенего щита толщиной 30мм. Подробнее о том как это было сделано смотрите в В принципе, столешница может быть любой формы.

Затем кромка столешницы была обработана кромочной калевочной фрезой. И приклеена на шканты к царгам.

Столик готов! Согласитесь, благодаря ножкам из балясин он выглядит очень эффектно.

В ближайшие дни не пропустите еще одну заметку о приемах работы с ручным фрезером. Будет интересно!

Всем удачи в ремесле!

Читайте новые заметки раньше всех – подписывайтесь на канал в Телеграм !

Ласточкин хвост, разъёмное шиповое соединение (пазы трапециевидной формы), используемое в машиностроении и столярных изделиях для надежного крепления деталей между собой. В данном материале рассмотрим изготовление приспособлений облегчающих производство пазов в дереве с помощью ручного фрезера.

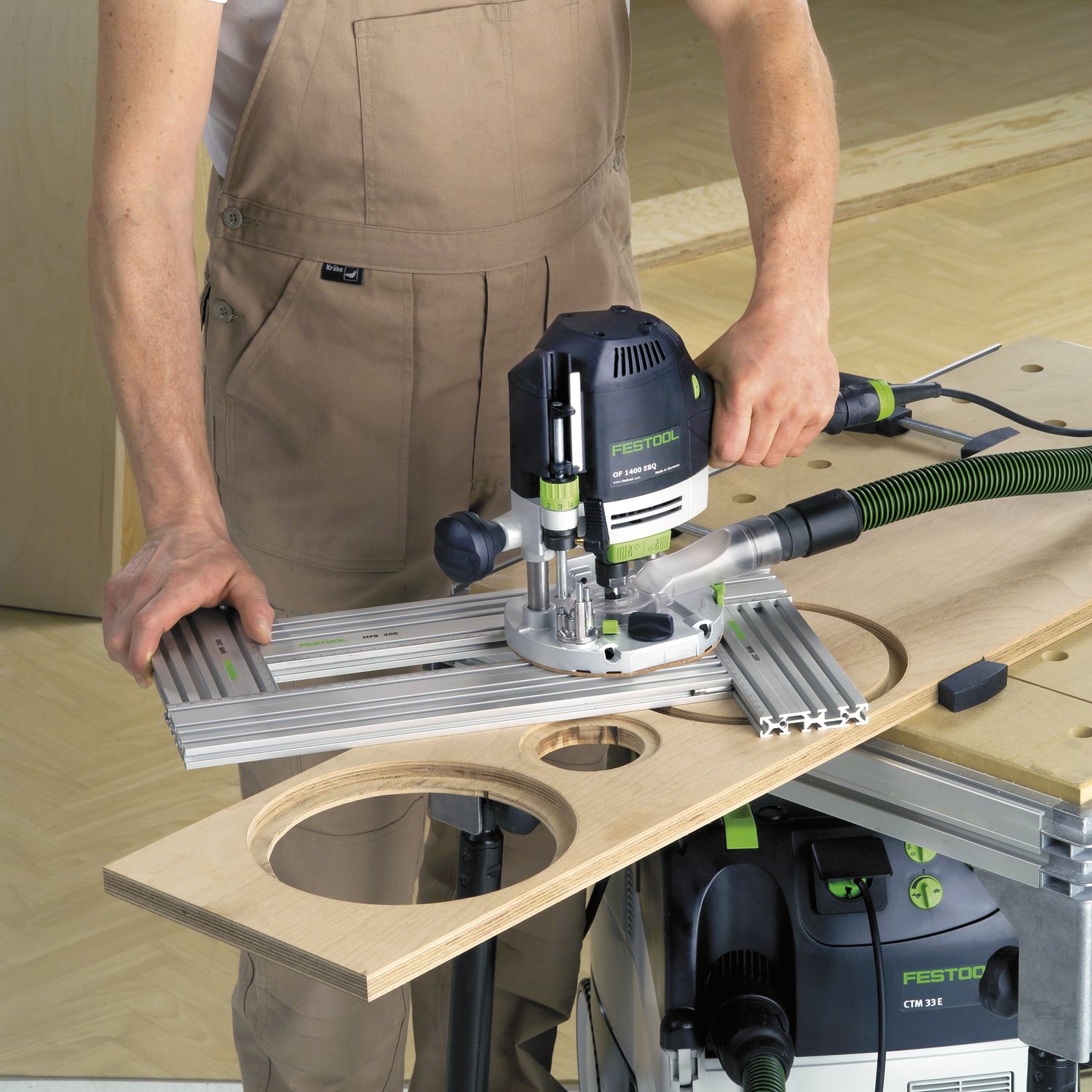

Приспособления для фрезера по дереву своими руками

Сам станок очень древнее изобретение человечества, описания принципов фрезеровки появились в 16 веке, а прототипом станка было изобретение Леонардо да Винчи, который предложил вращать круглый напильник для увеличения обработки изделия, что можно считать первым аналогом фрезы.

А уже американский изобретатель Эли Уитни за годы жизни с 1765 по 1825 довел до ума все разрозненные попытки создать полноценный станок, за что по праву считается создателем первого фрезерного станка, хотя с этим утверждение согласны не все ученые.

И поскольку станок имеет столь древние корни, то и приспособлений к изготовлению различных деталей великое множество, описать их все в свете данного материала не представляется возможным, а посему рассмотрим только некоторое из них, на мой взгляд, наиболее важные и полезные.

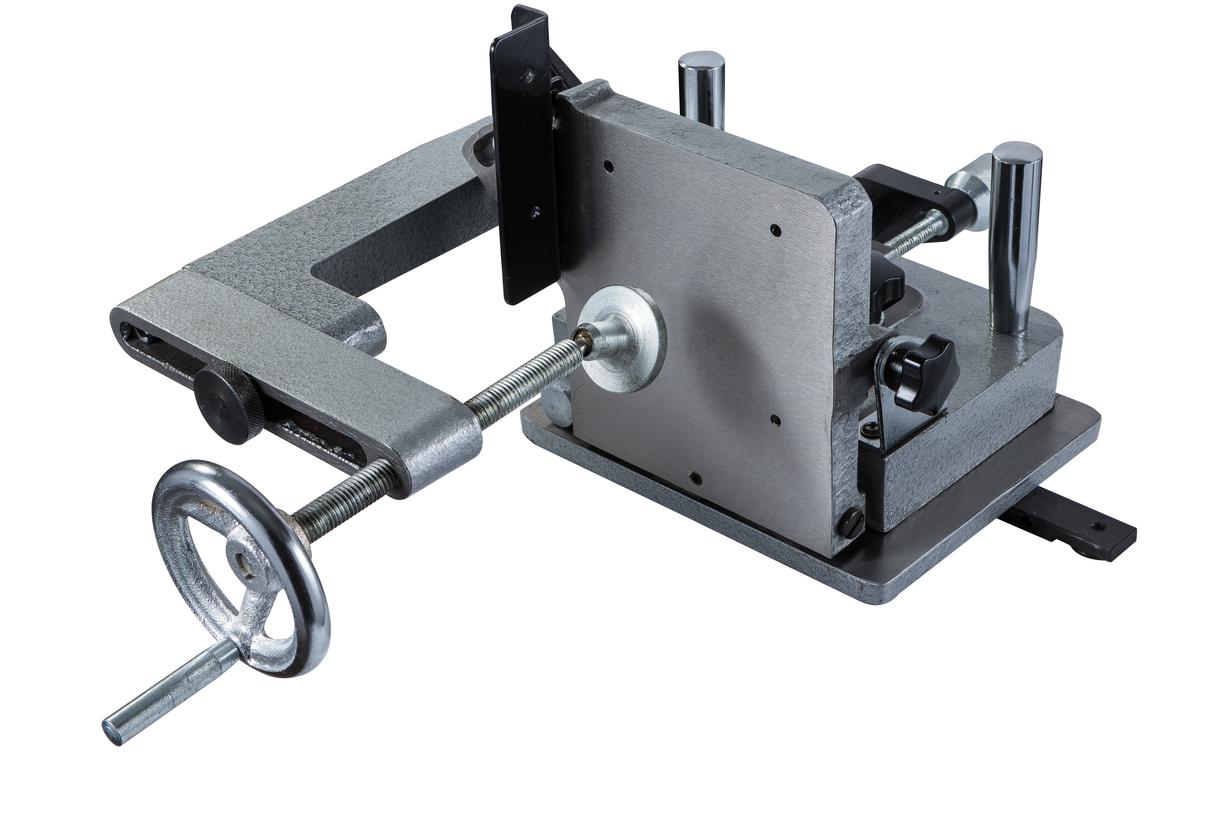

Универсальное приспособление для соединения шип паз

заводская пластина для изготовления соединения шип паз

Используется с фрезером для резов соответствующих пазов и шипов, оно устанавливается в тиски, и деталь прижимается струбциной к устройству. Как правило, продается в магазинах.

внешний вид соединения

Рассмотрим приспособления для фрезерования пазов

Выпилите верхнюю часть – столешницу из 18 мм фанеры длиной 40 см. и достаточной ширины, чтобы обработать самую толстую заготовку, которую Вы планируете соединять шипом.

Вырежьте два бруска 5х10 см., отпилив их такой же длины, что и верх. Бруски в дальнейшем будут играть роль прижима заготовки и центровки ее относительно паза в столешнице. Чтобы подготовить верх, проведите линию в его центре, затем отфрезеруете пазовую выемку по линии с одного конца.

схематичное изображение оснастки

Обратите внимание

Выемка должна быть такой же ширины, как копировальное кольцо, которое Вы будете использовать со своей фрезой. Выемка должна быть достаточно длинной, чтобы соответствовать длине самого длинного паза, который Вы собираетесь резать.

Затем отфрезеруйте два перпендикулярных центральной линии регулировочных паза. Наконец, просверлите смотровое отверстие между этими двумя пазами. Чтобы собрать всю конструкцию, вверните болты в губки и закрепите верх к брускам гайками-барашками с шайбами.

Чтобы использовать наше оборудование, начертите паз на заготовке и отметьте на ней центральную линию. Ослабьте барашки и установите заготовки между брусками таким образом, чтобы центральная линия соединилась с линией верха приспособы, проверьте, что край заготовки находится напротив кромки верха.

Зажмите барашки. Выровняйте фрезу по одному концу чертежа паза, затем отметьте вспомогательные линии на верхней поверхности стола по края базы фрезера.

Как правильно работать с оснасткой шип паз

Повторите это еще раз, чтобы отметить линии другого конца. Отфрезеруйте паз, внизу начиная рез с выравнивания базы фрезера по первой вспомогательной линии, и остановите фрезерование, когда пластина дойдет до второй вспомогательной линии.

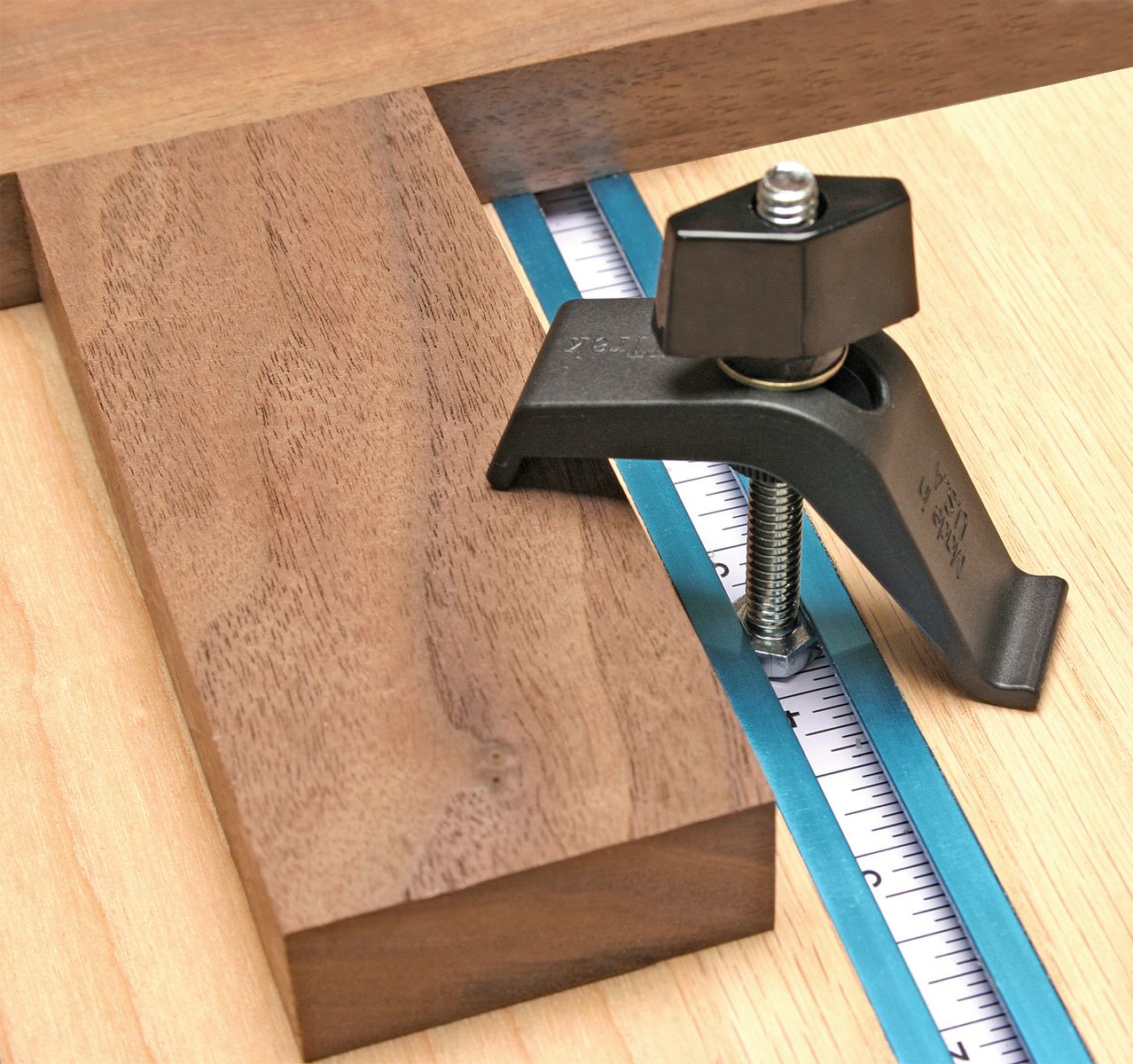

Whiteside T-образный паз, вырезанный Woodpeckers в
