Парапет на крыше – парапетный узел мягкой кровли, фартук, устройство, монтаж примыкания рулонной кровли к парапету из оцинкованной стали, отделка плоской кровли

назначение и монтаж своими руками

Парапет – специальное ограждение на кровлях, служащее для повышения безопасности пребывания на зданиях людей. Размеры и технические требования по прочности приписаны в положениях ГОСТа 25772.

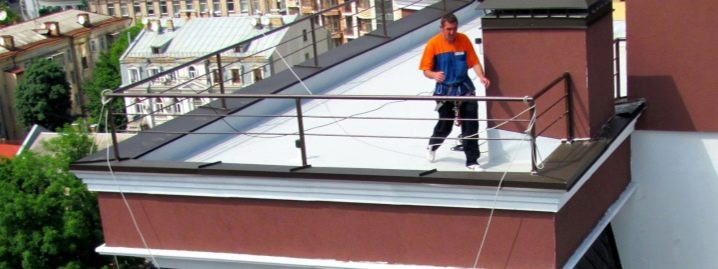

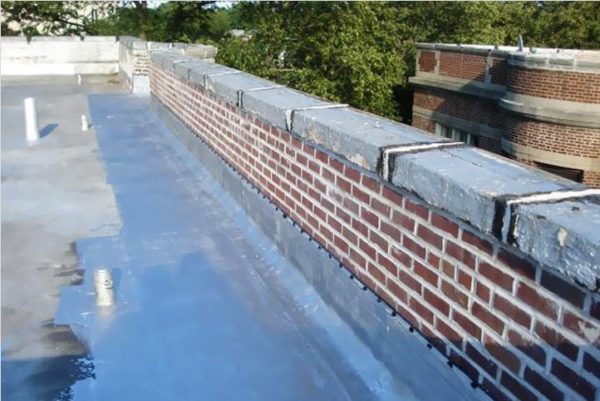

Парапет на крыше

Содержание статьи

На каких зданиях необходимо делать парапеты

В настоящее время плоские кровли устанавливаются не только на многоквартирных жилых домах или производственных сооружениях, все чаще такие крыши выбираются индивидуальными застройщиками. Новые строительные материалы и технологии позволяют делать плоские кровли эксплуатируемыми, на них можно обустраивать площадки для отдыха, зимние сады, бассейны и т. д.

Согласно требованиям существующих стандартов и отраслевых нормативных актов, на всех зданиях с углом скатов менее 12° и высотой до карниза более 10 м необходимо устанавливать парапет. Конкретная высота элемента зависит от особенностей и назначения кровли. Кроме того, все балконы, лоджии, лестничные марши и площадки также должны иметь парапет.

Кровля с парапетом

Основные требования к парапетам

Технические данные учитывают высоту сооружения и особенности эксплуатации крыши.

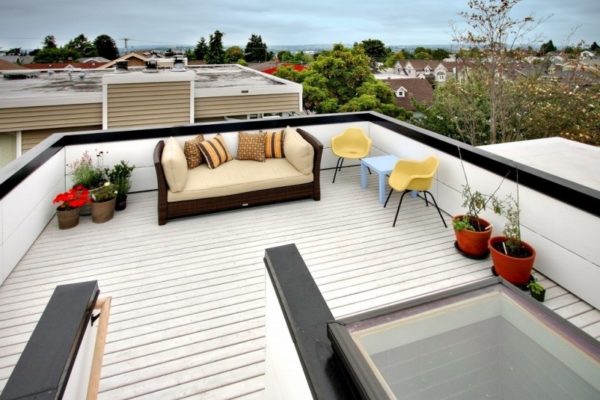

1. Для всех эксплуатируемых кровель высота ограждения вместе с парапетом не может быть ниже 120 см. Материал изготовления парапета должен обеспечивать необходимую прочность фиксации ограждений.

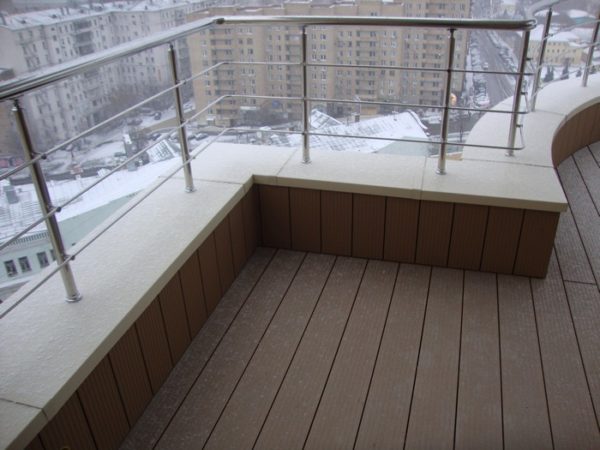

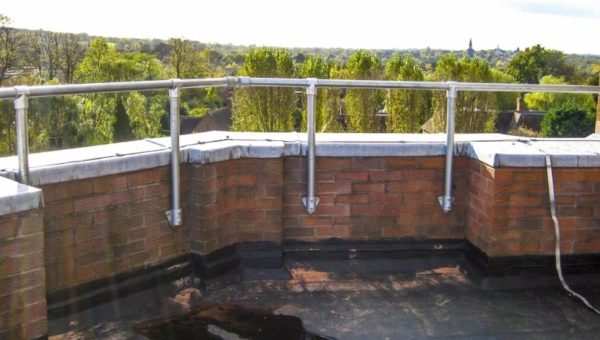

   Высота парапета более 120 см

2. Для сооружений высотой более 10 м парапет считается обязательным архитектурным элементом. Высота не менее 45 см.

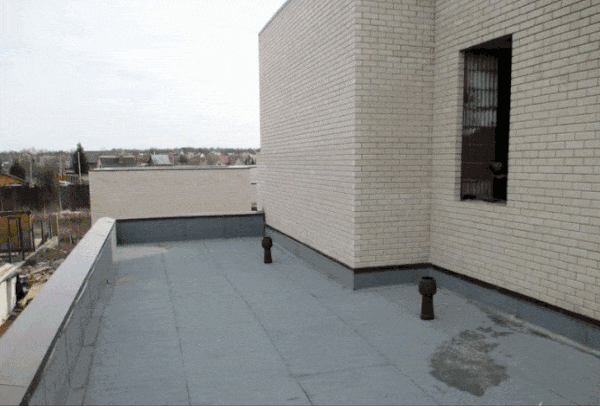

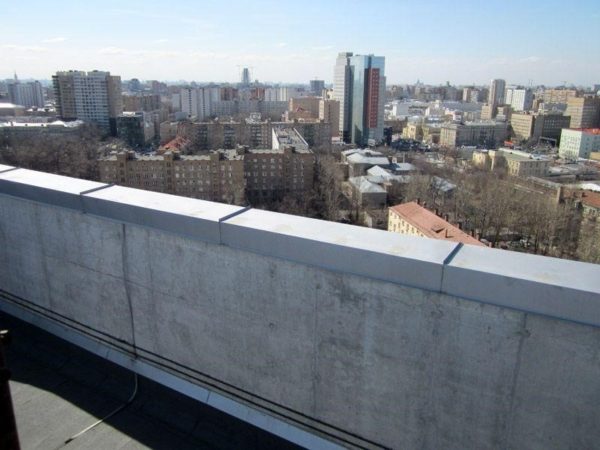

   Парапет на неэксплуатируемой кровле

Важно. Не нужно путать парапет с ограждениями. Парапет – это капитальная конструкция из железобетонных или кладочных материалов. Ограждающие элементы могут изготавливаться из металла.

Кроме главного назначения – защиты людей от несчастных случаев, парапет выполняет и дополнительные функции.

1. Направляет потоки воды в специальные приемники. В дальнейшем она попадает в сливную систему, что предупреждает образование весной сосулек. Наклон крыши и конкретное место расположения приемника рассчитываются на стадии проектирования здания и в обязательном порядке учитываются при строительстве крыши.

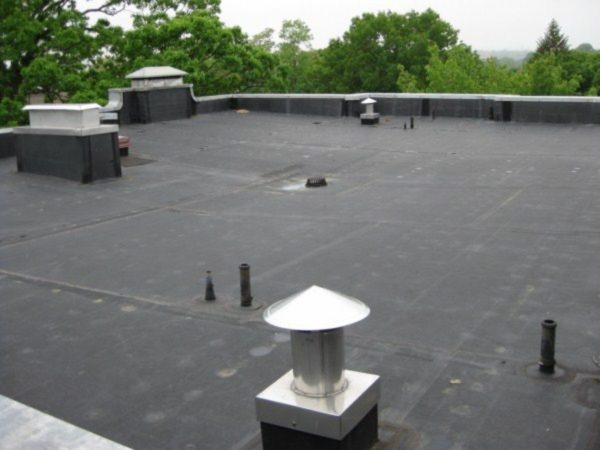

   Плоская кровля оборудована водосточной воронкой

2. Защищает кровельные покрытия от сильных порывов ветра. Самое слабое место кровель – карнизные примыкания и боковые поверхности скатов. Именно здесь начинается подрыв покрытий, который может спровоцировать полный аварийный демонтаж кровли. Парапеты надежно защищают эти участки, увеличивают герметичность кровельных покрытий и длительность их эксплуатации.

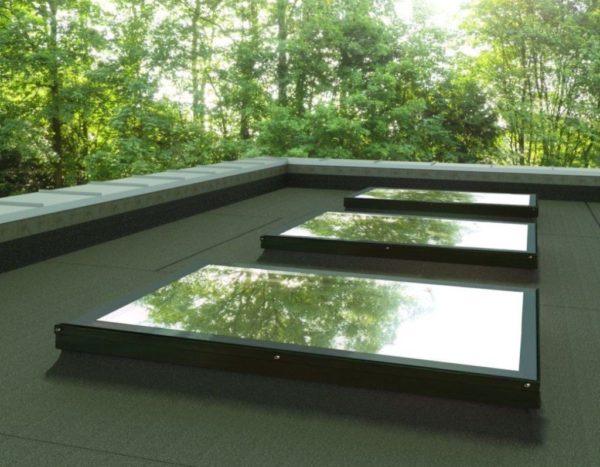

   Парапет защищает кровельное покрытие от порывов ветра

Кроме того, красивые парапеты и ограждения служит декоративным украшением фасадов домов.

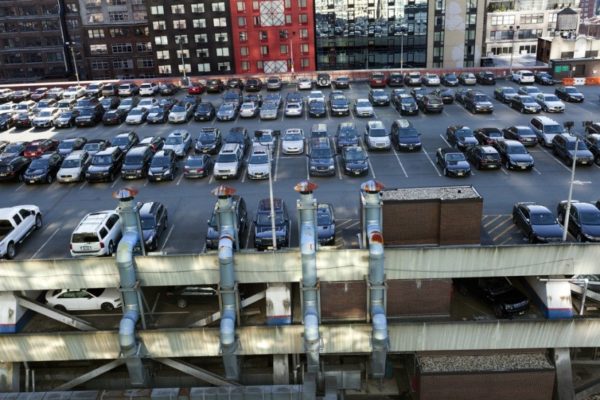

Многие коммерческие, торговые и промышленные здания имеют на крышах большое количество разнообразного инженерного оборудования: вентиляторов, кондиционеров, генераторов, инженерных систем и т. д. Парапеты скрывают эти объекты, за счет чего существенно улучшается внешний вид престижных зданий.

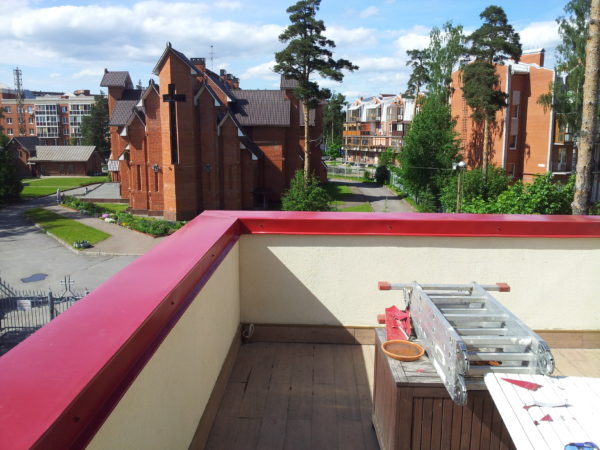

Парапет улучшает внешний вид дома, скрывая блоки систем кондиционирования и прочие коммуникации

Устройство парапета

Часто парапет является продолжением фасадных стен дома, но бывают случаи, когда его делают специально из других кладочных стройматериалов. Стандартные требования к этим архитектурным элементам прописаны в СНиП II-26-76.

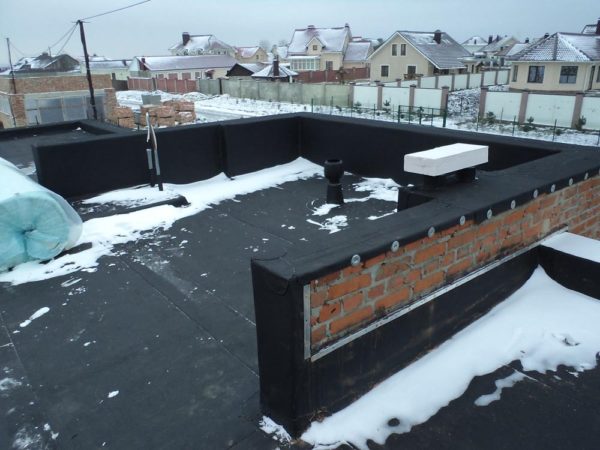

Парапет на крыше строящегося здания

Из каких отдельных элементов состоит конструкция?

Обустройство примыкания к парапету кровли

1. Парапет. Незначительное возвышение по периметру строения, высота в зависимости от характеристик зданий колеблется от 45 см до 120 см. Изготавливается из прочных материалов, внешние поверхности дополнительно отделываются и защищаются от негативного влияния атмосферных осадков.

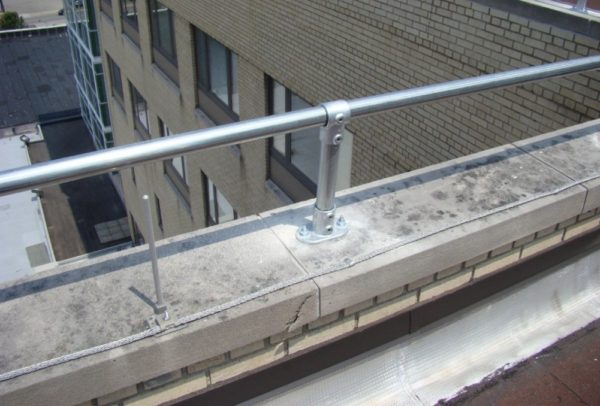

2. Ограждение. Устанавливается непосредственно на парапет, повышает безопасность пребывания на крыше людей. Все элементы ограждения должны отвечать существующим требованиям по прочности, изготавливаются из сталей различных марок, в том числе и легированных нержавеющих. Могут иметь дополнительные элементы декора.
3. Гидроизоляционный фартук. Не допускает попадания воды в щели между кровлей и парапетом. Во время его обустройства применяются специальные технологии для увеличения герметичности соединения. Наклон гидроизоляционного фартука выбирается с таким расчетом, чтобы вода отводилась к специальным приемникам и попадала в водосточную систему.
4. Кровельный клин. Назначение – увеличить радиус примыкания вертикального парапета к горизонтальной кровле. Дело в том, что рулонные материалы негативно относятся к резким перегибам, в этих местах со временем появляются трещины и, как следствие, протечки. По периметру в нижней части парапета могут устанавливаться специальные бруски, которые дают возможность плавно переводить покрытие горизонтальной крыши на вертикальный парапет.

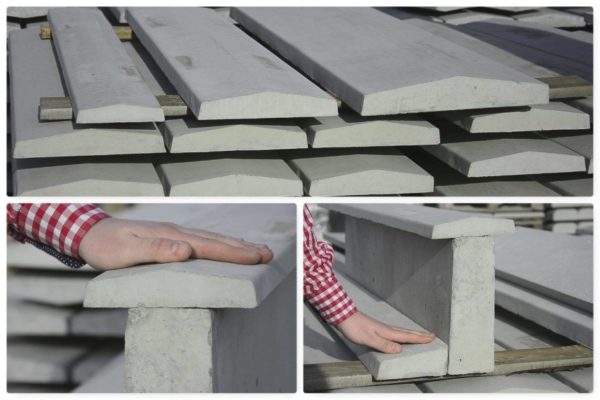

5. Защитный козырек. Назначение – отводить воду с горизонтальной поверхности парапета, исключает преждевременное разрушение кладочных материалов. Может иметь различный внешний вид, чаще всего изготавливается из оцинкованной листовой стали.

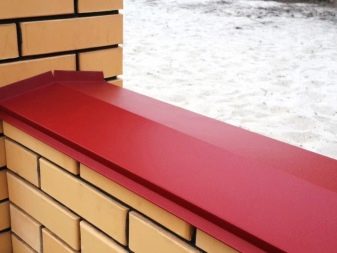

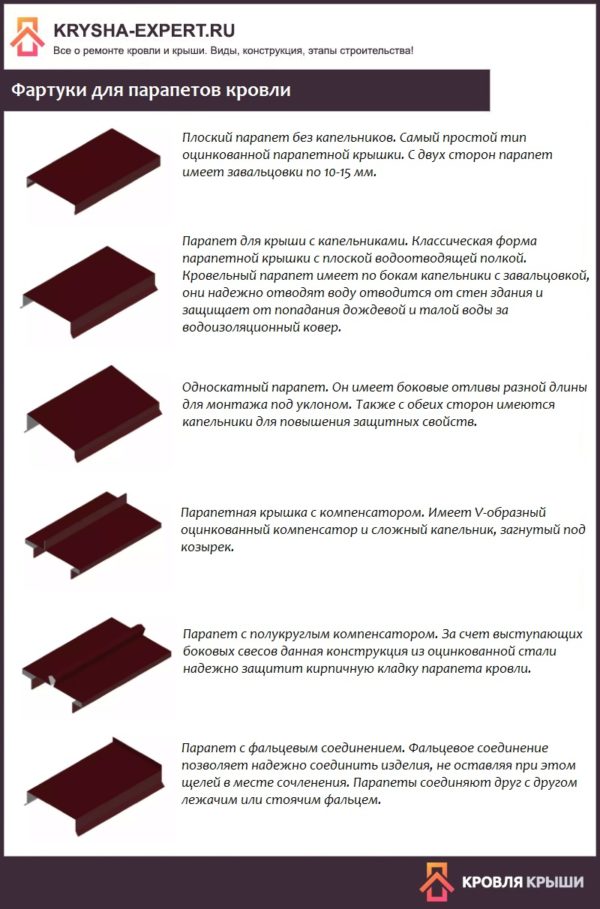

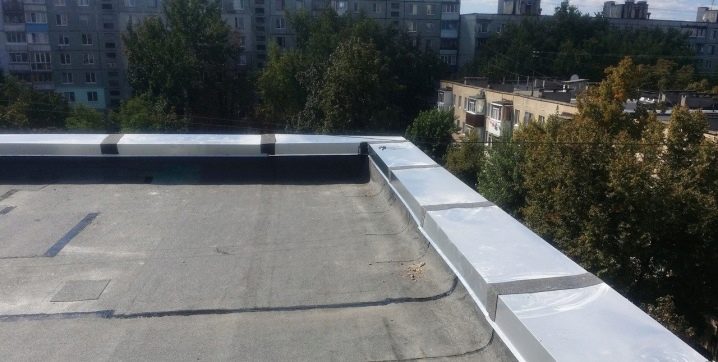

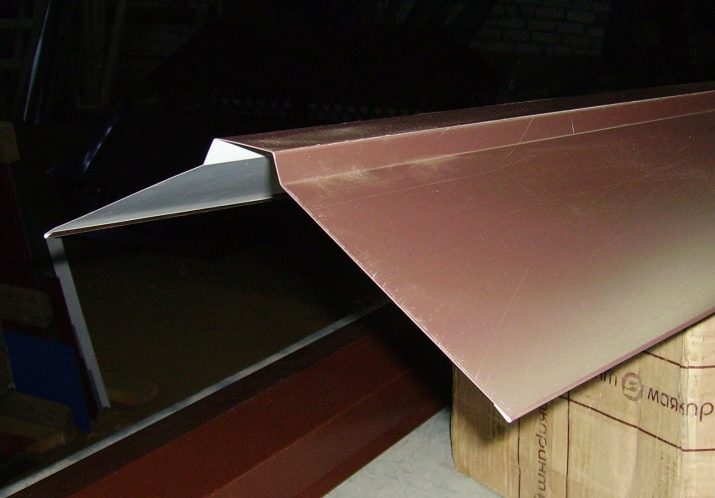

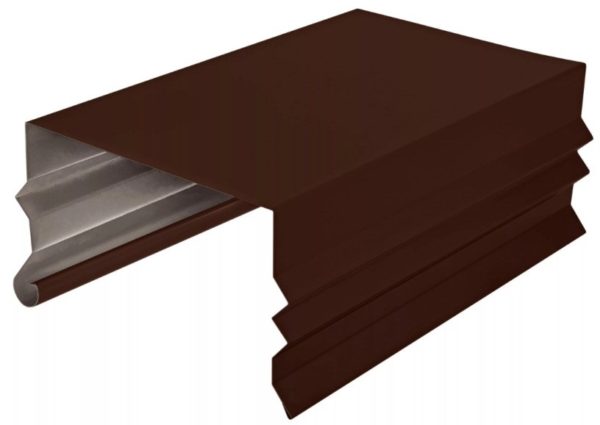

Фартуки для парапетов кровли

Видео — Устройство плоских кровель. Примыкание к вертикальным конструкциям

Обустройство примыкания к парапету кровли

Цены на листы стальные оцинкованные

Лист стальной оцинкованный

Очень важный узел, в этих местах самые большие нагрузки на кровельное покрытие. На стыках делается многослойная усиленная гидроизоляция, вертикальные поверхности могут дополнительно защищаться металлическими фартуками.

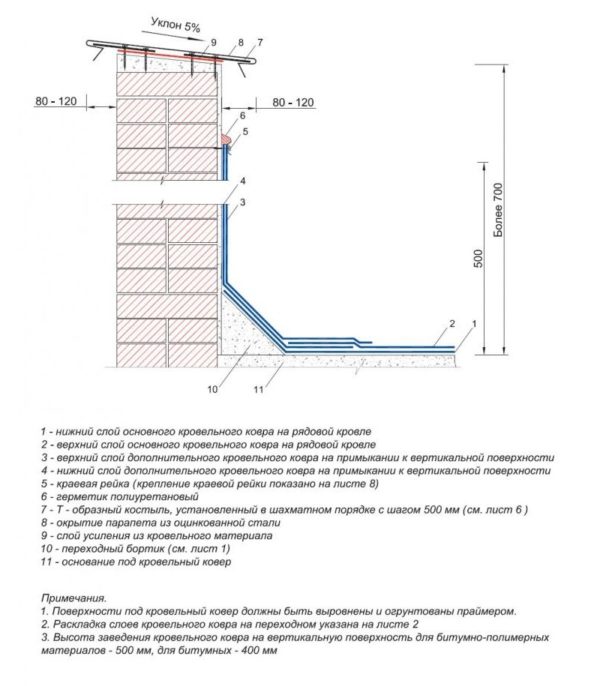

Места примыкания имеют следующие устройство.

1. Основание крыши. Чаще всего это железобетонная плита.
2. Нижний слой плоской крыши. Наносится одновременно с главным покрытием, гидроизоляционный материал должен отвечать стандартам.
3. Верхний слой кровли крыши. Устанавливается после укладки нижнего на крыше и нижнего на парапете. Перекрывает нижний слой на парапете примерно на 10–15 см.
4. Вертикальный верхний слой. Завершающее покрытие парапета.
5. Вертикальный нижний слой. Устанавливается после монтажа нижнего слоя крыши на вертикальную стену парапета. Размер нахлеста не менее 15 см по горизонтальному перекрытию.
6. Дополнительная гидроизоляция горизонтальной части парапета. Может применяться листовое оцинкованное железо, рубероид, нетканые материалы и т. д. Конкретный выбор делается с учетом материалов изготовления и вида горизонтальной поверхности парапета.
7. Т-образный костыль для фиксации элементов верхней части парапета.

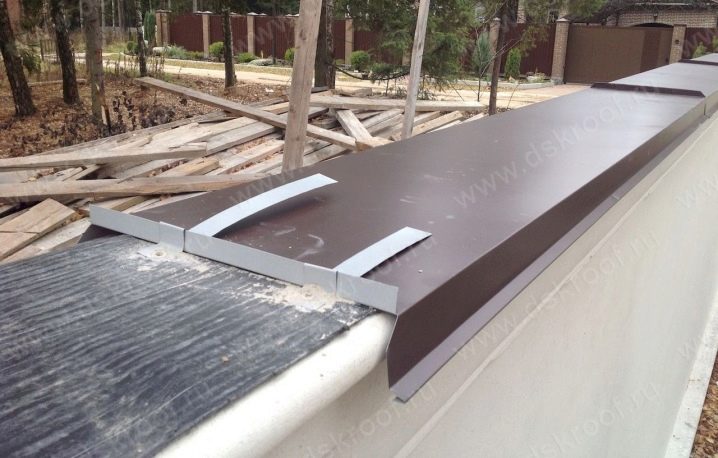

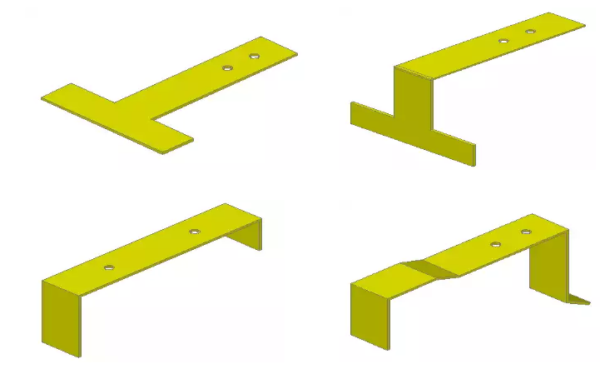

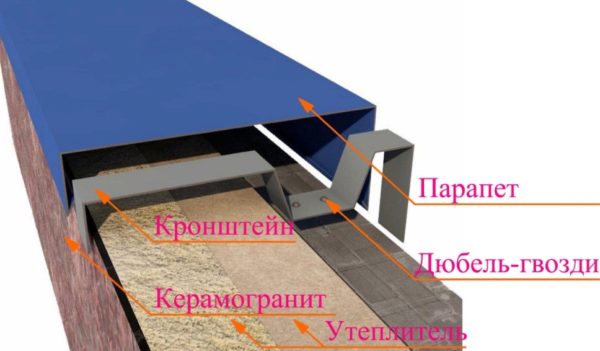

   Металлический фартук необходимо плотно закрепить костылями Т- или П-образный, а также сложной формы

8. Отлив для отвода воды. Устанавливаются специальные металлические панели с антикоррозионной защитой.
9. Переходной бортик. Монтируется в месте примыкания парапета и основания крыши, используется для недопущения резких перегибов рулонных кровельных материалов.

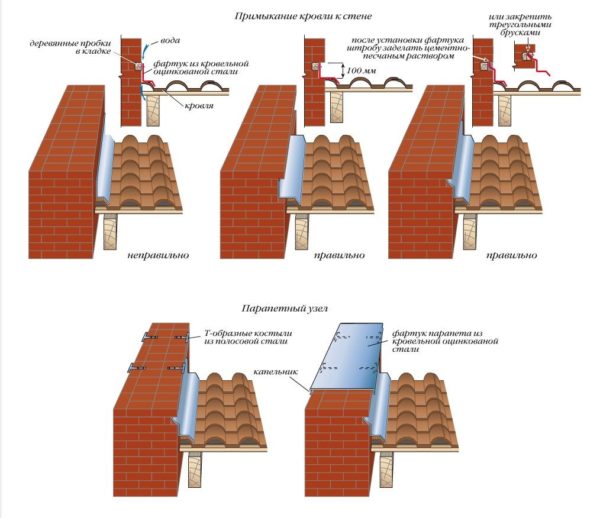

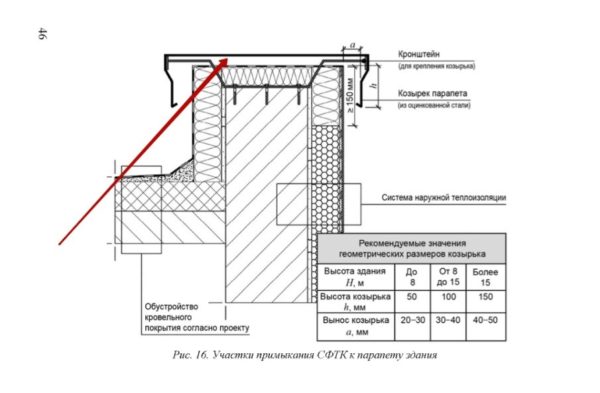

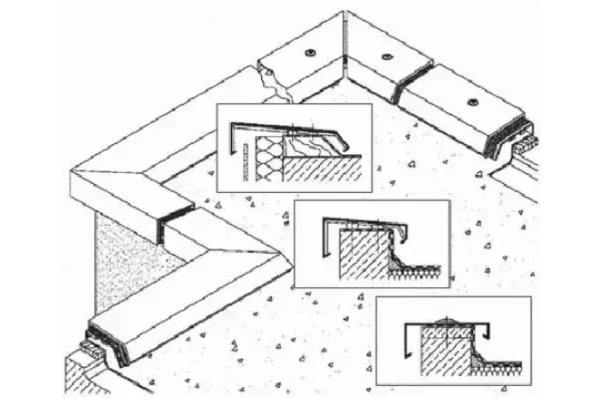

   Схемы примыканий

Видео — Устройство парапета: узел примыкания

Виды парапетов

Конструкции отличаются между собой по нескольким параметрам.

Материал изготовления

В связи с тем, что парапеты делаются на плоских кровлях, технология их изготовления имеет свои особенности. Плоские кровли перекрываются специальными железобетонными плитами перекрытия, а они монтируются только на прочные фасадные стены. Торцы плит должны упираться о конструкцию максимально большой площадью. За счет этого нагрузка распределяется боле равномерно, повышается безопасность эксплуатации зданий. После завершения монтажных работ строители могут приступать к возведению парапетов. Для этого используются следующие материалы.

Материал возведения парапета	Эксплуатационные характеристики
Полнотелый кирпич	Оптимальный выбор кладочного материала. Полнотелый кирпич выдерживает значительные физические усилия, что дает возможность крепить к парапету металлические защитные ограждения.
Пустотелый кирпич	Чаще всего применяется при обустройстве неэксплуатируемых крыш. Причина – сложности с фиксацией защитных ограждений. По существующим государственным стандартам он не отвечает требованиям надежности фиксации. Современные строительные технологии позволяют увеличивать прочность крепления металлических вертикальных элементов к плоскостям парапетов из пустотелого кирпича, но это довольно сложные, с технической точки зрения, специальные мероприятия.
Пенобетон	Разрешен для строительства только невысоких конструкций, металлические ограждающие элементы к пенобетонным блокам не крепятся. Высота парапетов не должна превышать 45 см, такие конструкции устанавливаются лишь на неэксплуатируемых крышах.

Монтаж верхней декоративной и защитной планки парапета

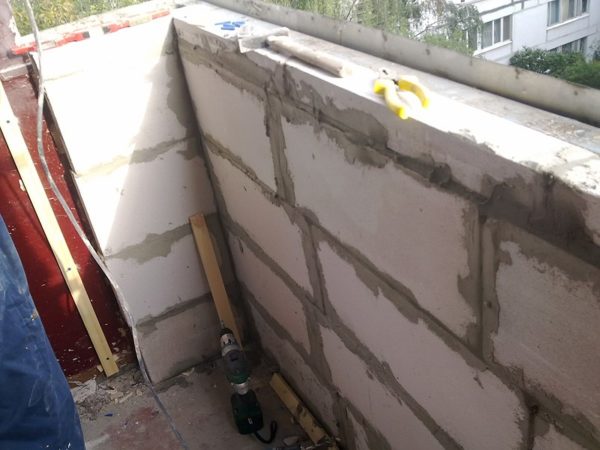

Для примера будет рассмотрен вариант конструкции из пустотелого кирпича, крыша обыкновенная, высота парапета 50 см.

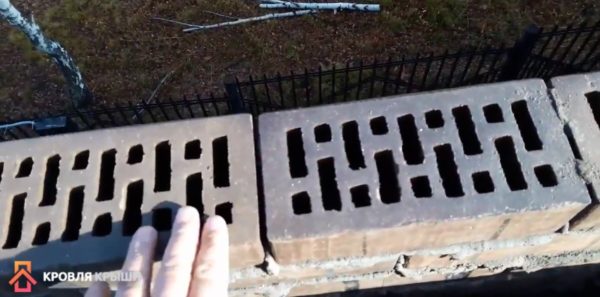

Шаг 1. Подготовительные работы. Поверхность кладки следует выровнять и очистить от остатков раствора. Оптимальный вариант – кирпич с двух сторон оштукатурен, верхняя горизонтальная плоскость имеет цементно-песчаную стяжку. Если по каким-либо причинам сделать это невозможно, то парапет можно отделывать и без такой подготовки.

Подготовительные работы

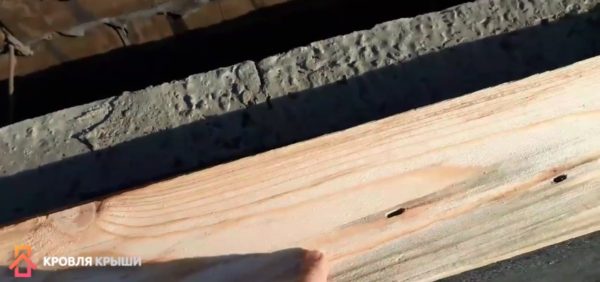

Шаг 2. Подберите доски шириной 12 см и толщиной примерно 2–3 см. Они должны быть ровными и обязательно пропитанными антисептиками.

Шаг 3. Положите их на парапет и разметьте места фиксации. Фиксировать нужно дюбелями соответствующей длины.

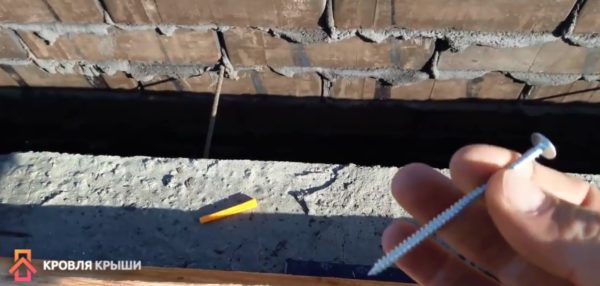

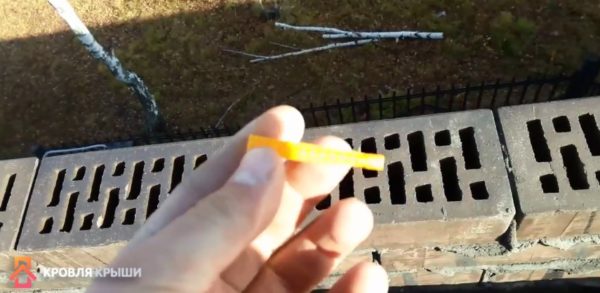

Дюбель

Метиз для фиксации досок

Практический совет. Для облегчения и работ и увеличения надежности крепления отверстия под дюбели рекомендуется высверливать в местах стыковки кирпичей. Здесь есть раствор, что гарантирует надлежащую фиксацию. Если отверстие попадет в пустотелый кирпич, то возникают проблемы. Для их устранения придется пользоваться химическими дюбелями, а это сложно долго и дорого.

Шаг 4. Подготовьте отверстия. Вначале следует высверливать доски, а потом менять сверло на победитовое и бурить кладочные швы парапета. Глубина отверстия должна на 2–3 см превышать длину дюбелей, в противном случае они не войдут до конца. Дело в том, что очистить отверстия на всю глубину от строительной пыли сверлом никогда не удастся, ее остатки всегда будут на дне и уменьшать фактические параметры.

В досках высверливают отверстия

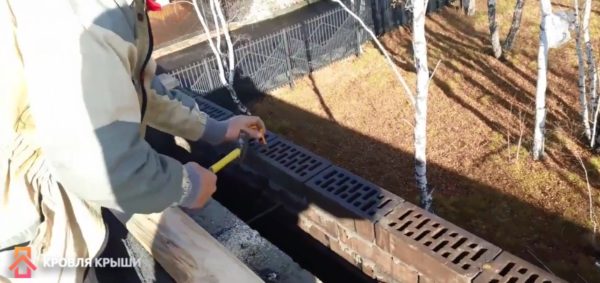

Шаг 5. Вставьте в отверстия пластиковые дюбели, забейте их молотком вровень с плоскостью кирпичей.

Дюбели забивают молотком

Шаг 6. Установите доски и закрепите их дюбель-гвоздями.

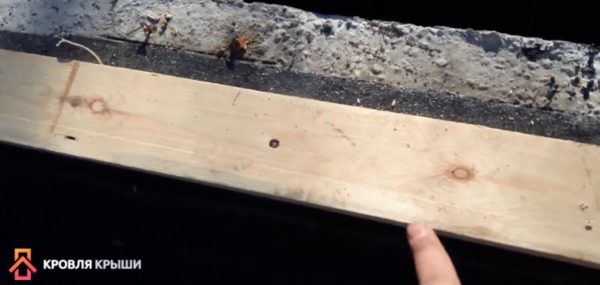

Закрепленные доски

Шаг 7. Прикрутите к ним влагостойкую фанеру толщиной примерно один сантиметр. Стык фанеры аккуратно запилите под углом 45°.

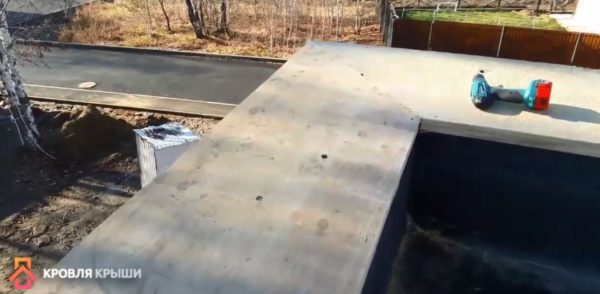

Укладка фанеры

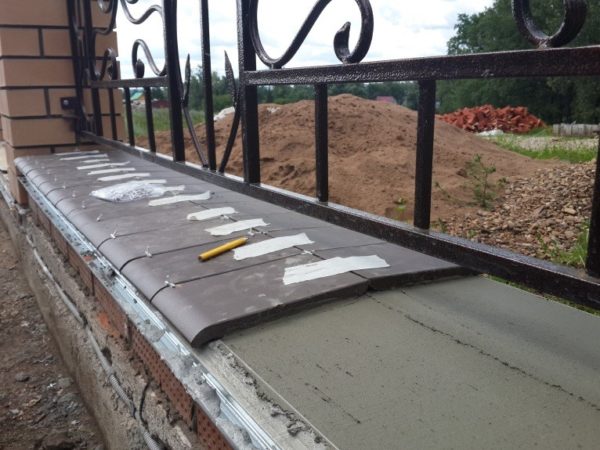

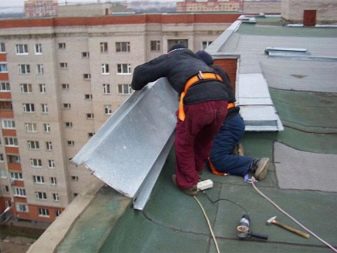

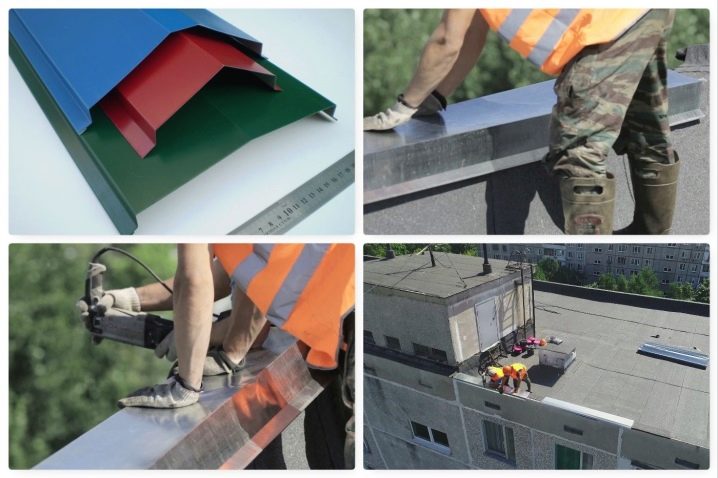

Шаг 8. Приступайте укладке жестяного покрытия горизонтальной поверхности парапета. Для его фиксации необходимо использовать специальные саморезы с резиновыми прокладками. Нахлест металлических конструкций примерно 10 см.

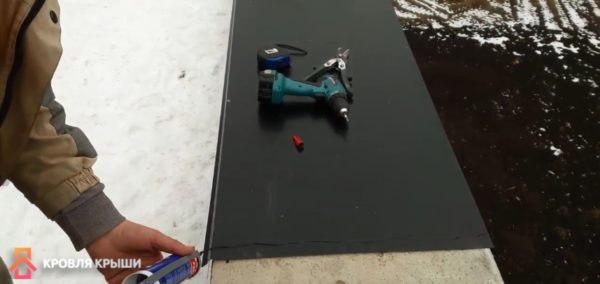

На место нахлеста наносят герметик

Важно. Места нахлеста обязательно нужно обрабатывать качественным герметиком. Парапет имеет ровную горизонтальную поверхность, что значительно увеличивает вероятность затекания воды на деревянные конструкции. Герметик устранит такие риски и увеличит время эксплуатации конструкции. Рекомендуется наносить не менее двух линий герметика, работайте внимательно, не оставляйте пропусков.

Плотная стыковка элементов

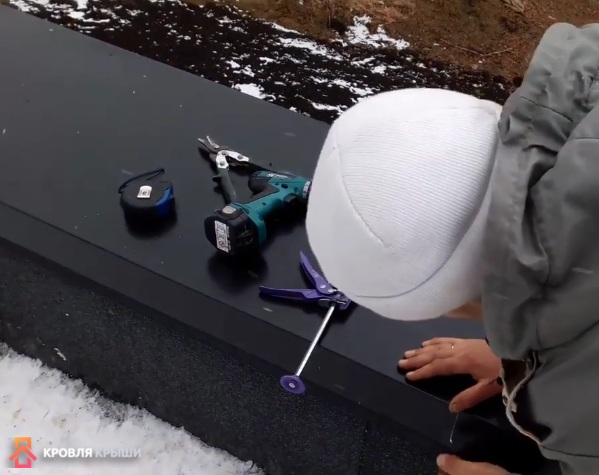

Шаг 9. Разметьте места расположения саморезов старайтесь делать между ними одинаковые расстояния. На месте стыка нужно вкручивать не менее трех саморезов.

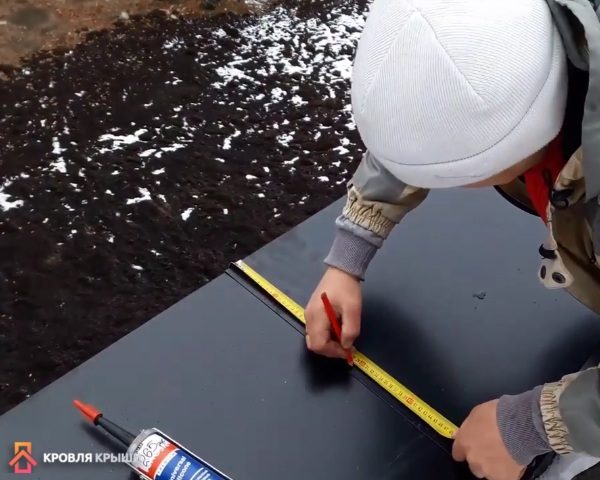

Разметка мест крепления

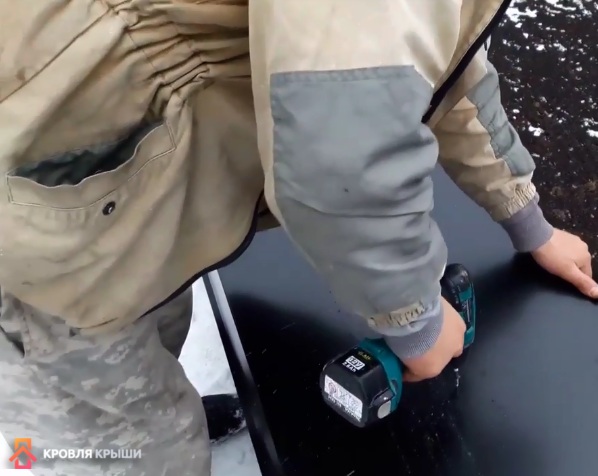

Крепление фартуков саморезами

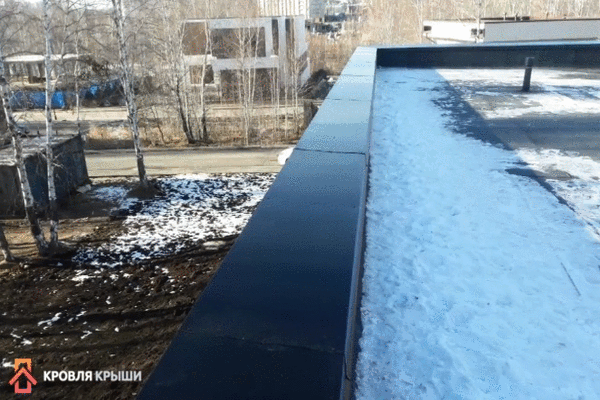

Итоговый результат

Цены на полиуретановый герметик

Полиуретановый герметик

Практические советы

1. Очень тщательно соблюдайте рекомендованную технологию гидроизоляции места привыкания парапета с кровлей. Парапеты значительно увеличивают безопасность обслуживания плоских кровель, но при грубых нарушениях технологии возведения могут становиться причиной появления серьезных проблем. Следует помнить, что в этих местах скапливается большое количество снега, который оказывает значительное давление на кровельный пирог. Если гидроизоляция выполнена некачественно, то очень велика вероятность появления в этих местах протечек из-за механических повреждений.
2. Внимательно проверяйте направление наклона кровли. Вся вода должна уходить в специально предусмотренные участки и далее в водосточную систему. Если она будет в некоторых местах застаиваться, то во время сезонных замерзаний/размерзаний лед постепенно подорвет нахлесты. Последствия крайне печальные, потребуют сложного и дорогостоящего ремонта.
3. Если кровля на здании эксплуатируемая, то нужно принимать все меры по уменьшению нагрузок в местах примыканий. Их можно оградить различным декоративным элементами, ограничить движение и т. д. При появлении проблем на эксплуатируемых кровлях для устранения придется привлекать опытных профессиональных кровельщиков, их услуги обойдутся дорого. Кроме того, эксплуатируемые кровли – это сложный пирог, его замена или ремонт требует очень много времени.

Цены на рубероид

Рубероид

Делать парапет надо так, чтобы от этого элемента была практическая польза, а не дополнительные проблемы.

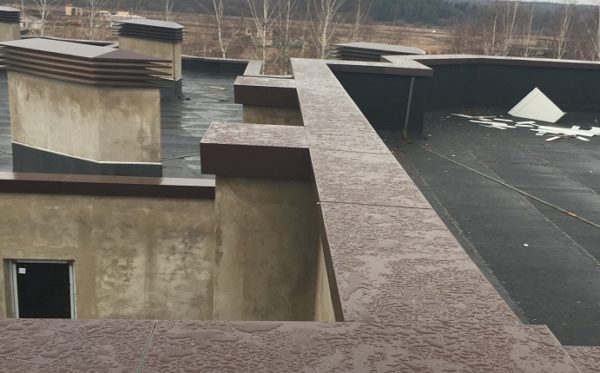

От любого парапета должна быть практическая польза

krysha-expert.ru

что это, устройство, технические требования к парапету на крыше

Если вы твердо решили строить свой дом с модной и функциональной плоской крышей, тогда самое время хорошо продумать ее ограждение! Так открытая площадка на высоте будет безопасной, удобной и пригодной даже для детских игр. Причем парапет кровли одновременно будет выполнять важную эстетическую роль, придавая экстерьеру постройки завершенный, логичный и стильный вид.

Вы удивитесь, узнав как много видов парапетов существует, какие дизайнерские шедевры из них делают и какой именно вариант больше всего подходит именно вам!

Итак, давайте начнем с того, что именно называют парапетом на крыше, и каким тот должен быть. По сути, это невысокое ограждение по периметру, которое обустраивают не только на кровлях, но и на террасах, балконах, мостах и даже набережных. Парапет по праву причисляют к архитектурным элементам зданий, ведь его всегда видно, даже издалека.

Дождевая и талая вода часто попадает не только на карнизы, но и на аттики и стены, которые постепенно наполняются влагой. Через какое-то время поверхность начинает осыпаться, а кладка – разрушаться. Вот как раз с целью защитить стены и устанавливают парапеты.

Сами профили нередко используются в качестве громоотводов. Для этого их заземляют, сами профили выбирают из довольно толстого металла с фальцевым или клеммовым соединением, высокотемпературной пайкой, сваркой или резьбовыми соединением. Но в России официального разрешения на использование металлического парапета в качестве громоотвода пока нет, как и во многих других странах.

Что такое, по сути, молниеотвод? Это металлическая деталь, которая перехватывает на себя разряд молнии не позволяет сооружению контактировать с высокотемпературным каналом. И любой молниеотвод должен включать в себя три главных элемента: приемник молнии, токоотвод и заземление.

Согласно российскому законодательству,молниеотвод может быть из стали, алюминия или меди с толщиной 50, 70 и 35 мм2 соответственно, и минимальной толщиной не менее 0,5 мм.

При этом для молнии не служат препятствием ни слой пластика до 1 мм, ни слой антикоррозионной краски и даже асфальтового покрытия до 0,5 мм. В принципе, металлический парапет отвечает этим требованиям, если под ним нет горючей строительной конструкции. Но нередко его делают из других материалов тоже:

Вы наверняка заметили, что чаще всего края плоской кровли отделывают металлическими профилями в форме аттиков. Это необходимо для того, чтобы эффективно отделять дождевую воду от стен, защитить кровельный материал от механических повреждений и обеспечить самую надежную гидроизоляцию парапету.

Вам будет интересно узнать, что в западных странах форму профиля парапета не выбирают исходя из экономических соображений или дизайнерской задумки – все диктуют своды правил строительных работ.

Сами профили для парапета бывают несущие и ненесущие. Если таковые крепят на специальных, устойчивых к коррозии крепежах и кронштейнах, это – несущие системы. Сам профиль при этом должен быть достаточной толщины, от 1,25 мм, и устойчивым к любому ветру.

А вот ненесущие профили крепят на вспомогательные и опорные конструкции. Они куда тоньше, от всего 0,4 до 0,8 мм, изготавливаются из антикоррозионного металла, а также из дерева. Компенсационную планку же наклеивают ниже основного профиля.

Главное требование к углам и стыкам парапета – водонепроницаемость. Поэтому крепежи окантовки всегда монтируют заподлицо. А там, где металлическую окантовку приклеивают к краям кровли, ширина нахлеста должна быть от 120 мм, а все соединения – водонепроницаемыми.

Если в процессе обустройства парапета вам придется устанавливать элементы длиной от 3 метров, тогда понадобятся дополнительные конструкции.

В общей сложности толщина металла напрямую зависит от назначения парапета:

Для решения задачи любой сложности компании сегодня предлагают большой выбор: парапеты самых разных форм, уголки, декоративные планки и специальные элементы для фиксации.

Главное требование к парапету состоит в том, что окантовка должна быть расположена под уклоном к горизонтальной поверхности и оснащена карнизом.

При минимальном или нулевом угле наклона металлический парапет способен выдерживать повышенные атмосферные нагрузки.

Современные парапеты изготавливают из меди, алюминия и титан-цинка. В зависимости от материала изготовления выбирается способ соединения профиля: клепка, двойной фальц, сварка и высоко- или низкотемпературная пайка.

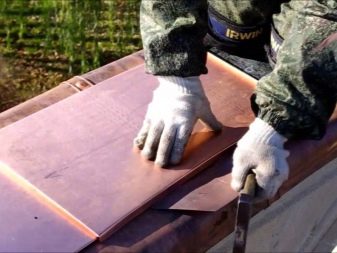

Для медного профиля необходима установка карниза размером от 50 мм. Отдельно также отметим титан-цинк, для которого есть свои правила монтажа: монтаж с уклоном не менее 3°, и до 15° нужно укладывать разделительный слой с функцией дренажа.

В России встречаются редко, но все же бывают деревянные парапеты. Естественно, поверх их тоже необходимо устанавливать крышку, но на этот раз – с антиконденсатной супердиффузной мембраной. Для этого нужно установить планки, на которые будет крепиться верхнее покрытие. Далее на угол укладывают часть мембраны.

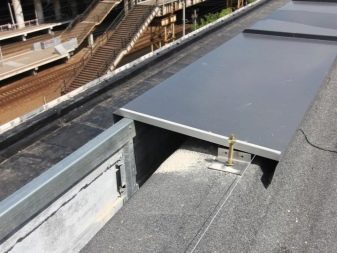

Теперь по бокам парапета также устанавливают металлические планки, которые будут защищать дерево. Из металлического листа (в этом случае подходит титан-цинк) делают крышку:

Чтобы соединить профили парапета встык, нужен стоячий, двойной или лежачий фальц, а также планки-накладки. За рубежом одни правила обустройства парапета рекомендуют соединять углы аттиков сваркой, или же вырезать углы аттика из единого полотна, а другие говорят о том, что из двух частей делать только внутренние углы. Одним словом, в какой-то степени допустим и тот, и тот вариант.

Главное только учитывать линейное расширение и сжатие металла, ведь парапет находится под открытым небом, и больше всего из всех конструкций дома накаляется в жару и стремительно теряет температуру в мороз.

Поэтому, если вы закрепите парапет крыши слишком жестко, например, при помощи стоячего фальца, или прямо расположите металлические профили на край крыши, то искажений материала не избежать.

Вот почему, если уже применена техника стоячего фальца, нужно также применение накладывающихся стыковых планок и компенсаторов:

Дополнительные опорные и вспомогательные конструкции делают из стальных, алюминиевых и деревянных профилей. Если вы отдали предпочтение дереву, бруски должны быть толщиной не менее 30 мм, плюс обработайте их био- и огнезащитными средствами.

Если же вы считаете более надежными металлические подконструкции, тогда берите стальной профиль или нержавеющий алюминий. Идеально, если это будет тот же металл, что и парапет, в противном случае учитывайте совместимость таких материалов.

К слову, в России чаще всего парапеты просто склеиваются. Для этого выпускают специальные клеи для фиксации металлических изделий практически к любой поверхности. Т.е. парапет, карниз и отлив можно надежно закрепить на бетонной, деревянной или кирпичной поверхности.

Для этой цели чаще всего на несущее основание периметра крыши укладывают влагостойкую фанеру и закрепляют ее. Такое основание под парапет почти идеально, и клеем от фирмы Enke крепят металл. Такой метод, в отличие от других, позволяет не только достичь ровной поверхности и обеспечить нужное снижение шума при ветре.

К слову, самый простой вариант обустройства парапета – это покрытие его мастикой или современной жидкой резиной:

Парапеты рекомендуется изготавливать из металлического профиля и устанавливать с уклоном в 3° в сторону кровли. При этом высота парапета и вынос за пределы крыши зависит от высоты здания. Существует такое понятие, как высотная отметка парапетной крыши.

Давайте разберемся с каждым видом крепления парапетной крыши.

Способ №1. Костыли

Речь идет о специальных изделия из стальной полосы шириной 40-60 мм и толщиной 4-5 мм. Эти полосы варят в Т-образный профиль, что достаточно трудоемко, но наиболее практично, ведь так увеличивается площадь соприкосновения.

Но костыли обладают такими минусами, как низкая коррозионная стойкость, из-за чего на фасадах здания возникают ржавые потеки, плюс необходимость большого количества точечных креплений. А это приводит к разбалтыванию крепежа, отрыву профиля при сильном ветре и частой необходимости ремонта.

Главное требование к установке костылей – герметичность:

Способ №2. Фальшпланки

Крепят кровлю парапета также на фальшпланки из нержавеющей и оцинкованной стали толщиной не менее 1 мм. Этот способ требует сварки, но более надежен при ветре, ведь здесь вся нагрузка равномерно распределяется по всему углам.

Способ №3. Внахлест

Это – самый простой и доступный по цене профиль, но при этом далеко не самый герметичный. Его разрешено применять только при вентилируемом основании и ширине профиля до 300 мм. На сами планки монтируют дополнительное крепление для финишной отделки и по окончанию монтажа тщательно проверяют герметичность всего парапета.

Способ №4. Наклеивание

При ширине парапетов от 600 мм парапетные крышки наклеивают на основание в комбинации с Т-профилями или фальшпланками. Такое крепление наиболее устойчиво к ветровой нагрузке и влаге, ведь здесь уже есть дополнительный слой гидроизоляции – клей. Клей на каучуковой, битумной и полиуретановой основе заполняет собой поры основания.

В комбинации с наклеиванием и фальшпланкой применяется также UDS-соединитель, и подкладочный профиль.

Вот еще один хороший пример, где применяется  наклеивание:

Только наклеивание помогает, когда в качестве парапетной крыши идет пенопласт. К такому методу нередко прибегают тогда, когда сам парапет является продолжением несущей стены дома, и тогда он может быть служить мостиком холода. Еще больше: конденсировать влагу!

Вот как сделать такую крышу:

• Шаг 1. Соедините планки на стыке угла при помощи монтажного клея.
• Шаг 2. Так же посадите на клей сами пенопластовые планки, и обрежьте лишнее со стороны улицы.
• Шаг 3. Стешите лишний пенопласт сверху, и сметите мусор.
• Шаг 4. Заклейте изолентой внутренний и внешний угол, и нанесите сверху монтажную пену.
• Шаг 5. Нарежьте кровельную мембрану на куски нужного размера, и наклейте поверх пенопласта.
• Шаг 6. Тщательно загерметизируйте все швы.
• Шаг 7. Разладьте вручную всю поверхность.

Вот как выглядит такой процесс:

Способ №5. Одинарный или двойной фальц

Одинарный фальц – один из самых популярных методов, который подходит при ширине профиля до 450 мм и вентилируемом пространстве.

Двойной фальц рекомендуют при ширине парапета от 600 мм и при вентилируемом пространстве. Другой вид крепления при таких исходных данных запрещен, ведь здесь легко возникают температурные колебания и дополнительные напряжения, и, как следствие, расшатываются узлы.

Способ №6. Монтаж во внутреннюю или внешнюю планку

Такой метод подходит при клеевом соединении, наличии вентилируемого основания и ширины профиля до 600 мм.

Способ №7. Укладка гидроизоляционной мембраны

Один из самых надежных способов защитить парапет – обернуть его ПВХ-мембраной. Сделать это нужно таким способом, чтобы ПВХ-мембрана либо заходила на горизонтальную поверхность на 80-100 мм, либо на наружную поверхность парапета:

• Шаг 1. Первым делом ее нужно зафиксировать металлической рейки.
• Шаг 2. Нарежьте металлическую рейку на нужную длину и зафиксируйте на парапете.
• Шаг 3. Закрепите полосу мембраны на парапете между металлическими планками.
• Шаг 4. Уложите поверх парапета ленту из мембраны.
• Шаг 5. Вырежьте специальные уголки из мембраны и закрепите их при помощи прикаточных роликов и сварочного аппарата.
• Шаг 6. Обработайте этими же инструментами все края и сгибы мембраны.
• Шаг 7. Полотна внизу парапета уложите в два слоя.
• Шаг 8. Укройте дополнительно все углы.

Такую мембрану можно оставить так, как и всю остальную на поверхности крыши, или же накрыть дополнительно металлическими крышками:

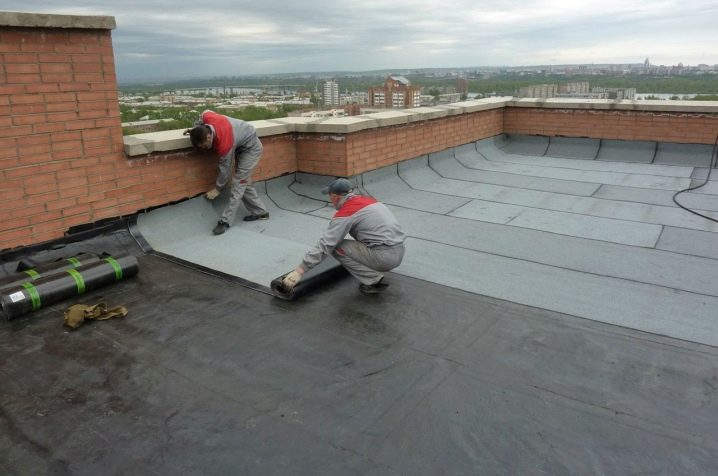

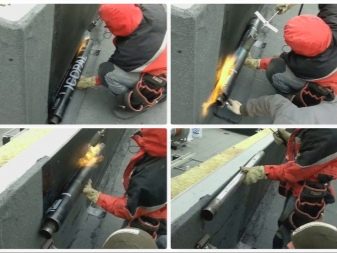

Способ №8. Наплавление рулонных материалов

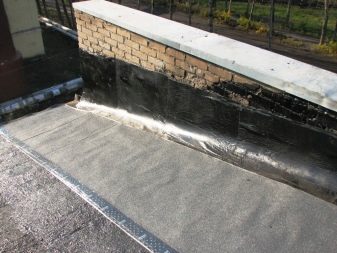

И, наконец, один из самых надежных способов обустроить парапет – наплавить на него кровельные рулонные материалы при помощи газовой горелки:

Упомянем также современную моду использовать плоскую крышу с парапетом в практических целях, обустраивая на ней зоны отдыха и дополнительное открытое пространство для личных задач. В этом случае к парапету крепят специальное стеклянное ограждение:

Такова технология устройства, защиты и гидроизоляции парапета жилого дома. Изучайте! А если остались вопросы – задавайте их в комментариях к статье.

krovgid.com

ограждение крыши и узлы примыкания «ТехноНИКОЛЬ», что это такое, парапетные решетки на плоской кровле

При возведении любого здания особое внимание уделяется его крыше и всему тому, что на ней находится. Неотъемлемой частью кровли выступает парапет. Что это такое и как он устроен – знают не все, но именно эта деталь делает пребывание человека на высоте безопасным.

Особенности и функции

Сравнительно недавно парапеты на зданиях выполняли единственную функцию – эстетическую. Теперь же эти устройства являются обязательными атрибутами крыши, и это правило прописано в соответствующих ГОСТах.

Главной задачей каждого вида ограждения является защита человека, находящегося на крыше, от падения. Второстепенная функция – оберегание здания от осадков и любых климатических воздействий. Но постоянное совершенствование дизайнерских решений позволило невысокой стенке, проходящей по периметру края крыши, выполнять и роль декора архитектурных строений.

Парапеты устраиваются и на скатных, и на плоских кровлях. В первом случае конструкция возводится над карнизом и снизу (с земли) хорошо просматривается со всех сторон. Во втором случае невысокое заграждение полностью закрывает крышу от взора человека.

Чтобы парапет не разрушил сильный ветер и неблагоприятные для стройматериалов атмосферные осадки, это возвышение закрывают специальным фартуком из оцинкованного либо медного листового металла, оснащают капельниками, благодаря которым вода, попавшая на здание, без труда отводится. Капельники также исключают вероятность попадания воды на защищенные участки парапета.

Правильно собранное ограждение защищает крышу от порывистого ветра, сила которого может деформировать и сорвать облицовочное покрытие. Не менее важно и декоративное применение парапета. Он облагораживает кровлю многоэтажек, скрывая блоки систем кондиционирования и прочие коммуникации.

Чтобы понять, какой вариант парапета установить на крыше, нужно выяснить все возможности данной конструкции.

Помимо перечисленных функций, относятся следующие моменты.

• Парапет применяется в качестве противопожарной системы, предотвращающей возгорание материалов изготовления крыши.
• Равномерно распределяет потоки воздуха по всему периметру кровли, соответственно распределяется и давление на нее. Парапет не дает сильным ветрам приподнимать ее края.
• Не позволяет различным обломкам, веткам и всему тому, что может лежать на крыше упасть вниз.
• Скрывает от взора людей оборудование и приборы, находящиеся на крыше, которые могут изуродовать внешний вид кровли.

Все парапеты без исключения имеют одно строение:

• полку – главную часть;
• свесы – находятся перпендикулярно полке;
• капельники (размещены по бокам парапета) – отвечают за отвод дождевой и талой воды.

Виды и материалы ограждений

Для создания парапетов используются самые разнообразные материалы: металл, железобетонные блоки, кирпичи и монолитный бетон. Сверху конструкцию во избежание разрушительного воздействия атмосферных осадков закрывают оцинковкой, металлическими профилями либо бетонными плитами. Поверхность профиля может быть горизонтальной, односкатной или двускатной.

Современное строительство предусматривает два вида парапетов:

• металлические парапетные решетки и колпаки;
• кирпичное ограждение.

Конфигурация фасада влияет на внешний вид парапетов. Последние могут быть прямыми, фигурными, радиальными или же комбинированными.

Защитные панели (фартуки) для парапета производят из металлических листов толщиной 0.3-0.7 мм. Они могут отличаться конструкцией и вариантом крепления.

По этим признакам выделяют такие парапеты:

• фигурные;
• простые;
• сложные;
• плоские;
• в виде конька.

Фигурное изделие внешне напоминает перила. Отличается сложными линиями и изгибами. Простой вариант – это комбинация двух скатов с обычным прямоугольным капельником. В сложном варианте капельники находятся под козырьком и загнуты внутрь, они самые надежные и долговечные.

Капельники в плоских моделях находятся также с разных сторон. Последний вариант парапета имеет прикрытый козырек.

Если архитектурное творение высокое, к примеру, жилой многоэтажный дом или офисный центр, то без фартука от осадков не обойтись. Как правило, это устройство изготавливают из металлопрофиля, бетонных плит, стальных листов или медных колпаков.

Как и к любой строительной постройке, к парапету также выдвигаются некоторые требования. Если высота постройки более десяти метров, то наличие защитной конструкции на крыше обязательно.

Устройство

Факт установки ограждения на крыше не гарантирует абсолютную защиту людей и самой кровли. Незначительная неточность в соединении парапетной системы с крышей может стать причиной расшатывания конструкции, а выбранный наобум материал не сможет противостоять процессам коррозии. Поэтому важно быть уверенным в своих силах или же доверить устройство парапета мастерам своего дела, которые точно произведут все расчеты площади крыши, выяснят среднегодовую норму осадков и просчитают нагрузку воды на поверхность здания.

Чтобы установить парапеты и отливы на крышу даже невысокого дома необходимо применение дорогостоящего альпинистского оборудования, покупка которого для выполнения разовой работы не так выгодна, как обращение за помощью к профессиональным монтажникам.

Ограждение на крыше, выполненное из кирпича, как правило, представляет собой продолжение кирпичной стены архитектурной постройки, которое создается после монтажа всех перекрытий. На этапе проектирования нужно определить необходимую высоту кирпичного «бортика», чтобы при монтаже можно было сделать специальную канавку, необходимую для выполнения примыкания кровли к парапету.

Для увеличения срока эксплуатации парапеты на крыше покрывают металлическими колпаками-фартуками. Изготавливают их из разного коррозионностойкого сырья: алюминия, оцинкованного металла, листовой меди (наиболее дорогие варианты – патинированные или оксидированные).

Оцинкованную модель можно покрыть специальным полимерным покрытием, все остальные вариации – краской.

После термической обработки ограждения для крыши становятся устойчивыми к температурным изменениям окружающей среды, выносят любые негативные воздействия атмосферных осадков, увеличивается срок их эксплуатации. Достоинством данных систем также можно назвать и то, что цвет покрытия может быть любым, поэтому колпаки могут как выделяться на общем фоне здания, так и наоборот: сливаться с ним в едином цветовом исполнении.

Металлические парапеты очень востребованы благодаря легкости установки, при этом они отлично выполняют свои функции. Точно вырезанными отрезками металла обшивают парапет, а все соединения загибают в фальцевые замки. Таким образом, обеспечивается максимальная герметичность конструкции, нет ни единого отверстия или зазора.

С помощью современного оборудования изготавливаются крышки на парапеты любой формы. Можно приобрести плоский парапет, со скатами или нестандартной конфигурации. Цена готового парапета зависит от материала его исполнения, а также от сложности формы.

Иногда возникает потребность в ремонте оградительных конструкций. Такие случаи не единичны, особенно если здание эксплуатировалось не один десяток лет или парапеты изначально не были защищены фартуками. В таком случае ремонт – верный способ вернуть защитной системе былую функциональность и внешний вид.

Установка согласно СНиП

Согласно СНиП установка парапета на крыше дома высотой более 10 м с уклоном ската, достигающим 12%. Если уклон кровли больше 12%, то ограждение может устанавливаться и на крыше здания высотой меньше 10 м.

Минимальная высота парапета – 45 см. Максимальная величина также регулируется СНиП и регламентируется цифрой 1.2 м, не более.

Если кровля неэксплуатируемая, то есть любые работы происходят на ней исключительно в момент ремонта и обслуживания, то в установке парапета нет необходимости. Устройство ограждения – личное желание застройщика.

Эксплуатируемая кровля нередко становится местом для обустройства смотровых площадок, летних кафе и различных зон отдыха. Поэтому защита находящихся на крыше людей от случайного падения необходима. Высота парапета в таком случае не должна быть меньше 1.2 м.

Узлы примыкания

На разных видах крыш узлы примыкания будут разными. При оформлении кровли парапетного типа вся боковая поверхность ограждения высотой 45 см должна быть полностью перекрыта гидроизоляционным материалом. Чтобы он хорошо зафиксировался на месте, применяется мастика с битумом в основе.

Если оградительный элемент имеет высоту больше 50 см, канавку стоит сделать на расстоянии 25 см от поверхности основания кровли. В этом случае гидроизоляционное утепление обустраивается до канавки, в которую вкладывают края изоляции. Узел примыкания крыши к парапету оформляется мастикой из битума.

Узел примыкания на мягкой кровле нуждается в обустройстве усиленного гидроизоляционного ковра. Наплавляемая кровля, а именно она представляет собой конструкцию мягкого типа, предусматривает заведение рулонного кровельного покрытия с нахлестом на вертикальную поверхность парапета.

Следует запомнить, что если кровельный материал положить без использования опоры, то в зоне сопряжения плоскостей образуется полость. В результате возрастет риск механического повреждения мягкой кровли, нарушится ее герметичность.

Чтобы подобных проблем не случилось, между парапетом и кровельным основанием сооружается бортик под углом 45.

Если в качестве гидроизоляционного ковра был выбран рубероид, то он фиксируется с кровельным основанием, бортиком и стенкой ограждения горячей мастикой на битумной основе. После остывания первого слоя гидроизоляции наносятся последующие.

Примыкание кровли к парапету происходит таким образом: верхние края плоского изолирующего материала накладываются сверху на конструкцию или всаживаются в специально оборудованную канавку, фиксируются прижимной планкой из оцинкованного железа, которую прибивают дюбелями. Места стыков заполняются герметиком и после его высыхания покрываются краской. После этих манипуляций к планке крепится стальной фартук.

На современном отечественном рынке одной из наиболее успешных компаний, предлагающих товары для строительства, является торговая марка «ТехноНИКОЛЬ». Бренд одним из первых производителей стал уделять внимание обучению мастеров-строителей новым технологиям и особенностям использования усовершенствованных материалов и технологий. Высокое качество продукции позволило компании завоевать доверие клиентов во многих зарубежных странах.

Как сделать примыкание к парапету с помощью ПВХ-металла, смотрите в следующем видео.

stroy-podskazka.ru

Что такое парапет: разновидности, варинаты установки

Парапетом в строительстве называется архитектурный элемент, который в зданиях играет роль ограждающей конструкции на кровле, и дословно переводится с итальянского как «защищать по грудь». Соответственно, это стенка высотой не более 100 см, на которую дополнительно могут быть установлены металлические перила. Однако крыша – это не единственное место, где можно встретить подобную конструкцию. Что такое парапет применительно к той или иной ситуации, мы и расскажем в этой статье.

Что такое парапет?

Содержание статьи

Ограждение для крыши

Так как парапет облечён функцией защиты, эта конструкция присутствует везде, где для человека есть опасность упасть с высоты. Крыша – это всего лишь одно из мест, где он может устанавливаться, и именно с неё мы начнём свой обзор.

Парапетная стенка как конструктивный элемент, проектируется только в зданиях с плоской кровлей. А это в основном крыши многоквартирных домов, здания административного или производственного назначения. В частных домах такой вариант можно увидеть только в тех случаях, когда в них предусматривается эксплуатируемая крыша, на которой может располагаться зона отдыха или, к примеру, обустроено место для занятий спортом.

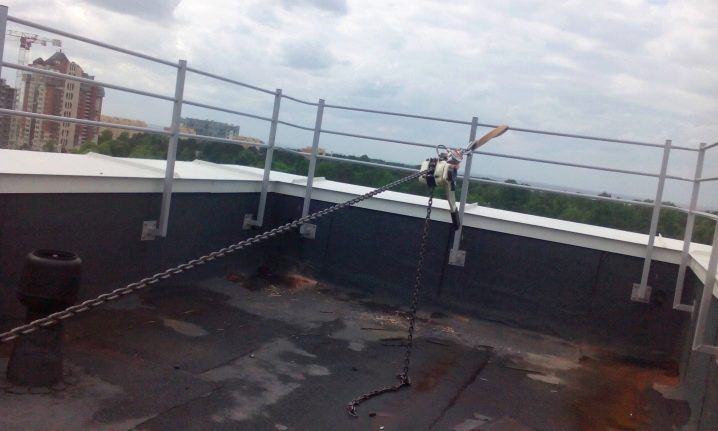

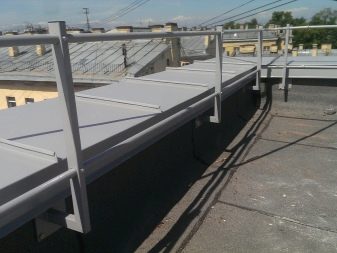

Кирпичная стенка с металлическим поручнем

Железобетонное ограждение крыши

Парковка на крыше многоэтажного здания с бетонным парапетом

Терраса на эксплуатируемой крыше частного дома

Торцовая стена, которая и образует ограждение на крыше, является продолжением основной стены, и соответственно, возводится из того же материала.

На заметку! Чтобы эта часть здания не мокла, не промерзала и не стала мостом холода, предусматриваются меры по повышению теплоэффективности стенки. Для этого её вертикальную поверхность утепляют минватой, а горизонтальную накрывают сверху элементами парапета (отливами). Подробно об установке отливов на крышу читайте в специальной статье.

Защита горизонтальной поверхности парапетной стены

Парапетные ЖБ плиты

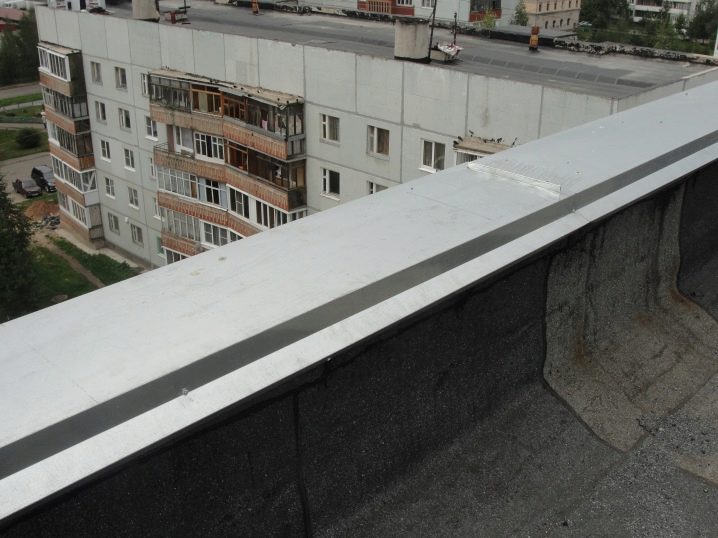

Стальной отлив для парапета

Структура ограждающей стенки на крыше

В зданиях, возводимых из сборного железобетона, панели парапетов, которые накрывают в виде шапки торцовую часть стены, делают только из облегчённых бетонов на пористом заполнителе. Как вариант, это могут быть и металлические отливы.

Если стены дома кирпичные, торцовая стена имеет слойную структуру, предусматривающую тонкую стенку в один кирпич по внутреннему периметру несущей стены, с двойным слоем утеплителя и облицовкой снаружи. Сверху вся конструкция так же накрывается стальным парапетным элементом.

Одной из важнейших задач, которую необходимо решить при обустройстве парапета, является узел примыкания к нему кровельного пирога. Так влага, попадающая с осадками на крышу, не будет проникать к стыкам стены с плитами покрытия, что очень важно для микроклимата находящихся ниже помещений.

Устройство парапетных отливов

Защита стыков осуществляется путём монтажа парапетных отливов, варианты которых показаны на картинке выше.

Порядок монтажа стального парапетного элемента

Таблица 1. Порядок действий при монтаже парапета на ограждающую конструкцию

Фото, шаги	Описание
Шаг 1 – монтаж утепления и облицовки торцовой стенки	Прежде, чем начинать крепить элементы парапета, все работы по обустройству вертикального пирога стены должны быть закончены.
Шаг 2 – установка кронштейна	Кронштейны являются основой, с помощью которой шапка парапета держится на стене. Они представляют собой зигзагообразные планки, устанавливаемые с заходом на облицовку, и закрепляемые к стене двумя анкерами.
Шаг 3 – монтаж отливной части	Стальной отлив имеет П-образную форму и загибы на концах, которые цепляются за полки кронштейнов. Соединение получается вполне надёжное.
Шаг 4 – герметизация стыков	Чтобы при стыковании отливов по длине в швы не попадала вода, перед установкой следующего элемента на монтажную кромку предыдущего наносят герметик.
Шаг 5 – торцевое соединение двух элементов	Затем устанавливается второй элемент, край которого приклеивается к герметику, нанесённому ранее в область стыка.
Шаг 6 – механическое крепление	Остаётся только зафиксировать место нахлёста двух сливов саморезами – и соединение готово.

Как вариант, ограждающую стенку можно не накрывать металлическим отливом, а полностью оклеить её с внутренней стороны и сверху тем же рулонным материалом, из которого делали гидроизоляцию самой крыши. Главное – чтобы была надёжная защита от осадков.

Вариант без металлического парапета

Видео — Устройство парапетов при ремонте мягкой кровли

Видео — Монтаж парапета

Цены на кровельные ограждения

Кровельные ограждения

Парапет на балконе

Передняя стенка лоджии, которую обычно возводят с фронтальной стороны лоджии, тоже называется парапетом. Да и какая разница, ведь она выполняет ту же функцию, что и на крыше – не даёт человеку упасть с высоты.

Лоджия с парапетом

В отличие от лоджии, которая является встроенной, балкон имеет выносную конструкцию. Балконная плита защемлена только с одной стороны, и её свободный край не рассчитан на большие нагрузки. Поэтому в процессе строительства многоквартирных домов массивные парапеты на балконах не проектируются, а вместо них предусматриваются решётчатые металлические ограждения.

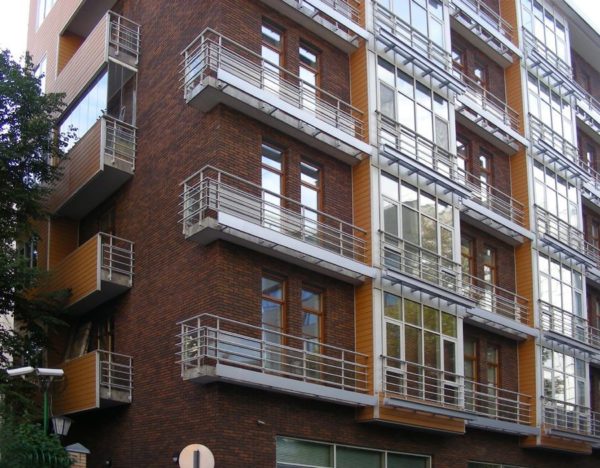

Балконы с решётчатыми ограждениями

Однако жильцы в стремлении защитить балкон от пыли и сделать в нём хоть и неотапливаемое, но всё же дополнительное жилое или вспомогательное помещение, часто принимают решение возвести по его периметру парапетные стенки и установить рамное или безрамное остекление.

При этом некоторые для этого используют полнотелый кирпич, нисколько не задумываясь о том, какую нагрузку балконной плите придётся выдерживать. Последствия могут быть плачевными, и нередки случаи обрушения балконов в старых домах.

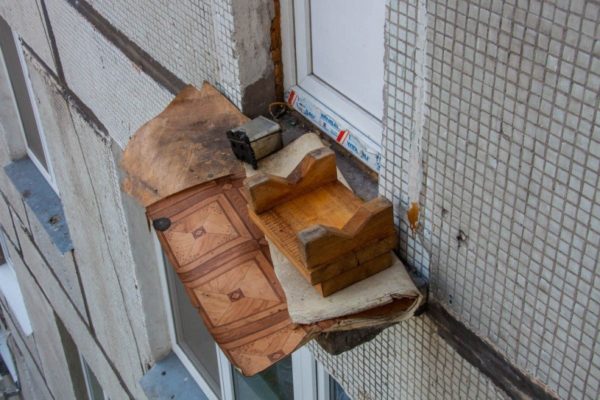

Вот что случается с балконами при неправильной эксплуатации

Поэтому нужно сто раз подумать прежде, чем начинать возводить на балконе парапет из тяжёлого материала, и уж точно не использовать для этого силикатный кирпич. В крайнем случае, это могут быть тонкие перегородочные блоки из облегчённого поризованного бетона, хотя и они могут оказаться слишком тяжёлыми.

Ограждение из пенобетонных перегородочных блоков

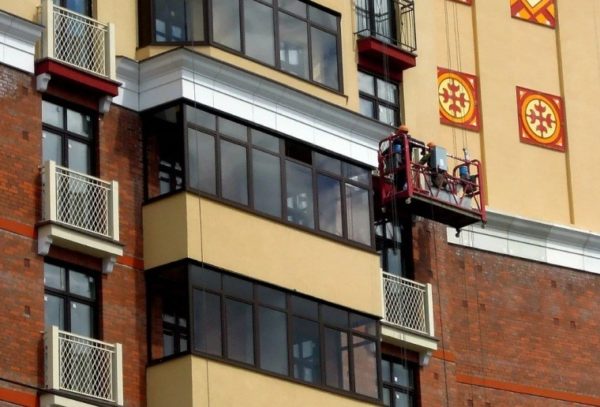

Подобные проблемы возникают, как правило, в старых домах, в которых балконы являются самым неэстетичным элементом фасада, да и металлические ограждения за период многолетней эксплуатации зданий ржавеют. В большинстве жилых зданий, строящихся по более современным типовым проектам, балконы оформляются так, чтобы жильцам не было необходимости что-то придумывать.

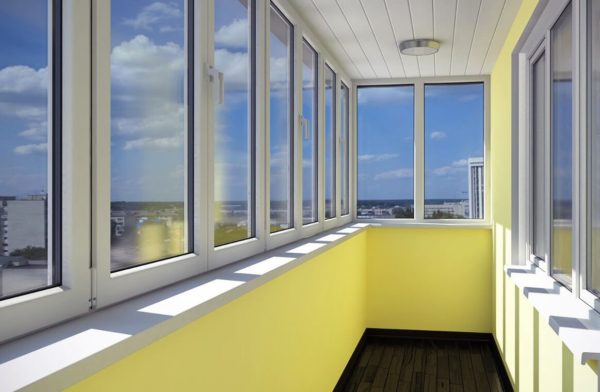

Как вариант, они могут быть остеклены от пола до потолка. При этом остекление комбинируется с металлическим ограждением, которое является частью общей пространственной конструкции, усиливающей балкон.

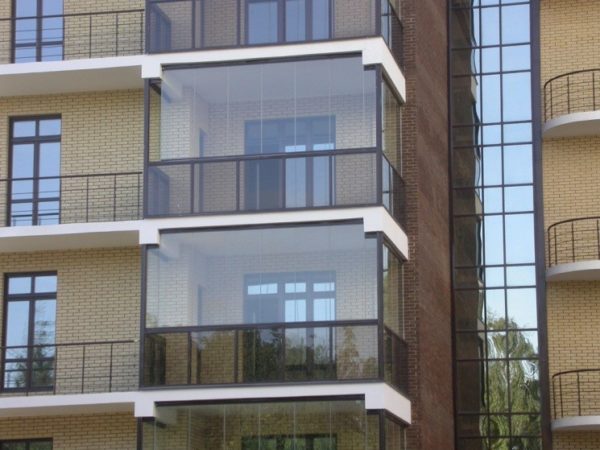

Безрамное остекление балконов от застройщика

Парапет каркасного типа

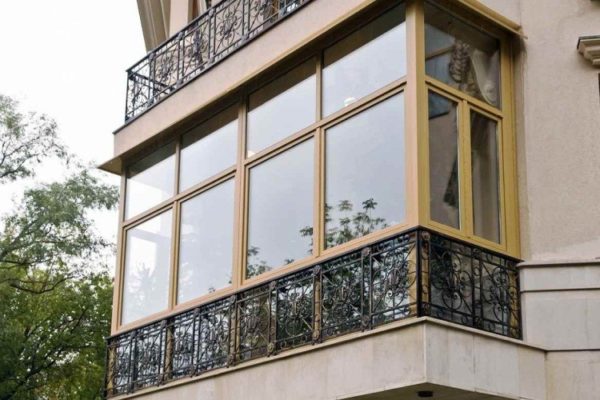

Рамное остекление с декоративным кованым парапетом

Если остекление рамное, в виде традиционных окон, под него обустраивается парапет из металла, выполненный по каркасной технологии. Это значит, что каркас заполняется утеплителем, а снаружи обшивается фасадным материалом типа профлиста, сайдинга, термопанелей, стилизованных под кирпичную кладку.

Изнутри глухую часть стенки зашивают вагонкой, ПВХ-панелями, листовым материалом с дальнейшим окрашиванием или оклейкой. При панорамном остеклении очень красиво смотрится декоративный парапет из ковки или нержавеющей стали, который просматривается и с той, и с другой стороны.

Как сделать каркасное ограждение

В основном решение сделать на балконе капитальный парапет принимается из желания установить на него рамы остекления. Ведь если там тонкое металлическое ограждение с перилами, на него не смонтируешь окно, а когда вертикальные элементы решётки гнутые, то и обшить её с целью утепления будет невозможно. Остаётся одно: удалить старое ограждение и сделать новый парапет.

Чтобы сделать так балкон, нужно постараться

А иногда необходимость в переделке возникает исключительно потому, что элементы старого сгнили, и балкон просто напросто хочется привести в надлежащий вид. С одним из таких вариантом мы и хотели бы вас познакомить.

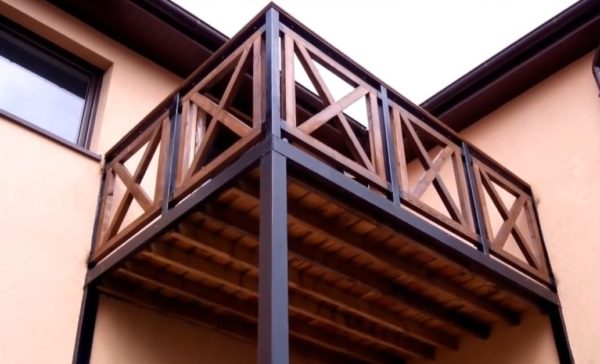

Фахверк на балконе

Стиль фахверк издавна почитаем за красивые геометрические комбинации металлических или деревянных конструкций, и применяется он не только в строительстве зданий как таковом, но и даже в оформлении интерьеров. И уж конечно, ограждение для террасы или балкона, выполненное в лучших традициях этого стиля, не останется незамеченным.

Таблица 2. Пошаговая инструкция

Шаги, фото	Описание
Монтаж стоек	По периметру балкона на нужную высоту выставляются стойки из толстостенной квадратной трубы. Снизу они привариваются к обвязке из уголка, которая крепится к стенам дома, сверху их торцы связываются стальной полосой. Шаг между столбиками должен соответствовать параметрам монтируемых между ними модулей (фрагментов ограждения), но желательно, чтобы он не превышал 1 метра.
Шлифовка металла	После монтажа металлоконструкции, все места, где после сварки есть наплывы металла, зачищаются шлифмашинкой.
Окрашивание	Счистив с рамы парапета пыль, её сразу нужно покрасить, потому что потом сделать это качественно будет невозможно.
Монтаж поручня	К полосе, связывающей стойки ограждения, прикручиваются деревянные поручни, после чего можно приступить к монтажу модулей.
Изготовление секций	В простейшем варианте элементы для заполнения ограждения представляют собой деревянные рамки из бруса с крестовой раскладкой внутри. Для тех, кто любит и умеет работать с деревом, изготовить такие секции будет несложно. Крепят их на приваренные к стойкам стальные уголки саморезами.
Установка фрагментов парапета	Уголки в данном случае являются не только крепежом, но и играют роль ограничителей, которые не позволят фрагменту парапета выпасть при нажатии или ударе. В каждой секции по четыре уголка. Рамка укладывается на них и закрепляется.
Крепление к уголкам	Производить крепление снизу, да ещё при ограниченном доступе, очень неудобно. Поэтому обязательно запаситесь вот такой Г-образной насадкой на шуруповёрт.
Готовое ограждение – вид с балкона	На момент монтажа деревянные секции должны иметь полную готовность: зашлифованы, покрыты антисептиком и тонированы. В этом случае их монтаж станет последним этапом вашей работы.

Готовое ограждение – вид с улицы

Цены на популярные модели шуруповертов

Шуруповерты

Подобный по дизайну парапет можно сделать не только на балконе, но и на террасе во дворе или в беседке.

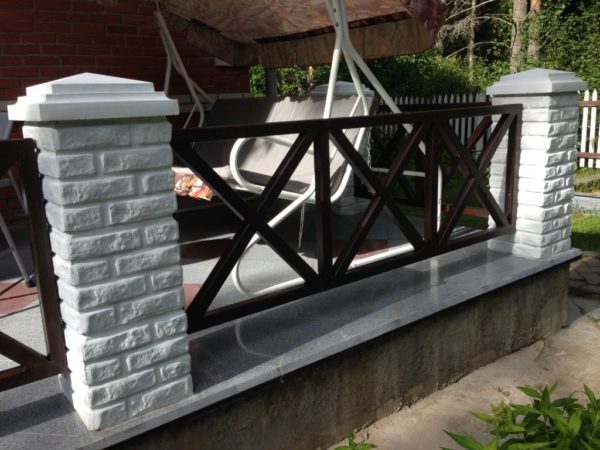

Парапет террасы

Парапет для забора

Несмотря на то, что парапетом в строительстве принято называть невысокую стенку, аналогичным термином именуют и элементы, которыми эту самую стенку защищают от осадков. Об их монтаже на ограждение крыши мы рассказывали в начале статьи. Но у забора тоже есть парапет, который устраивается на фундаменте между столбами, и служит преградой для проникновения на ограждаемую территорию бродячих животных в том случае, когда забор делается не глухой.

Парапет кирпичного забора

Возводится он по принципу обычной стенки, из полнотелого или щелевого кирпича, часто декоративного, либо для кладки используются легкобетонные блоки, с офактуренной поверхностью или под штукатурку.

От кровельного парапета такая стенка отличается только тем, что там её утепляют, а здесь просто декорируют. Торцовая поверхность любой кладки точно так же нуждается в защите, поэтому для неё в продаже можно увидеть элементы самых разных форм и материалов изготовления.

Защита парапета с помощью керамики

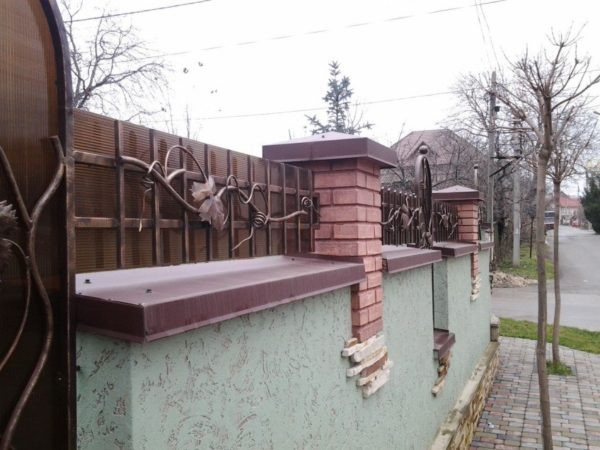

Стальные отливы на парапете забора

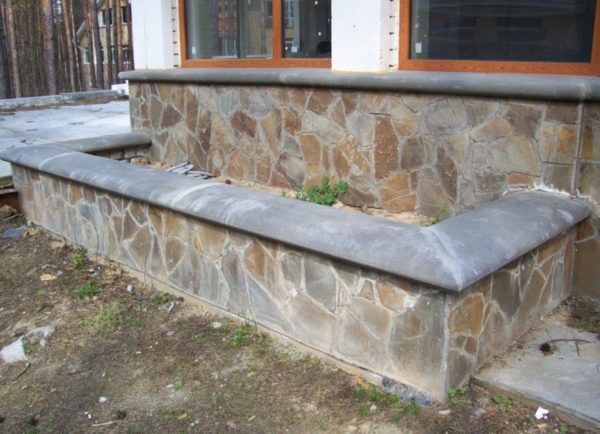

Каменный парапет с бетонным оголовком

Здесь точно так же обрез кладки венчают элементы парапета и навершия столбов, изготовленные из бетона, камня, керамики, металла, полимерпесчаного композита. Только когда эти маленькие, но очень важные детали забора установлены, он примет респектабельный и завершённый вид.

krysha-expert.ru

Высота парапета на плоской кровле и его устройство — видео инструкция и фото

Плоскую кровлю чаще обустраивают на производственных и коммерческих сооружениях, однако, в последнее время эта конструкция обрела популярность в строительстве частных домов. Стоимость работ по возведению такого перекрытия меньше, чем устройство скатной крыши. Плоская кровля представляет собой многослойный «пирог», изготовленный из рулонных гидроизоляционных материалов на битумной основе, по периметру огражденный небольшим возвышением, которое строители называют парапетом. В этой статье мы обсудим, какая минимальная высота парапета разрешается СНиП, а также как и из чего делают защитное ограждение.

Содержание статьи

Устройство

Парапет плоской крыши – возвышение стен над основным уровнем крыши, оно располагается вдоль всего периметра и выполняет защитные функции. Этот элемент является неотъемлемой частью конструкции, требования к которому регламентируются СНиП II-26-76. Парапет изготавливают из кирпичей, бетонных плит, газосиликата и других материалов. Он состоит из следующих частей:

Устройство парапета на плоской кровле

1. Ограждение. Оно представляет собой возвышение, высота и ширина которого определяется СНиП и характером использования плоской кровли. Чаще всего ограждение выполняют с помощью кирпичной кладки по всему периметру крыши дома. Оно выполняет защитные функции, предохраняя кровельный материал от повреждения, а также служит барьером, предостерегающим людей от падения с эксплуатируемых кровель.
2. Кровельный клин. Устройство необходимое для защиты гидроизоляционного фартука парапета плоской кровли от повреждения в месте примыкания. Он изготавливается с помощью цементного раствора или бруска треугольного сечения. Если используется брус, он в обязательном порядке пропитывается антипиреном и антисептиком. Кровельный клин обустраивается в стыке между парапетом и поверхностью крыши так, чтобы убрать угол 90 градусов между ними.
3. Гидроизоляционный фартук. Гидроизоляционным фартуком называют влагостойкий материал, которым покрывают ограждение плоской кровли, чтобы защитить от проникновения влаги в толщу кровельного пирога. Он изготавливается из подкладочного или наружного рубероида и закрепляется поверх парапета или в специально изготовленную канавку на нем с помощью прижимной планки из металла.
4. Защитный козырек. Защитный козырек надевают на ограждение кровли поверх гидроизоляционного фартука. Он изготовляется из специальной кровельной стали, устойчивой к коррозии. Козырек монтируется в нахлест или с помощью фальцевого шва, второй вариант лучше защищает от протечек, но требует больше времени. Для защиты от коррозии стальные элементы покрывают краской на основе жидкой резины.

Важно! Согласно требованиям СНиП II-26-76, не допускается введение в эксплуатацию плоских кровель без защитного парапета. Устройство защитного ограждения требуется неэксплуатируемым и эксплуатируемым крышам. Минимально допустимая высота парапета составляет 0,45 см.

Размеры ограждения

Парапет на плоской кровле является обязательным элементов конструкции, без которого эксплуатация сооружения не допускается. Высота и размеры ограждения строго регламентируются строительными нормами, такие жесткие ограничения объясняются требованиями безопасности. Для разных типов крыш приняты следующие правила:

• Если плоская кровля относится к неэксплуатируемому типу, то есть манипуляции на ней выполняются только в время ремонта и обслуживания со специальной страховкой, в установке парапета необходимости нет. Устройство ограждения не возбраняется и разрешатся по желанию застройщика согласно проекту.
• В случае, когда высота сооружения с плоской неэксплуатируемой кровлей превышает 10 м, СНиП II-26-76 требует установки ограждения не менее 45-50 см. Для обеспечения устройство заградительного бордюра сопровождается укладкой гидроизоляционного материала и заделкой швов с помощью мастики.

  Парапет на высотном здании с плоской крышей

• На эксплуатируемым кровлях плоского типа заградительные бордюры по периметру служат, в первую очередь, защитой находящихся на них людей от случайного падения. Поэтому высота парапета по требованиям СНиП должна составлять не менее 1,2 м. Ограждение такой высоты делает нахождение на поверхности крыши более безопасным.

Высота ограждений, регламентированная СНиП

Обратите внимание! Эксплуатируемые кровли чаще всего используются в коммерческих строениях для организации смотровых площадок, летних кафе и зон отдыха. Устройство парапета, высота которого превышает 1,2 м, портит обзор, внешний вид. Чтобы обезопасить людей от падения, не ухудшая внешний вид сооружения, застройщики выходят следующим образом: сооружается монолитный бордюр высотой 0,3-0,5 м, поверх которого монтируются металлические заграждения с горизонтальными перекладинами.

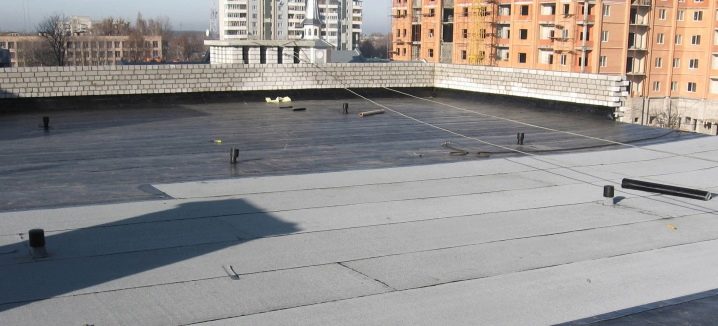

Парапет на эксплуатируемой плоской кровле

Функции ограждения

Хотя парапет считается характерной чертой плоской кровли, он иногда устанавливается и на скатные крыши. Устройства, служащие в качестве бордюров, монтируют во время проведения кровельных работ. Если для сооружения используются качественные материалы, то парапет прослужит долгие годы, прежде чем ему потребуется ремонт. Этот элемент выполняет следующие функции:

1. Оградительную. Парапет ограждает периметр плоской крыши, делая нахождение на ней более безопасным. Эта меры защиты соблюдается не только на эксплуатируемых крышах, где люди присутствуют постоянно, но и на неэксплуатируемых для обеспечения безопасности ремонтников и обслуживающего персонала. Естественно, к бордюрам на эксплуатируемых крышах СНиП предъявляет более жесткие требования по высоте и надежности.
2. Защитную. Парапеты ограничивают поверхность плоской крыши, ограничивая сход снежных масс и стихийный слив дождевой воды. Для высотных домов эта функция ограждения на крыше имеет большее значение, так как снег, падающих сверху с большой скоростью, может нанести серьезные травмы прохожим. Благодаря бордюру снежный покров тает под действием солнечных лучей на поверхности крыши и в виде талой воды попадает в водосток, а затем в ливневую канализацию.

   Разуклонка плоской крыши

3. Эстетическую. Защитные ограждения не портят внешний вид сооружения, они могут стать настоящим украшением крыши. Взглянув на здания прошлого век, можно увидеть парадные парапеты, украшенные замысловатыми узорами и статуями. Современные тенденции в строительстве ставят на первое место функциональность бордюра, однако ограждения из стекла и металла смотрятся или сделанные с помощью ковки выглядят даже более стильно.

Комбинированное ограждение

Способы монтажа

Парапеты на плоской кровле сооружаются во время возведения крыши, поэтому этой задачей занимаются профессиональные кровельщики, имеющие допуск к высотным работам, знакомые с правилами техники безопасности. Во время монтажа заградительных элементов используется страховка. После завершения кирпичной кладки, нужно герметично оборудовать узел примыкания кровельного материала. Это можно сделать двумя способами:

• Поверх парапета. Гидроизоляционный материал, используемый в качестве кровельного покрытия, заводится на парапет и приклеивается к внешней стороне стены с помощью расплавленной битумной мастики. С верху на эту конструкцию надевают защитный козырек из кровельной стали. Металл покрывают краской, улучшающей его антикоррозийные свойства. Этот способ используют для невысоких парапетов, высота которых не превышает 50 см.

  Схема монтажа гидроизоляционного материала поверх парапета

• В канавку. Во время выполнения кладки парапета оставляют канавку на высоте 20-25 см от поверхности крыши. После завершения работ, кровельный материал заводят в эту канавку и фиксируют с помощью прижимной планки из оцинкованной стали и саморезов. Швы гидроизолируют с помощью герметика или битумной мастики. Этот метод подходит, если высота ограждения превышает 0,5 м и не требует монтажа защитного козырька из металла.

  Монтаж кровельного покрытия «в канавку»

Обратите внимание! Главная сложность установки парапета – обеспечение герметичности в месте примыкания к кровельному покрытию. Чтобы обеспечить защиту от протечек и порчи покрытия, в угол между бордюром и крышей вставляют кровельный клин или отливают его из бетона.

Видео-инструкция

krovlyakrishi.ru

как сделать правильно (+ СНИП)

Плоские кровли в современном строительстве стремительно набирают популярность. Но обустраивать их не проще, чем двускатные: здесь много тонкостей и нюансов, о которых обязательно нужно знать. Один из которых – безопасность людей, которые находятся на крыше.

А это уже обеспечивается таким параметром, как высота парапета на плоской кровле для разного типа крыш. В этой статье мы даем вам ссылку на официальный документ СНиП, в котором прописаны все необходимые требования, и некоторые наши ценные рекомендации на этот счет.

Независимо от высоты здания, эксплуатируемая кровля, лоджии, балконы, наружные лестницы и любые другие открытые места должны быть защищены ограждением. Это и есть парапет.

Согласно официальному определению, парапет – это специальное ограждение плоской кровли по периметру. Главная его задача – обеспечить безопасность людей, которые на ней находятся. А из второстепенных выделим такие:

• Защита кровельного материала от ветровых нагрузок.
• Направление дождевой воды в сточные приемники.
• Предотвращение образование сосулек на карнизе.

А еще, кроме своего прямого назначения, парапет играет роль архитектурного элемента дома, своего рода украшения. Например, богатое разнообразие отделки часто встречается на старинных зданиях. Но и для простой частной крыши такое ограждение служит определенным стилевым моментом:

Сам по себе парапет как бы продолжает стену дома. Но на эксплуатируемой плоской кровле нужен не только парапет, но и специальное дополнительное ограждение. В общем его высота должна быть, вместе с парапетом, не менее 1,2 метров. Более подробную информацию мы сейчас вам предоставим.

Дело в том, что чем выше здание, тем больше сила ветра на него действует. Иногда порывы достигают такой силы, что без труда срывают крепко приклеенные кровельные покрытия, а потому их обязательно нужно защищать. Причем само ограждение должно быть непрерывным по всей своей длине.

А зимой парапет защищает кровлю от образования ледяных наростов и лавинного схождения снега с поверхности крыши. В итоге снежный покров не скатывается, а по весне тает и попадает в водосток, откуда – в ливневую канализацию.

Кроме того, парапет маскирует на крышах многоэтажных домов блоки кондиционеров, различное оборудование и часто неприглядный вид самого кровельного покрытия.

Для зданий, у которых не эксплуатируются крыши, высота парапета с ограждением (или один только парапет) не должны превышать 0,6 метров, причем здесь вполне допускается комбинированный вариант. Делать его более высоким смысла нет – зачем?

А вот эксплуатируемые кровли нередко обустраиваются для организации смотровых площадок, зон отдыха и летних кафе. Здесь уже важно сделать так, чтобы любой человек не смог случайно упасть за ограждение. Иными словами, для инверсионных кровель парапет – обязательное условие. Плюс такое ограждение должно иметь поручни, которые способны выдерживать не менее 0,3 кН/м, а также подкосы и стойки. Ведь порой на таких крышах парапет как раз и служит для того, чтобы отдыхающие могли облокотиться и любоваться открывшимся видом с высоты.

Итак, высота параметра строго регулируется современными СНиПами:

• Если здание высотой менее 10 метров, и кровля на нем никак не эксплуатируется, защитного ограждения строить не нужно вообще.
• Если здание более 10 метров высотой, парапет на такой крыше обустраивается не зависимо от того, что на ней происходит. Причем это касается не только крыши, но и всех открытых площадок, балконов и лоджий.
• Если здание более 7 метров в высоту, а угол наклона крыши превышает 12°, здесь также обязательны ограждающие элементы.

А теперь – про minimum и maximum. Итак, максимально допустимая высота парапета плоской крыши – 120 см, а минимальная – 45 см.

Скачать документ, в котором четко прописана высота парапета на плоской кровле по СНИП, вы сможете по этой ссылке прямо с нашего сервера:

Официальный документ в *doc формате

Еще учитывайте, что согласно СТБ 1381, если плоская кровля имеет уклон до 12%, а до карниза – более 7 метров, тогда высота парапета должна быть не менее 0,6 метра даже на не эксплуатируемой крыше.

Причем к парапету на эксплуатируемых кровлях предъявляются более серьезные требования. Если сверху парапета вы решили установить металлические поручни, с ними высота должна получиться 1,2 метра.

Требования к устройству парапета содержатся в СНиП II-26-76. По сути, этот элемент состоит из таких частей:

• Ограждение. Это возвышение по всему периметру крыши дома, которое выполняется защитные и барьерные функции.
• Гидроизоляционный фартук. Это влагостойкий материал, который защищает от влаги, способную проникнуть в толщу кровельного пирога. Обычно это рубероид и подобный ему мягкий кровельный материал. Крепится поверх парапета или в специально изготовленные канавки при помощи прижимной планки.
• Кровельный клин. Это особое устройство, которое защищает парапет плоской кровли от повреждений в местах примыкания. Для этой цели используется либо брусок с треугольным сечением, либо цементный раствор. Главная задача клина – «срезать» имеющийся угол в 90° между парапетом и кровлей, чтобы туда не затекала вода и не забивалась грязь.
• Защитный козырек. Изготавливается из прочной кровельной стали, которая устойчива к коррозии.

Любой парапет крыши, высота которого превышает 45 см, должен иметь защитный фартук.

Сверху парапеты защищаются от разрушительных сил ветра, дождя и снега металлическими фартуками, из меди, оцинкованной стали или металлопрофиля. Причем сама форма фартуков может быть как строго горизонтальной, так и нестандартной.

Сам парапет на плоской кровле делают из самых разных материалов:

• Бетона и железобетона, еще в процессе возведения стен. Чаще встречается в панельных высотках.
• Кирпича. Легко продолжает стену, а потому строится часто уже после всей коробки дома.
• Металлический. Крепится на специальные нержавеющие анкеры, которые встроены в стенах.

Причем парапет не обязательно должен быть сделан из одного материала: вполне допустимы грамотные комбинации. Например – металлические перила на кирпичном или бетонном основании.

И при этом толщина парапетных блоков всегда должна быть равна толщине наружных стен здания. Дополнительно во вкладку добавляют металлические и деревянные армирующие детали, которые всю конструкцию делают более прочной.

На многоэтажных жилых здания парапеты чаще всего строятся из кирпича, и нередко высотой больше 1 метра, хотя по правилам они должны быть всего лишь не меньше 0,45 метров. Но такие меры безопасности не лишние: на крышах часто работают люди. Это ремонтники, установщики кабельного оборудования и другие, и важно, чтобы безопасность была на надлежащем уровне. Но в последнее время все чаще стали устанавливать металлический парапет.

Парапет, который обустраивается на плоских кровлях, выполняется от обычной невзрачной конструкции минималистичной геометрической формы до архитектурного шедевра какого-нибудь заморского стиля. Но функция у него остается все та же: защитная.

Всего парапеты на плоских кровлях делают таких видов:

1. Плоские, с горизонтальной ровной поверхностью и капельниками.
2. Двускатные, но простые по устройству.
3. В виде конька, с нижним креплением, которое накрывается козырьком.
4. Сложные, у которых капельники загнуты под козырек, а сток воды организован по двум направлением.
5. Фигурные, в виде эстетических перил.

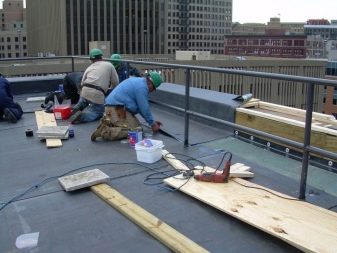

На высотных зданиях защитные металлические элементы устанавливают специалисты, которые привозят с собой необходимое оборудование и отвечают за качество итоговых работ. Ведь совершенно недопустимо, чтобы люди, которые находятся на крыше, оперевшись на перила, сорвались вниз. Поэтому крепление такого ограждение делают качественным, а металл используют 3-х миллиметровый, с полимерным или цинковым покрытием.

Итак, определились с высотой парапета? Тогда, если вы этого еще не сделали на стадии строительства, сделайте таковой из кирпича – это самое простое решение:

1. Если вы строите парапет высотой от 0,5 м, на его внутренней поверхности оставьте канавки. Их вы используете для того, чтобы завести кровельный ковер и наложить прижимные планки.
2. Если парапет будет ниже, чем 0,5 метров, рулонный ковер заведите прямо на верхнюю плоскость ограждения и прижмите металлическим фартуком. Только затем обязательно загерметизируйте швы.

Если же перекрытие готово, и выложено основное кровельное покрытие, армируйте каждый ряд металлическими прутьями. Для крепления парапета к кровельной обрешетке вам понадобятся отгибы, прочные и надежные, которые вы соедините путем фальцевания: внахлест или при помощи реек.

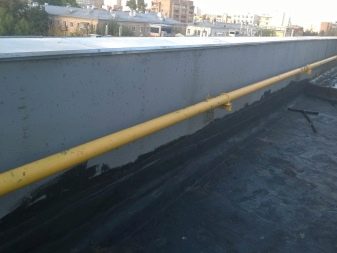

Если кровельный ковер заходить на конструкцию не будет, тогда вставьте его краями в желобки на стене по такой технологии:

• Шаг 1. В тех местах, где мягкая кровля примыкает к парапету, гидроизоляцию делайте усиленной, плюс бортик с углом 45°. Изготовьте таковой из цементно-песчаного раствора, чтобы рулонные гидроизоляционные материалы наклеивались легко.
• Шаг 2. Если же речь идет об обычном рубероиде, приклеивайте его к стене и основанию крыши горячей битумной мастикой.
• Шаг 3. Далее, как только эта мастика остынет, приклеивайте следующий слой гидроизоляции.
• Шаг 4. При этом верхние края рубероида заведите в канавки кирпичной кладки парапета и закрепите металлической планкой, которую следует прибивать к кирпичной стене дюбелями.
• Шаг 5. Обработайте швы герметиком и покрасьте атмосферостойкой краской.
• Шаг 6. Поверх наденьте и закрепите выбранный металлический фартук.

А чтобы усилить гидроизоляцию без рулонных материалов, используйте специальные кровельные мастики. После их применения остается гладкое бесшовное покрытие, которому уже не страшен ни снег, ни дождь.

Как вы сами убедились, ничего сложного!

krovgid.com

Статья 27. Парапет на плоской кровле. Утепление и гидроизоляция. Функции кровельного парапета и основные требования к ограждению

В качестве материалов для его устройства выступает кирпич, бетонные плиты или газосиликат. Встречаются проекты и с металлическим парапетом, который выглядит как ограждение и монтируется анкерами на бетонное или кирпичное основание.

Парапет состоит из нескольких частей:

• ограждение;
• кровельный клин из бетонной смеси, дерева или минераловатной плиты типа галтель;
• гидроизоляционный фартук;
• защитный козырек из оцинкованной кровельной стали.

В конструкции здания парапету отводится важная роль, так как он выполняет не только декоративные, но и защитные функции:

• удержание снежных масс на кровле и защита фасада от неорганизованного сброса осадков;
• выполняет роль ограждения, защищая людей от падения с крыши при проведении ремонтных работ и нахождения на ней в других целях;
• защищает кровельное покрытие от ветровых нагрузок, препятствуя разрушению кровельного пирога;
• улучшает гидроизоляцию кровли, защищая боковые поверхности;
• выступает как противопожарная защита, предотвращая воспламенение кровельного материала;
• отвечает за безопасность при возведении на кровле смотровых площадок и зон отдыха;
• выполняет декоративную функцию: маскирует коммуникации и другие системы – вентиляционные трубы и кондиционеры.

Устройство парапетов подчиняется своду правил, где в зависимости от конструктивных и эксплуатационных условий есть следующие требования:

• согласно пункту 5.3.4 СНиП II-26-76 по периметру эксплуатируемой кровли должен быть установлен парапет высотой не менее 1.2 м. Если на крыше установлена спортивная или детская площадка, над парапетом следует монтировать сетчатое ограждение высотой до 1 м;
• в соответствии с ГОСТ 25772 следует устанавливать несгораемое ограждение по периметру наружных стен при кровельном уклоне до12% и высоте карниза или верха наружной стены более 10 метров. Также ограждение устанавливается и при кровельном уклоне от 12% и высоте карниза более 7 метров;
• парапет может выступать в качестве ограждения на зданиях с внутренним водостоком. Если высота элемента менее 0,6 м, его дополняют с решетчатым ограждением до необходимой высоты – 0,6 м от поверхности кровли.

 Почему парапет нуждается в утеплении

Относительно теплоизоляции здания кровельный парапет довольно уязвимое место и нуждается в двухсторонней теплоизоляции. Если парапет утеплить только со стороны фасада, начнет промерзать стена под перекрытием последнего этажа. Итогом такой неосмотрительности станет разрушение теплоизоляционной системы и покрытия кровли. По фасаду пойдут трещины, в квартирах пострадает внутренняя отделка.

Теплоизоляционные плиты со внутренней части парапета монтируются на высоте не менее 20 см от поверхности крыши.

 Гидроизоляция парапета

При гидроизоляционных работах на кровле парапет также нуждается в усиленной гидроизоляции во избежание затекания осадков в систему кровельного пирога. Для правильного выполнения примыкания парапета к кровле и защиты слабого места (прямого угла между ограждением и крышей) используют ТЕХНОРУФ 45 ГАЛТЕЛЬ.

Галтель обеспечивает плавный переход с горизонтальной поверхности на вертикальную при выполнении кровельных и гидроизоляционных работ из рулонных битумных материалов. Выполняется усиление узла сопряжения и обеспечивается надежная гидроизоляция стыка. Если не использовать галтель или другой переход, рулонный кровельный материал, не смотря на свою пластичность, может со временем прийти в негодность и крыша даст протечки.

Гидроизоляция плоской кровли выполняется с помощью Техноэласт ЭКП. Водоизоляционный ковер фиксируется к вертикальной поверхности парапета с помощью краевой и прижимной реек.

Алюминиевая краевая рейка ТЕХНОНИКОЛЬ фиксирует край кровельного ковра к парапету, защищая материал от сползания и образования складок. После монтажа верхний край реки заполняется герметиком или мастикой для защиты от затекания осадков.

Прижимная рейка ТЕХНОНИКОЛЬ служит для промежуточной фиксации битумных рулонных материалов к вертикальному примыканию.

Контруклоны и парапетные воронки

В статье о клиновидной теплоизоляции говорилось о том, почему важно выполнять уклоны на плоской кровле. Помимо вентиляционных шахт и зенитных фонарей особое внимание уделяется контруклонам вдоль парапетов.

Контруклон для отвода осадков и защиты узла сопряжения горизонта кровли с парапетом выполняется с помощью плит из минеральной ваты или XPS. Поверх плит настилается кровельный рулонный материал.

Полипропиленовая кровельная воронка ТЕХНОНИКОЛЬ Ultra на кровле также участвует для отвода осадков и устанавливается в том случае, если в проекте заложена внешняя система водосброса. Воронка соединяется с системой наружного водостока и отводит осадки во время дождя и таяния снега.

Молниезащита вдоль парапета

Парапет участвует и в создании системы молниезащиты здания: при монтаже молниеприемной сетки электропроводка заводится на все выступающие части крыши и по ее периметру.

Все строительные нормы и правила должны учитываться при постройке нового объекта еще на стадии его проектирования. Любое отступление от общепринятых требований грозит не только быстрым выходом здания из эксплуатации, но и подвергает опасности здоровье людей.

www.tstn.ru
