Вальмовая крыша своими руками чертежи и порядок работы

Вальмовая крыша часто используется в архитектурных решениях загородных домов, построенных в европейском стиле. Ее конструкция не только надежна, но и весьма эстетична. Причем, принимая за основу даже самый простой ее вариант, можно разнообразить его различными элементами, которые станут для всего строения своеобразным украшением и признаком изысканности стиля.

Вальмовая крыша своими руками чертежиВальмовая крыша своими руками чертежи

Вальмовая крыша своими руками чертежи которой нужно подобрать или подготовить заранее, может быть выполнена и самостоятельно, но одному мастеру с таким объемом и сложностью работ явно не справиться.

Что такое вальмовая крыша?

Так выглядит простейшая вальмовая крышаТак выглядит простейшая вальмовая крыша

Самая распространенная простая схема вальмового типа крыши состоит из четырех скатов, два из которых имеют форму треугольника — их и называют «вальмами». Они располагаются по торцам здания и соединяют конек с карнизом. Две фронтальных плоскости в форме трапеции имеют большую площадь и скат, который также располагается от конька и до карниза.

Вальмовая крыша - вид сверхуВальмовая крыша — вид сверху

Нужно отметить, что бывают полувальмовые крыши — их еще относят к голландскому виду. В этом случае при строительстве карнизы торцевых скатов располагают намного выше фронтальных. Монтаж такой крыши, как правило, производят в тех случаях, когда в ее мансардном пространстве устраивают жилое помещение.

А такая крыша именуется полувальмовойА такая крыша именуется полувальмовой
Основы конструкции вальмовой крыши

Традиционная вальмовая система состоит из определенных узлов и элементов, которые монтируются всегда одинаково и являются основой для более сложных крыш этого вида. На данном рисунке представлена именно такая конструкция, включающая в себя следующие детали:

Примерная схема вальмовой крышиПримерная схема вальмовой крыши

1 — Угловое стропило или ребро всегда располагают под меньшим углом, чем такие же, но промежуточные элементы системы. Для такой конструкции крыши, как для боковых, так и промежуточных стропил подойдут доски, имеющие сечение 50×150 мм.

2 — Короткие стропильные ноги закрепляются не на коньке, а на угловой стропильной доске. Они должны иметь такой же уклон, как и промежуточные стропила.

3 — Конек в данном случае имеет такой же размер в сечении, что и стропильные ноги.

4 — Стропила, которые сходятся и стыкуются на углах конька с трех сторон, называют центральными стропилами.

5 — Промежуточными стропилами называются ноги, соединяющие конек и обвязку, проходящую по верхней части строения, и образующие карниз.

На следующей схеме, кроме уже упомянутых, можно увидеть устройство других элементов конструкции.

Конструктивные элементы вальмовой крышиКонструктивные элементы вальмовой крыши
  • После стропил можно рассмотреть стойку, которая поддерживает конек и устанавливается на соединении двух стропил и коньковой балки. Эти элементы используются не всегда, иногда их просто заменяют другими подпорными деталями, например, в тех случаях, когда пространство под крышей должно быть свободным, если в нем планируется устроить комнату.
  • Затяжка является скрепляющим стропила элементом. Чаще всего она же выполняет роль балки перекрытия.
  • Кобылка монтируется к установленным стропильным ногам для увеличения свеса крыши, который станет защитой от атмосферных осадков для промежутка под крышей и верхней части стен.
  • Ветровую балку крепят на стропила наискось с той стороны крыши, которая считается ветреной. Иногда ее устанавливают и на оба трапециевидных ската.
  • Нарожник или короткая стропильная нога используется только в вальмовой конструкции и крепится к угловому стропилу.
  • Мауэрлат присутствует в любой стропильной системе и представляет собой брусок, который крепится по всему периметру стен строения.
  • Шпренгель — это еще одна деталь системы, придающая ей жесткость и снимающая нагрузку со стен. Его устанавливают по диагонали, относительно углов здания и закрепляют на мауэрлат.
  • Подкосы устанавливают под разным углом к стропильным ногам, в зависимости от того, будет ли задействована мансарда для создания дополнительной комнаты.
  • Ребро, диагональные или боковые стропила, могут быть установлены, как с одной торцевой стороны крыши или с двух ее стороны, в зависимости от задуманной конструкции.
  • Прогонами в данном случае называют расстояние между креплением стропил к коньковой балке — оно будет зависеть от веса выбранного материала кровли и предполагаемой снеговой нагрузки в местности постройки.

Этапы работы по монтажу вальмовой крыши

Если для крыши дома выбрана вальмовая конструкция, то работу над ней нужно вести в строгой последовательности:

  • Любой проект начинается с составления схемы стропильной системы.
Начинают всегда с вычерчивания базового плана вальмовой крышиНачинают всегда с вычерчивания базового плана вальмовой крыши
  • Следующим шагом идет расчет всех параметров, которые будут зависеть от ширины расстояния между стен дома и наличия внутри строения капитальных перегородок.
  • Далее, согласно расчетам, приобретаются необходимые материалы и подготавливаются нужные для работы инструменты.
  • Затем следует подготовка к обвязке стен для установки стропильной системы — настил гидроизоляционного материала.
  • Выполняется разметка стен под монтаж стропильной системы.
  • Самый важный этап — установка всей системы в соответствии с проектом.
  • Завершающая стадия — устройство кровли.
Подготовка схемы крыши

Схема крыши может быть разной — это будет зависеть от фантазии и возможностей владельца дома, а также от расположения стен постройки. При составлении схемы нужно учесть и то, что чем сложнее будет конструкция крыши, тем больше материала для нее понадобится, а также дольше будет длиться монтаж системы.

Если конструкция будет очень сложной, то лучшим вариантом будет обратиться за помощью к профессионалам, которые помогут правильно рассчитать толщину и количество необходимых для надежности системы элементов. Конечно, на составление такого проекта уйдет какое-то время и будут потрачены определенные финансовые средства, но лучше воспользоваться разработкой специалистов, чем действовать наугад и получить ненадежную конструкцию.

Расчет параметров системы

Если же принято решение положиться на собственные силы, то, производя расчеты, нужно учесть следующие факторы:

  • Надежность несущих стен и фундамента строения, над которым будет возводиться крыша.
  • Тип стропильной системы (наслонная или навесная).
  • Размер сечения стропил и брусков для других элементов системы.
  • Угол наклона скатов и расстояние прогона между стропил.
  • Размеры таких элементов, как выступы и проемы для дымоотводных труб, вентиляции, окон.

Для расчета точных пропорций конструкции можно воспользоваться специально разработанными для этого формулами, которые позволят сделать крышу надежной и прочной. Обозначение параметров в формулах:

S — общая площадь скатов крыши;

h — высота системы от перекрытия до потолка;

d — длина боковых или диагональных стропильных ног;

e — длина промежуточных стропил;

a — расстояние между стропилами по длине здания;

α — угол наклона ската;

b — расстояние между стропилами с торцевой вальмовой стороны.

Формулы для расчетов устройства простой вальмовой крыши, выглядят следующим образом:

  • Высота конька:
Формула высоты конькаФормула высоты конька
  • Длина промежуточных фронтальных стропил:
Определение длины стропилОпределение длины стропил
  • Длина торцевых, вальмовых стропил:
Длина вальмовых стропилДлина вальмовых стропил
  • Площадь скатов крыши:
Определение площади скатов крышиОпределение площади скатов крыши

Рассчитав основные параметры системы, можно, опираясь на них, приобретать материалы для постройки.

Материалы для возведения крыши

Для монтажа стропильной системы понадобится не только хорошо просушенная качественная древесина, но и металлические крепления, а также кровельные гвозди, саморезы и анкерные болты.

Металлические крепления для соединения конструктивных элементов системыМеталлические крепления для соединения конструктивных элементов системы
  • Из металлических элементов нужно будет приобрести уголки и крепления различной конфигурации, которые помогут сделать конструкцию более надежной и крепкой.
Плавающее крепление для соединения стропил с мауэрлатомПлавающее крепление для соединения стропил с мауэрлатом

Одним из них является скользящее крепление. Его устанавливают в нижней части стропил, закрепляя их таким образом к мауэрлату. Установив его, можно исключить риск деформации системы крыши при усадке несущих стен.

Плавающие крепления предотвратят деформацию системы крыши при усадке стенПлавающие крепления предотвратят деформацию системы крыши при усадке стен

Еще одним давно применяемым креплением являются скобы. Ими соединяют разные детали системы, например, стропила и балки перекрытия или мауэрлат, если крыша возводится, например, на здании, которое уже давно дало усадку.

В ряде случаев можно обойтись и обычными скобамиВ ряде случаев можно обойтись и обычными скобами
  • Для изготовления деревянных элементов понадобится:
Особое внимание - качеству древесины для монтажа системыОсобое внимание — качеству древесины для монтажа системы

— для укладки мауэрлата нужен будет брус, имеющий сечение 100×150 мм;

— стропила и конек изготавливают из бруса сечением 50×150 мм. Строители, занимающиеся возведением стропильных систем, рекомендуют производить монтаж всей системы из бруса или досок, имеющих одинаковое сечение — это дает гарантию прочности и надежности постройки;

— сверху системы стропил набивается обрешетка из досок, сечение которых должно составлять 25×150 мм.

Выбирая древесину для системы стропил, можно опираться на составленную специально для этого таблицу. В ней приведены допустимая длина стропил (в метрах) из хвойной древесины (лиственница, ель, кедр, сосна), в зависимости от ее качества, сечения бруса и средней величины снеговой нагрузки в данном регионе.

СортСечениеРасстояние между стропилами в мм
мм300400600300400600
Снеговая нагрузка1,0 кРа1,5 кРа
Высший38×893.222.922.552.812.552.23
38×1405.064.604.024.424.023.54
38×1846.656.055.285.815.284.61
38×2358.507.726.747.426.745.89
38×28610.349.408.219.038.217.17
1 и 2 38×893.112.832.472.722.472.16
38×1404.904.453.894.283.893.40
38×1846.445.855.115.625.114.41
38×2358.227.476.387.186.525.39
38×28610.009.067.408.747.666.25
3 38×893.062.782.312.672.391.95
38×1404.674.043.303.953.422.79
38×1845.684.924.024.804.163.40
38×2356.956.024.915.875.084.15
38×2868.066.986.706.815.904.82
Снеговая нагрузка2,0 кРа2,5 кРа
Высший 38×894.023.653.193.733.392.96
38×1405.284.804.194.904.453.89
38×1846.746.135.356.265.694.97
38×2358.217.466.527.626.925.90
38×2862.472.241.962.292.081.82
1 и 2 38×893.893.533.083.613.282.86
38×1405.114.643.894.744.313.52
38×1846.525.824.756.065.274.30
38×2357.806.765.527.066.114.99
38×2862.432.111.722.211.911.56
3 38×893.483.012.463.152.732.23
38×1404.233.672.993.833.322.71
38×1845.184.483.664.684.063.31
38×2356.015.204.255.434.713.84
38×2866.525.824.756.065.274.30
  • Кроме этого, необходимо будет купить кровельный материал, утеплитель и пленку пароизоляции, которая настилается на стропила под обрешетку. В качестве кровельного материала для вальмовой конструкции крыши традиционно выбирают мягкое покрытие — его легче закреплять на сложной конфигурации такой стропильной системы. Под такую кровлю будет необходимо сделать настил из фанеры.
  • Также нужно приобрести антисептический состав для обработки дерева перед началом монтажа.
  • Возможно, понадобится стальная проволока диаметром в 4 мм, для закрепления некоторых элементов в несущей стене.
Цены на различные виды бруса

Брус

Инструменты для работы

Заранее нужно подготовить не только все необходимые материалы, но и инструменты, так как без них работу провести не удастся. Для установки стропильной системы понадобятся:

Инструменты для возведения крышиИнструменты для возведения крыши
  • Молоток, желательно с гвоздодером.
  • Шуруповерт на электрической зарядке.
  • Киянка – резиновый или деревянный молоток. Он бывает необходим для некоторых операций по выравниванию и подгонке деревянных элементов.
  • Деревянная рейка длиной в 1,5—1,7 м для выведения отдельных узлов на один уровень.
  • Маркер или карандаш для отметок.
  • Электролобзик, ножовка и электропила.
  • Уровень строительный, отвес.
  • Рулетка и линейка.
  • Стамеска для выдалбливания пазов.
  • Рубанок — лучше иметь и обычный, и электрический вариант, так как на высоте удобнее работать обычным инструментом, а большие плоскости можно обрабатывать внизу с помощью электрического.
Проведение монтажных работ

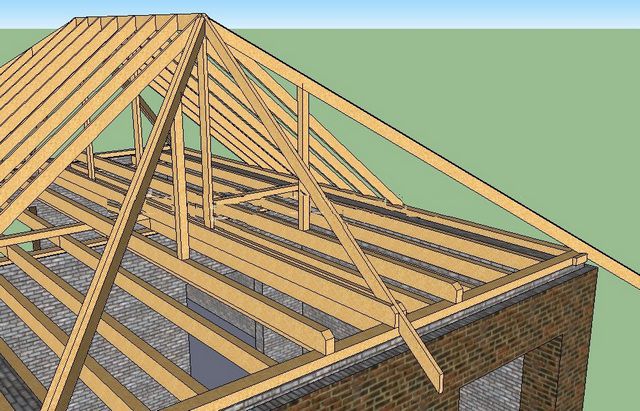

На рисунке показана упрощенная схема вальмовой крыши, на которую можно ориентироваться при монтаже системы.

Упрощенная схема монтажаУпрощенная схема монтажа

Работа производится поэтапно и безо всякой спешки, с тщательным продумыванием каждого шага, так как конструкция вальмовой крыши достаточно сложна.

Первым шагом необходимо подготовить провести подготовку древесины, обработав ее антисептическим раствором и хорошо высушив. Когда материал будет готов, можно приступать к монтажу системы.

  • Монтаж системы начинают с установки и закрепления мауэрлата по периметру несущих стен. Он должен укладываться на слой гидроизоляционного материала.
Установка мауэрлата производится на анкерные крепленияУстановка мауэрлата производится на анкерные крепления
  • После установки мауэрлата на нем производится разметка, согласно ранее произведенным вычислениям. Чтобы разметка была максимально точной и заметной, используются яркие маркеры или же в определенных местах вбиваются маячки.

Очень важно, чтобы размеченные на одной стене расстояния, были идентичны разметке на противоположной стене, иначе балки перекрытия и остальные элементы будут уложены неровно.

Залог успеха - правильно проведенная разметкаЗалог успеха — правильно проведенная разметка
  • Далее, укладываются балки перекрытия. Они могут монтироваться на стены рядом с мауэрлатом или же на закрепленный брус ниже поверхности стены.
Установка балок перекрытияУстановка балок перекрытия
  • Затем мауэрлат скрепляется затяжками, которые способствует снятию нагрузки с несущих стен.
Затяжки между противоположными брусьями мауэрлатаЗатяжки между противоположными брусьями мауэрлата
  • После того как уложены балки перекрытия, опытные мастера советуют накрыть их настилом из досок, не закрепляя их к балкам. Подобный настил нужен для комфортной и безопасной работы.
Поверх балок перекрытия для удобства работы рекомендуется уложить временный настилПоверх балок перекрытия для удобства работы рекомендуется уложить временный настил
  • Следующим этапом станет установка стоек. Их закрепляют на затяжки или балки перекрытия.
  • Стойки скрепляются сверху коньковой балкой, и к ней же крепятся стропильные центральные ноги с торцевых вальмовых сторон крыши.
  • Далее, размечаются и прикручиваются промежуточные стропила с фронтальных скатов крыши.
Установка стоек и стропил на фронтальных сторонах крышиУстановка стоек и стропил на фронтальных сторонах крыши
  • Затем следуют диагональные стропила, которые соединяют конек и углы здания. При необходимости под них устанавливают дополнительные стойки.
Монтаж диагональных стропилМонтаж диагональных стропил
  • На диагональные стропила, закрепляются нарожники или короткие стропила. Их устанавливают на таком же расстоянии между собой, как и промежуточные.
  • В зависимости от конструкции, в нее могут быть встроены и другие поддерживающие или усиливающие элементы, например, подкосы или шпренгели, а также ветровая балка.
  • Если стропила установлены и заканчиваются на мауэрлате, то их продлевают дополнительными элементами — «кобылками», они и создадут навес над стеной.
Настил кровельного материала
Структура кровельного "пирога" вальмовой крышиСтруктура кровельного «пирога» вальмовой крыши
  • Перед тем, как переходить к следующему шагу по монтажу необходимых для кровли элементов, нужно провести разметку расположения проемов окон, отверстий, через которые будут выведены дымоотводные и вентиляционные трубы, устроен вход в мансардное помещение или же выход на балкон. Их обрамляют дополнительными рейками, набивая их по периметру планируемых проемов.
  • Затем на стропильную систему производят монтаж кровельного «пирога». Работа производится в такой последовательности:
  • Сверху стропил растягивается и закрепляется пленка пароизоляции
  • Далее, поверх нее на стропила прикручиваются рейки обрешетки.
  • Между рейками укладывается утеплитель, который накрывают ветрозащитными материалами (например, плотной полиэтиленовой пленкой).
  • Затем, следует закрепление контробрешетки.
  • Следующий этап будет зависеть от того, какой материал для покрытия будет выбран. Если, например, будет применена металлочерепица, то ее можно прикручивать сразу к рейкам контробрешетки. При выборе мягкой кровли под нее обязательно необходимо уложить фанерные или ОSB листы.
Сложные узлы системы вальмовой крыши

Хотелось бы заострить внимание на сложных узлах стропильной системы, по монтажу которых всегда возникает много вопросов.

— с помощью металлических уголков, устанавливаемых с двух сторон стропильной ноги;

— гвоздями, вбиваемыми под углом через стропило в мауэрлат;

— специальными скобами;

— скользящими креплениями.

Несколько способов соединения деталей и узлов крышиНесколько способов соединения деталей и узлов крыши
  • Соединение стропильных ног на коньковом брусе также может быть осуществлено по-разному:

— путем накладки их друг на друга над брусом и закрепления между собой с помощью болтов;

— устройство на стропилах специальных выемок для жесткости при установке их на конек;

— подгонка стропил под выбранным углом на коньке и скрепления их деревянными или металлическими накладками с двух сторон.

  • Еще одним очень сложным узлом является соединение конькового бруса со стропильными ногами. Эти элементы должны иметь надежное сопряжение и крепление, так как от этого зависит долговечность вальмовой стороны крыши.
Соединительный узел конька и стропилСоединительный узел конька и стропил

— Коньковый брус укладывают на стойки и скрепляют их с двух сторон накладками из досок.

— Диагональные стропила выпиливают под нужным углом и закрепляют к коньковому брусу и промежуточному стропилу. Таким же образом монтируется и второе стропило, идущее на другой угол дома.

Цены на различные виды крепежа для стропил

Крепеж для стропил

Видео: секреты конструкции вальмовой крыши

Если нет опыта по возведению такого сложного архитектурного элемента здания, как кровля, то рекомендовано воспользоваться помощью квалифицированных специалистов. Причем этот момент касается не только вальмовой конструкции крыши, но и всех остальных, так как в любом виде этого сооружения имеются свои особенности со сложными соединительными узлами.

Нужно помнить, что от надежности покрытия дома будет зависеть долгосрочность службы всего строения, поэтому к его постройке нужно отнестись с максимальной ответственностью.

stroyday.ru

Стропильная система вальмовой крыши — особенности конструкции и проведения расчетов

Крыши вальмовой конструкции обретают все большую популярность среди владельцев частных домов. Это – неудивительно, так как подобная схема отличатся целым рядом неоспоримых достоинств эксплуатационного свойства, а кроме того – смотрится очень оригинально, придавая дому особую эстетичность.

Стропильная система вальмовой крышиСтропильная система вальмовой крыши

Некоторых домовладельцев, ведущих самостоятельное строительство, возможно, отпугивает то, что стропильная система вальмовой крыши выглядит слишком сложной. Да, она, безусловно, не столь проста, как односкатная или обычная двускатная щипцовая крыша. Тем не менее, и эта стропильная система вполне подчиняется законам геометрии, и произвести ее предварительный расчет – вполне возможно. Монтаж, конечно же, потребует определённого опыта в плотницкой работе, но с хорошими помощниками, а еще лучше – с квалифицированным консультантом, можно взяться и за это масштабное мероприятие.

В чем достоинства вальмовой крыши?

Согласитесь, что вальмовая крыша смотрится весьма привлекательно. Но эстетичность, которая она придает зданию – это отнюдь не главное достоинств подобной конструкции.

Эстетичность вальмовой крыши, безусловно, важна, но этим не ограничиваются ее достоинстваЭстетичность вальмовой крыши, безусловно, важна, но этим не ограничиваются ее достоинства
  • Полное отсутствие вертикальных плоскостей делает такую крушу малоуязвимой в ветровой нагрузке. Если еще и величина уклона скатов незначительна – параметр ветрового давления на стропильную систему сводился к минимуму.
  • «Сглаженность» форм на все четыре стороны делает такую крышу устойчивой вообще ко всем видам атмосферных осадков.
  • С точки зрения энергосбережения, вальмовая крыша намного превосходит двухскатную конструкцию.
  • Такую крышу значительно легче утеплить, разместив термоизоляционный «пирог» под скатами кровли. У двускатной крыши всегда имеются два проблемных фронтона, требующих особого подхода к утеплению и прекрасно «ловящие ветер».
  • Удачное распределение нагрузок, обусловленное особенностью расположения основных, диагональных (угловых) и вальмовых стропил, обеспечивают высокую устойчивость всей системы к деформациям под действием внешнего приложения сил.
  • Наконец, вальмовая крыша вполне может послужить и мансардой (при определённых углах уклона, безусловно). В любой их скатов может врезаться мансардное окно.

Недостаток у такой системы – это относительная сложность конструкции. Кроме того, на небольших по размеру зданиях и при малых углах уклона крыши чердачное помещение становится невместительным и малопригодным для полезного использования, особенно если система стропил потребует дополнительного усиления подкосами, стойками и т.п.

Очевидно, что недостатки – достаточно условны, и их вполне можно свести к минимуму. А вот количество достоинств – впечатляет, что и способствует постоянному росту популярности вальмовых крыш.

Основные конструктивные особенности вальмовой крыши

Итак, что собой представляет вальмовая крыша с конструктивной точки зрения.

Это – четырёхскатная конструкция. Два ската, проходящие вдоль длинно стороны здания, имеют форму трапеции, верхняя сторона которой является коньком, а боковые ребра расходятся от него к углам здания. С обеих фронтонных сторон скаты имеют форму равнобедренного треугольника, который своей вершиной упирается в крайнюю точку того же конька.

Так выглядит классическая четырёхскатная вальмовая крышаТак выглядит классическая четырёхскатная вальмовая крыша

Теперь, если виртуально аккуратно снять с крыши кровельное покрытие, убрать, чтобы не мешали рассмотрению, стены дома, то откроется примерно такая картина – собственно. Сама деревянная конструкция вальмовой стропильной системы.

Базовая схема вальмовой стропильной системы.Базовая схема вальмовой стропильной системы.

Теперь познакомимся с самыми основными конструктивными элементами вальмовой стропильной системы.

Основные элементы стропильной системы вальмовой крышиОсновные элементы стропильной системы вальмовой крыши

1 – мауэрлат – мощный деревянный брус, закрепленный по периметру верхнего торца стен дома. Является базовой основой для установки стропильной конструкции.

2 – коньковый брус (прогон). Должен располагаться строго по продольной оси дома, на высоте от уровня перекрытия, зависящей от запланированной крутизны скатов крыши.

3 – центральные основные стропила. Располагаются с расчётом опоры на мауэрлат и на края конькового прогона. Всего таких стропил – 4 штуки, по два на каждый боковой скат.

4 – центральные вальмовые стопила. Расположены строго по оси конька, делят треугольный вальмовый скат ровно пополам. Общее количество – две штуки.

5 – угловые или диагональные стропила (иначе – накосные ноги). Опираются на угол мауэрлата и на оконечность конькового прогона. Самые длинные из всех стропильных ног. Общее количество – 4 штуки. Таким образом, на каждом конце конька сходится по пять стропил – два основных центральных, одно центральное вальмовое и два диагональных (накосных).

6 – промежуточные стропила. Устанавливаются по боковым скатам между центральными стропилами, имеют такой же размер, опираются так же — на мауэрлат и на коньковый прогон. Количество зависит от выбранного шага установки. При маленькой длине конька могут и вовсе отсутствовать.

Конек на этой вальмовой крыше настолько короткий, что необходимости в промежуточных стропилах просто нетКонек на этой вальмовой крыше настолько короткий, что необходимости в промежуточных стропилах просто нет

7 – укороченные стропила. Устанавливаются по боковым трапециевидным скатам между центральным стропилом и углом крыши. Опираются на мауэрлат и на накосные (диагональные) ноги. Количество зависит от шага установки. Длина деталей меняется – уменьшается по мере приближения к углу системы.

8 – укороченные стропила вальмового ската (нарожники). Расположение, количество и размеры в целом аналогичны с боковыми укороченными стропилами.

Это был показан простейший, базовый вариант стропильной вальмовой конструкции. На практике же, когда крыша возводится над жилым домом, приходится прибегать к усилению, то есть установке дополнительных элементов:

Элементы усиления конструкции вальмовой крышиЭлементы усиления конструкции вальмовой крыши

9 – стойки, подпирающие коньковый прогон. Они могут опираться на лежень, уложенный ровно по центру перекрытия параллельно коньку (например, если снизу имеется капитальная внутренняя стена). Другой вариант – упор стоек в балки перекрытия или в затяжки (ригели) соединяющие пары стропильных ног.

10 – затяжки (ригели), которые одновременно могут выполнять и роль балок перекрытия. Другой вариант – это действительно балки, врезанные в мауэрлат или вмурованные в стены дома. Затяжки могут располагаться и выше, ближе к коньковому прогону. Зачастую в этом случае она становится основой для подшивки потолка чердачного помещения. Затяжки или балки становятся основой не только для стоек, но и для некоторых других усиливающих элементов конструкции.

крепление для стропил

11 – если основные или промежуточные стропила получаются слишком длинными, более 4,5 м, то их необходимо усилить, установив диагональные подкосы, упирающиеся в расположенный снизу прогон или в балки перекрытия (затяжки). Подкосы обычно устанавливаются под углом 45 ÷ 60°, и использование таких промежуточных опор позволяет уменьшить сечение пиломатериалов, идущих на изготовление стропильных ног.

12 – самыми длинными всегда получаются диагональные стропила (накосные ноги). Как правило, они в первую очередь нуждаются в усилении, так как будут служить опорой для целого ряда укороченных стропил (нарожников). Один из вариантов – это установка шпренгеля, как показано на рисунке. Устанавливается угловая шпренгельная балка, которая врезается в мауэрлат, а от нее к накосной ноге идет вертикальная стойка. Другой вариант усиления диагональных стропил – те же подкосы, которые снизу будут опираться на центральный лежень.

13 – ветровая балка, которая наискось прибивается изнутри к стропильным ногам, как правило, с наветренной стороны здания. Практикуется ее использование и с обеих сторон, когда дом возводится в ветреном регионе, а направление ветра – неустойчиво.

14 – для формирование карнизных свесов можно увеличивать длину стропильных ног, так, чтобы они выходили за внешние стены на определенное расстояние. Это, правда, бывает не всегда возможно или оправдано – из-за ограничений по стандартной длине пиломатериалов или из соображений экономичности. Выход – применение удлиняющих стропила деталей, кобылок, которые и сформируют карнизный свес требуемой ширины от уровня стен дома.

Как рассчитываются элементы вальмовой стропильной системы

Итак, впереди самый ответственный этап – провести проектирование будущей вальмовой стропильной конструкции. В этом вопросе следует придерживаться определённой последовательности.

Выбор угла ската кровли и определение высоты конька

Начать следует с выбора оптимального угла ската кровли. В принципе, угол боковых и вальмовых скатов может и различаться, но все же «классический» вариант – это их одинаковый уклон: так и нагрузки распределяются равномерно, и внешне крыша будет смотреться более выигрышно.

Для вальмовых крыш обычно принимают угол уклона от 20 до 45 градусов. В регионах с повышенной снеговой нагрузкой есть смысл сделать скат круче, а там, где превалирует ветровое давление оптимальным будет придание уклона не более 30 градусов. Впрочем, это решение хозяев, так как могут играть роль и планы насчет использования чердачного помещения.

Важным параметром выбора угла ската является и планируемое кровельное покрытие – для различных его типов есть определенные нижние границы крутизны. Ниже расположена схема уклонов крыши (в градусах и в процентах). Схема выполнена с точным соблюдением масштаба, так что при желании можно по ней задать угол и в пропорциональном отношении (отношение высоты подъема к длине основания стропильного треугольника).

саморезы по дереву

Диаграмма углов крутизны крыши и допустимые минимальные уклоны для различных типов кровельного покрытияДиаграмма углов крутизны крыши и допустимые минимальные уклоны для различных типов кровельного покрытия

Стрелками показаны нижние предельные границы уклона для различных типов кровельного покрытия. Первые три пункта нас в данном случае не интересуют – они относятся к плоским крышам.

Величина уклонаТип применяемого покрытия (минимальный уровень уклона)
4≈ 9°
1:6,6 или 15 %
Рулонные битумные материалы – не менее двух слоев, наклеенных на мастику горячим способом.
Допускается использование определенных типов профнастила или металлочерепицы (в соответсвии с параметрами, установленными производителем).
5≈ 10°
1:6 или 17%
Асбестоцементный волновой шифер усиленного профиля.
Еврошифер (однулин).
6≈ 11÷12°
1:5 или 20 %
Мягкая битумная черепица
7≈ 14°
1:4 или 25 %
Плоский асбестоцементный шифер усиленного профиля.
Профнастил и металлочерепица.
8≈ 16°
1:3,5 или 29 %
Металлическая кровля с фальцевым соединением.
9≈ 18÷19°
1:3 или 33 %
Шифер асбестоцементный волновой обычного профиля
10≈ 26÷27°
1:2 или 50 %
Натуральная керамическая или цементная штучная черепица, композитные полимербетонные, сланцевые плитки.
11≈ 39°
1:1,25 или 80 %
Кровельное покрытие из дранки, щепы, натурального гонта.
Камышовая кровля

Есть еще один нюанс. Вальмовая крыша, как мы видели, предполагает наличие трапециевидных и треугольных скатов. При использовании листового кровельного покрытия неизбежны будут немалые потери материала на раскрое – могут доходить до 30%. Оптимальным видится вариант с мягкой битумной черепицей или с использованием штучных кровельных материалов. Впрочем, опять же, все решает хозяин дома.

После того как угол уклона ската будет выбран, уже несложно определить высоту конька, к которому сойдутся центральные и промежуточные стропила.

Определение высоты конька вальмовой крышиОпределение высоты конька вальмовой крыши

У нас известна ширина дома D. Конек располагается строго по продольной оси, то есть на расстоянии d = D/2. С углом α также определились. Высота конька, таким образом, определяется следующим соотношением:

h = d × tg α

Чтобы не заставлять читателя тратить время на поиски таблицы тангенсов — ниже размещен калькулятор для проведения расчета высоты конька.

Перейти к расчётам

Длина конькового прогона
Определяем длину и расположение конькового бруса (прогона)Определяем длину и расположение конькового бруса (прогона)

Раз предполагается, что угол уклона на боковых и вальмовых скатах будет одинаковым, то и длина центральных стропил также должна совпадать. А это, в свою очередь, означает, что края конькового прогона должны располагаться от торцевых стен дома на таком же расстоянии, как сам прогон от параллельных ему стен.

«Классическое» расположение конькового прогона«Классическое» расположение конькового прогона

1 – мауэрлат

2 – коньковый прогон.

3 – центральные боковые стропила

4 – центральное вальмовое стропило, равно по длине центральным боковым.

Значит, длина конькового бруса получается равной длине дома за вычетом 2d, а если упростить, то длина дома минус его ширина D. Располагаться он должен строго по центру, по обеим, продольной и поперечной, осям.

Для изготовления конькового прогона обычно используется такой же материал, что и для центральных стропильных ног. Вертикальные стойки для его установки вырезаются с учетом ширины бруса, чтобы в собранном виде верхний край конька расположился на рассчитанной высоте h.

Коньковый прогон на стойках, усиленных диагональными подкосами.Коньковый прогон на стойках, усиленных диагональными подкосами.

Желательно коньковую раму, опирающуюся на лежень, усилить диагональными подкосами, так, как показано на рисунке.

Длина центральных стропильных ног

Коль известна высота установки конькового прогона и его расстояние от мауэрлата (в горизонтальной проекции), вполне можно сразу рассчитать длину центральных стропил.

Определяем необходимую длину центральных стропилОпределяем необходимую длину центральных стропил

Здесь – все предельно просто. По двум известным катетам – высоте h и основанию d несложно, применив теорему Пифагора, найти гипотенузу, которая и станет длиной стропильной ноги L от конька до мауэрлата. Воспользуйтесь для этого встроенным калькулятором:

Калькулятор расчета длины гипотенузы (стропильной ноги) по известным катетам

Понятно, что промежуточные стропила, опирающиеся также на коньковый прогон, будут иметь точно такие же размеры.

Подрезка стропильных ног для соединения в коньковой частиПодрезка стропильных ног для соединения в коньковой части

Для соединения стропил на коньковом прогоне они могут подрезаться под углом β, который равен:

Β = 90° — α

Стропильные ноги примыкают с обеих сторон к коньковому прогонуСтропильные ноги примыкают с обеих сторон к коньковому прогону

Способ соединения, впрочем, может быть разным, например, внахлест стропильных ног с размещением конькового прогона снизу – это учитывается при расчете размеров и самих стропил, и высоты стоек под коньковый прогон. Исходят из того, что высшую точку конька в таком случае формирует верхнее пересечение стропильных досок.

Крепление стропильных ног над коньковым прогоном.Крепление стропильных ног над коньковым прогоном.

Нижним своим краем стропильные ноги опираются на мауэрлат. Здесь тоже возможны варианты, но рассматривать в данной публикации их не будем, потому что это хорошо изложено в других статьях.

2016-05-26_164613Мауэрлат – надежная основа для стропильной системы

Если на односкатной или щипцовой крыше мауэрлат может крепиться только со стороны скатов кровли, то при вальмовой системе он обязательно представляет собой замкнутую раму. Как устанавливается мауэрлат – в отдельной публикации нашего портала. А еще одна статья посвящена основным правилам крепления стропил на мауэрлате.

Сразу можно определиться насколько необходимо удлинить стропила, если именно они будут формировать карнизный свес. В том случае, когда карниз создается за счет кобылок, полученное значение станет «полезной» из длиной, то есть пригодится в любом случае.

Расчет длины удлинения стропил (рабочей длины кобылок) для формирования карнизного свесаРасчет длины удлинения стропил (рабочей длины кобылок) для формирования карнизного свеса

Если известна планируемая ширина карнизного свеса k и угол уклона кровли α, то параметр ΔL несложно определить по формуле:

ΔL = k / cos α

Калькулятор расчета удлинения стропил на карнизный свес

Теперь, чтобы узнать общую длину стропильной ноги, останется лишь просуммировать полученные значения L и ΔL.

Это удлинение будет одинаковым для всех стропил и нарожников, за исключением диагональных стропил (накосных ног). Для них в калькуляторе предусмотрен специальный расчет.

Длина диагональных стропил

Эти стропильные ноги – самый длинные, и будут испытывать максимальные нагрузки.

Диагональные стропила или накосные ноги – самые длинные из всехДиагональные стропила или накосные ноги – самые длинные из всех

Определить их длину – сложности не представляет. Можно вновь воспользоваться теоремой Пифагора, то есть прибегнуть к помощи размещенного выше калькулятора. Диагональное стропило является гипотенузой с основанием, равным половине ширины здания d, и с высотой, равной длине центрального вальмового стропила L.

Прямоугольный треугольник с гипотенузой – диагональным стропиломПрямоугольный треугольник с гипотенузой – диагональным стропилом

Lд = √ (L² + d²)

Несколько отличается, как мы видели из представленного выше калькулятора, и величина удлинения стропила для формирования карнизного свеса.

Шаг установки стропил и их сечение

Линейные размеры центральных, промежуточных и диагональных стропильных ног известны. Теперь следует определиться с сечением доски (бруса) для их изготовления и шагом установки. Это величины – взаимосвязанные, и зависят от предполагаемых нагрузок на конструкцию крыши.

Пришла пора определиться с сечением материала для стропильных ног и с шагом установки промежуточных стропилПришла пора определиться с сечением материала для стропильных ног и с шагом установки промежуточных стропил

Суммарная нагрузка, выражаемая в килограммах на квадратный метр, складывается из нескольких величин. Это, прежде всего, вес самой конструкции крыши, с учетом кровельного материала, обрешётки, утеплителя и т.п. К этому добавляются временные нагрузки – давление выпавшего снега и ветровое воздействие. Кроме того, вероятны и нагрузки стихийного характера, трудно поддающиеся прогнозированию – ураганные ветры, сейсмические толчки и другие форсмажорные явления. На этот счет в конструкцию крыши вносится определённый резерв прочности.

Выпадающая на крышу нагрузка распределяется по стропильным ногам. Чем чаще они смонтированы, то есть чем меньше шаг их установки, тем меньше выпадает на каждый погонный метр стропильной ноги, и тем меньше в сечении может быть пиломатериал. Второй параметр, влияющий на сечение материала – это пролет стропильной ноги, то есть расстояние между двумя точками опоры.

Ниже расположена таблица, которая поможет определиться с требуемым сечением бруса для стропильных ног. Как ею пользоваться?

шуруповерт

Исходной величиной является значение распределенной нагрузки на стропильную ногу (при промежуточном значении берется очередное в большую сторону). В этом столбце находят ячейку с длиной пролета стропила. Эта ячейка предопределяет строку, в которой, в правой части таблицы, указаны необходимые сечения бруса для изготовления стропильных ног. Обратите внимание, что при желании можно использовать и кругляк – в таблице указаны значения необходимого диаметра.

Расчетная величина распределенной нагрузки на 1 погонный метр стропильной ноги, кг/мСечение пиломатериала для изготовления стропильных ног
75100125150175из доски (бруса)из кругляка
толщина доски (бруса), ммдиаметр, мм
405060708090100
Планируемая длина стропил между точками опоры, мвысота доски (бруса), мм
4.543.532.5180170160150140130120120
54.543.53200190180170160150140140
5.554.543.5210200190180170160160
65.554.54220210200190180180
6.565.554.5230220210200200
6.565.55240230220220

Например, при распределенной нагрузке на стропильную ногу в 150 кг/м и длине пролета 5 метров потребуется брус одного из сечений: 70×230; 80×220; 90×210 или 100×20, или же бревно диаметром 200 мм.

Теперь – как рассчитать распределенную нагрузку на стропила. Для этого есть особый алгоритм, учитывающий основные факторы воздействия на стропильную систему. Не станем в данной публикации приводить весь каскад формул и коэффициентов, а предложим воспользоваться калькулятором, в котором эти физико-математические соотношения уже заложены.

Калькулятор расчета распределенной нагрузки на стропильные ноги

Для расчёта понадобится несколько исходных величин:

  • Угол ската кровли – он нам уже известен.
  • Планируемый тип кровельного покрытия – от этого зависит постоянная весовая нагрузка на стропильную систему.
  • Значение снеговой нагрузки для данного региона – оно заложено в калькулятор в соответствии с зоной, которую можно определить по представленной карте-схеме:
Распределение территории РФ по степени снеговой нагрузкиРаспределение территории РФ по степени снеговой нагрузки
  • Уровень ветрового воздействия. Также определяется зоной по карте-схеме, представленной ниже:
Распределение территории РФ на зоны по уровню ветрового давленияРаспределение территории РФ на зоны по уровню ветрового давления
  • Высота здания в коньке.
  • Степень открытости участка ведения строительства. В калькуляторе указаны основные признаки для определения зоны, но следует иметь в виду, что наличие указанных природный или искусственных преград для ветра может учитываться только в том случае, если они находятся не далее, чем на расстоянии 30 × Н, где Н – это высота здания в коньке.

Наконец, шаг установки стропил. Эту величину можно изменять, подбирая оптимальное значение распределенной нагрузки. При этом принято учитывать, что если крыша будет утепляться, шаг установки стропил рекомендуется согласовать с размерами блоков (матов) термоизоляционного материала – так будет проще проводить монтаж и меньше останется отходов.

После того как значение распределенной нагрузки будет получено – можно заходить в размещенную выше таблицу для выбора сечения материала для центральных, промежуточных и диагональных стропильных ног.

Шаг установки и длина укороченных стропил (нарожников)

После установки центральных, диагональных и промежуточных стропил остаются «незаполненными» треугольники, примыкающие к накосным ногам. Они в нашем случае абсолютно равны по размерам. Здесь подразумевается установка укороченных стропил или нарожников.

Расположение укороченных стропил основного ската и нарожников — вальмовогоРасположение укороченных стропил основного ската и нарожников — вальмового

Укороченные стропила (нарожники) устанавливаются строго параллельно центральным, но крепятся верхним концом уже не на коньковый прогон, а на подкосную ногу. Соответственно, по мере приближения к углу стропильной системы их длина уменьшается.

Шаг установки их может соответствовать шагу промежуточных стропил, но это не является обязательным. Гораздо удобнее разделить длину незаполненного участка мауэрлата на несколько равных участков – так проще будет определиться с длиной заготовок.

Рассмотрим на примере:

Боковая проекция углового участка стропильной вальмовой системыБоковая проекция углового участка стропильной вальмовой системы

1 – мауэрлат;

2 – коньковый прогон;

3 – центральное и промежуточное стропила;

4 – диагональное стропило;

5 –укороченные стропила.

В данном случае оставшийся участок был разделен на три одинаковых отрезка, то есть предусматривается установка двух укороченных стропил. Длину каждого из них несложно определить, руководствуясь правилом подобия треугольников.

Длина центрального стропила L— известна. Основание второго треугольника ровно на треть меньше базовой длины d, таким образом, и длина первого укороченного стропила L1 будет также на треть короче.

L1 = ⅔ × L

Аналогично — и со вторым стропилом:

L2 = ⅓ × L

Если планируется установка трех стропил, то участок делится на четыре отрезка, четырех – на пять, и т.п.

Обратите внимание: несмотря на то, что треугольники по обе стороны диагонального стропила абсолютно одинаковые, количество укороченных стропил (нарожников) на боковом и вальмовом скате может различаться. Например, как показано на рисунке ниже, с боковых скатов устанавливается по две ноги, а с вальмовых – по три нарожника.

Схема крепления укороченных стропильных ног и нарожников на диагональном стропилеСхема крепления укороченных стропильных ног и нарожников на диагональном стропиле

Это удобно еще и с той точки зрения, что укороченные ноги не пересекаются в одной точке на диагональном стропиле. В противном случае были бы сложности в креплении, да и сама накосная нога не будет ослабляться из-за слишком большого количества крепежных элементов на ограниченном участке.

Обратите внимание еще на один нюанс. Рекомендуется к брусу накосного стропила с обеих сторон закрепить черепные бруски (сечением 50×50 мм). Это дает сразу две выгоды.

  • Во-первых, сам профиль накостного стропила приобретает тавровую форму, что способствует увеличению жёсткости конструкции, ее сопротивляемости на изгиб. Для диагональных ног – это особо важно.
  • Во-вторых, предельно упрощается прочное крепление укороченных стропил на накосной ноге. Дело в том, что здесь необходима подрезка стропил и по высоте, в соответствии с углом уклона крыши, и по ширине (под углом 45°) – для плотного прилегания к накосной ноге. Сделать это идеально точно без соответствующего опыта – непросто. А при наличии черепного бруска небольшие ошибки нивелируются, так как закрепляемые ноги получают еще и дополнительный упор снизу.

В связи с тем, что длина укороченных стропил последовательно уменьшается, сечение бруса для них может быть, в целях экономии, несколько уменьшено – это несложно рассчитать по тому же алгоритму, что приведен выше. Однако, довольно часто все стропильные ноги, без исключения, выполняют из одного типа материала.

При расчете длины укороченных стропил следует иметь в виду, что если они задействуются для создания карнизного свеса, то величина удлинения (расчет которой приводился выше) у них остаётся точно такой же, как и у центральных и промежуточных стропильных ног.

Материал и размеры дополнительных элементов системы

Выше были рассмотрены основные, определяющие элементы стропильной системы вальмовой крыши. Как уже говорилось, она может дополняться другими деталями, в зависимости от необходимости повышения ее прочности и стабильности, например, если расчетная длина стропил превышает допустимые величины, и приходится прибегать к сращиванию бруса или досок.

Основные усиливающие элементы были упомянуты и показаны на иллюстрациях в начале публикации. Размеры определятся по конкретному месту – здесь никаких точных зависимостей нет – исходят из соображений максимальной прочности конструкции, но безусловно, в рамках разумного, так как перенасыщение ее усилением приводит к избыточному весу всей системы и прямо противоположному эффекту.

Осталось определиться с материалом для их изготовления. Ниже приведена таблица, в которой указаны рекомендуемые пиломатериалы для различных дополнительных деталей системы.

Основные элементы стропильной системыСечение пиломатериала, мм
МауэрлатБрус 100×100, 100×150, 150×150, а иногда и более.
Стропильные ногиДоска или брус с сечением по результатам указанных выше расчетов нагрузки
Прогоны, лежаки, коньковый брусБрус 100×100, 100×150, 100×200.
Затяжки (ригели)Доска 50×100, 50×150.
Стойки, детали шпренгельной опорыБрус 100×100, 150×150.
Подкосы, кобылкиДоска 50×100.
Ветровые, торцевые и подшивные доски, ветровая балкаДоска 20×100, 25×150.
ОбрешеткаДоска 25 ×100, 25×150 мм. Для сплошной обрешетки — фанера или ОСП от 12 до 15 мм

Шаг обрешетки выбирается в зависимости от типа выбранного кровельного материала и угла наклона скатов. Для мягкой битумной черепицы в любом случае должна быть выполнена сплошная обрешетка из влагостойкой фанеры или ОСП.

Какова будет общая площадь кровельного покрытия?

Осталось разобраться еще с одним вопросом – сколько составит общая площадь крыши. От этого зависит, какое количество кровельного материала, фанеры (ОСП) для сплошной обрешётки, утеплителя, рулонных пленочных и других  материалов придется приобретать для завершения строительства крыши.

Схема для расчета площади вальмовой крышиСхема для расчета площади вальмовой крыши

Еще раз вспомним, что вальмовая крыша – это два трапециевидных ската, и два треугольных. Причем и у трапеции, и у треугольника – одинаковая высота, равная:

ΣL = L + ΔL,

то есть расчетная длина стропила плюс удлинение для создания карнизного свеса.

Ширина здания – D. Прибавим к нему с каждой стороны ширину карнизного свеса k, и получим основание вальмового треугольника.

Площадь треугольной вальмы:

sв = ½ × ΣL × (D + 2 k)

Так как вальмовых скатов – два, их суммарная площадь:

Sв = ΣL × (D + 2 k)

У трапециевидного ската высота такая же. Нижнее основание равно длине дома В плюс две ширины карнизного свеса k. Верхнее основание, то есть длина конькового пролета, как мы помним, равно В – (2 × d) = B — D

Вычисляем площадь одной трапеции:

sт = ½ × ΣL × ((В + 2 k) + (В – D))

Для двух скатов получается:

Sт = ΣL × (2 В + 2 k– D)

Осталось только просуммировать и упростить выражение:

ΣS = Sв + Sт = ΣL × (D + 2 k) + ΣL × (2 В + 2 k– D) = ΣL × (2 В + 4 k)

Это – точное значение площади вальмовой крыши с классическими пропорциями заложения конькового прогона.

Для удобства вычислений предлагаем воспользоваться калькулятором – он это выполнит быстро и точно:

Калькулятор расчета площади вальмовой крыши

Перейти к расчётам

Итак, надеемся, что читатель получил достаточно полное представление о стропильной системе вальмовой крыши. Можно самостоятельно провести основные расчеты, чтобы оценить сложность задуманной конструкции и ее материалоемкость. Браться ли за самостоятельное возведение – вопрос спорный, так как без наработанных плотницких навыков в данном случае не обойтись. Надо или быть совершенно уверенным в своих возможностях, или заручится помощью опытных помощников.

В завершение публикации – весьма познавательное видео, которое должно дополнить информацию о конструкции вальмовой стропильной системы:

Видео: полезная информация по стропильной системе вальмовой крыши

stroyday.ru

что это, образцы. Как сделать полукруглую крышу

Если есть желание удивить соседей необычной кровельной конструкцией, отличный вариант – дом с полукруглой крышей. Нестандартная форма – не единственное его достоинство, есть и другие:

  • Зимой на такой крыше не скапливается снег;
  • В дождливое время не застаивается вода;
  • Ветростойкость выше, чем у крыш с плоскими скатами;
  • Пространства в мансарде больше, чем при прямых скатах;
  • Для покрытия подойдет любой материал, кроме жестких профильных;
  • Огромное разнообразие дизайнерских решений.

Как сделать полукруглую крышу? Давайте разбираться.





Скажу сразу: построить полукруглую крышу не просто. Не столько даже сам монтаж будет вызывать сложности, сколько составление схемы и расчет конструкции.

Образцы полукруглых крыш

Полукруглая крыша – это, по сути, любая крыша с дугообразными скатами. Вариантов много:

  • Крыша с коньком двускатная, только скаты не плоские, а дугообразные;

polykruglay1

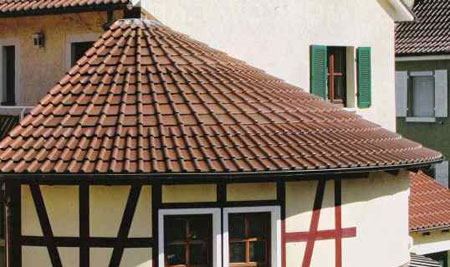

  • Крыша для балкона в форме половинки купола или конуса;

polykruglay1

  • Крыша для теплицы или оранжереи в форме полубочки. Распространенная конструкция – полукруглая теплица, целиком выполненная из поликарбоната;

polykruglay1

  • Крыша односкатная: дуга – скат, высокая стена – застекленная. Хорошее решение для павильона или зимнего сада;

polykruglay1

polykruglay1



Какие материалы подойдут?

Для стропильной системы проще использовать металлический каркас. В отличие от деревянного бруса, он может быть любой формы. Все зависит от типа постройки:

  • Для крыши дома, рассчитанной на большие нагрузки, можно использовать стальные фермы. Аналогичные фермы используются для промышленных корпусов и ангаров;
  • Для беседки, оранжереи, балкона можно воспользоваться арочными алюминиевыми профилями;
  • Для кровли из поликарбоната достаточно алюминия;
  • Если планируется тяжелое покрытие (например, керамическая черепица) – сталь;

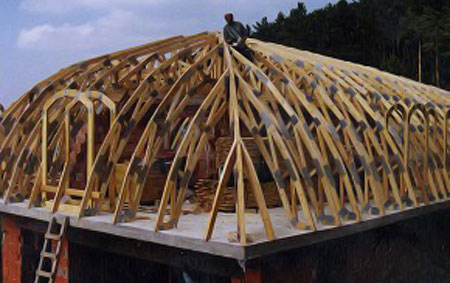

  • Можно выполнить арочные стропила из древесины: длинная ломаная линия, состоящая из прямых секций.

polykruglay6polykruglay7



Обратите внимание

Изготовление таких стропил – задача энергоемкая, проще приобрести металлические фермы. Но, во-первых, приобретение ферм обойдется дороже. А во-вторых – для крыши дома, на которую предполагается большая нагрузка, потребуется тяжелый стальной каркас. Древесина легче и будет создавать меньшую нагрузку на несущие стены и фундамент.



Варианты покрытия

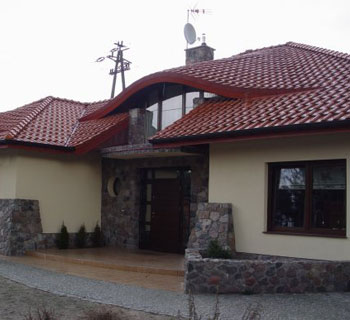

polykruglay8polykruglay9



Можно ли сделать полукруглую крыша своими руками?

Составить эскиз для чертежа можно так:

  1. Нарисовать окружность в масштабе.
  2. Вписать в нее равносторонний многоугольник.
  3. Половина или треть многоугольника – это и будет ваша деревянная арка. Замерить длины секций и углы между ними.

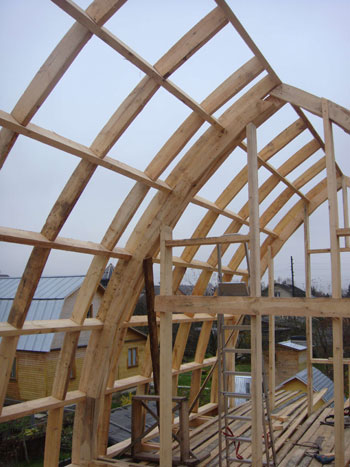

Стропильная система крыши-полубочки – висячая. Концы дуги-арки стягивают ригелями.

polykruglay10

Каркас кровли будет состоять из следующий частей:

  1. Мауэрлат. Для полубочки – стандартный прямоугольный, как для обычных скатных крыш.
  2. Арочные стропильные фермы.
  3. В зависимости от ожидаемой нагрузки – усиливающие подкосы.
  4. Прогоны, они же ребра жесткости крыши.



Обратите внимание

Доски соседних секций арок соединяют с нахлестом. При монтаже стыки между секциями должны приходиться на боковые прогоны.



Монтаж аналогичен установке скатных крыш:

1. На кирпичные или бетонные стены кладут стяжку. В нее замуровывают резьбовые шпильки с шагом от одного метра.

2. Укладывают на стяжку рубероид или другой изолирующий материал.

3. Кладут мауэрлатный брус, фиксируют сверху гайками.

polykruglay14

4. На балки перекрытия с одинаковым шагом устанавливают стропильные фермы.

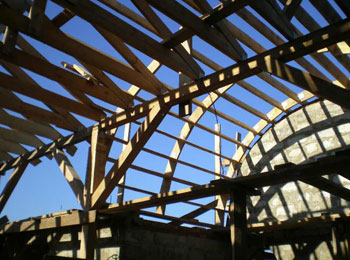

5. Монтируют боковые прогоны.

polykruglay11polykruglay12

6. В зависимости от назначения крыши делают или не делают кровельный пирог. Для беседок, оранжерей с кровлей из поликарбоната и других сооружений с холодной крышей кровельный пирог не требуется.

polykruglay13

7. Для крыш с непрозрачным кровельным покрытием монтируют контробрешетку и обрешетку.

8. Укладывают кровельный материал в соответствии с инструкцией к нему.

Это простая конструкция полукруглой крыши, ее лучше использовать для садовых построек и других облегченных сооружений.

Для крыши дома требуются более сложные расчеты, и монтаж энергоемкий. Если вас заинтересовал такой проект, обращайтесь к нам. У нас большой опыт кровельных работ. Мы выполним для вас крышу любой формы надежно, качественно и по доступной цене.

Вы можете посмотреть фотоотчет наших работ с ценами и описанием, выполненные в Москве и Московской области.



Дополнительные материалы по теме







Добавить комментарий

stroystm.ru

85 фото применения и обзор основных преимуществ

Комфорт, уют, безопасность – вот основные эпитеты, которыми каждый хотел бы характеризовать свое жилище и во многом названые характеристики определяются правильным выбором и устройством крыши. Подбирая для себя тип будущей крыши, просматривая страницы тематических сайтов или журналов, обратите свое внимание на фото вальмовых крыш – красивая, практичная и удобная конструкция.

Однако это наиболее трудоемкий во всех отношениях вариант, но он с избытком окупить все ваши материальные и трудовые затраты.

В чем основные секреты и что нужно знать тому, кто решил построить такую крышу? В данном обзоре мы попробуем раскрыть эти моменты, их непременно и помнить.

Общее устройство вальмовой крыши

Вальмовая крыша представляет собой четырехскатную конструкцию, т.е. имеющую четыре наклонные плоскости, две из которых выполнены в виде треугольника – так называемые «вальмы», а две – в виде трапеции. За счет четырех наклонных плоскостей обеспечивается оптимальный сход осадков. На такой крыше не скапливается снег, она всегда, в любое время года, остается чистой.


Но именно четыре плоскости делают технологию расчета и последующего монтажа такой крыши значительно сложнее в сравнении с другими типами.

Важно отметить еще одну особенность: дома с вальмовой крышей имеют наиболее обтекаемую со всех сторон форму, это, в свою очередь, позволяет готовому зданию значительно лучше выдерживать ветровые нагрузки, а это актуально для районов с сильными ветрами.

Основными элементами в конструкции вальмовой крыши являются:

  • Несущая ось – верхний коньковый брус. Как правило, цент конькового бруса совпадает с центром всего кровельного покрытия и центром строения;
  • Угловые наклонные стропила, выступающие базовыми несущими элементами и соединяющие «конек» – коньковый брус с углами строения;
  • Короткие стропильные «ноги», соединяющие угловые стропила с углом строения или мауэрлатом. Их количество зависит от площади крыши;
  • Рядовой стропильный каркас, соединяющий «конек» с несущей стеной строения или мауэрлатом. С каждой из сторон устанавливается по три таких стропила, а в целом – шесть штук;
  • Промежуточный стропильный каркас, крепящийся с одной стороны на коньковом брусе, а с другой – на мауэрлат. На вальмовых сторонах такие стропила не устанавливаются.

Существует несколько отличающихся конструктивными особенностями разновидностей рассматриваемого типа крыш, а именно:

Полувальмовый тип. В такой крыше присутствуют вертикальные фронтоны, в которые, как правило, устанавливаются окна. Этот, так называемый «голландский» вариант, целесообразен для небольших зданий. В данном случае торцевые фронтальные стороны обрываются и не доходят до самого карниза.

Шатровый тип. Для такой крыши свойственно отсутствие конькового бруса и все стороны сходятся в одной точке – получается форма в виде четырехгранной пирамиды. Как правило, такой тип вальмовой крыши используют в случае квадратной формы здания.

Ломаный, мансардный тип. Наиболее сложная по форме и технологии вальмовая крыша. В целом форма может значительно отличаться, площадь и количество плоскостей бывает разной, а это усложняет проектирование и монтаж такой крыши.

Классический тип. Форма, имеющая две вершины, представляет собой соединение двух треугольных фронтонов и боковых скатов в виде трапеции.

Итак, как можно видеть – вальмовая крыша представляет собой сложную техническую конструкцию и от того, насколько грамотно она будет спланирована, зависит успех всей работы.


Самостоятельное строительство вальмовой крыши

Отвечая на вопрос – как сделать вальмовую крышу самостоятельно, заметим: если вы не обладаете достаточными знаниями и опытом в области строительства, лучше обратится к специалистам или в строительные организации. В случае, когда вы решили все сделать самостоятельно, подойдите к этому вопросу со всей степенью ответственности и тщательно подготовьтесь в теоретическом плане.

Технология строительства вальмовых крыш отличается сложностью, имеет множество не очевидных аспектов, знать и учитывать которые просто необходимо.

Прежде чем начинать какие либо подготовительные работы и сам монтаж, необходимо провести правильный расчет вальмовой крыши. Сделать это необходимо с учетом всех факторов: площади строения, внешних факторов, высоты здания, индивидуальных особенностей и т.п.

Если вы самостоятельно не готовы к такому виду работ, обратитесь за помощью к специалистам или изучите тематическую литературу.

Можно рекомендовать просмотреть готовые чертежи вальмовых крыш на специализированных интернет ресурсах. Вы должны четко представлять, что и как нужно делать. Определить весь план работ, подготовить все материалы и фурнитуру. Все монтажные работы необходимо проводить в строгом соответствии со строительными нормами и требованиями безопасности.

Фото вальмовой крыши


Также рекомендуем посетить:

mojdominfo.ru

Как построить вальмовую крышу своими руками — устройство и чертежи (фото, видео)

Начинающий умелец может сделать множество ошибок в ходе строительства кровли вальмового типа. Виной тому даже не сложность конструкции или монтажа, а неправильное выполнение подготовительной проектной работы. Каждому профессиональному строителю известно: чтобы отрезать один раз, нужно отмерить, как минимум, семь. Поэтому вальмовая крыша своими руками строится только на основе инженерного расчета и составленного по нему плана. Далее читайте, как вычислить основные параметры крыши, подобрать сечение ее элементов и качественно выполнить монтаж.

Содержание статьи

Вальмовая крыша

Обрешетка вальмовой крыши беседки

Конструктивные особенности

Вальмовая крыша – одна из разновидностей четырехскатной. Если посмотреть на дом с такой кровлей сверху, ее форма напомнит запечатанный конверт. Два ската меньшей площади в виде треугольника называют вальмовыми. А остальные два имеют трапециевидную форму и больший размер. Устройство кровли вальмового подтипа состоит из следующих узлов:

Вид сверху на вальмовую крышу

  1. Конька.Это вершина крыши, линия, которую формируют стропильные пары в месте их соединения. Особенность конька вальмовой крыши в том, что его протяженность меньше, чем длина перекрываемого сооружения.
  2. Вальм.Вальмами называют треугольные скаты, которые располагаются над торцевыми стенами. Они заменяют собой фронтон и формируются за счет диагональных и промежуточных стропил.
  3. Скатов. Вальмовая крыша помимо вальмовых имеет два трапециевидных ската, которые начинаются от конька, а заканчиваются свесом.
  4. Ребер. Ребрами называют углы, образованные в местах соединения вальм и трапециевидных скатов. Число ребер вальмовой кровли совпадает с количеством диагональный стропил, то есть всего их четыре.
  5. Водосточной системы. Водосток, состоящие из воронок, труб и желобов, необходим для отведения излишков жидкости с поверхности вальмовой крыши в ливневую канализацию.

Обратите внимание, что устройство крыши вальмового типа не позволяет сделать в ней жилую мансарду, так как два дополнительных ската значительно снижают потолок в подкровельном помещении.

Стропила и опорные элементы

Вальмовая стропильная система несколько отличается от двухскатной, усложненная конструкция скатов требует большего числа элементов. В нее входит:

Конструкция стропильной системы

Элементы стропильной системы вальмовой кровли

  • Коньковый прогон. Брус, на котором соединяются стропильные пары.
  • Диагональные стропила. Четыре стропильные ноги, образующие ребра вальм. От окончания конька они отходят к угловым соединениям мауэрлата, соединяясь с мауэрлатом. Их длина больше, чем у рядовых стропил, поэтому для их изготовления используют сдвоенные доски или материал большего сечения. Интересно, что угол расположения диагональных стропильных ног более пологий, чем у промежуточных, про это нельзя забывать, составляя чертежи.
  • Промежуточные или рядовые стропила. Стропильные ноги, которые верхушкой фиксируют на коньковом прогоне, а концом на мауэрлате.
  • Центральные рядовые стропила. Шесть стропил, которые стыкуют с окончанием конька и диагональной стропильной ногой. Трудоемкий узел стропильной системы, монтаж которого требует внимания и точной разметки.
  • Короткие ноги или нарожники. Короткие стропильные ноги не соприкасаются в верхней части с коньком, их крепят на диагональные стропила. Чем ниже находится нарожник, тем меньше его длина.
  • Затяжка. Перемычка между рядовой стропильной парой, изготовленная из бруса. Затяжку, расположенную в верхней части кровли, под самым коньком, называют ригелем. А в качестве нижней затяжки, фиксируемой в основании стропил, используют балки перекрытия.
  • Стойка. Вертикально установленный брус, который поддерживает конек, перенося вес кровли на несущие перегородки. В некоторых вариантах стропильной системы стойки устанавливают в средней части стропил, чтобы освободить центр мансардного помещения.
  • Подкос или подстропильные ноги. Опоры, фиксируемые перпендикулярно стропилам. Подкос защищает стропила от провисания, он необходим, если длина скатов крыши более 4,5-5 м.
  • Шпренгель. Шпренгельной фермой называют устройство, которое необходимо для поддержки диагональных стропильных ног. Она состоит из двух балок: одна соединяет две стороны мауэрлата, а вторая упирается в первую и диагональное стропило.

Висячая стропильная система

Опытные мастера-кровельщики говорят, что стропильная система выйдет надежной только, если использовать для изготовления элементов одинаковый материал, одного сечения и единый способ крепления.

Расчет и проектная работа

Прежде, чем построить кровлю вальмового типа, нужно выполнить расчет элементов ее конструкции. Перед началом вычислений намечают схему перекрываемого дома со всеми известными размерами. Далее пользуясь простыми геометрическими формулами на основе теоремы Пифагора, определяют:

Вычисляемые параметры вальмовой крыши

Параметры вальмовой кровли

  1. Высоту конька.
    h = b x tgα/2, где b – длина сооружения между стропильными ногами с торцевой стороны, а α – угол расположения скатов.
  2. Длину рядовых стропил.
    e = b / 2 x cosα, где b – длина сооружения между стропильными ногами с торцевой стороны, а α – угол расположения скатов, е – длина рядовых стропильных ног.
  3. Площадь скатов.
    S = 2ea, где S – совокупная площадь поверхности скатов вальмовой крыши, е – длина рядовых стропил, а – протяженность между стропильными ногами по длине сооружения.
Вычисление длины диагональных ног

Коэффициент длины диагональных стропил

Чертеж вальмовой четырехскатной вальмовой крыши

Чертеж вальмовой крыши с размерами

Для стандартных значений уклона скатов вальмовой крыши существуют таблицы с коэффициентами, с помощью которых можно без расчетов определить длину диагональных стропил, зная размеры рядовых. Шаг между стропильными парами также смотрят в справочных материалах, ориентируясь на породу древесины, ее толщину и протяженность скатов. Результаты вычислений наносят на чертеж, по которому в последствии делают разметку.

Монтаж мауэрлата

Мауэрлат – основание на которое устанавливают крышу. Мауэрлат необходим для того, чтобы распределять вес крыши по периметру несущих перегородок. Чаще всего для его изготовления используют брус из древесины твердых пород. Чем тяжелее и сложнее устройство крыши, тем больше должно быть сечение мауэрлата. В большинстве случаев подойдет брус из сосны, размер которого 150х150 мм или больше. Мауэрлат устанавливают перед тем, как построить дом, в следующем порядке:

Разметка вальмовой крыши

Нанесение разметки вальмовой кровли

  • Отмеряют и отпиливают брус необходимой длины. В углах мауэрлат соединяется между собой «в лапу». Чтобы выпилить пазу под крепление, нужно нанести разметку.
  • На верхнем ряду кладки сооружают опалубку из досок и заливают вязким бетоном, в который вставляют шпили из металла для крепления мауэрлатного бруса.
  • После застывания бетона, нужно создать гидроизоляционный слой между ним и мауэрлатом. Для этого на бетон можно нанести битумную мастику или выстелить поверхность стяжки рубероидом.
  • Обработать брус антисептическим препаратом, антипиреном глубокого проникновения и влагозащитным лаком.
  • Разметить и просверлить в мауэрлате отверстия под металлически шпильки.
  • Насадить брус на шпильки и крепко затянуть анкерными болтами.

Важно, что каждое проделанное отверстие снижает прочность мауэрлата, поэтому не стоит использовать большое количество шпилек, а делать выпилы в нем для монтажа стропил категорически запрещается!

Процесс возведения

Вальмовая крыша своими руками строится по четкой инструкции, которая описывает последовательность каждого шага. Чтобы результат оправдал затраченное время и материалы, работы следует выполнять согласно технологии:

  1. Установка затяжек. В качестве затяжек можно использовать балки перекрытия, нам необходимо как минимум два таких элемента, чтобы установить на них стойки. Опытные мастера поверх балок сооружают дощатый настил, чтобы построить стропильную систему было удобнее, безопаснее.
  2. На затяжки монтируют две стойки. Стоек при необходимости может быть больше, однако без необходимости утяжелять конструкцию не стоит. Пока система не приобрела устойчивость, стойки закрепляют вертикально временными подкосами. Установка стоек и диагональных стропил

    Установка стоек и диагональных стропил

  3. На стойки устанавливают коньковый прогон, закрепляя его длинными гвоздями. К прогону крепят рядовые стропильные ноги при помощи металлических накладок или уголков.
  4. Монтируют центральные промежуточные стропила на вальмовых скатах, а затем диагональные стропильные ноги из сдвоенных досок.
    Способы крепления стропильных ног

    Варианты крепления стропильных ног

  5. Закрепляют торцевые рядовые стропила, нарожники, кобылки и ветровую доску на одном или двух скатов.
  6. Монтируют контр-обрешетку, а на нее полосами укладывают пароизоляционную мембрану и закрепляют строительным степлером.
    Схема настила кровельного материала

    Схема настила кровельного материала

  7. Чтобы построить вальмовую крышу, чаще применяют мягкую кровлю, так как с ее помощью легче покрыть скаты сложной геометрии. Для кровельных материалов такого типа нужно сделать сплошную обрешетку из листов влагостойкой фанеры.
  8. С помощью специального крепежа из нержавеющей стали с каучуковой шляпкой кровельный материал фиксируют на обрешетку. Располагают листы с нахлестом 10-15 см для защиты от проникновения влаги. Учтите, чем круче скат крыши, тем больше нахлест необходимо соблюдать.
  9. После того, как кровельный материал уложен, крышу можно утеплить изнутри, оснастить окнами, водостоком и дымоходом.

Крыша вальмового типа оптимально подходит для честного строительства, но, чтобы построить ее самостоятельно, необходимы расчеты, проект и терпение, без которого невозможно добиться успеха.

Видео-инстркция

krovlyakrishi.ru

что это такое, виды конструкций, фото

Автор Виталий Калугин На чтение 10 мин. Опубликовано

Устройство вальмой крыши — далеко не самый простой вариант для исполнения своими руками. Особенно если конструкция отягощается дополнительными элементами в виде мансардных окон или скворечников. Расчёты таких устройств сложны и громоздки, а от них зависит прочность и долговечность устройства. Если они выполняются самостоятельно, нужно по окончании проконсультироваться с профессионалом и только после этого приступать к исполнению проекта.

Что такое вальмовая крыша

Кровли из четырёх скатов, два из которых, расположенные напротив друг друга, имеют форму трапеции, а два остальных — треугольника, называются вальмовыми. Вальма — это треугольный скат.

Четырехскатная вальмовая крышаВальмовая крыша состоит из четырёх и более скатов в форме обычного или усечённого треугольника

Крыши такой конструкции получили довольно широкое распространение в современном загородном строительстве. Кроме удобства и функциональности, они просто красивы. Воспользовавшись таким архитектурным решением даже в самом простом варианте, можно сделать своё жилище изысканным.

Плюсы и минусы вальмовой крыши

Как у всякой строительной конструкции, у вальмовых кровель имеются свои положительные и отрицательные качества.

К положительным сторонам вальмовых кровель относят:

  1. Способность переносить значительные ветровые нагрузки за счёт увеличенного угла между скатами.
  2. Высокую прочность, позволяющую выдерживать значительные снеговые нагрузки.
  3. Возможность устраивать широкие карнизные свесы по всем сторонам здания. Они эффективно защищают стены и фундамент здания от осадков.
  4. Красоту и изящество. Вальмовые крыши визуально скрадывают высоту здания с мансардным помещением.

Имеются и отрицательные моменты при использовании вальмовых кровель:

  1. Высокая сложность конструкции стропильной системы. Это затрудняет расчёты и приводит к удорожанию работ по их изготовлению.
  2. Уменьшение размеров подкровельного пространства за счёт большого угла между скатами. Из-за этого мансардное помещение в таких домах получается маленьким.
  3. Возможность проникновения влаги через мансардные окна. Этого можно избежать, если укрыть их на время непогоды плёнкой, но такой приём крайне неудобен.

Главным отрицательным фактором вальмовой кровли считается высокая сложность стропильной системы, доступная только опытным мастерам. Этим же объясняется и высокая стоимость изготовления четырёхскатных крыш.

Особенности конструкции

Опорами для стропил вальмовой крыши являются мауэрлат и коньковая балка. Кровельный скелет состоит из следующих деталей:

  1. Опорное основание (мауэрлат). Его изготавливают из бруса 100х150 или 150х150 мм в зависимости от конструкции здания. Укрепление рамы мауэрлата в горизонтальной плоскости производится установкой четырёх укосин, придающих конструкции необходимую жёсткость.

    МауэрлатМауэрлат чаще всего изготавливается из мощного бруса и крепится к верхним торцам стен при помощи шпилек или нагелей

  2. Стойки. Они устанавливаются на центральной оси перекрытия вдоль его длинной стороны и укрепляются временными подпорками. Затем на них крепится коньковый брус. Высота стоек зависит от выбранного угла наклона скатов. Чем меньше угол между стропильными ногами, тем выше стойки.
  3. Коньковый брус. Это верхняя горизонтальная перекладина, лежащая на стойках и служащая опорой для всех стропил.

    Коньковый прогонКоньковый брус крепится к стойкам и является опорой для всех основных стропил

  4. Основные стропила. Они опираются на мауэрлат и коньковый брус и закрепляются на этих деталях с применением специальных пластин из оцинкованной стали.
  5. Диагональные или накосные стропила. Идут от концов конькового бруса к углам здания. После установки всех диагональных стропил можно демонтировать временные крепления стоек.

    Диагональные стропилаПосле закрепления всех диагональных стропил временные подпорки стоек убирают

  6. Нарожники. Закрепляются нижним концом к мауэрлату, а верхним — к накосному стропилу. Применяются для продолжения плоскости основных скатов. Расстояние между ними такое же, как между стропилами.
  7. Шпренгели. Идут от укосин мауэрлата к диагональным стропилам и обеспечивают усиление несущей способности кровли.
  8. Подкосы. Нужны для того, чтобы усилить сопротивляемость кровли ветровым нагрузкам. По теории их рекомендуется устанавливать с той стороны здания, где находится «роза ветров». Но на практике подкосы ставят со всех сторон.
  9. Обрешётка. Выполняется по внутренней поверхности стропильных ног и формирует основание под кровельный пирог.

    Основные детали вальмовых кровельКонструкция стропильной системы включает в себя несколько важных элементов, каждый из которых выполняет строго определённую функцию

Описанное устройство стропильной системы применяется при прямоугольной форме каркаса здания. Если же дом квадратный, стропильная система строится таким же образом, но установка конькового прогона не производится, поскольку все скаты сходятся в одной точке. Такая крыша называется шатровой.

Фотогалерея: разновидности вальмовых крыш
Вальмовая кровля с оранжереей
Небольшая оранжерея из поликарбоната врезана в конструкцию каркаса дома и кровли
Стеклянная вальмовая крыша
Крыша оригинального домика в датском стиле имеет два стеклянных ската
Шатровая крыша сложной конструкции
Вальмовые кровли могут иметь ломаные скаты сложной формы
Вальмовая крыша с «кукушкой»
Небольшой выступ на мансардном этаже с собственной стропильной системой называется «кукушатником»

Виды вальмовых крыш

Кровли такой конструкции разнообразны. Их форма часто определяется размерами здания и его конструктивными особенностями в виде балконов, мансард и других архитектурных элементов. Различают несколько основных видов вальмовых кровель.

Полувальмовая крыша

Полувальмовая кровля сама по себе может выполняться различными способами. Так, для голландской вальмы характерен укороченный скат с расположенным под ним вертикальным фронтоном. Чаще всего применяется, если в доме устроено мансардное помещение и нужны окна для него. При этом вальма укорачивается на две трети или половину длины. Это производится смещением стойки к торцу здания с удлинением коньковой балки.

Полувальмовая крыша голландского типаГолландская полувальма позволяет расширить мансарду и использовать вертикальное остекление

Несколько иначе формируется кровля датской вальмы. В этом случае сверху выполняется укороченный фронтон, а затем устраивается скат кровли трапецевидной формы.

Датская полувальмаПри формировании датской полувальмы серху устраивается укороченный фронтон

Четырёхскатная вальмовая крыша

Второе название четырёхскатной вальмовой крыши — шатровая. Он состоит из четырёх одинаковых скатов, сходящихся в одной точке. Это получается, если форма здания квадратная. По сути, на такой кровле всего четыре диагональных стропила, остальная поверхность образуется нарожниками. Шатровая кровля обычно устраивается с углом наклона до 30o и отличается повышенной устойчивостью к ветровым нагрузкам.

Четырёхскатная вальмаШатровую кровлю можно возвести только на квадратном здании
Четырёхскатная кровля по-американски

Появление американского варианта четырёхскатной крыши связано с желанием использовать подкровельное пространство для создания мансардного помещения. Для этого можно установить на каждой стропильной паре поперечную затяжку и дополнительно укрепить ригеля на нужной высоте. Такие решения принимаются на стадии проектирования. Установка затяжек коренным образом изменяет всю механику стропильной системы. Они компенсируют распирающие усилие от стропил на мауэрлат, а следовательно, и на стены.

Вальма с висячей стропильной системойЗатяжки и ригеля, проложенные в каждой стропильной паре, устраняют распирающие нагрузки и укрепляют кровлю

Вальмовая крыша с «кукушкой»

Такое устройство несёт в себе не только чисто декоративные функции. На самом деле «кукушка» (или «скворечник») помогает решить несколько чисто прикладных проблем:

  1. Увеличение полезного пространства мансардного или чердачного помещения. За счёт «кукушки» можно устроить дополнительные кладовые, ниши или санузел.
  2. Обеспечение дополнительного естественного освещения, которого в мансарде всегда недостаточно. А это основное требование санитарных норм в отношении жилых помещений.
  3. Возможность устройства вертикального остекления. «Кукушка» представляет собой дополнительный фронтон с вертикальной стеной, в которую врезать окно гораздо проще и дешевле.
  4. Улучшение внешнего облика строения.

    Вальмовая кровля с «кукушкой»Кроме расширения площади мансарды «кукушка» позволяет сделать в ней вертикальное окно

Для изготовления «кукушки» делается отдельный каркас поверх основной стропильной системы. Главная проблема, которая может возникнуть при устройстве такого элемента, это протечки в кровле. Поэтому такую работу лучше доверить опытному специалисту.

Устройство каркаса «кукушки»Для установки «кукушки» требуется вмешательство в основную стропильную систему кровли

Вальмовая крыша с козырьком

Установка козырька практикуется над главным входом в дом. Для этого поверх основной стропильной системы устраивается обрешётка для козырька. В отличие от создания «кукушки» основной скелет не нарушается, оставаясь монолитным. Кроме чисто утилитарных удобств, связанных с пользованием навесом, он является ещё и украшением дома.

Козырек на вальмовой крышеКозырек на вальме выглядит очень красиво и защищает вход в здание от дождя и снега

Несимметричная вальмовая крыша

Создание несимметричной вальмовой крыши связано с желанием как можно более рационально использовать подкровельное пространство. Характерным признаком несимметричной кровли является наличие скатов различной величины и угла наклона. Из преимуществ такой крыши можно выделить презентабельный внешний вид и оригинальность. К недостаткам относят трудоёмкость исполнения, влекущую за собой значительное удорожание и сложность расчётов основных параметров.

Устройство стропильной системы несимметричной вальмыНаличие несимметричных скатов вносит в конструкцию вальмовой крыши ещё большие сложности

Бесконьковая вальмовая крыша

Конёк для вальмовой крыши является основным несущим элементом, связывающим стропильную систему в единое целое. Однако в некоторых конструкциях диагональные стропила сходятся в одной точке, и конёк отсутствует как таковой. Выше уже упоминались такие кровельные системы — шатровые. Отсутствует конёк и в симметричных купольных кровлях, но таковые вальмовыми уже не назовёшь. К вальмовым можно отнести шпилевидные кровли с числом вальм от трёх до восьми. Финишным покрытием таких кровель на жилых зданиях обычно является металлический лист, исполнение — фальцевое.

Бесконьковая кровляКоличество скатов бесконьковых крыш часто опеределяется геометрическими особенностями каркаса постройки

Монтаж вальмовой кровли

Сборка стропильной системы такой крыши — довольно сложный процесс. Тем не менее в классической интерпретации процесс доступен для исполнения своими руками. Нужно сразу оговориться, что самостоятельная сборка не является препятствием для приглашения одного или двух помощников.

Монтаж вальмовой стропильной системы производится следующим образом:

  1. Укладка и крепление мауэрлата. Под ним нужно проложить гидроизоляцию из рубероида поверх стены здания. По углам мауэрлата устанавливаются четыре укосины для усиления конструкции в продольном направлении.
  2. Установка и временное крепление стоек. Их нужно поставить на лежень.

    Крепление стоек вальмовой кровлиСтойки монтируются на лежень и укрепляются временными подкосами до тех пор, пока не будут установлены все диагональные стропила

  3. Закрепление коньковой балки поверх стоек.
  4. Установка и крепление фронтальных стропил к мауэрлату и коньковой балке.
  5. Монтаж диагональных стропил между коньковой балкой и углами мауэрлата — четыре штуки.

    Диагональные и фронтальные стропилаПоложение диагональных стропил окончательно устанавливает форму всех скатов

  6. Установка нарожных балок между мауэрлатом и диагональными стропилами.
  7. Установка шпренгелей между укосинами и диагональными стропилами.
  8. Для зданий шириной до шести метров допускается изготовление затяжек между стропильными ногами при монтаже навесной системы. Эти элементы конструкции служат для компенсации распирающей нагрузки на мауэрлат со стороны стропильных ног.
  9. Дополнительное укрепление стропильных ног стойками или укосинами в зависимости от размеров здания.

    Стропильный каркас вальмовой кровлиГотовая стропильная система далее обивается обрешёткой, на которую монтируется кровельный пирог и финишное покрытие

При монтаже стропильной системы применяются различные виды дополнительных креплений. Их производят промышленным способом специально для различных узлов и соединений.

Крепёж для монтажа стропильной системыЭлементы крепежа стропил позволяют обеспечить необходимую прочность и высокое качество монтажа

По окончании сборки стропильной системы формируется кровельный пирог и устанавливается финишное покрытие кровли выбранным материалом.

При выборе угла наклона вальмовой крыши обычно исходят из эстетических соображений, заботясь о внешнем виде здания. Можно сначала выбрать уклон скатов, а потом рассчитать высоту конька, а можно, наоборот, задаться положением конька и исходя из этого рассчитать угол между стропилами.

Видео: монтаж вальмовой кровли в одиночку

Повышенная трудоёмкость исполнения вальмой крыши многократно компенсируется её высокими прочностными характеристиками и завидным дизайном. Если внимательно разобраться с конструкцией и понять назначение каждой детали или узла, нет ничего невозможного для построения стропильной системы самостоятельно. Успехов вам!

roofs.club

стропильная система, чертежи, как сделать своими руками, фото

Опытные мастера и проектировщики кровельных каркасов и покрытий могут подтвердить, что из всех существующих конструкций стропильная система полувальмовой крыши считается наиболее совершенной и одновременно сложной в изготовлении. Ее основа была придумана и реализована лет триста назад в условиях очень влажного и снежного климата побережья Балтийского моря, что наложило определенный отпечаток на устройство каркаса полувальмовой крыши.

Полувальмовая крыша: стропильная система, чертеж, фото

Полувальмовая крыша: стропильная система, чертеж, фото

Устройство полувальмовой крыши

Полувальмой называют небольшой скат или сектор крыши, располагающийся между короткими наклонными стропилами со стороны фронтона.

В современных конструкциях полувальмового типа используют два варианта компоновки:

  • Верхнее расположение ската полувальмы или двухскатная полувальмовая крыша. Небольшой сектор кровельного покрытия примыкал к коньку над фронтоном, в итоге крыша оставалась очень похожей на обычную двухскатную кровлю, поэтому за ней и сохранилось такое название;
    Полувальмовая крыша: стропильная система, чертеж, фотоПолувальмовая крыша: стропильная система, чертеж, фото
  • Нижнее расположение половинки вальмового ската на двух наклонных стропилах. Его размер составляет не менее половины основного ската. В этом случае конструкция называется полувальмовой четырехскатной крышей, фото.
    Полувальмовая крыша: стропильная система, чертеж, фотоПолувальмовая крыша: стропильная система, чертеж, фото

В последнем случае между коньком и верхней кромкой полувальмы остается вертикальный участок фронтона, который почти всегда оборудуется вентиляционным или слуховым окном для чердачного помещения.

Полувальмовая крыша: стропильная система, чертеж, фото

Полувальмовая крыша: стропильная система, чертеж, фото

Преимущества и недостатки полувальмовой кровли

Большинство людей находят внешний вид и дизайн подобного типа крыш достаточно привлекательным. Кровля с полувальмой, фото, выглядит более изящно и современно, чем старые прямоугольные двухскатные и даже шатровые крыши.

Полувальмовая крыша: стропильная система, чертеж, фото

Полувальмовая крыша: стропильная система, чертеж, фото

В чем преимущества полувальмовой крыши

Необычная и немного странная, на первый взгляд, кровля с полувальмовыми скатами изначально появилась в Дании и Голландии, как наиболее оптимальный вариант, способный противостоять климату с большим количеством тумана, дождя и снега, частыми морозами и регулярным обледенением кровли и фронтов.

Поэтому в полувальмовой крыше изначально заложены некоторые особенности конструкции, позволяющие бороться с влагой:

  • Дополнительные скаты отлично защищали верхнюю часть фронтона, примыкающего к коньку, от затекания воды, конденсирующегося тумана и сильных дождей с ветром;
  • Использование полувальм позволяло снизить давление воздушного потока на фронтоны в условиях сильного ветра;
  • Применение полувальмовой конструкции вместо полноценной четырехскатной крыши давало возможность уменьшить продольные габариты здания.

На первый взгляд, это не слишком важно для современных реалий, но еще недавно укороченный полувальмовый скат кровли был решением проблемы в условиях очень плотной городской застройки. Дизайн дома с укороченной крышей оказался достаточно привлекательным, поэтому датская кровля с черепицей или полувальмовая ломаная крыша уже давно стали классикой архитектуры.

Важно! Полувальмы достаточно эффективно отражают напора ветра.

Если попытаться заменить полувальмовую крышу двускатной, с плоским фронтонами, то последние будут испытывать нагрузку в несколько сот килограммов, что может привести при сильном ветре к выдавливанию облицовки стены.

Недостатки крыши с полувальмами

Помимо изящного дизайна и неплохой адаптации к плохим погодным условиям, у данного типа конструкции есть и определенные недостатки. Прежде всего, высокий профиль крыши. Изначально полувальмовые каркасы крыш были очень высокими. В современных конструкциях высота конька определяется заказчиком. Но даже при небольшой высоте установки коньковой балки монтаж полувальмовой крыши значительно сложнее, чем в случае двухскатных стропильных каркасов классической схемы.

Вторым существенным недостатком является увеличение количества швов и линий стыковки сопряженных скатов. В полувальмовой крыше их меньше, чем у шатровых или у классических четырехскатных схем, но все равно перечень мест для потенциальной протечки воды больше, чем у двухскатной системы.

Поэтому на верхние полувальмы крыш нередко устанавливают дополнительные козырьки, отражающие часть потоков дождевой воды и защищающие от намокания фронтоны и стены под ними.

Для четырехскатных полувальмовых крыш проектировщики нашли иное решение. Вместо козырьков они продлили две боковые скатные плоскости, в результате окно и верхняя кромка с планкой примыкания оказались под их защитой.

Полувальмовая крыша: стропильная система, чертеж, фото

Полувальмовая крыша: стропильная система, чертеж, фото

Схема стропильной системы полувальмовой крыши

В самом простом варианте конструкция кровли с половинками вальм, пристроенных к стропильному каркасу, напоминает четырехскатную схему.

Полувальмовая крыша: стропильная система, чертеж, фото

Полувальмовая крыша: стропильная система, чертеж, фото

Например, если посмотреть чертеж полувальмовой крыши с нижним расположением полувальм, то становится понятным, как формируется опорная система стропильных балок:

  • Стропила полувальмовой крыши делятся на две группы — рядовые и вальмовые. Первые укладываются на боковых скатах кровли, из вторых формируют половинки вальм;
  • Центральная часть стропильного каркаса составляется таким же способом, как и в случае обычной двухскатной крыши, длина конька составляет примерно 2/3 расстояния между боковыми стенами;
  • Форму и высоту наклона будущего полувальмового ската формируют вальмовыми стропилами;
  • Полувальмы набираются из наслонных стропил, которые в основании упираются в мауэрлат, а верхней полкой на поперечный ригель с вкладышем.

Для схем с верхним расположением полувальм стропильная система формируется за счет вальмовых балок, установленных между коньком и горизонтальной ригельной балкой.

Полувальмовая крыша: стропильная система, чертеж, фото

Полувальмовая крыша: стропильная система, чертеж, фото

В этом случае фронтонные свесы удлиняют на расстояние, равное шагу рядовых стропил.

Разновидности полувальмовой четырехскатной крыши

В современном строительном дизайне можно встретить достаточно большое количество различных модификаций полувальмовой кровли, их активно применяют для различных схем мансард и жилых чердаков, полутора и двухэтажных построек с балконами и открытыми площадками для отдыха. Все они основываются на двух классических типах – датской и голландской схеме с полувальмовым построением стропильного каркаса.

Голландская полувальмовая крыша

Данный тип кровли по устройству полностью совпадает с рассмотренной ранее конструкцией с верхним расположением полувальмы.

Полувальмовая крыша: стропильная система, чертеж, фото

Полувальмовая крыша: стропильная система, чертеж, фото

Обычно голландский вариант построения полувальмовых скатов используют для полутораэтажных домов, стропильные системы которых выполнены с длинными скатами, расположенными под большим углом наклона.

Полувальмовая крыша: стропильная система, чертеж, фото

Полувальмовая крыша: стропильная система, чертеж, фото

Использование полувальмы позволяет снизить ветровую нагрузку на стропильную систему и одновременно защитить от дождя балкон или окна, построенные на фронтоне здания.

Полувальмовая крыша: стропильная система, чертеж, фото

Полувальмовая крыша: стропильная система, чертеж, фото

Голландский способ обустройства полувальмовой кровли дает возможность надежно изолировать верхнюю часть чердака от мансарды или жилого подкрышного пространства. Один из вариантов голландской схемы полувальмовой крыши приведен на видео

Полувальмовая крыша: стропильная система, чертеж, фото

Полувальмовая крыша: стропильная система, чертеж, фото

Голландские стропильные системы идеально подходят для обустройства мансард с ломаной крышей, дачных домиков и загородных коттеджей.

Полувальмовая крыша: стропильная система, чертеж, фото

Полувальмовая крыша: стропильная система, чертеж, фото

Датская полувальмовая крыша

Это классический вариант стропильной системы с нижним расположением полувальм. Голландские модели, несмотря на всю простоту и доступность изготовления двухскатной крыши, получили меньшее распространение, чем датские, так как рассчитаны на достаточно большие по размерам стропильные каркасы. Только в последние 10-15 лет с активным строительством двух и трехэтажных усадьб голландские системы стали пользоваться не меньшей популярностью.

Датские полувальмовые стропильные каркасы могут использоваться практически на любых типах построек, от особняков в три этажа до небольших одноэтажных зданий. В условиях очень влажного и холодного климата Дании полувальмовые системы строили обязательно с ломаными скатами, как на схеме.

Полувальмовая крыша: стропильная система, чертеж, фото

Полувальмовая крыша: стропильная система, чертеж, фото

Верхняя часть стропильного каркаса строилась под очень большим углом – до 70о, нижние свесы и полувальмовые скаты располагались под наклоном всего в 20о. В результате получалась крыша, по форме очень напоминающая остроконечную средневековую шляпу, одинаково удобную и в снег, и в дождь. В таком доме жили хозяева преимущественно на втором этаже, на первом находилась печка и кухня, на чердаке и в подкрышном пространстве хранилась утварь и припасы.

Полувальмовая крыша: стропильная система, чертеж, фото

Полувальмовая крыша: стропильная система, чертеж, фото

Долгое время датские кровли с ломаными скатами оставались визитной карточкой Копенгагена. Современные полувальмовые стропильные системы лишь отдаленно напоминают кровельные конструкции двухсотлетней давности.

Полувальмовая крыша: стропильная система, чертеж, фото

Полувальмовая крыша: стропильная система, чертеж, фото

Важно! В современных условиях датскую полувальмовую стропильную систему выбирают лишь в качестве альтернативы шатровой или обычной четырехскатной крыше.

Такая конструкция дает возможность обустроить пару чердачных окон, не прибегая к более сложным слуховым и врезным системам.

Как рассчитать площадь полувальмой конструкции крыши

Вычисление площади поверхности основывается на школьном курсе планиметрии. Условно кровельное покрытие можно рассматривать, как две пары геометрических фигур. Для датской системы это будут две большие и две малые трапеции основных скатов и полувальм соответственно.

Чтобы найти площадь основного ската, необходимо умножить продольную длину ската на полусумму горизонтальных длин конька и расстояния между крайними точками по линии карниза. Для вычисления площади полувальм используется та же формула. Расстояние от ригеля до карниза умножается на полусумму длин ригельной балки и фронтонной линии. Остается лишь сложить две площади и умножить на два.

Полувальмовая крыша: стропильная система, чертеж, фото

Полувальмовая крыша: стропильная система, чертеж, фото

Как сделать полувальмовую крышу своими руками

Основная сложность в выполнении подобного рода работ заключается в том, что даже самые точные расчеты длин и размеров деталей стропильных систем редко когда совпадают с тем, что требуется на строительной площадке. Все равно по месту приходится подгонять своими руками все детали стропильной системы.

Совет! При расчете заготовок для сборки и установки полувальмовой крыши размеры всех деталей принимают с положительным допуском в 5%.

Более менее точных размеров достигают на специализированных линиях промышленного изготовления стропильных каркасов. В этом случае все детали каркаса полувальмовой крыши получаются практически точно по чертежу, и несущую систему можно собрать, как конструктор.

Начало установки стропильной системы

Монтаж полувальмового каркаса начинают с конькового прогона. В центре потолочного перекрытия, точно по осевой линии крыши, устанавливают две вертикальные стойки, на которых крепится брус конька. Чтобы рама не деформировалась и не отклонилась от начального положения, систему фиксируют временными подкосами и распорками.

Следующим этапом на собранную коньковую раму устанавливают две пары стропильных балок, по две штуки с каждого конца горизонтальной поперечины конька. Основу каркаса крепят и усиливают растяжками и распорками.

Полувальмовая крыша: стропильная система, чертеж, фото

Полувальмовая крыша: стропильная система, чертеж, фото

Сборка полувальмовых скатов

Для того чтобы сформировать плоскость полувальмы, необходимо установить опорную поперечину или ригель. Его крепят к вертикальной стойке, удерживающей коньковую балку, и временно сшивают с рядовыми стропилами. Следующим этапом вырезают и устанавливают вальмовые стропила. Это наиболее сложный этап сборки стропильной системы полувальмовой крыши, так как нужно постараться максимально точно разметить и запилить опорные плоскости балок. После выравнивания плоскости можно капитально крепить ригель.

Полувальмовая крыша: стропильная система, чертеж, фото

Полувальмовая крыша: стропильная система, чертеж, фото

Остальные стропила полувальмового ската вырезаются и ставятся по результатам промера размеров под каждую балку. Последним этапом укладывают рядовые стропила, нашивают обрешетку, настилают пароизоляцию и кровельное покрытие.

Советы и рекомендации

Одно из наиболее «узких» мест полувальмовых крыш связано с обустройством зоны примыкания верхней кромки кровельного покрытия к вертикальной поверхности фронтона. Именно в этом месте чаще всего затекает дождевая вода, поэтому еще на этапе сборки стропильной системы под обрешетку укладывают металлический фартук из тонколистовой оцинкованной стали. Это дает возможность увеличить жесткость линии стыка и предотвратить отрыв планки примыкания от стены.

Заключение

Стропильная система полувальмовой крыши, относительно простая в сборке и надежная в эксплуатации, широко используется в частном домостроении в качестве более удачной альтернативы сложным шатровым и четырехскатным конструкциям. Если имеется определенный опыт строительства хотя бы двухскатных каркасов, то вполне реально построить своими руками простейшую датскую или голландскую кровлю.

bouw.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
