Отопление теплицы дровами: способы реализации, преимущества и недостатки

Имеете небольшую теплицу и желаете круглый год получать к столу свежие овощи? Считаете, что это невыполнимая задача и все равно придется обращаться к «услугам» рынка? Но ведь на этом самом рынке торгуют овощами такие же простые люди, как и вы! Значит, вполне реально иметь дома небольшую тепличку, чтобы постоянно баловать себя хотя бы простой, но свежей зеленью с собственной грядки. Если в летнее время года эта задача выполнима, то на зимний период многие хозяева просто «консервируют» свои теплицы до следующего сезона.

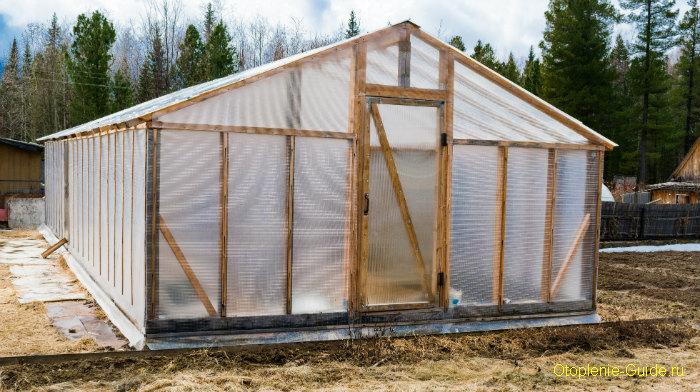

Теплица весной.

Чтобы получать урожай круглый год, в теплице необходимо устроить систему отопления. Теплица изготовлена из стекла, обычной пленки или поликарбоната, которые способны удерживать внутри конструкции тепло, необходимое для создания благоприятных условий вашему огороду. Остается выбрать наиболее экономичный вариант системы отопления и грамотно все обустроить.

Многие считают, что самыми удобными способами подачи тепла в теплицу являются газовые котлы, инфракрасные обогреватели и другие современные отопительные приборы. Действительно, отопление газом это один из лучших вариантов на сегодняшний день, с которым может соперничать пожалуй только тепловой насос.

Однако, важно при этом подсчитать экономический эффект – сколько будет затрат на обогрев и сколько собранного урожая. Ведь может получиться так, что выгоднее приобретать свежие овощи на рынке. Дрова являются одним из самых дешевых способов обогрева теплицы.

Способы отопления теплицы дровами

На сегодняшний день, несмотря на развитие современных технологий, дровяное отопление по-прежнему востребовано у потребителя. Современные системы усовершенствованы в сравнении с буржуйками прошлого века. Они стали более универсальными и не нуждаются, как раньше, в круглосуточном контроле. Такое оборудование может быть исполнено в нескольких вариантах:

Центральная печь на дровах

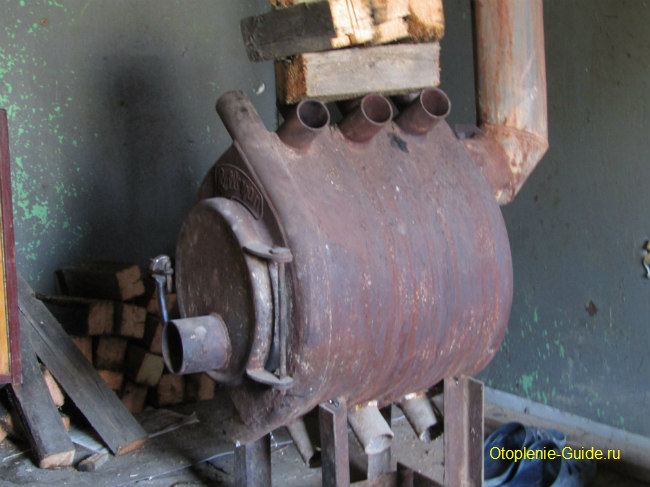

Печь Булерьян.

Самый простой и часто используемый способ отопления теплицы. Конструкцию можно изготовить своими руками из кирпича (можно бывшего в употреблении) или металлических листов, соединенных сваркой. В печке необходимо устроить дымоход, который будет выходить через крышу или стену теплицы. При этом источниками тепла будет сама печь и дымоход, через который выходит нагретый дым.

Основным минусом такой печи является то, что тепло находиться в одном месте – вокруг самой печи. И чем дальше от нее, тем воздух в теплице будет холоднее. В то время как у самого источника тепла воздух может достигать такой температуры, которая способна оказать губительное воздействие на растительность.

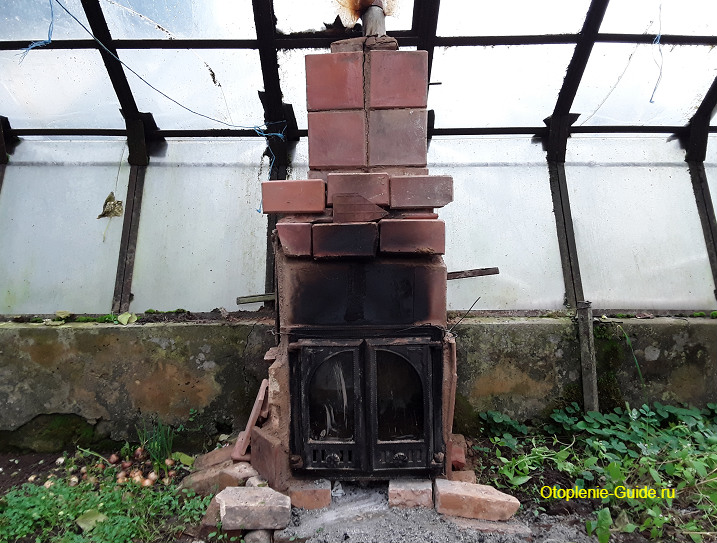

Дровяная печь в теплице.

Совет! Для того, чтобы распределить теплый воздух по теплице достаточно возле печи установить вентилятор, который будет распределять теплый воздух от печи к остальным местам отапливаемого помещения.

Следует заметить, что при использовании центральной печи на дровах резко снижается влажность воздуха в самой теплице, почва от этого быстро пересыхает, растения могут начать увядать. Чтобы этого избежать необходимо установить в теплице большую емкость с водой.

Еще одним недостатком использования центральной печи является невозможность хранения для нее большого запаса твердого топлива прямо в теплице. Дрова будут занимать значительную площадь и являться дополнительным источником появления вредоносных насекомых. Если держать топливо на улице, то постоянное открывание-закрывание дверей теплицы будет способствовать выходу теплого воздуха на улицу.

Печь с горизонтальным дымоходом вдоль теплицы

Горизонтальный дымоход дополнительно нагревает воздух

Горизонтальный дымоход дополнительно нагревает воздух

Дымоход следует прокладывать вдоль стен или под самим потолком, чтобы человек мог избежать случайных ожогов. Такая конструкция способствует равномерному распределению теплого воздуха по всей площади теплицы. Но есть одно но!

Важно! В таких системах быстро накапливается сажа и во избежание пожаров, трубы необходимо часто прочищать, что довольно затруднительно в случае их горизонтального расположения.

Для решения этих проблем необходимо внести изменения в конструкцию системы. Нужно устроить печь в приямке, а дымоходную трубу пропустить через теплицу под углом или под небольшим слоем земли. В данном случае конструктивная особенность отопления позволит прогревать помимо воздуха, еще и грунт.

Печь на дровах с водяным отоплением

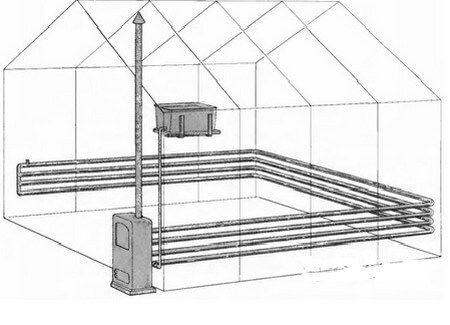

Расположенная снаружи печь и внутренний водяной контур

Расположенная снаружи печь и внутренний водяной контур

Наиболее эффективным способом отопления теплицы дровами является печь или котел с водяной системой, которое позволяет избежать вышеперечисленных трудностей. При этом появляется возможность обогревать равномерно все без исключения участки теплицы.

Печь устанавливают снаружи или внутри помещения, либо в отдельном тамбуре. От нее через всю теплицу прокладывается замкнутый контур труб, по которым, как в доме, циркулирует теплоноситель.

Если оборудование установлено снаружи или в отдельном тамбуре, то дрова в этом случае можно хранить там же. Больше сохраняется драгоценное тепло, так как отпадает необходимость постоянно открывать дверь теплицы для закладки топлива. К тому же, отсутствуют угарные газы и сокращается среда обитания вредоносных насекомых.

Примечание! Когда печь перестает топиться, водяное отопление способно удерживать тепло в теплице относительно длительное время.

Если в теплице бетонный пол, можно пропустить под ним трубы. Это создаст благоприятный эффект, ведь будет греться сам грунт, что положительно скажется на растениях. Как известно для растений наиболее важна температура земли, а не окружающего воздуха.

Совет! При организации системы обогрева теплицы, для достижения максимального результата, многие закапывают трубы прямо в грунт.

Единственным недостатком водяного отопления является сложность монтажа, что компенсируется эффективностью и надежностью системы.

Вывод

Безусловно, отопление теплицы дровами не является самым передовым и лучшим способом, однако именно он становиться незаменимым в случае отсутствия газа или частого отключения электроэнергии.

Видео



Отопление теплицы дровами: виды печек, характеристика, правила, эффективность, фото, видео

Материалы для изготовления печки длительного горения

Печи длительного горения могут быть выполнены своими руками из листового металла или различных металлических конструкций. Примеры и чертежи таких печек приведены ниже.

Печка из бочки

Отопительный прибор, выполненный своими руками, предназначенный для отопления подсобных помещений, выполнен из двухсотлитровой металлической бочки. Печка работает на опилках, стружке и других отходах деревообработки. Внутри большой бочки на подставке установлена малая бочка для загрузки топлива. Под ней зольник — выдвижной ящик из листового металла.

Сама печка поставлена на подставку, роль которой играет автомобильный диск. Из обрезков трубы диаметром 100-150 мм выполнен дымовой патрубок. Бочка оснащена крышкой из листового металла с ручкой и отверстием для подачи воздуха.

Внутрь малой бочки устанавливают заточенное на конус полено, оно обозначено на чертеже. Вокруг него насыпают опилки. После утрамбовки полено вынимают и поджигают опилки. В процессе тления в пространство большой бочки выделяется газ, где и происходит его дожигание.

Печь с водяным контуром из металлической трубы

Самодельная печка длительного горения из металлической трубы, которая может работать на дровах или опилках, оснащена водяным контуром. Загрузка производится снизу, для интенсификации горения внутри печи установлен распределитель воздуха, прижимающий тлеющие дрова.

В центре диска установлена телескопическая полая труба, через которую поступает воздух прямо в камеру сгорания, где благодаря наваренным на диск ребрам равномерно распределяет его по всей поверхности дров. Он опускается самостоятельно, по мере прогорания топлива. Поднять его перед загрузкой можно с помощью троса.

Загрузочная дверца расположена в центре печи. Снизу находится прочистная дверца и зольник. В верхней части — дымовая труба. Печка оснащена водяным контуром с патрубками для входа и выхода воды. Такой печью с водяным контуром можно достаточно эффективно отапливать небольшие дома и другие помещения, и сделать ее можно из подручных материалов своими руками.

Печь из отработанного газового баллона

Печка из газового баллона можно сделать без лишних затрат и поиска подходящего материала. Размеры баллона на 50 литров отлично подходят для выполнения такой печки, а толщина стенок и герметичность позволяют сделать ее безопасной в использовании.

Конструкция печи в целом не отличается от предыдущей модели, это видно на чертеже. В качестве корпуса используется баллон от пропана со срезанным верхом. Из листового металла своими руками выполняют подходящую по размеру крышку с отверстием для трубы распределителя воздуха. Загрузку топлива производят через верх, заполняя объем баллона почти до дымохода. Работает такая печь на опилках и других отходах, а также на мелких дровах. Топливо тщательно трамбуют, разжигают с помощью щепы или средства для розжига и устанавливают распределитель воздуха, после чего накрывают крышкой.

Эффективность такой печи довольно высока, а благодаря герметичному корпусу ее можно использовать для обогрева помещений, где длительно находятся люди. При желании ее можно оснастить водяным контуром, пропустив дымовую трубу через котел.

Бубафоня

Печи буржуйки обладают небольшим КПД и необходимостью частой догрузки топлива. Умелец Бубафоня придумал самодельную конструкцию, которая отличается принципом сгорания топлива.

Особенности и устройство

Основное отличие в печи Бубафони – верхний забор воздушной массы, что привело к таким положительным свойствам, как:

  • более длительное горение топлива;
  • нет необходимости в частой загрузке топки;
  • лучшее сохранение тепла;
  • экономичность, потому что такую печь можно сделать из подручных материалов: бочки из железа или металла; в качестве топлива можно использовать не только дрова, но и доски, щепки, картон или стружки. А также печь Бубафоня работает автономно, то есть без использования электрической энергии.

Есть и минусы такой конструкции:

  • внешне выглядит непрезентабельно;
  • средняя теплоотдача;
  • нагарообразование на стенках печи;
  • образуется конденсат, который в зимнее время замерзает и перекрывает основную трубу;
  • во время забора воздуха иногда появляется огонь из воздуховода;
  • с установкой такой печки необходимо позаботиться о вентиляции в теплице.

Чтобы самостоятельно сделать Бубафоню, необходимо знать устройство и принцип работы печи. Воздух заходит через верхнюю трубу, а топливо начинает гореть. Сгорая, зола будет накапливаться на поверхности топлива и мешать ему гореть. Из-за этого нужно позаботиться об установке пресса в виде металлического блина, диаметр которого немного меньше бочки. Посередине блина просверливается отверстие для трубы с кислородом.

Топливо сгорает, и пресс опускается, вымещая золу между блином и стенкой. Такая зола остывает и уходит через дымоход с остальными продуктами горения.

Изготовление

Изучив чертежи и схемы печи, поняв принцип работы, можно своими руками сделать Бубафоню. Немаловажным моментом является выбор емкости. В качестве нее может использоваться труба большого диаметра, бочка, пустой газовый баллон.

Что бы то ни было, придется доделать конструкцию:

  • избавиться от крышки;
  • для получения емкости с открытым верхом необходимо заварить дно;
  • приготовление пресса: для этого подойдет металлический листовой круг;
  • по центру просверлить отверстие для трубы и присоединить трубу с помощью сварки;
  • на крышку тоже приваривается труба с большим диаметром для того, чтобы первая труба могла скользить свободно;
  • для создания зазора, чтобы воздух проходил между поверхностью и топливом, на трубу закрепить профиль из металла;
  • для топки изготовить дверцу из железного листа и прикрепить;
  • сверху емкости проделать отверстие для дымохода и присоединить трубу;
  • сделать ножки для печки, если днище не «стоит».

При изготовлении дымохода необходимо учитывать необходимость создания сопротивления, что позволит более длительной задержке тепла.

До установки печи необходимо под нее сделать фундамент из кирпичей и подложку из оцинкованного листа. Это поможет избежать нагрев нижней части печки, что приводит к гибели близко растущих культур. Фундамент также сохраняет и распространяет теплоту.

После установки печи необходимо обложить кирпичами для улучшения теплоотдачи.

Делаем буржуйку

Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.

Все размеры представлены скорее как ориентиры, некий усредненный наилучший вариант. Вы же, в свою очередь, можете отклоняться от размеров деталей для создания печки, удовлетворяющей Ваши конкретные пожелания.

Конструкция печи длительного горения вполне понятна из представленного выше чертежа. Вот ее основные узлы:

  • Камера сгорания – в ней горят дрова с образованием пиролизного газа;
  • Камера дожига – в ней происходит сгорание продуктов пиролиза;
  • Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
  • Дымоход – в большинстве случаев это труба диаметром 100-150 мм.

Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.

Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры

Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм

Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.

Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.

Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).

Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.

Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.

Еще одна интересная пиролизная печь длительного горения представлена на следующем рисунке. Она изготавливается из бочки или отрезка трубы большого диаметра и снабжается подходящей крышкой. В нижней части, на расстоянии 80-100 мм от дна, вваривается металлический диск с отверстием посередине. Между диском и дном, на боковой стенке, вваривается дверца. Полученное пространство образует у нас топку. В верхней части ввариваем дымоход диаметром 70-100 мм.

В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.

Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.

Плюсы и минусы самодельных буржуек длительного горения

Теперь, когда известны основные конструкции печей с увеличенным периодом горения топлива необходимо проанализировать положительные качества и недостатки этих устройств.

К положительным сторонам необходимо отнести:

  • Существенную экономию топлива;
  • Высокую теплоотдачу;
  • Возможность длительное время работать в «автономном» режиме;
  • Возможность использования для большинства видов разного топлива.

Увы, у этих конструкций имеются и недостатки, которые никак нельзя назвать несущественными:

  • Необходимость герметичного соединения всех частей корпуса при сборке;
  • Высокие требования по содержанию в чистоте дымоходов;
  • Несмотря на то, что печи рассчитаны на длительный период эксплуатации за ними необходимо периодически присматривать;
  • Для пользования такими устройствами необходимы определенные навыки и умения;
  • Чтобы самостоятельно собрать такую печь нужно владеть довольно высокими навыками в металлообработке;
  • Для использования нужны хорошо высушенные дрова.

Применение пиролизных печей

Печи длительного горения на дровах, пеллетах или опилках часто используют для обогрева подсобных помещений и мастерских, гаражей, теплиц. Их можно использовать и для отопления дома, но при этом необходимо обеспечить герметичность печи, так как возможно выделение угарного газа.

В случае использования пиролизной печки для обогрева садового или жилого дома лучше оснастить ее водяным контуром, подключенным к радиаторам отопления, а сам отопительный агрегат установить в котельной.

В данной статье рассказывается о том, как просто сделать коптильню для холодного копчения, которая в домашних условиях поможет приготовить настоящие деликатесы из самых обычных продуктов. Узнать том, как изготовить генератор дыма для холодного копчения, можно заглянув сюда . Здесь вы найдёте самые понятные чертежи для создания эффективной буржуйки своими руками: http://gidpopechkam.ru/pechki/burzhujki-chertezhi.html

«Бубафоня»

«Бубафоня» – это один из лучших вариантов печей для небольших размеров теплиц. Её конструкция проста и незамысловата, но при этом она позволяет весьма эффективно отапливать теплицу, тратя по минимуму ресурсов и сил. Сделать её самостоятельно не составит никакого труда. В качестве материалов можно использовать старую бочку и кое-какой металл, который, скорее всего, найдётся во дворе у каждого заядлого огородника, а различные её чертежи можно легко найти в интернете. Стоит разобраться, как строится самодельная «Бубафоня».

Особенности и устройство

Как уже говорилось ранее, главной особенностью печки-буржуйки является увеличенный КПД и редкая загрузка топлива. Этого эффекта удалось добиться благодаря вертикальной подаче кислорода и прессу, помогающему эффективно распределить кислород и убрать остатки перегоревшего топлива.

Изготовление

Хотя устройство «Бубафони» и кажется довольно сложным, сделать её своими руками довольно просто, особенно если раннее уже было дело с заготовками из металла. Для её создания понадобится железная бочка, труба размерами чуть больше, чем высота бочки, труба для дымохода и лист металла, из которого будут изготавливать пресс, дверцы и различные мелкие составляющие.

Следует придерживаться следующей инструкции по изготовлению:

  • первым делом нужно взять бочку и срезать её верх, для экономии материалов из него также можно сделать будущую крышку;
  • в нижней части бочки зазоров быть не должно, если же они имеются, пусть и маленькие, то лучше их заварить;
  • из прочного куска металла нужно вырезать блин диаметром на 4 см меньше, чем диаметр бочки, а затем в его центре проделать дыру, подходящую по размеру для имеющейся трубы;
  • снизу на круг следует прикрепить уголки или металлический профиль для создания зазора между ним и топливом для свободного прохождения воздуха;
  • нужно приварить трубу и блин друг к другу;
  • в крышке для бочки проделать дыру чуть больше, чем диаметр трубы, зазор между ними должен быть минимален, но при этом труба должна свободно скользить;
  • в нижней части бочки вырезается отверстие для дверки зольника;
  • следует изготовить дверцу зольника, приварить навесы и закрепить её;
  • сбоку на верхней трети бочки проделать дыру для дымохода и приварить его к ней;
  • печь должна надёжно стоять на земле, если она не хочет делать этого самостоятельно, то можно приварить к ней ножки или подпорки.

Вот и всё, «Бубафоня» готова. Как видно, изготовить её своими силами совсем несложно, а весь затраченный труд многократно окупится в будущем.

Оценка возможности самостоятельного изготовления разных моделей

Пиролизный процесс реализуется в разных конструкциях, и выбор варианта изготовления печи для теплицы – решающий момент, влияющий на ее рентабельность. Так, несмотря на всю привлекательность обогревательных устройств из кирпича (они действуют как энергоаккумуляторы, отдавая накопленное за день тепло ночью), сложить их своими руками весьма непросто – недаром в деревнях всегда ценились хорошие печники.

Печки с металлическими корпусами гораздо проще в монтаже. Для пиролизной версии «буржуйки» обычно используется любая емкость круглого сечения из металла толщиной 4–6 мм – в ней легко обеспечить плавный ход газораспределителя. Впрочем, мастера-самоделкины приспосабливают в своих целях и подручный материал – старые бочки, газовые баллоны, прямоугольные металлические коробы и т. д.

Помимо материала оболочки, котлы длительного горения классифицируются по виду используемого топлива – жидкого или твердого.

Действительно, существуют устройства, способные работать даже на отработанном масле, и монтаж их достаточно прост. Но есть нюанс, существенно ограничивающий их применение, а именно, взрывоопасность такой печи – малейшее попадание влаги в топку с разгоряченным маслом приведет к моментальному воспламенению.

Это на самом деле высокоэффективный и простой в эксплуатации агрегат, но с точки зрения изготовления «на коленке» его конструкция сложна и требует точного соблюдения размеров и пропорций, а также большого количества сварных швов и качества их соединения.

И наконец, последняя из подходящих для теплиц печей длительного горения своими руками выполняется достаточно быстро, ее можно приспособить под любое топливо, и горит она очень долго. Кроме этого, нет каких-либо строгих привязок к размерам – для сборки допускается использовать то, что есть под рукой.

Это печь «Бубафоня», и именно ее стоит рассмотреть более подробно.

Видео: Работа печи длительного горения, изготовленной из бочки

Рассмотренная конструкция обладает всеми достоинствами печей длительного горения, однако, специфика использования этого отопительного агрегата может превратить преимущества в недостатки. Например, если в отапливаемом помещении необходимо поработать час или два, то лучше использовать обычную буржуйку — она и тепло даст сразу же после возгорания дров, и прогорит топливо как раз к моменту вашего ухода. Если же потребуется обогревать помещение целый день, то более подходящей конструкции просто не найти. В отдельных случаях можно установить и два отопительных агрегата, подключив их к одному дымоходу. Благо, места при этом потребуется совсем немного.

Схема и принцип работы.

Конструкция печи состоит из нижней основной камеры первичного горения, в которой горит, точнее, тлеет древесина и верхней вторичной камеры, где догорают пиролизные газы, выделяемые при тлении древесины.

Камеры разделяются подвижным поршнем который упирается в древесину и по сути создаёт две камеры нижнюю для горения древесины и верхнюю для догорания пиролизных газов. За счёт такой конструкции топливо сгорает полностью и отдаёт тепло по максимуму.

Подача кислорода в нижнюю камеру идёт через трубу поршня, по мере сгорания древесины, поршень проседает под своим весом и тем самым не даёт древесине получить много кислорода и быстро сгореть.

Интенсивность горения в печи регулируется заслонкой на вентиляционной трубе поршня, чем больше отверстие, тем больше поступает кислорода и тем интенсивней греет печь и наоборот, если прикрыть заслонку интенсивность горения будет меньше, и топливо будет гореть дольше.

Конструктивные особенности

Закладывая этот принцип горения в систему нагрева печей, инженеры учитывали, что конструкция агрегата сильно изменится. Во-первых, горение должно происходить с минимальным количеством поступающего в топку кислорода.

Во-вторых, для сгорания пиролизных газов необходима отдельная топочная камера, куда будет подаваться кислород в необходимом (большем) объеме.

Поэтому данный тип отопительных агрегатов в своей конструкции имеет две топки: в первой горят дрова, во второй пиролизный газ. В первую добавляется минимум кислорода, во вторую больше. Разделены топки перегородкой или каналами, по которым газы двигаются, при этом нагреваясь до определенного уровня (300 — 400 °C).

Отопительные печи длительного горения работают на твердом топливе, чаще всего на дровах. Для отопления небольших загородных домов (дачи, коттеджа) – это на сегодняшний день оптимальный вариант.

С его помощью достигается увеличение времени между закладками дров, в некоторых моделях дрова одной закладки горят до двух суток. Плюс получение необходимого количества тепла, которое можно регулировать с помощью увеличения и снижения подачи кислорода в камеру сгорания топлива.

Есть, правда, у этих печей один нюанс. Начинать растопку надо как обычную дровяную печь. Для этого в первую камеру сгорания подается в большом объеме кислород, заслонка на дымоходе открывается полностью.

Для растопки необходима хорошая тяга. После того как печь разогреется, подачу свежего воздуха снижают, заслонку на дымоходе прикрывают.

Самодельная “бубафоня” длительного горения

Срежьте болгаркой сварочный шов с верхнего торца бочки, выравняйте острые кромки. В результате получается цилиндр и крышка с готовой отбортовкой. С помощью молотка или кувалды подогните внутрь края цилиндра. А буртик крышки загните наружу. Переворачивая крышку, наденьте ее на цилиндр. Крышка будет, не сползая, надежно сидеть на месте.

Вырежьте зубилом отверстие для поддувной трубы в центре крышки (чтобы она проходила свободно в отверстие, достаточно использовать диаметр 102 мм).

Схема сборки “бубафони”.

Отверстие для пробки на крышке можно наглухо заварить, но лучше оставить: заглядывая внутрь можно регулировать процесс горения.

Затем в верхней части бочки размечается место для присоединения куска дымоходной трубы.

Намеченное отверстие вырезается, и приваривается кусок дымоходной трубы длиной 20-25 см и диаметром 150 мм. Можно установить сразу внутри трубы перекрывающую заслонку. Корпус печки готов.

Следующее на очереди – воздухоподающее устройство. Для большей жесткости края блина отгибаются (чтобы не скручивало блин от жары). В центре блина вырезается отверстие для поддувной трубы, и она приваривается. Если для блина используется крышка от еще одной бочки, то наглухо заваривают отверстие для пробки: при горении газы будут проходить лишь по окружности блина. К блину с нижней стороны приваривают швеллеры или уголки. Воздухоподающее устройство также готово.

Оно вставится внутрь цилиндра. Вверху поддувной трубы ставится регулировочная заслонка такого же диаметра, как у трубы. Вертикально к внутренней стенке трубы приваривается шпилька с резьбой, на краю заслонки под эту шпильку просверливается отверстие, учитывая, чтобы заслонка, насаженная на шпильку, закрыла в точности трубу.

После насаживания заслонки, затягивайте ее гайкой-барашком. Ослабив гайку, сдвинув заслонку в отношении края трубы и затяув гайку обратно, возможно будет регулировать поступление в топку воздуха.

Установите сверху крышку – и готова вся печка.

Остается установить трубу для дымохода. Ее диаметр обязан быть менее 150 мм, в противном случае продукты горения удалятся не полностью. Для хорошей тяги лучше иметь трубу длиной 5 м. Установите ее возле печи, желательно на ножках. Герметично заварите нижнюю часть трубы.

Подсоедините печку встык к колену, которое приварено к дымоходной трубе, затяните хомутом, под него подложив стеклоткань для герметичности. Для слива конденсата, собирающегося в трубе, вваривают под коленом трубы шаровой кран (прутком можно будет прочищать засор).

Этот кран необходим обязательно, так как при замерзании конденсата возможен разрыв сварного шва. Конденсат, кроме того, может потечь в печку, а сквозь неплотности соединительного хомута – наружу.

Теперь уже можно теперь топить печь “бубафоню”. Сняв крышку, вытащите воздухоподающее устройство. Уложите дрова – при этом высота не должна превышать высоту нижней кромки дымоотводного колена. Если класть дрова вертикально, то войдет больше. Поленья можно выбирать и крупные, до 20 см в диаметре – без проблем сгорят.

Формируется верхний слой из нарубленных мелко щепок. Кладется сверху тряпка или бумага, поливается чуть-чуть керосином. Теперь дрова покрываются блином воздухоподающего устройства, нанизывается сверху крышка печки. Открывая поддувную заслонку, внутрь воздухоподающей трубы бросают кусок зажженной бумаги или тряпки (от сильной тяги спички быстро гаснут).

Когда разгорятся дрова с характерным треском, полностью перекрывается поддувная заслонка. Бубафоня в таком режиме может работать без всякого присмотра сутками.

Эта дровяная печь длительного горения дает немного пепла ввиду того, что дрова сгорают почти полностью. Пепел можно долгое время не убирать.

Как видно, конструировать печи “Бубафоня” своими руками вполне возможно. Многие народные умельцы делают их не только из бочек, но и из газовых старых баллонов, больших огнетушителей. Основное требование, предъявляемое к будущей печи – прочные стальные стенки.

Вот таким образом можно сделать печь длительного горения.

Самодельные дровяные печи длительного горения: схема и принцип работы

Если подача воздуха свободна, а тяга сильная, сухие дрова очень быстро сгорают.

Если при полной загрузке дров с помощью контроля подачи воздуха трансформировать горение в тление, то тепловыделение затянется на часы или даже сутки.

Вот устройство простой, но довольно эффективной дровяной печи, ориентированной на длительное горение, которое повторяет схему котла Стропува. В народе эта печь называется «бубафоня» ( по фамилии человека, выложившего впервые в Интернет схему печи).

Схема самодельной печи длительного горения.

Такую печь изготовить не сложнее, чем более привычную широкой общественности буржуйку.

Однако совершенно не стандартны принцип горения и конструкция такой печи. Горение проходит не снизу вверх, как в обыкновенных печах, а, начинаясь с верхних слоев, опускается вниз, пока дрова прогорают.

Дрова под блином в топке зажигаются сверху, благодаря воздухоподводящей трубе. При горении газы просачиваются через края блина и выходят в дымоход. Блин по мере сгорания дров опускается вниз. Контролировать подачу воздуха возможно заслонкой на концах воздухоподводящей трубы.

Разновидности печей длительного горения

Если вы запланировали соорудить печь долгого горения своими руками, у вас есть все инструменты и вы не боитесь сложностей, тогда вам непременно пригодится информация из следующего раздела нашего обзора – в нем мы будем рассказывать о разновидностях данных печей.

Печка-буржуйка

Самая простая из всех печей – это буржуйка. Она представляет собой железную печь, собранную на основе старого газового баллона или из листового металла. Для того чтобы обеспечить длительное горение, ее внутренний объем делается очень большим – проще всего это реализуется в моделях из листовой стали, достаточно лишь выбрать подходящий по размерам чертеж.

Такая печь может работать на дровах, на угле, а также на прессованном твердом топливе. Она проста в эксплуатации, легко растапливается и дает большое количество тепла. Также она характеризуется неприхотливостью. Если вам нужна простая печка для дачи, смело выбирайте буржуйку – она станет самым простым и доступным вариантом.

Дровяная печь камин из кирпича или камня

Этот вариант хорош тем, что мы можем реализовать в нем длительное горение и поработать над дизайном. В сети присутствуют чертежи подобных печек с большими камерами сгорания и с камерами дожигания – это так называемые пиролизные агрегаты. Они сжигают не только топливо, но и образующиеся в процессе пиролиза газы. Агрегат из кирпича получится громоздким, но весьма эффективным. Вот его плюсы:

  • Длительное сохранение тепла за счет применения кирпича или камня;
  • Отличный внешний вид – достаточно найти подходящий проект и сделать аккуратную кладку;
  • Возможность работы в жилых помещениях, в отличие от все той же «бубафони».

Недостатком является то, что для сборки такой печи длительного горения потребуется опыт в кладке кирпича.

Печь «бубафоня»

Представленная печь длительного горения обладает внушительными размерами, работает на дровах и отличается на редкость простой конструкцией – в зависимости от объема, она сможет гореть до 20-24 часов, не требуя частых подходов для закладки дров. Для ее изготовления потребуются пара металлических емкостей с крышками (подойдут бочки на 100-200 литров), трубы для дымохода и подачи воздуха, а также швеллер для создания утяжеленного поршня.

Печь длительного горения «бубафоня» чаще всего применяется для обогрева нежилых построек – это гаражи, теплицы с растущими в них огородными культурами, помещения технического назначения и подсобные помещения. Некоторые умельцы оснащают ее отопительными контурами, что позволяет отапливать жилые комнаты, не рискуя заполнить их едким дымом.

Центральная дровяная конструкция: плюсы и минусы

Центральная дровяная конструкция изготовляется из металлических или кирпичных материалов. При этом чем больше теплица, тем больше печная конструкция. Ее назвали центральной из-за надобности установки посередине теплицы, что позволяет оптимально распределить тепло по всей площади тепличного помещения.

Такая конструкция работает на дровах, поэтому особенных приспособлений не требуется для эксплуатации.

Центральная дровяная печь обладает немалым количеством недостатков.

  • Частые поливы растений и постоянное увлажнение воздуха в теплице. Из-за быстрого нагрева воздух быстро сушится, а значит и почва. Некоторые сельскохозяйственные культуры не переносят такой климат в теплице. Установка бочек с водой рядом с печью позволить немного компенсировать этот минус.
  • Другим немаловажным моментом является неравномерное распределение горячего воздуха по всей площади тепличного помещения. Самая высокая температура будет поддерживаться рядом с печью, а чем дальше растения, тем воздух будет холоднее. В результате замерзнет некоторая часть растений по периметру. Это необходимо учитывать, если теплица большого размера и с высоким потолком.

Выровнять температуру можно с помощью индукционных ламп длительного горения. Их располагают в самых отдаленных частях теплицы. И также обогрев инфракрасным обогревателем позволит сохранить культуры. Такой вариант для теплиц с низкими потолками не подходит: необходимо сделать выбор в пользу дровяной печи или индукционной лампы. Если выбрана печь, то вблизи необходимо установить небольшие вентиляторы для разгона теплоты.

Булерьян: отличительные черты

Булерьян – печка длительного горения, очень похожа на буржуйку. Здесь также воздух обогревается горячим дымом от труб по периметру теплицы, становясь также горячим. В отличие от буржуйки, в Булерьяне воздух нагревается иначе: прохладный воздух входит в нижнее отверстие трубы и начинает нагреваться корпусом топочного пространства, куда прилегают трубы. В результате прохладный воздух нагревается до 60 градусов и уходит через верхнее отверстие. Топливо для печи: дрова, угли, пеллеты, отходы пиломатериалов.

Булерьян, в отличие от буржуйки, обладает некоторыми преимуществами.

  • Больший КПД в результате дожигания дымовых газов. В итоге топлива расходуется меньше, а теплота получается больше.
  • Полное сгорание топлива.
  • Один раз затопив Булерьян, она может работать трое суток, что намного облегчает труд садоводу. Для людей, которые не могут каждые сутки закладывать топливо, это отличный вариант.

Часто Булерьян называют конструкцией без недостатков, однако все же есть один минус, который не связан с конструкцией печи, производительностью и экономичностью: выделение едких компонентов, которые не подвергаются утилизации.

Изначально Булерьян применяли лесорубы Канады, которым часто приходилось вести кочевой образ жизни. Поэтому печь должна была обеспечить безопасность и максимально быстро нагревать помещение.

Для быстрого нагрева теплицы нужно поддерживать постоянный процесс горения, однако Булерьян работает в основном в режиме тления. При постоянном интенсивном горении металлическая поверхность печи очень скоро прогорит.

Для розжига печи применяются сухие щепки, картон, бумага. Главное – чтобы они были сухими и быстро сгорали. За процессом горения следят через стеклянную дверь или дроссель. Когда топливо превращается в угли, снова подкидывают топливо. Нельзя использовать в качестве топлива угли, так как Булерьян – дровяная печка. Для нагрева даже большой теплицы много времени не потребуется.

Категорически запрещается повышать температуру в печи до сверхвысоких температур. Во-первых, прогорит металлическая поверхность, во-вторых, излишнее тепло выйдет на улицу, так как теплопроводность труб ограничена, в результате чего избыток тепла не передается воздуху. А также в качестве топлива не рекомендуется применять кокс – это приведет к поломке устройства.

При установке Булерьяна необходимо придерживаться правил пожарной охраны. Устанавливается печь на негорючей поверхности, например, на кирпичах, уложенных плашмя, или металлической подставке.

При изготовлении своими руками печи немаловажным элементом является дымоход, к которому предъявляются требования:

  • материал дымохода: кирпич, бетон, металл;
  • параметры дымохода.

В установке печки Бурельян нет никакой сложности, достаточно подготовить место, грамотно сделать дымоход и можно начинать нагрев.

О видах и особенностях печей для теплиц смотрите в следующем видео.

Оптимальный выбор

Оптимальным вариантом отопления теплиц является установка печи буржуйки, которая считается наиболее экономичной и простой в эксплуатации. Обогреватель состоит из бочки с дверцей для топки, дымоотвода, трубы для выхода тепла наружу, перемычки в верхней части.

Происходит обогрев благодаря перемещению дыма:

  • По трубе перемещается горячий дым, труба устанавливается либо по бокам теплицы, либо по центру.
  • Поверхность печи излучает теплоту.
  • Над перемычкой образуется теплый воздух и выходит наружу по трубе.

В качестве топлива могут использоваться отходы пиломатериалов, угли или дрова. От вида топлива и проникания воздуха в топочное пространство печи зависит качество горения. Такой способ отопления подходит для тех, кто часто может контролировать процесс горения. Это является единственным недостатком буржуйки.

У печей длительного горения этот минус является преимуществом: в них топливо можно подкладывать гораздо реже. Они также расходуют меньше топлива и уменьшают нагревание стенок печи без уменьшения теплоотдачи. Они очень схожи по характеристикам с инфракрасными обогревателями.

Печь длительного горения имеет две камеры, одна из которых полностью сжигает остаточное топливо, а другая сжигает только основную часть. Доступ кислорода в камеру ограничен, в результате чего топливо не сгорает сразу, а долго тлеет с выделением большого количества тепла.

В качестве топлива для печей длительного горения могут использоваться различные бытовые отходы, но без вреда для растений. Постоянство температуры в тепличном помещении обеспечивает необходимые условия для роста культур.

Способы отопления теплицы дровами

Экологичная усадьба: Имеете небольшую теплицу и желаете круглый год получать к столу свежие овощи? Для этого необходимо в теплице обустроить систему отопления.

Имеете небольшую теплицу и желаете круглый год получать к столу свежие овощи? Считаете, что это невыполнимая задача и все равно придется обращаться к «услугам» рынка? Но ведь на этом самом рынке торгуют овощами такие же простые люди, как и вы! Значит, вполне реально иметь дома небольшую тепличку, чтобы постоянно баловать себя хотя бы простой, но свежей зеленью с собственной грядки. Если в летнее время года эта задача выполнима, то на зимний период многие хозяева просто «консервируют» свои теплицы до следующего сезона.

Способы отопления теплицы дровами

Чтобы получать урожай круглый год, в теплице необходимо устроить систему отопления. Теплица изготовлена из стекла, обычной пленки или поликарбоната, которые способны удерживать внутри конструкции тепло, необходимое для создания благоприятных условий вашему огороду. Остается выбрать наиболее экономичный вариант системы отопления и грамотно все обустроить.

Многие считают, что самыми удобными способами подачи тепла в теплицу являются газовые котлы, инфракрасные обогреватели и другие современные отопительные приборы. Действительно, отопление газом это один из лучших вариантов на сегодняшний день, с которым может соперничать пожалуй только тепловой насос.

Однако, важно при этом подсчитать экономический эффект – сколько будет затрат на обогрев и сколько собранного урожая. Ведь может получиться так, что выгоднее приобретать свежие овощи на рынке. Дрова являются одним из самых дешевых способов обогрева теплицы.

СПОСОБЫ ОТОПЛЕНИЯ ТЕПЛИЦЫ ДРОВАМИ

На сегодняшний день, несмотря на развитие современных технологий, дровяное отопление по-прежнему востребовано у потребителя. Современные системы усовершенствованы в сравнении с буржуйками прошлого века. Они стали более универсальными и не нуждаются, как раньше, в круглосуточном контроле. Такое оборудование может быть исполнено в нескольких вариантах:

ЦЕНТРАЛЬНАЯ ПЕЧЬ НА ДРОВАХ

Способы отопления теплицы дровамиПечь Булерьян в центре помещения

Самый простой и часто используемый способ отопления теплицы. Конструкцию можно изготовить своими руками из кирпича (можно бывшего в употреблении) или металлических листов, соединенных сваркой. В печке необходимо устроить дымоход, который будет выходить через крышу или стену теплицы. При этом источниками тепла будет сама печь и дымоход, через который выходит нагретый дым.

Основным минусом такой печи является то, что тепло находиться в одном месте – вокруг самой печи. И чем дальше от нее, тем воздух в теплице будет холоднее. В то время как у самого источника тепла воздух может достигать такой температуры, которая способна оказать губительное воздействие на растительность.

Совет! Для того, чтобы распределить теплый воздух по теплице достаточно возле печи установить вентилятор, который будет распределять теплый воздух от печи к остальным местам отапливаемого помещения.

Следует заметить, что при использовании центральной печи на дровах резко снижается влажность воздуха в самой теплице, почва от этого быстро пересыхает, растения могут начать увядать. Чтобы этого избежать необходимо установить в теплице большую емкость с водой.

Еще одним недостатком использования центральной печи является невозможность хранения для нее большого запаса твердого топлива прямо в теплице. Дрова будут занимать значительную площадь и являться дополнительным источником появления вредоносных насекомых. Если держать топливо на улице, то постоянное открывание-закрывание дверей теплицы будет способствовать выходу теплого воздуха на улицу.

ПЕЧЬ С ГОРИЗОНТАЛЬНЫМ ДЫМОХОДОМ ВДОЛЬ ТЕПЛИЦЫ

Способы отопления теплицы дровамиГоризонтальный дымоход дополнительно нагревает воздух

Дымоход следует прокладывать вдоль стен или под самим потолком, чтобы человек мог избежать случайных ожогов. Такая конструкция способствует равномерному распределению теплого воздуха по всей площади теплицы. Но есть одно но!

Важно! В таких системах быстро накапливается сажа и во избежание пожаров, трубы необходимо часто прочищать, что довольно затруднительно в случае их горизонтального расположения.

Для решения этих проблем необходимо внести изменения в конструкцию системы. Нужно устроить печь в приямке, а дымоходную трубу пропустить через теплицу под углом или под небольшим слоем земли. В данном случае конструктивная особенность отопления позволит прогревать помимо воздуха, еще и грунт.

ПЕЧЬ НА ДРОВАХ С ВОДЯНЫМ ОТОПЛЕНИЕМ

Способы отопления теплицы дровамиРасположенная снаружи печь и внутренний водяной контур

Наиболее эффективным способом отопления теплицы дровами является печь или котел с водяной системой, которое позволяет избежать вышеперечисленных трудностей. При этом появляется возможность обогревать равномерно все без исключения участки теплицы.

Печь устанавливают снаружи или внутри помещения, либо в отдельном тамбуре. От нее через всю теплицу прокладывается замкнутый контур труб, по которым, как в доме, циркулирует теплоноситель.

Если оборудование установлено снаружи или в отдельном тамбуре, то дрова в этом случае можно хранить там же. Больше сохраняется драгоценное тепло, так как отпадает необходимость постоянно открывать дверь теплицы для закладки топлива. К тому же, отсутствуют угарные газы и сокращается среда обитания вредоносных насекомых.

Примечание! Когда печь перестает топиться, водяное отопление способно удерживать тепло в теплице относительно длительное время.

Если в теплице бетонный пол, можно пропустить под ним трубы. Это создаст благоприятный эффект, ведь будет греться сам грунт, что положительно скажется на растениях. Как известно для растений наиболее важна температура земли, а не окружающего воздуха.

Совет! При организации системы обогрева теплицы, для достижения максимального результата, многие закапывают трубы прямо в грунт.

Единственным недостатком водяного отопления является сложность монтажа, что компенсируется эффективностью и надежностью системы.

ВЫВОД

Безусловно, отопление теплицы дровами не является самым передовым и лучшим способом, однако именно он становиться незаменимым в случае отсутствия газа или частого отключения электроэнергии.

опубликовано econet.ru

ПОДПИСЫВАЙТЕСЬ на НАШ youtube канал Эконет.ру, что позволяет смотреть онлайн, скачать с ютуб бесплатно видео об оздоровлении, омоложении человека. Любовь к окружающим и к себе, как чувство высоких вибраций - важный фактор оздоровления - econet.ru.





Ставьте ЛАЙКИ, делитесь с ДРУЗЬЯМИ!

Отопление теплицы дровами – предлагаемые конструкции печей

Еще десять-пятнадцать лет тому назад, когда вставал вопрос организации отопления теплиц, никто и не сомневался, что дрова будут стоять на первом месте в рейтинги самых часто используемых видов топлива. Со временем многое изменилось, современный подход к организации систем отопления дали возможность использовать и другие варианты. Здесь и инфракрасные обогреватели, и системы с газовыми котлами и радиаторами отопления, электрический тип, конструкция которого основана на нагревательных кабелях, проложенных под землей. Вариантов сегодня стало много, но отопление теплицы дровами не стало менее актуальным. Тем более, предлагаемые производителями конструкции стали более совершенными: они выделяют больше тепловой энергии, имеют уменьшенные габариты, требуют сниженного количества дров, плюс почти бесконтрольная эксплуатация.

Классификация

Говорить в данном случае о какой-то серьезной классификации не приходится. Но небольшой модельный ряд в этой категории все же присутствует.

Центральная печь

Это обычная дровяная печь, установленная в центре теплицы, от которой вертикально отходит дымоход. Она может быть сооружена из кирпича (огнеупорного) или сварена из металла. Конструкция эта проста, не требующая больших знаний в сборке. Основной источник тепла – это стенки прибора и поверхности дымохода.

Буржуйка с водяным баком

Для небольшой теплицы это оптимальный вариант. Но, к сожалению, у этого варианта есть множество недостатков.

  • Тепло, выделяемой этим отопительным агрегатом, распределяется по пространству теплицы неравномерно. Чем дальше от прибора, тем температура ниже. Иногда разница температур значительная. Около печки воздух практически горячий, так что растения здесь не растут. Дальше благоприятная зона, но она небольшая. Около стенок постройки совсем холодно. Некоторые умельцы устанавливают около печки вентилятор, тем самым разгоняют тепло. Но практика показала, что этот способ не очень эффективный.
  • Такой вариант отопления снижает влажность внутри теплицы, к чему это приводит, хозяева знают не понаслышке. Некоторые рядом с печкой устанавливают емкость, наполненной водой. Это незначительно, но компенсирует недостаток влаги.
  • Для такого отопительного прибора приходится держать значительный запас дров. Во-первых, они занимают полезную площадь. Во-вторых, в них всегда заводятся вредители для растений. Можно каждую закладку заносить с улицы. Но такие дрова будут влажными, да и через каждые два часа придется открывать входную дверь, впуская холодный воздух.

Печь с горизонтальным дымоходом

Чтобы увеличить теплоотдачу нагревательного котла, установленного в теплице, многие собственники удлиняют дымоход, устанавливая на всю ее длину горизонтальный контур трубы. Неплохой выход из положения, но достаточно опасный. В горизонтальном дымоходе собирается сажа и газ креозот, это взрывоопасная смесь, которая при определенной концентрации может загореться. Так что пожар – это реальная ситуация в данном случае. Чтобы этого избежать, придется очень часто дымоход чистить.

Подземный дымоход

Поэтому специалисты рекомендуют использовать эту конструкцию, но в другой вариации. Для этого сам котел опускается в заранее приготовленную яму, а дымоход проводится под землей. Получается, что труба будет нагревать не только воздух, но и грунт. Это, во-первых, повысит эффективность прогревания теплицы, во-вторых, уменьшит пожарную опасность.

Водяное отопление

Это обычная система водяного отопления, где в качестве нагревательного котла используется печь для теплиц на дровах. То есть обычный твердотопливный котел. Его врезают в систему трубного отопления, где в качестве источников тепловой энергии используются радиаторы или регистры.

Водяное отопление

По мнению многих специалистов, именно такой вариант организации отопления в теплицах является идеальным.

  • Во-первых, тепло равномерно распределяется по всему пространству. Обычно радиаторы или регистры распределяют по периметру помещения, тем самым равномерно распределяя тепло.
  • Во-вторых, твердотопливный котел может быть установлен внутри постройки, отдавая тепло своими плоскостями. Это дополнительный плюс.
  • В-третьих, можно в качестве дополнительного источника использовать его дымоход. С помощью водяного отопления можно достичь самого высокого уровня отдачи тепла.

В настоящее время специалисты предлагают современный вариант трубного отопления. Для этого в теплице под грядками в специальных забетонированных нишах прокладываются трубы отопления, которые сверху засыпаются грунтом. В нем высаживаются растения, для которых температура почвы важнее, чем температура окружающего воздуха.

Котел с горизонтальным дымоходом

Внимание! Если котел выставить на улицу или в смежное помещение, то освобождается место для рассады (от котла и склада дров), нет необходимости отслеживать все время температуру внутри.

Правда, у этого вариант есть один большой минус. Из всех предлагаемых конструкций эта самая дорогостоящая, как в плане приобретения необходимых материалов, так и в плане проведения монтажных работ.

Печи длительного горения

Многие считают, что появление печей длительного горения позволило распрощаться со многими проблемами в системе отопления теплиц.

  1. С их помощью решилась проблема экономии топлива. Одной закладки хватает на сутки.
  2. Эффективность данной модели более высокая, чем у обычных твердотопливных котлов. Соотношение такое: 90% против 75%. Разница существенная. Коэффициент полезного действия увеличивается за счет использования внутри котла процесса пиролиза, при котором дрова горят в зоне, куда кислород поступает в минимальных количествах. То есть происходит тление дров. К тому же, выделяемые в камере сгорания топочные газы не удаляются через дымоход наружу, а обогащаются кислородом и сжигаются в дополнительной топке. Происходит максимальный отбор тепловой энергии.
  3. Простота конструкции и ее дешевизна. Такой отопительный агрегат можно собрать своими руками. Знания устройства и навыки работы с электросваркой необходимы.
  4. Простота обслуживания. Здесь важно правильно сделать закладку дров, чтобы между ними оставались минимальные зазоры. Это основное правило.

Печь длительного горения

Этот вариант сегодня набирает популярность среди владельцев теплиц.

Вот такие конструкции сегодня можно предложить для организации отопления теплиц, которые работают на дровах. Каждый выбирает, соотнося свои возможности, особенно денежные, с требованиями, которые владелец предъявляет той или иной модели. Поэтому все вышеописанные варианты сегодня актуальны.

Свежие овощи будут доступны круглый год! Как наладить отопление теплицы зимой

Чтобы круглый год выращивать культурные растения, необходимо организовать в теплице отопление.

Специальное оборудование позволяет поддерживать оптимальный микроклимат в помещении, где выращиваются агрокультуры.

Для некоторых из них это важно, поскольку влияет на урожайность и скорость роста.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Возможные варианты отопления зимой

Разные способы обогрева помещений, будь то газовое или воздушное отопление, обладают нюансами, которые следует учитывать при выборе отопительной системы для конкретной теплицы.

Газовое

Происходит путем использования калориферов, суть работы которых заключается в сжигании топлива непосредственно в самом помещении. При этом применяются горелки двух видов: инфракрасные и инжекционные.

Воздух, производимый в газовых устройствах, предварительно смешивается с наружными воздушными массами.

Полученная смесь целенаправленно поступает в оборудованную систему отопления. Происходит это как при помощи конкретных горелок, так и по специальным рукавам.

Специалисты рекомендуют использовать комплекс источников, обогревающихся воздухом, расположенный по периметру помещения.

Преимущества такого типа отопления:

  • стабильная подача горючих газов;
  • отсутствие необходимости создания специального трубопровода;
  • образование углекислого пара, который требуется растениям.

Вместе с достоинствами подобное отопление имеет и свои недостатки:

  • высокая стоимость работы системы;
  • перенасыщение воздуха углекислым газом;
  • подключение к общему трубопроводу, если размеры теплицы довольно большие;
  • требование постоянного вентилирования помещений.

виды печек, характеристика, правила, эффективность, фото, видео

Меня очень волнует вопрос, как проводить отопление теплицы дровами. Я человек городской, с печным отоплением не знаком, хотя костры жечь приходилось. Однако теплица – это не костёр. Размеры моей теплицы небольшие, потому и решил осуществлять отопление на дровах. Кроме того, у меня есть возможность покупать их по низкой цене. Смущает меня только то, что дрова быстро горят. Это мне нужно всё время быть в теплице? Можно ли всё организовать так, чтобы заложил дрова в печь и пошёл по своим делам, а в это время в теплице будет поддерживаться тепло? И ещё есть проблема. С помощью дров, наверное, можно поддержать температуру осенью или весной, когда не очень холодно. А можно ли содержать теплицу на дровяном отоплении всю зиму? Морозный период у меня длится месяцев 5. Морозы бывают до 20 градусов, случаются и холодные ветра.

Вы правы, отопление теплицы дровами имеет свои тонкости, хотя это один из самых древних способов сохранения высокой температуры. Сейчас более актуально использование газа, солнечной или ветровой энергии.

Дровяное отопление можно разделить на 2 части: экстренное и постоянное. Если вы не планируете использовать свою теплицу зимой, а собираетесь только продлить сезон за счет поздней осени и ранней весны, то можно просто поставить буржуйку, вывести трубу через крышу или стену и приготовить дрова на случай похолодания. Поскольку железные печки быстро остывают, рекомендуется обложить буржуйку со всех сторон булыжниками или кирпичами. Выбирать между камнем и керамикой нужно исходя из ситуации. Камень медленней вбирает тепло, но и медленно его отдает. Кирпич все делает быстрей камня, но медленней металла.

Отопление теплицы дровами имеет свои тонкости, хотя это один из самых древних способов сохранения высокой температуры

Отопление теплицы дровами имеет свои тонкости, хотя это один из самых древних способов сохранения высокой температуры

В качестве постоянного способа обогрева буржуйка, конечно, не годится. Это всю зиму придется сидеть и подбрасывать в топку кубометры дров. Можно сложить нормальную печь из кирпича. Однако даже в этом случае поддержать нормальную температуру в холодный период во всей теплице не удастся. Есть, правда, способы закладки дров, при которых интенсивность горения может быть разной. Если вы имели дело с кострами, то должны знать, что с помощью кладки колодцем можно создать горячее пламя, но при этом дрова сгорят быстро. Однако есть еще кладка под названием «нодья». На горячие угли плотно укладываются толстые бревна, которые долго тлеют, но несильно горят.

Снизить недостатки печки, расположенной в одном месте, можно следующим образом:

  1. Создать печь с горизонтальным дымоходом, проложенным вдоль теплицы на высоте 1,5-2 м. Однако такое размещение создает повышенную пожароопасность.
  2. Разместить печку в земляной ямке, а дымоход пустить под грунтом. Такое положение не только снижает пожароопасность, но и позволяет обогревать и воздух, и почву.
  3. Самый лучший вариант — это водяное отопление. Такая система ничем не отличается от отопления жилых помещений. По периметру теплицы монтируются большие трубы. Для обогрева теплицы этого вполне достаточно. Однако если печь будет располагаться в помещении теплицы, то создать оптимальную температуру будет сложно, поэтому ее выносят в тамбур укрытия.

В качестве постоянного способа обогрева буржуйка, конечно, не годится. Это всю зиму придется сидеть и подбрасывать в топку кубометры дров. Можно сложить нормальную печь из кирпича

В качестве постоянного способа обогрева буржуйка, конечно, не годится. Это всю зиму придется сидеть и подбрасывать в топку кубометры дров. Можно сложить нормальную печь из кирпича

Создав такую систему, вы может ее модернизировать и перейти постепенно на более экономное топливо, например на газ.

Отопление теплицы 520 - 1000 кв.м. схема

В данной статье представлены фото и видео компании GRV (котлы Груздева)

Теплицы активно используются для выращивания огурцов, помидоров, салата и других культур в круглогодичном интервале времени. В теплице с помощью теплового оборудования, котлов и теплогенераторов создается догрев воздуха и почвы до требуемых показателей. Температура напрямую влияет на развитие овощных культур так же как полив, солнечный свет и питательные вещества.  Помимо этого, снижается риск появления вредителей что влияет на качество урожая в итоге, и наличие болезней при правильном обеззараживании почвы после постройки теплицы риск заболеваний кратно снижается.

Особые требования к температурному режиму в рассадниках, для них мы рекомендуем комбинированные котлы, которые нагревают воздух и воду. Горячая вода идет на нагрев почвы и систему полива, а горячий воздух используется для отопления и вентиляции теплицы.

Рис. 1 Фотографии теплогенераторов GRV на отгрузку для отопления теплиц

Теплогенератор GRV твердотопливный спроектирован изначально для отопления теплиц, но нашел очень широкий спектр применения. За два прошедших отопительных сезона мы улучшили аэродинамику, увеличили КПД агрегата. За счет высоких свойств теплогенератор стали использовать так же и для сушки и некоторые тепличные хозяйства эксплуатируют его круглый год. Летом для сушильных камер, зимой для отопления.

Отопление может быть: с ручной загрузкой топлива и автоматической

Рис. 2 Для отопление в ручном режиме подходит горбыль. Теплогенераторы GRV для этого адаптированы

По нагреву: воздушное отопление, комбинированное отопление (греем воздух и почву), регистры водяное отопление.

Для того чтобы отопить теплицу площадью 500 кв.м. вам потребуется:

1. Бетонная площадка для размещения теплогенератора под его основание

2. Набор воздуховодов согласно схеме №1 или схемы №2 (смотрите ниже)

3. Лента монтажная перфорированная для монтажа воздуховодов или крепление согласно чертежу (смотрите ниже)

4. Если на участке нет напряжения 380В, то следует приобрести частотный преобразователь (можете заказать у нашей компании) он преобразует из напряжения 220В в 380В.

5. Далее производится монтаж воздуховодов, монтаж дымохода

Гарантированна данная система будет работать только с теплогенераторами GRV, на которых работает уже более 40 теплиц по всей России. Теплогенераторы ТГ и  "пиролизные" не предназначены для отопления теплиц.

Особое внимание уделяется конструкции теплогенератора которая должна обеспечить работу с таким же КПД как и водогрейный котел

Рис. 3 Узел развязки. Так называемые "штаны" нужны для распределения воздуха по левой и правой стороне

Рис. 4  Разными цветами указаны различные элементы системы воздуховодов

Обратите внимание на схеме №1, что горловина загрузки топлива и дверь топки расположены снаружи теплицы. Во первых это позволяет не заходить в теплицу ночью, т.е. закрыть ее на замок, не выхлаждать. Топка, розжиг производиться снаружи теплицы. Можно изготовить легкий навес или изготовить котельную из легких конструкций. Важно минимально занимать полезную площадь теплицы. Каждый метр квадратный теплицы должен приносить прибыль.

Рис. 5 Установка воздуховодов в деревянной теплице

Для закрепления воздуховодов следует использовать монтажную перфорированную ленту которая выдерживает высокие нагрузки на разрыв и легко монтируется к каркасу теплице

Рис. 6 Лента монтажная для воздуховодов

При выборе схемы размещения воздуховодов следует обратиться к специалисту в GRV, в зависимости от конструкции теплицы и вида растений воздуховоды следует размещать по разному и подбор вентиляторов так же должен быть правильно выбран

Рис. 7 Схема установки теплогенератора GRV, который работает на угле и дровах. Загрузка топлива может производится с улице, это сокращает количество не нужных посещений теплицы

Рис. 8 Фотография сделанная во время работы теплогенератора 400 кВт. Большая часть дыма - пар, так как обычно дрова и горбыль свежего спила с высокой влажностью

Теплогенератор может быть дополнен автоматической подачей топлива, вихревой горелкой на пеллетах, шелухе или опилках.

Рис. 9 Теплогенераторы отличаются большой длиной что позволяет использовать для топки теплицы любой горбыль, древесные отходы

Рис. 10 Для устойчивости теплогенератор переворачивается на бок

Рис. 11 Горелки вихревые на пеллетах для теплогенераторов и котлов. Устанавливаются внутри теплицы

На примере объектов с теплицами, система автоматической подачи топлива, снижает трудозатраты в 2-4 раза. Один человек способен контролировать отопление сразу за 5 работающими агрегатами., это более 10 000 кв.м. теплиц.

Рис. 12 Для особо больших теплогенераторов дымоход устанавливается во внутрь мачты

Очень подробное видео по монтажу, устройству теплогенератора представлено ниже. Данный объект находится в Краснодарском крае. Теплогенератор на дровах мощностью в 400 кВт отапливает площадь теплицы 2000 кв.м. В теплице выращиваются все виды культур. Вид топлива -дрова, горбыль. Для теплогенератора организованна пристройка которая объединена с теплицей. Но над теплогенератором установлена крыша из негорючего материала. Мы подобрали самые минимальные вентиляторы радиальные для снижения затрат на электроэнергию. В теплице что очень важно оптимизируется процесс влажности, растения меньше подвержены заболеваниями чем при повышенной влажности. Так как теплогенератор GRV дает большую дельту по температуре то легко осуществляется проветривание теплицы в любую погоду на улице, возможен дополнительный забор воздуха с улицы, и в теплицу поступает не холодный а нагретый воздух

Полностью автоматическое отопление теплицы с воздушным теплогенератором GRV

Воздушное отопление с использованием теплогенераторов GRV позволяет эффективно поддерживать микроклимат в теплице в соответствии всем требованиям по температуре и влажности в теплице. Теплогенераторы GRV для теплиц рассчитаны с запасом по мощности и максимальным КПД для данных устройств. Автоматическая поршневая подача топлива имеет большее усилие чем шнековая, не выходит из строя при попадании посторонних предметов, проста в обслуживании.

Для контроля за температурой в комплекте с тепло генератором идет щит управления на базе отечественного программируемого контроллера ПР200 с широким функционалом и возможностью дополнительных расширений по требованию заказчика.

Рис. 13 Схема теплицы и воздушного отопления при полностью автоматическом режиме работы

Видео работы автоматического теплогенератора для воздушное отопления

Рис. 14 Вид сверху плюс спецификация элементов для отопления теплицы 500 кв.м.

Рис. 15 Так выглядит схема установки теплогенератора для отопления теплицы. Его расположение должно быть радом с выходом из теплицы. За счет большого бункера загрузка производится один раз в сутки или один раз в двое суток в зависимости от температуры на улице

Как уже говорилось выше воздушное отопление это быстро, эффективно и недорого. Но есть объекты в которых установка воздушного отопления проблематична, например много отдельно стоящих теплиц, или теплица с площадью в 10 тыс. квадратных метров. В таком случае мы устанавливаем водогрейные котлы с автоматической или ручной подачей топлива.

Рис. 16 Универсальный водогрейный котел для отопления промышленной теплицы. Котел установлен непосредственно

Отопление теплицы площадью 1000 кв.м. как правило осуществляется котлом 200 кВт в час.

  • Отопление может быть как воздушное так и водяное с использованием сети регистров, и сборочным коллектором.
  • Если теплиц несколько предпочтение следует отдавать к автоматическим серии GRV (они идут с универсальной топкой)
  • Котел водогрейный устанавливается в теплицу или котельную. Для установки котла в теплицу следует использовать специальный "тамбур", если будете топить в ручном режиме дровами или углем не избежны открывания дверей
  • Обязательный запас по мощности котла и самой системы отопления
  • Котел должен быть мощнее чем система отопления, для топки в ночное зимнее время суток когда нет источника тепла в виде солнца

Рис. 16 Отопление теплицы 1000 кв.м. водогрейным котлом

Важно чтобы при выборе котла был учтен фактор размеров топки. В зимней период времени хватает забот в теплице, и не всегда есть возможность топки колотыми дровами.

Рис. 17 Узел обвязки для двух отопления двух теплиц площадью по 2000 кв.м. на действующем объекте

Рис. 18 Схема водогрейного отопления теплицы с использованием калориферов. Данная теплица имеет площадь 600 кв.м. Для отсекания холода по бокам теплицы проложены регистры в две ветки из трубы 76 мм. Калориферы запитываются от регистров, таким образом экономится материал, снижаются затраты на основной насос. Равномерность протока обеспечивается установкой на каждый калорифер своего насоса небольшой производительности

Рис. 19 На предыдущем слайде можно разработана схема водогрейного отопления теплицы, в котельной теплицы устанавливается универсальный котел GRV 150 который работает на пеллетах и дровах. Топка длиной более 1500 мм обеспечивает возможность утилизации твердых отходов

ДОПОЛНИТЕЛЬНЫЕ СЛАЙДЫ

Схемы отопления теплиц от GRV

Рис. 20 Теплогенератор GRV 500 в количестве 4 штук для отопления промышленной теплицы 9600 кв.м. Четыре теплогенератора работают на твердом топливе, с возможностью подключения газовой горелки. Теплогенераторы устанавливаются непосредственно в теплице. Не требуются капительные вложения в котельную. Для обслуживания в ручном режиме требуется два человека в ночное время. При работе на горелки только один человек.

Рис. 21 Отопление теплицы площадью 3000 кв.м. С задачей справится теплогенератор твердотопливный мощностью 600 кВт. Может дополняться автоматической горелкой

Рис. 22 Проект отопления теплицы с низкими арками. Ранее было проблематично обеспечить отопление в теплицах такой конфигурации. Предложенная схема отопления от GRV, позволяет с минимальными вложениями обеспечить тепло в теплицы с низкими арками.

Рис. 23 Проект котельной для теплогенератора. Удобная, легкая конструкция. Устанавливается у торца теплицы, не занимается полезное пространство в теплице, организуется место для хранения топлива в двух дневном запасе. Сводится к минимуму выхолаживание теплицы.

Рис. 24 Воздушное отопление теплицы площадью 600 кв.м. на базе автоматического теплогенератора GRV 120.

Рис. 25 Комбинированная система отопления, когда греется и земля и воздух от одного отопительного оборудования. Оптимально для выращивания огурцов. Вы можете проветривать теплицу даже в -30*С, пропуская холодный воздух через теплогенератор, он нагревается и чистый нагретый передается в теплицу

Видео обвязки котлов для двух теплиц

Воздушное отопление теплицы 1000 кв. м.

Для воздушного отопления теплицы площадью в 1000 кв.м. понадобиться теплогенератор 200-250 кВт, автоматическая подача топлива, комплект воздуховодов и вентилятор.

Видео теплогенератора GRV мощность номинальная 200 кВт

Схема с воздушным отоплением проверенна и используется на большом количестве объектов, имеет меньшую сумму вложение в систему отопления, позволяет контролировать температуру и влажность воздуха в теплице.

 Специалист по отоплению теплиц: 8918-165-03-01 Анна













Отправить ответ

avatar
  Подписаться
Уведомление о
