Открытый камин: эстетика внешнего вида

Краткое содержание

При всем богатстве выбора, многим собственникам жилья нравится, когда в их квартире (доме) установлен открытый камин: его «живой» огонь, присутствующий в помещении, дарит тепло и украшает интерьер.

Дизайн открытого камина

Устройство подобных очагов различается степенью открытости топки. Есть камины, у которых не прикрыта 1 сторона.

Выпускается также отопление с топочным местом, открытым с 2-х, 3-х или с 4-х сторон. Однако предпочтительным у потребителей считаются варианты с топкой, обслуживание которой ведется с фасада камина.

От подобных очагов веет уютом, от возможности видеть завораживающую игру языков пламени возникает умиротворение.

Плюсы и минусы открытых моделей

К преимуществам каминов, у которых открытая топка, следует отнести:

Камин с открытым очагом

Романтическую обстановку от созерцания того, как пляшет огонь.Он находится в непосредственной близости от находящихся здесь обитателей жилища. Под треск дров, при специфическом запахе и исходящем от очага тепле приятно вести беседу. И в большинстве случаев именно на этих ощущениях основан выбор такого камина.
Получение лучистого тепла (второе название – солярное), которое воздействует на человека естественнее и безопаснее, в отличие от конвекционного.
Простоту и гармонию – камин с открытой топкой подкупает возможностью его обустройства в большинстве интерьеров. И это несмотря на то, что не все нынешние облицовочные материалы можно употребить для его создания (к примеру, стекло). Но в то же время применима привычная каминная отделка (кирпич, камень, изразцы).

Быстроту прогрева комнаты, особенно если топка очага открыта со всех сторон. Удобство оценивается в тот момент, когда владельцы дач, загородных домов намерены зажечь каминное отопление и прогреть комнату, где стоит очаг.
Ускоренное удаление влаги из воздуха: вследствие конвекции сырость исчезает, а сухое легкое тепло заполняет комнату.
Богатство функционала. В открытых очагах устраиваются решетки-гриль, вертелы, подставки для котелков. И тогда камин превращается в подобие костра, в огне которого допустимо приготовить еду.

Среди недостатков, которые имеют открытые камины, упоминаются:

Схема открытого камина
Сниженный КПД – коэффициент полезного действия. Даже открытый со всех сторон очаг не сможет заменить отопление. Правильнее считать, что подобный камин применим, как добавочная конструкция для обогревания.
Небольшое аккумулирование теплоты. Подобный камин дарит тепло только на протяжении того времени, пока пламенеют дрова. Погасший очаг быстро остывает, и бессмысленно ждать от него хоть какое-то тепло.
Возникающие риски из-за неосторожного обслуживания камина. В основном, они появляются, если очаг построен с нарушениями, если устройство эксплуатируется неграмотно. Тогда возможны, например, летящие за пределы камина искры, нарушенная тяга, приводящая к проникновению дыма в помещение. Чтобы избежать опасности, за топочным устройством должен вестись постоянный контроль до полного сгорания дров и превращения их в остывшую золу.
Так называемый «сквозняковый эффект», который выдувает теплый воздух из дымохода и охлаждает камин. Ведь открытый камин потребляет много кислорода для того, чтобы дрова хорошо горели. Его расход, в зависимости от параметров топки, колеблется в пределах 200-1000 куб. м/час. И, если топочное отверстие значительное, то и воздуха из помещения оно втягивает в большом объеме.

В данном случае, когда часть кислорода поступает сквозь щели, открытые двери и форточки, в помещении образуется идущий со всех сторон сквозняк.

В комнате, имеющей высокую герметичность, воздух чрезмерно разреживается, и тогда дым способен проникнуть в помещение. Чтобы подобное не случилось, следует заранее сформировать подведение воздуха прямо в камин.

Открытый камин в гостиной, оформленной в стиле шале

Модификации открытых топочных устройств

Виды каминов принято выделять, исходя из места их расположения.

Устройство камина пристенного типа

Пристенный или пристроенный очаг устраивается в любом месте пространства. Подобную конструкцию соединяют с уже имеющимся дымоходом. Из-за неимения дымохода, ее пристраивают к огнестойкой несущей стене. Но, если дом – из дерева, его стеновые поверхности сохранит обустройство огнеупорной изоляции.

Для этого дерево обшивают листовой или сталью для крыш с последующим укрытием прослойкой войлока, пропитанного глиняной смесью и с дальнейшим покрытием из кирпичной кладки, усиленной проволокой из стали.

Изолирование выполняется в очертаниях очага и дымовой трубы, лишь изоляционная стенка создается выступающей по бокам на 25-30 см. Из-за этого конструкция утяжеляется, что приводит к необходимости устройства для пристенного открытого камина локального фундамента.

Основание делается из 2-х гидроизоляционных слоев рубероида, который укладывается ниже ватерпаса настила. Затем заливается цементно-песчаная стяжка, обустроенная на линии чистового пола. Сами пристенные камины, в основном, строятся из бутового камня либо кирпича.

Угловой камин с открытой топкой – вариация пристроенной модели.
Угловой камин открытого типа
Ее преимущество в том, что она экономит пространство. Но выполняется подобное топочное устройство лишь с открытой фасадной стороной. Этот камин бывает симметричным и асимметричным.
Встроенная модель открытого очага «врезается» в стенную нишу. Монтируют подобное отопление в кирпичных строениях вместе с возведением стен, поскольку дымоход и значительная часть топочной камеры должны размещаться в толщине стены.
Островной тип открытого камина устанавливается в удалении от стеновых поверхностей помещения. Он покоится на подиуме, в форме круга или квадрата, который высится над полом на 35-50 см. Хайло (сборник дыма) и дымовая труба выполняются из листовой стали и размещаются над подиумом.

Английский камин “Манчестер” из кирпича своими руками

Как обезопасить себя от огня открытого очага

И в случае обустройства открытого камина в соответствии с требованиями и правилами такое отопление может быть опасным. Чтобы не случилось несчастья, следует грамотно эксплуатировать топочное устройство.

Правила безопасности

За ним нужно постоянно присматривать, не оставляя ни на минуту без наблюдения.
Подиум вблизи камина должен по кругу с радиусом в 0,5 м иметь площадку, выложенную из огнеупорного материала,- меди, латуни, камня, керамики, кирпича, проч.
Вблизи камина запрещается устанавливать мебель из дерева, аудио- и видеоаппаратуру, ковры, шторы: промежуток от 90 см между очагом и предметами интерьера считается безопасным.
Дополнительным спасением дома от возможного пожара станет монтаж перед открытой топкой специальных защитных ширм или прозрачных экранов из закаленного стекла, что защитит от огня.

Опрокидывания тяги не произойдет, если будет сформирована локальная подводка воздуха к камину.
Нужно следить за тем, чтобы в топке после сгорания дров не скапливалась зола. Выходом станет вовремя убранная зола.
Монтаж перед открытой топкой специальных защитных ширм
Для безопасного отопления в виде открытых каминовдолжны использоваться высушенные поленца из дуба, ясеня, березы или граба. Свойство сырых и дров из хвойных пород – образовывать при горении значительный объем сажи. А хвоя, сгорая, еще и усиленно «стреляет» во все стороны. Устранить нежелательные последствия после вынужденного использования хвойных поленьев помогут осиновые чурки. Положенные в топку в следующую заправку, они очистят дымоход.

Каждая дровяная чурка не должна превышать 2/3 размера топки. А общая величина одного заполнения должна быть в пределах 30-40 куб. м. Ни при каких условиях не должны сжигаться в открытых каминах окрашенные или лакированные ламели.
Регулярная чистка дымовых труб предотвратит пожар. В противном случае накопившейся саже недолго загореться и стать причиной несчастья.

Выбор камина для интерьера

Модель в обязательном порядке должна соответствовать интерьерной стилистике.

Стиль модерн в современном, каменном доме потребует камин, имеющий шероховатую, гладкую или полированную облицовку.

В дом из бревна или бруса лучше поместить камин в стиле кантри. Отделка из природного камня превратит его в респектабельную модель, уместную для расположения в загородном строении.

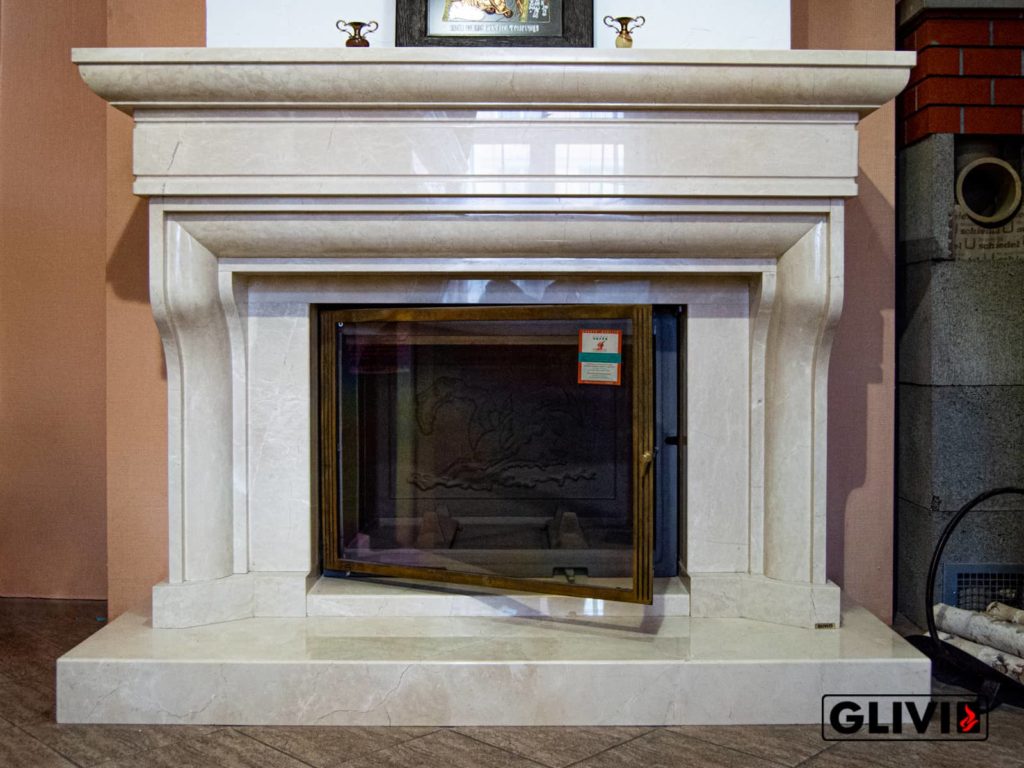

Классические очаги прекрасны в любом интерьере. Мраморная облицовка белых, шоколадных, малахитовых тонов превратит топочное устройство в изысканное, а патинированный камень отделки создаст в помещении атмосферу, приближенную к природной.

У английских каминов в большинстве своем небольшая топка. Их элегантный облик прекрасно впишется в строгий интерьер кабинета. Модели очагов с более вместительной топочной камерой послужат в качестве отопления гостиной и позволят организовать уютное пространство.

Греческие камины, благодаря своей «открытости» со всех сторон, незаменимы для создания изысканного оформления помещения.

“Английский” камин открытого типа

Установка камина

Чтобы камин дарил тепло и доставлял эстетическое наслаждение, его его установку и монтаж следует поручить специалистам. Они справятся с заданием, соблюдая все существующие строительные нормы и правила выполнения трубо- и печных работ.

Профессионалы посоветуют приобрести качественный, с гладкими стенками дымоход. И лучше совершить покупку в магазине, где качество товара находится под постоянным контролем.

Установка камина открытого типа

Очаг из какого материала выбрать

Стандартная открытая топка изготовляется из камня, огнеупорного кирпича или чугуна. Но модели, произведенные в разных странах различными фирмами, отличают свои характерные качества.

Например, английский камин с неглубокой чашей напоминает изделия Викторианской эпохи: их топочная камера отливается по старинным технологиям и нередко украшается декоративным огнестойким кафелем.

Французские открытые топки собираются из готовых блоков, выполненных из огнеупорного кирпича. Итальянские модели – это бюджетные компактные топочные устройства, снаружи изготовленные из керамзитобетона, а внутри – из чугуна.

При подборе открытого камина следует ориентироваться на соответствие его мощности, площади помещения и высоты потолков. Обычно исходят из показателей 1 кВт, приходящийся на 10 кв. м. Если комнатное «поднебесье» располагается слишком высоко, обогрев такого пространства уменьшается.

Видео: Открытый камин, пробная топка

Какой камин выбрать, открытый или закрытый

выбор камина между открытым и закрытым типом

Чем отличаются камины закрытого и открытого типов
1. Открытые камины
2. Закрытые камины
КПД и теплоотдача открытых и закрытых каминов
Как правильно топить без задымления
Как сделать из открытого камина, закрытый
Плюсы и минусы закрытых и открытых каминов
1. В чем преимущества открытых каминов
2. Чем хороши закрытые камины
Техника безопасности при топке камина

Дровяные камины делятся на два типа, по конструктиву топочной камеры. Существуют топки открытого и закрытого типа. У каждой конструкции есть свои особенности. Выбирая, какой камин лучше, закрытый или открытый, обращают внимание на рабочие и эксплуатационные характеристики, а также преимущества и недостатки каждого варианта.

Чем отличаются камины закрытого и открытого типов

Чтобы не ошибиться, выбирая между закрытым или открытым камином, учитывают несколько характеристик и особенностей работы:

Различия в конструкции.
Целевое предназначение.
Эффективность регулирования горения.
Безопасность эксплуатации.
Расходы, связанные с работой камина. Затраты на топливо, обслуживание и т.п.

Кроме четырех основных базовых критериев выбора, учитывают специфику монтажа и размещения, способ нагрева помещения, коэффициент полезного действия.

Открытые камины

Устройство открытого камина – классическая конструкция. Горение происходит в очаге, не имеющем защитного экрана. Принцип работы такой же, как у костра, разведенного на природе. Только в случае открытой каминной топки, распространение огня блокируют три кирпичных стены. Сверху очага установлен колпак дымосборника.

Топливник открытого камина, имеет следующие характеристики:

Обогрев – топки отличает низкий коэффициент полезного действия. Тепло, фактически полностью уходит в дымоходную трубу. В помещении остается тепловая энергия, равная 15-20% общего объема.
Регулирование горения – дровяной камин с открытым огнём, тяжело поддается контролю. Единственный способ регулировать горение, с помощью вьюшки – заслонки, контролирующей силу тяги. После прогорания дров, заслонкой полностью закрывают трубу, чтобы тепло не выходило из комнаты.
Принцип работы – открытые с трех сторон камины, нагревают воздух в топке. Снизу в очаг попадают холодные потоки, после нагрева, горячий воздух поднимается к потолку комнаты. Колосниковую решетку устанавливают, как можно ниже, возле основания пола. Так, обеспечивается лучшая циркуляция воздушных масс, что влияет на эффективность нагрева.
Целевое предназначение – открытые топки редко используются в качестве основного источника обогрева. Основная функция каминов данного типа – декоративная.
Безопасная эксплуатация – из открытой топки, при горении выпадают угли. Обязательно монтируется защитный экран, предотвращающий случайное возгорание.

При горении твердого топлива, выжигается кислород из помещения. В среднем, для нормальной работы камина открытого типа, необходимо около 200 м³ воздуха в час.

Существуют открытые камины, с возможностью видеть огонь с четырех сторон. Модели данного типа, применяются в качестве декора, не могут отапливать помещение.

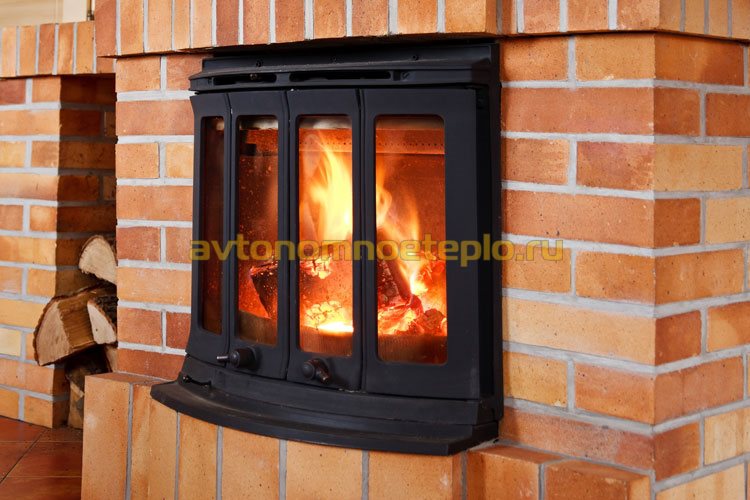

Закрытые камины

Закрытые модели, отличаются от открытых аналогов тем, что в очаг камина вставляется герметичная топка или дверцы. Для наблюдения за пламенем, предусмотрено жаропрочное панорамное стекло.

Горение происходит в закрытой топке, что дает несколько дополнительных преимуществ:

Обогрев – закрытая камера сгорания имеет КПД, достигающий 65-80%, в зависимости от модели. Тепло, выделяемое при сжигании дров, остается в помещении в большем объеме.
Регулирование процесса горения в закрытой топке – воздух подается через систему механических рычагов, контролирующую интенсивность пламени. В некоторых каминах, предусмотрена функция дожига отходящих газов, что увеличивает период работы от одной закладки топлива и улучшает теплоэффективность. Температура в закрытом камине, регулируется с точностью до нескольких градусов, посредством изменения притока воздуха.
Принцип работы – от конструкции обычного классического камина, остается только портал. Топка, по своей конструкции, напоминает камеру сгорания, установленную в кирпичную печь. Отличие – стеклянная дверца из жаропрочного стекла.
Целевое предназначение – в камине закрытого типа, происходит получение тепла с максимальным КПД. Оборудование с успехом применяется в качестве основного или дополнительного источника обогрева.

Главное преимущество закрытой конструкции – полная безопасность работы. Вероятность случайного возгорания от выпавшей горящей искры или угля, что часто происходит в случае открытых каминов, исключается.

КПД и теплоотдача открытых и закрытых каминов

КПД камина с очагом открытого типа, для обогрева помещения недостаточно. Присутствуют большие теплопотери. Чтобы вывести дым из помещения, используется дымоходный колпак и поддерживается стабильная тяга. Тепло уходит вместе с дымом в трубу. Нагрев комнаты происходит только во время горения пламени. Сразу после затухания огня, тепло перестает поступать в помещение.

Закрытая каминная топка, имеет более высокий коэффициент полезного действия, достаточный, чтобы обеспечить полноценный прогрев комнаты. Тепло поступает в помещение через специальные конвекционные каналы.

Для повышения КПД закрытого камина, применяют специальную систему воздуховодов. Трубы подключают к конвекционным каналам. Нагретый воздух равномерно распределяется среди отапливаемых помещений.

Как правильно топить без задымления

Открытый камин имеет еще один недостаток – нередко, наблюдается обратная тяга. При этом дым идет в помещение, а не уходит в дымоход. В топках закрытого типа – это приводит к недостатку кислорода и прекращению горения.

Обратная тяга случается по причине недостаточно прогретого дымохода. Дым отводится из топки посредством естественной циркуляции. Чем лучше и быстрее прогревается труба, тем устойчивее становится тяга.

Причина выбрасывания дыма из открытого камина, заключается в следующем – дым поднимается по трубе до участка, где дымоход не прогрет. В холодном участке образуется воздушная пробка, что приводит к обратной тяге.

Проблемы при работе открытого очага, становятся очевидными сразу же после розжига дров. Дым начнет поступать в комнату в большом объеме.

Такие же трудности с тягой есть и в закрытом камине, если он дымит при открытой дверце.

Чтобы избежать выбросов дыма в закрытых и открытых каминах долгое время не используемых, правильно топить следующим образом:

Для начала, требуется прогреть дымоходную трубу – газету или большой лист бумаги поджигают и засовывают, держа в руке вглубь дымохода. По мере повышения температуры воздуха, в трубе увеличится атмосферное давление, тяга будет становиться все интенсивнее.
Начинают топить камин постепенно, огню не дают разгореться в полную силу. Первая топка длится не более 1 часа. После этого, продолжают растопку в обычном режиме.

Как сделать из открытого камина, закрытый

Повысить теплоотдачу открытого камина, достаточно просто, с помощью встраивания в портал закрытой топки или установки дверок. Модификация выполняется следующим образом:

Подготавливаются стенки портала. Чугунные и стальные топки выпускают в разных типоразмерах, что облегчает установку.
Переделка открытого камина в закрытый требует соединения дымового канала топки и существующей дымоходной трубы. Если диаметр дымохода не совпадает с размерами выводящего патрубка, устанавливают специальный переходник.
Зазоры между топкой и порталом заделываются.

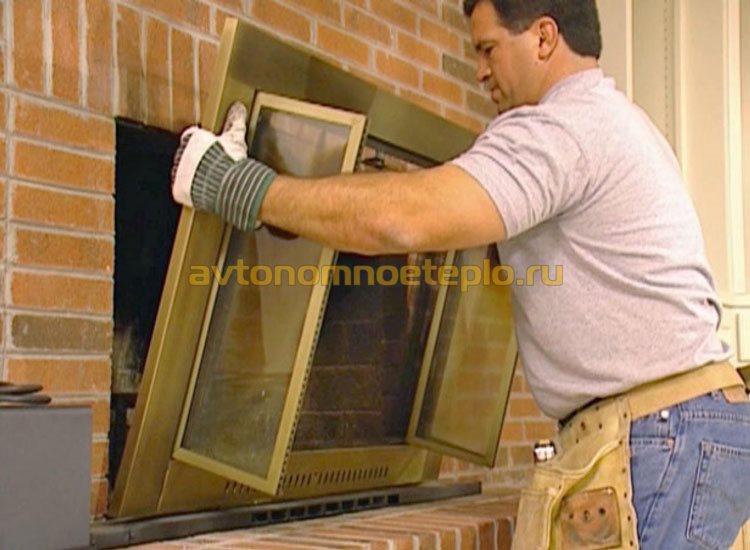

установки стеклянной дверцы в открытый камин

Плюсы и минусы закрытых и открытых каминов

Конструктивные особенности закрытых и открытых каминов, имеют свои преимущества и недостатки. Целесообразность установки определяет несколько факторов:

Предназначение.
Теплоэффективность.
Эстетическая ценность.
Особенности эксплуатации.

Не лишним, при подборе подходящего варианта, обратить внимание на реальные отзывы покупателей. Опыт эксплуатации укажет на существующие недостатки открытой и закрытой конструкции.

В чем преимущества открытых каминов

Главное достоинство открытого камина, заключается в его эстетической ценности. Ничто не сравниться с ароматом горящих дров, теплом, поступающим от открытого очага. Температуры горения дров в открытом камине, достаточно, чтобы прогреть комнату, в которой установлен портал.

Обслуживать каминный портал открытого типа, проще. Для чистки камина требуется убрать золу. Время от времени необходимо чистить дымоход.

Чем хороши закрытые камины

Закрытые камины, оптимально подходят в качестве дополнительного источника тепла. Современные модели способны отапливать весь дом, посредством воздуховодных каналов или встроенного в топку змеевика отопления.

Закрытые модели имеют несколько преимуществ:

Точная регулировка горения закрытого камина, осуществляется продуманной системой механических задвижек. При помощи настроек, обеспечивается длительное горение топлива.
От одной закладки дров, каминная топка проработает около 4-х часов. Регулировка заслонкой настолько простая, что после нескольких топок, с управлением камином справится любой человек.
Безопасность – попадание дыма в комнату, выскакивание угля из топки, практически исключается.

Возможность обогрева всего здания, простая и эффективная настройка регулирования – делают закрытые камины популярным видом отопительного оборудования.

Техника безопасности при топке камина

Существуют общие правила, связанные с безопасной эксплуатацией каминов открытого и закрытого типа. Предоставляются рекомендации, направленные конкретно для каждой модели.

Общие правила безопасной эксплуатации:

Минимальная высота дымохода каминов закрытого и открытого типа, не менее 0,5 м над уровнем кровли. Расчеты проводят, в зависимости от отдаления трубы от конька крыши.
Рабочая температура в дымоходе, варьируется от 300 до 550°С. ППБ указывают, что при прохождении дымохода через плиты перекрытия и кровлю, ставят противопожарные разделки. Правильная установка дымохода требует, чтобы в местах примыкания трубы к деревянным стенам, поверхность защищалась слоем теплоизоляции и металлическим листом.

Некоторые нормы связаны с особенностями эксплуатации конструкции открытого камина:

Правила безопасности каминов с открытым огнем, требуют, чтобы пространство перед очагом было изолированно металлическим листом, керамической плиткой или закаленным стеклом.
Во время работы, выжигается кислород из помещения – расчет площади вентиляционного канала, осуществляется с учетом необходимости в тройном воздухозамещении комнаты в течение часа.
При большой мощности каминной топки открытого типа, предусматривают принудительную подачу воздуха непосредственно в зону портала. В дымоприемник, при необходимости увеличить отвод дыма, устанавливают вентилятор.
На выбор параметров дымохода открытого камина, влияют особенности помещения, интенсивность применения и т.п. Практика показывает, что лучшее решение – это утепленный сэндвич дымоход.

Производители готовых каминных топок указывают, на возможные проблемы в процессе эксплуатации устройств и способы их предотвращения. От покупателя требуется обеспечить следующие условия:

Стабильные параметры тяги.
Безопасное горение.
Соблюдение норм противопожарной безопасности.

При соблюдении этих условий, пользоваться камином будет полностью безопасно.

Открытый камин своими руками: пошаговая инструкция, проекты, фото, видео

В отличие от обычной печи, камин не только греет помещение, но и делает его более уютным. Именно поэтому многие люди задумываются над тем, чтобы сделать у себя на даче или в загородном доме камин.

Как правило, ставят его в самом сердце дома — в гостиной. Основная проблема при строительстве камина заключается в том, что его итоговая стоимость выходит внушительной. И большая часть денег уходит на оплату работы строителя, имеющего необходимый опыт и знания. В связи с этим многие владельцы частных домов задумываются над тем, чтобы соорудить открытый камин самостоятельно.

Существует заблуждение, что построить камин может лишь опытный печник и настоящий мастер своего дела. Но это не совсем так. В устройстве каминов заложены элементарные законы физики и инженерное дело. При наличии желания и минимального количества инструментов вполне возможно построить его самостоятельно. Для этого следует лишь прочитать эту статью и придерживаться простых правил при строительстве.

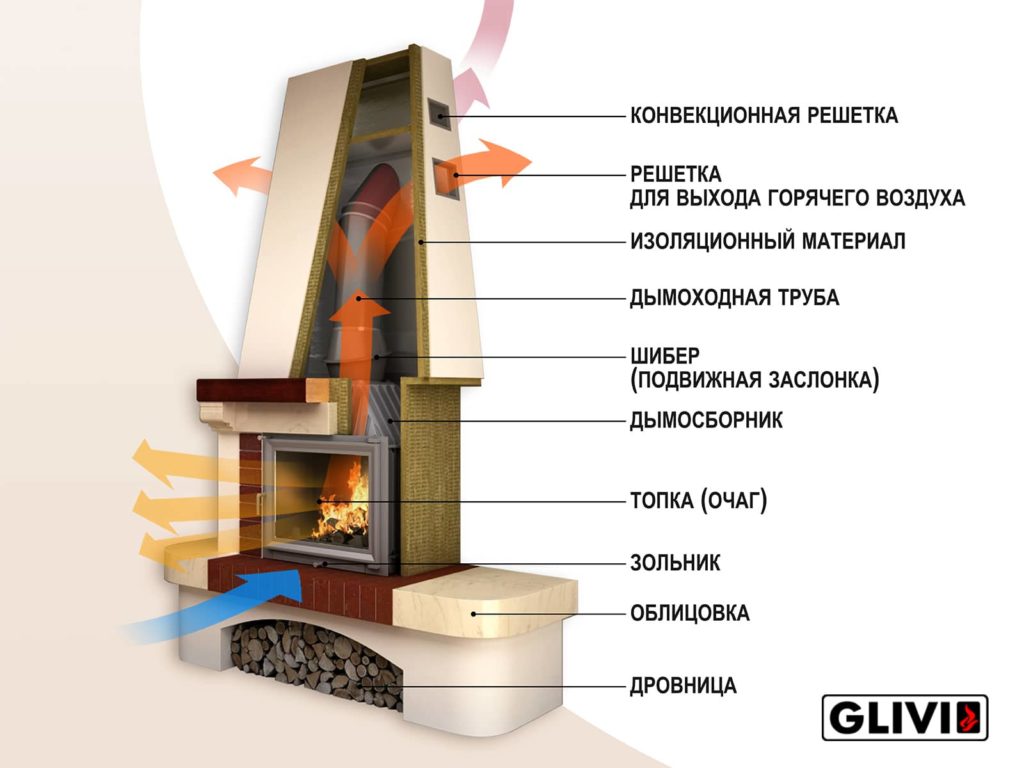

Устройство камина открытого типа

Устройство камина хоть и напоминает устройство обыкновенной печи, но имеет более простую и понятную конструкцию. Состоит она из таких основных элементов:

Топка или топливник. Это основная часть камина, представляющая собой нишу, в которой непосредственно и происходит процесс горения. Топка обязательно должна быть сделана из специального огнеупорного материала.
Под. Это нижняя часть топки, которая также должна быть сделана из огнеупорного материала.
Портал. Выполняет декоративную функцию, обрамляя топливник и делая камин более эстетичным.

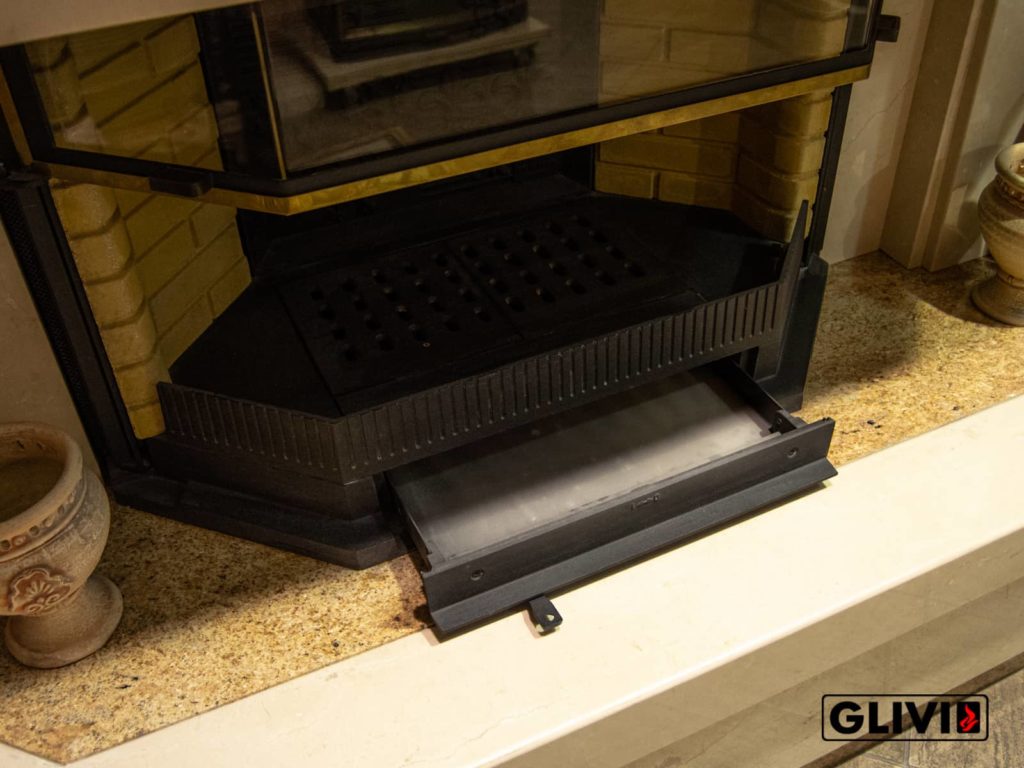

Зольник. Представляет собой нишу (чаще всего металлическую), в которой собирается зола.
Задняя часть топки. Эту часть также нередко называют зеркалом, так как она выполняет функцию отражения тепла в помещение. Данный конструктивный элемент является крайне важным, так как он не дает потокам воздуха смешиваться, а также предотвращает попадание дыма в помещение.
Колосниковая решетка. Поддерживает топливо и подает воздух снизу.
Предтопочная площадка. Является важным элементом декора камина и предотвращает попадание искр в помещение.
Задвижка. Не дает холодному воздуху попадать с улицы в дом.
Дымосборник. В нем собираются продукты горения, после чего они через специальный отвод попадают в дымоход.

Расчет размеров камина

Камин хоть и является, прежде всего, предметом интерьера, но у него также есть и другие функции. Он должен отапливать помещение и радовать людей открытым огнем. Для того чтобы определить размеры камина, недостаточно просто ориентироваться на свою фантазию и предпочтения.

В этом деле, кроме дизайнерского решения, должен еще присутствовать и строгий инженерный расчет. Все элементы конструкции, как и основная часть камина, должны иметь определенные размеры. Например, если сделать камин слишком большим, относительно самого помещения, то он будет сжигать много кислорода и сильно натапливать комнату. Вся методика расчета достаточно сложная, но ее можно упростить до десяти основных правил, которых следует придерживаться:

Площадь топочной части камина должна соотноситься к площади помещения, примерно как 1 к 50. Допустим, если площадь комнаты составляет 30 квадратных метров, то площадь топочной части должна быть 0.6 м².
Размеры портала также должны иметь определенные значения. Высота и ширина должны соотноситься друг к другу, как 2:3. Например, высота портала равняется 0.63 метра, то 3×0.63/2=0.945 — это будет его ширина. При этом не стоит забывать о площади камина: 0.64×0.945=0.59 квадратных метра, что примерно равно 0.6 м².
Еще одним важным моментом является глубина топки. Если она будет недостаточной, то продукты сгорания попадут в помещения. Слишком же большая глубина приведет к тому, что тепло будет сразу же вылетать в дымоход. Для правильной работы камина, глубина топки должна составлять 2/3 от высоты портала.
По бокам портала должны быть отступы примерно в 20-30 сантиметров, можно больше. А подиум, который находится перед порталом, в целях пожарной безопасности должен выступать минимум на 50 сантиметров.
Боковые стенки топливника должны быть сделаны под углом 45-60 градусов, чтобы вырабатываемое тепло отражалось в помещение.
Заднюю же стенку топки необходимо делать под углом 20 градусов по отношению к вертикали. При этом наклон следует начинать с трети высоты.
Если дымоход находится около конька крыши, то в таком случае он должен быть выше его минимум на 50 сантиметров.
Общая длина дымохода не должна превышать 10 метров. Иначе тяга будет слишком большой, и все тепло будет моментально уходить на улицу. Если же никак не получается сделать дымоход меньше, то в таком случае необходимо воспользоваться различными угловыми элементами, которые ухудшат тягу.
Общая длина дымохода должна быть не менее 5 метров.
Оптимальным для вывода продуктов горения является круглое сечение канала дымохода. А площадь его поперечного сечения необходимо делать в 8-15 раз меньше площади топочного окна.

Придерживаясь этих несложных правил и расчетов, можно определить достаточно точный размер камина и его конструктивных элементов.

Выбор места для камина

Выбор места, где будет располагаться камин, не менее важный процесс, чем и непосредственно его строительство. Прежде всего, камин не следует размещать в слишком маленьких помещениях. Площадь комнаты должна превышать хотя бы 12 квадратных метров.

Портал камина должен быть направлен в центр комнаты, а не в какую-нибудь стену. Чтобы избежать возгорания, нельзя размещать в непосредственной близости от изделия предметы мебели и другие вещи. Также не рекомендуется размещать камин между дверьми или окнами, чтобы он не находился на пути у воздушных потоков.

В первую очередь, следует ориентироваться на вышеперечисленные советы и рекомендации, а потом уже на свои предпочтения и дизайнерские решения.

Кроме всего прочего, существует несколько вариантов размещения камина:

Обычный открытый камин.
Угловой. Его нередко применяют в помещениях квадратной формы.
Отдельностоящий. Такие камины, как правило, размещают в центре помещения. У них топка может быть открыта как с одной, так и с нескольких сторон. В последнее время нередко можно встретить и современные полностью открытые камины.

Выбор материалов

Хорошая и правильная работа камина зависит, в том числе и от материалов постройки. При горении внутри топливника температура может подниматься до 850-900 °C, а это значит, что не любой материал подойдет для строительства. Главным материалом при возведении камина является кирпич.

При кладке используется специальный печной кирпич, способный выдерживать огромную температуру и не крошиться. Делится он на два вида: красный и шамотный кирпич. Красный кирпич выдерживает температуру до 1000 °C. Однако при кладке непосредственно топливника рекомендуется использовать шамотный кирпич. Он отлично выдерживает самые высокие температуры и не боится прямого контакта с огнем. Помимо этого, он хорошо накапливает и передает тепло.

Также не стоит забывать о растворе. При строительстве камина обычные цементные растворы не подойдут. Их использование приведет к появлению трещин и быстрому разрушению конструкции. Следует использовать раствор, изготовленный на основе глины и песка. Соотношение всех компонентов зависит от жирности и качества глины. Получившийся раствор должен быть эластичным, не иметь комков и обладать отличной адгезией. Чтобы качество раствора было высоким, нужно использовать максимально чистый и мелкий песок, который перед применением желательно просеять через сито диаметром 1.5×1.5 миллиметра.

В целом приготовление раствора является непростым и кропотливым процессом. Чтобы подобрать идеальное соотношение компонентов, скорее всего, придется потратить немного времени и запастись терпением.

Пошаговая инструкция по строительству камина

Строительство камина проходит в 3 основных этапа:

оборудование фундамента;
возведение камина;
отделка.

Обустройство фундамента

Прежде всего, стоит сказать, что фундамент камина должен быть отдельным от дома. Вначале нужно определить точное месторасположение камина и разметить место на 15-20 сантиметров шире будущей конструкции. После этого до самого основания снимается напольное покрытие и выкапывается котлован глубиной примерно 0.5-0.6 метра.

Далее дно тщательно очищается и трамбуется. После этого необходимо сделать 20-25 сантиметров засыпки из песка и щебня, и все это снова хорошо утрамбовать. Следующим этапом является установка опалубки, с учетом того, что размер фундамента должен быть чуть больше (примерно на 5 сантиметров), чем размер камина. На дно желательно положить каркас из арматуры. После этого заливается бетон слоем 15 сантиметров.

Далее заливается второй слой раствора, который должен состоять из песка и цемента в пропорции 3 к 1. Поверхность выравнивается правилом или ровной доской, после чего фундаменту нужно дать настояться примерно месяц. Первые два ряда кирпича рекомендуется выложить уже на этапе возведения фундамента.

Возведение камина

Перед началом кладки желательно высчитать и начертить порядовку кирпичей. Все следует высчитать таким образом, чтобы каждый кирпич имел свое определенное место: так делают даже опытные печники. При этом в схеме должна учитываться даже перевязка кирпичей. По полученной схеме нужно нарезать болгаркой или специальной камнерезной машиной необходимое количество кирпичей.

Далее следует набрать всю конструкцию без использования цемента. Чтобы толщина швов была одинаковой, можно использовать 5-ти миллиметровые деревянные рейки. Когда будет собран весь камин, то кирпичи следует пронумеровать, указав на них ряд и номер в ряду. Например, 4-18 означает, что кирпич находится в 4 ряду на восемнадцатом месте. Данный процесс хоть и занимает много времени, но значительно упрощает кладку, существенно снижая риск допустить ошибку.

Перед использованием кирпич желательно на непродолжительное время замачивать в воде, чтобы он потом не впитывал влагу. Для формирования красивых и одинаковых швов нужно использовать кельму. Рекомендуется вначале, используя уровень и отвес, выкладывать крайние кирпичи, а потом уже делать внутреннюю часть.

Отделка камина

Отделка может быть самой разной. Самым дешевым и простым вариантом является аккуратная расшивка швов на этапе возведения камина. Примерно каждые 5 рядов нужно формировать красивые и ровные швы. Излишки раствора удаляются с помощью обычной тряпки или кисточки.

Однако для использования такой отделки нужно на внешние ряды выбирать только целый и ровный кирпич, без сколов и трещин. Также облицевать камин можно камнем, керамогранитом, плиткой, сланцем, песчаником и даже обработанным деревом. Здесь все зависит от вкусов и финансовых возможностей.

Достоинства и недостатки открытого камина

У каминов открытого типа есть как свои преимущества, так и определенные недостатки. К достоинствам можно отнести:

возможность наслаждаться открытым огнем прямо у себя дома;
создание уюта и неповторимой атмосферы в помещении;
относительно невысокая цена;

Недостатки:

низкая пожарная безопасность. Чтобы снизить риск возникновения пожара, в комнате с открытым камином всегда кто-то должен находиться, чтобы следить за ним. Также возле такого камина нельзя размещать легковоспламеняющиеся вещи или предметы мебели;
плохая теплоотдача. Нагреть дом таким камином невозможно, для этих целей лучше использовать камин закрытого типа или печь;
топки, сделанные даже из самого хорошего и дорогого кирпича, со временем изнашиваются, и их придется перекладывать.

Выбирая камин открытого типа, стоит хорошо все обдумать, а также взвесить все «за» и «против». Ведь используется он исключительно для декора и создания уюта.

Какой камин лучше, закрытый или открытый

Сегодня сделать камин не так сложно как пару десятков лет назад. Необязательно выкладывать его из кирпича — есть металлические вставки, которые надо оформить соответствующим образом. Называется эта вставка — каминная топка или каминная вставка. Может быть из жаропрочной стали и чугуна. Какие они бывают, как выбрать — смотрим дальше.

Блок: 1/7 | Кол-во символов: 336
Источник: https://stroychik.ru/otoplenie/topki-dlya-kaminov

История

Подобные камины появились очень давно. Они присутствовали еще в средневековых замках. Тогда такие камины использовали не столько из-за их привлекательного внешнего вида, сколько из соображений практичности.

Камины такого типа были хороши тем, что в них было просто складывать дрова и использовать для обогрева. Дым в таких каминах поднимался наверх, а огонь помогал полноценно обогревать здание.

Блок: 2/8 | Кол-во символов: 593
Источник: https://dekoriko.ru/kaminy/otkrytye/

Где установить камин?

Выбирая камины открытого типа, изучая фото, необходимо ориентироваться не только на внешний вид устройства. Особенности помещения – то, что играет важную роль в этом деле. Камин с открытой топкой можно установить у стены, в углу или посреди комнаты. Но месторасположение такой конструкции зависит от возможности обустройства дымохода.

Как правило, камин открытого огня достаточно тяжелый. Особенно это касается конструкций из кирпича, камня. Поэтому важно, чтобы конструкция устанавливалась на фундамент. Если основание для открытого камина было подготовлено еще во время возведения дома, то никаких проблем не должно возникнуть. Сложнее всего, когда его необходимо сделать уже в жилом доме.

Важно!

Если вы хотите открытый камин, цена будет зависеть не только от модели конструкции, но и от сложности обустройства фундамента и дымохода.

Еще один важный момент – расположение очага по отношению к окнам и дверям. Открытые печи-камины сжигают кислород в помещении. Необходимо, чтобы в комнату могло попадать как можно больше свежего воздуха.

Блок: 2/2 | Кол-во символов: 1061
Источник: http://adkpechi.ru/2018/11/02/otkryityiy-kamin-serdtse-vashego-doma/

Чем хорош?

У открытых каминов есть большое количество преимуществ. В первую очередь, стоит отметить тот факт, что камин такого типа выглядит очень привлекательно. Чаще всего открытые камины используются именно для декора помещения, а не для того, чтобы действительно его отапливать. Такой камин позволяет создать уютную атмосферу и придать комнате особой роскоши. Что касается его функций как обогревателя, тут он определенно проигрывает другим вариантам.

Другое достоинство каминов такого типа состоит в том, что из-за особенностей своего внешнего вида такой камин может располагаться в любой части комнаты или дома.

И, наконец, нельзя обойти стороной вопрос качества. Хороший камин согревает намного лучше, чем любой калорифер. А чтобы гарантировано получить качественное устройство для отопления, обращайтесь к проверенным брендам. Среди фирм, которые создают хорошие камины можно выделить в частности «Материк».

Блок: 3/8 | Кол-во символов: 1222
Источник: https://dekoriko.ru/kaminy/otkrytye/

Цена кладки открытых дровяных каминов из кирпича для дома и дачи под ключ в Москве и Московской области в 2019

26338

Блок: 3/10 | Кол-во символов: 456
Источник: http://www.kamin-777.ru/msk/foto/kamin.html

Плюсы и минусы открытых моделей

К преимуществам каминов, у которых открытая топка, следует отнести:

Камин с открытым очагом

Романтическую обстановку от созерцания того, как пляшет огонь.Он находится в непосредственной близости от находящихся здесь обитателей жилища. Под треск дров, при специфическом запахе и исходящем от очага тепле приятно вести беседу. И в большинстве случаев именно на этих ощущениях основан выбор такого камина.
Получение лучистого тепла (второе название – солярное), которое воздействует на человека естественнее и безопаснее, в отличие от конвекционного.
Простоту и гармонию – камин с открытой топкой подкупает возможностью его обустройства в большинстве интерьеров. И это несмотря на то, что не все нынешние облицовочные материалы можно употребить для его создания (к примеру, стекло). Но в то же время применима привычная каминная отделка (кирпич, камень, изразцы).
Быстроту прогрева комнаты, особенно если топка очага открыта со всех сторон. Удобство оценивается в тот момент, когда владельцы дач, загородных домов намерены зажечь каминное отопление и прогреть комнату, где стоит очаг.
Ускоренное удаление влаги из воздуха: вследствие конвекции сырость исчезает, а сухое легкое тепло заполняет комнату.
Богатство функционала. В открытых очагах устраиваются решетки-гриль, вертелы, подставки для котелков. И тогда камин превращается в подобие костра, в огне которого допустимо приготовить еду.

Среди недостатков, которые имеют открытые камины, упоминаются:

Схема открытого камина
Сниженный КПД – коэффициент полезного действия. Даже открытый со всех сторон очаг не сможет заменить отопление. Правильнее считать, что подобный камин применим, как добавочная конструкция для обогревания.
Небольшое аккумулирование теплоты. Подобный камин дарит тепло только на протяжении того времени, пока пламенеют дрова. Погасший очаг быстро остывает, и бессмысленно ждать от него хоть какое-то тепло.
Возникающие риски из-за неосторожного обслуживания камина. В основном, они появляются, если очаг построен с нарушениями, если устройство эксплуатируется неграмотно. Тогда возможны, например, летящие за пределы камина искры, нарушенная тяга, приводящая к проникновению дыма в помещение. Чтобы избежать опасности, за топочным устройством должен вестись постоянный контроль до полного сгорания дров и превращения их в остывшую золу.
Так называемый «сквозняковый эффект», который выдувает теплый воздух из дымохода и охлаждает камин. Ведь открытый камин потребляет много кислорода для того, чтобы дрова хорошо горели. Его расход, в зависимости от параметров топки, колеблется в пределах 200-1000 куб. м/час. И, если топочное отверстие значительное, то и воздуха из помещения оно втягивает в большом объеме.

Открытый камин в гостиной, оформленной в стиле шале

Блок: 2/8 | Кол-во символов: 3125
Источник: https://kaminyn.ru/kinds/otkryityie-kaminyi-v-interere.html

Недостатки

Но есть у каминов такого типа и определенные недостатки. В первую очередь, нельзя забывать о том, что камин с открытым огнем забирает из комнаты кислород. Поэтому его желательно располагать в той комнате, которую есть возможность регулярно проветривать. Альтернативный вариант – комната с хорошей вентиляционной системой.

Еще один важный момент, о котором стоит помнить – подобные камины могут быть достаточно опасными. Открытый огонь часто провоцирует случайные возгорания, поэтому с ним нужно быть очень осторожными.

Кроме того, КПД у такого камина довольно низкий, а значит, он все равно не сможет заменить вам полноценную систему отопления. Подобные камины также отличаются тем, что очень быстро остывают и не позволяют накапливать тепло в комнате. Поэтому его стоит использовать только как дополнительный источник тепла.

Также во многих конструкциях присутствует так называемый «сквозняковый эффект». Этим термином обозначают выдувание воздуха из дымохода и последующее охлаждение камина. Поэтому очень часто такой камин бывает трудно растопить и на это уходит достаточно много времени.

Блок: 4/8 | Кол-во символов: 1476
Источник: https://dekoriko.ru/kaminy/otkrytye/

Открытый дровяной камин из кирпича в доме

Камин из кирпича со стеклянной дверцей и боковыми выступами. Эксклюзивный кирпич ручной формовки + элегантные выступы-скамейки делают такой кирпичный камин настоящим семейным очагом, у которого приятно будет собраться всей семьёй зимой или осенью!

Подробнее о работе :

Цены и фото

Блок: 4/10 | Кол-во символов: 514
Источник: http://www.kamin-777.ru/msk/foto/kamin.html

Кладка дровяного камина из кирпича для дома

Подробнее о работе :

Цены и фото

Блок: 5/10 | Кол-во символов: 269
Источник: http://www.kamin-777.ru/msk/foto/kamin.html

Как обезопасить себя от огня открытого очага

Правила безопасности

Блок: 4/8 | Кол-во символов: 1937
Источник: https://kaminyn.ru/kinds/otkryityie-kaminyi-v-interere.html

Наиболее популярные способы установки каминной дверки

В каминах открытого типа дверки обычно не бывает. Но в редких случаях они могут быть дополнены прозрачной дверкой, которая позволяет наблюдать за огнем. Такая дверка обычно располагается по центу, вне зависимости от того, в каком месте вы устанавливаете свой камин.

Порядок монтажа камина открытого или полуоткрытого типа мало чем отличается от установки классической модели.

Блок: 6/8 | Кол-во символов: 619
Источник: https://dekoriko.ru/kaminy/otkrytye/

Открытый камин из кирпича под ключ

Большой открытый камин из кирпича. Работа выполнена с применением нескольких видов кирпича и не требует дополнительной отделки. Классический открытый камин — это больше декоративная конструкция. Контрастный яркий кирпич и пламя в топке — вот настоящий уют в своём доме!

Подробнее о работе :

Цены и фото

Блок: 6/10 | Кол-во символов: 529
Источник: http://www.kamin-777.ru/msk/foto/kamin.html

Очаг из какого материала выбрать

Блок: 7/8 | Кол-во символов: 922
Источник: https://kaminyn.ru/kinds/otkryityie-kaminyi-v-interere.html

Дровяной открытый камин из кирпича

Большой кирпичный камин с открытой топкой. Огромный очаг в гостиной — мечта любого владельца частного дома. Мода на большие очаги никогда не угаснет. Однако открытая версия камина требует дополнительных шагов безопасности — каминной решетки.

Подробнее о работе :

Цены и фото

Блок: 7/10 | Кол-во символов: 501
Источник: http://www.kamin-777.ru/msk/foto/kamin.html

Кладка открытого камина из кирпича

Подробнее о работе :

Цены и фото

Блок: 8/10 | Кол-во символов: 260
Источник: http://www.kamin-777.ru/msk/foto/kamin.html

Черновая кладка дровяного открытого камина из кирпича

Подробнее о работе :

Цены и фото

Блок: 9/10 | Кол-во символов: 279
Источник: http://www.kamin-777.ru/msk/foto/kamin.html

Облицовка кирпичом чугунной топки

Подробнее о работе :

Цены и фото

Как заказать наши услуги?

Для того, чтобы заказать кладку печи в Москве и Московской области позвоните по нашему прямому номеру телефона. Я или моя супруга всегда ответим вам, сориентируем и проконсультируем по всем вопросам. Также вы можете прислать нам свою задачу на электронную почту.

8 903 687 25 03

С уважением, Александр и Анна Ткачёвы

Блок: 10/10 | Кол-во символов: 613
Источник: http://www.kamin-777.ru/msk/foto/kamin.html

Кол-во блоков: 30 | Общее кол-во символов: 31915
Количество использованных доноров: 6
Информация по каждому донору:

https://dekoriko.ru/kaminy/otkrytye/: использовано 4 блоков из 8, кол-во символов 3910 (12%)
https://stroychik.ru/otoplenie/topki-dlya-kaminov: использовано 6 блоков из 7, кол-во символов 13884 (44%)
https://kaminyn.ru/kinds/otkryityie-kaminyi-v-interere.html: использовано 4 блоков из 8, кол-во символов 6444 (20%)
https://AvtonomnoeTeplo.ru/pechi-kaminy/360-kakoy-kamin-luchshe-zakrytyy-ili-otkrytyy.html: использовано 2 блоков из 5, кол-во символов 2832 (9%)
http://www.kamin-777.ru/msk/foto/kamin.html: использовано 9 блоков из 10, кол-во символов 3784 (12%)
http://adkpechi.ru/2018/11/02/otkryityiy-kamin-serdtse-vashego-doma/: использовано 1 блоков из 2, кол-во символов 1061 (3%)

Каминная топка: виды, параметры, выбор

Какая каминная топка лучше: открытая или закрытая

Содержание статьи

Вообще, камин как элемент отопления эффективен в хорошо утепленном доме. Тогда он может быть основным и даже единственным источником тепла. Но это совсем непросто — сделать полноценное отопление на базе камина. В любом случае, для начала придется определиться — открытая или закрытая каминная топка вам нужна. Открытая — очень похожа на традиционный очаг, но современные варианты сделаны из чугуна или жаропрочной стали. И нет нужды выкладывать ее из кирпича.

Современные камины отличаются от традиционных формой и способом оформления

Закрытая каминная топка также сделана из металла, но отличается тем, что является герметичной — имеет плотно пригнанную дверку, которая оделяет камин от помещения. Кроме внешнего вида есть еще немало особенностей. Они-то и помогут сделать выбор.

Открытые каминные топки

Когда мы вспоминаем о камине, возникает картинка: очаг, трещат дрова, пляшут языки пламени. Все так и есть, но давайте оценим все прелести такого отопительного прибора:

Свободное горение — большой расход дров. КПД открытых топок составляет всего порядка 10-15%. Это притом что сделана она правильно, имеет хорошо работающий дымоход. То есть только десятая часть тепла, полученного от горения дров, идет в помещение. Остальное просто улетает в трубу.
Открытый огонь — это красиво. Да, но регулировать горение невозможно. Дрова горят всегда «на полную мощность».
Металлическая каминная топка с открытой камерой горения тоже есть
Открытая топка — сажа летит не только в дымоход, но и в помещение. Через пару лет периодического использования, потолок и стены будут под серым налетом. Не верите? Снимите со стены какой-то предмет, оцените разницу в цвете.
Камины с открытой топкой принято отгораживать защитными экранами. Они предотвращают возможность попадания углей за пределы несгораемой зоны. Но если экран забыли поставить или он упал, может случиться пожар.
Неработающий камин — отличное устройство для вытягивания тепла. Помещение проветривать не надо, так как дымоход очень неплохо вытягивает воздух. И шибером его не перекрыть — в нем обязательно есть отверстие. Оно необходимо для безопасности — чтобы не перекрывалась тяга. Чтобы прогреть помещение с неработающим камином до нормальной температуры, нужен солидный запас по мощности.

Открытое пламя всегда привлекало и зачаровывало

Итак, если вам камин нужен только для эстетики, то и открытая каминная топка подойдет. Но только вам стоит знать обо всех сопутствующих явлениях, с которыми вам придется столкнуться.

Закрытые топки

Закрытые топки появились не так давно. Они более удобны, экономичны и безопасны. Некоторые модели имеют такое большое остекление, что позволяют любоваться огнем практически с любой точки. Если хотите еще и послушать треск дров — можно дверку открыть. Это не все преимущества. Вот остальные:

КПД порядка 75-85%, дров бункеруется намного меньше.
Герметичная дверка позволяет регулировать интенсивность горения.
Гарь и копоть в помещение могут попасть только при плохо работающем дымоходе.
Есть даже такие варианты, отгороженные только стеклом
Более безопасен, так как дверка не дает возможности углям попасть на пол.
Потухший камин не вытягивает тепло — дверка герметична.

По сути, каминная топка — один из подвидов отопительной печи. Отличается он широкой дверкой, форматом топки — широкая и неглубокая, формой свода. Но по эстетике они намного привлекательнее стандартных печей. Все-таки огонь — красивое зрелище. А камин с закрытой топкой позволяет им любоваться с максимальным комфортом.

За дверкой все равно красиво, но более безопасно

В качестве вывода стоит сказать, что каминная топка закрытого типа, хороша как декоративный элемент. Но она может использоваться как часть отопительной системы. Есть каминные топки с водяным регистром — для подключения радиаторов отопления. Это, конечно, вариант на любителя, но тоже жизнеспособный. Просто при выборе «для красоты», больше опираются на безопасность и внешний вид. При выборе «для отопления», пусть и дополнительного, больше смотрят на эксплуатационные характеристики, отодвигая красоту на второй план.

Чугун или сталь

Каминная топка может быть стальной или чугунной. Вообще, споры что лучше — чугун или сталь для каминов и печей — ведутся давно. И однозначного ответа все нет. Каждый вариант неоднозначен, у каждого есть плюсы и минусы. Давайте их перечислим:

Чугунные топки весят больше, имеют большую тепловую инерционность. С одной стороны, это плохо. Пока не прогреется топка, тепла не будет. С другой стороны, чугун остывает дольше — после прогорания дров дольше будет теплее.
Малый вес стальных вариантов имеет свои преимущества — их без проблем можно ставить на любое перекрытие, не пересчитывая нагрузку. При совокупном весе конструкции топка+портал выше 200 кг, необходимо усиление пола. Если перекрытие бетонное, все нормально, а вот под лагам необходима дополнительная опора.
Без усиления на деревянное перекрытие может быть установлена конструкция до 200 кг
Сталь можно сваривать. Это дает огромный простор для различного дизайна. Чугун только льют, и создание новых моделей — длительный и сложный процесс. Поэтому чугунные модели более консервативны. Но каминная топка, чаще всего, спрятана в портале. Так что особой красоты и не надо — лишь качество.
Сталь, даже толстая и качественная, прогорает. Чтобы защитить стенки от прямого нагрева, их закрывают термостойкими материалами — делают футеровку. Это продлевает срок их службы, но зависит от качества материала и выполнения работ. Чугунные стенки могут переносить огонь на протяжении десятилетий. Ни одна сталь, даже с футеровкой, не прослужит тридцать-сорок лет.
Чугунная каминная топка обычно состоит из нескольких частей. Они соединяются герметично. Но любое соединение — это риск. Стальные топки свариваются. Шов — тоже слабое место, но правильно выполненный, он вполне надежен. Впрочем, часто разрушение металлов начинается именно со швов.
Наличие футеровки не гарантирует длительной службы само по себе. Важен материал, правильная укладка
Если вода попадет на раскаленный чугун, он лопнет.
Треснувший чугун восстановлению не подлежит. Надо только полностью менять поврежденный фрагмент. Если такие модели еще выпускаются заводом, можно заказать нужную часть. Сталь можно заварить, поставить латку и т.д.

Надеемся, вы смогли для себя сделать вывод, какая каминная топка лучше — из стали или из чугуна. Оба варианта не идеальны, но предпочтение обычно отдают чугуну. Он долговечнее, что обычно и является решающим аргументом.

Виды каминных топок

Большая часть моделей пристраивается к стене — портал выступает из плоскости стены. Это способ установки можно считать традиционным — так поступали наши предки. Есть другая технология — встроенные камины. Это когда стена или простенок специально видоизменяются или строятся, в них прокладывается дымоход и все другие элементы системы. Такие топки бывают специальные — для установки в угол (как на фото ниже слева). У них корпус имеет форму трапеции, сужающейся от дверки. При прямой установке к стене корпус прямоугольный.

Традиционный способ установки

Угловые топки хороши тем, что занимают место, которое сложнее всего использовать. Но сужающаяся форма топки требует более мелких по размерам дров. Второй момент. При равной ширине дверки, угловые имеют чуть меньшую тепловую мощность — объем камеры сгорания меньше. Но камин в углу позволяет сэкономить на материалах для портала — две стены уже есть. В общем, тоже неплохой вариант.

По виду остекления

Первыми появились каминные топки с прямым, округлым или трапециевидным стеклом. Стекло обязательно было заключено в металлическую рамку, петли — справа или слева. Таких моделей много и сейчас. Некоторые даже дизайн имеют тот же, но есть и более современные формы. Соответственно, если дверка открывается вправо, называются они правосторонними, если влево — левосторонними. Если стекло симметричное, бывает возможность выбрать, в какую сторону будет открываться дверка.

Г-образное остекление в рамках выглядит неплохо, но безрамочные дверки намного круче

Такие модели привлекательны, но обзор, все-таки, ограничен. Современные интерьеры диктуют свои правила, а наличие огнеупорного стекла гнутой формы и прозрачных огнестойких герметиков, позволило создавать более интересные модели. Кроме «обычных» каминов с плоской дверкой, есть более интересные (и дорогие) разновидности:

Туннельные (сквозные). Один камин на две комнаты — встраивается в стену, обогревает смежные комнаты.
Двухсторонние с Г-образным остеклением. Пламенем можно любоваться с двух сторон. Они могут быть правосторонними и левосторонними.
Современные модели и другие способы монтажа
Трехсторонние — с П-образным стеклом. Закрытой является только задняя стенка.

Но и это еще не все разновидности. Есть разные способы открывания дверки: в сторону на петлях или подъем вверх. Топка с поднимающимся вверх стеклом называется гильотинной. Такие варианты более дороги, но камин может выглядеть как открытый — дверка уезжает вверх, в паз, который устроен сверху. Они могут работать как с закрытой, так и с открытой дверкой. Варианты с дверьми на петлях больше рассчитаны на режим с закрытой дверкой.

На что обращать внимание при выборе недорогих каминов

Условно разделить все каминные топки можно на три категории: дешевые, средний ценовой диапазон и дорогие. Дело в основном не в производителе и его имени, а качестве и технологиях, которые применяются. Чудес не бывает. Невозможно купить дешевую каминную топку с теми же показателями как у дорогой. Но в каждом ценовом диапазоне есть лучшие и худшие модели. И, при одинаковой цене, качество может значительно отличаться. Что характерно, что чем выше ценовой диапазон, тем меньше различий между изделиями разных производителей. Так что если вы хотите выбрать из дешевых, тщательно осматривайте выбранные модели.

Разброс цен поразительный

Первое и самое важное — качество металла. Если это сталь, убедитесь что она жаростойкая, проверьте качество швов. Они должны быть ровными, без наплывов, каверн и т. д. Качество чугуна проверяется внешним осмотром. Чем ровнее литье, тем выше качество. Толщина стенок стальной и чугунной топки тоже важна. Особенно на своде, где тепловая нагрузка наиболее высокая. Там должна быть максимальная толщина.

Герметичность топки

Первое и самое важное — каминная топка для эффективной работы должна быть герметичной. Тогда она может работать в любом режиме — активного горения, тления и т.д. Именно этим отличаются дорогие модели от дешевых: степенью герметизации. Поэтому выбирая бюджетную модель, обращайте внимание именно на возможность регулировать подачу воздуха.

Система подачи воздуха. Обычно воздух подается через зольник. Под дверкой делают пазы, которые перекрываются подвижными заслонками. Рычажок в нижней части или сбоку. Открывая и закрывая подачу воздуха, регулируем интенсивность горения. Регулировок может быть несколько, но все они имеют смысл, если позволяют полностью перекрывать подачу. Проверьте насколько хорошо они пригнаны, как надежно перекрывают доступ воздуха.
На что обращать внимание, чтобы каминная топка была хорошего качества
Уплотнение на дверке. Сделано из керамического шнура и идет по периметру без пропусков. Не снизу, не с двух или трех сторон. Шнур должен быть широким (выходить за пределы рамки подальше) и мягким. Если он потерял эластичность или в новой топке сделан на одном уровне с пазом, герметичности не будет.
Как прижато стекло к раме дверки. Если прижим только несколькими держателями — будет поступать воздух. В идеале — металлический уголок, который прижимается держателями. И еще: держатели должны быть надежными из хорошего металла (пальцами их отогнуть не получится).
Уплотнение стекла — по всему периметру между стеклом и рамой дверки. Лучше тот же керамический шнур, но более плоский. Герметик — неплохо, но шнур лучше.
Герметизация стекла и самой дверки — очень важно для экономии топлива
Система очистки стекла. Это отверстия в верхней части рамки двери над стеклом. Через них поступает воздух, он опускается вниз, унося копоть и гарь. Так стекло остается дольше чистым. Обратите внимание: стекло все равно придется иногда чистить.
Способ открывания шибера дымохода. Самое дешевое — на болтах, но и самое ненадежное. Если выбрано болтовое соединение, при установке предусмотрите возможность доступа — для ремонта и замены болтов/гаек.

Как видите, параметров достаточно и это только основные. Есть еще та самая красота. Если позволяет бюджет, выберите безрамочную дверку. Смотрятся они гораздо солиднее, хотя и стоят больше.

Эффективность использования топлива

Если камин будет работать для отопления, а не только для красоты, важна его экономичность. Экономным он будет тогда, когда тепло будет извлекаться по максимуму. Поэтому обращаем внимание на наличие вторичной подачи воздуха.

Обычно воздух подается через колосниковую решетку. Он поступает на дрова, те горят. В процессе образуется больше количество газов. Большей частью они горючи и теплота их сгорания больше, чем тепло, которое получаем при горении дров. Если поджечь эти газы, тепла будет намного больше. Чтобы их поджечь, достаточно добавить кислород.

Газ полыхает под сводом — это и есть дожиг газов

Для этого делают отверстия в задней стенке и в верхней части топки. Это и есть вторичная подача воздуха — для дожига газов. В верхнюю часть топки подается воздух, он смешивается с раскаленными газами. Эта смесь вспыхивает, что дает дополнительное тепло. Этот процесс можно наблюдать. При горении шапка огня образуется в верхней части топки. Но еще раз обращаем внимание — это имеет смысл в герметичной топке, где подача воздуха (и кислорода, который в нем содержится) нормирована.

Особенности гильотинных каминов

Если вас заинтересовала каминная топка с вертикальным открыванием, то надо будет еще выбрать механику подъемного механизма. Такие модели уже к разряду дешевых не отнести — сам механизм достаточно дорогой. Есть три варианта открывания:

ролики;
трос;
цепь.

Удобнее всего ролики. Плавный ход, незначительные усилия, которые приходится прикладывать. Ролики изготавливаются из металла который хорошо переносит перегрев, но со временем могут сноситься. Это сделает открывание более проблематичным.

Гильотинные камины дешевыми не назовешь

Есть еще цепь и трос, которые протянуты через систему колесиков и звездочек. Цепь более надежная, но более шумная — при движении она звенит. Трос скользит бесшумно, но при нагреве может сильнее растянуться, что способно осложнить процесс. Однозначно нельзя сказать, что какая-то из систем более надежна, а какая-то менее. Что точно известно, так это то, что цепь шумит больше. Если для вас это критично, выбирайте трос или роликовый механизм.

Стекло: двойное, тройное или зеркальное

Каминная топка закрытого типа имеет большую площадь стекла. Если стоит одинарное стекло, от него сильно пышет жаром. Чтобы уменьшить количество тепла, которое проникает через стекло, ставят двойное или тройное. Второй вариант — с зеркальным напылением. Тепло отражаются внутрь топки, что повышает температуру, а это приводит к более полному сгоранию топлива.

Стекло должно защищать от чрезмерного жара

Что лучше? Напыление более эффективно, но и дороже. Двойное стекло выходит дешевле, хоть и работает хуже. Но двойное или тройное стекло способствует тому, что оно дольше остается чистым. Хотя, это больше зависит от того, насколько удачно сделана система самоочищения.

Каминная топка для отопления: особенности выбора

При выборе каминной топки для отопления, надо обращать внимание на показатели которые увеличивают срок эксплуатации оборудования. Ведь при активном использовании, ресурс быстро исчерпывается и должен он быть достаточно большим. Второй момент — затраты на отопление. Агрегат должен эффективно использовать топливо, тогда отопление будет экономным.

Обращайте внимание на толщину стенок и вес. Чем больше толщина стенок, тем дольше срок службы. Чем выше плотность и масса, тем выше тепловая инертность топки. Это важно, когда горение подходит к концу. Вы же не будете все время подкладывать дрова. В ночь топку оставляют догорать. Вот тут большая тепловая инерция и сыграет свою роль — нагретые стенки печи будут отдавать тепло, поддерживая горение и температуру в доме. Второй положительный момент большой инерционности — горячая топка стабилизирует тягу, конденсат не образуется, служит оборудование дольше.
Огонь может быть интереснее кино!
Качество соединения частей топки. Есть несколько способов сборки чугунных каминных топок:
1. Цельнолитая. Вся топка отлита как единое целое без соединений. Очень герметичный, но и самый дорогой вариант.
2. Сборка на герметик. Швы между частями промазываются герметиком, затем затягиваются болтами. Наиболее дешевый вариант. Зависит от человеческого фактора. Важно насколько ровно и без пропусков проложен герметик. Второй недостаток — срок годности герметика конечен и не слишком велик.
3. Сборка при помощи керамического шнура. Детали прокладываются уплотнительным шнуром, затем стягиваются болтами. Для шнура есть паз, так что его закладка меньше зависит от человека. Но надежность уплотнения и его долговечность, зависят от характеристик шнура, а хорошие шнуры стоят дорого.
Диаметр дымохода. Для экономии топлива лучше, если дымоход имеет небольшое сечение — медленнее движется воздух, медленнее и более полно сгорает топливо.
Ключевые моменты регулировки подачи воздуха
Правильная система очистки стекла. Это не просто щели над стеклом для подачи воздуха. Это металлический лабиринт, в котором воздух сначала запускается в топку, а потом идет вдоль стекла. Просто щели либо не работают и стекло коптится (когда отверстия почти закрыты) или слишком активно подается воздух, что приводит к быстрому сгоранию дров. Это совсем неэкономно, что при использовании камина для отопления очень важно.
Система дожига. Это подача нагретого воздуха в верхнюю часть топки. Тогда вверху происходит вторичное воспламенение горючих газов, на которые разложилась древесина. Они при горении выделяют больше тепла, чем сама древесина. Так что их дожиг действительно дает больше тепла и позволяет экономить дрова.

Конечно, хочется, чтобы каминная топка была красивой. Но, при использовании ее в качестве элемента отопления, красота не самое главное. Намного важнее именно качественные характеристики.

Чем отличаются дорогие чугунные каминные топки от дешевых

Как уже говорили, каминная топка может быть дешевой, средней по цене и дорогой. При внешнем сходстве есть определенные отличия. И они не во внешних данных, хотя и это тоже присутствует. В высокой ценовой категории применяют другие материалы. Отличие вот в чем.

Качество металла выше.
Лучше подгонка частей. Например, люфт при закрывании дверей. В дешевых вариантах дверку надо приподнять, прижать. В дорогих закрывается легко.
Соединение деталей чугунных топок. В дешевых — герметик, затем затянуты винты в местах крепления. В дорогих проложены уплотнительные шнуры, затем затянуты винты. Шнур значительно дороже и надежнее.
Широкая каминная топка — новинка рынка
Степень герметизации стекла и дверок. Если в дешевых надо все тщательно отслеживать, в дорогих оно идет «по умолчанию».
Качественная футеровка.
Продуманная форма топки, более высокий КПД (80-85% вместо 60-75%).
Подача воздуха для горения с улицы. Причем для длительного горения он идет не через зольник (в дешевых моделях), а подается сверху. Поэтому в дорогих каминных топках часто нет зольника и чистить их надо раз в 1-2 недели, а не каждый день. Просто от дров остается небольшая кучка пепла. Нет углей и даже нет золы. Совсем небольшой мягкий остаток.
Внешний вид.

Вроде немного, но эти «мелочи» влияют на работу камина в большой степени. Если вам удастся найти бюджетную модель с хорошей герметизацией, можно будет ее смело брать. Если же нет, ищите в среднем ценовом диапазоне. Тут больше вероятность отыскать требуемое.

Дополнительно советуем прочитать статью «Производители каминных топок: какие лучше?».

Классический открытый камин (очаг), принцип работы и устройство каминов с открытой топкой | Камин в Минске, а также другие изделия из камня

Нравятся ли вам открытые камины? Нравится ли уютное потрескивание углей? Если вы ответили «да», то вы не одиноки! Статистика показывает, что более 70% людей, имеющих свой дом, хотели бы иметь камин в гостиной.

Классический камин Филадельфия в салоне Гливи, фото

Открытый камин – это очень старая технология отопления, которая берет свое начало еще во времена Средневековья, когда люди, спасаясь от морозов в своих замках и домах использовали их как один из немногих источников тепла. На сегодняшний день камин открытого очага в большей степени востребован из-за своих эстетических характеристик, нежели как отопительный прибор. Скорее это некая дань моде, создание определенного антуража интерьера помещения.

Например, в далеком 18-м веке было отмечено, что самый сильный жар от пламени, направленного вверх, теряется выше по дымоходу. И в самом деле, стандартный камин мог быть настолько неэффективен, что в некоторых случаях делал дома еще холоднее. И плохой КПД не был единственным недостатком каминов. В дополнение к риску поджога собственного жилища дым, который попадал в дом, мог содержать вредные химические вещества, что являлось серьёзной проблемой в плотно закрытых помещениях.

Открытый очаг с колосником в салоне Глифи, фото 1

Сегодня камины с улучшенной конструкцией дают больше тепла, меньше отходов и гарантируют безопасную эксплуатацию. Если по каким-то причинам вы бы хотели избавиться от запаха или вам не нравится вид горящего дерева, то камин с газовым обогревом или электротопкой может стать эффективным источником тепла и даже сэкономить вам деньги на топливе.

В этой статье мы рассмотрим основные принципы работы открытого камина и его безопасную эксплуатацию.

Устройство камина с открытым очагом

Чтобы понять, как работает открытый камин, вам нужно знать о его составных компонентах:

Схема работы открытого камина (очага) от Гливи

Топка (очаг) – «сердце» камина, его внутренняя часть, где горит огонь и собирается дым. Может быть открытым или закрытым, изготавливается из несгораемого материала (кирпич, керамика, металл). Нижняя часть топки оборудуется зольником – отверстием с люком, куда можно сбросить накопленный пепел для последующей очистки камина.
Поддувало – воздухозаборный канал, который обеспечивает приток холодного воздуха. Не соединяется с топкой и, как правило, располагается в нижней части стены или в полу поблизости от самой топки. Может забирать воздух как с улицы, так и из подвала, а за невозможностью первых двух вариантов – из самой комнаты, где установлен камин.

Дымовая камера (дымосборник)соединяет камин и дымоход. В каминах открытого типа в нижней части дымовой камеры находится каминный зуб, который отклоняет нисходящие потоки и предотвращает попадание дождя или сажи прямо в камин.
Шибер (подвижная заслонка) – решётка, отделяющая топку от пространства над ней. Она предотвращает попадание холодного воздуха в дом, когда огонь не горит.В некоторых дымоходах заслонка управляется электроприводом и закрывает дымоход сверху, чтобы устранить нисходящие потоки воздуха, которые также могут охлаждать дом.
Дымоход(печная труба) – верхний проход, через который дым и газы распределяются и выходят наружу. Дымоходы часто изготавливаются из обожженной глины, но также могут быть и из нержавеющей стали. Не даёт разогретому воздуху контактировать с материалами, использованными при постройке дома или его крыши. В стенки канала дымохода встраиваются специальные декоративные решётки, которые обеспечивают выход тёплого воздуха в помещение, но задерживают продукты горения и искры.
Искрогасительпредставляет собой металлическую сетку, которая надевается поверх дымохода и предотвращает попадание горящих материалов на крышу из дымохода вместе с выходящим дымом. Искрогаситель может вращаться, чтобы блокировать порывы ветра. Крышка дымохода предотвращает попадание влаги и животных в дымоход извне.
Облицовка(портал) – обрамление каминной топки, которое защищает стены вокруг камина и выполняет декоративную и эстетическую функцию. Облицовку часто называют непосредственно камином, что не совсем верно. Материал каминного портала должен выдерживать высокие температуры и занимать достаточно места, чтобы изолировать топку от покрытий стен и пола.

Топка с открытым зольником в салоне Гливи, фото 1

Как работает камин открытого типа и в чем его отличие от закрытой топки?

Наличие живого пламени в доме несёт в себе очевидные проблемы: необходимо избегать возгорания или задымления помещения. К счастью, современный камин устроен так, чтобы эти проблемы предотвратить. Как минимум потому, что он выполняется из материалов, которые не горят: натуральный камень (мрамор, травертин, гранит) и кирпич, но также это может быть металл и плитка.

Наиболее важной механической функцией камина является создание тяги. Многие еще со школьной скамьи помнят, что нагретый воздух увеличивается в объёме и поднимается вверх. То же самое происходит и в камине: внутри печной трубы создаётся колонна восходящего нагретого воздуха. Когда этот воздух поднимается, большой объём нагретого огнем воздуха «подхватывается» извне вместе с ним. Результатом является тяга – постоянный поток дыма и горячих газов, идущих вверх по дымоходу.

Подобное устройство каминной топки также обеспечивает постоянный приток кислорода. Когда нагретая масса воздуха поднимается, в топку поступает свежий воздух и цикл повторяется.

Классический камин Несвиж в салоне Гливи, фото 1

Из уроков физики можно вспомнить, что есть три метода, посредством которых осуществляется передача тепла:

Теплопроводность – горячий объект касается более холодного, в результате чего горячий охлаждается, а холодный нагревается.
Конвекция – возникает в разного рода подвижных веществах, таких как горячий воздух или жидкость, когда тепло циркулирует из нижних слоев вещества в более высокие. Благодаря этому в природе существуют облака, например.
Тепловое излучение – теплые электромагнитные волны, например, от солнца или тепловой лампы. Они переносят тепло к более холодным объектам и нагревают их, заставляя молекулы двигаться быстрее. Таким способ открытый камин и согревает предметы вокруг себя.

Как применяется принцип конвекции в открытом или закрытом каминах? Большая часть тепла от огня содержится в горячем воздухе. В камине с закрытой топкой конвекция отправляет теплый воздух вверх, где он выводится через декоративные решетки для отопления помещения в котором он стоит, и, если предусмотрено, отправляет воздух на второй этаж, где при помощи небольшого внутреннего вентилятора воздух разгоняется по помещению над камином (например, на втором этаже). В отличие от закрытого варианта в камине открытого типа все немного иначе. Конвекция отправляет воздух также вверх по трубе, где он теряется. Более того, сквозняк может вытянуть из помещения больше теплого воздуха, чем нужно для горения топлива, и вытянуть его в дымоход. И чем холоднее на улице, тем холоднее воздух, который всасывает камин, и ниже его эффективность.

Как увеличить КПД камина открытого типа?

В XVIII веке изобретатель Бенджамин Томпсон, также известный как граф Румфорд, усовершенствовал конструкцию открытого камина. Он спроектировал камин с более высоким и узким отверстием дымохода, благодаря чему камин стал излучать больше тепла и меньше коптить. Впоследствии многие идеи Румфорда стали стандартном в деле изготовления каминов.

На сегодняшний день есть две основные стратегии повышения эффективности камина с открытым очагом.

Первая состоит в использовании конвекции и излучения для захвата части тепла от огня. Некоторые камины имеют встроенный теплообменник – каналы, по которым воздух в помещении может циркулировать вокруг горячих частей конструкции – либо через естественный поток воздуха, либо с помощью вентилятора (как описано выше). Воздух поглощает тепло в камине и после этого возвращается уже нагретым в помещение.

Второй подход состоит в том, чтобы заблокировать чем-либо часть передней части топки, чтобы ограничить количество воздуха, которое в чрезмерно большом количестве течет вверх по дымоходу. Обычно это делается с помощью дверей из закаленного термостойкого стекла. Регулируемые входные отверстия позволяют достаточному количеству воздуха достигать огня, чтобы держать его горящим, но не чрезмерно.

Вот несколько способов использования этих двух стратегий:

Трубчатая решетка– система открытых труб, которые изгибаются за огнем и выходят из верхней части топки. Идея состоит в том, чтобы забрать прохладный воздух в нижней части, нагреть его и позволить ему утечь обратно в комнату. Такая конструкция имеет недостаток: большая часть нагретого воздуха в этом процессе возвращается обратно в огонь, благодаря тяге. Но если использовать стеклянные дверцы, которые будут блокировать возврат воздуха, трубчатая решетка может помочь выжать больше тепла из камина.
Стеклянные двери уменьшают потерю теплого воздуха через дымоход и позволяют увидеть огонь, что выглядит эстетически привлекательно. Недостатком является то, что стекло также может уменьшить эффективную теплоотдачу наполовину (даже обычный сетчатый экран уменьшает излучаемое тепло на 30%). Результатом является небольшой выигрыш в эффективности.
Каминные топки закрытого типа – металлические конструкции, по форме отдаленно напоминающие ящики, как правило, оснащенные стеклянными дверцами. В них используется камера теплообмена с прорезанными в ней каналами, чтобы позволить комнатному воздуху проходить и поглощать тепло. Закрытая топка может выделять в пять раз больше тепла, чем камин с открытым очагом.
Некоторые домовладельцы предпочитают использовать высокоэффективные закрытые дровяные печи — топки, устанавливая их в портал камина.Однако в этом случае они уже не могут наслаждаться видом открытого огня, хотя взамен получают высокую энергоэффективность.

Эксплуатация открытого камина

Неправильно установленный и используемый камин может стать причиной пожара, потому при эксплуатации камина с открытым очагом необходимо соблюдать технику безопасности. Тщательная эксплуатация и техобслуживание могут минимизировать эти опасности и позволят использовать ваш камин в более безопасных условиях.

Во-первых, из открытого камина могут вылетать неконтролируемые искры, поджигающие ковры или мебель, причем это касается в том числе и топок закрытого типа. По этой причине пол, стены и все предметы интерьера необходимо обезопасить. При этом большинство современных вариантов предполагают и привлекательный эстетичный вид средств изоляции, будь то керамическая плитка, лист металла или подиум из натурального камня. Также хорошей идеей будет установить искрогаситель в верхней части дымохода для защиты от пожаров на крыше.

Во-вторых, причиной пожара может стать хранение горючих материалов и легковоспламеняющихся предметов слишком близко к огню. Отнеситесь внимательно к предметам возле очага. Разместите все горючие вещества на безопасном расстоянии от очага.

Открытая топка для камина в салоне Гливи, фото 2

Строим камин с открытой топкой своими руками

Тема строительства камина с открытой топкой – это непросто, но вполне осуществимо, поэтому читайте статью, и вдохновляйтесь суперпроектом – возможно и вы захотите построить этот простой и красивый камин в своем доме! Было принято решение строительство открытого камина только в плане эстетики и привлекательного внешнего вида, а также из-за нелюбви к чугунным топкам.

Данный камин будет устанавливаться в рубленом доме. Дом был поставлен на фундамент осенью прошлого года – под рубероид. На строительство камина пришлось пойти зимой, так как печник имел свободное время только в этот период.

Для постройки использовался витебский кирпич, внутри же будет шамотный, все кирпичи режутся обычной болгаркой.

Фундамент для камина – армированная плита, нагрузки по нему рассчитывались дополнительно. На фотографиях видно, что постройка стоит близко к правой стене. Но тут не видно, но с левой стороны будет переруб, а еще левее – уже вход в комнату. Дополнительно планируется к постройке резное панно. Около стены перед каминной топкой установлен механизм скольжения. Благодаря нему создается стена, отгораживающая горючие элементы.

Кладка постепенно прибавляется, но была приостановлена из-за решения проблемы: думали, как перейти к резным боковым стойкам камина по углам. В итоге получился варианты, который хорошо виден на фотографиях. Кирпич обрабатывался и шлифовался лепестковыми кругами с зернистостью 40. Думали также делать колонны камина, кстати, имелась возможность купить сразу заводские колонны – идеально ровные и отшлифованные, но все-таки решили сделать самостоятельно.

Витебский кирпич ложится на глино-песчаную смесь, а шамотный на огнеупорную иностранную смесь.

Определились с углами печи, и сразу дело пошло быстрее. Получилось оригинально и ни на что не похоже. Далее по плану – постройка зуба камина из шамотного кирпича.

Общий дизайн камина был навеян самим домом. Захотелось воплотить в жизнь все то, что присуще русским теремками и печам в них. К примеру, взять всю русскую геометрию, которая присутствует в лубяном творчестве и изразцах. Общая картина будущего камина в голове автора была сразу, и вынашивалась долго, поэтому видно, какой проект получится в итоге.

Планы по дымосборнику и трубе

Когда дело дошло до дымосборника, то планировалось сделать усеченную пирамиду по форме, а на такую же высоту табличного формата футерованный «чемодан» для увеличения объема дымосборника. Нужно только продумать, чтобы все красиво вписывалось в общий дизайн, и сделать так, чтобы можно было спокойно чистить полость за зубом. Пока в этом варианте видятся только плюсы. Камин получится очаговый, а порог только для того, чтобы предотвратить опрокидывание тяги. В идеальном варианте стоит все трубы гильзовать. Если отсутствует монтажная площадка, то распускается нержавеющая труба звездочкой – то есть делаются разрезы длиной 4-5 см, а также загибается все под углом 90 градусов по всему периметру. Потом ставится на кирпич, а сверху зажимается это место кирпичами на растворе — желательно, чтобы двумя рядами и все.

Планируется также снятие нагрузок с дымосборника на свод, а трубы – на дымосборник. Планируется и высокая труба, кирпич-сендвич. А кровельные элементы – черепица. Стягивать и армировать материал не стоит, потому что, если вдруг толкнет, то никакая стяжка не поможет. Нужно стараться делать так, чтобы было как можно меньше узлов в трубе, к которым могут быть какие-то вопросы или сомнения по поводу них.

Первые колена банных печей лучше всего гильзовать нержавейкой и шамотной трубой. Там не требуются никакие переходники, так как соединения уже идут встык. . гильзу лучше поставить сразу, как заканчивается дымосборник, который подгоняется под сечение гильзы. Двух рядов будет достаточно и двух рядов шамотной кладки на «Ветонит» — они будут хорошо держать трубу, только стоит очень плотно зажать. Крыша вся проходится сендвичем – и тут уже можно делать по классической схеме.

Будет труба – шестерик, переходники есть 200/250 и 250/300. Если последние – это монтаж с подрезкой а если 250 – то уменьшенный входного сечения на 4-5 сантиметров.

Стягивание уголками и железом производится только снаружи огневой кладки, потом же все закрывается декоративной отделкой. Это может быть кирпич или другие материалы. Автор проекта сначала так и хотел поступать, но передумал. Не захотелось трогать футеровку. Требовалось лишь избежать расхождений и трещин от весовой нагрузки.

Дальнейшая постройка: свод, облицовка, топка

Было решено строить по шаблону и усилять замковую зону до двух рядов. Для усиления свода огнеупорного контура решил, что вес на него будет минимальным – и это футеровка дымосборника. При тепловом расширении свод окажет усилие вверх и на пяты. Поэтому были зафиксированы опоры пят и сделана так называемая «петля». Ее суть – это усилие от теплового расширения направить на удержание свода за счет замка-противовеса. С задачей нельзя допустить толчка вверх по футеровке, возможно, он таким образом сможет двигаться при расширении, но будет знать меру и не создаст также проблем выше. Такой способ часто называют щадящим усилением свода.

Была закончена огнеупорная топка, продолжается кладка кирпичом. Далее был обведен свод. Колонны в своде планировалось закончить симметрично – как закладывали, но это совсем не то. Пока остается именно так, как на фотографии. Можно также спереди выбрать фаску как с боков и украсить тычки. Встала проблема: не сработала симметричность верха и низа.

Наяву в итоге получилось не так, как на эскизе. Было решено разобрать колонны и сделать по-другому. Колонны были переделаны с учетом всех недостатков – получилось слишком объемно и немного не по теме. Был уменьшен объем и диаметр. И вроде в итоге попали. Почему сначала были проблемы? Наверное, надо было сначала представить проект 1:1, и понять, что путь выбран не тот.

Будет еще ряд колонн. И потом нужно будет заняться поддержкой каминной полки и самой полкой. Дело дошло до карниза каминной полки. Просится что-то очень массивное, и появилась идея массивной балки из состаренного дерева – можно сделать и в цвет стен. Можно даже попробовать со славянской резной геометрией. Но больше мыслей не оп полке, а о ее поддержке. Особенно беспокоит зона над сводом. Кирпич со счетов тоже не снимается. Может быть, и с кирпичом получится так, как надо. После выкладывания поддержки дело дошло до футеровки дымосборника. Завтра также планируется выложить первый ряд с учетом доски на полке. Теперь стоят мысли о том, какой толщины выкладывать доску для каминной полки – планируется 7,5-8 см.

Параллельно шли работы с футеровкой дымосборника. Было решено не уходить далеко от табличной высоты. Объем дымоборника не стал увеличиваться – только примерно на 1/3. На это были свои причины: во-первых, в данный момент все табличные величины, определяющие работоспособность, увеличены, на 2-4 см. Высота свода тем самым уменьшается на 3. Дымосборник также имеет увеличенные от табличных на 4 см высоту и глубину. А также плюс в том, что объем искусственно будет увеличен. Условия для того, чтобы камин работал исправно, итак уже созданы, поэтому незачем делать больше. Также появились сомнения и опасения на тот счет, что топочные газы успеют остыть из-за большого объема по пути из топки в трубу. Как следствие, они попросту осядут сажей на стенках дымосборника.

Поэтому было принято решение. Облицовка дымоборника как минимум на 1/3 будет ложной и с футерованным сечением трубы. Плюсов в этом много: экономия, хорошо образуется сажа, а также уменьшено воздействие на опорные уголки перекрытия облицованного дымоборника, монтаж задвижки тоже является плюсом. Минусом является достаточно трудоемкий монтаж самовара (по эскизу будет еще полка для самовара). Хочется сделать его повыше от каминной доски, а там уже идет футерованная труба.

Данный проект целиком делается по табличным характеристикам, только с отступом в 2-4 см.

Начато строительство кладки дымосборника, а также вместе с ним было заложено наружное обрамление панно, завтра – дело за славянскими символами.

Остался лишь карниз дымосборника. Планируется, что он будет ломаный, а также осталась футеровка и труба. К концу недели уже будет сборка лесов.

Задумывался изначально славянский русский камин – отсюда славянская символика, открытая топка и самовар.

Снаружи камин планируется обработать раствором. Состав является пропиточным для печей и каминов, он на основе масла. После его высыхания печки как будто оживают и светятся.

Была закончена перекрыша, задвижка и труба. В эксплуатацию печь будет вводиться только после полной оттепели и контрольного осмотра всех механизмов.

Труба для камина – «пятерик» – это очень плохо, так как быстро будет засоряться и много будет образовываться сажи. Лучше квадрат для трубы, а в идеале – круг. Именно поэтому в данном камине автор использовал трубу на шесть кирпичей.

Экономия получается всего 200 кирпичей, зато сколько мороки по поводу чистки дымохода постоянной и трудной!

Данная каминная постройка – не для отопления дома, а для установления приятно и располагающей атмосферой, этим и объясняется открытая каминная топка.

Источник: https://www.forumhouse.ru/threads/243538/

Похожие статьи:

1. Проектирование и установка угловой печи-камина

2. Место отдыха на даче: мангал из диска и казан

Открытый камин: эстетика внешнего вида

Плюсы и минусы открытых моделей

Модификации открытых топочных устройств

Как обезопасить себя от огня открытого очага

Выбор камина для интерьера

Установка камина

Очаг из какого материала выбрать

Видео: Открытый камин, пробная топка

Какой камин выбрать, открытый или закрытый

Чем отличаются камины закрытого и открытого типов

Открытые камины

Закрытые камины

КПД и теплоотдача открытых и закрытых каминов

Как правильно топить без задымления

Как сделать из открытого камина, закрытый

Плюсы и минусы закрытых и открытых каминов

В чем преимущества открытых каминов

Чем хороши закрытые камины

Техника безопасности при топке камина

Открытый камин своими руками: пошаговая инструкция, проекты, фото, видео

Устройство камина открытого типа

Расчет размеров камина

Выбор места для камина

Выбор материалов

Пошаговая инструкция по строительству камина

Обустройство фундамента

Возведение камина

Отделка камина

Достоинства и недостатки открытого камина

Какой камин лучше, закрытый или открытый

История

Где установить камин?

Чем хорош?

Цена кладки открытых дровяных каминов из кирпича для дома и дачи под ключ в Москве и Московской области в 2019

Плюсы и минусы открытых моделей

Недостатки

Открытый дровяной камин из кирпича в доме

Кладка дровяного камина из кирпича для дома

Как обезопасить себя от огня открытого очага

Наиболее популярные способы установки каминной дверки

Открытый камин из кирпича под ключ

Очаг из какого материала выбрать

Дровяной открытый камин из кирпича

Кладка открытого камина из кирпича

Черновая кладка дровяного открытого камина из кирпича

Облицовка кирпичом чугунной топки

Каминная топка: виды, параметры, выбор

Какая каминная топка лучше: открытая или закрытая

Открытые каминные топки

Закрытые топки

Чугун или сталь

Виды каминных топок

По виду остекления

На что обращать внимание при выборе недорогих каминов

Герметичность топки

Эффективность использования топлива

Особенности гильотинных каминов

Стекло: двойное, тройное или зеркальное

Каминная топка для отопления: особенности выбора

Чем отличаются дорогие чугунные каминные топки от дешевых

Классический открытый камин (очаг), принцип работы и устройство каминов с открытой топкой | Камин в Минске, а также другие изделия из камня

Устройство камина с открытым очагом

Как работает камин открытого типа и в чем его отличие от закрытой топки?

Как увеличить КПД камина открытого типа?

Строим камин с открытой топкой своими руками

Оглавление

Планы по дымосборнику и трубе

Дальнейшая постройка: свод, облицовка, топка

Добавить комментарий Отменить ответ
