Светодиодное освещение теплиц - самая подробная инструкция!

Системы освещения монтируют в теплицах круглогодичного или зимнего использования при выращивании светолюбивых овощей, ягод, рассады и цветов – без подсветки эти культуры не дадут хорошего урожая. Современные системы освещения теплиц все чаще выполняют на светодиодах: они экономичны, долговечны и позволяют регулировать спектр и освещенность в широком диапазоне.

Светодиодное освещение теплицСветодиодное освещение теплиц Переносной светодиодный светильник для вертикального монтажаПереносной светодиодный светильник для вертикального монтажа Особенностью светодиодов является направленность их светового потока преимущественно в одном направленииОсобенностью светодиодов является направленность их светового потока преимущественно в одном направлении

Содержание статьи

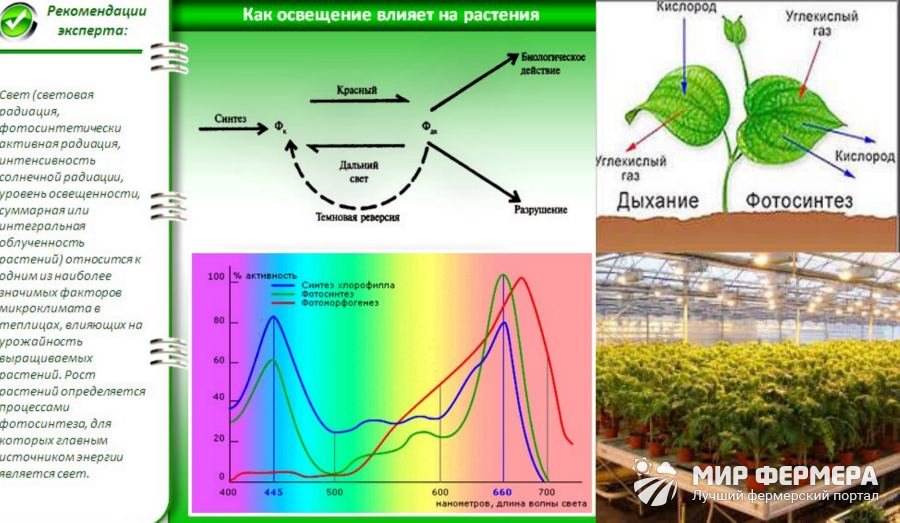

Потребность растений в солнечном свете

Известно, что дневной белый свет состоит из волн различной длины, в совокупности составляющих видимый спектр. Он ограничен длинами волн от 380 нм (фиолетовый) до 780 (красный).

Спектр солнечного излученияСпектр солнечного излучения

Растения наиболее восприимчивы к синему, оранжевому и красному диапазонам светового спектра, при воздействии волн этой длины процессы фотосинтеза происходят наиболее интенсивно. Пики восприятия – 445 нм и 660 нм. Зеленую и желтую части спектра растения практически не поглощают. Именно этим объясняется окраска листьев – зеленые волны отражаются от растений.

Спектр для растенийСпектр для растений

При этом на разных фазах развития растениям требуется различное освещение. Так, при первоначальном активном росте и наборе зеленой массы полезнее синяя составляющая спектра, а в фазе цветения и плодоношения – красная.

Чтобы подсветка растений была эффективной, необходимо создать спектр света, близкий к дневному, а еще лучше – усилить красную и синюю части спектра и для экономии исключить бесполезную желто-зеленую составляющую.

Спектр светодиодной фитолампыСпектр светодиодной фитолампы

Не менее важный параметр – световой поток в данном спектре от 400 до 700 нм, или показатель фотосинтетической активной радиации. В характеристике ламп он обозначается аббревиатурой PAR и измеряется в микромолях на квадратный метр в секунду – µmol/m2·s.

Потребность различных растений в фотосинтетической активной радиации различна, примеры приведены на рисунке. При более низком показателе растение будет плохо расти и развиваться, при его превышении могут появиться ожоги на листьях.

Оптимальный диапазон PAR для роста и развития разных культурОптимальный диапазон PAR для роста и развития разных культур

При расчете экономичности светильников иногда используют понятие светоотдачи, или отношения световой мощности к потребляемой. Чем этот показатель выше, тем экономнее использование лампы и ниже затраты на электроэнергию.

Светоотдача разных типов лампСветоотдача разных типов ламп

Оптимальный светильник для освещения теплицы должен выдавать свет в нужном спектре с достаточным показателем PAR, при этом иметь возможность регулирования спектра в зависимости от фазы роста культур. Светодиодные фитолампы и светильники отвечают этим требованиям, они надежнее и экономнее других видов ламп.

Цены на фитолампы

фитолампа

Преимущества светодиодного освещения теплиц

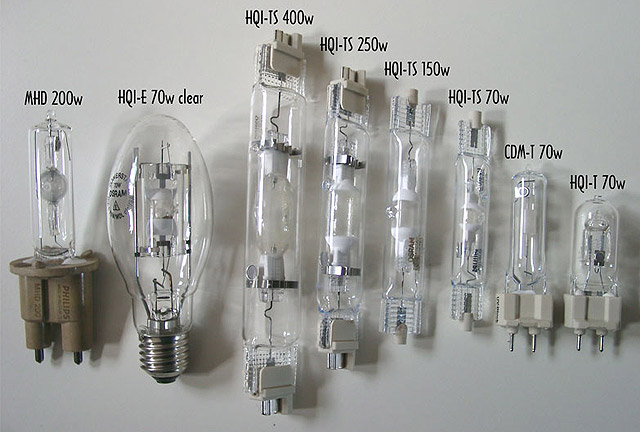

В недавнем прошлом для освещения теплиц в основном использовали газоразрядные лампы. Спектр натриевых ламп высокого давления ДНаТ и ДНаЗ содержит преимущественно красную составляющую, что полезно для растений в фазе плодоношения.

Спектр натриевой лампы ДНаТ
Спектр натриевой лампы ДНаТ

При этом лампы ДНаТ почти не содержат синюю составляющую спектра, поэтому в фазе рассады для подсветки применяют газоразрядные ртутные лампы ДРЛ.

Спектр ртутной лампы ДРЛСпектр ртутной лампы ДРЛ

Газоразрядные лампы всех типов обладают большой световой мощностью, хорошим коэффициентом рассеяния, но при этом их световая отдача значительно ниже, чем у светодиодов, и большая часть энергии уходит на нагрев, влияя на микроклимат и увеличивая потери. Подвешивать лампы ДНаТ и ДРЛ необходимо на значительную высоту, чтобы избежать ожогов. В небольших теплицах с высокорослыми растениями их использование затруднено.

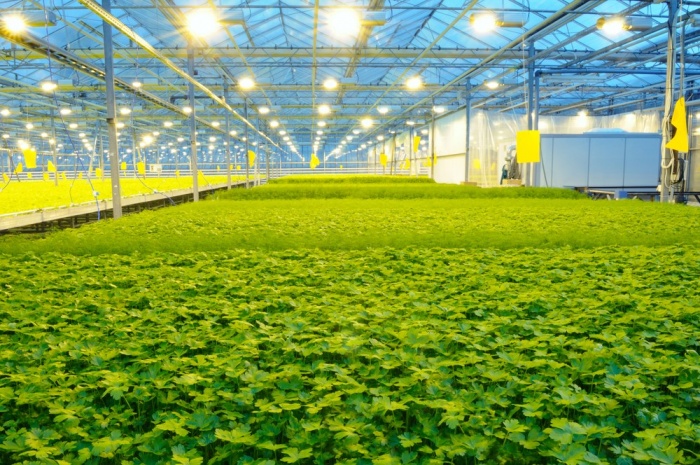

Лампы ДНаТ в теплице подвешивают на значительной высотеЛампы ДНаТ в теплице подвешивают на значительной высоте

Через 1,5-2 года использования световая мощность газоразрядных ламп снижается, они тускнеют и требуют замены. Из-за содержания ртути приходится применять специальные дорогостоящие методы утилизации.

Для подключения ламп ДНаТ и ДРЛ необходима пускорегулирующая аппаратура, что удорожает их первоначальную установку. Большие тепловые потери увеличивают энергопотребление, в результате освещение теплицы газоразрядными лампами обходится довольно дорого, особенно в зимний период.

Подключение лампы ДНаТ через пусковое устройствоПодключение лампы ДНаТ через пусковое устройство

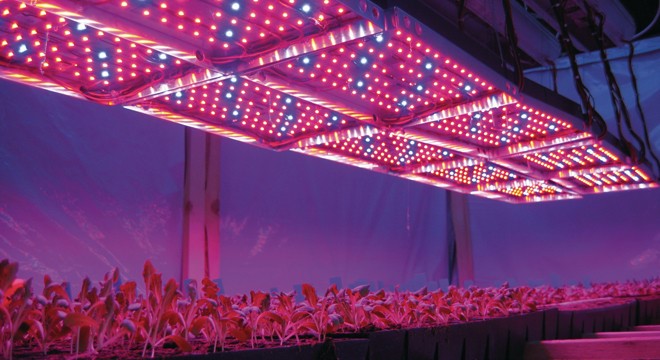

По сравнению с газоразрядными лампами, светодиодные фитосветильники LED выдают свет в строго определенном диапазоне, что позволяет добиться максимального фотосинтеза. Пики излучения приходятся на 450 и 650 нм, что соответствует потребностям растений. Также светильник излучает мягкий ультрафиолет в диапазоне 320-380 нм, что повышает холодостойкость растений.

Спектр LED-светильников в сравнении с лампами ДНаТ и ДНаЗ
Спектр LED-светильников в сравнении с лампами ДНаТ и ДНаЗ

LED-светильники для освещения теплиц обладают рядом преимуществ:

  • хорошие показатели световой мощности;
  • подходящий для растений спектр и возможность его регулирования;
  • отсутствие нагрева и влияния на микроклимат в теплице;
  • простое подключение к сети;
  • малый расход электроэнергии;
  • экологичность – не требуется специальная утилизация;
  • ремонтопригодность – сгоревшие элементы можно заменить;
  • длительный срок службы – до 100000 часов.

Недостатки светодиодных светильников:

  • высокая цена;
  • направленное излучение, для большой площади требуется много точек освещения.

Благодаря низкому нагреву лицевой части, светильники LED можно размещать на любом расстоянии от растений, не рискуя их обжечь. За счет этого можно существенно сократить площадь теплицы для рассады и низкорослых культур, выращивая их на многоярусных стеллажах.

Выращивание рассады на стеллажах со светодиодной подсветкой
Выращивание рассады на стеллажах со светодиодной подсветкой

Обратите внимание! Светодиоды можно использовать как для полноценного освещения, так и в качестве подсветки, корректирующей спектр.

Видео – Сравнение ламп LED и ДНаТ для подсветки растений

Устройство светодиодных ламп и светильников

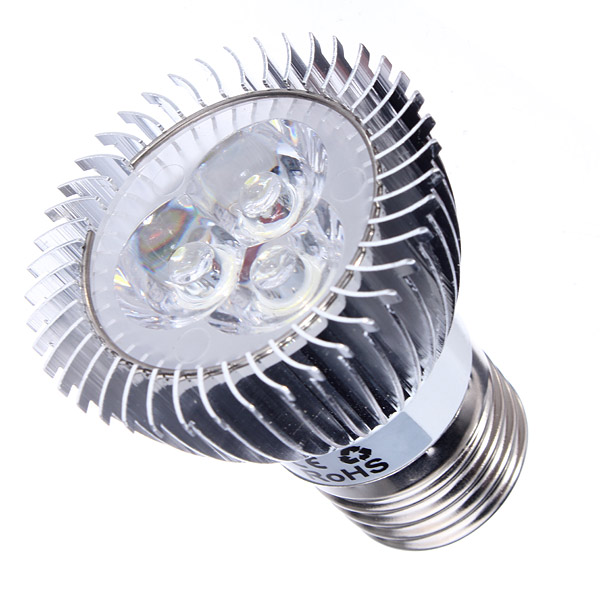

Светодиодные лампы и светильники для подсветки растений состоят из фитосветодиодов различного спектра, закрепленных на теплоотводящей шине из алюминия. Соединены последовательно в одну или несколько цепей и подключены к управляющему устройству – драйверу. Все эти элементы помещены в корпус с высокой степенью защиты от влаги. Лицевая часть светильника закрыта рассеивателем из оптического поликарбоната с высоким светопропусканием. Подключение светильника к сети выполняют с помощью сетевого провода без дополнительных устройств.

Устройство светодиодного светильникаУстройство светодиодного светильника

Для фитосветильников используют специальные светодиоды с высокой мощностью, а добиться необходимого спектра можно двумя способами:

  • комбинируя светодиоды разного спектра в нужном соотношении;
  • используя полноспектральные светодиоды для растений.

В первом случае возможно регулирование спектра с помощью отключения части светодиодов. Это удобно для выращивания растений в течение всего вегетационного периода: на стадии роста рассады соотношение красного/синего света составляет 1:1 или 2:1, с началом цветения и плодоношения синюю составляющую уменьшают, добиваясь соотношения красного и синего от 3:1 до 8:1. Светодиоды с полным спектром имеют установленное соотношение, изменить его не получится.

Комбинированный LED-светильник с соотношением красного и синего 4 к 1Комбинированный LED-светильник с соотношением красного и синего 4 к 1

Мощность светодиодных фитосветильников может достигать 1000 Вт и зависит от количества светодиодов. С увеличением мощности усиливается нагрев, поэтому мощные светильники помещают в алюминиевый корпус и оснащают радиаторами для хорошего теплоотведения. Существуют также модели светильников с вентиляторами, но они менее надежны: при поломке вентилятора произойдет моментальный перегрев светодиодов и, как следствие, выход из строя.

Светодиодный светильник с алюминиевыми радиаторамиСветодиодный светильник с алюминиевыми радиаторами

Обратите внимание! Срок службы светодиодов – от 50 до 100 тысяч часов, у вентилятора этот показатель в несколько раз меньше. По этой причине покупать светильники с принудительным охлаждением нецелесообразно – срок их полезного использования будет ограничен работой вентилятора.

Выбор светодиодных светильников для теплиц

Мощность светильников подбирают, исходя из площади теплицы. По нормам технологического проектирования теплиц для рассады и выращивания зелени облученность должна быть не менее 25 Вт/м2, для овощных культур в стадии плодоношения и цветов – не менее  70 Вт/м2

. Оптимальные значения для большинства культур составляют 80-160 Вт/м2.

Мощность светодиодных светильников для растенийМощность светодиодных светильников для растений

Норм технологического проектирования селекционных комплексов и репродуктивных теплиц НТП-АПК 1.10.09.001-02. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

НТП-АПК 1.10.09.001-02

Спектр светильников и ламп подбирают, исходя из выращиваемых в теплице культур. Для рассады, ранней зелени и выгонки цветов предпочтительнее лампы с увеличенной составляющей синего света и мягкого ультрафиолета. Для выращивания ягод и овощей подходят лампы с соотношением красного и синего от 4:1 до 8:1.

Светильник для рассады с увеличенной синей составляющейСветильник для рассады с увеличенной синей составляющей

Еще один важный параметр – угол освещения. Он может составлять 60, 90, 120 градусов. Светильники с углом 60 градусов подходят для направленного освещения, их обычно устанавливают над стеллажами на малой высоте. Угол 90 и 120 градусов позволяет получить более рассеянный свет, такие светильники подвешивают к потолку на цепях или кронштейнах.

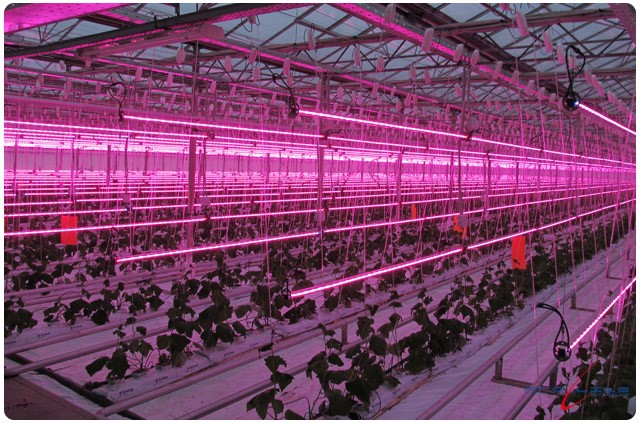

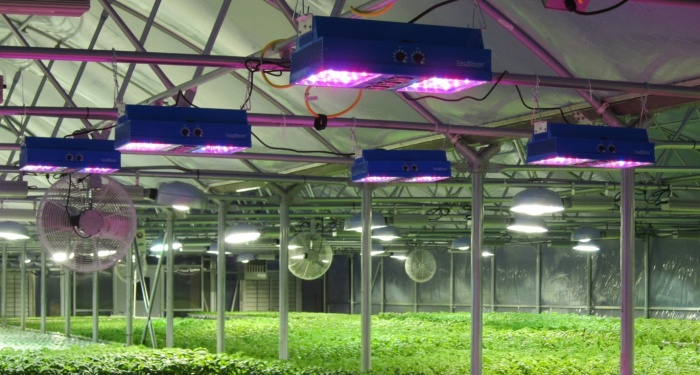

Расположение светильников на кронштейнах при общей подсветкеРасположение светильников на кронштейнах при общей подсветке

Обратите внимание! При планировке теплицы и места установки светильников, важно не допустить образования темных зон. Световой поток от соседних светильников должен пересекаться.

Размещение светильников в теплицеРазмещение светильников в теплице

Обзор моделей LED-светильников

Ассортимент светодиодных светильников для теплиц достаточно велик. В таблице представлены несколько моделей, предназначенных для разных типов растений.

Таблица 1. Обзор LED-светильников для теплиц.

МодельТехнические характеристики Назначение
LED-ФИТО-45/RS

LED-ФИТО-45/RS

Мощность – 45 Вт; PAR – 100 µmol/m2·s; угол освещения – 120 градусов; спектр 730 нм – 8%, 660 нм – 46%, 450 нм – 46%; срок службы – 100000 часов.Для выращивания пряной зелени, лука, салатов, капусты, выгонки цветов. Освещаемая площадь – до 2 м2.
LED-ФИТО-168/RS

LED-ФИТО-168/RS


Мощность – 180 Вт; PAR – 400 µmol/m2·s; угол освещения – 120 градусов; спектр 730 нм – 8%, 660 нм – 46%, 450 нм – 46%; срок службы – 100000 часов.Для выращивания пряной зелени, лука, салатов, капусты, выгонки цветов. Освещаемая площадь – до 7,2 м2.
LED-ФИТО-45/UN

LED-ФИТО-45/UN

Мощность – 45 Вт; PAR – 100 µmol/m2·s; угол освещения – 120 градусов; спектр 730 нм – 13%, 660 нм – 62%, 450 нм – 25%; срок службы – 100000 часов.Для томатов, перцев, баклажанов, огурцов и других овощей в период активного плодоношения. Освещаемая площадь – до 2 м2.
LED-ФИТО-168/UN

LED-ФИТО-168/UN

Мощность – 180 Вт; PAR – 400 µmol/m2·s; угол освещения – 120 градусов; спектр 730 нм – 13%, 660 нм – 62%, 450 нм – 25%; срок службы – 100000 часов.Для томатов, перцев, баклажанов, огурцов и других овощей в период активного плодоношения. Освещаемая площадь – до 7,2 м2.
LED-ФИТО-42/VR

LED-ФИТО-42/VR

Мощность – 45 Вт; PAR – 100 µmol/m2·s; угол освещения – 120 градусов; спектр 730 нм – 13%, 660 нм – 25%, 450 нм – 62%; срок службы – 100000 часов.Для выращивания рассады, саженцев, салатов. Освещаемая площадь – до 2 м2.
LED-ФИТО-168/VR

LED-ФИТО-168/VR

Мощность – 180 Вт; PAR – 400 µmol/m2·s; угол освещения – 120 градусов; спектр 730 нм – 13%, 660 нм – 25%, 450 нм – 62%; срок службы – 100000 часов.Для выращивания рассады, саженцев, салатов. Освещаемая площадь – до 7,2 м2.

Видео – Обзор светодиодных фитоламп для растений

Светодиодный светильник для рассады своими руками

Мощные светильники для теплиц – сложные устройства с точно просчитанным тепловым балансом и защитой от влаги. Сделать их самостоятельно сложно – неправильный тепловой расчет может привести к выходу дорогостоящих светодиодов из строя при первом же перегреве.

Если вы планируете заняться выращиванием овощных или цветочных культур в промышленных объемах, светодиодные светильники лучше приобрести у производителя, а проект освещения заказать у профессионалов. Так вы получите гарантию сбалансированного спектра, длительной работы системы освещения и пожарной безопасности.

Светодиодный светильник для выращивания рассады или зелени в домашней теплице можно сделать самостоятельно.

Освещение рассады самодельным светильникомОсвещение рассады самодельным светильником

Для этого вам понадобятся:

  • светодиодные матрицы с полным спектром, 10 штук;
  • LED-драйвер;
  • алюминиевый профиль, дверной или мебельный, длиной 1 м;
  • F-образный пластиковый профиль длиной 2 м;
  • крепежные кронштейны;
  • термоклей;
  • провода МГТФ для соединения светодиодов, сечение 0,1-0,14 мм;
  • провод двужильный и штепсельная вилка;
  • пластиковые хомуты;
  • дрель со сверлом по металлу и пластику;
  • острый монтажный нож;
  • паяльник, флюс и припой, а также теплоотвод, чтобы при пайке не перегреть светодиоды.

Пошаговая инструкция сборки светильника приведена в таблице 2.

Цены на светодиодные матрицы

светодиодные матрицы

Таблица 2. Светильник для подсветки рассады своими руками.

Этапы, фотоОписание действий
Покупка светодиодов и драйвера

Покупка светодиодов и драйвера

Светодиоды и драйвер можно купить в розничном магазине, но стоят они недешево, и найти их бывает сложно. Для снижения цены лучше поискать их на китайских сайтах Ebay или Aliexpress. Мощность светодиодов – 3 Вт, спектр – от 400 до 840 нм с отметкой "full spectrum". Лучше взять их с запасом в 1-2 штуки на случай брака или выхода из строя. Мощность драйвера – не менее 30 Вт, ток – 600 мА. Для удобства монтажа лучше подобрать драйвер в герметичном пластиковом корпусе.
Проверка полярности светодиодов

Проверка полярности светодиодов

На выводах светодиодных матриц полярность должна быть указана, но чтобы не перепаивать светильник в случае брака, лучше проверить ее до монтажа. Проверку выполняют мультиметром, установленным в режим «проверки диода». Подсоединяют щупы согласно указанной полярности к контактным дорожкам, при этом диод должен светиться.
Подготовка алюминиевого профиля для теплоотводящей шины

Подготовка алюминиевого профиля для теплоотводящей шины

Алюминиевый профиль можно приобрести в мебельном магазине. Обрезают профиль длиной 1 м, торцы зачищают наждачной бумагой, чтобы не было заусенцев – ими можно повредить провода при использовании светильника или поцарапать руки. Профиль с монтажной стороны обезжиривают спиртом или растворителем.
Обезжиривание светодиодов

Обезжиривание светодиодов

Металлическую площадку светодиодных матриц также обезжиривают спиртом или растворителем с помощью ватного диска. До монтажа можно оставить светодиоды прямо на дисках, чтобы повторно не испачкать.
Крепление светодиодов на термоклей

Крепление светодиодов на термоклей

Размечают места крепления светодиодов на алюминиевой шине через равные расстояния 9 см. Термоклей наносят на обезжиренную нижнюю поверхность светодиодных матриц по всей площади тонким слоем. Приклеивают светодиоды, стараясь располагать их плюсовыми выводами в одну сторону – так проще будет паять провода.
Соединение светодиодов пайкой

Соединение светодиодов пайкой

Нарезают монтажный провод МГТФ на отрезки 12-13 см, зачищают концы и облуживают их с помощью паяльника. Припаивают провода к светодиодам, соблюдая полярность: плюс первого светодиода к минусу второго и так далее. При пайке используют теплоотвод – металлический пинцет.
Подключение светодиодов к драйверу

Подключение светодиодов к драйверу

В шине с обратной стороны делают 2 отверстия Ø3-4 мм в центре и одно отверстие Ø10 мм на расстоянии 10-15 см от них. От провода МГТФ отрезают два куска длиной 75 см, продевают их в отверстия и выводят с разных концов шины. Припаивают их концы к крайним светодиодам. Провода подписывают согласно полярности. Двужильный провод со штепсельной вилкой заводят с одного конца шины и выводят через большее отверстие. Концы жил зачищают и облуживают. Подключают к драйверу согласно схеме, указанной на крышке или в документации.
Установка светоотражателей

Установка светоотражателей

Светоотражатели выполняют из пластикового профиля F-образной формы. Его используют для отделки оконных откосов. У профиля срезают внутреннюю пластину на высоту 2-3 мм с помощью ножниц или ножа. Отрезают от него два куска длиной 1 м. Складывают их вместе и делают разметку отверстий под крепежные хомуты – 4-5 отверстий на одном уровне. Проколоть их можно раскаленным шилом. Оставшуюся пластину пластикового профиля заводят внутрь алюминиевого профиля, продевают сквозь сделанные отверстия хомуты и затягивают их. Пластиковый профиль образует отражатели, которые достаточно прочно держатся на шине.
Крепление лампы

Крепление лампы

К верхней стороне светильника крепят подвесы или монтажные кронштейны (в зависимости от места установки). Подвешивают лампу над рассадой на высоте от 20 до 40 см. Включают в сеть и проверяют работоспособность.
Оборудование для теплиц

Оборудование для теплиц

Прежде чем модифицировать теплицу последними техническими новинками, нужно разобраться, какое бывает оборудование, для чего оно предназначено и что из тепличных «гаджетов» вам необходимо иметь. Более детально читайте в этой статье.

Видео – Комбинированный светодиодный светильник своими руками

Светодиодные светильники позволяют сэкономить электроэнергию для освещения теплицы, при этом фотосинтез растений ускоряется, урожайность увеличивается на 10-30%, а скорость созревания первых плодов – на 5-14 дней. При правильном расчете и эксплуатации светодиодное освещение теплицы окупается в первые два-три сезона, в дальнейшем оно способствует получению стабильного урожая и прибыли.

Светодиодное освещение теплиц. Правильный расчет освещения

Для выращивания растений зимой, важно не только создать нужный микроклимат: температуру и влажность, но и организовать правильное освещение теплицы. Из-за удлинения темного времени суток, короткого светового дня для здорового роста культур становится явно недостаточно. Чтобы уберечь растения от болезней, увеличить сроки созревания, повысить урожайность устанавливают специальные светодиодные лампы, излучающие свет в требуемом спектре.

Все большее распространение получают светодиодные светильники для теплиц. Они обладают рядом преимуществ перед своими предшественниками: неоновыми газоразрядными, нитридными или люминесцентными подсветками.

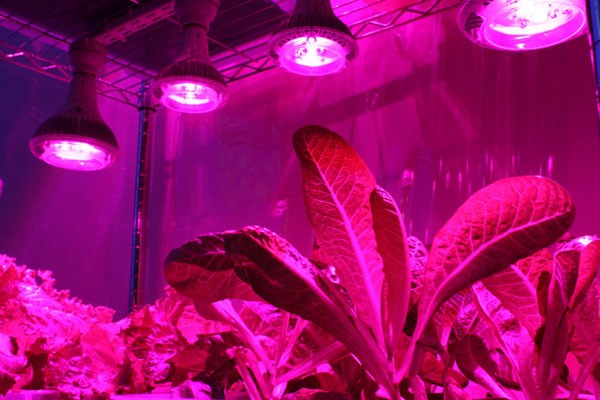

Светодиодное освещение теплицСветодиодное освещение теплиц

О достоинствах LED-излучателей, их особенностях и пойдет речь ниже. Кроме этого, приводятся рекомендации по расчету.

Преимущества освещения теплиц светодиодами

Основной плюс светодиодного освещения теплиц заключается в возможности создания необходимого баланса синего и красного спектра, что делает их использование универсальным решением для всех видов культур и цветочных растений. Конструктивно это выполнятся совмещением излучателей разного типа в одном корпусе.

К другим положительным характеристикам светодиодов для теплиц относят:

  • Низкое энергопотребление;
  • высокая интенсивность светового потока, в сравнении с другими типами ламп;
  • долгий срок службы, до 80 тысяч часов и более;
  • КПД от 95%;
  • низкая пульсация;
  • безопасность для человека и окружающей среды: LED не излучает ультрафиолета, не вырабатывает озона и не содержит ртути и других вредных веществ.
Светодиодный светильник для теплицСветодиодный светильник для теплиц

Устройство светодиодного осветителя

Светодиодные лампы для теплиц состоят из полупроводниковых излучателей красного или синего спектра, собранных в одну цепь. В небольших светильниках фитодиоды соединяют последовательно, в крупных – последовательно-параллельно. Поскольку мощные LED-элементы при работе сильно нагреваются, их помещают на радиатор-теплоотвод – дюралюминиевую пластину. Подробнее про расчет и изготовление радиаторов для светодиодов.

Питание осуществляется через драйвер – устройство, снабженное импульсным выпрямителем напряжения и ограничителем тока (как сделать драйвер). Некоторые модели также оснащают микроконтроллером, с помощью которого происходит управление светильником: задается время включения и выключения или настраивается интенсивность светового потока.

Все компоненты освещения помещают в герметичный корпус. С рабочей стороны устанавливают прозрачный рассеиватель из оптического поликарбоната (как сделать рассеиватель). Подключение к сети производится напрямую, с помощью силового кабеля, без промежуточного оборудования.

Конструкция тепличного LED светильникКонструкция тепличного LED светильник

Хорошее сравнение светодиодных ламп для освещения теплиц:

Расчет светодиодных светильников для теплиц

Если предполагается самостоятельная организация искусственного освещения, перед проектировкой и расчетами, следует учесть следующие данные:

  • Высота размещения светильников;
  • мощность используемых ламп;
  • сорт выращиваемого растения – требуемая интенсивность освещения для разных видов культур неодинакова;
  • площадь освещаемого участка.

Зная эту информацию, можно переходить к вычислениям. Для расчета светодиодного освещения теплиц используют упрощенную формулу:

F = (E * S) / КИ

В этой формуле F — интенсивность светового потока, Лм; E — уровень освещенности, Лк; S — площадь освещаемого участка, кв.м; КИ – коэффициент использования светового потока. Значение коэффициента равно 0,4 для систем с внешним отражателем и 0,8 – с внутренним.

Пример расчета тепличного освещения

Поскольку в нашем случае производится освещение теплиц светодиодными лампами, расчет будет предполагать использование стандартную зависимость светового потока от электрической мощности. Погрешностью на производителя можно пренебречь.

Пример. Требуется осветить площадь в 10 квадратных метров тепличных томатов, минимально допустимым уровнем 6000 Люкс.

Расчет. В случае использования светильников с внутренним отражателем, получается следующие вычисления:

F = (6000 * 10) / 0,8 = 75000 люмен.

Т.е. требуемый суммарный световой поток составляет 75000Лм. Используя таблицу, определяется количество требуемых для выполнения задачи ламп определенной мощности: 30 штук категории 25-30 ватт.

Аналогичные действия выполняют и для моделей с внешними отражателями, подставляя соответствующий коэффициент — 0,4.

Важно! Полученный нами световой поток 75000Лм идет из расчета высоты размещения освещения 1м. Высота монтажа светодиодных светильников для теплиц определяется эмпирическим методом.

При увеличении/уменьшении высоты размещения светильников, световой поток изменяется согласно правилу обратных квадратов. При высоте освещения 2м — освещенность на уровне земли упадет в 4 раза; 3м — в 9 раз; 0,5м — вырастет в 4 раза и т.д.

Также нужно учитывать, что с уменьшением расстояния установки снижается полезная площадь освещения. Иногда поиск компромисса занимает довольно много времени, а факт неправильного подвеса обнаруживается по внешним признакам растений.

Внешние признаки недостатка или избытка света для растенийВнешние признаки недостатка или избытка света для растений

По этой причине, при размещении искусственного освещения теплиц светодиодными лампами, целесообразно предусмотреть возможность последующей регулировки по высоте.

Рекомендации по оснащению

Несколько обязательных советов при установке светодиодного освещения в теплице.

  1. Выбирайте модели фитосветильников с возможностью регулировки плотности светового пучка, с переключением «красный-синий» спектр. Они универсальны и могут быть отлажены для любого растения.
  2. Используйте рефлекторы и светоотражатели. С их помощью сокращается количество требуемых излучателей, что снижает стоимость светодиодного освещения теплиц и его последующую эксплуатацию.
  3. Включаете подсветку только тогда, когда это нужно. Чрезмерный свет не менее вреден, чем его недостаток. В зимнее время освещение теплиц должно работать около 12-16 часов в сутки, в зависимости от сорта растения.
  4. Старайтесь обойтись меньшим количеством ламп. Лучше установить одну, подходящую по характеристикам, чем несколько менее мощных.
  5. Для правильного развития культур, необходим и солнечный свет. Какой бы совершенной не была подсветка, заменить природное освещение она не сможет. Стремитесь взять максимум от энергии Солнца. Не размещайте теплицу в теневых местах и не загораживайте ее от солнечных лучей.
  6. В некоторых случаях, например, для объемных теплиц и оранжерей, с множеством выращиваемых растений разных видов, целесообразно использовать комбинированную подсветки. Совмещая светодиоды для теплицы с другими типами ламп, можно добиться наиболее приемлемого результата.
  7. Светодиодное освещение для теплиц особенно полезно в межсезонье.

Не стоит забывать и о безопасности. Теплицы относятся к местам повышенного риска поражения электрическим током. Все силовые кабели желательно прокладывать в специальных каналах, защищающих их механических повреждений и влажной среды.

Все вводы и соединения должны быть тщательно изолированы и загерметизированы от попадания влаги. Хорошо использовать трехпроводную схему подключения с защитным заземлением, во избежание несчастных случаев.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

Светодиодное освещение теплиц: виды подсветки, расчет

Современный рынок усовершенствуется с каждым днем. Существенные перемены происходят и в тепличном освещении. Привычные лампы накалывания и люминесцентная подсветка постепенно уходят в прошлое, достойным их последователями становятся светодиодные светильники для теплиц. Давайте, узнаем больше об этом новшестве осветительной индустрии, которое уже успело завоевать доверие многих фермеров.

Особенности светодиодных светильников

Светодиодные светильники предоставляют растениям необходимый для их развития свет, преобразовывающийся в волны различной длины. Таким образом, флора теплиц поглощает только тот спектр излучения, в котором больше всего нуждается.

Кроме того, излучения светильников  максимально приближено к естественным солнечным лучам. В их спектр входят только полезные для роста растений волны.

В перечень значимых преимуществ так же включены:

  • Стабильность заданного освещения на протяжении необходимого времени.
  • КПД светодиодов превышает отметку в 80%.
  • В спектре отсутствуют ультрафиолетовые и инфракрасные волны.
  • Высокие показатели экологичности.
  • Освещение растений теплиц только волнами определенного спектра.
  • Сравнительно низкий уровень энергозатрат по сравнению с другими видами освещения.

Единственным минусом применения светодиодных светильников в теплицах является его относительно высокая стоимость. Не каждый фермер готов отдать за подсветку от 200 до 1500$ (в зависимости от площади помещения).

Виды светодиодного освещения

Производители классифицируют несколько видов светодиодных приборов, из которых потребитель может выбрать себе тот, который будет соответствовать количеству стеллажей в теплице и типу растений. Различают следующие осветительные приборы:

  1. Одиночные светильники – подсветка данной формы применяется для выращивания небольшого количества рассады.
  2. Трубы – незаменимый прибор, если в теплице размещаются узкие и длинные стеллажи.
  3. Прожектора – приборы, способные осветить растения, занимающие значительную площадь и с большего расстояния.
  4. Таблетки – квадратные формы светильника позволяют обеспечить профессиональное освещение стеллажей широкого формата.
  5. Ленты – осветительные приборы, которые можно размещать в произвольном порядке. Зачастую, данный вид осветительного оборудования изготавливают своими руками.

Расчет светодиодного освещения теплицы

Для расчета необходимого количества светодиодных ламп необходимо учитывать их световой поток, а так же расстояние между осветительным прибором и растениями.

Если требуется рассчитать световой поток, необходимый для растения,  развитие которого происходит при рассеянном свете, нужно взять 3000 лк на кв. м.

В результате, если лампа обладает освещенностью в 500 лм и вам требуется произвести расчет на 1 кв. м. освещения при расстоянии от прибора до растения в 30 см, по выведенной на практике формуле:

Сетовой поток= освещенность/расстояние* значение необходимой освещенности лампы на 1 кв. м.

В нашем примере, освещенность составит 500/(0.3*0.3) = 5555 лк.

  • 500- освещенность лампы;
  • 0,3 – расстояние, приведенное в систему СИ;
  • 0,3 – значение необходимой освещенности на кв. м., переведенное в систему СИ.

Учитывая, что потери при заданном расстоянии от прибора к растению составляют 30%, получаем примерное значение в 3890 лк. Получается, что для растений любящих рассеивающий свет достаточно 1 лампы мощностью 10 Вт на кв. м.

Для развития соцветий и цветов тепличных растений следует поддерживать освещенность значением не ниже 5000 лк на кв. м.

Светодиодные лампы для теплиц

Светодиодные лампы не боятся воды, поэтому можно не переживать, если в случае полива, жидкость попадет на их поверхность. Такие приборы не перегреваются, что дает возможность не беспокоиться о повышение необходимой для растительности температуры.

Преобразованные led — устройствами лучи в синем и красном спектре способствуют ускорению развития рассады, бутонизации, цветению и плодоношению. Длина волн способна  практически достигнуть корневой системы растения.

Все лампы данного вида производители изготавливают под различные типы цоколей, а продуманное до мелочей покрытие приборов предотвращает развитие коррозии.

Светодиодные лампы можно приобрести по отдельности, смонтировав для них специальную крепежную систему либо купить уже готовую под это ленту.

Все осветительные устройства представлены на рынке двумя видами:

  1. Постоянными.
  2. Фотопериодическими.

Последние используют для круглосуточного освещения теплицы, а первые – для продления светового дня, то есть на определенное количество часов.  Их выбор зависит от типа, выращиваемой продукции.

Для того чтобы светодиодные лампы прослужили потребителю не один год, эксперты рекомендуют применять только товары брендовых производителей. К примеру, Philips, Siemens, Legrand, Osram и т. д. Так как светодиоды бывают разных цветовых спектров, для достижения определенных задач их можно объединять. За счет использования ламп, которые излучают отличные длины волн, можно значительно увеличить урожай.

Светодиодная лента для парника

Светодиодная лента представляет собой гибкую печатную плату, на которой на одинаковом расстоянии расположены светодиоды.  Производители выпускают ее в рулонах, длина, которой зачастую составляет от 5 метров и более.  Простота крепления данного вида освещения позволяет выращивать плодоносные растения не только в теплицах, но и на подоконнике, парниках. Ленту можно применять и в качестве дополнительной подсветки, ведь она достаточно – энергосберегающая.

При этом сочетания светодиодов представляется в различных конфигурациях 15:5, 10:3 и т. д., в зависимости от цели освещения. Наиболее популярное – 5:1. Это означает, что на после каждых 5-ти красных диодов будет следовать 1 синий. Во время фотосинтеза первые – нужны для накапливания углеводов, вторые – способствуют образованию аминокислот, что является основным условием для деления клеток.

Светодиодные прожектора для теплиц

Светодиодные прожектора могут использоваться в теплице в качестве основного и дополнительного освещения. Его основная задача ничем не отличается от целей других осветительных устройств – спектр волн должен способствовать обогащению растений во время цветения, а так же вегетации. Важное преимущество данного прибора – повышенная герметичность, что играет  роль в теплицах, в которых наблюдается повышенная влажность.

В спектр прожектора можно включить любые из перечисленных волн:

  1. Голубую – ускоряет рост растений. Ее длина составляет 430, 460 нм.
  2. Красную – положительно влияет на процессы роста и цветения растений. Длина – 630. 660 нм.
  3. Ультрафиолетовую – способствует росту растений и уничтожает вредных насекомых. Однако УФ волны, длина которых составляет 380 нм, являются вредными для человеческого здоровья, поэтому их не включают в стандартную модификацию. Но при желании потребителя, производители могут добавить в сборку и ультрафиолетовый спектр.
  4. Инфракрасную – ускоряет рост растений, но имеет отрицательное влияние на здоровье человека. Поэтому данного спектра, как и УФ волн, нет в стандартной сборке. Однако при желании, нет ничего невозможного. Заботливые о клиентах производители светодиодов могут добавить ИК волны в модификацию.

Инфракрасное освещение для зимних теплиц

Лампы инфракрасного спектра действия так же пользуются спросом у фермеров, занимающихся сельскохозяйственной деятельностью. При этом их принцип работы довольно схож со значимостью обычных ламп накаливания. Строение данного осветительного  прибора представляет собой колбу, стекло которой, зачастую, обладает красным цветом. Эта характеристика повышает КПД инфракрасных ламп. При прохождении через окрашенное стекло волны, остаток видимого света сводится к минимуму.

Осветительные приборы инфракрасного излучения обладают высоким спросом за счет возможности создания идеальных для роста и развития растений условий и обогрева помещения.

В основном потребители применяют в теплицах лампы, характеристики которых соответствуют следующим требованиям:

  • Показатели температуры не превышают 600 0С.
  • Максимальная мощность колеблется на уровне 250 Вт.
  • Спектр ИК волн находится в приделах 3,5-5 мкм.

Для правильного расчета количества таких ламп на кв. м. рационально учитывать высоту их подвеса. Пренебрежение данного показателя может привести к климатическому дисбалансу, который неблагоприятно отразится на тепличных растениях.

Что лучше использовать для освещения теплицы

Светодиодные лампы принесут пользу всем типам теплиц. Они подходят как для промышленных теплиц, так и для оранжерей, зимнего сада.

Светодиодные обогреватели можно применять для увеличения показателей урожая.

Важную роль при выборе играет ее световой пучок. Принадлежность к тому или иному спектру определяется длиной волны. Помимо описанных выше красных и синих диодов, в модификацию осветительных приборов могут быть включены и оранжевые, желтые, зеленые и голубые диоды.

При выборе светильников для теплиц важно обращать внимание и на угол освещения. Их существует три:

  1. Угол в 600.
  2. Угол в 900.
  3. Угол в 1200.

Первый наклон освещения идеально подходит для выращивания томатов, огурцов и перца, а так же для цветущих растений. В свете под углом в 900 нуждаются растения, которые требуют сбалансированного излучения.

Увеличение зоны покрытия освещения требуют салат, петрушка, лук, укроп и другие виды зелени.

Пример выращивания огурцов в теплице под светодиодным светом

Убедиться в эффективности светодиодных светильников можно на опытном эксперименте, представленном в видео:

Цветы на огурцах сорта «Пиколино», который не требует опыления,  появляются на 15-ый день после появления ростка.  Первые плоды образовались спустя 3 недели.

Подведя итог

Отсутствие информации по led-лампам для растений не дает владельцам теплиц однозначного ответа на вопрос: «Что эффективней: ДНат или светодиоды?». Но данная статья показывает, что у освещения данного типа есть высокие перспективы. Изначально значительная стоимость светодиодных ламп довольно быстро окупается за счет ряда их преимуществ. Кроме того, качественная продукция брендовых производителей будет освещать теплицы ни один и не два года. Поэтому led — лампы смело можно отнести к категории экономичных осветительных приборов.



Освещение теплиц светодиодными лампами

Освещение теплиц современными светодиодными лампами — один из важнейших критериев, который считается залогом хорошего урожая выращиваемых культур. Световой поток генерирует оптимальные условия, необходимые для питания, развития, прочих важнейших процессов жизнедеятельности растительности. Строя собственную теплицу, нужно обязательно учитывать для культур, которые планируется выращивать, потребность в солнечном свете или искусственном, заменяющем солнечные лучи в зимний период года.

В этой статье:

Особенности светодиодных приборов освещения

Светодиодные осветители предоставляют растительности для ее полноценного развития нужный световой поток, который преобразуется в волны разной длины. Флора теплиц в результате поглощает исключительно тот излучаемый световым источником спектр, который ей более всего необходим.

Излучение светодиодных источников, кроме этого, максимально приближено к натуральному солнечному излучению. Его спектр содержит лишь полезные волны для развития растительности.

Основные преимущества использования диодных источников освещения для выращивания различных культур в тепличных условиях

  • Стабильность установленной интенсивности света на протяжении необходимого временного периода.
  • Светодиоды имеют КПД более 80 процентов.
  • Инфракрасные, ультрафиолетовые волны полностью отсутствуют.
  • Абсолютно экологически безопасный световой источник.
  • Освещение тепличных культур исключительно волнами необходимого спектра.
  • Если сравнивать с другими источниками света, светодиодные лампы наиболее экономичные в плане расходов на электричество.

Важно! Единственным недостатком эксплуатации такого светотехнического оборудования для теплиц считается высокая стоимость осветителей.

Лампы для теплиц

Поэтому не каждый начинающий предприниматель может себе позволить организацию тепличного светодиодного освещения на первом этапе сельскохозяйственной деятельности. Но впоследствии это очень выгодный вариант освещения, так как система освещения с применением светодиодных элементов за счет продолжительного срока эксплуатации окупается вдвойне.

Варианты светодиодного тепличного освещения

Производители светодиодных осветительных приборов классифицируют несколько их вариантов. Поэтому потребитель имеет возможность подобрать себе именно те изделия, которые оптимально подойдут для выращиваемых культур, по количеству стеллажей и площади теплицы.

Основные типы приборов освещения для теплиц с применением светодиодных источников света

  • Одиночные — такая подсветка применяется чаще всего для выращивания рассады в небольших объемах.Одиночные
  • Трубы — при обустройстве в теплице длинных и узких стеллажей это незаменимое осветительное устройство.Трубы
  • Прожектора — светодиодные осветители, при помощи которых можно обеспечить необходимое количество световой энергии для растительности, занимающей большую площадь, при этом на удаленном расстоянии.Прожекторы
  • Таблетки — осветители квадратной формы, которые предоставляют возможность организовать профессиональную осветительную систему для широкоформатных тепличных стеллажей.Прожекторы
  • Ленты — это довольно компактные световые устройства, которые можно изготавливать самостоятельно в домашних условиях. Они очень удобны в эксплуатации, так как их можно размещать где и как удобно, при необходимости переносить на другие участки.

Прожекторы

Расчет светодиодных тепличных точек освещения

Чтобы рассчитать достаточное число светодиодных элементов освещения для теплицы, нужно учитывать следующие моменты:

  • световой поток осветительного прибора;
  • расстояние от источника света и выращиваемой растительностью;
  • расстояние между самими источниками освещения.

Для расчета потока света, нужного для полноценного развития растительности, которое в свою очередь осуществляется при рассеянном световом потоке, необходимо брать на 1 м2 площади теплицы 3 000 Лк.

Если освещенность лампы составляет 500 Лм, рассчитать освещение на 1 м2, когда расстояние от осветительного устройства до растения составляет 0.3 м, можно по следующей формуле.

Освещенность делим на расстояние и умножаем на значение требуемой освещенности лампы на 1 м2 = световой поток, где:

  • освещенность = 500/(0.3х0.3) = 5 555 Лк;
  • 500 — освещенность светодиодного источника;
  • 0.3 — расстояние по системе СИ;
  • 0.3 — значение нужной освещенности лампы на 1 м2 по системе СИ.

К сведению! Можно просчитать данные параметры на онлайн-калькуляторе.

Учитывая 30 процентов потерь световой энергии в результате преодоления расстояния от светового источника до растения, приблизительное значение составит 3 890 Лк. Соответственно, на 1 м2 насаждений, предпочитающих рассеивающий свет, можно использовать один светодиодный источник мощностью 10 Вт.

К сведению! Для соцветий, цветов растительности, выращиваемой в тепличных условиях, рекомендуется поддерживать освещенность на 1 м2 от 5 000 Лк.

Светодиодные тепличные лампы

Лампы для освещения теплиц не боятся влаги, поэтому можно не бояться, что на их поверхность попадет вода во время полива рассады в теплице. Такое светотехническое оборудование не перегревается, это позволяет поддерживать для нормального развития растений необходимую температуру.

Преобразованные лучи LED-осветителей имеют красный или синий лучи спектра, который способствует быстрому росту рассады, цветению, развитию плодов культур. Длинные световые волны, излучаемые светодиодными источниками, доходят практически до самой коневой системы.

Все модели диодных осветителей производятся под разный тип цоколя, имеют антикоррозионное покрытие.

Важно! Лампы светодиодные можно покупать по отдельности, как один источник света, или в лентах, на которых оборудовано сразу несколько светодиодных элементов.

На рынке светотехнического оборудования осветительные устройства данной категории представлены двух типов.

  • Постоянные — предназначены для продолжения светового дня, например включаются на несколько часов после захода солнца.
  • Фотопериодические — предназначены для освещения теплицы на протяжении 24 ч.

Выбор типа светильников зависит от выращиваемых культур.

Важно! Чтобы дорогостоящая система освещения теплицы, организованная при помощи светодиодных источников света, прослужила достаточно продолжительный период времени, рекомендуется приобретать такое светотехническое оборудование исключительно брендовых компаний — это Philips, Osram, Siemens, Legrand и прочие.

Ленты светодиодные для парника

LED-лента – печатная гибкая плата, оснащенная светодиодными элементами, которые размещены на одинаковом расстоянии друг от друга. Такие осветительные системы выпускаются в рулонах длиной от 5 м.

Изделия отличаются простотой монтажа, предоставляют возможность выращивать плодоносные культуры не только в условиях теплицы, но и в парниках, даже в жилых помещениях на подоконнике. При этом светодиодная лента будет выполнять функцию дополнительной подсветки комнаты, потребляя минимальное количество электроэнергии.

LED-ленты

Диодные элементы, в зависимости от цепи освещения, представлены разных конфигураций 10:3, 15:5, прочих. Наиболее востребованные конструкции ленточных осветителей на рынке — 5:1 (данная маркировка обозначает, что после каждых пяти диодов красного цвета устанавливается один синий светодиодный элемент).

К сведению! Красные диоды в период фотосинтеза растительности способствуют образованию углеводов, синие диоды — аминокислот. Это основное условие для клеточного деления. Такие осветительные ленты можно сделать своими руками в бытовых условиях.

Светодиодные тепличные прожектора

В теплицах светодиодные прожектора могут применяться как основное либо добавочное освещение. Ключевая задача такого оборудования аналогична целям прочих тепличных осветительных приборов — волновой спектр обязан способствовать обогащению выращиваемой растительности в тепличных условиях, в период цветения, вегетации.

Важно! Главное преимущество прожекторов с диодным световым источником — высокая герметичность. Для теплиц, где преобладает повышенная влажность, это достаточно значимый показатель.

Прожекторы

В спектр такого устройства освещения можно включать следующие волны:

  • Голубые — длина волны 430—460 нм, предназначены для ускорения роста культуры.
  • Красные — длина 630—660 нм, предназначены для лучшего развития, цветения рассады.
  • Ультрафиолетовые — длина 380 нм, ускоряют рост растительности, способствуют уничтожению вредоносных насекомых. Но они считаются вредными для здоровья человека, поэтому в стандартную модификацию тепличных систем освещения не входят. Этот спектр может быть добавлен производителем по желанию клиента, в случае изготовления светотехнического оборудования под заказ.
  • Инфракрасные — ускоряют развитие растительности, но негативно влияют на состояние человеческого здоровья, поэтому тоже не входят в стандартную комплектацию осветительных систем. Также добавляются производителями под заказ.

Инфракрасное освещение теплиц в зимний период

Инфракрасные лампы также пользуются спросом у предпринимателей, занимающихся тепличным выращиванием культур. Принцип работы таких осветителей напоминает работу стандартных световых источников с нитями накаливания.

Инфракрасные осветители

По конструкции такое устройство представляет стеклянную колбу, которая чаще всего красного цвета. Данный параметр увеличивает КПД осветительного прибора. Волны, проходящие через красное стекло, теряют большую часть видимого света.

Важно! Светильники инфракрасного излучения, благодаря возможности формирования идеальных условий для развития культур, обогрева помещения, пользуются большим спросом.

Характеристики инфракрасных ламп, которые рекомендованы для эксплуатации в теплицах:

  • мощность максимальная — порядка 250 Вт;
  • температурные показатели — не более 600 0С;
  • волновой ИК-спектр — от 3.5 до 5 мкм.

Чтобы верно рассчитать необходимое число ИК-осветителей на 1 м2, обязательно нужно учитывать, на какой высоте они будут размещаться. Если игнорировать данное условие, можно нарушить климатический баланс в теплице, что отрицательно повлияет на развитие выращиваемой растительности.

Заключение! Освещение теплицы светодиодными лампами принесет только пользу как для развития растений, так и для их урожайности. Данные показатели также можно увеличить благодаря светодиодным обогревателям.

Как сделать освещение для теплиц своими руками: фото и реальные примеры

Для нормального роста и развития растениям необходим свет, которого может быть недостаточно в зимнее время. Освещение теплицы своими руками – непростая, но вполне реальная задача, если точно знать, какие типы ламп лучше использовать в летних и зимних конструкциях закрытого грунта. Для правильного обустройства подсветки нужно сделать чертеж или воспользоваться готовыми расчетами для подключения всех необходимых приборов.

Подробности обустройства освещения для теплиц своими руками с детальными расчетами, фото и видео вы найдете в этой статье.

Как сделать освещение для теплиц своими руками

Многие считают, что подсветка для летних и зимних теплиц – не первая необходимость, хотя такое мнение ошибочное.

Для нормального роста и развития растениям недостаточно солнечных лучей, особенно в зимний период, когда продолжительность светового дня сильно снижается.

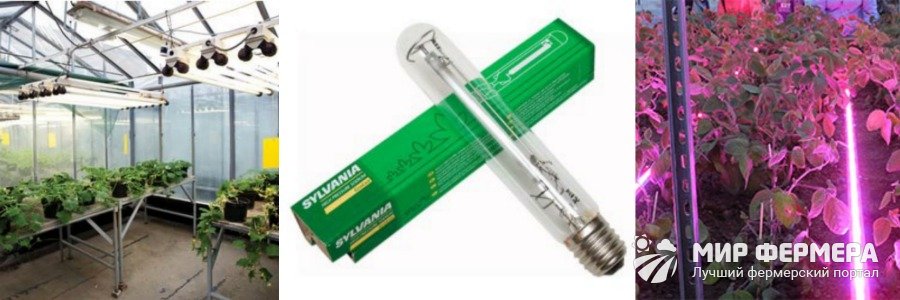

Освещение в теплицеРисунок 1. Виды искусственного освещения

Для получения богатого урожая и ускорения роста культур и обустраивают подсветку своими руками (рисунок 1).

Значение света для растений

Тепличным растениям, наряду с поливом и удобрениями, жизненно необходим свет, который способствует росту и плодоношению культур (рисунок 2).

Примечание: Основа роста любого растения – фотосинтез – процесс, при котором листья поглощают энергию солнца и трансформируют ее в кислород. Благодаря этому и запускается процесс роста и наращивания зеленой массы.

Каждому типу культур необходим свет определенной интенсивности. К примеру, корнеплодам или капусте он нужен в течение 12 часов в сутки, а кабачкам или фасоли будет достаточно всего 8 часов для цветения и плодоношения.

Сколько нужно света и каким он должен быть

Как уже говорилось выше, каждому типу растений требуется определенная интенсивность и продолжительность солнечного дня. Поэтому и в процессе расчета подсветки для зимних конструкций нужно обязательно учитывать тип культур, которые будут выращиваться в помещении.

Значение света для растенийРисунок 2. Влияние солнца на развитие растений

Все огородные культуры делят на несколько типов, в зависимости от интенсивности и продолжительности света:

  • Длинного дня – растения, которые нужно подсвечивать искусственно в течение 12 часов в сутки, чтобы ускорить начало цветения и плодоношения. К таким культурам относят чеснок, лук, капусту и большинство корнеплодов.
  • Растения короткого дня не нуждаются в интенсивном свете, поэтому включать лампы рекомендуется только в определенное время и не более, чем на 10 часов в сутки. Такие культуры включают баклажаны, кабачки, фасоль, томаты и болгарский перец.
  • Нейтральные растения практически не зависят от продолжительности светового дня и зацветают вне зависимости от интенсивности солнца или подсветки. К таким культурам можно отнести розу, но если вы хотите сохранить здоровье растений, рекомендуется включать подсветку только в определенные часы, строго придерживаясь графика.

Лучшим для растений считается естественный солнечный свет, но если его недостаточно (к примеру, зимой), можно использовать светодиодные или люминесцентные лампы.

Требования к подсветке

Все растения по своей природе адаптированы к белому солнечному свету, но обеспечить аналогичное освещение в помещении достаточно сложно, поэтому рекомендуется использовать свет красного и синего спектра, чередуя их по периодам плодоношения и вегетативного роста (рисунок 3).

Проводя расчет для зимних теплиц, нужно не только подсчитать количество энергии, необходимое для обеспечения всех растений светом, но и сделать примерный план или схему расположения светильников. Это необходимо, так как разным группам растений требуется свет разной интенсивности и продолжительности.

Каким растениям и сколько нужно света

Все растения делят на светлолюбивые и теневыносливые. Исходя из этого рассчитывают и интенсивность освещения.

Все зеленые культуры, огурцы, помидоры и зеленый лук требуют достаточно интенсивного света, а продолжительность дня должна составлять не менее 10 часов. Поэтому при выращивании подобных культур в закрытом грунте нужно придерживаться четкого графика для сохранения урожая зимой.

Каким должен быть свет в теплицеРисунок 3. Организация подсветки в теплице

Большинство видов цветов хорошо переносят умеренное затенение, которое не отражается на цветении. Однако следует учитывать, что освещать постройку обычными лампами накаливания нельзя, потому что они часто выходят из строя и быстро нагреваются, нарушая хрупкий микроклимат теплицы или парника.

Выбор ламп для теплицы

Создать оптимальный уровень света можно с помощью любых ламп: дневного света, люминесцентных, светодиодных или накаливания.

Однако следует учитывать, что лампы накаливания считаются не самым выгодным вариантом, так как у них небольшой срок службы, они слишком быстро нагреваются и могут вызвать ожог листьев. Рассмотрим несколько самых удачных вариантов для конструкций закрытого грунта.

Люминесцентные

У них подходящий спектр для имитации естественного солнечного света. Кроме того, они представлены в широком ассортименте размеров и мощностей, поэтому подобрать подходящий прибор, в зависимости от размера помещения, не составит труда (рисунок 4).

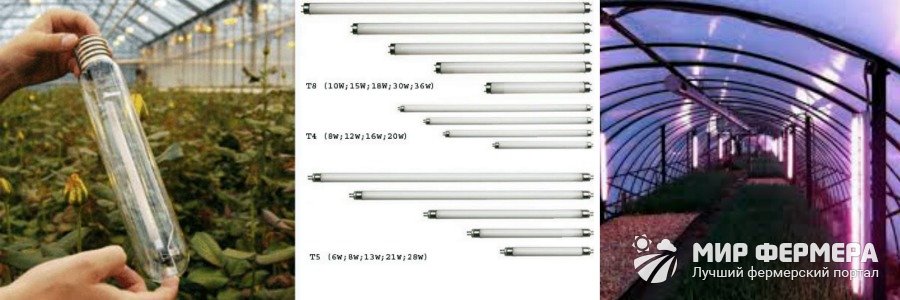

Люминесцентные лампы для теплицРисунок 4. Использование люминесцентных светильников для подсветки теплиц

Устанавливать люминесцентные лампы можно как вертикально, так и горизонтально, однако следует учитывать, что их яркость напрямую зависит от напряжения в сети, и если оно будет слишком низким, прибор может не включиться.

Натриевые

Они были специально разработаны для использования в теплицах. Они хорошо имитируют солнечный свет, но содержат недостаточно лучей синего спектра, поэтому не подходят для активизации роста культур (рисунок 5).

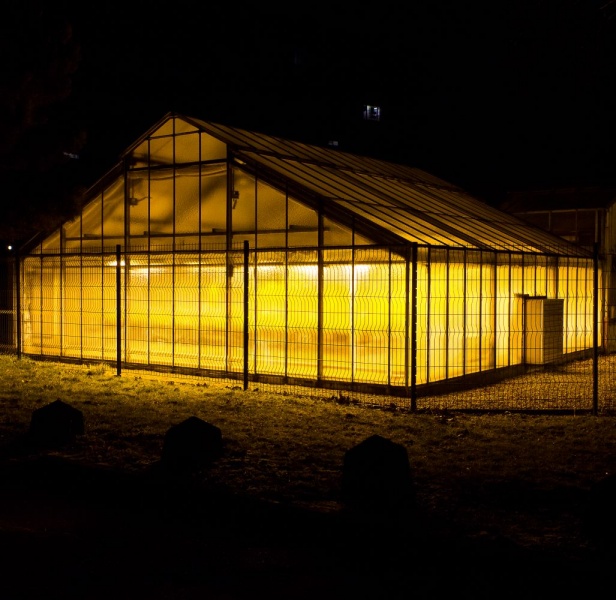

Натриевые лампы для теплицРисунок 5. Подсветка натриевыми лампами

Преимуществом изделий можно считать экономичность, так как они потребляют мало энергии, но при этом дают достаточно света. Кроме того, возле приборов можно установить зеркальные отражатели, которые будут усиливать интенсивность освещения.

Светодиодные (LED-лампы)

Светодиодное освещение считается самым современным, поскольку они могут светить не только красным или синим, но и комбинированным светом. Кроме того, существуют белые модели, которые полностью адаптируют солнечный свет (рисунок 6).

Светодиодные лампы для теплицРисунок 6. Искусственный свет от светодиодных светильников

Дополнительным преимуществом светодиодов можно считать экономичность: при небольшом потреблении энергии, они долго служат и ярко светят, поэтому овощи и зелень можно выращивать в теплице круглогодично. Кроме того, они работают даже с низким напряжением сети и выпускают в широком ассортименте, поэтому вы с легкостью подберете изделие с подходящим цоколем.

Металлогалогенные

Эти лампы, несмотря на свой небольшой размер, производят очень мощный световой поток, который полностью имитирует естественный солнечный свет. Именно такие приборы считаются самыми удачными для теплиц, но у них все же есть некоторые недостатки (рисунок 7).

Металлогалогенные лампы для теплицРисунок 7. Применение металлогалогенных ламп для освещения теплиц

В первую очередь, металлогалогенные лампы дорогие, и поэтому для небольших хозяйств их использование не будет экономически выгодным. Кроме того, они быстро выходят из строя, причем продолжительность эксплуатации напрямую зависит от частоты включений.

Как сделать освещение в теплице своими руками

Подключить освещение в теплице вполне можно своими руками, даже если вы не имеет большого опыта в работе с электроприборами.

В первую очередь нужно вывести из домашнего электрощита отдельный провод и протянуть его к постройке. Если она эксплуатируется постоянно, лучше тянуть провод по земле или даже под землей, а не по воздуху, чтобы кабель не повредился при сильных порывах ветра или осадках.

Список нужных материалов и инструментов

После подключения проводки, нужно сделать разводку кабеля, установить светильники и выключатели. Если у вас нет опыта в подобных операциях, лучше воспользоваться услугами профессионального электрика.

Если вы все же решили проводить электрификацию самостоятельно, подготовьте нужные материалы:

  • Кабель достаточной длины, который будет проходить по всему помещению и обеспечивать светом все растения;
  • Светильники, которые установят над грядками или отдельными растениями;
  • Несколько выключателей и датчик для автоматического включения и выключения света, если вы планируете сделать систему освещения автоматической.

Кабель нужно обязательно изолировать, так как он будет использоваться в условиях повышенной влажности и легко может вызвать короткое замыкание. В капитальных конструкциях предпочтительнее вырыть траншею или проложить специальные короба, в которых будет находиться кабель.

Освещение светодиодными лампами своими руками

Чтобы сделать освещение теплицы светодиодными лампами своими руками, в первую очередь нужно протянуть электрокабель от щитка к самому помещению. После этого нужно установить столбы или вырыть траншею, в которой будет располагаться кабель (рисунок 8).

Дальнейшие работы по электрификации включают распределение проводов по помещению и установку светильников.

Освещение светодиодными лампами: расчет

Расчет освещения проводится только индивидуально, так как он зависит от размеров помещения, а также количества и типа культур, которые в нем растут.

Если вы планируете проводить кабель по воздуху, заготовьте достаточное количество столбиков для крепления проводов. Желательно, чтобы расстояние между столбами составляло не менее двух метров. Если кабель будет проходить под землей, нужно выкопать траншею глубиной 80 см.

Освещение в теплице своими рукамиРисунок 8. Как сделать освещение своими руками

Расчет количества необходимых ламп также проводится индивидуально, учитывая общую площадь помещения и мощность электросети. Их следует располагать густо, чтобы всем растениям хватало света. Кроме того, лучше выбирать светильники с функцией регуляции интенсивности света, чтобы в процессе выращивания культур вы могли самостоятельно корректировать освещение.

Освещение для теплиц зимних: какое лучше выбрать

Основная сложность выращивания растений зимой – в недостатке солнечного света. Чтобы восполнить его, обязательно подключать источники искусственного освещения.

Лучшими для этой цели считаются светодиодные лампы. Они недорогие, потребляют мало энергии, работают при любом напряжении, а их свет содержит все цвета спектра, необходимые для нормального роста и плодоношения культур.

Из видео вы узнаете еще больше информации о том, как сделать освещение в теплице.

Светодиодное освещение теплиц: материалы, инструменты, обустройство

Еще в XVIII веке английские ученые доказали, что растения питаются в результате фотосинтеза. И по сей день со школьной скамьи всем известно, что основные питательные вещества зеленые растения получают от солнечного света, в том числе и плодовые культуры. Но что делать, когда световой день ограничен, а продукты нужны? Верно, можно организовать искусственное освещение, полностью удовлетворяющее потребностям растений в питании и экономичное по энергопотреблению. Современные ученые совершили открытие и доказали, что светодиодное освещение теплиц в скором времени сможет полностью покрыть потребности в световой энергии для зеленых растений.

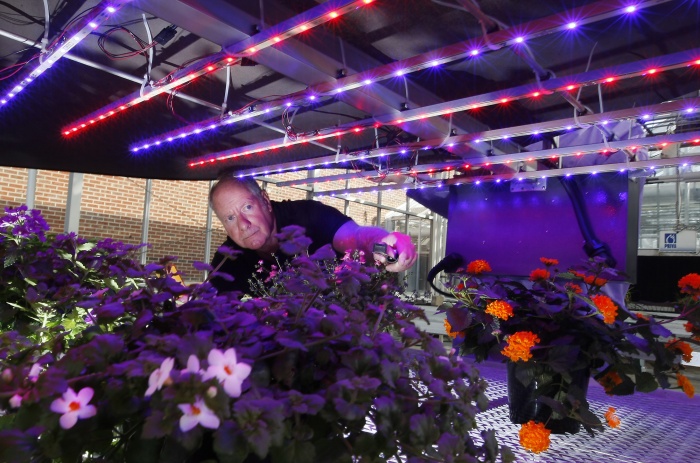

Освещение теплицы светодиодными лампами

Освещение теплицы светодиодными лампами экономично для владельца и прекрасно подходит для растений.

Виды светодиодных осветителей для теплиц

Светодиодный светильник для теплицы

Светодиодный светильник для теплицы защищен от попадания влаги и пыли.

В продаже давно имеются десятки моделей различных светодиодных осветительных элементов для сельскохозяйственных нужд. Лампы реализуются под любые виды цоколей. Можно приобрести как отдельные части, так и готовые приборы, способные освещать большие пощади.

Светодиодное освещение для теплицы представлено сельскохозяйственными светодиодными светильниками типа DS Agro 50 или DS Agro 66 – такие приборы равномерно способны осветить пространство теплицы ярким светом, их корпус защищен от проникновения частиц пыли и влаги, специальное покрытие защитит от порчи металла, более того, их можно подвешивать или прикреплять на стены. Они имеют вид прямоугольного корпуса с лампой в центре и светодиодными лентами вокруг нее.

Несколько иное освещение в теплице получится от светильников типа DS Agro 100, 150 или 200 – преимущества они имеют те же, но площадь осветить смогут в три раза большую.

Можно распределить освещение в теплице самостоятельно, если приобрести светодиодные лампочки небольших размеров и смонтировать для них крепежные конструкции. Лампочки могут быть вмонтированы в ленты или иметь вид лампы и подходить к любому стандартному патрону.

Вернуться к оглавлению

Преимущества освещения в теплицах светодиодными лампами

Самые явные положительные моменты применения светодиодного освещения в теплице удобно выделить в нескольких пунктах, а затем подробнее описать некоторые их.

Светодиодные лампы в теплице

Преимущества освещения светодиодными лампами:
1. экономичный способ подачи света;
2. спектр светового потока заменяет солнечный свет;
3. продолжительность использования светодиодов достигает 50 000 часов;
4. не нагреваются и не обжигают листочки растений;
5. загораются моментально после подключения;
6. требуется небольшое напряжение
7. встряхивание или вибрирование не способны вывести из строя такие лампы.

  1. Светодиодное освещение для теплиц с первых дней применения зарекомендовало себя как самый экономичный способ подачи света. Опытным путем доказано, что с их применением можно сэкономить до 50% средств на электроэнергии;
  2. Ученые приближаются к тому, что смогут получать весь спектр светового потока от светодиодных ламп, и тогда можно будет полностью заменить солнечный свет искусственным и «кормить» растения от света круглые сутки вне зависимости от времени года;
  3. Продолжительность гарантированного использования самых долговечных светодиодов достигает 50 000 часов;
  4. Светодиодные источники света практически не нагреваются, а значит, они не способны обжечь нежные листочки побегов или взрослых растений даже при максимально близком расположении;
  5. Светодиодам не требуется времени на разогрев – моментально после подключения электропитания они загораются все одновременно, то же и при отключении;
  6. Поскольку они не нагреваются, то устойчивы к низким температурам и исправно работают в тепличных условиях;
  7. Для работы светодиодов требуется небольшое напряжение, к тому же они отлично переносят неустойчивый поток напряжения, при скачках не перегорают;
  8. Небольшие механические воздействия типа встряхивания или вибрирования не способны вывести из строя светодиодные лампы, поскольку их строение не предусматривает хрупких элементов;
  9. Светодиоды подают рассеянный поток света, поэтому способны освещать большие площади крупных теплиц.

Можно отметить единственный недостаток применения светодиодного освещения в теплице – сравнительно высокая стоимость, но она окупается сполна, не только за счет экономии электроэнергии, но и за счет того, что растения гораздо интенсивнее растут при таком свете.

Важным аргументом при выборе типа освещения будет и световой пучок, который делится на цветовой спектр в зависимости от длин волн. Не каждый спектр нужен растениям, но для полноценного роста нужно обеспечить как минимум три типа световых волн. Все это можно получить в результате использования светодиодных осветительных приборов. К примеру, чтобы обеспечить полноценный процесс питания растений с помощью фотосинтеза, теплицу обеспечивают лучами красного и синего цветов, при этом красный обеспечивает рост и развитие подземной части растения, а синие лучи гарантируют пушную зеленую крону и высокую плодовитость.

Если планируется выращивание зелени с мясистой пышной растительностью, то им будет полезен именно зеленый спектр светового потока. Самыми полезными для плодовых культур и выгодными для садовников обещают стать именно белые светодиодные осветительные приборы.

Вернуться к оглавлению

Материалы и инструменты для обустройства светодиодного освещения

Чтобы своими руками провести светодиодное освещение в теплицу, следует заранее приготовить некоторые материалы и инструменты для работы. Понадобятся следующие материалы:

Подключение светодиодной ленты в теплице

Устройство подключения светодиодной ленты в теплице

  • провода для проведения электричества к теплице;
  • розетки;
  • выключатели;
  • предохранитель от перепада напряжения;
  • черепичная крошка;
  • изолирующая лента;
  • проволока;
  • гибкий трос;
  • гвозди;
  • пластиковый кожух для провода.

Помогут в монтаже инструменты:

  • отвертки различной величины;
  • плоскогубцы;
  • л
  • Ллопата – для формирования траншеи.

Вернуться к оглавлению

Обустройство светодиодного освещения в теплице

Освещение теплицы светодиодными лампами

Прежде чем покупать лампы нужно рассчитать площадь помещения теплицы и количество ламп.

Перед тем как заняться обустройством осветительного светодиодного оборудования в тепличных условиях, нужно определиться с типом приборов. Основных типов два, и отличаются они по времени их работы, которая зависит от типа растений. Если необходимо просто продлить на несколько часов световой день, то это первый тип фотопериодического освещения. Если растениям требуется круглосуточное питание от фотосинтеза, то это второй тип постоянного освещения. В основном в теплице придерживаются фотопериодизации.

На следующем этапе следует провести все замеры по периметру теплицы, рассчитать количество осветительного оборудования, в зависимости от выбранного оборудования и вида выращиваемых культур.

После того как все материалы и инструменты подготовлены, можно монтировать само освещение теплиц. Первоначально следует провести проводку с электричеством к теплице. Провода можно тянуть по воздуху, закрепляя их на имеющихся или специально установленных столбах, либо скрадывают провода под землю. Если провода будут проходить по воздуху, то лучше пригласить для таких работ электриков, поскольку потребуются не только специальные инструменты, но и навыки работы с высоким напряжением на весу. Понадобится прочная проволока, вдоль которой и закрепится электропроводка. Провести провода под землей можно самостоятельно.

Схема светодиодного светильника

Устройство светодиодного светильника.

Для этого потребуется сформировать узкую траншею, ведущую от источника тока до теплицы, глубиной около 80 см и поместить в нее провод с плотной изоляцией. Слегка присыпать провод землей, затем слоем черепичной крошки, которая послужит предохранительным опознавательным знаком на случай проведения глубинных работ, пока еще не запланированных. Затем снова засыпать траншею до верха землей и плотно притоптать. Электрификацию теплицы правильнее начинать с установки предохранителя, защищающего от перепадов напряжения.

Его устанавливают в соответствии с инструкцией от изготовителя в зависимости от выбранной модели. Обычно предусматривают защиту предохранителя от воздействий окружающей среды в специальном щитке.

Когда предохранительная система обустроена, можно планировать места расположения розеток и выключателей для светодиодных осветительных приборов. Все эти элементы, в том числе и сами осветители, следует выбирать с пометкой «специально для теплиц». Затем от щитка можно делать разводку проводов в соответствии с намеченным планом. После этого монтировать розетки и выключатели, все болты должны прилагаться в комплектах. В последнюю очередь подвешивать светодиодные светильники на гибких тросах или с использованием других конструктивных решений. Завершить все проведением тока по проводке, включить предохранитель .

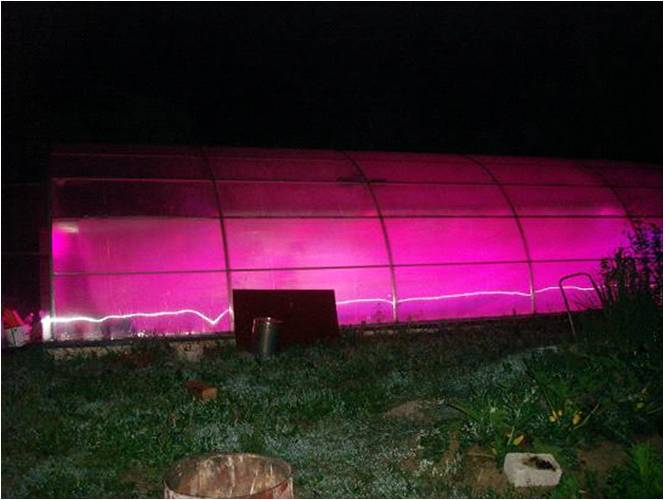

Светодиодное освещение для теплиц

Для обеспечения быстрого роста растений и получения хорошего урожая необходима не только вода и качественный грунт, но и оптимальная освещенность.

Наиболее актуальна проблема освещения в зимнее время, когда световой день значительно сокращен. Если растения будут получать свет менее 10 часов в сутки, то неизбежно происходит замедление их роста, что неприемлемо, особенно при выращивании рассады. По этой причине для обеспечения достаточной освещенности в теплицах применяют лампы различного типа, включаемые утром и вечером, тем самым продлевая для растений световой день до 16 часов.

Однако просто навесить в теплице большое количество ламп для хорошей освещенности растений недостаточно, поскольку так можно обжечь нежные ростки и листья. Необходимо произвести точные расчеты, в которых следует учесть следующее:

  • светопропускная способность покрытия теплицы;
  • затененность парника;
  • размещение конструкции.

Выбор элементов освещения для теплицы

Для обеспечения дополнительной освещенности в теплицах используют самые различные виды осветительных элементов.

Традиционные лампы накаливания из-за их низкого КПД практически не используются для освещения теплиц, особенно в промышленных масштабах, поэтому даже не стоит рассматривать этот вариант.

Люминесцентные лампы уже довольно давно применяются для дополнительного освещения теплиц и для их установки не нужны какая-либо специальная подготовка. Данные осветительные приборы могут быть смонтированы как в вертикальном, так и горизонтальном положении. Люминесцентные лампы обладают спектром свечения оптимальным для растений, долговечны, не нагреваются при работе, недорого стоят и расходуют мало электроэнергии.

К недостаткам следует отнести низкую светоотдачу, которая зависит от напряжения. При недостаточном напряжении осветительный прибор может вообще не включиться. К тому же такие конструкции достаточно громоздки и в настоящее время все чаще заменяются на более эффективные и компактные источники дополнительного освещения.

Энергосберегающие осветительные элементы просты в применении, поскольку в отличие от люминесцентных ламп они могут быть ввернуты в стандартный патрон. В отличие от ламп дневного света они не требуют дополнительного оборудования и стоят относительно недорого. Подобные элементы освещения подходят для небольших теплиц.

Натриевые лампы в основном применяются большинством промышленных теплиц. Данные элементы освещения обладают спектром, приближенным к натуральному солнечному свету. Они экономичны и имеют длительный срок эксплуатации. К тому же натриевые лампы обладают высокими характеристиками в диапазоне синего и красного излучения.

Зеркальные натриевые элементы освещения были специально разработаны для использования в тепличном хозяйстве. Отражающая зеркальная поверхность ламп имеет высокий КПД, а благодаря вращающемуся цоколю можно направлять поток света в необходимое место. К тому же, с комплектом зеркальной натриевой лампы поставляется специальное пускорегулирующее устройство.

Металлгалогенные лампы по своему световому спектру считаются наиболее подходящими для использования в теплицах. Однако такие элементы освещения стоят достаточно дорого и при этом имеют небольшой срок эксплуатации, который зависит от частоты включения осветительных приборов. При своей компактности металлгалогенные лампы создают довольно мощный поток света.

Светодиодные лампы ил LED-лампы пользуются наибольшей популярностью среди всего разнообразия осветительных приборов . В настоящее время можно купить как отдельные элементы, так и готовые блоки позволяющие обеспечить освещение больших площадей. LED светильники для использования в зимних теплицах представлены приборами типа DS Agro 50 или DS Agro 66, которые в состоянии обеспечить для растений яркий свет, обладают пыле- и влагозащищенным корпусом и специальным покрытием продлевающим срок службы металла.

Что примечательно, LED лампы отличаются низким потреблением электроэнергии и могут давать красный, синий или комбинированный свет. В настоящее время ведутся разработки белых светодиодов, которые будут способны выдавать весь солнечный спектр, что позволить добиться выращивания растений полностью на искусственном освещении.

Преимущества использования LED-светильников в теплицах

Основные преимущества использования в теплицах светодиодного освещения можно выделить в нескольких пунктах:

  • Экономичность LED-светильников.
  • Получаемый спектр светового потока в состоянии заменить солнечный свет.
  • Срок службы светодиодного элемента составляет порядка 50000 часов.
  • Нет нагрева, и соответственно исключается ожог листьев растений.
  • Мгновенное зажигание.
  • Устойчивость к низким температурам.
  • Для работы необходимо небольшое напряжение.
  • Вибрация и встряхивание не может повредить подобные светильники.

Конечно, стоит отметить единственный недостаток светодиодных лам – это довольно высокая стоимость, которая, однако, вполне окупается и не только за счет экономии электроэнергии, но и благодаря тому, что при таком освещении растения растут и развиваются гораздо быстрее.

Как сделать освещение в теплице своими руками?

Можно приобрести готовые системы освещения для теплиц, а можно сделать самостоятельно, тем самым сэкономить значительную сумму. Для того чтобы сделать освещение в теплице следует для начала приготовить следующие материалы и инструменты:

  • электрические провода;
  • электророзетки и выключатели;
  • проволока и гибкий трос;
  • пластиковый гофрированный кожух для проводки;
  • гвозди;
  • изолента;
  • предохранители;
  • набор шлицевых и крестовых отверток;
  • плоскогубцы;
  • лопата.

Прежде чем заняться устройством светодиодного освещения в теплице для выращивания огурцов и прочих овощных культур следует определиться с типом осветительных приборов. Существует два типа LED-светильников – фитопереодического и постоянного освещения.

Если просто требуется продлить световой день на несколько часов, то следует выбирать фотопериодический тип освещения. При необходимости круглосуточного поддержания процесса фотосинтеза используют постоянный тип, однако в теплицах в основном предпочитают поддерживать принцип фотопериодизации.

Далее требуется выполнить замеры по периметру тепличной конструкции, рассчитать необходимое количество осветительных приборов, которое зависит в зависимости от вида оборудования и выращиваемых культур.

После того, будут подготовлены все необходимые инструменты и материалы и выполнены все расчеты, можно приступать непосредственно к монтажу осветительной системы. В первую очередь требуется подвести к теплице электроэнергию. Провода к теплице можно подвести по воздуху, закрепив их на стальном тросе, проведенном на имеющихся или специально для этой цели установленных столбах или выбрав подземный вариант. В случае выбора варианта с воздушной проводкой лучше пригласить для проведения этих работ профессиональных электромонтеров, так как понадобиться не только специальный инструмент, но и опыт работать с высоким напряжением на высоте.

Подземную проводку можно в принципе выполнить и самостоятельно. Для этого необходимо прорыть узкую траншею глубиной порядка 700-800 мм от места запитки до распределительного щита теплицы и уложить в нее провод, заранее помещенный в специальный защитный гофрированный шланг из пластика. Провод необходимо немного присыпать землей, а сверху устроить слой черепичной крошки или щебня, который будет служить меткой на случай проведения земляных работ. После доверху наполнить траншею грунтом и плотно утрамбовать.

Устройство освещения в поликарбонатной теплице для выращивания огурцов следует начинать с установки предохранительного устройства, которое защитит оборудование от перепадов напряжения. Его монтируют в соответствии с рекомендациями производителя в зависимости от выбранного типа осветительных приборов. После установки предохранительной системы можно приступать к монтажу выключателей и электророзеток. Рекомендуется, чтобы все элементы системы, в том числе и осветительные приборы, были обозначены маркировкой «специально для применения в теплицах».

От распределительного щитка следует выполнить разводку согласно намеченному  плану, на гибких тросах или с помощью других конструктивных решений установить светодиодные светильники и подключить все электроприборы. После завершения всех подключений можно подавать электропитание, включив предохранительный автомат.

Для создания оптимального режима освещения теплицы лучше всего создать автоматическую систему, которая позволит значительно сэкономить на потреблении электроэнергии. Специальные датчики в зависимости от интенсивности естественного освещения автоматически осуществляют включение или выключение подсветки в теплице. Однако устанавливать подобную систему самостоятельно не рекомендуется, лучше поручить это опытным специалистам.

Послесловие

Подводя итоги, стоит сказать, что при необходимости дополнительного освещения теплиц следует устанавливать осветительные приборы, выбор которых в большинстве случаев зависит от финансовых возможностей владельца. Лампы искусственно увеличивая световой день, обеспечивают более стабильный и быстрый рост растений. Вся электросистема теплицы должна иметь надежную изоляцию, во избежание короткого замыкания и травматизма.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
