Опалубка для плиты перекрытия – Монолитное перекрытие своими руками. Расчет, подготовка и установка опалубки

виды, устройство и правила монтажа

Плиты для перекрытий можно заказывать, их изготавливают на предприятиях, выпускающих ЖБИ. Однако доставка готовых изделий от предприятия до строительной площадки и установка плиты на место представляет определённую проблему. Поэтому в некоторых случаях более целесообразным решением является изготовление плиты прямо на месте установки.

Разумеется, это также не самая простая задача, но иногда иного выхода просто нет. Для создания монолитной плиты требуется специальное оборудование – опалубка перекрытий. Разберемся, что этот такое и какие виды оборудования нужно использовать в том или ином случае.

Требования к опалубке для перекрытий

Монолитная плита перекрытия – это часть здания, принимающая существенные нагрузки. Поэтому опалубка для перекрытий должна отвечать определенным требованиям. Опалубочные формы для перекрытия должны иметь возможность:

Пример опалубки для монтажа перекрытий

  • выдерживать высокие динамические и статические нагрузки;
  • достаточно просто собираться и разбираться непосредственно на строительной площадке;
  • иметь высокую сопротивляемость к нагрузкам на изгиб;
  • обеспечивать безопасные условия работы для монтажников и обслуживающего персонала.

Кроме того, выбранный вариант должен быть выгодным с финансовой точки зрения. Разборные конструкции должны выдерживать достаточно большое количество циклов работ.

Преимущества и недостатки опалубки для перекрытия

Планируя применение опалубки для монолитного перекрытия, стоит заранее познакомиться с достоинствами и недостатками технологии. Сначала стоит отметить плюсы:

  • высокая прочность монолитных сооружений, обеспеченная отсутствием швов и зон стыковки, которые присущи сборным конструкциям;

Подготовка опалубки для перекрытий

  • использование опалубки позволяет создавать перекрытия разнообразных форм, что весьма важно, если планируется реализация нестандартных проектов;
  • монолитные конструкции обладают жесткостью, которая исключает смещение перекрытий в продольном или поперечном направлении;
  • возможность провести монтаж конструкции опалубки своими силами без применения грузоподъемной техники;
  • финансовая выгодность. Использование переставной опалубки позволяет выполнить работы многократно, то есть, один комплект оборудования может быть использован для отливки нескольких десятков или даже сотен перекрытий.

К недостаткам технологии стоит отнести следующие моменты:

  • увеличение временных затрат по сравнению с установкой готовых плит. Придется потратить время на сборку и разборку опалубки. Кроме того, потребуется время на то, пока бетонная плита наберет достаточную прочность;

Установленная опалубка перекрытий

  • необходимость применения техники для приготовления и заливки бетонной смеси, так как технология предполагает одновременную заливку большого количества раствора.

Виды опалубки для перекрытий

По типу использования опалубки для монолитного перекрытия выделяют два основных вида:

  • стационарная;
  • переставная.

При выполнении большого объема работ целесообразно использовать переставные формы. Как правило, в этом случае приобретаются комплекты горизонтальных опалубок перекрытий заводского изготовления.

Если объем работ небольшой, например, при строительстве частного дома, то покупать такой комплект нецелесообразно. В этом случае, выгоднее взять оборудование в аренду либо использовать для сборки доступные подручные материалы.

Вариант опалубки для перекрытий

Применение стационарной опалубки для плиты перекрытия позволяет улучшить характеристики отливаемого объекта. Так, применение несъемной опалубки из профлиста позволяет увеличить прочность конструкции. По типу крепления выделяют следующие виды:

  • На телескопических стойках. Этот вариант оборудования применяется при работе на высоте не более 4,5 метров. Особенность стоек в возможности изменять их высоту. Оборудование легко монтируется, к размерам и обработке строительной площадки предъявляются минимальные требования.
  • На объемных стойках. Оборудование применяется при необходимости сооружения перекрытия на высоте более 4,5 метров. Кроме того, оно позволяет создавать крупногабаритные объекты. Преимуществом варианта является устойчивость оборудования, оперативность монтажа и удобство. В комплект входят специальные подмости и лестницы, которые обеспечивают нормальное передвижение рабочих.

Элементы опалубки перекрытий

В комплект опалубки для монолитного перекрытия входят различные элементы, из которых собирается цельная конструкция. Перечень основных элементов опалубки:

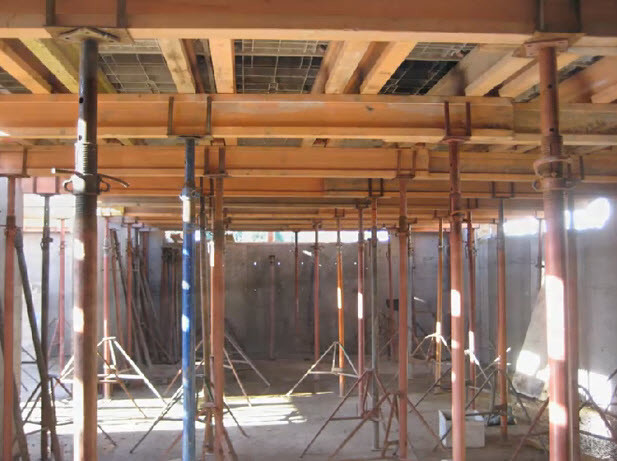

Установка стоек для опалубки перекрытий

  • стойки, которые поддерживают отлитое перекрытие. Это может быть телескопические или объемные стойки;
  • треноги, на которые опираются стойки;
  • универсальные вилки со штырями из уголков или металлических штырей;
  • продольные и поперечные балки – элементы, которые закрепляются в универсальных вилках. Чаще всего, применяют деревянные балки, их можно прикрутить через отверстия в штырях унивилки при помощи саморезов;
  • основа опалубки – ровные горизонтальные щиты, они могут быть изготовлены из влагостойкой фанеры, плит вспененного пенополистирола;
  • вертикальные щиты-уголки, которые устанавливают по периметру щита. Их основное назначение – создание бортиков, позволяющих отливать перекрытие любой толщины.

Кроме того, в комплект могут быть включены домкраты для опалубки перекрытий, эти устройства устанавливают в нижней части стоек, с их помощью можно регулировать стойки по высоте.

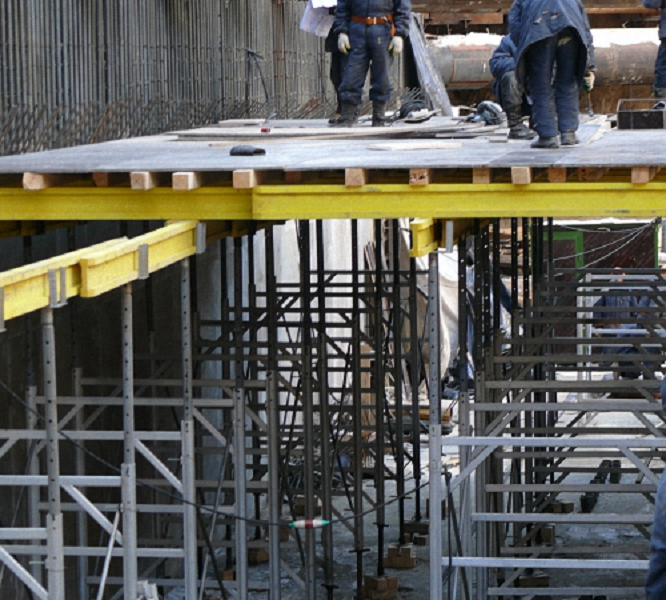

Установленные опалубочные системы

Совет! В частном строительстве чаще используются телескопические стойки, их выпускают в разных модификациях, поэтому можно выбрать вариант для проектной нагрузки.

Монтаж и демонтаж опалубки перекрытий

Разберемся, как проводят установку опалубки перекрытия своими руками. Прежде всего, нужно рассчитать нагрузку, которая будет оказываться на оборудование. Размеры плиты зависят от проектных параметров.

Можно определить оптимальную толщину плиты самостоятельно. Для этого нужно знать размер пролета, который равен размеру самой длинной стены. Минимальная толщина равна тридцатой части длины плиты.

Процесс демонтажа системы опалубки

Так, для длины пролета в 6 метров минимальная толщина плиты составляет 200 мм. Как правило, к минимальной толщине прибавляют 20-30 мм для надежности. Максимальная толщина в нашем примере составляет 300 мм или 1/20 часть длины.

Совет! Проведение расчетов перекрытий и нагрузок на опалубку все же лучше доверить профессионалам, так как от правильности их выполнения зависит прочность будущего здания.

Чтобы самостоятельно залить перекрытие, нужно предварительно сделать опалубку. И именно эта часть работы является самой сложной. Комплекты опалубки заводского изготовления можно взять в аренду или приобрести, однако это потребует дополнительных затрат.

Поэтому при малоэтажном частном строительстве нередко используются самодельные конструкции. Для монтажа применяют подручные материалы – доски, брус, фанеру, плоский шифер или профлист.

Системы опалубки перекрытий

Однако следует помнить, что строительство опалубки перекрытия – это довольно сложная работа, браться за неё не имея достаточного строительного опыта, не рекомендуется. Для изготовления опалубочных щитов, как правило, используют:

  • влагостойкую или ламинированную фанеру толщиной 2 см;
  • деревянные доски размером 150 х 50 см для сооружения бортиков палуб;
  • деревянные бруски с сечением 50 х 50 для сооружения поперечных балок, на которые будет опираться палуба.

Для изготовления вертикальных стоек можно применять деревянный брус, но более удобным вариантом является применение телескопических стоек, которые можно взять в аренду.

Применение этого оборудования намного облегчит монтажные работы и обеспечит высокое качество отливаемой конструкции. Основные правила для сборки опалубки для отливки перекрытий:

Вариант опалубки для перекрытий

  • расстояние между телескопическими опорами – 1 метр;
  • расстояние между вертикальными опорами, изготовленными из брусьев – 50 см;
  • лучший вариант для монтажа палубы – ламинированная фанера, так как к этому материалу практически не пристает бетонный раствор. Если под рукой нет фанеры, можно использовать ДСП или струганные доски, но в этом случае отливаемые поверхности вряд ли получатся с идеально ровной поверхностью;

Совет! На палубу перед заливкой раствора необходимо настелить толстую полиэтиленовую пленку. Это облегчит разборку форм и позволит после демонтажа использовать материалы опалубки для других целей.

Изучив все нюансы, можно приступать к монтажу. Порядок работ:

  • производится разметка установки стоек;
  • сначала устанавливаются треноги, затем монтируются домкраты, в которые устанавливаются стойки;
  • на верхние части стоек устанавливают унивилки;

Система опалубки для перекрытий

  • на унивилках крепятся несущие балки;
  • на балки укладывают двутавровые поперечные балки, они располагаются перпендикулярно несущим. Шаг расположения балок – 40-50 см;
  • монтируются опорные уголки, а затем настилаются листы палубы;
  • последний этап монтажа – проверка прочности соединения и проверка горизонтальности палубы при помощи уровня. Если поверхности неровные, то производится регулировка при помощи домкратов.

Итак, для отливки горизонтальных конструкций зданий применяется специальное оборудование — опалубка для перекрытий, которая представляем собой щит с бортиками, установленный на высокие стойки. Поддерживают щит специальные балки. Использование оборудования позволяет отливать перекрытия различной площади и толщины. Возможно также осуществление нестандартных проектов, например, с многоуровневыми перекрытиями.

виды, требования, материалы и монтаж

Технология строительства зданий предусматривает сооружение перекрытий, сделанных из железобетона. Монтаж монолитной конструкции осуществляется краном, укладывающим стандартные плиты, или путем заливки монолитного перекрытия с использованием бетонной смеси. Второй вариант популярен, так как нет необходимости использовать кран, и предоставляется возможность залить конструкцию нестандартной формы. Для выполнения работ по монтажу устанавливается опалубка под перекрытие, включающая продольные и поперечные балки, листовой материал, а также опорные элементы.

Опалубка под перекрытие – состав, главные требования и достоинства конструкции

Монолитное перекрытие – нагруженный элемент строения. Приняв решение самостоятельно выполнить его заливку, тщательно изучите требования, предъявляемые к сборной опалубке.

Сооружение перекрытий, сделанных из железобетона предусматривает технология строительства зданий

Опалубка для перекрытий – сложная конструкция, которая состоит из следующих составляющих:

  • опорных узлов, в качестве которых используются телескопические стойки для опалубки, леса или деревянные брусья. Правильно выбранное расстояние между опорами позволяет равномерно распределить нагрузку на опору;
  • основания, сформированного из листовых материалов. Для изготовления опалубочной основы используются листы фанеры, обладающие повышенной влагостойкостью, дощатые щиты или металлопрофиль;
  • деревянных или металлических балок, расположенных взаимно перпендикулярно. От жесткости балочных элементов, которыми воспринимается масса бетона до и после застывания, зависит прочность опалубочной конструкции.

Своими руками опалубка собирается по предварительно разработанному чертежу или эскизу. Рассмотрим главные требования, предъявляемые к опалубке:

  1. Повышенный запас прочности. Элементы опалубочной конструкции воспринимают вес жидкого и затвердевшего бетона, а также массу арматурного каркаса.
  2. Надежность и безопасность. Важно обеспечить жесткость основания, по которому перемещаются рабочие во время армирования и заливки бетона.
  3. Продолжительный период эксплуатации. Разборная опалубка, состоящая из унифицированных элементов – многоразовая конструкция. Она повторно используется после демонтажа.
  4. Сохранение целостности под воздействием нагрузок. В процессе поверхностного и глубинного уплотнения бетонного массива возникают повышенные динамические нагрузки, которые передаются элементам опалубки.

    Сложная конструкция — опалубка для перекрытий

  5. Возможность ускоренного монтажа. Конструктивные особенности стандартных секций и опорных элементов предусматривают возможность ускоренной сборки опалубки.
  6. Легкость разборки. После набора бетоном экспозиционной прочности опалубка, состоящая из отдельных узлов, легко демонтируются для повторного применения.

Опалубка под перекрытие обладает комплексом достоинств. Главные плюсы:

  • ускоренные темпы сборки и возможность демонтажа своими силами;
  • отсутствие необходимости применения грузоподъемных устройств;
  • возможность применения для заливки перекрытий сложной конфигурации;
  • устойчивость и надежность;
  • простота доставки к месту монтажа;
  • возможность многократного использования после разборки;
  • продолжительный срок использования.

Остановимся более детально на вариантах конструктивного исполнения опалубки.

Разновидности опалубочной конструкции

Опалубки, применяемые для бетонирования железобетонных перекрытий, классифицируются следующим образом:

  • стационарные конструкции, которые не подлежат демонтажу после застывания бетона. Элементы несъемной опалубки включают гидроизоляционные материалы, а также листы теплоизоляции, что позволяет дополнительно гидроизолировать и утеплить строение. Стационарная опалубочная форма после бетонирования станет конструктивным элементом железобетонных строений. Применение несъемной формы позволяет уменьшить объем трудовых затрат по монтажу. Несъемные формы, изготовленные из современных стройматериалов, позволяют обеспечить дополнительную декоративность здания;
Сложностью возводимой конструкции определяется выбор конструкции опалубки
  • съемные опалубки, разбираемые после застывания бетонного раствора. Демонтируемые конструкции используются чаще, чем стационарные. Они отличаются более низкой ценой и, при необходимости, изготавливаются своими силами. Такую опалубку многие застройщики берут в аренду, что позволяет уменьшить объем затрат и оперативно завершить бетонирование. Разборные конструкции делятся по уровню сложности. Применяются простые опалубки, устанавливаемые в горизонтальной плоскости, и объемные, имеющие сложную форму. Используются небольшие и крупногабаритные модули, а также скользящие элементы, поднимаемые вертикально.

Выбор конструкции опалубки определяется сложностью возводимой конструкции и требованиями проекта.

Подготовка материалов для сборки опалубочного каркаса

Перечень необходимых материалов зависит от конструктивных особенностей опалубки.

Для сборки фанерной, деревянной или металлопрофильной конструкции потребуются следующие стройматериалы:

  • листовая фанера повышенной влагостойкости. Используется листовой материал толщиной 20-25 мм. Наличие ламинированного покрытия упростит демонтаж опалубки после твердения бетона;
  • строганые доски. Следует использовать прочные пиломатериалы без выпадающих сучков и дефектов. Оптимальная толщина досок составляет 40 мм при ширине 200 мм;
  • профилированный лист. Он изготовлен из листового металла, устойчив к воздействию нагрузок и обладает повышенной прочностью за счет рифлений, расположенных с равным интервалом.
От конструктивных особенностей опалубки зависит перечень необходимых материалов

Также необходимо подготовить ряд комплектующих:

  • опорные элементы;
  • продольные балки;
  • поперечные брусья;
  • раскосы;
  • универсальные вилки;
  • треноги.

Выбор применяемых материалов и комплектующих, а также их размеры зависят от особенностей опалубочной конструкции.

Какие применяют разновидности стоек?

Опоры опалубки отличаются вариантом конструктивного исполнения. Используются следующие виды опорных элементов:

  1. Раздвижные конструкции телескопического типа. Включают опорный узел, выполненный в виде треноги, сборную стойку и площадку с фиксаторами под брусья. Телескопические опоры применяются при сооружении опалубок для заливки монолитных перекрытий на высоте до 4 м.
  2. Стартовые и доборные стойки, изготовленные из металлического профиля. Применяются в качестве опорных элементов при сооружении объемных опалубок и соединяются клиновыми или чашечными креплениями. С помощью комплекта опор возводятся объемные опалубочные конструкции высотой до 18 м.
  3. Деревянные брусья, бревна и трубы. Широко используются частными застройщиками при бетонировании межэтажных перекрытий в малоэтажных строениях. Опоры устанавливаются в вертикальное положение и неподвижно фиксируются с помощью наклонно расположенных раскосов.

В зависимости от высоты расположения опалубки, толщины бетонного перекрытия выбирается конкретный вид опор для опалубки.

Деревянные брусья широко используются частными застройщиками

Опалубка под перекрытие – устройство и принцип монтажа

Устроена опалубка довольно просто. Она состоит из комплекта вертикальных опор, обеспечивающих неподвижность продольных и поперечных брусьев. На балках уложен листовой материал. По периметру листового основания выполнена отбортовка, высота которой соответствует толщине монолитной плиты. Главная задача опалубки – обеспечивать неподвижность бетонного раствора и сохранять его форму до окончательного твердения. Качество монтажа опалубочных элементов определяет надежность и продолжительность эксплуатации сооружаемой инструкции.

Независимо от конструктивных особенностей опалубочной конструкции, установка опалубки перекрытия осуществляется по следующему алгоритму:

  1. Устанавливаются в вертикальное положение опорные стойки с шагом 1-1,2 м.
  2. Укладываются на опорную поверхность поперечные и продольные ригели.
  3. Крепится листовой материал к опорным балкам несущего каркаса.
  4. Собираются элементы окантовки и фиксируются по периметру опалубки.

После совершения указанных операций выполняется герметизация стыковых зон и контролируется горизонтальность. Процесс монтажа фанерной и металлопрофильной опалубки имеет свои нюансы. Остановимся на них более детально.

Технология изготовления опалубки с использованием профлиста

Для сооружения опалубки увеличенной площади многие застройщики применяют профилированный лист. Используется рифленый материал с маркировкой Н и НС. Он способен воспринимать повышенные усилия от массы бетонного раствора и веса арматурного каркаса. Плотное прилегание профильных листов позволяет надежно герметизировать опалубку. Рифленая поверхность материала обеспечивает дополнительное усиление конструкции.

Надежность и продолжительность эксплуатации сооружаемой инструкции определяет качество монтажа опалубочных элементов

Соблюдайте следующий порядок действий при монтаже опалубки из профильного листа:

  1. Зафиксируйте вертикально опорные элементы.
  2. Уложите и зафиксируйте продольные ригели.
  3. Закрепите на балках поперечные балки.
  4. Положите на каркас профильные листы.
  5. Прикрепите профлист к несущей раме.

Остается проверить надежность сборки и горизонтальность конструкции, а также уплотнить зазоры. Для бетонирования монолитного перекрытия следует уложить в собранную опалубку арматурный каркас и произвести заливку бетонной смеси.

Как устанавливается опалубка с применением влагозащищенной фанеры?

При сооружении опалубки для заливки межэтажных перекрытий в частных домах целесообразно использовать фанерные листы. Применение фанеры вместо дорогостоящей стали позволяет уменьшить объем затрат. Важно использовать влагостойкую фанеру. Использование фанерного материала с дополнительным ламинированием облегчит демонтаж листов после твердения бетона.

Порядок действий по монтажу элементов фанерной опалубки аналогичен сборке опалубочной конструкции из профлиста:

  1. Вначале устанавливаются деревянные брусья сечением 10х10 см.
  2. Затем устанавливаются поперечные и продольные балки.
  3. Элементы конструкции соединяются с помощью фиксирующих элементов.
  4. Укладываются листы фанеры и крепятся саморезами к несущей раме.
  5. Нарезаются фанерные заготовки для отбортовки и крепятся по контуру опалубки.
Объем затрат позволяет уменьшить применение фанеры вместо дорогостоящей стали

Следует обратить внимание на отсутствие зазоров в стыковых участках и угловых зонах, а также между фанерными листами. Щели необходимо залить монтажной пеной. При выполнении работ обратите внимание на надежность фиксации и горизонтальность опалубки. Для облегчения демонтажа фанерных щитов и предотвращения впитывания фанерой влаги поверхность опалубки застилают полиэтиленовой пленкой.

Демонтаж конструкции после использования опалубки

Большинство применяемых в настоящее время опалубок – многоразовые конструкции, состоящие из балок, ригелей и листов. Важно ответственно подойти к демонтажу элементов опалубки. Процесс демонтажа заключается в аккуратной разборке элементов конструкции для возможности повторного использования. К работам по демонтажу приступают после окончательного твердения бетона, прочность которого определяют специализированные лаборатории.

Разборку опалубки выполняйте по следующему алгоритму:

  1. Удалите окантовку опалубки, не воспринимающую нагрузку от веса бетона. Обратите внимание на целостность угловых зон.
  2. Равномерно опустите поддерживающие стойки с помощью винтовых домкратов. Выполняйте работу по демонтажу стоек в несколько приемов.
  3. Демонтируйте поперечные ригели и продольные балки. Аккуратно разберите элементы щитового настила.

При выполнении работ соблюдайте требования техники безопасности.

Учитывая сложность и ответственность работ по сборке и демонтажу опалубки, воспользуйтесь услугами квалифицированных рабочих или специализированных организаций. Они надежно соберут опалубку и после твердения бетона демонтируют ее, обеспечив целостность бетонного массива.

Опалубка перекрытий: виды, монтаж, демонтаж

При строительстве любого здания необходимо делать между этажами перекрытия, для этого используют подъемные механизмы, укладывающие плиты или создающие однородные конструкции, которые не нуждаются в дополнительной строительной технике. Второй вариант более популярен и может применяться при строительстве зданий любой формы, а перед тем как приступить к заливке перекрытия, ставится опалубка.

опалубка перекрытий

Преимущества монолитного перекрытия

Чтобы выбрать строительный материал для возведения здания, нужно учесть много различных факторов, от которых будут зависеть не только сроки постройки, но и смета на затраты. Установка опалубки перекрытий имеет множество достоинств:

  • такое сооружение можно установить самостоятельно, не привлекая строительную технику;
  • строительный материал стоит дешевле;
  • обладает прочностью, а значит, надежен в эксплуатации;
  • возможна установка при постройке зданий различной формы.

Для того чтобы залить перекрытие, нужны 3 составляющие, — это смесь бетонная маркировки В25 и выше, арматура, которая подбирается индивидуально и зависит от типа строения, опалубка перекрытий. Бетон нужен для того, чтобы защищать металлическую арматуру.

Плита из бетона должна составлять не меньше 6 см в толщину, т.к. от этого параметра зависит прочность и проницаемость звуков. Опорное армирование представляет собой железные прутья, которые отогнуты вверх, для того чтобы не допустить растрескивания плит у стенки.

При перекрытии делается специальный пояс, который необходим для крепления арматуры. Сама арматурная конструкция имеет несущую роль и складывается в 2 направлениях.

устройство опалубки перекрытий

Требования к опалубке

К строительству монолитного перекрытия монтажники должны отнестись с особой ответственностью, т.к. от его качества зависит жизнь людей. По этой причине, когда устанавливается опалубка для перекрытий, нужно соблюдать все требования вплоть до самых мелких нюансов. Основными требованиями при установке опалубка монолитного перекрытия являются такие пункты:

  • сверхвысокая прочность конструкций;
  • возможность опалубки для плит перекрытия выдержать различные динамические нагрузки;
  • установка должна происходить строго по горизонту;
  • монтаж и разбор конструкции должен осуществляться легко;
  • ни в коем случае не допускается пригибание конструкции;
  • во время строительных работ должна быть обеспечена безопасность работников;
  • продолжительность службы конструкции должна составлять более 10 циклов.

схема устройства опалубки перекрытий

Существуют стандарты ГОСТа, согласно которым такие конструкции должны отвечать следующим требованиям:

  • средняя плотность должна составлять D400-500 кг на 1 м³;
  • бетон должен быть с маркировкой В2,5 и выше;
  • прочность при сжатии конструкции составляет 38,6-47,1 кгс/см²;
  • морозостойкость равна 35 циклам;
  • огнестойкость высокая, т.к. по ГОСТу данная конструкция выполняется из негорючего материала;
  • экологичность равна 2;
  • при высыхании деформация не должна превышать 0,5 мм на 1 м.

Отклонения в размерах могут достигать 0,5 мм для высоты и 1 мм для длины. Соблюдение этих норм позволит качественно произвести монтаж опалубки перекрытия.

Виды конструкции

Рабочая поверхность, которая находится между этажами, может быть залита несколькими способами, с помощью съемной и несъемной опалубки. Если строится многоквартирный дом с большим количеством этажей, то в такое здание заложена хорошая смета и в большинстве случаев устанавливаются мобильные щиты при помощи домкратов.

Если человек строит самостоятельно дом, то нужен надежный, но более дешевый метод строительства. В таких случаях чаще всего и происходит установка опалубки перекрытия, которая осуществляется с помощью более бюджетных строительных материалов.

Съемная конструкция делается из деревянных досок и состоит из:

  • упорной планки;
  • распорки;
  • закладного и накрывного щитов;
  • проволочной стяжки.

Схему конструкции легко можно найти в интернете. Несъемная конструкция более сложная и включает в себя большее количество материалов.

Делаются эти конструкции из подручных материалов:

  • профлиста;
  • фанеры непромокаемой;
  • дерева.

Если предусматривается большая нагрузка на будущее перекрытие, то лучшим материалом является профнастил. Опалубка из дерева или фанеры подойдет для строительства перекрытия последнего этажа, на котором находится нежилой чердак.

стойки для опалубки перекрытий

Стойки

Стойки для опалубки бывают таких видов:

  • телескопические;
  • объемные.

Применение объемной конструкции уместно, если этаж превосходит стандартную высоту жилой квартиры, при строительстве жилого этажа используются телескопические стойки. Последний вариант стоек состоит из таких составляющих:

  • унивилка;
  • опора;
  • тренога.

По своей конструкции напоминает большой штатив. Унивилка, которая находится в самом верху стойки, предназначена для крепления рабочей поверхности. Изготавливается эта часть из крепкого металла толщиной в 0,5 см, к которому приварены 4 трубы поперечного сечения. Эти трубки выполняют функцию фиксаторов балок. Тренога придает устойчивость конструкции, за счет которой стойка находится в вертикальном положении, распределяет равномерно нагрузку во время заливания перекрытия бетоном.

Для того чтобы построить перекрытие в 30 см, это нормальный стандарт жилого дома, лучше покупать стандартные конструкции. Такие стойки могут иметь открытую или закрытую резьбу и имеют маркировку СТО или СТЗ.

Размер стойки, выпущенной на заводе, может быть следующим:

  • 1,7-3,1 м;
  • 2-3,7 м;
  • 2,4-4,2 м;
  • 3-4,5 м.

При строительстве частного дома используется 1 размер, а шаг установки равен 1,5 м.

Монтаж перекрытия по профлисту

Чтобы залить перекрытия своими руками, в местах больших пролетов лучше всего применять профнастил из метала. Несмотря на то, что такая конструкция стоит дороже, надежность при строительстве гораздо выше, чем при использовании древесины.

Строительство опалубки для плиты перекрытия осуществляется следующим образом:

  • установка несущей конструкции в виде балок;
  • правильная укладка и крепление профнастила;
  • установка арматуры;
  • заливка бетонного раствора;
  • уплотнение раствора.

На небольших пролетах, примерно в 5 м, между этажами используют такие балки перекрытия: швеллер 16 или двутавр 20. При укладке профиля нужно соблюдать рекомендации, которые заключаются в том, что все ребра листа должны быть перпендикулярно расположены по отношению к несущим балкам. Опирание со всех сторон должно быть не меньше 10 см.

монолитное перекрытие по профнастилу

Профлисты для строительства опалубки для монолитного перекрытия берутся с маркировкой «Н», которые предназначены для горизонтальной конструкции, с маркировкой «С» для вертикальной конструкции и с маркировкой «НС» как универсальный строительный материал.

При строительстве перекрытий дома нельзя применять материал с маркировкой «С», т.к. для таких строений это самый ненадежный материал, который под нагрузками быстро прогнется.

Преимуществами такого перекрытия можно считать прочность, выдержку нагрузок, небольшой расход стройматериалов, низкий вес перекрытия, незначительную нагрузку на фундамент. Благодаря этому данная конструкция приобрела популярность у строителей небольших зданий.

монолитное перекрытие по профлисту

Монолитное перекрытие по влагостойкой фанере

Если планируется постройка совсем небольшого дома или потолка летней кухни, то применять стальные листы непрактично из-за высокой стоимости. В таких случаях применяется влагостойкая фанера, которая также продается листами. Влагостойкость — важный фактор такого материала, т.к. повреждение влагой при заливке бетоном недопустимо.

Монтажные работы предусматривают использование таких материалов, как фанера повышенной влагостойкости, несущие балки из древесины и опорные стойки. Например, на пролет в 4 м и учетом шага балок в 1 м будет достаточно сечения 10х10 см при учете нагрузки в 150 кг/м².

Крепление происходит при помощи саморезов. Расчет арматуры прописан в проекте, крепится она при помощи пластиковых фиксаторов. Часто как дополнение прокладывается гидроизоляция в виде пленки.

монтаж опалубки по влагостойкой фанере

Демонтаж

Монтаж и демонтаж балок перекрытия можно сделать самостоятельно или при помощи бригад, которых сейчас большое количество как в Москве, так и в других городах.
Для самостоятельного демонтажа нужно соблюдать инструкцию:

1. Удаление окантовки опалубки, которая свободна от нагрузки бетона.
2. Важно соблюдать целостность всех углов.
3. Постепенно и равномерно опустить все опорные стойки.
4. Убрать поперечные ригели или продольные балки.
5. Убрать щитовой настил.

Во время работы важно соблюдать технику безопасности, т.к. установка и разбор опалубки требуют внимательности. Если нет навыков в строительстве, лучше обратиться к профессионалам.

Опалубка монолитной плиты

Опалубка монолитной плиты или как ее еще называют стол или палуба. Процесс ее устройства состоит из следующих этапов:

Подача опалубочных элементов

Подача опалубочных элементов стола в поточном строительстве, когда этаж гонится за этажом, осуществляется после демонтажа стола предыдущего перекрытия. Для этого демонтируется ровно тот отсек, который предстоит смонтировать. Это может быть как все

Выносная площадка для подачи опалубки

перекрытие, так и его часть. Возможны варианты, когда перекрытие заливается не полностью и в бетоне производятся так называемые отсечки, или рабочие швы бетонирования. В этих местах стыкуются слои бетона, который укладывается в разные промежутки времени иногда, бывает даже так, что бетон с предыдущей заливки успевает набрать проектную прочность и только потом стыкуется со следующим слоем. Такие отсечки обустраиваются дополнительным армированием и сеткой рабицей по периметру вдоль всего шва бетонирования.

Если ваша плита перекрытия имеет выпадающие из плоскости палубы конструкции, такие как:

  • консоли;
  • капители колонн;
  • ригеля.

Тогда начать устройство опалубки горизонта, вам придется именно с них.

Процесс подачи опалубки осуществляется с выносных площадок этажа, где производился демонтаж, либо с площадок складирования опалубки. Мелкие элементы опалубочных систем:

  • стойки;
  • унивилки;
  • треноги.

Балочные ригеля в стопках

Подаются в специальных корзинах, а ригеля укладываются в стопку пазами друг в друга. При подаче элементов очень важно сразу складировать их в местах, где они не будут мешать возведению стола и их не придется переставлять, тем самый лишний раз задействовать кран и тратить на это время. Такими местами служат пространства между рядами стоек. Также важно разместить подаваемые элементы так, чтобы при их монтаже не было необходимости носить их на далекие расстояния, а сконцентрировать стопки с элементами непосредственно в зоне монтажа, тем самым сократив количество ручного труда.

Монтаж базовых несущих элементов опалубки горизонта

Монтаж несущих элементов палубы

Когда все необходимые элементы поданы в зону монтажа, начинается набор скелета палубы, который включает в себя базовые опорные элементы. Сначала на заданном расстоянии выставляются треноги, затем в них монтируются стойки и следом в пазы стоек сверху монтируются унивилки. Треноги располагаются сразу на том расстоянии, на котором ригель нижнего горизонта будет иметь необходимый запас выпуска, но и не будет с лишним нахлестом, который свидетельствует о том, как рационально вы используете опалубочные системы. То есть если ригель нижнего горизонта у вас длиной 3.9 м., то расстояние в ряду между треногами вполне достаточно сделать 3.3 м., а если ригеля верхнего горизонта у вас 2.65 м., тогда расстояние между рядами треног вполне достаточно будет оставить 2.1 метра. К слову, хорошие производители опалубки всегда ставят на корпусе ригеля метки, которые обозначают расстояние рекомендованного отступа.

После того как все унивилки растравлены в стойки переход к монтажу нижнего горизонта опалубки плиты перекрытия.

Опалубка монолитной плиты. Монтаж верхнего горизонта

Монтаж нижнего горизонта плиты перекрытия

Как правило, ригеля нижнего горизонта имеют большую длину, чем ригеля верхнего и обеспечиваются дополнительными опорными стойками, которые уже выставляются после устройства всех основных элементов опалубки. Ригеля ставятся в пазы унивилки, с необходимым запасом стыков друг с другом, который, обычно составляет около 30 см., и обозначается в виде условных меток на ригеле производителем.

Несоблюдение этих, а также ряда других важных технологических моментов, может привести к аварийным ситуациям в виде утечек бетона при его приеме на горизонт, а в экстремальных случаях даже обрушению стола.
Когда все направляющие ригеля нижнего горизонта установлены в свои пазы, то начинается подъем стоек на необходимую высоту перекрытия. Расстояние, на которое необходимо выдвинуть телескопическую стойку, вычисляется с учетом высоты ригеля первого и второго горизонта плюс толщина фанеры. Допустим, высота от нижнего перекрытия до верхнего составляет 3.5 м., высота ригеля 0.22 м и толщина фанеры 0.02 м, таким образом, расстояние которое должно быть компенсировано стойкой составляет 3,5 -(0,22х2)-0,02= 3,04 м.

У телескопических стоек хорошего качества, отверстия для удержания замка на нужной высоте располагаются на расстоянии 10 см друг от друга и пронумерованы от 0 до 9. Задача рабочего который выставляет стол — расположить замок в отверстии с тем номером, который обеспечит уровень стола в нужной отметке, плюс сантиметр запаса. А доведение отметки до идеального уровня берут на себя ИТР с геодезическими приборами. Поэтому на данном этапе, желательно давать запас по высоте, потому как подкручивать стойку по резьбе вверх под нагрузкой, не так удобно и смайнать ее будет более приемлемая задача. При этом важно подобрать высоту отверстия таким образом, чтобы замок в стойке не пришлось переставлять на одно отверстие ниже или выше, когда стол уже установлен.

Монтаж верхнего горизонта опалубки плиты перекрытия

Монтаж верхнего горизонта плиты перекрытия

Когда стойки с нижним горизонтом выдвинуты на нужную отметку, начинают черновую накидку ригелей верхнего горизонта, при этом их стараются размещать с учетом того сколько ригелей идет на длину фанеры плюс один на каждый стык фанеры. Укладывают их поначалу плашмя. При этом можно задействовать передвижные леса, которые перекатывают между рядами стоек, либо просто укладывать их стоя на ригелях, постепенно переходя от одного к другому.

В тех местах где палуба примыкает к несущим конструкциям, обычно ставят несколько дополнительных ригелей, т. к количество стыков подрезанной фанеры обычно в этих местах больше, а каждый стык требует еще один ригель.

Уже на этом этапе очень желательно параллельно задействовать ИТР с геодезическими приборами для устройства горизонта на нужную отметку. Потому как укладывание фанеры по неровным ригелям сопряжена с определенными трудностями и крайне нежелательна. ИТР простреливает палубу нивелиром, либо тахеометром возле каждой опорной стойки и по необходимости регулирует их по резьбе, доводя горизонт палубы до нужной отметки.

Монтаж опалубочной фанеры плиты перекрытия

Монтаж опалубочной фанеры плиты перекрытия

Когда верхний горизонт накинут, а в идеале, и доведен до нужной отметки, начинается укладка фанеры. Укладывать ее, начинают от несущих конструкций. При этом первый ряд, прокидывая вдоль колонн, чтобы задать направление остальным. На солидных объектах, где количество типовых этажей велико, всегда имеется технологическая схема укладки целых листов фанеры, а при детальной проработке схемы опытными рабочими и прирезной фанеры тоже.

Перед началом укладки, ригеля в области куда будет укладываться лист, подымаются в монтажное положение, распределяются равномерно по длине листа. Обязательно на стыке ригель укладывается либо вдоль стыка, либо на его краю. Затем на выставленные ригеля укладывается лист фанеры, выставляются ригеля на следующий лист и так далее.

По краям фанера при необходимости прибивается гвоздями к ригелю. На краях палубы всегда нужно учитывать не менее 0.25 м. дополнительного выпуска фанеры, чтобы потом оставалось место к чему крепить борта палубы и усилить ее дополнительными гвоздями, чтобы избежать срывов фанеры от порывов ветра. К слову, палуба без армирования, является местом повышенной опасности, ибо очень неустойчива и восприимчива к воздействию стихии, ее всегда стараются дополнительно нагрузить по краям и как можно быстрее начать армирование горизонта.

Устройство подрезки фанеры плиты перекрытия

Подрезка опалубочной фанеры для плиты перекрытия

Целыми листами заполняют все возможное пространство палубы, в тех местах где листы не становятся по длине и ширине, начинают укладку подрезки фанеры. Если квалификация рабочих высока они всегда имеют свою технологическую схему раскладки фанеры типового перекрытия, которая повторяется от этажа к этажу и если она была соблюдена, подрезку фанеры остается только разложить в необходимые пустоты, подписанными кусками ее раскладывают как пазл.

Использование технологической схемы раскладки фанеры экономит массу человеко-часов и материала. Если этаж нетиповой или материал новый и порезки еще нет либо как чаще бывает на наших стройплощадках, рабочие имеют низкую квалификацию и вести подрезку последовательно не могут, тогда начинается подрезка заново. Осуществляют ее либо пилорамами, либо ручной торцовочной пилой, она же пчелка на строительном сленге. Производить ее надо на удобных столах и с хорошим освещением в области работы.

Устройство отбортовки плиты перекрытия

По завершении устройства опалубочной фанеры на перекрытии, начинают устройство бортов по периметру палубы. Отбортовка бывает как заводского изготовления со своими крепежными деталями и нюансами, но чаще кустарного. Кустарную отбортовку изготавливают непосредственно на стройплощадке, перед устройством первого перекрытия объекта.

Крепление для дополнительных стоек

Состоит отбортовка либо из цельной доски, либо полосок фанеры нарезанной вдоль длины листа и шириной равной толщине перекрытия, плюс 2-5 см. Отбортовка крепится по длине на раскосы фанеры либо доски длиной 20-30 см при толщине перекрытия 20 см.

Последний этап устройства палубы — это монтаж дополнительных опорных стоек между основными несущими, ставятся они, как
правило, в метре друг от друга, точное расстояние всегда можно посмотреть в каталогах производителей. Крепятся к ригелю специальными замками защелками, обычно без треног. Этот этап монтажа палубы производят в любой момент после работы геодезистов по доведению ее до проектной отметки.

В конвейерном цикле работ, любой из описанных этапов может начинаться параллельно с другим, и часто случается, что на одном краю перекрытия работы еще не начались, а на другом уже идет армирование. Организация этих этапов работ в нужной последовательности и является задачей бригадира монолитной бригады и ИТР на объекте, успешное и грамотное решение которой, решающим образом влияет на то как быстро опалубка монолитной плиты будет смонтирована и  на успех всего хода строительства в целом.

Опалубка перекрытий

Одной из наиболее сложных задач, требующих смекалки и знания практики строительного дела, является этап создания потолочных перекрытий и пролетов. Если огрехи и ошибки, допущенные при закладке фундамента, создадут проблемы материального плана, то недочеты и халтура в обустройстве опалубки и заливке перекрытия могут привести к реальной катастрофе. Поэтому силы, время, строительный материал для опалубки перекрытий тратится в большем объеме.

Основные узлы формы и опалубки железобетонных перекрытий

Процесс изготовления железобетонной плиты перекрытия отличается от создания фундаментной плиты одним небольшим нюансом. В отличие от фундаментной плиты, конструкция из арматуры и бетона отливается на значительной высоте над уровнем пола.

В конструкцию опалубки входят три основных элемента:

  • Собственно сама форма, собранная из металла, пластика, деревянных плит, досок, достаточно прочная, чтобы удержать без прогибов и деформации массу арматуры и бетона толщиной 150-180 мм;
  • Система армирования или арматурный каркас;
  • Стойки для опалубки, удерживающие ее каркас в определенном положении в течение всего времени застывания бетона.

Для самодельных вариантов конструкции применяется система из горизонтальных брусьев сечением 100х150 мм, уложенных с шагом 40-60 см на вертикальные стойки из дерева или металла. Поверх брусьев настилается фанера, ламинированная плита ДСП или любой другой материал, способный удерживать жидкую массу бетона. Если палуба изготавливается набивкой доски, на ее поверхность обязательно необходимо уложить полиэтиленовую пленку или рулонный гидроизоляционный материал, удерживающий влагу от просачивания.

По периметру плиты устанавливается бортик на высоту 200-250 мм. Практически всегда часть опалубки вынесена на верхнюю торцевую поверхность стен, тем самым часть нагрузки перераспределяется на стены здания. Арматурные прутки укладываются в форму в два слоя и перевязываются с арматурой стен. После бетонирования стойки, удерживающие опалубку, проверяются на вертикальное положение и при необходимости выравниваются и подправляются.

Наиболее распространенные конструкции опалубки перекрытий

Универсальным элементом, использующимся во всех типах опалубки, является система опор и стоек. Для изготовления пролетов и перекрытий длиной до 6 метров чаще всего используются телескопические опоры. Конструктивно они представляют собой стальные трубчатые штанги, установленные на трехлапых опорах, в верхней части смонтирована опорная площадка, обеспечивающая надежную фиксацию балки или бруса.

Для больших объемов строительства используется объемная опалубка перекрытий, по конструкции она практически идентична системе лесов, используемых при отделке фасадов зданий. Система опор представляет собой набор стандартных вертикальных стоек, соединенных между собой горизонтальными ригельными балками, подкосами и распорами. Благодаря объѐмной конструкции опоры обладают высокой несущей способностью и устойчивостью, что позволяет устанавливать форму и отливать перекрытия на значительной высоте.

Самыми распространенными конструкциями опалубки для отливки перекрытий являются:

  • Комбинированные системы, в которых тело перекрытия образуется отливкой бетона в разборные стандартные формы с закладными элементами. После схватывания бетона и демонтажа элементов конструкции в плите перекрытия образуются пустоты и полости, облегчающие вес отливки;
  • Несъемные конструкции опалубки. В отличие от предыдущих, часть элементов остается в бетоне после его застывания на протяжении всего срока эксплуатации;
  • Стандартные разборные системы, по конструкции и устройству практически идентичные опалубке фундамента.

Несъемные типы опалубки

Самая простая система несъемной опалубки представляет собой конструкцию из листов профнастила марки «Н» с высотой профиля 50-60 мм. Из профилированного листа изготавливается дно формы. Таким образом, монолитное перекрытие с несъемной опалубкой получается легким и прочным за счет сформированных в опалубке ребер жесткости.

Комбинированные системы опалубки

Ярким примером комбинированной системы является сборно-монолитная плита. В отличие от обычных схем, в данном случае конструкция собирается из пустотелых блоков, отлитых из керамзитобетона. Уложенные на опорные балки, блоки удлиненной формы образуют каркас, опирающийся на систему профилей. В пространство между блоками закладывается арматурный каркас и заливается бетоном класса не ниже В 25. В отдельных случаях поверхность плиты может армироваться стальной сеткой, уже через трое суток боковые элементы системы можно удалять, а плиты перекрытия подвергать 50% нагрузке. Преимуществами подобного рода комбинированной схемы являются дешевизна в случае использования для обустройства пролетов менее четырех метров длиной, высокая технологичность и отсутствие потребности в кранах, подъемном оборудовании.

Не менее эффективной является комбинированная система с использованием закладных элементов из пенополистирольного материала. В этом случае в основание опалубки укладываются треугольные железобетонные фермы, а пространство между уложенными элементами заполняют закладными плитами из пенополистирола. После укладки поверх блоков арматурной сетки плита перекрытия покрывается слоем бетона толщиной не менее 5 см. В отдельных случаях вместо стальной сетки укладывается фибровый материал из стальных волокон и подвергается щадящему торкретированию жидким бетоном класса В25. Такая плита практически не уступает по прочности монолитному перекрытию, но вдвое легче и дешевле в производстве.

Заключение

Особое внимание при сборке опалубки уделяют качеству бетона и плотности заполнения формы. Чтобы избежать неравномерного осаживания арматурного каркаса внутри отливки, арматуру могут фиксировать предварительными или порожковыми слоями, залитыми по периметру плиты. Как правило, подобный прием используется для усиления краев и предупреждения возможного растрескивания бетона в местах соединения со стенами.

Опалубка перекрытий. Виды опалубки перекрытий, характеристики

В связи с тем, что монолитное малоэтажное строительство получает все больше распространение, очень актуальным становится вопрос сооружения опалубки для пола (перекрытий). Опалубки для перекрытий могут различаться по многим параметрам, иметь различную конструкцию.

опалубка перекрытий

Опалубка перекрытий на телескопических стойках

Ниже будет достаточно подробно объяснено, какие бывают горизонтальные опалубки для перекрытий, в чем их различия и конструктивные особенности, как установить опалубку для перекрытия.

Устройство опалубки перекрытий: разновидности конструкций

Специалисты рекомендуют — если высота потолков превышает 3,5 метра, лучше воспользоваться услугами компаний, которые сдают подобные приспособления в аренду. Либо, когда позволяют средства, купить инвентарные опалубки фабричного производства.

Существует несколько типов горизонтальных опалубок для здания. По сути, эти изделия являют собой горизонтально разложенные щиты на достаточно мощных опорах.

опалубка перекрытий

Опалубка перекрытий на телескопических стойках

  • Рамная опалубка на клиночных лесах или на чашечных лесах;
  • Опалубка на объемных стойках — применяется для небольших площадей, отличается дешевизной и простотой;
  • На телескопических стойках с изменяемой длиной  — один из самых удобных вариантов, телескопические стойки позволят добиться идеального горизонтального расположения.

Опалубка перекрытий на объемных стойках

Для создания горизонтальных элементов опалубки первых двух типов используются обычные строительные леса указного вида. Эти разновидности опалубок называют также «объемными», так как в них горизонтально стоящие и вертикально лежащие элементы соединены в единую систему. Таким образом, сооружают потолки высотой до 5 метров.

Деревянные опалубки перекрытий — составные элементы

Деревянные опалубки перекрытий

Деревянные опалубки перекрытий

Опалубки из дерева являются наиболее доступным и распространенным видом. К преимуществам дерева относятся следующие моменты:

  • для создания горизонтальной опалубки необязательно покупать дорогие пиломатериалы из хвойной древесины, вполне подойдут мягкие лиственные породы:
  • можно использовать стропильные системы;
  • Для снижения стоимости подойдут материалы и изделия, ранее бывшие в употреблении.

Элементы для горизонтальной опалубки перекрытий перечислены ниже.

  • Стойки. Этот элемент конструкции можно сделать из бруса большого сечения.
  • Балки, которые предназначены распределять имеющееся продольное давление на несущие стойки.
  • Раскосы, предназначенные распределять имеющуюся нагрузку между вертикальными балками.
  • Щиты для удержания бетона. Основным материалом для этого элемента является фанера. Опалубка перекрытий из фанеры — не единственный вариант. На самом деле, подойдут любые листовые материалы, стойкие к влаге, например, металлический профилированный настил и шифер. Хорошим вариантом будет ламинированная фанера. Кроме того что она совсем не боится воды, этот материал удобен тем, что облегчается последующий демонтаж конструкции, так как к данному виду фанеры меньше пристает бетон.

Под деревянные стойки потребуются подложки для надежного выравнивания. В качестве материала для палубы можно применить тонкие доски (толщиной до 50 миллиметров). Идеальной поверхности потолков, практически не требующей черновой отделки, тогда добиться не удастся.

Опалубка перекрытий: инструкция по монтажу и демонтажу деревянных конструкций

Деревянные опалубки перекрытий

Установка горизонтальных балок и стоек

Перед тем как приступать к установке опалубки перекрытия, надо произвести необходимые расчеты. Для этого используется специальная компьютерная программа «Монтаж горизонтальной опалубки». Без точного расчета, установка горизонтальной опалубки не имеет смысла, все труды пойдут насмарку, так как не будет достигнуто равномерное разделение давления на опоры.

Следует принимать во внимание следующее (для толщины конструкции до 200 миллиметров):

  • Продольный шаг для стоек — 2 метра;
  • Ряды на расстоянии 25 сантиметров;
  • Перечный брус укладывают строго перпендикулярно, шаг укладки 62,5 сантиметра, придерживаясь правила, что от стены до стойки должно оставаться не менее 25 сантиметров.

Как устанавливать опалубку перекрытия?

Деревянные опалубки перекрытий

Установка телескопических стоек

К монтажу приступают после сооружений колонн перекрытий и бетонных балок, которые будут, нести основную нагрузку, если таковые имеются по плану здания. Если пол в помещении не отвечает требованиям (недостаточно ровный), необходимо выстлать подложку из досок, принимая во внимание, что на каждой доске будет находиться не меньше чем одна опора.

  • Формируется первый ряд стоек, к которым прибивается верхний продольный брус.
  • Этот брус крепится к стене.
  • Укрепляют основания стоек, подкладывая, при необходимости, доску толщиной 50 миллиметров. Стойки при этом выставляются по отвесу.
  • После этого аналогично сооружается следующий ряд.
  • По окончании процедуры установки рядов, прибивают или укладывают без креплений поперечные брусья, выдерживая расстояние в 60 см. Использование распорок без жестких креплений, при монтаже продольных брусьев, значительно облегчит разборку конструкции в последующий период.
  • После выверки конструкции на горизонтальность поперечных брусьев, устанавливаются раскосы — «диагональные» бруски между стойками.
  • Следующим шагом будет укладка влагостойкой фанеры. Раскрой листов надо провести таким образом, чтобы швы приходились точно на продольные брусья. Укладываются листы фанеры также без крепления.
  • Последний этап — создание боковых щитов.
Деревянные опалубки перекрытий

Установка объемных стоек

По окончании сборки надо тщательно выверить прочность и жесткость конструкции, днище палубы, все крепления, устранить обнаруженные щели, чтобы не допустить вытекания бетонного раствора.

Установка опалубки плиты перекрытия завершена, можно начинать вязать арматурный каркас. Для защиты бетонного перекрытия от промерзания по периметру сначала выкладывают кирпич.

К демонтажу опалубки можно приступать через неделю, в летнее время можно начать разборку уже через три или четыре дня, вот о этом можно почитать более подробно. При этом, продолжать строительные работы можно только через 3 недели. Начинают разборку конструкции со стороны стен, так как они сами по себе являются опорой, к разборке центральной части можно приступать на второй день.

Монтаж опалубки перекрытия — тонкости работ и техника безопасности

Деревянные опалубки перекрытий

Несколько советов, которые помогут вам в работе, представлены ниже. При работе с опалубкой, надо соблюдать общие требования техники безопасности и охраны труда. Работать следует исправным инструментом, в специальной одежде со средствами индивидуальной защиты.

При выравнивании стоек нельзя подкладывать под них кирпич, только доски. Не забывайте, что края перекрытия должны заходить за край стены, колонны или поперечной, бетонной, несущей балки, на расстояние не меньше, чем 15 сантиметров. При монтаже многоярусных конструкций нельзя проводить работы на нескольких ярусах одновременно.

При высоте потолка свыше 5 метров — применяются специальные леса. Нельзя допускать нахождения людей и складирования материалов на готовой палубе. Если перед началом сооружения арматурной сетки на палубу уложить полиэтилен, то после демонтажа фанера не потеряет своего исходного состояния.

Значительно убыстряет работы использование в качестве вертикальных опор телескопических стоек. Сегодня такие изделия производятся во всех регионах и областях. Рекомендуется купить бывшие в употреблении стойки — эти простые и недорогие конструкции уменьшат время монтажа в несколько раз, а после разборки их можно продать, практически без потери цены — это товар всегда пользуется спросом. Есть и специальные телескопические стойки «домкраты», выдерживающие нагрузку до 2 тонн и имеющие высоту до 5 метров.

Монтаж монолитной опалубки является не таким сложным процессом, если строго придерживаться правил и указанных выше советов, у вас будет прочная и надежная опалубка.

26.06.2016

ТТК. Установка и разборка опалубки монолитной плиты перекрытия,

     ТЕХНОЛОГИЧЕСКАЯ КАРТА
НА УСТАНОВКУ И РАЗБОРКУ ОПАЛУБКИ МОНОЛИТНОЙ ПЛИТЫ ПЕРЕКРЫТИЯ

Утверждаю
Ген. директор ЗАО "ГК ИНЖГЛОБАЛ"
А. Х. Карапетян 2014 г.

1. Область применения


1.1. Технологическая карта разработана для организации труда рабочих, занятых установкой и разборкой опалубки монолитных железобетонных плит перекрытия.

1.2. В состав технологической карты входят следующие работы:

- установка опалубки;

- разборка опалубки.

1.3. В состав работ, рассматриваемых технологической картой, входит:

- строповка и подача элементов опалубки (рамных опор, стоек, треног, унивилок, деревянных балок, фанеры) на монтажный горизонт;

- устройство опалубки под балку;

- устройство опалубки под балконную плиту;

- устройство опалубки под "зуб";

- устройство опалубки под перекрытие;

- устройство опалубки торца плиты перекрытия;

- устройство временных ограждений;

- устройство проемообразователей;

- демонтаж опалубки;

- очистка, смазка, хранение и транспортировка элементов опалубки.

1.4. Опалубка должна удовлетворять следующим требованиям:

- прочность, неизменяемость, правильность формы и размеров;

- надежное восприятие вертикальных и горизонтальных нагрузок;

- плотность поверхности (отсутствие щелей), исключение просачивания через нее цементного молочка;

- способность обеспечивать требуемое качество бетонной поверхности;

- возможность многократного использования;

- технологичность-удобство в работе, возможность быстрой установки и разборки.

2. Технология и организация выполнения работ

2.1. Требования к предшествующим работам

2.1.1. До начала установки опалубки должны быть закончены следующие работы:

- подготовлено основание для установки опалубки;

- выполнены конструкции колонн и стен, составлены акты их приемки на основании исполнительной геодезической съемки;

- завезены и складированы в монтажной зоне башенного крана элементы опалубки перекрытий;

- проверено наличие, маркировка элементов опалубки;

- подготовлены и опробованы механизмы, инвентарь, приспособления, инструмент;

- устроено освещение рабочих мест и строительной площадки;

- выполнены все мероприятия по ограждению проемов, лестничных клеток, периметра железобетонной плиты в соответствии с СНиП 12-03-2001 "Безопасность труда в строительстве ч.1";

- выполнен перенос высотной отметки на этаж.

2.2. Технология производства работ


Установка опалубки

2.2.1. Устройство опалубки перекрытия начинается с подачи рамных опор, телескопических стоек, треног, унивилок, деревянных балок, листов фанеры на монтажный горизонт, к рабочему месту.

2.2.2. Сначала выполняется опалубка с более низкой отметкой. Работу начинаем с устройства опалубки под балки.

2.2.3. В связи с выбранным способом устройства опалубки, устройство двойной палубы, одновременно устраивается опалубка под балку, балконную плиту, "зуб".

2.2.4. Монтаж опалубки начинается с установки рамных опор ID15 на расстоянии не менее 50 мм от края плиты в соответствии со схемой расстановки, л.2 и л.3 графической части.

Предварительно установить высоту рамной опоры (расстояние от пола до низа главной балки) по шаблону, отрегулировав винтовые головки и винтовые ножки.

2.2.5. На винтовые головки (корону) установить главные балки (деревянная балка 2,9 м).

В соответствии с разрезами 1-1, 2-2, 3-3, 4-4 (л.5, 6 графической части) и схемой раскладки балок (л.4 графической части).

2.2.6. На главные балки установить второстепенные балки (деревянные балки 4,2 м) с шагом 400 мм.

В осях Г-Д/1, Е-Ж/7, где проходит "зуб", при невозможности использовать балку 4,2 м (расстояние между стен в чистоте в этих местах составляет 2900 мм и 2660 мм), установить две спаренных балки 2,5 м.

2.2.7. На установленные второстепенные балки уложить листы ламинированной фанеры, толщиной 18 мм. Таким образом, формируется нижняя палуба (отметка +6,040). Фанеру прибить к деревянным балкам. Схему раскладки фанеры см. лист 4, а также листы 5 и 6 графической части.

2.2.8. Отнивелировать нижнюю палубу.

2.2.9. С помощью геодезических приборов, вынести на нижнюю палубу линии граней бетонируемой балки для устройства вертикальной палубы.

2.2.10. Вертикальная палуба балки формируется из полос ламинированной фанеры, шириной 300 мм. Размеры и раскладку см. лист 3 графической части.

Полосы фанеры соединить между собой брусом 50х50. Брус также используется, чтоб была возможность прибить гвоздями к нижней палубе и к верхней, см.узел А лист 5 графической части.

Для устойчивости вертикальной палубы устроить подкос из бруса 50х50.

2.2.11. На нижнюю палубу установить деревянные балки 2,5 м.

Под эти балки подложить брус 82х82 (для набора высоты).

Под балконной плитой деревянные балки располагаются перпендикулярно бетонируемой балке с шагом 400 мм, под "зубом" вдоль бетонируемой балки.

Схему раскладки деревянных балок см. на л.5 и 6 графической части.

2.2.12. На установленные деревянные балки уложить листы ламинированной фанеры, в соответствии с схемой раскладки лист 3 графической части.

2.2.13. Для устройства "зуба", где проходит стена, использовать кронштейн.

Кронштейн крепится при помощи стяжки.

На кронштейн укладывается брус 100х100.

К брусу крепится ламинированная фанера.

Схему устройства палубы см. разрез 6-6 и 7-7 лист 7 графической части.

Схему размещения кронштейнов для формирования зуба см. лист 2 графической части.

2.2.14. Устройство опалубки под плиту перекрытия.

В соответствии со схемой раскладки (лист 2 графической части) промерить метром и отметить мелом места установки стоек.

Начинать с установки крайних стоек под главные балки, на расстоянии 4,0 м вдоль буквенных осей.

Расстояние между стойками вдоль цифровых осей соответствует шагу главных балок.

2.2.15. Вставить в стойку унивилку. Стойку раздвинуть по шаблону до длины, заданной высотой до главной (нижней) балки. Стойку установить и раскрепить треногой.

2.2.16. На установленные и раскрепленные стойки с помощью монтажной вилки установить главные балки (деревянные балки 4,2 м). Шаг главных балок составляет 1,5 м.

2.2.17. На главные балки с помощью монтажной вилки установить второстепенные балки (деревянные балки 3,3 м) без креплений. Шаг второстепенных балок составляет 0,40 м.

2.2.18. На второстепенные балки уложить листы ламинированной фанеры, вплотную друг к другу так, чтобы щели между ними были не более 2 мм. Первые листы фанеры подаются с забетонированного перекрытия, после укладки не менее 12 листов, фанера подается на устроенную палубу.

Листы и полосы фанеры крайние по периметру крепят гвоздями к второстепенным балкам во избежание опрокидывания.

Схему раскладки фанеры см. лист 3 графической части.

2.2.19. Листы фанеры, подходящие к опалубке под балку, укладывать в последнюю очередь, после того, как установлена вертикальная палуба балки.

2.2.20. Для удобства монтажа опалубки (а также демонтажа) стандартный лист фанеры распилить на части 2440х610 мм.

2.2.21. В некратных местах рекомендуется использовать обычную фанеру, пропитанную эмульсией для смазки.

2.2.22. Места перепила ламинированной фанеры становятся восприимчивы к влаге и подлежат влагостойкой обработке (расплавленным парафином, обработкой двумя слоями грунтовки).

2.2.23. Поверхность палубы необходимо отнивелировать.

2.2.24. После установки палубы плиты перекрытия, балконной плиты, "зуба", устроить бортик, высотой равной толщине перекрытия.

Опалубка торца перекрытия выполняется следующим образом.

Выполняется линия торца плиты, к палубе по линии крепятся полосы фанеры, шириной равной высоте перекрытия. Во избежание опрокидывания торца устроить подкос из бруса 50х50.

2.2.25. С помощью универсальных ограждений, которые крепятся к деревянным балкам, устроить временное ограждение. Установить стойки ограждения, с шагом не более 1200 мм, в скобы стоек вставить ограждающие доски.

2.2.26. Устройство проемообразователей. Проемообразователи изготавливаются из ламинированной фанеры. Размер проемообразователей по наружным граням соответствует габаритам проема в плите перекрытия. Проемообразователи устанавливаются в проектное положение и прибиваются к палубе плиты перекрытия.

Монтаж опалубки перекрытия

Унивилка (крестовая головка) вставляется в стойку

Стойки страхуются треногой

Стойки вымеряются.

Затем с помощью монтажной вилки главные балки с пола закладываются в унивилки. Унивилка держит одну или две балки, предотвращая опрокидывание

Второстепенные балки закладываются с пола при помощи монтажной вилки

Второстепенные балки подогнать в местах примыкания листов фанеры. Уложить щиты и для страховки, во избежание опрокидывания балок, прибить гвоздями. Опалубку отнивелировать, поверхность листов обдуть компрессором

Схема строповки контейнера для подачи стоек и балок

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
