Ондувилла. Монтаж: инструкция поэтапной укладки

Строительный рынок предлагает на выбор широкий ассортимент материалов для кровли. Здесь и классические варианты, которые не нуждаются в представлении, и современные, успевшие доказать свою состоятельность. Каждый кровельный материал имеет свои нюансы установки. Их обязательно нужно знать, особенно если укладка покрытия будет проводиться самостоятельно.

В последнее время внимание застройщиков привлек относительно новый продукт на рынке – гибкая 3d черепица – ондувилла (официальный сайт www.onduvilla.ru). Инструкция по монтажу материала, как правило, входит в комплектацию изделия. Если вам предстоит самому выполнить после покупки ондувилла монтаж, инструкция поможет в этом вопросе, даже при отсутствии особых навыков строительных работ.

Рекомендации по монтажу ондувилла

монтаж ондувилла

Если вы надумали положить кровлю, то вполне сможете сделать это своими руками, поскольку небольшой вес листа ондувиллы дает возможность не использовать специальную технику ни при транспортировке, ни при проведении монтажных работ. Более того, вы легко с ним справитесь, даже если только умеете держать в руке молоток.

Фактически, для получения красивой надежной кровли необходима покупка ондувилла, монтаж. Инструкция в этом случае служит не только руководством к действию.Возможно, не все знают, что в ней обычно ставится отметка о наличии гарантии от завода-производителя. Это означает, что любая претензия со стороны покупателя будет принята к рассмотрению, только если монтаж проводился в соответствии со всеми пунктами, перечисленными в ней.

Как рассчитать ондувиллу ↑

кровля из ондувиллы

Необходимые замеры крыши ↑

Для определения площади крыши находят линейные размеры скатов. Для вальмовых и шатровых крыш проводят расчет площадей каждой составляющей элементарной геометрической фигуры, скажем, трапеции или треугольника.

Рекомендуем

В местах сложных сопряжений, как правило, число отходов возрастает, поэтому их дополнительно учитывают для всех этих поверхностей в отдельности.

Все полученные результаты в итоге суммируются.

Нужно замерить длину таких элементов крыши, как конек, ребра, ендова, изломы и щипцы.

Как рассчитывают материалы ↑

Для большей наглядности покажем как рассчитать количество необходимых материалов на примере мансардной общей площадью в 150 кв. м. Допустим крыша имеет следующие размеры:

размеры крышиПомимо веса листа Onduvilla необходимы параметры:

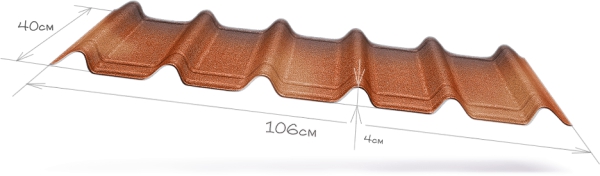

технические характеристики

Поскольку листы материала монтируют с нахлестом, то полезные размеры ондувиллы меньше реальных. Нахлест составляет треть длины листа, вот почему полезная площадь равна соответственно 0,31 кв. м. Таким образом, на покрытие всей кровли с учетом 5-процентных потерь понадобится листов в количестве 509 шт.

пример расчета

Расчет комплектующих ↑

  • Коньковый элемент имеет длину в 1,06 м. При нахлесте в 150 мм полезная длина составит 0,91 м. Следовательно при длине конька в 10 м понадобится 11 подобных элементов.
  • Элемент ендовы равен по длине 1 м. При аналогичном нахлесте она уменьшится до 0,85 м. Путем простого деления получаем требуемое количество элементов ендова – 18 шт.
  • При крепления листов Ондувиллы необходимо:
  • по 5 штук на каждый лист, то есть всего 2545;
  • по два на каждую волну конька, и ендова то есть еще 232 гвоздя ;
  • по инструкции каждый щипцовый элемент крепят при помощи 12 гвоздей. Значит, еще 300.

В итоге, просуммировав все это количество, получаем 3083 гвоздя. Окончательное количество, которое будет вписано в смету, берут с небольшим запасом, к примеру, 3200 гвоздя.

Рекомендуем

При расчетах придерживаются следующих правил, касающихся рассчитанного количества элементов и гвоздей:
  • число элементов округляют в большую сторону;
  • число гвоздей, используемых для фиксации конька, ендова и щипцов, округляют так же, но до четного числа.

Поэтапный монтаж листов Onduvilla ↑

Обрешетка под ондувиллу

Устройство обрешетки отличается в зависимости от угла наклона ската.

  • Для угла наклона в пределах 9–20○ кровлю укладывают на сплошное основание, для устройства которой используют фанеру либо плиты OSB. При этом обязательным моментом является устройство на ее площади подкладочной гидроизоляции из битумных материалов.
  • Для больших уклонов подойдет и разреженная, выполненная с шагом в 320 мм. Исключение составляют первые брусья, расстояние между которыми равно 300 мм. В районе конька и других опасных участков обрешетку усиливают.

Укладка листов

Монтаж начинают с того края кровли, который расположен против превалирующего направления ветра.

  • Первый ряд. Его монтируют со свесом и выравнивают по веревке, которая натянута от одной ветровой планки до другой на расстоянии 50 мм от карниза. Качество укладки можно проверить при помощи строительного уровня.
  • Второй ряд. Начальный лист берут половинчатым, чтобы продолжить правильно укладывать остальные. Выполнение этого требования обязательно, поскольку только так можно обеспечить шахматный порядок укладки листов. В противном случае не избежать в дальнейшем осложнений:
  • вздыбливания Ондувиллы из-за наложения в углу четырех листов,
  • будущих протечек кровли, если швы расположатся один над другим.

Крепление листов

Крепеж выполняют при помощи специальных фирменных гвоздей Ондувилла (Ø 3) длиной 6,5 см. Их вбивают в определенном порядке строго перпендикулярно на равном расстоянии от нижней кромки листа.

На заметку

Многих интересует, почему не рекомендуется использовать саморезы для ондувиллы? Дело в том, что они раздвигают волокна, а не прорезают отверстие,как гвозди. При прохождении гвоздя, таким образом, сохраняется механическая прочность. Что же касается волокон, то в этом случае они плотно обжимают крепежный элемент. К тому же, при повышении внешней температуры на стенках отверстий начинают выделяться микрокапли битума, которые обволакивают гвоздь и надежно изолируют крепеж от влаги.

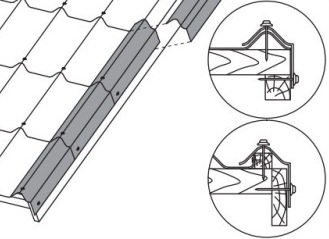

Устройство щипцов

К монтажу щипцов приступают после завершения укладки кровли. Их устанавливают в определенном направлении, начиная от карниза. Нахлест составляет 80 мм. Правильно сориентироваться помогают специальные засечки.

Монтаж конька ондувилла

В процессе оформления этого участка предполагается установить на скатах крыши из ондувилла покрывающий фартук с нахлестом в 40 мм. Фартуки, которые расположены на разных скатах, по верхней части отстоят друг от друга самое меньшее на 2 см, что позволяет обеспечить выход воздуха.Поверх стыков фартуки перекрываются коньками. Концы конька дома оформляют торцевыми коньками ондувилла.

Оформление ендова

В местах крепления обрешетку усиливают, установив дополнительную. Ендовы укладывают с нахлестом в 150 мм. Чтобы предотвратить протечки, закрыть подкровельное пространство от проникновения насекомых или попадания мусора,необходимо устройство подкладочной влагоизоляции и вентилируемого заполнителя.

Оформление изломов

Для их оформления используют щипцы и ендова.

Внутренний излом:

  • обустраивается усиленная обрешетка;
  • до линии излома , проходящей по нижнему скату, крепят элементы ондувиллы;
  • по краю верхних листов настилают заполнитель, после чего оформляют при помощи щипца, который укладывают с нахлестом 150 мм;
  • его закрепляют при помощи гвоздей, фиксируя их в каждую волну;
  • следующие листы монтируют на щипец с другого края, заложив заполнитель.

Внешний излом обрабатывают аналогично, заменив щипцы на ендова.

Оформление прохода дымохода

Для отделки мест примыканий используют покрывающий фартук, а также ленту «Ондуфлеш» для гидроизоляции. Начинают с установки фартука, расположив впритык с дымоходом. Его прибивают к листам кровельного покрытия в каждую волну. Для изоляции стыков используют герметизирующую ленту.

Воздух из подкровельного пространства удаляют, используя кровельный вентилятор либо установив вентиляционную трубу. Для этого в сплошной обрешетке вырезается отверстие под трубу требуемого диаметра. После монтажа трубы устанавливают фартук, а поверх него укладывают ондувиллу и фиксируют.

Внимание!

При проведении монтажных работ обратите внимание на температурный режим. Ондувиллу рекомендуется укладывать в температурном диапазоне от −5° С до +30° С.

А теперь, монтаж ондувиллы видео:

© 2020 stylekrov.ru

Правила и последовательность монтажа ондувиллы

Ищите инструкцию по монтажу ондувиллы? Вы по адресу! В статье пошагово описан процесс монтажа кровельного материала, даны все необходимые рекомендации.

Ондувилла – старшая сестра ондулина. Это битумная объемная черепица уникального внешнего вида и формы. Листы имеют размеры 40×105 сантиметров и это одно из отличий ондувиллы от других кровельных материалов.

Некоторые нюансы транспортировки, монтажа и эксплуатации

Ондувилла окрашивается в четыре слоя, три из которых – декоративные. Они защищают материал от выгорания. После монтажа листов на кровлю, их цвет кажется на порядок темнее, однако спустя шесть месяцев он приходит в норму. При этом насыщенность оттенков улучшается, в результате чего ваша крыша с каждым месяцем приобретает все лучший вид.

Монтаж ондувиллы может осуществляться на сплошную и разреженную обрешетку. Форма листов способствует образованию вентиляционных зазоров, через которые в подкровельное пространство свободно проникает ветер.

Ондувилла поставляется в пачках, длиной 1 м.6 см. Они легко помещаются в легковой автомобиль. В пачке 15 штук. Внутри всегда имеется инструкция по монтажу, но чтобы упростить вам работу мы приготовили поэтапное описание процесса. О нем чуть ниже.

Крепятся листы гвоздями с монолитными шляпками в гребень волны. Зазоры от гвоздей гидроизолируются в теплую погоду, когда под воздействием высоких температур начинают выделяться капли битума. Саморезы используют в том случае, если обрешетка выполнена из фанеры или OSB-плиты.

Гарантия на ондувиллу – 15 лет, срок эксплуатации – 40-50 лет. Ремонтировать кровлю из ондувиллы очень легко – достаточно разобрать поврежденный участок, после чего уложить новые элементы на место.

Человек без опыта кровельных работ может монтировать не только ондувиллу, но и ондулин, а поможет ему в этом инструкция по монтажу ондулина своими руками. Сделав выбор в пользу ондулина, вы получите универсальный, красивый, надежный материал с высокой степенью шумоизоляции.

Другой универсальный материал – профнастил. О его монтаже читайте здесь.

Монтаж по шагам

При уклоне крыши от 9 до 20 градусов ондувилла укладывается на сплошное основание из фанеры или ОСП-плиты. При этом по всей поверхности крыши расстилается битумная подкладочная гидроизоляция.

Если уклон кровли 20 и более градусов, делается разреженная обрешетка из досок или брусьев. Первые брусья монтируются с шагом 30 сантиметров, последующие – с шагом 32 см. У конька обрешетка усиливается.

Перед тем, как смонтировать первый лист, между ветровыми планками надо натянуть веревку таким образом, чтобы расстояние от карниза до нее равнялось 5 см. Для защиты от насекомых и птиц не забывайте укладывать под первые листы универсальный заполнитель карниза.

Монтаж первого листа

Укладка начинается с края крыши, противоположному превалирующему направлению ветра. Первый лист укладывается вровень с торцевой планкой и выравнивается по натянутой веревке у карниза. Дополнительно можно использовать строительный уровень, чтобы провести работы максимально качественно.

Второй ряд

Первый лист 2-ого ряда должен быть половинчатым. Это требование необходимо выполнить потому, что монтаж ондулина должен вестись в шахматном порядке, иначе в последующем произойдет вздыбливание листов. Это же касается четвертого листа, шестого и так далее. Нахлест по длине – 8 сантиметров, по ширине – одна волна.

Монтаж щипцов

После полной застилки крыши ондувиллой, можно приступать к монтажу щипцов от карниза до коньковой планки с нахлестом 8 сантиметров. Можно ориентироваться и по специальным засечкам.

Монтаж коньковой планки

На кровлях, чьи скаты имеют уклон от 9 до 50 градусов, сначала монтируются фартуки на стыке с нахлестом четыре сантиметра. А только после этого поверх укладываются коньковые элементы с нахлестом восемь сантиметров.

Крепятся коньки к каждой обрешетке. Расстояние между верхними стенками фартука должно быть не менее 2-ух сантиметров, чтобы через них свободно выходил воздух.

Если выступы фартуков мешают нормально установить конек, их надо подрезать.

На кровлях, чей уклон более 50 градусов, стыки кровель герметизируются дышащей изоляционной прокладкой, после чего устанавливается конек ондувилла.

Оформление ендов

В качестве ендов используют ендовы ондулин. В месте их крепления надо устраивать дополнительную обрешетку. Нахлест ендов – 15 сантиметров.

Используйте подкладочную гидроизоляцию и вентилируемый заполнитель для предотвращения протечек, проникновения насекомых и попадания мусора в пространство под кровлей.

Оформление внутренних и внешних изломов крыши

Сделать это можно при помощи щипцов и ендовы. Внутренний излом оформляется так:

  1. На изломе делается усиленная обрешетка
  2. На нижнем скате укладываются и фиксируются элементы ондувиллы до излома
  3. На край верхних листов стелется заполнитель
  4. Поверх листов укладывается с нахлестом 15 сантиметров щипец и прибивается гвоздями в каждую волну ондувиллы
  5. На второй край щипца также укладывается заполнитель, а уже поверх щипца аналогично монтируются следующие листы кровельного материала

Внешний излом оформляется аналогичным образом, только с использованием ендовы.

Оформление пространства возле дымохода

Укладка ондувиллы в местах примыканий к трубе делается при помощи покрывающего фартука и гидроизолирующей ленты «Ондуфлеш».

Сначала монтируется фартук. Он прибивается к листам ондувиллы гвоздями в каждую волну, впритык с трубой. Нахлест элементов – 5 сантиметров. Стыки по периметру герметизируются лентой.

Обеспечить удаление воздуха из-под кровли можно при помощи кровельного вентилятора или вентиляционной трубы. Для этого, если обрешетка сплошная, надо сделать в ней круглое отверстие, соответствующее диаметру входного отверстия трубы. Затем установить трубу, поверх ее фартука уложить листы ондувиллы и зафиксировать их.

Отличный внешний вид дому может придать не только ондувилла, но и обшивка дома имитацией бруса. Строение с такой обшивкой будет смотреться добротно и уютно.

Другим элементом экстерьера может служить навес из поликарбоната. Инструкцию по монтажу поликарбоната читайте здесь.

А если Вы только задумываетесь над строительством дома, который будет отличаться от других, то рекомендуем ознакомиться с домами шале из бруса в этой статье.

Чего не надо делать в процессе монтажа?

При монтаже:

  • Не растягивайте листы
  • Правильно и надежно фиксируйте их на обрешетке
  • Начинайте второй ряд с половины листа, чтобы избежать вздыбливания в дальнейшем
  • Забивайте гвозди так, чтобы они не прогибали поверхность ондувиллы

Видео о монтаже ондувиллы

Отличительные особенности ондувиллы от других материалов

Процесс монтажа ондувиллы: подробная инструкция

Монтаж ондувиллы своими руками

Монтаж ондувиллы своими руками

На рынке присутствует обилие кровельных материалов. Каждый застройщик или заказчик выбирает то, что подходит ему под конкретный проект, а также по бюджету. Но иногда хочется дорогого внешнего вида при относительно невысоких затратах. Именно в этих случаях интересной будет ондувилла, монтаж которой может осуществить человек, имеющий некоторое представление о кровельных работах. Если точно следовать инструкции производителя, тогда проблем возникнуть не должно.

Подготовительные советы

По своему внешнему виду однувилла похожа на черепицу. Но по способу изготовления она значительно отличается от оной. Ондувилла выпускается в листах, поэтому ее монтаж выполняется довольно быстро. Ондувилла имеет несколько цветовых решений, но в каждом из них присутствует четыре оттенка. Один из них является защитным, а остальные три выполняют декоративную функцию. Такое количество слоев при производстве ондувиллы выбрано не просто так. Благодаря правильному сочетанию реализована защита от ультрафиолетовых лучей, что продлевает срок службы. Не стоит пугаться, если через полгода оттенок кровли из однувиллы станет немного светлее. Это нормальный процесс, который способствует приобретению рабочей расцветки. Разработчики учли возможность монтажа покрытия на различную подложку. Ее форма способствует свободной циркуляции воздуха в подкровельном пространстве, что позволяет своевременно удалять влагу. Такой подход необходим для предотвращения развития грибка.

Ондувилла упакована в пачки. Так она поставляется с завода. Поэтому ее легко транспортировать. Размер по большей стороне составляет 106 см. Это означает, что даже на своей машине можно будет доставить ондувиллу до места строительства. Производитель также позаботился о наличии всех необходимых комплектующих, которые выполнены из того же материала и в той же расцветке. Настил позиционируется как изделие со сроком службы до 50 лет. При этом сам завод дает гарантию на листы при их правильной укладке в 15 лет. Положительной стороной материала является ремонтопригодность уже смонтированной поверхности. Достаточно будет выявить поврежденный участок ондувиллы и заменить его одним или несколькими новыми листами.

Расчет материала

Ни один проект не обходится без правильных расчетов. Они позволят не только израсходовать запланированное количество средств, но и взять небольшой запас, что очень важно при осуществлении монтажных работ. Ширина черепицы ондувиллы уже известна. А вот ее длина составляет 40 см. Для того чтобы определить, какое количество настила понадобится на конкретную крышу, для осуществления монтажа своими руками, необходимо вычислить общую площадь будущей крыши. Каждый скат рассчитывается отдельно. Необходимо просто умножить длину на ширину. Полученный результаты в отношении каждого из скатов суммируются. Когда есть конечное значение, тогда его можно разделить на один лист ондувиллы. Но брать его площадь стоит не полностью, а уменьшенную на третью часть. Это связано с требуемым нахлестом, который должен быть соблюден между отдельными листами. Поэтому результат стоит делить на 0,31 м2.

Кроме настила, понадобятся также:

  • специальные гвозди;
  • конек;
  • ендова;
  • гидроизоляционный материал;
  • заполнители карнизов;
  • элементы примыкания к стенам и трубам.

Гвоздей понадобится в каждую волну листа ондувиллы, а это всего 5 на каждый элемент. Ендова требует по 2 гвоздя в каждую волну, на щипцовый элемент расходуется 12 компонентов. Количество коньков необходимо рассчитывать исходя из 11 штук на 10 погонных метров. Это так в связи с необходимостью выполнения нахлеста в 15 см. Полезная площадь монтажа ендовой составляет 85 см при общей длине в 1 м.

Совет! Получив конечный результат, прибавьте к нему еще 5%. Это будет минимальный запас ондувиллы и расходника. Всегда делайте округление в большую сторону, чтобы впоследствии не пришлось тратить средства на доставку.

Монтажные работы

Инструкция по монтажу кровли, на которой в качестве покрытия будет использована ондувилла включает в себя несколько простых советов. Стропильная система изготавливается по такому же принципу, как и во всех остальных случаях. В силу того, что ондувилла является мягким материалом, она требует дополнительной обрешетки. Она может быть:

  • сплошной, из листа влагостойкого ОСБ, при уклоне в 20° и меньше;
  • реечной при уклоне больше 20°.

Если выполняется сплошная основа под ондувиллу, тогда листы крепятся к стропильной системе в шахматном порядке, чтобы швы не могли просесть по одному уровню. Рекомендуется использование подкладки из рубероида под ондувиллу при сплошной обрешетке. Она убережет основу от влаги, которая разрушит ее. Реечная обрешетка под ондувиллу укладывается с шагом в 32 см. Но под первый лист ондувиллы в силу наличия вылета необходимо выполнить расстояния между первой и второй рейкой в 30 см.

Самым важным при сооружении крыши является установка первого ряда листов ондувиллы. Именно он будет задавать общий рисунок и позволит соблюсти правильность всех линий. Выставлять его лучше с помощью заранее натянутой бечевки, которая выставлена по отвесу или лазерному уровню. В каждый лист гвозди забиваются по формуле 2-4-3-5-1. Это означает, что каждый последующий гвоздь забивается в крайнюю волну листа ондувиллы начиная с конца. Второй ряд ондувиллы укладывается на первый. Но при этом первый лист необходимо располовинить. Это требуется для создания эффекта шахматной доски, как и в случае со сплошной обрешеткой.

Обратите внимание! Гвозди необходимо забивать таким образом, чтобы шляпка огибала волну листа ондувиллы, а не продавливала его. В противном случае будет просачиваться вода.

После того как основная плоскость кровли будет готова, можно приступать к оформлению остальных компонентов. Например, можно закрыть торцы или щипцы крыши. Для этого используется специальная планка. Чтобы обеспечить необходимый перехлест, ее начинают монтировать снизу от карниза вверх к коньку. Количество гвоздей, которое для этого потребуется указано выше. Если угол между двумя скатами крыши меньше 50°, тогда требуется монтаж подконьковой планки или фартука. Расстояние между головками фартуков должно быть 2 см, а нахлест между ними 4 см. Только после этого укладывается коньковая планка с нахлестом в 8 см.

Обратите внимания! Каждый стык подразумевает монтаж специального гидроизолирующего материала, который пропускает воздух.

Ендова укладывается по ходу настила ондувиллы. При этом нахлест между соседними листами должен быть 15 см. Чтобы ендова во время укладки ондувиллы имела требуемую основу, под нее делаются дополнительные опоры. Также рекомендуется настил рубероида или схожего материала под ендову, чтобы гарантировать полную герметичность. Все щели, которые остаются на карнизах и во время монтажа ендовой закрываются с помощью наполнителя, который пропускает воздух, но защищает от птиц и попадания мусора.

Внешний угол требует особого подхода согласно инструкции по монтажу ондувиллы. С верхней и нижней стороны потребуется сделать дополнительную обрешетку для лучшего упора и устойчивости ветру. Производится укладка листов ондувиллы с нижней стороны до стыка. Чтобы перекрыть щель, потребуется специальный фарту с капельником или элемент, который применяется для оформления щипцов. Они укладываются с нахлестом в 15 см. В каждую волну ондувиллы забивается по одному гвоздю для фиксации. Внутренние углы монтируются с применением ендовой по такому же принципу.

Для дымоходов предусмотрена своя технология примыкания листов ондувиллы. Первым делом место стыка листов ондувиллы и трубы или стены закрывается специальным армированным изолятором «Ондуфлеш Супер» на высоту в 10 см. После этого прибивается накладная планка с перехлестом в 5 см. Дополнительно можно приобрести специальные вентиляционные трубы, через которые будет осуществляться отвод воздуха из-под крыши. Они гармонично сочетаются с листами ондувиллы.

Ошибки в монтаже

Есть частые ошибки, из-за которых происходит некачественная укладка листов одндувиллы. Одной из них является надавливание на лист ондувиллы при монтаже. Таким образом происходит его растягивание, что может нарушить целостность листа и скажется на общем рисунке. Некоторые мастера думают, что для листов можно применять саморезы. Не стоит этого делать, т. к. они повреждают волокна, из-за чего ондувилла может протекать. Гвозди раздвигают волокна, оставляя их целыми. Недостаточная обрешетка может приводить к прогибам. Забивать гвозди в ондувиллу необходимо в указанном порядке, чтобы не возникало перекосов. Второй ряд должен идти в шахматном порядке, а значит с половины листа. В таком случае не произойдет выпячивания листов. Наглядно весь процесс можно оценить в видео.

Заключение

Как видите, если следовать инструкции, тогда весь процесс должен пройти гладко. Хотя монтаж настила ондувиллы можно произвести самостоятельно, но, если вы никогда не имели дела с кровлями, тогда для сооружения стропильной системы лучше обратиться к профессионалам. Всегда покупайте ондувиллу в заводской упаковке без следов повреждения.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Инструкция монтажа Ондувиллы своими руками

Кровельный современный материал «Ондувилла» относится к категории объёмных битумных черепиц. Для нее характерно уникальная форма и окраска, которые качественно имитируют внешние признаки натуральной черепицы. Такое покрытие обладает гармоничным сочетанием с большинством строений, включая деревянные и каменные здания, а также дома из кирпича. Эта кровля придаёт крыше очень индивидуальный и изысканный вид.

Монтаж Ондувиллы своими руками


[contents]

Установка обрешётки

Установка контробрешетки выполняется вдоль стропильных ног и позволяет сформировать вентиляционный зазор, который обеспечивает движение воздушных масс от карнизного участка к коньку. Это способствует удалению избыточной влаги и позволяет избежать образования гнилостных процессов и грибковых отложений в подкровельном пространстве.

Такие мероприятия направлены на продление срока службы многослойного «кровельного пирога». Кроме того, при необходимости использовать под кровельное покрытие сплошное основание, грамотно выполненная контробрешетка не допускает провисания листов ОСП и фанеры.

При кровельном уклоне от 9° или 15% до 20° или 36% покрытие из «Ондувиллы» должно быть уложено на сплошной тип обрешётки из ОСП или листовой фанеры-ФСФ.

Кровельный уклон более 20° или 36% допускает монтаж «Onduvilla» на обрешётку, выполненную посредством брусков или досок. При выполнении разреженной обрешётки оптимальный шаг составляет 30 см.

Технология укладки листов и обустройство обрешетки

Технология укладки листов и обустройство обрешетки

Инструкция монтажа листов ондувиллы

Крепление листов Onduvilla

Крепление листов Onduvilla

Перед монтажом необходимо внимательно проверить прямоугольность скатов. При наличии даже минимальных отклонений требуется выполнить натягивание вертикального шнура, на который и придётся ориентироваться в прцессе укладки материала.

Оптимальная температура для выполнения монтажа составляет от — 5 до + 30 градусов. Для передвижений необходимо использовать строительные мостики.

Укладка начинается с кровельного участка, противоположного превалирующим ветрам. После укладки первого ряда, стартовый лист второго ряда необходимо монтировать с половины листа. Такой способ позволит в условиях углового стыка получить нахлест в три листа.

Далее подробнее узнаете о битумной черепицы Ондувилла и кровельных листах Ондулин.

Установка щипца (торцевой планки)

Установка щипца (торцевой планки)

Особое внимание рекомендуется уделить оформлению кровельных рёбер. С этой целью целесообразно использовать торцевые и обычные коньковые элементы «Ондувилла», имеющие стандартные размеры: показатель полной длины составляет 106 сантиметров, а показатель полезной длины составляет 98 сантиметров. Кроме того, потребуется монтирование дышащей изоляционной прокладки, которая выпускается в виде ленты с длиной в 5 метров при ширине пятнадцать сантиметров.

Оформление рёбер кровли начинается с герметизации лентой, на которую устанавливаются сначала обычные коньковые элементы с нахлестом 8 сантиметров, а затем на концах рёбер монтируется торцевой тип коньковы элементов. Для крепления используются кровельные крепежи. Соединение выполняется в каждую волну нижележащего кровельного листа, которые расположены на дополнительных обрешёточных досках.

Элементы кровли

Элементы кровли

Установка ендовы

Рекомендуется использовать специальные ендовы, с показателем полной длины в метр и полезной длины в 85 сантиметров. Выполняемый нахлест составляет 15 сантиметров.

Под ендовы монтируется специальная обрешётка с использованием подкладочной гидроизоляции, позволяющей предотвратить протечки и универсального вентилируемого заполнителя, который играет роль барьера от птиц и различного мусора.

Монтаж щипцов

Целесообразно применять для подобных монтажных работ щипцы, характеризующиеся полной длиной в 104 сантиметра и полезной длиной в 96 сантиметров. Такие показатели позволяют выполнить полноценный нахлест в 8 сантиметров. Монтаж щипцовых элементов следует начинать от карниза и продолжать непосредственно до самого конька. Ориентиром служат поперечные выступы.

Укладка кровли вокруг дымохода и мансардного окна

Установка фартука вокруг трубы

Установка фартука вокруг трубы

Для формирования качественных примыканий к участкам дымохода и мансардных окон используются кровельный фартук и специальная гидроизоляционная лента. Стандартные параметры покрывающего фартука: длина полная одного элемента составляет 102 сантиметра, а полезная — 97 сантиметров. Следует учитывать нахлест в одну волну материала.

На первом этапе необходимо смонтировать покрывающий фартук снизу трубы, который прибивается к каждой волне расположенного ниже кровельного листа. После закрепления необходимо выполнить герметизацию боковых и верхнего стыков при помощи гидроленты «Ондуфлеш-супер». Заход ленты на вертикаль составляет порядка 10 сантиметров.

К стене или участку трубы фартук закрепляется посредством металлической планки или профиля. Конец гидроленты требуется прикрыть дополнительным кровельным листом.

Обустройство конька

Установка конька для Ондувиллы

Установка конька

Для обустройства конька необходимо установить на скаты покрывающие фартуки, выдерживая нахлест в 4 сантиметра.

В верхних частях смонтированных фартуков должен быть оставлен вентиляционный зазор в 2 сантиметра, а верхний стык оформляется коньковым элементом с нахлестом в 8 сантиметров.

Крепление конька производится в каждую волну низлежащего кровельного материала, под которыми должна располагаться дополнительная обрешётка.

Подробнее о монтаже своими руками смотрите в видео.

Заключение

Непосредственно после монтажа «Ондувилла» обладает более тёмным цветом, который через шесть месяцев самостоятельно стабилизируется.

Производитель не рекомендует производить растягивание или сильное прижимание листов в процессе выполнения монтажных работ.

Чтобы получить максимально красивое и долговечное покрытие, обладающее 3D эффектом, монтаж «Onduvilla» происходит с расположением тёмных полос по направлению в верх.

Монтаж Ондувиллы

Монтаж кровли всегда требует тщательного и взвешенного подхода, а также точных расчетов и учет различных нюансов, относящихся к конструкции здания. При этом выбирая покрытие, следует учитывать его вес и возможность применения к конкретному объекту. Последнее время в частном строительстве большой популярностью пользуется ондувилла монтаж которой вполне под силу выполнить своими руками каждому хозяину.

Особенности и преимущества материала

Ондувилла – это современный кровельный материал, который вобрал в себя все лучшие характеристики ондулина. Внешне отличить Ондувиллу от черепицы сложно, а цветовая гамма, в которой выпускается материал, составляет три варианта. По технологии, при изготовлении данного кровельного материала используется окраска двухслойного типа, что придает Ондувилле объем и позволяет использовать ее для различных дизайнерских решений.

Более подробно о том, что такое Ондувилла рассказывается в видео:

Для того чтобы облегчить монтаж Ондувиллы, производитель выпускает и дополнительные комплектующие и аксессуары, которые всегда необходимы при перекрытии крыши (коньки, ендовы и т.д.).

За счет небольших габаритов элементов материала, возможно перекрытие даже небольших участков кровли, при этом герметичность покрытия обеспечивается за счет использования технологии «SealSmart™».

Важно! В структуру материала входит битум, который обволакивая гвозди креплений, обеспечивает надежную изоляцию в местах их установки. Причем, это происходит естественным путем под воздействием солнечных лучей.

Правильный монтаж кровли Ондувиллой, который предписывает инструкция к материалу, поможет надежно защитить от протечек в любую погоду.

К преимуществам этого покрытия можно отнести:

  • Установка не вызывает сложностей, а за счет легкого веса материала нет необходимости в обустройстве мощной стропильной системы;
  • Устойчивость к внешним атмосферным факторам длительный период времени, а также к изменениям температурного режима;
  • Оптимальные параметры профиля способствуют качественной вентиляции внутреннего пространства;
  • Коррозия, грибок и развитие плесени не страшны для такого покрытия;
  • Высокая экологическая безопасность как для здоровья человека, так и для окружающей среды;
  • Хорошие звукоизоляционные параметры и отсутствие шума во время дождя;
  • Нет необходимости в уходе и покраске.

Важно! Приобретая такой материал, следует потребовать у продавца сертификат соответствия, чтобы не приобрести некачественный товар, который не обладает заявленными преимуществами и является подделкой.

Правила монтажа

Инструкция по монтажу Ондувиллы предполагает предварительную установку обрешетки. Работы по ее установке следует выполнять так:

  • Обрешетку монтируют вдоль ног стропильной системы. Это обеспечивает правильное распределение воздушного потока и эффективную вентиляцию конструкции.

    ​Внимание! Правильная вентиляция при монтаже Ондувиллы предотвращает скопление пыли и влаги, а также конденсата на внутренней стороне кровли, что обеспечивает невозможность развития грибка и плесени.

  • Перед установкой листов Ондувиллы следует тщательно проверить правильную геометрию скатов, а именно их прямоугольные параметры. Даже минимальные отклонения требуют натягивания шнура, который будет своеобразным уровнем для ориентирования при установке;

    ​Важно! Оптимальной температурой для проведения работ по монтажу является диапазон от -5 до +30 градусов.

  • Укладку начинают с кровельного участка, который не подвержен ветровым нагрузкам. После того как произведен монтаж первой полосы, вторую следует выполнять с половины листа, это поможет в условиях углового участка получить трехслойную структуру, которая будет надежно защищать слабое место от протекания;
  • Тщательно следует отнестись к монтажу кровельных ребер. Для этого применяют торцевые и коньковые элементы Ондувиллы.
  • Ребра кровли на начальном этапе герметизируются при помощи специальной ленты, на которую производится установка элементов конька внахлест по 8 см, после этого концы ребер оборудуются торцевыми элементами.

    Внимание! Крепления выполняются при помощи специальных оригинальных гвоздей, от производителя Ондувиллы. Их вбивают строго перпендикулярно, на равном расстоянии между друг другом, и в определенной последовательности. Саморезы для Ондувиллы не используются, так как они повреждают структуру материала и не могут обеспечить такой герметичности, как специализированные крепежные элементы.

  • Для обустройства кровли из данного материала, следует использовать ендовы, полная длина которых составляет 1 метр, а полезная длина при установке внахлест равняется 85 см. Для ендовы монтируется обрешетка специального типа, с подкладкой из гидроизоляции.
  • Щипцы при монтаже Ондувиллы выбираются с полезной длиной 96 см, а нахлест при этом равняется 8 см.

Работы при этом начинают от карниза, двигаясь к коньку, ориентируясь на поперечные выступы. Для установки элементов в участках примыкания к вертикальным конструкциям, применяют кровельный фартук и гидроизоляционную ленту. Когда выполняется монтаж конька, то на скаты устанавливается покрывающий фартук. Элементы устанавливаются внахлест, покрывая предыдущий на 40 см.

Для правильного функционирования вентиляции в верхней части смонтированных участков конька оставляется небольшой зазор (2 см), а верхняя часть оформляется с перекрытием в 8 см. Конек крепится к каждой волне материала, который расположен на обрешетке.

Ондувилла сразу же после монтажа имеет более темный цвет, чем тот, который будет через полгода эксплуатации. Но это никоим образом не отразится на качественных характеристиках материала, которые будут длительный период надежно защищать дом. Ондувилла – современное решение для кровли, которое может составить достойную конкуренцию любому материалу для кровли.

Инструкция по монтажу битумной черепицы Ондувилла

  1. Главная
  2. Черепица Ондувилла
  3. Инструкция по монтажу

Видеоинструкция по монтажу




Монтаж обрешетки

Сплошная обрешетка

Угол наклона крыши (уклон): 9-20° (15-36%).

Концевой нахлест 80 мм.

Боковой нахлест: 1 волна.

Сплошная обрешетка из доски, фанеры ФСФ, ОСП 3, ЦСП, фибролитовых плит и т.д.

Обрешетка с интервалом

Угол наклона крыши (уклон): ≥20° (>36%).

Концевой нахлест 80 мм.

Боковой нахлест: 1 волна.

Интервал обрешетки (от центра до центра доски или бруска): 30-32 см; мин. толщина доски 25 мм; мин. толщина бруска 50 мм.

Шаг между первыми двумя элементами обрешетки 30 см.

Следующие бруски устанавливаются с шагом 32 см.

Монтаж листов

Начинать укладывать листы необходимо с противоположного превалирующим ветрам края крыши.

Второй ряд листов укладывается с половины листа, чтобы на угловом стыке был нахлест в 3, а не в 4 листа. Иначе может произойти деформация углов.

Первые листы ОНДУВИЛЛА укладываются со свесом 35 мм от края обрешетки.

Для достижения 3D эффекта ОНДУВИЛЛА должна монтироваться темными полосами вверх.

Рекомендации:


Размечать кровельные листы лучше цветным карандашом. Для аккуратной разметки волнистой поверхности можно использовать обрезок листа, рейку или натянутую веревку.


Перед монтажом необходимо про вести вертикальную линию и ориентироваться на нее при укладке.


Листы монтируются только при плюсовой температуре. Также не рекомендуется монтаж кровельных битумных листов при очень высоких положительных температурах (от +30°C).


Не рекомендуется растягивать или поджимать лист более чем на 1 см.


Для передвижения по кровле рекомендуется использовать лестницу либо строительные мостики.

Порядок забивания гвоздей


Важно:

Необходимо соблюдать порядок и правильность забивания гвоздей, чтобы исключить деформацию листов.

  • Гвозди всегда забиваются в верхнюю часть волны под углом 90°.
  • Гвозди необходимо забивать между гидробарьерами. Нельзя забивать гвозди вплотную к гидробарьеру или непосредственно в него.

Утепленная кровля

Кровельная система ОНДУВИЛЛА

Монтаж кровельной системы

Конек

При оформлении конька на оба ската устанавливаются покрывающие фартуки с нахлестом в 4 см.

Верхние части фартуков, находящихся на разных скатах, должны располагаться на расстоянии не менее 2 см друг от друга для обеспечения выхода воздуха. Сверху стык фартуков перекрывают коньками. На концах конька здания устанавливаются торцевые коньки. Нахлест коньковых элементов составляет 8 см. Коньки крепятся в каждую волну нижележащего листа в дополнительные доски обрешетки.

На уклонах 50° и более используются коньковые элементы ОНДУЛИН, при этом просветы на коньке должны закрываться при помощи заполнителей для ОНДУВИЛЛЫ.

Ендова

Для оформления ендов используйте специальные ендовы ОНДУЛИН. Для их крепления требуется дополнительная обрешетка.

Нахлест элементов ендовы составляет 15 см.

Рекомендуется использование подкладочной гидроизоляции для защиты от протечек и заполнителя для защиты от птиц и мусора.

Щипец

Установка щипцовых элементов начинается от карниза и продолжается до конька с нахлестом 8 см.

Ребро

При оформлении ребер стык скатов герметизируется дышащей лентой ОНДУЛЯР-СЛИМ. Поверх прокладки устанавливаются коньки ОНДУВИЛЛА. На концах ребер здания устанавливаются торцевые коньки. Нахлест коньковых элементов составляет 8 см. Коньки крепятся в каждую волну нижележащего листа в дополнительные доски обрешетки.

Заполнитель карниза

Заполнитель используется для закрытия просветов листов ОНДУВИЛЛА на карнизе и при необходимости на коньке.

Защищает кровлю от дождя, снега, птиц.

Способ применения заполнителя карниза зависит от вентиляции каждой кровли.

Вентиляционный выход

Выход воздуха из-под кровли можно обеспечить при помощи вентиляционной трубы.

Верх основания перекрывается следующим рядом листов ОНДУВИЛЛА.

Примыкание к стене или трубе

Для оформления примыкания кровли к стене или трубе используется покрывающий фартук и гидроизоляционная лента ОНДУФЛЕШ-СУПЕР. Первоначально устанавливается покрывающий фартук снизу трубы.

Фартук прибивается по каждой волне нижележащего листа ОНДУВИЛЛА. При помощи ленты ОНДУФЛЕШ-СУПЕР герметизируется стык фартука со стеной. После этого при помощи ленты ОНДУФЛЕШ-СУПЕР оформляются боковые стыки и верх трубы. Лента должна заходить на вертикальную поверхность не менее чем на 10-15 см.

К стене или трубе фартук и лента прижимается металлической планкой или профилем. В конце лента перекрывается дополнительным листом ОНДУВИЛЛЫ.

Отправьте свой заказ, и наш менеджер свяжется с вами в ближайшее время.

  1. Главная
  2. Черепица Ондувилла
  3. Инструкция по монтажу

Монтаж ондувиллы. Несколько советов

Укладка ондувиллы выполняется на заранее подготовленное основание в строгом соответствии с инструкцией производителя. Требования к стропильной системе, кровельному пирогу и материалам для обрешетки являются общими для всех видов покрытий, и мы их касаться не будем.

Обрешетка для ондувиллы

1. Кровельный материал Ондувилла монтируется на крыши с углом наклона  не менее 9 градусов.

2. Сплошная обрешетка изготавливается из плит ОСП или влагостойкой фанеры и укрывается битумной рулонной гидроизоляцией. Между плитами формируется расширительный зазор 3 мм.

Прореженная обрешетка изготавливается из калиброванного бруса с поперечным сечением не менее 40х50 мм. Пиломатериалы предварительно пропитываются антисептическим составом.

3. Сплошная обрешетка может использоваться при любых углах уклона крыши, начиная с 9 градусов.

4. При углах наклона более 20 градусов может использоваться прореженная обрешетка с шагом 32 см.

5. Скат крыши проверяется на прямоугольность. Это можно сделать с помощью шнура, измерив обе диагонали. Разница в длинах говорит о том, что форма ската нуждается в исправлении.

6. На коньках, ребрах, а также в ендовах и узлах пересечения кровли с проходными элементами выполняется сплошная обрешетка.

Монтаж ондувиллы

1. Для предотвращения задувания укладка ондувиллы ведется с подветренной стороны. Линия карниза выравнивается по шнуру, и выставляется свес 3-5 см.

2. Чтобы обеспечить укладку «вразбежку», в начало каждого четного ряда монтируется половина листа.

3. Для крепления гонтов используются специальные гвозди Ондувилла.

4. Сжимать или натягивать гонты при монтаже не допускается.

5. На карнизах, ребрах, коньках и в ендовах устанавливается вентилируемый заполнитель. Он предотвращает проникновение под кровлю птиц и крупных насекомых.

6. Не смотря на то, что рабочий диапазон температур ондувиллы от -60 до +110 градусов, кровля Ондувилла настилается при температурах не ниже -5 и не выше +30 градусов.

7. При передвижении по кровле необходимо соблюдать осторожность, наступать следует только на плоские участки гонтов. Во время работы используется обувь на резиновой мягкой подошве.

Оформление щипцов

Установка щипцов ведется от карниза к коньку. Элементы монтируются с нахлестом 8 см и крепятся к ветровой доске и обрешетке.

Оформление ребер

1. Стыки кровли на ребрах герметизируются дышащей лентой Ондулэйр Слим.

2. Для оформления ребер используются коньки Ондувилла. Элементы монтируются от карниза к коньку с нахлестом 8 см. Первым устанавливается торцевой конек Ондувилла.

Оформление конька

1. Оформление конька, как и монтаж покрытия, начинается с подветренной стороны.

2. При углах уклона менее 50 градусов на скаты сначала монтируются покрывающие фартуки. Они устанавливаются с нахлестом 4 см.

Вентиляционный зазор между фартуками противоположных скатов должен составлять не менее 2 см. В случаях, когда фартуки мешают установке коньков, или вентиляционный зазор меньше необходимого, верхняя часть фартуков подрезается.

На фартук устанавливаются коньковые элементы Ондувилла. В начале и конце конька монтируются торцевые коньковые элементы.

3. При углах уклона более 50 градусов конек оформляется универсальными коньковыми элементами Ондулин, в этом случае покрывающие фартуки не применяются.

Оформление ендовы

Перед укладкой ендов ложе укрывается полосой подкладочного гидроизоляционного материала. Элементы монтируются от карниза к коньку с нахлестом 15 см.

Оформление примыкания к печным трубам и стенам

1. Примыкание к передней стенке печной трубы оформляется покрывающим фартуком, стык герметизируется лентой Ондуфлеш Супер или Ондубанд Про. Фартук обрезается с запасом, чтобы с каждой стороны трубы выступал на одну волну, при этом вертикальная часть фартука выравнивается по стенкам дымохода.

2. Примыкания к боковым стенкам трубы оформляются элементами бокового примыкания, стыки герметизируется лентой Ондуфлеш Супер или Ондубанд Про.

3. Примыкание к задней стенке оформляется лентой Ондуфлеш Супер или Ондубанд Про, поверх которой укладывается еще один гонт ондувиллы.

4. Герметизирующая лента заводится на стенки трубы на высоту не менее 10 см и дополнительно крепится металлической рейкой или профилем примыкания.

Оформление примыканий к вертикальным конструкциям осуществляется по этим же правилам.





Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
