Односкатная крыша своими руками.

Односкатная крыша представляет собой прямоугольную абсолютно плоскую форму, расположенную под углом по отношению к коробке здания. Величина ее наклона может быть разной в зависимости от архитектурного замысла, климатических условий и окружающего ландшафта. При использовании качественных материалов, служит не менее 20–30 лет.

Подобное устройство кровли считается наиболее устойчивым, в том числе и к внешним природным воздействиям, если расположение строения безошибочного по отношению к розе ветров.

Снег на поверхность ложится ровным слоем, что делает нагрузку равномерной и безопасной.

Наклонная односкатная форма лучше, чем двускатная, хотя она не позволяет создать удобное чердачное пространство. Зато проще с системой проветривания: аэраторы и вентилируемый конек просто не нужны.

Подготовка к постройке конструкции

До того, как приступить к проведению работ по установке, следует:

произвести расчет предполагаемых нагрузок – в случае необходимости;
составить подробные чертежи каркаса навеса из профильной трубы – размеры на них также нужно указать;
подготовить набор инструментов;
выбрать и приобрести стройматериалы.

Самостоятельно из профильных изделий можно возвести несколько вариантов навесов, а именно:

арочный;
односкатный;
двускатный.

Внешний вид и форма будущей конструкции во многом зависят от личных предпочтений владельца дачи или дома и размера незанятого пространства на земельном участке. Наиболее быстровозводимым и самым компактным относительно занимаемой площади считается навес из профтрубы односкатный.

Выбор угла наклона кровли

Угол уклона кровли определяется по совокупности показателей — ветровой и снеговой нагрузки и типа кровельного материала. Сначала определяются с углом по климатическим условиям (в зависимости от количества осадков и ветровых нагрузок). После смотрят на минимальный рекомендованный уклон для выбранного типа кровельного материала (в таблице ниже).

Если желаемый угол больше, все нормально, если меньше (что бывает очень редко) — его увеличиваете до рекомендованного. Делать крышу с углом, меньшим чем минимальный угол, рекомендованный производителем кровельного покрытия, не стоит однозначно — будет течь на стыках. Чтобы проще было ориентироваться, скажем, что для Средней полосы России рекомендованный уклон односкатной кровли — 20°. Но цифру желательно считать для каждого региона, и даже для разного расположения постройки на участке.

Кстати, имейте в виду, что разные производители одного и того же вида кровельного материала могут требовать разный минимальный уклон. Например, укладка металлочерепицы одной марки может производится на кровли с минимальным уклоном в 14°, другой — в 16°. И это при том, что ГОСТ определяет минимальный уклон в 6°.

Также стоит помнить, что при скате до 12° чтобы обеспечить герметичность любого кровельного материала, необходимо промазывать все стыки материала жидким гидроизоляционным составом (обычно — битумной мастикой, реже — кровельным герметиком).

Преимущества и недостатки односкатной кровли

Прежде чем браться за изготовление какой-либо конструкции, рекомендуется заранее ознакомиться с преимуществами и недостатками. Устройство односкатной крыши имеет следующие положительные стороны:

На такой крыше можно выполнить практически любой вид кровельного покрытия. Градус может изменяться, к примеру: на многоэтажных домах всегда делают крыши практически без угла наклона. Но в таком случае в качестве покрытия применяют наплавляемый рубероид, поскольку другие виды кровли не подходят для таких целей.
При одном скате существенно снижается парусность. Это плюс к эксплуатации в ветреных регионах.
Легкость в возведении конструкции. Такую кровлю в один скат часто возводят своими руками без посторонней помощи.
Не большая масса конструкции не оказывает сильное давление на короб. Для красивого внешнего вида некоторые владельцы домов делают такие крыши в несколько ярусов.
Не потребуется тратить деньги на перерасход материала. Вода стекает только на одну сторону, поэтому можно обойтись установкой желоба только по одной стороне.
Экономия времени на сборку крыши.
Односкатная кровля позволяет обустроить мансарду. Однако размеры этой комнаты будут не большими.

Минусов существенно меньше, но они есть. К ним можно отнести:

Например, двухскатная крыша превосходит по внешнему виду односкатную крышу. Однако если включить фантазию, то этот минус можно скрыть правильным дизайнерским решением.
При маленьком угле наклона конструкции чердачное помещение станет маленьким.

В остальном никаких недостатков не наблюдается. Начинающему строителю проще возвести несложную конструкцию и приобрести навыки в подобной работе. В дальнейшем можно браться за сложные варианты, например, сделать вальмовую или шатровую крышу.

Устройство односкатной крыши

Схема устройства крыши отличается максимальной простотой. Стропильная система должна перекрывать пролёты от торцевых стен сооружения. Угол скатного наклона необходимо определить в соответствии с показателем перепада в высоте стен:

выполнение кладки одной несущих стен с большей высотой. Такой вариант чаще всего используется при возведении зданий на основе штучных стройматериалов.

монтаж специальных подпорок, на которые будет уложен прогон в качестве опоры верхних стропильных концов. Такой вариант очень экономный в плане расхода стройматериалов, используемых при возведении стен здания.

Односкатная крыша своими руками пошагово: особенности монтажа Односкатная крыша своими руками: как построить, строительство пошагово, установка стропил, как сделать монтаж Односкатная крыша своими руками:устройство, стропильная система + фото отчет строительства, видео Односкатная крыша своими руками пошагово: план, тонкости, монтаж | Крыша, Строительство, Деревянные балки Как сделать односкатную крышу: устройство, конструкция кровли, стропильная система своими руками, монтаж стропил, обрешетки

Устройство стропильной системы односкатной крыши

Уклон кровельной конструкции не должен быть больше 60°. Оптимальное значение – угол наклона в 18-40°. При расчёте стропильной системы учитывается высокая степень внешней нагрузки – ветровой и снеговой.

Как сделать подготовку своими руками

Перед тем, как покрыть крышу гаража профнастилом, нужно оформить несущие стены коробки по верху деревянным брусом. Далее проводится монтаж стропил: при этом необходимо организовать определенный уклон, чтобы дождевая вода естественным образом уходила с крыши. Самый простой способ, как покрыть гараж профнастилом под нужным уклоном — установить стропилины на стены разной высоты. Минимальный показатель угла наклона – 10 градусов, но лучше его увеличить.

Обратной стороной медали является тот факт, что при увеличении угла наклона возрастает степень ветровой нагрузки на крышу

Также важно учесть наличие или отсутствие в регионе обильных снегопадов, так как значительный угол наклона крыши воспрепятствует накоплению снега на ее поверхности. Учет климатических особенностей местности является обязательным условием в проведении расчета крыши для гаража

Поверх стропил проводится укладка гидроизоляционной пленки, которую закрепляют контробрешеткой. Далее из бруса сооружают обрешетку, пропитав ее специальными антисептиками. По завершению этих процедур можно начинать укладывать профнастил.

Важным этапом сооружения крыши гаража из профнастила своими руками является укладка гидроизоляционного материала. Для этого потребуется приобретение поливинилхлоридной мембраны, которую укладывают под стропила

Такая мера предосторожности надежно защитит гараж от попадания внутрь него воды, из-за которой автомобиль может покрываться ржавчиной. После укладки гидроизоляционного материала монтируют теплоизоляцию

Для этого удобно использовать промежутки между брусьями, заполняя их пенопластом или минеральной ватой.

Вывод

Я рассказал, как сделать навес во дворе своими руками на собственном опыте. Прошу не судить меня строго, потому как еще раз повторюсь, все делалось из подручных материалов. Альтернативные варианты от других мастеров вы можете найти на видео в этой статье. Если остались вопросы или хотите что-то добавить от себя, буду рад вас выслушать в комментариях.

Вам также будет интересно почитать

Выравнивание стен гипсокартоном без каркаса – 3 рабочих способа Posted in Внутренняя отделка
Демонтаж и монтаж канализации своими руками в квартире Posted in Сантехника – канализация
Какой слив для крыши лучше и как его смонтировать своими руками Posted in Крыша
Современная мозаика для кухни как альтернатива кафелю – виды и технология самостоятельного обустройства Posted in Внутренняя отделка
Двери ПВХ – виды, характеристики и ведущие производители Posted in Мир дверей

План подготовки

Давайте попробуем пошагово разобраться, как нам возвести крышу своими руками. В первую очередь, необходимо решить, куда будет направлен скат крыши, для этого вам следует определить, какая сторона является ветреной. Правильное расположение позволит увеличить срок службы кровли и обеспечить надежность всей конструкции.

Уделите особенное внимание стропилам, которые должны быть спроектированы таким образом, чтобы каркас помогал равномерно распределить поступающую нагрузку. При расчете рекомендуется учитывать справочные данные (они для каждого региона свои), обязательно уточните их, чтобы в будущем избежать непредвиденных проблем с крышей. Учтите, что чем больше в регионе осадков, тем наклон кровли должен быть сильнее.

Важно! Помните, что как только вы повышаете угол наклона ската, увеличивается парусность сооружения, а это значит, что кровля будет подвержена большей ветровой нагрузке. Важно найти оптимальный вариант, для обеспечения высокой прочности конструкции.

Следует так же обращать внимание и на эксплуатационные особенности выбранного вами материала. Например, рулонное покрытие лучше всего использовать, когда угол наклона не превышает 10 градусов, а шифер подойдёт, если наклон не более 20 градусов. В случаях, когда уклон составляет 20-35 градусов, то надежнее всего обустроить фальцевую крышу или воспользоваться черепицей. Кроме того, обратите внимание на степень гладкости выбранного материала. Чем она выше, тем меньше градусов должен составлять угол наклона.

Важно! Если вы решили построить крышу своими руками, рекомендуется не пренебрегать советами и не делать наклонный угол больше или меньше, чем необходимо. Ведь есть риск, что в период влажных сезонов крыша будет недостаточно герметичной, и вода будет попадать в важные части конструкции. А зимой это может привести к деформации из-за высокого скопления снежного покрова.

Односкатная крыша может быть построена специалистами, очень много фирм в настоящее время занимается возведением кровель такого типа. Но ведь так приятно осознавать, что крышу над головой вы смастерили своими руками.

Если постройка будет расположена на открытой местности, то следует сделать уклон ската меньше, чтобы снизить парусность. А когда дом окружен большим количеством деревьев, то уклон наоборот, следует увеличить, для того, чтобы осадки сами собой сходили с крыши.

Чертёж односкатной крыши: заказать или составить самостоятельно

Чертёж будущей кровли можно составить самостоятельно или найти в интернете. Если случай сложный, то лучше его заказать у специалистов. Имея на руках готовый чертёж и все необходимые стройматериалы, можно начинать возведение крыши. При монтаже важную роль играет угол наклона кровельной плоскости. От него зависит надёжность и устойчивость кровли.

Каким должен быть угол односкатной крыши

Уклон односкатной крыши высчитывается исходя из нагрузок, которые должна будет выдерживать конструкция. Так, часто на крыше бывают закреплены спутниковые тарелки или обычные антенны, дымоход, также оказывает давление само кровельное покрытие. Существуют нагрузки временного и сезонного характера: снег, сильный ветер, присутствие хозяина при выполнении ремонта или очистки снега.

Уклон односкатной крыши для самосхождения снега составляет 30-35 градусов

Угол наклон односкатной крыши может варьироваться от 6º до 60º. Также на этот параметр влияет климатические условия и личные предпочтения. Чтобы снег и вода не задерживались на крыше, её поверхность должна быть наклонена более чем на 20º. В случае частых сильных порывов ветра рекомендуется делать уклон небольшим или же располагать крышу углом в сторону наиболее частых направлений ветра, иначе из-за парусности её может сорвать или частично повредить.

Минимальный уклон каркаса односкатной крыши для самосхождения снега в средней полосе с умеренными снегопадами составляет 30-35 градусов. Наиболее часто применяются небольшие углы. Но необходимо помнить, что чем меньше угол, тем меньше вероятность самостоятельного схода снега.

Важно! Односкатную крышу с небольшим уклоном в конце зимнего периода нужно обязательно очистить от снега, так как снежный слой с началом весны начинает таять и его масса становится намного тяжелее. Давление на стропильную систему повышается и может привести к обрушению.

Чертёж односкатной крыши можно выполнить своими руками

Как сделать полный расчёт односкатной крыши

Вычислить, сколько материалов потребуется, какой наклон будет оптимальным, и другие параметры можно с помощью онлайн калькулятора односкатной крыши.

Для расчёта нужно указать несколько исходных данных:

тип кровельного материала;
ширина основания;
длина основания;
высота крыши с высокого края;
длина свисающей части и другие параметры.

Расчёты происходят согласно нормативам ТКП и СНиП «Нагрузки и воздействия».

Крыша

Отдельно стоящие навесы могут иметь любой тип крыши: плоскую, односкатную или двускатную, купольную, шатровую. Здесь нет ограничений, но наиболее популярны односкатные, двускатные и арочные навесы. Первые два вида наиболее простые, и их легко сделать своими руками.

Виды ферм для навесов

Для арочных навесов в качестве стропильной системы обычно используют готовые гнутые металлические профили или гнутоклеевые деревянные арки, а для кровли — поликарбонат.

Готовые фермы из профиля

Для пристроенных навесов чаще обычно выбирают односкатную крышу, и здесь есть свой нюанс — она принимает повышенную норму осадков (добавляются осадки со ската крыши основного здания). В таком случае для навеса лучше обустроить организованный водосток, даже если его нет у остальной части дома.

Стропильная система

Для жесткости любой каркасной конструкции важна верхняя обвязка.

Если для крыши используют обычные кровельные материалы, то несущую конструкцию проще всего сделать из деревянного бруса и доски. Даже когда в качестве опор используют трубу. Для навеса с кровлей из поликарбоната несущую конструкцию делают из стальной или алюминиевой прямоугольной трубы.

Профильная обвязка для поликарбоната

Алюминиевый профиль дороже, но его легче резать, сверлить и монтировать.

Крыша с деревянными стропилами

Для верхней обвязки столбов используют брус сечением 100х100 мм или доску 100х50 мм, установленную на торец. Для односкатного навеса уклон формируют еще на этапе установки столбов.

Двускатную крышу навеса делают в виде фермы с коньковым прогоном и висячей или наклонной стропильной системой.

Если навес пристраивают к дому, то второй опорный элемент для стропил крепят к стене выше столбов таким образом, чтобы обеспечивался расчетный уклон ската.

Примечание. Крепление обвязочного бруса или доски к трубе проще проводить не по торцу, а сбоку, по внешней плоскости. В этом случае учитывают понижение крыши на толщину бруса (ширину доски).

Стропила крепят с шагом 60-90 см, а вылет стропил или длина кобылки должны обеспечивать расчетный свес крыши относительно линии обвязки. Если крышу навеса делают из профлиста или металлочерепицы, то поверх стропил укладывают гидроизоляционную пленку, сверху крепят дистанционные планки, на которые монтируют обрешетку кровли.

Правильное крепление профнастила

Монтаж кровельного покрытия проходит по правилам конкретного вида, с использованием специального крепежа и аксессуаров, предусмотренных изготовителем.

Крыша навеса из поликарбоната

Обвязку изготавливают из профильной трубы такого же сечения, что и у столбов. Прогоны для фермы и обрешетки делают из трубы сечением 40х40х2 или 40х20х2 (зависит от размеров навеса). Стальные профили крепят с помощью сварки или механического крепежа, алюминиевые профили — винтами с гайками.

Для крыши навеса выбирают сотовый поликарбонат толщиной 6-16 мм. Если крыша арочная, то легче гнуть лист 6-8 мм, но шаг прогонов должен небольшим — 60-90 см. Для скатной крыши берут лист потолще, а шаг прогонов увеличивают до 100-120 см.

Примечание. Прогоны должны лежать поперек внутренних ребер сот поликарбоната.

Для монтажа листов используют стандартную комплектацию: саморезы с термошайбами и соединительные Н-образные профили.

Торцы листов защищают герметиком и специальной лентой.

Какой вариант навеса вы себе присмотрели? Из профилей и поликарбоната 58.7% Из дерева 41.3% Никакой 0% Проголосовало: 46dizlandshafta

Полезно4

Бесполезно

Стоит ли делать частный дом с односкатной крышей?

Не смотря на то, что в большинстве случаев аналогичные задумки не получают одобрения у профессионалов, есть ситуации, когда дом с таким видом кровли — разумное и безопасное решение.

Следовательно, нет осадков — нет проблем, поэтому находясь в местности с сухим климатом эту идею можно смело внедрять в жизнь.

Наклон в такой ситуации нужно установить в пределах 5%. В свою очередь, регионы с холодным или умеренным климатом, который больше или меньше проводят под снежными осадками, не очень подходят для практически плоского крова.

Вот только если 10-20 лет назад географический «диагноз» воспринимался как приговор, сейчас же просто возьмутся за повышение прочности будущей крыши. Если еще добиться наклона в интервале 90-100%, тогда идея действительно целесообразна. В нынешнее время много возможностей в строительной сфере, но будьте готовы к дополнительным расходам.

Устройство односкатной крыши

выполнение кладки одной несущих стен с большей высотой. Такой вариант чаще всего используется при возведении зданий на основе штучных стройматериалов.

монтаж специальных подпорок, на которые будет уложен прогон в качестве опоры верхних стропильных концов. Такой вариант очень экономный в плане расхода стройматериалов, используемых при возведении стен здания.

Устройство стропильной системы односкатной крыши

Организовывают требуемый уклон односкатной крыши за счет перепада высот противоположных стен. Одна стена здания получается значительно выше другой. Это ведет к увеличенному расходу материалов для стен, но стропильная система получается очень простой, особенно для построек небольшой ширины.

Односкатная крыша для сарая

При достаточной несущей способности стен стропильная система односкатной крыши опирается на мауэрлат, закрепленный к стене. Чтобы распределение нагрузки было более равномерным, верхний ряд кладки стены армируется продольной арматурой (для кирпичных стен, из бетонных блоков) или поверх последнего ряда заливается армопояс (для стен из легких бетонов, известняка, ракушечника). В случае с деревянным или каркасным строением роль мауэрлата обычно выполняет последний венец или верхняя обвязка.

При недостаточной прочности строительного материала стен большую часть нагрузки можно перенести на перекрытие. Для этого устанавливают стойки (шаг — порядка 1 метра), на которые укладываются прогоны — длинные бруски, идущие вдоль здания. На них и опираются тогда стропильные ноги.

Как перенести нагрузку со стен на перекрытие

При заливке армопояса или кладке последнего ряда, в него, с шагом в 80-100 см устанавливаются шпильки, при помощи которых затем мауэрлат крепится к стенам здания. В деревянных домах, если не делать армопояс, заложить шпильки невозможно. В этом случае допускается установка на штифты с шестигранной головкой.

Как и строение любой крыши, качественный состав элементов односкатной зависит от финишного покрытия. Количество основных элементов невелико, но требует к себе внимания.

Армопояс

Снижает распирающую нагрузку стропил и способствует равномерному распределению веса всей конструкции. Необходим в обязательном порядке для строений из газобетона, керамзитобетона и кирпичных стен, если строительство ведется в сейсмоопасном регионе.

Мауэрлат

Располагается на верхних частях стен в виде брусьев. Соединен с армопоясом или, в случае строения из кирпича, закрепляется через уже забитые или замурованные в стенах анкеры прочной проволокой – не менее 6 мм диаметра. Сами анкеры должны находиться на расстоянии 30 см от торца стены. Если дом деревянный, из двойного минибруса, то роль мауэрлата выполняет верхняя обвязка

Фронтон

Редко встречается в строительстве односкатных крыш. Его наличие определяется в зависимости от разницы в высоте между двумя несущими стенами.

Система стропил

Служит основанием для укладки кровли, на нее оказывается основная нагрузка. Важно предусмотреть, чтобы она распределялась равномерно по периметру верхней части всего здания, а давление на узлы не превышало допустимых значений. Для создания используются балки из дерева, сечение которых зависит от площади крыши и количества элементов опоры.

Подбираются после вычисления веса конструкции и определения финишного покрытия. Количество определяется углом наклона и длиной пролета.

Обрешетка

Необходима для укладки и закрепления кровельного покрытия и увеличения несущей способности, чтобы каркас мог выдерживать и собственную тяжесть и противостоять дополнительным нагрузкам: снег, вес человека во время проведения ремонтных работ.

Для битумной черепицы выполняют сплошную обрешетку. Для этих целей используются доски – обрезные или не обрезные, могут применяться панели МДФ. Скат может выступать за границы фронтона, образуя козырек для веранды или террасы.

Изоляция

Обеспечивает защиту от попадания влаги и промерзания. Прокладывается со стороны чердака между стропилами и закрепляется на обрешетке.

Утеплитель

Состоит из рулонных плиточных материалов, которые укладываются изнутри на обрешетку.

Пароизоляция

Пленочные покрытия, которые укладываются поверх утеплителя и закрепляются строительным степлером.

Планка конька

Служит защитой для верхнего ребра крыши, предотвращая попадание влаги и гниение внутренних элементов пирога.

Как сделать крышу односкатную своими руками — варианты + инструкция!

Крыша односкатная – пожалуй, самый простой вариант кровли.

Этот тип конструкции идеально подходит для обустройства гаража, веранды, различных малогабаритных строений, но может быть применен и при строительстве небольшого жилого дома.

Если знать, как сделать крышу односкатную своими руками, какие материалы использовать и как правильно производить монтажные работы, то можно не привлекать к данным работам строителей.

Как сделать крышу односкатную своими руками

Чем хороша односкатная крыша?

Выбирая тип кровельной конструкции, важно знать преимущества и недостатки каждого варианта. Только в этом случае получится определить тот самый, который идеально подойдет в отдельно взятом случае. Но, так как в этом материале речь идет об односкатной кровле, то следует описать ее преимущества и сказать несколько слов о недостатках.

Односкатные крыши

Достоинства односкатной кровли:

максимальная простота конструкции – построить ее можно самостоятельно, обладая незначительными строительными навыками;
возможность использования любого кровельного материала;
незначительная парусность, что позволяет обустраивать такую кровлю даже в ветреной местности;

Беседка с односкатной крышей

Важно! При строительстве кровли на ветреных участках важно учитывать розу ветров.

небольшой вес;
возможность экономить деньги и строительные материалы;
при необходимости даже под такой кровлей можно обустроить небольшую мансарду.

Но односкатная кровля не лишена и недостатков. К ним можно отнести:

скромный внешний вид, хотя при желании даже такую кровлю можно превратить в настоящее произведение искусства;
то, что чердак и мансарда не получатся большими.

Пример односкатной крыши

Особенности проектирования

Несмотря на то, что конструкция односкатной кровли довольно проста, все же необходимо учитывать ряд нюансов при проектировании этого варианта.

В целом, при разработке проекта односкатной крыши самое важное – выбрать правильно направление ската. Для этого достаточно знать розу ветров местности, где происходит строительство.

Если кровля правильно ориентирована, то ей не страшен даже самый сильный ветер. А мусор или снег, скапливающийся на крыше, будет просто унесен им.

Проект дома с односкатной крышей

Внимание! Если односкатную кровлю относительно направления ветра сориентировать неправильно, то высока вероятность, что ее просто сорвет. Данные относительно розы ветров можно выяснить в метеорологическом центре.

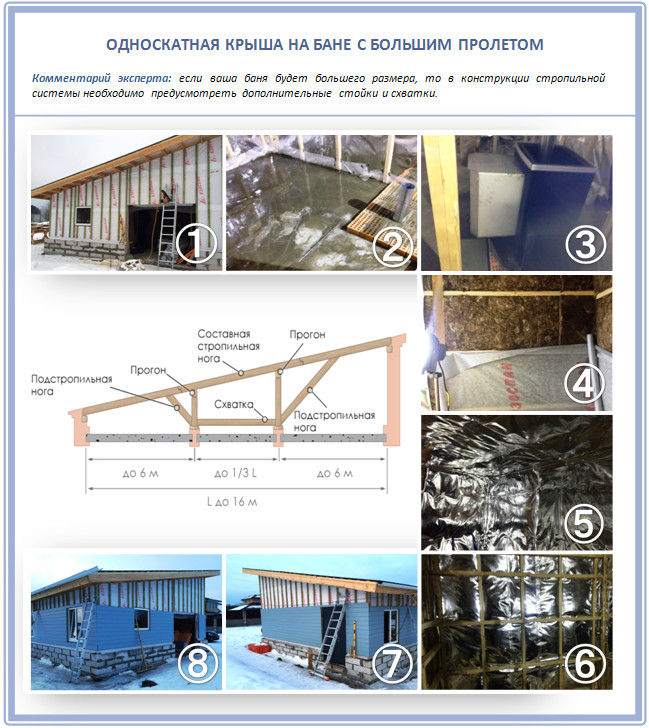

Баня с односкатной крышей

Крыши односкатные могут быть как невентилируемые, так и вентилируемые. Первые часто обустраиваются над навесами, террасами. У них небольшой угол наклона – около 3-6 градусов.

Можно отказаться от необходимости создания ряда дополнительных конструктивных элементов, а значит, упростить и саму конструкцию.

Но ухаживать за такой кровлей нужно внимательнее – недостаточно лишь счищать снег, чтобы снизить снеговую нагрузку, важно следить, чтобы дерево было обработано влагозащитными составами.

Крыша вентилируемая обустраивается на домах или банях. Но тут уже требуется делать кровлю несколько по-другому, так как в таких помещениях нужно обеспечивать особый микроклимат. В этом случае необходимо озаботиться обустройством слоев гидроизоляции и вентиляции.

Устройство вентиляции односкатной крыши из профлиста

В любом случае, стропильная система у односкатной кровли достаточно простая. То есть в этом случае стропила упираются одним краем в мауэрлат, обустраивается фронтон, который дает возможность сделать определенный угол наклона.

Важно правильно спроектировать односкатную крышу

Конструкция системы стропил будет зависеть от ширины кровли. То есть если расстояние между опорами стропил составляет около 4,5 м или менее, то ноги укреплять дополнительно не нужно. Если же пролет будет больше, до 6 м, то устанавливаются подстропильные ноги.

А если пролет составляет 6-12 м, то в середине пролета устанавливается прогон под стропильными ногами, а по обеим сторонам от него монтируются подстропильные ноги. Если же пролет будет достигать 16 м, то потребуется монтаж двух опор из прогона, стоек и лежня.

Калькулятор расчета нагрузки на стропила односкатной крыши

Перейти к расчётам

Калькулятор расчета длины стропила односкатной кровли

Важно! Дополнительные опоры устанавливаются не далее 6 м от стен. А между установленными стойками-опорами не должно быть более 1/3 длины всего пролета, и эти стойки скрепляются специальной схваткой.

Важность параметров уклона скатов

Угол ската, выбор материалов для кровли и многие другие аспекты регламентированы особыми документами:

строительными нормами и правилами СНиП , которые носят название «Общественные здания и сооружения»;

Какие могут быть односкатные крыши для сооружения дома?

Перед тем как начинать выполнение работы, нужно сделать расчет и учесть особенности конкретного строения, чтобы правильно выбрать тип стропильной системы. Она может быть в следующих исполнениях:

Висячие стропила. Система может применяться при сооружении домов из камня и дерева и является самой сложной для выполнения работы своими руками. Создание крыши с такими конструктивными особенностями требует наличие стен с одинаковой высотой, на которые и устанавливаются фермы, предварительно собранные на земле.
Наслонные стропила. Такую технологию сооружения односкатной крыши правильно использовать при строительстве дома из блока или кирпича. Опорным элементом верхней части конструкции является специально завышенная для этих целей стена или стойка, упирающаяся в балку перекрытий. В последнюю также упираются и нижние концы стропил. Для обеспечения высокой устойчивости нагрузке снежной массы дополнительно устанавливают вспомогательные стойки и используют подкосы.
Скользящая система. Применяется в большинстве случаев при сооружении бревенчатого дома. Ее основная задача – предотвратить потерю характеристик чердачного покрытия, которые возможны, как последствие усадки дерева после возведения здания. При выполнении работы фиксируется только верхняя часть стропил, а для установки нижней нужно сделать специальные приспособления, по которым будет возможность скользить, что приведет к сохранению целостности крыши.

Одна из разновидностей скользящей опоры

Также стоит выделить такую особенность односкатной конструкции, как наличие вентиляции. Если она не предусмотрена, то существует ограничение по выбору угла расположение ската (до 5 градусов), а также нужно проводить утеплительный процесс материалами, которые обеспечат минимальный уровень теплопроводности. В случае же вентилируемой конструкции скат можно обустраивать практически под любым углом. Проветривание обеспечивают специальные отверстия с противоположных сторон конструкции.

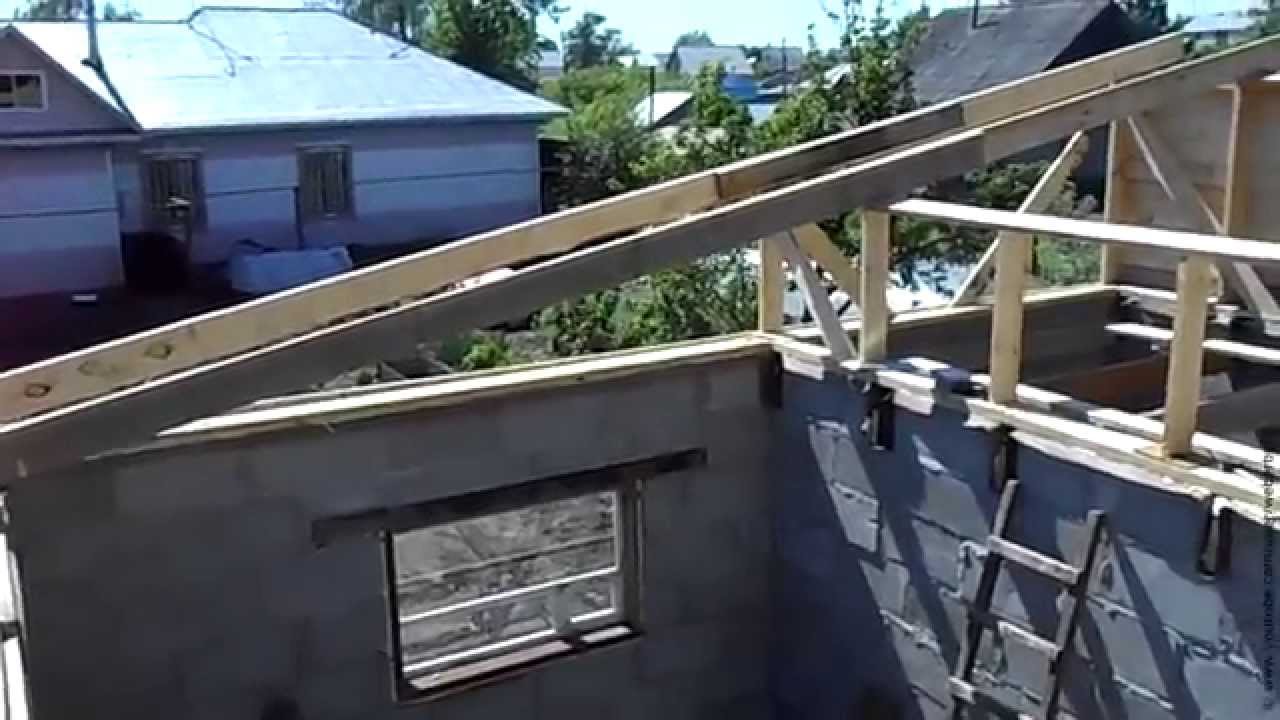

Примерка стропильных ног

Применяя заготовку, замеряется нужная длина стропил, которая берется с запасом, для того чтобы можно было корректировать места соединения с обвязкой. Места стыков отмечаются строительным маркером. Благодаря такой заготовке быстро формируются пары стропильных ног. Изначально устанавливаются элементы по краям каркаса, затем между ними натягивается веревка для точного расположения следующих пар. Закрепляются стропильные ноги друг с другом монтажными скобами и анкерными крепежами, дополнительно укрепляя стропильную пару перемычками ниже конька.

Рассмотрим, какая же стоимость установки стропил на крышу и цена за оказание данных услуг? Зачастую строительные бригады предлагают свои услуги не только за установку стропил (средняя цена 10-20$ за 1 кв. м.), но и за полный объем работ:

установка стропильных систем на крышу;
монтаж гидроизоляционных и пароизоляционных материалов;
укладка кровельных материалов.

Какие выбрать крепежные элементы и профили

Системы профилирования

И все эти профили отличаются по тому материалу, из которого их изготавливают.

Поликарбонатные профили

Такие профили, конечно, не несущие, зато их изгибают так же легко, как и сам поликарбонат. Плюс нагреваются под солнцем они намного меньше, чем алюминиевые, обладая при этом дополнительной ультрафиолетовой защитой.

Алюминиевые профили

К преимуществам профиля из алюминия отнесем его длину – более, чем 6 метров. Это говорит о том, что этот профиль вы легко используете для больших конструкций, без каких-либо стыков.

Специальные термошайбы

Все эти резиновые спейсеры и неопреновые диски необходимы для того, чтобы сотовый поликарбонат не передавливался. Если это произойдет, то внутрь панели легко попадет дождевая или талая влага, а это уже – виток новых проблем.

Причем такие шайбы продаются двух видов:

Конечно, поликарбонатные шайбы больше подходят для строительства крыши из такого же материала. Но и их важно крепить правильно:

А закрепить такую шайбу поможет шуруповерт:

Герметичные ленты

В местах нахлеста следующей панели вдоль волны листа используйте герметизирующую ленту, а также по линиям фиксации нижнего и верхнего нахлеста.

Итак, шаг за шагом:

Вот более подробно:

Крепление утеплителя, пароизоляции, гидроизоляции

После того, как обрешетка готова, необходимо утеплить кровлю. Для этого укладывают слои в последовательности:

Гидроизоляционный слой;
Утеплитель;
Пароизоляция.

Гидроизоляцию крепят степлером внахлест к обрешетке. При этом не следует материал натягивать, он должен слегка провисать.

Далее укладывается теплоизоляционный слой таким образом, чтобы не возникало воздушных зазоров.

Пароизоляция укладывается в конечном этапе перед укладкой покровного материала.

ВНИМАНИЕ!

Если скат имеет минимальный уклон, то в качестве утеплителя можно укладывать керамзит или опилки.

Пароизоляция и гидроизоляция

Особенности односкатной крыши

Односкатная крыша своими руками имеет свои особенности. Их баланс определяет сферу применения таких кровель.

Достоинства

простое устройство;
конструкция;
небольшой вес;
низкое ветровое сопротивление;
стропильная система односкатной крыши легко монтируется;
малое количество материалов;
доступна для самостоятельной постройки.

Недостатков односкатная кровля имеет совсем немного, но они довольно существенные.

Недостатки

непрезентабельный внешний вид;
ограниченная ширина ската;
недостаточная вертикальная прочность при больших размерах;
отсутствие или ограниченность площади под обустройство чердака или мансарды;
повышенная парусность, если направление ветра противоположно направлению наклона.

Особенности стропильных систем

Вариант установки стропил зависит от расположения стен жилого здания. Каждая из конструкций имеет свои стягивающие детали или подпорные элементы.

Рассматриваемая система устройства кровли отличается наличием нескольких дополнительных точек крепления, кроме опоры на несущие стены. Использование такой схемы позволяет снять часть нагрузки из ограждающих конструкций. В качестве дополнительных подпорок здесь используются боковые стойки, а также дополнительные элементы (бабки), которые фиксируют конёк. Брусья применяются в качестве затяжек, что позволяет уменьшить нагрузку на несущие стены здания.

Наслонная система стропил закрепляется на мауэрлате при помощи гибких связей. Это позволяет обеспечить целостность кровли во время усадки или деформации несущих стен. Подобный способ крепления стропил к мауэрлату идеально подойдёт для новых жилых зданий. Ограждающие конструкции новых домов непременно просядут под воздействием грунтовых вод или резких перепадов температуры.

Висячая система получила своё название благодаря отсутствию дополнительных опорных точек. Стропильные ноги опираются на несущие стены. Балки будто нависают над зданием, вся нагрузка от крыши будет равномерно распределена по лежачему брусу, мауэрлату. Висячие стропила закрепляются при помощи жёстких связей, ведь каркас кровельной конструкции опирается только в двух местах здания.

Висячая схема расположения стропил считается распорной, она оказывает значительные нагрузки на несущие стены. Чтобы снять часть усилий, используются дополнительные детали, такие как затяжки, ригели, подкосы или бабки. Элементы позволяют равномерно распределить усилия, подтягивают конструкцию к коньку. Ригели связывают стропильные ноги, их устанавливают в запилы параллельно к балкам перекрытия.

Из чего состоит односкатная крыша

Каркасная баня с односкатной крышей будет тем долговечнее, чем более качественные материалы для ее постройки будут использованы. При этом важно учитывать и условия эксплуатации такого строения.

Возвести односкатную крышу самостоятельно можно из таких материалов:

Мауэрлат, который укладывают на стены в качестве основы под стропила, выполняется из хвойных брусьев размером 15×15 см или несколько толще. Чтобы защитить этот элемент от плесени, гнили или паразитов, на него наносят слой мастики для гидроизоляции, либо укрывают его рубероидом.
Стропила практически полностью принимают на себя вес кровельных материалов, поэтому для их изготовления используются твердые прочные доски размерами 5×15 см. Этой толщины достаточно, чтобы кровля была крепкой и надежной. Кроме того, есть возможность применить утеплитель 15 см толщины в случае необходимости. По длине стропила вырезают с запасом на свесы, которые предотвращают попадание влаги внутрь помещения. На концах каждого отдельного стропила нужно произвести выпилы для монтажа на мауэрлат, который производится с помощью накладок из металла или гвоздей.
Обрешетка служит для того, чтобы тяжесть кровельных материалов равномерно распределилась между стропильными ногами. Если обрешетку выполняют из реек 25-30 мм толщины, то крепятся они перпендикулярно стропилам. Однако если предполагается укладка кровельных материалов, подверженных деформации, решетчатая конструкция не подойдет. В таком случае из влагостойкой фанеры крепят сплошную обрешетку.
В каркасной бане односкатная кровля должна изготавливаться из надежных, легких и практически гладких материалов (прочитайте: «Как построить каркасную баню своими руками – инструкция по строительству»). Лучше всего для этих целей подходит ондулин, профнастил, металлочерепица или мягкая черепица.

Рассматривая проекты бань с односкатной крышей, можно остановиться на варианте с чердаком или без него. От того, какой из вариантов вы выберете, будет зависеть необходимость в дополнительном утеплении ската крыши. Итак, крышу без чердака нужно будет утеплить любым рулонным волокнистым материалом, плохо пропускающим тепло. А вот при наличии чердака, дополнительного утепления не нужно.

Тем не менее, в любом из вариантов обязательно наличие пленки для гидроизоляции, антипиренов и антисептических пропиток, крепежей для кровельных материалов, а также необходимых для работы инструментов.

пошаговая инструкция, чертежи и фото

Односкатная крыша проста в монтаже и универсальна по назначению. Ее используют для небольших хозяйственных сооружений типа сарая, террас и навесов. Это оптимальный вариант для гаража. Лаконичность форм привлекает архитекторов, которые проектируют здания в стиле минимализма. При наличии определенного набора инструментов и навыков можно построить своими руками.

Оглавление:

Плюсы и минусы
Что учитывается при строительстве?
Наклон и виды покрытий
Описание конструкции и расчет
Технология установки по шагам

Преимущества крыши с одним уклоном

Плюсы:

Односкатная кровля наиболее выгодна с экономической точки зрения, в плане рационального использования материалов.
Технология возведения делает систему более прочной, так как каркас фиксирует здание в процессе усадки, дополнительного напряжения на стены.
Можно построить самостоятельно.
Возводится гораздо быстрее, чем более сложные виды.
Именно такой тип обеспечивает максимальный угол панорамы и обзора.
Если сделан правильный подсчет по углу расположения к Розе Ветров, то значительно снижается ветровая нагрузка.
Легко отремонтировать своими силами.
Покрытие различными материалами.

К недостаткам относят то, что сложнее обустроить мансардный этаж. Даже при условии его проектирования полезная площадь будет меньше, чем при монтаже двускатной крыши. При увеличении высоты наклона увеличивается ветровая нагрузка. Внешняя простота конструкции компенсируется в архитектурном проектировании перепадами углов уклона плоскостей.

Что учесть в проектировании и строительстве?

Следует учесть ряд факторов, которые оказывают влияние на монтаж. К ним относятся:

Габаритные размеры сооружения.
Правильный просчет ветровой нагрузки, определение угла расположения здания по отношению к ней.
Климатические условия, связанные с толщиной снежных осадков в конкретном регионе.
Вид строения. Если гараж, сарай, террасу можно не утеплять, то дом или баня нуждаются не только в хорошей теплоизоляции и гидроизоляции, но и вентиляции пирога.
Выбор покрытия определяет конструкцию крыши. Он влияет на тип обрешетки, несущие возможности. Для мягкой кровли нужна сплошная обшивка стропильной части. Для жесткой необходимы расчеты по соотношению к размерам и весу.

Угол наклона

Скатные крыши отличаются от плоских уклоном: если этот параметр больше 10⁰, то система относится к категории скатных. Для построек подсобного значения, к примеру, сарая для птицы небольших размеров, допустим уклон 5⁰. Оптимальный угол — от 25⁰ до 30⁰, для схождения снежного пирога — 45⁰, но это увеличивает и ветровую нагрузку. В маловетренных регионах наклон делают меньше, в северных и горных — больше. Этот фактор влияет на расход и стоимость.

В инструкции к кровле обязательно указывается уклон. Прежде чем прорисовывать схему и чертеж, следует определиться с покрытием. Условно все виды можно разделить на несколько категорий:

1. Материалы из листовой стали: непосредственно металл (в том числе оцинковка), профлист и металлочерепица. Вес без учета ковра колеблется от 3 до 5 кг на 1 м.кв. Предусматривается наклон от 16⁰ до 30⁰. Именно при таких условиях, достаточно легко буде сходить снег, обеспечивается равномерная нагрузка на несущую часть. Срок эксплуатации колеблется от 20 до 50 лет, в зависимости от толщины стали и вида защитного слоя. Основной недостаток — повышенная чувствительность к шуму при выпадении осадков в виде дождя, нуждается в дополнительной изоляции от проникновения звуков внутрь помещения.

2. Рубероидные, битумные, мягкая кровля: рубероид, ондулин, черепица. Рекомендованный уклон — от 10⁰ до 30⁰. Устройство односкатной кровли из пластичных изделий возможно только под сплошную обрешетку из OSB плиты, фанеры или доски. Нагрузка на квадратный метр — в диапазоне 3-6 кг. Они могут прослужить от 10 лет (рубероид) до 30, и больше (битумная черепица). Шумоизоляция выше в сравнении с металлом.

3. Асбестоцементное покрытие — это разновидность шифера. Благодаря полимерным добавкам срок эксплуатации значительно вырос. Нагрузка без учета самой конструкции крыши будет варьироваться от 14 до 20 кг на 1 кв. м. Необходимый угол — от 4⁰ до 27⁰. В этом смысле шифер — самый универсальный. Дополнительное его достоинство — в доступной стоимости. С листовой сталью его роднит простота монтажа, при наличии определенных навыков в строительстве можно провести укладку самому.

4. Один из самых долговечных типов — черепица, пережившая века. Монтаж более трудоемкий по временным затратам, так как сразу накрывается небольшая площадь, зато более удобный, выдерживает вес человека. Не нужно лестницы, которая крепится к коньку. Долговечный вид, служащий от 50 до 100 лет, нагрузка без каркаса — от 40 до 50 кг на 1 м. кв. Доверить укладку лучше специалистам. Угол уклона — от 30⁰ до 45⁰.

Расчет и конструктивные особенности

Технология предполагает наличие проекта, где будут просчитаны все параметры односкатной крыши. Опытные профессионалы используют для этого определенные формулы, на основании которых делают подсчет. Если вы решили построить ее своими руками, то необходимо знать составляющие элементы каркаса.

1. Опоры.

Первый, самый распространенный вариант, когда две несущие стены по длине здания изначально строятся разной высоты. В этом случае обвязка и мауэрлат прикрепляются к опорам стены.
Когда стены одинаковой высоты, делают специальные стойки, которые фиксируются к мауэрлату, основной обвязке.
Односкатная крыша опирается на стойки, установленные по длине ската, чаще — внутри, реже — снаружи.

2. Стропильная нога.

Она соединяет горизонтально, под различным углом стойки и мауэрлат. Шаг рассчитывается исходя из габаритов, предполагаемых материалов. Распределяет нагрузки, является частью несущей конструкции.

3. Обрешетка.

Защищает каркас и служит основой для крепления кровли. Тип: сплошная либо из досок с определенным шагом, зависит от типа покрытия.

Дополнительные поддерживающие элементы:

Рамочные стойки, идущие по всей длине прогона. Размещаются в том случае, когда длина превышает 4,5 м. Они страхуют от провисания, устанавливаются на «лежень».
Подстропильная нога. Служит дополнительной опорой, по инструкции фиксируется к рамочным стойкам при длине прогона от 6 до 16 м. Главная функция — поддерживающая конструкция опорной части крыши при усиленной ветровой нагрузке.
Схватка. Предназначение — крепление горизонтального сечения каркаса и его стяжка. Размещается в середине по нижней горизонтальной оси в пролетах до 16 м длиной.
Ветровая планка. Добор Г-образной формы, который препятствует подрыву материала ветром.

Если речь идет о гараже, сарае, то можно использовать практический опыт и нехитрые приемы. К примеру, длину стропил выйдет определить, измерив длину пола доской, приподняв ее на угол уклона кровли. К этой длине добавляют свес (от 300 до 400 мм).

Расчет для крыши дома требует взвешенного и тщательно продуманного подхода. Лучший способ — заказать проект у профессионалов, которые сделают чертежи несущего каркаса, просчитают расходы. Можно вспомнить геометрические формулы для треугольника, попытаться провести вычисления с учетом тангенса, синуса наклона, но проще воспользоваться онлайн калькулятором. Следует только вставить данные:

Ширину и длину основания.
Высоту подъема.
Длину свесов.
Тип покрытия.

Отдельные строительные калькуляторы рассчитывают и материалы, но их всегда нужно закупать на 10-15 % больше.

Калькулятор делает расчеты:

Оптимальный угол уклона.
Количество покрытия.
Длина, количество, сечение стропил.
Площадь поверхности с учетом свесов.
Тип обрешетки, количество, сечение и шаг установки.

Этапы монтажа кровли

Пошаговая инструкция приемлема для всех типов строений.

1. Каркас.

Сначала устанавливаются обвязка и мауэрлаты. По толщине они должны быть не меньше трети размера несущей стены, от края делают отступ в 50-60 мм. Крепятся к стенам несколькими способами:

анкерами;
глубоко залегающими шпильками;
монтажной стальной лентой, которая крепится анкером в стену;
стальной проволокой, натянутой и закрепленной в несущую конструкцию.

Далее обустраивают стоечные системы. Для этого в мауэрлате на 1/3 делают выемку, выпиливая ножовкой или электролобзиком. Закрепляют стойки при помощи:

стягивающих брусьев;
уголков из металла;
шарнирной системы;
металлических скоб.

Для того чтобы временно зафиксировать конструкцию, по бокам на всю длину боковин прикрепляют поперечную доску, которую потом демонтируют.

2. Стропильная часть и обрешетка.

С определенным шагом размещают стропила. Они представляют собой горизонтально расположенные поперечные доски, которые связывают стойки, предварительно скрепленные в верхней части продольным брусом. Опирают их на мауэрлаты в нижней точке каркаса.
Для надежной фиксации в основании (мауэрлате) выпиливают паз для стропил (на 1/3). Закрепляют уголками из металла, саморезами.
Дополнительные элементы устанавливаются согласно проектным расчетам.
Затем сверху стропильной системы при помощи саморезов монтируют обрешетку.

Каркас готов к финишному покрытию. В зависимости от типа кровли нужно оставлять запуски для свесов от 300 до 400 мм. В дальнейшем их зашивают сайдингом или другой отделкой. По периметру фиксируют ветровую планку.

3. Утепление, вентиляция.

Для гаража, сарая, террасы крышу обычно не утепляют: настил крепят к обрешетке, зашивают свесы, устанавливают водоотводы. Для частных домов делают утепленный пирог, в котором должна быть обеспечена циркуляции воздуха между его слоями.

В этом случае кровля состоит из нескольких слоев:

Между финишным покрытием и утеплителем закрепляют гидроизоляцию из специальных пленок.
Между лагами монтируется теплоизолятор.
Его защищают от возможного образования конденсата паробарьером с внутренней стороны (перфорированной пленкой).
Изнутри набивается обрешетка, которая фиксирует утеплитель, образует пространство для движения воздуха.

Чтобы не накапливался конденсат, должна быть обеспечена циркуляция воздушных масс. С этой целью в верхней части дополнительно размещают контрбалку, которая образует щель между кровлей и внутренними слоями крыши. Ее закрывают специальной сетчатой лентой, которая обеспечивают отвод воздушных масс. Аэраторы являются препятствием для проникновения насекомых под пирог. Приток воздуха осуществляется из-под свесов. Для этих целей в них оставляют небольшую цель, прикрытую металлической перфорированной сеткой.

При неправильном расчете и монтаже возникает ряд проблем:

Провисание под воздействием снеговой нагрузки.
Каждый этап сооружения каркаса нужно тщательно вымерять по уровню, в противном случае может нарушиться вся конструкция.
Если не предусмотреть вентиляцию утепленной кровли, то это не только повысит теплопроводность изоляционного слоя, но и приведет к образованию плесени и грибка на деревянной обрешетке.

Использовать необходимо только просушенное дерево — его влажность не должна превышать 10-12 %.

как сделать своими руками, советы

В современном строительстве загородных домов, коттеджей, дач, гаражей и других видов построек чаще конструируются сложные крыши. Несмотря на это популярность не теряют, а скорее, набирают, односкатные крыши, которые начинают встречаться все чаще. Этому способствует множество факторов, среди которых особую нишу занимают простота монтажа и экономичность. Также односкатная крыша, фото представлено выше, очень неплохо смотрится на фоне двускатных, вальмовых и каскадных конструкций. Но при этом они обходятся намного дешевле и требуют меньшего объема труда.

Плюсы и минусы

С достоинствами и недостатками этого типа конструкции желательно ознакомиться перед строительством, чтобы они потом не стали сюрпризом. К плюсам относится следующее:

Простота. Односкатная крыша своими руками пошагово сооружается довольно просто. Для этого потребуется материал, инструмент и немного опыта в строительстве.
Экономия. Для строительства требуется меньше материалов, а значит и меньше денег, чем на крыши других видов.
Небольшой вес. Благодаря этому на основание создается меньшее давление.
Скаты можно сооружать на разных уровнях строения и с разных сторон. Это позволяет создавать оригинальный дизайн постройки.
Парусность. Она в таких конструкциях минимальна, поэтому их можно создавать даже в самых ветреных местностях.
Можно использовать кровельные материалы разных видов.

К недостаткам можно отнести то, что со стороны внешней привлекательности крыша односкатная уступает другим конструкциям, но, если задействовать фантазию, этот недостаток легко устраняется.

Подготовительный этап

Перед тем как сделать односкатную крышу, нужно подготовить материалы с инструментами. Для работы потребуется следующее:

Бревна или брус. Они понадобятся для монтажа мауэрлата, балок и стропильной системы. При их выборе нужно особое внимание уделить качеству. Лучше, чтобы процент влажности не превышал показателя в 20%, а также, чтобы использовалась лиственница или другие хвойные породы. Если решено использовать брус, то его диаметр должен быть не меньшим 10 см. Бревна лучше использовать с сечением от 12×12 см. Чтобы продлить срок службы древесины, рекомендуется предварительно обработать ее специальными составами от гниения, паразитов и др.
Доски обрешетки. Можно брать материал немного меньшего качества, поскольку на него будет создано не такое сильное давление. Главное выбирать доски с небольшим количеством сучков. Их толщина будет зависеть от типа применяемого утеплителя.
Устройство односкатной крыши предполагает также использование обрезных досок в качестве торцевых планок. Если в качестве кровельного материала используется металлочерепица, то можно применять специальный доборный элемент.
Крепежные элементы, такие как анкерные болты, саморезы, гвозди. В зависимости от нагрузки используют тот или другой крепеж, или компонуют два разных.
Утеплительный материал.
Пароизоляционные и гидроизоляционные материалы.
Кровля. Здесь все зависит от предпочтений владельца, финансового положения и климата.

Кроме необходимых материалов нужно также подготовить и инструменты. В работе понадобится следующее:

топор;
рулетка, линейка;
строительный уровень;
молоток;
степлер и скобы;
карандаш;
строительный нож, ножовка;
шуруповерт с битами.

При наличии всего необходимого односкатная крыша своими руками пошагово будет сооружена довольно быстро. Главное делать все аккуратно, продумывать каждый этап и с особым вниманием относится к каждой мелочи.

Выбор кровельного материала

Устройство односкатной крыши также начинается с выбора кровли. От этого будет зависеть, какой угол наклона будет допустимо применять при монтаже.

Также выбор кровельного материала будет зависеть от типа строения и его предназначения. Например, для сарая не будет смысла приобретать дорогостоящие изделия. Для жилого дома желательно выбирать высококачественный и долговечный материал.

Каждый вид кровли имеет минимальное значение угла наклона, при котором его можно устанавливать на крышу. Кроме этого на этот показатель в конкретной местности влияет ветровая и снеговая нагрузка.

Чтобы увидеть, как смотрится на крыше каждый материал, можно посмотреть в сети фото односкатных крыш, выполненных в разных вариантах. Так будет проще представить общую картину и определиться с дизайном.

Наибольшей популярностью пользуются следующие виды кровли:

Шифер. Недорогой вид материала, который состоит из асбестовых волокон. Отличается прочностью и простотой в установке.
Рубероид. Один из наиболее дешевых материалов, который состоит из картона, пропитанного битумом и покрытого защитной присыпкой. Этот материал недолговечный, легко воспламеняется, неустойчив к механическим воздействиям.
Ондулин. Имеет невысокую стоимость, немного весит, отличается хорошими звукоизоляционными свойствами. При этом материал недолговечен и неустойчив к высоким температурам.
Мягкая кровля. Отличается долговечностью, не страдает от воздействия ультрафиолетовых лучей, обладает хорошими звукоизоляционными характеристиками. Отлично подходит для жилых помещений.
Профнастил. Представляет собой металлические оцинкованные листы, поверхность которых покрыта слоем полимеров. Материал отличается долговечностью, прочностью и жесткостью. Кроме этого благодаря волнистости значительно упрощается процесс монтажа. Из недостатков можно отметить шумность.
Металлочерепица. Это также оцинкованные листы, которые покрыты специальными составами из полимеров. Им не страшна ни коррозия, ни солнце, ни другие внешние факторы. Высокая прочность обеспечивается наличием профиля. Недостаток – металлочерепица слишком шумна, но, несмотря на это, она часто применяется для строительства частных домов.

Монтаж крыши

Перед тем, как построить односкатную крышу своими руками, нужно четко продумать свои действия. Только выполняя работы поэтапно, тщательно относясь к каждой мелочи, можно будет самостоятельно соорудить высококачественную прочную конструкцию.

Крыша своими руками односкатная начинает сооружаться с монтажа кровельного мауэрлата.

Мауэрлат – это деревянный брус, который укладывается по периметру стен, и выполняет функцию опоры для стропил. Он принимает на себя нагрузку от веса кровли и распределяет ее равномерно по стенам. Выбор материала мауэрлата зависит от материала стропил, которые будут применяться в строительстве. Например, если каркас из стропил будет металлическим, то в качестве мауэрлата лучше использовать металлический швеллер.

Под кровельный мауэрлат обязательно укладывать слой гидроизоляционного материала. Таким образом риск того, что дерево будет гнить, а металл ржаветь, будет снижен к нолю. Для гидроизоляции иногда используют рубероид, который укладывается в несколько слоев.

Установка стропил

После того, как мауэрлат установлен, можно начинать монтаж стропильных балок. Каждая стропилина размещается с интервалом примерно 50-80 см (все зависит от вида кровельного материала), а затем жестко крепится к мауэрлату. Скрепление осуществляется при помощи больших гвоздей или анкерных болтов. Стропила устанавливаются на ребро (на торец).

Важно! Если односкатная кровля устанавливается на деревянные строения, стропила нельзя жестко крепить к мауэрлату. Дело в том, что такие постройки со временем проседают, а это приводит к перекашиванию конструкции. Для таких целей строители используют специальные крепежные элементы, которые в народе прозвали «скользячки».

Чтобы мауэрлат и стропила жестко и надежно скреплялись между собой, рекомендуется делать специальные вырезы в последних. Чтобы не заморачиваться с каждой стропилиной, лучше сначала сделать все необходимые измерения и подготовить все вырезы сразу.

В ходе установки стропил будущей крыши, необходимо следить, чтобы они располагались ровно относительно друг друга. В противном случае добиться ровности поверхности при укладке кровельного материала будет невозможно.

В том случае, если все стены постройки возведены на одном уровне, а желания проводить ряд строительных работ, чтобы поднять одну стену выше, нет, можно приобрести специальные стропильные фермы. Это конструкции, которые устанавливаются на ровные стены. Для жилого дома рекомендуется использовать изделия из металла, для сарая подойдут деревянные конструкции.

Обрешетка

При монтаже односкатной крыши своими руками особое место занимает обрешетка. Именно к ней будет крепиться утеплитель, гидроизоляция и кровля.

Длина шага зависит от кровельного материала. Если в его качестве планируется использовать мягкую кровлю или рубероид, то обрешетка крепится всплошную, но с небольшими зазорами для вентиляции воздуха.

Важно! При монтаже обрешетки на крыше жилого дома, рекомендуется обработать все деревянные части специальными составами против гниения. Так срок службы крыши продлится в разы.

Утепление

Использовать можно любой утеплительный материал, все зависит от желания владельца.

Порядок выполнения работ:

к обрешетке с использованием строительного степлера внахлест крепится слой гидроизоляции;
далее укладывается слой утеплительного материала;
монтируется контробрешетка;
выполняется установка паробарьера.

Наибольшей популярностью пользуется пенопласт и минеральная вата. В среднем для полноценного утепления хватает слоя толщиной примерно 10 см, но при строительстве в холодных регионах этот параметр лучше увеличить.

Совет! При монтаже кровли с маленьким углом наклона рекомендуется использовать сыпучие утеплители, такие как керамзит или опилки. Их преимущество заключается в том, что они не намокают даже, когда под кровлю попадает вода.

Укладка кровли

Устройство односкатной крыши заканчивается укладкой выбранного кровельного материала. Порядок работ и все нюансы зависят от его вида. В каждом конкретном случае необходимо соблюдать рекомендации, которые дают производители того или иного вида материала. Как правило, у них есть уже готовые схемы, по которым нужно ориентироваться при установке.

Рекомендуется сооружать односкатную крышу своими руками по чертежам и фото, которых в сети интернет сейчас достаточно. Так мастеру будет понятнее как выполнять то или иное действие.

Уход за односкатной крышей

Качественный монтаж односкатной крыши – это далеко не все, что понадобится для долгосрочной службы конструкции. За ней еще необходимо правильно ухаживать и периодически проводить профилактические работы:

Периодически осматривать конструкцию на предмет повреждений, появившихся в результате избыточного воздействия влаги, грызунов, насекомых или других факторов. При их выявлении нужно произвести ремонт, а при необходимости замену поврежденных частей.
Поскольку на кровле со временем будет скапливаться мусор, а в связи с этим будет увеличиваться и нагрузка на нее, необходимо периодически производить уборку. В противном случае крыша может не выдержать нагрузку и обвалиться.
При необходимости срочно менять поврежденные элементы кровли на целые. В случае с шифером и металлочерепицей заменить отдельный лист не составит труда.

При возведении конструкции, главное не жалеть ни сил, ни времени, ни денег. Также обязательно необходимо разобраться, как правильно выполнять каждый шаг, чтобы строение получилось надежным. В таком случае она простоит долго и будет полноценно выполнять все свои функции.

Добавить комментарий

Каркасный дом с односкатной крышей своими руками | Строительный портал «Строит ПРО»

Оглавление

Преимущества односкатной крыши для каркасного дома
Выбор стропильной системы
Как выбирать кровлю

Собираясь строить красивый каркасный дом своими руками, собственник выбирает проект, реализовать который будет по силам. В этом плане приоритетом обладают одноэтажные односкатные каркасные дома, которые возводятся быстро и обходятся владельцу относительно недорого. Из всех существующих вариантов кровли односкатная крыша является самой простой. Она универсальна – годится для жилого дома, гаража, веранды, хозпостроек. Монтаж такой конструкции осилит и начинающий строитель.

Обладая базовыми знаниями и минимальными навыками строительства, вы сможете возвести каркасный дом своими руками. Пошагово следуйте инструкции и прислушивайтесь к советам профессионалов. Это позволит вам сэкономить на услугах строителей и кровельщиков.

Преимущества односкатной крыши для каркасного дома

Если вы еще не выбрали конфигурацию кровли, оцените преимущества односкатного варианта.

Одноэтажный каркасный дом с односкатной крышей обходится дешевле, чем здание с кровлей сложной формы. Выгода заключается в количестве материала, которого на односкатную крышу идет меньше. Кроме того, отсутствует необходимость в усилении стен. Последнее утверждение обусловлено тем, что односкатная кровля не воздействует на несущие конструкции растягивающими и сжимающими силами.
Такие дома надежны, долговечны, редко страдают от протечек и просты в проектировании. Можно воспользоваться типовым проектом, найденным в интернете.
Правильно ориентированная крыша обладает низкой парусностью, что положительным образом отражается на состоянии всего дома при частой непогоде. Если в вашей климатической зоне преобладают направленные ветра, выбирайте именно односкатную кровлю.
Простота стропильной системы и обрешетки является гарантией качественного ремонта и несложного обслуживания крыши из одного ската.
Для крыши плоской конфигурации подходит любой кровельный материал. Главное – правильно определить угол наклона ската.

Выбор стропильной системы

Любая односкатная крыша отличается от двускатной отсутствием конька. Здесь стропила крепятся непосредственно к стенам дома. Разницу стен для создания наклона легче обеспечить при строительстве дома на каркасе, нежели из сип-панелей. В последнем случае высоту стен с одной стороны придется наращивать стропильными фермами. По сути, односкатная стропильная система проедставляет собой половину наслонной системы: стропила одним своим концом опираются на несущую стену, другим – на прогон.

Можно использовать висячие стропила, представляющие собой цельные фермы. Здесь нагрузка распространяется на стропильный треугольник, и стены дома не испытывают сильного напряжения. Висячие стропила часто монтируют при строительстве бань, гаражей и других хозяйственных построек, стены которых не отличаются высокой несущей способностью.

Если вариант стропильной системы уже выбран, изготовьте для нее шаблон. Его нужно делать с учетом наклона ската. Вырез под мауэрлат необходим, чтобы стропила сели правильно и прочно. При этом мауэрлат нивелирует горизонтальную неровность стен.

Сложность стропильной системы и толщина балок зависят от ожидаемых воздействующих нагрузок. Большие нагрузки потребуют усиления стропил изнутри. Крыша с небольшим скатом или совсем плоская собирает на себе снег, поэтому нагрузки претерпевает значительные. Если вы не хотите делать скат с существенным наклоном, не экономьте на обрешетке. В этом случае она должна быть частой или даже сплошной.

Как выбирать кровлю

Красивый домполучится при использовании в качестве кровельного материала мягкой черепицы. На каркасниках такое покрытие смотрится эстетично. Для крутых скатов используют любой материал – фальцевую кровлю, ондулин, шифер, профнастил, металлочерепицу и так далее. Однако при выборе покрытия не забывайте о его весе. Чем тяжелее материал, тем прочнее должны быть фундамент и стропильная система. Вес нужно рассчитывать во время проектирования дома.

С монтажом покрытия на односкатную крышу проблем возникать не должно. Выбирайте хороший крепеж с антикоррозийным покрытием, точно следуйте технологии укладки гидроизоляционной мембраны. Полотна стелите с нахлестом не менее 10 см. Монтаж начинают с высокого края, постепенно продвигаясь вниз. На готовой крыше нужно организовать водоотлив, который здесь делается только с одной стороны.

Несмотря на простоту односкатной конструкции, при ее реализации следует учитывать направление ската. Для этого нужно определить местную «розу ветров». Правильно ориентированная кровля устоит даже перед самыми мощными порывами ветра. Снег же с нее будет сметаться теми же воздушными потоками.

Односкатная крыша своими руками: чертежи и фото

Односкатная крыша своими руками делается достаточно несложно и в принципе быстро. По факту такую работу можно спокойно сделать чуть ли не за пару дней полностью. Хотя все, конечно, зависит от наличия опыта в стройке, а также от количества необходимого инструмента и площади строения. Кроме того тут важно конструировать все не «на глаз», а с соблюдением некоторых правил — только так все получится сделать качественно и с долгим сроком эксплуатации.

По сути, это кровля с одним скатом, один край которого расположен выше, чем другой — за счет разности высот тут формируется угол наклона, по которому и сходят осадки с плоскости покрытия.

Устройство односкатной крыши происходит в несколько этапов — первый из них это расчетные работы и составление чертежей.

Проектирование односкатной крыши: подбор материалов, выбор угла наклона и типа стропильной системы

Что касается материалов, то для стропил обычно используется сосновый брус сечением 100 на 50 мм., который при монтаже кладется на ребро. А вот покрытие может быть разным.

Из металлочерепицы или профнастила. Материал не слишком дорогой, имеет малый вес и отличную стойкость к коррозии. Кроме того смотрится достаточно красиво.
Из мягкой кровли. Это может быть битумная черепица или рубероид на пленочной основе.
Из шифера. Вариант самый недорогой, однако, листы имеют немалый вес, что и работу усложняет, и нагрузку на стропила повышает.

Важно отметить, что конструкция односкатной крыши напрямую зависит от типа финишного покрытия, так как мягкую кровлю нужно укладывать на сплошную плоскость типа листов QSB, а в остальных случаях сборку можно осуществлять прямо на стропила, обрешетку или доски (предварительно желательно постелить рубероид).

Как именно поступать в плане создания обрешетки или настилки рубероида — зависит от серьезности задачи. Если это капитальный дом, то, конечно, нужно подойти к работе максимально полноценно, а если просто сарай или гараж, то в принципе можно где-то и сэкономить.

Чертежи и фото стропильной системы, которые опубликованы ниже, четко показывают, что количество бруса, подпорки и все усилительные элементы планируются в зависимости от длины кровли и особенностей будущей нагрузки.

Кроме того нужно учитывать и два момента:

Угол наклона односкатной крыши. Этот показатель нужно выбирать, отталкиваясь от типа покрытия — такое свойство, как гладкость материала обеспечивает быстрый сход воды и снега с крыши, а вот кровля с шероховатостями будет медленнее «сбрасывать нагрузку» и в таком случае угол стоит делать больше;
То, с какой стороны будет дуть ветер — это прямо влияет на уровень нагрузки. Лучше делать уклон в наветренном направлении.

Кстати, при выборе угла наклона и несущей способности стропильной системы надо обратить внимание еще и на то, как далеко от кровли расположены деревья.

Если они сильно близко, то однозначно на крышу с них будет осыпаться снег и ледяные корки в изобилии при первых порывах ветра.

Теперь что касается конкретных цифр уклона в зависимости от финишного материала — все рекомендации приведены в таблице ниже.

Тип покрытия	Стандартный градус наклона
Плоский и волнистый шифер	Минимальный уклон — 20 градусов
Рубероид	Как правило, достаточно 7-10 градусов
Черепица любого типа	Обычно делает угол в 25-35°
Фальцевая кровля (из любых металлических листов)	От 18 до 30°

С конструктивными особенностями все понятно, теперь можно рассмотреть непосредственно то, как сделать односкатную крышу.

Пошаговая схема работы и важные нюансы

В принципе, порядок действий тут достаточно простой.

Из бруса делается основа (так называемый мауэрлат) для всей стропильной системы. По сути, это просто бревна, уложенные по всему верхнему периметру стен строения — это нужно чтобы вес стропил максимально равномерно распределялся как бы на всю линию стен, а не на их отдельные точки. Важно закрепить такой брус максимально по уровню или наоборот — с нужным уклоном. Для фиксации обычно применяются прочные металлические уголки.

Пример закрепленного с помощью уголков мауэрлата

Если отсутствует минимальный уклон (это возможно если нет естественного перепада высот за счет стен), то к брусу крепятся вертикальные стойки требуемой длины из дерева сечением 100 на 100, а затем по их верхним точкам укладывается такой же «мауэрлат» по горизонтали. Получается, что на этом этапе создаются оба края для устилки стропил под скат.

Далее по такому же устраиваются все необходимые поперечные горизонтальные опоры. Расстояние между ними (при сечении основных стропил 100 на 50 мм.) должно быть таким, чтобы при нагрузке брус не прогибался. Обычно это максимум 2 метра.

На опоры укладываются стропила. Тут важно чтобы брус немного выступал от плоскости стены, чтобы в дальнейшем можно было смонтировать водосточные желоба, в которые вода точно будет попадать. Стропила крепятся либо гвоздями (лучше коваными — они долговечнее), либо с помощью вышеупомянутых стальных уголков.

В общем-то, на данном этапе монтаж несущей конструкции заканчивается и начинается устройство обрешетки — это основа для шифера, профнастила и т.п.

Обрешетка делается из обычной доски с соблюдением некоторого расстояния между «линиями», затем раскатывается промежуточный гидроизоляционный слой из пленки или рубероида, а уже сверху монтируется основное покрытие.

Пример обрешетки

В случае если финишный слой будет из черепицы или любой мягкой кровли, понадобится на обрешетку прикрепить еще и листы QSB, чтобы обеспечить сплошную плоскость. После проведения таких работ сверху кровля обшивается желаемым покрытием и становится готовой к эксплуатации.

Важно предусмотреть пару моментов:

Возможность утепления крыши. Для этого между линиями стропил нужно обеспечить расстояние равное ширины утеплителя. Также если будет применяться не пенопласт, а минеральная вата, то надо сделать и вентиляционные зазоры для выветривания влажного воздуха (минвата боится влаги).
Если не будет достаточного подкровельного пространства между горизонтом потолка строения и линией стропил, то в помещении летом будет очень жарко. Кроме того без нормального утепления зимой все тепло будет очень быстро выходить из помещения, так как теплый воздух всегда стремится вверх, а в таком случае он не будет сталкиваться ни с каким сопротивлением.

Что еще хочется посоветовать, так это то, что в случае устройства кровли для жилого дома, а не для какой-то временной хозпостройки, все древесину лучше обработать специальным антисептиком, чтобы ее не портили различные жучки. Также нужно максимально относиться к выбору дерева — если на его поверхности слишком много сучков или черных пятен, то такой вариант не стоит покупать. Потому что сучки — это слабые точки на стропилах, а пятна являются признаком гниения материала изнутри.

Заключение

Получается, что односкатная кровля является самым дешевым решением и наиболее простым в реализации, а кроме того для таких работ потребуется действительно минимальный строительный опыт.

Так что все реально сделать самостоятельно, главное аккуратность, внимательность и объективная оценка технических нюансов и особенностей проекта.

Односкатная крыша своими руками — Портал о строительстве, ремонте и дизайне

Односкатную крышу не так часто применяют для обустройства кровли частных домов, хотя и сама конструкция, и ее монтаж значительно проще, чем двускатной. Считается, что этот вид крыши недостаточно хорошо сохраняет тепло в доме, поэтому, чаще его используют при возведении гаражей или дачных домиков и сараев. Однако, нужно отметить, что эту конструкцию вполне можно сделать теплой и даже устроить под ней дополнительную комнату, если правильно смонтировать термоизоляцию.

Односкатная крыша своими руками

Односкатная крыша своими руками делается по предварительно составленным чертежам, сделанным на основании проведенных расчетов. Особенно это важно в тех случаях, когда под ней планируется сделать жилое помещение.

Основные преимущества и отрицательные стороны конструкции

К достоинствам этой конструкции можно отнести следующее:

Экономия средств на покупке стройматериалов.
Простота конструкции, а значит, и монтажа.
Небольшой вес, по сравнению с двускатным вариантом – на стены ложится меньшая нагрузка.
Высокая сопротивляемость воздействию ветра и нагрузке от скопившегося на крыше снега.
Конструкция может быть возведена в разном угловом диапазоне — от 5 до 45º.
Односкатная крыша, выполненная под небольшим углом, позволяет установить на ней водогрейную емкость или солнечные батареи, а также устроить место для отдыха.
Такую конструкцию можно покрыть любым из существующих кровельных материалов, безусловно, с учетом условий ее эксплуатации и угла наклона.

Естественно, как и у любой конструкции, у односкатной крыши есть свои недостатки, которые тоже нужно знать, выбирает этот вариант:

Крыша с одним скатом требует более серьёзного утепления, чем двускатная, так как под ней не такое большое пространство, которое создает воздушную прослойку. Без обустройства надежной термоизоляции в летние месяцы чердачное помещение будет сильно нагреваться, а в зимние — выхолаживаться, и в том, и в другом случае передавая температуру в дом. Однако, если правильно рассчитать и провести монтаж всех элементов, то этого недостатка можно избежать.
Если же перекрытие делать сразу под крышей, устроенной под маленьким углом, то дом лишается не только верхней воздушной прослойки, но и чердака, а значит, возможности устроить дополнительную комнату — это можно считать вторым недостатком конструкции. Но, если чердачное помещение спланировать несколько иначе, то и с этим недостатком можно справиться.

Одним из недостатков односкатной крыши является скопление на ней снежных масс

Еще один недостаток односкатной крыши относится только к конструкции, имеющей небольшой уклон в 5—10º -это плохой сход с нее снеговых масс. Так, при большом скоплении снега кровлю придется очищать вручную или же делать систему подогреваемой крыши, используя нагревательный кабель.

Решить эту проблему поможет установка обогрева кровли

Видео: небольшой дачный домик с односкатной крышей

Расчет конструкции односкатной крыши

Если принято решение устроить односкатную крышу, то для начала нужно произвести расчеты и убедиться в их правильности, воочию увидев предварительный результат на чертеже. Только в этом случае может получиться именно тот вариант, который идеально подойдет для определенного строения и его жильцов.

Для того, чтобы составить такую схему, понадобится определить следующие параметры:
Общая ширина строения и длина пролетов между несущих стен.
Предполагаемый угол наклона ската.
Общая длина крыши.
Желаемый материал для кровли.
Высота и ширина несущих стен.

Если крыша планируется для дачного дома или сарая, то достаточно переднюю стену постройки сделать несколько выше задней на определенную высоту, чтобы вывести угол ската.

— От внутреннего расстояния между стенами будет зависеть, насколько должны быть укреплены стропила, и какое количество балок потребуется.

— Перед выполнением чертежа необходимо определиться с тем, планируется ли в чердачном помещении устраивать жилую комнату — от этого решения будет зависеть угол наклона ската и высота возводимого фронтона.

— Также угол будет зависеть и от того, насколько планируется вынести козырек крыши впереди и сзади строения.

— Кроме этого нужно определиться с расположением веранды или террасы, так как впереди или сзади дома крыша может накрывать и ее.

— Вышеперечисленные факторы напрямую влияют и на длину стропил, а общая длина здания — на их количество.

— Стропила укладывают поперек строения на расстоянии от 500 до 800 мм друг от друга. Чем шире постройка, тем должны быть длиннее и массивнее стропила. Их сечение варьируется от 80×150 мм и выше. Например, если стропила закрепляются над пролетом в 6÷7 метров, то размер в сечении стропил должен быть не менее 110×200 мм.

— Для изготовления стропил выбирается высококачественный, хорошо просушенный пиломатериал, не имеющий трещин и крупных сучков, особенно в областях их соединения с другими деталями. Стропила делают из толстых досок или бруса.

— Когда длины заготовок не хватает в связи с большой шириной строения, их приходится стыковать. Соединение двух частей стропила в цельную деталь рекомендовано располагать на опорных балках или, если они состоят из досок, одна из них должна находить на другую не менее, чем на 500 мм.

При большой длине ската стропила приходится наращивать

— Иногда стропила составляют даже из трех частей. В этом случае центральная часть стропила выдвигается на крайние также на расстояние в 500 мм.

— Чтобы со временем стропила не провисли, их подпирают и закрепляют различными элементами стропильной системы — подкосами, ригелями и стойками. Такие дополнительные детали применяют в том случае, если ширина пролета превышает расстояние в 5 метров.

Размеры в сечении этих усиливающих элементов должны быть не менее 50×100 мм, а у прокладок и лежней — 100×150 мм.

Усиливающие элементы конструкции односкатной крыши

— При длине пролета в 12 м, в середине балки перекрытия обязательно устанавливается стойка, которая также служит для поддержки стропильной ноги.

— Если длина между противоположными стенами превышает 12 м, то, кроме стойки, устанавливают дополнительно подстропильные ноги — они придадут настилу жесткость.

— При расстоянии между несущими стенами в 15 и более метров, стоек должно быть, как минимум, две, и каждая из подстропильных ног устанавливается насколько можно ближе к середине пролета стропила между фронтонной стеной и подпоркой-стойкой. Дополнительно в центре конструкции стойки скрепляются между собой бруском-схваткой — это расстояние должно составлять одну треть ширины строения.

— Под каким бы углом ни была устроена односкатная крыша, стропила укладываются на мауэрлат, закрепленный на стенах и на фронтоне.

Варианты усиления стропил односкатной крыши

На схемах показаны варианты опор в стропильных системах, с различными по размеру пролетами между стен. По ним можно легко сориентироваться, составляя проект-схему для конкретного здания.

Выполненный чертеж должен стать наглядным руководством для проведения монтажных работ

Чертеж крыши должен заключать в себе всю необходимую информацию обо всех размерах элементов конструкции и расстояниях между ними. Имея такою схему под рукой, по ней легко будет проводить работы, поэтому чертеж нужно составлять очень тщательно и точно.

Расчет угла ската крыши

Рассчитывается угол ската исходя из того, что крыша имеет форму треугольника, у которого один угол всегда прямой. Этот угол образуют катеты из балок перекрытия и фронтонной части конструкции, а стропила в этой фигуре играют роль гипотенузы.

Как рассчитать угол ската или высоту фронтона?

На представленном рисунке применены следующие условные обозначения:

— Lc — длина стропильной ноги;

— Lbc — высота фронтона от балок перекрытия до пересечения с плоскостью кровли;

— Lсд – ширина дома;

чертежи и фото, как сделать?

Строить односкатную крышу или нет, надо решать, руководствуясь назначением будущей постройки.

Вариант с одним склоном наиболее подходит зданиям, где будут проводиться хозяйственные работы.

Простую конструкцию крыши принято сооружать для промышленных объектов и гаражей. Чтобы создать кровлю с одним скатом, не нужна техника и не требуются особые знания.

Конструкция и особенности односкатной крыши

Кровля с единственной наклонной поверхностью, как и любая другая, выглядит как конструкция из нескольких частей.

Основой крыши является стропильная система, состоящая из элементов, материалом для изготовления которых послужили сосна или ель, очищенная от сучков.

Древесина должна быть просушена и обработана антисептическим составом и веществами, защищающими от влаги и возгорания в результате воздействия палящего солнца.

Конструкция односкатной крыши включает в себя гидроизоляционный слой и пласт утеплителя. Материалом, предохраняющим от сырости, может быть пленка из полиэтилена.

Покрытием, сохраняющим тепло, обычно служит базальтовая вата или стекловолокно.

Слоем, который располагается выше стропильной системы и является платформой для укладки пленки и утеплителя, является обрешетка, созданная из брусков размером 50×50 мм.

На самом верху кровли располагается кровельное наружное покрытие, например, профилированные листы или мягкий рулонный рубероид.

Односкатные крыши отличают некоторые плюсы и минусы. Среди преимуществ конструкции с одним склоном следует отметить экономичность.

Все-таки на создание кровли с практически прямой поверхностью уходит в несколько раз меньше материалов из древесины, чем того требует строительство крыши с двумя скатами, и небольшое количество профнастила или другого наружного покрытия.

Другой несомненный плюс односкатной кровли – простота составления проекта и монтажа конструкции.

Сделав односкатную крышу, фото которой представлено в статье, получившееся под ней обширное пространство можно обустроить как мансарду с большими окнами.

Единственная наклонная поверхность кровли весит мало, а поэтому становиться идеальным вариантом для дома, которой стоит на облегченном фундаменте. Кроме того, крышей с одним скатом можно закрыть верх крупногабаритного здания.

К преимуществам практически пологой кровли надо добавить пригодность этого сооружения для строительных работ, ведь мастеру будет несложно перемещаться по ровной крыше с инструментами в руках.

Поверхность одного ската можно застилать любым материалом, в том числе шифером или мягким полотном. При выборе покрытия следует ориентироваться на угол наклона односкатной крыши.

Несмотря на все плюсы, некрутой склон характеризуется и определенными недостатками. Конструкцию надо делать такой, чтобы кровельные материалы не повредились под весом снега.

Это важно предусмотреть еще на этапе, когда выполняется расчет односкатной крыши.

К минусам можно отнести и необходимость покрывать стропильную систему кровли с одним склоном толстыми слоями утеплителя и гидроизоляционного материала, если крыша имеет небольшой наклон.

К тому же у кровли с одним скатом отнюдь не шикарный вид, что обязывает хозяина строящегося здания красиво облицовывать фасад.

Построить односкатную крышу самостоятельно можно, если хозяин будущего строения готов ухаживать за ней. Кровлю с одним склоном полагается периодически очищать от снега.

Особенно важно залезать на крышу с лопатой в период снегопадов и таяния снега.

За состоянием конструктивных элементов сооружения, закрывающего верх здания, следует постоянно следить, при необходимости выполняя ремонтные работы.

Разновидности наклонной поверхности кровли

При строительстве частных домов крышу, как правило, не делают односкатной не без оснований. Дело в том, что конструкция кровли с единственным склоном нуждается в вентиляционной системе.

Оснащать жилое здание устройствами удаления отработанного воздуха – задача довольно трудная. Поэтому крышей с одним скатом обычно закрывают свой гараж или террасу, которая может обойтись и без вентиляции.

Уклон односкатной крыши, предполагающей устройство системы проветривания помещения, составляет от 5 до 20⁰. Кровлю террасы, не требующей вентиляции, необходимо кренить всего на 6⁰.

Впрочем, крыши с одним скатом, относящиеся к вентилируемому типу сооружения, отличаются от тех, что не нуждаются в проветривании, не только углом наклона.

Эти конструкции кровли создают так, чтобы между пластом утеплителя и гидроизоляционным полотном оставался промежуток, обеспечивающий свободное прохождение воздуха.

Установка вентиляционной системы спасает крышу от гниения, тем самым продлевая срок службы кровли в отдельности и всего строения.

Чтобы проветривать помещение, в крыше требуется просто просверлить дырочки. Лучшее место для создания вентиляционных отверстий – это коленчатые стенки.

Видео:

Благодаря такому устройству односкатной крыши своими руками (чертежи и фото конструкции представлены в статье) воздух будет проходить между слоем теплоизоляционного материала и гидроизоляционной пленкой беспрепятственно.

При этом на процессе проветривания никак не отразятся погодные условия.

Почти построенный дом можно закрыть крышей комбинированного типа. Чтобы соорудить кровлю такого вида, требуется уложить несколько слоев материалов.

Главным пластом в получившемся кровельном «пироге» будет утеплитель, способствующий формированию определенного наклона всей конструкции.

На то, каким образом построить односкатную крышу комбинированного типа, и какой сделать угол наклона кровли, влияет климат местности, где возводится дом.

Немаловажное значение в этом вопросе имеет и вид материала, который планируется укладывать на крышу.

Устройство односкатной крыши своими руками должно быть таким, чтобы с наклонной поверхности было легко убирать снег.

В противном случае созданная на верху здания конструкция может быть очень опасной: под весом толстого пласта снега крыша может покрыться трещинами или вовсе проломиться.

Поэтому и следует предусмотреть возможность легкого соскальзывания снежной массы со склона кровли и ориентироваться при этом на тип материала, который предстоит класть поверх всех слоев кровельного «пирога».

Угол наклона поверхности крыши, покрываемой рубероидом или иным материалом, завернутым в рулоны, должен быть в пределах 10⁰.

Кренить конструкции кровли на 20 градусов принято, если наверх здания предполагается прикреплять листы шифера.

Сплошное покрытие крыши требует наклона от 18 до 30⁰, а скат кровли, на который планируется укладывать штучную черепицу, должен делаться еще более крутым, то есть с наклоном в 25 – 35 градусов.

Нюансы обустройства крыши с одним скатом

Как показывает схема односкатной крыши, вся конструкция кровли опирается на брусья, расположенные и закрепленные на верхних торцах наружных стен.

Эти деревянные приспособления называются мауэрлатом и выполняют серьезную задачу – удерживают стропильную систему.

Брусья-опоры фиксируют на своих местах посредством заложенных в кирпичную кладку анкеров.

Помощником в закреплении мауэрлата служит и проволока диаметром не менее 6 мм. Анкерные болты полагается погружать в основание для брусьев через каждые 30 см.

При возведении деревянной постройки сооружать мауэрлат не нужно, так как вместо него стропильной системе не позволяет сдвигаться с места верхний венец.

Получается, что этап закрепления брусьев опоры можно пропустить и приступать к созданию несущей конструкции для крыши.

Стропильные ноги являются костяком кровли, поэтому эти деревянные элементы важно поставить так, чтобы они равномерно передавали вес крыши на мауэрлат или венец постройки.

Видео:

Мучиться вопросом, как правильно соорудить несущую конструкцию, не придется, если еще при создании проекта будущего здания учесть силу ветров и частоту и объем выпадающих осадков.

Во многом монтаж односкатной крыши, а точнее стропильных ног, зависит от их типа. Висячие стропила обычно используют в том случае, если в пространстве между боковыми опорами нет возможности создать крепление.

В данной ситуации конструкцию можно собирать прямо на земле, а затем в готовом виде переносить на крайние опоры. Это задача непростая и занимает много времени, когда пролеты особенно большие.

Обычно стропила выпиливают из сосны, производят из железобетона или сваривают из металла. Они становятся надежными элементами несущей конструкции, если имеют сечение 5х15 см.

Размер досок обрешетки, прикрепляемой к стропильной системе, дабы выдержать давление кровельного покрытия, должен составлять 5х5 см.

Иной способ крепления к опорам у стропильных ног наклонного типа. Данные элементы несущей конструкции ставят на торцы наружных стен здания под определенным углом.

Верхним концом наклонные стропила упираются в брус, который удерживают подкосы и стойки. При этом обрезанные части досок, монтированные под заданным проектом строительства крыши наклоном, стоят ровно благодаря перегородкам.

Наклонные стропильные ноги, становящиеся полноценной несущей конструкцией поэтапно, могут располагаться на расстоянии от 60 до 140 см друг от друга.

На этот параметр оказывают влияние вес подобранного покрытия кровли и толщина самих стропил.

Система, созданная из прочных деревянных элементов, с одной стороны опирается на высокую стену строящегося объекта, а с другой – на низкую.

Обычно к сооружению несущей конструкции из наклонных стропильных ног прибегают, когда идет строительство односкатной крыши своими руками для помещения, которое будет иметь хозяйственное назначение.

Видео:

Иные пункты в руководстве о том, как построить односкатную крышу на основе стропил скользящего вида.

Несущую конструкцию из подобных элементов возводят для бревенчатых или брусчатых строений.

Скользящие стропила необходимо прикреплять к верхней части крыши, то есть к коньку, соединяя их внахлест посредством гвоздей, болтов и стальных пластин.

К мауэрлату элементы стропильной системы монтируют кронштейнами, сделанными из стали.

Монтаж односкатной кровли

Инструкция о том, как построить односкатную крышу своими руками, требует, чтобы у хозяина будущего здания был ящик инструментов: молоток, нож с заточенным лезвием, ножовка, топор и строительный степлер.

Первым этапом сооружения кровли с одним склоном является обустройство мауэрлата – опоры для несущей конструкции.

Брусом, предназначенным для удержания стропильной системы, должна стать заготовка из древесины с сечением 120 мм.

Чтобы прикрепить мауэрлат к стенам, нужно пользоваться анкерами, погружаемыми в брус через каждые 120 см.

Сооружается односкатная крыша своими руками пошагово, и поэтому после монтажа опорного бруса следует переходить ко второму этапу – созданию несущей конструкции.

Если стена сзади здания не построена ниже той, что находится впереди, то есть не задает угол наклона кровли, то первым делом требуется установить стойки для стропил.

Затем в пазы, созданные в мауэрлате на расстоянии 60 – 120 см друг от друга, необходимо вставить элементы несущей конструкции. Чаще всего между стропила оставляют промежутки, равные 70 см.

Стропила должны выступать за края наружных стен здания хотя бы на 50 см, тем самым формируя передний свес.

Если ширина постройки составляет более 4,5 м, то элементы несущей конструкции могут прогнуться под давлением крыши.

Видео:

Чтобы избежать повреждения системы, стропильные ноги обязательно надо подпереть. Между собой части конструкции нужно соединить гвоздями-сотками.

Следующий шаг, обозначенный в инструкции, как сделать односкатную крышу своими руками, – строительство обрешетки. Эта часть системы сделает всю конструкцию кровли более жесткой.

Обрешетка создается из досок, прибитых к стропильным ногам перпендикулярно через промежутки в 15 см. Приделанные рейки должны на 10 – 20 см выходить за пределы стен.

На размер элементов обрешетки влияет утеплитель и кровельный материал, которые планируется приобрести для сооружения крыши.

На доски поверх стропильной системы положено стелить гидроизоляционную пленку, изготовленную из полиэтилена.

Данный материал продается по приемлемой цене и долгие годы сохраняет свои качественные характеристики, не позволяя влаге проникать в кровельный «пирог».

По правилам пленка укладывается вдоль обрешетки, начиная снизу. При этом важно делать напуски в 5 см, дабы обезопасить гидроизоляционное полотно от случайного затекания воды. Пленку необходимо фиксировать к доскам и стропильным ногам с помощью скоб.

На сделанный гидроизоляционный слой полагается укладывать пласты утеплителя. Затем на крышу можно стелить кровельное покрытие.

Листы материала необходимо класть снизу, создавая ряды и делая нахлесты в несколько сантиметров.

Чтобы шифер или профнастил не сорвало с крыши, на выступы несущей конструкции следует прибить ветровую доску. После этого на кровле можно закреплять приспособления для отведения дождевой воды.

Видео:

Итак, в создании кровли с одним склоном нет ничего невыполнимого. Соорудив односкатную крышу, любой хозяин заметит, что конструкция имеет немало плюсов.

Правда, если был построен маленький дом, то на свободном пространстве крыши вряд ли удастся обустроить чердак.

Как присоединить односкатную крышу к существующей крыше | Главная Руководства

Автор: SF Gate Contributor Обновлено 12 октября 2021 г.

Односкатная крыша, также называемая односкатной, имеет наклон в одном направлении, стропила упираются в другую конструкцию своим верхним концом и нависают над опорными стойками или снаружи стена на их нижнем конце. Когда односкатная крыша соединяется с существующей крышей, новая крыша может быть простым навесом, который закрывает террасу или крыльцо, или это может быть односкатная крыша существенного дополнения.В любом случае конструкция, на которую опирается односкатная крыша, представляет собой существующую крышу, обычно двускатную с коньком и более крутым уклоном, чем у односкатной крыши.

Крепление возле карниза

Верхний конец простой односкатной крыши, который опирается на карниз существующей крыши, обычно может поддерживаться стропилами старой крыши, сообщает Madison Art Center Design. Вам нужно будет удалить существующую черепицу и обрезать существующие карнизы, чтобы освободить место для односкатной крыши, а затем прибить к существующей крыше доску для бухгалтерской книги размером два на шесть; на этот ригель будут опираться концы стропил сарая.

Другой конец стропил сарая опирается на горизонтальную балку, поддерживаемую стойками. После того, как каркас односкатной крыши будет завершен, завершите навес вместе с любой частью существующей крыши, с которой вы сняли черепицу, с новой черепицей, чтобы смешать навес со старой крышей.

Крепление под коньком

В случае односкатной крыши над пристройкой существующие стропила необходимо будет отрезать, чтобы разместить пристройку, а односкатной крыше потребуется поддержка в месте ее соединения с каркасом существующая крыша.Стропила односкатной крыши, соединяющие двускатную крышу ниже ее конька, упираются в перемычку, которая проходит горизонтально между стропилами двускатной крыши.

Фронтонные стропила по обеим сторонам односкатной крыши сдвоены, а короткие висячие стропила проходят между перемычкой и коньком над ней; навесные стропила прикрепляются к перемычке напротив каленых стропил. Везде, где вертикальные стены под односкатной крышей пересекаются с существующей крышей, необходимо установить надлежащий гидроизоляционный материал для предотвращения утечек.

Крепление к коньку

Односкатная крыша над пристройкой во всю высоту может соединяться с двускатной крышей, если верхний конец стропил навеса опирается на конек двускатной крыши, сообщает Fine Homebuilding. Если конек является структурным, то есть если он спроектирован так, чтобы выдерживать вес крыши сам по себе, он может также выдержать вес односкатной крыши, предотвращая слишком большое внешнее давление крыши на переднюю часть. стена пристройки. Нижние концы стропил сарая опираются на эту переднюю стену, которая, в свою очередь, опирается на балки под крышей.

Использование хомутовых стяжек

Если конек двускатной крыши не является структурным или не может адекватно нести нагрузку от односкатной крыши, вы можете использовать горизонтальные хомутовые стяжки, чтобы привязать нижние концы стропил сарая к фронтону стропила на дальней стороне двускатной крыши. Эти хомуты противостоят силе веса крыши и предотвращают выгибание передней стенки пристройки наружу. Они также выполняют функцию потолочных балок в интерьере пристройки и в пространстве под двускатной крышей.

Консультация профессионала

Силы, воздействующие на любую конструкцию крыши, сложны. Всякий раз, когда вы планируете внести изменения в план крыши вашего дома, вам следует проконсультироваться с инженером-строителем, чтобы убедиться, что любые изменения не повлияют на устойчивость крыши и что размер и расположение всех новых элементов каркаса являются адекватными. В случае добавления односкатной крыши важно знать, что существующая конструкция может безопасно выдержать дополнительный вес новой крыши.

Что такое односкатная крыша?

В некоторых случаях чем проще, тем лучше. Это относится и к односкатным крышам, поэтому узнайте все о них, их преимуществах и способах их строительства.

Итак, звучит так, будто «крыша сарая» — это просто любая крыша, которую вы прилепите кверху сарая. И по одному определению, это именно то, что есть. Но если у вас есть сарай с крышей, у этой крыши есть конкретное название, которое относится к дизайну. Как бы неточно ни звучало словосочетание «односкатная крыша», это особый стиль кровли.Некоторые односкатные крыши могут быть односкатными… но не каждая односкатная крыша является односкатной. И если вы нашли это запутанным, пришло время узнать намного больше о дизайне односкатной крыши.

Односкатная крыша

Односкатная крыша или односкатная крыша также известна как скиллионная крыша, хотя чаще всего ее называют навесом.Он также известен как скатная крыша, односкатная крыша или угловая плоская крыша. Ее еще называют односкатной крышей. С таким количеством различных имен, плавающих вокруг, очень легко запутаться.

Но настоящее название этой конструкции — односкатная крыша. И как только вы научитесь его распознавать, вы никогда не забудете эту маленькую мелочь. Это простая наклонная крыша. Если быть точным, односкатная крыша представляет собой единую крышу с одним наклоном.

Традиционно односкатные крыши использовались для покрытия пристроек к дому, навесов и крыльца.Однако в последние годы более современные проекты домов используют эту конструкцию крыши. Наклонный дизайн односкатной крыши является привлекательным украшением любого дома в современном стиле. Это один дизайн, который все сразу замечают. Он выделяется и выглядит на удивление великолепно, покрывая весь дом.

Хорошая и плохая крыша сарая

Почему вы хотите использовать в своем доме конструкцию крыши, которая больше всего известна тем, что используется на сараях? В домах односкатная крыша становится очень яркой чертой, которая выглядит невероятно современно.Это привлекающий внимание стиль, который выделяется, когда он находится на более крупной структуре. Односкатная крыша придает дому особый вид снаружи и внутри.

Есть еще одно огромное преимущество односкатной крыши: погода. Из-за наклонной стороны конструкции односкатной крыши обладают высокой устойчивостью к повреждениям от дождя и снега. Влага не скапливается на крыше. Мусор, снег и дождь льются прямо с крыши сарая.

Уклон крыши может быть изменен в зависимости от вашего климата.Люди, строящие односкатную крышу в более южном климате, могут выбрать не очень крутой угол, в то время как в горных районах потребуется гораздо более острый угол.

Поскольку вода легко скатывается с крыши, эта конструкция практически не требует обслуживания. Нетрудно очистить односкатную крышу, когда мусор и снег находят способ накапливаться. Почти каждый может использовать лестницу, чтобы добраться до крыши и просто убрать мусор. Также относительно легко отремонтировать односкатную крышу, поскольку это такая доступная конструкция.

А поскольку конструкция очень проста, большинство кровельных подрядчиков и строительных компаний могут установить для вас этот стиль. У вас не будет особых проблем с поиском человека, обладающего опытом, необходимым для создания каркаса и установки односкатной крыши, потому что они используются повсюду для всех видов конструкций. Очень распространено набрасывать односкатную крышу над крыльцом или патио, чтобы закончить новое дополнение, или, конечно же, дополнить сарай или внешнее хранилище этой конструкцией.

Еще одна забавная особенность односкатной крыши заключается в том, что вы можете проявить творческий подход к дизайну.Односкатную крышу можно установить, чтобы подчеркнуть уклон и использовать для покрытия дома справа налево. Это означает, что лицевая сторона дома будет подниматься прямо к скату крыши, а сама крыша закрывает дом сбоку, создавая видимый угол.

Вы также можете построить односкатную крышу, чтобы покрыть дом спереди назад, с нижней точкой ската над входной дверью и под углом к задней части дома. Вы можете разместить односкатную крышу в любом направлении дома, чтобы создать уникальный вид, и это забавная идея.

Если односкатная крыша хорошо построена из хороших материалов, это очень долговечная конструкция.

Но прежде чем вы начнете думать, что это совершенно идеальная крыша, у односкатной крыши есть свои недостатки. В районах с сильным ветром такая крыша не самый практичный выбор. В зависимости от того, с какого направления дует ветер, вся сила ветра обрушится на дом. Если вы живете в районе, подверженном ураганам, не рекомендуется выбирать односкатную крышу для своего дома.

Как построить односкатную крышу

Односкатная крыша имеет очень простую конструкцию, которая дает вам достаточно места для экспериментов с домашним стилем.Вам не нужно использовать резиновые покрытия или кровельные мембраны для этой крыши, поэтому вы можете экспериментировать с различными вариантами отделки. Черепицу и черепицу можно использовать для завершения односкатной крыши, но они не являются необходимостью.

Этот дизайн крыши также является отличным кандидатом для солнечных батарей, искусственного сланца, металла или зеленой крыши, которая буквально кишит травой и растениями. Все, что вам нужно, это кровельная мембрана, чтобы полностью покрыть крышу, прежде чем вы добавите почву и семена.

Поскольку конструкция очень проста, можно построить собственную односкатную крышу, если вы действительно хотите попробовать.Эта угловая крыша требует деревянного каркаса, навык, который можно выполнить, если у вас есть правильные инструменты и руководство. Вы можете найти учебные пособия в Интернете, чтобы узнать, как построить односкатную крышу, хотя большинство руководств предназначены для небольших зданий, а не для целых домов. Основной принцип тот же. Вы должны определить точную сторону вашей односкатной крыши, выяснить угол наклона и установить каркас, чтобы это произошло.

Однако гораздо безопаснее нанять профессиональную кровельную компанию для строительства односкатной крыши.Поскольку это такой упрощенный дизайн, односкатные крыши являются очень доступным вариантом по сравнению с другими стилями кровли. Односкатную крышу можно установить относительно быстро. В большинстве случаев весь этот проект может быть выполнен профессиональной кровельной компанией за один день.

Выбор односкатной крыши

Подходит ли вашему дому односкатная крыша? Если вы хотите что-то яркое, но простое, не требующее особого ухода и доступное по цене, односкатная крыша — отличный вариант. Вы можете адаптировать крышу, добавив зеленые элементы, что сделает любой дом более современным.Есть много причин выбрать односкатную крышу, но на самом деле важна только одна: насколько вы этого хотите.

Домашние подарки Stratosphere…

Примите участие в розыгрыше Мелкая бытовая техника

Лучшие мелкие бытовые приборы включают блендер Vitamix, кастрюлю быстрого приготовления, соковыжималку, кухонный комбайн, настольный миксер и кофеварку Keurig.

Бесплатные раскраски и книги для детей

Бесплатно скачать и распечатать.

Загрузите тысячи пользовательских раскрасок и головоломок для своих детей.

План двускатной крыши 10×12 | HowToSpecialist

Этот пошаговый проект по деревообработке примерно постройка двускатной крыши 10×12 планы . В этой подробной статье я покажу вам, как построить крышу для двускатного сарая размером 10×12. Просто следуйте пошаговым инструкциям для аккуратного и профессионального результата. Мои планы сопровождаются пошаговыми инструкциями, и вы можете легко настроить все размеры в соответствии со своими потребностями. Смотрите мои другие проекты DIY ЗДЕСЬ .

Мы рекомендуем вам инвестировать в лучшие материалы, которые вы можете себе позволить. Поэтому следует покупать атмосферостойкие пиломатериалы, например, сосну или кедр. Всегда делайте точные измерения, прежде чем регулировать размер компонентов до нужного размера. Просверлите направляющие отверстия в компонентах перед тем, как вставлять шурупы, чтобы предотвратить расщепление древесины.

Сделано по этому чертежу

План двускатной крыши 10×12

Здание-сарай 10×12

Материалы

H – 7 пиломатериалов 2×6 – длина 120″, 22 пиломатериала 2×4 – длина 87″ ФЕРМЫ
I — 8 кусков бруса 2×4 — длина 36 3/4″ КОНСТРУКЦИИ
J – 4 шт. T1-11 – длина 32 1/8″x48″, 2 шт. – длина 24″x39″ САЙДИНГ
K — 4 бруса 2×4 длиной 23 5/8″ КОНЦЕВЫЕ ОПОРНЫЕ ОПОРЫ
L – 4 шт. фанеры 3/4″ длиной 13 1/2″x85″, 2 шт. – длиной 48″x96″, 2 шт. – длиной 48″x48″, 2 шт. – длиной 37″x96″, 2 шт. – длина 37″x48″ КРЫША
M – 2 шт. пиломатериала 1×6 – длина 171″, 4 шт. – длина 89″ ОБИВКИ

Инструменты

Время

Устройство двускатной крыши для сарая 10х12

Строительные фермы

Постройте фермы для сарая, используя следующие бесплатные планы.Используйте доски 2×4 для стропил и доски 2×6 для нижних стропил. Положите стропила на ровную поверхность, а затем используйте фанерные косынки 1/2″, чтобы укрепить соединения.

Фермы

Для создания свесов односкатной крыши 120х12 необходимо изготовить 4 фермы по-разному. Как вы можете заметить в планах, в стропилах нужно сделать выемки, чтобы можно было установить опоры.

Монтаж ферм

Прикрепите фермы к верхней части сарая, убедившись, что вы размещаете их через каждые 24 дюйма по центру.Используйте спиртовой уровень, чтобы отвесить стены, а затем закрепите их на месте с помощью винтов и металлических соединителей.

Фронтонные опоры

Прикрепите опоры 2×4 к концам фронтона, чтобы можно было установить боковые панели T1-11. Просверлите карманные отверстия на обоих концах опор и вставьте винты 2 1/2″, чтобы плотно закрепить их на месте.

Монтаж торцевых панелей

Прикрепите панели сайдинга T1-11 к торцам фронтона сарая. Аккуратно выровняйте края и закрепите их 2-дюймовыми гвоздями.Не оставляйте зазоров между компонентами для профессионального результата.

Монтаж свесов

Установите свесы по бокам навеса. Как вы можете легко себе представить, вы можете отрегулировать размер выступов в соответствии с вашими потребностями. Просверлите направляющие отверстия в выступающих стропилах и вставьте шурупы 2 1/2″ в опоры.

Монтаж кровельных листов

Используйте фанеру 3/4″ для крыши сарая 12×16. Отрежьте листы по размерам, указанным на схеме. Прикрепите листы к верхней части сарая и выровняйте края заподлицо.Просверлите направляющие отверстия и вставьте 1 5/8-дюймовые винты, чтобы плотно закрепить их на месте, через каждые 8 дюймов вдоль стропил.

Отделка крыши здания

Соберите обшивку крыши сарая из бруса 1×6. Сделайте 30-градусные надрезы на обоих концах планок для аккуратного результата.

Установка отделки крыши

Установите планки 1×6 на крышу сарая. Внимательно выровняйте края и используйте 2-дюймовые гвозди, чтобы правильно закрепить планки на месте.

Планы навесов 10×12

Если вы хотите построить каркас для этого сарая, обязательно просмотрите ЧАСТЬ 1.Прочтите ЧАСТЬ 3, чтобы узнать, как сделать дверь для этого навеса для хранения на открытом воздухе. Если вам понравился мой проект, не забудьте ПОДЕЛИТЬСЯ им на Facebook и Pinterest.

Умный совет: Не забывайте делиться со мной своими проектами, так как мне нравится видеть, над чем вы, ребята, работаете. Пришлите мне фото СЮДА . Кроме того, взгляните на остальные мои проекты DIY ЗДЕСЬ .

Спасибо, что прочитали наш проект о бесплатных планах двускатной крыши 10 × 12 , и я рекомендую вам ознакомиться с остальными проектами.Не забывайте ставить НРАВИТСЯ и ПОДЕЛИТЬСЯ нашими проектами с друзьями с помощью виджетов социальных сетей. ПОДПИСЫВАЙТЕСЬ, чтобы получать наши последние проекты первыми.

<< Предыдущая | Следующий >>

Формы и стили крыш — archtoolbox.com

Каждая крыша предназначена для определенной цели, при этом эстетическая привлекательность является лишь одним из многих соображений, которые необходимо учитывать. В этой статье мы рассмотрим некоторые из наиболее распространенных стилей и форм крыш, дав вам представление об их отличительных характеристиках.

Имейте в виду, что многие из этих форм крыш можно комбинировать или соединять в одном здании, чтобы создать более сложную крышу, что может привести к более интересной композиции.

Разница между крутой и пологой крышей

Все крыши можно разделить на крутые и пологие. Крыши с пологим уклоном обычно называют плоскими крышами (см. описание ниже), а крыша с уклоном 3:12 или более (что означает, что крыша возвышается на 3 дюйма над 12-дюймовым прогоном) известна как крыша с крутым уклоном.

Плоская крыша

Хотя название говорит об обратном, плоские крыши не совсем плоские. Это гарантирует, что дождевая вода сможет должным образом стекать на уровень земли. Уклон крыши определяет используемые материалы, например, уклон черепичной и шиферной крыши может варьироваться от 12,5 до 22 градусов, в зависимости от производителя. Обычные мембранные материалы для плоских крыш включают системы модифицированного битума, термопласта или синтетического каучука. Однако для фальцевых крыш с уклоном 1,5 градуса можно использовать такие материалы, как цинк или медь.

Плоская крыша

Односкатная крыша или крыша Skillion

Односкатная или односкатная крыша имеет четкую конструкцию с заметным уклоном, состоящим из одной плоской поверхности. Их также иногда называют односкатными крышами, односкатными крышами и односкатными крышами. Крыша наклонена под перпендикулярным углом и не прикреплена к какой-либо другой поверхности крыши, что было популярной техникой крыши, использовавшейся в викторианский период. Недвижимость с мансардной крышей, как правило, бывает круглой или бабочкообразной.Круглые скиллионные крыши имеют плавно изогнутый край, а конструкции бабочки наклоняются к определенной точке.

Односкатная крыша

Двускатная крыша

Это один из самых традиционных стилей крыши, также известный как скатная крыша, которая определяется по треугольной форме «А». Наклонные стороны сходятся на коньке, а на дальнем конце образуют стены с треугольным расширением, известным как фронтон. Размеры сторон диктуются потребностями недвижимости и не обязательно должны быть одинаковыми по размеру.Бывают также случаи, когда в большом жилом доме требуется более двух фронтонов для создания дополнительной глубины и структурной поддержки. Другие варианты двускатных крыш включают вальмовые, изогнутые двускатные и восьмиугольные.

Двускатная крыша

А-образная крыша

Как следует из названия, крыша с А-образным каркасом имеет заостренную форму буквы «А» с симметричными наклонными сторонами. Отличительный дизайн часто можно увидеть в зданиях в традиционном стиле, таких как коттеджи и деревенские хижины, а также в домах с А-образным каркасом.Владельцы недвижимости, живущие в более холодных местах, получают выгоду от естественного дренажа, обеспечиваемого формой крыши, которая позволяет соскальзывать сильному снегу, снижая вероятность его замерзания, что создает дополнительные проблемы.

А-образная крыша

Шатровая крыша

Вальмовая крыша характеризуется четырьмя наклонными гранями, которые соединяются с каждой стороной здания. Прямоугольные конструкции являются наиболее распространенными и обычно имеют четыре грани с одинаковым уклоном, образуя уникальную симметричную крышу. Варианты квадратной формы также являются популярным выбором, и при использовании они будут напоминать пирамидальную отделку, поскольку в конструкции не используются фронтоны или другие вертикальные стороны.Водосточные желоба можно легко прикрепить благодаря положению линии крыши наверху стены, а вальмовые крыши являются надежным выбором для зданий, расположенных в ветреных местах.

Шатровая крыша

Мансардная крыша

Мансардные крыши представляют собой разновидность вальмовых крыш, каждая скатная секция которых разделена надвое. Секция, ближайшая к стенам, круто поднимается, чтобы максимально увеличить пространство под крышей, с небольшим наклоном, продолжающимся к центру. С внешней точки зрения это создает впечатление, что плоская крыша находится на вершине дома, поскольку видна только крутая часть.Это стиль, популярный в традиционных домах во Франции и Германии, поскольку его архитектура была представлена французским дизайнером Франсуа Мансаром в 15 и 16 веках.

Мансардная крыша

Гамбральная крыша

Есть некоторое сходство между крышей Gambrel и Mansard из-за двух скатов, которые присутствуют в конструкции. Тем не менее, разница между стилями заметна: у Gambrel вдвое меньше сторон, чем у Mansard. Вальмовые крыши имеют крутой, почти вертикальный скат, а верхний скат имеет более пологий уклон.Крыша обычно нависает над фасадом здания и имеет вертикальные фронтоны. Их обычно можно увидеть на таких зданиях, как фермерские дома, амбары и бревенчатые хижины, а также на старинных объектах, относящихся к эпохе грузинской и голландской колоний.

Гэмбрел Крыша

Крыша солончака

Фронтоны расположены на каждом конце крыши солончака, но они имеют асимметричную форму, в которой одна сторона длиннее другой. Их обычно можно найти на старых владениях в колониальном стиле, в которых когда-то жили первые поселенцы в Новой Англии, а также в регионах Среднего Запада.В течение этого периода владельцы недвижимости с растущими семьями, нуждающимися в дополнительном пространстве, превратили существующие двускатные крыши в солонку, чтобы создать необходимое им помещение, оставаясь при этом экономными в использовании материалов. Также бывает, что некоторые дома с крышами из соляных ящиков были построены с уже установленной односкатной крышей.

Крыша солончака

Крыша капота

Капотная крыша имеет двойной скат со всех четырех сторон. По этой причине многие люди видят в ней модифицированную двускатную или вальмовую крышу.Его также называют крышей с карнизом из-за пологого наклона, нависающего над краем собственности, который удваивается как покрытие крыльца или патио. Верхняя часть спроектирована так, чтобы иметь более заметный угол и более крутой шаг. Капот тесно связан с французской народной архитектурой, встречающейся в южных регионах, таких как Миссисипи и Луизиана, но также по-прежнему популярен для коттеджей и ранчо.

Крыша капота

Крыша монитора

Мониторная крыша создает «вторую» крышу на приподнятой части здания и проходит параллельно основной крыше.Мониторный элемент дизайна относится к самой высокой части конструкции, которая создает эффект «атриума». Жалюзи или окна фонаря и вентиляционные отверстия, обеспечивающие дополнительный свет и вентиляцию, обычно располагаются на крыше монитора по длине приподнятого центрального прохода. Этот стиль обычно ассоциируется с фермерскими домами и промышленными зданиями, хотя он также может быть расположен в сельской местности, где иногда используется для жилых домов.

Крыша монитора

V-образная крыша или крыша-бабочка

Легко понять, почему этот тип крыши известен как крыша в форме бабочки или V-образная крыша, дизайн которой четко определяет ее название.Вместо наклонов, направленных вверх, они перевернуты, чтобы создать букву «V» в середине секции крыши. Крыши-бабочки, которые обычно считаются современным стилем, хорошо сочетаются с экологически чистыми зданиями, а отсутствие водосточных систем упрощает установку и скрытие солнечных панелей. Французский архитектор Ле Корбюзье представил этот стиль в 1930-х годах в Чили, прежде чем он прибыл в Соединенные Штаты в середине 1940-х годов. В основном они встречаются в старых кварталах, построенных во времена атомной эры.

Бабочка или V-образная крыша

Арочная крыша

Широкая изогнутая форма арочной крыши придает этой конструкции уникальный профиль.Они могут быть самонесущими или несущими, в зависимости от ширины и армирования, используемого при строительстве здания. Крыши с бочкообразным сводом и сводчатые крыши являются двумя наиболее распространенными типами арочных конструкций, которые некоторые также называют радужной или готической арочной крышей. Вы увидите арочные крыши на амбарах, конюшнях, складах и исторических зданиях, в то время как минималистская привлекательность также хорошо сочетается с современными, экологически чистыми объектами, стремящимися максимизировать распределение естественного дневного света.

Арочная крыша

Купольная крыша

Полукруглая форма куполообразной крыши сохраняет одинаковую структуру по всему периметру, а ее вершина иногда имеет круглое отверстие. Этот тип крыши имеет долгую историю, восходящую к римскому и персидскому периодам, а также является неотъемлемой частью многих местных строительных традиций. На протяжении веков использовался ряд различных стилей купольных крыш, в том числе луковичный купол, составной купол, свод монастыря и бесчисленное множество других.Этот тип крыши не только создает эффектный внешний вид, но и обладает высокой ветроустойчивостью, а при изготовлении из подходящего материала обеспечивает надежное энергосбережение.

Купольная крыша

Руководство по строительству собственного садового сарая

Наличие хорошего сарая в вашем саду может оказаться отличным хранилищем инструментов, домом для хобби, переливным хранилищем вашего дома или просто красивым и необычным местом для сидеть и наслаждаться своим садом. Однако покупка навеса и его установка обходится очень дорого.

Хорошая альтернатива этому — построить собственный сарай с нуля. Многие люди делают это, и это дает преимущества уникального сарая, построенного и спроектированного вами.

Некоторые люди могут возразить, что стоимость материалов означает, что строительство собственного сарая будет стоить дороже. Тем не менее, построить собственный сарай будет дешевле, чем купить готовый. Однако вам нужно будет рассмотреть инструменты и время, необходимое для сборки. Но если у вас уже есть инструменты дома, вы уже сокращаете расходы на прекрасный сарай в своем саду.

Прежде чем вы решитесь построить собственный сарай, важно рассмотреть факторы, влияющие на то, строите ли вы собственный сарай или покупаете готовый. DIY — это весело и очень полезно, однако вам нужно быть открытым с самим собой и сделать вывод, есть ли у вас навыки для выполнения предстоящей задачи. Строительство собственного сарая требует много тяжелой работы, и если вы не готовы к этому или если у вас есть определенные заболевания, такие как боли в спине, строительство собственного сарая может быть не для вас.

Точно так же строительство собственного сарая требует множества гарантий, таких как сроки поставки ваших материалов и качество древесины, из которой вы строите свой сарай. Единственная гарантия, что вы не получите этого, — это гарантия, которая является основной причиной, по которой вы должны быть уверены в своих навыках, прежде чем начинать это предприятие по строительству сарая.

Если сарай, который вы покупаете, некачественный, разваливается или повреждается, вы можете воспользоваться гарантией и быстро все исправить.Однако если вы построили сарай и что-то с ним пошло не так, то все на вас. Понимание того, что вы несете полную ответственность за этот сарай с того момента, как вы решите его построить, является обязательством, к которому вы должны быть уверены, что готовы. Но, если вы готовы к этому, то вы можете построить свой собственный сарай, и вы можете сделать его даже лучше, чем готовые.

Подготовка

Прежде чем что-либо строить, необходимо подготовиться. Понимание того, что вы строите, материалы, которые вы будете использовать, шаги, которые необходимо предпринять, и любая другая информация помогут обеспечить бесперебойную работу.

Перед тем, как что-либо делать, даже перед тем, как вы изучите материалы и инструменты, которые вам понадобятся, нужно иметь представление о том, что вы строите. Это означает поиск любых ограничений на строительство, в некоторых местах могут быть ограничения по размеру, что повлияет на общую сборку, в некоторых местах может потребоваться получить разрешение на строительство, поэтому вам необходимо изучить все юридические требования.

Вы также должны иметь смутное представление о том, насколько большим вы хотите его сделать, какую древесину вы хотите использовать и где вы собираетесь его построить.

Проверьте, требуется ли вам разрешение на строительство

В большинстве случаев разрешение на строительство сараев не требуется, но это зависит от того, где вы живете, и от типа сарая, который вы хотите построить. Существуют некоторые правила и положения, касающиеся строительства навесов, гаражей и теплиц на вашей территории.

Запрещается строить сарай перед стенами перед вашей собственностью.
Он не должен занимать площадь более 15 квадратных метров.
Отделка должна соответствовать отделке вашего дома.
Высота не должна превышать 3 метра, если у вас нет двухскатных крыш, в этом случае она может быть 4 метра.
Высота навеса не должна превышать 2,5 метра, если он находится в пределах 2 метров от границы вашей собственности.
Ваш сарай не должен занимать более 50% земли вокруг вашего дома.
Навес не должен оказывать отрицательного влияния на места исключительной природной красоты, заповедные зоны или охраняемые земли
Никаких веранд, балконов или приподнятых площадок.

Эти правила представляют собой общее представление о том, что потребуется для некоторых разрешений на строительство, уточните в местных строительных органах и подайте заявку на получение разрешения на строительство.Да хоть это и твоя земля.

Инструменты и строительные материалы

Чтобы начать строительство сарая, вам нужно собрать несколько вещей. Инструменты и строительные материалы необходимы для любого строительного проекта своими руками. Даже если вы не используете все материалы, хорошо иметь их на всякий случай. И если вы их не используете, вы можете потом хранить их в своем новом сарае!

Что вам нужно?

Строительный песок и хардкор.
Бетон.
Молоток, гвозди, шурупы, болты и отвертка.
Колышки, веревка и лента.
Кровельный войлок.
Комплект навеса.
Планы сарая.
Брус для каркаса основания.
Брус для пола сарая.
Рабочие перчатки.

Где вы ставите сарай?

Также нужно подумать, где будет располагаться сарай. Подумайте об этом крепко, потому что однажды построенный сарай остается там на всю жизнь.

Учитывайте такие вещи, как назначение и функции сарая, доступность, внешний вид, освещение и местные постановления. Вы хотите подумать, где в вашем саду будет самое удобное место, если вы будете хранить садовые принадлежности, вам нужно, чтобы они находились в легкодоступном месте для этой цели. Также важен легкий доступ вдали от мешающих деревьев или кустов. Вы также захотите, чтобы он был где-то там, где он естественно выглядит как часть собственности, но не мешает.

Точно так же, если ваш сарай будет теплицей или летней беседкой, вам нужно, чтобы солнце было прямо на ваш сарай, однако, если вы это сделаете, вы также должны учитывать, насколько жарко будет в сарае. Наконец, подумайте, где местные постановления позволят вам разместить сарай.

Попросите помочь члена семьи или друга

Это будет сложная и трудная работа, поэтому не бойтесь просить помощи у членов семьи или друзей. Наличие дополнительной пары рук облегчит работу, особенно когда вы приступите к более интенсивному строительству.

Когда вы начнете планировать строительство своего сарая, спросите членов семьи и друзей и узнайте, не возражает ли кто-нибудь из них предоставить вам пару дополнительных рук, чтобы сделать работу проще и быстрее.

Советы по безопасности и оборудование для обеспечения безопасности

Строительство сарая — это здорово, но, как и в любом строительном проекте, есть много вещей, которые могут пойти не так, и вы всегда можете получить травму, поэтому, прежде чем бежать, чтобы запустить свой сарай строительный проект, подумайте о своей безопасности и приобретите дополнительное защитное оборудование, чтобы предотвратить любые удары, осколки, падения или что похуже.

Носите средства индивидуальной защиты

Даже если ваш проект по строительству сарая довольно небольшой, вам необходимо носить средства индивидуальной защиты и снаряжение. Это убережет вас от травм, которые могут случиться во время строительства сарая. Защитные очки для ваших глаз, чтобы предотвратить попадание в глаза каких-либо повреждающих материалов, головной убор, чтобы защитить вас от любых падающих предметов или вас от падения, защитную одежду для защиты рук и ног и кожаные перчатки для защиты рук и пальцев.Все это необходимо при строительстве сарая.

Обращение с материалами

Наиболее осторожное обращение является здравым смыслом, носить кожаные перчатки, чтобы не порезаться на руках, защитную одежду, чтобы не поцарапать руки и ноги, а также просить о помощи при подъеме вздымающихся предметов, чтобы предотвратить любые потенциальные повреждение спины.

Держите рабочую зону в чистоте

Содержите рабочую зону в чистоте и чистоте, это поможет снизить вероятность падений, падения вещей или болезненных происшествий.Организуйте пленку, древесину и материалы по порядку и держите их в чистоте. Это не только безопаснее, но и проще.

Осторожно с ручными инструментами

Хотя электроинструменты более опасны, ручные инструменты также могут нанести вам вред. Будьте осторожны, когда вы работаете с ними, так как вы не хотите потерять палец только потому, что вы недостаточно осторожно обращались со своими ручными пилами. Даже простое забивание гвоздя может иметь болезненные последствия, если не соблюдать осторожность.

Безопасность электроинструмента

Следуйте инструкциям по технике безопасности для любого электроинструмента и надевайте все защитное снаряжение при работе.Не возитесь с электроинструментами, некоторые из них могут легко нанести серьезный ущерб вам и другим. Прежде чем использовать электроинструмент для обработки любого листового материала или пиломатериалов, убедитесь, что ваши материалы прочные и прочные. Будьте осторожны со стружкой, кусками дерева или металла, которые могут летать (поэтому мы носим защитное снаряжение). Сосредоточьтесь, вы можете навредить своей работе и себе, если не уделите должного внимания.

Построить пол сарая

Теперь, когда вы подготовились, пора приступать к измерению и очистке пространства, которое вы собираетесь использовать для своего сарая.Отметьте сторону на земле, используя измерительную ленту, и вы можете вбить несколько колышков в землю и привязать веревку вокруг нее к краю, чтобы закрыть рабочее пространство. Это также поможет вам, когда вы начнете строить сарай, так как вы можете убедиться, что рамы идеально расположены. Вам также нужно очистить пространство и убедиться, что поверхность выровнена, вы можете использовать песок, чтобы выровнять ее, пока вы не будете довольны тем, насколько плоской является область.

Для постройки сарая в качестве основной опоры используйте тротуарную плитку, также можно использовать бетонные блоки.Поместите плиты или блоки, выкопав квадратную яму в земле, и заполните их твердым сердечником, песком, а затем цементом. Убедитесь, что отверстия достаточно велики, чтобы вместить плиты, затем поместите плиты сверху.

Когда бетон затвердеет, вы можете перейти к добавлению слоев поверх плит или блоков. Mudsill отлично подходит для этого. Отрежьте и измерьте доски и медленно начните с каркаса основания вашего сарая.

Определите правильное расстояние между балками и уложите их по мере необходимости.Мудрой идеей будет также вложить меньшие шпильки между каждыми балками, чтобы вы могли соединить их, тем самым укрепив основание вашего сарая.

Каждая балка закреплена на месте, используя гвозди и подвесы, теперь вы можете добавить пол поверх них. Тщательно сконструируйте часть пола и прибейте все это на место, прежде чем переходить к следующему шагу. Вы также можете рассмотреть возможность добавления 2-3 небольших деревянных распорок с каждой стороны, это поможет защитить основание сарая.

То, как вы спроектируете и смоделируете основание сарая, зависит от вас, вы можете сделать его настолько уникальным и индивидуальным, насколько захотите, но процесс для основания одинаков, даже если вы сделаете квадратный сарай, восьмиугольный сарай и т. д. вы хотите.Закладка этого фундамента обеспечит его безопасность, и это то, что вы хотите предотвратить любые проблемы в будущем. Точно так же вам на самом деле не нужен деревянный пол сарая, тип пола зависит от вас, в зависимости от того, для чего вы будете использовать сарай.

Постройте стены сарая

После того, как пол вашего сарая установлен и прочно установлен, следующее, что вам нужно сделать, это стены сарая. Если у вас есть план сарая, который показывает, как построить сарай с нуля, следуйте этому плану.Фреймы обычно строятся в определенном порядке; сначала заднюю стенку, затем переднюю стенку, а затем боковые стенки. Идеально наращивать каркас от пола и вверх именно в таком порядке.

Если вы приобрели комплект сарая, то у вас, вероятно, будут готовые стены, которые должны состоять из четырех секций стен, и эти секции должны легко соединяться друг с другом. Если вы строите свой сарай именно так, то сначала поставьте одну из длинных секций и одну из более коротких секций рядом друг с другом на полу сарая и скрепите их вместе болтами и винтами.Затем добавьте две другие стороны. Когда все четыре стороны сарая подняты, убедитесь, что они выглядят прямыми и выровнены, прежде чем прикреплять их к полу вашего сарая. Это более легкий вариант. Тем не менее, некоторые люди могут решить сделать стены сарая полностью с нуля.

Основы того, как вы можете сделать стены сарая с нуля, это просто начать с изготовления каркаса стены, который поддерживает облицовку стены. Равномерно разместите шпильки этой опоры внутри каркаса. Затем, чтобы убедиться, что вы получаете достаточно света в свой сарай, вы также можете рассмотреть возможность установки некоторых акриловых окон.Вы можете повторить эту процедуру для каждой стены, за исключением передней, которая потребует особого внимания, так как вам нужно будет вставить дверь.

Начните строить каркас для всех ваших стен, принимая во внимание тот факт, что все стены отличаются друг от друга, особенно передняя часть из-за двери, каждую стену нужно решать по-разному. Начните с задней части, так как это, вероятно, самая простая конструкция, затем сделайте переднюю часть и, наконец, боковые стороны.

Для каждого из них сделайте верхнюю и нижнюю балки такой же длины, как пол, на котором они будут стоять. Чтобы упростить задачу, постарайтесь сделать расстояние между вертикальными стойками примерно таким же, как расстояние между лагами пола. Если вы хотите избежать проблем с дождем, постарайтесь сделать заднюю стенку ниже, чтобы дождь скатывался от двери.

Далее займитесь передней стенкой, она должна быть такой же, как и задняя, но возможно выше и с дверной рамой, чтобы потом можно было приделать дверь.Если у вас уже есть дверь, используйте размеры, чтобы сделать ее такой, чтобы рама подходила.

Для сборки боковин нижняя пластина каждой стороны должна находиться на одинаковом расстоянии между передней и задней стенками. Верхняя пластина должна быть слегка наклонена, чтобы дождь стекал в сторону от двери (если вы этого хотите). Рассчитайте высоту каждой стойки на основе эффекта наклона между передней и задней стенками. Затем прикрепите боковые стенки, переднюю и заднюю стенки, прибив их гвоздями к нижележащей опоре снизу и вверх.

Вы можете покрыть стены до или после постройки крыши, это зависит от того, какой вид вы хотите получить. Если вы обшиваете стены раньше, используйте любой сайдинг, какой пожелаете, измерьте и подберите его размер так, чтобы он хорошо подходил к стенам. Вы можете использовать любые пиломатериалы или даже металлы, если хотите сделать это.

Построить крышу сарая

Теперь пришло время построить крышу сарая. Если вы следуете плану сарая, то обрамление крыши является одной из наиболее важных работ в этой постройке.Вам нужна прочная и крепкая крыша, чтобы выдержать суровую погоду, поэтому вы не можете торопиться с этой частью сборки. Работайте медленно и точно через это. Следуйте указаниям с абсолютной точностью.

Если у вас есть комплект навеса, устанавливайте по одной секции за раз, прежде чем скрутить две секции вместе, затем вам нужно добавить войлок, который поможет защитить его от непогоды. Это должно быть сильно натянуто, прежде чем вы прибьете его к своей крыше.

В зависимости от типа крыши, которую вы хотите, вы можете сделать деревянную или металлическую крышу.Если вам нужна металлическая крыша, проще всего заказать стальные кровельные панели, нарезанные по размеру. Конечно, вы можете сделать это самостоятельно с помощью циркулярной пилы и твердосплавного диска, но заказ панелей нужной длины сэкономит вам массу времени, а также вы получите лучший выбор цвета, заказав их. Имея четкие планы, предварительно закажите стальные панели, так как их доставка обычно занимает несколько недель.

Также стоит добавить свесы на крышу для защиты сайдинга сарая.Они требуют больше работы, и для них потребуются дополнительные материалы, но они обеспечат защиту от дождя и снега, а это означает, что в долгосрочной перспективе вам придется выполнять меньше работ по обслуживанию вашего сарая. Если вам не нужен сарай с раздвижной крышей, свесы — ваш ответ.

Чтобы установить крышу поэтапно, сделайте следующее;

Во-первых, соорудите несколько стропил, если у вас наклонная крыша, они должны немного выступать за стены вашей крыши спереди и сзади для защиты от непогоды.Если вы добавляете выступы, вы можете включить их сейчас. Будьте точны с вашими измерениями, это также будет значительно упрощено, если вы используете тот же интервал, что и для балок пола. Затем прикрепите блокирующие элементы между каждой парой стропил вдоль этих верхних пластин.

Теперь прибейте кровельный материал, будь то металлический лист или деревянный лист, такой как фанера. Если вы используете древесину, вы можете добавить защитный слой, такой как войлок или толь, начните это от задней части к передней и убедитесь, что каждый слой перекрывает последний, чтобы предотвратить просачивание дождевой воды через трещины.Если вы хотите, вы можете даже использовать черепицу или любой другой материал, если он водонепроницаем.

Последние штрихи

После того, как ваши стены возведены, кровля установлена, и ваш сарай начинает выглядеть как завершенная работа, с установленными окнами и дверью, вы можете добавить некоторые дополнительные элементы, возможно, любую отделку. как подоконники. Водосточные желоба также являются хорошей идеей, особенно если у вас нет других мер для сбора и рассеивания дождевой воды. Это позволит избежать повреждения стен сарая водой. Вы также можете рассмотреть возможность покраски сарая, чтобы еще больше защитить его от непогоды.Покраска также придаст ему неповторимую привлекательность и индивидуальность. Вы можете покрасить его, чтобы он соответствовал вашему дому, или просто сделать с ним что-то уникальное, что резонирует с вами.

Когда дело доходит до покраски вашего сарая, вы можете окрасить его для получения естественной отделки или выбрать латексную краску для наружных работ, которая придаст ему более красочный вид. Помните, что когда вы красите древесину, вы должны красить в направлении волокон древесины, чтобы получить наилучшие результаты.

Добавление водосточных желобов поможет защитить ваш сарай от стекающей воды, вы можете добавить водосточные желоба и водосточные трубы на крышу сарая, это предотвратит гниение дерева в вашем сарае, и вы также сможете повторно использовать дождевую воду.Это не обязательно, но рекомендуется.

Если вы хотите покрасить отделку вашего сарая, избегайте использования настоящего дерева, некоторые другие материалы лучше удерживают краску и не гниют. Таким образом, для окрашенной отделки мы рекомендуем альтернативные варианты, такие как ПВХ, который хорошо работает как с окрашенной, так и неокрашенной отделкой, ему можно придать форму с помощью фрезера, как дереву. Вы также можете использовать фиброцемент, который дешевле, но требует дополнительных мер предосторожности, когда речь идет о защите от влаги. Наконец, вы можете использовать отделку из инженерного древесного волокна.

Если вы красите весь сарай, вы должны учитывать как цвет, так и тип краски. Вы не можете просто использовать старую краску на сарае, остатки после ремонта кухни тоже не подойдут, и для этой работы вам нужна подходящая краска для наружных работ. Краска должна быть устойчивой к плесени, устойчивой к выцветанию, долговечной и легко покрывать материал.

Вам также понадобится смесь краски и грунтовки, если это возможно. Не вся древесина предварительно грунтуется, поэтому смесь краски и грунтовки гарантирует, что краска хорошо ляжет на древесину.Для сайдинга идеальна грунтовочная смесь. И если у вас есть деревянная отделка, одной из лучших красок для использования является морилка для наружных работ, представляющая собой гибридную смесь масляного латекса, они обычно предназначены для палуб, заборов и навесов, так что это идеальный вариант.

При выборе цвета убедитесь, что он гармонирует с вашим двором и окружающей средой. Многие люди захотят, чтобы их сарай соответствовал их дому, а иногда и их ограждению или другим предметам в их саду. Зеленые, коричневые, серые, голубые, розовые, белые и красные цвета — все это популярный выбор для цвета линьки.Нет правильного или неправильного выбора цвета, просто убедитесь, что вы довольны выбранным цветом.

Подумайте о добавлении изоляции

Вы можете захотеть утеплить свой сарай, если вы используете его только для хранения, это не так важно, но если вы хотите использовать его не только для хранения, изоляция может быть чрезвычайно полезной во время зимние месяцы. Вы можете использовать рулон из стекловолокна, целлюлозу, полистирол или пенопласт, воздухопроницаемые мембраны и многое другое. Если вы хотите быть изобретательным, вы можете накопить всю пузырчатую пленку, которую вы получаете с посылками и почтовыми расходами, и использовать это.Это наименее дорогой вариант, однако это также означает, что это, вероятно, наименее эффективное решение. Однако, если вы соедините его с чем-то вроде плиты OSB, у вас будет хорошая изоляция.

Если у вас есть больший бюджет, вы также можете использовать изоляцию из гипсокартона, она в основном используется как недорогой способ повысить тепловые характеристики стен вашего сарая, не уменьшая слишком много доступного внутреннего пространства. построить свой сарай, и его можно легко установить с помощью шурупов, гвоздей или просто клея.

Это не так дешево, как пузырчатая пленка, но все же это недорогой вариант, к тому же практичный. Он предлагает современный вид, поэтому, если это то, что вы ищете, то он будет хорошо работать в качестве изоляции. Однако, если вы используете свой сарай в качестве летнего домика, вы можете вместо этого использовать что-то другое.

Твердая древесина также хорошо подходит для изоляции, она немного более прочная, поэтому обычно служит дольше, чем гипсокартон, однако гипсокартон обычно более водостойкий, поэтому все зависит от того, какие функции вы ищете.Это тоже недорого.

Резюме

Если у вас есть навыки самостоятельной сборки собственного сарая, то нет причин не делать этого, однако, если вы это сделаете, подумайте о времени и навыках, которые потребуются для его изготовления. Помните о мерах безопасности и будьте осторожны при использовании ручных инструментов и электроинструментов, попросите помощи у друзей и семьи, потому что строительство сарая вряд ли является работой одного человека.

Разрешение на планировку — это первый большой шаг к строительству сарая, после чего вам просто нужно определиться с проектом и получить материалы.Строительство сарая может быть забавным, если вы соблюдаете технику безопасности и планируете, как и что вы собираетесь делать, чтобы построить свой сарай.

Самое важное, что нужно учитывать при строительстве сарая, — это конечный результат, то, как он будет выглядеть и функционировать, а также дополнительные функции, такие как краска, отделка, кровельные материалы и водозащита, такая как кровельный материал, водосточные желоба и гидроизоляция. стойкие краски и изоляция.

Помните, что если вы не чувствуете, что у вас есть время и навыки, необходимые для постройки собственного сарая с нуля, вы можете получить комплект для сарая, который предоставит вам все необходимое, если у вас нет навыков для его постройки. царапать.А если вы просто не можете этого сделать, да и времени нет, всегда можно просто купить готовый сарай, в этом нет ничего постыдного.

Испытание каркаса крыши | JLC Онлайн

Самый крупный элемент дома (показанный при кадрировании) — длинное главное помещение в форме параллелограмма с двухэтажным сводчатым пространством.

Дом-параллелограмм Серия

Прошлой осенью JLC отправился на строительную площадку на острове Пикс, где ведущий плотник Марк Поллард и команда Thompson Johnson Woodworks строили фундамент для одной из самых сложных работ компании на сегодняшний день: спроектированного архитектором индивидуального дома с достаточно странных углов, чтобы озадачить Пифагора (см. «Настройка фонда ICF», ноябрь 16).

Каким бы уникальным он ни был, этот фундамент не был самой сложной проблемой, которую этот заказный проект поставил перед командой Томпсона Джонсона. Каркас стен, состоящий из деревянных двутавровых балок для суперизоляции, а также двухэтажного углового окна, доставил немало головоломок. А потом пришла крыша (тема этого рассказа).

Чтобы максимально использовать пологую поляну, граничащую с лесом, портлендские архитекторы Каплан и Томпсон разработали очень оригинальную форму. Самый большой элемент в доме (показан при кадрировании) — длинная главная комната в форме параллелограмма с двухэтажным сводчатым пространством в конце спуска.Эта длинная комната имеет односкатную крышу с одной большой складкой: в одном углу крыши возвышается верхняя часть высокой двухэтажной угловой оконной стены, которую, за неимением лучшего выражения, строительная бригада называя «спальню». Но это не обычная собачья будка. На самом деле это скорее квадратная шахта, которая проходит через основную крышу сарая, и увенчана собственной крышей сарая, которая наклоняется по двум осям, образуя неглубокую долину с основной крышей.

Он увенчан собственной односкатной крышей, которая наклоняется по двум осям, образуя неглубокая долина с основной крышей.

Визуализация формы. Специально разработанные окна, предназначенные для этой части дома, не имеют квадратной формы сверху, а имеют один угол выше другого. А на стыке стены с потолком, говорит Поллард, планы предусматривают отсутствие оконной рамы: «Гипсокартон на потолке просто врезается прямо в верхнюю часть этого окна, без каких-либо переходов». Поэтому Поллард взял схему сборки крыши из рабочих чертежей верхних угловых окон. «Я только что нарисовал рисунок в натуральную величину на черновом полу, — говорит он.Затем он создал форму скелета с помощью 2×4, чтобы направить размещение массивных коллекторов LVL для поддержки каркаса крыши. Этот скелетный контур также определял плоскость потолка сводчатой комнаты.

Окна индивидуального дизайна, предназначенные для этой части дома, не квадрат вверху, но вместо этого один угол выше другого и нет оконного наличника.

Балки и потолок заподлицо

Этот индивидуальный дом нацелен на энергоэффективность пассивного дома, и по состоянию здоровья клиентам также необходимо поддерживать относительную влажность в помещении на уровне 50% круглый год.Для воздухонепроницаемости и точного пароизоляции дизайнеры решили обшить нижнюю часть потолка обшивкой Huber Zip System (мембранной стороной вниз) и проклеить швы лентой Zip. Итак, как только каркас комнаты 2×4 был установлен, Поллард приступил к установке панелей Zip System по периметру формы (см. фотографии выше). Панели определяли плоскость потолка еще до того, как были установлены балки по периметру и двутавровые балки с низким уклоном.

Бригада установила куски обшивки Zip System в форме пирога на каркас каркаса оконно-стеновой конструкции.

Если формы пирога панелей и зигзагообразный узор, который они образуют, выглядят необычно, это потому, что бригада разложила и вырезала формы панелей в ожидании каркаса крыши, который последует. Говорит Поллард: «Эти панели Zip были вырезаны таким образом, чтобы они располагались под прямым углом к стропилам, чтобы в конце концов, когда мы все закончили обрамление крыши, мы могли вернуться назад, и нам не пришлось бы вырезать странные многоугольники. чтобы заполнить оставшуюся часть молнии на потолке. Края обрезаются так, чтобы они выпадали по средней линии стропил при установке стропил.

Затем бригада должна была установить конструкционные балки по периметру комнаты, образуя своего рода гибрид между оконной перемычкой и конструкционной краевой балкой, но предназначенной для поддержки не балок перекрытия, а двутавровых стропил с малым уклоном. Также необходимо было установить конструкционное ендовное стропило на пересечении между односкатной крышей основного здания и наклонной крышей окна-стены. Поллард объясняет, что для этого стропила в долине портлендские инженеры Casco Bay Engineering изначально указали один LVL глубиной 16 дюймов.На верхнем конце долины первоначальный план состоял в том, чтобы связать стропило долины в сдвоенное 16-дюймовое обычное стропило LVL.

«Но нас беспокоили тепловые мосты в долине, — говорит Поллард, — и возможность образования льда зимой, когда на крыше много снега. Поэтому мы попросили инженера уменьшить размеры ендовы, а также обычной стропила, к которой она примыкает на подъеме». Пересмотренным решением стало двойное 12-дюймовое ендовное стропило и двойное 14-дюймовое обычное стропило.16-дюймовые домкратные стропила с двутавровыми балками будут выступать над ендовой балкой на 4 дюйма, оставляя место для дутой целлюлозной изоляции между балкой и обшивкой крыши.

Соединение стропила ендовы с опорными балками на обоих концах и соединение домкратных стропил двутавровой балки с балками перемычки стены и балкой ендовы вызвало аппаратную проблему: ни одно из соединений не было под прямым углом. Однако для двутавровых стропил оказалось готовое решение. «Это продукт Simpson Strong-Tie под названием LSSUh410 — вешалка с наклоном и наклоном», — говорит Поллард.«У него есть нижний башмак, который может поворачиваться вверх и вниз в соответствии с уклоном вашей крыши, и два больших крыла с каждой стороны, где он прибивается к несущей балке, которые вы можете согнуть, чтобы наклонить стропило из стороны в сторону». Чтобы соединить подвесы с балками, бригада использовала пистолетные гвозди с фиксированным размещением — 1 1/2-дюймовые гвозди для крепления к одинарным балкам LVL и 3-дюймовые гвозди, где сдвоенные LVL обеспечивали достаточное количество мяса для более длинных гвоздей.

Стропила долины уменьшены до 12 дюймов в высоту, чтобы обеспечить изоляцию над ними.Концы пришлось сбрить. Это позволило его ориентацию вне квадрата и вне уровня по отношению к общему стропилу, поддерживающему его на верхнем конце, и стене. заголовок, поддерживающий его на спуске.

Однако для ендовных стропил не было сравнимого крепежа, и они тоже должны были соединяться под непрямыми углами с LVL, поддерживающими его концы.Поэтому бригаде пришлось сбрить и скосить концы стропил, чтобы они поместились в обычную подвеску.

Стропила LVL для системы крыши с малым уклоном были установлены под прямым углом к балкам, к которым они были привязаны. Это потребовало использования «наклонных, наклонных» структурных соединителей. Нижний башмак этих вешалок может поворачиваться вверх и вниз, а уши по бокам можно согнуть из стороны в сторону.Там, где стропила двутавровой балки встречаются со сложенной вдвое стропильной балкой LVL, двутавровые балки выступают примерно на 4 дюйма, оставляя пространство для изоляции над элементом ендовы, чтобы снизить риск таяния снега и образования льда зимой.

Строительство вентилируемой крыши

Уникальная соборная крыша с малым уклоном была бы неполной без дополнительной задачи строительной науки, и это здание отвечает одной из них: как мы уже упоминали, механические системы дома предназначены для поддержания внутренней относительной влажности на постоянном уровне 50%, потому что требований к здоровью владельцев.Таким образом, суперизолированные стены и потолки должны выдерживать такие условия круглый год.

Завершив каркас крыши, бригада смонтировала вентилируемую крышу. К стропилам крепилась паропроницаемая, водостойкая кровельная мембрана VaproShield SlopeShield, поверх которой укладывалась обрешетка 2х4. Затем бригада обшила обшивку кровельной обшивкой Zip System, заклеив швы лентой Zip и защитив долину с помощью Grace Ice & Water Shield.

Команда получила одобрение от инженера-механика из Портленда и консультанта по пассивному дому Сони Баррантес за сборку холодной крыши с фанерной обшивкой стропил, шпалами 2×4 для создания воздушного канала и еще одним слоем фанеры для настила крыши. Но, в конце концов, они выбрали более паропроницаемое решение. Они натянули мембрану VaproShield SlopeShield (vaproshield.com) на стропила и прибили гвоздями 2×4 через мембрану, чтобы создать вентиляционное пространство. Затем они установили обшивку крыши Zip System поверх обшивки, герметизировали швы лентой Zip и защитили долину с помощью Grace Ice & Water Shield.

Полости 16-дюймовых стропил с двутавровыми балками позже будут заполнены плотной изоляцией из вспененной целлюлозы.

Как и другие высокоэффективные защитные материалы, представленные на рынке, мембраны VaproShield обладают высокой паропроницаемостью. «Но главной причиной, по которой я предпочел VaproShield, была его интегрированная ленточная система», — говорит Поллард. «Внизу каждого рулона ткани есть лента на спине, а сверху лента на лице. Таким образом, когда вы укладываете дорожки внахлест, вы снимаете целлофан с полосок ленты, и две стороны прочно соединяются друг с другом — в отличие от других систем, где вам нужно наклеивать лицевую ленту на круги.Я имею в виду, что те другие системы работали всегда, и вы знаете, что они будут работать, но мне просто кажется неправильным перематывать ленту в обратном порядке».

Навесы с двускатной крышей по сравнению с односкатной крышей

При проектировании сарая важным фактором, который нельзя упускать из виду, является крыша. Тип крыши, которую вы используете в своем сарае, может не только кардинально изменить внешний вид вашего сарая, но и повлиять на практичность, а также на бюджет!

Достижения в области технологий и строительства означают, что теперь у нас есть множество вариантов, когда речь идет о дизайне сарая и типе крыши, который мы выбираем.Часто нас спрашивают о различиях между традиционной двускатной крышей и чем-то более современным, например, скатной крышей. Каждая крыша имеет свои практические преимущества и привлекательность дизайна.

В этой статье мы более подробно рассмотрим двускатные крыши и скаты, обрисовав в общих чертах преимущества каждой из них. Мы также сообщим вам, что мы рекомендуем для сарая. Читайте дальше для получения дополнительной информации!

Что такое двускатная крыша?

Двускатная крыша — это то, что мы бы назвали традиционным стилем крыши не только для сараев, но и для домов.Двускатная крыша имеет треугольную форму и образуется, когда две наклонные стороны соединяются вместе на вершине конька. Это создает треугольный вид классической двускатной крыши.

Двускатные крыши часто считаются самыми простыми в изготовлении из-за их равных сторон; они также могут быть изготовлены из экономичных материалов, таких как сталь. Сараи с двускатной крышей часто кажутся больше и величественнее, поскольку скатная крыша увеличивает высоту сарая. В случае двускатной односкатной крыши угол наклона или степень наклона можно регулировать от относительно низкого до более высокого, в зависимости от факторов окружающей среды.Многие люди избегают крыш с более низким уклоном, так как они могут не так хорошо выдерживать сильные погодные условия, такие как сильный дождь или снеговая нагрузка (где это применимо). При строительстве нового сарая большинство людей выберет средний уклон для своей двускатной крыши, однако можно использовать более крутой уклон, когда требуется дополнительный поток воздуха через ваш сарай.

Большое преимущество выбора двускатной крыши для сарая, особенно в Австралии, где мы склонны к засухе и очень жаркому лету, заключается в том, что двускатная крыша может помочь сохранить прохладу в вашем сарае.Горячий воздух будет естественным образом подниматься к пику в середине крыши, а это означает, что горячий воздух будет оставаться в верхней части сарая, оставляя вас и ваш инвентарь приятными и прохладными. Это можно дополнительно решить с помощью вентиляционных прорезей для выхода теплого воздуха.

Двускатная крыша имеет треугольную форму, в которой две наклонные стороны соединены вместе.

Что такое скиллионная крыша?

По сравнению с традиционной двускатной крышей, скатная крыша является более современной альтернативой.Крыши Skillion, которые часто называют полускатными или односкатными, становятся все более популярными не только для навесов, но и для домов. Крыша Skillion имеет очень гладкий и уникальный дизайн, который может выделить сарай среди остальных.

В отличие от двухскатной крыши, сходящейся в центре, как у двускатной крыши, у скилловой крыши есть только одна наклонная сторона. Этот тип крыши часто имеет очень высокий скат с одной стороны, причем самый высокий угол прикреплен к самой высокой стене.Это делает сарай довольно привлекательной особенностью, поскольку этот тип крыши добавляет дополнительный объем и острый угол, которых может не хватать навесам традиционной конструкции.

Преимущество скатной крыши для сарая состоит в том, что резкий наклон крыши обеспечивает оптимальное воздействие солнца. Если вы собираетесь установить солнечные панели на своем сарае, это значительно облегчит сбор солнечной энергии, так как ваша крыша уже находится под оптимальным углом — угол наклона не обязательно должен совпадать с другой стороной крыши, что обеспечивает максимальную захват солнца.Еще одним преимуществом скиллионной крыши является способность собирать дождевую воду. Наклон крыши означает, что вода может легко стекать с крыши в нечто вроде резервуара для сбора дождевой воды. Однако важно отметить, что если идет сильный дождь или снег, скилловая крыша берет на себя весь вес, тогда как двускатная крыша распределяет вес поровну между обеими сторонами фронтона.

Еще одно важное соображение, о котором следует помнить, заключается в том, что для того, чтобы скафандр занимал такое же расстояние, как и двускатная крыша, элементы крыши могут быть увеличены.Это может привести к значительному увеличению стоимости строительства сарая.

Скиллионная крыша имеет одну единственную наклонную сторону с высоким уклоном.

Двускатная крыша или односкатная крыша?

Хотите знать, какой тип крыши лучше всего подойдет для вашего сарая? Этот выбор часто сводится к вашим требованиям, тому, для чего вы будете использовать сарай, и вашему бюджету. Крыша Skillion окажется полезной, если вы хотите собирать солнечную энергию или собирать дождевую воду со своей крыши.Наклон крыши Skillion значительно облегчит достижение этого и может в конечном итоге сэкономить ваши деньги на коммунальных расходах в будущем.

Если вы хотите, чтобы ваш сарай выглядел более традиционно, или вам нужно больше защиты от непогоды, тогда логичным выбором будет двускатная крыша. Двускатные крыши могут предложить такой вид, оставаясь при этом очень функциональными. Они будут намного лучше подходить, если ваш сарай будет находиться в месте с очень жаркой погодой, так как в вашем сарае будет намного прохладнее. Также важно отметить, что при строительстве сарая больше 12 метров двускатная крыша также может быть более экономичным выбором.Коммерческие и промышленные здания, в частности, могут выиграть от этой конструкции, что приведет к удешевлению общей конструкции.

Поговорите со специалистами по сараю

Все еще не уверены, какой тип крыши лучше всего подойдет для вашего нового сарая? Пришло время поговорить с экспертами! В ABC Sheds мы производим все типы ферм, а также сельские и промышленные здания.
