Устройство односкатной крыши — конструкция и чертежи (фото, видео)

Односкатные крыши с успехом используют в строительстве сооружений хозяйственного назначения: гаражей, сараев, навесов, террас и беседок. Это практичный и экономичный способ защитить постройку от атмосферных осадков, ветра и холода. Однако, устройство односкатной крыши подходит и для частных домов.

Содержание статьи

С помощью этого строительного решения архитекторы создают смелые дизайн-проекты с несколькими разновысокими скатами. Огромный плюс крыш, состоящих из одного ската заключается в ее доступности для широких масс домовладельцев благодаря низкой цене используемых материалов и простоте монтажа.

Эта статья расскажет о том, как выглядит конструкция стропильной системы односкатной крыши, как выполнить расчет уклона ската и возвести своими руками.

Крыша жилого дома

Односкатная крыша

Состав односкатной крыши

Чаще всего под термином «односкатная» подразумевают крышу, имеющую один скат. Скат, уклон которому задает простая стропильная система, опирается на несущие стены постройки и внутренние перегородки, если они есть.

В качестве кровельного материал используют мягкую черепицу, ондулин, профнастил, металлочерепицу или еврошифер. Различают два типа односкатных крыш:

  1. Вентилируемые. Конструкция вентилируемой кровли подходит для оборудования террас и беседок открытого типа, используемые в летний период. Наклон ската такой крыши варьируется в пределах 3-6 градусов. Устройство односкатной крыши вентилируемого типа не подразумевает утепление, а иногда и обшивку фронтона.
  2. Невентилируемые. Уклон кровли с одним скатов невентилируемого типа составляет 2-25 градусов, в зависимости от вида используемого кровельного материала. Этот вариант применяют для перекрытия помещений, эксплуатируемых всесезонно, жилых домов, отапливаемых гаражей. Невентилируемую кровлю тщательно утепляют, герметизируют для снижения теплопотерь.
Проект крыши из одного ската для жилого дома

Проект крыши из одного ската для жилого дома

Проект крыши из одного ската для жилого дома

Проект крыши из одного ската для жилого дома

Особенность односкатных типов крыш в том, что один пологий скат не обеспечивает самостоятельный сход снежных масс в зимнее время, особенно если в строительстве использовали кровельный материал с шероховатой структурой. Поэтому не исключено, что в особо снежные зимы домовладельцу придется взяться за лопату.

Сильные стороны односкатной крыши

Все чаще дизайнеры и застройщики отказываются от сложных проектов в пользу построек с односкатной крышей. Это легко объяснить ее преимуществами:

  • Низкая стоимость. Благодаря экономии строительных материалов, устройство односкатной крыши в 2-2,5 раза дешевле, чем двухскатной такого де размера.
  • Простота. Конструкция стропильной системы крыш с одним скатов достаточно проста для самостоятельного монтажа. Даже при условии малого опыта в строительстве начинающий умелец в одиночку справится с работой, имея чертеж и необходимый инструмент.
  • Высокая сопротивляемость порывистому ветру. Односкатная крыша – самый безопасный вариант, если место строительство находится в районе с постоянной розой ветров, главное, правильно определить наветренную сторону и сориентировать по ней скат.
  • Сокращение затрат на обогрев. Так как между скатом и потолочным перекрытием в односкатной кровле расстояние меньше, чем у остальных видов, отапливаемые помещения не выхолаживаются, а значит теплопотерь при отоплении дома становится меньше.
  • Доступность проектов. Даже если вы не в состоянии сделать чертеж самостоятельно, в интернете и строительной литературе есть огромное количество готовых, обсчитанных проектов с подробными схемами стропильной системы и узлов.
  • Простота обслуживания. Конструкция односкатной крыши позволяет в любой момент оценить состояние стропильной системы, заменить поврежденные части, укрепить кровельный материал самостоятельно, без привлечения наемных кровельщиков, услуги которых стоят недешево.

Виды стропильной системы

Система стропильных элементов крыши – каркас, который несет на себе и распределяет вес крыши по периметру несущих стен, придавая устойчивость конструкции. В зависимости от размещений опор выделают два типа стропил:

  1. Наслонная. Этот способ организации стропильной системы подразумевает использование внутренних перегородок для того, чтобы получить дополнительную опору. На несущую стену, расположенную посредине помещения, устанавливают стойки, которые поддерживают стропильные ноги в середине. Если задействовать две несущие внутренние перегородки, можно таким образом перекрыть постройки с шириной до 16 м. Виды стропильных систем

    Виды стропильных систем

  2. Висячая. Это более сложная стропильная система, которая опирается только на внешние стены, поэтому для ее стабилизации требуется больше вспомогательных элементов. Наибольшая ширина постройки, которую можно оборудовать висячими стропилами, составляет 7,5 м, причем для этого потребуется довольно сложная конструкция из двух подкосов, бабки и затяжки. Чтобы правильно рассчитать висячую стропильную систему требуются глубоки знания и опыт.

Основа для строительства стропильной системы висячего или наслонного типа – подробный чертеж, отражающий точные размеры и взаимное расположение элементов и способ крепления основных узлов.

Схема крепления стропил к мауэрлату

Схема крепления стропил к мауэрлату

Состав стропильной системы

Схема односкатной крыши для сооружения шириной до 4,5 м наслонного типа включает в себе ограниченное количество элементов. Основой для стропильной системы служит мауэрлат, изготовленный из прочного бруса 150х150 мм.

Его закрепляют на верхнюю обвязку постройки вдоль стен, на которые монтируют скаты. Чтобы сформировать уклон крыши, стены возводят разной высоты. Также крыше требуются стропильные ноги, из изготовляют из досок размером 50х150 мм.

С обои концов доски выполняют запилы для крепления стропил к мауэрлату. Ноги устанавливают на мауэрлатный брус, вставляя его в запилы, фиксируя с помощью металлических уголков.

Конструкция стропильной системы

Конструкция стропильной системы

Конструкция стропильной системы

Конструкция стропильной системы

Чтобы равномерно распределить вес кровельного материала на все стропильные ноги, требуется монтаж обрешетки. Для мягких видов кровли, не способных самостоятельно держать форму, используют сплошной тип обрешетки из влагостойких фанерных листов.

Если же используется профнастил или черепица, достаточно приколотить рейки 25х50 мм поперек стропил с шагом 20-13 см. В усложненную стропильную систему односкатной крыши входят затяжка, подкосы, стойка и бабка.

Все элементы изготавливают из древесины первого сорта, просушенной до оптимальной влажности 15-18%, ошкуренной и обработанной антисептической пропиткой глубокого проникновения.

Важно соблюдать баланс между сложностью стропильной системы и сечением ее элементов — усложняя конструкцию, вы увеличиваете ее вес. Рекомендованный размер стропил вычисляют, исходя из временных и постоянных нагрузок, действующих на крышу или определяют по таблицам готовых значений, учитывающих длину и шаг между ногами, вид древесины.

Расчет угла наклона ската

Односкатная крыша хороша тем, что, если ее правильно сориентировать по розе ветров и выбрать оптимальный уклона, она выдержит сильный шквалистый ветер, который бы разрушил двухскатную. Чтобы выбрать угол наклона скатов, нужно учесть 2 параметра:

  1. Используемый кровельный материал. Если вы до начала проектирования выбрали материал для кровли, то главным критерием в выборе уклона, станут рекомендации производителя по его монтажу. Металлочерепицу устанавливают на скаты под углом 30 градусов, шифер – 20-30 градусов, профнастил – от 8 градусов, рулонные кровли – от 5 градусов. Рекомендованные углы наклона скатов для кровельных материалов

    Рекомендованные углы наклона скатов для кровельных материалов

  2. Климатические условия. Если строительство идет в регионе с большим количеством осадков, то лучше заложить скат 20-25 градусов, по которому самотеком стекает вода, соскальзывают снежные массы. Для ветреных районов, напротив, лучше подходят пологие скаты с крутизной 3-10 градусов, обладающие низкой парусностью. Рекомендованной сечение стропил для односкатной крыши

    Рекомендованной сечение стропил для односкатной крыши

  3. Обратите внимание, что увеличение уклона крыши приводит к удорожанию строительства за счет более сложной стропильной системы и расхода кровельного материла. Зная размеры коробки дома и определив угол наклона скатов, нужно составить схематичный чертеж, по которому легко определить площадь крыши, длину стропил и разницу между высотой стен с помощью геометрических формул.
Расчет площади ската и длины стропильных ног

Расчет площади ската и длины стропильных ног

Строительство монтажной крыши – отличный вариант, если вы хотите быстро и недорого перекрыть надворные постройки или пристроить навес к дому. К тому же это отличный повод отточить строительные навыки, не рискуя испортить кровлю из-за некачественной работы.

Видео-инструкция

krovlyakrishi.ru

как сделать, устройство, инструкция, монтаж. конструкция

Крыши с одним скатом редко водружают над малоэтажными жилыми домами. Правда, их незатейливая форма и простота линий весьма привлекательна для приверженцев стиля хай-тек. Однако пока новомодные явления не слишком прочно внедрились в отечественный ландшафт, односкатные кровельные конструкции возводят над гаражами, компактными дачами, верандами, бытовками.

Желание построить подобный несложный объект самостоятельно нередко посещает мастеровитых хозяев. Для оптимального результата домашним умельцам нужно знать, каким образом сооружается односкатная крыша своими руками, что следует предусмотреть и какие этапы работ предстоит провести.

Техническое определение односкатной крыши полноценно отражает суть устройства. В ее составе есть лишь одна скатная плоскость, сформированная самобытной стропильной системой. Оба края стропильных ног имеют под собой надежную опору, потому безоговорочно относятся к разряду наслонных.

Как сооружается односкатная крыша своими рукамиКак сооружается односкатная крыша своими руками

Элементы системы укладываются отдельно, устанавливаются на разные по высоте стенки, с которыми соединяются через мауэрлат. Последний из указанных составляющих крыши не похож на стандартную деревянную раму. Его роль играют два бруса, уложенных параллельно на каменные стены, аналогично расположенные бревна сруба или противоположные стороны обвязки каркасных построек.

Иногда, чтобы не запутаться в терминологии, вышележащий отрезок мауэрлата называют коньковым брусом. Однако коньковый перелом он не формирует, а работает как опора.

Функция опор для устройства крыши с одним скатом выполняется:

  • Непосредственно кирпичными, пенобетонными и деревянными несущими конструкциями.
  • Рядом опорных столбов, предназначенных или непредназначенных для последующей обшивки.

Конструктивная простота не мешает односкатным сооружениям включать внушительное количество разновидностей и подкатегорий. По аналогии с прочими скатными собратьями они могут быть утепленными и холодными. Односкатные крыши строят с чердаком или без него.

В чистом виде чердачные варианты встречаются нечасто, т.к. противопожарными нормами запрещено устраивать чердак ниже 1,6м. Конструкции с одним скатом в основном пологие: наиболее распространенные величины уклона варьируют от 5º до 15º, в процентном выражении это будет от 5% до 25%.

Как можно построить односкатную крышу своими рукамиКак можно построить односкатную крышу своими руками

Чердак при таких пропорциях может быть устроен только в случае, если между кровельной системой и потолочным перекрытием будет устроена жилая полумансарда или подобное помещение для хозяйственных нужд.

Односкатные крыши сооружаются:

  • Над пристроенными к основному зданию террасами, банями, входными крыльцовыми группами, гаражами и др.
  • Над отдельно стоящими бытовыми и жилыми строениями.

В сфере оснащения крышами пристроек односкатные представляют максимально приемлемое техническое решение, исключающее вероятность накопления снежного мешка. В случае архитектурной необходимости альтернативой им могут послужить вальмовые конструкции. Указанные соперники привлекают интересной формой, но разочаровывают увеличенными затратами и более сложной технологией сооружения.

Благодаря разнице в высоте опорных стенок отвод осадков со ската происходит самопроизвольно. Это значит, что в организации внутреннего стока нет нужды. Чаще всего к низкой стороне односкатной крыши крепится водосточный желоб, превосходно справляющийся с задачами водоотведения в летний и демисезонный период. Зимой на пологих скатах может скапливаться снег. Залежи осадков удаляют по правилам очищения плоских крыш.

Как сделать водосточную систему односкатной крышиКак сделать водосточную систему односкатной крыши

Уклон односкатной крыши может быть обеспечен:

  • Традиционно разными по высоте стенами или рядами опорных столбов.
  • Половинчатыми фермами заводского или собственноручного производства, установленными на стены или ряды столбов равной высоты.
  • Прикрепленными к стене основного здания опорными конструкциями, расположенными выше уровня противоположной стены пристройки.

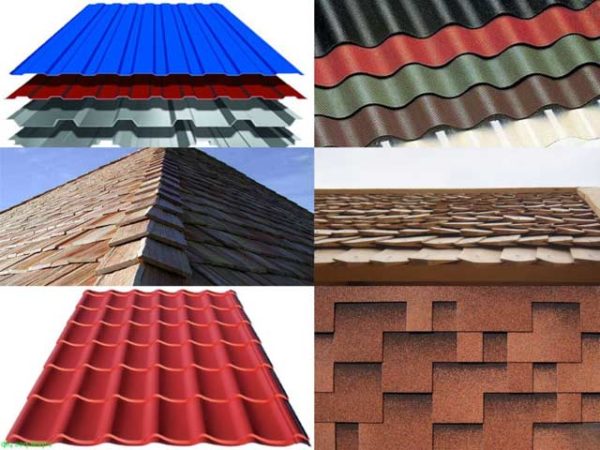

В качестве кровельного покрытия односкатных крыш используются преимущественно рулонные мягкие материалы, профлист, кровельная жесть, металлочерепица. Если требует архитектурный облик усадьбы, применяется пластик, сланцевая плитка, керамическая или цементно-песчаная черепица.

Заметим, что монтаж штучной кровли производится только при значении угла наклона, допущенного производителями материала. Незначительные по крутизне конструкции с одним скатом не покрывают дранкой, соломой, тростником из-за возможности быстрого загнивания.

Каким способом построить односкатную крышу своими рукамиКаким способом построить односкатную крышу своими руками

Для детального ознакомления с принципами сооружения односкатной крыши рассмотрим реальные примеры построения стропильных каркасов из пиломатериалов. Ведь древесина наиболее простой в работе и доступный по стоимости материал.

Учтем, что предварять работу должна проектная разработка с расчетами, ориентированными на индивидуальные условия строительства. Сечение деталей стропильной системы для навесов, по которым никто не будет перемещаться, необходимо определить с учетом веса кровельного пирога и снеговой нагрузки.

Для крыш отдельно стоящих построек расчеты следует производить с учетом всех типов статических и динамических нагрузок, действующих на конструкцию в течение года. Отметим, что стропильные ноги односкатных систем рассчитываются, как горизонтальные балки.

Тонкости и нюансы проектирования

Изучим общие принципы проектирования такой крыши. Стропильные каркасы над частными объектами принято сооружать из древесины, что обусловлено экологическими и экономическими достоинствами материала. Однако будущим строителям нельзя забывать о специфике натуральной органики.

Следует учесть, что древесине свойственно менять линейные размеры от колебаний влажности и перепадов температуры. Ей характерна провисающая деформация солидных по длине элементов, не имеющих дополнительных опор под проблемными сегментами.

Как построить каркасный дом с односкатной крышей Как построить каркасный дом с односкатной крышей

Специфические особенности материала обуславливают усложнение конструкции в зависимости от величины перекрываемого пролета:

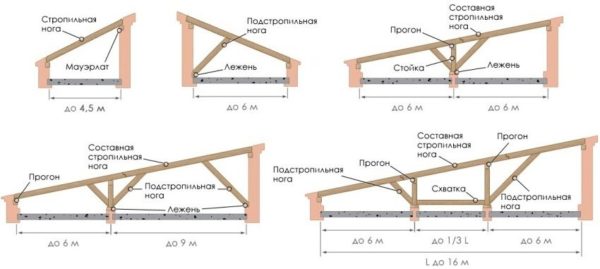

  • При расстоянии между опорами до 4,5м устраивается самый простой стропильный каркас, не требующий установки дополнительных опор.
  • При расстоянии от 4,6 до 6м для придания жесткости системе устанавливаются подстропильные ноги – подкосы. По этому принципу устраиваются навесы, независимо от дины стропилин.
  • При расстоянии между опорными стенками от 6,1 до 9м подкосы монтируются два подкоса, подпирающие стропильную ногу с обоих краев.
  • При расстоянии от 9,1 до 12м в середине пролета устанавливают консольно-прогонную конструкцию, условно разделяющую пролет на две части. Конструкция представляет собой крепкую деревянную раму с прогонной балкой вверху, которая опирается на ряд вертикальных стоек. В стойки конструкции упираются подкосы, поддерживающие обе половины длинной стропилины.
  • При расстоянии свыше 12м пролет делится на несколько секторов прогонными конструкциями. Техническое решение в пределах сегмента соответствует одному из вышеописанных вариантов.

Расстояние между стропильными ногами определяют геометрические данные обустраиваемой коробки. Стены, на которые предстоит опереть каркас крыши, банально разбиваются на равные отрезки. Разбивку производят так, чтобы оба края конструкции были обеспечены стропильными ногами, а между ними с равным шагом были расположены рядовые.

Как рассчитать стропила односкатной крышиКак рассчитать стропила односкатной крыши

Выбор шага не совсем произволен. Есть ограничения по разбивке, зависящие от материала, выбранного для изготовления деталей системы:

  • Стропильные ноги, изготовленные из бревен, брусьев, пластин, устанавливаются с шагом 1,5 – 2,0м.
  • Стропила, выполненные из доски, устанавливаются через 1,0 – 1,75м.

Имеется лимит по размерам сечения, независящий от расчетов. Даже для строений с предположительно минимальной нагрузкой Ø бревна не может быть менее 12см, толщина пластины менее 7см, толщина доски менее 4см.

Самостоятельным строителям нужно учесть, что для изготовления подстропильных ног для крыш, перекрывающих пролеты более 4,6м, необходимо запасаться пиломатериалом помимо бруса или доски на производство стропилин. Подкосы надо будет делать из бревна Ø от 10см, из бруса со стороной от 8см или из спаренной доски размером от 25×150мм.

Брус для мауэрлата не имеет права быть меньше 100×200мм, бревно для тех же целей – тоньше Ø 180-200мм. В строительстве крыш, перекрывающих пролеты более 12м, потребуется установка прогонов и лежней. Размер бруса для их изготовления не может быть меньше 180×180мм, Ø бревна не может быть меньше 200мм. Стойки консольно-прогонной системы для большепролетных крыш выполняются из бруска со стороной от 120мм и более или из бревна Ø от 130мм.

Как построить большепролетную односкатную крышуКак построить большепролетную односкатную крышу

Односкатная крыша каркасной постройки

Будем считать, что проектирование успешно завершено. Ответственному строителю план-чертеж с размерами и расчетами окажет действенную помощь. Теперь разберем один из простейших примеров, в доступной форме поясняющих, как грамотно сделать односкатную крышу. Обустраивать будем небольшую каркасную баньку. Стропилины ее односкатной крыши будут опираться на верхнюю обвязку.

Шаг установки стропильных ног рассчитывать не надо, т.к. он равен расстоянию между стойками каркасных стен. На изготовление стоек пошла доска 50×150мм. Высоту передней стенки примем 2,5м, задняя стенка будет высотой 2,2м.

Строительства каркасного сооружения с односкатной крышейСтроительства каркасного сооружения с односкатной крышей

Процесс сооружения по шагам:

  • Доску раскраиваем на отрезки по 2,65-2,70м. Количество деталей равно количеству стоек в передней стенке.
  • Раскраиваем равное количество стоек для задней стенки длиной по 2,35 – 2,40м.
  • Устанавливаем подготовленные стойки, крепим с помощью металлических уголков. Крайние детали временно фиксируем укосинами.
  • Проверяем горизонтальность и вертикальность стоек строительным уровнем, при необходимости выравниваем положение. Отбиваем на передних стойках горизонт на высоте 2,5м, на задних стойках на высоте 2,2м.
  • По полученным меткам устанавливаем боковую доску.
  • По факту отпиливаем излишки стоек, возвышающиеся над боковой доской.
  • Устанавливаем боковые доски на торцовые стены. Для этого сначала проведем примерку, приложив доску к месту предстоящего крепления и отметив линии спилов. Доски с отпиленными излишками прибиваем к крайним стойкам обеих стен.
  • Стойки боковых стенок раскраиваются по точным размерам, устанавливаются с шагом, аналогичным шагу опор передней и задней стенки. Крайние стойки боковых стенок сшиваются с крайними элементами каркасов передней и задней стен. Дверной проем можно оставить сразу, а можно вместе с оконными проемами сделать после монтажа стропильной системы путем разрезания стоек на необходимой высоте.
  • Устанавливает обвязку сверху на торцы стоек, демонтируем боковую доску.
  • Поверх устроенной обвязки монтируем еще одну. Не забываем перевязать углы, установив над стыком нижних досок цельный край верхней доски.
  • Раскраиваем стропила из доски 50×150мм. Учитываем, что длина их должна включать два карнизных свеса с обеих сторон и еще 10-15см «про запас» на выравнивание.
  • Устанавливаем две стропильные ноги точно вдоль боковых стен. Фиксируем их уголками к верхней обвязке через 0,7 – 1,0м. Между ними укладываем и крепим рядовые стропилины, которые крепим в двух местах к обвязке.
  • Выравниваем края, обрезаем излишки стропилин. Затем по периметру монтируем ветровую доску, используя материал 50×100мм.
  • Сооружаем сплошную обрешетку из влагостойкой фанеры, листы которой укладываем в разбежку с зазорами по периметру каждого элемента в 2-3мм, чтобы обеспечить материалу резерв на температурное расширение.
  • Крепим поверх обрешетки гидроизоляционный ковер.

Крыша пологая, потому о разреженной обрешетке речь не может идти. Перед укладкой покрытия вырезаем отверстие под дымоход. Вокруг него и вдоль свесов крыши прокладываем полосы дополнительной гидроизоляции.

Поверх сплошного настила укладываем выбранную разновидность кровельного покрытия: битумно-полимерную кровлю, профнастил или стальные листы, соединенные фальцами.

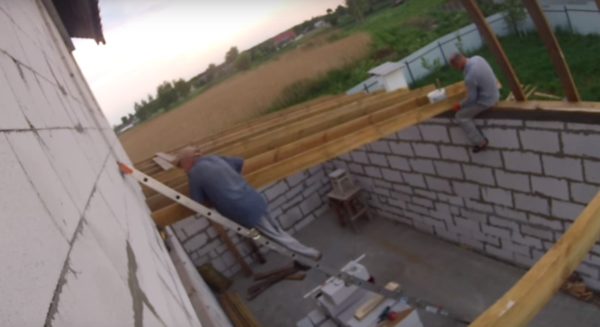

Последовательность работ при строительстве односкатной крышиПоследовательность работ при строительстве односкатной крыши

Крыша каркасного дома с верандой

В технологиях сооружения односкатных крыш по каркасным коробкам со стенками разной высоты практически нет отличий. Этапы строительства проводятся по схожему плану, выполняются типовые работы. Различаются размеры построек, крутизна крыши, величина совокупной нагрузки, учитывающей погодные обстоятельства, специфику эксплуатации и вес кровельного пирога.

Односкатная крыша – наиболее востребованная «участница» всевозможных архитектурных комбинаций. В представленном нами примере два отдельных ската возведены над дачей. Одна из односкатных крыш устроена над жилой частью каркасного дома, вторая – над пристроенной к дому террасой. У жилой части дома общий фундамент и несущая стена, на которую верхами опираются стропила обоих крыш.

Строительства дома с односкатной крышей и крытой террасойСтроительства дома с односкатной крышей и крытой террасой

Алгоритм строительства:

  • Раскраиваем стропилины так, чтобы с обеих сторон остался запас на карнизные свесы.
  • Укладываем стропила с шагом, равным расстоянию между стойками каркасной постройки. Крепим их к обвязке уголками.
  • Раскраиваем две ветровые доски длиной, равной длине стенки плюс два боковых карнизных свеса.
  • К боковым элементам обвязки крепим выноса боковых карнизов.
  • Прибиваем ветровую доску к торцам выносов.
  • Раскраиваем брус 100×100мм для строительства опор веранды. Их длина на 50-70см меньше высоты стоек высокой стенки дачи.
  • Устанавливаем опорные стойки веранды, шаг установки выбираем согласно собственной архитектурной конкретике.
  • Верх стоек соединяем обвязкой из бруса 100×100мм. Крепим шурупами или гвоздями, для надежности можно продублировать соединения уголками.
  • К высокой стенке коробки строго горизонтально прибиваем доску, отступив от линии сопряжения стены и крыши 30-40см.
  • Раскраиваем стропила веранды, длина которых должна включать один карнизный свес.
  • Укладываем на прибитую доску и обвязку веранды раскроенные стропила. Крепим гвоздями или уголками.
  • Выравниваем край ската веранды и прибиваем к торцам стропилин ветровую доску.
  • Поверх скатов устроим сплошную обрешетку – настил из влагостойкой фанеры. Затем настилаем полиэтиленовую или полимерную гидроизоляцию и укладываем выбранное для отделки кровельное покрытие.

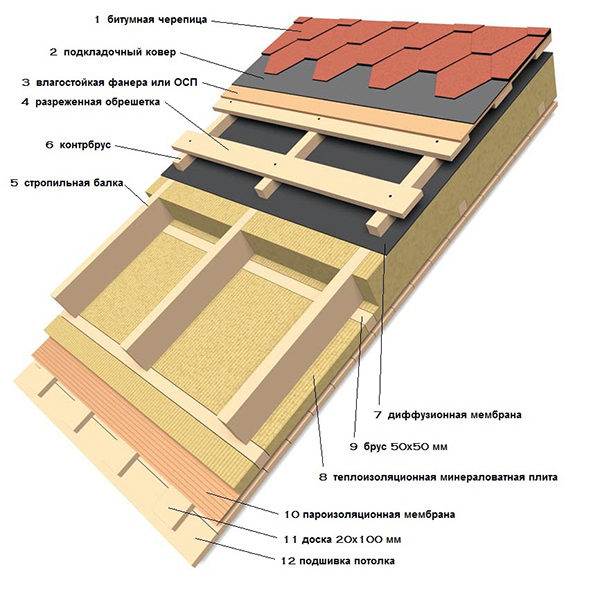

Желающим утеплить крышу дачной постройки надо будет перед устройством обрешетки уложить в пространство между стропилинами теплоизоляцию. Со стороны помещений дачки в таких случаях устанавливается пароизоляционный материал. Он защитит утеплитель от увлажнения с последующим гниением и потерей изоляционных качеств. Пароизоляция фиксируется степлером к стропилам, после чего внутренняя поверхность обшивается листами ГВЛ, фанерой, вагонкой.

Как сделать односкатную крышу верандыКак сделать односкатную крышу веранды

Работы по повышению теплотехнических характеристик односкатной крыши можно проводить после монтажа кровельного покрытия. Теплоизоляция укладывается тогда изнутри постройки, дальнейшие действия производятся в аналогичной последовательности.

Применение стропильных ферм

Согласно техническим признакам односкатной крыши одиночные стропила укладываются на стенки разной высоты. Что делать, если у обустраиваемой стопы обе стенки доведены до единого уровня?

Например, при сборке сруба небольшой бревенчатой баньки неразумно и нерентабельно выводить одну из стен выше другой, хотя для реализации подобных планов имеются технологические средства. Расход времени и материала будет слишком велик. А в итоге обычный скат, который можно возвести значительно дешевле и быстрее.

Выход до неприличия прост: для оперативного строительства односкатной крыши по коробу со стенками равной высоты нужно просто использовать стропильные фермы. Их по шаблону можно сделать самостоятельно или приобрести в готовом виде. Заводская продукция может быть выполнена из древесины либо металла. Первый вариант предпочтительней для обустройства жилых и часто посещаемых строений, второй для гаражей, подсобок, веранд.

Строительство односкатной крыши посредством монтажа стропильных фермСтроительство односкатной крыши посредством монтажа стропильных ферм

Разберем пример сооружения односкатной крыши с фермами для дачной пристроенной веранды или крыльца. Для изготовления ферм запасемся доской 25×45мм, для стоек приобретем доску 120×45мм или толще, если предполагается давление на крышу солидной снеговой нагрузки.

Для обшивки потолка, фронтонов и устройства сливных досок приобретем доску 70×22мм. Для сооружения сплошной обрешетки приобретем не строганную шпунтованную доску 95×22×16мм.

Сооружение односкатной крыши пристроенной верандыСооружение односкатной крыши пристроенной веранды

Последовательность работ:

  • Раскраиваем детали стропильных ферм, учитывая, что изготовленный нами прямоугольный треугольник коротким катетом будет крепиться к стене дома, а его гипотенуза обязана обеспечивать карнизный свес требующегося размера. Длинный катет и гипотенузу раскраиваем из доски 25×45мм, короткий катет из доски 120×45мм.
  • Детали ферм фиксируем металлическими перфорированными пластинами и анкерами.
  • Устанавливаем фермы, короткий катет крепим к стене дома шурупами с дюбелями. Длинный катет прибиваем гвоздями к обвязке веранды.
  • Обшиваем фронтоны установленной вертикально доской.
  • К торцам прибиваем сливные доски.
  • Устраиваем по стропильным фермам сплошную обрешетку из горизонтально уложенной доски. Не забываем оставлять зазоры 2-3мм между всеми деталями обшивки.
  • Вдоль примыкания односкатной крыши к стене устанавливаем угловую накладку.
  • Обшиваем потолок, не заполняя доской часть карнизного свеса для обеспечения вентиляции. Оставленное пространство закрываем сеткой, защищающей от проникновения насекомых.
  • Укладываем выбранное кровельное покрытие. По периметру устанавливаем металлические профилированные планки, крепим их к ветровой доске.

К переднему торцу построенной нами односкатной крыши желательно прикрепить водосточный желоб и вывести его сливной сегмент за пределы крыши. Кронштейны для его установки крепятся до устройства обрешетки к стропилам.

Обучающие ролики продемонстрируют, как своими руками грамотно построить прочную односкатную крышу: видео в подробностях изображают процесс.

Строительство односкатной крыши над пенобетонной коробкой:

Устройство обрешетки крыши с одним скатом:

Гидроизоляция односкатной крыши:

Приведенные в пример варианты сооружения односкатной крыши помогут разобраться с процессом возведения и удачно реализовать планы по обустройству загородной собственности.

krovgid.com

фото, схема, плюсы и минусы, виды

Односкатные крыши пользуются большой популярностью благодаря простоте своей конструкции, скорости её возведения и эффективности в различных погодных условиях. Изготовить такую крышу можно своими силами без привлечения специалистов. Чтобы она прослужила многие годы, необходимо знать о некоторых нюансах установки и иметь небольшой опыт работы с древесиной и сварочным аппаратом.

Преимущества и недостатки кровли с одним скатом

Односкатная крыша имеет положительные и отрицательные свойства, которые выражены в следующем:

Таблица: преимущества и недостатки односкатных крыш

Особенности устройства односкатной крыши

Чтобы правильно составить чертежи или схемы стропильной системы для односкатной крыши, необходимо учитывать следующие параметры:

  • расстояние между стенами строения;
  • предполагаемый угол наклона крыши;
  • вид кровельного пирога и покрытия;
  • длину стропильных ног;
  • способы крепления основных узлов и деталей конструкции.

Основой для крепления каркаса односкатной крыши является мауэрлат. Эту деталь конструкции изготавливают из прочной древесины сечением не менее 150 x 150 мм. Стропильная система такого типа содержит стропильные балки, обрешётку и контробрешётку. В качестве дополнительных элементов конструкции выступают лежни, стойки, прогоны, подстропильные ноги и схватки.

Варианты устройства стропильной системы односкатной крышиВарианты устройства стропильной системы односкатной крыши

В зависимости от длины пролёта в конструкцию стропильной системы включаются те или иные дополнительные элементы

Стропильные ноги

Стропильные балки опираются на мауэрлат по противоположным стенам. Расстояние между установленными стропилами определяется с учётом выбранного кровельного покрытия и толщиной выпадаемых осадков.

Элементы, поддерживающие стропильную конструкцию

К таким деталям можно отнести лежень, стойку, прогон, ригель и балку, которые укрепляют всю конструкцию, повышая её несущую способность.

Обрешётка и контробрешётка

Контробрешётка монтируется вдоль стропильных ног и обеспечивает вентиляционный зазор между кровельным покрытием и гидроизоляцией. Доски обрешётки укладываются перпендикулярно на определённом расстоянии друг от друга, которое зависит от типа кровельного материала.

Обрешётка и контробрешёткаОбрешётка и контробрешётка

Обрешётка служит для крепления финишного покрытия, а контробрешётка фиксирует плёнку гидроизоляции и образует вентиляционный зазор

Главным предназначением этих деталей является повышение несущей способности всей конструкции. Дополнительные элементы каркаса имеют определённые углы установки и расстояния между деталями.

Видео: обрешётка односкатной крыши под металлочерепицу

Виды стропильных систем для односкатных крыш

Стропильные системы для односкатной крыши изготавливают в виде наслонных и скользящих конструкций.

Наслонные стропила

Наслонные стропила нижней частью опираются на мауэрлат, закреплённый в верхнем торце опорных стен. При увеличении длины пролётов устанавливаются дополнительные элементы — подкосы, которые дополнительно укрепляют всю конструкцию.

Стропильную систему подобного типа целесообразно применять для капитальных стен из кирпича и камня. Это объясняется тем, что в процессе усадки всего здания смещение стропильной системы относительно стен будет незначительным.

Наслонные стропилаНаслонные стропила

Наслонные стропила снизу опираются на мауэрлат и используются для строений из материалов, дающих небольшую усадку

Скользящие стропила

Опоры для скольжения стропил применяются в деревянных строениях. Такие крепления обезопасят стропильную систему от деформации в момент высыхания древесины и усадки всего здания. Установка скользящих элементов конструкции является обязательным условием, так как, например, дом из сруба в течение одного года может дать усадку на 15% от общей высоты. С этой целью применяют специальный скользящий элемент, изготовленный из металла. Если таких деталей нет, то используют скрученную кованую проволоку, прочную на разрыв. Эти крепежи позволяют основанию смещаться, не деформируя каркас стропильной системы и одновременно надёжно удерживают все элементы конструкции.

Скользящие стропилаСкользящие стропила

Скользящее крепление стропил применяется для обеспечения свободы перемещения элементов конструкции в определённых пределах при усадке и сезонных деформациях здания

Выбор кровельного материала в зависимости от наклона крыши

Выбор угла наклона кровли напрямую связан с типом предполагаемого кровельного покрытия. Необходимо помнить, что материалы с гладкой поверхностью способствуют более быстрому оттоку воды, а шероховатые покрытия замедляют этот процесс.

  1. Если в качестве кровельного материала выбраны профилированные листы, угол наклона крыши должен быть не менее 12o.
  2. При использовании металлочерепицы нужен уклон не менее 22o. Несмотря на то что металлопрофильный материал имеет гладкую поверхность, не задерживающую влагу, его стыки необходимо гидроизолировать. Для этого используются специальные водостойкие и морозостойкие герметики. Горизонтальный нахлёст между листами этого материала должен составлять не менее 20 см.
  3. Рулонные кровельные материалы на основе битумных смесей, ондулин, гидроизоляционные плёнки и мембраны можно укладывать на односкатную крышу с углом наклона в 2 и более градусов. Следует учесть, что чем меньше угол наклона кровли, тем большее количество слоёв рулонного материала необходимо уложить. Установка мягкого кровельного покрытия в один или два слоя целесообразна при наклоне крыши до 15o.
  4. Если укладывается ондулин, то угол ската крыши должен составлять не более 11o, при этом обязательным условием для монтажа является сплошная обрешётка.
  5. При использовании покрытия из асбестоцементных листов, керамической черепицы или шифера угол наклона крыши должен составлять не менее 25o. При проектировании стропильной системы под указанные кровельные материалы следует учитывать то, что они имеют большой вес. В этом случае угол наклона кровли имеет большое значение, так как чем он меньше, тем больше становится нагрузка на стропильный каркас.
Схема выбора кровельного материала в зависимости от уклона крышиСхема выбора кровельного материала в зависимости от уклона крыши

Каждый кровельный материал имеет свой допустимый диапазон углов наклона крыши, который определяется свойствами покрытия удерживать или, наоборот, отводить снег и воду

Односкатная крыша из профильной трубы

Металлопрофильные трубы являются удобным материалом для изготовления и демонтажа односкатных кровель как при болтовом, так и при сварном соединении всех элементов каркаса.

При соединении деталей с помощью сварки сборка происходит быстрее, в результате чего получается цельная конструкция. Расстояние между пролётами, а также сечение профильной трубы для изготовления односкатный конструкции зависит от общих размеров каркаса.

  1. Для небольших сооружений при расстоянии между несущими стойками до 5 м можно использовать материал сечением не менее 40х25х3 мм.
  2. Для конструкций средних габаритов, пролёт которых имеет расстояние до 5,5 м, профиль в сечении должен быть не менее 40х35х3 мм.
  3. Крупногабаритные конструкции с пролётами более 5,5 м изготавливают из металлопрофиля размером от 40х45х4 мм до 60х35х3 мм. В этом случае параметры стоек из профильной трубы должны быть не ниже 80х80х4 мм.
Использование металлопрофиля для изготовления каркаса односкатной крышиИспользование металлопрофиля для изготовления каркаса односкатной крыши

Стропильная система из металлопрофиля монтируется при помощи сварки, толщина металла и размеры сечения каждого элемента определяются необходимой шириной пролёта

Стандарты односкатной крыши

Долговечность, функциональность и эксплуатационная безопасность односкатной кровли напрямую связана с точным расчётом и правильным расположением всех элементов конструкции. Обустройство стропильной системы, правильный выбор кровельных материалов и другие обязательные стандарты указаны в строительных нормах и правилах (СНиП), а также в сводах правил (СП):

  1. СНиП II-25–80 «Деревянные конструкции» (с изменениями).
  2. Пособие к СНиП II-25–80 «Пособие по проектированию деревянных конструкций».
  3. СП 64.13330.2017 «Деревянные конструкции». Актуализированная редакция СНиП II-25–80.
  4. СП 17.13330.2011 «Кровли».

В качестве основной строительной нормы при проектировании стропильной системы для односкатной крыши и строительства всего сооружения необходимо использовать СНиП №2.08.01–89 «Жилые здания».

Кровельный пирог односкатной крыши

Чтобы защитить односкатную крышу от жарких солнечных лучей, ветра, холода и влаги, её необходимо покрыть несколькими специальными слоями. Защитные покрытия, именуемые кровельным пирогом, устанавливаются на стропильную систему в строгом технологическом порядке. Кровельный пирог включает в себя такие элементы и слои как:

  1. Отделочные материалы внутреннего покрытия.
  2. Обрешётку.
  3. Пароизоляционную мембрану или плёнку.
  4. Контробрешётку.
  5. Утеплительный слой.
  6. Гидроизоляционное покрытие.
  7. Вентиляционный зазор между внешним покрытием и гидроизоляцией.
  8. Кровельный материал.

Состав слоёв кровельного пирога для холодной или тёплой крыши имеет некоторые различия. В варианте с холодной кровлей отсутствует утеплитель, но добавлен дополнительный слой гидроизоляции. При использовании мягких кровельных материалов обрешётку делают сплошной. Для этого используют плиты OSB или толстую влагостойкую фанеру.

Состав кровельного пирога для тёплой односкатной крышиСостав кровельного пирога для тёплой односкатной крыши

При возведении кровли все слои кровельного пирога нужно укладывать в строго определённой последовательности

Ошибки при изготовлении кровельного пирога

При нарушении очерёдности укладки материалов кровельного пирога их эффективность значительно снижается.

  1. Частой ошибкой неопытных строителей является то, что они путают место расположения пароизоляционной мембраны и гидроизоляционного слоя. Если сначала установить гидроизоляционную плёнку, то испарения будут скапливаться под кровлей, а накопившись, впитываться в стены. Пароизоляционная мембрана, размещённая на месте гидроизоляции, не будет задерживать влагу, которая в итоге проникнет в утеплитель. В свою очередь, утеплительные слои потеряют свои качества из-за намокания.
  2. При монтаже слоёв кровельного пирога некоторые строители пренебрегают изготовлением вентиляционного зазора между внешним покрытием и гидроизоляционным слоем. Такое решение чревато тем, что поднимающиеся из помещений пары будут скапливаться под кровлей, не найдя выхода наружу. В результате этого влага начнёт впитываться в элементы деревянного каркаса и утеплитель. В таких условиях кровельный пирог потеряет свои теплоизоляционные качества, к тому же деревянные элементы стропильной системы начнут гнить. Всё это приведёт к дорогостоящему ремонту, который самому сделать будет не под силу.Намокание утеплителяНамокание утеплителя

    Если в кровельном пироге не сделать вентиляционный зазор, влажный пар, поднимающийся из помещения, будет проникать в утеплитель, а образующаяся при этом влага быстро разрушит всю кровельную конструкцию

  3. Функциональность кровельного пирога в большой степени зависит от аккуратности и качества укладки материалов утеплителя. При недобросовестной работе утеплитель в нишах размещают не встык или неравномерно. Разная высота наполнения или наличие зазоров приведёт к образованию пустот и полостей, в которых будет скапливаться холодный воздух и пар, образуя обледеневшие области кровли.
  4. Если пароизоляционные мембраны или гидроизоляционные плёнки имеют неправильные нахлёсты, то влага будет попадать внутрь утеплителя. Чтобы этого избежать, необходимо использовать специальную склеивающую ленту, которая надёжно изолирует края и стыки материала.
  5. В процессе монтажа любая из перечисленных ошибок может создать большие проблемы, так как устранить их получится, лишь разобрав часть крыши. В этом случае без привлечения специалистов не обойтись. На всё это уйдёт масса времени и денежных затрат.
Видео: фатальные ошибки по кровле

Чем можно покрыть односкатную крышу

При выборе материала для покрытия односкатной крыши следует придерживаться нескольких критериев:

  • кровельное покрытие должно выдерживать вес снега, ветровые нагрузки, а также излишне не нагружать стропильную систему;
  • немаловажное значение имеет износостойкость материала;
  • необходимо учитывать назначение строения, определяющее тип кровельного материала. Для хозяйственной постройки на нём можно сэкономить, а для жилого помещения лучше выбрать долговечное и более качественное покрытие;
  • эстетические характеристики.

Наибольшую популярность приобрели покрытия из профилированных листов, шифера, поликарбоната, железобетона и мягких рулонных материалов. Каждый из этих материалов имеет свои особенности и условия монтажа.

Характеристики и маркировка профнастила

Профилированные листы изготавливают из листов закалённой стали. Обе стороны материала имеют цинковое напыление. Внешние слои профнастила изготовлены из полимерных сплавов. Покрытие бывает с плоской или волнистой поверхностью. В последнем случае волны могут иметь форму трапеции, волны или прямоугольника. В качестве кровельного покрытия используют профилированный настил с маркировками:

  1. С8, С21 — недорогие листы, которые относятся к классу стеновых. Они имеют невысокую несущую способность и применяются в основном для хозяйственных построек.
  2. НС35, С44, Н57, Н60 — это более прочный материал, которым покрывают кровлю жилых домов. Цифры в маркировке обозначают высоту волны: чем она больше — тем большую нагрузку может выдержать покрытие.

Монтаж профилированного настила необходимо производить на стропильную систему с уклоном не менее, чем 12o.

При укладке листов профнастила нужно делать нахлёст не менее 20 см.

Стыки материала заполняют специальным герметиком. Покрытие закрепляют к обрешётке с помощью специальных саморезов, оснащённых резиновой прокладкой. Чаще всего это покрытие используют для сооружений хозяйственного, промышленного и технического назначения.

Срок эксплуатации профнастила достаточно велик и составляет в среднем около 50 лет. Стоимость одного квадратного метра профилированного настила обычно превышает 10 долларов, поэтому бюджетным этот вариант назвать трудно.

ПрофнастилПрофнастил

Листы профнастила могут иметь разный цвет, форму и высоту волны и толщину листа

Таблица: преимущества и недостатки профилированного настила
Видео: разновидности профлиста

Виды, преимущества и недостатки шифера

Шифер является одним из самых популярных кровельных материалов благодаря своей дешевизне и функциональности. Он выпускается в виде волнистых и прямых листов. Стандартными размерами этого материала считаются следующие:

  1. Волнистый асбоцементный лист (8 волн) размером 1750 х 1130 мм. Маркируется этот тип шифера литерами УВ. Вес такого листа зависит от его толщины:
    • 5 мм — 20 кг;
    • 5,2 мм — 20,5 кг;
    • 5,8 мм — 26 кг.
  2. Лист на 7 волн имеет размер 980 х750 мм. Вес листа толщиной 5,2 мм — 18,5 кг. Высота волн этого и предыдущего варианта шифера — 40 мм.
  3. Лист на 6 волн является более прочным материалом, имеет размеры аналогичные листу на 8 волн. Высота волны такого шифера составляет 54 мм.
  4. Для промышленных строений и иных сооружений с большой площадью крыши производят шифер длиной 280 см.
  5. Плоские листы шифера чаще используют для изготовления ограждений и имеют следующие размеры:
    • в длину — 150, 175, 200, 300 см;
    • в ширину — 100, 120, 150 см.
    Волнистый шиферВолнистый шифер

    Самой популярной разновидностью шифера является лист длиной в 8 волн и толщиной 5 мм

Как и все остальные покрытия, шифер свои имеет положительные и отрицательные стороны:

Таблица: достоинства и недостатки шифера
Видео: шифер — отличный кровельный материал

Особенности использования поликарбоната в качестве кровельного покрытия

Бикарбонат является современным строительным материалом. Благодаря своей прозрачности и гибкости его чаще всего используют для сооружения теплиц, навесов, прозрачных крыш и беседок. Использование этого покрытия в качестве кровельного материала даёт прекрасную возможность экономить на электроэнергии, так как эта крыша пропускает солнечные лучи, создавая естественное освещение.

Поликарбонат бывает двух видов: сотовый и монолитный. Для кровель чаще используется сотовый вариант. Это обусловлено тем, что такие листы имеют небольшой вес и низкую цену. Стоимость монолитного листа в 2,5–3 раза больше при одинаковых размерах.

Материал удобно использовать, если необходимо изготовить практически прозрачную кровлю. Такое покрытие будет незаменимо для крыши, имеющей неправильную форму или множество технических изгибов и преломлений в конструкции. Листы поликарбоната удобны для воплощения дизайнерских решений и проектов в современном стиле.

Сотовый поликарбонат выпускают в следующих стандартных размерах:

  • длина — 600 или 1 200 см;
  • ширина — 210 см;
  • толщина — от 3,5 до 32 мм.

Для удобства транспортировки листы поликарбоната можно скручивать в рулон. Минимальный радиус изгиба зависит от толщины материала и обычно указывается производителем вместе с другими техническими характеристиками.

Сотовый поликарбонатСотовый поликарбонат

В отличие от монолитного сотовый поликарбонат имеет внутренние полости, которые делают материал одновременно прочным и гибким

Таблица: преимущества и недостатки сотового поликарбоната
Видео: прозрачная крыша из поликарбоната

Требования к конструкции крыши при покрытии мягкой кровлей

В основе мягкой кровли находится стеклохолст, который пропитан битумной смесью с добавлением модификаторов. На внешнюю сторону этого кровельного покрытия нанесена базальтовая или сланцевая крошка. Внутренняя сторона мягкой кровли имеет липкий слой из битумной смеси с добавлением полимеров.

Для монтажа этого материала необходим уклон крыши не менее 11o, а также обрешётка в виде сплошной поверхности. Такое основание изготавливается из водостойкой фанеры или OSB плит.

Этот кровельный материал нашёл широкое применение для жилых построек.

Мягкая кровляМягкая кровля

Мягкая кровля монтируется только на сплошную обрешётку

Таблица: преимущества и недостатки мягкой кровли
Видео: мягкая кровля

Железобетон как кровельный материал

Железобетонные плиты в качестве кровельного покрытия используют в промышленных предприятиях, гаражах, ангарах, жилых многоэтажных домах и других крупных постройках хозяйственного и бытового назначения.

Использование бетонных плит в качестве кровельного материала потребует нанесение на наружную поверхность дополнительных защитных слоёв. В прошлые десятилетия стыки плит герметизировали цементно-бетонной смесью, а внешнюю поверхность покрывали рубероидом. Сейчас используют более современные материалы, в числе которых мембранные плёнки, рулонные покрытия, укладываемые методом наплавления, или битумные мастики.

Установка бетонных плит потребует привлечения специальной техники и опытных строителей.

Так как железобетонные плиты имеют большой вес, в основании постройки должен быть капитальный фундамент. В этом случае стропильная система не изготавливается, а плиты укладываются прямо на торцы противоположных стен. Такое покрытие целесообразно использовать, если в будущем планируется достроить один или несколько этажей.

Железобетонные плиты для кровлиЖелезобетонные плиты для кровли

Кровля из железобетона обладает повышенной прочностью, но создаёт большую нагрузку на каркас и фундамент здания

Таблица: достоинства и недостатки железобетонных плит
Видео: плиты перекрытия — что можно и что нельзя делать

Сравнив перечисленные кровельные материалы, можно кратко охарактеризовать их так:

  1. Профилированный настил — прочный, эстетичный, но шумный материал.
  2. Шифер — самый дешёвый из всех, долговечный, но вредный для здоровья, так как в его составе присутствует асбест.
  3. Поликарбонат — лёгкий, прозрачный, но дорогой материал.
  4. Мягкая кровля — бесшумная, красивая, но неустойчивая к горению.
  5. Железобетон — тяжёлый, капитальный, неудобный материал.

Используя СНиП при проектировании и возведении односкатной крыши, можно свести ошибки к минимуму, правильно выбрать финишное покрытие и все внутренние компоненты кровельного пирога. В таком случае крыша прослужит не одно десятилетие.

postroika.biz

Стропильная система односкатной крыши: устройство, схема, инструкции

Односкатную крышу вполне обоснованно относят к разряду наиболее простых и экономных конструкций. Привлекает она минимальным расходом материала и несложным процессом строительства. Возведение именно односкатного варианта может стать первым уверенным шагом на пути самостоятельного кровельщика.

Однако без соблюдения технологических предписаний положительного итога не будет даже в элементарном деле. Чтобы результат радовал надежностью, нужно знать, что представляет собой стропильная система односкатной крыши и какие требования необходимо учитывать при ее сооружении.

Односкатные крыши – верный спутник бытовых сооружений, террас, гаражей, пристроенных и отдельно стоящих веранд. Над жилыми домами на просторах отечества возводят их пока крайне редко, хотя численность приверженцев стилей модерн и хай-тек умиляет тенденцией к росту.

Несмотря на принадлежность к скатной категории, односкатные крыши все же нельзя безоговорочно назвать чердачным: слишком невелико пространство под кровлей для организации помещения. А раз использовать чердак не имеет смысла, то и отделять его перекрытием от постройки не всегда целесообразно. Потому на практике строители односкатных крыш вместо перекрытия нередко устанавливают распорки и подстропильные ноги.

Где и как может применяться стропильная система односкатной крышиГде и как может применяться стропильная система односкатной крыши

Упрощенно стропильный каркас односкатной крыши можно назвать уложенным под углом перекрытием или половиной наслонной системы, что значительно ближе к конструктивной сути. Сооружают его исключительно из наслонных стропильных ног, т.е. из стропилин, имеющих надежные опоры для верхних и нижних пяток.

В числе вариантов опирания стропильных ног односкатных крыш значатся:

  • Две несущие кирпичные, бетонные, деревянные стены разной высоты. В этом случае стропилины односкатной крыши опираются на стены через мауэрлат, уложенный двумя несвязанными между собой полосами. Опирание может производиться через бетонный армированный пояс, заранее спроектированный и устроенный в период возведения стен, а также через верхние ряды брусовых или бревенчатых коробок.
  • Одна несущая стена из бетона, древесины, кирпича и расположенные напротив опоры. Понятно, что таким способом сооружают пристройки и навесы. Верхние края стропилин в таких случаях опираются на стальные кронштейны, прикрученные к несущей стене или на выбранные в ней же гнезда. Нижние пятки опираются на обвязку, соединяющую опорные столбы.
  • Два ряда бетонных, кирпичных, деревянных опор. Обе пятки стропилин опираются на обвязку. Причем опоры могут одновременно служить элементами для крепления обшивки и формирования каркасных стенок.

В частном строительстве односкатные конструкции чаще всего используются, если перекрываемый ими пролет не превышает 4,5м. Перекрытие более серьезного пролета вполне реально: для его осуществления нужно будет просто усилить систему прогонами, опорами, подкосами.

Однако среди частников немного любителей настолько масштабных односкатных крыш, потому рассматривать мы будем простейших представителей и принципы их сооружения. Разобравшись с их конструкцией, можно будет создать собственный проект путем модернизации и внесения дополнений.

виды односкатных крыш для отдельно стоящих построеквиды односкатных крыш для отдельно стоящих построек

Грамотно разработанный проект учитывает необходимость располагать одинокий скат с наветренной стороны, чтобы крышу не сорвал и не унес порывистый ветер.

Устройство стропильных систем односкатных крыш пристроек и каркасных объектовУстройство стропильных систем односкатных крыш пристроек и каркасных объектов

Среднестатистические размеры составляющих

Для изготовления наслонных стропилин используют лес и пиломатериал 2-го сорта. Подойдут ошкуренные бревна, пластины – те же бревна, но отесанные с двух сторон. Используется брус и попарно сшитые доски.

Сечение стропильных ног для возведения односкатных крыш над постройками необходимо рассчитывать с учетом веса кровли, снеговой и ветровой нагрузки. Перечисленные значения в среде народных мастеров попросту складываются и вводятся в одну из многочисленных расчетных программ, коих в интернете чуть меньше, чем легион. Для того чтобы не маяться с вычислениями, мы приведем среднестатистические сечения стропильных ног и сопутствующих элементов, употребляемые для строительства односкатных крыш в средней полосе, это:

  • Бревна и вытесанные из них пластины Ø 180-200мм, брус 100×150мм (150×150мм) применяются для сооружения стропильного каркаса, перекрывающего пролет 4,5м и более.
  • Бревна и пластины Ø 120-180мм, брус 100×100мм используются, если перекрыть необходимо пролет до 4,5м.

Брус в обоих случаях допустимо заменять попарно сшитой доской, размеры которых в итоге позволят получить балку требующегося сечения.

Как схема стропильной системы односкатной крыши зависит от величины перекрываемого пролетаКак схема стропильной системы односкатной крыши зависит от величины перекрываемого пролета

Следует помнить, что бревно Ø меньше 120мм, пластины толщиной меньше 70мм и доски сечением менене 40×150мм в сооружении стропильных конструкций не используется. Даже для малоответственных навесов, устраиваемых на площадках в средней полосе, указанные размеры – минимум.

Мауэрлат в средней полосе рекомендовано устраивать из бруса со стороной 180-200мм. подкосы большепролетных крыш следует делать из бруска 80×80мм, бревна Ø 100мм, из сшитых досок 25×150мм.

Если схема стропильной системы односкатной крыши предопределяет устройство прогона, его устанавливают параллельно скатам. Нужен он для повышения жесткости конструкции в качестве дополнительной опорной системы. Для фиксации прогона монтируют опоры и лежень точно так же, как диктует технология сооружения двухскатных крыш. Только цель заключается не в формировании конькового перелома, а в поддержании плоскости крупного ската. Прогоны большепролетных конструкций делают из бруса 180×180мм или из бревна Ø 200-260мм. Для изготовления стоек под прогоны берут брус со стороной 120мм или бревно 130-200мм в диаметре.

Как устроена простая стропильная система односкатной крышиКак устроена простая стропильная система односкатной крыши

Шаг односкатной стропильной системы

Шаг установки стропильных ног определяется в соответствии с геометрическими данными обустраиваемой коробки. Скаты, на которые предстоит опереть стропилины, делят на равные участки, чтобы расстояние между стропилами было одинаковым. Разбивку скатов под их монтаж выполняют, учитывая размеры и тип применяемых материалов:

  • Для стропильных ног, изготовленных из бруса, бревна пластин, шаг установки от 1,5м до 2м.
  • Если стропила изготовлены из спаренной доски, шаг установки от 1м до 1,75м.
  • Для стропилин из одинарной доски шаг установки от 0,6м до 1,2м.

На выбор шага установки стропильных ног утепленной кровельной конструкции оказывает влияние размер утеплителя. Очень удобно, если плиты теплоизоляции устанавливаются между стропилами жестко, с легким сдавливанием. Это весьма экономное решение, потому что в два слоя их укладывать не нужно, и теплопотери исключены, благодаря исключению причин образования мостиков холода.

Как определить шаг установки стропильных ног односкатной крышиКак определить шаг установки стропильных ног односкатной крыши

Не забывайте, что при увеличении рекомендованного расстояния между стропилинами, придется сокращать шаг установки обрешетки или вообще делать ее сплошной. Подобный выбор не всегда целесообразен с точки зрения и затрат труда, и строительных расходов. Лучше придерживаться технологических рекомендаций и заранее просчитать, что выгоднее: установить на одну-две стропилины меньше или усиливать обшивку скатов.

Как принято в сооружении скатных крыш, стропилины крепятся к вбитым в деревянную стену костылям или заложенным в кирпичную кладку пробкам с анкерами. Фиксация производится через одну стропильную ногу скрутками из отожженной проволоки. Точки крепления стропильных ног к стенам располагают ниже мауэрлата на 20-30см. Проволочные скрутки можно закладывать во время кладки кирпича. К стенам из бруса или бревна допускается крепить скобами.

Устройство стропильной системы для утепленной односкатной крышиУстройство стропильной системы для утепленной односкатной крыши

Чтобы информация лучше усваивалась, разберем несколько распространенных примеров устройства стропильных систем для односкатных крыш. Рассмотрим простые объекты строительства, с сооружением которых сможет справиться мастеровитый хозяин.

Конструкция #1 – односкатный стропильный каркас гаража

Разберем устройство стропильного каркаса односкатной крыши над гаражом, стены которого сложены из пенобетонных блоков. Рекомендуемый нормативами армированный пояс залит не был, из-за чего предстоит процедура укладки мауэрлата. В односкатных кровельных конструкциях он сооружается в виде двух уложенных на разновысотных стенах брусьев.

Изготовление и монтаж стропильных ног односкатной крышиИзготовление и монтаж стропильных ног односкатной крыши

Процесс сооружения стропильной системы поэтапно:

  • Заподлицо с внутренними плоскостями высокой и низкой стены укладываем брус 100×150мм. Это мауэрлат односкатной крыши. Т.к. брусу предстоит контактировать с пенобетоном, укладывается он на рубероидную или аналогичную гидроизоляционную прокладку. Крепим брус примерно через 80см кровельными уголками 90×90, усиленными литой перемычкой. Привинчиваем уголки дюбелями Ø 14мм.
  • Из доски сечением 50×200мм сделаем шаблон стропила. Установим ее на мауэрлат так, чтобы с обеих сторон был запас около 55-60см. Запас должен быть несколько больше, чем запланированная ширина карнизных свесов. Обычно она равна 40-50см. Излишки после монтажа всех стропилин обрежем.
  • Отмечаем на установленной заготовке точки будущих запилов, не забывая, что глубина врубки должна быть не более 1/3 ширины доски.
  • Проводим разметку стен так, чтобы крайние стропила с обеих сторон не касались бетонной стены. Желательно, чтобы между древесиной и бетоном было расстояние в 4-5см.
  • По шаблону изготавливаем стропильные ноги, устанавливаем их и крепим к мауэрлату скобами либо уголками.
  • Из обрезка доски делаем шаблон кобылок с учетом ширины свеса. По шаблону изготавливаем все карнизные элементы. Затем монтируем, не забывая о гидроизоляционных прокладках между деревянными деталями и бетонной стеной.
  • Спиливаем излишки стропилин и прибиваем по периметру ветровую доску сечением 25×100мм.

Элементарная стропильная конструкция для гаража готова. Осталось по установленным стропилам набить обрешетку под покрытие односкатной крыши. Она может быть сплошной или разреженной. Шаг установки разреженных решетин зависит от типа кровельного материала.

Как сделать карнизные свесы и установить обрешетку односкатной стропильной системыКак сделать карнизные свесы и установить обрешетку односкатной стропильной системы

Карнизные свесы в первом примере мы формировали путем монтажа кобылок. Есть несколько иной способ, согласно которому балки мауэрлата устанавливаются с выносом за периметр коробки. Вынос равен ширине карнизного свеса. Стропила располагают так, чтобы крайние элементы были как раз над краями мауэрлата. В пространство между крайней и соседней стропилиной монтируют короткие выноса. Далее все по стандартному плану.

Альтернативная технология устройства стропильной системы односкатной крышиАльтернативная технология устройства стропильной системы односкатной крыши

Конструкция #2 – односкатная крыша над пристройкой

Не менее часто, чем предыдущий пример, возникает задача сооружения пристройки к существующему зданию. По вполне объяснимым причинам крыша будет односкатной. Она отлично впишется в любые архитектурные и ландшафтные условия, к тому же не будет создавать угрозы скапливания осадков.

Сооружается стропильная система под углом 20º, т.к. поверх нее будет произведен монтаж металлочерепицы. Опираться стропила будут на капитальную и расположенную напротив кирпичную стену пристройки. В предложенном нами примере односкатной конструкции надлежит перекрыть пролет 4,75м, это более 3,5м. Значит, для обеспечения жесткости потребуется установка подкосов. Проектирование и монтаж подкосов производятся с условием, что углу их наклона не желательно превышать 45º.

Сечение доски для изготовления стропильных ног 50×200мм. Установлены они будут через 70см. Подкосы сделаем из доски 50×150мм, а для сооружения обрешетки запасемся доской 25×100мм.

Схема сооружения стропильной системы односкатной крыши над пристройкойСхема сооружения стропильной системы односкатной крыши над пристройкой

Алгоритм сооружения односкатного стропильного каркаса:

  • Устанавливаем брус 100×150мм заподлицо с внутренней плоскостью стены пристройки, не забывая предварительно постелить гидроизоляцию. Фиксируем брус болтами через 80-100мм.
  • В капитальной стене на запланированной высоте выдалбливаем пазы под установку верхних пяток стропилин. Глубина пазов 12см, ширина слегка больше толщины доски, шаг 70см. Вместо выдолбленных пазов можно использовать металлические кронштейны, которые просто прикручиваются к стене. По форме они напоминают перевернутую литеру «П», в которой располагают верхний край стропилины.
  • Сделаем шаблон стропильных ног. Приставляем доску 50×200мм к предназначенному ей месту и отмечаем запилы с обоих краев. Глубина верхнего запила, необходимого для установки стропилины в паз, 10см. Глубже делать не нужно, иначе стропилина упрется в стену, а это нежелательно. Размеры верхнего запила переносим на низ. Заодно отмечаем вертикальную линию спила по ширине карниза.
  • Пользуясь шаблоном, изготавливаем все стропильные ноги и устанавливаем на положенные места. Для крепления вверху применяем металлические уголки, одна сторона которых прикручивается к стенке, вторая к стропилине. Внизу фиксируем уголками или скобами.
  • Примеряем обрезок доски к капитальной стене и одной из стропильных ног для определения точки вырубки паза под подкос. Не забываем, что угол между стенкой и подкосом не должен превышать 45º, а нижняя пятка подкоса должна упереться в стену на 20-30см ниже противоположной стены.
  • Отступив от воображаемой вертикали, проведенной через верхний паз, на 5-6см в любую сторону, долбим нижний ряд пазов. Располагаем их через каждые 70см.
  • Спиливаем с заготовки подкоса нижний угол так, чтобы линия спила составила 10см.
  • Примеряем заготовку, установив край с запилом в нижний паз. По линии пересечения стропильной ноги и заготовки отчерчиваем верхний запил.
  • Согласно выверенной схеме делаем и устанавливаем все подкосы. Крепим их к стропилинам металлическими зубчатыми пластинами.
  • Формируем карнизы посредством установки кобылок на наклонные стенки пристройки. Не забываем про обязательную гидроизоляцию между кирпичной или бетонной стеной и выполненными из древесины элементами крыши.
  • Обшиваем периметр ветровой доской и монтируем обрешетку.

Приведенная в пример технология действительна не только для устройства односкатных крыш над капитальными пристройками. Подобным образом обустраивают крытые веранды с террасами, хозяйственные блоки.

Изготовление и установка подкосов под стропила односкатной крышиИзготовление и установка подкосов под стропила односкатной крыши

Гораздо веселей продвигается работа, если стены основного здания сложены брусом, бревном или выполнены по канадской каркасной методе. Под верхние пятки стропилин банально устанавливают кронштейны: мороки меньше и процесс продвигается существенно быстрее.

Устройство односкатной стропильной системы над пристройкойУстройство односкатной стропильной системы над пристройкой

Конструкция #3 – односкатная конструкция для сарая

Односкатная крыша – превосходный вариант для обустройства хозяйственных построек, времянок, летних кухонь. В фундаментальности подобных сооружений нуждаются редкие единицы. Активней востребованы простейшие варианты, с возведением которых запросто справится владелец загородного участка.

Рассмотрим устройство односкатной крыши над небольшим сараем для хранения дачного инвентаря. Стены его построены по каркасно-тепличному принципу путем установки вертикальных стоек, соединенных внизу по периметру обвязкой. Передняя и задняя стенки сарая различаются по высоте, поэтому соединяются не единой обвязкой, а отдельными поперечными планками.

Поперечина высокой стенки укладывается под углом, что позволяет не делать врубки для опирания верхних пяток стропилин. Чтобы сформировался угол, стойки высокой стенки запиливаются сверху под запроектированным углом.

Как построить односкатную крышу каркасной постройкиКак построить односкатную крышу каркасной постройки

Алгоритм устройства стропильной системы типичен. Сначала отрезок доски прикладывают к торцу постройки и очерчивают линии запилов. Потом по шаблону запиливается необходимое количество стропильных ног. Устанавливаются они традиционным способом согласно заранее выполненной на стенках разметке. Для крепления элементов стропильной системы над легкими бытовыми постройками достаточно гвоздей или саморезов. Завинчивают или забивают метизные изделия под углом, стараясь, чтобы не было зазоров между соединяемыми деталями.

Крепление ветровой доски выполняется по периметру после монтажа обшивки стенок. У приведенного в пример сарая нет карнизных свесов. Однако при желании можно их сделать, установив стропилины длиной, учитывающей формирование свесов. Запланирована укладка мягкой кровли, под которую устраивают сплошную обрешетку. Размеры обрешетки из фанеры, ГВЛВ, доски или ОСП-3 определяет внешняя плоскость ветровой доски.

Как построить простую стропильную систему небольшой односкатной крышиКак построить простую стропильную систему небольшой односкатной крыши

Угол наклона невелик, поэтому применение гидроизоляции крайне желательно даже в случае, если намокание хранящихся в сарае предметов не слишком беспокоит. Гидроизоляция защитит деревянные детали постройки от гниения и последующего неизбежного выхода из строя.

Наглядно с процессом строительства стропильной системы для односкатной крыши познакомит видео:

Мы рассмотрели наиболее характерные примеры, актуальные и доступные для собственноручного исполнения. Подробно описали технологические нюансы типичных ситуаций. Это базовые варианты, которые вполне смогут стать основой для собственных разработок. Меняются размеры в связи с индивидуальными потребностями, но принципы сооружения стропильных каркасов для односкатных крыш стабильны. Знать их полезно и самостоятельным мастерам, и хозяевам, желающим грамотно проконтролировать работу строителей.

krovgid.com

Односкатная крыша своими руками пошагово: технология монтажа

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

При выборе простой конструкции для крыши жилого, подсобного или любого другого объекта, а также пристройки к основному зданию наиболее выгодной является односкатная. Она возводится достаточно просто, нетребовательна к типу фундамента из-за небольшой нагрузки, а также легко впишется в смету любого бюджетного проекта. Односкатная крыша своими руками пошагово возводится в кратчайшие сроки даже одним человеком без привлечения дополнительной техники или людей. Конструкция обладает повышенной функциональностью и надёжностью.

Односкатная крыша своими руками пошагово

Самая частая сфера применения односкатных крыш — бани и хозяйственные постройки

Содержание статьи

Плюсы и минусы односкатной постройки

Для того чтобы понять стоит ли делать выбор в пользу односкатной крыши, стоит оценить какие будут получены преимущества и минимизировать влияние недостатков. К преимуществам следует отнести следующие критерии:

  • Экономичность в плане финансовых затрат не только на стройматериалы, а и на упрочнение стен для повышения их устойчивости к сжимающим и растягивающим напряжениям.
  • Простота проектирования позволит даже неспециалистам строить кровли такого типа и при этом получать оптимальные сроки их эксплуатации, а также отсутствие каких-либо требований к обслуживанию.
  • Возможность обустройства мансарды с панорамным видом.
  • Пониженная парусность крыши при наличии преимущественно направленных ветров и выборе правильного расположения наклона ската.
  • Высокая ремонтопригодность благодаря простоте конструкции стропильной системы и обрешётки.
  • Допускается применение любых кровельных материалов при выборе правильных углов наклона.
Возвести односкатную конструкцию по силам даже неопытному мастеру

Возвести односкатную конструкцию по силам даже неопытному мастеру

Построенная односкатная крыша своими руками пошагово имеет также и ряд недостатков: не выдерживает значительных нагрузок при обильных снегопадах, имеет не совсем эстетичный вид, а также не удерживает кровельный материал при сильных порывах ветра со стороны, противоположной углу наклона ската. По сути для грамотных проектировщиков эти недостатки являются не такими существенными и при необходимости их легко можно превратить в достоинства. Так, например, чтобы не произошло срыва кровли, достаточно насадить на участке деревья или построить рядом здание выше. Для улучшения эстетичности восприятия односкатной кровли достаточно пойти на хитрость и реализовать проект с разноуровневыми наклонами скатов с двух противоположных сторон дома.

Полезная информация! Односкатная крыша не позволяет оборудовать чердачное помещение. Этот факт необходимо учитывать при планировании кровли.

Подготовительные работы

Односкатная крыша своими руками возводится пошагово только после проведения подготовительных работ. От их продуманности полностью зависит срок эксплуатации конструкции. В первую очередь это касается правильности планирования кровли и подбора материалов.

Как сделать односкатную крышу?

Для односкатной крыши угол наклона является основным критерием её надёжности. С одной стороны, чем больше угол, тем эффективнее отводятся осадки, а с другой, он является основным элементом, который должен выдерживать порывы ветра. При суровых зимах со значительным количеством осадков на кровле образуется толстый слой льда и снега, который может создавать нагрузки, превышающие допустимые, в результате которых кровля может деформироваться и проламываться. То есть угол наклона ската по данному критерию должен основываться на особенностях климата.

Внимание! Угол наклона крыши должен быть направлен в сторону наибольших ветровых потоков с целью снижения сопротивляемости им конструкции.

Применение односкатной кровли будет целесообразным далеко не во всех регионах

Применение односкатной кровли будет целесообразным далеко не во всех регионах

Другим фактором, влияющим на наклон крыши, является кровельный материал, который может обладать различной шероховатостью или прочностью. Качественно его применимость для кровли можно разделить по углам наклона:

  • При наклоне ската до 100 допускается применение только рулонных материалов, которые обладают ровной и относительно гладкой поверхностью. К ним относится рубероид, битумная черепица и т. д.
  • При наклоне от 100 до 200 возможно использование рифлёных материалов, таких как шифер, металлический профиль или ондулин.
  • При наклоне ската 280 – 350 применяют гладкие металлические кровельные листы, стыкуемые фальцевым способом.
  • Углы наклона 250-350 подойдут для укладки металлической или керамической черепицы.
Определение угла наклона ската в процентном соотношении и выбор кровельного покрытия

Определение угла наклона ската в процентном соотношении и выбор кровельного покрытия

Важная информация! Большие углы наклона, чем 350 делать не рекомендуется из-за повышения сопротивляемости потокам воздуха и ухудшению обтекаемости, что чревато срывом материала кровли.

Устройство и конструкция односкатной крыши

Устройство односкатных крыш достаточно простое и включает в себя следующие узлы:

  • Стропильная система. Предназначена для восприятия основной нагрузки кровли и равномерного её распределения вдоль всей площади стен объекта. Обычно её изготавливают из деревянных балок с сечением от 50х100 мм, в зависимости от площади крыши и количеству опорных элементов.
  • Изоляционные слои. Укладываются между стропилами и фиксируются на обрешётку и обшивку с внутренней стороны здания. Их роль заключается в обеспечении максимальной защиты объекта и несущих конструктивных элементов от попадания влаги или промерзания.
  • Обрешётка. Предназначена для закрепления кровельного материала и обеспечения достаточных несущих способностей для выдерживания собственного веса и различных предполагаемых нагрузок. Материалом для её изготовления могут быть МДФ панели, обрезные и необрезные доски. Выбор производится в соответствии с типом кровельного материала.
  • Кровельный материал. Позволяет обеспечить отличные эстетические свойства кровли, а также защитить её от осадков.
Виды конструкций односкатной кровли

Виды конструкций односкатной кровли

Статья по теме:

Типы опор для кровли

Опора для кровли выбирается на основании массы конструкции и особенностей кровельного материала. Бывают следующие типы опор:

  • Наслонные. Представляют собой дополнительные конструктивные элементы, которые устанавливаются равномерно по длине ската во внутренней части кровли.
Наслонный тип кровли

Наслонный тип кровли

  • Висячие. Самая простая схема крепления, основанная только на двух опорах, расположенных над стенами здания.
Внешний вид дома с висячими опорами

Внешний вид дома с висячими опорами

  • Скользящие. Крепление к стенам осуществляется на специальную конструкцию с опорой на мауэрлат (обвязку).
Пример скользящей опоры

Пример скользящей опоры

Нужно ли обеспечивать вентилирование подкровельного пространства?

В некоторых конструкциях требования кровельного материала и самого возводимого объекта, в силу особенностей условий его эксплуатации, создают необходимость обеспечения вентилирования кровли. Ярким примером является баня, где разница температур между внутренними помещениями и внешней средой составляет более 100°С. Основная цель — избавиться от образования конденсата и порчи основных элементов. Для реализации вентиляции крыши необходимо предусматривать зазор на фронтонах между покрытием, кровлей и стропильной системой.

Вариант обеспечения качественного вентилирования подкровельного пространства при укладке металлочерепицы

Вариант обеспечения качественного вентилирования подкровельного пространства при укладке металлочерепицы

Создание чертежа

Перед тем как создавать чертёж, необходимо провести замеры обвязки стен, если это не было сделано ранее. После этого, с учётом конкретных особенностей объекта, а также выбранных параметров конструкции следует выполнить расчёт оптимальных параметров угла наклона ската.

Оптимальное расстояние между стропилами должно составлять 1-1,5 м. Шаг обрешётки выбирается на основе требований к укладке кровельного материала. С учётом всех данных создаётся чертёж, а затем проводится расчёт количества стройматериалов, которые потребуется закупить. Дополнительно рекомендуется сделать запас по материалам в размере 10-15% от общего количества.

Чертёж висячей односкатной кровли

Чертёж висячей односкатной кровли

Перечень необходимых инструментов

Проведение строительных работ потребует применения целого ряда инструментов, которые необходимо подготовить заранее, чтобы не прерывать монтаж. Поэтому перед тем как сделать основные элементы конструкции и построить односкатную крышу нужно приготовить следующие инструменты:

  • шуруповёрт для комфортного соединения элементов конструкции;
  • карандаш или маркер для проведения разметки;
  • строительный уровень для корректировки положения частей кровли;
  • степлер для крепления гидроизоляции;
  • молоток для забивания гвоздей;
  • пила для распиливания стропил и обрешётки под требуемые размеры;
  • рулетка для проведения измерений;
  • отвес для контроля вертикального положения.

Односкатная крыша своими руками пошагово – описание этапов работ

После проведения целого ряда подготовительных работ, нужно приступать к монтажу. Этапы установки следующие: установка стропил, укладка обрешётки, настил изоляционных материалов и основной кровли. Каждый этап должен быть продуман заранее: все необходимые инструменты и часть материалов подняты на крышу для удобного доступа к ним. При таком подходе будут отсутствовать простои и задержки, что станет гарантией завершения работ точно в срок.

Установка стропильной системы

Устройство стропильной системы односкатной крыши относительно простое и не потребует наличие опыта проведения данного вида работ или специальных знаний. Однако при этом важно соблюдать последовательность этапов монтажа.

В соответствии с чертежом, на земле распиливаем деревянные балки 150х150 мм по необходимым размерам, прежде чем поднять их на крышу. Затем обязательно их обрабатываем антисептиками и наносим защитный слой. Если это не сделать, то в древесине могут завестись насекомые или другие вредители, которые нарушат прочность конструкции и придётся выполнять их замену.

Распиливаем деревянные балки

Распиливаем деревянные балки

Важно! Все деревянные балки и доски должны быть высушены естественным способом и иметь уровень влажности не более 10%. В противном случае велика вероятность деформирования несущей конструкции со всеми вытекающими из этого последствиями.

Со стороны, противоположной от угла наклона ската, устанавливаем опорные стойки, которые иначе называются фронтонными. На этом же этапе следует установить и дополнительные опоры, если они предусмотрены конструкцией. Они представляют собой в большинстве случаев обычные распорки. Интервал между ними под установку черепицы составляет более 3 м, а для профильных листов – более 6 м.

Установка стропил

Установка стропил

Внимание! При пошаговом монтаже односкатной крыши своими руками обязательно нужно проверять вертикальность стоек, так как даже минимальный угол их наклона может снизить прочность конструкции до уровня ниже минимального расчётного, что приведёт к непредсказуемым последствиям.

Подготовленные балки устанавливаем на деревянную обвязку или мауэрлат с креплением «в лапу», «в чашу» или на стальные штыри. Для первых двух вариантов потребуется сделать соответствующие надпилы мауэрлата и стропил в точках их касания.  Для этого маркером отмечают точку касания, а затем пилой отпиливают уголок на глубину не более 30% от высоты стропила. Дополнительно необходимо устанавливать специальные стальные скобы для увеличения прочности стропил или анкера.

Способы крепления стропил к мауэрлату

Способы крепления стропил к мауэрлату

Усиление крепления на стальные скобы

Усиление крепления на стальные скобы

Интервал установки стропил определяется весом кровельного материала. Ориентироваться следует на такие значения:

  • для лёгких рулонных кровельных материалов оптимальное расстояние между стропилами составляет 1,5-3 м;
  • для листовых материалов и черепицы интервал должен быть 0,7-1 м.
Полезная информация! Все стропила обязательно должны быть уложены в одной плоскости без перекосов для обеспечения надёжного контакта с ними обрешётки.

Статья по теме:

Укладка изоляционных слоёв

Укладка изоляции при монтаже односкатной крыши своими руками пошагово обязательна для тех зданий, которые планируется эксплуатировать в зимний период, с целью повышения их энергоэффективности. Для закрепления теплоизоляции со стороны помещений придётся выполнить обшивку стропил плитами МДФ или досками с толщиной от 10 мм встык. В некоторых случаях допускается укладка гипсокартонных листов с настилом пароизоляционной плёнки для его защиты от конденсата.

Структура кровельного пирога

Структура кровельного пирога

Слой пароизоляции укладывают внахлёст на расстояние 15-20 см с обязательным проклеиванием стыковочных швов специальным скотчем. В местах примыкания к крайним стропилам выполняется их настил на вертикальную поверхность для обеспечения максимальной защиты от влаги.

На следующем этапе производится укладка теплоизоляционного материала. Пошагово выполняя монтаж односкатной крыши своими руками, рекомендуется в качестве утеплителя применять минераловатные материалы, пенополистирол или пенопласт. Важным моментом при их укладке является обеспечение плотного контакта со стропилами без малейших щелей. Щель размеров в 1 мм и длиной в 10 см способна обеспечить теплопотери в несколько киловатт, в зависимости от температуры внешней среды.

Полезная информация! Односкатная кровля может быть утеплена любым теплоизоляционным материалом. Выбор нужно осуществлять на основе его эффективности, стоимости и простоты укладки.
Укладка минераловатного утеплителя в два слоя поверх пароизоляционной плёнки

Укладка минераловатного утеплителя в два слоя поверх пароизоляционной плёнки

Поверх утеплителя обязательно требуется укладка гидроизоляционной плёнки. Способ её укладки аналогичен монтажу пароизоляции. Однако есть существенный нюанс – стыковочные швы должны обязательно попадать на стропила, а закрепление осуществляться на стальные скобы при помощи строительного степлера с шагом 10-15 см.

1 - стропило; 2 - контррейка; 3 - гидроизоляционная пленка; 4 - вертикальная обрешетка; 5 - горизонтальная обрешетина; 7 - пароизоляционная пленка; 8 - гидроизоляционный шов.

1 — стропило; 2 — контррейка; 3 — гидроизоляционная пленка; 4 — вертикальная обрешетка; 5 — горизонтальная обрешетина; 7 — пароизоляционная пленка; 8 — гидроизоляционный шов.

Установка обрешётки и кровельного материала

При пошаговом выполнении монтажа односкатной крыши своими руками под мягкие и рулонные кровельные материалы обрешётку следует устанавливать в виде сплошного слоя. Во всех остальных случаях настилают доски под обрешётку с интервалом 50-80 см. Толщина досок должна быть более 20 мм, а ширина от 10 см. Крепление выполняют на гвозди либо саморезы к стропильной системе. Затем устанавливают ветровые доски, которые будут служить ориентиром при укладке кровельного материала в плане его выравнивания. Однако это не значит, что не требуется контролировать укладку ряда при помощи уровня. Для удобства с двух торцевых частей ската набивают два бруска на расстоянии от стены примерно 0,5 м и натягивают на них нить. Это будет нулевой уровень, по которому необходимо ровнять ряд.

Установка обрешётки под металлочерепицу

Установка обрешётки под металлочерепицу

Укладка кровельного материала производится согласно соответствующей технологии. Монтаж начинают от одного из углов ската и порядно настилают всю кровлю. Способ крепления определяется выбранным материалом.

Укладка металлочерепицы

Укладка металлочерепицы

Полезная информация! Для жёстких листовых материалов крепежи рекомендуется располагать на расстоянии 10-15 см от угла, чтобы не допустить повреждений или деформаций.

На финальном этапе производится обшивка торцевых частей кровли в местах наклона ската.

Монтаж ветровой планки

Монтаж ветровой планки

Обшивка свесов сайдинговыми панелями

Обшивка свесов сайдинговыми панелями

Внешний вид готовой односкатной кровли

Внешний вид готовой односкатной кровли

Заключение

Перед тем, как построить односкатную крышу своими руками необходимо поэтапно продумать проведение всех работ и чётко спланировать расходы. Основные нюансы монтажа были подробно описаны, а также даны рекомендации, позволяющие избежать множества стандартных ошибок.

Видео: строительство односкатной конструкции



Внешний вид готовой односкатной кровли

Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Односкатная крыша своими руками: чертеж, расчет, монтаж, фото

Из всех предлагаемых скатных крыш односкатная самая простая и дешевая. И если в России ею обычно покрывают хозяйственные постройки, то в Европе это основной вид кровельных конструкций в секторе частного домостроения. Построенная односкатная крыша своими руками смотрится не так презентабельно, как дома с многоскатными и сложными крышами, но у кровельной конструкции данного типа много преимуществ, где кроме дешевизны, надо обозначить простоту сооружения.

Как сделать односкатную крышу самостоятельно

Преимущества и недостатки односкатной крыши

Кроме выше обозначенных двух преимуществ необходимо в список добавить еще несколько позиций:

  1. Дом с односкатной крышей строится быстро. Если дом или другой тип постройки небольшой, то на это уйдет один рабочий день.
  2. Минимальное количество практически одинаковых стройматериалов.
  3. Если правильно сориентировать скат по отношению к южной стороне света, то такая крыша – плоскость с минимальными теплопотерями.
  4. Минимальный угол наклона – 5 градусов

Что касается недостатков, то они в конструкции также присутствуют:

  1. Невозможно организовать под кровлей мансарду или чердачное помещение.
  2. В регионах с большими снеговыми осадками крыша подвергается большим нагрузкам, для чего приходится усиливать ее конструкцию, увеличивая денежные вложения.
  3. При небольших углах наклона зимой приходится часто очищать односкатную кровлю от снега.

Выбор правильного угла наклона крыши

Этот параметр кровельной конструкции напрямую зависит от погодных условий региона, где проводится строительство дома. В северных районах надо учитывать обильные снегопады, которые наваливают на крышу толстые слои снежной массы, создавая огромные нагрузки на кровлю в целом. Поэтому в таких областях односкатную крышу сооружают под наклоном не меньше 30 градусов.

Как сделать односкатную крышу самостоятельно

Этот показатель снижает нагрузки от снега до 50 кг/м2, что является приемлемым значением даже для плоских крыш. Если угол увеличить до 45, то снежная масса не будет задерживаться на скате. В средней полосе России рекомендуется использовать наклон односкатной крыши в пределах 25-30 градусов.

Если дом возводится в регионе, где преобладают сильные ветра, то подход к выбору угла наклона кровли прямо противоположный. То есть, чем круче скат, тем хуже, потому что увеличивается парусность конструкции. К примеру, крыша с наклоном 45 подвергается пятикратным нагрузкам от ветра, в сравнении с углом в 11 градусов.

Как сделать односкатную крышу самостоятельно

Тип опор кровли

Чисто конструктивно односкатная крыша – это стропильные ноги, которые одним концом упираются в фасадную стену постройки, другим в заднюю. При этом фасадная стена по высоте всегда выше, чем задняя. Это и создает наклон кровли. Чем выше разница высот, тем круче скат.

Соответственно опоры для односкатной крыши выступают стены здания. Но если:

  • пролет дома не превышает 4,5 м, то эта конструкция именно так и собирается;
  • пролет больше 4,5 м, то под стропила устанавливают опорные стойки из досок или брусов.
Как сделать односкатную крышу самостоятельно

Чертеж односкатной крыши в зависимости от пролета дома.

Во втором случае опоры монтируются посередине длины каждой стропилы. Или другой вариант – устанавливают горизонтальный прогон из одного бруса, проходящего под стропилами посередине их длины. Под прогон монтируют стойки. Их количество уменьшают вдвое или втрое.

Перед тем, как прочитать про монтаж односкатной крыши, рекомендуем прочитать статью двухскатные крыши, возможно этот вариант вам, подойдет больше. Также у нас на сайте есть раздел крыши, где описаны и другие виды крыш, виды кровли и стропильных систем, рекомендуем к прочтению.

Односкатная крыша своими руками пошагово

Перед тем как сделать односкатную крышу самостоятельно, надо провести расчет ее элементов. Это касается стропильной системы, а точнее, шага установки стропил и сечения используемого пиломатериала. Оба параметра зависят от того, какой кровельный материал будет покрывать крышу, и каким нагрузкам кровля будет подвергаться.

Что касается ветровой и снеговой нагрузок, то существуют специальные карты страны, в которых эти параметры раскиданы по регионам. В соответствии с регионом строительства и выбираются оба параметра. Карты находятся в свободном доступе. Суммарное значение двух нагрузок определяет общую природную нагрузку.

Вес кровельного материала – также величина не секретная. В сертификате качества ее нет. Она присутствует в технических условиях, которые применяют, как основу требований к технологическому процессу производства. К примеру, 1 м2 профнастила марки Н57-750 толщиною 0,7 мм весит 8,67 кг. Зная площадь ската, можно легко подсчитать давящий на нее вес кровельного настила.

Теперь надо сложить все нагрузки в одно значение и подобрать параметры стропильной системы по таблицам. То есть дальше ничего рассчитывать не надо, потому что таблицы находятся также в свободном доступе. К примеру, если общая нагрузка составляет 100 кг/м2, а длина стропил в пределах 4,5 м, то монтажный шаг составляет 40 см, при этом используются доски сечением 40х150 мм. Если шаг увеличить до 60 см, то для конструкции придется использовать доски 50х200 мм.

Есть вариант проще – воспользоваться онлайн-калькулятором. Сервис выдает достаточно точные параметры.

Кровельный мауэрлат

Расчет односкатной крыши проведен. Можно переходить к монтажному процессу. Начинать его надо с укладки мауэрлата. В конструкции односкатных крыш мауэрлат собой представляет два бруса, которые укладывают поверх торца фасадной и задней стен. Его задача – равномерно распределить по стенам нагрузки, действующие от стропильных ног. То есть нагрузка будет не точечной под каждой стропилой, а общая по всей длине стены.

В качестве мауэрлата можно использовать брус шириною, равной толщине стены, и высотою в пределах 50-200 мм. Здесь важно грамотно его закрепить к торцам стен дома. Вариантов несколько, но самый распространенный:

  • залить по периметру дома армирующий каркас из бетонного раствора, предварительно установив опалубку из досок шириною 100-150 мм;
  • в отрезки фасадной и задней стены установить предварительно шпильки с нарезанной резьбой, которые крепятся к армокаркасу из стальной арматуры сваркой или проволокой, шаг установки – 1 м;
  • после высыхания армирующего пояса на шпильки надевают брус мауэрлата и сверху затягивают гайки с уложенными под них широкими шайбами.
Как сделать односкатную крышу самостоятельно

Установка мауэрлата при монтаже односкатной крыши.

Если армирующий пояс не заливать, тогда в кладку кирпича или блоков, приблизительно ниже 5-6 кирпичных рядов и 2-3 блочных, закладывают скрученную в два или три слоя проволоку диаметром 4-6 мм. Длина закладки должна быть такой, чтобы обернуть проволоку вокруг мауэрлата сверху и закрутить ее. Количество скруток – через каждый метр. Но в углах строения проволоку укладывают обязательно.

Монтаж стропильной системы

Сборка стропил – процесс несложный. Но есть в нем некоторые нюансы, которые влияют на качество конечного результата. Вот алгоритм проводимых строительных операций:

  1. Сначала устанавливают две крайние стропильные ноги по фронтону крыши. Их к мауэрлату не крепят.
  2. Между их концами натягивают нити, которые привязывают к врезанным саморезам. Главное, чтобы они не провисали.
  3. Приподнимая одну или другу ногу и подкладывая под них деревянные вкладыши, выставляют их края (сначала по фасаду, затем по задней стенке) по горизонту, проверяя нити строительным уровнем.
  4. Проводят крепления стропил к мауэрлату с помощью специальные стальные перфорированных уголков и саморезов.
  5. Как сделать односкатную крышу самостоятельно
  6. По уложенным ногам натягивают еще два-три нити, которые с уже натянутыми создадут плоскость кровли.
  7. Устанавливают с выбранным шагом промежуточные элементы стропильной системы по натянутым нитям.
  8. Проводят их крепление к мауэрлату.
Как сделать односкатную крышу самостоятельно

Второй вид стропильной системы

Существуют проекты домов и построек с односкатной крышей, в которых стены возводятся на один уровень. Чтобы создать наклон ската, необходимо собрать фермы из стропильных ног, балок перекрытия и стоек. Это треугольная конструкция, в которой стропила будет гипотенузой, балка перекрытия – длинный катет, стойка по фасаду катет короткий. Фермы собираются не на крыше, а на земле. Затем понимаются на крышу, где устанавливаются с рассчитанным шагом. Обязательно треугольные конструкции выставляются под один горизонтальный уровень по такому же способу, как в предыдущем случае. Если пролет строения большой, то в конструкцию фермы добавляют укосины или стойки, равномерно распределенные по длине.

Если постройка небольшая, то можно фермы не собирать. Для этого по фасаду строения на мауэрлат устанавливаются вертикальные короткие стойки с шагом, равным расчетному расстоянию между стропилами. К нему они и крепятся металлическими уголками. Их длина определяет наклон крыши. Между собой стойки связывают поперечным брусом, который укладывают на торцы стоек. К ним же и крепят. То есть по фасадной стене собирается ферма, прямоугольной формы, как опора для концов стропильных ног.

Монтаж обрешетки

Когда вся стропильная система будет готова, следующий этап – монтаж обрешетки. В зависимости от того, какой кровельный материал по проекту был выбран, выбирается и тип обрешеточной конструкции.

  1. Под гибкую черепицу, битумные рулонные покрытия и фальцевую кровлю укладывается сплошная обрешетка или из досок толщиною 25 мм, или влагостойкой фанеры, или из плит ОСП-3 (влагостойкая). Обязательное условие – оставить между элементами зазор 1 см на случай теплового расширения деревянных изделий. Второе условие – стыковать материалы только на стропильных ногах.
  2. Как сделать односкатную крышу самостоятельно
  3. Под все остальные виды кровельных материалов монтируют разряженную обрешетку. Для этого используют доски толщиною 20-25 мм, шириною 100-1200 мм, или рейки сечением 50х50 мм. Расстояние между элементами определяется размерами кровельных материалов штучного типа: металлочерепица, шифер, ондулин. При этом под два последних обязательно устанавливают три элемента минимум: один посередине, два по краям. Для профнастила основа выбора – несущая его способность. К примеру, под марку профилированного листа НС-45 толщиною 0,7 мм укладывается обрешетка с шагом 40-60 см. Под НС-114 той же толщины с шагом 1,5-2,0 м.
Как сделать односкатную крышу самостоятельно

Крепление обрешетки к стропильной системе производится обычными саморезами по дереву. Их длина – в два раза больше толщины элемента обрешетки. К примеру, если выбраны доски толщиною 25 мм, то длина крепежного изделия не должна быть меньше 50 мм.

Утепления односкатной крыши

В России часто односкатная крыша своими руками строится для хозяйственных построек: гараж, баня и прочие. Поэтому многие владельцы не задумываются об утеплении. Хотя для бани это делать надо обязательно.

Как сделать односкатную крышу самостоятельно

Схема утепления односкатной крыши.

В зависимости от угла наклона ската технология теплоизоляции будет немного видоизменяться. Все дело в том, что чем круче скат, тем больше пространства под ним. А значит, легче будет проводить некоторые операции в чердачном помещении (если так его можно назвать). Рассмотрим именно этот вариант, но предварительно обозначим, что начинать утепление односкатной крыши надо до монтажа обрешетки.

  1. Изнутри чердака по стропильным ногам укладывается полосами гидроизоляционная мембрана. Укладку начинают от нижних концов стропильных ног с нахлестом между полосами 10-15 см. Крепление проводится по стропилам стальными скобами, используя степлер.
  2. Нахлест полос закрывается самоклеящейся лентой.
  3. Изнутри, чтобы теплоизоляционный материал не провалился и не порвал со временем гидроизоляцию, на стропила набивают доски или рейки с шагом 1 м. Можно использовать б/у материал.
  4. Сверху стропильной системы между ногами укладывается утеплитель из мат или плит. Главное требование – ширина утеплителя должна быть чуть больше расстояния между стропильными ногами. То есть он должен входить в зазор впритык к торцам стропил. Таким образом закрываются все щели, которые впоследствии станут мостиками холода. Толщина теплоизоляционного слоя должна равняться ширине стропил.
  5. Сверху утепленную кровельную конструкцию закрывают пароизоляцией по такой же технологии, что и гидроизоляцию.
  6. Монтируется обрешетка.
  7. Монтируется кровельный материал.

Теперь вторая ситуация – небольшой угол наклона односкатной крыши. То есть невозможно проводить какие-либо операции в чердачном помещении.

  1. По стропильным ногам по торцам у нижнего края вдоль набиваются так называемые черепичные бруски сечением 30х30 мм минимум.
  2. На них сверху укладываются поперек стропильной системы отрезки досок толщиною 25 мм. Вместо досок можно использовать фанеру, ДСП, ДВП, ОСП и другой листовой или плитный материал. Можно б/у.
  3. Собой крыша сверху представляет конструкцию в виде нескольких ниш, сформированных стропильными ногами и уложенными на черепичные бруски доски.
  4. Поверх полученной конструкции укладывается гидроизоляция, как и в предыдущем случае. Только пленку настилают так, чтобы она полностью повторила конфигурацию формы ниш.
  5. Теперь в последние укладывают утеплитель.
  6. Сверху кровлю покрывают пароизоляцией.
  7. Монтируют обрешетку.
  8. Монтируют кровельный материал.

В обоих случаях нередко, чтобы создать вентилируемый зазор между кровельным материалом и утеплительным пирогом, устанавливают контробрешетку. По сути, это рейки сечением, равным толщине стропил, которые на последние набиваются. Только не поперек, как обрешетка, а вдоль. И уже на контробрешетку крепят обрешетка.

Критерии выбора кровельного материала

В принципе, основной критерий один – минимальный угол наклона ската.

  1. Мягкую кровлю можно укладывать даже на плоскую крышу.
  2. Профнастил – 5 градусов, если одним листом покрывается полностью длина ската. Если сборка производится элементами, то есть с поперечными стыками, то угол не меньше 20.
  3. Металлочерепица – 10-15 градусов в зависимости от типа и модели материала.
  4. Шифер, ондулин – 20.
  5. Битумная черепица – 11.
  6. Фальцевая кровля – 5.

Полезные советы

Несколько рекомендаций, которые повлияют на качество конечного результата.

  1. Строится односкатная крыша своими руками строго по проекту.
  2. Для ее элементов лучше приобрести пиломатериал не ниже 1 сорта.
  3. Все деревянные конструкции обрабатываются антисептиками и антипиренами. Первые отвечают за биологическую защиту, вторые являются противоогневым средством. Они так и наносятся: сначала антисептик, после высыхания антипиренное средство.

Заключение по теме

Итак, была разобрана тема – как построить односкатную крышу: пошаговая инструкция, нюансы монтажного процесса и правила сборки. Выполнение всех требований сооружения обязательны, строго нужно придерживаться последовательности проводимых операций. При кажущейся простоте конструкции в один скат, не значит, что стоит относиться к ней «с прохладцей». Крыша возводится на долгое время, поэтому конструкция должна быть прочной и надежной.

stroim-dom.net

Как сделать крышу односкатную своими руками


Warning: Use of undefined constant WPLANG - assumed 'WPLANG' (this will throw an Error in a future version of PHP) in /var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 2580

Warning: count(): Parameter must be an array or an object that implements Countable in /var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 1802

Warning: Use of undefined constant WPLANG - assumed 'WPLANG' (this will throw an Error in a future version of PHP) in /var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 2580

Warning: count(): Parameter must be an array or an object that implements Countable in /var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 1802

Warning: Use of undefined constant WPLANG - assumed 'WPLANG' (this will throw an Error in a future version of PHP) in /var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 2580

Warning: count(): Parameter must be an array or an object that implements Countable in /var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 1802

Крыша односкатная – пожалуй, самый простой вариант кровли. Этот тип конструкции идеально подходит для обустройства гаража, веранды, различных малогабаритных строений, но может быть применен и при строительстве небольшого жилого дома. Если знать, как сделать крышу односкатную своими руками, какие материалы использовать и как правильно производить монтажные работы, то можно не привлекать к данным работам строителей.

Как сделать крышу односкатную своими руками

Как сделать крышу односкатную своими руками

Содержание статьи

Чем хороша односкатная крыша?

Выбирая тип кровельной конструкции, важно знать преимущества и недостатки каждого варианта. Только в этом случае получится определить тот самый, который идеально подойдет в отдельно взятом случае. Но, так как в этом материале речь идет об односкатной кровле, то следует описать ее преимущества и сказать несколько слов о недостатках.

Односкатные крыши

Односкатные крыши

Достоинства односкатной кровли:

  • максимальная простота конструкции – построить ее можно самостоятельно, обладая незначительными строительными навыками;
  • возможность использования любого кровельного материала;
  • незначительная парусность, что позволяет обустраивать такую кровлю даже в ветреной местности;
Беседка с односкатной крышей

Беседка с односкатной крышей

Важно! При строительстве кровли на ветреных участках важно учитывать розу ветров.

  • небольшой вес;
  • возможность экономить деньги и строительные материалы;
  • при необходимости даже под такой кровлей можно обустроить небольшую мансарду.

Но односкатная кровля не лишена и недостатков. К ним можно отнести:

  • скромный внешний вид, хотя при желании даже такую кровлю можно превратить в настоящее произведение искусства;
  • то, что чердак и мансарда не получатся большими.
Пример односкатной крыши

Пример односкатной крыши

Особенности проектирования

Несмотря на то, что конструкция односкатной кровли довольно проста, все же необходимо учитывать ряд нюансов при проектировании этого варианта. В целом, при разработке проекта односкатной крыши самое важное – выбрать правильно направление ската. Для этого достаточно знать розу ветров местности, где происходит строительство. Если кровля правильно ориентирована, то ей не страшен даже самый сильный ветер. А мусор или снег, скапливающийся на крыше, будет просто унесен им.

Проект дома с односкатной крышей.

Проект дома с односкатной крышей

Внимание! Если односкатную кровлю относительно направления ветра сориентировать неправильно, то высока вероятность, что ее просто сорвет. Данные относительно розы ветров можно выяснить в метеорологическом центре.

Баня с односкатной крышей

Баня с односкатной крышей

Крыши односкатные могут быть как невентилируемые, так и вентилируемые. Первые часто обустраиваются над навесами, террасами. У них небольшой угол наклона – около 3-6 градусов. Можно отказаться от необходимости создания ряда дополнительных конструктивных элементов, а значит, упростить и саму конструкцию. Но ухаживать за такой кровлей нужно внимательнее – недостаточно лишь счищать снег, чтобы снизить снеговую нагрузку, важно следить, чтобы дерево было обработано влагозащитными составами.

Крыша вентилируемая обустраивается на домах или банях. Но тут уже требуется делать кровлю несколько по-другому, так как в таких помещениях нужно обеспечивать особый микроклимат. В этом случае необходимо озаботиться обустройством слоев гидроизоляции и вентиляции.

Устройство вентиляции односкатной крыши из профлиста

Устройство вентиляции односкатной крыши из профлиста

В любом случае, стропильная система у односкатной кровли достаточно простая. То есть в этом случае стропила упираются одним краем в мауэрлат, обустраивается фронтон, который дает возможность сделать определенный угол наклона.

Важно правильно спроектировать односкатную крышу

Важно правильно спроектировать односкатную крышу

Конструкция системы стропил будет зависеть от ширины кровли. То есть если расстояние между опорами стропил составляет около 4,5 м или менее, то ноги укреплять дополнительно не нужно. Если же пролет будет больше, до 6 м, то устанавливаются подстропильные ноги. А если пролет составляет 6-12 м, то в середине пролета устанавливается прогон под стропильными ногами, а по обеим сторонам от него монтируются подстропильные ноги. Если же пролет будет достигать 16 м, то потребуется монтаж двух опор из прогона, стоек и лежня.

Калькулятор расчета нагрузки на стропила односкатной крыши

Перейти к расчётам

Калькулятор расчета длины стропила односкатной кровли

Важно! Дополнительные опоры устанавливаются не далее 6 м от стен. А между установленными стойками-опорами не должно быть более 1/3 длины всего пролета, и эти стойки скрепляются специальной схваткой.

Важность параметров уклона скатов

Угол ската, выбор материалов для кровли и многие другие аспекты регламентированы особыми документами:

  • строительными нормами и правилами СНиП 2.08.02-89, которые носят название «Общественные здания и сооружения»;
  • строительными нормами и правилами СНиП 3.04.01-87 с названием «Изоляционные и отделочные покрытия».

Также в качестве руководства могут быть использованы и другие СНиПы. Только на основе рекомендаций, приведенных в них, можно сделать ту кровлю, которая будет надежной и крепкой, сможет выдержать сильные ветровые и снеговые нагрузки, а главное – будет правильно построенной.

Конструкция пристройки с односкатной крышей

Конструкция пристройки с односкатной крышей

Чтобы произвести все расчеты, важно знать угол ската кровли, который определяется в зависимости от условий эксплуатации кровли, используемых для ее постройки материалов и ряда других аспектов. Например, снег лучше всего сходит с кровли самостоятельно, если угол ее наклона составляет 45 градусов. А вот при небольших углах самостоятельное схождение снега становится затрудненным. В местностях, где превалируют сильные ветра, важно помнить, что при угле ската в пределах 10-45 градусов давление ветра будет усиливаться в 5 раз.

На заметку! Кровли с углом ската более 10 градусов считаются скатными, менее 10 – плоскими.

Таблица. Угол наклона в зависимости от осадков.

Норма осадковУгол наклона, градусы
Небольшая30
Значительная45 и более
Угол ската крыши зависит от некоторых факторов

Угол ската крыши зависит от некоторых факторов

Материалы для односкатной кровли

Материал для кровли — не важно, для односкатной или любого другого типа — должен быть подобран качественный. От этого будет зависеть ее долговечность и надежность. Рассмотрим, какие материалы могут понадобиться.

  1. Брус, из которого производится монтаж стропильной системы и мауэрлат. Древесина должна быть качественной, с влажностью не более 20%. Идеальный вариант породы – лиственница, но можно рассматривать и другие хвойные. Сечение будет напрямую зависеть от параметров кровли, но должно быть не менее 100 мм. Перед использованием древесина обрабатывается различными защитными составами.
  2. Доска для создания обрешетки. Для этой цели может быть использована менее качественная древесина. Главные качества, на которые следует обратить внимание – влажность (она должна быть незначительной), а также отсутствие большого количества сучков.
  3. Доска для создания торцевой планки. Иногда она может быть заменена специальными доборами, как в случае с металлочерепицей. Древесина должна быть качественной

    Древесина должна быть качественной

  4. Крепеж. Это могут быть гвозди, саморезы, анкера. Они должны быть устойчивыми к воздействию влаги.
  5. Гидроизоляционный материал, утеплитель.
  6. Материал кровельный. Обычно выбирается в зависимости от бюджета и климатических особенностей региона.
Кровельные материалы

Кровельные материалы

На заметку! Перед тем как покупать материал, нужно посчитать необходимое количество. И это – задача не из простых. Лучше всего попросить помощи у опытных сметчиков и строителей либо использовать онлайн-калькуляторы.

Количество бруса для стропильной системы зависит от параметров ската. Например, длина каждой стропильной ноги будет влиять на его длину и высоту. Важно учитывать, что шаг между стропилами будет варьироваться в пределах 60-100 см. И он сильно зависит от толщины брусового материала. Доски для обрешетки выбирают в зависимости от типа кровельного покрытия, рекомендуемого шага. Если говорить о ветровой доске, то здесь важно учесть периметр ската.

Общая схема устройства края кровельного ската

Общая схема устройства края кровельного ската

Количество утеплителя и гидроизоляции будет зависеть от площади всего ската. От этого же зависит и количество кровельного материала. Важно учитывать запас, который местами может быть использован для создания нахлестов.

Цены на брус

Брус

Кровельное покрытие

Кровельное покрытие может быть использовано разное, однако бездумно покупать его все же не стоит. Выбор стоит сделать еще на этапе проектирования. Учитывать нужно следующие аспекты.

  1. Тип строения. В зависимости от того, на каком строении создается кровля, будет зависеть и ряд ее конструктивных особенностей.
  2. Эксплуатационный срок материала. Каждый вариант имеет свои показатели качества, надежности, долговечности и т. д.
  3. Стоимость покрытия. Пожалуй, в современных экономических условиях – один из важнейших показателей.
  4. Простота/сложность монтажа. Ряд материалов требует особых навыков монтажа.
  5. Внешний вид. Материалы могут отличаться внешним видом в значительной степени – какие-то смотрятся дорого, какие-то – банально и дешево.
Выбор кровельного покрытия для односкатной крыши

Выбор кровельного покрытия для односкатной крыши

Для оформления односкатной крыши могут быть использованы такие материалы как ондулин, металлочерепица, профлист, битумная черепица, мембранное покрытие, рубероид, шифер и т. д. Чаще всего применяются профлист, обычный шифер, ондулин. Они отличаются невысокой ценой, простотой монтажа, долговечностью, что сказывается на выборе в их пользу.

Таблица. Зависимость выбора материала и уклона кровли.

МатериалУгол ската, градусы
Мембранная крыша2-5
Профнастил8-12
Гибкая черепица на основе битумаМенее 11
Шифер20-35
Фальцевая кровля18-30
Металлочерепица20-30
Рубероид5
Керамическая черепица22 и более

Калькулятор расчета количества шифера на кровлю

Перейти к расчётам

Цены на различные виды шифера

Шифер

Делаем крышу своими руками

Пошагово рассмотрим процесс создания кровли пристройки, имеющей один скат, самостоятельно.

Шаг 1. Определившись с проектом и решив, какой будет создаваться односкатная кровля, можно приступать к ее монтажу. Первым делом требуется уложить мауэрлат, на который и будет опираться система стропил. В данном случае мауэрлат нужно закрепить на несущей стене пристройки и на параллельной ей несущей стене. Для начала следует в тело стены установить болты.

Вначале устанавливаются болты

Вначале устанавливаются болты

Шаг 2. Далее нужно просверлить в брусе, подобранном для мауэрлата, отверстия под болты. Чтобы нанести отметки на брус, по которым будут выполняться отверстия, можно уложить его поверх болтов и постучать в области них молотком. На дереве останутся отпечатки. Вот по ним и изготавливаются отверстия нужного диаметра.

В брусе сверлятся отверстия

В брусе сверлятся отверстия

Шаг 3. После этого мауэрлат нужно установить на его законное место, надев отверстиями на болты. А в области верхней части отверстий нужно сделать выемки для гаек, которыми мауэрлат будет притягиваться к торцу стены.

Установлен мауэрлат

Установлен мауэрлат

Проделываются выемки для гаек

Проделываются выемки для гаек

Шаг 4. Требуется закрутить все гайки на болтах, держащих мауэрлат.

Закручиваются гайки

Закручиваются гайки

Шаг 5. На мауэрлате нужно сделать разметку по местам крепления стропил в соответствии с выбранным шагом. Для этого используются карандаш и угольник.

Нанесение разметки

Нанесение разметки

Шаг 6. Также на стене дома, противоположной предыдущей, крепится второй брус на болты, только закрепляется он выше в соответствии с выбранным углом ската. И на него также наносится разметка для установки стропильных ног.

Крепление второго бруса

Крепление второго бруса

Шаг 7. Стропильные ноги нужно подготовить к установке – обработать деревозащитными составами, а затем – сделать необходимые спилы, которые позволят их установить.

Создание спилов на стропильных ногах

Создание спилов на стропильных ногах

Шаг 8. В соответствии с нанесенной разметкой стропильные ноги нужно установить. Один край упирается на мауэрлат, а второй – на доску, закрепленную на стене. Доски важно зафиксировать при помощи крепежного элемента.

Установка стропильных ног

Установка стропильных ног

Процесс установки стропил

Процесс установки стропил

Шаг 9. Далее останется только сделать обрешетку – перпендикулярно стропильным ногам. И закрепить на ней выбранный кровельный материал.

В данном случае отмечается значительная экономия материалов, так как не нужно отдельно изготавливать фронтон – его заменит стена дома. В противном случае понадобится сделать подъем стены до требуемого уровня крыши или же создать фронтона кровли. Но и расход материалов будет больше.

Схема сооружения стропильной системы односкатной крыши над пристройкой

Схема сооружения стропильной системы односкатной крыши над пристройкой

Также монтаж односкатной крыши, если она слишком большая, подразумевает установку дополнительных опор – подстропильных ног. Они одним концом должны упираться в балки перекрытия, давая опору стропилам. Это позволит избежать прогиба кровли под своим собственным весом. Если этой мерой пренебречь, то брус, использованный для создания стропил, со временем начнет провисать и может деформироваться, что отрицательно скажется и на состоянии остальных элементов кровли, в том числе и самого кровельного покрытия.

Если нужно укладывать теплоизоляционные материалы, а также гидроизоляцию, то они монтируются на этапе, следующим за созданием обрешетки. К ней сначала фиксируется гидроизоляционный материал (для крепления можно использовать строительный степлер), после чего укладывается слой утеплителя. Но понадобится смонтировать и уровень контробрешетки, к которой непосредственно будет прикрепляться сам кровельный материал.

Утепление односкатной крыши

Утепление односкатной крыши

На заметку! В качестве утеплителя можно использовать разные материалы. Но лучше всего себя показала базальтовая вата.

Процесс укладки кровельного покрытия будет зависеть от того, какой материал был выбран. Важно максимально придерживаться технологии укладки того типа материала, который используется. Обычно инструкции по монтажу предоставляет производитель покрытия.

Цены на доски строительные

Доски строительные

Видео – Создание односкатной кровли

Односкатная крыша – прекрасный вариант простой кровли, который позволит сэкономить деньги и время. С задачей ее возведения справиться сможет любой, даже начинающий строитель. Это – наилучший вариант для обустройства беседок, пристроек и простых сооружений на приусадебном участке или возле частного дома.

krysha-expert.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
