Устройство перекрытия в каркасном доме имеет определенную последовательность, которую нельзя нарушить или изменить.

Каждый последующий шаг вытекает из предыдущего, завершение одного этапа означает начало следующего.

Особенностью процедуры строительства является отсутствие второстепенных или менее важных пунктов — они все одинаково работают на общий результат и создают цельную конструкцию, простота которой является причиной важности, ответственности каждой детали. В первую очередь возводятся фундамент и обвязка каркасного дома. Затем уже стены и межэтажное перекрытие.

Общая информация

Каркас стены не может опираться непосредственно на фундамент. Ему требуется опорный элемент, выполняющий следующие задачи:

  1. Прием нагрузок от стен.
  2. Создание ровной и удобной для крепления каркаса опоры.
  3. Обеспечение прочной связки фундамента, стен и лаг пола.

Для решения этих задач в каркасном строительстве применяется нижняя обвязка. Это пояс, связывающий верх фундамента со стенами и лагами чернового пола. Ее часто отождествляют с ростверком, хотя это не совсем корректно — ростверк, хоть и служит поясом, создающим опорную линию, все-таки работает на фундамент, обвязывая отдельные точки в единую систему. Нижняя обвязка, напротив, ориентирована на создание опоры для стен.

Кроме того, ростверк и нижняя обвязка часто имеются одновременно, дополняя друг друга, именно такой вариант строительства признается наиболее правильным, надежным. Передача нагрузки от стен напрямую на фундамент через одну лишь нижнюю обвязку — сомнительное решение, поскольку связка свай или столбов с одновременной поддержкой стен для одного элемента является чрезмерной задачей, выполнимой лишь в отдельных случаях.

Если говорить о нижней обвязке применительно к другим типам фундаментов — ленточному или плитному, то роль ее становится более явной. Крепление нижней обвязки каркасного дома к фундаменту — создание опорной системы, облегчающей крепление элементов каркаса и перераспределяющей нагрузки на основание.

При этом основным вопросом становится именно связка стена-пол, так как крепление множественных деревянных деталей друг к другу намного проще и надежнее, чем соединение бетонных с деревянными элементами. Таким образом, нижняя обвязка выступает в роли ключевой связки плоскостей стен и пола с фундаментом, являясь наиболее простой и удобной конструкцией для этой цели.

Важно! В некоторых случаях нижняя обвязка делается облегченной или практически отсутствует. Ее функции переходят к черновому полу, служащему опорой для стен. Такой вариант используется при платформенном методе сборки стен.

Материал

Материал нижней обвязки — древесина хвойных пород.

Такой выбор основан на свойствах и особенностях хвойных пород:

  1. Наличие смолы снижает риск гниения и впитывания воды.
  2. Хвойные меньше подвержены накоплению нагрузок при сушке, которые могут вызвать внезапную деформацию или искривление материала.
  3. Стоимость пиломатериала из хвойных пород ниже, чем лиственных, кроме того, хвойные намного доступнее и имеются в наличии повсеместно.

Такие характеристики объясняют предпочтение сосны, кедра, лиственницы, ели или пихты другим породам дерева.

Виды

Конструкция нижней обвязки выполняется в нескольких вариантах:

  • брус;
  • сплоченная доска;
  • бревно.

Каждый из указанных способов имеет свои плюсы, определяющие выбор того или иного метода.

Так, брус имеет четкие размеры, прямоугольное (квадратное) сечение, что облегчает установку и обеспечивает плотную и прочную опору. При этом возможные нагрузки в толще древесины вызывают образование трещин или коробление.

Когда делается нижняя обвязка каркасного дома из досок, такие дефекты в значительной мере предотвращаются. При сборной обвязке из обрезной сплоченной доски общая форма сохраняется, а нагрузки от усушки разделяются на количество досок в пачке, компенсируя друг друга.

Применение бревен объясняется дешевизной, отсутствием разрушающей волокна обработки, сохранением всех естественных слоев ствола дерева. Бревно как материал значительно прочнее и лучше держит нагрузки, хоть и не имеет четкой геометрии и требует более прочного, неподвижного закрепления на фундаменте.

Технология в зависимости от типа фундамента

Как сделать обвязку каркасного дома? Последовательность монтажа во многом зависит от типа фундамента. Рассмотрим процесс изготовления нижней обвязки для наиболее распространенных типов оснований.

Свайный или столбчатый

Из всех типов фундаментов, распространенных в наших климатических условиях, свайный имеет наибольшее количество вариантов.

Подчас они значительно отличаются друг от друга.

Так, может отсутствовать ростверк, высота свай над землей может быть разной, толщина и материал тоже могут иметь массу типов. Тем не менее имеются общие моменты монтажа. Нижняя обвязка каркасного дома на винтовых сваях выглядит так:

  1. Прежде всего, надо создать гидроизолирующую отсечку между материалами обвязки и фундамента. Это может быть рубероид (толь), нанесение битумного слоя и т. п.
  2. Раскладка бруса или досок по местам установки.
  3. Из бруса делается обвязка углов каркасного дома вполдерева.
  4. Устанавливается брус, крепление к ростверку (или непосредственно к сваям) делается при помощи анкеров или резьбовых шпилек, наваренных на основание. Обязательна проверка при помощи уровня на горизонталь.
  5. Угловые соединения усиливаются гвоздями, шурупами или болтами.
  6. Крепятся лаги с нужным шагом.

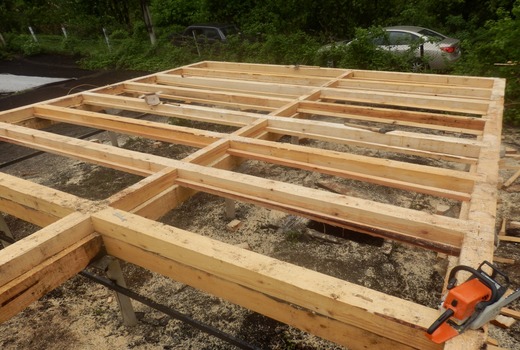

Нижняя обвязка каркасного дома на столбчатом фундаменте выполняется таким же образом.

Ленточный

В данном случае крепление нижней обвязки каркасного дома к фундаменту производится проще.

Имеется сплошная бетонная лента с ровной горизонтальной поверхностью, позволяющая прочно прикрепить обвязку.

Нижняя обвязка каркасного дома на ленточном фундаменте делается в таком порядке:

  1. На ленту укладывается слой гидроизолятора.
  2. Изготавливаются гнезда для угловых соединений.
  3. Брус или обрезная доска крепится на шпильки, болты или анкеры.
  4. Усиливаются углы. Дополнительно проверяется горизонталь, при необходимости положение бруса корректируется клиньями или подкладками.
  5. Монтаж лаг делается наиболее удобным способом, при этом следует учитывать наличие ленты как опоры для лаг. Обязательна гидроизоляция при опоре на ленту.
Плитный

Для плитных фундаментов наличие нижней обвязки диктуется только способом возведения стен.

Если в качестве рабочей схемы выбирается метод платформы, то нижняя обвязка не нужна.

В этом случае обходятся созданием чернового пола, на котором

Как крепить брус к столбчатому фундаменту?

Надежность строений и долгий срок их эксплуатации зависит от правильности устройства конструктивных элементов, их расположения относительно друг друга и от взаимной работы под нагрузкой. Подземная и наземная части дома должны составлять цельную систему, функционирующую согласовано. В противном случае произойдет разрушение здания, если не сразу, то со временем. Объединить разрозненные столбы или сваи поможет обвязка фундамента. Она предотвратит их вертикальное смещение, равномерно распределит нагрузку на грунт и максимально устранит появление просадок и деформаций.

Требования к обвязке каркасного дома

Для свайного и столбчатого фундамента в обязательном порядке требуется обвязка. Массивные дома устанавливают на ленточном железобетонном ростверке, а при строительстве легкого каркасного домика обвязка производится:

  • брусом или бревном;
  • пакетом сбитых или склеенных досок, установленных на ребро;
  • металлическим профилем.

Многие считают, что нижняя обвязка каркасного строения металлическими двутаврами, швеллерами и профильными трубами будет надежнее объединения фундаментных столбов брусом, что не совсем верно. Дело в том, что прочные стальные балки, имеющие большую длину и размеры сечения, имеют высокую стоимость. Оптимальным вариантом использования более подходящих по цене и габаритам профилей является небольшой шаг между сваями или столбами, что приводит к дополнительным затратам по возведению фундамента.

Недостатком применения длинномерных металлических изделий в качестве обвязки каркасного дома считается наличие остаточной деформации и возможность провиса балки под нагрузкой или собственным весом. Остаточная деформация сказывается на том, что изогнутый стальной профиль после снятия нагрузки не может самостоятельно вернуть свою первоначальную форму, чего не скажешь об упругом деревянном брусе. К тому же, изделия из древесины обходятся гораздо дешевле металлических аналогов.

Для каркасного дома чаще всего используют брусья или пакет досок, а бревна предназначаются для срубов.

Нижняя обвязка фундамента брусом требует:

  • использования высококачественных пиломатериалов – без сучков и гнили, с точной размерностью и допустимым показателем влажности;
  • выполнения надежного крепления элементов в стыковочных узлах;
  • обработки древесины антисептическими и огнезащитными составами;
  • устройства гидроизоляции между фундаментным столбом и горизонтально уложенным брусом.

Оптимальными материалами для обвязочных балок считаются хвойные породы древесины, среди которых наиболее популярными являются сосна и лиственница. Другие виды менее пригодны к использованию по разным причинам. Например, в стволах ели находится много сучков, а кедр произрастает далеко не во всех регионах страны.

Крепление пакета досок непосредственно на строительном участке производится с помощью гвоздей или шурупов. Их забивают или закручивают на разную глубину в шахматном порядке.

Древесину обрабатывают антисептиками в целях предотвращения процессов гниения и развития грибка. В качестве огнезащитных составов применяют антиперен, защищающий материал от возгорания. Не следует забывать о том, что горючие смолы, входящие в состав сосны, слишком опасны.

Укладка и крепление обвязки каркасного дома

Технология монтажа обвязочного бруса включает несколько этапов. В первую очередь проверяется уровень всех столбов или свай. При необходимости, опоры наращивают или срезают. Нижняя обвязка должна размещаться на гидроизоляционном слое, поэтому поверх столбчатого фундамента укладывают двойной слой рубероида, гидроизола или другого рулонного материала. Для лучшей фиксации, полотна промазывают битумной мастикой.

Крепление бруса к столбам зависит от возможностей материала, из которого выполнен фундамент.

В толщу опор подземной конструкции в местах их стыковки с обвязкой устанавливаются либо анкеры, либо деревянные пробки. Делается это до устройства гидроизоляции.

На следующем этапе приступают к подготовке материалов, предназначенных для нижней обвязки каркасного дома. Важно помнить о том, что древесина не должна быть влажной, на что следует обратить внимание при покупке бруса. Если он будет приобретаться заранее, то для хранения материала следует выбирать закрытое и проветриваемое помещение. Сушить на солнце изделия не следует, так как прямые лучи могут содействовать их деформации и растрескиванию.

Существует два основных способа соединения смежных брусьев:

  • в полдерева – в стыкуемых элементах зеркально вырезаются ровные выемки толщиной, равной половине толщины бруса;
  • в полулапу – вырезы делаются под углом таким образом, чтобы при соединении деталей обвязки не образовывалось пустот.

Специалисты рекомендуют воспользоваться рубанком. Он поможет выполнить более точные срезы. Инструмент покупается в ближайшем супермаркете или берется напрокат.

После подготовки брусьев и устройства гидроизоляции начинается этап укладки обвязки в проектное положение. Первым делом, приступают к оформлению углов. Для этого гвоздями намечают их месторасположение. Делают это последовательно, стартуя от одного из внешних углов. После этого, используя натянутую между гвоздями бечевку и строительный угольник, проверяют правильность выдерживания углов. Большинство из них должны быть исключительно прямыми, но при сложной форме дома в плане они могут иметь размеры, отличные от 90 градусов. Данные параметры указываются в проектных чертежах.

После корректировки центров внешних и внутренних углов обвязки каркасного дома переходят к непосредственной укладке бруса. Работы также начинают выполнять с одного из углов, ориентируясь на установленную разметку, но жесткое крепление узлов выполняют не сразу. Это дает возможность подправлять положение сторон по мере необходимости, что очень важно.

В местах стыка деревянных брусьев прокладывают джутовую ленту, выполняющую функцию мягкой прокладки. Она избавит элементы от трения, а слух домочадцев – от скрипа.

По окончании монтажа окончательно проверяется горизонтальность обвязки каркасного дома и правильность углов. После этого ее детали жестко крепят к фундаментным столбам и друг другу, а также производят дополнительную фиксацию брусьев между собой жесткими уголками или скобами из металла. Крепление балок к фундаменту выполняется несколькими способами:

  • анкерами, вмонтированными в столбы. На этапе подгонки в брусьях высверливаются отверстия под болты;
  • гвоздями (или шурупами), вбиваемыми (или ввинчиваемыми) в деревянные пробки, установленные в теле фундамента;
  • клиньевыми болтами, предоставляющими возможность наиболее надежного крепления.

Напоследок стоит напомнить, что все стыки нижней обвязки каркасного дома должны иметь под собой опору. В случае необходимости выполнения наращивания балки между столбами, потребуется жесткое и надежное крепление узла. Кроме этого, следует учитывать недопустимость загрузки составного бруса в случае отсутствия опоры под стыком.

Нередко для усиления обвязки каркасного дома используется двойной ряд брусьев. В этом случае при выполнении срезов под лаги в одном из них, второй остается цельным, а значит – более прочным.

Строительство брусового дома предполагает крепление бруса к уже готовому фундаменту. Это непростое занятие, при котором нужно проявить сосредоточенность и внимание. Не стоит торопиться, лучше надежно закрепить первый венец, чтобы он полотно прилегал к основанию. От этого будет зависеть долговечность строения, так как крепление бруса к фундаменту – важный строительный процесс.

Следуя строительным нормам, строительство дома из бруса подразумевает две схемы крепления бруса:

  1. Жесткая фиксация – метод, основанный на соединении ростверка и бруса. При этом неподвижность первого венца будет гарантирована механическим креплением, для которого используются болты или хомуты;
  2. Накладная фиксация — вариант, при котором брус укладывается без соединения с ростверком. Неподвижности бруса при этом удается добиться благодаря оказываемому весу слоев материала, расположенных выше.

Если их этих вариантов выбирать лучший крепеж брусьев к фундаменту, то выиграет жесткая фиксация. Она способна гарантировать, что сруб надежно прикреплен к основанию. Несмотря на это больше всего распространен второй вариант крепления, так как его проще реализовать.

Крепление бруса на ленточном или плитном фундаменте

Жесткое крепление бруса к ленточному или плитному основанию предусматривает обязательные подготовительные работы. Для этого на этапе подготовки в ростверк плиты или ленты, в зависимости от типа фундамента, монтируют брус. В нем предварительно должны быть высверлены отверстия. При этом фиксация реализуется с помощью контргаек, которые навинчиваются на шпильку. Такая конструкция подразумевает строительство дома из профилированного бруса, клееного или обрезного.

Крепить брус к фундаменту можно следующим способом:

  • Как только основание будет залито, в его верхний слой должны быть погружены болты, причем у них могут быть загнутые или конические основания. Между болтами должно быть расстояние не больше 0,5 м. На каждую балку должно приходиться, как минимум, два болта;
  • После того как лента или плита застынет, нужно начинать подготовку монтируемого бруса. Для этого в нем нужно высверлить отверстия под шпильки, расположенные на фундаментных болтах;
  • После ростверк требуется проверить на горизонталь. Если будут обнаружены выпуклости или возвышенности, то нужно сразу их срезать. При обнаружении вогнутостей, их нужно залить раствором;
  • В итоге должен получиться ровный ростверк, поверх которого укладывается слой рубероида, выступающего в роли гидроизоляционного материала;
  • На него укладывают балки, которые были заранее нарезаны в соответствии с размерами ростверка. Они монтировались на шпильки;
  • Угловые сопряжения балок должны быть соединены с выпусками, либо без них. Чтобы добиться надежного и прочного крепления рекомендуется использовать металлические углы. Они должны монтироваться на саморезы;
  • В итоге на каждую шпильку фундаментального болта нужно надеть по широкой шайбе, после накрутить контргайки. Чтобы не образовывалось перекосов нужно затягивать гайки параллельно, причем подкручивать их лучше на несколько оборотов.

Крепить брус к фундаменту подобным образом несложно. В конечном результате удастся добиться прочного и надежного основания, благодаря которому дом простоит долгое время без деформации и перекосов.

Крепление к свайному фундаменту

В случае, когда строительство дома из клееного бруса подразумевает использование свайного фундамента, жесткая фиксация первого венца будет выполнена по другой схеме. На сваи, погруженные в землю, должны быть установлены оголовки, обладающие формой буквы «П». Их боковины должны иметь перфорацию, подходящую под винт для крепления или шпильку.

Для начала балку требуется уложить в паз скобы, обладающей П-образной формой. После этого проводится фиксация в паз с использованием винта для крепления или шпильки. Другой вариант, благодаря которому можно провести такое же крепкое крепление, заключается в использовании дополнительной перфорации балки, которую нужно просверлить насквозь. Такой метод сложнее в исполнении, но даст такой же результат.

Крепить нижний венец к свае рекомендуется начинать с нарезки и выбора заготовок для ростверка. При этом лучше всего использовать брус, обладающий квадратным сечением. После этого оголовки нужно прикрепить к свае. Для этого на линию свай требуется положить брус, предварительно подложив под него несколько скоб. Скобы должны быть соединены со сваями методом сварки. Эти угловые скобы будут служить метками для мест, в которых нужно наварить другие оголовки.

В наваренные оголовки свай нужно положить ленту рубероида. Она будет служить дополнительной защитой для древесины от взаимодействия с элементами из металла.

Далее в скобы нужно вложить балки ростверка, причем они должны стыковаться на шипах, только в угловых соединениях. Осуществить это можно любым доступным способом – в лапу или в чашу. Закрепить балки можно винтами, причем их лучше всего пропустить в скобе оголовка через перфорацию. Подобная схема разрешает использовать в качестве балок нижний венец, который является составляющим компонентом сруба.

При желании закрепить брус без фиксации, балки могут быть смонтированы на оголовок сваи, обладающий формой буквы «Т». Ростверк к фундаменту можно прикрепить с использованием металлических уголков. Такой крепеж брусьев к фундаменту обеспечит плотное прилежание венца к основанию. Подробнее такой вид закрепления можно рассмотреть в видео:

Крепление на винтовой фундамент

Прикрепить первый венец к винтовому фундаменту не составит труда. Для этого необходимо определить ширину основания, а также ровность его поверхности. Брусья перед укладкой стоит пропитать хорошим антисептиком. После этого можно начинать укладку брусьев и стоек на фундамент. Проводить это и крепить нужно вместе со вставкой болтов в отверстия. Отверстия должны быть заранее просверлены в брусе, причем их размер должен быть на 2 мм больше, нежели размер болтов.

Таким образом, происходит укладка нижнего венца. Болты крепко и надежно его удерживают на поверхности фундамента. Брус перед укладкой должен быть хорошо просушен, благодаря чему деформации в ходе использования не возникнет.

Крепеж брусьев к фундаменту представляет собой несложное дело, если знать все нюансы этого процесса и этапы осуществления деятельности. Чтобы нижний венец был уложен правильно и ровно, нужно все точно рассчитать. Поэтому не стоит торопиться или спешить в ходе укладки.

Решение построить каркасный дом диктует необходимость сразу определить, как крепить брус к фундаменту выбранного типа. Это позволит рассчитать количество расходного материала, инструмента, времени на выполнение всех операций, квалификацию нужных специалистов.

Условия для древесины

Выбор материала для устройства прочного венца дома основывается на требованиях ГОСТ 2695-83. Чаще всего обвязку выполняют из дуба или лиственницы.

Необходимо тщательно выбирать древесину для долгой службы

Обращают внимание на следующее:

  • Линейные размеры 200 × 200 мм, отсутствие искривлений;
  • Влажность менее 20%. Брать желательно дерево зимней валки (декабрь-март). Просушить от 1 месяца в крытом помещении с естественной вентиляцией в соответствии с правилами укладки пиломатериалов;
  • Отсутствие превышения пороков древесины количеству, допускаемому ГОСТом, в том числе признаков гниения (синюшность), грибков, жучков;
  • Отсутствие механических повреждений, дефектов обработки.

Оценка пиломатериала проходит по худшей кромке пласти. Тщательный осмотр на наличие изъянов требуется каждой стороне заготовки.

После выполнения всех вырезов, шпунтов, пропилов, готовую деталь подвергают антисептической пропитке со всех сторон. Популярно применение с этой целью отработанного машинного масла. Качество исходного бревна влияет на полученный при его обработке результат, дальнейшее крепление бруса к фундаменту, долговечность и надежность полученной конструкции.

Выбор схемы

Схема жесткого крепления бруса

Выбирать, как крепить подготовленный брус к фундаменту любого типа, предстоит из 2 вариантов:

  1. Жестко. Неподвижное соединение верхней плоскости опоры и нижней части дома достигается металлическими стяжными или анкерными болтами (шпильками), хомутами.
  2. Накладкой. Сцепление задается весом всего дома, распределенного по контактной площади с конструктивными составляющими фундамента выбранного типа.

Жесткая схема при подвижках грунтов предотвращает относительное смещение элементов венца и основания, неблагоприятное для всего дома. У свайного типа бревна служат вариацией ростверка, делая обвязку всех колонн.

В местах строительства, где нет оснований для подобных тревог, преобладает второй вариант. Первый пояс укладывают на рейки толщиной не более 15 мм, обработанными по 2 широким сторонам битумом. В дополнительном укреплении скобами, стальными пластинами, нуждаются углы периметра дома.

В любом варианте делают прокладку из гидроизоляционного материала (рубероид) между поверхностью бревна и цементом/металлом опоры.

Крепление к бетону

Крепление бруса с помощью анкеров

С цементными монолитами, кладкой из керамзитобетонных блоков, кирпича, бревна соединяют анкерными болтами. Стержень с резьбой закладываются сразу при заливке/кладке или зажимают в просверленное углубление при креплении подготовленного бруса к готовому фундаменту пошагово.

Обязательно предварительное выравнивание поверхности камня. Выступы срезаются, впадины затираются раствором. Проверяется уровнем горизонтальность. Болты на ленточных фундаментах размещаются с шагом до 0,5 м.

Угловые соединения соединяют в лапу, чашу, металлическими накладками под саморезы. Под анкера бревна просверливают насквозь, с выборкой для посадки гайки на широкую шайбу ниже плоскости бруса. Сверло берут с диаметром на 2 мм больше болта. Равномерную посадку задают попеременной обтяжкой гаек на 3-4 оборота.

Каждая деталь независимо от длины фиксируется не менее чем в 2 местах.

Посмотрите видео, как происходит крепление бруса на ленточное основание.

Места стыков фрагментов по верху необходимо усилить и закрепить скобами. Предварительно делают пропил для глубокой посадки соединительного прута.

Раздельные опоры

Крепление бруса на сваи

Свайное исполнение раздельных точек контакта бревна с фундаментом дополняет процесс крепления бруса такими операциями:

  • Устройство на стальных столбах П-образных оголовков для жесткого варианта, Т-образных для накладного типа;
  • Сверление по разметке сквозных отверстий в брусе под стяжные болты (шпильки), прорезку пазов под накладные скобы;
  • Затяжка резьбы с контролем горизонта и диагоналей;
  • Окончательная фиксация уголками и скобами.

Легкие постройки на столбчатом фундаменте вполне могут обойтись без ростверка. Эту функцию возьмет на себя венец. Массивные двухэтажные здания требуют более жесткой обвязки в верхней части. Способ крепления бруса будет аналогичен монтажу на ленту, плиту.

Рекомендуем посмотреть видео о том, как производится монтаж бруса на свайное основание.

О чем стоит помнить

Усилия в конструкции со временем могут меняться в большую сторону от расчетных условий. Металл подвержен коррозии. Доступ для осмотра будет существенно ограничен. Поэтому для долговременного сохранения характеристик дома не следует полагаться только на винтовые крепления. Для соединения бревен используют заруб в пол дерева, в лапу, в чашу, шип-паз. Шпильки лучше всего выбирать диаметром 16 мм.

Статьи по теме:

Строительство зданий любого назначения из бруса предполагает крепление бруса к фундаменту. Данная процедура отличается сложностью и трудоемкостью, а также требует от работника определенной квалификации и наличия опыта. От того, насколько качественно был закреплен первый венец, зависит надежность и долговечность всего строения. Именно поэтому установка бруса на фундамент – крайне важный этап в возведении построек. В данной статье мы рассмотрим варианты монтажа деревянного бруса на различные типы оснований.

Первым этапом данного процесса является обустройство действительно качественного основания для возведения постройки, на которое необходимо наложить два слоя рубероидных листов, а поверхность залить цементной смесью. Только теперь следует приступать к монтажу деревянных элементов на основание возводящегося здания. К установке бруса следует приступать только тогда, когда фундамент обустроен и простоял более недели. Как уже говорилось, установка бруса на фундамент достаточно сложный процесс, и для его облегчения используют первый ряд, который называется нижней обвязкой. Для увеличения прочности конструкции обвязку необходимо сделать из широкого материала.

Перед стартом всех работ следует заранее запастись всеми необходимыми инструментами и расходными материалами. Вот их перечень:

  • антисептический состав;
  • строительный уровень;
  • анкерные болты;
  • цементный состав;
  • песок;
  • рубероид;
  • анкерные шпильки.

Вернуться к содержанию

Технология крепления бруса к основанию

В наши дни существует несколько методов установки деревянного бруса, но крепление бруса к фундаменту анкерными болтами остается самым распространенным и надежным методом. В этом случае деревянные элементы укладывают на ростверк, который заблаговременно был обложен рубероидными листами. Их нельзя долгое время оставлять открытыми, поскольку рубероид имеет довольно хрупкую структуру, нарушить которую может даже слабое механическое воздействие. Укладка бруса должна происходить строго горизонтально, поэтому следует регулярно проверять его строительным уровнем. В случае возникновения неровностей более одного сантиметра нужно исправить их цементным раствором, все остальные дефекты вполне допустимы. Нижние брусья крепятся друг с другом посредством выборки в углах основания. Предпочтительно использовать выборку в лапу или же в полдерева.

Брус устанавливается на основание будущей постройки посредством гаек и анкерных шпилек, которые следует заранее установить в основании здания. Специалисты рекомендуют устанавливать широкие шайбы для контргаек – таким образом можно значительно увеличить площадь контакта материала с крепежной деталью, благодаря чему прочность всей конструкции увеличивается. Если планируется строительство довольно коротких стен, то можно использовать по три крепежных элемента на один брус. Посредством строительного уровня следует регулярно проверять все диагонали, а также углы основания.

Когда крепление обвязочного бруса к фундаменту завершено, следует заняться установкой основной несущей конструкции.

Важно знать! Работы с влажным материалом недопустимы. Следует дождаться высыхания бруса перед началом работ.

Прежде чем приступать к работам по установке стоек и венцов, следует провести ревизию фундамента и выяснить, насколько горизонтальна его поверхность. Если результаты удовлетворительны, то можно приступить к пропитке бруса. Для этого применяют специальные антисептические составы, которые можно купить в строительных или хозяйственных магазинах. На упаковке антисептика указывают метод пропитки, а также время, которое необходимо для просыхания материала.

После подготовительных работ можно начинать монтаж. Установка бруса на основание здания происходит параллельно с врезанием анкерных болтов в специальные отверстия, которые просверлены в материале. Диаметр данных отверстий должен превышать диаметр крепежных деталей как минимум на два миллиметра. После того, как брус установлен на основание возводящейся постройки, следует начинать установку вертикальных элементов, которые впоследствии станут каркасом.

Для предотвращения возможной деформации материала следует его тщательно просушить. Диагональное укрепление несущей конструкции значительно увеличит ее прочность, а также повысит срок эксплуатации. Для этого используют специальные раскосы.

Строительство дома из дерева – довольно дорогое удовольствие, но с помощью некоторых хитростей можно значительно снизить стоимость. Одной из таких хитростей является повторное использование отработанных материалов. К примеру, материал, который применялся для начальной фиксации несущей конструкции, можно демонтировать и распилить на фрагменты, которые смогут исполнять роль постоянных укосин. Временные распорки легко можно изготовить из деревянных частей опалубки. Если повторное применение деревянных изделий запланировать до начала строительства и внести его в смету, то можно сэкономить значительные денежные средства.

Важно знать! Материал должен храниться в помещении с низкой влажностью, также не стоит допускать даже незначительных загрязнений древесины. Не следует сжигать отходы пиломатериалов, которые были обработаны антисептическими составами, поскольку такой дым оказывает вред здоровью человека.

Вернуться к содержанию

Схемы крепления бруса

Перед тем, как крепить брус к фундаменту лучше разобраться в схемах данной операции. Согласно строительным нормам, возведения зданий из деревянного бруса допускает два варианта крепления данного материала:

Жесткая фиксация. Данный способ подразумевает прочный контакт бруса и ростверка. При этом статичность первого венца гарантируется сильным механическим воздействием, которое создано с посредством различных крепежных деталей.

Накладная фиксация. В этом случае деревянный элемент монтируется без прямого контакта с ростверком. Статичность первого венца в этом случае обеспечивается массой остальных строительных материалов, которые установлены над ним.

Как показывает практика, и подтверждают специалисты в данной области, жесткая фиксация была и есть самым надежным вариантом крепления. Только такой вариант может гарантировать полную статичность нижнего венца и надежное соединение бруса с основанием здания. Но жесткую фиксацию довольно сложно осуществить, поэтому самым распространенным типом крепления является накладная фиксация. Теперь вы знаете о том, как правильно класть брус на фундамент, осталось узнать о нюансах установки на различные типы оснований.

Вернуться к содержанию

Крепление бруса на ленточном или плитном фундаменте

Качественная установка деревянного бруса к плиточному основанию постройки невозможна без ряда работ. На начальном этапе следует установить деревянный элемент со специальными отверстиями в ростверк. Установка происходит посредством контргаек, которые накручиваются на анкеры. Данную конструкцию используют во время возведения зданий из разнообразных видов бруса.

Установка деревянных элементов на основание здания происходит следующим образом:

После заливки фундамента постройки следует установить анкерные болты в еще незастывший бетон. Основания крепежных элементов могут быть коническими или же загнутыми. Болты необходимо устанавливать через каждые 50 сантиметров, таким образом, на один брус должно быть монтировано около трех крепежных элементов.

Теперь нужно дождаться высыхания основания строящегося дома, и заняться подготовкой устанавливаемого бруса. В эти работы на данном этапе входит исключительно рассверливание отверстий для анкерных шпилек, которые расположены на уже установленных болтах.

После этих действий необходимо вооружиться строительным уровнем и проверить горизонтальность конструкции. Все обнаруженные дефекты необходимо сразу же устранить, например, если вы обнаружили возвышенность, следует срезать ее ножом, если образовалась впадина, то ее нужно залить раствором.

После обустройства максимального ровного основания, необходимо уложить на него рубероидные листы, которые выполняют гидроизоляционные функции.

Как уже говорилось выше, слой рубероида нельзя долго оставлять открытым, поэтому сразу после его монтажа, необходимо установить балки, которые заблаговременно были распилены на фрагменты необходимого размера.

Угловые сопряжения балок соединяются с выпусками, но можно обойтись и без них. Для достижения максимально долговечного соединения необходимо воспользоваться углами, изготовленными из металла. Данные металлические изделия следует устанавливать на саморезы.

После этого на каждую анкерную шпильку на установленных в основании здания болтах следует установить широкую шайбу, после чего зафиксировать контакт контргайками. Для предотвращения возникновения неровностей гайки нужно подкручивать не поочередно, а параллельно, причем каждый раз делать по два-три проворота.

Теперь вы знаете не только, как класть первый венец бруса на фундамент, но и как создать остальную несущую конструкцию. Данный способ довольно простой и при наличии необходимых инструментов и некоторого опыта строительных работ, вы сможете справиться самостоятельно. В итоге вы получите прочное и долговечное основание здания, которое является залогом удачно построенного дома.

Вернуться к содержанию

Крепление к свайному фундаменту

Если проектная документация для строительства здания из какого-либо типа деревянного бруса предусматривает наличие исключительно свайного основания, то работы по установке бруса будут немного иными. Первым делом следует монтировать специальные п-образные оголовки, на сваи, которые установлены в грунте. Их боковые поверхности должны быть перфорированные, при этом перфорация должна подходить для крепежных деталей.

Далее требуется установить деревянную балку в паз п-образной скобы, после чего провести фиксацию посредством крепежных элементов. Существует и другой вариант создания данного соединения. Он предусматривает применение большей степени перфорации деталей, которые в данном случае просверливают насквозь. Этот метод гораздо более тяжелый, чем предыдущий, а эффект от обоих методов одинаков, поэтому первый вариант более распространенный.

Теперь поговорим о том, как крепить обвязку из бруса к фундаменту. Данную операцию требуется начинать с подборки деревянных деталей для обустройства ростверка. Для этих целей превосходно подойдут брусья с квадратным поперечным сечением. Следующей операцией станет закрепление деревянного бруса на свае. Для осуществления данной операции следует установить некоторое количество скоб, на которые установить деревянный брус. Скобы следует не просто уложить, а прочно приварить к сваям. Данные металлические изделия впоследствии послужат маяками для мест, в которых требуется установить другие оголовки.

После этого следует уложить слой гидроизоляционного материала, который в этом случае представлен рубероидом. Помимо защиты от влаги на этой слой возложена функция буферной зоны между деревянными и металлическими элементами несущей конструкции.

Теперь в скобы следует установить балки ростверка так, чтобы они были состыкованы на шипах исключительно в угловых контактах. Провести данную процедуру можно двумя методами — в лапу или чашу. Посредством специальных крепежных элементов необходимо зафиксировать балки.

В принципе брусья можно устанавливать и без фиксации. В этом случае балки необходимо монтировать на т-образные оголовки свай. Ростверк крепится к основанию здания посредством металлических уголков. Такая схема крепления бруса к основанию гарантирует максимально плотный контакт венца с фундаментом, что значительно увеличивает прочность всей конструкции и срок ее эксплуатации.

Вернуться к содержанию

Крепление на винтовой фундамент

Если возведения здания из деревянного бруса предполагает обустройство винтового фундамента, то считайте, что вам повезло, поскольку в этом случае процедура установки материала очень проста и займет минимальное количество времени. Даже такой ответственный шаг, как монтаж первого венца не потребует высокой квалификации или богатого строительного опыта.

Перед началом всех работ необходимо измерить ширину фундамента возводимого здания, а также убедиться в том, что его поверхность идеально горизонтальная при помощи строительного уровня.
После этого необходимо нанести определенное количество антисептического состава на брус и дождаться, пока он просохнет. Время высыхания указывается на упаковке средства.

Затем можно приступать к монтажу деревянных элементов конструкции на основание будущего здания. Данная процедура, также фиксация бруса предполагают врезку болтов в заранее подготовленные отверстия. Данные отверстия должны быть просверлены в деревянном брусе еще на подготовительном этапе, причем их диаметр должен превышать диаметр крепежных элементов как минимум на два миллиметра.
С помощью данного метода укладывается нижний венец. Крепежные детали прочно и надежно удерживают обвязку на поверхности основания возводящегося здания. Крайне важно просушить деревянный брус в достаточной мере перед началом всех работ. Таким образом можно избежать преждевременных деформаций всей несущей конструкции и множества связанных с эти проблем.

Как вы видите сами, крепить брус к фундаменту может даже неопытный человек, который не прошел должную подготовку. Главное – это не торопиться, провести необходимые расчеты и сделать все так, как указано в инструкции, а также помнить о том, что нюансы в строительстве – это самое главное.

верхняя и нижняя первого и второго этажа, монтаж своими руками

Обвязка каркасного дома является связующим элементом здания на столбчатом либо свайном фундаменте. Роль нижней обвязки заключается в обеспечении соединения частей конструкции фундамента между собой, а также крепления основания и стен. Верхняя обвязка объединяет в одно целое стены и перегородки здания, а также равномерно распределяет нагрузку от крыши.

Обвязка фундамента

Конструкция и назначение обвязки

Дома, возведенные по каркасной технологии, имеют меньший вес по сравнению с аналогами из древесины, бетонных блоков либо кирпича. Чаще всего для них не нужно возводить сложные монолитные фундаменты. Достаточно будет обустроить ленточное либо свайно-винтовое основание.

Столбы и сваи призваны удерживать здание, предохраняя его от контакта с грунтом, предотвращая попадание влаги извне и обеспечивая вентилирование древесных конструкций. Поскольку данные элементы расположены по отдельности, требуется их общее соединение. Для этого применяют ростверк, выполняющий роль обвязки фундамента. Для каркасных домов функцию обвязки самого строения и фундамента объединяет в себе лишь нижняя обвязка, а ростверк не используется.

Конструкция обвязки

При помощи бруса, бревна, досок либо швеллера из металла монтируется обвязка, гарантирующая прочность всей конструкции дома. Кроме того, она же выполняет роль основания для всех силовых элементов здания: стоек каркаса, укосин, панелей, стен.

Нижняя обвязка каркасного дома, построенного на винтовых сваях, призвана распределять нагрузку от общей массы здания, не давая ему перекосится или разрушиться. В случае, когда сваи находятся на расстоянии как минимум в полметра от уровня земли, требуется обязательное обустройство нижней обвязки.

Обвязка по сваям

Для некоторых типов строений обвязка не является обязательной. Например, если дом имеет небольшую площадь и высота свай от поверхности земли составляет менее полуметра. Кроме того, обвязку не обязательно делать если применяется монолитно-ленточный фундамент. Однако если здание имеет несколько уровней и сложную конструкцию, то обвязка второго этажа и последующих для каркасного дома – обязательна.

Перечень требований к обвязке

Материалы и конструкции для обвязки каркасного дома должны соответствовать всем требованиям технологии возведения данного типа строений.

Добиться наиболее прочной обвязки можно при использовании сдвоенных либо строенных досок, соединенных между собой. Доска должна иметь одинаковую геометрию и размеры и скрепляться между собой при помощи анкеров либо скоб.

Доски обвязки

Размеры деталей обвязки (толщина доски, сечение бруса либо диметр бревен) подбираются исходя из толщины стен здания.

Древесина хвойной породы является наиболее оптимальной для обвязки домов, построенных по каркасной технологии. Это обусловлено ее прочностными показателями, сроком службы, устойчивостью к перепадам температуры и воздействию неблагоприятных атмосферных явлений. Смола хвойной древесины предотвращает гнилостные процессы и повышает влагостойкость. Коме того, хвойные древесные материалы имеют привлекательную цену.

Древесина

Древесный материал для обвязки требуется обработать антисептическими веществами чтобы защитить его от гниения, а также использовать антипирен для защиты от горения. Все это необходимо выполнить до начала работ по монтажу обвязки.

Используемый брус или доска должны быть изготовлены из дерева с наиболее прямолинейным стволом. Древесный материал не обязательно должен быть гладким, однако обязательно должен иметь ровную геометрию.

Нижняя обвязка

После возведения фундамента производится обустройство нижней обвязки каркасного дома.

Критерии выбора материалов

Если строительство ведется своими силами, то логично выбирать материалы, для работы с которыми не потребуется привлекать специальную технику.

Монтаж нижней обвязки

На что следует обращать внимание при выборе:

  • Материал должен выдерживать предельную нагрузку на конструкцию здания;
  • Быть устойчивым к перепаду температуры, механическим воздействиям.
Брус

Надежным материалом для обвязки каркасного дома считается брус, имеющий сечение 15 на 15 см либо 20 на 20. Правильно подобранный размер сделает установку легкой, создаст прочное и ровное основание. Минусом можно назвать возможность появления трещин если нагрузка не древесину будет осуществляться неравномерно. Кроме того, если брус был недостаточно просушен, возможна деформация при его высыхании.

Брус

Доска

Обвязка при помощи досок считается достаточно прочной, ведь деформационные процессы минимальны, поскольку усушка равномерно делится на кол-во доски.

Доски

Бревно

Недорогой и надежный строительный материал для обвязки каркасного дома. Поскольку бревно не проходит специальной обработки, в ходе которого разрушаются волокна древесины и уменьшается ее прочность, оно может выдерживать большую нагрузку, негативное воздействие окружающей среды и перепадов температур. Недостатком можно назвать сложность монтажа, обусловленную сечением неправильной формы, требующего тщательного крепления на фундаменте.

Монтаж обвязки на фундамент

Исходя из типа фундамента изменяется метод крепления обвязки. Чаще всего для каркасных домов обустраивают ленточный, свайный либо столбчатый фундаменты.

Обвязка по свайному и столбчатому фундаменту

Предварительно требуется обустроить слой гидроизоляции по поверхности фундамента. Использовать можно битум либо рубероид на мастике, а также другие материалы.

Гидроизоляция фундамента

Доску либо брус (в зависимости от того, что выбрано) раскладывают для последующего монтажа.

Обвязка каркасного дома из бруса выполняется при помощи метода «в полдерева» либо в стык по углу.

Соединение элементов обвязки

Элементы обвязки монтируются к ростверку или сваям при помощи анкеров или заранее установленных резьбовых шпилек.

Крепление на анкера

Обвязку всегда требуется проверить на ровность при помощи уровня. Углы скрепляются при помощи оцинкованных уголков, болтов, шурупов либо гвоздей. По обвязке закрепляются лаги с необходимым шагом.

Обвязка на ленточном основании

Порядок работ следующий:

  • Первым делом раскладывают и закрепляют слой гидроизоляции;
  • Следом выполняют гнезда соединений по углам;
  • Обвязка фиксируется на анкерные болты либо скобы;
  • При помощи крепежа усиливаются углы;
  • Проверяется горизонтальный уровень, если имеются неточности то их устраняют при помощи подкладок либо клиньев.

Соединения бруса обвязки

Брус скрепляется по длине и углам в соответствии с технологией. Ее соблюдение гарантирует надёжность и долгий срок службы обвязки.

Способы крепления обвязки из бруса:

  • «Коренной шип» используется для соединения по углам;
  • «В лапу» брус скрепляется по длине;
  • «В полдерева» производится фиксация углов;
  • «Встык» — аналогично с предыдущим.

Варианты крепления бруса обвязки

Выпилы для крепления бруса выполняются различными способами. Можно применять ножовку по дереву, плотницкий топор, бензопилу.

Работы выполняются следующим образом:

  • Наносится разметка по горизонтали и вертикали в соответствии с необходимыми размерами вырубки. Ширина горизонтального выпила должна быть равна его стороне. Глубина составляет половину вертикальной части бруса. К примеру, если сторона бруса равна ста миллиметрам, значит требуется выполнить выпил на 100 миллиметров по горизонтали и 50 по вертикали;
  • Выпиливание начинаются по вертикальной разметке с двух стороны. В конечном итоге получится выпил, имеющий ровные плоскости и позволяющий качественно соединить брус.

Соединения обвязки

Пол каркасного дома

Обвязка первого этажа у каркасного дома является основанием для крепления лаг черновых полов. Для работы используют обрезную доску с сечением 50 миллиметров, монтируемую на «ребро» с одинаковым расстоянием элементов друг от друга. Использование нижней обвязки позволяет легко установить лаги и укрепить полы в здании.

Пол в каркасном доме

Варианты установки лаг пола на обвязку:

Опора на дополнительный брусок, прикрепляемый к обвязке каркасного дома. Такой вариант требует дополнительного закрепления лаг к обвязке, поскольку брусок, являющейся опорой лаг, не создает связи между ними и обвязкой. Монтаж лаг производится на уголки из металла либо пластины на обвязку, таким образом лаги висят на креплении без точки опоры снизу.

Крепление лаг на обвязку с опорой на нее. Такой способ позволяет надежно связать обвязку и лаги пола, создав надежную конструкцию. Данный вариант требует создать дополнительный связующий элементы для монтажа стоек и элементов стены каркаса. Эта технология подходит для сборки конструкции на стройплощадке с последующим поднятием и креплением на черновые полы.

Верхняя обвязка

Верхняя обвязка каркасного дома является аналогом армированного пояса у домов из блоков или кирпича. Она призвана скреплять элементы здания по верхней части, распределяя вес кровли, перекрытий и лаг, не позволяя стенам деформироваться от их тяжести. Чаще всего нижнюю и верхнюю обвязку каркасного дома выполняют из одних и тех материалов, имеющий одинаковые характеристики и способы крепления.

Верхняя обвязка

Крепление балок перекрытия к верхней обвязке

Верхняя обвязка крепится к стойкам каркаса методом обвязочного соединения либо при помощи оцинкованных уголков из стали.

Монтаж при помощи уголков. Уголки, имеющие массивные габариты и нержавеющую поверхность, фиксируются на саморезы по древесины и скрепляют стойки каркаса дома и обвязку.

Соединение верхней обвязки

Крепление с помощью пазов. Этот вариант считается более трудоемким. Вырубка выполняется строго по вертикали под каждую стойку. Если будут иметься неточности, это повлечет за собой перекос стоек и всего строения. Фиксация производится при помощи двух гвоздей по 15 см длиной. Гвозди должны входить в стойки как минимум на 10 сантиметров.

Крепление стропил к верхней обвязке

Верхняя обвязка каркасного дома призвана принимать на себя нагрузку от стропил здания и равномерно распределять ее на стены.

Стропила

Методы крепления:

  • Вырубка – популярный способ, благодаря которому чаще всего и выполняется верхняя обвязка каркасного дома, возводимого своими руками. Также необходимо дополнительно зафиксировать конструкцию при помощи гвоздей по обе стороны;
  • Крепление на уголки из стали либо оцинкованные.

Выпил либо вырубка должны производится в стропилах, а не в балке опоры. Это позволяется не нарушать несущую функцию обвязки и укрепить конструкцию.

Только полное и строгое соблюдение технологии возведения каркасных домов гарантирует правильное функционирование отдельных частей конструкции, обеспечивая ее надежность и долговечность.

Нижняя обвязка каркасного дома на столбчатом фундаменте – требования и укладка

Надежность строений и долгий срок их эксплуатации зависит от правильности устройства конструктивных элементов, их расположения относительно друг друга и от взаимной работы под нагрузкой. Подземная и наземная части дома должны составлять цельную систему, функционирующую согласовано. В противном случае произойдет разрушение здания, если не сразу, то со временем. Объединить разрозненные столбы или сваи поможет обвязка фундамента. Она предотвратит их вертикальное смещение, равномерно распределит нагрузку на грунт и максимально устранит появление просадок и деформаций.

Требования к обвязке каркасного дома

Для свайного и столбчатого фундамента в обязательном порядке требуется обвязка. Массивные дома устанавливают на ленточном железобетонном ростверке, а при строительстве легкого каркасного домика обвязка производится:

  • брусом или бревном;
  • пакетом сбитых или склеенных досок, установленных на ребро;
  • металлическим профилем.

Многие считают, что нижняя обвязка каркасного строения металлическими двутаврами, швеллерами и профильными трубами будет надежнее объединения фундаментных столбов брусом, что не совсем верно. Дело в том, что прочные стальные балки, имеющие большую длину и размеры сечения, имеют высокую стоимость. Оптимальным вариантом использования более подходящих по цене и габаритам профилей является небольшой шаг между сваями или столбами, что приводит к дополнительным затратам по возведению фундамента.

Недостатком применения длинномерных металлических изделий в качестве обвязки каркасного дома считается наличие остаточной деформации и возможность провиса балки под нагрузкой или собственным весом. Остаточная деформация сказывается на том, что изогнутый стальной профиль после снятия нагрузки не может самостоятельно вернуть свою первоначальную форму, чего не скажешь об упругом деревянном брусе. К тому же, изделия из древесины обходятся гораздо дешевле металлических аналогов.

Для каркасного дома чаще всего используют брусья или пакет досок, а бревна предназначаются для срубов.

Нижняя обвязка фундамента брусом требует:

  • использования высококачественных пиломатериалов – без сучков и гнили, с точной размерностью и допустимым показателем влажности;
  • выполнения надежного крепления элементов в стыковочных узлах;
  • обработки древесины антисептическими и огнезащитными составами;
  • устройства гидроизоляции между фундаментным столбом и горизонтально уложенным брусом.

Оптимальными материалами для обвязочных балок считаются хвойные породы древесины, среди которых наиболее популярными являются сосна и лиственница. Другие виды менее пригодны к использованию по разным причинам. Например, в стволах ели находится много сучков, а кедр произрастает далеко не во всех регионах страны.

Крепление пакета досок непосредственно на строительном участке производится с помощью гвоздей или шурупов. Их забивают или закручивают на разную глубину в шахматном порядке.

Древесину обрабатывают антисептиками в целях предотвращения процессов гниения и развития грибка. В качестве огнезащитных составов применяют антиперен, защищающий материал от возгорания. Не следует забывать о том, что горючие смолы, входящие в состав сосны, слишком опасны.

Укладка и крепление обвязки каркасного дома

Технология монтажа обвязочного бруса включает несколько этапов. В первую очередь проверяется уровень всех столбов или свай. При необходимости, опоры наращивают или срезают. Нижняя обвязка должна размещаться на гидроизоляционном слое, поэтому поверх столбчатого фундамента укладывают двойной слой рубероида, гидроизола или другого рулонного материала. Для лучшей фиксации, полотна промазывают битумной мастикой.

Крепление бруса к столбам зависит от возможностей материала, из которого выполнен фундамент.

В толщу опор подземной конструкции в местах их стыковки с обвязкой устанавливаются либо анкеры, либо деревянные пробки. Делается это до устройства гидроизоляции.

На следующем этапе приступают к подготовке материалов, предназначенных для нижней обвязки каркасного дома. Важно помнить о том, что древесина не должна быть влажной, на что следует обратить внимание при покупке бруса. Если он будет приобретаться заранее, то для хранения материала следует выбирать закрытое и проветриваемое помещение. Сушить на солнце изделия не следует, так как прямые лучи могут содействовать их деформации и растрескиванию.

Существует два основных способа соединения смежных брусьев:

  • в полдерева – в стыкуемых элементах зеркально вырезаются ровные выемки толщиной, равной половине толщины бруса;
  • в полулапу – вырезы делаются под углом таким образом, чтобы при соединении деталей обвязки не образовывалось пустот.

Специалисты рекомендуют воспользоваться рубанком. Он поможет выполнить более точные срезы. Инструмент покупается в ближайшем супермаркете или берется напрокат.

После подготовки брусьев и устройства гидроизоляции начинается этап укладки обвязки в проектное положение. Первым делом, приступают к оформлению углов. Для этого гвоздями намечают их месторасположение. Делают это последовательно, стартуя от одного из внешних углов. После этого, используя натянутую между гвоздями бечевку и строительный угольник, проверяют правильность выдерживания углов. Большинство из них должны быть исключительно прямыми, но при сложной форме дома в плане они могут иметь размеры, отличные от 90 градусов. Данные параметры указываются в проектных чертежах.

После корректировки центров внешних и внутренних углов обвязки каркасного дома переходят к непосредственной укладке бруса. Работы также начинают выполнять с одного из углов, ориентируясь на установленную разметку, но жесткое крепление узлов выполняют не сразу. Это дает возможность подправлять положение сторон по мере необходимости, что очень важно.

В местах стыка деревянных брусьев прокладывают джутовую ленту, выполняющую функцию мягкой прокладки. Она избавит элементы от трения, а слух домочадцев – от скрипа.

По окончании монтажа окончательно проверяется горизонтальность обвязки каркасного дома и правильность углов. После этого ее детали жестко крепят к фундаментным столбам и друг другу, а также производят дополнительную фиксацию брусьев между собой жесткими уголками или скобами из металла. Крепление балок к фундаменту выполняется несколькими способами:

  • анкерами, вмонтированными в столбы. На этапе подгонки в брусьях высверливаются отверстия под болты;
  • гвоздями (или шурупами), вбиваемыми (или ввинчиваемыми) в деревянные пробки, установленные в теле фундамента;
  • клиньевыми болтами, предоставляющими возможность наиболее надежного крепления.

Напоследок стоит напомнить, что все стыки нижней обвязки каркасного дома должны иметь под собой опору. В случае необходимости выполнения наращивания балки между столбами, потребуется жесткое и надежное крепление узла. Кроме этого, следует учитывать недопустимость загрузки составного бруса в случае отсутствия опоры под стыком.

Нередко для усиления обвязки каркасного дома используется двойной ряд брусьев. В этом случае при выполнении срезов под лаги в одном из них, второй остается цельным, а значит – более прочным.

Обвязка свайного фундамента брусом: делаем своими руками

Сегодня большой популярностью пользуются фундаментные основания, возведенные по свайным опорам. К числу их достоинств относится быстрота монтажа составляющих элементов. Естественно, что строительные сроки в определенной степени зависят от сложности конструкции, но в среднем такой фундамент строится за два – три дня. Отметим, что для возведения бетонного основания потребуется не меньше одного месяца, потому что придется дожидаться окончательного высыхания бетона. Свайная конструкция устанавливается быстро, отличается небольшими финансовыми расходами. Кроме этого, такой фундамент подходит для участков с любыми почвенными составами. Существует только одна особенность, упускать из внимания которую не рекомендуется – обвязка свайного фундамента брусом.

Обвязка свайного фундамента брусом

Особенности свайной фундаментной основы

Такие типы фундаментов считаются популярными для строительства малоэтажных сооружений – объектов из бруса или каркасных строений, отличающихся небольшой массой.

Объясняется это некоторыми достоинствами свайных оснований:

  • устанавливать их можно на участках с пучинистыми и сложными почвами. Это условие распространяется на строительные площадки, имеющие уклоны, когда особенности рельефа не позволяют устраивать другие фундаменты;
  • продолжительный эксплуатационный период. Если полностью соблюдать технологические особенности монтажных работ и использовать качественные материалы, то при правильной эксплуатации свайная фундаментная основа прослужит вам не менее ста лет;
  • приемлемая стоимость материалов и работ;
  • простота выполнения монтажа. Погрузить винтовые сваи в грунт можно в течение нескольких часов, используя для этого специальную технику. При наличии достаточного количества работников такой процесс выполняется вручную.

Закладывая винтовой свайный фундамент, вы полностью исключаете необходимость проведения земляных работ, отнимающих много времени и сил. Только необходимо точно определить глубину погружения свай и расстояние между ними.

Закладывание винтового свайного фундамента

Для проведения расчетом принимаются во внимание вес предполагаемого объекта, особенности почвенного состава, уровень грунтовых вод, глубина промерзания.

При установке свайной фундаментной основы придется учесть и тот факт, что конструкция не будет иметь сплошной опоры, что создаст определенные затруднения при строительстве межкомнатных перегородок. Но такую проблему можно решить, выполнив обвязку свай. Если такую процедуру выполнить в соответствии с требованиями, то показатель прочности готового сооружения увеличится.

Разновидности обвязки

Если рассматривать расположение обвязочного пояса относительно поверхности почвы, различаются следующие виды обвязки:

  • заглубленную – погружается в землю так, чтобы верхняя поверхность находилась на едином уровне с грунтом;
  • повышенную – размещается на поверхности почвы;
  • высокую – приподнята над поверхностью на пятнадцать сантиметров и более.

Последний вариант рекомендуется применять на участках с пучинистыми почвенными составами. Заглубленный тип используется мало и лишь на малопучинистых грунтах.

Использование заглубленного типа

По используемым материалам обвязки делятся на четыре группы:

  • швеллерная;
  • двутавровая;
  • лента из железобетонного монолита;
  • брусовая.

Обвязка металлом является более прочной, но монтировать ее сложно. Железобетонные ростверки по показателю надежности не уступают металлическим аналогам, сооружаться могут своими руками, но обладают большими трудозатратами. Следует добавить, что они увеличат строительные сроки, ведь бетону потребуется время до набора окончательной прочности.

Возводя частный дом из легких стройматериалов, в качестве обвязки рекомендуется использовать деревянный брус – прочный, недорогой и легкий в монтаже материал.

Зачем нужна

Чтобы понять, для чего выполняется обвязка фундамента брусом, следует уточнить технологические особенности установки свайной фундаментной основы.

Такие фундаменты зачастую используют под легкие каркасные здания, отличающиеся небольшой удельной массой. Свайное основание существенно выигрывает в денежном отношении, отличается надежностью, не уступая другим своим аналогам.

Сваи представлены погруженными в почву столбами, расположенными друг от друга с определенным шагом. Но как бы не были надежны опоры, они не дают стопроцентной гарантии в показателе прочности и исключении перекосов. В этом случае приходится выполнять обвязку, позволяющую идеальным образом решить названные проблемы.

Процесс обвязки свайного фундамента брусом своими руками должен предусматривать формирование прочного крепежа, с помощью которого установленные опоры соединяются в единую конструкцию.

С помощью такого рабочего этапа получается надежная фундаментная основа, позволяющая в равной степени распределять и выдерживать воздействия нагрузочного характера. Обвязка свай с помощью бруса называется ростверком и признана наиболее эффективным вспомогательным элементом.

Особенности обвязки

Перед тем, как приступить к обвязке свайно-винтового фундамента брусом, древесину следует обработать антисептическими составами, чтобы надежно защитить ее от образования грибков и плесени. Дополнительной мерой предосторожности будет обработка бруса антипенирами, понижающими способность дерева к воспламеняемости.

Особенности обвязки фундамента брусом

В то время, когда обработанные деревянные элементы просыхают, на торцевых участках свай устраиваются оголовки – стальные конструкции, навариваемые на стволы винтов. Своей формой оголовок напоминает букву «П», а промежуток между его ножками определяется в зависимости от размеров брусового сечения. Рекомендуется также заблаговременно устроить отверстия для крепежных элементов.

Чтобы получить более надежную обвязку, ее следует выполнить двойным рядом. Запилы в этом случае выполнять не придется, что положительно скажется на показателе прочности. Для второго ряда используют брус меньшего сечения (15 на 10 против 20 на 20 см). Установка второго уровня выполняется на ребро, стыковочные участки нижнего ряда должны перекрываться.

Нижнюю обвязку чаще всего выполняют из хвойного материала, обладающего определенными достоинствами:

  • продолжительным эксплуатационным периодом;
  • хорошим показателем прочности;
  • низким содержанием влаги;
  • приемлемой стоимостью.

При покупке пиломатериала проверяйте его на отсутствие трещин, чтобы не снизить качество собранной конструкции. Кроме этого, в расчеты на потребность следует дополнительно заложить от десяти до пятнадцати процентов от общего объема.

Качество собранной конструкции

Разберемся, из чего лучше выполнять обвязку на свайном фундаменте – из бруса или из досок.

Утвержденные в строительной сфере нормы разрешают применять цельный брус сечением 15 на 15, 15 на 20, 20 на 20 см, либо брус, подготовленный за счет соединения нескольких досок и в сечении имеющий размеры 5 на 20 см. Наборный аналог прекрасно заменяет цельный элемент, по определенным показателям даже считается более надежным. Соединенные в одно целое три доски способны заменить брус сечением 15 на 20 см, а четыре – 20 на 20 см.

Брусовой материал, размер одной из сторон которого составляет 20 см, монтируется на свайные оголовки меньшей гранью, и высота обвязочного пояса в этом случае составляет 200 мм.

Каждый из вариантов пользуется популярностью и считается правильным. Отметим, что после изучения всех достоинств и недостатков материалов, застройщики в большинстве случаев используют сшитые между собой доски.

Цельная форма бруса считается тяжелым видом стройматериала, и, если количество рабочих на площадке ограничено, переносить такие элементы на места проведения монтажа будет сложно. Кроме того, цельные брусы обладают плохой сопротивляемостью на изгиб, что снижает их практичность. Зато доски перед монтажом приходится соединять, что влечет за собой дополнительные затраты.

Цельная форма бруса

Материалы и инструменты

Перед тем, как сделать обвязку из бруса для винтового фундамента, следует приготовить все необходимое для работы. Вам потребуются:

  • уровень и рулетка;
  • саморезы;
  • анкера;
  • рубероид;
  • сварочный агрегат;
  • болты для выполнения стяжек;
  • молоток;
  • кисти и защитные средства для обработки древесины;
  • сухой брус.

Этапы выполнения работ

Рассмотрим, как правильно сделать обвязку из бруса для столбчатого фундамента. Для этого предстоит выполнить определенные виды работ.

Как правильно сделать обвязку из бруса

Готовим оголовки свай

Чтобы было удобней выполнять обвязку столбчатого фундамента брусом, необходимо свайные верхушки оснастить пластинами квадратной формы, размеры которых составляют 25 на 25 см.

Готовят их следующим образом:

  • засверливают три – четыре отверстия, с помощью которых процесс крепления деревянного бруса саморезами упрощается;
  • на оголовках с помощью рубероида или битумного состава устраивается гидроизоляционный слой. Вырезая куски рулонного материала, на каждую сторону рекомендуется оставлять двухсантиметровый запас, облегчающий процесс фиксации.

За счет гидроизоляционной прослойки создается защищенность древесины от негативного воздействия воды, источником которой считается конденсат, появляющийся на прохладной поверхности металла после изменений температурного режима. Поэтому следует предпринять любые усилия, чтобы содержать древесину в сухом состоянии.

Крепим брус

Для облегчения монтажных работ по обвязке винтового фундамента брусом, деревянные элементы предварительно раскладываются по периметру строящегося основания. Это позволит соблюдать размеры, определенные проектным решением. Разложенные балки должны стыковаться друг с другом под прямым углом, проверка перпендикулярности выполняется замерами диагоналей углов, размеры которых должны быть одинаковыми.

Монтажные работы:

  • установку начинают в местах пересечений балок;
  • брус стыкуется «в полкорпуса». Иногда используется вариант соединения «в лапу», являющийся более надежным. Чтобы прилегание бруса было плотным, его торцевые участки обрезаются ровно. В местах соединений древесину рекомендуется промазывать клеевым составом;
  • к подошвам оголовком брус крепится саморезами. Лучше использовать метизы с шестигранными головками – их удобней вкручивать снизу. Для облегчения такой работы предварительно сверлятся небольшие по диаметру отверстия, саморезы затягиваются торцевым ключом;
  • внутри ростверкового периметра балка врезается «в полкорпуса». Брус до этого в точках соединений оснащают канавками. Затем часть торца подрезается, чтобы брус погрузился в основную обвязку.

Врезаемый элемент должен входить на свое место как можно туже.

Дополнительный крепеж

Чтобы в местах соединений увеличить уровень надежности, такие участки дополнительно фиксируются металлическими скобами, диаметр которых составляет 8 мм. Данная мера применяется в случае, когда длина саморезов оказывается недостаточной для прочного соединения балок.

Дополнительный крепеж

Скобы устанавливаются в верхние части бруса, напротив узлов соединений. Заостренные концы вбиваются в цельную поверхность бруса, не имеющую выборок.

Целиком вбить восьмимиллиметровую скобу порой сложно, и такую процедуру рекомендуется выполнять таким образом:

  • выполняется разметка, для чего крепежный элемент прикладывается к поверхности балки и обводится маркером;
  • по нанесенной линии устраивается канавка на 1 и 0.8 см по глубине и ширине соответственно;
  • места, в которые предстоит погрузить ножки скобы, засверливаются. Предварительно подготовленные отверстия в 5 – 6 мм по диаметру предотвратят образование трещин;
  • каждая канавка и отверстие обрабатываются антисептическими составами;
  • начинается забивание стальных скоб, которые должны быть погруженными заподлицо с древесной поверхностью;
  • в точках пересечений балок используют вариант стыковки «в полдерева». Саморезы вкручивают снизу, забивают четыре скобы, чтобы они образовывали квадрат.

Выступающие над поверхностью металлические скобы создадут определенные сложности для выполнения последующих монтажных работ.

Выступающие над поверхностью металлические скобы

Проверяем горизонтальный уровень

Когда работа по обвязке будет завершена, смонтированная конструкция проверяется на горизонтальное расположение с помощью строительного или водяного уровня. Между двумя углами, находящимися в противоположных местах, допускаются перепады в диагоналях, не превышающие пяти миллиметров. Каждый параметр подготовленной обвязки должен в точности соответствовать проекту. Имеющиеся погрешности придется учитывать при строительстве стен.

Советы специалистов

Чтобы узнать, как правильно обвязать свайный фундамент брусом, изучите рекомендации опытных строителей:

  • перед началом работ по обвязке необходимо удостовериться. Что все сваи установлены на одинаковую высоту. Если это условие не соблюдено, торцевые участки опор подрезаются, либо в брусах устраиваются пазы;
  • крепежные элементы располагаются по продольной оси бруса, смещения от этого направления не разрешаются, потому что это вызовет неравномерное распределение нагрузочных усилий и уменьшение не только запаса прочности, но и нарушение целостности древесины;
  • в свайном фундаменте ростверок из деревянного бруса по ширине должен быть в два раза больше сечения свайной опоры. Данное требование обязательно учитывается при подборе строительных материалов;
  • для облегчения крепления древесины к опорам, при возведении основания заранее устанавливаются закладные элементы, на которые потом крепится деревянный каркас.

Крепление древесины к опорам

Заключение

Успешно проведя все монтажные работы по обустройству обвязки из бруса на свайном фундаменте, вы получите качественное и надежное основание под строительство запроектированного сооружения. Возведенный по сваям ростверок равномерно распределит на опорные элементы нагрузочные усилия, создаваемые объектом, обеспечив этим долговечность здания. Отметим, что все рабочие этапы не вызывают сложностей и легко выполняются своими силами без привлечения строительных бригад. Это поможет вам сэкономить денежные средства, выделенные для строительства дома.

Как обвязать столбчатый фундамент брусом

Как известно, качество и долговечность фундамента напрямую зависит от того, насколько точно соблюдается технология поэтапного выполнения работ. В данном случае, обвязка столбчатого фундамента брусом – не исключение. Именно от нее будет зависеть насколько качественно и добротно будет заложен столбчатый фундамент своими руками, а как следствие долговечность самого жилища. Столбчатый или свайно-винтовой фундамент – сравнительно небольшие столбики либо сваи, которые находятся друг от друга на строго определенном расстоянии, будучи вколоченными в землю. Даже в том случае, если столбики или сваи будут залиты в бетон, это не дает никакой гарантии, что пол будущего дома будет прочным и не будет подвержен деформации. Именно по этой причине обвязка фундамента крайне необходима.

Обвязка фундамента представляет собой соединение фундаментальных свай и столбиков между собой. Для их соединения используют устойчивые и надежные материалы. Этот трудоемкий процесс позволяет получить основание с высокой степенью надежности, способное выдерживать нагрузки допустимого значения.

Обвязка столбчатого фундамента брусом_3

Разновидности обвязки и необходимые инструменты

Перед тем, как приступить к выполнению обвязки брусом столбчатого или свайно-винтового фундамента, следует заблаговременно выбрать наиболее подходящий вид монтажа для строительства брусового дома. Как показывает практика, более эффективными и надежными способами связки фундамента являются следующие:

  1. Монтаж обвязки с непосредственной посадкой на резьбу. В целом ряде случаев такой способ связки разрешается использовать при наличии толстых деревянных свай с повышенной степенью прочности. Здесь следует уделить особое внимание расчету резьбы. В случае, если сваи будут недостаточной толщины, то как таковых ошибок при монтаже не избежать.
  2. Использование сварки. Этот способ эффективен при обвязке металлических свай. Сварка считается единственным и пожалуй самым беспроигрышным вариантом обвязки, поскольку на металле никакой другой вид обвязки держаться столько времени не сможет.
  3. Скрепление с использованием хомутов. Этот способ востребован для самых разных деревянных свай. Немаловажно, что в случае, если толщина сваи невелика, то этот вариант также может быть использован. Следует отметить, что к некоторым металлическим сваям могут быть также применены хомуты.

Обвязка столбчатого фундамента брусом_4

Помните, что способ обвязки столбчатого или свайно-винтового фундамента зависит от качества материала и толщины фундамента. Итак, прежде чем выполнить обвязку, настоятельно рекомендуется купить деревянный брус и приготовить следующие инструменты:

  • саморезы;
  • уголки из металла;
  • молоток;
  • анкера небольшого размера;
  • олифа;
  • строительный уровень;
  • рубероид;
  • олифа;
  • сварочный аппарат.

Способ посадки на резьбу

Как показывает практика, достичь надлежащей обвязки винтового фундамента с использованием бруса можно комбинируя сразу 2 технологии – посадку на хомуты и на резьбу. В конечном счете такой брус сможет в течение достаточно продолжительного периода времени удерживать свайный фундамент. В плане удобства, если винтовые сваи располагаются в виде перевернутой вниз буквы «П», предпочтительнее будет выполнить обвязку брусом с непосредственной посадкой на резьбу.

Обвязка столбчатого фундамента брусом_2

Итак, возьмите брусок нужной длины и разместите его между 2 стойками. Не стоит забывать, что по каждой стороне, где происходит соприкосновение со сваями следует проложить рубероид, которой предварительно покрыть олифой. Брус закрепляется к боковым стойкам с помощью саморезов. К нижней части основания крепление производится с помощью сквозных шпилек либо небольших анкеров. Как только брус будет закреплен, необходимо слегка подбить его молотком.

В целях придания дополнительной прочности можно несколько укрепить соединения, которые находятся на внешних углах. Для этого понадобятся простые шипы либо металлические уголки. Что касается подбора уголка, то следите за тем, чтобы он совпадал по размеру с углом сваи с брусом. Закрепление уголка также происходит при помощи саморезов. Этим способом можно выполнить обвязку абсолютно на всех имеющихся сваях, причем необработанные участки полностью исключаются.

Способ посадки на хомуты

Этот способ крепления бруса лучше использовать в том случае, когда отсутствует форма перевернутой буквы «П» . Посадка на хомуты предполагает наложение достаточно длинных брусков (прямоугольных) на вершины свай. Чтобы их закрепить — воспользуйтесь саморезами. В случае, если сваи металлические, то потребуется сварка. В процессе соединения брус должен иметь идеально ровную поверхность. Для этих случаев рекомендуется воспользоваться строительным уровнем. Бруски накладываются таким методом по всей поверхности фундамента. Как только бруски будут наложены, необходимо прикрепить брус между сваями на деревянные бруски. Они должны выглядеть в форме буквы «П» и называются хомутами. В последующем кончики с помощью специальных уголков скрепляются со сваями, которые располагаются рядом. Как только работы по креплению будут завершены, каждое соединение следует проверить на устойчивость. Идеальное крепление – это когда ни один из хомутов в конструкции не расшатывается.

Способ посадки на хомуты

Другая методика обвязки

В настоящее время обвязка фундамента брусом является наиболее востребованным вариантом. Она широко применяется при строительстве домов и коттеджей из клееного бруса или другого вида пиломатериала. Ее отличает простота исполнения, но она не гарантирует получения основания надлежащего качества. Для ее выполнения подготовьте следующие инструменты:

  • бензопила либо электрическая пила;
  • строительный уровень;
  • рулетка.

Следует отметить, для того чтобы выполнить обвязку брусом, потребуется помощь со стороны, поскольку обработку бруса, его перенос и установку невозможно выполнить одному человеку.

Итак, для начала нужно определиться с выбором пиломатериала. Брус должен иметь ровную поверхность, без каких-либо шероховатостей. Для выполнения процедуры обвязки необходимо в обязательном порядке произвести стыковку бруса. Для этого следует выполнить на нем распилы с обеих сторон, причем один распил делается сверху, а другой – снизу. Далее, под прямым углом производится укладка бруса, свободное пространство, которое осталось между распилами заполняется джутом. Таким же образом рекомендуется выполнить крепление бруса к фундаменту дома.

Обвязка столбчатого фундамента брусом
Общие советы и рекомендации

Для того, чтобы крепление, а в последующем обвязка брусом были выполнены надлежащим образом, лучше придерживаться в работе приведенных ниже советов и рекомендаций. Что касается строительства домов из профилированного бруса и иных материалов, то оно должно выполняться на одинаковые по высоте сваи. В противном случае, процесс может не удастся. Для более качественной обвязки сваи нужно предварительно выровнять. При непосредственном креплении сваи и бруса, необходимо контролировать, чтобы соединение с саморезом находилось в центре. Соблюдение этого требования позволит вам избежать такой неприятности как растрескивание древесины.

Обвязка столбчатого фундамента брусом_1

Если следовать советам и рекомендациям приведенным выше, то крепление не составит особых трудностей. Главное в работе — размеренность и неспешное выполнение каждого действия.

По материалам http://moifundament.ru/stolbchatyj/soorudit-svoimi-rukami.html

Обвязка фундамента брусом

Многим хочется иметь на своем участке или загородном коттедже отдельную баньку или хозяйственный блок. Как правило, эти небольшие строения делают из бруса. Фундаменты под такие постройки закладывают различные, и встает резонный вопрос: как класть брус на фундамент?

Обвязка свайного фундамента брусом: грамотное начало возведения дома

Обвязка свайного фундамента брусом: грамотное начало возведения дома

НЕМНОГО ИСТОРИИ

В древности, наши предки-славяне использовали фундамент из бруса. Нам, современным людям, наверное, это кажется дикостью, но это совсем не так. Рачительный хозяин в те времена просто-напросто укладывал на землю глиняно-песчаную подушку и на нее клал первый венец сруба.

Этот венец принято было делать дубовым и обильно смазывать его дегтем, а иногда смолой. По сути, этот первый венец был и окладом, и фундаментом всей конструкции. Песок защищал венец от дождя, а глина – от грунтовых вод.

РАЗЛИЧИЯ В КРЕПЛЕНИИ В ЗАВИСИМОСТИ ОТ ТИПА ФУНДАМЕНТА

Чаще всего постройки из бруса «усаживают» на винтовые сваи или ленточные фундаменты. Опираясь на это, расскажем о методах крепления на каждый из них.

Крепим брус к ленточному основанию

Важно знать!
Перед тем, как вы закрепите брус к фундаменту, необходимо собрать каркас дома и дать ему отстояться неделю перед началом работы.

Непосредственно деревянные стены дома весьма затруднительно прикрепить к фундаменту. Этой цели служит толстый нижний слой бруса.

Крепление будет выполняться анкерами,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
