Обрешетка крыши под профнастил как правильно: Обрешетка под профнастил: выбор шага и монтаж

Обрешетка кровли из профнастила — как сделать обрешетку под профнастил

Кровельное покрытие профнастил, как и любое другое нуждается в качественной обрешетке. Именно на нее накладывается функция выдержать нагрузку профилированных листов и распределить ее равномерно по всей крыше. Главное требование к обрешетке она должна быть крепкой.

Обрешетка крыши под профнастил может быть собрана из досок или брусков. Разберемся более подробно о каждом этапе работы.

Расчет обрешетки

Прежде чем приступить к монтажу деревянной обрешетки под профнастил необходимо правильно рассчитать ее шаг. Строительные нормы, которые необходимо учесть при расчетах, указаны в СНиПе.

Если кровля имеет минимальный уклон, то необходимо установить сплошную обрешетку. В зависимости от толщины металла и характеристик покрытия шаг может быть увеличен до 40 см. Если уклон кровли средний деревянные доски устанавливаются на расстоянии от 30 до 50 см. Если крыша имеет большой уклон шаг обрешетки под профнастил выбирается максимальный – 300 см.

Сегодня выпускают профнастил отличающийся более высокой жесткостью. Для данного покрытия разрешается обрешетка с шагом в 400 см, при угле наклона кровли не менее 8 0.

На шаг обрешетки влияет и высота профнастила. Для частного строительства рекомендуется использовать материал с волной в 35 мм. В таком случае шаг может быть увеличен до 40 см. Если материал ниже, то обрешетка должна быть более плотной или сплошной. Соблюдая эти правила вы получите основание, обеспечивающее крышу нужной жесткостью.

Таблица зависимости типа обрешетки от марки профнастила и его толщины

Монтаж обрешетки под профнастил

Вся работа состоит из следующих этапов.

1. Расчет необходимого древесного материала.
   Чтобы избежать лишних материальных трат расчет нужного количество бруса необходимо произвести как можно точнее. Для этого измеряется длина и ширина кровельного ската. Затем каждое значение делится на шаг обрешетки. В результате получится количество необходимых метров пиломатериала. К полученным результатам нужно добавить метры, которые пойдут для дополнительную обрешетку для коньков, вентиляционных и дымоходных выходов, слуховых окон т.д.

2. Заказ и покупка доски.

   Обрешетка кровли из профнастила прослужит долго, если собрана из качественного леса. Для работы подойдет материал качественно просушенный, не имеющий трещин и повреждений. Подходящими породами дерева являются ель и сосна.

3. Обработка древесины антисептиками.

   Любая обрешетка будет эксплуатироваться в условиях повышенной влажности, поэтому антисептическое покрытие обязательно. Это защитит от влаги и образования грибка. По правилам пожарной безопасности брусья должны быть обработаны и антипиренами. Сегодня можно приобрести состав который будет выполнять одновременно две эти функции. Рекомендуем проводить обработку до сборки обрешетки.

4. Непосредственный монтаж.

   Обрешетка для профнастила на крышу монтируется непосредственно на пароизоляционный и гидроизоляционный слой. Вначале расположение брусьев необходимо разметить, а затем провести установку верхних элементов возле конька и поперечных брусьев внизу. Крепятся деревянный каркас с помощью гвоздей. Длина гвоздей должна быть в три раза больше, чем толщина доски обрешетки. Только при таком подходе крепление выдержит ветровые нагрузки.Основание под обрешеткой может быть и бетонным, в этом случае крепление осуществляется дюбелями.

Обращаем внимание что основная доска (та которая крепится в нижней части параллельно карнизу) должна иметь толщину больше остальных. Толщины доски выбирается в зависимости от высоты волны профнастила и его толщины. Данные доски защитят кровли от сильного ветра.

После того как основные элементы собраны по торцевой части устанавливают ветровые доски. Их уровень будет выше. Следующий монтаж продолжается снизу вверх. Все работы рекомендуется проводить в сухую погоду. При намокании древесный материал более подвержен деформированию.

Как сделать обрешетку под профнастил по старой кровле

Никаких особых отличий в данной работе от выше описанной нет. Но нужно отметить что многие не добросовестные кровельщики, желая больше заработать могут обманывать заказчиков. Для примера могут требовать убрать рубероид, ссылая на то что под профнастилом не будет свободного движения воздуха. Но профнастил материал который за счет своей конструкции (наличие волн) обеспечит крыше необходимую циркуляцию воздушных потоков.

Обрешетка односкатной крыши под профнастил и ее особенности

Односкатная кровля – самая простой вид крыш. Для монтажа обрешетки используют бруски сечением 3*10 или 3*7 см. Шаг – 25 см. Если кровля имеет угол наклона менее 10 градусов, то потребуется сплошная обрешетка. В случае с односкатной кровлей для ее монтажа допускается использовать OSB плиты.

О том, как сделать обрешетку под профнастил более наглядно можно узнать из видео ниже.

Добавить комментарий

Обрешетка под профнастил: шаг, расчет, сборка

Профнастил – очень популярный материал, используемый в основном для покрытия крыш частных домов. При его монтаже, разумеется, стоит соблюдать определенные рекомендации. К примеру, очень важно правильно рассчитать и смонтировать обрешетку под листы. В этой статье и разберемся во всех подробностях с тем, как правильно устроить основу под профнастил.

Основные параметры

При выборе вида обрешетки под профнастил, необходимо прежде всего определиться с материалом. Также нужно будет рассчитать шаг между элементами. Что касается материала, то для сборки основания под профлист обычно используется доска сечением не менее 30х100мм. Именно такой вариант пиломатериала может выдержать вес ходящего по крыше человека.

Шаг обрешетки под профнастил высчитывается в зависимости от разновидности самого листа, а также особенностей конструкции кровли. Каким именно образом смотрите в таблице:

Вид листа	Угол ската	Шаг обрешетки
НС-35	До 15 гр	50см
НС-35	Более 15 гр	100см
С-8	При любом наклоне	сплошная
Н-60	При наклоне больше 8 гр	Не более 3м
Н-75	При наклоне больше 8 гр	Не более 4м



Совет: При не слишком большом уклоне стоит сделать шаг в 40см. Для кровель со средним уклоном элементы обычно устанавливают на расстоянии в 65см. На крутых крышах этот параметр чаще всего составляет 1м.

Рассчитываем обрешетку

Для того чтобы узнать необходимое количество бруса, нужно вычислить площадь кровли. Для этого длину каждого ската умножают на ширину, а далее складывают полученные цифры. Выполнить необходимые расчеты при известном шаге элементов будет несложно.

Учесть следует лишь то, что у карниза и конька по два ряда обрешетки идут вплотную друг к другу. Такая конструкция обеспечивает максимально надежное крепление листов.

Важно: К полученной в конечном итоге цифре следует прибавить еще 10%. При раскрое некоторое количество материала обязательно уйдет в отходы.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Выбираем породу дерева

Древесину для обрешетки можно брать практически любую. Однако больше всего для устройства основания под профнастил подойдут крепкие бук или ольха либо стойкие к воздействию воды ель и сосна. В любом случае перед началом монтажа все доски следует тщательно обработать противогнилостными составами. Также неплохо будет промазать их средством, повышающим огнеупорные свойства.

Разумеется, при выборе досок следует обращать внимание на их качество. Для обрешетки нельзя использовать деформированный или слишком сильно потрескавшийся материал.

Порядок и особенности монтажа

Итак, давайте посмотрим, как сделать обрешетку. Порядок установки ее следующий:

• Перед началом монтажа кровлю желательно гидроизолировать. Полиэтиленовая пленка или гидроизоляционная мембрана с небольшим провисом монтируются прямо на стропила горизонтально. Нахлест между полосами должен составлять около 10-15см.
• Крепить гидроизоляционный материал следует брусками небольшого сечения. С их использованием будет устроен вентиляционный зазор.
  При его наличии и обрешетка и весь кровельный пирог прослужат гораздо дольше.
• Далее по краю карниза набивается торцевая доска. В последующем она будет закрыта ветровым уголком.
• Затем по торцам кровли набиваются ветровые планки. За плоскость кровли сверху они должны выходить на высоту профиля листа.
• Далее производится монтаж самой обрешетки.

Основные правила

Обрешетка под профнастил собирается с обязательным соблюдением всех положенных строительными нормами рекомендаций. Своими руками ее монтируют, не забывая о том, что:

• К каждой ноге доска фиксируется на два гвоздя. Если использовать один, материал впоследствии может покоробиться.
• Производят монтаж снизу вверх.
• Располагать элементы следует строго горизонтально. Для выравнивания необходимо использовать натянутый шнур.
• Стыковка досок производится строго на стропиле.
• Нельзя стыковать доски на одном стропиле в смежных рядах.
• При наличии металлических элементов крепеж обрешетки производится с использованием саморезов.

Соблюдая при сборке обрешетки нормативы, предписанные СНиП, можно устроить под профнастил очень качественное основание. Делайте все аккуратно, и ваша стальная кровля прослужит вам многие годы.

Видео по теме:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Обрешетка под профнастил – расчет шага, монтаж, крепление

На первый взгляд может показаться, что основным элементом любой скатной кровли являются стропила. Но с этим утверждением можно смело поспорить. Основная функция стропильной системы – это передача нагрузки несущим строительным конструкциям, то есть стенам и фундаменту здания.

Внешние нагрузки, воздействующие на кровельную систему, очень велики. Это и ураганные ветры, и проливные дожди, и обильные снегопады. Но все они, в первую очередь, воздействуют на прикрепленное к обрешетке кровельное покрытие. Поэтому именно обрешетка крыши под профнастил, по сути, является основным элементом конструкции кровли.

Именно разрушение обрешетки под профнастил из-за ошибок в расчете или низкого качества монтажа приводит к провисанию кровли, нарушению гидро- и теплоизоляции и даже к обвалу крыши. Большее бедствие, особенно, если это случается в холодную ненастную погоду, трудно себе даже представить. Поэтому устройство обрешетки под профнастил необходимо выполнять с особой тщательностью и аккуратностью.

Оглавление статьи (нажмите, чтобы открыть)

Какой материал использовать для обрешетки под профнастил?

Обрешеткой под профлист называют специальный каркас, который предназначен для крепления паро- и гидроизоляции, утеплителя и кровельного покрытия. Изготавливается обрешетка из деревянных или металлических конструкций.

Металлическая обрешетка под профнастил используется чаще для каркасов кровель промышленных зданий и, значительно реже, для холодных неутепленных крыш. Это обусловлено большей несущей способностью, прочностью и долговечностью, по сравнению с деревянными вариантами.

Стропильная система и обрешетка индивидуальных жилых зданий изготавливается, как правило, из дерева. Деревянная обрешетка под профнастил существенно дешевле металлической и, что немаловажно, гораздо проще в монтаже.

Для устройства обрешетки обычно используется деревянный брус размером 40х50 или 50х50 мм, или обрезная доска толщиной не менее 20мм. В последнем случае, как правило, берется доска 30х100 мм.

От размеров пиломатериалов, применяемых для изготовления обрешетки, зависит ее прочность. Определяются эти размеры при расчете несущей способности всей кровельной системы. Так, например, размеры деревянного бруса для обрешетки существенно зависят от того, какой выбран шаг стропил и шаг обрешетки для профнастила. Чем он больше, тем толще должен быть брус или доска.

Обрешетка под профлист — виды и особенности конструкции в зависимости от уклона

Существуют два основных типа обрешетки, используемых при строительстве жилых зданий — это сплошная и разреженная. Устройство сплошной обрешетки определяется уже самим ее названием — доски или брусья в ней монтируются вплотную друг к другу. Обычно для экономии материала сплошную обрешетку выполняют из доски.

В разреженной обрешетке, бруски устанавливаются перпендикулярно стропилам с определенными промежутками. Эти промежутки и есть, так называемый, шаг обрешетки под профнастил. Он зависит от высоты волны или трапеции профнастила, которые определяют его собственную несущую способность.

Например, шаг обрешетки под профнастил С21 должен быть не менее 300 мм при сравнительно небольшом уклоне в 7-8°. При этом, чем больше угол наклона, тем больше шаг и тем меньшей несущей способности должен быть профнастил. В частности, обрешетка под профнастил С-21 при угле наклона кровли более 15° должна быть с шагом 650 мм, что более чем в два раза больше по сравнению с предыдущим случаем.

В приведенной ниже таблице указаны данные по необходимому расстоянию между досками для наиболее популярных марок профнастила и для двух вариантов уклона.

Обрешетка под профнастил — размеры шага в зависимости от уклона и марки профилированного листа

Марка профлиста	Уклон кровли, град.	Толщина профнастила, мм	Шаг обрешетки под профлист
НС-8	Более 15°	0,55	Сплошная
НС-10	до 15°	0,55	Сплошная
	более 15°	0,55	300 мм
НС-20	до 15°	0,55… 0,7	Сплошная
	более 15°	0,55… 0,7	500 мм
С-21	до 15°	0,55… 0,7	300 мм
	более 15°	0,55. .. 0,7	650 мм
НС-35	до 15°	0,55… 0,7	500 мм
	более 15°	0,55… 0,7	1000мм
С-44	до 15°	0,55… 0,7	500 мм
	более 15°	0,55… 0,7	1000 мм
Н-60	не менее 8°	0,7, 0,8, 0,9	3000 мм
Н-75	не менее 8°	0,7, 0,8, 0,9	4000 мм

Расчет обрешетки под профнастил производится на основании планируемого уклона и марки профлиста. Кроме того, в обязательном порядке учитываются коэффициенты ветровых и снеговых нагрузок для местностей с особыми условиями эксплуатации. В частности, для местностей с частыми и сильными ветрами рекомендуется значительно уменьшать шаг обрешетки, вплоть до двукратного его сокращения.

Стоит учитывать, что обрешетка для профлиста — это только верхний слой кровельного пирога, к которой непосредственно и крепится профнастил. Помимо нее существует еще и, так называемая, контробрешетка.

Она выполняется из бруса толщиной 30-40 мм и служит для создания вентиляционного зазора под листами кровельного покрытия. Бруски контробрешетки крепятся поверх уложенной на стропила пароизоляции вдоль стропильных ног, и уже к ним крепится сама обрешетка.

Обрешетка для профнастила — особенности монтажа

Монтаж обрешетки под профнастил имеет свои особенности, которые регламентируются строительными нормами. Перед строительством их необходимо изучить в обязательном порядке, поскольку ознакомившись с этими нормативами, вы будете знать, как сделать обрешетку под профнастил надежной и долговечной.

Так, согласно требованиям строительных норм, все деревянные конструкции кровли должны подвергаться антисептической обработке. Особенно это важно для обрешетки. Если стропильная система располагается в вентилируемом подкровельном пространстве и, к тому же, дополнительно защищена гидроизоляцией, то обрешетка под кровельный профнастил отделена от окружающего воздуха только самим профилированным листом.

Кроме того, в подкровельном вентиляционном зазоре постоянно циркулирует влажный наружный воздух. Поэтому антисептической обработке деревянных конструкций обрешетки нужно уделять особое внимание.

Это тем более важно в связи с тем, что обрешетка кровли под профнастил недоступна для осмотра при невозможно периодических ревизиях стропильной системы. Изнутри она закрыта слоем пароизоляции и утеплителя, а снаружи — профлистом. Поэтому увидеть можно будет только результаты ее разрушения от воздействия влаги. При этом устранение таких последствий потребует дорогостоящего капитального ремонта крыши.

Важно также учитывать особенности установки обрешетки в районе конька крыши, на карнизах, фронтонах и местах примыканий к проходам через кровлю дымовых и вентиляционных каналов.

В верхней точке крыши, в месте соединения стропильных ног, доски обрешетки для профлиста прибиваются вплотную друг к другу. В местах проходов дымовых и вентиляционных труб устанавливаются дополнительные доски или бруски. К ним уже крепятся фартуки, обеспечивающие дополнительную герметичность кровли в этих местах.

Перед тем, как делать обрешетку под профнастил на фронтонах и карнизных свесах, в обязательном порядке необходимо подготовить и установить, так называемые, ветровые доски. Они усиливают обрешетку и защищают кровлю от возможного отрыва при сильных порывах ветра. Ветровые доски должны быть толще досок остальной обрешетки.

Приступая к установке обрешетки необходимо помнить, что для ее крепления нужно использовать гвозди, длина которых в 3 раза больше толщины доски или бруса обрешетки. Только в этом случае места крепления гарантированно выдержат любые ветровые нагрузки.

Крепление профлиста к обрешетке

Крепление профнастила к обрешетке выполняется специальными кровельными саморезами с уплотнительной резиновой прокладкой. На скате кровли саморез завинчивается в нижнюю волну или трапецию профлиста. Это обеспечивает наиболее плотное прилегание покрытия к обрешетке и сводит к минимуму возможность протечек в месте крепления. В местах крепления конька, он крепится к обрешетке через верхнюю волну профнастила как показано на рисунке.

Сделав необходимые расчеты и выполнив все приведенные выше рекомендации, вы сможете самостоятельно смонтировать действительно надежную обрешетку для профнастила, которая не потребует каких-либо дополнительных вложений в течение всего срока службы кровельного покрытия.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Коллектив oprofnastile.ru

Читайте по теме:

Шаг обрешетки под профнастил — Кровля крыши для дома

Автор Кровельщик На чтение 9 мин Просмотров 379 Обновлено 05. 08.2017

Обрешётка под профнастил для крыши

Очень удобным способом покрытия крыши является профилированный настил. Использовать этот универсальный строительный материал можно при сооружении жилых домов и дач, хозяйственных построек и гаражей, навесов и беседок. Он станет надёжной защитой для дома или другого сооружения. Но чтобы крыша из профнастила служила дольше, нужно подобрать обрешётку, а также её шаг.

Надо выбрать материал, это может быть как дерево для частных домов и дач, так и металлические сооружения для промышленных зданий и высотных многоэтажек.

Применение профилированного листа

Профилированный лист нашёл своё применение в сооружении:

• «Сэндвич-панелей»;
• Металлических заборов;
• Отделки стен;
• Кровля крыш;
• Сооружение опалубки.

Часто можно заметить, что заборы вокруг строек возводят из профилированных листов. Объяснить такое решение можно тем, что профнастил лёгок в установке, нетребователен в уходе, а также долговечен.

Владельцы частных домов довольно часто огораживают территорию своего участка металлическими листами с рельефом.

На это влияет цена и надёжность при использовании забора как постоянной ограды.

Оцинкованные или с полимерным покрытием листы могут быть использованы при перекрытии крыш и их ремонта.

Способы крепления обрешётки под профилированный настил

Варианты крыши: односкатная и двускатная.

• Основной составляющей частью обрешётки являются брусья, что укладываются под прямым углом к стропам.
• Выбрав нужный шаг, брусья крепят болтами, скобами либо, наиболее часто, гвоздями. Правильно рассчитанная обрешётка продержит вашу кровлю очень долго.
• Вдоль карниза должна быть расположена доска, которая толще основных обрешеточных брусьев.
• Дополнительного укрепления требуют и особенности крыши, например, дымоход, окно, пожарный люд и другое. В этом случае стоит укрепить периметр выходов дополнительными досками.
• Крепление профилированного настила происходит только после того, как было застелено изоляционное полотно и установлена вентиляционная система.
• Толщину стоит рассчитать, беря во внимание высоту профнастила и длину креплений снаружи, что держат профиль.
• Рекомендовано выбирать расстояние между шагами не более тридцати сантиметров. А с уменьшением угла наклона, то есть, чем менее крутая крыша, тем шаг обрешётки должен уменьшаться.
• Берётся во внимание и то, насколько прочен и толст материал, в какой мере лёгок профнастил и при каких условиях погоды он должен держаться.
• Стоит установить на торцах крыши ветровые доски. Они должны возвышаться над каркасом настолько, чтобы закрывать профнастил.
• Длина шага во многом зависит от высоты крыши, града, снега и прочих осадков, что делают дополнительную нагрузку на крышу.
• Чем длиннее была выбрана высота профиля, тем более высокая нагрузка на крышу может быть допущена.
• Если крыша имеет скат не более пятнадцати градусов, то используют тип профнастила С20 (использование сплошной обрешётки и укладка профилированных листов производится внахлёст, двумя волнами).
• При использовании листов типа С35, шаг обрешётки увеличивают до тридцати сантиметров, и укладка листов производится одной волной. Если при этом типе монтажа использовать шаг в 55 – 65 сантиметров, то надо готовиться к уменьшению критической нагрузки.
• Тип профнастила С44 кладут при шаге обрешётки в шестьдесят пять сантиметров. При данном шаге можно использовать и высшие категории профилированного настила.
• Использование антисептиков и других веществ, что могут защитить дерево от вредителей и неблагоприятных условий желательно, но необязательно. Они помогут вашей крыше простоять очень долго и не требовать дополнительного ремонта.
• Для наиболее удобного монтажа следует использовать специализированные саморезы. Они имеют сверло на конце и обрезиненную основу под шляпкой. Выпускают данные саморезы всех цветов и окрасок, для того, чтобы подходить под ваш тип крыши.
• Крепят профилированные листы на саморезы, гвозди или V-образные крепления. Использование гвоздей оправдано при облицовке стен и сооружении щитов защиты.
• Укладка профилированного листа производится от нижних рядов к верхним.
• Крепят листы к деревянной основе в углублениях между волнами.
• Края нижнего ряда профилированного листа должны выступать, создавая карниз, на 15 – 20 сантиметров от стен здания. Это убережёт последние от повреждений и порчи облицовки.
• Устройство обрешетки под профнастил требует использования деревянных брусьев или досок, уложенных вплотную либо вразрядку перпендикулярно стропилам.

Совет. Обработать края брусьев от заноз и сколов легче на земле, ещё до сбора конструкции. Также пропитка антисептиком легче осуществляется по разобранному каркасу, чем по смонтированному.

Выбор материалов для настила профилированного листа

В промышленных и высотных зданиях используются металлические брусья и перекрытия. Для частных домов стоит выбирать пиломатериалы.

• Размеры среза деревянного бруса не должн быть меньше 50 на 50 миллиметров.
• Стоит подсчитать количество материалов в местах выхода дымохода, окон или пожарных люков. Там расход дерева увеличивается в два раза. На краях крыши используется не одна, а сразу две доски, что придаёт покрытию дополнительной прочности.
• Кроме брусьев можно пользоваться толстой доской с толщиной не менее пятидесяти миллиметров.
• Материал должен быть сухой, без признаков деформации, а также не иметь дефектов.
• Деревья можно выбирать такие как ель, сосна, бук, ольха.
• Можно приобрести уже готовые материалы с пропиткой антисептиком и противопожарной смесью. Однако, уже готовые непропитанные брусья можно обработать покупными составами, которые обеспечат полную защиту за одну обработку.

Виды каркаса для обрешётки и особенности его конструкции

При выборе конструкции обрешётки важно учитывать угол наклона ската крыши, высоту гофры профилированных листов, и количество скатов (односкатная или двускатная крыша).

В следующей классификации будут приведены типы обрешётки от самого малого шага до самого большого шага между брусьями.

• Сплошная обшивка из фанеры или OSB. При этом крышу полностью устилают деревянными листами, что будет служить основой для настила. Такой тип используется для настила мягких кровельных материалов типа рубероида.
• Сплошная контробрешётка. Если обрешётка с большим шагом, то рейки, что идут по диагонали крыши, создают почти сплошной настил. Подходит для кровли многими кровельными материалами.
• Сплошная обрешётка под полужесткие крупные настилы. Здесь доски настилают параллельно друг другу и вдоль крыши. Подходит для ровных листов металла или не гофрированного профнастила.
• Разреженная обрешётка под малоразмерные, жёсткие кровельные материалы. Шаг обрешётки немного меньше листа материала. Подходит для малогабаритных гофрированных профнастилов.
• Разреженная обрешётка под крупноразмерные жёсткие кровельные материалы. Шаг этого каркаса позволяет класть на два пролёта один лист материала.

Этапы монтажа обрешётки под профилированный настил

1. Расчёт затрат материала. Создав чертёж на бумаге, обмеряв метраж с учётом коньков, выступов и прочих особенностей крыши, можно рассчитать количество пиломатериалов, что уйдут на устройство обрешётки.
2. Подготовительный этап, выбор и закупка дерева.Убрав из предлагаемого ассортимента дефектные доски и брусья, стоит обратить внимание на ценовую категорию и качество. Оптимальными в этом плане станут хвойные породы (ель, сосна, кедр).
3. Обработка материалов противокоррозионными и противопожарными средствами. Так как обрешётка часто используется в тёплых помещениях, стоит задуматься о защите дерева от гноения и грибка. А ещё противопожарная безопасность требует обработки дерева противопожарным составом. Можно заказать как отдельно жидкость для обработки, так и уже заранее пропитанные элементы каркаса.
   Продаются составы, что комбинируют в себе как гидрозащитные  свойства, так противопожарные. Такой вариант сэкономит вам не только силы, но и деньги. Можно обработать обрешётку уже после установки или ещё до монтажа. В последнем случае намного легче проводить работы.
4. Монтаж и устройство каркаса. Перед монтажом каркаса кладут гидроизоляционный слой:

• 1. нанесите разметку под предполагаемое местоположение брусьев, и нижних коньков;
  2. при крепеже брусков к деревянной основе, нужно пользоваться строительными гвоздями;
  3. при крепеже брусков на бетонную основу или основу из цемента, используйте дюбеля;
  4. для крепежа металлических составляющих, стоит использовать саморезы.

5. Все последующие элементы монтируйте снизу вверх. А для соблюдения параллельности досок, натягивайте шнур по разметке с разных сторон крыши.

Шаг обрешетки под профнастил С-8, П-18, МП-20, п-20, С-20, НС-35, Н-60, Н-75, С-44.

Крепление профилированного листа к обрешётке

Укладка профилированного настила довольно простой процесс. Укладывают его параллельно ходу карниза. Настилают только вдоль крыши и снизу вверх.

1. Для начала надо гидроизолировать и утеплить кровлю. Этим целям хорошо послужат ПВХ-мембраны, а также как утеплители – пенопласт и стекловата.
2. Укладка листов происходит внахлёст, что напрямую зависит от угла наклона крыши.
3. Все зазоры, что образовались при монтаже, следует хорошо пропитать битумной мастикой.
4. К дереву профилированные листы крепятся саморезами со сверлом на конце, под шляпками имеется обрезиненный участок. Сами шляпки окрашиваются в различные цвета, для соответствия окраске настила крыши.
5. Чтобы слой гидроизоляции работал исправно, стоит предусмотреть зазор между этим слоем и настилом профилированных листов. Он должен составлять 20 – 40 миллиметров. Достичь этого можно наложением реек из соответствующей толщиной прямо на слой изоляции.

Виды профилированного настила

Маркировки по ГОСТ 24045-94:

• Кровельный. Высота волны будет разная, от 35 до 44 миллиметров. На этой разновидности профнастила будет нанесена маркировка «CH». Кровельный настил подойдёт для сооружения новой крыши и капитального ремонта старой. Поскольку он очень прочный, то выдерживает большие снежные нагрузки даже на горизонтальной крыше.
• Стеновой. Волна будет высотой 35 – 44 миллиметра. Используется для обшивки стен, установки заборов и постройки малых конструкций. Хотя и допускается настил такого материала на крышу, но её уклон должен быть большим и обрешётка иметь сплошной вариант перекрытия. Но не стоит экономить, лучше выбрать тип накрытия «CH».

Разновидности профнастилов:

• Комбинированный профнастил. Его используют как один из составляющих элементов для различных конструкций. Как несущий материал, его тоже можно использовать.
• Профнастил оцинкованный. Не имея полимерного слоя, его нельзя использовать для сложных условий. Однако из-за прочности и небольшой цены, можно использовать как накрытие на крышу.
• Крашеный профнастил. Это не только повышенная эстетичность, но и дополнительная защита от внешних воздействий. Можно использовать в любом типе сооружений, от отделки стен до покрытия крыши.
• Профнастил из алюминия. Отличается повышенной устойчивостью к разрушительным факторам. Это было достигнуто покрытием оксидной плёнкой, она защищает крышу от повышенной влажности.
• Опорный (несущий) профнастил. Из-за особой конструкции, эти виды настила выдерживают наибольшую нагрузку.
• Кровельный профнастил. Можно использовать как накрытие, так и для облицовочных работ. Удобен в настиле крыши, так как его можно класть по методу укладки шифера.
• Облицовочный (стеновой) профнастил. Используется как защита для стен и прочих конструкций, где используется обрешётка.

Выбирая тип обрешётки, стоит учесть не только желаемую форму крыши, но и тип накрытия, условия при которых она будет использоваться, а также вид материала, что будет ложиться на каркас. Рекомендуется выполнять расчет обрешетки под профнастил, в соответствии с параметрами, указанными производителем (они не выходят за пределы требований СНиП).

стропильная система для двускатной кровли и монтаж контррейки

Кровельный профнастил в последнее время стал достаточно популярным строительным материалом, который используют зачастую для накрытия зданий и сооружений, но также и для определенного рода ограждений пространств и в качестве облицовочного материала.

Но, несмотря на достаточно большое количество сфер применения, неграмотное устройство или монтаж профилированных листов могут нивелировать все их достоинства.

Поэтому, прежде чем приступать к осуществлению работ, очень важно разобраться в том, как достичь максимальной эффективности применения профнастила.

Содержание статьи

Устройство кровельного пирога

Работы по обустройству кровли являются последним этапом возведения дома. Но, прежде чем приступать непосредственно к монтажу листов профнастила, нужно осуществить несколько других достаточно важных этапов формирования крыши. Все работы нужно выполнять в строгой последовательности, не отходя при этом от инструкций, так как это чревато плохой функциональностью кровли. Этапы направлены на создание кровельного пирога, который должен находиться непосредственно под листами материала для накрытия крыши.

Кровельный пирог представляет собой своеобразную подушку из определенных мембран, каждая из которых осуществляет защиту сооружения от некоторых внешних факторов воздействия. В первую очередь, это касается проникновения холода, ветра и звука внутрь самого помещения.

ВНИМАНИЕ!

Важно помнить, что в некоторых случаях неправильный монтаж кровельного пирога, а также самого профнастила, может стать причиной разрушения крыши. Это касается проникновения ветровых потоков под крышу, что может спровоцировать ее смещение и даже поднятие при очень сильных порывистых ветрах.

Больше всего ошибок при обустройстве кровельного пирога под профнастил строители допускают на этапе укладки утеплителя. Им нужно полностью заполнять пространство между соседними стропилами так, чтобы не осталось никаких щелей, нарушающих изоляцию помещения.

Кровельный пирог

Если все будет сделано правильно, то теплый воздух, находящийся внутри здания, не будет его покидать и постепенно охлаждать дом. Для уменьшения доступа холодного воздуха, а также для препятствования возможного попадания внутрь сооружения осадков и конденсата, в качестве дополнительного барьера используют паро— и гидроизоляцию.

Зачастую он представляет собой рулон из материала, не пропускающего пар. К тому же его применение существенно увеличивает срок службы самой кровли и утеплителя в частности.

Конструктивными элементами кровли являются стропила и обрешетка, на которую непосредственно будут монтироваться листы профнастила.

Подготовка материала для обрешетки и стропил

Перед тем, как использовать деревянный материал для обрешетки и стропил под профнастил, его нужно соответствующим образом обработать.

Это связанно с тем, что древесина в ходе своей эксплуатации подвергается множеству воздействий агрессивной среды, что может в будущем ограничить срок ее эксплуатации и ухудшить функциональные возможности.

Каждая деревянная балка и брусок должны быть обработаны антисептическими средствами.

В первую очередь, это касается обрешетки. Связанно это с тем, что зачастую эта часть системы кровли защищена от внешнего воздействия лишь самим листом профнастила. Локация стропил отличается тем, что они находятся в вентилируемом пространстве, а также дополнительно защищены барьерами в виде гидро- и пароизоляции.

Еще одной причиной применения антисептика к обрешетке под профнастил является то, что в вентиляционном зазоре, в котором она находится, постоянно циркулирует влажный наружный воздух. К тому же периодически проверять состояние этой части кровли невозможно в отличии от стропильной системы. Связанно это с тем, что сверху обрешетка закрыта листом кровельного материала, тогда как снизу – слоем утеплителя и изоляции.

Если все-таки без антисептического воздействия деревянные элементы начнут разрушаться, то выходом из этой ситуации становится лишь дорогостоящий и затратный капитальный ремонт всей кровли.

В чем заключается принцип расчета обрешетки для кровельного профнастила



Для расчета обрешетки под профнастил очень важно знать высоту волны данного кровельного материала, его толщину, а также угол наклона ската крыши. Если высота профиля является менее 21 миллиметра, зачастую рекомендуется применять сплошную обрешетку или же очень малый ее шаг. Так как такой профнастил не может выдерживать большие нагрузки, его нужно устанавливать с достаточно большим уклоном по отношению к горизонтальной поверхности. В зависимости от уклона кровли и толщины материала, а также его марки, применяются следующие шаги обрешетки:

• НС8: более 15 градусов, 0,55 мм – сплошной шаг;
• НС10: до 15 градусов, 0,55 мм – сплошной шаг, более 15 градусов, 0,55 мм – шаг 300 мм;
• НС20: до 15 градусов, 0,55-0,7 мм – сплошной шаг, более 15 градусов, 0,55-0,7 мм – шаг 500 мм;
• С21: до 15 градусов, 0,55-0,7 мм – шаг 300 мм, более 15 градусов, 0,55-0,7 мм – шаг 650 мм;
• НС35: до 15 градусов, 0,55-0,7 мм – шаг 500 мм, более 15 градусов, 0,55-0,7 мм – шаг 1000 мм;
• С44: до 15 градусов, 0,55-0,7 мм – шаг 500 мм, более 15 градусов, 0,55-0,7 мм – шаг 1000 мм;
• Н60: не менее 8 градусов, 0,7-0,9 мм – шаг 3000 мм;
• Н75: не менее 8 градусов, 0,7-0,9 мм – шаг 4000 мм.

Стандартным сечением досок для обрешетки является 30х100 миллиметров.

Расчет обрешетки

Двускатная крыша — стропильная система под профнастил

Для того чтобы мансардная крыша хорошо была установлена, необходимо использовать оптимальное количество стропил. Для их расчета нужно руководствоваться формулой, по которой наиболее корректным является шаг в 60-80 сантиметров.

Максимальный шаг, который допускается для прочных материалов, составляет 100 сантиметров.

Выбрав шаг расположения стропильных ног, нужно измерять ширину пролета между самими крайними из них, которые будут установлены на матицу.

Данное расстояние нужно поделить на шаг, от чего следует отнять уже установленный один элемент. Полученное количество стропильных пар и следует закупить.

ВАЖНО!

Важно не забыть, что кроме самих стропил, нужно будет приобрести ригеля для их крепления. На каждую пару стропил используется один ригель. Также необходимо будет купить распорки. Если пролеты более 7-9 метров, дополнительно к стропилам нужно будет установить подкосы и бабки.

Для расчета длины стропильных ног используется обычная теорема Пифагора. Связанно это с тем, что стропильная нога, установленная на матицу, образовывает равнобедренный треугольник. Каждое стропило при этом является катетом. Воспользовавшись полученными в школе знаниями в сфере геометрии, можно получить точное значение длины балок. Важно не забыть учесть то, что в некоторых случаях их нужно будет подрезать, поэтому стоит заказать более длинные стропила, чем это на самом деле нужно.

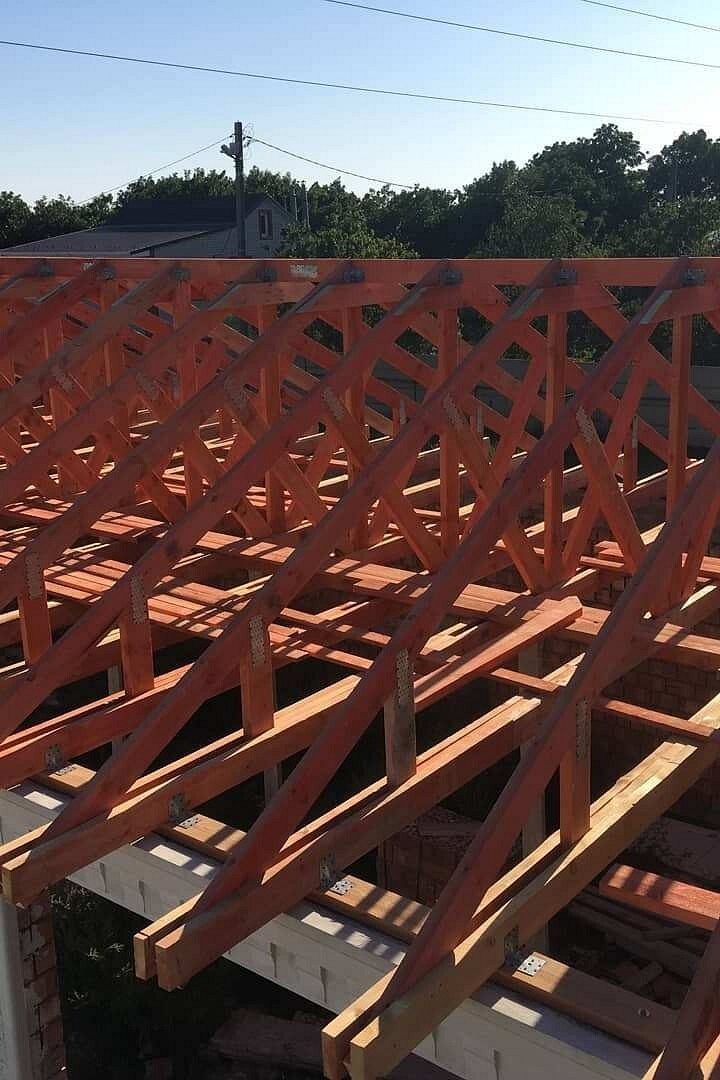

Устройство стропильной системы

Монтаж стропил под профнастил – подробная инструкция

Стропила является одним из важных конструктивных элементов крыши.

1. Для начала нужно собрать первую стропильную ногу. Она будет состоять из двух балок, скрепленных ригелем и накладками. Подогнав каждую балку в верхнем конце, их нужно скрепить с двух сторон деревянными накладками. Несколько ниже балки нужно скрепить внутри ригелем, который стоит также накладками присоединить с каждого конца.
2. После сбора первой стропильной ноги ее нужно поставить на матицу. Лучше всего перед этим сделать небольшое углубление, в которое и вставить систему. Другое углубление на небольшом расстоянии с каждой стороны матицы должно быть создано для установки шипа, поддерживающего ферму. Данная небольшая балка должна вертикально соединять матицу со стропилом.
3. На основании первой стропильной ноги в точности нужно сделать все остальные, после чего установить их таким же образом. Для того чтобы сделать все ровно, можно использовать отвес и строительный уровень.
4. Стропила к матице лучше всего подбивать при помощи больших гвоздей в 200 миллиметров. Остальные части системы можно соединяться с помощью креплений, не превышающих 100 миллиметров в длину.

Шаг стропил

Обрешетка крыши под профнастил – технология монтажа

Осуществление монтажа обрешетки под профнастил имеет своиотличительные особенности. Они напрямую регламентируют строительными нормами, часть из которых прописаны в определенных документах, другие же определены опытом многих строителей.

Для того чтобы сделать кровлю надежной и долговечной очень важно полностью соблюдать все инструкции и следовать установленным правилам.

Зачастую для дополнительной вентиляции между стропилами и обрешеткой крепятся бруски сечением 50х50 миллиметров.

Эта часть кровельной системы называется контррейкой кровли для профнастила. Она создает необходимый вентиляционный зазор.

Для расчета обрешетки воспользуйтесь нашим онлайн-калькулятором.

ВНИМАНИЕ!

Строительные нормы говорят о том, что доски обрешетки, которые крепятся в месте, где будет выходить из крыши карниз, должны быть более толстыми, чем все остальные. Кроме этого, стоит не забыть положить дополнительные доски в местах, где будет выходить дымоход наружу. Это важно для того, чтобы сам профнастил хорошо крепился в сложных местах.

1. Все горизонтальные доски крепятся на установленные перед этим бруски. Крепление обрешетки к контробрешетки осуществляется с помощью скоб или гвоздей. Можно также использовать саморезы.
2. Бруски крепятся к стропилам с помощью одного гвоздя, в то время как доски к ним – с помощью двух. Стыковые части обрешетки одного ряда должны совпадать со стропилом. Каждую их часть нужно крепить с помощью одного гвоздя.
3. На одной стропильной ноге лучше всего не производить стыковку соседних ярусов обрешетки.
4. Торцы крыши также должны быть хорошо защищены – для этого используется ветровая доска, высота которой должна быть несколько выше остальных частей обрешетки. Ее нужно выпускать наверх на толщину самого листа профнастила.

Обрешетка для профнастила на крышу

Монтаж обрешетки

Полезное видео

Видео инструкция по монтажу обрешетки:

Заключение

Осуществив правильный монтаж стропил и обрешетки под профнастил, можно не переживать о том, что через некоторое время с крышей что-нибудь случится. Такая кровля здания будет служить достаточно долго и качественно, так как правила, по которым она монтировалась, создавались на основе многолетнего опыта строительства.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Обрешетка крыши под профнастил: расчет шага, устройство, материалы

В последние годы профнастил благодаря красивому внешнему виду, высокой прочности, небольшому весу, умеренной цене и лёгкости укладки стал весьма популярным среди частных застройщиков. Но вместе с тем монтаж профилированных листов имеет свои нюансы, которые желательно знать, тем более, когда сооружение крыши планируется делать самостоятельно. Особенно это касается обрешётки, на которую крепится укрывной материал, поскольку качество крепежа непосредственно влияет на жёсткость покрытия и срок его службы.

Обрешётка под профнастил

Возведение крыши — цикл работ, от которых зависит не только долголетие всего здания и комфортность проживания в нём, но и безопасность обитателей. Поэтому методы и технология строительства жёстко регламентируются нормативными документами, ключевыми из которых являются СП 17.13330.2011 — актуализированная редакция сборника II-26–76 «Кровли» и СП 20.13330.2016 «Нагрузки и воздействия» — дополненный и отредактированный вариант предписаний 2.01.07–85*.

Согласно строительным нормам профнастил можно укладывать на любых по форме крышах. И всё же для жилых зданий рекомендуется выдерживать минимальный уклон скатов от 12°. На более пологих конструкциях (6–12°) строительные эксперты советуют монтировать водонепроницаемый слой под листами, хотя при покрытии из профнастила наличие его не является обязательным, или же делать герметизацию поперечных и продольных соединений гофрированных плит.

Строительные нормативы не ограничивают конфигурацию кровель под профнастил, но оговаривают минимальный уклон — от 12°

Обрешётка — один из элементов кровельного пирога — основа для покрытия, которая может быть в виде металлических прогонов либо деревянных досок и брусков, уложенных сплошным настилом или же с определённым шагом, обусловленным типом профиля и уклоном кровли. При набивке обрешётки большое значение имеет правильный расчёт сечения материалов в зависимости от предполагаемых нагрузок соответственно СП 20.13330.2016.

Высота и толщина профиля, уклон и размеры крыши, а также климатические воздействия влияют на выбор материала для обрешётки — металл или дерево

Обрешётка выполняет ряд важных функций:

• предотвращает провисание кровли;
• перераспределяет и равномерно передаёт на стропила нагрузки;
• обеспечивает прочность кровельной конструкции;
• повышает несущую способность крыши, а также её тепло-, звуко- и гидроизоляционные свойства.

Но помимо ключевых обязанностей, обрешётка вместе с торцевыми комплектующими деталями играет ещё одну значимую роль — регулирующую, благодаря чему можно откорректировать небольшие отклонения в геометрии скатов, возникшие при монтаже стропильной системы. В связи с этим после сборки стропильного каркаса перед укладкой кровельного пирога обязательно нужно сделать контрольный замер скатов по диагоналям. В случае расхождений с проектными значениями отбить на скатах фигуру с приемлемыми допусками и уже относительно неё вести разметку.

Регулирующая роль обрешётки даёт возможность исправить отклонения в геометрии скатов с проектными значениями

Видео: определение геометрии скатов

Конструктивно обрешётка под профилированные листы бывает:

• однослойной;
• двухслойной.

А по создаваемой поверхности:

• сплошной;
• разреженной (пошаговой).

Из разнообразия обрешёток под профнастил в индивидуальном строительстве чаще всего используют однослойную разреженную конструкцию

Обычно используется однослойная разреженная обрешётка, которая сложнее в монтаже, но не утяжеляет конструкцию и даёт возможность сэкономить на материалах. Сплошная обрешётка (с зазорами 1–2 см) набивается под профиль с невысоким гофром, вокруг мансардных окон, вентиляционных и дымоходных труб, пожарных люков и в прочих местах, где необходима дополнительная жёсткость основания.

Двухслойная обрешётка состоит из несущих брусьев, набитых к стропильным ногам параллельно коньковому хребту (нижний слой) и верхнего слоя из тёса, ОСБ плит, фанеры, обрезных или шпунтованных досок, уложенных перпендикулярно или под углом 45° относительно первого слоя и прикреплённых к нему. Обычно такой тип обрешётки собирают в целях экономии пиломатериалов при обустройстве кровельной конструкции с большим шагом стропил или же когда нужно выровнять погрешности при возведении стропильного каркаса.

При большом давлении на кровлю обустраивают двойную комбинированную обрешётку, где нижним слоем выступает металлическая конструкция, а верхним — древесина, фанера или стружечные плиты, что позволяет создать прочную основу под профнастил.

Комбинированная конструкция из металла и древесины создаёт прочную основу, способную выдержать большие нагрузки

Выбор обрешётки зависит от толщины металлопрофиля, высоты волны, формы крыши, уклона кровли и качества обработки покрытия. Поэтому кроме нормативных документов, немаловажно при выборе руководствоваться инструкцией производителей профлистов, где указаны специальные требования к монтажу выпускаемой продукции.

Видео: мансардная крыша — утепление и монтаж обрешётки

Выбор материала

Несущая способность обрешётки определяет материал, из которого она будет изготовлена — древесина либо металл. Металлическая обрешётка, как правило, используется на больших по площади кровлях с малым уклоном или в тех климатических регионах, где на крышу воздействуют чрезвычайно большие нагрузки. Прогоны делают согласно сборнику 31–10–97 из швеллера, трубы квадратного, круглого или овального сечения, уголка и других погонажей.

Металлическая основа под профнастил обладает большой несущей способностью при сравнительно малом весе

Металлическая обрешётка имеет бесспорные преимущества, среди которых:

• высокий уровень пожаробезопасности и неподверженность гниению;
• максимальная открытость;
• безупречная гладкость, что положительно сказывается на прочности крепления кровельного покрытия.

Но, несмотря на это, в частном малоэтажном строительстве предпочтение отдают традиционно дереву, используя обычно хвойные пиломатериалы — брус или бруски, обрезные и необрезные доски. Универсальной, и поэтому чаще других используемой, считается обрезная доска сечением 32х100 мм — прочная, качественная и приемлемой стоимости. Более дешёвые доски 22х100 или 25х100 мм, к сожалению, недостаточно прочные, оттого их применяют для строительства простых лёгких конструкций при шаге стропил до 600 мм. Брус 25х50, 32х50, 50х50 мм и т. д. используют при возведении сложных конфигураций с множеством декоративных фрагментов. Благодаря своей твёрдости он предохранит кровлю от прогибов и деформации из-за повышенных нагрузок на скаты.

Для набивки обрешётки под профнастил лучше всего подходит брус, а также обрезная и необрезная доска

Реже работают со шпунтованными — для сплошного основания — и калиброванными — для разреженной конструкции — досками. Они, бесспорно, красивые, хорошо обработанные, с чётко выдержанными размерами, в результате чего при сортировке практически нет отходов, но очень дорогие. Такие доски в основном используют для покрытия полов строящегося дома.

Штунтованные и колиброванные доски, несмотря на высокое качество обработки, для набивки обрешётки применяются редко в силу их высокой стоимости

С древесиной работать привычнее, проще, к тому же она дешевле металла, а при правильном подборе и соответствующей шлифовке деревянная обрешётка способна прослужить не меньше, чем всё строение.

Для сплошного настила применяют фанеру, OSB-3, OSB-4 и прочие влагостойкие листовые материалы. Каркас собирается, безусловно, очень быстро, но в пересчёте на 1 м² цена доски получается почти вдвое ниже, чем стружечных плит и в три раза меньше влагостойкой фанеры. Поэтому есть смысл и для сплошной обрешётки тоже использовать древесину — надёжнее, выгоднее и качественнее.

Обрезные или шпунтованные доски, а также стружечные плиты или фанера укладываются быстро, с минимальным количеством швов и создают идеально ровное сплошное основание

Как обеспечить несущую способность обрешётки и выбрать правильное сечение пиломатериалов или металлопроката, рассмотрим на конкретном примере. Строим дом, к примеру, в Вологде. Мансардная крыша покрыта профнастилом марки С-21 толщиной 0,5 мм. Обрешётка из сосны, стропильный шаг 1,0 м, уклон крыши 35°. Предварительно примем сечение бруса для обрешётки 25х50 мм (b — ширина 50, h — толщина 25) и шаг установки 300 мм (0,3 м).

Таблица: оптимальный шаг деревянной обрешётки под профнастил

Марка профнастила	Уклон кровли, град.	Толщина листа, мм	Шаг обрешётки, мм
С-8	не менее 15°	0,5	сплошная
С-10	до 15°	0,5	сплошная
	более 15°	0,5	до 300
С-20	до 15°	0,5; 0,7	сплошная
	более 15°	0,5; 0,7	до 500
С-21	до 15°	0,5; 0,7	до 300
	более 15°	0,5; 0,7	до 650
НС-35	до 15°	0,5; 0,7	до 500
	более 15°	0,5; 0,7	до 1000
Н-60	не менее 8°	0,7; 0,8; 0,9	до 3000
Н-75	не менее 8°	0,7; 0,8; 0,9	до 4000
Примечание: в регионах с сильными частыми ветрами необходимо уменьшать шаг обрешётки вплоть до сокращения вдвое.

1. Ищем тригонометрические значения угла наклона по таблице Брадиса → sin 35° = 0,574; cos 35° = 0,819.
   1. Определяем снеговую нагрузку, рассчитывая значение µ, а также используя данные карты веса снегового покрова по регионам → S = µ х Sg → 0,033 х (60 — 35) х 224 кг/м² = 184,8 кг/м². Примечание: согласно СНиП 2.01.07–85*
      • если угол наклона α ≤ 30°, то µ принимают за 1;
      • когда α ≥ 60°, тогда µ = 0;
      • при 30° < α < 60 µ вычисляют по формуле 0,033 х (60 — α).

        Снеговая нагрузка на обрешётку рассчитывается исходя из нормативных значений, а также веса снегового покрова для конкретного региона

2. Ветровая нагрузка в расчёте прочности обрешётки согласно СНиП 2–25–80 не учитывается.
3. Вес профнастила С-21 равен 5,4 кг/м² и собственный вес выбранной обрешётки → (0,05 х0,025 х 5000) : 0,3 = 20,8 кг/м², где 5000 — плотность сосны в пересчёте на погонный метр.
4. Общий итог представим в виде таблицы.

Таблица: сбор нагрузок на обрешётку

Вид нагрузок	qн, кг/м²	yf	q, кг/м²
Кровля из профнастила	5,4	1,1	5,9
Собственный вес обрешётки	20,8	1,1	22,9
Итого	26,2		28,8
Снеговая нагрузка	184,8	1,4	258,7
Общая нагрузка	211,0		287,5

После заполнения таблицы продолжаем расчёт. Доски обрешётки должны перекрывать максимум 2 пролёта, то есть 5 стропильных ног. Проверим прочность выбранных досок, которые будут набиваться между двумя стропилами, поскольку расчёт пролётов намного сложнее, а результат окажется приблизительно таким же:

1. С выбранным шагом обрешётки 0,3 м и углом наклона 35° нормативная нагрузка на доски равна → q_n = общая нагрузка х шаг обрешётки х cos 35° = 287,5 х 0,3 х 0,819 = 70,638 кг/м, а расчётная нагрузка q_r = общая нагрузка х шаг обрешётки х sin 35° = 287,5 х 0,3 0,574 = 49,508кг/м.
2. Тогда значение поперечного изгибающего момента для расчёта прочности M_z = 70,638 х 0,95² : 8 = 7,969 кг/м = 796,9 кг/см, а продольного, то есть изгиба доски относительно оси у → M_y = 49,508 х 0,95² : 8 = 5,585 кг/м = 558,5 кг/см. Где 0,95 — коэффициент надёжности, регламентированный в сборнике 20.13330.2016; показатель 8 — количество досок обрешётки, приходящееся на одну стропильную ногу — принят нами условно, но рассчитывается по формуле → длину одного стропила делят на суммарное значение ширины доски/бруса для обрешётки и выбранного шага.
3. Сопротивление поперечного сечения обрешётки составит → W_z = bh² : 6 = 5 х 2,5² : 6 = 5,208 см³ и продольного сечения W_y = hb² : 6 = 10,417 см³, где b — ширина бруса, h — толщина бруса. Примечание: использованы формулы по СП 64.13330.2011 для простых геометрических фигур, в нашем случае для прямоугольника, поскольку брус 25х50 имеет прямоугольное сечение.

   Для расчёта сопротивления сечения бруса 25х50 мм используем формулы для прямоугольной фигуры

4. Проверяем, соблюдены ли условия прочности выбранного бруса соответственно нагрузкам по формуле → M_z : W_z + M_y : W_y ≤ R, где R — нормативный показатель сопротивления для древесины I сорта = 140 кг/см², II сорта 130 кг/см², III сорта 85 кг/см² согласно СП 64.13330.2011 таб. 3 → 796,9 : 5,208 + 558,5 : 10,417 = 153,01 + 53,61 = 206,62 кг/см², что больше R даже для древесины I сорта. То есть, выбранное сечение бруса маленькое, обрешётка из него не выдержит предполагаемые нагрузки. В таком случае нужно увеличить сечение и рассчитать заново, что и сделаем.
5. Увеличиваем сечение бруса с 25х50 на 50х50 мм. Значения q_n, q_r, M_z и M_y остаются прежними, рассчитываем лишь W_z и W_y, которые будут равны между собой, поскольку брус 50х50 мм имеет квадратное сечение. Итак, W_z и W_y = толщина или ширина бруса в кубе : 6 = 5³ : 6 = 20,833 см³.
6. Делаем проверку → 796,9 : 20,833 + 558,5 : 20,833 = 38,25 + 26,81 = 65,06 кг/см² ≤ 85 кг/см² для древесины III сорта.
7. Учитывая то, что древесина всё-таки недешёвое удовольствие, рассчитаем промежуточный вариант — с использованием бруса сечением 32х50 мм. Имеем M_z = 796,9 кг/см и M_y = 558,5 кг/см, W_z для прямоугольного сечения = 5 х 3,2² : 6 = 8,533 см³ и W_y = 3,2 х 5² : 6 = 13,333 см³. Тогда → 796,9 : 8,533 + 558,5 : 13,333 = 135,28 кг/см² ≤ 140 кг/см², то есть в этом случае придётся использовать только древесину I сорта, для которой значение R = 140 кг/ см².
8. Делаем вывод: для нашего примера подходит брус 50х50 мм I, II и III сорта или же 32Х50 мм только I сорта. Какой выгодней приобрести, решает сам застройщик исходя из своих возможностей.

Мы рассмотрели принцип расчёта прочности обрешётки согласно выбранному сечению. Это сложный, но необходимый расчёт, чтобы сразу же подобрать максимально прочный материал для обрешётки, способной выдержать оказанные на неё воздействия.

Кроме этого, желательно сделать дополнительные расчёты на прогиб пиломатериалов, воспользовавшись СНиП 2–25–80 «Деревянные конструкции» п. 6 «Балки, настилы, прогоны». Хотя нормативом 2.01.07–85 прогиб чердачных конструкций неограничен, поэтому при обустройстве холодных чердаков с непродолжительным нахождением там людей нет никакого смысла проводить дополнительные расчёты, тем более что они требуют инженерных знаний.

А вот проверить доски на прогиб при сооружении тёплых мансардных крыш можно старым «дедовским» методом, который ещё никого не подводил — прибить между двух стропил доску и встать на неё. Если прогиба не будет, значит, сечение выбрано правильно. Единственное условие — в эксперименте должен участвовать человек среднего телосложения, который не боится открытых пространств и высоты.

Деревянные конструкции, равно как и металлические, должны хорошо проветриваться, быть достаточно открытыми и доступными во всех частях здания для осмотра, ремонта и периодической защитной обработки.

Открытый доступ к обрешётке обеспечит возможность для ремонта и защитной обработки

Грамотно рассчитанное сечение пиломатериалов поможет избежать многих проблем, таких как:

• ослабленное крепление укрывного материала, что неизбежно приведёт к протечкам;
• скопление конденсата из-за плохой вентиляции подкровельного пространства и, как следствие, гниение утеплителя и порча всех звеньев конструкции;
• затруднение или невозможность установки доборных и фасонных элементов.

В связи с этим бездумно экономить на материалах для стропильной системы и обрешётки не стоит. Однако уменьшить расходы на сооружение несущей и ограждающей системы всё-таки можно, если:

• приобрести материалы в период межсезонья, когда поставщики предлагают хорошие скидки;
• закупить необходимые материалы для кровли оптом;
• взять древесину более низкого сорта, а затем подвергнуть её тщательной рассортировке и дальнейшей обработке — подрезке, выторцовке сучков и шлифовке;
• заготовить древесину самому, оформив разрешительные документы в местных органах самоуправления и лесничестве;
• наряду с типовыми размерами, выбрать короткие погонажные изделия, которые гораздо дешевле;
• сделать закупку материалов непосредственно у производителей, а не через посредников, что даст возможность выгадать на стоимости и свести к минимуму бракованную продукцию.

Видео: правильная обрешётка крыши

Расчёт пиломатериалов

Для возведения крыши хорошо бы иметь на руках проектно-сметную документацию с готовыми замерами, расчётами и количеством нужных материалов, что поможет избежать лишних затрат. Однако далеко не все застройщики обращаются к проектировщикам ввиду немалой стоимости их услуг. Поэтому после выбранного сечения и установленного шага следует провести необходимые замеры самостоятельно и отразить их на сделанном вручную эскизе крыши.

При отсутствии проектной документации нужно самостоятельно начертить план кровли и нанести на него все основные параметры, что поможет правильно рассчитать кровельные материалы и избежать лишних затрат

Для расчёта пиломатериалов понадобятся следующие параметры: высота и длина скатов, общая протяжённость ендов, коньков, рёбер и карнизных свесов, ширина и длина всех имеющихся выходов, а также технические параметры выбранного настила. Разберёмся в расчёте предметно.

Исходные данные: дом 12х15 м, четырёхскатная вальмовая крыша с высотой скатов 10 м, шириной 12 и длиной 15 м, с двумя дымоходами 0,6х1,4 м каждый и одним вентканалом 0,15х0,25 м. Карнизный свес 0,8 м, длина конька 8 м, ендов нет, угол наклона 35°, шаг стропил 1,0 м. Согласно таблице, для обрешётки будет использована сосновая обрезная доска 32х100 мм с установочным шагом 0,3 м.

Таблица: размеры пиломатериалов для обрешётки под профнастил

Шаг обрешётки, мм	Уклон крыши
	1:1		1:1,5		1:3 и более пологие
	Шаг стропил 0,9 м	Шаг стропил 1,2 м	Шаг стропил 0,9 м	Шаг стропил 1,2 м	Шаг стропил 0,9 м	Шаг стропил 1,2 м
250	22х100	25х100	22х100	25х100	22х100	32х100
300	22х100	25х100	22х100	32х100	25х100	32х100
400	22х100	32х100	22х100	32х100	25х100	38х100
450	22х100	32х100	25х100	32х100	32х100	38х100
600	25х100	32х100	25х100	32х100	32х100	38х100
750	32х100	38х100	32х100	38х100	32х100	50х100
900	32х100	38х100	32х100	38х100	38х100	50х100
1200	32х100	50х100	32х100	50х100	38х100	50х100
1500	50х100	50х100	50х100	50х100	50х100	50х100

1. Определяем площадь двух трапециевидных скатов, которые разбиваются на 3 фигуры — прямоугольник 8х10 м и два одинаковых прямоугольных треугольника с катетами 10 и 4,3 м. Тогда → 2 х [(8 х 10) + 2 х (4,3 х 10 : 2)] = 246 м². Примечание: нижнее основание бокового трапециевидного ската в нашем примере 15 м, длина конька 8 м (верхнее основание трапеции), следовательно → 15 — 8 = 7 : 2 = 3,5 м + 0,8 м карнизный свес = 4,3 м (прилежащий к углу наклона катет каждого треугольника), а поскольку высота крыши у нас 10 м, значит противолежащие углу наклона катеты будут по 10 м.
2. Высчитываем площадь двух треугольных скатов → половину основания умножим на высоту → 2 х (13,6 : 2 х 10) = 136 м².
3. Рассчитываем полную площадь четырёхскатной кровли → площадь всех скатов минус общая площадь проёмов + площадь карнизных свесов + 30 см как минимум по периметру водостока. Протяжённость карнизных свесов нами уже учтена при расчёте площади скатов, поэтому при подсчёте полной площади это значение не учитываем → 246 + 136 — (2 х 0,6 х 1,4 + 0,15 х 0,25) + 0,3 х 60,4 = 382 — 1,72 + 18,12 = 398,4 м².

Если согласно уровню прочности набивают двухслойную обрешётку, то расчётную величину площади удваивают.

Расчёт досок для сплошного настила

Воспользуемся расчётной площадью обрешётки и данными таблицы.

Таблица: численность досок в 1 м³

Размеры доски, мм	Объём одной доски, м³	Количество досок в 1 м³, шт.
22х100х6000	0,013	75,8
25х100х6000	0,015	66,6
25х130х6000	0,019	51,2
25х150х6000	0,022	44,4
25х200х6000	0,030	33,3
30х200х6000	0,036	27,7
32х100х6000	0,019	52,0
40х100х6000	0,024	41,6
40х150х6000	0,036	27,7
40х200х6000	0,048	20,8
50х100х6000	0,030	33,3
50х150х6000	0,045	22,2
50х200х6000	0,060	16,6
Примечание:таблица приведена с учётом стандартной длины досок 6 м;чтобы узнать метраж (погонные метры) количество умножают на длину досок/бруса или же объём досок умножают на длину и на количество досок в одном кубе (табличное значение).

1. Рассчитываем площадь одной доски сечением 32х100 мм типовой длины, для чего умножим ширину доски на её длину → 0,1 х 6 = 0,6 м².
2. Определяем количество досок → полную площадь кровли разделим на площадь одной доски → 398,4 : 0,6 = 664 шт. + запас 10% ≈ 731 шт.
3. Переводим численность досок в погонные и кубические метры, используя значения таблицы → 731 : 52 ≈ 14,06 м³ или 731 х 6 ≈ 4386 погонных метров.

Для определения количества досок для сплошной обрешётки площадь кровли делим на площадь одной доски

Расчёт досок для разреженной обрешётки

Количество досок для разреженной конструкции обсчитывается с учётом выбранного шага обрешётки, в нашем примере 0,3 м.

1. Определяем объём и численность древесины на полную площадь кровли, для чего площадь разделим на заданный шаг обрешётки → 398,4 : 0,3 = 1328 м : 6 м (длина досок) = 222 шт. Или 222 : 52,0 ≈ 4,26 м³.
2. Рассчитываем количество пиломатериалов для обустройства коньков, ендов и рёбер → суммарную протяжённость фасонных элементов кровли разделим на длину одной доски. Но вначале по теореме Пифагора высчитаем длину четырёх рёбер, которые в вальмовой конструкции одинаковые → 4 х √10² + 4,3² = 4 х 10,885 ≈ 43,54 м. Следовательно → 8 (конёк) + 43,54 (рёбра) = 51,54 м : 6 м ≈ 9 шт. Или 9 : 52 ≈ 0,16 м³.
3. Находим общий метраж, количество и объём древесины для устройства однослойной разреженной обрешётки → 4,27 + 0,16 ≈ 4,43 + на запас 10% ≈ 4,87 м³ или 4,87 х 6 х 52,0 ≈ 1520 погонных метров. При этом численность досок составит 254 шт. с запасом (222 + 9 + 10%).

Количество досок для разреженной обрешётки зависит от её шага

Подобно высчитывается сечение и объём металлопроката под металлическую обрешётку. Расчёт материалов для обрешётки несложный, а проконтролировать точность расчётов и при желании полностью обсчитать кровлю можно с помощью строительного калькулятора на сайте производителей металлопроката или пиломатериалов.

Видео: простой способ разметки под обрезку обрешётки

Шаг обрешётки под профнастил

Перед тем как создавать кровлю из профнастила, нужно ознакомиться с техническими свойствами выбранного материала, поскольку даже одна и та же марка листов имеет разные характеристики, которые влияют на жёсткость конструкции.

Таблица: характеристики профилированных листов

Профлист марки C21	Толщина листа t, мм	Монтажная ширина листа,мм	Масса, кг/пог. м длины	Масса,кг/ полезный м²	Ширина заготовки, мм	Предельное отклонение, мм
						по высоте профиля	по ширине профиля	по длине профиля
C21–1000-t	0,4	1000	4,45	4,45	1250	±1,5	±8,0	+10
C21–1000-t	0,45	1000	4,9	4,9	1250	±1,5	±8,0	+10
C21–1000-t	0,5	1000	5,4	5,4	1250	±1,5	±8,0	+10
C21–1000-t	0,55	1000	5,9	5,9	1250	±1,5	±8,0	+10
C21–1000-t	0,6	1000	6,4	6,4	1250	±1,5	±8,0	+10
C21–1000-t	0,65	1000	6,9	6,9	1250	±1,5	±8,0	+10
C21–1000-t	0,7	1000	7,4	7,4	1250	±1,5	±8,0	+10
C21–1000-t	0,8	1000	8,4	8,4	1250	±1,5	±8,0	+10

В зависимости от параметров профилированных изделий подбирается шаг набивки обрешётки, который учитывает уклон крыши (первая таблица в начале статьи). Соблюдать рекомендованный специалистами шаг укладки необходимо, так как от этого зависит прочность всей конструкции, её способность выдерживать оказываемые на неё нагрузки.

От соблюдения шага установки обрешётки зависит способность крыши выдерживать воздействие нагрузок

В строительных правилах прописаны основные нормы установки обрешётки соразмерно покатости скатов:

• при минимально допустимом угле наклона набивается сплошная обрешётка;
• для кровель с большим уклоном (от 40 до 60º) укладывается разреженная деревянная обрешётка с шагом 300–650 мм, а для очень крутых скатов — до 1000 мм;
• и оптимальный вариант обрешётки — шаг не более 400 мм, но с учётом особенностей изделия — марки, толщины, высоты волны и нагрузочной способности.

Для некоторых марок профнастила в силу технологии производства производители предусмотрели минимальный шаг укладки 3000 мм. Оттого при покупке укрывного материала внимательно читайте инструкцию, где оговорено это требование.

При набивке обрешётки и креплении к ней профлистов используют саморезы, гвозди, дюбели, скобы, которые тоже нужно выбирать исходя из вида и марки кровельного покрытия.

Видео: как устранить дыры в профлисте, если саморез не попал в обрешётку

Монтаж обрешётки под профнастил

Начинают монтаж обрешётки с подготовки материала, для чего доски сортируют, проверяют качество распила, наличие дефектов и прогибов, а также влажность (18–20%). После этого обрабатывают противопожарными и антисептическими составами.

Пренебрегать сортировкой не нужно, поскольку доски или брус даже I сорта имеют минимальные расхождения по толщине, в результате чего образовавшиеся перепады по уровню негативно повлияют на качество укладки укрывного материала.

1. По карнизному свесу прибивают лобовую планку немного толще, чем основные решетины, закрепляя её гвоздями в каждое стропило.
2. Поверх верхней грани стропильных ног снизу вверх прокладывают гидроизоляцию и фиксируют её контрбрусьями, набитыми вдоль стропил. Контробрешётка выполняет значимые функции — выравнивает неровности стропильных ног и создаёт вентиляционный зазор между гидроизоляцией и обрешёткой, благодаря чему образовавшийся конденсат стекает в капельник, не причиняя вреда обрешётке и кровельному покрытию. По ширине планки контробрешётки должны быть ýже стропильных ног и иметь толщину от 25 до 50 мм.

   Контробрешётка выравнивает неровности стропил и создаёт вентиляционный канал для свободного выхода конденсата

3. Следом укладывают коньковый брус, формируя конёк крыши с хорошим вентиляционным зазором для естественной циркуляции воздуха.

   Между планками обрешётки в зоне конька оставляют вытяжной вентиляционный зазор, через который воздух выходит наружу, обеспечивая проветривание подкровельного пространства

4. Оформляют карнизный свес, прокладывают сетку и закрепляют по каждой контррейке кронштейн.

   Вентиляционные каналы кровельной конструкции нельзя зашивать наглухо, поэтому при оформлении карнизного узла используют сетку, которая защитит подкровельное пространство от загрязнений и не будет препятствовать притоку воздуха

5. Параллельно коньку вдоль карнизного свеса набивают первую решетину, от которой по шаблону размечают выбранный шаг и укладывают по разметке все остальные доски обрешётки. Фиксируют их к стропилам гвоздями в 3 раза длиннее толщины досок или бруса обрешётки. Стыкуют доски обрешётки только по стропилам в шахматном порядке.

   Доски обрешётки крепятся только по стропилам и для большей прочности конструкции стыкуются в шахматном порядке

6. Устанавливают капельник и водосточные желоба.

   После набивки обрешётки окончательно формируют карнизный узел — устанавливают капельник, карнизную планку и водосточные желоба

7. Если крыша двускатная, то наращивают крайние фронтонные стропила с таким расчётом, чтобы ветровая планка и верх волны профлистов находились в одной плоскости. Устанавливают ветровые доборы, которые усилят обрешётку и защитят укрывные листы от срыва во время непогоды.

   Для оформления фронтонного среза устанавливают ветровую планку, которая усилит обрешётку и защитит профнастил от срыва во время сильных ветров

8. В местах прохода труб обрешётку усиливают дополнительными брусками, на которые в дальнейшем будут закреплены фартуки. Помимо этого, укрепляют каркас или делают сплошной настил в зоне конька, ендов и мансардных окон.

   В особо проблемных местах, более всего подверженных риску протечек, обрешётку усиливают брусками или же монтируют сплошной настил

После сборки конструкции приступают к укладке и креплению профнастила.

Чтобы предотвратить прогиб досок или бруса, их укладывают годичными кольцами вниз. Брус закрепляют одним гвоздём, а доски двумя по нижнему и верхнему краю.

Видео: монтаж обрешётки под профилированные листы

Крепление профнастила к обрешётке

Гофролисты крепят на обрешётку, сделанную из древесины или стальных прогонов. На больших скатах при наложении нескольких листов их соединяют между собой с нахлёстами, размеры которых зависят от уклона крыши.

Гофролисты соединяются между собой с нахлёстами, размер которых зависит от уклона крыши и закрепляются саморезами — в местах поперечного перехлёста в каждый прогиб волны, а в местах продольного нахлёста в гребень волны

Таблица: размеры нахлестов для профнастила относительно угла наклона

Угол наклона	Тип обрешётки	Концевой нахлёст	Боковой нахлёст
5–10º	сплошная	300 мм	2 волны
10–15º	разреженная, с шагом 450 мм	200 мм	1 волна
свыше 15º	разреженная, с шагом от 600 мм	170 мм	1 волна
Примечание: при малой покатости крыши (от 5 до 12º) вертикальные и горизонтальные стыки профлистов нужно герметизировать силиконовыми или тиоколовыми герметиками.

Видео: выбор профлистов — ошибки в длине

Между собой и к обрешётке листовые профили крепят через нижнюю часть гофры оцинкованными саморезами с уплотнительными шайбами для предотвращения самоотвинчивания. Такое крепление обеспечивает более плотное прилегание профнастила к основанию и предупреждает протечки в местах фиксации. Саморезы нужно ввинчивать максимально точно, поскольку чрезмерное или недостаточное крепление намного снижает эксплуатационные свойства укрывного материала.

Саморезы для крепления профнастила ввинчиваются строго перепендикулярно с равномерным усилием, чтобы обеспечить плотное прилегание укрывного материала к основанию

Коньковые доборные элементы укладывают с нахлёстами 150–200 мм и фиксируют с промежутком 200–300 мм через верхнюю долю волны. Вследствие этого саморезы для конькового узла нужно подбирать по формуле → высота профиля + толщина уплотнительной прокладки + длина резьбы самореза, входящая в деревянную обрешётку. Чтобы предотвратить попадание воды под коньковый брус, при формировании конька используют уплотнительные прокладки, оставляя между ними и коньком вентиляционный зазор.

Чтобы избежать попадания воды под конёк, используют уплотнительные прокладки, сохраняя вентиляционный зазор между ними и коньком

Фронтон формируют ветровой планкой, которую фиксируют с таким же шагом, что и конёк, с нахлёстами доборов 100–150 мм. Примыкания скатов к стенам оформляют угловыми кровельными аксессуарами, укладывая их с нахлёстами 150 мм при поперечном примыкании и 100–150 при продольном, а затем фиксируя саморезами через каждые 200–300 мм.

Укладку профилей начинают с нижнего угла, который выбирают так, чтобы нахлёст листов располагался вдоль господствующего направления ветра.

Существует два метода крепления профнастила к обрешётке:

1. Вертикальная укладка листов с дренажными канавками. Вначале снизу вверх кладут на обрешётку два листа и временно их закрепляют. Следом точно так же укладывают вторую пару, а затем весь блок выравнивают по уровню относительно карнизного свеса и закрепляют основательно.
2. Укладка трёх листов без дренажных канавок. Кладут на основу два нижних листа, потом ещё один сверху, выравнивают по карнизному свесу и хорошо фиксируют.

   Монтаж профнастила начинают с нижнего угла, выбранного так, чтобы все соединения листов были расположены вдоль наиболее частого направления ветра

Видео: укладка профнастила

Профнастил — надёжный, универсальный и прочный — удачный выбор для тех, кому необходима качественная и красивая крыша дома по умеренной цене. Самостоятельная укладка профнастила не вызывает трудностей, а грамотный монтаж стропил и обрешётки сделает кровельную конструкцию долговечной. Главное — соблюдать нормы и правила, основанные на многолетнем опыте профессиональных строителей, и тогда всё получится.

Оцените статью:

[Голосов: Среднее: ]

Как правильно крепить профнастил на крышу саморезами

Качественный кровельный профнастил по своим эксплуатационным свойствам не уступает металлочерепице. У этого материала есть масса достоинств: небольшой вес, широкая цветовая гамма и различные виды защитного покрытия.

Для крепления профнастила на крышу используются кровельные саморезы с ЭПДМ прокладкой. Чтобы вода не попала под кровлю через места крепления, саморезы затягивают с определенным усилием.

На производстве можно заказать листы нужного размера по размеру ската. Все это делает профнастил одним из самых востребованных материалов для устройства крыши.

Обрешетка под профнастил

Для монтажа профнастила делают разряженную обрешетку из обрезной доски 32 х 100 мм или бруса 50 х 50 мм. Шаг обрешетки зависит от уклона кровли и марки профилированного листа. Правило простое, чем выше гофр и круче наклон кровли, тем больший допускается шаг.

Ниже приведены рекомендуемые значения шага обрешетки для некоторых марок кровельного профнастила. При использовании другого типоразмера можно определить величину шага методом экстраполяции, уменьшая его для профнастила с малым гофром и увеличивая при использовании высокопрофильных листов.

Марка профнастила	Наклон кровли, º	Толщина листа, мм	Шаг обрешетки, мм
Н20	до 15 свыше 15	0,5 — 0,7	до 300 до 650
НС35	до 15 свыше 15	0,5 — 0,7	до 500 до 1000
Н60	до 8 свыше 8	0,7 — 0,9	до 3000

В «сложных» местах кровли – на коньке, выхода дымохода и мансардных окон, ендовах – обрешетку нужно сделать сплошной. Это упростит крепление кровельных аксессуаров.

Все деревянные элементы обрешетки для защиты от гнили и огня необходимо обработать антипиреном и антисептиком. Читайте обзор защитных составов для древесины.

depositphotos

Укладка листов на крышу

Как и все кровельные материалы, профнастил укладывается снизу вверх. Справа или слева – значения не имеет.

При укладке первого ряда обеспечивают карнизный свес. Для марок профнастила НС10, НС8, НС20, С21 он составляет 50…100 мм. Для С44, НС35, Н75, Н60 – 200…300 мм. Можно ориентироваться и по будущему положению водосточного желоба. Вертикаль, опущенная с конца свеса, должна попадать примерно в его середину.

На фронтоне край профлиста укладывается вровень с торцами обрешетки. Затем к последним прибивается ветровая рейка, а поверх нее – Г-образная стальная ветровая планка. Верхней полкой она укладывается на край профнастила, а ножкой – прикручивается саморезами к ветровой рейке.

Этот способ монтажа защищает фронтонную часть кровли от дождя и снега с двух сторон – сверху и сбоку.

Перекрытие вышележащими листами нижележащих устанавливается в зависимости от наклона кровли.

Угол наклона, градусы	Нахлест, мм
12 — 15	более 200
15 — 30	от 150 до 200
30+	от 100 до 150

Если наклон меньше 12º, для обеспечения герметичности места нахлестов необходимо обработать герметиком (силиконовым или тиоколовым).

Боковой нахлест при использовании профнастила с высотой гофра не менее 20 мм при любом угле наклона составляет один гофр. Перехлест в два гофра требуется лишь в том случае, если применяется материал с высотой рифления 10 мм и менее.

depositphotos

Выбираем правильные саморезы для профнастила

Качественный крепеж для кровельных материалов из листовой стали должен обладать рядом свойств, обеспечивающих надежное и долговечное крепление. Острый кончик, который легко преодолевает сопротивление тонкого металла, защитное покрытие, исключающее коррозию, упругую шайбу из материала, стойкого к ультрафиолету.

Всем этим требованиям отвечают саморезы, специально предназначенные для крепления профнастила. Они имеют цинковое покрытие и 4-х миллиметровую этилен-пропиленовую (из ЭПДМ) прокладку, которая надежно закрывает отверстие.

При монтаже кровли из профнастила используются два вида саморезов – короткие (для крепления листов) и длинные (для монтажа конька). Длина их выбирается из расчета, чтобы часть, входящая в обрешетку, была не меньше 25-30 мм. С учетом этого для крепления листов можно использовать крепеж 4,8х28…40 мм.

Длина коньковых саморезов, которые заворачиваются в гребень волны, зависит от высоты гофра и подсчитывается по формуле.

H = h2 + h3

где h2 – высота профиля в мм; h3 – углубление самореза в обрешетку (25-30 мм).

Как и с каким шагом закручивать саморезы

Профнастил крепится к обрешетке через нижнюю полку, причем в крайних рядах (вдоль карниза и конька) саморезы заворачиваются в каждую впадину.

В ряду вдоль фронтона профилированный лист крепится к каждой обрешетине, то есть шаг крепежа получается равным шагу обрешетки.

Число мест креплений в центральной части ската должно составлять 5 — 7 штук на 1 кв. м поверхности кровли.

Для монтажа доборных элементов используют следующие интервалы между саморезами:

• фронтонные планки – не менее 300 мм;
• конек – в каждый гребень профнастила;
• пристенные профили – 200 — 300 мм.

Крепить профнастил нужно очень аккуратно. Саморезы должны заворачиваться строго вертикально по отношению к основанию. Усилие прижима должно быть достаточным для надежной фиксации листов, но не чрезмерным.

Заворачивание саморезов вручную – тяжелая и неблагодарная работа, для этого нужно использовать электроинструмент – дрель со специальной насадкой или шуруповерт. При этом необходимо установить ограничение крутящего момента. Он должен быть таким, чтобы при завернутом саморезе прокладка была слегка раздавлена и выступала из-под шляпки примерно на 1 мм.

Установка зачистки дерева под жестяной крышей | Home Guides

Автор: William Machin Обновлено 5 августа 2019 г.

Жестяная кровля, также известная как металлическая кровля, считается более прочной, чем композитная или деревянная черепица. Кровля изготавливается из панелей, которые устанавливаются с помощью алюминиевых гвоздей или шурупов, которыми панели крепятся к деревянной обшивке, также известной как гвоздодер или рейка. Учтите, что у вас может быть металлическая крыша без обрешетки; все зависит от установки, рекомендованной производителем.

Как домовладелец, работающий самостоятельно, вы можете сэкономить на установке жестяной кровли, установив ленточную планку на имеющуюся черепичную крышу или после того, как кровельщик установит гидроизоляцию на кровельной обшивке. Как и в большинстве кровельных проектов, работа начинается с измерения и заказа необходимых материалов и крепежа.

Безопасность на крыше и инструменты

Всегда помните о своей безопасности перед выполнением работ на крыше. Не работайте на крыше в ветреную погоду, иначе вы рискуете получить травму.Соблюдайте особую осторожность при работе рядом с воздушными линиями электропередач на крыше.

Используйте пояс для инструментов с петлей для молотка для удержания гвоздей, сантиметровую ленту, меловую линию и молоток при установке деревянной планки, чтобы все было под рукой. Опытные мастера своими руками могут использовать гвоздь с зажимами 8d вместо молотка и гвоздей.

Расстояние между деревянными планками металлической крыши

При установке металлической крыши над существующей кровлей, перед установкой кровли изолируйте промежутки между деревянными планками жесткой изоляцией, чтобы предотвратить образование конденсата.Также нужно добавить полосы обшивки. Правильно измерьте расстояние между планками обрешетки металлической кровли, чтобы еще больше уменьшить конденсацию. Двадцать четыре дюйма — это обычное расстояние между планками обрешетки для металлической кровли.

Конфигурирование схемы обрешетки металлической крыши

Поднимитесь на крышу с помощью надставной лестницы. Измерьте каждую секцию крыши из стороны в сторону, параллельно линии облицовки. В этом примере часть крыши имеет ширину 20 футов.

Измерьте сечение крыши от фасада до пика и разделите его на два, что составляет двухфутовое расстояние между деревянными гвоздезаборами.

В этом примере секция крыши имеет ширину 20 футов и 14 футов от фасада до пика. Это означает семь рядов полосок длиной 20 футов, расположенных на расстоянии двух футов друг от друга, или 140 линейных футов зачистки. Это план вашей металлической обрешетки на крыше. Обратите внимание на линейные метры полос для каждой секции крыши и приступайте к расчету гвоздей для впадин и проходов в крыше.

Измерение впадины на крыше

Измерьте каждую впадину крыши от нижнего конца до верхнего конца и умножьте результат на два, чтобы получить гвозди для каждой стороны впадины.Подсчитайте количество проходов, таких как вентиляционные каналы и стояки труб, которые проходят через крышу. Включите 4 фута зачистки для каждого, что соответствует 12-дюймовым гвоздезабивателям со всех сторон проникновения.

Приобретите пиломатериалы для крепления гвоздезабивателей размером один на три на основе ваших измерений и расчетов. Включите 1 фунт 8d гвоздей для обрамления на каждые 100 квадратных футов крыши.

Установка зачистки

Начните с впадин крыши. Проведите мелом линии вдоль каждой стороны долины, параллельно долине и на расстоянии одного дюйма от долины с каждой стороны.Используйте линии в качестве направляющих для внутренних краев деревянных гвоздей, которые находятся ближе всего к впадине, и установите гвоздезабивные гвозди с 8d гвоздями с интервалом 24 дюйма от нижних концов каждого к верхним концам. Отрежьте ножовкой любые части гвоздезабивателя, выступающие за один конец впадины.

Отрежьте и установите четыре куска деревянных планок в качестве гвоздей на каждом отверстии вентиляционного отверстия или трубы в крыше. Отрежьте гвоздодеры до необходимой длины, чтобы внутренние края находились на расстоянии четырех дюймов от вентиляционного отверстия или трубы.Установите гвоздезабиватели с помощью гвоздей возле каждого конца детали.

Определите расположение стропил

Сделайте мелом линии на крыше, которые совпадают с линией каждого стропила от нижнего края крыши до пика. Линии служат ориентирами при прибивании зачистки. Определите расположение стропила по вертикальному комплекту гвоздей в облицовочной доске или по выступающему хвостовику стропила. Измерьте расстояние от одного края крыши до каждого места и перенесите измерения на крышу на пике.Сделайте привязку линий между каждым набором верхней и нижней меток.

Используйте нижний край крыши в качестве направляющей и установите гвоздезабиватели встык поперек крыши так, чтобы нижний край находился на расстоянии двух дюймов от края крыши. Забейте пару гвоздей 8d через деревянную планку на каждой контрольной линии для стропила. Отрежьте кусок наполнителя до нужной длины для конца ряда.

Добавить дополнительные ряды зачистки

Установите дополнительные ряды деревянных планок поперек крыши на расстоянии двух футов от ранее установленного ряда.При необходимости отрежьте любые кусочки, чтобы они подходили к концам гвоздей для прохода в ендове или крыше. Уложите полосу зачистки от конца до конца на пике крыши, выровняв верхний край по пику.

Основные ошибки монтажников металлических крыш

Автор: Марк Робинс Старший редактор Опубликовано: 1 февраля, 2019 (Фото любезно предоставлено Roof Hugger)

Установка металлической крыши — сложный процесс со многими деталями.Когда металлическая крыша выходит из строя, хотя это может быть связано с ее конструкцией, более вероятно, что это связано с проблемами установки. Неправильная установка может вызвать утечку, значительное сокращение срока службы и потенциально повредить всю конструкцию. Ниже приведены некоторые из наиболее частых ошибок при установке и способы их избежать.

Базовая подготовка

Одно из первых условий успешного монтажа металлической кровли — это правильно и точно измерить длину и уклон кровли.Каждая панель должна быть обрезана до точного размера, иначе могут быть неточные порезы и неровные края, открытые для элементов, что приведет к ржавчине и разрушению кровельного покрытия. Металлические кровельные панели бывают самых разных толщин, форм и профилей. Так что «дважды отмерьте, один раз отрежьте», чтобы панели соответствовали контурам крыши и обеспечивали водонепроницаемость.

«Примите во внимание все проходы, бордюры и световые люки», — говорит Билл Лоусон, вице-президент по кровельным работам, Chamberlin Roofing and Waterproofing, Хьюстон.«Подтвердите все размеры полей перед заказом материалов и знайте время выполнения заказа, чтобы помочь начать проект и придерживаться графика. Перед изготовлением и установкой металлических панелей и окладов рекомендуется дважды проверить размеры. Проверьте технические характеристики на предмет гарантии водонепроницаемости и технических требований; следуйте стандартным инструкциям производителя для правильной установки. Планирование и координация до начала работ, а также четкое общение между руководством проекта и членами бригады во время строительства являются ключом к любому успешному проекту.”

«Крайне важно начать с правильного пути, что означает детальный анализ чертежей и конструкции и работу с производителем для обеспечения надлежащей детализации и обеспечения соответствия установки гарантийным требованиям», — говорит Чад Маклиш, вице-президент по оценке, Kalkreuth Roofing and Sheet Metal, Wheeling, W.Va. Марк Джеймс, консультант по маркетингу в Roof Hugger, Lutz, Fla., Считает, что некоторые из главных ошибок, которые делают подрядчики по установке металлических кровель, заключаются в том, что крепление крыши не было должным образом спроектировано производителем, и не была выбрана подходящая крыша. панельная система для начала.Кроме того, металлическая крыша хороша ровно настолько, насколько хороша основа, на которой она установлена. Перед установкой проверьте, нет ли сухой гнили и признаков повреждения водой на настиле крыши перед установкой. В противном случае крыша сломается или создаст зазоры для влаги при расширении и сжатии.

Крепеж и зажимы

Протечка, вероятно, самая частая проблема металлических кровель. Но металл не протекает; проникновения в металл течь. Одна из основных причин протекания металлической кровли и длительного ухода за кровлей — это плохо установленный крепеж кровли и неисправные уплотнительные шайбы.Ошибки здесь могут быть результатом:

• Чрезмерно затянутые крепежные детали

• Недостаточно затянутый крепеж

• Крепеж со смещением от центра

Во время установки всегда проверяйте шайбу, чтобы убедиться, что винты не затянуты слишком сильно или недостаточно. Затяните застежку так, чтобы резиновая шайба была полностью сжата, но, как правило, если шайба выступает наружу и видна, то застежка слишком тугая.

Крепежные детали должны ввинчиваться легко и с небольшим сопротивлением.Для этого используйте правильный гаечный ключ. Установка винта перпендикулярно металлической поверхности имеет решающее значение. Это позволяет крепежному элементу проникать в сталь с меньшим усилием и обеспечивает правильное уплотнение шайбы.

Кроме того, крепеж крыши следует вбивать в соответствующие зажимы и предварительно просверленные прогоны, а не в деревянную планку обрешетки. Древесина движется с другой скоростью, чем металл, и это несоответствие движений может привести к тому, что крепежные детали со временем выйдут из крыши, сломают покрытый герметик и образуют более удлиненные отверстия в панелях.Кроме того, неправильная герметизация шва и застежки может привести к появлению видимых ржавых крепежных элементов, которые могут испачкать панели.

Трэвис Лорд, менеджер по металлу, The Garland Co. Inc., Кливленд, говорит, что установка двухсекционного зажима в неправильном положении — слишком распространенная ошибка. «Многие металлические системы имеют зажимы, состоящие из двух частей, которые допускают ограниченное тепловое расширение и сжатие. Во время установки все зажимы должны быть установлены в одном и том же положении, из-за чего кровельщик должен угадывать, будет ли крыша расширяться или сжиматься.Неправильно установленные зажимы могут привести к заеданию, образованию масляных банок и порче герметика в швах ».

Джеймс советует при модернизации существующей фальцевой крыши определить, есть ли в существующей кровельной системе распорные зажимы с термоблоками или без них. «В противном случае стандартная модернизированная система подрамника не позволит надежно прикрепить к существующим прогонам крыши».

Гидроизоляция, швы и герметики

Гидроизоляция — это переходной материал, обеспечивающий водонепроницаемость между кровельными материалами, секциями крыши (переходы линии крыши, впадины, слуховые окна) и другим «не кровельным» материалом, таким как вентиляционные отверстия, дымоходы и световые люки.Швы металлической кровли должны быть полностью заделаны, а панели правильно уложены внахлест.

Неправильное крепление и неправильная герметизация гидроизоляции приведет к попаданию воды между системами кровли и конструкцией крыши. В худшем случае, неправильно установленный оклад может привести к срыву секций крыши при сильном урагане. Герметики и бутиловая лента изолируют воду, грязь и другой мусор, который может повредить металлическую крышу. Если они повреждены, отсутствуют или применяются неправильно, могут возникнуть утечки.Герметик следует нанести на нижнюю сторону панели или обшивки, где он защищен от элементов — открытые герметики со временем распадаются.

Коррозия

Металлическая крыша из оцинкованной стали или оцинкованной стали может подвергаться риску ржавчины и коррозии. Это происходит из-за воды и переносимых водой загрязнителей, но защитные покрытия могут предотвратить это. Однако любое повреждение покрытия увеличивает риск появления ржавчины. Если металлический кровельный материал разрезать во время установки, остается открытый край металла, который впитывает влагу.Это сразу же запустит процесс ржавления.

Для предотвращения истирания и царапин при установке:

• Перевозчики должны перемещать рулоны и панели с помощью соответствующих подъемных устройств.

• При профилировании убедитесь, что рулон не царапает часть станка.

• Инструменты или другие острые предметы не должны тереться или падать на панель.

• Избегайте ходьбы по панелям

Царапины можно легко исправить краской или ручкой для ретуши, соответствующей цвету крыши.Но если есть выемка, доходящая до сердцевины стали, эту металлическую панель или оклад следует немедленно заменить.

Когда некоторые разнородные металлы соединяются вместе, может иметь место отрицательное взаимодействие, которое вызывает гальваническую коррозию, которая в противном случае не произошла бы. Если застежка и фирменная подложка — это разные металлы, важно знать, как они будут реагировать при совместном использовании. Некоторые металлы могут быть очень коррозионными в таких ситуациях, серьезно снижая долговечность конструкции.Существует испытание на гальваническую коррозию для определения реакции разнородных металлов.

Масляные консервы

Масляная консервация металлической кровли — это наблюдаемая волнистость или коробление на плоских участках металлических панелей, которые обычно не влияют на структурную целостность кровли. Иногда это происходит из-за плохого качества металла или слишком малой толщины, но слишком часто это вызвано недостаточным или чрезмерным затягиванием крепежа крыши, которое заставляет металл растягиваться, тянуться и образовывать ямки в различных направлениях.Чрезмерно затянутый крепеж будет локально опускать облицовку и может вызвать деформации. Другие причины включают:

• Отсутствие выравнивания натяжения продукта

• Плохо отрегулированное или изношенное профилегибочное оборудование

• Неровное основание

• Ширина и шаг шва

Лоусон подчеркивает: «Уточните расстояние между зажимами и не начинайте установку панелей вне квадрата. [Также] оставьте место для теплового расширения на карнизе кровельных панелей, чтобы уменьшить консервирование масла.«Большинство панелей компенсируют поперечное тепловое расширение за счет изгиба перемычек и« натяжения »на боковых стенках. Когда панели перетягиваются, эти рельефные элементы затрудняются или устраняются, особенно для плоских панелей без гофров.

Субстрат часто является источником масличного консервирования. Подложка должна быть изготовлена ​​из материала или набора материалов, которые не будут прилипать к нижней стороне металла и ограничивать нормальные тепловые движения металла. Отклонение настила, изгибы, гребни и изгиб — все это вызывает напряжение в установке готовой панели.Основание настила должно быть на ровной поверхности. «Убедитесь, что основа не имеет дефектов, и при необходимости подкорректируйте панели», — отмечает Лоусон. Кроме того, «прокладки» между металлом и подкладкой могут предотвратить консервирование масла. Некоторые подкладки имеют поверхность, которая действует как лист скольжения.

Помощь

Лучшая защита от ошибок при установке металлической кровли — это тщательно обученная бригада монтажников. Такие ресурсы, как Ассоциация металлических конструкций, Ассоциация подрядчиков и монтажников металлических конструкций и Национальная ассоциация подрядчиков кровельных работ, могут предоставить информацию о том, как безошибочно устанавливать проекты металлических крыш.Кроме того, у всех основных производителей металлических кровель есть руководства по установке, которые предлагают практические советы о том, как собрать их крышу.

Джеймс рекомендует обращаться за помощью и общаться с другими строительными командами, участниками и поставщиками. «Слишком часто подрядчик не согласовывает проходки через крышу с другими профессиями, которые могут включать проходки труб, оборудование для отопления и кондиционирования воздуха, защиту от молний, ​​снегопад и все остальное, что может быть связано с новой металлической крышей.При этом не следует забывать о важности обучения других специалистов тому, как на самом деле ходить по металлической крыше, чтобы не повредить поверхность крыши ».

Металлический кровельный настил, рейка и подкладка

Последнее обновление: 23 декабря 2016 г., 16:18

Есть два основных варианта, когда речь идет о подложке, которая используется под металлической кровлей. Выбор — между установкой металлических кровельных панелей над обрешеткой или над сплошным настилом. В этой статье блога будут рассмотрены оба варианта.

Некоторые из первоначальных конструкций металлических кровель в этой стране были над деревянными. Латы также иногда называют «стропами», «стрингерами» или «прогонами». В основном это небольшие доски, проходящие горизонтально по фермам конструкции. Обычно они располагаются на определенном расстоянии друг от друга, а затем поверх них устанавливаются металлические панели. Этот вид применения, возможно, возник в Европе, хотя это также был распространенный способ установки деревянной черепицы, который в то время был обычным явлением в Северной Америке.Обрешетка позволила деревянной черепице высохнуть с обеих сторон, чтобы она не удерживала влагу, которая могла бы привести к гниению и порче.

Стальные кровельные панели, установленные поверх деревянных реек.

Что должно быть под металлической кровлей?

Когда на сцене появилась алюминиевая кровля, выяснилось, что ее тоже можно установить поверх обрешетки. Это произошло из-за его высокого отношения прочности к низкому весу. Установка поверх обрешетки была дешевле, чем укладывание габаритных досок для создания гладкой поверхности.Кроме того, на крутых поверхностях крыши обрешетки служили своего рода «лестницей» для доступа на крышу. Это было в те дни, когда различные строительные леса и другое оборудование не стали общедоступными.

Другой вариант установки металлической кровли предусматривает установку «твердого настила», а затем к нему прикрепляют кровлю. Изначально под сплошным настилом понимали габаритные пиломатериалы, плотно уложенные вместе. Сегодня это часто означает фанеру или ориентированно-стружечную плиту (OSB).

Металлическая крыша со стоячим фальцем, установленная на массивном настиле.

Поскольку в этой стране разрабатывались системы металлических кровель, начиная с панелей ручной формовки, а затем гофрированных листов машинного производства, основное внимание уделялось системам, которые можно было установить поверх реек.

С годами возникла проблема с металлической кровлей, устанавливаемой поверх обрешетки. Проблема заключается в скоплении конденсата на обратной стороне кровельных панелей. Если этого конденсата накапливается слишком много, это быстро создает опасную ситуацию для ядовитой плесени и других проблем на чердаке.

Многие люди задаются вопросом, почему эта конденсация не была проблемой для ранних металлических крыш, и обычно это не проблема для больших зданий. Для этого есть несколько причин, и обе они связаны с тем, что вызывает конденсацию. Конденсация возникает, когда теплый влажный воздух собирается в помещении и затем контактирует с прохладной поверхностью. Очевидно, что когда температура падает в ночное время, температура задней стороны металлической кровли также падает. При контакте с теплым влажным воздухом достигается «точка росы» и образуется конденсат.

В прошлые годы здания не были настолько герметичными, как сегодня. У них была более естественная вентиляция и поток воздуха, проходящий через ограждающую конструкцию здания. Сегодня, конечно же, в целях повышения энергоэффективности мы стремимся сделать здания как можно более герметичными за счет использования энергоэффективных окон и дверей, а также различных паро- и воздушных барьеров, включая обертки. В то же время, когда здания стали более герметичными, мы также внедрили больше внутренних источников влаги. Такие вещи, как водопровод, приготовление пищи, комнатные растения и печи без вентиляции, вносят много влаги в интерьер дома.Если эта влага не отводится наружу должным образом, а вместо этого предлагается возможность соприкоснуться с прохладной нижней стороной металлической крыши, возникнет конденсация и возникнут проблемы.

Даже сегодня в больших зданиях, таких как склады, фабрики или сараи, металлическая кровля может быть успешно установлена ​​поверх обрешетки, не опасаясь конденсации. Это связано с тем, что в этих зданиях создается меньше влаги (обычно), и они также обычно имеют большой естественный поток воздуха с частым открытием дверей, окон, люков в крыше и других вещей.

Однако из-за проблем с конденсацией, в последние годы производители металлических кровель уклоняются от рекомендаций по установке поверх реек и вместо этого рекомендуют сплошной настил. Это особенно характерно для небольших зданий или жилых помещений. По мере того, как это произошло, было разработано множество систем металлических крыш, которые необходимо устанавливать поверх сплошного настила, поскольку это и так было тенденцией строительства. (Следует также отметить, что некоторые системы металлических крыш имеют конструкцию, требующую, чтобы они крепились к рейкам, а не к сплошному настилу.Однако, чтобы избежать проблем с конденсацией этих продуктов, обрешетки можно устанавливать поверх сплошного настила, а не прямо на кровельные фермы.

Может ли сильная вентиляция чердака и внутренняя пароизоляция компенсировать металлическую кровлю, установленную над обрешеткой, и предотвратить образование конденсата? Это всегда возможно, но большинство жилых домов не были спроектированы и построены с вентиляцией, близкой к той, которая потребовалась бы для этого.

Другой распространенный вопрос касается того, почему конденсация все еще не является проблемой, когда металлическая кровля устанавливается поверх сплошного настила.Ответ на этот вопрос зависит от нескольких факторов. Во-первых, между металлической кровлей и сплошным настилом (или между металлической кровлей и любой существующей черепицей, поверх которой может происходить укладка) всегда следует устанавливать качественную подкладку. Эта подложка защищает настил или старую черепицу от конденсата, который может образоваться на обратной стороне металлической кровли. Хотя 30-фунтовый войлок по-прежнему рассматривается как подходящая подложка для этого, многие подрядчики теперь также используют новые «синтетические» подкладки на полимерной основе для их максимальной прочности.В случае цветного металла, такого как алюминий, на тыльную сторону металла не будет воздействовать конденсат, который может образоваться между ним и подкладкой. Наконец, многие современные системы металлических кровельных покрытий для жилых домов имеют внутреннее воздушное пространство между металлом и поверхностью подкладки. Это воздушное пространство помогает предотвратить улавливание влаги и способствует выходу влаги из швов между металлическими панелями.

ЗАКЛЮЧЕНИЕ

В то время как многие старые металлические крыши или металлические крыши на больших зданиях были успешно установлены поверх реек, а не сплошного настила, для жилых помещений явно предпочтительнее, чтобы металлическая кровля всегда устанавливалась поверх твердого настила, чтобы избежать опасных и разрушительных проблем конденсации.

Остались вопросы?

Задайте вопрос справа или оставьте комментарий ниже, и наши сертифицированные специалисты по кровле будут рады помочь!

Выбор материала подкровельного покрытия для металлической кровли

Материалы подкровельного покрытия

Подкладочные материалы для использования под металлическими кровельными системами со стоячим фальцем следует тщательно выбирать, чтобы обеспечить кровельную систему, оптимально работающую на протяжении всего срока службы здания. При проектировании кровельной системы необходимо учесть несколько соображений, включая обеспечение четырех барьеров, необходимых в любом ограждении здания: i.е. водяной барьер, теплоизоляционный барьер, пароизоляция и воздушный барьер обеспечиваются и находятся в правильном месте для данного климата.

Долгосрочные эксплуатационные характеристики кровли могут зависеть от нескольких важных факторов, включая: систему металлической кровли и ее ожидаемый срок службы, климат в месте расположения здания, наклон и геометрию крыши, а также условия окружающей среды (температура / относительная влажность) внутри здания. Неправильный выбор подкладки крыши может привести к протечке кровли или захвату влаги из-за диффузии пара или утечки воздуха, что может ускорить разрушение скрытых компонентов, сократить их срок службы и потребовать ремонта.Кроме того, для обеспечения долговечности подстилка должна соответствовать предполагаемому сроку службы металлической кровельной системы.

Конструкционные системы металлических кровельных панелей предназначены для перекрытия несущих конструкций, не требуя конструктивного настила. Следовательно, они обычно не включают подкладку крыши, поскольку в установке отсутствует сплошная подложка или настил для поддержки материала подкладки.

Для архитектурных систем металлических кровельных панелей требуется подкладка крыши, чтобы помочь контролировать утечку воды через кровельную систему во время сильных ливневых дождей или в условиях таяния снега.Модернизированное кровельное покрытие часто используется в холодном климате для дополнительной защиты от протекания ледяной дамбы, в то время как высокотемпературные подкладки предназначены для использования в высокотемпературных средах, где рабочая температура может достигать 240 ° F. Типичные материалы подкладки включают:

Войлочная подкладка (пропитанная асфальтом)

Синтетическая листовая подкладка

Прорезиненный лист на основе асфальта или бутила, с полиэтиленовой облицовкой, самоклеющейся мембранной подкладкой

Войлочная подкладка

Традиционный и наиболее распространенный материал, используемый для кровельного покрытия на Металлическая крыша с крутым уклоном — неперфорированная, пропитанная асфальтом войлочная подстилка.Существует несколько типов войлочной подкладки, включая как армированные органическими, так и неорганические армированные. По сравнению с подкладкой из войлока, армированного органическим волокном, подкладка из неорганического войлока, армированного стекловолокном, обычно более плоская и стойкая, чем органическая.

В зависимости от требований архитектора, строительных норм или производителя металлических панелей, на месте используются один или два слоя неперфорированного асфальта.

Подложка из войлока мало сопротивляется миграции воздуха и паров влаги и не служит эффективным воздушным барьером.Архитектурные металлические кровли с войлочной подкладкой лучше всего подходят для зданий с правильным уклоном и низкой влажностью в сухом или засушливом климате. И наоборот, войлочная подкладка подходит в сочетании с защитой от ледяной дамбы на карнизах и других важных переходах в холодном климате.

Подложка из синтетического листа

Подложка из синтетического листа обычно изготавливается из полиэтилена, полиолефина или полипропилена толщиной от восьми до 30 мил. Подложка из синтетического пластика менее восприимчива к ветру и при намокании после укладки ложится более плоско.Они менее чувствительны к укладке в холодную погоду, чем войлок, и стоят дешевле, чем самоклеящаяся мембранная подложка.

Большая часть продаваемого синтетического листового покрытия является паронепроницаемым и, как правило, не считается воздушным барьером.

Самоклеящаяся мембранная подложка

Листовая мембранная подложка для крыши, состоящая из прорезиненного асфальта или клея на основе бутила с полиэтиленовым несущим листом, представляет собой отшелушиваемый продукт, предназначенный для приклеивания к настилу крыши.Они эффективны на металлических крышах со стоячим фальцем для защиты ледяной плотины в ожидаемых местах, включая карнизы крыш, впадины, слуховые окна или возвышающиеся стены. И наоборот, по сравнению с мембранами на основе асфальта, самоклеящиеся листовые мембраны на основе бутила обеспечивают защиту в условиях высоких температур, где рабочая температура может достигать 240 ° F. Это особенно важно для архитектурных конструкций металлических крыш, поскольку повышенная температура поверхности крыши, особенно в пустынном климате и на больших высотах, может превышать температуру плавления некоторых листовых мембран на основе асфальта и повредить мембрану.

Эти мембраны обычно паронепроницаемы, и, поскольку они полностью приклеиваются к подложке и соседним листам в боковых и торцевых нахлестах, они сопротивляются перепадам давления воздуха и служат в качестве эффективного воздухонепроницаемого материала.

Выбор подходящей и наиболее эффективной основы для металлической кровельной системы, несомненно, приведет к максимальным эксплуатационным характеристикам кровли и может сыграть важную роль в продлении срока службы крыши и здания, которое она защищает.

Горизонтальная обрешетка 1 x 4: «Несколько недель назад вы предоставили мне ответы по поводу… »- Донской Крест (11.09.2015) | Металлическая крыша подходит моему дому

Несколько недель назад вы предоставили мне ответы об использовании обрешетки 1 x 4, сказав, что нужно укладывать вертикальные, а затем горизонтальные 1 x 4, чтобы обеспечить вертикальный зазор между настилом / подкладкой и металлической крышей со стоячим фальцем. Я вернулся к подрядчику, и мне сказали, что они этого не делают, и в настоящее время в контракте есть только горизонтальная обрешетка 1 x 4. Обрешетка — желтая сосна, необработанная из-за того, что обработанные пиломатериалы разъедают гальваническое / металлическое покрытие.Итак, меня беспокоит то, что подрядчик делает то, что я ему сказал, но то, что может быть неправильным. Проблема в том, что конденсат с нижней стороны металлической крыши намочит желтую сосну и вызовет гниение. Их причина для 1 x 4 — это прочность, а причина подрядчика в том, что фанерный настил не обеспечивает достаточную удерживающую способность для зажимов металлической кровли со стоячим фальцем. Таким образом, проблема может заключаться в том, что подрядчик имеет более краткосрочное представление о том, что лучше, в отличие от моего беспокойства о более долгосрочном видении того, что лучше.Они также сказали, что строят крыши в обе стороны, с крышками 1х4 и без них, но я думаю, что это вопрос стоимости больше, чем то, что является лучшим. Итак, вопрос в том, сгниет ли 1х4 через несколько лет или прослужит столько же, сколько металлическая крыша со стоячим фальцем? Другой связанный с этим вопрос заключается в том, что между нижней частью панели из листового металла и панелями 1 x 4 есть зазор, который удерживает панель примерно на 1/8 дюйма, поэтому она не соприкасается с деревом, и есть некоторая вентиляция, а чтобы конденсат стекал? Третий вопрос: кто-нибудь когда-нибудь красит 1х4 или просто оставляет их голыми?			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/20662/find/
Спасибо. Хорошие вопросы. Я никогда не видел, чтобы кто-нибудь рисовал 1 x 4. Я также редко вижу проблемы с конденсацией / гниением, хотя ваши опасения справедливы — горизонтальные 1 x 4 будут блокировать воду от стекания с крыши. При условии, что крыша установлена ​​правильно и на чердаке есть хорошая вентиляция, под металлическими панелями не должно быть большого количества дождевой воды или конденсата.Будет ли у вас на чердаке хорошая вентиляция? Что касается прочности застежки, сопротивления вытягиванию сосны по сравнению с фанерой, я подозреваю, что другие слышали этот аргумент раньше, но я никогда его не слышал. Большинство испытаний на подъем металлической кровли (для моделирования давления ветра) проводится на установках с фанерным настилом более 1/2 дюйма. Я действительно не думаю, что при переходе на 1 x 4 будет заметное или необходимое улучшение, если только по какой-то причине настил крыши уже находится в ослабленном или опасном состоянии из-за предыдущих протечек крыши или проблем с конденсацией на чердаке (что может указывать на отсутствие вентиляции чердака).			Поделиться Или скопируйте этот URL: https://www.metalroofing.com/spirit/comment/20663/find/
Большое спасибо за информацию.Я буду продолжать использовать 1 x 4, поскольку контракт уже подписан, и лучше не делать ненужных изменений. Чердак имеет хорошую вентиляцию с вентиляционными отверстиями под потолком, которые постоянно проходят в нижней части чердака, и вентилятором конькового ряда, работающим по всей длине козырька крыши. И он хорошо утеплен над потолком. Летом на чердаке сравнительно прохладно по сравнению с большинством чердаков. Я посмотрел здесь на листовой металл, и оказалось, что листовой металл, открытый для атмосферы (например, навесы для автомобилей), сильно конденсируется, но внутренняя сторона закрытого листового металла остается сухой (например, внутри металлического здания).Итак, я предполагаю, что внутреннее пространство, созданное 1 x 4 и настилом, будет закрытым и сухим. Это оставило бы протекающую металлическую крышу со стоячим фальцем, которая была бы главным виновником, и я предполагаю, что это было бы маловероятно, поскольку эта крыша имеет очень простую конструкцию. Большое спасибо за вашу помощь.			Поделиться Или скопируйте этот URL: https: // www.metalroofing.com/spirit/comment/20664/find/

Нужна ли металлическая крыша в подкладке?

Современная кровля многослойная. Поверх стропил или балок делается обшивка. Обычно делается из полудюймовой OSB или фанеры, это то, что обеспечивает большую часть поддержки для всего, что ударяется, приземляется или идет по вашей крыше.Эта оболочка покрыта водонепроницаемой подкладкой, которая препятствует проникновению влаги через черепицу или металл. Поверх стяжки кладется черепица или металл.

Есть некоторые кровельщики, которые считают, что, поскольку металл — такой замечательный материал, и поскольку он обычно поставляется в виде больших листов, что делает его почти непроницаемым, они могут пропустить секцию подкладки и прикрепить металл непосредственно к обшивке. Их попытка сэкономить может в конечном итоге обойтись им дороже.

Нужна ли моя металлическая крыша подстилку?

Простой ответ — да, ваша крыша действительно нуждается в подкладке. Но есть некоторые оговорки, которые связаны с этим, и это зависит от множества факторов.

Дома, построенные в традиционном стиле, потребуют подстилки. Если ваш дом построен с балочными перекрытиями, изоляцией между балками и обшивкой, то перед установкой металлической крыши потребуется подкладка. Практически любой дом в Монтане, от Биллингса до Филипсбурга и Зортмана, будет построен таким образом.Но есть части дома, которые отличаются.

Крытый внутренний дворик может не нуждаться в подкладке. Если ваш внутренний дворик имеет архитектуру с открытыми балками и спроектирован так, чтобы крыша состояла из конструкционных металлических панелей (то есть панели крепятся непосредственно к балкам без какой-либо обшивки), тогда вам не нужна подкладка.

Если у вас металлическая крыша поверх асфальтовой черепицы, значит, подложка уже есть, и она, вероятно, не нуждается в другой. Однако имейте в виду, что расширение и сжатие черепицы со временем может привести к повреждению задней части металла.По этой причине металлическая кровля Beartooth в Биллингсе всегда срывает старую черепицу перед установкой новой кровли.

Есть некоторые производители металла, которым требуется подкладка для сохранения гарантии. Некоторые идут еще дальше и требуют самоклеющейся подкладки по всей поверхности крыши. Это более дорогой метод, но он прослужит намного дольше и будет намного более устойчивым к погодным условиям.

Металлическая кровля Beartooth не режет углы

Пропуск подкладки в доме сэкономит вам деньги… в краткосрочной перспективе.В зависимости от размера дома вы можете сэкономить от нескольких сотен до тысячи долларов на стоимости крыши. Но срезание углов на этом важном этапе может в конечном итоге обойтись вам во многие тысячи долларов.

Подложка — это защитный слой, который защищает не только влагу, падающую с неба, но и влагу, исходящую с неба. Разница, о которой мы говорим, — это разница между дождем и росой (или морозом). Конденсирующая влага в небольших количествах может попасть под металлические панели.С подкладкой беспокоиться не о чем. Без подкладки вам придется иметь дело с гниющим настилом крыши, а иногда и с чем-то хуже.

Если вы устанавливаете металлическую крышу на свой дом, независимо от того, где вы живете, в Монтане или Северном Вайоминге, Beartooth Metal Roofing позаботится о том, чтобы это было сделано идеально и правильно с первого раза.

Готовы к новой металлической крыше?

Металлические крыши — идеальный способ убедиться, что ваша крыша выглядит потрясающе, служит (по сути) вечно и защищает ваш дом от любых погодных условий.Beartooth Metal Roofing обслуживает районы в пределах нескольких сотен миль от Биллингса, штат Монтана. Так что, если вы живете в Коди, штат Вайоминг, мы можем поставить металлическую крышу на ваш дом. Если у вас есть домик недалеко от Кук-Сити, штат Монтана, мы можем сделать для него металлическую крышу. Если у вас есть роскошный особняк на берегу реки Стиллуотер недалеко от Абсароки, штат Мэн, мы можем сделать его идеальным.

Вы уловили идею. Позвоните нам по телефону 406-839-0084, чтобы назначить время для вашей новой металлической крыши.

Нужна ли металлическая крыша на рейках?

На главную | Информация о кровле | Нужна ли металлическая крыша на рейках?

25 сентября 2010 г. | Подано в рубрике: Battens or No Battens, Misc, Roofing Answers, Roofing Installation

Q: Я удалил всю старую черепицу с кровельных досок (не фанеру), крыша в отличной форме, и установил ледяной щит над крыша.Могу ли я установить металлическую крышу над ледовым щитом или мне также нужны рейки размером 1 х 4 через каждые 2 фута. Это крыша с низким уклоном, поэтому ледяной щит для дополнительной защиты.

Ed

A: Ed, это отличный вопрос. Спасибо, что связались со мной. У меня несколько мыслей:

1) Не все металлические кровли можно устанавливать поверх таких обрешеток. Прежде чем даже подумать об этом, убедитесь, что устанавливаемый вами продукт одобрен производителем для данного типа приложений.
2) Практически все металлические крыши, которые могут быть установлены на обрешетках, также могут быть установлены на сплошном настиле с подкладкой.Что ж, есть некоторые исключения с некоторыми профилями для плитки и вибратора, установленными на рейке, но это все.
3) Изделия Ice и Watershield являются пароизоляцией — они не дышат. Это делает вентиляцию чердака особой проблемой при использовании этих продуктов. Они могут удерживать влагу внутри чердака, и тогда влага может найти место для конденсации.
4) Похоже, металлические панели, которые вы устанавливаете, вероятно, сильно соприкасаются с подкладкой, если только они не устанавливаются поверх реек.Так обстоит дело с большинством изделий с вертикальным швом.
5) Если у вас на чердаке нет хорошей вентиляции, то у меня есть некоторые опасения по поводу установки металлической кровли без обрешетки. Низкий наклон вашей крыши указывает мне на то, что, возможно, у вас не так много вентиляции. И имейте в виду, что для хорошей вентиляции требуется как приток свежего воздуха (обычно внизу крыши), так и вытяжка (обычно на коньке крыши или рядом с ним).
6) Установка металлических панелей без обрешетки может снизить температуру настила крыши в прохладные вечера.Это связано с тем, что металлические панели соприкасаются с подкладкой, которая соприкасается с настилом, и холод передается по проводимости. Это может привести к тому, что настил достигнет точки росы, и особенно если на чердаке много влаги (из-за недостаточной вентиляции), это приведет к конденсации на чердаке. Крепление металлических панелей к обрешетке препятствует прохождению холода и может помочь избежать этой ситуации. Также имейте в виду, что у некоторых металлических крыш есть воздушные зазоры между металлом и подкладкой / настилом крыши… и эти воздушные зазоры могут служить той же цели, что и рейки в этом сценарии.

Надеюсь, это поможет.

Тодд Миллер всю свою карьеру проработал в сфере производства металлических строительных изделий. Он является президентом Isaiah Industries, организации, признанной одним из ведущих мировых производителей металлических кровель.
