Объем расширительного бака для закрытой системы отопления


Расширительный бак для системы отопления — расчет объема и выбор типа

При работе отопительной системы замкнутого цикла происходит изменение температуры теплоносителя – воды или антифриза. По мере воздействия теплового излучения котла, вода расширяется, увеличиваясь в объеме. Если в системе отопления не предусмотреть механизм регулирования давления теплоносителя, то может произойти аварийная ситуация. Лучшим способом избежать этого является установка расширительного бака, о нюансах выбора которого и пойдет речь.

Расширительный бак – это устройство, которое компенсирует давление в трубах во время нагрева и расширения жидкости в них. Показатели увеличения объема воды зависят от ее состава и характеристик. Для нормальной жидкости показатель расширения равен 0,3% на каждое повышение температуры на 10°С.

Несложно посчитать, что при температуре теплоносителя в 80°С объем воды будет увеличен на 2,5%. Именно поэтому расширительный бак и является тем самым механизмом, который уравновешивает внутреннее давление в системе.

Конструкции баков

Для решения вопроса компенсации можно просто установить в самой верхней части трубопровода отдельно выводящую трубу. Но она не будет выполнять все функции расширительного бака в полной мере. Чтобы понять почему, следует рассмотреть разные типы конструкции и особенности монтажа этого компенсатора.

 Открытого типа

Такая конструкция, в большинстве своем, изготавливается кустарным способом. Типичная схема бака открытого типа показана на рисунке:

Конструкция бака открытого типа

Она представляет собой стальную емкость, которая монтируется в самой высокой точке трубопровода системы отопления. Бак подключается к системе через расширительный патрубок, а для обеспечения движения воды предусмотрен циркуляционный патрубок.

По мере заполнения системы водой, она достигает сигнального патрубка, на котором устанавливают кран. Для обеспечения контроля расширения воды предусмотрен переливной патрубок. Он обеспечивает свободное перемещение воздуха внутри бака.

Для расчета объема бака открытого типа необходимо знать объем воды в системе. Если же такой информации нет, можно отталкиваться от мощности котла – на 1 кВт приблизительно соответствует 15 л воды. Т.е для 24 кВт котла максимальный объем теплоносителя составит 360 л. При повышении температуры до 70°С, вода при таком объеме расширится на 9 литров. А при максимальной в 95°С – на 15 л. Объем бака до уровня переливного патрубка должен быть не менее 15 л.

Закрытый мембранный бак

Есть и более совершенная система компенсирования давления в системе – мембранный бак. Его конструкция представляет собой закрытый стальной резервуар.

Расширительный мембранный бак

Изолированный корпус разделен на 2 части, одна из которой имеет подключение к системе отопления. Вторая же заполнена инертным газом — азотом. Для установки уровня давления внутри нее предусмотрен ниппель, с помощью которого можно уменьшать (стравливание) или увеличивать (насосная подкачка) величину давления внутри.

При подключении к трубам отопления и активации системы вода, после разогрева, попадает в камеру бака. При достижении определенного значения давления подвижная мембрана увеличивает объем водяной камеры. Этот тип конструкции более удобен как в эксплуатации, так и при монтажных работах. Основными преимуществами бака мембранного типа являются:

  • Отсутствие контакта воды с воздухом, что значительно уменьшает вероятность коррозии.
  • Бак может монтироваться в любом месте тепловой магистрали.
  • Так как система полностью герметична – потери теплоносителя минимальны.
  • Уменьшение тепловых потерь, по сравнению с баком открытого типа.

Но для этой системы есть один обязательный фактор – расчет оптимального объема бака. Это важный этап в проектировании системы отопления в целом.

Расчет мощности бака

При расчете объема расширительного бака мембранного типа необходимо учитывать следующие параметры:

  1. Тип теплоносителя. Коэффициент теплового расширения (Е) для разных жидкостей отличается. Поэтому важно знать эту величину.
  2. Общий объем теплоносителя в системе — С. Приблизительный расчет был указан выше.
  3.  Начальное давление в системе Рмин.
  4. Максимально допустимая величина давления Рмакс.
  5. Коэффициент заполнения бака при различных значениях давления (Кзап). Он может быть рассчитан по таблице:

Объем расширения теплоносителя может быть рассчитан по следующей формуле:

Рассмотрим пример расчета данной формулы для конкретной системы:

  • Коэффициент расширения для воды Е – 0,034 (при 85°С).
  • Объем системы отопления С- 360 л
  • Начальное давление Рмин – 1,5 атм
  • Максимальное значение давления Рмакс – 4 атм
  • Согласно таблице, коэффициент наполняемости бака Кзап равен 0,5

Это стандартный объем бака для небольшого дома.

dearhouse.ru

Схема расчета расширительного бака отопления

Расширительный бак на стене

Содержание

  • Виды баков
  • Расчет объема на примере

Автономные образцы водяного отопления — существенный источник жизнеобеспечения домашнего хозяйства.

Учитывая конструкцию строения, применяемый энергоноситель, а также установленные цели, схематический план монтажа разнится, но стержневая основа всегда неизменна.

Расширительный мембранный бак — один из таковых. Это устройство, оберегающее от чрезмерного повышенного давления. Как произвести расчеты по установке мембранного бака, рассказывается в этой статье.

Виды баков в системах отопления и их функции

Принцип работы

В любой системе при отоплении есть установленная величина теплоносителя, как правило, для этого используются вода.

В ходе нагревательного процесса жидкость расширяется, ее избыток выводится в расширительный бак. Соответственно происходит выравнивание давления.

На рынке сейчас представлены расширительные баки, делящиеся на две категории: закрытые и открытые. Последние весьма объемны и во многом неэффективны.

В связи с этим они выходят из употребления. Более практичный вариант пользуется заслуженным признанием профессионалов.

Закрытый тип мембранного бака — это сферическая или плоская емкость. Они довольно герметичны. Внутри полость — это две половины термостойкой мембранной баллонного или диафрагменного вида.

Баки

Расширительный бак для системы отопления

Содержание статьи

Устройство расширительного бака

В смонтированной и готовой к работе индивидуальной системе отопления с жидким теплоносителем расширительный бачок выглядит примерно так, как показано на приведенном рисунке (рис. 2). В некоторой литературе данное устройство называется «экспансоматом» — от английского термина «расширение» — экспансия).

Различают следующие основные типы расширительных бачков для систем отопления:

  • Бачок закрытого типа.
  • Бачок открытого типа.

Расширительный бачок открытого типа

В старых системах отопления часто применялся расширительный бачок открытого типа. До сих пор такие устройства монтируют в системах, в которых отсутствуют циркуляционные насосы, обеспечивающие оборот теплоносителя.

Расширительный бак для системы отопления: установка расширительного бака по инструкции

Расширительный бак для системы отопления: установка расширительного бака по инструкции Расширительный бак для системы отопления: установка расширительного бака по инструкцииРасширительный бак для системы отопления: установка расширительного бака по инструкции

Расширительный бачок открытого типа

Однако, бачок такой системы имеет свой недостатки:

  • Прежде всего в такой системе необходимо постоянно следить за уровнем теплоносителя.
  • Вода из такой системы может испаряться.
  • Баки открытого типа быстро ржавеют при контакте с водой.
  • Конструкция системы с бачком открытого типа предполагает его установку исключительно в верхней точки, что не всегда возможно, да и просто трудоемко.

Расширительный бачок закрытого типа

В системах, в которых теплоноситель циркулирует по контурам посредством работающих насосов ставятся исключительно расширительные бачки закрытого типа.

Расширительный бак для системы отопления: установка расширительного бака по инструкции

Расширительный бак для системы отопления: установка расширительного бака по инструкции Расширительный бак для системы отопления: установка расширительного бака по инструкцииРасширительный бак для системы отопления: установка расширительного бака по инструкции

схема работы бачка

Это уже более сложное устройство, в котором имеется специальная мембрана, расположенная в герметично закупоренной емкости для теплоносителя.

Мембраны в таких бачках разделяют на диафрагменные и баллонные. В любом случае мембрана делит емкость на две части. В первой находится закачанный под давлением инертный газ (для предотвращения коррозии) или обычный воздух, а во вторую при повышении давления в системе отопления поступают излишки теплоносителя.

Как только температура теплоносителя в такой системе увеличивается, то лишняя его часть устремляется в расширительный бачок. Мембрана меняет свою конфигурацию (примерно как воздушный шарик) и объем воздуха или газа в другой части расширительного бачка уменьшается. Газы, как известно довольно легко сжимаются, но и стремятся к расширению.

Расширительный бак для системы отопления: установка расширительного бака по инструкцииРасширительный бак для системы отопления: установка расширительного бака по инструкции

Расширительный бак для системы отопления: установка расширительного бака по инструкции

закрытый бачок

При остывании теплоносителя расширяющееся газы толкают мембрану и выталкивают излишки теплоносителя обратно в систему отопления.

Типы закрытых расширительных бачков

При одинаковом принципиальном устройстве – расширительные бачки закрытого типа могут делиться еще на несколько видов:

  1. Бачок со сменяемой мембраной, также называемый фланцевым.
  2. Бачок с несменяемой мембраной.

Стоимость бачков второго типа ниже и они пользуются большей популярностью у потребителей. Однако бачки со сменяемой мембраной могут выдержать большие перепады давления в системе, что резко повышает их эффективность. Кроме того, они более ремонтопригодны и мембрана при повреждении может быть заменена.

Фланцевый расширительный бачок может исполняться в двух вариантах: в вертикальном и в горизонтальном. Отличительной особенностью расширительных бачков такого типа является отсутствие контакта теплоносителя с поверхностью бака. Расширяющаяся жидкость находится внутри своеобразного кокона из мембраны, поэтому на поверхности бачка отсутствуют причины для коррозии. Такую мембрану достаточно легко менять.: просто откручивается фланец и выполняются ремонтные работы.

В мембранных расширительных бачках наибольший риск повреждения мембранного элемента возникает в момент пуска системы, когда в ней скачкообразно возрастает давление.

При нахождении в системе больших объемов теплоносителя нормальный уровень давления производится посредством манометра. Такой прибор соединяется с предохранительным клапаном, пороговое значение срабатывания для которого в частом доме устанавливается на 3-4 бара.

Составляющие и их назначение

Расширительный бак для системы отопления: установка расширительного бака по инструкции

Расширительный бак для системы отопления: установка расширительного бака по инструкции

Состав системы отопления закрытого типа

В общем закрытая система отопления состоит из определенного набора элементов:

  • Котел с группой безопасности. Тут есть два варианта. Первый — группа безопасности встроена в котел (газовые настенные котлы, пеллетные и некоторые газогенераторные на твердом топливе). Второй — в котле группы безопасности нет, тогда ее устанавливают на выходе в подающем трубопроводе.
  • Трубы, радиаторы, водяной теплый пол, конвекторы.
  • Циркуляционный насос. Обеспечивает движение теплоносителя. Ставится в основном на обратном трубопроводе (тут ниже температуры и меньше возможностей перегрева).
  • Расширительный бачок. Компенсирует изменения объема теплоносителя, поддерживая стабильное давление.

Теперь подробнее о каждом элементе.

Расчет расширительного бака

Для начала немного уточним информацию: расширительные емкости открытого типа (атмосферные) могут ставиться и на системы с принудительной циркуляцией, это выбор домовладельца

Мы заострили на этом внимание, поскольку изготовить в домашних условиях мембранный бачок закрытого типа вряд ли получится, а вот открытый – без проблем

Расширительный бак для системы отопления: установка расширительного бака по инструкции

Расширительный бак для системы отопления: установка расширительного бака по инструкции

Но вначале надо понять, какие у него будут размеры, а для этого провести соответствующий расчет.Не вдаваясь в дебри формул, применим старый проверенный способ определения вместительности бачка. Зная, что при нагревании от 20 ºС до 80 ºС вода прибавляет в объеме ориентировочно 4—5%, посчитаем количество воды в системе. При этом следует учесть:

  • объем котлового бака – по технической документации производителя;
  • вместительность радиаторов – по паспорту на изделие;
  • количество теплоносителя в трубах.

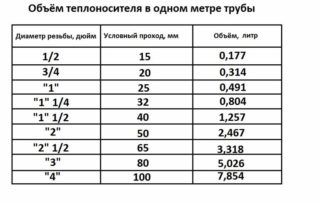

Расчет объема воды в трубах достаточно прост. Измеряются длины всех магистралей и подводок с распределением по диаметрам. Затем просчитывается площадь поперечного сечения трубы каждого диаметра и умножается на ее протяженность. Все результаты складываются и получается общее количество воды, к которому прибавляется объем теплоносителя в котле и батареях.

Взяв 5% от общего количества и прибавив еще 5% запаса, определяем, что расширительные бачки открытого типа должны вмещать десятую часть от того, что есть в системе. Ну а зная объем, нетрудно определиться с размерами емкости.

Полезные советы

Выше уже говорилось о том, что объем расширительного бака равен 10% от объема всего теплоносителя в отопительной системе дома. Конечно, это приблизительный показатель. Чтобы точно определить его, необходимо учесть большое количество всевозможных коэффициентов, которые входят в сложную формулу. Самостоятельно, если вы не специалист, сделать такой расчет будет сложно. Поэтому берите вышеуказанное соотношение за основу.

Кстати, если предохранительный клапан срабатывает очень часто, знайте, что с объемом вы промахнулись. Скорее всего, вы неправильно подсчитали общий объем теплоносителя. Не спешите в этом случае менять установленный расширительный бачок на новый с большим объемом. Можно просто рядом врезать другой, чтобы он компенсировал недостающие литры.

Когда встает вопрос, как установить трубную разводку расширительного бачка, то необходимо учитывать всего лишь две позиции:

  1. Теплоноситель в него должен поступать с верхней точки.
  2. А уходить с самого низа.

Расширительный бак для системы отопления: установка расширительного бака по инструкции

Расширительный бак для системы отопления: установка расширительного бака по инструкцииРасширительные баки открытого и закрытого типа

Именно таким способом можно избежать смешивания воздуха с водой внутри бака.

Очень часто от обывателей звучит вопрос, почему кипит расширительный бак? Здесь две причины:

  • Неправильно выбран диаметр трубы контурной разводки. Обычно к закипанию приводит сниженный диаметр, поэтому специалисты советуют использовать трубы не меньше 32 мм. Но учитывайте и факт правильной установки радиаторов отопления. Они должны не разрывать трубную систему, а врезаться в нее.
  • Отсутствие уклона контуров, о которых мы уже говорили выше. Поэтому придется переделывать систему отопления или устанавливать в нее циркуляционный насос.

Несколько слов о насосе. Выше уже упоминалось, что отопление открытого типа и циркуляционный насос не всегда совместимы. Если увеличить объем теплоносителя, то насос небольшой мощности можно врезать в контур. И этим проблема будет решена. Кстати, устанавливают его на обратном контуре около котла. А как увеличить объем теплоносителя? Вариант один — увеличить диаметр труб разводки. Можно еще нарастить секции радиаторов отопления. В общем, надо будет все рассчитать и продумать. Не стоит принимать скоропалительных решений.

Монтаж расширительного бака

После проведения просчетов можно приступать к установке расширительного бачка отопления

Важно правильно выбрать его месторасположение на общей схеме. Это напрямую зависит от типа системы – гравитационная или с принудительной циркуляцией

Несмотря на то, что роль расширительного бачка в отоплении останется неизменной – некорректный монтаж может привести к сбоям в работе.

Открытая конструкция

Расширительный бак для системы отопления: установка расширительного бака по инструкции

Расширительный бак для системы отопления: установка расширительного бака по инструкцииСхема установки открытого расширительного бака

Установка расширительного бака открытого вида осуществляется в самой верхней точке системы.

Некоторые специалисты рекомендуют его монтаж сразу после разгонной вертикальной магистрали. При добавлении воды в систему через расширительный бак вероятность обратного хода уменьшается. Также в этом месте схемы обычно самая высокая температура теплоносителя и соответственно – его расширение. Можно также осуществить подключение к обратной трубе. Но тогда работа расширительного бачка в системе отопления будет менее эффективна.

Перед установкой рекомендуем ознакомиться с общими правилами и советами:

  • Допускаются небольшие отклонения по горизонтали и вертикали конструкции. Но они не должны превышать 2-3°;
  • Утепление можно сделать с помощью базальтовой ваты. Она не боится влажности, а самое главное – высоких температур;
  • При критическом превышении давления внутри расширительного бачка отопления часть жидкости может через верхнюю крышку попасть на пол чердака. Рекомендуется в этом месте сделать улучшенную гидроизоляцию пола.

Плановый осмотр состояния бака можно делать 2 раза в месяц при постоянной работе отопления и обязательно перед первым запуском системы.

Мембранный бак

Расширительный бак для системы отопления: установка расширительного бака по инструкции

Расширительный бак для системы отопления: установка расширительного бака по инструкцииСхема установки мембранного расширительного бака

Установка мембранного расширительного бачка в системы отопления осуществляется только на обратную трубу перед циркуляционным насосом.

Обязательным условием является соблюдение температурного режима в помещении. Уровень нагрева воздуха не должен быть менее +5°С. Монтажу не должны препятствовать посторонние предметы. Это же касается и обслуживания конструкции.

Корректная установка расширительного бачка в систему отопления заключается в соблюдении его уровня. Конструкция должна стоять строго вертикально. Даже небольшой наклон может стать причиной неправильной работы. Для безопасности обслуживания на воздушную камеру следует поставить воздушный клапан для быстрого снижения давления в ней в случае возникновения аварийной ситуации.

Принципиальное отличие работы расширительного бачка в системе отопления закрытого типа заключается в возможности его быстрого демонтажа. Поэтому рекомендуется установить 2 отсекающих крана во время установки – один на подводящий патрубок к системе отопления, а второй – на водяную камеру бака. Перекрыв их, можно быстро демонтировать емкость для выполнения ее ремонта или установки новой.

В видеоматериале представлены особенности конструкции расширительных баков и их роль в работе системы отопления:

Где устанавливается расширительный бак на отопление

Место установки бачка зависит от типа системы отопления и назначения самого резервуара. Вопрос не в том, для чего нужен расширительный бак, а в каком месте он должен скомпенсировать расширение воды. То есть, в тепловой сети частного дома может стоять не один такой сосуд, а несколько. Вот перечень функций, что возлагаются на баки, установленные в разных местах:

  • компенсация теплового расширения воды в системах отопления открытого типа;
  • то же, для систем закрытого типа;
  • служить дополнением к штатному расширительному баку газового котла;
  • воспринимать увеличивающийся объем воды в сети горячего водоснабжения.

Расширительный бак для системы отопления: установка расширительного бака по инструкции

Расширительный бак для системы отопления: установка расширительного бака по инструкции

Резервуар открытого типа, где теплоноситель контактирует с атмосферным воздухом, – это визитная карточка открытой системы отопления. В этом случае монтаж расширительного бака выполняется в самой высокой точке тепловой сети частного дома. Зачастую такие системы делаются самотечными с увеличенными диаметрами трубопроводов и большим количеством теплоносителя. Вместительность бака должна быть соответствующей и составлять около 10% от общего объема воды. Куда, как не на чердак, ставить такой габаритный резервуар.

Для справки. В одноэтажных домах старой постройки нередко можно увидеть небольшие расширительные бачки для открытой системы отопления, установленные на кухне рядом с напольным газовым котлом. Так тоже правильно, находящуюся под потолком емкость проще контролировать. Правда, это не слишком хорошо выглядит в интерьере. Мягко говоря.

Расширительный бак для системы отопления: установка расширительного бака по инструкции

Расширительный бак для системы отопления: установка расширительного бака по инструкции

Альтернативные самодельные баки

Отопительные системы закрытого типа отличаются тем, что мембранный расширительный бак для воды можно поставить где угодно. Но все же оптимальный вариант монтажа – в помещении котельной, рядом с остальным оборудованием. Другое место, где иногда приходится устанавливать закрытый расширительный бачок для отопления – это кухня в небольшом доме, поскольку там размещен сам источник тепла.

О дополнительных емкостях

Следуя новым веяниям, многие производители комплектуют свои теплогенераторы встроенными резервуарами, воспринимающими возрастающий при нагреве объем теплоносителя. Эти сосуды не могут соответствовать всем существующим отопительным схемам, иногда их вместительности не хватает. Чтобы давление теплоносителя при нагревании находилось в пределах нормы, в соответствии с расчетом ставится дополнительный расширительный бак для настенного котла.

К примеру, вы переделали открытую самотечную систему в закрытую без замены магистралей. Новый отопительный агрегат подобрали по тепловой нагрузке. Какая бы ни была в нем емкость, на такое количество воды ее не хватит. Другой пример – отопление теплыми полами во всех помещениях двух – или трехэтажного дома плюс радиаторная сеть. Здесь объем теплоносителя тоже выйдет внушительный, маленький бачок не справится с его увеличением и давление может сильно вырасти. Оттого и нужен второй расширительный бак для котла.

Примечание. Второй резервуар в помощь котловому – это тоже закрытая мембранная емкость, размещается в помещении топочной.

Расширительный бак для системы отопления: установка расширительного бака по инструкции

Расширительный бак для системы отопления: установка расширительного бака по инструкции

Когда горячее водоснабжение дома обеспечивает бойлер косвенного нагрева, то тоже возникает вопрос – куда деваться расширяющейся при нагреве воде. Один из вариантов – поставить сбросной клапан, как это делается на электрических водонагревателях. Но бойлер косвенного нагрева куда больше в размерах и через клапан он станет терять слишком много горячей воды. Куда как правильнее подобрать и установить расширительный бак для бойлера.

Для справки. В буферных емкостях (теплоаккумуляторах) некоторых производителей также предусмотрена возможность подключения компенсирующего бачка. Более того, специалисты рекомендуют ставить его даже на электрические бойлеры большой вместительности, что и показано на видео:

Место установки

Немаловажная позиция — место установки. Поскольку мы говорим о системе отопления открытого типа, необходимо определить, почему она имеет такое название.

  • Открытая.
  • Закрытая.

Нас интересует открытая. Название говорит само за себя. В данном случае теплоноситель в одной из точек контура соприкасается с внешним воздухом. И эта точка не что иное, как расширительный бак. В его конструкции есть верхняя крышка, через которую теплоноситель соприкасается с воздухом.

Расширительный бак для системы отопления: установка расширительного бака по инструкции

Расширительный бак для системы отопления: установка расширительного бака по инструкцииУстановка бачка в системе отопления
  • Во-первых, необходимо учитывать одноуровневую расстановку всех радиаторов. То есть все они должны располагаться на одном уровне без перепадов высоты.
  • Во-вторых, небольшой уклон подающего и обратного контура. Первый идет с уклоном от котла, второй — к нему. Это дает возможность теплоносителю двигаться свободно с естественным направлением и правильно выводить воздух вверх.
  • В-третьих, расширительный бак врезается в подающий контур у стояка, который ведет от отопительного котла к верхней трубной разводке. Это самое удачное место, потому что основное скопление воздуха отмечается в радиаторах.

Иногда случается, что в трубной отопительной системе образуется так называемый карман. Это большая редкость, зависящая от особенностей архитектуры здания. Так вот в этом кармане обязательно будет собираться воздух в больших количествах, и его необходимо как-то стравливать.

Специалисты предлагают именно здесь установить еще один дополнительный расширительный бачок. Он по объему будет меньше основного

Важно лишь грамотно подобрать размеры прибора и соорудить слив теплообменника. Если карман не очень большой, то можно обойтись и без бачка

Тогда в трубе устанавливается на сгоне обычный воздушный сбросник.

Зачем нужен расширительный бачок

Система отопления с насосной циркуляцией

Начнем с разбора вопроса, что такое расширительный бачок. По сути, это обычная емкость размером в 1/10 объема всего теплоносителя в системе отопления открытого типа. При заполнении системы теплоносителем бачок загружается не полностью. Воздушная часть резервуара предназначена для того, чтобы при нагреве расширяющаяся часть теплоносителя могла куда-то деться. То есть это своеобразный балластовый объем. И в этом его первое назначение.

Второе — расширительный бачок предназначен для того, чтобы воздух, который попадает в систему отопления дома при закачке теплоносителя, куда-то выводился. Ведь все знают, что воздушные пробки — это причина неэффективной работы отопления в целом, а иногда и ее полного отказа. Воздух под действием законов физики поднимается в жидкой среде вверх, поэтому и собирается в баке, который устанавливается в самой верхней точке трубной системы.

Вот такие две функции выполняет расширительный бак.

Отопительная система закрытого типа в частном доме

Проектирование частного дома подразумевает расчет схемы отопительной системы, которая бывает открытой и закрытой (предполагающей установку расширительного бака). Второй вариант считается наиболее предпочтительным у владельцев коттеджей, так как дает возможность существенно экономить на потреблении ресурсов. Основное преимущество подобной системы заключается в том, что теплоноситель не контактирует с воздухом, значит, не подвергает оборудование коррозии.

Расширительный бак для системы отопления: установка расширительного бака по инструкции

Расширительный бак для системы отопления: установка расширительного бака по инструкции

Особенности и разновидности

Главным элементом системы отопления закрытого типа является котел, к которому подведены трубопровод. Также устанавливается бачок и циркуляционный насос. Обычно такой способ обогрева подразумевает, что носитель движется по трубам принудительно. Это энергозависимый метод, так как устройства работают от электричества. При отключении света необходимо позаботиться о продолжении деятельности в штатном режиме. Для этого устанавливают специальный переходник – байпас, который блокирует насос и преобразует в закрытую систему отопления с естественной циркуляцией.

Если речь идет об однотрубном варианте обогрева, важно обеспечить равномерное распределение носителя по радиаторам в частном доме. От котла по всем помещениям пускают трубу, к которой монтируют батареи

Без работы насоса горячими будут только элементы, находящиеся в непосредственной близости от нагревателя. В остальных комнатах сохранится холодный воздух. Эту проблему решает закрытая система отопления с принудительной циркуляцией. Благодаря схеме, создается давление, при котором носитель получает определенную скорость, достаточную для обеспечения всех радиаторов.

Хитрый счетчик, сберегающий электроэнергиюОкупается за 2 месяца!

В двухтрубном варианте подход также является рациональным, особенно для обслуживания больших площадей. Такой вид отопления подразумевает подключение двух параллельных магистралей. По одной горячая жидкость расходится по батареям под давлением в случае, если действует принудительно. По другой трубе охлажденный носитель возвращается в котел, минуя расширительный бак.

Существует горизонтальная и вертикальная разводка магистрали. Первый тип подразумевает объединение всех батарей в единую линию, подключенную к общему стояку. Чаще всего такой способ применяется в многоквартирных зданиях. Второй вариант считается более эффективным, обычно монтируется в частном доме. Подводящие трубы расположены сверху, что обеспечивает хорошую теплоотдачу при закрытых системах.

От объема носителя зависит величина бачка. Параметр должен составлять 10% от всего оборудования для отопления. Котлы с автоматикой позволяют контролировать процессы, регулировать давление и температуру. Датчик от перегрева активирует предохранительный клапан в момент закипания жидкости, оберегая технику от поломок. Таким же образом работает аппаратура от промерзания.

Монтажные работы

Точное соблюдение правил монтажа при оснащении расширителем отопительной системы открытого или закрытого типа обеспечит безопасность и эффективность работы оборудования.

Установка расширительного бака открытого типа

Выше уже было сказано о том, что расширительный бак для открытой системы монтируется в самой высокой точке. Это требование обусловлено двумя факторами:

  • Подъем теплоносителя в расширитель и слив его обратно в систему отопления должен осуществляться самотеком, ведь циркуляционный насос в таких системах как правило отсутствует.
  • Такое расположение расширительного бачка позволяет эффективно осуществлять и его дополнительную функцию – отведение воздуха. Пузырьки всегда поднимаются наверх.

Расширительный бак для системы отопления: установка расширительного бака по инструкции

Расширительный бак для системы отопления: установка расширительного бака по инструкции Схема подключения мембранного бака в системе отопления открытого типа

Особенностью установки расширителя в открытой системе является отсутствие необходимости оснащать бак запорной арматурой. Как правило, резервуар снабжается только двумя патрубками, через один из которых в емкость поступает теплоноситель, а через другой он возвращается в систему. Даже наличие крышки у резервуара не является принципиальным, хотя ее отсутствие может привести к увеличению потерь объема воды от испарения, а также попаданию в систему мусора и пыли.

Установка бака закрытого типа

Установка расширительного бака для отопления в системах закрытого типа несколько сложнее, так как он является полностью герметичным прибором. В отличие от открытых расширителей, которые нередко пользователи изготавливают самостоятельно, такие агрегаты создаются только в заводских условиях, поэтому придется расширительный бак для системы отопления купить, если она у вас этого типа.

Расширительный бак для системы отопления: установка расширительного бака по инструкции

Расширительный бак для системы отопления: установка расширительного бака по инструкции На фото расширитель в закрытой системе отопления

Существует несколько правил, следуя которым можно выполнить монтаж расширительного бака отопления грамотно.

  • В большинстве случаев расширители закрытых систем устанавливаются на обратной линии перед циркуляционным насосом, если рассматривать последовательность элементов по ходу движения теплоносителя. Если по какой-либо причине такая установка невозможна, выбирают участок, на котором параметры движения потока близки к ламинарному течению. Основное и обязательное требование горизонтальное расположение и прямолинейность участка обвязки.
  • Оптимальным вариантом станет приобретение и установка бачка с предохранительным клапаном. Такое дополнительное приспособление предназначено для сброса давления, если его значение превышает максимально допустимую величину. Таким образом повышается безопасность эксплуатации оборудования, однако, следует знать, что при ошибке в расчетах (в меньшую сторону) объема расширительного бака, предохранительный клапан станет срабатывать слишком часто. Решением проблемы может стать замена расширителя на более вместительный или параллельная установка дополнительного резервуара.

Расширительный бак для системы отопления: установка расширительного бака по инструкции

Расширительный бак для системы отопления: установка расширительного бака по инструкции Принцип работы расширительного бака закрытого типа с предохранительным клапаном

Для удобства контроля за работой системы лучше всего оснастить расширительный бак при установке манометром.

О том, какие радиаторы отопления выбрать для частного дома и на что обращать внимание при покупке, вы можете узнать из отдельной статьи. Критерии выбора накопительных водонагревателей приведены здесь

Зачастую в частных домах предпочтение отдают именно им

Критерии выбора накопительных водонагревателей приведены здесь. Зачастую в частных домах предпочтение отдают именно им.

Назначение расширительных емкостей отопления

Расширительный бак для системы отопления: установка расширительного бака по инструкцииГравитационная система отопления с открытым расширительным баком

Прежде чем рассмотреть бачки расширительные для системы отопления нужно выяснить их назначение. Оно связано со свойством воды или аналогичного ей теплоносителя расширяться под действием температуры. В результате этого возрастает давление в системе. Его избыток должен компенсироваться.

Использование воздухоотводчика или подобной ему запорной арматуры эффективно, но имеет определенные отрицательные стороны. Главной из них является выход воды из системы, в результате чего велика вероятность образования воздушных пробок. Но как работает расширительный бачок в системе отопления при возникновении избыточного давления? Рассмотрим общий принцип работы на примере самой простой открытой модели:

  • В нормальном состоянии расширительный бачок закрытого типа заполнен на 2/3;
  • При возрастании объема теплоносителя уровень заполнения емкости увеличивается, тем самым стабилизируя систему;
  • Как только температура воды опустится до оптимального уровня, – ее объем в системе снизится до нормального;
  • Одновременно уровень теплоносителя в баке стабилизируется.

По такому же принципу работают закрытые модели. Разница заключается в конструкции – она разделена на 2 камеры. Первая подсоединяется к магистрали отопления и заполняется водой, а во второй создается давление, равное нормальному для данной системы. Причем обе камеры разделены эластичной мембраной. Как только объем теплоносителя в трубах превышает критический – давление в расширительном бачке отопления компенсирует этот процесс путем смещения мембраны. Таким способом временно увеличивается фактический объем отопления.

Расширительный бак для системы отопления: установка расширительного бака по инструкцииРасширительный бак для системы отопления: установка расширительного бака по инструкции Загрузка…

Как рассчитать расширительный бак для отопления: способы для разных систем

Содержание статьи:

При нагревании объем жидкости всегда увеличивается. Чтобы компенсировать эти температурные скачки в системе обогрева, необходимо устанавливать расширительные баки. На каждые 10 градусов объем может вырасти до 0,3%. Жидкость несжимаема, поэтому избытку некуда деваться. Он будет поступать в расширительный бак до полного остывания. Если лишнюю воду удалять, оставшееся пустое место после остывания контура наполнится воздухом. Из-за этого образуются воздушные пробки, которые могут привести к блокировке всего отопления. Расширительная емкость сможет устранить эту проблему. Чтобы обогрев функционировала правильно, нужно знать, как рассчитать расширительный бак для отопления.

Выбор расширительного бака для различных типов систем обогрева

Открытый расширительный бак

При установке отопительного оборудования можно использовать открытые и закрытые расширительные баки.

Открытые

Устройства открытого типа предназначены для использования в отопительной системе с естественной циркуляцией. Бак представляет собой открытую емкость, на ее дне оборудовано соединение. Саму емкость располагают в наивысшей точке. Из-за этого возникают неудобства в использовании. Бак нужно устанавливать на чердаке, кровле дома, чтобы контролировать уровень жидкости, нужно постоянно подниматься на чердак.

Открытые расширительные емкости нужно закрывать тепловой изоляцией. Ее изготавливают из листовой стали. Сверху на устройстве должен быть сделан люк для осмотра. Максимальный предел уровня жидкости будет контролироваться переливной трубкой, которая выходит на улицу.

Расширительные баки открытого типа выполняют несколько функций:

  • поддерживают объем теплоносителя во время колебаний температур;
  • восстанавливают объем жидкости при утечке;
  • при переполнении системы сбрасывают лишнюю воду в канализацию;
  • ограничивают гидравлическое давление;
  • удаляют воздух из системы.

Недостатком устройств является их большие размеры. Они склонны к возникновению внутренней коррозии отопительных приборов. Из-за этих недостатков емкости открытого типа используются в отопительных системах очень редко.

Закрытой

Бак закрытого типа

Расширительные баки закрытого типа – оптимальный вариант для отопления с естественной и принудительной циркуляцией. Благодаря появлению таких устройств появилась возможность функционирования системы отопления без контакта с атмосферой. Во время циркуляции теплоносителя не будут выделяться примеси, из-за которых образуется коррозия.

Использование такой системы продлевает срок эксплуатации труб и оборудования. Отопительный контур закрытого типа может работать под высоким давлением. При этом не нужна будет дополнительная подпитка.

Расширительные баки закрытого типа оборудуют в котельных. Их можно использовать круглый год, не опасаясь промерзания.

Требования при выборе расширительного бака

Расширительный бачок в системе отопления – один из важных элементов, который влияет на качество и безопасность работы. Поэтому при выборе нужно обращать внимание на определенные моменты:

  • Рекомендуется выбирать устройство с предохранительным клапаном. Им оснащено большинство современных баков. Если его нет, лучше приобрести отдельно. Если клапан будет часто срабатывать, значит неверно выполнены расчеты объема. Чтобы исправить ситуацию, можно приобрести дополнительное оборудование, которое устанавливается параллельно старому.
  • Наименьший объем емкости должен быть не менее 10% от всего объема системы.
  • Конструкция должна быть цельной, без механических повреждений.

Специалисты не рекомендуют приобретать очень дешевые устройства. Лучше отдавать предпочтение проверенным производителям. Только в этом случае будет гарантирован длительный срок эксплуатации.

Качество оборудования должно быть документально подтверждено. Оно должно соответствовать гигиеническим требованиям, иметь сертификаты международного образца.

Способы расчета размера бака

Методы расчета могут отличаться в зависимости от системы отопления. Для закрытого типа рекомендуется использовать математические формулы. Если используется открытая отопительная система, вычислить объем бака можно с помощью простого алгоритма.

Способ общего подбора

Объем емкости можно подобрать из расчета 10% от всего внутреннего размера отопительного комплекса.

Расчет по формулам

Чаще всего методом расчета объема расширительного бака для отопления закрытого типа является формула: А=Вх/К, где В – объем теплоносителя, С – параметры теплового расширения теплоносителя, К – параметры эффективности мембранного бака.

Расчет объема теплоносителя

Порядок расчета объема теплоносителя производится на основании трех методов.

Геометрический

Математический расчет производится при помощи суммирования всех элементов. Для этого потребуются:

  • Вместительность котла, которая прописана в паспорте.
  • Объем воды, который исчисляется в зависимости от количества секций в радиаторе. Вся информация об объеме одной секции прописана в документации с техническими характеристиками.
  • Количество воды в трубопроводе – вычисляют путем замеров всех длин.

Все элементы плюсуются, в итоге получается общий объем теплоносителя.

При заполнении системы

К самым точным методам подсчета относится заполнение системы водой. Для контроля объема используется водосчетчик. Если его нет, можно сливать воду в ведра и таким образом подсчитывать полученный объем.

Обобщенный метод

За 1 кВт мощности тепла котла принимают 15 литров от всего объема системы. В зависимости от видов отопительных приборов обобщенный метод будет иметь уточненную модификацию.

Если используются радиаторы, количество воды должно быть не менее 11 литров, в конвекторах – не меньше 7 литров. Для теплого пола объем должен составлять 18 литров.

В техническом паспорте оборудования производитель прописывает объем теплообменника. Количество воды в трубопроводе можно высчитать самостоятельно. Для этого нужно посчитать их длину и внутренний объем. Все показатели, включая котел, трубы и приборы, должны суммироваться. Полученный результат будет общим объемом отопительного комплекса.

Последствия неправильных расчетов

Чтобы избежать ошибок в расчетах, рекомендуется пригласить специалиста

Если объем расширительного бака будет рассчитан правильно, давление в процессе эксплуатации всегда будет стабильным. Все излишки воды, которые образовываются в процессе расширения, будут собираться в специальном резервуаре.

Когда расчеты проведены неправильно, в системе будут наблюдаться постоянные перепады давления. Если в закрытой системе отопления излишки горячей воды никуда не будут сбрасываться, произойдет авария. Могут лопнуть трубы, разгерметизироваться соединения.

Перепады давления в системе могут спровоцировать:

  • остановку работы всей отопительной системы;
  • замораживание, если остановка котла произошла в зимний период.

Если объема бачка недостаточно, контур нуждается в подпитке водой. Чаще всего с такой ситуацией сталкиваются владельцы котла со встроенным резервуаром.

Рекомендуется приобретать расширительный бачок с запасом по объему. Если запас не вошел в расчет, это негативно скажется на работе всей системы.

Чтобы вся площадь дома обогревалась полностью, необходимо грамотно рассчитывать все параметры оборудования. Ошибки в подборе могут привести к полному выходу системы отопления из строя.

Как подобрать расширительный бак для системы отопления

В состав каждой отопительной системы входит ряд элементов, без которых ее нормальное функционирование невозможно. Один из таких элементов – расширительная емкость, о ее назначении и устройстве будет рассказано в данной статье. Также мы рассмотрим, как подобрать расширительный бак для отопления частного дома.

Для чего нужен расширительный бак?

Еще из школьного курса физики всем хорошо известно, что любое тело при нагревании расширяется, а жидкость и газ увеличиваются в объеме. В отличие от газа жидкость – среда несжимаемая и если ее нагревать в закрытом сосуде, каковым является и бак для котла, то это приведет к росту давления внутри него, поскольку расширяться ей некуда. В результате может случиться разрыв стенок резервуара.

Представьте теплоноситель, нагреваемый в трубопроводах от температуры 20 ºС до 80 ºС. Если не поставить расширительный бак в системе отопления, то при нагреве жидкой среды давление в сети сильно возрастет и вода может прорваться наружу в самом слабом месте. Хорошо, когда есть предохранительный клапан безопасности. Через него и уйдет лишняя вода, поскольку больше ей деваться некуда. При отсутствии клапана теплоноситель просто прорвется наружу на каком-то из соединений.

Расширительный бак нужен для размещения растущего в объеме теплоносителя, когда он нагревается. При этом во время охлаждения он возвращается обратно в систему.

В случае когда воду сбрасывает предохранительный клапан, то после остывания вернуть ее назад он не может и запустит на освободившееся место воздух. Это приведет к образованию воздушной пробки, а она не даст системе нормально работать.

Типы расширительных бачков

Внешне расширительные баки для отопления могут отличаться по форме и размерам, определяемым расчетом. Обычно это резервуар, подключенный к отопительной системе посредством одной трубы. Однако, у разных типов емкостей имеются конструктивные отличия, да и применяются они в разных случаях. Чтобы правильно выбрать бак, надо понимать эти отличия, поэтому вначале представим перечень существующих видов:

  • открытого типа;
  • закрытые, снабженные мембраной.

Примечание. Существуют еще закрытые расширительные сосуды без мембраны, но применять их категорически не рекомендуется. Ниже мы объясним почему.

Емкости открытого типа

Эти бачки применяются для открытой системы отопления (иначе — гравитационной, самотечной) и представляют собой металлический резервуар с открытым верхом произвольной формы. К верхней части боковой стенки приварен патрубок для присоединения шланга или трубы перелива, теплоноситель к баку подводится снизу. Элемент устанавливается выше всей системы на подающем трубопроводе, как правило, на чердаке дома.

Примечание. Говоря правильным техническим языком, открытая система – это та, из которой напрямую отбирается вода на нужды ГВС. В частных домах она не используется, только в централизованных сетях. Открытой ошибочно называют схему с естественной циркуляцией теплоносителя.

Любой расширительный бачок для отопления открытого типа выполняет 2 функции:

  • служит для компенсации расширения теплоносителя;
  • производит удаление воздуха из системы, поскольку его верх сообщается с атмосферой.

В этом заключается его преимущество, но оно не единственное. Открытая емкость может успешно и долговечно служить также и в системах с принудительной циркуляцией, поскольку устройство бака очень простое, там нечему ломаться. Однако, и недостатков у него немало:

  • бачок, установленный на чердаке, требует хорошего утепления;
  • в течение сезона необходимо постоянно наблюдать за уровнем воды в баке и своевременно его пополнять;
  • теплоноситель постоянно насыщается кислородом из атмосферы, отчего быстрее корродируют металлические детали котла;
  • дополнительный расход материалов и сложности при монтаже.

Закрытый мембранный бак

Более современный закрытый расширительный бак – это сосуд цилиндрической формы со встроенной внутри резиновой мембраной. Используется в схемах с принудительной циркуляцией теплоносителя и устанавливается в помещении топочной. Подвод теплоносителя осуществляется также снизу, сверху аппарата установлен сервисный золотник для закачки воздуха.

Резиновая мембрана (в простонародье – «груша»), которой снабжен закрытый расширительный бак системы отопления, бывает 2 видов:

  • в виде диафрагмы;
  • баллонного типа.

Примечание. Емкости некоторых производителей имеют съемную «грушу», что дает возможность ее поменять при появлении трещин.

Форма мембраны особого влияния на работу аппарата не оказывает, хотя в бачке второго типа помещается немного больше воды. С другой стороны от «груши» закачан воздух (иногда – азот) под определенным давлением, его необходимо настраивать под каждую систему индивидуально. Все закрытые расширительные бачки действуют одинаково просто: при нагревании теплоносителя давление в сети растет, мембрана растягивается и запускает воду внутрь бака. При остывании все протекает в обратном порядке.

Герметичный расширительный бачок для газового котла настенного типа зачастую встроен внутрь теплогенератора, так как обладает малыми габаритами. Кроме того, аппарат не сообщается с атмосферой и диффузия кислорода в теплоноситель полностью исключается. Слабое место таких бачков – мембрана, срок ее службы очень редко дотягивает до 10 лет, и не всегда есть возможность ее заменить.

Существует и третий вид компенсационных устройств — вакуумный расширительный бачок для отопления закрытого типа без «груши». В продаже их найти трудно, да и нет смысла, поскольку такая конструкция – самая неудачная. Роль мембраны в емкости играет сам воздух, что приводит к его активной диффузии в воду, а это недопустимо. И потом, уровень в емкости будет все время повышаться, в результате компенсировать расширение станет некуда.

Рекомендации по выбору

Если в доме планируется или уже смонтирована схема с естественной циркуляцией, то расширительный бак открытого типа – как раз для вас. Мудрить с вакуумным бачком здесь не стоит, помните, что вода в такой системе движется только за счет разницы удельного веса и аппарат может не сыграть своей роли. Открытый сосуд можно купить, а можно и смастерить самостоятельно, главное, — верно произвести расчет объема расширительного бака, о чем мы поведаем ниже.

С вакуумными мембранными сосудами дело обстоит немногим сложнее. Есть одно предостережение: оказавшись в магазине среди множества подобных изделий, не перепутайте бачок для отопления с гидроаккумулятором для водоснабжения. Внешне они очень похожи, даже цвет может быть одинаковым, так что подбор бака по данному признаку исключается. Отличаются резервуары по надписи на шильдике, для отопления указана рабочая температура до 120 ºС и давление до 3 Бар. На гидроаккумуляторе, соответственно, до 70 ºС и давление до 10 Бар.

Осуществляя выбор, также стоит обратить внимание на возможность замены «груши» на случай ее выхода из строя. Размер аппарата подбирается по результатам расчета бака закрытого типа.

Расчет расширительного бака

В технической литературе и на просторах интернета можно найти множество методик, по которым выполняется расчет расширительного бака для системы отопления с естественной и принудительной циркуляцией теплоносителя. Но в большинстве своем они содержат массу сложных формул с привязкой к мощности котла и другим параметрам. Вы не ошибетесь, если воспользуетесь более простым способом определения объема бака.

Способ основан на утверждении, что количество воды в системе при максимальном нагреве возрастет не более, чем на 5%. То есть, сначала высчитываете объем воды следующим образом:

  • количество теплоносителя в котловом баке – по паспорту;
  • объем воды в трубопроводах – по формуле площади круга находите площадь поперечного сечения каждой трубы и умножаете ее на длину;
  • вместительность радиаторов – тоже по паспорту на изделие.

Просуммировав результаты, осуществляете подбор и расчет расширительного бака с запасом, взяв не 5, а 10% от получившейся суммы. Это и будет его вместительность.

Заключение

Просчитать объем и выбрать бак закрытого типа достаточно просто, останется только правильно его установить. Это тоже можно выполнить самостоятельно, руководствуясь инструкцией, прилагаемой к изделию.

Для чего нужен расширительный бак в системе отопления частного дома

Чтобы разобраться, для чего нужен расширительный бак, следует ознакомиться с принципом работы и основными функциями такого резервуара. Не владея этой информацией, можно ошибочно подумать, что элемент не представляет особой ценности и просто занимает место в комнате. Однако на практике он выполняет массу важных задач и является незаменимой составляющей отопительной системы.

СодержаниеПоказать

Расширительный бачок в открытой системе

Источник фото: moskva.tiu.ru

За счет простоты монтажа, доступной стоимости и высоких показателей КПД расширительный бак в системе отопления открытого типа пользуется большой популярностью.

Преимущества открытых вариантов заключаются в следующем:

  1. Простота конструкции. В некоторых случаях для обустройства обогрева не нужно приобретать дополнительные материалы, а рабочий резервуар можно хранить в гараже.
  2. Открытые системы лишены проблемы появления избыточного давления, поскольку они связываются с атмосферой. Это избавляет от необходимости покупать предохранительный клапан.
  3. К другим плюсам относится возможность использования бака для отведения воздуха.

Кроме плюсов, открытая система имеет и минусы. В первую очередь, это необходимость монтажа бака в самой высокой точке. Для этого важно позаботиться о хорошем утеплении чердачного перекрытия, иначе жидкость в резервуаре замерзнет при отрицательных температурах.

Принцип работы

Чтобы понять, зачем нужен расширительный бак, следует оценить его эксплуатационные характеристики, специфику работы и тонкости самостоятельного монтажа. В жидкостных системах отопления роль теплоносителя выполняет вода.

С помощью специального оборудования она перемещается на большие расстояния и обеспечивает полноценный обогрев построек с разной этажностью и площадью. Это способствует росту спроса на монтаж водяных систем.

Ключевым плюсом открытых систем является возможность функционирования без насосных устройств. Движение теплоносителя выполняется по термодинамическим принципам, поскольку горячая и холодная вода обладают разной плотностью, а трубы расположены под наклоном.

Задача расширительного бака для отопления заключается в автоматической стабилизации давления жидкости и хранении остатков разогретой воды.

Резервуар монтируется выше остальных узлов, а принцип его работы состоит из таких этапов:

  • подача. Подогретый теплоноситель перемещается от электрического, твердотопливного или газового котла к радиаторам;
  • обратка. Остатки теплой воды попадают в бачок, начинают остывать и возвращаются обратно в котловой агрегат. В результате цикл повторяется.

Если система оснащена однотрубной магистралью, обе процедуры происходят в одной трубе. В двухтрубных типах они независимы.

Где расположить

Поскольку контур открытой системы отопления замкнут, но не изолирован от внешнего воздуха и негерметичен, появление проблемы избыточного давления исключается. При этом расширительный резервуар должен устанавливаться в правильном месте — выше всех остальных узлов. Если не учесть это правило, теплоноситель просто выльется.

Еще высокое размещение способствует эффективному отведению воздуха. В составе жидкости всегда присутствует растворенный воздух, который может переходить в состояние газа и вступать в химическую реакцию с металлическими поверхностями в трубах и теплообменнике.

Чрезмерное скопление газов приведет к забиванию радиатора или целой зоны отопительного контура. Поэтому своевременное устранение пузырьков воздуха является важнейшей задачей.

В некоторых случаях открытые резервуары совмещаются с магистралью обратки, что связано с особенностями конструкции или другими компоновочными соображениями.

Однако они остаются в самой высокой точке контура, к которой подводится труба. При таком монтаже понадобится установить специальные клапаны для отведения газов.

Какой объем бака потребуется

Разобравшись, зачем нужен расширительный бачок в открытой отопительной системе, можно переходить к следующему вопросу — выбору объема резервуара. Строгие ограничения или нормированные правила на этот счет отсутствуют.

Главное — оценить показатели коэффициента расширения жидкости при нагреве, емкость всей системы и оптимальный режим работы, чтобы определить, каким будет конечный объем жидкости.

Согласно простым расчетам, при нагреве 100 л воды до 90°С происходит прирост в 3,5 л, т.е. 5% от общего объема. Однако этого значения часто не хватает, поскольку резервуар должен предварительно заполняться на ¼ своей высоты, чтобы не «заглатывать» воздух.

Еще необходимо учитывать «переменный объем», компенсирующий расширения. На верхней границе фиксируют патрубок перелива, а выше уровня воды оставляют свободное место. Поэтому показатель в 5% является условным, а опытные специалисты рекомендуют придерживаться следующего соотношения — объем резервуара +10% объема системы.

Чтобы определить второй показатель, нужно руководствоваться такими принципами:

  1. Если монтаж системы выполнен, достаточно провести несколько замеров с помощью специального прибора — водомера. Он позволит определить, какое количество жидкости поместится в расширительный бак для водоснабжения или для отопления частного дома путем обогрева радиаторов. Способ демонстрирует высокую точность, но малоэффективен, поскольку важно получить результат для монтажа водопровода, труб отопления и других узлов.
  2. Некоторые мастера используют соотношение 15 л на 1 кВт мощности котельной установки. Методика непопулярна из-за большой погрешности.
  3. Объем отопительной системы можно определить с помощью несложных расчетов. Если проектом предусмотрен монтаж бака с контурами труб разного диаметра, котлом и радиаторами, необходимо совместить объемы всех узлов и получить искомую величину. Изначально, подобный способ может показаться достаточно сложным, но на практике все намного проще. К тому же, в сети можно найти специальные онлайн-калькуляторы, позволяющие получить точные значения за пару минут.

Если расчеты осуществляются для получения оптимального объема бака, то сам резервуар учитывать не нужно.

Расширительный бак для отопления закрытого типа

Основным достоинством резервуара для закрытой системы отопления являются его компактные размеры и возможность монтажа на любом участке контура.

Источник фото: zagr.ru

При монтаже согласно утвержденным нормативам, четкие ограничения в выборе места установки отсутствуют. Однако на многих схемах резервуар располагается возле насоса.

За счет герметичности бака, давление внутри контуров может расти до высокого уровня. Чтобы защитить конструкцию, важно предусмотреть наличие «группы безопасности».

Она состоит из следующих узлов:

  1. Предохранительный клапан с заданным верхним порогом давления.
  2. Воздухоотводчик с поддержкой автоматизации.
  3. Манометр или манометр с термометром для выполнения контрольно-измерительных задач.

Однако необходимость организации «группы безопасности» не является минусом, поскольку она объясняется спецификой работы системы.

К недостаткам баков для закрытых типов относится их дороговизна и необходимость самостоятельной покупки.

Но передовые модели поставляются с уже установленным резервуаром. Это касается агрегатов настенного типа.

Устройство и принцип работы

Чтобы определить, какой расширительный бак нужен для отопления, следует изучить устройство и принцип работы конструкций для закрытой отопительной системы. Исполнение подобного резервуара достаточно простое. В зависимости от модели оно может немного отличаться, при этом специфика работы остается одинаковой.
Она подразумевает разделение герметично закрытой жидкости в 2 камерах с помощью специальной эластичной перегородки. Одна часть соединяется с помощью патрубка к контуру системы и называется водяной. Вторая (воздушная) предназначается для организации оптимального давления.

Конструкцией бака предусмотрено наличие таких составляющих:

  1. Корпус бака.
  2. Резьбовой патрубок.
  3. Ниппель или золотник.
  4. Мембрана.
  5. Водяная и воздушная камеры.

В качестве корпуса в большинстве случаев используется сборная штампованная конструкция цилиндрической формы (на рынке доступны и другие варианты).

Внутренняя поверхность стенок обладает защитным покрытием против коррозии и эмалевым слоем. Цвет корпуса красный, поскольку в магазинах предлагаются и резервуары-гидроаккумуляторы, которые отличаются синей окраской, оповещающей о невозможности работы с горячей жидкостью.

На резервуаре находится резьбовой патрубок для подключения бака к отопительному контуру. Ведущие производители поставляют в комплекте с резервуаром фитинги и накидную гайку-американку, которая упрощает процесс монтажа.

На противоположной стороне корпуса размещается ниппель или золотник, напоминающий велосипедный. С его помощью выполняется подкачка давления в воздушной камере.

Следующим важным узлом является мембрана, разделяющая внутренний объем бака на 2 отдельные части. В некоторых случаях устанавливается дополнительный мембранный бак, который задействуется при выходе из строя основной мембраны. По такому принципу необходим расширительный мембранный бак.

Источник фото: stroyaqua.com

Для изготовления этой детали используются эластичные материалы с минимальным показателем диффузии. Долгое время их роль выполнял каучук, но из-за недолговечности он потерял свою популярность. В современных устройствах принято закреплять этилен-пропиленовые или бутиловые элементы.

Роль воздушной камеры заключается в создании избыточного давления, которое опускает мембрану вниз и обеспечивает минимальный объем водяной камеры до полного заполнения.

Когда система заполняется жидкостью и включается в работу, контур нагнетает давление, а поверхность мембраны начинает изгибаться — это указывает на увеличение объема водяной камеры.

В зависимости от интенсивности нагрева, степень расширения может быть разной. Излишки теплоносителя перемещаются в водяную камеру бака, где они остывают, приобретают прежний объем, а мембрана отжимается вниз. В результате подобных действий обеспечивается оптимальный баланс давления.

В случае каких-либо сбоев, из-за которых теплоноситель не может больше расшириться, в работу вступает предохранительный клапан, стравливающий излишки и восстанавливающий равновесие.

Нередко мембрана может обладать нетрадиционной формой. Так, в продаже доступны баки баллонного типа, где она представляет собой эластичный баллон с герметично закрепленными краями.

Этот резервуар выполняет роль водяной камеры, а оставшееся пространство используется в качестве воздушной камеры с заданным давлением. В случае расширения жидкости, стенки мембраны начинают растягиваться, и она становится погожей на грушу. При этом объем камер с воздухом уменьшается, а значения давления продолжают расти.

Подобные баки широко востребованы в системе водоснабжения, поскольку они просты в установке и обслуживании. Разбираясь, нужно ли заземлять расширительные бачки, следует учитывать принцип их работы, размещение и функциональные возможности (если узел закреплен возле печи, заземление обязательно).

Какой объем должен быть у расширительного бака в закрытой системе отопления

Источник фото: almaty.satu.kz

На рынке можно найти целые серии баков с разными показателями рабочего объема. Чтобы найти наиболее оптимальный вариант, нужно провести некоторые расчеты, руководствуясь следующей формулой: Vб = Vс × k / D.

Значение Vб указывает на минимальный объем резервуара, Vc — отображает общий объем отопительной системы, а k является показателем коэффициента расширения жидкости.

D — коэффициент эффективности резервуара, который можно определить с помощью такой формулы: D = (1m — Qб)/(Qm + 1).

Qm является верхним показателем допустимого давления в отопительной системе и определяет усилие срабатывания клапана из «группы безопасности.

Qб указывает на предварительно созданное давление в камере воздушного типа. При наличии встроенной подкачки подобный показатель будет указан в технической документации. Иногда уровень давления регулируется автомобильным насосом с манометром.

Чтобы упростить процесс расчета объема, можно воспользоваться специальными онлайн-калькуляторами.

Добавить комментарий

Ваш адрес email не будет опубликован.
