Объем расширительного бака для отопления открытого типа: Объем расширительного бака для открытой системы отопления – Расширительный бак открытого типа

Расширительный бак для отопления открытого типа своими руками

Оборудование для отопления

Расширительный бак компенсирует увеличение объема нагретого теплоносителя, снижая давление в разводке. Поэтому такой узел должен присутствовать как в открытой, так и в закрытой системе отопления. Причем бак для закрытой системы можно сделать даже своими руками, используя самодельные или готовые емкости.

1

Расширительный бак – где его наиболее выгодно расположить

В большинстве случаев компенсатор для теплоносителя монтируется между напорным штуцером или патрубком котла и первой батареей. При таком месторасположении расширительный бак открытого типа заменяет предохранительный клапан – при перегреве котла пар пойдет не в систему, а вырвется наружу, сразу в атмосферу.

В многоэтажных домах расширительный бак монтируется в чердачной зоне или под потолком котельной

Но чтобы это случилось, бак нужно оформить в качестве наивысшей точки системы, подняв и над котлом, и над батареями, и над разводкой. Для этого в точке сопряжения вертикальной ветви напорного трубопровода с горизонтальным участком обустраивают тройник, к верхнему отводу которого крепят отрезок арматуры, соединяющей систему и бак.

Поэтому в многоэтажных домах расширители монтируют в чердачной зоне. Или под потолком в котельной, если, конечно, это позволяют габариты и объем бака. Следовательно, перед сборкой нам нужно попытаться вычислить геометрию емкости, отталкиваясь от рекомендуемого объема.

2

Как вычислить объем бачка

Габариты расширительного бака для системы отопления открытого типа вычисляют исходя из объема и температуры теплоносителя. Причем простейшая формула оперирует только первым параметром. В этом случае объем бака равен пяти процентам аналогичного параметра системы.

Например, если в разводку, котел и батареи залили 200 литров воды, то объем расширительного бака равен 10 литрам (200×5%).

Более точная и сложная формула оперирует не только вместительностью системы, но и температурой теплоносителя. Ведь нагрев на 10 градусов Цельсия масштабирует объем на 0,3 процента. И поскольку начальная температура воды равна комнатной (20 °C), а максимальная температура нагрева доходит только до 100 °C, то и масштабирование объема залитой в систему жидкости возможно только до 2,4% (((100-20)/10)×0,3).

То есть, если в разводку залито те же 200 литров, то объем бака по уточненной формуле не превысит 4,8 литра (200×2,4%).

На практике лучше воспользоваться либо большим значением, вычисленным по 5-процентной пропорции, либо усредненным результатом, который определяется по половине суммы 5% и 2,4% объема теплоносителя. И для 200-литровой системы средний объем равен 7,4 литра ((10+4,8)/2).

Теперь, когда нам известен метод вычисления емкости бака, мы можем перейти к технологии сборки самого изделия.

3

Самодельная конструкция из листового металла

В редкой отопительной системе вместится более 200-300 литров теплоносителя, следовательно, объем нашего бака будет равен 10-15 литрам. Чтобы сделать такой бак нам понадобится лист металла габаритами 50×75 сантиметров. Толщина листа может быть произвольной, но оптимальной считается 2-миллиметровый вариант.

Бак из листового металла может собрать только опытный сварщик

Ну а сам процесс сборки выглядит следующим образом:

  • Режем болгаркой лист на две заготовки 25×75 сантиметров.
  • Режем болгаркой эти полосы на шесть заготовок 25×25 сантиметров.
  • Прожигаем резаком или электродом дыру в одной заготовке и ввариваем в этом месте штуцер с резьбовым сгоном на 1,0 или ½ дюйма.
  • Прихватываем сваркой две заготовки под прямым углом друг к другу. Аналогичным образом поступаем и с еще двумя заготовками. Далее собираем куб без дна и крышки, соединив эти уголки сваркой.
  • Провариваем швы до герметичного состояния. Тестируем стыки мелом и керосином.

Для проверки герметичности шва мел наносим снаружи, керосин – изнутри. Если спустя некоторое время не меловой полоске не появились жирные пятна, шов проварен герметично.

  • Привариваем к кубу дно – заготовку с вваренным патрубком. Проверяем швы на герметичность.
  • Пропаливаем резаком или дугой от электрода в последней заготовке отверстие 5×5 сантиметров.
  • Привариваем заготовку с отверстием со стороны крышки куба. Герметичность швов в данном случае проверять не обязательно.

В итоге у нас получается емкость на 15,6 литра (25×25×25= 15625 см3 = 15,625 л). Причем в процесс сборки мы расходуем металл без остатка, а общей емкости такого бака хватит на 300-литровую систему.

Единственный недостаток данного варианта – значительная трудоемкость процесса. Такой бак соберет только опытный сварщик. И если вы не умеете варить герметичные швы, то вам лучше обратиться к иной разновидности металлоконструкций, например, к баку на основе готовой емкости – баллона.

4

Расширительный бачок из баллона

На расширительную емкость можно пустить и 50-литровый, и 27-литровый баллон. Только в первом случае будет достаточно отрезка высотой 25-30 сантиметров, а во втором – придется использовать весь баллон.

Поэтому с точки зрения экономии материала выгодно использовать 27-литровые или даже 12-литровые емкости. Ведь даже не самый большой 12-литровый вариант можно подключить к системе, в которую влили до 240 литров воды. А сам процесс трансформации баллона в бачок происходит по следующей схеме:

Во-первых, откройте вентиль и спустите остатки газа. Потом скрутите ваниль и слейте отдушку, которую добавляют в баллоны для формирования специфического аромата газа. Отдушку лучше сливать подальше от жилья.

Перед работой надо обязательно спустить остатки газа

Во-вторых, залейте сквозь отверстие вентиля в баллон воду, заполнив его до самого верха. Спустя 5-10 часов слейте воду, подальше от жилья.

В-третьих, обрежьте коническую часть вентиля и наварите ее на штуцер нужного диаметра со сгоном – так вы оформите вход в бак. Если со сваркой не сложилось – используйте вентиль как вход, применив для стыковки с системой сильфонную подводку, которую можно накрутить на внешний штуцер вентиля.

В-четвертых, приварите к корпусу баллона ножки, сориентировав емкость вентилем вниз. При этом ножки из уголков можно зафиксировать с помощью саморезов по металлу, используя для герметичности силиконовые шайбы.

В-пятых, прорежьте в верхней точке уже почти готового бака (со стороны дна баллона) люк габаритами 50×50 миллиметров. Сквозь люк можно залить воду в систему или стравить пар или воздух из теплоносителя. В открытых баках эта деталь должна присутствовать обязательно.

Как видите, собрать бак из баллона не так уж и трудно, но есть еще более простой способ изготовления, предполагающий использование в качестве основы полимерной емкости.

5

Бачок из полимерной емкости

В этом случае вы просто берете пластиковый бак нужного объема. Это может быть и канистра на 10-40 литров, и 5-литровая емкость из-под масла или стеклоочистителя, и даже обычное 10- или 12-литровое ведро. Хотя основа с квадратными гранями в данном случае будет предпочтительнее.

Далее вы покупаете обычный резьбовой штуцер с двумя сгонами (резьбовыми участками на торцах), резиновую шайбу, внутренний диаметр которой совпадает с внешним диаметром штуцера, и две гайки (под резьбу сгонов).

Подойдет любой пластиковый бак нужного объема

На следующем этапе вы нагреваете один торец штуцера на огне (можно на газовой плите) и прожигаете им дно канистры, ведра или любой другой емкости. Далее вы обрезаете верх (если он закрыт) и прожигаете раскаленным гвоздем три отверстия, расположив их треугольников в верхней части. С помощью этих отверстий мы будем крепить канистру к стене, поэтому они должны располагаться подальше от дна.

На предпоследнем этапе вы монтируете штуцер в дно емкости. Для этого на сгон накручивается гайка, а сам он вставляется в отверстие. Потом, изнутри, на резьбу одевают резиновый уплотнитель (шайбу) и накручивают вторую гайку. Она должна придавить резину ко дну, упираясь во вторую (внешнюю) гайку.

На последнем этапе вы крепите емкость под потолком, используя саморезы или дюбели, которые вставляют в заранее просверленные или прожженные горячим гвоздем отверстия. Подобного крепления хватит для фиксации 5-литровой канистры. Для 10-литрового варианта придется строить полку.

6

Как подключить расширитель в систему отопления

После завершения строительства бака мы должны подключить расширитель к системе. И в этом случае нужно действовать по следующей схеме:

  • Слейте воду из системы. Причем можно удалить далеко не весь объем, а только десятую часть, понизив уровень жидкости до верхнего патрубка батарей.
  • Определите наивысшую точку напорной трубы и врежьте в это место тройник. Отметим, что  для полимерных труб можно использовать цанговый фитинг, а если теплопровод собран из стальной арматуры, то вместо тройника можно вварить отвод с резьбовым торцом.
  • Установите расширительный бак у потолка или на чердачное перекрытие. В последнем случае потолок придется рассверливать, открывая доступ к тройнику разводки.
  • Накрутите на штуцер бака гайку сильфонного шланга. Опустите второй конец сильфона на уровень тройника. Накрутите его на отвод разводки (патрубок или штуцер тройника).

Вместо сильфонного шланга можно использовать полимерную или металлическую трубу, но этот шаг усложнит монтаж, поэтому мы выбираем не жесткую конструкцию, а гибкий шланг. Вентиль в точке врезки расширителя монтировать не нужно. Расширительный бак для отопления открытого типа

Расширительный бак для системы отопления, давление, принцип работы

В системе отопления очень важным элементом является расширительный бак для отопления. Служит такое устройство для того чтобы принимать излишки теплоносителя в тот момент, когда он расширяется, таким образом предотвращая разрывание трубопровода и кранов.

Расширительный бак для отопления

Расширительный бак для отопления

Принцип функционирования расширительного бака для отопления состоит в следующем: когда температура теплоносителя поднимается на 10 градусов, то объем его увеличивается примерно на 0,3%. Так как жидкость – не сжигается, то появляется излишнее давление, которое нужно компенсировать. Именно для этого и устанавливается расширительный бак.

Виды расширительных баков

В различных системах отопления применяются разные виды расширительных баков. Раньше в системах, не имеющих циркуляционных насосов, использовался открытый расширительный бак для отопления. Но такие баки имели множество недостатков, поэтому в настоящее время их применяют очень редко. Из-за того, что в такой расширительный бачок для отопления попадает воздух, появляется коррозия, а также жидкость испаряется быстрее и ее необходимо постоянно пополнять. Такой бак должен быть поставлен в самой верхней точке системы отопления, а это не всегда можно легко и просто реализовать.

расширительный бачок для отопления

Открытый расширительный бак для отопления

В таких системах отопления, где носитель тепла циркулирует с помощью насоса, ставится закрытый расширительный бак для отопления, расчет здесь делается на то, что это герметичная емкость, которая обладает эластичной мембраной внутри. Мембрана (баллонная или диафрагменная) разделяет бачок на две части. В одну часть закачивается воздух или инертный газ под давлением, а другая часть предназначена для излишков теплоносителя. Мембрана внутри бака – эластичная, поэтому при попадании теплоносителя туда объем воздушной камеры становится меньше, давление в ней растет, таким образом компенсируя высокое давление в отопительной системе. При остывании же совершается обратный процесс.

расширительный бачок системы отопления

Устройство закрытых расширительных баков

Закрытый расширительный бачок для отопления плоский бак может быть фланцевым (иметь сменную мембрану) и с несменной мембраной. Второй вид пользуется достаточно большим спросом из-за относительно низкой стоимости. Но фланцевые расширительные баки во многом лучше – давление здесь может быть больше, а если разорвется мембрана, то можно ее заменить.

Фланцевый расширительный бак системы отопления может быть как вертикальным, так и горизонтальным.

Здесь жидкость, когда поступает в бак, не имеет контакта с металлической поверхностью, так как находится внутри мембраны. Если мембрана повреждается, заменить ее можно через фланец.

давление в расширительном бачке отопления

Вертикальные и горизонтальные фланцевые бачки

Баки, в которых не предусмотрена сменная мембрана, она закрепляется жестко по всему периметру. Диафрагма с самого начала прижата к внутренней поверхности, так как объем расширительного бака для отопления полностью заполнен газом. После этого давление в расширительном баке отопления увеличивается, а жидкость идет вовнутрь. Когда система запускается, давление может резко повыситься, поэтому именно в этот момент мембрана может повредиться.

Рекомендуем к прочтению:

Выбор расширительного бака

Выбор расширительного бака для отопления – это ответственное дело. При этом следует обязательно уделить внимание не только на его типу и размеру, но и на мембране – важны такие показатели: устойчивость к процессу диффузии, диапазон рабочей температуры, долговечность, соответствие санитарным требованиям.

расширительный бак системы отопления

Сегодня на рынке представлен большой спектр, расширительных баков для системы отопления.

Кроме этого, необходимо определить соотношение границ диапазона давления, которое предельно допустимо. Обязательно нужно уточнить перед покупкой бака, соответствует ли он существующим нормам качества и безопасности.

Расчет объема бака

Прежде всего, определим зависимость необходимого объема и параметров, которые на него влияют. При расчетах нужно учитывать, что чем более будет емкость отопительной системы и чем выше максимальная температура носителя тепла в ней, тем бак должен быть больше. Чем выше допустимое давление в расширительном бачке отопления, тем он может быть меньше. Конечно же, методика расчета достаточно сложная, поэтому лучше проконсультироваться со специалистом. Ведь ошибка в выборе расширительного бака может вызвать частое срабатывание клапана предохранения или другие неприятности.

Расчет объема производится по специальной формуле. Здесь основная величина – это суммарный объем теплоносителя, который присутствует в отопительной системе. Вычисляется эта величина с учетом мощности котла, количества и типов отопительных устройств. Приблизительные значения: радиатор – 10.5 л/кВт, система теплый пол – 17 л/кВт, конвектор – 7 л/кВт.

Чтобы произвести более точный расчет такого устройства, как вакуумный расширитель для отопления, применяется формула: Объем бака = (Объем воды системы отопления * Коэффициент расширения теплоносителя) / Эффективность расширительного бака. Коэффициент расширения для воды равняется 4% при ее нагреве до 95 градусов. Для определения эффективности бака применяется еще одна формула: Эффективность бака = (Наибольшее давление в системе – Первоначальное давление в воздушной камере) / (Наибольшее давление в системе + 1).

расчет расширительного бака системы отопления

Коэффициенты полезного объема расширительного бака

Таким образом, вакуумный расширительный бак отопления подбирается с учетом характеристик прочности и температуры, которые не должны быть выше допустимых показателей в месте подключения. Объем бака может либо равняться, либо быть больше того результата, который получился в итоге вычислений.

Установка расширительного бака

Монтаж расширительного бака системы отопления делается в соответствии с проектом и инструкцией. Лучшим вариантом для вас будет, чтобы это осуществил специалист. Если такой возможности нет, то хотя бы проконсультируйтесь с ним. Установка расширительный бак для отопления, если он открытого типа, производится в самой верхней точке системы отопления. Закрытый бак можно ставить практически в любом месте, но не непосредственно после насоса.

Рекомендуем к прочтению:

устройство расширительного бака для отопления

Один из вариантов установки расширительного бачка в систему отопления

Необходимо особое внимание уделить такому вопросу, как крепление расширительного бака отопления, так как масса бака, который заполнен водой, существенно увеличивается. Также важный момент – это возможность и удобство обслуживание бака, свободный доступ к нему.

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

  • Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
  • Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
  • Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
  • Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

объем расширительного бака для отопления

Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

типы бачков в системе с котлами

Важная часть системы отопления — расширительный бачок. Это резервуар для выхода излишков теплоносителя, расширяющегося при нагревании.

Без расширительного бака невозможно правильное функционирование любой отопительной системы.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Назначение расширительного резервуара для котлов

В момент нагревания объем любого тела увеличивается.

Это обусловлено физическими свойствами вещества. Жидкие тела, а в трубах и радиаторах отопления это теплоносители, при нагревании на каждые 10 °C увеличиваются примерно на 0,3%.

Так как сжиматься жидкость не может, то появляются её излишки, которые необходимо куда-то направить. Для этого устанавливается расширительный бачок.

Это устройство принимает излишки жидкости из труб отопления и восполняет недостаток теплоносителя при его охлаждении и, как следствие, сжимании.

Важно! При отсутствии расширительного бака во время нагревания теплоносителя происходит повышение давления, что приводит к разрыву труб и радиаторов.

Расширительный бачок обеспечивает безопасную работу всех узлов отопительной системы.

От правильности его установки зависит срок службы. Таким образом, резервуар нужен для того, чтобы:

  • временно удалять избыток теплоносителя из системы отопления при его нагревании;
  • удалять излишки жидкости из бачка при превышении максимального уровня;
  • восполнять недостаток теплоносителя в трубах при его охлаждении;
  • поддерживать давление системы отопления с помощью регулировки объёма теплоносителя;
  • накапливать и отводить в атмосферу воздух и пары из жидкости, которые появляются при её нагревании.

Типы баков

Существует два вида резервуаров для отопительной системы:

  • открытые;
  • закрытые.

назначение, виды, установка, обслуживание и ремонт

В водяной системе отопления один из компонентов — расширительный бак. Это небольшой резервуар, который отвечает за стабилизацию давления. Без него возможны повреждения труб, радиаторов и других элементов системы. О том, что такое расширительный бак для отопления и как он регулирует давление и поговорим дальше.

Назначение и виды

В системе отопления температура теплоносителя постоянно изменяется, что приводит к изменениям его объема. Ведь известно, что жидкости при нагревании расширяются, при остывании сжимаются. Расширительный бак для отопления как раз и предназначен для того, чтобы принимать на себя излишки жидкости при нагреве (расширении), и возвращать их в систему при остывании. Таким образом он поддерживает стабильное давление в системе отопления.

Расширительный бак для отопления окрашен в красный цвет

Расширительный бак для отопления окрашен в красный цвет

Открытого типа

Есть два типа расширительных бачков: открытого и закрытого. Емкости открытого типа используется обычно в самотечных системах (с естественной циркуляцией). Так он называется потому, что представляет собой негерметичную емкость. Это может быть бочка, кастрюля, специально сваренный резервуар. Для того чтобы теплоноситель меньше испарялся, устанавливают крышку, но сама емкость негерметична. Принцип работы открытого расширительного бака прост: это емкость, в которую вытесняется излишек теплоносителя при повышении температуры и подается обратно при остывании.

Расширительный бак открытого типа - любая емкость, например, пластиковая канистра

Расширительный бак открытого типа — любая емкость, например, пластиковая канистра

При расчете баков открытого типа берут солидный запас по объему: можно долить теплоноситель и некоторое время не проверять его уровень. Емкость негерметична, так что идет постоянное испарение жидкости и запас не помешает. В случае недостатка теплоносителя, в систему попадет воздух, что может ее остановить. Последствия могут быть печальными — если сработает автоматика котла (если она есть) — есть вероятность разморозки. Если автоматики нет, котел от перегрева может разорваться. В общем, это тот случай, когда запас действительно оправдан.

Если в систему отопления залита вода, можно сделать автоматической пополнение на основе поплавка от бачка унитаза. Принцип работы точно такой же: при понижении уровня ниже определенной точки открывается подача воды. При достижении нужного уровня, подача перекрывается.

Расширительный бак для отопления открытого типа с поплавком

Расширительный бак для отопления открытого типа с поплавком

Плюс такого решения в том, что нет необходимости контролировать количество теплоносителя, возможность завоздушивания минимальна. Минус — надо тянуть водопроводную трубу. Так как открытые систем обычно работают на естественной циркуляции, расширительный бак для отопления ставят в самой верхней точке системы. Очень часто это — чердак, так что трасса получается длинной.

И это еще не все возможные аварийные ситуации. Поплавки, случается, не перекрывают подачу воды. Если такое произойдет с унитазом, вода просто бежит в канализацию. В случае с отоплением вода польется на чердак, затопит дом… Чтобы избежать подобной ситуации, надо сделать контроль перелива. В самом простом случае это ввареный/приделанный на нужном уровне патрубок с подключенным к нему шлангом. Шланг можно вывести в канализацию, но тогда надо придумать еще и сигнализацию переполнения емкости (заодно тогда и снижение уровня ниже критического). Можно шланг просто вывести на метр от дома или запустить в систему водостока. В этом случае видны будут «следы» переполнения и можно будет своевременно отреагировать и без сигнализации. Так что открытый расширительный бак для отопления требует некоторого дооборудования.

Закрытого типа

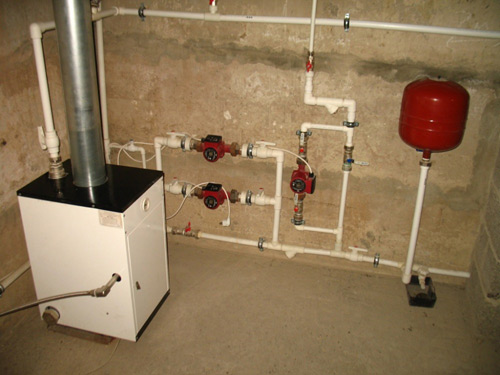

Расширительный бак для отопления закрытого типа ставится в системы с принудительным движением теплоносителя. В них движение теплоносителя активизируется при помощи циркуляционного насоса. Такие системы работают при повышенном (относительно атмосферного) давлении. Для сохранения этого давления, емкость должна быть герметичной.

Одна из главных функций расширительного бака для закрытой системы отопления — поддержание стабильного давления. Для этого емкость делят на две части. В одной находится воздух или закачанный на заводе инертный газ (обычно аргон). Эта часть герметична, есть выход малого диаметра, в котором установлен золотник (принцип работы такой же, как у велосипедного или автомобильного).  Другая камера пуста и имеет выход какого-то сечения. Через этот выход расширительный бак для отопления подключается к трубопроводу. При расширении в эту камеру поступает теплоноситель.

Виды мембранных расширительных баков

Виды мембранных расширительных баков

Расширительный бак закрытого типа делится на камеры при помощи эластичной резиновой перегородки — мембраны. Бывает она двух видов: в виде диафрагмы (диска) или груши. Разницы особой нет, за исключением того, что грушу проще менять. Так что емкости с грушей более популярны, чем с диафрагмой.

Принцип работы мембранного расширительного бака сложнее, чем открытого. В «сухой» камере создается определенное давление. Оно подбирается в зависимости от рабочего давления в системе, а стандартная заводская настройка —  1,5 Бар. Пока давление в системе ниже чем в расширительном баке, «водяная» часть емкости остается пустой.

Когда оно становится выше, жидкость начинает поступать, мембрана растягивается, повышая давление в «газовой» части бака. Этот процесс происходит до тех пор, пока либо давление в системе не начинает падать (теплоноситель остывает), либо емкость заполняется полностью. Первый случай — это нормальная работа системы отопления, второй — аварийная.

Второй вариант означает, что объема расширительного бака не хватает. И такая ситуация возникает при неправильно подобранном размере (слишком маленький) или при перегреве котла. Чтобы сохранить работоспособность системы в таких ситуациях, ставят аварийные клапана.

Устройство и работа мембранного расширительного бака

Устройство и работа мембранного расширительного бака

Определение объема расширительного бака и его выбор

Для нормальной работы отопления расширительный бак должен иметь достаточный объем. Есть два способа его определения: можно рассчитать по формуле, можно воспользоваться эмпирическими данными.

Объем расширительного бака для отопления выбирается под каждую из систем

Объем расширительного бака для отопления выбирается под каждую из систем

Эмпирический путь

Начнем с эмпирического способа. По опыту эксплуатации сделан вывод, что если объем расширительного бака для отопления составляет около 10% от общего объема системы отопления, этого достаточно. Вопрос в том, как определить объем системы. Способов как минимум два:

  • Посчитать при заполнении (если заполняется водой и стоит счетчик или при заполнении теплоносителем из канистр — вы точно будете знать, сколько закачали жидкости).
  • Высчитать по объему элементов системы. Потребуется найти информацию о том, сколько литров помещается в одном метре трубы, в одной секции радиатора. С этими данными уже можно узнать объем системы отопления.
Объем теплоносителя в трубах разного диаметра

Объем теплоносителя в трубах разного диаметра

Зная, сколько литров теплоносителя в вашем отоплении, легко рассчитать требуемый объем мембранного бака — он должен быть не менее 10% от этой цифры. В случае с баком открытого типа, реальный объем можно хоть удвоить — меньше вероятность того, что бачок опустеет. По минимуму, стоит добавить половину — вы все равно недольете его, минимум, на 1/3.

Мембранный расширительный бак для отопления берут обычно не слишком завышая расчетную цифру. Дело в том, что чем больше емкость, тем дороже стоит расширитель. И рост цены значительный. Тем не менее, брать меньший не стоит — давление будет «скакать», что приведет к раннему износу компонентов или вообще, останову системы. Наиболее вероятно, что отопление засбоит в морозы, потому что в холодную погоду теплоноситель более горячий, значит — его объем больше. И именно в эти моменты, объема расширительного бака может не хватить. Если вы заметили такие симптомы и расчет подтвердил, что мембранный бачок у вас недостаточного размера, не обязательно менять его на больший. Можно поставить второй. Важно чтобы суммарная емкость их была не менее расчетного значения.

Если в системе антифриз

Антифриз для отопления имеет большее тепловое расширение, чем вода. Причем разные марки имеют различные характеристики. Поэтому, для теплоносителя этого вида, желательно объем расширительного бака предварительно рассчитать.

Тут есть два пути: определить как для воды, сделать поправку на большее тепловое расширение. Оно зависит от процентного содержания этиленгликоля (тосола). На каждые 10% гликоля добавляем 10% объема. То есть:

  • 10% этиленгликоля — должны добавить 10% от найденного объема бака для воды;
  • 20% этиленгликоля — 20% добавляем и т.д.

Этот расчет обычно оправдан, но можно найти более точные цифры, используя формулу (на рисунке).

Формула расчета объема расширительного бака для системы отопления

Формула расчета объема расширительного бака для системы отопления



После того как вы определились с объемом, пора покупать расширительный бак. Но в магазине они есть разных цветов. Как минимум, есть синие (голубые) и красные. Так вот, мембранный расширительный бак для отопления всегда красного цвета. Синие — для водопровода, причем для холодной воды. Они значительно дешевле, но мембрана там сделана из резины не приспособленной к высоким температурам. Так что в системе отопления прослужит он совсем недолго.

Давление в мембранном баке и его проверка

Чтобы закрытая система отопления работала нормально, в расширительном баке должно быть давление на 0,2-0,5 Бар ниже, чем в системе. Чем больше система, тем больше разница в давлении. Но, как уже говорили, на заводе их накачивают до 1,5 Бар, так что перед установкой расширителя, его лучше проверить и настроить под свою систему отопления.

Золотник часто прячется под пластиковой крышкой

Золотник часто прячется под пластиковой крышкой

Проверяем давление манометром, подключив его к выходу с золотником. Если давление выше, чем вам надо, немного стравливаем. Сделать это несложно — чем-то тонким нажать на лепесток в ниппеле. Послышится шипение выходящего воздуха. Когда давление достигнет желаемого уровня, освобождаем лепесток.

Если мембранный бачок накачан слишком слабо (такое тоже бывает), его можно накачать обычным насосом. Но удобнее автомобильным, с манометром — сразу можно контролировать давление. После проверки можно устанавливать в систему.

Место установки

Расширительный бак для отопления закрытого типа устанавливается на прямом участке перед циркуляционным насосом. Перед, в том смысле, что насос гонит воду от расширительной емкости, а не в нее. В таком случае расширитель работает более корректно.

Место для установки мембранного расширительного бака

Место для установки мембранного расширительного бака

Для установки мембранного бака, монтируют тройник, от него идет труба, к которой подключается емкость. Высота установки не имеет значения. Но перед баком и за ним лучше поставить отсечные краны. Мембрана, выходит из строя раз в несколько лет. Еще чаще приходится его проверять, подкачивать. Чтобы для обслуживания не приходилось останавливать и сливать систему и ставят запорный кран. Его перекрывают и можно бачок снимать, проверять, ремонтировать.

В самой высокой точке

В самой высокой точке

В системах открытого типа, место установки расширительного бака выбирается исходя из других соображений. Его ставят в самой верхней точке системы. В этом случае он работает еще и как воздухосборник. Пузырьки воздуха стремятся вверх, а если в самой верхней точке стоит расширительный бачок, они тут и поднимаются на поверхность, выходя в атмосферу. Так что такой бак намеренно делают негерметичным, чтобы воздух из системы отопления имел возможность выходить естественным путем.
