Нижняя обвязка: Как делается нижняя обвязка каркасного дома для разных типов фундамента – Нижняя обвязка каркасного дома на ленточном фундаменте

Как делается нижняя обвязка каркасного дома для разных типов фундамента

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Устройство перекрытия в каркасном доме имеет определенную последовательность, которую нельзя нарушить или изменить.

Каждый последующий шаг вытекает из предыдущего, завершение одного этапа означает начало следующего.

Особенностью процедуры строительства является отсутствие второстепенных или менее важных пунктов — они все одинаково работают на общий результат и создают цельную конструкцию, простота которой является причиной важности, ответственности каждой детали. В первую очередь возводятся фундамент и обвязка каркасного дома. Затем уже стены и межэтажное перекрытие.

Общая информация

Каркас стены не может опираться непосредственно на фундамент. Ему требуется опорный элемент, выполняющий следующие задачи:

1. Прием нагрузок от стен.
2. Создание ровной и удобной для крепления каркаса опоры.
3. Обеспечение прочной связки фундамента, стен и лаг пола.

Для решения этих задач в каркасном строительстве применяется нижняя обвязка. Это пояс, связывающий верх фундамента со стенами и лагами чернового пола. Ее часто отождествляют с ростверком, хотя это не совсем корректно — ростверк, хоть и служит поясом, создающим опорную линию, все-таки работает на фундамент, обвязывая отдельные точки в единую систему. Нижняя обвязка, напротив, ориентирована на создание опоры для стен.

Кроме того, ростверк и нижняя обвязка часто имеются одновременно, дополняя друг друга, именно такой вариант строительства признается наиболее правильным, надежным. Передача нагрузки от стен напрямую на фундамент через одну лишь нижнюю обвязку — сомнительное решение, поскольку связка свай или столбов с одновременной поддержкой стен для одного элемента является чрезмерной задачей, выполнимой лишь в отдельных случаях.

Если говорить о нижней обвязке применительно к другим типам фундаментов — ленточному или плитному, то роль ее становится более явной. Крепление нижней обвязки каркасного дома к фундаменту — создание опорной системы, облегчающей крепление элементов каркаса и перераспределяющей нагрузки на основание.

При этом основным вопросом становится именно связка стена-пол, так как крепление множественных деревянных деталей друг к другу намного проще и надежнее, чем соединение бетонных с деревянными элементами. Таким образом, нижняя обвязка выступает в роли ключевой связки плоскостей стен и пола с фундаментом, являясь наиболее простой и удобной конструкцией для этой цели.

Важно! В некоторых случаях нижняя обвязка делается облегченной или практически отсутствует. Ее функции переходят к черновому полу, служащему опорой для стен. Такой вариант используется при платформенном методе сборки стен.

Материал

Материал нижней обвязки — древесина хвойных пород.

Такой выбор основан на свойствах и особенностях хвойных пород:

1. Наличие смолы снижает риск гниения и впитывания воды.
2. Хвойные меньше подвержены накоплению нагрузок при сушке, которые могут вызвать внезапную деформацию или искривление материала.
3. Стоимость пиломатериала из хвойных пород ниже, чем лиственных, кроме того, хвойные намного доступнее и имеются в наличии повсеместно.

Такие характеристики объясняют предпочтение сосны, кедра, лиственницы, ели или пихты другим породам дерева.

Виды

Конструкция нижней обвязки

выполняется в нескольких вариантах:

• брус;
• сплоченная доска;
• бревно.

Каждый из указанных способов имеет свои плюсы, определяющие выбор того или иного метода.

Так, брус имеет четкие размеры, прямоугольное (квадратное) сечение, что облегчает установку и обеспечивает плотную и прочную опору. При этом возможные нагрузки в толще древесины вызывают образование трещин или коробление.

Когда делается нижняя обвязка каркасного дома из досок, такие дефекты в значительной мере предотвращаются. При сборной обвязке из обрезной сплоченной доски общая форма сохраняется, а нагрузки от усушки разделяются на количество досок в пачке, компенсируя друг друга.

Применение бревен объясняется дешевизной, отсутствием разрушающей волокна обработки, сохранением всех естественных слоев ствола дерева. Бревно как материал значительно прочнее и лучше держит нагрузки, хоть и не имеет четкой геометрии и требует более прочного, неподвижного закрепления на фундаменте.

Технология в зависимости от типа фундамента

Как сделать обвязку каркасного дома? Последовательность монтажа во многом зависит от типа фундамента. Рассмотрим процесс изготовления нижней обвязки для наиболее распространенных типов оснований.

Свайный или столбчатый

Из всех типов фундаментов, распространенных в наших климатических условиях, свайный имеет наибольшее количество вариантов.

Подчас они значительно отличаются друг от друга.

Так, может отсутствовать ростверк, высота свай над землей может быть разной, толщина и материал тоже могут иметь массу типов. Тем не менее имеются общие моменты монтажа. Нижняя обвязка каркасного дома на винтовых сваях выглядит так:

1. Прежде всего, надо создать гидроизолирующую отсечку между материалами обвязки и фундамента. Это может быть рубероид (толь), нанесение битумного слоя и т. п.
2. Раскладка бруса или досок по местам установки.
3. Из бруса делается обвязка углов каркасного дома вполдерева.
4. Устанавливается брус, крепление к ростверку (или непосредственно к сваям) делается при помощи анкеров или резьбовых шпилек, наваренных на основание. Обязательна проверка при помощи уровня на горизонталь.
5. Угловые соединения усиливаются гвоздями, шурупами или болтами.
6. Крепятся лаги с нужным шагом.

Нижняя обвязка каркасного дома на столбчатом фундаменте выполняется таким же образом.

Ленточный

В данном случае крепление нижней обвязки каркасного дома к фундаменту производится проще.

Имеется сплошная бетонная лента с ровной горизонтальной поверхностью, позволяющая прочно прикрепить обвязку.

Нижняя обвязка каркасного дома на ленточном фундаменте делается в таком порядке:

1. На ленту укладывается слой гидроизолятора.
2. Изготавливаются гнезда для угловых соединений.
3. Брус или обрезная доска крепится на шпильки, болты или анкеры.
4. Усиливаются углы. Дополнительно проверяется горизонталь, при необходимости положение бруса корректируется клиньями или подкладками.
5. Монтаж лаг делается наиболее удобным способом, при этом следует учитывать наличие ленты как опоры для лаг. Обязательна гидроизоляция при опоре на ленту.

Плитный

Для плитных фундаментов наличие нижней обвязки диктуется только способом возведения стен.

Если в качестве рабочей схемы выбирается метод платформы, то нижняя обвязка не нужна.

В этом случае обходятся созданием чернового пола, на котором собираются и поднимаются стены. Порядок такой:

1. Укладка сплошного гидроизоляционного покрытия рулонными материалами.
2. Установка опорных брусков, на них в перпендикулярном направлении монтируются лаги чернового пола.
3. Настилается черновой пол, образуя площадку для сборки каркасов стен.
4. Разметка, сборка стен.

В случаях, когда сборка стен ведется постоечным методом, то нижняя обвязка нужна и делается так:

1. Делается гидроизоляция плиты.
2. Раскладывается брус или обрезная доска, делаются гнезда для соединения углов.
3. Установка бруса, соединение углов, проверка параллельности и горизонтали.
4. Монтаж лаг. Все этапы требуют постоянного контроля плоскости и горизонтали.

Углы в случае с брусом соединяются вполдерева, с усилением в виде бобышек, металлических пластин, болтов или скоб. Необходимо помнить, что все крепежные элементы из металла нуждаются в защитной обработке окрашиванием или нанесением битумного покрытия. После монтажа пола, стен и наружной обшивки доступа к металлическим деталям не будет, их состояние контролировать станет невозможно, поэтому следует заранее позаботиться об их защите от коррозии.

Внимание! Для ленточных или плитных оснований наилучшим способом крепления бруса будет соединение на деревянные пробки, закрепленные в бетоне. Материал следует выбирать наиболее смолистый, для защиты от влаги. Отверстия для пробок внутри следует покрыть битумом.

Установка лаг

Кроме опоры для стен, нижняя обвязка служит основанием для лаг чернового пола.

Лаги пола в каркасном доме — это обрезные доски (обычно 50 на 200 или 250 мм), установленные на ребро с определенным шагом.

Наличие нижней обвязки из древесины существенно упрощает монтаж лаг, делает его надежнее и прочнее. Существует несколько вариантов крепления концов лаг к нижней обвязке:

1. С опорой на брусок. На обвязку крепится брусок, расположенный в нижней части, на который опирается конец лаги. При этом способе необходимо дополнительное крепление лаги к обвязке, поскольку брусок — лишь опора, связки с брусом он не создает.

2. С использованием металлических пластин, уголков. В этом случае имеется надежное соединение торца лаги с брусом обвязки, но опоры снизу не имеется, лага «висит» на металлической детали.

3. Установка поверх обвязки с непосредственной опорой на нее. Такой способ позволяет надежно связать лагу с обвязкой, создать качественную опору и соединение. При этом монтаж стоек каркаса стены потребует наличия дополнительной связки поверх лаг. Наиболее удобен для строительства каркаса методом платформы: сборка каркаса в горизонтальном положении с последующим подъемом в вертикаль и непосредственной опорой на черновой пол.

На практике используют либо третий способ (платформа), либо совмещают два первых способа — используют опорный брусок и металлические соединительные элементы одновременно. Это максимально усиливает соединение лаг и обвязки, позволяет более точно выдержать плоскость чернового пола и упрощает процесс установки лаг.

Расстояние между лагами пола в каркасном доме или иначе шаг — зависит от ширины комнаты и от результатов расчета нагрузок на лаги. Чем больше расстояние между стенами (пролет лаг), тем меньше делается шаг лаг пола в каркасном доме.

Наибольший шаг делается при ширине комнаты 2 метра, он составляет 800 мм. При комнате в 2,5 метра шаг уменьшается до 600 мм, а при ширине от 3 метров и больше шаг принимается равным 400 мм. Данные указаны для лаг из обрезной доски 50 на 150 мм, при большем сечении досок размер шага увеличивается.

При выборе расстояния между лагами с точностью до миллиметра следует также учитывать размеры материалов — выбранного утеплителя и плит обшивки чёрного пола. Это делается для того, чтобы расход материалов был экономичным (оставалось минимум обрезков), с минимальным количеством действий по разрезанию материала.

Например, при утеплении пола удобно делать шаг под размер матов утеплителя. Размеры выбранных по вашему проекту материалов всегда можно уточнить у производителей или в строительных интернет-магазинах.

Важно! При наличии больших пролетов требуется использование сдвоенных лаг, которые рассматриваются как одна с большим сечением.

Полезное видео

О том, как сделать нижнюю обвязку из доски 50х150 дополнительно рассказано на видео ниже:

Выводы

Лаги и нижняя обвязка входят в состав пирога чёрного пола, сделав который мы получаем готовое цокольное перекрытие первого этажа каркасного дома.

Нижняя обвязка каркасного дома и последующее устройство пола своими руками – вполне осуществимое мероприятие. Она не имеет сложной конструкции и не требует наличия какого-то особенного оборудования для монтажа. Все требования — обеспечение плоскости и горизонтали, прочность крепления к основанию и обязательные гидроизоляционные мероприятия.

Соблюдение этих условий гарантирует правильную сборку нижней обвязки, которая послужит надежной связкой для пола, стен и фундамента и обеспечит долговременную службу всех элементов конструкции каркасного дома.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Как сделать обвязку каркасного дома: требования к обвязке

Обвязка каркасного дома – важнейший связующий элемент для качественного возведения каркасных домов на свайных и столбчатых фундаментах. Нижняя обвязка обеспечивает объединение конструкций фундамента между собой, а также прочного сцепления фундамента и стен. Верхняя обвязка делает единым целым все стены и перегородки дома, служит для равномерного распределения нагрузки, создаваемой перекрытиями или кровлей.

Нижняя обвязка каркасного дома

Что такое обвязка и почему она необходима

Каркасные дома являются облегченной конструкцией по сравнению с постройками из бетона, кирпича, бревен. В большинстве случаев они не требуют возведения тяжелых, монолитных оснований. Для надежной каркасной постройки достаточно столбчатой или свайно-винтовой модели фундамента.

Сваи и столбы удерживают постройку, предохраняют ее от контакта с землей и от влажности, позволяют деревянным конструкциям оставаться хорошо проветриваемыми. Так как они состоят из отдельных элементов, то нуждаются в общем связующем звене. Для создания правильной монолитной конструкции из отдельно стоящих свай используется ростверк – обвязка фундамента. В каркасных домах функцию обвязывания фундамента и собственно постройки производят только одной конструкцией – нижней обвязкой здания, без монтажа ростверка.

Из бруса, бревен, досок или металлических швеллеров создается обвязка, гарант прочной каркасной конструкции. Она также является основанием для элементов дома: стоек, укосин, панелей, готовых стеновых конструкций.

Нижняя обвязка каркасного дома равномерно распределяет на сваи нагрузку общего веса постройки, защищает ее от перекосов и разрушений. Если сваи под каркасным домом превышают высоту 50 см от уровня земли, нижняя обвязка обязательна.

Существуют варианты зданий, когда обвязка не обязательна, например, для легких построек небольшой площади, где высота свай от поверхности земли не высока, менее 50 см. Обвязка не обязательна также, если каркасный дом установлен на монолитном ленточном фундаменте.

Общие требования к обвязке

Материалы и конструкции для обвязочных работ должны соответствовать определенным технологическим требованиям. Такова правильная обвязка каркасного дома.

• Наиболее прочной получается обвязка из сдвоенных или строенных, “сплоченных” досок. Они должны быть одинаковыми, ровными, стандартных размеров, прочно соединенными между собой анкерными болтами или скобами.
• Размер сечения обвязочных деталей, а именно, толщина досок, размеры сечения бруса или диаметр бревна для обвязки выбирается в зависимости от толщины стены будущего дома.
• Деревья хвойных пород считаются подходящими для обвязок каркасных и деревянных домов благодаря прочности, долговечности, устойчивости к перепадам температур и влиянию погодных изменений. Смолы хвойных деревьев повышают сопротивляемость к гниению, усиливаются влагостойкость. Они меньше подвержены деформации, экономичнее по цене.
• Пиломатериалы для обвязочных работ покрываются антисептиком для защиты от гниения и антипиренами, противопожарными составами. Обработку и просушивание проводят до начала монтажных работ.
• Брус или доски должны быть из дерева с максимально прямолинейным стволом. Пиломатериал может не быть гладким, но ровным – обязательно.

Нижняя обвязка каркасного дома

После окончания фундаментных работ при строительстве каркасного дома производится монтаж нижней обвязки.

Выбор материала: критерии

Если дом возводится своими руками, разумно выбрать материал, для монтажа которого не требуется дополнительная спецтехника.

Важные факторы при выборе обвязочного материала:

• способность выдержать максимально возможную нагрузку на конструкцию;
• устойчивость к внешним и внутренним температурным перепадам;
• стойкость к механическим воздействиям;
• масса и плотность конструкции.

Брус

Крепким и мощным обвязочным материалом является брус сечением 150х150мм или 200х200 мм. Правильные размеры сечения упрощают установку, создают прочное и ровное основание. К недостаткам можно отнести появление трещин при неравномерном распределении нагрузки внутри древесины, деформацию бруса при высыхании.

Соединенные доски

Обвязка из досок считается прочной конструкцией, она менее подвержена деформации, так как результаты усушки равномерно распределяются на количество досок.

Бревна

Дешевый, прочный, выносливый строительный материал. Так как бревно не прошло обработки, разрушающей волокна и уменьшающей прочность, оно выдержит большие нагрузки, влияние погодных условий и перепадов. К недостаткам можно отнести сложность монтажа из-за сечения неправильной формы, которая требует тщательного закрепления на фундаменте, усложняет установку стеновых конструкций.

Крепление обвязки к фундаменту: инструкция

Конструкция фундамента влияет на метод монтажа обвязки. Наиболее распространенные типы фундаментов для каркасных домов – свайный, столбчатый, ленточный.

Как сделать обвязку каркасного дома на свайном или столбчатом фундаменте

• Перед укладкой создается гидроизоляционный слой между поверхностью фундамента и обвязкой. Варианты гидроизоляции: битумный слой, рубероид на мастике, и пр.
• Брус или доски, то есть выбранный для обвязки материал, раскладываются для установки.
• Обвязка каркасного дома из бруса делается методом в “полдерева” или в угловой стык.
• Конструкция обвязки закрепляется к ростверку или напрямую к сваям с помощью анкерных болтов или наваренных на основание резьбовых шпилек.
• Уровень обвязки обязательно проверяется на горизонталь.
• Соединения углов должны быть усилены оцинкованными уголками, болтами, шурупами или гвоздями.
• На обвязку раскладываются и крепятся лаги на нужном расстоянии.

Анкерное крепление нижней обвязки к свайному фундаменту

Как сделать обвязку дома на ленточном фундаменте

На единую бетонную ленту установить обвязку намного проще:

1. Раскладывается и закрепляется слой гидроизоляционного материала.
2. Создаются гнезда для соединений в углах.
3. Обвязочная конструкция крепится на болты, анкеры или скобы.
4. Дополнительными креплениями усиливается прочность углов, проверяется горизонталь.
5. При отклонении уровня бруса от горизонтального уровня, корректировать подкладами, клиньями.

Крепление нижней обвязки к бетонному ленточному фундаменту

Соединения обвязочного бруса

Соединение бруса по длине и в углах выполняется строго с соблюдением технологий. Качественное выполнение обеспечит надежность и долговечность обвязочной конструкции.

Варианты обвязочных узлов из бруса:

• «коренной шип» – угловое соединение;
• «в лапу» – для соединения бруса в длину;
• «в полдерева» – для соединения углов;
• «встык» – угловое соединение.

Выпилы для соединений бруса можно сделать разными способами: с использованием ножовки по дереву и плотницкого топора, либо бензопилой.

Инструкция выполнения работ:

• Нанести разметку по горизонтали и по вертикали согласно требуемой вырубке нужных размеров. Ширина горизонтального пропила (вдоль бруса) равна его стороне. Глубина пропила по вертикали равна половине стороны бруса. Пример: если сторона бруса равна 100 мм, значит производится выпиливание на 100 мм по горизонтали и на 50 мм по вертикали.
• Выпил начинается по вертикальной разметке с обеих сторон.
• Шина бензопилы располагается для горизонтальной разметки.
• В результате получается выпил с ровными плоскостями, позволяющий создать качественное соединение брусьев.

Пол в каркасном доме

Обвязка каркасного дома является основанием для монтажа лаг чернового пола. Для них используются обрезные доски толщиной 50 мм, которые устанавливаются на ребро с равномерным шагом. Деревянная нижняя обвязка упрощает монтаж лаг, усиливает прочность пола.

Дощатый пол в каркасном доме

Способы установки половых лаг на обвязку:

1. Опора на дополнительный брусок, который прикрепляется к обвязке. В этом случае требуется дополнительное крепление лаги к обвязке, так как брусок, который является опорой лагам, не создает связи между лагами и обвязкой.
2. Лаги крепятся на металлические уголки или пластины к обвязке, то есть висят на металлическом креплении без опоры снизу.
3. Монтаж лаги поверх обвязки с опорой на нее. Надежно связывает обвязку и половые лаги, создавая прочный пол. При этом способе потребуется дополнительное связующее звено для установки стоек и стеновых элементов каркаса. Подходит для сборки домов в горизонтальном положении с последующим поднятием конструкций и установкой их на черновой пол.

Лаги, уложенные на нижнюю обвязку

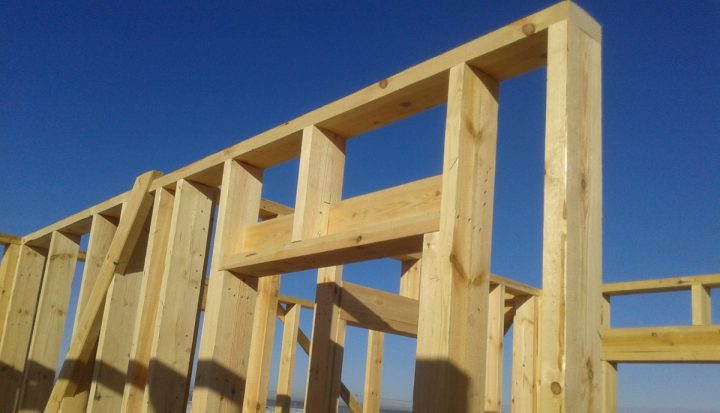

Верхняя обвязка

Это верхняя, опоясывающая дом конструкция, аналогична армированному поясу у кирпичных и блочных домов. Она объединяет элементы дома в верхней части, равномерно распределяя вес кровли, перекрытий и лаг, не давая стенам развалиться под их тяжестью. В большинстве случаев, нижнюю и верхнюю обвязку монтируют из одного и того же материала, одинакового сечения, с похожим вариантом креплений и стыков.

Крепление балок перекрытия к верхней обвязке

Крепление обвязки к стойкам каркаса

Крепление элементов верхней обвязки к стойкам происходит по методам обвязочных соединений либо с использованием стальных (оцинкованных) уголков.

• Крепление уголками. Массивные нержавеющие уголки, посаженные на саморезы по дереву, соединяют стойки и обвязку.
• Крепление с помощью пазов. Это более трудоемкий способ. Вырубку следует делать строго вертикально по уровню, под каждую стойку. При погрешностях в изготовлении вырубки получится перекос стоек и всего здания. Крепление происходит к каждой вертикальной стойке с помощью двух гвоздей 15 см. Каждый гвоздь должен войти в стойку не менее, чем на 10 см.

Крепление стропил к верхней обвязке

Верхняя обвязка дома принимает на себя нагрузку от стропильной системы по вертикали и горизонтали, которую равномерно распределяет на стены дома.

Крепление стропильной ноги к мауэрлату

Методы крепления:

• Вырубка – популярный способ, дающий более прочный результат. При этом необходимо дополнительная фиксация гвоздями с двух сторон.
• Крепление с помощью стальных или оцинкованных уголков.

Выпил или вырубка для подобных соединений должны производиться в стропилине, а не опорной балке. Это позволит не нарушить несущую способность обвязки и не навредить надежности постройки.

Точное соблюдение всех принципов технологии строительства каркасных домов обеспечит правильное функционирование отдельных элементов, общую устойчивость всей конструкции в целом, а также долговечность и надежность постройки.

как сделать на столбчатом и ленточном фундаменте, вариант из досок для конструкции на винтовых сваях

Каркасная конструкция частного дома предполагает наличие нижней и верхней обвязки. Они необходимы для обеспечения прочности и надежности всего сооружения. При корректном выполнении и соблюдении всех тонкостей, каркасная конструкция дома прослужит вам долгие десятилетия.

Нижней обвязкой называют основание каркасной конструкции дома, собранное при помощи доски, бревна или бруса. Нижняя обвязка производится для обеспечения надежного фиксирования сооружения к фундаменту.

К монтажным работам с каркасной конструкцией можно приступать только после окончания установки нижней стяжки.

Строительные материалы

С выполнением нижней обвязки для каркасного дома вполне можно справиться самостоятельно, при этом не прибегая к услугам специалистов. При выполнении монтажных работ в строгой последовательности и соблюдении рекомендаций трудностей возникнуть не должно.

В качестве материала для нижней обвязки рекомендуется отдать предпочтение древесине хвойной породы. Хвойная порода обладает рядом достоинств, которые превосходят положительные стороны лиственной породы дерева.

Главными достоинствами хвойной породы являются:

• высокая прочность;
• достаточно продолжительный срок эксплуатации;
• водонепроницаемость;
• ровный ствол дерева.

Для установки нижней обвязки чаще всего выбирают лиственницу, ель обыкновенную, пихту или сосну. Стоит отметить, что порода дерева должна быть выбрана с учетом места нахождения будущей конструкции и сопровождаемых условий окружающей среды в этом регионе.

Помимо выбора породы дерева для нижней стяжки, потребуется определиться и с формой пиломатериала: брусья, бревна или доски. При выборе последнего варианта доски рекомендуется фиксировать саморезами с разным диаметром в шахматном порядке.

Перед началом монтажных работ все строительные материалы необходимо подвергнуть двухэтапной обработке.

Первый этап выполняется при помощи специального антисептического средства, предотвращающего гниение материала и возникновение грибковых отложений. После того, как материал подсохнет, он обрабатывается при помощи специального средства, которое называется антипирен. Оно повышает огнеупорные характеристики материала, которые препятствуют возгоранию конструкции. В связи с огромным количеством древесной смолы обработка с использованием антипирена для хвойных пород дерева является наиболее распространенной процедурой.

Обвязочная работа межэтажного перекрытия может быть выполнена своими руками. Сделать ее совсем не сложно, если следовать нашим рекомендациям.

Двойная конструкция может быть выполнена на столбчатом фундаменте или винтовых сваях.

Установка нижней обвязки

Иногда нижняя стяжка выполняется металлическим профилем, однако в случае с каркасным деревянным домом данное решение не подходит. Установка нижней обвязки каркасного дома происходит в несколько этапов:

• выбор и установка фундамента;
• подготовка необходимых строительных материалов;
• установка и соединение обвязки.

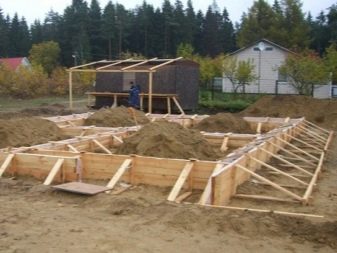

Для нижней обвязки можно выбрать и установить любой фундамент, например, засыпной вариант. Но в большинстве случаев предпочтение отдается свайному фундаменту.

Все дело в том, что для данного вида фундамента характерна быстрая установка и надежность конструкции этажа.

Еще на этапе установки свайного фундамента крайне важно осуществить проверку равномерности установленного основания и создать гидроизоляционный слой, используя рубероид или битум, а также схему. Кроме того, необходимо предусмотреть специальные механизмы крепления фундамента к нижней стяжке. Для реализации данной задачи рекомендуется использовать анкерный болт или специальную деревянную пробку.

Второй этап – подготовка необходимого строительного материала – начинается с предварительной сушки древесины. Далее необходимо подобрать угловую деталь и определить метод узла крепления: в пол дерева или лапу. Первый вариант предполагает выпиливание специального прямоугольника. Во втором варианте срез пиломатериала происходит под углом более девяноста градусов. Для изготовления выемок применяется электрический рубанок.

Для осуществления заключительного этапа установки нижней обвязки необходимо наметить углы будущей постройки. Для начала отмечается точка, принимаемая за первый внешний угол будущего сооружения. На данной точке необходимо вбить гвоздь. Таким же образом отмечаются остальные углы сооружения.

После, используя плотницкий треугольник, проверьте, прямые ли углы повело получились. При необходимости подкорректируйте расположение гвоздей.

Далее можно приступать к монтажу одного угла будущей постройки и укладке выбранных пиломатериалов. В ходе работы возникающие стыки рекомендуется прокладывать джутовой лентой. Она необходима для создания прокладки между пиломатериалами. Если вы используете связку досок, то рекомендуется производить их укладку на ребра. Так все соединения между пиломатериалами будут находиться в вертикальном положении.

На прямом участке обвязка соединяется при помощи лобового упора с джутовой лентой. Лобовой упор считается одним из самых простых и надежных соединений, которое применяется для большого количества конструкций из дерева. Крепление обвязки происходит при помощи скобок или уголков из металла.

Во время укладки элементов обвязки, используя строительный уровень, проверьте все углы постройки и их горизонтальность.

Для того чтобы скрепить нижнюю обвязку с фундаментом, используют следующие два метода:

• Заранее установленные в фундамент анкерные болты фиксируются в основании каждого столба или по всей площади ленточного основания.
• Гвозди, которые также были заранее установлены в фундамент еще до начала работ с нижней обвязкой, вбиваются в пробки. Этот метод более надежен и качественен. Полученную нижнюю обвязку рекомендуется дополнительно проверить на равномерность при помощи строительного уровня, после чего происходит установка лаг.

Если в здании установлен фундамент ленточного типа, то нижняя стяжка каркасного дома выполняется гораздо проще. Прежде всего, ленточный тип фундамента предполагает наличие сплошной бетонной ленты с ровной горизонталью. Именно к ней и будет прочно фиксироваться нижняя обвязка. На бетонную ленту укладывают гидроизоляционный материал, после чего проделывают отверстия для угловых соединений.

Пиломатериалы фиксируются при помощи шпилек, болтов или анкеров. Для прочности соединения углов рекомендуется проверить, равномерно ли расположены пиломатериалы. При необходимости, используя клинья или подкладки, их расположение корректируется. Установка лаг осуществляется любым удобным для вас методом.

На сегодняшний день строительный рынок обладает несколькими различными технологиями для строительства каркасного дома. И для каждой технологии предусмотрен свой строительный материал, который и определит конечную стоимость строительства каркасного дома.

Монтаж лаг

Стоит отметить, что нижняя обвязка служит не только опорой для стен, но и основой для будущего пола. Лаги для пола в каркасном доме представляют собой обрезные доски с шириной в пятьдесят, двести или двести пятьдесят миллиметров, которые установлены на ребра.

Нижняя обвязка, изготовленная из хвойной породы дерева, значительно облегчает дальнейшую установку лаг, дополнительно придавая конструкции надежности и прочности.

На сегодняшний день есть три часто используемых метода фиксирования лаг к нижней обвязке каркасного дома:

• Первый метод предполагает опору на брусья. Для обвязки фиксируются брусья, расположенные в нижней части, и на них опираются концы лаг. Для этого метода потребуется приобретение дополнительного крепления к нижней обвязке для лаг. Так как брусья выступают в качестве опоры, связки с фундаментом они не образуют.
• Второй метод предполагает применение металлической пластины или уголка. Этот метод характеризуется надежным соединением лобовой поверхности с брусьями обвязки. Однако опоры в нижней части нет, лаги «висят» на металлической пластине.
• Монтаж лаг сверху нижней обвязки с использованием ее в качестве опоры. Данный метод позволит прочно соединить лаги с нижней обвязкой, при этом создав качественную опорное соединение и конструкцию.

Для установки стоек для каркасных стен понадобятся дополнительные связки, выполненные поверх лаг.

Самым удобным вариантом сооружения каркасной конструкции является метод платформы. Для этого каркасная конструкция предварительно собирается в горизонтальном положении. После этого она поднимается в вертикальное положение и устанавливается с опорой на пол.

Часто применяется или метод платформы, или комбинация первого и второго метода (опорные брусья и соединительные детали из металла). Это позволит усилить крепление между лагами и нижней обвязкой и упростит дальнейший монтаж лаг. Интервал между лагами в каркасных домах обусловлен шириной жилого помещения и произведенным расчетом нагрузок на лаги. Другими словами, чем меньше расстояние между пролетами лаг (стенами), тем больше интервал между ними.

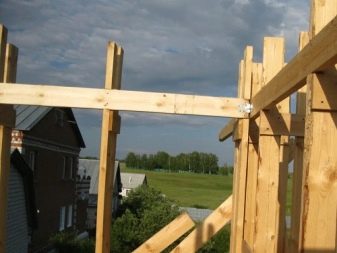

Установка верхней обвязки

Верхнюю обвязку дома рекомендуется выполнять из того же строительного материала, применяемого для изготовления нижней стяжки. Это необходимо для сохранения одинакового сечения между обвязками. К тому же, в будущем, это облегчит процесс обшивки и утепления стенной поверхности.

На углах пиломатериалы на верхней обвязке стыкуются посредством вырубки. Крепление к вертикальным стойкам осуществляется так же, как и в случае с нижней обвязкой. При применении в качестве крепления металлических уголков фиксирование происходит с использованием саморезов.

Перед тем, как выбрать метод крепежа вырубки, рекомендуется проделать пазы для каждой стойки. Очень важно, чтобы все проделанные пазы были расположены строго под пазами нижней обвязки.

Соблюдение данных условий позволит добиться ровной установки вертикальных стоек. В противном случае вы рискуете получить перекошенные стойки, что неблагоприятно отразится на каркасной конструкции дома.

Фиксирование пиломатериалов с каркасной конструкцией осуществляется при помощи гвоздей. Следите за тем, чтобы гвозди входили в основание стойки не менее чем на десять сантиметров. Для сохранения жесткости каркасной конструкции дома верхняя обвязка выполняется с диагональным раскосом. Они предназначены для разгрузки соединения продольной и поперечной балки.

Стоит отметить, что технология каркасного строительства – это один из самых простых и малозатратных методов строительства жилых и нежилых сооружений. Благодаря прекрасной теплоизоляции каркасный дом обладает комфортной и высокой энергоэффективностью.

Производство нижней и верхней обвязки для каркасных домов играет важную роль. Оно позволяет обеспечить достаточную прочность и надежность каркасной конструкции, в связи с чем рекомендуется делать обвязки, соблюдая все технологические нормы и правила.

О том, как построить каркасный дом своими руками вы можете узнать, посмотрев видео немного ниже.

Нижняя обвязка (обвязка фундамента) каркасного дома своими руками

Обвязка фундамента каркасного дома выполняется сразу после установки свайного или столбчатого основания. Главная задача нижней обвязки – надежная фиксация каркаса к фундаменту. Этот элемент служит опорой пола и стен дома. Грамотно выполненный монтаж обеспечивает высокую надежность строения.

Устройство обвязки и материалы

Для нижней обвязки чаще всего используют деревянный брус с сечением 15 на 15 или 20 на 20 см. Величину сечения можно вычислить при помощи расчетов. Стоит принять во внимание один совет – размер сечения не должен быть меньше толщины стены.

Обвязка может быть сделана из металла или дерева. В большинстве случаев для каркасных домов отдают предпочтение второму варианту. Металлический ростверк не пользуется популярностью по следующим причинам:

• Большой вес стальных элементов обвязки создает большую нагрузку на основание дома. При использовании металлических элементов нужен более прочный фундамент.
• Большая масса металлического ростверка усложняет монтаж.
• Сталь стоит намного дороже дерева.

Стоит отметить, что нежелательно комбинировать металл с деревянными элементами. Эти материалы обладают совершенно разными физическими свойствами.

Обвязка фундамента каркасного дома не требуется в следующих ситуациях:

• Панельно-каркасное строительство.
• Возведение домов по канадско-финской технологии.

Требование к обвязке фундамента

Выполняя строительные работы своими руками, необходимо обращать внимание на следующие факторы:

• Качество используемых пиломатериалов. При монтаже несущих конструкций необходимо выбирать хвойные породы древесины, 1-го или 2-го сортов. Фактическая влажность древесины должна составлять 12%.
• Соответствие заданным размерам.
• Качественное крепление всех компонентов. Особенно в местах соединения обвязки с фундаментом.
• Качественная гидроизоляция места соединения обвязки с металлическими или бетонными частями фундамента.
• Обработка древесины противопожарными и противогрибковыми средствами. При этом каждый брусок должен быть обработан до начала монтажа.

Выбор материала

Выше было сказано, что нижняя обвязка каркасного дома на столбчатом фундаменте может быть выполнена из деревянных или металлических брусьев. Использование дерева более целесообразно. Однако, отдавая предпочтение данному материалу, строители вновь окажутся перед проблемой выбора.

Сегодня в строительстве используются два типа деревянных балок:

• Клееный брус.
• Цельный брус.

Первый вариант отличается повышенной прочностью и надежностью. Такую древесину можно использовать при большой нагрузке или для создания пролетов. Правда, стоимость балок из этого материала выше, чем на аналогичные балки из цельного бруса.

Чаще всего в индивидуальном строительстве используют цельный брус. Выбор этого материала позволяет существенно сэкономить средства.

Крепление обвязочной конструкции к фундаменту

В большинстве случаев обвязку к фундаменту крепят при помощи анкеров. Для проведения крепежных работ используют болты анкерного типа диаметром от 12 до 16 мм.

Длину подбирают так, чтобы создавалось надежное крепление бруса. Анкер должен входить в брус как минимум на 10 см. В идеале крепление должно быть сквозным.

К сваям бруски крепят при помощи болтов диаметром 12 мм и более. Также в качестве крепежного элемента можно использовать шпильки аналогичного сечения. Все крепежные компоненты необходимо обработать антикоррозийным средством.

Соединения обвязочного бруса

Выполняя монтаж своими руками, следует уделить внимание креплению обвязки в углах, а также в местах соединения стен (наружных и внутренних). Если строение имеет большую длину, чем используемые пиломатериалы, придется производить обвязку бруса «по длине».

Возможны следующие варианты соединения:

• В половину дерева или в лапу. Этот способ подходит для увеличения длины.
• Хвост ласточки. Способ отличается высокой сложностью исполнения, но более герметичен. Его обычно применяют для соединения внутренних и внешних стен.
• Коренной шип. Обычно применяется по углам.
• Встык. Наиболее простой из всех перечисленных способов. Отличается низкой надежностью.

В зависимости от сечения бруса обвязки, используют то или иное соединение. Соединение должно располагаться на уровне 2-3 высоты используемой балки. Для увеличения показателей надежности соединения применяют нагели.

Обвязка как пол каркасного дома

Обвязка фундамента каркасного дома может использоваться как элемент чернового пола. Это рациональное решение, позволяющее сэкономить средства. В данном случае брус будет выступать в роли балок несущего типа. Между балками находится теплоизоляционный материал. Сверху каркас покрывают половым «пирогом» (для первого этажа).

Толщина утеплителя подбирается исходя из климатических особенностей региона. В большинстве случаев строители используют утеплитель толщиной 15-20 см.

Верхняя обвязка каркасного дома

Данный компонент устанавливают с целью снижения нагрузки от скапливаемого снега, передаваемого на стропила и стены. Также верхняя обвязка позволяет равномерно распределять вес кровли. Для упрощения работы, верхняя и нижняя обвязки производятся из идентичных материалов.

Крепить обвязку можно при помощи металлических уголков или врубок. Прибегнув ко второму способу, необходимо заранее высчитать длину стойки с учетом дальнейшей врубки.

В обвязочном брусе предусмотрены специальные пазы, предназначенные для крепления стоек. Стоит отметить, что пазы должны быть идентичны пазам, располагающимся на нижней обвязке. В качестве дополнительных крепежных используют гвозди. Стойки могут крепиться к балкам при помощи уголков и саморезов.

Мауэрлат берет на себя вертикальную и горизонтальную нагрузку, оказываемую стропильной системой. При этом горизонтальная нагрузка распределяется на стены. В большинстве случаев крепление происходит при помощи врубки. После этого, конструкцию дополнительно укрепляют гвоздями с двух сторон. В качестве крепежных элементов можно дополнительно использовать уголки.

Возможные проблемы

На этапе монтажа фундамента на столбах или сваях можно столкнуться с проблемой, когда элементы основания располагаются не на одной линии. Это может привести к тому, что в процессе обвязки не все стены обопрутся на сваи.

Устранять эту ошибку будет очень сложно и дорого. Поэтому, на этапе установки фундамента каркасного дома необходимо учитывать все геометрические особенности будущего объекта. Разметка на стройплощадке должна быть нанесена с максимально возможной точностью.

Просверливать бруски нужно очень аккуратно. Малейшее неправильное движение приведет к растрескиванию бруса. Это может сказаться на качестве всей конструкции.

Видео: обвязка свайного фундамента

Обвязка каркасного дома на столбчатом фундаменте или винтовых сваях предполагает использование высококачественных материалов. Также следует обращать внимание на качество соединений.

Закладка Постоянная ссылка.

Нижняя обвязка каркасного дома: инструкция и технология монтажа

Нижней обвязкой называют брус или толстую доску, укладываемые на фундамент и служащие основой для стоек каркаса стен. Поскольку этот элемент дома очень важный, при его сборке и монтаже стоит придерживаться предписанных технологий.

Выбираем материал для обвязки

Для сборки нижней обвязки щитового здания обычно используют пиломатериал из древесины хвойных пород. Такой материал имеет большую, в сравнении с лиственными породами дерева, прочность и очень устойчив к деформациям и растрескиванию. К тому же из-за высокого процента содержания смол он меньше подвержен воздействию влаги. Следовательно, выбирать для обвязки, следует ель, кедр, лиственницу или сосну.

Варианты изготовления обвязки:

• Брус. Для дома, обычно, используется материал 150х150мм или 100х150мм.
• Сбитые друг с другом толстые доски. Обвязку этого типа устанавливают на ребро, таким образом, чтобы доски располагались на торцах.
• Иногда, монтаж обвязки производят из двух толстых досок и кусков бруса. Последние располагаются между досками так, чтобы впоследствии в образованные ими гнезда можно было вставлять стойки каркаса стен.
• Под легкие постройки, обвязку иногда делают и из одной толстой доски. Материал для обвязки нужно брать только качественный и откалиброванный по размеру.

Что нужно сделать при заливке фундамента?

Основание под каркасную постройку в зависимости от типа грунта на участке может быть ленточным, столбчатым либо свайно-ростверковым. Принципиального отличия в способе монтажа нижней обвязки на все виды фундамента не существует. При заливке ленточного или свайно-ростверкового фундамента, сверху вливаются анкерные болты 16мм, которые в последующем и будут служить крепежами для обвязки. Перед началом монтажа обвязки и установке каркаса стен, бетонное основание должно выстояться несколько недель.

Подготовительные работы

Итак, давайте рассмотрим, как сделать надежную нижнюю обвязку дома. Готовый фундамент предварительно проверяют на горизонтальность уровнем или нивелиром. При наличии перепадов более 1см, поверхность выравнивают цементным раствором. Прочность она должна набирать в течении недели.

Важно: Выравнивать неровности меньше одного сантиметра цементным раствором нельзя. Слой под давлением стен впоследствии раскрошится. При этом выравнивание выполняют наклеиванием с шагом в 30-60см деревянных накладок. Совсем уж незначительные перепады можно сгладить шлифованием болгаркой с диском по бетону.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

После выравнивания основания, приступают к ее гидроизоляции. Чаще всего для этой цели используют рубероид. Гидроизоляцию фундамента следует сделать не менее, чем в два слоя. Проклеивание производят битумной мастикой горячим или холодным способом. Можно и просто промазать поверхность бетонного основания мастикой в несколько слоев. Более подробно о том, как сделать гидроизоляцию фундамента своими руками смотрите здесь.

Совет: Обязательно пропитайте брус или доску обвязки антисептическим материалом. Это позволит увеличить срок службы материала. Также неплохо будет пропитать брус антипиреном, так как смолы в хвойных породах дерева много и горит она очень хорошо.

Перед установкой обвязки, можно проложить основание здания просмоленной доской. Однако так чаще поступают все же при возведении не каркасных, а рубленых строений.

Монтаж нижней обвязки

Брус укладывают на поверхность фундамента, временно закрепляют и проверяют прямоугольность углов нивелиром. Соединяют брус друг с другом или методом «встык» или «в полдерева». В первом варианте торец одного элемента просто плотно прижимают к краю второго и производят крепление металлическими пластинами. Во втором – на концах бруса пропиливают прямоугольную выборку на половину ширины доски. Крепление при этом выполняется на анкер и дополнительно на гвозди.

К самому фундаменту обвязка крепится на болты. Шаг между ними составляет 1.5 метра. Для крепления древесины к бетону обычно используются шестигранные анкера с широкой шайбой. Стойки каркасного здания чаще всего к обвязке крепят металлическими оцинкованными уголками.

Видео:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Установка обвязки каркасной постройки снизу и сверху. |



Популярные сейчас в строительстве каркасные дома  не простоят долго, если не будет соблюден определенный порядок проведения строительных работ. Наибольшее внимание, помимо работ по установке фундамента, стоит уделить тому моменту, когда устанавливается обвязка каркасного дома – верхняя или нижняя. Почему это так важно и как сделать обвязку каркасного дома своими руками попробуем разобраться.

Нижняя обвязка каркасного дома

При строительстве дома каркасного типа первым делом считается закладка фундамента. Делается это в соответствии с характеристиками почвы и будущей этажности дома. Дальше необходимо установить нижнюю обвязку для каркасного дома. По своей сути это слой досок или бруса, который устанавливается на фундамент и прикрепляется к нему анкерными болтами.

Стыковка нижней обвязки.

Все будущее строительство будет опираться на нижнюю обвязку каркасного дома, если она будет выполнена неправильно – дом получится некачественным. Нижняя обвязка каркасного дома на столбчатом фундаменте или свайно-ростверковом обеспечивает надежное крепление не только фундамента к каркасу, но и служит опорой будущей каркасной постройки. Монтаж самого каркаса начинается только после ее монтажа.

Материалы для нижней обвязки

Смонтировать обвязку каркасного дома не так уж и сложно, если соблюдать все строительные нормы по монтажу каркасника. Главное из них – выбирать древесину хвойной породы, которая выигрывает по сравнению с лиственными деревьями по ряду причин:



• Обладает более высокой прочностью и влагоизоляционными характеристиками;
• Увеличенный срок эксплуатации;
• Имеет более прямой ствол.

На заметку

В качестве основного вида хвойной древесины для обвязки каркасного дома лучше всего выбирать ель или сосну. Выбор породы древесины зависит от климата, где осуществляется строительство, а также от наличия древесины в данном регионе, прочности материала, его стоимости.

Форма выбранного материала также может быть различной – одинаково качественно устанавливается обвязка каркасного дома из досок или бруса. Важное правило для обвязки из досок – все они укладываются в шахматном порядке и закрепляются болтами различной длины.

Брус нижней обвязки.

До монтажа обвязки каркасного дома на столбчатом фундаменте или любом другом, необходимо произвести работы по дополнительной обработке древесины:



1. С помощью специального антисептического средства против грибковых образований и загнивания.
2. С применением особого антипирена, чтобы будущая обвязка была огнеупорной и не возгорелась в случае пожароопасной ситуации. Например, с особой тщательностью необходимо обрабатывать сосновую древесину, так как она содержит большое количество смолы.

На заметку

Для более тяжелого варианта строительства – камень или цельная древесина, может применяться обвязка из металлического профиля, однако для домов каркасного типа она совершенно не подходит.

Монтаж нижней обвязки

Соблюдаем технологию монтажа обвязки каркасного дома и делаем следующие действия:

1. Для начала происходит выбор материала для будущего фундамента и его установка. Для домов каркасного типа рекомендуется монтаж свайного фундамента – он не только надежен, но и его установка пройдет в более сжатые сроки.
2. Выбираются и подготавливаются материалы для будущей обвязки. Перед монтажом необходимо провести гидроизоляционные работы касательно фундамента – между ним и деревянной обвязкой следует заложить лист рулонной гидроизоляции на битумной основе, чтобы не допустить загнивания и порчи всего будущего дома.

Гидроизоляцию фундамента можно провести как жидким битумом, так и листами рубероида. Для наилучшего эффекта рекомендуется совместить оба способа. После проведения работ по гидроизоляции фундамента и креплению материала с помощью специальных анкерных болтов, необходимо произвести обработку и просушку древесины, которую применяют в нижней обвязке каркасного дома.



Далее происходит выбор деталей для будущих углов и способ их крепления к фундаменту и деталям будущей обвязки. Хорошим подспорьем для создания выемок для крепления станет простой или электрический рубанок.



Вариант соединения.

Нижняя обвязка каркасного дома устанавливается и прикрепляется как к фундаменту, так и между собой:

• Происходит наметка и монтаж будущих углов дома, для начала с помощью гвоздей крепятся внешние углы будущей постройки, далее плотницким треугольником или угольником Свенсона (Swanson)  проверяется их прямота;
• Монтируется первый угол обвязки будущего дома с укладкой подготовленных для этого досок или брусьев, с креплением на специальные металлические уголки в местах прямой стыковки;
• Закрепить нижнюю обвязку каркасного дома можно либо с помощью специальных анкерных болтов по всему ленточному периметру или в местах установки свай фундамента, либо при помощи гвоздей.

На заметку

После проведения монтажа первого венца нижней обвязки необходимо провести проверку на ровность с помощью строительного или лазерного уровня, и обязательно проверить диагонали.

Значительно сэкономит средства на будущее строительство каркасного дома выбор нижней обвязки дома в качестве элемента будущего пола. На черновой пол укладывается оптимальный слой утеплителя до 200 мм, а поверх него уже монтируется пирог для установки пола первого этажа.

Верхняя обвязка каркасного дома

После возведения каркаса необходимо соединить все верхние детали с помощью венца верхней обвязки. Золотое правило – выбирать те же самые хвойные породы дерева, которые применялись при монтаже обвязки нижней. Таким образом можно достичь не только одинакового сечения, но и упрощения будущего процесса утепления потолка каркасного дома  и стен, а также элементов обшивки.

Доска соединяет стойки.

Верхние доски точно так же состыковываются на углах в шахматной последовательности. При проведении вырубки пазов стоит более тщательно проверять поверхность, чтобы в дальнейшем не возникло перекоса стоек и каркаса. В идеале – пазы верхнего венца обвязки должны совпадать с пазами венца нижнего. На вертикальные же доски они закрепляются гвоздями. Важное правило – гвоздь должен заходить в стойку не менее чем на 80-100 мм.

На заметку

Если необходимо увеличить жесткость каркаса, верхняя обвязка каркасного дома выполняется с диагональными укосинами.

Установка двойной верхней обвязки

Если проект дома предусматривает возведение второго этажа, либо для дополнительной связки деталей, возможно возведение второго ряда венцов обвязки. Второй ряд также необходим для установки на несущие стены, на которые в дальнейшем будут крепиться перекрытия.



Почему каркасная постройка

Строительство по каркасной технологии – мероприятие достаточно популярное:

• Можно приобрести готовый комплект дома  или самостоятельно закупить все необходимые строительные материалы;
• Не происходит больших денежных трат на материалы, утеплитель и оборудование;
• Высокий уровень комфортности и энергоэффективности;
• В зависимости от выбранного способа утепления можно построить как простой дачный летний домик, так и коттедж для круглогодичного проживания.

Венцы верхней и нижней обвязки – основные элементы крепежа будущего дома к фундаменту или кровли. Без их качественной установки и без соблюдения строительных норм устойчивость, равно как и срок эксплуатации будущего дома будет нарушен. Поэтому, для возведения качественного и крепкого дома следует уделить большое внимание выбору и монтажу элементов обвязки каркасного дома.

Нижняя обвязка каркасного дома

Добрый день Уважаемые друзья.

Сегодня я расскажу об очередном этапе возведения моего скромного жилища. В статье подробно разберем обвязку дома.

Так уж получилось, что я не нашел толкового руководства на просторах интернета о том, как делается нижняя обвязка каркасного дома. Описания были мною найдены, но с грубыми ошибками. Их сейчас делают многие застройщики.

Советую прочитать статью до конца, дабы не повторить опыт людей, которые поддались влиянию некомпетентного бригадира, и позволили обвязать фундамент дома с огромными огрехами (а еще потом думают, откуда дует, да почему полы кривые)))

Лан поехали, как обычно, начнем с плана:

• Для чего нужна нижняя обвязка
• Схемы сборки обвязки
• Порядок сборки обвязки
• Выбор материала
• Как делал я
• Другие варианты обвязки

Зачем нужны эти доски?

Нижняя обвязка связывает отдельно стоящие части фундамента, предотвращая сдвиг дома по осям, и помогает распределить нагрузку равномерно. Если начать строить стены непосредственно на фундамент, то они не будут иметь должной опоры под собой, и постепенно прогнутся и развалятся.

Посмотрите на схеме как работает нижняя обвязка.

Тут я изобразил простейшую обвязку из досок, такой тип обвязки наиболее предпочтителен для каркасного дома, построенного по технологии платформа.

На следующей схеме я изобразил обвязку сверху. Именно эту схему я применил в своем доме. На схеме отображены и сами доски, и их взаимное расположение. Как видите я применял материал различной длины, в основном это была четырехметровая доска.

Дело в том, что досок таких размеров оказалось совсем впритык. И пришлось все досконально просчитывать, чтобы их хватило на весь деревянный ростверк.

Была у меня четырехметровка, и также было немного шестиметровой доски. Мне пришлось перечитать массу рекомендаций по сборке досочной обвязки. Взвесив всю информацию, и объединив в голове те данные, что я получил, у меня сложилась следующая стратегия процесса сборки.

Принципы, которыми я руководствовался:

1. Стыки разнести на максимальное расстояние
2. Стыки досок ставить на фундамент под домом
3. Организовать ступенчатое соединение в углах, как тут:
4. Правильно организовать «врезку» внутренней части обвязки

Если с размещением мест сращивания досок проблем не возникло, то с порядком сборки пришлось немного поломать голову. Объявились некоторые проблемные моменты.

Например, одна доска, в месте примыкания внутренней стены к внешней, не проколачивается. Я подумал это не столь критично, с других сторон этот узел прекрасно связывается.

Как видите при такой сборке все детали получаются связанными между собой без применения различных уголков, и пластин. Все держится очень крепко, и ничего никуда не убежит.

Порядок сборки обвязки

Вот небольшое видео, для лучшего понимания процесса, делать интерактив я не умею, поэтому банальное живое видео, с моими кривыми схемами. Если освою какую-нибудь программу для создания анимации, то может дополню видео более наглядным.

Тут будет видео

Выбор материала для сборки

Ну что, с пониманием процесса сборки обвязки думаю все разобрались, теперь пришло время научиться выбирать материал.

По поводу породы, то у меня вариантов не было – лиственница, вечное дерево, которое даже в земле без обработки лежит 15-20 лет. А уж если приподнять – то практически вечно…

В некоторых регионах, насколько мне известно, лиственница довольно дорогое удовольствие, поэтому необходимо выбрать самое прочное и стойкое к гниению дерево, произрастающее в пределах досягаемости, и обязательно его обработать антисептиком.

По поводу самих досок, бытует различное мнение, одни говорят: необходимо использовать материал камерной сушки, другие утверждают, что превосходно работает и доска естественной влажности.

Я применял материал естественной влажности. Не сырой, а просушенный в штабеле около восьми месяцев. Думаю, дерево уже приняло свою нормальную конструкционную влажность, и если и высохнет, то изменит свою геометрию уже не значительно.

Да и цена у сухой древесины примерно в три раза дороже, это тоже имело место в выборе материала.

Как я строил первый «венец» дома?

Раскладку досок я делал примерно также как выше показал на видео. Разница лишь в том, что длина их была недостаточна (7х8 дом то…), пришлось рассчитывать расстояния так, чтобы стыки приходились на покрышки фундамента (как сделать такой фундамент я написал здесь), и имели разбежку в разные стороны.

Размеры доски которую я применял стандартные: четыре и шесть метров длиной, пять сантиметров толщиной. Ширина плахи 20 сантиметров. Применялась лиственница, поэтому пакет набранный из таких досок обладает очень высокой прочностью.

Собирал коробку на покрышках, промерял все расстояния, когда была собрана своеобразная «восьмерка» — выровнял диагонали. После выравнивания завершил собирать обвязку прибивая доски одну за одной.

После сборки обвязки наступил этап выравнивания. Выгонял горизонт я с помощью лазерного нивелира ADA. Подкладывая под обвязку обрезки, добился практически полного горизонта. Отклонение составило не более 0,5 см по периметру.

Ширина доски, как и полагается, значительно играла, поэтому пришлось походить по всей обвязке с рубанком электрическим, это того стоило, плоскость получилась очень удобной для продолжения строительства.

Когда обвязка была собрана я прошелся с дрелью и насверлил отверстий. Затем болтами стянул все доски обвязки. Думаю, это была не обязательная процедура, доски проколочены довольно часто, но, как говорится, запас карман не тянет.

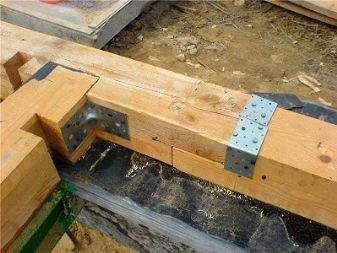

На фото видно, как выглядят у меня некоторые узлы, которые удалось сфотографировать, дом то отстроен уже. Там, где фото без дома, спасибо Алексею.

Какие еще применяют обвязки для дома?

Очень часто видел обвязку дома, выполненную из бруса. Считаю, что это является ошибкой, так как сплошной массив не обладает такой прочностью как пакет из досок набранный таких-же размеров.

В каркасном доме нельзя применять брусовые компоненты. Все должно быть выполнено из доски. Брус в легкой каркасной конструкции даст трещины и, в большинстве случаев его поведет, так как нагрузка стен не сильно велика.

Поэтому у опытных каркасостроителей применение бруса считается плохим тоном, и некомпетентностью строителей.

Я поддерживаю это мнение, хотя-бы потому, что таскать брус я бы заколебался, а доску я могу таскать один спокойно, да и трещин в брусе насмотрелся вдоволь (а вы видели, как бежит вода по стенам внутри брусового дома, при боковом дожде? )) )

Поэтому если прораб начал утверждать вам, мол «давай брус положим – крепче будет» — не связывайтесь с таким строителем. Он не умеет строить правильный каркас, накрутит вам потом шурупов полный дом, и наставит уголков к каждой стойке)))

А забыл, еще в углы поставит тоже брус, ну чтобы углы холодными крепкими были-то….
В общем думаю понятно из моего опуса как состряпать нижнюю обвязку каркасного дома, если появились вопросы – прошу в комментарии, если есть чем дополнить тоже рад диалогу.

С вами был Сергей, всего доброго, не забываем подписаться, а то пропустите что-нибудь конкретно важное, потом не догоните)))
