Мауэрлат для крыши: тонкости монтажа своими руками

Любая современная кровля начинается с мауэрлата. Он является основанием, которое закреплено по периметру верха наружных стен. Приспособление служит для поддержки кровли и предотвращает ее парусность. Благодаря равномерному распределению нагрузки на площадь, мауэрлат как бы «привязывает» крышу к дому.

Мауэрлат — что это такое и для чего нужен

Классический мауэрлат представляет собой просушенный брус или бревно, закрепленное сверху на наружные стены. Крепление осуществляется за счет армопояса или просто по периметру дома. Конструкция является опорой для всей стропильной системы. Это своеобразный фундамент, объединяющий все элементы крыши.

Для чего необходимо приспособление:

• обеспечение ровности крыши;
• предотвращение наклонов и перекосов;
• устранение парусности;
• равномерное распределение нагрузки;
• привязка крыши к дому.

Размер элемента рассчитывается, исходя из площади дома, типа крыши, кровельного материала, климатических условий, а также наличия мансарды.

Из каких материалов его можно сделать

Конструкцию зачастую изготавливают из дерева, для этого используют деревянный брус или доски, скрепленные между собой. Нередко применяется стальной профиль. Выбор зависит от веса кровли.

Деревянный брус

Брус подкладывают под стропильные балки вдоль периметра крыши. При таком расположении нагрузка равномерно распределяется на каждую точку стен дома. На брусе не должно быть сучков, а если они есть, то их размер не должен превышать 2/3 толщины деревянного изделия. При обустройстве мауэрлата сучки будут мешать основной конструкции, поэтому их лучше избегать. Если на брусе имеется много сучков, то в местах их образования может произойти разлом.

Доски, скрепленные между собой

При каркасном строительстве, когда крыша имеет небольшой вес, могут использоваться доски, скрепленные между собой. Такая конструкция не подойдет для тяжелой конструкции — доски не выдержат высокую нагрузку. Этот материал подойдет для кровли без утеплителя и дополнительных элементов, увеличивающих вес. Доски крепятся по периметру здания. Для мауэрлата желательно брать прочный материал, который не растрескается при эксплуатации и воздействии внешних факторов.

Стальной профиль

Вместо деревянных изделий нередко применяют стальные конструкции. Такой материал более долговечен, так как способен выдержать повышенные нагрузки. Стальной профиль представлен квадратным сечением или круглыми металлическими трубами. Использование стали в качестве опоры для кровли подразумевает наличие металлической обвязки по периметру наружных стен. Устройство подходит для двускатной крыши, при этом брусья также могут быть задействованы. Обвязка закрепляется с наружной стороны деревянного пояса.

Размеры сечения мауэрлата СНИП

Рекомендуемые параметры в соответствии с правилами СНИП должны составлять не менее 100х100 мм для деревянного бруса. Именно такие показатели считаются средними, позволяющими надежно удержать крышу на стенах. Строители рекомендуют увеличивать размеры до 150х150 или 100х150 мм, чтобы повысить надежность конструкции.

Есть несколько требований к сечению:

• древесина должна быть обработана антисептиком не только на срезе, но и по всей длине;
• крепление отдельных элементов происходит за счет прямого замка;
• брусья укладывают по всей площади стен.

Если уменьшить сечение бруса или досок, то конструкция будет не надежной: крыша может быть неустойчива к неблагоприятным погодным условиям.

Чем крепить мауэрлат

Основное требование при обустройстве опоры — неподвижность и точная фиксация элементов конструкции. Для этого используют шпильки, анкерные болты, проволочный способ и деревянные пробки.

Специальные металлические шпильки вмуровывают в каменную кладку стен, затем используют их для фиксации мауэрлата. Такой способ идеален для легких по весу конструкций. Шпилька выглядит как металлический болт в форме буквы «Г», а также бывают приваренными к квадрату из металла. Шпильки погружаются в кирпичную кладку на глубину 45 см. Они вертикально выступают из стены на 3 см. Вставлять шпильки необходимо на этапе укладки стен, в конечном или предпоследнем ряду. Оптимальное расстояние от внешней части стены — 5 см.

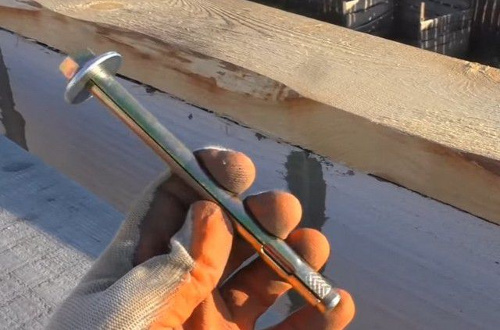

Крепление анкерными болтами

Для усиления надежности мауэрлат крепят на армопояс с помощью анкерных болтов. Изготовление армированного пояса обязательно в случае использования газобетона. Такие блоки отличаются мягкостью, поэтому вкрутить в них болты невозможно.

Когда армопояс установлен в опалубку, к нему привязывают анкера с резьбой. Они должны быть выставлены ровно по линии — это обеспечит прочную фиксацию. Сами крепежи должны стоять строго по вертикали, чтобы процесс скрепления прошел точно. Анкерных креплений должно быть столько же, сколько стропил или больше. Анкера не должны располагаться в местах крепления стропильных ног.

Как крепить проволокой

Классический способ — использование проволочного крепления. Для этого придерживаются определенной последовательности работ:

1. За 4-5 рядов до конца каменной кладки размещают куски проволоки.
2. Расстояние между кусочками соблюдается от 60 см.
3. Концы проволоки поднимаются вверх на 20-30 см.
4. Окончания проволочного материала прячут в растворе.
5. Другой конец проволоки используется для привязывания бруса или досок к стене.

Этот вариант используется в строительстве повсеместно. Он подойдет для домов из кирпича или другого камня, а также там, где для стен используется раствор.

Использование деревянных пробок

Для небольших сооружений, например, для дачных домиков, используются в качестве креплений деревянные пробки. Они также надежно фиксируют мауэрлат. Пробки имеют размер с традиционный кирпич, каждый элемент обрабатывается антисептиком и покрывается толем. Иногда пробки производят из бруса, пропитанного битумом для укрепления. Пробка закладывается ниже уровня стропил или на том же уровне на расстоянии 50-70 см друг от друга.

Способы крепления мауэрлата

Приспособление для привязки крыши к стенам может крепиться за счет армированного пояса, а также без его использования. Во втором случае используется косой прируб или другие материалы в зависимости от сырья возведенных стен.

Крепление без армопояса

Для начала важно определить из чего сделаны стены — кирпич, керамзит, газобетон, газосиликат, пеноблок или шлакоблок. Далее используют один из вариантов.

Крепление к кирпичной стене

Сначала проводят подготовительный этап: кладку кирпича заканчивают ровной горизонтальной поверхностью или уступом. В первом случае приспособление для привязки крыши кладется на внутреннюю сторону, а в конце утепляется блоками из керамзита. Крепление производят одним из способов:

• вмурованными шпильками;
• деревянными пробками;
• проволокой;
• анкерами.

На конечном этапе кладки обустраивают гидроизоляционный слой. В качестве гидроизоляции используют толь, рубероид, гидроизол или линокром.

Крепление к керамзитоблокам

Наиболее надежным способом крепления к блокам из керамзита является химические анкеры. Из-за особой структуры керамзита другие варианты могут привести к его разлому и конструкция не выдержит.

Химические анкера — специальные составы, которые сделаны на основе химических веществ. Они быстро отвердевают, имеют длительный срок службы и повышенную адгезию.

Химические анкера бывают ампульными и полимерными. Ампульные представлены небольшой капсулой, вставляющейся в блок. Вещество заполняет пустоты, затем в отверстие вставляют анкер. Полимерные закладываются в полость за счет пистолета — дозатора.

Крепление к газобетону

Закрепить мауэрлат на газобетоне реально с использованием стальной проволоки. Для этого выполняют такие действия:

1. За несколько рядов до окончания кладки блоков размещают проволоку толщиной 6 мм.
2. Концы проволоки располагают в свисающем виде с двух сторон от блока.
3. Длина концов должна быть такой, чтобы свободно обвязать брус.
4. Количество отрезков подбирают исходя из периметра стен.

Затем прикладывают брус и обвязывают его с помощью скрутки. Этот способ оптимален, так как газобетон имеет мягкую структуру камня и другие варианты не подойдут.

Крепление к газосиликату

Для фиксации мауэрлата на газосиликатной стене потребуются оцинкованные шпильки. При размере блоков 375 мм нужны шпильки диаметром 12 мм и длиной 33 см. На концах у шпилек должна быть усиленная шайба. Чтобы крепление было надежным, шпильки устанавливают с одинаковым шагом и заглублением строго по вертикали. В брусе просверливают дырки по диаметру шпильки, затем деревянное изделие надевается на них. Для точности крепления можно изготовить шаблон из доски, в котором надо сделать отверстие и туда вставить шпильку. Для креплений 12 мм требуется отверстие диаметром 14 мм.

Крепление к пеноблоку

Перед тем, как крепить опору к стене, обеспечивают надежную гидроизоляцию. Наилучшим способом крепления будет использование проволоки. На последнем ряду кладки пеноблока продевают стальную проволоку, сложенную в несколько слоев. Ее концы свободно выходят наружу, а середина закладывается под блок. Длина материала должна быть такой, чтобы продеть его сквозь брус и скрутить концы. Количество креплений проволокой должно быть не меньше, чем количество стропил.

Крепление к шлакоблоку

Если строящийся дом маленький, то можно использовать способ фиксации на вмурованные шпильки. Если дом имеет большой периметр, подойдет использование анкеров. Металлические штыри должны выступать из конструкции на 20 см, их шаг должен быть не более 80 см. Расстояние между анкерами размечают заранее, затем вкручивают болты и устанавливают мауэрлат. Перед креплением используют изоляционный слой по типу рубероида.

Крепление к армопоясу

Если дом строится из панельных щитов или ячеистых конструкций, то обустройство армированного пояса для мауэрлата будет обязательным. Перед креплением крыши важно узнать оптимальную толщину, способы изготовления и соединения с армопоясом.

Толщина армопояса под мауэрлат

Толщина армированного пояса обеспечивает надежность конструкции. Минимальные показатели — 15 см, оптимальные — 20 см. Толщина не должна превышать ширину стены. Минимальное сечение армированного пояса составляет 250 на 250 мм. Конструкция должна быть непрерывной, а также иметь одинаковую прочность. Бетонный пояс зачастую монолитный и выполняется за 1 заливку, затем вставляют армирующий слой диаметром не менее 10 мм.

Согласно СНиП армирующий пояс должен быть размером треть с толщины стены.

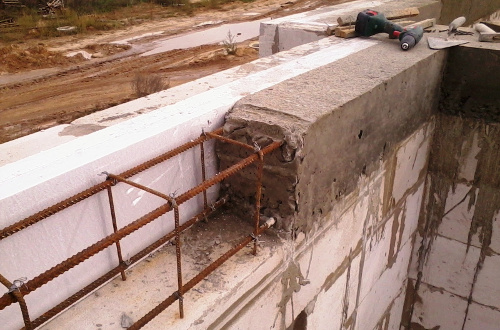

Как правильно сделать армопояс

Технология сооружения армопояса состоит из следующих этапов:

1. Монтаж опалубки: используются деревянные доски, боковые упоры или резьбовые шпильки. Длина и ширина пояса должны быть одинаковыми. Верхний край опалубка выставляется в горизонтальной плоскости с помощью водяного уровня.
2. Установка арматурного каркаса. Сетка из арматуры состоит из продольных стержней диаметром 10-12 мм. Расстояние между ними составляет от 20 до 40 см.

Далее происходит непрерывная заливка бетона марки М200 или выше. Лучше использовать готовый бетон, применяя бетононасос.

Как крепить к армопоясу

Фиксируется мауэрлат с помощью тех же способов — шпильками или анкерами. Последовательность этапов:

• в брусе просверливают отверстия;
• мауэрлат накладывают на шпильки или анкера;
• выполняют изоляцию;
• закрепляют болты шайбами и гайками;
• подстраховывают соединения контргайками.

Остатки элементов обрезают с помощью болгарки.

Особенности устройства мауэрлата в зависимости от типа крыши

В зависимости от типа крыши — двускатная, трех или четырехскатная, а также вальмовая или односкатная, мауэрлат будет иметь нюансы крепления.

Для односкатной крыши

Опорный брус для стропильной системы этого вида крыши требует увеличить высоту одной стены, так как здесь отсутствует скат. Для этого применяется формула расчета прямоугольного треугольника. Толщина мауэрлата зависит от угла односкатной крыши. Сначала верхний слой стены застилается рубероидом, затем брус фиксируется к стене анкерами. Уровнем измеряется горизонтальное расположение, затем болты затягиваются.

Для двускатной крыши

В этом случае приспособление фиксируется всегда на две противоположные стены — на них будет опираться крыша. При строительстве дома из бруса или бревен такое приспособление не понадобится. Если в доме имеется по центру несущая стена, то мауэрлат захватывает 3 точки опоры — параллельные и несущую. Расстояние от внешнего края стены должно быть не менее 5 см.

Для трехскатной крыши

Опорный брус в такой конструкции также устанавливается по периметру с опорой на несущую стену. Устройство предполагает распределение нагрузки крыши на стены. Здесь подойдет брус с сечением 100х100 мм или 150х150 мм. В качестве бруса используется хвойный пиломатериал. Перед укладкой он обрабатывают антисептиком. Сверху мауэрлата устанавливаются балки перекрытия.

Мауэрлат для четырехскатной крыши

Четырехскатная крыша имеет конструкцию прямоугольного конверта или 4 одинаковых треугольников. Основная цель — предотвратить смещение крыши от осей мауэрлата. Элементы конструкции фиксируются по 4 сторонам стен. Это делают шпильками, анкерами или проволокой, иногда используют деревянные пробки — в зависимости от материала стен. Четырехскатная крыша считается самой устойчивой к воздействию ветра, но при этом ее конструкция все равно требует обустройства опорного бруса.

Мауэрлат для вальмовой крыши

Брус для опоры крыши устанавливается по периметру стен, а также на несущих элементах перегородок, если они присутствуют. Чтобы снять нагрузку на стены и увеличить жесткость, между двумя соседними элементами мауэрлата устанавливают диагональную перемычку. Опорный брус должен иметь сечение 100х150 мм. В вальмовых крышах лучше выбирать мягкую кровлю.

Установка и крепление стропил на мауэрлат

После обустройства и фиксации опорного бруса происходит установка и крепление стропил. Для этого есть несколько правил:

• Формирование запилов, обеспечивающих плотное прилегание элементов друг к другу.
• В местах соединения со стропильными ногами нельзя использовать подкладки — со временем они истончаются и деформируются.
• Для фиксации стропил используют металлические углы, пластины, кронштейны, болты, гвозди, шпильки с резьбой.

Чтобы обеспечить скольжение стропильных ног к мауэрлату используют «салазки».

Гидроизоляция и утепление

Работы включают два необходимых этапа — прокладка гидроизоляции под опорным брусом, а также его утепление изнутри.

Утепление мауэрлата крыши изнутри

Утепление опорного бруса выполняется изнутри чердака. В нижней части под балкой прокладывается слой пароизоляции. Это предотвратит проникновение паров из помещения. Опорный брус сам по себе массивный, поэтому на чердаке будет тепло.

При покупке утеплителя обращают внимание на его влагостойкость, нетоксичность, огнеупорность и быстроту монтажа.

Для утепления подходят керамзит, прессованные опилки, минеральная вата, монтажная пена и пенополистирол.

Гидроизоляция под мауэрлат

Защита от влаги происходит на этапе фиксации опорного бруса. Перед тем, как крепить его любым способом, на стену кладут гидроизоляционный слой. Таким образом холод не будет проникать через зазоры в конструкции крыши. В качестве защиты используется рулонный рубероид или другие материалы.

Мауэрлат используется для предотвращения парусности крыши, а также для ее привязки к стенам. Он крепится за счет армопояса или без него с помощью шпилек, анкеров, проволоки или деревянных пробок. В зависимости от типа крыши особенности фиксации будут изменяться. Мауэрлат делается из бруса, стального профиля или досок. Опорный брус обязательно утепляют и прокладывают слой гидроизоляции.

Популярное

dvabrevna.ru

Мауэрлат для двухскатной крыши — варианты устройства, инструкция

Двухскатная крыша – один из часто встречающихся вариантов кровли в индивидуальном строительстве. Она отличается надежностью, а оформить ее можно самыми разными материалами. Пирог кровли представляет собой сложную систему стропил, слоев различных материалов, но при желании разобраться, как соорудить все это, можно. Одной из деталей, входящих в данную конструкцию практически всегда и являющихся незаменимыми, является мауэрлат для двухскатной крыши. Что это такое и как его изготовить?

Двухскатная крыша

Мауэрлат для двухскатной крыши

Содержание статьи

Что такое мауэрлат?

Мауэрлат – это особый связующий элемент между стенами дома и непосредственно самой кровлей. От того, насколько правильно он изготовлен и закреплен, будет во многом зависеть прочность и надежность всей конструкции. Именно поэтому мауэрлату и его созданию стоит уделить особое внимание.

Мауэрлат

Мауэрлат представляет собой так называемый пояс, который монтируется по всему периметру верхней части стен прямо на их торец. На нем происходит фиксация стропил во время строения кровли. Его предназначение – надежная связь стен постройки и элементов кровли, и именно этот элемент позволит равномерно распределить нагрузку всего кровельного пирога на стены и фундамент. Также мауэрлат позволяет значительно снизить парусность кровли и не позволит ветру сорвать ее с дома, то есть устойчивость крыши к ветровым нагрузкам благодаря мауэрлату значительно увеличивается.

Мауэрлат двухскатной крыши

На заметку! Иногда кровли монтируются и без установки мауэрлата, то есть стропила фиксируются просто на балках перекрытия. Но в этом случае вся нагрузка от них приходится именно на места опоры, а не на всю стену. Из-за этого возникает риск быстрого износа и последующего разрушения строения.

Виды и размер мауэрлата

При строительстве крыши, имеющей два ската, мауэрлат устанавливается всегда на две параллельных стены, на которые будет опираться кровля, а не по всем торцам периметра стен. Если же дом построен из бруса или бревен, то эта деталь не всегда обязательна – с основными задачами мауэрлата отлично справится верхняя часть стены.

Из чего он изготавливается?

Тип и технические характеристики материала, используемого для сооружения мауэрлата, будут зависеть от нескольких факторов, среди которых отмечают тип крыши, необходимость обустройства мансарды, размеры дома и качества стен, материал, используемый для изготовления всего строения, климатические условия и т. д. Для создания этого элемента могут использоваться дерево, швеллер, балки двутавровые, металл.

Монтаж стропильной системы

Цены на брус

Брус

Мауэрлат из дерева

Самый привычный материал для создания этого элемента – обычное дерево. Это простой в обработке и доступный вариант, но при этом отличающийся долговечностью эксплуатации и прочностью. Работать с деревом гораздо проще, чем с другими, так как его можно легко подогнать к нужным размерам, даже если были допущены ошибки в предварительных расчетах.

Таблица. Каким бывает деревянный мауэрлат.

Тип древесины	Особенности
Брус	Это – самый простой и удобный вариант. Брус уже заранее напилен, является достаточно прочным, толстым, надежным. В отличие от бревен, он не сможет скатиться с торца стен и упасть. Обычно для создания мауэрлата используется брус толщиной 15-20 см. Основные параметры сечений: 10х10 см, 15х15 см, 10х15 см, 8х18 см, 20х20 см.
Доски	Вместо бруса иногда в качестве мауэрлата используются и доски. Однако из-за небольшой толщины они будут иметь минимальную надежность. Для повышения этого качества несколько досок скрепляются между собой в единую конструкцию. Этот метод позволяет сэкономить некоторое количество денег, затрачиваемых на строительство. Вариант пригоден для обустройства кровель на небольших дачных домиках, но при капитальной стройке останавливаться на нем не рекомендуется.

Способ укладки мауэрлата на стенах из пеноблоков

Внимание! При покупке древесины важно очень внимательно оценить ее качество, в том числе осмотреть на наличие сучков, особенно при приобретении бруса. Сучки не должны занимать более 2/3 толщины материала, так как они не позволят дереву растягиваться и на стенах строения из-за неправильно распределенной нагрузки могут в будущем появиться трещины.

Как правильно выбрать брус

Деревянный мауэрлат может использоваться при строительстве кровли как на деревянном доме (в этом случае элемент устанавливается крайне редко), так и на построенном из газобетона или пенобетона. В последних случаях рекомендуется озаботиться сооружением армированного бетонного пояса по периметру строения. Фиксация деревянного мауэрлата производится анкерными болтами.

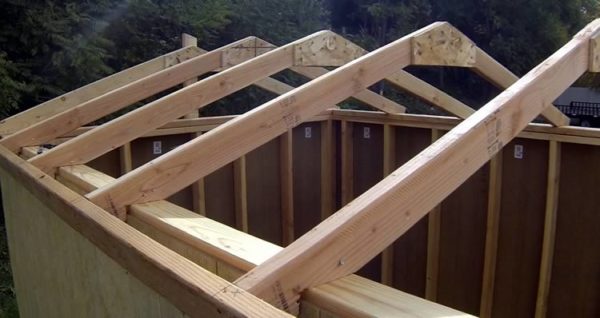

Строительство крыши хозпостройки

Цены на доски строительные

Доски строительные

Металлический мауэрлат

Это своеобразный комбинированный вариант. Здесь для изготовления используются металлические трубы, которые протягиваются в предварительно изготовленные отверстия в стропилах.

Мауэрлат, усиленный стальными трубами

Этот вариант будет оптимальным, если стропильная система кровли также изготовлена из металла. Работать с металлическим элементом сложнее, чем с деревянным, но зато такая конструкция получится гораздо надежнее. Использовать лучше качественные стальные трубы с небольшим сечением.

Мауэрлат с металлической балкой

Цены на различные виды стальных труб

Труба стальная

Способы укладки

Фиксация мауэрлата на стенах может производиться по-разному. Прежде всего, с обустройством армопояса и без него. Этот элемент необходим в том случае, если прочность материала, из которого изготовлены стены, вызывает определенные сомнения – то есть имеется риск постепенного разрушения строения в результате нагрузки, которую осуществляет кровля.

Крепление мауэрлата проволокой

Крепление мауэрлата к стенам производят несколькими основными способами:

• анкерными болтами длиной не менее 20 см;
• скобами, арматурой или шпильками, вмурованными в стены во время их кладки (например, из кирпича). Обычно методика применяется в случае, если площадь скатов кровли не превышает 250 м²;
• скобами к небольшим брускам, вмурованным в кирпичную стену;
• к шпилькам, установленным в армопояс, сформированный по длине стены.

Применение скоб

Шпильки вмурованы в армопояс

Несколько советов по креплению стропил к мауэрлату

Видео – Способы крепления мауэрлата

Особенности монтажа мауэрлата

Мауэрлат при монтаже двухскатной кровли устанавливается на две параллельные друг другу стены, на которые будет опираться кровля. Если стропила монтируются по наслонной системе с коньковым прогоном, имеющим опоры, то мауэрлат может быть установлен также и на несущую стену, расположенную посередине конструкции.

Расположение наслонных стропил для двухскатных крыш

Если дом полностью построен из дерева, то в обустройстве мауэрлата он не нуждается. Но без него не обойтись при строительстве кровли на кирпичных, пенобетонных и других типов домов.

На заметку! Чем скромнее дом, тем меньше требований предъявляется к надежности его фиксации.

Стропильная система двускатной крыши

Сам мауэрлат может фиксироваться так, чтобы быть уложенным вдоль внутреннего или внешнего края торца стены или посередине торца. Но расстояние от внешнего края стены в любом случае должно составлять не менее 5 см.

Если производится монтаж висячих стропил, то мауэрлат не устанавливается. Стропила крепятся к балкам перекрытия, уложенным поперек стен. Именно балка здесь и будет обеспечивать жесткость стропильной системы. Однако вариант висячих стропил может применяться лишь в случае постройки зданий с небольшой шириной пролетов между стенами. При этом обычно стены изготовлены из бревен или бруса.

В идеале мауэрлатная балка должна состоять из цельного бруса, но поскольку размеры дома не всегда позволяют это сделать, в некоторых случаях мауэрлат можно нарастить

Расчет мауэрлата

Правильный расчет материалов, необходимых для обустройства мауэрлата, позволит не купить лишнего и не потратить чрезмерное количество денег. А знание определенных его параметров (таких как вес, объем) позволит определиться с типом крепления, чтобы вся система была надежной. Для произведения расчетов используются определенные формулы и параметры материала. В первую очередь, определяются длина и периметр будущего элемента. Затем вычисляется вес используемого материала по формуле M = R х V, где R – плотность используемого дерева, V – объем всего материала.  Объем можно вычислить по формуле V = S х L, где S – сечение (не менее 10х10 см), а L – это длина бруса.

Как рассчитать мауэрлат

Подготовка к созданию армирующего пояса

Толщину армирующего пояса следует высчитывать, исходя из показателей нагрузки, которые он будет испытывать под воздействием стропильной системы, ветра и осадков. Его ширина не может быть меньше, чем ширина торца стены.

Для работы потребуется приобрести цемент марки М400. Он заливается в один заход, чтобы конструкция получилась надежной и монолитной. Бетонная смесь изготавливается из щебня, песка, цемента в соотношении 3:3:1. Для улучшения свойств смеси можно добавить в нее пластификаторы. Для опалубки можно использовать доски или строительные блоки, плиты OSB и другие материалы.

Опалубка под армопояс

Армопояс изготавливается так – в верхней части стены создается опалубка из дерева, укладываются арматурные прутья (параллельно, один над другим). К этим прутьям проволокой фиксируются анкерные болты, шпильки, скобы (диаметр – около 14 мм). Шаг между отдельными крепежными элементами не должен превышать 100 см. Располагаются они строго вертикально. Созданная опалубка заливается бетонной смесью толщиной не менее 5 см. Снять опалубку можно не ранее, чем через 10-12 дней после заливки.

Как сделать армопояс для мауэрлата

Между мауэрлатом и стеной дома либо армопоясом важно обязательно проложить гидроизоляционный материал, а также озаботиться дополнительным утеплением или герметизацией зазоров. В противном случае именно в этом месте могут сформироваться мостики холода. Для гидроизоляции используется обычно полоска рубероида.

Видна полоса рубероида, использующаяся для гидроизоляции

Длина и сечение шпилек или анкеров определяются в зависимости от того, какой толщины мауэрлат используется, какой толщины укладываются гидроизоляционные и теплоизоляционные материалы. Высота установленной шпильки должна превышать высоту мауэрлатного бруса минимум на 3 см – это необходимо для возможности накручивания гаек и фиксации самого опорного элемента.

Совет! Место монтажа креплений для мауэрлата требуется определять заранее.

Пленка предохраняет шпильки от повреждений и загрязнения

Монтаж мауэрлата

Рассмотрим, как происходит процесс установки мауэрлата без обустройства армирующего пояса на стены, изготовленные из газобетонных блоков.

Шаг 1. Первым делом торец стены, который будет выступать в качестве основания для мауэрлата, выравнивается. Для этого используется цементный клей, который применялся при укладке газоблоков. Он наносится на торец стены при помощи мастерка, а затем выравнивается широким шпателем.

Нанесение цементного клея

Шаг 2. Слой цемента, которым выравнивался торец стены, подсушивается. Его ровность проверяется при помощи строительного уровня.

Высыхание цемента

Шаг 3. Далее производится укладка гидроизоляционного материала. В этом случае его роль выполнит рубероид. Материал нарезается на полоски, имеющие такую же ширину, как и торец стены. Они ровно укладываются на основание и расправляются. Отдельные полосы укладываются внахлест.

Укладка рубероида

Шаг 4. Брус, используемый в качестве мауэрлата, укладывается на торец стены поверх рубероида. Выравнивается он по внутренней стороне стены.

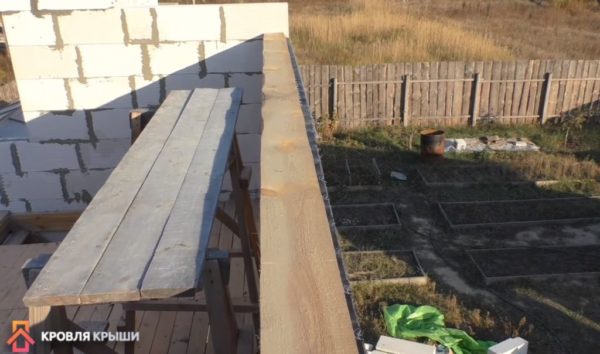

Укладывается брус

Брус выравнивается по внутренней стороне стены

Важно! Брус перед укладкой обрабатывается антисептиком, а также составом, защищающим его от воздействия влаги. Перед укладкой элемент должен быть хорошо просушен.

Шаг 5. Чтобы при монтаже стропильной системы стропила не были установлены на анкерные болты, производится нанесение разметки в местах, где будут крепиться сами стропила. В этом случае шаг между стропилами составляет 833 мм.

Нанесение разметки

Пример разметки

Шаг 6. В мауэрлате делаются отверстия под анкеры при помощи дрели. Размеры используемых анкеров – 12х150 мм. В соответствии с ними выбираются длина и диаметр сверла.

Сверление отверстий

Шаг 7. Перфоратором делаются отверстия в бетоне. Изготавливаются они прямо через ранее выполненные отверстия в мауэрлате.

Далее проделываются отверстия в бетоне

Шаг 8. На все анкеры надеваются гайки под шайбу – они увеличат площадь головки фиксирующего элемента и позволят лучше прижать мауэрлат к торцу стены.

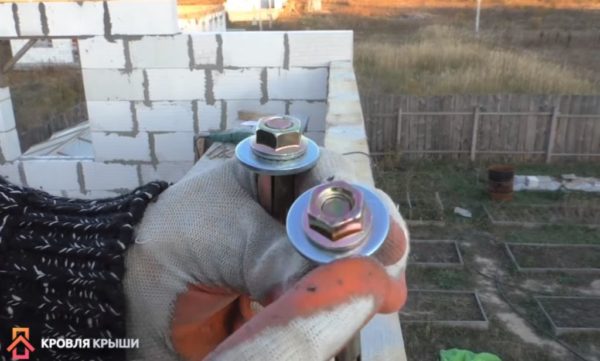

Под гайки надеваются шайбы

Шаг 9. Анкеры вбиваются в ранее подготовленные отверстия молотком.

Анкеры забываются молотком

Шаг 10. Чтобы они сидели надежно, дополнительно заворачиваются гаечным ключом.

Анкеры закручиваются ключом

Шаг 11. Щели между мауэрлатом и стенами дома герметизируются акриловым герметиком.

Щели заполнены герметиком

Видео – Мауэрлат для двухскатной кровли

Мауэрлат должен обязательно использоваться при строительстве двухскатной кровли, если стены дома выполнены из таких материалов как кирпич, газобетон и т. п. Его не так сложно изготовить, но зато наличие мауэрлата позволит не беспокоиться о состоянии стен и надежности кровли на протяжении всего времени эксплуатации.

krysha-expert.ru

что такое мурлат в строительстве, крепление, как правильно класть, расчет для двухскатной крыши, установка стропил

Содержание:

Основой для монтажа стропил является мауэрлатный пояс. Это устойчивая конструкция, которую крепят по периметру стен. От того, насколько прочным он получится, зависит срок эксплуатации всей крыши. Главная функция мауэрлата состоит в обеспечении равномерного распределения нагрузки на строение и его фундамент.

Что это такое

Пояснить что это такое в строительстве мауэрлат, можно следующим образом. Данная конструкция выполняет функцию связующего элемента между крышей зданий и стенами и поэтому к ее обустройству специалисты относятся очень серьезно. Другой задачей мауэрлата можно назвать снижение до минимума парусности кровли – это означает, что ее может сорвать сильный ветер.

Имеется практика строительства домов без мауэрлата, когда стропила прикрепляют непосредственно к балкам перекрытия. В данной ситуации все нагрузки от конструкции крыши направлены на места опор системы стропил, а при наличии мауэрлата они распределились бы на стены равномерно.

Материалы для изготовления мауэрлата

Данный кровельный элемент создают из:

• деревянного бруса;
• двутавровой балки;
• металлических изделий или швеллера.

Выбор материала зависит от веса возводимой кровли:

1. Брус может иметь сечение размером 10х10, 10х15, 15х15, 8х18 или 20х20 сантиметров. Его подкладывают под стропильные ноги вдоль периметра крыши и таким образом равномерно распределяют нагрузку на каждую точку стен дома. При выборе древесного материала для мауэрлата обращают внимание, чтобы длина сучков на нем не превышала 2/3 толщины бруса. Эти места на древесине будут плохо отвечать на растяжение и в результате появятся трещины.
2. Скрепленные доски, из которых делают мурлаты — крепления крыши, задействуют при строительстве легких каркасных домов, когда на их кровлю не будут оказываться большие нагрузки. Чтобы сэкономить, специалисты рекомендуют вместо цельного бруса, отличающегося большим весом, использовать доски, соединенные между собой.
3. Иногда вместо бруса для изготовления мауэрлата для двускатной крыши задействуют балки из стальной трубной продукции. В таком случае деревянная часть мауэрлата за периметр постройки не выходит. К его концам прикрепляют трубки, которые становятся главной опорой кровельной конструкции. Трубы должны соответствовать определенным требованиям: сечение небольшого размера; высокая прочность и качественный стальной сплав.

В последнем случае отверстия в стропилах создают строго по оси, их диаметр должен быть на 10 сантиметров меньше, чем высота стропильной ноги. Если этого не получается, тогда следует дополнительно прикрепить стальные элементы. Основное преимущество такой конструкции в том, что деревянная часть мауэрлата находится под защитой крыши.

Способы укладки мауэрлата на стены

После того, как принято решение, какой должен быть мауэрлат, начинают его изготовление. Также нужно определиться с необходимостью обустройства армированного пояса. Делают его на стенах, прочность которых вызывает сомнения, чтобы у будущей крыши была надежная опора.

Существует 2 варианта укладки мауэрлата:

• без армопояса;
• монтаж на армированный пояс.

Если работы планируется выполнять на газобетоне, который считается хрупким материалом для стен, это сделать непросто. Специалисты советуют обустроить для мауэрлата конструкцию, применяя бетон или прочный кирпич, чтобы обеспечить для связующего элемента твердую основу. Читайте также: «Как правильно положить мауэрлат для крыши – устройство на практике».

Подготовка к созданию армированного пояса

Его толщину рассчитывают с учетом проектируемых нагрузок, воздействующих на крышу здания. Они бывают постоянными (вес стропильной конструкции и кровельного пирога) и временными (ветер и снег). Ширина армированного пояса в любом случае не может быть меньше, чем этот параметр у стен.

Чтобы получился прочный пояс, нужно задействовать цемент марки М400 и выше. Заливать его следует за один заход. Для приготовления смеси берут цемент, предварительно промытый песок и щебень в пропорции 1:3:3. В качестве добавок используют пластификаторы, чтобы понизить содержание воды в растворе и в результате увеличить прочность армопояса.

Важно, чтобы этот элемент был уложен непрерывно по обе стороны внешних стен постройки. Опалубкой для него могут стать строительные блоки, имеющие U-образную форму. Также для завершения внешнего ряда применяют распиленные блоки, имеющие ширину до 10 сантиметров. Можно построить опалубку из плит ОСП и даже использовать стандартные деревянные доски.

Порядок крепления мауэрлата для двускатной крыши

Чтобы установить мауэрлат на каркасные или выложенные из бруса стены применяют шурупы, саморезы или гвозди. Для обеспечения дополнительной прочности задействуют перфорированные соединительные детали.

Если дом имеет большую площадь, а крыша будет иметь размер около 250 «квадратов», тогда для крепления мауэрлата пользуются шпильками — металлическими штырями с резьбой. Их устанавливают каждые 2 метра и по краям элемента.

В первую очередь для армопояса заливают бетонную стяжку по периметру стен, а потом последовательно вмуровывают штыри так, чтобы высота каждого из них была больше толщины мауэрлата минимум на3 сантиметра. Только после этого можно накрепко зафиксировать мауэрлат при помощи гаек с шайбами.

Кроме них, удобны в применении металлические скобы, отличающиеся прочностью. Не следует забывать о возможности применения анкеров и скрученной проволоки, которые превосходно функционируют на растяжение.

Самым простым способом крепления строители считают использование проволоки-катанки:

1. За несколько рядов до самой верхней из кладок между кирпичными рядами выкладывают куски проволоки так, чтобы их длины было достаточно для обвязки мауэрлата после того, как стены закончат возводить.
2. Оставшиеся концы после завершения монтажа связывающего элемента прячут между кирпичами в толще стены.

Крепление можно осуществить иначе:

1. В армопояс вмуровывают штыри арматуры – они должны располагаться ниже высоты мауэрлата.
2. К ним приваривают 4 – 5 сантиметровые шпильки или длинные болты со срезанными головками.

Существует еще один метод, который заключается в том, что шпильки или штыри во время кладки стен вмуровывают в них. Но данный вариант подходит только для небольших кровель.

Обустройство армированного пояса

На торчащие из арматуры пруты после застывания бетона надевают брус. Даже на самой короткой стене в армопоясе для крепления мауэрлата должно быть минимум четыре 12-миллиметровых прута. При выборе шпилек или проволоки, пояс также нужно делать с арматурой.

Толщина бетона при обустройстве армопояса не может составлять менее 5 сантиметров. Как только смесь залита, необходимо следить за тем, чтобы в ней не образовались воздушные полости, которые можно увидеть по появившимся пузырькам.

Этот процесс нарушает однородность и прочностные показатели армопояса, а ведь на нем нужно уложить мауэрлат, по факту являющийся фундаментом крыши. Воздушные пузырьки исчезнут, если проткнуть еще не застывший бетон арматурным прутком. Через 10 – 12 дней опалубку убирают после того, как смесь застынет и станет прочной.

Далее нужно сделать гидроизоляцию. В качестве изоляционного материала на готовый армопояс укладывают рубероид.

Как правильно класть мурлат на стены

Существует определенный порядок, как правильно класть мауэрлат. При строительстве двускатной крыши его монтируют на готовый каркас здания параллельно коньку вдоль всего периметра стен. При установке главной задачей для домашнего мастера является проверка горизонтальности при помощи уровня.

Когда обнаружена даже малейшая неровность, ее нужно устранить: выступающие участки срезают, а те, что ниже положенного уровня, следует приподнять, используя подкладки.

Потом приступают к подготовке бруса, который станет мауэрлатом. Дерево обрабатывают дезинфицирующим составом, антипиреном и хорошо просушивают. Брус прикладывают к месту фиксации и делают отметки, где будут просверлены отверстия. Отдельные участки мауэрлата соединяют в общую конструкцию прямым замком и дополнительно скрепляют гвоздями. По углам брус скрепляют косым прирубом или при помощи прямого замка.

После укладки мауэрлата начинают сооружать «скамью», для этого:

1. Измеряют расстояние между противолежащими частями мауэрлата.
2. Полученную величину делят пополам и отмечают середину пролета.
3. Отметки соединяют так, чтобы образовалась ось «скамьи».

Ориентируясь на нее, приступают к строительству нижнего прогона. Удобнее будет полностью сделать «скамью» с нижним прогоном в горизонтальном положении, а потом поднять и закрепить вертикально согласно оси перекрытия.

Популярные методы крепления стропил

Ранее в статье уже пояснялось, что такое мауэрлат кровли и зачем он нужен. Поскольку он распределяет нагрузки на кровлю, надо уделить внимание процессу крепления стропил к нему. От него зависит целостность крыши, которую при некачественном монтаже может со временем повести, она начнет проседать или оказывать на одну из стен повышенную нагрузку.

Применяют две технологии укладки стропил:

1. Жесткая. Такой вариант не допускает смещения стропильных ног. Для обеспечения стабильности задействуют подшивной брусок, препятствующий сдвигу. Благодаря использованию металлических уголков элементы стропильной конструкции не могут двигаться в стороны.
2. Скользящая. Данный метод монтажа стропил необходим, когда дом возводился из бревен или бруса, которые через время начинают оседать. В этом случае мауэрлат не задействуют, а только верхний венец деревянного сруба. Если применить жесткую технологию, уже через год крыша лишится около половины своей прочности, поскольку ее поведет.

Жесткий вариант фиксации стропил к мауэрлату

Обычно при обустройстве крыш монтируют деревянные стропила, так как они самые доступные по стоимости и просты в обработке. Но у древесины имеется существенный недостаток – она впитывает влагу и набухает. Правда, после высыхания обретает свои прежние размеры.

Важно правильно выполнить установку стропил на мауэрлат двухскатной крыши и закрепить их так, чтобы при повышенной влажности не образовалась так называемая распорная сила, которая приведет к существенному снижению долговечности конструкции.

Задача такой технологии – исключить малейшую возможность смещения стропил. Поэтому седло выреза упирают жестко в мауэрлат и закрепляют гвоздями, вбивая их под угол. Важно, чтобы эти вырезы имели одинаковую форму и не превышали третью часть ширины стропил.

Иногда под стропила подшивают метровый брус, одновременно служащий упором, а для фиксации используют металлический уголок.

Скользящее (шарнирное) крепление

Каждый деревянный дом дает усадку по-своему. Через время менее всего просядет строение из клееного бруса, а свежий сруб больше всего. При этом усадка происходит неравномерно и это негативно отражается на состоянии стропильной системы. Избежать перекоса помогает установка скользящего крепления.

В жилом деревянном доме после продолжительных дождей начинает разбухать древесина, а зимой в результате потери влаги она усыхает. Это означает, что перекос крыши часто возникает при эксплуатации дома.

При этом в разной степени оседают:

• южная и северная стороны дома;
• части постройки, находящиеся постоянно в тени и на солнце;
• сторона, подвергающаяся воздействию влажного воздуха от находящегося рядом водоема, и более сухая;
• обдуваемая ветром стена и та, перед которой имеется другая постройка.

На протяжении всего срока эксплуатации геометрические параметры деревянного сруба постоянно изменяются. Особенно сильно это происходит зимой. Таким образом, если стропила на верхнем венце закреплены жестко, тогда снеговая нагрузка сильно выгнет кровельную конструкцию.

Чтобы этого избежать, задействуют особую металлическую деталь, внешне напоминающую петлю, которая называется «салазкой». Когда изменяется геометрия сруба, этот крепежный элемент смещается относительно направляющей, а стропила оседают, не причиняя вреда всей конструкции.

Иногда кровельщики создают скользящий угол другими проверенные временем методами. В стропильной ноге делают запил.

Балку устанавливают срезом на верхний венец и фиксируют при помощи:

• скоб;
• скрещивающихся гвоздей в мауэрлате;
• фиксирующих стальных пластин;
• вертикально забитого гвоздя.

Неплохой альтернативой скользящим опорам является скрученная в два раза кованая проволока. Она хорошо ведет себя на растяжение и дает элементам стропильной конструкции некоторую степень свободы.

Расчет мауэрлата

Двускатная крыша наиболее популярный вид кровли. Установка мауэрлата на нее – процесс дорогостоящий и трудоемкий. Но его монтаж обеспечит долговечность и стойкость кровельной конструкции.

При расчете мауэрлата для двухскатной крыши, его веса и объема пользуются формулами:

V = SL и M = RV, где:

S – сечение бруса;

L – длина или периметр;

V – объем;

M – масса;

R – плотность дерева.

В большинстве случаев подходят следующие параметры мауэрлата:

• ширина минимум 10 сантиметров;
• отступ бруса от края стены – минимум 5 сантиметров;
• оптимальное сечение брусьев 10×10 или 15×15 сантиметров;
• расстояние между брусьями должно быть равномерным на всем протяжении конструкции.


kryshadoma.com

Крепим мауэрлат крыши на стены своими руками? Виды монтажа- Обзор +Видео

Остроконечные крыши, чаще всего выбираемые при проектировании домов, неплохо выдерживают испытания дождем и снегом. Однако, чтобы высокие нагрузки не оказывали негативного воздействия на стены и балки, и не стали причиной их деформации и разрушения, применяют мауэрлат для крыши. Что это за устройство, зачем оно нужно, каким образом оно монтируется и крепится? Такие вопросы может задать человек, малосведущий в строительстве, совсем не знакомый с устройством крыши. Информация, содержащаяся в данной статье, поможет найти на них ответы.

Правильный мауэрлат: назначение

Эта конструкция представляет собой своего рода фундамент, как бы основу самой крыши, которое опирается на стены.

Состоит она из балок или брусьев, которые находятся по периметру всех четырех стен. С их помощью стены и стропила образуют устойчивую и надежную конструкцию. Какие главные функции возлагаются на узел мауэрлата?

• Создание общей конструкции из стен дома и сооружений кровли.
• Равномерное распределение нагрузки, с отдельных точек на все стены.

У нас довольно суровые климатические условия, нередки обильные снегопады: может случиться, что скопление на крыше большого количества осадков станет причиной нанесения существенного урона всей конструкции.

Перераспределить повышенную нагрузку позволяет устройство четырех- или двухскатных крыш. Чем они могут помочь?

Угол, под которым наклонена крыша, уменьшает силу давления скопившегося снега на сооружение, и перенаправляет ее из плоскости вертикальной в горизонтальную. Она становится как бы распирающей, из-за чего приобретает способность влиять на стены в том месте, где к ним крепятся стропила, точечно. С течением времени это негативное воздействие может не только деформировать стену, но и нарушить ее целостность.

Когда не обойтись без перекрытия мауэрлат?

Если сооружение построено из дерева, или возведено по каркасному типу, крепить мауэрлат в качестве отдельной конструкции нет смысла. С его функциями вполне справится стена, точнее, ее верхняя часть.

Если постройка выполнена из кирпича, пеноблоков, газобетона и прочих подобных материалов, то ее стены должны быть усилены мауэрлатом. На его сооружение идет тот же материал, что и для устройства кровли.

Обычно в таком качестве используется дерево, являющееся относительно дешевым материалом, довольно доступным, экологичным и вполне удобным в работе.

Можно изготовить это устройство из металла, но такой материал больше подходит для крупных промышленных построек, в которых нагрузка на кровельную систему существенно превышает таковую в жилых строениях.

Чтобы обеспечить прочность и надежность конструкции деревянного мауэрлата, предпочтительно применять для него цельные балки, изготовленные из массива.

В том случае, когда стена слишком большая, и не представляется возможным подобрать материал необходимой длины, то отдельные балки должны быть соединены максимально надежно.

Необходимо, чтобы место их соединения приходилось точно на середину стены, чтобы каждая из частей данной балки была максимально длинной.

Скажем, так: если имеется брус шестиметровой длины, и четырехметровая длина стены, то потребуется два равных куска по четыре метра, а не два и шесть.

Установка мауэрлата

Существуют определенные правила для устройства этой системы.

Ширина бруса должна составлять приблизительно треть от показателя толщины несущей стены, эта величина обычно составляет около двадцати сантиметров.

Не стоит пытаться сделать сечение маэурлата шире, в надежде получить более надежное устройство, это может лишь усложнить ситуацию.

Толстая балка будет иметь и значительно увеличенный вес. Мало того, что она сделает гораздо большей нагрузку на стены строения, ее масса также усложнит монтаж данной конструкции.

Для предотвращения порчи древесины, между стеной и мауэрлатом необходимо расположить слой гидроизоляционного материала. Можно использовать самый простой рубероид.

Чтобы древесину не повреждали микроорганизмы, она должна быть тщательно обработана антисептическим составом. Брусья размещаются ближе к середине стены, или ближе к ее внутренней части, таким образом, чтобы не меньше пяти сантиметров оставалось до ее внешнего края.

Крепление мауэрлата проволокой

Данный способ является одним из простейших в устройстве.

Потребуется металлическая проволока с диаметром от пяти миллиметров, которую помещают на глубину примерно шести рядов вглубь кирпичной кладки.

Она должна иметь такую длину, чтобы ее хватило не только на весь объем мауэрлата, но и оставшиеся концы были достаточными для скручивания друг с другом.

Через всю толщину бруса сверлятся парные отверстия для проволоки, на расстоянии около тридцати сантиметров, продетые сквозь них концы туго скручивают. С числом необходимых скруток определяются в процессе, но однозначно количество их не должно быть меньше числа стропил.

Крепление шпильками

Данное крепление выглядит как изготовленный из металла штырь, напоминающий букву Г, так как он согнут под углом в 90 градусов, с разными длинами сторон. К шпильке также может быть приварена квадратная пластина из металла со стороной пять сантиметров.

Марлат и крепление шпильками

Эти металлические изделия помещают в глубину кладки на расстояние приблизительно 45 сантиметров.

При этом снизу должен быть расположен металлический квадрат шпильки, или же короткая перекладина буквы «Г».

Длины этого крепления должно оказаться достаточно для всей ширины мауэрлата, и минимум три сантиметра его должно торчать наружу. Шайбы, надежно прижимающие устройство к стене, накручивают сверху.

Мауэрлат: крепление к стене болтами

Анкерные болты могут устанавливаться непосредственно в сам армированный пояс, заливаемый раствором бетона. Высыхая, конструкция обеспечивает надежное удерживание мауэрлата.

По числу таких штифтов должно быть не меньше количества имеющихся стропил. Размещение их не должно совпадать.

Болты должны быть расположенными максимально вертикально, и как можно более выровненными в ряд.

После того, как штифты установлены на свое место, на них кладут мауэрлат, затем сильно ударяют по нему специальным молотом.

От удара на поверхности бруса отпечатываются метки, по которым потом будут делаться отверстия для анкеров. Болты обеспечивают крепость и надежность данного устройства.

Армопояс: крепление мауэрлата

Иногда применение армированного пояса просто рекомендуется, а в некоторых случаях оно строго обязательно. От чего же это зависит? Когда жилище возведено из материалов типа керамзитобетона или газобетона, любая попытка вбить в стены строения любое крепление может оказаться роковой. Из-за своей сравнительной мягкости материал может начать разрушаться. Чтобы этого не произошло, и применяется армопояс, который помогает произвести монтаж мауэрлата без повреждения целостности элементов строения.

Однако профессиональные строители советуют использовать армированный пояс и для строений из достаточно твердых материалов, таких как, например, кирпич, потому что данное сооружение обладает множеством полезных качеств:

• Исправляет не слишком ровную кладку стен в направлении по горизонтали;
• Способствует удерживанию стенной конструкции во время подвижек грунта и землетрясений;
• Распределяет более равномерно всю имеющуюся нагрузку;
• Придает конструкции особую жесткость и дополнительную прочность;
• Весьма надежно и крепко удерживает мауэрлат.

Армопояс: устройство

Прежде всего, изготавливается опалубка, в которую позже зальется смесь бетона. Ширина этой опалубки должна равняться таковой основной стены, размеры всего сооружения должны составлять не меньше 25 на 25 сантиметров.

Для здания, построенного из блоков газобетона, для последнего ряда лучше использовать секции, имеющие U-образную форму.

Своей поверхностью они образуют единый желоб, удобный для заливки. Для образования единой внутренней емкости желоба, все лишние поперечные стенки должны быть пропилены.

В получившийся желоб или в опалубку помещают арматурный каркас.

Он изготавливается из четырех толстых (от 12 мм) продольных штифтов, на которых, не реже чем через каждые 25 сантиметров, устраивают поперечную перемычку из восьмимиллиметровой проволоки. Анкеры с резьбой посредством проволоки крепятся непосредственно к самому арматурному каркасу.

Пояс должен заливаться бетонной смесью без перерывов, чтобы обеспечить одновременное высыхание получившейся конструкции, без образования стыков и швов. Для предотвращения образования в бетоне каверн и воздушных полостей, его протыкают штырем из металла, пока он находится в жидком виде.

Желательно произвести установку мауэрлата, так как его использование обеспечит возведение действительно надежного и основательного жилища, которому не страшны никакие серьезные катаклизмы, будь то снегопад или штормовой ветер. Если мауэрлат будет изготовлен по всем правилам, к тому же, используется укрепляющий армопояс, вы будете довольны надежностью и крепостью своего жилища. Оно станет для вас настоящей крепостью!

domsdelat.ru
