Какой автомат ставить на стиральную машину?

В статье рассмотрено, какой автомат защиты от короткого замыкания нужно ставить на стиральную машину, на сколько ампер выбрать устройство отключения, какой нужен номинал характеристик автомата. Мы дадим советы по выбору и монтажу устройств электрозащиты.

Что такое автомат для стиральной машины?

Автомат защиты – это устройство, которое предотвращает поломку оборудования при коротком замыкании и перегрузке электрической сети. Устройство состоит из нескольких основных частей:

  • корпус из изоляционного материала;
  • трансформатор;
  • механизм разрыва цепи, состоящий из подвижных и неподвижных контактов;
  • система самодиагностики;
  • колодки для подключения проводов;
  • крепления на DIN-рейку.

Когда напряжение или сила тока превысят допустимую величину, электрическая цепь разомкнется.

Зачем нужен?

Современная стиральная машина расходует много электроэнергии в режиме нагрева воды и отжима. Через сеть проходит большой ток, который нагревает провода. Вследствие этого они могут загореться, особенно когда проводка алюминиевая. Если такого не случится, может расплавиться изоляция, и тогда произойдет короткое замыкание. Датчики защиты следят, чтобы сила тока не превысила предельных значений, не произошло возгорания.

Обычно машинка устанавливается в ванной комнате, в которой большая влажность воздуха. Лишняя влага негативно влияет на сопротивление изоляторов, они начинают пропускать ток. Даже если дело не дойдет до короткого замыкания, на корпус прибора попадет опасное для жизни человека напряжение.

При касании к такому устройству будет удар током, последствия которого непредсказуемы и зависят от электрического потенциала на корпусе. Повреждения усилятся, если коснуться одновременно машинки и токопроводящего предмета, например, ванны.

Устройства защитного отключения следят, чтобы на корпус машинки не попало напряжение из питающей сети, а при его появлении немедленно отключают оборудование. Стиральные машины лучше подключать к отдельным автоматам. Дело в том, что они очень мощные потребители тока и создают сильную нагрузку на электросеть. Тогда при коротком замыкании отключится только машинка, а все остальные приборы продолжать работать дальше.

При включении мощного потребителя могут возникать скачки напряжения. Они негативно влияют на все подключенные к сети приборы. Поэтому дополнительно к устройствам защиты рекомендуется использовать стабилизатор напряжения. Так что система электрической безопасности очень актуальна. И существует целый ряд приборов для ее обеспечения.

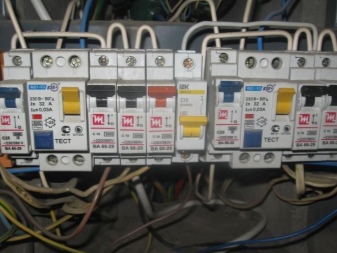

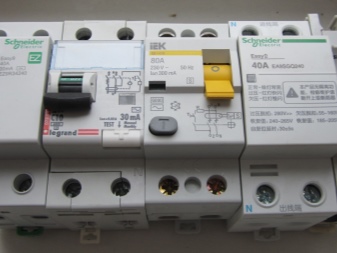

Виды

Приборов для защиты от поражения электрическим током существует несколько видов. Они различаются по принципу действия, но схожи по схеме подключения.

Автомат защитного отключения или АО

Представляет собой датчик, который реагирует на потребляемую мощность. При прохождении тока провод нагревается, при превышении температуры чувствительный элемент (обычно это биметаллическая пластина) размыкает цепь. Датчик нужен для мгновенного отключения прибора при коротком замыкании. Если нагрузка незначительно превышает допустимую, задержка может составлять до 1 часа.

Раньше «автомат» был обычным плавким предохранителем, который нужно было менять после каждого срабатывания. Нынешние устройства многоразовые и могут эксплуатироваться годами.

УЗО

УЗО (устройство защитного отключения) контролирует токи в двух проводах силовой линии. Оно сравнивает токи в фазе и в нулевом проводе, которые должны быть равны между собой. Разница между ними называется током утечки, и если она больше определенной величины – потребитель отключается. Утечка может быть вызвана разными причинами – например, из-за влажности изоляции. В результате корпус стиральной машины может оказаться под напряжением. Основная задача УЗО – не допустить, чтобы ток утечки был выше определенной величины.

Дифавтомат

Дифференциальный автомат – это устройство, объединяющее автомат защитного отключения и УЗО в одном корпусе. Достоинства такого решения – простота подключения и экономия места на DIN-рейке. Недостаток – в случае срабатывания невозможно определить причину неисправности. Кроме того, цена такого устройства высока. На практике обычно применяется схема с отдельными АО и УЗО. Это позволяет

в случае неисправности менять только одно устройство.

Как выбрать?

Перед выбором необходимо рассчитать предельную силу тока, который должна пропускать защита. Сделать это довольно просто. Как известно, мощность тока определяется по формуле P = I*U, где мощность P измеряется в Вт; I – сила тока, А; U – напряжение в сети, U = 220 В.

Мощность стиральной машины P можно найти в паспорте или на задней стенке. Обычно она равняется 2-3,5 КВт (2000-3500 Вт). Далее выводим формулу I = P/U и после расчета получаем необходимую величину. Она составляет 9-15,9 А. Округляем полученное значение до ближайшего большего числа, то есть предельная сила тока равна 16 Ампер (для мощных машинок). Теперь выбираем автомат защитного отключения по найденной силе тока.

Немного другая ситуация обстоит с выбором УЗО. Как уже было сказано, при небольшом превышении мощности АО не срабатывает долгое время, и на УЗО приходится дополнительная нагрузка. Это сокращает срок работы прибора. Так что номинал тока УЗО должен быть на ступень выше, чем аналогичный показатель АО. Подробнее об этом рассказывается в следующем видео.

Дадим несколько общих советов по выбору устройств защиты.

  • Для стабильной работы всех устройств рекомендуется пользоваться стабилизаторами напряжения.
  • Оптимальный ток утечки УЗО должен составлять 30 мА. Если больше – тогда защита будет неудовлетворительной. Если меньше – будут ложные срабатывания, вызванные большой чувствительностью датчика.
  • Для бытового пользования рекомендуется применять автоматы с маркировкой С. Для розеточной сети желательно брать автомат С16.
  • Оптимальный класс УЗО – А. Устройства группы АС не всегда могут работать корректно.
  • На защите лучше не экономить. Покупайте только качественные приборы от известных производителей. Помните, что стоимость самого дорогого дифавтомата будет гораздо ниже цены новой стиральной машины.

Теперь выбранный прибор нужно подключить.

Как установить и подключить?

Монтаж устройств защиты не составит труда даже для неспециалистов. Нужно просто следовать схеме. Из инструментов понадобится только нож для зачистки проводов и отвертка. Устанавливать приборы лучше за пределами ванной комнаты. Проследите, чтобы тумблеры были легкодоступными. Монтаж выполняется в такой последовательности.

  1. Найдите на входном проводе фазу и ноль.
  2. Подключите при необходимости стабилизатор напряжения.
  3. Фаза проводки заводится на вход АО.
  4. Выход АО коммутируется со входом фазы на УЗО.
  5. Рабочий ноль подключается на нулевой вход УЗО.
  6. Оба выхода с УЗО подключаются к питающей розетке.
  7. Провод заземления коммутируется с соответствующей клеммой на розетке.

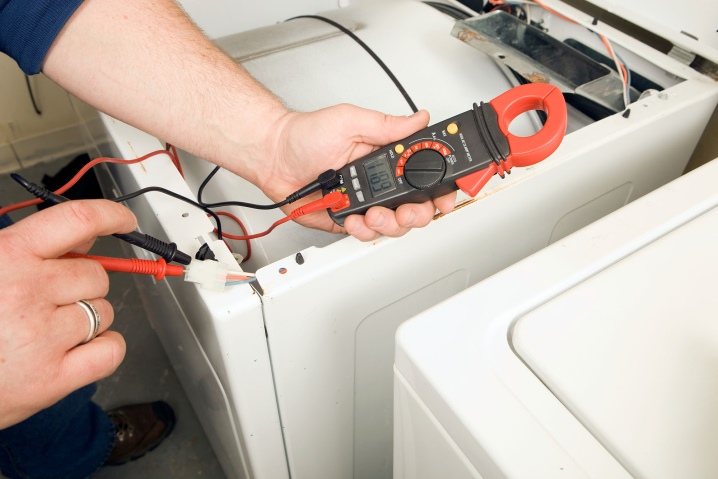

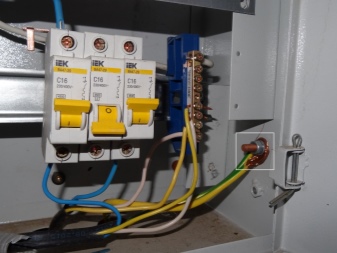

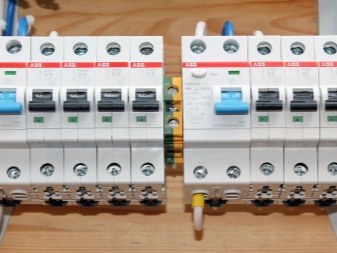

  8. Приборы устанавливаются на DIN-рейку на защелках.
  9. Проверьте, что все контакты плотные. Особенно это касается удлинителей.

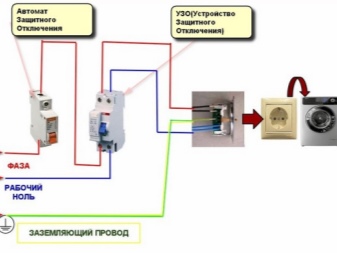

Для монтажа воспользуйтесь приведенной ниже схемой.

Никогда не ставьте выключатели в провод заземления. Не рекомендуется использовать вместо заземления зануление (это когда вывод «земля» подключается к рабочему нулю). В штатном режиме схема хорошо работает. Но при коротком замыкании ток течет по нулевому проводу. Тогда вместо отвода потенциала зануление направляет его на корпус.

Если штатного заземления нет, провод для него все равно проложите. При модернизации электросистемы он пригодится. DIN-рейка также должна быть к нему подключена.

Но иногда бывает, что при правильном подключении машина не работает, поскольку система питания обесточена.

Почему отключается автомат

Устройства защиты могут без видимых причин срабатывать при включении. Причин может быть несколько.

  • Скачки напряжения при включении мощного потребителя. Для их ликвидации воспользуйтесь стабилизатором.
  • Неверное подключение устройств. Самая частая ошибка – перепутаны фаза и ноль. Проверьте все соединения.
  • Неправильный выбор приборов. Проверьте их номинальные характеристики и ваши расчеты.
  • Замыкание в кабеле. Убедитесь, что изоляция проводов в порядке. Мультиметр должен показывать бесконечное сопротивление между двумя разомкнутыми проводами.
  • Брак устройств защиты.
  • Испортилась сама стиральная машина.

Если неисправность не найдена, лучше обратитесь за помощью к специалисту. Помните, что лучше переплатить за безопасность, чем покупать новый стиральный автомат.

О подключении стиральной машины к УЗО смотрите далее.

Какой автомат лучше ставить на стиральную машинку

Автор Мария Петрова На чтение 7 мин.

Большинство пользователей бытовой техники приняло тот факт, что стиральная машина в доме должна подключаться к отдельному вводу, идущему непосредственно от счетчика. Но необходимость установки отдельного комплекса защитных устройств, к сожалению, понимают не многие. Автомат для стиральной машины способен защитить бытовую технику. Но он не изолирует человека от токов утечки. Поэтому нужно подбирать комплект устройств вдумчиво, основываясь на простых физических правилах их работы.

автомат на стиральную машину

автомат на стиральную машину

Автомат для стиральной машины – что это и зачем

Во многих информационных источниках, как в интернете, так и в печатных изданиях, в роли защиты упоминается только УЗО на стиральную машину. Это не полный ответ на вопрос. Автоматическая система реагирования на неполадки должна:

  • отсекать устройство от сети, если стиралка вошла в режим короткого замыкания;
  • защищать человека от токов утечки, опасных для здоровья;
  • иметь номинальную мощность каждого из узлов, гарантирующую работоспособность при максимальном потреблении стиралки.

Для нейтрализации всех опасных факторов недостаточно ставить автомат защитного отключения. Не полностью защищает технику и энергосеть УЗО. Множеством недостатков обладает дифавтомат для стиральной машины. Каждое устройство защиты контролирует определенные параметры сети, поэтому важно правильно подобрать перечень оборудования.

УЗО, АО, дифавтомат и принцип их работы

Чтобы правильно понять, почему нужно устанавливать несколько защитных устройств, вначале следует рассмотреть принципы их работы и контролируемые параметры сети. Разумно вести описание от простых изделий к более сложным.

Автомат защитного отключения (АО)

Простейший однофазный автомат является аналогом плавкого предохранителя. Это наиболее понятное описание его работы. Устройство срабатывает при превышении номинальных токов, позволяя контролировать мощность и подключать к определенному участку сети ограниченное число потребителей. Это гарантирует отсутствие аварийных режимов, связанных с перегрузкой проводки.

Установка автомата позволяет защитить участки общей сети от аварийных режимов. Если машинка уходит в режим короткого замыкания, срабатывание защитного отключения позволит сохранить работоспособность остальных устройств в квартире. Таким образом, главная характеристика автомата — это надежный контроль токов на линии машинки и блокировка аварийных режимов.

УЗО

Задача устройства защитного отключения заключается прежде всего в нейтрализации опасных факторов для человека. УЗО контролирует токи в двух проводах силовой линии. При повреждении изоляции или нарушении работы узлов стиралки изменяется характеристика утечки. При превышении определенного значения тока УЗО отключает питание установки.

Токи утечки несут большую опасность для человека. При этом стоит понимать, что стиральная машина работает в условиях влажности, а на полу часто бывает вода. В этом случае вероятность поражения током человека достаточно велика. Установка УЗО для стиральной машины является обязательной.

Дифавтомат

Дифавтомат для стиральной машины — это комплексное устройство. Оно имеет функциональность УЗО и автомата защитного отключения. Подключать такой компактный и удобный узел достаточно просто. Но есть подводные камни, заключенные в сложности идентификации проблемы.

Неудобство применения дифавтомата стоит рассмотреть подробнее. При появлении аварийного режима узел срабатывает и предотвращает развитие нежелательных последствий. Однако определить, что именно сработало, УЗО или автомат отключения, — невозможно.

В результате такой механики реагирования дифференциальный узел заставляет проверять сразу все факторы. Начиная с короткого замыкания, заканчивая целостностью проводки всей сети. Это как минимум неудобно. Поэтому на практике вместо дифавтомата рекомендуется последовательно подключать отдельные узлы УЗО и АО. Такой подход позволяет четко идентифицировать проблему. Если сработал автомат — речь идет о превышении рабочих токов. УЗО же точно укажет на проблемы с изоляцией в сегменте сети.

Подход с использованием двух отдельных узлов системы защиты имеет еще одно преимущество — экономию средств. Дифавтомат достаточно дорогой. При возникновении сложной аварийной ситуации устройство выходит из строя и заменяется полностью. При разделении защиты на два отдельных блока, УЗО и АО, нужно будет купить только одно изделие для восстановления работоспособности системы.

Какое УЗО или дифавтомат ставить

Принципы выбора оборудования основываются прежде всего на характеристике электрической сети. Анализируя, какие узлы поставить, учитывают:

  • рабочее напряжение сети;
  • схему подключения, для которой может понадобиться однополюсный или многополюсный аппарат защиты;
  • фазность электрической сети;
  • коммутируемую мощность, по которой выбирают автомат ампер, УЗО или дифавтомат.

Существуют и отдельные правила выбора параметров для разных типов устройств. Для АО (автомата отключения) главной характеристикой выступает число ампер тока в рабочем режиме. Сколько именно оно должно составлять, определяется по параметрам стиральной машинки. Например, для агрегата с пиковой мощностью 3.5 кВт будет достаточно АО на 16 А.

УЗО выбирается по граничному показателю тока утечки, при котором происходит срабатывание. Для человека в численном выражении опасным значением считается 30 мА. Именно с таким значением следует покупать УЗО. Если же перестраховываться и приобретать дорогую модель с граничной утечкой в 10 мА — можно добиться негативного эффекта. Например, автоматика будет срабатывать при каждой попытке включения машинки из-за особенностей ее инженерного решения или характеристик проводки бытовой сети.

Соединяя перечисленные критерии выбора, покупают дифавтомат для стиральной машины. Его узел расцепителей должен иметь номинал ампер не ниже 16, с маркировкой С16. Для машинок, мощность которых превышает 3500 Вт, нужно купить дифавтомат С25 или выше. Блок УЗО выбирается по показателю граничного тока утечки, а также маркировке: рекомендуется покупать оборудование класса А.

Установка и подключение

Наиболее просто подключается к стиральной машине дифференциальный автомат. Это устройство двухполюсное. Вход коммутируется с проводами проводки, необходимо соблюдать фазность: назначение контактов указано в техническом паспорте прибора. Если в системе питания машинки используется стабилизатор напряжения, рекомендуется установить его после дифавтомата.

Выходы дифференциального блока выводятся непосредственно к розетке стиральной машины. Для правильной работы системы обязательно делается заземление. Его провод коммутируется к соответствующему контакту стиралки.

Не представляет сложности и схема коммутации с использованием раздельных узлов автомата защитного отключения и УЗО. Последний блок — двухполюсный. Коммутация производится по следующей схеме:

  • фаза проводки заводится на вход автомата отключения;
  • выход АО соединяется с контактом фазы на входе УЗО;
  • на второй контакт входной группы УЗО подается ноль проводки;
  • два выхода устройства защитного отключения заводятся на розетку для питания машинки.

В такой схеме также обязательно использовать заземление. Провод заводится на розетку включения машинки. Выбор устройств по номиналу для коммутации такого рода рекомендуется делать с взаимным технологическим запасом. Автомат устанавливается с номиналом, строго соответствующим пиковой мощности потребления машинки. К примеру, 16 ампер.
схема подключения

схема подключения

УЗО в этом случае рекомендуется выбирать на заметно большие токи: 20 и более ампер. Это позволит гарантировать сохранение его работоспособности в аварийной ситуации. Ток в режиме короткого замыкания, приводящий к отсечке автомата, не является критическим для УЗО и не приводит к аварии.

Почему выбивает систему защиты

Нередки случаи, когда после установки системы защиты она срабатывает при каждой попытке включения машинки. Эта проблема может вызываться как особенностями энергосистемы, так и неверным выбором оборудования и схемы его подключения.

  1. Малая нагрузочная способность сети вызывает резкие скачки напряжения при коммутациях мощного оборудования. Машинка, меняя режимы работы, вызывает срабатывание защиты. Чтобы устранить такую проблему, рекомендуется использовать стабилизатор напряжения.
  2. Элементы защитной системы неверно коммутированы. Самая распространенная ошибка пользователей — неправильное подключение фазы и нулевого провода.
  3. Сделан неверный выбор оборудования по мощности или другим параметрам сети. Например, номинал дифавтомата или УЗО не позволяет работу с машинкой.
  4. В кабеле подключения машины или линии проводки происходит замыкание из-за повреждения или нарушения параметров (истощения, растрескивания) изоляции. Токи утечки или режим КЗ приводит к срабатыванию защиты.
  5. Одно или несколько устройств комплекса защиты неработоспособны или действуют неверно.
  6. В инженерных цепях стиралки возникают нештатные режимы работы. Например, превышение потребления тока из-за неисправностей нагревателя, ошибок управляющего блока электроники, замыкание обмоток двигателя.

Самой опасной ситуацией, которая часто игнорируется потребителями, является физическое превышение показателей тока утечки номиналу УЗО. Защита срабатывает совершенно правильно. Но владельца это не устраивает.

Вместо того, чтобы устранить проблему в виде намокания токоведущих частей с поврежденной изоляцией, пользователь устанавливает УЗО с большим номиналом срабатывания или совсем убирает узел контроля. Делать этого не стоит ни в коем случае. Если происходит срабатывание защиты, нужно тщательно анализировать причины и устранять проблемные места.

6 критериев выбора надежной защиты

Рейтинг автора

Написано статей

Автор статьи

Мастер с 12-летним стажем. Ремонт стиральных машин и холодильников.

Просмотров: 178

Опубликована: 28-11-2018

Изменена: 28-11-2018

Время на прочтение: 7 минут

У этой статьи: 1 комментариев(я)

УЗО — устройство защитного отключения, согласно ПУЭ (Правил устройства электроустановок), ставят в паре с автоматом. Но такой подход уже устарел. Сегодня рекомендуется ставить вместо двух приборов один — дифавтомат. Последний объединяет в себе защитное устройство и аварийный выключатель. Выбирая любой вариант, следует учитывать потребляемую мощность. Лучшее решение — установить сразу дифавтомат, рассчитанный на 30 мА. Особо бдительные потребители могут взять модель на 10 мА — это более надежный и дорогой вариант. Однако эксперты считают, что такая подстраховка будет лишней.

Защитная автоматика для СМА

Зачем нужно УЗО для стиральной машины?

Аппарат для стирки — мощный потребитель, нагружающий проводку. Именно поэтому для нее рекомендуется прокладка отдельной электролинии и установка автоматики. Телевизор или компьютер не нуждаются в отдельном УЗО, почему же его нужно обязательно поставить на стиральную машинку? Работа в условиях повышенной влажности автоматически переводит ее в группу риска, а значит, особого внимания требует обеспечение безопасности — как самой техники, так и ее пользователей.

Если речь идет о дорогостоящем аппарате с сушкой, то одного защитного устройства будет мало — понадобится несколько. Максимально потребляемая мощность стирального аппарата — 2,5–3 кВт. Это много для старых электросетей — без защиты не обойтись.

Расшифровка надписей на УЗО

Какие еще есть варианты защиты?

УЗО устанавливают с целью защиты человека от поражения электротоком, но они не защищают электрическую цепь от всех возможных рисков. Для предотвращения поломки техники последовательно с УЗО включают автомат: он предназначен для защиты электроцепей от короткого замыкания и скачков напряжения.

На сколько ампер должна быть рассчитана защитная автоматика? Специалисты отмечают такую закономерность: при установке прибора на 16 А, УЗО для стиралки, поставленное за ним, должно быть рассчитано на больший ток, например 25 А. Обеспечить защиту можно двумя путями:

  • поставить УЗО и автомат;
  • поставить дифавтомат — это оптимальный вариант.

Как устроен УЗО автомат?

Благополучие бытовой техники в наших жилищах зависит зачастую от изношенных электрических подстанций, которые не рассчитаны на большие нагрузки. Достаточно одного скачка напряжения, чтобы одним махом лишиться всех приборов, запитанных от электросетей. Чтобы спасти стиральную технику от капризов электросетей, ей  предоставляют отдельный УЗО. Состоит он из:

  • корпуса;
  • трансформатора;
  • механизма разрыва цепи;
  • механизма самодиагностики;
  • электромагнитной отсечки — она есть в моделях последнего поколения.

Срабатывание происходит при критических нагрузках, автомат, размыкая цепь, прекращает прохождение электротока — человек и техника в безопасности.

Опасная ситуация произойдет, к примеру, если человек дотронется до оголенных проводов или при попадании на него воды. Автоматика, сработав, предотвращает поражение электротоком и поломку дорогой техники. Датчик может срабатывать многократно, и менять его, в отличие от предохранителей, не нужно.

Схема УЗО

Как подключить стиральную машинку к электросети?

Мало купить машинку для стирки, надо еще ее правильно подключить. Когда все трубы подсоединены, начинают электромонтажные работы. Правила установки:

  • Запрещается использовать стиральный аппарат без заземления.
  • Запрещается использовать удлинители. Также не рекомендуется применять специальный удлинитель с УЗО.
  • В помещениях с высоким содержанием влаги должны устанавливаться розетки во влагозащитном корпусе.
  • Подключают стиральный аппарат через защитное устройство.

Дифавтомат и выход на УЗО и автомат

Какое УЗО ставить на стиральную машинку?

Обычный пользователь желает знать, какой защитный прибор ставить на стиралку. Большинство моделей потребляет 2 кВт, а это превышает номинал в 10 А. Следовательно, автомат или дифавтомат должен срабатывать при электротоке большем, чем 10 А. Выбирайте вариант на 16 А.

Среди важных параметров автоматической защиты — ток утечки. Прибор реагирует именно на него. Если проводка новая, берите вариант на 10 мА. Чтобы произошел разрыв цепи, разница токов в фазе и нейтрали должна быть 10 мА или более. Если проводка старя, берут УЗО на 30 мА, чтобы не возникало ошибочных отключений.

Еще один нюанс, на который важно обращать внимание, выбирая автомат для подключения к стиралке — производитель. Есть два варианта:

  • Дорогие и качественные — Legrand или АВВ.
  • Бюджетные — ИЭК.

Это самые известные на рынке фирмы, выпускающие защитную автоматику. Китайские версии дешевле, но надежности, которую обеспечивают европейские приборы, они не дадут. Если неправильно подобрать мощность и электроток срабатывания, пробки будут выбиваться всякий раз при пуске машинки.

Дифавтомат и УЗО

Какой нужен дифавтомат?

Делая выбор, обращают внимание на такие параметры:

  • Мощность. Соотносится с мощностью сети (одно- или трехфазной).
  • Напряжение. Для однофазной сети — 220 В, для трехфазной — 380 В.
  • Номинал. В бытовых сетях лучше всего ставить автоматы, имеющие в маркировке  букву «С». Для сети с розеткой предпочтительнее вариант  С 16. Иногда берут тип С 25.
  • Встроенный защитный отключатель. Какой выбрать автомат для стиралки? Рекомендуется брать А-класс. Есть еще с АС-классом, но этот вариант не так хорош для мощной нагрузки.
  • Дополнительная защитная автоматика. Отсутствие защиты от обрыва провода — ноль, вызовет несрабатывание УЗО при неисправности одного из проводов.
  • Ток дифференциального отключения. Лучший вариант — 30 мА. Есть на 10 мА — более дорогие, их использование не рационально.

Схемы подключений

Дифавтоматы, созданные для токовой защиты, также отключают нагрузку при появлении дифференциальных токов. Последние могут появляться во время пробоя изоляции на корпус — тогда токи, втекания и вытекания, неодинаковы. При появлении этой разницы прибор разрывает цепь и поражение током исключается. Если человек коснется токоведущих частей, электроток, протекающий через него, не успеет вырасти до опасной величины в 0,1 А.

Установка устройства защитного отключения своими руками

Поставить защиту от тока несложно. Понадобится провод ВВГ 3х2,5 мм — его тянут от распредщитка. Порядок действий такой:

  • С помощью индикатора определяют фазу и ноль.
  • Подключают найденные проводники к УЗО.
  • Выводят провода из корпуса — розетка с УЗО соединяются.

Это наиболее простая схема подключения. Если, помимо стиралки, в сеть будут подключаться и другие потребители, установите дополнительное защитное устройство. Это обеспечит бесперебойную работу всех потребителей.

Дифавтомат ставят аналогично. Благодаря этому прибору ваша стиралка будет надежно защищена от опасных скачков напряжения, способных безнадежно испортить любые ее узлы — мотор, блок управления, насос и т. д., а вы — от поражения током.

Правильная и неправильная схема подключения

При установке стиралки в ванной розетка должна быть:

  • влагозащитной;
  • заземленной.

Если идет стирка, ванну лучше не принимать: если брызги воды попадут в розетку, может произойти короткое замыкание и удар электротоком. После завершения цикла вилку достают из розетки, крышку последней плотно закрывают. Все проложенные провода защищают  пластиковыми гофрами. Проводку располагают максимально высоко от пола. Идеальное решение — отдельный провод для стиральной машинки. Его минимальное сечение — 2,5 м². Розетка и защитная автоматика должны располагаться так, чтобы в случае поломки можно было легко произвести отключение техники.

Практические советы по установке дифавтоматов

Новые дома оборудованы розетками с заземлением и щитком с защитными устройствами. Остается выбрать розетку и выяснить, к какому именно автомату она подсоединена. Если там стоит УЗО, его нужно демонтировать и поставить дифавтомат.

В старых домах всё гораздо сложнее. Заземления нет, автоматической защиты тоже нет. Начинают с монтажа контура заземления. Возле дома или в подвале устанавливают  три оцинкованные трубы. Их длина — от 50 см. Располагают трубы так, чтобы они были вершинами треугольника. Если не выходит, можно и на одной прямой. К одной трубе прикручивают с помощью болта провод — его тянут в квартиру, к щитку.

Евророзетку для стиралки подключают к дифавтомату, установленному в щитке специально для этой цели. Прибор подбирается с учетом тока, потребляемого техникой. Его определяют, исходя из номинальной мощности. Мощность, кВт, делят на напряжение, В. Потом добавляют 20 % — это будет средний ток. Берут вариант с током, равным расчетному значению или немного большим.

Схема подключения евро розетки

Пример расчета дифавтомата

Исходные данные:

  • Потребляемая мощность — 2,2 кВт.
  • Ток номинальный — 10 А.

20%-й запас = 2 А. Получается, для стиралки на 2,2 кВт потребуется прибор на 12 А или более. Оптимальный вариант — ток отключения 15 А. Выбирают максимально близкое значение. Если вышло 12 А, нельзя поставить прибор на 40 А. Это опасно для техники. Дифференциальный ток отключения берут 30 мА, не больше.

Внешний вид дифавтомата

Почему запрещены удлинители?

По питающим проводам передается мощность более 2 кВт. Поэтому все размыкающиеся соединения должны обеспечивать идеальный контакт. Это позволяют евророзетки, имеющие большую площадь соприкасающихся контактов. Но без потерь и тут не обходится, а удлинители только увеличивают их. Следствие потерь — нагрев. Удлинители часто включают в обычные розетки — с помощью переходников потери растут еще больше. Из-за постоянного нагрева происходит обгорание контактов — портятся вилки и розетки. В итоге происходит возгорание.

Запрещено использовать удлинители при подключении

Надо ли ставить заземление?

У современных стиралок корпус имеет потенциал, вдвое меньший потенциала сети — 110 В. Благодаря заземляющему проводу этот потенциал стекает к земле. Зачем так сделано? Дело в особенностях сетевых фильтров, подавляющих электропомехи, производимые стиралкой во время работы. Корпус аппарата соединяют с электросетью не напрямую, а через фильтры.

Заземление позволяет защитить человека от удара током, если произойдет повреждение изоляции. Если заземления нет, человек, прикасаясь к корпусу, ощущает покалывание, а иногда и более серьезные удары. Во влажном помещении стиралка без заземления может нанести серьезную электротравму — вплоть до летального исхода.

Устанавливая дифавтомат на стиральную машину, вы решаете сразу две проблемы — исключаете поломку техники из-за проблем в электросети и защищаете ее пользователей от поражения электрическим током.

Какой автомат (УЗО) поставить на стиральную машину

узо для подключения стиральной машиныСовременному, напичканному электроникой и электрическими бытовыми приборами дому, не обойтись без защиты. Электроподстанции в старых жилых микрорайонах не были рассчитаны на большую нагрузку от такого количества потребителей, что приводит к периодическим авариям, скачкам напряжения и прочим неприятностям. Один скачок напряжения может легко лишить вас всех электроприборов: холодильника, телевизора, сплит системы, в том числе и стиральной машины, но если установить правильный УЗО автомат, проблем можно избежать.

Зачем ставить УЗО?

УЗО автомат нужно ставить – это понятно, в доме без него не обойтись, но зачем ставить отдельный автомат на стиральную машину, какой в этом смысл? Сначала разберемся с понятиями. У электриков каждый работающий электроприбор называется потребителем, так вот стиральная машина является достаточно крупным потребителем, создающим изрядную нагрузку на проводку. Поэтому для нее желательно проложить отдельные электрические коммуникации, не забыв защитить цепь, поставив автомат.узо для подключения стиральной машины

Такие потребители как компьютер и телевизор не требуют отдельного УЗО, поскольку они работают в обычной среде и создают меньшую нагрузку на сеть. Стиральная машина работает во влажной среде, то есть такая техника по определению в группе риска, а значит, к ее энергообеспечению нужно подойти со всей ответственностью. А уж если речь идет о современной дорогой стиральной машине с функцией сушки, то в этом случае подобную технику должен защищать ни один автомат.

Обратите внимание! Стиральная машина с сушкой при включённой программе «Стирка – полоскание – отжим – сушка» создает примерно в полтора раз большую нагрузку на электропроводку, чем обычная машинка-автомат.

Что это за волшебный автомат УЗО, из чего он состоит и как работает? Для начала определим составные части УЗО, оно состоит из:

  • трансформатора;
  • корпуса;
  • механизма разрывающего цепь;
  • механизма производящего самотестирование;
  • электромагнитной отсечки (для новейших приборов).

узо для подключения стиральной машиныУЗО срабатывает в том случае, если на электропроводку возникает излишняя нагрузка. В этом случае автомат принудительно разрывает и обесточивает цепь. Возникнуть подобная ситуация может из-за того, что человек коснется оголенной проводки или на провод попадет вода, автомат сработает и предотвратит трагедию. УЗО предназначено для многократного использования, поэтому его необязательно менять, в случае возникновения перепада (в отличие от плавких предохранителей). Автомат абсолютно необходимая защита для стиральной машины.

Какое УЗО ставить и от чего это зависит?

Ответим на данный вопрос неожиданно и нестандартно – никакое. На самом деле, прогресс не стоит на месте и обычные устройства УЗО уже ушли в прошлое, поскольку они не защищают электрическую цепь от всех рисков. Мы со своей стороны порекомендуем установить в качестве защиты не УЗО, а дифавтомат. Дифавтомат – это уникальное устройство, которое объединяет в себе УЗО и противопожарный выключатель.дифавтомат для подключения стиральной машины

Ранее эти два устройства приходилось ставить один за другим, создавая, таким образом, полную защиту сети, теперь есть дифавтомат, который объединяет эти два устройства в одном компактном корпусе. Дифавтомат в настоящее время — прибор еще достаточно дорогой, поэтому подбирать и ставить его нужно с умом. Большинство специалистов рекомендуют ставить электромеханический дифавтомат на 0,03 Ампер. Можно конечно купить и электронное устройство на 0,01 Ампер, оно конечно номинально надежнее и дороже, но по факту, такая надежность уже перебор.

Важно! Электронные дифавтоматы стоят раза в два дороже, к тому же они чаще отказывают, да и устройства на 0,01 Ампер ставят в пожароопасных помещениях коим квартира или дом естественно не являются.

Сколько стоит дифавтомат 0,03 Ампер на стиральную машину? Ориентировочная цена прибора около 14 у.е. Цена будет зависеть от характеристик устройства, производителя, продавца и других факторов. Но в целом, если встает вопрос, сколько стоит дифавтомат, данную цену называть вполне можно, она является средней.

Как установить дифавтомат или УЗО своими руками?

УЗО и дифавтомат устанавливаются примерно одинаково. Если вы заранее проложили отдельную электрическую цепь от электрощита до стиральной машины, то это существенно упрощает схему установки УЗО, поскольку речь пойдет о простой сети с одним потребителем. Если вам требуется детальная информация о подключении стиральной машины к электричеству, придется изучить дополнительную информацию.

От электрощита прокладываем провод ВВГ 3х2,5, если есть возможность можно вмонтировать дифавтомат на 30 мА прямо в щиток, если там есть свободное место. Если нет, то устройство можно установить прямо возле влагостойкой розетки у стиральной машины, только для этого его придется поместить во влагостойкий корпус. Выполняем следующий порядок действий.

  1. Берем отвертку-индикатор, находим провода фазу и ноль.
  2. Подключаем их к дифавтомату (у него есть соответствующие подписанные выходы сверху).
  3. Выводим фазовый и нулевой провод из устройства до влагостойкой розетки.

Вот и вся простейшая схема. Если кроме стиральной машины вы хотите подключить к этой цепи и посудомоечную машину, то рекомендуется поставить дополнительное УЗО, как показано на рисунке. В случае отключения этого УЗО, по причине неисправности посудомоечной машины, дифатвомат останется «в строю», а значит, стиральная машина продолжит работу без перебоев.дифавтомат для подключения стиральной машины

В заключение отметим, установка УЗО и дифавтоматов убережет вашу стиральную машину от перепадов напряжения, которые могут сжечь ее блок управления, двигатель, сливной насос и прочие агрегаты, отправив вашу домашнюю помощницу на помойку. Установить УЗО не сложно, но даже если вы боитесь возиться с электрикой, всегда можно обратиться к специалисту. Не экономьте на защите, иначе потом придется платить за новую стиральную машину.

УЗО для стиральной машины: принцип работы, правила монтажа

УЗО для стиральной машиныИзменение напряжения способно без особых затруднений лишить дом массы полезных вещей – холодильника, электрочайника, стиральной машинки. Избежать подобного рода неприятностей можно, установив надежный автомат УЗО. В статье описан принцип работы УЗО для стиральной машины и правила его монтажа.



Необходимость установки

Автомат станет надежной защитой электропроводки и самого прибора. «Стиралка» считается одним из крупных потребителей энергии, создает существенную нагрузку на провода. Кроме этого, устройство трудится в «мокрой» среде, что относит его к повышенной группе риска, нуждается в хорошей защищенности.

УЗО для стиральной машины

Исходя из этого, опытные специалисты рекомендуют устанавливать УЗО для стиральной машины, чтобы сохранить работоспособность устройства, жильцов защитить от ударов электрическим током, да и имущество уберечь от возгорания.



Принцип работы автомата

В стандартном исполнении устройство имеет корпус из пластикового материала, трансформатора, реле, расцепителя, механизма самотестирования. Новые приборы в качестве дополнения снабжены электромагнитными отсечками.

УЗО для стиральной машины

УЗО для стиральной машины

В обычном состоянии сети релейное устройство не работает, но когда на проводку оказывается нагрузка повышенного характера, встроенный аппарат в принудительном порядке разорвет цепь, обесточив ее.

Подобная ситуация возможна при скачках напряжения, попадании влаги на оголенные провода. При срабатывании защиты менять ее нет необходимости. Главным отличием УЗО для стиральной машины считается то, что оно предназначается для неоднократного применения.



Делаем правильный выбор

Следует сразу сказать, что имеется одна особенность. По требованиям, предъявляемым к устройству электрических установок, УЗО ставится вместе с автоматикой защиты. Это позволяет и технику сохранить, и человека уберечь от тока.

УЗО для стиральной машины

УЗО для стиральной машины

Профессиональные мастера заявляют еще об одной детали – если автоматика способна выдерживать ток в шестнадцать ампер, то за ней ставится УЗО ампер на двадцать пять. Это представляет собой меру предосторожности по сохранению данного устройства ввиду прохождения по нему большого тока, приближенного к величине сработки защитной автоматики.

Относительно того, чему будет равно значение тока утечки, здесь возможны варианты на 10 и 30 мА.

При решении такого вопроса следует учитывать ряд факторов естественного характера, способных повлиять на данный показатель:

  • длину питающей линии;
  • состояние электрической проводки;
  • уровень влажности в помещении.

Из этого следует, что подбирая наиболее чувствительное устройство, рассчитанное на утечку тока минимального значения, есть возможность столкновения с ситуацией, когда его будет постоянно выбивать от включенной машинки. Проще говоря, создается вероятность ложного срабатывания, обусловленного указанными причинами.

Но если такое решение уже принято, то для исключения случаев ложной сработки следует устанавливать устройство у самой розетки, если имеется такая возможность. Есть и альтернативный вариант – УЗО монтируется вместо розетки. Но приборы такого типа обойдутся вам значительно дороже обычных устройств.

Наиболее надежным защитным механизмом стиральной машинки считается современный дифавтомат, совместивший в себе обычное узо и автоматику. Данный прибор способен обеспечить полный спектр нужных защит, да и место в распределительном щите много не занимает.

На сегодняшний день такой прибор стоит достаточно дорого, так что его выбор и монтаж следует выполнять продуманно. Многие мастера советуют устанавливать электромеханический тип на 0.03 А. Можно приобрести и электроустройство в 0.01 А. которое будет значительно надежней. Но такие меры предосторожности уже просто излишни.

Вид устройства может также зависеть от типа электросети – однофазной или трехфазной. Рекомендуется еще обратить внимание на маркировку самого прибора. В стандартных случаях выбирается УЗО, имеющее обозначение «С». Для розеток с защитным устройством подходят обозначения С16 или С25. Наиболее эффективным считается автомат с пометкой «А». Для обычного потребления будет достаточно установить «АС».

УЗО для стиральной машины

Помните, что УЗО предназначается исключительно под трехпроводную сеть. Если квартира оснащена двухпроводной линией, рекомендуется сделать заземление или вставить в цепь, подсоединенную к машинке, защитный проводник. Номинальные значения УЗО завышать не следует, чтобы не лишать электропроводки защиты.

Примерная стоимость устройства

Дифавтомат на 0.03 А для стиральной машины ориентировочно стоит около четырнадцати долларов США. Цена определяется характеристиками элемента защиты, маркой изготовителя, услугами посредников по реализации и иными обстоятельствами.

Правила монтажа

Для правильного выбора и установки дифавтомата следует учесть некоторые характеристики:

монтаж УЗО

  1. мощность сети;
  2. номинальное значение напряжения;
  3. номинал автоматического устройства и некоторые особенности расцепителя;
  4. отличительные особенности УЗО;
  5. дополнительные меры защиты;
  6. номинальное значение силы тока.

Какое нужно УЗО, мы определили. Теперь остается разобраться с порядком его установки. Сам процесс сложностей не вызывает. Необходимо от распределительного щита протянуть проводку ВВГ с сечением 3 на 2.5.  УЗО в специальном защитном корпусе устанавливаем в непосредственной близости от розетки.

После этого проводятся следующие действия:

  • индикаторным устройством определяется положение нулевого провода и фазы;
  • выполняется подсоединение проводки к УЗО;
  • выводятся фаза и «ноль» через корпусную часть устройства, проводится подсоединение к влагоустойчивой розетке.

Этот вариант подключения защитного устройства считается наиболее легким. А вот когда помимо стирального агрегата в сети подразумевается наличие нескольких дополнительных потребителей, рекомендуется устанавливать устройство для защитного обесточивания. Данная мера поможет обеспечить бесперебойную работу даже в том случае, если несколько потребителей выйдут из строя.

Покупка УЗО сохранит электроприборы и узлы управления от неожиданных поломок. Перепады напряжения способны стать причиной возгорания блока управления стирального агрегата, вывести из строя насос, или систему слива.

УЗО для стиральной машины

Работы по установке не отнимут у вас много времени. Но если вы ничего не понимаете в электричестве, то правильней будет обратиться за помощью к профессиональному мастеру.

Причины отключения УЗО

Это может происходить в следующих случаях:

  • при неисправности самого автомата;
  • если во время монтажных работ допущена ошибка;
  • произошло замыкание сетевого шнура;
  • выбранное вами устройство не подошло по своим параметрам;
  • вышли из строя ротор, нагревательный элемент или электроблок стиральной машины.
УЗО для стиральной машины

Рекомендуем проявить заботу о безопасности членов своей семьи, чтобы в дальнейшем не устранять негативные последствия.

Заключение

Современные машины для стирки белья относятся к группе бытовых технических приборов, отличающихся повышенным уровнем энергопотребления. Наибольшее потребление мощности происходит при нагреве воды, составляя от двух до трех с половиной киловатт.

Электрическая проводка в большинстве домов, построенных давно, не рассчитана на столь большое количество потребителей энергии.

В наше время стиральная автоматическая машинка представляет собой неотъемлемый атрибут любой квартиры. Чтобы надежно защитить свою технику от поломок, следует со всей ответственностью отнестись к правилам установки и подключения.

Вам также будет интересно почитать:

Простой рецепт подбора дифавтомата для вашего дома



Дифференциальный автомат – подключается для обеспечения защиты от поражения электрическим током, одновременно с защитой электросети от перегрузок и короткого замыкания.

Где устанавливается

Диф-автомат устанавливается только на DIN-рейку в распределительном щитке квартиры или дома. К автомату подключаются блоки розеток или отдельные мощные электроприборы – стиральная машина, электропечь, электродуховка или водонагреватель.

Стиральная машина, морозильная камера, насос – эти приборы имеют в своей конструкции электродвигатель, поэтому их пусковая потребляемая мощность может превышать заявленную фирмой – производителем в несколько раз. Приводим таблицу с указанием коэффициентов возрастания токов в начале работы прибора:

Время действия пусковых токов в бытовых приборах

Таким образом, стиральная машина при включении может потреблять 12,5 кВт в течении первых 4х секунд, а если дифавтомат для нее не рассчитан на такую мощность – каждый раз при включении он будет выбивать. Но это не означает, что нужно выбирать дифференциальный автомат, мощностью 12,5 кВт!

Условные обозначения



Дифавтоматы поставляются обычно с паспортами, в которых указываются все данные, но многие из них дублируются на корпусе устройства. Здесь вы можете прочитать информацию о номинальном напряжении, частоте и мощности, дифференциальном токе отключения, температурный диапазон использования автомата. В отличие от инструкции, обозначения на корпусе со временем не потеряются и при открытии распределительного щитка вы всегда будете знать, на какой автомат можно добавить нагрузку, а на какой нет.

Условные обозначения на дифавтомате

Какой дифавтомат выбрать

Дифференциальный автомат соединяет в себе одновременно три функции, защита проводки от короткого замыкания, защита проводки от перенапряжения и защиты человека от удара электрическим током или утечки электричества. При планировании проводки в квартире или доме можно рассчитать количество потребителей тока, которые планируется подключать к сети, подсчитать время их работы и что будет включаться одновременно, а что нет. И ошибиться 🙂

Дифавтомат ABB на 10А тип С
Дифавтомат ABB на 16А тип С
Дифавтомат ABB на 25А тип С

Дифференциальный автомат устанавливается для тех мест, где возможно поражение электрическим током. В квартире под дифавтоматы подключают розетки и выключатели в ванной комнате и кухне. Именно в этих местах наиболее вероятно поражение током, т.к. имеется избыточная влажность и опасность протекания от соседей сверху. Если в вашем случае есть места, где также есть опасность контакта электрики с водой, например сауна, бассейн или холл с фонтаном, то такие комнаты следует также запитать через диф-автомат.

Каждая такая комната запитывается двумя контурами, каждый из которых подключается через отдельный автоматический дифференциальный автомат. Это контуры освещения и розеток:

  • Розетки – автомат на 16А, тип С;
  • Освещение – автомат на 10А, тип С;

Под отдельный диф-автомат подключаются:

  • Проточный водонагреватель;
  • Накопительный водонагреватель;
  • Электроварочная панель;
  • Электродуховой шкаф;
  • Кондиционер.

Проточный водонагреватель, электроварочная панель и электродуховка подключаются под диф-автоматы на 25А, тип С. Кондиционер и накопительный водонагреватель под автоматы на 16А тип С.

Важно. Если варочная панель и духовка – это два разных прибора, то они должны подключаться под разные диф-автоматы.

Не стоит подбирать отдельный дифавтомат для стиральной машины, микроволновки или пылесоса. Все эти приборы рассчитаны на включение в обычную электросеть, а значит отдельно беспокоиться об их безопасности не стоит.

Видео о технических характеристиках дифавтоматов

Ролик подробно описывает технические характеристики дифференционных автоматических выключателей. Видео будет полезно тем, кто ищет более углубленную информацию по теме и решает специфические вопросы по электрообеспечению офиса, производственного участка или иного коммерческого помещения.



Уличная влагозащищенная розетка – важный атрибут вашего участка Несколько простых правил выбора розеток и выключателей Как правильно подобрать автомат по мощности нагрузки для квартиры Высота установки розеток в современной квартире

Какое УЗО для стиральной машины поставить

Содержание:
  1. Для чего устанавливать отдельное защитное устройство
  2. Какое УЗО нужно для стиральной машины

Требования современных правил электробезопасности для бытовых сетей квартир и частных домов предполагают установку двух видов защиты. Она состоит из автоматических выключателей и устройств защитного отключения, выполняющих совершенно разные функции. Первые приборы срабатывают при коротких замыканиях и перегрузках, а вторые – при токовых утечках или прикосновении человека к токоведущим частям. В местах с повышенной влажностью эти устройства приобретают большое значение, особенно установка УЗО для стиральной машины, работающей именно в таких условиях. От правильного выбора защитной аппаратуры зависит безопасность людей, эксплуатирующих такое оборудование.

Для чего устанавливать отдельное защитное устройство

Современные жилища буквально насыщены различным оборудованием и бытовой техникой, многие из которых обладают высокой мощностью. В связи с этим существенно возрастает нагрузка на электропроводку, повышается вероятность повреждения и выхода из строя изоляции через определенный период работы. В результате, проводка через поврежденную изоляцию соединяется с землей, а движение тока изменяет свое направление, то есть возникает токовая утечка. Соприкасаясь с опасными местами, человек сам становится проводником и может получить серьезные повреждения.

Современные стиральные машины также относятся к бытовой техники с повышенным энергопотреблением. Максимальную мощность в пределах 3-3,5 кВт они набирают во время работы ТЭНа и нагрева воды. В случае повреждения изоляции, утечка тока тоже может достичь большой величины, опасной для жизни человека. Поэтому специалисты рекомендуют устанавливать отдельное УЗО на линии, питающей стиральную машину. В случае утечки УЗО просто отключит сеть и прекратит подачу напряжения.

Для соединения УЗО с потребителем в единую цепь используется последовательное подключение. Принцип действия прибора основан на измерении и сравнении разницы тока на входе и на выходе. В случае исправности сети она будет иметь нулевое значение. А при утечки, ток на выходе будет отличаться в меньшую сторону ровно на ту величину, которая ушла по другому пути. При достижении величины токовой утечки, на которую установлен прибор, он мгновенно отреагирует и выключит сеть.

Какое УЗО нужно для стиральной машины

Как уже отмечалось, устройства защитного отключения практически всегда используются совместно с автоматическим выключателем. Эту особенность нужно обязательно учитывать при решении вопроса, какое УЗО ставить на стиральную машину. Основным критерием выбора, считается номинальный ток срабатывания.

У обоих приборов данные значения тесно связаны между собой. Например, если у автомата ток срабатывания составляет 16А, то УЗО, установленное после него должно иметь параметр на ступень выше, то есть 25А. Эта мера предосторожности позволяет уберечь защитное устройство от воздействия больших токов, значения которых близки к величине срабатывания автоматического выключателя.

Для стиральных машин будут предпочтительнее УЗО типа А, реагирующие на переменный и постоянный токи. Дело в том что в современных бытовых приборах, в том числе и стиральных машинах установлены блоки питания, в состав которых входят электронные полупроводниковые элементы. В результате, в блоке питания происходит преобразование синусоидного переменного тока в импульсный полупериод. Если утечка произойдет именно в этом месте, то более простое устройство АС на нее просто не отреагирует и не сработает.

Параметры тока утечки выбираются стандартно, в двух вариантах – 10 или 30 мА. При выборе нужно учесть длину питающей линии, место установки УЗО, влажность помещения, состояние изоляции проводов и другие факторы. УЗО на 10 мА устанавливать нежелательно, поскольку оно наиболее чувствительно и может вызвать частые ложные срабатывания.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
