Монтаж сип проводов: Технология монтажа и ремонта провода СИП на опорах

Технология монтажа и ремонта провода СИП на опорах

В современных энергетических системах повышение уровня надежности и электробезопасности стал одним из главных приоритетных направлений развития. В новых конструирующихся линиях электропередач стали использоваться провода СИП, также на них заменяются находящиеся в эксплуатации линии. Провода СИП применяются не только в магистральных линиях и их ответвлениях, но и при вводе питания в здание.

Монтаж проводов СИП на опорах

Вернуться к навигации

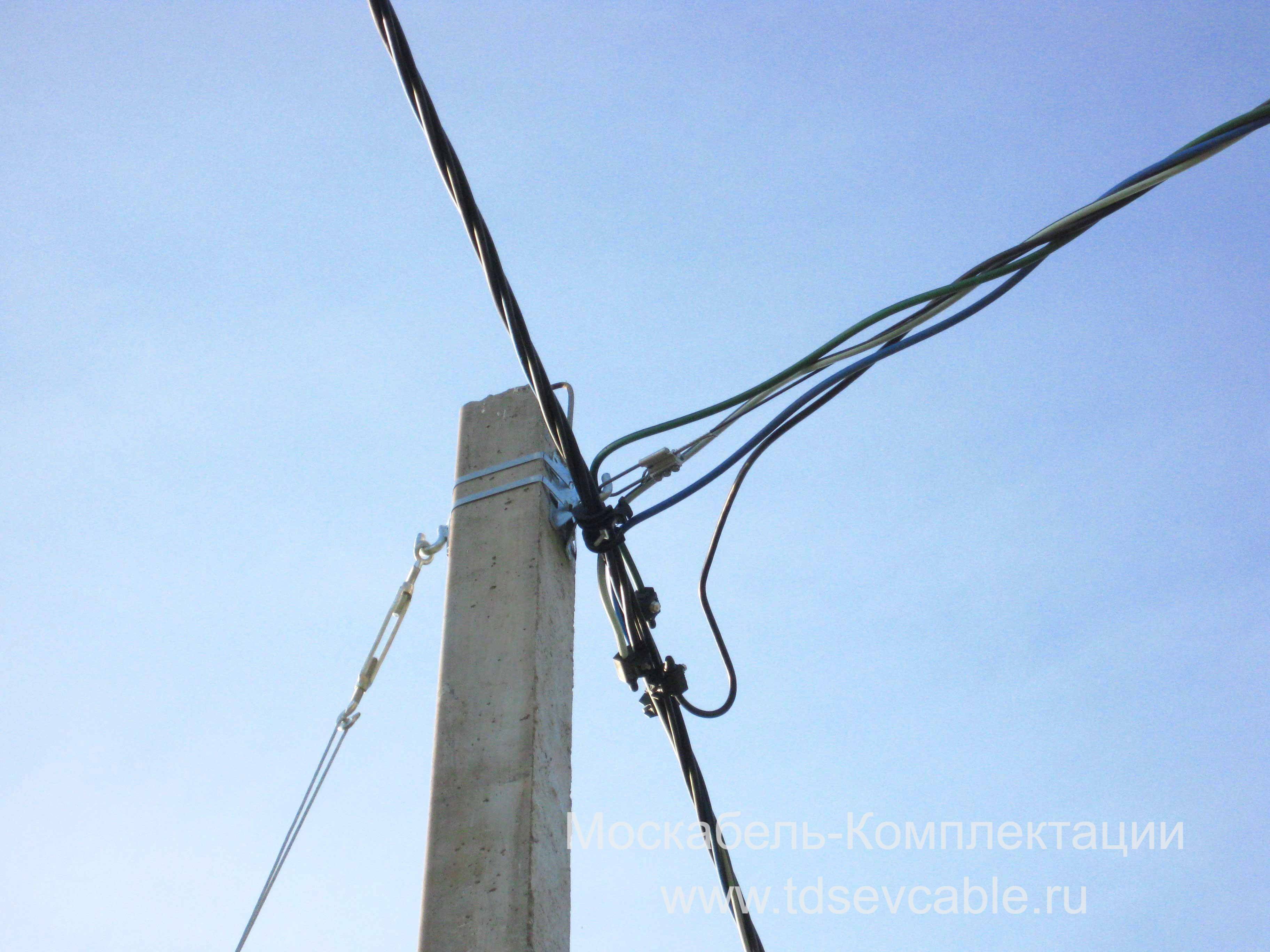

Монтаж кабеля на cтолбы

Воздушные линии электропередач с изолированными проводами (ВЛИ) или провода СИП имеют свои особенности при строительстве. Монтаж СИП на опорах, как и при любых строительных работах, проходит этап подготовки территории, заключающейся в вырубке деревьев, кустов, очищении от преград и т.д. Для удобства до начала сборки  кронштейны крепят к столбам на земле с помощью стального ленточного хомута, не поддающегося процессу коррозии, затем лишние ленты удаляют.

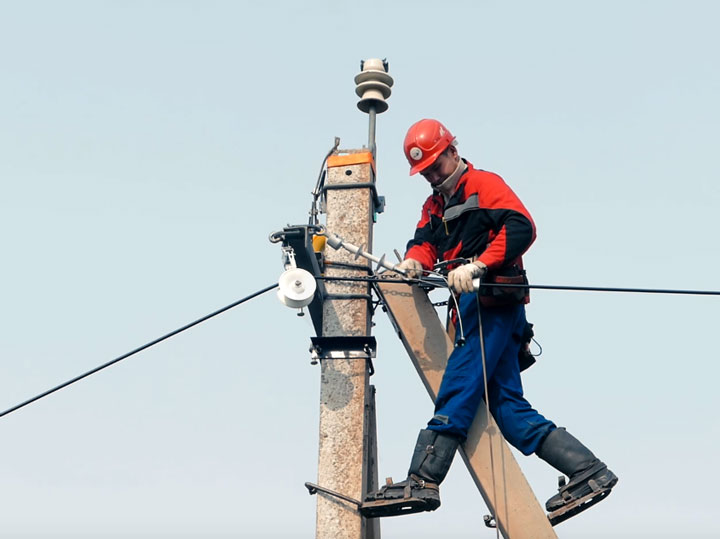

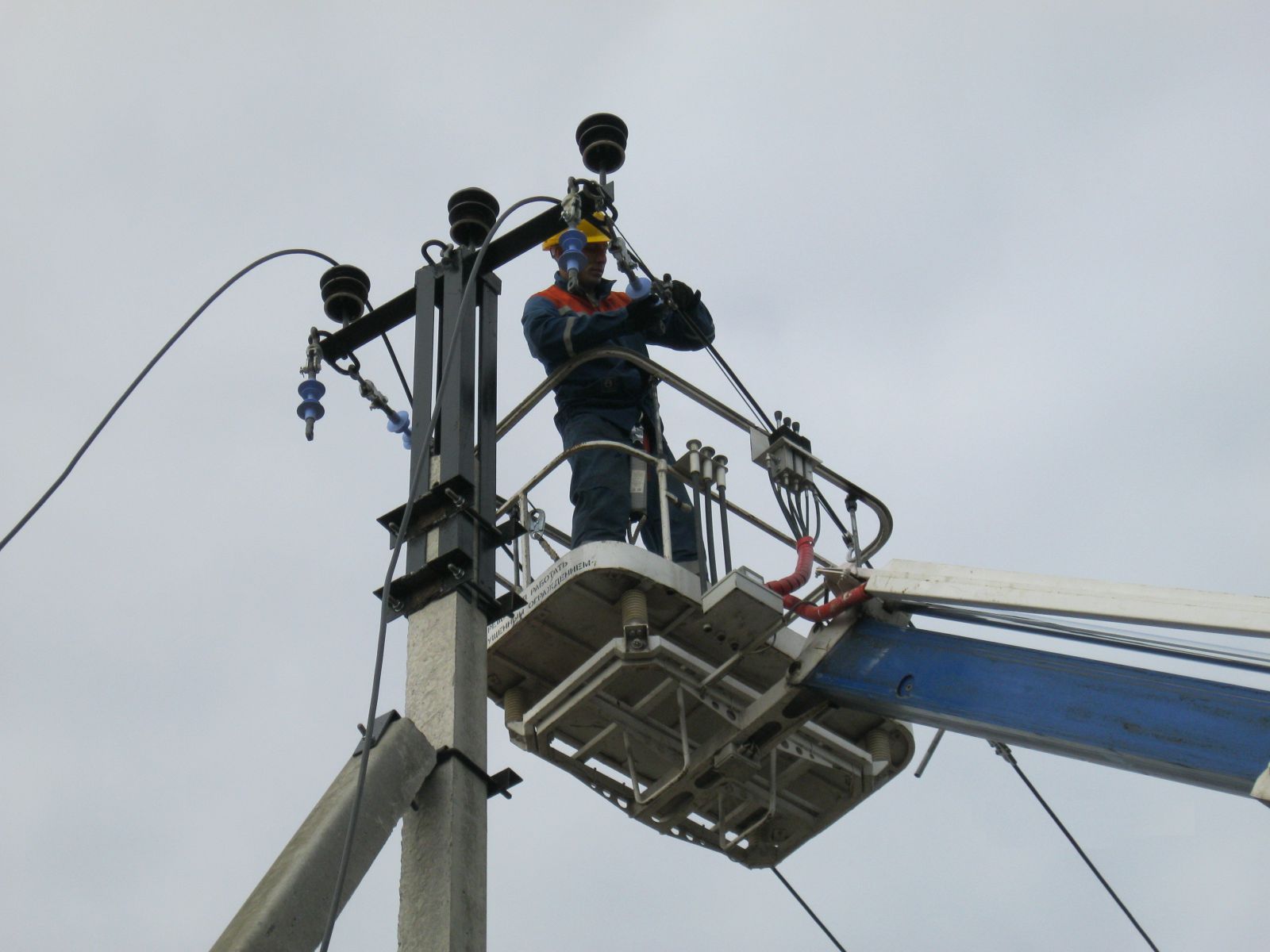

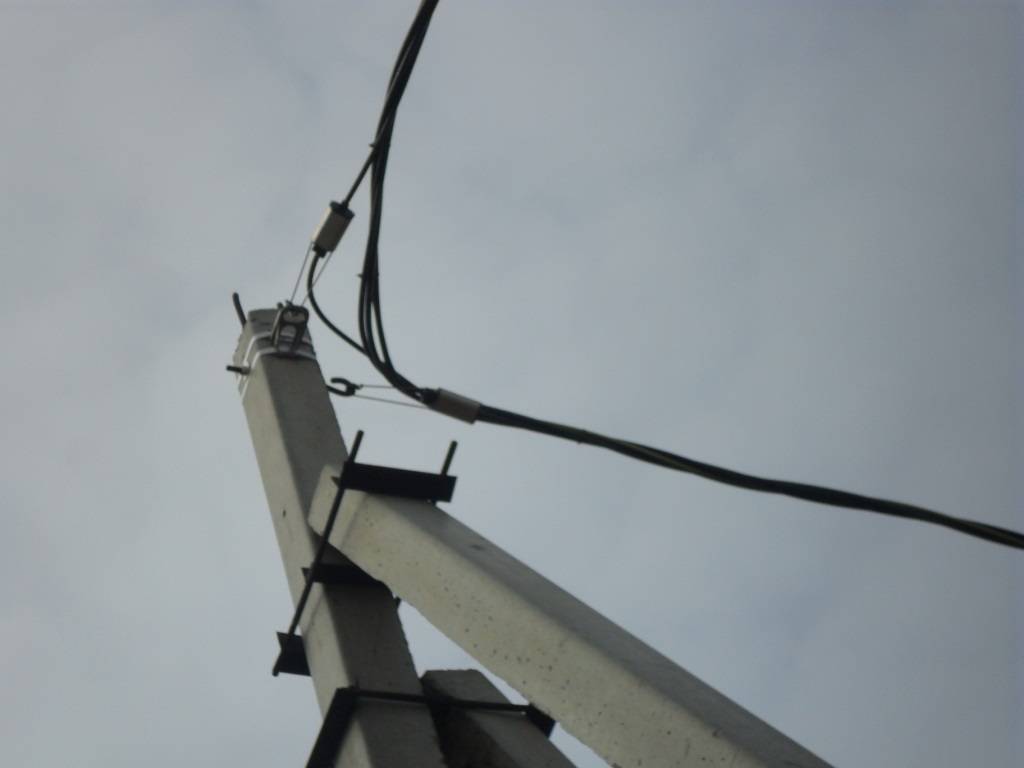

Монтажные работы на опорах

После установки опор с кронштейнами переходят к этапу сборки ВЛИ. Температура окружающего воздуха должна быть не менее 20?С. Как отмечалось выше, технология монтажа СИП имеет особенность при раскатке проводов, т.е. необходимо сохранить целостность изоляции до ввода в эксплуатацию. Барабаны с проводами установлены на машине, и, используя специальные роликовые арматуры и канаты-лидеры, равномерно распределяются по опорам.

Вернуться к навигации

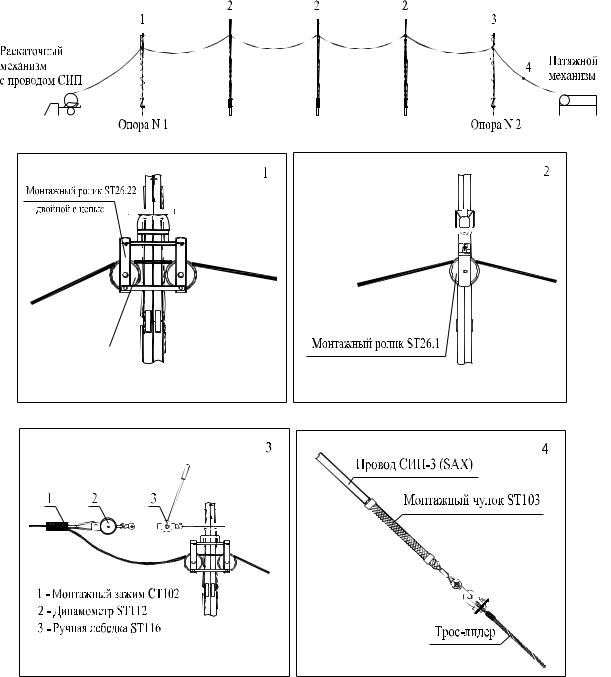

Ручная раскатка проводов

Процесс раскатки с барабанов вручную возможен только в том случае, если строительная длина не превышает 100 м при сечении жилы каждой фазы не более 50 мм2, также на объектах и территориях с высотой пролета менее 50 м.

Ручная раскатка и монтаж СИП для каждого пролета одинакова и проходит в несколько этапов:

  1. Первая установленная опора является анкерной, с которой начинается непосредственно сама линия электропередач. Барабан с СИП размещают на расстоянии не менее высоты опоры, на конец провода укрепляют канат с помощью монтажного чулка.
  2. На последующих промежуточных опорах используют и монтируют роликовые арматуры, в которые сразу складывают канат. Весь процесс прокладки проходит под контролем электромонтера. Барабан должен вращаться равномерно и одномоментно с процессом натягивания каната. Скорость раскручивания барабана ограничивается 5-ю км/ч, изолированные проводники не должны соприкасаться с поверхностью грунта и любыми другими предметами и объектами.
  3. Конечная опора предполагает фиксацию с помощью зажима несущей нулевой жилы на кронштейн анкерной опоры, при этом фазные жилы остаются свободными для присоединения нагрузки.
  4. По завершении прокладки СИП на опорах на первой анкерной опоре устанавливают динамометр с лебедкой и начинают их натягивать. Динамометром контролируют прикладываемую силу, которую определяют по документации, при этом контролируя качество процесса. После окончания прокладки и стягивания проводники оставляют висеть на некоторое время.

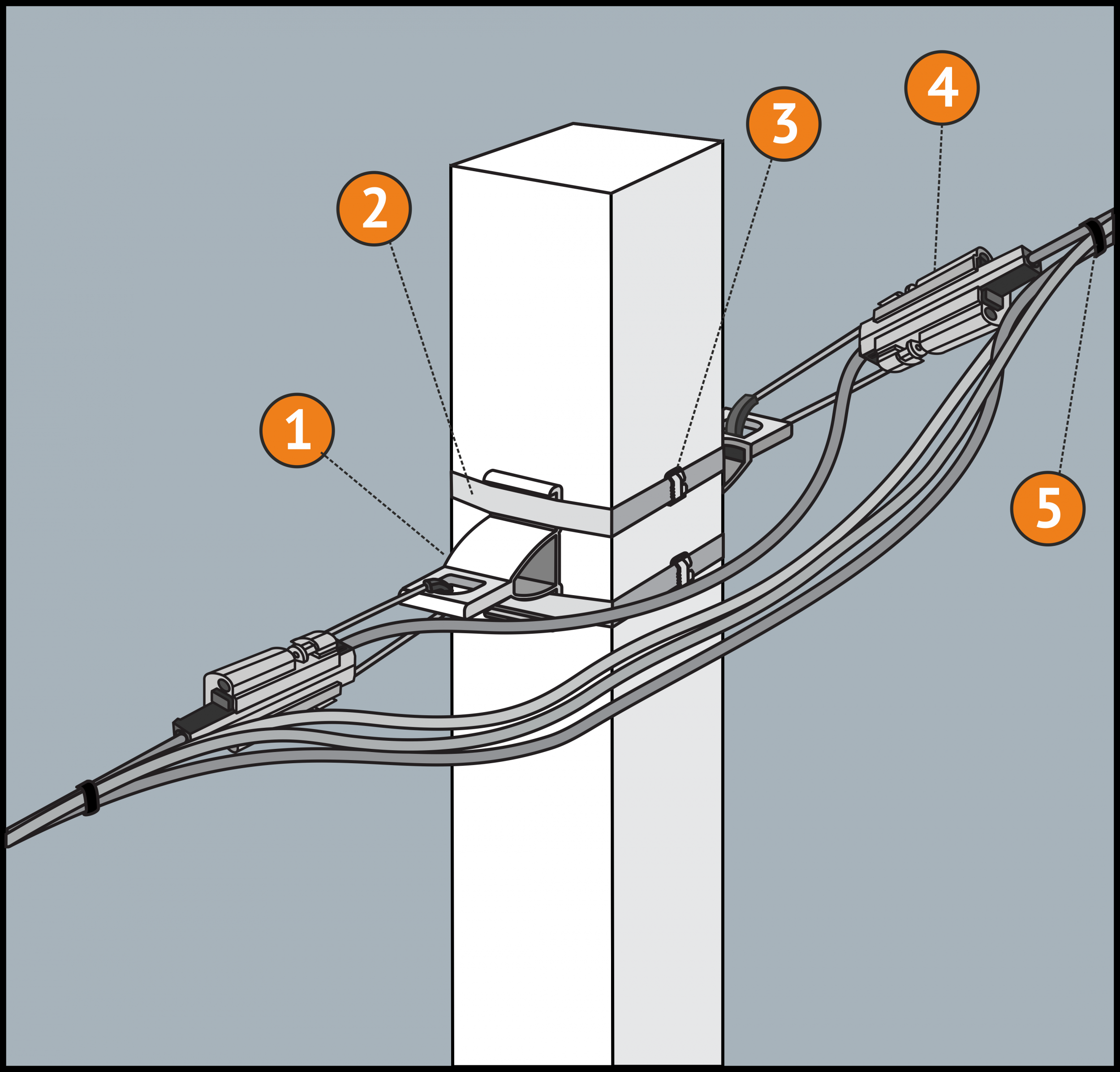

  5. Монтаж СИП на первой анкерной опоре должен проходить с учетом закрепления несущей жилы на кронштейне с помощью фиксирующего зажима. После стягивания стальным хомутом демонтируют устройства прокладки (ролики, лебедки). Оставляют необходимую длину, срезают и удаляют бухту.

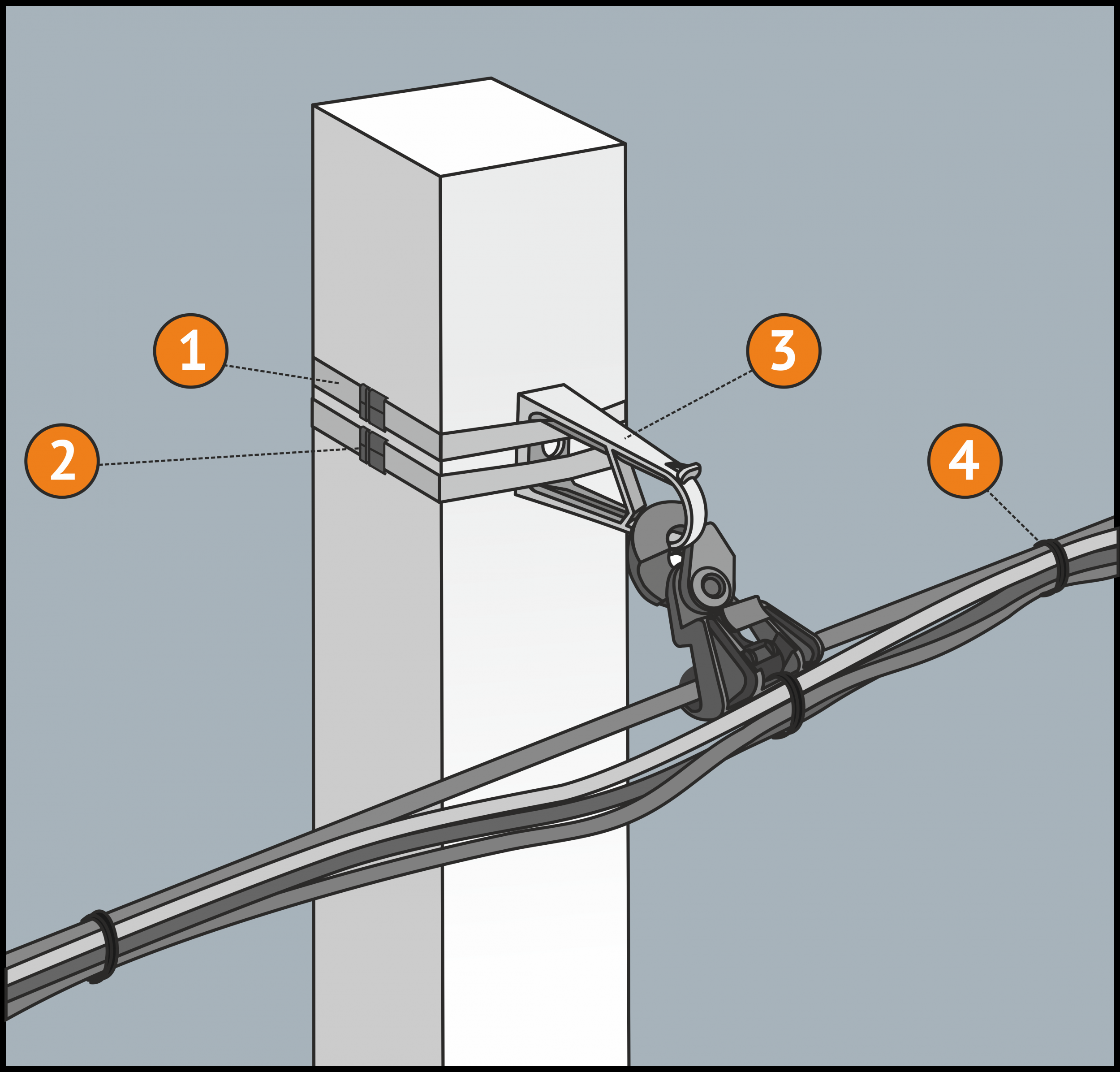

  6. На промежуточных опорах проводники с роликов переносят и фиксируют в зажимах, одновременно отделяя нулевую жилу пластиковым клином от фазных жил. Роликовый аппарат после этого удаляют, стальными хомутами стягиваются все жилы с двух сторон. Расстояние от зажима должно составлять 150 мм. Дополнительный хомут позволяет крепить фазные проводники под зажимом.

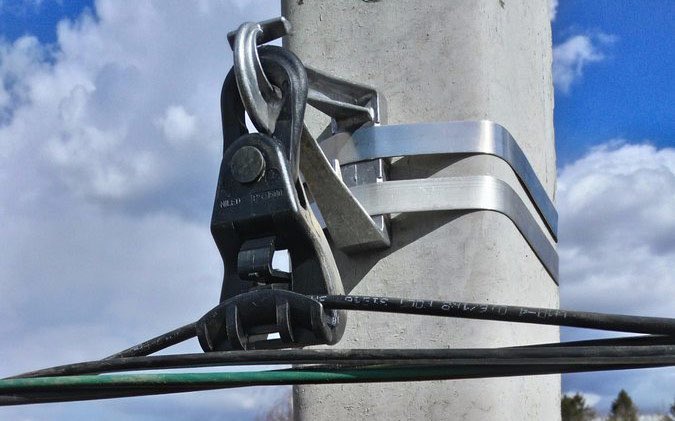

Раскаточные ролики на опорах

Вернуться к навигации

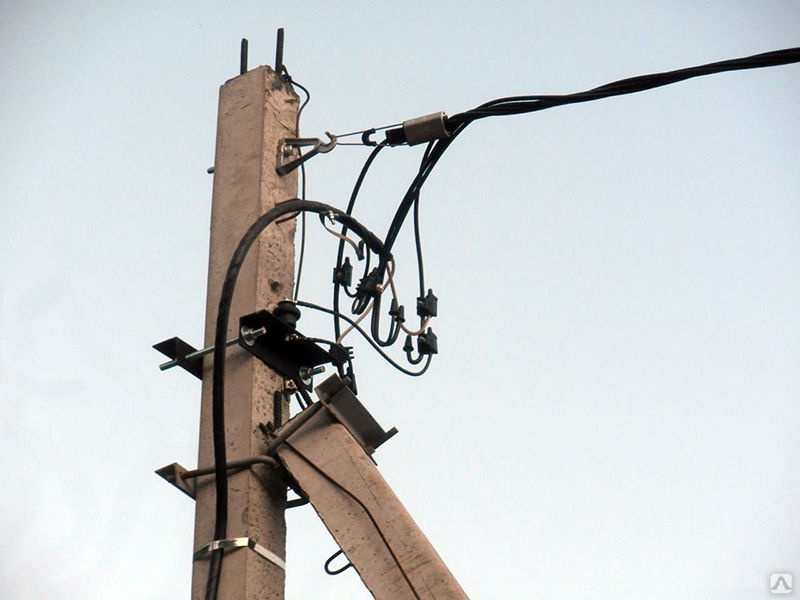

Соединение кабеля

Закончив монтаж СИП на опорах, начинается подсоединение к линии питающей сети, от которого пойдет ввод к объекту или зданию.

  1. Подключение к питающей магистральной линии осуществляют при помощи плотных герметических зажимов. Для этого удаляют изоляцию проводника, на концах которых предусматривают установку зажима, и с помощью пресса сжимают до полного контакта. При наличии неизолированных проводников магистральных сетей присоединение происходит таким же образом, где вместо зажимов можно использовать специальные гильзы с герметизирующим материалом для неизолированных проводников.
  2. Зажимы для ответвления используются для подключения вводов к магистральным линиям с неизолированными проводниками. В магистральных ответвлениях рекомендуется использование проводников без несущей жилы, при этом все жилы закрепляются одним стальным хомутом в зажиме.
  3. При невозможности снять изоляцию проводника при подключении ввода к объекту применяют зажим для прокалывания. Зажим позволяет проколоть изоляцию вплоть до самой жилы при затяжке болтового соединения, которое можно контролировать калибровочной головкой.

Вернуться к навигации

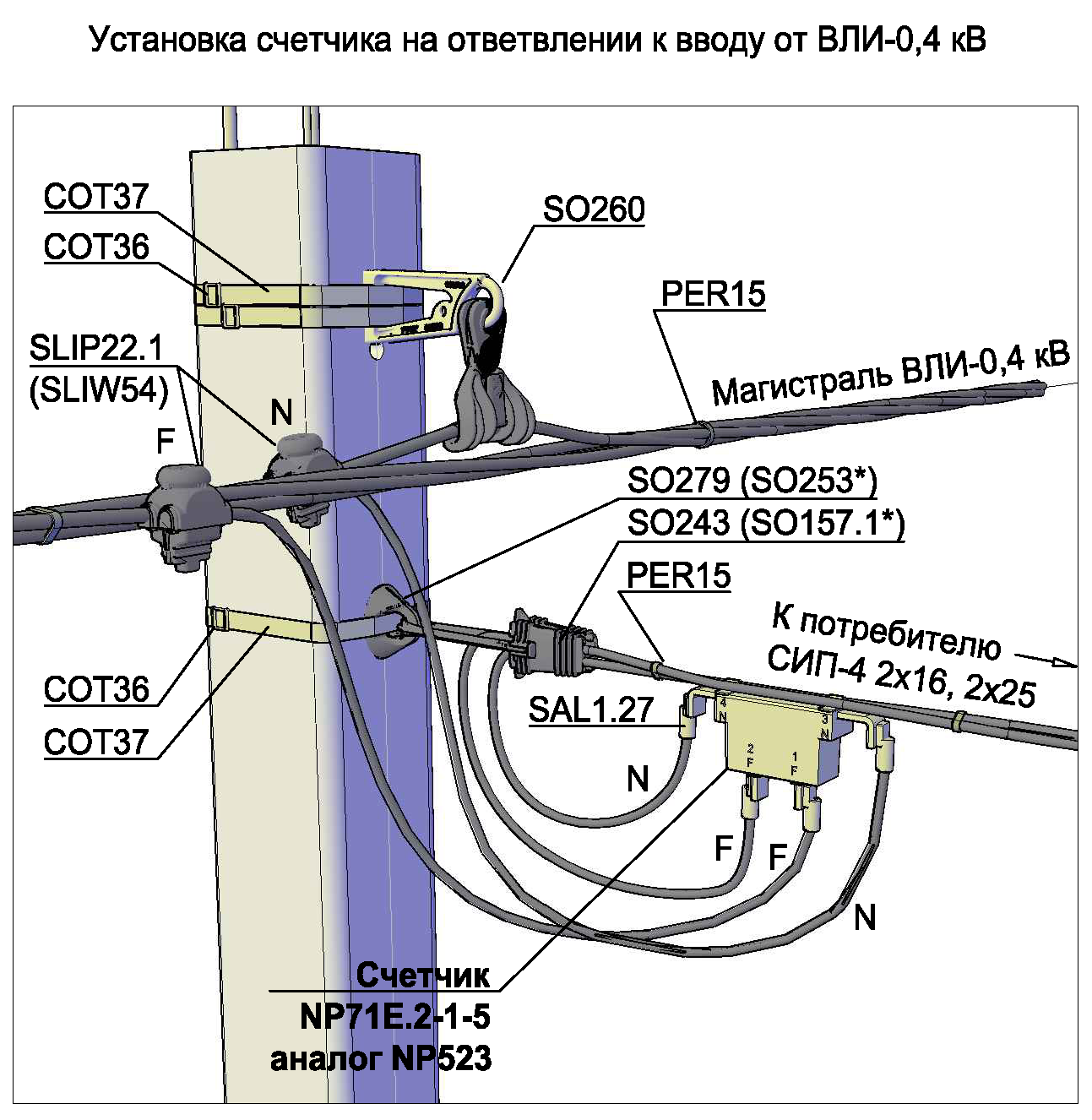

Подключение ввода здания магистрали

Для присоединения ввода жилого помещения вручную к магистральной линии используется кабель СИП-4, число одинаковых жил в котором составляет 4. Питание жилого помещения можно осуществить двумя способами.

Вернуться к навигации

Наземный способ от столба

Данный способ предполагает подсоединение внутренних проводников жилого помещения к близлежащей опоре, которая должна находиться на расстоянии не более 25 м от объекта. В противном случае потребуется установка дополнительной опоры (столба) в 10-ти метрах от объекта. Высота пролета подходящего питающего провода должна составлять более 6 м.

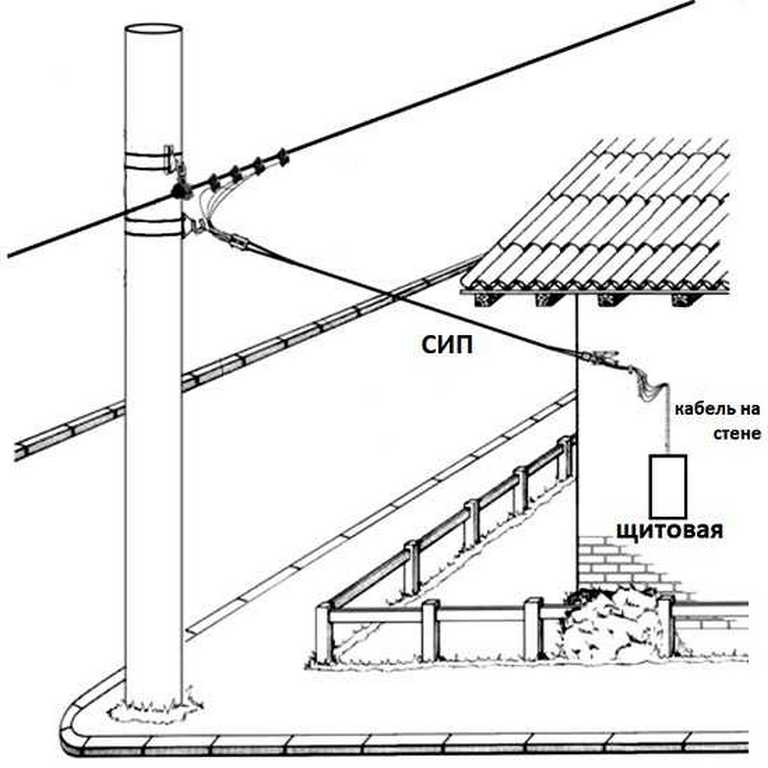

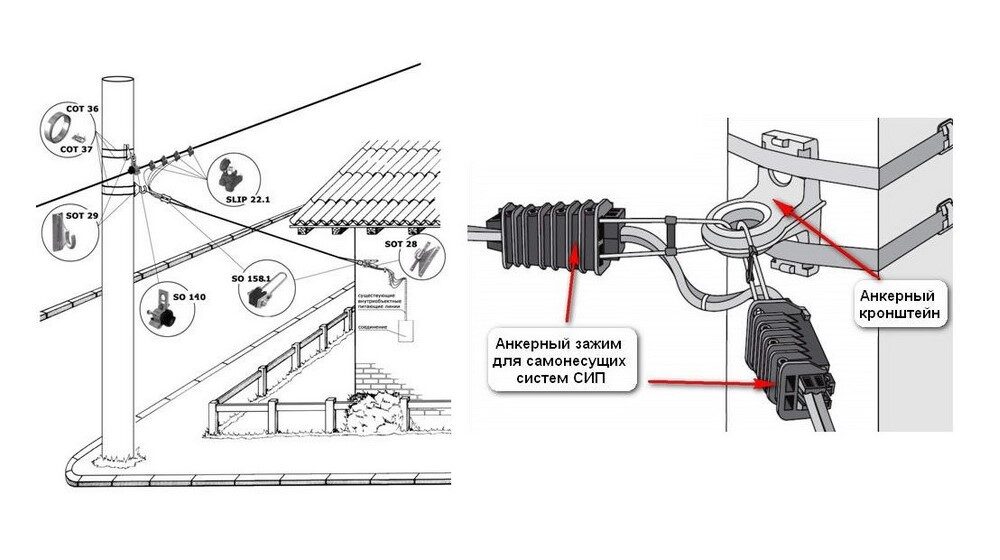

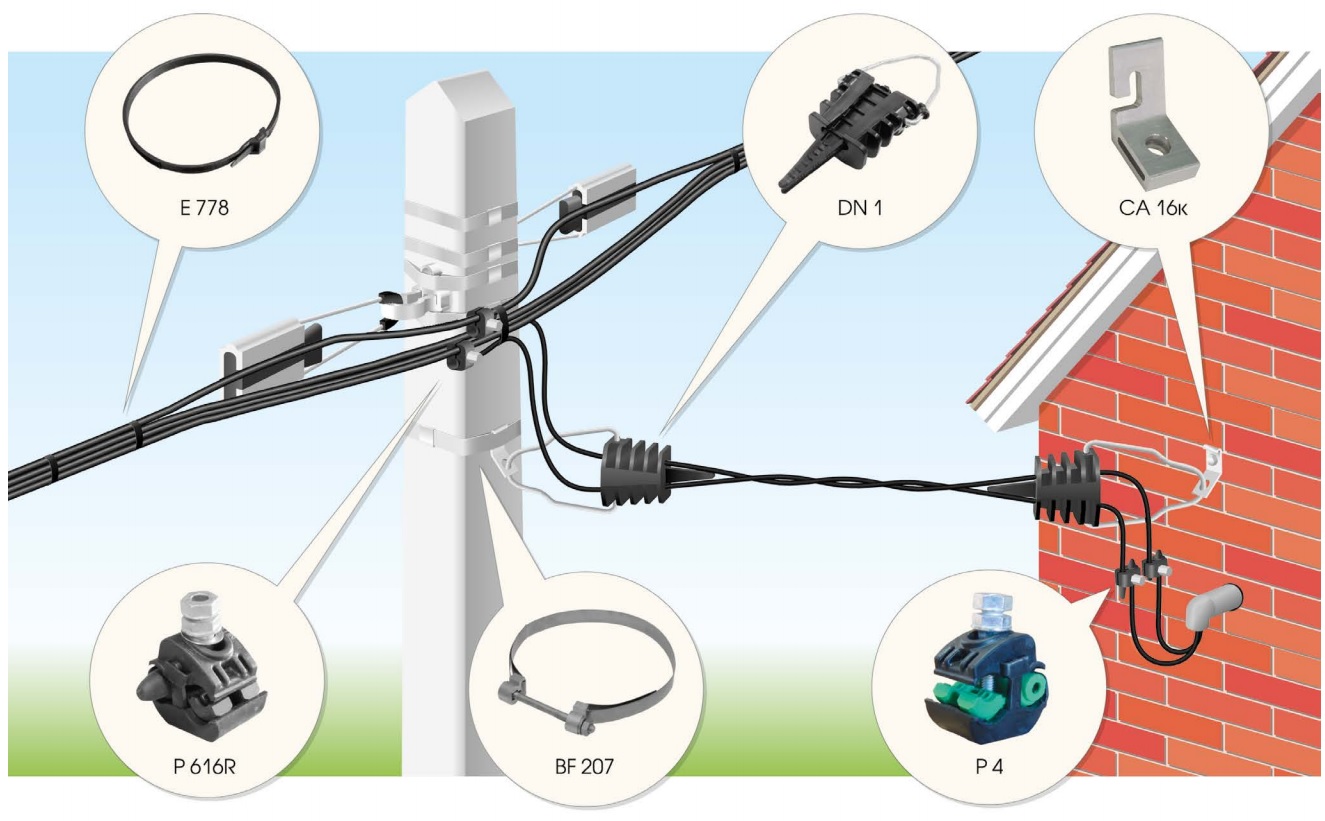

Схема проводки до частного дома

Перед тем как провести присоединение изолированных проводов СИП вручную при помощи зажимов, необходимо провести проводку по стенам и фасаду здания или жилого помещения. Для жесткой фиксации применяются анкерные зажимы, представляющие собой петлю с кронштейном (на стенах монтируются с помощью дюбелей). Минимальное расстояние между поверхностью земли и анкерными зажимами составляет 2,75 м.

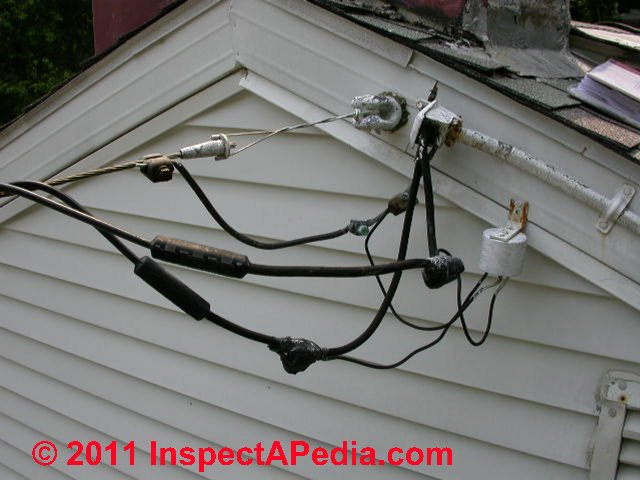

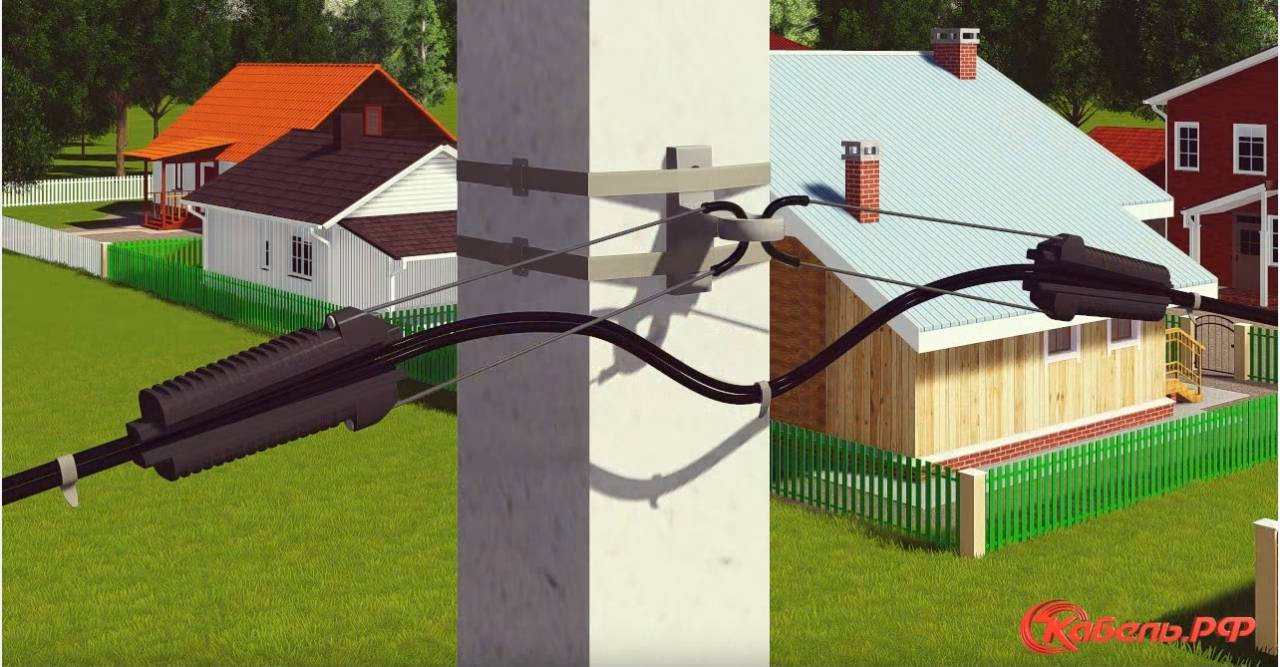

Подключение СИП к дому

После этого идет ввод проводника в здание или жилое помещение. При расположении электрического щита снаружи провод СИП подключается непосредственно к нему. Для соединения внешнего щита с внутренней проводкой используется кабель ВВГнг. Если щит находится внутри здания, изолированный провод необходимо провести через стену, прежде установив специальную металлическую гильзу. Однако рекомендуется перенос щита на внешнюю сторону здания и также использовать кабель BВГнг для ввода внутрь. Завершающим этапом является присоединение ввода к магистральной линии на опоре. Ручное присоединение включает в себя установку анкерных кронштейнов, закрепление к ним проводов, натягивание провода с помощью роликовой арматуры, фиксацию конца проводника зажимом с последующей насадкой на кронштейн.

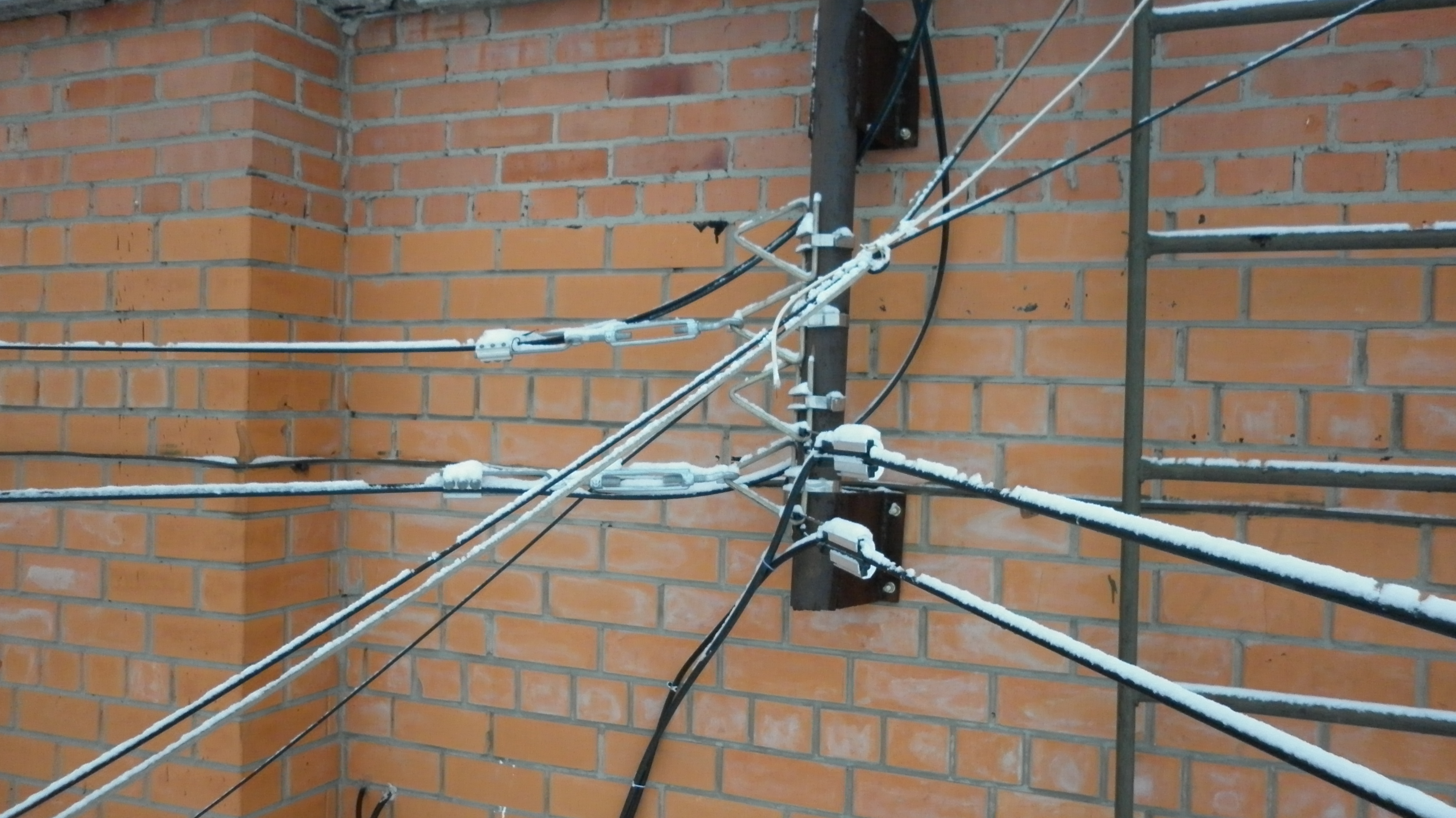

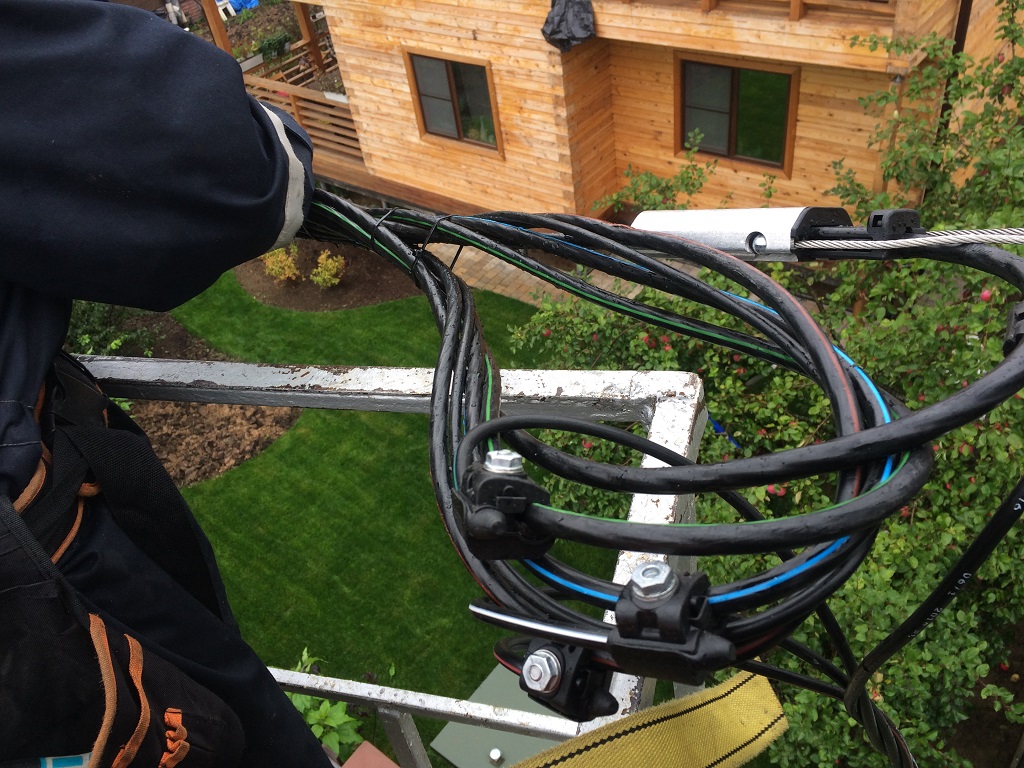

Подключение СИП кабеля к магистрали

Вернуться к навигации

Подземный способ от столба

Подземная прокладка позволяет обеспечить защиту от негативных воздействий окружающей среды и коротких замыканий при обрыве проводов. Этапы монтажа:

  1. Подготовка траншеи для кабеля глубиной 0,8 м, если проходит под дорогой, то увеличивают до 1 м. В траншею спускают проводник с опоры.
  2. Прокладка проходит в специальной гильзе, сделанной из металла или пластика. Она используется и на выходе из траншеи по опоре на высоте более 2 м. Ввод в здание или жилое помещение проходит под фундаментом также посредством гильзы.

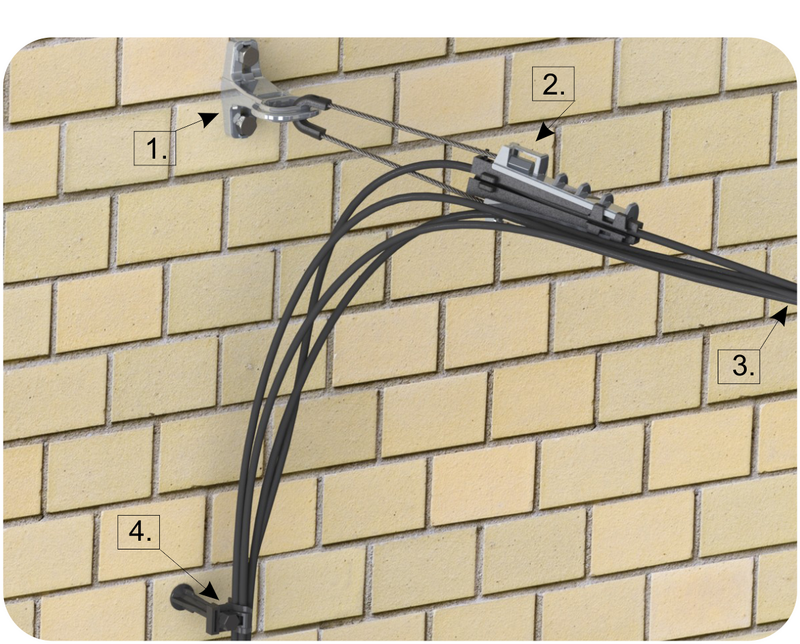

    Либо по фасаду здания при расположении электрического щита снаружи.
  3. После этого закапывают траншею и устанавливают специальные метки с указанием о прокладке кабеля.

Схема проводки под землей

Вернуться к навигации

Ремонт СИП

При повреждении кабеля СИП во время работы необходимо провести соответствующие ремонтные работы. При незначительных повреждениях изоляции какой-либо из жил ремонт проводится без отключения питания. Восстановление изоляции жилы проходит с помощью наложения клеящего двойного слоя изоляции. Жилу извлекают клином из пластика на время наложения клеящейся массы.  При длине, не превышающей 2 м, жгут не подлежит замене при проведении восстановительных работы фазных жил. Поврежденный участок удаляется, и заменяется на новый провод с теми же характеристиками. В зависимости от условий работ используются как зажимы для ответвления, так и прокалывающего типа.

При ремонте длинных участков вначале отключает питание от сети. Выполняют заземление.

Далее проводник отсоединяют и спускают на поверхность земли на канате. Производят замену проводника, монтаж на опоре и подключение к питанию.

Если питающий ввод жилого помещения или здания поврежден на 20% и более, то необходимо провести ремонтные работы. Нагрузка должны быть отключена. Отключение питания от сети на усмотрение работников и в зависимости от условий проведения работ. Производят отключение питающего ввода путем отсоединения сначала фазных проводников опоры, затем несущего. Для предотвращения падения концы должны быть зафиксированы. Ремонт проводят на земле, предварительно спустив веревкой, освобождая от кронштейна. После окончания ремонта все действия производят в обратном порядке.

Для надежной работы и длительной эксплуатации необходим правильный монтаж СИП и своевременный ремонт при обнаружении нарушений в работе, что позволит повысить надежность в электроснабжении потребителей.

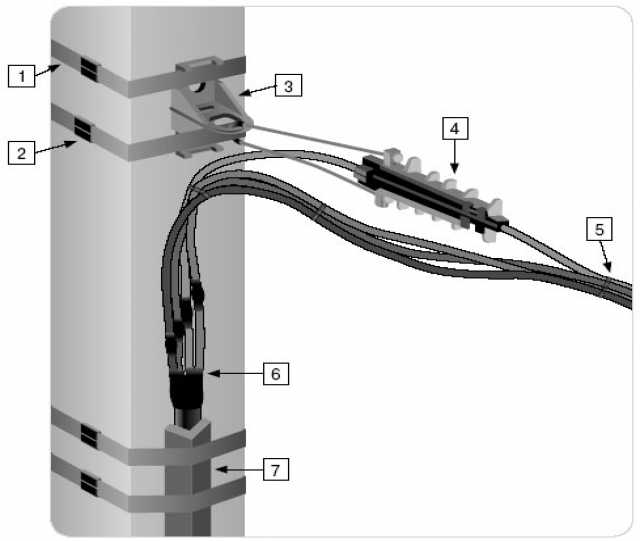

Монтаж СИП кабеля по опорам

Создание в стране разветвленной сети воздушных линий передачи электроэнергии общей протяженностью выше 2 млн.  км привело к необходимости повсеместного создания новых технологий по применению самонесущих изолированных проводов (СИП). В статье ниже рассмотрено, что это такое.

Что это такое

СИП— это новый тип провода, который пришёл на смену устаревшей воздушной линии электропередачи, где кабель крепился на изоляторах и разносился в стороны, чтобы избежать перехлеста и короткого замыкания.

Описание и расшифровка

Обратите внимание! Новая система лишена таких недостатков, каждая жила покрыта изоляцией, они соединены вместе в одну конструкцию.

Укладка такого кабеля не требует специальных столбов с изоляторами, опоры можно ставить на большем расстоянии, нет такого понятия, как нахлест проводов во время ветра. Применяют его в сетях до 35 тысяч Вольт для электрификации жилых домов, уличного освещения и прочих нужд.

Как расшифровать маркировку

Первым делом нужно отметить, что расшифровка маркировки СИП выглядит следующим образом:

  • С — самонесущий;
  • И — изолированный;
  • П — провод.

Приставка «А» в конце маркировки (к примеру, СИП-1А), говорит о том, что нулевая жила покрыта изоляцией. Приставка «н» в свою очередь означает, что токоведущие жилы изготовлены из алюминиевого сплава, а буква «т» в конце марки свидетельствует о том, что изоляция стойкая к повышенным температурам +90°С (кратковременно +120°С).

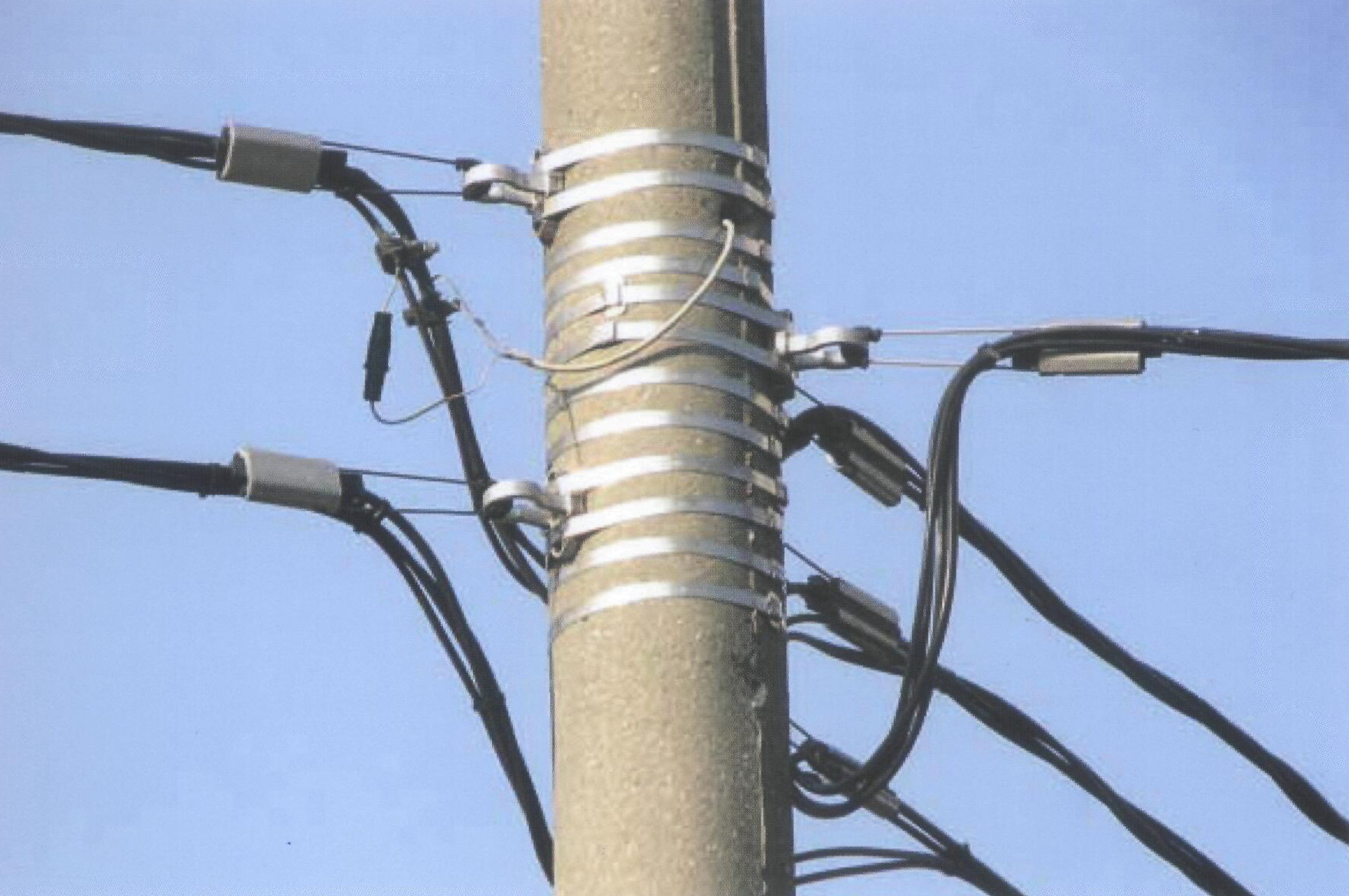

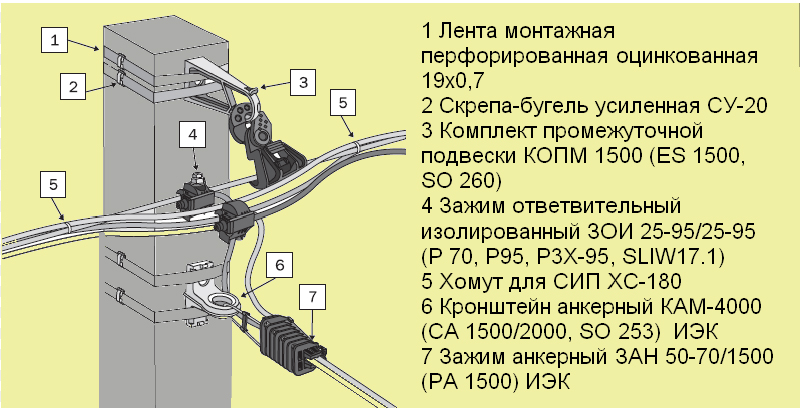

Установка самонесущего изолированого кабеля на опоры

Условия монтажа на опоры

Раскатка продолжается до тех пор, пока начало провода, соединенное с тросом-лидером, не минует раскаточный ролик на последней опоре. На следующем этапе выполняется крепление СИП. Несущую жилу или весь жгут, в зависимости от типа используемого провода, нужно закрепить в анкерном зажиме, оставив концы достаточной длины для выполнения соединений. Затем производится разъединение СИП с тросом-лидером. Раскаточный ролик снимается. Далее необходимо на всех промежуточных опорах протянуть кабель в проушины поддерживающих зажимов, а монтажные ролики снять.

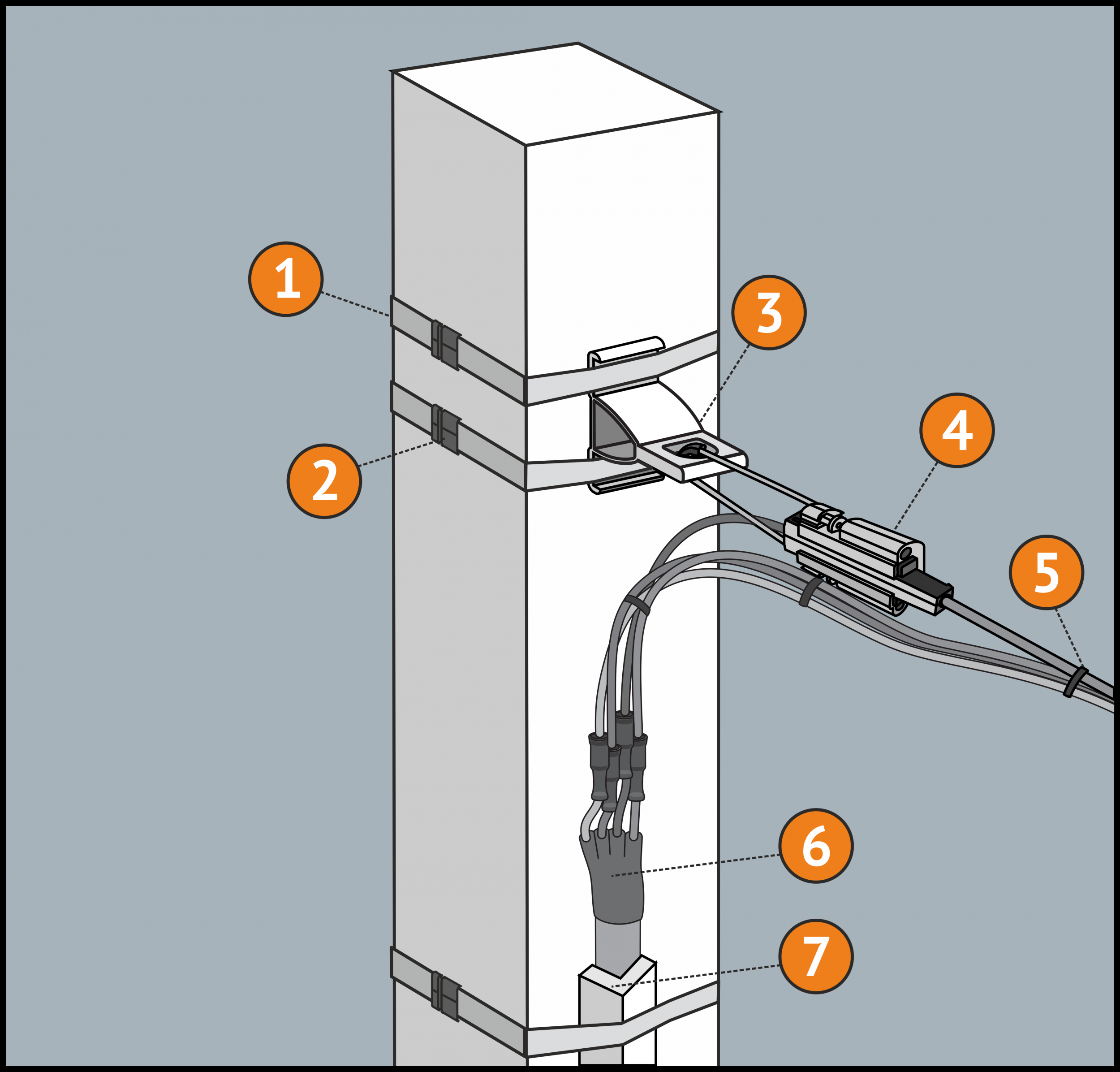

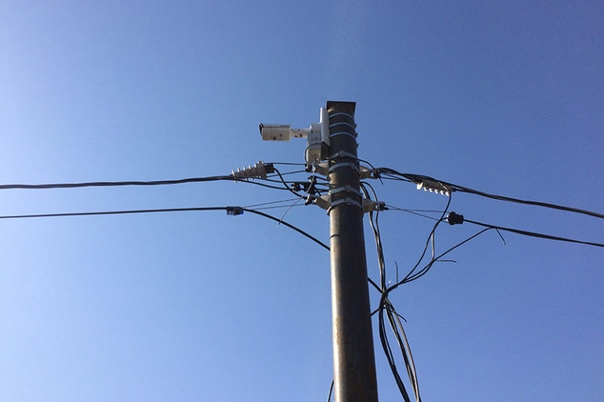

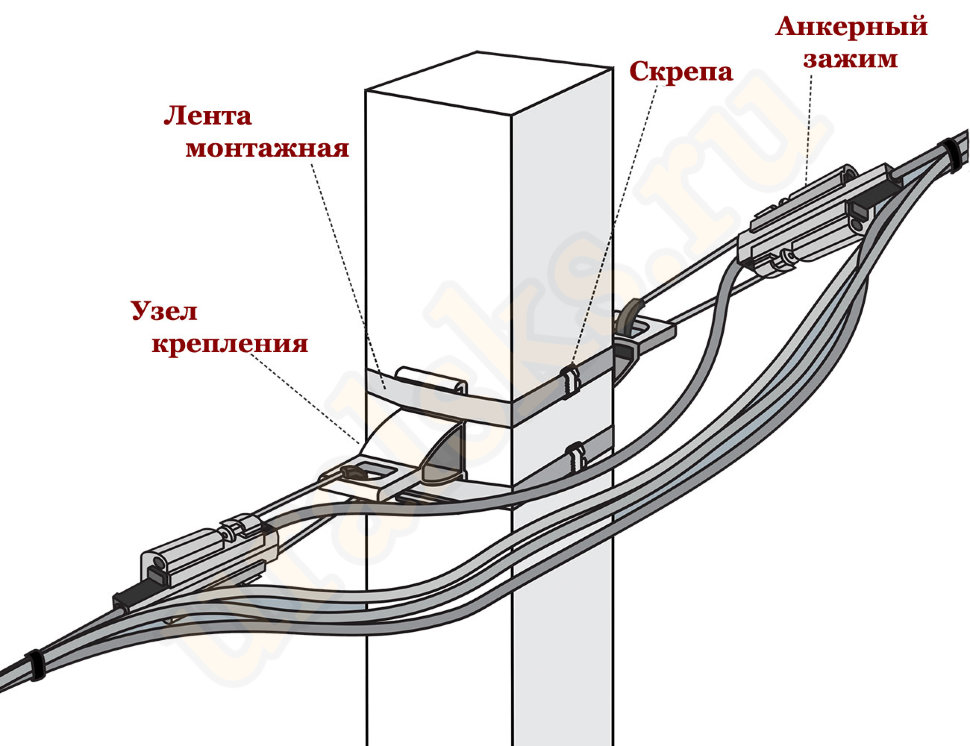

Каким образом крепится СИП к столбам

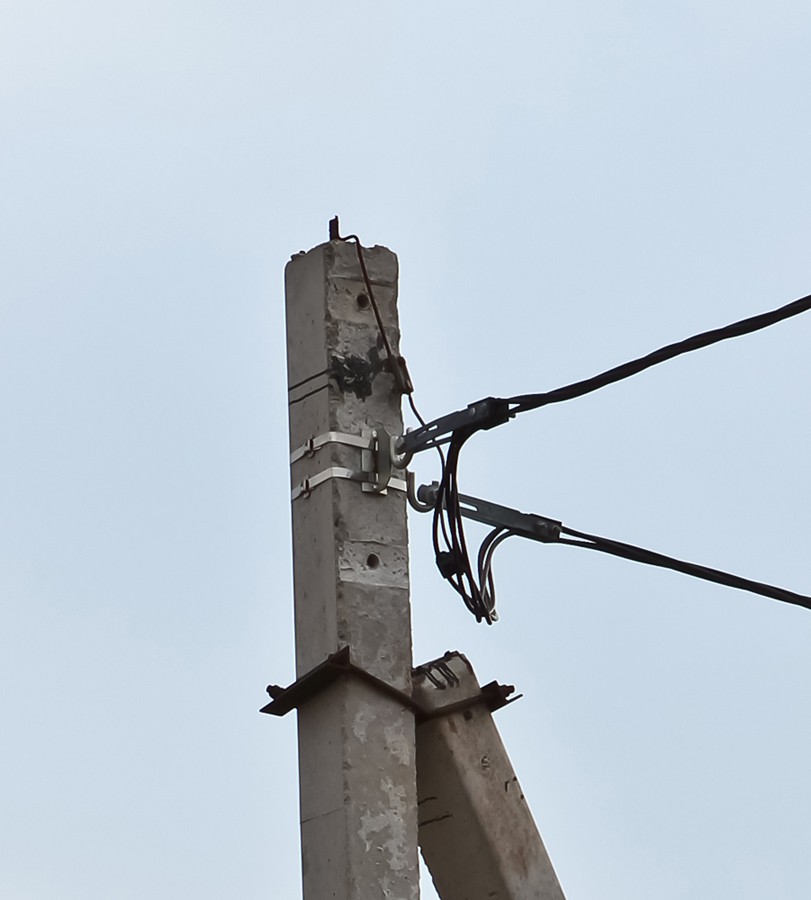

Как правильно натянуть СИП между столбами

Воздушные линии электросети с проводами СИП называют ВЛИ. Их монтаж традиционно начинается с расчистки территории от деревьев, кустарников, других возможных препятствий, мешающих раскатывать и натягивать провода на опорах.

Важно! Строительство новой линии электросети требует крепления к столбу кронштейнов провода. Эту работу удобнее делать на земле до его прокладки.

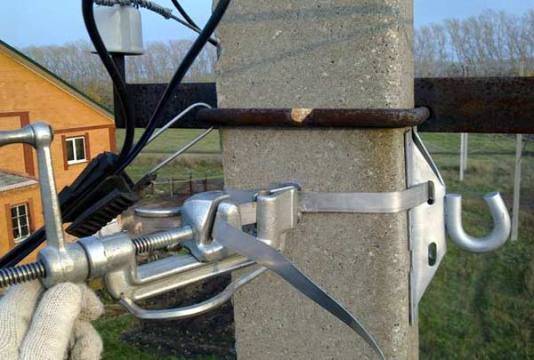

Монтаж кронштейнов к опорам выполняют хомутом из стальной ленты устойчивой к коррозии. После излишки ленты удаляют.

Укладка воздушных линий электросети

Инструкция по проектированию воздушной линии электросети позволит выполнить все действия безошибочно:

  • Столб с крепежными кронштейнами устанавливают и приступают к укладке воздушных линий электросети.
  • Монтаж СИП на опорах происходит с применением комплектующих при наружной температуре воздуха не ниже +20 Градусов.
  • Технология монтажа СИП имеет свою особенность, связанную с раскаткой провода. Она обеспечивает защиту изоляции от повреждения.
  • Натянутый провод раскатывают с барабана, установленного на машине.
  • На опорах СИП распределяют с помощью роликов и натяжного каната — лидера.
Технология

Технология раскрутки с катушки СИП предусматривает ручное выполнение процесса при условии, что участок ограничен ста метрами, а сечение фазных жил не превышает 50 кв. мм. Допускается ручная раскатка провода в населенных пунктах, где длина пролета не превышает 50 м. Технология ручной раскатки имеет следующую очередность:

Возле первой анкерной опоры, где будет начинаться линия электросети, крепится барабан с проводом. Его расстояние до столба должно быть не меньше высоты самой опоры. Монтажным чулком к концу СИП крепят канат.

На каждом промежуточном столбе устанавливают ролики, одновременно укладывая в них канат. Под контролем электромонтера провод протягивают по опорам. Прокладка происходит плавно без рывков с одновременным вращением барабана и натягиванием каната. Максимальная скорость ручной раскатки не должна превышать 5 км/ч, при этом исключают касание СИП грунта и любых строительных конструкций.

Важно! На последнем столбе линии электросети нулевую жилу фиксируют зажимом к анкерному кронштейну. За ним оставляют свободный выступ жил для дальнейшего подключения.

Натяжка проводов

После крепления и раскладки провода СИП на опоре начинается их натяжка. К первому столбу фиксируют лебедку с измерительным прибором — динамометром. Протяжка производится с определенным усилием, отображаемым динамометром. После натяжки всей линии электросети, нужно изолировать провод, который должен висеть на некоторое время.

Дальнейший монтаж на первом столбе предусматривает крепление к кронштейну зажима и фиксации в нем нулевой жилы. Жгут проводов стягивают хомутами, снимают лебедку и транспортировочный ролик. СИП отрезают от бухты, оставляя концы необходимой длины.

На промежуточном столбе провода с ролика перекладывают в зажим. Пластиковыми клиньями отделяют несущую жилу от фазных проводов, одновременно крепя ее фиксаторами в зажиме. После снятия раскаточного ролика, все жилы стягивают хомутами на расстоянии 150 мм от зажима с обеих сторон. Промежуточным хомутом стягивают и закрепляют фазные жилы под зажимом.

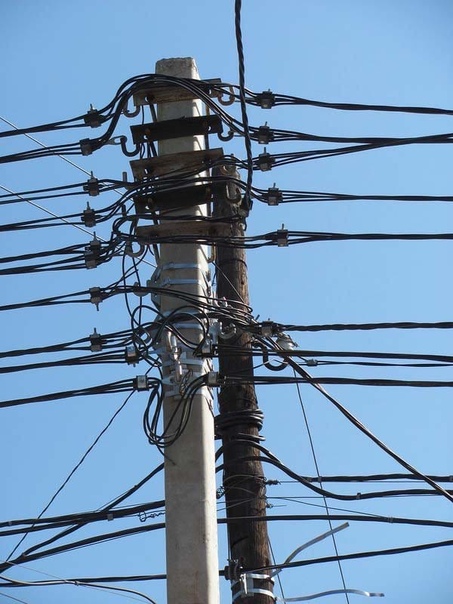

Какие ошибки возникают при монтаже

Ошибки при монтаже

Прежде чем установить провод, необходимо ознакомиться с наиболее распространенными ошибками, которые совершаются неопытными монтажниками:

  • Слабая фиксация опор в грунте.
  • Некорректный выбор типоразмера зажима, из-за чего провод болтается или не закрывается замок фиксатора.
  • Повторное использование зажимов. Все крепежные узлы системы СИП являются одноразовыми, однако об этом часто забывают. Применение старых и некорректных зажимов очень тяжело обнаружить на этапе постройки линии. Проблемы начинают появляться уже в процессе эксплуатации.
  • Не до конца зажатые провода. Начинающие монтажники боятся сломать зажимные приспособления и затягивают их не до конца.
  • Излишне слабое или сильное натяжение. Ошибка возникает из-за отсутствия таблиц и динамометра, а также неумения пользоваться ими.
  • Раскатка СИП по земле.
  • Неправильный ввод провода в помещение или щит, допускающий повреждение изоляции.
  • Пропущенные крепежные кронштейны.
  • Касание проводом крыш помещений из-за ошибок при расчете.
  • Использование крепежей от разных типов проводов СИП.
  • Отсутствие маркировки на опорах (порядковый номер, ширина охранной зоны, контактный телефон владельца линии).
Какие меры безопасности нужно соблюдать при выполнении работы

Меры безопасности

Перед тем, как закреплять провод, следует запастись монтажным поясом. В обязательном порядке рядом должны находиться люди для подстраховки. Работы проводятся только в сухую погоду.

Для проведения работ нужна одежда с длинными рукавами и в штанах. Обувь должна иметь хорошую резиновую подошву.

В обязательном порядке отключается напряжение, при его наличии монтажные работы могут быть опасны для жизни. Перед поднятием на опору следует проверить её устойчивость, не стоит хвататься за присутствующие на опоре штыри и крюки. Подбирая лестницу, нужно обратить внимание на то, чтобы её длина не превышала 5 метров, а угол наклона составлял от 70 до 75 градусов. При работе с люльки обязательно работать в каске и с пристегнутым поясом.

Обратите внимание! Если удалось выключить электроэнергию, то нужно вывесить предупредительную табличку и закрыть подстанцию или распределительный щит. Далее следует проверить отсутствие напряжения с помощью пробника.

В завершение следует отметить, что материал марки СИП это следующее поколение проводов для воздушных линий электропередач, значительно повышающие эффективность их работы. В бытовом применении используется в основном при прокладке линий от трансформатора до потребителя и изготовления ответвлений от них. Одним из главных преимуществ при использования является простота монтажа и эксплуатации, что позволяет управляться с ним человеку без особого опыта подобных работ. Но в любом случае надо помнить, что устанавливать и протягивать электропроводку к сети должны квалифицированные электрики.

Монтаж СИП кабеля своими руками

Самонесущий изолированный провод (СИП) применяется в различных областях, в том числе в частном строительстве. Очевидные достоинства и эксплуатационные характеристики кабеля позволяют осуществлять монтаж своими руками, но только при условии согласования деталей процесса с энергетической компанией.

Конструкция СИП – это несколько алюминиевых жил, которые скручены между собой и сверху защищены изоляционным материалом. В качестве изоляции используется стабилизированный полиэтилен. Благодаря конструктивным особенностям кабель может использоваться для прокладки ответвлений сетей, а также основных магистральных линий. Нередко провода такого типа применяются в частном строительстве для прокладки электросети в хозпостройках или загородных домах. В связи с этим вопрос о том, как самостоятельно смонтировать кабель, является актуальным.

Преимущества СИП

Этот вид кабеля часто используется для прокладки электросетей в частном строительстве. Специалисты объясняют это не только относительной простотой монтажа, но и рядом преимуществ, которыми обладает самонесущий изолированный провод перед кабелями другого типа. К очевидным достоинствам СИП можно отнести следующие черты:

  • безопасность монтажа своими руками – при соблюдении технических требований к монтажным работам самостоятельная прокладка провода абсолютно безопасна;
  • надежность – напряжение передается по кабелю в любых условиях;
  • вариативность – СИП имеет различные типы сечения, поэтому его можно подобрать под любые нужды;
  • устойчивость к воздействию внешних факторов – провода изготовлены из специальных материалов, которые выдержат влияние атмосферных явлений. Даже при очень низкой температуре воздуха они остаются гибкими и мягкими.

СИП можно монтировать своими руками, но только при наличии подобных навыков. Если вы никогда не занимались прокладкой электросетей самостоятельно, не рискуйте и обратитесь за помощью к специалистам, компетентным в данной области.

Как смонтировать СИП своими руками

Монтаж этого вида кабеля достаточно прост. Его можно провести самостоятельно, но только при условии соблюдения требований безопасности. Предварительно нужно согласовать проведение монтажа провода с уполномоченным госорганом. Если вы получили все разрешения и готовы монтировать самонесущий изолированный силовой провод, то вам необходимо придерживаться следующей последовательности:

  • в первую очередь выбирайте сечение провода. Для бытовых нужд больше всего подходит СИП с сечением пятнадцать сантиметров;
  • заранее приготовьте специальный зажим, с помощью которого будете фиксировать ответвления на столбе. Крепить ответвления своими руками не слишком сложно, но нужно соблюдать предельную осторожность, чтобы не пострадать;
  • измерьте расстояние от столба до строения, куда нужно протянуть провода. Если расстояние превышает двадцать пять метров – установите опору. В противном случае монтаж кабеля своими руками отнимет гораздо больше времени;
  • далее установите натяжитель и вернитесь к опоре, чтобы присоединить крепежный элемент, который будет отвечать за прочность соединения;
  • подойдите к строению, куда будете делать вывод кабеля, и установите на внешнюю стену (как можно ближе к крыше) анкерный крепеж. Выбрать его необходимо предварительно, ориентируясь на количество фаз – количество зажимов должно соответствовать количеству фаз.

На завершающем этапе необходимо провести изоляционные работы. Тип изоляции нужно выбирать с учетом особенностей материала, из которого построено здание.

Если хозпостройка (или загородный дом) возведена из натурального деревянного массива, то в качестве изоляции рекомендуется использовать СИЗ. Это колпачки из стабилизированного материала на основе пластика. Если вы прокладываете провода своими руками к дому из кирпича или другого материала, то можете оставить места соединений открытыми.

После завершения работ снаружи здания нужно перейти к внутреннему монтажу, который заключается всего в нескольких действиях: провод на метр заводится внутрь, после чего осуществляется его разветвление.

Монтаж проводов СИП на опорах, ввод электропитания в дом

Для строительства и реконструкции современных линий электропередач давно используют провода СИП. Они отличаются высокой надежностью и редко требуют ремонта. Часто ВЛИ достаточно проведения профилактических мероприятий или просто осмотра. Сегодня изолированный провод стали широко применять не только для строительства магистрали, но и для подключения ввода здания.

Монтаж кабеля на столбы

Воздушные линии электросети с проводами СИП называют ВЛИ. Их монтаж традиционно начинается с расчистки территории от деревьев, кустарников, других возможных препятствий, мешающих раскатывать и натягивать провода на опорах.

При строительстве новой линии электросети, крепление к столбу кронштейнов для провода удобней делать на земле до его установки. Крепление кронштейнов к опорам выполняют хомутом из стальной ленты устойчивой к коррозии. После затяжки излишки ленты удаляют.

Столбы с крепежными кронштейнами устанавливают и приступают к укладке воздушных линий электросети. Монтаж СИП на опорах происходит с применением комплектующих при наружной температуре воздуха не ниже 20оС. Технология монтажа СИП имеет свою особенность, связанную с раскаткой провода. Она обеспечивает защиту изоляции от повреждения. Провод раскатывают с барабана, установленного на машине. На опорах СИП распределяют с помощью роликов и натяжного каната – лидера.

Ручная раскатка проводов

Технология раскрутки с катушки СИП предусматривает ручное выполнение процесса при условии, что участок ограничен ста метрами, а сечение фазных жил не превышает 50 кв. мм. Допускается ручная раскатка провода в населенных пунктах, где длина пролета не превышает 50 м. Технология ручной раскатки имеет следующую очередность:

  1. Возле первой анкерной опоры, где будет начинаться линия электросети, устанавливают барабан с проводом. Его расстояние до столба должно быть не меньше высоты самой опоры. Монтажным чулком к концу СИП крепят канат.
  2. На каждом промежуточном столбе устанавливают ролики, одновременно укладывая в них канат. Под контролем электромонтера провод протягивают по опорам. Прокладка происходит плавно без рывков с одновременным вращением барабана и натягиванием каната. Максимальная скорость ручной раскатки не должна превышать 5 км/ч, при этом исключают касание СИП грунта и любых строительных конструкций.
  3. На последнем столбе линии электросети нулевую жилу фиксируют зажимом к анкерному кронштейну. За кронштейном оставляют свободный выступ жил для дальнейшего подключения.
  4. После раскладки проводов на опорах начинается их натяжка. К первому столбу фиксируют лебедку с измерительным прибором – динамометром. Натяжку производят с определенным усилием, отображаемым динамометром. Силу натяжения определяют по таблицам, одновременно осматривая качество натяжки провода между столбами. После натяжки всей линии электросети, изолированный провод оставляют отвисеться на некоторое время.
  5. Дальнейший монтаж на первом столбе предусматривает крепление к кронштейну зажима и фиксации в нем нулевой жилы. Жгут проводов стягивают хомутами, снимают лебедку и транспортировочный ролик. СИП отрезают от бухты, оставляя концы необходимой длины.
  6. На промежуточном столбе провода с ролика перекладывают в зажим. Пластиковыми клиньями отделяют несущую жилу от фазных проводов, одновременно крепя ее фиксаторами в зажиме. После снятия раскаточного ролика, все жилы стягивают хомутами на расстоянии 150 мм от зажима с обеих сторон. Промежуточным хомутом стягивают и закрепляют фазные жилы под зажимом.

На данном этапе монтаж СИП в одном пролете окончен. Следующие пролеты монтируют аналогичным методом.

Соединение кабеля

Уложив самонесущий провод на опорах, нужно подключить его к основной линии электросети и вести от него ввод к дому:

  1. Соединение кабеля с магистралью электросети выполняют герметическими зажимами, обеспечивающими хороший контакт. Соединение предусматривает снятие изоляции с провода, после чего на его конец надевают зажим. Прессом охватывают край зажима, сдавливая его до смыкания двух частей матрицы. Конец другого соединяемого провода закрепляют аналогичным способом. Соединить СИП с неизолированными магистральными проводами можно этими зажимами или гильзами для голых проводов. Во втором случае гильзы должны дополняться материалами для герметизации.
  2. Чтобы подсоединить ввод постройки к магистрали с голых проводов, используют ответвительные зажимы. Обычно для ответвлений используют СИП без нулевого провода. Тогда жилы одинакового сечения одной фазы крепят в одном зажиме всем жгутом.
  3. Соединить ввод дома без снятия изоляции с магистрального провода можно прокалывающим зажимом. Во время затягивания болтов, зубцы зажима прокалывают изоляцию провода, контактируя с алюминиевой жилой. Усилие затягивания болтов определяется по срыву калибровочной головки.

Подключение ввода здания к магистрали

Соединить своими руками ввод дома с общей магистралью лучше кабелем СИП-4. Самонесущий провод состоит из четырех скрученных между собой жил одинакового сечения. Существует два способа сделать ввод в дом.

Наземный способ от столба

Наземный способ представляет собой подключение внутренней проводки дома к ближайшему столбу. Опора не должна располагаться далее 25 м от постройки, иначе придется устанавливать дополнительный столб возле дома на расстоянии 10 м. Между столбами подводящий к дому провод для подачи электричества должен находиться не менее 6 м от земли.

Подключение своими руками самонесущего провода к магистрали выполняют зажимами. Но прежде надо разложить СИП по стене дома. Чтобы провод прочно держался на фасаде, по стене крепят анкерные зажимы. Они представляют собой кронштейн с петлей, крепящийся к стене дюбелем. Чтобы закрепить кабель, его надо просто притянуть этой петлей. Установка кронштейнов на стене требует соблюдения правил безопасности, по которым расстояние между крепежами и землей должно быть не менее 2,75 м.

Далее идет ввод уличного кабеля в дом. Если электрический щиток установлен на внешней стене дома, то кабель СИП подводят только к нему. Подключение внутренней проводки до щитка делают кабелем ВВГнг. Он более эластичный и меньший в диаметре. Расположение электрощита внутри дома потребует ввод СИП сквозь стену, хотя многие электрики рекомендуют выносить щит наружу и вести от него в дом кабель ВВГнг. СИП разрешено использовать для наружных и внутренних работ, так что проще его сразу завести внутрь дома. Только в стене, где будет проходить СИП, надо установить металлическую гильзу.

Когда все коммуникации проложены, осталось сделать подключение ввода к магистрали на столбе. Подключение своими руками выполняют в таком порядке:

  1. К стене дома и столбу крепят анкерные кронштейны.

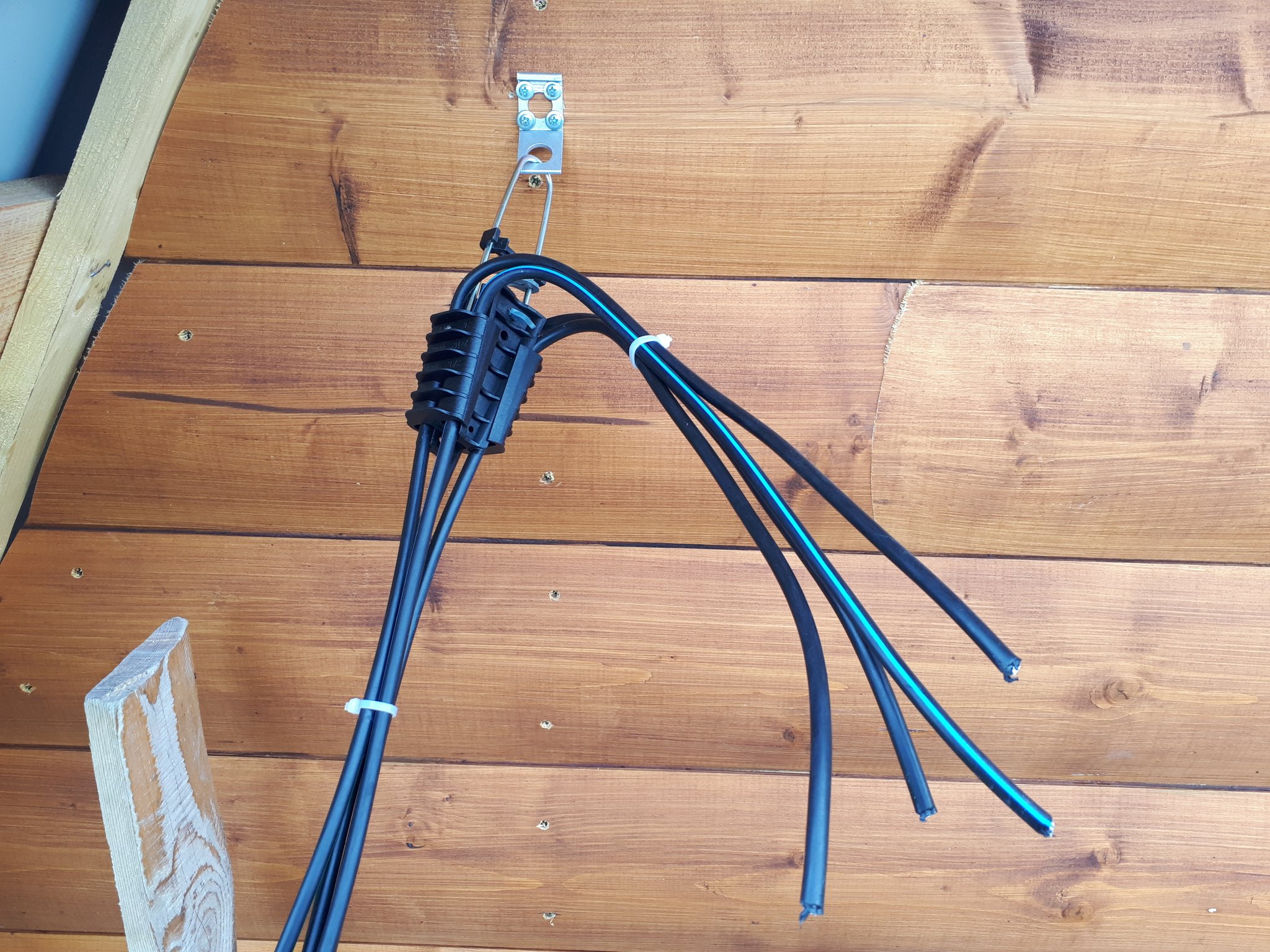

  2. Возле дома провод закрепляют зажимом к кронштейну.
  3. Роликовым блоком СИП натягивают между постройкой и столбом.
  4. Край кабеля на столбе фиксируют зажимом с петлей, надевая его на анкерный кронштейн.

Теперь осталось только присоединить подходящими зажимами отводной кабель к общей магистрали.

Подземный способ от столба

Подключение ввода подземным способом более актуально, так как провод защищен он негативного влияния атмосферных явлений, пожара и случайного обрыва. Подземный монтаж происходит в таком порядке:

  1. Вводной кабель опускают со столба в прокопанную к дому траншею. Минимальная глубина траншеи составляет 80 см. Участок под дорогой углубляют до 1 м.
  2. В траншее СИП укладывают в металлической или пластиковой гильзе. Такая же гильза должна выходить из грунта вверх по столбу, высотой не менее 2 м;
  3. При обратной засыпке траншеи на поверхности устанавливают сигнальные маяки, предупреждающие о прохождении кабеля.

Ввод кабеля в дом делают под фундаментом через гильзу или поднимают по стене, если распределительный щит находится на улице.

Ремонт СИП

В процессе эксплуатации провод на отдельных участках может повредиться, что потребует произвести его ремонт. Для фазной или нулевой жилы ремонт небольшого участка поврежденной изоляции выполняют без снятия напряжения. Поврежденную жилу отделяют пластиковыми клиньями от общего жгута и накладывают на нее двойной слой клеящей изоляции, после чего клинья удаляют.

Ремонт фазной жилы длиной не более 2 м в пролете выполняют без замены всего жгута. Поврежденный участок жилы отделяют клиньями и делают ее замену. Для этого берут аналогичной марки и сечения кусок провода и вставляют его вместо поврежденного отрезка. Подключение концов выполняют ответвительными зажимами. Возможно применение прокалывающего зажима без снятия изоляции.

Ремонт длинного участка поврежденных жил производится после отключения электричества. Пролет с участком, требующим замены, заземляют с обеих сторон. Кабель отсоединяют на всех ответвительных зажимах и при помощи канатов опускают на землю. Дальнейший ремонт заключается в замене поврежденного участка, после чего весь пролет поднимают на опоры для подсоединения к магистрали.

Ремонт ответвления к дому делают при повреждении более 20% провода от общей его длины. Работы могут проводиться со снятием напряжения или под напряжением, но нагрузка потребителя должна быть отключена. Вводной кабель отсоединяют на ответвительных зажимах. Первой отключают фазную жилу на опоре, а затем – нулевую. Конец провода подвязывают к опоре, чтобы предотвратить его падение. Освободив от анкерного кронштейна, СИП опускают веревкой на землю, где и производится его ремонт. Поднятие на опору и подсоединение к магистрали происходит в обратной последовательности.

Правильный монтаж СИП, вовремя выявленный поврежденный участок кабеля и его ремонт обеспечит бесперебойную подачу электричества потребителю.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

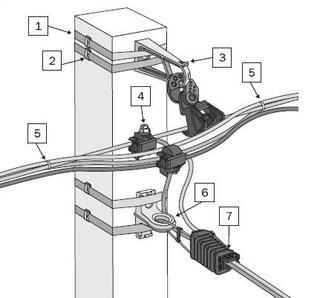

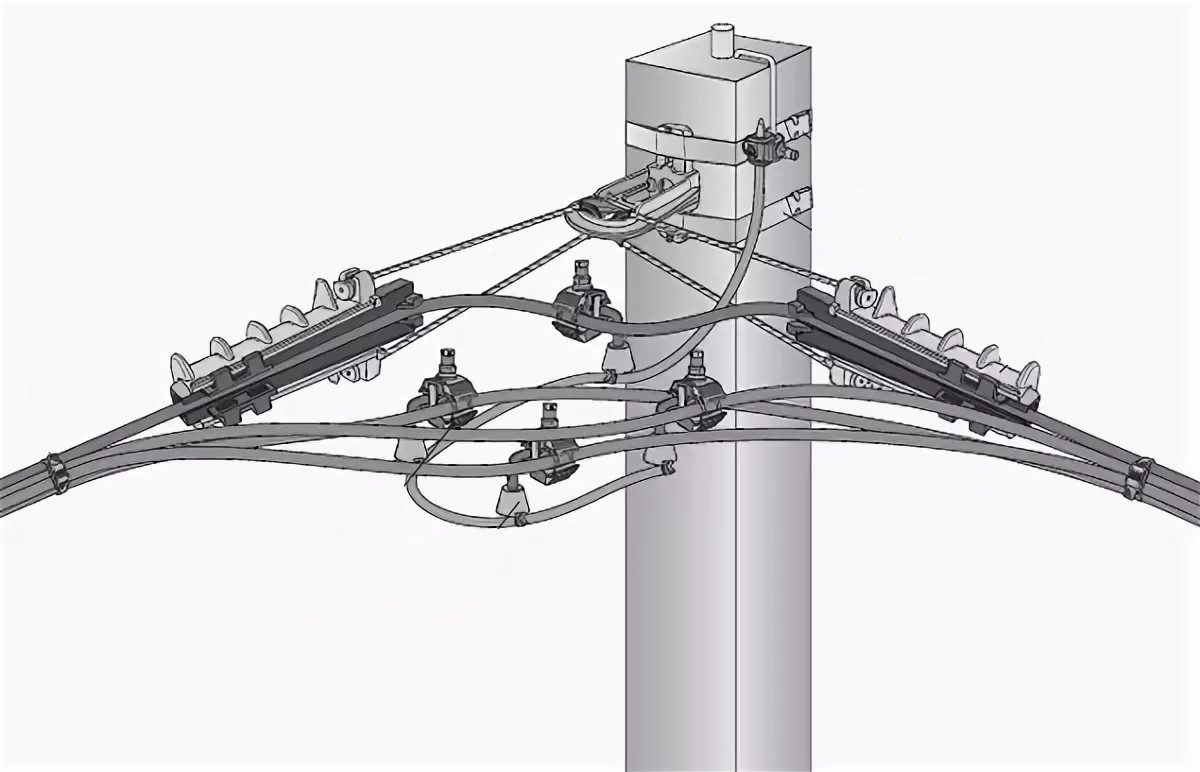

Монтаж СИП арматуры

                      Виды арматуры и особенности монтажа СИП

Каждый опытный электрик знает, что для подключения потребителя к самонесущей линии требуется самонесущий изолированный провод. Решить эту задачу невозможно без специализированной арматуры. Она необходима для обеспечения поддержки электрического провода на всей его протяженности. К тому же только с ее помощью можно надежно зафиксировать электрокабель к стене или опоре.

Основные задачи

Если прокладку самонесущего провода проводить без использования подходящей арматуры, то впоследствии невозможно будет выполнить следующий перечень часто возникающих задач:

  1. Подключить кабель к трансформаторам;
  2. Защитить сеть от перегрузок;
  3. Создать ответвления;
  4. Довести электрическую магистраль до потребителя с надежным ее закреплением.

Учитывая сферу использования арматуры для СИП провода, становится понятно, что она должна быть выполнена только из нейтральных материалов. Иначе говоря, ее присутствие рядом с человеком допускается действующими стандартами, так как она не способна нанести вреда его здоровью.

Более того, именно с помощью арматуры можно обеспечить максимально высокий уровень безопасности, ведь она позволяет уменьшить число несчастных случаев, а вдобавок ко всему поддерживает высокую ресурсность электрической линии.

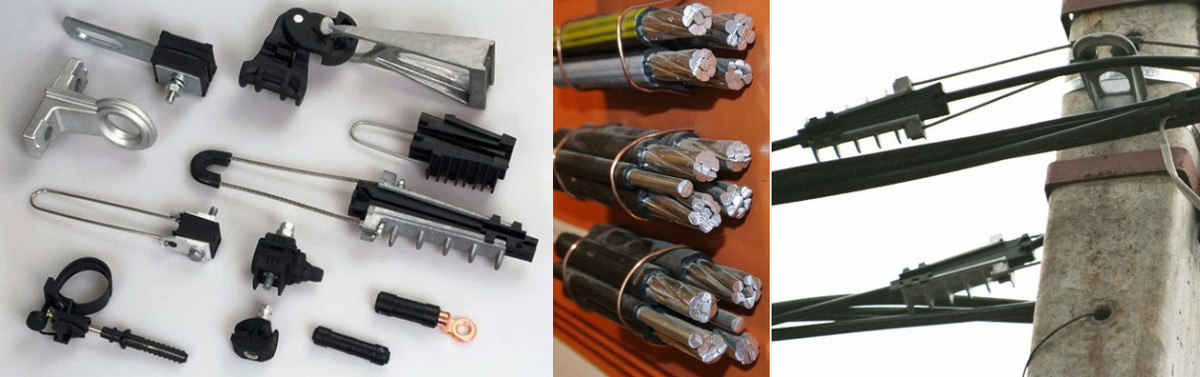

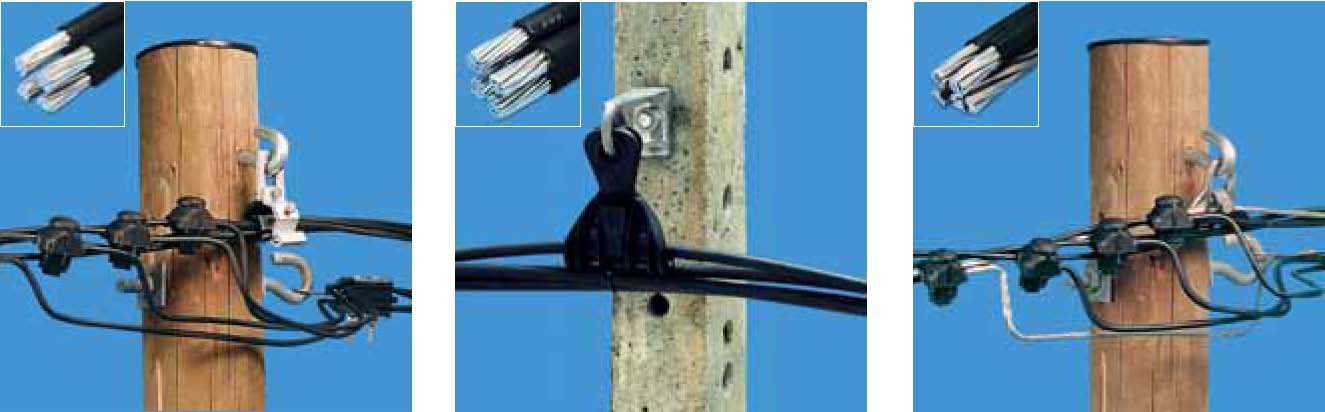

Арматура для СИП проводов и кабелей включает в себя множество разных элементов — зажимы, колпачки и наконечники. И каждый из них имеет свое особое назначение.

Применение для монтажа

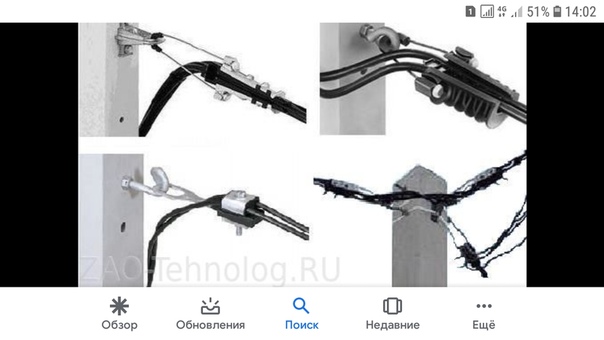

Один из наиболее распространённых видов арматуры для СИП — зажимы, которые бывают нескольких типов: анкерные, поддерживающие, соединительные и ответвительные. Помимо этого выделяют изолированные наконечники и изоляционные колпачки.

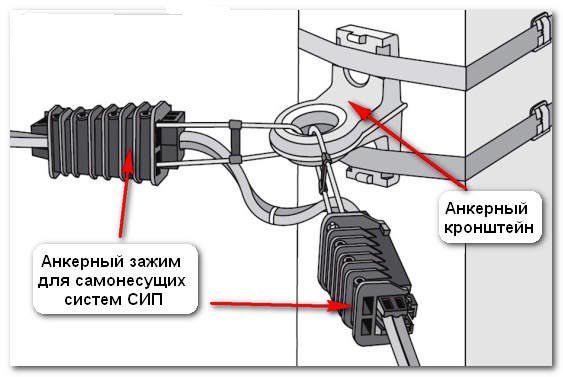

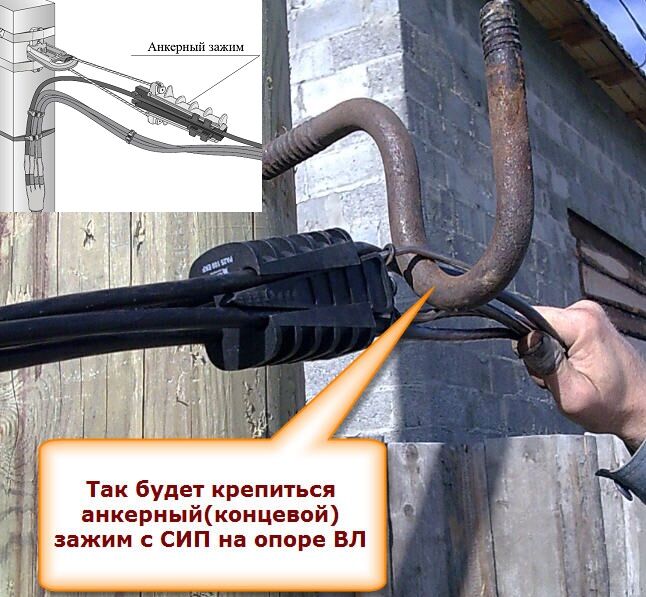

  1. Анкерные зажимы. Предназначены для закрепления линии на определенной высоте. Эта арматура является универсальной, поскольку ее можно применять для крепления к любой поверхности.
  2. Поддерживающие зажимы. Используются, когда важно не допустить провисания провода между опорами.
  3. Соединительные зажимы. Особый вид арматуры, с помощью которого можно заметно ускорить процесс монтажа СИП провода. Эти зажимы позволяют соединить два кабеля буквально за пару секунд. Причём качество контакта получается достаточно высоким.
  4. Ответвительные зажимы. Необходимость в них возникает, когда требуется выполнить отвод провода.

Арматура для СИП

Под арматурой для провода СИП следует понимать всё разнообразие приспособлений, используемых для крепления провода СИП на опорах и фасадах зданий, для подключения потребителя, при соединении с силовым подземным кабелем. Выпускаемая сегодня арматура для СИП специально спроектирована под современные конструкции кабеля. При правильно выполненном монтаже арматура для СИП может служить не менее 40 лет. Арматура может использоваться даже при низких температурах за исключением тех территорий, где температура находится ниже отметки 200 градусов Цельсия.

Усовершенствованным вариантом СИП является модификация СИП2а. Главными его отличиями являются следующие:

  1. Повышенная устойчивость к короткому замыканию;
  2. Возможность закрепления на стенах здания;
  3. Возможность создания ответвлений в условиях подключенной линии;
  4. Возможность монтажа с использованием универсальной подвесной и натяжной арматуры.

Распространенные разновидности

Для закрепления кабеля СИП существует множество видов арматуры. Далее будут рассмотрены лишь разновидности, которые являются наиболее распространенными и позволяют выполнить электрический ввод в частный дом.

  1. Анкерный кронштейн. С его помощью выполняется крепление анкерных зажимов магистральных линий СИП. Приспособление выполнено из алюминиевого сплава, не подвержено коррозии и низким температурам. Для крепления анкерных кронштейнов используют бандажную ленту из нержавеющей стали.
  2. Зажим ответвительный. Необходим для создания надежного контакта, обеспечиваемого за счет конструкции контактных пластин из луженой меди, даже с проводами малых сечений. Эту разновидность арматуры используют для соединения жил сечением от 6 до 150 мм2 в магистрали с жилами сечением от 1,5 до 6 ммпри подведении уличного освещения, а также электрическом вводе в дом.
  3. Зажим анкерный. С помощью этого приспособления может быть выполнено крепление изолированных проводников на ответвлениях к вводам до 1000 В. Корпус этой арматуры содержит внутренние клинья, выполненные из термопластика, благодаря которым создаётся надежное соединение с жилами провода без повреждения его изоляции. Арматура выполнена из атмосферостойкой пластмассы. Используемая в конструкции петля зажима отличается высокой прочностью, выполнена из стали горячей оцинковки.
  4. Промежуточный зажим. Разновидность арматуры, с помощью которой производится крепление самонесущей системы СИП-4, имеющей две или четыре несущих жилы, к промежуточным или угловым опорам. Прокладка дополнительных проводов выполняется вдоль зажима. Корпус крепежного приспособления изготовлен из материала, не подверженного воздействию ультрафиолета.
  5. Крюк. Вид арматуры, используемый для крепления магистрального провода в подвешенном состоянии. Крюк изготовлен из оцинкованной стали и монтируется к опоре при помощи пары стальных лент. С помощью крюка выполняется крепление проводников и кабелей к деревянным, железобетонным и металлическим опорам, а также к поверхностям стен зданий и сооружений.

Правила ввода в дом

После того как кабель СИП был подведен от воздушной линии до стены дома, перед владельцем возникает вопрос, как правильно завести его в дом? Допустимо ли это делать, используя кабель СИП, или же это должен быть медный кабель, который необходимо заводить внутрь дома, предварительно соединив его с основным магистральным проводом? Чтобы дать правильный ответ на этот вопрос, необходимо вначале ознакомиться с рядом нормативных документов. Прежде всего, нужно обратиться к ПУЭ, где отсутствуют какие-либо указания о том, что кабель СИП можно заводить внутрь жилых помещений.

В другом документе ГОСТ Р 52373−205 говорится, что кабель СИП можно использовать исключительно для прокладки воздушных линий. Хотя если внимательно прочитать п. 10.3 данного ГОСТа, то СИП кабель можно проводить по стене здания, однако это нужно делать, соблюдая следующее требование — прокладка провода по горючим основаниям должна выполняться только в гофре или кабель-канале.

На основании вышесказанного становится ясно, как именно необходимо выполнять ввод в дом электрического кабеля. Первым делом нужно поставить на фасаде дома пломбируемый бокс. Он обязательно должен быть уличного исполнения и иметь уровень защиты не ниже IP65. Уже в него устанавливаем автоматический выключатель — двух или четырехполюсный — всё зависит от напряжения (220 или 380 В). К автомату подводим СИП кабель, а от автомата ведем в здание подходящий требованиям кабель.

К примеру, это может быть провод марки ВВГнг сечением 10 мм2. Место ввода кабеля в дом обязательно армируется пластиковой или стальной трубой. Для автомата старайтесь установить номинальный ток на ступень выше тока автомата, который установлен у вас в электрощите.

Неправильный вариант монтажа

Также возможен и другой вариант — кабель вводят в здание напрямую без установки на фасаде дома бокса с автоматическим выключателем. Такой вариант вполне допустим, даже несмотря на то что это будет несколько противоречить правилам. К этому способу прибегают многие электрики и фирмы. Не против него и контролирующие организации, которые без каких-либо замечаний принимают такой вариант монтажа. Хотя если вы всё-таки хотите себя обезопасить от возможных проблем, то советуем вам выбрать именно первый вариант ввода.

Допустимое расстояние

Чтобы после подключения дома к главной электромагистрали не возникло проблем, это необходимо делать с соблюдением определенных правил. Кабель СИП, который был введён в дом без их учета, может однажды привести к пожару и даже поражению человека электрическим током. Если обратиться к требованиям ПУЭ, то в них приведены следующие расстояния, которые должны быть соблюдены при вводе в дом кабеля СИП:

  1. Ответвительная опора должна располагаться от фасада здания не дальше, чем на 10 м.
  2. Опора ВЛ должна быть установлена не дальше, чем на 25 м от фасада здания.
  3. Опору ВЛ следует располагать не дальше, чем на 15 м до ответвительной опоры.
  4. Проложенные кабели должны провисать в пролете ВЛ не более, чем на 6 м.
  5. Монтаж кабелей на фасаде здания разрешается выполнять на высоте не менее 2,7 м.

Распространённые ошибки

Во время сооружения линии электропередач необходимо в точности соблюдать требования действующих норм и стандартов, которые способны повлиять на надежность электроснабжения. Именно поэтому необходимо с особой тщательностью подходить к выбору линейно-сцепной арматуры и расчету параметров воздушной линии.

Ошибки могут быть чреваты очень серьезными последствиями. Не допустить или свести их появление к минимуму можно, помня о следующих важных нюансах:

  1. Перед вынесением окончательного решения во время приемки ВЛ необходимо опираться не только на результаты визуального осмотра уже возведённой линии, но и правильность выполнения монтажа, личное присутствие во время которого обязательно.
  2. Для прокладки магистрали должны использоваться материалы, удовлетворяющие требованиям, которые предъявляются к строящейся ВЛ.
  3. Монтажная бригада должна иметь в наличии весь необходимый комплект оборудования, инструмента и приспособлений.
  4. Заниматься возведением и обслуживанием магистрали должен только обученный персонал.
  5. Начинать прокладку линии разрешается, только имея на руках качественно разработанный проект.

Неправильный выбор зажимов

В большинстве случаев необходимость доработки проекта ВЛ, предусматривающего использование СИП кабеля, возникает из-за неправильного подбора прокалывающих зажимов. Например, когда рекомендованный зажим был выбран без учета сечения провода. В итоге получается, что зажим, который предназначен для работы с кабелем меньшего сечения, неспособен проколоть изоляцию, вследствие чего нельзя обеспечить хороший контакт с проводником.

Если же всё-таки контакт возникает, то через зажим будет проходить ток больше той величины, на которую он рассчитан. Это в конечном итоге может привести к аварии на линии. Также возможна и другая ситуация, когда рекомендованный к использованию в проекте зажим был подобран без учета материала кабеля СИП. Если эту ошибку своевременно не заметить и не устранить, то это может привести к разрушению проводника в месте контакта из-за электрохимической коррозии.

Для грамотного подведения электрической магистрали к дому необходимо обладать определенными знаниями в области электротехники. Ведь любая ошибка, допущенная как на этапе проектирования, так и во время монтажных работ, может закончиться серьезными последствиями вплоть до аварии. Известно, что электрические магистрали прокладываются с использованием СИП кабеля, что является самым правильным на сегодняшний день решением. Но выполнить эту работу качественно невозможно без использования подходящей арматуры.

Арматура для СИП кабеля отличается большим разнообразием и включает множество разных приспособлений. Об особенностях и о назначении каждой из них может знать только специалист, который и должен производить прокладку магистрали вплоть до ее ввода в жилое здание или иной другой объект.

Эта работа должна выполняться не только с использованием специального инструмента, но и с учетом требований, определенных ПУЭ. Иначе всё может закончиться для владельца серьезными проблемами — не только в плане нанесения ущерба здоровью, но и санкциями со стороны контролирующих организаций.

Автор статьи Долгих Антон Михайлович

Монтаж СИП — МонтажСпецСтрой Москва

Использование самонесущих изолированных проводов СИП при строительстве воздушных изолированных линий повышает надежность и снижает эксплуатационные расходы.

Высоковольтные линии с сип проводами обладают преимуществами перед не изолированными линиями.

Провод СИП обеспечивает высокий уровень электрической безопасности, так как нет контакта с элементами проводящими электричество. Это обеспечивает невозможность однофазных замыканий. Провод СИП обладает высокой прочность, что помогает избежать обрывов линии под действием природных явлений.

Высоковольтные линии на основе провода сип имеют высокую эксплуатационную надежность, которая исключает короткие замыкания по причине контакта с проводом.

Процедура монтажа СИП имеет низкий уровень трудоемкости, и облегчает процесс монтажа высоковольтных изолированных линий. Упрощает обслуживание ВЛ и снижает эксплуатационные затраты. Обеспечивает возможность технического обслуживания ЛЭП находящейся под напряжением.

Провод сип позволяет значительно увеличить расстояния между опорами ЛЭП.

Снижение потерь напряжения и уменьшение потери электричества за счет более низкого сопротивление чем в традиционных высоковольтных линиях.

Все эти преимущества применения СИП можно получить только если использовать в работе арматуру и провод высокого качества, а также грамотно составленный проект ЛЭП.

Качество выполнения монтажа арматуры сип определяет надежность и безопасность высоковольтной линии. Поэтому стоить доверять проведение монтажных работ специалистам имеющим большой опыт работ и качественное оборудование для монтажа и обслуживании ВЛИ.

Особенности монтажа СИП

Монтаж проводов сип должен выполнятся с соблюдением необходимых требований. Перед началом работ следует подготовить кабельную трассу, удалить на ее пути мешающие преграды, деревья и ветки. При замене старой ЛЭП на новую следует провесит демонтаж старых опор ЛЭП. Произвести раскатку проводов сип под натяжением. Монтаж сип проводов должны проводить подготовленные специалисты монтажники, имеющий необходимую квалификацию для выполнения строительно-монтажных работ. Монтаж сип выполняется при температуре воздуха не ниже — 20°С. Прием работ следует выполнять по мере завершения монтажа участков ЛЭП, а не дожидаться окончания строительства всей ЛЭП.

Следует понимать что монтаж обычной ВЛ на основе изолированных проводов отличается от монтажа СИП. Неквалифицированные монтажники выполняют монтаж провода СИП не уделяя должного внимания важности сохранения изоляции СИП целой. Чтобы предотвратить повреждения изоляции необходимо в работе применять специальный инструмента предназначенный для монтажа СИП.

Для монтажа СИП 2А используются специальные анкерные зажимы. Также можно использовать анкерные зажимы DN123, у которых провода ввода не скручены. При отводе провода СИП от не изолированных проводов нужно зачистить поверхность не изолированного провода и нанести защитный раствор для предотвращения окиси в будущем.

Нужно серьезно отнестись к выбору типа арматуры для монтажа кабеля СИП. Арматура должна уменьшать прочность провода максимум на 10 процентов.

Монтаж СИП 2 или СИП 2А исключает случай обрыва несущей нулевой жилы провода в результате падения опоры ЛЭП или падения на провод посторонних предметов. Для восстановления работы ЛЭП требуется заменить поврежденную арматуру и заново повесить кабель сип по опорам. Это намного дешевле чем восстанавливать поврежденную опору.

Монтаж сип 4 это высокая скорость выполнения монтажа высоковольтной линий и простота выполнения работ.

Монтаж сип 3 нужно выполнять при допустимом нагреве токопроводящих жил не более 90˚С. Монтаж сип 3 облегчает строительство новых ВЛ не зависимо от имеющихся. Сип 3 предоставляет возможность монтажа изолированных телефонных линий по тем же опорам на расстоянии не ближе полметра.

Необходимые условия для создания ВЛ обладающими высокими эксплуатационными характеристиками:

грамотно составленный рабочий проект
применение в работе сертификационных материалов и инструментов высокого качества: опор, провода СИП, арматуры.
строгое следование проекту и соблюдение технологии электромонтажных работ

Выполняя эти правила ЛЭП будет обладать высокими эксплуатационные показатели на протяжении срока службы и позволит сэкономить деньги на ее обслуживание.

Полное описание провода СИП — виды, сфера применения, характеристики

Полное описание провода СИП — виды, сфера применения, характеристики

Провод СИП представляет собой жгут из изолированных фазных жил, скрученный несущей нулевой. В качестве изолирующего материала применяется полиэтилен, устойчивый к ультрафиолетовому излучению и атмосферным воздействиям. Проводник сделан из алюминия или его сплава. В центральной части сечения нулевой жилы проходит стальной сердечник, а вокруг него закручены витки алюминиевой проволоки.

Самонесущий изолированный провод СИП применяется в воздушных ЛЭП, в силовых электросетях и используется для освещения при напряжении до 1000 В.

Преимущества провода СИП

эксплуатационное обслуживание обходится дешевле

более стабильные параметры при передаче электроэнергии

устойчивость к атмосферным воздействиям: значительно меньше налипает снег и лед, высокая химическая стойкость изоляции к агрессивным средам

монтаж проще и быстрей, не требуется тяжелая техника

реактивные потери снижаются в 3 раза по сравнению с традиционными проводами на изоляторах

снижается процент воровства электроэнергии за счет незаконных подключений

отсутствие коротких замыканий при перехлесте проводов под действием ветра

для реальных условий эксплуатации можно выбрать оптимальный тип провода

Маркировка провода СИП

СИП-1 имеет одинаковые фазные жилы, но нулевые несущие отличаются. В этом варианте нулевая жила оголена, а в марке с индексом «н» — изолированная.

СИП-2 изготовлен точно так же, но изоляцией является сшитый полиэтилен, сохраняющий высокие механические и электрические свойства при температуре 130 С (обычный материал теряет форму уже при 85 С). Изделия данной марки применяются в условиях активных атмосферных воздействий.

СИП-3 состоит всего из одной жилы со стальным сердечником и может применяться в воздушных ЛЭП мощностью до 35 кВ.

СИП-4 и 5 – изделия содержат токопроводящие жилы при отсутствии несущей нулевой. Если есть обозначение «н», то это говорит о том, что материалом является алюминиевый сплав. Марки проводов используются для создания отводов от ЛЭП к жилым строениям и для осветительных сетей.

Прокладка провода СИП системой с голой нейтралью

СИП впервые появился во Франции и Финляндии в 50-х годах, а через 30 лет нашел широкое распространение в России. Данная система содержит: одну несущую нейтраль без изоляции из алюминия или его сплава со стальным сердечником; изолированные фазные проводники из алюминия (от 1 до 4), закрученные вокруг нейтрали. В систему входят отечественные марки СИП-1,2 и финский аналог AMKA.

Прокладка провода СИП системой с изолированной нейтралью

Отличие заключается в том, что несущий нейтральный провод выполнен изолированным. В систему входят провода СИП-1а, 2а и AMKA-T. Применение изолированной нейтрали вызвано необходимостью предупреждения коррозии в прибрежных морских районах или в химически активных средах. Существенным недостатком системы является высокая нагрузка на изоляцию нейтрального проводника. При его применении анкерные пролеты уменьшают, чтобы не разрушился защитный слой. Во всех остальных случаях применяется голая нейтраль.

Характеристики провода СИП

Самонесущая система не содержит нейтрального провода, на котором держится весь жгут. В нее входят от 1 до 4 одинаковых изолированных проводников. К ней относится одиночный провод СИП-3 и скрученные в жгут СИП-4 и 5. Все они при натяжении одинаково нагружены, что создает очевидное преимущество перед другими марками.

Рекомендуется использовать провода с несущими нейтралями в магистралях и отводах к потребителям. СИП-4, 5 лучше подходят для создания ответвлений к жилым домам и при прокладке проводов по фасадам и стенам.

Температура эксплуатации – диапазон -60 … +50 С.
Исполнение для умеренного и холодного климата.
Возможность монтажа при температуре до -10 0С.
Срок эксплуатации с гарантией – 5 лет, а заявленный – до 40 лет.

Сечение проводов СИП находится в пределах 16-150 мм2. Для ввода в дом расчетов по допустимой мощности в большинстве случаев не требуется, поскольку минимального размера хватит с запасом. На маркировке первая цифра определяет тип провода, а затем указывается количество жил и сечение, например провод СИП-2х16.

Провода подвержены механическим нагрузкам. Для расчета на прочность необходимо знать вес провода СИП, от действия которого возникает вертикальная нагрузка. Кроме того, на него еще действует обледенение и сила ветра, действующая в горизонтальном направлении. Вес провода любой марки можно определить по таблицам.

Монтаж провода СИП

На столбах устанавливаются крепления для анкеров и раскатные ролики, после чего заводят канат-лидер. К нему крепят провод и протягивают, сматывая с катушки. На ролики обычно нанесен защитный слой из пластика. Провод не должен контактировать с грунтом и посторонними предметами. Создают натяжение, контролируя его величину с помощью приборов. Затем провод снимают с роликов, закрепляют в пролете и делают стыковку или отвод линии соединительными и ответвительными герметичными зажимами соответственно.

Особенностью изолированных проводов является создание надежного электрического контакта с помощью прокалывающих шипов. Они делаются на зажимах. Возможно подключение под напряжением: данная конструкция позволяет провести работы безопасно.

На опорах провод фиксируется анкерным креплением, а при монтаже отвода на другом конце применяется настенный кронштейн. Если расстояние до дома большое, устанавливается промежуточная опора с поддерживающим зажимом.

Применение провода СИП

Прокладка таких проводов не требует больших затрат. Наличие изоляции создает защиту от короткого замыкания при соприкосновении между проводами. Их можно крепить к стенам сооружений без изоляторов. При монтаже требуется меньше опор.

Большей частью провод предназначен для силовых сетей или для освещения при напряжении до 1 кВ. Провод применяется при строительстве воздушных ЛЭП и ответвлений в жилые дома и бытовые постройки.


Кольцо якоря гриф. Арматура для крепления сипа

Сегодня невозможно нормальное функционирование энергосистем, если нет. В свою очередь CIP-системы не смогут нормально работать без арматуры для установки и монтажа этих систем. Чаще всего эта арматура используется для того, чтобы можно было зафиксировать и зафиксировать провода на опорах или стенах.

Функции арматуры

От качества и надежности арматуры для монтажных работ при прокладке СИП   зависит подача электроэнергии потребителям. Эти устройства производят крепежных электрических проводов. , как на опорах, так и на зданиях, к которым подведено электроснабжение. Арматура позволяет соединять провода между собой, проводить ответвления от основных линий. С его помощью возможна защита линий от перегрузок. Также возможно предупреждение. короткое замыкание. Подсоединение силовых кабелей к трансформаторам, а затем к ним потребителей электроэнергии невозможно выполнить без арматуры для монтажа.

Для производства арматуры используются только экологически чистые материалы, не оказывающие негативного воздействия на человека и окружающую его среду.Арматура имеет небольшие габариты и такой же небольшой вес, что не создает особых проблем при ее доставке, хранении, монтаже и эксплуатации.

С помощью арматуры достигается и поддерживается безопасность на высоком уровне, снижается количество аварий и различных отказов на линиях.

Арматура для крепления кабелей СИП

Провода и кабели СИП должны крепиться к опорам, какими бы они ни были. Для выполнения такого крепления нужны специальные крепежные механизмы.К ним относятся:

1. Анкерные зажимы . Это своеобразный механизм, собранный в корпусе, внутри которого установлена ​​подвижная часть. Провод помещается в зажим, затем стягивается подвижным механизмом и надежно фиксируется в нем. Для установки этих хомутов необходимо использовать специальный кронштейн, закрепленный на опоре. Разные хомуты требуют разных кронштейнов. Анкерный зажим может быть типа PA1000.

2. Опорные зажимы . В отличие от анкерных зажимов, фиксирующих провода в определенных местах, поддерживающие зажимы служат для поддержки тросов.Их устанавливают по всей длине кабеля с определенным интервалом. Представляют собой крюк, который можно привинтить или отцепить. Для крепления к опорам могут использоваться различные кронштейны, а некоторые могут быть оснащены самостоятельным механизмом крепления. Опорный механизм может быть Type-PS1500 + LM-E (NILED).

3. Соединительные зажимы . Они используются при объединении нескольких кабелей в одну кабельную линию. В качестве примера можно назвать зажим модели MJPT25N.

4. Соединительные зажимы . Применяются в тех случаях, когда кабель необходимо закрепить на опоре и произвести разводку электроэнергии от магистрального кабеля к объектам. Хорошо зарекомендовавший себя зажим P6 или P616.

5. Наконечники изолированные Применяются для обеспечения передачи электроэнергии по СИП к различному электрооборудованию.

6. Колпачки изоляционные  используются для изоляции концов проводов.

Арматура для СИП предназначена для крепления проводов на опорах ЛЭП.Благодаря удобному монтажу и невысокой цене эти изделия обрели огромную популярность в России, а огромный ассортимент позволяет покупать продукцию разных производителей: начиная от недорогих китайских и российских, таких как БК и МВСВ, и заканчивая премиальными брендами ENSTO, NILED.

Обойтись без электричества в современных условиях практически невозможно. Миллионы километров электрических сетей протянуты в каждом направлении и вместе с магистральными станциями образуют общую систему, питающую промышленные, жилые и социальные объекты городов, поселков и других типов населенных пунктов.Самонесущие изолированные провода предназначены для повышения безопасности воздушных линий и качества передачи электрических сигналов. Внешне СИП представляют собой скрученные алюминиевые шины, покрытые изоляцией из светостабилизированного сшитого полиэтилена и обладающие токопроводящими свойствами. Каждая шина имеет круглую форму из скрученных проволок из алюминиевого сплава. По техническим признакам различают несколько типов СИП по своей конструкции. Каждый из них участвует в том или ином этапе создания магистральной линии электропередач.Анкерные и опорные зажимы являются центральными узлами при монтаже различных магистралей с использованием СИП.

Крепление стервятника к столбу осуществляется с использованием следующего армирования:

  • Анкерные зажимы — обеспечивают надежную и надежную самонесущую фиксацию изолированного провода к опорам ВЛ
  • Анкерные скобы — обеспечивают, в свою очередь, крепление анкерных скоб. Крепится монтажной лентой или специальными болтами. Крепление может происходить к различным материалам, начиная от деревянных поверхностей и заканчивая бетонными/металлическими опорами.
  • Монтажные крюки — предназначены для крепления анкерных зажимов к столбам
  • Комплекты промежуточной подвески применяются при монтаже воздушных линий электропередач. С их помощью проводоноситель СИП-2 крепится к промежуточным опорам.
  • Зажимы для ответвлений. Применяются для обеспечения надежного электрического контакта, способа прокалывания изоляции проводов на основной линии и зачистки по отводу.
  • Соединительные скобы — это крепление предназначено для соединения жил СИП-1 и СИП-2 в пролете.Зажим создает соединение между двумя изолированными проводами.
  • Лента крепежная (лента обвязочная) предназначена для крепления анкерных и подвесных кронштейнов к металлическим, железобетонным и деревянным опорам.

Таким образом, в наличии в нашем интернет-магазине представлена ​​арматура для монтажа сип на опору любого вида, которая позволит произвести качественный монтаж СИП. Наименования, представленные разными производителями и ценовым сегментом, позволят подобрать наиболее оптимальные варианты.

СИП или самонесущий изолированный провод Выпускается в нескольких базовых исполнениях и представляет собой современный кабельный продукт для реализации различных распределительных сетей электроснабжения. Монтаж провода СИП становится намного быстрее и качественнее в том случае, если для него используются различные специализированные вспомогательные элементы и инструменты.


Компоненты фитингов для CIP

Монтажное оборудование

Линия крепления арматуры для СИП представлена ​​различными типами хомутов и креплений.Монтаж СИП на опоры требует применения различных зажимов, которые подразделяются на несколько основных групп исполнения. К ним относятся анкерные, опорные и промежуточные хомуты. Необходимость использования таких комплектующих, как анкерный зажим для СИП, прокалывающий зажим для СИП зависит от конструкции провода СИП.


Анкерный зажим для CIP

Зажимы по назначению дополнительно подразделяются на проходные и ответвительные.Последний может быть как обычным, так и изолирующим.

В некоторых случаях зажимы могут быть одной из основных частей комплекта промежуточной подвески.

Необходимое усилие фиксации проволоки в рабочем положении создается винтовыми элементами. В необходимых ситуациях кабель в месте установки дополнительно защищают, наматывая на него бандажную ленту.

В зависимости от местных условий при укладке на стены зданий могут применяться различные крючки и скобы, а также так называемое фасадное крепление.Последний представляет собой дюбель в сочетании со стяжкой.


Арматура для монтажа CIP

Для обеспечения высокой прочности при изготовлении крепежных изделий широко используются стабилизированный пластик марки

, горячеоцинкованная сталь и алюминий.

Armature CIP поставляется в полностью укомплектованном виде и снабжен хорошо иллюстрированной инструкцией по применению, что значительно облегчает его использование. При необходимости можно воспользоваться видеоинструкцией.

Монтажные компоненты

Процесс создания воздушных линий электропередач требует применения достаточно большого количества различных монтажных элементов.К ним относятся медные и алюминиевые соединительные втулки различного диаметра, так называемые зажимы для проводов и изолирующие наконечники.


Компоненты крепежа

Специализированный инструмент для монтажа СИП представлен такими комплектующими, как натяжной инструмент, монтажный ролик и прижим, сетчатый чулок. При работе широко применяют различные сборочные ножи, механические и гидравлические прессы с набором плашек, шпонок, клиньев и т.п.

Контроль стервятников — Отпугиватель стервятников

Турция Стервятники захватили ваш дом или бизнес? Получите средства отпугивания птиц Bird B Gone, чтобы отпугнуть их.Доступный, эффективный и простой в установке.

Крупных и внушительных стервятников-индюков можно найти в Северной и Южной Америке. Они являются дорогостоящей неприятностью вокруг промышленных и коммерческих площадок, где в изобилии встречаются мелкие животные и мусор. Их помет имеет неприятный запах и повреждает электрическое оборудование. Своими острыми клювами они могут нанести дополнительный ущерб имуществу и транспортным средствам. Лучший способ избавиться от этих птиц — лишить их падали, мусора и насестов.

О стервятниках-индейках

Стервятники-индюки — крупные темные птицы с длинными широкими крыльями.Они имеют размах крыльев до 6-1/2 футов и весят до 4-1/2 фунтов. Они скользят низко к земле, вынюхивая падаль, парят небольшими группами и устраиваются на ночлег большими группами. Стервятники-индюки слоняются по открытым местам, таким как обочины дорог, пригороды, фермерские поля и иногда аэропорты. Они ночуют на столбах, башнях, мертвых деревьях и столбах забора. Их наиболее распространенные источники пищи включают свалки, кучи мусора и строительные площадки.

Почему стервятники индейки?

Стервятники-индейки могут повреждать дома и коммерческие здания, разрывая оконный герметик, кровельную черепицу, вентиляционные уплотнения, резиновые покрытия крыши и покрытия для бассейнов.Они также могут повредить транспортные средства, царапая краску, снимая резиновые уплотнения и дворники, а также срывая виниловые чехлы с лодок и тракторов. Их помет и рвотные массы могут повредить башни связи и конструкции электропередач, что приведет к искрению и отключению электроэнергии — огромные расходы для коммунальных служб. Стервятники-индюки также могут серьезно ранить домашний скот, поскольку они часто нацелены на глаза и мягкие ткани этих животных, поэтому животных часто приходится усыплять. Помет стервятников возле домов, бассейнов и источников питьевой воды может создавать проблемы со здоровьем для отдельных лиц и муниципалитетов.Наконец, стервятники, слоняющиеся по аэропортам, могут быть опасны для самолетов из-за своего парящего поведения.

Как избавиться от грифов

Существует несколько гуманных способов удержать стервятников-индюков от приземления или гнездования на вашей территории. Перед установкой каких-либо отпугивающих средств важно тщательно убрать птичий помет или материалы для гнезд (стервятников-индюков привлекает запах их помета и гнезд). Стервятники-индюки добывают пищу в течение дня и возвращаются в свои гнезда ночью.Вот несколько шагов, которые вы можете предпринять, чтобы избавиться от грифов-индюков:

Удаление источников пищи
  • Плотно закройте все контейнеры для мусора.
  • Утилизируйте падаль или другие пищевые отходы на территории вашей собственности.
  • Внимательно следите за больным скотом.

Тактика запугивания

Стервятники-индюки бдительны к любым предполагаемым угрозам, поэтому тактика запугивания может быть очень эффективной.

Гуманный демонтаж/профессиональный монтажник

Если у вас нет времени, ресурсов или опыта для решения вашей проблемы с стервятниками-индюками, несколько компаний по борьбе с дикими животными и вредителями предлагают услуги по борьбе с птицами. Эти специалисты могут установить продукты для борьбы с птицами и предложить другие услуги, такие как уборка и гуманная ловушка, а также удаление стервятников-индюков.

Продукты для борьбы с грифами | Никсалит

Продукция Nixalite Vulture Control включает в себя шипы для защиты от птиц и сетку для защиты от птиц, когда они начинают досаждать.

Взрослые стервятники-индюки могут достигать 32 дюймов в длину, 30 дюймов в высоту и иметь размах крыльев 6 футов. У самцов и самок коричневато-черное оперение тела, серебристо-серые маховые перья, голые рыжие головы и короткий желто-белый крючковатый клюв.Есть и черные грифы.

Гнездо практически не строится; яйца откладывают на голые поверхности в защищенных местах, таких как скала, пещера, нора или внутри дупла дерева. На каждый выводок они откладывают 1-2 яйца. Птенцы оперяются через 9-10 недель после вылупления. Семейные группы держатся вместе до осени.

Информационный бюллетень по грифам




Сетка для птиц
Сетка для птиц и эксклюзивные аксессуары для сетей для птиц. Nixalite предлагает впечатляющую линейку многоцелевых сеток для птиц и множество аксессуаров для сеток.Все, что вам нужно, чтобы профессионально выполнить установку сетки для птиц. Сетка от птиц является эффективным решением для защиты от птиц.
Устройство для отпугивания птиц Bird-Zap Shock Track
Nixalite предлагает электрическое средство отпугивания птиц Bird-Zap Shock Track, которое можно устанавливать на различных поверхностях для отпугивания всех типов птиц-вредителей независимо от уровня заражения.
Оборудование для туманообразования
Оборудование для туманообразования Nixalite включает в себя качественные импульсные струйные туманообразователи, туманообразователи ULV, компрессионные распылители, туманообразователи и многое другое! У нас есть полная линейка для комплектации ваших систем туманообразования, туманообразования, туманообразования или распыления.
Биорепеллент PiGNX
PIGNX — это репеллент для птиц, зарегистрированный Агентством по охране окружающей среды США (EPA), в котором используется минеральное масло и капсаицин, чтобы птицы не приземлялись и не устраивались на ночлег на структурных поверхностях, таких как уступы, подоконники, балки, парапеты и т. д.
EcoBird 4.0 Запотевающий репеллент для птиц
EcoBird 4.0 Fogging Bird Repellent представляет собой репеллент для птиц на основе метилантранилата (МА), который применяется с импульсными струйными тепловыми туманообразователями, механическими генераторами холодного тумана и генераторами аэрозолей. EcoBird является контактным репеллентом: птицы должны подвергаться воздействию тумана или дымки, чтобы получить отпугивающий эффект.В НАЛИЧИИ
Nixalite Model S Шипы для птиц

ХАРАКТЕРИСТИКИ ПРОДУКТА:

  • Размеры 4 дюйма в высоту, 4 дюйма в ширину
  • 120 проволочных шипов на фут
  • Конструкция из 100% нержавеющей стали
  • Покрытие провода 180º без зазоров
  • Доступны полосы шириной 2 фута или 4 фута
  • Включает монтажное оборудование
УСТАНОВИТЬ НА:
  • Выступы, Парапеты и колонны
  • Двутавровые балки, трубы и трубопроводы
  • Крыши, водостоки и карнизы
  • Фонари, вывески, солнечные батареи
  • Мосты, опоры ЛЭП
  • Метеостанции и многое другое. ..

Nixalite Model H Шипы для птиц

ХАРАКТЕРИСТИКИ ПРОДУКТА:

  • Размеры 4 дюйма в высоту, 2 дюйма в ширину
  • 60 проволочных шипов на фут
  • Конструкция из 100% нержавеющей стали
  • Покрытие провода 90º без зазоров
  • Доступны полосы шириной 2 фута или 4 фута
  • Включает монтажное оборудование
УСТАНОВИТЬ НА:
  • Может быть установлен на отдельных открытых поверхностях глубиной 2 дюйма или менее.

Воздействие на здоровье человека: Индейка Стервятники населяют и гнездятся на самых разных искусственных сооружениях.Как падальщиков, их обвиняют в переносе сибирской язвы, свиной холеры и других вредных организмов, связанных с разложением. В них часто обитают такие паразиты, как клещи, клещи, блохи и вши. Их помет кислый и часто содержит болезнетворные организмы.

Воздействие на архитектуру: Турция Стервятники часто садятся на ночлег и/или гнездятся на искусственных сооружениях. Они производят большие объемы помета, который может быть кислым. Если их не трогать, эти выделения могут испортить поверхность любого типа.


Информационный бюллетень о стервятниках

Черный стервятник пострадал после удара по проводу под напряжением в Джайсалмере | Новости Джайпура

ДЖАЙСАЛМЕР: Черный стервятник в понедельник был серьезно ранен после удара по высоковольтному проводу на пастбище Деграй в Джайсалмере. В тяжелом состоянии его передали в лесничество. За последние 15 дней пять птиц редких видов, в том числе два орла Тони, погибли в результате удара по проводам высокого напряжения.
Высоковольтные электрические провода, проложенные на пастбищах Дегре, оказались смертным одром для редких птиц или птиц, находящихся на грани исчезновения, включая больших индийских дроф.Три месяца назад GIB умер после удара по высоковольтному проводу. В субботу и воскресенье двое Тони Иглов погибли. За последние три месяца здесь погибло несколько птиц.
На этот раз из холодных стран прилетело большое количество перелетных птиц. Белоголовые сипы пришли из Казахстана, а черные стервятники — мунгалои.
Представители Деграи Ушт Санракшан Сумер Сингх Бхати и другие жители деревни передали птицу в управление лесного хозяйства.
Он сказал, что мигрирующий редкий черный гриф ударился о провод высокого напряжения, из-за чего у него повредились крылья, и он упал.
Пастухи сообщили ему. Он прибыл на место и передал птицу спасателям лесного департамента.
Он сказал, что пастбища Дегре, расположенные между четырьмя деревнями, раскинулись на 60 000 кв. км и содержат разнообразную флору и фауну. Сюда приезжает большое количество любителей дикой природы и фотографов из Индии и других стран.
Возраст пастбища составляет более 600 лет, а площадь около 36 000 кв. км до сих пор не зарегистрирована в налоговых декларациях, в связи с чем различные энергетические компании в этом районе проложили провода высокого напряжения.
Эколог и активист Парт Джагани сказал, что в этом районе строятся солнечные электростанции, и птицы гибнут от ударов проводов высокого напряжения, проложенных ветряными мельницами, работающими в этом районе.
Экологи и жители села устроили митинги с требованием поставить отпугиватели птиц и проложить провода под землей, но до сих пор никаких конкретных шагов предпринято не было.

Стервятники на подъеме — PCT

Большинство специалистов по борьбе с вредителями начинают поиск мест размножения комаров на поверхности воды, но иногда эти вредители размножаются в менее заметных контейнерах, что еще больше усложняет борьбу с ними.

Контейнерные комары, а именно комары желтой лихорадки ( Aedes aegypti ) и азиатские тигровые комары, откладывают яйца вдоль ватерлинии контейнеров. Это кажется достаточно простым, пока вы не поймете, что все, что удерживает воду, является подходящей емкостью, включая канавки пластиковых удлинителей водосточных желобов, изгибы старых шин и даже стакан с водой, оставленный снаружи на один день слишком долго.

На большом заднем дворе людям может быть сложно идентифицировать все эти контейнеры, но комары без труда их найдут.Контейнерные комары откладывают яйца вдоль линии воды внутри этих нетрадиционных контейнеров, и яйца существуют в сухом, взвешенном состоянии в течение года. Но как только ирригационные или дождевые воды поднимают уровень воды настолько, чтобы соприкасаться с яйцами, они вылупляются.

Когда водная стадия завершена, взрослые особи не улетают далеко от мест обитания личинок, потому что у них есть источники пищи и место для откладки яиц прямо здесь.

К счастью, доктор Роксана Коннелли, главный энтомолог Центра по контролю и профилактике заболеваний, Форт-Коллинз, Колорадо., содержит пять простых шагов, которые помогут PMP и их клиентам избавиться от надоедливых контейнерных комаров.

Шаг 1: Обучение

Когда люди получают укусы комаров, они знают об этом, но это не означает, что они знают, как определить, где комары могут размножаться, или знают, как очистить эти контейнеры.

Вот почему Коннелли сказал, что обучение — это первый шаг, который специалист по борьбе с вредителями может предпринять в борьбе с контейнерными комарами.

«Многие люди не осознают, что у них во дворе есть вещи, которые создают прекрасную среду обитания для комаров», — сказал Коннелли. «Покажите людям, где в их домах водятся комары, и покажите людям, как от них избавиться».

Она предложила добровольно выступать на собраниях ассоциации домовладельцев, просвещать соседей и посещать общественные и церковные группы. Даже поездка в собачий парк может превратиться в образовательную возможность, особенно когда владельцы собак узнают, что эти специфические породы комаров переносят сердечный червь!

Connelly рекомендует возить с собой в транспортном средстве информационные листовки с изображениями обычных во дворах контейнеров, в которых могут скрываться яйца комаров, предназначенных для размножения в контейнерах.

«Чем больше вы будете говорить об этом, и чем больше вы сможете рассказать людям об этом и показать им, что они могут сделать, тем больше мы сможем опередить некоторых из этих контейнерных комаров и, надеюсь, предотвратить некоторые из этих болезней, переносимых комарами», — сказал Коннелли.

Шаг 2: Сокращение источников

«Сокращение источников — ключ к избавлению от этих комаров, — сказал Коннелли. «И когда я говорю удалить источник, уже должно быть ясно, что это за источник, источник этих комаров — это те предметы, которые удерживают воду и могут поддерживать жизнь комаров.”

Она предлагает начать с организации субботника в районе или общине, когда жители очищают свои дворы от потенциальной среды обитания комаров.

Mosquito Health

Контейнерные комары не только досаждают на заднем дворе, но и представляют угрозу для общественного здравоохранения. Эти породы комаров несут ответственность за вирус Зика и множество других заболеваний, от которых страдает население с 1800-х годов.

Как именно передаются эти болезни? Хотя вирус Зика может передаваться половым путем или от матери ребенку, этим заболеванием в основном заражаются через укусы самок комаров.

Только самки питаются кровью, и им нужна кровь для развития яиц», — сказала доктор Роксана Коннелли, главный энтомолог Центра по контролю и профилактике заболеваний, Форт-Коллинз, Колорадо.

В 1800-х годах денге , малярия и желтая лихорадка были наиболее распространенными заболеваниями, передающимися через контейнерных комаров.

«Желтая лихорадка была довольно разрушительной, — сказал Коннелли. «Но как только ученые обнаружили, что комары на самом деле были причиной или переносчиком патогенов, вызывающих эти заболевания, мы смогли нацелиться на комаров, а не на эти неизвестные существа.

Хотя знание того, что болезни передаются комарами, помогало в профилактике и лечении, число болезней, передающихся через комаров, только возросло в 1900-х годах, включая собачий сердечный червь, вирус восточного лошадиного энцефалита (EEEV), малярию и энчепалит Сент-Луиса. (СКВ).

Положительным моментом является то, что последние случаи желтой лихорадки в США произошли в начале 1900-х годов благодаря вакцинации и согласованным усилиям по сокращению мест обитания комаров.

«Пока у нас в США желтой лихорадки нет.S. больше, это все еще происходит в некоторых других странах, и всегда лучше проверить на веб-сайте Центров по контролю и профилактике заболеваний, чтобы узнать, есть ли какие-либо заболевания, переносимые комарами, в районе, в который вы можете отправиться», — сказал Коннелли. .

И завозной случай желтой лихорадки может способствовать увеличению числа местных случаев в новых районах в будущем.

Сегодня комары-контейнеры по-прежнему являются переносчиками лихорадки денге и собачьего сердечного червя, но теперь они также известны как переносчики чикунгунья и Зика.

В отличие от других хорошо известных болезней, переносимых комарами, таких как вирус Западного Нила, нет других хозяев, кроме человека или комаров.

«В Соединенных Штатах нет другого хозяина, нет птицы-хозяина, поэтому патогену на самом деле немного легче пройти цикл», — отметил Коннелли. «Он переходит от комара к человеку и к комару, так что для них это довольно простой цикл».

Что касается симптомов, Коннелли сказал, что эти заболевания поражают всех по-разному — некоторые люди могут быть заражены и никогда не знать об этом, в то время как другие могут оставаться без работы несколько дней, а некоторые могут испытывать более серьезные симптомы.

«Сейчас нет вакцины против этих трех вирусов, о которых мы говорим сегодня — чикунгунья, лихорадка денге и Зика, — поэтому лучшее, что мы можем сделать, — это сократить количество комаров вокруг нас и сделать все возможное, чтобы избегай укусов, — сказал Коннелли. Лаура Штрауб

«Этому есть предел», – сказала она. «Как только вы избавитесь от всех чашек, мисок или всего, что может выпасть во дворе, у вас все равно останутся контейнеры, которые люди захотят оставить на месте.Если возможно, измените эти контейнеры».

Например, для садов с программами дождевого орошения всегда должна быть плотно завинченная крышка или, по крайней мере, сетка от насекомых. Москитные сетки также помогают бороться с вредителями, если их размещают в конце удлинителей желоба.

«Поскольку они гофрированные, в них есть маленькие ребра, и они лежат ровно на земле, они удерживают воду в этих маленьких местах, поэтому даже после того, как дождь смывает их, у вас остается вода, которая остается, и Контейнерные комары любят летать в них и откладывать яйца», — сказал Коннелли.«Одна из лучших вещей, которую вы можете здесь сделать, — это еженедельно поднимать трубу и сливать воду».

Еженедельно следует очищать ванночки для птиц и очищать их металлической ватой или жесткой щеткой, а старые шины необходимо утилизировать надлежащим образом. На самом деле азиатский тигровый комар был непреднамеренно завезен в Соединенные Штаты из-за поставок бывших в употреблении шин, в которых также были яйца комаров.

«Если вы проводите осмотр чьего-то дома, пытаясь найти источник, не забудьте посмотреть наверх — посмотрите на линию крыши», — сказал Коннелли.Забитые желоба создают идеальную среду обитания для яиц комаров в контейнерах, ожидающих следующего сильного дождя.

Даже брезент или мусор, столь же незначительный, как крышка от бутылки, могут поддерживать контейнерные яйца комаров, сказал Коннелли. «Если он удерживает воду и сидит там достаточно долго, он может производить этих контейнерных комаров», — сказала она.

Растения, в том числе популярные бромелиевые растения, произрастающие в южной Флориде, могут содержать контейнерных комаров в резервуарах для хранения воды в пазухах листьев.

«Не забудьте посмотреть на растения, потому что, хотя люди могут не думать о них как о контейнере, комары точно думают», — сказал Коннелли. «Когда люди сажают их вокруг своего двора и у них начинаются проблемы с комарами, мы пытаемся побудить людей идти дальше и лечить их».

Отверстия в деревьях могут стать естественным контейнером при подходящих условиях. Могилы также являются популярными местами размножения контейнерных комаров, где в вазах много оставленных без присмотра цветов; комары могут пробираться внутрь ваз и откладывать яйца.

Шаг 3. Обработка источников воды

Когда вы обнаружите особенно неприятную инфекцию, идите прямо к источнику: к источнику воды.

Существует несколько различных продуктов, которые можно использовать для очистки источников воды, особенно в районах, где люди не могут пожертвовать своими контейнерами, такими как бочки для дождевой воды.

Первая — Bti, бактерия, которая убивает черных мух и личинок комаров при проглатывании и используется в кормушках для лошадей и ванночках для птиц. Он выпускается в виде гранул или брикетов, срок действия которых составляет от семи до 30 дней.

Но есть одна загвоздка — Bti эффективен до тех пор, пока личинка комара не перестанет питаться, ближе к концу 4-го возраста.Как только личинка достигает 4-го возраста, она перестает питаться, а это означает, что она не будет глотать обработанную воду.

Другим вариантом является метопрен, который является регулятором роста насекомых (IGR). Хотя IGR не убивают комаров сразу, они не позволяют им стать взрослыми особями. Метопрен, как и BTI, также доступен в гранулах или брикетах, срок годности которых составляет от 30 до 150 дней для больших брикетов.

Если вы находитесь в процессе осмотра и очистки потенциальных источников воды и хотите проверить, действительно ли они содержат личинок комаров в контейнерах, прежде чем обрабатывать их, у Коннелли есть быстрый и простой метод.

«Один из способов найти личинок в некоторых из этих местообитаний — взять спринцовку для индейки, очень недорогой инструмент, и просто высосать воду из такого места, брызнуть ее во что-то с белым дном вроде белая сковорода, — сказала она. «Если вы видите там своих маленьких шевелений, то это источник, с которым, надеюсь, вы сможете что-то сделать».

Этап 4: Уничтожение взрослых особей

Борьба с взрослыми контейнерными комарами является особенно сложным процессом из-за их загадочной среды обитания, сказал Коннелли.

«Они отдыхают под растительностью на задних дворах людей, и очень трудно получить космический спрей в районе, где вы собираетесь воздействовать на этих комаров», — сказала она.

Хотя результаты не гарантированы, некоторые специалисты по борьбе с вредителями и домовладельцы используют барьерный спрей для своей растительности.

«Идея состоит в том, что когда комар приземлится на обработанную растительность, он вступит в контакт с этим продуктом и убьет комара, или они переведут его на новый цикл личинок, и у них не будет потомства», Коннелли сказал.

По словам Коннелли, еще одна проблема заключается в том, что комары могут стать устойчивыми к пиретроидам в этих средствах для взрослых, как многие из них в центральной Флориде и Флорида-Кис. «Это то, что я бы использовал в качестве последнего средства; вы действительно хотите попытаться нацелиться на эти более ранние стадии, чтобы они никогда не стали взрослыми», — сказала она.

Шаг 5: Наблюдение

По словам Коннелли, наблюдение — это шаг, который связывает все вместе.

«Это действительно основная техника всего, о чем мы говорили», — сказала она.«Если вы собираетесь применять какое-либо лечение, вы должны убедиться, что комары там, чтобы вы могли заглянуть в контейнеры и найти личинок».

Коннелли предлагает поставить чашку с водой с палочкой от эскимо внутри у основания дерева. Проверяйте каждые пару дней, не застряли ли яйца вдоль водной линии палочки или чашки, чтобы получить представление о том, сколько комаров вообще там.

«Вы также можете сделать это после лечения, чтобы убедиться, что лечение действительно работает.Вы уменьшаете количество яиц в этой области?» она сказала. «Только не забывайте об этом, потому что тогда это может стать источником».

Автор является фрилансером из Кливленда, и с ним можно связаться по адресу [email protected]

Средство от комаров

и укусить вас», — сказала доктор Роксана Коннелли, главный энтомолог Центров по контролю и профилактике заболеваний, Форт-Коллинз, Колорадо.

Ваши клиенты думают, что они избегают зудящих комариных укусов, запасаясь репеллентными браслетами, пластырями и цепочками от насекомых? Согласно недавнему лабораторному исследованию, они тратят впустую свое время и деньги.

По словам Коннелли, недавние лабораторные тесты показали, что браслеты-репелленты и пластыри от насекомых совершенно неэффективны: «Независимо от того, что является активным ингредиентом, будь то ДЭТА — который хорошо работает при других обстоятельствах — или что-то вроде цитронеллы, браслеты не не обеспечивают никакой защиты, и это предметы, которые покупаются импульсивно», — сказал Коннелли.«На самом деле они защищают только территорию, прикрываемую группой».

Это относится и к устройствам, которые издают звук для отпугивания комаров. Даже ловушки для насекомых, которые убивают много насекомых, привлекают мало комаров.

А что касается вашей диеты? По данным CDC, потребление бананов, витамина B и чеснока также не отпугивает надоедливых насекомых.

Однако сработал ДЭТА.

Во время лабораторных испытаний испытуемые подвергали свою руку воздействию комаров, чтобы убедиться, что жуки заинтересованы.После этого они обрызгали руку тестируемым репеллентом и повторно подвергали руку воздействию через 15-минутные интервалы. Как только комар садился на руку, часы останавливались на эффективном времени продукта.

«Поскольку мы делаем это в лабораторных условиях, это даст вам немного больше времени защиты, чем в реальном мире», — сказал Коннелли. «Знаете, когда вы работаете в своем саду, делаете свою работу и потеете, может быть, вы плаваете или что-то еще, есть вещи, которые сокращают это время защиты.»

По результатам тестирования наиболее эффективными оказались продукты OFF! Deep Woods с содержанием ДЭТА 23,8%, обеспечивающий защиту в течение пяти часов; Sawyer Controlled Release с 20-процентным содержанием ДЭТА, обеспечивающим защиту в течение четырех часов; ВЫКЛЮЧЕННЫЙ! Skintastic с 6,65% ДЭТА, обеспечивающий защиту на два часа и ВЫКЛ! Skintastic for Kids с содержанием ДЭТА 4,75% обеспечивает защиту на полтора часа. Блокатор укусов для детей с 2-процентным содержанием соевого масла также показал свою эффективность в течение полутора часов.

«Мы обнаружили, что в целом продукты, содержащие ДЭТА, работают очень хорошо», — сказал Коннелли. «Когда мы переходим к этим натуральным продуктам, в лаборатории они давали нам всего 20 минут защиты, а в реальном мире это практически ноль. Эти натуральные ингредиенты просто не обеспечат вам необходимой защиты от укусов комаров». – Лаура Штрауб

Обескураживающие стервятники | Общество стервятников индейки

Когда и зачем отпугивать стервятников
У вас есть соседи, которые вызывают беспокойство? Интересно, что с этим делать?
Начните с того, что задайте себе следующие вопросы:
· Что вызывает беспокойство у этих птиц?
· Наносят ли они ущерб имуществу или испражняются в домах?
· Или они просто ночуют в близлежащем лесу?

Почему они у меня во дворе?
Прежде всего важно понять, что делает ваш район привлекательным. Это не обязательно источник пищи. Стервятники — очень социальные животные, и они предпочитают жить большими колониями. Области, которые способствуют этому, включают стереотипное мертвое дерево или деревья, вышки сотовой связи и даже крыши или покрытия крыльца. (Удаление таких деревьев нецелесообразно по многим причинам, а именно: 1) эти деревья часто являются местом обитания других диких животных и 2) без деревьев стервятники могут перебраться на крыши, что гораздо менее желательно.)

Юридические аспекты:
Турция и черные стервятники находятся под федеральной защитой Закона USFWS о перелетных птицах.Это означает, что их искоренение путем отстрела является законным только в том случае, если
а) были предприняты попытки нелетальных методов и
б) они были определены как настоящие неприятности для общества (т.е. вызывающие материальный ущерб, риск для здоровья и т. д.).

Проблемы со здоровьем:
Вы будете рады узнать, что экскременты стервятника-индейки содержат сильные кислоты, которые убивают многие бактерии, обычно присутствующие в экскрементах птиц. Благодаря своему рациону эти птицы способны убивать вредные бактерии и вирусы кислотой своего желудка и останавливать потенциальное распространение болезней от гниющих туш.

ВАЖНОЕ ЗАМЕЧАНИЕ:
Когда НЕ следует препятствовать ночевке грифов?
Вы должны тщательно обдумать обстоятельства, связанные с вашим ночевкой, прежде чем принимать решение препятствовать ночлегу в определенном месте. Если стервятники гнездятся в лесу рядом с домами, но не наносят имуществу ущерба, вы можете оставить их там, где они есть.
Почему? Стервятники-индейки существуют в больших количествах во всех штатах. Они также хорошо приспособились к присутствию человека.Если и когда их успешно отговаривают от места для ночлега, они часто перемещаются лишь на небольшое расстояние. Ближайшим и следующим лучшим местом для ночлега может оказаться дом, офисное здание или торговый центр, что серьезно усугубит проблему. Лучшее решение – оставить их в лесистой местности, где они причиняют минимальное беспокойство.
Если птицы устраиваются на ночлег над строениями или во дворах или наносят ущерб имуществу, читайте дальше.
Чтобы узнать больше о положительных качествах стервятников и о том, как они могут принести пользу окружающей среде, обратитесь в Общество стервятников индеек.В дополнение к вашему обучению, мы также можем предоставить вам брошюры, презентации в формате PowerPoint и другие образовательные материалы, которые помогут вам донести до ваших соседей важность этих птиц.

Когда СЛЕДУЕТ препятствовать ночевке стервятников?
Если ваши стервятники устраиваются на ночлег на домах или других зданиях или прямо над ними или наносят ущерб имуществу, вам следует рассмотреть следующие меры, чтобы воспрепятствовать их поведению на ночлег.



Меры по предотвращению гнездования грифов:

(убедитесь, что вы прочитали важное замечание выше!)

Стервятники, гнездящиеся на домах и зданиях или непосредственно над ними:

Лучший способ отпугнуть стервятников — создать негостеприимную среду. Прежде чем прибегать к дорогостоящим или иным трудным мерам, попробуйте простые средства устрашения. Следующие предложения перечислены в порядке затрат/удобства, не обязательно эффективности:

1) Встряхните деревья
После того, как стервятники устроятся на ночлег в сумерках, выйдите и встряхните деревья, на которых они устроились. Регулярное нарушение их комфорта может побудить их перебраться в другое место.

2) Шуметь
Часто выбегать на улицу, хлопать и кричать или запускать петарды в течение недели (если это разрешено в вашем районе).

3) Повесьте на насест блестящие, развевающиеся предметы, чтобы отпугнуть их.
Если вы хотите попробовать это, но деревья слишком высоки, один из способов — привязать предметы (например, компакт-диски) к гелиевым шарикам и выпустить их на деревья, где они зацепятся.
Примечание: это может иметь неприятные последствия, если ваши стервятники слишком любопытны и игривы, какими они известны. Через некоторое время стервятники могут обнаружить, что объекты не представляют для них опасности, и в этот момент они вместо этого станут забавными игрушками. Так что лучше всего сначала сопровождать эту тактику шумом или звуками из садового шланга и быть осторожным, чтобы не повесить эти предметы где-нибудь, что вы сочтете особенно нежелательным вторичным гнездом стервятника.

4) Обычные спринклерные системы (такие, которые разбрызгивают мощные струи воды)
Если вы можете заставить спринклерную струю достигать середины насеста и включать ее всякий раз, когда кажется, что они устраиваются поудобнее, вы может найти успех.

5) Натянутые стропы
Стервятники, гнездящиеся на остроконечных крышах, стропилах и радиомачтах, могут быть устранены путем установки натянутого стропа. Проволока или леска, туго натянутые на 6-8 дюймов над поверхностью насеста, будут мешать птицам удобно приземляться или садиться.Леска должна быть достаточно тугой, чтобы птицы не могли ее утяжелить, и достаточно высокой, чтобы они не могли оседлать ее.

6) ЧУЧЕЛО™
Это не обычное пугало. Это спринклер, активируемый движением, производства Contech. Это ЛУЧШЕЕ испытанное нами средство, которое успешно предотвратило долговременное гнездование стервятников. (Для получения дополнительной информации о ПУЧЕЛЕ прочитайте статью, напечатанную внизу страницы).



Стервятники, гнездящиеся в лесистой местности («досаждающие обществу»):

На уровне сообщества отпугивание стервятников часто достигается с помощью периодических выстрелов из пушек или других шумовых решений.

УБИЙСТВО ПТИЦ — ЭТО НЕ РЕШЕНИЕ. Почему? Мертвые стервятники создают очень антисанитарную среду и привлекают наземных падальщиков, таких как койоты и лисы, которые представляют гораздо больший риск для вашей семьи. Туши могут даже привлечь новую популяцию новых стервятников.
И, пожалуйста, имейте в виду, что НЕЛЬЗЯ отравить стервятника без непреднамеренного нападения на большое количество других диких животных.
К сожалению, стервятники очень хорошо адаптировались к растущему населению, и их становится все труднее отвадить от жилых районов. Однако это не означает, что их популяция вырастет до какого-либо опасного уровня. Как и все другие дикие животные, они контролируются естественными колебаниями популяции. Если птицы устраиваются на ночлег на деревьях или на вышках сотовой связи, лучше оставить их в покое. Это замечательные животные, которые поддерживают чистоту и здоровье окружающей среды. Вы даже обнаружите, что они могут быть красивыми в полете и за ними интересно наблюдать.



Статья перепечатана за март 2005 г. Информационный бюллетень Общества стервятников индеек:

НАКОНЕЦ-ТО: Гуманное решение проблемы гнездования стервятников!

Хотя большинству из нас нравится присутствие наших мирных соседей-стервятников, нередко можно найти их на ночлег в местах, где они менее желательны.
Удаление естественной среды обитания, чтобы освободить место для развития, не оказало негативного влияния на популяции индеек или черных стервятников. (На самом деле, с расширением дорог количество этих птиц, по-видимому, увеличилось. ) Там, где убираются деревья для ночлега, стервятники обнаруживают, что они быстро заменяются крышами и вышками-сотами: одинаково подходящими конструкциями для ночлега.
Насест стервятника среднего размера может генерировать большое количество «побелки» и, в некоторых случаях, рвоты. Мы не будем отрицать, что это обоснованные опасения для среднего домовладельца.На протяжении многих лет жители и предприятия пробовали различные методы, чтобы отвадить стервятников от ночлега на их домах и вокруг них.
Пугала оказались неэффективными, а средства отпугивания шума беспокоят жителей почти так же сильно, как и птиц. Петарды, водяные шланги и все другие методы, опробованные до сих пор, дают лишь временное решение.
Единственной, казалось бы, «успешной» мерой по смягчению последствий было физическое истребление популяции стервятников. Помимо того, что это незаконно в большинстве штатов, это просто плохая экологическая практика.
Член Общества стервятников-индюков, несколько лет изучавший эту проблему, сообщает, что наконец-то нашел успешное решение проблемы городских насестов.
Стив Коль сообщает, что спринклерная система, активируемая движением, кажется, очень успешно отпугивает стервятников от ночлега на крыше.
Этот продукт, предназначенный для отпугивания животных, вторгшихся во двор, можно установить на крыше с помощью простой системы кронштейнов. Как сообщает Коль, «если вы сможете правильно герметизировать соединения, утечки не произойдет.
Одной из компаний, занимающихся продажей этого продукта, является Contech. Они называют продукт «Чучело». Как только Кольмус установил свое «Чучело», его стервятники исчезли. По последним данным, он не видел их 6 недель.
Вы можете посетить Contech в Интернете по адресу http://www.biconet.com/critter/sprinkler.html
~Общество стервятников индеек

Нравится:

Нравится Загрузка…

Округ надеется решить проблему со стервятниками в здании Willowbank

Стервятники нанесли ущерб зданию Уиллоубэнк в округе Центр в Беллефонте на тысячи долларов, и во вторник комиссары округа одобрили меры, направленные на мирное прекращение царствования птиц.

Заместитель администратора округа Боб Джейкобс сказал, что черные стервятники устроились на ночлег и проделали дыры в крыше здания, в котором расположены административные учреждения округа. Из-за этого офис налоговой службы несколько раз затапливался во время дождя.

Сотрудники округа и представитель Министерства сельского хозяйства США были на крыше во вторник утром, чтобы повесить чучело стервятника, чтобы отпугнуть птиц, когда они обнаружили, что часть крыши, которая была заменена только в прошлом году, снова повреждена.

«Это ремонт на 14 000 долларов», — сказал Джейкобс.

Члены комиссии

единогласно проголосовали за утверждение контракта с компанией J.C. Erlich Pest Control Company на сумму 25 565 долларов США на установку «системы отпугивания стервятников» на крыше. Система состоит из проволочной сетки, которая будет приподнята над крышей, ниже по краям и выше в центре. Это позволит проводить техническое обслуживание и при необходимости может быть удалено и возвращено на место.

Комиссар

Майкл Пайп сказал, что провода видны стервятникам, которые из-за большого размаха крыльев не захотят в них запутаться.

Стервятники находятся под защитой Закона США о перелетных птицах 1918 года, поэтому с ночевками можно бороться только нелетальными средствами. Округ попытался использовать поддельную птицу, которую ежедневно перемещает обслуживающий персонал, и повесить чучело стервятника, чтобы отпугнуть птиц, но они продолжают возвращаться.

‘Это одни из самых стойких вещей, которые я когда-либо видел. Вы можете подняться туда и отпугнуть их, а они просто устроятся на ночлег и снова будут делать то, что они делают», — сказал комиссар Стив Дершем.

Пайп сказал, что башня 911 рядом со зданием Willowbank Building является одной из самых высоких точек в Беллефонте и естественным местом скопления птиц, в то время как количество деревьев и лесных массивов поблизости обеспечивают их сытость.

Стервятников привлекают такие вещи, как резиновый кровельный материал, черепица и резина на автомобилях, хотя непонятно, почему.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
