Монтаж провода СИП на опорах, ввод в дом и подключение
Монтаж провода СИП на опорах выполняют с целью распределения между объектами и ввода в дом электроэнергии в сетях напряжением до 1кВ. Он выполняется проводами ВЛИ (воздушных изолированных линий) – СИП-1, 2 или 4. СИП-3 используется для прокладки линий ВЛЗ (воздушных защищённых линий) до 10 кВ
Монтаж СИП на опорах
Самонесущий изолированный провод (СИП) изготовлен из четырёх (или двух) скрученных проводников, изолированных друг от друга и окружающей среды слоем сшитого полиэтилена. Монтаж провода СИП разрешается выполнять путём крепления к специальным опорам и протяжки по фасадам электрифицируемых объектов.
Особенности прокладки СИП
Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.
- раскаточное устройство;
Раскаточное устройство
- натяжитель бандажной ленты;
Натяжитель бандажной ленты
- крепежные материалы;
- натяжитель линии;
- динамометр.
Поэтапный монтаж:
- Устанавливают опоры.
- На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
- При помощи оборудования разматывают и подвешивают трос-лидер.
- Протягивают СИП на опоры и натягивают.
- Крепят кабель на опорах.
- Обустраивают линейные ответвления от магистрали.
Подготовка к раскатке кабеля
На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.
Протягивание провода СИП на опоры
Важно. Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем.
Протяжка трос-лидера
Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.
Вертлюг для соединения троса и СИП
Раскатка
Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.
Крепление к опорам
Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.
Промежуточные зажимы для крепления СИП на столбе
Оконечное крепление кабеля
Натяжка
Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.
Натяжитель сип кабеля
Подвод к электрифицируемому объекту
Монтажом СИП -кабеля от столба к дому занимается обслуживающий воздушную линию персонал только после того, как все монтажные работы по прокладке СИП по опорам будут завершены.
Подключение выполняют от опоры, расположенной вблизи дома. Для крепления провода используют анкерные зажимы, которые устанавливают на столбе воздушной линии и фасаде подключаемого к источнику электроэнергии объекта. Один конец СИПа зажимают на опоре, оставляя часть для подключения к линии. Другой конец СИП фиксируют в зажиме на доме после ручного натяжения приблизительной силы.

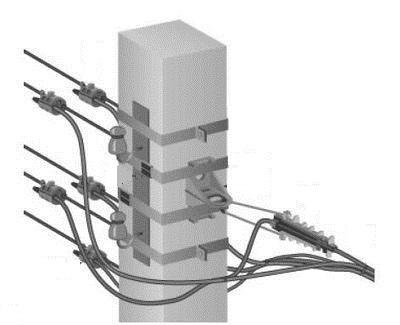

Крепление кабеля сип на столбе
Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг
Особенности монтажа на опоре
Если питающая воздушная линия выполнена с использованием оголённого провода, то кронштейн для фиксации анкерного зажима монтируют под траверсой с изоляторами. Если линия проложена с использованием СИП, то кронштейн фиксируют под линейными креплениями. Для соединения с линией используют специальные зажимы для соединения оголённых проводов или прокалывающие зажимы для СИП в зависимости от типа воздушной линии.
Подвод СИП в дом под землей
При подключении объекта к источнику электроэнергии иногда возникают трудности, например, требуется установить дополнительную опору, убрать дерево, мешающее прокладки кабеля по воздуху. В этом случае собственники домов, дач интересуются: можно ли СИП прокладывать в земле? Ответ на этот вопрос можно найти в ГОСТе Р 52373–2005. Там указано, что самонесущий изолированный провод предназначен исключительно для прокладки воздушных линий электроснабжения. Поэтому использование этого кабеля для прокладки подземной линии будет являться прямым нарушением действующих правил.
Согласно инструкции по эксплуатации электроустановок электротехническую продукцию нужно использовать в строгом соответствии с указаниями производителя о назначении изделия. Если в технических условиях проекта электроснабжения прописано применение кабеля самонесущего провода, то подвод к дому нужно осуществлять только воздушным способом. Иначе подключение будет выполнено с нарушениями.
Если же такой метод действительно необходим, то выполните такую прокладку в металлической трубе, ну или хотя бы в ПНД, ПВХ. Это защитит кабель от влаги и главное – грызунов.

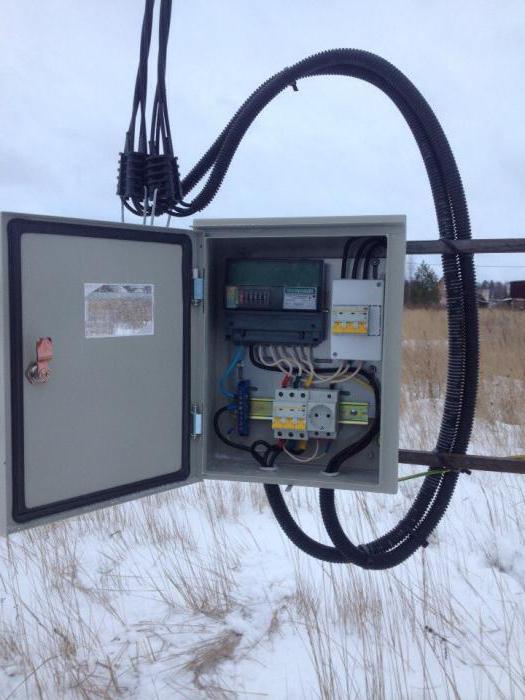

Подключение к приборам учёта
Обычно прибор учёта электроэнергии вместе с автоматическими выключателями устанавливается на наружной стене дома. Подключение выполняют сначала к автоматам защиты, счётчику электроэнергии только потом вводят кабель в помещение. Для прокладки СИП от прибора учёта до места ввода кабеля в дом используют цельный провод. На фасаде его фиксируют используя монтажный крюк или других специальных креплений.
Фасадные крепления СИП для кирпичного и деревянного дома
Особенности подключения к прибору учёта или автомату
К прибору учёта СИП подключают обычным способом: зачищают концы провода от изоляции, вставляют их в отверстия с клеммами и зажимают винтами. Подключение к счётчику можно выполнять через автоматические выключатели, которые монтируют перед прибором учёта электроэнергии. В зависимости от типа используемого устройства защиты подключение выполняют прямым вводом оголённого конца кабеля в отверстие с клеммами или с применением специальных наконечников.
Подключение СИП к автомату
Подвод СИП в дом
Если согласно техническим условиям прибор учёта электроэнергии должен быть установлен внутри помещения, то для ввода кабеля в дом можно использовать два варианта. Первый способ предполагает использование СИП для прокладки по фасаду здания и ввода внутрь. Второй метод предусматривает переход с самонесущего изолированного провода на кабель ВВГнг до ввода в дом. Недостатком первого варианта является относительно низкая огнестойкость изоляционной оболочки СИП, поэтому вводить такой кабель в деревянные строения не рекомендуется. Недостатком второго варианта является наличие перехода от кабеля одного типа к проводу другого вида. Представители энергоснабжающей организации могут запретить использовать соединения до прибора учёта электроэнергии.
Проблему решают следующими способами:
- Для повышения пожарной безопасности ввод СИП в дом выполняют с использованием специальных гофрированных рукавов, металлических или пластиковых труб, предварительно обработав их поверхность материалом в виде краски или пасты, устойчивой к высоким температурам и открытому огню.
- Чтобы не было прямого соединения двух кабелей разного вида, на фасаде здания устанавливают устройства защиты. К ним подводят изолированный провод, а от них протягивают другой кабель по фасаду, заводят внутрь дома и подключают к прибору учёта электроэнергии. Для защиты автоматических выключателей используют специальный бокс.
Какой вариант использовать решают на месте. Преимуществом первого способа является отсутствие устройства защиты, нуждающегося в дополнительной защите и обслуживании. Преимуществом второго метода является обеспечение высокого показателя огнестойкости без необходимости использования дополнительных защитных материалов, а также защита места прохода кабеля через стену дома автоматическим выключателем. В этом случае устанавливать дополнительное средство защиты до прибора учёта электроэнергии не потребуется.
Монтаж СИП кабеля от столба к дому
Такой способ сопровождался массой недостатков:
- ⚡схлесты проводов при ветре
- ⚡возможный обрыв провода
- ⚡окисление в местах соединений
- ⚡проблемы с изоляторами и крюками, которые со временем выскакивали со своих мест
- ⚡большая занимаемая площадь на фасаде
- ⚡возможные короткие замыкания с последующим выходом из строя бытовой техники или отключение эл.энергии по всей улице
Современный монтаж СИП кабеля от столба к дому лишен этих проблем. Изоляция СИП состоит из сшитого полиэтилена, которому не страшны атмосферные воздействия. Резкие перепады температуры также не сказываются на его изоляционных свойствах. Благодаря качественной изоляции исключены короткие замыкания при схлестах. Такой ввод может верой и правдой прослужить до 25 лет!
Материал
Перед монтажом необходимо приобрести весь материал, а именно:
Здесь указанны марки материалов производителя ENSTO, в вашем случае спецификация (SLIP, SO, SOT и т.д.) может не совпадать, но сами названия (прокалывающий, анкерный зажим, скрепа) должны быть одинаковыми.
Перед началом работ необходимо будет выполнить определенные замеры. От опоры до фасада дома, где будет располагаться настенный крюк должно быть не более 25м. В противном случае придется устанавливать дополнительную подставную опору.
СИП выбирайте в зависимости от того, какой ввод в дом будете заводить – 220В или 380В. При покупке СИП лучше сделать некоторый запас в метраже на всякие непредвиденные ситуации. В основном для ввода в дом используются марка СИП 4*16.
Важно сделать одно замечание.
Если основная ВЛ к дому у вас выполнена голыми неизолированными проводами, то и зажимы должны быть соответствующими. Одна сторона под контакты с гладкой поверхностью, другая с зубчиками. Когда на магистральной ЛЭП тоже висит СИП, в этом случае выбирайте зажимы с прокалывающими зубьями на обеих сторонах подложки контактов.
зажим для подключения к голым проводам

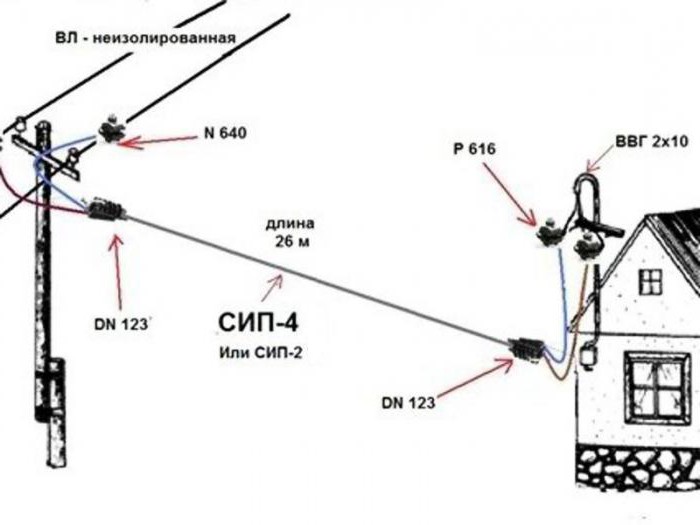

На опоре и фасаде дома устанавливаются два крюка. Между ними как раз и натягивается СИП. Его фиксация выполняется анкерными натяжными зажимами.
Источник — Кабель.РФ
Монтаж ввода внутрь дома
Все основные вопросы и споры как правильно выполнить монтаж СИП кабеля от столба к дому возникают когда дело уже касается захода эл.питания внутрь дома. Некоторые считают, что ввод должен быть цельным и нет нужды делать дополнительное соединение, и в чем то они правы. Но здесь можно привести одну рекомендацию.
Если вы приобрели простой СИП не марки НГ (негорючий), то ввод внутрь дома делайте медным кабелем ВВгНг.
Как СИП поддерживает горение можно увидеть в этом ролике:
Сам кабель через стену в дом нужно заводить в пластиковой или металлической трубе.
На что еще стоит обратить внимание при данном монтаже СИП:
- ⚡если СИП несколько метров будет идти по фасаду стены, нужно будет использовать дистанционные зажимы (SF50, SFW50), т.к. расстояние от СИП до стен должно выдерживаться минимум в 6см
- ⚡перед вводом в дом обязательно делайте изгиб кабеля книзу, чтобы вода через гофру или защитную трубу не попадала во внутрь. Любые уплотнители все равно со временем высохнут, потеряют свои свойства и рассохнутся.
Всю работу по монтажу ввода СИП в дом обязательно заранее согласовывайте с энергосбытовыми организациями. Так как в каждом городе и даже в разных районах одного города, у них могут быть совершенно разные требования (цельный СИП до счетчика или соединение через кабель, место установки счетчика – фасад дома или опора и т.п.).
Если монтаж выполнен грамотно и в соответствии с правилами, можете быть уверенными что данный ввод надежно прослужит Вам долгие годы.
Статьи по теме
Монтаж СИП кабеля: видео-инструкция проведения работ
Сооружение новых электрических линий или реконструкция старых требует определенного подхода к монтажным работам, которые обозначены правилами и стандартами. К примеру, в линиях напряжением 0,38 кВ применяются самонесущие провода СИП изолированного типа. Именно такие электрические линии гарантируют высокую надежность эксплуатации, плюс ко всему ремонт СИП проводам необязателен. Поэтому сама эксплуатация СИП линий требует только профилактических осмотров, которые проводятся с определенной периодичностью. Цель этой статьи – монтаж СИП, по каким правилам проводятся монтажные работы.
Требования к монтажу, его этапы
- Сам монтажный процесс начинается с расчистки трассы. Необходимо срезать деревья или крупные ветки, которые могут касаться воздушной линии, и которые могут мешать установке опорных столбов.
- Далее производится раскатка самого провода СИП и его регулировка. Здесь есть очень важный момент. Провода не должны касаться бетонных опор и металлических конструкций, а также земли.
Внимание! Если производится прокладка новой трассы, то металлические крепежные изделия должны быть прикреплены на опорах еще до их установки. Это упрощает сам процесс крепления, ведь наверху это сделать будет непросто. Во всяком случае, для этого потребуется спецтехника или придется электрикам использовать когти.
- Что касается крепления кронштейнов, то они устанавливаются на опорах в верхней их части, скрепляемые металлической лентой. При этом концы ленты между собой крепятся специальным устройством, который называется скреп. Это приспособление, во-первых, закрепляет ленту, во-вторых, стягивает ее, в-третьих, убирает ее излишки.
- Производится установка опорных столбов в подготовленные заранее колодцы. Здесь важно соблюсти их ориентацию, то есть, кронштейны всех столбов должны быть направлены в одну сторону.
- Далее, производится монтаж проводов.
Монтаж проводов СИП
Необходимо обратить внимание на то, что установка и крепление провода СИП (его технические характеристики определяют воздушную установку) осуществляется только на основе технологических карт и схем, для чего используются определенные инструменты, приборы, арматура и механизмы. Сам монтажный процесс можно проводить только при температуре не ниже +20С.
Предварительно провод СИП раскатывают, используя канат-лидер и раскаточные ролики. Данная монтажная технология обеспечивает защиту самого провода от механического повреждения, плюс обеспечивает качество долгосрочной эксплуатации всей электрической воздушной трассы. Конечно, соблюдение требований техники безопасности является основным правилом монтажа СИП провода. Необходимо отметить, что провода можно раскатать и вручную без использования спецтехники. но для этого должны быть учтены определенные условия:
- Сечение СИП провода не должно быть больше 50 мм².
- Максимальный пролет между опорными столбами не больше 100 м.
Кстати, эти условия часто можно встретить в загородных поселках, поэтому монтажники весь процесс проводят, не используя раскаточных механизмов.
Раскатка СИП вручную
На какие этапы делится ручная раскатка СИП?
- Устанавливается барабан с проводом.
- Производится соединение СИП с канат-лидером.
- Раскатка сдвоенного материала по роликам.
- Осуществляется крепление провода и его натяжка.
- Крепление в зажимах.
А теперь некоторые основные моменты ручного монтажа. Барабан устанавливается от первой опоры на расстоянии не меньше высоты самого столба, обычно оно больше. Канал-лидер к проводу крепится верлюгой и монтажным чулком. На сам столб устанавливается ролик, поддерживаемый ремнем. На остальные промежуточные столбы ролики устанавливаются при помощи крюков.
Теперь сам монтаж. Оно должен проводиться параллельно установке роликов на опорах. То есть, установили ролик, хорошо его закрепили, после чего через него протаскивается канат-лидер, далее пучок самого провода. Все это делается наверху, так что один человек должен там находится. Остальные работники помогают раскатывать барабан и подавать ролики и инструменты.
Внимание! Раскатка барабана, а, значит, и самого кабеля должна проводиться со скоростью не больше 5 км/ч. Как уже было сказано выше, при этом сам провод не должен касаться металлических, бетонных поверхностей, а также грунта.
Теперь можно проводить натяжку электрической трассы. Для этого на первом столбе прикрепляется лебедка, на которой установлен динамометр, и лягушка (это тендер). С помощью лебедки производится натяжка, при этом состояние качества провеса определяется по специальным таблицам. Перед натяжкой противоположный конец провода необходимо закрепить на последнем столбе анкерным зажимом. При этом оставляется не очень длинный свободный конец, который в дальнейшем используется для последующего подключения или соединения с другим участком. Если натяжка закончена, то надо дать некоторое время, чтобы провод еще провис под собственным весом. Если размер провиса после этого не изменился, то можно переходить к следующему этапу. Если провис увеличился, то придется подтянуть СИП лебедкой.
Теперь на обоих столбах надо закрепить провод анкерными зажимами наглухо. Сам жгут стягивается стельными хомутами. После чего можно снять лебедку и подрезать концы кабеля под необходимый размер. На промежуточных опорах СИП провод с роликов укладывается в поддерживающие зажимы.
Так как по опорным столбам будет прокладываться и нулевая жила, и фазные, то между ними обязательно устанавливаются так называемые отделительные клинья. Нулевая жила укладывается в зажим, а фазные жилы устанавливаются на расстоянии 15 см от зажима и крепятся стяжными хомутами по разные стороны от него. Третья фаза закрепляется на среднем стяжном хомуте. Он, в свою очередь, вставляется в специальное отверстие, расположенное в самом зажиме.
Все, можно считать, что один участок провода СИП закончен.
Как соединить участки
Для того чтобы соединить между собой два конца провода СИП, необходимо использовать специальный зажим. Он герметичный и очень прочный. Поэтому перед соединением концы двух участков зачищаются и вставляются в зажим. Далее, на него надевается матрица (она шестигранная) ручного гидравлического пресса. После чего пресс приводится в действие рукояткой. Качать надо до того, пока матрица не сожмется до конца.
Если есть необходимость провести ответвление от основной трассы, то лучше всего использовать прокалывающие зажимы. Здесь нет необходимости очищать СИП провод от изоляции и проводить прямое соединение жил. Просто надо установить зажим и создать необходимое на него давление. При этом зубцы контактных пластин проникнут сквозь изоляцию и плотно соприкоснутся с голым проводом. Для герметизации концов зажима устанавливают специальные колпачки.
Заключение по теме
Вот такие требования и такая технология используется для прокладки воздушной линии, где в качестве провода используется СИП, технические характеристики которого дают возможность использовать его на открытом воздухе. Инструкция прокладки трассы достаточно проста, нет особых ограничений. Главное – точно следовать монтажной технологии изолированных самонесущих проводов. Кстати, при подводке к дому на его стене необходимо установить анкерный зажим. Он и будет являться конечным крепежным элементом. И последнее – монтаж провода своими руками сделать не проблема, но этого делать не рекомендуется. Пусть этим занимаются профессионалы.
Монтаж провода СИП 3 на ВЛЗ 6-10кв
Протяженность ВЛ-6-10-20кв выполненных проводами СИП-3 с каждым годом растет. Называются такие линии сокращенно ВЛЗ — что означает воздушные линии с защищенными проводами. Не путайте с ВЛИ-0,4кв — воздушными линиями с изолированными проводами, где на низкое напряжение 220В-380В применяются СИП-1, СИП-2, СИП-4.
Именно на средний класс напряжения 6-10кв приходится основная доля аварийных отключений. Старые ЛЭП-6-10кв выполненные голыми проводами, в первую очередь подвержены влиянию таких погодных факторов, как ветер и гололед. А применение самонесущих проводов с защитной изоляцией позволяет существенным образом улучшить характеристики их безопасности и надежности.
При использовании СИП-3 уменьшается сразу несколько параметров:
- межфазное расстояние
- ширина вырубаемой лесной просеки
- пространство при компоновке распределительных узлов на подстанции
Все это очень выгодно с экономической точки зрения.
Технические характеристики провода СИП-3
Технические параметры и характеристики (сечение, номинальный ток, ток КЗ, диаметр, масса) высоковольтного провода СИП-3:
Еще данные — ток, активное, индуктивное сопротивление, падение напряжения
Качество ВЛЗ безусловно зависит от качества применяемых проводов, но оно в равной степени также зависит и от применяемой арматуры. При использовании проверенных материалов можно построить не требующую обслуживание ВЛ сроком эксплуатации более 40 лет.
Монтаж опор для ВЛЗ-10кв
Провод СИП-3 может монтироваться как на новые опоры, так и на уже существующие, взамен голых проводов АС-50-70-95-120. Естественно с заменой всей несущей, крепежной арматуры и изоляции. Замена старой ВЛ-10кв на новую ВЛЗ с проводами СИП-3 называется реконструкцией.
И реконструкцию и новое строительство обязательно выполняют по проекту.
Чаще всего монтаж новой ВЛЗ начинают с установки анкерных опор. Еще до подъема стойки анкерной опоры, на земле, на ней закрепляют необходимое количество траверс.
Для предотвращения коррозии, а также в силу того, что линия должна быть необслуживаемой, необходимо использовать оцинкованные траверсы. В противном случае, вам через несколько лет придется заново подниматься на каждую опору и для защиты от ржавчины перекрашивать выцветшие траверсы.
Траверса сразу заземляется. Делается это через присоединение плашечным зажимом и стальным прутом диаметром минимум 10мм (сечением 78,5мм2) к заземляющему выпуску на макушке опоры.
На ж/б опорах допускается как сварное присоединение, так и болтовое. На деревянных рекомендуется использовать в первую очередь плашки.
На многостоечных анкерных опорах количество заземляющих спусков должно быть не менее двух. В качестве таковых можно использовать элементы продольной арматуры железобетонных стоек СВ-105-110.
Все металлоконструкции здесь (крепление подкоса, сама траверса) заземляют сверху, через заземляющий выпуск. Не требуется делать отдельный спуск выполненный прутом или полосой, непосредственно по телу опоры до земли.
Изоляторы на траверсу желательно не накручивать на земле до момента установки опоры, во избежание случайного повреждения и боя при монтаже спецтехникой. Частично оборудованную стойку с помощью автокрана или бурокрановой машины устанавливают в нужной точке.
Затем монтируются один или два подкоса. Их число зависит от схемы трассы и определяется проектом.
Опора должна быть заглублена не менее чем на 2,3-2,5 метра. После этого монтируются промежуточные опоры.
Установка изоляторов на ВЛЗ
Когда все опоры выставлены можно приступать к установке на них изоляторов. Причем здесь можно использовать как традиционные фарфоровые изоляторы ШФ-20, так и изоляторы нового поколения IF27 со специальной пластмассовой втулкой.
IF27 более удобен в монтаже и позволяет производить раскатку провода СИП-3 без наличия монтажных роликов. Изоляторы монтируются на штыри траверс или на крюки опор с помощью пластиковых колпачков КП-22.
Однако не обязательно везде использовать современные марки изоляторов. Например на анкерных опорах для линий ВЛЗ с СИП-3 очень хорошо зарекомендовали себя старые проверенные временем стеклянные изоляторы ПС-70Е, собранные в гирлянды минимум по 2шт.
Технические характеристики изоляторов от Ensto, Sicam, Niled для СИП-3:
После монтажа изоляторов приступают к раскатке провода. Наиболее просто раскатка и монтаж производится непосредственно по желобам штыревых изоляторов IF27.
Если применяются простые изоляторы ШФ-20, то вам потребуются раскаточные ролики, которые должны быть установлены на траверсах промежуточных опор.
Раскатка провода СИП-3
На начальной анкерной опоре закрепляется силовой ролик немного другой конструкции с бандажной лентой. Если на промежуточных траверсах нет петель или крюка за который можно было бы подвесить ролик, то везде применяют девайсы с бандажной лентой.
Технические характеристики и марки монтажных роликов от Ensto, Sicam, Niled, КВТ:
Перед самой первой опорой на кабельной тележке или на кабельном домкрате устанавливается барабан с проводом СИП-3.
Раскатка с барабана должна выполняться так, чтобы исключить касание провода земли и стоек опор. Для этого применяется канат-лидер. Он должен быть изготовлен из синтетического троса минимальным диаметром 6мм.
На стандартный барабан от Ensto ST204.2060-0030 легко помещается 1100м такого троса.
Основные требования которые предъявляются к канату:
- высокая механическая разрывная нагрузка
- низкая подверженность растяжению
- стойкость к ультрафиолету и влаге
Если длина троса недостаточна, то его можно срастить между собой специальными соединительными скобами.
На конечной анкерной опоре закрепляют мотолебедку ST204. На нее ставят барабан с канат-лидером.
Мотолебедка обеспечивает удобство монтажа, в несколько раз сокращает общее время работы.
Портативная раскаточная машинка устанавливается при помощи ленточного или цепного бандажного устройства.
Трос-лидер сначала протягивают через монтажный ролик на конечной опоре, а затем последовательно через промежуточные опоры, протаскивая его по желобам штыревых изоляторов.
Раскатывать СИП-3 непосредственно по изоляторам на промежуточных опорах можно, если угол поворота трассы не превышает 15 градусов.
Протянутый через весь анкерный участок канат с помощью монтажного чулка соединяют с проводом. Канат-лидер просто связывается компактным узлом прямо к петле монтажного чулка. При этом, в отличии от проводов низкого напряжения СИП-4, вертлюг для СИП-3 применять не нужно.
Край чулка заматывают витками изоленты, чтобы предотвратить его сползание.
Один из монтажников по рации, дает команду другому, управляющему мотолебедкой, на ее включение. Он также должен постоянно следить за прохождением узла соединения троса с проводом вдоль всей линии. А при застревании провода моментально дать команду остановить лебедку.
Протягивать провод СИП нужно равномерно, без рывков, со скоростью менее 5км/ч. При раскатке нельзя допускать касание проводом земли и стоек опор.
Натяжение провода СИП
Когда СИП-3 прошел через последний силовой монтажный ролик на концевой анкерной опоре, мотолебедку стопорят. Конец провода закрепляется в анкерном клиновом зажиме, например DN Rpi или SO255.
Технические характеристики и марки анкерных зажимов от Ensto, Sicam, Niled:
Прокалывающий зажим для электрического соединения тросовой петли с проводом, устанавливают позже, после окончательного натяжения линии.
Монтер на опоре снимает провод с монтажного ролика и разбирает узел соединения с канат-лидером. Теперь необходимо вытянуть и одновременно отрегулировать натяжение провода. Выполнять это следует с обязательным применением динамометра в соответствии с монтажными таблицами. Скачать можно отсюда (со страницы 13).
Способ регулировки натяжения СИП без динамометра, ориентируясь только по стрелам провеса, является не совсем корректным.
Погрешность при этом может достигать значительных величин. Все будет зависеть не от приборов, а от глазомера конкретного монтера. Человеческий фактор здесь будет играть значительную роль, что совсем не правильно.
Провод необходимо натягивать ручной лебедкой со стороны кабельного барабана.
Для этого с барабана сматывают немного провода, закрепляют на нем монтажный захват лягушку, к которому в свою очередь прикрепляют динамометр. А уже к нему цепляется крюк ручной лебедки.
Другой крюк лебедки зацепляют к надежному якорю на земле. В качестве него можно использовать бампер грузового автомобиля.
Превышение усилия тяжения провода должно быть не более чем на 5% от того значения, что указано в монтажной таблице.
Далее производится выравнивание стрел провеса во всех пролетах и их сверка с расчетными в проекте.
После натягивания СИП-3, электрик на опоре производит анкерное крепление провода клиновым зажимом.
После чего сразу устанавливает ответвительный прокалывающий зажим с тросиком для вывода электрического потенциала провода на корпус зажима. Делается это для снижения уровня радиопомех создаваемых ВЛЗ и для исключения повреждения изоляции самого СИП.
После этого можно обрезать провод на опоре в нужном месте, оставив необходимый запас и петлю для дальнейшего соединения или подключения с другим СИП-3, либо ВЛ, КЛ 6-10кв.
Раскатка и натяжение второго и третьего проводов проводится аналогичным образом.
Установка спиральных вязок
Теперь необходимо закрепить провода на промежуточных опорах. Для этого пластиковая втулка на изоляторе проворачивается так, чтобы прорезь сдвинулась и СИП-3 оказался глухо закрыт со всех сторон.
Крепеж происходит спиральными вязками.
Они монтируются по 2 штуки на каждый изолятор, в одну и другую сторону от траверсы.
Чтобы правильно выбрать спиральную вязку учитывайте следующие два параметра:
- диаметр шейки изолятора
- сечение провода
Технические данные спиральных вязок от Ensto, Niled, Sicam, КВТ:
Обычные жилы алюминиевых проводов таких марок как А-50, А-70 здесь использовать запрещено! Спиральные вязки имеют специальное полимерное покрытие, предназначенное для защиты изоляции СИП от механических повреждений.
На этом непосредственный монтаж проводов СИП-3 можно считать оконченным. Остается разместить на опорах средства грозозащиты, коммутационное и другое оборудование с последующей подачей напряжения от источника питания.
Технологическая карта на монтаж проводов СИП-3 — скачать
Статьи по теме
Монтаж СИП кабеля по опорам
Создание в стране разветвленной сети воздушных линий передачи электроэнергии общей протяженностью выше 2 млн. км привело к необходимости повсеместного создания новых технологий по применению самонесущих изолированных проводов (СИП).
Что это такое
Многие задаются вопросом, что такое СИП. Это новый тип провода, который пришёл на смену устаревшей воздушной линии электропередачи, где кабель крепился на изоляторах и разносился в стороны чтобы избежать перехлеста и короткого замыкания.
Описание и расшифровка
Обратите внимание! Новая система лишена таких недостатков, каждая жила покрыта изоляцией и соединены вместе в одну конструкцию.
Укладка такого кабеля не требует специальных столб с изоляторами, опоры можно ставить на большем расстоянии, нет такого понятия, как нахлест проводов во время ветра. Применяют его в сетях до 35 тысяч Вольт, для электрификации жилых домов, уличного освещения и прочих нужд.
Как расшифровать маркировку
Первым делом нужно отметить, что расшифровка маркировки СИП выглядит следующим образом:
- С — самонесущий;
- И — изолированный;
- П — провод.
Приставка «А» в конце маркировки (к примеру, СИП-1А), говорит о том, что нулевая жила покрыта изоляцией. Приставка «н» в свою очередь означает, что токоведущие жилы изготовлены из алюминиевого сплава, а буква «т» в конце марки свидетельствует о том, что изоляция стойкая к повышенным температурам +90°С (кратковременно +120°С).
Установка самонесущего изолированого кабеля на опоры
Условия монтажа на опоры
Раскатка продолжается до тех пор, пока начало провода, соединенное с тросом-лидером не минует раскаточный ролик на последней опоре. На следующем этапе выполняется крепление СИП. Несущую жилу или весь жгут, в зависимости от типа используемого провода, нужно закрепить в анкерном зажиме, оставив концы достаточной длины для выполнения соединений. Затем производится разъединение СИП с тросом-лидером. Раскаточный ролик снимается. Далее необходимо на всех промежуточных опорах протянуть кабель в проушины поддерживающих зажимов, а монтажные ролики снять.
Каким образом крепится СИП к столбам
Чем можно крепить к столбам
Многие часто задаются вопросом как правильно натянуть СИП между столбами. Воздушные линии электросети с проводами СИП называют ВЛИ. Их монтаж традиционно начинается с расчистки территории от деревьев, кустарников, других возможных препятствий, мешающих раскатывать и натягивать провода на опорах.
Важно! Строительство новой линии электросети требует выполнения крепления к столбу кронштейнов провода. Эту работу удобнее делать на земле до его прокладки. Установка кронштейнов к опорам выполняют хомутом из стальной ленты устойчивой к коррозии. После того как выполняется крепеж излишки ленты удаляют.
Укладка воздушных линий электросети
Инструкция по проектированию воздушной линии электросети позволит выполнить все действия безошибочно:
- Столб с крепежными кронштейнами устанавливают и приступают к укладке воздушных линий электросети.
- Монтаж СИП на опорах происходит с применением комплектующих при наружной температуре воздуха не ниже +20 Градусов.
- Технология монтажа СИП имеет свою особенность, связанную с раскаткой провода. Она обеспечивает защиту изоляции от повреждения.
- Натянутый провод раскатывают с барабана, установленного на машине.
- На опорах СИП распределяют с помощью роликов и натяжного каната — лидера.
Технология
Технология раскрутки с катушки СИП предусматривает ручное выполнение процесса при условии, что участок ограничен ста метрами, а сечение фазных жил не превышает 50 кв. мм. Допускается ручная раскатка провода в населенных пунктах, где длина пролета не превышает 50 м. Технология ручной раскатки имеет следующую очередность:
Возле первой анкерной опоры, где будет начинаться линия электросети, крепиться барабан с проводом. Его расстояние до столба должно быть не меньше высоты самой опоры. Монтажным чулком к концу СИП крепят канат.
На каждом промежуточном столбе устанавливают ролики, одновременно укладывая в них канат. Под контролем электромонтера провод протягивают по опорам. Прокладка происходит плавно без рывков с одновременным вращением барабана и натягиванием каната. Максимальная скорость ручной раскатки не должна превышать 5 км/ч, при этом исключают касание СИП грунта и любых строительных конструкций.
Важно! На последнем столбе линии электросети нулевую жилу фиксируют зажимом к анкерному кронштейну. За ним оставляют свободный выступ жил для дальнейшего подключения.
Натяжка проводов
После крепления и раскладки провода СИП на опоре начинается их натяжка. К первому столбу фиксируют лебедку с измерительным прибором — динамометром. Протяжка производится с определенным усилием, отображаемым динамометром. После натяжки всей линии электросети, нужно изолировать провод, который должен висеть на некоторое время.
Дальнейший монтаж на первом столбе предусматривает крепление к кронштейну зажима и фиксации в нем нулевой жилы. Жгут проводов стягивают хомутами, снимают лебедку и транспортировочный ролик. СИП отрезают от бухты, оставляя концы необходимой длины.
На промежуточном столбе провода с ролика перекладывают в зажим. Пластиковыми клиньями отделяют несущую жилу от фазных проводов, одновременно крепя ее фиксаторами в зажиме. После снятия раскаточного ролика, все жилы стягивают хомутами на расстоянии 150 мм от зажима с обеих сторон. Промежуточным хомутом стягивают и закрепляют фазные жилы под зажимом.
Какие ошибки возникают при монтаже
Ошибки при монтаже
Прежде чем установить провод, необходимо ознакомиться с наиболее распространенными ошибками, которые совершаются неопытными монтажниками:
- Слабая фиксация опор в грунте.
- Некорректный выбор типоразмера зажима, из-за чего провод болтается или не закрывается замок фиксатора.
- Повторное использование зажимов. Все крепежные узлы системы СИП являются одноразовыми, однако об этом часто забывают. Применение старых и некорректных зажимов очень тяжело обнаружить на этапе постройки линии. Проблемы начинают появляться уже в процессе эксплуатации.
- Не до конца зажатые провода. Начинающие монтажники боятся сломать зажимные приспособления и затягивают их не до конца.
- Излишне слабое или сильное натяжение. Ошибка возникает из-за отсутствия таблиц и динамометра, а также неумения пользоваться ими.
- Раскатка СИП по земле.
- Неправильный ввод провода в помещение или щит, допускающий повреждение изоляции.
- Пропущенные крепежные кронштейны.
- Касание проводом крыш помещений из-за ошибок при расчете.
- Использование крепежей от разных типов проводов СИП.
- Отсутствие маркировки на опорах (порядковый номер, ширина охранной зоны, контактный телефон владельца линии).
Какие меры безопасности нужно соблюдать при выполнении работы
Меры безопасности
Что касается мер безопасности, то перед тем как закреплять провод следует запастись монтажным поясом. В обязательном порядке рядом должны находиться люди для подстраховки. Проведение работ должно осуществляться в сухую погоду.
Для проведения работ нужна одежда с длинными рукавами и в штанах. Обувь должна иметь хорошую резиновую подошву.
В обязательном порядке отключается напряжение, поскольку при его наличии монтажные работы могут быть опасны для жизни. Перед поднятием на опору следует проверить её устойчивость, не стоит хвататься за присутствующие на опоре штыри и крюки. Подбирая лестницу, нужно обратить внимание на то, чтобы её длина не превышала 5 метров, а угол наклона составлял от 70 до 75 градусов. При работе с люльки обязательно работать в каске и с пристегнутым поясом.
Обратите внимание! Если удалось выключить электроэнергию, то нужно вывесить предупредительную табличку и закрыть подстанцию или распределительный щит. Далее следует проверить отсутствие напряжения с помощью пробника.
В завершение следует отметить, что материал марки СИП это следующее поколение проводов для воздушных линий электропередач, значительно повышающие эффективность их работы. В бытовом применении используется в основном при прокладке линий от трансформатора до потребителя и изготовления ответвлений от них. Одним из главных преимуществ при использования является простота монтажа и эксплуатации, что позволяет управляться с ним человеку без особого опыта подобных работ. Но в любом случае надо помнить, что устанавливать и протягивать электропроводку к сети должны квалифицированные электрики.
Пошаговая инструкция +Фото и Видео
Сейчас идёт активный процесс развития и распространение сети воздушных ЛЭП, что привело к созданию современных технологий с применением СИП.
Чаще всего СИП можно увидеть при монтаже наружных, силовых и осветительных линий электроснабжения. После появления такой технологи в корне изменилась технология эксплуатации, ремонта и строительства ЛЭП. Трассы, которые были выполнены с применением СИП имеют условное название «ВЛИ».
Чтобы осветить частные дома используют самонесущий изолирований провод, или СИП. Суть простая изоляция сделана из сшитого полиэтилена. Данный материал не подвержен перепадам температуры и влажности.
Монтаж СИП провода от опоры к зданию возможен в случае полного соблюдения регламента работ. Любые монтажные работы должен проводиться соответствующим специалистом.
Применение СИПа
Полностью исключает возможность схлестывания кабеля при сильных порывах ветра. Провод не окисляется в местах крепления и соединения. Вероятность аварийных ситуаций минимальна.
При монтаже необходимо использовать провод, согласно напряжения в сети и предполагаемой нагрузки. На опоре, СИП держится с помощью бандажного крюка. Монтируется крюк на столбе бандажной лентой. На стене здания используется другая арматура, настенный крюк с крепежными анкерными болтами. Необходимо убедиться, в исправности СИПа. Сопротивление изоляции измеряем Омметром, исправность жил и отсутствие короткого замыкания измеряем мультиметром.
Кроме того, каждый электрик должен при себе иметь определённое обмундирование и приспособления:
- Брезентовые или кожаные рукавицы
- Диэлектрические перчатки
- Указатель напряжения
- Набор изолированного инструмента
- Веревка
- Клинья отдельные
- Монтерский пояс
- Держатель зажима
- Блок
- Изолированный нож электрика
Монтаж СИП
Техника безопасности
Никакой вид работ нельзя проводить при:
- Во время влажной и туманной погоды
- В темное время суток или ночью
- Засученных рукавах
- Если обнаружены любые повреждения ВЛИ
Во время влажной и туманной погодыПриставные лестницы очень коварны. Поэтому их высота не должна превышать отметки в пять метров, а угол между опорой и лестницей не более 60-750. Но в любом случае производить натягивания проводов стоя на лестнице категорически запрещено.
Для монтажа необходимо
- Обесточить все автоматы, что бы СИП был без нагрузки
- Специальная одежда
- Технологическая документация
- Защитными накладками изолируем провода под напряжением, к которым человек может прикоснуться.
- Все монтажные работы ведутся двумя электриками. Обязательно у монтажников должна быть аптечка.
- Поднимаемся с другой стороны от СИПа. Если провод сорвется, электрик не упадет.
- Необходимо получить разрешение на работы от собственника ВЛИ.
- Необходимо убедиться в устойчивости столба, на которой находиться трасса
Первый этап – это проектирование
На этапе проектирования собирается вся необходимая информация о линии ВЛИ. Фактическое место расположении трассы, необходимое количество опор, какой тип опоры, все технические параметры применяемого провода, конкретные технические особенности проектируемой трассы и выполнения электромонтажных работ.
Следующий этап — это монтаж трассы
Непосредственно к монтажу СИПа уже приступают после того как опоры установлены, и все необходимые специализированные зажимы закреплены. Для выполнения электромонтажных работ на фасадах промышленных зданий и жилых домов, выполнение соединений и необходимых ответвлений, а так, же для выполнение необходимых монтажных работ разработана специализированная арматура и монтажный инструмент. Проект обязательно должен содержать всю необходимую информацию о материалах, и содержать список арматуры для монтажа СИП.
Монтажные работы начинаются с раскатки СИПа
На все опоры анкерного пролета, на которые монтируем провод, устанавливаем специализированные раскаточные ролики. На крайних опорах, ролики закрепляем при помощи специального ремня, на промежуточных опорах, ролики закрепляем на крюк, в проушины для поддерживающих зажимов.
За одной из крайних опор пролета устанавливаем барабан, на который намотан провод. Располагаем в вертикальном положении на специальной подставке, позволяющая вращаться барабану во время раскрутки. Для более пологого угла входа провода в ролик, барабан устанавливаем от опоры на расстоянии, не меньше ее длины.
С противоположной стороны устанавливаем барабан, на котором намотан трос-лидер, как правило это синтетический канат диаметром от 10 до 12 мм.
Следующий этап, это ручная раскатка троса-лидера. Поднимаемся последовательно на каждую опору, и заправляем трос в ролик для дальнейшей протяжки.
После того как трос-лидер заправлен в ролик на последней опоре, трос соединяем с СИП ом при помощи специализированного чулка и вертлюга, который не дает возможности закручиваться проводу во время раскатки.
На этом подготовка заканчивается, и начинается раскатка провода.
Трос-лидер плавно, вытягивают в противоположную сторону. Трос-лидер может вытягивать вручную или при помощи механизма, приводимое в действие двигателем внутреннего сгорания.
Во время раскатки, провод движется за тросом-лидером, поднимается на опору и заходит в ролик. Барабаны и ролики располагаются так, чтобы исключить возможность трения провода о землю, опору и т.д. Не допускается технология, при которой провод изначально раскатывается по земле, и только потом поднимается на опору.
Закрепление СИПа на опорах
Раскатка провода длиться до тех пор, пока соединение провода с тросом-лидером не пройдет раскаточный ролик на последней опоре.
Следующий этап — это крепление провода.
Несущую жилу или весь жгут, в зависимости от типа применяемого провода, закрепляют в анкерном зажиме, концы оставляем достаточной длины для выполнения дальнейшего монтажа. И только после этого разъединяем СИП с тросом-лидером. Раскаточный ролик необходимо снять. Далее необходимо на всех промежуточных опорах завести кабель в проушины поддерживающих зажимов, а монтажные ролики снять.
Натяжение провода
Натяжение провод производится с помощью ручной лебедки, на первой анкерной опоре. Величина натяжки провода может указывать в проекте или ее можно взять из монтажных таблиц. Натяжение должно быть строго дозированным, необходимо иметь динамометр.
После того как натяжение провода окончено, провод крепится и затягивается в анкерном зажиме, и только после этого лебедку и динамометр можно снять.
СИП используется на железобетонных, металлических , а так же деревянных опорах. можно использовать на фасаде дома. Данный провод использовать для прокладки трасс под землей нельзя.
Ввод в дом
На опоре от которой планируем выполнить ввод монтируем кронштейн для закрепления анкерного зажима. Если основная линия выполнена не заизолированным проводом, то кронштейн устанавливаем ниже траверсы с изоляторами. При подключении в ВЛИ, кронштейн закрепляют ниже линейных зажимов.
На опоре, провод отпайки, обязательно закрепляют в анкерном зажиме, оставляем концы для подключения к линии. Подключение выполняют работники, обслуживающие данную линию, после выполнения всех предусмотренных работ. В месте присоединения используем специализированные зажимы для голого провода, или прокалывающие зажимы если подключаемся в ВЛИ.
На фасаде дома так же необходимо установить кронштейн, для крепления анкерного зажима. Зафиксированный в анкерном зажиме, на опоре провод, вставляется в зажим на фасаде дома, натягиваем вручную и фиксируем. Как правило по ТУ шкаф учета располагают на наружной стене здания, так же в ТУ предусматривается, что ввод осуществляется целым, видимым куском провода до счетчика или вводного автомата, находящегося в наружном шкафу учета, монтаж СИПа проходит по фасаду здания. Крепим провода на фасаде с помощью специализированного фасадного крепежа.
Электромонтаж автомата и счетчика
Запитка самого счетчика производиться так же, как и при монтаже традиционного кабеля. Провод зачищаем от виниловой изоляции по необходимости, все зависит от клемм подключения счетчика, зачищенную часть провода вставляем в клеммную колодку , и аккуратно затягиваем винты. Безопаснее и удобнее, когда подключение СИПа производиться с начало к вводному автомату, установленного перед счетчиком. Новейшие автоматические выключатели оборудованы монтажными клеммами с крепление под болт, надежнее будет использовать кабельный наконечник.
Ввод в помещение
Если счетчик располагается внутри здания, и выданное ТУ разрешает такой вариант, возникает вопрос – можно ли завести СИП внутрь помещения и произвести подключение на прямую или до ввода в строение и сделать переход на другой кабель, например, такой как ВВГнг? Оба варианта имеют право на жизнь, но нельзя забывать, что оболочка СИПа не достаточно огнестойкая если сравнивать например с тем же ВВГнг , учитывая это заводить провод в помещение, особенно если сооружение выполнено из дерева не рекомендуется. Есть еще один аспект, представители энергосбыта не примут соединение проводов, расположенное до счетчика. Есть два выхода из такой ситуации.
Выполняем ввод целым кускам СИПа, и при монтаже используем металлическую трубу и гофрированный рукав, предварительно обработав средством с огнезащитным составом.
На фасаде здания, непосредственно перед вводом в здание, можно установить автоматический выключатель, на вводную клемму подвести СИП, а на выходе будет кабель, который уже непосредственно идет внутрь помещения к счетчику. Сам выключатель необходимо разместить в небольшом пластиковом боксе, и поставить пломбу.
Второй вариант более практичный, так как: внутрь здания заводиться материал с высокой степенью огнестойкости, во-вторых, участок кабеля, в месте его прохождения через стену, защищен автоматическим выключателем. В таком случае, автомат ввода до счетчика в щитке не нужен.
правила и требования техники безопасности. Самонесущий изолированный провод :: SYL.ru
Постепенно воздушные линии электропередач с оголёнными проводами уходят в прошлое. Оно и понятно, как высоко они бы ни монтировались, всегда имеется опасность поражения электрическим током. Учитывая, что сила тока в таких линиях довольно большая, ведь они питают не один дом, а порою целые улицы и даже населённые пункты, аварии на этих участках приводят к серьёзным последствиям, вплоть до летальных исходов. Разработки в сфере изоляции кабелей позволяют применять цельный самонесущий изолированный провод с отдельной изоляцией для каждой токоведущего и вспомогательного провода, которая способна выдержать атмосферное воздействие длительное время.
Описание СИП
По виду самонесущий изолированный провод представляет собой привычный многожильный скрученный силовой кабель без общей изоляции. В кабеле СИП-1 изоляция на нулевом несущем проводе отсутствует, все остальные марки имеют обязательную изоляцию на всех проводах. СИП-1, СИП-2 и СИП-3 и их модификации отличаются тем, что несущая или единственная жила (как в случае СИП-3) снабжена жёстким стальным сердечником, эти марки кабелей используются для прокладки воздушных линий значительной протяжённости. СИП-4 и СИП-5 не имеют сердечников в своих жилах и могут быть использованы на малых расстояниях, например для подводки электричества в распределительный щиток здания. Изоляция первой и четвёртой марок кабеля выполняется из экструдированного светостойкого термопластичного полиэтилена, тогда как в некоторых модификациях и в изготовлении остальных марок используют исключительно «сшитый» полиэтилен. Эти технологии производства пластика позволяют получить покрытие, устойчивое к атмосферным воздействиям и растяжениям, а также к нагреву проводников в критических ситуациях.
Преимущества
Монтаж СИП по сравнению с оголёнными алюминиево-стальными проводами обладает только одним существенным недостатком: стоимость прокладки таких линий несколько дороже. Тогда как по сравнению с кабелями, закреплёнными на несущем тросе, удаётся слегка сократить цену и снизить общую сложность монтажа.
Среди основных преимуществ называют повышенную электробезопасность, независимость характеристик проводника от атмосферных условий и относительную простоту монтажа. Изоляция фазных проводов не только защищает металл от окружающей среды, но и обеспечивает защиту для окружающих линию предметов и существ от поражения электрическим током.
Дополнительно изолированные провода лишены ухудшения проводящих характеристик в случае обледенения, как их «голые» предшественники, а также их невозможно «захлестнуть» никаким ветром. Используя специальную арматуру и инструмент для монтажа СИП, специалист способен практически в одиночку совершить весь процесс работы, при наличии установленных опор.
Применение
Марки самонесущих проводов разделяют не столько по их виду, сколько по сфере применения. В целом СИП предназначены для передачи и распределения электроэнергии в сетях переменного тока напряжением до 35 кВ. Провода марки СИП-1 используются в магистральных воздушных линиях до 1 кВ. За счёт специальной несущей жилы из алюминиевого сплава со стальным сердечником, такие провода способны выдержать серьёзные нагрузки в течение длительного времени.
Монтаж СИП по опорам марки СИП-1 наиболее популярен при прокладке открытых воздушных линий вне населённых пунктов умеренной климатической зоны. Для регионов с повышенной влажностью, а также в местах плотной застройки целесообразнее использовать СИП-2, которые, в отличие от СИП-1 с оголённой нулевой жилой, изолированы полностью.
Изоляция несущего нулевого провода позволяет повысить электробезопасность линии в целом, к тому же применение технологии сшивания полиэтилена расширяет климатические рамки применения этих проводов.
СИП-3 выполняют с одной жилой специально для прокладки высоковольтных линий электропередачи. СИП-4 и СИП-5 изготовлены без несущей жилы, поэтому их применение ограничено короткими участками подключения конкретных потребителей к основной воздушной линии, а также проведением небольших участков электропроводки по фасаду и внутри зданий.
Подготовка к работе
Монтаж СИП по опорам не слишком отличается от технологий, применяемых ранее. Для прокладки новой линии прежде всего требуется расчистка территории от деревьев и кустарников. Следующим этапом будет установка несущих опор. На этом этапе для удобства монтажа специалисты крепят анкерные кронштейны до установки опоры в вертикальное положение. При этом используются ленты из стали с антикоррозийными свойствами, закреплённые хомутовым сцеплением. Крепление проводов к опорам и между собой производится с помощью специальной арматуры, выпускаемой специально для монтажа СИП.
Техника безопасности
Выполняя монтаж линий СИП, работники обязаны соблюдать все требования техники безопасности:
- Стандартные требования к работам вне помещений.
- Подготовка территории, где проводятся работы, расчистка от кустарников, деревьев и мусора.
- Требования к электробезопасности при работе с установками до 1000 В и выше, в зависимости от напряжения прокладываемой линии.
- Обязательный вводный в начале работ и ежедневный инструктаж для каждого сотрудника, занятого в монтаже СИП.
- Использование СИЗ согласно существующим нормам и ГОСТам, применение только исправного оборудования и инструмента.
- Защитное и маркирующее ограждение участка работ.
- Техника безопасности при работе на высоте, исправные подъёмные механизмы и другие средства.
- Дополнительные требования техники безопасности при использовании специальной механизированной техники и устройств.
Правила монтажа СИП
Особые требования предъявляются к развёртыванию барабанов: провод не должен касаться грунта или строений в процессе монтажа, дабы избежать нарушения изоляции. На участках свыше 100 м применяют только механизированную раскатку прямо с барабана, установленного на машине. Ещё одной особенностью прокладки линий СИП является использование блочной системы для подвешивания кабеля и его последующей натяжки. Эти и другие операции требуют специальных приспособлений и инструментов для монтажа СИП, среди которых ножницы для стальных лент и гидравлические для проводов, опрессовки для гильз, динамометры, лебёдки и другие. Остальные требования к прокладке воздушных линий СИП регламентируются ПУЭ (свод правил устройства электрических установок), а также ГОСТом Р 52373-2005.
СИП до распределительного щитка
Прокладка ответвлений от основной линии электропередачи к частному дому или другому строению потребует от владельца дополнительных затрат в виде планирования, подготовки документов и заключения договора на электрификацию участка. В случаях, когда ближайшая опора линии электроснабжения расположена дальше, чем 25 м от запланированного щитка распределения и учёта электроэнергии, потребуется установка дополнительных опор за счёт владельца. Выгоднее всего будет оборудовать щиток на самой опоре, а подводку электричества на участок провести под землёй в траншее.
Согласно нуждам домовладельца, можно провести как однофазную линию, так и трёхфазную. С учётом планируемой нагрузки нужно подобрать подходящее сечение провода. На этих участках обычно используют СИП-2А или более мягкие провода марок СИП-4 и СИП-5 без несущей жилы со стальным сердечником. Арматура позволяет не только крепить провод к зданию, но и вести небольшие участки линии прямо по фасаду.
Монтаж этого участка лучше всего доверить специалистам компании, снабжающей потребителей электричеством в вашем регионе. Они обязаны будут подписать акт об электрификации и опломбировать счётную аппаратуру. В любом случае такое подключение придётся согласовывать с энергоснабжающим предприятием.
Возможные ошибки при монтаже
Изоляция провода СИП устойчива к атмосферным воздействиям, нагреву и натяжению, но крайне чувствительна к механическому воздействию. Поэтому запрещается раскладывать провод по земле и использовать ролики без специального покрытия из полимеров. Соединение проводов выполняется только между опорами, тогда как ответвления нужно выполнять в местах крепления провода. По причине специальной конструкции прокалывающих зажимов их повторное использование недопустимо, также запрещено других видов зажимов, даже если провод не натянут. Кронштейны рассчитаны только на одно крепление, по этой же причине нельзя скручивать несколько СИП в одну связку. Каждая линия должна монтироваться отдельно. Проверка натяжения провода на глазок, без динамометра недопустима.
Заключение
Самостоятельный монтаж СИП кабеля от столба к дому в частности и воздушных линий в целом представляется делом несложным в техническом исполнении. Гораздо труднее получить разрешение на проведение таких работ, поэтому специалисты советуют доверять это ответственное дело профессионалам.
