Содержание

установка и устройство, укладка своими руками, фото и видео

Содержание:

1. Устройство водоотводного лотка
2. Классификация водоотводных лотков
3. Полимерные лотки
4. Бетонные лотки
5. Чугунные лотки
6. Правила монтажа водоотводных лотков
7. Линейный водоотвод из лотков

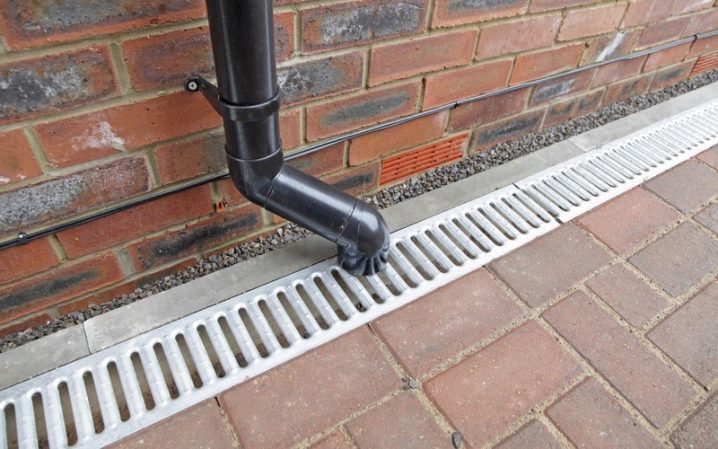

Водоотводные лотки применяются в поверхностных дренажных системах. Назначением лотка в данном случае является сбор воды и его последующая отправка в водоприемник. Лотки обычно устанавливаются вдоль бордюров, под сточными трубами или в конечной точке кольцевой отмостки.

монтаж водоотводных лотков

В данной статье будут рассмотрены основные виды лотков, материалы, используемые для их изготовления, монтаж водоотводных лотков и рекомендации, позволяющие выбрать наиболее подходящую конструкцию.

Устройство водоотводного лотка

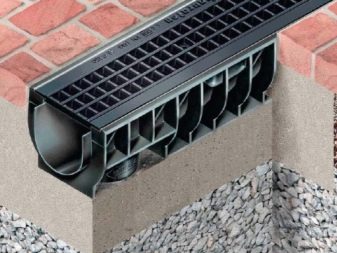

Водоотводный лоток представляет собой цельный П-образный канал, верхняя поверхность которого закрывается решеткой.

Согласно европейской классификации, существует четыре вида лотков:

  1. Сточный лоток. Данная конструкция имеет форму прямолинейного желоба, который принимает воду на всем своем протяжении. Существует две разновидности сточных лотков: варианта I, для которого не требуется фундамент и обмуровка, и вариант М, устанавливаемый на фундамент.
  2. Коробчатый лоток. Эти устройства являются классическими П-образными желобами, которые оснащаются съемными верхними решетками, защищающими канал лотка от попадания крупных объектов и предметов.
  3. Щелевой лоток. Такие элементы водоотводной системы представляют собой квадратные балки, имеющие внутренний сквозной канал по всей своей длине. Верхняя часть имеет прорез, через который осуществляется прием жидкости в сток. Эти прорезы могут быть как сплошными, так и прерывистыми. Щелевые лотки нередко выступают аналогами коробчатых лотков.
  4. Бордюрные лотки. Устройство бордюрных лотков очень похоже на предыдущий вариант, с одним различием: бордюрные лотки имеют Г-образный выступ на верхнем краю, который скрывает щель в корпусе. Эти лотки прекрасно подходят не только для установки под водосточными каналами, но и возле бордюров. Самые крепкие конструкции используются при создании водоотводных систем аэропортов, скоростных магистралей или стоянок тяжелой техники.

Классификация водоотводных лотков


Учитывая назначение лотков, материалы, используемые в их производстве, должны быть довольно пластичными, и от их свойств напрямую зависит устройство водоотводных лотков (прочитайте также: "Лоток водоотводный - виды и особенности"). На сегодняшний день для изготовления водоотводных лотков используются полимеры, чугун и бетон. Эти материалы были выбраны не просто так: бетон и чугун очень хорошо подходят для использования литейными технологическими линиями, а пластик прекрасно обрабатывается методом термопластичной экструзии.

установка лотков водоотводных

В результате получается довольно широкий ассортимент лотков, выполненных из разных материалов, а значит, все эти устройства имеют отличающиеся свойства. Поскольку от материала напрямую зависит конструкция и характеристики лотка, то классификация водоотводных лотков обычно осуществляется именно по типу используемого для их производства сырья.

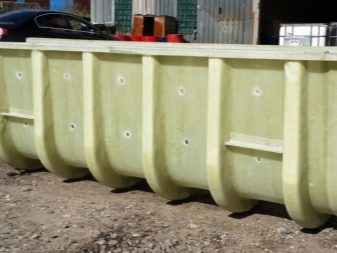

Полимерные лотки


Лотки, изготовленные из полимеров с минеральными добавками, имеют очень хорошие эксплуатационные характеристики. Полимерные лотки хорошо сопротивляются воздействию агрессивных сред, особенно химических, и выдерживают высокие нагрузки, вплоть до 60 тонн на квадратный метр. Кроме того, материал практически невозможно повредить механически: царапины или сколы на полимерных лотках не возникают. Применять полимерную продукцию можно при температуре от -50 до 120 градусов по Цельсию.

Хорошие показатели обеспечивают полимерным лоткам широкую сферу применения: их можно применять как для отведения воды возле зданий, так и для водоотвода от железных дорог. Один элемент лотковой конструкции весит около 9-14 кг.

Размеры типового лотка из полимера варьируются в следующих пределах:

  • длина – 1 м;
  • ширина – 0,14 – 0,5 м;
  • высота – 0,06 – 0,79 м;
  • диаметр – не менее 0,1 м.

Бетонные лотки


Материалами для изготовления бетонных лотков служат различные смеси, армированные стекловолокном, полимербетоном и стальной проволокой. Метод производства – вибрационное литье, при котором отлитую, но не застывшую форму погружают на специально оборудованный стенд.

Бетонные лотки очень прочны, особенно в сравнении с типовыми железобетонными конструкциями. Используются лотки из бетона по-разному: из них можно сделать как домашнюю систему водоотведения, так и дренаж для автодорог.

Размеры бетонных лотков:

  • длина – 0,5 – 4 м;
  • ширина – 0,14 – 0,43 м;
  • высота – 0,15 – 0,88 м;
  • диаметр может варьироваться, но не может быть меньше показателя DN 100.

Точные размеры лотков определяются для конкретных случаев или по стандартам той или иной отрасли.

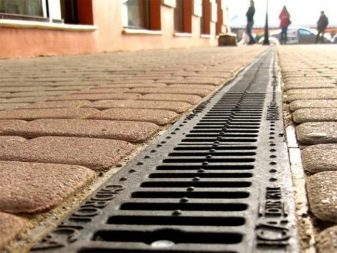

Чугунные лотки


В производстве чугунных лотков используется две марки чугуна:
  • чугун с пластинчатым графитным зерном;
  • чугун со сферическим графитным зерном.

Данный материал входит в состав профиля изделия и его решетки. Учитывая тот факт, что чугун очень сильно подвержен коррозийному влиянию, готовые конструкции оцинковываются, но обычно эта процедура выполняется опционально: клиент может заказать лоток без цинкового покрытия.

устройство водоотводных лотков

Поскольку такой материал, как чугун, имеет очень хорошую устойчивость перед продольными и поперечными нагрузками, изделия из него используют в местах, где на них будут приходиться большие усилия. Обычно чугунные лотки устанавливаются на взлетно-посадочных полосах, на стоянках грузовых автомобилей и прочих участках: использование лотков из чугуна на частных земельных участках не оправдывается с финансовой точки зрения.

Габариты типовых чугунных изделий:

  • длина – не более 0,5 м;
  • ширина – не более 0,2 м;
  • толщина решетки – от 0,05 м;
  • внутренний диаметр – от DN 100.

Правила монтажа водоотводных лотков


Монтаж водоотводных лотков требует особого внимания, поэтому к выполнению этой операции нужно относиться крайне ответственно. Поскольку поверхностный дренаж монтируется с довольно сложный грунт, то на серьезную опору надеяться нельзя. Промерзание почвы тоже необходимо учитывать: подавляющее большинство грунтов в зимний период промерзает минимум на 1-1,2 м, что крайне негативно влияет на лотки, буквально выдавливая их из земли.

Учесть большую часть влияющих на дренажную систему факторов помогут следующие правила:

  1. Проектируя систему сбора дождевой воды, необходимо правильно выбрать устройство водоотводных лотков. Рассчитав количество осадков за определенный период, необходимо увеличить эту сумму на 25%, и выбирать водоотводные лотки уже по полученному результату.
  2. Во внимание нужно принимать и назначение изделия, от которого будут зависеть материал и габариты лотков. Например, использовать мощные чугунные лотки на домашнем участке совершенно невыгодно, а более хрупкие конструкции не подойдут для стоянок или аэродромов.
  3. Укладка водоотводных лотков должна выполняться правильно, и одним из обязательных условий является соблюдение уклона системы – не менее 10 мм на один метр длины.
  4. Устанавливать лотки прямо на землю нежелательно: стоит сделать хотя бы небольшой подкладочный слой из песка и гравия. Идеальным вариантом будет 10-сантиметровый слой щебня, и конструкция, уложенная на него, прослужит гораздо дольше.
  5. Установка лотков водоотводных из стали проще, поскольку их вес на порядок меньше чугунных аналогов. Кроме того, срок службы лотков из стали больше.
  6. Систему водоотвода стоит оборудовать пескоуловителями, что предотвратить заиливание конструкции.
  7. Решетку нужно закрепить неподвижно, что она не двигалась. Для этих целей лотки оборудуются механизмами, оборудованными винтовым замком.

укладка водоотводных лотков

Данные советы позволят улучшить качество ливневого дренажа и увеличат срок эксплуатации ливневки.

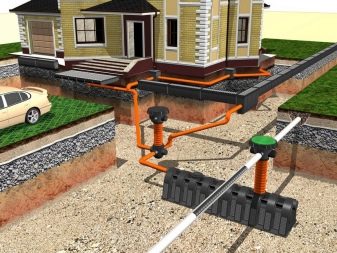

Линейный водоотвод из лотков

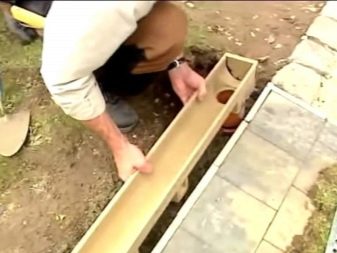

Установка лотков водоотводных выглядит таким образом:
  1. Первым делом необходимо наметить предполагаемую ось, по которой будет проходить ливневый водоотвод. Особые приспособления для этого не нужны: достаточно использовать колья и бечевку.
  2. После этого рассчитывается внутренний диаметр лотка, для чего необходимо узнать среднюю величину осадков в выбранном регионе.
  3. Определив диаметр, можно приступать к выбору самих лотков и их габаритов.
  4. Для установки лотков требуется траншея, причем ее размеры должны быть больше, чем размеры лотков, примерно на 30-40 см. Глубину канавы можно опустить на 10-15 см.
  5. Выкопанную траншею нужно должным образом укрепить, чтобы грунт не начал двигаться после установки траншей. Подсыпка должна удерживать землю и одновременно обеспечивать уклон конструкции.

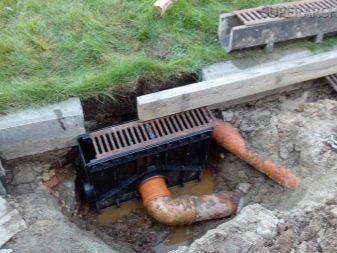

  6. Дальше в подготовленную канаву устанавливаются лотки и пескоуловители. Последний уловитель в цепи должен соединяться с дренажной системой участка.
  7. Чтобы твердо зафиксировать положение системы водоотвода, пространство между стенками лотков и землей заливается бетоном.

Заключение

Монтаж водоотводных лотков требуется на многих участках, особенно в регионах, где уровень осадков находится выше средних показателей. Созданная конструкция позволит отводить всю поверхностную воду в водоприемник, и участок будет защищен от воздействия влаги. При необходимости можно устанавливать водоотводные лотки своими руками, и созданная конструкция ни в чем не уступит работе специалистов.

Монтаж и правила установки пластиковых лотков

Техника монтажа или простые рекомендации по установке пластиковых водоотводных лотков для организации фундаментальной ливневой канализации.

Для того чтобы увеличить срок эксплуатации пластиковых водоотводов, для начала необходимо определиться с классом нагрузки согласно EN 1433, так как выбор материала в соответствии с принятыми нормами в конечном итоге имеет решающее значение. Перед началом монтажных работ убедитесь в технических характеристиках каждого изделия с учетом целесообразности их применения. Не стоит экономить на комплектующих материалах, но и переусердствовать, покупая дорогие дорожные, "магистрального типа" лотки также не обязательно. В первом случае дороже будет демонтировать систему с последующей переустановкой, во втором, скорее всего и на половину не придется использовать её потенциал.

Монтаж пластиковых водоотводных лотковУстановка пластиковых водоотводных лотков

Рассмотрим наиболее востребованные варианты установки лотков в асфальтовое, бетонное или мощеное покрытие в части индивидуального и гражданского дорожного благоустройства территории.

Установка пластиковых водоотводных лотков

  • Линейку ливневых каналов желательно вести, начиная от точки сброса воды. Для этого подойдут лотки с вертикальным водосливом или пескоуловители расположенные в нижней отметке трассы. Намечаем линию укладки каналов от точки сброса с помощью шнура.
  • Водоотводные каналы укладываются в траншею на подстилающий слой толщиной от 10 до 20 см. (в зависимости от предлагаемых нагрузок в зоне заложения). Бетонная подушка из тяжелого бетона марки В25 заливается для фронтальной устойчивости канала.
  • При установке низкопрофильных (мелкосидящих) ливневых лотков типа DN100 H60-100 с мощеным покрытием, стыковку примыкающих плиток необходимо производить на бетонное основание.
  • Монтаж пластиковых лотков водоотводных, а также ливнеприемников и дождеприемников важно производить с предварительно установленной на них ливневой решеткой или крышкой. Этот совет поможет избежать естественного изменения геометрии и форм желобов «по верху».
  • Уровень решетки после выполненных работ должен быть на 3-5 мм ниже уровня дорожного покрытия. Таким образом водоотвод будет работать с наименьшим коэффициентом потерь.

Монтаж пластиковых лотков с решеткойВодоотводные каналы укладываются в траншею

  • При асфальтировании, требуется исключать наезд дорожного укладчика к водоотводному каналу ближе чем на 15 сантиметров.
  • При подключении поверхностного водоотвода к канализации через предусмотренные отводы (вертикального или горизонтального слива) необходимо удалить штатные заглушки из патрубков на стенках лотка.
  • При необходимости соединения пластиковых водоотводных лотков под углом 90 градусов (Т или П-образное соединение) можно воспользоваться заводскими трафаретами на боковинах желобов или распилить канал и решетку по месту стыка.
  • Конструктивное пазовое соединение лотков (шпунт-паз) не требует дополнительной герметизации стыков.
  • С торцов канала (вход-выход) устанавливаются заглушки.
  • При установке в бетонное покрытие необходимо предусмотреть температурные швы - параллельно дренажной линии на расстоянии 1,5–2 см с каждой стороны и перпендикулярно на расстоянии 5 см. друг от друга.
  • Окончательную заливку каналов бетоном желательно вести подключив трубы к канализационной системе и еще раз проверив монтажную схему каналов по уровню.
  • Для эффективной работы водоотводных систем необходимо учитывать уклон поверхности к лоткам не менее 0,02%.

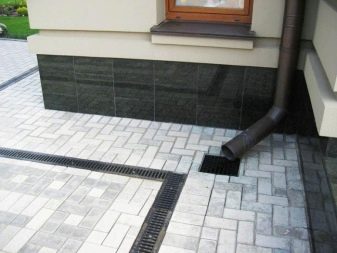

Монтаж пластиковых лотков в плиткуРезультат установки пластиковых лотков

Данные рекомендации справедливы для монтажа ливневых лотков в системе поверхностного водоотвода.

Схемы монтажа лотков водоотводных пластиковых

Схема установки лотка в асфальтобетонное покрытие и тротуарную плитку в зоне с неинтенсивным движением:

Схема установки лотка в асфальтобетонное покрытие и тротуарную плитку в зоне с интенсивным движением:

Схема установки лотка у бордюра в зоне с неинтенсивным движением:

Схема установки лотка у бордюра в зоне с интенсивным движением:

Параметры бетонной обоймы для пластиковых лотков
Класс нагрузкиA15B125C250D400E600
Ширина бетонной обоймы, мм (C)≥80≥100≥100≥150≥200
Толщина бетонной обоймы, мм (H)≥100≥100≥150≥200≥200
Класс бетонной обоймы (марка бетона)B25B25B25B25B35
Пластиковые водоотводные лотки являются основой складской программы компании производителей и поставщиков «Лига 812» в Санкт-Петербурге, нацеленной на бесперебойное снабжение объектов частного, гражданского и промышленного строительства профессиональными системами водоотведения. На нашем сайте Вы можете самостоятельно выбрать и купить необходимый материал линейного водоотвода по низким ценам. Если у Вас появятся вопросы - пожалуйста, обращайтесь за технической консультацией к специалистам нашей компании.
Лотки водоотводные пластиковые

Общие рекомендации по монтажу систем водоотвода от Стандартпарк

Какое фото/чертеж вам необходимо*

Адыгея (Республика)Алтай (Республика)Алтайский крайАмурская областьАрхангельская областьАстраханская областьБашкортостан (Республика)БеларусьБелгородская областьБрянская областьБурятия (Республика)ВладивостокВладимирская областьВолгоградВолгоградская областьВологодская областьВоронежВоронежская областьДагестан (Республика)Еврейская автономная областьЕкатеринбургЗабайкальский крайИвановская областьИнгушетия (Республика)Иркутская областьКабардино-Балкарская РеспубликаКазаньКазахстанКазахстанКалининградская областьКалмыкия (Республика)КалугаКалужская областьКамчатский крайКарачаево-Черкесская РеспубликаКарелия (Республика)Кемеровская областьКировская областьКоми (Республика)Костромская областьКраснодарКраснодарский крайКрасноярскКрасноярский крайКрым (Республика)Курганская областьКурская областьЛипецкЛипецкая областьМагаданская областьМарий-Эл (Республика)Мордовия (Республика)Москва и Московская областьМурманская областьНижегородская областьНовгородская областьНовосибирскНовосибирская областьОмская областьОренбургская областьОрловская областьПензаПензенская областьПермский крайПермьПриморский крайПсковская областьРеспублика ХакасияРоссияРостовская областьРязанская областьСамараСамарская областьСанкт-ПетербургСаратовская областьСахалинская областьСвердловская областьСеверная Осетия-Алания (Республика)Смоленская областьСтавропольТамбовская областьТатарстан (Республика)Тверская областьТомская областьТулаТульская областьТыва (Республика)Тюменская областьТюменьУдмуртия (Республика)Ульяновская областьУфаХабаровскХабаровский крайХанты-Мансийский Автономный ОкругЧелябинская областьЧеченская РеспубликаЧувашия (Республика)Чукотский автономный округЯкутия (Республика)Ямало-Ненецкий Автономный ОкругЯрославльЯрославская область

Нажимая кнопку Отправить вы даете согласие на обработку персональных данных


Выбор и установка лотков для ливневой канализации, видео

В результате атмосферных осадков или после таяния снега образуется большое количество воды, которую необходимо отводить от различных строений, площадок, стоянок, автодорог, взлетных полос и прочих территорий. Справляться с этим призвана ливневая канализация, состоящая из множества отдельных элементов.

Одними из самых важных элементов, обеспечивающими непосредственный сбор и отвод воды, являются трубы для ливневой канализации, еще именуемые лотками. Чтобы канализационная система успешно справлялась со своими задачами, необходимо сделать правильный выбор подходящего лотка.

Назначение и применение водоотводных желобов

Лоток для ливнёвки представляет собой удлиненный желоб, в котором собирается талая или дождевая вода. Далее она отводится самотеком с участка. В результате такого водоотвода обеспечивается защита участка от затопления и эрозии грунта, подтопления имеющихся на нем строений, поддержание в хорошем состоянии автодорог, тротуаров и других твердых покрытий.

Где применяются водоотводные каналы

  • Отведение осадков от домов, зданий, промышленных и хозяйственных построек. Для этого используются преимущественно пластиковые лотки для ливневой канализации.
  • Обеспечение отвода влаги от пешеходных дорожек, автодорог, автостоянок, трамвайных и железнодорожных магистралей.
  • Осушение парков, игровых площадок, газонов и прочих открытых мест.
  • Водоотведение на промышленных предприятиях. На складах, в цехах, котельных, в местах расположения техники необходимо обеспечить наличие сухих напольных покрытий. В таких местах положительно сказывается применение железобетонных и бетонных лотков для ливневой канализации.

Материалы для изготовления лотков

Для ливневой канализации лотки могут изготавливаться из нескольких материалов, что значительно расширяет выбор комплекта для определенных условий эксплуатации.

Бетонные и железобетонные изделия

Бетон обладает инертностью по отношению к агрессивным жидким средам, что позволяет без опасений размещать изделия для отвода даже самых опасных жидкостей, не говоря уже об обычных осадках.

Лоток для ливневой канализации бетонный характеризуется надежностью, долговечностью и способностью выдерживать большие весовые нагрузки. Вместе с тем, лотки обладают повышенным весом, поэтому монтируются преимущественно при помощи строительной техники.

Железобетонные лотки для ливневой канализации имеют специальные пазы, благодаря которым обеспечивается их быстрое и надежное крепление между собой, без последующей заделки швов.

Стандартными размерами считаются:

  • Ширина — 0,1-0,5 м.
  • Длина — 1 м.
  • Высота — до 0,76 м.

Пластиковые желоба

Лотки пластиковые изготавливаются из полиэтилена (ПНД) и полипропилена. Основные преимущества — небольшой вес, невысокая стоимость и устойчивость к большинству агрессивных сред. Кроме того, на их гладких стенках не образуется налет и не задерживается проходящий мусор. Установка лотков для ливневой канализации пластиковых производится самостоятельно, без использования вспомогательной техники.

Из недостатков можно отметить более низкую прочность. Уступают они бетонным каналам и по долговечности, хотя могут прослужить десятки лет. Основные размеры:

  • Длина — 1 м.
  • Ширина — 0,14-0,5 м.
  • Высота — до 0,79 м.

Чугунные каналы

Отличаются долговечностью и способностью выдерживать очень большие нагрузки. Длина одного желоба может составлять до 25 м. Для предотвращения коррозирования поверхность изделия покрывают горячим цинком. Крепление лотков производится при помощи стальных крепежей и бетона.

Применение металлических изделий для изготовления ливневок ограничено промышленными масштабами ввиду повышенной мощности техники, воздействующей на желоба. В быту данные каналы не применяются в связи с очень большим весом и высокой стоимостью. Чугунный сток используют на крупных предприятиях, для обрамления взлетных полос на аэродромах, на важных автомагистралях.

Лотки из композитных материалов

Производятся изделия из полимербетона и полимерпесчаника. В отличие от бетона, имеют меньший вес, гладкие стенки и более высокую стоимость. Выбор композитных материалов сейчас достаточно велик. В состав последних разработок входят компоненты, значительно уменьшающие вес желобов без уменьшения их прочности.

Полимербетон

В состав полимербетона входят бетон, кварцевый песок, гранитная крошка и смолы. В ряде случаев полимерные компоненты могут заменять собой цемент.

Стандартные размеры:

  • Высота — 0,07-0,3 м.
  • Длина — 1 м.
  • Ширина — до 0,3 м.
Полимерпесчаник

Для изготовления каналов используются полимерная крошка и песок, которые сплавляются при высокой температуре, а затем подвергаются прессованию.

Размеры:

  • Высота — 0,07-0,125 м.
  • Длина — 1 м.
  • Ширина — 0,07-0,15 м.

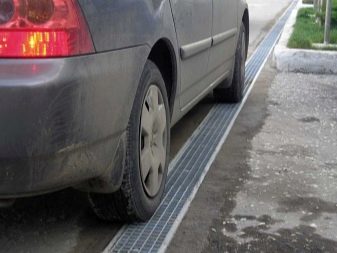

Классификация лотков по нагрузке

Чтобы ливневка служила долго, необходимо правильно подобрать лотки по классу нагрузки, воздействующей на поверхность грунта с уложенными в нем лотками. Классификация выглядит следующим образом:

  • А15. Допускается небольшая нагрузка в 1,5 т. Сфера использования — пешеходные дорожки, площадки, частные участки.
  • В125. Нагрузка повышенная, до 12,5 т. Используются изделия для дренажа дорог, стоянок, гаражей, частных домов.
  • С250. Выдерживают высокую нагрузку, до 25 т. Применяются лотки для водоотведения от автомагистралей, многоэтажных домов в черте города, автозаправок.
  • D400. Повышенная нагрузка 40 т. Подходят изделия для эксплуатации на промышленных объектах.
  • Е600. Высокая степень нагрузки, до 60 т. Дает возможность использовать желоба в местах накопления крупногабаритных и весовых грузов.
  • F900. Максимальная прочность изделий, до 90 т. Применяется в условиях размещения военной техники, на аэродромах, предприятиях тяжелой металлургии.

Монтаж сточных каналов

Варианты изготовления сточной канализации

Трубы для ливневой канализации, выполненные в форме лотков, могут монтироваться в следующих вариантах:

  1. Линейная система дренажа. Монтируется ниже поверхности почвы, представляя собой траншеи, в которые уложены водоотводные желоба. Могут иметь защитные решетки для предотвращения засорения сточной системы, а могут быть без решеток. Такая система позволяет эффективно отводить воду с территорий значительной площади. Прокладывается с таким расчетом, чтобы обеспечивался сбор воды в нижней точке и ее последующий сброс в центральную или местную канализацию.
  2. Точечная система дренажа. Зарекомендовала себя хорошо для водоотвода с небольших территорий или сбора воды из конкретного места, например, с крыши. В местах сбора воды оборудуются дренажные колодцы, из которых вода перетекает в основную канализацию. Для этого используются трубы для ливневой канализации. В этом качестве хорошо себя зарекомендовали напорные трубы ПВХ сечением 110 и 300 мм. На материал НПВХ (непластифицированный поливинилхлорид) не оказывают разрушающего воздействия технические, промышленные и бытовые стоки.
  3. Смешанная дренажная система. Совмещает в себе оба перечисленных способа монтажа.

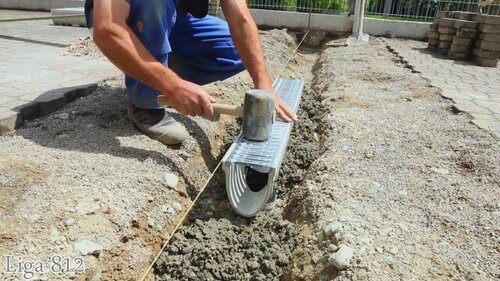

Порядок монтажа оборудования

Работа по созданию системы водоотведения выполняется в такой последовательности:

  1. Производится разметка участка под выкапывание траншеи. Учитывается уклон траншеи не менее 1 см на погонный метр для обеспечения самотека жидкости по лоткам.
  2. Производится выкапывание траншеи на заданную глубину. Глубина берется больше на 10 см, необходимые для создания песчаной и бетонной подушки. Также делается запас по ширине. Для ливневой канализации трубы или лотки должны быть уложены с таким расчетом, чтобы сверху каналов можно было уложить защитную решетку.
  3. Дно траншеи утрамбовывается и засыпается песком.
  4. Нижняя часть траншеи, а также ее стенки заливаются бетонным раствором.
  5. На раствор устанавливаются каналы и стыкуются между собой. Если используется труба для ливневой канализации, то обеспечивается ее надежное крепление. Для этого можно использовать специальные стойки.
  6. Каналы дополнительно укрепляются бетонным раствором. Крепление должно обеспечивать нахождение лотков в неподвижном положении.
  7. Если необходимо очищать воду от мелкого мусора, то в желобах устанавливаются фильтры-пескоулавливатели. В месте расположения каждого пескоулавливателя устанавливается ревизионный люк и колодец для прочистки фильтра.
  8. Поверх желобов укладывается решетка. Она должна быть на 5 мм ниже уровня грунта или твердого покрытия.

Выбор водоотводных лотков позволяет нам подобрать подходящие для конкретных целей каналы или трубопроводы, а их правильный монтаж обеспечит качественный дренаж любой территории.



✅Установка ливневых лотков🏠 в Москве и Санкт-Петербурге

Установка ливневого лотка

Ливневые лотки

Водоотводные лотки используются при обустройстве поверхностных дренажных систем. Рассматриваемые изделия представляют собой цельные П-образные каналы, верхняя часть которых закрывается решеткой. Они предназначены специально для сбора воды и ее последующей отправки в дождеприемники. Установку ливневых лотков обычно выполняют вдоль бордюров, под сточными трубами или по периметру отмостки.

Виды ливневых лотков

В соответствии с европейской классификацией существует несколько разновидностей лотков:

  • Сточные. Конструкции имеют форму прямолинейных желобов, которые принимают ливневые стоки по всей своей длине. Они могут требовать обустройства фундамента.
  • Коробчатые. Это классические П-образные желоба, оснащаемые верхними съемными решетками, которые закрывают канал лотка от попадания посторонних предметов.
  • Щелевые. Представляют собой квадратные балки, имеющие внутренние сквозные каналы по всей длине. В верхней части есть прорез, через который жидкость попадает в сток.
  • Бордюрные. Конструктивно они очень похожи на щелевые, но оснащаются Г-образным выступом в верхней части, который скрывает щель в корпусе. Установка ливневых лотков этого типа целесообразна не только под водосточными каналами, но и рядом с бордюрами.

Материалы, используемые для их изготовления, должны быть очень пластичными, поскольку от их свойств зависит устройство дренажной системы. Лотки производятся из пластика, полимербетона и бетона.

Пластиковые конструкции, изготовленные с добавлением минеральных связующих, обладают хорошими эксплуатационными свойствами. Они легкие, надежные и долговечные, успешно противостоят воздействию агрессивных сред и способны выдерживать значительные механические нагрузки. Установка полимербетонных ливневых лотков также не составляет особого труда: монтаж можно выполнить без привлечения подъемной техники. Один элемент конструкции весит примерно 10-15 кг.

Для изготовления бетонных лотков применяются смеси, армированные стекловолокном или стальной арматурой. Они производятся методом вибрационного литья. Изделия очень прочны, поэтому используются при обустройстве систем водоотведения для автомобильных дорог.

Альтернативой бетонным изделиям являются лотки из чугуна. Материал обладает высокой устойчивостью к продольным и поперечным нагрузкам, поэтому подходит для монтажа в местах, где на них будут воздействовать существенные механические усилия. Установка чугунных ливневых лотков целесообразна на взлетно-посадочных полосах и на стоянках грузового транспорта. Использовать их в частных домовладениях неоправданно с финансовой точки зрения.

Технология установки ливневых лотков

Установка ливневых лотков

Технологический алгоритм выполнения монтажных работ выглядит следующим образом:

  1. Разметка оси, по которой будет проходить ливневая система.
  2. Расчет внутреннего диаметра лотка на основании среднего количества осадков в выбранном регионе.
  3. Выбор самих лотков и их размеров.
  4. Обустройство траншеи, размеры которой должны превышать размеры лотков на 40-50 см. Канаву рекомендуется дополнительно заглубить на 10-20 см.
  5. Устройство песчано-гравийной подушки в основании траншеи.
  6. Установка ливневых лотков и пескоуловителей в подготовленную траншею. Последний уловитель соединяется с отводящей магистралью.

Для максимально прочной фиксации системы водоотведения пространство между лотками и грунтом заливается бетонным раствором.

Правила установки ливневых лотков

Монтаж лотков системы водоотведения требует особого внимания. Поскольку поверхностный дренаж устанавливается в грунт, нужно учитывать физико-механические характеристики почвы. Глубину промерзания также следует принять во внимание: зимой грунт обычно промерзает на 1,5 метра, что крайне негативно влияет на лотки, буквально выдавливая их из земли.

При обустройстве дренажной системы рекомендуется придерживаться следующих правил:

Схема установки
  • При проектировании ливневой канализации необходимо правильно выбрать количество лотков для водоотведения. К объему осадков за определенный период нужно добавить еще 25 % запаса.
  • Следует учитывать и условия эксплуатации лотка: от этого параметра будут зависеть материал и габариты конструкций. Например, устанавливать бетонные изделия на загородных участках очень тяжело, а более хрупкие пластиковые варианты не всегда пригодны для наезда техники.
  • Важно соблюдать угол наклона дренажной системы не менее 1 см на 1 метр длины.
  • Устанавливать ливневые лотки прямо в траншею нельзя, нужно сделать основание из гравия и песка. Идеальным решением будет слой песка и щебня толщиной по 10 см.
  • Для предотвращения заиливания ливневую систему нужно оборудовать специальными пескоуловителями.
  • Фиксацию решеток следует выполнять максимально прочно, чтобы они не двигались. Для этих целей лотки оборудуются механизмами с винтовыми замками.

Следование этим рекомендациям позволяет улучшить эффективность системы и увеличить срок эксплуатации ливневой канализации.

Установка ливневых лотков на бетонных площадках

Монтаж системы можно осуществлять во время заливки бетонного покрытия. В этом случае решетки следует защитить от повреждений и загрязнений. Их достаточно накрыть листом ДВП или фанеры. Если при укладке бетона каналы уже смонтированы, то до начала монтажных работ устанавливают защитные решетки во избежание коробления лотков. Грузовые автомобили, тяжелая техника (в том числе бетоносмесители) не должны наезжать на незащищенные каналы, поскольку могут их повредить.

При соединении элементов системы под углом их необходимо подпилить для обеспечения правильности стыков. Стыки выполняют «в ус», для чего используются ручные пилы с алмазными дисками. Прорезь должна идти перпендикулярно каналам и проходить сразу через две стенки.

При установке ливневых лотков на бетонных дорожках и площадках рекомендуется уделять внимание температурным швам. Они обустраиваются вдоль линии водостока в 3 см от нее.

Если на участке часто ездит грузовой или легковой транспорт, необходимо предварительное обустройство бетонного основания под лоток толщиной 10 см.

Правильное подключение к ливневой канализации

Установка ливневых лотков

Если поверхностные водоотводы подключаются к системе канализации, для этих целей необходимо использовать пескоуловители. При их монтаже используют специальные патрубки из ПВХ. Для этого из корпуса уловителя вынимают заглушку, после чего устанавливают сам патрубок. Если водостоки подключаются к трубам с помощью вертикальных патрубков без пескоуловителей, из отверстия на дне канала следует вытащить заглушку. Для этого конструкцию сверлят в нескольких точках по окружности. Точечные дождеприемники подключаются к канализационной системе напрямую (пескоуловители для этих целей не нужны), с этой целью достаточно использовать полимерные патрубки в качестве переходных элементов.

Установка ливневых лотков необходима на многих участках, особенно в тех регионах, где уровень осадков выше средних показателей. Правильно рассчитанная и установленная конструкция будет отводить всю воду с поверхности в водоприемники, защищая территорию от негативного воздействия осадков. Работы по установке ливневых лотков необходимо доверять только профессионалам.

лотки бетонные для ливневой канализации, их установка и монтаж

При установке ливневых лотков с решетками необходимо придерживать правил установки

Ливневые лотки для водоотведения могут быть представлены в широком разнообразии. Чаще встречаются дождевые ливневки. Также есть желоб для сливной канализации. Дорожные конструкции для водоотлива обычно железобетонные. Пластиковые встречаются чаще при обустройстве канавы в частном доме.

Содержание статьи

Особенности и применение бетонных лотков

Для производства бетонных лотков используют методику вибропрессования или вибролитья. Благодаря этому внутри конструкций не образуются пустоты. Так изделия получаются достаточно прочные и долговечные. Нередко в бетон добавляют специальные составы для усиления всех характеристик. Также лоток отличается морозостойкостью и устойчивостью к влаге. Благодаря таким характеристикам монтаж лотков можно проводить на любых объектах.

Бетонные лотки, как правило, применяются для небольших объектов

Сфера применения бетонных лотков:

  1. Для небольших объектов. Здесь лотки используются, когда есть определенные ограничения, и нельзя глубоко монтировать лоток. Это могут быть гаражи, балконы, крыши.
  2. Для стандартных объектов. Ими выступают подъездные пути, стоянки, спортивные площадки, тротуары.
  3. Для больших объектов. Используются для зон с активным движением. Это могут быть заправки, автомагистрали, промышленные здания. В состав бетона при этом добавляют специальное вещество для увеличения прочности.

Чтобы обеспечить качественный отвод воды, потребуется сделать расчеты водопроводной системы. Главное, чтобы лотки справлялись с потоком воды. При выборе оборудования обращают внимание на материал, конструкцию и габариты. Правильные расчеты смогут обеспечить специалисты по продаже дренажных систем.

Чтобы увеличить способность лотков выдерживать большие нагрузки, используют П-образные насадки.

Цена на бетонные лотки формируется в зависимости от модели и объема. Наиболее дорогие – телескопические изделия. Они способны быстро отвести большое количество воды. При выборе важно обратить внимание на зацепки и трещины. Также следует изучить сертификаты качества.

Инструкция по установке своими руками

Для правильного монтажа ливневых лотков с решетками следует внимательно изучить инструкцию. Она содержит основные моменты и особенности проведения работ. В целом все можно сделать самостоятельно.

Инструкция по установке ливневых лотков:

  1. Для начала выкапывают траншеи в соответствии с проектом. При этом важно соблюдать определенный уклон, так как вода уходит самотеком.
  2. Дно траншеи требует хорошей утрамбовки.
  3. Предусматривают в траншее подушку из песка, которая также выполняет роль дополнительного дренажа.
  4. Дальше заливают слой бетона. Он послужит опорой для лотка.
  5. Затем в траншею погружают лотки с помощью специальной техники. Благодаря бетонному слою они не будут смещаться, когда возникнут нагрузки.
  6. Дальше каждый лоток укрепляется с каждой стороны бетонной заливкой.
  7. Сами лотки соединяются между собой с помощью пазов. Для герметичности стыков можно использовать акрил или битум.
  8. Сверху лотков монтируют решетки, которые выполняют защитную функцию.
  9. Затем лотки подключаются к ливневой канализации. А в конце потребуется смонтировать пескоуловители.
Следуя инструкции, бетонные лотки можно установить своими руками

Уровень смонтированной решетки должен быть ниже поверхности покрытия на 5 мм. Чтобы обеспечить самотек, предусматривается определенный уклон. При этом монтаж может проводиться как на новое основание, так и на давно установленное.

Оптимальный уклон канализации должен составлять 10 мм на 1 погонный метр.

Иногда толщина старого бетонного основания бывает недостаточная. Тогда следует выполнить усиление с помощью наращивания толщины бетонной подушки. Правильно организованная ливневая канализация с бетонными лотками обеспечит качественный и своевременный отвод воды, тем самым защищая объект.

Материалы и размеры лотков для отвода воды

Чтобы сделать ливневую канализацию, можно использовать изделия разных размеров, профиля и материала. Для подбора оптимального варианта следует ознакомиться с особенностями каждой разновидности. Главные отличия наблюдаются в материале изготовления.

Максимальной надежностью отличаются бетонные лотки. Они недорогие и качественно выполняют свои функции. Благодаря устойчивости материала к агрессивным средам изделия используются для отвода химических составов. Но такие лотки достаточно тяжелые. Их масса начинается от 100 кг. Это затрудняет их транспортировку и установку.

Размеры бетонных лотков:

  • В длину стандартные изделия составляют 1 м;
  • Ширина колеблется от 10 до 50 см;
  • Высота находится в пределах 9-16 см.

Пластиковые лотки изготавливаются из полипропилена и полиэтилена. Материал достаточно устойчивый к химическим веществам, находящимся в дождевой воде и стоках. Стенки лотков достаточно гладкие, благодаря чему повышается пропускная способность. Порадует и небольшой вес изделий, что позволяет самостоятельно их перевозить и монтировать без каких-либо трудностей. Но прочность и долговечность пластиковых изделий, по сравнению с бетонными конструкциями, небольшая. К тому же они значительно дороже.

На рынке можно встретить чугунные лотки. Но из-за большого веса и стоимости такие изделия не выдерживают конкуренции.

Плюсы бетона и пластика совмещают в себе полимербетонные лотки. Для их производства используют гранитную крошку и кварцевый песок, который сочетают с эпоксидной или полиэфирной смолой. Полимеры заменяют цемент. Такие изделия достаточно легкие, но прочные и гибкие. Стенки лотков гладкие, благодаря чему жидкость выводится быстрее. Нагрузка при этом может быть максимальной.

https://www.youtube.com/watch?v=3PLpdSC9FlI&feature=youtu.be

Среди материалов для лотков могут использовать полимерпесчаник. Это смесь песка мелкой фракции и полимерной крошки. Сначала компоненты плавятся, а затем прессуются. В итоге изделия приобретают необходимую форму. Они обладают упругостью пластика и прочностью кварца. Именно поэтому они используются для ливневой канализации. Тем более такие лотки недорогие и обладают небольшим весом.

Эксплуатация бетонного желоба на участке

Главное правило при эксплуатации лотков – периодическая чистка. Необходимо избавляться от мусора. Для этого используют разные методы и способы.

При эксплуатации бетонного желоба необходимо регулярно его прочищать

Варианты очистки бетонного желоба для сточных вод:

  1. Механическая очистка. Проводится с помощью подручных материалов. Потребуется снять решетки и вновь правильно их установить.
  2. Гидродинамический способ. Для этого используют напор воды под сильным давлением. Главное, снять одну решетку, чтобы шланг попал внутрь конструкции. Напор воды движется по желобу, смывая мусор. Может потребоваться пожарная техника или специальные агрегаты, обеспечивающие нужное давление.

Можно встретить и другие способы очистки. Они используются не так часто. Обычно с их помощью избавляются ото льда. Тогда в каналы подается горячая вода. Также существует способ химической очистки, когда используют специальные препараты. Но такие варианты не обладают большой популярностью.

Чтобы минимизировать усилия по очистке ливневой канализации, следует регулярно проводить профилактические мероприятия.

Если система отвода воды качественная, то проблем при эксплуатации не возникнет. Нужно чаще проводить профилактические осмотры. Тогда можно сразу исправить любые проблемы и не доводить к их усугублению.

Производство лотков заключается в прессовании определенного материала. Дождеприемные устройства могут быть бетонными, пластиковыми или из современных материалов. Канализационный лоток не монтируется в полу, эта установка подходит только для наружного применения.

устройство дренажных желобов для ливневой канализации, нержавеющий и композитный водосточный канал с решетками для отвода дождевой воды

Водоотводные лотки: из чего делают, как устроены и как их установить?

Водоотводные лотки предназначены для отвода ливневых, талых, грунтовых вод. Они транспортируют воду с участка в канализацию, чтобы избежать ее скопления в не предназначенном для этого месте. Хотя установка и не требует множества подготовительных и монтажных работ, необходимо овладеть некоторыми тонкостями, чтобы осуществить монтаж водоотводных лотков правильно.

Водоотводные лотки: из чего делают, как устроены и как их установить?

Особенности и назначение

Водоотводный сток представляет собой канавку, выполненную из пластика, металла или бетона, которая предназначается для отвода воды с участков, дорог, тротуаров и перенаправления ее в необходимые места. Водоотводный желоб обыкновенно оснащают решеткой, предназначенной для того, чтобы не дать крупному мусору проникнуть в ливневую канализацию и забить ее.

В ряде случаев находчивые хозяева перенаправляют воду с помощью таких лотков на грядки или к деревьям, облегчая работы по поливу. Однако это возможно только в тех районах, где дожди не очень интенсивные, иначе растениям будет подаваться слишком много воды, которая размоет грунт. В результате такой подход может привести к заболачиванию почвы.

Для бытовых нужд используется два вида лотков: инженерно-коммуникационные и дорожно-коммуникационные. Первый тип монтируется под каждой трубой, чтобы в случае аварии вода не разлилась. Второй тип располагается вдоль дорожек, тротуаров, рядом с гаражом. И в том, и в другом случае важно обращать внимание на прочность самого лотка и решетки, на то, какую нагрузку он может выдержать, а также на способность решетки к деформации.

Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

Устройство и виды

Устройство ливневой канализации довольно простое. Водоотводный лоток представляет собой желоб, который может быть П- или U-образной формы в зависимости от материала. Сверху такого дренажного стока располагается решетка, в которую сливается дождевая вода и в дальнейшем перенаправляется в канализацию.

В зависимости от допустимой нагрузки такие водосточные каналы делятся на группы:

  • А15 обладают малой степенью нагрузки, поэтому их можно монтировать только в относительно сухих местах: на спортплощадках, вдоль дорожек загородных домов, в зонах расположения парковых и велосипедных дорожек;
  • В125 обладают большей устойчивостью, поэтому их можно монтировать вдоль дорог для легковых автомобилей;
  • С250 подходят для установки на автомойках и в автосервисах;
  • D400 подходят для монтажа вдоль дорог, предназначенных для всех видов транспорта, а также в промзонах;
  • E600 укладывают рядом с промышленными предприятиями и складами;
  • F900 подходят для установки рядом с военными базами, аэропортами и аэродромами.

Водостоки делятся на группы не только исходя из нагрузки, приходящейся на них, но и на основе материалов, из которых их изготавливают. Наиболее распространенные группы сырья, используемого для изготовления желобов, следует рассмотреть подробнее.

Пластиковые

Для изготовления пластиковых ливневок используют полипропилен и ПНД – полиэтилен низкого давления. Все пластиковые модели из-за того, что их нельзя назвать прочными, могут быть отнесены только к категориям А-С. Пластиковые модели имеют малый вес, а их монтаж своими руками не вызовет особых затруднений. Если стоит задача оснастить желобами для отвода воды территорию загородного дома, то рекомендуется выбирать именно пластиковые модели.

Чтобы увеличить прочность таких водоотводов, их оснащают ребрами жесткости. Усиленные пластиковые варианты рекомендуется устанавливать рядом с гаражами, поскольку там как раз требуется использовать водосборные стоки категорий В-С.

Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

Без решетки вес одного желоба из пластика не превышает полутора килограммов при стандартной длине в 1 м. Ширина может колебаться в пределах 7-30 см.

Дополнительно приобретается решетка.

Рекомендуется выбирать относительно легкий вариант, например, изготовленный из оцинкованной стали. И также подойдут варианты из «нержавейки». В зависимости от того, где планируется располагать сток, должна различаться и прочность решетки.

К примеру, возле гаража решетка должна быть такой, чтобы выдержать вес автомобиля, если вы случайно наедете на нее.

Полимерпесчаные варианты используются на строящихся объектах, а также на подземных парковках. Бывают классов А и В.

Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

Металлические

Металлические ливневые лотки являются пережитком, как кажется многим. Большинство помнит времена, когда такие водостоки были повсюду на улицах. Однако металл не теряет своей актуальности и по сей день. Сложно найти материал прочнее и удобнее в эксплуатации. Единственный неприятный момент – большинство металлических изделий рано или поздно подвергаются коррозии.

Наиболее надежными являются чугунные водостоки. По прочности их можно сравнить разве что с бетонными изделиями, при этом они способны выдержать большой вес. Чугунные ливневки можно встретить рядом с военными базами и прочими объектами военного назначения, где велик поток сходящих вод. К сожалению, изделия из чугуна имеют внушительный вес, что делает их не самыми удобными при монтаже. Однако на этом их недостатки заканчиваются.

Стальные желоба могут быть двух видов: из оцинкованной и нержавеющей стали. И в том, и в другом случае варианты рассчитаны на гораздо меньшую нагрузку, чем чугунные, но это не значит, что для них нет мест использования. При правильных формах и размещении они прослужат ничуть не меньше. Так, стальные металлические конструкции можно располагать вдоль дорог для легковых автомобилей, также они отлично впишутся в парковые зоны.

Железобетонные

Эти водосборные стоки совмещают в себе все плюсы бетонных и металлических конструкций. Они столь же прочные, имеют огромный разброс категорий по устойчивости к нагрузкам. Работать с железобетоном проще, чем просто с железом, поэтому существует довольно большой выбор форм водостоков. Есть не только традиционные прямоугольные варианты, но и круглые.

Железобетонные лотки используются не только для промышленного, но и для бытового строительства. Они легкие в монтаже, несмотря на относительно большой вес (который, однако, намного меньше, чем у чугуна или простого бетона). Выпускаются как обычные водоотводные лотки, так и щелевые лотки для теплотрасс.

Водоотводные лотки: из чего делают, как устроены и как их установить?

Что примечательно, железобетонные лотки нужно использовать, когда вода имеет агрессивный состав. Например, в ней нарушен кислотно-щелочной баланс pH. В зависимости от состава воды выбирают и подобную конструкцию, так как некоторые марки бетона просто растворяются под воздействием щелочи.

Железобетонные стоки дешевле металлических аналогов, если сравнивать образцы одной категории по стойкости к нагрузкам. При транспортировке необходимо придерживаться некоторых правил, среди которых – стараться избегать ударных нагрузок, иначе желоб может расколоться.

Композитные

Композитные лотки являются современной версией бетонных. Желоба подобного типа служат в несколько раз дольше, чем бетонные аналоги, но при этом не уступают им по эксплуатационным качествам. Композитные вариации обладают некоторыми достоинствами:

  • меньший вес по сравнению с бетонными водостоками;
  • легкость монтажа;
  • простота транспортировки;
  • повышенная способность к пропусканию воды за счет гладкой поверхности.
Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

Благодаря особым свойствам материалов, используемых для изготовления подобного типа водосточных желобов, они могут чиститься не только вручную, но и механическим способом. Лотки обладают антивандальными свойствами, несмотря на то, что их сборка осуществляется вручную. Разъединить детали в будущем оказывается не так просто.

Композитные желоба рекомендуется монтировать в районах с холодным климатом, поскольку композитные материалы хорошо переносят экстремально низкие температуры, не сжимаясь и не деформируясь. Но также следует заметить, что в составе смеси, используемой для изготовления таких лотков, нет вредных веществ, которые способны навредить человеческому здоровью или окружающей среде.

Если есть риск, что вода будет подаваться с такой силой, что расплещется и размоет грунт вокруг, то лучше отдать предпочтение композитным водоприемным лоткам – их конструкция предотвращает расплескивание. А также из-за маленького веса желоб не съедет под собственным весом и под весом воды, если он располагается на склоне.

Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

Полимербетонные

Полимербетонные каналы не имеют большого разброса по нагрузкам. Как правило, они относятся только к классам А-С, но при этом с отведением ливневых, талых и грунтовых вод справляются отлично. Они совмещают в себе некоторые плюсы бетонных и пластиковых лотков, однако на данный момент существуют различные материалы, превосходящие полимербетон по своим характеристикам, поэтому от использования полимербетонных водостоков практически отказались.

Водосточный желоб из полимербетона гладкий внутри, благодаря чему значительным образом увеличивается его способность пропускать воду. И также благодаря гладкости лоток не требует частой очистки, поскольку самоочищается по время прохождения через него воды. Профилактические чистки нужно производить дважды в год: ранней весной после того, как значительная часть снега сошла, и осенью после листопада.

Полимербетон отличается повышенным сроком эксплуатации. Так, при должном уходе и соблюдении установленных норм нагрузки полимербетонный лоток сможет прослужить до 30 лет. Швы фиксируются между собой при помощи водостойкого герметика FIX-O-FIX, который надежно склеивает детали между собой и не дает им разъезжаться.

Полимербетонные изделия отличаются меньшим весом, чем бетонные, поэтому их легче транспортировать и монтировать.

Водоотводные лотки: из чего делают, как устроены и как их установить?

Монтаж вручную производить нельзя. Обязательно использовать специальную технику.

Характеристики

В зависимости от того, из какого материала сделаны лотки, они могут обладать рядом особенностей. На сегодняшний день чаще всего используются пластиковые варианты, поэтому имеет смысл рассмотреть подробнее именно их. Так, полимерные изделия делятся на следующие типы:

  • универсальные;
  • особо прочные;
  • износостойкие;
  • глубокие.
Водоотводные лотки: из чего делают, как устроены и как их установить?

Первые лотки в этой классификации – универсальные – признаны наилучшим выбором большинством специалистов. Это связано с тем, что они способны отводить довольно большие объемы воды, при это имеют небольшие габариты.

Особо прочные изделия предназначены для расположения в «сложных» местах, таких как военные базы, к примеру. Они имеют ребра жесткости, повышающие их прочностные свойства. В частном доме такой лоток подойдет для расположения возле гаража.

Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

Износостойкие лотки нужны для того, чтобы отводить большой объем воды в течение длительного времени. Они сочетают в себе свойства особо прочных желобов и антивандальных установок, имеют прочную решетку, оснащаются ребрами жесткости. В основном пригодны для расположения на приусадебных участках, а не для промышленных нужд.

Глубокие лотки нужны для повышения пропускной способности. Они имеют большие размеры, ширину и глубину, поэтому отлично подходят для низинных территорий, на которых накапливается вода.

Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

Критерии выбора

Чтобы сделать правильный выбор, необходимо учитывать сразу несколько параметров. От того, насколько правильно оценен каждый из них, зависит долговечность и уместность выбранного варианта в каждой конкретной ситуации.

  • Для начала нужно определить степень допустимой нагрузки. Если выбрать лоток с меньшей пропускной способностью, он не будет справляться и быстро выйдет из строя. Если же купить лоток слишком высокого класса нагрузки, то это окажется необоснованной тратой средств, а также вызовет некоторые затруднения при монтаже.
  • Вторым критерием являются габариты лотка. Не всегда подойдет узкое щелевое изделие, поскольку на участке может наблюдаться обилие воды, которая не сможет достаточным образом устраняться через небольшое отверстие. Например, в дождливых районах вдоль автомобильных дорог размещают большие водостоки, чтобы с асфальтового покрытия вовремя устранялась вся ливневая вода.

Для того чтобы осуществить правильный выбор габаритов желоба, можно воспользоваться специальными программами или обратиться в специализированную службу. Они рассчитают объем вод, проходящих через сток, с учетом площади участка и поправочного коэффициента водоотведения.

Расчёт сечения

Для того чтобы выбрать лоток с необходимым сечением, специалисты придумали следующую таблицу. Стоит иметь в виду, что все расчеты имеют только рекомендательный характер и ни в коем случае не являются эталонными.

Обратите внимание, что данная таблица была составлена для определения диаметра труб дождевой канализации, однако для желобов она тоже пригодна.

Поверхностная система водоотвода

Системы дренажа предназначаются главным образом для сбора дождевых и талых вод, а не грунтовых. В дальнейшем они должны осуществлять перенос воды в канализацию, где такая вода пройдет фильтрацию и вернется в природу, например, испарится или сольется в реки. Поверхностный дренаж является обязательным условием при строительстве. По инженерным нормам каждый строительный объект должен еще на этапе планирования оснащаться такой системой.

Системы поверхностного дренажа выпускаются в нескольких конфигурациях, которые выражаются в системах сборки. Таким образом, каждая из систем предназначена для определенного объема воды, величины нагрузок и прочего. Водоотводные лотки используются в линейном поверхностном водоотводе, цель которого – сбор воды в больших объемах. Наиболее успешно этот вид функционирует, когда дело касается асфальтированных площадей, дорожных магистралей и подобного.

Обязательным условием установки подобной системы является уклон. Если местность равнинная, и уклона не имеет, необходимо присмотреться к другим типам.

В некоторых случаях требуется установить пескоуловители, цель которых – сбор мусора, фильтрация песка, крупных частиц, которые в теории могут забить желоба. Их наличие многократно повышает срок служба ливневых стоков.

Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

Составляющие

Если говорить о промышленной ливневой канализации, то она состоит из нескольких элементов.

  • Дождеприемник. Он предназначен для того, чтобы отводить воду с поверхности локально. Для того чтобы мусор, листья и прочее не забивало дождеприемник и остальные элементы, используется сифон. Он служит своеобразной перегородкой. Для сбора мусора предназначается специальная корзина.
  • Дождевой колодец. Служит для транспортировки сточных вод. Сооружается только под конец сборки всей ливневой канализации. Они нужны также в тех случаях, когда необходимо регулярно осушать большие участки грунта за короткий промежуток времени.
  • Лоток. Собственно, то, что мы видим на поверхности: траншея, выполненная из материалов, устойчивых к воздействию воды. Лоток транспортирует воду, перемещая ее с участка.
  • Трубы. Монтируются у дождевых лотков. По этим трубам вода в дальнейшем перемещается в саму канализацию. Трубы располагаются под землей, чтобы не портить общий вид участка.
Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

Инструменты для установки

Для того чтобы установить водоприемные желоба, понадобится купить некоторый инструментарий. Может оказаться, что часть из этих инструментов у вас уже имеется, за другим же придется отправиться в магазин спецтехники. В любом случае инструменты нельзя назвать дефицитными – их можно найти в любом крупном строительном гипермаркете.

  • Лопата. Она послужит для того, чтобы сделать траншею под лоток. Следите за тем, чтобы насадка была остро заточена. Это значительным образом облегчит работы.
  • Ведра. Желательно иметь как минимум два ведра. Они пригодятся для транспортировки песка к месту монтажа.
  • Бетономешалка. В некоторых случаях хозяева решают прочно закрепить желоб на месте при помощи бетона. В этих случаях его перемешивать лучше не вручную, а с помощью специальной машины. Тогда бетон получится однородным и ляжет равномерно.
Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?
  • Ножовка. С помощью этого нехитрого инструмента предстоит распиливать детали. В зависимости от того, из какого материала изготовлен водосток, вам потребуется ножовка определенного вида: по металлу, способная пилить бетон и так далее.
  • Молоток. Он нужен для скрепления деталей друг с другом, подгонки форм и просто утрамбовывания лотка на своем месте.
  • Пила или болгарка. Если выбран желоб из металла, то приобретите алмазную пилу или алмазный диск для болгарки, в особенности если имеете дело с прочными металлами, такими как чугун. Тогда проблем с быстрым распиливанием деталей не возникнет.
Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

Технология монтажа

Не имеет смысла рассматривать технологию монтажа в общественных зданиях или на коммерческих объектах, поскольку для таких работ, как правило, нанимают бригаду профессионалов. Совсем другое дело – монтаж на собственном приусадебном участке. Тогда действительно стоит получше изучить работу, чтобы при случае провести установку самостоятельно или сразу увидеть, если ваши рабочие нарушают технологию.

После того как лоток выбран, инструменты приготовлены, необходимо провести некоторые подготовительные работы. К ним относится нанесение разметки на землю. Это делается для того, чтобы четко понимать, где именно будет располагаться водоотвод, какой ширины его можно сделать. Имейте в виду, что лучше всего располагать подобные объекты в низинах, на склонах возвышенностей, если они есть на вашем участке. Тогда вода будет собираться там, а не скапливаться где-нибудь на участке, приводя к вымыванию полезных веществ из грунта.

Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

И также стоит принять во внимание, какой именно тип подключения лотка был вами выбран. Имеется в виду его подключение к канализации. Выполнять работы необходимо в строго оговоренной последовательности, а подключение выполнять только тогда, когда все детали водостока собраны, скреплены и герметизированы.

Последовательность

Чтобы произвести самостоятельный монтаж водоотводного лотка, воспользуйтесь следующей пошаговой инструкцией.

  • Выройте траншеи под установку лотков. Их должно быть столько же, сколько водоотводов планируется установить. Обратите внимание на размеры выемок, их глубину и ширину: водосточный канал должен полностью там помещаться.
  • Для полноценного монтажа и последующей работы нужно располагать ливневки под углом. Если сделать их на плоскости, то вода будет в них застаиваться, а не стекать куда следует. Уклон сильно колеблется: он может быть метровым, а может быть равен всего лишь 1 см.
  • Траншеи, выкопанные с соблюдением вышеприведенного условия, необходимо хорошо уплотнить. Для этого можно использовать обыкновенный песок, который обладает дренажным эффектом.
  • Обратите особое внимание на следующий пункт, если в ваших планах – установка пластиковых изделий. Здесь одного уплотнения песком недостаточно. Обязательно нужно создать бетонное основание, так как без него прочность полимерного водостока сильно упадет. Короб из бетона делается по форме лотка. Он служит еще и для компенсации температур. В нем пластиковый желоб не будет деформироваться, сжимаясь окружающей землей.
  • Наличие решетки необязательно, но желательно, поскольку это обеспечивает дополнительную защиту. Мусор, листва и прочие крупные предметы не будут попадать в ливневую канализацию, забивая ее. Обратите внимание на правила установки канализации. Ее обязательно нужно располагать на полсантиметра ниже уровня грунта, иначе она будет выступать и мешаться.
  • Чтобы соединить лотки, необходимо вставить один в другой в местах расположения пазов. В дальнейшем нужно хорошо герметизировать стыки. Для этого подойдет силиконовый герметик высокой прочности.
Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

Решетку герметизировать не надо, так как время от времени ее придется демонтировать, чтобы прочистить ливневую канализацию.

Типы подключения

Имеется в виду направление, в котором по лотку должна течь вода. В зависимости от этого рассчитываются пазы. Нельзя располагать канал иным образом, а не как указано на схеме. Кстати, схема расположения самого лотка, а также отдельных его элементов прилагается к каждому отдельному комплекту, поэтому рассмотреть какую-то общую последовательность не получится.

Водоотводные лотки: из чего делают, как устроены и как их установить?

Рекомендации

Специалисты делятся некоторыми рекомендациями относительно того, как наилучшим образом произвести выбор и монтаж ливневых стоков.

  • Обязательно начинайте все работы по установке желоба только после того, как подготовлено бетонное основание. Оно должно быть не тоньше, чем 7-10 см.
  • Тупиковую часть лотка нужно хорошо загерметизировать, приладив к ней торцевую заглушку, входящую в комплект.
  • После установки нужно укрепить стенки лотка. Для этого нужно использовать бетонирование. Если ливневая канализация располагается вдоль дорожки (заасфальтированной или выложенной брусчаткой, плиткой), то бетонировать лоток нужно только со стороны, которая не прилегает к дорожке.
Водоотводные лотки: из чего делают, как устроены и как их установить? Водоотводные лотки: из чего делают, как устроены и как их установить?

При проведении всех работ по нарезке желобов помните о технике безопасности: обязательно используйте защитные средства, такие как очки, маска, перчатки.

  • Торцевая заглушка понадобится не только для оформления «начала» желоба, но и для его «конца». Важно очень хорошо герметизировать лоток в этом месте, чтобы не допустить протечек и попадания воды на участок.
  • Установка решетки должна проводиться сразу после того, как лоток укреплен бетоном. Устанавливать решетку на застывший бетон может быть проблематично.
  • В конце присыпьте бетон грунтом и утрамбуйте, чтобы скрыть места укрепления.

О том, как установить водоотводный лоток на брусчатку, смотрите в следующем видео.

Отправить ответ

avatar
  Подписаться
Уведомление о
