Установка доводчика двери (в тч металлической) своими руками + видео

Добавил(а): Елена Шихова 21 ноября

Человек постоянно заботится о том, чтобы сделать своё жилище более комфортным, тёплым, чистым и безопасным. И один из способов достичь этого — установить дверной доводчик. В последнее десятилетие доводчики в России становятся всё более популярными — их можно увидеть уже буквально в любом учреждении или жилом доме. Для установки этого полезного механизма можно вызвать специального мастера, а можно установить и самостоятельно, предварительно вооружившись некоторыми знаниями о базовых требованиях и условиях для выполнения монтажа. Наша статья поможет вам в этом.

Для чего они нужны?

Установка дверного доводчика преследует несколько целей, поэтому вполне можно назвать данный механизм универсальным. Дверь, на которую установили доводчик, закрывается плавно и тихо. При наличии доводчика исключены резкие дёрганья и хлопанья дверью, что помогает сохранить в целости как саму дверь, так и дверные откосы. Дверная фурнитура с доводчиком (петли, элементы уплотнения и т. д.) изнашивается гораздо медленнее. Эти устройства прочно вошли в нашу жизнь и сделались неотъемлемой частью современного подъезда или административно-офисных зданий. Доводчик монтируется на входные внешние двери, на тонкие межкомнатные, а также на двери повышенной тяжести, имеющие особое назначение. Обеспечивая плотное и аккуратное закрывание дверной конструкции, доводчик способствует сохранению тёплого воздуха в зимние месяцы и прохлады от кондиционера в летнюю жару. Кроме того, он уменьшает проникновение в помещение уличных шумов и раздражающих звуков.

Разнообразие моделей доводчиков

«Предки» современных доводчиков существовали ещё в античности: люди закрывали двери при помощи висящего на верёвке камня. В 19 столетии изобрели конструкцию, позволявшую открывать двери как в одну, так и в противоположную сторону, а закрывать её посредством натяжения пружины. Также пружины стояли едва ли не на каждой двери времён СССР.

Типы доводчиков

Верхние

При слове «дверной доводчик» обычно в сознании рисуется именно эта их разновидность. Состоит он из рабочего корпуса, который размещается в верхней части двери, а также нескольких рычагов, чьей задачей является передавать усилие пружине.

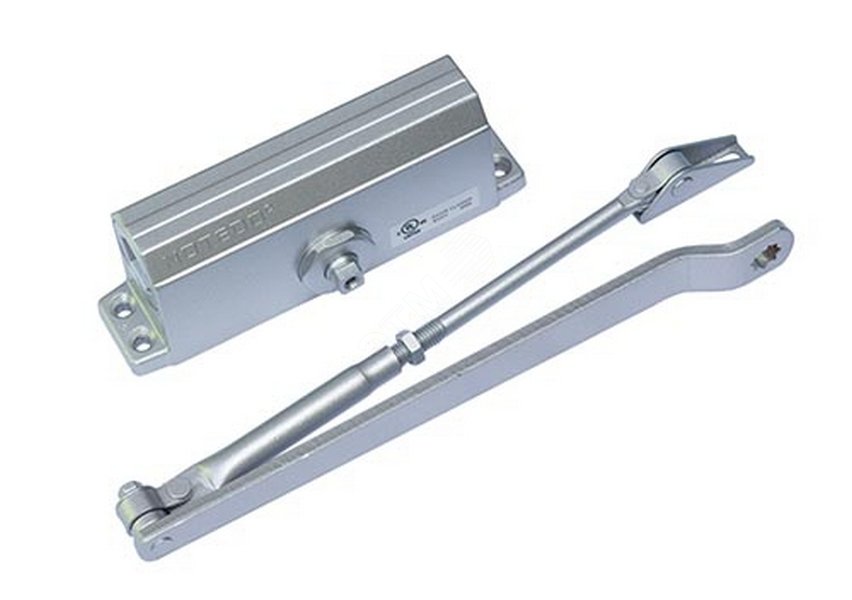

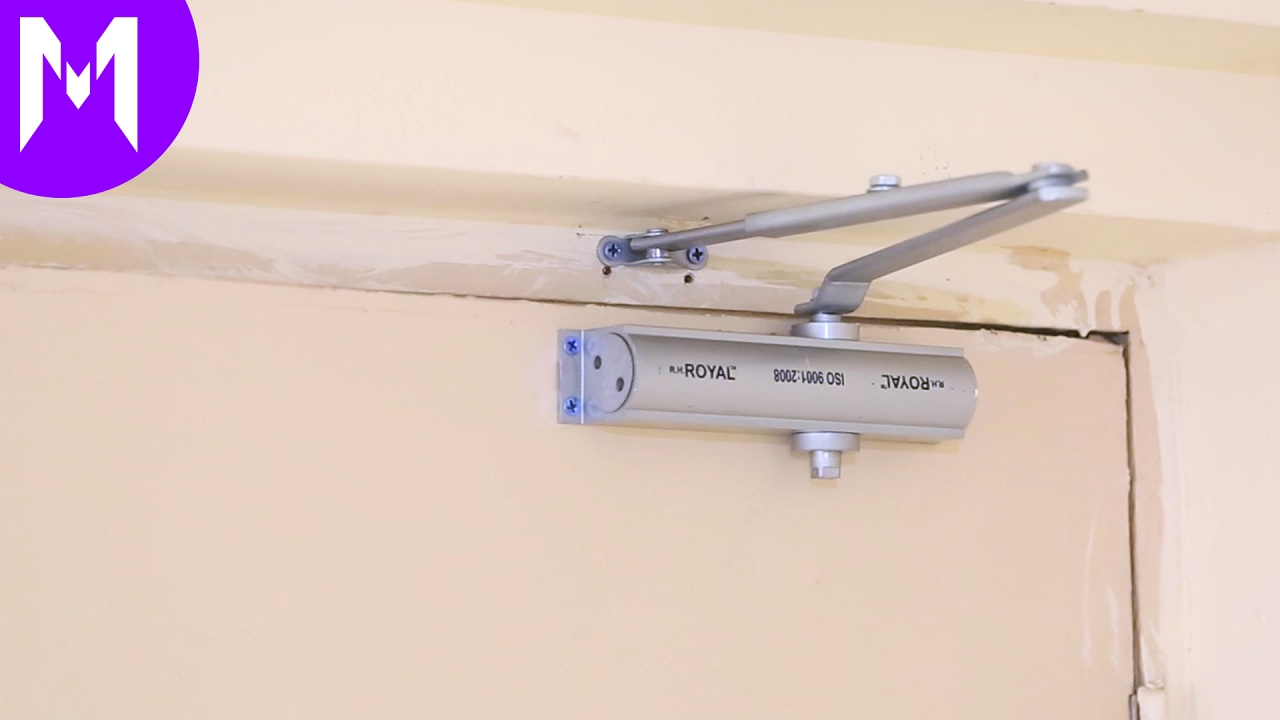

Доводчик верхнего типа

Верхние доводчики имеют различное устройство механизма, передающего усилие на пружину. Выделяют:

имеющие зубчатый привод. Механизм состоит из шестерни, которая заставляет двигаться зубцовый поршень или штифт, имеющий зубцы и пружину; одновременно эта шестерня связана и с рычагом. Данная конструкция проста и надёжна в работе, что обеспечивает ей наибольшую популярность на данный момент;
имеющие скользящий стержень. Состоят из оси, имеющей облик сердцеобразного кулачкового вала, приводящего пружину в движение, а также тормозящего и открывающего поршней. Данная конструкция является достаточно компактной и более надёжной, нежели устройства с зубчатыми приводами, но в настоящее время ещё не имеют широкой популярности.

Монтаж верхнего доводчика (видео)

Напольные

Удобны, практичны, почти незаметны. Идеально подходят для тех ситуаций, когда дизайн дверей имеет особенно важное значение. Наиболее часто применимы в торгово-развлекательных центрах и других помещениях с очень плотной проходимостью. Именно у напольных доводчиков была взята идея для создания верхних устройств со скользящим стержнем.

Напольный доводчик

Однако напольный в отличие от верхнего не имеет рычага, который приводил бы в действие ось; вместо этого дверь устанавливается прямо на самой оси. Доводчики с подобной конструкцией могут применяться, если общая масса дверей не превышает 300 кг.

Монтаж напольного доводчика (видео)

Скрытые

Применяются в тех случаях, когда наличие доводчика нужно сделать максимально незаметным, но использовать напольные по той или иной причине не представляется возможным. Скрытые устройства могут быть разделены на два вида:

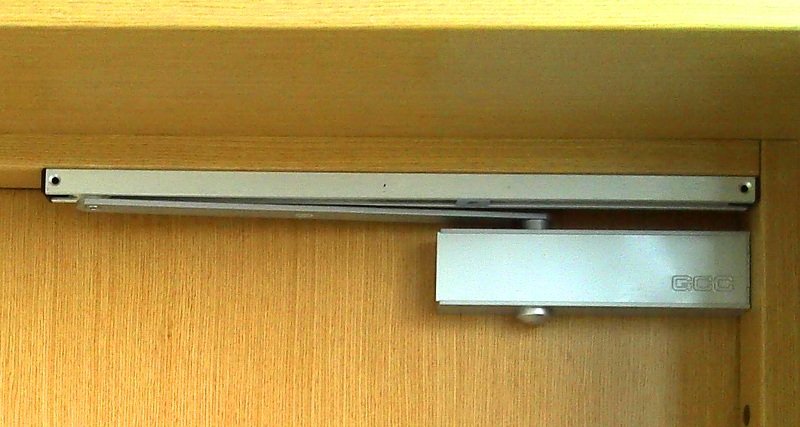

со скользящим стержнем. Фактически это почти такие же механизмы, как и всем привычные верхние доводчики, но имеющие более компактные размеры. Вся конструкция практически полностью находится в дверном полотне либо внутри дверной коробки;

Доводчик скрытого типа со скользящим срержнем

петля. Это наиболее миниатюрный и незаметный доводчик из всех существующих. Весь механизм полностью скрывается в корпусе самой петли. Такие доводчики очень практичны и довольно перспективны, поскольку для их установки не нужно дополнительно сверлить ни двери, ни дверные коробки с откосами. Требуется сделать только те отверстия для шурупов, в которые будут установлены сами петли, так что дверному полотну наносятся минимальные повреждения. Однако им свойственны и определённые недостатки. Петли-доводчики не предназначены для монтажа на очень массивные двери; из-за своей миниатюрности не могут похвастаться большим рабочим ресурсом. Кроме того, если решено устанавливать петли, то следует очень тщательно отнестись к установке дверного полотна, с точностью выверив все мельчайшие нюансы.

Доводчик скрытого типа — петля

Важные моменты, которые необходимо учитывать при выборе

Ширина и масса дверного полотна. Чем более тяжёлая и массивная дверь, тем большей мощностью должен обладать доводчик. В некоторых случаях требуется установка двух механизмов. Чтобы правильно определить класс прибора, проконсультируйтесь у продавца или воспользуйтесь таблицей с указанием класса механизма, а также ширины и массы двери.

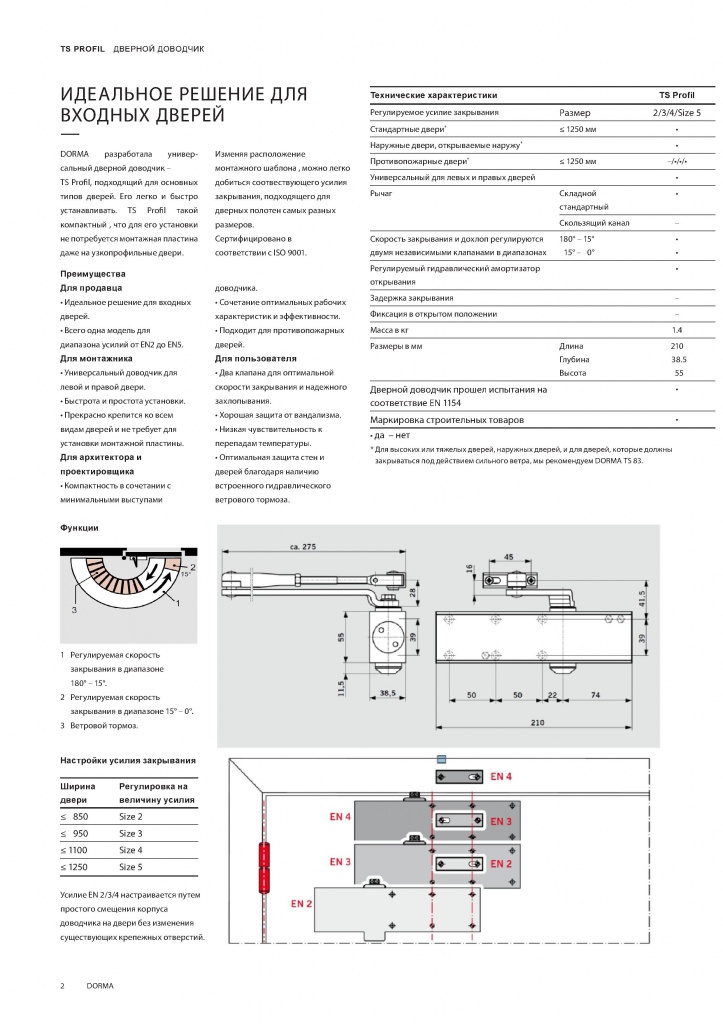

Таблица определения класса дверных доводчиков

Механизм регулировки. Особое внимание следует обратить на силу и скорость закрытия двери. В комплект доводчика должно входить тормозное устройство.
К какому виду относится тягловый механизм. Они бывают стандартного типа с наличием скользящей тяги либо оснащённые фиксатором, удерживающим дверь в открытом положении.
Место на двери, куда крепится устройство (верхний, скрытый, петля или доводчик напольного типа).

Обязательно учитывайте разницу в температурах, которым неизбежно будет подвергаться любой доводчик, если только его не установят на внутренние двери в помещении. Существуют специализированные дверные доводчики, имеющие в качестве дополнения электрогидравлические и электромагнитные элементы. Такие механизмы должны иметь сертификаты, соответствующие их качеству.

Если речь идёт о доводчике, приобретаемом для внешних дверей, контактирующих с улицей, следует также обращать внимание, имеет ли устройство защитные меры против несанкционированного проникновения в здание и вандализма. У таких доводчиков должен быть предохранительный клапан, а корпус изделия – выполнен из антиударного материала.

Заботясь о гармоничном облике здания, имеет смысл подобрать доводчик в соответствии с желаемым дизайном и цветом. Современные устройства имеют широкий спектр цветовой гаммы.

Нюансы и особенности установки доводчиков на разные типы дверей

Установка доводчика на разные типы дверей в целом происходит по одной и той же схеме: многие требования являются одинаковыми для всех видов дверных полотен. Например, перед монтажом доводчика нужно убедиться, что все предшествующие работы, связанные с отделкой или ремонтом дверного блока, завершены. Дверь должна быть чистой, не иметь повреждений, загрязнений, способных помешать правильной установке данного прибора; также сама дверь должна быть установлена ровно, без перекосов, полотно должно входить точно в коробку. После этого можно устанавливать доводчик.

Чтобы установить доводчик своими руками правильно, нужно подробно прочитать инструкцию и все имеющиеся там схемы установки данного механизма. Многие модели доводчиков имеют приложенный шаблон монтажа в настоящую величину. На этот шаблон и стоит ориентироваться, устанавливая прибор на дверь.

Монтаж доводчика на железную, деревянную, пластиковую двери выполняется следующим образом:

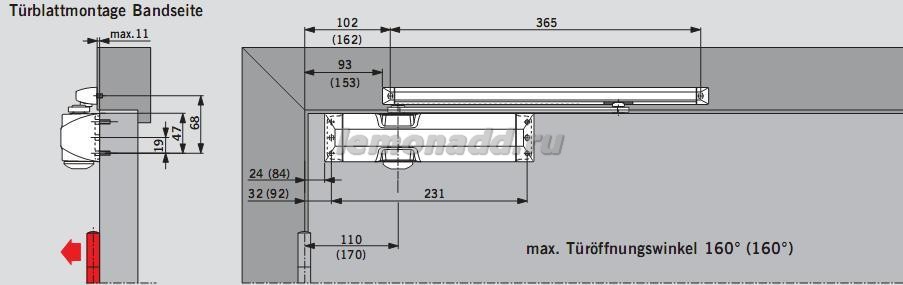

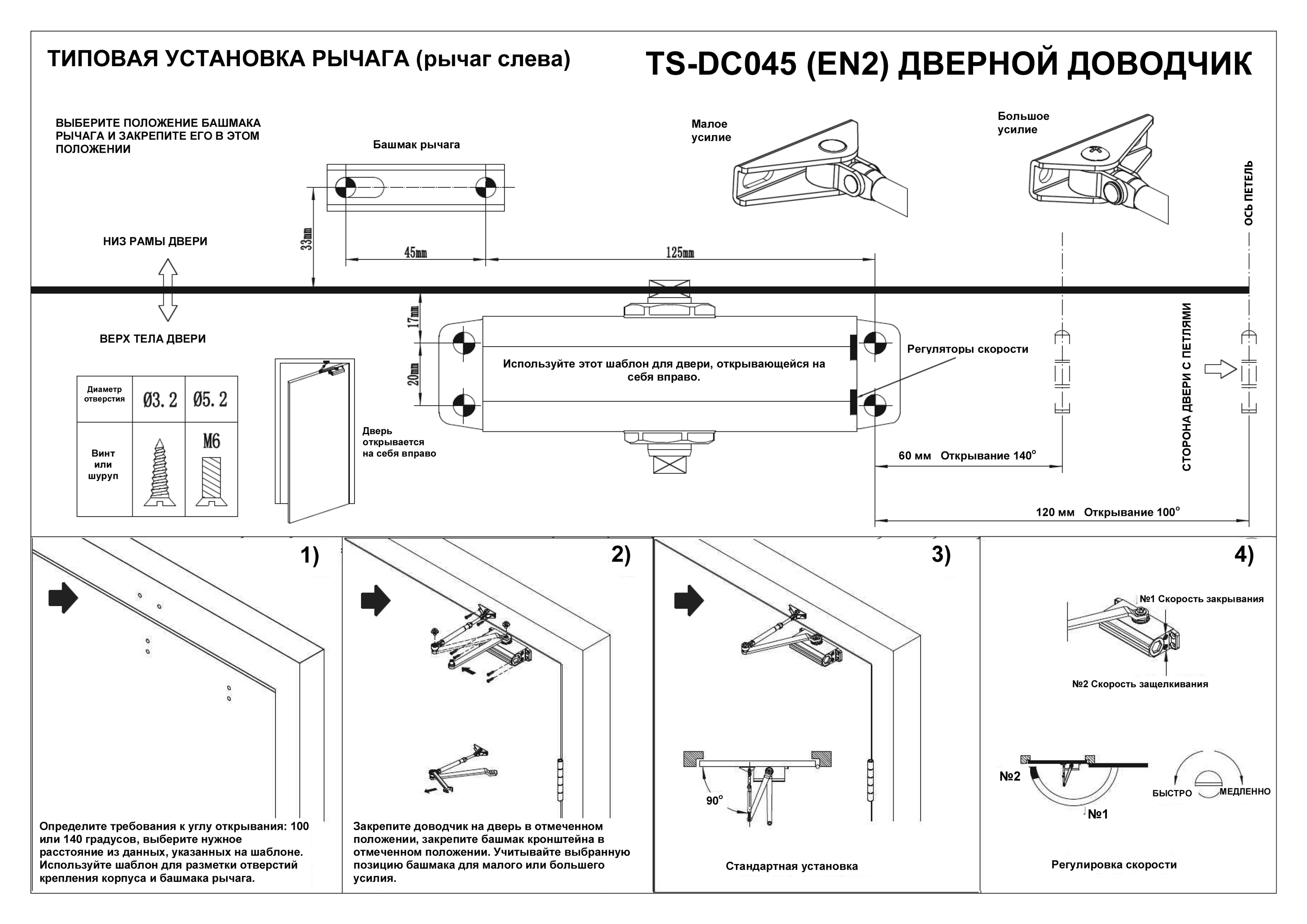

Шаблон, найденный в инструкции, прикладывается к внутренней стороне двери наверху и закрепляется скотчем;
Далее, в соответствии с расположением меток на шаблоне намечают места будущих отверстий для креплений на двери, затем, высверливают точно по разметке. Можно также просверлить отверстия непосредственно сквозь шаблон, не прибегая к предварительной разметке;
После этого корпус доводчика крепится на дверном полотне. При этом клапаны, регулирующие скорость, должны быть обращены по направлению к петлям;
Рычажный механизм разбирается на две части. Одна часть (боковая «лапка») присоединяется к уже установленному на дверь корпусу доводчика;
Другая же часть рычага (основная) крепится винтом с шайбой к оставшейся части механизма;
Боковая «лапка» ставится перпендикулярно двери, после чего соединяется с основным рычагом;
Далее, настраивается упругость, угол открытия и скорость открывания-закрывания (если прибор оснащён данной опцией) посредством особого ключа-шестигранника;
Дверь готова к эксплуатации.

Если решено устанавливать доводчик на металлическую дверь, нужно выбирать более мощные модели, чтобы для них не составляло труда выдерживать её массу. Нередко такой механизм оснащён стопорной системой, позволяющей фиксировать дверь в открытом виде. Как правило, такие устройства наиболее востребованы для установки на подъезды жилых домов или наружные двери различных предприятий и учреждений. Доводчик может иметь несколько разных стопорных положений, а также фиксирующая система может регулироваться вручную.

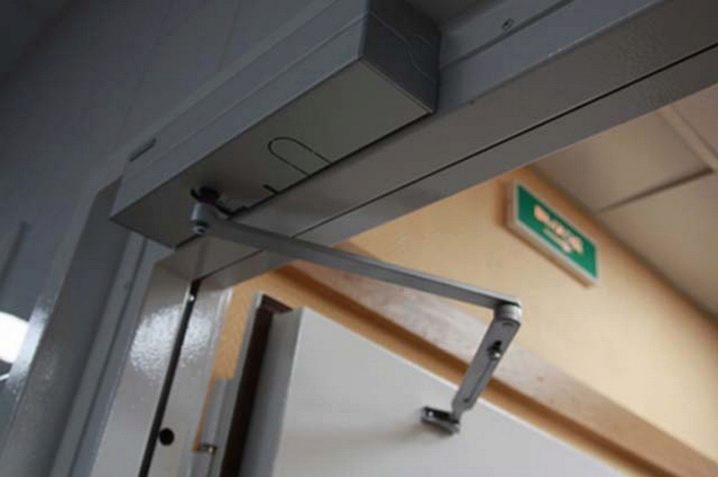

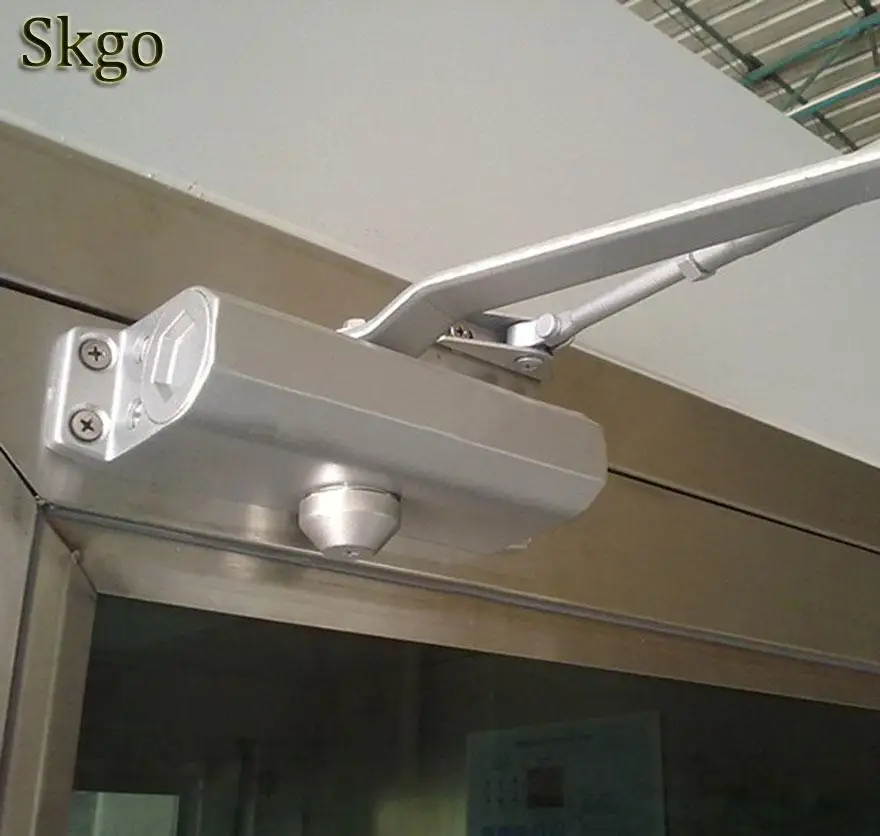

Установка доводчика на металлическую дверь

Выбирая доводчик с мощной пружиной, помните, что чем пружина мощнее, тем больших усилий потребуется при открывании двери, но в то же время закрываться она будет легче.

Установка доводчиков на деревянную и пластиковую двери в целом мало отличается от манипуляций, проводимых с железной дверью. Однако, безусловно, дерево и пластик легче подвергаются сверлению, нежели металл, так что в этом плане установка пройдёт быстрее и потребует меньше сил. Кроме того, двери из древесины и пластика имеют меньший вес, поэтому для них не нужен прибор с очень мощной пружиной. Можно обойтись доводчиком средней мощности.

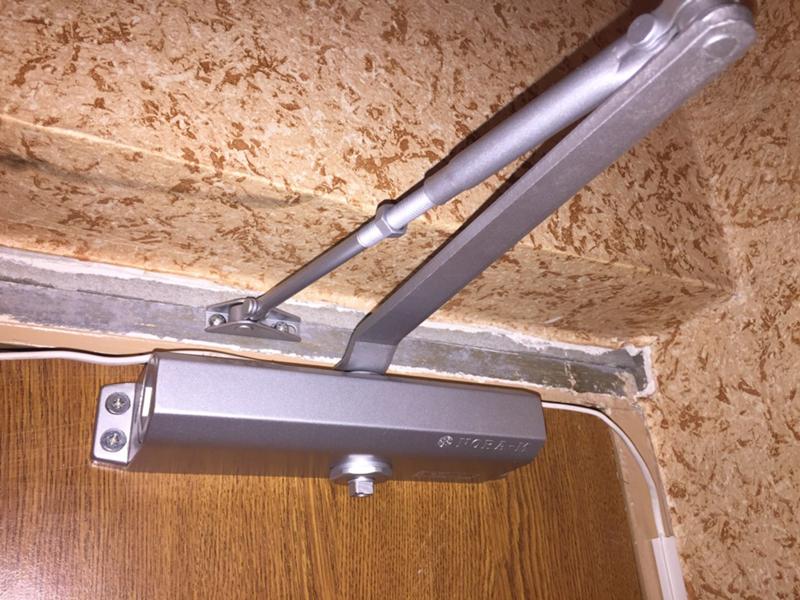

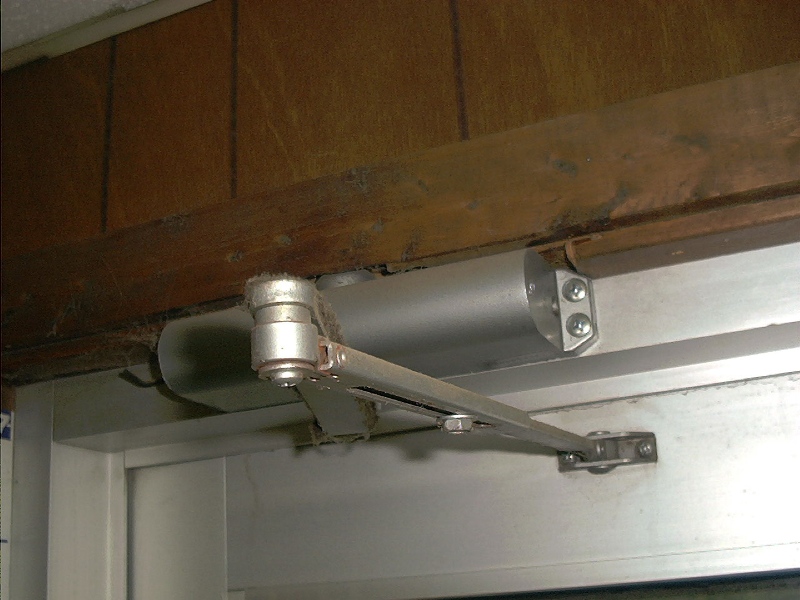

Установка на деревянную дверь

Подбирая модель доводчика, надо иметь в виду, что на пластиковой двери будут органично и естественно смотреться устройства в пластиковом корпусе, в то время как металлической двери идеально подойдут приборы в корпусе из металла. Для деревянной можно использовать как те, так и другие, так что здесь стоит ориентироваться на цветовую гамму, размеры устройства по отношению к дверному полотну, общий вид помещения и т. д.

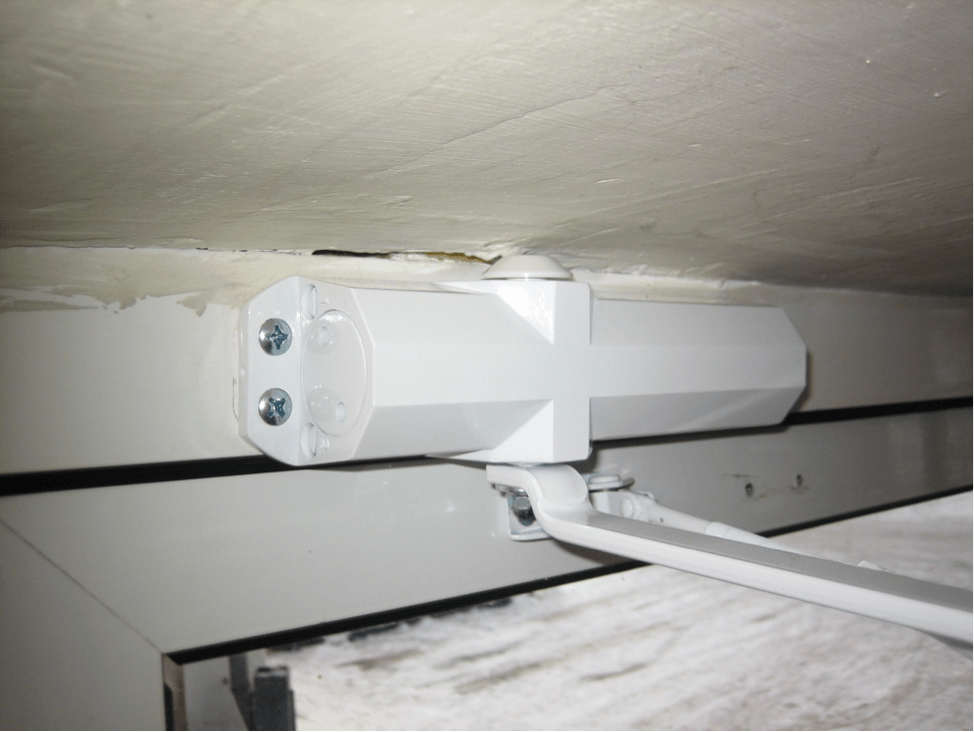

Установка на пластиковую дверь

Если дверь полностью стеклянная, то наилучшим (а часто и единственным) вариантом доводчика будет напольный. Такой тип устройства избавляет от необходимости высверливать отверстия в стеклянном полотне двери, что исключает возможные повреждения. Напольный доводчик гармонично впишется в интерьер помещения и будет соответствовать дизайну двери. Согласитесь, достаточно нелепо выглядит, когда на прозрачную, кажущуюся лёгкой и воздушной дверь водружается нечто металлическое и громоздкое.

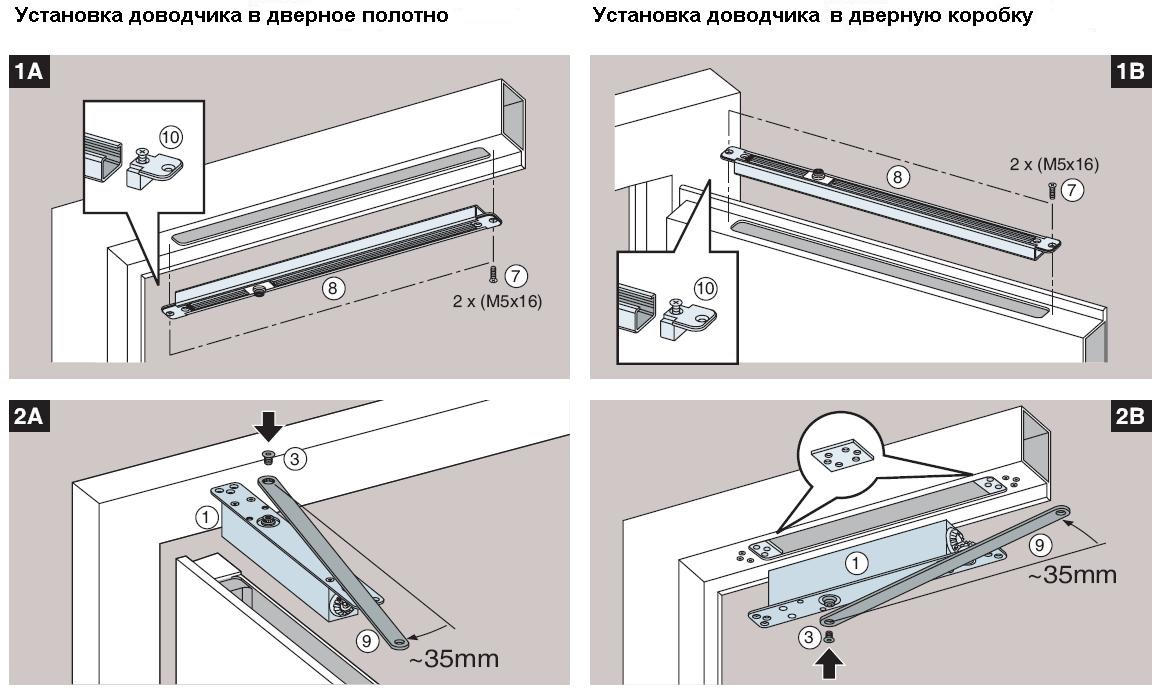

Установка доводчика на стеклянную дверь

Идеальный вариант для установки на межкомнатные двери либо двери внутри рабочих кабинетов в организациях – это скрытые доводчики в виде петли. Также межкомнатные и межкабинетные двери, как правило, лёгкие, поскольку нет смысла ставить на их место нечто более массивное, и доводчик-петля отлично справляется со своими функциями.

Если предполагается установить доводчик с уличной стороны здания, следует выбирать из термо- и морозоустойчивых моделей.

Устанавливая любой вид доводчика на какую-либо дверь, необходимо строго соблюдать все рекомендации производителя, указанные в инструкции. Самодеятельность здесь неуместна.

После того как доводчик установлен, дверь требует особого обращения. Так, например, запрещается применять дополнительные усилия, стремясь закрыть такую дверь быстрее, чем это делает доводчик. Её нельзя подпирать чем-либо, создавать препятствия для её естественного открывания и закрывания, удерживать в открытом положении. Открывается дверь с доводчиком плавно, резкие движения могут повредить механизм. Также нужно объяснить детям, что эта дверь не предназначена для того, чтобы на ней висеть или кататься.

Настройка и регулировка

Во избежание вероятных поломок доводчик время от времени нуждается в регулировке. Чаще всего регулировочные работы заключаются в том, что мастер меняет скорость движения дверного полотна. В случае если дверь открывается очень медленно, необходимо отрегулировать механизм, произведя сжатие пружины, задействовав для этого особую фиксирующую гайку. Контролировать быстроту закрывания двери возможно, поворачивая головку первого клапана по ходу часовой стрелки или же в противоположную сторону, при этом количество оборотов в одну и другую стороны не должно превышать двух. Однако конструкция доводчика имеет и другой клапан, назначение которого – способствовать плотному смыканию дверного полотна с дверной коробкой в ситуации, когда дверь прилегает недостаточно. Эта функция называется «дохлоп». Существуют и доводчики с третьим клапаном, которые в состоянии регулировать ход дверной конструкции при угле 80 или 90°. Устройства, оснащённые тремя клапанами, имеют более высокую цену.

Иногда возникают ситуации, когда надо задержать дверь в открытом виде. В этом случае нужно прибегнуть к более тугому затягиванию фиксатора, отвечающего за данную функцию. Данную манипуляцию следует выполнять, открыв дверь на угол около 90 –100°. Если же требуется отрыть дверь на длительное время (к примеру, нужно заносить или выносить много вещей при переезде, в том числе и громоздкой мебели), следует прибегнуть к опции «Холд-опен» (hold-open). Холд-опен представляет собой особый рычаг, способный зафиксировать дверь в открытом состоянии на нужное время. Для этого надо открыть дверное полотно на 90–95 градусов и завинтить фиксирующий механизм. Теперь дверь закроется как обычно. А если дверь открыть на угол, превышающий 90 градусов, она автоматически останется в таком положении. Для отмены режима холд-опен нужно просто потянуть дверь на себя, и она закроется.

Однако надо сказать, что этой нужной функцией оснащены не все модели, поэтому при покупке имейте это в виду.

На продолжительность «жизни» доводчика влияет такой фактор, как вязкость масла. Степень вязкости масла в устройствах, расположенных на внешних дверях, в свою очередь, зависит от температуры окружающей среды. Поэтому регулировать такие доводчики необходимо дважды в год – отдельно на зиму и на лето. Кроме этого, обязательной частью ухода за прибором является своевременная смазка всех трущихся и вращающихся элементов. Доводчик, детали которого вовремя не обрабатываются маслом, прослужит недолго. Если же механизм пришёл в неисправность, ремонту он не подлежит. Помочь может только замена. Указывают на поломку такие признаки, как масляные подтёки и исчезновение способности удерживать дверь, а регулировка никак не влияет на улучшение рабочих функций.

Итак, установить доводчик на дверь, не прибегая к помощи специалиста, каждый вполне сможет самостоятельно. Но для этого следует внимательным образом изучить инструкцию и не полагаться на привычное «Сделаю по-своему, авось лучше будет». Помните, что при неправильной установке или эксплуатации даже очень качественный доводчик долго не протянет и не сможет эффективно предохранять дверь от повреждений. Если же данное устройство установлено грамотно и с вниманием ко всем деталям – многолетняя и надёжная защита от дверных хлопаний, сквозняков, неприятных скрипов вам обеспечена.

Моё имя — Елена. Увлечения — музыка, литература, посещение концертов, танцы, фотография/фотошоп, учусь монтировать видео, страноведение, история Европы и Северной Америки, история католичества, велосипед, написание разных историй, иногда рассказов и стихов, иногда лепка из пластилина и полимерной глины. Оцените статью: Поделитесь с друзьями!

Установка доводчика двери: монтаж и регулировка своими руками

Оглавление:
Установка доводчика двери: виды доводчиков и способы их установки
Как правильно установить доводчик двери: пошаговая инструкция
Регулировка доводчика своими руками: какие винты поджимать

Установка доводчика двери осуществляется достаточно просто – если вы умеете пользоваться дрелью и отверткой, то проблем не возникнет. Самое главное – в точности соблюдать рекомендации производителя и придерживаться стандартной схемы монтажа. В этой статье от сайта dveridoma.net мы рассмотрим технологию установки основных типов дверных доводчиков. Кроме того, мы расскажем о том, как выполняется их правильная регулировка.

Как установить доводчик своими руками фото

Установка доводчика двери: виды доводчиков и способы их установки

Существуют три основных вида дверных доводчиков – это стандартные, предусматривающие верхнюю установку, напольные и доводчики скрытой установки. Несмотря на то, что все эти доводчики имеют одинаковое назначение, они отличаются по конструкции и, как результат, по принципу установки. Рассмотрим все имеющиеся варианты.

Стандартный доводчик с верхней установкой. Сразу разберемся с тем, куда и что устанавливается. Здесь есть два варианта – в одном случае сам доводчик устанавливается на дверную коробку, а рычаг крепится к полотну, а в другом случае все происходит наоборот. Доводчик монтируется на полотно, а рычаг фиксируется к дверной коробке. Здесь вопрос, как установить доводчик на дверь, нужно решать исходя из того, в каком направлении открывается дверь – если ее открывание производится на себя, то сам доводчик монтируется на дверное полотно, если от себя, то на коробку. Существует и третья схема установки дверного доводчика – она применяется в том случае, когда другие варианты по каким-либо причинам не подходят. Эта схема называется параллельной установкой – сам доводчик монтируется на дверное полотно, а рычаг крепится к коробке посредством специальной пластины.

Напольные доводчики. В большинстве случаев напольные доводчики используются для дверей, не имеющих коробок – дверь, открывающуюся посредством петель, такими устройствами оснастить невозможно. Дело здесь в том, что сам по себе напольный доводчик одновременно еще является и петлей, обеспечивающей поворот двери. То есть их установка является неотъемлемой частью процесса монтажа самих дверей. Такой дверной доводчик монтируется прямо в пол, в специально подготовленное для него углубление. Точно таким же способом устанавливается и его верхняя часть – очень важно, чтобы две части этого устройства четко совпадали по вертикальному уровню. В противном случае напольный доводчик очень быстро поломается.
Встраиваемые доводчики скрытой установки – к ним можно отнести два варианта подобных устройств – это петли-доводчики, установка которых практически ничем не отличается от монтажа обыкновенных навесов и скрытые доводчики верхней установки, которые врезаются в дверное полотно. Установка верхнего скрытого доводчика своими руками осуществляется несложно. По сути, понадобится выбрать два паза – один для самого механизма (он делается в верхнем торце дверного полотна) и второй под его ответную часть (как правило, его выбирают внизу верхней части дверной коробки). Тут все достаточно просто – единственный нюанс, который необходимо учесть, это ширина зазора между полотном и дверной коробкой.
Устройство доводчика фото

Вот так вкратце обстоят дела с видами доводчиков и способами их установки. Самым распространенным видом считается стандартный верхний доводчик, установку которого мы рассмотрим более подробно.

Как правильно установить доводчик на дверь

Как правильно установить доводчик двери: пошаговая инструкция

Для примера рассмотрим традиционный вариант установки доводчика на дверь с открыванием на себя.

Поняв эту технологию, вы сможете не только самостоятельно решить вопрос, как установить доводчик на металлическую дверь, но и вообще смонтировать любое подобное устройство любым удобным для вас способом на двери любого типа. Вы поймете, что разница в их монтаже несущественная.

Для начала разберемся с тем, что мы покупаем, т.е. с комплектом поставки доводчика для дверей. Как правило, в упаковке с этим изделием должен находиться сам доводчик, его рычаг, крепеж и шаблон для монтажа купленного устройства, который в значительной мере облегчает установку своими руками. В этом шаблоне для непрофессионала и заключается «спасение».

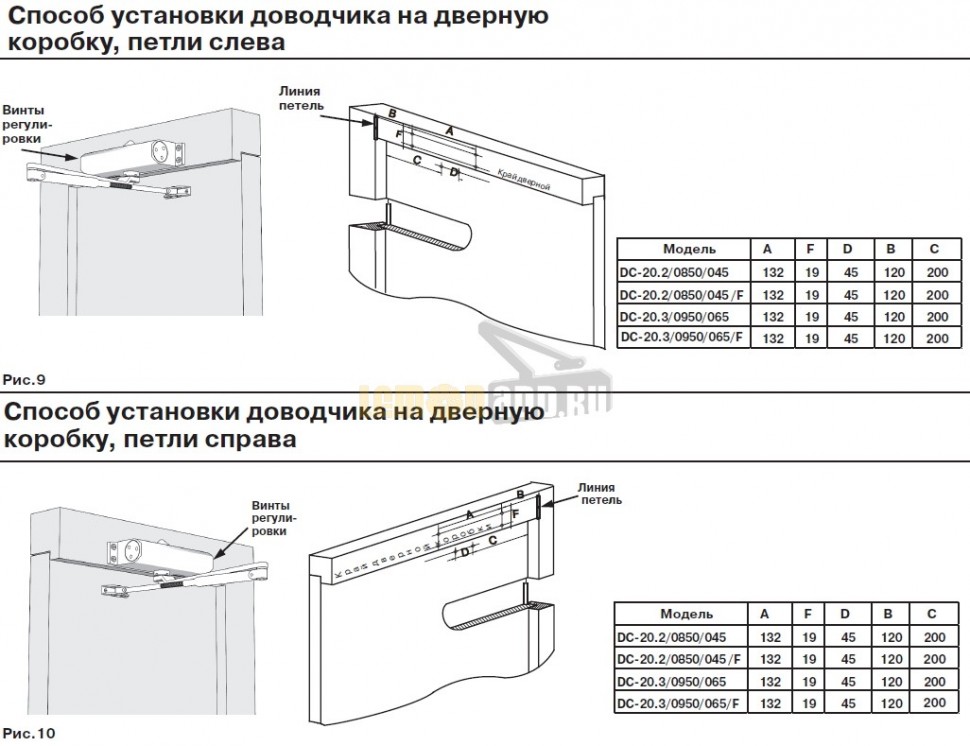

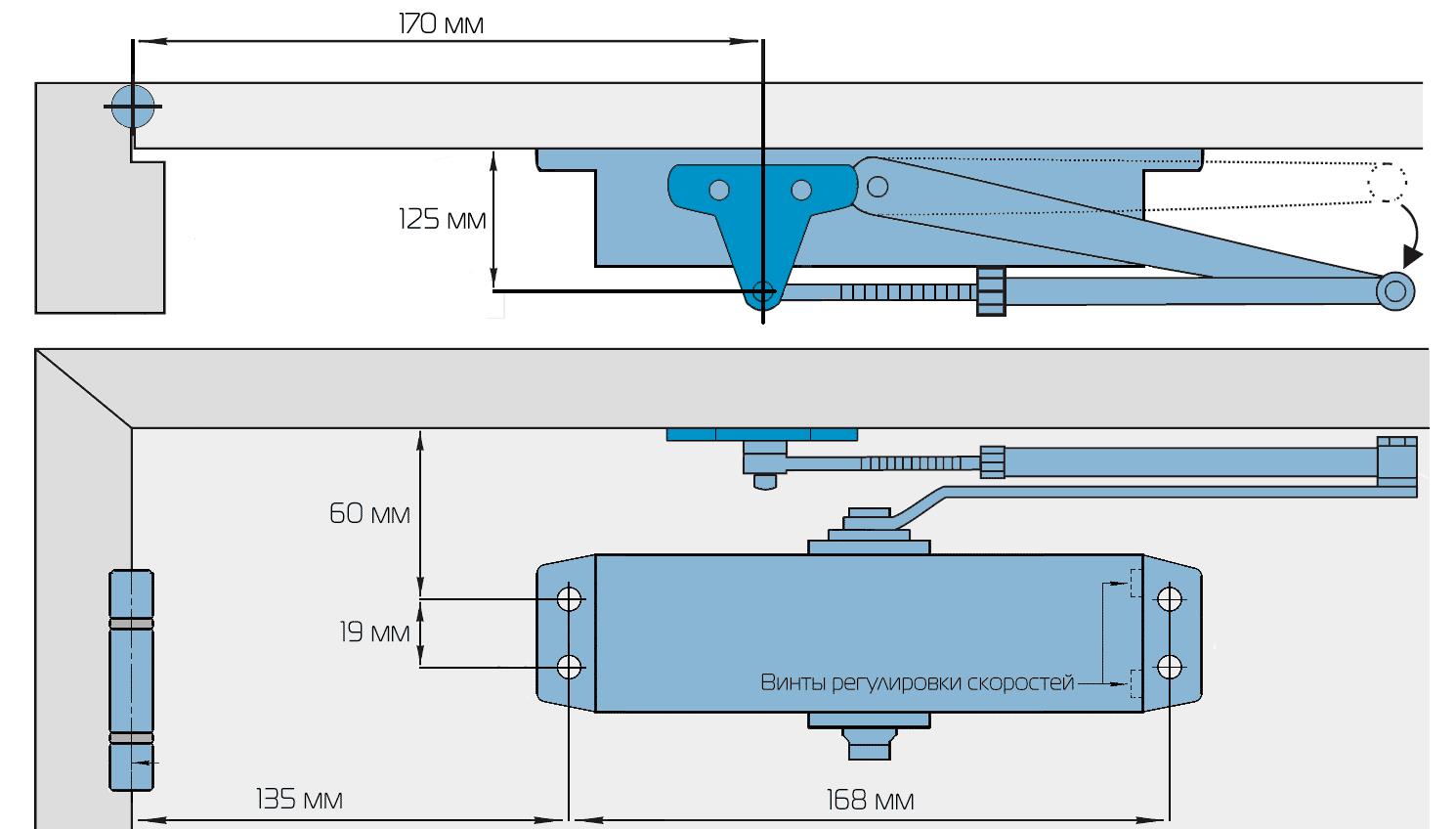

Берем шаблон и располагаем его на закрытой двери согласно указанной схеме. Для удобства приклеиваем его скотчем, после чего в обозначенных местах, прямиком сквозь шаблон, сверлим отверстия, по которым будет производиться установка доводчика двери. Просверлили? Снимаем шаблон и приступаем к монтажу.

Для начала прикручиваем рычаг к коробке – ничего не регулируем, а просто крепим.
На рычаг надеваем сам доводчик и соединяем эти две части посредством винта. Соединение нужно осуществлять в таком положении, как доводчик будет крепиться на двери – обязательно проконтролируйте, чтобы регулировочные винты доводчика смотрели в сторону дверных навесов.
Теперь может понадобиться регулировка тяги рычага доводчика – нужно добиться такого положения, чтобы дырочки на двери совпали с дырочками в самом доводчике. Кроме того, нужно будет проконтролировать положение рычага – при закрытой двери он должен располагаться строго перпендикулярно дверной коробке.
Добились? Прикручиваем его и пробуем, как работает устройство – этот процесс вам может не понравиться. Возможно, дверь будет туго открываться или же хлопать при закрывании очень сильно. Пугаться не нужно, все это легко исправляется путем бесхитростных регулировок.
Как установить доводчик на металлическую дверь

Вот, в принципе, и вся инструкция по установке доводчика двери. Единственное, что добавлю, так это если вам попадется вариант с отсутствующим в комплекте шаблоном – установка такого доводчика выполняется согласно чертежу в паспорте устройства. Обычно здесь указываются все необходимые для монтажа размеры.

Регулировка доводчика своими руками: какие винты поджимать

Итак, с вопросом, как поставить доводчик на дверь, разобрались, теперь попытаемся освоить технологию регулировки данного устройства. Здесь все просто – вы наверняка изучили доводчик вдоль и поперек и уже нашли два заветных винта, которые регулируют его работу. Первый винт регулирует общую скорость закрывания дверей, а второй – их доводку до плотного прилегания к дверной коробке. Чтобы избавиться от сильного удара двери о коробку, необходимо крутить второй винт. Делать это нужно плавно, ни о каких нескольких оборотах речи не может быть. Подкрутили немного, проверили. Не понравилась работа, подкрутили еще чуть-чуть.

Чтобы замедлить движение двери, винт нужно подкручивать по часовой стрелке, а чтобы ускорить – соответственно, наоборот, против часовой стрелки. Точно таким же образом регулируется общая скорость закрывания дверей.

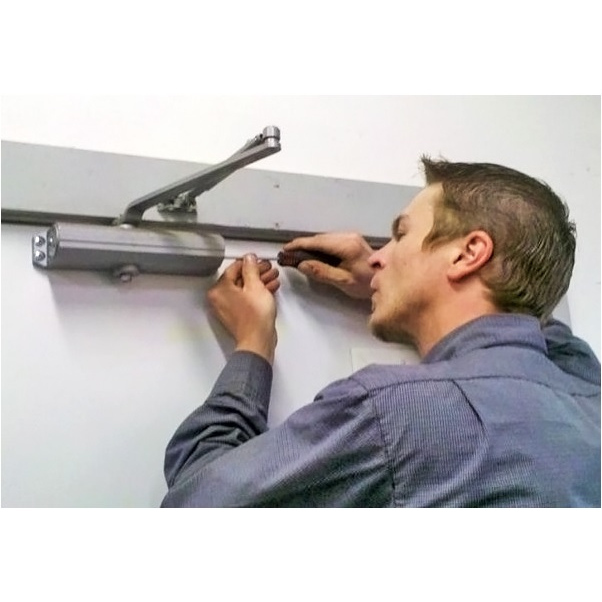

Как произвести регулировку доводчика двери, смотрите в видео.

Некоторые доводчики могут иметь большее количество регулировочных винтов – если он оборудован дополнительными функциями, то их может быть целых четыре. Производители, как правило, указывают в инструкции, какой из них для чего предназначен. Обычно дополнительные два винта обеспечивают регулировку тормоза открывания (функция не позволит вам слишком резко открывать двери) и фиксацию дверного полотна в открытом положении (при открывании на определенный угол, обычно больший, чем используется при обычной эксплуатации двери, полотно не будет автоматически закрываться). Регулировка этих функций производится так же, как описано выше.

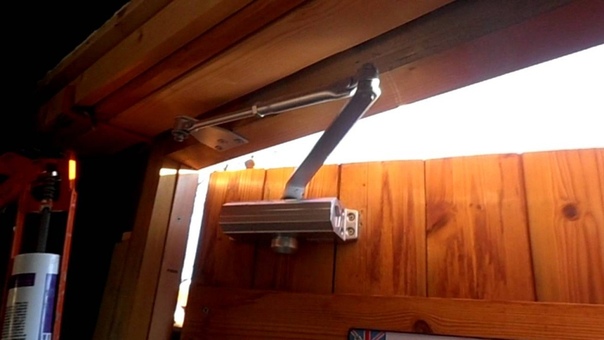

Как поставить доводчик своими руками

Покончив со всеми регулировками и добившись устраивающего вас режима работы двери, можно с удовольствием потереть руки и похвалить себя за успешно проделанную работу. Как видите, установка доводчика двери не такая уж сложная штука, как может показаться на первый взгляд, и разобраться с ней будет относительно просто!

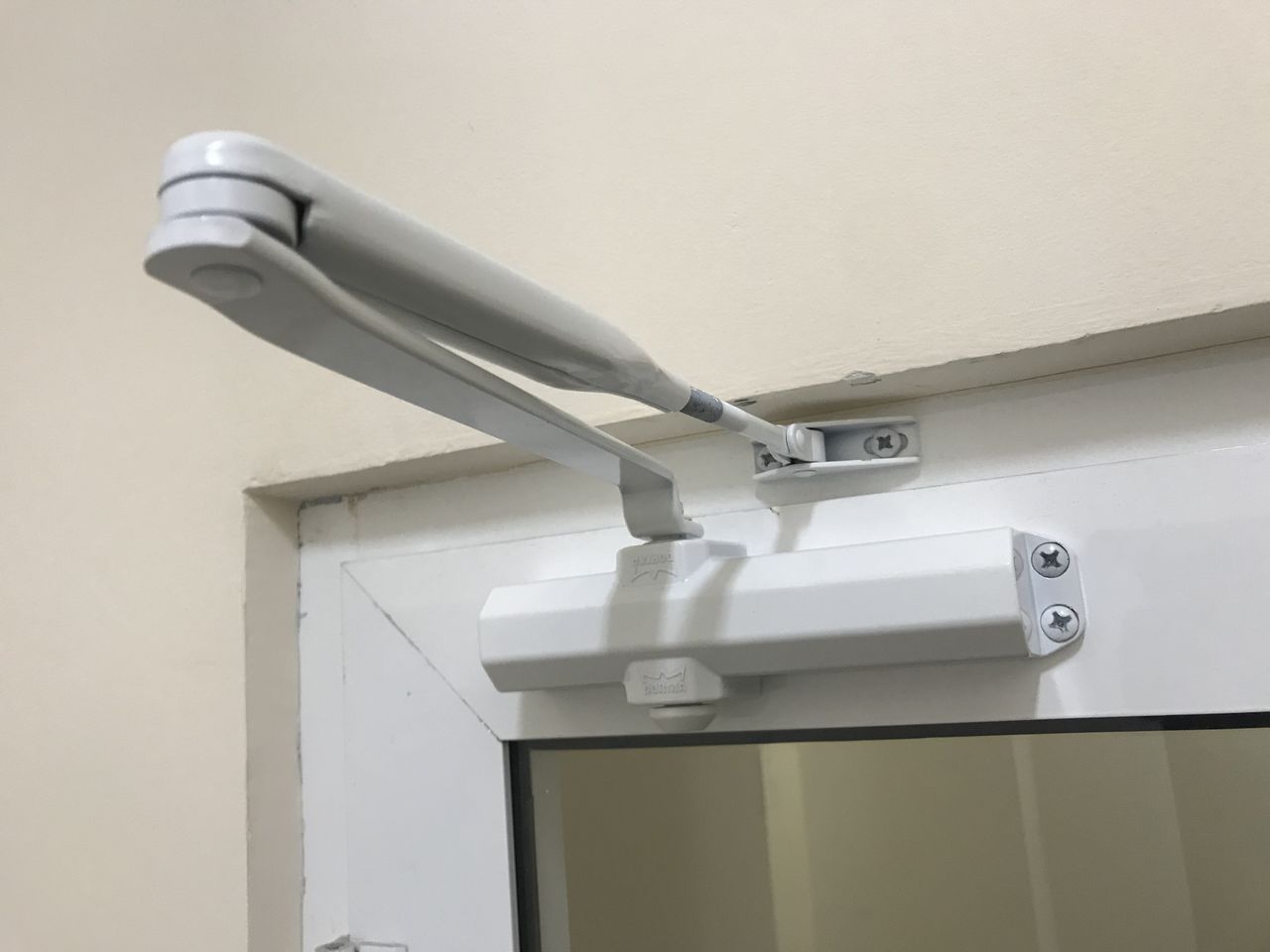

Установка доводчика на пластиковую дверь своими руками

При пользовании дверьми мало кто задумывается над тем, как следует использовать их, чтобы сохранить её механизмы в целостности.

Часто наблюдаем за тем, как двери хлопают от сквозняка или наоборот не закрываются.

Добиться плавного движения двери при закрытии и при этом обеспечить плотный прижим можно с помощью уже всем известного устройства – дверного доводчика. А вот как выбрать необходимое устройство и установить его самостоятельно, попробуем разобраться.

Назначение механизма

Устройство доводчика

Разберёмся более подробно, как устроен доводчик, и какую функцию он выполняет. Это устройство, которое обеспечивает постепенное плавное закрывание двери вплоть до полного её прижима. Это создаёт много удобств и приоритетов:

бесшумное движение полотна;
всегда плотное закрывание двери;
выполнение функции сохранения тепла в холодное время;
в отдельных случаях обеспечивает автоматизацию конструкции.

В изделиях, которые были произведены недавно и являются усовершенствованными, предусмотрены функции проветривания и блокировки.

Разделение на виды

Виды доводчиков

Существует множество типов устройств, различающихся по определённым характеристикам. Если разбираться с ними по принципу монтажа, то получаем:

Устройства, которые накладываются на полотно двери (накладные). Обычно их размещают вверху и соединяют либо с коробкой, либо со стеной.
Если изделие размещается в нижней части двери и соединяется с полом, то его называют напольным.
Существуют и такие изделия, которые размещают внутри полотна или в напольном устройстве. Их не видно, поэтому называют скрытыми. Такой механизм установить самостоятельно почти невозможно.

Также их различают по принципу работы:

рычажный. Это один из самых простых устройств. Состоит из пружины и гидравлической системы;
слайдовый. Работает за счёт возникновения силы трения, которая и уменьшает скорость закрывания полотна.

По устройству внутреннего механизма подразделяют доводчики на кулачковые и зубчатые. Постепенное движение полотна обеспечивает механизм перового типа, поэтому приоритетно его устанавливают на слайдовые доводчики. Зубчатый более грубый по своему устройству, поэтому его устанавливают на тяжёлые металлические полотна.

Как правильно выбрать

Правильно рассчитайте нагрузку на доводчик

Выбирая доводчик, необходимо учитывать множество факторов. Обязательно берём во внимание ширину полотна и его вес. В зависимости от этих показателей устанавливается его класс. В противном случае, механизм может не выдержать нагрузки и очень скоро придёт в негодность. Также следует твёрдо решить, какие функции необходимо обеспечить для правильной работы двери. Чем больше их будет, тем дороже обойдётся механизм.

Ассортимент доводчиков на пластиковые двери довольно широк. Поэтому необходимо тщательно ознакомиться со всеми его характеристиками, и только потом сделать выбор.

Способ монтажа доводчика

Монтаж

Установка доводчиков на пластиковую дверь – несложный процесс, но требующий некоторых знаний по принципу его установки, поскольку в зависимости от особенностей установки дверной конструкции выбирается способ монтажа механизма.

В первую очередь обращаем внимание на то, какое открытие имеет дверное полотно: от себя или на себя.

Накладные устройства являются универсальными, поэтому их можно устанавливать как с одной, так и с другой стороны.

Итак, если конструкция открывается на себя, то механизм следует расположить со стороны размещения петель. При открывании от себя следует его установить на коробке, а к полотну прикрепляется рычаг.

Инструкция монтажа классического доводчика

Данная инструкция поможет определиться, как правильно установить доводчик на дверь:

Для начала необходимо разметить места для крепежей, с помощью которых будет монтироваться коробка. Очень часто в комплекте есть шаблон разметки, который нужно приложить к дверному полотну и отметить необходимые точки.
В отмеченных местах просверливаем отверстия.
Монтируем коробку, используя шурупы.
По такому же принципу монтируем рычаг на дверную коробку.
Следующим этапом является соединение корпуса с рычагом. Этот процесс выполняется так, чтобы при закрытых дверях между этими полотном и рычагом образовался прямой угол.
Далее приступают к регулировке установленного устройства. Производят его с помощью винтов, которые размещены в торце корпуса. С помощью такой регулировки устанавливают необходимую скорость закрывания двери и вариант прижима: с захлопыванием или без него, блокирование открытия и прочее.

После монтажа доводчика его можно замаскировать. Для этого в продаже имеются специальные накладки.

Монтаж напольного механизма

Напольные механизмы очень удобны

Процесс монтажа доводчика на полу немного сложнее. Сам механизм устанавливается на полу и подсоединяется к нижней части дверного полотна.

очень часто напольный доводчик укомплектован только инструкцией, самим изделием и несколькими ключами. Все элементы фурнитуры и креплений комплектацией не предусмотрены. Поэтому приходиться приобретать недостающие элементы самостоятельно;
учитывать следует и то, что его толщина около 4 см, поэтому, чтобы не спотыкаться постоянно об него, необходимо устройство утапливать в пол. Это лучше всего предусмотреть во время строительства. В противном случае придётся выполнить ряд работ по подготовке ниши в полу для механизма;
для напольного доводчика на его нижнюю и верхнюю часть предусмотрена разного типа фурнитура. Для нижней части фурнитура монтируется в пол, а затем прикрепляется к устройству. Верхняя имеет две части, одна из которых присоединяется к коробке, а вторая к дверному полотну;
для беспрепятственного монтажа предусмотрен регулировочный болт. Работает он по такому принципу: вначале болт подкручивают, при этом штифт утапливается, а после установки полотна болт отпускают, и штифт соединяется с устройством на двери. Таким способом и происходит соединение нижней и верхней части.

В основном доводчик такого типа устанавливается в офисных зданиях. Их можно применять для стеклянных, пластиковых и деревянных дверей. Обзор популярных напольных доводчиков смотрите в этом видео:

Монтаж скрытого механизма

Самый сложный процесс – это поставить скрытый доводчик. Он встраивается вовнутрь дверного полотна, поэтому требует дополнительных усилий и инструментов. Они нужны для устройства углубления в дверном полотне.

Далее механизм устанавливают в подготовленную нишу, а вторую часть прикрепляют к коробке. Это достаточно трудоёмкий процесс, и многие предпочитают обращаться к специалистам. Подробнее о монтаже доводчика на дверь смотрите в этом полезном видео:

Альтернативные способы установки

Как установить доводчик, если приложенная инструкция к нему по каким-либо причинам не подходит. Выходят из положения, используя следующие способы:

Монтируя накладной доводчик, используют дополнительный уголок, который прикрепляют к коробке, а уже к нему монтируют рычаг. Можно и наоборот, к уголку присоединяют коробку механизма, а рычаг прикрепляют к дверному полотну.

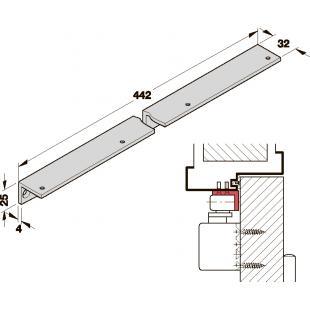

Использование специальной пластины для монтажа. Применение её имеет три вариации:
Пластину крепят к верхнему торцу двери так, чтобы некоторая её часть выступала. К ней прикрепляют коробку доводчика, а рычаг прикрепляют к коробке.
Пластину монтируют вместе с механизмом к коробке, а рычаг к двери.
Коробку крепят к двери. Пластиной увеличивают ширину откоса, а затем к нему крепят рычаг.

Как видим, способов установки дверного доводчика существует множество. Вам остаётся только правильно подобрать устройство и установить его тем способом, который оптимально подходит с учётом монтажа дверной коробки и самой двери.

Доводчик для дверей с установкой

Доводчики обеспечивают автоматическое, корректное и плавное закрывание двери, продлевая срок ее службы и создавая удобство при эксплуатации. На современном рынке существует большой выбор механизмов различных видов, что позволяет подобрать необходимый вариант для любых помещений. Кроме существующих моделей, компания ТМ «Титан», имеющая в своем распоряжении собственный конструкторский отдел, разрабатывает и изготавливает новые, более усовершенствованные модификации, предлагая большой ассортимент продукции под любые потребности и задачи заказчиков.

Доводчики устанавливаются на входные и межкомнатные двери в жилых и общественных зданиях, в частных домах, детских, медицинских, торговых и других учреждениях, в различных помещениях, в том числе с большой проходимостью людей. Это компактное и удобное устройство пришло на смену обычной пружине, не поддающейся регулировке и создающей массу неудобств. В отличие от своего предшественника, оно бесшумное, эстетически привлекательное, легко и просто регулируется, обуславливает закрывание дверей без рывков и стука. Можно заказать доводчик для дверей с установкой или приобрести механизм от надежного, проверенного производителя и установить его самостоятельно.

Виды доводчиков

Прежде, чем приобрести устройство, необходимо определиться, какой именно вид необходим, исходя из места установки и способа действия.

Они разделяются на следующие виды:

1. Уличные – предназначаются специально для наружной установки, поэтому изготавливаются из материалов, устойчивых к климатическим и погодным факторам – влажности, повышенной температуре и морозу, ультрафиолетовым излучениям и другим негативным воздействиям внешней среды.

2. Внутренние – устанавливаются на входную дверь изнутри или на межкомнатные дверные полотна, более требовательны к условиям эксплуатации.

3. Накладные или стандартные – наиболее распространенные механизмы, устанавливаются на дверную коробку или на полотно, в зависимости от того, как именно отрывается дверь – внутрь или наружу помещения. Они самые простые в монтаже, поэтому их можно легко установить самостоятельно. Несложно разобраться, как поставить доводчик на дверь, видео с пошаговой инструкцией посмотрев.

4. Напольные – чаще всего используются для дверных полотен, устанавливающихся без коробки, поскольку они одновременно являются петлей, с помощью которой дверь поворачивается. Они устанавливаются в специально подготовленное отверстие в полу в процессе монтажа самой двери. Напольные механизмы становятся идеальными вариантами для стеклянных полотен, обеспечивая их надежную фиксацию под различными углами и плавный возврат в исходное положение, способствующий сохранению целостности конструкции

5. Скрытые – встраиваются в дверное полотно. Их также несложно установить своими руками, правильно выбрав место для расположения двух пазов. Первый делается в торцевой части полотна под монтаж механизма, а второй – внизу верхней части коробки под рычаг. Перед установкой следует учесть ширину зазора между дверью и коробкой.

Установка дверного доводчика

Правильно установить самостоятельно любой дверной доводчик поможет, прилагаемая производителем к комплектации инструкция по эксплуатации. Технология монтажа для всех видов устройств на любые типы дверей примерно одинаковая, главное, иметь все необходимые инструменты и приобрести качественную модель от надежного производителя.

Вся продукция компании ТМ «Титан» отличается высоким качеством, удобством при монтаже и эксплуатации, современным, достойным дизайном, изготавливается из лучших материалов и комплектующих. Благодаря продуманной конструкции, несложно разобраться, как установить доводчик дверей, как регулировать его, чтобы закрывание было удобным и бесшумным.

В стандартную комплектацию поставки доводчиков любых производителей входят:

1. механизм доводчика;
2. рычаг;
3. крепежная фурнитура;
4. схема-шаблон для правильного монтажа.

Шаблон выполняется в натуральную величину, что значительно облегчает задачу для непрофессионалов, решивших самостоятельно установить устройство.

Основные этапы монтажа верхнего накладного дверного доводчика

1. Входящая в комплектацию монтажная схема крепится к двери и коробке в том месте, где будет установлено устройство. Чтобы она надежно держалась и быстро снялась, используют обычный скотч, который есть в каждом доме.
2. С помощью керна отмечаются места под отверстия, указанные на шаблоне.
3. В обозначенных точках делаются отверстия необходимого диаметра, с помощью которых и будет производиться монтаж устройства.
4. Затем схема снимается и можно приступать к установке -. Сначала прикручивается тело доводчика к дверному полотну, затем рычаг к дверной коробке.
5. Тело доводчика и рычаг крепятся между собой с помощью специального винта. При соединении необходимо учитывать положение механизма при монтаже на дверное полотно, поэтому торцевая часть с регулировочными винтами должна быть направлена в сторону петель.
6. Путем регулирования рычажной тяги следует проконтролировать положение самого рычага – когда дверь находится в закрытом положении, он должен находиться перпендикулярно к ее коробке.
7. Затем, если дверь трудно открывается или слишком сильно и громко захлопывается, понадобится регулировка устройства.

Всем, кто столкнулся с вопросом, как отрегулировать доводчик двери, видео поможет быстро разобраться с несложным процессом и выполнить его самостоятельно.

Регулировка

Работа дверного доводчика регулируется двумя специальными винтами, расположенными в устройстве. Один из них отвечает за скорость при закрытии дверей от 90 до 15 градусов, а другой за скорость доведения от 15 до 0 градусов. Если оно при закрывании сильно хлопает и ударяется, необходимо разобраться, как ослабить доводчик на двери, поскольку дверная конструкция может не выдержать значительной силы ударов и потребуется ее замена. В таком случае необходимо подкручивать второй винт, причем делать это следует плавно, постепенно проверяя работу двери. Для замедления движения он подкручивается по ходу часовой стрелки, для ускорения – в обратную сторону.

При регулировке дверных доводчиков следует придерживаться основного правила – категорически запрещается выкручивать винты полностью, то есть делать более двух оборотов, поскольку это приведет к вытеканию масла. Следует учитывать, что даже половина оборота приводит к значительному изменению в скорости закрывания, поэтому регулировку необходимо выполнять постепенно, после каждого прокручивания проверяя, как работает дверь.

Чтобы безукоризненно и как можно дольше служила дверь с доводчиком, должны соблюдаться требования инструкции по эксплуатации, приложенной производителем. При ее нарушении или неправильной эксплуатации устройство может выйти из строя и дверное полотно перестанет корректно и бесшумно закрываться. Чтобы исправить поломку можно вызвать мастера или сделать это самостоятельно. Правильно выполнить ремонт дверного доводчика поможет видео, в котором пошагово рассказывается, как починить неисправность и продлить срок службы механизма. Приобретая продукцию компании ТМ «Титан», можно быть уверенными в ее высоком качестве и в том, что она очень долго не выйдет из строя, будет служить долго и надежно.

Установка доводчика двери своими руками фото и видео

Человек всегда старается облегчить себе любой процесс. Не исключением стало открывание, а вернее, закрывание дверей. Чтобы дверь могла закрыться без применения рук, которые могли быть заняты, изначально придумали пружинный метод мгновенного закрывания.

Проходя доработку, в современное время пружина обрела завершенный вид в форме доводчика, способного плавно закрыть любую дверь. Возникает вопрос возможна ли установка доводчика двери своими руками или придется приглашать специалиста? Подробно рассмотрим разновидности современных доводчиков, узнаем есть ли отличие в их установке.

Доводчик двери уже не ноу-хау и установить систему можно своими руками.

Современные доводчики дверей

Дверей существует большое количество. Неужели для каждой модели требуется установка своего доводчика для закрывания двери? Конечно, нет.

Самый популярной моделью доводчика считается накладная.

Механизмы классифицируют только по методу установки и возможной массы полотна.

По методу установки выделяют:

накладной — устанавливается методом наложения на полотно или коробку;
напольный — установка осуществляется на этапе отделочных работ напольного покрытия, закрепляется на полу, соединяясь с нижней частью полотна;
скрытый внутри полотна — устанавливается внутрь крепкой двери, в основном производственным методом, закладывается на этапе проектирования;

По весу полотна:

существует маркировка механизмов по выдерживанию определенного веса, выбирать необходимо в соответствии с тем, сколько весит полотно в сборе.

Материал, применимый для производства фасада, особой роли при выборе не играет. Установка производится на любую поверхность, где могут быть просверлены отверстия под саморезы. Иногда проблематично бывает установить механизм, если не имеет жесткой коробки, способной выдерживать рывки. Доводчик может вырвать с площадки. Заранее позаботьтесь об усилении места под комплект, если его установка целесообразна.

Основным спросом у потребителей пользуется накладной вариант. Он доступен по средствам и методу установки своими руками. Отличаться может внутренним механизмом, дизайном и производством. Но установка любой модели проводится по единому алгоритму, с которым хотим познакомить желающих сделать установку элемента двери своими руками.

Накладных доводчиков много — принцип установки один

Рассмотрим на примере установки накладного механизма закрывания двери своими руками. Поняв принцип работы, установить напольный вариант не составит труда, если есть под руками заводская инструкция.

Перед монтажом доводчика необходимо сделать разметку под его крепление.

Приступая к установке, проверьте содержимое коробки, в которой в обязательном порядке должно быть:

коробка с механизмом;
ножка в сборе, соединяющая коробку доводчика с дверью;
саморезы или болты для монтажа коробки с механизмом и ножки к поверхности;
болт, закрепляющий ножку к ответной оси;
заглушка, закрывающая ось;
ключи, регулирующие крепежные элементы;
инструкция по сборке с подробным руководством и калькой для нанесения меток под отверстия, чтобы точно установить доводчик двери своими руками.

Дополнительных приспособлений не требуется, если нет необходимости в регулировке самой двери, технического обслуживания петлей, замков.

Проверьте в обязательном порядке состояние дверной конструкции. Дверь должна быть установлена идеально, открываться легко, не требовать усилий на ее использование.
При отсутствии проблем, можно смело приступать к установке своими руками.
Проверив работу доводчика в не установленном виде, разбираем его на запчасти.
Определяем как будем устанавливать доводчик. Есть возможность закрепить его снаружи или внутри помещения. Выбор зависит от особенностей помещения, где установлена дверь. Это может быть офис, магазин, подъезд, учреждение, частный дом. Важно то, при каких условиях осуществляется работа доводчика. При снижении температуры до низких показателей, частой смене погоды, осадках, существует опасность заклинивания или промерзания механизма, что нежелательно для бесперебойной работы механизма. Тогда необходимо рассмотреть вариант установки доводчика изнутри, со стороны петель. Учитываем возможность открывания двери на себя или от себя. При открывании вперед механизм закрепляется обычно на коробке фасада, а ножка-рычаг устанавливается на поверхность фасада, если установка производится изнутри. При выборе другого метода, работы выполняются с точностью наоборот, если дверь открывать к себе.
Сделав выбор, определяем в инструкции способ установки, подходящий нашим условиям выбора. Используем схему для разметки крепления. Это важно выполнить правильно, чтобы не нарушить пропорции механизма и его способность работать плавно, без сбоя.
Закручиваем 6 саморезов в предполагаемые места крепления деталей доводчика.
Сначала устанавливаем коробку с механизмом на выбранную поверхность (коробку или полотно), закручивая все саморезы.
Аналогично поступаем с ножкой-рычагом, закрепляя ее основание 2 саморезами.
Необходимо соединить две части доводчика. Ножка должна быть установлена вертикально фасаду. Если для этого не хватает длины, выкручивает болт, соединяющий две части рычага. Получив нужную длину, фиксируем болт специальной гайкой.
Накладываем отверстие рычага на ответную ось в доводчике.
Проверяем работу всей конструкции, если нет торможения, закручиваем гайку.
Снова проверяем как открывается или закрывается дверь.
На торце любого доводчика имеются два регулировочных винта. Они позволяют ослабить или усилить работу доводчика. Воспользовавшись регулировочным ключом, открутите винт до необходимого значения. Так можно задать скорость, которая максимально подходит определенным обстоятельствам. Иногда требуется быстрое, но бесшумное закрывание. Кого-то устроит плавный ход, если человеку трудно передвигаться быстрым темпом. Настройте работу доводчика своими руками правильно, чтобы не менять его скорость дополнительными усилиями: задержанием полотна, чтобы замедлить ход, или толканием, чтобы ускорить движение. Такие манипуляции ослабляют механизм, приводят к сбою в работе или выходу из строя, замене.

Доводчик можно закрепить подручными инструментами.

Накладные доводчики получили внимание заслуженно:

не мешают пользователям дверей присутствием;
смягчают удар при закрывании;
не позволяют оставаться помещению открытым, если человек поторопился и не толкнул дверь обратно;
сохраняют тепло в подъездах, тамбурах общественных мест;
защищают здание, если установлен кодовый замок или домофон, закрываясь каждый раз вовремя;
не позволяют дверям открыться при сквозняке.
в отличие от напольного и внутреннего варианта, не требуют больших усилий, подготовки, специальных инструментов при установке накладного доводчика своими руками.

Напольный доводчик рекомендуют использовать для установки на стеклянную дверь, масса которой небольшая. Присутствие доводчика в верхнем углу фасада может испортить дизайн помещения, где установлена стеклянная дверь. Целесообразно установить напольную модель, позаботясь о ровности пола и месте установки элемента, закрепляемого в полу. Он не должен мешать передвижению людей. Принцип монтажа своими руками аналогичен озвученному ранее.

Схема крепления доводчика своими руками.

Потайные модели устанавливаются когда потребитель не желает видеть дополнительный механизм, нарушающий красоту элитной двери. Хоть покрытие у доводчика имеет разную палитру, разумнее скрыть удобный механизм, чтобы не портить вид двери и помещения. Установку доверьте только специалистам, которые точно рассчитают зазор для установки тайного механизма, закрывающего фасад.

Установка доводчика на дверь + как его отрегулировать самостоятельно

Старейшим дверным механизмом, завершающим захлопывание двери, был привязанный к косяку на бечевке булыжник. Затем не желающее утруждать себя человечество заменило булыжник пружиной, концы которой крепились к коробу и к полотну. Пружина, сообщая импульс не только двери, но и не слишком шустрым спинам, по сей момент выполняет функцию основного элемента в большинстве модификаций дверных доводчиков. Только работа ее стала плавной и контролируемой за счет внедрения специальных приспособлений. Потому домашнему мастеру нужно знать, и как установить усовершенствованный механизм, и как отрегулировать доводчик двери, если решено оснастить свою собственность автоматикой для ленивых пользователей собственноручно.

Видео-инструкция для домашних мастеров

Типы доводчиков и способы установки

Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.

Различия в способе монтажа определили классификацию доводчиков, делятся которые на:

накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;
напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.

Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.

Внимание. Перед оснащением двери устройством ее нужно отремонтировать и отрегулировать фурнитуру. Полотно не должно «шаркать» по полу, криво висеть на петлях. Ход петель не должен быть тяжелым.

Варианты монтажа конструкции

Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.

Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.

Можно выбрать одну из трех распространенных схем монтажа:

Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.
Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.
Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.

Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.

Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.

Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:

рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.

Кратко о доводчиках со скользящей тягой

Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.

Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна. Заменить его может встроенный в слайдер специализированный стопор.

Алгоритм установки дверного доводчика

После обдуманного выбора правильного местоположения и определения схемы, дальнейшие действия выполняются в практически идентичной последовательности:

имеющийся в комплектации шаблон прикладываем и приклеиваем скотчем к месту установки;
через обозначенные производителем точки «керним» места будущих отверстий под крепеж, их должно быть 2 под рычаг и 4 для устройства;
монтажные отверстия желательно высверлить заранее;
крепим сначала рычаг, следом за ним корпус;
После фиксации устройства и рычага вторую половинку тяги установим на ось доводчика и выполним корректировку по длине. Рычаг должен быть строго перпендикулярен закрытому дверному полотну.

Внимание. Регулировочные винты должны быть направлены в сторону петельного бруса коробки.

Крепеж в полном комплекте приложен изготовителем, покупать или менять его на другие метизы не нужно. Важно ни на йоту не отступать от инструкции, и успех обеспечен.

Регулировка работы конструкции

После соединения тяги и основного рабочего органа в единый механизм остается узнать, как отрегулировать дверной доводчик. Эта процедура, как правило, осуществляется посредством корректировки двух регулировочных винтов. Два винта нужны для того, чтобы задать скорость движения полотна в двух режимах:

положением первого винта зададим скорость закрывания в диапазоне 180-15º;
вторым винтом «запрограммируем» скорость в диапазоне 15-0º.

Необходимая скорость выставляется посредством поворота винтов вдоль и против нарезки. Более одного поворота наверняка делать не придется.

Внимание. Нельзя корректировать скорость движения полотна слишком усердно. Два оборота приведут к нарушению герметичности, выпадению винта с утечкой масла.

Если дверь оборудовали доводчиками с дополнительными функциями, такими как:

BC (аббревиатура BackCheck) – демпфер, сопротивляющийся слишком резким усилиям в диапазоне 70-110º;
ФОП (от Hold-Open) – фиксатор полотна в открытом положении;
DC (в сокращении Delayed Closing) – затяжной момент движения в зоне 110-70º,

Убедившись, что характеристики скорости отвечают желаниям, а завершается движение требующимся «дохлопом» или «дожимом», закрываем ось доводчика декоративным колпачком.

Теперь работу можно считать завершенной и приступить к пользованию автоматически закрывающейся дверью. Функционировать доводящий механизм будет исправно, если на дверях не будут качаться дети, если нормальной работе доводчика не будут мешать подпирающие приспособления и неразумные руки, вечно стремящиеся захлопнуть или притормозить. При соблюдении правил эксплуатации устройство прослужит долго.

Регулировка доводчика двери своими руками

Дверные доводчики установленные на входную или межкомнатную дверь имеют интуитивно понятный механизм регулировки. Скорость закрытия и скорость доводки регулируется двумя винтами на теле доводчика.

Один и тот же доводчик может подходить для дверных полотен из различных материалов. Регулировка доводчика металлической, пластиковой и алюминиевой двери поэтому отличается незначительно.

Как правильно отрегулировать и настроить доводчик мы покажем на примере доводчиков Dorma.

Как правильно установить доводчик: на коробку или на дверь

Доводчик устанавливается регулировочными клапанами к петлям.

Куда крепить тягу, а куда коробку доводчика — указано в инструкции:

Доводчик устанавливается со стороны петель — тело доводчика устанавливается на дверное полотно, а тяга на раму.
Доводчик устанавливается с обратной стороны от петель — тогда он крепится на раму, а тяга на дверное полотно.

Как устанавливается доводчик

В некоторых типах доводчиков монтаж возможен по другому правилу. В инструкции будут описаны все варианты крепления.

Регулировка скорости и усилия закрытия двери с доводчиком

Расположенные на корпусе доводчика винты регулируют скорость закрывания и дохлопа. Винты располагаются с торца доводчика или под крышкой. Расположение зависит от типа доводчика.

Настройка усилия закрывания двери зависит от ее размера, веса и ветровых нагрузок. Так, для входных металических дверей силу запирания выбирают на уровень выше.

Видео: как установить и отрегулировать доводчик

Если регулировка двери по силе запирания не помогает то следует подобрать другой доводчик и правильно выбрать место его расположения на дверной коробке.

Не ошибиться с силой тяги достаточно просто. Каждый доводчик сопровождается инструкцией по монтажу. В ней присутствует типовая схема монтажа или шаблон. Следуя указаниям производителя доводчик будет идеально закрывать дверь.

УСТАНОВКА ДОВОДЧИКА ДВЕРИ — Честный плотник

Доводчики штормовых дверей предотвращают опрометчивое распахивание штормовых и решетчатых дверей или их распахивание при сильном ветре. Эта короткая статья и видео покажут вам, как установить их за 15 минут или меньше!

(Следующий контент содержит некоторые партнерские ссылки.)

Сверло 18 В

Свёрла

Отвертка

У WRIGHT DOOR DOOR CLOSER отличные отзывы и отличная цена!

TOUCH N ’HOLD также имеет хороший доводчик с« ступенчатым замком »:

Обзор:

Компоненты рычага доводчика двери.

Доводчики штормовых дверей играют важную роль в защите вашего дома. Без них штормовые двери и двери-ширмы неизбежно распахнутся, потенциально повреждая подъезды, сайдинг, внешнюю отделку и сами штормовые двери.

По этой причине я твердо убежден, что на каждую штормовую дверь и сетчатую дверь должен быть установлен хотя бы один дверной доводчик. К счастью, доводчики в последнее время стали чрезвычайно доступными!

Wright Products и аналогичные компании предлагают дверные доводчики для легких и средних нагрузок по цене 20 долларов или меньше.Эти доводчики можно использовать отдельно для более легких дверей или парами для более тяжелых дверей.

Такие компании, как Andersen и Emco, предлагают доводчики более высокого качества, которые оснащены «ступенчатыми» запирающими механизмами, которые заменяют старый замок в виде язычка.

В любом случае цвета могут быть разными, но установка во многом такая же. Итак, выберите доводчик, соответствующий вашему бюджету, и цвет, который будет соответствовать вашей двери или гармонировать с ней, и вы готовы к установке!

Шаг 1.

Определите более близкое расположение двери

В зависимости от того, какой тип доводчика вы используете, вы можете установить доводчик либо вверху, либо внизу двери.

Доводчик полностью установлен на верхней направляющей двери.

Если вы используете доводчик с «ступенчатым переключателем» (который можно заблокировать, нажав на кнопку), установите доводчик внизу двери. Если вы используете одинарный доводчик с ручным фиксатором, вам, вероятно, лучше установить его в верхней части двери для облегчения доступа.

Если ваша штормовая дверь особенно тяжелая или вы живете в очень ветреном районе, вы можете даже установить доводчик в в обоих местах .

Двойные доводчики добавляют дополнительную меру безопасности и в значительной степени гарантируют, что дверь никогда не будет резко открываться или закрываться слишком сильно. Если вы часто чувствуете ветер, открывающий вашу дверь, или слышите, как она дребезжит и хлопает во время шторма, подумайте о том, чтобы поставить доводчики вдвое.

Шаг № 2: Установка кронштейна косяка

Совместите кронштейн косяка доводчика с верхней направляющей двери.

«Кронштейн косяка» для дверного доводчика представляет собой треугольный металлический элемент, который фиксирует доводчик к дому.

Как следует из названия, кронштейн косяка крепится непосредственно к косяку двери (плоская поверхность, перпендикулярная самой двери). Его положение определяет расположение и функцию всего дверного доводчика, поэтому важно установить его в нужном месте.

Независимо от того, устанавливаете ли вы дверной доводчик вверху или внизу двери, всегда выровняйте кронштейн косяка с центром дверной рейки — куском дерева, идущим горизонтально.

Установите кронштейн косяка на 1/4 дюйма назад от переднего края косяка, то есть края, ближайшего к штормовой двери, так чтобы закругленная лампа на конце была направлена в сторону двери.

Установить кронштейн косяка доводчика двери с зазором 1/4 ″.

Удерживая кронштейн в идеальном месте, нарисуйте карандашом круги в отверстиях для винтов. Теперь отложите кронштейн в сторону, и вы можете легко просверлить пилотные отверстия по этим карандашным отметкам с помощью сверла 1/8 дюйма.

Когда отверстия будут просверлены, просто удерживайте кронштейн на месте и установите его, ввинчивая винты в направляющие отверстия. Предварительная маркировка и предварительное сверление делают все это намного проще!

Шаг № 3: Закрепите дверной доводчик в сборе

Вставьте маленький штифт доводчика через кронштейн косяка доводчика и гидравлический рычаг.

Установив скобу косяка, войдите в дом и закройте дверь . Вставьте плоский стержень рычага доводчика двери в прорезь на кронштейне косяка.

Совместите отверстия на кронштейне косяка и стержне доводчика двери и вставьте короткий штифт , который идет в сборе, через эти отверстия. Доводчик будет там просто болтаться, если скоба косяка будет прочной.

(Некоторые дверные доводчики поставляются с маленькими резиновыми лентами, которые надеваются на нижнюю часть этого штифта, чтобы он не выскочил.Но в большинстве случаев только сила тяжести удерживает штифт на месте.)

Шаг № 4: Закрепите и установите дверной кронштейн

Отметить места для винтов на кронштейне рычага доводчика двери.

Прикрепите небольшой прямоугольный «дверной кронштейн» к другому концу рычага доводчика, используя более длинный штифт из комплекта. Плоская поверхность этого кронштейна должна непосредственно касаться плоской направляющей двери.

Поверните рычаг доводчика двери вверх, пока он не станет параллельным кронштейну косяка. Попросите кого-нибудь взглянуть на него издалека, чтобы сказать, когда он выглядит ровным.

Когда дверной доводчик находится в наилучшем положении, нарисуйте карандашные отметки в отверстиях для винтов на кронштейне. Откиньте дверцу в сторону и просверлите эти карандашные отметки. Затем верните дверной доводчик на место и прикрепите кронштейн к двери с помощью двух прилагаемых винтов.

Закрепите кронштейн рычага доводчика с помощью винтов.

(Примечание: некоторые дверные доводчики поставляются с временной пластиковой распорной лапкой, которая фиксируется на гидравлическом штоке, чтобы поддерживать небольшое натяжение доводчика во время установки.На этом этапе эти вкладки можно просто открыть.)

Шаг № 5: Регулировка доводчика двери

Почти все дверные доводчики имеют регулируемую «скорость закрытия» — скорость, с которой они закрываются без вмешательства человека. Правильная скорость закрытия имеет решающее значение для правильной работы вашей штормовой двери.

Чтобы изменить скорость закрывания двери, просто поверните отверткой Phillips маленький винт, расположенный на конце рычага доводчика двери. Повороты по часовой стрелке обычно увеличивают натяжение, против часовой стрелки — наоборот.

Отрегулируйте скорость закрытия двери, поворачивая винт клапана.

Проверьте скорость закрывания двери, толкнув ее до упора и отпустив. Вы хотите, чтобы дверь открывалась в пределах нескольких дюймов от закрывания, приостановите там , а затем завершите плавное закрывание, полностью защелкнувшись на месте. (Посмотрите видео выше, чтобы увидеть хороший пример в реальном времени.)

Также помните, что штормовые двери часто закрываются по-разному, когда закрывается главная дверь . Давление воздуха между ними повлияет на скорость смыкания, поэтому постарайтесь найти напряжение, которое подходит для обеих ситуаций.

Заключение:

Хорошо установленные доводчики штормовых дверей обычно просто исчезают в дверном узле. Они сидят в стороне на уровне головы или ног, а их плавное функционирование позволяет вам забыть о них.

Если у вас есть штормовые двери или сетчатые двери на одном или нескольких входах в ваш дом, то я настоятельно рекомендую добавлять доводчик в любых обстоятельствах. Это сэкономит вам деньги и сэкономит нервы в долгосрочной перспективе!

(Кроме того, штормовые двери сами по себе отлично экономят энергию. HUD предлагает здесь несколько хороших PDF-файлов по энергосбережению.)

Информационный центр Norton | Механические дверные доводчики

Зачем нужны доводчики?

Дверь с правильно отрегулированным доводчиком всегда будет открываться и закрываться ПОД КОНТРОЛЕМ. Дверной доводчик предотвратит возможные телесные повреждения или повреждение двери и дверной коробки. Это также снижает звук закрывающейся двери, поскольку предотвращает хлопанье.

Почему двери должны быть самозакрывающимися?
Есть много причин, по которым дверь должна закрываться автоматически.Эти причины включают:

Безопасность:
— Двери в охраняемые зоны всегда закрываются и снова запираются.
Energy Loss:
— Предотвращает потерю энергии в помещениях с кондиционированием или обогревом, особенно на входных дверях.
Звукоизоляция:
— Минимизирует проникновение звука через открытые двери.
Двери Push / Pull:
— Удерживает дверь закрытой, когда дверь не запирается автоматически.
Противопожарные двери:
— Underwriters Laboratories (UL) требует, чтобы любая пожарная дверь закрывалась автоматически, чтобы остановить распространение огня.

Как определить силу закрывания двери?

Усилие закрывания, требуемое для доводчика двери, варьируется с учетом следующего:

Размер двери (ширина и вес).
Ветер или сквозняк.
Сила человека, обычно пользующегося дверью.

Дверные доводчики с «функцией регулировки мощности» могут быть отрегулированы на желаемое усилие закрывания после установки.

Какие существуют приложения для доводчиков дверей?

Стандартное приложение:
— Этот доводчик является наиболее распространенным и наиболее желанным.Однако, чтобы защитить дверной доводчик от погодных условий, его не следует использовать на внешней стороне двери.

Верхний косяк Применение:
— Этот доводчик предназначен для использования на наружных дверях, которые открываются наружу, защищая доводчик от погодных условий. Дверная коробка наверху должна быть достаточно широкой, чтобы можно было установить корпус дверного доводчика. Приложение также используется, если предпочтительно, чтобы дверной доводчик находился с противоположной стороны двери, чем в стандартном приложении.

Применение параллельного рычага:
— Этот доводчик предназначен для использования на наружных дверях, которые открываются наружу, защищая дверной доводчик от погодных условий. Это приложение также используется, если предпочтительно, чтобы дверной доводчик находился на противоположной стороне двери, чем в стандартном приложении.

Slide Track Closers:
— Тип установки доводчика двери. Доводчик устанавливается либо со стороны петель, либо со стороны противоположной петли. Направляющая устанавливается на лицевую сторону рамы со стороны петель, а нижняя часть рамы — со стороны, противоположной петлям.

Доводчики с угловым кронштейном:
— Тип установки, когда доводчик не может быть установлен ни на дверь, ни на раму. Кронштейн устанавливается в верхнем углу дверного косяка петли рамы. Доводчик крепится к кронштейну, а рычаг прикрепляется к верхней направляющей двери под прямым углом к двери.

Какие бывают типы дверных доводчиков?

Какие части есть у доводчика?

Что означает, когда дверной доводчик ручной или нерукотворный?

Доводчик можно использовать только с правой или левой дверью, но не с обеими.
Доводчик без ручки можно без изменений установить на правой или левой двери.

Как установить доводчик?

Дверные доводчики могут быть установлены либо на стороне тяги (сторона петель), либо на стороне толкания двери. В любом случае дверные доводчики всегда должны устанавливаться внутри здания и обычно внутри комнаты для эстетики.
Если дверь открывается внутрь — в здание или комнату — доводчик будет установлен в приложении «обычная рука». Если дверь открывается наружу — наружу здания или комнаты — можно выбрать три приложения. Используйте доводчики с параллельным рычагом, верхним косяком или угловым кронштейном.

Какая стандартная скорость открытия / закрытия дверного доводчика?
Обычно скорость двери должна составлять шесть секунд от полного открытия до 10 градусов закрытия. Это может варьироваться в зависимости от условий. Обратитесь за советом к одному из наших экспертов.

Как определить размер доводчика?
Размер доводчика не означает физический размер тела.Это означает размер или силу пружины, содержащейся в теле. Производители устанавливают доводчики в соответствии со стандартами ANSI и списками UL, которые требуют минимального усилия закрывания от 3 дюймов до 1/2 дюйма от закрывания.

Для чего нужен доводчик?

Контроль
Удобство
Конфиденциальность
Безопасность
Энергосбережение
Контроль акустики и шума

Как выбрать подходящий доводчик?
При выборе доводчика следует учитывать множество факторов. Вот что следует учитывать:

Тип дома
Использование проема
Состояние существующего оборудования
Требуется новое оборудование?
Держатели накладные
Координаторы
Другое
Дверь внутренняя или внешняя
Лобковый вход или черный ход?
Ширина, высота и вес двери
Материал двери
Дверная панель или стекло
Степень открытия
Рама / планка
Применение на руку
Расстояние от потолка
Распорка двери
Огнестойкость
Требования ADA
Соображения по охране окружающей среды

Как отрегулировать доводчик?
Посмотрите наше обучающее видео о том, как отрегулировать дверной доводчик!

Что такое «верхние скрытые дверные доводчики»?
Верхние скрытые доводчики — это доводчики со скрытым цилиндром в раме головки и скрытым или открытым рычагом. В ситуациях, когда требуется доводчик, но требуется или желательно укрытие в заголовке рамы, доводчик Norton® 7900 является идеальным решением для управления дверьми. После установки при открытой двери виден только цельный кронштейн; следовательно, это устройство обеспечивает высокую степень защиты от вандализма. Когда дверь закрыта, доводчик, рычаг и направляющая полностью скрыты.

Как установить доводчик Norton Door Closer?
У нас есть много установочных видео на нашем канале YouTube, и их количество будет в будущем!

Как определить доводчик Norton Door Closer?
Ознакомьтесь с нашим информационным бюллетенем о том, как определить доводчик Norton Door Closer.

Где я могу купить доводчик Norton?
Найдите офис продаж на нашей странице «Контакты».

Что такое доводчик для открытых дверей?
Удерживающий дверной доводчик имеет функцию удержания в открытом состоянии, которая удерживает дверь открытой.

Что такое проверка доводчика задней двери?
Цикл обратной проверки управляется обратным клапаном. Этот цикл позволяет доводчику замедлить открывание двери.

Какие существуют варианты передачи доводчика?
Возможны четыре варианта передачи:

Левая (LH)
Правая (RH)
Левый задний ход (LHR)
Правый задний ход (RHR)

Как вы определяете вручение доводчика?
Дверь можно передать несколькими способами. Самый простой способ определить передачу — это встать со стороны двери, прилегающей к двери.

Отодвиньте дверь от себя, как будто собираетесь пройти через проем. Если петли справа от вас, это правая дверь. Если петли слева, это левая дверь.
Если вы находитесь со стороны тяги (со стороны петель) двери, а петли справа от вас, это левая дверь. Если петли слева, это правая дверь

В чем разница между циклом закрытия двери и циклом фиксации?
Два отдельных клапана регулируют скорость закрытия и фиксации двери.Цикл закрывания контролирует скорость закрывания двери от положения полного открытия до приблизительно пяти дюймов от закрытого положения. Цикл фиксации контролирует эти последние пять дюймов.

Что такое отложенное действие?
Отложенное действие — опция, замедляющая скорость приближения. Это дает больше времени людям с ходунками или инвалидными колясками, чтобы пройти через отверстие.

Каковы требования к доступности дверных доводчиков?
Все требования к доступности можно найти на веб-сайте ADA.

В чем разница между доводчиком и приводом?

Дверные приводы помогают открывать и закрывать двери. Им часто требуется электричество, но иногда у некоторых операторов есть собственный источник питания. Есть несколько типов дверных приводов, таких как низкоэнергетические операторы и операторы открытия двери.
предназначен для закрытия дверей и обеспечения их полного закрытия. Им не требуется электричество.

Какие типы операторов предлагает Norton?
Предлагаем электрогидравлические и электромеханические приводы.

Вам нужен доводчик на противопожарной двери?
NFPA 80 требует, чтобы закрывающее устройство было установлено на каждой противопожарной двери.

Что такое крепление рычага гусеницы?
Доводчики, установленные на рычагах, имеют ролик, который движется по металлической направляющей при открытии и закрытии двери. Рычаги гусеницы могут быть установлены как на толкающей, так и на вытяжной стороне проема.Гусеницы сидят почти вплотную к поверхности проема, создавая эстетически приятный вид проему. Гусеничные рычаги не обладают такой же силой и силой закрывания, как традиционные закрывающие рычаги.

Что заставляет дверной доводчик захлопнуться?
Доводчик отрегулирован неправильно. Посмотрите наше видео о том, как отрегулировать дверной доводчик, чтобы устранить проблему:

Можно ли заменить рычаг дверного доводчика, не перемещая дверной доводчик?
Да, если стиль руки такой же, как рука.

Каковы преимущества использования доводчика Cam Action?

Доводчики

с кулачковым механизмом обеспечивают большую эффективность, чем дверные доводчики с зубчатой рейкой, и меньшее сопротивление открыванию, обеспечивая при этом оптимальное усилие закрытия и управляемость. Узнайте больше о доводчиках кулачкового действия здесь.

Руководство по установке аварийных планок, дверных доводчиков и аксессуаров для выхода

Эксперты Panic Exit Pro признают, что установка вашей системы выхода может быть новый опыт.Вот почему мы собрали полезные ресурсы, чтобы помочь вам в ваша установка; от видеоустановки панели аварийного выхода до электронных копий руководств эти бесплатные ресурсы доступны вам 24/7. Если вы не определились о том, какую полосу аварийного выхода выбрать, мы предлагаем использовать нашу систему Accu-Choice, чтобы помочь в выборе продуктов, соответствующих потребностям нашего приложения.

Просмотрите видео ниже, чтобы увидеть установку планки аварийного выхода от начала до конца.С помощью всего нескольких стандартных инструментов ваша панель аварийного выхода может быть успешно установлена. всего за несколько минут. Однако учтите, что каждое задание установки имеет уникальный обстоятельства (например, материал двери, ограничения по ширине), поэтому используйте это видео как общее руководство для вашего приложения. Узнайте, как правильно измерить, изменить размер распилом и примените входную накладку к внешней стороне двери.

Установщики

Доступен для обслуживания или установки в районе Филадельфии
Ченнин Уорд
215-740-1224

Сертификат UL

Sentry Safety Hardware знает, что выбор качественной системы выхода может стать проблемой. интенсивный процесс.Чтобы упростить сравнение нашей линейки продуктов, мы организовали бары паники в организованную «серию». Эта система помогает сделать некоторые предположения работать вне процесса отбора. Однако с точки зрения одобрения и признания UL Компания Underwriters Laboratories сертифицировала код производителя. Пожалуйста, просмотрите ключ ниже, чтобы определить и сопоставить нашу серию с каждой сертифицированной UL аварийной планкой.

Оборудование для пожарного выхода

Сертификация оборудования для пожарного выхода

Код производителя *	Название продукта Sentry Safety
F5000X	3000FR серии
F5000-1X	4000FR серии
F5600X	3200FR серии
F5600-1X	4200FR серии

* X обозначает отделку оборудования пожарного выхода.

Оборудование для выхода из паники

Принадлежности

Легкий Дверной Доводчик Черный — Фурнитура Fortstrong

ЧЕРНЫЙ АВТОМАТИЧЕСКИЙ ДОВОДЧИК — Узнайте, почему сотни клиентов выбирают наш черный автоматический доводчик, предназначенный для работы в зонах со средней и низкой нагрузкой. Отлично подходит для домашнего использования, легкого офисного использования, сараев, ранчо и домашнего офиса по отличной цене!
ИНСТРУКЦИЯ ПО УСТАНОВКЕ В КОМПЛЕКТЕ — Мы прислушались к мнению наших клиентов и теперь прилагаем подробное руководство с шаблоном примерки в натуральную величину.Легкая и простая установка помогает сэкономить время и улучшить презентацию. Единственный дверной доводчик на Amazon с качественным ВИДЕО УСТАНОВКИ упрощает установку!
ПОЛНОСТЬЮ РЕГУЛИРУЕМЫЙ — С двумя независимыми клапанами вы можете контролировать как скорость движения уборщика, так и скорость закрытия захвата. Саморегулируйте механизм в соответствии с вашими потребностями. Выберите скорость возврата на близком расстоянии в соответствии с окружающей средой, в которой находится доводчик.
КАЧЕСТВЕННАЯ АЛЮМИНИЕВАЯ КОНСТРУКЦИЯ С ЧЕРНОЙ МАТОВОЙ ОТДЕЛКОЙ — Наша матовая черная отделка является уникальной для Fortstrong, предлагая современный штрих.Гидравлическая система в высококачественном стальном корпусе, выдерживающая более 500 000 циклов открытия / закрытия, обеспечивает наилучшую производительность.
ПОЛНАЯ ГАРАНТИЯ FORTSTRONG — Если вы не полностью удовлетворены своей покупкой, просто сообщите нам, и мы предложим вам ПОЛНЫЙ ВОЗВРАТ или ЗАМЕНУ, не задавая вопросов. БЕЗ РИСКА покупка у надежного продавца.

Держите двери надежно закрытыми с помощью автоматического доводчика FS-1306B. Высокое качество изготовления и дизайна, а также тщательная проверка качества.Доступно для зон с высокой проходимостью и протестировано на устойчивость к 500 000 циклов открытия. Этот доводчик подходит для внутренних и легких наружных дверей весом до 145 фунтов.

Доводчик комплектуется параллельным кронштейном и винтами для деревянных и металлических поверхностей. Благодаря прилагаемому шаблону для установки в натуральную величину установка выполняется легко и быстро. Автоматический доводчик двери соответствует требованиям ADA и имеет регулируемую скорость закрывания и запирания. Мы являемся производителем высококачественной дверной продукции и лидером в области дверной техники.

Доводчик для жилых помещений FS-1306B подходит для установки многих обычных рук. Этот некоммерческий дверной доводчик подходит для внутренних и легких наружных дверей весом до 145 фунтов.

ОБРАТИТЕ ВНИМАНИЕ

— Этот доводчик подходит только для «установки на обычном рычаге» и не подходит для верхнего косяка, параллельного рычага или вертикальной установки.

— Это бытовой доводчик, который не подходит для крупных коммерческих установок.

— Этот доводчик не подходит для решетчатых дверей.

Если у вас есть какие-либо вопросы по установке, напишите нам заранее, и мы будем рады дать совет и поддержку 7 дней в неделю.

ух5032 Доводчик двери универсального оборудования сверхмощный коммерчески, бронзовый финиш

Дверь универсального оборудования

сверхмощная коммерчески более близкая, бронзовая отделка

Номер позиции	Uh5032
Тип продукта	Торговый доводчик
Описание продукта	См. Ниже

Дверной доводчик для тяжелых условий эксплуатации закрывает дверь автоматически, либо после того, как она открывается механически или вручную.Контролируйте вход и выход из вашего помещения и автоматически закрывайте дверь после каждого открытия. Регулируемое натяжение пружины приближает его от размера 1 к размеру 5 (что позволяет регулировать мощность для легких и очень тяжелых применений) и имеет диапазон открытия на 180 градусов.

Регулируемый доводчик с 1 по 5
класс ANSI 1
Соответствует ADA
Для наружных дверей до 42 дюймов.и межкомнатные двери до 54 дюймов
Стандартные, верхний косяк и параллельный монтаж
Регулируемая скорость закрывания, фиксации и обратного хода

Откройте гарантийный талон или заявку в службу технической поддержки

Используйте эту форму как для запросов на замену по гарантии, так и для получения технической поддержки.

В большинстве случаев мы отвечаем в тот же день.

Прикрепите изображение или найдите свой товар в нашем каталоге, чтобы помочь нам обслужить вас быстрее.

Как отрегулировать стандартный дверной доводчик за 6 шагов

Если вы изо всех сил пытаетесь открыть дверь или ваша дверь открывается слишком быстро или медленно, возможно, пришло время отрегулировать дверной доводчик.Если у вас есть подходящий инструмент для вашего доводчика (отвертка, шестигранный ключ или небольшой гаечный ключ) и есть немного времени, чтобы проверять свою работу, эти шесть шагов могут помочь вам успешно отрегулировать большинство дверных доводчиков.

Доводчик — это устройство, прикрепленное к верхней части двери для регулирования и управления работой двери, оно может быть механическим (гидравлическим) или электромагнитным.

На большинстве стандартных доводчиков есть три регулируемых гидравлических клапана, которые работают вместе, чтобы дверь закрывалась плавно:
• Обратный контроль: Дополнительная функция в гидравлических доводчиках, которая предотвращает слишком быстрое открывание двери и удары о стену или другие объекты.Вращение открывания замедляется до определенной степени и контролирует скорость двери в течение баланса цикла ее открывания. Обычно это клапан, расположенный отдельно от петель.
• Sweep (Main Speed) : Перемещение двери из открытого положения в точку, в которой она находится в нескольких дюймах от точки фиксации (12 градусов до фиксации). Обычно это клапан, расположенный посередине.
• Скорость запирания : Скорость закрывания доводчика, который срабатывает за последние несколько дюймов до того, как дверь достигнет точки запирания.Обычно это ближайший к петле клапан, расположенный рядом с проходом.

Если в какой-либо момент вы обнаружите масло в крышке или утечку из корпуса доводчика, это означает, что уплотнения сломаны и вам необходимо заменить доводчик двери.

Шаг 1. Снимите крышку

Если вы не видите регулирующих клапанов, значит, у доводчика есть крышка, которую необходимо снять. Если есть застежки, ослабьте их и снимите крышку. Если застежек нет, крышка удерживается натяжением и ее можно просто стянуть.Теперь вы должны увидеть регулирующие клапаны.

Шаг 2: Закройте все клапаны

Закройте три гидравлических клапана, повернув их по часовой стрелке до упора.

Шаг 3. Отрегулируйте обратную проверку

Сделайте 1,25–1,5 оборота против часовой стрелки и откройте дверцу, чтобы убедиться, что она доходит до устойчивой и резкой остановки. Примерно при 75 градусах дверь должна начать замедляться, чтобы она не ударилась о поверхность позади и не была захвачена ветром. При повороте клапана против часовой стрелки дверь открывается шире.

Шаг 4. Отрегулируйте скорость развертки / основную скорость

Сделайте 1,5-2 оборота против часовой стрелки, чтобы отрегулировать скорость закрывания двери. Поворот клапана по часовой стрелке снижает скорость закрытия.

Шаг 5: Отрегулируйте скорость фиксации

Сделайте 1,5–2 оборота против часовой стрелки для достижения желаемой скорости фиксации. Правильная скорость фиксации зависит от ситуации. Если это внешняя дверь, вы можете увеличить скорость защелки (против часовой стрелки), чтобы она закрывалась немного быстрее.Если это офисная дверь, вы можете замедлить ее (по часовой стрелке), чтобы она не хлопала.

Шаг 6: Проверьте дверь

Откройте и закройте дверь несколько раз, чтобы проверить настройки и внести необходимые изменения. Не забывайте вносить небольшие корректировки за раз; даже восьмая часть оборота может иметь большое значение! Поверните клапаны по часовой стрелке, чтобы уменьшить скорость доводчика, и против часовой стрелки, чтобы увеличить скорость. Чтобы увидеть этот процесс в действии, посмотрите видео ниже.

Кроме того, существуют важные требования к ADA, противопожарной двери и безопасности жизни, которые необходимо учитывать при работе с дверными доводчиками, такие как сила и скорость закрытия.Мы здесь, чтобы помочь! Наша команда экспертов может ответить на ваши вопросы, чтобы помочь удовлетворить эти требования.

Свяжитесь с нами сегодня и позвольте нам помочь вам с вашим следующим проектом.

Доводчики, сверху вниз

Самое главное в доводчиках дверей не имеет ничего общего с самими доводчиками. Перед установкой, обслуживанием или регулировкой дверного доводчика убедитесь, что петли должным образом смазаны, винты петель затянуты, а дверь закрывается плавно и правильно фиксируется.Если дверь не работает должным образом, ни один доводчик не сможет решить проблемы.

Назначение дверного доводчика состоит в том, чтобы каждый раз закрывать и фиксировать дверь в контролируемом режиме, предотвращая хлопанье и сводя к минимуму звуки, возникающие при закрытии двери. В рамках этой статьи мы будем обсуждать только доводчики распашных дверей, включая скрытые потолочные, накладные и напольные.

Оборудование для закрывания дверей существует уже более 100 лет.Некоторые из оригинальных продуктов все еще продаются сегодня, например, пружинные петли, пружины, грузы, дверные ограничители и дверные доводчики. У раннего доводчика Norton на рукоятках выгравировано название «Door Check».

Дверные доводчики бывают разных применений, конфигураций, размеров и форм. Они могут быть установлены в полу под дверью, в области перемычки над дверью и закреплены на поверхности на лицевой стороне двери. У каждого вида доводчиков есть свои достоинства и недостатки.

Большинство архитекторов устанавливают скрытые дверные доводчики, как правило, на входных дверях общего пользования здания из-за эстетики.

Ранние (традиционные) доводчики заводили пружину в виде часов при открытии двери. Пружина раскрутится, когда дверь закроется. Чтобы контролировать скорость закрытия, пружина должна приводить в движение поршень, проталкивая жидкость через отверстия в цилиндре. Многие доводчики имеют два отверстия в разных положениях. Первое отверстие большего размера обеспечит более быстрое движение (скорость развертки). Второе отверстие меньшего размера ближе к концу хода создавало достаточную силу для закрытия и фиксации двери (скорость защелкивания).Без жидкости пружина быстро расширилась бы, и дверь захлопнулась.

Стандартный «обтекаемый» или современный дверной доводчик открытого типа работает, используя жидкость в подпружиненном поршневом механизме с реечной передачей. Когда дверь открывается, узел рычага вращает шпиндель с зубчатой передачей, который перемещает поршень с шестеренчатым приводом, сжимая главную пружину и выталкивая жидкость в область, ранее занимаемую поршнем. Давление пружины увеличивается при открытии двери. Чем дальше открывается дверь, тем больше давление пружины.Когда дверца закрывается, пружина расширяется и оказывает давление на поршень. Когда поршень движется назад, жидкость вытесняется обратно в область, окружающую пружину. Клапаны, управляющие движением жидкости при расширении пружины, определяют управляемое открытие и закрытие двери. Если позволить жидкости двигаться слишком быстро, дверь захлопнется. Если жидкость ограничена слишком сильно, дверь не закроется и не защелкнется.

Доводчики открытого монтажа

Накладные дверные доводчики обычно выпускались с определенной силой пружины.Размеры варьировались от одного до шести. Например, доводчик номер два предназначен для легких межкомнатных дверей. По мере увеличения веса и высоты / ширины двери увеличивалась и величина требуемого усилия пружины.

Затем производители представили накладные дверные доводчики регулируемого размера, сила пружины которых может регулироваться для различных размеров, что устраняет необходимость носить с собой дверные доводчики разных размеров. Дверные доводчики регулируемого размера различаются в зависимости от производителя и модели. Существуют регулируемые дверные доводчики с пружинным приводом, диапазон регулировки которых составляет от размера 1 до 6 с дополнительной регулировкой более чем на 50 процентов по сравнению с размером 6.Некоторые производители имеют регулируемые доводчики размеров от 3 до 6. Дверные доводчики, регулируемые от размеров от 1 до 4, соответствуют требованиям Закона об инвалидах (ADA) для доступа людей с ограниченными возможностями.

Чтобы соответствовать требованиям ADA, внутренняя дверь не может иметь усилие открывания более 5 фунтов. Кроме того, дверной доводчик, соответствующий требованиям ADA, должен регулировать ширину захвата, чтобы пройти не менее трех секунд из открытого положения на 70 градусов, чтобы переместиться в точку на расстоянии 3 дюймов от защелки.

Большинство стандартных дверных доводчиков накладного монтажа неуправляемые, то есть их можно устанавливать на левый или правый дверной проем с распашной или распашной дверью.

Для установки дверного доводчика накладного монтажа используются следующие четыре метода:

Установка на параллельном рычаге — Доводчик монтируется на лицевой стороне двери, при этом башмак устанавливается на косяк с помощью потолочной пластины. Рука параллельна проему. Это приложение для распашных дверей с доводчиком внутри. Поскольку рычаг параллелен поверхности двери, вероятность повреждения перпендикулярным рычагом меньше.

Установка стандартного рычага (стандарт) — Доводчик устанавливается на лицевую сторону двери, при этом башмак устанавливается на косяк. Плечо перпендикулярно проему. Это приложение предназначено для распашных дверей с доводчиком внутри.

Монтаж верхнего косяка — Башмак устанавливается на поверхность двери, доводчик устанавливается на косяк. Плечо перпендикулярно проему. Это приложение для распашных дверей с доводчиком внутри.

Дверные доводчики

с параллельным рычагом, обычным рычагом и верхним косяком могут открываться на угол примерно от 80 до 180 градусов в зависимости от отделки и установки.

Крепление рычага гусеницы — Доводчик устанавливается на лицевую сторону двери, а рычаг гусеницы устанавливается на косяк. Крепление поперечного рычага может использоваться для распашных и распашных дверей, при этом доводчик устанавливается на внутренней стороне двери. Однако максимальное отверстие для установки рычага гусеницы составляет примерно 110 градусов. Преимущество установки рычага гусеницы заключается в том, что рычаг не открывается, когда дверь закрыта.

Примечание: Функция рычага доводчика двери и входящие в комплект компоненты определяют монтаж.Некоторые кронштейны предназначены для специальных креплений, например, параллельный жесткий кронштейн. Если дверной доводчик устанавливается на алюминиевую стеклянную дверь с узкой опорой, некоторые конфигурации монтажа потребуют использования монтажной пластины для закрепления верхних или нижних крепежных винтов.

Накладные дверные доводчики относительно просты в установке и могут использоваться для модернизации скрытых дверных доводчиков. С другой стороны, дверной доводчик накладного монтажа находится на лицевой стороне двери. Акты вандализма или перенастройки клапанов могут произойти из-за того, что дверной доводчик находится «снаружи».”

Доводчики скрытого монтажа

имеют ряд преимуществ по сравнению с доводчиками открытого монтажа, поскольку они работают как часть механизма крепления и поворота либо вверху, либо внизу двери. На противоположном конце двери точка вращения либо несет вес двери, либо поворачивает дверь у коллектора.

Дверной доводчик накладного монтажа — это дополнительный компонент, который управляет только открыванием и закрыванием двери, поскольку петли несут вес самой двери.

Согласно законам физики, каждое действие имеет равную и противоположную реакцию. К сожалению, трение забирает энергию как при открытии, так и при закрытии двери. Для доводчика требуется больше энергии, чтобы открыть дверь, чем закрыть ту же дверь. Трение также является частью работы доводчика и метода крепления двери к косяку.

Для работы доводчика скрытого монтажа требуется больше энергии, чем для доводчика открытого монтажа, из-за разницы в рычагах, так как доводчик скрытого монтажа устанавливается на конце дверных петель или в пределах нескольких дюймов от него.В то время как дверной доводчик, устанавливаемый на поверхность, устанавливается дальше от конца петли двери и не требует столько энергии, затрачиваемой на открытие или закрытие двери.

Встраиваемые потолочные и напольные доводчики устанавливаются при установке проема. Скрытый доводчик полностью скрыт, что помогает сохранить эстетичный дизайн проема. Скрытые доводчики используются с дверьми Herculite (безрамное стекло). Центрально-подвесные двери могут работать как одинарного, так и двойного действия (дверь распахивается в обе стороны).Основное различие между доводчиками открытого и скрытого монтажа — доступ для регулировки, обслуживания или замены.

Верхние доводчики скрытого монтажа устанавливаются в коллектор с помощью монтажного оборудования, специально разработанного для состава коллектора (дерево, металл, алюминий). Существуют скрытые доводчики с фиксированной мощностью и модели с регулируемой мощностью.

Корпорация Джексон разработала и запатентовала подвесной закрытый доводчик более сорока лет назад. С тех пор большинство производителей выпускают свои скрытые доводчики тех же размеров, что и Джексон: длина 11-5 / 8 дюймов, высота 1-1 / 2 дюйма и ширина 3-11 / 16 дюймов.Чтобы обеспечить возможность модернизации, крышки пружин имеют резьбу для размещения двух болтов 1 / 4-20 x 7/8 дюймов, а язычки на противоположном конце имеют резьбу для винтов, чтобы закрепить конец петли доводчика внутри рамы. В этих гидравлических верхних доводчиках скрытого монтажа используются две пружины для управления закрытием двери. Большинство скрытых верхних доводчиков доступны с пятью фиксированными размерами пружины и регулируемыми.

Верхние доводчики скрытого монтажа используют узел рычага для передачи энергии от шпинделя к двери.Различные боковые и конечные рычаги нагрузки обычно переносятся с исходного доводчика на заменяющий. Центрирование двери в проеме достигается регулировкой двух болтов противоположного направления на переднем конце рычага в сборе. Нижний шарнир, установленный на полу, выдерживает вес двери, удерживает дверь на высоте и позволяет двери поворачиваться. При замене верхнего скрытого доводчика настоятельно рекомендуется заменить напольную ось.

Вариант подвесного доводчика Ellison Doors, оснащенный сбалансированным оборудованием, отвечающим стандартам ADA.Эллиптический путь открытия и закрытия уникален. Этот вариант подвесного скрытого доводчика требует меньшего проникновения во внутреннее пространство или тротуары по сравнению с обычными дверями. Верхний гидравлический блокиратор можно снять для обслуживания и замены.

Доводчик

Некоторые напольные доводчики предназначены для очень больших дверей и подходят для дверей весом более 1000 фунтов. Доводчики с мелким кузовом предназначены для облегченного движения с дверями до 250 фунтов.Для тяжелых дверей устанавливаются промежуточные несущие шкворни. Для легких дверей обычно устанавливают ненесущие промежуточные шкворни.

Напольные доводчики

подходят для дверей, установленных как со смещением, так и по центру. Установка со смещением — это когда точка поворота находится на расстоянии дюйма от края пяточной (петли) двери и либо на ¾ ”, либо на 1-1 / 2 дюйма от лицевой стороны двери. Центрально-подвесные двери расположены в центре. Напольные доводчики доступны для внутренних и наружных дверей. Их можно заказать с выборочной фиксацией.Регулирующие клапаны могут включать скорость закрытия, скорость фиксации и обратный контроль.

В отличие от дверных доводчиков накладного монтажа, напольные доводчики можно заказать со встроенным принудительным упором, который предотвращает раскачивание двери за пределы указанной степени открытия. Напольные доводчики для инвалидов соответствуют стандарту ANSI A117.1. Примечание: Большинство напольных доводчиков требуют снятия части порога для внесения изменений.

Всегда используйте доводчик рекомендованного размера для двери.Использование доводчика с недостаточным питанием обычно приводит к непостоянному закрытию и запиранию, а также к преждевременному выходу из строя. Никогда не используйте доводчик с повышенной мощностью или регулируемый доводчик при слишком высокой настройке мощности. Чрезмерное усилие закрывания может привести к непреднамеренному удару дверью людей, проходящих через проем. Кроме того, этот доводчик может вызвать преждевременный износ двери, петель, шарниров и доводчика.

Общие проблемы

Дверные доводчики сталкиваются с тремя проблемами при закрывании: давлением в трубе, временным перекосом двери и правилами, требующими максимальной силы, необходимой для открытия двери с доводчиком.

Термин «давление в дымовой трубе» описывает движение воздуха внутри герметичного здания. Давление воздуха увеличивается внутри здания, поскольку воздух принудительно перемещается через воздухозаборники и воздуховоды системы кондиционирования / отопления. Это повышение давления иногда можно почувствовать и увидеть при открытии наружной двери. Давление в дымовой трубе приводит к тому, что дверь не может закрываться, поскольку воздух проходит через открытую дверь. Если система HVAC выключена, дверь нормально закрывается и фиксируется без проблем. Однако из-за движения воздуха, вызванного системой отопления, вентиляции и кондиционирования воздуха, доводчик не может закрыть дверь.Регулировка доводчика не решит проблему, поскольку при отсутствии ОВК доводчик закроется с чрезмерной силой.

Временная деформация двери происходит в наружной полой металлической двери, расположенной на солнечной стороне открытого здания. Когда встает солнце, дверь обнажается и нагревается. В зависимости от конструкции двери она может начать коробиться, искажая свою форму. Это может привести к тому, что дверь не сможет нормально закрываться и запираться.

В результате дверь наклоняется в сторону косяка или в сторону от него.Наибольшие отклонения обычно наблюдаются в самое жаркое время дня с наибольшими отклонениями обычно в области защелки. Когда дверь находится в таком состоянии, ее нельзя будет закрыть, пока она не остынет. В конце концов дверь станет деформированной до такой степени, что она не вернется в работоспособную форму.

Для изгиба, вызванного температурой, ни один доводчик двери или привод двери с электроприводом не могут быть способны закрыть, запереть и зафиксировать дверь в какой-то момент времени. Единственный вариант — заменить дверь такой, которая не коробится.

Некоторые правила, кодексы и постановления различаются географически. Некоторые из них являются федеральными, государственными и местными. Например, в Калифорнии требуется усилие в пять фунтов или меньше, необходимое для доводчика на негорючих дверях. Производители должны были разрабатывать продукты, которые могут закрыть дверь, по цене ниже, чем у механического дверного привода. Чтобы сделать дверные доводчики накладного монтажа более эффективными, производители доводчиков разработали несколько специализированных и уникальных дверных доводчиков.

Примечание. Для регулировки усилия закрытия используйте манометр двери.Свяжитесь с местными властями, имеющими юрисдикцию (LAHJ), или узнайте у местного слесаря-дистрибьютора коды для вашего региона.

Примером специализированного дверного доводчика накладного монтажа является «кулачковый» доводчик. В отличие от обычного дверного доводчика для поверхностного монтажа, наибольшая сила которого приходится на начало цикла закрывания, дверной доводчик с кулачковым механизмом применяет усилие закрывания в определенных точках цикла закрывания для достижения большей эффективности. Дверной доводчик с кулачковым механизмом обеспечивает дополнительный «толчок» мощности в конце, чтобы помочь доводчику защелкнуться и защитить дверь.

Неручный дверной доводчик Sargent 421 с кулачковым механизмом разработан для работы с гусеничной лентой и имеет регулируемое усилие пружины. В отличие от обычного дверного доводчика, кулачок 421 работает совместно с двумя поршнями. При обслуживании дверного доводчика с кулачковым механизмом регулировка клапана скорости фиксации имеет решающее значение для обеспечения правильной фиксации двери.

Примечание. При обслуживании дверного доводчика с кулачковым механизмом регулировка клапана скорости фиксации имеет решающее значение для обеспечения правильной фиксации двери.

Дверной доводчик Norton Trinity серии 9000 автоматически настраивается в соответствии с условиями здания.Бортовой компьютеризированный модуль управления регулирует единственный внутренний клапан для поддержания работы доводчика в определенном рабочем диапазоне в дополнение к контролю обратного хода и замедленному действию. Внешний источник питания не требуется, поскольку открытие двери генерирует энергию. Эти компьютеризированные регулировки призваны снизить потребность в регулировке «давления в дымовой трубе».

Обратный контроль доводчика двери предотвращает взлом двери. Никогда не закрывайте обратный клапан полностью. Затягивание обратного клапана вызывает повышение внутреннего давления.Это давление может привести к разрыву уплотнений и преждевременному выходу из строя.

Всегда сохраняйте инструкции, шаблоны и инструменты для дверных доводчиков, которые вы устанавливаете. Таким образом, у вас будет краткий справочник и инструменты для будущей повторной установки и настройки.

При установке дверного доводчика напишите дату установки на внутренней стороне крышки. Таким образом, в случае возникновения проблемы дата установки определит годы эксплуатации.

Производители доводчиков предлагают разную продолжительность гарантии.Например, DORMA предлагает 25-летнюю гарантию на свои механические дверные доводчики, изготовленные после августа 1986 года.

Для получения дополнительной информации

Чтобы получить контактную информацию о вышеупомянутых компаниях и их продукции, свяжитесь с вашим местным дистрибьютором слесаря или:

DORMA Architectural Hardware, DORMA Drive, Drawer AC, Reamstown, PA 17567. Телефон: 717-336-3881. Веб-сайт: www.dorma-usa.com.

Ellison Bronze Inc., 125 West Main Street Falconer, NY 14733.Телефон: 800-665-6445. Веб-сайт: http://www.ellison-bronze.com.

Norton Door Controls, 3000 Highway 74 East, Monroe, NC 28112.

Установка доводчика двери (в тч металлической) своими руками + видео

Для чего они нужны?

Типы доводчиков

Верхние

Монтаж верхнего доводчика (видео)

Напольные

Скрытые

Важные моменты, которые необходимо учитывать при выборе

Нюансы и особенности установки доводчиков на разные типы дверей

Настройка и регулировка

Установка доводчика двери: монтаж и регулировка своими руками

Установка доводчика двери: виды доводчиков и способы их установки

Как правильно установить доводчик двери: пошаговая инструкция

Регулировка доводчика своими руками: какие винты поджимать

Установка доводчика на пластиковую дверь своими руками

Назначение механизма

Разделение на виды

Как правильно выбрать

Монтаж

Инструкция монтажа классического доводчика

Монтаж напольного механизма

Монтаж скрытого механизма

Альтернативные способы установки

Доводчик для дверей с установкой

Виды доводчиков

Установка дверного доводчика

Основные этапы монтажа верхнего накладного дверного доводчика

Регулировка

Установка доводчика двери своими руками фото и видео

Современные доводчики дверей

Накладных доводчиков много — принцип установки один

Рекомендации пользователям

Установка доводчика на дверь + как его отрегулировать самостоятельно

Видео-инструкция для домашних мастеров

Типы доводчиков и способы установки

Варианты монтажа конструкции

Кратко о доводчиках со скользящей тягой

Алгоритм установки дверного доводчика

Регулировка работы конструкции

Регулировка доводчика двери своими руками

Как правильно установить доводчик: на коробку или на дверь

Регулировка скорости и усилия закрытия двери с доводчиком

Видео: как установить и отрегулировать доводчик

УСТАНОВКА ДОВОДЧИКА ДВЕРИ — Честный плотник

Обзор:

Шаг 1.

Шаг № 2: Установка кронштейна косяка

Шаг № 3: Закрепите дверной доводчик в сборе

Шаг № 4: Закрепите и установите дверной кронштейн

Шаг № 5: Регулировка доводчика двери

Заключение:

Информационный центр Norton | Механические дверные доводчики

Руководство по установке аварийных планок, дверных доводчиков и аксессуаров для выхода

Легкий Дверной Доводчик Черный — Фурнитура Fortstrong

ух5032 Доводчик двери универсального оборудования сверхмощный коммерчески, бронзовый финиш

сверхмощная коммерчески более близкая, бронзовая отделка

Откройте гарантийный талон или заявку в службу технической поддержки

Как отрегулировать стандартный дверной доводчик за 6 шагов

Шаг 1. Снимите крышку

Шаг 2: Закройте все клапаны

Шаг 3. Отрегулируйте обратную проверку

Шаг 4. Отрегулируйте скорость развертки / основную скорость

Шаг 5: Отрегулируйте скорость фиксации

Шаг 6: Проверьте дверь

Доводчики, сверху вниз

Доводчики открытого монтажа

Доводчики скрытого монтажа

Доводчик

Общие проблемы

Для получения дополнительной информации

Добавить комментарий Отменить ответ
