Монтаж автономного отопления

Как организовать автономное отопление дома

Автономное отопление — это система обогрева, все элементы которой расположены в самом доме. При этом такая система состоит из соединенных между собой трубопроводов, подключенных к независимому источнику тепла.

На вопрос о том, что это такое автономный обогрев, можно ответить и по-другому. Это просто отопительный котел или иной обогреватель, расположенный внутри дома.

Автономное электроотопление

В настоящее время существуют различные способы организации индивидуального отопления. Давайте их рассмотрим и изучим плюсы и минусы каждого из них.

Виды автономных отопительных систем

Главным элементом автономных отопительных систем домов являются нагревательные котлы. Между собой они различаются в первую очередь типом используемого топлива.

По данному критерию выделяют следующие виды отопителей:

• электрические,
• газовые,
• жидкотопливные,
• твердотопливные.

Они все действуют по единому принципу. И он остается неизменным вне зависимости от типа котла и вида применяемого топлива.

Общая схема автономного отопления

Котел, сжигая топливо, нагревает воду или иной теплоноситель, находящийся в трубах. Нагретые трубы, в свою очередь, передают тепло окружающему воздуху.

Тип используемого топлива оказывает влияние на технические и эксплуатационные характеристики котла. Именно от них зависит, насколько надежным и долговечным будет это устройство.

Также ими определяется удобство эксплуатации и простота управления отопителем. То, насколько сложной будет установка автономного отопления, тоже во многом зависит от котла.

Вам предстоит выбрать оптимальную, подходящую именно для вашего случая отопительную систему. Для этого нужно ознакомиться с разными их видами и определить, какой из них вам подходит.

Электроотопление

Первый вид, который мы рассмотрим – это обогревательная система на основе электрического котла отопления. Он обладает неоспоримыми преимуществами.

Это:

• доступная цена;
• надежность;
• бесшумность;
• возможность установки своими руками.

Электрические котлы

Срок службы элементов ТЭН котла составляет свыше 15 лет. Кроме того, такой обогреватель позволяет реализовать программирование температуры воздуха в помещениях. Можно задать разную температуру воздуха в разное время в течение суток или в разные дни.

Совет! Для корректной реализации этой функции нужно использовать датчики температуры воздуха, а не воды.

Причем разместить их следует в самом холодном помещении.

Такая система может работать автономно не просто сутками, но даже неделями и месяцами. Ведь в этом и заключается смысл автономности. Система должна сама поддерживать заданную температуру в помещениях при любых погодных условиях

Но отопление домов электричеством имеет два серьезных минуса.

• Первый – необходимость наличия стабильной подачи электроэнергии.
• Второй — высокая стоимость этой энергии. Если бы не этот недостаток, то отопление электричеством пользовалось бы большой популярностью.

Газовые системы

Обеспечивают наиболее экономичный обогрев помещений. Причина этого заключается в невысокой стоимости газа. Но это единственное достоинство газовых устройств.

Газовый отопитель

Минусов гораздо больше:

• Опасное оборудование;
• высокая цена котлов;
• необходимость периодического обслуживания специалистами.

Кроме того, монтаж автономного отопления на базе газовых отопителей гораздо сложнее и дороже.

Газовые магистрали присутствуют не на всей территории страны. Из-за этого сделать такое отопление для дома не всегда является возможным.

Жидкотопливные системы

Для организации постоянного индивидуального отопления они абсолютно непригодны из-за своей дороговизны. Причем это относится как к оборудованию, так и к самому топливу.

Жидкотопливный котел

Другими недостатками таких конструкций является их высокая пожароопасность и электрозависимость. Все это крайне нежелательно для частного дома. Поэтому такие системы можно применять только в качестве резервного источника тепла.

Твердотопливные котлы

Отопление твердыми видами топлива существует издревле. Но в настоящее время, помимо традиционных печей и каминов существуют еще и твердотопливные котлы. Пример такого устройства вы можете увидеть на фото.

Твердотопливный отопитель

Главное их достоинство – в невысокой цене энергоносителя. Минусами является необходимость постоянного обслуживания и наличия сухого места для складирования топлива.

Проблемы организации автономного обогрева

Перед тем, как заняться вопросами установки отопительной системы, следует определиться с тем, какие нужны документы для установки автономного отопления.

Если вы планируете использовать котел, работающий на электричестве, жидком или твердом топливе, то здесь проблем нет. Никакие документы оформлять не нужно.

Если все же решили обзавестись газовым отопителем, то придется собирать документы.

Порядок действий при этом будет следующий:

1. В первую очередь, нужно посетить местную администрацию и получить там разрешение на газификацию своего жилья. Следом идем в газоснабжающую организацию и получаем там технические условия на газификацию. Затем обращаемся в проектную организацию и оплачиваем разработку проекта подключения дома к газовой сети;
2. Потом идем в монтажную организацию, которая по вашему заказу проведет все необходимые установочные работы. Самостоятельно устанавливать и подключать газовое оборудование не стоит – это довольно опасно.
3. Кроме вышеназванных документов, вам потребуется наличие и иных бумаг. Это свидетельство о праве собственности на дом, на земельный участок, копия технического паспорта дома, топографическая съемка участка;

Собираем документы

1. В случае если газопровод будет проходить через землю соседей, потребуется их письменное согласие на это. Кроме того, нужно будет предоставить документы на приобретенное вами газовое оборудование. Это технический паспорт, сертификат соответствия, инструкция.

Первой из возникших проблем станет оплата стоимости всех производимых операций. Она будет довольно высока. И кроме этого, нужно будет приобрести все необходимое оборудование. Это не только котел, но также трубы, фитинги и, разумеется радиаторы для автономного отопления.

Кроме того, если идет речь о газовом отоплении не дома, а квартиры, то могут возникнуть сложности с получением разрешения на индивидуальное отопление. Запрет на данное действие вполне возможен, особенно если в вашем многоквартирном доме более трех этажей.

Проблема в том, что такие здания изначально рассчитаны на централизованное отопление. Переход на автономное поквартирное отопление может быть опасен для инженерных систем здания, которые не рассчитаны на такую нагрузку.

Решить эту проблему будет проще, если жильцы одного подъезда объединятся, и станут вместе отстаивать свое право на автономный обогрев. Вероятность положительного исхода в этом случае выше, чем если просьбу об индивидуальном отоплении подаст только одна квартира. На нашем сайте есть видео, посвященное данной теме.

Заключение

Индивидуальное отопление – это очень удобная вещь. Но для ее организации придется приложить значительные финансовые ресурсы.

Не забывайте также о том, что потребуется и немалое количество времени на проведение всех требуемых процедур. Если конечно речь идет о газовом обогреве.

Но затраченные усилия того стоят. Ведь они обеспечат вам комфортность и уют. Но не забывайте об одном важном факторе.

Монтаж доверьте профессионалам

Для достижения данных целей крайне необходимо, чтобы монтаж автономного отопления проводили высококвалифицированные

системы, монтаж своими руками и схема

Для многих жильцов частных или загородных домов вопрос отопления всегда был наиболее острым. Особенно такой вопрос является актуальным для тех, кто живет в суровых климатических условиях. Традиционные печи едва ли смогут обогреть дом небольшой площади, а центральное отопление невозможно подключить к частному дому. Автономное отопление в частном доме будет наиболее удачным решением для создания в доме комфортного и подходящего микроклимата. Кроме того, такие системы довольно просты в установке, поэтому можно сделать своими руками, однако, не без проверки специалистами.

Схема независимого отопления частного дома

Виды автономного отопления

Системы автономного отопления можно разделить на 3 основных вида:

1. Традиционная отопительная система. Жидкий теплоноситель обогревается в котле и далее посредством циркуляции он распространяется по батареям и трубам.
2. Воздушная отопительная система. Главным теплоносителем в подобной системе является воздух. Он нагревается и после этого посредством воздуховодов он попадает в помещение.
3. Прямое электрическое отопление. В этом случае теплоноситель полностью отсутствует, а в роли нагревательных элементов служат электрические конвекторы, инфракрасные приборы и другие устройства. Все эти излучатели распространяют тепло, которое производится посредством электричества.

Воздушное отопление загородного дома

Обычно при решении вопроса, что значит автономное отопление, первой системой, приходящей на ум, является традиционная. Такая система отопления пользуется наибольшей популярностью, хотя во многих странах вторые две могут составлять здоровую конкуренцию традиционной отопительной системе. Традиционная система основана на том, что тепло получается путем как естественной таки и принудительной циркуляции теплоносителя. Традиционные автономные системы отопления включают в себя следующие компоненты:

• Трубопроводы;
• Приборы для нагревания;
• Арматура запорного типа.

Принципиальная схема отопления

Особенности традиционной системы автономного отопления

В  подобной системе отопления главным ресурсом тепла является котел. Такой компонент отопительной системы может работать на различных видах топлива. Посредством котла можно разогреть теплоноситель, чаще всего им является простая вода, а затем он к радиаторам поступает по трубам. Проходя через радиатор отопления, теплоноситель теряет некоторую часть тепла, после чего вновь возвращается в котел и нагревается заново.

Основные элементы системы отопления

Если вы сразу решили установить автономные отопительные системы еще до того, как началось возведение дома, то будущее устройство необходимо просмотреть еще во время составления строительного проекта. Если этого не сделать, то в новом доме нужно будет прокладывать трубы для отопления, а это потребует проделки некоторых отверстий не только в стенах дома, но и в перекрывающих элементах. В случае если хозяин дома захочет установить котел напольного типа, то и вовсе придется искать отдельное помещение для котла. В случае если не удается найти для котла такое помещение, то его можно установить в ванной комнате или на кухне.

Схема автономного отопления может включать как один, так и два контура. Одноконтурная система может применяться строго для отопления, а вот посредством двухконтурной можно организовать и снабжение горячей водой.

Двухконтурные котлы можно совместить и с такими элементами, как циркуляционный насос и расширительный бачок. Такой вариант лучше всего подойдет для частных домов с общей площадью не менее чем 250 кв.м. Максимальная мощность котла должна быть не больше чем 30 кВт.

Рекомендуем к прочтению:

Двухконтурный котел

Если площадь дома довольно большая, то лучше всего установить мощный котел одноконтурного вида. Если схема подключения планирует еще и организацию горячего водоснабжения, то необходимо использовать такое оборудование, как емкостные бойлеры или теплообменники пластинчатого типа.

Выбор котла для отопительной системы

Самым главным критерием при выборе котла, несомненно, является размер общей площади дома. На мощность котла могут значительно повлиять и такие факторы, как: герметичность окон и дверей, погодные условия, уровень теплозащиты. При выборе котла также необходимо учесть, сколько стоит независимое отопление – то есть, энергетические ресурсы, и насколько они доступны. Если есть возможность, то отопительную систему нужно подключить к источнику газа. В случае если газовая сеть недоступна, то котел нужно выбирать такой, который будет работать на твердом или на жидком типе топлива.

Электрические котлы, хотя и не пользуются широкой популярностью, обладают таким достоинством, что во время их работы не выделяются продукты горения. Котлы, работающие на твердом типе топлива, также не пользуются большой популярностью. Это можно объяснить тем, что хозяев частных домов пугают их эксплуатационные условия и то, что твердое топливо нужно где-то хранить. Бывает и такое, что возможно установить только котел, работающий на твердом топливе. Есть некоторые рекомендации, которые помогут минимизировать недостатки такого типа отопительной системы.

Установив дополнительное оборудование, можно снизить количество топок в два раза. Еще одним способом будет использование тепловых аккумуляторов, которые могут обеспечить хороший отопительный режим на время всего отопительного сезона.

Самой большой популярностью пользуются газовые котлы.

Посредством таких котлов можно наиболее удачно организовать монтаж независимого отопления. Такие котлы могут быть по типу одноконтурными или двухконтурными. Если установка автономного отопления планирует использовать котел, работающий на жидком виде топлива, то необходимо предварительно найти место для его хранения. Лучше всего цистерну с топливом размесить как можно ближе к котельной, чтобы расстояние не было слишком большим. Котельную можно закопать в грунт или же установить сверху на него. Главным компонентом газового или дизельного котла является горелка. Такой элемент может быть атмосферным или вентиляторным.

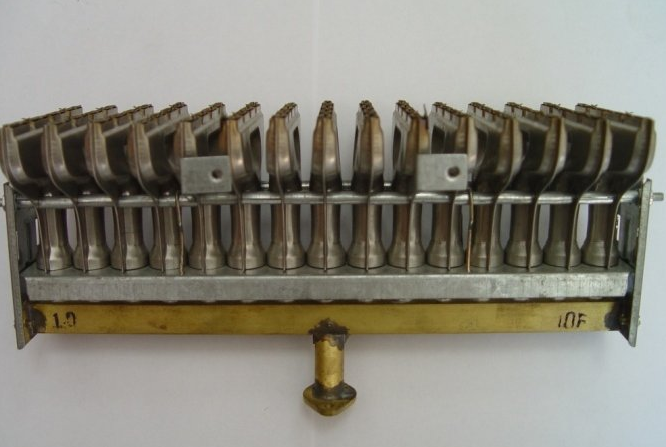

Горелка для котла

Атмосферная горелка обычно входит в базовую комплектацию котла. Главный ее минус состоит в том, что если будет низкое давление, то огонь может переместиться к горелке, а это повлечет ее скорое сгорание. Вентиляторная горелка состоит из вентилятора, который создает поток воздуха, а это влечет за собой вытягивание газа из сопла. Главными минусами такой горелки являются высокая стоимость и шумы, которые издаются во время работы котла.

Правила эксплуатации  котла

Если котел открытого типа, то его необходимо установить его на пол, который покрыт несгораемым слоем. В случае если помещение, в котором размешена котельная, имеет небольшую площадь, то необходимо обеспечить дополнительную вентиляционную систему. Дымоход должен обеспечить необходимую тягу, которая нужна для нормального горения, поэтому о его обустройстве нужно позаботиться заранее. Установив стабилизатор, можно не беспокоиться о том, что тяга будет не на должном уровне.

Схема дымохода котла

Электрическое отопление

Такие виды автономного отопления являются наиболее безопасными и чистыми с экологической точки зрения. Преимущества этого типа отопительной системы состоят в том, что по ценовой категории, обслуживанию и простоте в эксплуатации она может составить здоровую конкуренцию газовому типу отопления.

Оборудование, которое используется для такого вида отопления, можно разделить на 4 разновидности:

• Обогреватели на потолок инфракрасного типа;
• Электрические конвекторы настенного типа;
• Кабельные и пленочные системы для обогрева пола или потолка;
• Термостаты регулирующегося типа и различные программируемые устройства.

Главным минусом такой отопительной системы считается то, что посредством нее нет возможности организовать горячее водоснабжение.

Автономная система отопления частного дома

Автономное отопление частного дома

Эффективное функционирование отопительной системы возможно только в случае правильного подбора оборудования и грамотного его монтажа. Чтобы избежать аварийных ситуаций во время ее эксплуатации, перед началом работы следует не только внимательно изучить все ее нюансы, но и получить подробную консультацию опытного специалиста.

Расчет мощности котла

Независимо от типа используемого топлива (твердое или жидкое, газ или электричество) принцип подключения всех систем отопления один. Различие есть лишь на этапе установки котла. При этом расчет его мощности производится по единой формуле:

где W – удельная мощность, необходимая для отопления 10 кв. м помещения;
S – общая площадь дома.

Для российских регионов в расчет берутся следующие значения мощности:
• для домов, расположенных в средней полосе России до 1,5 кВт;
• для Сибири и Севера: на каждые 10 кв. м до 2 кВт;
• для южных районов: до 0,9 кВт.

Так как на достаточный обогрев 10 кв. м жилого дома, расположенного в средней полосе России, требуется до 1,5 кВт мощности, то, к примеру, для отопления 100 кв. м понадобится котел мощностью 15 кВт:

(100 х 1,5)/10 = 15 кВт

Эту цифру увеличивают на 15-20% (запас мощности на возможные потери тепла, которое неизбежно теряется даже при идеальном утеплении здания). Таким образом, для обогрева дома 100 кв. м понадобится (15 + 2,3) = 17,3 кВт.

Рекомендуемая мощность котла

Расчет количества радиаторов

Так как для обеспечения достаточного обогрева 1 кв. м помещения потребуется 100 Вт мощности батарей, для вычисления их общей мощности следует площадь обогреваемого помещения умножить на 100. (При приобретении радиаторов их мощность следует смотреть в прилагаемой к ним документации).

Важно! При высоте потолков от 3 м при расчетах как количества радиаторов, так и объема котла, используется не площадь помещения, а его объем.

Допустим, требуется рассчитать мощность батарей для обогрева комнаты площадью 20 кв. м. При этом высота потолков – 2,5 м. Мощность всех радиаторов должна быть равна:

20 х 100 = 2000 Вт или 2,0 кВт.

При этом при наличии:
• одного окна и двух торцевых стен эта цифра увеличиваться на 20%;
• двух окон и двух наружных стен – на 30%;
• выходе окон на север – еще 10%.

Если батарея закрывается декоративной панелью, эта цифра увеличивается еще на 15%. Так как со временем радиаторы неизбежно засоряются, к этому значению добавляется запас 15-20%. Дополнительные секции лучше устанавливать в угловых комнатах, которые прогреваются хуже.

Таблица расчета требуемого количества секций

Расчета количества секций при высоте потолков более 3,0 м

Схемы систем отопления

Простейшей и наиболее часто используемой системой обогрева является отопление с естественной циркуляцией жидкости. Принцип ее работы прост: нагреваемая в котле вода или антифриз, расширяясь, проталкиваются по магистрали, а затем, остывая, возвращаются в котел, где вновь нагреваются до нужной температуры.

Для нормального функционирования такой системы необходимо обеспечить как уклон обратки в сторону котла до 5 на 1 м магистрали, так и уклон подачи. (Обраткой называют трубопровод, по которому вода или антифриз возвращаются в котел). Возможно, для этого понадобится чуть опустить полы в котельной. Чтобы циркуляция теплоносителя была идеальной, обратка должна располагаться ниже уровня радиаторов. Несоблюдение всех этих требований может привести к недостаточному прогреву радиаторов из-за постоянного образования воздушных пробок.

Схема системы с естественной циркуляцией

Важнейшим элементом такой системы является расширительный бачок, в который сбрасываются излишки теплоносителя (воды или антифриза), возникающие при его расширении вследствие нагрева. Он устанавливается в самой высокой точке системы – под потолком котельной или на чердаке. При монтаже такого бака в чердачном помещении его тщательно утепляют.

Его объем определяется по формуле:

Количество теплоносителя в системе х Коэффициент 0,08.

К примеру, если в систему закачивается 100 л жидкости, то объема бака будет равен 100 х 0,08 = 8 литров.

Расширительный бак открытого типа

При принудительной циркуляции уклон трубопроводов не обязателен, так как циркуляция жидкости обеспечивается за счет насоса. В таком случае вместо расширительного бака лучше воспользоваться гидроаккумулятором (мембранным баком), который не только сможет обезопасить систему от гидроударов при включении и выключении насоса, но и будет регулировать частоту его включения по мере опустошения бака.

Важно! Максимальная температура для бесперебойной работы циркулярного насоса – 70°С. Именно поэтому во избежание перегрева его ставят только на обратку. в которой температура воды меньше, чем в системе.

Степень нагрева труб в такой системе увеличивается на 30%, что позволяет существенно сэкономить топливо. Без принудительной циркуляции невозможно обеспечить и равномерную подачу воды в двухэтажных домах.

Важно! При установке насоса требуется обязательный монтаж байпаса (обводной магистрали) – перемычки между трубами, оснащенной запорной и регулирующей арматурой (кранами).

Установка циркулярного насоса

Байпас с тремя отсекающими и регулировочными кранами для циркуляционного насоса

Виды разводки магистрали

Однотрубная система. при которой все радиаторы соединяются при помощи одной трубы, на сегодняшний день считается морально устаревшей и применяется редко. Ее недостатком является неровный прогрев комнат. По мере движения воды от батареи к батарее жидкость постепенно остывает, и в последнее помещение приходит уже почти полностью холодной.

Однотрубная система отопления

Чуть исправить положение можно с помощью добавления байпасов (перемычек между трубами), оснащенных регулировочными кранами. Такую конструкцию называют «ленинградкой» .

Система отопления «ленинградка»

Однако более совершенным вариантом является двухтрубная система. при которой горячий теплоноситель идет по верхней трубе, а обратно остывшая жидкость возвращается по второй трубе. Такой метод может применяться как в системах с принудительной, так и естественной циркуляцией.

Коллекторная система является более сложным вариантом и применяется редко, в основном при оснащении многоэтажных домов большой площади. Теплоноситель в ней распределяется равномерно по всей системе, при этом интенсивность обогрева каждого радиатора можно регулировать. Иногда такой метод называют лучевым.

Коллекторная (лучевая) разводка

Подключение радиаторов

Выбор способа их подключения зависит от их общего количества, способа прокладки, протяженности трубопроводов и пр. Самыми распространенными методами являются:

• диагональный (перекрестный) способ: прямая труба подключается в боковой части батареи вверху, а обратка – на ее противоположной стороне внизу; этот способ позволяет носителю тепла распределятся по всем секциям максимально равномерно с минимальными теплопотерями; применяется при значительном количестве секций;

• односторонний: также используется при большом количестве секций, труба с горячей водой (прямая труба) и обратка подключаются с одной стороны, позволяет обеспечить достаточную равномерность прогрева радиатора;

• седельный: если трубы уходят под пол, удобней всего крепить трубы к нижним патрубкам батареи; из-за минимального количества видимых трубопроводов внешне выглядит привлекательно, однако радиаторы нагреваются неравномерно;

• нижний: метод схож с предыдущим, единственное отличие – прямая труба и обратка располагаются практически в одной точке.

Способы подключения радиаторов

Для защиты от проникновения холода и создания тепловой завесы батареи располагаются под окнами. При этом расстояние до пола должно составлять 10 см, от стены – 3-5 см.

Порядок монтажа системы

Отопительная система собирается в следующей последовательности:
• монтаж котла;
• разводка труб и соединение их с батареями;
• устройство расширительного бака или гидроаккумулятора;
• монтаж циркулярного насоса;
• подключение котла к собранной системе.

В частном доме лучше использовать одноконтурные котлы. нагревающие воду лишь для отопления. Использование двухконтурных котлов. в которых, кроме обогрева радиаторов, будет производиться нагрев воды для принятия душа или ванны, помывки посуды и пр. представляется нецелесообразным, так как в трубах будет образовываться слишком большое количество накипи. Для получения теплой воды для бытовых нужд лучше приобрести электрический бойлер.

Если планируется установка двух котлов. работающего на твердом топливе и электрического, то лучше подключать их последовательно. В таком случае если твердотопливный котел остынет, то система контроля электрокотла автоматически включится в работу. Разводка труб при этом может быть любой.

Так как в местах изгибов труб очень часто образуются воздушные пробки, при невозможности минимизировать их количество рекомендуется устанавливать дополнительные вентили для спуска воздуха. В алюминиевых радиаторах из-за реакции алюминия с теплоносителем пробки образуются гораздо чаще, поэтому на таких радиаторах следует обязательно устанавливать воздухоотводчики .

Воздухоотводчики (краны Маевского)

Видео по теме: Автономное отопление частного дома

Как обогреть частный дом

Автономные системы отопления

Несомненно, жизнь в своем доме имеет множество преимуществ по сравнению с проживанием в городской квартире. Это и более чистый воздух, особенно, если дом находится на значительном удалении от промышленного центра, и свобода от соседей, и возможность создания различного интерьера и дизайна, как внешнего, так и внутреннего. Но вместе с тем строительство индивидуального жилья требует грамотного расчета систем жизнеобеспечения, куда входят канализация и водоснабжение. Большое значение при строительстве имеет правильный выбор автономного отопления в частном доме.

Виды отопления

Независимо от выбранного источника энергии обогрев пространства осуществляется одним из двух способов:

Можно еще обогревать дом горячим паром, но такой способ для частного домостроительства уже не используется.

Принцип воздушного отопления основан на прогреве воздуха и равномерном распределении его по всем отапливаемым помещениям. Для этого должны сооружаться воздуховоды на разных горизонтальных уровнях.

Водяное отопление подразумевает обогрев жилого пространства при помощи нагретой воды или другого теплоносителя, который циркулирует по трубам и радиаторам, проложенным по всему дому.

Воздушное отопление

Этот вид отопления широко применяется за рубежом — в странах Северной Америки и Европы. Его преимущества состоят в том, что отапливаемое пространство прогревается за короткий период времени в связи с быстрым движением воздуха. А установки и оборудование в летний период могут выполнять функции кондиционирования и вентиляции.

Кроме того, можно использовать дополнительное оборудование с функциями:

• увлажнения воздуха
• фильтрации
• освежения или ароматизации

Принципиальная схема воздушного отопления

Воздух нагревается при помощи теплогенератора, после чего по специальным воздуховодам подается в каждое помещение, нуждающееся в отоплении. Отдавая тепло внутреннему пространству комнат, остывший воздух опускается вниз и по воздуховодам на уровне пола возвращается в теплогенератор за очередным нагреванием.

Постоянное движение горячего и остывшего воздуха регулируется системой автоматики и насосным оборудованием. Они же поддерживают заданный температурный режим.

Циркуляция воздушных потоков может быть естественной или принудительной. В первом случае воздушные массы движутся по законам физики — теплые слои воздуха находятся вверху, а более холодные внизу из-за разности коэффициента плотности. Постепенно остывая, теплый воздух перемещается вниз, уступая место теплым воздушным массам, подаваемым из воздуховода сверху.

Принудительная циркуляция осуществляется благодаря встроенным вентиляторам, которые направляют теплый воздух в воздуховоды и втягивают остывший для повторного нагрева.

Воздуховоды могут иметь разную форму — прямоугольную, квадратную или круглую. Каждая из них обладает и достоинствами, и недостатками. Например, круглые воздуховоды отличаются лучшими аэродинамическими характеристиками, но плохо вписываются в интерьер помещений. Прямоугольные трубы, напротив, легче интегрируются в общий вид комнаты, но обладают худшими аэродинамическими качествами.

Оборудование для обогрева воздухом

Принципиальная схема воздушного отопления

При выборе для обогрева дома воздушного отопления все его составляющие и саму систему рассчитывают и закладывают еще на стадии проектирования.

Оборудование включает в себя следующие элементы:

• воздухонагреватель, работающий от газа, электричества или твердого топлива
• воздуховоды
• теплообменник, в котором нагревается воздух
• воздушный фильтр, освежитель и увлажнитель, создающие благоприятную и комфортную обстановку в доме, очищающие воздух от пыли, вредных микробов и бактерий, снижающие сухость воздушного потока
• кондиционер, в летний период поддерживающий нормальную температуру в помещениях за счет подачи охлажденного воздуха через систему воздуховодов
• автоматические приборы контроля температуры

Водяное отопление дома

В России для обогрева частных домов преимущественно используют водяное отопление. Это наиболее экономичный способ обогреть свой дом. При этом существует возможность автоматического или ручного регулирования температурного режима.

Система водяного отопления подразумевает две схемы движения теплоносителя:

При естественной схеме теплоноситель циркулирует в трубах и радиаторах под действием разной плотности горячей и холодной воды. Горячая вода, расширяясь, становится более легкой и вытесняется вверх холодной, которая имеет бо льшую плотность и массу. Горячий теплоноситель поступает в стояк, откуда по трубам направляется к радиаторам. Остывшая в приборах отопления вода опускается вниз, уступая место горячей, а сама снова самотеком уходит в отопительный котел для последующего нагрева.

Важно! Такая система энергонезависима, и в этом её преимущество. Недостатком служит то, что протяженность труб не превышает 30 м, что недостаточно для обогрева большого дома площадью более 100 квадратных метров.

Принудительная циркуляция теплоносителя осуществляется при помощи насоса, который под давлением подает горячую воду в трубопровод и далее к радиаторам отопления. Остывшая вода, отдав свое тепло в окружающее пространство, возвращается в отопительное устройство, которое получает тепловую энергию от сгорания газа, твердого топлива или за счет электричества.

Конструктивное устройство системы

Система водяного отопления

Система водяного отопления состоит из:

• отопительного котла — газового, твердотопливного, жидкотопливного или электрического
• труб теплоснабжения, которые могут быть стальными, металлопластиковыми или пластиковыми
• расширительного бака
• радиаторов из чугуна, стали, биметалла, меди
• системы автоматического регулирования температурного режима и безопасности
• устройства для отведения продуктов сгорания, если используется газ, жидкое топливо или твердые источники энергии

Отопительные котлы могут быть с одним или двумя контурами, что зависит от желания владельца дома осуществлять только отопление или помимо этого получать горячую воду для бытовых нужд.

Самыми популярными на сегодняшний день являются газовые котлы, поскольку газ — это наиболее дешевый источник энергии. Но в отсутствии такового используют котлы на жидком или твердом топливе. Как вспомогательный вид отопления может выступать система, работающая от электричества. Но этот способ в настоящее время является весьма затратным.

Виды разводок в системе отопления

Однотрубная схема отопления

Независимо от того, каким способом осуществляется подача горячей воды — естественным или принудительным — системы водяного отопления отличаются конструктивными особенностями монтажа.

Схема автономного отопления дома может быть смонтирована несколькими способами:

• с верхней и нижней разводкой
• с лучевой разводкой
• одно- и двухтрубной подводкой к радиаторам отопления
• с вертикальным и горизонтальным расположением стояков
• с тупиковой схемой движения теплоносителя

Верхняя разводка предполагает движение горячей воды вверх по стояку, откуда она спускается к радиаторам отопления. Верхняя труба обычно располагается в чердачном помещении или проходит непосредственно под потолком, что бывает не очень удобно в интерьерном плане. А прохождение трубы по чердаку и вовсе требует качественного утепления.

Нижняя разводка подразумевает поступление теплоносителя от нагревательного котла по трубам и радиаторам по низу помещения или из подвального, цокольного этажа, где обычно устраивают котельные. Однако независимо от выбранной разводки расширительный бак следует устанавливать в самой высокой точке дома — обычно на чердаке.

Однотрубная система лишена обратных стояков. Теплоноситель, пройдя по радиаторам и отдав свое тепло окружающему воздуху и предметам, возвращается в подающий стояк, откуда направляется для подогрева в отопительный котел. Такая схема движения теплоносителя может осуществляться только при верхней разводке.

Устройство отопительной системы с вертикальными стояками оптимально при наличии двух и более отапливаемых этажей в доме. При этом к одному стояку подсоединяют все радиаторы отопления. При горизонтальных стояках возможно подключение приборов отопления лишь для одного этажа.

Расширительный бак

Расширительные баки для отопления

При нагревании вода увеличивается в объеме. Но вместимость труб и радиаторов неизменна, поэтому для принятия излишков воды сооружают расширительный бачок. Он может быть открытым при естественной циркуляции теплоносителя и закрытым (герметичным) с принудительной циркуляцией воды в отопительной системе. При остывании теплоносителя в системе вода снова уходит в трубы и радиаторы.

Кроме сбора лишней горячей воды расширительный бачок принимает и находящийся в воде кислород, что позволяет избежать образования воздушных пробок в системе.

Открытый расширительный бак соединяют со стояком, подающим горячую воду в трубы и радиаторы, и располагают в самой высокой точке дома. Если его устанавливают на чердаке, то обязательно утепляют стенки — чтобы минимизировать потери тепла и предотвратить перемерзание в самые холодные дни зимы. Недостатком расширительного бака такого вида является то, что воздух также проникает в теплоноситель, а это вызывает коррозию в системе отопления.

Более современным устройством являются расширительные бачки закрытого типа, которые внутри имеют мембрану из термостойкого материала. Мембрана делит бачок на две камеры:

Воздушная камера оборудована клапаном, который при создании в системе большого давления выпускает воздух, позволяя излишкам воды занять вторую камеру.

Заключение

Отопление частного дома может быть выполнено с применением различного оборудования и источников энергии. Но независимо от выбранного отопительного котла и способа монтажа труб и радиаторов, расчет и проектирование должны выполнять специалисты. Так же, как и монтаж отопительных котлов, и всей системы отопления необходимо поручать организациям, имеющим специальную лицензию на выполнение таких работ.

Установка автономного отопления в частном доме

• Принцип работы и подготовка к монтажу автономного отопления в частном доме
• Особенности установки отопительной системы своими руками
• Этапы сборки системы обогрева

Во время строительства или ремонта частного дома многих интересует, можно ли самостоятельно установить автономное отопление частного дома и как это правильно сделать. На самом деле, самостоятельно установить автономное отопление можно, однако для этого придется приложить немало усилий. Перед тем как приступать к практическому решению вопроса, нужно подробно изучить принцип работы и установки автономного отопления в частных домах.

Автономное отопление частного дома можно обустроить своими руками.

Принцип работы и подготовка к монтажу автономного отопления в частном доме

Если вы решили самостоятельно обогреть свой дом, то начинать установку автономной отопительной системы нужно с изучения принципа и особенностей ее работы. Перед тем как что-либо предпринимать, необходимо просчитать оптимальный вариант конкретно для вашего дома и тщательно продумать схему, в соответствии с которой будет установлена автономная система отопления. Нельзя использовать расчеты и схемы, составленные для других домов. Такие планы строго индивидуальны, т.к. шаблонного решения практически не существует.

Далее необходимо рассмотреть варианты обогрева и подобрать наиболее оптимальный для вас. А вариантов доступно достаточно много. После этого нужно разобраться с тем, как расположен ваш дом относительно сторон света и вникнуть в особенности ветровой нагрузки. Система отопления будет проектироваться с обязательным учетом этих критериев.

Не используйте в точности чужие схемы, они служат лишь примером.

Необходимо определить уровень мощности котла отопления. При этом нужно учитывать ряд показателей, а именно:

• максимальный уровень нагрева оборудования — данный пункт будет важен в сильные морозы, т.к. он свидетельствует о том, какой уровень дополнительного нагрева может быть у агрегата;
• где и какое количество радиаторов отопления будет установлено в доме;
• теплоизолирующие характеристики дома и материала, использованного для отделки стен. Он может быть теплым, вроде дерева, или холодным, типа кирпича, камня или бетона;
• схема разводки отопления — причем ключевым фактором в этом будет место предположительной установки самого котла или печи.

Все это необходимо для того, чтобы правильно просчитать особенности нужного вам отопления и добиться того, чтобы схема, в соответствии с которой будет установлена система отопления. была составлена правильно.

Если возникают какие-либо затруднения, можно использовать специальные программы для расчета теплопотерь дома.

Приступать к непосредственной установке отопления можно только после того, как будут тщательно выполнены все работы по планированию.

Котел должен быть установлен ниже, чем радиаторы отопления (как минимум на 30 см). В частных домах, как правило, для отопительного оборудования строится отдельное помещение с уровнем ниже уровня пола в самом доме.

Подающий стояк обязательно должен быть горячее, чем обратный, поэтому первый закрывается теплоизоляцией, а второй оставляется открытым.

Схема монтажа системы отопления.

Система автономного отопления устанавливается с использованием следующих инструментов:

• Газовых ключей;
• Дрели;
• Разводных ключей;
• Молотка;
• Инструмента для завинчивания шурупов.

Вернуться к оглавлению

Особенности установки отопительной системы своими руками

Не нужно сомневаться в собственных силах, система автономного отопления может быть достаточно быстро установлена своими силами. Необходимо лишь приложить к этому немного старания и четко следовать инструкции, и вы сможете добиться оптимизации производительности системы. Поверьте, ни одному мастеру не удастся сделать отопление лучше, чем это сможете сделать вы, ведь никто не станет стараться больше вашего. Пожалуй, именно в этом и состоит главное преимущество самостоятельной установки автономного отопления частного дома.

Перед тем как приступать к непосредственному монтажу, нужно утеплить дом. Нет никакой необходимости в том, чтобы греть окружающий воздух, это не имеет ни экономического основания, ни здравого смысла. Лучше установить систему отопления, направленную на поддержку стабильной температуры в жилых помещениях на протяжении всего года. Такая система поможет существенно сэкономить ваши силы и время, ведь вы можете просто включить систему и практически полностью забыть о ней.

Установить систему отопления достаточно просто благодаря тому, что на современном рынке доступен большой выбор практичных и удобных металлопластиковых труб со специальными соединительными системами (фитингами), которые способны в несколько раз облегчить процесс работы.

Вернуться к оглавлению

Этапы сборки системы обогрева

Обязательный этап работы — тестирование созданной системы отопления.

В первую очередь необходимо нарисовать схему, в соответствии с которой будет устраиваться система автономного отопления. В процессе проектирования следует увеличить количество секций батарей примерно на 20%. Это необходимо для достижения максимальной эффективности работы радиаторов, которые спустя некоторое время засорятся и потеряют некоторую часть своей теплоотдачи. Некоторые секции радиаторов по возможности лучше сделать в угловых комнатах.

В соответствии с планом, сверлятся отверстия в стенах. Желательно, чтобы отверстия четко соответствовали диаметру трубы, которая будет через них проходить, иначе придется заделывать образовавшиеся щели.

После этого необходимо отделать стены в местах, где будут монтироваться компоненты обогрева. Это делается по той причине, что в будущем это делать будет весьма неудобно.

После этого можно приступать непосредственно к установке всех компонентов отопительной системы. Начинать эту работу необходимо от электрокотла или котла печи. Приборы устанавливаются последовательно или параллельно — это зависит от типа самой системы и используемых креплений.

После установки всех компонентов нужно протестировать отопление дома. На данном этапе работы станет понятно, правильно ли вы установили автономное отопление.

Система обязательно проверяется на герметичность. На этом этапе вам нужно будет воспользоваться отопительной водой, которую необходимо пустить по трубам, чтобы увидеть, имеются где-либо щели или другие проблемы. В случае наличия неисправностей их необходимо устранить. Если вы не сможете сделать это самостоятельно, то обязательно обратитесь к соответствующему специалисту. Для того чтобы в самое неподходящее время не обнаружилось каких-либо проблем, необходимо с самого начала довести работу до ума.

Отвод слива должен быть расположен в нижней точке обратной трубы, т.е. в нижней точке всего обогрева. Лишь в этом случае система будет работать так, как нужно, без застоев воздуха в трубах.

После завершения монтажа автономного отопления и устранения допущенных ошибок работа с ней почти закончена. Остается лишь замазать все щели и убрать последствия работы.

Еще одно преимущество индивидуальной системы отопления в том, что она не требует особого внимания. Единственное, может понадобиться долить теплоноситель в расширительный бак. И то, это необходимо делать всего лишь 1-2 раза в год. Хотя даже этого вмешательства со стороны владельца можно избежать, если объединить вместе расходный и расширительный баки отопительной системы. Однако это получится сделать только в том случае, если схема монтажа автономного отопления была выполнена правильно. В том, чтобы самостоятельно установить индивидуальное отопление, нет особых трудностей. Нужно лишь следовать технологии выполнения данной работы.

Источники: http://svoimi-rukamy.net/48-avtonomnoe-otoplenie.html, http://gidotopleniya.ru/montazh-otopleniya/sxemy/avtonomnoe-otoplenie-chastnogo-doma-kak-obogret-2629, http://1poteply.ru/sistemy/montaszh/avtonomnoe-otoplenie-chastnogo-doma.html

схемы и нюансы организации автономного отопления

Сооружение автономной системы теплоснабжения — технически и технологически сложный процесс, к выполнению которого нужно подходить со всей ответственностью. Для того чтобы устроить безупречно работающий контур, необходимо учитывать множество факторов. При этом необходимо блюсти строительные нормативы и требования.

Мы расскажем, как, в каком порядке и по каким правилам должно быть организовано отопление коттеджа. В представленной нами статье описаны шаги проектирования системы и реализации проекта. Даны рекомендации по проведению расчетов, подбору оборудования, введению системы в эксплуатацию.

Содержание статьи:

Требования к системе отопления

Независимо от того, модернизируется ли старая система или она проектируется «с нуля» в только что построенном доме, первое, с чего нужно начать, — это ознакомление с нормативной документацией. В ней подробно расписано, каким образом оборудование вводится в эксплуатацию, и описываются тонкости и особенности его дальнейшего использования.

Потратив на это некоторое время, можно быть уверенным, что система отопления прослужит далеко не один год. Из года в год требования корректируются и обновляются. Но существуют некоторые принципы, которые должен знать каждый владелец коттеджа. Первое, что нужно обеспечить при монтаже системы отопления, — это взрыво- и пожаробезопасность.

Для безопасной эксплуатации в процессе установки нужно позаботиться о свободном доступе к оборудованию для его чистки и регулярных проверок

В список правил, которые помогут сделать частный дом не только уютным, но и безопасным для проживания, следует включить следующие аспекты:

1. Температура открытых элементов системы отопления не должна быть выше рекомендованной производителем.
2. Оборудование и все приборы следует правильно изолировать. Это позволит избежать ожогов, исключить образование влаги и уменьшить тепловые потери. К тому же горячие элементы могут стать причиной воспламенения пыли, газа или аэрозоля в комнате.
3. При использовании теплоносителя температура последнего должна быть ниже температуры его испарения или самовоспламенения на 20 градусов Цельсия. Например, если в системе используется вода, то нужно предотвращать ее закипание. Отличным решением будет поднятие давления.

Также к системе отопления предъявляются эксплуатационные требования. Ведь любое оборудование должны быть максимально прочным, долговечным, простым в управлении, бесшумным и удобным для ремонта.

Лучше заказывать оборудование у проверенных производителей. Такие компании выпускают действительно качественную продукцию, так как отвечают за нее своим именем

Выбрав котел, радиаторы и трубы, максимально соответствующие перечисленным критериям, можно избавить себя от множества проблем.

Основные этапы монтажа

Когда планируется обустройство системы отопления в совершенно новом доме, то лучшим решением будет продумать все нюансы еще на этапе проектирования.

Подготовка к составлению проекта

Грамотно составленная схема и проведенные специалистом расчеты позволят еще «в зародыше» решить множество проблем. Например, такой подход позволит узнать, нужно ли выделять отдельную комнату для котельной.

До начала отделочных работ рекомендуется позаботиться о том, где и каким образом будут спрятаны трубы. Лучшим выходом является перед проведением стяжки пола.

Специалисты рекомендуют приступать к проектированию и выбору оборудования только после того, как будет закрыт тепловой контур дома. То есть заниматься этим нужно после того, как были установлены двери, окна и покрыта крыша.

Чтобы максимально упростить процесс монтажа системы отопления коттеджа, работа разбивается на несколько основных этапов:

• выбор типа системы отопления;
• проектирование и проведение расчетных работ;
• заказ оборудования;
• обустройство котельной;
• установка радиаторов;
• проведение пусконаладочных работ.

Каждый из перечисленных выше шагов имеет свои особенности. Зная все тонкости в этой сфере, любой новичок справится с монтажом на высшем уровне, а оборудование уверенно прослужит далеко не один год.

Особое внимание стоит уделить сезону. Лучше заниматься монтажом системы отопления в теплое время года. Ведь холод негативно скажется на качестве строительных материалов. К тому же нужно рассчитать все таким образом, чтобы встретить суровую зиму в тепле и уюте

Выбор типа теплоносителя

Производители предлагают широкий ассортимент отопительного оборудования. С одной стороны, это позволяет выбрать все необходимое для реализации самой сложной и незамысловатой системы.

Но из-за такого большого модельного ряда у любого неподготовленного покупателя, несомненно, появится масса проблем. Поэтому перед походом в магазин следует максимально подробно разобраться с этим вопросом.

Существует несколько типов систем отопления. Так, в зависимости от теплоносителя она бывает:

Воздушное оборудование, как уже понятно из названия, для передачи тепла использует воздух. Он забирается снаружи здания, нагревается и подается непосредственно в нужную зону. Основной плюс такой системы заключается в ее безопасности.

Ее минусы — это низкая теплоотдача, высокая себестоимость, а чтобы осуществить монтаж, придется сильно углубиться в техническую литературу.

Наиболее простой в эксплуатации системой отопления является водяная. В качестве в этом оборудовании используются вода, антифриз или их смесь в определенной пропорции. Но за простоту придется платить (в прямом смысле). Ведь для движения жидкости потребуется смонтировать трубопровод, поставить радиаторы и агрегат для ее нагрева.

Пар играет главную роль при обустройстве парового отопления, но потребуется соорудить паропроводы и поставить трубы для сбора конденсата. А при использовании отопительной печи горячие газы передают тепло в комнату сквозь ее стенки, проходя по каналам.

Что касается жидкостных систем, то на сегодняшний день они пользуются наибольшей популярностью. Это обуславливается простотой их монтажа и высокой эффективностью. Такое оборудование делится на одно- и двухконтурное

Один из вариантов — , т.е. система без теплоносителя. Чтобы получить тепло понадобится электричество, а передается оно через твердую среду. Используются автономные инфракрасные или масляные батареи, электрические конвекторы, электрокамины или специальные вентиляторы.

Но за простоту придется платить (в прямом смысле). Ведь такое оборудование использует большое количество электроэнергии. А его производительность довольно низкая, что делает его выгодным решением только для редкого использования в маленьких загородных домиках.

Какое количества контуров обустроить?

Основное отличие заключается в том, что он нагревает воду и для обогрева помещения, и для системы ГВС. С одной стороны, это выгодно, так как покупка и обслуживание такого оборудования обойдется дешевле, нежели приобретение одноконтурных приборов и отдельное обустройство системы горячего водоснабжения.

Следует понимать, что для обеспечения постоянной температуры горячей воды предстоит постоянно затрачивать энергию или устанавливать дополнительное оборудование для экономии

А также при двухконтурной котле предстоит еще выбрать тип нагревателя между проточным и накопительным. Учитывая, что первый вариант удобен для семьи из 2-3 человек, а второй позволит экономить топливо, но потребуется место дополнительному резервуару для хранения горячей воды.

Что касается одноконтурной системы, то на сегодняшний день — это лучшее решение для многих коттеджей. Она быстрее собирается и комплектующих потребуется меньше.

Тип топлива для котла

Котлы для систем отопления делятся на категории в зависимости от используемого ими вида источника энергии. Существует газовое, твердотопливное и , а также приборы, работающие на электричестве. Перед тем как сделать окончательный выбор, рекомендуется оценить, какой вид будет наиболее выгодным.

Также стоит обратить внимание на то, пролегает ли недалеко от дома сетевой газопровод, насколько доступно в регионе твердое и жидкое топливо и есть ли проблемы со стабильностью подачи электричества.

При установке оборудования, использующего в качестве источника энергии твердое или жидкое топливо, необходимо разобраться с тем, где будет храниться уголь, дрова и прочие запасы

Наиболее выгодным решением будет монтаж котла, работающего на газу. Но его установка потребует некоторых финансовых вложений и времени. Ведь придется получить соответствующее разрешение. А еще возникнет проблема в выделении места под хранение запасов топлива, если будет или вместо сетевого газа будет использоваться сжиженный в баллонах аналог.

Проектировочные и расчетные работы

После того как был решен вопрос, связанный с видом системы отопления, можно приступать к разработке проекта. Если коттедж имеет достаточно скромные габариты, то сделать все расчеты и составить схему удастся самому.

Но лучшим решением будет доверить эту работу опытному теплотехнику. Профессионал сделает все расчеты правильно, что позволит избежать множества проблем, которые могут возникнуть на этапе монтажа.

При разработке в документе следует указать:

• место монтажа радиаторов;
• способ устранения продуктов сгорания, если таковые присутствуют;
• место, где будет установлен котел;
• подробный план разводки трубопроводов, где точно указывается месторасположение фитингов, кранов и прочих элементов.

Заказывать проектировочные и расчетные работы рекомендуется только у проверенных компаний, имеющих разрешение на предоставление такого рода услуг. Нередко этим занимаются организации, которые работают в сфере монтажа систем отопления или продаже нужного для этого оборудования.

Один раз потратившись, можно сэкономить не один день, который понадобится для изучения всей необходимой технической документации, и далеко не одну сотню долларов, которую придется заплатить в будущем за допущенные на этапе проектирования ошибки

Все расчеты можно сделать самостоятельно. Для этого предстоит разобраться с чертежами, схемами и подробным описанием в справочной литературе. Потребуется поближе познакомиться с информацией о характеристиках теплового генератора, типе разводки, общей конфигурации сети, месте расположении и спецификации оборудования и прочем.

Покупка необходимого оборудования

Когда был выбран тип котла, следует определиться с его мощностью, учитывая, что производительность оборудования для двухконтурной системы должна быть большей, так как в этом случае тепловые потери будут значительно выше.

Правильно означает, что температура в камере сгорания не будет превышать 90 градусов Цельсия. Соблюдая это правило, оборудование прослужит намного дольше. Например, для коттеджа, площадь которого составляет 100 м², лучшим решением будет оборудование мощностью до 15 кВт.

Следующее, что понадобится для монтажа системы отопления — это передающие тепло приборы. Чтобы правильно , необходимо определиться с количеством этих элементов и числом секций. Их характеристики полностью зависят от размеров жилых комнат. Что касается материала, то специалисты рекомендуют остановиться на чугунных изделиях или биметаллических моделях.

Последняя деталь, которой нужно уделить внимание в магазине, — это трубы. Предпочтительнее . Они отличаются простотой пайки и небольшим весом, что позволяет заняться монтажом самому, без привлечения специалистов.

Не покупайте большое количество труб и фитингов. Следуйте разработанной ранее схеме отопительной системы

Обустройство котельной в доме

После того как было заказано и доставлено на объект все необходимое оборудование, можно приступать к монтажу системы отопления. Занимаясь установкой важно четко следовать проектной документации, что позволит избежать проблем и незапланированных финансовых трат.

Монтаж отопительного устройства выполняется так, как это указано в прилагаемом производителем руководстве.

При отсутствии инструкции изготовителя следует придерживаться следующих базовых правил:

• спереди котла должен быть минимум 1 м свободного пространства, а сзади и по бокам — около 70 см;
• устройство запрещается устанавливать ближе чем на 70 см по отношению к другим приборам;
• если устанавливается два или более котла, то следует оставить между ними расстояние около 2 м.

Если было заказано настенное оборудование, то к нему предъявляются более щадящие требования. Для такого рода отопительного котла нужно только оставить место, которого будет достаточно для удобного доступа к устройству.

Начинать монтаж следует с основного элемента системы — котла. Если будет использоваться устройство малой мощности (до 60 кВт), то его можно установить прямо на кухне, в прихожей или в кладовке. Если производительность прибора превышает указанное выше число, то для котла придется выделить отдельное помещение

Дымоход и вывод продуктов сгорания

Следующим этапом монтажа системы отопления коттеджа является организация дымохода. При неправильно спроектированном дымоходе появляется риск возникновения в доме пожара или шанс отравления жильцов угарным газом.

Строить конструкцию для отвода продуктов сгорания рекомендуется из металла, кирпича или керамики. является оптимальным в большинстве случаев решением.

Керамика гармонично сочетает в себе низкую теплоотдачу и модульную конструкцию. Единственный недостаток такого дымохода — это высокая стоимость. К тому же конструкция должна иметь строго вертикальную конфигурацию.

Что касается металлических изделий, то они будут идеальным решением для жидкостных и газовых моделей оборудования. Ведь такие дымоходы устойчивы к механическому и химическому воздействию. В список достоинств также стоит включить простоту монтажа (конструкция собирается из модулей).

Главный минус металлического дымохода — это довольно большие потери тепла

Кирпичные дымоходы чаще всего используются с котлами, работающими на твердом топливе. Их главное преимущество заключается в низкой теплоотдаче, но строительством должен заниматься только квалифицированный специалист.

При проектировании дымохода важно придерживаться следующих правил:

• на конце конструкции обязательно ставят козырек. Этот элемент обеспечит защиту от влаги и посторонних предметов;
• форма дымохода должна быть круглой. В этом случае продукты сгорания топлива меньше скапливаются;
• количество поворотов дымохода не может превышать трех;
• конструкция устанавливается выше плоской крыши на полметра, а для конька этот параметр составляет 0,5-1,5 м.

Если было принято решение устанавливать внешний дымоход, то нужно придерживаться определенного стандарта. Специалисты рекомендуют выводить такую конструкцию наверх на расстояние не меньше полуметра от поверхности крыши.

Установка радиаторов в доме

Монтаж радиаторов требует соблюдения определенных правил. Прежде всего их следует установить точно горизонтально, без каких-либо перекосов. Если собирается однотрубная система отопления, то желательно выставить радиаторы на одном уровне.

Чтобы максимально уменьшить тепловые потери, крепить элементы нужно на расстоянии 8-12 см от пола и подоконника, а также 3-5 см от стены. К тому же размер радиатора должен составлять, как минимум 3/4 габаритов окна. Это позволит избежать образования конденсата.

Лучшим выбором будут латунные переходники и фитинги. Если сравнивать их с другой продукцией, предлагаемой современными производителями, то их главные особенности — это универсальность (указанный выше металл отлично взаимодействует с абсолютно любыми материалами), хорошая теплопередача и устойчивость к коррозии

На сегодняшний день используется три способа : боковой, диагональный и нижний. Первый вариант, в свою очередь, делится на односторонний и диагональный. Также иногда специалисты отдают предпочтение седельному методу.

Какой способ лучше? При монтаже системы отопления в только что построенном коттедже идеальным решением будет нижний способ подключения. Он позволяет вмонтировать трубы в пол, спрятав их под стяжкой. Это сэкономит драгоценные квадратные метры, а также сделает интерьер комнаты более гармоничным и аккуратным.

Проверка и настройка системы

После того как все отопительное оборудование подключили, следует убедиться в правильности проделанной работы. Для этого система заполняется теплоносителем, после чего нужно проследить за ней и проверить на предмет отсутствия протечек.

Затем запускается котел. Нагрев жидкости позволит окончательно убедиться в правильности сбора схемы и отсутствии каких-либо нарушений.

Если ошибка все-таки была допущена и где-то обнаружили протечку, то для этого нужно:

• слить теплоноситель;
• исправить недочет;
• провести проверку повторно.

Завершающим этапом является заделка штроб, куда были уложены трубы. Если монтаж осуществлялся на полу, то лучшим решением является стяжка. В случае когда трубопровод установлен на стене, используется шпаклевка или штукатурка. Далее, можно заниматься отделочными работами.

Выводы и полезное видео по теме

Видео #1. Отопление частного дома площадью 300 м²:

Видео #2. Отопление большого дома, к которому не подведен газопровод:

Видео #3. Тонкости обустройства отопления в частном доме, площадь которого 150 м²:

Проектирование, выбор и установка системы отопления коттеджа — это те процессы, которые требуют к себе должного внимания и ответственного отношения. Если было принято решение сделать все своими руками, то придется с головой окунуться в работу и пристально следить за всеми деталями.

Но даже когда работа была доверена профессионалам, то придется контролировать весь процесс. Помните, что только в таком случае можно организовать качественную систему отопления, которая сделает частный дом поистине теплым, уютным и, конечно же, безопасным.

Хотите рассказать о схеме отопления, которую вы предпочли для обустройства собственного дома? Располагаете полезной информацией, которой стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи.

Установка котла электрических автономных систем отопления

Автономные системы отопления работают на разных видах энергоносителя. Они могут быть полностью независимыми от центральных сетей и функционировать даже в глухой тайге – это гравитационные системы с энергонезависимым котлом, работающим на твердом топливе или солярке. В то же время герметичные системы зависят от электричества, так как в них обязательно должен быть циркуляционный насос.

Виды автономных систем отопления

Автономное отопление квартиры от двухконтурного котла.

Начнем с определения, что такое автономное отопление – это система обогрева дома, в которой вы сами можете включать котел, когда вам это нужно и контролировать степень нагрева теплоносителя, то есть у вас своя котельная. Котел автономного отопления может быть любым (газовым, электрическим, твердотопливным, жидкотопливным).

Автономное отопление может быть полностью независимым от центральных сетей, а может быть зависимым частично от газа или электричества. Полностью независимые автономные системы отопления работают на твердом или жидком топливе, при этом нагреватель должен быть с механической автоматикой. Кроме этого, в контуре не должно быть ни одного электрического прибора, а циркуляция должна осуществляться только благодаря гравитации.

Высокотемпературная система отопления может функционировать совместно с низкотемпературным контуром теплого пола. Кстати, циркуляция в трубах теплого пола без насоса невозможна.

Так, выделяют два вида высокотемпературных систем отопления:

• открытая – циркуляция идет самотеком;
• закрытая – циркуляция невозможна без насоса.

Монтаж автономного отопления практикуется не только в частных домах. Сейчас все чаще такие контуры устанавливаются в квартирах высотных домов. В таком случае котлы ставят двухконтурные, так как центральная подача горячей воды тоже отсутствует. Такая автономия весьма полезна для пользователей. Кроме того, что вы контролируете отопление, ГВС и расходы на них, вы можете снизить затратную часть, например, утеплив стены пенопластом снаружи.

Пленочный инфракрасный теплый пол по отзывам не такой уж и экономный. К тому же монтируется без заземления, а это уже опасно.



Методика как сделать теплый пол на балконе описана здесь.

Обязательные элементы автономных систем отопления

Расширительный бак для отопления красного цвета, а гидроаккумулятор для водоснабжения синего цвета.

Итак, автономное отопление – что это такое мы уже разобрались, теперь рассмотрим подробнее элементы, из которых состоит контур. Сердце системы – это, конечно же, котел. Мы уже сказали, что он может работать на любом из видов энергоносителя, но полную независимость от центральных сетей дают только нагреватели на твердом или жидком топливе без электрической автоматики.

Помимо обязательных элементов контура, таких как трубы и теплообменники (батареи), работа системы отопления невозможна без расширительного бака (экспансомата). В открытой системе он негерметичный (также выполняет функцию воздухоотводчика), а в закрытой герметичный. В принципе, в гравитационном контуре никаких других элементов нет. В закрытой системе ставят:

• воздухоотводчики;
• циркуляционный насос;
• грязевики – фильтры грубой очистки теплоносителя.

Низкотемпературная система теплого пола подключается к основному отоплению через узел подмеса. Основной элемент узла – это смесительный клапан (двух, трех или четырехходовой). Если петель теплого пола больше чем одна, то нужно устанавливать коллектор, который разделяет потоки.

В любой системе установка автономных отопителей к контуру (трубы и батареи) может осуществляться через теплоаккумулятор. Это буферная ёмкость (бак большого объёма), в ней теплоноситель нагревается и потом постепенно отдает свое тепло, когда котел не работает. В контурах с твердотопливным котлом теплоаккумулятор сглаживает перепады температуры воды.

Такой метод обогрева как теплые водяные стены, был внедрен еще при советах, но с развалом империи этим направлением перестали заниматься – до сегодняшнего дня.



Как правильно выполнить монтаж терморегулятора теплого пола читайте в этой статье.

Схемы монтажа автономных систем отопления

Однотрубная схема разводки “Ленинградка” – это вчерашний день.

Монтаж автономной системы отопления мы разделим на две части:

• разводка труб;
• обвязка котла.

Есть вертикальная или горизонтальная, однотрубная, двухтрубная или коллекторная схема разводки контура. В квартирах применима только горизонтальная схема, в частных двух и трехэтажных домах вертикальная и горизонтальная схемы комбинируются. Например, стояки подачи и обратки от котла на верхние этажи монтируются по вертикальной схеме, а непосредственно на каждом этаже трубы кладутся по горизонтальной или коллекторной схеме.

Однотрубная разводка, она же «Ленинградка», сейчас уже не применяется даже в гравитационных системах. Рассматривать ее бессмысленно.

Двухтрубная разводка может быть попутной или тупиковой. Попутная схема — это когда векторы движения потока подачи и обратки совпадают. Тупиковая схема – это когда векторы циркуляции подачи и обратки противоположные. Для коллекторной разводки используют специальные гребенки (коллекторы).

Обвязка котла – это подключение нагревателя к контуру. Проще всего делать обвязку в электрических автономных системах отопления. В современных электрокотлах есть всё необходимое оборудование и единственное, что нужно сделать – это прикрутить к патрубкам нагревателя трубы подачи и обратки. Если же отопление работает в тандеме с котлом без экспансомата, воздухоотводчика и насоса, то схема обвязки будет следующей:

• подача от котла сразу идет на батареи;
• на обратке устанавливается экспансомат;
• за расширительным баком ближе к котлу ставится грязевик, а потом насос;
• автоматический воздухоотводчик устанавливается в самой высокой точке или же в торец каждого радиатора вкручивается кран Маевского.

Обвязка котла в гравитационной системе несколько отличается. В ней расширительный бак устанавливается в пиковой точке. Можно его разместить сразу над котлом, а можно на обратке, но обязательно, чтобы экспансомат был выше всего. Поэтому в последнем случае нужно вывести трубу от обратки вверх, а там уже крепить расширительный бак.

Этапы автономного отопления, компания ЭнергоРус (Санкт-Петербург и ЛО)



1. Проектирование системы отопления частного дома, коттеджа

Монтаж автономной системы отопления, как и любой другой независимой системы, начинается с проектирования отопительной схемы, определения параметров отопления, списка необходимого оборудования.

Ознакомившись с некоторыми параметрами Вашего загородного дома (общая площадь, количество человек, проживающих в доме, качество текущего утепления стен, полов и кровли, необходимая температура в доме) и оговорив стоимость работ, наши специалисты в первую очередь предложат к Вашему ознакомлению проект внедрения автономной отопительной системы. Места размещения оборудования, котлов, переключателей и т.д. будут спроектированы исходя из особенностей отапливаемого помещения. Часть оборудования можно скрыть, если для этого предусмотрены определенные места на отапливаемой площади.

На любом из этапов проектирования отопительного оборудования Вы сможете подробно ознакомиться и внести пожелания по установке оборудования в помещении. Одной из важнейших особенностей системы отопления загородного дома является долговременность эксплуатации. На ведь период функционирования система должна оставаться стабильной, поэтому еще на этапе проектирования системы мы закладываем в смету и предлагаем использование качественного оборудования и материалов.



2. Установка отопления, элементы системы

Основной элемент отопительной системы — это нагревательный котел. Его функция состоит в нагревании воды, которая в свою очередь подается в батареи отопления. Компания «ЭнергоРус» готова предложит Вам различные типы котлов, в зависимости от используемого источника энергии, от чего, в свою очередь, будет зависеть стоимость, мощность и экономическая эффективность системы.

Не менее важным звеном в цепи отопления является батарея отопления. Главная качественная характеристика батареи — ее материал. Сегодня на рынке отопительного оборудования существуют масса вариантов. Наши специалисты произведут расчет системы отопления жилого дома исходя из параметров и особенностей Вашего помещения и помогут установить систему отопления под ключ.



3. Монтаж автономных систем отопления, обслуживание и гарантия

После утверждения проекта по установке теплосистемы осуществляется монтаж системы отопления. Монтаж автономного отопления — наиболее трудоемкая и длительная часть работы. Все монтажные работы проводятся специалистами нашей компании исключительно в удобное для Вас время по предварительному согласованию с Вами.

По окончании монтажных работ система проверяется на соответствие требованиям нормативно-технических актов. Любая система отопления, монтируемая нашими специалистами, соответствует санитарно-гигиеническим нормам и отвечает самым высоким требованиям пожарной безопасности.

Любое оборудование, установленное нами, сертифицировано на территории Российской Федерации, соответствует высоким требованиям надежности. Мы осуществляем сервисное обслуживание систем отопления, на все виды монтажных работ в обязательном порядке предоставляется гарантия.

Монтаж автономной системы отопления в частном доме

Закажите профессиональные услуги по монтажу систем отопления в частных домах с помощью платформы YouDo. На нашем сайте зарегистрировано огромное количество специалистов, способных качественно и недорого организовать отопление частного дома. Автономную систему наши мастера установят правильно.

Монтаж системы отопления специалистами платформы Юду

Автономная система отопления частного дома необходима для создания комфортных условий проживания. Однако самостоятельно выполнить данную работу крайне сложно, так как необходимо иметь множество специальных знаний, а также опыт.

Перед началом работ по организации системы отопления в вашем доме изначально создается индивидуальный план-проект. Это необходимо для грамотной разводки труб, чтобы во всем доме поддерживалась одна температура.

Рекомендуется обратиться за помощью к настоящим профессионалам в организации отопления в доме – специалистам-сантехникам YouDo. Наши мастера обладают всеми необходимыми знаниями и умениями для установки автономного отопления. Их опыт позволит качественно выполнить любую работу, даже самую сложную. Для монтажа всей системы у мастеров всегда имеются необходимые инструменты и расходные материалы.

Все специалисты YouDo при регистрации на сайте проходят тщательную проверку – вы можете быть уверены, что выбрали действительно профессионала своего дела. Также в личном профиле любого мастера можно просмотреть такую информацию:

• достоверные отзывы предыдущих заказчиков
• стандартный перечень выполняемых работ
• ориентировочные цены на все виды услуг (в том числе и для отопительной системы)

Все это поможет вам сориентироваться и выбрать действительно подходящего исполнителя для выполнения работ в доме.

Монтаж автономного отопления в частных домах стоит недорого. Стоимость работ определяется их объемом и сложностью выполнения. Только после выезда к вам на дом и осмотра имеющихся коммуникаций сантехник платформы YouDo определит точную цену за все услуги. Наши мастера не завышают стоимость, так как они работают без посредников.

Как заказать услуги по организации автономного отопления

Если вам необходима любая сантехническая помощь, например, монтаж систем отопления в частном доме, оформите заявку на поиск мастера на данной странице. Это не займет у вас много времени:

• опишите необходимую услугу
• установите приемлемую для вас цену

Уже через несколько минут свободные исполнители, готовые организовать систему отопления в вашем доме, откликнутся и начнут присылать предложения.

Просмотрите все полученные отклики, выберите среди них подходящего специалиста и закажите услугу монтажа систем автономного отопления. Специалист платформы YouDo оперативно приедет на вызов в любое удобное для вас время. Мастер-сантехник осмотрит существующие коммуникации и предложит оптимальный план работ. Установка автономной отопительной системы будет выполнена с учетом всех норм и правил, вы можете контролировать все этапы работы мастера и задавать интересующие вопросы. По окончании работ специалист обязательно проверит работоспособность новой системы и протестирует ее.
