Монолитные плиты перекрытия – устройство железобетонных безбалочных или балочных плит по профнастилу. Какой монолит лучше для частного дома?

Монолитное перекрытие: разновидности, преимущества и монтаж

Здания невозможно представить без перекрытий, для изготовления которых используют бетонную смесь и арматуру. Перекрытия имеют повышенную прочность и способны выдерживать большие напряжения. Железобетонные элементы конструкции монтируют различными методами. В одних случаях монтаж осуществляется железобетонными изделиями, изготовленными на заводах ЖБИ. По другой технологии сооружается монолитная плита перекрытия, основу которой составляет бетонный раствор и арматура диаметром 8-12 мм. Рассмотрим монтаж цельной плиты. Разберемся, как правильно сделать первый шаг.

Сборная и монолитная плита перекрытия – варианты конструкций

При возведении жилых и производственных зданий строителями сооружаются различные виды железобетонных перекрытий:

• сборные. Для их изготовления используется необходимое количество стандартных железобетонных панелей, изготовленных в производственных условиях. Выбор длины плиты выполняется с учетом нужного расстояния между капитальными стенами. После укладки с помощью грузоподъемного оборудования готовых изделий производится их анкеровка и выполняется герметизация рабочего шва между торцами панелей;
• сборно-монолитные. Технология формирования перекрытий сборно-монолитного типа похожа на метод обустройства сборных конструкций. Готовые плиты укладываются на опоры, функцию которых выполняют несущие стены строения. После фиксации уложенных плит арматурой выполняется заливка бетонного слоя толщиной не менее 100 мм. Высота перекрытия включает толщину плиты и высоту залитого поверх бетона;

Одним из самых надежных и недешевых перекрытий в строительстве, является монолитное перекрытие

• монолитные. Для сооружения цельной плиты не требуется грузоподъемная техника. Процесс сооружения цельной конструкции предусматривает установку щитовой опалубки, сборку и размещение внутри нее арматурного каркаса, а также последующую заливку бетонного раствора. Важно правильно выполнить расчет опалубки с учетом планируемой нагрузки на перекрытие. Владея технологией монтажа, все работы несложно произвести своими силами.

Частные застройщики отдают предпочтение монолитным конструкциям благодаря простоте, возможности самостоятельного сооружения, а также отсутствию необходимости использования грузоподъемного оборудования. Не обязательно сооружать щитовую опалубку из древесины, если принимается решение сформировать перекрытие по профнастилу монолитное. В этом случае нижняя поверхность перекрытия, образованная металлопрофилем, не требует дополнительной отделки. Выбирая разновидность железобетонной плиты, руководствуйтесь требованиями проектной документации и учитывайте конструкцию здания.

Достоинства и недостатки укладки перекрытий монолитного типа

Планируя устройство монолитного перекрытия для собственного дома или дачи, следует детально изучить преимущества монолитной конструкции по сравнению со сборным и сборно-монолитным вариантом и проанализировать ее слабые стороны.

Основные достоинства цельной железобетонной плиты перекрытия:

• увеличенная прочность монолитного железобетона. В конструкции цельной железобетонной основы отсутствуют швы и зона стыковки, которые имеются в сборном варианте перекрытия;
• выравнивание усилий, создаваемых весом элементов здания, на коробку строения и фундаментную основу. Нагрузка равномерно передается по всему периметру опорной поверхности;
• возможность сооружения перекрытий разнообразной формы для реализации нестандартных проектов оригинальных зданий. При этом в качестве опорных элементов могут использоваться колонны, а также несущие стены;

В домах из кирпича, бетона или бетонных блоков перекрытия обычно выполняются из железобетона

• возможность претворения в жизнь замыслов архитекторов, связанных с сооружением балконов выносного типа на железобетонной консоли перекрытия. Увеличенный запас прочности таких конструкций гарантирован;
• жесткость монолитной плиты, сформированной между этажами строения. Цельная конструкция не имеет возможности смещаться в поперечной плоскости и продольном направлении;
• возможность осуществления монтажных работ своими руками. Отсутствует необходимость использования кранового оборудования для подъема к месту монтажа тяжелых плит из железобетона.

К неоспоримым преимуществам цельной конструкции также относится долговечность. Продолжительность эксплуатации правильно забетонированного перекрытия превышает столетие.

Наряду с комплексом достоинств, имеется ряд недостатков:

• увеличение продолжительности строительных работ, связанное с длительным набором бетонным массивом эксплуатационной прочности;
• необходимость использования увеличенных объемов бетонной смеси, которую желательно заливать за один прием с помощью бетононасоса.

Анализ достоинств конструкции и изучение недостатков позволяет утверждать, что монолитное перекрытие превосходит сборный вариант по большинству показателей.

Монтаж монолитного перекрытия – пооперационная технология

К выполнению работ по монтажу монолитного перекрытия своими руками между этажами здания следует приступать только после тщательного изучения технологии, которая предусматривает следующее этапы работ:

Монолитное перекрытие имеет ряд преимуществ по сравнению с перекрытием из готовых железобетонных плит

1. Выполнение прочностных расчетов железобетонных плит.
2. Подготовку необходимых стройматериалов, инструмента и оборудования.
3. Сборку опалубочной конструкции и обеспечение ее герметичности.
4. Изготовление арматурного каркаса и размещение его внутри опалубки.
5. Приготовление бетонной смеси и заполнение готовым раствором опалубки.

Каждый из указанных этапов работ имеет свои особенности. Остановимся более детально на специфике выполнения главных стадий.

Выполнение расчетов нагрузочной способности

Все нагрузки, которые действуют на монолитный железобетон во время эксплуатации, делятся на следующие разновидности:

• постоянно действующие усилия. К ним относятся нагрузки, которые создаются весом коробки строения, массой находящихся внутри здания перегородок, а также конструкцией кровли;
• нагрузки переменного характера. Их величина определяется весом инженерных сетей, массой отделочных элементов, мебели. От количества людей внутри строения также зависит величина временных нагрузок.

Нагрузочная способность монолитных плит зависит от толщины железобетонного массива. Для обеспечения требуемого запаса прочности плиты при нагрузке 500 кг на 1 кв. м необходимо выдержать толщину железобетонного массива, равную 0,2 м. Величина нагрузки плиты перекрытия, определяется на основании специальных расчетов. Важно учитывать условия эксплуатации плит, чтобы не допустить их растрескивания.

Как и все, что касается строительства, монолитное перекрытие начинается с проекта

На точность прочностных расчетов влияют следующие факторы:

• размер расчетных усилий, действующих на единицу площади перекрытия;
• маркировка используемого бетонного раствора;
• толщина формируемой плиты из армированного бетона;
• длина и ширина конструкции, перекрывающей пространство между этажами.

На основании расчетов определяется размер сечения арматуры, которая демпфирует изгибающие моменты и усилия растяжения. Без специальной инженерной подготовки самостоятельное выполнение расчетов проблематично. Поручите расчетные операции профессиональным строителям или выполните вычисления в онлайн-режиме с помощью специального калькулятора, размещенного на профессиональных сайтах.

Как формируется щитовой каркас с помощью несъемной опалубки

Опалубка для монолитной плиты перекрытия изготавливается на основе следующих стройматериалов:

• влагостойкой фанеры, толщина которой составляет 2-2,5 см. Ламинированное покрытие фанеры облегчит ее демонтаж после застывания раствора;
• гладких досок, изготовленных из прочного пиломатериала. Для сборки щитов используйте доски, толщина которых составляет 4-5 см, а ширина 18-20 см;
• металлических опор телескопического типа или обычных бревен диаметром 15 см. Стойки используются для обеспечения неподвижности опалубки;
• деревянных брусьев, используемых для поддержания опалубочного каркаса. Брусья выполняют функцию поперечных элементов опалубочной конструкции.

Для сборки опалубки подготовьте также метизы и необходимые столярные инструменты. Не забудьте о строительном уровне, позволяющем проконтролировать горизонтальность конструкции.

Устройство монолитной плиты перекрытия предполагает, что бетон будет заливаться в горизонтальную опалубку

При сборке опалубки соблюдайте последовательность операций:

1. Начертите на стенной поверхности уровень размещения опалубочных щитов.
2. Произведите установку опорных элементов с интервалом между ними 100 см.
3. Уложите на вертикальные опоры металлопрофиль или поперечные бруски.
4. Разложите фанерные листы или подготовленные доски и прочно закрепите их.
5. Прибейте по контуру опалубочной конструкции вертикальную окантовку.
6. Проверьте соблюдение горизонтальности и герметизируйте стыковые участки.

Опалубочная конструкция подлежит демонтажу через 4 недели после бетонирования.

Как производится правильное армирование монолитной плиты перекрытия

К выполнению работ по армированию следует заранее подготовиться. Потребуются следующие материалы:

• специальные подкладки, обеспечивающие фиксированное положение стальной арматуры относительно внешней поверхности бетонного массива;
• рифленая арматура с диаметром сечения прутка до 12 мм, повышающая способность бетона воспринимать нагрузки;
• приспособление для вязания и отожженная проволока, позволяющие быстро зафиксировать элементы арматурного каркаса.

Для облегчения гибочных операций потребуется специальное приспособление. Нарезку заготовок выполняйте болгаркой, укомплектованной отрезным кругом для металла.

После обустройства опалубки в нее устанавливается арматурный каркас из двух сеток

Изготовление арматурной решетки выполняйте по приведенному алгоритму:

1. Нарежьте стальную арматуру на прутки заданной длины.
2. Уложите продольные заготовки на фиксаторы с шагом 15-20 см.
3. Привяжите поперечные стержни, соблюдая заданный интервал.
4. Привяжите к связанной решетке вертикальную арматуру через каждые 100 см.
5. Свяжите сетку верхнего уровня и тщательно закрепите ее к опорам.

При соединении арматуры с перекрытием выдерживайте нахлест, величина которого в 35 раз превышает диаметр стержней.

Как выполняется заливка плиты на несущие стены дома

Монолитная плита перекрытия заливается бетонной смесью, приготовленной из следующих ингредиентов:

• портландцемента с маркировкой М400;
• гравия или щебня размером до 3 см;
• очищенного песка.

Все компоненты раствора смешиваются с водой до получения сметанообразного состояния бетона. Для повышения эффективности замеса используется бетономешалка. Однако, учитывая необходимость в увеличенном объеме смеси, стоит купить готовый бетон, который доставляется на участок работ в специальном миксере.

Процесс бетонирования включает следующие этапы:

1. Подачу бетонной смеси в опалубку с арматурой.
2. Равномерное распределение бетона по площади будущего перекрытия.
3. Трамбование бетонного массива с использованием механического вибратора.

На завершающей стадии осуществляется выравнивание поверхности. Бетон набирает эксплуатационную прочность на протяжении одного месяца и нуждается в дополнительном увлажнении. Ведь в процессе твердения бетона влага постепенно испаряется. Для поддержания постоянной влажности и предотвращения растрескивания поверхность закрывается полиэтиленовой пленкой и регулярно увлажняется.

Заключение

Детально ознакомившись с особенностями технологии, несложно своими силами осуществить монтаж монолитного перекрытия для частного дома, коттеджа или дачи. При самостоятельном выполнении работ достигается значительная экономия денежных средств. Важно использовать качественную бетонную смесь и правильно выполнять армирование перекрытия. До начала строительных мероприятий целесообразно проконсультироваться с профессиональными строителями, которые всегда помогут советом.

Устройство монолитных перекрытий — основные правила и расчет

Самым надежным (но не всегда целесообразным) вариантом междуэтажного перекрытия является монолитное перекрытие. Оно выполняется из бетона и арматуры. О правилах устройства монолитных перекрытий читайте в этой статье. Разбор характеристик  видов и применения, устройства монолитных перекрытий.



В каких случаях нужно именно устройство монолитных перекрытий

Монолитное железобетонное перекрытие является самым надежным, но и самым дорогим из всех существующих вариантов. Следовательно, необходимо определить критерии целесообразности его устройства. В каких же случаях целесообразно устройство монолитных перекрытий?

1. Невозможность доставки/монтажа сборных железобетонных плит. При условии осознанного отказа от других вариантов (деревянное, облегченное Terriva и т.п.).
2. Сложная конфигурация в плане с «неудачным» расположением внутренних стен. Она в свою очередь не позволяет разложить достаточное количество серийных плит перекрытия. То есть требуется большое количество монолитных участков. Затраты на подъемный кран, и на опалубку не рациональны. В этом случае лучше сразу переходить к монолиту.
3. Неблагоприятные условия эксплуатации. Очень большие нагрузки, крайне высокие значения влажности, не решаемые полностью гидроизоляцией (автомойки, бассейны и т.д.). Современные плиты перекрытия обычно выполняют предварительно напряженными. В качестве армирования применяют натянутые стальные тросы. Их сечение в виду очень высокой прочности на растяжение очень небольшое. Такие плиты крайне уязвимы для коррозионных процессов и  характерны хрупким, а не пластичным характером разрушения.
4. Совмещение функций перекрытия с функцией монолитного пояса. Опирание сборных железобетонных плит непосредственно на кладку из легких блоков, как правило, не допускается. Необходимо устройство монолитного пояса. В тех случаях, когда стоимость пояса и сборного перекрытия идентична или превышает цену монолита, целесообразно остановиться именно на нем. При опирании его на кладку с глубиной, равной ширине пояса, устройство последнего обычно не требуется. Исключение могут составить сложные грунтовые условия: просадочность 2-го типа сейсмическая активность закарстованность и т.д.



Определение требуемой толщины монолитного перекрытия

Для изгибаемых плитных элементов, за десятилетия опыта применения железобетонных конструкций, опытным путем определено значение — отношения толщины к пролету. Для плит перекрытия оно составляет 1/30. То есть при пролете 6м оптимальная толщина составит 200мм, для 4,5мм — 150мм.

Занижение или наоборот, увеличение принимаемой толщины возможно исходя из требуемых нагрузок на перекрытие. При низких нагрузках (к нему относится частное строительство) возможно уменьшение толщины на 10-15%.



НДС перекрытий

Для определения общих принципов армирования монолитного перекрытия необходимо понять типологию его работы посредством анализа напряженно-деформированного состояния (НДС). Удобнее всего это сделать с помощью современных программных комплексов.

Рассмотрим два случая — свободное (шарнирное) опирание плиты на стену, и защемленное. Толщина плиты 150мм, нагрузка 600кг/м2, размер плит 4,5х4,5м.

Прогиб в одинаковых условиях для защемленной плиты (слева) и шарнирно опертой (справа).

Разница в моментах Мх.

Разница в моментах Му.

Разница в подборе верхнего армирования по Х.

Разница в подборе верхнего армирования по У.

Разница в подборе нижнего армирования по Х.

Разница в подборе нижнего армирования по У.

Граничные условия (характер опирания) смоделированы наложением соответствующих связей в опорных узлах (отмечены синим цветом). Для шарнирного опирания запрещены линейные перемещения, для защемления — ещё и поворот.

Как видно из диаграмм, при защемлении работа приопорного участка и средней области плиты существенно отличается. В реальной жизни любое железобетонное (сборное или монолитное) является как минимум частично защемленным в теле кладки. Этот нюанс важен при определении характера армирования конструкции.



Армирование монолитного перекрытия. Продольное и поперечное армирование

Бетон отлично работает на сжатие. Арматура — на растяжение. Объединяя два этих элемента, мы получаем композитный материал. Железобетон, в котором задействуются сильные стороны каждой составляющей. Очевидно, что арматура должна быть установлена в растянутой зоне бетона и воспринять собой растягивающие усилия. Такую арматуру называют продольной или рабочей. Она должна иметь хорошее сцепление с бетоном, в противном случае он не сможет передать на неё нагрузку. Для рабочего армирования применяют стержни периодического профиля. Обозначаются они A-III (по старому ГОСТу) или А400 (по новому).

Расстояние между арматурными стержнями — это шаг армирования. Для перекрытий его обычно принимают равным 150 или 200 мм.
В случае защемления в приопорной зоне возникает опорный момент. Он формирует растягивающее усилие в верхней зоне. Поэтому рабочую арматуру в монолитных перекрытиях располагают как в верхней, так и в нижней зоне бетона. Особое внимание следует обратить на нижнее армирование в центре плиты, и верхнее у её краев. А также в области опирания на внутренние, промежуточные стены/колонны, если они есть — именно здесь возникают наибольшие напряжения.

Для обеспечения требуемого положения верхнего армирования при бетонировании применяют поперечное армирование. Оно располагается вертикально. Может быть в виде поддерживающих каркасов или специальным образом согнутых деталей. В несильно нагруженных плитах они выполняют конструктивную функцию. При больших нагрузках поперечное армирование вовлекается в работу, препятствуя расслаиванию (растрескиванию плиты).

В частном строительстве в плитах перекрытия поперечная арматура обычно выполняет сугубо конструктивную функцию. Опорная поперечная сила (сила «среза») воспринимается бетоном. Исключением является наличие точечных опор — стоек (колонн). В этом случае понадобится расчет поперечного армирования в опорной зоне. Поперечная арматура, как правило, предусматривается с гладким профилем. Обозначается он A-I или А240.

Для поддержания верхнего армирования при бетонировании наибольшее распространение получили гнутые П-образные детали.

Монтаж арматуры перекрытия.

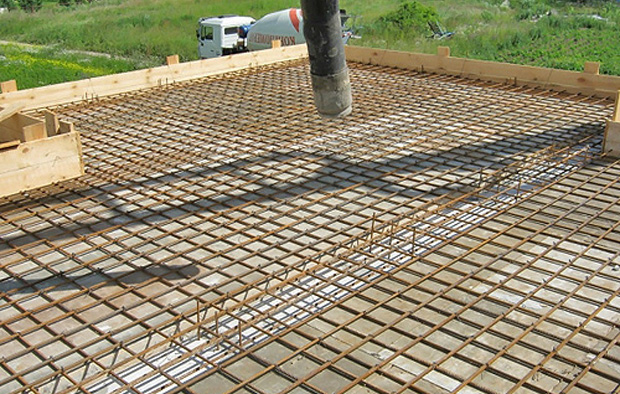

Заливка перекрытия бетоном.



Расчет монолитного перекрытия пример

Ручной расчёт требуемого армирования несколько громоздок. Особенно это касается определения прогиба с учетом раскрытия трещин. Нормы допускают образование в растянутой зоне бетона трещины с жестко регламентируемой шириной раскрытия. На глаз они совершенно не заметны, речь о долях миллиметра. Проще смоделировать несколько типичных ситуаций в программном комплексе, выполняющем расчёты строго в соответствии с действующими строительными нормами.  Как же произвести расчет устройства монолитных перекрытий?

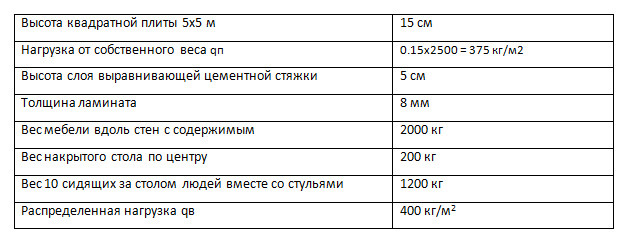

В расчёте приняты следующие нагрузки:

1. Собственный вес железобетона с расчётным значением 2750кг/м3 (при нормативном весе 2500кг/м3).
2. Вес конструкции пола 150 кг/м2.
3. Полезная нагрузка 300 кг/м2.
4. Вес перегородок (усредненный) 150 кг/м2.

Общий вид расчетной схемы.

Схема деформации плит под нагрузкой.

Эпюра моментов Му.

Эпюра моментов Мх.

Подбор верхнего армирования по Х.

Подбор верхнего армирования по У.

Подбор нижнего армирования по Х.

Подбор нижнего армирования по У.

Пролеты принимались равными 4,5 и 6 м. Продольное армирование задано:

 Так как площадь опирания плиты на стены не моделировалась, результаты подбора арматуры в крайних пластинах допускается проигнорировать. Это стандартный нюанс программ, использующих метод конечных элементов для расчёта.

Обратите внимание на строгое соответствие всплесков значений моментов со всплесками требуемого армирования.

Толщина монолитного перекрытия

В соответствии с выполненными расчетами можно порекомендовать, для устройства монолитных перекрытий,  в частных домах толщину  перекрытия 150мм, для пролетов до 4,5м и 200мм до 6м. Превышать пролет в 6м нежелательно. Диаметр арматуры зависит не только от нагрузки и пролета, но и от толщины плиты. Устанавливаемая зачастую арматура диаметром 12мм и шагом 200мм сформирует существенный запас. Обычно можно обойтись 8мм при шаге 150мм или 10мм с шагом 200мм. Даже это армирование едва ли будет работать на пределе. Полезная нагрузка принята на уровне 300кг/м2 – в жилье её может сформировать, разве что, крупный шкаф полностью заполненный книгами. Реально действующая нагрузка в жилых домах, как правило, существенно меньше.

Общее требуемое количество арматуры легко определить исходя из усредненного весового коэффициента армирования 80кг/м3. То есть для устройства перекрытия площадью 50м2 при толщине 20см (0,2м) понадобится 50*0,2*80=800кг арматуры (примерно).

При наличии сосредоточенных или более существенных нагрузок и пролетов, применять указанные в данной статье диаметр и шаг арматуры для устройства монолитного перекрытия нельзя. Потребуется расчет для соответствующих значений.

Видео:  Основные правила устройства монолитных перекрытий

монолитные перекрытия

Марка бетона для монолитного перекрытия и плит

Марка бетона для монолитного перекрытия – тот параметр, который будет оказывать прямое влияние на прочность конструкции, ее стойкость к разным механическим воздействиям, нагрузкам, влаге, температурам, а также определять итоговую стоимость. Поэтому выбирать нужно марку, обеспечивающую идеальное соотношение нужных свойств и цены.

Марки бетона отличаются по составу компонентов: их типу и пропорциям. Также в смесь могут быть добавлены различные присадки, улучшающие отдельные параметры: морозостойкость, прочность, стойкость ко влаге или химическим воздействиям. Тут важно учитывать условия, в которых будет эксплуатироваться бетон. Немаловажной характеристикой раствора является и его вес на кубометр – желательно, чтобы значение не превышало 1500 килограммов на кубометр.

Сегодня на рынке представлено несколько марок бетона с разными свойствами – от М100 до М500.

Выбор марки бетона для перекрытия

Для монолитных перекрытий обычно выбирают марки выше М250. Каждая марка бетона используется для определенных целей, конструкций и элементов. Многое зависит от нагрузок и части конструкции, которая заливается – к примеру, для фундамента нужен более прочный бетон, чем для межэтажной плиты перекрытия.

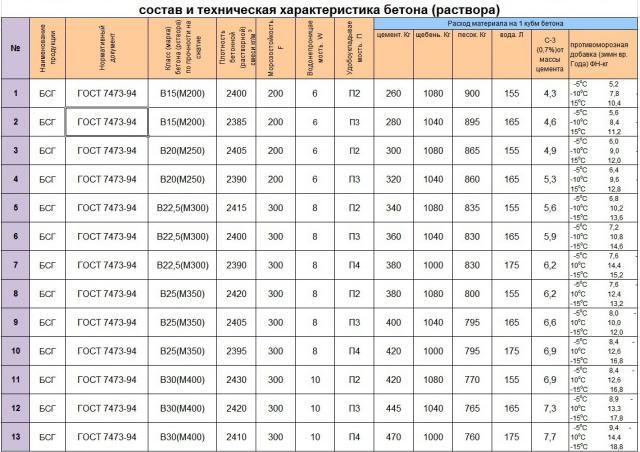

Соответствие марок бетона поставленным целям:

• М250 – выбирают для плитных фундаментов, заливки бетонных площадок и дорожек.
• М300 – подходит для возведения заборов, выполнения подпорных и опорных стенок, плит, прокладки тропинок и дорожек на территории.
• М350 – хороший вариант для выполнения фундамента ленточного типа, возведения колонн, полых плит. Конструкция будет в состоянии выдержать нагрузки без риска появления трещин.
• М400 и М500 еще более прочные, могут использоваться в любых ремонтно-строительных работах, но отличаются более высокой стоимостью: актуальны марки для сооружения мостов, балок, банковских хранилищ, конструкций с особыми требованиями.

Состав смеси

В состав любого бетонного раствора включают такие компоненты: цемент, щебень или гравий, песок, вода. Готовят смесь в бетономешалке, что обеспечивает более высокое качество смешивания и, соответственно, итогового раствора, чем при ручном способе.

Основной компонент бетонной смеси – цемент, расход которого зависит от марки готовой смеси. Песок выбирают речной или любой (но предварительно очищенный от глины, которая может сделать песок жирным и не подходящим для работы). Щебень выбирают фракции 10-20 миллиметров, должен быть чистым, без отсева и мусора. Воду добавляют чистую, без каких-либо примесей, чтобы раствор не расслаивался.

Если говорить о составе универсальных пропорций бетонной смеси, то готовят так: часть цемента, 4 части щебня, 2 части песка, вода в достаточном количестве, чтобы бетон был нормальной консистенции.

Приготовление раствора

Независимо от того, какая марка бетона для перекрытия выбрана, готовится раствор схожим образом.

Технологию приготовления важно соблюдать, так как это сказывается на характеристиках полученного продукта.

Как готовить бетон:

• Включить бетономешалку, влить в нее воду, всыпать нужный объем цемента
• Далее смесь перешивается до получения болтушки
• Постепенно в болтушку подсыпается песок, все хорошо перемешивается
• Когда раствор достиг однородной консистенции, в емкость всыпают щебень и остаток воды, смешивают

Объем воды высчитывают в соответствии с пропорциями других материалов, так как при избытке или недостаточном количестве влаги значительно ухудшаются свойства готового бетона. Строители советуют примерно высчитывать так: вода должна составлять половину объема цемента.

Бетонирование железобетонных перекрытий

Бетон для перекрытия должен готовиться правильно и использоваться в соответствии с установленными правилами и нормами. Перекрытием называется конструкция, которая призвана разделять все сооружение на этажи. Именно от перекрытия зависят уровень устойчивости и прочности здания, показатели звуко- и теплоизоляции помещения.

Для железобетонных конструкций используют бетон, приготовленный по такому рецепту: часть цемента М400, 4 части щебня фракции 20 миллиметров, 2 части чистого песка, вода в нужном объеме для достижения рабочей консистенции.

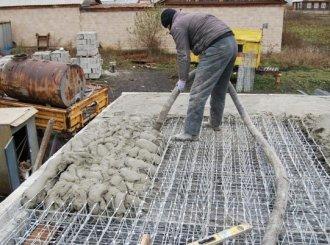

Сначала изготавливают опалубку с каркасом, в нее аккуратно заливается бетон, тщательно трамбуется глубинным вибратором. Наилучшего эффекта удается добиться, когда радиус вибрации превышает радиус вибратора минимум в 5 раз.

Бетон для монолитного перекрытия выливается в один заход, весь процесс начинают с угла и завершают в противоположном углу. Обычно толщина плиты составляет от 8 до 12 сантиметров. Опалубка демонтируется по прошествии 2-3 недель, когда бетон набирает 80% прочности. Чтобы он не сох быстро, площадь накрывают любыми влажными средствами – мешковиной, опилками, пленкой, а на протяжении первых 7 дней застывания разбрызгивают воду по поверхности.

Плита перекрытия считается готовой для проведения дальнейших работ через 28 дней, когда бетон полностью набирает прочность по марке. Обычно полнотелые плиты обладают большим весом и работа с ними сложная из-за этого. Поэтому сегодня в строительстве активно используют круглопустотелые плиты (в них пустоты выполняют полиэтиленовыми трубами сечением до 7 сантиметров), обладающие уменьшенным весом, лучшими звуко- и теплоизоляционными свойствами.

В индивидуальном строительстве могут использоваться готовые плиты перекрытия, которые изготавливаются в заводских условиях, быстро и просто монтируются на несущие стены. Но там, где нет возможности установить такие плиты, делают монолитные перекрытия.

Стяжка для полов

Марка бетона для перекрытия плит выбирается и в соответствии с назначением конструкции – это могут быть фундамент, полы, межэтажные перекрытия, кровля и т.д. Чтобы изготовить пол, сначала выравнивают поверхность, удаляя грунт или создавая решетку для заливки, утрамбовывая гравием либо щебнем. Сверху прокладывают слой гидроизоляции и заливают бетон.

Обычно толщина стяжки пола составляет минимум 5 сантиметров. Там, где отмечены серьезные нагрузки, пол дополнительно упрочняют армировочной сеткой, в таком случае слой бетона получается более толстым (около 15 сантиметров). Пол делят на полосы рейками, устанавливают маяки по строительному уровню.

Раствор изготавливается в бетономешалке, заливается за один заход, в направлении от дальнего угла, по уровню чуть выше реек. Поверхность разравнивается по маякам правилом, рейки удаляются в процессе выполнения работ, ямы заполняют раствором. После заливки стяжку накрывают пленкой, периодически разбрызгивают по ней воду первые дни, ждут 28 дней и продолжают работы.

Соотношение компонентов для заливки бетонных перекрытий

Обычно компоненты в составе раствора смешивают в примерно одинаковых пропорциях, марка бетона для плиты перекрытия влияет лишь на объем цемента. Для плит перекрытия используют бетон марки М250, М300, М350, при экстремальных нагрузках выбирают более прочные смеси, но это требуется редко.

Норма для марки М250: часть цемента, 2.1 части песка, 3.9 части щебня. Важно правильно определить объем воды, фракцию песка и качество наполнителя, что напрямую влияет на итоговое качество смеси. Для М300: 1 часть цемента, 1.9 части песка, 3.7 части щебня. Для М350: часть цемента, 1.6 части песка, 2.7 частей щебня. Более подробно узнать пропорции для всех марок можно в специальных таблицах.

Воды не должно быть слишком много, иначе раствор просто не застынет в нужный период времени.

Марки бетона для раствора

Стоит помнить, что на то, каким будет бетон для перекрытия, марка влияет прямо пропорционально. Чем выше марка, тем более прочным и надежным получается материал, тем более серьезные нагрузки он может выдерживать.

Для ремонтно-строительных работ используются такие марки:

• М100 – для небольших площадок, лестниц, до заливки ленточного фундамента.
• М150 – заливка полов с не очень большими нагрузками, использование в отделочных работах (кладка мозаики, плитки, штукатурка), для кладки кирпича, газобетона, других ячеистых материалов.
• М200 – марка актуальна для стяжки, заливки разных площадок, надежных бетонных лестниц.

Дальше идут марки более высокопрочных бетонов М250, М300, М350, М400 и М500, сферы применения которых описаны выше.

Как рассчитать пропорции бетона для перекрытий

Расчет пропорции компонентов для выполнения перекрытий осуществляется в каждом отдельном случае индивидуально. Только четкое соблюдение технологии и качественное выполнение замеса гарантируют соответствие бетона выбранной марке.

Что влияет на содержание бетона

На качество укладки и самого материала оказывает влияние огромное количество факторов.

Прочность зависит от объема цемента в смеси, который выступает в качестве вяжущего.

Уменьшение его в составе раствора сделает его менее прочным, увеличение – более прочным (но и дорогим). Также прочность зависит от выбранной фракции щебня, объема воды в растворе.

Оптимальный размер щебня составляет 5-20 миллиметров. Песок лучше всего брать чистый кварцевый, в котором нет примесей, способных понизить качество бетона. Вода берется в объеме достаточном, чтобы получить материал нужной консистенции. Многое при определении объемов компонентов зависит от того, какими характеристиками должен обладать бетон – морозостойкостью, упругостью, прочностью. Часто в состав вводят специальные присадки, которые придают материалу нужные свойства.

Выбор сорта бетона для раствора

Марка бетона для монолитного перекрытия и других конструкционных элементов выбирается в соответствии с требованиями и условиями эксплуатации.

Сфера применения бетона и расчет состава:

• Марка М100/класс прочности В7.5 – пропорция 1 часть цемента, 5.8 частей песка, 8.1 частей щебня: используют при реализации подготовительного этапа в сооружении монолитного фундамента, дорожного покрытия.
• М150/В12.5 – 1:4.5:6.6: для заливки монолитного фундамента, выполнения пола небольших зданий, садовых троп и дорог.
• М200/В15 – 1:3.5:5.6: для плит перекрытия, свайных и ленточных опор, лестниц, дорог, стеновых подпорных конструкций.
• М250/В20 – 1:2.6:4.5: для отмосток, площадок, тропинок, лестниц, заборов, подпорных стен, перекрытий многоэтажных домов.
• М300/В22.5 – 1:2.4:4.3: все задачи для М250, для всех типов фундамента, перекрытий в любых зданиях.
• М350/В25 – 1:2:4: строительство оснований для разных зданий, дорог, колонн, конструкций с повышенными нагрузками.
• М400/В30 – 1:1.6:3.2: для строительства гидротехнических сооружений, мостов, высокопрочных зданий. В индивидуальном строительстве обычно не используют такой бетон.
• М450/В35 – 1:1.4:2.9: схож с предыдущей маркой, но обладает более высокими показателями водонепроницаемости, актуален для возведения дамб, плотин, метро и т.д.

Расчет пропорций бетонной смеси на примере

Чтобы было понятнее, можно выполнить расчет бетона на примере реализации конкретной задачи. Сделав это однажды, в будущем удастся готовить бетон любой марки для плит перекрытия либо других конструкций с разнообразными характеристиками.

Обычно в строительстве используют бетон марки М350, оптимальный по характеристикам и стоимости.

Чтобы просчитать пропорции раствора, нужно определиться с такими свойствами, как: плотность, фракция песка и щебня, стойкость к нагрузкам, водопроницаемость, текучесть, пластичность.

Основой соотношения считается масса цемента. Так, для получения раствора для плит перекрытия, на 25 килограммов цемента берут 50 килограммов песка и около 100 килограммов щебня. Соотношение получается 25:50:100, оно же 1:2:4. Содержание воды определяют в соответствии с нужным показателем пластичности смеси, регулируя в процессе замешивания. В состав могут добавляться разные пластификаторы, присадки, повышающие те или иные свойства.

Для плит перекрытия, как правило, берут раствор с такой пропорцией: 1:3:6 и 0.5-1 объемом воды (точный объем зависит от подвижности смеси).

Таблица пропорций компонентов бетона

Выбор марки бетона для плит перекрытия очень важен и должен осуществляться с учетом нагрузок, условий эксплуатации. Качественные материалы и соблюдение технологии в процессе замеса, укладки – залог того, что конструкция будет прочной, стойкой к разным воздействиям, долговечной и надежной.

Расчет монолитной плиты перекрытия на примере квадратной и прямоугольной плит, опертых по контуру

При создании домов с индивидуальной планировкой дома, как правило, застройщики сталкиваются с большим неудобством использования заводских панелей. С одной стороны, их стандартные размеры и форма, с другой – внушительный вес, из-за которого не обойтись без привлечения подъемной строительной техники.

Для перекрытия домов с комнатами разного размера и конфигурации, включая овал и полукруг, идеальным решением являются монолитные ж/б плиты. Дело в том, что по сравнению с заводскими они требуют значительно меньших денежных вложений как на покупку необходимых материалов, так и на доставку и монтаж. К тому же у них значительно выше несущая способность, а бесшовная поверхность плит очень качественная.

Почему же при всех очевидных преимуществах не каждый прибегает к бетонированию перекрытия? Вряд ли людей отпугивают более длительные подготовительные работы, тем более что ни заказ арматуры, ни устройство опалубки сегодня не представляет никакой сложности. Проблема в другом – не каждый знает, как правильно выполнить расчет монолитной плиты перекрытия.

Преимущества устройства монолитного перекрытия ↑

Монолитные железобетонные перекрытия причисляют к категории самых надежных и универсальных стройматериалов.

• по данной технологии возможно перекрывать помещения практически любых габаритов, независимо от линейных размеров сооружения. Единственное при необходимости перекрыть больших пространств возникает необходимость в установке дополнительных опор;
• они обеспечивают высокую звукоизоляцию. Несмотря на относительно небольшую толщину (140 мм), они способны полностью подавлять сторонние шумы;
• с нижней стороны поверхность монолитного литья – гладкая, бесшовная, без перепадов, поэтому чаще всего подобные потолки отделывают только при помощи тонкого слоя шпаклевки и окрашивают;
• цельное литье позволяет возводить выносные конструкции, к примеру, создать балкон, который составит одну монолитную плиту с перекрытием. Кстати, подобный балкон значительно долговечнее.

• К недостаткам монолитного литья можно отнести необходимость использования при заливке бетона специализированного оборудования, к примеру, бетономешалок.

Внимание!

Устраивать монолитное перекрытие в доме из газобетона можно исключительно после установки дополнительных опор из бетона или железа. Что же касается деревянных построек, то использование такого типа литья запрещено.

Для конструкций из легкого материала типа газобетона больше подходят сборно-монолитные перекрытия. Их выполняют из готовых блоков, к примеру, из керамзита, газобетона или других аналогичных материалов, после чего заливают бетоном. Получается, с одной стороны, легкая конструкция, а с другой – она служит монолитным армированным поясом для всего строения.

Виды ↑

По технологии устройства различают:

• монолитное балочное перекрытие;
• безбалочное – это один из самых распространенных вариантов, расходы на материалы здесь меньше, поскольку нет необходимости закупать балки и обрабатывать перекрытия.
• имеющие несъемную опалубку;
• по профнастилу. Наиболее часто такую конструкцию используют для создания терасс, при строительстве гаражей и других подобных сооружений. Профлисты играют роль несгибаемой опалубки, на которую заливают бетон. Функции опоры будет выполнять каркас из металла, собранный из колонн и балок.

Обязательные условия получения качественного и надежного монолитное перекрытие по профнастилу:

• чертежи, в которых указаны точнейшие размеры сооружения. Допустимая погрешность – до миллиметра;
• расчет монолитной плиты перекрытия, где учтены создаваемые ею нагрузки.

Профилированные листы позволяют получить ребристое монолитное перекрытие, отличающееся большей надежностью. При этом значительно сокращаются затраты на бетон и стержни арматуры.

На заметку

Все монтажные работы выполняются по специально составленным технологическим картам на устройство монолитного перекрытия. Его еще называют основным технологическим документом, предназначенным как для строительных организаций и проектных бюро, так и для мастеров , непосредственно связанных с выполнением монолитных ж/б работ.

Расчет безбалочного перекрытия ↑

Перекрытие этого типа представляет из себя сплошную плиту. Опорой для нее служат колонны, которые могут иметь капители. Последние необходимы тогда, когда для создания требуемой жесткости прибегают к уменьшению расчетного пролета.

Полезно

Экспериментально было установлено, что для безбалочной плиты опасными нагрузками можно считать сплошную, оказывающую давление на всю площадь и полосовую, распределенную через весь пролет.

Расчет монолитной плиты, опертой по контуру ↑

Параметры монолитной плиты ↑

Понятно, что вес литой плиты напрямую зависит от ее высоты. Однако, помимо собственно веса она испытывает также определенную расчетную нагрузку, которая образуется в результате воздействия веса выравнивающей стяжки, финишного покрытия, мебели, находящихся в помещении людей и другое. Было бы наивно предположить, что кому-то удастся полностью предугадать возможные нагрузки или их комбинации, поэтому в расчетах прибегают к статистическим данным, основываясь на теории вероятностей. Таким путем получают величину распределенной нагрузки.

К примеру:

Здесь суммарная нагрузка составляет 775 кг на кв. м.

Одни из составляющих могут носить кратковременный характер, другие – более длительный. Чтобы не усложнять наши расчеты, условимся принимать распределительную нагрузку qв временной.

Как рассчитать наибольший изгибающий момент ↑

Это один из определяющих параметров при выборе сечения арматуры.

Напомним, что мы имеем дело с плитой, которая оперта по контуру, то есть, она будет выступать в роли балки не только относительно оси абсцисс, но и оси аппликат (z), и будет испытывать сжатие и растяжение в обеих плоскостях.

Как известно, изгибающий момент по отношению к оси абсцисс балки с опорой на две стены, имеющей пролет l_n вычисляют по формуле m_n = q_nl_n²/8 (для удобства за ее ширину принят 1 м). Очевидно, что если пролеты равны, то равны и моменты.

Если учесть, что в случае квадратной плиты нагрузки q₁ и q₂ равны, возможно допустить, что они составляют половину расчетной нагрузки, обозначаемой q. Т. е.

Иначе говоря, можно допустить, что арматура, уложенная параллельно осям абсцисс и аппликат, рассчитывается на один и тот же изгибающий момент, который вдвое меньше, нежели тот же показатель для плиты, которая в качестве опоры имеет две стены. Получаем, что максимальное значение расчетного момента составляет:

Что же касается величины момента для бетона, то если учесть, что он испытывает сжимающее воздействие одновременно в перпендикулярных друг другу плоскостях, то ее значение будет больше, а именно,

Как известно, для расчетов требуется единая величина момента, поэтому в качестве его расчетного значения берут среднее арифметическое от М_а и М_б, которое в нашем случае равно 1472.6 кгс·м:

Как выбрать сечение арматуры ↑

В качестве примера произведем расчет сечения стержня по старой методике и сразу отметим, что конечный результат расчета по любой другой дает минимальную погрешность.

Какой бы способ расчеты вы ни выбрали, не надо забывать, высота арматуры в зависимости от ее расположения относительно осей x и z будет различаться.

В качестве значения высот предварительно примем: для первой оси h₀₁ = 130 мм, для второй – h₀₂ = 110 мм. Воспользуемся формулой А_0n = M/bh²_0nR_b. Соответственно получим:

• А₀₁ = 0.0745
• А₀₂ = 0.104

Из представленной ниже вспомогательной таблицы найдем соответствующие значения η и ξ и посчитаем искомую площадь по формуле Fan= M/ηh0nRs.

Получаем

• Fa1 = 3,275 кв. см.
• Fa2 = 3,6 кв. см.

Фактически, для армирования 1 пог. м необходимо по 5 арматурных стержня для укладки в продольном и поперечном направлении с шагом 20 см.

Для выбора сечения можно воспользоваться нижележащей таблицей. К примеру, для пяти стержней ⌀10 мм получаем площадь сечения, равной 3,93 кв. см, а для 1 пог. м она будет в два раза больше – 7,86 кв. см.

Сечение арматуры, проложенной в верхней части, было взято с достаточным запасом, поэтому число арматуры в нижнем слое можно уменьшить до четырех. Тогда для нижней части площадь, согласно таблице составит 3,14 кв. см.

На заметку

Для расчета подобной плиты в панельном доме согласно имеющимся методикам расчета обычно применяют корректирующий коэффициент для учета также пространственной работы конструкции. Он позволяет примерно на 3–10 процентов сократить сечение. Однако многие специалисты считают, что, в отличие от заводских, для монолитных плит его использование не столь уж обязательно, поскольку при таком подходе возникает необходимость в ряде дополнительных расчетов, к примеру, на раскрытие трещин и прочих. И потом, если центральную часть армировать стержнями большего диаметра, то прогиб посередине будет изначально меньше. При необходимости его можно достаточно просто устранить или скрыть под финишной отделкой.

Пример расчета монолитной плиты перекрытия в виде прямоугольника ↑

Очевидно, что в подобных конструкциях момент, действующий по отношению к оси абсцисс, не может равняться его значению, относительно оси аппликат. Причем чем больше разброс между ее линейными размерами, тем больше она будет похожа на балку с шарнирными опорами. Иначе говоря, начиная с какого-то момента, величина воздействия поперечной арматуры станет постоянной.

На практике неоднократно была показана зависимость поперечного и продольного моментов от значения λ = l2 / l1:

• при λ > 3, продольный больше поперечного в пять раз;
• при λ ≤ 3 эту зависимость определяют по графику.

Допустим, требуется рассчитать прямоугольную плиту 8х5 м. Учитывая, что расчетные пролеты это и есть линейные размеры помещения, получаем, что их отношение λ равно 1.6. Следуя кривой 1 на графике, найдем соотношение моментов. Оно будет равно 0.49, откуда получаем, что m₂ = 0.49*m₁.

Далее, для нахождения общего момента значения m₁ и m₂ необходимо сложить. В итоге получаем, что M = 1.49*m₁. Продолжим: подсчитаем два изгибающих момента – для бетона и арматуры, затем с их помощью и расчетный момент.

Теперь вновь обратимся к вспомогательной таблице, откуда находим значения η₁, η₂ и ξ₁, ξ₂. Далее, подставив найденные значения в формулу, по которой вычисляют площадь сечения арматуры, получаем:

• Fa1 = 3.845 кв. см;
• Fa2 = 2 кв. см.

В итоге получаем, что для армирования 1 пог. м. плиты необходимо:

• продольная арматура:пять 10-миллиметровых стержней, длина 520 -540 см, S_сеч. – 3.93 кв. см;
• поперечная арматура: четыре 8-миллиметровых стержня, длина 820-840 см, S_сеч. – 2.01 кв.см.

© 2020 stylekrov.ru

Сборное перекрытие или монолит?

Плиты перекрытия или монолитное перекрытие

Плиты перекрытия или монолитное перекрытие?

Когда встает вопрос, какие делать перекрытия в доме монолитные или из плит перекрытия, сразу ответить на этот вопрос сложно. Слишком много факторов влияет на этот выбор. Для начала рассмотрим преимущества и недостатки каждого из вида перекрытий.

Пустотные плиты перекрытия за счет пустот и применения напряженной арматуры весят меньше чем монолит. Это позволяет значительно уменьшить вес всего дома и нагрузку на фундамент, который рассчитывается исходя из веса здания и несущей способности грунта. А поскольку вес здания меньше, то соответственно и вес фундамента тоже.

Плиты перекрытия ПК изготавливаются на заводе в соответствии с ГОСТ, что в свою очередь гарантирует качество и прочностные характеристики у казанные в паспорте изделия. На основании этих данных рассчитывается необходимая прочность всей конструкции здания.

Наличие пустот, в которых находится воздух,значительно улучшает звукоизоляцию и теплоизоляцию, что позволяет сэкономить на теплоизоляционных материалах.

Укладываются плиты перекрытия краном в любое время года. Для этого требуется два монтажника и крановщик. По сравнению с монолитными перекрытиями сроки монтажа значительно сокращаются.

К недостаткам можно отнести то, что заводы выпускают плиты определенных типоразмеров. Это заставляет подгонять размеры дома под эти размеры, либо отрезать до нужной длинны, что влечет за собой дополнительные затраты. Большое количество стыков между плитами требует дополнительных затрат на их заделку, при этом качественно заделать эти швы очень сложно и во время эксплуатации дома они часто дают трещину.

Монолитные перекрытия изготавливаются непосредственно на месте и позволяют делать перекрытия любой конфигурации. При бесшовной технологии литья строительства объекта в перекрытии отсутствуют стыки. За счет этого гидроизоляционные свойства лучше, чем у пустотных плит. Это так же позволяет делать более качественную отделку потолка и пола.

Возможность применять бетоны с различными добавками и арматуру любых классов позволяет создавать перекрытия с оптимальной нагрузкой, водопроницаемостью и морозостойкостью.

Основной недостаток монолитных перекрытий это то, что на стройплощадке придется практически полностью воспроизводить технологический процесс изготовления железобетона. Бля этого потребуется опалубка, инструменты для резки и вязания арматуры, виброуплотнители бетона. Для подачи бетона на верхние перекрытия потребуется кран или бетононасос. Работу по заливке перекрытия должны вести высококвалифицированные рабочие и ни в коем случае не нарушать непрерывность литья, иначе не будет расчетной прочности, либо перекрытие разрушится.

В естественных условиях бетон набирает 100% прочности на 28 сутки. Поэтому график строительства придется выстраивать исходя из этих условий. Для литья в зимнее время необходимо применять бетон с противоморозными добавками, который дороже обычного, а после укладки утеплять или греть перекрытие в течение 72 часов.

Все сказанное наглядно показывает, что оба способа укладки перекрытий имеют ка недостатки так и преимущества. При строительстве одного отдельного дома стоимость монолитного перекрытия конечно выше. При строительстве нескольких домов параллельно, картина резко меняется, поскольку затраты на инструменты и оборудование делится на количество возводимы домов.

Соотношение цена качество для каждого человека разная. Для кого цена стоит на первом месте, а для кого наоборот. Поэтому выбор в пользу того или иного способа укладки перекрытия каждый делает сам исходя из финансовых возможностей, конструктивных особенностей здания, сроков и отведенных на строительство и времени года.

Плиты перекрытия или монолитное перекрытие
Плиты перекрытия или монолитное перекрытие Плиты перекрытия или монолитное перекрытие? Когда встает вопрос, какие делать перекрытия в доме монолитные или из плит перекрытия, сразу ответить на

Источник: fix-builder.ru

Что дешевле использовать, монолитные или сборные ж/б элементы при коттеджном строительстве?

Сегодня завязалась дискуссия с кандидатами наук советской школы по поводу ж/б конструкций, сборных и монолитных. Непоколебимо доказывают, что монолит всегда дешевле. Но мои подсчеты говорят об обратном, во всяком случае сборные получаются не дороже монолитных (например взял плиту перекрытия).

Поэтому вопрос решил задать и тут. Всегда ли монолитное строительство дешевле по сравнению со сборным?

При этом важно учитывать аренду/стоимость опалубки, доставку, установка опалубки, зарплату на работу вязки каркаса, заливка бетона, в общем все сопутствующие расходы. По поводу удобства и технологий не надо обсуждать. Вопрос конкретно в цене.

“Всегда ли монолитное строительство дешевле по сравнению со сборным?”

В большинстве случаев монолитное строительство дороже сборного. Спросите у этих учёных мужей, почему массовое строительство в СССР велось сборными элементами, а не монолитное?

Один муж кандидат, а второй доктор защищались по бетону. И вот они как раз утверждают что из-за развития сборного/панельного строительства экономика СССР развалилась. Но это уже как говорится офф топ, и обсуждать это тут не надо.

Задал вопрос, потому что внутренний крик души подсказывает, что все таки нельзя так категорично утверждать как они, и мой ответ был в принципе правильным.

Спасибо за ответы.

Вопрос ведь без ответа.
1) Про близость завода уже сказали
2) Зависит от вида конструкции – иногда монолитная специальная конструкция может выйти сильно меньше по массе, а может сильно больше. Плиты, как тут уже говорили, скорее всего сборные будут дешевле – потому что сборные преднапряженные и с дырками, а значит материала на заводе на эту плиту уйдет меньше.
3) Зависит от массовости застройки. К примеру, тащить для коттеджа в какой-нибудь верхнезапопинск для строительства одного коттеджа три плиты не сильно рационально, возможно получится дешевле там же найти РБУшку. А вот если РБУшка там маленькая, а коттеджей строится целый район и всем нужны одинаковые плиты – наштамповать их “оптом” и привезти может быть будет уже дешевле и быстрее.
4) Зависит от архитектуры, блин!) Опять же – если круглых коттеджей строится огромный микрорайон, можно наверняка индивидуальные сборные круглые плиты у завода заказать большим оптом и привезти их на стройку и это может выйти дешевле. Но если дом круглый и один – сборная плита там может поместиться только одна, а остальное – огромный монолитный участок. Тут явно нет смысла заморачиваться с привозом одной плиты.
5) Примерно то же, что в пунктах 3 и 4, но не совсем. Зависит от востребованности конструкции. К примеру, плиты сейчас на всех ЖБЗ лежат обычно, можно заказывать как перекрытия, так и лестничные марши и балконные найти можно. Но вот балки нужного типоразмера или колонны – далеко не всегда, например. В советское время, когда целые микрорайоны застраивались одинаковым сборняком – конструкции под этот сборняк наверняка все окрестные заводы клепали. Сейчас этих конструкций днем с огнем не сыщешь. А изготавливать 5 колонн на заказ, пусть и серийных, заводу не так-то просто, я думаю. Отсюда может тоже вылезти большая цена.

Что дешевле использовать, монолитные или сборные ж
Что дешевле использовать, монолитные или сборные ж/б элементы при коттеджном строительстве? Железобетонные конструкции

Источник: forum.dwg.ru

Сборное перекрытие или монолит?

Пришло время определиться с типом перекрытия для Вашего дома. Здесь, как и везде, есть варианты, которые, прежде всего, зависят от этажности.

Если домик одноэтажный, а наверху планируется лишь чердачное помещение, возможен облегченный вариант – деревянный настил по металлическим или деревянным балкам.

Для дома с мансардным или полноценным вторым этажом нужно более надежное перекрытие. Здесь есть два традиционных варианта: сборное перекрытие из круглопустотных плит либо монолитное перекрытие. И чтобы помочь Вам определиться окончательно с выбором типа перекрытия, рассмотрим подробно особенности каждого из них.

Итак, сборное перекрытие. Если в Вашем городе или окрестности есть завод железобетонных конструкций, то вполне можно остановиться на таком варианте. Достоинства сборного перекрытия – скорость монтажа, надежность, гарантированное хорошее качество. Еще это перекрытие в большинстве случаев дешевле монолитного.

На что же следует обратить внимание? Типовые плиты производятся заранее определенных размеров (вот некоторые длины плит: 2,4, 3,0, 3,6, 4,5, 6,0, 7,2, 9,0 м), и требуют наличие несущих стен для опирания. Планировка Вашего дома должна четко соответствовать размерам выбранных плит. При этом стоит заранее узнать у поставщика или завода-изготовителя, плиты каких размеров они могут доставить. Если в вашем распоряжении будут плиты длиной 3 м, расстояние в свету между стенами, на которые они опираются, должно быть не более 2,8 м (минимальная величина опирания плиты на стену – 10 см). От круглых стен и прочих изысков тоже придется частично воздержаться.

Опираться плиты должны противоположными короткими сторонами на несущие стены. Опирание на стены по трем сторонам нежелательно. А вот устройство балкона при помощи вылета плиты перекрытия за пределы наружной стены просто недопустимо. Во-первых, плиты перекрытия рассчитаны так, что опорная зона у них по краю, но никак не где-то в пролете. А главное, при нагрузке на такой балкон может просто произойти обрушение. И еще один большой недостаток такой импровизации – в зимнее время часть плиты будет промерзать. В результате зима будет пробираться прямиком в дом по так называемому «мостику холода». Результат – если не обрушится, то просто будет промерзать, а то и «плакать» – от перепада температур перекрытие вполне может увлажняться, обрастать грибком, плесенью и прочими прелестями.

Там, где плиты разместить не получается (из-за стесненных размеров или в местах вентиляционных шахт из кухни и ванной комнаты), необходимо выполнить монолитные участки. Допустим, у нас есть расстояние между стенами 3,15 м, а плиты в наличии шириной 1,0 м. В таком случае между двумя плитами остается зазор 15 см, который нужно чем-то заполнить. Здесь приходится подставить снизу опалубку, уложить арматуру и выполнить бетонирование (см. рисунок – монолитный участок шириной 150 мм). Такой монолитный участок армируется стержнями диаметром 6 мм с шагом 200 мм. Бетон используется класса В15 (М200). Обязательно выполнить опирание на перекрытие (размером 200×30 мм) с заведением отгибов арматуры на плиту. Иногда возникает необходимость в монолитных участках большой ширины (до 1 м), если нужно организовать отверстие в перекрытии (например, для каналов вентиляционных шахт). Обратите внимание – чем шире монолитный участок, тем больше диаметр арматуры, опирающейся на перекрытие (см. рисунок – монолитный участок шириной 980 мм). Подробнее о всех видах монолитных участков в сборном перекрытии можно узнать здесь.

При выборе сборного перекрытия следует взвешенно отнестись к материалу несущих стен. Так, если это кирпич, то толщина кирпичной стены должна быть не менее 24 см. Если при строительстве дома Вы используете шлакоблок, нужно учитывать его не очень хорошие несущие свойства – в таком случае под перекрытием нужно выполнить так называемый монолитный пояс – железобетонный армированный слой высотой 20-30 см (см. рисунок).

Теперь рассмотрим вариант с монолитным перекрытием. Безусловно, оно многовариантно и позволяет воплотить почти любые фантазии по планировке Вашего дома. Стены или колонны могут располагаться без жестких ограничений, диктуемых сборным перекрытием. Хотя заигрываться все же не стоит. Оптимальное расстояние между опорами в монолитном железобетоне – 6 м. Большее расстояние, конечно, допустимо, но такое перекрытие нужно рассчитывать специалисту. И вот здесь как раз нужно учесть важность вопроса и включить расчет перекрытия в статью расходов. Опытный специалист поможет Вам не только обеспечить надежность конструкции, но и сэкономить на расходе материалов – ведь толщина перекрытия может быть от 140 до 200 мм, да и арматуру по расчету нужно применять разных диаметров – от 8 до 16 мм (а при больших пролетах и больше), а это совсем разные затраты. Можно, конечно, принять все на глаз и с запасом, но такая экономия обойдется дороже.

Материалы для плиты: бетон класса по прочности не менее В15, арматура горячекатаная периодического профиля. Плита армируется сетками в двух плоскостях (в нижней и верхней зоне плиты). Сетки могут быть сварными (сваренными контактной точечной сваркой, сварка перекрестий арматуры электродами не допускается из-за большой вероятности пережечь арматурный стержень) либо собранными из отдельных стержней. В последнем случае в каждом пересечении арматуры стержни необходимо связать специальной проволокой. Оптимальный шаг укладки арматурных стержней – 200 мм. При этом необходимо обеспечивать защитный слой бетона для рабочей арматуры (расстояние от арматурного стержня до поверхности бетона) – не менее 20 мм. Защитный слой не только обеспечивает сохранность арматуры (если он мал, металл подвергается коррозии и на бетоне проступают ржавые полосы), но и увеличивает огнестойкость перекрытия. Минимальная величина опирания монолитного перекрытия на стену берется из расчета, что рабочая арматура должна быть заведена на опору не менее, чем на 10 диаметров (т.е., при армировании стержнями диаметром 12 мм – заведение на опору составит 120 мм, добавим защитный слой 20 мм и получим минимальное опирание плиты на стену 140 мм).

Теорию рассмотрели, перейдем к практике. Для устройства перекрытия понадобятся леса (система стоек, поддерживающих перекрытие, пока оно не набрало достаточной прочности), опалубка (металлические или деревянные щиты, на которые укладывается бетон), арматура и бетон, а главное – опытные строители. Еще один момент – бетон после укладки обязательно должен подвергаться вибрированию. Если нанятые вами строители возят бетон тачками и укладывают без уплотнения, надеясь на силу тяжести, гоните их в шею. Обязательным условием для качественной железобетонной конструкции является уплотнение вибрацией – именно тогда бетон достигает нужной плотности и работает с арматурой как единое целое. Бетонирование при температуре воздуха ниже +5°С не допускается (могут быть исключения, но при этом нужно проводить ряд мероприятий – обогрев бетона, использование специальных добавок). Бетон достигает своей прочности в течение 27 суток. Все это время должна быть выдержана положительная температура воздуха и исключены нагрузки на неокрепшее еще перекрытие.

«Как выполнить армирование монолитного перекрытия частного дома» – на эту статью обращаю особое внимание, ее мало кто замечает, но по ней можно подобрать армирование перекрытия прямоугольного дома с одной внутренней несущей стеной (самый распространенный тип перекрытия).

Внимание! Для удобства ответов на ваши вопросы создан новый раздел “БЕСПЛАТНАЯ КОНСУЛЬТАЦИЯ”.

Сборное перекрытие или монолит?
Какие бывают виды перекрытия в частном доме – их особенности, достоинства и недостатки.

Источник: svoydom.net.ua

Что дешевле монолит или плиты перекрытия

сейчас более-менее определился с проектом дома..
начал читать плиты перекрытия, и пришел в ужас после увиденных цен
мне на дом нужно будет 14шт 8.5м*1.2м и 4шт 5.25м*1.2м
итого на них около 300тыщ выходит
хотя может кто подскажет где дешевле купить? :rolleyes:

подсчитал заливку – 50-80 на бетон, и арматура (тыщ на 50-100 наверное, не знаю как её считать, опалубку не считаю – есть из чего делать)

что лучше сделать?

плиты – быстро, дорого
заливка – дешевле, прочно, но долго

да вот тоже сижу и думаю что заливку сделать лучше..
на плитах просто гемора поменьше – зацепил, да положил)) полдня займет..
заливку недели 2-3 (а охота побыстрее), но вентканал легче сделать :rolleyes:
ну ладно, буду думать))

кстати.. вентканал сегодня придумал (может конечно кто уже применял, я не встречал такого решения)
обычные полипропиленовые трубы.. и прячем за гипсокартон или осп или за любой другой материал
вроде дешевле чем из кирпича выйдет в пару раз (основательно не считал,)

не нада так делать вентканалы, делайте из оцинкованных труб или асбоцементных, и да – это дешевле и практичнее, чем из кирпича выкладывать

Всегда поражался, чем Вы думали когда проемы по 8,5 метров делали? Это еще только проект или уже все сделано? Если нет стоит переделать на проемы на 6 метров, край 6,3, и некондиции полно и б/у вариантов куча. Все плиты более 6,3 метров идут с усилением, и не самый ходовой товар, поэтому и цены такие. Не кондицию в таком размере не найти, тем более б/у. Как вариант рассмотреть плиты Макстрот там ценник на такую длину в прошлом году мне предлагали в районе 12 тр. Выгодне брать 85-15, там ценник на процентов 10 выше всего.

Заливка дешевле :D, это что за заливка такая, если ее делать как надо, то стоимость будет в раза 2-3 дороже плит. Опалубка и стойки флексы, это самая основа заливки монолитных плит, в аренду врят ли кто даст покупать дорого, за работу если повезет частники подпишутся за 2500 м3. Далее как подавать бетон на заливку, бетононасос от 3000 руб/час, кран + галоша на куб около 2000 руб/час + куча гемора. Бетон минимум М-350 с вибрацией и от надежного поставщика. Кто просчитает схему армирования?

Что лучше: однозначно плиты, если деньги не проблема, то монолит. Если же проемы уже готовы, тогда надо смотреть, может балками и колоннами можно ситуацию выровнять. Скинь план по этажам, посмотрю может чего и присоветую.

Что дешевле монолит или плиты перекрытия
[Архив] Плиты перекрытия или заливка Жильё, дизайн, строительство, ремонт

Источник: a.farit.ru

Статьи » Перекрытия в Вашем доме: монолитные или плиты перекрытия?

Перекрытия в вашем уютном доме могут быть как монолитными, так и сборными. И те и другие имеют свои плюсы и минусы. Плиты перекрытия выпускаются фиксированных типоразмеров, то есть с определенным шагом по длине и ширине (обычно, длина может варьироваться в пределах 1,6-9 м). Поэтому здание необходимо проектировать с учетом этих типоразмеров. Кроме того, готовые плиты накладывают свои ограничения на конфигурацию внутреннего пространства. В свою очередь монтируются они быстрее монолитных, а самое главное – практически при любой погоде. По статистике сборное перекрытие на 10-15% дешевле.

Монолитные перекрытия предоставляют возможность свободной планировки, как внутреннего объема, так и внешнего очертания здания (можно использовать криволинейные формы и эркеры). Отделывать монолитные потолки опять же легче – в сборных же невероятно высока вероятность появления трещин на стыке плит. К недостаткам следует отнести более высокую цену и сложность работ при минусовых температурах (нужны либо специальные добавки, либо обогрев, что увеличивает стоимость строительства на 10-20%). С точки же зрения численных нагрузочных характеристик оба варианта одинаковы: перекрытия выдерживают нагрузку 600-1250 кг/м² (в зависимости от длины плит перекрытия и их толщины).

При строительстве интересным может быть комбинированное решение: часть перекрытий делают сборными, где позволяет геометрия, часть – монолитными.

Для отливки монолитных перекрытий очень важна используемая опалубка. В самом простом случае можно соорудить настил из обрезных досок и стойки из обычного бруса. В этом случае перекрытие получается неприемлемого качества: бетон затекает в щели, образуя швы и наплывы, отдельные доски прогибаются, образуя волны и повышая расход материалов. В результате образуются так называемые русты, которые потом придется сбивать и выравнивать штукатуркой. В общем, годится такой вариант в лучшем случае для подвального перекрытия. Фундаментные блоки Для межэтажных лучше применять водостойкую или ламинированную фанеру и специальные регулируемые телескопические стойки, позволяющие точно выставить уровень. Вместо водостойкой используют и обычную фанеру, которая в несколько раз дешевле и выдерживает не более двух заливок (а больше и не понадобится). В этом случае при использовании фанеры поверхность потолка получится гораздо более ровной, а следовательно, потребует меньших затрат при отделке.

Применяется и несъемная опалубка – профнастил (металлические гофролисты) в паре с регулируемыми стойками. Конструкция получится жесткой (вступят в работу гофры листов) и очень прочной. Такой вариант на 10-15 % дороже, чем однократное использование водостойкой фанеры, после которого ее выбрасывают. Дальнейшая отделка потолков без вариантов – подшивка гипсокартоном.

Конечно же, можно изготовить перекрытие по деревянным или металлическим балкам. Этот вариант незаменим в том случае, когда нельзя использовать кран (балки поднимают и вручную). Такие перекрытия чаще обходятся дешевле железобетонных, но нагрузку выдерживают гораздо меньшую – 200-500 кг/м².

В любом случае выбирать Вам: плиты перекрытия или монолитные конструкции.

Статьи – Перекрытия в Вашем доме: монолитные или плиты перекрытия?
Перекрытия в вашем уютном доме могут быть как монолитными, так и сборными. И те и другие имеют свои плюсы и минусы

Источник: www.sunhill.org

Монолитное перекрытие в доме из газобетона: теория и порядок работ

Варианты межэтажных перекрытий дома из блоков газобетона предусматривают правильное соотношение веса конструкции и прочности несущих стен дома, учитывается также баланс прочности перекрытия и жёсткости конструкции. Помимо этого не меньшее внимание уделяется факторам шумоизоляции, пожароустойчивости и способности к теплосохранению.

Надёжное и прочное перекрытие для газобетонного дома, соответствующее общепринятым нормам, можно сделать трёх видов – это плитное, из древесных балок или балок из металла, а также перекрытие монолитнго типа.

Что представляет из себя монолитное перекрытие?

Для начала разберёмся в свойствах газобетона и принципах возведения домов из этого материала.

Бетонные блоки ячеистого типа изготавливают из смеси извести, цемента и песка, в которую вводится химреагент на основе алюминия, вспенивающий состав. Газобетон делается как автоклавным способом с помощью активного воздействия на залитый в блочные формы раствор посредством пара и давления, так и неавтоклавным. От этого зависит градация его качества и цены.

Справка

Весит такой блок относительно мало, тепло сохраняет хорошо, к тому же пожаростоек и экологчен, позволяет возвести дом в кратчайшие сроки.

Газобетон требует особого подхода, ведь ячеистость структуры блоков минимизирует свойства прочности и перекрытие сооружается с учётом этого обстоятельства.

Необходимо, чтобы вес конструкции, давящий на несущие опоры был компенсирован армированием по типу пояса, создающим жёсткость несущих стен. Арматура ставится снизу, в верхней части и по центру, уберегая газобетонные блоки от продавливающего воздействия со стороны перекрытия. Само перекрытие также дополняется армированием.

Срезы несущих стен полагается точно вымерять на предмет отклонения от строго горизонтальной линии, если же такая неприятность всё же случилась, то газобетон позволяет легко скорректировать ситуацию путём подпиливания материала.

Монолитная плита

Монолитное перекрытие в доме из газобетона ставится на балки с разным размером сечения на всю площадь поверхности. Его наиважнейшая часть – это каркас с армирующей функцией. Металлические пруты с небольшим сечением скрепляются проволокой в единую армирующую систему. Именно она примет на себя наибольшую нагрузку, придав бетону в прямом смысле «железную прочность».

Бетон заказывают в готовом варианте в фирмах, специализирующихся на продаже стройматериалов, либо делают самостоятельно. При самостоятельном изготовлении используются мешалки малых габаритов, что снижает качество конструкции, так как высок риск замешивания объёмов бетона с разнящимся соотношением состава, что создаст неоднородность заливки и снизит прочность.

Внимание!

В таком ответственном деле при некачественной заливке под угрозу ставится жизнь людей, поэтому не стоит экспериментировать с ручным способом приготовления раствора.

Сборно-монолитное перекрытие

Можно использовать как метод монолитного перекрытия, так и метод перекрывания газобетона по сборному принципу. Это подвид монолитного метода. Он подойдёт для здания, состоящего и одного или двух этажей. Межэтажное пространство «прошивается балками» с интервалом 60 см. На них выкладываются полистиролбетонные или керамзитные блоки, выполняющие роль и опалубки и части, составляющей перекрытие. Поверх наливают бетонный раствор, усиленный арматурой и оставляют до полного высыхания.

Готовые плиты

Перекрытие из плит с пустотами годится, если вы готовы на большие расходы, поскольку дороже как сами плиты, так и их установка, требующая аренды техники для подъёма. В ценовом отношении ситуация становится не столь обременительной, если в ближайшем доступе есть завод по выпуску таких плит, поскольку можно заказать напрямую у производителя, да и бюджет доставки будет вполне приемлемый. В таком случае проект обойдётся даже дешевле монолитного.

В каких случаях сочетают монолитный и сборно-монолитный методы?

Перекрытие сборно-монолитного типа ставит определённый регламент на параметры самого здания по длине и ширине, по расположению несущих стен.

Это диктуется типовыми размерами плит и тем, что плиты требуют опоры на несущие конструкции. То есть необходимо подгонять план дома, расположение комнат в соответствии с типовыми размерами круглопустотных плит.

Опора делается противолежащими сторонами плит на несущие стенки. Недопустимо класть плиты на три стены, так как это обстоятельство неправильно распределит нагрузку на основание дома, что в случае с газобетоном категорически недопустимо.

В зонах перекрытия, где не удаётся разместить плиты, сооружают монолитные фрагменты. Обычно это происходит по причине ужатой площади дома, либо в местах, где расположены шахтные ходы вентиляционной системы из ванной комнаты или кухонной зоны.

Монолитный же метод создания межэтажного разделителя более удобен и многофункционален, не ограничивает в планировании комнат и соотношения длины и ширины здания.

Перекрытие своими руками

Материал, инструмент и техника

• Для работы потребуются заказать миксеры с бетоном, бетононансос (если требуется поднимать раствор на высоту), строительный вибратор для раствора. Также, если бетонная смесь не покупная, а делается самостоятельно, то и бетономешалка.
• Для арматуры необходимо закупить специальные металлические пруты и вязальную проволоку, а для опалубки – деревянный брус, доски и влагостойкую фанеру.
• Для заливки нужен будет готовый бетон или его обычные компоненты в виде цемента, воды, очищенного песка и мелкого щебня 5-20 мм.

Переход от процесса возведения стен к созданию плиты перекрытия происходит на этапе полного их доведения до намеченной высоты. Начинают с опалубки.

Как сделать опалубку?

Сначала делают опалубку, которая выглядит как огромная ванна-форма для последующего наполнения цементным раствором. Её сооружают из устойчивых к влажности фанерных листов и вертикально установленных опорных частей.

В качестве опорных элементов вместо древесного бруса можно использовать специальные металлические трубчатые стойки телескопического типа. А вместо фанерных листов можно взять доски, выложив по тому же принципу.

Опоры для опалубки ставят из расчета такой прочности, которая бы удерживала не только её вес, но и залитого туда бетона вкупе с весом арматурной составляющей.

Итак, последовательность работ по опалубке для монолита:

• Сооружение опор. Здесь нужно очень внимательно выверять уровень, так как даже небольшое отклонение по высоте губительно скажется на прочности. Каждая стойка предполагает нагрузку от минимальной в 300 кг до оптимальной в полтонны.
• Делается отступ от стен на 20-25см, между стойками соблюдается метровое расстояние.
• Кладка балок поперёк предполагаемой плиты перекрытия, их крепят к стенам и пришивают в тех местах, где они соприкасаются со стойками, чтобы создать максимальную стабильность и устойчивость при заливке и высыхании.
• Размер балки подбирают такой, чтобы бетонная масса не создала прогиба в дне опалубки сверх допустимой меры в 1/150 пролета.
• На созданную основу выкладывают доски или фанерные листы, которые дополнительно изолируют плёнкой. Зазоры между досками можно ещё и запенить для большей надёжности.
• На этом же этапе идёт закладка труб для электропроводки и вентиляции.
• Опалубка готова и можно переходить к сооружению армирующей сетки.

Требования к арматуре

• Берут металлические пруты с сечением от 8 мм до 10 мм.
• Делают сетку, скрепляя их проволокой не более полутора миллиметров в сечении и не менее 1,2 мм.
• Арматура ставится на двух уровнях – на верхнем ярусе, создавая эффект растяжения, и на нижнем, работая на сжатие.
• Делаются отступы между арматурной сеткой и опалубкой в 20-25 мм для того, чтобы соблюсти оптимальную толщину бетонной прослойки в этих зонах перекрытия.
• Верхний ярус армирования должен быть на расстоянии 100 мм от нижнего.
• Полученный промежуток оснащают фиксаторами дистанционной разновидности с опорными лапками.
• Прут с сечением 10 мм допускается при необходимости нарастить не более, чем на 480 мм.
• Пруты арматуры в ярусах скрепляют по шахматному принципу.

Как армировать

1. Нижняя часть арматуры укладывается продольно, а поверх неё устанавливается поперечный ряд прутов с двухметровым шагом.
2. Третий ряд опять кладут продольным способом, придерживаясь метрового шага.
3. Берут проволоку с достаточной мягкостью и проходят все места пересечения прутьев, тщательно связывая их.
4. На нижний слой арматуры крепят под углом в 15° фиксаторы из пластика на метровом расстоянии друг от друга.
5. Так заполняют армирующей сеткой нижний ярус и после этого приступают к созданию верхнего яруса точно по такому же принципу.
6. Каждые 40 см края обоих ярусов скрепляют специальными соединителями.

Заливка бетоном

Требования к прочности¸ качеству, толщине:

• Допустимо использовать только добротный бетон, обычно берётся М200 или ещё более качественные материалы. Качество бетона – это залог необходимой прочности перекрытия.
• Толщина плиты рассчитывается от минимальной в 15 см до максимальной в 30 см.
• Заливку не делают при температуре ниже +5°С. Если ситуация не оставляет выбора, тогда дополняют состав специальными добавочными средствами, обогревают раствор перед использованием.

Заливка:

1. Маркируют высоту заливки.
2. Сама процедура происходит за один раз. Полный объём бетона при помощи бетононасоса непрерывно заливается в форму. В противном случае, если заливают в несколько приёмов, перекрытие утратит прочность.
3. Бетон разравнивают по форме опалубки.
4. Обязательно используют строительный вибратор для удаления воздушных пузырьков из состава. Без вибрационной проработки не обойтись. Сила тяжести самого бетона недостаточна для нужного уплотнения, требуется обязательно подвергнуть состав вибрационному воздействию, так как только в этом случае он спрессуется до положенной нормы и воедино схватится с армирующей сеткой.

Важно!

Для полноценного отвердения и достижения пика прочности бетон сушат 27-28 суток.

После полного отвердения работы по строительству возобновляют.

Преимущества и недостатки такого вида перекрытия

Из плюсов:

• Несущая функция в разы выше по качеству, чем при использовании балок.
• Свобода в планировании здания, как в плане соотношения сторон, так и в плане формы здания.
• Прочный тип перекрытия хорошо подходит к специфике газобетонов.

Из минусов:

• Занимает много времени как сама работа, так и процесс сушки.
• Нужно специальное оборудование, техническое оснащение.
• Необходим точный расчет нагрузки для определения параметров монолитной плиты.
• Стоимость проекта будет значительно выше, чем при использовании дерева.

Нюансы:

• Для укрепления верхней части стен, чтобы компенсировать нагрузку от плиты, выкладывают армирующий пояс, непрерывную конструкцию по всему контуру здания.
• Чтобы проверить бетон на высыхание, нужно положить сверху кусок рубероида и через несколько часов проверить. Если материал с внутренний части увлажнился и имеет конденсат, то монолит ещё не готов, а если сухой, то отвердение прошло полностью и успешно.

Ознакомившись со всеми нюансами сооружения межэтажной монолитной плиты для газобетонного дома, вы можете выбрать взвешенно подойти к выбору способа перекрытия, взвесив все за и против, прикинув свои возможности по времени и бюджету.

Полезное видео

Посмотрите, как происходит процесс. Специалист расскажет, на что стоит обратить внимание:

Мы старались написать лучшую статью. Если понравилось — пожалуйста, поделитесь ею с друзьями или оставьте ниже свой комментарий. Спасибо!

Отличная статья 3

Какой толщины должно быть монолитное перекрытие. Как рассчитать монолитное перекрытие: расчет пролета

• Типы монолитных перекрытий
• Опора монолитного перекрытия по профнастилу
• Программа армирования монолитного перекрытия
• Расчет прочности монолитной плиты перекрытия

Многоэтажные здания в наше время проектируются с использованием габаритных унифицированных схем, причем основным типом перекрытий являются сборные перекрытия. Применение монолитных плит необходимо тогда, когда по каким-нибудь причинам необходимо отступить от унифицированных габаритных схем. К примеру, если по архитектурным или технологическим требованиям предусматриваются особенные характеристики здания (высота этажей, величина нагрузки, сложность очертаний в плане).

Подобные перекрытия отличаются гораздо большей жесткостью.

В сфере проектирования многоэтажных сооружений сложилось мнение о неиндустриальности монолитных железобетонных плит.

Однако с применением щитовой инвентарной опалубки и при надлежащей механизации работы монолитное перекрытие становится индустриальным и требует меньших денежных вложений (экономия электроэнергии).

Их достоинство заключается в большей жесткости в отличие от унифицированных конструкций (причиной тому является прочная связь элементов плиты), вследствие этого монолитные плиты зачастую являются более экономичными (из-за отсутствия сварных стыков и меньшего расхода материала). Главным минусом такого перекрытия является сложность работ в холодное время года.

Расчет монолитного перекрытия: обратиться за помощью или одолеть самому?

Не вызывает сомнений, что оптимальным вариантом строительства монолитной плиты является его проведение в полном соответствии с планом. Расчет конструкции, который проводится специалистами, имеет некоторые преимущества:

Схема монолитного армированного перекрытия: назначение элементов конструкции.

1. Монолитное перекрытие имеет требуемую несущую способность.
2. Количество и сортамент арматуры, толщина и марка , которые применяются в конструкции по расчету профессионалов, считаются оптимальными, что дает возможность обойти ненужный избыток материалов и чрезмерные затраты труда.
3. Разработанная специалистами программа строительства разрешает опереть монолитную плиту не только на стены, но также и на отдельно взятые колонны, что во много раз расширяет свободу планировки дома. Причем армирование конструкции в местах его соприкосновения с колоннами во многом отличается от армирования обыкновенного перекрытия, поскольку в таких участках нужно устанавливать вспомогательные стержни арматуры усиления.
4. В проекте произведен четкий расчет всех объемов работ, что значительно помогает облегчить устройство конструкции тогда, когда с целью выполнения работ вы решите обратиться в строительную компанию или к частной бригаде.

Но что делать в том случае, если вы по какой-то причине не можете обратиться к подобного рода специалистам? Попробовать самостоятельно рассчитать устройство и ? Конечно, вы можете предпринять такую попытку, но вряд ли сможете осуществить задуманное без наличия специального образования и навыков. Плюс к тому, при таких попытках от осознания того факта, что постичь такой расчет «в бравой кавалерийской атаке» не получается, многие поддаются панике и унынию.

Но не нужно отчаиваться, ведь вы строите свой собственный дом, а не торгово-развлекательный центра с помещениями размером 12 на 24 м, поэтому для в частном доме можно прибегнуть к стандартному решению. А за консультацией к специалистам вам стоит обращаться в тех случаях, если вы решите сделать ваше жилище с рядом из монолитных колонн и несущего перекрытия, или же в том случае, когда пролет перекрытия будет превышать 7 м.

Ребристые монолитные плиты являются системой перекрестных балок – основных и второстепенных, – которые соединяются монолитно между собой и поверху объединяющей их плитой.

Вернуться к оглавлению

Типы монолитных перекрытий

Балки и ригели, элементы балочного перекрытия, становятся одним целым с монолитной конструкцией.

Выделяют балочные и безбалочные системы плит. Балочный тип характеризуется наличием ригелей, которые располагаются либо поперек строения, либо крест-накрест. не имеет выступающих ребер. Как показывает практика, целесообразней всего применять поперечное расположение ригелей. Но все-таки окончательный вариант зависит от назначения возводимого монолитного перекрытия, направлением в помещениях технологических потоков, характером размещения нагрузок, методом устройства жесткости каркаса, можно разместить крупногабаритное оборудование на ригелях конструкции непосредственно, на отдельный ригель нагрузка снижается. При устройстве монолитной конструкции балки и ригели становятся одним целым с плитами.

У безбалочного типа монолитного перекрытия отсутствуют выступающие ребра ригелей. Вместо них выступают участки плит 0,2-0,3 от места, где находится пролет. Им отведена роль плитных плоских ригелей, которые работают между колоннами в пролет по схеме балок. Из-за этого исключается устройство отверстий и проемов в участках междуколонных плит монолитного перекрытия, в этом качестве может применяться срединная часть монолитной плиты. Принимаются монолитные конструкции толщиной, которая примерно равна 1/32 самого большого пролета, и если пролет не превышает 6 м, проще изготавливать плиты монолитного перекрытия плоскими.

Вернуться к оглавлению

Ребристые монолитные перекрытия

Плиты перекрытия в данной конструкции опираются на главные и второстепенные балки.

Монолитные ребристые конструкции, у которых есть балочные плиты, состоят из главных балок, второстепенных балок и плиты, которая объединяется с балками в монолитное одно целое. Основные балки имеют упор на колонны и могут располагаться в поперечном или же продольном направлении. Принимается пролет основных балок в границах от 6 до 8 м. Высота главных балок принимается равной 1/8-1/15 величины, которой обладает пролет, а ширина – ½ значения высоты. У второстепенных балок монолитной конструкции пролет равен 5-7 м, и устанавливается шаг второстепенных балок от 1,5 до 3 м. От назначения монолитного перекрытия зависит значение толщины плиты, но оно должно быть не менее 60 мм. Если предусматриваются значительные нагрузки, то толщину плиты можно увеличить до 120 мм.

Плиты перекрытия работают в коротком направлении, опираясь при этом на главные и второстепенные балки. Во время сооружения ребристое монолитное перекрытие требует немалых затрат материала и рабочей силы, по этой причине зачастую их заменяют .

Вернуться к оглавлению

Безбалочный тип монолитного перекрытия

В основе безбалочной монолитной конструкции лежит сплошная плита, которая опирается на колонны. В таком типе перекрытия по сравнению с ребристым типом упрощается устройство опалубки. Можно придавать разнообразные архитектурные формы монолитным капителям. Толщина плиты принимается в пределах от 1/30 до 1/35 большего пролета. Безбалочные перекрытия дают возможность использовать объем перекрытия и являются экономически выгодней, если пролет не более 6 м с квадратной сеткой колонн и равномерно распределенными тяжелыми нагрузками на монолитное перекрытие. Безбалочный тип монолитного перекрытия более востребован в промышленном и жилом строительстве в случае устройства гладкого потолка.

Вернуться к оглавлению

Возведение монолитного перекрытия по профнастилу

Проектируя монолитное перекрытие по профнастилу, нужно соблюдать правила и требования СНиП II-23-81 «Стальные конструкции» и СНиП 2.03.01-84 «Бет
