Монолитные плиты перекрытия: устройство и технология монтажа монолитной плиты

устройство и технология монтажа монолитной плиты

Перекрытие – один из самых важных несущих элементов дома. Именно на него и на фундамент приходится вся основная нагрузка дома (люди, мебель, техника), которая передается на другие строительные элементы – балки, стены и ригели.

Крайне важно, чтобы все силы напряжения в здании были грамотно распределены, ведь от этого зависит его долговечность, надежность и безопасность для проживания людей. Так, одна из самых проверенных временем конструкций – монолитное перекрытие в его классическом, облегченном и модифицированном виде. Чтобы понять технологию изготовления всех его трех вариантов, мы подготовили для вас подробные мастер-классы и видеоуроки!

В современных домах к перекрытию предъявляются особые требования. Наверняка вас не удивит наличие джакузи на втором этаже, или установка тяжелого оборудования. А потому в идеальном варианте перекрытие должно быть хорошо утеплено, звукоизолированно, надежно и обходиться в разумных пределах стоимости.

От того, насколько это перекрытие выполнено грамотно, будет зависеть напрямую долговечность и надежность всего дома. К сожалению, и до сегодняшнего дня слышно о случаях, когда перекрытие не выдерживает.

Так, например, не так давно рухнул целый второй этаж с индийскими студентами. И нет более досадной ситуации, когда построен новый дом, куда вложено немало средств и сил, а по стенам начинают идти трещины.

Сегодня в России чаще всего обустраивают деревянное перекрытие, железобетонные плиты и монолитную плиту. И монолитное перекрытие считается одним из самых надежных.

Даже при взрыве бытового газа его запас прочности исчерпывается не сразу, а потому оно не обрушивается в первые часы и позволяет быстро провести эвакуацию. И от огня оно не будет ни плавиться, ни гореть. А выглядит его устройство изнутри вот как:

При помощи монолитных перекрытий особенно удобно перекрывать помещения любой конфигурации. Например, вы решили, чтобы у дома были необычные углы, или в качестве отдельного эркера будет выступать шикарная многоугольная кухня.

Это – важный момент! Современные архитекторы часто говорят о том, что геометрия современных домов далека от прямоугольника. И правда, эркеры, выступы и вычурные криволинейные участки доставляют немало проблем, когда нужно думать о надежном перекрытии. Например, обычными плитами замостить нечто подобное довольно сложно, их минимум придется резать.

Мало того, что это делает работы более трудозатратными, но еще и требует применение крана, который будет укладывать такие плиты. А для крана уже нужны подходящие подъездные пути, которыми обычно не могут похвастать загородные постройки. Тогда как для заливки перекрытия даже большой площади достаточно бетономешалки и насоса.

Среди недостатков отметим значительный вес такого перекрытия и большой расход бетона. Хотя в строительстве, как говорится, легкости не ищут.

Давайте сначала рассмотрим конструкцию и изготовление классического монолитного перекрытия, а уже за тем его более новые виды.

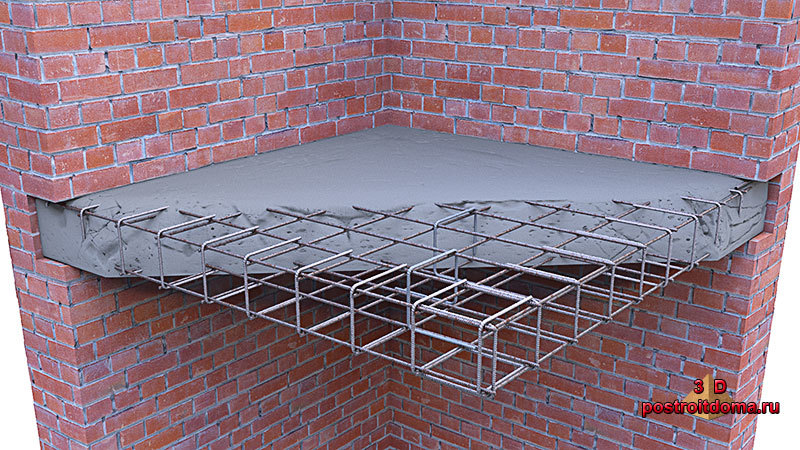

В основе такого перекрытия – прочная, крепко связанная арматура, которая служит чем-то вроде скелета перекрытия. Прежде, чем вы приступите к заливке, вам нужно будет связать между собой прутья.

Причем существует немало способов и видов такой вязки, а также ее можно проделывать вручную или при помощи специального оборудования. Если у вас есть время, желание и помощники, вы легко обучитесь этому мастерству.

А это видео поможет вам разобраться, вязать прутья или лучше варить, и как правильно это делать:

Чтобы изготовить правильный арматурный каркас, нужен точный расчет. Обычно речь идет о двух сетках в верхней и нижней зоне, диаметром 12-14 мм, из арматуры класса А400. При этом шаг прутьев должен быть 20 см в двух направлениях.

Иногда устанавливают также дополнительную арматуру. Обе сетки должны находиться на расстоянии 25-30 мм от края плиты. Под нижнюю следует положить фиксаторы на расстоянии 1 метра друг от друга, прямо на пересечение арматуры.

А чтобы верхняя сетка находилась на определенном расстоянии, под нее устанавливают специальные подставки из прутьев диаметром 10 мм или более современных пластиковых приспособлений:

В этом варианте в качестве подставок к арматуре приварили отрезки прутьев:

Поставить такие опоры можно чаще, это будет только плюсом:

А такого вида опору можно приобрести в магазине, называется она «стульями»:

Если вы беретесь вязать арматуру, тогда воспользуйтесь такими хитростями домашних мастеров, которые приловчились использовать для этой цели подручные инструменты. Вот отличный способ быстро связать арматуру с минимальными усилиями.

Шаг 1. Берем проволоку, загибаем на концах, чтобы получились «ушки», и подводим под арматуру:

Шаг 2. Сверху соединяем концы проволоки и делаем петельку для крюка. На это уходит от силы 4-5 секунд:

Шаг 3. Вставляем крюк одним концом в шуруповерт, а другим – в петельку проволоки. Включаем на секунду инструмент – и арматура крепко связана. Остается только сохнуть получившийся хвостик.

Процессу бетонирования он не будет мешать, но ноги мимо проходящих рабочих может поцарапать. Поэтому от него лучше сразу избавиться, пригнув к стержню арматуры:

Вот, к примеру, отличный простой способ вязки арматуры для новичков:

Вот пример, как арматуру связывают обычной металлической проволокой:

А этот метод устройства арматуры уже для профессионалов:

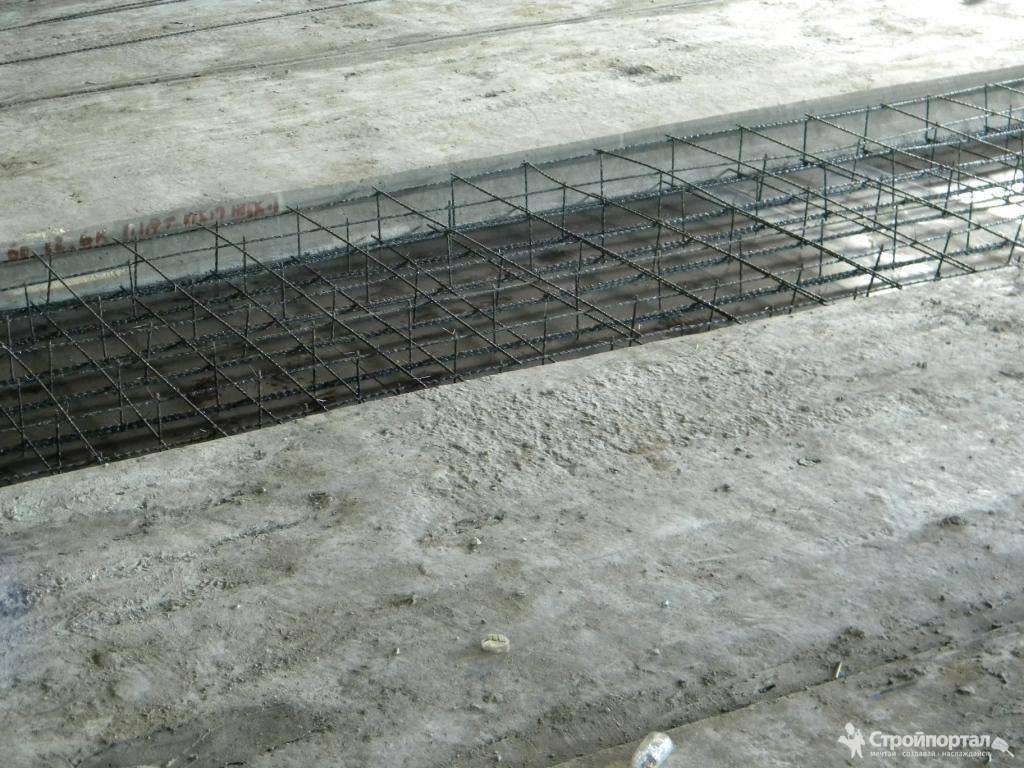

В этому случае для устройства перекрытия связали одинарную арматуру:

К слову, для монолитного перекрытия армопояс не нужен. Ведь такое перекрытие само по себе прекрасно перераспределяет нагрузку со всех сторон. Единственное, что нужно сделать – это установить опалубку по всей площади.

Давайте рассмотрим внимательно основные этапы устройства монолитной плиты перекрытия:

• Шаг 1. Установка опор – металлических стоек с регулируемой высотой. Оптимальное расстояние между ними  – 1 метр, а от стен – 20 см.
• Шаг 2. На стойки укладывают ригели, в качестве которых подходит двутавровая балка, швеллер или брус.
• Шаг 3. Поверх ригелей организовывают опалубку, идеально ровная. Чтобы потом ее было легко снять, используют гидроизоляционную пленку для досок или машинное масло для метала.
• Шаг 4. Изготавливаем армирующий каркас выбранным способом.
• Шаг 5. Теперь переходим к бетонированию. Заливать бетон следует при помощи бетононасоса, и вибрировать глубинным вибратором. После чего бетон сохнет и набирает прочность. Первую неделю, пока он будет сохнуть, смачивайте его водой, и по истечению 28 дней снимите опалубку.

Вот пошаговый процесс устройства монолитной плиты:

Классическую монолитную плиту перекрытия часто делают утепленной.

Если в перекрытии ко всему будут трубы теплого пола, тогда бетонная мембрана поверх их должна быть от 8 до 10 см. Но учитывайте при этом, что каждый 1 см верхней бетонной мембраны понижает полезную нагрузку перекрытия на целых 25 кг/кв.м. Т.е. с каждым лишним сантиметром перекрытие становится более тяжелым и тем меньше на него можно будет делать нагрузку мебелью и техникой в будущем.

Общая толщина конструкции в итоге получится от 180 до 220 мм. Конечно, по сравнению с деревянным такое перекрытие имеет куда больший вес. А потому его устройство возможно далеко не для всех конструкций.

Например, для деревянного или бревенчатого дома. Также монолитное перекрытие не делают на пролетах больше 7 метров, иначе оно получается слишком тяжелым. Если вы имеете опыт строительных работ, тогда знаете, насколько тяжелый бетон. Посмотрите, сколько его нужно даже для одного квадратного метра плиты:

Плюс ко всему устройство монолитного перекрытия по такой схеме занимает немало времени: монтаж и демонтаж опалубку, изготовление арматуры, устройство объемного каркаса, заливка бетона и его застывание.

Также отсутствие необходимости в специальном кране еще не говорит о том, что вам вообще не понадобится техника. Дело в том, что поднять на высоту второго этажа балки весом 60 кг вдвоем или втроем не сложно, но от 110 кг – уже проблема.

Как мы уже сказали, монолитные перекрытия, конечно, все хороши, кроме затрат на бетон и собственного веса. Логично, ведь цемента здесь используют немеряно, заливается целый этаж! Именно из-за этого, в целях поиска экономии был разработан новый вид перекрытия – сборно-монолитное.

В сравнении с обычным монолитным перекрытием сборно-монолитное оказывается экономнее на целых 30%. Да, такое перекрытие обходится дороже обычных плит, но куда менее трудоемко и дешевле, чем монолитное.

Можно сказать, что это такой подвид монолитного перекрытия, в котором дополнительно есть блоки. Они сверху накрыты арматурой и заливаются бетоном в виде тонкого слоя. В чем суть? Блоки намного легче бетона, и заполняют собой основное пространство.

Получается, что тяжеловесного цемента здесь уже идет намного меньше. И экономия, и само перекрытие получается куда легче по весу. А это существенно влияет на смету фундамента, на которого приходится основная нагрузка от веса дома:

Давайте рассмотрим пошагово технологию монтажа сборно-монолитного перекрытия.

Установка балок и подпорок

Для сборно-монолитного перекрытия используются специальные легкие железобетонные балки, с арматурой внутри. Ее располагают свободно, в виде пространственных каркасов. Благодаря этому балки настолько прочные, что их изготавливают достаточно длинными, даже с перекрытием 9 метров. Это – важный момент, если вы планируете, чтобы холл вашего дома был просторным.

Реже в ход идут специальные Т-образные балки со снятой фаской в нижней части. Только учитывайте, что для устройства сборно-монолитного перекрытия балки используются только заводского изготовления. Их нельзя варить у себя в гараже – опасно! Эти балки называются тригонами и имеют точно просчитанную геометрию и вес.

Сегодня производители часто предлагают более легкие балки из оцинкованной стали на арматурном каркасе. Такая балка весит всего 6 кг/м. Вот для такой балки подъемной техники не нужно, и при этом она не теряет в прочности. Но на ее вес будут иметь влияние прутья дополнительной продольной температуры.

Диаметр и количество стержней балки подбирают на основе расчета несущей способности перекрытия. В чем и основное преимущество сборно-монолитного перекрытия – возможность гибко подбирать несущую способность в зависимости от предполагаемой эксплуатационной нагрузки.

Отдельный вид такого перекрытия – Bonolit. Это стальные балки с узнаваемым треугольным арматурным каркасом. Между балками располагаются газобетонные блоки, которые одновременно служат и несъемной опалубкой. Для устройства перекрытия используется тяжелый мелкофракционный бетон классом М250 (В20).

Ко всему балки можно стыковать под нужным углом, чтобы перекрыть помещение даже сложной конфигурации и дорабатывать прямо на месте монтажа. Также не обязательна выравнивающая стяжка, благодаря чему существенно сокращается расход бетона. Впечатляет также скорость сбора такого перекрытия: достаточно всего четырех рабочих, чтобы они собрали перекрытие всего за две рабочие смены, и при этом им не нужно обладать высокой квалификацией.

Дополнительно балки подпирают деревянными опорами или специальными телескопическими стойками. Они убираются после застывания бетона. При этом телескопические стойки по многим показателям выигрывают у деревянных подпорок.

Ведь их еще можно двигать вверх-вниз, чтобы достичь максимальную точность расположения балок. Тогда когда с досками придется использовать клинья и укрепление укосинами, на что уходит куда больше времени.

Ставят стойки на расстоянии 1,5 метров друг от друга. Важно обеспечить упору прочное основание, как хорошо утрамбованный грунт или фундаментная плита, иначе стойка рискует продавиться, даже на деревянной подкладке под собой.

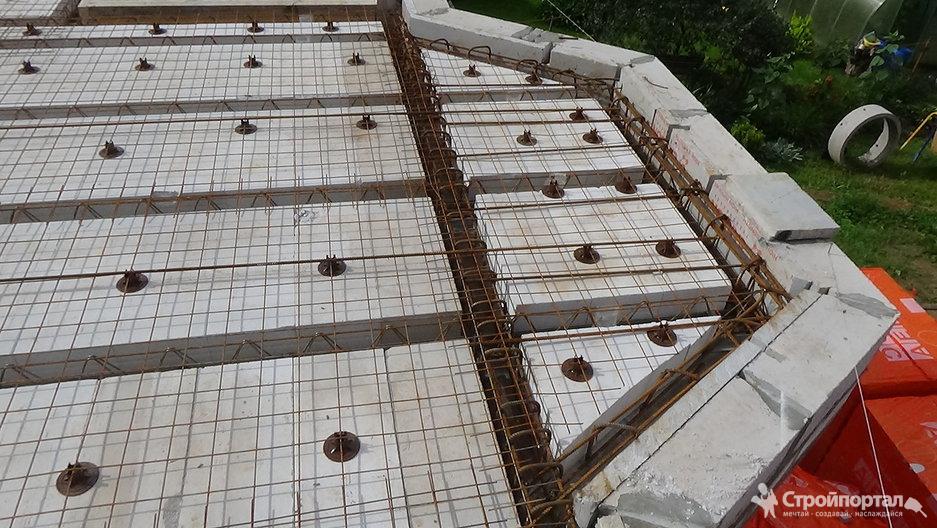

Укладка блоков-вкладышей

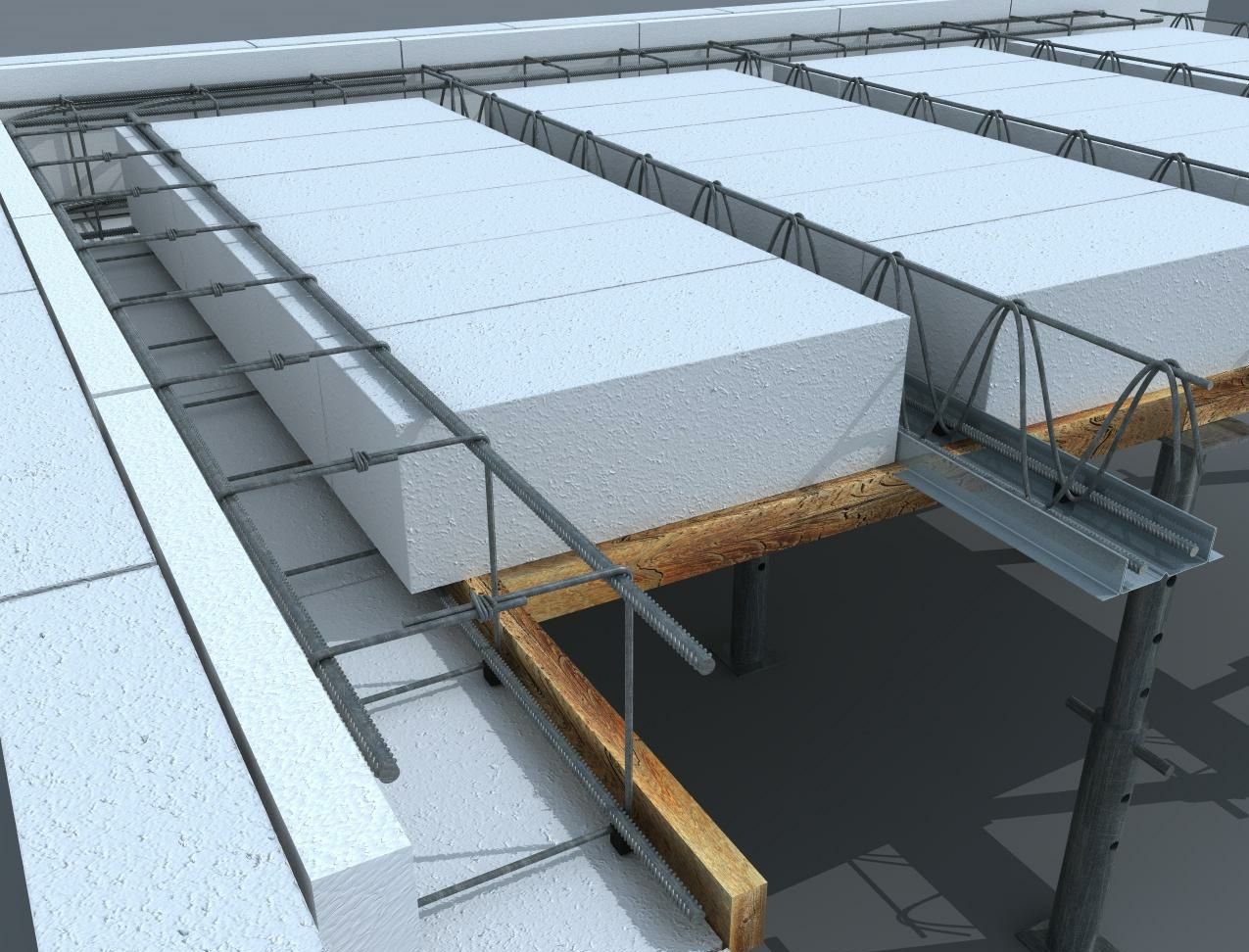

На железобетонные балки и опираются блоки-вкладыши. Держатся они за счет двух боковых пазов в нижней части. Причем для установки самих блоков кран не нужен, ведь их вес сравнительно небольшой – всего 19 кг. Еще больше уменьшают вес сборно-монолитного перекрытия при помощи расположенных внутри него вкладышей из плотного пенопласта.

Так часто делают в Европе, хотя имеет смысл беспокоиться о пожаробезопасности такого перекрытия. А вот вкладыши из газобетона имеют куда более высокую степень огнестойкости.

К слову, заполнителем между металлическими балками могут стать не только специальные Т-образные блоки, но и газобетонные, керамзитобетонные, полистиролбетонные или из керамики. Стандартная высота балок – 10, 15,20, 25 или 30 см.

При этом армопояс заливают одновременно с перекрытием, куда сразу, прямо на этапе строительства разрешается устанавливать трубы водяного теплого пола, и только потом заливать перекрытие.

Вся конструкция из блоков и балок служит несъемной опалубкой, в которую далее укладывают слой бетона М200, предварительно армированный сеткой с небольшими ячейками, 100х100 мм. Для арматуры идет стандартная проволока 5-6 мм диаметром.

Устройство арматуры и заливка бетоном

Теперь обустраивают бетонную диафрагму – верхний 5-сантиметровый слой бетона. Этот слой будет располагаться над блоками и вставками и формировать собой верхнюю поверхность перекрытия. В процессе установки перекрытия важно следить за тем, чтобы на арматуру, опалубку или бетон не попадал такой мусор, как листья и ветки.

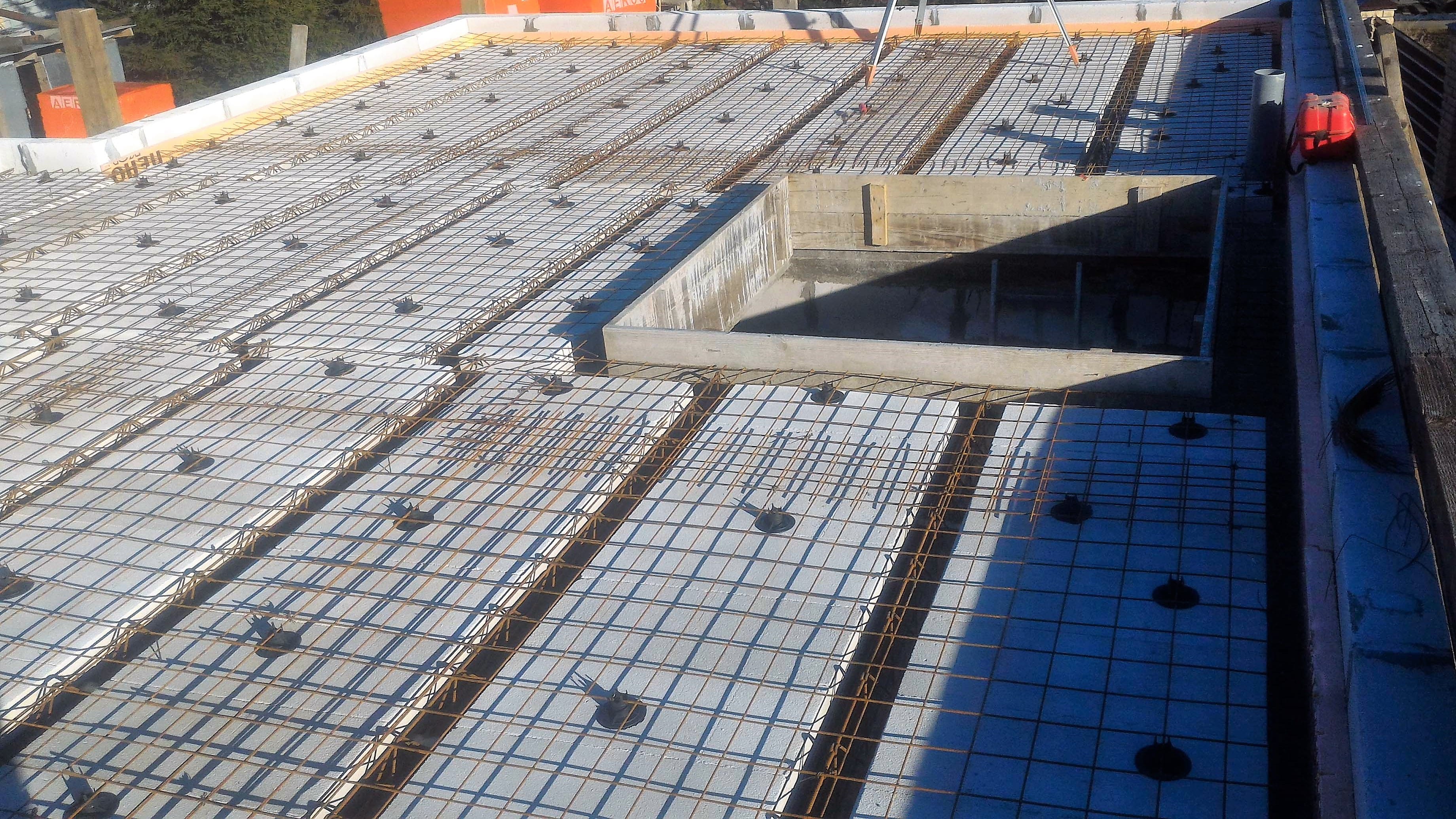

Поверх блоков с определенным зазором вяжут арматурную сетку или каркас. Для этого арматуру берут “восьмерку” или “десятку”, а ячейки делаются размером 10х10 или 15х15 см. Далее свежеуложенный бетон уплотняют при помощи штыкования или виброрейкой.

Есть разные виды таких стяжек. Так, одно из самых качественных считается Основит Стартолайн. Благодаря наличию внутри смеси легких заполнителей и армирующих фиброволокон у такой стяжки – отличные тепло- и шумоизоляционные свойства. Особенно хороша такая стяжка в системе “теплый пол”. А, например, Sika Level Pro позволяет сделать наливную тонкую стяжку толщиной всего до 5 мм.

Но важно при этом правильно рассчитывать нагрузку на фундамент. Один из способов облегчить перекрытие  – сделать стяжку потоньше. Ведь при устройстве классической стяжки толщиной 50 мм нагрузка на 1 кв.метр уже 100-120 кг. Ведь далеко не всегда только бетон способен выравнивать пол. Поэтому в перекрытиях используется полимер-модифицированная сухая смесь на цементной основе.

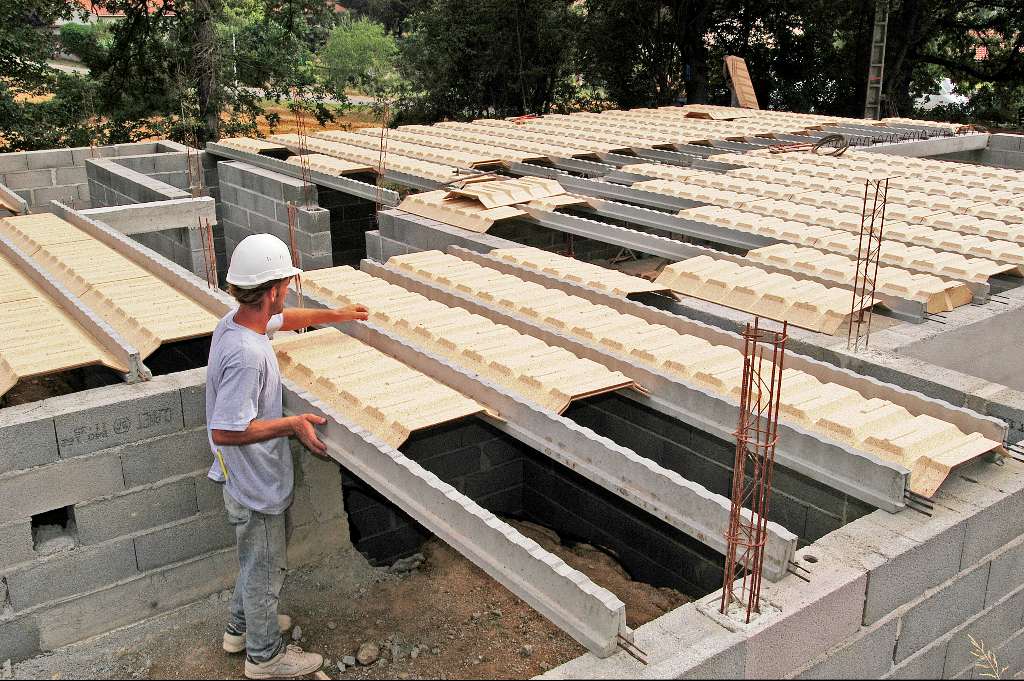

Вот как выглядит монтаж сборно-монолитного перекрытия на практике:

В итоге сборно-монолитное перекрытие обладает высокими показателями по звукоизоляции и теплопроводности. При этом несущая способна достаточно велика, чтобы устраивать на втором этаже не только камины, но и целые бассейны. Она составляет от 200 до 1000 кг на квадратный метр.

Еще один бонус применения сборно-монолитного перекрытия в том, что его устраивают даже в труднодоступных местах, коих немало при реконструкции здания. Благодаря внутренним блокам, такое перекрытие легко делают нужной формы, подрезают или изменяют.

Если сравнивать нагрузку на фундамент, то при равной толщине в 25 см монолитная плита перекрытия будет весит 500 кг/кв. м., а сборно-монолитная – 300 кг/кв.м. Так почему сборно-монолитное перекрытие на практике оказывается таким же прочным, как и плита? Весь секрет в увеличенной высоте сечения балки и дополнительной продольной арматуре, которая перекрывает безопорные пролеты длиной до целых 16 метров!

Но этот вид монолитного перекрытия пока еще недостаточно популярен в России, и многие полагают, что здесь слишком много подготовительных работ и потому классическая стяжка предпочтительнее. Для стен из газобетона этот вариант, конечно же, безопаснее.

Еще один вид монолитного перекрытия – облегченное по профнастилу. Оно предполагает использование в качестве основы стального профилированного лита с полимерным и цинковым покрытием. Но для этой задачи подходит далеко не каждый профлист.

Как вы знаете, отличается профнастил по профилю, имеющего разную форму и высоту гофры. Чем выше гофра, тем выше жесткость перекрытия. Несмотря на то, что такие листы – металлические, от коррозии они защищены надежно. Еще в заводских условиях их покрывают полимерными красками и специальным цинковым слоем.

Также обратите внимание на марку профнастила. Так, «С» означает «стеновой», а «НС» – «универсальный». Для устройства перекрытия подходят только листы марки «Н», что означает «несущий».

Вот как выглядит такое перекрытие в разрезе:

Перед заливкой бетона, чтобы тот надежно сцепился с основанием, по всей поверхности профлиста делают специальные насечки – «рифы». Бетон проникает в них, и это повышает его адгезию.

Сами по себе гофры профнастила выступают чем-то вроде каркаса, а потому самих прутьев арматуры здесь не так много, как у классической монолитной плиты. В качестве балок берут либо двутавровые, либо швеллера.

По желанию или необходимости вы можете утеплить перекрытие, придав ему теплоизолирующих свойств и шумоизоляции:

Качественное, устроенное по всем правилам перекрытие прослужит не менее 100 лет! Остались ли у вас еще вопросы по устройству монолитного перекрытия? Задавайте, будем рады на них ответить!

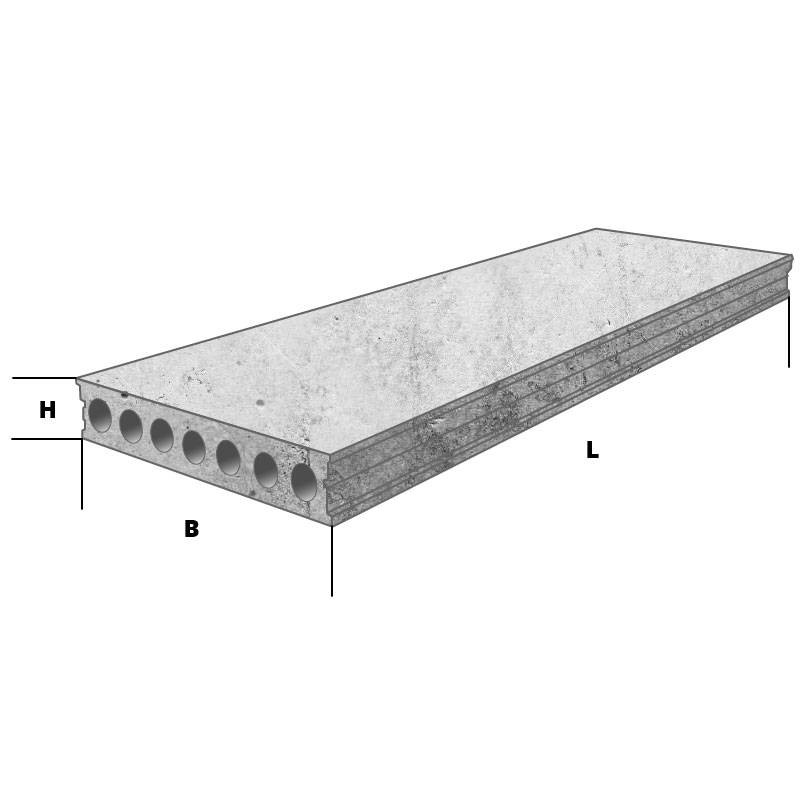

Монолит или плиты перекрытия: что лучше?

Что выбрать для монтажа перекрытий? Монолитные или ЖБ плиты?

Монолитные перекрытия

Монолитные перекрытия

Монолитные железобетонные перекрытия применяются при строительстве крупных уникальных общественных и промышленных зданий и сооружений, при наличии весьма значительных, в первую очередь динамических, нагрузок. А также в тех случаях, когда перекрытия являются основными элементами, обеспечивающими общую пространственную жесткость здания, и тогда, когда оно имеет сложную в плане форму, вследствие чего типовые конструкции сборных перекрытий применены быть не могут. В частном секторе популярность конструкций этого вида растет с каждым днем.

Монолитные перекрытия выполняют по установленной опалубке. Перенося нагрузки с пола на несущие стены, монолитные перекрытия служат дополнительным жестким каркасом здания. Их устройство требует определенного профессионального мастерства и следует выполнять по проекту под руководством специалиста — строителя. В основу монолитных перекрытий заложена плита Монье, в которой арматура размещается в местах растяжения, то есть, в нижней части плиты. Это обусловлено тем, что сталь обладает в 15 раз большей прочностью на растяжение, чем бетон. Арматурный каркас плиты должен располагаться на относе от стенок опалубки на расстоянии не менее 3-5 см, чтобы бетон мог заполнить это пространство. Длина пролета, перекрываемого монолитными плитами, не должна превышать 3 м. Для трубопроводов сантехнических коммуникаций в перекрытии устанавливают специальные металлические или виниловые гильзы с внутренним диаметром большим, чем прокладываемый трубопровод. Зазор между гильзой и трубопроводом чеканят просмоленной паклей.
Несущая способность монолитных перекрытий обеспечивается арматурой, диаметр которой должен быть не меньше 8 -12 мм. При этом промежуточные стыки стержней по всей длине перекрытия нежелательны. Минимальный слой бетона с наружной стороны перекрытия должен быть не менее 2 см. Бетонировать пролет нужно за один рабочий цикл.

Преимущества устройства монолитных перекрытий:

· При этом не требуется специальный транспорт и грузоподъемная громоздкая техника. Для поднятия и перемещения бетона достаточно средств малой механизации.

· Они хорошо вписываются в сложные архитектурные контуры зданий. Их отличительной чертой является возможность применения при перекрытии помещений нестандартной, сложной формы и не горизонтальной поверхности потолков (арочные своды и т.п.).

К недостаткам монолитных перекрытий можно отнести необходимость установки деревянной опалубки практически по всей площади дома. Однако, это не значит, что опалубку нужно выставлять всю сразу. Перекрытие можно выполнять отдельными пролетами, перенося опалубку по мере схватывания бетона.

Методов изготовления монолитных перекрытий множество: заливка по балкам, по профнастилу, по горизонтальной съемной и несъемной опалубке.

Основные этапы устройства монолитных перекрытий:

1. Опалубочные работы. По всей площади пролета с интервалом 1,5 м ровными рядами выставляют горизонтальные специальные опалубочные стойки этажной высоты. На стоечных вилках крепят прогонный брус, поверх него выстилают деревянные лаги. На них аккуратно встык раскладывают фибролитовые плиты, которые останутся в перекрытии как черновой потолок. Затем на равном расстоянии по длине или ширине пролета выкладывают плиты утеплителя. Это может быть пенопласт, деревянные короба, жесткие минеральные маты и т. д.

2. Арматурные работы. При устройстве арматурных сеток (верхней и нижней) плит перекрытия, необходимое расстояние между верхней и нижней арматурной сеткой достигается путём изготовления и установки межсеточного каркаса.

3. Бетонные работы. Бетонирование монолитной плиты производят непрерывно.

Заливка монолитной плиты перекрытия

Оптимальное перекрытие в домах с кирпичными, бетонными и сложенными из отдельных бетонных блоков стенами — сборные плиты заводского изготовления. Но в домах со сложной конфигурацией не всегда возможно смонтировать готовые изделия стандартных размеров или подъезд тяжёлой грузоподъёмной техники к месту монтажа затруднён. В таких случаях приходится выполнять бетонирование конструкции непосредственно на месте. Рассмотрим, как правильно заливать плиты перекрытия в соответствии с действующими строительными нормативами и правилами, что обеспечит прочность, надёжность и долговечность конструктива.

Достоинства монолитного варианта

Несмотря на повышенную трудоёмкость выполнения работ, монолит имеет следующие преимущества перед готовыми сборными конструкциями:

• монолитная плита перекрытия, за счёт отсутствия швов, более равномерно распределяет нагрузки, передающиеся на стены и фундаментную часть;
• возможность перекрывать здания со сложной конфигурацией, большим количеством углов и различных закоулков;
• лёгкость устройства лоджий и балконов без необходимости укладки дополнительных элементов с обеспечением их надёжного закрепления;
• беспроблемный пропуск через перекрытие дымоходов и инженерных коммуникаций;
• ровность потолочных поверхностей и при полном отсутствии стыковочных швов;
• самостоятельное выполнение, без привлечения тяжёлых грузоподъёмных механизмов и рабочих бригад.

На что нужно обратить особое внимание при самостоятельном устройстве монолитного перекрытия

При продумывании как залить плиту перекрытия своими руками необходимо:

1. Детально ознакомиться с технологиями выполнения работ.
2. Рекомендуется заказать полный проект конструктива в проектной организации. В котором, конкретно для вашего дома, расчётным путём будут определены:
   • оптимальные размеры и толщина конструктива;
   • конструкция и способы сооружение опалубки;
   • классы нужной арматуры, нужное количество и размеры, шаг её расположения и порядок армирования;
   • объём и необходимый класс бетона, правила его укладки и уход в процессе твердения;
   • мероприятие по технике безопасности.

Далее будут изложены основные рекомендации, если по каким-либо причинам заказать готовый проект не представляется возможным. Основной показатель — толщина плиты перекрытия, которая должна составлять одну 30-ю от величины перекрываемого пролёта. К примеру, в 6-ти метровых пролётах — 20-ть см.

Устройство опалубки

Могут применяться два следующим вида опалубок:

• инвентарные заводского изготовления, сборные элементы идеально подогнаны, что позволяет быструю и качественную сборку. В комплект входят телескопические опоры, позволяющие лёгкую установку опалубки на одном горизонтальном уровне. Стоимость таких конструкций высока, но их можно арендовать на время за умеренную цену;
• изготовленные на месте производства работ и применяемые в большинстве случаев.

Установка самодельной опалубки включает следующие работы:

1. Установка вертикальных опорных стоек из бруса сечением ≥ 10 × 10 см или качественных брёвен диаметрами ≥ 10-ти см. Стойки устанавливаются на прочное основание, при необходимости на дощатые подкладки. Шаг расположения равен 1-му м с зазором от стен ≥ 20-ти см. Межрядовое расстояние ≤ 2-х м. Верх стоек выравнивается строго на одном горизонтальном уровне. Для исключения смещений выполняется раскрепление поперечными, продольными и диагональными связями.
2. Монтаж ригелей из бруса, двутавровых балок или швеллера.
3. Укладка сплошного палубного настила из плотно подогнанных обрезных досок толщиной ≥ 40-ка мм или 2-х см фанеры. Верх настила устраивается на уровне окончания кладки перекрываемого этажа. Вся поверхность, за исключением торцов стен, на которые будет ложиться монолит, застилается плотной полиэтиленовой плёнкой или рулонными гидроизоляционными материалами.
4. По внешним кромкам торцов выкладываются бортики толщиной в полкирпича при высоте в два ряда, которые рекомендуется обить изнутри пеноплексом, или нашить щиты на необходимую толщину монолитной конструкции. Эти бортики будут служить вертикальными опалубочными стенками.

Армирование плиты перекрытия

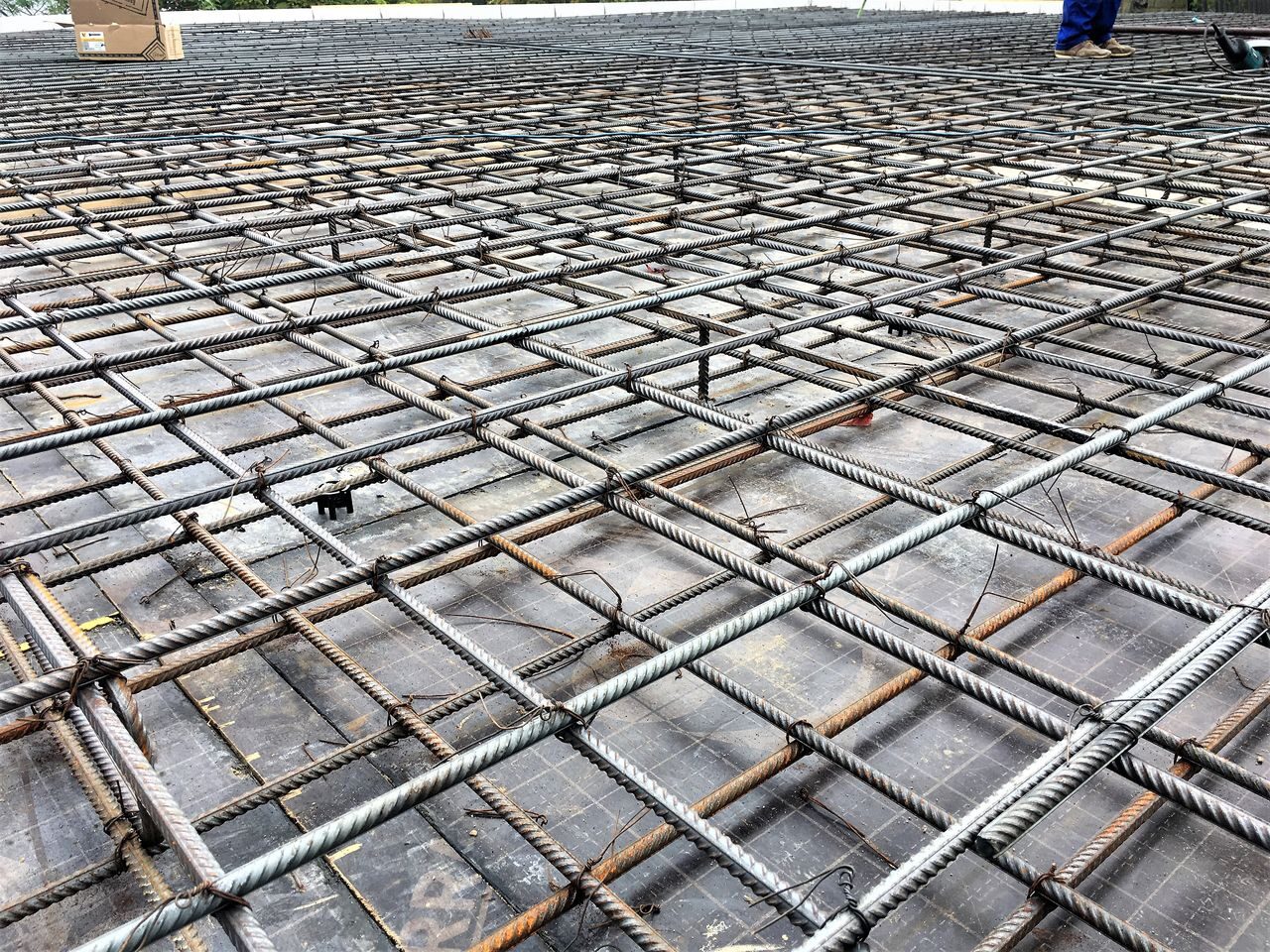

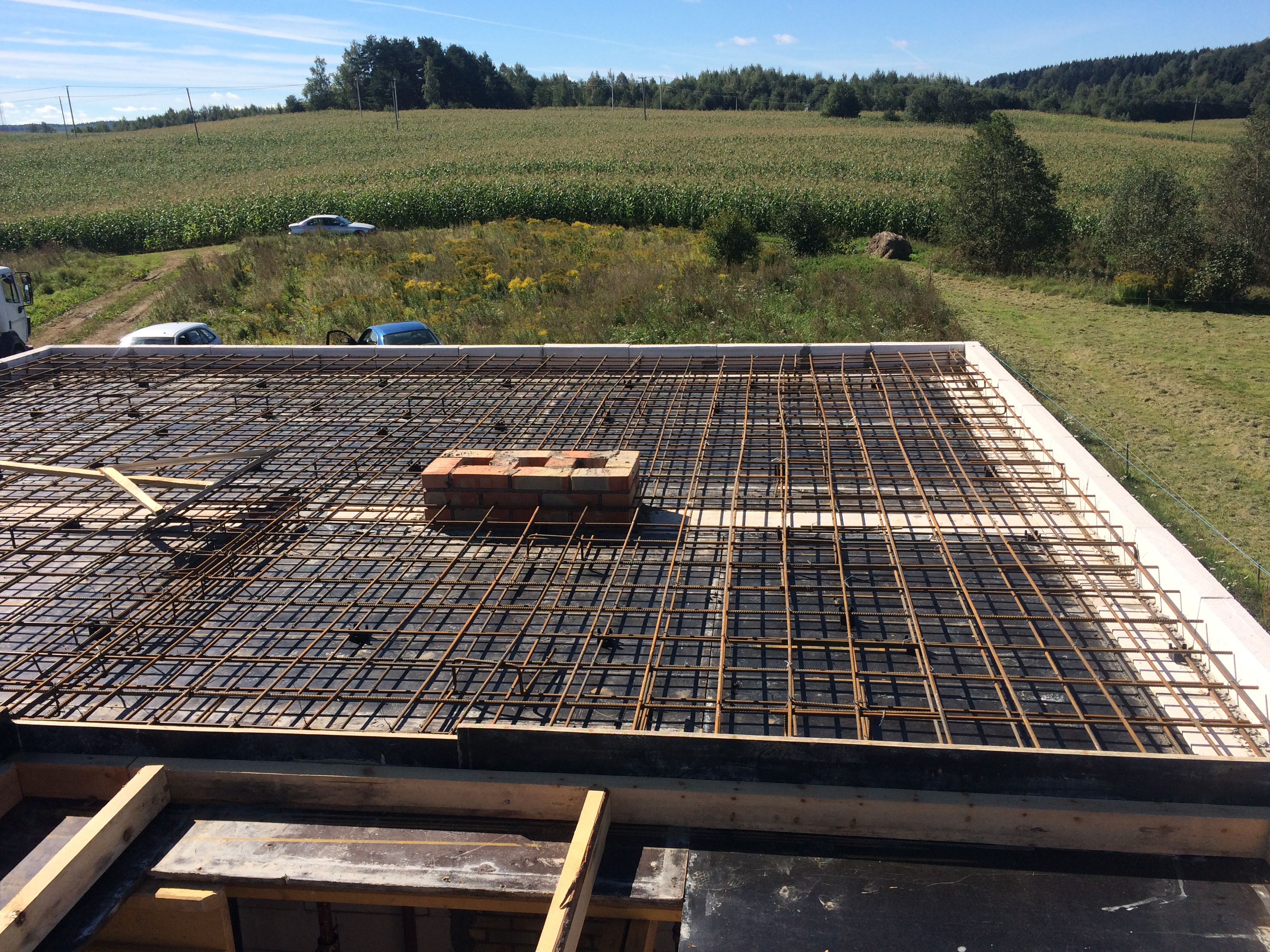

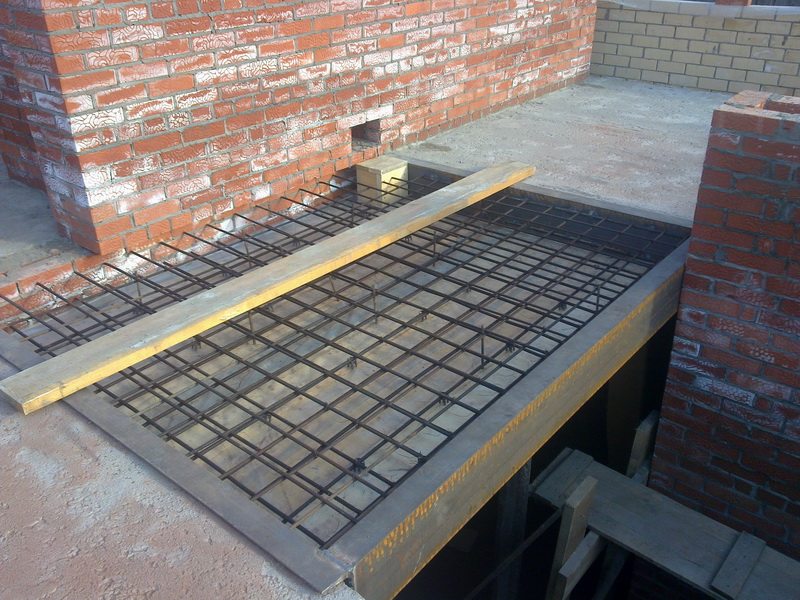

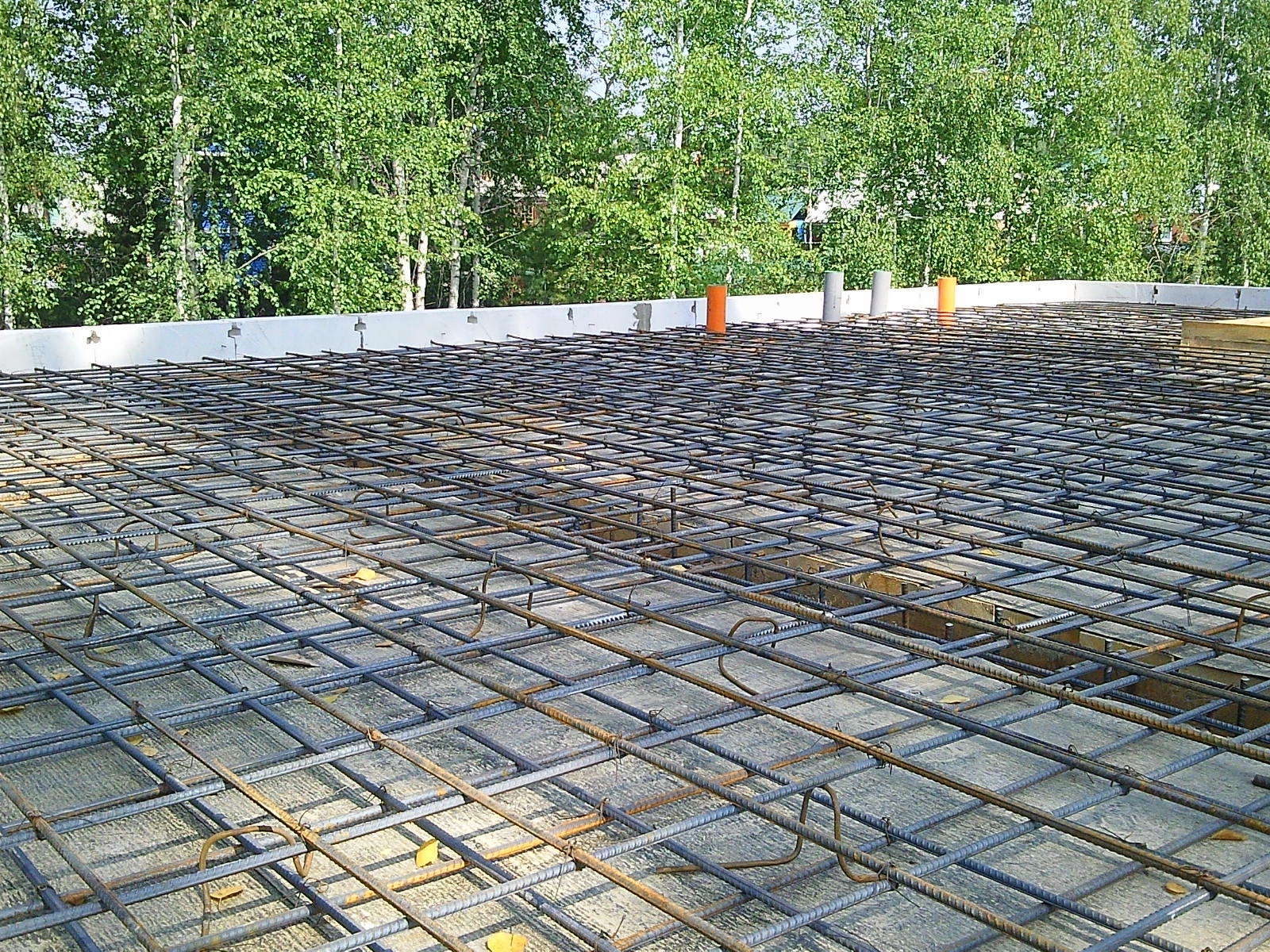

В опалубку укладывается пространственный арматурный каркас из 2-х сеток. Армирование выполняется арматурными стержнями A-II или A-III диаметрами от 10-ти до 16-ти мм. Сетки вяжутся с ячейками ≤ 20-ти см с использованием тонкой вязальной проволоки. Соединение стержней по длине осуществляется с 40-ка см нахлёстом. Стыки выполняются с максимальным удалением друг от друга. Совпадение в соседних рядах недопустимо. Армирование должно заходить на кирпичные стены ≥ 15-ти см, а из лёгких бетонных блоков ≥ 25-ти см. При устройстве проёмов их кромки должны обрамляться арматурными стержнями.

Защитный слой бетона в плите перекрытия должен быть от низа нижней, верха верхней сеток и торцов арматурных стержней 25-ть мм. Для этого нижняя сетка укладывается на “сухарики” (тонкие бетонные параллелепипеды с заложенными внутрь отрезками вязальной проволоки) или специальные пластиковые фиксаторы. Для обеспечения фиксированного взаимного расположения сеток по высоте их соединяют стальными хомутами с загнутыми концами, расположенными через метр в шахматном порядке. Для надёжности фиксации можно дополнительно приварить арматурные коротыши. В продаже представлены готовые соединительные элементы для закрепления положения сеток относительно друг друга. Их устанавливают в разбежку с шагом в 40-к см. В промежутках на расстоянии 70-т см от несущих стен установка выполняется через каждые 20-ть см.

Верх необходимого бетонного слоя отмечается прочерчиванием линий по периметру опалубки.

Заливка плиты перекрытия

Перед бетонированием необходимо:

• ещё раз проверить надёжность и устойчивость установленной опалубки
• правильность и прочность армирования
• наличие и исправность инструментов и оборудования необходимого для укладки бетонной смеси
• установить необходимые закладные детали и короба обрамления устраиваемых проёмов для прохода дымоходов и пропуска инженерных коммуникаций.

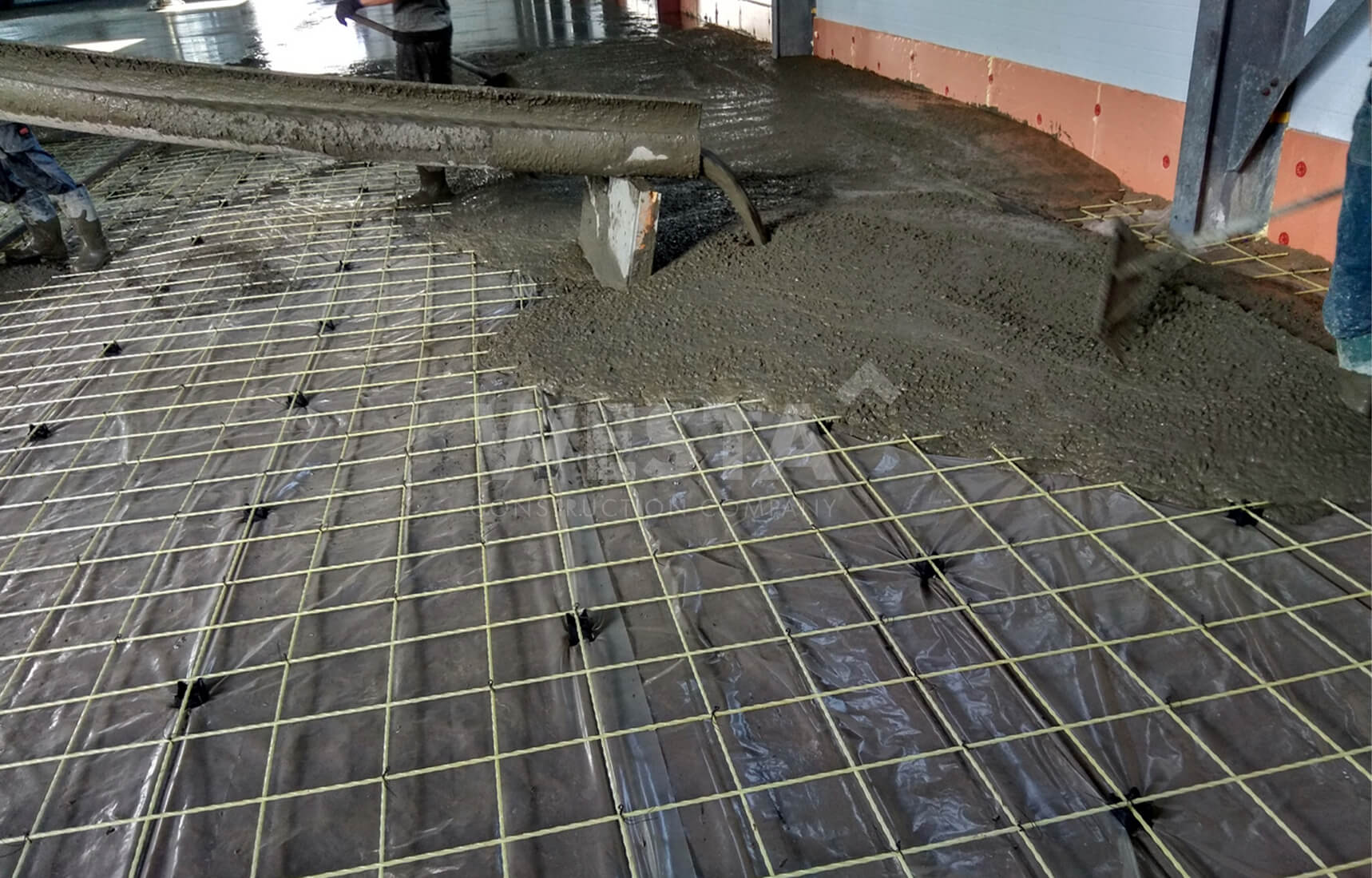

Бетонирование рекомендуется выполнять без технологических перерывов, в один приём. Для этого оптимально заказать необходимый объём бетона В 25 на бетонном заводе с подвозкой автомобильными миксерами. Если имеется возможность размещения автомобильного крана с достаточной длиной и вылетом стрелы, то подачу смеси можно выполнять специальными туфельками. В противном случае придётся прибегнуть к применению бетононасоса.

Смесь равномерно распределяется полосами шириной до 2-х м с одинаковой толщиной, отсутствием разрывов и постепенным перемещением по всей площади. Уплотнение бетонной смеси выполняется при помощи глубинных вибраторов и поверхностных виброплощадок. Финишное выравнивание, с тщательным контролем толщины уложенного бетона, выполняется гладилками и штукатурными мастерками.

При большой площади укладки и невозможности осуществления укладки без перерыва, в местах действия неосновных нагрузок допускается устройство рабочих швов. Шов должен быть только вертикальным и строго перпендикулярным к плите, что обеспечивается укладкой реек на всю толщину плиты. Работы можно продолжать через сутки. В месте расположения шва металлическими щётками удаляется цементная плёнка до обнажения крупного заполнителя, арматура очищается от налипшего раствора, выполняется продувка сжатым воздухом и промывка водой под давлением.

После затвердения бетона, короба разбираются. Вся поверхность накрывается ровным слоем полиэтиленовой плёнки и смачивается в первые три дня. При температурах наружного воздуха ≥ 10°C готовая плита накрывается плотной тканью или мешковиной с постоянным увлажнением. Разборку боковых опалубочных элементов выполняют через три недели, а полный демонтаж через месяц.

Утепление чердачного перекрытия по плите выполняется укладкой на перекрытие пароизоляционного слоя, поверх которого укладывается утеплитель. В качестве утеплителя могут использоваться:

• пенополиуретан;
• экструдированный пенополистирол;
• пенопласт;
• минераловатные плиты;
• керамзит или опилки.

В зависимости от назначения чердака и вида утеплителя может устраиваться половое покрытие или устраиваться ходовые мостики.

Армирование монолитной плиты перекрытия по шагам, примеры и расчет

При постройке индивидуальных домов в качестве междуэтажного перекрытия нередко используется монолитная плита. В ее основе стальной каркас, обеспечивающий горизонтальную жесткость. Армирование бетонных конструкций способствует усилению прочности и долговечности домов. Самый простой вариант обустройства перекрытия – заказать готовые плиты на заводе и смонтировать их с помощью крана. Если возникают сложности с техникой, можно самостоятельно освоить схему укладки и заливки ЖБ конструкции. Изучение инструкции по монтажу и расчет плиты помогают осознанно контролировать строительный процесс.

Оглавление:

1. Устройство плиты по шагам
2. Схема армирования
3. Монтаж опалубки
4. Установка каркаса
5. Заливка

Виды перекрытий

Горизонтальная несущая конструкция служит разделителем помещений по высоте. Одна сторона плиты выступает в роли пола для верхнего этажа. Другая сторона – это потолок для нижнего помещения.

Классификацию перекрытий производят по их назначению.

• Чердачные – отделяют подкровельное пространство от жилых помещений.
• Межэтажные – разбивают здание на уровни.
• Цокольные – разграничивают нижние этажи и подвал.

По технологии изготовления перекрытия делятся на несколько видов:

• монолитные – бетонные плиты с армировкой из стального прутка, отливаются на месте установки;
• сборные – конструкции заводского производства, монтируются из отдельных элементов;
• сборно-монолитные – состоят из пустотелых блоков и облегченных металлических балок.

Армирование фундаментных и межуровневых плит перекрытия целесообразно проводить в домах, построенных из кирпича или ячеистых бетонных блоков.

Преимущества армирования монолитного перекрытия:

• Это отличный выход из ситуации с нестандартным проектом дома. В качестве опоры для плит могут выступать не только несущие стены, но и декоративные колонны.
• Заливка перекрытия на месте допускает сооружение пола любой конфигурации и размера.
• Схему устройства монолитных плит используют в том случае, когда нельзя привлечь спецтехнику.
• Благодаря жесткому основанию конструкции получаются ровными без видимых прогибов поверхности.
• Высокая прочность плит перекрытия обеспечивает устойчивость к механическим нагрузкам, силовому напряжению и влиянию высоких температур.
• Конструкции продольного и поперечного исполнения, усиленные армированием, надежно защищают мансарды и чердачные помещения от холода.
• Огнестойкость железобетона вдвое выше, чем деревянных перекрытий.

Недостатки армирования плиты:

• Трудоемкость и длительность процесса.
• На заливку бетона понадобится бригада из трех человек.
• Пока монолит не достигнет окончательной твердости, за ним нужен постоянный уход и контроль.
• В работе требуется специальный инвентарь и механические приспособления.
• Работы по армированию бетона стоят в два раза дороже деревянных конструкций.

Руководство по устройству плиты

Армирование проводят с применением металлического каркаса. Конструкция представляет собой стальную сетку из прутков сечением 8-14 мм.

Правильный расчет армирования плиты обеспечивает много преимуществ в работе и эксплуатации:

• готовое перекрытие обладает высокой несущей способностью;
• облегчается выбор оптимальных параметров арматуры, толщины монолита, марки бетона и количества раствора;
• расчет показывает требуемый объем работ и затраты на него;
• срок службы монолитного перекрытия, выполненного в соответствии с планом армирования, не имеет границ.

В конечном итоге расчетные цифры позволяют экономить время и деньги домовладельца. Профессиональную калькуляцию должны проводить специалисты. Они пользуются точными данными и учитывают все нюансы строительства. Заказчикам достаточно знать общие правила сооружения и армировки бетона.

Толщина плиты должна составлять 1/30 часть ширины перекрываемого пролета. При расстоянии до 6 метров монолит заливают слоем в 150-200 мм. Если ширина пролета превышает 6 м, плиту усиливают дополнительными опорными балками – ригелями. В этом случае армирование проводят двумя слоями сетки, а толщину бетона увеличивают.

При составлении плана работ обязательно учитывают размер захвата. Так называется часть плиты перекрытия, которая опирается на стены. Для кирпичных строений величина составляет 15-20 см, для стен из газосиликатных или пенобетонных блоков размер захвата увеличивают до 25-30 см. Арматурные пруты обрезают так, чтобы с торцевой части они были залиты бетоном не менее чем на 25 см.

Инструкция по армированию перекрытия

Давление на монолитную плиту идет вертикально вниз и распределяется равномерно по всей площади. Получается, что верхняя часть арматурного каркаса принимает на себя сжимающие нагрузки, а нижняя – растягивающие. Пруты укладывают в опалубку и связывают между собой гибкой проволокой или соединяют сварным швом. Для нижней сетки используют толстые стальные стержни. Верхний слой составляют прутки меньшего диаметра.

В плите толщиной 180-200 мм между сетками выдерживают расстояние 100-125 мм. Для этого используют фиксаторы, которые изготавливают из обрезков арматуры. Длинные пруты изгибают в виде буквы «Л» и располагают с шагом в 1м. В зонах, требующих усиления плиты перекрытия, расстояние сокращают до 40 см. Обычно это центр, места соединения с опорами и точки максимальной нагрузки.

Под нижнюю сетку заливают слой бетона в 25-35 мм. Чтобы выдержать этот размер, под арматурные узлы равномерно выкладывают пластиковые подставки, которые продаются в строительных магазинах. Их можно заменить деревянными брусочками, прикрученными к основанию опалубки саморезами. Верхнюю сетку арматурного каркаса заливают таким же слоем, как и внизу.

Руководство по армированию монолитной плиты перекрытия

Технология строительства состоит из нескольких операций, которые необходимо выполнять в определенной последовательности.

• Установка опалубки.

Разъемную форму изготавливают из досок, фанерных листов и стальных швеллеров. Под опалубку устанавливают телескопические стойки на устойчивых и прочных треногах. Количество подпорок должно надежно удерживать короб, не допуская прогибов под тяжестью раствора.

При толщине слоя в 200 мм масса квадратного метра бетона составляет 300-500 кг. Вместо выдвижных стоек можно использовать деревянные бруски или кругляки сечением 100×100 мм. Их располагают с шагом в 1,2-1,5 м. На стойки выкладывают продольные балки и поднимают их на заданную высоту. Затем монтируют поперечины, на которых шурупами закрепляют ламинированную фанеру. Рекомендуемая толщина составляет 18-20 мм.

Ламинированную поверхность можно заменить обычной фанерой, окрашенной масляной краской. Еще один вариант основания – ровные доски, крытые полиэтиленовой пленкой. К скользящей поверхности бетон не прилипает, поэтому нижняя часть плиты перекрытия получается идеально гладкой и ровной.

• Монтаж каркаса.

Стальные стержни укладывают и вяжут в соответствии с расчетной схемой армирования. Оптимальный размер ячеек 150×150 или 200×200 мм. Нужно стремиться к тому, чтобы продольные участки сетки были цельными. Если длины прутков недостаточно, то дополнительные стержни накладывают с большим нахлестом. Места соединения располагают в шахматном порядке. Такое армирование обеспечивает надлежащую прочность и жесткость плиты.

• Заливка опалубки.

Рекомендуется использовать бетонную смесь заводского производства. В ней точно выдерживаются пропорции компонентов, в состав вводят добавки, улучшающие эксплуатационные свойства. Бетон проходит качественный контроль и доставляется на стройплощадку в количестве, достаточном для разовой заливки.

С помощью бетононасоса раствор укладывают сразу на всю площадь плиты. Глубинный строительный вибратор хорошо уплотняет бетон и равномерно распределяет его по форме. Одновременно происходит удаление воздушных пузырьков, По окончании заливки поверхность выравнивают специальной гладилкой на длинной ручке и посыпают тонким слоем сухого цемента.

Оптимальная температура окружающего воздуха при бетонировании перекрытия должна быть не ниже +5°С. В сильный холод влага внутри раствора замерзает и разрывает монолит. Трещины ослабляют прочность плиты и сокращают срок ее службы. При благоприятном температурном режиме полное отвердение армированного перекрытия наступает через месяц. Чтобы не допустить быстрого испарения влаги, первые 3-4 дня бетон регулярно смачивают водой. В летнее время дополнительно укрывают пленкой.

Монолитные перекрытия | Статьи про строительство

Еще несколько лет назад другой альтернативы, чем перекрытия бетонными пустотными плитами или деревянными балками не было. С развитием монолитно-каркасной технологии в многоэтажном строительстве, монолитные перекрытия стали все чаще использоваться и в коттеджном строительстве. И на это есть веские причины. Монолитные перекрытия имеют целый ряд преимуществ перед другими видами перекрытий.

Предлагаю пересмотреть основные преимущества монолитного перекрытия:

2. Меньше толщины стен. В случае использования монолита как перекрытия в проекте закладываются более тонкие стены, так как монолитная плита опирается на все внешние стены, а в середине дома достаточно использовать одну-две бетонные опоры (в зависимости от размера дома). Это в свою очередь позволяет избежать кладки толстых несущих внутренних стен для создания опоры пустотным плитам, что позволяет существенно уменьшить расходы.

3. Без армопояса. Как правило, под пустотные плиты заливают армопояс, для надежности опирания плит и увязки стен этажа что перекрывается. Армопояс является достаточно финансово дорогим видом строительных работ, что относится по расходам для перекрытия. А также нужно время для полного затвердевания бетона в армопоясе, так как вся масса плит перекрытия и стройматериалов одновременно нагружают 15-20см армопояса при монтаже. При использовании монолитного перекрытия армопояс нужен, потому что, его заменяет, контурное армирование самой монолитной плитой.

4. Надежность. Железобетонные плиты перекрытия монтируются на несущие стены и в случае деформации таких стен при проседании фундамента, сейсмической активности или влияния внешних факторов плиты потеряв одну из двух опор рухнут вместе со всем, что было сверху. Как пример обвал целого девятиэтажного подъезда при взрыве газового баллона на первом этажа. А монолитные перекрытия опираются на все стены вместе и увязывают весь дом в одно целое, что делает здание намного надежнее при различных вариантах внешнего воздействия.

5. Без трещин. Если сделать отделка гипсовыми шпатлевками (беспещанка) прямо по пустотных плитах, то трещин не избежать. Поэтому вариантом отделки по плитам является гипсокартон и натяжные потолки, а это не абы как добавляет в расходах. При монолитном перекрытии все проще и дешевле. Если нужен ровный потолок — шпаклюй прямо по бетону и никаких трещин, гипсокартон можно использовать только в местах декоративных или технологических опусков.

6. Сроки выполнения. На установление горизонтальной инвентарной опалубки, увязания арматурной сетки и заливки бетона, для среднего перекрытия 120—140 кв. м. требуется примерно неделю. Через четыре-пять дней можно полноценно приступать к кладке следующего этажа, так как опалубка страхует перекрытия снизу и не даст ему просесть при нагрузках сверху, пока бетон не вступит в полной прочности.

7. Логистика. Очень часто возникают проблемы с пустотными плитами на строительной площадке. Ограниченность заезда длинномеров с плитами, ограниченность в установлении автокрана, выделение и подготовка отдельного места под плиты, наличие ЛЭП на пути монтажа плит и т. д. и т. п. С монолитом все проще — бетон принимается за два часа в бетононасос, который перекачивает на довольно приличную высоту и длину за счет многосекционной стрелы, а миксеры часто на участок и не въезжают, выливая бетон в насос прямо с дороги.

против монолитной плиты | Что такое монолитная плита

Что такое монолитная плита?

Слово «монолитный» означает «все за одну заливку», поэтому в строительстве, где используется монолитная плита, фундамент выполняется за одну заливку, которая состоит из слоя бетонной плиты с большей площадью под несущими стенами и всем остальным. края периметра, чтобы заменить нижний колонтитул.

Строительство монолитной плиты происходит намного быстрее, а затраты на рабочую силу низкие, так как в этой плите бетон заливается сразу.

При использовании в идеальных условиях монолитная плита может быть такой же прочной, как и плиты из стержня и стены.

В большинстве строительных сообществ, разделенных на части, земля выровнена, и почва равномерно распределяется по всей земле, что делает территорию плотно уплотненной. В этом случае монолитная плита может быть лучшим вариантом, если все отметки готового этажа одинаковы от участка к участку и имеется очень небольшой уклон.

Есть несколько серьезных проблем, которые могут возникнуть, если многие условия не противоречат монолитной плите.

Monolithic Slab нельзя использовать, когда требуется больше заполняющей грязи, потому что бетон более склонен к растрескиванию, если земля не уплотнена в достаточной степени.

Это проблема для домов, которые необходимо построить так, чтобы они превышали уровень наводнения, обеспечиваемый инженерами-строителями (как и большинство зданий во Флориде).

В этом случае монолитная плита имеет тенденцию к растрескиванию по периметру стен и других больших несущих площадях. Эти трещины могут вызвать структурные проблемы, влияющие на другие аспекты дома в процессе строительства, такие как сухие стены и полы, если каркасные стены нестабильны.

Также читайте: Монолитное определение | Монолитная опора | Монолитно-плитный фундамент | Преимущества и недостатки монолитно-плитного фундамента | Монолитная плита

Что такое плавающая плита?

Плавучие плиты используются в качестве основы для различных строительных конструкций, таких как навесы, автомобильные гаражи, пристройки, коттеджи, навесы для подъездов, вспомогательные постройки и сараи.

В Floating Slab плиты имеют утолщенный армированный периметр, но без обледенения.

называется « плавающая », потому что им разрешено перемещаться по линии льда как монолитная единица. Также может быть добавлена ​​изоляция, чтобы уменьшить движение из-за мороза, в зависимости от потребностей проекта.

Строительство плавающей плиты — один из самых экономичных способов возведения фундамента. Традиционные фундаменты включают ленточный фундамент по краю с морозной стеной наверху. Ленточное основание, которое ставится ниже уровня мороза, обычно на 4′-0 ”ниже уровня земли.

Стоимость плавающей плиты выше, потому что для строительства ленточного фундамента и морозной стены требуются большие земляные работы, бетон и рабочая сила.

Floating Slab — лучший вариант для строительства навесов, но при строительстве дома следует учитывать некоторые недостатки.

Когда плавающие плиты устанавливаются в здании, их можно обогревать лучистым теплом пола, которое обеспечит комфортное и сбалансированное тепло.

Также читайте: Что такое плавающая плита | Строительство плавающих плит | Как построить плавающую плиту | Преимущества и недостатки Плавающие плиты

Плавающие плиты иногда называют монолитными плитами, потому что они не соприкасаются с фундаментом.В некоторых конструкциях плавающая плита используется в качестве опоры, и только после того, как фундамент построен, мы бросаем плавающую плиту.

Обычно монолитные плиты дешевле плавающих плит. Плавающие плиты также представляют собой монолитную плиту в форме перевернутой буквы U, на которую бетон наносится монолитно или в 2/3 шага. Моно заливка, что означает способ его возведения и заливки, а не вид фундамента здания.

Если есть большая конструкция или нестабильная почва, вам определенно нужен глубокий фундамент, но с обычным гаражом на хорошей почве плавающая плита — это хорошо и привлекательно.Если местная почва менее устойчива или имеет нормальную воду на подповерхностном слое, тогда плавающая плита будет очень плавучей, и она склонна к растрескиванию или опрокидыванию.

Плавучие плиты — это те парни, которые плавают по земле или на морозе. Плавающие плиты в таких условиях называются монолитными плитами, потому что они не соприкасаются с фундаментом.

Также читайте: Что такое конструкция перекрытия | Типы конструкции перекрытий | Что такое плита перекрытия | Типы плит перекрытия | Толщина бетонных плит | Сборные бетонные плиты

Краткая записка

Плавающая плита против монолитной плиты

Плавающие плиты называются монолитными плитами , поскольку они не связаны с фундаментом.Если это так, то только после затвердевания фундамента отливаем плавучую плиту .

Что такое монолитная плита?

Монолитный означает «все за одну заливку», поэтому фундамент сооружается за одну заливку, состоящую из бетонной плиты с более толстыми участками под несущими стенами и краями по всему периметру, чтобы заменить нижние колонтитулы. Поскольку эта Slab заливается сразу, это намного быстрее и снижает затраты на рабочую силу.

Также прочтите: Что такое длина круга | Длина нахлеста колонны | Длина нахлеста плиты | Длина нахлеста балки

Что такое плавающая плита?

Плавучие плиты используются в качестве фундамента для различных конструкций, включая навесы, гаражи, пристройки, коттеджи и многое другое.Плиты имеют утолщенный армированный периметр, но не имеют морозостойких оснований. Их называют « плавающие », потому что им разрешено перемещаться над линией замерзания как монолитная единица.

Что такое монолитная плита против плавающей?

Затем мы возводим стену над поверхностью земли. Тогда буквально плавающие плиты плавают по земле. Плавающие плиты называются монолитными плитами , так как они не связаны с фундаментом.

Монолитная плита

Монолитный означает «все за одну заливку», поэтому фундамент строится за одну заливку, состоящую из бетонной плиты с более толстыми участками под несущими стенами и всеми краями по периметру, чтобы заменить нижние колонтитулы. Поскольку эта Slab заливается сразу, это намного быстрее и снижает затраты на рабочую силу.

Фундамент стволовой стены против монолитной плиты

Монолитный означает «все за одну заливку», поэтому фундамент строится за одну заливку, состоящую из бетонной плиты с более толстыми участками под несущими стенами и краями по всему периметру, чтобы занять место нижних колонтитулов.При использовании в правильных условиях плиты Monoslab могут быть такими же прочными, как стеновые плиты Stem –.

Понравился этот пост? Поделитесь этим с вашими друзьями!

Рекомендуемое чтение —

против монолитной плиты | Что такое монолитная плита | Что такое плавающая плита

Монолитные плиты фундаментов — это самые простые, быстрые, и недорогие Типы фундаментов . Истина в том, что они заливаются за один раз, говорит о том, что они эффективны и подготовлены, и они также дают прочную основу.

Монолитный фундамент из плит хорошо подходит для плоского грунта . Если земля неровная, то количество насыпной грязи используется до уровня от земли ; со временем это может привести к трудностям с растрескиванием , если грунт не утрамбован надлежащим образом .

Плавающие плиты — это бетонные плиты , которые устанавливаются над землей без каких-либо анкеров , как если бы она просто стояла на ней, а плавает .Плавающая плита, как говорится в этом слове, похожа на пластину, которая просто наложена на воду, без какой-либо связи между ними.

Основное применение плавающих плит — это использование в качестве фундамента для навесов, производственных цехов , дополнительных помещений дома или гаражей.

Подробнее: Монолитное определение | Монолитная плита | Монолитная опора

  Также прочтите  -   Плоская плита - Типы, использование, структура, преимущества и недостатки

  Также прочтите  -   Что такое перекрывающая балка | Плоская балка | Скрытая балка | Скрытая балка?
