Минимальный угол наклона крыши из профнастила

Профнастил считается одним из самых популярных материалов для кровли крыши. Сфера его применения достаточно широка и включает в себя как промышленные объекты, так и жилые постройки. Его популярность обусловлена не только многочисленными эксплуатационными качествами и практичностью, но также и широким разнообразием выбора форм и расцветок. Монтаж кровли из профнастила учитывает множество факторов, но одним из первостепенных является угол ее наклона.

Как правильно рассчитать минимальный угол уклона крыши дома для оптимального схода осадков?

Описание и выбор профнастила

Профильный лист, или профнастил, представляет собой листы рулонного материала, которые формируются методом холодного профилирования. Это универсальный материал, применяющийся не только для покрытия скатных крыш, но и для сооружения пристроек, заборов, навесов и т.д. Основными характеристиками профильного листа являются тип используемого материала и его толщина, конфигурация профиля, а также наличие и характеристики защитного покрытия.

По типу материала для изготовления кровли могут применяться следующие виды профиля:

  • Стальной, без специального покрытия;
  • Оцинкованный;
  • Медный или алюминиевый;
  • Специальный профильный лист для крыши (гнутый, прокатный, с фактурным тиснением).

По типу применения различают несущий, фасадный и стеновой профнастил. Все эти виды профильного листа могут применяться для изготовления кровли, однако наиболее оптимальным вариантом является несущий профнастил, в котором имеются капиллярные канавки, позволяющие дождевой воде стекать вниз при укладке листов внахлест.

При выборе профнастила для крыши следует обратить внимание на качество капиллярной канавки. При использовании листов низкой ценовой категории она может деформироваться, теряя свою первоочередную функцию.

Выбор толщины листа и конфигурации профиля напрямую зависит от расчетной нагрузки. Данные параметры отражены в маркировке профнастила, которая состоит из букв и цифр (например, Н — несущий, С — стеновой). Чаще всего для изготовления кровли применяется профильный лист марок C-21, C-44, RN-20 и HC-35.

Зависимость рекомендуемого вида покрытия от минимального уклона кровли

Покрытие профнастила выполняет не только декоративную, но и защитную функцию. Стандартные лакокрасочные материалы для этого не подходят, поскольку через некоторое время под действием солнечного света, дождя и снега слой краски начинает терять свои свойства и отслаиваться. Поэтому в производстве профильного листа для кровли применяются защитные полимерные покрытия: полиэстер, пластизол, пурал и поливинилдифторид (ПВДФ).

Факторы, влияющие на уклон будущей крыши

Угол наклона крыши – это угол между плоскостью кровли и плоскостью самого дома. Чаще всего этот параметр указывается в градусах, хотя в строительной документации используются проценты. Существуют специальные термины, которые применимы для определенных диапазонов наклона кровли:

  • До 5° — плоская;
  • До 25° — небольшой уклон;
  • Более 20° — скатная;
  • Более 40° — крутой уклон;
  • 45°-60°  — большой уклон;

Определение угла наклона будущей крыши не является эстетической необходимостью. От этого параметра зависит прочность и надежность всей конструкции, а также срок возможной эксплуатации. Расчет угла наклона учитывает целый ряд исходных данных, но самыми значимыми из них считаются климатические особенности данного региона, а именно – количество осадков и уровень ветра.

Влияние ветра напрямую зависит от параметра, который называют «парусностью крыши». Чем выше «парусность», или больше угол ее наклона, тем ощутимее воздействие ветровых нагрузок. Поэтому при установке крыши с большим уклоном на местности, где преобладает сильный боковой ветер, конструкцию может просто сорвать. Однако плоская крыша, практически без наклона, в этом случае также может пострадать.

Зависимость типа обрешетки и нахлеста листов профнастила от угла наклона крыши

Другим фактором, который не менее актуален для многих регионов, является среднее количество осадков, а особенно снега. При устройстве крыш с малым углом наклона снег имеет свойство скапливаться на их поверхности, что создает огромную нагрузку как на кровельный материал, так и на обрешетку. Поэтому в регионах, где зима особенно снежная, рекомендуется увеличивать угол наклона, чтобы снег не мог накапливаться в больших количествах. Немаловажную роль в этом случае играет и толщина профнастила.

Стандарты СНиП

Согласно перечню строительных норм и правил (СНиП) для каждого кровельного материала предусмотрен свой минимальный угол наклона кровли. Для объектов хозяйственного и промышленного назначения эта величина составляет 8°, а для жилых построек — 10°.

Минимальный уклон кровли – это наименьшее значение угла ее наклона, при котором влага не скапливается на поверхности материала и не проникает сквозь отверстия для саморезов и стыки. Однако если поверх основного слоя укладывается дополнительный, то это значение будет больше, поскольку влага может скапливаться в пространстве между ними. Кроме того, от величины угла наклона зависит и минимальный рекомендуемый нахлест между листами профнастила. При значении 35° рекомендуется нахлест в 15 см, при 15°-30° — 20 см, а если угол наклона меньше 15°, то нахлест должен состоять из 2 волн профилированного листа, а его стыки должны быть герметичными.

Оптимальное значение угла наклона кровли, согласно СНиП, составляет 20°. Эта величина допустима при средних значениях снежной нагрузки и сильных порывах ветра. Если ветровая нагрузка близка к среднему значению, а дом строится в регионах с обильными осадками в виде снега, то угол наклона рекомендуется увеличить до 35°-45°.

Как рассчитать уклон самостоятельно?

Для вычисления угла наклона крыши не обязательно быть профессиональным строителем или владеть глубокими познаниями в области высшей математики. Для этого можно воспользоваться одним из перечисленных ниже способов:

  1. Узнать у соседей. Как правило, все жилые дома, построенные в одном районе, имеют одинаковый угол наклона кровли, величина которого была не раз рассчитана и проверена в данных климатических условиях.
  2. Воспользоваться уклономером. Этот инструмент из арсенала профессиональных строителей специально предназначен для определения угла наклона кровли.
  3. Вычислить самостоятельно. Для этого нужно воспользоваться формулой прямоугольного треугольника, знакомой всем еще со школьного курса. В случае с крышей, длина ее скоса будет представлять собой гипотенузу, а расстояния от центра перекрытия до конька и до карнизного ската – противолежащий и прилежащий катет соответственно. Значения катетов можно узнать путем непосредственных измерений, а значение гипотенузы вычислить при помощи теоремы Пифагора. Зная эти величины можно получить угол наклона или процентное соотношение при помощи тригонометрических функций, а также произвести расчеты высоты конька и площади кровли, зная угол ее наклона.

Крыша с минимальным уклоном

Согласно требованиям СНиП, минимальный угол кровли из профнастила должен составлять 8°-10°, однако многие строительные организации дают гарантию на выполнение работ только в тех случаях, когда эта величина будет не меньше 12°. Решение построить дом с наименьшим из возможных углов наклона кровли имеет как преимущества, так и недостатки.

Преимущества минимального уклона:

  1. Расход профлиста меньше.
  2. Обустройство кровли проще и безопаснее.
  3. Отсутствие необходимости обустройства конька и его герметизации.
  4. Меньший вес кровли создает меньшую нагрузку на конструкцию здания и его фундамент.

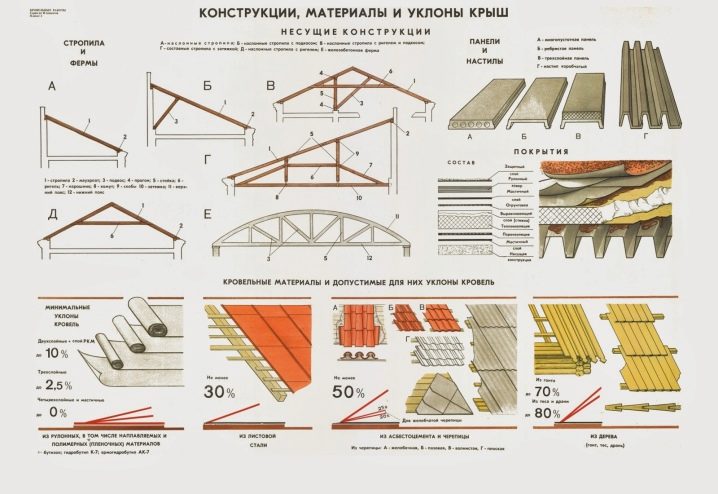

Выбор конструкции кровли в зависимости от уклона крыши

Недостатки минимального уклона:

  1. Влага медленнее стекает с кровли, поэтому возникает необходимость герметизации стыков профнастила.
  2. Чем меньше уклон крыши, тем больше величина стыков профильного листа, что влечет за собой дополнительный расход материала.
  3. Требуется использование более дорогого и качественного профнастила.
  4. Требуется обустройство более сложной стропильной системы с большим количеством подпорок.
  5. Отсутствие возможности оборудования жилой мансарды, в связи с чем увеличивается величина теплопотерь постройки через крышу.

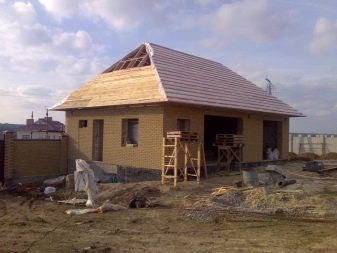

Стропильная система и обрешетка

Необслуживаемые крыши промышленных объектов, в основном, делаются плоскими или односкатными. Для их обустройства применяется несущий профильный лист, высота которого не меньше 4,4 см, который приваривается на металлическое основание. В жилых домах для обустройства крыш используется профнастил, который монтируется на специальную обрешетку при помощи саморезов с резиновыми шайбами. Размер обрешетки зависит от высоты профилированного материала и угла наклона кровли.

Обустройство стропильной системы также осуществляется с учетом величины уклона и, соответственно, общей нагрузки кровли. Для среднего уклона стропила устанавливаются с шагом от 0,6 до 1 метра, а для минимального уклона рекомендуется уменьшить шаг до 0,4 метра, что позволит усилить конструкцию при скоплении большой массы снега на поверхности крыши.

Еще одним обязательным требованием при обустройстве стропильной системы является наличие вентилируемого зазора – пустого пространства под кровлей, которое необходимо для проветривания крыши, а также для снижения теплопотерь. Ширина зазора уменьшается с увеличением угла наклона кровли, однако его минимальное значение должно быть не меньше 50 мм.

Качественная гидроизоляция

Гидроизоляция необходима для того чтобы защитить теплоизоляционный слой от гниения, а профильный лист от коррозии. При правильно организованной гидроизоляции вся влага, которая конденсируется на внутренней стороне кровельного материала, отводится через специальный зазор. В качестве гидроизолирующего слоя может быть использован любой из представленных на современных строительных рынках материалов. Качество гидроизоляции в большей степени зависит от правильности ее установки.

Монтаж гидроизолирующего слоя выполняется в несколько этапов:

  1. Гидроизоляционная пленка укладывается на стропила по направлению от карниза до конька внахлест, величина нахлеста должна составлять около 150 мм.
  2. Стыки полотен приклеиваются между собой с помощью клейкой ленты, после чего пленка прикрепляется к стропилам строительным степлером.
  3. По стропилам рейки формируется вентиляционный зазор, величина которого должна составлять не менее 50 мм.
  4. На верхнюю обрешетку крепятся листы кровельного материала с помощью специальных саморезов с уплотнительным кольцом.

Еще одним условием качественной гидроизоляции кровли является установка водосточной системы, которая помогает отводить излишки влаги с ее поверхности. Для этого необходимо не только обеспечить достаточный угол наклона кровли, но и установить водостоки по направлению к воронкам (при внутренней системе сбора воды) или по направлению к специальным желобам (при наружной системе водосбора).

stroyinsider.ru

какой должен быть угол наклона односкатной крыши из профнастила по СНИП

Крыша любого строения является важным элементом. Для установки конструкции подбирают качественные и высокопрочные стройматериалы. Самым популярным и пользующимся у потребителей материалом можно назвать профнастил. Угол наклона крыши необходимо выбирать, учитывая внешний вид здания, СНИП, дизайн и многое другое. На выбор уклона крыши влияет множество факторов.

Факторы, влияющие на выбор уклона

Необходимо отметить три главные причины, которые оказывают значительное влияние на выбор угла наклона конструкции в процентах, это:

  • сила ветра и направление;
  • количество дождя;
  • высота снежного покрова.

Небольшой угол уклона имеет свои преимущества и недостатки. Достоинство незначительного уклона состоит в устойчивости к сильным порывам ветра. Минус заключается в дополнительной тщательной герметизации всех стыков покрытия, чтобы избежать протечки во время сильных проливных дождей (вода с таких крыш сбегает гораздо медленнее). В некоторых регионах зима слишком долгая, на крышах скапливается большой слой снега. С крыш, угол уклона которых незначителен, снежный слой съезжает гораздо медленнее.

Когда конструкция крыши недостаточно прочная, это приводит к обрушению покрытия. Приходится убирать снег самостоятельно. Чтобы избежать подобных неприятных ситуаций, следует усилить все элементы конструкции. Необходимо установить дополнительные элементы для укрепления стропил. Надлежит своевременно очищать крышу от снежного слоя.

К выбору профлиста для покрытия односкатной крыши следует подходить обдуманно: от этого зависит долговечность конструкции. Немаловажную роль при этом играет конфигурация профлистов. Наиболее жесткими являются изделия с высокой волной. Профлисты универсального использования и изделия для стен имеют менее жесткую структуру. Не менее важно учесть финансовые возможности при покупке нужного материала.

Характеристики

Немаловажную роль при выборе угла уклона крыши играют технические характеристики профлиста. Для изготовления данного материала используют специальную сталь, толщина листа которой должна составлять порядка 0,7 мм. Лист стали подвергается обработке специальным составом, содержащим цинк, а также полимерным или лакокрасочным веществом. Далее обработанный лист подвергается обработке на специальном станке. После этого он приобретает волнообразную форму. Волны могут быть в форме трапеции либо прямоугольника. Это необходимо для увеличения прочности, надежности материала. Существует три разновидности профнастила. Он может быть кровельным, стеновым и смешанным.

Отличительные особенности данного материала состоят в толщине, используемой для его производства стали, низкой высоте профиля, демократичной стоимости. Данный вид стройматериала является оптимальным вариантом для отделки поверхностей стен, изготовления заборов и крыш небольших размеров. Для изготовления несущего вида материала используют стальные листы, имеющие большую толщину, нежели стеновой вариант профнастила. Особенность этого стройматериала состоит в дополнительных ребрах жесткости.

Благодаря дополнительным ребрам покрытие из несущего профнастила может выдержать гораздо большие нагрузки. Сфера применения такого стройматериала довольно широка. Его используют в процессе строительства гаражей, ангаров и других построек, а так же для покрытия крыш большого размера. За счет отличных технических характеристик универсальный вид профлиста может быть использован в строительстве для любых целей.

Угол

Существуют специальные строительные нормы, в которых четко указаны оптимальные стандарты для установки и создания различных покрытий здания. Для покрытия кровли, выполненной из профлиста, минимальный угол наклона конструкции составляет около 8 градусов, исходя из строительных нормативов. При этом следует установить сплошную либо частую обрешетку. По мнению профессионалов-строителей, может быть установлена и более пологая конструкция, но при условии соблюдения некоторых нюансов. При меньшем наклоне угла крыши достаточно лишь увеличить нахлест между листами профнастила. Обязательно следует обработать все стыки специальным силиконовым герметиком. Это поможет избежать протечки.

Типы

Существует три типа крыш, выполненных из профнастила.

Малоуклонные

При таком виде уклона крыши значительно увеличивается расход материала. Это приводит к дополнительным финансовым затратам. Расход обусловлен большим нахлестом одного листа на другой (горизонтально и вертикально) порядка 20 см. К тому же необходимо дополнительно защитить стропила от влажности. Для этого целесообразно использовать специальный мембранный материал. Эта мера необходима для обеспечения гидроизоляции покрытия. Угол наклона малоуклонной конструкции обычно составляет меньше 14 градусов.

Среднеуклонные

Это более экономный вариант установки конструкции. Угол наклона среднеуклонной кровли составляет от 15 до 30 градусов. При этом нахлест одного листа профнастила на другой делается гораздо меньше. Это позволяет значительно сэкономить на стройматериале. Следовательно, финансовые затраты снижаются.

Крутоуклонные

Наклон подобной конструкции кровли составляет более 30 градусов. Монтаж профнастила производится с минимальным нахлестом. Данный тип установки конструкции кровли здания является самым экономным и менее затратным.

Зависимость от наклона кровли

В процессе строительства на производственные здания чаще всего производится установка плоских крыш. На хозяйственных постройках устанавливают крыши с одним скатом. Жилые здания, как правило, имеют двухскатные, четырехскатные и вальмовые крыши. Монтаж покрытия из профлиста производится на прочное, надежное основание, способное выдержать значительный вес конструкции. С помощью основания вес профнастила равномерно распределяется по всей поверхности крыши. Выбирать тип обрешетки следует в зависимости от уклона кровли.

В процессе монтажа малоуклонных конструкций с покрытием из профлиста, высота профиля которого составляет около 20 мм, для строительства обрешетки следует использовать обрезную доску толщиной около 3 см. Для того чтобы опора конструкции была более прочной и надежной, следует монтировать сплошное основание. Для установки малоуклонных крыш с покрытием из профнастила с высотой профиля больше 35 мм допустимо строительство основания в виде решетки. Расстояние между досками в такой обрешетке не должно превышать 30 см. При установке среднеуклонной крыши с покрытием из профлистов, высота профиля которых составляет порядка 44 мм, для монтажа основания оптимальным вариантом будет использование доски толщиной около 3 см. Допустимое расстояние между досками должно составлять не больше 50 см.

Преимущества

Прежде чем выбрать уклон крыши, необходимо узнать преимущества минимального уклона. Плюс строительства крыши с минимальным уклоном состоит в небольшом расходе материала.

  • Устанавливать такую крышу гораздо легче и безопаснее.
  • В конструкции данной модели крыши отсутствует конек. Благодаря этому отпадает необходимость его герметизации.
  • Нагрузка на фундамент и конструкцию здания гораздо меньше, чем у моделей крыш с большим углом уклона.

Чем больше угол уклона крыши, тем сильнее нагрузка на фундамент и конструкцию здания. Расход материала при этом увеличивается.

Недостатки

Недостатков у данного варианта крыш довольно много. Во время сильного проливного дождя влага стекает с такой крыши медленнее, чем с более крутых крыш. Вода будет проникать в стыки и трещины. Поэтому строительство кровли с незначительным наклоном требует тщательной герметизации (особенно стыки и места нахлеста профлистов).

Для покрытия данного типа кровли оптимальным вариантом будет использование только несущего профнастила, более прочного и с высоким профилем. Покрытие крутой кровли можно выполнить из любого профнастила. Подойдут универсальный, стеновой и несущий профлисты. Осадки на таких покрытиях не задержатся.

При установке кровли с незначительным наклоном, угол которого составляет меньше 12 градусов, значительно увеличивается расход стройматериала. При этом нужно увеличить нахлест одного листа на другой, потребуется дополнительная герметизация стыков и нахлестов. Однако если угол уклона кровли составляет от 12 до 15 градусов, вполне можно обойтись и без герметика. Поэтому оптимальным углом для уклона кровли, выполненной из профнастила, считается угол от 12 до 30 градусов.

Несмотря на то, что для установки крутой кровли потребуется достаточно большое количество досок, значительная экономия получится на покупке профнастила. Можно приобрести менее дорогие варианты профлиста с небольшой высотой профиля. При минимальном угле уклона кровли монтаж жилой мансарды абсолютно невозможен. Установка кровли с минимальным углом уклона подразумевает монтаж более сложной конструкции стропильной системы. Конструкция должна быть более прочной и надежной, чтобы выдержать значительную нагрузку и большой вес. Придется уменьшить шаг между стропилами и выбрать более прочный материал. Это отразится на весовой нагрузке на несущие.

Ветровая и снеговая нагрузки

Выбирая и рассчитывая угол наклона кровли из профлиста, важно учесть множество различных нюансов. Климатические условия местности, где запланирована постройка здания, играют немаловажную роль при этом. Нужно предварительно изучить особенности местного климата, примерное количество осадков в течение всего года, силу и направление ветра, приблизительную высоту снежного покрытия. Кровельный материал должен выдерживать воздействия погодных факторов.

Для регионов, где преобладают сильные ветра, оптимальным вариантом является установка кровли с минимальным уклоном. Это позволит избежать разрушения конструкции при сильных порывах ветра. Однако следует учесть, что плоские кровли так же могут пострадать при этом. Поэтому необходимо правильно рассчитать оптимальный вариант минимального угла уклона кровли для данной местности.

Помимо ветровой нагрузки на расчет угла наклона крыши здания значительное влияние оказывает снеговая нагрузка. Не секрет, что на многих территориях в зимний период выпадает значительное количество снега, образуя тяжелый снежный покров. Даже самая прочная конструкция стропильной системы не всегда может выдержать подобные нагрузки. Поэтому оптимальным вариантом в таких местностях является установка крутых крыш. Можно установить кровлю с минимальным уклоном, но в таком случае придется своевременно очищать крышу от снежного покрова, дабы избежать разрушения кровли.

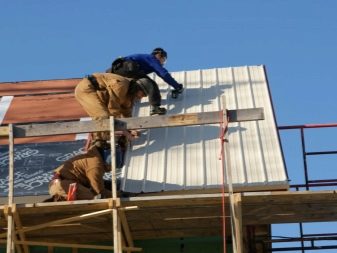

Нюансы установки

Установка кровли с минимальным наклоном наиболее популярна на территории регионов с теплыми климатическими условиями и небольшим количеством атмосферных осадков. Конструкция кровли монтируется с учетом климата, дополнительно оснащается теплоизоляцией и вентиляцией. Это необходимо для снижения нагрева помещения и избавления его от конденсата. Выполнение данных операций проводят, согласно общепринятой инструкции, используя качественное сырье.

При монтаже конструкции кровли с незначительным углом наклона кровли необходимо предусмотреть дополнительную установку лент для уплотнения. Необходимо обработать стыки, места нахлестов специальными мастиками. Для большей гидроизоляции следует воспользоваться специальным мембранным материалом. Это поможет защитить конструкцию от протечек.

Оптимальным вариантом при установке кровли с углом наклона около 10 градусов является использование трехслойного мембранного материала. Он обеспечит максимальную защиту кровли от попадания влаги. Строительство крыши с незначительным наклоном подразумевает обязательное оснащение конструкции системой водостока. На нее дополнительно устанавливают специальные желоба либо воронки для отвода влаги с покрытия крыши.

При монтаже покрытия крыши с незначительным наклоном профлист закрепляют на обрешетке саморезами со специальными прокладками из резины. От величины угла наклона зависит размер нахлеста. Он уменьшается при увеличении угла наклона крыши. Это необходимо учитывать. Использование профлистов в качестве покрытия кровли гарантированно обеспечит отличную защиту конструкции здания от атмосферных осадков.

Современный, высококачественный кровельный материал отличается прекрасными техническими характеристиками и внешними данными. В процессе строительства кровли и монтажа покрытия немаловажную роль играет правильный выбор наклона конструкции, необходимых строительных материалов и мастерство специалистов, выполняющих данные работы. Не стоит доверять столь важный процесс дилетантам. От качества выполненной работы полностью зависит долговечность конструкции.

О том, каким должен быть минимальный уклон кровли из профнастила, смотрите в следующем видео.

stroy-podskazka.ru

зависимость угла наклона крыши от вида профнастила

Минимальный уклон кровли из профлистаПрофилированный металлический настил можно отнести к недорогому, но долговечному материалу, который используется для перекрытия кровли производственных, жилых и многих других хозяйственных строений.

Этот материал славится своей прочностью, устойчивостью к возникновению коррозии и воздействию других механических и природных явлений. Если минимальный угол наклона крыши из профильного настила заранее будет рассчитан правильно, то отвод воды и сход снега будет эффективным, а кровельное покрытие из него прослужит около 20−25 лет.

Влияющие на наклон крыши факторы

Главными факторами, по которым определяется величина наклона кровли из профильного листа, являются климатические особенности того региона, где расположено строящееся здание. А именно:

  1. Уровень выпадающего зимой снега.
  2. Количество выпадающих за один раз дождевых осадков.
  3. Сила ветра.

Снеговое давление

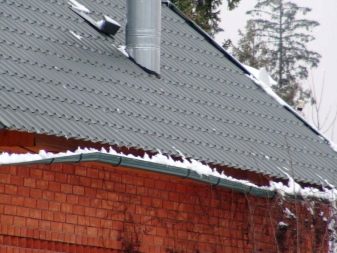

Снег оказывает на крышу дома самую большую нагрузку. Если, например, дождевая вода стремительно покидает кровлю, то снег, накапливаясь на перекрытии строения, может задерживаться на нём довольно длительное время. Поэтому первым делом, при расчете наклона кровельного ската, учитывается именно снеговая нагрузка.

Снег на крышеНапример, в регионах с обильными снегопадами, чтобы избежать большого накопления снега на скатах крыш, их делают с минимальным уклоном в пределах 20−25 градусов. Но в этом случае требуется усиленная стропильная система с большим количеством стоек и подкосов, при этом крыша становится тяжелее, нагрузка на фундамент увеличивается.

Для того чтобы разгрузить вес кровельной конструкции, уклон делается около 45 градусов без дополнительного усиления стропилин.

То есть, чем круче сделан уклон крыши, тем сложнее снеговой массе удерживаться на скатах кровли. И снег под своим весом будет обязательно сползать с крыши.

Ветровая нагрузка

Если в регионе, где строится здание, существует опасность сноса кровельного покрытия сильными порывистыми ветрами, то крыши для понижения парусности делаются более пологими.

Согласно разработанным Строительным нормативам (СНиП), угол ската кровли при средней ветровой нагрузке должен быть в пределах 35−45 градусов. При сильных порывистых ветрах наклон крыши устанавливается в диапазоне 15−25 градусов. То есть в регионах с частыми сильными ветрами, чтобы максимально снизить парусность кровли, выбирается значение уклона близкое к минимуму. Но это нельзя назвать оптимальным решением, так как даже при полном отсутствии наклона кровли, ее может снести порывами ветра.

Значение угла наклона кровли

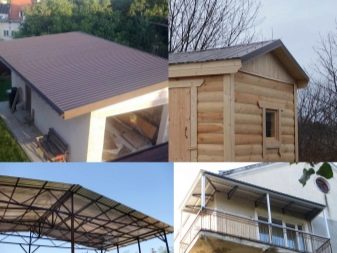

Выбирая угол наклона односкатной крыши, следует принимать во внимание и характеристики профильного листа, выбранного для покрытия. Например, профнастил, у которого довольно большая высота волн, может использоваться даже для крыши без какого-либо малейшего уклона. А вот стеновой профилированный лист с неглубокими волнами годится для покрытия крыш с крутыми скатами.

Используя кровельное покрытие из профильного листа, следует помнить, что при минимальном наклоне вода во время большого дождя не всегда успевает быстро стекать с кровли и, естественно, в местах его стыковок может просачиваться под покрытие. Поэтому рекомендуется при минимальном наклоне скатов (в пределах 8 градусов), под все продольные и поперечные стыки укладывать ленточный герметик. Без герметизации можно обойтись только в том случае, когда угол ската будет не меньше 12 градусов.

Угол наклона крыши в градусах Согласно СНиП, угол наклона односкатной крыши из профнастила может быть еще меньше и доходить почти до 6 градусов, но при этом листы при стыковке обязательно нужно накладывать друг на друга в пределах 250−300 мм и тщательно обрабатывать силиконовыми герметиками.

Основным качеством крыши с минимальным уклоном является такая накладка листов, чтобы порывами ветра дождевая вода не задувалась под стык профилированного покрытия.

Но для несущего профильного настила с большими волнами высотой 114 мм угол даже в 6 градусов может быть только условностью. Он часто используется для плоских крыш, где играет роль основного перекрытия, удерживая на себе утеплитель и гидроизоляционный слой мягкой кровли.

Достоинства и недостатки минимального уклона

Рассмотрим достоинства односкатных крыш, покрытых профилированным листом с небольшим уклоном:

  1. Намного снижается общий расход строительных материалов во время монтажа не только стропильной системы, но и кровельного покрытия. В итоге существенно снижается нагрузка на стены строения и, естественно, на фундамент дома.
  2. Односкатная крышаМонтаж кровли не только упрощается, но и становится более безопасным для кровельщиков. Рабочим нет необходимости использовать дополнительные приспособления в виде страховочных веревок и подвесных лестниц, с помощью которых им приходится работать при покрытии крыш с крутыми скатами. Естественно, это намного снижает трудоемкость работ и время монтажа кровельного покрытия.
  3. Отпадает проблема с устройством герметизации конька, так как он отсутствует. При этом крыша с небольшим скатом становится прочнее, благодаря более густой обрешетке, и устойчивей к ветровой нагрузке (из-за небольшой парусности).

Но, кроме достоинств, у крыши с небольшим уклоном есть и некоторые существенные недостатки:

  1. Например, при крутом скате вода быстро покидает кровлю, а при незначительном наклоне она стекает медленно, при этом ей достаточно малейшей щели, чтобы просочиться под перекрытие.
  2. Преимущества и недостатки односкатных крыш.На поверхности кровельного покрытия будет постоянно скапливаться всевозможная грязь, так как слабый поток дождевой воды не в силах будет ее смыть полностью. В итоге, чтобы продлить эксплуатационный срок профилированного настила, крышу нужно будет подвергать частой очистке.
  3. При небольшом уклоне кровли возрастает и снеговая нагрузка, так как он будет скапливаться на ней в очень больших количествах. Для того чтобы покрытие смогло выдержать такие нагрузки, придется использовать более дорогой профнастил с большими по высоте волнами.
  4. Минимальный угол наклона крыши из профнастила не позволяет сделать над домом полноценную мансарду, которая снижает потерю тепла дома через крышу почти на 9%. При этом, чтобы перекрытие крыши выдержало большие снеговые нагрузки, требуется более сложная стропильная система.

Характеристики профилированного листа

Для правильного выбора склона крыши, покрытой профилированным листом, нужно ознакомиться с эксплуатационно-техническими характеристиками этого строительного материала.

Профилированный настил изготавливается путем штамповки или прокатки через специальные роликовые вальцы тонкого металлического листа, толщина которого составляет 0,5−0,7 мм, после чего на него наносится покрытие из цинка и различных лакокрасочных или полимерных составов.

Образовавшийся на поверхности листа профиль увеличивает его прочность и способность выдерживать в горизонтальном положении большие вертикальные нагрузки.

Разделение листов по профилю

По высоте профильных волн профилированный лист делится на три вида:

  • Стеновой профиль. У этого вида профилированного листа небольшие профильные волны, между которыми может быть расстояние до 150 мм и больше. Изготавливается материал из тонкого металлического листа. Обычно используется при обшивке стен и заборов, может применяться для покрытия крутых, но небольших по площади крыш со сплошной обрешеткой. Из всех аналогичных материалов он является самым дешевым.
  • Профлист на крышеКровельный лист. Изготавливается из толстого металлического листа, имеет большие профильные волны высотой от 50 до 114 мм, благодаря чему обладает высокой прочностью. Широко используется при строительстве больших торговых и промышленных объектов для плоских перекрытий или мягких утепленных крыш с небольшим уклоном, особенно там, где расстояние между несущими балками перекрытий большое.
  • Профиль универсальный. Занимает среднее место между стеновым и кровельным профилированным листом. Имеет средние характеристики, которые позволяют использовать его в самых различных сферах строительства.

Преимущество строительного материала

Профилированный стальной лист отличается от других кровельных покрытий:

  • Высокой прочностью.
  • Длительным периодом эксплуатации.
  • Небольшим весом.
  • Стойкостью против коррозии.

Лист, согласно строительным нормативам и правилам, при правильном подборе высоты волн может использоваться для перекрытия зданий с минимальным уклоном около 8 градусов. В этом случае дождевые воды практически не перехлестываются через его волны, а это значит, что не требуется делать герметизацию стыков между листами.

Настил хорошо адаптирован к неблагоприятным климатическим условиям, что дает возможность производить с ним работы в любое время года.

Правила укладки профильного материала

Укладка этого профильного материала в определенной степени зависит от уклона возведенной кровли, поэтому нужно придерживаться некоторых правил монтажа листов для дальнейшей качественной их эксплуатации.

Например, оптимальным наклоном ската, возведенным над жилым зданием, считается 20 градусов, а минимальный — в пределах 12 градусов. Для зданий промышленного назначения наклон может быть около 8 градусов.

Профилированный стальной лист укладкаНо эти значения могут меняться в сторону уменьшения и зависят от технологии монтажа профилированного покрытия. Если, например, при стыковке накладка листов делается минимальной, то следует в обязательном порядке между ними на швах закладывать гидроизоляционную ленту или промазывать специальным герметичным составом.

В любом случае при наклоне крыши меньше 14 градусов накладка листов должна быть в пределах 200 мм, но не меньше.

На коньке и ендовах герметизация производится с помощью специально предназначенных для этого уплотнителей, изготовленных из не пропускающего воды, но позволяющего свободно проходить воздуху, материала. Кроме этого, на коньке оставляются небольшие зазоры для вентиляции кровли.

Особо следует отметить укладку листов на кровле с наклоном меньше 12 градусов. Здесь, кроме поперечных накладных стыков, герметизация должна производиться по всем вертикальным швам.

По строительным нормативам, накладка листов на горизонтальных швах должна быть такой:

  1. При наклоне ската кровли в пределах 12−30 градусов, перехлест может составлять 150−250 мм.
  2. При наклоне крыши в пределах 30 градусов и больше, накладка может выполняться в диапазоне 100−150 мм.

Взаимосвязь профиля и обрешетки

Здания, предназначенные для промышленного использования, чаще перекрываются односкатными или плоскими крышами, а жилые дома могут быть с двумя и более скатами.

Но любое покрытие для кровли должно укладываться на прочное основание (обрешетку), способное выдерживать высокие нагрузки и равномерно распределять их на балки перекрытия в промышленных строениях, или на стропила, используемые в жилых домах.

Шаг обрешетки зависит не только от наклона крыши, но и от высоты профильных волн монтируемого листа. Чем волны выше, тем большую нагрузку может выдерживать лист.

Обрешетка обычно выбирается под тип листа и уклона кровельного ската:

  1. Например, высота волны листа при наклоне крыши до 15 градусов, составляет не больше 20 мм. В этом случае, по нормативам, обрешетка должна быть сплошной, изготовлена из обрезных досок толщиной 20−30 мм.
  2. При том же наклоне кровли (15 градусов), если укладывается профилированный лист с высотой волны более 35 мм, то обрешетка может быть с шагом в пределах 300 мм.
  3. Если высота профильной волны составляет больше 44 мм, а кровля превышает 15-градусный наклон, то доски на обрешетку могут использоваться толщиной от 30 мм и крепиться с шагом через 350—500 мм.

Следует учесть, что при устройстве настила из профилированного металлического листа, можно проследить определенную закономерность: чем наклон ската крыши меньше, тем накладка верхних листов на нижние должна быть больше. Это требуется для защиты крыши от протекания при небольшом уклоне, задувания воды под листы и срыва кровли при сильном порывистом ветре.

planken.guru

Минимальный уклон кровли из профнастила: рекомендации и требования СНиП

Одним из основных параметров при характеристике крыши является угол наклона ее скатов относительно горизонтальной плоскости, или уклон. От величины этого показателя зависит целый ряд важных эксплуатационных и конструкционных особенностей кровли. Поэтому уклон выбирается не произвольным образом, а в зависимости от климатических условий местности, розы ветров, количества осадков, конструкции стропильной системы, кровельного покрытия и длины скатов. Мы рассмотрим такой кровельный материал, как профилированный стальной лист или профнастил, и минимальный уклон кровли из профнастила, рекомендуемый строительными нормами и правилами.

Уклон принято измерять в процентах или градусах, при этом соотношение между ними определяют по таблицам, 1° = 1.7%, но 45° = 100%.

При максимальном наклоне кровли снеговая нагрузка сводится к минимуму и дождевая вода отводится легко и быстро, но при этом многократно возрастает парусность крыши. При минимальных уклонах парусностью можно пренебречь, но требования к герметичности и водонепроницаемости кровли возрастают, также растет нагрузка, создаваемая давлением снега. Поэтому для разных материалов кровельных покрытий рекомендуют оптимальные и минимальные значения уклона.

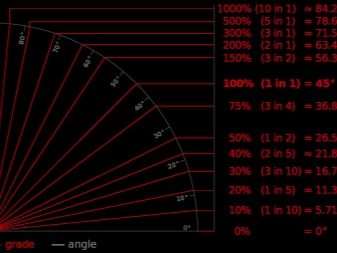

Таблица соотношений градусов и процентов уклона

Для строителя, самостоятельно определяющего угол наклона скатов своей крыши, достаточно вспомнить азы тригонометрии. Итак, высота конька будет равна противолежащему катету, половина ширины перекрытия (ширины дома) или нижней затяжки будет равна прилежащему катету, длина ската — гипотенузе. Нам следует определить угол между гипотенузой (скатом) и прилежащим катетом (перекрытием).

Разделив высоту конька на длину стропильной ноги или ската, мы получим синус угла наклона. Далее по таблице или с помощью калькулятора можно легко определить его значение в градусах или процентах. Для определения угла можно использовать также косинус или тангенс. Это соотношения половины ширины перекрытия к длине ската или высоты конька к половине ширины перекрытия соответственно.

L – гипотенуза, H – высота конька, В/2 – половина ширины перекрытия

Существует и другой способ определения уклона крыши, который основан на том, что высоту конька (говоря про высоту конька, здесь и ранее имелось в виду расстояние от перекрытия до верхней точки пересечения стропил) делят на половину ширины перекрытия и умножают на 100. Далее уклон определяется по таблице.

Таким образом, при проектировании стропильной системы у нас есть две заданные величины: ширина дома и желаемый угол наклона. Далее с помощью простых тригонометрических функций вычисляем расстояние от перекрытия до конька и длину стропил.

Профлист, или профнастил — это строительный материал, который представляет собой холоднокатаный стальной лист, штампованный в виде волнистого или трапециевидного профиля. Далее сталь покрывается слоем цинка или алюминия для антикоррозионных свойств. В заключительной стадии производства изделие нарезается, и листы подвергаются покраске методом напыления полимерного порошкового красителя посредством электростатического поля с последующей термообработкой. В результате получается оцинкованный стальной профилированный лист с защитным полимерным покрытием, которое может иметь различные цвета.

Профлист используют в качестве ограждающего или несущего материала при строительстве стен и кровель, а также заборов и других конструкций. Стеновой лист обозначается литерой «С», кровельный — «Н», универсальный — «НС». Длина листа может колебаться от 0.1 до 12 метров, ширина — от 1.035 м до 1.8 м. Полезная ширина отличается от габаритной на 4 – 5 см за счет перехлеста листов при монтаже. Толщина стали бывает различной и колеблется от 0.4 до 1 мм.

Чаще всего форма гофры — трапеция

Высота гофры (волны или трапеции профиля) для кровельных профлистов составляет от 20 и более миллиметров. Для небольших пролетов или при сплошной обрешетке возможно применение и меньших гофр высотой от 8 мм.

Минимальный уклон кровли из профлиста предполагает частую или сплошную обрешетку, с ростом уклона шаг обрешетки также возрастает. Максимальный шаг для кровель из профнастила составляет до 4 метров.

Обрешетка для профлиста используется различная, чаще не сплошная

Строительные нормы рекомендуют делать уклон кровли из профнастила равным 20° или 36.4%. При этом минимальный уклон для промышленных и хозяйственных объектов с несущим профилем должен быть не менее 8° или 14.1%. Для жилых объектов и объектов, предназначенных для постоянного использования людьми, минимальный уклон принимается равным 10° или 17.6%.

При этом стоит учитывать, что с уменьшением угла наклона скатов увеличивается поперечный и продольный перехлест листов, т.е. уменьшается их эффективная площадь. При уклоне более 35° нахлест составляет не менее 150 мм, если угол наклона от 15 до 30 градусов — не менее 200 мм, если уклон не превышает 15° — нахлест не менее длины двух волн, при этом стыки следует обрабатывать силиконовым или тиоколовым герметиком. Необходима обработка как поперечных, так и продольных стыков.

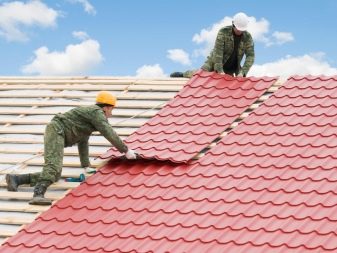

Монтаж профнастила лучше доверить профессионалам

Профнастил — хороший строительный материал в соотношении цена/качество, кроме того, он неплохо смотрится и имеет в ассортименте широкую цветовую палитру покрытий. Однако очень важную роль играет качество его укладки и мастерство кровельщика, подборка материалов кровельного пирога, утеплителя и гидроизоляции. Поэтому доверять кровельные работы с профилированным листом, как и выбор самой кровли, необходимо только грамотным специалистам и опытным профессионалам с хорошими рекомендациями.

goodkrovlya.com

кровли из профнастила, минимальный уклон, кровельный пирог

снип кровли из профнастилаМатериал, из которого будет состоять кровельное покрытие жилого дома или промышленного объекта, зависит от ваших пожеланий и финансовых возможностей, а также от типа крыши. Его долговечность на крыше будет зависеть от качества монтажа, нормы проведения которого приведены в СНИП кровли из профнастила. Из этой статьи вы сможете узнать основные моменты устройства крыши профнастилом, основанием к осуществлению которых являются  общие нормативные требования.

Характеристика материала

Как вы догадались, речь пойдет о кровле из профнастила. Поэтому уделим немного внимания характеристике этого строительного материала. Профнастил получают из оцинкованного листа способом холодной прокатки.

Профиль в виде волны или трапеции с двух сторон покрывается антикоррозийным, стойким покрытием, которое различается по технологии нанесения и цвету.

Профнастил имеет несколько категорий назначения:

  • кровельный материал;
  • стеновые элементы;
  • несущие конструкции.
кровли из профнастила снипПрофнастил

Каждая категория отличается высотой гофры (ребро жесткости), толщиной металла, обозначением.

Профнастил с обозначением С применяется как стеновой материал, Н – кровельный, НС – возможно использование, как в стеновом, так и в кровельном исполнении. Кроме этого профилированные листы могут выпускаться с различной толщиной металла, но одинаковой высотой. Длина профиля может составлять от 0,5 до 12 м.

Внимание. Для устройства кровли в большинстве случаев используется материал, высота профиля которого выше 35 мм. А на кровлях с небольшой длиной ската применяют профиль с высотой волны 21 мм и обозначением Н, НС.

Использование кровельного материала

Использование профилированных листов с высотой гофры 44 смдля монтажа крыши обусловлено – кровли из профнастила СНИП, положения которых предусматривают применение в качестве кровельного настила стальных профилей с алюминиевым или цинковым покрытием, имеющим дополнительное покрытие на полимерной основе.

Полимерное покрытие выступает в качестве защитного и декоративного слоя.

Основанием под профнастил могут служить:

  • металлические прогоны;
  •  деревянные бруски.
минимальный уклон кровли из профнастилаФасонные элементы

Согласно строительным правилам, их несущая способность определяется из расчета нагрузки на крышу основного материала и силы ветра конкретной климатической зоны.

Предусмотрено наличие фартуков, изготовленных из оцинкованных металлических листов с полимерным покрытием для примыкания профилированного листа кровли к стене.

Фасонные кровельные элементы для отделки пропусков кровли из профнастила имеют гребенку, подобную виду поперечного сечения профиля.

Кроме фасонных элементов (конька, карниза, сточного желоба) используются при обустройстве крыши кровельные аксессуары:

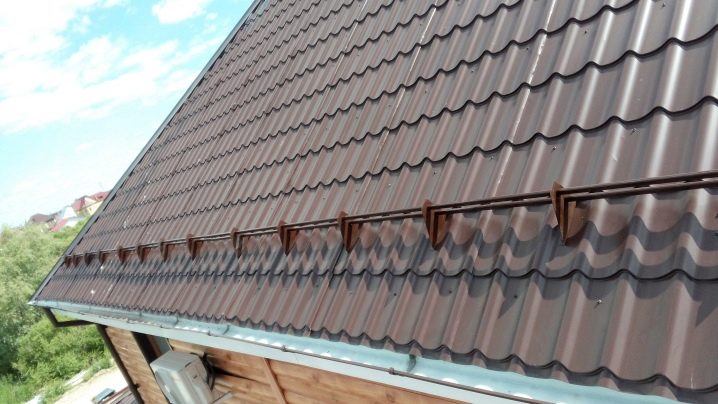

  • снеговые барьеры;
  • заглушки;
  • уплотнители конька и прочее.

В точке устройства желобов монтируется сплошное основание. Его толщина аналогична толщине обрешетки.

Профилированные листы могут использоваться в таком качестве:

  • штучный кровельный лист для холодной (не утепленной) кровли;
  • лист в составе утепленного покрытия, выполненного путем сборки нескольких слоев.

Конструктивные решения

Согласно строительным нормам, целесообразное применение профилированных листов обозначено на постройках, длина ската которых не превышает 12 м. При увеличении длины ската кровельный  профилированный материал монтируется вдоль ската с размером нахлеста 200 мм, в поперечном направлении от ската – нахлест в одну волну.

кровельный пирог под профнастилНахлест в одну волну

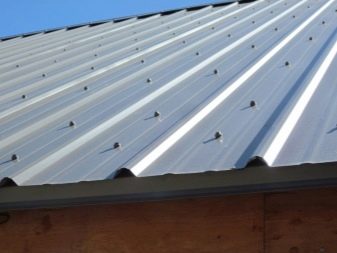

Между собой профнастил крепится саморезами, имеющими уплотнительную шайбу толщиной 1 мм.

На крышах с маленьким уклоном  поперечные и продольные стыки профилированных листов герметизируются силиконовыми или тиоколовыми герметиками. Крепление дополнительных элементов кровли к профнастилу выполняется на заклепках.

От конструктивного решения зависит наличие на кровле металлического профиля одного или двух вентиляционных каналов. Вентилирование осуществляется через трубу или конек.

Уклон кровли

Профилированные листы предпочтительно применять на крышах построек с углом наклона 20 градусов. Допускается для промышленных объектов с самонесущим профилем минимальный уклон кровли из профнастила  не менее 8 градусов, а для жилых зданий – от 10 градусов.

Стык профнастила по длине осуществляется внахлест в зависимости от уклона:

  • при угле 15-30 градусов – нахлест 200 мм;
  • 30 градусов и более –150 мм;
  • менее 15 градусов – нахлест на две волны с герметизацией стыков.

Как мы уже указывали, укладка профнастила производится на деревянное основание. В зависимости от уклона крыши меняется шаг обрешетки основания.

Он может составлять от 300 до 4000 мм. При увеличении угла наклона увеличивается шаг. Строительными нормами предусмотрено, что отклонение уклона от заданного уровня должно не превышать 5 %.

Совет. На крышах с маленьким уклоном целесообразнее применять сплошную обрешетку.

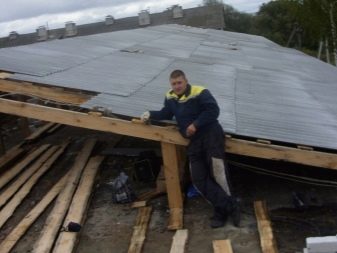

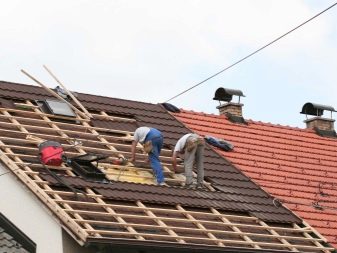

Устройство обрешетки

Для профилированных листов устройство обрешетки выполняется таким образом:

  • Каркас обрешетки крепится на стропильную систему;
  • Для изготовления берутся бруски 50х50 мм;
  • Шаг обрешетки может быть сплошным  или иметь определенный разряд.
Устройство обрешеткиУстройство обрешетки

Согласно СНИП, для крыши с уклоном 20 градусов шаг составляет 20-40 см, а минимальная толщина планок равна30 мм. Планки обрешетки, которые размещаются вдоль карниза должны быть толще основных.

Внимание. На крышах в точках вывода дымовых или вентилируемых труб необходимо устройство дополнительной обрешетки.

Монтаж материалов

Материалы, смонтированные в строгой последовательности и правильно, образуют кровельный пирог под профнастил. Согласно строительным правилам конструкция кровельного пирога включает:

  • основное покрытие;
  • утеплитель;
  • изолирующие мембраны.

Каждый слой в этой конструкции связан неразрывно и имеет определенное значение. Ошибка при устройстве одного приводит к уменьшению основных характеристик кровли и срока ее службы.

Конструктивно грамотно собранный «пирог» исключает следующие явления:

  • потери тепла;
  • промочи;
  • образование конденсата;
  • образование наледи.

К основным строительным правилам устройства кровли относится  ее эффективная теплоизоляция, которая:

  •  к минимуму  сводит потери тепла через крышу;
  •  препятствует поверхностной конденсации.

Установка утеплителя выполняется между стропилами. Согласно СНИП, для  препятствия продувания покрытия на утеплитель должен устанавливаться противоветровой барьер. В его качестве выступают рулонный материал паропроницаемый материал.

Уплотнитель выполняет такие функции:

  • останавливает нагревания пространства кровли;
  • звукоизолирует помещение.

По нормам СНИП толщина утеплителя  для нашей местности составляет 250 мм.

Пароизоляционный слой в кровельном пироге препятствует попаданию влаги в утеплитель из помещения.

Пароизоляционные пленки крепятся с внутренней стороны теплоизоляционного слоя в вертикальном или горизонтальном направлении по отношению к несущей деревянной конструкции. Размер нахлеста при укладке составляет 10 см.

Гидроизоляционный слой защищает утеплитель от проникновения конденсата, который образуется снизу профилированных листов. Гидроизоляционные мембраны или пленки прикрепляются на стропила в горизонтально направлении.

При укладке соблюдаются такие требования:

  • укладываются на стропила, расстояние между которыми не более1,2 м;
  • провисание пленки по высоте не должно превышать2 см.

Внимание. При устройстве гидроизоляции защитный слой не должен касаться поверхности утеплителя.

Утепление покрытия

При устройстве утепленных покрытий для снижения влияния тепла и холода в качестве прогона используется термопрофили, а между профнастилом и прогоном предусматривается устройство прокладок толщиной10 ммиз бакилизированной фанеры, окрашенной хлорвиниловой эмалью.

Для крыши из профнастила своими руками с теплоизоляционным материалом, относящимся к 1-4 группе горючести, предусматривается заполнять гофры настила материалами негорючих групп на длину25 смв местах стыка покрытия и стен, а также по сторонам конька.

Монтаж профлиста на крышу предусматривается соблюдение описанных в статье строительных требований и правил. Только точное исполнение позволит добиться, чтобы конструкция кровли была надежной и приносила комфорт всем людям, проживающим в доме. Итак, будем надеяться, что как накрыть крышу профнастилом, вы теперь точно знаете

krovlyakryshi.ru

Минимальный уклон кровли из профлиста по СНиП в градусах, монтаж крыши

Чтобы не допустить разрушения кровли в результате воздействия внешних нагрузок и обеспечить своевременный отвод талой воды и снега, необходимо рассчитать допустимый наклон крыши из профнастила, а также учесть все нюансы их монтажа и величину нахлеста, которая будет зависеть от конкретных условий эксплуатации. Только соблюдение всех условий может гарантировать успешный результат даже в случае самостоятельного проведения работ.

Допустимый угол наклона

Ныне действующий СНиП строго регламентирует правила расчета и строительства нового дома и требует их соблюдения. Наклон будет определять степень герметизации стыков и величина нахлеста профлистов.

Какой минимальный уклон, который допускает СНиП в расчете покрытия? По правилам, в зависимости от целевого назначения здания, минимальный наклон ската кровли жилых домов составляет 12 градусов, в то время как для производственных помещений этот параметр несколько ниже, и составляет всего 8 градусов. При уменьшении этих значений нормы требуют произвести полноценную герметизацию всех горизонтальных стыков поверхности односкатной крыши, так как иначе это станет причиной попадания влаги внутрь кровельного пирога дома, что чревато потерей его свойств и быстрым разрушением.

Рекомендуется придерживаться не минимально требуемых, а оптимальных значений, которые для обоих типов помещений находятся в пределах 20 градусов.

Отклонения от системы в меньшую сторону могут повлечь за собой уменьшение герметичности односкатной или двухскатной крыши, задержку большого количества снежных масс на навесе, увеличение нагрузки и трудности в оборудовании мансарды. Однако у минимальных значений угла наклона конструкции есть и свои достоинства — лучшая ветроустойчивость, меньший расход материала и легкость крепления профлиста.

Угол больше 200 позволяет увеличить внутреннее пространство чердачного помещения, а также значительно улучшить отвод снега и воды с навеса. Из недостатков можно отметить сложность сборки односкатной или двухскатной крыши из профнастила, увеличение количества материала, а также значительное увеличение ветровой нагрузки.

От чего зависит угол?

К основным факторам, которые влияют на изменение угла уклона, следует отнести:

  • Среднее значение скорости ветра в регионе. Чем сильнее ветер, тем меньший угол следует выбирать;
  • Среднее количество выпадающих осадков. При обильных осадках в виде дождя и снега рекомендуется использовать односкатные крыши с углом не менее 30 градусов;
  • Назначение свободного пространства под кровлей. Если вы планируете соорудить полноценную мансарду, то следует увеличить выбранный угол наклона крыши, как односкатной, так и фигурной;
  • Свойства кровельного материала. Профлист достаточно легкий, что позволяет применять его для сооружения кровли с крутым углом конструкции, не боясь осадков, воды и ветра.

Нюансы монтажа

Обеспечение надежности односкатной крыши из профнастила и высокого качество кровельного покрытия здания достигается при соблюдении всех нюансов расчета и правил монтажа, основные из которых:

  • Самый малый выступ листов кровли относительно ската и карниза — 4 см;
  • Расположение волн листов — строго в направления линии карниза;
  • Крепеж листов к стропилам обрешетки осуществляется только в пространстве между волнами при помощи саморезов с резиновой прокладкой и со шляпкой соответствующей окраски. Сила их затяжки должна обеспечивать достаточное сжатие уплотнений, но не допускать их разрушения;
  • Оптимальный материал обрешетки — деревянные бруски;
  • Крепление к обрешетке листов на крыше из профнастила в крайних нижних и верхних точках в процессе строительства здания осуществляется в каждой из впадин, а шаг на стыках поверхностей не должен превышать 50 см;
  • Ни в коем случае нельзя использовать для крепления листов профлиста гвозди, так как они не обеспечивают герметичность и приводят к разрушению самого кровельного материала.

Какой нахлест у профнастила на крышу?

Величина нахлеста при постройке крыши из профнастила напрямую зависит от угла наклона кровли и рассчитывается при строительстве дома таким образом, чтобы ветер не смог «задуть» влагу между стыками профлистов. Это правило предусматривает и СНиП:

  • При использовании слишком покатой крыши (уклон кровли меньше допустимых 12 градусов) стык поверхностей составляет не менее 20 см с герметичным соединением швов покрытия;
  • При уклоне ската конструкции от 12 до 15 градусов можно обойтись без системы герметизации;
  • Системы с углом от 15 до 30 позволяют уменьшить нахлест до 15 сантиметров;
  • При значительном уклоне односкатной крыши (больше 30 градусов) можно обойтись минимальным наложением в 10 см.

profnastil.center

Минимальный угол наклона крыши из профнастила — рассчитываем вместе

Расчет угла ската для крыши из профнастила – важнейшее дело в плане её долговечности. Неправильный угол уклона и после первого сильного порыва ветра Ваш дом может попросту лишиться кровли!

Если хотите избежать такой участи, то Вы обратились по адресу. В этой статье мы поможем определить минимальный уклон кровли из профнастила. Если Вам кажется, что архитектор руководствуется лишь эстетическими соображениями при планировке крыши дома, то Вы заблуждаетесь. Кровельная система очень сложна, потому что учитывает массу нюансов и удачное решение достигается тщательным подбором данных и расчетами.

Что влияет на уклон крыши из профлиста?

При постройке дома одним из основных моментов, который стоит учитывать, является климат окружающей среды. Это и влага и ветренность и объем и частота осадков. Чтобы выяснить нужный наклон крыши, нужно учесть три климатических фактора:

  1. Уровень снежных осадков;
  2. Частота и интенсивность дождей;
  3. Скорость и направление ветра.

Я вижу мало смысла в том, чтобы по отдельности описывать воздействие перечисленных факторов на крышу. Гораздо продуктивнее объяснить то, каким образом это воздействие зависит от угла ската крыши. К примеру, снег, как самый тяжелый осадок, оказывает большое давление на кровельный материал. Поэтому длительное нахождение его там нежелательно. В таком случае разумным выходом будет возведение крутой крыши, с которой снег критического слоя сползёт под собственной массой.

Влияние снежного покрова на уклон крыши

Вторым определяющим фактором является тип материала. От того, как профлист Вы устанавливаете, будет зависеть уклон односкатной крыши из профнастила. К примеру, стеновой и универсальный профили плохо подходят для покатых крыш, для таких гораздо лучше подойдёт профлист с большой высотой волны и наоборот.

При выборе угла также не забывайте то, что с крыш под маленьким углом, вода будет стекать не так быстро и при сильном ливне будут возможны протекания в местах стыка. Угол наклона должен составлять не меньше 12 градусов, тогда об этой проблеме можно не заботиться. Если же угол меньше, то места стыков обязательно нужно дополнительно герметизировать.

Последним, но не по важности, фактором является количество расходного материала и сложность стропильной конструкции. Чем меньше угол, тем больше нагрузки идёт на стропильную систему и больше материала расходуется из-за нахлеста листов. Этот пункт требует более детального рассмотрения.

Зависимость величины нахлеста листов от угла уклона

Минимальный уклон кровли из профлиста составляет 12 градусов. При нём нет нужды в дополнительной герметизации и не стоит переживать о протеканиях. Но при этом в промежутке между 12 и 14 градусами, остается еще одна обязывающая необходимость. Это увеличенный размер нахлеста листов. Для профнастила и его экономного расходования, оптимальным уклоном считается 15-30 градусов.

Эта таблица наглядно демонстрирует зависимость размера нахлеста от угла.

Угол кровли (в градусах)Величина нахлеста, мм
Меньше 12От 200 с дополнительной герметизиацией
До 14От 200
15-30150-200
Больше 30100-150

Да, расход материала больше, но это количественный показатель, а что касается качества? С качеством же ситуация идентичная: из-за того, что при маленьком уклоне кровли из профнастила, материал должен быть высшего качества, ведь на лист приходится большая нагрузка. А чем угол острее, тем меньше нагрузки на каждый отдельный лист, и тем дешевле профлист допускается.

Нахлест профнастила в одну волну

Стропильная система при повышении угла растет вверх за счет самих стропил, однако, нагрузка на них разбавляется дополнительными конструкциями. При минимальном уклоне крыши стропила могут быть короче, но незаменимыми становятся технически сложные дополнительные подкосы.

Как видите, ставить плоскую или приближенную к плоской крышу из профнастила может быть совсем нерезонно.

Как рассчитать уклон кровли?

Расчет обязательно должен включать в себя такие составляющие:

  1. Вес обрешетки, контробрешетки, утеплителя и остальных слоев кровли;
  2. Вес кровельного покрытия;
  3. Уровень снежных осадков в регионе;
  4. Скорость и направление ветра в регионе.

Чтобы дать Вам представление о процессе расчета, возьмем для примера профлист С21-1000-0,6. Масса квадратного метра этой модели составляет 5,4 килограмма. Следующий шаг – просчет теплоизолирующего материала. В нашем примере это будут базальтовые плиты 100 мм толщиной и плотностью 150 кг на кубометр. Масса квадратного метра составит 15 кг. Обрешетка из соснового бруса затянет примерно на 28,3 кг на квадратный метр и прочие компоненты весят 3 килограмма на квадратный метр.

Параметры листа профнастила С21

Складываем все эти составляющие и получаем 5,4+15+28,3+3=51,7 кг/м².

Совет! Чтобы оставить себе пространство для манёвра, полученный коэффициент нужно умножить на 1.1. С таким расчетом Вы получите возможность свободно менять некоторые из материалов кровельного пирога.

Так поступим и мы, и в итоге получим массу кровли 56,87 кг на квадратный метр.

Следующий этап – измерение скорости ветра и снежных осадков в регионе. В интернете нетрудно найти карту снежной нагрузки на поверхности РФ. Точно также доступна и карта ветровой нагрузки.

Наш гипотетический дом будет находиться в третьем снеговом районе со снеговой нагрузкой в 180 кг на квадратный метр. Эта цифра относится  для плоскостей, для наклонных поверхностей существует специальный коэффициент µ. Для углов меньше 25 градусов он равен 1, для углов от 25 до 60 существует формула µ: (60-а)*(60-25), в которой «а» — искомый уклон крыши. Для кровель с углом больше 60 градусов снеговая нагрузка не учитывается.

Ветровая нагрузка рассчитывается по формуле W=Wn*Kh*C. В ней Wn – средняя ветровая нагрузка в регионе, Kh – коэффициент высоты здание и С – аэродинамический коэффициент от -1.8 до 0.8, в зависимости от уклона крыши. Наша нагрузка 23, С – 0.8, а Kh выясняется по следующей таблице:

Высота объекта, мОткрытая территория (берега водоемов, степь, лесостепь, пустыня, тундра)Небольшие города, лесные массивы и другие пространства с регулярными препятствиями выше 10 метровСредние и крупные города с высотой зданий от 25 метров
До 50,750,50,4
От 5 до 1010,650,4
От 10 до 201,250,850,53

Итого 23*1*0,8-18,4 кг/м2.

Складываем массу кровли и нагрузки ветра и получаем 56,87+18,4=75,27 кг/м2. Второй главнейшей цифрой становится максимально допустимый вес для нашего листа. При шаге опор в 1,8 м, она составляет 253 кг на квадратный метр.

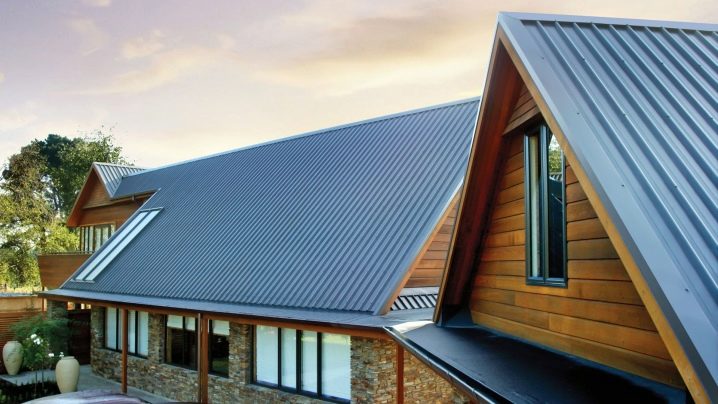

Кровля из профнастила с большим уклоном

При наклоне меньше 25 градусов, масса снеговой нагрузки будет равна средней для региона, то есть 180 кг. Тогда 180_75,27-255,27 кг/м2 0 масса кровли со всеми возможными нагрузками больше, чем максимально несущая для листа. Тогда нужный на угол находится в промежутке между 25 и 60 градусами.

Это добавляет в нашу формулу коэффициент µ и уровень уклона кровли из профлиста поддается такому вычислению:

180*(60-а)*(60-25)+75,27=253

Результатом такого уравнения является нужный нам угол а. Он составляет 25,441 градус, его можно округлить до 26 – это будет минимальный уклон крыши из профнастила. По такому же расчету, между прочим, можно рассчитать и угол наклона односкатной крыши.

Пользуйтесь указанными в статье формулами и стройте грамотно!

stroicod.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
