Минимальный угол наклона кровли из профлиста: Разбираемся, как выбрать угол для крыши из профнастила.

Разбираемся, как выбрать угол для крыши из профнастила.

Выбор уклона для кровли из профлиста — очень важное дело. От него многое зависит: например, величина полезного пространства в мансарде. Но нельзя просто взять и сделать понравившийся угол. Здесь нужен хороший расчёт и проект.

Разберёмся, какие типы уклонов существуют, в чём их преимущества и недостатки, а также какие факторы влияют на выбор угла для кровли из профлиста.

Каков минимальный угол?

Согласно СНиП II-26-76, в жилых постройках минимальный угол для кровли из профлиста должен быть не менее 10°. А минимальный уклон кровли из профлиста для односкатной крыши должен составлять не менее 8° — такие кровли чаще всего встречаются в промышленных постройках.

В СНиП II-26-76 также указано, какой должен быть оптимальный уклон для крыши из профнастила. Он составляет 20°. В этом случае кровля гораздо более надёжно защищена от протечек.

Следует признать, что строители в редких случаях возводят кровли из профнастила с уклоном ниже минимального. Чаще всего это временные постройки и инверсионные кровли. В этом случае используют профлист с самой большой несущей способностью. О выборе такого профлиста мы уже писали.

Какие уклоны бывают?

Разные строители относят кровли к плоским или крутым по-разному. У кого-то выше 20° — уже крутая, а у кого-то нет. Но чаще всего встречается именно такая классификация:

  • Плоские кровли — меньше 5°.
  • Малоуклонные кровли — от 5° до 30°.
  • Крутоуклонные кровли — более 30°.

Эти цифры больше относятся к частному домостроению. В хозяйственных и промышленных постройках нечасто встретишь кровлю из профлиста с уклоном более 30°.

ОБРАТИТЕ ВНИМАНИЕ: согласно СНиП II-26-76, использовать профнастил на плоских кровлях в качестве верхнего кровельного покрытия НЕЛЬЗЯ! Его можно лишь положить в качестве нижнего слоя — так сказать, основания. Но при этом профнастил обязательно должен быть несущим! Поэтому, разбирая дальше особенности плоских кровель, мы будем опираться именно на этот факт.

В чём плюсы и минусы кровель с разным уклоном?

Мы указали разные типы наклонов для кровли из профнастила, но у каждого есть свои достоинства, недостатки и особенности. Разберёмся в них.

Плоские кровли: менее 5°

Преимущества:

  • Высокая устойчивость к ветру. Плоские кровли гораздо более аэродинамичны, чем крутые. Ветер их огибает, поэтому почти нет риска, что он опрокинет крышу.
  • Нет конька. Как говорится, нет конька — нет проблем! На плоских крышах не устанавливают конёк, поэтому вам не придётся испытывать проблем с его монтажом.

Недостатки:

  • Высокая снеговая нагрузка. В снежных районах осадки зимой будут скапливаться на таких кровлях. Крыша будет испытывать большие нагрузки.
  • Зимой надо чистить. Исходя из предыдущего пункта, владельцу дома с плоской кровлей скорее всего придётся не раз чистить крышу от снега зимой.
  • Отсутствие мансарды. Если у вас плоская крыша, то вы сможете надстроить мансардный этаж, но тогда ваша кровля станет скатной.

Особенности:

  • Используйте профнастил исключительно как основание для верхнего кровельного покрытия.

Какой профнастил подойдет:

  • Строители рекомендуют использовать для плоских кровель только несущий профнастил — он начинается с буквы «Н» в названии. Варианты от Компании Металл Профиль: Н-60, Н-75, Н-114.



Малоуклонные кровли: 5-30°

Преимущества:

  • Малая вероятность протечки. У таких кровель возможность, что крыша протечёт, гораздо ниже, чем у плоских. Вода будет скатываться вниз, не задерживаясь надолго. Но строители всё же рекомендуют делать герметизацию швов при уклонах до 12°.
  • Средняя устойчивость к ветру. Такие кровли обладают достаточной устойчивостью к ветру. Да, он пытается опрокинуть и приподнять крышу, но, если это не ураган, то у него ничего не получится.
  • Можно сделать чердак.
    Пространство под кровлей можно будет использовать как мансарду или чердак. Разве что полезного пространства в нём будет не очень много.

Недостатки:

  • Средняя снеговая нагрузка. Если выпадет слишком много снега, то снежная шапка сможет продавить такую кровлю.
  • Зимой надо чистить. Как и в случае с плоской кровлей, владельцу дома с малоуклонной крышей придётся очищать скопившийся снег.
  • Увеличенный расход материала. Малоуклонные кровли могут быть и двускатными, и даже вальмовыми. Поэтому на них потребуется больше профлиста, чем на плоские.

Особенности:

  • Чем больше угол, тем меньше нужно делать нахлёст профлиста. Для малоуклонных крыш строители рекомендуют делать горизонтальный нахлёст 15-20 см, а на вертикальный допускается одна гофра.

Какой профнастил подойдет:

  • На кровлях с уклоном 5-8° строители рекомендуют использовать несущий профнастил Н-60 и Н-75. Но если уклон 8-30°, то подойдут также универсальные профлисты. У Компании Металл Профиль это
    МП-18,
    МП-20, МП-35, НС-35.



Крутоуклонные кровли: более 30°

Преимущества:

  • Крайне малая вероятность протечки. Вода на кровлях из профнастила с таким уклоном просто не успевает просочиться в стыки — она скатывается вниз под силой тяжести. Дополнительная герметизация не нужна.
  • Можно сделать мансарду. При таком наклоне под кровлей можно сделать комфортную мансарду или вместительный чердак. Полезного пространства будет много.
  • Малая снеговая нагрузка. Снег, как и вода, под действием своего веса будет просто спадать с кровли под таким уклоном.

Недостатки:

  • Повышенные ветровые нагрузки. Сильные порывы ветра попытаются опрокинуть кровлю с крутым уклоном. Поэтому на профлист будет действовать дополнительная нагрузка.
  • Большой расход материала. На кровли из профлиста с крутым уклоном уходит больше всего материалов. Разница по сравнению с плоскими крышами может доходить до двух раз.
  • Сложный монтаж. Из-за большого наклона монтажникам будет неудобно устанавливать профлист на обрешётку.

Особенности:

  • Такие кровли меньше остальных требовательны к нахлёсту профлиста. Здесь хватит порядка 10-15 см горизонтального нахлёста и одну гофру вертикального.

Какой профнастил подойдет:

  • Для кровель с крутым уклоном можно подобрать гораздо больше видов профнастила. Если речь идёт о продукции Компании Металл Профиль, то строители рекомендуют: С-21, С-44, МП-10, МП-18, МП-20, МП-35, НС-35.

​



Что влияет на выбор угла кровли?

Выбирать угол для кровли из профлиста по принципу «хочу вот такую» — неправильно. Нужно учитывать сразу несколько факторов, из-за которых крутая или плоская кровли могут вам совсем не подойти. Вот, что влияет на выбор уклона для кровли из профлиста:

  • снеговая нагрузка;
  • ветровая нагрузка;
  • тип чердачного помещения.

Разберёмся, как именно влияют эти факторы на вашу кровлю.

Ветровая нагрузка

Климатические особенности везде разные. Где-то ветер совсем слабый, а кое-где дует очень сильно. И он по-разному влияет на кровли с разным углом. Если упростить, то ветер старается опрокинуть крыши с крутым уклоном и приподнять плоские. Но сила ветра везде разная.

Ветровая нагрузка варьируется от незначительных 24 кг/м2 до внушительных 120 кг/м2. В последнем случае это очень серьёзная нагрузка на кровлю. Вот какие рекомендации дают в СНИП по поводу наклона для кровли из профнастила в регионах с разной ветровой нагрузкой:

  • При средней ветровой нагрузке рекомендуется делать скаты под углом 35-45°
  • При сильной ветровой нагрузке лучше установить угол кровли порядка 15-25°.
  • Также в регионах с сильным ветром не рекомендуется ставить плоские кровли — их может сорвать.

Снеговая нагрузка

Не менее важен параметр снеговой нагрузки, который в разных регионах сильно отличается. Например, в Норильске выпадает порядка 500 килограммов снега на один квадратный метр! Это примерно как поставить на кровлю взрослую лошадь. Вряд ли кому-то захочется так делать.

Но всё вышеописанное касается плоской поверхности. На кровлях с крутым уклоном снег задерживается меньше и просто спадает вниз. Поэтому строители рекомендуют в регионах с серьёзной снеговой нагрузкой делать уклон для кровли из профлиста порядка 45°.

Учтите, что снег начинает скапливаться на кровле уже при наклоне 30°.

Важный момент: исходя из практики, на кровлях из профнастила с уклоном 60° и более снег не задерживается вовсе.

Тип чердачного помещения

Ещё один важный фактор — тип помещения, которое вы хотите сделать под крышей. Здесь всё подчиняется одному простому правилу: чем меньше угол кровли, тем меньше полезного пространства получите.

Но нужно также учитывать и высоту конька. Ведь, например, крышу под углом 30° можно сделать как с высотой 3 метра, так и с высотой 1,5 метра. Понятно, что во втором случае под ней поместится только ребёнок.

Выходит, что с плоской кровлей у вас совсем не получится сделать ни мансарду, ни чердак. При наклоне в 20° и высоте конька в 2 метра взрослый человек с трудом сможет встать в полный рост. А, начиная с 30° и трёхметрового конька, комфорт сильно возрастает.

Выбирайте параметр высоты конька, исходя из своих предпочтений.

Итог

Помните, что чем больше угол, тем больше материала у вас уйдёт на кровлю, и тем более тяжёлой она станет — в этом случае используйте усиленную стропильную систему. А в случае с минимальным уклоном строители советуют применять сплошную обрешётку.

Если обобщить, то для средней полосы России строители рекомендуют делать уклон для кровли из профлиста от 25° до 40°. Такой угол позволит крыше спокойно выдерживать и ветровые, и снеговые нагрузки, характерные для большинства территорий РФ. Если у вас сильный ветер — делайте угол 25° и ниже. Если сильный снег — лучше около 45°.

И самое важное: выбирайте надёжный профлист у проверенных производителей! Удачной стройки!

В статье упоминаются категории:
В статье упоминаются товары:

требования СНИП и способы расчета

Проектирование кровли таит в себе немало подводных камней, среди которых можно выделить выбор кровельного материала, угла наклона кровли, стропильная система и многое другое. Следует учитывать климатические условия, так как большой снежный покров или сильные порывы ветра могут срывать легкие материалы с крыши. Чтобы разобраться со всем этим нюансами следует обратиться к СНИП, а также произвести необходимые расчеты. Для каждого материала минимальный уклон кровли будет своим.

Содержание:

  1. Преимущества профлиста как кровельного материала

  2. Требования СНИП для крыш из профнастила

  3. Расчет уклона крыши из профлиста

  4. Преимущества и недостатки крыш с минимальным уклоном

Уклон кровли в основном измеряют в градусах или процентах. От величины уклона зависит не только внешний вид здания, но и долговечность всей кровли. Также от уклона будет зависеть конструкция обрешетки и количество необходимых листов профнастила. При выборе уклона также следует учитывать средне годичное количество осадков, которое припадает на ваш регион.

Преимущества профлиста как кровельного материала

На сегодняшний день одним из самых распространенных кровельных материалов является профнастил. Его популярность обуславливается рядом преимуществ, среди которых выделяют:

  • долговечность материала;

  • низкая стоимость;

  • большой выбор цветовой гаммы, не требует дополнительного окрашивания;

  • устойчивость к воздействиям окружающей среды;

  • простота и легкость монтажа;

  • можно проводить монтаж в любое время года;

  • прочность материала, устойчивость к деформациям.

Среди недостатков профнастила можно выделить его низкая шумоизоляция, что потребует от вас дополнительных вложений в прокладку шумоизоляционного материала. Профлист может применяться не только для покрытия крыш, а также при строительстве заборов, беседок, хозяйственных построек.

Требования СНИП для крыш из профнастила

В соответствии со строительными нормами и правилами (СНИП) минимальный уклон кровли из профлиста должен отвечать соотношению 1:7 и равняется 8 градусам. Это позволяет обеспечить герметичность крыши и предотвратить протекание осадков в межкровельное пространство. Минимальный уклон кровли используют при строительстве хозяйственных построек, гаражей. Для жилых домов минимальный уклон равен 10 градусов. Если крыша имеет сложную конструкцию, то уклон кровли из профлиста делают еще больше. Поэтому производители рекомендуют использовать в качестве минимального значения уклона кровли 12 градусов. При этом максимальное значение уклона может быть 70 градусов и более. Оптимальное значение уклона кровли для профлиста в соответствии с СНИП должно быть в пределах 20 градусов.

Важно: при уклоне в 8 градусов шаг обрешетки кровли должен быть равен 40 сантиметрам.

От величины угла наклона крыши разделяют на:

  • плоские с уклоном не более 5 градусов;

  • скатные - более 20 градусов;

  • с небольшим углом наклона - до 25 градусов, в таком случае можно оборудовать небольшое чердачное помещение без окон;

  • крутые - с уклоном более 40 градусов, позволяет организовать жилое чердачное помещение;

  • с большим уклоном 45-60 градусов.

На сегодняшний день наиболее распространенным считается уклон в 37-45 градусов.

Расчет уклона крыши из профлиста

Уклон кровли напрямую зависит от конструкции, выбранного кровельного материала и климатических условий в которых находится здание. Так в местах с сухим и теплым климатом уклон может быть меньше, по сравнению с местами где выпадают обильные осадки. Большой уклон позволит легко сходить снежным массам, не задерживаясь на крыше. В местах с большими порывами ветра не рекомендуют устанавливать плоские или крутые кровли, так как вероятность срыва листов профнастила увеличивается. Оптимальным будет угол наклона в пределах 15-45 градусов.

Важно: от уклона кровли зависят затраты на кровельные материалы. На крышу уклоном в 45 градусов пойдет в 1,5 раза больше профлистов, чем на кровлю в 8 градусов.

Также при расчете следует учесть вес самого профлиста, а также всех элементов кровельного пирога - утеплитель, изоляция, обрешетка и другое. Согласно с требованиями СНИП при большой ветровой нагрузке кровля должна иметь уклон в 15-25 градусов, при средних значениях уклон делают в пределах 35-45 градусов. Если в вашем регионе наблюдаются также большие снежные заносы, то кровля должна задерживать на себе минимальное количество осадков и угол наклона будет находиться в пределах 45 градусов.

Рассчитать минимальный угол кровли из профлиста вы можете, воспользовавшись специальным онлайн калькулятор или сделать это самостоятельно. Для этого вам необходимо замерять высоту конька (Н), длину пролета дома (L). Угол уклона ската (I) вычисляют по формуле:

I= Н:L/2

Например, при высоте конька 1,8 м и длине пролета дома 9 м. Угол уклона будет равен: I=1,8:9/2= 0,4, после чего данное значение умножаем на 100% и получаем 40%. Далее находим соответствующие значение угла уклона по таблице и получаем 22 градуса. Так мы получаем уклон кровли из профлиста для взятых параметров.

Преимущества и недостатки крыш с минимальным уклоном

Крыши с минимальным углом наклона обладают рядом преимуществ, среди которых выделяют низкие затраты на материалы, простота процесса монтажа, отсутствие дополнительных элементов - коньки, ендовы и другие.

Важно: от высоты конька крыши зависит угол наклона. Чем он больше, тем тяжелее соответственно будет вся конструкция, так как увеличатся затраты на материалы. Тем больше будет нагрузка на стены и фундамент здания, что необходимо учесть изначально еще на этапе проектирования данного строительства.

Основным недостатком кровли, которая имеет минимальный уклон, является возможность скопления осадков на поверхности, что может привести к протеканию воды в межкровельное пространство. Чтобы предотвратить это, все щели и стыки кровли обрабатывают специальными герметиками. Дополнительно герметизировать стыки не нужна на крышах с уклоном более 12 градусов.

В зависимости от уклона необходимо выбирать профлист соответствующей маркировки. Для плоской кровли используют профлист с высокой гофрой, что позволяет выдерживать большие нагрузки. Для кровли с уклоном более 35 градусов можно использовать универсальный профнастил, так как в этом случае снеговая нагрузка будет минимальной. Также следует учитывать, что чем меньше угол наклона кровли, тем значительнее должен быть нахлест профлистов.

Важно: обрешетка под профнастил для кровли с минимальным значением угла наклона должна быть сплошной либо с минимальным зазором не более 40 сантиметров. Это позволит выдерживать большие нагрузки, которые могут возникнуть при выпадении большого количества снега.

Добавить комментарий

Минимальный угол наклона крыши из профнастила: критерии выбора

Критерии выбора уклона крыши

Выбор оптимального угла скатов для кровли – вопрос не только эстетический, но, в определенной мере, практический. От этого параметра будет зависеть функциональность покрытия, защита постройки от разного рода атмосферных воздействий (осадков), долговечность конструкции и расход кровельных материалов.

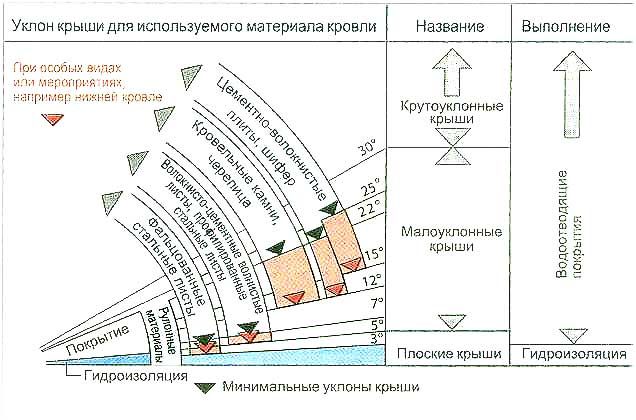

Выбор уклона для кровли в зависимости от покрытия и формы.

Важным критерием выбора наклона крыши является климат района вашей постройки. В регионах, где выпадает много осадков, а в зимнее время бывают обильные снегопады, логичнее выбирать большой уклон кровли (от 45 до 60 градусов). Такой угол позволит уменьшить нагрузку снега на кровельную систему, так как большие массы снега не будут скапливаться, а начнут сползать с нее на землю, набрав критическую массу. В случае если для региона, где происходит строительство, характерны сильные ветра, следует выбирать минимальный уклон крыши, в результате чего будет снижаться ее парусность. В данном случае следует выбирать угол наклона кровли в диапазоне от 9 до 20 градусов.

Из вышеизложенного следует, что наиболее универсальным и распространенным является наклон крыши 20-45 градусов.

Во-вторых, при выборе угла наклона ската немаловажно учитывать свойства самого материала кровли. Поэтому следует подробнее посмотреть, как определить минимальный уклон для различных материалов кровли.

Третьим критерием выбора угла является само назначение постройки. Т.е. если планируется, что крыша будет играть роль еще и мансарды, то уклон придется значительно увеличить.

Угол наклона крыши из профнастила

Расчет угла наклона крыши.

Наиболее “ходовым” кровельным материалом является профлист. У этого материала есть ряд преимуществ: он имеет небольшой вес, монтируется достаточно легко и быстро и служит долго.

В качестве кровельного материала основное применение профлист нашел в промышленном строительстве при изготовлении кровель цехов, ангаров, торговых павильонов и других объектов производственного назначения. Стальная основа профлиста и ребра жесткости обеспечивают крыше и несущим конструкциям необходимую жесткость. Профлист не утяжеляет здания и обладает отличной герметичностью.

Листы профнастила для кровли изготавливают из металла толщиной 0,4-1 мм, затем формуют методом холодной прокатки. От других разновидностей кровельный профлист отличается наличием гидрозатвора (бороздки по краю листа, которая препятствует затеканию воды под продольные стыки). Профлист для кровли в своей маркировке имеет индекс «R».

Минимальный наклон кровли из профнастила по рекомендации производителей составляет 12 градусов. Следует помнить, что при небольших углах необходимо дополнительно производить проклейку стыков герметиками во избежание протечек. Согласно СНиП, уклон крыши из профнастила может быть и еще меньше, но не менее 6 градусов. При таких малых углах необходимо надежно загерметизировать продольные и поперечные стыки герметиками, например, силиконовыми, а сами поперечные стыки нужно увеличить хотя бы до 25 см. Основной принцип здесь такой: размер стыков должен быть таким, чтобы ветер не мог задувать под них воду. В данном случае появляется ряд минусов: во-первых, профлист будет сложнее смонтировать, во-вторых грязь будет значительно сильнее накапливаться на поверхности, следовательно, уход за такой крышей станет более трудоемким. В данном случае крышу необходимо чаще чистить, иначе срок службы профнастила значительно сократится.

Укладка профлиста осуществляется на деревянное основание. Шаг обрешетки основания меняется в зависимости от угла уклона ската крыши и может составлять от 300 до 4000 мм. Увеличивая угол наклона профнастила, увеличивают и его шаг. По строительным нормам, уклон может отличаться от заданного уровня не больше чем на 5%. На крышах с небольшим уклоном рациональнее использовать сплошную обрешетку.

Малый угол наклона крыши упрощает процесс монтажа листов профнастила, т.к. отпадает нужда в дополнительных приспособлениях, таких как передвижные лестницы или другие устройства для закрепления монтажника на кровле. Соответственно, значительно снижаются трудозатраты и сокращается время выполнения работы. Кроме того, выбирая малый угол ската, вы делаете ее более устойчивой к механическим воздействиям из-за более частой обрешетки и значительного снижения парусности.

Минимальный уклон кровли из профнастила

При возведении дома, каждый хозяин мечтает о том, чтобы он был надежным, прослужил как можно дольше. Очень многое зависит от крыши – она служит надежной защитой нашего дома, выполняет множество важных и ответственных функций. Долговечность крыш напрямую зависит от угла ее возведения относительно дома. Наклоны на крышах зависят в первую очередь от климатических условий местности, на которой возводится дома, роз ветров, осадков. Не менее значим и е материал. Давайте попытаемся определить, каким должен быть уклон кровли из профнастила, как точно произвести расчет. Профнастил идеально применять в том случае, если скат на кровле до 12 метров. Крайне важно придерживание всех требований СНиПа (документ, в котором учтены все основные параметры, необходимые при перекрытии крыши).

Советуем прочитать: расчет профлиста на крышу

Внимание!!! Наши читатели считают, что утренняя рыбалка - миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее...

Как определить кровельный уклон?

Какие параметры влияют на кровельный уклон?

Наклоны крыш всегда зависят от нескольких факторов, которые непременно следует учитывать при перекрытии. Давайте разберемся в этом.

К примеру, самые незначительные углы кровли применяются там, где дома подвергаются сильнейшим ветровым нагрузкам. Парусные перекрытия – это скорее необходимость в таких районах, в противном случае кровли просто напросто будут срываться сильными ветрами. Однако подобрать правильный уклон для таких кровель – всего лишь полдела. Обязательно при перекрытии дома следует создать надежное основание под кровлю. Так, вы можете укрепить стропила, использовать дополнительный крепеж, уменьшить шаги установок главных каркасных, обрешеточных элементов.

Минимальные уклоны

Другой пример. Если вы проживаете в районе, где часто и много выпадает снега, при перекрытии дома необходимо пользоваться уклоном на крыше до 45 градусов. Это позволит снегу скатываться с крыш, не задерживаясь на них. Усиливать стропила на таких кровлях бессмысленно, такой уклон крыши вообще не предполагает учет снеговых нагрузок.

Наша страна богата на климатические пояса. Есть у нас районы, где не наблюдается слишком много осадков, а солнечные дни – далеко не редкость. Обустройство домов в таких районах предполагает применение перекрытия с минимальными уклонами и усилением стропил. Пироги таких кровель дополнительно устилают теплоизоляционными материалами (это помогает избегать излишнего нагрева перекрытия), в их обустройстве обязательно должен присутствовать вентилируемый зазор. Дополнительная защита кровельного пирога от протеканий обеспечивается специальным мембранным материалом гидроизоляции.

Как укладывать профнастил (основные технологии)?

При условии, что крыша заранее подготовлена к работе, существуют определенные технологии укладки профнастила на нее. Кровельные пироги таких крыш – это совокупность определенных слоев. Основные из таких слоев: профнастил – стропильная система – слой утепления – слой гидроизоляции – внутренняя обшивка.

Кстати, стропильный шаг в этом случае полностью зависит от того, насколько велика кровля, нагрузки, которые планируются на нее возлагаться, типов стропильных материалов.

Советуем прочитать: шаг стропил под профнастил

Обрешетку под крышей можно выполнять из деревянного или металлического материала. Учитывая климатические условия, в которых вы возводите дом, выбирается толщина слоя теплоизоляции. Кроме того, в обязательном порядке в кровельном пироге должны присутствовать такие слои, как гидро- и пароизоляция. Если уклон выбран не слишком большой, становится обязательным наличие зазора вентиляции между профнастилом и стропильной системой. Это позволит не только правильно эксплуатировать крышу, еще и предупредит излишнюю теплопотерю кровлей. В обязательном порядке учитывайте и правила обустройства обрешетки под профнастил.

Схема расчета угла наклона крыши

Обустройство стропильной системы также предусматривает соблюдение правил, которые предполагают определенные шаги (от 60 сантиметров до метра). Очень редко, при необходимости усиления, шаги уменьшают к сорока сантиметрам, в этом случае значительно укрепляется основание.

Укладка профнастила с выбранным углом происходит прямо на обрешеточную систему, крепиться он саморезами, у которых в обязательном порядке присутствуют прокладки из резиночек. Шаги крепления по профнастилу бывают совершенно разнообразными, саморезы всегда вкручивают в волновое углубление, которое прилегает к обрешетке.

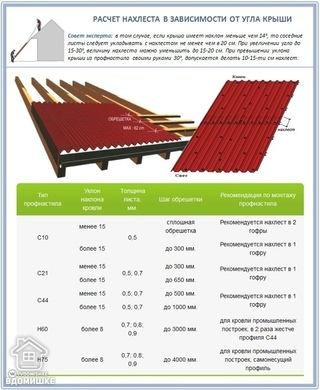

Места нахлестов на уклонах (они могут колебаться от 100 до 200 миллиметров) в конце работы скрепляют стальными заклепками. Небольшие уклоны предполагают нахлест в две волны.

Замеряем углы уклонов

Вычислить кровельный уклон можно специальным прибором – уклономером. Кроме того, существует другой способ вычисления, он предполагает знанием геометрических формул. Измеряются углы градусами, процентами или их соотношениями.

Таблица уклона кровли

Вычисление уклона геометрическим способом, предполагает определение длины гипотенузы или катетов. Роль гипотенузы в нашем случае выполняет прямая – скат кровли. Противолежащий катет – длина от конька к перекрытию, прилежащий катет – длина от карнизного ската к середине перекрытия.

Если вы оперируете данными значениями, можно легко вычислить, используя тригонометрическую функцию, необходимые минимальные наклоны для крыш.

Еще более простой метод определения минимумов для углов крыш – применение соотношений между высотами от коньков к перекрытиям и половиной самого перекрытия. Высоту следует разделить на половину значения ширины постройки, получившуюся цифру – умножить на сто.

Советы от специалистов

При любом уклоне перекрытия необходимо обустроить водосточную систему. С ее помощью станут удаляться осадки и другое. Организовывая уклон, планируйте его так, чтобы он направлялся к водоприемным воронкам, если есть внутренняя система сбора; к желобам — если водосбор наружный. Особенно эти правила важны, если мы имеем дело с минимальными наклонными углами.

При угле до 10 градусов, целесообразно использование специальных мембранных кровельных покрытий – они защитят крышу от влаги, будут препятствовать порче материала. Здесь можно определить такую закономерность: чем меньше уклон – тем большим должен быть зазор вентиляции.

Обязательно соблюдайте условия кладки материалов (особенно, если угол наклона минимальный), размеры нахлеста, шаги крепления. При пренебрежении хотя бы одного из вышеперечисленных условий, исправить последствия будет практически нереально.

Уклон кровли из профлиста для промышленных зданий. Какой минимальный уклон кровли из профлиста – рассчитываем угол наклона крыши правильно. Профлист какой марки выбрать для кровли

Важную роль в строительстве надежного и долговечного здания является этап проектирования. Если говорить о кровле, важно правильно выбрать уклон крыши из профнастила. Это не только вопрос личных предпочтений и эстетики. От угла кровли зависят размеры чердака или мансарды, наличие или отсутствие проблем со скоплением снега и стойкость к ветровым нагрузкам. Для того чтобы определиться с наклоном кровли важно учесть много факторов.

Некоторые считают, что угол наклона связан лишь с желанием заказчика и архитектурной задумкой. На самом деле, существуют две группы факторов, от которых зависит минимальный уклон:

Климатический фактор

Есть несколько особенностей климата, которые могут существенно повлиять на угол наклона:

В отличии от дождя, снег очень часто задерживается на поверхности крыши. Если в местности может выпасть метр и более снега, то сложно представить, какой должна быть мощной кровля, чтобы выдерживать такую массу, если она не будет скатываться вниз. Чем больше угол наклона, тем вероятнее, что под своим весом снеговая масса сползет вниз. Вряд ли кому-то захочется зимой чистить не только двор, но и крышу от снега. Поэтому в таких регионах могут быть конструкции с уклоном кровли и 40° и выше.
  • Дождевые осадки. Чем больше нагрузка от дождей в территории, тем более крутой создают угол наклона крыши. Чем дольше вода остается на кровле, тем больше вероятность того, что со временем она крыша начнет протекать. Если делать уклон кровли меньше 12°, нужно все стыки кровельного материала тщательно герметизировать, а нахлест листов делать больше.
  • Если предыдущие факторы говорили в пользу крутых крыш, то в территориях с сильными и порывистыми ветрами наоборот советуется делать уклон кровли небольшим. Это позволит уменьшить парусность конструкции. Если регион подвергается сильным ветрам, крышу лучше создать под углом 15-25°, не более. В случаях же вероятности ураганных ветров, угол наклона может и вовсе составлять 8° и меньше. Однако, это не значит, что можно вообще делать конструкцию плоской, так как она тоже не устоит перед сильным ураганом.

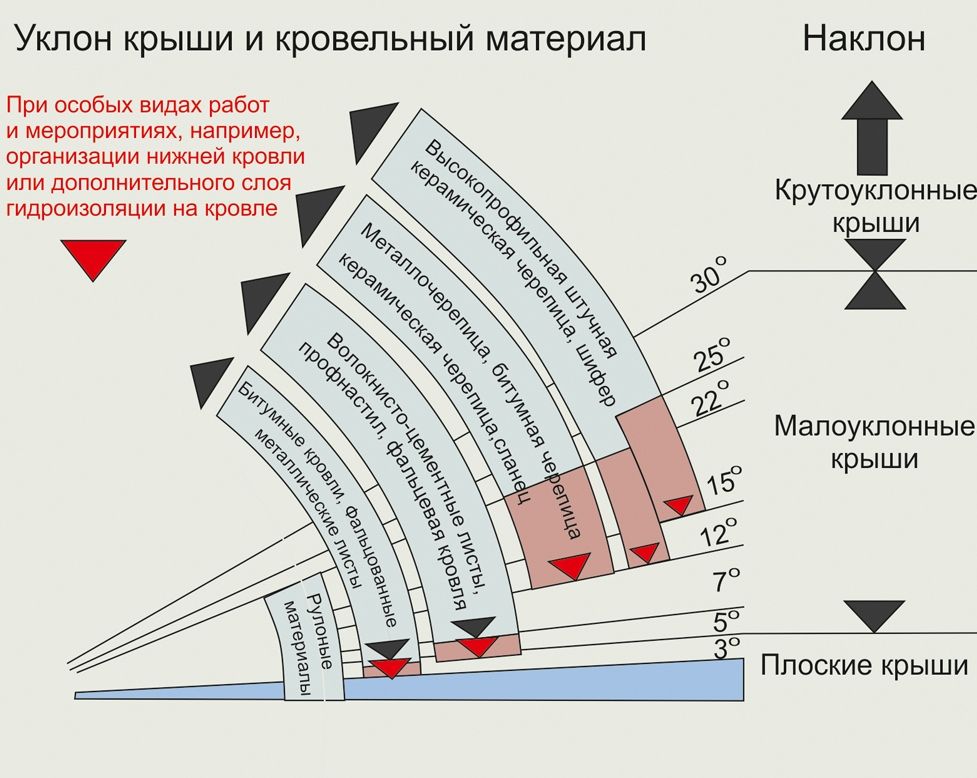

    Зависимость угла наклона от кровельного материала

    Очевидно, что для территорий с сильными дождевыми и снеговыми осадками, нужно делать крышу под большим углом, а в местностях с сильными ветрами - с минимальным углом.

    На выбор минимального уклона также влияют особенности кровельного материала. Каждый из создает свою нижнюю планку для угла крыши. Климатические факторы могут увеличить это значение, однако делать кровлю более пологой чем предполагает материал не стоит.

    • Ондулин. Минимальный уклон ската составляет 6°.
    • Мягкая черепица. Минимум 11° наклона.
    • Профнастил. Не меньше 12°, в противном случае нужно будет заняться проклейкой стыков профлиста.
    • Металлочерепица. Минимальное значение ската - 14°.
    • Рулонные материалы в два слоя - 15°. Если используется трехслойное покрытие - можно и вовсе крышу делать пологой (2-5°).

    Различные кровельные материалы

    Требования СНиП

    Шифер, черепица и другие штучные материалы. Минимальное значение уклона - 22°.

    Согласно требованиям СНиП, для крыши из профнастила минимально допустимый порог - 8°, однако он допустим лишь для хозяйственных построек и промышленных сооружений. Угол кровли из профнастила для жилых домов составляет минимум 10°. Однако строительные фирмы дают гарантию только на конструкции с уклоном в 12° и выше. Максимальный угол наклона может составлять даже 70° и больше.

    Однако стоит помнить, что чем меньше высота кровли и соответственно угол ската, тем меньшее расстояние нужно делать между досками обрешетки. Как видно из представленной ниже таблицы, крыша с небольшим уклоном требует сплошной обрешетки.

    Требования СНиП

    Преимущества и недостатки минимального угла наклона

    Почему вообще стоит вопрос о минимально допустимой норме для двускатной и односкатной крыши? В чем преимущества низких конструкций? Далее перечисляются некоторые их плюсы:

    • Уменьшение расхода кровельного материала. Если крыша высокая, ей необходима более массивная стропильная система. Уменьшая же угол ската, можно снизить стоимость всей конструкции. Однако стоит учесть, что и нахлест листов будет больше у низких кровель.
    • Безопасность при выполнении кровельных работ.
    • Односкатные крыши лишены конька, а значит и всего объема работ с ним.

    Помимо преимуществ, низкая кровля имеет и ряд недостатков:

    • Медленный сток воды, а значит высокая вероятность протеканий и порчи кровельного пирога. Для этого листы в местах нахлеста необходимо герметизировать.
    • Высокая снеговая нагрузка на крышу. В некоторых случаях при обильных снегопадах нужно будет самостоятельно чистить крышу из профлиста от снега.
    • Невозможность оборудовать жилую мансарду.

    Расчет угла наклона

    Приняв во внимание все вышеперечисленные факторы, следует определиться с тем, какой угол наклона будет оптимальным для конкретной ситуации. В первую очередь, собираясь построить дом нужно посмотреть, какой угол наклона крыши у соседей, ведь климатические особенности на одной территории одинаковые.

    Также важно определить, как будет использоваться чердачное помещение. Если нужно создать еще одну или несколько жилых комнат, тогда высота крыши будет большей, чем минимально допустимая.

    Существует несколько видов крыш из профлиста:

    • Малоуклонные (14° и меньше). Вертикальный нахлест материала составляет 20 см, а стык выполняется в три волны.
    • Среднеуклонные (15-30°). Нахлест по вертикали делается в 15-20 см и перекрытие в 1 или 2 волны.
    • Крутоуклонные (30° и выше). Минимальный нахлест - 10-15 см, а перекрытие - в одну волну.

    Как видно, уклон крыши влияет также и на расход кровельного материала. Если учесть все строительные нормы и правила, а также правильно определить снеговые и ветровые нагрузки, можно создать оптимальный угол наклона кровли для строящегося здания.

    В процессе проектирования строительства частного домовладения особое внимание уделяется кровле. При определении угла наклона крыши из профнастила решающее значение имеет соотношение между высотой кровельной конструкции и ее общей площадью. От этого зависит размер свободного пространства на мансарде, появятся ли проблемы с накоплением снежных масс и не унесет ли ветром крышу.

    СНиП для кровли из профнастила

    Согласно положениям, прописанным в строительных нормах и правилах, укладывать этот вид кровельного покрытия можно тогда, когда скат располагается под наклоном минимум 8 градусов. Только при таком угле кровли из профлиста атмосферные осадки не могут проникать через стыки и отверстия под саморезы. При этом шаг монтажа обрешетки должен быть равен 40 сантиметрам.

    Но 8 градусов является минимальным углом наклона крыши из профнастила для построек промышленного и хозназначения, а вот для жилых зданий этот показатель равен 10 градусам. Если планируется монтаж кровли в два и более слоя, тогда данное значение будет больше.


    По этой причине строительные организации предоставляют гарантию на выполненную работу при условии, что укладывался профнастил на кровлю с уклоном не меньше 12 градусов. Что касается максимального угла, то он в данном случае может быть до 70 градусов и больше.

    Поэтому СНиП при монтаже стального профлиста рекомендует выбирать 20 градусов в качестве оптимального наклона для ската крыши. Но в некоторых случаях возникает необходимость сделать кровлю почти плоской, например, на беседке или хозпостройке.

    Угол наклона и виды крыш

    Крыши в зависимости от угла наклона бывают:

    • плоскими – данный параметр у них не превышает 5°;
    • скатными – они имеют наклон от 20°, такие кровли менее водонепроницаемы и поэтому пользуются популярностью у застройщиков;
    • с небольшим углом, не превышающим 25 градусов - на них можно оборудовать чердаки, но без оконных проемов;
    • крутыми - так называют те кровли, у которых наклон составляет более 40° - в этом случае вполне получится обустроить жилую мансарду;
    • большими – у них уклон равен 45 - 60°.


    Сегодня лучшим выбором считается наклон скатов крыши в промежутке между 38 и 45 градусами.

    А вот минимальный уклон кровли из профлиста в градусах равен 8. Когда требуется обустроить крышу с еще меньшим уклоном, тогда нужно менять принцип конструкции. Это означает, что профильный настил располагают снизу кровельного пирога в качестве перекрытия постройки.

    Достоинства крыш с минимальным уклоном

    Основные преимущества возведения кровель с такой величиной наклона следующие:

    • уменьшается расход материалов;
    • упрощаются кровельные работы и становятся более безопасными;
    • отсутствует конек и соответственно проблемы, связанные с его герметизацией.

    При обустройстве кроши дома его владельцу нужно знать: чем больше угол наклона у нее, тем выше конек и тяжелее кровельная конструкция. В итоге на стены и фундамент оказывается существенная нагрузка. При минимальном угле наклона такой проблемы не возникает.

    Недостатки кровель с минимальным наклоном

    Незначительный наклон скатов приводит к ному, что вода скатывается с них медленнее, влага успевает отыскать малейшие щели между стыками и в результате просачивается внутрь кровельного пирога.

    Порогом в данном случае считается угол 12° - при нем еще можно не применять дополнительные меры относительно герметизации. Поэтому при строительстве более пологих крыш с уклоном менее 12° места укладки профилированных листов внахлест необходимо обработать особыми герметиками для кровель.


    От выбора наклона зависит вид кровельного материала, который можно использовать при обустройстве крыши. Если уклон небольшой или кровля плоская, тогда подходит только несущий профиль, имеющий высокую гофру.

    На крышу с крутым скатом можно укладывать стеновой или универсальный профиль, поскольку на покрытие будет оказываться минимальное давление. Снег с ее поверхности скатится легко, а вода на ней не задержится.


    В случае, когда угол составляет 12-14 градусов, расход материала для кровли увеличится, так как размер нахлеста листов необходимо делать больше и можно не задействовать герметик. Но, когда наклон меньше, тогда без усиленной герметизации не обойтись. Опытные кровельщики утверждают, что оптимальный угол наклона крыши из профнастила равен 15 – 30°.

    При недостаточном угле кровли для профнастила нет возможности обустроить мансарду, а она снижает теплопотери здания через крышу до 9 %. Небольшой наклон кровли требует постройки более сложной системы стропил, которая будет в состоянии выдерживать серьезные нагрузки. Чем этот угол меньше, тем большее количество подпорок надо установить.

    Ветровая и снеговая нагрузки

    При расчете наклона кровли из профнастила необходимо учесть много важных данных. Прежде всего, это климат в регионе, где планируется возводить строение. Поэтому необходимо заранее выяснить высоту снежного покрова на местности зимой, много ли выпадает осадков, как часто дует ветер и в каком преимущественно направлении.

    Дело в том, что уклон кровли, сделанной из профлиста, определяют, исходя из погодных условий в конкретной местности. Минимальное значение данного параметра выбирают, когда дом строится в регионе, где отмечаются сильные ветровые нагрузки. В этих районах представляет опасность такое явление как «парусность кровли», когда ее покрытие срывает мощным порывом ветра.


    Согласно СНиП, при средней по силе ветровой нагрузке угол ската должен составлять 35-45°, а при сильной – от 15 до 25 градусов. В районах, где сильные ветра считаются нормой, нужно выбирать значение, близкое к минимальному уклону кровли из профлиста, что позволит по максимуму понизить ветровую нагрузку. При этом практически плоские крыши, смонтированные из данного материала, могут быть сорваны и поэтому отсутствие крутизны нельзя назвать наилучшим решением.


    Снеговая нагрузка, как и ветровая, оказывает большое воздействие на кровельное покрытие. В некоторых российских регионах зимой выпадает огромное количество снега. Никакая стропильная конструкция не может такое выдержать. Поэтому в таких районах, чтобы снеговая масса не задерживалась, уклон делают до 45 градусов и тогда не потребуется усиление стропил. Осадки на крутой поверхности почти не собираются.

    Например, в Якутске снеговая нагрузка может достигать 550 килограммов на «квадрат» площади покрытия крыши. По этой причине дома там возводят с крутыми и высокими кровлями. Даже небольшой снежный слой весит достаточно много и в отличие от дождевых осадков он задерживается на крышах, достигая в высоту больше метра. В этом случае хуже всего приходится кровлям с минимальным наклоном скатов.

    Самостоятельный расчет угла наклона

    Профессионалы рассчитывают уклон кровли, используя специальный прибор – уклономер или при помощи формул.

    Существует более простой способ – необходимо узнать длину катета и гипотенузы. В данном случае гипотенузой является прямая ската, противолежащим катетом будет расстояние от перекрытия до конька, а прилежащим катетом – отрезок между карнизным скатом и серединой перекрытия. Потом используют тригонометрические функции или инженерный калькулятор.


    При определении уклона для будущей крыши учитывают ряд факторов:

    1. Размер финансирования строительства.
    2. Величину снеговых нагрузок.
    3. Среднее значение влияния ветра.
    4. Необходимость обустраивать полезное подкровельное пространство.

    Величина уклона односкатных крыш из профлиста

    Если возникла необходимость выстроить хозпостройку, гараж или соорудить навес, то крышу для них можно сделать самостоятельно. Для этих целей идеально пойдет односкатная кровля из профнастила. Данный вид конструкции несложен в проектировании и исполнении, прост в обслуживании, отличается прочностью, долговечностью (прочитайте: " "). Стоимость строительства такой кровли невысокая, а возвести ее можно в кратчайшие сроки.

    Перед монтажом такой кровли важно правильно выбрать наклон односкатной крыши из профнастила, толщину материала и сечение несущих кровельных элементов. Это требуется для обеспечения эффективного отведения атмосферных осадков.


    Несмотря на парусность профлистов, односкатный тип кровли при правильном ее расположении будет безопасным даже при сильных порывах ветра, при этом особое внимание уделяют гидроизоляции.

    Размер уклона крыши навеса или хозпостройки выбирают не произвольно, а с учетом климатических особенностей района проживания, количества осадков, преобладающей розы ветров, типа стропильной конструкции, длины ската и кровельного покрытия.

    Если между гофрами не происходит перелив воды, этот наклон односкатной крыши из профнастила - минимальный.

    Другие немаловажные моменты строительства

    Как правило, минимальный угол наклона кровли из профлиста с усиленными стропилами строят в регионах с теплым климатом и маленьким количеством осадков. Чтобы уменьшить степень нагрева помещений изнутри дома, в кровельном пироге предусматривают теплоизоляцию и вентилируемый зазор.

    На пологих кровлях при укладке профнастила нужно задействовать уплотнительные ленты и специальные мастики для обработки мест стыка и нахлестов. От протечек и повреждений такие крыши защищают при помощи гидроизоляционных мембран.


    Если строится кровля со склоном менее 10 градусов, специалисты советуют применять трехслойную современную мембрану. Только этот материал способен защитить кровельный пирог от проникновения в него сырости.

    При минимальном уклоне ската кровли для нее необходимо сооружать систему водостока. И влага, и снег задерживаются на таких поверхностях, поэтому уклон проектируют так, чтобы вода направлялась в сторону воронок, если система внутренняя, или желобов, когда водоотводящая конструкция наружная.

    При минимальном уклоне профнастил укладывают на решетку и фиксируют саморезами с резиновыми прокладками. Чем меньше угол наклона, тем больше должна быть величина нахлеста листов, в результате чего уменьшается эффективная площадь кровельного материала.


    Стандартно систему стропил устанавливают с шагом 60 –100 сантиметров, но при минимальном уклоне это расстояние уменьшают до 40 сантиметров и тогда основание получается более прочным и легче переносит скопление снежных масс на крыше.

    При уклонах с минимальным значением между стропилами и профнастилом обязательно наличие вентилируемого зазора, а точнее: чем меньше наклон, тем он должен быть больше, а это минимум 50 миллиметров.

    Нюансы монтажа профнастила

    Технология строительства крыши с минимальным уклоном из профилированного листа следующая:

    1. Листы нарезают и их обрезанные края красят, чтобы защитить их от коррозии.
    2. На стропила настилают гидроизоляционный материал, например, пленку, не пропускающую пар.
    3. Поверх гидроизолирующего слоя укладывают обрешетку, частота монтажа которой должна соответствовать виду профнастила.
    4. Потом крепят еще один слой пленки и поверх еще обрешетку. Деревянные рейки желательно предварительно обработать антисептическим составом, который способствует продлению срока службы крыши.
    5. Затем укладывают листы кровельного материала и фиксируют их самонарезающимися шурупами. Под каждый болт нужно подкладывать специальные резиновые или неопреновые прокладки.
    6. Места, где соединяются листы профнастила, герметизируют специальным средством, в состав которого входит силикон.

    Несведущему человеку может показаться, что угол наклона крыши из профнастила выбирается архитектором исключительно из эстетических соображений. Но это далеко не так. На самом деле уклон крыши из профнастила — это одна из самых важных характеристик кровельной системы, и при его выборе нужно учитывать множество исходных данных.

    Факторы, влияющие на уклон кровли из профнастила

    Одним из главных факторов, который непосредственно определяет величину уклона профлиста, являются климатические особенности местности , в которой расположен строящийся дом. В первую очередь это:

    1. Высота снежного покрова;
    2. Количество осадков, выпадающих в виде дождя;
    3. Сила и преобладающее направление ветра.

    Какое значение имеет угол наклона кровли из профнастила легко увидеть, рассмотрев, например, влияние на него высоты снежного покрова.

    В отличие от дождевой воды, которая очень быстро стекает с кровли, снег может задерживаться на ней длительное время. Легко представить, какую нагрузку должна выдерживать крыша, если уровень снежного покрова в некоторых регионах может составлять один метр и более. Чем больше угол наклона кровли, тем сложнее снежной массе задерживаться на ней, и при определенной толщине покрова, снег с крутой крыши неминуемо сползет под собственным весом.

    Выбирая наклон крыши из профнастила, нужно учитывать и характеристики материала, выбранного для кровли. Например, несущий профлист с большой высотой волны можно использовать даже на плоских кровлях торговых центров, в то время как стеновой или универсальный профиль может применяться только на кровлях с большим уклоном.

    При использовании любого покрытия, нужно учитывать, что при слишком маленьких уклонах вода не будет успевать стекать с крыши и может просочиться внутрь на стыках кровельного покрытия. Минимальный уклон для профлиста, при котором этого происходить не будет и можно обойтись без дополнительных мер герметизации — 12°. Если угол ската крыши из профнастила меньше этого значения, то места нахлеста между листами необходимо дополнительно уплотнять кровельным герметиком.

    Кроме того, небольшой уклон кровли из профлиста потребует использования более дорого профиля с большей несущей способностью связи с увеличением нагрузки на кровлю. Расход материала также увеличиться, поскольку, чем меньше наклон кровли из профлиста, тем больший нахлест листов требуется, особенно если речь идет о вертикальных местах стыковки.


    Помимо всего прочего, для крыш с небольшим уклоном стропильная система в разы сложнее, так как она должна выдерживать больший вес. В частности, на рисунке выше показано, как уклон односкатной крыши из профнастила влияет на конструкцию стропил. Как видно, с уменьшением угла наклона, появляется множество дополнительных элементов, чья задача — перераспределить нагрузку со стропильной ноги и обеспечить необходимую подпорку основным элементам.

    Шаг обрешетки и величина нахлеста листов в зависимости от того, какой уклон крыши из профнастила

    Как уже говорилось выше, минимальный уклон кровли из профлиста, при котором нет необходимости дополнительно герметизировать места вертикальных нахлестов, равен 12°. Если же уклон крыши находится в промежутке от 12° до 14°, то герметик уже не требуется, однако остается необходимость в увеличенном размере этого нахлеста. Оптимальным же считается уклон для профнастила от 15° до 30°.

    В таблице ниже приведены величины необходимого нахлеста под профнастил, угол наклона кровли при этом имеет решающее значение и может находиться в одном из указанных промежутков.

    От угла уклона кровли из профлиста напрямую зависит и расход материалов, необходимых для монтажа кровельной системы. При больших углах наклона увеличивается длина стропил, но в тоже время не требуется установка дополнительных подкосов. В этом случае также увеличивается и расход самого профнастила, но зато эффективнее используется его собственная несущая способность, следовательно, можно использовать более дешевый профлист с меньшей высотой волны.

    Кроме того, чем больше угол наклона крыши из профнастила, тем больше шаг обрешетки и меньше расход пиломатериалов. Также частота обрешетки сильно зависит от марки профилированного листа. Например, если для профлиста С-21 при угле больше 15° шаг обрешетки должен быть равен 650 мм, в то время как для НС-44 при том же угле — уже 1000 мм.

    Обрешетка в зависимости от уклона кровли из профлиста и марки профнастила
    Марка
    профлиста
    Уклон
    кровли,
    град.
    Шаг
    обрешетки
    Величина
    нахлеста
    листов в ряду
    НС-8 Более 15° Сплошная Две волны
    НС-10 до 15° Сплошная Две волны
    более 15° 300 мм Одна волна
    НС-20 до 15° Сплошная Одна волна
    более 15° 500 мм
    С-21 до 15° 300 мм Одна волна
    более 15° 650 мм
    НС-35 до 15° 500 мм Одна волна
    более 15° 1000 мм Одна волна
    НС-44 до 15° 500 мм Одна волна
    более 15° 1000 мм Одна волна
    Н-60 не менее 8° 3000 мм Одна волна
    Н-75 не менее 8° 4000 мм Одна волна

    Для несущего профлиста этот промежуток составляет уже 3-4 метра, причем разделение по углу наклона крыши — отсутствует. Существует только минимальный уклон кровли из профнастила, равный 8°. Крыши с меньшим углом уже считаются плоскими, поэтому к ним предъявляются другие требования.

    При расчете количества материалов необходимо учитывать и величину нахлеста листов профнастила, которая также зависит от угла наклона кровли.

    Минимальный наклон крыши из профнастила

    Выше уже несколько раз упоминалось о том, какой может быть минимальный уклон для профнастила в зависимости от ситуации. Без необходимости герметизации стыков — это 12°, для несущего профлиста, с высотой гофры выше 60 — 8°. Максимальный же угол для этого материала в принципе отсутствует — вы можете установить его хоть под углом 70°, если это позволяет климат в вашем регионе.

    Кроме того, даже 8° — это определенная условность, поскольку профнастил отлично подходит для устройства плоских кровель. Хотя в этом случае меняется принцип изготовления крыши — в частности, профилированный лист в этом случае оказывается внизу кровельного пирога, играя роль перекрытия.

    Если же вам нужна классическая кровля, то рассчитать минимальный уклон крыши из профнастила можно, зная максимальные снеговые нагрузки в регионе. В частности, в Якутске снеговая нагрузка достигает 55 кгс/м², в связи с чем строить индивидуальные жилые дома с низким наклоном кровли просто нецелесообразно, в то время, как в южных регионах подобной проблемы нет.

    Расчет уклона кровли из профнастила

    При расчете уклона крыши из профнастила, необходимо учитывать четыре составляющие:

    • Вес утеплителя, обрешетки, контробрешетки и других слоев кровельного пирога;
    • Вес самого кровельного покрытия;
    • Снеговую нагрузку для вашего региона;
    • Ветровую нагрузку для вашего региона.

    Предположим, что мы будем крыть крышу профлистом С21-1000-0,6. Вес квадратного метра профнастила этой марки составляет 5,4 кг. В качестве теплоизоляции будем использовать базальтовые плиты толщиной 100 мм и удельной плотностью 150 кг/м³. Следовательно, масса 1 м² утеплителя составит 15 кг . Для обрешетки применяем брус 200×200 мм из сосны с шагом 650 мм, поэтому масса 1 м² обрешетки составит 28,3 кг . Массу остальных составляющих берем равной 3 кг/м² .

    Таким образом, масса всего кровельного пирога равна: 5,4+15+28,3+3=51,7 кг/м² . Полученное значение умножаем на коэффициент 1,1 для того, чтобы обеспечить возможность изменения некоторых материалов кровельного пирога. Итого, общая масса 1 м² кровли равна 56,87 кг/м² .


    Теперь необходимо вычислить допустимый уклон, исходя из существующих снеговых и ветровых нагрузок. Предположим, что дом построен в Новгородской области. Она относится к III снеговому району, что можно определить с помощью карты, представленной выше.

    Итак, наша снеговая нагрузка равна 180 кг/м². Однако учитывать ее необходимо с поправочным коэффициентом µ, который зависит от угла наклона кровли:

    • Если наклон минимальный - угол кровли из профлиста меньше 25°, то значение поправочного коэффициента берется равным 1;
    • Если угол наклона кровли из профнастила находится от 25° до 60°, то µ=(60°-α)·(60°-25°) , где α — искомый уклон крыши;
    • Если угол наклона крыши из профнастила больше 60°, то µ равен 0, то есть снеговая нагрузка при расчете кровли не учитывается.

    Ветровую нагрузку необходимо учитывать при расчете угла наклона. Новгородская область относится к Iа ветровому району, где, как видно из карты ниже, нормальная нагрузка равна 23 кг/м².


    Нагрузка, действующая непосредственно на кровлю, вычисляется по следующей формуле:

    W=Wn·Kh·C

    Здесь Wn — нормальная нагрузка для выбранного региона, Kh — коэффициент, учитывающий высоту здания, и С — аэродинамический коэффициент, который может находится в пределах от -1,8 до 0,8, в зависимости от уклона крыши. Поскольку рассчитать его довольно сложно, для нашей формулы возьмем наибольший — 0,8, что позволит упростить подсчеты в сторону большей прочности кровли.

    Итак, предположим, что наш дом находится на открытой местности и имеет высоту выше 5 метров, тогда Kh будет равен 1, а ветровая нагрузка — 23·1·0,8=18,4 кг/м² .

    Таким образом, с учетом массы кровельного пирога и влияния ветра, нагрузка на кровлю будет равна 56,87+18,4=75,27 кг/м² . Так как предельная несущая способность профлиста С21-1000-0,6 при шаге опор 1,8 м и использовании второй схемы опирания равна 253 кг/м² , необходимо выбрать такой уклон кровли из профлиста, чтобы посчитанная нами нагрузка, с учетом снеговой, была меньше этого значения.

    Поскольку 75,27+180=255,27 кг/м² , что очевидно, больше, чем 253 кг/м² , уклон крыши из профнастила в нашем случае не может быть меньше 25°. Так как делать угол больше 60° тоже нецелесообразно, получаем, что необходимое нам значение находится в пределах от 25° до 60° — то есть µ нужно вычислить по формуле.

    Вычисляем минимальный уклон для профнастила кровельного С21 при наших условиях:

    180·(60-α)·(60-25)+75,27=253

    Решив это простое уравнение, получаем, что α=25,441° . Таким образом, допустимый минимальный уклон кровли из профлиста при заданных нами параметрах будет равен 26°. Для большей надежности здание, расположенное в данных условиях и имеющее указанный кровельный пирог, лучше снабдить кровлей с наклоном в 30°. Хотя можно остановится и на минимальном значении, учитывая то, что на предыдущих шагах расчета уклона кровли из профнастила были несколько раз использованы повышающие коэффициенты.

    Благодаря отличным эксплуатационным характеристикам, профлист нашел широкое применение как в жилом, так и в промышленном строительстве. При соблюдении всех положенных технологий монтажа с его использованием можно сделать надежную, прочную и эстетически привлекательную обшивку для крыши.

    Рекомендации производителя: минимальный уклон кровли из профлиста

    В большинстве случаев этот материал рекомендуется настилать на крыши с углом наклона не менее 20 градусов. Это правило, однако, касается в основном лишь жилых домов. В промышленном строительстве нормативами допускается применять профлист в качестве кровельного материала для скатов с углом наклона от 8 градусов. Но на очень пологие крыши производственных зданий можно монтировать только особый лист — с самонесущим профилем. Хотя стоит такой материал довольно-таки дорого, иногда его используют и в частном домостроении. При его применении минимальный уклон кровли жилого дома из профлиста может быть равен 15 градусам.

    Последствия несоблюдения нормативов

    Если при проектировании профилированной кровли будут нарушены требования СНиП относительно минимально допустимого угла наклона скатов, владельца дома в последующем ждут такие проблемы, как:

    • протечки во время дождя через отверстия для саморезов;
    • продавливание крыши пластами снега;
    • слишком большие теплопотери через кровлю;
    • срыв листов сильными порывами ветра.

    Многие хозяева загородной недвижимости считают, что чем более пологая кровля, тем меньше уходит на нее материала. Но на самом деле это не совсем так. При обустройстве пологой крыши обычно приходится использовать очень большое количество (шаг 40 см). К тому же в этом случае обшивочный материал, согласно нормативам, укладывается со значительным нахлестом.

    Минимальный из профлиста, как мы выяснили, — 15 градусов. При проектировании можно выбрать и такой вариант крыши. Но лучше все же сделать скаты кровли покруче. В этом случае и обшивка получится более надежной, и саму работу по установке материала будет выполнять проще. Оптимальным вариантом угла наклона скатов при использовании профлиста считается 25-40 см.

    Каким должен быть нахлест

    Этот показатель, таким образом, зависит именно от выбранного при проектировании дома угла наклона скатов. Так:

    • для угла от 15 до 30 градусов нахлест должен составлять 20 см;
    • для кровель с углом от 30 градусов и более — 15 см.

    Если в проекте заложен минимальный уклон кровли, из профлиста обшивку делают с нахлестом между рядами в две волны. При этом для дополнительной защиты от проникновения влаги применяют герметик и специальный уплотнитель. Помимо всего прочего, в данном случае под профлист должна набиваться сплошная обрешетка.

    Современной промышленностью выпускаются профлисты двух основных разновидностей: стеновые (маркируемые «С») и собственно кровельные («К»). Также этот материал может различаться по форме профиля. Конечно же, для крыши следует использовать именно Что касается профиля, то в этом плане для обшивки стропильной системы обычно применяются варианты «волна» или «трапеция» высотой 25-31 мм.

    Оптимальной толщиной листа для кровли считается 0,8 мм. Иногда для обшивки крыш выбирают также и вариант на 1 мм. Такой толстый материал приобретают обычно в том случае, если выбран минимальный уклон кровли из профлиста. В градусах, как мы выяснили, этот параметр равен восьми-пятнадцати. В сантиметрах же это выразится прежде всего в высоте конька. Чем шире проем, тем больше будет этот показатель.

    Для ската очень большой площади приходится использовать два-три ряда листов. Однако чаще кровлю проектируют все же таким образом, чтобы ее можно было бы обшить в один ряд. Поэтому при подборе материала следует обратить внимание в том числе и на его длину. Чаще всего в продаже встречается профлист на 6 м. Поэтому, возможно, и проектировать крышу стоит именно под такую длину.

    Как правильно рассчитать количество необходимого для обшивки кровли материала

    Проект крыши должен включать в себя не только собственно ее чертежи, но и смету со всеми предстоящими расходами. Рассчитать количество необходимого кровельного материала не так уж и сложно. Для этого площадь крыши нужно просто разделить на площадь одного листа. При этом, конечно же, следует учесть нахлесты. Минимальный уклон кровли из профлиста по СНиП — 8-15 градусов. Для такой пологой крыши нахлест, как уже упоминалось, будет составлять 20 см. То есть от общей площади каждого листа в данном случае нужно отнять именно 20 см.

    Приобретать материалы следует с небольшим запасом. Ведь в процессе монтажа некоторые листы могут быть повреждены. То же самое касается и доборных элементов. Особенно это актуально для того случая, когда выбран минимальный уклон Допустимые параметры (8-15°) в этом случае соблюдать следует обязательно. Но в любом случае обшивать пологую кровлю будет несколько сложнее, чем крутую, поскольку при выполнении этой процедуры, помимо всего прочего, приходится работать с уплотнителями или герметиком.

    Порядок укладки

    Начинать монтаж профлиста следует с нижнего края кровли. Крепление производится на саморезы со специальными уплотнителями. Последние фиксируются в изгибах волн профлиста. Перед укладкой собственно самого материала монтируются водосток, гидроизоляция дымохода и при необходимости нижняя планка ендов.

    Сами листы крепятся блоками. То есть сначала на обрешетке у конька на саморез фиксируется первый. Зачем точно так же крепится второй лист. Далее он фиксируется саморезами к первому. Точно так же монтируется третий лист. Затем весь блок полностью выравнивается по карнизу и крепится окончательно.

    На заключительном этапе обшивки кровли монтируются конек, ендовы, и фартук трубы. При необходимости устанавливаются снегозадержатели.

    Поднимать профлисты на крышу нужно по одному. Появляющуюся при вкручивании саморезов металлическую стружку следует сразу же сметать щеткой. В противном случае может быть поврежден полимерный слой, что приведет к сокращению срока службы кровли. Ходить по крыше во время выполнения работ следует в обуви с мягкой подошвой. Если при монтаже полимерный слой профлистов будет все же поцарапан, поврежденные места нужно сразу же обработать специальным составом. Минимальный уклон покрытия из профнастила самонесущего — 8 градусов. Для такой пологой кровли соблюдение данных выше рекомендаций особенно актуально. Ведь при малом наклоне на крышу будет приходиться более чем серьезная нагрузка.

    Крепить листы к обрешетке следует только с использованием специальных саморезов с прокладкой. Применять заклепки или гвозди для этой цели нельзя. Саморезы следует вкручивать не слишком плотно.

    Вместо заключения

    Таким образом, мы с вами выяснили, каков минимальный уклон кровли из профлиста. Расчеты при составлении проекта такой крыши лучше всего делать с учетом длины и ширины листа. В этом случае материал не придется кроить. А следовательно, в конечном итоге останется меньше отходов, да и сама кровля получится гораздо более надежной и долговечной.

    Угол наклона скатов по отношению к горизонтальной плоскости - важный показатель для крыши. Он отражается на конструкции и эксплуатационных характеристиках и поэтому выбирается после анализа финишного кровельного покрытия. Например, профлист предъявляет к уклону крыши особые требования.

    Понятие уклона кровли

    Под уклоном крыши понимается интенсивность наклона кровли по отношению к горизонту. Этот показатель обозначается латинской буквой İ и выражается как в градусах, так и в процентах.

    В документации уклон крыши обычно выражен в процентах, хотя неукоснительных требований к обозначению его размера не предусмотрено.

    Измерение угла наклона

    Угол наклона определяют уклономером - прибором со шкалой деления - или расчётом по формуле из курса математики.

    Уклономер - инструмент с осью, маятником и шкалой деления

    Специальный инструмент используют только в исключительных ситуациях, обычно для расчёта уклона кровли прибегают к математической формуле i = Н/L. i - это угол наклона ската, Н - высота по вертикали (от конька до карнизной планки), L - промежуток от низа до верха ската по горизонтали (длина заложения).

    Угол наклона крыши - это результат деления высоты кровли на длину заложения

    Чтобы значение наклона крыши преобразовать в проценты, его требуется умножить на 100. А в градусы полученные проценты можно превратить по специальной таблице.

    Таблица: степень наклона крыши в двух мерах измерения

    Пример измерения уклона кровли

    Допустим, что высота крыши равна 2 м, а длина заложения - 4,5 м. Значит, вычисление уклона кровли получается следующим:

    1. i = 2.0: 4,5 = 0,44.
    2. 0,44× 100 = 44 %.
    3. 44 %=24° (согласно таблице перевода процентов в градусы).
    Видео: вычисление угла наклона ската

    Минимальный порог уклона кровли из профнастила

    Лимит уклона крыши по минимуму определяется типом кровельного материала.

    Когда крыша наклонена несильно, финишное покрытие может не превращать скаты в своеобразные паруса. Зато ему придётся быть максимально прочным, герметичным и непроницаемым для влаги.

    Крайнее значение для угла наклона крыши из профлиста у жилых домов - 12°. А «разумным» уклоном кровли, сделанной из профнастила, считается показатель в 20°, который гарантирует, что крыша будет надёжным сооружением. Кровле нежилых помещений подходит угол наклона, равный 8°.

    Эти нормы могут быть недействительны лишь в ситуации монтажа на крышу нескольких слоёв материала. Допустим, при установке строительного сырья в два пласта наклон кровли обязательно увеличивают, иначе в места совмещения одного листа с другим будет просачиваться вода.

    Минимальный уклон кровли из профилиста - 8 градусов

    Самый маленький уклон кровли сказывается на устройстве стропильной системы и обрешётки, а также на укладке профнастила.

    Чем круче скаты, тем больше применяется стоек

    Деревянную конструкцию под профилированные листы на почти пологой кровле создают с крошечными просветами или абсолютно без них. Материал выкладывают на обрешётку с относительно большим нахлёстом, отчего уменьшается его эффективная площадь.

    По сравнению с уклоном в 15–30°, который требует соприкосновения листов на 2–3 см, угол наклона, равный 10°, вынуждает строителя накладывать один металлопрофиль на две волны другого.

    Лимит по максимуму для угла наклона крыши из профнастила не предусмотрен. Профилированными листами можно крыть даже скаты, наклонённые на 70°, если этому не противоречат погодные условия в местности, где ведётся строительство.

    Допустимый наклон крыши с профлистами

    Чтобы узнать, каков допустимый угол наклона кровли, крытой профнастилом, обращают внимание на следующие несколько пунктов:


    Представим, что дом стоит вблизи Новгорода, где район называется третьим снеговым, а крышу запланировано строить из таких материалов, как:

    • профлист С21 толщиной 0,6 мм и рабочей шириной 1 м, 1 м² которого весит 5,4 кг;
    • плиты из базальта толщиной 10 см и плотностью 150 кг/м³, что увеличивает массу сырья до 15 кг;
    • сосновый брус сечением 20×20 см, укладываемый через каждые 65 см, отчего вес 1 м² обрешётки будет равен 28,3 кг;
    • дополнительные материалы, вес которых можно приравнять к 3 кг.

    Получается, что действия по вычислению угла наклона крыши из профлиста ведут следующим образом:

    1. Определяют массу кровли с учётом всех материалов (5,4 + 15 + 28,3 + 3 = 51,7 кг/м²).
    2. Находят массу крыши с учётом коэффициента, обеспечивающего возможность изменения строительного сырья под воздействием различных факторов (51,7 кг/м² x 1,1 = 56,87 кг/м²).
    3. По специальной карте узнают, каково давление снега на кровлю в регионе её строительства. В Новгородской области снеговую нагрузку приравнивают к 180 кг/м². Это значение умножают на поправочный коэффициент µ, зависимый от степени наклона крыши. При минимальном уклоне (до 25°) он равен 1, при максимальном (от 60°) – 0, а при среднем (25–60°) он определяется по формуле µ = (60° - α) x (60° - 25°), где α - искомый уклон крыши.

      Для каждого из восьми регионов характерен свой показатель снеговой нагрузки

    4. На карте, указывающей ветровую нагрузку для каждого региона России, находят значение для местности рядом с Новгородом. Она принадлежит к Iа ветровому району, а значит, характеризуется давлением ветра в 23 кг/м².

      Расчётное значение ветрового давления находится в рамках от 24 до 120 кг/м³

    5. По формуле W = Wn x Kh x C вычисляют ветровую нагрузку, воздействующую именно на крышу. Wn - это предельная нагрузка для выбранной местности, Kh - коэффициент, зависимый от высоты дома, а С - аэродинамический коэффициент, который обусловливается углом наклона кровли и колеблется между значениями 1,8 и 0,8. Получается, что в данной ситуации ветровая нагрузка равна 18,4 кг/м² (23 x 1 x 0,8 = 18,4 кг/м²).
    6. Подводят итог, что давление на кровлю, вызванное весом материалов и воздействием ветра со снегом, составляет 255,27 кг/м² (56,87 + 18,4 = 180 = 255,27 кг/м²). Это значит, что профлисту С21–1000–0,6 с несущей способностью 253 кг/м² (при шаге опорных балок 1,8 метра) нужен такой угол наклона, чтобы нагрузка была меньше этого значения. То есть необходимо остановить выбор на уклоне кровли более 25°.
    7. Взяв на заметку, что уклон более 60° неразумен, определяют допустимый угол наклона кровли. Для этого в формулу вычисления нагрузки на крышу вставляют необходимое значение поправочного коэффициента (180·(60-α)·(60–25)+75,27=253). Выходит, что при заданных условиях угол наклона кровли должен составлять 26°, а лучше - 30°, дабы крыша была более надёжной.

    Таблица: значение высотного коэффициента для определения ветровой нагрузки

    Подбор профнастила с учётом степени наклона крыши

    Под уклон кровли материал приходится специально подбирать. Это обусловлено разными параметрами листов (шириной, высотой и толщиной). Например, профлист марки Н75 отличается значительной толщиной (порядка 1,2 мм) и внушительной высотой профиля (7,5 см), отчего требует, чтобы его использовали только при строительстве крыши с уклоном не менее 8°.

    Параметры профлиста различных марок сильно различаются, а это значит, что материал подходит для кровли не с любым уклоном скатов

    Таблица: влияние уклона кровли на марку профлиста и его укладку

    Думая, каким должен быть уклон крыши из профнастила, обращаются к немаленькому списку требований и норм. Но существует и таблица рекомендованных значений, которая сводит труды по определению угла наклона кровли к минимуму.

    Подсчитываем уклон крыши из профнастила

    Вы знали, что угол наклона кровли специально рассчитывается, а не выбирается случайно? Это сложная система, которая учитывает регион проживания, климатические условия, розу ветров, осадки, стропильную систему и много другое. Давайте разберемся во всем этом!

    После прочтения статьи вы сможете понимать основные принципы выбора уклона. А также сами подобрать минимальный необходимый уклон для кровли из профлиста.

    Общепринято измерять наклон в градусах. Хотя встречается измерение и в процентах. Чем больше наклон, тем меньше нагрузка на кровлю. Но при этом увеличивается парусность. Чем меньше уклон, тем большая нагрузка падает на крышу, увеличивается влагопроницаемость. Зато можно не переживать о парусности. Помните это при расчете необходимого уклона кровли!

    Система подсчета

    Первый способ.  Поделите высоту конька на половину ширины перекрытия, а затем умножьте на 100. Переведите полученный результат в градусы с помощью таблицы.

    Второй способ. Определите угол между скатом и перекрытием. Для этого поделите высоту конька на скат или длину стропильной ноги.

    Третий способ. Используйте для подсчета соотношение половины ширины перекрытия к длине ската по той же формуле.

    Металлопрофиль — это стальной лист, что поддается профилированию для придания жесткости. Он имеет также полимерный слой для защиты от коррозии и различных механических повреждений. Цвет изделию придает последний слой красителя. Профнастил используют не только для кровли жилых домов, но и для создания ангаров, складов, заборов, как несущий материал. Соответственно он бывает: кровельный, стеновой и универсальный. В разных видов и производителей длина, ширина и высота волны также могут отличаться. Мы рекомендуем выбирать высоту гофры не менее 20 мм. Другие виды используют чтобы построить забор из профнастила.

    Чем больше угол наклона, тем уже или чаще шаг обрешетки. Так для минимального угла необходима сплошная или хотя бы частая обрешетка. Также учитывайте будет ли производится установка мансардных окон для правильных подсчетов.

    Согласно СНиП уклон кровли должен составлять 20 — 36 градусов. Для промышленности и хозяйственных объектов уклон стартует от 8-24 градусов. Для жилых объектов он начинается от 10-17.

    Стоит увеличивать нахлест листов металлопрофиля с каждым градусом уменьшения наклона крыши. Так для крыши с уклоном в 35 градусов нахлест будет от 15 см, а для такой же крыши с наклоном до 30 — уже 20 см. При уклоне менее 15 градусов нахлест становится еще больше. Он должен соответствовать ширине двух волн, а все стыки необходимо обработать герметиком.

    Купить профнастил в Виннице от завода Гепард — значит быть уверенным в качестве и надежности своей кровли.У него отличная цена при высоких эксплуатационных характеристиках. Для правильного монтажа учитывайте градус наклона вашей крыши и придерживайтесь технологии правильной укладки профнастила на деревянную обрешетку.

    Хотите узнать какие еще бывают кровельные материалы? Переходите в наш магазин. Мы предлагаем огромный выбор материалов для крыши а также комплектующих к ним. Также мы реализуем продукцию таких лидеров строительного рынка как Вин Скиф и Юг-Профиль.

    Односкатная крыша из профнастила видео, как делать двускатную

    Конструктивные решения

    Согласно строительным нормам, целесообразное применение профилированных листов обозначено на постройках, длина ската которых не превышает 12 м. При увеличении длины ската кровельный  профилированный материал монтируется вдоль ската с размером нахлеста 200 мм, в поперечном направлении от ската – нахлест в одну волну.

    Нахлест в одну волну

    Между собой профнастил крепится саморезами, имеющими уплотнительную шайбу толщиной 1 мм.

    На крышах с маленьким уклоном  поперечные и продольные стыки профилированных листов герметизируются силиконовыми или тиоколовыми герметиками. Крепление дополнительных элементов кровли к профнастилу выполняется на заклепках.

    От конструктивного решения зависит наличие на кровле металлического профиля одного или двух вентиляционных каналов. Вентилирование осуществляется через трубу или конек.

    Монтаж односкатной кровли

    Средства, которые я обычно использовал при строительстве:

    • Деревянный брус 10-15см в сечении
    • Доски (толщиной более 50мм)
    • Гидро-, теплоизоляционные продукты
    • Гвозди (от 12см)
    • Пила, топор, молоток
    • Степлер, шуруповерт, рулетка, отвес
    • Уровень, карандаш, нож, строительный скотч

    Конечно, списки инструментов и материалов хорошая вещь, ты примерно знаешь, что понадобится, но зачастую этого недостаточно поэтому смотрите по обстановке.

    Весь технологический процесс (саму работу) можно разбить на этапы:

    • Укладка поперечных стропил, мауэрлата. Их крепеж
    • Обшивка теплоизоляционными плитами, гидроизоляция
    • Монтаж обрешетки
    • Укладка кровельного покрытия

    Теперь давайте я расскажу сам процесс:

    Начнем, пожалуй, с мауэрлата, ведь он опора для всей стропильной системы, а его функцией является принятие всего веса конструкции и распределение ее же по всему периметру стен. Какой бы легкой не была система стропил, не стоит брать брус менее 100х100мм. Чем выше уклон, тем толще брус. Если укладка мауэрлата производится самостоятельно, то отнеситесь к этому пункту очень ответственно, при помощи уровня не раз проверьте горизонт.

    Не забудьте уложить гидроизоляцию промеж мауэрлатом и кладкой стены. Как правило, все используют для этих целей обыкновенный рубероид.

    Анкерными болтами закрепитесь за стены

    • Следующий шаг — стропильные ноги. Не стоит укладывать их сильно близко друг к другу, это утяжелит конструкцию, увеличит расход строительных продуктов — проще говоря не рационально. Расстояние между ними должно соответствовать кровельному покрытию, т.е. чем он тяжелее, тем меньше зазоры. Например, для шифера подойдет шаг в 1,5м, но для черепицы лучше брать 1-1,2м
    • При врезке стропильных ног в мауэрлат, проследите за размерами будущего паза. Его ширина должна быть немного больше ширины ноги. Это довольно ответственный шаг, ведь все брусы должны лежать в одной плоскости имея один градус уклона. Я могу вам посоветовать установить крайние ноги по разным сторонам стен, а между ними натянуть бечевку, это облегчит процесс монтажа.

    Для крепежа деревянных изделий используются большие гвозди от 12см. Поэтому меньше брать не имеет смысла. При помощи гвоздей закрепите стропила на вертикальной балке, а ее свес на мауэрлате. Надеюсь не стоит напоминать, что все стропила должны иметь одинаковый размер и сечение

    • Большие дома не редко подразумевают под собой усиленную стропильную систему. Все дело в расстоянии пролета, которое составляет 4-4,5м. Именно при таких больших пролетах устраивают подпорки (подкосы)
    • Пароизоляционный материал стоит класть поперек стропил, а не вдоль, при этом натяжение создавать не требуется. Полосы такого материала располагаем внахлест (10-15см). Стыки я бы посоветовал заклеить строительным скотчем
    • Утеплитель кладется прямо на гидроизоляционную пленку. Проследите за щелями и зазорами их не должно быть, ну а толщина утеплителя должна быть не менее 20см
    • Далее следует опять слой гидроизоляции, но не прямо на теплоизоляционный слой, а с небольшим зазором. Для этого я клал деревянные бруски. Такая манипуляция предназначена для создания естественной вентиляции, дабы материал не сгнил. Сам же крепеж пленки осуществляется к этим же брускам с помощью степлера
    • После этого делается монтаж обрешетки. Эта работая думаю у вас не составит трудностей, ее монтаж везде одинаков, а устройство односкатной кровли позволяет сделать ее даже новичку. Бруски и рейки 5х5см идеально подходят для этой конструкции. Расстояние между ними безусловно должно быть, но не имеет большого значения, главное создать вентиляцию
    • Завершающим шагом будет укладка самого кровельного покрытия

    Что касается пленки гидроизоляции, то я иногда произвожу укладку несколькими слоями, это повышает надежность слоя. Все ее крепежи следует осуществлять при помощи специальных гвоздей, степлером и поддерживать шаг 15-20см.

    Кстати края гидроизоляционного материала следует завести под свес кровли и там же закрепить. Сама длина «завода» должна быть минимум 20см. Фиксирование опять же степлером. А лучше использовать простой и довольно распространенный метод, но он подходит для строительства в простых сооружениях (гараж, курятник и т.д.). Для этого прибивается рейка по всей длине тем самым прижимая пленку. Этот способ дает уверенность, что «злые» потоки ветра уже точно никак не проникнут под гидроизоляцию, и ваша крыша не улетит.

    Минимальный уклон кровли из профлиста допустимые параметры, особенности расчета и рекомендации

    7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

    Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

    Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

    Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

    Поэтому при первой встрече обратите внимание на нос незнаком

    Почему некоторые дети рождаются с «поцелуем ангела»? Ангелы, как всем нам известно, относятся доброжелательно к людям и их здоровью. Если у вашего ребенка есть так называемый поцелуй ангела, то вам нечег.

    13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

    Преимущества в устройстве односкатной крыши

    • Крыша, обладающая простой односкатной конструкцией, считается наиболее экономически выгодным вариантом, что касается отопления. Подобная конструкция избавлена от свободного пространства, расположенного между сводами классической двухскатной крыши.
    • Для устройства такой кровли потребуется существенно меньше строительных материалов.
    • Проект односкатной крыши обойдется застройщику практически даром.
    • Угол наклона подобной кровельной системы составляет 25 градусов, благодаря чему крыша сумеет успешно противостоять сильным ветрам, оказывающим вредное влияние на кровельные системы с большим уклоном.
    • Кровельные конструкции односкатного типа, в случае необходимости, поддаются быстрому, удобному и безопасному ремонту в сравнении с двухскатными системами.

    Малый наклон скатов преимущества и недостатки

    Основные плюсы плоской крыши:

    • Минимальный расход материалов;
    • Удобные, легкие и безопасные работы по монтажу кровельных листов;
    • Отсутствие конькового элемента, а значит, забот по его герметизации, подрезанию и выкладке металлических элементов.

    Кроме того, плоскоскатные крыши – это облегченная нагрузка на стропильную систему. Чем круче уклон, тем массивнее кровля, следовательно: упрочненное основание, точный расчет выносливости и прочее.

    Минусы при минимальном угле:

    1. В недостаточности движения осадков. С плоской крыши снег и дождевые потоки сходят не так быстро, поэтому потребуется тщательная герметизация всех стыков и щелей. Предельным показателем, при котором не придется уделять много времени заделке стыков, считается угол в 12°, меньший уже требует уплотнения специальными герметическими средствами во всех точках стыков кровельного материала.
    2. Выбранный угол наклона крыши из профнастила рекомендует тип материала. Так, для плоскоскатных крыш показан кровельный лист с высокой волной – она лучше противостоит нагрузкам. Для более крутых скатов можно применять универсальный, стеновой тип материала – сниженное давление на гофру и обеспечение естественного схода осадочных явлений минимизирует риск деформации листов.

    Важно! При строительстве крыши с углом наклона 12-14° увеличивается нахлест при выкладке листов, но пока достаточно обычной герметизации подложки. Снижение угла наклона для профнастила потребует как увеличения расхода материалов из-за частого нахлеста, так и применения большего количества герметика

    Поэтому уровень наклона кровли должен быть от 15 до 30°.

    Несмотря на то, что при обустройстве крутых кровель придется потратить время и деньги на обустройство удлиненной стропильной системы, неплохая экономия выгадывается на материале. К тому же получается просторное подкрышное пространство, сделав его утепленным застройщик снижает теплопотери минимум на 10-12%. И, наконец, маленький угол ската крыши – это сложная упрочненная стропильная система, на которую ляжет массивная нагрузка. Минимальный угол наклона крыши потребует большего количества дополнительных подпорных элементов.

    Дополнительные аспекты при выборе угла скатов

    Даже решив сделать малый угол ската крыши, застройщик не всегда получает желаемое. На выбор показателя влияют климатические условия региона: ветровая, снеговая нагрузки, частота и обильность выпадения осадков.

    Таким образом, минимальный уклон крыши из профнастила показан в регионах с повышенной интенсивностью ветров. Данный вариант снижает показатель «парусности» кровельного материала. Требования СНиП рекомендуют следующие значения:

    1. При средних ветровых нагрузках предел крутости кровли должен быть 35-45°;
    2. Сильные ветра – 15-25°;
    3. Ураганные ветры – до 8°.

    Однако обустраивать совершенно плоскую кровлю не стоит, ураганные явления отлично «справляются» как с завышено крутыми кровлями, так и с плоскими. Средний показатель 8-14° будет оптимальным.

    Второй фактор – снеговая нагрузка, есть регионы, где уровень осадков достигает до 75 кг/м и более. Выдержать такую массу плоской кровле непросто, стропильная система не сможет противостоять нагрузке и попросту сломается или хозяину придется ежедневно чистить снеговой покров. Оптимальный угол наклона кровли для естественного схода снега 25-45°. В этом случае не потребуется значительного упрочнения стропил, кучи снега сами прекрасно скатятся вниз.

    Как высчитать угол наклона самостоятельно и без формул? Все довольно просто: посмотреть на крыши соседей, какой крутизны скаты у них и последовать их примеру. Как правило, застройка производится по самому оптимальному уровню, и ошибиться тут невозможно. В противном случае придется воспользоваться специальными тригонометрическими формулами и таблицами значений.

    Совет! Чтобы не заниматься сложными расчетами, следует определить высоту конька к перекрытию к половине ширины перекрытия. Теперь показатель высоты поделить на половину значения ширины строения, полученный результат разделить на 100 – готова искомая цифра.

    Монтаж материалов

    Материалы, смонтированные в строгой последовательности и правильно, образуют кровельный пирог под профнастил. Согласно строительным правилам конструкция кровельного пирога включает:

    • основное покрытие;
    • утеплитель;
    • изолирующие мембраны.

    Каждый слой в этой конструкции связан неразрывно и имеет определенное значение. Ошибка при устройстве одного приводит к уменьшению основных характеристик кровли и срока ее службы.

    Конструктивно грамотно собранный «пирог» исключает следующие явления:

    • потери тепла;
    • промочи;
    • образование конденсата;
    • образование наледи.

    К основным строительным правилам устройства кровли относится  ее эффективная теплоизоляция, которая:

    •  к минимуму  сводит потери тепла через крышу;
    •  препятствует поверхностной конденсации.

    Установка утеплителя выполняется между стропилами. Согласно СНИП, для  препятствия продувания покрытия на утеплитель должен устанавливаться противоветровой барьер. В его качестве выступают рулонный материал паропроницаемый материал.

    Уплотнитель выполняет такие функции:

    • останавливает нагревания пространства кровли;
    • звукоизолирует помещение.

    По нормам СНИП толщина утеплителя  для нашей местности составляет 250 мм.

    Пароизоляционный слой в кровельном пироге препятствует попаданию влаги в утеплитель из помещения.

    Пароизоляционные пленки крепятся с внутренней стороны теплоизоляционного слоя в вертикальном или горизонтальном направлении по отношению к несущей деревянной конструкции. Размер нахлеста при укладке составляет 10 см.

    Гидроизоляционный слой защищает утеплитель от проникновения конденсата, который образуется снизу профилированных листов. Гидроизоляционные мембраны или пленки прикрепляются на стропила в горизонтально направлении.

    При укладке соблюдаются такие требования:

    • укладываются на стропила, расстояние между которыми не более1,2 м;
    • провисание пленки по высоте не должно превышать2 см.

    Расчет уклона кровли из профнастила

    При расчете уклона крыши из профнастила, необходимо учитывать четыре составляющие:

    • Вес утеплителя, обрешетки, контробрешетки и других слоев кровельного пирога;
    • Вес самого кровельного покрытия;
    • Снеговую нагрузку для вашего региона;
    • Ветровую нагрузку для вашего региона.

    Предположим, что мы будем крыть крышу профлистом С21-1000-0,6. Вес квадратного метра профнастила этой марки составляет 5,4 кг. В качестве теплоизоляции будем использовать базальтовые плиты толщиной 100 мм и удельной плотностью 150 кг/м³. Следовательно, масса 1 м² утеплителя составит 15 кг. Для обрешетки применяем брус 200×200 мм из сосны с шагом 650 мм, поэтому масса 1 м² обрешетки составит 28,3 кг. Массу остальных составляющих берем равной 3 кг/м².

    Таким образом, масса всего кровельного пирога равна: 5,4+15+28,3+3=51,7 кг/м². Полученное значение умножаем на коэффициент 1,1 для того, чтобы обеспечить возможность изменения некоторых материалов кровельного пирога. Итого, общая масса 1 м² кровли равна 56,87 кг/м².

    Теперь необходимо вычислить допустимый уклон, исходя из существующих снеговых и ветровых нагрузок. Предположим, что дом построен в Новгородской области. Она относится к III снеговому району, что можно определить с помощью карты, представленной выше.

    Итак, наша снеговая нагрузка равна 180 кг/м². Однако учитывать ее необходимо с поправочным коэффициентом µ, который зависит от угла наклона кровли:

    • Если наклон минимальный — угол кровли из профлиста меньше 25°, то значение поправочного коэффициента берется равным 1;
    • Если угол наклона кровли из профнастила находится от 25° до 60°, то µ=(60°-α)·(60°-25°), где α — искомый уклон крыши;
    • Если угол наклона крыши из профнастила больше 60°, то µ равен 0, то есть снеговая нагрузка при расчете кровли не учитывается.

    Ветровую нагрузку необходимо учитывать при расчете угла наклона. Новгородская область относится к Iа ветровому району, где, как видно из карты ниже, нормальная нагрузка равна 23 кг/м².

    Нагрузка, действующая непосредственно на кровлю, вычисляется по следующей формуле:

    W=Wn·Kh·C

    Здесь Wn — нормальная нагрузка для выбранного региона, Kh — коэффициент, учитывающий высоту здания, и С — аэродинамический коэффициент, который может находится в пределах от -1,8 до 0,8, в зависимости от уклона крыши. Поскольку рассчитать его довольно сложно, для нашей формулы возьмем наибольший — 0,8, что позволит упростить подсчеты в сторону большей прочности кровли.

    Итак, предположим, что наш дом находится на открытой местности и имеет высоту выше 5 метров, тогда Kh будет равен 1, а ветровая нагрузка — 23·1·0,8=18,4 кг/м².

    Величина высотного коэффициента для расчета ветровой нагрузки
    Высота
    объекта,
    м
    Открытая территория
    (берега водоемов,
    степь, лесостепь,
    пустыня, тундра)
    Небольшие города,
    лесные массивы
    другие пространства
    с регулярными
    препятствиями
    выше 10 метров
    Средние и крупные
    города с высотой
    зданий от 25 метров
    до 5 0,75 0,5 0,4
    от 5 до 10 1 0,65 0,4
    от 10 до 20 1,25 0,85 0,53

    Таким образом, с учетом массы кровельного пирога и влияния ветра, нагрузка на кровлю будет равна 56,87+18,4=75,27 кг/м². Так как предельная несущая способность профлиста С21-1000-0,6 при шаге опор 1,8 м и использовании второй схемы опирания равна 253 кг/м², необходимо выбрать такой уклон кровли из профлиста, чтобы посчитанная нами нагрузка, с учетом снеговой, была меньше этого значения.

    Поскольку 75,27+180=255,27 кг/м², что очевидно, больше, чем 253 кг/м², уклон крыши из профнастила в нашем случае не может быть меньше 25°. Так как делать угол больше 60° тоже нецелесообразно, получаем, что необходимое нам значение находится в пределах от 25° до 60° — то есть µ нужно вычислить по формуле.

    Вычисляем минимальный уклон для профнастила кровельного С21 при наших условиях:

    180·(60-α)·(60-25)+75,27=253

    Решив это простое уравнение, получаем, что α=25,441°. Таким образом, допустимый минимальный уклон кровли из профлиста при заданных нами параметрах будет равен 26°. Для большей надежности здание, расположенное в данных условиях и имеющее указанный кровельный пирог, лучше снабдить кровлей с наклоном в 30°. Хотя можно остановится и на минимальном значении, учитывая то, что на предыдущих шагах расчета уклона кровли из профнастила были несколько раз использованы повышающие коэффициенты.

    Выбор профнастила

    Виды профнастила и их назначение.

    На рынке выбор вариантов профнастила огромный, на любой вкус и ценовую категорию. Для кровли используется в основном профнастил из стальных оцинкованных листов с полимерным покрытием. Цинковое покрытие защищает материал листа от преждевременного разрушения. Полимерное покрытие придает кровельным листам декоративный вид, что способствует их широкому применению в малоэтажном строительстве (коттеджи, магазины и т.д.). Цветовые гаммы покрытия представлены в картах цветов торгующих фирм.

    Количество необходимых профилируемых листов рассчитывают обычно менеджеры фирм-поставщиков. Если по скату необходимо уложить несколько горизонтальных рядов профнастила, то следует при расчете их количества учесть величину нахлеста, который зависит от величины уклона кровли. При уклоне кровли до 15° горизонтальный нахлест необходимо делать 200 мм и более; при уклоне от 15° до 30° листы перехлестываются на 150-200 мм; если уклон кровли более 30°, достаточно 100-150 мм. Боковой нахлест равен половине ширины волны.

    При выборе профнастила или профлистов следует обратить внимание на маркировку. В настоящее время существуют огромное множество разных марок профнастила

    Маркируется профнастил с помощью букв и цифр. Буквы указывают на область применения: С. стеновой профнастил, Н – профнастил для кровли, НС. листы профнастила могут применяться как для кровли, так и для стен. Цифры обозначают высоту профиля, толщину металла, монтажную ширину профильного листа, максимальную длину профнастила.

    Основное отличие профнастила для крыши от стенового заключается в наличии капиллярной канавки, препятствующей затеканию дождевой воды под кровлю.

    Расчетные характеристики листов профнастила, как правило, указываются в каталогах заводов-изготовителей. Прочность профнастила напрямую связана с толщиной листа и высотой профиля. От размеров и прочности профилированных листов зависит расстояние между брусками обрешетки.

    При покупке листов профнастила первым делом следует уточнить, по каким стандартам изготовлена продукция, и выяснить наличие сертификата на нее

    Следует обратить внимание на внешний вид покупаемого материала. На поверхности листа нежелательно наличие шероховатостей и трещин, что говорит о невысоком качестве продукции

    Также необходимо посмотреть, не шелушится ли краска полимерного покрытия.

    При проверке на прочность качественный лист легко сгибается и возвращается к прежней форме при легком нажатии; при сильном воздействии. принимает новую форму.

    Крепление профлистов

    Для крепления профилированных листов к элементам несущей конструкции используются оцинкованные саморезы. Крепление желательно выполнять в нижней части профиля листа. Во избежание протекания воды под элементы крепления используются уплотнительные шайбы из неопреновой резины.

    При выполнении монтажа кровли необходимо соблюсти все условия, чтобы не повредить полимерное и цинковое покрытия. Для предохранения деревянных стропильных ног и брусков от паров, проникающих через чердачное перекрытие. используют пароизоляционную пленку и предусматривают вентилирование пространства между стропилами. В случае утепления чердачного пространства паронепроницаемая изоляция выполняется по низу утеплителя.

    Доборные элементы кровли изготавливаются из таких же стальных оцинкованных листов с полимерным покрытием.

    Поделитесь полезной статьей:

    Минусы и плюсы крыши с минимальным уклоном

    А теперь о том, с чем вам придется столкнуться во время строительства крыши минимального уклона и что от нее ожидать в будущем.

    Преимущества

    Давайте сначала перечислим преимущества. Основные плюсы строительства такой кровли:

    1. Меньший расход материала.
    2. Более легкие и безопасные кровельные работы.
    3. Отсутствие конька и проблем, связанных с его герметизацией.

    Учитывайте еще такой момент: чем выше конек, т.е. чем больше угол наклона крыши, тем тяжелее будет сама кровля. Материала ведь пойдет уже больше. А это – весомое давление на дом и фундамент. В данном случае нагрузка будет несущественной.

    Недостатки

    И вот мы перешли к досадным минусам. Минимальный уклон кровли плох тем, что дождевая вода будет стекать куда медленнее, и быстрее найдет себе небольшие щели и стыки, чтобы просочиться внутрь кровельного пирога. Порогом в этом плане считается угол 12°, при котором еще можно обходиться без дополнительных мер герметизации. Поэтому, если вы строите крышу более пологую, угол ската которой меньше 12°, места нахлеста профлистов придется уплотнять специальными кровельными герметиками.

    От выбранного угла наклона будет зависеть то, какой материал вы сможете использовать для кровли. Так, для плоской крыши и крыши с небольшим уклоном подходит только прочный несущий профнастил, с высокой гофрой. А вот на кровли с крутым скатом покрывать разрешено как универсальным, так и стеновым профилем – ведь теперь давление на листы будет минимальным. Другими словами, тот же снег легко скатится, и вода тоже никак не задержится.

    Второй момент: расход материала тоже увеличится, т.к. нахлест листов друг на друга уже придется делать немного большим. Так, если вы собираетесь строить крышу с углом от 12° до 14°, необходимо будет увеличить нахлест листов, но без герметика пока еще можно обойтись, если меньше – нужно и то, и другое. Почему и оптимальным для крыши из профнастила считается уклон 15-30°. Вот более подробная таблица этих данных:

    Хотя для устройства крутых кровель из профлиста вам придется строить достаточно длинные стропила, и брусков уйдет больше, зато вы немало сэкономите на кровельном материале. Профнастил можно будет брать более дешевый, с меньшей высотой волны, ведь теперь его несущая способность будет играть меньшую роль, чем при пологих крышах

    Кроме того, при недостаточном угле наклона невозможно оборудовать жилую мансарду, которая сокращает теплопотери дома через кровлю до 9%.

    И, наконец, крыши с небольшим углом наклона требуют строительства куда более сложной стропильной системы, которая смогла бы выдерживать большой вес. Чем меньше угол наклона – тем больше дополнительных элементов-подпорок.

    А теперь мы вас немного огорчим: даже взвесив все преимущества и недостатки кровли с минимальным углом, и отдав свое предпочтение значению 8° как более подходящему, может не получиться построить именно такой вариант. Вернее, это будет даже небезопасно! Почему? Читайте далее!

    Устройство кровли из профнастила

    Профнастил наиболее удобный материал для монтажа кровли. От уровня уклона кровли в немалой степени зависит эксплуатация всего здания, именно профилированные листы металла благодаря своей конструкции, позволяют выполнить укладку материала с минимальным уклоном (от 8 градусов).

    Этот уклон гарантирует нормальный сток дождевой воды благодаря наличию в конструкции профнастила ребра жесткости.

    В свою очередь трапецевидное по форме ребро жесткости выполняет две функции:

    • укрепляет материал от механических нагрузок;
    • равномерно позволяет удаление воды и снега с общей поверхности кровли.

    Обустраивая жилые здания, профнастил укладывается с минимальным уклоном в 12 градусов и оптимальным углом наклона в 20. Промышленные сооружения могут использовать меньший градус угла уклона, но не менее 8.

    Количество уложенных слоев могут изменять ограничение уклона, к примеру: двухслойная укладка требует увеличения угла для исключения скапливания влаги и других типов осадков на поверхности кровли.

    • Для более плотного прилегания стыков используются различные герметики, которые максимально увеличивают защиту от проникновения влаги.
    • Если угол наклона при монтаже крыши менее 14 градусов, укладка нижних листов внахлест должна иметь запас не менее 20 см.

    Особенность конструкции кровли включает в монтаж элементов уплотнителей, которые обеспечивают герметизацию конька с ендовой частью. Уплотнители исключают попадание влаги и дождя на стыках.

    Установка металлической кровли с малым уклоном | Новости металлического строительства

    Автор Марк Робинс Старший редактор Опубликовано: 30 ноября, 2017

    Металлические крыши с низким уклоном имеют простую геометрию, их проще и дешевле установить, чем крыши со средним и крутым уклоном. Металлические крыши с малым уклоном требуют меньше материала, что снижает общую нагрузку на конструкцию здания. Крыши с малым уклоном не являются полностью плоскими, их уклон обычно составляет от 1/4: 12 до 3:12.Минимальный уклон металлической кровли зависит от профиля крыши, конструкции здания, климата и расположения участка. Как правило, в одноэтажных складах большой площади и в сборных металлических зданиях используются системы металлической кровли с низким уклоном.

    Джим Буш, вице-президент по продажам ATAS International, Аллентаун, штат Пенсильвания, считает, что большие здания с длинными уклонами часто лучше всего подходят для пологих крыш, поскольку общая высота здания может быть минимизирована с помощью систем с низким уклоном.Франк Рессо, ЧП, президент Resso Engineering, Ньюнан, Джорджия, соглашается, говоря, что (как правило) металлические кровли с небольшим уклоном, как правило, используются на зданиях, которые имеют большую площадь с протяженностью от карниза до конька, чтобы уменьшить общая высота крыши и минимизация требований к конструкции несущего каркаса. «Здания с плоскими металлическими крышами, как правило, больше озабочены производительностью системы, чем эстетическими преимуществами, которые может обеспечить более визуальная линия крыши», - говорит Рессо. «С точки зрения бюджета и эстетики, модернизация плоской монолитной кровли (BUR) из металла - главные кандидаты для использования в качестве металлической кровли с низким уклоном.”

    Чарли Смит, национальный менеджер по восстановлению в McElroy Metal, Bossier City, La., Утверждает, что лучшие установки с низким уклоном находятся в зданиях квадратной формы без выступов и впадин, с размерами, которые позволяют использовать панели одной длины без ступенек. . «Формирование площадки с использованием правильной панели и зажима может позволить одиночные проходы на глубину до 300 футов», - говорит он. «Традиционные конструкции со стальным настилом с жесткой установкой под металлической крышей дают наилучшие результаты. Открытые металлические здания с изоляцией из войлока являются наиболее распространенными, но создают большинство проблем с гидроизоляцией и установкой во время первоначальной установки.Наклон в полдюйма намного лучше, чем уклон в 1/4 дюйма. При уклоне 1/4 дюйма слишком велика вероятность появления луж из-за неровностей конструкции, особенно возле карниза. Металлическая конструкция здания рассчитана на наличие металлической крыши на ней, потому что металлическая крыша направляет поток воды и поддерживает равную нагрузку по всей конструкции. Ключевым моментом здесь является то, что вода остается в русле, что обеспечивает одинаковую нагрузку на прогоны ».

    Потенциал скопления воды

    Чтобы предотвратить повреждение, необходимо правильно спроектировать и установить крыши с низким уклоном, чтобы отводить от здания влагу в виде дождя, снега, конденсата и льда.Вода будет проникать в здание по швам, точкам крепления и проникновениям.

    «Детали с низким уклоном должны включать в себя водонепроницаемые элементы в своей конструкции, чтобы учесть возможность скопления воды», - говорит Буш. «Во всех деталях используется большое количество герметика для обеспечения водонепроницаемости. Крыши со скосом основаны на принципах отвода воды и обычно имеют большее количество отводных каналов в сборках гидроизоляции ».

    Рессо соглашается, что металлическая кровля с низким уклоном отличается от кровли с крутым уклоном тем, что сопротивление проникновению воды через швы панелей является еще более важным аспектом конструкции системы.«Часто низкий уклон диктуется геометрией здания: широкие участки крыши, которые просто должны иметь меньший уклон, чтобы на практике ограничить общую высоту крыши / здания», - говорит он. «Таким образом, для металлической кровли с низким уклоном характерно использование очень длинных металлических панелей, направляющих большой объем осадков и отводящих эту воду с меньшей скоростью из-за сравнительно более плоской поверхности крыши. Все это приводит к гораздо более высокому риску затопления столярных изделий из металлических панелей - даже погружения - в воду.”

    Соединение защелкиванием и шов

    Хотя некоторые кровельные панели с защелкивающимся швом или сквозным креплением внахлест используются на металлических крышах с низким уклоном в некритических приложениях, предпочтительным методом является использование системы с механическим швом, которая часто включает герметики в конструкции шва. «Системы с механическим швом основаны на множестве складок металла с герметиком для создания погодоустойчивого шва», - говорит Буш. «Швы также приподняты над поверхностью крыши, как правило, на 2 дюйма или больше, чтобы свести к минимуму возможность попадания воды в швы.Принципы создания швов с защелкиванием основаны на уклоне для отвода воды и не считаются устойчивыми к атмосферным воздействиям конструкциями швов » Соединение панелей не имеет такого же уровня компрессионного уплотнения на герметике в шве после установки, как панели с механическим швом. Алекс Р. Детмер, менеджер по техническому обслуживанию на месте в Kingspan Insulated Panels, Деланд, Флорида, утверждает, что герметизация с помощью закаточной машины полностью затягивает шов.

    Resso подчеркивает, что этот герметик для швов должен наноситься на заводе.«Герметик, установленный на стройплощадке вручную или с помощью машины, может быть непоследовательным и может испортиться из-за грязи и мусора при установке в неконтролируемой внешней среде», - добавляет он. Кроме того, «защелкивающиеся панели, которые предназначены для прохода через открытый каркас, сжимаются при защелкивании вместе, но расслабляются после завершения зацепления панели, ослабляя компрессионное уплотнение», - говорит Смит. «Когда на улице холодно, во многих случаях герметик очень трудно сжать, поэтому он затрудняет правильное соединение шва.Был, по крайней мере, один значительный судебный процесс по поводу использования панелей SnapTone над открытым каркасом на невысоком склоне ». Рессо ссылается на стандарт испытаний ASTM E2140, который был разработан в значительной степени с целью установления эталона производительности для систем панелей, установленных на низком уклоне, включая системы, которые потенциально могут подвергаться воздействию панельных швов, погружающихся в воду во время сильных штормов.

    Предотвращение проникновения

    Помимо увеличения уклона крыши в конструкции, что можно сделать для предотвращения образования луж и проникновения воды на плоские металлические крыши? Детмер предлагает убедиться, что вы исключили любые концевые нахлесты, когда одна панель нахлестывается другой.«Однократная панель от конька до карниза устранит многие проблемы с утечкой», - добавляет он. «Кроме того, определенно поможет нанесение подходящего герметика в нужную область с валиком подходящего размера».

    Бен Кинг, менеджер по контрактам в Kingspan Insulated Panels, также подчеркивает важность герметика и то, как вы применяете его для воздушного и водяного уплотнения. «Это очень важно установить, поскольку изолированный характер продукта разделяет две среды, которые могут конденсировать воду, если они не останутся разделенными.”

    Внимание к размещению герметика в конструкции гидроизоляции действительно является критической проблемой при установке на металлических крышах с низким уклоном. Поскольку металлические крыши с малым уклоном имеют более высокую вероятность того, что ветер будет удерживать воду на крыше и удерживать воду против оконечных оконцеваний, все детали гидроизоляции, включая карниз, грабли, гребень, верхнюю стенку, боковину и детали проходки, должны быть водонепроницаемыми. «Чтобы добиться этого, в этих условиях потребуется использовать открытые крепежные детали, удерживающие два или три слоя металла вместе с герметиком из бутиловой ленты, сжатым между ними», - добавляет Смит.

    Смит считает, что, поскольку вероятность выхода воды через швы гораздо выше на кровлях с малым уклоном, чем на более крутых склонах, особенно при увеличении длины участка от карниза до конька, структурная гидростатическая кровельная система при гидростатической установке могут потребоваться детали. «Структурные системы предназначены для преодоления открытого каркаса, а гидростатические свойства означают, что они водонепроницаемы», - говорит он. «Кроме того, для обеспечения водонепроницаемости большинству асимметричных структурных панелей потребуется дополнительный герметик для труб, наносимый в полевых условиях, вокруг зажима.Это даже несмотря на то, что в большинстве случаев в шве и внутри зажима используется заводской герметик. В герметике вокруг зажима все еще есть разрыв, который необходимо устранить с помощью герметика, наносимого в полевых условиях ».

    Консультации по малым склонам

    Смит участвовал в восстановлении миллионов квадратных футов металлической кровли с низким уклоном и разработал множество творческих решений для повторяющихся проблем, которые он видел. Его советы по успешному монтажу металлочерепицы с низким уклоном включают:
    • По возможности устраните концевые перехлесты, используя пластину, сформированную на месте, если расстояние от карниза до конька больше, чем предусмотрено доставкой.
    • Удалите внутренний желоб - для достижения наилучших результатов вода должна стекать с концов панелей во внешний желоб.
    • Если на пологой металлической крыше есть впадины, их следует опускать ниже плоскости кровли; в большинстве случаев это можно сделать, используя высокий зажим.
    • Если есть условия вальмы или впадины, используйте панель с вертикальными ребрами, она обеспечивает наибольшую гибкость во время и после установки на металлических крышах с низким уклоном.
    • Для бордюров используйте гидростатические детали бордюров, вбитые в крышу.Не устанавливайте бордюр над / над бордюром, который устанавливается после установки крыши, или нижний / нижний бордюр, который устанавливается до установки крыши.

    Во время установки Resso советует быть особенно осторожным, чтобы ограничить пешеходное движение по крыше, даже во время фальцовки, потому что ходьба по крыше может вызвать локальные углубления, в которых может скапливаться вода. «Излишнее пешеходное движение может привести к разделению материала закрытия конька и плоскости кровельной панели», - говорит он.

    Для успешного монтажа металлической кровли с низким уклоном Марк Грэм, вице-президент по техническим услугам Национальной ассоциации кровельных подрядчиков, Роузмонт, штат Иллинойс., советует, чтобы установщики были полностью осведомлены о требованиях производителей металлических панелей. «Установщик действительно должен следовать инструкциям производителя и придерживаться их, - говорит он. «Между отдельными производителями панелей есть существенные различия. Сделайте свою домашнюю работу и проверьте конфигурацию панели. Установка у каждого производителя немного отличается. Проведите предварительное исследование и квалификацию ». Буш соглашается, говоря, что детали, рекомендованные производителями во время процесса установки, в конечном итоге будут нести общую ответственность за проектирование водонепроницаемости здания.«Если их рекомендуемые детали не будут соблюдены, это приведет к аннулированию любых гарантий, связанных с проектом», - предупреждает он.

    Хозяйственные постройки ... - Ch5 Элементы конструкции: Крыши

    Хозяйственные постройки ... - Ch5 Элементы конструкции: Крыши

    Кровля для скатной крыши Крыши

    Содержание - предыдущий - следующий

    Желательные характеристики для кровельных материалов:

    • 1 Устойчивость к проникновению дождя, снега и пыли и устойчивость к ветровым воздействиям - как давлению, так и всасывание.
    • 2 Устойчивость к воздействию дождя, снега, солнца радиационное и атмосферное загрязнение, чтобы свести к минимуму обслуживание в течение всего срока службы кровли.
    • 3 Легкий, но достаточно прочный, чтобы выдерживать наложенные нагрузки, так что опора экономичного размера могут использоваться члены.
    • 4 Допустимая огнестойкость.
    • 5 Разумный стандарт тепло- и звукоизоляции.
    • 6 Приемлемый внешний вид.
    • 7 Разумная стоимость в течение всего срока службы кровли.

    Форма крыши, тип конструкции и уклон определяют подходящие виды кровельного материала. Минимальный уклон на какой материал можно использовать, зависит от воздействия ветра, тип стыка и перекрытия, пористость и размер блока.

    При расчете стоимости различных кровельных материалов Следует отметить, что тем, кому нужны более крутые склоны, нужно будет покрыть большую площадь.В таблице 5.11 приведены рекомендации по относительное увеличение площади кровли с увеличением уклона. В площадь плоской кровли принята равной 100.

    Вес материала кровельного покрытия сильно влияет на конструкция конструкции крыши и обвязка. Таблица 5.12 показывает несколько примеров.

    Purlins

    Таблица 5.10 Минимальный шаг Требования к кровельным материалам

    Кровельное покрытие Уголок Наклон Подъем в мм / м
    Войлок наложенный битумный 3 1:20 50
    Листы гофрированные металлические (мин.150 конечных кругов) 12 1: 5 200
    Листы гофрированные металлические (мин. 100 конечных кругов) 18 1: 3 300
    Гофрированный асбестоцемент листы с нахлестом 300 мм 10 1: 5,7 180
    Гофрированный асбестоцемент улицы с нахлестом 150 мм 22.5 1: 2,4 410
    Плитка внахлест 30 1: 1,7 580
    Плитка из обожженной глины 40 1: 1,2 840
    Сланец шириной мин. 300 мм 25 1: 2,1 470
    Сланец шириной мин. 225 мм 35 1: 1.4 700
    Битумная черепица (дерево) 35 1: 1,4 700
    Солома из пальмовых листьев (Макути) 34 1: 1,5 670
    Солома из травы 45 1: 1 1000
    Стабилизированный грунт 9 1: 6 170
    Грязь на месте (сухой климат только) 6 1:10 100
    Фиброцементные рулонные листы 20 1: 2.8 360
    Плитка бетонная, замковая 17,5 1: 3,2 320

    Расстояние между прогонами, поддерживающими кровлю, зависит от от размеров и жесткости рубероида. Размеры длины прогонов зависит от шага стропил и прогонов, вес кровельного материала и нагрузка на крышу от ветра, лиц, строящих и обслуживающих крышу, и в некоторые участки снег.Древесина, круглая или пиленая, является наиболее распространенной. материал, используемый для прогонов, так как кровельный материал можно легко крепится гвоздями. Если шаг ферм превышает От 2,5 до 3,0 м, деревянные прогоны невозможны, стальные профили вместо этого используются. Профиль может быть угловым или Z-образным. из простых листов железа;

    Небольшие элементы, такие как шифер, черепица и черепица, прикрепляются к близко расположенные рейки сравнительно небольшого сечения, а это значит, что стропила должны располагаться близко друг к другу.

    Таблица 5.1 1 Относительные площади Крыши разноскатные

    Угол Наклон Относительная площадь Кровля
    0 100
    10 1: 5,7 102
    15 1: 3.7 104
    20 1: 2,7 106
    25 1: 2,1 110
    30 1: 1,7 115
    35 1: 1,4 122
    40 1: 1.2 131
    45 1: 1.0 141
    50 1: 0,8 156
    55 1: 0,7 174
    60 1: 0,6 200

    Таблица 5.12 Вес кровли Материалы

    Материал Вес кг / м
    Лист алюминиевый гофрированный 2,5-5 в зависимости от калибра
    Листы стальные гофрированные 6-9 в зависимости от калибра
    Листы стальные гофрированные, заложен 8-12 в зависимости от калибра
    Листы асбестоцементные 14
    Листы асбестоцементные, уложенные 16
    Сланец положенный 40
    Плитка уложенная 65

    Солома

    Солома - очень распространенный кровельный материал в сельской местности.Это обладает хорошими теплоизоляционными качествами и помогает поддерживать достаточно равномерная температура внутри здания, даже когда снаружи температуры значительно различаются. Уровень шума от дождя брызги на крыше низкие, но во время продолжительных проливных дождей некоторые может произойти утечка. Хотя за соломой легко ухаживать, она может также служат убежищем для насекомых, вредителей и змей.

    Ряд различных растительных материалов, таких как трава, тростник, папирус, пальмовые и банановые листья подходят и недорого при наличии на месте.Хотя материалы дешево, соломенное покрытие довольно трудоемкое и требует некоторых навык.

    Прочность соломы относительно низкая. На случай, если травы, капитальный ремонт потребуется каждые 2 - 3 года, но при правильной укладке специалистом и обслуживании он может прослужить 20 до 30 лет и дольше. Несущая конструкция деревянных опор или бамбук, хотя и простой, но должен быть достаточно прочным, чтобы нести вес мокрой соломы. Использование соломы ограничено узкие здания, так как в противном случае несущая конструкция быть сложным и дорогим, а подъем крыши очень высокий из-за необходимости очень крутого склона.Пальмовые листья должны иметь уклон не менее 1: 1,5, а лучше 1: 1 и траву солома минимум 1: 1, но предпочтительно 1: 0,6. Увеличение наклон повысит долговечность и снизит риск протечки. Риск возгорания чрезвычайно высок, но его можно снизить, если обработка антипиреном, как описано ниже.

    Трава Соломенная Трава для соломенного покрытия должна быть:.

    • Твердый, волокнистый и вязкий с высоким содержанием силикатов и масла и низкое содержание легкоусвояемых питательных веществ такие как углеводы, крахмалы и белки.
    • Без семян и своевременный сбор.
    • Прямые, с тонкими листьями, длиной не менее 1 метра.
    • Для правильной процедуры укладки соломы необходимо следующее:
    • Стебли параллельные, плотно упакованные, срезанной стороной указывая наружу.
    • Может использоваться каркас крыши с крутым уклоном от 45 и более.
    • Низкий карниз для защиты стен.
    • Для наилучшего результата форма крыши должна быть конической, пирамидальной. или споткнулся по форме, а не двояко, где грани представляют собой слабые места.

    Для удобства работы трава связана в жгуты. В Укладка соломы начинается от карниза шириной около 1 м. А ряд пучков травы кладут рядом друг с другом на крышу, основанием стеблей к низу. Трава привязана к обрешетки из коры волокна или желательно просмоленного сизалевого корда. В последующие слои укладывают пучки внахлест на слой снизу от половины до двух третей их длины, что означает в готовой соломе будет два-три слоя.

    Длинной иглой проталкивают нить и завязывают ее. пучки травы на обрешетки. Потом сами связки развязывают и руками толкают траву вправо положение, придающее крыше гладкую поверхность. Тогда строка потянул, и это надежно зафиксирует траву на месте. Другой способ оставляет пучки травы такими, какие они есть, что придает крыше ступенчатая поверхность. Толщина новых слоев соломы варьируется. между 15 и 20 см, но позже это станет несколько тоньше из-за оседания.

    Рисунок 5.48 Желание соломы трава.

    Прострочить внизу первой соломки на самой нижней обрешетке. Секунда слой должен перекрывать строчку первого ряда и включать верхняя часть нижнего слоя в фактическом стежке. это Лучше, чтобы каждый слой проходил по 3 ряда стежков. В строчка каждого ряда должна быть полностью закрыта свободным концы следующего слоя над ним.

    Трава или солома привязаны пучками к решетке, образующей соломенные доски.Эти доски производятся на земле и привязаны к стропилам, начиная от карниза и продолжая до гребень. Каждая доска закрывает доску свободными концами. под.

    Солома из пальмовых листьев (Макути)

    Пальмовые листья часто связывают в циновки макути, которые используются для кровельное покрытие. Они состоят из пальмовых листьев, привязанных к ребру. (часть стебля пальмового листа) с использованием высушенного волокна Дума пальмовые листья или сизалевый шпагат.

    Маты укладывают на стропила (круглые столбы) и стебли. привязаны к стропилам сизалевым шпагатом. Коврики обычно изготовлен до стандартного размера 600 x 600 мм и уложен 100 мм боковой перехлест, таким образом, требуется расстояние между стропилами 500 мм. Для хорошего качественный коврик шириной 600 мм, в среднем потребуется 75 лезвий. Шаг вверх по скату крыши, т. Е. Расстояние между ребрами маты макути обычно составляют от 150 до 100 мм, образуя таким образом от 4 до 6 слой покрытия толщиной от 5 до 8 см.

    Папирус Солома

    Сначала поверх изнанки кладется папирусный коврик, затем слой черного полиэтилена и, наконец, еще один или два папируса коврики для завершения крыши. Эти материалы крепятся к прогоны с гвоздями и железной проволокой. Гвозди крепятся к обрешетке. на расстоянии от 15 до 20 см, а затем натягивают железную проволоку на верхнюю часть коврика из папируса и прикрепите к ногтям. Папирус имеет срок службы около трех лет, но его можно продлить на обработка папируса водоотталкивающей краской.

    Рисунок 5.49 Методы трава соломенная.

    Рисунок 5.50 Сборка макути коврики.

    Огнезащитный состав для бамбука и соломы

    Огнезащитные краски выпускаются как масляные, так и масляные. водная отделка. Они замедляют возгорание и распространение пламя над поверхностями. Некоторые из них набухают, то есть набухают при нагревании образует пористое изоляционное покрытие.

    Дешевый огнезащитный раствор можно приготовить из диаммонийфосфат и сульфат аммония сорта удобрений.В раствор получают путем смешивания 5 кг диаммонийфосфата и 2,5 кг сульфата аммония на 50 кг воды. Главный недостатком является то, что он становится менее эффективным из-за выщелачивания. с дождем. Поэтому огнезащитная пропитка должна быть покрыт водоотталкивающей краской. Вся крыша конструкции, т. е. бамбуковые фермы, веревки, деревянные детали и соломы, следует обработать антипиреном. Последующий Рекомендуется процедура:

    Пропитка соломы

    • 1 Высушите материалы, покрывающие солому, такие как тростник, пальмира, листья, бамбук, веревки и т. д.растекаясь на солнце.
    • 2 Приготовить раствор аммонийного удобрения. фосфат, сульфат аммония и вода в соответствии с рекомендациями.
    • 3 Погрузите материал в химический раствор и дайте ему выдержите от 10 до 12 часов. Химическая нагрузка от 10 до 14% по вес соломы (в сухом виде) достаточен.
    • 4 Выньте материал, слейте излишки раствора и снова сохнуть на солнце.
    • 5 Подготовить соломенную крышу обычным способом, используя пропитанный материал и каркас, обработанный аналогичным образом материал.

    Такие крыши нелегко воспламеняются, и огонь распространяется очень быстро. медленно.

    Рисунок 5.51 Альтернатива коньковые заглушки для соломенных крыш.

    Рисунок 5.52 Папирус-полиэтиленовая кровля

    Оцинкованные листы из гофрированной стали

    оцинкованный гофрированный стальной лист (GCS) - самый дешевый из современные профнастилы и широко используются в качестве рубероид для хозяйственных построек.Незащищенная сталь имела бы очень короткий срок службы, но цинковое покрытие (гальваника) добавляет существенная защита при относительно невысокой стоимости. Альтернатива покрытия для стальных листов битумные, поливинилхлоридные (пластик) на цинке, асбесте, фетре и полиэстере. Если покрытие При повреждении сталь ржавеет. Когда первые признаки ржавчины появляются, лист следует покрыть краской на основе свинца, чтобы остановить ржавчину.

    Основными преимуществами GCS являются:

    • 1 Относительно небольшой вес позволяет легко транспортный и гибкий, поэтому их нелегко повредить во время транспортировки.
    • 2 Проста в установке и использовании. Однако края листы часто бывают очень острыми и могут вызвать порезы одежда и кожа. Листы можно разрезать на любой необходимый длины и кровельные гвозди можно вбивать через листы прямо без сверления отверстий.
    • 3 Несущая конструкция может быть относительно простой. Должный гибкости листов, незначительные движения несущая конструкция может произойти без повреждений.
    • 4 Листы довольно прочные, если их обслужить. подвергается нападению термитов или грибка. Они водонепроницаемы и негорючие.
    • 5 Их можно разобрать и использовать повторно при условии, что используются те же отверстия от гвоздей.

    Основными недостатками ГКС являются плохие термические свойства. и шум, вызванный сильными дождями и тепловыми движениями. В тепловые и звуковые свойства улучшаются за счет изолированного потолок.

    Большинство гофрированных стальных листов имеют гофру 76 мм. шаг и глубина 19 мм. Толщина варьируется от 0,3 до 1,6 мм, из которых Для хозяйственных построек рекомендуется 0,375-0,425 мм.

    Обычно на рынке представлены стандартные ширины 610, 762 мм и 1000 мм. Длина от 2 до 4 метров. См. Рисунок 5.53 и таблицу 5.13 и 5.14.

    Рисунок 5.53 Гофрированный кровля внахлест

    Таблица 5.13 Рекомендации для Наклон, концевой и боковой нахлест для рифления гофрированной стали

    Тип позиции мин. Уклон мин. Конец нахлест. мин. Внахлест
    Закрытая площадка 1: 5 150 мм 1.5 гофр
    1: 3 100 мм 1 гофра
    Нормальный участок 1: 3 100 мм 1,5 гофра
    Открытая площадка 1: 3 150 мм 2 гофры

    Рисунок 5.54 Методы крепление профнастила к обшивке.

    Таблица 5.14 Ширина покрытия для разные боковые перехлесты и типы листов гофрированного железа

    Тип № Корр. мм Всего Ширина Покрытие Ширина (мм)

    Количество сторон гофры круг

    1 2/11 2
    С.S. Номинал 8/7 6 8 610 533 495 457
    C.S. Номинал 10/76 10 762 686 645 610

    Укладка листов

    Расстояние между прогонами будет зависеть от толщины обрешетки. листы б / у.Ориентировочно максимальное расстояние между прогонами 0,475 мм. листов 1500мм. Минимальный размер прогонов должен составлять 50 мм. ширина, чтобы их было легко прибить.

    Укладку листов следует начинать от карниза и вдали от господствующего ветра. Тогда боковые круги исчезнут от ветра, предотвращающего попадание воды на колени.

    Очень важно, чтобы первый лист лежал справа углы к карнизу и коньку для этого, все остальное также будет перпендикулярно гребню.Первый ряд листы укладываются с вылетом 50мм за лицевую панель.

    Специальные кровельные гвозди используются для крепления листов к брусу. журчание. Их длина 67 мм, а в среднем около 100 гвоздей на килограмм. В обычных условиях гвозди следует ставить на каждом вторая гофра на обрешетке у карниза, а затем на каждом третья гофра на другой изнаночной. Натянутая струна вдоль обрешетка облегчает прибивание листов. Нужны дополнительные гвозди по краю (концевой свес фронтона).Ногти всегда должны быть размещены на гребне гофры для предотвращения риска утечка. Крыши в открытых положениях требуют более плотного прибивания. Все концевые нахлёстки должны происходить поверх журчания.

    Риджинг обычно выпускается кусками длиной 1800 мм. Они должны быть установлены с нахлестом 150 мм. Другие аксессуары, такие как плотно прилегающие коньки, карнизы-заполнители и желоба доступны у некоторых поставщиков.

    Количество листов, приобретаемых для кровли, может быть рассчитывается по следующей формуле:

    №листов = (Длина крыши x ширина крыши) / (Длина листов x ширина покрытия)

    Обратите внимание, что длина листов в формуле равна номинальная длина минус конечный нахлест. При составлении количественной ведомости для здания расчетное количество листов должно быть увеличился примерно на 10% из-за отходов во время транспортировки и установка.

    Листы асбестоцементные

    • Преимущества асбестоцементных листов (A-C) as по сравнению с таблицами GCS:
    • 1 Увеличение срока службы при правильной установке
    • 2 Меньше шума от сильного дождя и тепловых колебаний
    • 3 Более привлекательный
    • 4 Лучшие теплоизоляционные свойства

    Недостатки:

    • 1 Они тяжелее - (вес квадратного метра больше чем в два раза больше, чем у GCS), поэтому дороже транспорт и требует более прочной конструкции крыши.
    • 2 Хрупкость приводит к высокому уровню отходов из-за поломки при транспортировке и установке. Более жесткая крыша структура необходима, поскольку лист не позволяет больше, чем очень маленькие движения опоры структура без трещин. Прогулка по крыше также может вызвать растрескивание.
    • 3 Трудоемкость из-за веса и хрупкости.
    • 4 Углы листов должны быть скошены перед штуцер и отверстия для крепежных винтов должны быть просверлены.
    • 5 Легко обесцвечивается пылью и водорослями.
    • 6 Производство и обработка изделий из асбеста представляет опасность для здоровья.

    Гофрированные асбестоцементные листы обычно продаются в разнообразие гофр и размеров. Однако наиболее распространенные гофра, которая используется для хозяйственных построек, имеет шаг 177 мм. и глубиной 57 мм. Ширина листа 920мм. Поставляется в длины от 1.От 5м до 3м. Эффективная ширина покрытия составляет 873мм.

    Хранение и транспортировка

    На стройплощадке листы укладываются на брус. носители выровнены друг относительно друга на расстоянии не более 1 м от центра. твердая, ровная площадка. Листы можно складывать на высоту до примерно 1,2 м без риска повреждения. Листы должны быть обрабатывались двумя мужчинами - по одному на каждом конце.

    При установке необходимо использовать кровельные лестницы или подпорки. для обеспечения сохранности и предотвращения возможных повреждений листов.Под ни при каких обстоятельствах нельзя ходить по простыням между двумя журчание.

    Укладка листов

    Кровля из гофрированного картона A-C должна быть установлена ​​с уклоном 1: 2,5 (22) и нахлест не менее 150 мм ниже нормального условия. В открытых условиях лучше использовать торцевой нахлест 200 мм. Листы рассчитаны на боковой нахлест на половину гофры в все ситуации.

    Прогоны должны быть из пиломатериалов, чтобы обеспечить квартиру опоры для листов и должны быть спроектированы с минимальным прогиб.Для типов листов, описанных здесь, максимум Рекомендуется расстояние между прогонами 1,5 м. При использовании в качестве облицовки стен расстояние можно увеличить до 1,8 м.

    Листы следует укладывать слева направо или справа налево. в зависимости от направления преобладающего ветра. Боковые нахлёстки должны всегда быть защищенным от основных ветров.

    Рисунок 5.55 Притирка кровля от преобладающего ветра

    Обязательно подрезать угол листов внахлест чтобы обеспечить правильное расположение и позволить листам лежать плоский.Гладкую поверхность листа следует укладывать вверх. Укладку листов следует начинать от карниза (или от карниза). нижний ход под обшивку). Необходимое сечение показано на Рисунок 5.56.

    Mitring

    Правильная митра важнее всего. Это должно быть сделано из точка по краю листа, эквивалентная концевому нахлесту, то есть либо 150 мм, либо 200 мм, до точки на конце листа эквивалент бокового нахлеста 47мм.Промежуток между митрами должно быть не менее 3 мм, но не более 6 мм. Листы могут быть вырезать ножовкой или листовой ножовкой.

    Крепление листов

    Отверстия необходимо просверлить на 2-3 мм больше, чем диаметр кровельные винты, которые будут использоваться для обеспечения движения в пределах каркас здания и сами листы. Все дыры должен быть на макушке гофры. Это важно удалите всю пыль от сверления перед установкой шайб, в противном случае вода может проникнуть внутрь.Винты должны быть вручную до тех пор, пока не получится правильное выравнивание листов в отношение к прогону проверено. Тогда они должны быть затягивайте до тех пор, пока не почувствуете сопротивление Винты должны располагаться в короне второй и пятой гофры листа семь гофр. Все конечные нахлёстки должны происходить поверх изнанки.

    Кровельные листы сизаль-цементные

    Эти листы обычно тяжелее и более хрупкие, чем асбестоцементные листы, что означает, что они потребуют более прочная конструкция кровли и еще большая осторожность при обращении и укладка.Во всем остальном они похожи и используются для строительства так же, как и асбестоцементные листы.

    Рисунок 5.56 Mitring асбестоцементные листы.

    Рисунок 5.57 Митра размеры.

    Рисунок 5.58 Винты и колпачки для асбестоцементной кровли.

    Гофрированные алюминиевые листы - CA

    Листы

    CA легче и прочнее, чем листы GCS, но дороже.Новые листы имеют яркий светоотражающий поверхность, но через год и более окисление поверхности будет уменьшить блики. Никогда не нужно красить алюминий листы для защиты.

    Отражающая поверхность сохранит в здании прохладу, чем с Листы ГКС, но так как алюминий мягче, крыша более может сорваться в сильный штормовой ветер. Алюминий также имеет большее тепловое расширение, чем у стали, что приводит к шумному скрипу и больше нагрузки на крепеж.

    Листы

    CA обычно поставляются с одинаковым гофрированием и того же размера, что и GCS. Для использования в хозяйственных постройках толщина рекомендуется 0,425 мм. Листы укладываются и закрепляются в так же, как GCS.

    Рисунок 5.59 Примеры одинарная плитка и шифер.

    Пластиковые листы, армированные стекловолокном

    Эти листы по форме напоминают стальные, асбестоцементные. или алюминия и используются для замены некоторых листов на крыше дать верхний свет.Они полупрозрачные и хорошо освещают внутри больших залов, мастерских и т. д. Они долговечны, просты установить и обеспечить недорогой свет, хотя простыни сами по себе дороги. Они горючие и должны быть убирали изредка.

    Черепица и шифер

    Плитка изначально была сделана вручную из обожженной глины, но она теперь изготавливается машинным способом из глины, бетона и стабилизированного грунт разных размеров и форм.Обычная плитка обычно изогнутые от головы до хвоста, поэтому они не ложатся друг на друга. Это предотвращает капиллярное движение воды между плитками. В фасонный боковой нахлест при укладке плитки в один нахлыст заменяет Двустороннее соединение внахлест и приклеивание гладкой плитки или шифера. Многие виды Доступны плитки с одинарным перехлестом, примеры которых показаны на Рисунок 5.59.

    Сланец изначально был сделан из натурального камня, но теперь также производится из асбестоцемента и сизалевого цемента.С однотонная плитка и шифер имеют схожие свойства и укладываются и фиксированные таким же образом, они будут обсуждаться вместе.

    Плитка и шифер долговечны, требуют минимум ухода и обладают хорошими тепло- и звуковыми свойствами. Сами агрегаты водонепроницаемы, но в противном случае между блоками могут возникнуть утечки. правильно уложен. Однако плитка ручной работы имеет тенденцию впитывать воду и Плитка из стабилизированного грунта может разрушиться во время проливных дождей. Они довольно их легко укладывать и фиксировать, но, поскольку они очень тяжелые, они требуют очень прочная несущая конструкция крыши.Однако вес выгодно преодолевать подъемные силы ветра. Мертвый груз покрытия обычно достаточно анкеровки для кровли а также конструкция крыши.

    Когда дождевая вода падает на скатную крышу, она разветвляется веером и бегать по поверхности под углом, определяемым шагом крыши. Чем круче шаг, тем уже угол, а чем ниже высота тона, тем шире угол. Более широкие сланцы будут требуется для крыш с малым скатом.

    Вода, стекающая с плитки A, проходит между B и C и распространяется между плитками B и D и C и D, как показано заштрихованной областью. Затем он бежит из-за круга на плитки E и F рядом с их головы. Обратите внимание, что плитка обычно укладывается близко друг к другу на стороны.

    Рисунок 5.60 Отвод воды на плитке.

    Таблица 5.15 Размер шифера и плитки, Шаг и круг

    Шт. Мин. Мин. Минимальный нахлест (мм)
    Размер Шаг Наклон Нормальные участки Открытые сайты
    Сланец
    305 x 205 мм 45 1: 1 65 65
    330 x 180 мм 40 1: 1.2 65 65
    405 x 205 мм 35 1: 1,4 70 70
    510 x 255 мм 30 1: 1,7 75 75
    610 x 305 мм 25 1: 2.1 90 100
    610 x 355 мм 22,5 1: 2,4 100 НЕТ
    Обычная плитка *
    Бетон и машинное прессование 35 1: 1,4 65 75
    Стабилизированный грунт 45 1: 1 65 75

    * стандартный размер 265 x 165 мм.уложен с боковым нахлестом 32 мм
    * стандартный размер 265 х 165 мм. уложенный с боковым нахлестом 32 мм

    Рисунок 5.61 Установка сланцы.

    Обычная черепица и планка обеспечивают эффективный барьер от дождя но ветер и пыль проникают через щели между блоками. Поэтому обшивку или обшивку можно класть под рейку на какие плитки или сланцы должны быть повешены. Рубероид - это материал, наиболее часто используемый для этой цели.

    При укладке простой плитки или шифера всегда должно быть не менее две толщины, покрывающие любую часть крыши, стыковые соединения сбоку и разместить так, чтобы ни один вертикальный шов не перекрывался сразу еще один вертикальный стык по ходу ниже. Чтобы обеспечить это, на карнизах и коньках требуются блоки меньшей длины, а также каждый альтернативный курс начинается с плитки или доски полуторные по ширине. Гребень закрывается специальным блоки, уложенные в цементный раствор.

    Бедра могут быть закрыты гребнем, в этом случае гладкая черепица или планка укладываются снизу и скошены на бедрах. Долины можно формировать с помощью специальных юнитов.

    Обычная плитка крепится двумя оцинкованными гвоздями в каждая плитка на каждом четвертом или пятом ходу. Однако в очень открытые позиции каждая плитка должна быть прибита гвоздями.

    Сланцы без зазубрин, крепящих их к обрешетке, следует прибивать дважды в каждую единицу.Обычная плитка и мелкая сланцы прибивают к голове, а длинные сланцы иногда прибиты в центре, чтобы преодолеть колебания, вызванные ветром. Центральная забивка в основном используется для шагов ниже 35 и курсы рядом с пещерой.

    Рисунок 5.62 Крыша из плоской черепицы

    Рейки, на которые крепятся сланцы или гладкие плитки не должен быть менее 40 мм в ширину и достаточной толщины, чтобы предотвратить чрезмерное отскакивание, когда сланцы прибивают к их.Таким образом, толщина реек будет зависеть от шаг стропил, а для стропил от 400 до 460 мм на по центру рейки должны быть толщиной 20 мм.

    Расстояние от центра до центра обрешетки известно как калибр и равна экспозиции сланца или плитки.

    Рисунок 5.63 Один круг плитки.

    Деревянная черепица

    Деревянная черепица приятна на вид и сделана из устойчивые к гниению виды, прослужат от 15 до 20 лет даже без консервативное лечение.Кедр и кипарис прослужат 20 лет или более. Деревянная черепица имеет хорошие термические свойства и не шумно во время сильного дождя. Битумная черепица легкая и не очень чувствительны к движениям в несущей конструкции, что означает, что можно использовать довольно простой кровельный каркас из кругляка. Черепица укладывается, начиная от карниза, до упора. стороны и вдвое внахлест. Это означает, что есть три слоя черепицы на каждую рейку. Каждая черепица крепится одним оцинкованный гвоздь к обрешетке.Ни один гвоздь не должен проходить через два опоясывающий лишай. Укладывать черепицу можно либо сердцевинной стороной, либо брус чередуется вверх и вниз в последовательных рядах, или сердцевиной вниз во всех рядах, тем самым используя чашку эффект древесины после сушки, чтобы сделать кровельное покрытие менее подверженным к утечке.

    Рисунок 5.64 Сторона сердечника воздействие на деревянную черепицу.

    Бамбуковая черепица

    Самая простая форма кровельного покрытия из бамбука состоит из половинок бамбуковые стебли, идущие во всю длину от карниза до конька.Стебли большого диаметра разделены на две половины и крестовину раздел в узлах удален. Укладывается первый слой стеблей. рядом с вогнутой стороной вверх. Второй ставится над первым выпуклой стороной вверх. Таким образом бамбук перекрывается как черепичная крыша и может быть выполнен полностью водонепроницаемость. Несколько видов и форм кровли из бамбуковой черепицы может использоваться там, где используются только бамбуковые стебли меньшего размера. доступный.

    Отвод дождевой воды с крыш

    Самый простой способ - позволить воде капать на разбрызгать фартук по всему зданию.Этот метод также защищает стены из грунтовых вод. Затем вода собирается. в бетонном грунтовом канале или позволить течь на землю окружающие здание, чтобы они впитались в почву. Этот последний метод можно рекомендовать только для очень маленьких зданий, так как концентрированный поток из большого здания может вызвать значительные эрозия почвы и повреждение фундамента. Вода с земли каналы сливаются в отстойник или собираются и хранятся.Часто используются слепые каналы. Это просто окопы заполнены камнями, которые действуют как пропитки для земли канал или для фартука от брызг.

    Рисунок 5.65 Кровля с деревянная черепица.

    Рисунок 5.66 Бамбук опоясывающий лишай.

    Скатные крыши часто снабжены водосточными желобами для сбора и отводят дождевую воду к водосточным трубам, по которым вода грунтовые стоки или резервуар. Плоские крыши обычно строятся с небольшое падение, чтобы дождевая вода уносилась прямо в водосток на крыше.

    Размер желобов и водосточных труб для эффективного удаления дождевая вода с крыши будет зависеть от:

    • a Осушаемая площадь крыши.
    • b Ожидаемая интенсивность осадков.
    • c Материал желоба и водосточной трубы.
    • d Падение по желобу, обычно в пределах 1 : От 150 до 1: 600.
    • e Количество, размер и расположение розеток.
    • f Количество изгибов на каждом изгибе уменьшит поток на 10 до 20%.

    Скатные крыши получают больше осадков, чем планировалось на их площади. указать из-за ветра, дующего против него. Оценка полезную площадь для скатной кровли можно получить, умножив длина по ширине по горизонтали плюс половина подъема.

    Чтобы найти расход, площадь умножается на норма осадков в час. Интенсивность дождя во время сильного дождь будет варьироваться в зависимости от района, поэтому следует использовать местные данные, когда доступный.Ориентировочно количество осадков от 75 до 100 мм в час. может быть использовано. Желоба следует устанавливать с минимальным падением, Рекомендуется 0,3%. Слишком крутые водопады трудности, потому что вода течет слишком быстро, оставляя мусор позади. Также не смотрятся водостоки с более чем легким падением Что ж.

    Таблица 5.16 Пропускная способность в Литров в секунду для ровных полукруглых желобов

    Размер желоба мм Расход л / с
    75 0.43
    100 0,84
    1 12 1,14
    125 1,52
    150 2,46

    Всегда существует вероятность того, что необычно сильный дождь или засорение трубы может вызвать переполнение желобов. С этим в помните, всегда желательно проектировать здание с крышей нависать, чтобы в случае перелива вода не стекала вниз фасад или проникнуть в стену, где может произойти повреждение.

    Обычный материал для желобов и водосточных труб - оцинковка. сталь, алюминий и винил. Оцинкованная сталь наименее дорогие. Алюминий долговечен, но его легко повредить. В винил прочен и устойчив к ударам.

    Обычно доступны два основных типа кронштейнов для желобов. Один предназначен для крепления желоба к фасции, как показано на рисунке 5.67. Другой используется, когда нет лицевой панели и желоб крепится к стропилам.Крышка крыши должна выдвигаться на 50 мм. за концы стропил или обшивку, чтобы дайте воде очиститься.

    Рисунок 5.67 Желоб и крепления водосточной трубы.


    Содержание - предыдущий - следующий

    Минимальный уклон для крыши из битумной черепицы

    Короткий и простой ответ: 2:12 традиционно считается абсолютно минимально допустимым уклоном крыши, подходящим для асфальтовой черепицы.

    Битумная черепица продолжает оставаться наиболее широко устанавливаемым вариантом кровельного покрытия в Северной Америке. Они обеспечивают отличную атмосферостойкость, отличную стоимость и, теперь, более чем когда-либо, предлагают огромный выбор красивых дизайнов и цветовых сочетаний.

    И, конечно же, их простота установки и приспособляемость практически к любой форме крыши - еще одна причина их успеха. В последние десятилетия в дизайне домов преобладают более крутые крыши, но во многих случаях дом может иметь более низкий уклон крыши или часть крыши с более низким уклоном.

    С каким минимальным уклоном можно укладывать черепицу?

    Чтобы лучше понять проблему, давайте посмотрим, как измеряется уклон крыши, и другие соображения.

    Скаты крыши
    Уклон = подъем / спуск (в дюймах)

    Условный уклон
    4 дюйма 12 и выше

    Низкий уклон
    2 дюйма от 12 до 4 дюймов 12

    Плоский
    от 0 дюймов 12 до 2 дюймов 12

    Что такое «скат крыши»?

    Уклоны крыш чаще всего определяются отношением подъема-пробега.Если скат крыши «поднимается», скажем, на 4 дюйма при измерении на 12 дюймов по дну горизонтальной стропильной фермы, считается, что уклон крыши составляет 4:12; то есть 4 дюйма подъема на 12 дюймов (один фут) пробега. (Обратите внимание, что «уклон» крыши иногда используется параллельно скату крыши; однако уклон крыши технически измеряется и определяется по-другому и здесь не обсуждается). Вы можете измерить уклон крыши на нижней стороне настила крыши в легкодоступной точке, такой как грабли, с помощью рулетки и простой геометрии.В качестве альтернативы есть приложения для смартфонов, которые могут помочь, но производители черепицы распространяют удобные карты оценки шага, которые обеспечивают быстрый способ приблизительной оценки уклона.

    Удобный оценщик уклона крыши может помочь вам определить, является ли уклон вашей крыши слишком низким для черепицы.

    Большинство крыш жилых домов в Северной Америке исторически строились с уклоном от 4:12 до 9:12. По крышам нижнего предела диапазона (от 4:12 до 6:12) относительно легко ходить и работать.(Как всегда, при работе на любой крыше необходимо соблюдать соответствующие меры безопасности и меры предосторожности). Более крутые крыши лучше «видят» черепицу и поэтому лучше подходят для дизайнерских стилей премиум-класса. Битумная черепица на более крутой крыше также склонна к более медленной погоде из-за того, что она находится под благоприятным углом к ​​солнечным лучам.

    Почему 2:12 - это минимум?

    Проблема с очень низкими наклонными крышами проста - сила тяжести. При очень низком уклоне любая вода на крыше, будь то дождевая вода или тающий снег, стекает очень медленно, и существует риск бокового движения воды вокруг и через перекрытия черепицы.Важно всегда подтверждать конкретные требования к уклону в инструкциях по установке изделия от производителя черепицы и в соответствии с требованиями местных строительных норм и правил, поскольку для некоторых видов черепицы рекомендуется минимальный уклон более 2:12. Кроме того, уклон 4:12 обычно считается самым низким уклоном для «стандартной укладки черепицы». Большинство производителей и отраслевых рекомендаций требуют или, по крайней мере, рекомендуют особую подкладку или другие соображения на крышах между 2:12 и 4:12.(Примечание: в некоторых характеристиках крыши наклон может выражаться в типичных геометрических градусах. Для справки, 2:12 соответствует примерно 9,5 °, а 4:12 - примерно 18,5 °). На уклонах ниже 2:12 может быть установлена ​​асфальтовая мембрана с гранулированной поверхностью, и многие из них доступны в цветах, дополняющих цвета черепицы.

    Если на вашей существующей крыше есть черепица и настало время заменить кровлю, вы, скорее всего, можете снова использовать черепицу, но на сомнительных более низких уклонах лучше убедиться, что уклон выше минимума 2:12, чтобы быть уверенным.

    Примеры различных уклонов крыш

    как узнать что это? - Практическая архитектура

    Вы уважаете всех людей, которые ответили на ваш запрос, и сознаете, что у всех них больше опыта, чем у вас. Тот факт, что вы не получили однозначного ответа, для вас немного загадка. Как и то, что вам никто не сказал, где найти правильный ответ.

    Вот немного подробнее о сценарии:

    Ответственный директор предварительно согласовал с заказчиком план расположения схемы вместе с принципами конструкции внешних стен, остекления, профиля потолка и того факта, что крыша должно быть закончено в шифере.

    В реальной офисной ситуации можно было бы обсудить вопрос уклона кровли с директором и согласовать дальнейшие действия. Но допустим, что их на время нет в офисе, и у вас есть возможность сделать собственные выводы.

    Прежде всего, то, что вы делаете, вероятно, будет зависеть от наклона крыши, который вы изначально нарисовали. Если бы она была 25 градусов или выше, возможно, вы бы больше не думали о чем-либо (но вы, возможно, захотите подумать об этом в свете того, что будет дальше).

    При 20 градусах отклики, хотя и разные, создают впечатление, что у вас может быть проблема.

    Чтобы прогрессировать, вам нужна более надежная информация, и есть две области, на которых вам нужно сосредоточиться:

    1. Правила:

      Вам необходимо найти источник соответствующих критериев в руководствах или правилах, чтобы вы точно знаете, чего вам нужно достичь, чтобы соответствовать.

    2. Точность:

      Вы должны быть уверены, что ваш чертеж достаточно точно отражает ситуацию, чтобы ваша оценка уклона крыши была надежной и чтобы вы могли видеть, как она соотносится с правилами.

    Правила и инструкции

    Вот некоторые источники, которые, возможно, стоит изучить:

    • Строительные нормы (утвержденные документы).

    • Стандарты NHBC.

    • Британские стандарты.

    • Сайты поставщиков шифера.

    • Телефонные звонки в компании-поставщики шифера.

    • Книги по строительству крыш.

    • Поиск в Интернете.

    Строительные нормы и правила: Утвержденный документ C (Подготовка площадки и устойчивость к загрязнениям и влаге) дает некоторые общие рекомендации по гидроизоляции крыш, но в нем нет ничего конкретного.

    Утвержденные документы были бы надежными, но в этом случае они не предлагают никакой помощи.

    Стандарты NHBC: Это стандарты, разработанные ведущим поставщиком гарантий для нового жилья. Они часто предоставляют больше информации, чем утвержденные документы. Раздел 7.2.19: Таблица 12. В указано, что минимальный уклон для шиферной кровли в два нахлеста составляет 20 градусов (с учетом перехлеста), но не дается никаких дополнительных объяснений относительно обстоятельств, при которых будет применяться минимум.

    Стандарты

    NHBC были бы надежными, но в данном случае они не предоставляют достаточно информации.

    Британские стандарты: Большинство материалов и традиционные методы строительства в Великобритании подпадают под действие британских стандартов. В случае шиферной кровли соответствующим стандартом является BS5534: 2014 + A2: 2018 Плакат и черепица для скатных крыш и вертикальной облицовки.

    Британские стандарты в данном случае являются надежным источником необходимой информации. Из прочтения стандарта вы узнаете, что минимальный шаг зависит от:

    • уровня экспозиции на участке (карта Великобритании снабжена обозначениями экспозиции).

    • Высота карниза (карта экспозиции применима только до высоты карниза 12 м).

    • Длина ската крыши (в стандарте есть две категории: уклоны менее 6 м и уклоны менее 9 м).

    • Перехлест сланцев (для вычисления длины нахлеста дано уравнение).

    • Размер сланца.

    Из BS5534 вы устанавливаете, что для вашего проекта экспозиция умеренная, карниз ниже 12 м, уклон крыши менее 6 м и что для сланцев длиной 500 мм и нахлеста 113 мм минимальный уклон 20 градусов. приемлемо.

    Примечание. Британские стандарты регулируются авторским правом, поэтому, к сожалению, я не могу предоставить ссылку или выдержку для справки.

    Компании-поставщики шифера: Люди, работающие в компаниях, которые имеют дело с конкретным материалом, продуктом или методом строительства, часто могут быть хорошими источниками информации. В случае шиферной кровли многие поставщики шифера предоставляют онлайн-информацию о размерах и минимальных шагах шифера. Часто они заявляют, что информация соответствует Британскому стандарту, дополнительно подчеркивая, что это основной источник необходимой вам информации.

    Эти источники могут быть надежными, но вы должны быть осторожны, чтобы информация в Интернете была актуальной или чтобы человек, которому вы звоните, знал, о чем он говорит.

    Книги по строительству крыш: Есть много книг на выбор, но они не всегда содержат информацию, которую вы ищете. Например, «Кровельная черепица и планка: практическое руководство» Кевина Тейлора гласит следующее:

    «Минимальный угол наклона любой доски в два нахлеста на самом деле составляет всего 20 градусов, но есть много конструктивных факторов, которые необходимо учитывать. то-то, на самом деле такое редко можно увидеть; более реалистичный минимальный шаг для большинства планшетов составляет около 27.5 градусов, но даже это зависит от определенных условий ».

    Учебники могут быть надежными при условии, что они обновлены, но лишь изредка будут содержать именно то, что вам нужно.

    Поиск в Интернете: Поиск по правильному запросу может привести вас к правильному ответу.

    Этот источник надежен настолько, насколько надежны люди или компании, стоящие за сайтами, которые вы посещаете. И вы должны быть осторожны, чтобы информация в Интернете была актуальной и вы просматривали информацию, применимую к вашей стране.

    Фактическая конструкция

    Теперь, когда вы установили, что в вашем случае возможен минимальный уклон в 20 градусов, вы можете более точно провести поперечное сечение крыши. Для этого вы повторно подтверждаете все критические размеры:

    • Согласованная внутренняя ширина пристройки составляет 3 метра.

    • Согласованная высота до верха оконных и дверных рам составляет 2,1 м, и выше этого также сделан допуск в 150 мм.

    • Вы проверяете размерную съемку, которая была проведена для существующей собственности, и отмечаете, что вертикальный размер от уровня готового первого этажа до нижней стороны подоконника и окна первого этажа был специально измерен (к счастью), и это 3.63м.

    • Вместе с коллегой вы устанавливаете, что соответствующий допуск на толщину всей конструкции крыши составляет 325 мм и что минимальная вертикальная зона 75 мм должна допускаться для свинцового оклада под подоконником.

    Склоны крыши и различные кровельные материалы

    Наклонение к односкатным крышам по мере их увеличения возникает интересная проблема. Если уклон крыши вообще очень крутой, он поднимется на высоту, которая станет неприглядной.Некоторые могут сказать, что это уродливо. Этого «уродливого» дизайна чаще всего удается избежать, устанавливая крышу с низким уклоном, чтобы свести подъем крыши к минимуму. Проблема с крышами с низким уклоном заключается в том, что они более склонны к протечкам, потому что вода не стекает с них так быстро, как когда они построены с более крутым уклоном.

    Прежде чем строить навес для навеса, целесообразно лучше понять различные кровельные материалы и то, как их можно использовать для покрытия навеса для навеса, не опасаясь утечки.

    Битумная черепица

    Битумная черепица с тремя выступами, возможно, является самым популярным кровельным материалом из-за ее низкой стоимости и относительно хорошего внешнего вида. Асфальтовая черепица обычно имеет минимальный уклон 4 из 12. Это означает, что на каждые 12 дюймов горизонтального расстояния через сарай крыша поднимется на 4 дюйма. Этот уклон хорошо подходит для сараев, которые довольно узкие, например, от 4 до 6 футов, но для сараев 8 футов или шире крыша сарая становится неприглядно высокой.Например, если верх стены начинается на высоте 8 футов, она будет почти 11 футов высотой на высокой стороне сарая.

    Металл

    Металлическая кровля бывает разных профилей, и каждый профиль рассчитан на разный уклон крыши. Профиль - это способ, которым изгибаются металлические детали, чтобы придать кровле жесткость и позволить ее установить и соединить с соседними деталями без утечки.

    Решения для навесов

    Как битумная черепица, так и металлическая кровля могут быть установлены на наклонной к односкатной крыше, если используется соответствующий продукт и он установлен правильно.Обычную битумную черепицу, рассчитанную на уклон 4 из 12, можно установить на крышах с более низким уклоном, просто установив под ними водонепроницаемую мембрану. Эта мембрана может быть самоклеющейся листовой основой или рулонной кровлей с минеральной поверхностью. Эти рулонные изделия создают водонепроницаемый слой, поверх которого укладывается битумная черепица. Один из лучших металлических кровельных профилей, который предназначен для использования на крышах с низким уклоном, - это профиль PBR. Разные производители имеют разные оценки дизайна PBR, но большинство из них составляет примерно 1 из 12.Это кровельная панель с коммерческим рейтингом, которая хорошо подходит для односкатных крыш.

    Конструкция односкатной крыши

    Проектирование навеса к навесу таким образом, чтобы он мог работать как с металлической панелью с низким уклоном, так и с модифицированной укладкой битумной черепицы, выполняется путем уклона 2 к 12. Это позволяет строителю установить любую панель независимо от выбора кровельного материала. является.

    Использование одного из этих двух материалов и методов нанесения позволит вам наклониться к навесу и сохранить высоту крыши, чтобы ваши соседи не гадали, куда ушло солнце.Понимая, как планы навеса с навесом могут детализировать правильный дизайн для облегчения установки материала с низким уклоном, вы сможете построить сарай, который будет одновременно приятным на вид и очень функциональным.

    Статья Источник

    % PDF-1.5 % 342 0 объект > эндобдж xref 342 115 0000000016 00000 н. 0000003372 00000 н. 0000003486 00000 н. 0000004820 00000 н. 0000005350 00000 н. 0000005930 00000 н. 0000006540 ​​00000 н. 0000006991 00000 н. 0000007447 00000 н. 0000007756 00000 н. 0000008290 00000 н. 0000008720 00000 н. 0000008846 00000 н. 0000008883 00000 н. 0000009211 00000 п. 0000009325 00000 н. 0000009799 00000 н. 0000009893 00000 п. 0000010387 00000 п. 0000010513 00000 п. 0000010601 00000 п. 0000011170 00000 п. 0000011536 00000 п. 0000011633 00000 п. 0000012067 00000 п. 0000018768 00000 п. 0000018852 00000 п. 0000019246 00000 п. 0000019621 00000 п. 0000026467 00000 п. 0000026697 00000 п. 0000027078 00000 п. 0000027204 00000 п. 0000033255 00000 п. 0000035943 00000 п. 0000039226 00000 п. 0000042432 00000 п. 0000045542 00000 п. 0000348580 00000 н. 0000379875 00000 п. 0000383497 00000 н. 0000383572 00000 н. 0000385021 00000 н. 0000387670 00000 н. 0000387783 00000 н. 0000387899 00000 н. 0000388048 00000 н. 0000388123 00000 н. 0000388438 00000 н. 0000388493 00000 п. 0000388609 00000 н. 0000392707 00000 н. 0000392804 00000 н. 0000395281 00000 н. 0000395430 00000 н. 0000400010 00000 н. 0000402361 00000 н. 0000402436 00000 н. 0000412087 00000 н. 0000414654 00000 н. 0000415041 00000 н. 0000415270 00000 н. 0000415386 00000 п. 0000415532 00000 н. 0000415919 00000 н. 0000416146 00000 н. 0000416262 00000 н. 0000416408 00000 н. 0000416483 00000 н. 0000416562 00000 н. 0000416679 00000 н. 0000416828 00000 н. 0000421837 00000 н. 0000424931 00000 н. 0000425006 00000 н. 0000425317 00000 н. 0000425372 00000 н. 0000425488 00000 н. 0000425563 00000 н. 0000425638 00000 н. 0000425954 00000 н. 0000426244 00000 н. 0000426319 00000 п. 0000426630 00000 н. 0000426705 00000 н. 0000426780 00000 н. 0000427095 00000 п. 0000427150 00000 н. 0000427266 00000 н. 0000427341 00000 п. 0000427650 00000 н. 0000427939 00000 н. 0000428014 00000 н. 0000428378 00000 п. 0000428453 00000 п. 0000428822 00000 н. 0000428897 00000 п. 0000428972 00000 н. 0000429289 00000 н. 0000429344 00000 п. 0000429460 00000 н. 0000429535 00000 п. 0000429904 00000 н. 0000430191 00000 п. 0000430266 00000 н. 0000430341 00000 п. 0000430658 00000 п. 0000430713 00000 н. 0000430829 00000 п. 0000430904 00000 н. 0000431270 00000 н. 0000431559 00000 н. 0000466483 00000 н. 0000486067 00000 н. 0000002596 00000 н. трейлер ] / Назад 1407750 >> startxref 0 %% EOF 456 0 объект > поток h ޤ] Ha} o ~ 8 ݦ | UWz3 "BQAú & Zm3G] f ~ M & Ũ {" fDB] D] e / ozlU

    Минимальный уклон для плоской крыши

    Несмотря на название, все плоские крыши нужно немного наклонять в каком-то направлении.Это необходимо для того, чтобы вода могла стекать с поверхности EPDM-мембраны в подходящую дренажную систему. Но этот уклон не обязательно должен быть очень крутым, и при покрытии большой территории угол плоской крыши может быть почти невидимым невооруженным глазом.

    Какой угол лучше всего подходит для плоской кровли?

    Обычно минимальный рекомендуемый угол наклона составляет 1:80 (0,72⁰), и это универсально для подавляющего большинства систем плоских кровель, независимо от материалов, которые они включают.Чтобы добиться этого падения, при установке плоской кровли следует стремиться к чуть более крутому углу 1:40 (1,44 ⁰), поскольку это, среди прочего, учитывает отклонения поверхности и прогиб материала.

    Каковы основные наклонные системы?

    Различия в наклонах для систем плоских крыш зависят от типа дренажа, который собственность решает установить. Итак, три основных дренажных системы, которые влияют на наклон плоской крыши:

    • Водосточные желоба : Они устанавливаются на любом конце стены парапета, что означает, что плоскость обычно наклонена в двух направлениях от середины.
    • Внутренний дренаж : Обычно устанавливаемый в центре участка, этот водосток транспортирует воду под поверхностью крыши к ближайшей канализации. В результате плоская крыша обычно наклонена со всех сторон к середине.
    • Установлен на желобе : Если наклон наклонен только в одном направлении, желоб и водосточные трубы устанавливаются на нижнем конце плоской крыши.

    Почему уклон должен быть эффективным?

    Обеспечение достаточного отвода воды из вашей плоской кровельной системы имеет жизненно важное значение для поддержания долговременной целостности используемого вами материала.Если вода стоит на вашей крыше более 48 часов, то ее можно охарактеризовать как «затопленную» крышу. Ущерб, который это может нанести, включает следующее:

    • Сокращенный срок службы материала
    • Регулярная утечка
    • Сыпучий мусор
    • Нарушение изоляции
    • Возможное заражение насекомыми

    Следовательно, правильный угол наклона необходим для обеспечения долгосрочной жизнеспособности вашей плоской крыши.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
