Печь с водяным контуром для отопления дома

Содержание статьи

Принцип работы

Печи отопительные с водяным контуром изготавливаются из стали или чугуна. Они предполагают функционирование под паровым давлением. Котёл устанавливается в печном топливнике и к нему подключают водяное отопление. Радиатор изготавливают из металлических труб или листовой стали толщиной 0,3-0,5 см. Более популярен стальной теплообменник, поскольку его обслуживание не составляет особого труда (стальные листы легко очистить от продуктов сгорания), а циркуляция воды равномерна. Преимущество котлов из труб состоит в большей площади нагрева, а также в возможности установить над трубами плиту для приготовления еды. Работа такой системы обогрева состоит в том, что разогретые газы проходят через каналы ёмкости нагревания и отдают тепло жидкости. Существуют печи с несколькими резервуарами нагревания. В первой ёмкости вода нагревается, а во второй нагревание усиливается и образовывается пар.

Существует несколько видов печей отопительных с водяным контуром, функционирующих на торфе, дровах и другом твёрдом топливе:

чугунная – обеспечивает высокий уровень теплообмена;
дровяная – имеет меньший уровень теплообмена, но оборудована стальной топкой, которая более прочная и износостойкая;
кирпичная – надёжная система обогрева, основной недостаток которой в том, что установка печи отнимает много времени и сил;
булерьян – цилиндрическая печь, которая работает по принципу тления.

Чугунная печь

Такая модель выдерживает резкие температурные перепады, а также имеет больший срок эксплуатации, нежели стальные аналоги. Так, аккумуляция тепла больше на 8%. В чугунную печь вмонтирована «водяная рубашка», изготовленная из стальных профилей. У каждой из 4 ножек такой печи имеется шуруп, который позволяет регулировать устройство, т.е. выравнивать его при установке печки. Благодаря индивидуальной подгонке к дверце, обеспечивается непроницаемость печи. Чугунная печь – находка для тех, кто желает отопить всего одну комнату. В этом случае радиаторы не понадобятся, ведь источаемое топкой тепло равномерно распределяется по помещению.

Чугунные печи для дачи

Советуем вам посмотреть наш подробный обзор моделей чугунных печей для дачи и дома,

Дровяная печь

Это стальная конструкция, между стенками которой проходят трубки котла. По ним циркулирует около 40 литров теплоносителя. Нагревание происходит в результате сгорания твёрдого топлива и высвобождения энергии

Выбирая систему отопления для своего дома, важно учесть мощность печи. Этот показатель зависит от габаритов камеры сгорания

Мощность топки выше, если в камеру помещается больше топлива. Расчёты мощности происходят по такой формуле: 1 кВт мощности тратится на обогрев 10 кв. м. помещения.

Печи для отопления на дровах

Устройство, обзор моделей и технических характеристик дровянных печей отопления. Узнать подробнее можно тут

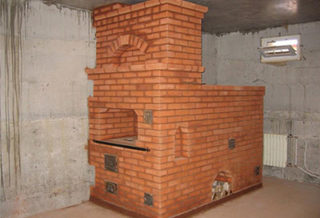

Кирпичная печь

Кирпичные печи при минимальных затратах могут обогреть до 100 кв. м. площади. При этом достигается оптимальный температурный уровень в помещении. Кирпичная печь с водяным контуром работает по тому же принципу, что и котёл на твёрдом топливе. Отличие состоит в том, что в кирпичной печи нагреваются все “участники” обогрева комнаты: жидкость, стенки и дымовые каналы. В процессе топки тепло передаётся к радиаторам, сама же печь источает тепло буквально до самого остывания.

Как сделать кирпичную печь для дома

В этой статье мы подробно разбираем устройство, схему кладки и порядовку отопительной, кирпичной печи. Ознакомится с этим можно здесь

Булерьян

Такая печь представляет собой круглый корпус, внутреннее пространство которого делится на две части. Нижний уровень – топка, куда кладут и где разжигают дрова. Второй уровень заполняется горячими газами – продуктами сгорания и тления дров. Изогнутые трубы опоясывают и сам цилиндр печи. По этим трубам в устройство поступает холодный воздух. В топке он сталкивается с горячим контуром, в результате чего образовывается быстро перемещающийся поток воздуха. Он на большой скорости вырывается во внешнее пространство и выводит с собой тепло топки.

Печь булерьян

Ранее мы рассказывали, как самостоятельно сделать печь булерьян. Советуем вам прочитать данное руководство.

Печь с водяным контуром для отопления дома: делаем отопление дома печью с водяным контуром

Классические твердотопливные котлы

Это самый распространенный вид отопительных установок, сжигающих твердое топливо, их еще называют котлами прямого горения. В силу простоты конструкции данные агрегаты – самые дешевые из всех и потому приобретаются домовладельцами чаще всего.

Также популярны они и среди мастеров – самодельщиков, оттого и чертежи по изготовлению традиционных теплогенераторов отыскать несложно. Агрегаты можно условно разделить на 2 типа:

энергонезависимые, работающие на естественной тяге дымохода;
наддувные, с принудительным нагнетанием воздуха.

Первые функционируют по принципу обычной печи, только «одетой» в водяную рубашку. Объемная топливная камера располагается над зольником, отделяемая от него колосниками. Воздух из помещения поступает в топку через заслонку в дверце зольника и колосниковую решетку. Его количество регулирует термостат с цепным приводом, ориентирующийся на температуру воды в рубашке котла и управляющий воздушной заслонкой механически. Для лучшего восприятия процесса ниже показана схема твердотопливного котла:

Дымовые газы, выделяющиеся в топке, проходят через жаровые трубы теплообменника, омываемые снаружи водой. В зависимости от конструкции отопителя, продукты горения могут совершить 2 или 3 хода по газоходам, интенсивно обмениваясь теплом с водяной рубашкой. Отдав свою теплоту, газы покидают агрегат посредством дымохода.

Энергонезависимые твердотопливные агрегаты не могут похвастать высоким КПД, максимум – 70%. Длительность горения зависит от объема топливника и режима работы, хотя настоятельно рекомендуется использовать их совместно с теплоаккумулятором. Второй тип котлов – более продуктивный, их КПД достигает 75% за счет принудительной подачи воздуха вентилятором. Устройство такой установки хорошо отражает схема работы твердотопливного котла, представленная ниже:

Преимущества

Экономичность. Услуги печника обойдутся значительно дешевле, чем приобретение современных устройств, их обслуживание и монтаж. Печь можно сложить из раствора и кирпича, который остался после строительства дома. Ремонт и эксплуатация таких устройств не требует больших вложений.
Вариативность конструкции. Современный мастер может сложить печь любой формы и размера. Ее можно украсить изысканным дизайнерским декором, раскрасить в различные цвета. Существуют конструкции, объединяющие в себе камин и печь.
Высокая степень ремонтопригодности. На протяжении многих лет эксплуатации данное оборудование требует лишь незначительного косметического ремонта. Это намного быстрее, дешевле и проще, чем везти дорогостоящий агрегат в сервис.
Возможность регулирования в топке интенсивности горения.
Атмосфера уюта, которая характерна только для русских старинных изб с печами.
Интенсивность и скорость прогрева воздуха определяется положением заслонок.

Преимущества и недостатки отопления дровами

Высокая популярность дровяного отопления, обусловлена наличием у этого топлива ряда преимуществ. Давайте рассмотрим их плюсы:

Самое важное и весомое достоинство дров – это их доступность. Если взглянуть на нашу страну из космоса, то можно увидеть, что ее территория сплошь покрыта густыми лесами

Почти все районы компактного проживания людей находятся в местах с избытком древесины, тогда как электросети и газовые магистрали дотянулись далеко не до всех населенных пунктов.
Вторым их несомненным плюсом является низкая цена. Выбирая котел для отопления своего дома, для многих из нас, его стоимость носит определяющий характер. Поэтому даже при наличии электричества и подведенного газа, многие предпочитают купить недорогой котел на дровах, вместо более дорого электрического или газового.
Следующие достоинство – это простота установки. Котел на дровах не требует дорогостоящих согласований и разрешений на установку. Просто покупаете, подключаете и пользуетесь.
Простота конструкции. Как видно из предыдущего раздела, устройство котла очень простое. Именно поэтому многие умельцы самостоятельно изготавливают самодельные котлы на твердом топливе своими руками.

Фото 5: Монтаж и обвязка водонагревательного котла на дровах на даче

О преимуществах отопления дровами му поговорили. Теперь о недостатках. А они есть и очень существенные:

Первое о чем хочется сказать – это большой расход дров. Так как это топливо с маленькой калорийностью, то даже для того чтобы отопить небольшой деревянный дом, потребуется внушительная поленница. Что уж тут говорить о современных частных домах и коттеджах площадью в несколько сотен квадратных метров.
Второе – это низкая эффективность. Конструкция такого прибора не позволяет извлечь максимум энергии из топлива, поэтому часть его улетает в трубу. КПД котла на дровах с водяным контуром находится в пределах 70-80%.
Дрова в котле быстро прогорают. Чтобы поддерживать комфортную температуру в помещениях, необходимо днем и ночью дежурить возле котла, постоянно подкидывая новую порции топлива в топку. Согласитесь, не очень приятная перспектива, а автоматизировать подачу дров у вас вряд ли получится.
Необходимость в помещении для установку как самого котла отопления, так и для хранения огромного запаса дров. Отопительный прибор из соображений безопасности должен быть вынесен в построенную для него котельную. Поленницу также нужно оборудовать неподалеку, чтобы топливо всегда было в шаговой доступности.

Вот вкратце об особенностях этих приборов. Больше информации о работе отопительных котлов на дровах смотрите в следующем видео:

Сооружение варианта для отопления теплицы

Для повышения урожая в холодное время года для теплицы необходимо предвидеть дополненное отопление. В отличие от обогрева при помощи электричества, использование самодельных котлов отопления будет более выгодным с финансовой стороны.

Рис. 3 Котел для теплицы

Оптимальным вариантом станет сооружение в теплице печи с выходящим дымоходом, что вполне можно сделать своими руками. Чертежи для этого также можно легко найти во всемирной паутине.

Процесс сооружения оборудования в теплице состоит из следующих этапов:

В тамбуре теплицы необходимо выложить кирпичную печь.
По всей длине теплицы вверху конструкции или под грядками устанавливается дымоход.
Выход для трубы необходимо сделать с другой стороны теплицы. Таким образом, угарный дым будет уходить, но тепло оставаться внутри теплицы.

Возможен также другой вариант самодельного котла для теплицы:

Подбор бочки большого объема и ее окрашивание изнутри, что позволит избежать коррозии.
Проделывание в бочке отверстий для дымохода, печи, дополнительного бочка и сливочного крана.
Установка топки внутри бочки.
Вывод из бочки дымохода.
Установка дополнительного расширительного бачка на бочку.
Сварка отопления для теплицы из профильной трубы.
Раскладка труб внутри конструкции теплицы.
Приобретение насоса для циркуляции воды в системе теплицы.

Подобный вариант для теплицы может работать как на дровах, так и на другом виде топлива. Для контроля температуры внутри теплицы самодельные котлы отопления можно оснастить электронным датчиком температуры, а само цифровое табло разместить непосредственно в доме.

Автономное обогревание в виде самодельных котлов отопления пользуется спросом, как у владельцев частных домов, так и среди жильцов многоэтажных зданий. Это позволяет значительно сэкономить на покупке дорогостоящего оборудования, а также контролировать сам процесс обогрева. Самодельные котлы отопления могут работать на дровах, угле или другом виде топлива, что позволяет использовать подобные агрегаты в разных сферах.

Пеллетные котлы российского производства

Жаротрубный котел

Совместная работа электрического и твердотопливного котла

Если в топочном помещении вашего дома уже стоит электрический отопитель, но есть желание перейти на твердое топливо, то проблема остывания теплоносителя уже решена изначально

Здесь важно, чтобы правильно была выполнена обвязка твердотопливного котла и электрокотла. Первый должен функционировать как основной источник тепла, работающий постоянно

Второй агрегат будет служить ему подстраховкой на случай затухания топки или отключения с целью вычистить камеру и дымогарные трубы.

Большинство современных электрических отопительных установок комплектуются встроенными циркуляционными насосами. Если же таковой отсутствует, его придется купить и установить в трубопровод обратной воды на входе в электрический аппарат. Простейшее подключение электрокотла к твердотопливному котлу можно увидеть ниже.

Схема комбинированного котла

Оба котла подключаются к системе отопления параллельно, каждый со своим циркуляционным насосом. Для твердотопливной установки предусматривается малый круг движения теплоносителя с термостатическим трехходовым клапаном. На входе трубопроводов обратной воды в каждый котел сразу после насоса рекомендуется установить обратный клапан. Это нужно для предотвращения циркуляции воды между агрегатами, а в случае аварии трубопровода не позволит опорожниться водяной рубашке. Для горизонтальных участков труб принимается клапан лепестковой конструкции, а для вертикальных – пружинной.

Если термостат твердотопливной установки поставить на рабочую температуру 60 или 70 ⁰С, а электрической – на 40 ⁰С, то можно экономить электроэнергию, поскольку вспомогательный аппарат включится в работу не сразу, а после понижения температуры в системе, которую он и будет поддерживать. Ниже представлена более сложная схема обвязки твердотопливного котла с электрокотлом и применением теплоаккумулятора в качестве буферной емкости.

Подключение электрокотла к твердотопливному котлу

В этом случае работа всей топочной будет более экономичной, так как температуру в системе отопления после того, как дрова сгорят, какое-то время будет поддерживать тепловой аккумулятор. И только спустя это время включится электрический источник тепла. Для оптимизации работы системы рекомендуется задействовать выносной контроллер с набором датчиков. Он будет управлять циркуляционными насосами на основании сигналов датчиков температуры, установленных на подающем и обратном трубопроводах теплоносителя. Это позволит постоянно использовать один насос для циркуляции, а не два.

Как соорудить дома водяную печь

Есть три способа провести печное отопление с водяным контуром своими руками:
купить стальную печь у производителя, услуги которого включают установку системы;
нанять мастера – специалист подберет материал, сделает устройство, выложит печь и установит котел;
сделать самостоятельно.

Как сделать такую печь самостоятельно

Принцип устройства котла для водяного отопления

Можно сделать такую систему самому? Вполне, достаточно лишь опыта в сварочных работах и в кладке кирпича при сооружении печи. Сначала нужно приготовить котел (регистр, змеевик, теплообменник).

Такое устройство можно купить или изготовить самостоятельно, используя листовое железо и трубы. Так как полный процесс работы по изготовлению и устройству водяного контура невозможно уложить в короткий обзор, ниже представлены основные рекомендации.

Варианты изготовления и рекомендации

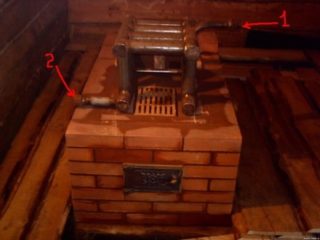

Водяное отопление от печи на дровах – схема

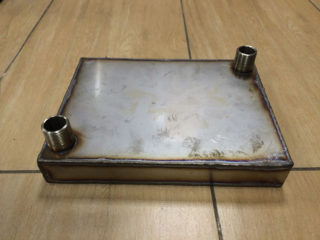

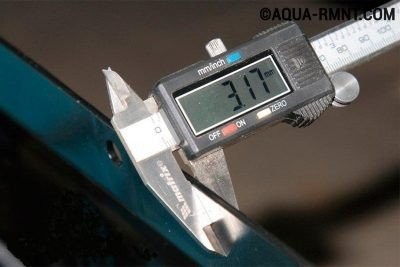

Для котла используют лист металла толщиной не менее 5 мм, и делают его конструкцию такой, чтобы был максимальный нагрев воды, для дальнейшей циркуляции. Сваренный из листовой стали котел прост в изготовлении и эксплуатации – его легко очистить.

Но такой теплообменник обладает меньшей площадью нагрева, в отличие от трубного регистра. Трубный регистр трудно сделать дома самостоятельно – нужен точный расчет и подходящие условия для работы, обычно такие котлы изготавливают по заказу специалисты, которые сами устанавливают систему на месте.

Самый простой способ твердотопливного теплообменника – это обычная буржуйка с встроенной водяной системой. Здесь можно взять толстую трубу за основу, тогда сварочных работ будет значительно меньше.

Внимание! Все сварочные швы нужно делать сдвоенными, так как в топке температура не ниже 1000 градусов. Если проваривать обычные швы, то есть вероятность, что это место быстро прогорит.. Чертежи регистра выполните в соответствии с размерами печи дома

Планировка комнат дома и расположение мебели тоже нужно учитывать. Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно. Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах

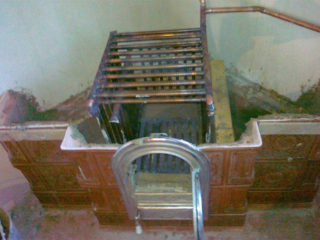

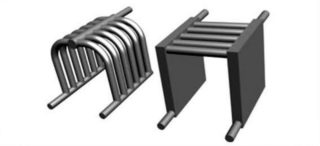

Чертежи регистра выполните в соответствии с размерами печи дома. Планировка комнат дома и расположение мебели тоже нужно учитывать

Здесь надо обратить внимание, что выбирать схему лучше с листовыми котлами – на них нет трубных изгибов, соединенных в один неразрывный контур. Такую конструкцию сооружать не так хлопотно

Она удобна еще и тем, что после установки можно без проблем использовать варочную плиту, чего нельзя сказать о некоторых трубных котлах.

Регистр из гладких труб – чертеж

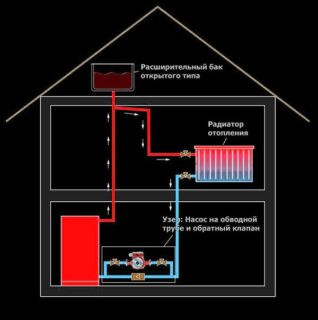

Когда теплоноситель двигается самотеком, то нужно расширительный бак поднимать выше, а трубы использовать больших диаметров. Если трубы будут недостаточного размера, то без насоса не обойтись, так как не будет хорошей циркуляции.

У котлов оборудованных насосами есть свои плюсы и минусы: можно сэкономить, поставив трубы меньшего диаметра и не поднимать систему так высоко, но есть один существенный минус — когда отключат электричество или сгорит циркуляционный насос, то нагретый котел может просто взорваться.

Сборку конструкции лучше производить дома, на месте, так как устройство, как и отдельные детали, имеет очень большой вес и габариты.

Установка системы

Теплообменник из чугунной батареи

Перед установкой заливают прочный фундамент, сверху на который лучше уложить слой кирпича.
Укладывать колосник можно на разных этапах: до котла, если сдвоенная конструкция, нижняя часть которой может быть наравне или выше верхней части колосниковой решетки, когда печь низкая, а система ставится чуть выше, тогда колосник, дверцы, уголок на плиту обычно ставят после монтажа котла.
Устанавливается корпус – обычно он состоит из двух емкостей, соединенных между собой трубами.
К котлу приваривается вся теплообменная система: выводящая труба идет к расширителю, идет по кругу, через радиаторы и с другой стороны снизу приваривается обратная труба к котлу.

Печное отопление с водяным контуром позволяет, во-первых, намного рациональнее расходовать дрова, во-вторых, равномерно распределять теплый воздух по всему отапливаемому помещению.

Задумав самостоятельно сделать отопительную систему дома с водяным контуром на дровах, продумайте все этапы работы, и если есть сомнения в успешном итоге, то лучше обратитесь к специалистам.

2 Классический тип агрегата

Такой вид применяется с использованием принудительного наддува, необходимого для избежания режима тления и для экономичного сжигания твёрдого топлива.

Принцип работы такой:

1. В топливник, объём которого 112 литров закладываются и поджигаются дрова. После этого закрываются плотно все дверцы, и при помощи автоматики запускается вентилятор, нагнетающий воздух.
2. Как только температура достигла заданного показателя, происходит остановка вентилятора и переход котла в режим ожидания. По каналу, закрытому гравитационной заслонкой, поступает воздух в очень малом количестве, чтобы дрова не потухли.
3. Когда температурным датчиком определится остывание теплоносителя в ёмкости котла, вентилятор автоматически включится, и процесс повторится.

При помощи автоматики осуществляются несколько режимов нагнетания воздуха в соответствии с используемой разной по качеству и влажности древесины. Стандартный тип котла имеет такие технические характеристики:

номинальная мощность — 22 кВт;
эффективность — 77%;
максимальное рабочее давление — 3 бар;
глубина топливника — 460 мм;
размер проёма, куда закладываются дрова — 36 на 25 см;
объём камеры — 112 л;
продолжительность горения на дровяном топливе — примерно 8 часов.

Котёл отличается простым устройством: вытянутой в высоту топкой, оснащённой внизу колосниками, а вверху — теплообменником, состоящим из 4 труб и помещённым внутрь бака. Нагнетаемый воздух поступает в зольную камеру по каналу из профиля 60 на 40 мм. Для ограждения от попадания грязи и пыли автоматический блок и вентилятор располагаются сверху котла.

Правила установки котлов, работающих на твердом топливе

Перед тем, как подключить твердотопливный котел, следует знать, что к установке агрегатов такого типа предъявляются следующие требования:

Профессиональное выполнение разводки труб и радиаторов. Только в этом случае можно рассчитывать на корректную работу отопительной системы и правильное подключение твердотопливного котла, имеющего вход и выход для врезки остальной схемы.
Наличие определенной температуры. Наибольшая отдача твердотопливного котла возможно лишь при температуре на выходе 55 градусов, на входе – 45 градусов. При этих же показателях можно рассчитывать на максимально возможный срок безупречной эксплуатации. Другая температура в системе может стать причиной образования конденсата, который разрушительно воздействует на металлические части.

Правильная установка котла

Очень важно понимать правило, как подключить твердотопливный котел отопления. Агрегат следует расположить на жесткое основание в строго вертикальном положении

В качестве площадки можно использовать цементную стяжку толщиной не меньше 5 см с подсыпкой аналогичной высоты. Для твердотопливных котлов рекомендуется использовать открытый расширительный бак, который следует расположить на более высоком уровне, чем вся система отопления. Оптимальным вариантом для этой части системы считается чердачное помещение.

Правильно оборудованный дымоход. Обязательными условиями для дымохода можно назвать следующее: наличие клапана из нержавеющей стали и сборник для конденсата в нижней части дымохода. Кроме того необходимо наличие специальных люков, обеспечивающий доступ для очищения канала от сажи. Та часть трубы, которая будет проходить через неотапливаемое помещение, требует тщательного утепления. Это поможет увеличить эксплуатационный период дымоходной трубы.

Схема обвязки твердотопливного котла в обязательном порядке должна содержать предохранительный клапан. Подключать рекомендуется водяной контур, в котором давление не превышает 0,2 МПа, при этом температура рабочей среды не может быть выше 90 градусов.

Выбираем тип твердотопливного котла

Как понять, какой котёл будет оптимальным для обслуживания конкретной системы отопления? Очевидно, следует определиться с видом топлива, требуемой мощностью агрегата и особенностями его конструкции, процесса монтажа и последующей эксплуатации, а также с особенностями подключаемой системы отопления.

Самодельный котёл на твёрдом топливе

Среди материалов, которые можно использовать в качестве твёрдого топлива, наиболее широкое распространение получили:

уголь;
торфяные брикеты;
пеллеты;
дрова;
опилки и другие горючие отходы производства.

Виды твёрдого топлива для котлов отопления на фото

Торфяные брикеты Дрова для твердотопливного котла Древесный уголь для твердотопливных отопительных котлов Топливные гранулы для отопительных котлов Древесные топливные брикеты для котлов на твёрдом топливе Евродрова (топливные брикеты для пикника) Брикеты из переработанного мусора Древесные опилки для котлов отопления

С целью повышения рентабельности и эффективности системы отопления можно изготовить универсальный агрегат, который сможет работать с различными видами топлива.

Выбор типа и конструктивного исполнения отопительного котла напрямую зависит от того, каким топливом вы собираетесь пользоваться, требуемой производительности системы отопления, а также места, где он будет установлен. Для самостоятельного изготовления подходят следующие модификации твердотопливных отопительных агрегатов:

Оснащаются стальным или чугунным теплообменником, могут использоваться и для отопления, и для целей горячего водоснабжения. КПД таких котлов составляет около 85%.

Классический котёл на твёрдом топливе

Пиролизные

Обеспечивают раздельное сгорание топлива и выделяемых при этом летучих газов, благодаря чему существенно повышается эффективность и, следовательно, экономичность отопительной системы.

Схема пиролизного котла на твердом топливе

Пеллетные

Эффективность этой разновидности котлов отопления достигает 90%. Главным их достоинством является высокая степень автоматизации рабочих процессов, а недостатком – сложность конструкции.

Принцип работы пеллетного котла

Длительного горения

Способны непрерывно работать на протяжении всего отопительного сезона, требуя загрузки топлива 1 раз в несколько суток, что выгодно отличает их от классических твердотопливных котлов.

Компоновка твердотопливного котла длительного горения

Загрузка…

схема и монтаж основных элементов системы печного отопления (110 фото)

Обычная печка с горящими дровами выглядит гораздо уютнее, чем газовый или электрический котел. Она создает в доме особую атмосферу с неповторимым запахом нагретого камня и дерева, долго держит тепло и, помимо отопления, может использоваться для приготовления пищи.

Главный недостаток традиционной дровяной печи заключается в том, что она хорошо прогревает собственное помещение, но не способна обогреть весь дом. Поэтому, чтобы не строить печки в каждой комнате, сельские жители используют для отопления дома печи с водяным контуром.

Содержимое обзора:

Преимущества печного отопления
Традиционная печка не нуждается в подключении к газовым и электрическим коммуникациям, следовательно, ваш бюджет не страдает от коммунальных тарифов. Дрова – один из самых дешевых видов топлива, вы можете выбирать, у кого, по какой цене и в каком объеме их закупать.

Отопительная печь с водяным контуром прогревает все строение, причем именно до той температуры, которую вы пожелаете – нагрев воды легко регулировать.
Автоматику в деревенскую печь, конечно, не встроить, однако ее эксплуатация не требует постоянного присмотра: печка медленно разогревается, зато долго держит полную мощность, а значит, и вода в трубах останется горячей значительное время (до 10 часов).

Строить или покупать?
Построить печь с водяным контуром своими руками – задача выполнимая, но сложная.
Кирпичная печь
Конфигурация старинной печки мало приспособлена к тому, чтобы совмещать ее с водяными рубашками, баками, трубами, и прочими элементами водяного отопления. Здесь нужны особые чертежи и схемы.
К тому же под кирпичную печь необходимо подводить фундамент, обеспечивать условия для правильной тяги. Эти работы требуют, чтобы мастер имел хорошие навыки каменщика и знания инженера. Иначе вы рискуете отравиться продуктами горения (угарным газом) или попросту развалить дом.
Металлические печи

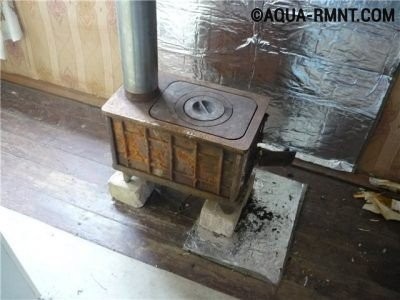

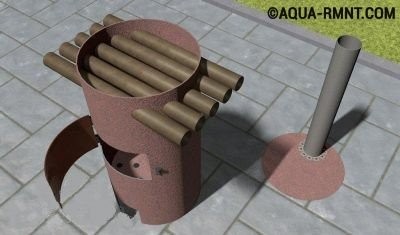

Присоединить отопительный контур к металлической печке типа буржуйки – идея и вовсе невыполнимая и опасная.

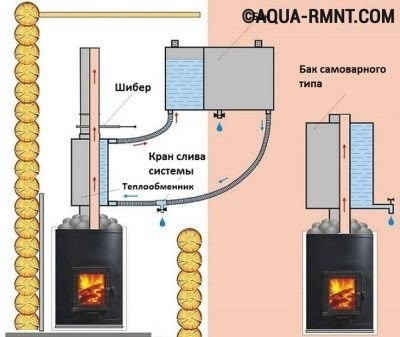

Пытаться приспособить для отопления банную печку, оборудованную баком для ГВС, тоже не стоит: эти системы предназначены для выполнения совершенно разных задач.

Стальные или чугунные печи заводского изготовления пользуются большим спросом:
они просты в монтаже;
компактны;
как правило, не требуют постройки фундамента;
не боятся ударных нагрузок (устойчивы к повреждениям).
Цена готовой печи с водяным контуром в конечном итоге обойдется гораздо дешевле, чем самостоятельная постройка и ввод в эксплуатацию. Тем более, что гарантии на самоделку вам никто не даст, устранять недостатки системы придется за дополнительные деньги.
Выбор модели
Выбирая печь, необходимо обратить внимание на технические показатели:
мощность – от нее зависят размеры и вес сооружения.

максимальная площадь обогрева – неверные расчеты приведут к тому, что вода в трубах будет сильно остывать до того, как завершит циркуляцию и вернется к печи.
Чтобы получить представление об эстетических качествах различных моделей, достаточно посмотреть фото печей с водяным контуром на сайтах продавцов и производителей.
Камин
Печи камины сочетают в себе высокий КПД и прекрасные эстетические качества:
малый вес и габариты позволяют устанавливать их в любом помещении;
дымовые каналы снабжаются теплообменниками: энергия не расходуется на обогрев улицы;
модели декорируются керамикой, металлической ковкой, оборудуются смотровыми дверцами из жаропрочного материала, дополняются варочными поверхностями и духовыми шкафами.

В виде котла
Расширительный бак (накопитель воды) обычно не имеет особых дизайнерских изысков, зато его можно установить в любом подсобном помещении: в мансарде, на чердаке.
Печь работает на элементарном принципе расширения нагревающихся веществ: холодная вода, нагреваясь, увеличивается в объеме и выталкивается в отопительную систему.
Зимой, при больших потерях тепла, циркуляцию регулирует насос, а при средних температурах его вполне можно отключать и экономить на электричестве.

Многие владельцы оформляют котлы кирпичной кладкой, стилизуя современный отопительный прибор под традиционную печку.
Где купить
Рынок отопительных печей радует многообразием предложений. Выбирая, где купить печь с водяным контуром, отдайте предпочтение фирменным магазинам заводов – производителей или крупным продавцам, которые имеют большой ассортимент, дорожат своей репутацией и предлагают только качественные товары, имеющие все положенные сертификаты и гарантии.

Фото печи с водяным контуром

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:block" data-ad-client="ca-pub-1812626643144578" data-ad-slot="3076124593" data-ad-format="auto" data-full-width-responsive="true"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>
Также рекомендуем просмотреть:
Как сделать печь буржуйку с водяным контуром своими руками: фото, чертежи и прочее

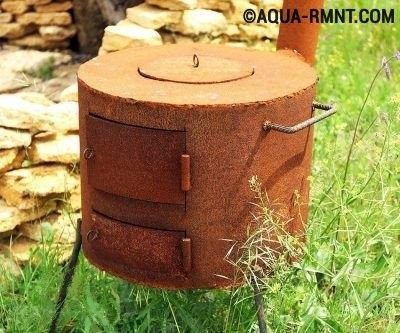

Печь с названием буржуйка появилась в нашей стране с началом Гражданской войны в ХХ веке. Буржуйкой её прозвали за округлую форму, напоминающую живот, и способность пережигать запас дров на 15–20 минут. Отдав все тепло стенам, буржуйка быстро остывает. Кстати, в США эту же печь назвали толстобрюхой. Популярность в нашей стране буржуйка получила за простоту изготовления. Печь делают из газового баллона, из обрезка трубы, из металлической бочки, сваривают из листов стали или чугуна. Из подручных материалов легко собрать времянку с водяным контуром, которая верой и правдой прослужит годы и десятилетия.
Что такое буржуйка с водяным контуром: достоинства и недостатки популярной печки
Печка-буржуйка характеризуется высокой теплоотдачей и скоростью горения топлива. Эти качества ей придают материалы, из которых делается топка (чугун, сталь, железо). Буржуйка быстро разгорается и нагревается, а если к ней подсоединён водяной контур, то тёплые дымовые газы по пути ещё и успевают подогреть воду для бытовых нужд.
При выборе материала, из которого лучше сделать буржуйку, нужно руководствоваться следующими показателями:
Теплопроводность — свойство металлов, жидкостей и газов проводить через себя тепло. Чем быстрее передаётся тепло, тем быстрее нагревается или охлаждается предмет. У пенопласта низкая теплопроводность — 0,036–0,050 Вт/м*С. Взяв его в руки, мы сразу почувствуем, что он тёплый, потому что пенопласт тепло не передаёт, а накапливает. Если взять металлический брусок, то ощутим холод из-за высокой теплопередачи.
Теплоёмкость — свойство материала накапливать тепло. Самая высокая теплоёмкость у воды, на втором месте воздух, в конце списка чугун, сталь и железо. Поэтому металлическая печка быстро нагревается и столь же стремительно остывает. В городских домах батареи центрального отопления заполнены водой, которая долго отдаёт тепло, обогревая жильё.
Список материалов, которые применяются при создании буржуйки:
Сталь.
Чугун.
Железо.
Латунь.
Алюминий.
Медь.
На нашем сайте есть немало статей, в которых описаны инструкции по изготовлению печей. В следующем материале вы найдёте руководство по монтажу печи-буржуйки, работающей на отработанном масле: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-burzhujka-svoimi-rukami.html.
Таблица: теплопроводность, теплоёмкость и температура плавления популярных материалов для создания буржуйки
Медь — самый теплопроводный материал из всех, приведённых в таблице. Её недостатки — стоимость и температура плавления. Такие же ограничения у алюминия и латуни. При высоких температурах чугунная или стальная буржуйка только покраснеет, но будет выполнять свою работу, а медная, алюминиевая или латунная — расплавятся.

Печки-буржуйки чаще всего делают из стали, потому что она имеет высокую температуру плавления и самую большую теплоёмкость среди всех доступных материалов
Изготовление печки из стали, железа и чугуна оправдано из-за распространённости этих материалов. С точки зрения теплопроводности и теплоёмкости им нужна доводка. Тепловую энергию печки целесообразнее использовать для нагрева воды, иначе она просто уйдёт в дымоход. Для ограничения потерь тепла также очень важно добиться полного сгорания топлива.
Идеальный вариант работы буржуйки — когда из трубы выходит едва тёплый воздух, а вся энергия направляется в горячее водоснабжение и отопление дома.
Таблица: достоинства и недостатки печки-буржуйки
Как видно из таблицы, у буржуйки есть масса недостатков, поэтому если вы решитесь на установку этой конструкции, придётся учитывать все её слабые стороны.
Для гаража также можно смастерить простую печку на солярке. В нашем материале предлагается три конструкции. Более подробно здесь: https://aqua-rmnt.com/otoplenie/bani-i-garazh/pechka-na-solyarke-svoimi-rukami.html.
Конструкция печи-буржуйки: особенности, принцип действия, устройство теплообменников
Буржуйка с водяным контуром работает следующим образом:
В топку загружают дрова.
Разжигают огонь, тепло передаётся напрямую баку с водой или змеевику рекуператора.
В систему отопления или водоснабжения поступает горячая вода.
Остатки тепла и горючих газов через дымоход удаляются из помещения.
Пепел через колосники падает в зольник.
В конструкции агрегата с водяным контуром использованы два принципа сбора энергии:
Прямой сбор тепловой энергии. Контур теплообменника находится внутри печки. От контакта открытого пламени и трубок бойлера сразу начинается теплопередача. Вода в радиаторе закипает и поступает в систему отопления. Оттуда её направляют в трубы водоснабжения. Теплообменник испытывает большие перепады температуры (контраст между температурой воды и жара внутри печи).
Теплообменник прямого сбора тепловой энергии располагается прямо в активной зоне
Сбор вторичного излучения обогревателя. Контур бойлера расположен вне обогревателя. Находясь снаружи, он собирает вторичное тепловое излучение нагретой металлической поверхности. Степень нагрева теплообменника ниже, чем в предыдущем случае, перепады температур не столь значительны. Вода в контуре устройства начинает нагреваться после разогрева печурки.
Водяной контур теплообменника нагревается за счёт вторичного излучения тепловой энергии от корпуса печи
Фотогалерея: распространённые виды теплообменников
Внутри бойлера образуются минеральные соли. Поэтому вместо воды целесообразнее использовать антифриз или тосол, в которых содержатся присадки, препятствующие образованию минеральных осадков.
Самые распространённые конструкции теплообменников:
встроенный в печку бак с водой — ёмкостной бойлер;
трубный котёл — бак в виде водяной рубашки вокруг печки или дымохода — ёмкостной теплообменник;
магистральные бойлеры — спираль змеевика или водовод, проходящий в активной зоне теплопередачи.
Расчёт основных параметров буржуйки с водяным контуром
Для просчёта размеров печки с водяным контуром необходим рисунок, чертёж или эскиз будущего устройства. Это поможет избежать ошибок при изготовлении.
Выбрав подходящий проект, определяем параметры: длину, высоту, ширину. Считаем размеры топочного отделения, длину и диаметр трубы, высоту над полом.
Для буржуйки характерны высокие температуры внутри котла, потому следует использовать металл толщиной более 3 мм. Или раз в 2–3 года проводить плановый ремонт.

При изготовлении буржуйки используют толстостенный легированный металл
Вам также может быть интересна статья об изготовлении металлической печи для гаража: https://aqua-rmnt.com/otoplenie/pech-svoimi-rukami-iz-metalla.html.
Подготовительные работы перед сборкой обогревателя
Буржуйка является источником повышенной пожароопасности. Поэтому размещая её в углу помещения или около стены, необходимо:
Повесить на печь защитные экраны.
Поднять её от пола, а пол под ней возле дверей топки и зольника защитить кафельной плиткой или асбестовыми плитами.
Стены и пол в месте установки буржуйки должны защищаться несгораемыми материалами, а сама печка —подниматься на теплоизолирующее основание
В стене разметить отверстие дымохода. Наметить его крепление на внешних стенах.
Наметить расположение расширительного бака.
Провести магистрали с водой.
Выбрать модель бойлера.
Отбор тепла водяным контуром из активной зоны котла понижает температуру горения, снижает тепловое излучение печи. Теплообменник влияет на процесс горения как ведро воды на костёр. Внутри топки появляется холодная зона рекуператора, которая не даёт топливу полностью сгореть, вызывая образование сажи в дымопроводе и дыма над печной трубой. Буржуйка будет постоянно дымить.
Необходимые материалы и инструменты
Для изготовления печурки-времянки понадобятся следующие инструменты и материалы:
Болгарка.
Электро- или газосварка.
Электрическая дрель и свёрла.
Слесарный инструмент: плоскогубцы, молоток, напильник, шлифовальная бумага, линейка, метчик.
Сантехника: фитинги-американки, гайки под фитинги, шарнирные краны, переходники.
Уплотнитель или силикон для фитингов.
Металлический лист из легированной стали.
В качестве основы для изготовления печи могут использоваться:
Металлические бочки объёмом от 20 до 200 л.
Автомобильные диски от 2 шт.
Баллоны из-под пропана или углекислоты.
Толстостенные металлические трубы диаметром от 150 до 350 мм.
Металлические фляги для воды на 20, 30 или 40л.
Одним из самых популярных решений для изготовления буржуйки своими руками является переделка старого газового баллона
Если указанные материалы есть под рукой, значит, уже 2/3 конструкции будущей печки готово. Осталось лишь собрать всё в единое устройство.
Изготовление обогревателя и устройство магистрального бойлера на дымоходе буржуйки
Выбираем доступный материал для изготовления устройства. Учитываем, что для алюминиевого рекуператора материала нужно в два раза больше, чем для медного из-за свойств теплопроводности.
Для установки печи с теплообменником высотой в 500 мм понадобится:
Медная или алюминиевая трубка диаметром 16 мм длиной 50 м.
Газовый баллон или баллон из-под сжатого газа.
Труба для дымохода диаметром 150–210 мм.
Пошаговая инструкция изготовления времянки с бойлером:
Обрезаем газовый баллон. Подвариваем ножки.
Сначала у газового баллона необходимо срезать верхнюю часть
Вырезаем отверстие для дымохода диаметром 150–210 мм.

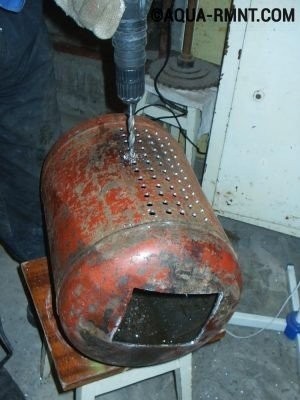

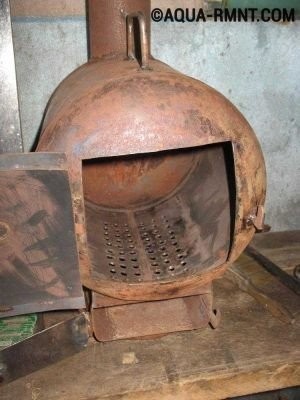

Делаем отверстия для колосника диаметром 30 мм (24–25 шт.) в нижней части баллона. Приток воздуха через топочное отделение должен соответствовать диаметру дымохода.

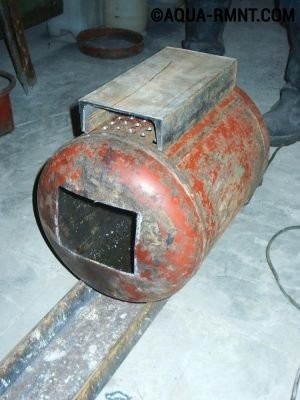

В нижней части баллона делаются отверстия для удаления золы и образования тяги
Металлический лист сгибаем и привариваем к нижней части или к ножкам. Так мы формируем зольник. Если помещение позволяет, можно сделать коробку для сбора золы и поставить под буржуйку.
К поверхности, где просверлены отверстия, привариваем металлическую коробку для устройства зольника

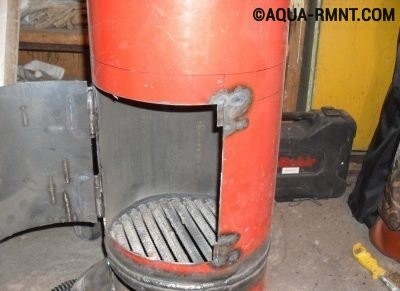

Изготавливаем дверцу печки. Паяем ручку к крышке. Крепим навес. Прикрепляем крышку к топке. Дополнительного воздуховода не нужно, достаточно притока воздуха через отверстия колосника.
Для горения топлива достаточно воздуха, который будет поступать через отверстия колосника

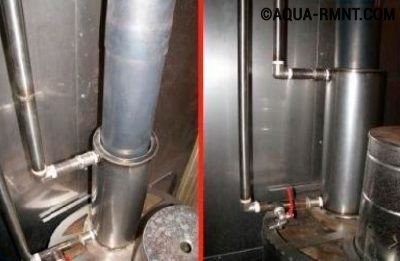

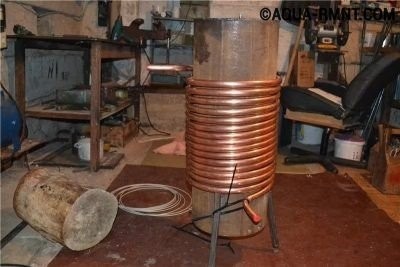

На трубу дымохода аккуратно наматываем трубку теплообменника (медь или алюминий). Чтобы он не пружинил, его стоит припаивать через один виток к дымопроводу. Для этого воспользуемся сваркой.
Закончив сборку теплообменника, на концах трубок с помощью фитингов крепим переходники с кранами. На нижнем патрубке устанавливаем тройник с шарнирным краном для слива и заправки воды в теплообменник.
Проводим гидравлические испытания. Следует набрать воду в получившуюся систему и провести испытания под давлением в 4–6 атмосфер. Избыточное давление позволяет испытать прочность всех узлов, соединений и проверить герметичность.
Видео: буржуйка с водяным контуром

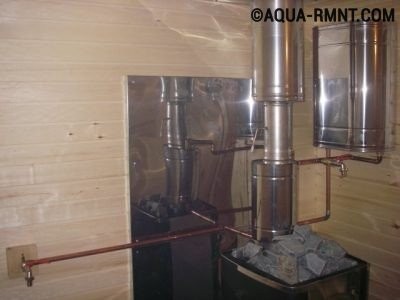

Устройство ёмкостного теплообменника на дымоходе буржуйки
Собираем ёмкостной рекуператор, пользуясь схемой.

С помощью печки-буржуйки очень удобно наполнять горячей водой накопительный бак

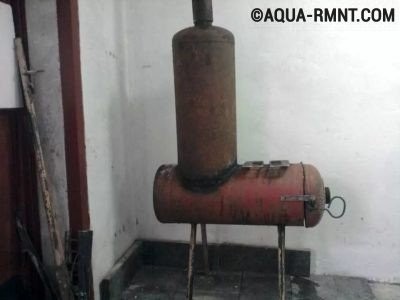

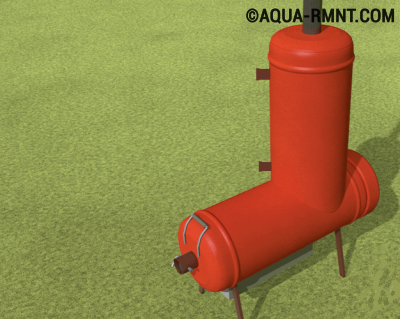

Пошаговая сборка печки с водяной рубашкой:
Берём трубу диаметром 250–300 мм или пользуемся углекислотным баллоном.
Взяв толстый лист металла, вырезаем болгаркой две металлические квадратные пластины. Размер пластин чуть больше диаметра баллона (350х350 мм).
Отверстия под топку и поддувало вырезаются одно под другим при помощи болгарки
Проделываем внутри пластин отверстия под дымоход (118 мм). В баллоне болгаркой вырезаем вверху и внизу отверстия такого же диаметра. Делаем из баллона трубу.
Припаиваем к углекислотному баллону две гайки диаметром 35–50 мм. Верхнюю в 3–5 сантиметрах от одного конца. Вторую на таком же расстоянии от нижнего края.
Тщательно обвариваем внешние стороны обеих гаек.
В нижней и верхней части углекислотного баллона привариваются гайки к которым будут подводиться трубы с теплоносителем
Привариваем к трубе расширительного бака металлические пластины.
Внутри пластин прожигаем сквозные отверстия. Обрабатываем отверстие напильником.
Вставляем дымоход в получившуюся конструкцию.
Привариваем его к пластинам или к краям баллона. Обрезаем лишнее. Обрабатываем швы напильником.
На финальном этапе крепится дымоход, а сварочные швы обрабатываются напильником
Заправляем систему водой, проверяем наличие утечек. Проводим гидравлические испытания, как в предыдущем случае. Рекомендуемое давление 2–4 атмосферы.
Необходимо проверить все места соединений при рабочем давлении в 2–4 атмосферы
Присоединяем теплообменник к водяной системе, заправляем воду, разжигаем печь.

Водонагреватель в бане вполне можно снабжать горячей водой через теплообменник печи
Особенности эксплуатации печки с водяной рубашкой
Желательно установить в гидросистему датчик температуры и давления.
Необходимо регулировать тягу в колосниках и в дымоходе.
Водяной контур в обоих типах теплообменников нужно снабдить расширительным бачком.
Водяная система магистрального типа нуждается в циркуляционном насосе, установленном на обратке, т. е. на нижней трубке.
Устройству с ёмкостным баком необходим циркуляционный насос, если диаметр отводов меньше 75 мм.
Необходимо предусмотреть место слива воды.
Нельзя топить печь без воды — теплообменник может прогореть.
После эксплуатации необходимо сливать воду.
Изменение температуры в теплообменнике происходит за счёт скорости горения печи. Тепло переходит в излучение, вода нагревается в дымоходе, а ещё через полчаса и в трубах. Система инерционна из-за высокой теплоёмкости воды, поэтому нужен большой запас топлива.
Буржуйка — огнеопасная конструкция, необходимо завести и разместить рядом огнетушитель и багор.
Чистка и ремонт печи
При регулярном использовании нужна чистка дымохода. Появление слоя сажи в 2–3 мм снижает тягу и уменьшает теплоотдачу.
Можно разбирать дымовую трубу и чистить её ершом, но это трудоёмко и не всегда возможно. Если буржуйка эксплуатируется ежедневно, то следует чистить дымоход огнём:
раз в неделю протапливать печку осиновыми дровами. У осины высокая температура горения, которая сжигает сажу в дымопроводе. Подкладывать понемногу, после основного розжига;
после разжигания огня вместе с дровами добавлять хорошо просушенные картофельные очистки. На одну засыпку требуется примерно половина ведра. Достаточно делать это раз или два раза в неделю и дымоход будет чист от сажи. Этот метод не сработает, если дымоход уже зарос слоем сажи в 1–2 см, в этом случае очистки только размягчат сажу, а счищать её со стенок трубы придётся ершом или металлическим скребком;
Сжигание картофельных очисток вместе с дровами защищает дымоход от образования налёта сажи
использовать специальные дрова или гранулы, которые добавляются в топку во время горения. Самое известное средство — «полено Трубочист». Его сжигают вместе с дровами примерно один раз в полгода. Лучше всего класть его на горячие угли, оставшиеся после топки печи. Отличительной особенностью этого изделия является то, что оно продолжает действовать в течение двух недель после применения, постепенно размягчая сажу на стенках трубы.
Полено сгорает в печи примерно за 1,5 часа и действует потом в течение двух недель, размягчая и удаляя сажу со стенок дымохода
Основными мероприятиями по ремонту печи являются:
Ремонт трубы. Труба дымохода — самое слабое место у буржуйки. Если она прогорает — её нужно менять.
Ремонт теплообменника. Магистральный теплообменник можно снять, отпаяв его от корпуса печи. А вот ёмкостной контур придётся сваривать заново через несколько лет.
Устранение дефектов корпуса печи. Если прогорает стенка или задняя поверхность, обычно на этот участок наваривают металлическую заплату. Щели можно заварить обрезками металлических прутов.
Все операции довольно просты и понятны, поэтому обслуживание печи-буржуйки не доставит больших проблем.
Видео: печка-буржуйка для гаража и чистка дымохода
Уже третью сотню лет служит нам печь, изобретённая Бенджамином Франклином. Она по-прежнему проста в изготовлении и неприхотлива в работе. Буржуйка с водяной рубашкой — это не только отопление и приготовление пищи. Это горячая вода в доме, на садовом участке, в гараже, на складе или на стройке. Новые технологи придали этой печке актуальность и в наши дни.
варианты своими руками, необходимость применения
Содержание статьи:
Для автономной теплотрассы частного дома или бани применяется стационарная печка. За счет высокой теплоотдачи и КПД быстро нагнетается комфортная температура. Чтобы сократить затраты на обустройство системы, котел в печь отопления можно изготовить самостоятельно.
Необходимость котельного оборудования в отопительной печи

Чтобы экономить топливо, использовать горячий воздух, можно соорудить теплообменник для печи
При сгорании топлива в печи полезное тепло направляется в воздух или утекает через дымоход. Маломощного отопительного агрегата в ряде случаев не хватает для эффективного прогревания теплоносителя. Печные котлы оправданы по нескольким причинам:
полноценный прогрев дальних помещений – не нужно подключать дополнительные электрические приборы;
создание тепловой завесы – окна не потеют, дом не подвергается процессам гниения;
улучшение циркуляции внутри системы отопления – сохраняется разность температур на различных участках теплоносителя;
устранение коррозии на металлических частях печи.
Совместить печной обогрев с радиаторной разводкой в доме можно при помощи встроенного в отопительную или варочную поверхность котла.
Изготовление теплообменника своими руками

Сварить плоский теплообменник можно из листов стали или нержавейки
Собственноручно допускается встраивать плоские, воздушные и трубчатые теплообменники. При сооружении устройства необходимо принимать во внимание трудозатраты и себестоимость проекта.
Простое приспособление
Плоский теплообменник повышает КПД печки, устанавливается в котел вертикально или горизонтально. С элемента легко снимать сажу и копоть, а за счет большого объема его можно адаптировать под нужды ГВС.
Пластинчатый рекуператор выглядит как труба большого диаметра, внутри которой находится меньшая. По ней двигается вода в нагретом состоянии, процесс охлаждения происходит в большом патрубке.
Своими руками конструкция изготавливается из медных трубок. Одна должна быть больше другой на 4 мм в диаметре. Работы выполняются так:
Крепление сваркой бокового тройника на две стороны трубки снаружи.
Установка меньшего по диаметру патрубка.
Приваривание элемента к торцам большой трубки в предварительно зафиксированном положении.
Монтаж коротких трубок на выходе к тройникам. Они нужны для движения теплоносителя.
Соединение деталей отрезками с поочередным привариванием тройников на боковые части в виде змейки.
Стальные трубки должны быть больше медных, сборка осуществляется поблоково.
Сложный рекуператор

Более сложные типы обменников из труб и плоских стальных листов
Котел теплообменного типа для печного отопления выглядит как емкость с патрубками и нагревателем. Он состоит из двух секторов с взаимным нагревом. Теплоноситель циркулирует, попадая в замкнутый контур бака, греется до 180 градусов. Вода направляется в основную магистраль после прохождения по маленьким трубкам.
Чтобы сварить теплообменник самостоятельно, потребуются такие материалы:
готовый резервуар вместимостью от 90 до 110 л;
листовая сталь толщиной 2,5-3 мм, если бак делается своими руками;
анод;
2 трубы из меди длиной до 4 м для ТЭНа;
устройство, регулирующее мощность нагрева.
Установка теплообменника в печь – цифрами помечены входные и выходные патрубки
Перед началом работ необходимо сделать чертеж готового изделия, а затем приступать к сборке:
Установить резервуар на высоте 1 м от пола и на 3 м от печи.
Сделать два отверстия справа со стороны печки и наверху слева.
Подвести отвод для водогрейных приборов снизу, наклонив его на 2-3 градуса.
Подключить верхний отвод в обратном направлении с наклоном в 20 градусов.
Врезать в нижний отвод выходной 2 сливных крана – для емкости и для системы.
Герметично запаять отверстия для равномерного прогрева комнат.
Выгнуть медную трубку в виде спирали.
Готовый змеевик установить в бак, вывести концы наружу и зафиксировать их.
Прикрепить на конце змеевика резьбовые фитинги.
Подсоединить к трубе готовый регулятор мощности.
Подкинуть на термостат клеммы для запитки, а потом – провода.
Установить анод, предотвращающий износ резервуара от воздействия колебаний температуры.
Загерметизировать швы и все детали специальным средством.
Готовый теплообменник наполняется водой и проверяется на предмет протечек. Если все в порядке, котел для печки можно вводить в эксплуатацию.
Создание схемы разводки отопления
Совмещать печь с водонагревательным котлом и подключать контур к отопительной системе можно по двум схемам.
Открытая система

При открытой системе расширительный бак находится в верхней точке – на чердаке, можно включить в схему насос
Теплоноситель движется гравитационным способом, поэтому требуется установка циркуляционного насоса. Он ставится на байпас, снижает температурную разницу обратки и подачи, увеличивает скорость движения воды и качество теплоотдачи. Без электричества линия будет работать по принципу самотека.
Для его организации понадобится увеличить линию и горизонтальные наклонные в диаметре. Открытую систему оснащают разводящим коллектором на 32 мм с наклоном от 3до 5 мм на каждый погонный метр. Расширительная емкость находится вверху, в нее поступает воздух из коммуникаций.
Закрытая система
Радиаторная сеть предусматривает принудительное движение воды. Тягу в данном случае создает насос. Он же нагнетает давление от 1 Бар для холодного теплоносителя. Резервуар мембранного типа, находится снизу. Для его соединения с магистралью применяется отсекающий кран. Устройства безопасности (воздухоотводчик, манометр, спускной клапан) ставятся обязательно.
Автономный котел в кирпичную печь лучше подключать по самотечному способу.
Мнение экспертов о самодельном теплообменнике в печь отопления

Печь с водяным контуром начиняется дровами 1 раз в сутки
Профессионалы делают несколько замечаний по поводу монтажа котла в отопительную установку:
Эффективность результата комбинированной системы без переплат.
Возможность использования любого вида топлива. Подойдут опилки, уголь, паллеты и дрова, хранящиеся в сухом месте.
Печной агрегат, у которого есть водный котел, не нужно топить постоянно. Топливо закладывается 1 раз в 12-24 часа.
Система, где реализован длительный тип сгорания, позволяет качественно прогреть постройку и обеспечить ГВС.
При отсутствии навыков сварки и понимания процесса изготовления стоит избегать самодельных отопительных приборов. В порядке исключения рассматривается монтаж на даче или в населенных пунктах с перебоями электричества.
Оптимальный тип дымохода для печки с котельным резервуаром – колпаковый. Теплообменник в виде регистра из труб с большим сечением ставится внутрь.
Чтобы не тратиться на медную арматуру, можно работать с бесшовными трубами. Они не растрескиваются при нагревании.
Самодельный твердотопливный агрегат с контуром водяного типа допускается применять в зимнее время. Он быстро и качественно обогреет большое жилье, обеспечит бесперебойность подачи горячей воды. Перед началом работ нужно выбрать качественный материал для теплообменника, который не будет греться от поверхности печного сооружения.
